Крепление гофры к стене: Чем закрепить гофрированную трубу на стене?

Чем закрепить гофрированную трубу на стене?

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Разъёмное соединение

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Неразъёмное соединение

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

Прекратите скручивать — 2. О способах крепления кабеля / Хабр

По заявкам слушателей, так сказать. Правильно соединить кабель — половина дела, но если он будет свободно болтаться, то долго он не проживет — или заденут, или порвут, или откусят(необязательно со злыми намерениями). А может просто под своим весом выскользнуть из соединения. А может не выскользнуть, что еще хуже — поди-ка найди место пропадания контакта. Так что эта статья расскажет о том, какими способами можно закрепить кабель так, чтоб он никуда не делся.
Да и вот такие крепления некрасивы, неудобны, и выдают непрофессионала:

Что, в сущности, представляет собой процесс крепления проводов? Это действия, направленные на соединение(оно может быть жестким или нет, разъемным, или неразъемным и т.д.) одного объекта(кабеля), который не способен самостоятельно удерживать свое положение в пространстве, к другому объекту(стене, балкам, мачтам и другой экзотике), который, как правило, гораздо более твердый, и не нуждается в дополнительных подпорках.

Стены бывают разные, это факт. Но в большинстве случаев их классификацию можно свести к трем видам:

Плотные

Брус, шпалы, мазанка, дсп, дерево, штукатурка и мягкие растворы, в том числе и гипсовые. В общем-то, куда можно закрутить шуруп без всяких проблем.
Проблем обычно не возникает, нужны только шуруп и отвертка. Ну и кто-нибудь, кто будет крутить, конечно. Закручивается легко, держится крепко, вешайте что угодно. После выкручивания оставляет минимальную дырку.

Твердые

Твердые растворы, бетоны, кирпич, цементы, стяжки. То, куда шуруп не крутится.
Делаем дырку перфоратором, дрелью(для одиночных, делать хотя бы 20 штук ударной дрелью — себя не ценить), отбойником(для мазохистов, или ссср-филов), вставляем туда пластиковый дюбель(чопик, как говорят таджики), или ссср-стайл: вручную выточенный кусочек деревяшки, и в него уже закручиваем шуруп. При правильном выборе размера дюбеля и отверстия — держится отлично. После демонтажа оставляет уже дырку больше.

Тонкие

Пластик, гипсокартон, ГВЛ, и прочие тонкие материалы, за которыми — пустота. Соответственно, шуруп туда лучше не крутить — большая часть его просто будет висеть в воздухе.
А вот тут традиционно возникают вопросы — при попытке закрутить туда шуруп, он проваливается, бесполезно крутится, не желая держаться. Если же его удается туда завернуть, ничего тяжелее картины уже не повесить — при сколько-нибудь ощутимой нагрузке он просто выгнется и вырвется из стены, оставив за собой дырку.

Для таких случаев существует много решений, которые так и называются — крепежи для пустотелых конструкций. Вот 3 самых распространенных вида:

Молли(MOLLY, «зонтик»), частный случай анкерных болтов.

Серьезная металлическая конструкция, которая раскрывается(иногда даже специальным инструментом) по ту сторону стены, и уже никуда не девается. И делать с ней можно что угодно — хоть люстру вешать(некоторые модели уже идут с крючком и крепежной планкой под светильники), хоть подвесное оборудование.
Выглядит вот так:

Из минусов — надо сверлить отверстие предварительно, и не маленькое.

Дрива(дюбель со сверлом DRIVA(металл) или TT22(пластик)), устрашающего вида сверло,

как будто специально созданное для лоботомии

Выглядит вот так:

Вставляется в шуроповерт(хотя можно обойтись и дрелью, и даже отверткой), и закручивается в стену, как обычный шуруп:

Получается вот такая блямба, в которую уже закручивается шуруп:

После чего уже на этот шуруп можно прикручивать все что вам надо. Я выше показывал металлическую, а бывают еще и пластиковые:

Бабочки(дюбеля-бабочки, TNF, TNF-W)

Смысл прост. В стене делается дырка, дюбель выпрямляется и засовывается в стену. Начинаете закручивать шуруп — он цепляет дальнюю часть дюбеля и тянет к стене, сжимая его таким образом, что он оказывается прижатым к стене с другой стороны.
Недостатки — он обязательно должен что-то держать с «вашей» стороны, иначе тонкий ободок проминается, и дюбель вместе с шурупом исчезает в глубинах стены. Картину на веревочке просто так на такой дюбель не повесишь.

Все вышеперечисленные крепежи используются только для пустотелых конструкций — стен из ГВЛ, ГКЛ.

В результате вышеозначенных мероприятий у нас появилась стена, готовая к вкручиванию шурупов. Но провод шурупами прикрутить не получится, такое срабатывает только с советской телефонной «лапшой». Один из принципов организации кабелей — средства организации не должны повреждать кабель.

Вариант первый: провода в трубе.

А точнее в гофре. Называется «Труба гофрированная ПВФ с протяжкой«

Протяжка — это та проволока, что торчит с обоих концов.

Один конец закрепляется на проводе:

А за второй надо аккуратно потянуть, и кабель окажется в гофре.

Штуки в середине — крепления.

Они прикручиваются к стене шурупами:

И в них защелкивается гофра:

Получается вот так:

Для большего удобства крепления могут защелкиваться друг в друга, для ровного монтажа сразу нескольких гофр.

Главное достоинство гофры — она герметична. Поэтому ее можно использовать на улице:

Правда, надо учитывать что в этом случае на ней не должно быть порезов и дырок, а если есть — они должны быть снизу. В дырки, расположенные вверху, легко может залиться пара литров воды, и вырвать гофру из креплений под своим весом. Для таких случаев есть специальные крепления, которые еще дополнительно защелкиваются поверх, но я их почему-то давно не видел в магазинах. Конечно, все соединения для эксплуатации на улице надо по возможности герметизировать. Хотя бы простым герметиком, если нет уплотнителей.

Еще ПВХ гофра не любит частого засовывания-вынимания из креплений, идеально — закрепил и все. Иначе она мнется и трескается:

Кстати, тут крепления защелкнуты друг в друга.

А еще она не поддерживает горение, не дает загореться проводам, ограничивая к ним поток воздуха, спасает от раздавливания провода при замуровке в расширяющиеся смеси. Правда, такой рукав не следует класть там, где есть риск затопления, или погрызания грызунами. В этих случаях лучше использовать такую же гофру, но металлическую. Называется металлорукав, обычно с длинным кодом, в котором зашифрованы размер, толщина, оболочка и тд. Но я его обычно покупаю, тыкая в витрину, «и вот этого 10 метров». 🙂

А еще гофра спасает провода от любопытных взглядов, а чувство прекрасного — от вида проводов. Но, допустим, у нас есть пучок проводов, который никак не оскорбит наши чувства прекрасного, потому что он будет проложен за подвесным потолком или закроется перегородкой.

Для начала, его надо собрать, чтоб визуально отличить его от других таких же пучков, и предотвратить запутывание.

Думаю, объяснять что такое нейлоновая стяжка, тут никому не надо? Все видели ее хоть раз.

На одном из кончиков есть головка с защелкой-храповиком:

А по всей остальной длинне стяжки — наклонная рифленая поверхность. Защелка пропускает только в одну сторону, а в другую — стопорится.

Оборачиваем провода, защелкиваем, затягиваем до предела. По желанию — обрезаем кончик.

Само-собой, одноразовая. Что-то надо вытащить или добавить — режем, и защелкиваем новую.

Не подходит для отрицательных температур и яркого солнца — на морозе становится хрупкой, после чего первый порыв ветра эффектно срывает стяжки по всей длине кабеля. Рассыпается после пребывания на солнце(от месяца до года-двух, зависит от производителя). Не любят излишнего натяжения и нагрузок — рвутся. Короче, удел полиэтиленовой стяжки — организация легких кабелей, крепление их к панелям. Не стоит вешать кабель на стяжки, по крайней мере полностью. Закрепите еще на что-нибудь.

Например на металлическую стяжку:

Так и называются — стяжка из нержавеющей стали.

Принцип понятен, заправляем и затягиваем. Очень прочная, держит, емнип до 30кг одна минимум. Кусается только кусачками, не пробуйте «выкрутить» на разрыв пассатижами — легко прорезает оболочку кабеля, но так и не рвется.

Принцип работы:

Внутри — шероховатый шарик внутри сужающейся полости. Когда вы проталкиваете ленту в «правильном» направлении — он выкатывается в широкую сторону(полностью ему выпасть не дает маленький металлический язычок, его видно на фотке), а когда пытаетесь вытащить обратно — шарик катится обратно, попадает в узкую щель, и прижимается к ленте тем сильнее, чем сильнее вы тянете.

Но стяжки к шурупам крепить неудобно. Для устранения этого недостатка есть площадки для кабельных хомутов

Есть виды с клеевой площадкой или без нее. Конечно, рассчитывать на клеевую площадку можно разве что при прокладке телефонной проводки, проложенной по полу в очень тихом месте, где никто не ходит. ИМХО, единственное применение площадки — приклеить сразу в нужное место, перед прикручиванием шурупом(для этого есть специальное отверстие в центре).

После чего продеваем в узкие дырочки стяжку и закрепляем ее на кабеле

Вот, кстати, три вида — на клей, на шуруп, и на шуруп в металлический дюбель.

Дергаем:

Прочно держится только нормальный шуруп с широкой головкой, закрученный в DRIVA-дюбель.

Одна из моих самых любимых штук — дюбель-хомут.

Великолепное решение. Думаю, что все уже догадались, что с ним делать, но я все же поясню. Сверлим дырку:

Оборачиваем кабель хомутом:

И запихиваем его в дырку!

Все. Кабель надежно закреплен.Хомут гораздо толще стяжки, и при правильном отверстии легко несет вес даже пучка силовых кабелей.

Хит всех времен и народов, любимый крепеж монтажников провайдера. Скоба крепежная пластиковая.

Дешевая, продается во всех магазинах. На этом ее достоинства заканчиваются. Не знаю, может есть какая хитрость, но я за 10 с лишним лет так и не смог научиться ее забивать с первого раза и без ругани. Гвоздик маленький, держать неудобно. Хорошо держится лишь в деревянных поверхностях, что вкупе с любовью монтажников крепить ее на ГВЛ обеспечивает отрыв кабеля через неделю. А еще иногда их пытаются вбить в пластиковые плинтуса и штукатурку бетонных стен. Или в раствор между кирпичами, да. В общем так делать не надо, за такое монтажники в аду горят, над коптящим костром из кабельной изоляции.

Пластиковые серьги для кабеля(да-да, так и называются) и металлические скобы для кабеля(против них, в отличие от их пластиковых тезок я ничего не имею).

Первые хороши тем, что крепятся всего одним шурупом, но в отличие от дюбель-хомутов ее можно использовать несколько раз — шуруп выкрутить, кабель добавить-убрать, и закрутить опять. А металлические скобы отлично держат любой тяжелый кабель, и обладают отличным усилием на разрыв, успешно справляясь с атаками уборщиц, ногами и руками посетителей и любителями прикрепить свой кабель к чужому.

Наверняка, как и в прошлый раз я забыл о некоторых очевидных способах, но о них наверняка вспомнят в комментариях.

И если вы не хотите пропустить обсуждение, поставьте галочку .

А если не хотите пропустить еще какую-нибудь полезную статью, то, подписаться на меня можно в моем профиле(кнопка «подписаться»)

Крепление электрокабеля к стене дома

скоба, дюбель хомут, клипсы, самодельный крепеж

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

• Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
• Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
• Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

• напольные;
• магистральные;
• плинтусный;
• парапетные.

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

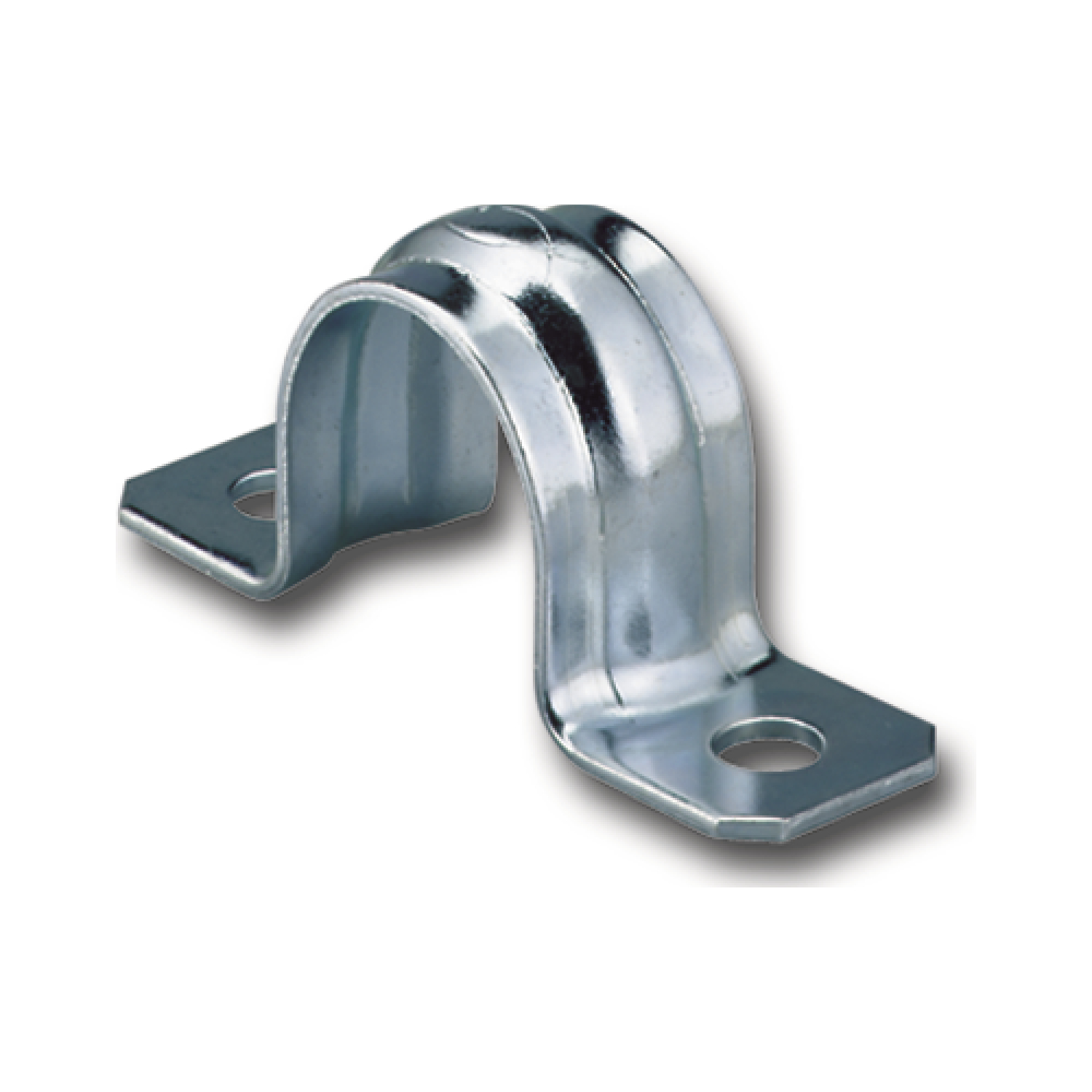

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

domashnysvet.ru

Способы крепления проводов и кабелей к стене

В зависимости от того, как Вы решите проводить электропроводку по комнатам: открытым либо скрытым способом, выбирается способ крепления проводов к стене. Далее мы рассмотрим все существующие варианты крепежа, а также предоставим преимущества и недостатки каждой технологии.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

samelectrik.ru

виды креплений кабеля к стенам в гофре или на скобах

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

• Алебастр – быстро и надёжно;
• Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
• Дюбель-стяжками в штробе группируют провода в отдельные ветви;
• Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
• Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
• Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
4. В короба укладывают кабели или провода.
5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

amperof.ru

Способы крепления кабеля, проводов, кабель каналов к стене

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Статьи по теме

domikelectrica.ru

80 фото способов укладки и основы электромонтажа

Если вам необходимо организовать какие-либо строительные работы, тогда не стоит беспокоиться о выборе, подходящих материалов или инструментов, поскольку современный рынок наполнен всем необходимым для такой цели. Это касается и крепежных элементов для различных проводов, образующих схему электрической проводки.

Но не все знают, какой крепеж для проводов лучше, и мы постараемся помочь в этом разобраться любителям самостоятельного выполнения различных монтажных работ. Хотя, более, продвинутым мастерам тоже будет интересно ознакомиться с некоторыми способами создания качественного закрепления проводов.

Теперь разберемся, как выгодно проложить и закрепить электрические провода в помещении, чтобы можно было легко создать штукатурку стен, заделать, использованные штробы без помех со стороны коммуникаций.

Для этого необходимо запомнить лишь два правила:

• Необходимо прокладывать провода в оптимальных местах помещения, чтобы к ним был доступ и они не мешали проводить любые строительные работы;
• Потребуются качественные крепления для различных видов проводки, чтобы обеспечить длительность эксплуатации созданных коммуникаций.

Далее рассмотрим различные виды крепежных элементов, обеспечивающих долговечную проводку в любом помещении. Монтажный процесс, может, показаться очень простым, и это действительно — так! Но только в том случае, когда все делается правильно на основе знаний об электрике.

Вам стоит посмотреть на фото крепежа проводов, чтобы ориентироваться в их внешнем виде, поскольку это сведет к минимуму возможность ошибочного приобретения не того крепежного элемента.

Дело в том, что многие из них очень похожи, но предназначены для различных целей. И они могут не подойти для задуманного варианта проводки, если предназначены не для этого варианта.

Какие крепежи можно использовать для электрической проводки?

Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:

Дюбель-хомуты

Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.

Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.

Наиболее простой версией считается — «скоба». Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.

Но фиксация не отличается слишком большой надежностью, поскольку у этого крепежного элемента нет распорной части. Из-за этого для проводки на потолке такие виды не используются.

А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.

Чем отличается:

• Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
• За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.

Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки.

Установочная площадка

Версия с названием — «установочная площадка» считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена

Если было использовано крепкое основание, тогда отличается надежной фиксацией в стене, что обусловлено особой формой стержня. За счет этого можно качественно закрепить один кабель либо несколько линий проводки.

Важно: Если будет использоваться на улице необходимо убедиться в наличии защиты от воздействия ультрафиолета. Об этом будет написано в инструкции к изделию.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Фото крепежа проводов

Также рекомендуем посетить:

materialyinfo.ru

как закрепить, все способы, чем крепить провода на стене

Крепление кабеля к стене производится разными способами: хомутами, скобами и т. д. Выбор подходящего варианта делается с учетом целевого назначения помещения, условий эксплуатации. Принимают во внимание и вид материала, из которого построена стена. Разные крепежные элементы предназначены для фиксации кабеля, который отличается по характеристикам (с изоляцией, без короба, многожильный и т. д.).

Методы крепления к стенам из различных материалов

Ошибочно полагать, что проводку можно закрепить на любой ровной поверхности. Несущие конструкции и перегородки возводятся из материалов, отличных по свойствам:

• тонкие, мягкие;
• плотные;
• твердые.

Мягкими считаются поверхности стен из пористых материалов (пено-, газобетон). К данной группе относится и гипсокартон, пластик, ДВП. Эти материалы способны выдерживать умеренную нагрузку, деформируются под воздействием сильного давления. Чтобы предотвратить разрушение всей конструкции, следует выбирать способы крепления кабеля к стене, основанные на использовании крепежных элементов, которые имеют расширенную среднюю/торцовую часть. Это могут быть дюбели разных типов.

К группе плотных материалов относится ДСП, дерево, гипс. Поверхности, покрытые штукатуркой, тоже отличаются прочностью. Верхний слой материала имеет плотную структуру. Если решается вопрос, как закрепить кабель на такой стене, рассматривают 2 варианта: гвозди, саморезы.

Первый из них менее надежен. Таким крепежом можно обойтись, если он используется в качестве временной меры или же данный участок не будет эксплуатироваться в дальнейшем. Из-за подвижности уменьшается прочность фиксации гвоздя в стене. Чтобы закрепить саморезы, предварительно делают отверстия меньшего диаметра. Однако эта мера используется, только если крепеж устанавливается с трудом.

Твердые материалы: бетон, кирпич. На таких стенах крепятся дюбеля, а затем уже держатели на винтах (скобы, хомуты, стяжки и т. д.). Когда нужно установить кабель на кирпичной, бетонной стене, диаметр отверстия должен соответствовать размеру дюбеля. В остальных случаях разница должна составить 1 мм.

Кабель в гофре, трубе или кабель-канале

Если выполняется открытый электромонтаж, данный способ является предпочтительным. Это обусловлено тем, что провода прячутся в гофре или трубе, специальном канале, выполненном в виде короба. Благодаря использованию закрытой конструкции повышается безопасность эксплуатации кабеля. Однако данный метод намного реже применяется для прокладки больших пучков провода.

Кабель-каналы

Существующие разновидности изготавливаются из:

• оцинкованной стали;
• пластика;
• алюминия.

Кабель-канал может быть выполнен в виде короба прямоугольного сечения, наружная поверхность некоторых изделий имеет радиус. Такие разновидности часто устанавливаются вдоль стены: на полу или вместо плинтуса. Другие виды кабель-канала:

• магистральные;
• парапетные.

Первый из вариантов предназначен для прокладки провода на существенные расстояния. Такие короба отличаются более крупными размерами. Парапетные аналоги устанавливаются в офисах с целью защиты от повреждений. Они имеют уплощенную форму, благодаря чему такие короба реже задеваются при перемещении. Для установки кабель-канала используют дюбели и саморезы, а еще жидкие гвозди.

Крепление с помощью клипс

Этот метод часто применяется при открытом электромонтаже. Он предназначен для быстрого крепления кабеля. Провода фиксируются клипсами с небольшим шагом. Такой крепеж устанавливается чаще на стене, чем потолке, т. к. некоторые разновидности характеризуются открытой конструкцией. Провода не будут держаться в них. Крепеж данного вида имеет форму дужек, замкнутый или разомкнутый контур, устанавливается с помощью гвоздей, саморезов.

Клипсы подбираются по типу материала: металлические, пластиковые. На дужках есть отверстия, благодаря которым крепежные элементы фиксируются на стене. При этом используются дюбели-клипсы или вариант с отверстием под гвоздь. Такие элементы больше всего подходят для монтажа пучков проводов.

Существует еще вариант фиксации этого изделия с помощью клеящей односторонней ленты. Крепление провода к стене в данном случае не требует сверления поверхности. Разновидность клипс подбирается с учетом вида материала основы.

Открытые провода

Крепеж кабеля выполняется с некоторым шагом. Проводка остается открытой. Для сравнения, если кабель закладывают в штробу, можно полностью скрыть его. Однако обслуживать намного легче открытый провод. В этом случае используют разъемные и неразъемные элементы крепления. Если планируется увеличивать количество жил, применяют первый из видов.

Скоба металлическая

Такой крепеж для кабеля может иметь 1 или 2 ушка. Фиксируется на стене с помощью гвоздей, саморезов. Данный вид изделий используется при закладке кабеля в металлический рукав. Выдерживает тяжеловесные провода. Скоба подбирается с учетом диаметра металлического рукава.

Дюбель-стяжка

Если интересует вопрос, как крепить кабель, используя такие изделия, следует знать, что сначала в стену вводится дюбель. Он оснащен специальным замком на гибкой пластиковой ленте. Для крепления могут применяться разъемные и неразъемные крепежные элементы. Недостатком этого метода является отсутствие жесткой фиксации конструкции, т. к. дюбель просто соединяется с гибкой лентой.

Стяжки с площадкой

Данный вариант внешне сходен с ранее рассмотренным аналогом. Однако в этом случае дюбель имеет площадку, благодаря чему такой элемент прочно фиксируется в стене. Если для крепления используется гибкая кабельная стяжка с отверстием под саморез, отдельно применять дюбель не нужно. Такой способ предполагает необходимость установки саморезов с некоторым шагом.

Дюбель-хомут

Внешне одновременно напоминает дюбель и хомут. Для фиксации в стене предусмотрены насечки, расположенные на концах крепежного элемента. Сначала кабель привязывают, а прикрепить провод на стене можно, заложив своеобразный дюбель в предварительно выполненное отверстие. Удерживается изделие благодаря насечкам — они не позволяют хомуту выскользнуть.

Базы дюбельного типа

Внешне напоминают дюбель и саморез, имеют отверстие для установки пластиковой стяжки. Приобретаются гибкие элементы отдельно. Сначала в стене делается отверстие. Затем устанавливается крепежный элемент, причем головка с отверстием должна располагаться на поверхности стены. На последнем этапе с помощью съемной стяжки выполняется крепление кабеля.

Изоляторы

Этот вариант крепления используется при прокладке кабеля в деревянном доме. Также иногда его применяют в качестве декора. Сначала на поверхности стены устанавливается изолятор (керамический бочонок с отверстием под гвоздь или шуруп по центру). Затем между такими элементами протягивается скрученный провод.

Самодельные крепежи

Если кабель прокладывается на скрытых участках, можно использовать самостоятельно изготовленные элементы: они создаются с помощью саморезов и дюбелей, а в качестве площадки для фиксации проводов применяют старую проводку или металлические гибкие пластины. После установки крепежа производится обвязка. При этом свободные концы гибкой площадки или старого провода соединяются между собой после закладки в петлю кабеля.

Строительная смесь

Используется асбест, но может применяться и смесь гипса, штукатурки. Такой вариант часто подходит для крепления кабеля в штробе. Смесью фиксируют провод с некоторым шагом. Данный метод может использоваться в качестве основной или вспомогательной меры.

odinelectric.ru

Монтаж СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

• ⚡схлесты проводов при ветре
• ⚡возможный обрыв провода
• ⚡окисление в местах соединений
• ⚡проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
• ⚡большая занимаемая площадь на фасаде
• ⚡возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

• ⚡если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
• ⚡перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

domikelectrica.ru

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

• к деревянной поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

bane.guru

крепление к стене, ПУЭ, видео

Сама по себе задача выглядит несколько странно. Зачем тянуть проводку по фасаду? Для начала разберемся с терминами. Если вдаваться в подробности ГОСТ: «провод, это проволока в оболочке или без…», а «кабель, это несколько проводов…» и так далее, можно окончательно запутаться. Тем более, что монтаж провода по стене здания, нецелесообразен в принципе. Он должен быть внутри. А если это силовой ввод — прокладка кабеля по фасаду здания вообще запрещена, сразу после точки подвеса он должен быть заведен в помещение.

Все это действительно так, но речь пойдет про относительно новый кабель (или провод, по определению ГОСТ) — СИП.

Самонесущий Изолированный Провод (все-таки провод!) в последнее время активно приходит на смену неизолированным силовым проводам. Жители частных домов отлично знают, что это такое. Так вот, СИП разрешено прокладывать по фасадам зданий, причем норма прописана в Правилах устройства электроустановок. При организации подключения домовладений, это может принести существенную экономию для владельца.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

• Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
• Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Информация: зачем выполнять переходы с алюминиевого СИП на обычный ВВГ?

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

• Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
• В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
• Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
• Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
• В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
• Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
• Металлические части конструкции должны иметь защиту от коррозии.
• Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
• В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Прокладка кабеля по фасаду здания без выполнения перехода

Общие правила наружной прокладки по стене здания:

Минимальные расстояния до элементов при горизонтальной прокладке:

• над наличниками окон или дверей — 30 см;
• под наличниками окон или платформой балкона (нижняя плоскость) — 50 см;
• над грунтом — 275 см.

Минимальные расстояния до элементов при вертикальной прокладке:

• до наличников окон — 50 см;
• до края балконов или дверей — 100 см.

Минимальное расстояние от СИП до стены — 6 см.

Последний пункт требует расшифровки. Он относится исключительно к СИП, и связан с особенностями его конструкции. Этот провод не имеет внешнего слоя изоляции, покрытие есть только на токоведущих жилах. Изоляционный материал (ПЭТ) поддерживает горение, и сохраняет свойства только при температуре до 70–90°, в зависимости от модификации. Кроме того, есть СИП с голой жилой, которая используется как нулевая.

По причине невысокой противопожарной стойкости, этот кабель не должен крепиться вплотную к стене. Если кабель загорится, огонь не перекинется на стену. Для монтажа используются специальные фасадные крепления.

Важно! Если после прокладки кабеля, на стену будут монтироваться изоляционные панели — расстояние до СИП рассчитывается по новой наружной плоскости, увеличиваясь на толщину панелей.

Начинаем плясать от фасадной стенки

В первую очередь необходимо выбрать точку на стене, от которой будет начинаться ответвление. Правила устройства электроустановок не регламентируют выбор стены: она может быть фасадной или боковой. Но на практике, в наших широтах выбирается именно фасад. На боковые стены зданий обычно выходят скаты крыши, с которых может срываться лед (сосульки) или снег.

Местом начала прокладки по стене, считается точка выхода кабеля из анкерного зажима. Основные элементы конструкции есть на иллюстрации:

1. Анкерный кронштейн.
2. Анкерный зажим, после которого провод не удерживается на трассе воздушной линии.
3. Фасадное крепление — первый элемент системы прокладки по стене.

Кронштейн устанавливается на высоте не менее 2.75 метра. Расстояние до ближайшего угла несущей стены (без учета толщины изоляционного материала) не менее 10 см.

Совет: Если сечение силового кабеля позволяет выбрать между разными анкерами, следует выбирать подвес с меньшей нагрузкой. В таком случае, при механическом воздействии на СИП (например, зацепило фурой на дороге, или упал столб), стена не будет разрушена, просто сорвет анкер.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Альтернатива открытой прокладке кабеля по фасаду

Причины, по которым не следует монтировать СИП или другой провод открытым способом по стене:

1. Дом обшит пожароопасным утеплителем, декоративной обивкой: сайдингом, деревянной вагонкой.
2. Имеется опасность механического воздействия на кабель: открывающиеся ставни, ветки деревьев, и другое.
3. Просто из эстетических соображений: не хочется, чтобы по фасаду был проложен кабель на расстоянии 6 см от стены.
4. Используемый кабель по характеристикам не предназначен для открытого монтажа на внешних стенах зданий.

В таком случае применяется закрытый кабельный короб, или металлорукав. Он может быть закреплен непосредственно на стене. Если поверхность покрыта пожароопасным материалом — рукав не должен поддерживать горение.

Специальных требований нет, принцип монтажа аналогичен кабелю СИП. Единственное обязательное условие — при заведении рукава (короба) в коммутационные или распределительные щитки, обеспечивается защита от попадания влаги во внутреннюю полость.

Итог

При соблюдении всех перечисленных правил, вы можете проложить кабель в зоне ответственности владельца, не прибегая к помощи электриков.

Видео по теме

Хорошая реклама

profazu.ru

Крепление кабеля к стене и потолку. Делаем монтаж самостоятельно

Занимаясь в квартире или доме электромонтажными работами, нужно всегда помнить про крепление кабеля и не забыть купить кабельный крепеж. Это специальные электромонтажные изделия для крепления на кирпичных или бетонных стенах и перекрытиях без защитных коробов (кабельных каналов) и труб (пластиковых гофр или металлорукавов).

В настоящее время существует множество способов крепления кабелей и проводов к стенам и потолку. Остановимся подробнее на некоторых из них:

Крепление строительной смесью

В качестве смеси, можно выбрать гипсовый раствор. Такой способ еще называют «приморозкой». Здесь нет ничего сложного – делается замес и кабель прихватывается к стене через определенное расстояние. Однако этот способ требует сноровки – гипс (алебастр) схватывается очень быстро, поэтому много кабеля за один раз не закрепишь.

«Примораживание» гипсом хорошо подходит для крепления одиночного кабеля в штробе, но чаще всего — как дополнительный способ при креплении пучков проводов и кабелей, например, с помощью скоб, дюбель-хомутов и др.

При больших объемах прокладки возня с частым замешиванием раствора и фиксацией кабеля значительно снижает скорость работы.

Крепление дюбель-хомутом (UW, увешка)

При креплении кабеля или провода к стене (кирпич, бетон) дюбель-хомуты являются весьма эффективными. Размер дюбель-хомута необходимо выбирать, исходя из номинального сечения кабеля. Чтобы прикрепить кабель или провод к стене, необходимо проделать в ней перфоратором отверстие под дюбель-хомут, затем захватить кабель (провод) хомутом, и поместить дюбель в отверстие до упора. При этом пластиковые усики хомута расклинятся в отверстии, и провод будет закреплен.

Это хороший способ для крепления одиночного кабеля. Если же по стене проходит трасса, состоящая из нескольких кабелей (групп), то для каждого отдельного кабеля потребуется сверлить свое отверстие для дюбель-хомута. К сожалению, крепление хомутами весьма ненадежно — при укладке (натяжке) кабеля увешки часто выскакивают из своего места, к тому же хомуты очень слабо прижимают кабель к поверхности.

Крепление кабеля к стене скобами

Традиционный способ крепления проводки, при котором фиксация кабеля (провода) к поверхностям происходит при помощи предварительно подготовленных крепежных конструкций.

У данного способа есть два достоинства, которые недостижимы для других способов крепления:

• Надежный прихват (фиксация) — благодаря этому провода и кабели можно очень плотно пригладить к поверхности
• Возможность фиксации нескольких параллельно идущих кабелей. Это очень удобно — не нужно сверлить кучу отверстий, длинная скоба-крепеж может захватить и зафиксировать сразу 3-4 (и более) кабеля

В качестве скоб обычно используется нарезанная двухжильная алюминиевая лапша или более жесткий провод – ПТПЖ. Крепление самой скобы к стене выполняется с помощью «быстрого монтажа» (6 х 40 или 6 х 60), либо при помощи строительных гвоздей – в случае, если стены выложены, например, из газосиликата.

   Крепление кабеля к стене скобами

   Крепление кабеля к стене жестью

Готовится такой крепеж элементарно

Провод шинкуется бокорезами на отрезки, их длина примерно 6 — 7 см. В середине отрезка прокалывается отверстие под шуруп «быстрого монтажа». Далее в стене сверлится перфоратором отверстие и в него забивается «быстрый монтаж» со скобой. Фиксация провода выполняется простым загибанием усиков скобы и несильным пристукиванием молотком.

В качестве материала для скоб иногда используют тонкую (0,5 мм) оцинкованную сталь. Скобы нарезаются ножницами по металлу на пластинки шириной 10 – 12 мм, и длиной 6 – 7 см. По центру делается отверстие пробойником (или сверлом) для установки «быстрого монтажа». Отверстие пробивается на деревянной поверхности (доска, брус). Если будут использоваться гвозди, то пластинки оцинковки пробиваются этими гвоздями. При этом гвозди остаются зафиксированными в пластинке, и делать больше ничего не требуется.

Данный крепеж на стройке почему-то называют «петушками». У этой конструкции есть существенные минусы:

• Требуется много времени для подготовки такого крепежа
• Существует высокая вероятность пробить изоляцию кабеля острыми кромками (заусенцами) пластинки
• После оштукатуривания стен возможна коррозия пластинок. Это может проявиться после оклейки обоев – на них появляются рыжие (ржавчина) пятна

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

• Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

• Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

• Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки. Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

Подключение отвлетвления электропитания частного дома к воздушной линии

Общий принцип электропитания частного дома

От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.

Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.

Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.

Подключение воздушного ответвления электропитания к частному дому

Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).

Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.

Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.

Подключение проводов СИП к воздушной распределительной линии

Провода СИП не требуют несущих тросов и являются самонесущими. Подключение проводов СИП к ВЛ можно разбить на четыре этапа.

1. Закрепить провода на доме анкерным зажимом;
2. Натянуть провода между домом и опорой;
3. Закрепить провода СИП на опоре анкерным зажимом;
4. Подключить провода ответвления к проводам ВЛ.

Крепление проводов СИП к дому

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)

По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.

1. Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
2. При помощи натяжного зажима провода закрепляются к крюку на стене дома.
3. При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
4. Конец провода крепится в анкерном (натяжном) зажиме с петлей.
5. Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.

Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

Подключение провода СИП к «голым» проводам воздушной линии (ВЛ)

Для подключения провода СИП к неизолированным проводам воздушной линии (ВЛ.) понадобиться специальный отвлетвительный зажим для подсоединения провода СИП к оголенным проводам. С помощью этих зажимов провода СИП подсоединяются к ВЛ.

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)

Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре

При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.

Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.

Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.

©Elesant.ru

Другие статьи по теме

elesant.ru

виды креплений кабеля к стенам в гофре или на скобах

Крепление провода к стене внутри зданий и сооружений – это скрытая или открытая прокладка одиночного кабеля или группы проводников. Стены – это своеобразный плацдарм для размещения на нём электропроводной продукции. Надёжность фиксации кабельных линий зависит от правильного выбора крепежа для проводов.

Установка крепежа для кабеля

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

1. Промежуток между точками опоры электропроводки должен быть такой, чтобы провис кабеля был не более 5-10 мм.
2. Открытый монтаж пластикового крепежа делают в тех местах, где нет воздействия ультрафиолета, агрессивной среды и перепадов температуры.
3. Если проводка может быть подвержена случайным механическим воздействиям, то её прячут в кабель-каналы или укладывают в штробы.
4. Нельзя крепить силовой кабель, который находится под напряжением.

Обратите внимание! Домашняя проводка имеет небольшую площадь поперечного сечения, поэтому её прокладка не вызывает особых затруднений. Потребуется минимальный опыт владения строительным электроинструментом (это перфоратор, шуруповёрт и дрель).

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Создание открытой электропроводки

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Крепление провода на липучке

Липучки применяют в тех местах, где сверление стены нежелательно или недопустимо. Площадки клеят на поверхность ограждений, предварительно сняв защитную плёнку. Провод или антенный кабель зажимают нейлоновой стяжкой, продетой в пазы площадки.

Чем крепить провод в штробе

• Алебастр – быстро и надёжно;
• Дюбель-хомуты применяют, когда нужно отделить один кабель из всей группы проводников;
• Дюбель-стяжками в штробе группируют провода в отдельные ветви;
• Кабельные стяжки под дюбель применяют в вертикальных каналах для удержания тяжеловесной электропроводки;
• Пластиковый дюбель под стяжку в штробах практически не используется по причине малой несущей способности;
• Алюминиевыми пластинами укрепляют группы проводов на участках, где штроба меняет своё направление.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
4. В короба укладывают кабели или провода.
5. Кабель-каналы закрывают крышками.

Прокладка проводки по потолку

Перед монтажом подвесного потолка кабель крепят к перекрытию скобами, фиксаторами с консолями. Электропроводку прокладывают внутри металлического профиля потолочного каркаса или крепят к подвесам нейлоновыми стяжками.

Часто совершают ошибку, подвешивая провода на дюбелях-хомутах и других фиксаторах из пластика. Со временем под действием силы тяжести кабель может вырвать полимерные фиксаторы из своих гнёзд.

Прокладка гофры внутри подвесного потолка

Дополнительная информация. Чтобы избежать нарушений и ошибок при потолочной прокладке кабелей, нужно ознакомиться с характеристиками того или иного вида крепежа и его пригодностью для монтажа в таких условиях. Если всё же возникают сомнения в выборе фиксаторов, то совсем не помешает консультация специалиста. Профессионал подскажет, как лучше закрепить провод на потолке и стене.

Крепление кабеля к деревянной стене

Древесина – мягкий материал. Крепление к ней проводов не вызывает особых затруднений. Тут не нужен перфоратор, достаточно обзавестись шуруповёртом или дрелью. Несмотря на свою податливость, дерево обладает хорошей несущей способностью. Для крепления кабеля к деревянной стене можно применить несколько способов открытой фиксации электропроводки.

Крепление строительной смесью

К этому методу редко прибегают. В основном строительной смесью крепят провода между брёвнами сруба в подсобных помещениях. Об эстетичности интерьера тут нечего говорить.

Дюбель-хомут

Крепёж требует заглубления минимум на 30 мм, это не всегда возможно по причине небольшой толщины деревянной облицовки. Однако при желании можно воспользоваться таким способом.

Скобы

Это самый приемлемый вариант. Скобы крепят шурупами, которые древесина хорошо удерживает.

Иные способы

Домашние мастера придумывают различные самодельные фиксаторы, порой не заботясь о безопасности крепежа. Лучше всего пользоваться изделиями заводского изготовления.

Несмотря на разнообразие видов фиксаторов для крепления кабеля к стене и потолку, каждая модель предназначена для определённых условий прокладки силовых линий внутри зданий и сооружений. При покупке креплений стоит посоветоваться с продавцом-консультантом.

Видео

Крепление гофры к стене

Крепеж для провода и кабеля по стене и потолку. Использование монтажных пистолетов.

После разметки трасс кабельной проводки, приходит время проложить и закрепить кабеля по стенам, потолку или полу. Без специального инструмента в этом деле не обойтись. Можно использовать два варианта:

• обыкновенный перфоратор

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Пластиковый дюбель с отверстием в головке под нейлоновую стяжку

Принцип крепления аналогичный предыдущим

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

1. Открытый электромонтаж
2. Кабель-каналы
3. Пластиковые трубы ПВХ и гофрированная трубка
4. Клипсы и железные скобы
5. Гвоздевые скобы
6. Скрытый электромонтаж
7. Дюбель-хомуты
8. Быстросохнущий раствор
9. Самодельные скобы

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.
Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.
Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)
Расстояние клипс для монтажа труб ПВХ не более 1 метра.
При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Чем закрепить гофрированную трубу на стене?

Гофротруба — это оптимальный аксессуар для защиты провода. Она позволяет предотвратить его повреждение при физических воздействиях, а также не позволяет попадать на изоляцию кабеля жидкости либо опасным химикатам. Кроме того, гофротрубы способны предотвратить распространение огня — они эффективно гасят искры и очаги открытого пламени.

При монтаже таких аксессуаров для проводки чаще всего возникает вопрос, каким образом организовать крепление гофротрубы к стене. Мы рассмотрим, какие способы фиксации используются чаще всего, и в чём их преимущества.

Наиболее популярной является укладка электротехнической трубы с применением клипс и зажимов (с защёлкой или без). Самая простая клипса не имеет специализированных защёлок, что несколько упрощает извлечение трубопровода, но снижает прочность крепления в целом.

Преимущество такого способа заключается в его простоте — для фиксации трубы не потребуется профессиональная помощь. Достаточно просто закрепить клипсу либо скобу на стене, и затем вложить в неё гофротрубу. В случае зажима с защёлкой (или раздвижного) зажимать фиксатор придётся вручную, а вот клипса защёлкнется самостоятельно, благодаря естественной эластичности используемого при её изготовлении материала.

Крепление гофрированной трубы к стене может осуществляться с применением различных средств — например, анкеров, болтов, «молли» и прочих. Подбор конкретного крепежа производится в зависимости от того, из какого материала изготовлена стена.

Если речь идёт о временном креплении гофротрубы, можно использовать специализированный крепёж хомутами-стяжками. Постоянное (неразборное) крепление представлено металлическими скобами. Внимание: на нашем сайте скобы и хоммуты-стяжки размещены в другом разделе — Хомуты, крепеж, клеммники! В этом разделе можно купить клипсы для электротехнических труб разных модификация и размеров.

Одним из вариантов крепления пластиковой гофрированной трубы к поверхности стены является использование металлических опор, представленных крюками или специальными платформами. Принципы прокладывания гофры очень похожи на протяжку кабеля между опорами ЛЭП, использующимися в электрических магистралях. Однако в данном случае можно обойтись без изоляторов, поскольку пластиковая гофра выдерживает разряды с напряжением до 1–2 кВ.

Опоры крепятся к стене при помощи дюбелей либо аналогичных фиксаторов. Стоит помнить, что глубина проникновения крепежа в стену будет тем выше, чем больше нагрузка приходится на фиксаторы. Отверстие должно быть достаточно крупным, если на крюки либо платформы будет уложен металлический лоток — такой тип прокладывания кабеля применяется в различных инженерных сооружениях.

Неразъёмным считается и крепление к стене при помощи специального полимерного клея. Его нужно использовать в тех случаях, когда повреждение поверхности основы недопустимо или невозможно. Примером сферы применения полимерного клея для крепления гофры является укладка трубопровода ПВХ на гипсокартонный профиль. Кроме того, при помощи такого материала можно укладывать трубы и на другие металлоконструкции.

Как выбрать шаг крепления?

Один из важнейших параметров, на которые следует обращать внимание при организации крепления гофротрубы к стене — шаг фиксации. Под ним подразумевается расстояние, на котором будут располагаться клипсы либо другие виды креплений.

Если речь идёт о 20-миллиметровых трубах, то следует выдерживать расстояние в 70–75 миллиметров между отдельными клипсами либо скобами. Такой показатель позволит избежать провисания гофротрубы и её деформации. Кроме того, при таком положении кабель будет находиться в состоянии минимального натяжения, что обеспечит его долговечность и устойчивость к физическим нагрузкам.

Расстояние между крепежом возрастает пропорционально в зависимости от диаметра испольтзуемых трубопроводов. Так, если диаметр труб равен 25 мм, дистанция будет составлять 80–85 мм, а для 40-миллиметровых изделий — 100–105. Максимальное расстояние необходимо выдерживать между трубами с диаметром 50 миллиметров — оно будет равно 1,2–1,25 метров.

Какие крепления выбрать?

Стоит также подбирать фиксаторы по типу материала, из которого они изготовлены. Оптимальным вариантом считаются металлические скобы или прочие держатели, однако они достаточно дороги и не всегда удобны в обращении. Поэтому многие специалисты советуют пользоваться пластиковыми клипсами. Они изготавливаются из того же материала, что и трубы — например, из ПВХ. Если необходимо использовать держатели повышенной прочности, то предпочтение стоит отдать изделиям из АБС-пластика. Пластиковые хомуты-стяжки всегда (!!) нужно использовать только нейлоновые.

8 способов крепления кабеля к стене

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Если же вы хотите закрепить кабель

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте. Очень удобный вариант монтажа, который применяют для того, чтобы незаметно провести кабель над плинтусом в доме либо квартире.

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Размещение электропроводки в гофротрубе. Крепление трубы гофрированной

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой. Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах. Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Узнайте как крепить кабель-канал к потолку и на стену перейдя по ссылке!

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке.Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Клипсы и железные скобы выпускают разных диаметров 16 20 25 32 40 50 мм.

Пример крепления клипс к потолку для монтажа пяти труб или гофр.

1. Определитесь с диаметром необходимых клипс (чтобы провод мог свободно пройти в трубу или гофру)
2. К примеру, 20мм клипсы, возьмите и соедините их по пять штук (обратите внимание, между собой клипсы можно соединять абсолютно разного диаметра, допустим на 20мм, затем 16, 25, 20 и т.д.)

Чтобы закрепить гофрированную трубку на расстояние от 1 метра и более, шаг между клипсами должен быть не более 60 см (следите, чтобы гофра не провисала между клипсами)Расстояние клипс для монтажа труб ПВХ не более 1 метра.При монтаже одной линии труб ПВХ или гофры можно применять клипсы, совмещенные с пробками.

Гвоздевые скобы

Этот вид крепления не подойдет для монтажа кабеля большого сечения, их обычно применяют для крепления телевизионных и телефонных кабелей, а также линии от интернета.

Скрытый электромонтаж

Данный способ монтажа электропроводки осуществляется в штробах, затем стену покрывают штукатурным раствором, также кабель можно закрепить без утапливания в штробу, но расход штукатурки тогда увеличится. В стенах панельного дома электропроводка проходит в специальных каналах внутри стены и потолка, залитых бетоном на заводе.

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

BSP Security — Монтаж. Все, что вы хотели узнать, но боялись спросить.

Специальных требований по монтажу систем видео наблюдения не предъявляется. Монтаж данных систем осуществляется в соответствии с правилами и нормами монтажа кабельных линий, систем оповещения и систем пожарной сигнализации.

Одним из основных документов для стандартизации норм монтажных работ является ПУЭ (правила устройства электроустановок).

Статьи из ПУЭ актуальные для монтажа систем видеонаблюдения:

Требования к кабельным изделиям по пожарной безопасности обозначены в ГОСТ Р 53315-2009.

Требования к способам монтажа электропроводки перечислены в ГОСТ р 50571.15-97:

Правила и секреты «хорошего» монтажа:

1)    При креплении гофры к потолку или стене расстояние между клипсами лучше оставлять не более 40 см, чтобы гофр не провисал.

2)    Для уличной прокладки используется специальный тяжелый гофр.

3)    При креплении кабель канала в стенам или потолку расстояние между саморезами лучше не оставлять не более 50 см, чтобы кабель канал плотно прилегал к поверхности.

Неплотное прилегание кабель канала к потолку из-за не правильного расстояния между крепежом.

4)    Витая пара должна быть экранирована, чтобы обезопасить сигнал от воздействия внешних излучений.

5)    Нельзя укладывать слаботочные и высоковольтные провода и кабеля в один кабель канал или гофр.

6)    Минимальное расстояние между слаботочными и высоковольтными проводами должно быть не менее 50 см.

7)    Кабеля в кабель канале должны занимать не более 60% пространства.

8)    При монтаже кабелей за подвесным потолком, крепить провода или гофр с проводами следует только к бетонному потолку, а не к подвесному, чтобы в случае обрушения или деформации подвесного потолка с кабельной системой ничего не произошло.

Правильное крепление гофра с кабелями за подвесным потолком.

Не правильное крепление кабелей за подвесным потолком

9)    При бурении стен для проведения кабелей между комнатами, возможно выпадение штукатурки с другой стороны стены, поэтому необходимо иметь с собой небольшое количество штукатурки или гипса, для устранения дефекта если на этом крайне настаивает заказчик.

Выпадение штукатурки при бурении стен.

10)    При монтаже кабель каналов, на стуках и прохождении углов возможно образование небольших зазоров. При необходимости, для придание более эстетичного вида такие зазоры можно аккуратно заполнять белым герметиком.

Доработка зазоров герметиком.

11)   Для более аккуратного и ровного разрезания и сгибания кабель канала рекомендуется использовать мини-бокорезы с победитовыми лезвиями. Но эти же бокорезы Не рекомендуется использовать для перекусывания стальной проволоки и проводов из-за хрупкости победитовых лезвий.

12)   При сверлении отверстий в бетонных (кирпичных) стенах, для крепления дюбилей для последующего крепления кабель канала или клипс, рекомендуется использовать буры на один размер меньше дюбилей, для того чтобы дюбель входил в стену плотно и в дальнейшем был надежным креплением. В противном случае скрепление со стеной будет не надежным и дюбель вместе с саморезом просто выпадет из стены.

Ненадежное крепление.

13)    При креплении кабель канала рекомендуется использовать саморезы с пресс шайбой для более надежного крепления и для избежания деформации кабель канала.

Крепления с помощью саморезов с пресс шайбой.

Еще одним документом для стандартизации монтажных работ является СНиП 3.05.06-85 (Строительные нормы и правила).Пункты СНиП актуальные для монтажа систем видеонаблюдения:

Клипсы для крепления гофры | Советы по ремонту

Электропроводка над подвесным или натяжным потолком, по правилам, должна выполняться в гофротрубе. Для различных толщин кабеля существуют и разные диаметры гофротрубы: например кабель ВВГ3×2.5 умещается в гофре диаметром 16мм, а для ВВГ3×4 понадобится уже гофра диаметром 20мм.

Для крепления гофры к потолку или стенам обычно используются клипсы — пластмассовые скобки, которые, в свою очередь, устанавливаются на стену с помощью дюбель-гвоздей или обычных дюбелей. Каждому диаметру гофры соответствует свой размер клипсы.

При прокладке проводки в гофре, во многих местах квартиры оказывается, что параллельно друг другу идёт сразу несколько кабелей. По крайней мере, у квартирного щитка скорее всего окажется несколько кабелей, идущих параллельно. Для таких случаев, на клипсах предусмотрены защёлки, позволяющие соединить несколько клипс в одну «гирлянду», которую легко можно закрепить, используя гораздо меньше дюбелей, чем если крепить каждую клипсу в отдельности. Сцепленные между собой клипсы позволяют аккуратно, надёжно и с минимумом усилий уложить целую связку кабелей.

Например: надо проложить три кабеля: 1) свет в кухне, 2) розетки в кухне и 3) электроплита. В этом случае электроплита должна находиться на отдельной ветке провода большого сечения, а свет и розетки можно подключить кабелями сечением поменьше. Тогда от квартирного щитка параллельно друг другу в направлении кухни пойдут три кабеля, для которых, скорее всего, понадобится гофра и клипсы размером две по 16мм и одна на 20мм для кабеля большого сечения на электрическую плиту.

Подводный камень может встретиться начинающему электрику, когда приходится соединять между собой клипсы разного размера. В этом случае надо обратить внимание на то, соответствуют ли защёлки клипс разного размера друг другу! Часто продавцы в магазинах или на рынке продают клипсы разного размера от разных производителей. Единого стандарта на защёлки клипс нет, поэтому с большой вероятностью вы получите клипсы, которые нельзя соединить друг с другом! Так что, суть совета можно теперь передать двумя словами: проверяйте при покупке, соединяются ли между собой клипсы, особенно если они разных размеров.

Для наглядности, присмотритесь к защёлкам клипс, приведённых на картинках. Ни одна из них не соединится с другой!

Круглые защёлки, «выступ-паз»


Круглые защёлки, «паз-выступ»

Трапециевидные защёлки, «выступ-паз».

Защёлки хитро-выдуманной формы, «паз-выступ».

Учебное пособие по изготовлению стен из гофрированного олова своими руками

Добавление акцентной стены — отличный способ обновить комнату без необходимости обновлять каждую стену. А поскольку это всего лишь одна стена, вы можете сделать что-то более яркое, чем если бы вы делали все 4 стены, и использовать эту одну выделенную стену в качестве основной темы для обсуждения и утверждения стиля для всей комнаты (или всего дома). Карен (которую вы запомните по ее швейному столу и шкафу для напитков и скамейке из дерева в холле) обновляла свой загородный дом на выходных, и она хотела, чтобы отделка стен отражала деревенскую атмосферу в остальной части комнаты, поэтому она и ее муж остановился на стене из гофрированной жести:

И лучшая новость — это не так сложно, как вы думаете! Прочтите ниже инструкции Карен по установке гофрированной металлической стены.Если вы предпочитаете более состаренный вид, вы можете использовать этот совет от The Ragged Wren для состаривания листового металла, а если вы не уверены, подходит ли вам этот металл, вы также можете легко и недорого создать акцентную стену с помощью краски. дерево или обшивка:

Как установить простую гофрированную оловянную стену

, Карен из The Weekend Country Girl

Привет из Техаса. Меня зовут Карен, я деревенская девушка выходного дня. Наш домик на выходные — это небольшой домик «у озера», которым мы наслаждаемся и над которым работаем последние 8 лет.За прошедшие годы мы полностью изменили конфигурацию нашей гостиной, чтобы разместить более удобные кресла и установить телевизор с плоским экраном. Мы сняли дверь и установили французские двери там, где когда-то были большие окна. После всех этих перемещений я хотел сделать акцентную стену, которая отражала бы нашу деревенскую атмосферу в комнате. Мы с мужем придумали стену из гофрированного олова для комнаты.

Установить жестяную стену в комнате не так сложно, как я думал. В моем мозгу это должен был быть какой-то сверхсложный процесс, на выполнение которого уйдет вечность.Если вы можете использовать пилу, дрель, уровень и инструмент для поиска гвоздей, вы сможете выполнить этот проект.

Банка бывает разной длины и имеет ширину 26 1/2 дюйма. Олово допускает нахлест на полтора дюйма, чтобы скрепить листы вместе. Мы решили, что олово идет от пола до потолка одним сплошным куском в нашей комнате с наклонным потолком, так что нам потребовались три 12-футовые секции и три 10-футовые секции для нашей стены.

Чтобы на самом деле прикрепить жестяную банку к стенам из листового камня, нам пришлось сделать несколько шагов.Сначала мы нашли гвоздики в стенах и пометили их. Было здорово иметь возможность писать прямо на стене для этой части. Обычно мы используем синюю ленту, чтобы пометить наши стены.

Следующий шаг связан с этим волнистым деревом, называемым планками для обшивки, которые нужно прикрепить к стене, чтобы было к чему прикрутить изогнутую банку. Мы использовали уровень, чтобы отметить линии, в которых должны были проходить деревянные полоски, а затем прикрепили их с помощью гвоздя. Мы могли бы использовать шурупы или забить гвозди в планки обрешетки, но гвоздезабиватель быстро поднял их.Уловка при установке деревянных планок состоит в том, чтобы убедиться, что выступы и впадины выровнены вертикально. Это означало обрезание конца одного набора так, чтобы первая часть каждого раздела была долиной. Имею ли я здесь смысл?

После того, как полоски были прикреплены, мы занялись банкой. Первый кусок, который мы прикрепили, был на самой высокой точке.

Мой муж — учитель математики. Выяснение угла наклона линии крыши было его делом. Как только он разобрался со всем углом, он достал самый страшный, на мой взгляд, инструмент, который у нас есть.болгарка. Я иррационально боюсь искр. Муженек отрезал кусочки по размеру, оставив зазор в полдюйма внизу каждой панели.

После того, как каждый кусок был вырезан, металл вкручивается в планки обрешетки с помощью этих шурупов, специально разработанных для жести. Один совет, который я хотел бы здесь дать, — убедиться, что винты выровнены горизонтально. У нас есть один, который немного ниже других, и это сводит меня с ума.

Мы использовали кусок кедровой дорожки, чтобы обрезать верхнюю часть банки и края.Снизу достаем секцию покрашенной 1 X 4 в качестве плинтуса.

Нам нравится деревенский индустриальный вид стен. Он действительно хорошо вписывается в нашу каюту выходного дня.

————————————-

Спасибо, что поделились с нами, Карен! Такой большой эффект при относительно небольшом объеме работы.

Ремоделоголики, посмотрите остальные удивительные творческие проекты Карен в Weekend Country Girl (и следите за обновлениями, потому что она может поделиться с нами чем-то другим здесь, на «Ремоделоголике»!)

Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Опубликовано: 7 февраля 2015 г. Рубрики: Украшать, Гостевые блоггеры, Как сделать, Гостиные С тегами: акцентная стена, Гостевые блоггеры, индустриальный, индустриальный стиль, металл, Рустик, серебро, Отделка стен

О Cass

Кэссити вместе со своим мужем Джастином основали компанию «Ремоделоголик», чтобы разделить их любовь к крушению стен вместе. С тех пор Remodelaholic стал отличным сообществом и ресурсом для всех, кто хочет знать, как сделать свой дом строительного уровня КРАСИВОЙ при ограниченном бюджете!

Как прикрепить оцинкованную жесть к стене?

Поскольку гофрированная банка относительно легкая, стандартный строительный клей обычно достаточно прочен, чтобы надежно прикрепить жестяную банку к стене с помощью декоративных гвоздей.Как правило, лучше всего подойдут изделия на основе латекса, так как их легко стереть со стены, если во время установки появятся излишки. Всегда наносите клей равномерно на обратную сторону жестяного листа, крепко держите жестяную банку на стене в течение нескольких минут, пока она не начнет схватываться, и заклейте прилегающие части прочной малярной лентой при их установке. Это гарантирует, что все останется на месте, даже когда клей высохнет.

Для более прочного прикрепления банки к стене используйте гвозди с декоративными головками вдоль верхней, нижней и боковых сторон фартука.Это не только гарантирует, что олово останется на стене, но и добавит дизайнерского стиля.

В зависимости от типа и цвета гофрированной жести, которую вы используете, вы можете окантовать фартук несколькими способами. Для игры с текстурой вы можете использовать плитку с бычьим носом. Измерьте площади, которые нужно обрезать, и сделайте сухую разметку на стене с плиткой, чтобы определить наилучшее расположение. Отрежьте любую плитку по размеру кафельной пилой и нанесите ровный слой тонкого раствора на стену, используя зубчатый конец шпателя. Плотно прижмите каждую плитку в тонкий набор, удаляя излишки влажной губкой, и как только все укладывается, дайте ей высохнуть в течение 24 часов.Нанесите раствор на плитку, а затем сотрите излишки губкой, тщательно очистив всю затирку, попавшую на олово.

Вы также можете использовать тот же цвет и тип дерева, что и ваши шкафы, чтобы обрезать все выступающие края, обрезать планку по размеру и прикрепить ее к стене с помощью отделочных гвоздей. Чтобы обыгрывать металлическую тему, используйте алюминиевую отделку подходящего или дополнительного цвета, прикрепив ее к стене с помощью того же клея, который вы использовали для гофрированной жести.

Сколько шурупов мне нужно для металлической кровли? Рекомендации по расположению и расположению винтов

Попытка выяснить, как правильно прикрутить металлическую крышу, может сбивать с толку.Вы не знаете, куда ставить шурупы, как часто крепить металлические кровельные панели, и тогда вам нужно выяснить, сколько шурупов купить. Не волнуйтесь, потому что мы вас прикрыли. На самом деле это очень простой процесс, и для мы даже создали загружаемое руководство по установке винтов.

В компании Western States Metal Roofing мы общаемся с тысячами таких же людей, как и вы. Вопросы по креплению металлической кровли нам задают ежедневно. В этом блоге вы познакомитесь с передовыми методами установки шурупов на несколько различных типов металлической кровли.

Мы объясним

• Где разместить винты для ⅞ ”Гофрированный
• Где разместить винты для панели R или панели PBR
• Куда разместить винты для панели 7.2 или Western Rib
• Правильный интервал между резьбовыми линиями
• Как определить необходимое количество винтов

Легко определить, где должны быть расположены винты на металлической кровельной панели. У каждой панели будет своя схема размещения винтов.Они будут расположены в руководстве по установке. Во-первых, мы рассмотрим размещение винтов для наиболее распространенных металлических кровельных панелей, начиная с гофры ”.

Если вам понравилась эта статья, мы рекомендуем вам также прочитать ее:

Установка металлической крыши с помощью крепежных винтов [Устранение протечек металлической крыши]

Что такое расположение винтов для ⅞ ”гофрированной металлической кровли?

Установка винта для гофры ”может быть немного сложной.Крепежные элементы расположены в разных местах для условий кровли и металлического сайдинга. Тогда, если это вас не смущает, производители металлической кровли имеют разные мнения о правильном размещении гофрированных винтов для условий кровли. Подождите, и мы подробно объясним вам это.

На всякий случай, если вы наглядный ученик, мы также создали это простое пошаговое видео.

Есть две точки зрения, когда дело доходит до установки кровельных саморезов из гофрированного металла.Оба верны.

1. Установка металлического кровельного винта в верхней части гофрированной кровельной панели, как показано ниже. Преимущество этого метода заключается в том, что винты подвергаются меньшему воздействию воды и мусора. Главный недостаток — менее безопасное соединение.
2. Винты, которые устанавливаются в нижней части металлической кровельной панели, обеспечат более надежное соединение, но будут менее устойчивыми к атмосферным воздействиям. Винт будет лучше сжиматься, когда он прикреплен к низу, и вы с меньшей вероятностью деформируете металлическую кровельную панель при затягивании винта.

Если застежка находится в нижней части панели, она частично препятствует попаданию воды и мусора. Низ панели тонкий, и большую часть места занимает застежка. Когда вода стечет, она будет проходить через винт. Винты, которые со временем открутились или были установлены неправильно, будут протекать. Вы сможете избежать основной части этой проблемы, установив крепление в верхней части кровельной панели.

⅞ ”Винт с гофрированным покрытием для металлической кровли

Линия винтов — это ряд винтов, которые расположены на определенном расстоянии от следующего ряда винтов.На каждой винтовой линии будет четыре винта, размещенных в верхней части гофрированной панели. Винты разнесены таким образом, что каждая третья гофра имеет винт . На приведенной выше диаграмме показана типичная панель шириной 37 дюймов, и расстояние между ними идеально подходит. Однако иногда гофрированные листы имеют ширину 39 дюймов вместо 37 дюймов. Когда это происходит, образуется дополнительная гофра. Вам все равно понадобится четыре винта на лист, но в одном месте это будет четвертая гофра, как показано ниже.

Что такое правильный боковой перехлест панели для ⅞ ”гофрированной металлической кровли?

Один из винтов должен быть расположен в месте перекрытия панелей, как показано на приведенных выше схемах справа.Во время монтажа и перед притиркой гофрированной металлочерепицы на гофрированный лист следует укладывать двухстороннюю мастиковую ленту, как показано на видео ниже.

⅞ ”Расположение винта с гофрировкой для стеновых панелей

или металлической обшивки

На каждую линию будет приходиться пять шурупов для панели и один винт с накатанной головкой. Накатной винт — это винт, который сидит наверху, и он предназначен для соединения легкого металла с легким металлом.Накладные винты расположены на расстоянии от 12 до 18 дюймов по центру. Винты панели расположены на расстоянии друг от друга, так что каждая третья гофра имеет винт, включая обе стороны бокового перекрытия панели. Когда гофрированный лист имеет ширину 39 дюймов вместо 37 дюймов, расположение винтов будет немного другим, как показано на диаграмме ниже.

Схема расположения загружаемых винтов [ширина 39 дюймов]

Мы рекомендуем также использовать двустороннюю мастиковую ленту на боковой кромке панели для состояния стены.Мастичная лента сделает панель более водонепроницаемой. Мастичная лента всегда применяется при устройстве металлической кровли. Мастичная лента указана в нашем руководстве по установке на стене, и мы рекомендуем ее использовать. Реальность такова, что многие монтажники предпочитают не устанавливать мастиковую ленту для стен.

Накладка для гофрированного металла

Если вы изучаете, как прикрутить металлическую крышу, есть большая вероятность, что вам понадобится помощь в установке гофрированной металлической обшивки или гофрированных металлических панелей.В нашем удобном для навигации Центре обучения металлической кровле есть пошаговые видеоролики по установке всех деталей установки гофрированной облицовки.

Какое правильное расположение винтов и расстояние между ними для металлической кровли R-Panel и металлических сайдинговых панелей?

Винты для R-Panel устанавливаются просто. Винты расположены в одном месте как для металлических кровель, так и для металлических сайдингов. Важным моментом является наличие дополнительных винтов на концах панелей .Это снижает вероятность того, что сильный ветер оторвет панели вашего здания.

Схема расположения загружаемых винтов для R-Panel

На концах панели будет пять винтов для панели и один винт с накатанной головкой на каждую линию винта. Остальные внутренние панели будут иметь три винта для панели и один винт с накатанной головкой на каждой линии винта. Обратите особое внимание на схему выше, на которой верхний левый угол обведен. Он увеличен в размерах и показан на схеме как деталь «AA».Вы должны прикрепить винт для панели именно в этом месте. Кроме того, имеются винты с накатанной головкой, которые соединяются с шагом 12–18 дюймов по центру, и уплотнение из бутиловой ленты, то же самое, что и мастиковая лента.

Какое правильное расположение винтов и расстояние между ними для панели 7.2 / западного ребра?

Расположение винтов для панели 7.2 / Western Rib

Установка винтов для панели 7.2 и Western Rib проста. Панельные винты расположены внизу каждой панели. На каждую линию будет приходиться пять шурупов для панели и один винт с накатанной головкой.Накладные винты подключаются на расстоянии от 12 до 18 дюймов по центру, а на боковой поверхности панели используется уплотнение из бутиловой ленты.

Как часто вы откручиваете металлическую крышу?

Определение правильного расстояния от линии винта до линии винта — простой процесс. Это будет зависеть от того, будет ли металлическая кровля установлена ​​на твердой деревянной основе или на металлических прогонах. Каждое из этих условий приведет к разному расстоянию между винтовыми линиями. После того, как у вас будет шаг между винтами, будет просто определить, сколько винтов нужно купить.

Расстояние между винтами для металлической кровли на твердой деревянной основе

Когда вы пытаетесь определить межстрочный интервал между винтами, вы должны понимать, что каждая работа индивидуальна. Некоторые рабочие места расположены в районах с сильными ветрами, а другие могут быть расположены в снежной стране или в пустыне. По этой причине расстояние между винтами должен определять инженер. Однако такое случается редко.

В реальном мире домовладелец или установщик выбирает расстояние, не консультируясь с инженером. Подавляющее большинство продаваемых нами рабочих мест устанавливаются с винтовыми линиями с шагом 24 дюйма по центру. Рабочие места, которые не установлены на 24 ”по центру, обычно имеют 18” O.C. если ближе и до 36 ”O.C, если дальше. В случае сомнений, больше привязанности лучше, чем меньше привязанности.

Межстрочный интервал винта для металлической кровли над металлическими обрешетками

Это будет зависеть от типа используемой панели и толщины стали. Инженер будет использовать диаграмму нагрузки, чтобы определить расстояние между металлическими прогонами.Как только расстояние между прогонами определено, металлические кровельные панели обычно прикрепляются к каждой линии прогонов. Если прогоны действительно близки, возможно, можно будет прикрепить металлическую пленку к каждому второму прогону. Однако это будет решение для инженера.

Сколько винтов мне понадобится для металлической крыши?

Подавляющее большинство рабочих мест, которые мы продаем, крепятся на 24 дюйма по центру (O.C.). Поэтому мы будем основывать этот ответ на 24 ”O.C. винтовые линии. Если ваши винтовые линии ближе или дальше, чем 24 дюйма O.C. вы можете внести некоторые коррективы на основе этой формулы. Мы также имеем в виду эти конкретные панели шириной 36 дюймов: ⅞-дюймовые гофрированные панели, панели R или PBR и панели 7.2 или Western Rib.

Формула для определения необходимого количества винтов

Вот две простые формулы для определения количества кровельных саморезов по металлу:

1. Возьмите квадратные метры и умножьте на 80% .
2. 80 саморезов на каждый квадрат кровли. Площадь кровли составляет 100 квадратных футов.

Пример: 3000 квадратных футов X 80% = 2400 винтов

Пример: 30 кровельных квадратов X 80 шурупов = 2400 шурупов

Не забудьте заказать винты металл к металлу для обшивки и бокового перекрытия панели

1. Вам понадобится по одному винту с накатанной головкой для каждой прямой ножки планки или планки
2. Количество винтов для бокового перекрытия панели определяется путем деления площади в квадратных футах на три, а затем повторного деления на 1.5.

Пример: 3000 квадратных футов разделить на три (ширина панели) = 1000, затем разделить полученное на 1,5 (расстояние между винтами внахлест) = 667 винтов

Вам не понадобятся винты металл к металлу для бокового перекрытия при использовании ⅞ ”гофрированного материала. Вам понадобятся только винты с боковым перекрытием для панели R / панели PBR и панели Western Rib / 7.2.

Какова наиболее частая причина протечек металлической крыши?

Самая большая причина утечек на металлической крыше — неправильная установка крепежа. После того, как вы узнаете о размещении винтов, мы рекомендуем вам научиться правильно устанавливать крепежные детали. В вашей крыше будут тысячи отверстий для винтов, и просмотр этого видео — лучшее, что вы можете сделать, чтобы предотвратить протекание крыши.

Если вы предпочитаете читать об установке металлических крепежных элементов кровли, мы написали вам статью:

Как правильно установить металлическую крышу с помощью крепежных винтов

Дополнительные ресурсы по установке металлических кровель

Установка шурупов для металлической кровли и сайдинговых панелей проста.После просмотра видео и диаграмм в этой статье у вас не возникнет никаких проблем. Если вы изучаете установку шурупов , то следующие шаги — узнать больше о креплении металлической обшивки и установке обшивки и установки окладов . Отличной отправной точкой будет просмотр наших руководств по установке или видео по установке.

Направляющие по установке металлической кровли

Первым элементом обшивки, который будет установлен на вашей металлической крыше, является обшивка карниза.

Мы создали ЛЕГКО пошаговое видео по установке, чтобы максимально упростить установку металлической кровли.

Узнайте, какой тип крепежа подходит для вашей металлической кровли, прочитав:

Выбор подходящего винта для металлических панелей

Как легко установить металлические панели на стены, потолок, крыльцо и многое другое!

Вы можете быть удивлены, насколько легко установить металлические панели — и насколько невероятно они могут выглядеть в любом месте вашего дома!

Давно прошли те времена, когда металлом покрывали только крышу или внешние стороны сараев.Теперь чистый вид металла можно использовать по всему дому. И вы будете поражены невероятной отделкой и доступными цветами

Металлические панели прошли долгий путь независимо от того, установлены ли они в качестве смелого образа для интерьера или акцентной стены, или используются для красивой отделки потолков, веранд, гаражей и т. Д.

Металлические панели можно найти во всех стилях и цветах

Возможно, лучше всего то, что они могут дать ОГРОМНУЮ экономию бюджета! По сравнению со стоимостью установки и отделки потолков и стен из гипсокартона или деревянных панелей, выбор установки металлических панелей может принести экономию в 50% и более.Особенно когда делаешь это сам!

Мы использовали металлические панели почти во всех зданиях на ферме. От стальных кровельных панелей, которыми покрывают наш дом, сарай, гараж и хозяйственные постройки, до металлических панелей для стен и потолка.

Мы даже использовали профнастил в гараже в качестве обшивки внутренних стен. Он не только добавил привлекательный вид, но и оказался чрезвычайно прочным и легким в уходе. И это необходимо, когда речь идет о наказании, которое наш гараж выносит за проекты! См .: Отделка гаража по обувной нити Бюджет

Как установить металлические панели — ключи к успеху

Насколько просто и легко установить металлические панели, делает их еще более привлекательными.На самом деле практически для любого приложения требуется всего несколько инструментов:

Металлический оцинкованный потолок сэкономил нам целое состояние по сравнению с гипсокартоном.

Ударная отвертка или дрель для установки шурупов по металлу.

Несколько небольших сверл по металлу для сверления пилотных отверстий.

Лобзик с лезвием для резки металла для резки.

Саморезы по металлу хорошего качества .

Ударная отвертка просто необходима при работе с металлом. Саморезы по металлу ввинчиваются легко и без особых усилий.Фактически, когда дело доходит до любого проекта DIY, который включает установку шурупов или болтов по всему дому, я бы потерялся без этого. Он бегает по кругу вокруг обычного сверла. Ссылка на продукт: Ударная отвертка для кабеля Портера

Если вы работаете в любом месте, где металл может намокнуть, используйте металлические винты, которые поставляются с прикрепленной резиновой прокладкой. Они самоуплотняют отверстие при установке винта. Они не только герметизируют отверстие, но и добавляют великолепный законченный вид.

Простая установка металлических панелей

При установке металлических панелей на стены, потолок или крышу процесс одинаков.Панели могут быть установлены непосредственно на стойки или поверх существующей подповерхности, такой как фанера или гипсокартон.

Если вы устанавливаете поверх существующей поверхности, отметьте стойки карандашом перед установкой панелей. Это позволяет вам легко увидеть, где выровнять винты.

Если есть один единственный аспект металлических стен или потолков, который может иметь большое значение в окончательном «внешнем виде», то это узор шурупов. Выравнивание креплений при установке металлических панелей обеспечивает привлекательный законченный вид.

Для всех наших инсталляций мы создали шаблон отверстий с одной панелью. Затем мы уложили панели друг на друга и просверлили пилотные отверстия во всех панелях сразу. Он позволяет легко выровнять винт при установке. Это также помогает вам оставаться в центре, когда вы пытаетесь попасть в шпильки во время завинчивания.

Подготовка вашего проекта

Выравнивание винтов придает великолепный законченный вид.

При установке металлических панелей очень важно получить первую панель прямоугольной формы.Начните с конца одной стены и используйте квадрат вверх. Это позволит сохранить ровность стены при установке дополнительных панелей. Металлические панели сделаны таким образом, чтобы пазы заходили внахлест на несколько дюймов. Установив первый квадрат панели, остальные последуют его примеру.

Когда дело доходит до установки металлических винтов, будьте осторожны, не закручивайте винты слишком глубоко. Вы хотите, чтобы они были достаточно тугими, чтобы удерживать их, но не настолько, чтобы на металле образовались ямочки. Количество используемых креплений зависит от типа используемой панели, но хорошее практическое правило — использовать винт примерно через каждые 16 дюймов, чтобы попасть в гвоздь.

Приготовьтесь использовать немного металла в вашем следующем домашнем проекте DIY! Джим и Мэри. Чтобы получать наши 3 статьи «Дом, сад, рецепты и простая жизнь» каждую неделю, подпишитесь на нашу бесплатную рассылку. Вы также можете подписаться на нас в Facebook, Twitter, Pinterest или Instagram. Эта статья может содержать партнерские ссылки.

Посмотрите подкаст New Garden на этой неделе:

Крепежная металлическая кровля | JLC Онлайн

Q: Новая гофрированная металлическая кровля в гараже нашего клиента протекает.Установщик вбил крепежные элементы в ендовы и в 2-х х стропильные балки. С тех пор нам сказали, что гофрированная кровля всегда должна крепиться через выступы гофры. Какой метод правильный?

A: Роб Хэддок, консультант по металлическим крышам и директор Консультативной группы по металлическим крышам, отвечает : Культура крепления через гребень (гребень) или впадину профиля металлической кровли, кажется, подходит варьируются в континентальном U.S. из одного места в другое, от одного подрядчика к другому и даже от одного производителя к другому. Много лет назад (до появления атмосферостойких шайб на крепежных изделиях) гофрированная кровля всегда крепилась через гребни с помощью гвоздей с «свинцовой головкой». Это были оцинкованные кровельные гвозди со свинцовой шайбой под головкой. Когда гвоздь был забит, и его головка коснулась кровли, мягкий свинец должен был прилегать к поверхности крыши, чтобы обеспечить герметичность. Но эти крепежи были известны тем, что протекали, поэтому их всегда забивали через высокие точки кровельного профиля.

Сегодня предпочтительным крепежом для гофрированной кровли являются винты с шестигранной головкой с прокладками и металлической и резиновой шайбой под головкой. По мере завинчивания шурупов шайба прижимается к металлической кровле, образуя водонепроницаемое уплотнение. Если винты ввернуты правильно, в этой стране считается приемлемым крепление через впадины или выступы кровли. В пользу обоих предпочтений можно привести веские аргументы. Если все крепежи на вашей крыше были забиты должным образом, маловероятно, что они являются источником ваших утечек, независимо от того, были ли они забиты по впадинам или гребням.

Независимо от того, какое место крепления предпочитает установщик, при креплении металлической кровли к зданию необходимо учитывать несколько факторов. Убедитесь, что вы выбрали правильную застежку — правильной длины и правильного материала — для вашего конкретного применения. Производители кровли часто рекомендуют определенные крепежи и схемы крепления для своей продукции в зависимости от конструкционного материала кровли. Каждый крепеж необходимо вбивать прямо в металлическую кровлю перпендикулярно плоскости крыши, чтобы шайба равномерно прилегала к отверстию для крепежа.Кроме того, крепежные детали следует приводить в движение с помощью правильно отрегулированного инструмента, чувствительного к крутящему моменту, чтобы избежать перегиба (см. Рисунок). Приложение слишком большого крутящего момента при креплении через гребни может раздавить или исказить профиль кровли, а приложение слишком большого крутящего момента в впадинах может исказить шайбу до такой степени, что она больше не будет создавать эффективного уплотнения.

TUFTEX Инструкции по установке

Это можно сделать за 5 простых шагов

1. Определить размеры
2. Опоры для резки и гвоздя
3. Предварительно просверленные панели TUFTEX®
4. Закрепите панели на месте
5. Сядьте, расслабьтесь и наслаждайтесь

Советы по установке:

Панели

TUFTEX® — лучшие строительные панели, доступные для многих проектов по благоустройству дома, таких как покрытия палубы, солнечные веранды, навесы для автомобилей, покрытия патио и панели для обеспечения конфиденциальности, а также для многих легких коммерческих и сельскохозяйственных приложений.Их не рекомендуется использовать в качестве первичной кровли жилых или коммерческих зданий.

Хранение:
Храните панели TUFTEX® в защищенном от солнца месте, предпочтительно в помещении. Не храните на открытом воздухе в непокрытых штабелях, так как это может привести к повреждению от перегрева.

Резка:
Отрежьте каждую отдельную панель TUFTEX® универсальным ножом или парой ножниц. Несколько панелей можно разрезать с помощью циркулярной пилы с перевернутым полотном для фанеры или ручной пилы с мелкими зубьями.

Боковые и торцевые перекрытия:
Закройте все боковые и торцевые нахлёстки силиконовым герметиком.Перекрыть стороны панелей одним гофром, а торцы панелей на 4 дюйма.

Крепление:
Внимание: Просверлите предварительно все крепежные отверстия.
Панели TUFTEX® естественным образом расширяются и сжимаются при изменении температуры. По этой причине все крепежные отверстия должны допускать расширение и сжатие панелей. Всегда предварительно просверливайте отверстия перед креплением панелей к опорам. Диаметр отверстия должен быть на 1/8 дюйма больше диаметра гвоздя или винта. Не затягивайте крепеж слишком сильно.Рекомендуются алюминиевые гвозди или шурупы с прикрепленной неопреновой шайбой. При установке кровли закрепите панели на венцах гофры. При облицовке сайдингом или стенами закрепите панели в впадинах.

Шаг:
Запланируйте минимальный уклон в 1 дюйм на каждый горизонтальный фут крыши. (Шаг — это высота в дюймах, на которую поднимается стропила на горизонтальный фут.) В районах с сильным снегом планируйте уклон до 3 дюймов на фут.

Опорная конструкция с поперечными распорками:
Установите панели TUFTEX® UltraVinyl и SeaCoaster на максимальном расстоянии 24 дюйма от центральной поперечной распорки.Панели TUFTEX® PolyCarb могут быть установлены на поперечных распорках с максимальным пролетом 36 дюймов.
За информацией обращайтесь в местный строительный отдел.

Закрывающие полосы:
Используйте закрывающие полосы TUFTEX®, которые доступны как из дерева, так и из пеноматериала. Эти закрывающие полосы были разработаны для использования с гофрами SeaCoaster с круглыми волнами и восьмиугольными волнами из PolyCarb и UltraVinyl.

Проблемы с нагревом и температурой:
Убедитесь, что вы выбрали правильный продукт для своего проекта.Для проектов в жарких или холодных областях, где температура поверхности может колебаться от + 270 ° F до -40 ° F, выберите панели TUFTEX® PolyCarb. Непрозрачные панели TUFTEX® UltraVinyl и SeaCoaster подходят для любых погодных условий и температуры поверхности до 150 ° F. Полупрозрачные и прозрачные панели TUFTEX® UltraVinyl и SeaCoaster должны устанавливаться только для использования в более мягких погодных условиях и не рекомендуются для мест с высоким ультрафиолетовым излучением или температурой поверхности, которая может превышать 125 ° F. Никогда не устанавливайте полупрозрачные или прозрачные панели TUFTEX® непосредственно на темные стропила или закрывающие полосы.Для достижения наилучшего результата нанесите белую краску на верхний край стропила или закрывающую планку, подверженную воздействию солнечных лучей. Не перекрывать и не наносить на существующую кровлю или решетку.

Вентиляция:
Все конструкции, покрытые TUFTEX®, нуждаются в соответствующей вентиляции для контроля конденсации и обеспечения прохлады. Если может возникнуть сильный нагрев, выберите для своего проекта панели TUFTEX® PolyCarb.

Гофрированные панели — Облицовка стен из листового металла

Гофрированные панели имеют привлекательный размер для металлических стен жилых или коммерческих помещений.Доступны десятки шаблонов.

Есть два варианта использования гофрированных панелей на стене: скрытая застежка или открытая застежка. Стеновые панели со скрытыми застежками имеют переплетенные кромки, а застежки скрыты внутри кромки (аналогично открывающейся или скрытой панели). Стеновые панели с открытым креплением прикрепляются к основанию стены непосредственно через лицевую сторону панели.

• Горизонтальная или вертикальная установка
• Быстрая установка

• Стальные и алюминиевые подложки с цветным покрытием Kynar®500
• G-90 Оцинковка и гальваническое покрытие
• Зажим для краски
• Алюминий: финишная обработка или анодированный
• 12, 16, 20 унций Архитектурная медь
• RHEINZINK Архитектурный цинк
• Нержавеющая сталь серии 300
• Фридом Серый
• ROOFINOX
• A606 / Corten
• Другие металлические материалы доступны по запросу: возможности безграничны!

Особенности: Lorem ipsum dolor sit amet, conctetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.
