Распределительная коробка для электропроводки

Распределительная коробка для электропроводки является важной частью оборудования, ведь именно там происходит распределение тока к потребителям (осветительным приборам, выключателям, розеткам). Правильный монтаж коробки позволяет обеспечить бесперебойное использование электрической проводки. Для того, чтобы избежать сложностей с этим процессом, мы рассмотрим особенности устройства распредкоробки.

Содержание статьи

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

• обеспечение пожаробезопасности;
• эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Распредкоробка с проводниками

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Можно добавить ответвление в распредкоробку для нового энергопотребителя

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Обратите внимание! Коробки еще называют распаячными, что связанно с особенностью соединения проводов внутри. Так, жилы после скручивания обязательно следует паять. Подробнее об этом и других способах соединения мы еще поговорим ниже.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие. Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

Распределительная коробка

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно – тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание
Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений.   Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
Пластик	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: ·         качественную изоляцию; ·         прочность к механическим повреждениям; ·         устойчивость к химическим препаратам и воспламенению.
Металл	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: ·         вы можете сделать соединение проводов в коробке удобным способом; ·         при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
2. От частиц пыли. Это актуально на производственных объектах.
3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
4. От механических ударов. Это актуально, если коробка устанавливается на улице.
5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными – последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Где устанавливают распределительную коробку?

Чаще всего распредкоробку предпочитают устанавливать под потолочным перекрытием примерно на расстоянии 25 сантиметров от него. Связывают это с безопасностью использования электропроводки, ведь не исключается вероятность отпадания защитной крышки, что станет причиной поражения током человека.

Распредкоробки фиксируют на высоте

Обратите внимание! Еще одной причиной точного расчета места расположения коробки является расход кабеля для разводки сети. Поэтому, чем ближе получится подвести проводник к потребителю, тем короче будет ветвь от короба до этой точки.

Цены на популярные модели штроборезов

Штроборез

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3.  В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными.  Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует – на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Подключение розеток

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения).  Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

Принцип подключения выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.

Подключение выключателя с двумя кнопками

Подводим итоги

Следуя правилам, каждый человек сможет выполнить монтаж электротехнического оборудования в квартире. Главное – в процессе проведения работ необходимо убедиться, что помещение обесточено, иначе вы получите удар.

Так же вам будет интересна статья по теме: как проверить заземление в розетке с помощью лампочки, пошаговая инструкция.

Монтаж кабель-канала своими руками — статья от пользователя ОБИ Клуба

При монтаже электрической проводки важным шагом является маскировка кабелей. Открытые провода заметно выделяются на стене, поэтому они портят общую картину интерьера комнаты. Чаще всего кабеля скрывают под гипсокартоном или в толще стены. При подключении розетки или переключателя провода обязательно окажутся на внешней поверхности стены. Сделать проводку незаметной позволяют кабель-каналы. В данной статье мы рассмотрим область применения кабель-канала, узнаем, зачем нужен кабель-канал, его плюсы и минусы. В статье также будут рассмотрены подготовка и пошаговая инструкция к монтажным работам.

Область применения кабель-канала

Зачем нужен кабель-канал

Кабель-каналы применяют для маскировки электрических проводов. Обычно их используют после завершения ремонта. Кроме маскировочного действия каналы дают возможность свободного доступа к электрическим сетям. Кабель-каналы в основном изготавливаются из самозатухающего ПВХ и рассчитаны на долгое время эксплуатации. Канал представляет собой продолговатый прямоугольный ограничитель с крышкой на защелках. В этот ограничитель помещают провода и закрывают их сверху. Жесткая конструкция позволяет крепить каналы на любых поверхностях. Провода защищены от пыли и грязи благодаря крышке.Все кабель-каналы не проводят электричество, они прочные, гибкие и устойчивые к химическому воздействию окружающей среды. Область применения кабель-канала широка. В зависимости от задачи используются разные виды кабель-каналов. По назначению выделяют следующие каналы:

1. Модульный кабель-канал. Конструкция имеет большое сечение, предназначена для розеток.
2. Магистральный кабель-канал. Конструкция также выполнена в большом сечении, так как предназначена для прокладывания проводов на большие расстояния.
3. Электротехнический кабель-канал. Имеет небольшое сечение для направления малого количества проводов.
4. Напольный кабель-канал. Данный тип предназначен для проведения проводов вдоль пола.
5. Плинтусный кабель-канал. Для проведения проводов вдоль стыка стены и пола используют плинтусный тип кабель-канала. Внешне выглядит как плинтус, отлично прячет все провода.

Помимо области применения кабель-каналы различают по изготавливаемым материалам:

1. Металлический кабель-канал. Данный канал подходит как для внутренних, так и для наружных работ. От других отличается большим цветовым спектром, который дает возможность выбрать цвет под любой интерьер. Металлические каналы оцинкованы, тем самым защищены от коррозийных процессов.
2. Пластиковый кабель-канал. Отличается своей дешевизной, поэтому пользуется спросом среди большинства электриков. Канал из пластика гибкий и долговечный. Также выпускается в больших количествах цветов, чаще всего встречается в белом цвете.

Плюсы и минусы кабель-канала

Из преимуществ кабель-канала можно отметить его диэлектрическую способность, устойчивость к возгоранию, прочность и гибкость. Каналы изготавливаются из химически устойчивых ПВХ-компонентов. Обеспечивает электрическим сетям мобильность. Невысокая стоимость комплектующих и организации монтажа тоже являются плюсами. Также к плюсам можно отнести легкий доступ к кабелю, обеспечение дополнительной защиты к электропроводнику. Из недостатков кабель-канала выделяют необходимость дополнительного пространства для канала. Например, при размещении проводов за комодом, не получится поместить комод вплотную к стене. Также кабель-канал подходит не к каждому типу интерьера.

Подготовка к монтажу

Необходимые инструменты и техника

Для проведения монтажа кабель-канала необходимы следующие инструменты:

Крепление каналов зависит от поверхности. Для дерева используют саморезы, для каменной или бетонной поверхности каналы крепят на дюбель-гвозди. Жидкими гвоздями прикрепляют кабель-канал на гладкую кафельную плитку или металл.

Подготовительные работы

Перед началом монтажа кабель-канала необходимо выполнить расчеты.

• Для начала определитесь с материалом и типом каналов. Создайте план вашего помещения, где будут указаны необходимые виды каналов для всех комнат. В плане отобразите путь пролегания каждого кабеля, место расположения дополнительных аксессуаров в виде соединителей или изгибов. Все это должно быть записано в метраже. В плане учитывайте розетки и переключатели. Также при составлении плана учитывайте, что магистральный канал должен быть толще, чем к нему прилегающие каналы.
• Кабель-канал можно размещать на любом уровне стены. Расположение канала зависит от интерьера комнаты. Если вы планируете крепить каналы на клей, заранее удостоверьтесь в ровности стен. Клеевое крепление можно использовать только для небольших моделей каналов, содержащих не более 3-х проводов.
• Перед началом выполнения работ по установке кабель-каналов подготовьте подходящие для вашей поверхности крепежные элементы. Для бетонной стены используйте дюбеля, для деревянной стены – обычные металлические шурупы. Для гипоскартона чаще всего используют дюбеля-бабочки.

• После приготовления крепежных материалов и необходимых инструментов, последним подготовительным шагом будет разметка стены. Размечайте карандашом ровные линии будущего канала. Для того чтобы получить ровные линии используйте уровень.
• Еще одним важным подготовительным шагом является определение расположения основания, а также понятие того, какие провода будут входить в короб кабель-канала. Кабеля должны свободно располагаться внутри канала. Большое количество проводов может вызвать их перегрев.
• В случае неровных стен возможно искривление основания и сложности защелкивания крышки. При установке системы после отделочных работ не испачкайте каналы.
• Если у вас нет возможности приобрести крепежные элементы, можно приобрести в магазине специальные каналы с липкой лентой, которая прикреплена на основании. Данные крепежи считаются временными, так как не способны длительное время выполнять свою функцию. Разрезать такие каналы нужно с защелкнутой крышкой.

Монтаж кабель-канала, пошаговая инструкция

пластиковый, декоративный и какие его размеры

Под названием «короб» подразумевается не геометрическое изделие в форме куба, а кабельный канал для прокладки коммуникационной проводки. Это могут быть электропровода, телефонный и телевизионный кабель, Интернет, прочие коммуникации. Есть монтажные и электромонтажные короба. Монтажный короб для проводов используется для эстетичной прокладки водопровода, коммуникаций климатической системы. Электромонтажные применяются для декоративной укладки утолщенных кабелей. Короба бывают из металла, пластика и дерева, очень редко — из других материалов.

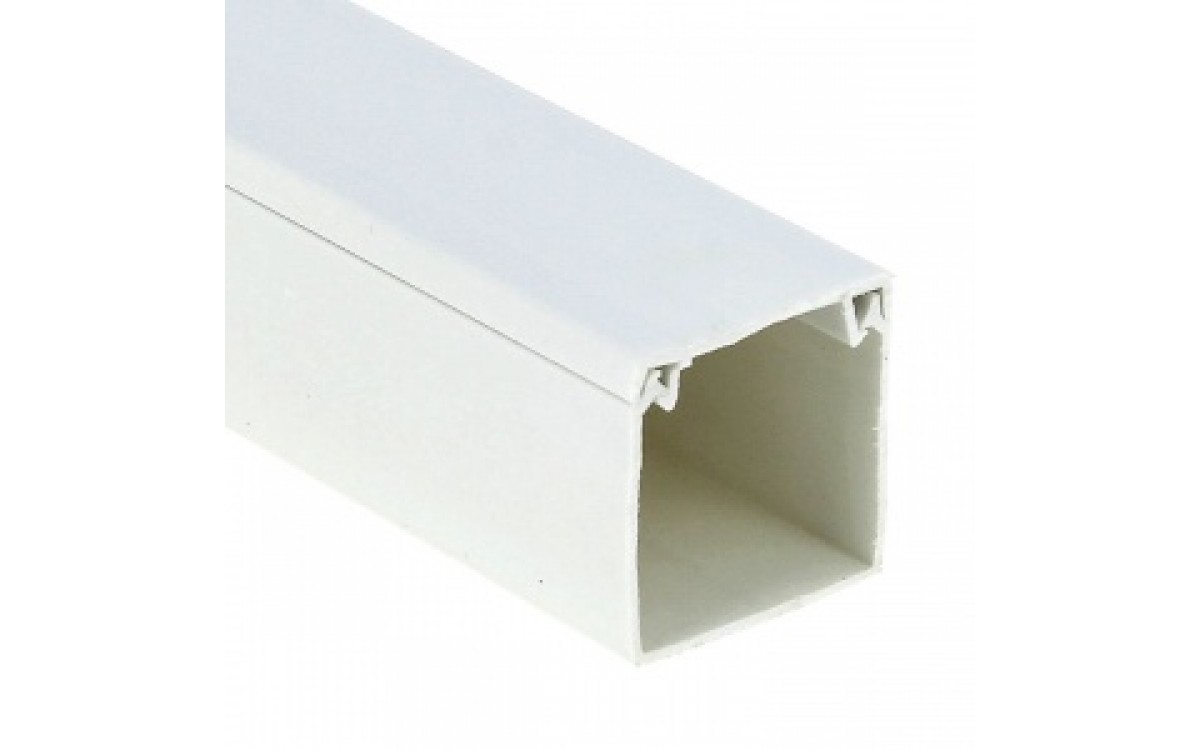

Что собой представляет короб для проводов

Кабельный канал (короб) выглядит как объемный профиль квадратного, прямоугольного, редко другого сечения и различного размера. Минимальный размер 10×10 мм, максимальный 100×60 мм. Монтаж его осуществляется на стену, иногда пол, при необходимости и на потолок. Применение канала позволяет:

• экономить время при прокладке коммуникаций;
• быстро проложить проводку, тем самым защитить ее от повреждений;
• в нужном положении и количестве зафиксировать провода.

Как выглядит короб для проводов.

Короб пластиковый для электрических коммуникаций пользуется особой популярностью. Это надежное решение, чтобы спрятать пучок проводов с глаз, при этом направив их в нужное место. Плюс, несомненно, в возможности развести электрические провода в помещении, где уже закончены строительные работы и внесение изменений в помещение не планируется. Сегодня этот факт стал неоспоримым. Это красиво, практично, недорого.

Использование коробов в домашнем интерьере

Технические характеристики

Минимальная длина секции изделия 2 м. Из множества типоразмеров самые ходовые:

• мини-каналы. Поставляются с минимальным размером от 10×10 мм до 60×80 мм. Предназначены для совсем тонких, сигнальных проводов;
• продукция, которая укладываются на пол. Она имеет следующие размеры: 160×65 мм, 50×12 мм, 92×20 мм и 75×17 мм;
• магистральные пластмассовые короба. Могут быть от 20×10 мм до 60×100 мм. Есть промежуточные размеры.

Обратите внимание! Плинтусные элементы имеют искривленную форму, поэтому с площадью необходимо быть внимательным. Ориентиром может служить крышка, а именно ее ширина, глубина внутреннего паза. Электропроводку можно прокладывать под коробом и над ним.

Системы треугольного углового типа имеют маленькую площадь по сравнению с прямоугольными с такими же стенками. Самыми ходовыми будут размеры 40×40 мм, туда войдут до трех кабелей.

Плинтусные короба

Размеры в сечении наиболее востребованных кабельных каналов:10×10мм; 10×12 мм; 12×12 мм; 12×16 мм; 16×16 мм; 16×20 мм; 20×20 мм; 20×25 мм; 25×25 мм; 25×40 мм; 40×40 мм; 40×60 мм; 60×80 мм.

Напольные размеры: 160×65 мм; 50×12 мм; 92×20 мм; 75×17 мм.

Магистральные из пластика для силовых проводов: 20×10 мм; 30×10 мм; 40×25 мм; 25×25 мм; 40×40 мм; 40×16 мм; 80×60 мм; 100×60 мм.

Разновидности коробов для проводов

Коробы для проводов существуют в разных вариациях. Каждый имеет свои особенности:

• мини-каналы предназначены для прокладки электрических проводов к конечному потребителю, а это компьютер, телевизор и проч. ;
• напольные, имеющие овальную форму и не мешающие в помещении перемещению людей и мебели;
• парапетные находят применение в жилых домах, офисах и прочих административных зданиях;
• перфорированные. Вес каналов снижен за счет перфорации стенок;
• плинтусные. Как и следует из названия, каналы этого типа монтируются под плинтусом, чтобы исключить эстетические нарушения внутри жилого помещения;
• гибкие бывают резиновые, пластиковые. Перфорация помогает решить архитектурные и дизайнерские решения;
• угловые устанавливаются в основном в потолке;
• прозрачные позволяют разместить внутри себя светодиодную ленту. Эта разновидность кабель-канала является декоративной.

Таблица размеров коробов электрических пластиковых

В зависимости от материала

Как было уже упомянуто выше, кабельные каналы бывают из металла, пластика, дерева. Самые востребованные пластиковые, затем идут металлические, а на самом последнем месте деревянные. Последние из натурального дерева бывают редко, в основном это плинтусы с внутренними прорезанными каналами под прокладку проводов.

Обратите внимание! Если упоминается дерево, чаще всего имеется в виду пластик под цвет или фактуру дерева.

Металлические используются в местах, где нужна защита от атмосферных осадков, на производстве, в местах, где провода могут подвергаться механическому воздействию. Оцинкованная сталь применяется при монтаже коммуникаций для видеонаблюдения и оповещения, поскольку эти системы подвержены механическим, магнитным, прочим воздействиям с приставкой электро. Оцинкованная сталь хорошо защищает проводку от огня. То же самое можно сказать про анодированный алюминий.

Металлические каналы для кабелей

Продукция из пластика наиболее популярна. Есть даже из огнеупорного пластика. Сечение, назначение у них разнообразные. К преимуществу пластика относятся:

• небольшой вес;
• противокоррозийная стойкость;
• простота крепления;
• монтаж без использования каких-либо инструментов;
• ПВХ кабельный канал имеет низкую стоимость;
• выбор необходимой длины;
• декоративные свойства;
• простота ухода;
• не происходят деформации при температурных колебаниях.

По месту расположения и назначению

Короб для коммуникаций можно располагать где угодно, главное, чтобы не мешал. Вариантов прокладки много:

• напольные, как и следует из названия, монтируются в помещении на полу, обеспечивая защиту коммуникаций от механических повреждений. Профиль может быть круглым, а канал в виде гофрированного или перфорированного шланга. Если позволяет материал пола, то есть не будет нарушена эстетика, можно в полу вырезать углубление для канала, проложить его в нем, прикрыв кабель декором. Чаще всего напольные каналы делаются из металла, они позволяют легко обслуживать проводку, открыв крышку. Короба термостойкие, выдерживают температуру до 600 ⁰С. Сфера применения — офисные, лечебные, административные учреждения;
• угловые изделия являются дополнением к плинтусным. Располагаются они по углам помещения. Имеют сечение треугольное или полукруглое. Короб удобен при монтаже. Цветовая палитра белая или белая с кремовым оттенком;
• плинтусные каналы находят применение в офисах и жилых домах. Используются в местах схода потолка и стены, обеспечивая легкий монтаж. Короб включает в себя место для прокладки проводов. Часто он заменяет плинтус и при удачно выбранной палитре прекрасно вписываются в интерьер помещения;
• настенные имеют сечение в форме прямоугольника со съемной крышкой. В некоторых конструкциях предусматриваются отдельные углубления для раздельной прокладки кабелей. Благодаря такой внутренней компоновке провода не провисают и прочно фиксируются. Короб для проводов настенный декоративный используется визуально дополняет интерьер;
• потолочные — это, по сути, те же плинтусы. Прокладываются по стыку стены и потолка с отводкой из настенного канала к люстре или любому другому электроприбору на потолке. Они бывают реально деревянные в зависимости от интерьера;
• гибкие короба, или перфорированные, имеют вид гофрошланга или такой же формы прямоугольник в сечении. Выпускаются отрезками по 20 м. Они легко монтируются и соединяются с помощью клея. Находят применение в промышленных зданиях и офисах.

Профиль со светодиодной лентой является декоративным элементом. Его применение возможно на производстве для подсветки рабочего места, но такое бывает редко.

Разновидности кабельных каналов

Обратите внимание! Это канал с открытой с наружной частью, в которую вставляется светодиодная лента, закрываемая прозрачной пластмассовой крышкой. Подвешивается по периметру помещения. Применяется для подсветки витрин и рекламных баннеров.

Алюминиевый порог-канал

Структура коробов для проводов

Структура у всех моделей схожа, это прямоугольная или квадратная коробка, закрываемая с одной стороны крышкой. Есть варианты профиля с раздельной укладкой провода, но такие встречаются редко.

Стандартные размеры пластиковых коробов для проводов

Как выбрать короб для проводов

При монтаже систем с участием кабельных каналов некоторые профессионалы рекомендуют действовать по принципу «главное, чтобы влезло». В этом совете имеется в виду, что внутреннее пространство должно быть заполнено полностью, чтобы закрылась крышка. Однако это утверждение ошибочно.

Подробная информация о параметрах кабельных каналов

Заблуждение здесь в следующем. Провода под воздействием электричества греются, а для их эффективной работы нужен отвод тепла. Функционирующий кабель греется всегда, независимо — под нагрузкой он или нет. Отсюда вывод: кабели должны размещаться внутри короба, имея достаточную защитную, воздушную прослойку между собой.

Как правильно его использовать

Перед прокладкой коммуникаций желательно составить план разводки будущей проводки. Взвесить нужно все варианты, чтобы впоследствии не жалеть зря потраченного времени и денег. Потом покупаются нужные кабельные каналы, а дальше рекомендуется действовать следующим образом:

1. Распаковать кабели и короб.
2. Нанести разметку на поверхность, задействованную в монтаже.
3. Отрезать заготовки.
4. Снять крышку с короба.
5. Установить на место короб.
6. Выровнять по уровню.
7. Сделать отверстия для крепления.
8. Закрепить короб.
9. Заложить провода в канал.
10. Закрыть крышку.

Обратите внимание! После завершения работы рекомендуется записать, где и куда проложен тот или иной кабель.

По действующим правилам все кабеля размещаются строго горизонтально или вертикально.

Элементы кабельных каналов

Появление кабельных каналов значительно упростило монтаж проводки. Отпала необходимость в создании в покрашенных и оштукатуренных стенах углублений для проводов с последующей заделкой. Каналы кабельные просты в установке и обслуживании, эстетичны и долговечны.

Коробка наружной или внутренней установки для проводов

Электрическая проводка — одна из самых важных частей любого дома, квартиры или предприятия. Для ее правильного распределения часто используют специальные распределительные коробки. Они не обязательны, но крайне полезны для создания разводок линий питания по разным помещениям и электроустановкам. Ниже более подробно рассмотрено, что такое коробка для проводов, каких видов она бывает и как правильно ее использовать.

Что собой представляет коробка для проводов

Распределительная коробка для кабелей и проводов — это специальный контейнер, в котором происходят электрические соединения проводников. Основной целью ее использования является скрытие разветвлений кабелей и их способов соединения. Нужно это для обеспечения безопасности скрытой проводки, а также для повышения эстетических качеств помещения. Никому не понравится, что посреди комнаты висит развилка смотанных или соединенных кабелей. Коробка позволяет спрятать их и ограничить доступ к проводникам для животных или детей.

Распаечный короб для открытой проводки

Если говорить о внешнем виде, то распределительные коробки конструктивно выполнены в виде пластмассового или металлического короба (корпуса), который содержит ряд специальных отверстий для проводов, находящихся в определенных местах. Любая коробка обладает открывающейся и закрывающейся крышкой, без которой внутрь нее не было бы доступа.

К сведению! Крышка бывает выпуклой или утопленной в переднюю часть короба. Открывается она либо полным съемом, либо как дверка на петельке. Редко применяют скользящие крышки.

Коробки могут содержать в себе встроенные клеммники для качественного соединения оголенных проводников. Часто в квартире или частных домах такие приспособления утапливают в стенку для повышения эстетических качеств помещения. К тому же это соответствует правилам ветвления скрытой проводки. Если приспособление используется в поверхностном монтаже, то, как правило, оно размещается на потолке, стыке потолка или стены или в самом низу (у пола).

Приспособление с клеммами

Назначение

Когда выполняются электромонтажные работы по подведению проводки в частных домах, то ее делят на различные отдельные части. Каждое помещение и каждая комната обладают своим участком, через который выполняется подключение потребителей электроэнергии. В узловой точке проводка сводится к магистрали. Каждый такой узел содержит коробку.

Важно! Основное назначение коробок — обеспечение надежного контакта различных участков проводки, а также пожарная безопасность. Если производить такие соединения скруткой или пайкой, то риск возгорания повышается в разы.

Открытый тип для домашнего использования

Распределительная коробка позволяет отделить места соединения проводников от материала, из которого изготовлены стены и перекрытия. Кроме этого, она, как уже говорилось, улучшает внешний вид помещения. Скрученные кабеля, торчащие из стены — некрасивое и небезопасное решение.

По сфере применения коробки бывают:

• наружными, когда они установлены вне помещений;
• внутренними, если короб дислоцируется в стене около проводки;
• внутренними открытого типа. Вид, который нашел свое применение в навесных потолках.

Обратите внимание! В коробы можно устанавливать не только соединения или клеммы, но и различное измерительное и контрольное оборудование, микросхемы и т.  п.

Производственная коробка для улицы

Характеристики

Технические характеристики для каждого вида и модели коробок различаются. Если говорить об общих конструктивных особенностях, то все образцы, как правило, обладают отличными изоляционными свойствами и надежно защищают электрические контакты от внешних факторов. При этом соблюдаются компактность и привлекательный внешний вид.

Большинство современных распредкоробок изготавливают из пластмассы в виде прямоугольника, квадрата или круга. Они бывают различных типоразмеров и с разным количеством отверстий для проводов.

Уличный вариант распредкоробки

Какие бывают коробки для проводов

Как уже говорилось, распредкоробки могут подразделяться не только по внешнему виду, но и предназначению, материалу изготовления и т. д. Основные классификации представлены ниже.

По способу крепления

Если говорить о распределительных коробках наружного типа, то они обладают достаточно большим количеством вариантов исполнения самих коробов, креплений их к стене или на любые другие поверхности. Наружные (внешние) приспособления обладают:

• установочными отверстиями наружного типа;
• крепежными отверстиями внутреннего типа;
• фиксируются на специальных тросах, то есть имеют для этого специальные крепежные элементы.

Распредкоробки для внутренней установки отличаются от предыдущего вида тем, что размещаются внутри помещений в полых конструкциях из гипсокартона, фанеры или внутри стен. Крепятся они специальным раствором или методом шпаклевки. Для повышения надежности установки по бокам короба имеются специальные борозды, удерживающие его на месте вставки.

Распаячная коробка

Если установка производится в гипсокартонных перегородках, то можно воспользоваться винтами, которые встраивают в монтажные отверстия на днище короба. Также часто прибегают к использованию специальных зажимов или распорок.

В любом из этих вариантов крышка, которая скрывает разветвление проводов, может быть зафиксирована винтами или специальной защелкой, которая уже вмонтирована в короб. Винты чаще всего применяются для внешних распредкоробок, а защелки — для домашних вариантов.

Обратите внимание! Часто подобные коробки могут быть оснащены приспособлениями и проходами для протягивания заземления, а также иметь внутреннюю планку из металла с креплениями в виде винтов для фиксации кабеля заземлителя.

Разветвительная коробка от «Промрукав»

По материалу

Сегодня в большинстве случаев для выпуска распределительных коробок используют пластмассу различных видов. Она обладает целым рядом достоинств по сравнению с другими материалами:

• хорошая изоляция. Пластик не проводит электрический ток;
• дешевизна. Цена пластмассовой коробки не очень высокая;
• простота. Она проявляется не только в особенностях установки, но и при изготовлении коробок различных форм, размеров и предназначений;
• легкость. Это не только вес, но и возможность укомплектовать короб дополнительными элементами, креплениями и установочными планками;
• повышенный срок службы. Пластмасса не боится влаги и не покрывается ржавчиной. Она более стойкая к естественным факторам и практически не подвергается разрушению под их воздействием.

Пластиковый короб Saipwell

Также популярны и металлические распредкоробки. Их устанавливают в помещениях складов, заводов или мастерских, которые требуют не только надежной фиксации электрических соединений, но и продолжительного срока эксплуатации короба в подобных условиях. Именно в этих ситуациях и спасают коробки из сплава металлов. Чаще всего они делаются из стальных листов методом штамповки. Впоследствии их грунтуют и красят исходя из условий эксплуатации.

К сведению! На металлических распредкоробках крышка чаще всего крепится к основанию с помощью винтового соединения. Всю конструкцию пытаются сделать как можно более герметичной. Для этого применяют резиновые уплотнители и прокладки в тех местах, где кабель входит в коробку.

Металлические распределительные коробки для скрытой проводки

Как правильно и где используется

Коробка для проводов или кабелей используется для разветвления основной электрической магистрали, чтобы разделить ее на несколько конечных потребителей. Обычно их устанавливают у вывода основного кабеля, который может находиться около потолка, у косяков и углов или непосредственно возле плинтуса. Правильный монтаж коробки будет показан в следующем разделе.

Как установить коробку для проводов

Коробки нужны в тех местах, где центральная электрическая магистраль разъединяется на отдельные кабеля для конечного потребителя электроэнергии. По проекту электромонтажных работ создается чертеж, где указаны места таких разветвлений (места установки коробок). Чаще всего они находятся около косяков или углов, а иногда около потолка.

Подвод проводов через трубку

Порядок установки:

1. Определяют точку входа центрального кабеля и монтируют туда распределительную коробку любым удобным способом.
2. Заводят в короб провода потребителей электричества на 50-70 мм.
3. Провода внутри корпуса маркируют, чтобы они не путались.
4. Если есть необходимость, то делают чертеж схемы электропроводки на всем плане помещения или дома. При этом важно указать номера проводов и некоторые особенности их прокладки.
5. Производят скрутку проводов или любое другое подобное соединение.
6. Помещают соединения внутрь корпуса таким образом, чтобы крышка могла закрыться без проблем.
7. Защелкивают или прикручивают крышку на корпус коробки.
8. Выполняют облицовку стены и закрепляют коробку раствором или шпаклевкой.

Установка должна производиться очень аккуратно

Как соединять провода внутри коробки

Когда-то электрические контакты создавались с помощью пайки, скрутки или сварки. Это не самый безопасный и правильный метод, так как есть большой риск нагрева, деформации и обугливания колпачков, которые применяют для этих целей.

Обратите внимание! Гораздо надежнее и выгоднее с точки зрения сроков эксплуатации выглядят клеммы и наконечники в виде гильз. Они обладают повышенной надежностью соединения и высокими эксплуатационными свойствами.

Распределительные коробки — это очень важные элементы, которые применяются в процессе монтажа электрической проводки для надежного и безопасного разветвления главной магистрали на несколько потребителей. Они бывают разных видов, но принцип установки один и тот же. Сам процесс не сложен, справится даже начинающий электрик.

Как использовать кaнaлы и коробa для электропроводки

Монтаж короба для электропроводки

Все жилые помещения оснащаются системами электрического снабжения. Монтаж их может быть: скрытым, когда провода спрятаны в стенах комнат, и открытым – прокладка проводов в коробах для проводки.

Какие каналы и короба для электропроводки используются в системах электроснабжения, подскажет статья.

Короб для электропроводки

Общий вид канала для проводов

Короб для проводки — это изделие в сечении квадратной или прямоугольной формы, с разными размерами в длину.

В составе канала:

• Основание. Это половина изделия, с основанием и боковыми стенками. На основании могут иметься специальные отверстия, через которые короб крепится к стене и для разводки проводов. При их отсутствии, установка коробов для электропроводки начинается со сверления отверстий в нужных местах.

На боковых элементах, в самом верху конструкции расположены специальные выступы, которые служат специальным «замком» для фиксации верха короба.

• Верх изделия. Его конструкция аналогична основанию. На боковых стенах, с внутренней стороны, имеются небольшие углубления — в них заходят выступы основания при монтаже короба. Наружная часть элемента – это гладкая поверхность, возможно с различными узорами.

После окончания прокладки проводов, верхняя часть ставится на основание своими руками небольшим нажатием, в результате чего фиксируются «замки».

Материалы для изготовления

Для современной защиты открытой электропроводки используются:

• Короба для электропроводки металлические (см. Как собрать короб для проводов металлический). При их производстве применяются специальные марки, менее подверженные воздействиям разных внешних факторов. Главное преимущество такого вида — высокая прочность конструкции, практически исключающая повреждение открытой электропроводки от ударов.

Короба металлические для электропроводки

Недостатки такого короба:

1. Низкая электрическая безопасность материала. При неправильном использовании, такая конструкция для защиты проводов может стать причиной поражения человека током.
2. Нельзя устанавливать изделия во влажных помещениях. Постоянное воздействие влаги уменьшает срок эксплуатации короба, из-за появления на нем коррозии.
3. Такие металлические короба для электропроводки при монтаже требуют наличия специального инструмента, ножовки, ножниц по металлу, а для сверления отверстий – ручной или электрической дрели.
4. Дополнительные неудобства создают сложные участки монтажа коробов.

Совет: При использовании металлического короба, все провода необходимо хорошо заизолировать. Иначе возникает высокая вероятность повреждения изоляционного слоя от времени, и подачи тока на корпус.

Короба из дерева

Такие изделия характеризуются многими положительными свойствами. К ним относятся:

1. Для изготовления используется экологически чистый природный материал.
2. Не проводит электроток.
3. Высокая степень безопасности, что позволяет применять изделия в жилых помещениях для проводов с обычной изоляцией.

Основные недостатки:

1. Из-за неправильной эксплуатации изделия, возможен быстрый выход из строя. Например, воздействие влаги.
2. Высокая пожароопасность материала.
3. От короткого замыкания, возможно возгорание изделия, и как следствие — причина пожара в помещении.

При монтаже изделия нужно пользоваться ножовкой по дереву, электрической или ручной дрелью, для сверления отверстий в основании детали, для крепления элемента к стене.

Совет: Для повышения надежности конструкции, необходимо выполнять дополнительную обработку элементов средствами, которые увеличивают стойкость короба к воздействию влаги.

• Короба пластиковые для электропроводки.

Пластиковые короба

Это наиболее распространенный вариант, имеющий большое количество положительных свойств:

1. 1. Небольшая цена материалов, используемых для изготовления изделия.
   2. Современные технологии позволяют организовать массовое производство коробов.
   3. Высокая устойчивость материала к отрицательному воздействию кислот, огня, влаги.
   4. Высокая устойчивость к механическим повреждениям.
   5. Короб пластиковый для электропроводки не проводит электрический ток. Его можно использовать в помещении с высокой влажностью.
   6. Легкий монтаж на стенах помещения. Нет необходимости приобретать дополнительные инструменты. Используются ножницы или строительный нож.
   7. Могут изготавливаться разных цветов, как видно на фото, что позволяет короба органично вписывать их в любой интерьер.

Основные виды

Монтаж разных видов коробов

Условно кабель каналы подразделяются на несколько видов, представленных в таблице:

Выбор коробов для электропроводки

Укладка проводов и кабелей в коробах

Выбирая каналы для проводки проводов, необходимо учитывать некоторые факторы:

• Размеры необходимого защитного приспособления.
• Обычно короба имеют определенную длину, поэтому лучше их приобретать с небольшим запасом.
• Для укладки кабелей в доме, лучше использовать легкие металлические или пластиковые короба под основной цвет интерьера помещения.
• Внутри короба должно быть достаточно пространства для укладки определенного количества кабелей, и еще — чтобы остался некоторый запас.
• Обязательное условие — наличие нужной фурнитуры к кабель-каналу.
• Необходимо проконтролировать, чтобы все замки, заглушки, крепежные элементы были на месте. При этом замок короба должен легко открываться руками.

Совет: Нельзя вскрывать кабельканальные установки острыми предметами, ножницами или ножом. Это может нанести вред целостности проводки и внешнему виду конструкции.

Способы крепления коробов к стене

Крепление короба

Для правильной фиксации кабельного канала к стене, существует несколько способов:

• С помощью саморезов. Шаг крепежных элементов для деревянного дома или стен из гипсокартона выбирается, в зависимости от нагрузки на пластиковый короб: количества проводов и размеров их сечения. Обычно он составляет 50 см. При неровных стенах шаг крепления уменьшается, что позволит скрыть имеющиеся зазоры и дефекты стен.

Установка самореза

Совет: Не следует брать саморезы слишком большой длины, достаточно 40 мм.

• Дюбель-гвоздями. Каналы и короба для электропроводки, на бетонной и кирпичной стене лучше крепить дюбель-гвоздями или быстрым монтажом. При этом:

1. 1. На основании кабельного канала сверлятся отверстия диаметром 6 мм с шагом 50 см.
   2. Короб прикладывается к стене, и отмечаются места крепления его на стене.
   3. Сверлятся отверстия в стене.
   4. Прикладывается пластиковый короб, и вбиваются дюбеля.
   5. Забиваются гвозди.

Крепление каналов дюбель-гвоздями

• Клопами. Такие изделия используются для крепления коробов в металл, до 2 мм толщиной или алюминиевый профиль.

Установка клопов

Чтобы лучше представить процесс лучше просмотреть видео.

• Жидкими гвоздями. Такой вариант используется, когда нельзя применять другие способы.

Нанесение жидких гвоздей

Обычно это монтаж на плитку в ванной или на металлическую гладкую поверхность. Однако, это не слишком надежный способ.

Несколько советов по монтажу каналов

При монтаже каналов для прокладки проводов, должна соблюдаться инструкция по проведению работ.

При этом:

• Необходимо тщательно выровнять стену, потолок. Подготовить их для крепления пластиковых коробов.
• Для соединения кабельных каналов в углах, следует сделать срезы под углом 45°.
• Крепиться кабель должен ровно, в горизонтальной и вертикальной плоскости.
• Перед креплением конструкции делается разметка поверхностей.
• Укладывать кабель канал следует начинать с угла.

Какие использовать монтажные коробки для открытой электропроводки, каждый выбирает самостоятельно. Все зависит от типа поверхности, на которую они крепятся, возможностей владельца, интерьера помещения.

Короб для проводов металлический: виды и применение

Металлические короба

Металлический короб для проводов нашел достаточно широкое применение в электротехнике. Его используют для защиты кабельно-проводниковой продукции от механических, химических и других видов повреждений.

Такой короб имеет достаточно привлекательный внешний вид и, самое главное, в некоторых случаях просто не заменим.

Виды металлических коробов

Металлический короб для провода может быть нескольких видов. При этом эти короба различаются не только по виду, но и по структуре материала, из которого они изготовлены. Различия же по форме короба и способу крепления настолько широки, что практически не поддаются описанию.

Итак:

• Для частных домовладений наиболее часто применяются так называемые глухие или не перфорированные короба. Они имеют сплошную структуру и полностью скрывают коммуникации от посторонних глаз. В то же время такие короба требуют правильного монтажа, так как в них может скапливаться влага.
• Перфорированные короба лишены этого недостатка. Их можно применять в запыленных помещениях, так как их структура не позволяет скапливаться пыли. Но вот их внешний вид оставляет желать лучшего в связи с чем в частных домовладениях применяются значительно реже.

На фото представлен сетчатый короб

• Так называемые сетчатые короба применяют для прокладки кабельной продукции. Их цена несколько ниже, чем у коробов представленного выше типа. В то же время такой короб практически не обеспечивает защиты кабелей от внешних воздействий и служит исключительно для их поддерживания.
• Эту же функцию выполняют и так называемые лестничные короба. Они имеют достаточную жесткость для прокладки большого количества силовых кабелей. И о какой-либо защите здесь речь не идет. Последние два вида коробов предназначены преимущественно для промышленного использования.

Что касается материалов, то короб под провода может быть выполнен из нержавеющей стали, оцинкованного металла и стали горячего оцинкования. Здесь выбор целиком зависит от условий эксплуатации и требуемых показателей долговечности. Понятное дело, что короба из нержавейки являются наиболее дорогостоящими, а из оцинковки самыми дешевыми.

Применение металлических коробов

В магазинах и на сайтах продажи металлических коробов много рассказывают о возможности их использования. Но «Правила устройства электроустановок» четко регламентируют их применение в зависимости от условий монтажа и эксплуатации. Поэтому, дабы не попасть в «просак», советуем уделить данному вопросу самое пристальное внимание.

Применение металлических коробов для скрытой проводки

Для скрытой проводки металлические короба применяются преимущественно в промышленности. Ведь они позволяют обеспечить одно из важнейших условий монтажа провода – это возможность его замены. Ведь короб обеспечивает такую возможность даже при прокладке внутри стен.

Применение металлического короба для скрытой проводки

Итак:

• Короб металлический для проводов, согласно табл. 2.1.2 ПУЭ, может применяться для проводов любого типа. Это могут быть любые сухие помещения.
• Для влажных и особо влажных помещений, а также для наружной установки, согласно табл. 2.1.2, следует применять стальные короба с толщиной стенки не менее 2 мм. При этом должна быть обеспечена возможность удаления скапливающейся влаги и конденсата.

Обратите внимание! Данное правило относится только к глухим коробам. Поэтому в данном случае лучше использовать перфорированные короба, которые не дают возможности образовываться конденсату и скапливаться влаге.

• Обязательным является применение стальных коробов при монтаже скрытой проводки внутри горючих конструкций. Это могут быть любые деревянные дома, а также отдельные горючие элементы. При использовании таких коробов они не требуют дополнительной обработки или соблюдения каких-либо условий. Согласно табл. 2.1.3 ПУЭ, их можно укладывать непосредственно на горючие и трудно горючие элементы.

Применение металлических коробов для открытой проводки

Но, конечно, в большинстве случаев металлическая коробка под провода применяется при открытом способе монтажа провода. Преимущественно для этого используют глухие или перфорированные короба, которые имеют наиболее привлекательный внешний вид и обеспечивают их дополнительную механическую защиту.

Применение металлического короба для открытой проводки

Итак:

• Для открытой проводки металлические короба, согласно табл. 2.1.2 ПУЭ, могут применяться в помещениях любого типа. Это распространяется и на наружный способ монтажа. При этом правило использования глухих и перфорированных коробов распространяются и на короба, смонтированные открытым способом.

Обратите внимание! Правила требуют особенно тщательного подхода к глухим коробам. Места соединения должны быть выполнены таким образом, дабы в них не могла проникать пыль и влага.

• Что самое главное, при монтаже металлических коробов, согласно табл. 2.1.3 ПУЭ, не требуется дополнительных средств защиты. Это правило распространяется как на работы по монтажу по не сгораемым конструкциям, так и по сгораемым материалам. Кстати пример такого монтажа вы можете найти на видео, которое размещено на нашем сайте.
• Ведь в случае применения пластиковых коробов для монтажа по сгораемым поверхностям вам можно применять только специальные кабели и провода в несгораемой алюминиевой или свинцовой оболочке.

Вывод

Что касается монтажа металлических коробов, то наша инструкция не сможет отобразить все то разнообразие крепежных элементов, которые зависят от типа короба, места крепления и просто удобства монтажа. При этом для облегчения монтажа все виды коробов имеют разнообразный набор уголков, разветвителей и крепежных элементов. Это позволяет выполнить монтаж своими руками и без дополнительных усилий.

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

При электромонтаже дома есть много типов проводов на выбор, некоторые
медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений.
В целом, однако, существует только пара разновидностей, используемых для
проводка жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — торговое наименование типа
электрический провод с неметаллической оболочкой,
обычно используется в качестве проводки жилого отделения.Фактически, Romex будет
будет наиболее распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены
несколько основных фактов о проводке Romex:

• Romex ™ обычный
  тип жилой проводки, относящийся к категории
  Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или
  кабель в неметаллической оболочке (NM и NMC).

Провода

• NM и NMC состоят из двух или более
  изолированные жилы, заключенные в неметаллическую оболочку.В
  покрытие кабеля NMC непроводящее, огнестойкое и
  влагостойкая. В отличие от других кабелей, обычно используемых в
  дома, они разрешены во влажной среде, например
  подвалы.
• Подземные фидерные проводники похожи на НМ и
  Кабели NMC, за исключением кабелей UF, содержат твердый пластик.
  сердечник и его нельзя «перекатывать» между пальцами.

К Romex применяются следующие правила NEC.
проводники:

• Они должны быть защищены, закреплены и зажаты
  коробки устройства, распределительные коробки и приспособления.
• Поддерживайте устройства, которые могут повредить кабели, например
  гнутые гвозди и перегнутые скобы не допускаются.


Кабели

• NM и NMC следует закреплять через определенные промежутки времени.
  которые не превышают 4½ футов, и они должны быть закреплены
  в пределах 12 дюймов от распределительных коробок и панелей, к которым
  они прикреплены. Кабели, которые не соответствуют этому
  Правило может провиснуть и уязвимо для повреждений.
• Предназначены для постоянной электропроводки в домах и
  не должен использоваться в качестве замены электропроводки прибора
  или удлинители.

Romex используется для освещения и розеток.
схемы в вашем доме. Romex будет помечен как «12-2» или
«12-3». Первая цифра указывает калибр провода.
На ваш выбор обычно 10, 12 или 14 калибра. Второй
число указывает количество проводников. У Ромекса 12-2 будет
черный (горячий) и белый (нейтральный) провод, а также медный провод без оболочки
провод для заземления. У Ромекса 12-3 будет черный (горячий),
красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3
используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и
обычно в желтой рубашке. Romex 14 калибра все еще используется в некоторых
приложений, рассчитан на 15 ампер и имеет серую оболочку. 10
манометр Romex имеет оранжевую рубашку и используется для водонагревателей или
сушилки для одежды. Для нашей кабины мы использовали Romex 12 калибра для всех
розеток и цепей освещения. Это очень часто
в наши дни, а не в пробеге 14 калибра.В добавление к
Romex, для электромонтажа дома также требуется несколько больших
калибр проводов для приборов большой мощности. Ваш кондиционер или
электрическая плита попадает в эту категорию. Таблица ниже
перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Диапазон

Чтобы точно определить, сколько ампер вы можете запустить
через провод определенного калибра и для получения более подробной информации о выборе
правильную проводку датчика щелкните здесь.

Общие электрические
Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов
Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование — Основы

Жилой
Электрические нормы и правила

Приблизительный
Электрический и тяговый кабель

выключатели и
Предохранители

Типы проводов
и калибровка

Определение размеров вашей электрической части
Сервис

Электрооборудование — установка основной линии обслуживания

Пожар / Дым
Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить
Соответствие NEC ^® Электротехническое оборудование
Calc Elite или Electric Toolkit, оба для Android.В
Electrical Calc Elite разработан для решения многих распространенных проблем.
электрические расчеты на основе кода, такие как сечения проводов, падение напряжения,
определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения
(аналогичные тем, которые можно найти на этом веб-сайте) и другие электрические
справочные данные.

Категория: Электроника, звукосниматели и проводка

В этом видео Бен «Гитти» Бейкер и Гленн Ватт демонстрируют, как легко повысить универсальность 2.5-ваттные усилители мощности, которые являются сердцем их усилителей для сигарных боксов.
Читать далее «Добавление усиления для монтажа на панели к плате усилителя C. B. Gitty»

В видео ниже, Шейн Спил показывает свою технику усиления внутренних распорок на гитарах, проходящих через гриф, с помощью дополнительной древесины. Он также показывает, как использовать насадку Форстнера, чтобы вывести полость для мини-звукоснимателя хамбакера. (Примечание: в качестве звукоснимателя используется мини-хамбакер C.B. Gitty Toaster Bucker .) Читать далее «Совет по созданию гитары в сигарной коробке: усиление грифа хамбакерами»

Когда дело доходит до электрификации гитары в сигарном ящике (или любого струнного инструмента, если на то пошло), есть два основных варианта: пьезоэлектрический звукосниматель (иногда называемый контактным) или магнитный звукосниматель. Ну, на самом деле есть третий вариант — микрофон, но мы не будем его здесь рассматривать. Итак, каковы основные различия между пьезоэлементным датчиком и магнитным датчиком?

Пьезоэлектрический элемент — очень простое, но замечательное устройство.В самом простом виде он состоит из диска из латуни или другого проводящего металла, на который наклеен очень тонкий керамический диск. Читать далее «Различия между пьезо и магнитными звукоснимателями»

Стержневые пьезоэлектрические преобразователи могут значительно улучшить общий тон и звучание ваших инструментов по сравнению со стандартными дисковыми пьезо. Тем не менее, стандартный пьезо стержень сделан для 6-струнной гитары, и его длина составляет 2 ¾ дюйма, что часто больше, чем нужно для встраивания гитары в бридж.К счастью, это довольно простой процесс, чтобы отрезать пьезоизмерительные стержни до более короткой длины для 3- или 4-струнных установок. Однако важно обрезать их определенным образом, чтобы не испортить их, что и покажет вам эта статья.

Вы можете получить Rod & Disk Piezos и все виды других отличных гитар и гитарных гитарных принадлежностей для сигар в нашем Интернет-магазине C. B. Gitty Crafter Supply. Просмотрите и проверьте это!

Читать далее «Как отрезать стержень пьезо»

Электрификация вашей гитарной коробки для сигар или другого самодельного инструмента может быть очень полезным опытом.Возможность подключения к усилителю не только дает вам больше громкости, но и открывает двери для огромного набора эффектов, которые иначе были бы недоступны. И это доказанный факт, что наличие звукоснимателя в гитаре облегчает продажу — возможность подключать и зажигать вызывает образы Эдди Ван Халена и Слэша и наверняка вызовет бурю крови у любого потенциального рокера.

Наши предварительно смонтированные пьезоэлектрические звукосниматели Disc-o-Tone — отличный способ добавить звукосниматель с низким гудением к вашей гитаре для сигар.Пайка не требуется!

В идеальной ситуации наэлектризовать вашу сборку так же просто, как приклеить пьезо (или установить в магнитный датчик), подключить его к разъему и бинго. Читать далее «Как избавиться от шума и гудения на электрогитаре для сигар»

Cigar Box Мастер гитары Гленн Ватт покажет вам, как заземлить звукосниматель, чтобы уменьшить гудение, даже если вы не используете металлический бридж!

Автор Glenn Watt

Самое простое решение вашей самой раздражающей проблемы

Ради всего добра, почему гудит мой магнитный звукосниматель?

Вы установили магнитный звукосниматель в коробку для сигар и гитару, и эта чертова штука издает шум.

«О, просто заземлите его на мост».

Это совет, который вы читаете на каждом онлайн-форуме.

«Я не могу заземлить мост, потому что мост деревянный». ты думаешь про себя, злишься за компьютером и гадаешь, каков твой следующий шаг.

Что ж, тебе повезло. Эту курицу можно приготовить разными способами.

Решение: заземлить на металлический патрубок.

Заземление моста выполняется для подключения цепей к контуру заземления.Читать далее «Как заземлить гитарные звукосниматели в сигарной коробке без металлического моста»

Гленн расскажет, как он устанавливает звукосниматель мини-хамбакер в гитару для сигар «Mi Amor», которую он разработал для C.B. Gitty.

Как я вывел эту гитару для сигар в коробке на совершенно новый уровень

Mi Amor встречает Snake Oil Humbucker: Killer Combo

Звучит грубо и грязно.

Звукосниматель с одной катушкой в ​​гитаре из сигарной коробки отличается твердостью и угрюмым характером.Но для этой сборки звука одиночного звукоснимателя с одной катушкой чего-то не хватает.

При разработке Mi Amor — недавнего дополнения к линейке гитар C.B. Gitty — я хотел, чтобы он имел большой эффект. Представьте себе кулак размером с шлакоблок с латунными кастетами, брошенный вам в живот. Знаешь, действительно лишает тебя воздуха.

Ага. Это то, что я хотел для этого CBG.

И Snake Oil Humbucker дал мне именно это.

Читать далее «Как установить мини-хамбакер в гитару в сигарной коробке»

Щелкните здесь, чтобы получить бесплатный PDF-файл

В этом иллюстрированном руководстве, написанном Гленном Ваттом, вы узнаете, как установить C.B. Gitty Номер по каталогу 54-020-01, «Предварительно смонтированный 4-струнный звукосниматель с одной катушкой с громкостью и тоном». Приведены размеры вырезов и сверл, а также четко показаны этапы установки одного из этих удобных предварительно смонтированных жгутов звукоснимателя на гитары в сигарной коробке.

Принципы, изложенные в этом руководстве, также могут быть использованы для большинства звукоснимателей с одной катушкой или хамбакером с гитарой для сигар, проходящей через гриф, где вам часто приходится врезаться в гриф (и подпирать под ним), чтобы звукосниматель встал на место. .

В этой статье мастер CBG Гленн Ватт расскажет, как он устанавливает один из C.Основные предварительно смонтированные пьезо-жгуты Б. Гитти (Продукт № 50-014-01).

Итак, вы хотите услышать эту новую мерзость, которую вы создаете через свой усилитель, которая не использовалась за праздничными украшениями в подвале? Вы хотите быть уверены, что сможете запустить этого маленького плохого кролика, когда все уйдут, а вы предоставлены сами себе в тихом доме? Или, может быть, вы хотите повысить уровень и подогнать звукосниматель к уже имеющейся у вас гитаре, которой крайне не хватало громкости.С помощью Pre-Wired Piezo and Jack Harness от C.B. Gitty у вас есть самый простой способ электрифицировать ваш инструмент с соблюдением самых простых требований по установке.

Продолжить чтение «Как установить предварительно смонтированный пьезо-жгут в гитару в сигарной коробке (продукт C. B. Gitty № 50-014-01)»

В этом видео Бен «Гитти» Бейкер и Гленн Ватт показывают вам, как простой конденсатор может помочь вам получить максимальную отдачу от пьезодатчика. Читать далее «Как использовать конденсаторы с пьезо-звукоснимателями в гитарах с сигарной коробкой»

Если вы думали об использовании магнитного звукоснимателя в своей следующей гитарной сборке с коробкой для сигар, но не знаете, чем они отличаются от пьезоэлектрических звукоснимателей, то вот краткий обзор для вас.Магнитные звукосниматели могут быть хорошим дополнением к любой гитаре из сигарной коробки, но они требуют особого обращения и некоторых знаний об их уникальных свойствах. Читать далее «Введение в использование магнитных звукоснимателей»

Поместить электронные компоненты в коробку для сигар и гитару и правильно все подключить и подключить, может быть сложной задачей для новичка, но это не обязательно. В этой статье мы представим несколько основных схем подключения, созданных Тедом Крокером, и подробно обсудим каждую из них, чтобы помочь вам понять, что происходит.

Не забывайте, что вы можете приобрести большинство деталей, показанных в этой статье, включая пьезоэлектрические устройства, разъемы, потенциометры громкости и ручки потенциометров, прямо в нашем Интернет-магазине C. B. Gitty Crafter Supply!
Читать далее «Схемы подключения пьезоэлементов»

При рассмотрении использования пьезоэлементов в качестве звукоснимателей в акустических инструментах и, в частности, в гитарах для сигарных коробок, можно выделить два основных типа: пьезоэлементы дискового типа и пьезоэлектрические стержневые.

Хотя дисковые пьезоэлектрические преобразователи, возможно, более распространены, поскольку они, как правило, дешевле и их легче найти, многие производители считают, что пьезоэлектрические стержневые пьезоэлектрические устройства обеспечивают превосходное качество звука и звука.В этой статье рассматриваются различия между дисковыми и стержневыми пьезоэлектрическими пьезоэлектрическими преобразователями, а также подробно рассматривается, как соединяются стержневые пьезоэлектрические преобразователи.

Не забывайте, что вы можете найти всевозможные отличные пьезоэлектрические стержни и диски различных размеров и конфигураций (и по отличным ценам!) В магазине C. B. Gitty Crafter Supply.

Сначала немного о пьезооснове. Пьезоэлектрические элементы любого типа основаны на слоистых керамических пластинах и проводящем металле.Читать далее «Rod Piezo Primer»

В этой статье рассматриваются некоторые ключевые базовые методы успешной пайки, будь то гитарная коробка для сигар или другая электроника. Этот короткий учебник, наполненный фотографиями и полезными советами, основанными на многолетнем опыте, поможет вам успешно паять в кратчайшие сроки.

Обсуждаемые темы включают в себя: важность лужения железа и проводов, внешний вид хороших паяных соединений, пайка с потенциометром / регулятором громкости, пайка с пьезоэлементом и эстетика проводов.Если вы не уверены в своих навыках пайки, это руководство — отличное место для начала.

Читать далее «Учебное пособие по пайке»

Многие новички в производстве гитар Cigar Box Guitar (CBG) (и более чем несколько ветеранов), как правило, испытывают некоторое беспокойство, когда поднимается тема пьезоэлектрических датчиков. Кажется, что у всех разные представления о том, как их использовать. Некоторые говорят, что они должны быть встроены в мост, другие прикрепляют их к внешней стороне моста; некоторые устанавливают их внутри крышки коробки, другие прикрепляют их снаружи крышки.Добавьте сюда такие концепции, как методы изоляции, несколько пьезометров, потенциометры объема и схемы проводки, и вода, как правило, довольно быстро станет довольно мутной.

Эта статья, состоящая из двух частей, призвана стать основным подходом «вот что вам нужно для начала», чтобы помочь людям установить пьезоэлектрический звукосниматель в свои гитарные сборки Cigar Box Guitar. Мы рассмотрим основы того, какой пьезоэлектрический преобразователь использовать, где его можно разместить, как его установить и как подключить к разъему. Так же вкратце обсудим тему разводки в потенциометре.

Не забудьте заглянуть в наш интернет-магазин, чтобы найти хороший выбор пьезоэлектрических устройств, разъемов и других компонентов по отличным ценам!

Читать далее «Использование пьезо в гитарах для сигарных коробок: Часть 1 — Основы пьезо»

Эта статья является продолжением «Введение в основы пьезо-пьезоэлемента». В этой статье мы переходим от теории и общей информации к инструкциям, которые вы можете напрямую использовать в своих сборках. В этом разделе есть две основные темы: ГДЕ монтировать пьезо и КАК его монтировать.И то, и другое очень важно учитывать, когда ваша цель — добиться наилучшего звука из-под сигарной коробки-гитары.

Не забудьте заглянуть в наш интернет-магазин, чтобы найти хороший выбор пьезоэлектрических устройств, домкратов и других компонентов по отличным ценам!

Вещей с меткой «Wire box»

Ящик для катушек с проволокой

автор: Surrbradl08

1 июня 2019 г.

75

109

4

Коробка распределителя проволоки V.1

автор: ProgressTH

1 января 2017 г.

46

53

0

Коробка для обмотки проводов

по Backmann

24 янв.2019 г.

27

40

0

Электромонтажная монтажная коробка (корпус, шкаф…)

по Тимруз

17 августа 2019

26

24

0

Коробка для макетных проводов

по tmseth

13 февраля 2020 г.

9

12

1

Преобразование провода / кабеля для аудио / видео

Преобразование провода / адаптера

Определение различных видеоразъемов

Таблица преобразования проволоки

Использование этой таблицы

• Провод / адаптер: Это простое преобразование может быть выполнено с помощью провода или с помощью небольшого адаптера, подключенного к проводу.Это предпочтительное дешевое решение.
• Блок преобразователя: Для этого преобразования требуется отдельный блок. Иногда этим коробкам требуется питание, поскольку они фактически представляют собой очень маленькие компьютеры или видеокарты. Иногда стоимость преобразовательной коробки превышает желание переделать провод. Было бы дешевле купить новый DVD-плеер, чем пытаться переделать провода, выходящие из того, что у вас есть.
• ТВ-тюнер: Это специальный тип преобразователя, который выбирает один определенный канал из коаксиального кабеля.
• RF Модулятор: Это специальный тип преобразователя, который преобразует входной сигнал в определенный телеканал — обычно канал 3.

Вы можете заметить, что вам могут понадобиться два конвертера, чтобы получить то, что вам нужно. Например: DVI-I преобразуется в VGA, который преобразуется в компонентный, но вы не можете найти кабель для преобразования напрямую из DVI-I в компонентный.
Это должно быть технически возможно. Единственная причина, по которой вы не можете найти этот адаптер, — это недостаточный спрос на него.

Кабели HDMI и DisplayPort также передают аудиосигналы. Преобразование этих кабелей, вероятно, приведет к потере аудиосигнала.

Определение различных аудиоразъемов

Коаксиальные адаптеры

Радиочастотный модулятор: преобразование композитного, S-Video или компонентного в коаксиальный кабель

Радиочастотные модуляторы могут преобразовывать композитные входы или входы S-Video в коаксиальный выход. Большинство радиочастотных модуляторов будут
выводить видео только на канал 3 или 4, но некоторые на самом деле позволяют выбрать любой канал до 125.И композитный, и S-Video кабели имеют ограниченную длину. Коаксиальный кабель не
есть эта проблема, и это намного дешевле.

Если ваш телевизор имеет только один коаксиальный вход и он уже используется, вы можете использовать A / B
переключатель для переключения между 2 различными коаксиальными входами. Другой вариант — комбинировать коаксиальный
провода. См. Раздел «Обратный коаксиальный разветвитель как объединитель» для получения дополнительной информации.

Коаксиальный переключатель AB: переключение между 2 коаксиальными входами

Если ваш телевизор имеет только один коаксиальный вход и он уже используется, вы можете использовать A / B
переключатель для переключения между 2 различными коаксиальными входами.

Обратный коаксиальный разветвитель как сумматор: объединение 2 коаксиальных входов

В особых случаях можно комбинировать коаксиальные кабели. Скажем, у вас есть коаксиальный кабель от радиочастотного модулятора.
с сигналом только на канале 3. У вас также есть антенная / кабельная / спутниковая связь, а на канале 3 нет станции.
Затем вы можете теоретически объединить 2 коаксиальных входа в 1, используя коаксиальный разветвитель в обратном направлении.
Переключитесь на канал 3, чтобы смотреть видео с RF модулятора.Смотрите другие каналы как обычно.

Если вы собираетесь это сделать, вы должны получить RF модулятор, который позволит вам выбрать любой канал.
То, что на данном канале нет станции, не означает, что на этом канале нет шума.
Имея радиочастотный модулятор, который позволяет выбрать любой канал до 125, вы с большой вероятностью
уметь найти открытый чистый канал. Вам также может потребоваться фильтр для очистки / удаления шума из
антенна / кабельный ввод, чтобы можно было правильно комбинировать коаксиальные каналы.Фильтр будет стоить дороже, но
объединение каналов лучше, чем необходимость вручную использовать переключатель A / B для переключения между входами.

Коаксиальный разветвитель: разделение коаксиального кабеля от антенны, кабельной коробки … на 2 или более выхода

Разделить коаксиальный провод просто. Вы можете найти разделители, которые будут разделены на 2, 4 или более строк.
Использование разветвителя ухудшит мощность сигнала, и иногда потребуется усилитель / усилитель кабеля.
Чтобы упростить задачу, есть бустеры / разветвители «все в одном».

Вы не можете использовать разветвитель на коаксиальном проводе, идущем непосредственно от спутниковой антенны. Вместо этого вы должны использовать мультиплексор.

Спутниковый мультиплексор: разделение коаксиальных сигналов со спутниковой антенны

Разделить кабель на спутник намного сложнее. Для разделения спутникового сигнала требуется мультиплексор.
Одна спутниковая тарелка может давать 2, 3, 4 или более коаксиальных выходов, каждый из которых передает свой сигнал.У вас даже может быть несколько спутниковых антенн, чтобы получать все нужные каналы. Просто расщепление
один из этих проводов на 2 разных телевизора работать не будет. Мультиплексор возьмет на себя все спутниковые провода и произведет дополнительные
выходы. Возможности мультиплексора записываются как 2×4 (преобразует 2 провода в 4) или 5×8 (преобразует 5 в 8).
Приобретая мультиплексор, убедитесь, что он будет работать с вашей службой (DirecTV / DishNetwork), и осознайте, что
некоторые входы могут быть предназначены для антенны местного канала или для международных спутников и могут не соответствовать вашим потребностям.

Другие адаптеры

Разделение составных сигналов

Разделить коаксиальный провод так же просто, как использовать разветвитель Y RCA. Чтобы разделить аудио / видеосигнал, вам понадобится 3
разделители: один для видео (желтый), один для правого звука (красный) и один для левого звука (белый).
Происходит некоторая потеря сигнала при разделении композитного провода или при прокладке композитного провода на большое расстояние.

Преобразование VGA в компонентный

Если у вас есть компьютер с выходом VGA, который вы хотите подключить к телевизору с компонентным входом, но не VGA, тогда
вы можете использовать конвертер VGA в компонентный конвертер.

DVI, HDMI и DisplayPort

Вы можете легко конвертировать между разъемами DVI, HDMI и DisplayPort.
Это может быть необходимо, если вы подключаете компьютер к телевизору или монитору компьютера.
Вы можете использовать автономный конвертер или провод, преобразующий сигнал. Доступно много типов.
