Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

Банная печь из металла: актуальность темы
Современные металлические печи: особенности конструкции
Разновидности банных печей из металла
Банные печи из металла: преимущества и недостатки
Форма банной печи: на что обратить внимание?
Изготовление металлической печи для бани: поиск возможных вариантов
Изготовление металлической печи своими руками: пошаговая инструкция
Установка банной печи: на что обратить внимание?

Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

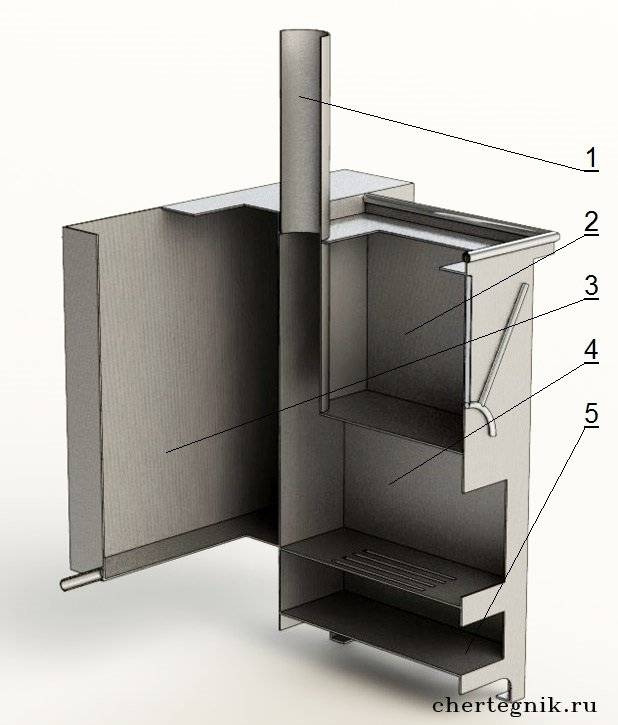

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

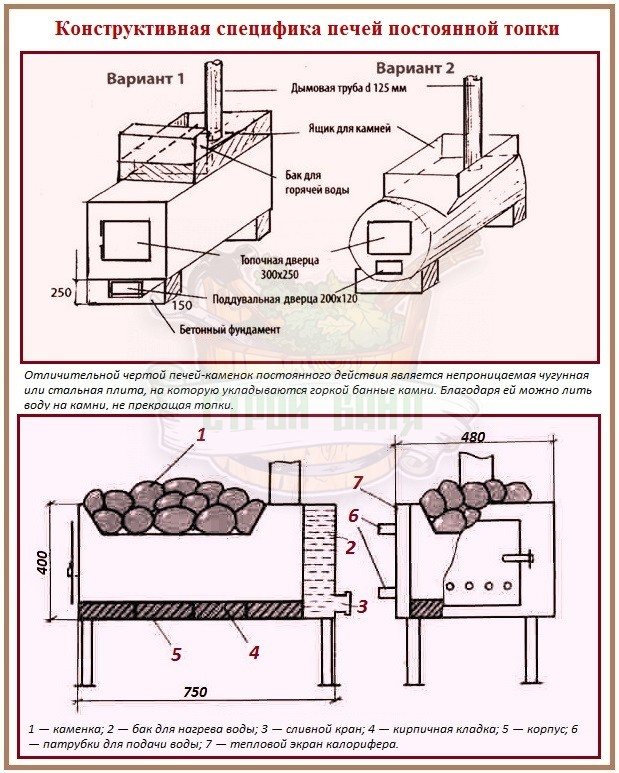

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
Неспособность отапливать большие помещения;
Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

Листовая сталь толщиной от 8 мм;
Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
Пруток, толщина которого составляет 10 мм;
Колосник;
Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
Водный кран;
Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

чертежи и советы по изготовлению

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м3 помещения парилки.

Как сделать печь для бани своими руками подробности от мастера

Конструкция печки примитивна, но имеет ряд значимых условий. Разница между обыкновенной обогревательной печью и банной, в том, что во второй размещаются дополнительные элементы, это каменка и бак для воды.

Многие мастера останавливают свой выбор на изготовлении печки в баню своими руками, не покупая в магазине. Процесс по сооружению не прост, и требует достаточно времени.

Сначала нужно ознакомиться с основными составляющими банных печей, а это:

материал;
употребляемый энергоноситель;
расположения топки;
система нагрева каменки.

Виды топлива и типы печей

Печка в баню делятся на 2 основных группы, это: металлические (чугунные) и кирпичные варианты. Кирпичные банные печи бывают теплоемкими, они дольше греются, но и долго остывают. Железная печь — это отопительный предмет эконом вида, из-за многозадачности, простоты и удобства оборудования. При выборе печи или камина необходимо смотреть не только на конструкцию источника тепла, но и на вид топлива. Различное топливо при сгорании одинаковой массы будет выделять разное количество тепла. Есть много вариаций энергоносителя.

По агрегатному пребыванию и виду топлива, все группы топлива распределяются на твердые, жидкие и газообразное топливо. Твердый — это распространенный класс топлива, к нему относятся: уголь, торф, брикеты, дровишки, паллеты. Применяют лишь в обыденных печах так как стремительно сгорают. Жидкие тип топлива — это керосиновая, мазутная, дизельная, котельная, коксохимическая жидкость.

Они располагают значительной теплотворной способностью. Первый тип газообразного топлива — это природный газ, обретаемый из газовых залежей, или попутный газ при добыче нафты. Он владеет хорошей теплотворной особенностью.

Особенности эксплуатации: чистка и ремонт печки

Эксплуатация печи-каменки обложенной кирпичом должна соответствовать следующим правилам:

Перед каждым использованием отопительного агрегата нужно проверять наличие тяги. Для этого отодвигают металлическую задвижку. Отсутствие тяги или её движение в обратном направлении будет свидетельствовать о засорении колосников или всего дымоходного канала.
Чтобы свести к минимуму объём нагарных масс, образуемых при сжигании дров, необходимо использовать древесину определённых пород. Для этого подойдут осиновые, дубовые, берёзовые и буковые дрова.
Для растопки лучше всего использовать стружку из древесины хвойных пород, так как этот материал содержит смолы, которые быстро разгораются. Для этой цели удобно использовать сосновые и еловые шишки.
При постоянном использовании печи-каменки из металла необходимо позаботиться о чистке дымохода от сажи каждый отопительный сезон. Если печью пользуются несколько раз в месяц — эту процедуру выполняют один раз в 2–3 года.
Эффективное сжигание дров происходит только при загрузке топочной камеры на 1/3.
В случае появления трещин в кирпичной кладке, их заделывают специальной глиняной синих пород или специальными смесями для кладки печей. Разогревать печь можно только после высыхания глины.

Изучив нюансы изготовления металлической печи, вы не только сможете сами сделать качественный отопительный агрегат, но и успешно используете его для отопления бытовых и хозяйственных помещений.

Положительные и отрицательные качества металлических печей для бани

Паровая не может быть без печи, ведь именно она греет комнату и сохранять нужную температуру. В нашу пору можно встретить широкий ассортимент разнообразных вариантов. Но лучше всего сделать печь самому.

К совершенствам металлического устройства можно отнести:

действия совершается стремительно, и при этом не очень затратно, это можно сделать автономно располагая элементарными познаниями и опытом;
значительная часть моделей компактные, поэтому они годятся для мелких саун;
стремительный нагрев парной до надобной температуры, даже в зимнюю пору года;
механизм может прослужить продолжительно, все зависит от кондиции сварки и толщены метала;
бережливая трата топлива;
простая в использовании, с ней даже справится человек не имеющий надлежащих навыков.

Железная печь имеет отрицательные качества, это:

малая теплоемкость, ее не хватит для обогрева комнаты отдыха;
чрезмерно стремительное охлаждения, поэтому нужно регулярно топить;
стенки греются, и размещающиеся недалеко объекты могут загораться.

Определить какая печь лучше для бани нелегко, здесь есть масса конструктивных качеств.

Подготовительные работы: выбор места установки и закладка фундамента

Вырезанные детали из листов стали необходимо проверить на отсутствие заусенцев и острых выступов металла, так как во время сварки они будут мешать. Также следует обратить внимание на размеры вырезанных элементов.

При выборе места для установки печи следует учесть, что эти агрегаты лучше устанавливать в углу помещения вдали от проходных дверей и окон. Если такая печь предназначена для бани или парной, то её можно установить за небольшой перегородкой. Это дополнительно обезопасит от случайного контакта с горячими поверхностями печи.

Вариант для бани

Лучше всего возводить фундамент для печи вместе со строящимся зданием. Однако если отопительное сооружение планируется установить внутри помещения, необходимо разбирать пол до самого основания. При этом лаги пилить можно только после возведения основания до их уровня.

Следует учесть, что фундаменты дома и печи не должны быть соединены.

Со временем здание даёт усадку, и в противном случае основание печи треснет, а агрегат перекосится.

Чтобы заложить фундамент для печи, обложенной кирпичом, необходимо выполнить следующие действия:

Сделать разметку будущих габаритов печи. Удобней делать заметки на стене.
Разобрать напольное покрытие. Необходимо добраться до самой земли. На этом этапе деревянные лаги не пилить.
В соответствии с разметкой на стене выкопать котлован глубиной 50 см, шириной 75 см. Если в грунте большое количество песка, то стенки ямы могут осыпаться. Чтобы этого избежать, необходимо накрыть их рубероидом или полиэтиленом.
Дно котлована тщательно утрамбовать и выровнять.
Засыпать внутрь гравий средней фракции, чтобы получился слой толщиной 250 мм.
Сверху него проложить гидроизоляцию — рубероид.
Потом засыпать слой песка равный 150 мм. Его необходимо утрамбовать. Следует учесть, что влажный песок лучше спрессовывается.
Толщину бетона можно заменить кирпичной кладкой
Из досок или OSB плит изготовить опалубку для жидкого бетона. Если она будет изготовлена из досок, то через щели наружу может выливаться бетон или внутрь засыпаться земля. Чтобы этого не допустить, внутреннюю поверхность опалубки можно покрыть полиэтиленом.
Теперь необходимо изготовить металлический каркас, который укрепит бетонное основание. Для этого нужны арматурные прутья толщиной от 8 до 10 мм. Из них требуется изготовить объёмную конструкцию, состоящую из двух решёток, соединённых на расстоянии 200 мм параллельно друг другу. Ширина ячеек должна быть не более 150х150 мм. Места пересечений арматурных стержней можно укрепить сваркой, проволокой или пластиковыми хомутами.
Металлическая конструкция должна быть нижу верхнего уровня будущего основания
Готовый металлический каркас установить внутрь опалубки. Следует учесть, что эту конструкцию нужно разместить на возвышенности в 50 мм над гидроизоляцией. Для этого можно, перпендикулярно основанию, вбить деревянные колья или отрезки арматуры. К ним прикрепить металлический каркас. Можно использовать для этого половинки кирпичей, которые создадут нужную высоту для размещения.
Залить бетонную смесь. Для этого подойдёт марка М 300 или М 400. Следует обратить внимание, чтобы все элементы арматурного каркаса скрылись под слоем бетона. В процессе заливки фундамента образуются пузырьки воздуха, которые необходимо удалить способом штыкования или используя глубинный вибратор.
Залитую смесь накрыть полиэтиленом. Это необходимо для равномерного застывания фундамента. Если этого не сделать, влага испарится из верхнего слоя бетона. Это может привести к тому, что застывшее основание потрескается и потеряет свою прочность. Через 8–10 суток фундамент затвердеет.
Застывшее основание очистить от пыли и мусора.
Покрыть гидроизоляционным материалом. Для этого подойдёт рубероид или толстый полиэтилен.
Сверху, сплошным слоем, сделать кладку из огнеупорного красного кирпича. Когда уровень кладки дойдёт до лаг, их необходимо подпилить так, чтобы деревянные торцы лежали на бетонном основании.
Рубероид будет уложен сверху сплошной кирпичной кладки

Статья в тему: Тротуарная плитка из полимера – какая она? (+ 3 видео)

Устройство печей из металла

Металл — это податливый материал, чем керамика, его можно плавить и лить, буравить, разрезать, сгибать, ковать. Есть немалое число обрабатывания металлов. В основном при изготовлении печи своими руками из металла надобно сосредоточить горизонт на его качество. Используемые металлы для производства механизма обогрева это: обыкновенная сталь, жаропрочные вариации стали, суррогаты и чугун.

Вторым этапом будет создать печку, и выбрать тип ее конструкции. Выделка бывает разной формы, главное соблюдать технологию соединения. Для этого есть схемы, где детально разрисовано конструктивные свойства всех элементов. Ее разрешается создаваться раскрытой или прикрытой каменкой. Пристально учесть сами габариты бани. Элементарная конструкция должна состоять из бачка для воды и топки, и определенно иметь трубочку, прут и колосник.

Еще должна иметь прочные щеколды. Для отвода результатов горения, желательно чтобы печь была оборудована дымоходной трубочкой. А так же краном, который будет смонтирован на бачке с водой. Не все печки гармонично выглядят в интерьере дома, разрешить эту проблему можно убрав портал для банной печи своими руками.

Отличия печей из металла для бани и сауны

Парилки в сауне и бане имеют внушительные отличия, это температура и сухость воздуха. В бане температура меняется от 50 до 70 градусов, в итоге формируется мяконький пар. В сауне температура выше 85 градусов Цельсия, пар выходит сухим. Для создания определенных условий в парной, применяют разные печи и всевозможные подходы при их монтаже.

Для отстраивания сауны надобно соблюдать предельный контакт оболочки печи с воздухом, чтобы снабдить стремительную циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы воздух подогревался быстрее. В бане микроклимат организовывается иным способом, где достигается высокая температура и формируется много пара. Для достижения эффектов камни укладывают в топку, то есть в закрытую каменку. Маленькая каменка предрасположена над топкой, что сопутствует разогреть камни до 250 градусов Цельсия.

Следующим отличием есть то, что металлические печи для саун являются конвекционными, а все бани организованы так, чтобы избежать термоконвекции без остатка. Конвекция обычным слогом, это перемещение воздуха внутри комнаты.

Печи для русской бани, сделанные своими руками

Нынешняя русская баня представляет собой небольшой домик из бруса или бревен. Внутри как правило, идет разделение на 2 комнаты, а именно — предбанник и парную. Печь для русской бани это не просто отопительный механизм, это ее важнейший аксессуар. От нее зависит температура, сухость и ступень прогревания парилки. Представлено немало категорий печей для бани.

Но далеко не все подходят для русской бани. Основополагающим отличием будет согрев воздуха до температуры 65 градусов Цельсия, при этом пар создается в пределах от 60 до 80 процентов. Вследствие этого в парной образовывается, так называемый, слабый пар.

Это приятный, в меру или почти не обжигающий бархатистый пар. В истинной русской бани славно и просто дышится, а кожа не испытает жестких тепловых нагрузок.

Нередко в бане ставят кирпичную или стальную печку. Все эти материалы отлично прогреваются и неплохо передают тепло комнате. Штампов для строительства печей нет, соблюдаются лишь всеобщие позиции зодчества и стройки.

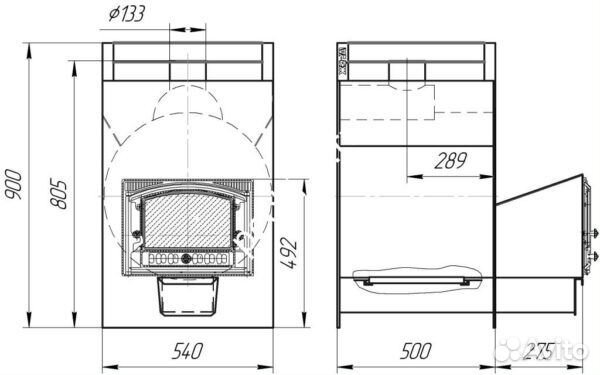

Краткое описание и размеры металлической печки

Железная печь для бани способна результативно отапливать маленькие помещения. Она создается прикрытой, раскрытой и комбинированной конструкцией. Механизм обладает баком для нагрева воды и встроенной в верхнюю часть печи каменкою. Закрытый прибор состоит с 3 отсеков, это — камера с поддувалом, каменка и отверстие для вывода пара, и бачок для нагрева воды.

Установка открытого типа располагает металлической решеткой на какую размещаются камни, что предрасположена над топочной камерой. Здесь отсутствуют перегораживание между топкой и камнями. Комбинированные приспособления подобной группы выделяются от других наличием увеличенной топочной камеры, оборудованной двойными засовами и колосниками.

Огонь со всех краев нагревает каменку, и это существенно повышает коэффициент продуктивности печи. Объёмы печи бывает различными, при ее строительстве учитывается параметры парной и численность моющихся людей в ней.

От силы отопительной системы зависит ее размер. Чем выше коэффициент, тем больше требуется жечь топлива. Для идеального прогрева воздуха параметры банной печи обязаны быть следующими: соотношения величины топки к площади обогреваемого помещения 1:50 или 1:70, глубина топочного отверстия — 1:2 или 2:3, а объём топки к сечению дымохода должен находиться в пропорции 1:10.

Теплообменник для банной печи — это технический агрегат, что подогревает поступающую жидкость с последующей её передачей в навесную ёмкость.

Особенности конструкции топки металлической печи

Топка печи — это важнейший элемент любого очага. Она устанавливает характеристики печи, поскольку от нее зависит скорость обогрева и качество выдаваемого пара. Топка или топливник приспособление для сжигания органического топлива. Топки производятся из неодинаковых материалов, рассчитаны на разнообразные виды топлива, имеет разные размеры.

Металлическая или готовая топка для печи — высокотехнологичный аппарат, более экономичный в потреблении топлива. От грамотного проектирования зависит коэффициент ее полезного действия.

Классическая топка для банных печей состоит из следующих базовых элементов:

фронт передняя часть топочного пространства, где расположена загрузочная дверца;
головная стенка, где зависимо от механизма печи может располагаться выходное окно для отвода дымовых газов;
свода топки или потолка, где расположено выходное окно;
подошва — нижняя горизонтальная часть замкнутого топочного объема.

Она может быть внутренней, расположенной непосредственно внутри печи, и выносной, это туннельный ход, закладку топливо можно осуществлять с другого помещения.

Из чего делаются металлические печи для бани

Железная печь для бани — классический вариант продолжительного горения с водяным абрисом. Приспособление состоит из металлического закупоренной коробки, снабженной топочной дверкой и вытяжной трубой.

Для производства металлических печей для бани своими руками, потребуется сырьё и детали:

стальной листок, обладающий толщину примерно 8 миллиметров;
дверцы для топки, поддувала и каменки;
кран для воды;
колосник;
дымоходная труба.

Осуществляя оснащение нужно применять тучный металл, так устройство при нагреве будет преимущественно выделять тепло.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Изготовление топки печи для бани из метала

Установка топки должна выполняться в соответствии со всеми стандартами. Фундамент для топки очень важный элемент. От надежности основы зависит продолжительность ее использования, что может составлять от нескольких месяцев до десятилетий. Сама по себе топка выглядит довольно не эстетично, поэтому ее облагораживают каминной плиткой. Вариаций как изготовить топку для бани достаточно много.

Для каркаса потребуется лист стали толщиной не меньше двух миллиметров, также можно использовать хилезную бочку, но с добавочным креплением. Лист делят на несколько отрезков, для топки, бака и каменки.

Остаток понадобится для изготовления поддувала и дверцы. По длине будут привариваться углы или пластинки, где будет опираться колосник. Его наилучшие приобрести в магазине.

Изготовление каменки

Каменкой, такой вариант печи, называют потому, что состоит она из индивидуальных камней. При сгорании топлива камни греются, а вода, что оказывается на них, образовывает пар. В первую очередь нужно выбрать конструкцию и габариты механизма, для нагревания воды. Для каменки присоединяют сваркой стержни. Так как она тяжёлая, пруты или квадрат обязан быть не меньше 10 миллиметров.

В каменке прорезывается дверца, чтобы передавать воду на камни. При этом дверца каменки обязана глядеть в парилку, а топка должна размещаться напротив входа. Камни распределяют в каменку с некоторым зазором не вплотную. Неплохо применить камни с мелкими кристаллами невеликого габарита. Это может быть диабаз или только хлорит.

Запрещены камни заключающее в себе слюду, она содействует выделению угарного газа, а это вредно для жизни. Над каменкой нужно прикрепить металлическую крышку для дымохода, а после учредить бак для воды.

Создание бака для нагрева воды

Самый практичный метод нагрева воды в бане, использовать тепло от печки. Установить бак для банной печи можно несколькими способами, главное — это расположения бака, оно может быть: внутренним, навесным и выносным расположением.

Для разработки бака используют три версии материала: чугун, емкости с нержавеющей стали или нержавейка. Для изготовления железной бочки надо осуществить ряд действий.

Сначала нужно отрезать нужный кусок трубы. Места распила необходимо тщательно обработать. Затем требуется начать установку дна и верхней крышки емкости. Следующий этап спайка всех вырезанных частей. После необходимо установить кран и патрубки, а еще теплообменник для банной печи. Затем выполняются работы по монтажу модуля.

Собираем печь для бани своими руками из металла

Печное снабжение для бани предпочитают сооружать отдельно. Связанно это с тем, что допустимо составить как раз ту модель печи какую хотелось именно вам. Затем, чтобы смастерить металлическую печь для бани своими руками, потребуются навыки чтения чертежей, строительные инструменты и материалы. В начале необходимо составить проект, и определить размеры устройства.

Есть 2 конструктивных варианта самодельных печей, это — горизонтальная и вертикальная версия. Для изготовления печи вам понадобиться:

прут дебелостью десять миллиметров;
листовую сталь, толщенной 8 миллиметров;
железная труба;
защелки;
водный кран;
два метра трубы.

Берем крупный фрагмент трубы и вырезаем в нем проем для поддувала. В середине трубы со стороны проема навариваем крепления для колосника. Потом обустраиваем топку, для этого привариваем крепления для прутов каменки. На обратной стороне каменки прорезаем отверстие через него будет подаваться пар. Наполняем камнями, годящимися для подобного типа агрегата.

В крыше для печи вырезаем дыру под трубу дымохода и устанавливаем ее. И не забываем обкладывать банную печь полезным материалом, чтобы создать классическую печь. Соорудить устройство несложно главное соблюдать инструкции.

Необходимые приспособления для работы

Установка банной печи дело важное, от корректности организации которого зависит нормальная работа установки. Первоначально следует подобрать место для ее размещения. Еще необходимо придерживаться правил пожарной безопасности.

По нормам, расстояние между печью и легко воспламеняющейся стеной должно быть не меньше 25 сантиметров. Прежде нужно определить, какую именно печь вы решили поставить. Следующая стадия это составления плана, и подсчет необходимого материала.

Для сборки самодельной печи понадобиться инструменты: болгарка, ножницы по металлу, аппарат для реализации сварочных работ, разнообразный измерительный и разметочный комплекты. Еще вам будет нужен материал. Пошаговый процесс изготовления можно посмотреть на видео представленным в данной статье.

Изготовление печи каменки для бани из металлической трубы

Банная печь из трубы своими руками это самый легкий и экономный вариант обустройства помещения. Аналогичная конструкция будет хорошо действовать в каждом помещении. Благодаря герметичному корпусу, изготовленная печь из трубы 530 не будет выделять угарного газа при активности, таким образе, она совершенно безопасна. Баню из трубы можно сделать двух видов, это — горизонтальная и вертикальная модель.

Подобный вид печи значительно сокращает количество сварочных действий. С целью получить улучшенную печку, используют лишь качественные трубочки, без коррозии. Заготовление следует рассечь на две доли, более продолжительный отрезок нужен для изготовления топки и каменки, а остававшийся кусочек подойдет для сооружения бака. В начале нужно начать сделать поддуло.

Внизу трубы вырезается дыра, а над ним приваривается крепкая пластинка кругловатой конфигурации. Затем делаем топку и дверцу для нее. Дверцу подвешиваем на петлю или крючки. Над топкой приваривается отрезок трубы, что будет применяться как каменка.

Материал для металлической печи в баню

Изготовление печей интересный и трудоемкая процедура. Существует много видов моделей металлических печей. Главная задача что стоит перед вами создать достаточно прочную конструкцию, чтобы небыли деформации и высокая тепло проводимость. Для изготовления механизма используют разные материалы, это: чугун, сталь и жаропрочная сталь. Самой распространённой мануфактурой оказываться сталь.

Эта материя переносит температуру до 400 градусов. Тучность стали начинается от 4 миллиметров, но минус материала в том, что он быстро прогорает. Следующий используемый материал это — жаропрочная сталь.

Минимальная толщина металла составляет 3 миллиметра. Печки выработаны из самого безопасного материала, производительные и простые в монтаже. Еще один материал для формирования металлических печей для бани — чугун. По прочности он не уступает стали, но при этом его теплоемкость и хрупкость сопоставимы с керамикой.

Установка печи в бане

Точная установка печки в баню своими руками ответственная процедура, так как от этого будет зависеть комфорт и безопасность ее эксплуатации.

Для того чтобы результативно прогревалась парная комната, нужно подобрать место расположения печной конструкции. Соблюдая все нормы и правила по размещению отопительного средства, позволит многие годы не волноваться о переделке банного устройства.

В первую очередь нужно рассчитать габариты устройства под размеры помещения высокой температуры, ведь может гореть, тлеть или плавится крыша и внутренняя отделка, чтобы это не допустить нужно подобрать правильное размещения печки. Еще следует позаботиться об установке вытяжки для банной печи, и выполнить своими руками. Она должна размещаться в 50 сантиметрах от деревянного покрытия.

Если она защищена металлическим экраном дистанцию можно уменьшить. Перегородки напротив топки могут быть не изолированными. Зазор от потолка до верхней крышке должен быть 1,5 метра.

К элементам печной конструкции должен быть беспрепятственный доступ, в случаи аварийность. Еще нужно распланировать детально вентиляционную систему в парилке, и продумать выход продуктов горение. При установке кирпичной печи нужно создать прочный фундамент, а легкие металлические конструкции размещать на негорючие основы пола.

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

труба – это уже готовый корпус агрегата, что упрощает дело;
цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
сводчатые стенки без швов прослужат дольше плоских;
круглый топливник проще чистить от золы и сажи.

Совет. Из листового металла толщиной 2 мм сподручнее делать зольник, а на дверцы пойдет железо 3 мм. Старайтесь не использовать высокоуглеродистую сталь марки выше Ст35, которая может прикаливаться от воздействия высокой температуры, деформироваться и лопаться по швам. Правильная печь сваривается из марки Ст3.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

Чертежи банной печи из металла строим печь своими руками

Для того, чтобы изготовить железную печь для бани, из металла потребуется, предварительно спроектировать ее. В первую очередь необходимо создать макет, с указанием всех необходимых размеров на чертеже.

Эскиз — это графическое изображение выполненное в определенном масштабе. Печки могут быть любых форм, размеров и производятся из разного материала. Схем печи достаточно много и каждая из них отличается своей функциональностью.

Начинать лучше с топки, ведь топка — это первый элемент в изготовлении. Размеры топки необходимо определять самостоятельно, исходя из размеров парной. Главное помнить что высота и ширина должны быть одинаковыми.

Почти на всех эскизах топка состоит и 2 частей. В первой части горят дрова, а вторая выполняет функцию поддувала. На верхнюю часть топки размещают камни, ее нужно сделать с решетки. На некоторых макетах можно видеть готовые элементы, которые можно купить, а не варить и вырезать, это: дверцы, ручки, решёточки.

Расчёт основных параметров

Для изготовления выбрана металлическая печь-каменка закрытого типа.

Оптимальные размеры

Её основание будет квадратной формы, размером 600х600 мм. Высота конструкции составит 1350 мм. Высота топочной части — 653 мм, дымоходной трубы — 600 мм. Для дымоходного канала потребуется труба сечением 150 мм.

Чтобы рассчитать объём топочной камеры, необходимо использовать формулу нахождения объёма куба: V=h³, где h — высота, длина и ширина исследуемой фигуры. Подставим значения 0,6∙0,6∙0,35=0,126 м³.

Чтобы рассчитать приблизительную теплоотдачу этой печи, необходимо кубатуру отапливаемого помещения умножить на значение — 21. Допустим, что комната имеет размеры: длину — 3 м, ширину -2,5 м, высоту-2,3 м. На примере это будет выглядеть так: 2∙2,5∙2,3=11,5 м³ — это объём комнаты. Теперь рассчитываем требуемую теплоотдачу печи для комнаты указанного размера: 11,5∙21=241,5 ккал/ч.

Печь для бани своими руками из металла чертежи

Чертежи печи для бани из металла: простейшие конструкции

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Подробный чертеж в правильном оформлении

Каменка и бак с водой

Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
В нее помешают специальные камни для длительного поддержания температуры.
При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

Какой чертеж выбрать для банной печи из металла своими руками

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

листовая сталь 8 мм;
металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
пруток — 10 мм;
колосник;
щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

Чертежи банной печи из металла – строим печь своими руками

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

нагрев в течение короткого времени;
доступная стоимость;
высокая теплопроводность;
нет необходимости возводить высокопрочный фундамент;
несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».
Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
Невозможность отапливать большие по площади помещения.
Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

лист стали толщиной не менее 8 миллиметров;
колосник;
металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
10-миллиметровый пруток;
дверцы и щеколды для обустройства поддувала, каменки и топки;
водный кран;
примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Разновидности банных печей из металла. Особенности конструкции: 3 типа банных печей. | СК ПЕСТОВОСТРОЙ

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

металлическая сварная печь каменка

Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;

Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;

Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;

Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;

Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;

Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;

Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;

Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;

Неспособность отапливать большие помещения;

Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;

В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Смотреть прайс на банные печи, дымоходы и баки

Спасибо, что читаете нас! Подборка оказалась полезной — ставьте лайк и подписывайтесь на канал, впереди много интересного 🙂

канал — www.pestovostroy.ru

особенности конструкции.

Металлическая печка и ее особенности

Определённое количество людей считает, что железные печи для бани хуже кирпичных, хотя ни одного чёткого и вразумительного довода по этому поводу не приводится, скорее всего, просто срабатывает консервативное мышление. Тем более что топка из металла всё равно обкладывается кирпичом, а верхняя часть закрывается камнями.

Сейчас мы рассмотрим некоторые модели и способы их монтажа, а также вам предлагается демонстрация тематического видео в этой статье.

Как это делается

Виды металлических печей

Конечно, наиболее просто сделать железную печь для бани по принципу «буржуйки» — уходит минимум материала и так же мало времени. Но, несмотря на всю экономию выгоды от этого тоже получается мало — слишком много расходуется дров и тепло тоже выветривается очень быстро, как правило, твердотопливные агрегаты обкладывают кирпичом, а в самой топке избегают прямой тяги.
Кроме того, такие отопители можно приобрести в магазине (онлайн или офлайн) с учётом квадратуры помещения парной. Безусловно, цена такого приобретения получится несколько выше, зато вы избавитесь от предварительных конструкционных расчётов и самих сварочно-монтажных работ.

Газовая железная печь в бане отличается очень быстрым разогревом — форсунка нагревает поддон, передавая температуру на камни, и в результате те накаляются до 200°c. Такой экстрим (быстрый разогрев и охлаждение) хорошо выдерживают окатыши, взятые с речного или морского дна — обычный гранит просто рассыпается от резких перепадов температуры. Зачастую агрегаты такого типа снабжены котлом для воды, которую можно использовать для помывки, а если его нет, то в таком случае, конструкцию очень легко ним дополнить.

Если говорить о преимуществах, электрических обогревателей, то сразу же можно указать на то, что для них не нужна вытяжная труба для отвода продуктов сгорания. Это позволит устанавливать печь в нужном вам месте, ведь вы получаете достаточно мобильный обогреватель, который к тому же очень лёгкий и легко подключаемый к источнику электропитания. Правда, в связи с подключением должна чётко соблюдаться инструкция, данная заводом-изготовителем, чтобы не допустить форс-мажорных ситуаций и исключить возможность поражения электрическим током.

Рекомендация. Для подключения отопительного агрегата к электросети используйте отдельный контур заземления (не зануления). В качестве защитных автоматов устанавливайте УЗО, разрывающее и ноль и фазу одновременно.

Металлические печи на твёрдом топливе

В таких ситуациях очень часто возникает довольно-таки резонный вопрос — а что лучше, пойти в магазин и купить продукцию там, потратив на это определённую сумму денег или же искать (делать самому) чертежи железных печей для бани, чтобы потом потратить кучу времени на её изготовление?

Как говорится, палка о двух концах, и у каждого варианта есть свои преимущества и недостатки, причём с точки зрения оппонентов все они являются решающими и неоспоримыми. Что ж, это действительно так, но всё дело в том, что у каждого человека есть свои предпочтения и то, что не нравится одному — вполне приемлемо и даже желательно для другого ().

Например, основным аргументом в пользу приобретения готовых металлических печей выдвигают то, что деньги, потраченные на их покупку, можно вернуть с лихвой за то время, которое вы потратите на изготовление самодельной конструкции и это правда.

Другая сторона рассуждает не менее логично, заверяя себя и окружающих в том, что свободное время, проводимое у телевизора или за кружкой пива лучше употребить на пользу и в этом случае они тоже не погрешат против истины. Но можно вспомнить о том, что очень богатые и великие люди тратили своё время на вышивание или выращивали капусту (разумеется, на огороде, а не в банке) и никто от этого не пострадал!

Так что мы не будем категоричными в принятии решений и оставим выбор за пользователями и их личными предпочтениями, но, тем не менее, всё-таки рассмотрим некоторые чертежи железной печи для бани и сборку самой конструкции. Просто готовые агрегаты не нуждается в исправлении, да и схемы к ним прилагается заводом-изготовителем, то и говорить о них особо как бы и не о чём.

Агрегаты типа «буржуйки»

Самым простым металлическим обогревателем для бань, как об этом и упоминалось выше, можно назвать конструкции из листовой стали, сделанные по типу «буржуйки». Само устройство состоит из металлического закупоренного ящика, снабжённого топочной дверкой и вытяжной трубой.

Сама простота конструкции не позволяет эффективно отдавать тепло в помещение из-за того, что продукты сгорания прямым каналом вытягиваются на улицу, а вместе с ними уходит и тепло.

Такой дестабилизирующий эффект происходит из-за того, что на дымоходе отсутствуют какие-либо лежаки и колена, то есть, прямая тяга требует большого расхода твёрдого топлива, что более полезно для сжигания нежели для обогрева. Ещё одна проблема заключается в их ненадёжности, а значит, они небезопасны, что само по себе не может быть хорошим условием для комфортного отдыха.

Для самостоятельного изготовления хорошей металлической конструкции, в первую очередь, необходимо запастись листовой сталью толщиной не менее 10 мм, чтобы при поднятии температуры она не прогорала.

Безусловно, будет гораздо лучше, если вы будете использовать для этого нержавеющую сталь, во всяком случае, для поддона, на который будет попадать влага для испарения — это тоже намного увеличит эксплуатационный ресурс вашего изделия.

Рекомендация. Вся нержавеющая сталь изготавливается согласно ГОСТ 5949-51 и содержит от 0,15% до 0,45% углерода и от 12% до 14% хрома, но не любая из них может выдерживать высокие температуры без последствий. Как правило, для таких целей употребляются марки с повышенным содержанием хрома, например, Х17; Х25; Х23Н18; Х12ЮС и так далее.

Безусловно, если у вас есть готовая схема железной печи для бани, то вам будет гораздо проще её собирать, но не под каждое помещение можно найти подходящий чертёж, ведь все парилки очень отличаются, как по объёму, так и по внутреннему устройству (полки, окно, дверь).

Учтите, что вам вовсе не обязательно строго следовать параметрам, заданным на каком-либо чертеже — гораздо важнее сохранить принцип всего устройства, который позволит использовать агрегат с максимальным КПД при наименьших затратах топлива (дров). Очень важным, даже можно сказать, самым главным моментом при осуществлении сварочных работ является идеальность шва, чтобы соблюдалась герметичность корпуса, и угарный газ не мог проникнуть в помещение.

Совет. В том случае, если вы надумали самостоятельно собирать агрегат, то есть, использовать собственный чертёж — не старайтесь его усложнять. Чем проще конструкция, тем она безопасней, или просто можете масштабировать понравившуюся вам конструкцию, уменьшив её размеры.

Перед тем, как начать конструировать и/или монтировать банную печь своими руками, вам следует знать, что такие конструкции могут быть закрытого, открытого и комбинированного типа.

Закрытый вариант очень удобен для небольших (семейных) парилок, где сам агрегат обкладывают кирпичом с проволочной перевязкой кладки для повышения прочности стен. Сверху на топку устанавливается или приваривается решётка для камней-окатышей — такая конструкция удобна и нагревается достаточно быстро.

Открытую конструкцию тоже можно применять для небольших помещений, но и для большого объёма она тоже пригодна. Здесь бак имеет несколько меньший объём, но каменка получается открытой, что позволяет в течение 1-1,5 часов «нагнать» в парной нужную температуру.

Комбинированный тип гораздо сложнее и состоит из двух задвижек и такого же количества поддувал для топливника, а также четырёх труб, но в виду сложности такой конструкции, для неё нужно выделить отдельную тему, поэтому мы обсудим её в другой статье.

Несмотря на то, что обычно получаются более громоздкими, а порой и неуклюжими, у них, без сомнения есть свои преимущества, которые явственно видны при их использовании и монтаже.

Во-первых
, такой агрегат всегда можно сделать, учитывая объём помещения, что приведёт к наиболее рациональному расходу топлива.
Во-вторых
, практически не бывает случаев, чтобы такие отопители пропускали угарный газ даже в минимальном количестве.

Конечно, не следует забывать о том, что нужно выдерживать расстояние от стен и потолка в размере не менее 100-120 см, но если со стороны стен печь можно оградить кирпичной кладкой, то для открытой каменки это невозможно сделать для потолка. Это говорит о том, что агрегат нельзя устанавливать слишком высоко от пола, но, тем не менее, для него нужно оборудовать прочное (желательно, бетонное) основание.

Заключение

В заключение можно обратить внимание на форму, которую имеют железные печи для бань, причём, это могут быть, как заводские, так и самодельные конструкции. Интересно, что они могут быть фигурными, цилиндрическими, горизонтальными и прямоугольными, где последний вариант наиболее практичен. Дело в том, что угловые зоны у прямоугольника не нагреваются докрасна и это увеличивает её жёсткость ().

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

1 Печь из металла для бани и сауны — в чем разница
2 Самодельные печи для русской бани
- 2.1 Каменка: какого размера и где
- 2. 2 Чертежи самодельных банных печей из металла
3 Как сделать печь для сауны
- 3.1 Чертежи и схемы

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Наверное, любой хозяин индивидуального загородного жилья если и не имеет пока собственной бани
на участке, то, скорее всего, вынашивает планы по ее
строительству и оборудованию. Банная
традиция в России – очень древняя и стойкая, и никакие современные устройства и приспособления в виде ванн, джакузи, «навороченных» душевых кабинок, электрических нагревателей или парогенераторов не заменят настоящего жара от разогретой каменки и березового
веника.

Печка – это один из главнейших атрибутов русской бани или настоящей сауны. От ее
эффективной работы напрямую зависит необходимая атмосфера, и требуемая температура и в парной, и в помывочной.В настоящее время в продаже представлено немало моделей, специально разработанных для подобных условий. Однако очень многие домашние мастера предпочитают изготавливать . Дело это
хоть и достаточно сложное и требующее хороших навыков строительных или сварочных работ, но все же вполне посильное.

Прежде всего, необходимо разобраться с основными существующими разновидностями банных печей, чтобы можно было остановить свой выбор на одной
из них.

1. По материалу изготовления

С давних пор основным материалом для банных печек являлся обожжённый кирпич. Не ушла в прошлое эта традиция и сегодня – многие предпочитает именно кирпичную печь всем
другим, хотя, конечно, ее
постройка является куда более сложным делом, чем установка уже готовой. Но зато тепло в ней сохраняется намного дольше, да и атмосферу в бане она создает
совершенно особую.

С ее
сооружением могут возникнуть определенные
сложности. Так, для кирпичного сооружения обязательно потребуется фундамент, не связанный с фундаментом самой бани. Кроме того, размеры самого здания не всегда позволяют разместить в нем
такую печь
, хотя, конечно, существуют проекты и совсем небольших по габаритам кладок.

Еще
одна трудность – возведение такой печи требует определенного
опыта, чтобы она не стала источником потенциальной угрозы для жизни и здоровья людей. Нередко желание иметь именно каменную печь заставляет хозяев
бани обращаться к мастерам. Впрочем, можно попробовать ее
сложить и самостоятельно.

Большой популярностью пользуются металлические банные печи. Пусть они являются некоторым отходом от т
радиции, но зато обладают целым рядом преимуществ:

— Ее
установка не занимает
длительного времени и не потребует много места.

— В продаже имеется масса готовых моделей, поэтому есть возможность подобрать самый оптимальный
вариант под конкретную баню
.

— Такую печь проще изготовить самостоятельно, если есть опыт работы с электросваркой.

— Для изготовления металлической печи нередко используются даже, казалось бы, утилизированные материалы – обрезки труб, старые диски от грузовых автомобилей, вышедшие из употребления газовые баллоны, старые бочки и т.п
.

В бане, как правило, устанавливаются только стальные печки – чугун в этих условиях неприемлем. Да, он обладает большей теплоемкостью
и дольше удерживает нужную температуру, но его хрупкость и неустойчивость к резким термическим перепадам не дают возможности, например, плеснуть на раскалённую печку холодной водой – могут появиться трещины.

Главным недостатком стальных печек является достаточно быстрое их остывание после окончания топки, особенно, если
для изготовления использовался недостаточно толстый металлический лист. Впрочем, тепло может
довольно долго удерживать массивная каменка.

Примирить сторонников кирпичных и стальных банных печей может
технология обкладки металлического корпуса кирпичом.

Массивного фундамента в этом случае не потребуется, герметичности кладочных швов тоже
, то есть процесс возведения стенок достаточно прост.

Комбинированный вариант — металлическая печь, обложенная кирпичом

Кроме хорошей аккумуляции тепла, кирпичная облицовка защитит от прямого воздействия жесткого
инфракрасного излучения от раскаленных
металлических поверхностей. И еще
—
она может стать хорошим интерьерным дополнением бани, скрыв нередко не слишком симпатичный
вид стальной печки.

2. По используемому энергоносителю

Подавляющее большинство банных печей предназначено для топки их . Существуют, конечно, модели и с использованием газа, электроэнергии. Некоторые народные умельцы приспосабливают в этих целях жидкотопливные агрегаты (например, на дизельном топливе), вынося топочную часть с системой подачи солярки на улицу.

Однако, можно еще
раз подчеркнуть это, никакие другие энергоносители, кроме натуральных хорошо просушенных дров не создадут в парной того оздоровительного микроклимата, ради которого, в принципе, баня чаще всего и возводится.

3. По расположению топки

И кирпичные, и металлические банные печки могут иметь разные компоновки:

В одном варианте в парилке находится вся печь целиком, то есть производить ее
топку приходится непосредственно отсюда. Такая конструкция, безусловно, дешевле, намного проще и в изготовлении, и в установке, но существует и ряд серьезных
недостатков. Так, например, запаса дров в парилке не создашь —
они попросту пропитаются влагой. Таким образом, при необходимости поддерживать огонь придется
выбегать за ними в другое помещение или на улицу. Кроме того, парилка – это обычно не столь объёмное помещение, и поэтому велик риск получить случайный ожог от прикосновения к раскаленной
топочной дверце.

С точки зрения удобства и безопасности пользования выигрывают печки, у
которых дверца топочной камеры вынесена в предбанник, а в самой парилке расположена каменка и, возможно, бак для подогрева воды. В подобной печи можно поддерживать огонь, никому не мешая, а в парилке повышается общий уровень безопасности.

4. По способу нагрева каменки

Наконец, банные печи различаются по способу нагрева камней.

В настоящее время чаще всего используются печки постоянного нагрева. В их конструкции камни не имеют прямого контакта с выходящими продуктами сгорания – они размещены или в металлической емкости
, приваренной к корпусу печки, или в специальных решетчатых кузовах, расположенных на стенках или даже на дымоходной
трубе. Такая компоновка печи больше свойственна финской сауне.Температура нагрева камней достигает
300 –
400 градусов. Обычно используются камни достаточно небольшой фракции, по типу крупного гравия. Они не покрываются сажей, так как изолированы от продуктов сгорания.

Удобство такой печки в том, что процесс топки и, непосредственно, принятия банных процедур не разнесены по времени – можно поддерживать огонь и, соответственно, температуру в парной столько, сколько
будет необходимо.

Несколько по-другому устроены банные печи периодического нагрева. Их конструкция подразумевает отвод раскаленных
газов непосредственно через каменку, с последующим их выходом в дымовую трубу. Камни при этом нагреваются до чрезвычайно высоких температур – до 1000 градусов. Однако после протапливания печи обязательно дожидаются полного прогорания топлива и выхода угарного газа – лишь после этого можно переходить к мытью. Чтобы не остывала быстро и не давала тяжелого
мокрого пара, ее
обычно прикрывают или крышкой, или откидной дверцей.

По такой схеме обычно складывались классические русские
банные печи – протопленной бани вполне хватало для всех членов семьи. Вода при попадании на столь сильно разогретые камни моментально превращается в пар. Главное условие – должны быть массивные, тщательно отобранные, округлые, выраженного темно-серого
цвета, и их общая масса должна составлять не менее 50 килограмм. Время от времени каменку разбирают, чтобы очистить камни от скопившейся копоти и заменить разрушившиеся.

Схемы таких простейших печек периодического действия будут рассмотрены ниже.

Нельзя не отметить, что существуют модели печек, которые объединяют достоинства и тех и других
устройств. В них каменка разделена на
две области – непроветриваемую, размещенную
в специальном канале, через который проходят продукты сгорания, и открытую.

В такой печи две каменки — внешняя вентилируемая и внутренняя, получающая нагрев от продуктов сгорания

Такие печки достаточно сложны по устройству, но зато они и отлично аккумулируют тепло, и дают сухой пар, и подбрасывать, в случае необходимости, дрова можно прямо в процессе мытья.

Печь – сердце бани. При отсутствии должных навыков самостоятельно изготовить ее непросто. Подумайте, что важнее: экономия, чаще всего мнимая, или же чувство комфорта, сопровождающее вас во время обустройства бани и ее использования.

Тем, кто предпочитает эффективные решения, следует обратить внимание на варианты банных печей, реализующиеся в готовом виде. Среди них вы найдете приспособления, отвечающие всем перечисленным критериям качества, а заодно имеющие приемлемую цену.

Так, можно выделить среди лидеров печного рынка отопительные установки от компании «Завод Добросталь» — победителя конкурса «100 лучших товаров России». В предлагаемом ей ассортименте наибольшую популярность получили такие лаконичные модели печей, как:

«Жара-Экстра 400»;
«Жара-Люкс 20».

Материал корпуса устройств – углеродистая сталь, один из самых крепких и жароустойчивых материалов. Эргономичное исполнение этих дровяных печей позволяет использовать их не только как отопительную установку, но и как удачное интерьерное решение.

Модель Жара-Экстра 400 рассчитана на обогрев парильного помещения величиной от 4 до 12 м 3 . Толщина свода и масса печи также может варьироваться, исходя из предъявляемых вами требований.

Печи серии «Жара Люкс» предлагают более широкий модельный ряд, с возможностью подобрать устройство для обогрева парильной площадью от 4 до 30м 3 .

Рассматриваемые конструкции оснащены дымоходом-змеевиком, который позволяет:

сделать тягу более равномерной;
сэкономить топливо.

К слову, дымоход в любой момент можно разобрать для очистки.

В комплектацию к устройствам входят:

колосниковые решетки;
декоративные элементы;
чугунная дверка
закрытая каменка с воронкой для подачи воды;
совок;
подробное руководство по монтажу.

Печи серии «Жара» способны удовлетворить потребности заядлого любителя парной, однако, если баня для вас не увлечение, а настоящая страсть, советуем обратить внимание на модель «Августа Профи», оснащенную панорамной стеклянной дверцей. Ни с чем не сравнимый комфорт эксплуатации этого приспособления превратит все части банной процедуры в удовольствие.

Рассматриваемая модель оснащена:

каменкой закрытого типа;
системой парогенерации.

Используя встроенную систему, вы сможете самостоятельно выбирать «режим» для вашей парилки:

традиционную русскую баньку;
финскую сауну для настоящих викингов;
хаммам для любителей восточных удовольствий.

Налаживание конвекции в «Августа Профи» производится за счет регулировки специальных заслонок.

Искомую модель также можно приобрести в упрощенных модельных вариациях «Стандарт», «Стоун», однако, именно версия «Профи» является наиболее доработанной, мощной и многофункциональной.

Перечисленные конструкции представляют лишь малую толику модельного ассортимента «Завод Добросталь». Советуем вам изучить его, и найти идеальное сердце для вашей парилки.

Как сделать металлическую печь для бани самостоятельно

Вариантов металлических банных печей – бесчисленное множество, и, по большому счету
, любой желающий может придумать и свой, опираясь на какие-нибудь базовые модели.
В качестве примера можно привести несколько весьма простых в исполнении печек, для изготовления которых не потребуется каких-то особых знаний и умений.

Печка периодического нагрева для небольшой семейной парилки

Это, наверное, один из

самых простейших
вариантов. Чтобы изготовить подобную печь потребуется металлический лист т
олщиной порядка 5 мм (сталь Cт

3
). Из более тонкого листа в данном
случае делать печь не имеет смысла – она очень быстро прогорит, да и тепло будет удерживать неэффективно.

Габариты печки невелики – всего 900 мм длина, 800 – высота вместе с ножками, и ширина по фронту – 600 мм. Ее
можно разместить даже в совсем небольшой парилке.
Для патрубка дымохода понадобится обрезок трубы диаметром 115 мм. Длина его может быть различной – некоторые предпочитают короткий патрубок с фланцем для подключения дымохода, другие вваривают достаточно длинный отрезок, на который можно надеть водогрейный бак.
Чтобы все швы отличались прочностью, лучше их делать на металлический уголок с полкой 30 × 30 ×3 мм. Этот же профиль понадобится и для полок к
ронштейнов для внутренних решетчатых перегородок.
По высоте пространство печки делится на три неравных отсека. Нижний, самый узкий – это зольник (1) с дверцей поддувала. Размер этой дверцы обычно небольшой, в 2 –
2,5 раза меньше топочного отверстия.
Между зольником и топкой (3) на кронштейнах из уголка устанавливаются чугунные колосники.

Если их найти не удалось, то придётся сварить решетку
из параллельно расположенных прутков диаметром не менее 10 —
12 мм. Расстояние между прутками выдерживается одинаковым – порядка 10 мм.
Верхний отсек – это каменка, через которую осуществляется отвод продуктов сгорания во время протапливания печи (5). Газы свободно проходят через решетку
(4), раскаляют камни и отводятся в дымоходную
трубу (6).
Дверцы топочной камеры и поддувала-зольника вещаются на привариваемые петли и обязательно оснащаются задвижками-щеколдами.
Задняя часть каменки на одну треть заваривается металлическим листом (300 × 600 мм), по центру которого
вырезано отверстие, куда вваривается дымоотводный патрубок, который
опускается вниз на 100 –
120 мм.
На схеме не показана крышка, которой накрывают каменку во время топки
банной печи. Ее
несложно изготовить из тонкого металла (0,8 –
1,0 мм) с таким расчетом
, чтобы она полностью перекрывала каменку и слегка находила вниз на стенки корпуса. Эта крышка не даст камням быстро остыть, а в
процессе
предварительной топки бани предотвратит прямой выход продуктов сгорания в помещение, направив их в патрубок дымохода. Безусловно, для этого должна быть обеспечена хорошая тяга.

Непосредственно перед началом банных процедур эта крышка убирается, и каменка остается
в открытом положении. Впрочем, иногда предусматривают и откидной лючок
, который открывают, когда необходимо поддать пару, а крышка постоянно находится на месте, дольше сохраняя жар камней.

Когда печка будет полностью сварена, производят т
щательную зачистку и проверку швов, удаления заусенец и неровностей металла. Рекомендовано покрыть конструкцию снаружи жаростойким лаком, специально разработанным для каминов и печей.

Укладка камней в предназначенный для них отсек производится
позже, уже после установки печи по месту в бане и подключения ее
к дымоходу. Об этом
речь пойдет
несколько позже.

Жара
от такой печки после ее
протапливания должно вполне хватить на полноценную банную процедуру для 2 –
3
человек.

Металлическая печка периодического нагрева с дополнительными кирпичными стенками

Еще
один вариант печки открытого типа
, который, правда, несколько сложнее в изготовлении, но зато и способность аккумулировать тепло у нее
– значительно выше.

Здесь уже применяется «двойная» технология – металлический корпус и внутренняя кирпичная кладка. Сталь в этом случае не нужна слишком толстая – достаточно листов 1,5 –
2,0 мм. Для кладки применяется жаростойкий шамотный кирпич, а в качестве раствора лучше всего приобрести готовую сухую строительную смесь, специально предназначенную для печей и каминов, и замесить
ее
в соответствии с инструкцией по приготовлению.

Для начала готовится основание с приваренными к нему ножками с подпяточниками для того, чтобы конструкция печи стояла устойчиво.
Затем на этом основании выкладывается первый сплошной ряд кирпича. Все остальные ряды выполняются в «полкирпича» в районе топки, и в «четверть» —
в зоне дымоходных
каналов.
После того, как
будет выложена камера зольника-поддувала
(1), между ней и топкой (2) устанавливают чугунный колосник. Для оставления проемов
для поддувала и загрузочного окна при кладке модно использовать перемычки из металлического уголка 20 × 20, но только так, чтобы не нарушать ровность межрядовых
швов.
Выше топочной камеры устанавливается решетка
из металлических прутьев (Ø 12 мм), на которую впоследствии будут укладываться камни.
С левой или правой стороны каменной кладки на уроне каменки оставляют окошко (5), которое послужит для загрузки камней, для регулярного их осмотра и очистки, а в процессе банных процедур – для парообразования – именно в него будет плескаться вода из ковшика.
Извилистый дымоходный
канал способствует наиболее полному прогреву всей конструкции печи и полному дожигу
всех продуктов сгорания. В тыльной части этого канала, на уровне поворота его вверх, оставляют ревизионное окошко, куда затем будет вмонтирована задвижка
для максимального сохранения тепла после проведенной
топки.
Верхних два ряда кирпича делаются сплошными, только с окном для выхода продуктов сгорания – в этом месте затем будет ввариваться патрубок дымохода.
Когда с кирпичной кладкой закончено, а раствор достаточно хорошо схватился, можно к основанию последовательно приваривать стенки металлического корпуса, который в данном
случае играет роль своеобразного «футляра». Чтобы облегчить
эту задачу, и вместе с тем добиться герметичности сварных швов, по стыкам сверху можно пустить уголок 20 × 20 мм.
При разметке заготовки для передней стенки
сразу намечаются и вырезаются проемы
для зольника и окна загрузки топочной камеры.
После того, как передняя стенка
будет установлена на
место, привариваются петли, на которые вешаются дверцы обеих камер с запорными устройствами. Сами полотна дверец должны быть на 10 –
15 мм в каждую сторону шире врезанных окошек, чтобы обеспечивалось плотное закрывание. Нелишней станет установка асбестового уплотнения по периметру или даже по всей площади внутренней поверхности дверцы топки.

В процессе установки боковой стенки со стороны оставленного в кладке парового окна также вырезается проем
и устанавливается металлическая дверца с уплотнителем. Ее
лучше сделать откидывающейся вниз и оснастить «холодной» рукояткой чтобы можно было открывать во время мытья для поддачи пару.
Последней вваривается крышка печки с заранее вырезанным отверстием под патрубок дымохода. Затем вваривается отрезок трубы диаметром 100 мм.
Загрузка печи камнями будет производиться после ее
установки в бане на подготовленное место.

Печки постоянного нагрева с открытой каменкой

Соорудить такие печки из металлического листа или иных доступных материалов еще
проще.

На рисунке представлена несложная в изготовлении печка из обрезка металлической толстостенной трубы диаметром 325 мм.

Сама полость трубы разделена на
два отсека колосниковой решеткой
. Верхний, основной, служит топкой, нижний – зольником-поддувалом. Оба отделения имеют собственные дверцы соответственно для закладки дров и обеспечения
подачи воздуха и проведения очисток.

Ближе к дальнему, полностью заглушенному
торцу трубы вваривается патрубок дымохода диаметром 100 мм.

Сверху цилиндрического корпуса приваривается металлический короб, который будет заполняться камнями. Для того, чтобы
обеспечить максимальный нагрев камней, можно сделать дымоход на этом участке не прямым, а с изогнутым коленом – площадь контакта раскаленной
трубы с каменкой значительно увеличится.

Несложно будет сделать подобную печку и в форме параллелепипеда, используя в качестве заготовок металлические листы.

Очень часто подобные печки оснащают водогрейными баками. На фото печки из трубы он размещен
на задней заглушке, которая одновременно является и стенкой емкости
для воды.

При изготовлении прямоугольных конструкций вариантов появляется намного больше – баки размещают с любой из сторон, сверху, или даже вообще
делают подобие «водяной рубашки» с нескольких сторон, с врезкой труб подачи холодной и отбора разогретой воды.

Еще
одним удобным вариантом решения вопроса подогрева воды может стать установка на дымоходной
трубе специального теплообменного бака.

Такие водонагреватели можно изготовить самостоятельно, но есть возможность приобрести и готовое заводское изделие, которое имеет т
рубу определенного
стандартного диаметра. Останется лишь врезать этот бак в вертикальную часть дымохода над печкой и подключить трубы подачи и отбора воды.

Такие баки могут сами по себе иметь достаточный объем
, либо
служить лишь теплообменником и подключаться к основному водному резервуару.

Видео: интересная несложная конструкция металлической печки для бани

Подготовка места для установки печки

Самостоятельно изготовить печку для бани – это лишь полдела. Необходимо тщательно подготовить место для ее
установки непосредственно в помещении.

Даже просто металлическая печь – достаточно массивная конструкция, особенно если прибавить к ее
собственной массе вес каменной укладки
и тяжесть заполненного водогрейного бака. Таким образом, необходимо подготовить основание – своеобразный подиум, на который она будет устанавливаться. Лучше всего предусмотреть под нее
собственный фундамент.

Для этого в выбранном месте отрывается небольшой котлован (до 500 мм глубиной).
На дно укладывается песчаный слой до 100 мм, затем, после трамбовки, еще
200 мм гравийно-щебеночной
засыпки.
Укладывается слой отсечной гидроизоляции – обычно для этого применяется рубероид.
Затем до уровня грунта заливается бетонный раствор с наполнением из песка и мелкого гравия.

После полного застывания этой площадки (не менее 3 недель) сверху нее
укладывается слой рубероида, а затем выполняется сплошная кладка из обожжённого кирпича
Кладку ведут или до уровня «чистого» пола бани, или даже немного, на 100 –
150 мм выше, сооружая таким образом
приподнятый подиум для установки печки.

Ставить печь на бетонное основание нельзя – при всей кажущейся монолитности и прочности оно в условиях высокой влажности и больших температур обязательно начнет
растрескиваться и крошиться.

От стен, особенно деревянных, печка должна быть расположена на
расстоянии не менее 200 мм. Стены обязательно обшиваются жаропрочным материалом – нержавеющим стальным листом либо «изовером
» – фольгированным термоизолятором
на основе безвредной базальтовой минеральной ваты.

Изовер — отличный материал для термоизоляции стен бани в месте установки печки

Очень часто металлические печи «одевают» в кирпичную кладку.
Это дает
ряд преимуществ – меньше риск обжечься о раскаленные
стенки, плюс к этому кирпичная кладка будет являться еще
одним достаточно емким
аккумулятором тепла.

Подробнее об этом процессе можно узнать из. Здесь же – только несколько важных замечаний:

Расстояние от металлических стенок до кирпичной кладки рекомендуют выдерживать в 100 мм.Это необходимо для нормальной циркуляции воздуха – будет создаваться мощный конвекционный поток, способствующий равномерному и быстрому прогреву помещения парилки. В этих же
целях снизу кладки необходимо предусмотреть специальные окошки. Металлические стенки печки, обложенные снаружи кирпичом без зазора, вплотную, из-за нарушения нормальной теплоотдачи очень быстро прогорят.

Для кладки можно применять только натуральный глиняный печной раствор или специальные строительные смеси, предназначенные именно для подобных целей, с выраженными свойствами влаго- и термоустойчивости
.
Обкладку печки кирпичом необходимо продумывать заранее – это учитывается при заливке фундамента и выкладывании кирпичного подиума.

Укладка камней

Эффективность работы самодельной банной печи во многом будет зависеть и от камней – правильности их подбора и выкладке в каменке.

Даже на
небольшую печку требуется никак не меньше 50-килограммовой укладки, но все же лучше для семейной бани ориентироваться на
80 —

100 кг.

Булыжники лучше подбирать округлой формы, ровного серого цвета, без изъянов поверхности (трещин или разломов). Желательно, чтобы камни были различного размера – от 50 до 150 мм.

Гранит для банной печи абсолютно непригоден
. Во-первых, его структура неустойчива к частым процессам сильного нагрева с одновременным воздействием пара – очень быстро начнётся разрушение. Во-вторых, гранит всегда содержит слюдяные вкрапления, а они при накаливании способны выделять достаточно токсичные испарения.

Жадеит — один из лучших вариантов для каменки. Помимо природной красоты, ему приписывают и лечебные свойства

Лучшими материалами, помимо обычного природного булыжника, считаются талькохлорид
, базальт или жадеит. Такие камни различного размера можно приобрести в специализированных магазинах.

Очень важно правильно уложить камни. Выкладку начинают с таким расчётом, чтобы внизу оказались самые крупные, массивные из них. Они не будут препятствовать прохождению жара к расположенным выше и создадут мощный запас тепла. Затем выкладываются камни средней величины, и лишь в самом верху – небольшие по размерам.

Такой порядок обеспечит верхнему слою камней нагрев до температуры в 300 –
400 º — именно то, что нужно для сухого пара
. При попадании воды на хорошо прогретые камни испарения происходит буквально мгновенно си сопровождается характерным треском.

Если камни приплюснутой формы, то при их укладке обязательно учитывается и их пространственная ориентация. Длинной стороной они должны быть расположены вдоль основного потока тепла, иначе произойдет
своеобразное «запирание», когда нижние камни будет перегреваться, а верхние не дойдут до требуемого температурного режима.

Пренебрежение правилами укладки камней резко снизит общий оздоравливающий эффект бани. Пар очень быстро начнет
«тяжелеть», и хотя
, возможно, общая температура в парилке значительно не уменьшится, пребывание в ней станет приносить больше вреда, чем пользы – в переувлажненном помещении попросту становится нечем дышать.

Видео: как правильно укладывать камни в банную печь

Итак, печь для бани своими руками – задача вполне выполнимая, если при изготовлении учитывать все технологические нюансы, а при установке соблюсти установленные требования безопасности. Зато самостоятельно изготовленная печка не только поможет сэкономить достаточно значительную сумму, но и станет предметом гордости хозяина, когда появится возможность пригласить в баню своих друзей.

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками.

Требования к металлическим источникам тепла

При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

Учет названных нюансов обеспечит:

продолжительную аккумуляцию тепловых масс;
прогрев бани и поднятие в ней температурного режима в короткий срок;
высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Плюсы и минусы печей из металла

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

малогабаритные конструкции, что актуально для небольших помещений;
нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;

за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
срок годности, напрямую зависящий от качества выполненной работы и материалов;
отсутствие задымленности при растопке бани сырой древесиной;
невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

малые габариты конструкции исключают использование в просторных банных помещениях;
быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Разновидности металлических печей

Существует 3 варианта:

Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.

Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.

Металлическая печь на дровах

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Создание печей из металла своими руками

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

Колосник для печи

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.

Фундамент под металлическую банную печь

Важно помнить:

зазор между печью и стеной не менее 1 м;
на стену возле конструкции необходимо прикрепить фольгу;
дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
в месте стыка крыши и дымохода требуется сформировать узел прохода;
конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

Подготовить схемы и необходимые инструменты.
В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
Сделать прорезь под дымоход. В нижней части трубы установить кран.
Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место.

Монтируются ножки и створки;

вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев.
Нанесение термоустойчивой эмали

Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

Банная печь из металла: актуальность темы

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи — так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Важно!
Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

Дровяные печи
— наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
Электрические печи
— еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
Газовые металлические печи для бани
— наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Печь горячего типа
— вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа
— идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей — огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
Неспособность отапливать большие помещения;
Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи — несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Изготовление металлической печи для бани: поиск возможных вариантов

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход — в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

Листовая сталь толщиной от 8 мм;
Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр — 500-600 мм;
Пруток, толщина которого составляет 10 мм;
Колосник;
Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
Водный кран;
Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 — для бака, а оставшиеся 50 см — для изготовления второстепенных деталей;
Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно!
Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды — необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника — для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Установка банной печи: на что обратить внимание?

Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани — не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция — не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

Выбираем печь для бани: на что обратить внимание

Способы нагрева воды

При выборе конкретной конструкции металлической банной печи лучше сразу предусмотреть способ нагрева воды для мытья непосредственно во время протопки.

Наиболее распространены 3 варианта нагрева:

• теплообменник (ТО) установлен непосредственно в топливнике печи;
• ТО устанавливается на трубе печи, выше каменки, и работает по принципу самовара;
• ТО не имеется, поэтому бак для нагрева воды встроен непосредственно в печь, рядом с топливником или над ним.

Каждый из вариантов имеет свои плюсы и минусы. В-первых двух случаях бак для воды может быть расположен в стороне от печи, но непременно выше теплообменника, иначе не будет обеспечена циркуляция воды. Он сообщается с баком посредством двух труб, чаще пластиковых, что также требуется учитывать при установке такого типа прибора.

Вариант с теплообменником хорош тем, что бак для нагретой воды может иметь произвольный объем, и расположить его можно в наиболее удобном месте. К тому же, его объем может варьировать в значительных пределах. Встроенные же баки имеют определенные объемы и не требуют отдельного подключения, поэтому и установка таких печей проводится значительно проще. Соответственно и соединительных труб или шлангов нет. Как результат, гарантируется компактность конструкции. Какой из вариантов выбрать, зависит от конкретных потребностей пользователя.

Виды топливников и их расположение

При выборе железной печи в магазине очень желательно поинтересоваться объемами топливников. Чем больше их объем – тем она проще в эксплуатации, то есть можно реже добавлять дрова при протопке, и быстрее нагреваются вода для мытья и камни в каменке. Кроме того, топливники увеличенного объема имеют и большую величину, что позволяет использовать дрова с нормальной длиной поленьев. Это избавляет от необходимости заготавливать специальные короткие дрова и дает возможность использовать обычные поленья для домашних печей.

В продаже встречаются печки, как с постоянной, так и с изменяемой длиной топливников. Раздвижные — делают печи более удобными при транспортировке. Во время установки отопителя с изменяемой длиной топливника легче подобрать вариант его расположения. Например, если предстоит установить печь с расчетом на то, чтобы она топилась из смежного помещения, например, предбанника, то лучше выбрать конструкцию именно с раздвижным вариантом.

Устройство каменок

Каменки в банных печах бывают с верхним, боковым и комбинированным расположением. Основную роль в их расположении играет конструкция водонагревателя. Например, встроенные баки для нагрева воды ограничивают возможности для размещения каменок. Поэтому, если требуется печь с максимально возможным образованием пара, то предпочтительнее выбирать конструкцию с теплообменником в топливнике или на дымовой трубе и отдельным баком для нагрева воды.

В этом случае каменка может располагаться как поверх ее, так и с одной, двух и даже трех боковых ее сторон.

Защитные ограждения

При выборе того или иного варианта расположения каменки желательно сразу делать расчет на то, кто именно будет пользоваться баней. Дело в том, что те приборы, которые имеют боковое расположение каменки не очень удобны для установки защитного ограждения. Поэтому, если предполагается, что в бане будут мыться маленькие дети, то нужно учитывать, что они по неосторожности могут обжечься. Чтобы этого не произошло, лучше выбирать такую печь, в которой бы камни располагались вверху. Тогда можно легко избежать травм, установив вокруг нее защитные ограждения.

Учитывая специфику конструкций и использования стальных печей, нужно помнить, что защитные ограждения вокруг них должны быть изготовлены из негорючих и не выделяющих при нагревании вредных веществ материалов. Поэтому для их устройства категорически не подходят дерево и многие виды пластмасс. Металлические сетки и решетки условно пригодны, но их лучше устанавливать на довольно значительном расстоянии от печи, что не только сокращает полезную площадь помещения бани, но и не всегда удобно для пользования каменкой и краном для горячей воды, в случае со встроенным водяным баком.

Лучшим материалом для защитных ограждений является, пожалуй, печной кирпич. Защитные стенки из него делаются не сплошными, а в виде решетки. В этом случае обеспечивается как безопасность для людей, так и возможность достаточного теплового излучения от печи. Нужно только учитывать, что глиняный печной раствор в таких конструкциях не вполне применим, так как швы кладки могут со временем размываться от попадания воды. Цементный раствор также не годится, поскольку может растрескиваться от высокой температуры. Лучше всего использовать глино-цементные смеси для кладочного раствора, в которых содержание цемента составляет 5-10 %.

Пожарная безопасность

При несоблюдении определенных правил противопожарной защиты банная печь может представлять значительную опасность, учитывая высокую температуру ее внешних поверхностей. Чтобы этого не произошло, нужно проводить некоторые обязательные работы при ее установке.
Если топливник проходит сквозь горючую перегородку или капитальную стену, то устраивается противопожарная разделка из негорючих термостойких материалов соответствующей толщины.

Для противопожарных разделок в наибольшей степени пригодны, например, мягкие базальтовые изолирующие плиты и печной кирпич, как по отдельности, так и в сочетании друг с другом. Кирпичная кладка выполняется сплошной, ее толщина между топливником и горючими элементами строения должна быть не менее 25 см.
В случаях, когда железная печь находится к деревянной стене бани ближе 1,5 м, между ней и стеной лучше установить кирпичную стенку в полкирпича. Также тщательно нужно исполнять противопожарные разделки в местах прохождения металлических труб сквозь потолок и крышу бани.

Краткая история кухни

Ана Лопес Рамос, архитектор, Амстердам, Нидерланды

Как тепло и пища объединяют людей, глядя на связь между духовками и кухнями…

Истоки кухни

В древности люди готовили на открытом огне, который разводили на земле. Позже простые каменные конструкции использовались для хранения дров и еды. В средние века пищу часто помещали в металлические котлы, подвешенные над огнем.Эти зоны для приготовления пищи, естественно, собирали людей, поскольку они были основным источником тепла, света, безопасности и, конечно же, еды.

Воссозданная кухня XII века, Дуврский замок, английское наследие

Дым и сажа от пожаров были огромной проблемой до 16 века, когда в домах стали широко использоваться дымоходы. Через дымоход дым поднимался вверх и выходил из большого зала, облегчая дыхание и разжигая большие костры для приготовления пищи в каминах.

Разработка печей

Экономические тенденции и политика оказали большое влияние на дизайн и функции кухни. Технологические достижения были постоянными, большинство из которых было направлено на сокращение труда и времени. В 18 веке печи топились дровами. Одной из первых дровяных кухонных печей была Stew Stove или Castrol Stove, разработанная в 1735 году французским дизайнером Франсуа Кювилье.

Плита Франклина. (ок. 1795 г.) Метрополитен-музей

Металлические печи вошли в обиход в 18 веке.Ранним и известным примером металлической печи является печь Франклина, изобретенная Бенджамином Франклином в 1742 году. У нее был лабиринтный путь для выхода горячих выхлопных газов, позволяющий теплу проникать в комнату, а не подниматься по дымоходу. Однако эта печь была предназначена только для отопления, а не для приготовления пищи.

Промышленная революция поощряла новые изобретения, более низкие цены и новые способы экономической и эргономической эффективности. Самой распространенной печью для отопления в индустриальном мире почти полтора века была угольная печь.Угольные печи были самых разных размеров и форм и с разными принципами работы. Поскольку уголь горит при гораздо более высокой температуре, чем древесина, необходимо было сконструировать угольные печи, чтобы выдерживать высокие уровни тепла.

Печь Оберлина

В 1834 году Фило Стюарт разработал компактную чугунную печь на дровах: печь Оберлин. Это была металлическая кухонная плита, достаточно маленькая для домашнего использования, гораздо более эффективная, чем приготовление пищи в камине, поскольку она увеличивала теплопроизводительность и позволяла рекордное время приготовления пищи. Он имел огромный коммерческий успех; из него можно было отливать декоративные формы и формы, и он легко выдерживал перепады температур от горячего до холодного. Эти железные печи превратились в специализированные кухонные приборы с дымоходами, соединенными с дымоходом, печными отверстиями и установками для нагрева воды.

Оберлин-Стоув, 1869 г., фото из «Бичер и Бичер-Стоу, дом американской женщины»

Переход на газовые плиты

Опасения по поводу загрязнения воздуха, вырубки лесов и изменения климата привели к сокращению числа угольных печей.Газ стал предпочтительным источником тепла, благодаря чему печи стали меньше и легче. Британский изобретатель Джеймс Шарп запатентовал газовую плиту в 1826 году. К 1920-м годам газовые духовки использовались на большинстве домашних кухонь.

Газовая плита, Виндзор, 1851 г., из «Книги ведения домашнего хозяйства миссис Битон», 1904 г.

Подъем электрической духовки

Между 1920-ми и 1930-ми годами электрическая духовка начала конкурировать с газовой духовкой. Компания Copeman Electric Stove Company из Мичигана получила первый патент на электрическую плиту в 1912 году.

Электрическая плита Copeman, 1912 г., в основном дровяная, с двумя духовками, верхними конфорками, автоматическим таймером (см. часы) и контролем нагрева

Развитие современной кухни после Второй мировой войны и далее

Жилищный бум и развитие производства после Второй мировой войны оказали огромное влияние на «современную» кухню. Возрос спрос на кухонную технику и оборудование, что вдохновило домовладельцев снести стены, которые когда-то скрывали их утилитарные кухни.Кухня становилась тише, чище, организованнее и легче работать; источником гордости и постепенно местом, достойным приема гостей.

В 1960-х и 1970-х годах произошли и другие социальные изменения, которые улучшили стиль кухни. Возобновление интереса к домашней кухне, фетишизация кухонной утвари и развлечения означало, что жизнь снова происходит на кухне. Кухня стала местом совершенствования кулинарных навыков, демонстрации дизайнерской посуды и стала центром общественной активности. К 1980-м годам родилась идея полностью открытой кухни с техникой, предназначенной для демонстрации.

Кухня 1960-х, автор неизвестен, Veterans United

Современные кухни

Духовые шкафы сегодня экономят время, здоровье и энергию. Наша бытовая техника, наконец, догоняет наш стремительный и требовательный образ жизни. Скоростные духовки сокращают время приготовления вдвое, что экономит энергию, используемую в процессе приготовления. Кухня не похожа на кухню в традиционном понимании.Теперь это чистое пространство с полным набором элегантной техники, ориентированной на устойчивое будущее.

Современная кухня в женевской квартире от Poggenpohl

Краткая история дровяной печи

Когда-то дровяную печь можно было найти почти в каждом американском доме, но сегодня на смену пришли более эффективные средства отопления. Вот краткая история многовекового устройства — дровяной печи!

Говорят, что первая металлическая дровяная печь была изобретена в Европе 16 века, но широкое распространение она получила почти 200 лет спустя, во время промышленной революции.

В 1740-х годах нехватка древесины в Филадельфии вдохновила Бенджамина Франклина на усовершенствование существующего открытого очага. Его трехгранный железный ящик, метко названный печью Франклина, потреблял всего в четыре раза меньше топлива, чем камин, и мог поднять комнатную температуру выше за более короткий промежуток времени.

Печь Франклина, около 1795 года. Фото предоставлено Метрополитен-музеем.

К сожалению, дизайн Франклина не был таким железным, как сам продукт, и в итоге он не приобрел большой популярности.Тем не менее, многие последующие проекты дровяных печей были вдохновлены печью Франклина .

Несмотря на превосходство дровяной печи, люди сопротивлялись переходу от неэффективного, пожирающего дрова, дымящего открытого очага к более горячему и эффективному огню, содержащемуся в дровяной печи. Были ли эти ранние поселенцы с каменными ребрами на самом деле романтиками, предпочитавшими мечтательное сияние потрескивающего костра?

Роберт Бейли Томас, основатель Альманаха старого фермера , написал в 1823 году:

«Значит, у вас есть кухонная плита! Это экономично, экономит много древесины и рабочей силы. Я знаю это по опыту. Но многие люди относятся к ним с таким предубеждением, что едва ли смотрят на них. В настоящее время в моем районе дерево стало предметом наличных денег. Я купил себе одну из кухонных плит Рича и думаю, что сэкономил почти половину своих дров».

Простая дровяная печь, использовавшаяся для обогрева здания церкви в Тэрритауне, штат Нью-Йорк, начало 1900-х годов. Фото предоставлено Службой национальных парков.

Практичность в конце концов победила, и к началу 20 века 40 миллионов американских домов отапливались дровяными печами, часто гигантскими, никелированными Home Comfort или Queen Atlantic.

Но по мере того, как люди находили другие способы отапливать свои дома, популярность дровяных печей пошла на убыль, чтобы снова вернуться в 1970-х годах. Именно тогда новое поколение осознало истину старой страны, говорящей: «Дрова согревают вас трижды — когда вы их рубите, когда складываете и когда сжигаете».

Вы до сих пор используете дома дровяную печь? Дайте нам знать об этом в комментариях!

Хотите знать, какая древесина горит лучше всего? См. наш список лучших дров для использования. Также обязательно прочитайте наши советы, как согреться зимой!

Идеи дизайна печи из нержавеющей стали

Кухня может похвастаться светло-коричневой мебелью рядом с плитой KitchenAid из нержавеющей стали и микроволновой печью над белой плиткой метро.

Чистая соль Интерьеры

Кухня со светло-коричневыми дубовыми шкафами, столешницами под мрамор, плитой из нержавеющей стали и полами из темного дерева.

Чистая соль Интерьеры

Кухня оснащена потрясающей черной французской плитой с бело-серебряной мраморной плиткой с шевронным фартуком, вытяжкой из нержавеющей стали и белыми ящиками с никелевыми ручками.

Интерьеры Эми Моррис

Ниша для приготовления пищи оснащена французской плитой из нержавеющей стали, а также фартуком из белой и серой мраморной плиты с люцитовыми бра.

Студия Антураж

Современная кухня-камбуз с длинной мраморной плавающей полкой над плитой из нержавеющей стали, кухонной вытяжкой с белым куполом, фартуком на варочной панели из мраморной плиты, серой кухонной плиткой на полу, освещенной медными фонарями.

Кристалл Синклер Дизайн

Современная кухня с глянцевыми белыми лакированными шкафчиками с фартуком из мраморной плиты, плитой из нержавеющей стали и кухонным островом из коричневого шпона, отделанным белым мрамором.

Аманда Эванс Интерьеры

Плавающие полки из черно-белого мрамора установлены на черно-белой мраморной плите варочной панели над мини-плитой из нержавеющей стали.

Тали Рот Интерьеры

Кухня из серого дуба с черной техникой KitchenAid из нержавеющей стали, столешницами из белого кварца и мраморной плиткой на фартуке.

Студия МакГи

Вытяжка из нержавеющей стали с латунной отделкой прикреплена к светло-серой геометрической настенной плитке над французской печью из нержавеющей стали с латунными ручками.

Студия Томас Джеймс

Колпак из нержавеющей стали с латунными заклепками стоит над черной серией La Cornue CornuFé 110.

Студия Антураж

Переходная кухня из разных металлов может похвастаться варочной панелью с вытяжкой из нержавеющей стали и наполнителем из старинной латуни на белой плитке в стиле метро, что придает вневременную привлекательность.

Зои Фельдман Дизайн

Кухня может похвастаться винтажным красным ковриком, который ведет к белым шкафам-шейкерам с латунными ручками и духовке из нержавеющей стали с красными ручками.

Дизайн шпона

Французские ящики из нержавеющей стали установлены между белыми шкафами, увенчанными столешницей из белого кварца, французской плитой из нержавеющей стали, расположенной напротив фартука из белой кварцевой плиты.

Энн Декер Архитекторы

Привлекательная розовая французская печь расположена на фоне белой и серебряной мозаичной плитки фартука и под французской вытяжкой из нержавеющей стали.

Кейт Кафлин Интерьеры

Кухня включает в себя нержавеющую сталь и матово-черную плиту под никелевым наполнителем кастрюли с поворотным рычагом на белой и серой глазурованной плитке, деревянную французскую вытяжку с дубовой отделкой и белые шкафы с никелевыми ручками.

Концепции Торпа

Перед окнами стоит французская вытяжка из нержавеющей стали и латуни.

Студия Антураж

Черная длинная вытяжка из нержавеющей стали над соответствующей плитой создает современный промышленный дизайн, который отличается простотой, а белая глянцевая плитка в стиле метро на задней панели варочной панели демонстрирует подвесную решетку для посуды из нержавеющей стали.

Эволюция дизайна

Деревянная разделочная доска с кожаными ремешками, прислоненная к белой скошенной плитке на кухонной плите.

Созданный коллектив дизайнеров

Табуреты из белоснежной ткани обрамляют голубой деревянный кухонный остров с толстой мраморной столешницей.

Студия Антураж

Синяя кухня представляет собой кухонный остров нежно-голубого цвета с толстой мраморной столешницей, освещенной бронзовыми фонарями.

Студия Антураж

Маленькая шикарная кухня с белыми шкафами-шейкерами, винтажной латунной фурнитурой и белой плиткой в шахматном порядке.

Рэйчел Уэйд Интерьеры

Как сравнить стальные и чугунные дровяные печи | Справочники для дома

Дровяные печи приносят богатый аромат горящих дров и уютный треск теплого огня в жилые помещения как внутри, так и снаружи помещений. При покупке дровяной печи покупатели могут выбирать из нескольких распространенных материалов, включая традиционный чугун и более современные стальные блоки. Учитывайте такие факторы, как техническое обслуживание, внешний вид, конструкция и эксплуатация, сравнивая эти материалы, чтобы сузить свой выбор и найти подходящую модель для своей семьи.

Эксплуатация

Одним из наиболее важных факторов, когда речь заходит о сравнении стальных и чугунных печей, является способ их использования. Стальные печи имеют тенденцию быстро нагреваться, когда они включены, а затем быстро остывают, когда они выключены. Чугуну требуется немного больше времени для прогрева, и он дольше остается теплым после выключения. Если вы хотите иметь высокий уровень контроля над уровнем тепла в вашем доме, стальная печь дает вам максимальный контроль, чтобы получить тепло, когда вы этого хотите.Чугунные печи могут быть лучшим выбором для тех, кто использует эти печи в качестве единственного средства отопления.

Техническое обслуживание и уход

Чтобы изготовить чугунную печь, производители заливают расплавленное железо в формы и дают им остыть и затвердеть. Они собирают различные части печи вместе, используя цемент и прокладки для заполнения швов. Стальные печи, с другой стороны, изготавливаются путем гибки и сварки стальных листов для придания им желаемой формы. Согласно Hearth.com, эта разница в способе изготовления этих печей приводит к тому, что стальные печи имеют более плотную общую конструкцию, чем чугунные.Это означает, что чугунные печи могут со временем потребовать большего обслуживания, чем стальные, для удаления старого цемента и прокладок и замены их для получения герметичных и эффективных швов.

Строительство

Тип дровяной печи, которую вы выберете, может повлиять на то, где вы можете безопасно разместить печь в своем доме. Согласно Hearth.com, стальные печи часто имеют конструкцию с двойными стенками, что означает, что их можно размещать ближе к стене, чем другие типы печей. Конструкция с двойными стенками помогает предотвратить распространение тепла, что защищает окружающие поверхности от повреждений или возгорания.С другой стороны, чугунные печи требуют большего пространства для безопасности и не могут быть размещены возле стены или другой мебели.

Внешний вид и стиль

Как и камин, дровяная печь — это гораздо больше, чем просто источник тепла. Он часто служит координационным центром в комнате и становится частью общего декора. Это означает, что покупатели дровяных печей, возможно, захотят обратить пристальное внимание на общий дизайн и внешний вид этих печей, чтобы найти ту, которая дополнит дом.Согласно Hearth.com, чугун позволяет создавать более богато украшенные декоративные конструкции, чем стальные печи, которые, как правило, более функциональны и менее декоративны. Чугунные печи также допускают больший выбор цвета благодаря их способности хорошо сцепляться с эмалью. В то время как стальные печи обычно бывают черного или серого цвета, вы найдете чугунные модели белого, красного и многих других оттенков.

Ракетная печь, сделанная из пятигаллонного металлического ведра

Принцип ракетной печи прост: вместо того, чтобы готовить на открытом огне, вы сжигаете дрова в изолированном дымоходе.Ракетные печи очень эффективны и просты в изготовлении. Они бегают по веткам, так что вы можете не срубать целое дерево только для того, чтобы приготовить ужин.

У нас во дворе уже несколько лет стоит ракетная печь из кирпича. Пост, который мы написали на нем в 2007 году, как ни странно, стал самым популярным постом на этом сайте. Я подумал, что, поскольку интерес к этой теме так велик, было бы неплохо предложить вариант, не требующий каменной кладки. Более того, я решил, что он должен быть переносным, поэтому я сделал его из пятигаллонного стального ведра для краски.( eta : для вашего удовольствия, кажется, продавцы называют эти банки «стальными ведрами», а не ведрами ). На проект ушло меньше часа, и я очень доволен конечным результатом. Мы создали PDF-файл с полными инструкциями, которые вы можете скачать в Интернет-архиве. Далее несколько фотографий, показывающих процесс строительства:

Используя кусок 4-дюймовой вентиляционной трубы и колено 90º, я сделал дымоход. Точные размеры смотрите в pdf.

Я проследил контур вентиляционной трубы до крышки ведра и вырезал это отверстие электролобзиком.Оловянные ножницы также сработали бы.

Снова используя вентиляционную трубу в качестве направляющей, я вырезал 4-дюймовое отверстие возле дна ведра.

В качестве изоляционного материала я использовал одну часть глины (собранной во дворе) и шесть частей вермикулита. Смешанная с водой глина скрепляет вермикулит. Я также мог бы использовать сухую древесную золу, но у меня под рукой были вермикулит и глина, так что я выбрал именно их.

Установив вентиляционную трубу, я упаковал изоляцию в ведро и дал ей высохнуть в течение нескольких дней, прежде чем надеть крышку.

Я нашел в магазине Home Depot решетку для барбекю, которая опирается на верх ведра, чтобы поддерживать кастрюлю.

Далее вам нужно взять консервную банку, снять оба конца и открыть ее ножницами по металлу. Отрежьте кусок, который будет служить полкой в горловине трубы. Он должен быть около 4 дюймов в длину, чтобы он располагался вперед в устье вентиляционного отверстия. Задняя часть вентиляционного отверстия, где горит огонь, открыта. Веточки лежат сверху на полке, нижняя половина предназначена для забора воздуха.

Последним шагом было добавление нового трафарета Root Simple на задний план.

Несколько советов по огню от маленькой леди, нашего постоянного поджигателя:

Ракетная печь не похожа на костер — вы не бросите большое полено и не откинетесь назад. Приготовление на нем интенсивное и концентрированное, лучше всего подходит для варки или жарки. Лучшее топливо — веточки, маленькие — я предпочитаю веточки размером с карандаш и никогда не пытаюсь жечь что-то толще пальца.

Чтобы разжечь огонь, просто подсуньте бумагу или другой трут под полку по направлению к задней части вентиляционного отверстия. Положите на полку очень тонкие веточки, хвою или другие горючие материалы.Зажгите бумагу и смотрите, как она идет. Начните добавлять более крупные ветки, чтобы установить огонь. Конечно, ветки сгорают быстро и жарко, поэтому вам нужно постоянно подливать топливо. Кроме того, ветки горят сзади (огонь концентрируется в изгибе), так что по мере того, как огонь пожирает ветки, вы просто продолжаете отталкивать несгоревшие части назад.

Существует баланс между засорением вентиляционного отверстия слишком большим количеством дров и слишком скудным огнём. Через несколько минут игры с ним вы освоитесь.Если вы все делаете правильно, дыма не должно быть или почти не должно быть. Эти вещи сгорают начисто.

Дайте нам знать, если вам нравится PDF-файл и если вы хотели бы увидеть больше похожих инструкций (возможно, в формате электронной книги) для этих типов проектов. Также есть хорошая книга по использованию ракетных печей в качестве обогревателей: «Ракетные нагреватели массы: сверхэффективные дровяные печи, которые вы можете построить» Янто Эванса и Лесли Джексон.

Высокоэффективная конфорка с длительным сроком службы | НИППОН СТАЛЬ ИНЖИНИРИНГ

Высокоэффективная конфорка с длительным сроком службы

Высокоэффективная, долговечная горячая плита, позволяющая сэкономить 2 доллара.Снижение удельного расхода жидкого чугуна на 10/т скребка.

NIPPON STEEL ENGINEERING CO., LTD. поставляет ряд горячих печей, начиная от традиционных моделей внутреннего и внешнего сгорания и заканчивая новейшими печами верхнего горения.
Кроме того, они совместимы с работой при высоких температурах дутья, что позволяет снизить потребление кокса в доменной печи.

Характеристики современной металлической горелки с верхним горением.

1.Компактность: до 30% дешевле обычных печей (по сравнению с другой продукцией нашей компании)

Имеет более компактную конструкцию, чем все другие модели печей. Это связано с нашим запатентованным механизмом верхнего сгорания, который обладает следующими характеристиками.

(1) Компактная металлическая горелка: значительно более компактная и простая конструкция, чем у обычной большой керамической горелки.

(2) Верхнее сгорание: камера сгорания размещена в купольной части, что устраняет необходимость в обычных больших камерах сгорания.

2. Низкое воздействие на окружающую среду: снижение годового потребления энергии ⇒ снижение затрат на топливо на 0,10 долл. США за тонну скребка; снижение CO

₂ выбросы 0,9 кг/т свиней

Наша печь-камин оборудована запатентованной металлической горелкой, обладающей высокой эффективностью горения. Он обеспечивает значительно более низкие уровни NOx и несгоревшего CO по сравнению с другими методами.

(1) Низкий уровень несгоревшего CO: обеспечивает высокоэффективное сгорание топлива, показывая менее 1% количества несгоревшего газа обычных моделей.

(2) Низкий уровень NOx: NOx оказывает сильное воздействие на окружающую среду и существенно влияет на срок службы печи. Наша печь производит низкий уровень NOx, недостижимый для обычных моделей.

3. Долгий срок службы: более 40 лет

Срок службы наших печей может достигать более 40 лет благодаря запатентованной технологии, которую мы накопили, поставив около 70 единиц по всему миру.

(1) Философия проектирования огнеупорных материалов: мы представили философию проектирования огнеупорных материалов, основанную на накопленной нами технологии в отношении различных процессов, от выбора огнеупорных материалов до конструкции печи.

(2) Стальной лист, устойчивый к SCC: мы используем стальной лист, устойчивый к SCC. Они демонстрируют устойчивость к коррозионному растрескиванию под напряжением, что является причиной повреждения горячей печи.

4. Недорогая модернизация: до 30% дешевле, чем у обычных моделей (по сравнению с другими продуктами нашей компании)

Модификация модели с металлической горелкой верхнего горения позволяет снизить затраты на модернизацию жарочной печи.

Переоборудование только верхней части печи: переоборудование в модель с металлической горелкой с верхним горением может быть выполнено с меньшими затратами, чем переоборудование в модель того же типа.Поскольку преобразуется только верхняя часть печи, значительные части стального корпуса и кирпичной кладки используются повторно, независимо от существующего типа печи внутреннего или внешнего сгорания.

5. Содействие эксплуатации высокотемпературного дутья: снижение RAR ⇒ снижение затрат на кокс на 2,00 долл. США на тонну скребка; 32,4 кг/т свиней сокращение выбросов CO

₂ выбросы

Повышение температуры дутья примерно на 100 ℃ позволяет снизить RAR на 10 кг/т скребка.

Повышение жаропрочной температуры опоры шашки горячей печи (наша фирменная технология) повышает температуру отходящих газов.Это увеличивает возможности аккумулирования тепла горячей печи, что позволяет увеличить температуру дутья.

* Пожалуйста, также проконсультируйтесь с нами относительно влияния на работу доменной печи и термостойкости существующих печей, вызванных облегчением работы при высокой температуре дутья.

Проект

Страна:: Япония
Клиент:: NIPPON STEEL & SUMITOMO METAL CORPORATION Завод Явата (район Кокура)
Завершение:: 2014
Технические характеристики:: Горелка металлическая с верхним горением

Страна:: Япония
Клиент:: Kobe Steel, Ltd.Какогава Завод
Завершение:: 2012
Технические характеристики:: Тип внутреннего сгорания

Скачать

Соответствующий пункт

20 идей для украшения вокруг дровяной печи

Дровяная печь, особенно когда она установлена в красивом камине, является желанным дополнением к любому дому. По мере приближения зимы и холодов наши мысли обращаются к тому, чтобы чувствовать себя уютно перед танцующим пламенем.Камин должен быть сердцем комнаты — центром внимания, а также источником тепла.

Когда вы просматриваете в Интернете фотографии дровяных печей в домах, вы можете найти вдохновение для собственного декора, поскольку существует множество вариантов на любой вкус. Огонь на биоэтаноле в последнее время стал предметом разговоров в городе как безупречная замена традиционным дровяным печам.

Когда вы решаете, как украсить комнату дровяной печью, ищете ли вы эффектности или уюта, читайте 20 отличных идей для открытого камина…

1.

Камин из каменного шпона

Отделка дровяной печи не должна быть сложной или дорогостоящей. На самом деле, можно построить камин своими руками, если знать основы.

Каменный шпон может полностью преобразить внешний вид вашего каминного фасада, используя традиционную технику укладки камней с богатой текстурой. Техника появляется в стенах и вокруг камина как в современных, так и в деревенских домах.

Большинство домов и садовых центров или каменоломен продают каменную облицовку в виде плит толщиной от одного до трех дюймов разных размеров.

2.

Развлекательный центр

Источник:

Появление телевизоров с плоским экраном открыло новые возможности для инновационных идей гостиной с дровяной печью.

Разместив телевизор с плоским экраном над каминной полкой или на фасаде кирпичного камина, вы создадите развлекательный центр двойного назначения, который станет визуальным центром комнаты.

Нет ничего уютнее, чем сидеть перед камином и смотреть телевизор. Такое расположение также освобождает пространство на полу.

3.

Угловая печь на дровах

Источник:

Угловая печь на дровах подойдет даже для самой маленькой комнаты, так как не займет много места и сделает помещение уютным . Угловой дровяной камин с каминной полкой наверху создает пространство для украшений.

Вы можете использовать камень, а не кирпич, для более современной отделки, прикрывая трубу гипсокартоном и коробом сверху, с очагом для костра, чтобы создать видимость настоящего огня.Креативные идеи очага также могут украсить этот дизайн.

4.

Дровяные печи на кухне

Источник:

Дровяные печи на кухне продолжают оставаться удобным и экономичным способом получения тепла в зимние месяцы.

Еще сто лет назад идеи топки дровяной печи вращались не только вокруг средства получения тепла: обычно это была единственная поверхность, на которой также можно было готовить.

При тщательном планировании ваша большая или маленькая дровяная печь может быть встроена в кухонный гарнитур, а если наверху достаточно места, вы даже сможете использовать ее с подходящими кастрюлями и сковородками.

5.

Идеи для ниш

Источник:

Если вы ищете идеи для гостиной с дровяной печью, придайте ей современный вид, выбрав эффектную черную дровяную горелку и установив ее на камин из черной плитки.

Оставьте остроконечные кирпичи за печью и установите каминную полку из цельного дерева. Завершите образ стенами контрастного кремового цвета.

6.

Минималистский вид

Источник:

Идеи украшения дровяной горелки не обязательно должны быть сложными – попробуйте минималистский подход для драматичного, современного вида черно-белой отделки камина.

Установите дровяную печь обратно в стену, а черный камин установите на окрашенную в белый цвет стену. Черно-белая мебель дополняет образ.

7.

Камин в деревенском стиле

Источник:

Камины с облицовкой из камня и речной скалы могут выглядеть потрясающе, но их массивная форма может затмить комнату. №

Чтобы избежать этого, установите простую каминную полку со светлой отделкой или белой краской, чтобы придать камину дополнительную привлекательность. У вас также будет полка для украшений, которые могут дополнить вашу цветовую схему.

8.

Эффект «под старину»

Источник:

Попробуйте репродукции каминов из литого бетона или старинного известняка, чтобы придать испанским, тосканским и французским интерьерам ощущение старины. Рельефные мотивы, состаренная патина и детали лепного украшения короны создадут незабываемую каминную полку.

Светлый дровяной камин, расположенный в центре конструкции, создаст визуальный эффект.

9.

Гостиная в стиле кантри

Image by Jason Chambers

Камин на дровах кремового цвета поможет создать классическую уютную гостиную в стиле кантри.Расставьте удобные диваны вокруг классической дровяной печи с кремовой отделкой, чтобы создать светлый, яркий и чистый вид.

Деревянная каминная полка добавит текстуре и цвету контраста, а стопку бревен в нише можно поставить для придания деревенской привлекательности. Добавьте уютные покрывала на диваны, которые дополнят декор вокруг камина.

10.

Гостиная открытой планировки

Источник:

Одна из лучших идей дровяной печи для жилых комнат – двусторонний дровяной камин в качестве центрального элемента комнаты открытой планировки.Это может потребовать немного больше работы, но оно того стоит.

Идеи для открытого огня

Если вы снесете стену, чтобы создать гостиную открытой планировки, сохраните дымоход и установите отдельно стоящий камин, дровяную печь. Эта идея с небольшим открытым камином обеспечит привлекательный фокус и излучает тепло вокруг. Важно нанять квалифицированного подрядчика, если вы делаете структурные изменения.

11.

Ярче!

Источник:

Добавьте ярких красок в свой интерьер с помощью яркой дровяной печи.Попробуйте облицовать очаг и дымоход блестящей черной плиткой одинаковой формы и размера.

Окружающие полы покрыты ламинатом, чтобы создать поразительный контраст, а затем добавить ярких красок с дровяным камином интересного оттенка. Дымоход должен быть того же цвета, что и печь, чтобы он контрастировал с черным кафельным дымоходом.

12.

Изделия из металла

Источник:

Зимой ваша дровяная печь используется постоянно, но летом она может показаться излишней.Сделайте его круглогодичным аттракционом, разместив настенное искусство над ним, чтобы обеспечить визуальный интерес.

Металлические настенные художественные изделия могут привлекать внимание и изготавливаются в различных стилях и цветах. Добавьте металлическое ведро для поленьев рядом с печью, обеспечивая практическое использование, а также эстетически приятный вид, который дополняет металлические настенные рисунки.

13.

Ставь чайник!

Источник

Поставьте блестящий или ярко окрашенный чайник на верхнюю часть дровяного камина, в центр, при условии, что поверхность ровная.Это добавляет домашний эффект, но также служит цели: если вы будете держать в нем воду, это добавит влажности в комнате.

14.

Accessorise

Источник:

Камин служит не только в целях безопасности, но и является частью декора. Таким образом, он может быть практично дополнен аксессуарами, которые не влияют на его аспекты безопасности.

Например, каминный набор значительно облегчит уборку и может стать смелым дополнением к декору, если вы выберете латунные или чугунные инструменты с декоративными декоративными ручками.

Купите набор, включающий щипцы, щетку и скребок для золы, чтобы облегчить уборку и придать интересный вид, когда он не используется.

15.

Классический чугун

Источник:

Если площадь камина и само отверстие небольшие, выберите компактную дровяную печь, которая оказывает большое влияние, например, чугунный дизайн, с соответствующими черный мраморный очаг и каминная полка.

Его можно украсить красочными панелями с обеих сторон, например, мозаичной плиткой.

16.

Приподнятая топка

Приподнятая топка может выглядеть великолепно. Добавьте каменный очаг, который в два раза глубже обычного, и добавьте блестящие коричневые плитки с эффектом дерева для поверхности.

Тонкий камень различных оттенков серого и кремового создает эффект почти голого камина для печей, и многие другие идеи для облицовки печей могут быть получены из этого ослепительного вида.

Завершите его кремовым камином, чтобы завершить образ.

17.

Используйте подходящие материалы!

Вы можете задаться вопросом, можно ли поклеить обои вокруг современной дровяной печи в центре комнаты или любого настенного покрытия за дровяной печью. С точки зрения безопасности ответ – нет. Общее правило заключается в том, чтобы не клеить обои на украшение дымохода.

Вот несколько идей для дымохода: на дымоход нельзя класть легковоспламеняющиеся материалы, так как если он воспламенится, вы можете поджечь все место. Правила безопасности существуют не просто так — горючий материал — это все, что не относится к классу огнестойкости А1, включая гипсокартон.

Убедитесь, что ни один из материалов, которые вы планируете использовать, не может быть опасным.

18.

Необычные формы

Источник:

Дровяные печи бывают всех форм и размеров — посмотрите множество онлайн-изображений дровяных печей в современных домах, как доказательство этого!

Вдохновитесь интерьерами в скандинавском стиле и установите высокую, тонкую, цилиндрическую дровяную печь белого цвета.

Белые стены, светлый каменный пол с контрастными коврами и светлая мебель с контрастными накладками создают ощущение воздушности и простора.

19.

Большие помещения

Источник:

Если у вас есть большое пространство для заполнения, установите большую дровяную топку на основной стене.

Выберите широкую модель для своей дровяной горелки и поместите ее в угольно-черную металлическую рамку, чтобы она выглядела почти как живая картина или телевизионный экран. Широкая рамка создает мгновенный фокус. В качестве альтернативы, изучите идеи встроенных каминов для вашего предпочтительного дизайна.

20.

Центральный элемент комнаты

Источник:

Если у вас очень большая комната и вы хотите сделать дровяную печь центральным элементом, вы можете выбрать что-то действительно впечатляющее. Используя двухстороннюю печь, сделайте закрытый очаг из высоких толстых гранитных плит.

Он может быть любой высоты, чтобы произвести большее впечатление. Контраст с серебряным дымоходом, серебряным ведром для дров и серебряными щипцами и другими аксессуарами сбоку.

Источник:

Заключение

Всегда помните, что когда вы ищете идеи дровяных горелок для каминов, есть альтернатива, которую проще и дешевле установить: вместо дровяной печи попробуйте современный биоэтанол. вместо этого огонь.Это может быть дешевле в эксплуатации и имеет другие преимущества, в том числе то, что вам не нужно устанавливать дымоход.
