Монтаж дымохода в деревянном доме: тонкости процесса

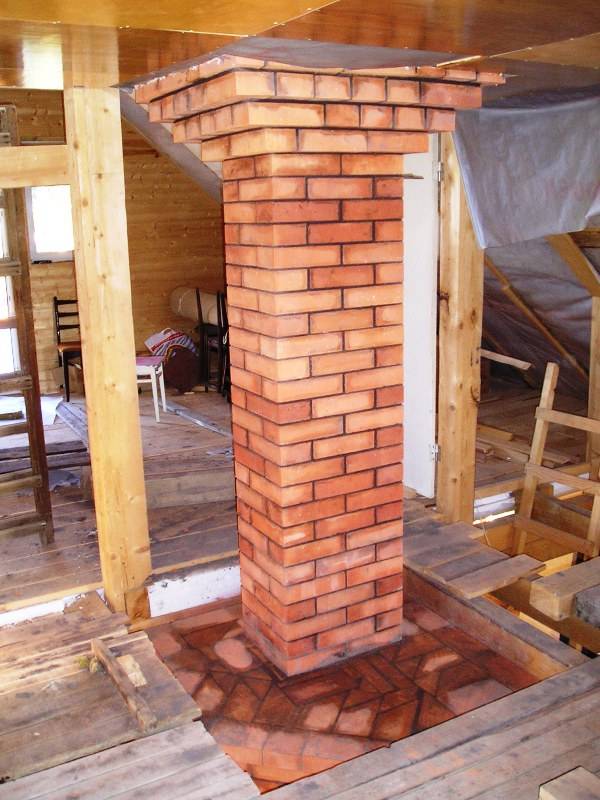

Монтируем дымоход в деревянном доме. Кирпичные трубы. Проход через перекрытие и стену. Коаксиальный дымоход

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич

При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор

Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

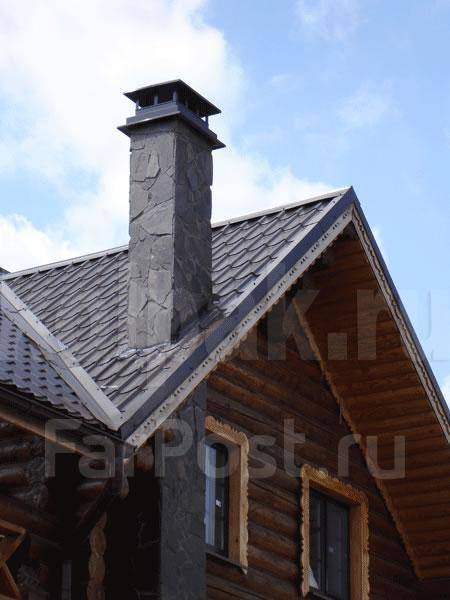

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

Защита потолка и стен в виде обшивки

Помимо обработки элементов деревянных конструкций антипиренами и мастиками, защитить их от раскаленных частей металлических печей можно посредством обивки огнеупорными материалами. При подготовке к этой процедуре следует учесть, что подшивка потолка в области вывода на крышу выполняется только негорючими материалами, не портящими интерьер помещения.

Оптимальный вариант обшивки – плиты волокнистые гипсовые, обработанные огнеупорной шпаклевкой. Для защиты стен может использоваться базальтовый картон, поверху обшитый стальными листами. Чаще всего применяются специальные декоративные экраны, изготовленные из нержавейки. Они не только хорошо защищают поверхности от горения, но и выглядят достаточно эстетично.

Еще один вариант предохранения стен от раскаленных печных частей предполагает обкладывание их кирпичом, поставленным на ребро.

Требования к дымоходу

Подбор элементов осуществляют с учетом требований технических характеристик отопительного прибора. Чтобы система работала бесперебойно, требуется соблюдать основные принципы проектирования дымоходов:

1. Предпочтительна круглая форма, так как в углах трубы скапливаются продукты горения и пыль. Круглые дымоходы требуют чистки реже, чем прямоугольный и квадратные.
2. Сечение трубы не должно быть меньше диаметра патрубка отопительного прибора. Рассчитано, что на каждый киловатт мощности для обеспечения надлежащего уровня тяги требуется 8 кв. см сечения. Обычно информация о необходимом размере дымохода содержится в инструкции к отопительному прибору.
3. Для каждого отопительного прибора требуется установка собственного дымохода. В отдельных случаях можно отступить от этого правила, но тогда приборы должны располагаться раной высоте, расстояние между местами подключений — 1 м и более. А величина сечения трубы должна учитывать суммарную мощность теплогенераторов.
4. Суммарная протяженность горизонтальных участков дымохода не может превышать 1 м, нарушение этого правила снижает силу тяги.
5. Дымоход заканчивают на 0,5-1,5 м выше конька, на плоской кровле – на 0,5 м выше поверхности.

Схема внешнего и внутреннего дымохода

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
3. Простая установка настенного котла в деревянном доме.
4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

• значительная масса агрегата, ведь для его изготовления применяется чугун;
• человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
• повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
• невысокий КПД, максимум 80%;
• большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

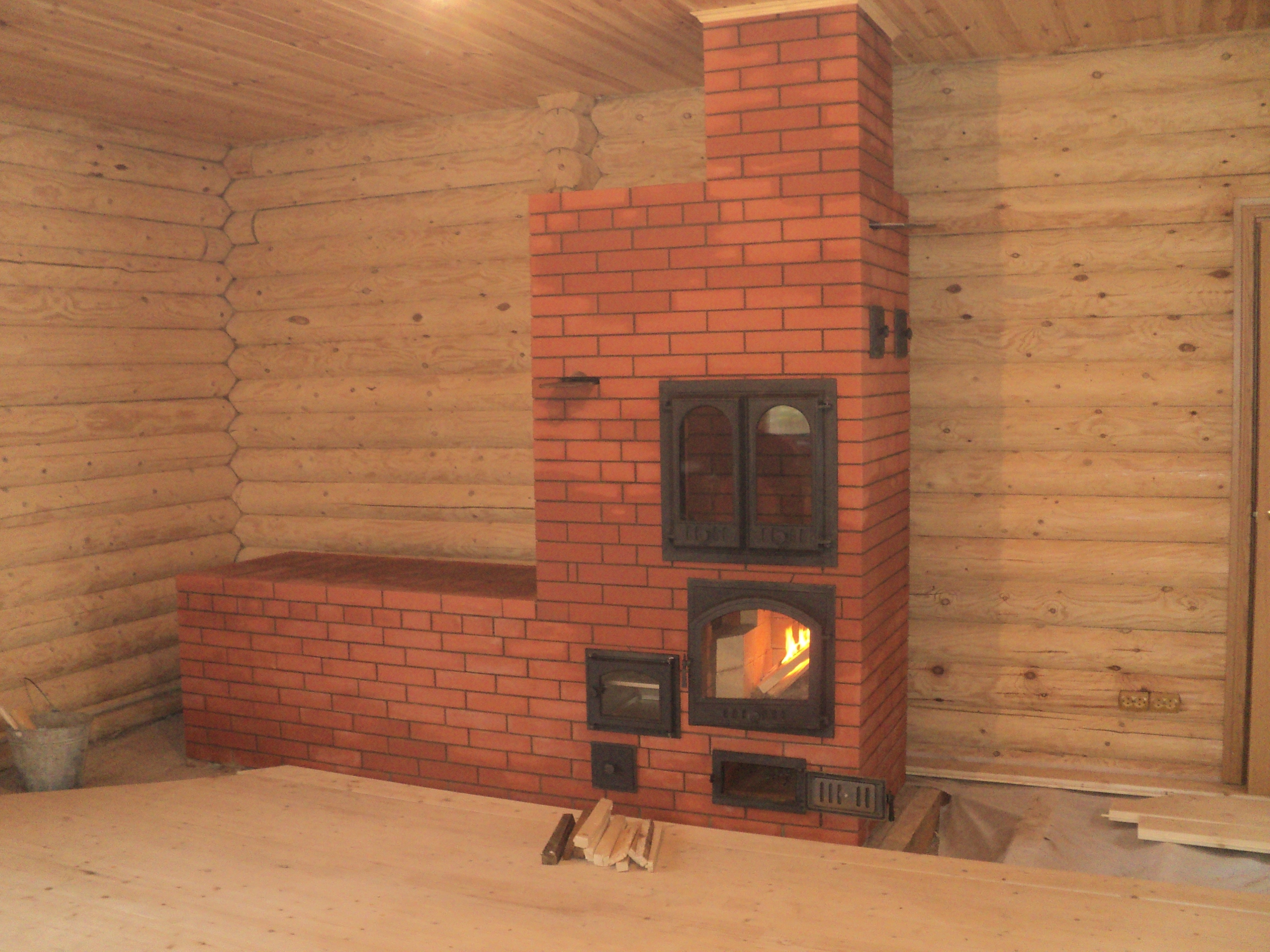

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

1. Главный враг кирпича — резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
2. Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
3. При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
4. Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
5. Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
6. Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя — сушка древесины естественным способом — процесс длительный (от года до двух).

Последовательность монтажа

Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:

Схема вывода дымохода через крышу из профнастила

• Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
• Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
• Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
• Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
• Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
• Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.

• После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды.

• Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
• Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.

После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.

Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Помимо обычных металлических труб для дымоходов, изготовленных, как правило из нержавейки или чугуна – в последнее время популярностью пользуются и так называемые «сэндвич-трубы», представляющие собой многослойную композицию.

Внутренняя поверхность таких дымоходов делается из нержавейки, затем идет изоляционный материал – а затем оцинкованная труба. Вместе этот комплекс достаточно успешно выполняет свои функции и очень легко монтируется. Гладкая поверхность из нержавейки внутри дает ровную тягу, препятствуя образованию завихрений.

Однако, при выборе такой трубы очень важно помнить о том, что разные отопительные устройства имеют разную температуру сгорания и, исходя из этого и выбирать необходимую толщину внутренней стенки. При постройке дымохода для котла на газе, солярке или пеллетах она должна быть не менее полумиллиметра

Дымоходы для баней или каминов обычно комплектуются внутренней трубой 0,8-1,0 мм, в вот для печей, топящихся углем этот показатель должен составлять не менее миллиметра.

Также, как и керамические дымоходы – дымоходы из сэндвич труб имеют модульную конструкцию и легко соединяются друг с другом. Так, выпускаются специальные элементы для прохождения через межэтажные перекрытия. Но и в этом случае необходимо следить, чтобы сочленение трубы не находилось в толще перекрытия.

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

1. Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.

2. Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.

3. Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

Виды дымоходов и их особенности

Дымоходы в доме, особенном деревянном, или в бане должны быть выполнены из различных огнеупорных материалов. Кирпичные дымоходы обладают устойчивостью к высоким температурам, прочностью и эстетикой, но при этом пористая и неоднородная структура кирпича способствует накоплению влаги, осаждению продуктов горения — сажи и копоти. В результате просвет печной трубы зарастает, ухудшается тяга, и эксплуатация печи становится небезопасной. Особенно нежелательно использовать кирпичные дымоходы в системах отведения дыма от твердотопливных, в том числе пеллетных, котлов с закрытой камерой сгорания.

Трубы из черного металла не рекомендуется использовать в деревянных домах и банях, а также при установке газового или твердотопливного котла: они сильно нагреваются и быстро прогорают, что может привести к пожару. Иногда дымоходы из такой трубы монтируют в кирпичных гаражах и других подсобных помещениях, но и там они неэффективны, так как подвержены коррозии и образованию конденсата.

Наиболее удачное решение — утепленные сэндвич-дымоходы из нержавеющей стали и керамики. Круглое сечение труб способствует прохождению дыма и обеспечивает хорошую тягу. На гладкой внутренней поверхности меньше оседает сажа. За счет утепления исключается образование конденсата. Благодаря модульной системе их монтаж легко сделать своими руками. Конструктивно сэндвич-дымоходы из нержавейки и керамики несколько отличаются.

Керамический сэндвич-дымоход представляет собой систему из модулей, каждый из которых состоит из внутреннего керамического элемента трубы и полого пеноблока. Для теплоизоляции они разделены слоем базальтового утеплителя. Поставляются модули в разобранном виде, сборка производится на месте на специальный клей и герметик. Для установки керамического дымохода обязателен фундамент из-за их значительного веса.

Сэндвич-дымоходы из нержавеющей стали продаются в виде готовых модулей. Они представляют собой две трубы разного диаметра, вложенные одна в другую, и разделенные слоем утеплителя. Внутренняя труба — из нержавеющей стали, внешняя может быть как из нержавейки, так и из оцинкованной жести. Собираются они значительно быстрее керамических. Кроме того, благодаря небольшому весу, для дымохода из нержавейки не нужен фундамент.

По огнестойкости керамические дымоходы превосходят все остальные, они длительно выдерживают температуру до 1200 градусов Цельсия, некоторые модели снабжены системами вентиляции. Срок службы таких дымоходов не менее 50 лет. Но цена керамических дымоходов высока, поэтому их установка целесообразна только в жилых домах, коттеджах и других капитальных строениях.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

1. Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
2. Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
3. Серьёзный вес требует фундамента.
4. Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
5. Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.

Примыкание к деревянной стене.

Стена

1. Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
2. В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
3. В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
4. Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

1. Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
2. Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
3. Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до  260 мм.
4. В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

• не менее 500 мм при расположении около конька скатной кровли или в случае плоской кровли;
• не менее 500 мм над коньком кровли при расстоянии выхода оси трубы менее 1500 мм от парапета или конька;
• не ниже конька кровли при выходе оси дымохода от 1500 до 3000 мм от конька;

• не ниже воображаемой линии, проведённой вниз от конька под углом 10° к горизонту, при выходе оси дымохода более 3000 мм от конька.

В заключение – как повысить КПД печи

Дымоход, сделанный с умом, позволяет повысить эффективность любой буржуйки. Существует несколько способов отнять тепло раскаленных продуктов горения и уменьшить нагрев трубы:

• самый простой – организовать обдув открытого участка одностенной трубы вентилятором;
• превратить горизонтальный участок газохода в наклонный и проложить его вдоль всего помещения;
• сварить воздушный теплообменник, подключить к нему турбину и установить на дымоход;
• изготовить водонагреватель самоварного типа и смонтировать радиаторное отопление.

Последний способ позволяет решить основную проблему подобных печей – устроить обогрев соседнего помещения

Здесь важно обеспечить постоянное движение воды через теплообменник с помощью циркуляционного насоса, иначе теплоноситель может закипеть.

Как установить дымоход для дровяной печи на металлической крыше

Если вы устанавливаете в доме дровяную печь, одним из последних этапов является установка дымохода. Он должен будет безопасно выступать через чердак и крышу, чтобы проветривать ваш дом и обеспечивать правильную работу печи. Если у вас металлическая крыша, это может быть немного сложнее.

Как установить дымоход для дровяной печи на металлической крыше

Кредит изображения: tbradford / E + / GettyImages

Перед тем, как начать какой-либо проект по установке дымохода, важно проконсультироваться с местными властями.Для дымоходов может потребоваться специальный зазор по высоте, поэтому важно соблюдать осторожность.

Металлическая кровельная печь для труб

Облицовка — это метод защиты основания дымохода от атмосферных воздействий. Обычно он сделан из тонких кусочков непроницаемого материала, который препятствует протеканию воды вокруг дымохода, предохраняя здание от влаги и плесени. Облицовку часто делают из металла, что является нормой для металлической кровли.

Дымоход для металлической кровли

Другой тип оклада — кожух дымохода.Они лучше подходят для небольших круглых дымоходов и могут быть идеальными для дымохода в металлической крыше. Вместо того, чтобы самому резать материалы для гидроизоляции, вы можете купить фитинг для дымохода.

Советы по установке

При установке дымохода для дровяной печи на металлической крыше сначала необходимо оценить положение. Поместите дымоход там, где он должен быть связан с печью, и отметьте центр дымохода на потолке. Просверлите небольшое отверстие в этом месте, чтобы отметить центр дымохода.

С помощью циркуля определите диаметр дымохода. Обязательно оставьте зазор, который обычно составляет не менее 2 дюймов между дымоходом и любым потенциально горючим материалом. Когда вы полностью уверены в размере и положении, вы можете вырезать отверстие лобзиком с комбинированным лезвием.

Теперь вы можете установить дымоход через вырезанное отверстие. Затем вам нужно будет его прошить, используя либо липкую ленту, либо листовой металл, либо кожух дымохода. Существуют разные варианты обшивки трубы дровяной печи, поэтому выбирайте, руководствуясь советами производителя дымохода.

Вам нужно будет немного приподнять металлическую крышу, чтобы планка встала на место. Используя герметик, зафиксируйте планку на месте. Затирка особенно важна при работе на металлической крыше, так как она прилипнет, не повреждая, не вмятины и не ломая металл.

В соответствии с рекомендациями производителя дымохода установить дымоход в печь. Используя герметик, закройте все щели или промежутки и заделайте их, чтобы обеспечить полную гидроизоляцию.

.

Можно ли установить дровяную печь, если у вас нет дымохода? | Руководства по дому

Автор Сарабет Асафф Обновлено 14 декабря 2018 г.

При правильном использовании дровяная печь может стать основным источником тепла для дома. Он будет продолжать работать, даже если во время грозы отключится электричество. Поскольку печь требует отвода тепла, дыма и газа, которые накапливаются при сжигании дров, для любой установки дровяной печи требуется дымоход. Однако, если у вас нет дымохода, это не проблема; вы можете установить один с плитой.

Тип дымохода

Тип дымохода, который вы устанавливаете вместе с дровяной печью, зависит от типа вашей дровяной печи и типа дома. Размер дымохода или отверстия напрямую зависит от размера отверстия в задней части печи. По этой причине лучше установить новый дымоход вместе с новой печью, чем использовать существующий дымоход. Металлические дымоходы наиболее рекомендуются для дровяных печей, поскольку они изолированы и могут выдерживать высокие температуры.Однако если это не подходит к декору вашего дома, вы можете выбрать каменный дымоход с металлической облицовкой.

Размещение дымохода

Дымоход для дровяной печи в идеале должен выходить прямо вверх и выходить из дома, делая как можно меньше изгибов или поворотов. Избегайте изгибов системы под углом 90 градусов. Дымоход должен выходить прямо через дом на крышу. Для правильного функционирования он всегда должен подниматься по дому; теплый воздух в доме помогает создать необходимое давление воздуха для дымохода.

Центрировать дымоход

Если у вас есть возможность установить дровяную печь, постарайтесь разместить ее в центре дома. Если бы дымоход был расположен на внешней стене, он потерял бы часть теплого воздуха из дома. Этот теплый воздух имеет решающее значение для правильной вытяжки дыма через дымоход; если дымоход слишком холодный, дым может затянуться в ваш дом. Центрирование дымохода посередине дома также помогает удерживать дымоход выше самой высокой точки дома, где он будет тянуть лучше всего.

Disguise It

Если ваша дровяная печь размещается на первом этаже, а дымоход поднимается вверх через этажи над ней, у вас есть возможность скрыть или замаскировать трубу. При условии, что дымоход должным образом изолирован, вы можете провести его через чулан, заключить его в гипсокартон в качестве выступа у стены комнаты наверху или заключить в каменную кладку, такую ​​как кирпич или плитка, чтобы добавить декоративный элемент. к конструкции дымохода.

.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с производительностью их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу подъема горячего воздуха, поскольку он менее плотный, чем холодный.Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в устройство и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода вместе создают тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

1. Красные цифры в основной части таблицы — это количество паскалей (Па) разницы давлений, возникающей в результате пересечения разницы температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («водяного столба»).
2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем средняя для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

• защищает конструкцию дома от проходящих через нее горячих газов;
• выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
• сохраняет тепло дымовых газов для создания сильной тяги;
• устойчивы к коррозии внутри и погодным условиям снаружи; и
• должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огорожен легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы выходят за пределы стены, они подвергаются внешнему холоду, и этот эффект охлаждения может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда нет огня, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к возникновению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы создают более прочную тягу

Практическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия на горизонтальном расстоянии 3 м (10 футов). Эти правила являются минимально необходимым. Часто бывает лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода выше пика крыши, и это намного проще, если дымоход проходит через крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет функционировать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход, который имеет меньший внутренний диаметр, чем воротник дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером воротника дымохода, должно приниматься опытным специалистом.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе более плавучие, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого, подвижного воздуха, создающего форму «сквозняков». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале дырявого дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в зону пониженного давления, а помещения на втором этаже более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению за пределами дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стека.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большей частью утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту трубы. Эффект трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через оболочку здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к самой высокой точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые фабричные камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам понадобится для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки для предотвращения попадания воды в изоляцию и обеспечения надежной тяги.

Кирпичные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах из каменной кладки, когда они построены, или для устранения внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный каменный дымоход не имеет изоляции и функционирует как радиатор, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Кладочные дымоходы, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и пожары в дымоходах

Когда дрова сжигаются медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления. Хотя дымоходы до 650 ° C могут выдерживать температуру огня в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Пожары в дымоходах можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

.

Как установить дровяную печь

Вы только что купили дровяную печь. Вас ждут уютные зимние ночи с потрескивающим огнем. Однако сначала вы должны правильно настроить дровяную печь. Одна из самых важных частей установки дровяной печи — это подсоединение ее к дымоходу. Дымоход может быть либо одностенным, либо закрытым, либо двухстенным. Затем дымоход соединит печь с металлическим или каменным дымоходом. Его нельзя использовать для прохода через стены, пол или потолок.

Как установить трубу для дровяной печи

Кредит изображения: tbradford / E + / GettyImages

Печь с одинарными или двойными стенками

Одностенные или двустенные дымоходы обычно окрашиваются в черный цвет, причем краска выдерживает высокие температуры. Некоторые производители предлагают дымоходы цвета фарфоровой эмали, подходящие к цветам печей. Они бывают двух толщин: 24 или 22. Одностенные дымоходы обычно должны находиться на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели, если только горючая поверхность не защищена утвержденным методом или на дымовой трубе не установлен тепловой экран.Это может дать вам дополнительные 9 дюймов.

Двустенная дымовая труба — или дымовая труба с зазором — имеет внутреннюю стенку из нержавеющей стали и внешнюю стену, окрашенную в черный цвет. Пространство между ними служит изоляционным слоем. Эта дымовая труба может быть установлена ​​на расстоянии 6 дюймов от горючих материалов.

Установка водяной трубы

Вам нужно будет обрезать дымовую трубу до нужного размера с помощью жестяных ножниц или другого режущего или шлифовального инструмента. Труба более тяжелого калибра, вероятно, будет иметь регулируемые скользящие соединения, что устранит необходимость в обрезке. Обрезав трубу, используйте черный печной цемент для уплотнения между каждой частью и тремя винтами для листового металла на каждом стыке. Затем прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная.

Дымоход против дымохода

Не путайте дымоход с дымоходом. Дымоход — это соединительная труба, которая используется в интерьере дома. Никогда не используйте дымоход, диаметр которого меньше диаметра дымохода дровяной печи, к которой он подключен.

Установка дымоходной трубы

После того, как дымоход будет установлен, вам понадобится дымоход класса А для вашей дровяной печи. Прокладка этой трубы прямо вверх и сквозь потолок — лучший и наименее затратный вариант. Он также будет лучше тянуть. Выбрав марку, вы можете подключить к ней дополнительные трубопроводы той же марки. Не пытайтесь подобрать дымоход одной марки к другой. Это могло быть опасно.

Начните с дымоходной трубы класса A диаметром от 5 до 24 дюймов и длиной от 6 до 60 дюймов. Вам нужно будет определить, где дымоходная труба будет проходить в потолок. Лучше всего использовать изолированный дымоход или трубу с двойными стенками. Для одностенной трубы требуется 18-дюймовый зазор до потолка, а для двустенной трубы требуется 8-дюймовый зазор до потолка. Для двустенной трубы требуется 12-дюймовый зазор. Вам нужно будет вырезать отверстие в крыше, чтобы удлинить дымоходную трубу. При расчете размера трубы дымохода вычтите 1,5 дюйма для каждого перекрытия стыка.

дымоход соединяется с изолированной трубой на специальной подставке поле, расположенном чуть ниже уровня потолка.Изолированная труба дымохода укладывается до необходимой высоты. Все дымоходы должны выходить на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов. Вы должны защитить проем в крыше от атмосферных воздействий с помощью изолированного штормового воротника и гидроизоляции. В противном случае тепло от дровяной печи будет выходить через неизолированное отверстие. Вы также можете вывести дымоход через стену, используя угловую коленчатую трубу, и продлить ее над крышей вдоль боковой стены дома.Вы можете закрыть воротник дымохода деревянным каркасом и добавить штукатурку или сайдинг, чтобы он соответствовал внешнему виду дома. Если в вашем доме есть дымоход из каменной кладки, вы можете использовать его, но, вероятно, потребуется заменить его трубой из нержавеющей стали. По этому поводу следует проконсультироваться со специалистом по дымоходам.

.

Проход кирпичной трубы через перекрытие: монтаж

При постройке и обустройстве камина или печи всегда необходимо соблюдать правила пожарной безопасности. Проход кирпичной трубы через перекрытие, сделанный правильным образом, не только обеспечит экологичность сооружения и безопасность помещения во время отопления, но и укрепит конструкцию, предотвратив появление нежелательных трещин на стенах и потолке.

Правила вывода отопительного элемента наружу

Согласно разделу СНиП 6. 6 о «Печном отоплении», застройщику необходимо придерживаться следующих обобщенных правил:

• При соблюдении правил расположения кирпичного дымохода исключается контакт дымохода с любыми горючими поверхностями и материалами. Для их осуществления, как правило, устанавливается проходной узел в потолке из негорючих материалов. Тут необходимо строжайшее соблюдение норм пожарной безопасности, в частности — отступ размером от 130 мм при проходе сквозь трудно горючие поверхности и до 500 мм для деревянного перекрытия (или любо другое, состоящее из легковоспламеняющихся веществ).
• Важно соблюдать дистанцию между стенами, перегородками и отопительным элементом. В зависимости от типа кирпича, толщины стенок дымохода, скрепляющего раствора расстояние варьируется от 20 до 50 сантиметров.
• Просвет между верхней поверхностью печи и потолком должен быть не менее 350 миллиметров при наличии термальной защиты и 1000 мм, если отсутствует. Цифры варьируются в зависимости от материала отопительного элемента, частоты пользования печкой, кровли.

Производители дымоходов и печей, строители обычно предоставляют документацию, материалы, в которых подробно описываются размеры отступов и правила установки.

Вернуться к оглавлению

Через крышу

Кирпичную конструкцию нужно возвести как можно ближе к самой высокой точке крыши дома.

Располагать дымоход рекомендуют ближе к наивысшей точке дома и возводить на 0,5 метра поверх нее. Размер швов, заполнение щелей, утепление самой трубы полностью зависит от подобранного материала. Монтаж отопительного элемента, как правило, происходит через профессиональное покрытие. Однако большинство случаев течи через кровлю, при всей ее надежности, оказываются именно в местах прохода отопительной трубы через профнастил. Чтобы этого избежать, можно прибегнуть к методам времен, когда большинство домов использовали именно отопление печью. Способ предполагает утолщение уникальной формы у основания дымохода, предотвращающее водосток по стенкам. Однако ныне такая методика не популярна, и чаще всего внимание уделяется правильной изоляции кровли вокруг основания трубы.

Вернуться к оглавлению

Примыкание к трубам с прямоугольным сечением

Чтобы изолировать кирпичный дымоход, в месте примыкания профлиста устанавливают специальный металлический пояс, называемый фартуком. Отдельные составляющие теплоизолирующего элемента заводят под профнастил на 1,5—2 сантиметра. В местах прохода трубы через потолок заливают специальное герметическое вещество. Это предотвращает образование чрезмерной влаги.

Вернуться к оглавлению

Через потолок из дерева

Если потолок из дерева, то в конструкции трубы должны быть сделана распушка.

Проход дымохода через деревянное перекрытие осуществляется с помощью нарочного утолщения внешних стенок дымохода, называемого «распушкой». Толщину определяет то, насколько часто и интенсивно будут топить. Кладка в пределах от одного кирпича до полутора. При соблюдении пожарных норм делается зазор размером в 3 сантиметра между краем проема и дымоходом. Торцы оббивают несколькими слоями войлока или асбокартоном толщины 10 мм. Затем штукатурят. Поверхность можно защитить плитами из асбоцемента толщиной в 40 миллиметров, которые крепятся армированной сеткой или проволокой на цементный раствор.

Упрощенный вариант предполагает покупку специального потолочного узла с усиленным коробом, наполнителем и утеплением. Конструкцию обкладывают асбестовым полотном снаружи и фольгированной минеральной ватой внутри. Толщина слоев примерно 3—5 см. Зазоры заполняются термостойким герметиком.

Вернуться к оглавлению

Когда обычный потолок

Проход трубы в таком случае делается так же, как и через деревянный. Однако выход трубы через обычный потолок не всегда представляется возможным. Выход из ситуации следующий:

• Залепить края потолка жароупорным изоляционным материалом.
• Закрыть их металлическими полосами или минеритом.
• Зашить металлическим листом со стороны жилого помещения.
• Пустоты с верхней стороны заполнить термовыносливым материалом.

Вернуться к оглавлению

Как подготовить место прохода?

Базальтовая вата может быть использована в качестве утеплителя для перекрытия.

Перед тем как вывести дымоход через крышу, поверхностям необходима подготовка. Перекрытия, соприкасающиеся с дымоходом, в будущем нужно поддать теплоизоляции с помощью базальтовой ваты или другого материала, выдерживающего температуру от 800 до 1000 °C. На потолке ставится разметка, обозначающая место и форму отверстия.

Вернуться к оглавлению

Монтаж трубы

Для того чтобы сделать выход трубы через проход, необходимо изготовить или купить готовый короб из нержавеющей стали с округлым отверстием посередине. Диаметр должен быть равен диаметру трубы. В потолке вырезается отверстие на несколько миллиметров шире, чем сам короб. Для безопасности помещения конструкцию окружают теплоизолирующими листами. Сверху крепится декоративное покрытие.

Вернуться к оглавлению

Завершающие работы

По окончании укрепления внешней и внутренней поверхностей, выводы отопительного элемента нужно изолировать трубу в коробе. Между стенкой дымохода и окружающей конструкцией следует засыпать огнеупорный материал до краев. Необходимую теплозащиту может обеспечить керамзит, глина и даже песок. Однако специалисты рекомендуют отдавать предпочтение первому из перечисленных материалов, поскольку габариты короба довольно внушительные.

Монтаж трубы дымохода в срубе или деревянном доме

Содержание статьи:

Каждый дом, построенный для круглогодичного в нем проживания, нуждается в обустройстве качественной системы отопления. Когда-то для этих целей использовали старые добрые печки, сейчас все большей популярностью пользуются газовые котлы, камины и прочие приборы, работающие на разных видах топлива. Но помните, что независимо от типа отопительной системы в ней в любом случае будет дымоход. О том, как правильно установить дымоходную трубу, пойдет речь в нашей сегодняшней статье.
Учитывая тот факт, что в последнее время многие наши с вами соотечественники особое внимание уделяют экологичности строительных материалов, отдавая предпочтение возведению домов из натуральной древесины, мы поговорим именно о монтаже дымохода в деревянном строении или в здании из сруба.

Общие требования к строительству дымохода в доме из дерева

Установка трубы дымохода в сооружении из натуральной древесины – ответственное мероприятие, требующее от специалистов не только знания технологии, но и беспрекословного ей следования. Одним из недостатков дерева как строительного материала является быстрая воспламеняемость – процесс обугливания начинается уже при температуре в 200 градусов.

И чтобы не случилось возгорания, которое может повлечь за собой плачевные последствия, необходимо соблюдать требования СНиП. Так, в соответствии с данным документом, кирпичные или бетонные трубы дымоходов разрешается располагать на расстоянии не менее 13-ти см от быстровоспламеняемых материалов, коим является древесина. Если роль дымохода выполняет керамическая труба, она должна быть удалена от стен и перекрытий минимум на 25 см.

Совет! Древесина – материал легко воспламеняемый. При обустройстве дымохода необходимо соблюдать предписанное СНиП расстояние между трубой и стенами, а также другими элементами конструкции.

Общая высота дымохода не может быть меньше 5-ти метров, при этом расчет расстояния ведется от колосниковой решетки.

Строительство кирпичного дымохода

Не смотря на то, что современный рынок пестрит изобилием новейших материалов, для сооружения дымохода в деревянном доме чаще всего используют кирпич. Предпочтение отдается красному огнеупорному полнотелому кирпичу, толщина шва при этом составляет не более 1 см. Кирпичную кладку следует поддерживать перевязкой, внутри строения она выполняется из известнякового либо цементно-известнякового раствора, снаружи разрешается применять чистый цементный раствор. Оштукатуривать внутреннюю поверхность трубы запрещено, так как в процессе работы отопительного прибора раскаленные части штукатурки начнут отваливаться, они будут падать в дымоход и приведут к его засорению.

Поверхность кирпича шероховата, на ней часто собирается сажа, накапливается конденсат, который со временем может привести к разрушению материала. Чтобы этого не произошло, специалисты советуют внутрь кирпичного дымохода вмонтировать асбестоцементную трубу, а щель между ней и кирпичом заделать раствором. Эта процедура получила название гильзовки.

Керамические дымоходы

Дымоходы керамического типа обрели популярность сравнительно недавно. Причинами столь высокой востребованности можно считать следующее:

• простота монтажа (дымоходная система продается уже готовой к установке).
• Керамические трубы отличаются длительностью эксплуатации, также они жаростойки, стойки к воздействию кислот и щелочи.
• Внутренние стенки трубы гладкие, на них практически не скапливаются продукты горения.

Монтаж керамических дымоходов в доме из древесины

Процесс установки керамических труб дымохода состоит из следующих этапов:

• Подготовка основания. Она заключается в обустройстве идеально ровной горизонтальной поверхности-основания.
• Крепление модуля. На основании с помощью цементного раствора закрепляют модуль, посредством которого дымоход будет соединен с основной системой отопительного прибора, будь то обычная печка, котел или камин.
• Изготовление раствора. Он обязательно должен быть кислостойким, в основе раствора лежит специальная смесь из герметика, разведенного водой в соотношении 1 к 7.
• Монтаж «тройника». Он устанавливается на модуль-основание с помощью приготовленного на предыдущем этапе раствора, образовавшиеся в процессе стыки тщательно герметизуются.
• Установка остальных элементов керамического дымохода, все швы при этом промазываются герметиком.

Совет! Если в качестве кровельных материалов выбраны быстро воспламеняемые изделия, керамический дымоход должен возвышаться над линией конька не менее чем на полтора метра.

Металлические дымоходы

Дымоходы из металла тоже часто используют для обустройства отопительной системы в зданиях из сруба и натурального дерева. Они бывают двух видов – одно- и двухкомпонентными.

В состав однокомпонентных входят стальные трубы с круглым сечением. Они недорогие, однако обладают существенными недостатками:

• высокие теплопотери;
• ограниченный срок службы;
• исключается наружный монтаж;
• требуют серьезной теплоизоляции, что влечет за собой дополнительные траты.

Двухкомпонентные металлические дымоходы – это так называемая сэндвич-система, у которой есть отдельный слой теплоизоляции. Он находится между двумя отрезками стальных труб и повышает надежность всей системы в целом.

Такие дымоходы хоть и стоят дороже, зато применять их можно для установки снаружи здания, при этом отпадет необходимость в преодолении всех перекрытий и крыши дома. В данном случае в месте установки печки либо котла делается сквозное отверстие в стене, и дымоотвод выводится просто наружу.

Прохождение деревянных перекрытий при обустройстве дымохода

Монтаж дымоходной трубы в доме из древесины требует строгого соблюдения правил пожарной безопасности. В соответствии с ними места, в которых труба проходит сквозь деревянные перекрытия и кровлю, должны защищаться дополнительной теплоизоляцией и листовой сталью. Часто для защитных целей применяются потолочные проходные узлы (ППУ). Они имеют форму короба и служат для выполнения таких задач:

• предотвращение искривления дымохода;
• защита перекрытий от перегрева и препятствование возгоранию.

Там, где ППУ прикасается к срубу, крепится дополнительная теплоизоляция из негорючих материалов.

Совет! Если при строительстве дымохода используется потолочный проходной узел, между ним и трубой должен быть небольшой зазор.

Выводы

Для обустройства дымоходов в домах из натуральной древесины и сруба могут использоваться различные материалы. Мы перечислили их в данной статье и оговорили особенности каждого, обратив внимание на технологию монтажа и требования к соблюдению техники безопасности. Помните, что только следование инструкции защитит ваш дом от возгорания и выступит гарантией длительной эксплуатации всей отопительной системы.

Видео по теме

Loading. ..

Как построить камин: рекомендации специалистов

В частных домах и на дачах многие устанавливают камины, они не только обогревают помещенье, но и делают интерьер солидней, добавляют в жилье уют. Строительство камина можно заказать у профессионалов или выполнить самостоятельно, во втором случае для этого необходимо получить некоторые теоретические знания и уметь работать с инструментом. Для начала требуется знать, из каких элементов состоит подобная конструкция, оценить свои возможности по ее постройке. Основные части ─ фундамент, декоративная лицевая часть, называемая порталом, топка для сжигания дров. В его конструкцию также входит зольник для сбора золы и угольков, дымосборник, дымоход и предтопочная площадка для страхования пола от прожигания. Разбираемся, как правильно выложить камин, даем пошаговую инструкцию по его возведению.

Выбираем место

Камин можно установить в углу, прислонив к стене или встроив в стену, или сделать отдельностоящую конструкцию, расположив ее по центру помещения. Не рекомендуется устанавливать очаг напротив стены с окнами, так как при их открывании в комнате будет сильный сквозняк. Выбирайте место с учетом установки дымохода, длина которого составляет от 4 до 7 метров. Учитывайте, что камин, в отличие от печи будет обогревать только то помещение, в котором установлен, на весь дом его тепла не хватит.

Виды

По месту установки камины бывают:

Камины бывают с открытой и закрытой топкой. В первых есть доступ к огню с одной или нескольких сторон, во вторых огонь закрывается дверцами из жаропрочного стекла, которые могут открываться. КПД закрытой топки выше.

Подбираем размеры

Разбираемся дальше, как построить камин и определяемся с размерами. При составлении проекта пользуемся такими правилами:

• Определяем объем помещения: отверстие топки должно составлять примерно 1/50 часть от этой величины.
• Высота портала должна быть больше глубины топливника в два раза.
• Площадь дымохода должна составлять максимум 1/10 от площади топки, оптимальные значения ─ 100─150 мм.
• Длина трубы ─ минимум 4 метра.

Фундамент

Основание делают из бетонного раствора, оно должно быть надежным, так как вес камина достаточно большой. Глубина основы выбирается не менее полуметра, размеры на 10─15 см обязаны выступать за пределы камина.

Важное условие ─ фундамент очага не должен заливаться в одной опалубке с основанием дома, в противном случае из-за разной степени усадки кладка может деформироваться.

Материал

Если при заливке фундамента используется бетон, его марка рассчитывается в зависимости от нагрузки, то для основной кладки используется такой материал, как кирпич (красный, керамический). Финишную отделку можно производить из облицовочного кирпича или камня, топку укладывать из огнеупорного шамотного материала.

Кладочный раствор: глиняный, со строго определенными параметрами жирности и пластичности. В качестве гидроизоляции используем войлок (вымоченный) или рубероид.

Кладка

Итак, что учитывать при строительстве камина еще? Конечно же, важна правильно выполненная кладка. Схема следующая:

• Составляем порядовку в соответствии чертежом, первый ряд начинается от уровня пола.
• Делаем цокольный ряд, поднимаем фундамент до уровня пола, первый ряд кирпича кладем на ребро, последующие ─ плашмя.
• Выкладываем постамент.
• Делаем кладку топки, но не ранее, чем после третьего ряда.
• Монтируем карниз и затем остальные части, согласно предложенной схеме устройства камина.

При формировании задней стенки топки наклонного типа кирпич подрезается, кроме этого, важно правильно стыковать материалы с разным коэффициентом расширения.

Обустройство дымохода

Произведя укладку кирпичного камина, приступаем к строительству дымохода, используем красный керамический кирпич. В дымоход не должны попадать осадки, для этого монтируем специальный дымовой колпак. Чтобы дымоход не стал источником сквозняков, в него вставляются задвижки (шиберы), закрываемые легким движением руки, когда камин не топится.

Соблюдаем условие: при расстоянии между коньком и трубой менее 1,5 метров дымоход делают выше конька на 0,5 метра, при расстоянии более 1,5 метров достаточно, чтобы труба была на уровне края конька. Дымоход ─ важнейшая часть любого камина и важно произвести его установку правильно, в соответствии с требованиями безопасности.

Отделка

Красота камина во многом зависит от отделки, на некоторых фото можно обнаружить настоящие произведения искусства. Его можно покрасить, оштукатурить или отделать плиткой или камнем. Иногда конструкция интересно выглядит и без отделочного материала, тогда необходимо просто расшить швы и удалить остатки раствора с фасада.

Процесс кладки камина достаточно ответственный и непростой, поэтому, если вы не уверены в своем опыте и знаниях, никогда не занимались строительством, то обратитесь к профессионалам, например, в нашу компанию. Мы составим проект, предложим оптимальные варианты, выполним работу «под ключ», дадим гарантии на свою работу. Предлагаем доступные цены.

Керамический дымоход в срубе дома из бревна, Мастер класс от Русь Бревенчатая

Заплакали апрельские капели, в городе уже окончательно сошел снег и в крови начал появляться, уже немного подзабытый за зиму, строительный зуд

Позавчера удалось заглянуть на открытие строительной выставки Интерстройэкспо и получить дополнительный заряд бодрости, а главное — знаний (сейчас разбираемся с вариантами тепловых насосов, теплыми водяными полами в домах из бревна, водоснабжением и пр.). Вчера же с супругой общались с печных дел мастерами по поводу будущей печи в баню. В разговоре мастера посетовали, что я пока так и не выполнил свое обещание — не написал статью про строительство камина. Мне стало стыдно, действительно обо всех работах прошлого года уже рассказано, а вот начать статью о камине всю времени и духа не хватало.

Камин с облицовкой из талькохлорита с отдельно стоящим керамическим дымоходом в деревянном доме

В феврале 2016 года Михаилом Хяккиненом были сняты видеоролики о нашем камине и банной печи. Мы с удовольствием приводим это видео, на нем некоторые вещи выглядят более наглядно.

Все вышесказанное дало толчок для данной работы, хотя и материал получился очень масштабный
— только фотографий процесса монтажа набралось почти 250. Но делать нечего — обещания нужно выполнять и я сел за перо . Поскольку процесс возведения камина в доме включал два крупных этапа (монтаж дымохода и самого камина), то для удобства восприятия посчитал целесообразным разделить статью на два рассказа. Это тем более оправдано, что тема шиделевского дымохода — будет более востребована, эти керамические дымоходы используются и с другими видами печей и каминов. А вот — камин, сделанный по авторскому проекту наших мастеров, продукт более необычный (прочесть статью о камине можно здесь). Тем не менее, эти темы постоянно соприкасаются, поэтому так или иначе мы будем затрагивать оба вопроса, там, где это будет уместно.

Кстати, после возведения такого оригинального камина, супруга начала задирать планку и точить зубы на соответствующие стилю новые межкомнатные двери Royal Titul (раньше нас всех устраивали более скромные двери Деканто от Волховца) и кухню с фасадами из массива. Я пока молчу и не возражаю, мне бы пережить этот строительный сезон.

Возможно многим эти рассказы покажутся черезчур детальными (недавно одна моя хорошая знакомая, кстати, как раз большой специалист по дверям, после чтения этих статей, шутя обвинила меня в неимоверном занудстве), но, полагаю, что польза от таких повествований все же есть, ведь мы стараемся рассказывать только о том, о чем сам автор захотел бы узнать, либо о негативных моментах, в которые попадал он же и которые имеет смысл избежать в будущем Вам.

Живой огонь камина для души и для тепла …

На фоне почти детективной истории по шлифовке стен дома (см. тут), возведение камина происходило практически обыденно, но в принципе это и отличает профессионалов. Кстати о профессионалах. Скажу честно, что идеальным случаем для любого частного застройщика, будет наличие постоянного опытного советчика, который подскажет, как поступить в той или иной сложной ситуации, который посоветует квалифицированных специалистов для выполнения ответственных работ. К сожалению, сложившиеся законы строительного бизнеса, когда прибыль затмевает человеческие отношения, приводят к тому, что о клиенте забывают, как только он полностью оплатил изготовление и монтаж сруба. И это очень плохо, ведь большинство из нас, после получения красивого желтенького сруба дома или бани у себя на участке, остается практически один на один со своими проблемами.

Отрадно, что вот такая черта поведения совсем не присуща специалистам компании Русь Бревенчатая. Честно говоря, не хватит пальцев на руках, чтобы сосчитать все ситуации за прошедшие четыре года, когда я получил необходимую помощь и советы от сотрудников и руководства данной компании, доверял проведение работ, рекомендованным ими сторонним специалистам. И я знаю, что Ваш покорный слуга не исключение, такую техническую и информационную поддержку получили многие клиенты этой строительной фирмы . Самое же интересное, что в этой ситуации все остаются в плюсе — клиент (то бишь, я) получает своевременную исчерпывающую поддержку, а компания — того же клиента или его друзей. Именно поэтому я заказал у них же баню (о строительстве бани отдельный рассказ, подробнее) и со спокойной душой рекомендую компанию своим знакомым, ведь сарафанное радио — до сих пор остается самым лучшим способом рекламы.

Вот так выглядела труба камина зимой, обратите внимание на оголовок.

Ну, мы немного отвлеклись, вернемся к нашему камину и, в первую очередь, дымоходу. Когда встал вопрос, где заказывать камин, я традиционно попросил совета у Дениса Мигачева, ген. директора Руси. Он посоветовал нам печника в третьем поколении Михаила Хяккинена. Печка — вещь серьезная, поэтому я на всякий случай переспросил, а надежный ли товарищ. Можешь не беспокоиться, ответил Денис, Михаил и его сотрудники специалисты высокой категории. Подробнее об их работе он порекомендовал мне почитать в разделе Камины и печи (вот здесь) .Кстати и в моем доме Михаил устанавливал первый камин и сейчас будет заменять его на более мощный, добавил Денис. Это было лучшей рекомендацией, и мы напросились на встречу с Михаилом.

Сказать, что идеология камина в том виде, в каком Вы можете увидеть на фото, родилась сразу — это значит ввести Вас в глубокое заблуждение. Проект рождался в муках практически два года, за это время мы даже долили фундамент под него, поскольку одно время хотели перенести его поближе к внешней стене. Прорыв произошел прошлой весной, когда мы в очередной раз встретились с Михаилом на даче и, загибая пальцы, начали перечислять что бы мы хотели видеть в камине и от него получить. Застрельщицей идей выступала, конечно, моя супруга, поскольку она имела гораздо больший опыт общения с печами. Об этом мы подробнее поговорим в статье о самом камине (если проявлю волю, то постараюсь написать ее за майские праздники).

На специальный фундамент был положен современный аналог рубероида и уже на нем начала возводиться кирпичная кладка подиума камина

Сейчас скажу лишь, что при всех достигнутых компромиссах, в выборе дымохода супруга оказалась непреклонной — только отдельно стоящий дымоход, кирпичный (если печь будет кирпичной — рассматривался и такой вариант) или керамический. В этом была житейская мудрость — век камина, как и гусара, не столь долог (относительно конечно), как век дымохода.
Чтобы не напугать Вас зря, приведу ориентировочные сроки: камин, в зависимости от активности эксплуатации, может прослужить 10-20 лет и более, а вот такой дымоход — от полувека и больше.

Поскольку облицовкой камина был выбран натуральный камень — талькохлорит (другие его названия — талькокарбонат, талькомагнезит), то и для облицовки дымохода Михаил предложил использовать плитки талькохлорита.

Аналогично и подиум вокруг камина мы решили выложить шлифованными плитами из этого же камня. На втором этаже, для удешевления строительства и для получения легкости дизайна мы решили использовать более светлый искусственный камень. Аналогичный камень, но немного другого оттенка планировалось использовать для облицовки трубы на крыше. В будущем этот же камень мы хотим использовать и для облицовки фундамента дома.

Непосредственно дымоход, по совету Михаила, было решено сделать на основе системы Schiedel UNI. Это достаточно простая, надежная и хорошо зарекомендовавшая себя конструкция, чуть ниже мы поговорим о ней подробнее.

Подиум вышел на уровень черного пола.

Из подписей к предыдущим рисункам Вы уже, наверное, поняли, что в первую очередь на фундамент для камина был уложен современный аналог старого доброго рубероида(Технониколь) и уже на нем стал возводиться пьедестал для камина из силикатного кирпича. Этот кирпич достаточно гигроскопичен, поэтому предварительная укладка гидроизоляции обязательна. Высота, на которую пришлось поднимать нулевой уровень камина, составила около 25 см. Это 13 см от фундамента до уровня чернового пола из ЦСП (вообще то половые балки высотой 20 см, но нам пришлось их срезать и опустить на 7 см, подробнее) и еще около 12 см выше чернового пола (планируется укладка 5 см теплоизоляции из пенополистирола, далее 5 см стяжки с трубами теплого пола и кафельная плитка — но вот эту технологию мы сейчас уточняем).

Чтобы не пилить кирпичи при выводе подиума на нужный уровень, ребята долго прикидывали, как сделать кладку и нашли оптимальное решение, поставив первый ряд кирпичей на бок. Была некоторая заминка с высыханием кладки (погода была сырая), но мы приспособили для этого тепловентиляторы.
Как видите стену за камином и столб (на этом фото он не виден) мы укрыли пленкой, чтобы не испачкать только что отшлифованные и покрашенные поверхности древесины. Вообще, так уж получилось, что процесс шлифовки
и покраски дома проходил практически параллельно с монтажом камина и это вызвало ряд проблем, которые нам всем все же удалось успешно решить.

Поскольку в первую очередь должен был возводиться дымоход и его нежелательно было ставить на сравнительно хрупкие пластины (плитки) талькохлорита, то ребята в первую очередь соорудили базовую площадку под Schiedel. На следующем фото показано, как был заложен первый блок будущего дымохода (он заполняется раствором).

Подиум выведен на необходимый уровень и заложен первый блок будущего дымохода

Обратите внимание на пластину в руках у мастера на фото ниже — это шаблон, им накрывают начинку блока (мы ее позже увидим) от попадания раствора.

Блоки начали расти, как грибы — в этом большое преимущество модульных систем дымоходов, подобным Schiedel UNI (есть еще шведские аналоги). Конечно модульные стальные дымоходы-сендвичи монтировать еще быстрее и они существенно дешевле, но рассматриваемые керамические аналоги более долговечны и безопасны, имеют хорошую теплоизоляцию дымового канала, более устойчивы к возгоранию сажи в трубе и т.д. Именно поэтому мы не стали на этом экономить и выбрали Шидель, тем более, что Михаил Хяккинен, работающий напрямую с крупными поставщиками печного оборудования, получил ощутимую скидку при покупке, в том числе, и элементов дымоходной
системы.

Время от времени ребята сверялись с подробной инструкции по возведению дымоходов Schiedel UNI, ради интереса я ее тоже просмотрел по-диагонали и даже запечатлел на фото (см. ниже). Документ очень подробный, поскольку кому-то из читателей он может оказаться полезным, мы сохранили его на сайте по этой ссылке: Руководство по монтажу Schiedel UNI.

Фирменное руководство по установке дымохода

Постепенно дело дошло до установки блока отвода конденсата (эдакого керамического Буратино) и тройника для подключения ревизионной дверцы. Вообще это действительно продуманная система. Михаил, на этапе проектирования, уточнил у меня, хочу ли я организовать возможность прочистки дымохода изнутри дома (т.е. не поднимаясь на крышу). Разумеется, без колебаний ответил я. Вот так появились такие дверцы на первом и втором этажах.
Они позволят легко проводить все сервисные работы с дымоходом не подвергая ни себя, ни крышу дополнительному риску.

Блок отвода конденсата (внизу) и место под будущую дверцу

Пришло время подробнее рассмотреть конструкцию дымохода. На рынке Санкт-Петербурга мне встретилась только еще одна аналогичная система — это модульные дымоходы HEDA (Keddy Швеция). Правда принцип их формирования
несколько иной — там весь блок состоит из единого материала — вулканической пемзы. Конструкция дымоходов Schiedel UNI показалась мне более прагматичной, поскольку внутренний ствол был из достаточно гладкой керамики (меньше вероятность оседания частиц сажи в трубе), а утеплитель представлял собой специальную минеральную вату, правда более плотную, чем обычно. Как мне говорил Михаил, на Западе допускается размещение горючих материалов практически в непосредственной близости от такого дымохода (в инструкции говорится о 5 см до деревянных конструкций и 3 см до бетонных). Тем не менее, мы живем в России, поэтому придерживались наших СНИПов и оставляли зазор в 10 см до стен и перекрытий.

Когда я спросил Михаила, какой вариант выберем мы, он сказал, что Шидель, поскольку в нем он уверен и есть большой опыт установки данных модулей.

Непосредственно конструкция модуля дымохода хорошо видна на следующем фото: в центре цилиндрические керамические трубы — они принимают на себя самые горячие продукты горения. Вокруг керамической трубы размещается теплоизоляция, состоящая из двух половинок, легко сгибающихся благодаря специальным насечкам
на внутренней поверхности (детальные фото есть в упомянутой выше инструкции). Все это окружает каменная оболочка, реально это достаточно прочная бетонная заготовка. К этой каменной оболочке удобно приклеивать любые отделочные материалы.

Если конструкция дымохода будет достаточно высокой и, особенно, отдельно стоящей, то в отверстия этих бетонных блоков можно вставить строительную арматуру. Это справедливо и для достаточно высоких труб, выходящих из крыши — при сильных ветрах они выдерживают серьезную нагрузку . Для нашего дома в этом необходимости не было — труба выходила практически рядом с коньком крыши.

Конструкция базового элемента дымохода Schiedel UNI

Еще раз повторюсь, что это достаточно продуманная конструкция и она включает множество вспомогательных элементов (дверцы, отводы, тройники, переднюю панель
для присоединения к камину, обрамление оголовка и пр.). Часть из этих элементов была применена в нашем камине, но многие вещи, как я понял — нет.

Пришло время представить самих мастеров, которые успешно осуществили основную работу по монтажу камина и дымохода, конечно под чутким руководством Михаила Хяккинена. Работа с ребятами нам настолько понравилась, что мы сразу дали добро на их участие в возведении кирпичной печи
для бани, которую планируем осуществить в наступающем строительном сезоне 2012 года.

Итак, на фото ниже, слева — Игорь Ильин, а справа — Михаил Петров. К сожалению Михаил редко попадал в кадр, но вот в статье о самом камине Вы сможете увидеть и его в профиль. Еще раз повторюсь — мы с супругой весьма признательны за качество работы всем этим ребятам и еще раз благодарим Дениса Мигачева за весьма оправданную рекомендацию.

Наши печных дел мастера: Михаил Петров и Игорь Ильин

Как мы увидели на предыдущих фото, кирпичем был выложен уже весь подиум и пришла пора начать его декорирование плиткой из талькохлорита (размером, кажется 300*300*10 мм). С удивлением узнал, что талькохлорит очень хрупкий материал и работа с ним требует внимательности и аккуратности. На следующем фото видно, как ребята прикидывали варианты укладки и остановились на наиболее оптимальном варианте, когда по краям подиума была бы уложена только цельная плитка — это повышает надежность конструкции и положительно сказывается на дизайне.

Начало кладки плитки из талькохлорита

Более крупный план начала укладки плитки приведен на следующем фото.

А вот это очень важный элемент — место под так называемую так называемую переднюю панель. Она еще будет дополнительно оборудована утеплителем с боковыми фиксаторами и пр. В это отверстие будет входить металлическая труба, соединяющая дымоход с самой топкой камина — очень ответственный элемент, учитывая крайне высокие температуры продуктов горения. Для герметизации соединения этой металлической трубы с дымоходом будет использован специальный керамический уплотнительный шнур. Кстати и все керамические вставки соединяются между собой с помощью специального клея, рекомендуемого и поставляемого производителем.

В некоторых случаях подвод трубы от топки может производиться не под прямым углом, а под 45 градусов. При этом используется другой тройник.

Наша труба росла-росла и уже приблизилась к межэтажным перекрытиям. Печники, предварительно отметив габариты будущего проема под дымоход, сняли обшивку потолка первого этажа (предыдущие строители по моему указанию специально оставили это место незаполненным теплоизоляцией) и, в более удобной обстановке на полу, выпилили проем. Кстати, сейчас я бы положил почаще доски, поддерживающие фанеру пола второго этажа.

Вот так стал выглядеть потолок первого этажа в месте проема под проход трубы в межэтажном перекрытии. Черновой пол второго этажа представлял собой двухслойную конструкцию из фанеры (подробнее о поле тут) и его проще было выпилить прямо по месту — сверху.

Ну а вот так выглядела наша труба со второго этажа. Обратите внимание на небольшие отверстия в углах бетонных блоков, именно в них, при необходимости, устанавливают металлическую арматуру и заливают ее бетоном — конструкция получается практически монолитной. Еще раз повторюсь, что для нашего дома этого не понадобилось. Кстати, молодцы ребята — они, по моей просьбе, установили утеплитель в межэтажное перекрытие, хотя это было и не очень удобно (см. фото).

Вида на дымоход и проем под него со второго этажа

Следующее фото было сделано уже в следующий мой приезд, как видим, наш дымоход уже существенно подрос. Обратите внимание, что стены в районе возведения конструкции также были защищены пленкой.

Вид на дымоход на втором этаже с другого ракурса. Мы видим еще одно ревизионное окно (точнее пока отверстие под него). С помощью этого окна можно будет специальным ершиком чистить трубу дымохода до самого верха, ну и вниз, разумеется (Вы же помните, что у нас было аналогичное окно и на первом этаже).

Еще одно ревизионное окно для удобной чистки дымохода в будущем

Очень важный момент — проход стропил. С Михаилом Хяккиненом мы детально выверяли конструкцию и точное местоположение камина и, особенно, дымохода. Почему, особенно? Дело в том, что дымоход на своем пути проходит два серьезных барьера: это межэтажное перекрытие и стропильную систему. В идеале следует так располагать дымоход, чтобы не пришлось вносить изменений в эти ответственные элементы. Нам это удалось, но иногда приходится обрезать мешающую стропильную ногу и связывать зависший конец стропильной доски с соседними досками для обеспечения надежности конструкции. Ведь крыша несет очень серьезную ветровую и снеговую нагрузку, не говоря уже о том, что натуральная черепица сама по себе тяжела (но это, на самом деле, очень полезно для домов из бревна).

Кроме непосредственной помехи, необходимо строго соблюдать меры пожарной безопасности. Напомню, что по инструкции от Шиделя деревянные конструкции должны располагаться не ближе 5 см от внешней поверхности дымохода, но по нашим СНИПам (если не ошибаюсь) эта минимальная величина составляет 10 см. От греха подальше мы брали по возможности зазор по максимуму от стен, стропил, обрешетки и межэтажных перекрытий. На следующем фото видно, что между стропилами и дымоходом имеется требуемое расстояние (см. желтые стрелки).

Расстояние от дымохода до стропил в соответствии с требованиями пожарной безопасности

А это проход межэтажного перекрытия. Позже он будет заполнен негорючей минеральной ватой.Здесь следует учитывать особенность деревянных рубленых домов производить усадку (до 5-7% от высоты). Наш дом конечно уже прилично осел, это было четко видно по скручиванию домкрата на столбе в гостиной, но, тем не менее, после начала активного протапливания возможна и дополнительная усадка. Поэтому конструкция прохода дымохода сквозь крышу и перекрытие между этажами должно обеспечивать такую возможность, иначе весь Ваш дом просто зависнет на трубе, что ни к чему хорошему конечно не приведет.

Наступил самый трудоемкий и, не побоюсь этого слова, опасный (кто хоть раз сидел на коньке дома на высоте 7-8 метров, тот меня поймет) момент в монтаже дымохода — работы выше уровня кровли. Конечно ребятам не пришлось перетаскать на себе несколько тонн черепицы, как это было при возведении крыши, но и здесь в работе было очень много сложностей. Черепичная крыша достаточно скользкая поверхность, особенно после дождя. Ходить приходится не по устойчивой обрешетке, а по самой гладкой черепице. Все равно пришлось поднимать на высоту достаточно тяжелые элементы дымохода, поэтому скажу с полной ответственностью — печники — смелые ребята.

Для удобства работы ими была сооружена достаточно замысловатая многоэлементная конструкция (см. фото ниже и выше). Для этого прекрасно сгодились доски от лесов, оставшиеся от сооружения дома и бани. Итак, место для работы было приготовлено, на коньке дома были закреплены две специальные лесенки, которые позволяли спокойно работать, не опасаясь скольжения вниз.

Кстати, благодаря установленной лестнице и всех этих дополнительных конструкций мне удалось сделать достаточно необычные и эффектные фото процесса строительства бани (см. ниже), в данном случае ее шлифовки (подробнее) и окраски.

К сожалению первый этап работы на кровле выпал из моей фотосессии (я уже вышел из отпуска и приезжал на дачу только наездами). Вот в очередной приезд я увидел следующую картину (см. фото ниже). Поскольку вокруг вышедшего на поверхность крыши дымохода зияли дыры, то ребята закрывали место работы тентом, чтобы дождевая влага не проникала в дом.

В соответствии с технологиями работ необходимо было время на засыхание раствора и клея между модулями дымохода, поэтому ребята занимались то возведением трубы, то облицовкой подиума под камин. На следующем фото видно, как Игорь аккуратно укладывает плитку из талькохлорита. Поскольку в доме только что была проведена шлифовка стен, и окрашено было лишь несколько стен, непосредственно необходимых для возведения камина, то я попросил печников все грязные работы (распил плитки, элементов дымохода, замешивание раствора и пр.) производить только на улице. Несмотря на частые дожди, ребята ни разу не нарушили мое требование.

Чтобы хозяин или другие строители, которые шлифовали и красили в это время баню, случайно не наступили на плитку, мастера закрыли ее картоном (см. фото ниже).

Показался свет в конце тоннеля — наступили заключительные отделочные работы по дымоходу, который стал приобретать законченный вид (см. ниже).

Напомню, что для отделки дымохода на втором этаже, по совету Михаила Хяккинена, мы выбрали один из вариантов искусственных камней — кажется Морион. Использовать и на втором этаже талькохлоритную плитку были и дорого, но самое главное — она была достаточно темна. Дымоход располагается в глубине спальни, там и так темновато, тем более, что от установки мансардного окна мы в конце концов отказались из-за проблем с замерзанием оконного уплотнителя.

Не удивляйтесь тому, что ребята начали выкладывать плитку не от самого пола. Просто там будет еще и воздуховод (подающий тепло — не путайте с продуктами горения камина), который нужно будет обыграть совместно.

Начало облицовки дымохода на втором этаже искусственным камнем.

Ваш покорный слуга тоже внес свою лепту в дело строительства. Внимательно просматривая выполненную работу я увидел, что черепица впритык подходит к дымоходу (см. стрелку на следующем фото), причем сверху (со стороны конька) — а это не очень здорово. Конечно до самой обрешетки достаточно далеко, но это чревато тем, что при усадке сруба кровля продолжит скользить и наедет на дымоход черепицей. Причем в трубу упиралась черепица из первого ряда, а она прикручена намертво к обрешетке саморезами, поэтому и деваться ей будет некуда. Конечно я мог себя успокоить, что труба находится практически у конька, что дом уже основательно осел, но, для полного соблюдения технологии деревянного домостроения, лучше было все сделать по-уму.

Верхний ряд черепицы находится в опасной близости к дымоходу

Моя просьба была выполнена оперативно и нижние части черепицы, соприкасавшиеся с дымоходом, были отпилены (см. стрелку на фото ниже). Кстати на этом фото видно, как начала формироваться подвижная система, позволяющая крыше дома скользить по дымоходу, сохраняя при этом полную герметичность от проникновения влаги. Это было определенное ноу-хау ребят Михаила Хяккинена.

Ну а вот так вблизи выглядела облицовка из искусственного камня на втором этаже. Мы договорились, что угловые стыки и крупные горизонтальные щели мастера потом замажут затиркой, а мелкие щели останутся, поскольку они прекрасно вписываются в образ облицовки. Щепки, торчащие между плитками конечно временное явление, они необходимы для выравнимания плитки во время укладки. Кстати, мужики сами обрезали плитку под 45 градусов для организации красивых стыков. Вообще печник — профессия уникальная, как говорят в науке — на стыке нескольких специальностей. Это и каменщик, и плиточник, и мастер по кровле, и мастер по перекрытиям, и столяр и многое другое, включая непосредственные обязанности по монтажу печей и каминов.

На нашем ревизионном отверстии второго этажа появилась дверца.

Вот опять ребята в работе. Как мы видим завершено создание механизма стыковки кровли с дымоходом, мастера заняты установкой оголовка трубы.

Места у нас знатные, как говорилось в одном из фильмов Александра Рогожкина, и Игорь, на мгновение, ушел в свои мысли о прекрасном…

Поскольку пришлось снимать верхнюю черепицу, а она, мало того, что прикручена саморезами, но еще и закрыта коньковой черепицей, то ребятам пришлось демонтировать всю коньковую черепицу от одного из фронтонов. На фото ниже хорошо видна система организации вентиляции подкровельного пространства с защитой от проникновения пернатых.

Во время работы коньковая черепица была аккуратно сложена стопочками. Работа требовала аккуратности, ведь поломка обычной рядной черепицы была бы не проблемой (она была в запасе, плюс освободилась после установки дымохода), то вот за коньковой черепицей пришлось бы ехать в город.

Наконец установлен штатный оголовок (покровная плита — в терминах инструкции шиделя) и специальный финальный конус.

Дальше, для защиты от искр, которые могут вылететь из дымохода, для защиты самого дымохода от влаги мастера установили специальную шапку — дефлектор или что-то в этом роде. К сожалению его можно увидеть только на самом первом (зимнем) фото, поскольку его установили чуть позже основных работ.

А на следующем фото можно лицезреть готовую, но еще не отделанную искусственным камнем трубу, выходящую из крыши.

Более детально показан нижний элемент узла сочленения дымохода с крышей и защиты от влаги с коньковой черепицей. Как мы видим, лист металла заведен под коньковую черепицу, что не позволит потокам воды попасть в кровельный утеплитель и ниже. Конечно остаются места сопряжения дымохода с металлом, но и здесь будет установлена преграда для влаги — это будет показано ниже.

Вид на трубу сверху.

На следующем фото мы видим начало укладки внешней облицовки дымохода.

На этом фото мы видим полностью облицованную дымовую трубу. Обратите, пожалуйста, внимание (на фото это отчетливо видно) — на конструкцию, похожую на телескопическую антенну. Речь идет о защите примыкания кровли к дымоходу. Под облицовкой мы видим металлический пояс, которые заведен поверх аналогичного металлического пояса, но входящего в состав листа, лежащего поверх черепицы (мы его видели отдельно на предыдущих фото). Такая конструкция обеспечит безопасное скольжение вниз всей крыши при усадке дома.

Тогда же случился курьезный случай. Сделав это фото, я обратил внимание на черепицу, которая лежала сверху на трубе поверх пленки и защищала дымоход от дождя. У нас недалеко залив и ветра бывают довольно сильные. Спустившись вниз, я подошел к ребятам и посетовал, что не стоит вот так просто оставлять черепицу незакрепленной, тем более, поверх обладающего хорошей парусностью листа пленки, ведь снесет же к чертовой матери. Ребята к моим словам отнеслись несколько снисходительно, но самое неприятно, что прошло буквально минут десять, как порывом ветра действительно эту черепицу сорвало с трубы, она ударилась по крыше (разбив попутно черепицу на кровле) и понеслась вниз, чудом не задев Игоря.

Ребята пожали плечами и полезли на крышу менять разбитую ударом черепицу, а дело это не такое легкое, так что заказчиков нужно иногда слушаться .

Учитывая важность качественного создания примыкания крыши деревянного дома с дымоходом, приведем еще раз крупные виды этого узла. Возможно есть и другие способы организации этого сочленения, но это, на мой взгляд — самый надежный и простой, молодцы ребята.

Сам металлический лист, лежащий на крыше, прикручен сквозь черепицу к обрешетке. При этом использованы болты с резиновыми прокладками для герметизации отверстия в листе.

Ну и последние фото от Карлсона, который живет на крыше. Маленькая ремарка по стилю отделки. Повторюсь, что для облицовки внешней части дымохода мы использовали третий вид камня, который (если все конечно срастется) планируем использовать и для облицовки фундамента дома, а заодно и бани. Вообще это очень красиво смотрится, когда печная труба и фундамент выполнены в едином стиле, возьмите себе, пожалуйста, на заметку.

А вот это фото было сделано чуть позже, когда ребята установили оголовок трубы.

Вернемся на грешную землю Как мы видим на следующем фото, к этому моменту уже был возведен сам камин (об этом мы расскажем в следующей статье) и настал черед облицовки дымохода на первом этаже, но тут выяснилось, что поставщик нам прислал две разных партии отделочного камня. Партии различались оттенком, причем очень сильно, даже на этом фото видна ощутимая разница в тоне. Что делать?

Собрали консилиум. Я предложил, сначала выложить темной плиткой, а верхнюю половину — светлой. Кто-то из ребят предложил наоборот, но тут весомое слово сказала супруга, предложив просто чередовать плитки. Я побоялся излишней пестроты, но мы выложили для примера несколько рядов на полу и поняли, что выглядит, не так уж страшно, даже оригинально, на том и порешили.

На следующем фото Игорь аккуратно, под уровень, выкладывает плитку из натурального рваного талькохлорита. Кстати, ребята сэкономили нам ощутимую сумму, отказавшись от закупки специальной угловой плитки — она должна устанавливаться вертикально и закрывать углы конструкции. Вместо этого мастера просто в шахматном порядке чередовали изломы плитки на углах — получилось очень даже интересно и натурально.

Процесс облицовки дымохода идет. Кстати по углям в топке камина можем установить, что пробное протапливание камина уже успешно состоялось и остались только декоративные работы.

Фото с другого ракурса…

Дело дошло до показа выхода воздуховодов. Подробнее об этом мы поговорим в статье о камине, сейчас же только скажу, что примененная система отапливает не только то помещение, где установлен камин, но и еще три: смежное на первом этаже и два, расположенные выше, включая спальню, где расположен сам дымоход. На фото ниже показан выход воздуховода на втором этаже, рядом с дымоходом.

Еще нет декоративной решетки, но самое интересное в этой конструкции то, что основной дымоход размещен независимо от короба-пристройки с воздуховодом. Т.е. когда дом будет оседать, дымоход, опирающийся только на фундамент, будет оставаться на месте, а короб воздуховода, вместе с домом будет опускаться вниз, вот такая непростая арифметика .

На этом, пожалуй, мы завершим наш рассказ о возведении дымохода. Скажу честно — появление камина совершенно изменило наше отношение к дому и хотя он еще не обжит, но в эту зиму мы, как никогда часто, приезжали и по долгу сидели-любовались на живой огонь. И хотя мы постараемся сделать дополнительное основное отопление теплыми полами, но камин в загородном доме обязательно должен быть. Это и аварийный источник тепла, и источник вдохновения и приятных эмоций, поэтому перед камином у нас на всю зиму прописались пляжные шезлонги, сидя на которых мы любовались игрой языков пламени в камине.

Стоит прочесть далее:

продолжение повествования о возведении самого камина

рассказ о возведении кирпичной печи в нашей бане — это произошло через пару лет после строительства камина.

Дымоход, дымоход в доме, как правильно сделать дымоход. Как правильно устанавливать дымоход, советы, виды дымоходов для частного дома.

Устройство дымохода в доме, полезные советы

Дымоход – элемент практически любой системы отопления. Его предназначение – отвод дыма и газов, образующихся от сгорания топлива, из помещения. Если в доме имеется камин, печь, газовый котел или котел на твердом топливе, монтаж дымохода является обязательным (исключение – бездымоходные котлы, конвекторы). При этом всем привычный традиционный кирпичный дымоход все больше вытесняется более практичными и надежными аналогами. Дымоход нужно правильно спроектировать и установить в каждом отдельно взятом случае. Эксплуатация дымохода должна производиться строго по правилам, нарушение которых чревато такими последствиями, как задымление помещения, обратная тяга, отравление угарным газом, пожар. Чтобы этого не допустить, необходимо внимательно разобраться в устройстве дымохода и в требованиях, предъявляемых к его монтажу и установке. И если вы задались вопросом: как сделать дымоход в доме, нижеприведенная информация будет для вас полезной.

Требования к дымоходу, каким должен быть дымоход

Само собой разумеется, что любые дымоходы должены полностью соответствовать всем пожарным и строительным нормам. Так, при замене котла, довольно часто приходится менять и дымоход. Дымоходная труба должна иметь достаточную высоту, чтобы эффективно отводить все продукты горения. Ее высшая точка должна находиться на безопасном расстоянии от кровли. Если вы не уверены в собственных силах, во избежании неприятностей, устройство дымохода лучше доверить профессионалам. Кампания Велил проектирует, поставляет, монтирует дымоходы. Здесь работают специалисты высокой квалификации, о чем свидетельствуют рекомендательные письма от клиентов.

А если вы «дока» на все руки, информация о дымоходах, предоставленная ниже, надеемся, придет к вам на помощь в сложных ситуациях.

Минимальная высота трубы над крышей — 50 сантиметров. Но труба такой высоты подойдет только для плоской крыши, не имеющей никаких выступов. Если же крыша имеет выступающие элементы, которые расположены на расстоянии 1.5-3 метра от трубы, то ее высот должна быть такой же, как у выступающих частей. Когда они находятся ближе, труба должна быть выше не менее чем на полметра. Если покрытие кровли горючее, то высота трубы дымохода должна составлять минимум один метр, а лучше – полтора. Очень важна общая длина дымоходной трубы, которая от камеры сгорания до оголовка должна быть не меньше 5-ти метров.

Диаметр дымоходной трубы рассчитывают, исходя из мощности отопительного котла. Например, для котла, имеющего мощность 3.5 кВт диаметр дымоходной трубы должен составлять не менее 8-ми сантиметров.

Выбор дымоходной трубы

Для современных отопительных систем используются несколько видов дымоходов: коаксиальный дымоход, стальной дымоход и сэндвич-дымоход. Кирпичные дымоходы сегодня практически не используются: они не долговечны, быстро засоряются сажей, разрушаются от конденсата. Кирпичный дымоход при интенсивной эксплуатации служит не более 5-ти лет, после чего кладку потребуется обновить. А это дорогой и трудоемкий процесс. Стальной дымоход монтируется из  однослойных модулей.

Это самый простой и дешевый вариант, но, в то же время, самый пожароопасный, так как металл очень сильно нагревается.

Сэндвич-дымоход лучше всего подходит для установки в деревянном доме.

Этот тип дымохода представляет собой двухслойную стальную конструкцию из труб разных диаметров. Промежуток между трубами заполняют теплоизоляционным негорючим материалом. Рассчитывая диаметр такого дымохода, ориентируются на внутреннюю трубу.

Что касается коаксиального дымохода, то он тоже состоит из двух вложенных друг в друга труб, между которыми оставляют воздушную прослойку, обеспечивающую теплоизоляцию дымохода. Кислород, которые поступает через воздушную прослойку между трубами, поддерживает процесс горения в котле.

Внутренняя труба крепится внутри наружной с помощью стальных перемычек. Важное преимущество коаксиального дымохода: его можно вывести на улицу прямо через стену. Это очень упрощает монтаж и удешевляет конструкцию. Коаксиальный дымоход устанавливают в основном на газовые котлы.

Дымоход в деревянном доме

Так как деревянные дома в наше время пользуются большой популярностью, в рамках данной публикации мы рассмотрим вопрос устройства дымохода в данном типе жилого здания.

Сделать дымоход в доме из дерева – дело довольно серьезное и ответственное. Древесина начинает обугливаться уже при 200 градусах Цельсия, а при 300 уже горит. Поэтому дымоход нужно сделать правильно, чтобы не спалить жилье и не отравиться угарным газом.

В приведенной ниже таблице указана температура отходящих газов различных отопительных приборов и сжигаемого топлива.

Человечество тысячелетиями живет в деревянных постройках и обогревает их с помощью печей, каминов, очагов, и.т.д. Естественно, за столь долгое время накоплено немало полезного опыта, который отображен в современных регламентах по пожарной безопасности, строительству и монтажу систем обогрева. Монтаж и установка дымохода в деревянных домах также регламентированы в документах, утвержденных государственными инстанциями.

Например есть такой документ, как СниП 41-01-2003 – « Отопление, вентиляция и кондиционирование». Именно на этот документ ссылаются соответствующие инстанции. Согласно СниПу, расположение легковозгораемых предметов ближе 130 мм от бетонной, кирпичной или керамической трубы в изоляции строго запрещено. Для труб из керамики, не имеющих теплоизоляции это расстояние составляет 250 мм. Дерево горит очень хорошо, большинство видов утеплителя тоже, а уж о полимерных пароизоляционных и гидроизоляционных пленках и говорить нечего. Поэтому излишне будет напоминать, что эти материалы ни в коем случае не должны соприкасаться с дымоходом.

примыкание дымохода к деревянной стене

Деревянную стену необходимо максимально надежно изолировать от дымохода. Расстояние должно составлять не менее 25-ти сантиметров. Если не установлена асбестовая изоляция, то дымоход должен находиться от стены на расстоянии в 38 сантиметров.

Получившееся свободное пространство можно замуровать стенкой в четверть кирпича с обеих сторон.  В недавно построенных срубах устанавливают скользящий щит из досок, чтобы учесть неизбежную усадку здания. К щиту крепят примыкающую боковую стенку, в которой устраивают отверстия для циркуляции воздуха.

Деревянный пол в отступке необходимо закрыть кирпичом, керамической плиткой или любым другим негорючим материалом.

правила прокладки дымохода через крышу

Расстояние между стенкой дымохода и стропилами должно составлять 13 сантиметров минимум. Это пространство заполняют каменной ватой. Вата не должна содержать органических связующих элементов. Если при устройстве кровли использовался легковоспламенимый материал, например, рубероид , то расстояние должно быть удвоено. В местах, где проходит дымоход, на крышу устанавливают негорючие материалы на расстоянии не менее полуметра от трубы —  шифер, кровельную сталь, и.т.д.

Дымовую трубу поднимают над уровнем кровли не меньше чем на полметра, если она расположена неподалеку от конка скатной кровли, не ниже конька кровли при выходе оси дымохода от полутора до трех метров от конька,  а также не ниже условной линии, проведенной от конька под углом 10 градусов вниз к горизонту, если ось дымохода выходит более чем в трех метрах от конька.

прокладка дымохода через межэтажное перекрытие в деревянном доме

Несомненным плюсом является наличие всех необходимых деталей для монтажа современных дымоходов. В случае с межэтажным перекрытием необходимо приобрести готовую заводскую разделку для прокладки дымохода. Она называется чердачной или межэтажной. Внутренний диаметр разделки должен соответствовать внешнему диаметру дымоходной трубы. Далее между балками вырезают квадратное отверстие по размеру квадратных деталей межэтажной разделки. Отверстие делают с небольшим запасом, чтобы можно было обернуть трубу негорючим материалом в несколько слоев. Далее через отверстие проводится дымоходная труба, свободное пространство заполняется каменной ватой.

Важный момент: все стыки дымоходной трубы должны находиться снаружи, запускать их внутрь перекрытия нельзя.

прокладка дымохода через крышу

Вопрос прокладки дымохода через крышу решается примерно так же, как и в случае с межэтажным перекрытием. Покупается готовая разделка, в данном случае крышная (иногда ее называют кровельной разделкой).

Разделки бывают разных размеров, и изготавливаются с разными углами уклона. Необходимо отметить, что проход кровли немного сложнее прокладки дымохода в межэтажном перекрытии. От трубы до деревянных элементов крыши должно соблюдаться расстояние 25 сантиметров со всех сторон. Дымоход и отверстие закрывается специальным элементом, именуемым «крыза».

Крызу сверху заводят под кровельный материал. Поверх крызы на дымоход одевают окапник и надежно зажимают его с помощью хомута, обеспечивая, таким образом, защиту от атмосферных осадков. Как и в случае с межэтажным перекрытием, все стыки дымоходной трубы обязательно должны оставаться снаружи

прокладка дымохода через стену

Очень часто сэендвич-дымоходы выводят наружу прямо через стену. В этом способе есть много положительных моментов: не нужно тратить время и усилия на проход через перекрытия и крышу, существенно снижается вероятность пожара. В данном случае нужно добавить горизонтальный проход через вертикальную поверхность. Если говорить о термоизоляции, то данный узел ничем не отличается от прохода через межэтажное перекрытие. Сложность состоит в том, что новый бревенчатый сруб неизбежно даст усадку, поэтому необходимо установить скользящую прокладку разделки.

Важный момент: если дом будет обогреваться с помощью печи, котла на твердом топливе или камина, сверху на дымоход необходимо установить искрогасители.

кирпичный дымоход в деревянном доме

Хотя современный рынок предлагает массу материалов для дымоходных труб, кирпич все еще остается довольно популярным строительным материалом для дымоходов.

Кладка дымоходной трубы обязательно должна выполняться с перевязкой. Внутри дома кирпич кладут на известковый раствор, а поверх кровли – на цементный. Недопустимо использовать для строительства дымохода пустотелый кирпич. Шов между кирпичами должен быть не больше 1-го сантиметра. Штукатурить дымоход внутри запрещено. Так как кирпичный дымоход весит довольно прилично, под него нужен независимый фундамент.

Со временем кирпичная кладка неизбежно начинает разрушаться под воздействием кислотного конденсата, обломки падают вниз и постепенно сужают дымоходный канал. Внутренняя поверхность дымохода неровная и шероховатая, из-за чего внутри начинает скапливаться сажа. Чтобы свести все эти недостатки к минимуму, в дымовой канал вкладывают трубу из асбоцемента. Пространство между трубой и стенками дымохода заливают бетоном или цементным раствором. Этот метод называется «гильзовка».

керамический дымоход

В последнее время дымоходы из керамики очень часто устанавливают в деревянных домах. Керамический дымоход представляет собой сборную модульную конструкцию. Внутренняя труба дымохода изготовлена из устойчивой к высоким температурам и кислотам крепкой долговечной керамики. Внутренняя поверхность дымоходной трубы гладкая, сажа на ней практически не оседает. Из-за большого веса для керамического дымохода необходимо делать фундамент.

дымоход из сэндвич-труб

Этот тип дымохода пользуется вполне заслуженной популярностью. Он прост и удобен в монтаже. Конструкция весит немного, под нее не нужен фундамент. Гладкие внутренние стенки не накапливают сажу и не препятствуют потоку тяги. Внутренняя труба сделана из устойчивой к кислотам нержавеющей стали.

Выбирая дымоход для той или иной системы отопления, необходимо помнить о температуре дымового газа (смотрим таблицу выше). Так, толщина стенок внутренней стальной трубы должна составлять не меньше 0.5 мм для газовых котлов, а также котлов на солярке и пеллетных котлов. Для печей, каминов и котлов на угле – 0.8-1 мм. Слой теплоизоляции должен составлять 10 сантиметров для печей, котлов на угле и каминов, для автоматизированных котлов – 5 сантиметров.

https://www.youtube.com/watch?v=7jiCq3rE_98

Какой дымоход выбрать для дровяного камина в частном загородном доме?

]]>

Какой дымоход выбрать для установки дровяного камина или печи в частном загородном доме? Обзор и сравнение особенностей материалов, соотношения цены и качества.

Материал дымохода

Свойства дымохода во многом определяются его материалом. Безопасные материалы для дымоотвода камина и печи на дровах — это сталь, керамика и кирпич. Если дымоход сделан правильно, то любой из этих материалов обеспечит долгую и исправную работу.

Асбест и черный металл сейчас уже не применяются, так как они по ряду причин опасны.

Керамические дымоходы самые долговечные.

Схема элементов керамического дымохода

Кирпич уступает керамике, но может прослужить многие десятки лет, если качественно произведен, а кладка выполнена опытным мастером.

Схема элементов кирпичного дымохода

Стальной дымоход уступает керамике и кирпичу по долговечности, но если выбрана дорогая марка стали, то срок службы будет исчисляться десятилетиями.

Схема элементов стального дымохода

Обратите внимание на заводскую гарантию! Например, немецкий производитель Schiedel дает для стальных дымоходов Permeter гарантию от коррозии 10 лет, а на керамические дымоходы Uni – 30 лет, но не только от коррозии, но и от прогорания и воздействия влаги.

Какой же материал выбрать? Это зависит от задач, условий установки и эксплуатации камина или печи.

Вес дымохода

Для керамического или кирпичного дымохода требуется прочный фундамент непосредственно под местом установки, так как это очень тяжелые материалы. Стальные же дымоходы всегда легче по весу и не требуют обязательного наличия фундамента.

Фундамент кирпичного дымохода

Конфигурация дымохода

Если планируется сложная конфигурация дымохода со смещением оси ствола, когда нужно вывести дымоход на улицу или сделать отвод в другую комнату, то кирпич и керамика вам не подойдут. В этих случаях нужно использовать сталь или, как вариант, комбинацию керамики и стальных переходных элементов.

Пример конфигурации дымохода со смещением оси ствола и отводом

Этап строительства дома

Если планируется сделать дымоход из кирпича, то обычно это учитывается еще на этапе проектирования. В уже построенном доме кирпичный дымоход делать сложно и дорого.

Керамические дымоходы подходят для строительства нового дома или для реконструкции. В последнем случае санация (восстановление) происходит путем установки керамической трубы в старую шахту дымохода. Такое восстановление часто делают в поврежденных кирпичных дымоходах.

Стальные дымоходы можно устанавливать на любом этапе строительства частного загородного дома. Даже если заранее неизвестно еще, где будет располагаться камин или в случае, когда дом уже построен.

Место размещения дымохода

Когда требуется вести дымоход по улице, то применяется только сталь с внутренним утеплением (сендвич).

Труба из стали с утеплением для дымохода

Стоимость дымохода и монтажа

Стальные дымоходы могут сильно варьироваться по цене и качеству. Есть недорогие варианты, есть и дорогостоящие, очень высокого качества.

Стоимость кирпича будет, как правило, значительно выше.

А самый дорогой дымоход – из керамики.

Внешний вид

Кирпичный дымоход — это классика, но вместе с тем и особый стиль, который подойдет не к каждому интерьеру.

Керамические дымоходы можно также обмуровать красивым кирпичом, облицевать плиткой или покрасить.

Труба стального дымохода может быть окрашена, украшена керамическими декоративными элементами или спрятана в каминный короб.

Керамический дымоход
Двухходовой керамический дымоход
Вид керамического дымохода с улицы
Вид стального дымохода с улицы
Стальной дымоход
Роспись трубы дымохода
Дымоход в каминном коробе
Дымоход дровяного камина

Универсальность

Самые универсальные на сегодняшний день – это стальные нержавеющие дымоходы. Они могут иметь любую протяженность, сложную конфигурацию. Они относительно легкие, не нужен фундамент. Можно ставить на любом этапе строительства. Именно сталь сегодня наиболее популярный и распространенный вариант.

Кирпич и керамика – тоже отличный выбор, но они имеют свои ограничения.

Надеемся, наш обзор поможет Вам сделать правильный выбор!

Кирпичные дымоходы несовместимы с герметичными домами

Одна из моих первых строительных работ в Вермонте, еще в конце 1970-х годов, была в спроектированном архитектором доме с массивным кирпичным дымоходом с четырьмя дымоходами: один дымоход для котла, работающего на жидком топливе, и три дымохода для трех дровяных печей дома. Дымоход работал нормально — в основном потому, что в доме было так много утечек воздуха, что дровяные печи никогда не испытывали недостаток воздуха для горения.

Массивные дымоходы, подобные той, которую я помню по той работе, дорого строить, но они часто являются предметом гордости владельца.Они обеспечивают внутреннюю тепловую массу; они долговечны; и они красивы, чтобы созерцать.

Старые дома с холодным климатом часто имеют аналогичные большие кирпичные дымоходы с несколькими дымоходами. Этот тип дымохода обычно располагается ближе к центру дома, чтобы кирпичи и дымоходы оставались максимально теплыми.

Однако в наши дни этот тип дымохода вызывает целый ряд проблем. Получается, что массивные кирпичные дымоходы плохо работают в современном герметичном доме.

Недавно у меня был разговор со строителем о проблемах в новом доме с трехтрубным кирпичным дымоходом.Каждый дымоход обслуживал отдельный дровяной прибор, и когда один из них использовался, добавочный воздух поступал в дом через один из неиспользуемых дымоходов, вызывая запах копоти в обратном воздухе. Строитель понял, что проблема связана с тем, что дом относительно герметичен. Каково же, спрашивал он себя, решение?

Тяжелая ситуация. Если в доме есть один дровяной дымоход, можно установить воздуховод, который подает наружный воздух в помещение с дровяным прибором. Но в доме с тремя дровяными дымоходами трудно конкурировать с этими тремя дымоходами.Дымоходы — это большие дыры в тепловой оболочке дома, и, вероятно, это самый простой способ для поступления свежего воздуха в дом. Даже если в дымоходах есть какой-либо клапан, вряд ли они будут достаточно плотными, чтобы предотвратить нисходящий поток воздуха.

Эти дыры в тепловой оболочке дома являются вероятным путем для многих типов добавочного воздуха, а не только для воздуха для горения, необходимого для дровяных печей. Три дымохода также будут предпочтительным путем для любого подпиточного воздуха, поступающего в дом, когда работает кухонный вытяжной вентилятор.Конечно, по пути в дом подпиточный воздух может уловить запах копоти.

Все возможные средства несовершенны

Все решения несовершенны, и все решения сопряжены с риском жалоб домовладельцев. Один из вариантов — открыть окно перед тем, как зажечь дровяной прибор.

Другим вариантом является установка наружного воздуховода диаметром 6 дюймов в каждую комнату, в которой есть дровяной прибор. Для этого типа воздуховода требуется какой-либо тип относительно герметичной заслонки — например, заслонка с электроприводом, большой шаровой кран, обычно используемый для водопроводных труб, или тип затвора, обычно устанавливаемого в системах пылеулавливания, — и он должен заканчиваться настенным клапаном. регистр.(Обратите внимание, что некоторые домовладельцы жалуются, что этот тип системы подпитки может вызывать сквозняки, когда она открыта.)

Еще один вариант, который стоит рассмотреть, это установка трех заслонок на верх дымохода (по одной на каждый дымоход). Обратите внимание, что большинство заслонок на верхней части дымохода управляются тросами из нержавеющей стали, которые свисают по дымоходу — операционная система, которая лучше работает для каминных дымоходов, чем для дымоходов дровяных печей. Недостаток этого решения (кроме очевидного факта, что эти заслонки предназначены для каминов, а не печей) заключается в том, что домовладелец должен не забывать открывать и закрывать заслонку каждый раз, когда используется дымоход.

Еще одним вариантом является установка блока подпитки с питанием от настенного выключателя. Чтобы предотвратить попадание добавочного воздуха в дом через неиспользуемые дымоходы, домовладелец мог включить блок подачи добавочного воздуха, прежде чем зажечь какую-либо дровяную печь. Для получения дополнительной информации о механизированных блоках подпитки, , см. статью «Подпитка воздухом для вытяжных шкафов» на сайте GreenBuildingAdvisor.com .

Что делать, если заказчик настаивает на этом типе дымохода?

Строительные нормы и правила требуют, чтобы новые дома проходили проверку на продувание дверей.Тем не менее, некоторые владельцы, которые планируют новый дом по индивидуальному заказу, по-прежнему настаивают на массивном кирпичном дымоходе с несколькими дымоходами для дровяных приборов. Что строители должны сказать этим клиентам?

Лучше всего объяснить, что дровяные приборы несовместимы с современным герметичным домом. Второй лучший подход состоит в том, чтобы объяснить, что может быть способ включить один дымоход для дров для одной дровяной печи — при условии, что домовладелец принимает определенные условия, которые должны быть тщательно объяснены и поняты, прежде чем продолжить — но что несколько дровяных дымоходы невозможны.Всякий раз, когда в тесном доме есть дровяная печь, хорошей идеей будет подписанный юридический отказ.

Если владелец настаивает на включении функций, которые с большой вероятностью вызовут проблемы, лучший способ продолжить — сказать: «Извините, но я не могу это построить. Удачи в поиске другого застройщика».

Ознакомьтесь с другими замечательными ресурсами по теме дымоходов на FineHomebuilding.com:

Мой заброшенный дымоход вредит моей энергоэффективности?

Подпиточный воздух для вытяжек

F в порядке ли дымоход?

Сильный нисходящий поток в дымоходах

Выбор верхней заслонки дымохода

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Дом Тимоти Хилла Чинкотиг получит деревянный дымоход

Представленная статья
| The Daily Times

Копирование оригинального деревянного дымохода в доме капитана Тимоти Хилла должно начаться в августе. 22 на площадке по адресу 5 122 Main Street на Чинкотиге.

Многие годы исследований и часов обсуждений ушли на планирование и дизайн, созданные Марком Венгером.

Дом на холме, бревенчатый дом, является старейшим известным домом на острове Чинкотиг и был построен около 1800 года. Первая реставрация началась в 2010 году, а в 2011 году он был внесен в Национальный реестр исторических мест и Реестр достопримечательностей Вирджинии. сначала на острове. В том же году он был открыт как исторический дом-музей.

Реставрацией руководили историки архитектуры из Колониального Вильямсбурга и Департамента исторических ресурсов Вирджинии. Карл Лаунсбери и Джефф Кли из Колониального Вильямсбурга были первыми, кто проанализировал дом в 2010 году, и были очень рады сделать удивительное открытие: когда этот дом был построен, в нем был деревянный дымоход.

Дом на холме — один из двух сохранившихся в Вирджинии домов, построенных таким образом. С самого начала реставрации была поставлена ​​цель когда-нибудь повторить деревянный дымоход.

Деревянные дымоходы были обычным явлением в первые дни существования колоний и молодых наций.

Деревьев было много, и этот стиль строительства из бревенчатых досок, привезенный в Новый Свет в начале 1600-х годов, означал, что люди могли строить дома на месте с помощью ручных инструментов.

Кирпичи были дорогими – на Чинкотиг не было глины для их изготовления, а в Чинкотиг не было родного камня. Но обильные раковины устриц и моллюсков могли обеспечить известь для строительного раствора или грязи, похожей на гипс. Затем грязь будет распределяться по обрешетке внутри топки, чтобы сформировать защитный слой между огнем и деревянной конструкцией.

Большой вопрос заключался в том, должен ли восстановленный камин работать. Это был важный вопрос, потому что хотелось не только, чтобы дом выглядел как можно более аутентичным, но и чтобы будущие события в доме могли включать в себя живую историю того периода с примерами ранней кулинарии.

Действующие правила противопожарной безопасности, а также здравый смысл подсказывали, что в настоящей деревянной трубе нельзя разводить огонь.

ДОПОЛНИТЕЛЬНЫЕ НОВОСТИ ОСТРОВА:  Музей Шинкотиг оказывает большое влияние на местную экономику

Итак, после долгих размышлений был найден способ построить кирпичный дымоход в качестве основания для наложения деревянной конструкции.Это позволит безопасно разводить огонь, а также добавит прочности дымоходу, чтобы выдержать ветер и бурю.

Кроме того, настоящую деревянную дымовую трубу, скорее всего, придется заменять довольно часто.

Этот план был одобрен Департаментом исторических ресурсов Вирджинии, Службой национальных парков, которая курирует Национальный реестр, и Департаментом строительства и зонирования Чинкотиг.

Владельцы, Луиза Фланингам и Пол Бжозовски, поспешили сказать, как сильно они хотят поблагодарить всех, кто помог поддержать этот проект дымохода.

Они также сказали, что им очень повезло, что у них есть навыки и талант Марка Венгера в качестве дизайнера. Венгер, ранее работавший в колониальном Вильямсбурге, а теперь работавший с Mesick, Cohen, Wilson, Baker, LLP, был одним из ведущих архитекторов недавней реставрации, чтобы вернуть старую сенатскую палату в Государственном доме Мэриленда в Аннаполисе к тому времени, когда Джордж Вашингтон ушел в отставку. его комиссия.

Фланингам и Бжозовски планируют быть на месте в качестве помощников местного исторического каменщика Билла Пейна, который будет строить кирпичный дымоход.В середине сентября за ним последуют Керри Шакелфорд и его команда из Museum Resources, которые воспроизведут деревянный фасад.

Владельцы призывают посетителей зайти и посмотреть, как идут дела, и даже купить сувенирную кружку. Эти последние оригинальные кружки представляют собой ограниченную серию. Рисунок на новых кружках будет показывать дымоход, но на нынешних кружках дымохода нет. Каждая копейка идет в «трубный фонд».

Как устроен ваш дом: камин

Классические камины из кирпича и раствора в наши дни не очень популярны , по словам Джо ЛаВеккиа из Abbey Hart Brick & Stone в Нью-Джерси.«В 1970-х годах мы продавали по миллиону огнеупорных кирпичей в год, — говорит он. «Теперь это больше похоже на восемьдесят или сто тысяч».

Дело не в том, что привлекательность очага угасла, а в цене. С учетом необходимого бетонного фундамента и каменщика для выполнения работы, установка традиционного камина может стоить от 10 000 до 15 000 долларов. Тогда есть эффективность. Типичные камины втягивают и выпускают внутренний воздух, который домовладелец платит за отопление с помощью печи. На ум приходит изображение знаков доллара, вылетающих из дымохода.

На сегодняшний день наиболее распространенной альтернативой является экономичный газовый камин с прямой вентиляцией. Плотники могут установить сборную топку, которая стоит в разы дешевле традиционного камина. Тем не менее, ничто не дублирует потрескивающий очаг. Старое пламя — завораживающее и стихийное — тяжело умирает.

ДЫМОХОДЫ: ИЗНУТРИ

1. ДЫМОХОД Дым поднимается через керамические вкладыши примерно в 95 процентах кирпичных дымоходов, говорит Тайлер МакКлэйв из производителя дымоходов Superior Clay.Круглые модели имеют диаметр от 3 до 36 дюймов; прямоугольные дымоходы достигают размера 24 x 24. Но типичным является квадрат 12 x 12, и два дымохода часто проходят рядом в одном дымоходе.

2. ДЫМОВАЯ ПОЛКА Дровяной дым поднимается из топки и собирается вдоль дымовой полки, горизонтального соединения, предотвращающего попадание дыма из дымохода вниз в дом. Полка расположена примерно на 8 дюймов выше верхней части топки? имеет вогнутую поверхность, которая собирает дождевую воду и мусор.

3. ЗАСЛОНКА Металлическая дверца на топке закрывается, когда камин не работает, чтобы изолировать дымоход от сквозняков внутри дома. По словам Макклэйва, это не идеальное уплотнение, потому что резиновая прокладка холодильника не выдерживает сильной жары. Здравый смысл: никогда не разжигайте огонь при закрытой заслонке.

4. ОГНЕУПОРНЫЙ КИРПИЧ Огнеупорный кирпич, также известный как огнеупорный кирпич, обладает свойственной ему способностью расширяться и сжиматься при быстром нагревании и охлаждении. Лицевой кирпич, которым облицованы дымоходы, трескается и выходит из строя при облицовке топки.

>

БТЕ Разбивка >>>

ПОМОЩЬ ЭФФЕКТИВНОСТИ

Почти 80 процентов тепла, выделяемого камином, уходит вверх по дымоходу, а не излучается в комнату. Сократите отходы с помощью воздуходувок, которые перемещают тепло из топки в комнату, и используйте потенциал лучистого тепла дымохода с помощью решетки, которая укладывает бревна на кирпичи.Когда огонь потухнет, закройте стеклянные двери, которые помогут закрыть прохладные дымоходы.

ГАЗОВЫЙ КАМИН С ПРЯМОЙ ВЕНТИЛЯЦИЕЙ

PROS Концентрические трубы всасывают наружный воздух и выводят выхлопные газы. Природный газ или жидкий пропан разжигают пламя в герметичной камере. Бревна из керамического волокна светятся, не горя. Коробка достигает полного нагрева всего за 15 минут.

МИНУСЫ Не хватает удовольствия от мехов, кочерги и дымного аромата. Температура лица из закаленного стекла приближается к 500 F, что представляет опасность ожога, особенно для детей. Производитель Lennox теперь предлагает бесплатные защитные экраны.

$$ Около $1700 за единицу; $3500 установлено

ЗАПРОСИТЬ ТРУБОЧИСТА

Почему мой огонь такой дымный?

Первый шаг — открыть заслонку, — говорит Том Ойен, президент компании «Трубочист». Другая распространенная проблема — недостаточный восходящий поток — попробуйте открыть закрытые двери (или окна) в комнате с дымящимся камином.

Когда мне нужна уборка?

Ежегодно чистить дымоход или сжигать каждые две связки дров, говорит Ойен. Сжигайте выдержанную древесину, чтобы замедлить накопление креозота.

Что такое выдержанная древесина?

Идеальная древесина имеет влажность от 20 до 25 процентов. «Он должен гореть от края до края, как сигара», — говорит Ойен.

Как подметать?

«Щетки и пылесос. У нас есть 14 размеров проволочных щеток 22-го калибра», — говорит Ойен.«Мы закрываем топку и работаем сверху вниз. Зубцы плотно прилегают, чтобы вытолкнуть креозот. Копоть оседает, и мы пылесосим камин с помощью 0,5-микронного фильтра».

БТЕ РАЗБИВКА

Черная акация (235 долларов за шнур)

Быстрорастущая и жаростойкая, с тепловыделением 27,9 млн БТЕ на шнур, белая акация — превосходные дрова с одной оговоркой: ее очень трудно расколоть.

Вишневый (300 долларов за шнур)

Обладая приятным ароматом, малым количеством искр и низкой устойчивостью к раскалыванию, вишня имеет только один большой недостаток: низкую плотность энергии, всего 20.4 миллиона БТЕ за шнур.

Каменный клен (250 долл. США за шнур)

Хорошая твердая древесина, популярная на восточном побережье, клен легко раскалывается, из него получаются отличные долговечные угли. В среднем это около 25 миллионов БТЕ на шнур.

Ясень (250 долларов за шнур)

Ясень

имеет низкий уровень дыма, мягкий аромат и 24,2 миллиона БТЕ тепла на шнур. Обычно это часть поленницы Новой Англии.

Белый дуб (290 долл. США за шнур)

Красный или белый дуб — с низким дымовыделением, минимальным искрообразованием и 29,1 млн БТЕ на шнур — это прекрасные дрова, доступные в США

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на фортепиано.ио

Установка дровяной горелки без дымохода

Если вы живете в доме без дымохода, вам может быть интересно, можно ли установить дровяную печь. К счастью для многих, ответ – да!

Хотя газовые и электрические плиты также являются вариантом, для некоторых достаточно ритуала сжигания твердого топлива. Тем не менее, если у вас нет дымохода, важно принять соответствующие меры для его безопасной установки.Двустенная дымоходная система является способом сделать это.

Прочтите наше руководство по установке дровяной печи без дымохода, чтобы узнать все, что вам нужно знать, чтобы иметь в вашем доме дровяную печь…

Нужен ли дымоход для дровяной печи?

К счастью для тех, кто живет в современных домах, для установки дровяной печи не нужен дымоход. Однако для его установки может потребоваться больше работы, чем для существующего дымохода. Это связано с тем, что вам нужно будет установить двухстенную систему дымохода через крышу или стену вашего здания.Тем не менее, это по-прежнему достаточно простой и экономичный способ воспользоваться преимуществами дровяной печи в доме без дымохода!

Что такое двухстенная дымоходная система?

Двустенная дымоходная система является ключом к установке дровяной горелки без дымохода. Проще говоря, это ряд соединяемых труб из нержавеющей стали, которые могут выводить дым из печи наружу. Они состоят из трубы из нержавеющей стали, обернутой толстой изоляцией и окруженной второй внешней трубой. Это поддерживает температуру внутри дымохода достаточно высокой, чтобы пары могли проходить через трубу и оседать снаружи.

У вас есть два варианта установки двустенного дымохода:

• Снаружи – с этой опцией вы подсоединяете трубу к вашей печи и имеете выход через внешнюю стену. Затем он поднимается по стене вашего здания, чтобы опорожнить его на безопасном расстоянии — обычно возле вашей крыши.
• Внутренний — вы все равно подключите его к своей печи, но вы проведете его через внутреннюю часть вашего дома, через ваши потолки и через крышу, чтобы опорожнить.

Какой из них лучше для вас, зависит от ваших обстоятельств. Если вы выберете внешний вариант, у вас будет видна стальная труба вдоль стены вашего здания. Если это вас не привлекает, вы можете оставить это внутри. Вот еще плюсы и минусы:

	Плюсы	Минусы
Внешний дымоход	В вашем доме требуется меньше работы, и он занимает меньше места. Дымоход не будет так заметен в вашем доме.	Вам нужно будет подлатать внешнюю стену, и может потребоваться больше изгибов — это может увеличить стоимость.
Внутренний дымоход	Дымоход будет оставаться теплее, что может облегчить розжиг и эксплуатацию печи.	Дымоход нужно будет закрыть коробом и проветрить, что может занять место наверху.

Как установить дровяную горелку без дымохода

Если вы хотите выполнить установку дровяной горелки без дымохода, всегда лучше проконсультироваться со специалистом.Это потому, что наилучший вариант того, как его разместить, отличается от дома к дому. Тем не менее, все же хорошо иметь примерное представление о том, как это будет сделано.

Вот общее руководство по установке дровяной горелки без дымохода…

Что вам понадобится:

• Печь – вы можете выбрать дровяную или многотопливную печь. Проверьте, живете ли вы в зоне контроля дыма, так как в этом случае вам понадобится печь, одобренная DEFRA. Кроме того, обратите внимание на размер дымохода при выборе печной трубы…
• Труба печи – убедитесь, что диаметр трубы печи подходит для вашей печи.Они также различаются по длине. Печная труба будет более визуально приятна, чем дымоход, поэтому решите, сколько вы хотите выставлять напоказ, и покупайте соответственно.
• Двустенная система дымохода – узнайте, какой диаметр дымохода требуется для вашей печи. Если дымоход будет виден внутри вашей комнаты, вы можете получить его с черной отделкой.
• Очаг — ваша печь должна быть установлена ​​на соответствующий очаг. Он должен быть толщиной не менее 12 мм и изготовлен из негорючего материала. Он также должен занимать площадь 840 мм x 8440 мм, причем не менее 225 мм перед дверцей печи.

На фото: Hamlet Solution 5 Широкоэкранная дровяная печь, одобренная Defra _ Многотопливная печь

Все дровяные печи

Дополнительно:

• Каминная камера – вы можете встроить в свою комнату каминную столешницу. Если это так, то один из них — кратчайший путь к красивому камину.
• Балка для камина — опять же, если вы решите разместить печь в нише, это станет приятным завершающим штрихом.

Как установить печь:

Во-первых, вам нужно решить, где вы хотите разместить печь.После того, как дымоход будет установлен, будет трудно и дорого переместить его снова. Итак, будьте уверены!

Вот краткое описание работы, которую, вероятно, потребуется выполнить…

• Если труба дымохода проходит через стену, ее необходимо снять до кирпичной кладки.
• Вам заложат очаг и поставят печь.
• Печная труба будет прикреплена к вашей печи, а дымоход с двумя стенками будет установлен. Части будут соединены вместе, чтобы он мог пройти через потолок или вдоль внешней стены.Любые созданные дыры необходимо будет безопасно залатать.
• Если вы хотите, чтобы фальштруба скрыла дымоход, для его закрытия будут уложены кирпичи. Если вам нравится минималистский вид, дымоход можно оставить открытым.

Двойной дымоход Правила

Есть несколько проблем, которые могут повлиять на то, где и как вы установите печь с двойным дымоходом. Некоторые из основных правил:

• Двустенная система по всей длине не должна иметь более четырех изгибов.
• Ни один из изгибов не должен иметь угол более 45 градусов, за исключением соединения с плитой, угол которого может составлять 90 градусов.
• Неизолированную печную трубу нельзя использовать для прохода через стену или потолок – это можно сделать только с помощью двустенного дымохода.
• Труба печи должна находиться на расстоянии не менее 425 мм от любых горючих материалов.

Магазин печных труб

Сколько будет стоить установка дровяной печи без дымохода?

Точная стоимость установки дровяной печи без дымохода зависит от того, какой объем работ необходимо будет выполнить в вашем доме.Это будет значительно отличаться от случая к случаю, поэтому лучше всего получить предложение, чтобы точно знать, сколько вам будет стоить установка горелки для бревен. Однако, наряду со всеми вышеперечисленными деталями печи, следует учитывать несколько моментов, которые могут повлиять на цену:

• Труд . Это будет выше, если установка двустенного дымохода не так проста. Убедитесь, что вы точно знаете, что нужно сделать, и о любых потенциальных проблемах. Если вы хотите построить ложный дымоход, это также увеличит стоимость.
• Одобрение совета . Если вашу работу выполняет инженер, зарегистрированный в HETAS, в этом нет необходимости. В противном случае вам придется заплатить за проверку вашей печи.
• Все дополнительные… такие вещи, как сигнализатор угарного газа, запас топлива и ежегодная трубочист.

Узнайте больше о стоимости дровяных горелок.

Готовы установить дровяную горелку? Взгляните на все наши продукты для дымоходов, чтобы найти все, что вам нужно.Если вам нужна помощь, позвоните в наш отдел продаж по телефону 0161 376 4191 для получения консультации специалиста.

Приобрести двустенные дымоходы сейчас

Вы также можете найти дополнительную информацию о печах на нашей странице ресурсов, включая такие публикации…

Пожары в дымоходах – не будь статистикой | Путеводитель по дымоходам | Стоит ли переключать открытый огонь на дровяную горелку?

Дымоходы — The Ultimate History Project

Дым попадает в глаза:

Развитие дымохода в доме

Орвилл Р.Дворецкий

шотландских черных дома названы в честь дыма, просачивающегося из-под их крыш без труб.

Они являются основным продуктом европейского фольклора. Санта спустился один. Так же поступил и большой злой волк, который искал трех поросят. Но когда европейцы начали строить дымоходы и почему?

    Первоначально в домах, хотя и отапливаемых огнем, не было дымохода. У римлян в стенах были трубы для отвода дыма из пекарен, а приготовление пищи происходило в атриумах богатых домов, где было много открытого пространства для рассеивания дыма. Перед трубой дым от огня, разведенного на глиняной или кирпичной поверхности в центре дома, наполнял дом, выходя либо через отверстие в крыше, либо через отверстие в стене, сделанное для этой цели. Большинство закрытых домов остались задымленными зданиями.

    Происхождение дымоходов, предназначенных для вывода дыма из жилища, остается неясным, но маловероятно, что дымоходы были построены в Европе до двенадцатого века. Землетрясение 1347 года разрушило несколько дымоходов в Венеции, и к 1368 году они, по-видимому, прочно обосновались в Падуе.Дымоходы были широко приняты высшими классами во времена Тюдоров в Англии. При королеве Елизавете I женщин-гостей можно было отправлять к соседям, которые могли позволить себе комнаты с дымоходами. Простые люди, у которых не было средств на строительство дымоходов, продолжали жечь костры на глиняной или кирпичной основе в центре или в задней части жилища, и их комнаты по-прежнему были заполнены дымом.

    Даже после того, как дымоходы стали широко использоваться, они оставались общеизвестно неэффективными и часто опасными. Более дешевые дымоходы, сооруженные из мазни, плетеная деревянная конструкция, покрытая грязью, глиной, соломой и навозом, оставались уязвимыми для огня.В начале семнадцатого века английские суды начали требовать реконструкции «опасных» дымоходов из кирпича и раствора и требовали, чтобы верхушка дымохода возвышалась не менее чем на четыре с половиной фута над крышей дома. К 1719 году все глиняные дымоходы в Англии было приказано перестроить из кирпича. В Америке дымоходы продолжали делать из дерева, облицованного глиной. Еще в 1789 году президент Вашингтон счел кирпичные дымоходы достойными внимания во время своего путешествия по восточному побережью. В большинстве городов для регулярной проверки дымоходов назначаются пожарные инспекторы.Пожары, вызванные плохо обмазанными глиной дымоходами, оставались слишком частыми.

Замок Конисбро, построенный в 12 веке, имеет самые ранние сохранившиеся дымоходы.

Однако разработка кирпичного дымохода не устранила дым в доме. Глубокие камины в большинстве домов, которые позволяли готовить в помещении, также пропускали в дом значительное количество дыма. Неспособность дымоходов выводить дым из жилища оставалась проблемой на протяжении восемнадцатого века.До тех пор, пока лучшее понимание истинной природы тепла не стало широко распространенным, у дымоходов не было конструкции, способной эффективно выводить дым из дома.

    До конца восемнадцатого и начала девятнадцатого века большинство ученых рассматривали тепло как жидкость. Так как дым переносился этой жидкостью, называемой теплотворной, он перетекал из более теплых областей в более холодные. Тогда дым с такой же вероятностью попадет в комнаты отапливаемого холодного дома, как и через дымоход в холодный наружный воздух.Только когда в самой комнате станет достаточно тепло, дым, согласно калорической теории, вероятно, выйдет в дымоход. При такой жаре мало что можно было сделать, чтобы дым не наполнил дом.

    В шестнадцатом веке Луи Саво, парижский врач, предпринял «научное» исследование дымных труб. Он предложил значительные улучшения — сузить ширину камина и потребовать гладкого дымохода, чтобы меньше воздуха попадало в дымоход по бокам камина и создавалась более сильная тяга в дымоходе.В колониальной Америке из-за обилия запасов древесного топлива камины оставались глубокими, обеспечивая достаточно места для большого подвесного горшка. Поскольку большинство первых поселенцев прибыли из Англии, они следовали британской традиции приготовления пищи на большом открытом очаге.

    Немецкие поселенцы привезли в Пенсильванию «пятиконфорочную» печь в начале восемнадцатого века, хотя французские колонисты изобрели нечто подобное в Канаде несколько раньше. К середине 18-го века нехватка древесины привела к увеличению стоимости топлива, и множество изобретателей, в том числе Бенджамин Франклин, Чарльз Уилсон Пил и Бенджамин Томпсон, позже известный как граф Рамфорд, разработали печи для уменьшения выхода тепла в дымоход.

В доме Долбоу в Нью-Джерси есть историческая печь Франклина, LOC.

В 1740-х годах Бенджамин Франклин изобрел «Пенсильванский камин» для повышения эффективности отопления домов. Между 1762 и 1785 годами он расспрашивал свою «Хунто» о причине и способах лечения задымленных труб, а в 1768 году лорд Камес из Эдинбурга написал Франклину, назвав его «универсальным доктором дыма», и спросил, как вылечить задымленные трубы в его новом доме. Франклин опубликовал «Наблюдения о причинах и лечении дымных труб» в 1787 году.«Пенсильванский камин» Франклина, изобретенный в 1742 году, и его печь Франклина, изобретенная в 1771 году, были разработаны для более эффективного сжигания топлива, уменьшая количество дыма, рассеиваемого в воздухе. Печь Франклина, небольшая чугунная версия его пенсильванского камина, была быстро принята в качестве обогревателя для небольших комнат до американской революции.

    Примерно в то же время, когда Франклин изобрел пенсильванский камин, французский архитектор Франсуа Кювилье сконструировал закрытую печь с топочными отверстиями, закрытыми перфорированными железными пластинами. Печь Castrol, или впоследствии «тушенка», как назвали его изобретение, во многом была похожа на каменные печи, которыми китайское общество пользовалось на протяжении столетий. Печь для тушения уходит своими корнями в средиземноморскую кухню, где пища готовилась в сосуде, поднятом над древесным углем.

    В Европе, однако, переход от сжигания дров к сжиганию угля с грязной угольной сажей, заполняющей дома, сделал решение проблемы задымленных помещений еще более важным. Бенджамин Томпсон, также известный как граф Рамфорд, занялся проблемой дыма из трубы.Бенджамин Томпсон родился в Массачусетсе в 1753 году и встал на сторону роялистов в Войне за независимость. Политический оппортунист, который переходил на другую сторону всякий раз, когда считал, что это принесет ему пользу, Томпсон, возможно, был более известен своими исследованиями природы тепла. Он был одним из первых, кто бросил вызов популярному в то время представлению о том, что тепло — это жидкость. В 1795 году он вернулся в Англию из Баварии, где носил титул графа Румфорда, и занялся в Лондоне решением практических задач, связанных с теплотой. Он изобрел камин и дымоход, призванные уменьшить, если не устранить, загрязнение дымом, от которого тогда страдал Лондон.

Продемонстрировано удобство печи Рамфорд.

Камин Рамфорда заменил глубокую зону огня, которую многие использовали для приготовления пищи, на неглубокую, которая отражала тепло в комнату.Вместо большой кирпичной конструкции, выходящей за внешнюю стену дома, дымоход Рамфорда после 1796 года можно было встроить в стену и обеспечить, чтобы дым поднимался по трубе, а не просачивался в комнату. Примерно в то же время Рамфорд изобрел кухонную плиту, чтобы избавиться от горячих кухонь, вызванных использованием открытого очага. Печь Румфорда, построенная из кирпича, окружала и разделяла ряд очагов, каждый из которых находился под круглыми отверстиями с железной окантовкой. Жар каждого огня можно было регулировать количеством тяги, поступающей через дверцу зольника печи.Дым отводился через дымоходы, ведущие через кирпичную кладку в дымоход.

    Печь Рамфорда устранила как жар, так и дым, которые тогда преследовали кухни, а печь Рамфорда и дымоход, а также печь Франклина оказали сильное влияние на дизайн домов с начала девятнадцатого века до викторианской эпохи. К 1854 году Генри Дэвид Торо утверждал, что «удобства цивилизованного общества» включали камин Румфорда, оштукатуренные стены и жалюзи. Камины стали отчетливо мелкими, а дымоходы часто поднимались через крышу, часто вдоль внутренней стены.

Орвилл Р. Батлер, доктор философии. историк в Центре истории физики Американского института физики, Колледж-Парк, Мэриленд. Ранее он был историком/архивариусом в компании Maytag. Он работает над книгой о бытовых технологиях.

Как работают каменные дымоходы | Вудленддирект.ком

Дымоходы не только помогают создать тягу в камине, но и служат для удаления вредных побочных продуктов, образующихся при сжигании древесины и газа.

Одним из таких побочных продуктов является окись углерода. Угарный газ не имеет цвета и запаха, что делает его невозможным для обнаружения невооруженным глазом или носом.

Накопление в доме может привести к серьезной травме или смерти.

Когда в камине не хватает кислорода для полного сгорания, он вытягивает кислород из окружающей комнаты, чтобы разжечь огонь.

Если ваш дом плотно закрыт, то свежий воздух не сможет попасть внутрь, чтобы заменить воздух, который использует камин. Это приведет к накоплению угарного газа и других побочных продуктов горения в вашем жилом помещении.

Лучший способ предотвратить отравление угарным газом — убедиться, что заслонка, горловина или верхнее уплотнение открыты перед использованием камина , чтобы побочные продукты сгорания могли выйти.

Вы также захотите, чтобы ваш камин и дымоход были чистыми и в хорошем состоянии. Не реже одного раза в год лицензированный трубочист должен проверять и чистить дымоход.

Трубочист удалит все креозотовые отложения или мусор, которые могут препятствовать потоку воздуха через дымоход, и проверит наличие поврежденных плит дымохода, а также треснувших или осыпающихся кирпичей и раствора.

Они также проверят внешний вид дымохода на наличие потенциальных опасностей, таких как поврежденная крышка дымохода или незакрепленная обшивка крыши.

Если вы подозреваете, что ваш дымоход может быть поврежден или не работает должным образом, перед повторным использованием обязательно обратитесь к сертифицированному специалисту.

Еще один способ предотвратить отравление угарным газом — это установить детекторы угарного газа по всему дому.

Как и детекторы дыма, детекторы угарного газа необходимо регулярно проверять, а батарейки заменять в начале каждого сезона. Это обеспечит постоянную работу детекторов, что обеспечит вам душевное спокойствие в течение всего года.

коричневый деревянный дом и дымоход из коричневого кирпича бесплатное изображение

Location:

1. Пиккс

›

2. коричневый деревянный дом и дымоход из коричневого кирпича

коричневый деревянный дом и дымоход из коричневого кирпича Public Domain

Лицензия на использование Creative Commons Zero — CC0

Теги этого изображения:

• Деревенский,
• дерева,
• сельский,
• сельский,
• Ферма,
• ,
• Сцена,
• Сцена,
• Сцена,
• OUT,
• Сельское хозяйство,
• Сельское хозяйство,
• Страна,
• MOSN,
• Дом,
• коричневый,
• кирпичный,
• дымоход

Основная информация об этом изображении:

Исходный размер:

6964
Икс

5437

Формат:

jpg

Размер файла:

12.18 МБ

Разрешение:

5К

Загружено:

23.12.2016

Выберите разрешение, чтобы загрузить это изображение в качестве HD-обоев, разрешение вашего экрана:

Настройка разрешения обоев:

• серая деревянная дверь закрытаPublic Domain

  3240
  Икс

  4320

  06.02.2017

• коричневая и черная деревянная доска Public Domain

  2400
  Икс

  3000

  29.12.2016

• дом из коричневого дерева и кирпича Public Domain

  2250
  Икс

  3000

  24.12.2016

• черный деревянный дом Public Domain

  2592
  Икс

  3888

  22.01.2017

• лодка, дизайн, бензин, дерево, марочный, текст, нет людей Public Domain

  3456
  Икс

  4608

  22.01.2017

• зеленый бревнообщественное достояние

  1379
  Икс

  2070

  07.12.2016

• бирюзовая краска для дерева Public Domain

  2336
  Икс

  3504

  24.12.2016

• звезда, винтаж, декупаж, деревянный, кружево, дизайн, история Public Domain

  3313
  Икс

  3410

  14.01.2017

• коричневое деревянное бревно Public Domain

  2304
  Икс

  3072

  06.01.2017

• белое и коричневое бетонное здание Public Domain

  3888
  Икс

  2592

  20.01.2017

• коричневый и черный трейлер Public Domain

  6000
  Икс

  4000

  30.01.2017

• бежевый деревянный фургон Public Domain

  5035
  Икс

  3207

  10.12.2016

• дом, ферма, сельский, деревенский, Швеция, сарай, трава, housePublic Domain

  4928
  Икс

  3264

  23.01.2017

• белая бетонная башня Public Domain

  4496
  Икс

  3000

  19.01.2017

• Пенсильвания, ферма, сарай, деревенский, сельский, экстерьер здания, построенная структура Public Domain

  3721
  Икс

  3153

  21.01.2017

• деревенский, ретро, ​​деревянное сердце, марочный, рождество, праздник Public Domain

  2144
  Икс

  1424

  28.01.2017

• сельская местность, американский, красный, сарай, ферма, красный, нет людей Public Domain

  3861
  Икс

  2574

  19.01.2017

• карета в оттенках серого photoPublic Domain

  4818
  Икс

  3212

  13.12.2016

• окно белого деревянного дома Public Domain

  6016
  Икс

  4000

  26.12.2016

• 3-этажный дом из серого и белого бетона Public Domain

  4838
  Икс

  2655

  18.12.2016

• банк, вид, нажмите, сидеть, перерыв, отдых, дерево — материал, сельская сцена Public Domain

  4928
  Икс

  3264

  01.02.2017

• парк, путь, облака, небо, тропа, переулок, сельское хозяйство, сельская сцена Public Domain

  2304
  Икс

  1728

  20.01.2017

• зеленые листьяобщественное достояние

  3000
  Икс

  2500

  07.01.2017

• пейзаж, далеко, деревья, осень, сельское хозяйство, сельская сцена Public Domain

  3680
  Икс

  2760

  14.01.2017

• Зеленый трактор John DeerPublic Domain

  4928
  Икс

  3264

  27.12.2016

• коричневый деревянный забор Public Domain

  5760
  Икс

  3840

  2016-12-16

• желтый и коричневый вагон Public Domain

  4000
  Икс

  3000

  23.01.2017

• сено, ферма, природа, коричневый, старый, страна, сельское хозяйство, ферма Public Domain

  6000
  Икс

  4000

  26.01.2017

• дорога, природа, ферма, сельское хозяйство, поле Public Domain

  5184
  Икс

  3456

  13.02.2017

• коричневый деревянный амбар Public Domain

  5184
  Икс

  3456

  07.02.2017

• ковш из нержавеющей стали Public Domain

  5472
  Икс

  3648

  14.01.2017

• коричневый деревянный забор Public Domain

  3549
  Икс

  2363

  06.12.2016

• коричневый бетонный домPublic Domain

  3648
  Икс

  2736

  06.01.2017

• коричневая и серая водяная мельница Public Domain

  4000
  Икс

  3000

  05.01.2017

• красный и желтый сельскохозяйственный грузовик Public Domain

  4248
  Икс

  3186

  01.01.2017

• красный и желтый грузовик Public Domain

  4601
  Икс

  3072

  09.01.2017

• дрова снаружи коричневого кирпичного дома Public Domain

  4200
  Икс

  3456

  19.02.2017

• зеленое лиственное деревоОбщественное достояние

  3979
  Икс

  2653

  29.11.2016

• зеленое окрашенное дерево Public Domain

  5184
  Икс

  3456

  19.01.2017

• коричневый и белый домОбщественное достояние

  4272
  Икс

  2848

  03.01.2017

• коричневый белый домPublic Domain

  4608
  Икс

  2592

  30.11.2016

• бежевый бетонный домPublic Domain

  4168
  Икс

  2350

  14.12.2016

• коричневый металлический постОбщественное достояние

  1920 г.
  Икс

  1280

  12.12.2016

• белый и коричневый деревянный дом Public Domain

  2399
  Икс

  1605

  11.01.2017

• коричневый деревянный дом Public Domain

  4608
  Икс

  3456

  11.02.2017

• коричневый трактор Public Domain

  4896
  Икс

  3672

  27.12.2016

• сарай, в возрасте, старый, старое дерево, сельский, грубый, зима, хижина Public Domain

  3008
  Икс

  2000 г.

  25.01.2017

• красный тракторPublic Domain

  4608
  Икс

  2592

  15.01.2017

• коричневая ветряная мельница Public Domain

  2700
  Икс

  1800

  11.01.2017

• ассорти из скалки в ведре Public Domain

  4896
  Икс

  3672

  30.01.2017

• пейзаж, фонтан, вода, квартира, сельская сцена, сельское хозяйство Public Domain

  4160
  Икс

  3120

  21.

  No related posts.
