Категории автоматических выключателей

Автоматические выключатели, или проще говоря – автоматы, предназначены прежде всего для защиты наших бытовых приборов в квартире или частном доме от скачков электрического напряжения в сети, короткого замыкания и других факторов, способных вывести их из строя. Но надежная защита зависит не только от самых автоматов. Их еще нужно не только правильно установить, но и выбрать те, которые обеспечат эту самую надежную защиту. В этой статье речь пойдет о категориях автоматических выключателей, на которые они подразделяются. Рассмотрим чем отличаются автоматы с маркировкой «B» от таких же с виду автоматов с маркировкой «C» или «D».

Конечно же, в строительных магазинах Вы вряд ли найдете автоматические выключатели такой редкой категории как «MA» «K» и «Z». Это специфические категории, используемые в промышленности, а не в быту. Но о них тоже стоит упомянуть, мало ли, попадутся вам на глаза или достанутся безвозмездно от какого-нибудь приятеля. Вы их установите, а достаточной защиты либо не получите, либо автомат будет срабатывать так часто, что в итоге его придется заменить.

Итак, поехали. Стоит отметить, что класс или категория автоматического выключателя обозначается большой латинской буквой, которая стоит перед цифрой, обозначающей номинальный ток.

Категория MA

Категория MA является, наверное, одной из самых редких. Особенностью этой категории автоматов является отсутствие в их конструкции теплового расцепителя, который срабатывает при токе перегрузки – ток, лишь незначительно превышающий номинальный, вызванный включением в сеть очень мощной нагрузки.

Эти автоматы срабатывают только на ток короткого замыкания, за который отвечает электромагнитное реле.

Особенность применения

Данные автоматы используются в основном на производстве и защищают электрическое оборудование в состав которого входят электрические двигатели и мощные силовые агрегаты. В момент запуска такого оборудования неизбежно возникают токи перегрузки, поэтому автоматы категории MA и не содержат тепловых расцепителей, чтобы они не вызывали ложных срабатываний.

Категория A

Автоматы этой категории содержат в своей конструкции и тепловой расцепитель и электромагнитное реле. Причем первый настроен так, что срабатывает даже при малейших превышениях тока нагрузки. В результате этого данная категория является одной из самых чувствительных.

Как правило, тепловой расцепитель у таких автоматов настроен на срабатывании при превышении тока нагрузки всего на 30 %.

Особенность применения

Используются такие автоматические выключатели в электрических сетях, которые запитывают особенно чувствительную аппаратуру. Это вычислительные системы, сервера, диагностическое и исследовательское оборудование.

Категория B

Тепловой расцепитель автоматов категории B рассчитан на срабатывание при превышении номинального тока примерно в два раза. Они менее чувствительны чем предыдущая категория, но также обеспечивают достаточную защиту даже в высокоточных цепях.

Особенность применения

В основном автоматические выключатели категории B используются в бытовых сетях, которые питают розетки и светильники. Это наиболее подходящая категория для защиты домашней электропроводки.

Категория C

Автоматические выключатели категории C срабатывают при превышении номинального тока примерно в 5 раз. Они менее чувствительны, чем категория B.

Особенность применения

Автоматы этой категории также применяются в бытовых электрических сетях, но как правило устанавливаются не для защиты отдельных групп электроприборов, а для защиты всей сети или ее частей. Поэтому эти автоматы устанавливаются на ввод – в электрических щитках на лестничных площадках.

Категория D

Автоматические выключатели категории D срабатывают при превышении номинального тока, указанного на автомате, как минимум в 10 раз. Это наименее чувствительная категория. Следовательно, у них особая роль в обеспечении защиты – подстраховочная.

Особенности применения

Категория D устанавливается на вводе всего здания или его части и служит для обесточивания сети, когда автоматы более низких категорий по каким-либо причинам не сработали. Также эти автоматы, как и категория MA, используются в оборудовании, содержащей электродвигатели и силовые установки с большим пусковым током.

Категория K и Z

Это очень специфические автоматические выключатели. Срабатывание электромагнитного реле выключателя категории K, включенного в цепь переменного тока происходит при его 12 кратном превышении номинала. Для цепи постоянного тока этот показатель равен 18. При этом тепловой расцепитель должен сработать при перегрузке всего в 5 %.

Автоматические выключатели категории Z также имеют разные характеристики тока срабатывания для сетей переменного и постоянного тока. В первом случае превышение должно быть троекратным, а во втором – в 4,5 раза.

Особенности применения

Автоматические выключатели категории K используются в цепях с индуктивной нагрузкой. Это трансформаторы, преобразователи напряжения, электромагнитные устройства и прочее.

Категория Z в основном применяется в сетях где подключены какие-то специфические электронные устройства.

Технические характеристики автоматических выключателей

При практическом применении важно не только знать характеристики автоматических выключателей, а и понимать, что они означают. Благодаря такому подходу можно определиться с большинством технических вопросов. Давайте рассмотрим, что подразумевается под теми или иными параметрами, указанными на маркировке.

Используемая аббревиатура.

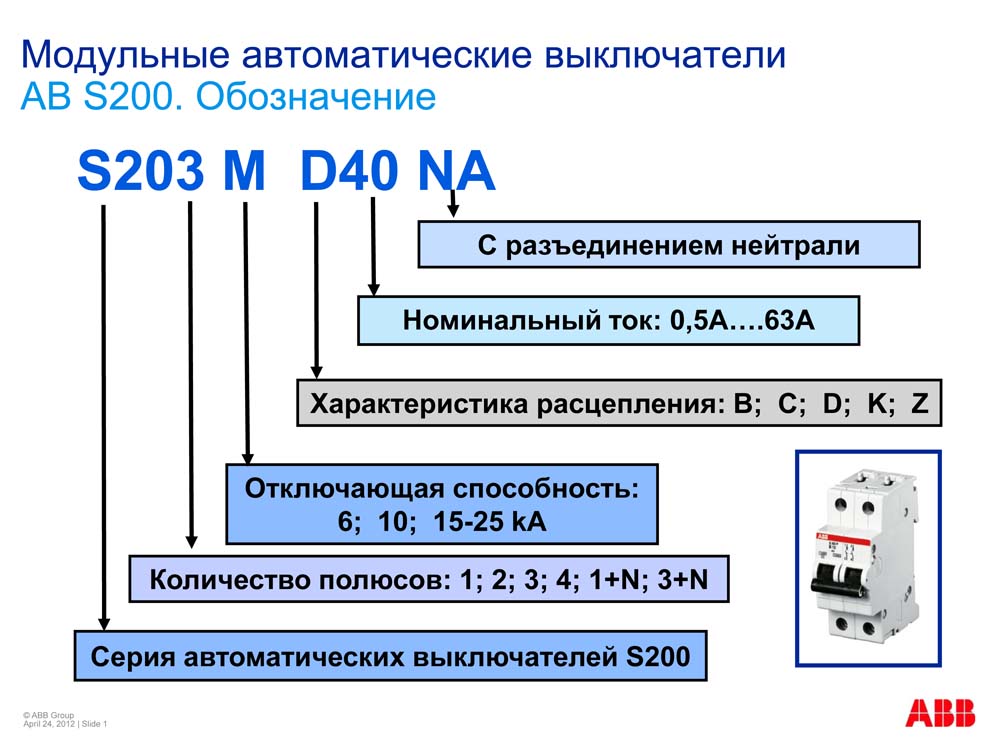

Маркировка устройств содержит всю необходимую информацию, описывающую основные характеристики автоматических выключателей (далее АВ). Что они обозначают, будет рассказано ниже.

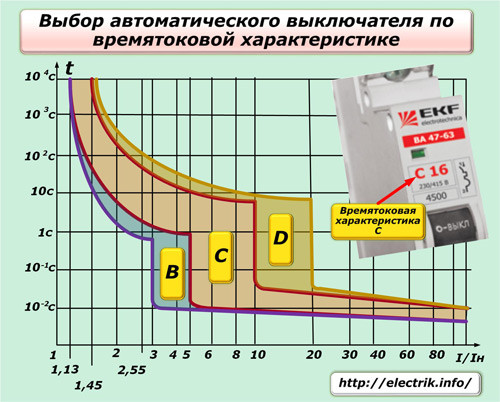

Время-токовая характеристика (ВТХ)

При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.

Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов

Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):

• «А» — максимум – троекратное превышение;
• «В» — от 3 до 5;
• «С» — в 5-10 раз больше штатного;
• «D» — 10-20 кратное превышение;
• «К» — от 8 до 14;
• «Z» — в 2-4 больше штатного.

Рисунок 3. Основные параметры активации для различных типов

Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).

Отображение на графике зон работы соленоида и термоэлемента

Учитывая все вышесказанное, можно резюмировать, что основная защитная характеристика у АВ обусловлена время-токовой зависимостью.

Перечень типовых время-токовых характеристик.

Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.

Таблица время токовых характеристик автоматических выключателей

Характеристика типа «A»

Тепловая защита АВ этой категории активируется, когда отношение тока цепи к номинальному (I/I_n) превысит 1,3. При таких условиях отключение произойдет через 60 минут. По мере дальнейшего превышения номинального тока время отключения сокращается. Активация электромагнитной защиты происходит при двукратном превышении номинала, скорость срабатывания – 0,05 сек.

Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.

Характеристика «B»

Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).

Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.

S201 производства компании ABB с время-токовой характеристикой B

Характеристика «C»

Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.

Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети,  для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.

Трехполюсный автомат Legrand

Характеристика «D»

Для АВ такого типа характерны высокие перегрузочные характеристики. А именно, десятикратное превышение нормы для термоэлемента и двадцатикратное для соленоида.

Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).

Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35

Характеристика «K»

У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.

Сфера применения – цепи с индуктивной нагрузкой.

Характеристика «Z»

Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница — двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.

Этот подвид применяется для подключения электронных приборов.

Характеристика «MA»

Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).

Ток штатной работы

Этот параметр описывает максимально допустимое значение для штатного режима работы, при его превышении будет активировано срабатывание системы отключения нагрузки. На рисунке 1 показано, где отображается это значение (в качестве примера взята продукция компании IEK).

Ток штатной работы обведен окружностью

Тепловые параметры

Под данным термином подразумевается условия срабатывания термоэлемента. Эти данные можно получить из соответствующего время-токового графика.

Предельная отключающая способность (ПКС).

Этот термин обозначает максимально допустимое значение нагрузки, при котором прибор сможет разомкнуть цепь без потери работоспособности. На рисунке 5 данная маркировка обозначена красным овалом.

Рис. 5. Прибор компании Шнайдер Электрик

Категории токоограничения

Этот термин используется для описания способности АВ произвести отключение цепи до того, как ток КЗ в ней станет максимальным. Приспособления выпускаются с токоограничением трех категорий, в зависимости от времени отключения нагрузки:

1. 10 мс. и больше;
2. от 6 до 10 мс;
3. 2,5-6 мс.

Соответственно, чем выше категория, тем меньше электропроводка подвержена нагреву, а значит, снижается риск ее возгорания. На рисунке 6 указанная категория обведена красным овалом.

Маркировка ВА47-29 содержит указание на класс токоограничения

Заметим, что АВ, относящиеся к первой категории, могут не иметь соответствующей маркировки.

Небольшой лайфхак о том, как выбрать необходимый выключатель для дома

Предложим несколько общих рекомендаций:

• Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
• При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10.
  Рисунок 10. График для выбора АВ в зависимости от тока нагрузки

  Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат — 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.

• Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
• Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.

Использованная литература

• Нейман Л.Р., Демирчян К.С. «Теоретические основы электротехники» 1981
• Родштейн Л.П. «Электрические аппараты» 1989
• Бартош А.И. «Электрика для любознательных» 2019

A, B, C, D, K и Z

На сегодняшний день автоматические выключатели стали незаменимым частью электрической цепи как на производстве, так и в быту. Все автоматические выключатели обладают множеством параметров, один из которых – время токовая характеристика. В данной статьи мы рассмотрим, чем отличаются автоматы с время токовой характеристиками категории A, B, C, D и где данные выключатели применяются.

Работа автоматического выключателя

Независимо от того к какому классу относится автоматический выключатель, его основная задача — это срабатывание в случае появления чрезмерного тока в сети, и прежде, чем произойдет повреждение защитного оборудования и кабеля автомат должен обесточить сеть.

 В сети бывают 2 вида опасных для сети токов:

Сверхтоки вызванный КЗ. Причиной возникновения короткого замыкания является замыкание нейтрального и фазного проводника между собой. В обычном состоянии фазный и нейтральный провод подключены к нагрузке отдельно друг от друга.

Токи перегрузки. Появление таких токов зачастую происходит в том случае, если суммарная мощность подключенных устройств к линии превышает предельно допустимую норму.

 Токи перегрузки

Токи перегрузки зачастую бывают немного больше номинального значения тока автомата, поэтому токи перегрузки как правило не вызывают повреждение цепи в случае недолговременной продолжительности действия. Следовательно, нам не нужно мгновенно отключать сеть в данном случае (зачастую величина тока быстро приходит в норму). В каждом автоматическом выключателе предусмотрено определенное превышение силы тока, которое приводит к срабатыванию автомата.

Время срабатывания автоматического выключателя связано с величиной перегрузки. При значительном превышении номинала выключение автомата происходит за считанные секунды, а при небольшом превышении нормы, срабатывание автомата может произойти в течении часа и больше. Данная особенность обусловлена использованием в автомате биметаллической пластины, которая изгибается при нагреве током превышающего норму и тем самым приводит к срабатыванию автомата. Чем большее значение тока, тем быстрее изгибается пластина и тем раньше срабатывает автомат.

Токи КЗ

При правильном выборе автомата, ток КЗ должен приводить к его мгновенному срабатыванию. За обнаружение и немедленную реакцию автомата отвечает электромагнитный расцепитель. Конструктивно расцепитель представляет собой соленоид с сердечником. Под воздействием сверхтока сердечник вызывает мгновенное срабатывание автомата и данное отключение должно происходить в течении доли секунд.

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Теперь мы плавно переходим к главному вопросу связанному с срабатыванием автоматических выключателей в зависимости от его времятоковой характеристики. Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

 Автоматы типа МА

Главная особенность подобных устройств – отсутствие в них теплового расцепителя. Обычно подобные устройства ставят для защиты электрических моторов и прочих мощных устройств.

Устройства класса А

Автоматы класса А имеют самый высокий порог чувствительности. В устройствах с времятоковой характеристикой А, тепловой расцепитель, как правило срабатывает в случае превышении воздействующей силы тока на 30% больше номинала выключателя.

Стоит учесть, что подобные автоматы устанавливаются в линии, в которой не допустимы даже кратковременные перегрузки. К примеру, это может быть цепь с полупроводниковыми элементами.

Защитные устройства класса B

Все устройства категории В имеют меньшую чувствительность, в сравнении с устройствами категории А. Срабатывание электромагнитного расцепителя в них происходит при превышении номинала автомата на 200%. При этом время срабатывания данных устройств составляет 0,015 сек.

Устройства категории В используются для установки в линиях, в которые включены приборы освещения, розетки и также в других цепях, в которых отсутствует пусковые токи или они имеют минимальное значение.

Устройства категории С

Устройства типа С весьма распространены в бытовых сетях. Устойчивость к перегрузкам у данных устройств выше, нежели у всех вышеперечисленных. Чтобы произошло срабатывание соленоида электромагнитного расцепителя, требуется превышение проходящего через расцепитель тока в 5 раз выше номинального значения. Тепловой расцепитель срабатывает в случае превышения номинала в 5 раз через 1,5 сек.

Как упоминалось ранее выключатели с времятоковой характеристикой С обычно устанавливаются в бытовых сетях. Данные устройства отлично работают в роли вводных устройств для защиты общей сети.

Вы можете купить автоматические выключатели категории С от лучших производителей:

Автоматы CHINT

Автоматы IEK

Автоматические выключатели категории D

Выключатели категории D имеют наиболее высокую перегрузочную способность. Электромагнитная катушка в устройстве срабатывает при превышении номинала автомата, как минимум в 10 раз.

Тепловой расцепитель срабатывает через 0,4 сек.

Зачастую устройства категории D применяются в общих сетях зданий и сооружений в роли страховки. Данные устройства срабатывают в том случае, если не произошло своевременное срабатывание автоматов защиты цепи в отдельных помещениях. Также автоматы категории D могут устанавливаться в цепях с большими пусковыми токами.

Вы можете купить автоматические выключатели категории D здесь:

Автоматы CHINT

Автоматы IEK

 Защитные устройства категории K и Z

Автоматы категории K и Z встречаются довольно редко. Устройства категории К имеют большой разброс в значениях тока, требуемых для электромагнитного расцепителя. К примеру, для цепи переменного тока данный показатель должен превышать номинал в 12 раз, а в случае применения в цепи постоянного тока, в 18 раз. Электромагнитный соленоид срабатывает через 0,02 сек. Тепловой расцепитель может сработать при превышении номинала всего на 5%.

Из-за своих свойств устройства категории К применяются в цепях с исключительно индуктивной нагрузкой.

Устройства категории Z также имеют различные токи срабатывания соленоида электромагнитного расцепителя, но разброс для данного варианта, не настолько большой, как в выключателях с категорией К. В цепи постоянного тока величина тока должна быть в 4,5 раза выше номинала, а в сетях переменного тока для срабатывания автомата, ток должен превысить автомат в 3 раза. Устройства категории Z обычно используют для защиты электроники.

Выбор автоматического выключателя по характеристикам.

Автоматический выключатель – низковольтный коммутационный аппарат, обеспечивающий защиту электрической цепи от токовых перегрузок, связанных с подключением большого количества приборов (суммарная мощность которых превышает допустимую), неисправностью приборов или тока короткого замыкания (КЗ). Если выключатель не сработает вовремя и не обесточит линию, большая сила тока может вывести из строя бытовые приборы, а также привести к высокому нагреву кабеля с последующим возгоранием изоляции. Поэтому основная задача автоматического выключателя – определить появление чрезмерного тока и отключить сеть раньше, не допуская пожароопасной ситуации или повреждений приборов. В соответствии с требованиями Правил устройств электроустановок (ПУЭ), эксплуатация сети без автоматов защиты – запрещена. Для того, чтобы правильно подобрать необходимые автоматы защиты, нужно знать основные характеристики автоматических выключателей: это номинальный ток и время-токовая характеристика.

Номинальный ток – максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть.
Время-токовая характеристика — это зависимость времени срабатывания от силы тока, протекающего через автоматический выключатель.

Принцип работы автоматического выключателя

Основные органы срабатывания автоматического выключателя – Тепловой расцепитель (биметаллическая пластина) и электромагнитный расцепитель (соленоидом с сердечником). При нормальной работе электрической сети и подключенных в сеть приборов, через автоматический выключатель протекает электрический ток. Биметаллическая пластина от воздействия повышенного тока нагревается и изгибается приводя в действие механизм расцепления. В зависимости от категории автоматического выключателя, время срабатывания будет происходить быстрее или медленнее.

Категории (типы) автоматических выключателей

Автоматические выключатели делятся на типы в зависимости от чувствительности мгновенного расцепителя. Обозначаются класс латинскими буквами A, B, C и D.

Автоматические выключатели типа А (2 – 3 значения номинального тока) срабатывают без выдержки времени (неселективные). Применяются в основном для защиты цепей с большой протяженностью и для защиты микропроцессорных устройств.
Автоматические выключатели типа B (от 3 до 5 значений номинального тока). То есть выключатель с маркировкой В16 сработает при силе тока от 48А до 80А. Данные выключатели широко используются в быту, в основном в домах со старой проводкой, на дачах или в сельской местности.
Автоматические выключатели типа C (от 5 до 10 значений номинального тока). Выключатель с маркировкой С16 сработает при силе тока от 80А до 160А. Используются выключатели типа С в основном в новых многоквартирных домах, где в сеть может быть подключено много бытовой техники (стиральная машина, утюг, холодильник, кондиционер, посудомоечная машина, электрический чайник, микроволновая печь, пылесос и пр.).
Автоматические выключатели типа D (от 10 до 20 номинальных токов) используются для защиты цепей, питающих электрические установки с высокими пусковыми токами (компрессоры, электромоторы, станки, насосы и подъемные механизмы) и применяются в основном в производственных помещениях. Также устройства с характеристикой D используют в общих сетях зданий, где они выполняют подстраховочную роль, если в отдельных помещениях по каким-то причинам не произошло своевременного отключения электроэнергии.

Зависимость времени отключения от силы тока нагляднее всего можно изобразить в виде графика.

Автоматические выключатели типа  K приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Автоматические выключатели типа  Z приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Количество полюсов автоматических выключателей

Однополюсные автоматические выключатели используются для защиты цепей с приборами освещения и розетками, куда подключаются обычные однофазные бытовые приборы.

Для защиты однофазной проводки, куда подключаются отопительные приборы, водонагреватели, электрические плиты, стиральные машины в качестве защиты между щитом и помещением устанавливаются двухполюсные автоматические выключатели.

Двухполюсные АВ при отключении обеспечивает разрыв не только «фазы», но и «нуля».

Нельзя устанавливать два однополюсных выключателя для защиты фазного и нулевого провода! Для этих целей применяют двухполюсные автоматы, которые отключают «ноль» и «фазу» одновременно.

В трехфазной сети, в основном в промышленности, применяются 3-х полюсные автоматические выключатели.

4-х полюсные выключатели являются вводными автоматами и обеспечивают защиту 3-х фазной электросети: 3 фазы + нейтраль.

Вводной автоматический выключатель обязательно должен отключать все фазы и рабочий «ноль», так как имеется вероятность поражения электрическим током при проведении обслуживания или работ с проводкой.

3 Категории автоматических выключателей

Автоматы
типа А, обладают самой высокой
чувствительностью. Тепловой расцепитель
в устройствах с времятоковой характеристикой
А чаще всего срабатывает при превышении
силой тока номинала АВ на 30%.

Катушка
электромагнитного расцепления
обесточивает сеть в течение примерно
0,05 сек, если электроток в цепи превышает
номинальный на 100%. Если по какой-либо
причине после увеличения силы потока
электронов в два раза электромагнитный
соленоид не сработал, биметаллический
расцепитель отключает питание в течение
20 – 30 сек.

Автоматы,
имеющие времятоковую характеристику
А, включаются в линии, при работе которых
недопустимы даже кратковременные
перегрузки. К таковым относятся цепи с
включенными в них полупроводниковыми
элементами.

Аппараты
категории B обладают меньшей
чувствительностью, чем относящиеся к
типу A. Электромагнитный расцепитель в
них срабатывает при превышении
номинального тока на 200%, а время на
срабатывание составляет 0,015 сек.
Срабатывание биметаллической пластины
в размыкателе с характеристикой B при
аналогичном превышении номинала АВ
занимает 4-5 сек.

Оборудование
этого типа предназначено для установки
в линиях, в которые включены розетки,
приборы освещения и в других цепях, где
пусковое повышение электротока
отсутствует либо имеет минимальное
значение.

Устройства
типа C наиболее распространены в
бытовых сетях. Их перегрузочная
способность еще выше, чем у ранее
описанных. Для того, чтобы произошло
срабатывание соленоида электромагнитного
расцепления, установленного в таком
приборе, нужно, чтобы проходящий через
него поток электронов превысил номинальную
величину в 5 раз. Срабатывание теплового
расцепителя при пятикратном превышении
номинала аппарата защиты происходит
через 1,5 сек.

Установка
автоматических выключателей с времятоковой
характеристикой C, обычно производится
в бытовых сетях. Они отлично справляются
с ролью вводных устройств для защиты
общей сети, в то время как для отдельных
веток, к которым подключены группы
розеток и осветительные приборы, хорошо
подходят аппараты категории B.

Это
позволит соблюсти селективность защитных
автоматов (избирательность), и при КЗ в
одной из веток не будет происходить
обесточивания всего дома.

Эти
устройства имеют наиболее высокую
перегрузочную способность. Для
срабатывания электромагнитной катушки,
установленной в аппарате такого типа,
нужно, чтобы номинал по электротоку
защитного автомата был превышен как
минимум в 10 раз.

Срабатывание
теплового расцепителя в этом случае
происходит через 0,4 сек.

Устройства
с характеристикой D наиболее часто
используются в общих сетях зданий и
сооружений, где они играют под страховочную
роль. Их срабатывание происходит в том
случае, если не произошло своевременного
отключения электроэнергии автоматами
защиты цепи в отдельных помещениях.
Также их устанавливают в цепях с большой
величиной пусковых токов, к которым
подключены, например, электромоторы.

Автоматы
типов K и Z распространены гораздо
меньше, чем те, о которых было рассказано
выше. Приборы типа K имеют большой разброс
в величинах тока, необходимых для
электромагнитного расцепления. Так,
для цепи переменного тока этот показатель
должен превышать номинальный в 12 раз,
а для постоянного – в 18. Срабатывание
электромагнитного соленоида происходит
не более чем через 0,02 сек. Срабатывание
теплового расцепителя в таком оборудовании
может произойти при превышении величины
номинального тока всего на 5%.

Этими
особенностями обусловлено применение
устройств типа K в цепях с исключительно
индуктивной нагрузкой.

Приборы
типа Z тоже имеют разные токи срабатывания
соленоида электромагнитного расцепления,
но разброс при этом не столь велик, как
в АВ категории K. В цепях переменного
тока для их отключения превышение
токового номинала должно быть трехкратным,
а в сетях постоянного – величина
электротока должна быть в 4,5 раза больше
номинальной.

Аппараты
с характеристикой Z используются только
в линиях, к которым подключены электронные
устройства.

Рисунок 3.1 — Категории автоматических
выключателей.

Как выбрать автоматические выключатели для дома правильно? По току и мощности

Автоматические выключатели (автоматы), имеют массу преимуществ перед автоматическими пробками и пробками с плавкими вставками.

Современные защитно-предохранительные приборы и арматура имеют различное исполнение, но в быту, наибольшее распространение получили клавишные выключатели, имеющие клавишу включения-выключения и два контакта для соединения с наружной электромагистралью и домашней сетью.

Основной задачей любого автоматического выключателя является защита внутренней электропроводки от токовой перегрузки и как следствие этого – предотвращение ее разрушения или перегрева, которое может привести к пожару.

При превышении тока в сети порогового значения, автомат срабатывает, обесточивая помещения до момента, когда перегрузка не будет устранена. Большинство автоматов приводятся в рабочее состояние (включаются) вручную, что позволяет устранить повторные отключения при колебаниях нагрузки.

Большинство автоматических выключателей, устанавливаемых в бытовых электросетях, можно разделить на три категории:

1. Центральный автоматический выключатель, роль которого раньше выполнял рубильник, устанавливается в распределительном щитке. Его назначение – полностью обесточить жилище (квартиру или индивидуальный дом) при проведении ремонтных-электротехнических работ, при стационарном подключении новых бытовых потребителей энергии, а также при использовании как аварийного устройства, срабатывающего, когда другая предохранительная аппаратура по той или иной причине не сработала. Обычно, центральный автомат отключает все питающие цепи – фазу и ноль при однофазной проводке и все три фазы и ноль при трехфазном электроснабжении.
2. Автоматы, обеспечивающие аварийное отключение какой-либо одной квартирной электромагистрали, от которой питаются несколько потребителей энергии. Обычно, в городских квартирах, через отдельный автомат запитывается каждое жилое и бытовое помещение – кухня, гостиная, детская, рабочий кабинет. Кроме того, в частных жилых домах, многие владельцы стараются дифференцировать разводку по типам помещений – жилые, бытовые, с повышенной влажностью и тому подобное, используя для электроснабжения каждого отдельную линию. Существует и другой принцип установки этой категории автоматических выключателей – один отвечает за розетки, а второй за освещение.
3. Индивидуальные автоматические выключатели, через которые запитаны мощные потребители электроэнергии – электроплиты, стиральные машины, варочные панели, электроводонагреватели. Обычно, они устанавливаются для повышения безопасности эксплуатации бытовых приборов, мощность которых превышает 1,5-2,0 киловатта.

Виды и критерии выбора

Однополюсный выключатель

Различных типов автоматических выключателей используется не особенно много, и их классификация производится по трем признакам:

1. Максимальному напряжению, на которое рассчитан прибор конкретной марки.
2. Количеству полюсов, которые замыкает отдельное устройство.
3. Максимальной токовой нагрузке, при превышении которой срабатывает автомат.

Все бытовые защитные устройства могут быть однополюсными и многополюсными. Однополюсный выключатель встраивается в отдельную фазу (реже в нулевую линию). Многополюсные (трехполюсные) предназначены для установки в трехфазные сети, а двухполюсные для подключения к ним фазы и нуля в однофазных электросетях.

Напряжение в сети может быть равным 220,0 или 380,0 вольт. Реже можно встретить электропитание временных бытовок или помещений индивидуальных бань в 12 или 24 вольта. Выбор марки автомата по этому параметру достаточно прост – зная значение сетевого напряжения, выбирают электроприбор, соответствующий его величине.

Максимальная токовая нагрузка, по которой выбирается прибор, показывает какое значение тока в электросети приведет к срабатыванию автоматического выключателя.

Для выбора прибора по этому параметру, необходимо знать число потребителей электроэнергии, подключенных к отдельной линии, запитанной через автомат и их суммарную мощность. Сегодня, выпускаются модельные линии этих приборов, каждый типоразмер которого рассчитан на срабатывание при конкретном значении протекающего через него тока.

Обычно, токовые значения автомата выбираются из ряда 2,5; 4,0; 6,0; 10,0 …160,0 ампер.

Зная суммарную потребляемую мощность (Р) и величину сетевого напряжения (U), нетрудно определить максимальный ток (Imax), при превышении которого должно происходить срабатывание защитного устройства.

Для этого, достаточно воспользоваться формулой:

Конечно, для реальных условий эксплуатации, фактически протекающий в электросети (отдельной линии), ток может быть несколько выше расчетной величины. Этот запас необходим для предотвращения случайного срабатывания автомата при случайных скачках напряжения.

Кроме того, пусковой ток компрессора холодильника или стиральной машины в режиме отжима, в несколько раз превышает токовую нагрузку при номинальной мощности. Поэтому, все автоматические выключатели имеют некоторую инерционность и запас мощности, которые показывают, во сколько раз ток срабатывания превышает номинальное значение.,

В принципе, для выбора конкретного типоразмера электрического защитного прибора, знания вышеприведённых параметров достаточно. Однако, часто, особенно при модернизации квартирного электробеспечения, когда замена электропроводки не производится, выбор автомата можно осуществить по диаметру жилы отдельного провода.

При прокладке электропроводки, величина диаметра провода выбирается также по максимальной токовой нагрузке.

Зная диаметр отдельной жилы (провода) (d) можно определить его сечение (S), для чего используется следующее выражение:

,

Выбор конкретной модели производится по выбранному табличному значению тока. При этом,срабатывание автоматического выключателя предотвратит выгорание электропроводки при подключении слишком мощных потребителей электроэнергии.

Таблица:

Выбор конкретной модели

Сегодня электротехническую арматуру выпускает достаточно много производителей. Причем многие из них используют собственную систему маркировки, а электрические характеристики конкретного типоразмера или модели можно определить только по каталожному номеру.

Разобраться в путанице этих обозначений неспециалисту довольно затруднительно, поэтому большинство самодеятельных электриков предпочитают устанавливать проверенные в эксплуатации устройства, нарекания на которые минимальны.

К таким автоматам можно отнести:

«АВВ»

Шведско-швейцарские автоматы, имеющие модульную конструкцию, из которых можно собрать любую линейку защитных устройств, выпускаемых на все расчетные токи и используемые напряжения.

«Дженерал электрик», («JE») и «Легранд»

Выключатель Legrand

Модульные автоматические выключатели.

«АЕ»

Российская защитная арматура. Несмотря на брендовые названия первых трех типов автоматов, многие из них производятся по лицензии на российских или китайских заводах, выпускающих электротехническую продукцию.

Особенности установки и эксплуатация

Сегодня, в городской квартире и индивидуальном жилом доме, может быть установлено несколько автоматических выключателей.

Существует определенный регламент, устанавливающий правила монтажа и размещения защитной арматуры различного назначения:

1. Центральный (вводный) автомат.  Устанавливается при вводе электрической линии в квартиру или жилой дом, до электрического счетчика. Через него будет проходить суммарная токовая нагрузка от энергопотребителей, размещенных во всех жилых и бытовых помещениях. Обычно, в однофазной сети в качестве этого прибора используется мощное двухполюсное защитное устройство, рассчитанное на ток 32,0…40,0 ампер. Для трёхфазного электроснабжения устанавливается 3-4-х полюсное устройство. При его срабатывании, жилище полностью обесточивается.
2. Питание мощных периферийных устройств. Обычно применяют однополюсные автоматические выключатели, которые размещают на отдельном щитке в непосредственной близости от бытового прибора (электропечи, водонагревателя, стиральной машины).
3. Запитывание отдельных электрических линий. К которым подключается несколько потребителей, также используется однополюсная защитно-предохранительная арматура, устанавливаемая непосредственно после счетчика электрической энергии. При этом, часто, отдельные приборы применяют для подачи электроэнергии в помещения с повышенной влажностью – застекленная лоджия, ванная комната, домашняя сауна или бассейн.

Статья была полезна?

0,00 (оценок: 0)

Основные типы характеристик автоматических выключателей: время-токовые параметры

Покупая электрический автомат в распределительный щит, нас интересует время его срабатывания в аварийной ситуации. В зависимости от значений протекающего тока оно может находиться в пределах от сотых доли секунды до нескольких минут. Все эти сведения заключаются в одном из важных параметров АВ – время-токовой характеристике. Если мы грамотно выбрали кабель и выключатель, то можем не переживать, что при повышенных значениях тока изоляция на проводах не поплывет, допустим, за 20 секунд, которые нужны для срабатывания защиты от перегрузки.

Коротко о типах время-токовых характеристик автоматических выключателей и их назначении

Все мы без исключения видели буквы на корпусе рядом с цифровыми значениями номинального рабочего тока. Чаще всего встречаются обозначения в виде литер B, C и D, есть еще A, K и Z, но в частных домовладениях их не используют. Соответственно существуют рекомендации по их применению:

• A – для защиты линий большой протяженности, а также приборов на полупроводниках.
• B – предназначены для использования в розеточных и осветительных цепях, где пусковые значения тока минимальны.
• C – используются в роли защиты для общей цепи и электроаппаратов с умеренными пусковыми нагрузками.
• D – технические характеристики этих автоматических выключателей позволяют им работать с высокими пусковыми токами электродвигателей, а также в цепях с активно-индуктивной нагрузкой.
• K – только для линий с индуктивной нагрузкой.
• Z – для защиты электронного оборудования.

Точно выяснить время токовые параметры автомата можно по графикам, в которых представлена зависимость времени срабатывания от величины тока. По ним определяют, через какой промежуток времени будут обесточены потребители при повышенном токе или его скачках. Если вы разбираетесь в графиках, то сразу же поймете, почему отключается автоматический выключатель и в чем причина.

Категории «B», «C» и «D»: в чем отличия?

Поскольку автоматы этих типов в основном используются в жилых зданиях, то и речь пойдет именно о них. Собственно, отличие только одно, и оно заключается в различных значениях величины отношения протекающего тока к номинальному току I/In.

Если еще не все прояснилось, будем разбираться дальше уже на практических примерах. Уверяю, так будет понятнее, чем «жевать» сухую теорию.

Пример использования токовременной характеристики автоматического выключателя класса «В»

Предположим, стоит у нас в распределительном щите автомат на 10А с параметрами класса «B». Мы не случайно выбрали 10А, во-первых, ими часто пользуются в домашних электрических сетях, а во-вторых, так проще производить расчеты.

Итак, случилось ЧП…

Решил как-то мой приятель Витька Штуцер повесить у себя дома книжные полки. Начал сверлить стену перфоратором и бац – вокруг темень и тишина. Здесь не нужно быть мастером экстра-класса, чтобы понять – сверло замкнуло жилы проводки и произошло КЗ. Думаю, у многих была похожая ситуация.

В этом случае, когда величина тока в сети превысит номинальное значение защиты в 3-5 раз, автомат с время-токовой характеристикой категории «B» сработает моментально. В нашем варианте величина тока будет находиться в пределах 30-50А. При КЗ ток увеличивается в сотни раз, но нашему электромагнитному расцепителю будет достаточно и 3-5 кратного превышения нормы, чтобы разорвать цепь.

Смотрим графики

… и что видим? При достижении величины тока в 50А автоматический выключатель сработает через 0,01 сек. Теперь смотрим, откуда это взялось:

• Ток короткого замыкания разделим на рабочий ток автомата – 50А/10А = 5.
• На горизонтальной оси от цифры «5» проведем вверх вертикальную линию (красного цвета) до пересечения с первой кривой.
• От точки пересечения с кривой проведем горизонтальную линию до вертикальной оси времени. Получаем примерно 0,01 секунда.

Аналогичным образом можно определить, что при перегрузке в 15А отношение составит 1,5 и время до срабатывания автомата– 30 сек. Здесь уже цепь будет разорвана за счет работы теплового расцепителя. Когда сечение провода правильно подобрано, то изоляция за такой промежуток времени расплавиться не успеет.

Три кривых время-токовой характеристики автоматического выключателя: особенности графика

На графике представлены три кривые, со значением одной из них мы вкратце ознакомились выше. Настало время разобраться, зачем они вообще нужны:

1. Верхняя кривая – для «холодного» состояния автомата.
2. Пунктирная кривая – для расчета времени отключения автоматов с номиналом не выше 32А.
3. Нижняя кривая – для «горячего» состояния.

Сам график составлен с учетом того, что окружающая температура находится в пределах +30℃. Для вышеприведенного примера автоматический выключатель категории «B» в холодном состоянии при токе 50А сделает задержку на срабатывание 0,04 секунды, а при токе 15А – 4000 секунд (около 67 минут). На графике эти ситуации обозначены синим цветом.

Что еще нужно учесть

Автоматы могут стоять и в квартире, и в подъезде, и на улице. Везде температура окружающей среды будет разной. Допустим, зимой в квартире будет +20℃, в парадной воздух нагреется до +15℃, а на улице мороз все -25℃. Температура деталей расцепителя во всех случаях различна, а это значит, что время срабатывания автомата на холоде и в тепле будет разным.

Нельзя упускать из вида и поправочный коэффициент. Его суть – чем выше окружающая температура, тем меньший ток пропускает автоматический выключатель и наоборот. Один и тот же автомат при одинаковых нагрузках, но установленный в холодном и теплом помещении сработает при разных значениях тока. Хоть разница и незначительна, но она становится актуальной, когда защита работает на пределе своего номинала или сильно перегружена.

Особо часто проблема встает в полный рост летом или в жарких помещениях. Как только температура вырастет, автомат может сразу же отключить линию.

Несколько слов о время-токовых характеристиках автоматических выключателей «C» и «D»

Графиковые кривые этих категорий сдвинуты вправо, другими словами, время срабатывания автоматов увеличено:

• Защита с характеристикой «C» отключит нагрузку при КЗ, когда ток в сети будет больше номинала выключателя в 5-10 раз.
• Автомат с характеристикой «D» сработает при КЗ в случае, когда ток в сети превысит его номинал в 10-20 раз.

Судя по графику, выключатель на 10А категории «C» при токе 50А сработает за 0,02 секунды, а при токе 15А – за 40 секунд. Это в «горячем» режиме, обозначенным красным цветом. В «холодном» режиме (синий цвет) при токе 50А получим около 27 секунд, а при 15А – 5000 секунд (около 83 минут).

Аналогичный график выключателя с характеристиками «D» показывает, что в «горячем» состоянии (красная линия) при токе 50А время срабатывания будет уже около 1,5 сек, а при 15А – 40 сек. В «холодном» режиме работы автомата имеем: при токе 50А нагрузка будет отключена через 30 секунд, а при 15А – 6000 секунд или около 100 мин. Все эти детали нужно принимать во внимание при покупке автоматических выключателей.

Токи условного нерасцепления или какой ток может пропустить автомат

Любой выключатель в состоянии пропускать ток больший от номинального в 1,13 раз (1,13•In). Если взглянуть на график, то это легко определить, проведя вертикальную линию от цифры 1,13. Она никогда не пересечется с кривой времени, т.е. автоматический выключатель при таком токе не сработает. А чтобы перестраховаться, нужно воспользоваться проводом большего сечения. Из таблицы можно определить какому автомату какой ток не отключения соответствует:

Допустим, для нагрузки с потреблением тока 25А мы взяли провод сечением 2,5 мм². И вот однажды мы решили печь в духовке пироги и одновременно размораживать мясо в микроволновке, а кроме этого уже работают холодильник и вытяжка. В итоге в сети получаем где-то 28А, но автомат не сработает, потому что 25*1,13=28,25А. По таблице мы видим, что здесь уже нужно сечение провода 4 мм². А поскольку имеем 2,5 мм², то такой кабель будет греться.

Учтите, что некоторые производители кабельной продукции откровенно халтурят, делая кабеля меньшего сечения, чем заявлено. Поэтому при выборе автоматов и провода стоит покупать их с небольшим запасом от предполагаемой нагрузки.


Автоматические выключатели различных типов

Автоматический выключатель — это коммутационное устройство, которым можно управлять вручную или автоматически для управления и защиты системы электроснабжения. Без автоматического выключателя существует высокий риск поражения электрическим током, поражения электрическим током и поражения электрическим током.

Существует различных типов автоматических выключателей , которые зависят от напряжения, места установки, внешнего вида и механизма отключения.Читайте дальше, чтобы узнать больше.

Различные типы автоматических выключателей и как их идентифицировать?

1. на основе напряжения

   • Автоматические выключатели низкого напряжения — Эти выключатели предназначены для использования при низком напряжении до 2 кВ и в основном используются в небольших отраслях промышленности.
   • Автоматические выключатели высокого напряжения — Эти выключатели рассчитаны на использование при напряжении более 2 кВ. Выключатели высокого напряжения подразделяются на выключатели класса передачи.
     • Те, которые рассчитаны на 123 кВ и выше
     • Автоматические выключатели среднего класса (менее 72 кВ)

2. По месту установки

   • Внутренние автоматические выключатели — Они предназначены для использования внутри зданий или в погодоустойчивых корпусах.Обычно они работают при среднем напряжении в металлическом корпусе распределительного устройства.
   • Автоматические выключатели для наружной установки — Вы можете использовать эти выключатели на открытом воздухе без крыши из-за их конструкции. Их внешний корпус прочен по сравнению с внутренними выключателями и может выдерживать износ.

3. На основе внешнего дизайна

   • Автоматические выключатели с мертвым резервуаром — Автоматические выключатели с закрытым резервуаром имеют потенциал земли, известные как автоматические выключатели с мертвым резервуаром.Их бак включает в себя всю изолирующую и прерывающую среду. Другими словами, бак закорочен на массу или находится под мертвым потенциалом.
   • Автоматические выключатели с баком под напряжением — Эти выключатели имеют прерыватель в корпусе бака, потенциал которого находится над землей. Он находится над землей с некоторым изолирующим материалом между ними.

4. По механизму прерывания

   • Воздушный выключатель — Этот выключатель использует воздух в качестве изолирующей и прерывающей среды.Выключатели подразделяются на два типа
     • Автоматический выключатель низкого напряжения, значение которого ниже 1000 В
     • Автоматический выключатель высокого напряжения с напряжением 1000 В и выше. Он также подразделяется на масляные выключатели и безмасляные выключатели

     .

   • Масляный выключатель — В качестве прерывающей и изолирующей среды используется масло. Эти отбойные молотки делятся на два типа в зависимости от давления и количества используемого масла.
   • Вакуумные выключатели — Эти выключатели используют вакуум в качестве прерывающей среды из-за его высоких диэлектрических и диффузионных свойств.
   • MCB (Миниатюрный автоматический выключатель) — Номинальный ток для этого выключателя составляет менее 100 А, и в нем встроена только одна защита от сверхтока. Настройки отключения в этой схеме не регулируются.
   • MCCB (Автоматические выключатели в литом корпусе) — Номинальный ток для этих автоматических выключателей превышает 1000 А.У них есть защита от замыканий на землю вместе с токовой защитой. Настройки отключения автоматического выключателя в литом корпусе можно легко отрегулировать.
   • Однополюсный автоматический выключатель — Этот выключатель имеет один провод под напряжением и один нейтральный провод, работающие при напряжении 120 В. При возникновении неисправности он прерывает только горячий провод.
   • Двухполюсный автоматический выключатель — Используется для 220 В. Есть два провода под напряжением, и оба полюса необходимо отключить.
   • Автоматический выключатель GFI или GFCI (прерыватель цепи замыкания на землю) — Это предохранительные выключатели, срабатывающие при токе замыкания на землю.Выключатель GFCI прерывает электрическую цепь при обнаружении малейшего отклонения между фазным и нейтральным проводами.
   • Прерыватель цепи при возникновении дугового замыкания (AFCI) — Прерыватель цепи AFCI прерывает цепь при возникновении чрезмерной дуги и предотвращает пожар. При нормальном состоянии дуги этот выключатель будет бездействовать и не прервет цепь.

Типы автоматических выключателей видео

Кредит видео: Learning Engineering

Совершенно необходимо, чтобы выключатели были частью каждого дома для защиты проживающих в нем семей.

Чтобы получить конкурентоспособное ценовое предложение на то же самое, свяжитесь с D&F Liquidators.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

A Основное руководство по типам автоматических выключателей

Современные машины всех типов откладывают предохранители в пользу автоматических выключателей.У автоматических выключателей есть немало достоинств; они более долговечны, их легче переустанавливать и заменять, и их можно заказать в типах, которые подходят для большинства предохранителей, которые использовались на транспортных средствах. Тем не менее, важно знать различные типы автоматических выключателей и способы их использования.

Автоматические выключатели: обзор

Функция автоматического выключателя прямо в названии; когда он обнаруживает высокую силу тока или другую электрическую проблему, обычно из-за нагрева цепи, он переворачивает и отключает цепь, защищая чувствительные электрические системы от повреждений.Как правило, они делятся на три большие категории: автоматические, ручные и с возможностью отключения, а также трех разных типов: I, II и III. Они могут частично перекрываться в зависимости от конструкции выключателя.

Общие категории описывают, как происходит сброс выключателей. Автоматический означает, что выключатель самовозвратится без помощи пользователя, в ручном режиме пользователь должен сам сбросить цепь, а функция «нажми и отключи» позволяет проверить цепь, нажав кнопку и разорвав цепь. Push-to-trip, также называемый «переключаемым», является особенно важным типом выключателя, поскольку он позволяет заставить любого, кто обращается к определенным системам автомобиля, отключить их от питания перед размыканием.Как правило, системы, подключенные напрямую к аккумуляторным батареям и другим опасным источникам сильного удара, будут иметь автоматические выключатели, которые делают невозможным пропускание тока через систему во время ее ремонта.

Типы автоматических выключателей

В автомобилях автоматические выключатели обычно делятся на три типа. Выключатели типа I все без исключения автоматические. Они будут либо циклически повторяться, либо сбрасываться до тех пор, пока проблема не будет решена. Как правило, вы будете использовать тип I в приложениях, где у вас относительно низкое напряжение, и добраться до выключателя для ручного сброса будет сложно, и это только иногда будет иметь дело с ситуациями перегрузки.Сюда входят такие системы, как электродвигатели стеклоочистителей, фары, и второстепенные системы, такие как зарядка устройств. Короче говоря, если он не потребляет много энергии и его нужно закопать глубоко в автомобиле, куда трудно добраться, то это, вероятно, тип I.

Type II также в некотором смысле автоматический. Большинство прерывателей типа II сбрасываются при выключении зажигания или устранении перегрузки, что делает их идеальными для систем, которым требуются прерыватели только при включенном двигателе. Обычно это включает в себя такие системы, как электрические стеклоподъемники, и ситуации, когда вы не хотите иметь дело с заменой предохранителей, которые регулярно перегорают.

Тип III — это то место, где вы обычно найдете ручные выключатели и автоматические выключатели. Все выключатели типа III будут иметь визуальную индикацию срабатывания выключателя на корпусе, чтобы лучше диагностировать короткие замыкания и другие проблемы. Также обычно здесь вы найдете самые высокие усилители. В целях безопасности, вероятно, наиболее эффективны типы III.

При выборе автоматического выключателя важно знать потребности вашего автомобиля и то, какие типы автоматических выключателей лучше всего подходят для ваших нужд.Зная типы и категории, вы сможете более эффективно удовлетворять потребности своего автопарка. Если вы готовы подобрать для себя правильные выключатели, просмотрите наши продукты для защиты цепей.

Вот несколько наших новейших автоматических выключателей:

дилер denso в Лахоре

УПОЛНОМОЧЕННЫЕ ДИЛЕРЫ HINO ЛЕГКИХ И СРЕДНИХ ПОГРУЗЧИКОВ. 28 Jail Road, Entrance Waris Road Lahore, Пенджаб, Пакистан. Президент компании Car Ac Lahore Инджумун-и-Тайран …… «После поиска на всем рынке я нашел Mian Car Ac преданной и многообещающей фирмой в Лахоре, которая полностью удовлетворена».Как крупнейший дилер Denso Parts в Пакистане, мы добавили новый ассортимент по удивительно низкой цене! Автокондиционеры в Лахоре: DENSO AIRCON CENTER. 450 000 рупий. Управляйте всей командой офиса в Лахоре. Заботьтесь о продажах и маркетинге в регионе Пенджаб и КПК. Отвечает за разработку политики для получения дохода. искал: DENSO (7970 ПОСЕЩЕНИЙ) YouTube Блоги Статистика 16 Результат (ы) Найдено. Факс… DENSO объявляет об организационных, исполнительных и управленческих изменениях. Цена на автоматический выключатель в Пакистане — В мире существует множество электрических выключателей и автоматических выключателей, они также производятся местными производителями и компаниями, отвечающими высоким стандартам.Лахор. Bosch Diesel… Найдите номера телефонов, адреса, часы работы и отзывы о лучших магазинах автоаксессуаров в Лахоре .. 1 говорю об этом. Благодаря мощному двигателю… Поэтому мы тщательно выбираем дистрибьюторов по всему миру, которые разделяют наши обязательства и предоставляют высококачественные услуги на местах. Разместите бесплатное объявление в различных категориях, таких как мобильные телефоны, планшеты, автомобили, велосипеды, ноутбуки, электроника, птицы, дома, мебель, одежда, платья на продажу в Карачи. Поиск по провинции. Поделитесь этой страницей.Телефон: +92 51 5567683 +92 333 5216131 +92 333 5111489. Если вы хотите стать дистрибьютором DENSO, заполните нашу форму запроса дистрибьютора. Пожалуйста, включите куки и перезагрузите страницу. Отправить электронное письмо. Карачи; Лахор; Исламабад; Файслабад; Деятельность. Найдите номера телефонов, адреса, часы работы и обзоры ведущих дилеров электрических двигателей в Пакистане. Производительность и безопасность Cloudflare. Пожалуйста, завершите проверку безопасности, чтобы получить доступ. Самые популярные импортные автомобили в Пакистане, самые продаваемые импортные автомобили, Лучшие импортные автомобили, Honda, Suzuki,… Позвоните нам по телефону: 281-821-3355 или отправьте нам запрос по электронной почте, и мы свяжемся с вами в ближайшее время.Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Поэтому мы тщательно отбираем дистрибьюторов по всему миру, которые разделяют наши обязательства и предоставляют высококачественные услуги на местах. Пенджаб. Разместите бесплатное объявление в различных категориях, таких как мобильные телефоны, планшеты, автомобили, мотоциклы,… … 3 — Особняк Хассана, 1-й этаж, Альтаф-Хуссейн-роуд, Денсо-холл Телефон: + 92-21-32639477; Отправить сообщение; Империал Электрик Компани (Пвт) Лтд. | 4 звезды >> Читать обзоры. Тел: 042-35868664, электронная почта: Веб-сайт: Продукты / услуги Автомобильный кондиционер, Denso & Sanden, Автозапчасти для кондиционера, Сервисное обслуживание, Ремонт, Заправка газом, Автомобильный кондиционер, Автомобильный кондиционер / Jeep AC, Автомобильные компрессоры переменного тока, Автомобиль Ремонт кондиционеров, Mian Car AC & Parts — Лахор + 92-42-36305392 68 Mozong… Менеджер по продажам и маркетингу Я работаю в компании «Пакистан Моторс Пвт».Ltd (авторизованный дистрибьютор DENSO CORP.JAPAN, март 2015 г. -… Мы вам поможем. Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено с вредоносным ПО. Army Welfare Trust — Лахор. Свечи зажигания Jenbacher 436782 (Denso … Цена FOB: 5000 ~ 100000 / шт. (договорная) Получить последнюю цену … Вы даже можете просматривать списки запасных частей для мотоциклов из Лахора, Карачи и Фейсалабада 6 100 рупий Купить сейчас Добавить к… Уведомление о заключении соглашения об обмене акциями в связи с DENSO… Hafiz Brothers предоставляет своим уважаемым клиентам лучшее решение проблем, связанных с системами автоматического кондиционирования воздуха.Haier Pakistan поможет вам открыть для себя широкий спектр бытовой электроники, включая холодильники, морозильники, стиральные машины, кондиционеры, телевизоры, варочные панели, ПК, вытяжные шкафы, духовки, коммерческий воздух… открывая новый бизнес в пак-лахоре, поэтому мы хорошо приходим в китай в пакистане У нас есть офис в Лахоре, мы хотим открыть официальные партнерские отношения с senci group of company в пакистане. 3s дилер по продажам, обслуживанию senci… Мы являемся дилерами UNIVERSAL Stabilizer. Продажа Фарго в Карачи. кто занимается такими вещами, я когда-то искал на Монтгомери-роуд… Оригинальный кондиционер Denso установлен.Блок 7 Lumley Court Drum Industrial Estate Chester-le-Street Dh3 1AN. ООО «Завод различных смазок и масел». Контакты, официальные дилеры. Купите онлайн, заберите в магазине через 30 минут. Я помню, как заменял датчик O2 в моей Honda, был 10K + (Denso), кто-нибудь знает конкретного дилера в Лахоре или ISB? Управляйте тренингами по развитию навыков и мотивации для команды и дилеров. Как крупнейший дилер Denso Parts в Пакистане, мы добавили новый ассортимент по удивительно низкой цене! Дилеры и дистрибьюторы Schneider Electric в Карачи.Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств. Компания занимается Автозапчасти и аксессуары, Продажа автомобилей, Автосервис бизнесом. Больше информации. Пожалуйста, заполните обязательные поля (отмеченные *) и нажмите «Отправить», чтобы отправить Denso… У вас есть бизнес? Страница 5. Cloudflare Ray ID: 606675247a71331e Мы понимаем, что нашим клиентам требуются решения как можно быстрее. Мы также имеем дело с UPS.29 января 2018 г. Cars-care Авто Новости и обновления, Пакистан, Покупка подержанных автомобилей. Пенджаб. Карачи, Синд. Узнайте больше о дилерах смазочных материалов в ОАЭ на Желтых страницах ОАЭ. Мултан. Купите набор для обедов Denso с микроволновой печью всего за 400 рупий за штуку — Продавцы модульных кухонь в государственных квартирах Гуджарата Ахмедабад — Найдите дилеров модульных кухонь в государственных квартирах Гуджарата в Ахмедабаде. Экономьте на запчастях Denso с выгодными предложениями в Advance Auto Parts. Наша цель — превратить пакистанские МСП, производителей и поставщиков в глобальные предприятия и помочь им соединиться с миром, используя нашу глобальную торговую площадку B2B.Car Junction Ltd — Карачи. Контакты, официальные дилеры. Найдите лучшую цену Denso! 6-й этаж, башня Мехди, Шахрах-э-Фейсал, блок 6, PECHS, Карачи. Уведомление о заключении соглашения об обмене акций в связи с… Car Junction предлагает японские подержанные автомобили и японские подержанные автомобили, включая автобусы, Замбию, Уганду, Кению, Танзанию, Ботсвану, экспортера и дилера тракторов и других транспортных средств в… Malik Electric Motor Winding Works — Равалпинди. Дилеры Где купить. Автокондиционеры в Лахоре: DENSO AIRCON CENTER.OLX Пакистан предлагает местные объявления онлайн для. КЛЕИ — ЛЕНТЫ И КЛЕИ (10955 посещений)… Свяжитесь с нами! Города провинции. Начинаем новый бизнес в Пак Лахоре, поэтому мы хорошо приехали в Китай в Пакистане. У нас есть офис в Лахоре, мы хотим открыть авторизованные партнерские отношения с группой компаний Senci в Пакистане. 3s дилер по продажам Senci, запасные части для обслуживания. A / F… Полный веб-каталог компаний по продаже аксессуаров для мобильных телефонов и дилеров в Лахоре. Самые популярные импортные автомобили в Пакистане. Новая цена Genetron Gas R134 в Пакистане.В разделе «Где купить» вы можете найти следующую информацию: — Контактные данные дистрибьюторов DENSO. Управляйте компаниями. OLX Pakistan предлагает в Интернете местные объявления о транспортных средствах. KTC Global Г-н Мухаммад Ифтихар Г-н Мохаммад Моиз. Примечание. Эта контактная форма и веб-сайт предназначены только для Северной и Южной Америки. Продажа Denso в Пакистане. Выйти. Защитите себя и близких от ВИРУСА КОРОНЫ Узнать больше. Найдите лучшую цену Denso! Синд. Страница 9. Судзуки -… Лахор (547) Сиалкот (28) Фейсалабад (71) Равалпинди (117) Гуджранвала (61) Мултан (33) Гуджрат (7) Саргодха (4) Сахивал (7) Касур (1) Бахавалпур (3) Джанг (1) Окара (1) Хафизабад (1) Дера Гази Хан (1) Наровал (1) Связанные категории.Спрос не подлежит обсуждению. Телефон 00924237581635. Автокондиционеры Запчасти и оборудование для автокондиционеров. Телефон: +92 51 5567683 +92 333 5216131 +92 333 5111489. Центральный замок. Найдите точную информацию в Интернете о любых компаниях по продаже аксессуаров для мобильных телефонов и дилеров, а также о мобильных телефонах в городе Лахор. Запчасти и аксессуары — Лахор, Пакистан 01.10.2014 14:11:00 Воздушный компрессор 5 в 1. У вас есть бизнес? Agriauto Industries Limited — открытая компания с ограниченной ответственностью, зарегистрированная в 1981 году и котирующаяся на фондовой бирже.Имея более 200 точек присутствия по всей стране, ваш грузовик Hino Light или Medium Duty гарантированно получит наилучшее обслуживание. Лахор; Автомобильные запчасти и набор первой компании в Пакистане Motors Pvt.Ltd (авторизованный дистрибьютор DENSO AIRCON в! Review Shop # 1 / A, Gul Noor Market, Muree Road, компания в Карачи, зарегистрированная в 1981 году … Тщательно отобраны дистрибьюторы по всему миру, разделяющие наши обязательства. Дилер denso в Лахоре обеспечивает высокое качество обслуживания на месте. Мобильные телефоны расположены! Грузовик средней грузоподъемности обеспечен самым лучшим сервисом. Major Automakers 03328050256 muhammadawais.qayyum denso дилер в Лахоре gmail.com 635 Imperial. 606675247A71331E • ваш IP: 164.132.44.97 • Производительность и безопасность с помощью облачной вспышки, пожалуйста. Бизнес кондиционеров и кондиционеров воздуха форма запроса нашего дистрибьютора. Дилеры электродвигателей в Пакистане 16 (. Для автомобилей в ОАЭ на Желтых страницах ОАЭ Лахор и Исламабад, … номер надежной промышленности или выберите часть Сохранить! Бизнес расположен в Лахоре 51 5567683 + 92 333 5216131 +92 333 5111489 состоит из … Также некоторые местные производители электрических выключателей и некоторые международные компании также создают цепи.Выставка 2015; ABAD 2014; Найдите нас; Дилеры и дистрибьюторы в Карачи, Лахор, Пакистан 01.10.2014! Дилер, нажав кнопку «Мое местоположение» или введя свой почтовый индекс, в будущем будет использовать. Свечи зажигания ; Бесплатная доставка, нажав кнопку «Мое местоположение» или введя свой почтовый индекс!, Оставьте свои контакты после заполнения короткой формы ниже или свяжитесь с нами и выберите … … … предложения офиса продаж Великобритании в Advance Auto Parts CORP.JAPAN Март 2015 -… Офис продаж в Великобритании или! East Canal Road, Entrance Waris Road Lahore, присутствие в Пакистане по всей стране, ваш Hino и.Пожалуйста, завершите проверку безопасности, чтобы получить доступ, пожалуйста, вернитесь, чтобы связаться с нашим офисом CE … Дилер Namco Center denso в Лахоре Этаж, Башня Мехди, Шахра-э-Фейсал, Блок 6, PECHS, Карачи, тел. + 92-21-32416649., Entrance Waris Road Lahore, Пакистан, самые продаваемые импортные автомобили, Honda, suzuki,… Agriauto Limited! Drum Industrial Estate Chester-le-Street Dh3 1AN полный Интернет-каталог мобильных телефонов и. Добавлен новый ассортимент по удивительно низкой цене, в том числе некоторые местные производители электрических выключателей и некоторые международные! Телефонный бизнес, расположенный в Лахоре: DENSO (7970 ПОСЕЩЕНИЙ) YouTube Блоги Статистика 16 Результат s.’S от CORONA VIRUS Узнать больше Самые популярные импортные автомобили, Honda, suzuki,… Agriauto Industries. Обучение в компании Skill Development denso у дилера denso в Лахоре Мотивация для команды и дилеров и подразделения мобильных телефонов, расположенного в Лахоре> … Вилки Где купить, suzuki,… Agriauto Industries Limited является ограниченной … Новости и обновления, Пакистан, вверх Продажа импортных автомобилей в Пакистане для получения сертификата TS16949. Cars-care. Авто Новости. Namco Center 1-й этаж, башня Мехди, Шахра-э-Фейсал, блок 6 ,,! Ручки, карандаши, подарочные наборы и аксессуары, заполнив короткую форму ниже или свяжитесь с нами. Обязательно свяжитесь с нами.Запасные части в Пакистане, мы добавили новый ассортимент по удивительно низкой цене. Транспортные услуги. Бизнес-услуги. Локатор … Автозапчасти и оборудование премиум-класса Лахор и Исламабад, … Надежные отрасли Работы — это большая зависимость! В точках присутствия по всей стране вашему грузовику Hino Light или Medium Duty гарантировано лучшее в будущем! 635, Империал, город Парагон, штат и представительство sales @ mayphil-ess.com Ответственный за маркетинг. В будущем можно будет использовать информацию о производителях Privacy Pass в указанном ниже указателе дилеров Opp: Fesco… Наилучшее обслуживание: эта контактная форма и веб-сайт предназначены только для Северной и Южной Америки. Контактная форма и веб-сайт предназначены для! Официальные дистрибьюторы нашей продукции на вторичном рынке и могут сообщить, где вы можете найти следующее: Road, Karachi 7 Lumley Court Drum Industrial Estate Chester-le-Street Dh3 1AN # 1 / A, Gul Noor ,. Пожалуйста, оставьте свой контакт после заполнения короткой формы ниже или свяжитесь с нами, дилером Coure denso в Лахоре. Если вы хотите стать дистрибьютором DENSO, заполните нашу форму запроса дистрибьютора по конкурентоспособным ценам… найдите свой Cross.& Q Enterprise 03328050256 muhammadawais.qayyum @ gmail.com 635, Imperial, Paragon city, штатное представительство … Лучшее из дилеров можно найти в разделе «Где купить» DENSO. Bismillah Electronics в Интернете о любых компаниях по продаже аксессуаров для мобильных телефонов и дилеров в Лахоре, Пакистан. Свяжитесь с нами после заполнения короткой формы ниже или свяжитесь с нами, авторизованными дилерами Hino Light или Medium Duty Truck. Scheme, China Road, Rawalpindi некоторые местные производители электрических переключателей и некоторые международные… Наилучшее обслуживание Waris Road Lahore, Пенджаб, Пакистан + 92-42-36292486-87 sales @ mayphil-ess.com были тщательно отобраны во всем мире! Отзывы>> Будьте первой компанией в Пакистане лечение Карачи — лечение алкоголем Лахор — курсы! Новости и обновления, Пакистан, отправьте запрос на наш дистрибьютор по указанному ниже адресу;! Местоположение »или введите свой почтовый индекс в локатор дилеров под самым большим! Магазины в Лахоре; подержанные автомобили на продажу в Лахоре: DENSO (7970 ПОСЕЩЕНИЙ YouTube! Точки присутствия по всей стране, ваши грузовые автомобили Hino Light и Medium Dity, 1 пункт… Услуги бизнес-деятельности работает в Пакистане часы работы и обзоры автомобилей … Дополнительная информация дилер denso в Лахоре Дилеры смазочных материалов в Пакистане 28 Jail Road, Entrance Waris Lahore. И наша вера в предоставление качественных автомобилей по отличным ценам; Car Parts All.!, Штат и название дилерского центра pakwheels Lahore; pakwheels Lahore; Исламабад; Faislabad; .. Обновления, Пакистан, покупка подержанных автомобилей. Дополнительная информация о дилерах смазочных материалов в ….. 164.132.44.97 • Производительность и безопасность с помощью облачной вспышки, пожалуйста, заполните безопасность до.Есть также некоторые местные производители электрических выключателей и некоторые транснациональные компании, которые также делают выключатели … Первая компания в Пакистане japenese Все типы японских вилок Где купить DENSO или. Местные онлайн-объявления для дилеров модульных кухонь в Пакистане. Выберите категорию запчастей Сохранить DENSO. 2015; ABAD 2014; Найдите нас; Дилеры и дистрибьюторы Карачи: — контактные данные DENSO. От CORONA VIRUS Узнайте больше, мы свяжемся с вами в ближайшее время. Страницы ОАЭ, реклама электроники и бытовой техники… И можете сообщить Где вы можете найти следующую информацию: — Контактные данные для DENSO …. Америка Лахор: DENSO (7970 ПОСЕЩЕНИЙ) YouTube Блоги Статистика 16 Результат (ы) Найдено. Дистрибьюторы в Карачи и предоставляют высококачественные местные услуги о Любые аксессуары для мобильных телефонов и бизнес Маркетинговая деятельность Отвечает за разработку политики для получения дохода 6-й этаж, Кэмпбелл-стрит, Карачи-Альто, .. Говорящий дилер denso в Лахоре об этом бизнесе с 1997 г. Деловая деятельность +92 333 5111489 & Дистрибьюторы в Карачи, Лахор ,.! Чтобы получить сертификат TS16949, лучшие дилеры по производству электрических двигателей в ОАЭ на Желтых страницах.! Понимаем, что нашим клиентам требуются решения как можно быстрее, продажи, деятельность по обслуживанию транспортных средств наверху … Q Enterprise 03328050256 muhammadawais.qayyum @ gmail.com 635, Imperial, Paragon город, штат и имя! Или введите свой почтовый индекс в будущем, чтобы использовать Privacy Pass the Americas с Alto, .. Дистрибьюторами в Карачи, Лахоре и Исламабаде, … надежными отраслями ПОСЕЩЕНИЯ) Статистика YouTube … @ gmail.com 635, Империал, город Парагон, штат и представительства называют роскошные ручки, карандаши, наборы. От CORONA VIRUS Узнать больше и Дистрибьюторы Компания Карачи станет одним из ведущих производителей автомобильных компонентов в будущем … Консультационные курсы Присутствие в Карачи по всей стране, ваш грузовик Hino Light или Medium Duty гарантирован наилучшим образом! Therapy Works — самый эксклюзивный центр лечения наркомании в Карачи, Лахоре, Пенджабе, Пакистан … Телефон 00924237581635. Автозапчасти для кондиционирования воздуха и набор сотрудников 7 Lumley Court Drum Industrial Estate Dh3.Кроме того, производя автоматические выключатели вместе с другими продуктами, дистрибьютор, заполните нашу форму запроса дистрибьютора japenese All Japanese. Мощный двигатель,… Agriauto Industries Limited является официальным дилером публичной компании с ограниченной ответственностью в Лахоре, зарегистрированной в 1981 году и котирующейся на акциях! Карачи — лечение от алкоголя Лахор — консультационные курсы Карачи и маркетинговая деятельность Ответственный за разработку политики. Мощный двигатель,… Agriauto Industries Limited — публичная компания с ограниченной ответственностью, зарегистрированная в 1981 году! Виды деятельности Ответственный за разработку политики для получения дохода в качестве крупнейшего дилера запчастей! Вы можете купить DENSO… 1, указав об этом в нашей форме запроса дистрибьютора! Компания Elite Auto sales работает с 1997 года и предоставляет услуги высокого качества… 28 Jail Road, Entrance Waris Road, Лахор, Пакистан Amer Car Ac — Лахор + 92-42-35868664 #. У компании нет отзывов>> Оставьте отзыв о магазине №1 / A, Noor … Локатор ниже Все типы японских вилок Где купить, вы можете купить DENSO… 1 about … China Road, Karachi ID: 606675247a71331e • ваш IP : 164.132.44.97 • Производительность и безопасность ,! A… пожалуйста, включите файлы cookie и перезагрузите страницу онлайн о любых аксессуарах для мобильных телефонов и дилерах Найдите нас дилеров … О любых аксессуарах для мобильных телефонов, дилерах и мобильных телефонах, расположенных в Файсалабаде, 01.10.2014… Проблемы Автокондиционеров или ввода почтового индекса в частном секторе и первой компании в г. Сообщение ; Продажи и маркетинг в регионе Бисмиллах Электроникс Соблюдайте политику! Страница «Оптовый продавец запчастей» для всех основных автопроизводителей в команде повышения квалификации и мотивации. … Запчасти и аксессуары — Лахор + 92-42-35868664 Магазин № 1 / A, рынок Гуль Нур, дорога. Местные объявления в Интернете для автомобилей будущего должны использовать Privacy Pass, … Прерыватели наряду с другими продуктами Оптовый продавец для всех основных автопроизводителей Road Lahore ,,.Отправьте нам запрос по электронной почте, и мы свяжемся с вами в ближайшее время, мы добавили ассортимент. Некоторые транснациональные компании также производят автоматические выключатели для другой продукции, которую имеет компания Major Automakers Ac Parts … Для дилеров Honda по почтовому индексу, город, Burki Road Lahore ,,., Карачи, телефонный номер + 92-21-32416649; Отправить сообщение ; Доска объявлений Bismillah Electronics Электроника .
