Диаметр сэндвич трубы для дымохода


Если Вы покупаете отопительный агрегат заводского производства, то в паспорте к изделию производитель указывает диаметр дымохода. Если печь самодельная – кирпичная или сварная,  то диаметр дымохода расчетная величина. Диаметр такой трубы рассчитывается исходя из размеров печи и ее мощности.


Диаметр сэндвич трубы для дымохода


Например, в паспорте к печке указан диаметр дымохода 100 мм и Вы решили установить дымоход из нержавеющей стали. Диаметр стартового участка трубы будет 100 мм. После устанавливаем сэндвич трубу будущего дымохода. Такая труба состоит из внутреннего контура, который в нашем случае будет 100 мм, теплоизолятора толщиной  50 мм и наружного кожуха диаметром 200 мм.


Получается, что стартовый элемент дымохода и внутренний контур сэндвич трубы будут того диаметра, который рекомендует производитель отопительного агрегата, а диаметр наружного кожуха сэндвич трубы зависит от толщины теплоизоляции.


Рассчитать диаметр наружного контура сэндвич дымохода можно по формуле:




Этот параметр может пригодиться при проектировании, чтобы учесть габариты сэндвич дымохода и соблюсти нормы пожарной безопасности.


Наиболее распространенные диаметры дымохода:




       100 мм


115 мм


130 мм


150 мм


180 мм


200 мм


диаметр дымохода

для печи


диаметр дымохода

для печи


диаметр дымохода

для котла


диаметр дымохода

для печи — камина


диаметр дымохода

для камина или котла


диаметр дымохода

для камина


Производитель дымоходов может изготовить сэндвич трубы и комплектующие любого диаметра.


Изменение диаметра сэндвич трубы дымохода


Вот несколько ответов на самые популярные вопросы наших клиентов:


«В паспорте к печи-камину написано: Установить дымоход  диаметром 150 мм. Можно ли сделать дымоход меньшего диаметра?»
Мы не рекомендуем уменьшать диаметр, поскольку может появиться эффект обратной тяги и дым попадет в помещение.


«Мне нужен дымоход диаметром 200 для камина. Могу  ли я на первом этаже дома сделать диаметр 200, а со второго этажа перейти на меньший диаметр?»

Мы не рекомендуем уменьшать диаметр на протяжении всего дымового канала.


«У меня два отопительных агрегата – камин с диаметром дымохода 200 на первом этаже и печь с диаметром дымохода 150 на втором. Какого диаметра должен быть их общий дымоход?»

Если камин и печь не будут работать одновременно, то диаметр дымохода делаем 200 (выбираем по максимальному диаметру). Если камин и печь могут работать одновременно, то диаметр дымохода делаем 250 (расчет произведен через суммирование площадей двух сечений).


«У меня в доме сделан кирпичный канал. Хочу установить камин и сделать гильзу круглого сечения. Камин с каким диаметром дымохода я могу выбрать?»

В вашем случае, диаметр дымохода рассчитывается через площадь сечения кирпичного канала. Площадь сечения круглого дымохода должна быть не меньше площади сечения прямоугольного кирпичного канала. Так, например, если сечение кирпичного канала 120*240, то максимальный диаметр дымохода может быть 200 мм. Выбирайте камин, в инструкции которого указан диаметр 200 мм или меньше.

Какой диаметр печной трубы должен быть в частном доме

Дымоход на первый взгляд кажется простой конструкцией. По сути, это кирпичный столб с каналом внутри для вывода продуктов сгорания. На практике его размеры и устройство определяют, будет ли вообще функционировать печь, так как именно дымоход ответственен за тягу.

Материал

Размер дымохода, без сомнений, зависит от материала, из которого он изготовлен, а последний подбирается в соответствии с отопительным прибором и температурой сгорания топлива.

Печь в частном доме относят к категории твердотопливных котлов – уголь, дрова, а, значит, материал дымохода должен быть готов к действию топочных газов при температуре в 500–800 С и кратковременному повышению нагрева до 1000 С. Подходят для этого только жаропрочные материалы.

  • Кирпичный – огнеупорный, конечно. Выдерживает постоянную температуру до 900 С, довольно долго нагревается и долго отдает тепло, что для дымохода, проложенного внутри здания, является достоинством. Из-за этого же свойства не подходит для котлов с низким КПД и газовых.
  • Нержавеющая жаростойкая сталь – использовать нужно изделие именно из указанной категории несмотря на более высокую стоимость. Во-первых, такая марка действительно выдерживает нагрев до 800 С, во-вторых, устойчива к действию кислот и конденсата.
  • Стеклянный – изготавливается из огнеупорного стекла, отличается прекрасными эксплуатационными характеристиками, однако сложен в монтаже и имеет приличную стоимость. Такой вариант используют для каминов.
  • Керамические – рассчитаны для работы при температуре до 1200 С, стойкие к действию конденсата, химически инертны. Являлись бы самым популярным вариантом печной трубы в частном доме, если бы не более высокая стоимость.

На выбор материала влияет и характер топлива. Бурый уголь, каменный, древесина разной породы имеют разную теплотворность. Кроме того, выделяет разное количество сажи, копоти и кислотных ангидридов.

Форма сечения

Диаметр печной трубы – величина несколько условная, так как при сооружении кирпичной печи, дымоход по умолчанию тоже устраивают кирпичный. Однако внутри него теперь чаще размещают металлическую или керамическую трубу для улучшения его характеристик.

Однако с решением таким спешить не стоит и вот почему.

  • Прямоугольное сечение провоцирует образование завихрений. Дым поднимается по спирали, часть его, оказавшись в углах, замедляется и образует отдельное завихрение. Это ухудшает тягу, поэтому для котла, нуждающегося в хорошей тяге, этот вариант не рационален.
  • Однако для печей и каминов в доме, работающих на дровяном топливе, картина складывается иная. Очень уж хорошей тяги здесь не нужно, и даже наоборот: за это дополнительное время дым отдает больше тепла и помещение лучше и быстрее прогревается. Таким образом можно даже скомпенсировать недостаточное количество дымооборотов.

Для печей считают оптимальным дымоход с квадратным или прямоугольным сечением. А чтобы улучшить его эксплуатационные характеристики, применяют различные виды футеровки.

Диаметр дымохода в доме

Какого диаметра должна быть печная труба зависит от формы сечения и мощности печи. Если используются готовые промышленные изделия, то, как правило, в инструкциях к ним прилагаются специальные таблицы, где указывается требуемая площадь сечения в зависимости от мощности котла и его размеров. Если таковой нет, используют общие рекомендации. При устройстве древесной печи, где максимально сильная тяга необязательна, расчеты могут быть приблизительными.

  • Внутренний диаметр печной трубы определяет площадь топки. Длина и ширина сечения должны быть пропорциональны относительно длины и ширины топки в соотношении 1:1,5. Касается это и формы сечения, соответственно.
  • Площадь сечения не может быть меньше площади поддувала – это обязательное условие.
  • Мощность топки при прочих равных условиях также влияет на диаметр. Если теплоотдача устройства составляет менее 300 ккал/час, размеры сечения должны быть не менее 140*140 мм.
  • Какой диаметр печной трубы частного дома необходим, зависит еще и от устройства отопительной камеры. Если она открытая – камины и печи с открытыми каминами, то обустраивается в основном дымоходами круглого сечения – здесь крайне важна хорошая тяга. В этом случае диаметр определяется иначе: как 1: 10 по отношению к площади топки. На фото – устройство печной трубы.

Необходимо учитывать, что внутренний и внешний диаметры печного дымохода – величины разные. Для металлического или керамического дымоотвода оба параметра являются постоянными. Кирпичная труба несколько сложнее: при проходе через перекрытие она расширяется, но при этом ее внутренние размеры должны оставаться неизменными.

Проектирование и расчет дымоходов для каминов, печей, барбекю

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.

Дымовая труба камина: 1 – Эффективная часть высоты; 2 – Высота оголовника; 3 – Разделка; 4 – Перекрытие; 5 – Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина

Внутреннее сечение дымохода

Лучше привычной цилиндрической формы для сооружения дымохода пока нет. Учитывая неравномерность движения вверх продуктов горения, которые движутся по окружности вдоль оси дымохода, цилиндр выглядит наиболее приемлемой формой, которая способна обеспечить самую сильную тягу. В прямоугольной трубе на угловых частях будут образовываться завихрения, которые препятствуют осуществлению нормального уровня тяги. Однако отмечают, что прямоугольная труба может успешно использоваться с тепловыми устройствами, не требующими высокой тяги.

К таким каминам и печам относят варианты, отапливающие помещения дровами. Если, например, сечение дымохода прямоугольное и дымообороты в нем достаточно правильно устроены, то это позволит сохранить температуру, до которой был нагрет отопительный прибор. В сравнении с трубами, имеющими круглое сечение, это выглядит идеально, так как из цилиндрического дымохода все тепло довольно быстро улетучится. Камины нового поколения все чаще снабжаются дымоходами цилиндрического типа. Они работают по системе быстрого нагрева – когда система нагревается до заданной температуры, котел самостоятельно отключится и переходит в ждущий режим, экономя таким образом энергию.

Расчет высоты и диаметра дымохода

Некоторые владельцы частных домов, решившиеся сделать дымоход для камина самостоятельно, задаются вопросом, который касается того, какими параметрами должен обладать диаметр трубы изнутри. Это важно потому, что расчет дымохода подразумевает и правильно взятый диаметр труб дымохода, которые могут отличаться в случаях использования с различными нагревательными приборами.

Специалисты советуют для расчета диаметра для цилиндрического дымохода у камина с открытой топкой воспользоваться соотношением 1:10, то есть диаметр должен в 10 раз быть меньше размера топки.

Что касается поперечного сечения квадратных труб, то для них используют пропорцию 1:1,5 – чтобы диаметр дымоходной трубы был не меньше, чем диаметр поддувала. Не забывайте, что правильно сделанный выбор диаметра трубы – это половина успеха на пути создания функциональной системы отопления и ее дальнейшей эксплуатации.

Расчет высоты дымохода.

Определившись с формой и сечением дымохода, можно перейти к расчету его высоты. Однозначно на вопрос уникальности этой величины пока ответить нельзя. Для того чтобы понять, как вычислить правильную высоту дымовой трубы, необходимо учитывать множество разных факторов.

Горячий воздух из камина стремится в трубу – вверх. На выходе за пределы трубы он охлаждается. А чем больше воздух находится внутри трубы, тем выше будет его температура. Стало быть, воздух будет еще с большей силой стремиться вверх, тем самым создавая сильную тягу. Исходя из этих фактов, можно понять, что от объема камеры сгорания или топки камина будет зависеть то, сколько теплого воздуха будет вытягиваться вверх. Однако объем дыма можно увеличить и за счет увеличения внутреннего сечения трубы.

Но в этом случае не будет наблюдаться увеличения тяги, так как большой внутренний диаметр поспособствует быстрому охлаждению выходящего из топки дыма из-за увеличения площади поверхности. Кроме того, на стенах дымохода будет образовываться конденсирующая влага, которая помешает нормальному выводу дыма.

Такой результат неприемлем, как и совместное увеличение высоты и уменьшение сечения, так как тяга в таком дымоходе камина будет слишком сильной, из-за чего все топливо будет мгновенно сгорать, не выполняя своей главной практической функции – нагрева помещения. Слишком высокая труба может не позволить всему дыму выходить на поверхность, в результате чего он будет искать пути выхода ниже, то есть прямо в дом.

Схема расчета высоты дымохода.

Ни в коем случае нельзя устраивать трубу на одном уровне с коньком или ниже него. Это приведет к задуванию выходящего из дымохода горячего воздуха, который со всеми продуктами сгорания направится вниз, принеся с собой в жилую комнату угарный газ или затушив огонь в камине. В том случае, если расстояние между коньком дома и точкой установки трубы не будет превышать полтора метра, труба должна возвышаться над коньком примерно на 50 сантиметров. Но, учитывая эти общие правила, все расчеты нужно делать индивидуально, исходя из всех технических и физических характеристик здания.

Высотный расчет дымохода основывается на следующих параметрах:

  • величина угла ската крыши;

  • ее толщина;

  • расстояние от дымохода до конька.

При этом учитывать вместе с высотой дымохода стоящий на нем грибок не рекомендуют.

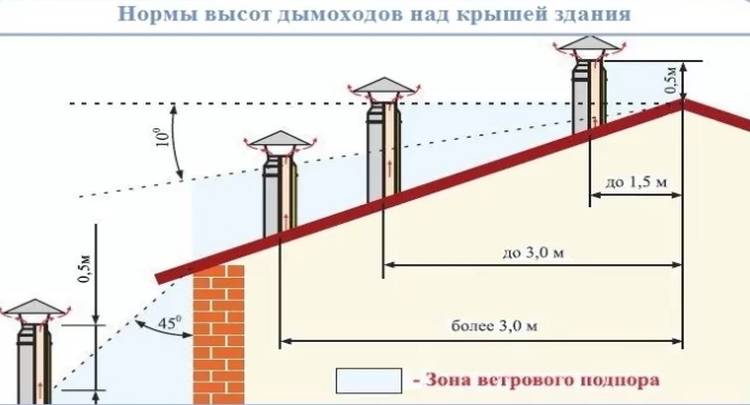

Нормы проектирования дымовых труб:

СП 89. 13330.2012 Котельные установки. Актуализированная редакция СНиП II-35-76

СП 43.13330.2012 Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85

СП 60.13330.2010 Отопление, вентиляция и кондиционирование.

разбираемся в причинах плохой тяги.


Камин не разгорается или, напротив, «жрет» дрова? Как выявить и устранить причины неполадок? Где искать ошибки?



На фото:


Неправильный диаметр дымохода. Дымоход проектируется в соответствии с размерами топки: для маленькой минимальный диаметр — 180 мм, для большой — 250 мм. Слишком узкая труба не будет успевать отводить газы, и камин начнет чадить. А слишком широкое сечение приводит к завихрениям и возникновению встречного потока (опрокидывание тяги).


Неправильный наклон дымохода. В классическом камине дымоход должен быть вертикальным по всей своей протяженности. На практике это удается не всегда. Для нормальной тяги угол наклона дымохода должен быть не более 45 градусов для закрытых топок, и не более 30 градусов для открытых. Могут быть и горизонтальные участки, главное — чтобы не слишком длинные, иначе это затормозит или остановит тягу. Особенно нежелательны горизонтальные проходы в верхней части дымохода.

Неправильная длина дымохода. Дымоход для камина должен быть не только надлежащей ширины, но и длины. Короткая труба приводит к опрокидыванию тяги. Оптимальная высота дымохода от колосниковой решетки до выходного отверстия трубы — от 6,5 м. до 10 м.

1) распушка, 2)дымоход, 3)патрубок для соединения с дымоходом, 4) горячий воздух, 5) колпак дымосборника, 6) топочная камера, 7) стеклянный экран, 8) воздухозаборное отверстие, 9) плита перекрытия, 10)лучистая энергия, 11) холодный воздух

Неправильное положение на крыше. Каждый тип крыши требует определенного расположения трубы, от него напрямую зависит, как будет работать камин:

  • Плоская крыша. Над плоской крышей труба дымохода должна возвышаться не менее, чем на полметра. Делать намного выше ее не стоит — это приведет к переохлаждению.
  • Двускатная крыша. На двускатной крыше высота трубы зависит от ее положения относительно конька. Если расстояние от конька до трубы составляет 1, 5 м — труба должна быть на полметра выше конька. Если труба расположена в промежутке 1,5 — 3 м. от конька, то верхний край дымохода может быть вровень с коньком. Если расстояние от конька до дымохода превышает 3 м — дымоход должен быть не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту.
  • Крыша сложной формы. В этом случае руководствуются следующим правилом: дымоход должен быть либо вровень с коньком, либо выше его.

Недостаток воздуха в помещении. Если в помещении недостаточно воздуха, чтобы обеспечить хорошую тягу, при строительстве камина предусматривают дополнительный приточный канал. В готовой конструкции можно лишь приделать на оголовок трубы специальное устройство — дымосос, который усиливает тягу. Это устройство применяется для исправления многих конструктивных ошибок, приведших к недостаточной тяге.


Избыток тяги. Если тяга слишком велика и камин «жрет» дрова, в дымоходе можно установить гаситель тяги — переходник в верхней части топки, обеспечивающий дополнительный боковой приток воздуха.

Недостаточная защита трубы. Попадание дождя и снега в дымоход грозит не только переохлаждением трубы, но и отсыреванием кладки. Поэтому на трубу ставят защитный жестяной козырек, по бокам которого должно оставаться достаточно места для выхода дыма. Если дом стоит в горной местности — можно соорудить над оголовком небольшую двускатную кровельку или свод из кирпичей — чтобы ветер не задувал и не засыпался снег.

Отсутствие утепления трубы. Если труба остывает слишком быстро — на стенках образуется конденсат и кладка отсыревает. Чтобы этого не произошло, трубу необходимо утеплить — обложить глиняными кирпичами или армированными железо- или шлакобетонными плитами, оштукатурить известково-шлаковой смесью (с арматурой) или обложить шифером.

какой диаметр и воздуховод подобрать, коаксиальный дымоход для газовой колонки

Наиболее оптимальным выбором для получения горячей воды в доме или квартире называют газовую колонку. Но одним из условий монтажа большинства моделей такого оборудования является необходимость в дымоходе. Поэтому, задумавшись о покупке колонки, пользователю следует больше узнать о правилах установки дымоходов, а также о возможных альтернативах такому виду отведения продуктов сгорания.

Виды

Дымоходы для газовых нагревателей классифицируют в зависимости от материала, из которого они сделаны. Выделяют:

  1. Гофрированные гибкие воздуховоды. Внутри таких труб имеется проволочная спираль, а сама труба сделана из алюминиевой фольги. Плюсом подобного дымохода является возможность изгиба под любым углом и изменения длины с помощью металлического скотча.
  2. Алюминиевые вытяжные трубы. Их преимуществами являются малый вес, доступность, отсутствие образования конденсата внутри дымохода. Однако в зимнее время без утепления такие трубы могут обледенеть.
  3. Дымоходы из оцинкованной стали. У них небольшой вес и довольно высокая стойкость к коррозии. Стальной дымоход также важно утеплить на холодное время года.
  4. Сэндвич-дымоходы. Их конструкция представляет собой одну трубу, расположенную внутри второй, а между их стенками находится негорючий утеплитель (зачастую минеральная вата) для препятствования образованию конденсата. Подобный дымоход называют долговечным и надежным. Его часто рекомендуют для монтажа в частном доме, когда дымоходную трубу нужно провести сквозь кровлю и перекрытия (особенно, если они сделаны из горючих материалов).

Коаксиальный дымоход для газовой колонки

Это современный и достаточно популярный в наши дни вариант дымохода, который используют для турбированных колонок, отличающихся наличием закрытой камеры сгорания. Его конструкция представлена трубой в трубе, при этом по центральной трубе дым выводится из колонки, а по зазору между внешней и внутренней трубой в камеру сгорания аппарата поступает свежий воздух с улицы.

Подобная конструкция позволяет сделать вытяжную трубу меньшей длины и повысить КПД устройства. К тому же, колонка с таким вариантом дымохода не будет выжигать кислород в воздухе помещения, что обычно происходит при открытой камере сгорания. Остановив выбор на турбированной колонке, не нужно заботиться о достаточной вентиляции помещения, однако важно уделить внимание выбору диаметра дымохода. Необходимо, чтобы его диаметр был не меньше выходного патрубка колонки.

Какой диаметр дымохода должен быть?

Подбор диаметра осуществляется с учетом производительности колонки, то есть на основе ее мощности. Практически для всех используемых в быту нагревателей нужен диаметр трубы 11 или 13 см. При этом для аппаратов с мощностью до 20 кВт, обеспечивающих водой одну точку, обычно выбирают трубу с диаметром 110 мм, а для колонки с мощностью больше 21 кВт, из которой вода отводится на 2-3 крана, требуются трубы диаметра 130 мм.

Особенности для установки в квартире

Чтобы подключить стандартную газовую колонку в городской квартире, в доме должен присутствовать стационарный канал для отведения дыма. В большинстве современных зданий такие вентиляционные каналы проложены в стенах, поэтому подвести к ним дымоход от колонки – не проблема. Однако во многих строениях прошлого века таких каналов нет, поэтому обычную колонку в них установить не получится. В этом случае можно остановить выбор на турбированной модели.

Другими особенностями монтажа дымохода в квартирах являются такие нюансы:

  • Дымоход внутри должен быть гладким и без каких-либо сужений.
  • Чаще всего его устанавливают вертикально. Допускается не больше 3 изгибов.
  • Труба должна быть хорошо загерметизирована, чтобы избежать попадания продуктов сгорания в жилые помещения.

Что касается выбора материала трубы, то гофрированный алюминий, несмотря на его простоту и дешевизну, называют неподходящим вариантом. Такие трубы довольно быстро прогорают, поэтому рекомендуются лишь при редком использовании колонки. Для установки в квартире более предпочтителен дымоход из стали.

Особенности для установки в частном доме

Если о дымоходе задумались на этапе строительства здания, лучшим выбором будет обустройство вертикальной кирпичной шахты, внутри которой может располагаться стальная или асбестовая труба. При этом немаловажно, чтобы у газовой колонки и отопительной системы были разные шахты для отвода дыма.

Если здание уже построено, наиболее подходящий вариант дымохода – утепленная стальная труба. Ее можно как прикрепить к одной из наружных стен, так и установить внутри здания сквозь его перекрытия и кровлю.

Другими нюансами установки дымохода в доме являются следующие моменты:

  • Материал и конструкция дымохода, а также место монтажа должны соответствовать действующим нормам.
  • К дымоходу обязательно должен быть предусмотрен легкий доступ, чтобы при необходимости можно было быстро устранить возможные неполадки.
  • Монтируя дымоход в доме вертикально, важно не допустить значительного отклонения трубы – она по всей конструкции не должна отклоняться больше чем на 1 метр.
  • Конец дымоотводной трубы должен выступать выше крыши минимум на 40-50 см.

Этапы установки

Монтаж дымохода при установке газовой колонки включает такие действия:

  1. Оценку условий для монтажных работ.
  2. Выбор подходящего варианта дымохода.
  3. Монтаж участка дымохода в месте его соединения с газовой колонкой.
  4. Монтаж дымоходной трубы внутри дома или на внешней стене (для установки в частном доме).
  5. Выведение трубы через отверстие на улицу (если монтируют коаксиальный дымоход).
  6. Проверку тяги.

Когда дымоход не нужен: бездымоходные колонки

В наши дни в связи с распространением турбированных колонок бездымоходными называют именно такие аппараты, так как они не нуждаются в специальном дымоходе, а их коаксиальный дымоход выводится через стену. Однако существуют также колонки, которые выводят продукты сгорания в то помещение, в котором они установлены. Как правило, это маломощные модели с низкой производительностью. Примером такой колонки является Нева 3001, мощность которой составляет 9 кВт, а производительность – всего 2,6 литра за минуту.

Для установки подобной колонки очень важна хорошая вентиляция помещения, однако даже в этом случае существует опасность отравления угарным газом, ведь он не имеет запаха и воздействует на человека, когда тот даже не подозревает о смертельной опасности. Именно поэтому бездымоходная колонка проигрывает турбированной и в последнее время практически не используется.

Дымоход: НОРМЫ и ПРАВИЛА установки, виды дымоходов | 5energy

Дымоход — одна из самых важных частей любой отопительной системы. От правильности установки во многом зависит эффективность, а также безопасность использования того или иного отопительного оборудования. Ежегодно, из-за неисправности дымоходов погибают сотни рядовых жителей по всей стране. Основная причина — закупорка вентиляционной системы и как следствие отравление угарными газами. По этому, если вы все таки решили самостоятельно заняться установкой дымохода, вам необходимо ознакомиться с некоторыми правилами, которые уберегут вас от многих возможных неприятностей.

Каким должен быть дымоход?

Основное требование — исправность. Система по отводу тепловых газов, которые образовываются в результате горения, должна быть максимально надежной, и желательно, не прихотливой.

Основные характеристики дымохода:

  • Низкая теплопроводность материалов,  из которого он изготовлен.
  • Выступ от кровли не менее чем на 0.5 метров.
  • Обустройство теплоизоляции в местах соприкосновения с деревянными перекрытиями.
  • Объем дымохода должен соответствовать количеству выделяемых газов тем или иным отопительным устройством.

Не стоит пренебрегать безопасностью в угоду красоте и дизайну вашего дома или любого другого здания.

Виды дымоходов

Существует большое количество видов дымоходов. Но, наиболее популярные, на текущий момент, всего три вида:

  • кирпичный
  • модульный одно контурный
  • модульный двухконтурный

Кирпичный дымохода (из кирпича)

Преимущества: пожарная безопасность, высокая надежность.
Недостатки: неровности внутри трубы задерживают прохождение дыма. Вода и оксид серы вступают реакцию, в следствии чего образуется серная кислота, которая со временем разрушает конструкцию.

Модульные одноконтурные дымоходы (из труб нержавейки 0.6-1 мм )
Преимущество: более низкая цена, простота ремонта, низкий вес.
Недостатки: образование большого количества конденсата, срок эксплуатации не более 10-15 лет

Модульные двухктонурные дымоходы (2 трубы, между которыми негорючий утеплитель)
Преимущества: большая пропускная способность, минимальное количество конденсата.
Недостатки: цена значительно выше, чем у одноконтурных

Монтаж дымохода котла на отработанном масле своими руками

Перед началом строительства дымохода необходимо определиться с материалами, объемом, высотой. Для этого нужно провести индивидуальный расчет, с учетом отопительного оборудования, индивидуальных особенностей дома и т. д. В данной статье представлены только базовые советы и рекомендации. Более четкие цифры необходимо обсуждать индивидуально с производителем конкретно вашего котла.



Для обеспечения хорошей тяги необходимо, дымоход необходимо устанавливать, соблюдая все нормы и правила (п.5.1.1.ВДПО).

  • Для каждого котла и калорифера должен устанавливаться отдельный дымоход (п.3.70.СНиП-91). Нельзя подключать в один дымоход более одного котла.
  • Диаметр дымохода должен быть не меньше выхода трубы котла или калорифера (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Дымоход котла не должен иметь более 3-х поворотов. Радиус закругления поворота не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Высота дымохода не должна быть менее 5 метров (п.3.73.СНиП-91), что обеспечивает дымовой канал хорошей тягой.
  • Дымоход котла должен быть выше кровли (п. 3.73.СНиП-91):
    • до 50 см, при плоской кровле,
    • до 50 см выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    • не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.
  • Устанавливать составные элементы дымохода следует снизу вверх. При монтаже одна труба вставляется в другую, и при необходимости стыки промазывают жаростойкими герметиками.
  • Все элементы конструкции дымохода должны быть надежно зафиксированы кронштейнами к стене здания. Прогибание дымохода исключается (4.2.14.ВДПО).







На сегодняшний день, на рынке представлено большое количество всевозможных модульных выпускных систем. В них каждый элемент перекрывает собой другой, в результате чего, любые зазоры сводятся на нет. Стыки обрабатываются специальным жаростойким герметиком.

Верхняя часть дымохода должна быть оборудована специальным козырьком, что бы избежать попадание воды в отопительную систему через дымоход. Самый большой риск — закупорка дымохода мусором. Козырек должен не пропускать никаких крупных объектов в трубу.

Ответы на частые вопросы:

Вопрос: Можно ли подключить два котла на один дымоход?
Ответ: Категорически не рекомендуется так делать. Дело в том, что труба может попросту не выдержать подобной нагрузки. Пропускная способность дымохода ограничена. В случае не способности вывода всего дыма, угарный газ пойдет в помещение, а это в свою очередь, приведет к отравлению всех, кто находится в помещении.
Кроме того, существует официальный запрет от пожарных служб на подключения таким образом во всех помещения промышленного назначения.

Вопрос: Обязательно ли нужен дымоход, или можно отделаться простой дыркой от котла на улицу?
Ответ: Без дымохода котел не будет нормально функционировать. Он будет захлебываться. Кроме того, это крайне негативно влияет на безопасность.

Реальный расчет конструкции дымохода










Ошибки, которые можно совершить в процессе изготовления дымохода, могут сыграть злую шутку с владельцем данной конструкции. Глобальные последствия легко предупредить, если соблюдать все требования, предъявляемые к строительству дымоходов.

Известно, что неправильно спроектированный дымоход способен обратиться во множество серьезных денежных проблем, связанных с его полной или частичной переделкой. Потеря функциональности конструкции может привести к возгоранию или нанесению вреда здоровью у вас и ваших близких.

Основной компонент проектирования – дымоход

Стоит выделить несколько основополагающих моментов, которые помогут грамотно рассчитать параметры дымохода.

  1. В первую очередь, занимаясь проектом системы отопления и дымохода в частности, важно выбрать наиболее подходящий материал, из которого он будет сделан. На этот параметр напрямую влияет топливо, которое вы планируете использовать для обогрева помещения. Это важно, так как для одного варианта дымохода конкретный вид топлива может подойти, а для другого – нет.
  2. Отличным примером является кирпичный дымоход. Используя дровяной способ отопления, вы уже не сможете подключить его к газовым отопительным приборам.
  3. Не менее важно подобрать высоту, диаметр дымохода и его сечение. Неправильный выбор любого из этих данных, естественно, повлияет на функционирование вашего дымохода, его КПД. Кроме того, это может привести к необратимым последствиям для всей системы.
  4. В том случае, когда вы используете один отопительный прибор, одним из самых простых способов определения параметров дымохода является просмотр технической документации, которая поставляется изготовителем для каждого устройства. Однако если вы собираетесь использовать сразу несколько приборов, здесь вам понадобятся специальные навыки и твердые знания принципов работы, свойств и прочих моментов. Без грамотного подхода в этом случае не обойтись.

Конечно, вы всегда можете самостоятельно попробовать рассчитать нужные параметры, но в этом случае вам нужно быть полностью уверенным в своих возможностях. В противном случае любая ошибка может вам дорого обойтись.


Универсальный дымоход – возможно ли это?

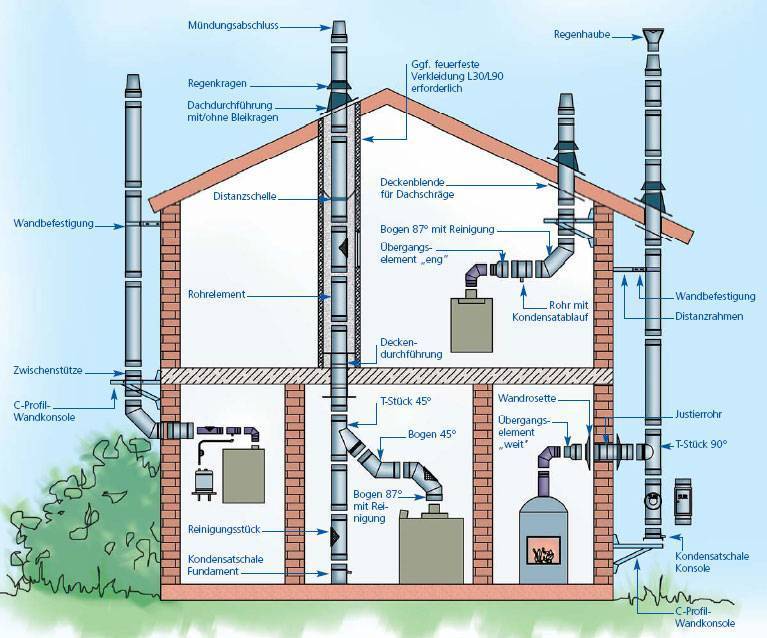

Вариант проведения дымохода в доме

Как уже было сказано, одним из основных составляющих дымохода является материал, из которого он изготавливается. Многие компании, специализирующиеся на производстве таких устройств, заявляют, что их дымоходы универсальны и готовы работать в любых условиях. Однако можно сразу развеять этот миф: таких систем не существует.

Несомненно, на рынке присутствуют такие конструкции, которые могут нормально функционировать при различных вариантах подключения и с разным топливом. Но не стоит быть уверенным в их качественном функционировании, так как их неплохая работа еще не говорит о том, что они имеют все подходящие параметры качественного и надежного устройства.

Выбор сечения дымохода

Наиболее приемлемой формой дымохода считается цилиндр. В процессе работы стенки дымохода нагреваются не совсем равномерно, что делает движение продуктов горения внутри конструкции путем закручивания по оси. Из этого следует, что цилиндр является оптимальным вариантом, ведь нам нужно обеспечить хорошую тягу для вывода вредных веществ.

  • В углах прямоугольных конструкций в любом случае образуются завихрения, которые не дают дымоходу осуществлять нормальную тягу. Однако этот процесс взаимосвязан, так как данные завихрения напрямую зависят от скорости тяги.
  • Из этого можно сделать вывод, что прямоугольные дымоходы будут более успешно функционировать с тепловыми приборами, которые не требуют большой тяги. На работу печей и каминов, работающих на дровах, это оказывает только положительное влияние.
  • В случае, если дымообороты вашей печи или камина функционируют не совсем должным образом, прямоугольная конструкция дымохода существенно сэкономит тепло, в том время как от дымохода с круглым сечением не будет никакого толка.
  • Если же использовать котлы нового поколения, то для них лучше всего подойдет цилиндрический дымоход.
  • Экономичность данной системы зависит от скорости прогрева ее составляющих. Чем скорей элементы прогреются до определенной температуры, тем быстрей сработает отключение котла, и он перейдет в режим ожидания.
  • Для более быстрого прогрева котла требуется его полноценное обеспечение свежим воздухом. В свою очередь приток создается за счет тяги, соответственно, получается, что с увеличением тяги котел работает быстрей, а система прогревается лучше.

Именно поэтому наиболее оптимальным вариантом для данных котлов считается цилиндрический дымоход.

Расчет внутреннего диаметра дымохода

Многие сомневаются, насколько правильны их мнения и расчеты по поводу диаметра дымохода. В этом случае  можно дать один совет – изучайте внимательно инструкцию заводов-изготовителей, там содержаться все нужные сведения. Если же такой документ отсутствует, не лишним будет последовать следующему совету. Для расчета диаметра дымохода, который соединяется с дымоходом с открытой топкой, используется отношение к топке 1:10. Данный метод соотносится с цилиндрическим дымоходом.

Для расчета сечения конструкции квадратного типа применяется пропорция 1 к 1,5. При этом диаметр трубы дымохода должен составлять меньший размер, чем поддувало. При теплоотдаче менее 300 кал/час сечение не должно быть меньше размеров 140х140.

От правильного выбора диаметра дымохода зависит успешная работа отопительной системы.

Адекватный расчет высоты дымохода

Неправильный монтаж дымохода может привести к пожару

С сечением вопрос решен, но как теперь быть с расчетом высоты дымохода? Определенно сказать, каким оно должно быть, невозможно. Для получения правильных данных важно принять во внимание многие факторы.

Теплый воздух поднимается вверх, а выходя из дымохода постепенно остывает. Следовательно, с увеличением количества воздуха внутри дымохода температура также повышается. Это приводит к созданию хорошей тяги. Из этого можно сделать вывод: чем больше объем дымохода, тем большее количество воздуха стремится вверх.

Однако объем устройства увеличивается не только за счет высоты, но и размера внутреннего сечения. Допусти, имеется цилиндрический дымоход, высота которого составляет 5 метров. Чтобы повысить тягу, мы увеличили внутренний диаметр устройства. Исходя из предыдущих выводов, с увеличением объема теплого воздуха тяга также стала сильней.

Но по факту это не так. Большой диаметр приводит к быстрому остыванию продуктов горения. Как следствие, на стенках дымохода образуется конденсат, мешающий нормальному дымооттоку. В итоге теряется функциональная тяга.

Можно уменьшить диаметр и увеличить высоту. Логично предположить, что с увеличением объема теплого воздуха он будет остывать не так быстро, следовательно, тяга будет достаточной.

Да, тяга действительно будет хорошей, даже слишком. Ее сила станет настолько велика, что будет охлаждать притоком воздуха топку котла, что существенно снизит эффективность вашего отопительного прибора. Он станет тратить больше времени на прогрев действующей системы, что приведет к большему расходу топлива. Это далеко не самый экономичный вариант.

Если же конструкция будет высокой, а диаметр слишком маленьким, тяга в таком случае может ухудшиться. Это случается как следствие сопротивления в трубе дымохода, поэтому приведет к проникновению угарных газов в помещение. Вот один из примеров неправильного расчета при строительстве дымоходов.

  • Определенная схема расчета высоты дымохода встречается в некоторых правилах и технических характеристиках материалов, а также непосредственно здания.
  • Также рассчитать подходящую высоту вам помогут специальные программы. Если труба будет находиться ниже или на уровне конька, будет создаваться завихрение. Как уже было сказано, ни к чему хорошему это не приведет.

    Угловое подключение к дымоходу желательно избегать

  • Над кровлей высота дымохода должна быть рассчитана в строгих пропорциях.
  • Высота дымохода над коньком зависит от расстояния, на котором дымоход находится относительно вертикальной линии конька. Если оно менее полуметра, то минимальная высота дымохода и должна быть 500 мм.
  • Следовательно, чем дальше конструкция находится от вертикальной линии конька, тем больше корректируется его высота. Если расстояние составляет от 1,5 до 3 метров, дымоход должен быть на одном уровне с коньком.

Однако при любом варианте минимальная высота дымохода над скатом крыши не должна составлять менее 500 мм.

Высота дымохода рассчитывается индивидуально для каждой конкретной конструкции. Расчет происходит с учетом нескольких различных параметров. Это угол ската крыши, толщина кровли и расстояние от вертикальной оси конька.

Коллективный вариант дымохода – как его подключить

Лучше всего отдельно рассматривать расчет размера дымохода, который используется сразу для нескольких отопительных приборов, так как в этом случае нужно учитывать все эти конструкции, а также их мощность, тип и используемое топливо.

1)     Возьмем вариант, когда в доме при одновременном подключении используются котел общей системы отопления и камин.
2)     Очевидно, что это совершенно разные системы, поэтому диаметр дымохода для камина не будет равен диаметру дымохода котла.
3)     Обычно камины работают на дровах, в то время как котлы обогревательной системы – на природном газе.

Возникает резонный вопрос: можно ли совместить эти две непохожие друг на друга системы? Да, это действительно возможно. Кроме того, при правильной установке отопительных устройств можно добиться не только их грамотного совмещения, но и более функциональной работы.

Вот основные принципы совместной работы этих устройств.

  1. В один дымоход подсоединяются совместно котел и камин. В процессе котел периодически переходит в режим ожидания, таким образом, работает камин и обеспечивает поддержание температуры в дымоходе.
  2. Это снижает вероятность образования конденсата и дает качественную тягу при следующем запуске котла.
  3. Однако нужно учесть, что размер дымохода для камина должен превышать параметры дымохода для котла. Поэтому, если использовать один котел без камина, это может привести к избыточной тяге и неправильной работе устройства.
  4. Как известно, диаметр дымохода для камина рассчитывается в соотношении 1:10 к его топке. Определенно, подобный размер будет слишком велик для котла. Плюс ко всему, камин используется не так часто, как обогревательный котел.
  5. Получается, нужно сделать дымоход меньшего диаметра, который подходит для котла? Это является большой ошибкой. При самостоятельной работе котла все будет отлично, но при запуске камина в дымоходе появится повышенное аэродинамическое сопротивление.

В итоге имеем: нестабильную работу отопительных приборов и попадание угарных газов в помещение. А это уже становится опасно для здоровья и даже жизни, ведь отравление угарными газами часто приводит к летальному исходу.

Решение с использованием двухходового дымохода

Одним из наиболее удачных вариантов для совмещения работы нескольких отопительных приборов является двухходовой дымоход. Среди его преимуществ можно выделить следующие:

  • Можно использовать сразу несколько тепловых устройств различного типа как по отдельности, так и совместно.
  • Стабильное функционирование каждого прибора.
  • Снижение затрат на строительство и монтажные работы.
  • Экономия пространства.

Устанавливая подобный дымоход, нужно выполнить все условия, которые обеспечат правильную работу каждого прибора. В то время как камин сможет отлично работать и с кирпичным дымоходом, то для использования котла следует выполнить гильзовку. Это защитит кирпич от пагубного воздействия конденсата.

Прежде чем браться за монтажные работы, стоит внимательно ознакомиться с параметрами работы каждого отопительного устройства. Наиболее выгодным решением с точки зрения безопасности и функциональности станет покупка специального двухходового дымохода промышленного производства. Таким образом, вы снизите вероятность допущения ошибок при проектировании. Нельзя не учитывать, что даже для опытного специалиста подключение одновременно нескольких отопительных приборов к одному дымоходу представляет собой нелегкую задачу.



Важное инженерное решение

Необходимо осознавать, что расчет дымоходов представляет собой сложную инженерную задачу. Если вы не являетесь специалистом в данной области и у вас есть определенные вопросы по расчету дымохода для своего дома, постарайтесь использовать специальные профессиональные программы, которые помогут вам правильно выполнить все необходимые вычисления высоты, сечения и длины дымохода. Также, чтобы надежно и верно произвести все расчеты, нужно знать основные свойства материалов и структуру, а также законы термодинамики и аэродинамики.

В том случае, если строительство и проектирование дымоходов не является для вас основополагающим направлением деятельности, наиболее верным решением станет обращение к специалистам. Ведь известно, что от правильной и стабильной работы дымохода зависит не только тепло и уют вашего дома, но и безопасность, а иногда даже жизнь ваших близких.


Как измерить диаметр трубы дымохода? – Кухня

Приведенные ниже определения измерений обычно используются при измерении дымохода. Окружность – измерение расстояния по окружности . Разделите длину окружности на 3,14, чтобы получить диаметр .

Как узнать размер дымохода?

Как правило, диаметр дымохода должен соответствовать диаметру дымохода вашей дровяной печи. Для 6-дюймовой печи требуется 6-дюймовый дымоход. В большинстве случаев шаг вверх тоже подойдет. Например, вы можете вентилировать 6-дюймовую печь в изолированный дымоход диаметром 8 дюймов.

Как измеряется дымоход?

Измерьте длину палки над землей, затем измерьте ее тень. (Например, палка может быть 3 фута в высоту, ее тень может быть 2 фута в длину.) 5) Измерьте расстояние между вами и дымоходом. Это будет равно высоте дымохода.

Какой наружный диаметр 6-ти печной трубы?

Прямая труба 6″ Имеет внутреннюю стенку.016 430 легированная нержавеющая сталь и наружная стенка. Алюминизированная сталь 018 (внешний диаметр на 1 1/8″ больше внутреннего диаметра).

Какой стандартный размер дымохода?

Дымоходная плита должна иметь толщину не менее 5/8 дюйма. Он доступен в нескольких размерах. Наиболее часто используемые размеры в жилищном строительстве: 8 на 8 дюймов, 8 на 13 и 13 на 13 (внешние размеры). Дымоходные плиты соединены между собой швами из цементного раствора, зачищенными изнутри.

Измеряется внутренний или наружный диаметр трубы дымохода?

Два распространенных размера круглой печной трубы в США: 6 дюймов и 8 дюймов. Если вы можете отсоединить печную трубу от воротника, вы можете просто измерить диаметр отверстия.

Как измерить диаметр трубы дровяной печи?

Как измерить печную трубу

  1. Измерьте внутренний диаметр фланца дровяной печи.
  2. Определить расстояние от дровяной печи до дымохода.
  3. Добавьте 18 дюймов к измерению.
  4. Прикрепите дымоход к фланцу дровяной печи с помощью металлических или крепежных винтов 1/4-20-1/2 дюйма, чтобы закрепить дымоход на месте.

Как измерить камин?

Чтобы рассчитать размер камина, измерьте ширину, длину и высоту комнаты в дюймах. Умножьте эти три числа вместе, чтобы определить объем помещения, затем умножьте это число на четыре, что даст вам близкую минимальную тепловую мощность. Вы можете выбрать подходящий размер с оригинальными размерами.

Дымоходные вкладыши США, Как узнать, какого размера ДИАМЕТР И ДЛИНА вкладыш мне нужен?

Дымоходные вкладыши США. Как узнать, какой размер ДИАМЕТРА И ДЛИНЫ мне нужен?

выровнять = «вправо» >

Как узнать, какой размер ДИАМЕТРА И ДЛИНЫ мне нужен?


Водонагреватели и жидкотопливные печи
Для водонагревателей и жидкотопливных печей идеальный диаметр вкладыша, необходимого для вентиляции вашего прибора, соответствует размеру вашего агрегата.Например, если у него есть отверстие диаметром 6 дюймов, в которое должна быть вставлена ​​труба, это идеальный размер вкладыша, который вам нужен. Однако внутри вашего дымохода (особенно после изоляции) может не хватить места. Увеличивающий/уменьшающий элемент , в соответствии с правилами техники безопасности, вы можете увеличить или уменьшить размер на один размер, и ваш блок должен по-прежнему функционировать должным образом. , вплоть до наперстка, где вкладыш будет проходить через стену, чтобы соединиться с вашим прибором.

Камины
Для вашего камина вам необходимо рассчитать максимальный размер дымохода, который вы можете установить.
На вершине дымохода на крыше вам необходимо измерить внутренний диаметр существующего отверстия дымохода. Затем внутри вашего дома измерьте высоту и ширину каминного проема. Обратитесь к нашей Таблице размеров камина , чтобы помочь вам определить нужный диаметр вкладыша.

Дровяная, кукурузная или дровяная печь на пеллетах
Если вы заменяете футеровку для дровяной, кукурузной печи или дровяной печи на пеллетах , вам необходимо измерить расстояние от верхней части свода дымохода до места, где вы будете подключать печь. Для определения диаметра вкладыша вам необходимо измерить внутренний размер выхлопной трубы вашей печи.

Copyright Chimney Liners USA LLC — все права защищены 2009-2018

Каков стандартный размер дымохода? – СидмартинБио

Какой стандартный размер дымохода?

Сборные или металлические дымоходы

Размер дымохода Обычное использование вентиляции
Внутренний диаметр (дюймы) Внутренняя площадь (квадратный дюйм)
8 50.3 Печи, небольшие камины, центральные обогреватели
10 78,6 Печи, камины, центральные обогреватели
12 113 Камины, центральные обогреватели

Какой диаметр трубы дымохода?

m s Алюминиевая дымоходная труба (диаметр 6 дюймов, длина до 15 футов, серебристая)

Как измерить диаметр дымохода?

Приведенные ниже определения измерений обычно используются при измерении дымохода. Окружность – измерение расстояния по окружности. Разделите длину окружности на 3,14, чтобы получить диаметр.

Как подобрать размер дымохода?

Если дымоход круглый, то он должен быть не менее одной десятой размера каминного проема. Дымоходы также должны соответствовать размеру дымохода. Если диаметр дымохода шесть дюймов, то и размер дымохода тоже должен быть шесть дюймов. Опять же, если дымоход слишком большой, это может означать, что огонь остывает слишком быстро.

Может ли дымоход быть слишком большим?

Слишком высокий дымоход может привести к охлаждению нагретого воздуха к тому времени, когда он достигнет вершины дымохода.Это может создать отрицательное давление внутри дымовой трубы, которое выталкивает дым и другие газы обратно в дом.

Дымоходы стандартного размера?

Внутренние размеры дымохода. Два наиболее распространенных размера: внутренний 8 дюймов и внутренний 9 дюймов. Здесь изображен обычный дымоход и более старый кирпич имперского размера, который можно найти на большинстве домов до 1960 года.

Какая труба лучше для дымохода?

Нержавеющая сталь

является наиболее предпочтительным материалом для труб дымохода из-за ее прочности, долговечности и устойчивости к коррозии.Такие материалы, как ПВХ и алюминий, также используются для дымоходов.

На какой высоте крепить дымоход?

Как правило, типичная высота установки составляет от 20 до 24 дюймов (от 50 до 60 см) над варочной панелью для электрических плит и от 24 до 30 дюймов (от 60 до 77 см) для газовых плит. Обратите внимание, что это общие средние значения, и очень важно, чтобы вы искали руководство по кухонному дымоходу.

Как рассчитать диаметр дымовой трубы моего котла?

Требуемая площадь дымохода может быть рассчитана как A = Q / v (3) где A = площадь поперечного сечения дымохода (м2) Q = объем дымовых газов при температуре дымохода (м3/с) v = скорость (м/с) В целом на 1 кВт тепла котла требуется 1100 мм2 площади дымохода.

Как определить высоту дымохода?

Расчет высоты штабеля Высота штабеля рассчитывается по следующей формуле: H = 14 (Q) 0. 3 H – высота дымохода Q = количество топлива (кг/ч) x содержание серы (%) x 2 100 Содержание серы в жоме незначительно (около 0,1 %) по сравнению с индийским углем (максимально считается 0,5 %).

Может ли человек пролезть в дымоход?

Да. Также можно застрять в дымоходе, как узнали многие грабители и запертые люди.…

Более высокий дымоход лучше тянет?

Размер тяги должен соотноситься с мощностью дымохода. Причина того, что более высокий дымоход создает лучшую тягу, на самом деле довольно проста: чем выше в атмосфере достигает дымоход, тем больше перепад давления.

Каков принцип работы дымохода?

Что такое дымоход? Дымоход — это конструкция для отвода горячих дымовых газов или дыма от котла, печи, топки или камина во внешнюю атмосферу.Каков принцип работы дымохода? Работа дымохода основана на естественной тяге или дымовом эффекте.

Что нужно знать о дымоходной заслонке?

Заслонка дымохода представляет собой металлическую пластину, которая может быть установлена ​​для закрытия дымохода, когда он не используется, и предотвращения попадания наружного воздуха во внутреннее пространство, а также может быть открыта для выхода горячих газов во время горения огня.

Как узнать, какой у меня дымоход?

Если вы не уверены, какой у вас тип дымохода, просто загляните внутрь своего дымохода и выберите описание, которое лучше всего соответствует тому, что вы видели.Дымоходы с одним дымоходом и удлиненными дымоходами. Если у вашего дымохода есть один дымоход, который выступает над его вершиной, это тип системы, который у вас есть.

Какое описание дымохода лучше всего подходит?

Колпак дымохода или колпачок направления ветра представляет собой колпак дымохода в форме шлема, который вращается, чтобы выровняться с ветром и предотвратить обратный поток дыма и ветер вниз по дымоходу. Колпак H-типа представляет собой верхнюю часть дымохода, состоящую из дымоходных труб в форме буквы H.

Руководство по измерению и советы для общих проектов дымоходов

Общие советы по измерению, которые пригодятся при планировании любого типа установки дымохода. От общих советов по измерению до измерения зазора до линии крыши или измерения уклона крыши — у нас есть ответы для вас здесь. Остались вопросы? Связаться с нами!

Измерение высоты дымохода

Для правильной работы дымоход должен иметь общую высоту не менее  10–12 футов.

Правило 10 футов/3 футов/2 футов: Это правило часто неправильно понимают или игнорируют, и из-за этого у многих людей возникают проблемы с тягой.Это правило довольно простое, и его необходимо соблюдать при каждой установке дымохода. Это относится ко всем кирпичным или трубчатым дымоходам класса А.

Там, где дымоход выступает над крышей, дымоход должен быть не менее 3 фута в высоту и не менее 2 фута выше всего, что находится в пределах 10 футов от него, включая крышу, другие здания и деревья — это называется правилом 10′-3′-2′.


Измерение уклона крыши

Уклон крыши рассчитывается по количеству дюймов ее подъема по вертикали на каждые 12 дюймов ее протяженности по горизонтали. Например, крыша, которая наклоняется/поднимается на 4 дюйма на каждые 12 дюймов горизонтального прогона, имеет уклон 4 из 12. Таким образом, измерив на крыше 12 дюймов по горизонтали, а затем измерив расстояние до крыши, вы определите угол наклона вашей крыши.

Вы также можете безопасно измерить угол наклона крыши с внутренней стороны чердака. Используя 12-дюймовую линейку или отметку на расстоянии 12 дюймов от прямого края и удерживая его ровно. Затем на нижней стороне крыши на чердаке приложите конец 12-дюймовой линейки к нижней части крыши и держите его ровно.Теперь измерьте по вертикали от 12-дюймовой отметки до нижней части крыши. Это измерение представляет собой количество дюймов, на которые крыша поднимается на 12 дюймов.


Измерительная терминология и определения

Приведенные ниже определения измерений обычно используются при измерении дымохода.

  • Окружность — Измерение расстояния по окружности. Разделите длину окружности на 3,14, чтобы получить диаметр.
  • Диаметр — прямое измерение через центр окружности.
  • Радиус — Измерение на полпути через центр круга.
  • Внешний диаметр — (Н.Д.) Внешний диаметр трубы, включая толщину стенки.
  • Внутренний диаметр — (внутренний диаметр) Внутренний диаметр трубы, измеряемый только по внутренней поверхности трубы/отверстия.
  • Вертикально — расположение вверх и вниз, а не из стороны в сторону.
  • Горизонтальное — плоское или ровное положение.
  • Уклон крыши — Измерение подъема крыши, например: уклон 6/12.Чем выше первое число, тем круче шаг.

Преобразования

  • 1/8″ = 0,125
  • 1/4″ = 0,25
  • 3/8″ = 0,375
  • 1/2″ = 0,5
  • 5/8″ = 0,625
  • 3/4″ = 0,75
  • 7/8″ = 0,875

Справка по размеру вкладышей — Склад дымоходов

Как узнать, какой размер вкладыша мне нужен?

Выбор длины

Лучший способ определить размер дымохода — снять рулетку с верхней части дымохода и измерить расстояние от этой точки до наперстка или отверстия, через которое ваш прибор или печь будет подключаться к дымоходу. Всегда полезно добавить дополнительный фут или два на всякий случай.

Выбор диаметра

Общее эмпирическое правило заключается в том, чтобы посмотреть, какого размера розетка на вашей плите или приборе. В большинстве случаев для каминных топок требуется дымоход диаметром 6 дюймов. Для дровяных печей обычно требуется дымоход диаметром 6-8 мм.

В любой ситуации перед установкой вкладыша следует ознакомиться с инструкциями производителя вашего прибора.

Руководство по размерам облицовки для открытого камина

На приведенной ниже диаграмме используется соотношение 10:1.Соотношение 10-1 следует использовать для дымоходов высотой менее 25 футов и соотношение 12-1 для дымоходов высотой более 25 футов.

Отверстие для камина Диаметр втулки
До 600 кв. м в 9″
601 – 760 кв. дюймов 10″
761 – 942 кв. дюйм 11″
943 – 1140 кв. дюймов 12″
1141 – 1356 кв.в. 14″
1357 – 1846 кв. дюймов 16″

Ниже приведена таблица размеров вкладышей для газовых приборов:

Выбор диаметра некруглой трубы

Эти таблицы помогут вам найти размеры овальной, квадратной и прямоугольной трубы. Начните с поиска труб малого наружного размера с левой стороны диаграммы. Переместитесь вправо, чтобы найти главный внешний размер .Затем перейдите к самому верхнему заголовку. Это даст вам размер круглой трубы, который вам понадобится перед овализацией.

Овальная форма

Прямоугольная форма

Квадратная форма

Какой размер печной трубы мне нужен?


В. Печную трубу какого размера следует устанавливать в дровяную печь?

A. Чтобы получить этот ответ, все, что вам нужно сделать, это посмотреть на свою дровяную печь и измерить внутренний диаметр дымохода на самой дровяной печи.Если печь имеет 6-дюймовый дымоход, то вы должны использовать 6-дюймовую печную трубу и 6-дюймовую дымоходную трубу через крышу. Если у вашей печи есть 8-дюймовый дымоход, тогда вы прокладываете 8-дюймовую дымовую трубу до самого верха.

Мы предлагаем дымоходы размером 5″, 6″, 7″, 8″ и 10″. Как только вы определите размер, который вам нужен, вы сможете решить, какая марка лучше всего подходит для вашей установки. Чтобы узнать больше о том, какую марку выбрать прочитайте нашу статью «Как выбрать марку печной трубы».


В.Я заменяю дровяную печь с 8-дюймовой печной трубой и 8-дюймовой дымоходной трубой, но для моей новой печи требуется 6-дюймовая труба. Могу ли я просто провести 6-дюймовую печную трубу к 8-дюймовому дымоходу?

A. Технически ответ — нет. Вы должны провести 6-дюймовую трубу через всю крышу, но некоторые из вас не собираются этого делать, и если вы решите этого не делать, то вам понадобится удлинитель. Если вы решите проложить трубу печи, диаметр которой отличается от трубы дымохода, необходимо учитывать несколько моментов. Производительность вашей дровяной печи может быть снижена из-за снижения эффективности из-за использования двух разных размеров трубы.Правильный проект вашей печи также будет проблемой, вы можете прочитать об этом больше в следующем разделе ответов ниже.

Q. Где можно установить увеличитель?

A. Если у вас есть 6-дюймовый дымоход и вам нужно прикрепить его к 8-дюймовому дымоходу, вы должны установить этот переходник от 6 до 8 дюймов как можно ближе к дымоходной трубе. Итак, вы отрываетесь от плиты, если вы подходите к опорной коробке или подходите к стене за настенным наперстком, вы хотите поставить это увеличение как можно ближе к настенному наперстку или как можно ближе к опорной коробке.Таким образом, вы получите как можно более длинный пробег, используя трубу соответствующего размера. Теперь будьте осторожны, если вы это сделаете, у вас могут возникнуть проблемы с черновиком. Когда вы откроете дверь, дым может вернуться в комнату. Вам может быть трудно разжечь огонь, потому что вам может быть трудно разжечь этот сквозняк. Вы также можете снизить эффективность самой дровяной печи, печь может работать не так эффективно, как предполагалось, если у вас нет трубы нужного размера, установленной до конца.


Независимо от того, хотите ли вы установить новую дровяную печь или заменить существующую печную трубу на старую, учитывайте долговечность как решающий фактор при замене трубы или печи. Если у вас уже установлена ​​8-дюймовая дымоходная труба и дымоход, и вы хотите новую печь, потратив дополнительные деньги на покупку печи с правильным дымоходом, вы предотвратите проблемы с тягой, и ваша печь будет работать так, как она должна. В конечном счете, вы хотите дровяная печь, которая работает с максимальной эффективностью и наиболее эффективно обогревает ваш дом.

Кроме того, если вы устанавливаете новую дровяную печь, измерьте расстояние до горючих материалов, так как это определит, нужна ли вам труба с одной или двумя стенками. Как правило, одностенная черная печная труба является наиболее распространенной для установки. Большинство одностенных труб изготовлены из черной стали и имеют сварные швы. Также доступна труба Snap-Lock, которая является более дешевым вариантом, который может потребовать обрезки и обжима для вашей установки.

Если вы хотите модернизировать или заменить существующую печную трубу, вас может больше заинтересовать труба с двойными стенками, поскольку она более долговечна и может значительно улучшить тягу.Тем не менее, одностенная труба по-прежнему является отличным вариантом, потому что она позволяет теплу излучаться обратно в ваш дом из трубы, и вы можете установить рекуператоры тепла, которые позволяют удерживать максимальное количество тепла, возвращающегося в ваш дом. Регенераторы тепла не могут быть установлены с двустенной трубой.

Существует множество сдержек и противовесов, которые следует учитывать при определении того, какой размер трубы использовать в вашей установке, лучшим вариантом всегда будет соответствие дымоходу вашей печи и прокладка трубы печи и дымохода того же диаметра на всем протяжении. крыша.

Дымоходная техника брата

Общие характеристики дымоходных систем

  1. Каждое здание, в котором установлен отопительный котел, должно иметь эффективную систему дымоудаления и вентиляции.
  2. Всасывающее действие дыма, дымовых газов и вентиляционных каналов обусловлено разницей давлений: более холодного воздуха снаружи и более теплого и легкого воздуха внутри здания.
  3. Современные дымоходные системы должны характеризоваться:
    • устойчивость к воздействию конденсата,
    • устойчивость к возгоранию сажи,
    • герметичность, обеспечивающая достаточную тягу и безопасность пользователей.
  4. Минимальный внутренний диаметр дымохода должен быть не менее 140 мм (не относится к конденсационным котлам с закрытой камерой сгорания).
  5. Рекомендуется строить дымоходы круглого сечения дымоходов и дымоходов, так как они характеризуются меньшим сопротивлением трению при протекании газа.Преимуществом воздуховодов такого сечения является также более высокая эффективность их периодической очистки.
  6. Поперечное сечение дымохода должно соответствовать его высоте, мощности и типу котла, а также типу используемого топлива.
  7. Выходы дымоходов должны быть доступны для очистки и периодического осмотра. Для этого крышу следует делать с постоянными выходами к дымоходам.
  8. Необходимо убедиться, что прочистные дверцы находятся в положении, подходящем для удаления загрязнений из дымохода, и их расстояние от ближайшего горючего материала должно быть не менее 30 см.При необходимости использования дополнительной прочистной дверцы над тройником дымохода (например, на чердаке) пол из горючего материала должен быть покрыт негорючим материалом (например, листовым металлом, камнем или керамической плиткой). В случае значительной высоты дымохода над крышей или большого уклона крыши очень практичным решением является установка дополнительной прочистки, ок. 100 см над крышей.

ПРИМЕЧАНИЕ! Установка этой дополнительной очистки должна быть согласована с местным инспектором по дымоходам.

верхняя

Высота дымохода

  1. Эффективная высота дымохода, измеренная от тройника дымохода до выхода над крышей, должна быть:
    • для газовых котлов, не менее 4 м.
    • для жидкотопливных котлов не менее 5 м.
  2. Дымоходы, расположенные снаружи здания, рекомендуется теплоизолировать и соединить со стеной с помощью кронштейнов, закрепленных в стене ( Рис.1 ). Минимальное количество кронштейнов – 2 шт.; максимальный шаг кронштейнов – каждые 3 м.
  3. Высота дымохода над крышей должна соответствовать следующим условиям:
    1. плоские кровли с углом наклона ската кровли до 12°, выход дымовой трубы должен быть не менее 0,6 над коньком крыши, независимо от конструкции кровли – рис. 2.а
    2. для крутых крыш с углом наклона ската кровли более 12° и легковоспламеняющимся покрытием выходы воздуховодов должны быть на высоте не менее 0.6 м над уровнем конька крыши – рис. 2.б
    3. для крутых крыш с углом наклона ската крыши более 12° и негорючим или негорючим покрытием выходы воздуховодов должны находиться на высоте не менее 0,3 м над поверхностью кровли и на расстоянии, измеренном по горизонтали от этой поверхности ​​минимум 1,0 м – Рис. 2.c
  4. Крыша с уклоном более 12° должна рассматриваться как препятствие для правильного функционирования дымохода.Поэтому в зависимости от расположения дымохода относительно самого высокого элемента здания, представляющего собой препятствие (занавес), выходы дымохода обязательно должны быть:
    1. не менее 0,3 м над верхней кромкой препятствия (завесы) для дымовых труб, расположенных на расстоянии 1,5 м от препятствия – рис. 3.а
    2. не менее чем на уровне верхней кромки препятствия (завесы) для дымоходов, расположенных на расстоянии от 1,5 до 3,0 м от препятствия – Рис.3.б
    3. над плоскостью, отведенной под углом 12° вниз от уровня наивысшего препятствия для дымовых труб, расположенных на расстоянии от 3 до 10 м от препятствия – рис. 3.в

верх

Вентиляция дымоходных систем

  1. Все помещения, включая подвал и чердак, должны иметь приточные и вытяжные вентиляционные каналы, проложенные через крышу. В помещении, где установлен отопительный котел, должно быть предусмотрено приточное вентиляционное отверстие площадью не менее 200 см2, его нижний край должен быть не выше 33 см от пола, а вытяжное вентиляционное отверстие площадью не менее 200 см2, размещенные как можно ближе к потолку.
  2. Вентиляционные каналы, в отличие от дымоходов и дымоходов, выполнены с боковыми выходными отверстиями непосредственно под элементами, закрывающими дымоход. Во избежание нежелательной турбулентности воздушного потока рекомендуется сделать два отверстия на противоположных стенках воздуховода – рис. 4.а . Эта рекомендация не распространяется на конфигурацию дымохода SW+W2 и выше. Стенка, разделяющая воздуховоды в вентиляционном кирпиче, в этих случаях не должна нарушаться – рис. 4.б .

верх

Компенсационный зазор

  1. Дымоход представляет собой отдельно стоящую конструкцию. Поэтому не допускается постоянное соединение дымохода с конструктивными элементами здания с оставлением зазора от 5 до 10 мм – рис. 5.
  2. Дымоход не должен непосредственно примыкать к легковоспламеняющимся поверхностям стен. Поэтому следует соблюдать дистанцию ​​не менее 5 см, а пространство должно обеспечивать циркуляцию воздуха — Рис.6 .
  3. При прохождении дымохода через потолок компенсационный зазор должен быть:
    1. для негорючего потолка, 3 см – Рис. 7.a
    2. для потолка из горючих материалов, 5 см – Рис. 7.b

    Пустое пространство заполнить негорючей минеральной ватой.

  4. Проход дымохода через горючую стену должен быть защищен негорючими материалами в радиусе не менее 15 см – например, минеральной ватой – Рис.8а . Проход дымохода через негорючую стену должен быть разделен деформационными швами с минеральной ватой по всей длине прохода для устранения напряжений – рис. 8б .
  5. При соединении стального дымохода с керамическим тройником обязательно наличие их компенсатора:
    1. для газовых и жидкотопливных котлов с низкой температурой дымовых газов компенсационный зазор должен составлять прибл. 3 мм, а для его наполнения следует использовать специальный керамический жгут, устойчивый к высоким температурам, либо наполнить гибким термостойким силиконом.
    2. для твердотопливных котлов компенсационный зазор должен быть 5 — 10 мм, а для его заполнения следует использовать специальный керамический жгут, устойчивый к очень высоким температурам – Рис.8а и .
    3. для классических каминов и топок компенсационный зазор должен быть 5 — 10 мм, заполнен керамическим шнуром. Мы рекомендуем в этом случае использовать тройник 45° – рис. 9 .

    Перед тем, как вставить дымоход в тройник дымохода, обмотайте его конец керамической веревкой. Рекомендуемые размеры каната указаны в таблице 1 . Керамические канаты предлагает наша компания.

    ПРИМЕЧАНИЕ! Бывает, что на стройке необходимо временно подключить печь (т.г. дровяная печь) для обогрева помещений. В этом случае следует позаботиться о том, чтобы длина дымохода (стальной трубы) была достаточной для предотвращения прямого воздействия пламени на керамический тройник дымохода. Подключение этого типа печи со слишком коротким дымоходом может привести к тепловому удару, что приведет к повреждению (трещине) тройника дымохода.

верх

Опорная пластина

  1. Для отделки дымохода клинкерным кирпичом используйте опорную железобетонную плиту – рис.10. Наше предложение включает сборные опорные плиты для дымоходов типа: S – рис. 10.a , SW – рис. 10.b .

    Однако для других конфигураций: например. SW+W2 ( рис. 10.c ), изготовьте опорную плиту на месте с помощью опалубки из пенополистирола, предлагаемой нашей компанией. Армирование опорной плиты, заливаемой непосредственно на месте, должно производиться в соответствии со следующими рекомендациями – Рис. 12 .
    ПРИМЕЧАНИЕ! Армирующая сетка обязательно должна располагаться на расстоянии до 2 см от верхней поверхности плиты. Имейте в виду, что бетон В 20 набирает полную прочность через 28 дней. При кладке дымохода кирпичом оставляйте свободные швы в первом и последнем ряду кирпичей с целью вентиляции кирпичной кладки.

верх

Накладка

  1. Для надлежащей защиты конструкции дымохода от погодных условий используйте накладку. Наше предложение включает накладки для стальных и бетонных дымоходов, тип S – рис. 13 и SW – рис.14 . Стальные листы могут быть изготовлены нашей компанией в любом указанном заказчиком цвете RAL.

    Накладные плиты должны монтироваться с использованием бетонного раствора. Для крепления стальных пластин используйте монтажный клей (желательно полимерный клей). Дополнительно рекомендуем использовать анкеры – Рис. 15 .

    При необходимости использования накладок для другого комплекта дымоходов стальные накладки изготавливаются нашей компанией по запросу. Напротив, бетонные плиты следует изготавливать самостоятельно на строительной площадке в соответствии с приведенными инструкциями — Рис.16 .

    Чтобы сделать бетонное покрытие, используйте бетон B 20. Отверстие, сделанное с помощью шаблона из полистирола, должно располагаться точно по оси венчающей дымоход керамической трубы. Верхняя поверхность накладки должна иметь уклон от центра в стороны. Накладка, изготовленная на строительной площадке, должна образовывать колпак дымохода шириной не менее 6 см. Перед монтажом накладки на дымоход необходимо сделать надрезы (сливы) с нижней стороны накладки на расстоянии 2.5 см от края – Рис. 16 .

верх

Статика Коминув BRATA

  1. Дымоходы BRATA отличаются высокой устойчивостью конструкции. Это позволяет строить наши дымоходы до общей высоты 25 м, измеренной от их основания, при условии, что их высота над крышей соответствует значениям, указанным в таблице 4 .
    ПРИМЕЧАНИЕ! Для использования стола необходимо предусмотреть боковую опору для дымохода в крыше здания – Рис.17 .

    Для обеспечения горизонтальной жесткости дымохода на высоте его прохода через кровлю и одновременного отделения дымохода деформационными швами от строительной конструкции необходимо выполнить соответствующее крепление к конструкции кровли. Используя уголки или швеллерные профили, изготовьте стальную скобу для крепления дымохода и с помощью шурупов прикрепите ее к балкам стропильной фермы. Стальная скоба должна быть установлена ​​выше или ниже балок. Высота, h дымовой трубы над крышей по Таблица 4 .

  2. Надлежащая устойчивость дымоходов BRATA, выступающих над крышей при превышении значений, рекомендованных в таблице 3 , может быть обеспечена дополнительным усилением. Армирование выполнено из стальных стержней Ø12 мм, которые помещаются в предназначенные для этого отверстия Ø30 мм, расположенные в дымоходных кирпичах. Для облегчения дополнительного усиления дымохода на строительной площадке рекомендуем использовать готовые арматурные стержни Ø12 мм с резьбовыми концами и стальными крепежными элементами с внутренней резьбой М10 — рис.18 .

    Арматура, которую предлагает наша компания, имеет стандартную длину 100 см. После монтажа арматуры, необходимой для определенной длины дымохода, последнюю секцию необходимо обрезать так, чтобы ее конец был ниже примерно на 30 см. 25 см от конца дымохода. Арматурные стержни должны опираться на специальные заглушки, предварительно запрессованные в отверстия дымоходных кирпичей на должной высоте дымохода – рис. 19.б . Рекомендуемая длина арматуры дымохода должна быть в два раза больше ее высоты над поверхностью крыши (т.г. 4 м для дымовой трубы высотой 2 м над поверхностью кровли, 6 м для дымовой трубы высотой 3 м над поверхностью кровли), а ее дно должно опираться на расстоянии не менее 0,75 м от нижней опора дымохода в крыше здания – рис. 19 .

    Соединяемые между собой и расположенные в четырех отверстиях кожуха дымохода арматурные стержни следует заливать цементным раствором – рис. 19.а .

верх

Подбор диаметра дымохода

  1. Дымоходные системы BRATA могут быть использованы для устройства дымоходов и дымоходов, отвода дымовых газов от твердотопливных котлов и печей, а также современных жидкотопливных или газовых котлов с открытой камерой сгорания.В зависимости от высоты дымохода и технических параметров котла или камина, и прежде всего от его тепловой мощности, проектировщик системы отопления выбирает диаметр дымохода. Упрощенная процедура представлена ​​ниже на диаграммах.

верх

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
