Какое давление должно быть в расширительном в бачке отопления: Какое должно быть давление в расширительном бачке отопления

Давление в расширительном бачке для закрытой системы отопления

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Блок: 1/5 | Кол-во символов: 224
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной — поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Блок: 2/3 | Кол-во символов: 419
Источник: https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/

Ответ эксперта

Евгений, вы совершенно правы. Для нормального функционирования отопительной системы давление в расширительном баке должно быть на 0.2–0.3 атм ниже, чем в основном контуре – в противном случае вода просто не сможет поступать в расширитель. Кроме того, важно, чтобы этот элемент системы был установлен по правилам. Лучшим местом для установки бачка считается участок на обратном трубопроводе между циркуляционным насосом и котлом.

Напоминаем, что подкачку или сброс давления в расширительном резервуаре выполняют, отсоединив его от обогревающей системы. Чтобы не сливать теплоноситель, на участке подключения бачка должны быть предусмотрены шаровые краны.

Блок: 2/2 | Кол-во символов: 668
Источник: https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

• Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
• Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Блок: 2/3 | Кол-во символов: 2475
Источник: http://DomOtopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Блок: 4/6 | Кол-во символов: 2590
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Блок: 3/6 | Кол-во символов: 719
Источник: https://teplospec. com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Блок: 3/5 | Кол-во символов: 736
Источник: https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Блок: 4/7 | Кол-во символов: 2603
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на  компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Блок: 5/7 | Кол-во символов: 1326
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Перепады в системе и настройка

Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:

• неправильно подобранный объем;
• прорыв мембраны;
• неисправность ниппеля;
• неправильная установка.

Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.

Все красные баки предназначены для отопления. Помимо них есть еще синие. Это гидроаккумуляторы для холодной воды, они работают по другому принципу, чем расширительные.

Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:

• повышение давления в системе отопления и расширительном баке;
• аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
• спад показаний манометра до критически низкого уровня, при котором не может включиться котел.

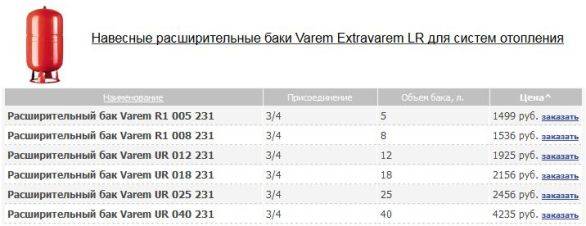

В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.

Блок: 5/5 | Кол-во символов: 1666
Источник: https://utepleniedoma.com/otoplenie/davlenie-baka

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Блок: 6/6 | Кол-во символов: 1489
Источник: https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html

Выводы и полезное видео по теме

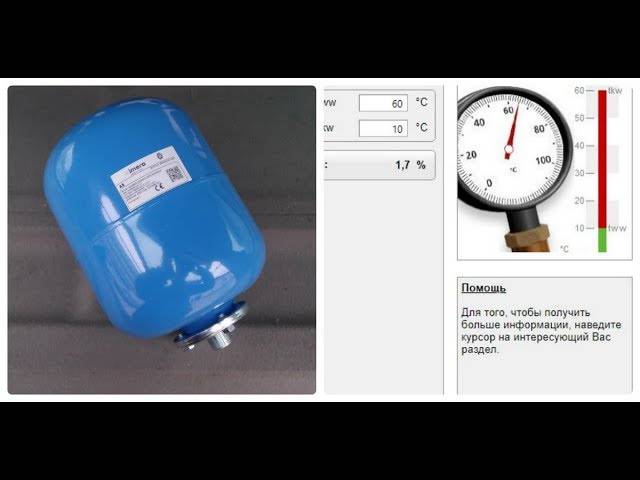

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в  блоке – наши эксперты и другие посетители сайта постараются вам помочь.

Блок: 7/7 | Кол-во символов: 1033
Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html

Кол-во блоков: 18 | Общее кол-во символов: 19766
Количество использованных доноров: 8
Информация по каждому донору:

1. https://thermo-lider.ru/gazovye-kotly/obsluzhivanie-gazovogo-kotla/kakoe-davlenie-v-rasshiritelnom-bachke-sistemy-otopleniya/: использовано 1 блоков из 3, кол-во символов 419 (2%)
2. http://DomOtopim. ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/davlenie-v-rasshiritelnom-bachke-otopleniya.html: использовано 1 блоков из 3, кол-во символов 2475 (13%)
3. https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html: использовано 3 блоков из 7, кол-во символов 4962 (25%)
4. https://teplospec.com/montazh-remont/kak-kontrolirovat-davlenie-v-rasshiritelnom-bachke-otopleniya-osobennosti-sistemy.html: использовано 4 блоков из 6, кол-во символов 5546 (28%)
5. https://utepleniedoma.com/otoplenie/davlenie-baka: использовано 2 блоков из 5, кол-во символов 3869 (20%)
6. https://genmontage.ru/articles/kakoe-davlenie-dolzhno-byt-v-rasshiritelnom-bake-i.html: использовано 1 блоков из 2, кол-во символов 668 (3%)
7. https://kaminguru.com/sistema-otoplenija/davlenie-v-rasshiritelnom-bachke.html: использовано 1 блоков из 4, кол-во символов 64 (0%)
8. https://StrojDvor.ru/vodosnabzhenie/davlenie-v-rassiritelnom-backe-vodosnabzenia/: использовано 3 блоков из 5, кол-во символов 1763 (9%)

Особенности расширительных баков для открытых систем отопления

Надежная, качественно спроектированная и осуществленная система водяного автономного отопления – это залог комфортного проживания домовладельца и его семьи. Понятно, что такие работы должны осуществлять высококлассные специалисты, но любой, кто хотел бы установить такую систему, должен иметь хотя бы общее представление об основных элементах системы.

Один из необходимых элементов отопления — это расширительный бак для отопления водой.

Водяное отопление – это котел, дымоход, система вентиляции, радиаторы и расширительный бак. Каждый, конечно знает, для чего нужен котел, трубы и радиаторы, а вот такой элемент как расширительный бак для отопления водой, для чего нужен? Попробуем немного разобраться в этом вопросе.

Водяное отопление – это гидравлически замкнутая система определенной длины и конфигурации, с постоянным объемом воды во всех емкостях системы. Температурный режим в системе меняется в зависимости от необходимости поддерживать температуру в помещении. Соответственно, происходит изменение гидравлического давления в системе отопления. Такое давление может повыситься или упасть до критической величины, что приведет либо к поломкам и протечкам в системе, либо к образованию воздушных пробок. Все это может повредить отопительной системе и расширительные баки для открытых систем отопления предупреждают все эти недоразумения.

Итак, для того, что бы уменьшить гидравлическое давление в системе, применяют расширительные баки для открытых систем отопления.

Законы физики неумолимы и известны любому грамотному человеку – вода, нагретая до очень горячего состояния, имеет больший объем, чем в холодном состоянии. Поэтому, горячая вода в трубах и радиаторах отопления занимает больший объем, чем, тот, который в нее заливали изначально. Но куда-то эти излишки должны выплескиваться. Это и есть основным назначением расширительного бака – принимать излишки воды. Иногда, когда температурный режим увеличивают резко, давление в расширительном бачке отопления может привести к переливу воды, для этого емкость не должна быть менее 30 литров.

Достаточный объем необходим так же, когда вода в системе уменьшается, и давление в расширительном бачке отопления падает. Уровень воды в расширительном бачке сигнализирует о количестве воды во всей системе, подсказывает, когда ее необходимо восполнить. Конструкция расширительного бака не должна закрываться плотно крышкой, так как это может привести к аварийным ситуациям.

Какое давление накачать в расширительный бак для системы отопления — Московский сантехник — 1 ноября — 43985670335

Несмотря на то, что расширительный бак – это вспомогательный элемент системы отопления, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление. В статье мастер сантехник расскажет, какое давление должно быть в расширительном бачке системы отопления закрытого типа.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 °С увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе Пропиленгликоля, то объем жидкости увеличивается еще более.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар.

Установка, монтаж и подключение расширительного бака

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Мембранные расширительные баки иногда встраивают в котлы. Например, двухконтурные газовые котлы, как правило, уже имеют встроенный расширительный бак определенной емкости. Если объем встроенного расширительного бака оказался мал для отопительной системы, то необходимо установить новый бак снаружи перед котлом на обратном трубопроводе. Объем нового бака выбирают как обычно, без учета емкости встроенного бака.

Настройка давления в расширительном баке

Перед вводом в эксплуатацию системы отопления, до заполнения бака теплоносителем, в расширительный бак через воздушный клапан — ниппель автомобильным насосом закачивают воздух. Величину давления воздуха контролируют автомобильным же манометром, встроенным в насос или отдельным прибором. Многие производители продают расширительные баки уже заполненные воздухом или азотом до определенного давления, указанного в техдокументации. В любом случае необходимо проверить достаточность начального давления воздуха в баке.

Начальное давление в воздушной камере расширительного бака — Ро:

Po > Pст + 0,2 бар

Где Рст — статическое давление системы отопления в месте установки бака — равно высоте столба воды от точки подсоединения расширительного бака до верхней точки системы отопления (высота столба 10 м = 1 бар).

Начальное давление в воздушной камере обязательно проверяют и регулируют при отсутствии в баке жидкости — открыть присоединительный штуцер и вылить остатки теплоносителя из бака. Встроенные в котел расширительные баки тоже освобождают от жидкости.

В системе отопления частного дома удобно устанавливать расширительный бак с заводским наполнением воздушной камеры воздухом или азотом давлением Ро = 0,75 — 1,5 бар. Такую величину выставленного на заводе давления можно оставить без изменения, даже если она будет значительно больше рассчитанной по формуле Ро. В большинстве случаев такого давления для систем отопления частного дома или квартиры вполне достаточно.

Встроенные в котел расширительные баки обычно уже заполнены воздухом или азотом до давления, указанного в инструкции к котлу. Перед установкой котла необходимо проверить давление воздуха в расширительном баке и, при необходимости, отрегулировать — закачать или спустить воздух.

Превышение начального давления над статическим минимум на 0,2 бар. необходимо для создания в системе давления, при котором снижается риск образования вакуума, парообразования и кавитации.

На следующем этапе бак присоединяется к системе отопления. Затем открывается вентиль подпитки и система отопления и бак заполняются теплоносителем с начальным давлением подпитки — Рнач.

Рнач > или = Ро + 0,3 бар

Например, если Ро = 1 бар, то Рнач >= 1,3 бар.

Ро — начальное давление в воздушной камере расширительного бака.

Часто производители котлов, например газовых, указывают в технической документации рекомендуемое начальное давление подпитки теплоносителя в системе. В инструкции также указывают минимальное давление теплоносителя, ниже которого котел просто не будет включаться в работу. В этом случае заполняют систему с начальным давлением, указанным в инструкции к котлу.

Далее, включаем котел и разогреваем систему отопления до максимальной рабочей температуры (например, 75 °С). При нагревании из воды выделяется растворенный в ней воздух. Удаляем воздух из системы отопления. Следим за показаниями манометра и фиксируем величину давления в системе с расширившейся водой — Ррасш.

В заключении отключаем циркуляционный насос и снова включаем подпитку и доводим давление в системе при максимальной температуре теплоносителя до конечного — Ркон:

Ркон < или = Ркл — 0,5 бар

Где Ркл — давление открытия предохранительного клапана системы отопления.

Например, если Ркл = 3 бар,  то давление в системе доводим до Ркон <= 2,5 бар при температуре теплоносителя 75 °С.

Описанная выше методика настройки давления расширительного бака позволяет поднять до максимума эффективный полезный объем расширительного бака. Бак будет способен принять в себя наибольшее количество воды, и затем вновь отдать её системе. Это бывает полезно в случае, например, небольших протечек в системе. Бак сможет отдавать воду в систему длительное время — давление в системе будет снижаться с меньшей скоростью. Работоспособность системы отопления будет сохраняться более продолжительное время. Или, в результате  охлаждения теплоносителя, давление в системе может снизиться ниже минимального, необходимого для включения котла.  В этом случае автоматика не сможет запустить отопление в работу. При настройке давления по указанной выше методике риск такого развития событий снижается до минимума.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

• Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
• Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

• Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
• Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
• Открутить колпачок ниппеля и подсоединить к нему насос;
• Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
• Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
• Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
• Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Видео

В сюжете — Какое давление накачать в расширительный бак  для системы отопления

В сюжете — Как накачать давление в расширительный бак

В сюжете — Как отрегулировать давление воздуха в расширительном баке газового котла

В сюжете — Как накачать бак отопления, не отсоединяя его и не сливая всю систему, особенно когда нет кранов на бак

В продолжение темы посмотрите также наш обзор Как рассчитать объём расширительного бака для отопления

Источник

https://santekhnik-moskva.blogspot.com/2021/10/Kakoye-davlen…

https://tvin270584.livejournal.com/656810.html

https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/kako. ..

https://www.facebook.com/groups/santehnikmoskva

https://www.liveinternet.ru/users/2546267/post487921322/

Как понять предварительную заправку в баллонах-дозаторах

3 года назад Как сделать, Новости и событияКак сделать

Предварительно заправленные мембранные и баки-дозаторы необходимы для защиты систем от избыточного давления, энергии или воды в различных сценариях. В этом блоге мы обсудим, почему вам нужна предварительная зарядка, как определить настройки предварительной зарядки и техническое обслуживание, которое необходимо выполнять для этого типа бака.

Предварительное давление необходимо для резервуаров-дозаторов, которые используются в системах отопления, вентиляции и кондиционирования воздуха, в системах повышения давления, а также в устройствах для защиты от ударов и перенапряжений.Инженер или специалист по техническому обслуживанию должен сначала определить применение и требования к давлению в системе, чтобы определить настройку предварительной зарядки.

В системах водяного отопления бытового назначения расширительный бак располагается между подачей холодной воды в здание и водонагревателем. Давление предварительной зарядки устанавливается равным статическому состоянию холодной воды или условию отсутствия потока. Например, если давление в линии подачи составляет 60 фунтов на квадратный дюйм, предварительная заправка в расширительном баке должна быть установлена ​​на 60 фунтов на квадратный дюйм.Когда вода течет, давление потока падает ниже статического давления. Защита от теплового расширения не требуется, так как расширенная вода уходит из водопроводной системы. Когда поток прекращается и статическое давление возвращается в систему, предварительно заправленный расширительный бак полностью включается для обработки расширенной воды.

Ограничитель ударов и перенапряжения принимает воду через быстрозакрывающийся клапан, помогая рассеять кинетическую энергию внезапно остановившегося водяного столба. Когда вода течет, каждый фут скорости потока воды в секунду создает повышенное давление на 65 фунтов на квадратный дюйм по сравнению со статическим. Этот всплеск произойдет в течение миллисекунды, если вода внезапно остановится. Кинетически созданное давление отражается через трубу, увеличивая диаметр трубы до точки сброса, и по мере того, как волна давления отражается и возвращается, она сужает трубу.

Большая часть потока, проходящего через трубу, будет составлять от 4 до 8 футов в секунду, что соответствует увеличению от 260 до 520 фунтов на квадратный дюйм. Предварительное давление разрядника должно быть установлено на 10 % ниже давления потока. Ударный разрядник поглощает избыточное давление от внезапного выброса энергии.Давление выравнивается за счет поглощения энергии внутри трубы. Вместо нарастания давления, повреждающего трубу, основной удар по давлению принимает на себя ограничитель ударов и перенапряжений, чтобы обеспечить безопасность трубы.

Для водяного колодца или гидропневматической системы реле давления управляет насосом. Переключатель обычно устанавливается на перепад 20 фунтов на квадратный дюйм между минимальным давлением, необходимым для здания, и высоким давлением, определяемым переключателем. Домашняя система водяных колодцев обычно устанавливается на 2 фунта на квадратный дюйм ниже включения насоса, чтобы максимизировать накопленную воду, что приводит к максимальному времени работы насоса, что помогает продлить срок службы и мощность насоса.В коммерческом здании нормальная предварительная загрузка устанавливается на 10% ниже давления включения насоса.

Необходимо проводить ежегодное профилактическое обслуживание, чтобы гарантировать, что ваш баллонный или мембранный бак удерживает предварительный заряд и, таким образом, обеспечивает необходимую защиту системы. Процесс проверки резервуара начинается с изоляции сосуда от системы. Между запорным клапаном системы и резервуаром должен быть установлен дренаж. Если слив отсутствует, определите другой способ слива воды из резервуара.Часто сантехнический штуцер можно ослабить, чтобы слить воду из бака.

Проверьте давление предварительной зарядки и при необходимости добавьте давление. Обратите внимание, что лучше держать слив открытым при повторной зарядке резервуара, чтобы вы могли определить, проходит ли воздух через камеру/диафрагму и выходит через слив. Если это происходит, мочевой пузырь/диафрагма скомпрометированы.

Профилактическое обслуживание поможет продлить срок службы бака и баллона. Важно проверить участки внутри бака, которые могут быть подвержены утечке давления или воздуха, например, любые ленты или швы на баке, которые могли подвергнуться коррозии, или неисправный воздушный клапан или заглушку.Также важно один раз в год удалять воду из мочевого пузыря, чтобы не возникало проблем с потерей давления в резервуаре.

Функция предварительной зарядки бака обеспечивает минимальное давление. Проектировщик обычно определяет это на основе высоты здания, минимального давления, необходимого для каждого приспособления, или того, что приведет к максимальной защите системы.

Чтобы узнать о правильном размере расширительного бака, ознакомьтесь со статьей по теме:

График технического обслуживания воздушной стороны расширительного бака

Недавно я посетил школьную механическую комнату, и меня спросили о взаимосвязи между настройкой редукционного клапана давления подпитки и настройкой давления в расширительном баке. Меня также спросили о том, как часто проверять давление в системе.

Hydronic Давление холодного наполнения и давление воздуха в расширительном баке – каково практическое правило?

Директор учреждения школьного округа спросил о некоторых стандартных числах и процедурах, чтобы убедиться, что начальное давление в системе правильное. Как правило, он использовал заряд воздуха в баке на 2 фунта на квадратный дюйм больше, чем в редукционном клапане давления подпитки (PRV). Сначала я сомневался в числе, но когда я подумал об этом больше, это обрело смысл.

Давление холодного заполнения определяется как давление, необходимое для заполнения системы до верха, плюс 4 фунта на кв. дюйм изб. Лучше всего все налаживается, когда температура системы ниже 90 ° F. По мере увеличения температуры системы отопления растет и давление в системе. В предохранительном клапане давление наполнения определяется:

1. Определение высоты гидравлической системы над предохранительным клапаном
2. Преобразуйте это число из футов в PSI и округлите в большую сторону. (разделив на 2,31)
3. Добавьте 4 фунта на кв. дюйм в системах с рабочей температурой ниже 210°F (большинство систем)

Это даст вам настройку на PRV.Настройка давления со стороны воздуха в резервуаре будет рассчитываться таким же образом, но с использованием высоты от верхней части резервуара.

Давайте рассмотрим пример, предполагая, что верхняя часть трубопровода системы отопления находится на высоте 30 футов над предохранительным клапаном.

• Определение высоты гидросистемы над предохранительным клапаном
• Преобразовать в PSIG
  • Ответ: 30 ÷ 2,31 = 12,98 или 13 фунтов на кв. дюйм изб.
• Добавить 4 фунта на кв. дюйм изб.
  • Ответ: 13 + 4 = давление холодного наполнения 17 фунтов на кв. дюйм

Для давления в резервуаре используется та же формула.Система находится на высоте 36 футов над верхней частью резервуара. Таким образом, давление в баке составляет (36 ÷ 2,31) + 4 = 20 фунтов на квадратный дюйм. Поскольку установленный на полу резервуар обычно находится примерно на 5 или 6 футов ниже предохранительного клапана, целесообразно установить резервуар примерно на 2 фунта на квадратный дюйм выше, чем предохранительный клапан. Это достаточно близко, если формула не приходит в голову быстро.

Проводится ли техническое обслуживание расширительных баков?

Гидравлическая система должна быть полностью закрыта. Не должно быть утечек, а давление холодного наполнения должно оставаться постоянным при комнатной температуре.PRV не нуждается в регулировке. Если давление в системе упало из-за того, что из системы было удалено некоторое количество воды, например, из-за химического испытания, предохранительный клапан автоматически подпитает воду и поддержит давление.

Когда мы смотрим на бак-дозатор, требуется некоторое техническое обслуживание. Мембрана в этих резервуарах воздухопроницаема. В течение длительного времени воздух будет перемещаться из резервуара через камеру в систему. Это уменьшит расход воздуха. Это могут быть годы, и время зависит от размера резервуара и количества циклов.Большие резервуары имеют больше квадратных футов мочевого пузыря, и при езде на велосипеде мочевой пузырь расширяется и сжимается чаще.

Повышение давления в расширительном баке

Первоначально Послано Лон Хендерсон

Я не согласен со всем, что вы сказали. Так что, если я ошибаюсь, мне нужно серьезное перевоспитание.

Если регулятор давления сбрасывает давление, то цель закрытой системы не выполняется, и в расширительном баке может не показываться увеличение давления в фунтах на кв. дюйм. Назначение домов с закрытой системой состоит в том, чтобы вода из системы жилого дома не попадала обратно в городскую систему или не втягивалась (всасывалась) обратно в городскую систему.

Если давление в расширительном баке заметно повышается без водонагревателя в режиме отопления, то это может быть какая-то неисправность в регуляторе давления, но маловероятно в расширительном баке. Тем не менее, давление в фунтах на кв. дюйм лучше повышается, когда водонагреватель находится в режиме нагрева. В противном случае это увеличение давления из-за расширения нагретой воды нашло другое место для проталкивания воды, например, обратно через регулятор давления.

При обычном использовании воды, например, при принятии душа, горячая вода выходит из водонагревателя, средняя температура воды в водонагревателе падает по мере добавления холодной воды, и после того, как потребность исчерпана (принятие душа закончено), давление в фунтах на кв. дюйм изб. у расширительного бачка должно быть чуть ниже. Теперь водонагреватель нагревает введенную холодную воду, которая расширяется в закрытую систему по мере нагрева, и в расширительном баке должно начаться увеличение давления в фунтах на кв. дюйм, пока водонагреватель не отключится.

Без перекрытия основного водопровода и открытия крана до тех пор, пока вода не начнет капать; нельзя измерить фактическое давление воздуха в расширительном бачке.

И, кстати, расширительный бачок должен исключить возможность воздушного удара.

Я понимаю, откуда вы, но вы думаете о том, что вода течет в город, а не в

дом. Вода будет течь только от высокого давления (город) к низкому давлению (дом).

Хотя целью закрытой системы может быть предотвращение обратного поступления воды в городскую систему

, ПРИЧИНА закрытой системы (при наличии редукционного клапана) заключается в том, что

городское давление выше дом.Вода из зоны с более низким давлением (дома) не может

течь обратно в зону с более высоким давлением (город) просто из-за физики, а не из-за намерения

создать замкнутую систему. Закрытая система — это просто побочный продукт физики редукционного клапана

.

Теперь, если у вас есть односторонний обратный клапан для намеренного создания закрытой системы, у вас может быть точка

. Неисправный обратный клапан позволит воде течь обратно в город, и не будет

повышения давления из-за теплового расширения.

Когда вода не может вернуться в город из-за обратного клапана или редукционного клапана

, у нас закрытая система, и поэтому необходимо устройство теплового расширения, чтобы

компенсировать повышенное давление из-за роста вода. Если емкость расширительного бака

слишком мала, то давление в системе будет повышаться при переполнении расширительного бака

. Согласованный?

ЕСЛИ терморасширительный бак может быть переполнен из-за малого размера, то также возможен

переполнение бака, если городская вода с более высоким давлением будет проходить через неисправный напорный

редукционный клапан и давление в системе будет повышаться .

Чтобы объяснить некоторые цифры, предположим, что у вас есть дом, в котором редукционный

клапан установлен на 60 фунтов на квадратный дюйм, а давление в городе составляет 120 фунтов на квадратный дюйм.

вода не может выйти из дома и перейти в город, если только что-то не удвоит давление в доме

и даже если давление увеличится более чем в два раза и вода течет обратно через редукционный клапан

на самом деле никого это не волнует (кроме, может быть, города), но домовладелец

никогда не узнает.

Если, однако, в том же сценарии редукционный клапан неисправен, давление в помещении

поднимется до любого уровня, который позволяет редукционный клапан. Так что довольно легко давление может подняться до

, как и давление в городе. Я вижу это в случае, когда давление будет одним из показаний

сразу после подключения манометра, а через несколько минут оно поднимется. Откройте клапан

и закройте его, и давление снова упадет до исходного значения.

На какое давление должен быть установлен расширительный бак? – Firstlawcomic.com

На какое давление должен быть установлен расширительный бак?

от 50 до 60 фунтов на квадратный дюйм
Рекомендуемое давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Терморасширительные баки содержат воздушную камеру, которая находится под давлением воздуха и расширяется и сжимается, чтобы поглотить расширившуюся воду из водонагревателя. нужный. Проверьте давление воздуха в расширительном бачке с помощью манометра.

Какое давление необходимо для заполнения расширительного бака?

Поскольку производитель исходит из того, что в жилых помещениях над котлом никогда не будет находиться более двух этажей.Чтобы «поднять» воду на высоту, достаточную для полного заполнения системы, требуется давление 0,5 фунта на квадратный дюйм, чтобы поднять воду на 1 фут вертикальной высоты.

Когда заменять расширительный бачок водонагревателя?

В зависимости от качества бак может служить вам от 5 до 10 лет. Так что да, он изнашивается естественным образом. Но он будет быстро поврежден, если давление воды в вашем доме не соответствует давлению воздуха в резервуаре. Вы можете провести тщательную проверку профессиональным сантехником, чтобы проверить состояние.При повреждении может потребоваться замена водонагревателя расширительного бачка.

Почему взрывается расширительный бачок водонагревателя?

Физический объем воды увеличивается при нагревании. Расширительный бак обеспечивает необходимое пространство для протекания большей воды. Когда датчики или клапаны повреждены, они не могут регулировать поток воды внутри резервуара. Таким образом, это может привести к чрезмерному накоплению воды в резервуаре, который в конечном итоге может взорваться.

Когда продувать предохранительный клапан расширительного бачка?

Вы начинаете использовать вместимость бака спереди, что означает, что у вас будет гораздо меньше на другом конце, когда вода нагреется и расширится.Вы увидите увеличение давления, как только система нагреется. Продуть предохранительный клапан может быть недостаточно, но он увеличится.

Какое давление воздуха должно быть в расширительном бачке?

Расширительные баки

предварительно заправлены воздухом под давлением 40 фунтов/кв.

Когда нет места для расширительного бака?

Тепловое расширение происходит при нагревании воды в периоды простоя.Установка редукционного клапана (PRV), обратного клапана или предохранителя обратного потока «закрывает» водную систему, не оставляя воде места для расширения. Национальный стандарт водопровода: 10.5.7 требует предотвращения обратного потока, чтобы предотвратить обратный поток в воду. главный.

Что мне следует сделать перед добавлением воды в расширительный бак?

1. Создание давления на воздушной стороне бака для выравнивания статического давления воды в месте расположения расширительного бака и перед добавлением воды в систему.Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды. 2.

Что вызывает течь предохранительного клапана в расширительном бачке?

При нагреве корпуса резервуара за счет теплопереноса (кондукции и конвекции) давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к протечке редукционного клапана.

Как отрегулировать поддержание давления в расширительном баке

Как проверить давление в расширительном баке?

После того, как вы полностью откроете клапан, вы сможете измерить и записать давление. Вы также можете проверить предварительное давление в расширительном баке, постучав костяшками пальцев по стенке бака, чтобы определить, наполнен ли он воздухом или водой. Слишком низкое давление предварительной зарядки может отображаться, когда бак заполнен водой.

Какое давление воздуха должно быть в расширительном бачке?

Рекомендуемое давление воды составляет от 50 до 60 фунтов на квадратный дюйм.Терморасширительные баки содержат воздушную камеру, которая находится под давлением воздуха и расширяется и сжимается, чтобы поглотить расширившуюся воду из водонагревателя. нужный. Проверьте давление воздуха в расширительном бачке с помощью манометра.

Какой PSI должен быть расширительный бак котла?

Расширительные баки

предварительно заправлены воздухом под давлением 40 фунтов на квадратный дюйм. Если давление воды на входе выше 40 фунтов на квадратный дюйм, давление воздуха в расширительном баке должно быть отрегулировано в соответствии с этим давлением, но не должно превышать 80 фунтов на квадратный дюйм.

Что произойдет, если давление в расширительном баке слишком высокое?

При наличии необходимых обратных клапанов и обратных клапанов ваши водопроводные трубы, водонагреватель и даже некоторые бытовые приборы должны выдерживать повышенное давление, вызванное тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая водонагреватель.

Каковы симптомы неисправности расширительного бачка?

Расширение предназначено для компенсации теплового расширения воды.Если давление поднимется до неконтролируемых пределов, это может привести к повреждению стыков подводящих труб, клапанов сантехники и даже водонагревателя. Негерметичный предохранительный клапан температуры и давления является одним из признаков того, что ваш расширительный бак вышел из строя.

Как узнать, неисправен ли расширительный бак?

Если он издает глухой стук, а не глухой звук, ваш бак полон воды и нуждается в ремонте или замене. Вы также можете оценить это, потрогав резервуар, который будет прохладным там, где он содержит воздух, и теплым там, где он содержит воду.Если больше половины бака теплое, у вас проблема.

Что произойдет, если давление в расширительном баке слишком низкое?

Если предварительное давление слишком низкое, бак может быть чрезмерно заполнен водой еще до того, как произойдет тепловое расширение, что может ограничить пространство для расширения, увеличить вес бака и/или создать нагрузку на баллон бака. Эти факторы могут сократить срок его службы.

Является ли давление воды 40 фунтов на квадратный дюйм хорошим?

Нормальное давление воды обычно составляет от 40 до 60 фунтов на квадратный дюйм; большинство домовладельцев предпочитают что-то среднее около 50 фунтов на квадратный дюйм.Как только вы измерите давление воды в вашем доме, вы можете отрегулировать его до настройки, которая идеально подходит для всех членов семьи и домашнего использования.

Как стравить воздух из расширительного бачка?

Обычно между запорным клапаном и баком имеется штуцер. В этом случае подсоедините шланг к сливному клапану и выпустите столько воды, сколько сможете. Затем возьмите пару гаечных ключей и взломайте соединение. Воздух поступает в бак через штуцер, а вода откачивается через шланг.

Должна ли быть вода в моем расширительном бачке?

Резервуар должен быть полностью опорожнен. Если он не вытеснит всю воду, то давление воздуха в баке не будет правильно восполнено. Если вода перестанет удаляться из резервуара, может быть воздушный карман, препятствующий высвобождению воды.

В чем разница между гидробаком и расширительным баком?

Наиболее существенное различие между расширительными и напорными баками заключается в их функциональности.Расширительный бак справляется с расширением воды и обеспечивает защиту водяных клапанов и нагревателей. С другой стороны, напорный бак продлевает срок службы насоса.

Не приведет ли неисправный расширительный бак к высокому давлению воды?

Местные поставщики воды нередко подают воду под давлением 100 фунтов на квадратный дюйм и более. Также возможно, что у вас неисправен расширительный бачок водонагревателя. В конце концов, причина высокого давления воды обычно находится вне вашего контроля.

Плохой расширительный бачок повысит давление воды?

Если у вас есть расширительный бак, и давление увеличивается, когда водонагреватель нагревает воду, возможно, резиновая камера расширительного бака вышла из строя, в баке может быть неправильное давление воздуха, или он может быть слишком мал для вашего дома.

Может ли расширительный бак стать причиной низкого давления воды?

Перед установкой расширительного бака измерьте давление воздуха в баке. При извлечении из коробки давление воздуха в расширительных бачках, скорее всего, будет ниже, чем давление воды в вашем доме.

Как часто следует заменять расширительный бачок?

Средний срок службы вашего резервуара составляет от пяти до десяти лет. Если давление воды в вашем доме соответствует давлению воздуха в расширительном баке, вы можете продлить срок службы вашего бака. В некоторых случаях вам нужно будет заменить его.

Как проверить расширительный бак-дозатор?

Руководство по поиску и устранению неисправностей Слейте бак, открыв ближайший кран. Проверьте давление в баке, поместив манометр на клапан подачи воздуха в верхней части бака.Добавьте воздух, если давление более чем на 2 фунта на кв. дюйм ниже давления включения насоса. Будьте осторожны при использовании воздушного компрессора или воздушного насоса.

Может ли неисправный расширительный бачок вызвать гидравлический удар?

Расширительный бак содержит резиновую камеру и сжатый воздух, которые поглощают энергетическую волну, когда вода течет по трубе. Поскольку это устройство смягчает ударную волну, оно предотвращает гидравлический удар. Через годы эксплуатации расширительный бачок может выйти из строя, так как лопнет резиновый баллон.

Почему мой расширительный бачок постоянно заполняется?

Недостаточно воздуха в мембранном баке Наиболее распространенной проблемой расширительного бака в мембранном баке является потеря небольшого количества воздуха через клапан.Если бак не держит давление воздуха после того, как вы завершите это исправление, или он наполнится избытком воды, вам может потребоваться заменить диафрагму.

Какой размер расширительного бака мне нужен для водонагревателя на 60 галлонов? – Кухня

Общие указания по выбору размера расширительного бака

Емкость водонагревателя	Давление подачи (psi)	Расширительный бак Размер
От 40 до 60 галлонов	40-50 фунтов на кв. дюйм	2 галлона
От 40 до 60 галлонов	60-80 фунтов на кв. дюйм	3.2 галлона
80 галлонов	40 фунтов на кв. дюйм	2 галлона
80 галлонов	50-60 фунтов на кв. дюйм	3,2 галлона

1

Какой объем расширительного бака мне нужен для водонагревателя на 50 галлонов?

Вам необходимо решение для теплового расширения, размер которого соответствует размеру вашей водопроводной системы. Например, один 50-галлонный водонагреватель может обслуживаться расширительным баком на 2 галлона.

Нужен ли расширительный бак для водонагревателя?

Хотя расширительные баки требуются в большинстве систем водонагревателей с замкнутым контуром, они имеют репутацию неисправных.Общие проблемы с расширительным бачком включают: Износ резиновой диафрагмы.

Какое давление должно быть в расширительном баке?

Рекомендуемое давление воды составляет от 50 до 60 фунтов на квадратный дюйм. Терморасширительные баки содержат воздушную камеру, которая находится под давлением воздуха и расширяется и сжимается, чтобы поглотить расширившуюся воду из водонагревателя. нужный. Проверьте давление воздуха в расширительном бачке с помощью манометра.

Требуется ли по коду расширительный бак?

Кодекс сантехники Калифорнии (раздел 608.3) и Калифорнийский механический кодекс (раздел 1005.0) требует установки расширительного бака или его эквивалента в системах водяного отопления для сброса избыточного давления в здании во время процесса нагрева.

Может ли расширительный бак быть слишком большим?

На самом деле, если вы не уверены, что ваш расширительный бак сможет безопасно вместить вашу систему, обычной практикой является выбор расширительного бака на один размер больше требуемого размера. Как правило, при работе с расширительными баками лучше сделать больше, чем меньше.

Может ли взорваться расширительный бачок?

Когда вода нагревается, она может резко расширяться, и если она достаточно горячая, чтобы превратиться в пар, это может увеличить давление в водонагревателе. Неисправность предохранительного клапана может привести к взрыву.

Как выбрать расширительный бак для охлажденной воды?

При поиске расширительного бака необходимо проверить давление в системе, когда насос включен и выключен, а также когда система холодная или горячая. Типичное расположение расширительного бака — на линии всасывания насоса охлажденной воды, рядом или на линии заполнения.

Что произойдет, если расширительный бачок полон?

Это односторонняя система. Как только вода попадает в расширительный бак, она не течет обратно в основной бак горячей воды. Если у вас есть система на основе котла с закрытой вентиляцией, время от времени необходимо сливать воду из расширительного бака, чтобы наполнить ее для эффективного использования перелива в будущем.

Сколько стоит установка расширительного бака водонагревателя?

Расширительный бачок водонагревателя стоит от 40 до 200 долларов, а затраты на оплату труда составляют еще от 50 до 150 долларов.Большинство из них имеют небольшое дополнительное пространство для расширения жидкости при нагревании. Обычно это требуется кодом с новой конструкцией или при обновлении вашей текущей системы.

Сколько стоит расширительный бак водонагревателя?

Цены на расширительный бак водонагревателя

начинаются примерно с 40 долларов и достигают почти 200 долларов; Цена во многом зависит от объема бака. Для большинства жилых установок с водонагревателями на 40 или 50 галлонов подойдет простой бак на 2 галлона.

Что за маленький бак над водонагревателем?

Расширительный бачок водонагревателя – это еще один небольшой бак, который крепится к трубе подачи воды водонагревателя.Расширительный бак предназначен для компенсации теплового расширения воды при ее нагревании в водонагревателе, предотвращая чрезмерное давление воды.

Сколько воздуха вы заливаете в расширительный бачок?

Расширительные баки

предварительно заправлены воздухом под давлением 40 фунтов на квадратный дюйм. Если давление воды на входе выше 40 фунтов на квадратный дюйм, давление воздуха в расширительном баке должно быть отрегулировано в соответствии с этим давлением, но не должно превышать 80 фунтов на квадратный дюйм.

В чем разница между гидробаком и расширительным баком?

Наиболее существенное различие между расширительными и напорными баками заключается в их функциональности.Расширительный бак справляется с расширением воды и обеспечивает защиту водяных клапанов и нагревателей. С другой стороны, напорный бак продлевает срок службы насоса.

Где должен быть установлен расширительный бак?

Расширительный бак, как правило, устанавливается непосредственно над водонагревателем с помощью тройника, вмонтированного в трубу подачи холодной воды. Расширительный бак обычно устанавливается горизонтально, хотя допустима и вертикальная установка, если это необходимо из-за нехватки места.

Расширительные баки — StarTribune.com

Как я упоминал в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться обратно в водопровод. Это может быть вызвано обратным клапаном, обратным клапаном или регулятором давления. Иногда люди все равно будут иметь проблемы с протечками предохранительных клапанов, даже если установлен расширительный бак. В этих случаях это, вероятно, результат неправильной установки или проблема с расширительным бачком.Чтобы помочь понять, как работает расширительный бак, вот небольшой экскурс в историю.

Открытые баки

Жилые расширительные баки со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления совместно с котлом. Поскольку котел будет нагревать воду в радиаторах и радиаторных трубах, вода будет расширяться.Чтобы дать этой воде пространство для расширения, у вас должен быть открытый расширительный бак, установленный выше, чем самый высокий котел в доме.

Эти расширительные баки под открытым небом должны были быть установлены высоко на стене, и к ним должны были идти две трубы. Один будет подавать воду, а другой будет переливной трубой. Если в систему котла было добавлено слишком много воды, это предотвратит проливание воды из бака в помещение.

Переливная труба на самом деле просто открытая труба, очень похожая на переливную трубу в туалетном бачке.На изображении ниже показана внутренняя часть расширительного бачка.

Олдскульные закрытые расширительные баки

К 1920-м годам закрытые расширительные баки начали заменять открытые баки, а в домах появились закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между лагами пола.

Эти стальные баки были большими и простыми.По мере того как в систему добавлялась вода, некоторое количество воды попадало в резервуар, но поскольку воздуху некуда было выходить, в резервуаре просто оказывалось давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере, какое-то время. Со временем воздух будет поглощаться водой, и вы получите залитый водой расширительный бачок.

Когда расширительный бачок залит водой, он бесполезен. Вода не может расширяться. Как только это происходит, клапан сброса давления на котле получает возможность выполнять свою работу и сбрасывает давление.Обычно это называется утечка , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , работающий .

Если у вас негерметичен клапан сброса давления в котловой системе, проверьте манометр. Если оно близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным баком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется чем-то большим, но это может быть. Этим резервуарам обычно не менее сорока лет, и эти дренажные клапаны обычно заржавели.Когда в этих системах водяного отопления устанавливаются новые котлы, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания.Единственная сложность этих современных расширительных баков заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в вашем доме, а затем создать давление в баке, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, а давление проверить с помощью манометра. Может ли это быть более удобным?

Когда установлен расширительный бак для питьевой воды, его можно установить вертикально или горизонтально на трубопроводе холодной воды, который питает водонагреватель.Диаграмма ниже от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер вашего водонагревателя и давление воды в вашем доме. Проконсультируйтесь с таблицей размеров производителя, чтобы выяснить, какой бак вам нужен.

Автор:  Рубен Зальцман ,  Инспекции дома

Structure Tech

Старое сообщение

Течет предохранительный клапан на водонагревателе: почему течет и что с этим делать

Новое сообщение

Горячая вода быстрее

.
