Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Содержание статьи

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвет проводов фаза ноль земля.



Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал  проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

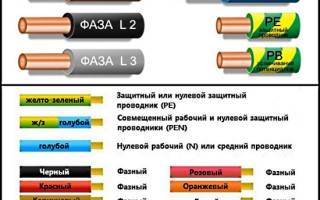

Наглядный пример цветов для электрических проводников.

Нейтраль



Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных  в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

Цветная изолента для обозначения проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР



Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Как правильно составить схему проводки в частном доме, также провести ее правильный и надежный монтаж

Виды и области применения металлических кабель-каналов

Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

  • черный будет фаза – L
  • белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье «4 способа отличить заземляющий проводник от нулевого».

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Статьи по теме

Каким цветом обозначаются земля, фаза и ноль

Всем нам периодически приходится сталкиваться с проблемами, связанными с неисправностью проводки и порой даже ремонтировать её самостоятельно.

Но прежде чем приступать к столь увлекательному и порой необходимому делу, неплохо было бы понять, с чем придётся работать. Для начала давайте разберёмся, что такое земля, фаза и ноль.

Определение 1

Фаза – это провод, в котором есть ток и напряжение.

Такое название этого провода обусловлено тем, что ток к нам в квартиры подаётся переменный трёхфазовый с электрических подстанций, фазой в этом случае называется аргумент, определяющий начальное положение колебательного процесса.

Так как в нашей стране обычно используется трёхфазная система электроснабжения, то фазовый угол между ЭДС одинаковой частоты составляет $120°$, а частота тока – $50$ Гц.

Готовые работы на аналогичную тему

В США же, например, напряжение составляет около $120$ Вольт, а частота тока при этом $60$ Гц.

Определение 2

Ноль – это провод, по которому остаточный ток течёт назад в замкнутом контуре, так как ток способен течь только по замкнутым контурам.

Именно благодаря нулевому проводу происходит выравнивание напряжений между фазами.

В России в обычных домах напряжение между фазовым и нулевым проводом чаще всего около $220$ В. Для обозначения нулевого провода на схемах используют букву $N$, если же нулевой провод одновременно выполняет функцию нулевого защитного провода, то на схеме он может быть обозначен аббревиатурой $PEN$.

Определение 3

Земля – это провод, через который производится отвод с нулевого провода остаточного тока в землю.

Земля используется во избежание коротких замыканий и ударов током в случае возникновения каких-либо неполадок в системе. В квартиру обязательно должен быть проведён нулевой провод от внешнего к ней источника тока.

Рисунок 1. Обозначение фазы на электрических схемах

Как обозначается земля, фаза и ноль на электрической схеме

Наиболее часто на схемах фаза обознается буквой $L$, тогда как ноль обозначается буквой $N$, а заземление — по-разному в зависимости от происхождения источника схемы.

В англоязычной литературе можно встретить обозначение заземления буквами $GND$, также заземление может обозначаться с помощью различных знаков на схеме, например:

Рисунок 2. Заземление на схемах

Сигнальная земля – это заземление, относительно которого определяются потенциалы всех сигналов в схеме.

Для более простой работы с электрическими сетями сейчас введены специальные стандарты и применяется специальная маркировка кабелей по цвету и иногда c условными знаками.

В случае проведения электрических работ важно не забывать соблюдать нижеприведённые правила для простоты дальнейшей поддержки, быстрой идентификации провода и уменьшении количества ошибочных подключений, а также для более лёгкой обслуживания электропроводки внутри вашей квартиры.

Ноль, фаза и земля — маркировка по цвету

Ознакомившись с этим разделом статьи, вы с лёгкостью сможете наконец починить любимую люстру вашей бабушки и вам больше не придётся задаваться нижеперечисленными вопросами, мешавшими вам спать по ночам:

  • Бело-синий провод это фаза или ноль?
  • Черный провод это фаза или ноль?
  • Красный провод это фаза или ноль?
  • Белый провод это фаза или ноль?
  • Синий провод это фаза или ноль?
  • Коричневый провод это фаза или ноль?
  • Голубой провод это фаза или ноль?
  • Синий цвет провода у фазы или ноля?
  • Какого цвета нулевой провод в электропроводке?
  • Какого уже цвета фазовый и нулевой провод и сможет ли дальтоник заметить разницу?

Рисунок 3. Какие цветом маркируются провода фаза ноль и заземление

Для России и стран СНГ принят определённый стандарт по расцветке для проводов земля, фаза и ноль.

Рисунок 4. Цвета электрических проводов земля фаза ноль

Цвет фазного провода

Определение 4

Если проводка выполнена по стандартам, то фазы (токоведущие провода) в ней коричневые, чёрные и серые, причём для провода всего с тремя жилами предпочтителен коричневый цвет для фазы.

Иногда в жизни приходиться столкнуться с цветами проводов фазы и нуля не по ГОСТ, в таких случаях фаза может быть красной, белой, розовой, фиолетовой, оранжевой и даже белой и бирюзовой.

Если это ваш случай – будет лучше воспользоваться индикаторной отвёрткой или какими-либо другими методами для того чтобы понять, где ток.

Цвет нулевого провода

Определение 5

Нулевой провод чаще всего синего или сине-белого цвета.

Бывает, что попадаются более интересные альтернативы, где нулевой провод совмещён с заземляющим.

Рисунок 5. Какого цвета нулевой провод?

Цвет заземления

Определение 6

Для маркировки земли в соответствии со всеми правилами обычно принято выбирать жёлтые, зелёные и полосато-жёлто-зелёные цвета.

Наиболее грамотно и правильно сточки требований ПУЭ и ГОСТ использовать для заземления провода жёлто-зелёного цвета по всей их длине чтобы в случае необходимости проведения работ на середине протяжённости кабеля нельзя было бы спутать заземление с каким-либо другим проводом.

Рисунок 6. Цвета электрических проводов земля фаза

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной оболочкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами: фаза, ноль и заземление.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1)
Чистое заземление(2)
защитное заземление(3)
заземление к корпусу(4)
заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.




Сечение проводов и допустимая нагрузка

  • < Назад
  • Вперёд >

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

каким цветом фаза, ноль, земля

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости правильное соединение с другой веткой.

В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

    Чтобы максимально защитить человека от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:

  1. заземление;
  2. защитное зануление;
  3. разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

    ПУЭ определяет каждую из систем как:

  • ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
  • ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
  • ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
  • ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
  • IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

    Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:

  1. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
  2. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
  3. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
  4. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
  5. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

    Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

    Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
  2. Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  3. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  4. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  5. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  6. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока

    В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

  • Фаза «А» – окрашена в желтый цвет;
  • Фаза «В» – окрашена в зеленый цвет;
  • Фаза «С» – окрашена в красный цвет.

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

    Так, нулевые провода маркируются следующими цветами:

  1. Нулевой рабочий провод (N) – маркировка синим цветом;
  2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
  3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.

Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или разводки электрики в новом доме.

    Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:

  • Голубой – рабочий ноль;
  • Зеленый – это нулевой защитный;
  • Черный – заземление или «земля»;
  • Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых кабелей к люстре или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

    У клавиатуры для ноутбука или блока питания компьютера:

  1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
  2. Белый – для разъема USB D, при этом зеленым определяется D+.
  3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

    За что отвечают провода магнитолы по цветам:

  • Черный – земля или подключение к массе двигателя.
  • Красный – шнур питания.
  • Желтый – питание, соединяется с красным.
  • Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

    Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

    В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

3 фазы нулевое заземление. Что такое ноль и фаза? Поглубже в тему

Как найти фазовый ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли — по окраске проводов. Эта опция применима только для зданий, где стандарт IFC используется со стандартом используемых цветов для проводки.

Согласно этим стандартам провода электропроводки в домах должны иметь цвета:
— рабочий нулевой провод обозначен синим или синим цветом — белый:
— защитное заземление должно иметь желтый цвет — изоляция провода зеленого цвета:
— цвет фазы утеплитель может быть несколько разных: белый, серый, коричневый и так далее.

Таким образом, мы сталкиваемся со сложными линиями различной важности для просроченных расстояний и объемов передаваемой энергии, но от источников питания в несколько тысяч вольт через десятки тысяч вольт первичных сетей при 100 и 200 тысячах вольт суперсвязей они имеют тенденцию электрическая дифференциация в чистом виде и, следовательно, требует различных вычислительных процессов, главным образом потому, что явления, связанные с электростатическим полем, важны с увеличением напряжения.

В то время как явления электромагнитного поля всегда чувствительны, поскольку токи, которые его создают, никогда не выходят далеко за пределы явления электростатического поля, кроме тех, поддержка которых может поддерживаться адекватным усилением изоляции и началом корпуса кабеля, они на самом деле не ощущают, что с 000 вольт.

По этой цветовой маркировке проводов довольно легко определить назначение жилы. Однако от распределительной коробки до выключателя иногда используют лампу, розетки, провода другого цвета, в основном белого цвета. Как найти нулевую фазу и землю в этом варианте.

Но если рабочее напряжение повышается до значений, приложенных к сверхлинейным линиям, то последствия этого факта становятся очевидными: проводники линии и земли ведут себя как якоря сложной системы конденсаторов, которые попеременно заряжаются от изменений приложенного альтернативного потенциала, генерируют токи смещения через встроенную среду, которые приводят к движению проводников, преобразовывая их в токи проводимости, которые замыкаются — как и любой другой линейный ток — через генерирующее оборудование, постепенно изменяя результирующая интенсивность в проводниках.

Цвета трехпроводного жгута

Чтобы найти в этом варианте нулевую и заземляющую фазу, нужно выключить электрическую сеть квартиры вводным автоматом, вскрыть ответвительную коробку, отсоединить провода. Нужно вызвать провода тестером, мультиметром в режиме минимального сопротивления или батареей с лампочкой или со светодиодом.

Дополнительная информация о нахождении заземления, фазы, нейтрального провода

На который влияет тот же угол γ, который предсказывает вакуумный ток через напряжение, и такой, что.Отношения, которые решают проблему, заключаются в следующем. Аналитические и графически процитированные процессы, правильно разработанные, могут позволить почти полное исследование проводимости суперлинии.

Даже кабельные линии, удобно уменьшающие значения коэффициентов самоиндукции и расширяющие значения вместо мощностей, могут быть изучены аналогичным образом, но хотя токи сдвига приобретают «важность» для одинаковой длины и протяженности, они также их расширение является их распределение практически не влияет на их общую стоимость.

Определение нулевой и нулевой фазы по индикатору напряжения

Индикатор напряжения может найти только фазу, ноль и землю нужно будет вызвать, как описано выше. Перед использованием индикатора напряжения его необходимо проверить на работоспособность. Индикатор напряжения с неоновой лампой подходит для определения фазы при отсутствии наведенного напряжения на нулевом и заземляющем проводах.

Энергопотребление — счетчики — пользователи распределительных сетей — помимо специальных предложений, которые могут быть использованы только для крупных поставок, могут использовать его, пока они установлены, тем больше они касаются.Конечно, такая свобода использования подразумевает необходимость без потерь адаптировать доступность для запроса. Это достигается путем объединения различных электростанций либо за счет накопления энергии, либо за счет тарифов, адаптируя их к различным характеристикам потребления.

Конечно, в зависимости от вида договора поставки энергозатратные электросчетчики различаются. Самый простой и распространенный тариф — это так называемое потребление, поэтому ниже среди всех устройств мы опишем только самый эффективный индукционный счетчик.Этот счетчик имеет часть или, как уже говорилось, мобильную команду, состоящую из легкого алюминиевого диска, снабженного тонким стальным штифтом, установленного как можно дальше без трения между двумя опорами, от оси с крошечной зубчатой ​​передачей, движение передается на интегратор скорости встряхивания. Таким образом, разница в показаниях измеряет количество оборотов, которые счетчик принимает за диапазон.

Отвертка индикаторная с неоновой лампой

Неоновая лампа очень чувствительна к помехам, так как загорается при очень малом токе.Для электропроводки в квартире или доме наводка на провода при отключенной сети — довольно редкое явление. Но если рядом с электропроводкой находится внешняя электросеть или дом находится рядом с ЛЭП, то для определения фазы лучше использовать контрольную лампу.

Фаза и ноль в старом разъеме

Это результат зацепления двигателя с тормозом, подвижным элементом, оба из которых находятся в разных секторах, наложенным диском.Двигатель асинхронной системы двухфазный с последовательной обмоткой с внутренней и другой встроенной установкой, установленный на наборе пакетов из листового железа, которые грациозно не касаются его, ограничены небольшим сектором, краем диска и расположен симметрично относительно свинцовой обмотки, чтобы избежать смещения: небольшое рассеяние преднамеренно сохраняется для фиксации, в отличие от дополнительного тормозного момента и, независимо от трения, начальной нагрузки.

В ПУЭ 7-й редакции не допускается использование контрольной лампы для проверки наличия или отсутствия напряжения.Этот запрет основан на том, что индикаторы напряжения низкого сопротивления не чувствительны к наведенным напряжениям, которые могут представлять угрозу для жизни человека.

Этот пункт, вероятно, будет применяться к кабелям большой длины и большого поперечного сечения, проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабели могут нести большой и опасный для жизни заряд из-за кабеля большой емкости. Тогда, конечно, используйте контрольную лампу, она не может обнаружить отсутствие напряжения, она не будет показывать опасное индуцированное напряжение.

Онлайн-калькуляторы для определения номинала резисторов по цветовой кодировке

Все устроено так, что когда ток и напряжение синфазны, потоки, соответствующие двум виткам, являются квадратурными; их сосуществование затем преобразуется в поток периодически меняющейся полярности, который движется по касательной вдоль края диска на амплитуду сектора, так что индуцированный ток и крутящий момент, пропорциональные мощности, определяются на диске: если, согласно Согласно текущей гипотезе, напряжения были в квадратуре — нулевая мощность — потоки компонентов будут синфазными, результирующий поток будет переменным потоком, крутящий момент будет равен нулю, а также, когда при нулевом поглощенном токе будет только поток компонентов за счет производной схемы.

Данная позиция относится к промышленным предприятиям. В бытовой электропроводке провода имеют (если они есть) очень низкую емкость, которой явно недостаточно для опасного наведенного напряжения. Единственное, пользоваться контрольной лампой нужно очень осторожно, так как есть открытые неизолированные торцы.

Тормоз возникает из-за действия постоянного магнита, который упирается, не касаясь диска в другой области, когда диск движется под действием двигателя, магнит индуцирует ток, который увеличивается со скоростью, в результате крутящий момент пропорционален самой скорости и увеличивается до тех пор, пока крутящий момент привода не будет сбалансирован для скорости, пропорциональной мощности.

Очевидно, что если для данной мощности диск вращает определенное количество оборотов в час для удвоения мощности, это также в два раза больше кругов и его рекордов. Вскоре после изобретения лампы накаливания начала формироваться отрасль производства и распределения электроэнергии. С тех пор она получила такое техническое и экономическое развитие, что вместе со вспомогательной отраслью электротехники заняла позицию первой. По инвестициям отрасль становится сопоставимой с отраслью железных дорог.

Определение фазы нуля и земли индикаторной отверткой

Чтобы найти фазу с помощью контрольной лампы, находим два провода, при подключении к которым лампа горит. В этой версии мы нашли фазу и ноль.

Теперь соединяем один конец регулятора свободным проводом. Лампа не горит. Тогда свободный провод — это фаза, а замкнутые через контрольную лампу провода — ноль и земля. В этом случае может сработать УЗО (при его наличии).

Показания тестера

Две системы сосуществовали до начала двадцатого века.Независимо от этих общих технических рекомендаций, наиболее важно отметить, что от зарождения отрасли до последних лет это большой прогресс в мощности машин и установок. От ламп Эдисона на 16 свечей они перешли на лампы накаливания вольфрамовым газом, достигнув 000 000. Также значительно снижаются затраты на материалы и оборудование.

Дальнейший прогресс должен быть записан. Производительность лампы накаливания от 2 люмен на ватт увеличилась в среднем до 13 люмен, что в некоторых случаях тоже.Но даже больше, чем снижение вышеупомянутых тарифов, технический прогресс отражается в улучшении услуг, которые с большой пользой для потребителя служат для распространения использования электроэнергии среди всех классов населения.

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорится, а УЗО не выключится, значит мы нашли ноль, и свободный провод будет заземлен. Теперь проверяем землю (при установленном УЗО). Подключаем фазу и предполагаемую землю через регулятор.Если лампа мигает и УЗО отключает сеть, значит, мы нашли землю.

Без УЗО вам нужно перевернуть заземление в электрической панели доступа. Соединив фазу и один из двух оставшихся проводов, находим провод, в котором лампа не горит, этот проводник будет заземлен. Категорически запрещается использовать водопроводные, канализационные, газовые трубы для поиска фазы с помощью контрольной лампы, так как вы подвергаете соседей опасности поражения электрическим током или возгорания.

Взаимосвязь производства, потребления, затрат.- С технической и экономической точки зрения одной из наиболее важных характеристик электростанций общего пользования является то, что они должны удовлетворять самые разнообразные потребности в энергии. Более того, современная промышленность по производству и распределению электроэнергии изначально создавалась для удобства мелких потребителей, давая им право использовать сеть, когда они им больше нравились.

Определение фазы, нуля и заземления с помощью контрольной лампы

Учитывая финансовый успех именно потому, что он предлагал это преимущество больше, чем его конкурент, чем газ, промышленность всегда была заинтересована в его предложении, потому что потребители готовы платить за него, то есть стоило того.Если в квартире 20 лампочек по 50 свечей в каждой, возможно, что в какие-то моменты все они освещены поглощением кВт; чаще всего по большей части гаснут. Требуемая мощность намного меньше, а выход энергии намного меньше, чем у обслуживаемых квартир с большим количеством квартир.

Как найти фазный ноль и землю с помощью мультиметра

Определить назначение жил в трехпроводной схеме подключения мультиметром несложно. Для этого зачищаем накладку металлической батареи или стальной трубы для отопления, водоснабжения и касаемся одним концом щупа мультиметра к трубе, а вторым щупом поочередно подключаем к одному из трех проводов, пока на дисплее не отобразится напряжение 220 В.

Все это похоже на потребление энергии, которое, однако, длится намного дольше, чем освещение. Вышеупомянутое является одним из основных преимуществ крупных объектов коммунального обслуживания перед небольшими частными объектами. Однако это преимущество, если пользователи рассредоточены по слишком большой территории, может привести к наиболее дорогостоящим затуханиям в распределительной сети.

Обычно в полдень в период минимального потребления, когда учреждения и офисы закрыты, и чаевые в начале вечера, когда потребление освещения перекрывается с движущей силой; другие чаевые, обычно намного меньшие, в утренние часы, соответствующие началу работы или непосредственно предшествующие ей.Высота этих кончиков минимальна летом, максимальна зимой. Использование электрических кухонь, ночная работа промышленных предприятий, подключение трамвайных или железнодорожных сетей — все это факторы, изменяющие форму схемы. из Рима и Берлина — это сети, в которых преобладает освещение, а в двух других — это сети, которые вырабатывают больше энергии для производства электроэнергии.

Мультиметр

Мультиметр должен быть включен в положение измерения напряжения 220 В. Найденный провод будет фазным.Теперь по фазе подключаем щуп прибора по очереди к оставшимся проводам. Провод, на котором тестер покажет полные 220 В, будет нулевым, а второй, соответственно, будет заземлен.

Другая очень важная характеристика отрасли зависит от того факта, что электроэнергия не хранится и должна производиться одновременно с потреблением. У них были серьезные недостатки: дороговизна, быстрое разложение, большие потери. Мощность электростанций, питающих сеть, должна быть равна наивысшему требованию в обычных советах по потреблению, лучше, чем требуется в исключительных советах, поскольку пользователи все менее и менее склонны терпеть даже те небольшие недостатки, которые возникают с понижение напряжения и затемнение ламп.

При измерении напряжения фаза-земля мультиметр покажет напряжения менее 220 В — этот провод будет заземлен. Однако, если в старом здании с системой электроснабжения TN-C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза-ноль и напряжение фаза-земля.

В этом случае нужно отключить заземление в проезде и найти провода фаза-ноль, на которых будет 220 В, на оставшемся заземляющем проводе с фазой наличие напряжения не будет.

Кроме того, в случае неисправности потребуется дополнительная мощность в качестве резервной, и в результате установки будут полностью загружены всего на несколько часов в день, а поскольку на них работает очень мало рабочих, это будет легко запустить их с полной нагрузкой в ​​течение 24 часов.

В случае тепловых электростанций, ограниченная работа в течение нескольких часов в день соответствует более высокой норме амортизации, процентной ставке и общей стоимости произведенного кВтч, чем если бы работа была непрерывной; однако затраты на топливо и другие вспомогательные расходы немного снижаются в той же пропорции, что и производство энергии.Однако в случае гидравлических установок, когда потребителям не нужна энергия, они должны быть потеряны вместе с водой, которую они могли бы обеспечить, если бы на станции не было резервуаров.

Помните, что при работе с сетевым напряжением должны быть приняты все защитные меры по электробезопасности (защитные перчатки, изолированные инструменты). Если вы не уверены в своих силах, то доверьте определение фазы нуля и заземления опытному электрику.

Источник электрической энергии
служит генератором, который состоит из трех обмоток или полюсов, соединенных трехлучевой звездой, центральная точка соединена с землей или заземлена.Посмотри, как получится.

Как видно на рисунке , согласно схеме к трем концам звезды провода, по которым проходят фазы, подключены, и центральная точка будет равна нулю, поскольку я сказал, что она заземлена, потому что источник питания на 380 вольт представляет собой систему с глухозаземленная нейтраль. Без заземления нейтрали трансформатора на ТП блок питания не будет работать нормально.

Три фазы, ноль и дополнительный заземляющий провод (также подключенный к земле) — всего пять жил, которые идут от подстанции к электрощиту дома, но в каждую квартиру приходит только одна фаза, ноль и земля из панели пола.Но в передаче электрического тока задействованы только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, он выполняет еще одну защитную функцию, которая заключается в том, что при попадании фазы на металлический корпус бытовой техники (подключенный к заземляющему проводнику) автомат или УЗО отключается при текущие утечки.

Электроэнергия передается по фазе, а на нейтральном проводе напряжение равно нулю, но не всегда с подключенными к нему электроприборами — читайте дальше.

Напряжение между нулем (землей) и любой фазой составляет 220 В и 380 В между противоположными фазами — и это напряжение используется там, где есть большие нагрузки или высокое энергопотребление. И это не касается квартиры! К тому же 380 вольт в несколько раз опаснее для человека.

В распределительном щите воды ноль и земля соединены вместе и дополнительно с заземляющим электродом, который закопан в землю.А дальше идут отдельно по панелям пола дома, то есть изолированы друг от друга, к тому же заземляющий провод соединен по прямой с корпусом электрощита, а ноль сидит на изолированном блоке!

Электрический переменный ток течет между двумя проводами, фазой и нулем, и при его частоте в нашей электрической сети 50 Гц он меняет свое направление (от нуля или до нуля) 50 раз в секунду.

Но не просто течет, а через потребителя электроэнергии, подключенного к розетке или к электрическому кабелю по прямой!

Третий проводник защитный он не участвует в передаче электричества, а служит одной цели — защитить нас от поражения электрическим током в аварийных ситуациях, когда на металлическом корпусе электроприборов появляется фаза! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, СВЧ печи и так далее.Кроме того, заземление значительно снижает вредное электромагнитное излучение от бытовой техники.

Удары при прикосновении только фаза тока. Если вы плохо изолированы от земли, то есть не носите резиновые тапочки или не стоите на деревянном стуле, не касаясь другой рукой пола или стены, то при прикосновении к оголенному фазному проводу вы почувствуете протекающий электрический ток. через вас от фазы к земле.

Внимание, люди нередко умирают в повседневной жизни в результате длительного воздействия или прохождения электрического тока через сердце человека.Будь осторожен!

В редких случаях ноль может превзойти , когда к нему подключен электроприбор с импульсным блоком питания — компьютер, бытовая техника и т. Д. Но, как правило, напряжение там не велико и безопасно, оно будет только пощекотать ты!

Всегда можно взять заземлитель и не бояться, кроме случаев его обрыва в проводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая светится при прикосновении к защищаемому фазному проводу.Рекомендую прочитать наш. Обычно фазный провод красный, коричневый, белый или черный.

Ноль подключает в лампе или розетке вместе с фазой к контакту питания, и при прикосновении к индикатору он не загорается. Под него используется синий провод или с синей полосой!

Защитный провод подключается к заземляющим контактам розетки, металлического корпуса лампы или электроприбора. По общепринятым нормам заземляющий провод выполняется желто-зеленым проводом или с полосой этих цветов.

Подобные материалы.

Цветовая маркировка проводки. Правильное соединение проводов фаза-ноль-земля. Различение проводов по цвету изоляции в многожильных кабелях

Для удобства монтажа любой электрический кабель изготавливается с разноцветной изоляцией на жилах. При установке штатной разводки обычно используются трехжильные кабели (фаза, нейтраль, земля).

Фаза («L», «Линия»)

Основным проводом в кабеле всегда является фаза.Само по себе слово «фаза» означает «провод под напряжением», «провод под напряжением» и «линия». Чаще всего бывает строго определенных цветов. В распределительном щите фазный провод перед выходом к потребителю подключается через устройство защитного отключения (УЗО, предохранитель), в нем переключают фазу. Внимание! С голой фазой шутки плохи, поэтому, чтобы не перепутать фазу ни с чем другим — помните: фазовые контакты всегда помечены латинским символом «L», а фазовый провод красный, коричневый, белый или черный ! Если вы в этом не уверены или разводка устроена иначе, то приобретите отвертку с простым индикатором фазы.Прикоснувшись его жалом к ​​оголенному проводнику, по характерному свечению индикатора всегда можно узнать фаза это или нет. А еще лучше сразу обратиться к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Neutral» «Zero»)

Второй важный провод — это ноль, широко известный как «обесточенный провод», «пассивный провод» и «нейтраль». «. Бывает только синий … В квартирных распределительных щитах он должен быть подключен к нулевой шине, он помечен символом «N».К розетке нулевой провод подключается к контактам, также помеченным знаком «N».

Земля («G», «T», «Terre», «Земля», «gnd» и «Земля»)

Изоляция заземляющего провода только желтого цвета с зеленой полосой. В распределительном щите он подключен к шине заземления, к двери и к корпусу щита. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или символом в виде перевернутой и коротко подчеркнутой буквы «Т».Обычно заземляющие контакты видны и могут выступать из розеток, становясь доступными для детей, что иногда вызывает шок у многих родителей, тем не менее, эти контакты не опасны, хотя все же не рекомендуется тыкать туда пальцы.

Внимание! При работе с электрическими сетями под напряжением всегда существует высокий риск поражения человека электрическим током или возгорания. Даже если установлено УЗО, настоятельно рекомендуется соблюдать все меры безопасности! Известно, что особая конструкция такого переключателя проверяет синхронизацию фазы и срабатывания нуля, и, если УЗО обнаруживает утечку фазного тока, не возвращая ни один из своих процентов в ноль, оно немедленно разрывает контакт, что экономит жизнь человека; однако если коснуться не только фазы, но и нуля, то УЗО не спасет.Касание обоих проводов смертельно опасно !!!

Сегодня невозможно представить монтаж электропроводки без использования проводов разных цветов (цветная изоляция проводов) … Провода с цветовой кодировкой не являются маркетинговыми уловками для привлечения клиентов или украшения продукции.

На самом деле разные цвета проводов являются насущной необходимостью, поскольку маркировка проводов помогает узнать назначение каждого из них в определенной группе, чтобы облегчить переключение. Также при выделении значительно снижается риск ошибки в процессе электромонтажа, и соответственно возникает короткое замыкание при тестовом выключателе или поражение электрическим током при ремонте и обслуживании сетей.

Цвета, выбранные для маркировки проводов, специально подобраны и контролируются едиными стандартами PUE. В этих стандартах указано, что жилы проводов следует различать буквенно-цифровыми или цветовыми обозначениями.

Эта статья вам точно расскажет о значении цвета провода. Стоит отметить, что работа коммутации проводников стала намного проще после принятия единых стандартов цветовой идентификации. Каждое ядро ​​с определенной целью теперь помечено уникальным цветом, например: синим, желтым, коричневым, серым и т. Д.

Часто цветовая кодировка наносится по всей длине жилы, но допускается также идентификация в точках соединения или на концах жил, для этой цели кембрик (цветные термоусадочные трубки) или изолента разных цветов используются. Чтобы избежать лишних работ вроде разметки трубками или изолентой, достаточно при покупке правильно определить цветовую кодировку изоляции. Также следует приобретать его в нужном количестве, чтобы обеспечить одинаковую разметку проводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняет цвет провода в сети постоянного, однофазного и трехфазного тока.

Цвета шин и проводов трехфазного переменного тока.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются следующим образом: фаза «А» — желтый; фаза «B» — зеленая, фаза «C» — красная.

Какого цвета провода «+» и «-» в сети постоянного тока:

Помимо сетей переменного тока широко используются цепи постоянного тока.Цепи постоянного тока используются в:

1. В строительстве, при использовании вилочных погрузчиков, электротележек и электрокранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и др.

3. На электрических подстанциях — для электроснабжения автоматики.

В сети постоянного тока используется всего 2 провода, так как в таких сетях нет фазного или нулевого проводника, а есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам провода и шины с положительным зарядом (+) окрашены в красный цвет, а провода и шины с отрицательным зарядом (-) отмечены синим цветом. Средний провод (M) обозначен синим цветом.

Положительный провод двухпроводной сети маркируется тем же цветом, что и положительный провод трехпроводной сети, к которой он подключен, только если двухпроводная сеть постоянного тока создается через ответвление от трехпроводной сети. Сеть постоянного тока.

Цвет провода в проводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке сетей переменного тока используются многожильные провода в разноцветной изоляции.

Цветовая кодировка проводов особенно важна, когда электромонтаж выполняется одним человеком, а обслуживание или ремонт — другим. В противном случае ему придется постоянно проверять щупом, где фаза, а где ноль. Те, кто работал со старой проводкой, знают, как это может раздражать, ведь раньше в быту была только белая или черная изоляция.Со времен СССР цветовая кодировка проводов постоянно менялась, пока не был определен специальный стандарт. Каждый цвет провода теперь определяет его назначение в проводе.

В настоящее время нормативным документом является ПУЭ 7, который регламентирует цветовую маркировку изолированных или неизолированных жил, где согласно ГОСТ Р 50462 «Идентификация жил по цветам или числовым обозначениям» следует использовать только определенные обозначения и цвета. использоваться.

Основным назначением маркировки электропроводки является простота и скорость определения назначения проводника по всей длине, что собственно является одним из основных требований ПУЭ.

Ниже будет рассмотрено, какого цвета должны быть жилы электроустановок переменного тока напряжением до 1000В и с едва заземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) отмечены синим цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосами. Эта комбинация должна использоваться исключительно для маркировки заземляющих проводов.

Комбинированные нулевой рабочий и нулевой защитный проводники (PEN) имеют синий цвет по всей длине шнура с желто-зелеными полосами на стыках или на концах. Важно отметить, что сегодня ГОСТ допускает противоположный вариант окраски, то есть желто-зеленые полосы с синими на стыках.

Подводя итог, то цвет провода должен распределяться следующим образом:

1. Комбинированный (PEN) — желто-зеленый с синими отметками на концах;

2.Zero worker (N) — голубой (голубой) цвет;

3. Нулевой защитный (ПЭ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ при маркировке фазных проводов предпочтение следует отдавать следующим цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый.

Известно, что однофазная электрическая цепь может быть создана ответвлением от трехфазной цепи, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазового проводника трехфазная схема.

Цветовая кодировка изоляционного покрытия проводов должна выполняться таким образом, чтобы цвет фазового проводника был легко отличим от цвета проводов N, PE или PEN. В случае использования немаркированного провода цветные идентификаторы размещаются в точках подключения или в конце.

В настоящее время промышленность производит электрические провода различного сечения с жилами с буквенно-цифровыми и цветовыми обозначениями по всей длине провода.Основная функция любого типа маркировки — визуальное распознавание каждой отдельной жилы провода в соответствии с ее назначением, а также облегчение (ускорение) монтажа и эксплуатации проводов.

Кроме того, разделение жил по цвету в силовой электрической цепи также является одним из современных требований безопасности, регламентированных ГОСТ.

Электропровод широко применяется в производстве и быту как в цепях переменного тока (однофазная сеть 220В или трехфазная сеть 380В), так и в цепях постоянного тока.Электропровод может быть одножильным и многожильным. Жилы провода могут быть однопроволочными или многопроволочными.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть — это электрическая сеть с двумя электрическими проводниками. Один провод — фазный, другой — нулевой. Двухпроводная электрическая сеть до сих пор используется в старых домах в виде обычной электропроводки. Старая электропроводка представляет собой двухжильный алюминиевый провод (лапша) с белой изоляцией.

Двухжильный провод применяется для подключения выключателей, обычных розеток, светильников.

Поскольку обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля довольно проблематично. Поэтому для того, чтобы определить, где фаза, а где ноль, используйте отвертку-индикатор, щуп, «проходимость», тестер, мультиметр или другое электрическое измерительное устройство.

Сегодня для того, чтобы отличить фазу от нуля при работе, при установке используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

Гибкий провод с коричневыми и синими (голубым, голубым) жилами часто используется как двухжильный провод. Настоятельно рекомендуется использовать коричневый провод в качестве фазового, а синий — в качестве нейтрального.

Часто встречаются двухжильные провода с разным цветом жил. Например, в таких проводах фазовый провод может быть не коричневого, а красного, черного, серого или другого цвета.

В случае использования двух отдельных одножильных проводов возможны два варианта маркировки.Первый — это использование проводов разного цвета. Например, красный провод можно использовать как фазу, а синий провод как ноль.

Если используются провода одного цвета, то фазный и нейтральный проводники можно промаркировать либо цветной изолентой, либо с помощью цветной термоусаживаемой трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается красная изолента, а на нейтральный провод — синяя изолента.

При использовании термоусадки маркировка одноцветных проводов практически не отличается от маркировки изолентой.На фазный провод надевается красная термоусадка, а на нейтральный провод — синяя термоусадка.

В домашних условиях можно пометить жилы проводов другим цветом.

Цветовая кодировка в однофазной трехпроводной сети 220В

Трехпроводная электрическая сеть — это сеть с тремя электрическими проводниками. В настоящее время трехпроводная сеть становится все более распространенной, особенно для новой проводки.

Как и в двухпроводной сети, один провод — фазный, второй — нулевой, а третий провод — провод защитного заземления, который служит для защиты от поражения электрическим током.В трехпроводной сети используется трехпроводной провод, обычно с коричневыми, синими и желто-зелеными проводниками.

Коричневая жила — это фаза, синяя жила — нейтральный провод, желто-зеленая жила — провод защитного заземления. Во избежание путаницы не рекомендуется использовать жилу желто-зеленого цвета в качестве фазного или нейтрального проводника.

Трехжильный провод с цветными жилами применяется для подключения современных розеток европейского образца, которые помимо фазных и нейтральных контактов имеют еще и контакт для подключения заземляющего проводника.Также для подключения светильников используются трехжильные провода.

Цветовая кодировка проводов в трехфазной сети 380В

Трехфазная электрическая сеть может быть четырехпроводной или пятипроводной, то есть четырехжильной или пятижильной. Единственное отличие — наличие или отсутствие проводника защитного заземления. Те. четырехпроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и отсутствия защитного заземляющего проводника. Пятипроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и наличия заземляющего проводника.

И в четырехпроводных, и в пятипроводных сетях для нулевого рабочего проводника используется синяя жила, а для заземляющего — желто-зеленая жила. Что касается трех фаз A, B и C, то для них чаще всего используются коричневые, черные и серые прожилки соответственно. Но есть и другие цвета жил.

Четырехжильный и пятижильный провод используются для подключения трехфазной нагрузки или для разделения однофазной нагрузки на группы.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника.Первый провод — плюс, второй — минус. Красный провод используется как положительный проводник, а синий провод используется как отрицательный.

По результатам всего вышеперечисленного стоит отметить следующее: несмотря на определенные стандартные требования к цветовой кодировке проводов, без предварительной проверки стопроцентно полагаться на цвет той или иной жилы провода не рекомендуется.

Электропроводка здания состоит из изолированных алюминиевых и медных проводов.Для удобной разводки, а также для дальнейшего обслуживания кабелей производители используют разные цвета для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие бывают цвета

Согласно Правилам электромонтажа (ПУЭ) изоляционный материал проводки должен быть цветным и легко распознаваемым мастером. Электрический кабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый провод окрашен в определенный цвет.Сейчас трудно поверить, что не так давно изоляция жил кабеля имела только два цвета: черный и белый. Но, к счастью, с введением новых правил цветовая гамма кардинально изменилась. В основном для разводки используются следующие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневые оттенки. Рассмотрим подробнее, какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

нейтральный

Нулевой сердечник (нейтральный) обычно синий или голубой.В распределительной коробке этот провод подключается к нулевой шине, которая обозначена латинской буквой N. К этой шине подключаются все синие провода. Следует отметить, что нулевой провод совмещает в себе две функции: рабочий и защитный ноль. Ноль защитного провода тоже синего цвета, а на концах, т.е. в местах соединения, есть желто-зеленые полосы. Подключается к шине с маркировкой REN. Следует отметить, что общепринятые правила допускают наличие зеленых полос по всей длине провода с синими концами.

Замкнутая схема.

Заземляющий провод

Заземляющий провод желтого, зеленого или полосатого цвета по всему кабелю. Такой провод подключается в распределительном щите к пластине заземления. В распределительной коробке заземляющий провод подключается к заземляющим проводам от розеток и электроприборов, например, освещения. Заземляющий провод не подключен к устройству защитного отключения.

Как выглядит заземляющий провод?

Фазовый провод

Жила, отвечающая за фазу в электрическом проводе, окрашена в разные цвета.Это может быть: черный, коричневый, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый. Каждый производитель электрических проводов вправе обозначить фазный провод одного из этих оттенков. Проще говоря, основная задача электрика при монтаже электропроводки помещения — в первую очередь определить нулевой провод и провод заземления, а оставшийся провод будет фазным. Чтобы не получить удар электрическим током, электрик должен проверить провода с помощью специального щупа, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как раскрасить провода самостоятельно

Бывают случаи, когда провода имеют нестандартный цвет, отличный от указанного в ПУЭ. В таких ситуациях вы можете самостоятельно обозначить цветом жилы кабеля. Для этого используем цветную изоленту, которой отмечаем концы проводов в распределительном щите. Также для таких целей есть специальная термоусадочная трубка, иногда ее называют батистом. После этого не забудьте обязательно записать свои обозначения, чтобы в дальнейшем не было путаницы.

Цветная изолента для маркировки проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая кодировка проводов со времен СССР

Комментарии:

Похожие сообщения

Способы раскалывания стен с помощью различных инструментов. Бронированный медный кабель для дома и участка

Сегодня сложно представить электропроводку без использования цветной изоляции.И это не маркетинговые «фишки» производителей, стремящихся представить свой продукт в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами по соблюдению правильной маркировки. Для чего это.

Услуги электрика и электромонтажные работы в Запорожье на сайте: https://elektrik.zp.ua/stati-na-temu-elektriki/148-montazh-sistem-zazemleniya

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы провода идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая вена имеет определенное назначение и обозначена соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветная маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветную изоленту или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовая кодировка проводов для трехфазных, однофазных сетей и сетей постоянного тока.

Цветовая кодировка проводов и шин переменного трехфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены в желтую палитру;
  • шины с фазой «В» — зеленый тон;
  • шины с фазой «С» — красного тона.

Цветовая маркировка проводов. Цвета электрических проводов (шины постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Средний контакт отмечен синим цветом и отмечен буквой «M».

Старожилы электромонтажных работ, вероятно, знакомы со старыми методами электромонтажа и цветовой кодировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов в электротехнике обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Вероятность ошибки во время установки, которая может привести к короткому замыканию во время тестового подключения или поражению электрическим током во время ремонта, значительно снижается.

Цветовая маркировка проводов. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначен синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется при маркировке защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках подключения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.

  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвета фазных проводов

Согласно нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем ответвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. При этом цветовая маркировка фазовых контактов не должна совпадать с цветами N — PE — PEN. На немаркированных кабелях цветная маркировка наносится на место подключения. Для их обозначения используйте цветную изоленту или термоусадочную трубку (батист).

Какого цвета заземляющий провод. Цветовая маркировка провода (фаза — ноль — масса)

При устройстве осветительных сетей и питании розеток используется трехжильный кабель (трехжильный). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной цветной изоляции значительно упрощает разводку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением.Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняется разными мастерами, но под общим руководством ГОСТ. В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления есть синяя оплетка, а земля совмещена с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Цветовая маркировка проводов. Обозначение нуля и нейтрали

Ноль отображается синим цветом. В коммутаторе он подключен к нулевой шине и обозначается буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматики.

Провода распределительной коробки (кроме провода от выключателя) отмечены синей нейтральной палитрой. При подключении они не принимают участия в процессе переключения. «Нейтральные» синие провода подключаются к розеткам и контакту N, который отмечен на обратной стороне розетки.

Цветовая маркировка проводов. Цветовая кодировка фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвета могут быть не такими однозначными. Он также может быть коричневым, но не синим, зеленым и желтым.В автоматических щитах «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. В переключателях включается фазовый провод. В этом случае при отключении контакт замыкается и напряжение поступает на потребителей. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в устройстве бытовой электропроводки (с заземлением).При желании вы легко сможете сделать это по требуемым стандартам с соблюдением всех технических норм.

Что означают красный, синий, зеленый и желтый цвета проводов в национальном стандарте для проводов для ремонта дома?

Спецификация цвета провода приведена в разделе 3.5.1 национального стандарта GB50258-96. Когда в проводке используется многофазный провод, цвет фазовой линии должен быть легко различим, цвет фазовой линии и нейтральной линии должен быть другим, одно и то же здание, цвет проводов в структуре должен быть однородным. ; провод защитного заземления (провод РЕ) должен быть изолированным проводом желто-зеленого цвета и фазой; световой провод должен быть голубым изолированным проводом.

Во-первых, что означает цвет провода?

В общестроительном энергоблоке многие люди цвета провода нарушают правила. Неясно, является ли цвет проводом проходного и токоведущим, или используется ли провод заземления. Кабель предназначен для использования разных цветов, в основном, чтобы правильно различать фазу в проводе. Линейный, нейтральный и защитный заземляющий провод для предотвращения неправильной работы, приводящей к серьезным электрическим авариям, вызванным ошибками проводки, увеличению сложности технического обслуживания и времени ремонта.По цвету провода ниже вы можете в основном определить, какую линию представляет цвет:

В национальном стандарте GB50258-96, когда в проводке используются многофазные провода, цвет фазовой линии должен быть легко различим. , а цвет фазовой линии и нулевой линии (т. е. рабочей нулевой линии N) должен быть другим. Провод защитного заземления (PE-провод) должен быть изолированным проводом желто-зеленого цвета и фазой; нейтральный провод (провод N) должен быть голубым изолированным проводом.GB / T6995.2-2008 указывает, что цвет трехфазного кабеля L1 / L2 / L3 желтый, зеленый и красный.

Нормы цвета второго, однофазного, трехфазного провода

Комбинация цвета Firewire и нуля

Трехфазная цепь: красный, желтый и синий соответственно представляют три пожарные линии,

Цепь постоянного тока: коричневый — положительный, черный — отрицательный

Однофазная цепь: красно-зеленый, красно-желтый, красно-черный, желто-синий зеленый или желтый, черный черный желто-зеленый

Лицевая сторона однофазной розетки

Гнездо: заземление слева нулевая правая фаза

В-третьих, код цвета провода

Национальный стандарт: желтый, зеленый, красный.Синий представляет ABC N

Европейские стандарты: красный (L1), желтый / белый (L2), синий (L3), черный (средняя линия), зеленый / желтый (земля)

Стандартные цвета в будущем: коричневый (L1) , черный (L2), серый (L3), синий (средняя линия), зеленый / желтый (земля)

Фаза A трехфазной цепи переменного тока: желтый; Фаза B: зеленый; Фаза C: красный; Нейтральный или нейтральный, голубой; Заземление: желтое и зеленое.

Цепь переменного тока, подключенная двухжильным или двухжильным проводом: красный и черный параллельно.

Положительный электрод цепи постоянного тока: коричневый; отрицательный: синий;

Действующий GB7947-2006 (IDT IEC 60446-1999):

Для обозначения проводов разрешены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

Черный или коричневый цвет предпочтительнее для обозначения фазного проводника переменного тока в системе.

Один зеленый и желтый цвет разрешен только в том случае, если его менее вероятно спутать с цветом защитного проводника.

Если в цепь включен нейтральный или промежуточный проводник, в качестве цветового идентификатора должен использоваться синий цвет. Во избежание путаницы рекомендуется светло-голубой.

Гонконг: (Новый стандарт был введен в действие в июле 1997 г.)

Старый: трехфазный: красный, желтый (или белый), синий Нейтраль: черный Защищенное заземление: желто-зеленый

Новое: трехфазное: коричневый , черный, серый Нейтраль: синий Протектор: желто-зеленый

Фаза A трехфазной цепи: желтый; фаза B: зеленый; фаза C: красный; нейтральный или нейтральный, голубой; линия заземления: желто-зеленая.

Цепь переменного тока, подключенная двухжильным или двухжильным проводом: красный и черный параллельно.

Положительный электрод цепи постоянного тока: коричневый; отрицательный: синий;

Идентификация цвета кабеля

Основная линия обычно питается от трехфазной пятипроводной системы, то есть фазовые линии желтые, зеленые и красные; нейтральная линия — синяя; линия земли желто-зеленая;

В реальной инженерии часто обнаруживается, что цвет кабеля в кабеле или в линии оболочки не соответствует требованиям.Три фазовые линии одной и той же цветовой линии и однофазное трехжильное освещение имеют желтый, зеленый и красный цвета, что не допускается спецификацией. Кроме того, нельзя использовать средства для наматывания ленты на проволоку. Поэтому при покупке кабеля или экранированного провода, помимо модели, следует указывать сечение и цветовое разделение жилы.

отделение неотложной помощи — Блог — Phase Zero Design

Дом

О

Работа

Insights

Новости

Карьера

Контакт

Назад

Академический

Гостеприимство

Здравоохранение

Жилой

Розничная торговля

Рабочее место

На досках

Концептуальный дизайн

ГлавнаяО компании

Работа

Академический

Гостеприимство

Здравоохранение

Жилой

Розничная торговля

Рабочее место

На досках

Концептуальный дизайн

АналитикаНовостиКарьера

Контакт

Записи с меткой отделение неотложной помощи

Цвета и материалы для медицинского дизайна: создание здоровой, целительной среды

ЗдравоохранениеДжиллиан Тара больница, отделение неотложной помощи, ЗдравоохранениеКомментарий

Преобразование нашего настоящего ради процветающего будущего: здравоохранение

HealthcarePhase Zero Design Процветающее будущее, Здравоохранение, будущее, Дизайн, больница, отделение неотложной помощи, TechnologyComment

часов

КарьераО насКонтактОфисные ресурсы

Цвета электропроводки — фаза 3 США

Стандарт цветового кодирования электропроводки для трехфазных электрических систем стандартизирован, чтобы помочь идентифицировать отдельные фазы проводов.Цветовые коды проводки для цепей распределения питания переменного и постоянного тока менялись много раз и различаются в зависимости от региона. Для трехфазного электроснабжения схемы будут использовать пять проводов: провод заземления, нулевой провод, провод под напряжением, провод линии 2, электрический провод линии 3. В этой статье подробно описаны следующие цветовые коды кабелей:

— Международные цвета проводки
— Цветовые коды проводки в США
— Старые и новые цвета проводки в Великобритании

Электроснабжение с фиксированной проводкой требует определенных правил цвета проводки (bs 7671) для обозначения различных линий электропередачи в разных страны.В США есть свои собственные цвета проводки для электрических цепей: черный, красный и синий используются для трехфазной сети 208 В переменного тока; коричневый, оранжевый и желтый используются для 480 В переменного тока. В Австралии также существует другой стандарт цвета проводки. Новые цвета кабелей для вилок в Великобритании теперь гармонируют с цветами кабелей питания в Европе для переменного и постоянного тока. Большая часть Европы соблюдает правила расцветки электропроводки IEC («Международная электротехническая комиссия») для параллельных цепей переменного тока.

* США (LV) Это должно использоваться для 3-ФАЗЫ ПЕРЕМЕННОГО ТОКА 120/208 В переменного тока

* США (HV) Это должно использоваться для 3 ФАЗЫ 277/480 В переменного тока.

В США цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством.

Это типы цветов проводов, которые обычно используются в домашних и офисных условиях.

Фаза 1 — Черный

Фаза 2 — Красный

Фаза 3 — Синий нейтраль — Белое заземление — Зеленый, зеленый с желтой полосой или оголенный провод

Если одна фаза вашей проводки находится под более высоким напряжением, чем другие, используйте соединение с высокой ветвью, провода должны быть помечены оранжевым цветом для этой фазы.В более новых установках соединения с высокой ветвью обычно не используются.

Промышленные двигатели и оборудование обычно имеют системы с более высоким напряжением. Фаза 1 — Коричневый Фаза 2 — Оранжевый Фаза 3 — Желтый нейтраль — Серое заземление — Зеленый, зеленый с желтой полосой или оголенный провод

Очень важно иметь задокументированную систему маркировки проводов для систем с более высоким напряжением. Этикетки должны включать информацию о цепи и соответствующей точке отключения для блокировки / маркировки.

Постоянный или постоянный ток, как правило, используется в аккумуляторных системах и солнечных энергетических системах вместо переменного или переменного тока.Положительный (без заземления) — Красный Отрицательный (без заземления) — Черный Заземление — Белый или Серый

Силовые кабели в Европе и Великобритании идентифицируются с помощью стандартной цветовой кодировки силовых кабелей.

Нулевая фаза плана разработки продукта

Результат: правильное выполнение нулевой фазы имеет решающее значение для создания успешного плана разработки продукта. На этом этапе вы определите дизайн и технические характеристики вашего продукта, которые станут прочным фундаментом, на котором вы сможете начать свою инженерную деятельность.Проведите этот этап вдумчиво, и вы сможете избежать дорогостоящих ошибок.

Что такое нулевой этап плана разработки продукта?

Успех любого плана разработки продукта всегда основывался на том, насколько серьезно разработчики относятся к Phase Zero. Целью этого этапа является четкое понимание проблемы, определение требований к продукту и подробное описание мероприятий по определению объема работ.

На нулевой фазе главный вопрос, на который нужно ответить, таков: , какой продукт вы разрабатываете?

На этом этапе необходимо детально оформить спецификации продукта и ключевые показатели эффективности.Эти спецификации обеспечивают прочную «основу проекта», на которой вы можете начать строить предварительные предположения, которые позволят целенаправленно провести следующую фазу (создание идей и концептуализация). Нулевой этап — также подходящее время для определения ролей и обязанностей для вас и вашей команды.

Вопросы, которые нужно задать во время нулевой фазы

Чтобы правильно составить план разработки продукта, вам нужно знать, какие вопросы следует задавать во время вашей деятельности в Phase Zero.

Вот примерный список для начала — вы заметите, что большинство этих вопросов нацелены на четкое определение требований к продукту.

  • Что должен делать этот продукт?
  • Каковы важнейшие функции продукта? Что такое «полезные» функции?
  • Какую проблему решает этот продукт?
  • Чего не делает этот продукт?
  • Что нам понадобится для создания этого продукта?
  • Как мы будем измерять эффективность этого продукта?
  • Кто будет пользователями нашего продукта?
  • Что нужно пользователям нашего продукта?
  • Какие высокоуровневые задачи мы ожидаем от пользователей?
  • Есть ли какие-либо цели COG, о которых следует помнить?
  • Существуют ли какие-либо нормативные требования, которым мы должны соответствовать?

Важность нулевой фазы в плане разработки продукта

«Прежде чем положить карандаш на салфетку, прежде чем вы испортите несколько досок и прежде чем рассматривать линии укладки, отделку поверхности и цвет — вам нужно прибить нулевую фазу», — Эндрю Годдард.

1. Создание основы для успеха разработки продукта

Думайте о нулевой фазе как о фундаменте для остальной части разработки вашего продукта. Когда дело доходит до дизайна продукта, дизайнеры руководствуются требованиями к продукту, установленными в ходе мероприятий Phase Zero.

Если проектирование начинается с требований, которые не были должным образом оценены, вы можете в конечном итоге разработать отличную систему — вовремя и в рамках бюджета, — но в конечном итоге она не будет соответствовать потребностям пользователя.

2. Уточнение ролей и обязанностей

Phase Zero — это также время, чтобы прояснить роли и обязанности членов вашей команды — невыполнение этого требования и отсутствие общего понимания могут привести к тому, что проекты будут потеряны во времени.

3. Предотвращение расползания прицела для экономии времени и ресурсов

Одно из самых серьезных последствий плохо проведенной нулевой фазы — «ползание прицела». Если вы не оцените должным образом требования к вашему продукту на нулевом этапе, вы можете обнаружить, что ваша команда добавляет или заменяет функции на поздних этапах процесса разработки продукта.Это может серьезно отсрочить сроки выполнения проекта и стоить вам кучу денег.

4. Соответствие требованиям к продукции и нормам

Важно, чтобы вы действительно четко понимали требования к вашему продукту, прежде чем переходить от нулевой фазы, и оставались верными этим идеям в процессе разработки — это убережет вас от прыжков с головы до дорогостоящих отклонений в дальнейшем в процессе.

Подробнее о правилах медицинского оборудования

5. Принятие разумных, основанных на исследованиях решений

Наконец, Phase Zero — это возможность резервного копирования данных и требований к продукту.Бросьте вызов своим предположениям и установите количественные показатели для своего продукта — постарайтесь отойти от качественных спецификаций, таких как «максимальная мощность». Это поможет вам разработать и создать продукт, действительно отвечающий потребностям людей.

Контрольный список нулевой фазы

Вот список того, что вы должны стремиться достичь во время деятельности в фазе ноль:

  1. Разберитесь в своих маркетинговых и бизнес-целях
  2. Установите требования к вашей продукции, включая как минимум: ориентировочную стоимость товара (COG), время выхода на рынок и критические характеристики (рыночные дифференциаторы)
  3. Определите пользователей и определите пользовательские задачи высокого уровня
  4. Подробные технические характеристики с допусками
  5. Установите ключевые даты и вехи
  6. Уточните роли и обязанности членов команды
  7. Подробно опишите ключевые области риска или уроки, извлеченные из предыдущих проектов, которые могут быть применимы к вашему новому проекту
  8. Изучите конкурентоспособные или эквивалентные продукты — это особенно важно, если вы разрабатываете медицинское устройство, которое должно пройти разрешение FDA.

Узнайте, как сотрудничество с компанией, занимающейся промышленным дизайном, может сэкономить время и ресурсы в процессе разработки продукта.

Оптимизация всех этапов за счет партнерства с фирмой по разработке продуктов

На этом первом этапе процесса разработки продукта проходит много важной работы. Может быть, у вас есть блестящая идея, но вы не знаете, с чего начать, когда речь идет об исследованиях пользователей и технических характеристиках продукта.

Нет проблем — благодаря партнерству с компанией-разработчиком продукта все этапы плана разработки продукта могут быть оптимизированы для ускорения вывода продукта на рынок, сокращения отходов и соблюдения нормативных требований.

В Goddard Inc. наша команда инженеров и дизайнеров хорошо разбирается в деятельности Phase Zero в области разработки медицинских устройств, наук о жизни и диагностики, а также высокотехнологичных потребительских и промышленных технологий.

От концепции до производства наши высококвалифицированные инженеры и дизайнеры обеспечивают конкурентное преимущество благодаря нашей модели партнерства на месте, приверженности качеству, совместному опыту и уникальным программам развития сотрудников.

Нам хотелось бы услышать, над чем вы работаете.

Расскажите о своем проекте, и давайте начнем разговор о создании продуктов с технической точностью и элегантным дизайном.

От нулевой фазы до героя разработки продукта: практическое руководство

Блер Эрбстойзер, руководитель проекта, Stratos Product Development

Все любят героев.В случае разработки продукта эти герои часто молчат, поскольку их проекты идут гладко, избегая минных мин тонущих проектов, которые потеряли свой путь. Эти герои также часто могут избегать прыжков через обруч в последнюю секунду, которые регулярно требуются их командам для доставки продукта.

Так как же вы можете стать героем в разработке продукта и спасти свою команду от реактивной драмы, которая слишком часто встречается в процессе разработки? Чтобы увеличить шансы стать героем разработки продукта в вашей организации, подход, позволяющий сэкономить время, заключается в том, чтобы определить, есть ли у вашей идеи потенциал, еще до начала проекта.Это повторяющееся предварительное упражнение часто называют нулевой фазой.

Phase Zero — это деятельность на раннем этапе планирования для оценки инновационных возможностей при построении бизнес-обоснования для поддержки инвестиционного решения. Проекты, в которых используется этот этап, выполняются эффективно и имеют более высокую вероятность достижения целевых показателей производительности, бюджета и графика. Типичные цели Phase Zero включают создание первоочередной уверенности в том, что существует реальная возможность для бизнеса, и получение уверенности в том, что для ее решения можно разработать жизнеспособный продукт.

Если у вас уже есть обнадеживающие ответы или сценарии для достижения этих целей, вы, вероятно, готовы перейти к более традиционным этапам разработки продукта и стать героем. Если нет, попробуйте применить нулевую фазу, чтобы получить ответы на эти или подобные вопросы.

Phase Zero Essentials

Несмотря на то, что потратить время вперед может быть непросто, потому что люди полны энтузиазма и готовы приступить к делу, время, которое вы потратили на то, чтобы задать важные вопросы, окупится с избытком для будущего успеха.На этом этапе важно включить кросс-функциональную команду, чтобы гарантировать, что проект с самого начала связан со всеми техническими и бизнес-дисциплинами, чтобы ответить на все вопросы.

Вот краткий обзор основных областей, по которым необходимо собрать ключевые отзывы перед запуском проекта:

  • Создание ИС и владение: многие проекты запускаются только для того, чтобы потом отказаться от них из-за юридических проблем, ранее существовавших патентов и т. Д. Проведите предварительное исследование и поймите, будет ли ваша инновация свободна в использовании.
  • Оценка технологий: насколько зрелой является ваша технология? Как будет выглядеть коммерческая конфигурация? Если стратегия разработки продукта рискованна, потратьте время на испытательный прототип. Вы даже можете подумать о том, чтобы пойти дальше и провести прикладное исследование.
  • Регуляторная стратегия

  • (если требуется): Непонимание или неполное понимание требований к возмещению расходов и нормативных требований, связанных с продуктом, — обычное место, где можно споткнуться в дальнейшем.Найдите время, чтобы определить свою стратегию.
  • Бизнес-модель

  • : определите факторы, которые понадобятся вам для адекватного расчета рентабельности инвестиций (ROI) позже. На данном этапе годятся грубые концепции, но следует учитывать ожидания прибылей и убытков, предполагаемый доход и приемлемую норму прибыли.
  • Знание клиента и компании: убедитесь, что вы понимаете главные приоритеты своего клиента и определили ключевые результаты, которые станут результатом проекта.Спросите себя: «Соответствуют ли эти результаты потребностям клиента?» Кроме того, крайне важно определить, действительно ли ваша компания или организация может взяться за проект или вам нужно сотрудничать с кем-то еще. Быть оптимистом — это здорово, но слишком многообещающие или недовольные результаты редко заканчиваются хорошо для кого-либо.
  • Первоначальный черновик: создайте начальный план разработки продукта и определите основные этапы и первый проход ресурсов, необходимых для успешного завершения проекта.На этом этапе уместны грубые идеи, поскольку этап более подробного планирования станет одним из следующих шагов, если проект получит зеленый свет.

В Phase Zero держите свои мысли и обсуждения на высоком уровне и не увязайте в гайках и болтах. Я имею в виду буквально, потому что очень легко потратить время и перейти к стадии детализации, которая, несомненно, изменится на этой ранней стадии. Если кто-то действительно начинает говорить о том, какие гайки или болты следует использовать для чего-либо, остановите их и верните разговор на соответствующий уровень.

Результатом Phase Zero является принятие решения о переходе на следующий уровень разработки продукта — ни больше, ни меньше. Начиная свой следующий проект, примите во внимание указанные выше моменты. Если ответы еще не очевидны, предложите нулевую фазу и привлеките необходимых участников для реализации стратегии. Попробуйте и не бойтесь быть героем.

Блэр Эрбстоезер (Blair Erbstoeszer) — руководитель проекта в Stratos Product Development. Он имеет 14-летний опыт разработки продуктов в качестве менеджера проектов / программ и инженера-механика, ранее работал в Guidant, Boston Scientific и Microsoft.Его внимание было сосредоточено на медицинских устройствах класса II и III, а также на передовых массовых потребительских товарах. Он имеет степень магистра среднего и среднего бизнеса Вашингтонского университета и степень бакалавра медицинских наук Калифорнийского университета в Санта-Барбаре. С ним можно связаться по адресу [email protected]

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
