Выбор надежного дюбеля для крепления в гипсокартонный лист

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель




В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа. Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

Каждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка 100, 200
Ударный шуруп 6*60 грибовидная шляпка 100
Ударный шуруп 6*60 потай ная шляпка 100
Ударный шуруп 6*80 потайная шляпка 100
Ударный шуруп 8*60 потайная шляпка 100
Ударный шуруп 8*80 потайная шляпка 50
Ударный шуруп 8*100 потайная шляпка 50
Ударный шуруп 8*120 потайная шляпка 50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

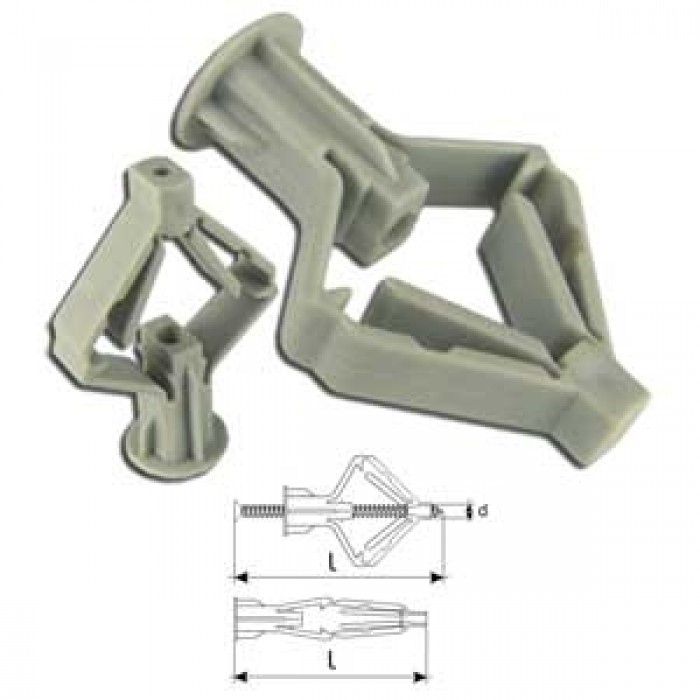

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

  • Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

  1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
  2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
  3. После этого вкручивается шуруп.
  4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.

Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

Дюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

Крепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

  1. якорная планка – это некий оцинкованная пластинка П-образной формы;
  2. есть 2 направляющих усика, изготовленных из пластмассы;
  3. запирающая вставная часть пластиковая;
  4. шуруп М5-60.

Кнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Дюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

  • основа – шуруп с крючком;
  • распорная составляющая – 2 планочки;
  • фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

  1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
  2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
  3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
  4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
  5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

Видео:

Дюбель для гипсокартона и его разновидности

Дюбель для гипсокартона всегда поможет, если в доме возникнет необходимость закрепить на стене из гипсокартнона легкий шкафчик или полочку, а на подвесной потолок из ГКЛ повесить светильник.

Если полочка совсем легкая или это фоторамка то можно обойтись без специального гипсокартонного дюбеля простым саморезом. Но для более весомых, но не увесистых предметов производятся специальные дюбели именно для гипсокартона. Для этих целей есть несколько разновидностей дюбелей.

Основные виды дюбелей для гипсокартона

Дюбель саморез и есть саморез, который вкручивают в гипсокартон. Эти дюбели бывают со сверлом на конце и без, могут быть сделаны из нейлона TT22 или металла DRIVA.

Такой дюбель очень удачно подходит для креплений в однослойных или многослойных листах гипсокартона с изоляционным или декоративным покрытием с другой стороны.

Можно так подобрать длину этого дюбеля, чтобы он не выступил с другой стороны гипсокартонной перегородки.

Еще одно преимущество этого дюбеля — для него не надо сверлить предварительное отверстие, этот дюбель уже имеет резьбу и легко вкручивается в гипсокартон обычным шуруповертом или даже отверткой. С шуруповертом легко и быстро.

Если же толщина гипсокартонных листов более 15 мм, то рекомендуется все таки просверлить предватительное отверстие.

Дюбель DRIVA

Дюбель TT22

Дюбель TNF/-W

Металлические дюбели DRIVA со сверлом на конце, вообще, удобная вещь — просто ввинчивается и крепко держится. Такой дюбель можно монтировать с помощью обычной биты для любого шуруповерта. Сделанный из металла дюбель DRIVA со сверлом на конце хорошо подходит и для более прочных плит из гипсоволокна.

Дюбель TNF/-W бабочка

при закреплении в гипсокартоне с обратной стороны при закручивании самореза сам раскрывается как бабочка и образует упор. Этот универсальный дюбель через вкручивание шурупа получает максимальный распор в ГКЛ, а чтобы в отверстии он не проворачивался сделана специальная манжета.

Требует предварительного сверления. Максимальная толщина закрепляемой вещи 5 мм.

Дюбель MOLLY зонтик

и в самом деле похож на зонтик тот же принцип действия. Эти дюбели имееют уже сразу готовые крепежные крючки или кольца.

Дюбель MOLLY

Дюбель зонтик очень хорошо подходит для гипсокартонного потолка.

Раскрываясь в пустом пространстве за листом своими плечами дюбель распределяет нагрузку на большую площадь, что дает возможность повесить нормальную люстру.

Применение специальных щипцов ускоряет монтаж.

Удерживается в конструкции за счет эффекта распирающей консоли. Требует предварительного сверления и может использоваться не только для гипсокартона, а для крепежных работ в любых полых конструкциях.

Общие принципы по применению любого дюбеля для гипсокартоннных стен и потолков

Гисокартон мягкий материал, поэтому ограничивайте усилие шуруповерта. При необходимости сверлить предварительное отвестие не используйте режим перфоратора.

А если стена облицована плиткой? Надо просверлить в плитке предварительное отверстие диаметром по толщине дюбеля и лучше использовать дюбель MOLLY для гипсокартона, хотя подойдут и другие два вида дюбелей, смотря что крепить. Сверлить сверлом с победитовым наконечником без режима перфоратора!

Таким образом, для гипсокартона подойдет любой из дюбелей с учетом веса закрепляемой вещи. Но,

— дюбель DRIVA самый быстрый крепеж в гипсокартоне, ГКЛ предварительно не надо сверлить и обратная сторона гипсокартона будет цела,

— дюбель MOLLY для гипсокартона наиболее мощный подробнее тут, но требует предварительного сверления и спец клещей или тренировки для его раскрытия с обратной стороны гипсокартонного листа,

— дюбель TNF/-W бабочка (подробнее тут) тоже требует предварительного сверления в гипсокартоне и получается и не быстро и не мощно, а средне и может как раз то что надо?

Видео установки дюбелей в гипсокартон

Видео — установка дюбеля бабочки в лист ГКЛ   Видео — установка анкера типа «зонтик» для гипсовой плиты
;

металлические варианты molly и driva для гипсокартона, дюбель-гвоздь для крепления ГКЛ

В современном строительстве существует много способов крепежа элементов и конструкций друг к другу. Для крепежа тяжелых деталей был изобретен дюбель. Для каждого материала существуют свои дюбели. Так, для полого гипсокартона нельзя использовать элементы, которые подойдут для бетонного основания.

Особенности

Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.

В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.

Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую сможет выдержать это крепежное изделие. Для выяснения этой информации необходимо знать лишь диаметр и длину крепежа.

В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.

  • Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
  • Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
  • Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда. В данном случае необходимы виброустойчивые крепежи.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

  • дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
  • для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.

Как использовать?

Существует классификация дюбелей по различным критериям.

По способу закрепления выделяют дюбели:

  • закрепляющиеся на поверхности благодаря силе трения;
  • имеющие различные формы дюбеля и основания.

Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.

При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом необходимую деталь. С помощью такого способа вы, например, своими руками сможете прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля в упаковке предлагается специальная бита-насадка.

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом пользуются при креплении фасадов, кровли, утеплителя.

По способу монтажа различают дюбели:

  • забиваемые молотком;
  • вкручиваемые специальным строительным пистолем.

Для производства дюбелей применяют различные материалы.

  • Пластмасса, в том числе полипропилен или нейлон.
  • Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуры до -40 С. Минус: возможно появление трещин.
  • Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуры до +140 С, но все равно теряет целостность тела.
  • Полиамид или нейлон. Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
  • Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован – подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.

Гипсокартон – материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно. Нельзя использовать режим перфоратора – это может повредить целостность листа.

Виды и характеристики

Бабочка

Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.

Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.

Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Изготавливается из пластмассы. Продается в сложенном виде.

Зонтик

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.

При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.

Способен выдержать до 35 кг.

Molly

Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.

Изготавливается только из металла.

Driva

Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.

Может быть как металлическим, так и нейлоновым.

Legs

Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.

Дюбель-гвоздь

Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.

Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.

Анкер химический

Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.

Дюбель для двойного гипсокартона

Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.

Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.

Производители

Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.

Fischer PD и PDS

Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры. Выдерживает до 15 кг.

Knauf-Hartmut (Кнауф-хомут)

Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Для установки необходимо просверлить отверстие не менее 13 мм, ввести планку и выровнять направляющие. Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, в которую впоследствии ввинчивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 – 5,0 мм и минимальной длиной – 30 мм. Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.

Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.

Обязательно узнавайте страну изготовления крепления у продавца, ведь от этого зависит безопасность.

Советы

  • Перед началом работы следует выяснить характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
  • Исходя из характеристик дюбелей, выберете тот, который подходит для конкретной ситуации.
  • Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или ломать дюбель внутри листа.
  • Предметы весом до 5 кг (картины, фоторамки) можно крепить к ГКЛ и без дюбеля – на саморез, обращая при этом внимание на сохранение целостности листа.
  • Обязательно контролируйте силу вкручивания – вы можете проткнуть гипсокартонный лист насквозь.
  • Просверливайте лист обычным сверлом меньшего диаметра. Таким образом вы избежите перекоса при вкручивании дюбелей.
  • Стоит правильно рассчитывать вес на один дюбель и не превышать этого значения. В среднем считается, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
  • Если гипсокартон облицован кафелем или плиткой – используйте специальный победитовый наконечник и высверливайте отверстие, равное диаметру дюбеля.
  • Длина отверстия в гипсокартонном листе должна превышать размеры шурупа на 5 мм.
  • Обязательно очищайте отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
  • Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль. Найти его с обратной стороны листа поможет обычный магнит.

Если по какой-то причине вы не знаете, какой материал основы перед вами, то проверить это можно по пробному сверлению. Если из отверстия начинает сыпаться крошка мелкой фракции, похожая на пыль, будьте уверены – вы имеете дело с гипсокартоном.

​​​​​​О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

К содержанию↑

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 — по металлу; 2 — по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Саморезы для металлических профилей

Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища «клопы», «блохи» или «семечки». Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.

Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.

К содержанию↑

Крепежи для крепления каркаса к стене

Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.

Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.

Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.

К содержанию↑

Отличия саморезов для гипсокартона

Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей.
Классификация саморезов для гкл:

  1. По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
  2. По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3.5х25, в два слоя – 3.5х35.
  3. Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
  4. Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.

Материал винта можно определить по цвету:

  1. Белые – это латунные или стальные оцинкованные.
  2. Желтые – оксидированные (нержавеющие).
  3. Черные – стальные закаленные.

К содержанию↑

Просекатель – альтернатива шурупам

Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов «клопов». Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить  шуруп. Эта проблема была решена с появлением просекателя.

Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.

При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.

Преимущества просекателя:

  • быстрота скрепления;
  • не требует электроэнергии;
  • отсутствие выступов в местах крепления.

Его недостатки:

  • прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
  • на рынке много некачественных подделок, которые быстро выходят из строя.

К содержанию↑

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель «бабочка» вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель «молли» для гипсокартона работает по схожему принципу, что и «бабочка». Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель «молли» необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Были перечислены основные виды саморезов, дюбелей, методы крепления, которые используются при работе с гипсокартоном. Все они отличаются принципом действия, техническими и эксплуатационными характеристиками. Несомненно, существует множество альтернативных, может быть даже более надежных и удобных технологий. Если вы обладаете одним из подобных техник, можете рассказать о них в комментариях – это будет полезная информация для новичков, а может быть, и для профессионалов.

Автор статьи

Поделись статьей с друзьями:

Дюбель для гипсокартона – виды и способы применения

Для человека, который не силен в тонкостях строительных технологий, кажется странным разнообразие таких монтажных элементов как дюбель для гипсокартона. И действительно, зачем производители выпускают такие разные внешне, но предназначенные для одних и тех же целей крепежные изделия? Как же разобраться, что лучше – molly или driva, зонтик или бабочка, какой саморез подойдет для крепления картины или полки?

Содержание статьи

Зачем нужны специальные дюбеля

Гипсокартон закономерно занимает одно из ведущих мест среди строительных материалов. Его используют для устройства потолков, монтажа перегородок, выравнивания стен. Без него не обойтись при возведении арки. Но когда ремонт окончен и возникает необходимость повесить что-нибудь достаточно массивное на гипсокартонную стену, проявляется обратная сторона медали. Если в обычную стену достаточно вбить пластиковый дюбель и вкрутить в него саморез, то с гипсокартоном дело обстоит немного иначе. Это достаточно хрупкий материал, и дюбель или саморез держаться в нем не будет. Вот для таких ситуаций и предназначены специальные дюбеля для гипсокартона.

Виды дюбелей

Эти дюбеля делят на следующие категории :

  • Molly;
  • Driva;
  • «Зонтик»;
  • «Бабочка»;
  • Дюбель-гвоздь для гипсокартона.

Для начала рассмотрим распорный дюбель-гвоздь. Он используется при крепеже к гипсокартонному листу, приклеенному к стене с помощью специального клея. Дюбель гвоздь применяется, когда в месте крепления существует «пятно контакта», то есть отсутствует воздушная прослойка между несущей стеной и гипсокартоном. Этот способ монтажа не представляет особой сложности и достаточно распространен, поэтому описывать его не имеет смысла.

Сложнее дело обстоит, если гипсокартон закреплен на профилях. Может конечно и повезет, и профиль окажется в том месте, где вкручивается саморез. Тогда проблема отпадает. Но… Обычно сложно предугадать, что и где будет крепиться в будущем, чтобы заранее установить профиль в нужном месте. И тут на помощь приходят производители крепежных элементов.

Molly

Один из самых распространенных дюбелей для крепления в гипсокартоне – molly (молли). По принципу действия молли относится к разжимающимся дюбелям, т. е. при монтаже он «зажимает» гипсокартонный лист между передней и задней частью. Молли – не самый дешевый вариант, но это удачное решение, если предъявляются повышенные требования к надежности монтажа. К достоинствам молли относят способность выдерживать высокие нагрузки – до 35-ти килограмм. Он демонтируется, если в этом возникнет необходимость.

Как выглядит molly

Монтаж молли не представляет сложностей. Для начала сверлят отверстие диаметром 8 мм в том месте, где собираются крепить дюбель. Вставляют в него molly, придавливают бортик с двумя зубцами так, чтобы они плотно вошли в гипсокартон. Это исключит проворачивание при монтаже. Затем вкручивают винт – элемент дюбеля, до тех пор, пока задняя часть молли не подожмется к гипсокартонному листу. Это свидетельство того, что монтаж завершен. Никакие саморезы не нужны.

Driva

Популярен среди дюбелей для гипсокартона и driva. Дешевизна, простота монтажа, доступность – важные моменты при выборе крепежных элементов, а эти характеристики присущи данному типу дюбелей. Driva выпускаются пластиковые и металлические. Пластиковые (полиэтиленовые) встречаются чаще, да и стоят они дешевле. Крепить дриву в гипсовую стену просто. Для начала сверлят отверстие диаметром 6 мм, вставляют в него дриву и с помощью крестообразной отвертки вкручивают его, как саморез, до упора. За счет конструкции дрива надежно фиксируется в гипсе, и по заверениям производителей выдерживает нагрузку в 25 кг и более. Все же не стоит пытаться нагружать подобно молли. Крестообразное отверстие предназначено не только для крепления дюбеля, в него же вкручивается и саморез, который следует правильно подобрать. Еще один плюс этих дюбелей – малая длина (для пластикового 23 мм, для металлического – 33-44 мм), т. е. для них практически не нужно загипсовое пространство. Вот тут и возникает необходимость подбора длины самореза.

Дюбель driva

Зонтик

Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.

Дюбель-зонтик

В отличии от рассмотренных ранее дюбелей, зонтик нельзя демонтировать. Поэтому следует внимательно подойти к разметке места крепления.

Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.

Подводя итоги, характеризуют дюбеля следующим образом:

  • Molly – выдерживает нагрузку до 35 кг;
  • Driva – подходит, если нагрузка до 25 кг;
  • «Зонтик» – лучший выбор для крепежа люстр;
  • «Бабочка» – облегченный вариант молли.

Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :

Как же сделать правильный выбор

При выборе крепежа для крепления в гипсокартоне учитывают множество факторов. Это и нагрузка, которая планируется, и возможность демонтажа, в случае необходимости, стоимость также далеко не последний пункт в этом списке. Это достаточно индивидуальный процесс и, в каждом конкретном случае, выбор разный. Но все-таки самый надежный способ – крепление в несущие профили, ведь, в отличии от небольшого дюбеля, площадь на которую распределяется нагрузка в этом случае в десятки, а то и в сотни раз выше. Поэтому лучше заранее предусмотреть профиль в том месте, где планируется крепеж.

Вконтакте

Facebook

Twitter

Одноклассники

Молли, Дрива, бабочка и другие

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

  • Бабочка.
  • Пластиковый или металлический ввертыш Driva.
  • Molly.
  • Дюбель Фишера.
  • KNAUF Hartmut.
  • Обычный дюбель-гвоздь.
  • Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

  • В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
  • Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
  • Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на видео.

Преимущества этого вида крепления:

  • легкость установки;
  • возможность извлечения при необходимости.

Есть и недостатки:

  • Для использования нужно свободное место за поверхностью ГКЛ.
  • Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

  • При помощи шуроповерта элемент вворачивается в стену.
  • В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

  • Низкая цена метиза.
  • Необязательно наличие свободного пространства за перекрытием.
  • При необходимости просто демонтировать.
  • Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

  • Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
  • Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
  • Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

А вот и видеоинструкция по монтажу Molly:

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Выдерживает такой крепеж 12–15 кг. Установить его просто:

  • Готовится отверстие в гипсокартоне.
  • Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
  • Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Схема установки:

  • В гипсокартоне сверлится отверстие диаметром 13 мм.
  • В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
  • Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
  • Концы направляющих разводятся в разные стороны, после чего обламываются.
  • В дюбель вворачивается винт, идущий в комплекте поставки.

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Монтаж прост:

  • Сверлится отверстие, соответствующее толщине метиза.
  • Молотком туда аккуратно вбивается пластиковая часть.
  • Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

Крепят его так:

  • В потолке сверлят отверстие необходимого диаметра.
  • Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Следует учесть, что демонтировать пружинный подвес невозможно.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

Дюбель для гипсокартона – процесс установки крепежа + Видео

Не следует переоценивать возможности гипсокартона – материал этот достаточно хрупкий, поэтому и крепления к нему нужны особые. Для этого и существует дюбель для гипсокартона, который позволяет при необходимости закрепить на потолок светильник или даже подвесить на стену из гипсокартона легкую полочку.

Дюбель-саморез DRIVA – быстро и удобно!

Гипсокартоном выравнивают стены, ровняют потолки, делают ниши, этот материал настолько прочно закрепился в сфере строительства, что без него мы уже и не помышляем пристойный ремонт. Вот только не зря его еще называют сухой штукатуркой, всегда нужно помнить, что это всего лишь облицовочный материал, который не способен удерживать на себе большой вес. А вот что касается вполне приемлемых вещей, таких как светильники или полочки, то с помощью специальных дюбелей их вполне смело можно крепить в том числе и на гипсокартон. Если вы хотите повесить фоторамку или совсем легкую полочку на 1-2 предмета, то вполне можно использовать, в том числе и для гипсокартона, обычный дюбель-гвоздь, а вот для более увесистых вещей подойдут дюбели-бабочки разной конструкции и иные виды крепления.

Дюбель-саморез – такой крепеж вполне оправдывает свое название, поскольку на его внешней поверхности нанесена резьба для завинчивания в гипсокартон. Нейлоновые саморезы, нумеруемые ТТ22, вкручиваются в уже готовое отверстие, а вот крепежи из металла, имеющие международное обозначение DRIVA, помимо резьбы также имеют сверло на конце, что делает возможным их самостоятельное ввинчивание в поверхность с помощью обычного шуруповерта или отвертки. Это существенно экономит время при больших объемах работы. Впрочем, при толщине листов свыше 15 мм все же рекомендуется просверлить отверстие.

Такой дюбель как нельзя лучше подходит для закрепления в однослойном или многослойном гипсокартоне с декоративным или изоляционным материалом на другой стороне. Благодаря большому количеству размеров дюбель можно подобрать таким образом, чтобы он не вышел с другой стороны перегородки. Использовать дюбели DRIVA можно и для более прочных плит из гипсоволокна.

Дюбель-бабочка для гипсокартона – металлический или пластиковый

Дюбель-бабочка – классический крепеж при работах с сухой штукатуркой. Имеет маркировку TNF/-W.  Для его крепления требуется предварительное сверление отверстия, в которое вставляется дюбель, и затем вкручивается саморез. При закручивании изделие раскрывается в свободном пространстве с обратной стороны и упирается «крылышками» в поверхность. Чтобы дюбель не проворачивался в отверстии, его оборудуют специальными манжетами, создающими упор.

Дюбель-бабочка изготавливается в разных размерах, наибольшей популярностью пользуются 9*13 мм и 10*50 мм. При покупке изделие находится в сложенном виде, раскрытие же происходит при вкручивании в него шурупа или самореза. Нужно знать, что для полного раскрытия «бабочки» необходимо использовать саморез длиной до 55 мм! Опять же, не забудьте учесть и расстояние между гипсокартоном и стеной – использование бабочки может быть ограничено пространством за листами гипсокартона.

Дюбель-зонтик MOLLY – свое название этот вид крепежа вполне оправдывает, поскольку не только похож внешне, но и имеет тот же принцип действия. Раскрываясь в пустом пространстве за листом, такой крепеж обеспечивает максимальное распределение нагрузки на большую площадь, благодаря чему становится возможным повесить весомую люстру. Для его монтажа требуется предварительно просверлить соответствующее отверстие. Дюбели-зонтики выпускаются с готовыми кольцами или крепежными крючками, на которые сражу же после установки крепежа можно цеплять люстру.

Что нужно знать еще о крепежах?

Помимо специальных крепежей можно использовать и универсальный дюбель «U» из полипропилена. Внешне он похож на обычный дюбель-гвоздь, однако даже на ощупь вы определите его большую эластичность. Особенность такого дюбеля заключается в его способности скручиваться в узел при попадании в пустотелый материал, например, в пустоту между листом гипсокартона и стеной. В плотных материалах крепеж ведет себя, как обычный дюбель.

Если вы работаете шуруповертом, то ограничивайте его усилие при работе с гипсокартоном. При сверлении отверстий под дюбели обязательно отключайте ударный режим, если таковой имеется в вашей дрели или шуруповерте. В случае если стена облицована плиткой, вам понадобится сверло с победитовым наконечником без ударного режима. Устанавливать крепеж проще простого, но и здесь нужно знать кое-какие нюансы. В гипсокартоне отверстие нужно сверлить по диаметру такое же, как и толщина дюбеля, а длина отверстия должна превышать длину самореза на 5 мм. Дюбель следует вставлять только в очищенное от пыли и крошки отверстие.

Как закрепить люстру на потолке из гипсокартона – рекомендации

Чаще всего, проблемы с креплением каких-либо изделий к гипсокартону случаются в зоне потолка. Поэтому очень важно еще на этапе проектирования продумать расположение всех элементов, а в процессе монтажа придерживаться определенных правил. Лучше всего планировать расположение приборов хотя бы на этапе монтажа профильного каркаса. Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей.

Для люстры на крючке достаточно будет и одной профильной планки, а в случае монтажа светильника на консоль крайне желательно закрепить параллельно две профильные планки – к ним и будет прикреплен впоследствии удерживающий кронштейн.

Но ни к профильным планкам, ни тем более к гипсокартону подвешивать люстры весом в несколько килограмм нельзя. Не стоит отчаиваться – выход из положения все же есть. Для крепления такого «тяжеловеса» вам понадобятся перфоратор, длинное сверло по бетону, цанга (особый вид крепления, приспособленный для бетона), распорная шпилька для удержания люстры.

Хоть процесс подвешивания массивной люстры и потребует достаточно больших физических усилий, однако в исполнении он достаточно прост. Для начала вам нужно будет с помощью перфоратора и длинного сверла проделать отверстие в бетонном перекрытии в том самом месте, где будет висеть люстра. Диаметр отверстия должен совпадать с диаметром цангового крепления. В отверстие цанга должна заходить без особых усилий, но при этом держаться достаточно плотно. Применять молоток для вбивания цанги в отверстие категорически нельзя.

Насадите цангу на конец удерживающей шпильки и вставьте крепеж в отверстие. Постепенно закручивая шпильку, прочно зафиксируйте крепеж. Для этого можно использовать даже вспомогательные инструменты. Чтобы проверить прочность крепления, как следует потяните за шпильку. Хорошо закрепленная цанга способна выдержать даже вес среднестатистического человека, однако испытывать ее на прочность таким образом все же не рекомендуется. После проверки на крепость к нижней части шпильки прикрепляется крючок или консоль для самой люстры, а затем крепится и она. Вот и весь процесс!

Оцените статью: Поделитесь с друзьями!

Обзор дюбелей для гипсокартонных конструкций. Анкер для гипсокартона

При ремонте квартир и домов практически все используют гипсокартон для выравнивания стен, создания многоуровневых потолков, перегородок, мебели и других полезных вещей. При всех достоинствах этого идеально ровного материала есть один недостаток — хрупкость листа. Если вам нужен потолок из гипсокартона, установите телевизор на стене из гипсокартона, сделайте на кухне полочки для посуды, вам понадобятся прочные, жесткие крепления.Дюбели иногда требуются при креплении гипсокартона к стене без профиля.

Какие крепежи подходят для гипсокартонных конструкций? Что такое дюбель? Как крепится дюбель в стене или потолке? Все вопросы поэтапно рассмотрены в этой статье.

При создании конструкции из гипсокартона следует учитывать, что гипс хрупкий, поэтому на него нельзя вешать тяжелые предметы. Но что делать, если вам нужно повесить люстру или большую картину? Для этого были созданы дюбели. С их помощью можно производить и не бояться повреждения стены или потолка.Дюбели для гипсокартона бывают разные по форме и назначению.

Типы дюбелей для гипсокартона

Есть несколько типов дюбелей, которые подходят для конструкций из гипсокартона.

Дюбель для гвоздя

Механизм «дюбель-гвоздь» включает пластиковый наконечник, содержащий 3 секции и гвоздь, с резьбой и без. На кончике есть усики, распрямляющиеся после вбивания в него гвоздя. Они удерживают сами застежки и вес, который на них подвешен. В основном такие дюбели применимы для кирпичных и бетонных стен, а также для монтажа гипсокартона без каркаса.

Дюбель-гвоздь

Дюбель — гвоздь для гипсокартона может быть обычным и с ограничительной манжетой. Она не дает гвоздю утонуть в лунке.

Butterfly

Дюбель — бабочка для гипсокартона наиболее применима при ремонтных работах с гипсокартоном. Его установка несложна — в проделанное отверстие вставляется пластиковый дюбель. При вставке дюбеля с тыльной стороны гипсокартона расправляются «крылья», упирающиеся в тыльную сторону гипсокартона.В дюбелях-бабочках используется специальная манжета, предотвращающая прокручивание. Размеры бабочек, которые используются при работе с гипсокартоном: 9х13, 10х50. Дюбель под гипсокартон 10х50 чаще встречается в ремонтных работах. Дюбель — бабочка изображена на фото.

Дюбель-бабочка

Дюбель выдерживает нагрузку 28 кг, применим для гипсокартона на стене толщиной 12,5 мм, для потолка применимы другие виды крепежа.

Molly

Дюбель для гипсокартона Molly широко используется для подвешивания предметов на гипсокартон.Его установка в гипсокартон:

  1. Необходимо проделать отверстие 8 мм.
  2. Молли вставляется в отверстие сбоку с 2 зубцами. Он не дает дюбелю проваливаться в отверстие.
  3. Винт вставлен.

Knauf — Hartmouth

Крепеж включает:

  1. Анкерная пластина — П-образный оцинкованный профиль.
  2. Две направляющие антенны из пластика.
  3. Запорная втулка из пластика.
  4. Винт M5 / 60.

Этот серьезный дюбель рассчитан на вес 55 кг. В основном он устанавливается на стены для тяжелых предметов. Для этого дюбеля следует проделать отверстие в стене, затем с помощью усиков вставить в отверстие металлическую пластину. После вставки пластины усики отламываются, внутрь вкручивается винт.

Дюбель Knauf Hartmouth

С помощью гарнитуры можно повесить на стену большой телевизор, закрепить полку для сервиза на кухне и повесить полку для шампуней и других принадлежностей в ванной.

На фото Knauf Harmouth.

Fischer Pd

Дюбель для гипсокартона fischer. Это короткий пластиковый цилиндр с гильзой. Сбоку — специальные лезвия. У него массивный прицеп.

Как починить рыболова? Для его установки в гипсокартон следует проделать отверстие такого же диаметра, как и втулка. Ловец вставляется в проделанное отверстие, фиксируется штопором. Когда винт закручен почти до конца, начинается зажим конической части втулки.В результате под действием приложенного к шурупу усилия лопасти лайнера раскрываются в стороны и прижимаются к тыльной стороне гипсокартона.

Дюбель Fisher pd

Дюбель предназначен для крепления предметов весом до 16 кг.

Демонтировать не нужно. Потому что нужно приложить большое усилие и велика вероятность повредить гипсокартон.

Пружинный дюбель

Пружинный дюбель предназначен для подвешивания легких конструкций.

  1. Основа изделия — длинный винт с крючком на конце.Распорка — 2 лопасти, фиксируемые пружиной в открытом положении.
  2. Для установки дюбелей, что вам нужно сделать отверстие так, чтобы дюбель с распорной частью входит.
  3. Лопатки должны быть прижаты к основанию и вставляются в отверстие.
  4. С тыльной стороны пружина расправлена, по бокам лопасти раскрываются. Дюбель фиксируется.


В этой статье мы по большей части рассмотрим принципы и способы крепления профиля для гипсокартона.Кому-то может показаться, что этот вопрос не заслуживает целой статьи, но если вы не уделите этому достаточно внимания, в будущем вся ваша работа может оказаться напрасной. Поэтому инструкции + видео по этому поводу лишними не будут.

Для удобства пояснения и восприятия рассмотрим, по какой схеме крепятся профили для гипсокартона.

Металлический каркас

Периметр

Первое, что нужно сделать, это правильно нарисовать плоскость.

Для этого нам понадобится:

  1. два отвеса;
  2. леска;
  3. гвозди
  4. молоток;
  5. линейка;
  • Отвес крепится к стене с помощью гвоздя под потолком и спускается почти до пола.Проделываем ту же операцию со вторым отвесом, на другом крае стены. Обязательное условие: ничего не должно касаться отвеса, иначе вертикаль будет неточной.
  • Тянем по стене три лески: под потолком, ближе к полу и по середине стены. Лески на перекрестках должны слегка касаться друг друга.
  • Находим самую высокую точку на плоскости стены, глубже этой точки установить металлический каркас невозможно.
  • Отойдя от высокой точки по толщине металлического профиля, проверяем пробой.
  • Параллельно леске у боковой стенки протягиваем дополнительную леску. Разместив линейку поперек линий, делаем на боковой стенке разметки будущей плоскости.
  • Повторите операцию на другой стене, на потолке и на полу.
  • Используя линейку и мел, нарисуйте периметр.

Внимание! Линии на пересечении слегка касаются друг друга, если одна толкает другую, плоскость деформируется, чего мы можем не заметить.

Крепление направляющего профиля

Для того, чтобы профили для гипсокартона были правильно закреплены, необходимо, прежде всего, аккуратно установить и укрепить направляющий металлический профиль, так как от этого зависит прочность конструкции по краям.

Для крепления направляющего профиля нам понадобится:

  • сверло перфорированное;
  • молоток;
  • дюбель гвоздь;
  • ножницы по металлу;
  • плоскогубцы.

Направляющий профиль

  • Устанавливаем направляющий профиль к стене, ориентируясь по линии, для удобства начинаем снизу, отступая от верхнего края профиля на тридцать сантиметров, просверливаем стену чуть глубже чем длина дюбеля-гвоздя и закрепите его.
  • Делаем еще два отверстия — посередине и снизу, вставляем дюбель-гвозди.
  • Проверяем соответствие направляющего профиля торпеде и забиваем дюбеля молотком.
  • Замеряем оставшееся расстояние плюс два сантиметра, направляющие устанавливаются внахлест. Режем ножницами по боковому металлу, профиль загибаем наружу и вырезаем середину, края выравниваем плоскогубцами.
  • Устанавливаем направляющий профиль по штриху, в месте стыка просверливаем отверстие и вставляем дюбель-гвоздь.
  • Выставляем по линии, сверлим и закрепляем дюбель.
  • Проделываем такую ​​же операцию на противоположной стене — на потолке и на полу.
  • Усиливаем всю установленную конструкцию по периметру. Шаг между дюбелями составляет от двадцати до сорока сантиметров в зависимости от прочности стены.

Установка вертикальных профилей

Правильное крепление — это крепление профилей под гипсокартон согласно размеру листов гипсокартона.

Фото: вертикально установленные профили

  • Отмеряем ширину листа ГКЛ от стены и делаем отметку — это расположение одного из вертикальных фрагментов, попадающих на стык между листами.Отметка соответствует поперечной середине металлического профиля.
  • Этим методом отметим все вертикальные фрагменты конструкции, которые возникают на стыках гипсовых листов.
  • Разделите лист гипсокартона по ширине на равные части, не более пятидесяти сантиметров. Делаем отметки на полу; на этикетке всегда указывается поперечная середина вертикального профиля.
  • Закидываем отвес с потолка до отметки на полу, делаем отметку на потолке.
  • По первой отметке переносим размеры на потолок.
  • Проверяется разметка просто: от отметки потолка опускаем отвес на отметку на полу. Если метки совпадают — все правильно, если нет — придется переделывать.

Установка

Для установки вертикального профиля для крепления гипсокартона нам потребуются следующие инструменты: отвертка

  • ;
  • шурупы по дереву;
  • леска;
  • правило
  • подвески;
  • сверло перфорированное;
  • дюбель гвоздь;
  • молоток;
  • маркер или карандаш;
  • плоскогубцы.

Фото подвеса

  • Посередине стены по отметке замерьте расстояние от потолка до пола, перенесите размер в профиль, минус сантиметр. Во избежание ошибок отметьте размер маркером по всей заготовке. Обрезать боковые стороны, отогнуть и вырезать середину. Выравниваем вырез плоскогубцами и немного загибаем края, чтобы в направляющую было легче вставить вертикальный профиль.
  • Прикладываем заготовку к стене, на ее месте проводим мелом две линии на стене с обеих сторон профиля, высоту стены делим на три примерно равные части, делаем отметки и убираем заготовку.
  • Крепим кардан по метке поперек линий и просверливаем стену перфорированным сверлом через отверстия в кардане, фиксируем кардан дюбелями и гвоздями. Подвесы — очень удобные крепления для гипсокартонного профиля, позволяющие не только закрепиться, но и установить уровень.
  • Устанавливаем вторую подвеску и возвращаем заготовку на место.
  • Крепим вертикальный профиль к направляющим саморезам по металлу — сначала сверху, а потом снизу.Не забываем: профиль короче высоты на сантиметр, сверху и снизу оставляем припуск в полсантиметра.
  • На вертикальных направляющих примерно на уровне подвесов крепим по винту, натягиваем леску.
  • Загибаем стороны подвеса, выставляем вертикальный профиль по линии и крепим подвесы с двух сторон к сторонам подвеса, загибаем выступающие фрагменты за проходы плоскости. Эту операцию удобнее делать вдвоем.Следите за тем, чтобы профиль не давил на линию, но и не отходил от нее.
  • Если расстояние между установленным вертикальным и направляющим профилями меньше длины правила, можно смело использовать этот инструмент.
  • Для проверки необходимо натянуть леску, отступив на сантиметр от плоскости; Измерьте расстояние от лески до профиля рулеткой — в нашем случае это 1 см.

Помните! Если вы обнаружили ошибку, лучше исправить ее на этом этапе — тогда будет намного сложнее.

Горизонтальные

Горизонтальные фрагменты по сути являются перемычками между вертикальными профилями. Они укрепляют общую конструкцию, придавая ей дополнительную жесткость, и не крепятся непосредственно к стене. При установке диаметров также можно использовать принцип крепления профиля под гипсокартон, только здесь расчет ведется по длине гипсокартона.

Нюанс! Листы ГКЛ выгоднее устанавливать в шахматном порядке, то есть на первом проеме снизу целиком, а на втором — сверху целиком.Такая конструкция предотвращает образование длинных горизонтальных швов и в определенной степени укрепляет общую конструкцию.

Монтаж

После расчетов приступаем к установке поперечных профилей, для этого нам потребуется: отвертка

  • ;
  • шурупы по дереву;
  • ножницы по металлу;
  • плоскогубцы;
  • крабы;
  • маркер.

В местах, где два диаметра и вертикаль образуют крест, используются крабы.Это очень практичный прибор и, думаю, инструкция здесь не требуется.

Там, где крест не удается, нужен немного другой подход.

  • Делаем замер между двумя вертикалями, измеряем от середины до середины другого профиля.
  • Отрезаем заготовку и ставим на место.
  • Маркеры по бокам, чтобы профиль поместился между вертикалями.
  • Ножницами по металлу делаем продольные пропилы по углам профиля до меток, можно чуть глубже.
  • Разглаживаем пропилы плоскогубцами и загибаем стороны на девяносто градусов, по разметке.
  • Устанавливаем профиль на место и скрепляем саморезами.
  • Установив все профили для крепления гипсокартона, еще раз внимательно все проверяем. Как только первый лист ГКЛ ляжет на плоскость, переделка металлического каркаса усложнится.

Внимание! Не жалейте шурупов: если он деформирован, лучше выбросить; если винт навинчен на крепеж, подтяните дополнительный.Сохраняя саморезы, вы снижаете прочность конструкции в целом. Цена, по которой вам обойдутся такие детали, в несколько раз меньше нового ремонта.

Монтаж гипсокартона

Отвертка

Для крепления гипсокартона к профилю нам понадобятся следующие инструменты:

  • отвертка;
  • винты;
  • карандаш;
  • правило
  • канцелярский нож;
  • строгальный станок;
  • рулетка.

Обычно на высоту стены приходится более одного листа ГКЛ, рассмотрим вопрос с этой позиции, так как предусмотреть особый случай невозможно.

Целые листы

  • Устанавливаем на профили цельный лист гипсокартона, прижимаем и фиксируем саморезами в разных местах, для выполнения этой работы нужны два человека.
  • Второй лист целиком кладется сверху по принципу первого.
  • Проходим всю плоскость, выставляя все целые листы.

Заполнение остатков

  • Делаем два вертикальных и два горизонтальных измерения по краям проема.
  • Переносим размеры на гипсокартон, замерять желательно с прямых сторон.
  • Делаем чертеж.
  • Выставляем правило по линии, фиксируем и ножом делаем глубокий надрез. Обрежьте бумагу до сердцевины.
  • Отрегулируйте лист так, чтобы он провисал, освобождая вырез.
  • Прижмите лист гипсокартона к плоскости и осторожно надавите на провисшую сторону. Если все сделать правильно — лист рвется по разрезу.
  • Переверните лист и, сгибая плоскость, отрежьте изнаночную сторону бумаги.
  • Обрабатываем срез рубанком.
  • Повторите операцию во второй строке.
  • Установите лист на место и закрепите винтами.
  • После установки всех листов фиксируем саморезами, шаг между саморезами 20-25 см.

Итого

Хочется верить, что все вышеперечисленное убедило Вас в том, что крепление профилей нужно производить очень аккуратно, аккуратно, в строгом соответствии с инструкциями специалиста.

Если вы решили заняться ремонтом самостоятельно, эта статья, наверняка, пополнила ваш багаж знаний, необходимых для достижения ваших целей.


Гипсокартон — очень распространенный строительный материал. Ими облицовывают стены и потолки, делают из них перегородки, всевозможные ниши, арки и другие элементы декора. Чтобы обеспечить удобство и качество монтажных работ, требуется правильно подобрать крепеж для гипсокартона.

Все крепежи, используемые при работе с гипсокартоном, можно разделить на три группы:

  • Используется для крепления ГКЛ к каркасу, который может быть деревянным или металлическим.
  • Необходим для крепления частей каркаса к стене или потолку.
  • Используется для крепления на гипсокартон различных предметов: элементов отделки, светильников и других деталей интерьера.

Крепление гипсокартона к каркасу

В последнее время самым распространенным крепежом стали саморезы, или, как их чаще называют, саморезы. В зависимости от материала каркаса необходимо выбирать саморезы по дереву или металлу. Их легко отличить по шагу резьбы: у саморезов по металлу он намного меньше.

Для крепления к профилю с толстыми стенками более 0,7 мм рекомендуется использовать специальные саморезы с мини-сверлом на конце. Использование их для крепления гипсокартона значительно облегчит работу.

Как правильно выбрать саморезы для гипсокартона? Необходимо учесть несколько нюансов:

  • Винты с потайной головкой используются для установки ГКЛ. Крепежные элементы слегка утоплены в листе, после чего эти отверстия зашпаклевываются, чтобы получилась идеально ровная поверхность.По этой причине нельзя использовать фурнитуру со сферической или полусферической головкой.
  • Правильно выбирайте тип самореза в зависимости от материала каркаса.
  • Размер саморезов зависит от толщины покрытия: для ГКЛ, уложенного в один слой, обычно используют саморезы 3,5 × 25; в два слоя — 3,5 × 35. Первая цифра указывает диаметр винта, вторая — его длину.
  • Материал винта. Их легко отличить по цвету: желтый — сталь с антикоррозийным покрытием, белый — латунь или сталь (оцинковка), черный — сталь закаленная.Наиболее распространены последние, несмотря на очень существенный недостаток: они подвержены коррозии, поэтому со временем при некачественной отделке на стене могут появиться пятна ржавчины на месте этих саморезов.

При использовании закаленных саморезов может возникнуть еще одна проблема. Иногда их нагревают, в результате чего при значительном усилии при затяжке голова отламывается. Выкрутить оставшуюся часть шурупа в материале, чтобы вкрутить на его место новый, довольно проблематично.Поэтому лучше предварительно протестировать приобретенное оборудование, чтобы избежать проблем с установкой.

Саморез для металлического профиля

Профиль гипсокартон требует собственного крепежа. Обычно используют небольшие саморезы с полусферической головкой, в народе известные как «жуки», «блохи» или «семечки». Они имеют крестообразную прорезь на головке, имеют длину от 9,5 до 11 мм и диаметр от 3,5 до 3,9 мм.

«Блохи» с миниатюрной дрелью на конце обозначаются буквами «lb», с простым острым концом — «ln».

С помощью таких саморезов скрепляются между собой отдельные элементы металлического каркаса, прикрепляются прямые подвесы. При установке следует следить за тем, чтобы саморезы не мешали плотному прилеганию гипсокартона к профилю.

Крепление рамы к стене или потолку

При таком виде монтажных работ можно использовать дюбель-гвозди, а если вы хотите получить особо прочное крепление, например, с тяжелой рамой, то можно использовать анкерные болты.

Гвоздевой дюбель — простейший элемент, позволяющий надежно прикрепить металлический профиль к бетонной или кирпичной стене: в стене просверливается отверстие нужного диаметра, после чего через отверстие в профиле вставляется пластиковый дюбель и металлический винт вбивается молотком. Крестообразная прорезь на головке служит для откручивания шурупа при необходимости, а вот сам дюбель вытащить практически невозможно.

Аналогичный алгоритм используется при работе с анкерными болтами, только они не вбиваются, а ввинчиваются в металлическую трубку дюбеля гаечным ключом, разрывая ее и обеспечивая надежную посадку.

Крепление дополнительных элементов к поверхности гипсокартона

Если на гипсокартонный потолок нужно повесить светильник, зеркало или еще что-нибудь, то без специальных креплений не обойтись. Не стоит надеяться, что обычный саморез, вкручиваемый в ГКЛ, сможет обеспечить надежное крепление.

Для решения этой проблемы можно применить следующие крепежи:

  • . Пластиковый, реже металлический дюбель, вставляемый в просверленное отверстие.При вкручивании шурупа его крылья, расположенные за поверхностью гипсокартона, открываются и надежно фиксируют крепеж.

  • Дюбели типа Дрива. Для них предварительное сверление не требуется, так как эта деталь имеет на конце небольшие сверла. В гипсокартон вкручивается дюбель из пластика или металла, где он удерживается специальной резьбой с редким шагом. Ввернутый в него винт служит для фиксации навесного элемента.
  • Дюбель типа «Молли» чем-то напоминает бабочку, но имеет более сложную конструкцию и способен выдерживать более значительный вес.Он также вставляется в предварительно просверленное отверстие, после чего при вкручивании болта открываются специальные «выступы», обеспечивающие фиксацию. В дальнейшем болт откручивается, а на его место можно поставить проушину, крючок или винт, необходимые для крепления прикрепляемого изделия.

Использование в ремонте таких материалов, как гипсокартон, требует соблюдения определенных нюансов. Самое главное, что следует помнить строителю при работе с этим материалом, — гипсокартон в какой-то степени хрупкий.В него нельзя вбивать обычный гвоздь, иначе он просто начнет крошиться. Однако такие застежки не смогут выдержать вес полки или даже тяжелой картины. Поэтому в этой ситуации следует использовать специальный крепеж — дюбель для гипсокартона.

Для закрепления предмета определенной массы на стене из гипсокартона необходимо использовать различные крепления: дюбель молли (или молли), дюбель-выколотку (или дрива), дюбель-бабочка, анкер, саморез. саморезы и др.
Наша статья расскажет вам о технических характеристиках каждого вида крепежа для гипсокартонных стен и профилей.

Гипсокартон практически всегда крепится к каркасу. Для этих целей используются саморезы. При создании каркаса используется металлический профиль, который в зависимости от типа конструкции можно разделить на направляющий, реечный, арочный или потолочный.
Какой бы тип профилей ни использовался, для монтажа листов гипсокартона применяются саморезы. Их вкручивают в дюбели, которые могут иметь различные технические характеристики. Их крепление осуществляется в зависимости от потребностей, а выбор производится исходя из веса изделия, которое необходимо будет установить.
В стену из гипсокартона можно установить следующие дюбели, в которые затем можно вкрутить шурупы или шурупы:

  • дрива;
  • молли;
  • дюбель-бабочка для гипсокартона;
  • дюбель-гвоздь.

Примечание! По возможности установите в профили любой из крепежных элементов. Это позволит правильно распределить нагрузку с помощью металлических профилей и снять ее с самого листа.

Что лучше?

Для того, чтобы сделать правильный выбор в пользу дюбеля, а ввертные шурупы или саморезы, прочно удерживаемые в стене, необходимо знать технические характеристики и назначение каждого крепежа.
Рассмотрим каждый вид дюбелей отдельно.
Дюбель-привод. Застежка дрива сегодня используется очень часто. На данный момент на строительном рынке у водителя есть два варианта:

  • пластик. Это может быть как полиэтилен, так и нейлон;
  • металл. Для изготовления такого дюбеля используется сплав цинка.

Такой дюбель с шурупом пользуется большой популярностью, так как цена у него вполне доступная. Особенно это актуально для изделий из пластика.
Крепление дюбеля driva осуществляется по следующей схеме:

  • в стене просверливается отверстие;

Примечание! Для проделывания отверстия берется сверло диаметром 6 мм.

  • дюбель с крестообразным соплом вставляется в отверстие и просто врезается в материал, как это делают саморезы.

После этого вкручиваем саморез или саморез и можно смело вешать любой предмет. Основная сложность в этом процессе — подбор правильного размера самореза.
Его выбор производится по следующим параметрам:

  • длина дюбеля;
  • вес предмета для крепления на стене.

К преимуществам застежки driva можно отнести:

  • отсутствие необходимости в свободном пространстве за стеной;
  • Доступная стоимость

  • ;
  • выдерживает нагрузки до 32 кг по металлу и 25 кг по пластику.

Дюбель-молли

Дюбель молл. Основное отличие этого элемента от предыдущего — его установка. Здесь нужно использовать сверло диаметром 8 мм. Процесс установки следующий:

  • просверливается отверстие диаметром 8 мм;
  • Молли

  • вставляется в проделанное отверстие.В этом случае сторона, имеющая два зубца, плотно прижимает устройство к листу. В такой ситуации анкер для гипсокартона не будет прокручиваться, что предотвращает его выпадение и достигается лучшее крепление.

Крепление с молли также довольно распространено. Многие выбирают его из-за следующих преимуществ:

Якорь

  • и дюбели, и саморезы в одном комплекте, что облегчает процесс установки и избавляет от необходимости использовать саморезы;
  • возможен легкий демонтаж;
  • крепление выдерживает нагрузки до 35 кг.

К недостаткам молли можно отнести их довольно высокую стоимость.

Иногда вместо молли некоторые используют анкер для гипсокартона. Такое крепление осуществляется по той же схеме, при этом анкер выдерживает чуть большую нагрузку.

Прочие опции

Дюбель-бабочка

Крепление любых предметов к стене из гипсокартона может осуществляться еще двумя способами.
Несколько реже, но все же довольно часто многие используют дюбель-бабочка.

Такая застежка — немного облегченный вариант молли. Бабочка монтируется следующим образом:

  • сверлим отверстие в стене;
  • вставьте в него бабочку и закрепите в отверстии так, чтобы она сидела плотно;
  • вверните винт нужного размера в заднюю часть изделия. Винт прижимает заднюю часть втулки. Завинтить по часовой стрелке. Это приведет к расправлению «крыльев», из-за чего застежки получили свое название.

Дюбель

Бабочки очень похожи по своим достоинствам.Но выдерживают только вес до 38 кг.
Дюбель-гвоздь. Крепление с помощью данного изделия осуществляется стационарно, исключая возможность дальнейшего демонтажа. Применяется для сквозного монтажа карнизов, кабельных каналов, дверных коробок, реек, цоколей и т. Д.

Установка изделия осуществляется следующим образом:

  • лунка готовится заранее;
  • Проникновение гвоздя в стену происходит обычным молотком.

Метод используется крайне редко, из-за всех возможных преимуществ, отличается только скоростью.
Помимо этих застежек существует достаточное количество других застежек, но первые три способа застегивания являются наиболее практичными и наиболее распространенными.

Примечание! Все приведенные в статье цифровые параметры подходят для стандартных листов ГКЛ толщиной 12,5 мм.

При использовании листов другой толщины необходим пересчет.
Все крепежи легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы легко сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкаф.Главное, сначала узнать вес, а потом он будет небольшой.

Статьи по теме

Как рассчитать профиль для гипсокартона
Крепим карнизы к стенам из гипсокартона

.

При работе с гипсокартоном у вас наверняка возникнет вопрос, какой крепеж использовать для монтажа. При совершении покупки продавец поинтересуется, какие именно саморезы для гипсокартона вам нужны, и спросит, пригодится ли дюбель для гипсокартона или анкерный болт.

Чтобы качественно и правильно прикрутить ГКЛ, необходимо знать некоторые нюансы о крепежных изделиях: их внешний вид, характеристики, материалы покрытия, методы работы, инструменты. Научитесь разбираться сами, когда выбрать обычный саморез или с пресс-шайбой. Что на данный момент предпочтительнее для крепления: анкерный болт или дюбель-гвоздь. Здесь мы постараемся рассказать вам подробнее.

Конструкционные элементы из гипсокартона крепятся быстро, в процессе эксплуатации ведут себя неплохо.Эта установка экономична по денежным затратам, а результат впечатляет. Для крепления листов отечественные мастера используют саморезы, соответствующие ГОСТ 10619-80, 11652-80, . Именно о таких продуктах и ​​пойдет речь в этом разделе.

Что такое саморез?

Это застежка, состоящая из:

  • головки шлицевые;
  • Стержень с наружной резьбой трех видов: малая, большая и специальная. Для работы с ГКЛ используется саморез с малым шагом.Стоит отметить, что нить имеет особую треугольную форму, что облегчает процесс врезания изделия в материал;
  • Наконечник определенной формы: острый, тупой или со сверлом.

Название этого элемента уже говорит о способе работы — острие само режет поверхность по принципу сверла. Благодаря такому креплению специалист многократно ускоряет сборку конструкции. Без предварительного сверления можно прикрепить лист гипсокартона к деревянной обрешетке или к металлическому профилю толщиной до 0.9 мм.

Крепеж, который вы только что распилили, служит для крепления гипсокартона к металлическому профилю без предварительного сверления.

Отечественные строители отдают предпочтение именно этому крепежу, потому что это:

  • проста в использовании;
  • надежен в эксплуатации;
  • для установки, предварительно просверливать профиль не нужно;
  • имеет невысокую цену.

Строительная отрасль предлагает потребителям саморезы для гипсокартона, которые классифицируются по материалам покрытия:

  • оксид или фосфат, имеющий черное покрытие застежки;
  • оцинкованный с пассивированием в желтое покрытие.

Саморез

Сырьем для производства саморезов является нержавеющая или углеродистая сталь и латунь. Исходный материал на оборудование подается в виде специально обрезанных оцилиндрованных бревен или бухт проволоки, в зависимости от используемого оборудования.

Технология изготовления называется «методом холодной штамповки» и состоит из следующих процессов.

Оборудование Технологический процесс
Волочильная машина Материал втягивается.Плашка другого диаметра перемещается по ряду, уменьшая металлический стержень. При этом используется система охлаждения.
Холодновысадочная машина Происходит нарезка заготовок (по заданной длине) и формирование шляпок будущих саморезов.
Конвейер Заготовки транспортируются. Этот конвейер оборудован специальными захватами для деталей.
Резьбонакатный станок Продукт приобретает резьбу.
Выпечка Заготовки сначала отпускаются при температуре 920 градусов, а затем температура постепенно снижается. Этот процесс выполняется для равномерного снятия поверхностного натяжения металла.
Линия промывки Детали ополаскиваются.
Специальные ванны На этом этапе поверхность заготовки подготавливается для нанесения покрытия, а затем наносится покрытие.
Центрифуга специальная Процесс сушки самореза.
Лаборатория Вот контроль качества деталей. Они должны соответствовать ГОСТ 10619-80, 10652-80.
Склад Упаковка и хранение.

Саморез фосфатированный, как видно на рисунке выше, имеет более прочную поверхность и облегчает скольжение при установке. Его наконечник и резьба обеспечат довольно надежное крепление.

Саморез изготовлен из нержавеющей стали, что обеспечивает прочность и надежность при креплении листов.Более того, под воздействием массы гипсокартона крепеж не деформируется.

Технические показатели самореза представлены в данной таблице.

Номинальный диаметр
мм
Материал Твердость сердечника Твердость поверхностного слоя Шаг резьбы
мм
Внешний диаметр,
мм
3,5 Сталь 289-449 HV 560-653 HV 1,4-1,7 3,3-3,6
4,2 Сталь 289-449 HV 560-653 HV 1,4-1,7 4-4,3
4,8 Сталь 289-449 HV 560-653 HV 2,1-2,3 4,7-5

Для работы с металлическим профилем, толщина которого до 0.9 мм специалисты рекомендуют универсальный саморез с двухзаходным изменяемым профилем. Указанный продукт доступен с оксидным и фосфатным покрытиями.

Но если толщина металлического профиля больше 0,9 мм, следует использовать саморез с наконечником сверла. Это позволит легко установить на основу из металла толщиной до 2 мм. И не нужно заранее устраивать отверстие под саморез. Этот элемент имеет потайную рожковую головку, паз Phillips №2 с частой резьбой, покрытие черного цвета — оксидированное или фосфатированное.

Ниже представлены размеры изделий, выпускаемых производителями.

Для того, чтобы гипсокартон хорошо прилегал к профилю, саморез должен входить в него на глубину не менее 10 мм. Головка застежки вдавливается в верхний слой картона минимум на 1 мм. Таким образом сохраняется структура листа, он надежно фиксируется на каркасе. К тому же фосфатное покрытие надежно защищает металл от коррозии.

Обычно 3.Саморезы 5х25 мм используются в один слой, а более длинные детали используются для многослойной обшивки. Ориентировочная норма расхода на 1 м 2 конструкции ГКЛ — 20-25 шт.

Следующий вид, широко известный и применяемый при работе с гипсокартоном, — это саморез с пресс-шайбой. По внешнему виду это изделие из металла, имеющее плоскую и широкую головку. Его конструкция визуально выглядит так, будто под него поставили шайбу. Такие саморезы обладают достаточно хорошей прижимной силой.

Конструкция головки обеспечивает плотное прилегание листа ГКЛ к металлическому каркасу или другим конструкциям.Пресс-шайба имеет увеличенную прижимную поверхность, поэтому прочность крепления значительно увеличивается.

Благодаря конструкции самореза процесс крепления становится намного удобнее и сокращается время, затрачиваемое на монтаж конструкции. В этом случае использование дополнительной застежки в виде шайб не требуется. Работать с таким саморезом намного проще, при установке он несложен. С креплением справится даже человек далекий от строительства.Для работы с ним используют специальную насадку на дрель или шуруповерт под названием «бит».

По составу наконечник такого самореза бывает:

  • острый — используется для более тонкого металла;
  • со сверлом — для фиксации материала более прочного.

Головка выполнена в виде полусферы, покрытие из цинка, хорошо защищающее деталь от коррозии, имеет серебристый цвет. Желтая пассивация и фосфатирование используются очень редко.Крестообразный шлиц — Phillips No. 2. На стержне проходит одна резьба. Саморезы выполняются по ГОСТ 10619-80, 11652-80.

Для работы диаметр самореза с пресс-шайбой нужно подбирать в зависимости от материала, с которым вам предстоит работать. Производители предлагают нам следующие размеры, которые отражены в таблице.

Обозначения Длина,
мм
Твердость сердечника Твердость поверхности Паз Минимальное разрушение.
момент
Рекомендуемая угловая скорость завинчивания,
об / мин
4,2×13 13 240-450 МИН. 550 МИН. Ph3 4,5 2500
4,2×14 14 240-450 МИН. 550 МИН. Ph3 4,5 2500
4,2×16 16 240-450 МИН. 550 МИН. Ph3 4,5 2500
4,2×19 19 240-450 МИН. 550 МИН. Ph3 4,5 2500
4,2×25 25 240-450 МИН. 450 МИН. Ph3 4,5 2500
4,2×32 32 240-450 МИН. 550 МИН. Ph3 4,5 2500
4,2×41 41 240-450 МИН. 550 МИН. Ph3 4,5 2500
4,2×51 51 240-450 МИН. 450 МИН. Ph3 4,5 2500

Анкерные болты

Также для работ при установке гипсокартона на металлический каркас используются разные виды такого крепежа, как анкер.

Анкер для бетона, кирпича или других материалов предназначен и используется для крепления любых конструкций к существующим стенам из этих твердых материалов.

Важно знать, что анкер клиновой предназначен только для использования с прочными конструкциями.

Благодаря анкерам на стену можно повесить достаточно тяжелые конструкции, оборудование или детали интерьера, но только в том случае, если стена выдерживает большие нагрузки.

Перед тем, как прикрепить тяжелые предметы к стене, убедитесь, что она выдерживает ожидаемую нагрузку.Так как бывают случаи их обрушения из-за незнания несчастных строителей о несущих способностях возведения стен и перегородок.

Любой якорь — это конструкция, состоящая из:

  • болт внутренний;
  • Гайки

  • на торце корпуса;
  • корпус;
  • пластиковая прокладка, защищающая изделие от влаги.

Анкерный клин чаще всего применяется для работы с гипсокартоном, здесь мы поговорим о нем подробнее.

Изделие выполнено с боковым расклиниванием. Строители широко используют его в своей работе и практически все крупные производители крепежа выпускают его типоразмеров: ГОСТ 24379.1-80 , ОСТ 26-04-1024-74 .

Предназначен для быстрого монтажа гипсокартона или других листовых материалов, а также тонких металлических изделий (профиль, рейки, уголки) на твердые поверхности — бетон, камень, кирпич. Светильник приспособлен для сквозного монтажа.

Особенность конструкции в том, что он изготовлен из металлической шпильки с проточкой под клин, утолщением на конце.Отличается повышенной жаростойкостью. После установки его нельзя демонтировать.

Принцип работы анкера клинового

  1. 1 Просверлите отверстие в основании. Например, если вы работаете с моделью анкера 6х40, то диаметр сверла должен быть 6 мм, а минимальная глубина — 40 мм.
  2. 2 Очистите внутреннюю часть отверстия от грязи, продув ее или используя обычный пылесос.
  3. 3 Анкерный болт вставляется в чистое отверстие в основании и детали.Забивает молотком. Такую процедуру нужно проделывать до полной фиксации анкера — клиновая часть анкера сравнивается со шляпкой. Клин при забивке движется по шпильке, на конце попадает в утолщение и тем самым обеспечивает заклинивание в просверленном отверстии.

Деталь имеет размеры и технические характеристики, представленные в таблице.

Размер Диаметр Длина Минимальная глубина сверления для сквозного крепления, мм Материал Покрытие 5 мм
6×35 6 35 40 Сталь Желтый или белый цинк 3,6
6×40 6 40 45 Сталь Желтый или белый цинк 4,3
6×60 6 60 65 Сталь Желтый или белый цинк 5
6×65 6 65 70 Сталь Желтый или белый цинк 5,7
6×70 6 70 75 Сталь Желтый или белый цинк 6,4

Покрытие хорошо защищает детали от коррозии, а оцинкованная сталь обеспечивает прочность, термостойкость и хороший внешний вид.

Анкерный болт клиновой

Помимо описанного выше крепежа, в бытовом строительстве широко применяется анкер клиновой для бетона, природного камня или полнотелого кирпича. С его помощью может осуществляться установка тяжелого оборудования.

Данная конструкция представляет собой болт, у которого колпачок имеет форму конуса. На него надевается распорная втулка, причем закрепление происходит за счет трения ее о стенки отверстия.

Широкое распространение данной застежки обусловлено:

  • низкая стоимость.
  • простота при установке.
  • Достаточная надежность конструкции.
  • хорошая несущая способность.
  • быстрая установка.
  • малый диаметр отверстия.

Но вы также должны знать, что:

  • в области \ u200b \ u200bthe распорная втулка создает большую нагрузку на материал, поэтому он должен быть сильным;
  • глубина анкеровки должна быть значительной;
  • Демонтаж

  • исключен, как и повторное использование детали.

Изделие изготовлено из высококачественной стали ГОСТ 24379.1-80 . Поверхность проходит процесс гальванизации; Для этого используется желтый и белый цинк.

Изделие хорошо защищено от коррозии и ржавчины, что обеспечивает долговечность элемента и конструкции в целом.

Принцип действия анкерного болта клиновой:

  1. 1 На поверхности просверливается отверстие. Его размер равен диаметру сверла, и он идентичен диаметру анкера.
  2. 2 Очистите отверстие от грязи и пыли.
  3. 3 В него забивается анкерный болт до упора и затягивается гайкой.

По указанным ниже параметрам вы можете ознакомиться с техническими характеристиками данной застежки.

Обозначение Резьба Длина анкера, мм Максимальная толщина прикрепляемого материала, мм Диаметр сверла, мм Глубина анкеровки, мм Минимальная толщина строительного элемента, мм Минимальное краевое расстояние
мм
Минимальное межосевое расстояние, мм Минимальное тяговое усилие, кН, бетон B 25
6×40 M6 40 5 6 35 53 60 120 1,4
6×65 M6 65 15 6 60 75 60 120 1,5
6×100 M6 100 50 6 95 75 60 120 1,5
8×50 M8 50 50 8 45 68 80 160 1,6
8×75 M8 75 50 8 70 70 80 160 2
8×90 M8 90 50 8 85 75 80 160 2,5
8×120 M8 120 55 8 115 86 80 160 3
8×150 M8 150 85 8 145 98 80 160 3,3
10×60 M10 60 85 10 55 98 100 200 4
10×80 M10 80 90 10 75 98 100 200 5
10×100 M10 100 90 10 95 100 100 200 5,5
12×85 M12 85 95 12 80 105 120 240 6
12×100 M12 100 100 12 95 120 120 240 6
16×90 M16 90 110 16 115 145 160 320 7,5
16×110 M16 110 110 16 105 158 160 320 9,4
16×125 M16 125 115 16 120 158 160 320 9,4
20×170 M20 170 120 20 150 225 200 400 12,3
20×220 M20 220 125 20 150 225 200 400 12,3
20×280 M20 280 130 20 150 225 200 400 12,3

При покупке анкерного болта учитывайте:

  • значение и статические или динамические характеристики нагрузки на него при эксплуатации;
  • запас прочности, толщина и структура материала, который послужит основой;
  • вид изготовления установки — односторонняя, сквозная;
  • физические размеры и материал навесного элемента;
  • конструкция крепления — съемная, жесткая;
  • расстояния — от ближнего края основания и между отверстиями в точках крепления.

Правильно подобранный анкер для конкретных условий монтажа обеспечивает надежность и долговечность монтажной конструкции при ее эксплуатации.

Дюбель

Для крепления гипсокартона мы уже описали несколько крепежных элементов. Теперь расскажем еще об одном — дюбеле. Существует множество разновидностей этого вида крепежа, поэтому важно определить, с какой из них вам лучше всего работать. Подбирать наиболее подходящие дюбеля для гипсокартона необходимо заранее исходя из каждого конкретного случая.Не лишним будет также знать процесс технологии их монтажа, так как это обеспечит прочность и долговечность конструкции, используемой в будущем.

Первый пластиковый дюбель был изобретен Артуром Фишером в 1958 году. Его открытие произвело революцию в строительной отрасли. Он настолько вошел в жизнь человечества, что сейчас вряд ли можно встретить в доме стену, которая не была бы украшена этим изделием. Его производят миллиардами, и как не запутаться в таком изобилии и выбрать именно тот крепеж по металлу, который станет надежным и долговечным.

Дюбели для гипсокартона от других крепежей отличаются поверхностным действием. Они изготавливаются по принципу гарпунной проставки и должны соответствовать определенным требованиям. ГОСТ 28457-90:

  • из высокопрочного металла;
  • имеют качественное антикоррозийное покрытие;
  • Элементы распорки

  • должны обеспечивать качественную фиксацию.

Чтобы выбрать нужный вам тип дюбелей, рассмотрим некоторые из типов, которые используются при работе с ГКЛ.

Название анкера для гипсокартона Краткое описание
Дюбель Driva Доступен в пластиковом и металлическом исполнении. В просверленное отверстие вставляется дюбель, вкручивается в лист крестовой насадкой — как обычный саморез. Затем в него вставляется шуруп и закручивается. В этом случае важно правильно выбрать винт. Ему не нужно свободное место за простыней, да и стоит он не так уж и дорого.
Дюбель Fischer PD Не следует путать с дюбелем-бабочкой.Он состоит из пластиковой основы, на которую вкручивается винт. В период установки лепестки прижимаются к стыку и плотно закрывают застежку. Это не очень дорого.
Заглушка зонта Работает по принципу зонта — открывается за гипсовую стену, что обеспечивает надежный упор на крепление. Требует предварительного сверления отверстия, обычно его часто используют для подвешивания люстры на потолок. Он выдерживает значительные нагрузки, так как они равномерно распределяются по поверхности.
Дюбель со сверлом Это саморез, который вкручивается в материал. Применяется для одно- и многослойных конструкций, если с внутренней стороны перегородки имеется изоляционное или декоративное покрытие. Из всех застежек этого типа самый слабый.
Двойной дюбель для гипсокартона Подходит для двойного гипсокартона, где необходимы особая прочность и хорошая звукоизоляция.
Дюбель Состоит из дюбеля и гвоздя с резьбой.Стоит обратить внимание, что он не должен прокручиваться, поэтому хорошо выбирайте размеры и строго придерживайтесь технологии работы.
Дюбель металлический Изготовлен из сплава цинка. Его стоимость выше, чем у пластика, но он намного прочнее, они практически не деформируются при фиксации и служат долго.
Отличается принципом работы — выполняет функции гвоздя. Быстро монтируется обычным молотком
Изделие сконструировано таким образом, что его «крылья» открываются с обратной стороны материала.Это обеспечивает прочное и устойчивое крепление.
Уникальная конструкция позволяет дюбелю выдерживать значительные нагрузки в гипсокартоне. Подробнее о дюбеле вы можете прочитать в этом подразделе.
Для конструкций из гипсокартона этот дюбель считается самым надежным

Остановимся на последних четырех видах подробнее.

Одна из самых известных и популярных застежек этого типа.Широко используется для крепления к бетонным, кирпичным или каменным поверхностям.

Данная позиция имеет следующую структуру:

  • гвоздь. Имеет зауженную к кончику коническую резьбу, что дает возможность без проблем работать с ним отверткой и молотком;
  • Пластиковый дюбель

  • , имеющий особую форму крепежа, предназначен для увеличения скорости процесса установки. Широкая пластиковая деталь равномерно распределяет давление, создаваемое ногтем.Это снижает риск разрушения материала и обеспечивает устойчивость крепления.

Такой дюбель отличается от других собратьев принципом работы — это гвоздь, а не шуруп. Правда, некоторые производители выпускают модели, в головке которых есть крестообразный шлиц. Но гораздо быстрее и удобнее монтируется обычным молотком, который всегда можно найти в любом доме.

Если требуется разборка, с помощью обычной отвертки Phillips можно легко открутить гвоздь, повернув его против часовой стрелки.

При установке пластиковая часть увеличивается, что обеспечивает надежную фиксацию. На верхнем крае дюбеля имеется удлинитель, называемый манжетой. Не дает застежке «головой» войти в отверстие.

У этого приспособления есть две разновидности:

  1. 1 Грибок ногтей — пластиковая деталь с закругленным концом. Применяется, когда конструкция требует повышенной прижимной силы. У такого изделия манжета имеет большую толщину, а давление распределяется равномерно, что не приводит к разрушению застежки и спрессованного материала.
  2. 2 Гвоздь потеет. Конструкция застежки позволяет скрыть шляпку ногтя на одном уровне с поверхностью.

Технические характеристики.

Показатели Значения
Длина 40, 60, 80, 100, 120, 140 мм
Диаметр металлического гвоздя 5-7 мм
Диаметр отверстия в поверхности от 6 до 10 мм
Символ 6×40, 8×100, 10×100 и т. Д.
Максимальная толщина материалов, которые может прикрепить дюбель от 10 до 100 мм
Материал гвоздя Высококачественная сталь марок Ст 50, 60, 70
Покрытие ногтей Цинк
Материал дюбеля Полиэтилен, полипропилен, полиамид

Технология крепления дюбель-гвоздь

Такой крепеж хорошо подходит для кирпичных или бетонных поверхностей.Прежде чем начать, ознакомьтесь с процессом, который вам необходимо выполнить:

  • в поверхности выполнено отверстие, соответствующее диаметру дюбеля;
  • удалить грязь и пыль из отверстия;
  • медленно и аккуратно вверните пластмассовый дюбель или забейте его.

Стоит знать, что при создании отверстия его диаметр должен быть равен диаметру пластмассовой части дюбеля, а глубина должна быть на 10-12 мм больше длины крепежа.

Этот дюбель был назван так не потому, что он имеет тенденцию улетать, а потому, что его «крылья» открываются с обратной стороны материала, что обеспечивает достаточно прочное и устойчивое крепление.

Широко применяется при работе с гипсокартонными листами, конструкция этого типа имеет универсальный вид:

  1. 1 гвоздь.
  2. 2 Пластиковый дюбель. При привинчивании тыльной стороны листа образуется упор выпадения, обеспечивающий максимальное расстояние между пластиковыми деталями, как крылья бабочки раскрываются.В дюбеле есть манжета, предотвращающая его проворачивание. На конце расширяемой пластмассовой детали — резьба. Проходя мимо него, гвоздь заставляет всю конструкцию разлагаться по принципу зонтика.

Технические характеристики.

Крепление Минимальная толщина
основного материала
Максимальная толщина
прикрепляемый материал
Диаметр
сверло
Размер
винт
Допустимые нагрузки в кН *
разрыв / резка
OLA 12 мм 12 мм 10 мм 4×60 мм 1 лист гипсокартона 2 листа гипсокартона
0,25 / 0,40 0,35 / 0,55

Дюбель изготавливается из полиэтилена низкого давления — полипропилена, нейлона.

Его конструкция и размеры.

Обозначение Диаметр отверстия под дюбель, мм. Длина
дюбеля, мм.
Диаметр используемого винта, мм. Минимальная длина используемого винта, мм. Толщина панели, мм.
8×28 8 28 3,5 32 10–12
10×50 10 50 4,0 55 10-12 или 20-24
14×35 10 35 3,0-4,0 40 10–12

Технология крепления дюбелей-бабочек

Эта деталь используется для крепления предметов малой тяжести: бра, картин, световых полочек.Он ввинчивается в материал толщиной от 10 мм и более.

Специфика работы простая, но требует определенной последовательности и аккуратности выполнения:

  1. 1 Просверлите на поверхности отверстие, соответствующее диаметру дюбеля.
  2. 2 Очистите отверстие от грязи и пыли. Можно просто продуть или воспользоваться пылесосом.
  3. 3 Возьмите дюбель, сложите лепестки и вставьте в отверстие. Затем аккуратно вверните в него винт. Последняя должна быть немного больше длины дюбеля в развернутом состоянии.Если у вас дюбель размером 10х50, то рекомендуется использовать саморез длиной 51-55 мм.

Как видите, сам процесс крепления осуществляется за считанные секунды. Вы потратили больше времени на подключение дрели к электросети. А теперь можете быть спокойны — ваша картина будет долго висеть и никогда не упадет.

Эта конструкция идеально придумана и сделана в следующем виде:

  • металлический стержень (цанга), внутри пустой, у его основания проставочная деталь.Именно при установке он широко раскрывается, образуя структуру раскрывающегося зонта. Внизу широкого капота два шипа;
  • винт, который входит в центр стержня, как раз с его помощью в процессе установки.

Оборудование недешевое, но качество высокое. Дюбель вставляется в лист, в уже подготовленное отверстие, к нему вплотную прижимается двусторонняя сторона, что предотвращает прокручивание шурупа.Затем саморезом, идущим в комплекте, конструкция затягивается отверткой на ГКЛ. Центральная часть рукава закручена, что обеспечивает надежную фиксацию. Такой дюбель выдерживает довольно большие нагрузки.

Работу можно производить с помощью стандартной отвертки, молотка или специальных плоскогубцев. Необходимо помнить, что, выбирая размер дюбеля «ночная бабочка», следует руководствоваться тем, что расстояние от заглушки до зоны распорки должно соответствовать толщине материала.

В таблице ниже указаны марки дюбеля «Мотылек».

Обозначение Диаметр мм Длина мм Материал Покрытие
M4x21 4 21 Сталь Белый цинк
M4x32 4 32 Сталь Белый цинк
M4x38 4 38 Сталь Белый цинк
M4x46 4 46 Сталь Белый цинк
M4x54 4 54 Сталь Белый цинк
M4x59 4 59 Сталь Белый цинк
M5x37 5 37 Сталь Белый цинк
M5x80 5 80 Сталь Белый цинк
M6x37 6 37 Сталь Белый цинк
M6x52 6 52 Сталь Белый цинк
M6x65 6 65 Сталь Белый цинк
M6x80 6 80 Сталь Белый цинк
M8x80 8 80 Сталь Белый цинк

По этому дюбель считается самым надежным.В виде застежки применяется для светильников, не громоздких стоек, карнизов, карнизов, кабельных лотков.

Его структура:

  • специальный пружинный механизм;
  • удерживающие складывающиеся крылья;
  • стержень с резьбой, имеющий на конце крючок, кольцо или шпильку.

Изделие прочное, изготавливается из стали, затем поверхность пассивируется и оцинковывается по ГОСТ 1759.0-87.

Во время установки дюбель вставляется в готовое отверстие в полой основе, и происходит следующее: когда пружинный механизм входит в пространство, его удерживающие крылья распрямляются — пружина, встроенная в дюбель, распрямляет их, как только они достигают заданного значения .Есть надежная фиксация застежки. И он готов к своему прямому назначению. Для работы пригодится отвертка или отвертка.

Наименование Марка Диаметр сверла мм Максимальная толщина прикрепляемого материала, мм Минимальная глубина полости, мм Рекомендуемая нагрузка для ГКЛ толщиной 12,5 мм (приложение = 4) кгс
Mf-3h 11 30 63 16
Пружинный откидной дюбель (2 рычага + крючок) Mf-4h 14 30 63 20
Пружинный откидной дюбель (2 рычага + крюк) Mf-5h 16 30 46 22
Пружинный откидной дюбель (2 рычага + крюк) Mf-6h 16 50 46 22
Пружинный откидной дюбель (2 рычага + шпилька Mf-4m 14 50 35 20
Mf-5m 16 60 46 22
Пружинный откидной дюбель (2 рычага + шпилька) Mf-6m 16 60 46 22

Типы анкеров для гипсокартона — и почему вам нужно использовать правильный

Когда в строительном магазине к вам обращены все виды анкеров для гипсокартона, домашние мастера могут испытать искушение вскинуть руки и уйти.Эти удобные предметы помогают нам повесить все, от рам для картин до мелкой бытовой техники, но выбор правильного типа может вызвать затруднения. Тем не менее, если стены вашего дома сделаны из гипсокартона (также известного как гипсокартон, гипсокартон или стеновая плита), вы не можете просто взять молоток и гвозди и надеяться, что все будет хорошо. Вам понадобятся прочные анкеры для стен, чтобы надежно удерживать новое зеркало или произведения искусства на стенах. Вот как найти подходящий анкер для гипсокартона и как его установить.

Что такое анкеры для гипсокартона?

Как следует из названия, анкеры для гипсокартона — это устройства, которые «закрепляют» то, что вы вешаете на стену.Хотя вы можете забить гвоздь в гипсокартон и повесить что-нибудь легкое, например календарь, стеновая плита тонкая (обычно всего полдюйма) и создается из относительно мягких материалов, таких как гипс и бумага. Спрессованные вместе на фабриках, из него получаются прочные стены, но он также легко вмятивается (это может подтвердить любой, кто когда-либо выбивал дырку в стене во время драки с братом или сестрой).

Мягкость гипсокартона становится проблемой, когда вы хотите повесить вещи, которые весят намного больше, чем фотография в рамке, например, большая картина или плавающая полка.

«Поскольку гипсокартон слишком непрочен для подвешивания вещей, необходим анкер для гипсокартона», — поясняет Мэтт Майклс , представитель отдела по ремонту дома Lowe’s в Шарлотте, Северная Каролина. По сути, анкер позволяет вам ввинчивать шурупы в стену, не вызывая осыпания мягкого гипсокартона вокруг нее.

Анкеры для гипсокартона также довольно глубокие, чтобы противодействовать весу всего, что вы крепите к стене. Перед тем, как купить анкер, возьмите прибор для поиска гвоздей, чтобы посмотреть, сможете ли вы найти гвоздь — прочные куски дерева, которые подрядчики используют для обрамления стены.Если есть шпилька, расположенная там, где вы хотите повесить свой предмет, вы можете избежать установки анкера для гипсокартона — древесина обеспечит соответствующее сопротивление и удержит ваш предмет на месте. Если вы не можете найти шпильку, вам придется взвесить предмет под рукой, чтобы определить, какой тип анкера для гипсокартона подойдет лучше всего.

Типы анкеров для гипсокартона

«Существуют разные типы анкеров для гипсокартона в зависимости от веса того, что вы вешаете», — говорит Майклс. «Металлические анкеры прочнее и рассчитаны на более тяжелые предметы, чем пластиковые анкеры для гипсокартона.«

Анкеры для гипсокартона рассчитаны на допустимую нагрузку, основанную на весе предмета, который они используются для подвешивания, — говорит JB Sassano , президент Mr. Handyman, в Анн-Арборе, штат Мичиган. Если вы используете стену якоря, чтобы повесить полки, убедитесь, что вы прибавили лишний вес, чтобы учесть все, что вы планируете поставить на эти полки (например, тяжелые книги или вазы, полные воды).

Sassano также рекомендует обратиться в хозяйственный магазин за лучшими креплениями, чем те вы найдете в большинстве комплектов стеллажей.

«Использование базового пластикового анкера для поддержки 50 фунтов в какой-то момент выйдет из строя», — предупреждает он. «Этот тип анкера не хватает гипсокартона, чтобы выдержать большой вес. Чаще всего мы видим проволочные стеллажи, которые оторвались от стены из-за слишком большого веса на полках. Более качественный анкер мог бы выдержать более тяжелое хранилище «.

Вот различные типы анкеров для гипсокартона, способы их установки и где они лучше всего используются.

Дюбели пластиковые

Пластиковые распорные анкеры можно использовать для легких предметов.

Amazon

Пластиковые распорные дюбели предназначены для удержания шурупа, расширяющегося внутри стены при ввинчивании в них шурупа. Они выглядят как куртка с ребрами для вашего винта, и их часто упаковывают с прилагаемым винтом внутри. Перед установкой этого крепежа необходимо просверлить небольшое отверстие.

Подходит для: Легких предметов, например рамок для картин, которые весят менее 15 фунтов.

Как ими пользоваться: Для установки предварительно просверлите небольшое отверстие — немного меньше по диаметру, чем анкер.Затем, используя молоток, вбейте анкер в стену, а затем с помощью отвертки вставьте винт или крюк, чтобы поддержать ваш объект. Повесьте свою картину и наслаждайтесь своей работой!

Анкеры саморезы

Саморезные анкеры имеют такую ​​же резьбу, как и винт.

Amazon

Самосверлящие анкеры выглядят как маленькие шурупы, и благодаря резьбе на анкере их можно вкручивать в стену без предварительного просверливания отверстия.

Подходит для: карнизов и небольших декоративных полок, которые не выдерживают большого веса; предел большинства составляет 50 фунтов.

Как ими пользоваться: Для установки возьмите сам анкер и аккуратно вкрутите его в стену с помощью отвертки. Убедитесь, что головка прилегает к стене, а затем вставьте прилагаемый винт в центр анкера и прикрепите объект.

Анкер для пустотных стенок стальной

Стальной анкер для полых стенок также называют болтом молли.

Amazon

Стальной анкер для гипсокартона для полых стен, также называемый болтом молли, очень похож на болт, завернутый в заостренную металлическую оболочку.Когда вы вбиваете его в стену, металлическая втулка расширяется, создавая анкер внутри гипсокартона.

Подходит для: Штанги для полотенец, крючки для одежды и другие предметы весом до 100 фунтов. (Помните, вы добавите вес влажных полотенец!)

Как ими пользоваться: Для установки просверлите предварительно отверстие рекомендованного размера, затем вставьте анкер. Слегка постучите молотком, чтобы он плотно прилегал к стене. Затем вверните винт до упора. После этого анкер будет «грибовидным» внутри стены для надежной фиксации.

Болт стопорный

Штыревые болты имеют прочные металлические анкеры.

Amazon

Как и болты молли, стержневые анкеры для гипсокартона являются металлическими, и в их состав входит прочный анкер, который может выступать на противоположной стороне стены (помните, что большинство гипсокартонов имеют толщину менее дюйма). Они считаются самым сильным вариантом. Металлические анкерные болты также являются единственными настенными анкерами, которые рекомендуются для бетонных или оштукатуренных стен.

Подходит для: Стеллажи, выдерживающие вес, например стеллажи для кладовых.Рейтинги различаются, но некоторые из них могут выдерживать от 300 до 350 фунтов.

Как ими пользоваться: Для установки просверлите отверстие рекомендованного размера, вставьте рычаг в стену и затяните винт. Загрузите свои полки!

Выбор надежных анкеров для монтажа в гипсокартон

В ремонтных работах часто используется основная поверхность гипсокартона. Сделаны подвесные потолки, перегородки, стены ровные. ГКЛ имеет множество преимуществ перед другими наплавочными материалами.Но есть один большой недостаток — хрупкость. Чтобы обойти этот недостаток, многие компании производят крепеж — дюбеля для гипсокартонных конструкций. Благодаря этим креплениям можно повесить на стену ГКЛ и полку и большую картину.

Что такое анкер

При необходимости закрепить на гипсокартонную стену тяжелую картину, прикрепить к стене телевизор, повесить люстру, понадобятся специальные крепления, благодаря которым поверхность не будет деформироваться, а объект будет на своем месте, при выполнении их обязанности.Эти застежки являются анкерами.

Другое назначение — дюбель, фиксирующий элементы гипсокартонных конструкций при сборке. Крепление компонентов каркаса к гипсокартону выполняется быстро и качественно.

Дюбель для гипсокартона имеет разную форму по внешнему виду. В зависимости от назначения он изготовлен из материалов, способных бездефектно выполнять свои функции.

Каждая заглушка рассчитана на вес орпеделенного

Как отличить дюбели предназначенные? Как устроена фиксация застежек?

Типы анкеров для гипсокартона

Этот крепеж применяется во многих ремонтно-строительных работах.Существует несколько видов гипсокартона, которые создают прочность крепления, при этом поверхность остается нетронутой.

Дюбель для крепления имени профиля

Самый популярный строительный дюбель для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Часть первая: наконечник — содержит 2 секции, изготовлен из пластика. Вторая часть — гвоздь, в который можно наложить нить. Для стоечного монтажа под гипсокартон используются дюбель-гвозди размером 6/40, 6/60. Для крепления направляющего профиля к настенным креплениям применимы данные.но, для крепления подвесов требуется применить металлический анкер, так как на подвеску ложится большая нагрузка, которую нейлоновая заглушка не выдерживает из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Дюбель

На пластмассовых деталях есть перистые. Они расправляют стороны, когда кончик входит в ноготь. Усики закреплены в бетонной (кирпичной) стене, при этом груз-подвес надежно удерживает объект. Основная основа использования крепежа — крепление профилей к необработанному основанию при монтаже каркаса для гипсокартона.

Дюбель-гвоздь Knauf с манжетой разной формы

Дюбель-гвоздь для гипсокартона имеет 2 типа — нормальную и ограничительную манжету, из-за которой металлические гвозди «проваливаются» внутрь.

Имя Кол-во штук в пачке, шт.
Ударный винт 6 * 40 грибовидная шляпка 100, 200
Ударный винт 6 * 60 грибовидный колпачок 100
Винт ударный 6 * 60 Най тайно шляпка 100
Ударный винт 6 * 80 с потайной головкой 100
Ударный винт 8 * 60 с потайной головкой 100
Ударный винт 8 * 80 с потайной головкой 50
Ударный винт 8 * 100 с потайной головкой 50
Ударный винт 8 * 120 с потайной головкой 50

Видео:

Варианты крепежа в GVL

Далее рассмотрим наиболее популярные варианты, которые можно вкручивать в гипсокартон, чтобы закрепить различные элементы декора.

Самый простой вариант — это найти направляющий профиль с магнитом в его отвертке, чтобы затянуть стальной винт. Если это не удается, то приходится прибегать к использованию специальной фурнитуры в гипсокартонном листе.

Самым распространенным в работах, связанных с гипсокартоном, является якорь « бабочка ». Снаружи — бабочка с расправленными крыльями. Основной материал изготовления застежки — полипропилен. Также в продаже есть изделия из металла.

Фото самый распространенный анкер для гипсокартона «Бабочка»

Действие «Бабочка» для гипсокартона

Изначально просверливается отверстие нужного размера. Хочется вставить пластиковую часть дюбелей. Для этого боковые элементы прижимают к центру, забивают дюбель молотком. Делать это нужно осторожно. Затем эта деталь вкручивается в саморез. В момент установки саморез раскрывает полипропиленовую деталь на задней боковой поверхности гипсокартона (как будто крылья расправляются в руке).Они упираются в ГКЛ, поэтому там жестко закреплены и шарнирно закреплены развесовки на поверхности, точечной нагрузки нет.

Дюбель-бабочка имеет отличительную особенность — есть возможность демонтажа крепления гипсокартонной поверхности.

У бабочки другой размер. Их выбор зависит от веса предмета:

  • Размер 8/28. Используйте активный дюбель для крепления облегченной конструкции. Саморезы «бабочка» приобретаются отдельно. Для такого размера подойдет самый большой винт 3.5/35 мм. Покрытие шурупов совершенно неважно. Отверстие для буровых анкеров делается размером 8 мм. Вставляемая застежка является замковой, что не дает бабочке полностью «провалиться» внутри.
  • Размер 10/50. Внутри крыльев дюбелей есть 2 планочки, которые придают дополнительную прочность при креплении к задней части основания. Эта бабочка выдерживает вес 24 кг. Под размер бабочки 10 * 50следует покупать саморезы 3,5 / 55мм. Раскрытие бабочки требуется до 10мм.

    Дюбель-бабочка

Крепежные винты Molly (MOLLY)

MOLLY Дюбель для гипсокартона применяется в том случае, если на поверхности требуется закрепить тяжелый предмет.Это, пожалуй, самое надежное крепление.

По своей конструкции Molly в отличие от пластиковых дюбелей полностью металлический каркас. Материал — оцинковка или нержавеющая сталь. Он состоит из дюбелей и шурупов. Вторую деталь иногда выбираете сами, в зависимости от возложенных функций — это может быть конец головы, кольца, крючок.

Дюбель Молли имеет зубцы для фиксации на твердой поверхности.

Втулка имеет прорезь по всему элементу, что создает промежуточную часть. В центре втулки есть резьба под винт.При покупке одношнекового винта следует обратить на это внимание.

Винты

входят в комплект, имеет опорную шайбу, которая является своеобразным ограничением — без ее крепления в прокладке свитков.

Крепление Молли

Для установки дюбелей Молли требуется специальное разжимное устройство.

  1. Требуется проделать отверстие по размеру плоскости, подобранное под размеры дюбелей от 8 до 13мм.
  2. Далее в гильзу вставляется отверстие (выбрано).Забивали его до тех пор, пока зубцы на нем не касались поверхности.
  3. После этого винт закручивается.
  4. Специальными пассатижами необходимо вытащить винт наружу. Этот рабочий конец цанги притягивается к задней боковой поверхности, проставочной части и фиксируется срабатыванием.

Схема крепления Молли

В зависимости от размеров Молли есть разные весовые категории. В основном катировка бывает от 25 до 75 кг. на гипсовую поверхность с помощью дюбеля можно подвесить до 30 кг. масса.

Дюбель

более подробно представлен на фото

В заглушке можно приобрести втулку Молли с крючком.

Видео:

DRIVA дюбель со сверлом

Дюбель из двух материалов: пластмассы и металла.

Пластиковые дюбеля немного дешевле металлических. Для их изготовления используется полиэтилен или нейлон марки тт 22. Это крепление выдерживает до 25 кг. масса.

Дюбель металлический Driva

Металлический дюбель из дюралюминия. Он не так популярен, как изделия из нейлона по одной причине — ценовая политика. Этот штекер составляет 35 кг. масса.

Дюбель

(оба типа) Имеет фиксатор, а также резьбовой профиль угловой.

Монтажная дуба «Драйв»

Для фиксации крепежа нужно сделать отверстие 6мм.но, если толщина гипсокартона 12,5 и меньше, то отверстие не нужно. Там дюбель прикручен отверткой к фиксатору головки. Эту заглушку необходимо прикрутить винтом.

Длина дюбеля нейлонового 23мм, металлического — 44мм.

Видео:

Крепление KNAUF Hartmut

Эта вилка состоит из 4 компонентов:

  1. анкерная планка — пластина оцинкованная П-образная;
  2. имеется 2 направляющих усика, пластиковых;
  3. запорная пластиковая вставка;
  4. винт М5-60.

Knauf Hartmut имеет сложную конструкцию, благодаря которой выдерживает нагрузку до 50 кг.

KNAUF Hartmut выдерживает вес 55 кг. В большинстве случаев эта заглушка предназначена для тяжелых предметов на стене из гипсокартона. Оборудована широким экраном, на кухне — полка с посудой, в ванной шкафчик для ванных принадлежностей.

Для установки анкера есть соответствующее отверстие в стене ГВЛ. В этот зазор вставляется пластинка с помощью усиков.Когда П-образная деталь вошла в проем, усики отламываются. Внутри винт прикручен.

Видео:

Дюбель универсальный Fischer

Этот анкер состоит из пластикового цилиндра и втулки. Расположены боковые лепестки, но еще и мощный прицеп. Внутри дюбель навинчивается на саморез. Размеры дюбелей: длина — 27мм., Диаметр 12,5мм.

Дюбель Fischer имеет пластиковый цилиндр и втулку

. Для установки в гипсокартоне Fissher используется отверстие, диаметр которого совпадает с втулкой 12мм.Фишер сделан вставленным в отверстие и закрепленным винтом 6 * 50 с защелкой. В вкрученный винт Практически до конца давление начинается на конической части втулки. В итоге под действием давления на винт, втулка, раскрытая в разные стороны лопатками, прижимается к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подходит универсальный штекер UX. Эта уникальная форма позволяет устанавливать его на гипсокартон и другие строительные материалы.

Дюбель Fischer продается с набором саморезов

При прикреплении листа к стандарту 12.5мм ГКЛ. смонтировали, допустим, пластину толщиной 8мм. когда длина задней стенки шурупа для гипсокартона составляет 27 мм. он показывает, что на листе гипсокартона должно быть пустое пространство 30мм.

Видео:

Вес, выдерживаемый дюбель — 16кг.

Штекер с пружинным потолочным креплением

Этот тип приспособлений рассчитан на небольшой вес. Состоит из нескольких составляющих:

  • основание — винт с крючком;
  • распорная деталь — 2 планочки;
  • пружинные стопорные стержни.

Требуется проделать отверстие. Он вошел в якорь с зажимными лопастями. После того, как полосы разошлись за границу гипсокартонных конструкций, пружинные костры и полосы расправляют, тем самым закрепляя на другой стороне ГКЛ.

Типы дюбелей складывающиеся с пружиной

Эта заглушка предназначена в первую очередь для подвешивания декораций и люстр.

Если вы хотите подвесить тяжелый предмет, рекомендуется использовать специальный металлический анкер и закрепить его прямо в бетоне.

Особенности монтажа

Поскольку листы гипсокартона хрупкие по своей природе, необходима аккуратность в работе с электроинструментом, а также знание правильных монтажных дюбелей.

  1. Для создания дыры в конструкции из гипсокартона не нужно применять молоток.
  2. Если оштукатурить поверхность керамической плитки, необходимо проделать отверстие диаметром, равным дюбелю. В этом случае используется дрель со специальным наконечником (победитовым).
  3. Перед установкой анкера необходимо ознакомиться с его характеристиками. Каждому крепежу соответствует определенный вес створки. Если объект весит больше, чем выдерживает элемент, то, вероятно, он может быть в стене или на потолке образовалась дыра от штукатурки.
  4. Металлические дюбеля

  5. дороже пластиковых, нейлоновых. Но они имеют долгий срок службы и не деформируются при вставке в поверхность. Что часто бывает с пластиковыми застежками.
  6. Для практичности установки дюбеля было видно, что он должен быть закреплен в профиле. элемент рамы легко найти с помощью обычного магнита.

При выборе и покупке дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал, из которого он изготовлен.

Дополнительно рекомендуем посмотреть видео по выбору лучшего крепежа для гипсокартона.

Видео:

Видео:

Настенные крючки для дюбелей своими руками — The Merryoughtt

— деревянный дюбель 1-1 / 4 дюйма
— угловая коробка
— наждачная бумага
— сверло + сверло
— плоскогубцы
— дюбель 1/4 дюйма x 2 дюйма
— анкер для гипсокартона 5/16 дюйма
Направления :

Используя угловую коробку, установленную под углом 30 градусов, отрежьте конец дюбеля.

Сдвиньте дюбель вниз, сохраняя ту же ориентацию, пока он не станет нужной длины, когда вы его разрежете, отрежьте его. (Мы сделали нашу на 2-1 / 4 дюйма от острия скошенного конца до короткого конца другого угла).

Песочные крючки.

С помощью сверла 3/16 дюйма просверлите отверстие примерно на 3/8 дюйма вниз от вершины плоского конца, который будет идти к стене; просверлите его перпендикулярно спине на глубину примерно 1 дюйм.

С помощью плоскогубцев вверните дюбель примерно наполовину.

Следующие шаги предназначены для установки крюков там, где нет шпильки (если есть шпилька, просверлите отверстие в шпильке и закрутите крючок прямо в отверстие):

Предварительно прикрутите анкер для гипсокартона к шурупу (поскольку дюбельный шуруп немного больше, чем шуруп, поставляемый с анкером для гипсокартона).

Просверлите в стене отверстие 5/16 дюйма в том месте, где должен проходить крюк; установить анкер для гипсокартона.

Вверните крюк в анкер для гипсокартона. Надеемся, что в ближайшее время завершим последние несколько проектов в их комнате, и тогда можно будет показать всю комнату! Посмотрите на другие поделки для комнат, которые мы поделили: Деревянные книжные полки «Сделай сам» | Деревянный стол DIY Live Edge | Сделай сам свет из ротанга | Подвесной рулон бумаги своими руками.

-Манда

Сверло

— Как вставить шуруп в просверленное большое отверстие в стене?

Если за этим местом вообще нет дерева, простой анкер для стены может со временем вырваться — карнизы удерживают занавески, которые могут быть тяжелыми и могут раскачиваться на ветру, создавая вибрацию, которая медленно разрушает штукатурку.

Вот несколько лучших конструкций анкеров для гипсокартона (гипсокартон / листовой камень / гипсокартон)

  • Крайняя правая — стандартная дешевая настенная вставка. Предполагается, что он отбортовывается, когда винт проходит через середину. По возможности избегайте.

  • Второй справа пластиковый тумблер. Это довольно хорошо, потому что две боковые части сгибаются и прижимаются к внутренней части гипсовой плиты. В идеале они должны соответствовать толщине вашей доски.

  • В центре показан вариант первой крупной резьбы с большим радиусом. Они потрясающе хороши. Для удвоения радиуса вы получаете как минимум в четыре раза большую удерживающую способность.

  • Вторая слева — это болт. Ему нужно отверстие немного большего размера, чтобы через него проходили ножки, но когда он расширяется внутри стены (как на фото, у него есть пружина), остается куча зоны для удержания. Вмещает зеркала среднего размера.

  • Крайний левый — это «моллиболт», это более старая конструкция, которую труднее найти.У этого есть четыре ножки, которые при затягивании винта складываются внутрь стены. Обратите внимание, что они не требуют толщины — вам необходимо подобрать их по толщине используемой плиты. Изображенный, вероятно, для глубины от половины до 3/4 дюйма. Стеновая плита толщиной 1/4 дюйма или 6 мм будет иметь меньший стержень.

Не показаны сверхдешевые трубки, которые идут в комплекте со многими дешевыми товарами, например, детекторами дыма. Совершенно не стоит.

Обратите внимание, что после установки ни одна из этих заглушек не выйдет, не оставив большого отверстия.


Другой вариант — облицевать область под карнизом из массива дерева в качестве усиления. ИМО толщиной 10 мм будет минимум. Прикрутите его к шпилькам в том месте, где они пересекаются, а затем вы можете повесить крючки для карнизов, когда они вам понадобятся.

Полые дюбели: переключатели для гипсокартона — 2021

Вставьте пустотелый дюбель и откидной дюбель правильно

Если от легкой до средней Следует использовать нагрузки, прикрепленные к пустотелым стенам или подвесным потолкам , обычно вы прибегали к пустотелым дюбелям с механизмом отгиба, также называемым откидными пробками.

Термины «пустотелые штифты» и «наклонные штифты» четко не разграничены друг от друга, поэтому в данной статье речь идет исключительно о так называемых наклонных штифтах.

Другие варианты крепления гипсокартона описаны в статьях Дюбели для пустотелых стен в строительстве из гипсокартона и дюбели для гипсокартона.

Системы наклонных дюбелей и пустотелых дюбелей

Пружинный дюбель с двумя крыльями

Системы наклонных заглушек всех видов работают по одному и тому же принципу: через отверстие находится Дюбель с одним или несколькими шарнирными анкерами в стене полости управляемый.

Как только заглушка прошла через отверстие, крылья крепежного анкера складываются вверх или отдельный крепежный анкер «наклоняется» и заедает — отсюда и название.

Дюбель поворотный с крылом

Система имеет достоинства и недостатки. После установки пустотелого дюбеля нельзя удалить т без вскрытия стены.

Хотя стержень с резьбой можно открутить, крепежные анкеры при этом падают в полую стену.

Вам также понадобится одна относительно большая скважина , чтобы через нее прошли якоря.

Преимущества заключаются в очень стабильной сборке деталей , что в принципе не может быть решено, в отличие от других систем заглушек для полых стен.

Сама стена не ослабляется , слабая Гипсокартон или древесный материал заряжаться не будет. Кроме того, уже снабжены дюбелями, а не прочными соединениями, просверлены и в последствии снабжены откидным дюбелем.

Вставьте поворотный дюбель — шаг за шагом

Перед тем, как вставить коленчатую пробку, сначала необходимо просверлить отверстие в желаемом месте.

В качестве шарнирного анкера, в зависимости от размера заглушки , требуется довольно много места Мы советуем вам использовать одно сверло 10 или 12 , Для гипсокартона или деревянных панелей, обычное сверло по дереву, конечно, столь же острое, как возможно, можно использовать.

Для сухих минеральных строительных материалов следует использовать сверло по бетону.

Нет сверла? Затем установите отверстия вручную!

Кстати, в более легком гипсокартоне отверстия можно проделать и вручную.Любой, у кого есть остроконечный инструмент (пробойник, предварительное сверление или аналогичный), также может пробить просверленные отверстия в буровых установках вручную.

Установка шарнирного анкера

После этого Просверленное отверстие тщательно очищается. is, коленчатая пробка осторожно вставляется. Необходимо следить за тем, чтобы механизм наклона плотно прилегал к резьбовому стержню , чтобы не наклоняться в стволе скважины.

После того, как анкер пройдет отверстие, анкер снимается и зацепляется за полую стену .

Остерегайтесь дешевых предложений!

Внимание: дешевые дюбели со скидкой могут сломаться или порваться!

Сборка объекта

Заглушка полости завинчивается после раскладывания. Это сначала на стержне с резьбой , на шайбе , затем на крепежном объекте и, возможно, на одной второй шайбе на .

В конце концов, прилагаемая материнская плата или, на некоторых моделях , навинчиваются на головку винта .

Теперь навинчивается резьбовой стержень заглушки.При этом стержень с резьбой ввинчивается в шарнир шарнирного анкера , устанавливаемый объект затягивается. На Затяжку надо делать на ощупь .

Если объект не качается и плотно сидит на стене, все в порядке.

Альтернативы откидному дюбелю

Откидные пробки — не единственный способ крепления вещей к пустотелым стенам и потолку. Так что червячные дюбели из гипсокартона для более легких предметов или металлические распорные дюбели для более тяжелых предметов тоже подойдут.

Подобные сайты

  • Построить абажур самостоятельно
  • Построить крышу для террасы
  • Сделать клавиатуру самостоятельно
  • Сборка стульев из поддонов — руководство по сборке садовых кресел из поддонов
  • Сделать рамку для картин самостоятельно
  • Руководство по сборке Partybox — Сборка громкоговорителей самостоятельно
  • Инструкции: Постройте свой собственный стол из Chabby-Chic
  • Ставни сами — инструкции по сборке ставен
  • Разморозьте холодильник как следует
  • Соберите фрезерный стол самостоятельно
  • Инструкции по сборке скворечников
  • Постройте полку-буфет — чертеж с конструкцией руководство
  • Подберите подушку для самого сиденья
  • Создайте практичную гардеробную мебель и настенные полки
  • Создайте свою собственную игровую башню: руководство по сборке Spielhaus

Видеоплата: Крепеж из гипсокартона — хорошее, плохое и бесполезное!

Дюбель-шуруп | Двусторонние винты | Дюбель столярный

Запрос цены
Свяжитесь с нами

Дюбель-шуруп, сталь, цинк

Дюбель-винты — это крепежные детали без головки с отстающей резьбой на обоих концах.Дюбельные винты предназначены для вставки в предварительно просверленное пилотное отверстие. Конец деревянной резьбы выполнен в виде конуса, который продет до тупого конца. Дюбель-шурупы используются в качестве крепежа для соединения двух деревянных частей. Это помогает им постоянно удерживать их в надлежащем относительном положении, которое обычно отделено друг от друга.

Как использовать дюбели

Существует множество способов использования дюбелей.Приведенные ниже рекомендации не предназначены для исчерпывающего использования дюбелей, это всего лишь один пример, демонстрирующий, как используются дюбельные винты.

  • Просверливание отверстий — Просверлите стартовые отверстия на 1/4 дюйма в древесине и позвольте дюбелям сделать все остальное. Найдите сверло немного уже, чем дюбель. Если вы не сделаете отверстие более узким, у дюбеля не будет дерева, за которое он мог бы защелкнуться, когда он спускается в материал.
  • Зажмите ножку — Для ножки обеденного стола или барного стула зажмите ножку в прямом вертикальном положении вверх и вниз к портативному рабочему столу.Для этого поместите ножку в зажим и затяните ее. Поднимите уровень к ножке, чтобы определить, вертикальна ли деревянная деталь. Установите уровень на верхнюю часть ноги, чтобы проверить, выровнена ли нога. Просверлите ножку, чтобы сделать отверстие, и вытрите излишки опилок.
  • Крепежные дюбели — Нанесите немного клея для дерева в только что проделанное вами направляющее отверстие. Вставьте головку дюбеля в аккумуляторную отвертку. Продолжайте поворачивать дюбель, пока последний край резьбы не исчезнет в древесине.Дайте клею полностью схватиться.
  • Finish It Off — Просверлите отверстие в предмете мебели, подходящем к ножке. Поверните ножку по часовой стрелке или вправо, чтобы затянуть дюбель в большем предмете мебели. Когда все ножки будут на месте, установите стол или стул в обычное положение.

Применение дюбелей для столярных изделий

Дюбель-шурупы — это двухсторонние шурупы, которые используются для крепления двух деревянных брусков. Подобно обычным крепежным элементам из дерева к дереву, они представляют собой двусторонние винты без головки с резьбой по дереву на обоих концах.Типичные области применения включают:

  • Изготовление мебели
  • Приставка балясин
  • Полы
  • Строительство сквозных швов
  • Прочие работы с деревом

Сочетание ценности и стремления к совершенству

Value Fastener стремится предлагать реальную ценность . Для этого мы предлагаем качественные крепежные изделия по конкурентоспособным ценам. Наши застежки прослужат долго, будут работать оптимально и немного дополнят ваш бюджет.

  • У нас в наличии широкий ассортимент рентабельных крепежных изделий, подходящих для различных промышленных и бытовых применений.
  • Мы стремимся обеспечивать высочайшие стандарты услуг и продуктов, при этом все наши методы работы соответствуют строгим требованиям системы менеджмента качества, аккредитованной ISO 9001: 2015.
  • У нас есть преданная своему делу команда экспертов, каждый из которых готов оказать квалифицированную техническую поддержку.
  • Мы являемся веб-сервисом, который поставляет крепежные изделия как коммерческого, так и военного назначения.

Свяжитесь с нами Value Fastener Today

Свяжитесь с нами, чтобы получить дополнительную информацию о нашем большом ассортименте дюбелей и других крепежных изделий для дерева или дерева, или запросите ценовое предложение сегодня.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
