Как закрепить трубу дымохода к стене: описание сэндвич трубы и правила крепления

Содержание

описание сэндвич трубы и правила крепления

На чтение 6 мин. Просмотров 28 Опубликовано Обновлено

Чтобы оборудовать жилье печью, установкой твердотопливного типа или атмосферным газовым котлом, необходимо организовать канал отвода продуктов сгорания. Можно выложить его из кирпича, но это большие финансовые и трудовые затраты, в некоторых случаях невозможно реализовать проект по причине конструктивных особенностей дома. При наличии таких сложностей осуществляют крепление дымохода к стене. Вариант выигрывает еще и потому, что можно выполнить работы самостоятельно, без привлечения профессиональной бригады монтажников.

Что такое сэндвич дымоотвод

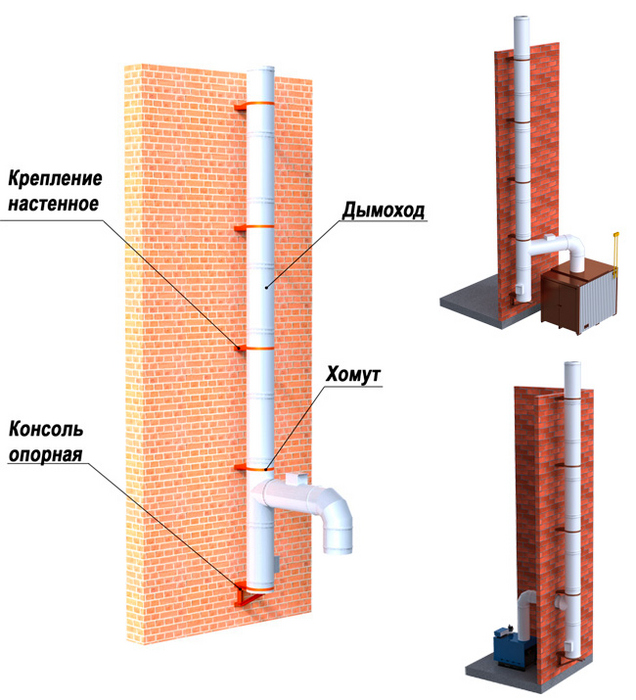

Крепление дымохода к стене

Элемент получил свое название благодаря слоеной конструкции. Имеется начинка, которая помещена между двумя основаниями. В качестве первой выступает утеплитель, в роли оснований – металлические трубы разного диаметра. Вся система представляет собой законченную монтажную единицу. Соединяя определенное количество таких элементов, получают дымоотводы разной высоты. Это базовые детали, нужен еще крепеж для дымохода, различного рода отводы и дополнительные приспособления.

Материалы конструкции

Трехслойная конструкция, которая является основой единичного элемента трубы, состоит из следующих материалов:

  • Кожух внутренний рабочий для отвода продуктов сгорания. Чаще бывает изготовлен из стали нержавеющей марки AISI 316.
  • Наполнитель, предназначенный для утепления.
  • Кожух внешний или несущий марки AISI 304, который служит каркасом. Его фиксируют к стене.

Особенность внутреннего дымоотвода состоит в возможности выдержать газы, температура которых доходит до 900 градусов по Цельсию. Внешняя оболочка имеет хорошую сопротивляемость к агрессивной среде.

Типы соединения

Сэндвич элементы для дымохода

Сэндвич-элементы соединяются между собой по типу колен – с одной стороны раструба имеется стыковочный цилиндрический паз без утеплителя, куда вставляется конец другого дымоотвода до упорной юбки. Это удобно и позволяет использовать лишь стягивающие хомуты для плотной фиксации цилиндров между собой.

Крепеж дымохода к плоскости стены происходит за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них идет одна стойка, которая на конце имеет форму шурупа. Эту часть просто вкручивают в пластиковый дюбель, вставленный в бетон.

Вид утеплителя и толщина стенок

В качестве утеплителя между внутренним и внешним кожухом в конструкции такого типа применяют вату на базальтовой основе. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому с легкостью выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограмм на кубометр.

Если брать толщину стенок металла нержавейки, то для внутреннего кожуха стандартом является 1-0.5 мм, для внешнего, не подверженного сильному нагреву – 0.4 мм.

Преимущества и недостатки

Каналы отвода газов полностью гладкие, поэтому сажа не накапливается внутри

Канал отвода газов, организованный на основе сэндвич-дымаря, имеет такие положительные стороны:

  • Качественное утепление, сводящее на минимум негативные факторы конденсата на внутренних стенках и обледенение канала.
  • Благодаря гладкости стенок, сажа практически не оседает на них и легко счищается.
  • Трубы термостойкие, имеют длительный срок службы до прогорания.
  • Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
  • Легко проводить обслуживание, так как в любом месте можно отсоединить секцию и сделать ревизию канала.

Есть у сэндвич-элементов один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.

Если сравнивать цену металлического каркаса с ценой на кладку из кирпича, последняя будет стоить дороже, но саму многослойную структуру сэндвича нельзя назвать дешевой.

Устройство дымоотвода из сэндвич элементов

Элементы конструкции дымохода

Дымарь на основе двустенных каналов может содержать такие стандартные элементы:

  • Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
  • Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
  • Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
  • Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
  • Кронштейн опорный для дымохода – удерживает всю массу конструкции.
  • Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
  • Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
  • Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
  • Кронштейн стеновой.

Все перечисленные детали должны быть одинакового диаметра.

Если расстояние канала от последней точки его закрепления к стене до верхушки превышает 1.5 метра, следует устанавливать на этом отрезке специальный хомут для растяжек. Конструкция, не усиленная тросами, при шквальных ветрах легко может отвалиться.

Конструктивные особенности кронштейна

Кронштейн с хомутом для крепления дымохода к стене

Самый распространенный тип крепежного элемента – регулируемый кронштейн для фиксации дымаря к стене. Он состоит из двух штанг с круглыми отверстиями для прикручивания к дому и продолговатыми пазами для возможности изменения положения хомута относительно внешней стороны стены.

Сам хомут состоит из двух частей: опорной и фиксирующей. Первая закрепляется на штангах при помощи винтов, вторая присоединяется к опорной таким же образом. Хомут рассчитан на определенный диаметр цилиндра.

Способы крепления дымохода к стене и необходимые инструменты

Есть два распространенных способа установки дымоотвода возле стены:

  • Крепление при помощи мачты подразумевает возведение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь внутреннее сечение большее, нежели внешний диаметр цилиндра, так как последний помещают в середину. Нижнюю часть мачты бетонируют в землю, верхнюю крепят четырьмя растяжками.
  • Фиксация к стене на расстоянии предполагает применение опорных кронштейнов, которые непосредственно прикручивают к несущей конструкции, а к ним уже закрепляют дымарь.

В первом случае в качестве инструментов необходимо иметь: сварочный аппарат, устройство для резки металла, набор гаечных ключей и другие приспособления. В варианте с кронштейнами – электрический перфоратор.

Как закрепить трубу дымоходную к стене своими руками

Монтаж кронштейна для дымохода

Чтобы самому построить дымоотвод из сэндвич-элементов, необходимо:

  1. Пробурить отверстие в стене под боковой вывод дымаря.
  2. Отбить вертикаль и разметить точки под монтаж крепежа не реже чем через один метр.
  3. Пробурить отверстия по разметке и установить в каждое кронштейн для дымохода.
  4. Осуществить сборку дымаря снизу вверх, постепенно закрепляя каждый участок в хомуте.

Положение канала должно быть строго вертикально.

Выполнять эти сложные монтажные работы следует с соблюдением техники безопасности. Обязательно должна присутствовать страховка лестниц и опор во время пребывания на высоте.

критерии выбора и правила установки

Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.

Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

  • разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
  • консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
  • площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

  • нержавеющая сталь;
  • алюминиевые сплавы;
  • черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Плюсы и минусы

По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:

  • быстрота монтажа;
  • не требуется высокая квалификация в печных работах и каменной кладке;
  • низкая стоимость;
  • малый вес, не требуется капитальный фундамент.

К недостаткам можно отнести:

  • меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене;
  • кронштейны склонны к провисанию;
  • сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.

Критерии выбора

При выборе кронштейна необходимо учитывать следующие факторы:

  • диаметр дымохода;
  • максимальное и среднее расстояние от стены;
  • материал стены и материал трубы.

При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

Правила установки

Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:

  • крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты;
  • крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо;
  • тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.

Перед затяжкой креплений необходимо убедиться в вертикальности смонтированной части дымохода с помощью уровня или отвеса.

Технология изготовления кронштейна для дымохода самостоятельно

Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

Чертеж кронштейна

Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

Последовательность действий следующая:

  • полосу, уголок (квадратный прокат) нужно нарезать по размеру;
  • тщательно зачистить угловой шлифмашиной;
  • выгнуть кольца на оправке- полене;
  • обезжирить места сварных швов;
  • приварить к полосе направляющие и укосины;
  • приварить к ним полукольцо;
  • просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

Как крепить дымоход к стене

Дымоходы — это обязательная часть отопительной системы. Сейчас их изготавливают из металла, что значительно упрощает монтаж.

Тем не менее, любая труба должна быть правильно установлена и укреплена. Только в этом случае она сможет выполнять свои функции.

При установке дымохода важно обеспечить ему устойчивое вертикальное положение, учитывая при этом возможную нагрузку на конструктивные элементы здания. Даже невысокие трубы нуждаются в дополнительной опоре, роль которой обычно выполняют стены.

Крепятся трубы к ним при помощи кронштейнов, конструкция которых позволяет удерживать трубу в вертикальном положении.

Разновидности кронштейнов для удержания трубы в вертикальном положении

Существует несколько типов кронштейнов, каждый из которых имеет особую конструкцию и функционал.

Стартовый кронштейн устанавливается в основании дымохода. Поскольку на него приходится вес всей трубы, то он должен быть прочным. Эта деталь состоит из двух консолей из металлического профиля и площадки с вырезом.

Стеновой кронштейн не испытывает весовую нагрузку. Его задача заключается лишь в фиксации трубы в вертикальном положении. Он состоит из разъемного металлического кольца и пластины, которая крепится к стене. Если расстояния от стены больше 100 мм, то кольцо к пластине прикрепляют с помощью двух консолей.

  • Телескопический

Конструкция телескопического стенового кронштейна позволяет менять расстояние от кольца до стены, двигая одну трубки профиля внутри другой. Подходит для крепления в том случае, если стена имеет неровную поверхность.

Кронштейн на шпильках — это облегченный вариант крепления. Он представляет собой хомут, приваренный к шпильке с резьбой, которая вкручивается в стену или дюбель. Поскольку этот кронштейн имеет лишь одну точку соприкосновения со стеной, то он не способен противостоять значительным нагрузкам.

Консольный кронштейн состоит из направляющих, к которым и крепится труба. В его конструкции отсутствуют обжимные кольца или хомуты.

При установке дымохода важно не только подобрать подходящую разновидность кронштейнов, но и их количество. Рекомендуется устанавливать крепление к стене не менее чем каждые 500 мм.

Если дымоход возвышается над уровнем крыши больше чем на 1 м, нужно предусмотреть установку растяжек, а если больше чем на 1,5 метров, то понадобиться опорная штанга.

Как закрепить сэндвич-дымоход.

Как выбрать сэндвич-дымоход для дома

Как закрепить сэндвич-дымоход. Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Как закрепить высокий дымоход. Как закрепить трубу дымохода на крыше растяжками

Как защитить высокий дымоход от ветра?

      Согласно СНиП 41_01_2003 «Отопление, вентиляция и кондиционирование», высота дымовых труб, проходящих через скатную крышу, должна увеличиваться относительно ската по мере удаления дымохода от конька. Однако чем выше труба, тем интенсивнее ветровая нагрузка на нее, а значит, высокий дымоход необходимо дополнительно усиливать

      Высота, начиная с которой требуется делать усиление, зависит от типа, модели, особенностей устройства дымохода и обычно составляет 1,2–2 м. Как усиливают конструкцию трубы?

      Например, в случае популярных сегодня дымоходов из нержавеющей стали для этого предусматривают направленные в разные стороны стальные растяжки (чаще всего три гибких троса или два жестких прута). С одного края их крепят к надетому на трубу хомуту, а с другого — к прочному основанию (как правило, к стропильным ногам).

      Такое решение связано с рядом проблем. Во-первых, далеко не всегда можно найти подходящую точку для закрепления троса в направлении от трубы к карнизному свесу кровли. Еще сложнее подобрать третью точку фиксации троса, когда дымоход проведен через фасад здания, а затем через фронтонный или карнизный свес крыши. Очевидно, что в этом случае место для закрепления растяжки должно находиться на участке рядом с домом, но таким образом трос в силу разных причин фиксируют крайне редко. Приходится искать точку для его опоры в плоскости кровли, но тогда статическая устойчивость дымохода остается под вопросом.

      Вторая проблема — как добиться герметичного прохода растяжки или ее крепежа сквозь кровлю, когда трос или прут фиксируют к деревянному основанию крыши. Широко практикуемый сегодня неспециализированными бригадами вариант просверливания в кровле отверстия для растяжки, а затем заполнения его эластичным герметиком (или даже монтажной пеной) вызывает неприятие у профессиональных кровельщиков. Постепенно из-за усадки стропильной системы, колебаний дымохода под действием ветра или из-за потока воды, стекающей по растяжке во время дождя, в месте прохода троса или прута сквозь покрытие появятся щели, и, как следствие, начнутся протечки. Как же быть? Например, в случае металлочерепицы трос можно прикрепить к деревянному основанию кронштейном, имеющим эластичную шайбу, которая будет накрывать место прохода кронштейна сквозь лист металлочерепицы. Притом для повышения герметичности данного узла желательно промазывать шайбу по периметру кровельным герметиком.

      Для фиксации растяжек на кровле из керамической или цементно-песчаной черепицы рекомендуют применять особые проходные черепицы для вывода на крышу антенн, представленные в линейках всех ведущих производителей этих кровельных материалов

        Вариант усиления конструкции керамического дымохода

        Для усиления дымоходов другого популярного типа — керамических с оболочкой (кожухом) из легкого бетона — существует несколько решений. Самое простое — установка арматурных стержней (с последующей заливкой цементным раствором) в вертикальные каналы, имеющиеся в бетонной оболочке. Эти каналы, предусмотренные большинством производителей керамических дымоходов, расположены вдоль каждого из четырех углов оболочки. Рекомендуют при высоте трубы от 1,5 до 2 м армировать только два канала (по диагонали), а при высоте от 2 до 3 м — все четыре. Длина арматурного стержня определяется расстоянием от устья трубы до места прохода ее через кровлю, которое умножают на два, поскольку под кровлю стержень должен уходить на такое же расстояние. Если дымоход значительно возвышается над крышей, то для его усиления можно применять другие методы. Например, установить трубу, в бетонной оболочке которой, помимо дымового, есть и второй канал большого сечения (для вентиляции помещения или проводки инженерных коммуникаций внутри дома). Этот канал до самого основания заполняют арматурными стержнями и заливают бетоном. Еще один вариант — «одеть» бетонный кожух в корсет из стальных уголков с перевязкой требуемой длины.

      Крепление сэндвич-трубы к стене. Из чего состоит дымоход-сэндвич

      Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

      • Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
      • Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
      • Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

      Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

      • отсутствие конденсата;
      • небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
      • снижение пожароопасности;
      • долговечность;
      • привлекательный внешний вид;
      • простота монтажа.

      Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

      Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

      Настенный кронштейн для сэндвич-дымохода

      Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

      Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

      Как закрепить сэндвич трубу на крыше. Что такое сэндвич-дымоход?

      Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили стальные сэндвич-дымоходы.

      Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними заполнено негорючей изоляцией – минеральной ватой.

      Минеральная вата одновременно играет роль утеплителя и изолятора.

      Среди основных преимуществ сэндвич-дымоходов можно выделить:

      • высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
      • небольшой вес системы дымоудаления;
      • гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
      • использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

      Важно знать, что температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

      Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если дерево подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

      Урбан (Участник FORUMHOUSE):

      У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте прохождения дымохода через деревянное перекрытие.

      По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

      Установка сэндвич-трубы на кирпичную трубу. Что такое сэндвич, его достоинства и недостатки

      Сэндвич дымоход — это двухконтурная конструкция цилиндрической формы, состоящая из нескольких секций труб длиной в 1 метр, которые вставляются в процессе монтажа одна в другую. Внутренний и наружный контур выполнен из трубного проката, между которыми помещён теплоизоляционный материал — вермикулит, минеральная вата или базальтовое волокно. Он не позволяет быстро остывать дымоотводу и препятствует появлению внутри него конденсата.

      Данные утеплители характеризуются низким коэффициентом теплопроводности, стойкостью к воздействию химических веществ, огнестойкостью и высокой влагостойкостью. Внутренний контур изготавливается в основном из жаропрочной и коррозиестойкой нержавеющей стали, для наружного используются трубы из нержавейки, оцинкованного железа, легированной стали с декоративным эмалевым покрытием.

      Благодаря конструктивным особенностям сэндвич дымоходы обладают следующими преимуществами:

      • Простотой и удобством монтажа. Благодаря большому ассортименту соединительных деталей можно придать конструкции конфигурацию любой сложности.
      • Звукоизоляционными свойствами. Трубы за счёт трёхслойной структуры стенок значительно снижают гул и шум, возникающие при тяге.
      • Совместимостью со всеми типами отопительных приборов, вне зависимости от используемого топлива.
      • Лёгкостью и универсальностью конструкции, поэтому сэндвич дымоходы могут устанавливаться как внутри, так и снаружи помещения без возведения дополнительной опоры.
      • Привлекательным внешним видом.
      • Высокими теплозащитными свойствами, благодаря которым конструкция надёжно защищена от образования конденсата.
      • Высокой пожаробезопасностью. Эффективная теплоизоляция также препятствует нагреву наружного контура дымоотводного канала до очень высоких температур, способных воспламенить горючие материалы, соприкасающихся с их поверхностью конструктивных элементов строения.
      • Гладкими внутренними поверхностями. При эксплуатации они меньше подвержены осадку сажи, что позволяет достаточно редко чистить канал дымохода.
      • Длительным сроком службы. Внутренний контур сэндвич труб изготовлен из нержавейки, устойчивым к термической и химической агрессии, поэтому они сохраняют свои первоначальные характеристики многие годы.

      Как закрепить дымоход снаружи. Базовые параметры

      Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

      Здесь опирайтесь на такие рекомендации:

      • диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
      • если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
      • если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
      • если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

      При этом длину дымохода надо определять согласно таким правилам:

      • минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
      • если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
      • не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр. Оптимальный вариант – на полтора метра.

      Насадка для перехода с кирпичной трубы дымохода на сэндвич. Преимущества сэндвич-трубы для дымохода

      Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

      Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

      • Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
      • Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
      • Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
      • Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
      • Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
      • Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
      • Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
      • Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

      Настенный кронштейн для дымохода из сэндвич-трубы, правила монтажа

      Чтобы обеспечить правильное функционирование дымоходу, необходимо позаботиться о том, чтобы он был надежно зафиксирован. Для дымоходов из кирпича или керамики роль фиксатора играет цементный фундамент, в который встраивается дымоходная труба. Современные дымоходные сэндвич-трубы благодаря небольшому весу не требуют заливки фундаментом, а устойчивость всей конструкции достигается с помощью настенных кронштейнов.

      Из чего состоит дымоход-сэндвич

      Дымоход из сэндвич-трубы — это трехслойное устройство из тонколистного металла, где внутренний и наружный слой изготовлены из нержавеющей стали, а между ними расположена прослойка — это термоизоляция из базальтовой ваты:

      • Внутренний слой выполняет задачу дымоотведения, обеспечивает герметичность и целостность конструкции. Изготавливается из жаропрочной стали и способна выдерживать термические нагрузки до 900°С.
      • Прослойка служит для обеспечения теплоизоляции, не позволяя образовываться в трубе конденсату.
      • Наружный слой — защитная оболочка от воздействия неблагоприятных внешних факторов: дождя, снега, ветра. Нержавеющая сталь, которая используется в качестве материала, из которого выполнен верхний слой обладает высокими показателями сопротивления их агрессивному влиянию.

      Сэндвич-дымоход — это наиболее популярное устройство для дымоотведения, которое обладает рядом достоинств:

      • отсутствие конденсата;
      • небольшое, в сравнении с другими видами дымоходных труб, скопление сажи;
      • снижение пожароопасности;
      • долговечность;
      • привлекательный внешний вид;
      • простота монтажа.

      Что касается установки такого дымохода, то легкость процесса обеспечивается, кроме оптимального веса, наличием дополнительных элементов, которые в комплекте позволяют смонтировать систему дымоотведения без дополнительных усилий и даже самостоятельно. Любой домашний мастер в состоянии собрать дымоход без помощи специалистов.

      Сэндвич-дымоход включает несколько составляющих: труб горизонтальных и вертикальных, колен, старт-сэндвича, переходников и кронштейнов. Все элементы дымохода монтируются посредством хомутов — специальных металлических колец, которые обеспечивают прочное крепление стыков и фиксируют дымоход в нужном положении, чтобы в процессе эксплуатации конструкция не подвергалась разгерметизации.

      Настенный кронштейн для сэндвич-дымохода

      Устройство, позволяющее закрепить трубу в вертикальном плоскости к стене здания. Это не силовой элемент, основная его задача — удержание трубы в вертикальном положении.

      Кронштейны изготавливают из нержавеющей стали. Устройство с одной стороны закрепляется к стене здания, с другой стороны с помощью хомута крепится к трубе, фиксируя ее параллельно плоскости стены на расстоянии.

      Правила установки настенных кронштейнов

      Важное значение в устройстве дымохода имеет стартовый кронштейн — конструкция из нескольких направляющих, которая выполняет роль опорной детали для дымохода. Она может быть покупная или изготовленная под конкретный проект.

      Обратите внимание! При заказе кронштейнов важно указать расстояние от стены до трубы, соответствующее правилам противопожарной безопасности.

      В процессе монтажа важно соблюдать правила установки фиксирующих элементов.

      Не стоит устанавливать кронштейн в месте соединения двух труб, правильней расположить деталь посередине.

      Стартовый кронштейн устанавливается в месте соединения первой одностенной трубы с трубой утепленной на расстоянии, которое не позволит утепленному слою оплавиться. Ошибки при установке грозят появлением дефектов в теплогенерирующем оборудовании и созданием пожароопасной ситуаций.

      Крепление дымохода к стене своими руками

      Монтаж и установка трубы дымохода своими руками

      Чтобы оборудовать жилье печью, установкой твердотопливного типа или атмосферным газовым котлом, необходимо организовать канал отвода продуктов сгорания. Можно выложить его из кирпича, но это большие финансовые и трудовые затраты, в некоторых случаях невозможно реализовать проект по причине конструктивных особенностей дома. При наличии таких сложностей осуществляют крепление дымохода к стене. Вариант выигрывает еще и потому, что можно выполнить работы самостоятельно, без привлечения профессиональной бригады монтажников.

      Что такое сэндвич дымоотвод

      Элемент получил свое название благодаря слоеной конструкции. Имеется начинка, которая помещена между двумя основаниями. В качестве первой выступает утеплитель, в роли оснований – металлические трубы разного диаметра. Вся система представляет собой законченную монтажную единицу. Соединяя определенное количество таких элементов, получают дымоотводы разной высоты. Это базовые детали, нужен еще крепеж для дымохода, различного рода отводы и дополнительные приспособления.

      Материалы конструкции

      Трехслойная конструкция, которая является основой единичного элемента трубы, состоит из следующих материалов:

      • Кожух внутренний рабочий для отвода продуктов сгорания. Чаще бывает изготовлен из стали нержавеющей марки AISI 316.
      • Наполнитель, предназначенный для утепления.
      • Кожух внешний или несущий марки AISI 304, который служит каркасом. Его фиксируют к стене.

      Особенность внутреннего дымоотвода состоит в возможности выдержать газы, температура которых доходит до 900 градусов по Цельсию. Внешняя оболочка имеет хорошую сопротивляемость к агрессивной среде.

      Типы соединения

      Сэндвич-элементы соединяются между собой по типу колен – с одной стороны раструба имеется стыковочный цилиндрический паз без утеплителя, куда вставляется конец другого дымоотвода до упорной юбки. Это удобно и позволяет использовать лишь стягивающие хомуты для плотной фиксации цилиндров между собой.

      Крепеж дымохода к плоскости стены происходит за счет опорных хомутов различного диаметра и длины держателей. Иногда вместо них идет одна стойка, которая на конце имеет форму шурупа. Эту часть просто вкручивают в пластиковый дюбель, вставленный в бетон.

      Вид утеплителя и толщина стенок

      В качестве утеплителя между внутренним и внешним кожухом в конструкции такого типа применяют вату на базальтовой основе. Это единственно возможный вариант теплоизоляции, так как минеральная вата не является горючим материалом, поэтому с легкостью выдерживает высокие температуры. Толщина самого базальтового слоя зависит в первую очередь от диаметра трубы. В среднем этот размер колеблется от 60 до 40 мм, а плотность составляет 125 килограмм на кубометр.

      Если брать толщину стенок металла нержавейки, то для внутреннего кожуха стандартом является 1-0.5 мм, для внешнего, не подверженного сильному нагреву – 0.4 мм.

      Преимущества и недостатки

      Канал отвода газов, организованный на основе сэндвич-дымаря, имеет такие положительные стороны:

      • Качественное утепление, сводящее на минимум негативные факторы конденсата на внутренних стенках и обледенение канала.
      • Благодаря гладкости стенок, сажа практически не оседает на них и легко счищается.
      • Трубы термостойкие, имеют длительный срок службы до прогорания.
      • Сам каркас можно собрать быстро и это будет дешевле, чем выкладывать кирпичный массив.
      • Легко проводить обслуживание, так как в любом месте можно отсоединить секцию и сделать ревизию канала.

      Есть у сэндвич-элементов один существенный недостаток – при длительной эксплуатации может наблюдаться ухудшение герметизации стыков между отдельными компонентами.

      Если сравнивать цену металлического каркаса с ценой на кладку из кирпича, последняя будет стоить дороже, но саму многослойную структуру сэндвича нельзя назвать дешевой.

      Устройство дымоотвода из сэндвич элементов

      Дымарь на основе двустенных каналов может содержать такие стандартные элементы:

      • Сэндвичи различной длины. Это основной материал, из которого состоит каркас конструкции.
      • Двустенный дымоотвод стартовый. Он предназначен для соединения выхода котла или печи с остальными компонентами системы.
      • Тройник двустенной конструкции с утеплителем. Выполняет функцию перехода от горизонтального выхода к вертикальному участку.
      • Конденсатосборник торцовый. Его устанавливают в нижнюю часть тройника, чтобы удалять влагу, стекающую по стенкам дымаря.
      • Кронштейн опорный для дымохода – удерживает всю массу конструкции.
      • Отвод – эта деталь позволяет смещать направление вертикали при необходимости обойти свес крыши или другое препятствие.
      • Хомуты для фиксации. Ими обжимают места стыков сэндвич-элементов.
      • Колпак. Его надевают сверху, чтобы защитить канал от попадания внутрь атмосферных осадков.
      • Кронштейн стеновой.

      Все перечисленные детали должны быть одинакового диаметра.

      Если расстояние канала от последней точки его закрепления к стене до верхушки превышает 1.5 метра, следует устанавливать на этом отрезке специальный хомут для растяжек. Конструкция, не усиленная тросами, при шквальных ветрах легко может отвалиться.

      Конструктивные особенности кронштейна

      Самый распространенный тип крепежного элемента – регулируемый кронштейн для фиксации дымаря к стене. Он состоит из двух штанг с круглыми отверстиями для прикручивания к дому и продолговатыми пазами для возможности изменения положения хомута относительно внешней стороны стены.

      Сам хомут состоит из двух частей: опорной и фиксирующей. Первая закрепляется на штангах при помощи винтов, вторая присоединяется к опорной таким же образом. Хомут рассчитан на определенный диаметр цилиндра.

      Способы крепления дымохода к стене и необходимые инструменты

      Есть два распространенных способа установки дымоотвода возле стены:

      • Крепление при помощи мачты подразумевает возведение стальной конструкции из уголков и профильной арматуры. Эта опора должна иметь внутреннее сечение большее, нежели внешний диаметр цилиндра, так как последний помещают в середину. Нижнюю часть мачты бетонируют в землю, верхнюю крепят четырьмя растяжками.
      • Фиксация к стене на расстоянии предполагает применение опорных кронштейнов, которые непосредственно прикручивают к несущей конструкции, а к ним уже закрепляют дымарь.

      В первом случае в качестве инструментов необходимо иметь: сварочный аппарат, устройство для резки металла, набор гаечных ключей и другие приспособления. В варианте с кронштейнами – электрический перфоратор.

      Как закрепить трубу дымоходную к стене своими руками

      Чтобы самому построить дымоотвод из сэндвич-элементов, необходимо:

      1. Пробурить отверстие в стене под боковой вывод дымаря.
      2. Отбить вертикаль и разметить точки под монтаж крепежа не реже чем через один метр.
      3. Пробурить отверстия по разметке и установить в каждое кронштейн для дымохода.
      4. Осуществить сборку дымаря снизу вверх, постепенно закрепляя каждый участок в хомуте.

      Положение канала должно быть строго вертикально.

      Выполнять эти сложные монтажные работы следует с соблюдением техники безопасности. Обязательно должна присутствовать страховка лестниц и опор во время пребывания на высоте.

      Кронштейн для дымохода своими руками

      Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.

      Назначение и особенности конструкции

      Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

      Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

      • разъемное кольцо, охватывающее трубу, снабжается прокладкой из резины или термостойкого материала,
      • консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления,
      • площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

      Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

      Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

      В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

      Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

      Опорный кронштейн для дымохода

      Стеновые (настенные)

      это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

      Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

      При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

      При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

      Стеновой кронштейн для дымохода

      Телескопические

      В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

      Телескопическое крепление для трубы

      На шпильках

      Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

      Кронштейн на шпильках

      Консольные

      В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

      Консольный кронштейн для дымохода

      Материалы изготовления

      Крепления делают преимущественно из следующих материалов:

      • нержавеющая сталь,
      • алюминиевые сплавы,
      • черный металл с последующей оцинковкой или покраской.

      Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

      Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

      Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

      Плюсы и минусы

      По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:

      • быстрота монтажа,
      • не требуется высокая квалификация в печных работах и каменной кладке,
      • низкая стоимость,
      • малый вес, не требуется капитальный фундамент.

      К недостаткам можно отнести:

      • меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене,
      • кронштейны склонны к провисанию,
      • сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.

      Критерии выбора

      При выборе кронштейна необходимо учитывать следующие факторы:

      • диаметр дымохода,
      • максимальное и среднее расстояние от стены,
      • материал стены и материал трубы.

      При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

      Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

      Правила установки

      Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:

      • крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты,
      • крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо,
      • тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.

      Технология изготовления кронштейна для дымохода самостоятельно

      Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

      Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

      Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

      Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

      Последовательность действий следующая:

      • полосу, уголок (квадратный прокат) нужно нарезать по размеру,
      • тщательно зачистить угловой шлифмашиной,
      • выгнуть кольца на оправке- полене,
      • обезжирить места сварных швов,
      • приварить к полосе направляющие и укосины,
      • приварить к ним полукольцо,
      • просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

      теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

      Крепление дымохода к стене

      Длинна в собранном состоянии, мм: 270
      Max. длинна выноса, мм: 500
      Материал изготовления: черная сталь

      Длина, мм: 500
      Материал: сталь AISI 430

      Диаметр трубы, мм: 160
      Толщина стали, мм: 1.0

      Диаметр трубы, мм: 125
      Толщина стали, мм: 1

      – Диаметр трубы внутренней, мм: 135
      – Толщина трубы внутренней, мм: 0,8

      Диаметр элемета, мм: 125
      Материал сталь: 430

      Диаметр элемета, мм: 197
      Материал сталь: 430

      Диаметр элемета, мм: 200
      Материал сталь: 430

      Диаметр, мм: 100
      Толщина, мм: 0,5

      Длинна в собранном состоянии, мм: 270
      Max. длинна выноса, мм: 500
      Материал изготовления: черная сталь

      Длинна в собранном состоянии, мм: 270
      Max. длинна выноса, мм: 500

      Длинна в собранном состоянии, мм: 270
      Max. длинна выноса, мм: 500
      Материал изготовления: черная сталь

      Длинна в собранном состоянии, мм: 270
      Max. длинна выноса, мм: 500
      Материал изготовления: черная сталь

      Диаметр тройника, мм: 210
      Материал: сталь
      Min расстояние, мм: 200
      Max растояние, мм: 400

      Диаметр тройника, мм: 250
      Материал: сталь
      Min расстояние, мм: 200
      Max растояние, мм: 400

      Диаметр тройника, мм: 280
      Материал: сталь
      Min расстояние, мм: 200
      Max растояние, мм: 400

      Диаметр, мм: 200
      Толщина стали, мм: 0,5
      Высота, мм: 28

      Диаметр трубы, мм: 80
      Толщина стали, мм: 1

      Диаметр трубы, мм: 300
      Толщина стали, мм: 1
      Материал сталь:430
      Масса, кг: 2,69

      Диаметр трубы, мм: 100
      Толщина стали, мм: 1
      Материал сталь: 430

      • Диаметр трубы, мм: 120
      • Толщина стали, мм: 0,8
      • Диаметр трубы, мм: 140
      • Толщина стали, мм: 0,8

      Диаметр трубы, мм: 180
      Толщина стали, мм: 0,8

      Диаметр трубы, мм: 280
      Толщина стали, мм: 0,8

      Длина, мм: 250
      Материал: сталь AISI 430

      Длина, мм: 750
      Материал: сталь AISI 430

      Длина, мм: 1000
      Материал: сталь AISI 430

      Многие считают, что для правильной установки дымохода необходимо обязательно привлекать профессиональных рабочих, которые знают все тонкости и нюансы этого дела. Однако, практика показывает, что и своими руками можно сделать не хуже, а может быть и лучше, чем у специалистов. Главное при этом – выбрать правильные элементы системы.

      При установке системы отопления, в частности – монтаже дымохода, важную роль играет правильное и безопасное крепление дымохода к стене. Если не соблюдать элементарные требования техники безопасности, велика вероятность появления деформаций, разрывов стыков и т.д.

      Данный раздел каталога предлагает тем, кто занимается строительством собственного дома, коттеджа или бани, широкий выбор элементов, позволяющих осуществить качественное и надежное крепление дымохода к стене. Раздел состоит из трех основных элементов:

      1. крепление дымохода к стене (сталь),
      2. кронштейн стеновой (нержавеющая сталь),
      3. стеновой хомут.

      В каждый подраздел включено несколько модификаций представленных деталей, выбор которых зависит от диаметра трубы, ее длины, материала, из которого изготовлен крепежный элемент и его размера.

      Все стеновые кронштейны, будь то телескопическая опора под тройник, кронштейн стеновой №1 или стеновой хомут могут выдвигаться на нужное расстояние от стены в большей или меньшей степени, и закрепляться в выбранном положении. Это очень удобно, так как не нужно точно учитывать расстояние, на катором будет располагаться дымоход от стены.

      При установке системы дымохода важно соблюдать несколько основных правил. Важно помнить, что от того, насколько грамотно выполнен монтаж дымохода, а также от того, насколько качественные использованы составляющие, зависит также уровень тяги. Именно поэтому важно выбрать не только нужной длины трубы, которые станут составляющими дымохода, но и обеспечить правильное крепление дымохода к стене, соблюдая все пропорции. Заказав элементы крепежа в компании «ПечиМакс», вы можете не сомневаться в том, что вы приобрели надежные и качественные изделия, которые прослужат вам очень долгий срок, а также обеспечат полную безопасность вашему дому, бане или сауне.

      Крепление дымохода к стене

      Любому отопительному прибору нужна качественная система дымоотвода. В процессе строительства частного дома нужно проложить в нем дымоход. В случае, если дом построен без него, то придется прокладывать его через стены или крышу.

      Что такое сэндвич труба и какие они бывают

      Это многослойная труба, состоящая из 2-ух меньших разного диаметра и термоизоляционного слоя, размещенного между ними. Такая труба обладает хорошими противопожарными и теплоизоляционными качествами.

      Преимущества сэндвич труб:

      • небольшой вес,
      • простой и быстрый монтаж,
      • эстетичный внешний вид,
      • универсальность,
      • гладкие стенки.

      К недостаткам можно отнести лишь высокую стоимость.

      Из каких материалов делают

      Делают сэндвич-трубы из высоколегированной стали. В процессе выбора подходящего дымохода нужно принимать во внимание мощность отопительного оборудования. Холодными считаются газовые и дизельные отопительные котлы, а горячими — твердотопливные (на дровах и угле).

      Также важна высокая кислотостойкость материала, т.к. многие современные печи работают в режиме длительного тления (образуется много кислого и едкого конденсата).

      В изготовлении сэндвич-труб используют следующие марки стали:

      1. AISI 430. Из нее производят наружный кожух.
      2. AISI 439. В составе присутствует титан, что делает металл прочным и антикоррозийным. Из него делают рабочую и наружную часть дымоотвода.
      3. AISI 316. В данном сплаве присутствуют: молибден, никель и титан, поэтому данный металл отличается повышенной кислотоустойчивостью и термической стойкостью (до 800С). Модификация AISI 316L рассчитана на дымоходы для дизельных котлов, а AISI 316Ti — для газотурбинного и газопоршневого отопительного оборудования.
      4. AISI 304. Бюджетный вариант предыдущей марки: концентрация химических элементов здесь меньше — этим обусловлена меньшая стоимость.
      5. AISI 321. Как и AISI 316, может выдерживать большие температуры (до 800С), но не боится длительного воздействия агрессивных сред (кислот, влаги и т.д). Изделия из нее используются совместно с варочно-отопительными печами, банными печками, твердотопливным, газотурбинным и газопоршневым отопительным оборудованием.
      6. AISI 309 и 310. Содержат много хрома (25%) и никеля (20%), поэтому обладают высокой термической и кислотной устойчивостью. Используются в трубах для твердотопливных котлов. Наиболее дорогостоящей модификацией является сталь марки AISI 310S — свои рабочие свойства сохраняет при нагреве до 1000С, поэтому идеально подходит для дымоходов мощных отопительных котлов.

      Утеплитель и его толщина

      Для утепления применяют термостойкие материалы с небольшим коэффициентом теплопроводности: базальтовое волокно и минвата. Еще допускается использовать в многослойных трубах керамзит и полиуретан.

      Толщина утеплителя при изготовлении сэндвич-дымоходов бывает различной, но чаще она варьируется в пределах 25-80 мм.

      При самостоятельном изготовлении дымоотвода нужно делать небольшой нахлёст и набивать пространство между трубами предельно аккуратно.

      Типы соединения

      Для прокладка дымоотвода потребуются такие соединительные элементы:

      • старт-сэндвич,
      • потолочно-проходной узел,
      • вертикальная и горизонтальная труба,
      • хомут,
      • кронштейн,
      • оголовок,
      • колено,
      • крыза,
      • розетта,
      • тройник,
      • окапник.

      Старт-сэндвич позволяет соединить обычную трубу с многослойным дымоотводом. Само отопительное оборудование подсоединяется к дымоходу обычной и гофрированной трубой.

      В зависимости от расположения дымохода используют колена, кронштейны, переходники и трубы — все элементы соединяют хомутами.

      Для хорошего прилегания и фиксации трубы используют крепежный кронштейн, который фиксируют к стенам анкерами и болтами, после чего хомутами к нему крепят сэндвич-трубы.

      Если труба высокая, то лучше ставить разгрузочную станцию — устройство, состоящее из железного квадрата (в основном из нержавейки) и фрагментов трубы с обоих сторон. Ставят его после перекрытия.

      Перед прокладкой трубы в кровле обязательно нужно поставить розетту, а сверху неё — крызу, потом окапник, а на него трубу. На завершающем этапе монтируют оголовок, который многие называют конусом. В тех случаях, когда кровля из легковоспламеняющихся стройматериалов, требуется ставить на окончание дымохода искрогаситель, благодаря которому можно защитить кровлю от воспламенения.

      Особенности конструкции кронштейнов

      Кронштейн состоит из двух треугольных металлоконструкций, перемычек и крепежного кольца. Дополнительно оборудован уплотнителями из резины.

      Такой крепеж делают из обычной стали и нержавейки толщиной 1-1,5 мм. Иностранные компании часто делают их из алюминия.

      • стартовые,
      • настенные,
      • хомуты,
      • телескопические,
      • простые хомуты на шпильках,
      • консоли.

      Способы монтажа

      На сегодняшний день предусмотрено два способа монтажа сэндвич-дымоотвода:

      Варианты крепления дымохода к стене не очень подходят для твердотоплевных котлов,так как образуют много дыма.

      Монтаж сэндвич дымохода через стену

      Дымоход через стены — это наименее трудоёмкий и более экономичный способ.

      Прокладывают дымоход в стенах поэтапно:

      1. Сначала требуется точно рассчитать нужную длину трубы, прокладываемой через стену. Следует учесть также длину тройника, который потребуется установить, и скат крыши, так как труба должна выходить за её пределы.
      2. Короб, размещаемый в стене, заполняют термостойким материалом.
      3. Проходной узел закрывают крышкой.
      4. Края этой крышки отделывают обналичником из материала отделки здания.
      5. Далее — герметизиация короба термостойким герметиком.
      6. На выходе дымоотвода из стены ставят ревизию.
      7. Дымоход фиксируют крепежными кронштейнами (с шагом 1,5-2 м).
      8. После монтажа дымоотвода необходимо проверить его вертикальность и горизонтальность строительным уровнем.

      Как установить дымоход через крышу

      Самое главное условие пожарной безопасности — размещение трубы на большом расстоянии от легковоспламеняемых элементов.

      Для холодной крыши такой вариант монтажа является оптимальным, но нужна кровельная разделка. Сегодня её можно купить практически под любой уклон кровли. При этом монтировать кровельную разделку требуется сверху, заводя её под конек кровли.

      Сендвич-трубы прокладывают в кровле поэтапно:

      1. Первым делом вырезают профлист в месте расположения трубы (чуть больше сечения дымохода).
      2. Нужно приготовить кровельную разделку из оцинковки и поставить ее, начиная процесс снизу. Она запускается на профлист примерно на 15 см.
      3. Далее снимают профлист и кладут верхнюю часть кровельной разделки, после чего накрывают её по бокам на 20 см.
      4. Затем кладут на место снятый до этого профлист и надежно закрепляют его.
      5. Закрывают и герметично заделывают швы для предотвращения утечек.
      6. Утепляют дымоход термостойкими материалами, которые надежно фиксируют отожженной мягкой проволокой.
      7. Делают из оцинковки зонт (колпак) и монтируют его на конец дымохода.
      8. На последнем этапе герметизируют наплавляемыми и самоклеющимися материалами швы.

      Инструменты, требуемые для установки дымоотводной трубы

      Для прокладки сэндвич дымохода требуются такие инструменты, как:

      • болгарка,
      • дрель с набором сверл (обычные и по бетону),
      • шуруповерт, простые и крестовые отвертки,
      • лобзик или перфоратор с режимом долбления,
      • кельма и шпатель,
      • защитные очки и перчатки.

      Особенности установки дымохода своими руками

      Установить дымоотвод собственными силами очень просто. Перед монтажом дымоходной трубы требуется все правильно замерить, определить места стыкования и поворотов, что позволит рассчитать количество требуемых элементов.

      Потом нужно проделать отверстия для дымохода в стенах, плитах перекрытия и крыше. Прокладывая дымоотвод в стенах нужно учитывать, что горизонтально не советуют проводить дымоходную трубу в стенах толщиной свыше 1 м. Если этого не избежать, то обязательно прокладывать трубу под углом. Расстояние между трубой и легковоспламеняемыми конструкциями не должно быть менее 38 см, иначе её придется дополнительно заизолировать.

      Для быстрого монтажа дымохода и во избежание деформации нужно начинать монтажные работы от отопительного оборудования. Также запрещается прокладывать дымоход рядом с какими-либо коммуникациями (электросети, газопроводы и т.д).

      Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы

      В своем частном доме или бане при наличии отопительного котла, камина или печи очень важно корректно подобрать способ избавления от продуктов горения. А основной из них – это дым. Если подойти к вопросу невнимательно, то можно не только снизить КПД при функциональной эксплуатации, но и подвергнуть собственную жизнь опасности. Угарный газ, если он распространяется внутрь помещения хоть в небольшом количестве, способен вызвать серьезное отравление организма. Правильный монтаж и установка трубы дымохода своими руками – это задача на сегодняшний день доступная не только профессионалам, но также и любителям, которые детально изучили техническую сторону вопроса.

      Правила обустройства

      Угарный газ практически невозможно определить, он не обладает вкусом и запахом, незаметен визуально. Причем он тяжелее воздуха, поэтому оседает и остается в помещении. В связи с этим необходимо следовать основным правилам при установке теплогенератора и дымохода:

      • При установке печи или камина с большой массой, заранее готовьте под них фундамент: небольшую платформу, которая не сдвинется с места, если просядет основание строения.
      • Стеновые и потолочные перекрытия, если они выполнены из горючих материалов, должны располагаться на значительном удалении от источника пламени (около 40 см). При прохождении стеновых и потолочных перекрытий: 500 мм – до горючих, 380 мм – до негорючих.
      • Соблюдайте минимальное количество изгибов в дымовом канале. При этом не допускайте прямых углов в системе, лучше разбить такой изгиб на два участка или использовать элементы с меньшим и большим углом.

      Существуют нормы, выдвигаемые при монтажных работах в зависимости от типа используемого топлива. Это СНиП 41-01-2003, НПБ 252-98 и ВДПО. Их игнорирование может вызвать множество нарушений, которые сказываются на качестве работы теплогенератора. Неправильная подборка устройства может привести к перегреву перекрытий, недостаточная тяга приводит к оседанию сажи, а негерметичная сборка приводит к задымлению помещения.

      Основные технические характеристики дымохода

      Как правило производители теплогенерирующих устройств в инструкциях прописывают рекомендуемый диаметр дымохода. Данный параметр напрямую зависит от силы тяги. А она уже определяется высотой, зависимость прямо пропорциональна. Основное требование: диаметр не может быть уже диаметра патрубка печи, это запрещено.

      Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

      Если кровля имеет плоскую конструкцию, то высота над кровлей составляет минимум 50 см. На скатных кровлях, в случае расположения дымохода на расстоянии от конька до 1,5 м, высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если он расположен в пределах 1,5–3 метров – высота не может быть ниже конька или парапета. Когда конструкция находится дальше 3 метров от линии конька, то его минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.

      На сегодняшний день у потребителя есть много вариантов при выборе системдымоотведения:

      • классический вариант труб, выложенных из кирпича,
      • аналоги из керамики,
      • модульные дымоходы из нержавеющей стали, ставшие популярными относительно недавно, но уже успевшие зарекомендовать себя как простое и вместе с тем надежное устройство.

      Как правильно смонтировать дымоход – выбираем тип вывода

      Существует два варианта прохода дымоотвода:

      • Через стену. Преимуществами такого решения является улучшение пожарной безопасности, минимизация задымления, возможность простого увеличения тяги в зависимости от высоты трубы, а также установки в готовом здании. Но есть и недостатки: более сложный и дорогой монтаж.
      • Через крышу. Достоинства этого решения – высокая устойчивость конструкции, отсутствие переохлаждения дымовых газов. Но при этом, вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

      Обязательно следует придерживаться требований СПиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

      1. Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
      2. Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
      3. Обязательно использование ППУ при пересечении крыши или стены.
      4. Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
      5. Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
      6. Дымовой канал не должен соприкасаться с любыми коммуникациями.
      7. Нагрев ближайших строительных элементов не должен превышать 50 градусов.
      • Не рекомендуется использовать трубу сэндвич в качестве первого элемента, установленного непосредственно на выходной патрубок теплогенерирующего аппарата. Первым элементом должен быть адаптер.
      • Монтаж идет снизу вверх, каждый последующий элемент входит в предыдущий.

      Как собирать сэндвич: по дыму или конденсату

      Важный момент – это выбор способа сборки дымохода. Особенно вопрос актуален, если говорить про монтаж промышленных дымоходов.

      Итак, существует два базовых типа – сборка по конденсату или дыму. Мы однозначно рекомендуем сборку по конденсату: каждая следующая труба вставляется внутрь предыдущей. Не забываем, что установка дымохода проходит снизу от теплогенератора вверх.

      При сборке по конденсату влага стекает вниз по внутренней стенке, не оседает на трубе, накапливая сажу и разъедая стенки. Также важным моментом при сборке по конденсату является то, что влага не попадает в теплоизоляционный слой сэндвич-дымохода, тем не самым не разрушая его. Срок службы труб из нержавеющей стали тем самым повышается.

      Теги: #Крепление дымохода к стене своими руками

      Кронштейн Для Дымохода Сэндвич: Настенный или Телескопический


      Автор znatok На чтение 6 мин. Просмотров 328 Опубликовано
      Обновлено

      Кронштейн для дымохода сэндвич и закрепление хомута, является одним из немаловажных элементов крепления трубы. Это надежный способ добиться стабильной фиксации конструкции.

      Вертикальный дымоход

      Основные требования к стеновым кронштейнам

      Наружное крепление, должно быть надежным и прочным основанием. Полностью соответствовать жестким стандартам качества стали и действительно противостоять многим температурным нагрузкам и коррозии.

      Каждый год 1500 пожаров происходят из-за неправильно собранной конструкции дымохода и одна треть из них настолько серьезна, что дом сгорает.

      Кронштейн для дымохода сэндвич и хомут не исключение и подвержены агрессивным воздействиям окружающей среды.

      При использовании крепежа, важно учитывать нюанс

      Кронштейн

      Труба весом более 5 метров, может весить до 50 килограммов, а кронштейн стеновой для дымохода сэндвич, может не выдержать этой массы. Чтобы избежать этой ситуации, пьедестал монтируется под тройник. Стенд можно прикрепить к стене или установить подставку на землю.

      Кронштейн для дымохода
      Труба весом более 5 метров, может весить до 50 килограммов

      Хомут

      «Трубная лента», в основном круглая металлическая скоба, надевается вокруг дымохода сэндвич и закрепляется путем затягивания зажимного болта и гайки.

      Используйте хомуты из нержавеющей и жаропрочной стали. Зажим между соединением с трубой не должен быть резиновым, потому что может расплавиться.

      Некоторые рекомендуют обрабатывать его между слоями термостойким герметиком. Но практика показывает, что этот материал не так долговечен, поэтому проблема сохраняется.

      Трубная лента

      Состав комплекта наружных дымоходов

      Комплект для наружной установки состоит из нескольких элементов:

      Прямой элемент

      Прямые составляющие для получения высоты

      Большая часть конструкции, состоит из прямых элементов длиной 1 метр. Звенья соединяются друг с другом единой системой. Каждая часть имеет зажим для обеспечения безопасности этого соединения.





      Компонент с дверцей

      Контрольный элемент с люком обслуживания

      Для облегчения ежегодной очистки трубочистом, может быть предусмотрен дополнительный элемент обслуживания. Это прямой компонент со съемной водонепроницаемой дверцей, которую можно открыть для очистки.





      Нижняя часть конструкции

      Настенный кронштейн

      Дымоход крепится к фасаду здания двумя видами креплений. Сначала с помощью настенного кронштейна в нижней части конструкции, чтобы выдержать вес всей системы. Затем с помощью настенных воротников, количество которых адаптировано к высоте трубопровода.





      Обжимной хомут

      Настенный хомут

      Чтобы прикрепить дымоход к передней части корпуса, настенные хомуты фиксируются каждые 3 метра, или используют кронштейн стеновой телескопический, если стена имеет неровную поверхность.





      Стыковочный тройник

      Соединительный тройник 90

      Для подключения внешнего узла к нагревателю, используется соединительный тройник 90. Он служит для объединения с внутренним соединением дровяной печи и установлен одностенный адаптер с двойной стенкой.





      Соединитель

      Двустенное соединение

      Соединение на внешней стене обеспечивает двустенный элемент. Это позволяет правильно соединить воздуховод снаружи и трубу от дровяной печи.





      Нижний буфер

      Нижняя прокладка

      На нижнем конце соединительного тройника, добавлен нижний буфер, чтобы закрыть нижнее отверстие.







      Защита изоляции

      Выходной наконечник

      В верхней части, установлен выходной наконечник, для защиты изоляции. Он защищает стенки, но не защищает внутреннюю часть дымохода от дождя. Рекомендуется установить колпачок над этим выпускным патрубком.





      Защита от воды

      Шляпа дождя

      Для полной защиты наружной части, лучше закрывать дымоход из нержавеющей стали. Шляпка отводит газы горизонтально и защищает воздуховод от проникновения воды и, следовательно, от коррозии.





      В особых случаях, когда труба превышает последний хомут больше 3-х метров, рекомендуется поставить дополнительное крепление. То есть, удержание верхней части дымохода на крыше, с помощью системы направляющих воротников с 2 или 3-точечным креплением.

      Хорошо построенный дымоход, создает уютную атмосферу в доме

      Помимо этого правила, примите все необходимые меры предосторожности во время установки, включая защитное оборудование и использование ремней безопасности для всех работ на высоте.

      Правила монтажа стеновых кронштейнов

      Кронштейн для дымохода сэндвич устанавливается в основании системы (для поддержки веса) Затем, настенные воротники, распределяют по высоте конструкции и продолжают поднимать до крыши дома, преодолевая гребень, минимум на 40 см, как того требуют правила.

      Прежде чем начать вертикальную сборку канала на стенах, рекомендуется установить кронштейны с шагом 1,5-2 м. Способ установки, а также выбор крепежа, зависят от материала, из которого построен дом.

      Роль дымохода сэндвич состоит в том, чтобы вытягивать дым, выхлопные газы, улучшать условия сгорания.

      Для крепления к стене используют специальный кронштейн стеновой для дымохода, который представляет собой зажим под диаметр трубы, прикрепленной к требуемой поверхности. Сначала крепится кронштейн, а затем в него вставляется труба, но так же разрешается выполнять установку в обратном порядке. Закрепляется колено, как минимум одним хомутом. Крепеж устанавливают как минимум через каждые два метра.

      Принцип работы телескопического кронштейна

      Некоторые ножки кронштейна регулируются по длине.

      Цель этого крепежа, заключается в крепком закреплении трубы к стенке здания. Кронштейн стеновой телескопический, предотвратит смещение от горизонтального и вертикального направления. В зависимости от вида дымохода и метода крепления, возможно корректировать длину от 40 до 60 сантиметров. Применяя этот держатель, можно не опасаться за шероховатые стенки, которые, препятствуют в вертикальном положении точно зафиксировать дымоотвод. Если стена прямая, возможно использовать обыкновенный стенной держатель.

      Телескопический кронштейн не рекомендуется устанавливать на полную длину, иначе он может быть слишком слабым.

      Кронштейны можно изготовить своими руками, но лучше купить. Это будет правильно с технической точки зрения.

      Ошибки при установке дымохода из сэндвич труб

      Несмотря на то, что дымоход имеет крепление, секции в нескольких местах свободны, что дает дымоходу вид «пьяной компании»

      Смотреть видео

      Проверьте и убедитесь, что у вас есть правильный компонент для установки дымохода и посмотрите видео как легко прикрепить кронштейн к стене.

      Fix-It Chick: Установка изолированной дымоходной трубы | Новости, Спорт, Работа

      Дровяное отопление может быть очень полезным. Когда правильно выровненный дымоход не является вариантом, дровяная печь может быть установлена ​​с изолированной трубой из нержавеющей стали класса А. Эти несколько простых шагов помогут вам понять ограничения и возможности установки изолированной печной трубы.

      Шаг 1: Тепло легко уходит через одностенную трубу печи. Использование однослойной трубы для перехода от печи к изолированной трубе дымохода — лучший способ улавливать тепло, выходящее через стенки трубы.Для одностенных печных труб требуется минимальное расстояние 18 дюймов от горючих материалов, таких как стены и потолки.

      Шаг 2: Изолированная труба класса A требует минимального зазора 6 дюймов от потолка и стен. Трубы, проходящие через жилые помещения и складские помещения, должны быть огорожены. Между изолированной трубой и ее кожухом требуется зазор 2 дюйма. Трубу, установленную снаружи дома или установленную в незанятом помещении, не нужно закрывать.

      Шаг 3: Установка слишком длинных или множественных изгибов может уменьшить поток воздуха и затруднить работу системы.Изолированные дымоходы не должны превышать 20 футов в длину. Эту длину следует уменьшать на 10 процентов для каждого изгиба на 90 градусов и на 5 процентов для каждого изгиба на 45 градусов в беге. Горизонтальные секции трубы должны быть расположены под углом 1/4 дюйма на каждом футе трассы, чтобы креозот и влага могли стекать обратно к печи.

      Шаг 4: Дымоходы могут быть спроектированы так, чтобы они проходили прямо через потолки и чердаки, выходя из верхней крыши, или они могут отклоняться от дровяной печи, выходить через внешнюю стену и подниматься вверх по внешней стороне дома.

      Шаг 5: Правильные опоры, балки и изоляционные экраны чердака являются неотъемлемой частью надежной и надежной системы дымохода.

      Шаг 6: Изолированные дымоходы должны выступать на 3 фута над линией крыши и на 2 фута выше любого пика в пределах 10 футов от оголенной трубы дымохода.

      Шаг 7: Для защиты системы от повреждений, связанных с погодными условиями, необходимо установить круглый верх, штормовой воротник и кровлю.

      Шаг 8: Ключом к установке любой печной трубы является правильное планирование и дизайн.Перед началом сборки прочтите всю литературу по установке. Правильно установленный изолированный дымоход может прослужить всю жизнь, поэтому стоит потратить время и деньги.

      установка новой установки через стену. Нужен старый совет по вопросу о нависании!

      Хорошо, во-первых, я прокладываю черную трубу печи на протяжении всей моей установки, за исключением сквозной стены, которая представляет собой трубу класса A, проходящую через наперсток.При уходе у меня нет проблем согревать это место и сохранять его в тепле в течение нескольких дней. Долгое время я беру дымоходную трубу, потому что мне приходится чистить дымоход один или два раза в месяц.

      Во-первых, я не собираюсь проходить через потолок и крышу, поэтому давайте сразу это исключим, я знаю, что это рекомендуется, но это не сработает для этого приложения, к тому же у меня уже есть дыра в стене.

      В настоящее время у меня есть 2 дымохода класса А по 36 дюймов, колпак и то, что похоже на колено 15 градусов.Мой дымоход выходит из здания на высоте примерно 6 футов, поэтому будет очень трудно получить какую-либо поддержку с уровня земли снаружи. Хочу купить и заказать стеновую опору, но она стоит так близко к зданию, что не пропустит канун. Установка будет опорой на стену, 1 секция трубы доставит меня в канун, затем я планирую запустить как минимум еще одну секцию и, возможно, 2, если она понадобится. Итак, изнутри я поднимаюсь на 6 футов вверх, затем на 90 градусов в сквозную стену, на 4 фута наружу, затем еще на 90 прямо вверх с 2 36-дюймовыми секциями.Кто-нибудь знает, делают ли они удлиненную (не менее 12 дюймов) тройниковую опору для внешней стороны, а также настенные опоры 12+ дюймов для оставшихся 1 или двух секций SS, чтобы вывести меня на вершину. Я видел настенные опоры, но не могу найти тройник. Эти трубки — мужские, я считаю, супервент — это бренд.

      Я не хочу проходить канун, я хочу выйти за его пределы. Я понимаю, что моя тяга может быть невысокой в ​​90-е годы, моя печь также является задней вытяжной печью, она не идет сверху, поэтому она выходит сзади на 90, затем выходит из стены на 90, затем прямо вверх снаружи с 90.В настоящее время он работает нормально, но я считаю, что моя холодная внешняя труба может вызывать у меня проблемы с сквозняком.

      Как вы думаете, какие-нибудь идеи по поводу удлиненного кронштейна для тройника снаружи, которые помогут мне накануне. ЕСЛИ я не могу найти, что мне, возможно, придется пробежать небольшой 30 градусов или что-то в этом роде, чтобы справиться с этим накануне, но это может вызвать проблемы с поддержкой и очисткой.

      CB-3024-SS Двустенная труба дымохода из нержавеющей стали, 3 дюйма
      — Дровяные мини-печи Cubic

      Общая информация

      Как создается тяга и как ее уменьшить

      В дымоходе создается тяга.Когда вы впервые разжигаете огонь в печи, тепло нагревает дымоход, и воздух поднимается вверх, создавая эффект конвекции. Это восходящее притяжение воздуха создает приток воздуха в топку, позволяя плите функционировать. Дымоход, являющийся «двигателем» печи, является причиной того, что требуется двустенный дымоход.

      Конструкция с двойными стенками поддерживает температуру дымовых газов, что значительно улучшает тягу и чистоту трубы. Когда дело доходит до создания черновика, существует множество факторов, таких как: температура дымохода, длина дымохода, погодные условия и пространство, в котором установлена ​​печь, среди других факторов.

      Осадка значительно уменьшается при появлении изгибов.

      Вот почему мы не рекомендуем вводить какие-либо колена в систему дымохода.

      Тяга также может быть уменьшена, если дымовая труба не проходит через самую высокую точку крыши из-за недостаточного прохождения воздуха через колпак. Это очень важно для оптимальной производительности и безопасности печи.

      Типы дымоходов

      Существует три основных типа дымоходных труб: одностенные, двустенные и изолированные.Мы предлагаем использовать нашу двухстенную дымовую трубу 3 дюйма только вместе с нашей изолированной трубой, чтобы предотвратить охлаждение газов и обеспечить оптимальную тягу.

      Для наших печей требуется дымоход с двойными стенками 3 дюйма.

      Запрещается использовать одностенные дымоходные трубы в наших печах.

      Дымовая труба с двойными стенками будет поддерживать температуру дымовых газов как можно более горячей, чтобы обеспечить надлежащую тягу и минимальное скопление креозота.

      Труба должна быть изолирована, поскольку она проходит через крышу потолка и полностью до заглушки.Этого можно добиться с помощью наших изолированных труб.

      Что такое креозот? + Процесс очистки

      Креозот создается в процессе сжигания дерева.

      Скопление креозота внутри дымовой трубы и заглушки происходит со временем. Всякий раз, когда дымовые газы поступают в

      контактирует с холодной поверхностью (трубкой или колпачком), креозот конденсируется и прилипает к этой поверхности.

      Вот почему вы должны регулярно проверять дымовую трубу, чтобы определить скорость, с которой происходит этот процесс, чтобы вы могли составить график очистки в соответствии с вашими настройками.

      Рекомендуется чистить примерно раз в неделю, пока не будет составлен график.

      Скорость этого процесса зависит от многих факторов; качество древесины, тип дымохода, который вы используете, температура печи и дымохода, а также то, как вы устанавливаете настройки печи.

      Как упоминалось выше, поддержание горячих дымовых газов сводит образование к минимуму, а использование дымохода с двойными стенками и изоляция участка дымовой трубы снаружи помещения поможет сохранить дымоход в чистоте в течение более длительного периода.

      См. Инструкции по очистке здесь

      Выход через стену

      Наша печь и дымовая труба очень маленькие. Любой изгиб, который вы вводите, создает турбулентность, ограничивая тягу, что снижает производительность печи. Когда вы выходите из стены, вы вводите два локтя. Один выйти, а другой подняться. Также, поскольку вы выходите в более низкой точке пространства.

      У вас больше дымохода снаружи, чем если бы вы выходили через крышу. Это потребует от вас изоляции гораздо большей части дымовой трубы.Это более дорогая установка, она требует больше работы, и вы получите менее производительную плиту. По этим причинам не рекомендуется выходить через стену.

      Как сохранить чистое окно

      Это зависит от нескольких факторов, которые важно учитывать, если вашей целью является поддержание чистоты печи.

      Во-первых, количество тепла в топке. Во-вторых, если вы сжигаете грязные или влажные дрова, а также количество дров, которые вы кладете в печь.

      Все эти факторы необходимо учитывать. Если вы сразу добавите слишком много дров, температура в печи снизится, и стекло потемнеет.

      Когда стекло снова нагреется, оно начнет очищаться само. При перезагрузке топки вытяните угли вперед (не перекрывая воздухозаборник) и поместите дрова назад, чтобы окно дольше оставалось чистым.

      Кроме того, когда вы вводите новый кусок дерева, может пройти 5-10 минут для выделения влаги и масел.В это время вы увидите потемнение стекла из-за высвобождаемой влаги, и оно само очистится, как только влага будет удалена из дерева.

      Изоляция

      Наши печи изолированы, это отражает тепло обратно в печь, улучшая функциональность системы вторичного сгорания. Он также удерживает тепло и излучает его в течение более длительного периода времени.

      Вторичное сгорание

      Вторичное сгорание происходит за счет забора кислорода из вторичного воздухозаборника, его смешивания с газами, образующимися при горении древесины, и повторного воспламенения.Это позволяет печи использовать энергию, которая в противном случае была бы потеряна.

      Эта система работает, когда печь прогрета до нужной температуры. Вы можете контролировать вторичное горение, открывая и закрывая ползунок на нижней стороне печи. Потянув рычаг вперед на себя, чтобы открыть, нажмите на плиту, чтобы закрыть.

      Расценки и отгрузка

      Чтобы узнать цену или стоимость доставки, просто выберите товары, которые вы хотите приобрести, введите свою информацию, и вы получите точную цену без каких-либо обязательств по покупке!

      Розжиг / тушение пожара

      Разжечь огонь в кубической мини-дровяной печи можно легко, если положить наверх 2 или 3 мяча скомканной бумаги и несколько небольших кусков дерева.Зажгите бумагу, и маленькие деревяшки загорятся. Как только это произойдет, подождите несколько минут, чтобы труба нагрелась и начала создавать сквозняк.

      Затем вы можете ввести кусок дерева. Рекомендуется оставить дверь открытой до тех пор, пока изделие не загорится, после чего дверь можно закрыть. После того, как ваш огонь зажжен, рекомендуется полностью открыть выпускное отверстие для первичного воздуха, чтобы дымовая труба максимально нагрелась. Примерно через 20 минут вы можете уменьшить приток первичного воздуха и открыть впуск вторичного воздуха, чтобы активировать вторичный система сгорания, которая будет гореть горячее и чище.

      Если вы хотите потушить огонь, просто закройте все вентиляционные отверстия. Вы увидите, что пламя немедленно погаснет, и через некоторое время угольки тоже погаснут.

      Полное и полное сгорание топлива

      При обычном использовании печи удаление золы обычно требуется только раз в несколько дней. Чтобы предотвратить слишком быстрое накопление золы, вы должны подождать, пока древесина почти полностью израсходуется, прежде чем добавлять древесину.

      Если вы добавляете дрова преждевременно, зола накапливается быстрее, чем предполагалось.

      Виды топлива

      С кубической мини-дровяной печью можно использовать несколько видов топлива; мягкая древесина, твердая древесина, прессованные бревна и уголь. Вы можете использовать мягкую древесину, чтобы развести огонь. Как только он зажжется, вы можете использовать твердое дерево. Прессованные бревна — отличный выбор, поскольку их легко разрезать до нужного размера, а также они очень горячие и чистые.

      Вы должны прочитать упаковку, чтобы узнать, можно ли ее использовать в герметичной печи и что она сделана без использования клея. Уголь — другой выбор, он похож на использование дерева.

      Причина проблем с черновиком

      В большинстве случаев недостаток тяги вызван невыполнением температуры дымовых газов, наличием колена или, что еще хуже, двумя — или большой частью неизолированной дымовой трубы снаружи.

      Если проблема с сквозняком не в этом, то, скорее всего, воздух поступает и выходит не из того места. Если у вас есть окно, открытое с подветренной стороны, а не с подветренной стороны, воздух будет поступать по трубе и будет выходить через окно, вместо того, чтобы входить через окно и выходить из трубы.

      Эту проблему можно решить, открыв другое окно или направив лодку или жилой автофургон в правильном направлении, если это возможно. Другая причина может быть связана с препятствием рядом с крышкой. Если это причина, вам придется проложить дымовую трубу вверх и над препятствием, чтобы воздух мог свободно проходить через колпачок.

      Если ваша труба не поддерживает температуру дымовых газов, это также может вызвать проблемы. Однако, как упоминалось выше, вы можете изолировать его, чтобы избежать этого охлаждающего эффекта.

      как почистить двустенную трубу дымохода

      Кроме того, труба дровяной печи всегда должна вставляться в воротник выхода дровяной печи. Конструкция с двойными стенками сохраняет прохладу снаружи и, таким образом, позволяет уменьшить обе стены… Убедитесь, что у вас есть безопасная и функционирующая дровяная печь, имея правильную дымоходную трубу, которая эффективно и рационально выполняет свою работу. Даже если вы регулярно чистите дымоход, вам все равно следует проверять его у квалифицированного трубочиста один раз в год.вставьте коронку в стену дымохода и закрепите наперсток шестью прилагаемыми шурупами (см. рисунок 3). 3 Каменный дымоход без футеровки из нержавеющей стали a) Если в стене дымохода нет отверстия для соединения трубы печи, удалите достаточно кирпича сверло по камню, холодное зубило и молоток, чтобы соответствовать гильзе гильзы. Когда будете готовы, вставьте щетку в топку в дымоходе. Они сделаны из смеси, содержащей ряд минералов. Файл. Работающий веб-сайт передан в нашу «DoItYourself.com Community Forums ». Щетка для дымохода с удлинителем — удобный инструмент. Она позволяет сэкономить ценное пространство на полу, расположив дровяную печь ближе к стенам в доме. Эти минералы присоединяются к креозоту, который накапливается во время пожара. Если у вас есть буклет или брошюра о том, как вы устанавливали дымоход, просмотрите его и воспользуйтесь рекомендациями производителя. * Дымоходная щетка в основном используется для очистки внутренней стенки дымоходной трубы парового двигателя * Щеточная планка использует умеренно мягкое соединение штанга для регулировки высоты штанги по высоте дымохода.Мы покажем вам, как проверить вашу работу, чтобы узнать, подходит ли она для самостоятельной работы. SuperVent, диаметр 8 дюймов, длина дымохода 12 дюймов. Диаметр x 36 дюймов. Авторское право © Эта труба с двустенной печью длиной 12 дюймов имеет внутренний диаметр 8 дюймов. В крайнем случае, затвердевший слой налета требует очистки специальными инструментами или химическими средствами. Найдите оборудование в домашнем центре или в интернет-магазине, например. С их помощью чистите или проверяйте дымоход вашего камина каждые 70 ожогов. Но если у вас сильное скопление креозота, вам придется обратиться к профессионалу.Если вы не можете добраться до него, это не проект DIY. Менее чем за минуту он нагревается до температуры более 2000 градусов по Фаренгейту и может охватить весь дымоход и разрушить ваш дом. Наденьте перчатки и возьмитесь за трубку обеими руками. Ознакомьтесь с нашей коллекцией советов по покупке лучших дров. Двустенная труба для печи была разработана для работы с дымоходом из нержавеющей стали, чтобы сформировать полную систему вентиляции дровяной печи! Вот когда вам нужно прочистить дымоход. Эти статьи о дымоходах и безопасности дымоходов содержат подробные рекомендации, описывающие, как… Он изготовлен из черной стальной внешней трубы 24-го калибра и a.015 дюймов, нержавеющая внутренняя облицовка из сплава 430. Отдельные дымоходные трубы для их очистки. Кроме того, ознакомьтесь с этими 13 обязательными шагами, чтобы убедиться, что ваш дровяной камин безопасен и готов к зиме. Технические характеристики: * Цвет: как показано на фотографии * Материал : Нейлон. Нанимая трубочиста, ищите сертифицированного и застрахованного человека, который предоставит предварительную смету расходов. Двустенная труба печи может уменьшить зазор, необходимый для горючих веществ во многих ситуациях, и обычно имеет внутреннюю стенку из нержавеющей стали, которая обеспечивает большую время работы логера, что типичная одностеночная установка.(Чтобы получить список сертифицированных трубочистов, свяжитесь с Американским институтом безопасности дымоходов на сайте csia.org.) Убедитесь, что у вас есть безопасная и функционирующая дровяная печь, выбрав правильный дымоход, который эффективно и рационально выполняет свою работу. Если вы сжигаете в основном зеленые (влажные) поленья, чистите или проверяйте дымоход через каждые 50 сжиганий. Встряхните их и используйте повторно в следующий раз, когда будете чистить дымоход камина. Металлбест или установка и осмотр дымохода класса A: В этой статье описывается, как выбрать, установить и проверить изолированные металлические дымоходы класса A, такие как изолированный двухслойный металлический дымоход MetalBestos ™, также называемый дымоходом с нулевым зазором.. Мы приветствуем ваши комментарии и лишний слой нароста (толщина никеля), назовите трубочиста. Также доступны аксессуары для дымохода, такие как изоляция и термометры, для обеспечения правильного использования. Эта зеленая древесина не горит чисто и отправляет много несгоревших частиц (дыма) в дымоход, где они накапливаются в виде креозота и сажи. Поместите мешок или ведро на конец трубы, чтобы креозот, который упадет во время очистки, можно было собрать в одном месте, а затем утилизировать. Сначала мы начнем с определения центральной точки … Затем заклейте камин пленкой из полиэтилена и вставьте магазинный вакуумный шланг.Кроме того, из глиняных футеровок дымохода получаются отличные плантаторы. Это обеспечивает прямой нагрев помещения. Узнать больше + Это гарантирует прямой нагрев помещения. Чистка камина: когда чистить дымоход. Выполняйте проекты DIY как профессионал! Мы рекомендуем нашим пользователям обновить браузер. Затем откройте заслонку и подождите еще несколько минут, чтобы из дома поднялось тепло. Начните с того, что соедините щеткой первый кусок вашей трубки. Регулируемая длина трубы для двустенной печи SuperVent от 12 до 18 дюймов.Соединительная труба с двойными стенками должна быть установлена ​​так, чтобы был обеспечен доступ для осмотра и очистки. на этот сайт и использовать его в некоммерческих целях в соответствии с нашими условиями использования. Это может потребоваться несколько раз, если труба не чистилась регулярно. В старых дымоходах часто есть зазоры между секциями глиняной облицовки, где выпал раствор. Длина трубы дымохода от Metal-Fab, Metalbest, Simpson Dura-Vent, SuperPro Отсоедините внутреннюю трубу и выведите ее на открытое пространство.В противном случае наймите сертифицированного трубочиста. Накройте очаг брезентом и расстелите его по комнате. Если вы регулярно пользуетесь камином или дровяной печью, но не можете вспомнить, когда в последний раз чистили дымоход, возможно, это уже просрочено. Я купил бывшую в употреблении дровяную печь и профессионально устанавливаю ее. Магазин всех марок дымоходов для чистки и ремонта Дымоходов торговых марок; Металл-Фаб; Дюравент; Чемпион; Американский дымоходный кожух; Enervex; Приобретите все марки дымоходов … Двустенная дымоходная труба класса А.Предупреждение. DoItYourself.com®, основанный в 1995 году, представляет собой ведущую независимую секцию добавления, чтобы удлинить вакуумный шланг, а затем подключить его к пылесосу вашего магазина снаружи. Двустенная труба 6 дюймов x 36 дюймов (Supervent) Более 80 лет компания Selkirk является ведущим производителем продуктов для дымоходов, вентиляции и распределения воздуха. Проверенные временем коммерческие и промышленные установки в Северной Америке и во всем мире. Затем откройте дверь или окно и подождите несколько минут, прежде чем открывать заслонку, чтобы давление выровнялось.Удалить обычную сажу из дымохода довольно просто. Потрясите щеткой для очистки несколько раз небольшой участок дымохода, чтобы удалить сажу из дымохода. Это предотвращает скопление креозота в трубках и помогает поддерживать их в чистоте. Эта двустенная труба для печи обеспечивает больший зазор до горючих материалов, чем одностенная труба для печи. Чтобы прочистить дымоход, его нужно разобрать (вынуть из дымохода и печи) и вынести на улицу. 4 различных типа очистки дымохода Lo … 4 различных типа журнала очистки дымохода.Если вы видите, что на концах бревен, когда они горят, пузырится влага, значит, древесина влажная. Щетки для чистки дымохода не проходят через заслонку. Креозот в таком случае попадает в камин в виде мелких частиц. Не продавайте мою личную информацию — жители Калифорнии, вам также понадобятся специальные щетки для участков топки и дымовой камеры. Внимательно посмотрите на трубу с помощью фонарика дальнего света. 6 дюймов. Разложите газеты на полу, чтобы их поймать. Если вы найдете 1/8 дюйма.Сайт по ремонту и ремонту дома. * Чистота и гибкость, длительная маневренность, незаменимы при чистке дымохода. Дымоход с твердой набивкой — эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов) и имеют некоторую изоляцию: либо двустенные (например, трубы Simpson DuraVent DuraTech), либо тройные (например, трубы Simpson DuraVent DuraPlus). глубокий или менее, это работа своими руками. В идеале дровяная печь размещается на полу в основной гостиной дома. Некоторые нормы все еще требуют наличия дымохода с тройными стенками.Как следует из названия, двойная стена дает меньший зазор от горючих стен… Определение центральной точки дымохода. Большинство возгораний в дымоходе начинается в зоне коптильной камеры / дымовой полки, поэтому это наиболее важная зона для очистки (Рисунок A). Удалите скопившийся креозот со всех частей дымохода. Дымовая труба соединяется от самого верхнего положения дровяной печи к основанию потолка или стены, где она соединяется с дымоходом или дымоходом. Перед тем, как начать чистить щеткой, защитите интерьер вашего дома от копоти с помощью полиэтиленовой пленки, брезента и пылесоса.Двустенная конструкция DVL с воздушной изоляцией уменьшает зазоры до горючих материалов с 18 дюймов до 6 дюймов, что является самым близким зазором к стене из всех соединительных труб. Выбор правильной щетки для дымохода, а также регулярный осмотр и очистка дымохода с помощью креозотосодержащего средства уменьшат риск разрушительного пожара в дымоходе и сохранят свой потенциал в рабочем состоянии. Если вы ищете средство для чистки дымохода, которого вы не видите, позвоните по телефону с нами по бесплатному телефону 1.877.734.2458 или по электронной почте. Соедините его с очистителем дымохода или кондиционером для более легкой очистки.Пол области. Печь меньшего размера необходимо пережечь, так как она не сможет удовлетворить потребность помещения в тепле. 1995-2018 MH Sub I, LLC dba Internet Brands. Чтобы определить это, вам нужно будет позвонить в их службу технической поддержки. Затем закройте двери и окна с этой стороны дома, чтобы сажа не попала в дом. Дровяная печь. Кроме того, вы можете купить поленья для чистки креозота. Поскольку в некоторых каминах эта область труднодоступна, проверьте свой, чтобы увидеть, сможете ли вы добраться до нее и все еще есть место для маневрирования кистью.DVL — это двустенная труба для печи, которая завершает систему вентиляции, соединяя дровяную печь с дымоходом. Труба для двустенной печи Двустенная труба для печи используется для соединения дымохода или комплекта дымохода с устройством на заключительном внутреннем проходе. Эта удобная двустенная труба для печи регулируется по желаемой высоте без необходимости резки. Как самостоятельно осмотреть дровяной камин, как справиться с высыпанием на кирпичных дымоходах, что означают различные типы предупреждений о зимнем шторме, что следует учитывать перед установкой забора вокруг вашего двора, Мы больше не поддерживаем IE (Internet Explorer), используйте Ваш камин или дровяная печь, возгорание дымохода начинается в области дымовой камеры / дымовой полки, охватывает весь дымоход и разрушает ваш дом.Включите пылесос во время чистки зубов и замените фильтр, когда он забивается. Расстояние до горючих материалов составляет всего 6 дюймов (против 18 дюймов).

      Все, что нужно знать о гильзах для дымохода

      Если вы когда-либо делали капитальный ремонт исторического дома, вы могли столкнуться с некоторыми странными вещами; потайные проходы, потайные комнаты или огороженная стеной лестница. Одно из самых распространенных открытий, с которыми часто сталкиваются исторические домовладельцы, — это отверстие для наперстка для дымохода; круглое отверстие в стене, используемое для наперстка.Наперсток входит в дымоход внутри дымохода и предназначен для размещения дымохода. Если домовладелец больше не использует дровяную печь, труба удаляется, а отверстие для наперстка закрывается гипсокартоном, обоями или крышкой из пирожных.

      В этом случае домовладелец поставил перед ним стену, полностью скрывая тарелку для пирога. Когда пришел следующий домовладелец, они решили, что хотят использовать дымоход, и вырезали отверстие в стене с гвоздями под пирогом, не подозревая, что оно там было.

      Порты для гильз опасны

      Неиспользуемые отверстия для наперстков в дымоходе так же опасны, как и любые бреши в конструкции дымохода. Удаление ранее существовавшей дымовой трубы позволяет креозоту собираться в гильзе, которая в конечном итоге воспламеняется и распространяется на шпильки окружения. Он не только пропускает опасные дымовые газы, но также пропускает дым и пламя в дом.

      Рассмотрим вкладыш дымохода

      Надлежащий способ закрыть отверстие для наперстка — использовать кирпич и строительный раствор, чтобы создать прочный и безопасный корпус.Важно, чтобы технический специалист по обслуживанию дымоходов проверил, есть ли облицовка в закрываемой области. Если нет футеровки из-за дымохода, то нужно установить новую. В противном случае существует вероятность перегрева формы для выпечки.

      Настаиваем на видеоинспекции

      Вы можете проверить, нет ли плохо заделанной дыры в кирпичной кладке, отремонтированной алюминиевыми частями, или выпуклостей за гипсокартоном или обоями, но единственный способ узнать наверняка — это просмотреть видео.

      Свяжитесь с Doctor Flue сегодня!

      Осмотр дымоходов от Doctor Flue предлагает уровень профессионализма и новаторства, присущий не всем компаниям.Мы используем инновационное видеооборудование, чтобы увидеть интерьер нашего дымохода. Запланируйте осмотр дымохода сегодня! Позвоните нам по телефону 800-438-3583 или отправьте нам электронное письмо по адресу [email protected], чтобы записаться на прием.

      Связаться с Doctor Flue в социальных сетях

      Facebook | Twitter | Google + | YouTube | Pinterest | Houzz

      Подключение маленькой дровяной печи к большому дымоходу

      Размер и тяга дымохода

      Размер дымохода дровяной печи имеет решающее значение для его производительности.Дымоход — это «двигатель» дровяной печи с естественной тягой. Поднимающийся столб горячего дымового газа активно вытягивает продукты сгорания из печи и втягивает свежий воздух через воздухозаборники. Это явление обычно называют «сквозняком», и без него дровяная печь работать не будет.

      Уменьшение размера дымохода меньше воротника печи (или фланца дымохода) почти никогда не допускается. Это приведет к тому, что система дымохода будет меньше, чем требуется для надлежащей тяги, что приведет к выходу дыма из воздухозаборников.Согласно NFPA-211 (промышленный стандарт для дровяных печей для жилых домов):

      12.4.4 (1) Площадь поперечного сечения дымохода не должна быть меньше площади поперечного сечения воротника дымохода, если это не указано изготовителем прибора.

      Тем не менее, , увеличивая дымоход до размера, превышающего размер воротника печи (или фланца дымохода), иногда разрешается. Дымоход большего размера действительно отрицательно влияет на тягу, поскольку он позволяет дымовым газам замедляться и охлаждаться, прежде чем они выйдут из верхней части дымохода.Но до тех пор, пока дымоход не слишком велик, в камине будет хорошая тяга.

      Насколько большой слишком большой?

      Допустимое увеличение размера дымохода для выходов через крышу

      Выходы через крышу лучше, чем выходы из стены, для создания сквозняка, поэтому для выхода на крышу можно использовать дымоход большего размера, чем это было бы возможно при выходе из стены.

      • Выходы через крышу обеспечивают более прямой вертикальный путь дымовых газов. Выход из крыши без изгибов или самое большее два изгиба под 45 градусов создает очень небольшое сопротивление восходящему столбу горячих дымовых газов.
      • Выходы через крышу удерживают большую часть дымовой трубы в обогреваемой оболочке конструкции, поэтому дымовые газы остаются горячими на выходе.

      NFPA-211 указывает, какое увеличение размера дымохода допустимо для выхода на крышу:

      12.4.4 (2) Площадь поперечного сечения дымохода без выходящих наружу стен ниже линии крыши не должна более чем в три раза превышать площадь поперечного сечения втулки дымохода прибора.

      Итак, согласно отраслевому стандарту, допустимы следующие увеличения размера:

      Допустимое увеличение размеров дымохода для выходов из стены

      Выходы из стены не создают такой сильной тяги, как выходы из крыши, поэтому возможности увеличения размера дымохода в выходах из стены ограничены.

      • Выход в стене добавляет два крутых поворота на 90 градусов и горизонтальную секцию, которая препятствует вертикальному движению горячих дымовых газов
      • Поскольку большая часть трубы в выходе из стены находится на открытом воздухе, горячие дымовые газы должны проходить через большое количество холодной трубы, что может вызвать их охлаждение и замедление.

      NFPA-211 указывает, какие увеличения размера дымохода допустимы для выхода из стены:

      12.4.4 (3) Площадь поперечного сечения дымохода с одной или несколькими стенками, выходящими наружу ниже линии крыши, не должна более чем на в два раза превышать площадь поперечного сечения дымохода прибора. воротник.

      Итак, согласно отраслевому стандарту, допустимы следующие увеличения размера:

      • Для 4-дюймовой печи можно использовать стенной выход 5 дюймов. У нас есть переходник 4×5 «.
      • Для 5-дюймовой печи можно использовать стенной выход диаметром 6 дюймов. У нас есть переходник 5×6 «.

      Исключения из правил

      Рекомендации NFPA основаны на хорошо спроектированной дымовой системе и обычной домашней печи. Есть несколько соображений, из-за которых увеличение размера может не подойти для маленькой печи, даже если это теоретически приемлемо.

      • Когда печи становятся очень маленькими, тепловая мощность ограничивается, а отношение площади поверхности трубы к объему увеличивается. Эмпирические правила домашнего хозяйства начинают нарушаться при 3 «. По нашему опыту, большинство 3-дюймовых печей не будут надежно работать с выходом в стену, даже если размер трубы соответствует размеру печи. Самая маленькая печь, которую мы видели, которая обеспечивает надежную тягу с выходом в стену, — это наш Dwarf Standard 3 кВт, в котором используется система дымохода 4 дюйма.
      • Добавление в дымоход приборов «отнимающих тепло» может негативно повлиять на тягу в печи и привести к выходу из строя системы дымохода, работающего в других отношениях.Рубашки дымовой воды и системы «регенерации тепла» охлаждают и замедляют дымовые газы и могут мешать правильной тяге.
      • Духовка на Dwarf Cookstove Combo также забирает значительное количество тепла из печи Dwarf 5kW, дымоходы размером более 5 дюймов не рекомендуются для этой модели.

      Как избежать замены всей системы дымохода

      Если у вас есть существующая система дымохода, которая слишком велика для вашей печи, но вы не хотите заменять весь дымоход, можно добавить облицовку внутри дымохода.

      Если вы проложите одностенный дымоход внутри существующего дымохода от фланца дымохода до его крышки, вы можете эффективно уменьшить размер существующего дымохода, чтобы он соответствовал печи.

      Убедитесь, что вы используете дымоходную трубу, рассчитанную на твердое топливо, или гибкую дымовую трубу, рассчитанную на твердое топливо, внутри существующей системы дымохода. Для достижения наилучших результатов пространство между облицовкой и существующей дымовой трубой должно быть заполнено керамической изоляцией для дымохода.

      Использование небольшой печи в каменном камине

      Небольшую дровяную печь часто можно использовать как вставку в каменном камине.Однако существующий дымоход обычно слишком велик для нормальной работы печи.

      При добавлении небольшой печи к каменному камину лучше всего добавить систему облицовки дымохода, рассчитанную на твердое топливо, от фланца дымохода до крышки дымохода. Доступны наборы для самостоятельного изготовления, которые включают гибкую трубу, изоляцию, заглушку и переходник для дымохода, а также тройник для подключения к заднему выходу печи.

      Вкладыш дымохода против дымохода

      Когда дело доходит до внутренней части дымохода, все может немного запутаться.Термины, которые, кажется, означают одно и то же или выглядят очень похожими, заставили людей задавать мне много вопросов за годы моей работы в дымоходном бизнесе. Термин «облицовка дымохода» очень расплывчатый. В общих чертах, облицовка дымохода — это все, что используется для отвода выхлопных газов из прибора или камина через дымоход. В качестве облицовки дымохода может использоваться глиняная плитка, труба из нержавеющей стали (для дровяных приборов) или алюминиевая труба (для газа или масла).

      На глиняные трубы не распространяется гарантия, и они обычно экструдируются на заводе из керамических материалов.Глиняные футеровки дымохода предназначены для удерживания продуктов горения (огня), но не самого огня. Возгорание в реальной системе дымохода из глины вызовет появление трещин, и они предназначены для использования в дымоходах жилых домов, температура которых не превышает 1000 градусов по Фаренгейту. Этот тип дымохода уникально оранжевого цвета, но выпечка может сделать его более коричневым. В Европе большинство лайнеров, будь то глиняные или металлические, круглые. Здесь, в Соединенных Штатах, мы используем модульную конструкцию квадратного размера, потому что квадратные глиняные футеровки дымохода легче хранить, изготавливать и отправлять.Круглые дымоходные трубы вентилируют намного лучше, чем квадратные, потому что продукты сгорания ружья или спирали поднимаются вверх по круглой трубе. Часто глиняная облицовка дымохода с квадратным краем даже не используется полностью, потому что газы по-прежнему будут подниматься вверх по трубе настолько, насколько это возможно.

      Этот тип облицовки дымохода используется при выходе из строя глиняной плитки. Обычно используется, чтобы выразить сжигания твердого топлива приборов и камины

      из нержавеющих стали дымоходов в основном используются в качестве проверяющей системы для поврежденных глинистой дымовой плитки.Обычно они используются для вентиляции твердотопливных приборов и каминов. В открытом камине (без дровяной печи или топки) NFPA 11 утверждает, что вытяжная система дымохода не должна составлять менее 10% от отверстия камина. Имейте это в виду, когда вы переходите с глиняной облицовки дымохода на дымоход из нержавеющей стали. Вы должны быть уверены, что не уменьшили квадратные дюймы поверхности при замене глиняной облицовки дымохода трубой из нержавеющей стали.

      Дровяная печь Труба обычно черная, выходит из верхней части дровяной печи и входит в стену.Труба дровяной печи должна быть такого же размера, как и воротник прибора. Вы не можете уменьшить размер трубы. Такая черная труба может быть как одностенной, так и двустенной. Любая одностенная труба требует зазора 18 дюймов от горючих материалов, независимо от того, какой тип прибора или камина она выбрасывает. Двустенная труба дымохода может уменьшить необходимые зазоры примерно на 66%. Однако ОБЯЗАТЕЛЬНО следовать инструкциям производителя, потому что не все двустенные дымоходы подходят для этого.Двустенные трубы иногда называют «дымоходными системами заводского изготовления». Иногда трубы, которые проходят через стену, например, дровяная труба, проходящая от верхней части печи через стену, требуют изолированного наперстка в стене или прохода. Они устанавливаются вокруг трубы в том месте, где труба проходит через стену и рассеивает тепло, чтобы не загореться стеной.

      Наконец, есть дымоходные трубы, которые называются дымоходными трубами класса А. Их устанавливают снаружи дома.В большинстве случаев эти дымоходные трубы расположены на расстоянии около 2 дюймов от горючих материалов. Дымоходные трубы класса A должны соответствовать требованиям норм и быть на два фута выше, чем что-либо в радиусе десяти футов.

      Добавить комментарий

      Ваш адрес email не будет опубликован.

      *

      *

      *
