Вязка арматуры под ленточный фундамент

Вязка арматуры под ленточный фундамент должна производиться с безусловным выполнением действующих нормативных актов и государственных стандартов.

Перед началом работ нужно сделать расчеты армирующего пояса. В зависимости от архитектурных особенностей здания и физических характеристик грунтов подбирается диаметр строительной арматуры и количество горизонтальных линий.

Каждый застройщик должен изучить советы, как правильно вязать арматуру для ленточного фундамента, в противном случае значительно понизятся несущие характеристики фундамента, а это может стать причиной появления трещин.

Работы можно выполнять как непосредственно в траншее, так и на специально оборудованной площадке. Оба способа имеют свои преимущества и недостатки.

Профессиональные строители рекомендуют для небольших ленточных фундаментов прутки вязать на площадке, а потом готовые конструкции опускать на место.

Для больших по размерам фундаментов как вязать арматуру для ленточного фундамента видео показывает прямо в траншее.

Еще оно важное условие – конструкция не должна прогибаться под собственным весом. Для этого вязка арматуры под ленточный фундамент предусматривает использование вертикальных элементов.

Расстояние между ними зависит от толщины прутков, но в среднем составляет 40–50 см.

Перед заливкой бетона нужно повторно проверить правильность выполнения работ и установить зазоры меду металлическим элементами и опалубкой не менее пяти сантиметров. Опалубка для фундамента своими руками изготавливается с учетом этих требований.

Как правильно вязать арматуру для ленточного фундамента

Поставить качественный ленточный фундамент своими руками можно лишь соблюдая существующие требования, без специальных строительных навыков заниматься такими работами не рекомендуется.

В большинстве случаев для вязки используется металлическая проволока Ø 0,5 мм, но современные технологии позволяют использовать и другие методы фиксации.

Как связать арматуру для ленточного фундамента видео показывает метод с использованием пластиковых хомутов.

Эти крепления имеют свои отрицательные и положительные стороны. Главный недостаток – относительно большая стоимость.

Кроме того, вязка арматуры под ленточный фундамент при помощи хомутов не всегда обеспечивает требуемую надежность прилегания прутков, они могут немного сдвигаться.

Работы проще делать вручную, применение электрических дрелей нецелесообразно по нескольким причинам: Это довольно тяжелый инструмент, рука намного быстрее устает.

Очень сложно выдерживать усилия стягивания в необходимых параметрах, проволока часто рвется или узел остается недостаточно стянутым.

Электрический кабель питания мешает работать, запутывается в прутках. Кроме того, возрастают риски поражения рабочих током.

Лучше изучить несколько способов, как правильно вязать арматуру для ленточного фундамента при помощи обыкновенного металлического крючка.

В последнее время в продаже появились специальные пистолеты для вязки, профессиональные строители не советуют приобретать эту технику.

Во-первых, качественный товар стоит больших денег, а китайские поделки больше одного фундамента не выдерживают.

Во-вторых, нет никакой экономии времени. Опытный вязальщик по производительности в два раза опережает пистолеты, а начинающий строитель уже через час работы догонит самые «навороченные» пистолеты.

И, в-третьих, вес приспособления намного превышает вес обыкновенной вязальной проволоки – руки устают значительно быстрее.

Как выбрать схему армирующего пояса

Очень важный вопрос, каждый тип фундамента имеет свои отличия. Но можно дать несколько универсальных советов на все случаи.

• Горизонтальных рядов должно быть минимум два: внизу и вверху ленты. Они буду воспринимать усилия на излом, возникающие вследствие неравномерной усадки или вспучивания грунтов во время замерзания/размерзания.
• Перед тем как вязать арматуру для ленточного фундамента, нужно подготовить изогнутые под прямым углом отрезки. Они используются в углах и местах нахлеста ленты и могут применяться в качестве вертикальных стоек для придания жесткости.
• Есть несколько способов накладки узлов, перед началом работ следует потренироваться и выбрать для себя самый оптимальный вариант. По качеству и надежности они полностью равнозначны, а отличия технологии дают возможность выбирать самый продуктивный с учетом индивидуальных способностей и предпочтений.

Правильно составленная схема армирования позволит сэкономить дорогостоящий металл и одновременно значительно увеличит длительность и безопасность эксплуатации здания.

Интересные статьи в помощь

Два способа вязки арматуры

В процессе использования, фундамент постройки подвергается регулярным нагрузкам. На него влияет вес постройки, движение грунтов, морозное пучение. Все эти силы способны стать причиной разрушения нулевого уровня и даже стен дома. Потому, к его укреплению стоит подходить правильно – постройка должна быть надежной и служить длительное время.

Наиболее популярный вид фундамента – ленточный. Он предоставляет собой закрытый контур в виде железобетонной ленты, лежащей под несущими стенами постройки. Ленточный фундамент распределяет вес по всему периметру постройки, что придает ей прочность, защищает от сил пучения, перекосов и снижает проседание дома.

Такой фундамент позволяет возводить на нем любые постройки – от домов из дерева до монолитных бетонных сооружений.

К укреплению фундамента следует подходить правильно – постройка должна быть надежной и служить длительное время.

Кроме того, он требует немного стройматериалов, а объем работ намного меньше, чем у других типов. Это существенно снижает стоимость ленты и делает ее такой популярной.

Укрепление ленты

В ленточном фундаменте нагрузка на сжатие припадает на бетон, а на растяжение – на арматуру. Поэтому правильное армирование так важно. Средняя его часть практически не нагружается, потому армировать ее нет смысла. Узлы арматуры необходимо распределить между верхней и нижней поверхностью каркаса.

Необходимые инструменты и материалы

Для правильного связывания арматуры, вам потребуется следующее:

Арматура

При выборе арматуры, обратите внимание на обозначения на ней. Концы красят следующим образом:

• класс A-IV – красная краска;
• класс A-V – красная и зеленая;
• класс A-VI метят красным и синим цветом.

Кроме того, вы увидите буквы, которые означают класс материала:

• «К» — высокое сопротивление коррозии;
• «С» — арматура свариваемая;
• «СК» — свариваемая, повышенное сопротивление коррозии.

Не рекомендуется использовать прутья без маркировки в ленточных фундаментах. Также не стоит покупать слишком дешевый материал, ведь незакаленная арматура может стать причиной появления трещин в конструкции. В итоге может получиться трещина через весь дом, которая с каждым годом будет увеличиваться.

Проволока

Проволока для вязки должна быть мягкой, иначе руки будут быстро уставать. Большинство специалистов рекомендует использовать проволоку диаметром около 1 мм. Если она плохо гнется, то бросьте ее в костер на 30 минут и дайте остыть, она станет куда удобней.

В ленточном фундаменте нагрузка на сжатие выпадает на бетон, а на растяжение – на арматуру. Поэтому правильное армирование очень важно.

Некоторые мастера уже используют пластиковые хомуты для связывания, но большинство не доверяет такому хрупкому материалу. С другой стороны, радуют скорость работ и цена материала.

Инструмент

Оптимальный вариант – самодельный крючок. Чтобы его сделать, необходимо образовать крюк из сварочного электрода и приспособить к нему ручку (кусок шланга, как вариант). Крючки для вязки продаются в строительных магазинах. Если финансы позволяют, а работы много, то можно использовать специальный пистолет. Работа с ним существенно ускорит и облегчит процесс. В крайнем случае, можно использовать обычные плоскогубцы.

Подготовка к работе

Перед началом вязки, нужно заранее приготовить короба. Они будут квадратной формы, длина сторон в сечении – до 400 мм. Длина – 3 м. Вяжутся такие коробы вне траншеи, потому просчитать их количество необходимо заранее. Осталось нарезать проволоку кусками длиной около 30 см, подготовить инструмент. Специалисты не рекомендуют делать это в одиночку, лучше позвать двух помощников. Теперь можно приступать к вязке.

Как правильно связать прутья?

Существует множество схем вязки прутьев крючком, в этой статье вы ознакомитесь с наиболее популярными из них.

Способ №1

1. Возьмите проволоку и сложите ее вдвое.
2. Проволоку держите левой рукой, а правой возьмите инструмент.
3. Заведите проволоку под арматуру, в месте, где стыкуются прутья.
4. Крючок нужно всунуть в петлю.
5. Далее обведите проволокой прутья и положите конец на крючок.
6. Проверните инструмент по часовой стрелке несколько раз.
7. Достаньте крючок.

Не крутите слишком много, проволока может порваться. Достаточно трех оборотов.

Способ №2

Новичкам часто рекомендуют и эту схему, она весьма удобна:

1. Захватите крючком петлю, а за ней и второй конец проволоки.
2. Загните проволоку вниз.
3. Натяните ее на себя, провернув при этом 2-3 раза.

Этот способ удобен тем, что используется только одна рука. Второй можно держать арматуру.

Есть и другие способы вязки, посмотреть их можно на картинке

Выше описаны способы одиночного соединения, но армирование ленточного фундамента требует выполнения большого количества работы, потому есть смысл подумать о применении специального пистолета для вязки. Они достаточно дорогие, но некоторые магазины дают их в аренду.

Как укладывать короб

Когда все секции связаны, пора приступать к их укладке в траншею. Это удобно делать втроем: один контролирует действия, а двое опускают блоки.

Когда все коробы уложены, стыки необходимо связать между собой. После этого можно начинать заливать фундамент. Специалисты рекомендуют подложить что-нибудь под низ прутьев, чтобы раствор залил конструкцию целиком. Это спасет арматуру от коррозии, а конструкции придаст устойчивость.

Стыки секций перевязывают между собой для дополнительной прочности. Для этого используют стержни, которые вяжут по диагонали.

После заливки раствором, все прутья должны быть спрятаны под бетоном.

(Пока оценок нет)

Источники: http://sadov0d.ru/kak-postroit/dom/vyazka-armatury-pod-lentochnyj-fundament.html, http://rfund.ru/armirovanie/kak-vjazat-armaturu-dlja-lentochnogo-fundamenta.html

Комментариев пока нет!

Как вязать арматуру для фундамента: видео, фото

При армировке фундамента каркасом или сеткой соединение прутьев осуществляется тремя способами: вязкой, нахлесткой или сваркой. Последний вариант самый популярный, но имеет свои минусы. Во-первых, данный способ вязки требует присутствия сварщика на объекте, а в случае крупномасштабного строительства сварщиков должно быть много. Во-вторых, сварка значительно снижает прочность арматуры. И в-третьих, за счет сварных швов повышается жесткость каркаса и если возникнет необходимость в уплотнении бетона вибраторами, целостность соединений может нарушиться. Рассмотрим вопрос, как вязать арматуру для фундамента в отношении набирающего популярность метода вязки.

Как связать арматуру в фундаменте без специнструмента

Автоматический инструмент для вязки арматуры позволяет значительно ускорить процедуру создания каркаса, но такой пистолет не всем по карману, поэтому многие используют подручные средства. Вам понадобится:

— вязальная проволока диаметром 1 мм;

— крючок для закручивания проволоки;

— пассатижи для обрезки излишков.

В некоторых случаях вязальную проволоку можно заменить на пластиковые хомутики, с которыми работать намного проще и быстрее. Если вы не планируете во время заливки бетона ходить по металлическому каркасу, то смело можете использовать такие хомуты.

Инструкция по вязке арматуры для фундамента

1.            Отрежьте от мотка проволоки кусок длиной примерно 30-35 см;

2.            Сложите этот кусок пополам и оберните его вокруг крестообразного соединение прутьев каркаса по диагонали;

3.            Один из концов проволоки будет с петлей. Вденьте в нее крючок и оберните второй конец вокруг петли.

4.            Для надежной фиксации поворачивайте крючок вокруг своей оси по часовой стрелке. Не переборщите, иначе вы рискуете разорвать проволоку.

Сравните цены на бетонные работы — скидки до 40%.

Правила армировки фундамента

Методы вязки арматуры предполагают ее надежное крепление. Однако умение монтировать каркас будущего фундамента еще не является гарантом соответствия несущей конструкции строительным нормам. Важно соблюдать правила вязки, без которых ваш фундамент может не выдержать и «пойти по швам».

Обвязка фундамента металлическими прутьями осуществляется способом нахлеста, причем длину припуска необходимо определять не на глаз, а исходя из марки используемого цемента, типа арматуры и условий работы. Минимальная длина нахлеста должна составлять 25-30 см.

Обвязка каркаса фундамента проводится поэтапно:

1.            производится подготовка арматуры к установке ее на место будущего фундамента – очистка от грязи, выравнивание, если прутья искривлены;

2.            осуществляется строповка;

3.            нужный прут монтируется на место, исходя из чертежа, и выравнивается;

4.            попутно вместе с монтажом прутьев необходимо производить их связку между собой по вышеописанной схеме.

Все способы вязки арматуры для фундамента позволяют создать прочный и надежный каркас основы будущего здания. Однако метод вязки проволокой наиболее эффективен, ведь за счет подвижной связки прутьев конструкция получается упругой, что дает возможность произвести уплотнение бетона глубинными вибраторами.

Видео по вязке арматуры под фундамент

Как правильно вязать проволокой стыки арматуры для устройства ленточного фундамента, видео

Ленточный железобетонный фундамент устраивается в качестве основания под стены зданий. Его качество зависит от бетона и арматуры, закладываемой в тело основания. Стыки арматуры для эффективной работы на сжатие и растяжение должны соединяться между собой. Их крепят сваркой, или вяжут проволокой различными способами. Как правильно вязать арматуру для ленточного фундамента, рассказывается в этой статье.

Как работает фундамент?

Правильное соединение арматурных стыков продлевает срок службы фундамента и усиливает его основные функции:

• основание воспринимает нагрузку от здания в целом, включая каркас, перекрытия, покрытия, кровлю, рабочего, бытового оборудования и людей;
• ленточный фундамент равномерно воспринимает и передает усилия на грунт;
• защищает стены здания от промерзания, сейсмических процессов в грунте и не допускает порчи каркаса от насекомых и грызунов;
• в некоторых случаях служит стенами подвального помещения.

Технология армирования ленточного основания

Арматурный каркас со временем становится основным по восприятию усилий, бетон может разрушаться под воздействием почвенных вод, минеральных составляющих грунта. Больше всего нагрузке подвергается верхний и нижний пояс арматурной конструкции. В середине каркаса металл ведет себя стабильно, поэтому при проектировании внимание уделяется выбору класса арматуры, диаметра стержня, поверхности. Есть специальный сортамент, в котором приводятся все эти данные для облегчения работы проектировщиков.

Экономить при выборе арматуры нельзя, от этого зависит в будущем надежность и устойчивость здания. Литера К на упаковке материала говорит о том, что арматура обработана антикоррозионным покрытием, буква С обозначает возможность сварки арматуры. Дешевые и некачественные арматурные прутья реализовываются без маркировки, опытные строители отличают ее по внешнему виду.

В смете, закладываемой на строительство дома, стоимость фундамента составляет около 40%. Экономить на основании дома не стоит, поэтому вязать арматуру следует точно с учетом технологии.

Обеспечением материалами и инструментами

Чтобы вязать арматуру в каркас на строительной площадке для ленточного фундамента понадобятся такие материалы и инструменты:

• арматура;
• проволока для вязания;
• крючки для создания узлов;
• «болгарка» с кругом по металлу;
• переноска с розеткой для подачи электричества.

Арматура

Арматура поступает в продажу прутьями по шесть метров. Длина отрезков для увязки в каркас, класс металла, поверхность (ребристая или гладкая), диаметр прутка берется в соответствии с данными проекта производства работ в его рабочей части. Конструкция каркаса или горизонтальной сетки делается строго по рабочему чертежу, соблюдая все указанные размеры и допуски.

Рекомендаций по выбору определенного диаметра арматуры в зависимости от типа строения давать нельзя, так как для расчета берется слишком много данных, которые впоследствии оказывают решающее значение для выбора типа прутка.

Проволока для вязания

Для вязания арматуры при закладке в ленточный фундамент берут проволоку, изготовленную из низкоуглеродистых сталей, чем процент углерода в металле меньше, тем лучше. Проволока должна быть мягкой и податливой, не ломаться при изгибе, помимо этого, она обеспечивает прочность всей конструкции. Слишком толстая проволока неспособна обеспечить тщательное прилегание к арматуре, а тонкая неудобна тем, что для составления узла ее придется сложить вдвое. Если нужно увеличить пластичность проволоки, рекомендуется нагреть ее на огне в течение 30 минут.

Вязальные крючки

Крючки можно купить готовые на рыночных лотках или сделать самостоятельно. Чтобы изготовить такое приспособление понадобится толстая прочная проволока, которая не гнется при значительном усилии и ручка от кельмы или шпателя. Это касается народных умельцев. Но для тех, кто никогда такого приспособления не видел, всегда найдутся мастера, которые на рынке продают свои изделия.

Потребуется угло-шлифовальная машина по типу «болгарка» для резки арматуры и проволоки. Если проволока не толстая, то ее с успехом перерезают ножницами по металлу. Для пилы понадобятся сменные круги по металлу. Переноску берут длиной от 40 м, так как строительная площадка обычно находится далеко от источника питания.

Работа выполняется тройкой рабочих, достаточно одного человека, сведущего в вязании арматуры каркаса для ленточного фундамента, остальные просто могут быть подсобниками, которые поддерживают и режут стержни и уносят готовые объемные конструкции или плоские сетки в сторону для дальнейшей укладки.

Соединение арматуры

Для связывания арматуры существует два варианта:

Варианты стыковки арматуры

Для крупного строительства в проекте производства работ указываются тип соединения арматуры, если же здание возводится в частном порядке, то руководитель строительства выбирает способ соединения арматурного прутка.

Соединение сваркой

Соединение сваркой довольно распространено при бетонировании ленточных фундаментов. Сварной шов при работе в закрытом грунте может окисляться и его прочность уменьшается. Кроме того, в процессе сварки может прожигаться поверхность арматуры, ее толщина уменьшается, что тоже не прибавляет плюсов такому способу соединения. Окислившиеся швы ослабляют каркас и фундамент, что приводит к проседанию стен или разрушению здания. Если в дальнейшей эксплуатации строения предусматриваются вибрационные нагрузки, то соединять стыки арматуры между собой лучше всего вязанием проволоки.

Стыковка арматурных прутков внахлест проволокой

При таком способе соединяются концы арматуры, происходит это не поперек, а вдоль стержня. Свисающие концы, которые имеют свободный край не менее, чем на 150 мм, подлежат обмотке вязальной проволокой до создания отличной устойчивости.

По такому варианту соединения можно создать объемные конструкции любых типов и размеров и конфигураций. Работа производится вручную, поэтому контролируется каждое соединение, что исключает ошибки при создании каркаса. Нужно помнить, что от качественного узла на стыке арматуры зависит работа всего основания в целом, поэтому для наиболее правильного распределения нагрузок углы стараются делать под 90º.

Использование пластиковых хомутов

Такие соединения применяют в узлах арматурного каркаса при возведении зданий небольших размеров и этажности. Хомуты зарекомендовали себя неплохо за последние годы строительства, они плотно обжимают профиль и хорошо держат арматуру в каркасе, не подвержены распаду или ржавчине. Недостатком таких пластиковых хомутов является то, что они теряют прочность при замерзании, проще говоря, трескаются при отрицательных температурах. Второй недостаток относится к неспособности пластика выдерживать высокие нагрузки, поэтому здание не должно быть производственного назначения.

Особенности проволочной вязки арматурных каркасов

Для начала следует рассчитать и установить деревянную или щитовую опалубку. Ее края должны быть выше каркаса на 5 см, это нужно для того, чтобы при укладке бетон покрывал арматуру на такую толщину. Ширину каркаса или арматурной сетки принимают по схеме, разработанной ранее.

Низ готового каркаса, связанного на поверхности, ставится на кирпичи, или прокладки из другого материала на высоту около 5 см. В продаже имеются готовые компенсаторы для таких целей. Для вязки одной арматурной секции берут около 30- 32 м проволоки. Стержни соединяются в сетке или пространственном каркасе только под прямым углом. Лишняя проволока после формирования узла обрезается.

Узлы вокруг стыка продольного и поперечного стержня делаются вручную, применяется вязальный крючок. В последние годы распространение получили специальные пистолеты автоматического действия. Чтобы не приобретать его в постоянное пользование, если он нужен одноразово, то лучше всего взять его в прокат.

Неплохим вариантом устройства пространственного каркаса или плоской сетки будет, если схему квадратов и размеры резки определят профессионалы, конструкторы и проектировщики, а после этого можно будет с уверенностью выполнить работу по чертежу. Для более полного понятия о приемах вязки арматуры можно посмотреть видео.

Если предусматриваются вертикальные выпуски арматуры, которые служат для соединения фундамента и будущих стен, то сборка узлов производится в общем порядке, вязка осуществляется по правилам. Такие выпуски делают под окнами или по углам, и они обычно предусмотрены в общей схеме.

Чтобы провести правильную вязку арматурного каркаса ленточного фундамента, следует учитывать технологические моменты и соответствие строительным нормам и правилам:

• шаг вертикальных каркасных стоек рассчитывается исходя из величины нагрузки здания;
• стержни арматуры устанавливаются на расстоянии от 20 до 40 см;
• для определения поперечного шага коротышей также есть ограничения, их устанавливают не дальше чем 30 см друг от друга, а по нормам расстояние должно быть равно половине высоты опалубки;
• конструкция поднимается на кирпичный ряд внизу и не доходит до верха на величину 50 мм;
• наиболее часто применяется арматура от 10 до 14 мм;
• гнутые элементы каркаса заглубляются в стену на 40 см;
• угловые конструкции усиливают установкой хомутов в два раза чаще, чем на всем остальном протяжении;
• фиксация угловых стоек производится в двух направлениях.

Правильная вязка каркаса обеспечивает основанию требуемую по расчету прочность, все размеры отрезков арматуры и диаметр проволоки указаны в строительных схемах. В пояснительной записке описаны критические места, которым уделяют особое внимание, поэтому для составления чертежа лучше обратиться к специалистам. Проект значительно облегчит работу мастера, что поможет избежать проблем и ошибок при создании проволочных узлов.

Источник

Как вязать арматуру: пошаговая инструкция. Видео

В современном строительстве дополнительное усиление фундамента металлической конструкцией уже стало обязательным требованием. Такое армирование существенно увеличивает прочность и пластичность бетонного монолита. Строительный портал ProfiDom.com.ua рассказывает, как правильно вязать арматуру

По информации журналистов Строительного портала ProfiDom.com.ua — Национальной энциклопедии строительства, — при создании ленточного основания для частного дома, арматура для фундамента играет очень важную роль, она исключает возможность его деформации при сезонных подвижках грунта и обеспечивает целостность.

Каждый металлический каркас в ленточном фундаменте состоит из двух или более горизонтальных ярусов, которые скрепляются между собой поперечными прутьями (поперечины). Все элементы каркаса соединяют друг с другом при помощи электрической сварки или проволоки для вязки арматуры.

Расчет арматуры

Перед тем как приобрести нужное количество арматуры для каркаса, необходимо провести некоторые математические расчеты, которые помогут определиться с количеством материала. Так же важно учитывать некоторые особенности, такие как:

• арматура рифленая (металлические прутья с рёбрами) выдерживает большую нагрузку на горизонтальные конструкции, чем гладкая и обеспечивает лучшее качество сцепления с бетоном;
• при расчетах нужно учитывать, что каркас не должен упираться в опалубку, а находится на расстоянии 5-10 см от неё. Это позволит защитить металл от воздействия воздуха и влаги. Например, если ширина бетонной ленты фундамента составляет 60 см, то ширина каркаса будет 45-50 см;
• гладкие прутья можно использовать в качестве поперечин для поддержания продольных ярусов.

Важно помнить, что арматура для ленточного фундамента рассчитывается с учетом высоты и веса здания.

Если планируется постройка одноэтажного дома, то расстояние между поперечными и продольными прутьями составляет примерно 50-55 см. Но если здание будет иметь два этажа или массивную мансарду, то это расстояние сокращается до 20-30 см, что существенно увеличивает расход материала.

Варианты связки прутьев арматуры

Для того чтобы связать все элементы металлоконструкции между собой, применяют монтажную проволоку диаметром 0,8 или 1,2 мм, которую предварительно нарезают на небольшие кусочки по 20-25 см. Монтаж арматуры для фундамента может производиться несколькими способами, в зависимости от применяемого инструмента:

• плоскогубцами или клещами – кусочки проволоки складывают вдвое, закручиваются и фиксируются;
• вязальным крючком для арматуры, этот способ вязки описан ниже;
• специальными хомутами. В этом варианте, применяют специальные пластиковые или металлические хомуты одноразового пользования. Так обычно связывается стеклопластиковая арматура для фундамента.

Применение хомутов возможно в том случае, если по каркасу во время заливки жидкого бетона никто не будет ходить или оказывать другие физические нагрузки, поскольку они предназначены только для сохранения формы конструкции перед заливкой;

• вязальный пистолет. Такое оборудование используется только строительными компаниями на больших объемах работы, поскольку стоит достаточно дорого.

Перед тем как вязать арматуру для фундамента, необходимо обеспечить себя защитными перчатками и использовать только исправный инструмент.

Пошаговый процесс ручной скрутки

Самым быстрым и распространённым методом в частном строительстве является соединение металлических прутьев при помощи вязального крючка для арматуры.

Для того чтоб всё сделать правильно и быстро, необходимо строго соблюдать приведённый ниже порядок действий:

• проволока для вязки арматуры отрезается длиной в 20-25 см и складывается вдвое;
• заводим проволоку под место соединения прутьев и вставляем крючок в петлю;
• вторым концом проволоки обвязываем арматурное соединение и накладываем его на крюк;

• затем, вращаем вязальный крючок для арматуры по часовой стрелке, придерживая второй конец проволоки таким образом, чтобы концы сплелись между собой;
• вынимаем крюк из петли и загибаем концы проволоки внутрь каркаса.

Используя этот несложный алгоритм действий, вязка арматуры для ленточного фундамента с помощью вязального пистолета происходит намного быстрее и эффективнее.

Обвязка фундамента стеклопластиковой арматурой: как правильно, фото, видео

Новые строительные материалы, в числе которых и стеклопластиковая арматура (СПА), очень медленно вытесняют старые, проверенные десятилетиями материалы. Все привыкли, что в железобетоне должная быть стальная арматура, о полной замене которой в масштабном строительстве речь пока не идёт. Однако для строительства фундаментов малоэтажных зданий гораздо выгоднее использовать композитные стержни, так как при меньшей цене и весе они могут выдерживать те же самые нагрузки. В чём достоинства такой замены, и как вязать стеклопластиковую арматуру для фундамента, будет рассказано в этой статье.

Стеклопластиком называется вид композиционного материала из термопластичного полимера, наполненного волокнами стекла или кварца. Основными преимуществами являются:

• малый удельный вес;
• высокая коррозионная стойкость;
• прочность на разрыв, не уступающая стали.

До недавних пор стеклопластики использовались преимущественно в космической и авиационной технике, но теперь, когда создана технология пултрузии (формирование неметаллической рельефной арматуры методом протяжки), появилась возможность и для широкого применения в строительстве.

Бетонный цоколь по монолитной плите

• Существуют различные вариации композитов, в том числе и комбинированных, но одним из самых доступных является стеклопластик. По сравнению с металлом он дороже, это если сравнивать цену за тонну. Но учитывая малый вес, погонных метров композитной арматуры в этой тонне (если сравнивать одинаковые диаметры) будет в пять раз больше. А значит, и по цене выгоднее.
• Как и стальная, арматура из стеклопластика предлагается в виде тонких и толстых стержней, стержневых карт и кладочных сеток. Для подбора арматуры по диаметру производятся такие же расчёты, как и для стальной, но всегда получается, что диаметр СПА может быть на одну ступень ниже. То есть, вместо металлической арматуры АIIID12 можно использовать стеклопластиковые стержни диаметром 10 мм – и вот почему.
• Модуль упругости, это усилие, которое надо приложить, чтобы растянуть материал на определённое расстояние. У композитной арматуры модуль ниже почти в 5 раз, чем у стальных стержней. Но величина эта постоянна, тогда как у стали она зависит от нагрузок и температуры окружающей среды.
• Есть ещё такой показатель, как предел прочности. Это предельная нагрузка, после которой материал полностью разрушается. У стальной арматуры он равен 400 Мпа, а вот у композиционной – не менее 1200 Мпа. У самого бетона эти цифры несопоставимо меньше, поэтому при пиковых нагрузках он разрушается первым, после чего в работу включается предел прочности арматуры.
• Чем он выше, тем большую нагрузку сможет выдержать тот же фундамент. Выходит, что конструкция, армированная стеклопластиком, будет держаться в три раза дольше. Но учитывая большую эластичность стеклополимерного композита, конструкция при этом существенно провиснет, из-за чего бетон будет сильнее растрескиваться.
• Чтобы найти золотую серединку, расчёт арматуры для фундамента должен производиться специалистом. При условии правильного подбора диаметров и шага элементов каркаса, стеклопластик может служить гораздо дольше из-за отсутствия коррозии.

В случае с фундаментами способность стеклопластика к более сильному прогибу особого значения не имеет, так как лента или плита всей площадью опирается на грунт. Это не то, что плита перекрытия или балка, которая имеет всего две точки опоры. Фундамент должен продемонстрировать высокую прочность, а с этим у армированной стеклопластиком фундаментной конструкции проблем точно не будет.

Главным конкурентом стеклопластиковой арматуры является стальная, поэтому именно с ней и надо сравнивать технические характеристики:

Характеристика арматуры	Ед. изм.	Стеклопластик	Металл
Максимальная прочность на разрыв (чем больше, тем лучше)	МПа	1600	690
Модуль упругости (чем больше, тем лучше)	МПа	56000	200000
Относительное удлинение (чем меньше, тем лучше)	%	2,2	25
Коэффициент теплопроводности (чем меньше, тем лучше)	Вт/м*С	0,35	46
Коррозионная устойчивость		Не подвержен коррозии	Подвержен коррозии
Коэффициент теплового расширения (чем меньше, тем лучше)	10-6 С продольно	8-10	11,7
Коэффициент теплового расширения (чем меньше, тем лучше)	10-6 С поперечно	22	11,7
Устойчивость к излому		Низкая	Высокая
Электропроводность		Диэлектрик	Проводник
Оптимальное восприятие температур	Градус Цельсия	-60…. .+90	-200…..+750
Способы вязки арматуры		Хомуты, вязальная проволока, фиксаторы	Сварка, вязальная проволока
Возможность изготовления гнутых элементов в условиях стройки		нет	есть
Способность пропускать электромагнитные волны		Да	Нет
Экологичность		Малый процент токсичности	Нетоксичен

Композитная арматура может иметь различное назначение, и в том числе бывает специально предназначена для усиления бетонных конструкций. Как и стальная, она изготавливается гладкой и рифлёной, и продаётся в виде стержней или сетчатых карт. Для конструкций ленточного типа можно приобрести и готовый каркас для фундамента из стеклопластиковой арматуры.

Чтобы не нарваться на дешёвую подделку, покупать всё это нужно либо непосредственно у производителя, либо у официального дилера. У контрафактной арматуры может быть некачественная заливка витков, бывает более низкая или неравномерная плотность навивки стекловолоконного жгута (ровинга).

Но прежде, чем купить материал, нужно правильно его рассчитать, поэтому рассмотрим, как это делается на примере небольшого фундамента размером 6*6 м.

В плитном фундаменте не может использоваться арматура диаметром меньше 6 мм, если она стеклопластиковая, и она должна быть только профилированная. Ориентироваться надо на плотность грунта и вес строения. Минимальный диаметр арматуры можно взять, если постройка, к примеру, лёгкая каркасная, а грунт прочный. Если же дачный дом или гараж строится из каменных материалов, лучше взять пруты или сетку диаметром 10 мм.

При размере ячейки сетки 200 мм, количество прутков, укладываемых в одном направлении, составит 31 штуку — соответственно, 62 стержня на один уровень. Всего уровней два, поэтому нам понадобится 124 шестиметровых прутка, в метрах это будет 744.

Для соединения верхних и нижних сеток можно использовать обрезки той же арматуры. Учитывая, что пруты укладываются 31 на 31, всего получится 961 соединение. При толщине плиты 200 мм, за минусом толщины защитных слоёв (по 50 мм с каждой стороны), длина соединительных прутков составит 100 мм, или 0,1 м. Умножив её на количество соединений, получим 96,1 метр. Чтобы получить общую длину арматуры на плиту, надо суммировать 744 и 96,1. Округляем до целого числа, и в итоге получаем 841 м.

Теперь посчитаем количество необходимой проволоки, что может зависеть от схемы вязки. Обычно сначала связывают прутки нижнего пояса, после чего к ним присоединяют вертикальные элементы, которые будут соединять нижнюю сетку с верхней.

Схемы вязки арматуры

Чтобы произвести одно соединение, в среднем требуется 0,3 м проволоки. В одном уровне у нас 961 соединение, а в двух (снизу и сверху) – 1922. Путём умножения длины одного куска проволоки на их количество, получаем общую длину 576,6 м.

Стеклопластиковую арматуру можно – и даже более удобно, вязать не проволокой, а пластиковыми стяжками, используемыми обычно для связки проводов. Так как они продаются штучно, их количество будет соответствовать количеству соединений на каркасе.

Вязка пластиковыми стяжками

Как вариант, можно использовать специальные соединительные хомуты. Есть и такие, которые одновременно выполняют функцию подставки, обеспечивающей нужную толщину защитного слоя бетона.

Хомуты для соединения композитной арматуры

Отличительным свойством ленточной конструкции является её высота, которая всегда больше ширины. Лента лучше, чем плита работает на изгиб, поэтому диаметр арматуры здесь может быть меньше. В ней тоже делается два пояса армирования, только соединяются уровни чаще не короткими прутками как в плите, а гнутыми П-образными элементами.

Расчёт армирования производится в таком порядке (просчитаем всё тот же фундамент 6х6 м с одной внутренней стеной):

1. На подставки продольно укладывают более толстые рифлёные стержни (для одноэтажного дома можно брать диаметром 8 мм). Их при ширине ленты в 30-40 см будет всего по паре снизу и сверху.
2. Соединяющие их вертикальные стержни нагрузку не несут, а потому могут быть гладкими, без спиральной навивки – диаметр 6 мм.
3. При общей длине ленты 30 м, армируемой в 4 ряда, расход основной (продольной) арматуры составит 120 м.
4. Хомуты или вертикально-поперечные прутки устанавливаются через 0,5 м. Допустим, сечение ленты составляет 0,3*0,7 м, при котором на одно соединение будет уходить 1,6 м арматуры диаметром 6 мм. Всего секций перевязки образуется 61 — умножив эту цифру на 1,6, мы получим общую длину арматуры 97,6 м.
5. Каждая секция каркаса, связанная поперечной арматурой, имеет 4 соединения. Всего 4х61=244 соединения. Столько нужно хомутов или стяжек, если использовать для вязки их.
6. Если 244 умножить на 0,3 м, мы получим расход проволоки — 73,2 м.

Обвязка фундамента стеклопластиковой арматурой

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

При вязке каркаса можно уменьшить диаметр арматуры, но при этом придётся увеличить количество продольных стержней. Можете просчитать оба варианта по цене и выбрать тот, который окажется наиболее выгодным.

Столбчатый фундамент работает не на изгиб, а на сжатие, так как рабочая арматура располагается не горизонтально, а вертикально. В таком положении она работает в облегчённом режиме, поэтому брать ребристые стержни можно диаметром 6 мм. По горизонтали монтируются гладкие прутки диаметром 4-5 мм, которые должны связать рабочую арматуру в пространственный каркас.

Форма каркасов для бетонного фундаментного столба

В зависимости от формы и размеров сечения столба, в каркасе могут присутствовать 2, 3 или 4 пояса рабочей арматуры. Для армирования столбов длиной 2 м и диаметром 0,2 м, обычно делают каркас прямоугольной формы из 4-х, связанных поперечной арматурой продольных прутков. Диаметры – 10 и 6 мм, с перевязкой в четырёх местах.

В таком случае, на один столб уйдёт 2*4=8 м основной арматуры, и 0,4*4=1,2 м перевязочной арматуры. Останется только умножить эти цифры на количество столбов, и вы получите общую длину стержней. На каркасе столба 4 пояса, в которых имеется по 4 соединения. Перемножив эти цифры, получаем 16 точек перевязки. Если вязать будете не стяжками, а проволокой, умножьте её расход 0,3 м на 16. Всего получится 4,8 м вязальной проволоки на один столб.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Арматура для ростверка считается по аналогии с конструкцией ленточного типа.

Каркас ростверка, обвязывающего столбы

Речь о том, как правильно вязать пластиковую арматуру для фундамента, пойдёт в следующей главе.

Перед тем, как вязать пластиковую арматуру для фундамента, желательно посмотреть видео. Однако это не отменяет наличия чертежа, в котором будут чётко обозначены все элементы каркаса и указаны расстояния между ними. Соответственно, на основании этого чертежа и должны отрезаться пруты рабочей и поперечной арматуры.

Вязать каркас для фундаментной ленты удобнее укрупнёнными блоками, которые затем опускаются в опалубку и привязываются друг к другу. При структурировании каркаса плиты, вяжут сначала сетку нижнего уровня, к ней фиксируют вертикальные перемычки, а затем уже приступают к формированию верхнего ряда.

• В любом случае, вязка начинается с нижнего яруса, с продольных стержней. Их предварительно раскладывают на земле или на фиксаторах, отмечая маркером места перевязки с поперечными элементами.
• Если вязка СПА производится проволокой, то процесс ничем не отличается от вязки обычной стальной арматуры. Для этого вам нужен крючок для вязки и ножницы по металлу.
• Кусок проволоки длиной 30 см складывается пополам затем, чтобы образовалась петля. Огибаете ею место соединения двух прутьев, продеваете крючок в петлю и, протянув в неё свободный конец, делаете скрутку.

  Как связать стеклопластиковую арматуру для фундамента проволокой


  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Важно: В процессе работы необходимо следить, чтобы прутья при перевязке образовывали прямой угол.

• Особого внимания требуют углы каркаса. Гнуть стеклопластиковую арматуру в условиях стройки нельзя, поэтому нужно заранее запастись готовыми П-образными элементами (на пересечении стен могут использоваться Г-образные хомуты). Основные варианты соединений показаны ниже.

Угловое соединение

В последнее десятилетие композитная арматура стала весьма востребованной в малоэтажном строительстве. Она отлично подходит для армирования фундаментов, так как расчётное сопротивление растяжению у СПА в 3 раза выше, чем у стальных стержней. Композит лучше сохраняет свою форму при повышении температуры и практически не поддаётся деформированию, а благодаря меньшему весу стержней снижается и масса монолита. Полимеры не способны увлажняться, а потому не подвержены коррозии. Вывод напрашивается сам: конструкция, армированная стеклопластиком, прослужит гораздо дольше металлической.

Как вязать армирование основы

Фундамент всегда является основой дома, главным условием его надежности, прочности и устойчивости. И если вы хотите, чтобы фундамент не провисал и был прочным, необходимо правильно вязать арматуру, зная основные принципы этого дела.

Как вязать армирование фундамента

Инструкции

Шаг 1

Прежде чем приступить к вязанию арматуры, необходимо четко организовать процесс.При вязании соблюдайте следующую последовательность: подготовьте элемент к установке (очистите от грязи и расправьте), стропуйте и подведите к месту вязания, затем аккуратно установите его в проектное положение и только после этого приступайте непосредственно к вязанию.

Шаг 2

Для подготовки изделий к монтажу вполне достаточно двух человек, а для установки элементов в проектное положение необходимо три человека: двое ставят элемент, а третий должен подавать сигналы о начале подъема и опускания элемента.

Шаг 3

Армирование можно вязать как простыми круглогубцами, так и специальными крючками. Здесь главное умение и определенный опыт работы, поэтому лучше всего вязать под присмотром знающего человека. Сложите стержни внахлест, затем свяжите края и середину стальной проволокой. Нахлест должен быть не менее 250 миллиметров. Если делать это вручную, процесс может занять много времени и сил. Кроме того, для ручной вязки арматуры требуется минимум три человека. Поэтому используйте специальный пистолет, который так и называется – пистолет для вязки арматуры.

Шаг 4

При использовании этого пистолета почти весь процесс будет осуществляться автоматически. Поместите насадку устройства на место соединения и нажмите кнопку инструмента. Использование пистолета повысит качество и скорость завязывания. А если у вас закончилась проволока, просто замените использованную катушку на новую.

Шаг 5

Наконец-то можно связать арматуру с помощью специальных скоб. Это готовые изделия, которые, как и пистолет, можно свободно приобрести.Соединение фурнитуры скрепками занимает немного больше времени, чем пистолетом, но можно и голыми руками. Кроме того, пистолет будет стоить вам намного дороже.

Собственно, арматурная вязка – это именно тот метод, который используется при небольшом объеме работ, например, если вы решили построить небольшой загородный дом. Конечно, при строительстве крупных производственных объектов или многоквартирных домов арматуру варят.

Как вязать арматуру в ленточном фундаменте

Для придания надежности ленточному фундаменту его следует армировать.Арматурные стержни будут различаться в зависимости от типа здания определенной толщины. Для фундамента под хозяйственные постройки будет достаточно диаметра 10 мм; для основания дома арматура должна быть толще.

Как вязать арматуру в ленточный фундамент

Необходимо

• — стержни арматурные;
• — проволока вязальная;
• — инструменты в зависимости от выбранного метода.

Инструкции

Шаг 1

Связывание арматуры проволокой потребует труда квалифицированных рабочих, которые свяжут конструкцию из стержней с помощью плоскогубцев или специальных крючков. Прутья сращиваются внахлест, после чего стык перевязывается в трех местах стальной проволокой – по краям и посередине. Диаметр используемой для этого проволоки будет зависеть от диаметра используемой арматуры. Если для работы выбраны стержни с гладким профилем, придется дополнительно подгибать крючки – это несколько усложняет весь процесс.

Шаг 2

Если диаметр арматуры меньше тридцати двух миллиметров, ее необходимо соединить сваркой.Ручная сварка многим кажется предпочтительным методом, но и у нее есть недостатки – например, большие объемы работ, требующие либо времени, либо большого количества исполнителей. Кроме того, нельзя применять контактную сварку при диаметре арматуры более тридцати двух миллиметров. Есть и еще одно неудобство – стыки при сварке будут создавать большую жесткость всей конструкции, а при последующей эксплуатации может быть нарушена целостность сварных конструкций.

Шаг 3

Хорошим вариантом считается вязальный пистолет с проволокой — работа с автоматическим инструментом значительно снижает трудоемкость вязания. Процесс быстрый, качество работы хорошее. Вязальный пистолет работает от батареек. С ним необходимо использовать проволоку со сменных бобин. При этом арматура не должна лежать на дне фундамента – нужно использовать специальные держатели или подкладывать под штыри кирпичи. Их можно воткнуть прямо в землю.

Шаг 4

Перед началом работы все стержни, предназначенные для вязания армирующей сетки, должны быть надлежащим образом подготовлены. Штифты осматривают и очищают от грязи стальной щеткой или, при необходимости, слегка подгибают молотком. Элемент подается на предназначенное для него место, как следует фиксируется, выравнивается в нужном положении по проекту. После этого можно вязать суставы.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings. COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}}/500

{{l10n_strings.TAGS}}
{{$элемент}}

{{l10n_strings.ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings. АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Армирование ленточного фундамента (51 фото): расчет и схема вязания армирования, как правильно вязать

Любое здание не может обойтись без надежного и прочного фундамента.Строительство фундамента – самый ответственный и трудоемкий этап. Но при этом должны быть соблюдены все правила и требования по укреплению фундамента. Для этого возводится ленточный фундамент, который способен сделать основание строения прочным и надежным. Стоит более подробно рассмотреть особенности ленточного фундамента, а также технологию выполнения армирования конструкции.


Особенности

Ленточный фундамент представляет собой монолитную бетонную ленту без разрывов на дверных проемах, которая становится основанием для возведения всех стен и перегородок строения.Основу ленточной конструкции составляет бетонный раствор, который изготавливается из цемента марки М250, воды, песчаной смеси. Для его укрепления используется арматурный каркас из металлических прутьев разного диаметра. Лента уходит на определенное расстояние в почву, при этом выступая над поверхностью. Но ленточный фундамент подвергается серьезным нагрузкам (движение грунтовых вод, массивная конструкция).


В любой ситуации нужно быть готовым к тому, что различные негативные воздействия на конструкции могут отразиться на состоянии базы.Поэтому при неправильном выполнении армирования при первой же малейшей угрозе фундамент может обрушиться, что приведет к разрушению всей конструкции.

Арматура имеет следующие преимущества:

• предотвращает проседание грунта под зданием;
• положительно влияет на звукоизоляционные качества фундамента;
• повышает устойчивость фундамента к резким перепадам температурного режима.


Требования

Расчеты армирующих материалов и схем армирования проводятся в соответствии с правилами действующих СНиПА 52-01-2003.В сертификате есть определенные правила и требования, которые необходимо соблюдать при армировании ленточного фундамента. Основными показателями прочности бетонных конструкций являются коэффициенты сопротивления сжатию, растяжению и поперечному разрушению. В зависимости от установленных нормируемых показателей бетона выбирается конкретная марка и группа. Выполняя армирование ленточного фундамента, определяют тип и контролируемые показатели качества армирующего материала.Согласно ГОСТ допускается применение горячекатаной строительной арматуры повторяющегося профиля. Группа арматуры выбирается в зависимости от предела текучести при предельных нагрузках; она должна обладать пластичностью, стойкостью к ржавчине и низкими температурными показателями.


просмотров

Для армирования ленточного фундамента применяют стержни двух видов. Для осевых, несущих ключевую нагрузку, требуется класс AII или III. При этом профиль должен быть ребристым, поскольку он имеет лучшее сцепление с бетонным раствором, а также передает нагрузку в соответствии с нормой.Для сверхконструктивных перемычек используется более дешевая арматура: гладкая арматура класса АИ, толщина которой может быть 6-8 миллиметров. В последнее время большим спросом стала пользоваться стеклопластиковая арматура, поскольку она обладает лучшими показателями прочности и длительными сроками эксплуатации.


Большинство проектировщиков не рекомендуют использовать его для фундаментов жилых помещений . По правилам это должны быть железобетонные конструкции. Особенности таких строительных материалов давно известны.Были разработаны специальные армирующие профили, обеспечивающие соединение бетона и металла в единую конструкцию. Как поведет себя бетон со стекловолокном, насколько надежно эта арматура будет соединена с бетонной смесью, а также успешно ли эта пара справится с различными нагрузками – все это малоизвестно и практически не проверено. Если есть желание поэкспериментировать, можно использовать стеклопластиковую или железобетонную арматуру.


Расчет

Расход арматуры необходимо проводить на этапе планирования чертежей фундамента, чтобы с точностью знать, сколько строительного материала потребуется в будущем.Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлического каркаса. Он будет выполнен из верхнего и нижнего армопоясов, в каждом из которых по 3 арматурных стержня. Промежуток между стержнями будет 10 см, также нужно добавить еще 10 см для защитного бетонного слоя. Соединение будет осуществляться сварными отрезками из арматуры одинаковых параметров с шагом 30 см.Диаметр арматурного изделия 12 мм, группа А3.


Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расход стержней на осевой пояс, необходимо рассчитать периметр фундамента. Следует взять условное помещение с периметром 50 м. Так как в двух бронепоясах 3 стержня (всего 6 штук), то расход составит: 50х6=300 метров;
• теперь необходимо рассчитать, сколько соединений требуется для соединения ремней.Для этого необходимо весь периметр разделить на шаг между перемычками: 50:0,3=167 штук;
• при соблюдении определенной толщины ограждающего слоя бетона (около 5 см), размер перпендикулярной перемычки составит 60 см, а осевой — 30 см. Количество перемычек отдельного вида на соединение – 2 шт.;
• нужно рассчитать расход стержней на осевые перемычки: 167х0,6х2=200,4 м;
• Расход изделий на перпендикулярные перемычки: 167х0,3х2=100,2м.


В итоге расчет армирующих материалов показал, что общее количество на расход составит 600,6м. Но это число не окончательное, приобретать изделия необходимо с запасом (10-15%), так как в угловых зонах фундамент придется армировать.

Схема

Постоянное движение грунта оказывает серьезнейшую нагрузку на ленточный фундамент. Чтобы он стойко выдерживал такие нагрузки, а также для устранения источников растрескивания еще на этапе планирования, специалисты рекомендуют позаботиться о правильно подобранной схеме армирования.Схема армирования фундамента представляет собой определенное расположение осевых и перпендикулярных стержней, которые собираются в единую конструкцию.


СНиП № 52-01-2003 четко рассматривает, как укладываются армирующие материалы в фундамент, с каким шагом в разные стороны.

Стоит учитывать следующие правила из этого документа:

• шаг укладки стержней зависит от диаметра армирующего изделия, размеров гравийных гранул, способа укладки бетонного раствора и его уплотнения;
• шаг рабочего упрочнения — расстояние, равное двум высотам поперечного сечения упрочняющей ленты, но не более 40 см;
• поперечная закалка – это расстояние между стержнями составляет половину ширины самого сечения (не более 30 см).


При выборе схемы армирования необходимо учитывать тот факт, что в опалубку монтируется каркас, собранный в одно целое, а внутри будут завязываться только угловые секции. Количество осевых армированных слоев должно быть не менее 3-х по всему контуру фундамента, т. к. заранее определить участки с наибольшими нагрузками невозможно. Наиболее популярны схемы, в которых соединение арматуры выполняется таким образом, что образуются ячейки геометрических фигур.В этом случае прочный и надежный фундамент гарантирован.


Технология работы

Армирование ленточного фундамента проводят с учетом следующих правил:

• для функционирующей арматуры применяются стержни группы А400, но не ниже;

специалисты

• не советуют использовать в качестве соединения сварку, так как она затупляет сечение;
• по углам арматура в обязательном порядке вяжется, но не приваривается;


• для хомутов не допускается применение фитингов без резьбы;
• необходимо строго выполнять защитный бетонный слой (4–5 см), т. к. он предохраняет металлические изделия от коррозии;
• при изготовлении рам стержни в осевом направлении соединяют внахлест, который должен быть не менее 20 диаметров стержней и не менее 25 см;
• при частом размещении металлических изделий необходимо соблюдать размер заполнителя в бетонном растворе, он не должен застревать между брусками.


Подготовительные работы

Перед началом работы необходимо очистить рабочую зону от различного мусора и мешающих предметов. Траншея выкапывается по заранее подготовленной разметке, что можно сделать вручную или с помощью специализированной техники. Для поддержания стен в идеально ровном состоянии рекомендуется установить опалубку. В основном каркас помещают в траншею вместе с опалубкой. После этого заливается бетон, и конструкция в обязательном порядке гидроизолируется посредством листов рубероида.


Способы вязания арматуры

Схема упрочнения ленточного фундамента допускает соединение стержней методом связки. Соединённый металлический каркас имеет повышенную прочность по сравнению со сварным вариантом. Это связано с тем, что возрастает риск прогорания металлических изделий. Но это не относится к заводской продукции. Допускается усиление на прямых участках сваркой для ускорения работ. А вот углы укрепляются только с применением вязальной проволоки.


Перед тем, как вязать арматуру, нужно подготовить необходимые инструменты и стройматериалы.

Существует два способа склеивания металлических изделий:

• специальный крюк;
• вязальная машина.


Первый способ подходит для небольших объемов . В этом случае укладка арматуры займет слишком много времени и сил. В качестве соединительного материала используется отожженная проволока диаметром 0,8–1,4 мм. Использование других строительных материалов запрещено.Арматуру можно связать отдельно, а затем опустить в траншею. Либо связать арматуру внутри ямы. Оба разумны, но есть некоторые различия. Если производить на поверхности земли, то с этим можно справиться самостоятельно, а в траншее понадобится помощник.


Как правильно вязать арматуру по углам ленточного фундамента?

Для угловых стен используются несколько способов крепления.

• С лапой . Для выполнения работы на конце каждого стержня делается лапка под углом 90 градусов.В этом случае удочка напоминает кочергу. Размер стопы должен быть не менее 35 диаметров. Согнутый участок стержня соединяется с соответствующим вертикальным участком. В итоге получается, что внешние стержни каркаса одной стены крепятся к наружным другой стены, а внутренние – к наружным.


• Использование L-образных зажимов . Принцип выполнения аналогичен предыдущей вариации. Но здесь не обязательно делать стопу, а берется специальный Г-образный элемент, размер которого не менее 50 диаметров.Одна часть привязывается к металлическому каркасу одной поверхности стены, а вторая к вертикальному металлическому каркасу. При этом внутренний и внешний хомуты соединяются. Шаг хомутов должен составлять ¾ от высоты стены подвала.


• С использованием U-образных зажимов . На угол вам понадобится 2 хомута, размер которых составляет 50 диаметров. Каждый из хомутов приваривается к 2 параллельным стержням и 1 перпендикулярному стержню.

Как усилить тупые углы?

Для этого внешний стержень изгибается до определенного значения градуса и к нему прикрепляется дополнительный стержень для качественного увеличения прочности.Внутренние спецэлементы соединяются с внешними.


Как связать усиливающую конструкцию своими руками?

Стоит рассмотреть подробнее, как выполняется вязка арматуры на поверхности земли. Сначала делаются только прямые участки сетки, после чего конструкция устанавливается в траншею, где армируются углы. Готовятся арматурные секции. Стандартный размер стержней 6 метров, по возможности их лучше не трогать. Если вы не уверены в собственных силах, что справитесь с такими удилищами, их можно разрезать пополам.


Специалисты рекомендуют начинать вязать арматурные стержни для самого короткого участка ленточного фундамента , что дает возможность приобрести определенный опыт и умение, в дальнейшем с длинными конструкциями справиться будет проще. Резать их нежелательно, так как это приведет к увеличению расхода металла и снижению прочности фундамента.Параметры заготовок следует рассматривать на примере фундамента, высота которого 120 см, а ширина 40 см. Арматурные изделия необходимо залить со всех сторон бетонной смесью (толщина около 5 см), что является исходным условием. Учитывая эти данные, чистые параметры армирующего металлического каркаса должны быть не более 110 см в высоту и 30 см в ширину. Для вязания прибавляйте по 2 сантиметра с каждого края, это необходимо для нахлеста. Поэтому заготовки для горизонтальных перемычек должны быть 34 сантиметра, а заготовки для осевых перемычек – 144 сантиметра.


После расчетов вязка армирующей конструкции выглядит следующим образом:

• следует выбрать ровный участок земли, поставить два длинных стержня, концы которых необходимо обрезать;
• на расстоянии 20 см от торцов по крайним краям привязываются горизонтальные распорки. Для привязки понадобится проволока размером 20 см. Его складывают пополам, протягивают под место обвязки и затягивают крючком. Но затягивать надо осторожно, чтобы не оборвался провод;
• на расстоянии около 50 см остальные горизонтальные стойки вяжутся по очереди.Когда все готово, конструкцию убирают на свободное место и аналогичным образом привязывают еще один каркас. В итоге у вас получится верхняя и нижняя части, которые нужно соединить между собой;
• далее необходимо установить упоры для двух частей сетки, можно упереть их в разные предметы. Главное, соблюдать, чтобы соединяемые конструкции имели надежное расположение профиля, расстояние между ними должно быть равно высоте соединяемой арматуры;


• на концах привязываются две осевые распорки, параметры которых уже известны. Когда каркасное изделие будет напоминать готовое приспособление, можно приступать к вязке остальных отрезков арматуры. Все процедуры выполняются с проверкой габаритов конструкции, хотя заготовки делаются габаритов одинаковых, лишняя проверка не помешает;
• аналогичным способом соединяются все остальные прямые участки каркаса;
• на дно траншеи укладывается прокладка, высота которой не менее 5 см, на нее будет укладываться нижняя часть сетки.Устанавливаются боковые опоры, сетка монтируется в правильном положении;
• убраны параметры несвязанных стыков и углов, подготовлены участки арматурного изделия для соединения металлокаркаса с общей системой. Стоит отметить, что нахлест концов арматуры должен быть не менее 50 диаметров стержня;
• привязывается нижний виток, после перпендикулярных стоек и к ним привязывается верхний шкворень. Проверяется расстояние арматуры до всех граней опалубки.На этом укрепление конструкции заканчивается, теперь можно переходить к заливке фундамента бетоном.


Вязание арматуры с помощью специализированного устройства

Для изготовления такого механизма потребуется несколько досок толщиной 20 миллиметров.

Сам процесс выглядит так:

• Отрезаются 4 доски по размеру армирующего изделия, они соединяются по 2 штуки на расстоянии, равном шагу вертикальных стоек.В итоге у вас должно получиться две платы одинакового шаблона. Необходимо следить за тем, чтобы разметка расстояния между рейками была одинаковой, иначе не получится осевое расположение соединительных спецэлементов;
• Делаются 2 вертикальные опоры, высота которых должна быть равна высоте армирующей сетки. Отмычки должны иметь профилированные угловые опоры, чтобы предотвратить их опрокидывание. Готовую конструкцию проверяют на прочность;
• ноги опоры устанавливаются на 2 сбитые доски, а две крайние доски укладываются на верхнюю полку опор.Фиксация производится любым удобным способом.


В результате должна быть сформирована модель армирующей сетки, теперь работу можно проводить без посторонней помощи . На намеченные участки устанавливаются вертикальные раскосы арматурного изделия, заранее при помощи обычных гвоздей на определенное время фиксируется их положение. На каждую горизонтальную металлическую перемычку устанавливается арматурный стержень. Эта процедура выполняется со всех сторон рамы. Если все сделано правильно, можно приступать к вязанию проволокой и крючком.Конструкцию нужно делать при наличии одинаковых участков сетки из арматурного изделия.


Вязание армированной сетки в траншеях

Работы в траншеях проводить довольно сложно из-за тесноты.

Необходимо тщательно продумать схему вязания каждого спецэлемента

• На дно траншеи укладываются камни или кирпичи высотой не более 5 см, они поднимут металлические изделия от поверхности земли и позволят бетону закрыть арматурные изделия со всех краев.Расстояние между кирпичами должно быть равно ширине сетки.
• Продольные стержни укладываются поверх камней. Горизонтальные и вертикальные прутья необходимо нарезать по требуемым параметрам.


• Они начинают формировать основу рамы с одной стороны фундамента. Работу будет легче выполнить, если заранее привязать горизонтальные распорки к лежащим прутьям. Помощник должен поддерживать концы стержней, пока они не будут установлены в желаемом положении.
• Арматура вяжется попеременно, расстояние между распорками должно быть не менее 50 см. Аналогично соединяется арматура на всех прямых участках фундаментной ленты.
• Проверяются параметры и пространственное расположение каркаса, при необходимости необходимо исправить положение, а также исключить касание металлических изделий к опалубке.


Советы

Следует ознакомиться с повторяющимися ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Изначально необходимо разработать план, по которому будут производиться расчеты для определения нагрузки на фундамент в дальнейшем.
• При изготовлении опалубки не должно образовываться зазоров, иначе через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• Обязательно выполнить гидроизоляцию по грунту; при его отсутствии качество плиты снизится.
• Запрещается контакт арматурных стержней с грунтом, такой контакт приведет к ржавчине.


• Если решено усилить каркас сваркой, то лучше использовать стержни с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под воздействием температурных режимов не теряют своих технических характеристик.
• Не рекомендуется использовать гладкие стержни для армирования. Бетонному раствору будет не на чем закрепиться, а сами стержни в нем будут скользить. При движении грунта такая конструкция будет трескаться.
• Не рекомендуется оформлять углы посредством прямого пересечения, изделия из арматуры очень трудно гнутся. Иногда при армировании углов идут на хитрость: нагревают металлическое изделие до податливого состояния, либо с помощью болгарки подпиливают конструкции. Оба варианта запрещены, так как при этих процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Качественно выполненное усиление фундамента – залог длительного срока эксплуатации здания (20–40 лет), поэтому этой процедуре следует уделить особое внимание.Но опытные мастера советуют проводить профилактические и ремонтные работы каждые 10 лет.

Особенности вязки арматуры для фундамента. Разновидности арматуры и инструкции по выполнению работ. Ленточная сборка фундамента

Монолитные основания зданий сооружаются с обязательным армированием. Необходимо повысить прочность конструкции фундамента. Важно сделать правильный подбор арматуры для фундамента и способ ее соединения.

Типы арматуры для фундамента

Виды арматуры для фундамента: Сделано деление на два класса. Для класса А-I характерно следующее:

• применяется для фундаментов, не испытывающих растяжения;
• имеет гладкую поверхность;

Сечение арматуры

• — круглое.

Применение гладкой и гофрированной арматуры

Армирование арматуры такого класса предполагает установку вертикальных и поперечных стержней.

Характеристики арматуры класса А-III:

• можно использовать для устройства площадок, испытывающих растяжение;
• поверхность арматуры снабжена ребрами, улучшающими сцепление бетона с ее поверхностью.

Примечание: Оптимальный размер арматуры для фундамента здания массой до 50 тонн — диаметром 6 мм (класс А-I), для более тяжелого здания — 8-10 мм (класс А-III). Такие фитинги производятся в бухтах или стержнях по 6 штук.9 и 11,7 м.

В отдельный тип входят пластиковые фитинги для фундамента. Он имеет следующие преимущества.

1. Легкий вес, что немаловажно для межэтажных перекрытий.
2. Не боится коррозии.
3. Низкая теплопроводность: мостики холода не образуются.

Пластмассовые фитинги, соединенные вязкой проволокой или хомутами

Выбирая материалы для фундамента, следует учитывать недостатки пластиковой арматуры.

1. Низкое сопротивление растягивающим усилиям. Это снижает эффективность арматуры как элемента, скрепляющего бетон.
2. Нельзя использовать для возведения конструкций, эксплуатация которых предполагает высокотемпературный нагрев.
3. Нет возможности соединения арматуры сваркой.
4. Нет возможности придать стержням нужную форму: пластиковая арматура гнутся на спецтехнике.
5. Ухудшение прочностных характеристик в процессе эксплуатации из-за разрушающего воздействия щелочной среды (содержащейся в цементном растворе).

Соединение пластиковой арматуры выполняется двумя способами:

• с помощью обожженной вязальной проволоки, с помощью пистолета для вязки или пассатижей;
• с помощью пластиковых хомутов.

Подвижная арматура

Арматура для фундамента должна быть смонтирована так, чтобы в результате получился каркас из нескольких ярусов горизонтальных стержней. Они связаны с вертикалью любым из следующих способов.

Пруток арматурный

Сборка арматуры для фундамента осуществляется специальной мягкой проволокой, которую нарезают на куски длиной около 20 см. Диаметр проволоки — 0,8 и 1,2 мм. Скручивание выполняется инструментами.

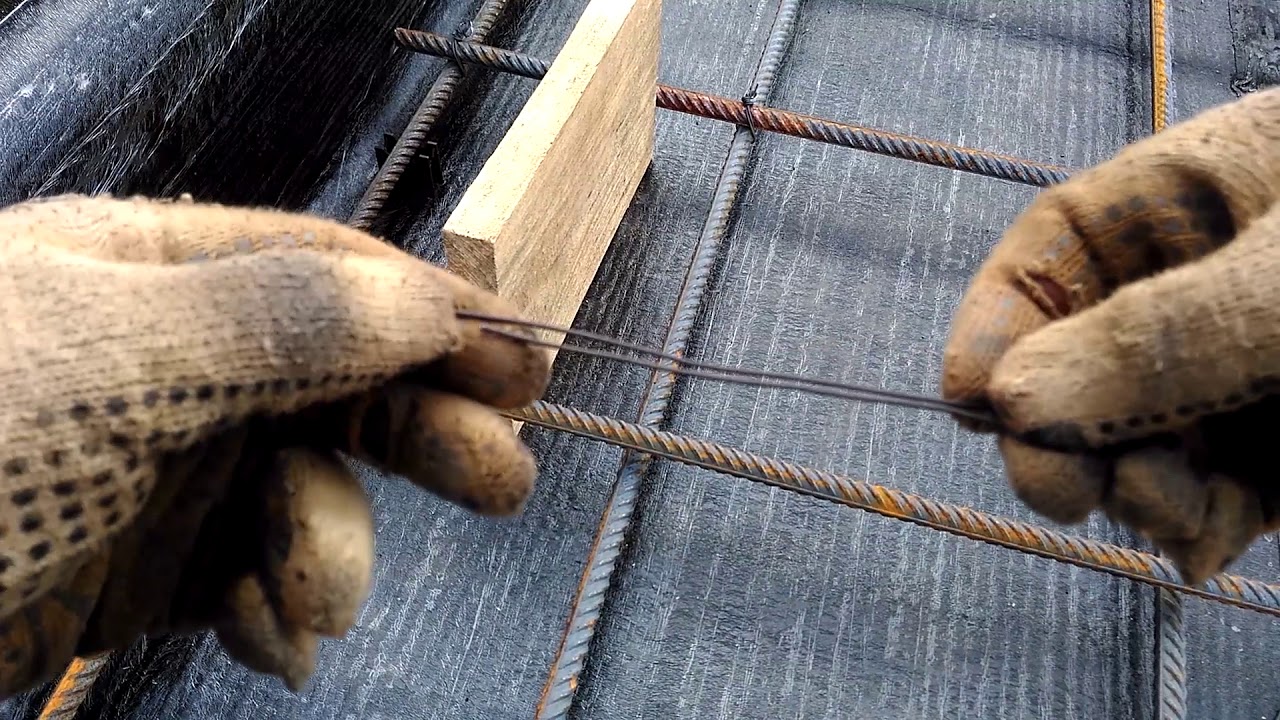

1. Плоскогубцы: сложенная вдвое проволока, скрученная в несколько оборотов сначала вручную, а затем плотно плоскостями.
2. Вязание крючком.
3. Траверс.
4. Использование хомутов: Для этого используются металлические или пластиковые хомуты. Их стягивают в месте пересечения горизонтальных и вертикальных стержней.
5. Вязальный пистолет: Способ предполагает использование дорогостоящего оборудования, что экономически выгодно при значительных объемах.

Использование вязального пистолета ускоряет монтаж арматурного каркаса

Важно: Применение метода соединения хомутами возможно, если строители не будут отходить от стержней при заливке опалубки бетоном. В противном случае конструкция Армопояса будет разрушена.

Отвертка для крепления арматуры

Ручная арматура: Общие правила

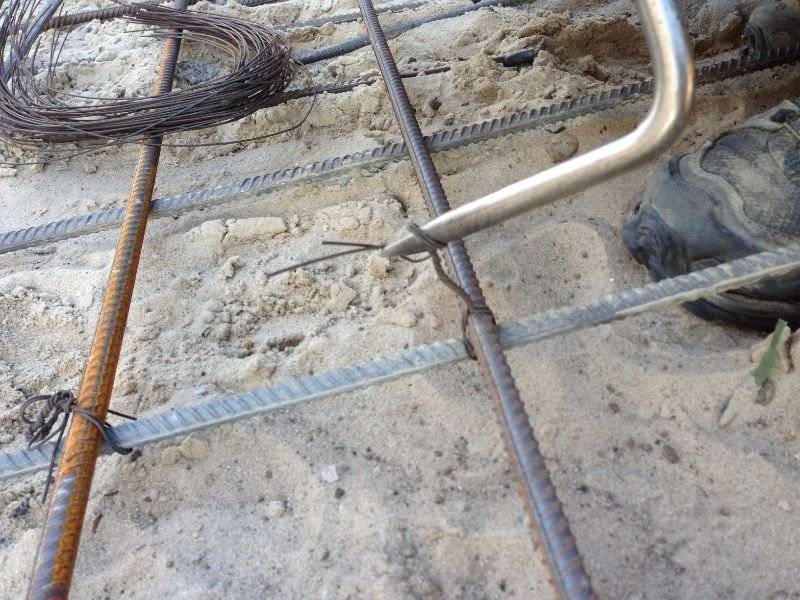

Использование крюка специальной формы – это простой и надежный способ, с помощью которого соединяется пластиковая и металлическая арматура для фундамента. Процесс предусматривает следующие действия.

Формирование петель для вязального крючка

1. Разрезанная пополам проволока.
2. Проволока оборачивается вокруг пересечения стержня.
3. Крючок вставляется в петлю, а другой конец проволоки обвязывается вокруг жала.
4. Поверните крючок, туго скрутите проволоку. Конец проволоки во время скручивания держите руками.
5. Крюк вынимается из петли, жилы проволоки убираются в сторону рамы.

Ступени установки компаундов вязких

При установке Прухова соблюдаются некоторые правила.

1. Однорядная арматура соединяется вангестом (см. схему). При этом длина спайки зависит от диаметра стержня (должно быть 30 диаметров).
2. Оптимальный размер квадрата в арматурном каркасе 250×250 мм.
3. Провод можно заменить пластиковыми хомутами.

Строительство армирующего каркаса

Способ скрутки имеет преимущество перед сваркой: монтаж арматуры занимает меньше времени. Ветки могут быть подключены при отсутствии возможности подключения к электросети.

Методы сопряжения фитингов

Перед подключением арматуры необходимо проверить правильность установки стержня. Их необходимо укладывать вертикально или горизонтально. Конструкция армирования основания состоит из нескольких (двух и более) горизонтальных ярусов, поддерживаемых вертикальными элементами. Для прочного соединения арматуры используют несколько типов узлов (показаны на схеме).

Соединение арматуры сваркой

Сварочная арматура позволяет быстро и надежно соединить ее в единую раму. Но этот метод, по сравнению с ручной вязкой, имеет ряд недостатков:

• ухудшаются характеристики металла в арматурном каркасе, что сказывается на надежности основания и эксплуатации конструкции;
• при сдвиге вибрации бетона, сварочное пространство может быть разрушено;
• требуется специальное оборудование и навыки.

Сварная арматура

Правила расчета арматуры для фундамента

Расчет арматуры для фундамента необходим для определения количества материала и обеспечения прочности конструкции. При этом учитывается следующее.

1. Рифленая арматура, по сравнению с гладкой, обладает большей прочностью и устойчивостью к усилиям на изгиб. Это качество влияет на прочностные характеристики фундамента.
2. Стержни должны находиться на расстоянии 20-30 мм от стенок опалубки. Это предотвратит коррозию металла.
3. В многоярусном каркасе гладкие стержни располагаются вертикально, являясь опорой для каждого яруса.

Параметры для расчета арматуры

Важно: Конструкция арматурного каркаса зависит от размера и массы возводимого здания. Например, в основании одноэтажного дома стержни расположены на расстоянии 0.5 м друг от друга, а у двухэтажных она не должна превышать 0,3 м.

В конце статьи о том, как выполняется монтаж арматуры для фундамента – видео с разъяснениями некоторых нюансов.

Расчет армирования таврового фундамента.

Технологическая схема армирования и расчет арматуры для ленточных фундаментов

Для правильного армирования фундамента частного дома необходим расчет арматуры, ее грамотная укладка и вязка.Неправильный расчет приведет к повреждению фундамента или ненужным затратам. Обсудим армирование фундаментов различных конструкций и принцип расчета стальной арматуры, сопровождая схемами и сводными таблицами.

Армирование фундамента требует изучения конструкции каркаса из арматуры, подбора и расчета сечения, длины и массы профильного проката. Недостаточное армирование приводит к снижению прочности и возможному нарушению целостности здания, а его избыток – к неоправданно большим затратам на этом этапе.

Что нужно знать о фитингах

При армировании бетонного основания применяют два вида строительной арматуры:

• класс А-I — гладкие;
• класс А-III — ребристый.

Гладкая арматура используется в ненапряженных местах. Он только формирует рамку. Ребристая арматура за счет развитой поверхности обеспечивает лучшее сцепление с бетоном. Такие стержни используются для компенсации нагрузки. Поэтому диаметр такой арматуры, как правило, больше, чем у гладкой, в пределах одного фундамента.

Диаметр бруска зависит от типа грунта и массы конструкции.

Таблица №1. Минимальные стандартные диаметры арматуры

Расположение и условия эксплуатации		Минимальный размер	нормативный документ
Арматура продольная длиной не более 3 м		Ø 10 мм
Продольная арматура длиной более 3 м		Ø 12 мм	Приложение №.1 к руководству по проектированию «Армирование элементов монолитных железобетонных зданий», М. 2007
Конструкционная арматура в балках и плитах высотой более 700 мм		Площадь поперечного сечения не менее 0,1% площади поперечного сечения бетона
Поперечная арматура (хомуты) в вязаных каркасах из внецентренно сжатых элементов		Не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм
Поперечная арматура (хомуты) в вязаных каркасах изгибающихся элементов		Ø 6 мм	«Бетонные и железобетонные конструкции без напрягаемой арматуры» СП 52-101-2003
Поперечная арматура (хомуты) в вязаных каркасах изгибаемых элементов по высоте	меньше 0. 8 м	Ø 6 мм	«Методические указания по проектированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)», М., Стройиздат, 1978
	более 0,8 м	Ø 8 мм

Если планируется строительство деревянного одноэтажного дома на плотных грунтах, можно взять табличные значения диаметров арматуры. Если дом массивный, а грунт пучинистый, диаметры продольной арматуры принимают в пределах 12-16 мм, в исключительных случаях — до 20 мм.

В расчетах потребуются сведения об армировании из ГОСТ-2590-2006.

Стол № 2

Расход арматуры для различных типов фундаментов

Фундаменты разной конструкции различаются по площади, на которую распределяется нагрузка от конструкции. Для каждого типа расчет количества арматуры осуществляется согласно его требованиям. Для корректного сравнения расчет всех фундаментов проведем для следующих типоразмеров дома:

• ширина — 6 м;
• длина — 8 м;
• длина несущих стен 14м.

Расчет армирования плитного фундамента

Это самый материалоемкий тип фундамента. В бетоне предусмотрено два уровня армирующих решеток, расположенных на 50 мм ниже верхней и выше нижней границы плиты.Шаг укладки зависит от воспринимаемых нагрузок. Для домов из камня/кирпича ячейка каркаса обычно составляет 200х200 мм. В местах пересечения арматуры верхний и нижний уровни каркаса соединяются вертикально расположенными стержнями.

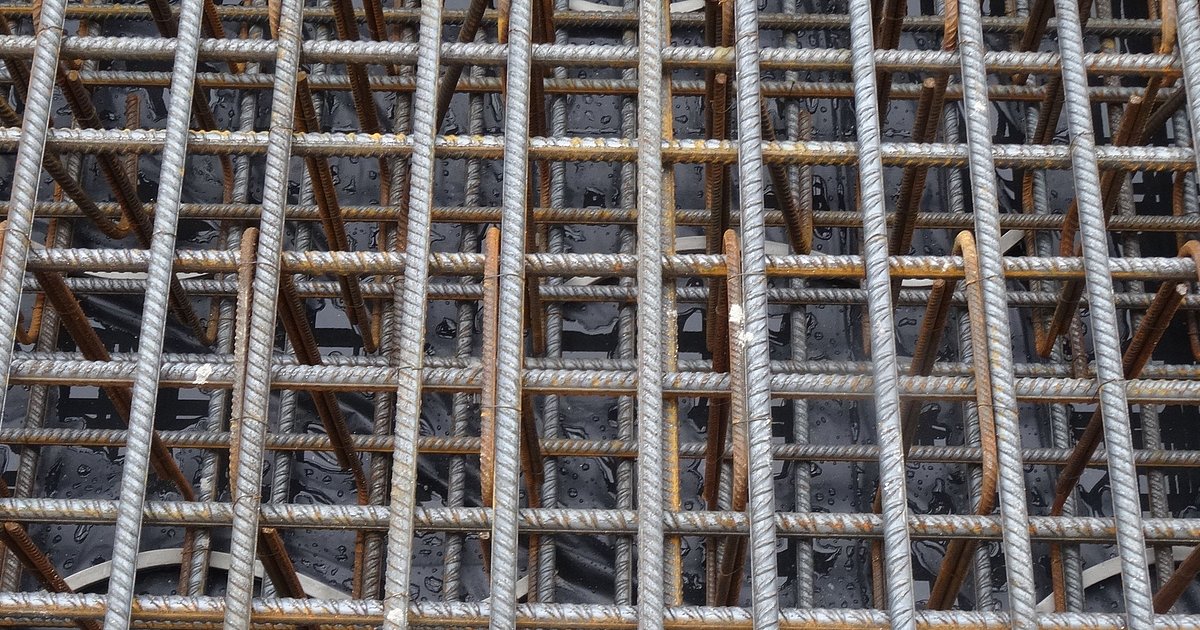

Армирующий каркас плитного фундамента

Рассчитаем арматуру для нашего эталонного дома (см. выше).

1. Горизонтальная арматура, Ø 14 мм, волнистая.

• 8000 мм / 200 мм + 1 = 41 шт.длина 6 м.
• 6000 мм / 200 мм + 1 = 31 шт. длина 8 м.
• Итого: (41 шт. х 6 м + 31 шт. х 8 м) х 2 = 988 м — для обоих уровней.
• Вес 1 пог. стержня Ø 14 мм — 1,21 кг.
• Общий вес 1195,5 кг.

2. Вертикальная арматура, Ø 8 мм, гладкая. Для плиты толщиной 200 мм длина стержня будет 100 мм.

• Количество пересечений горизонтальной арматуры: 31 х 41 = 1271 шт.
• Общая длина: 0.1 м х 1271 шт. = 127,1 м.
• Вес: 127,1 м x 0,395 кг/м = 50,2 кг.

3. В качестве вязальной проволоки обычно используется термообработанная проволока Ø 1,2-1,4 мм. Так как место одного стыка, как правило, перевязывают два раза — сначала при укладке горизонтальных стержней, затем вертикальных, общее количество проволоки увеличивается вдвое. Для одного соединения требуется примерно 0,3 м тонкого провода.

• 1271 шт. х 2 х 0,3 м = 762,6 м.
• Удельный вес проволоки Ø 1,4 мм — 12,078 г/м.
• Вес проволоки: (762,6 м х 12,078 г/м)/1000 = 9,21 кг.

Так как тонкий провод может порваться/потеряться, приобретать его нужно с запасом.

Общее количество материалов для армирования плитного каркаса приведено в таблице №3.

Стол № 3

Расчет армирования ленточного фундамента

Ленточные фундаменты представляют собой железобетонные балки, расположенные под всеми несущими стенами. Он содержит прямые участки, углы и тройники.Расчет ведется для прямых участков с небольшим запасом на усиление углов. Принимаем ширину ленты — 400 мм, глубину — 700 мм.

Схематическое изображение прямого участка ленточного фундамента

Примыкание несущей внутренней и наружной стен

Внешний или внутренний угол наружных стен

Армирование ленточных фундаментов также двухуровневое. Для продольных сечений применяют брус класса А-III, а для вертикальных и поперечных (хомутов) — брусок класса А-I.Сечение арматуры принимают для ленточных фундаментов несколько меньше, чем для плитных, при тех же условиях строительства.

Рассчитаем арматуру для выбранного в качестве примера эталонного здания (см. выше).

1. Горизонтальная продольная арматура, Ø 12 мм, рифленая. Для ширины ленты 400 мм достаточно уложить по два стержня в каждом из двух уровней. Для более широкой ленты следует уложить 3 стержня.

• Длина всех ремней: (8 м + 6 м) x 2 + 14 м = 42 м.
• Общая длина арматуры: 42 м х 4 = 168 м.
• Вес арматуры: 168 м x 0,888 кг = 149,2 кг.
• С учетом усиления уголков масса стержней составит 160 кг.

2. Вертикальное усиление Ø 8 мм, гладкое. При глубине ленты 700 мм длина стержня составляет 600 мм. Расстояние между вертикальными стержнями по длине ленты принимается равным 500 мм.

• Общая длина стержней: 85 шт.х 0,6 м = 51 м.
• Вес стержня: 51 м x 0,395 кг/м = 20,1 кг.

3. Горизонтальная поперечная (хомутная) арматура Ø 6 мм, гладкая. Для ленты шириной 400 мм длина прутка составляет 300 мм. Расстояние между поперечными стержнями по длине ленты принимается равным 500 мм.

• Количество стержней: 42 м / 0,5 + 1 = 85 шт.
• Общая длина стержней: 85 шт. х 0,3 м = 25,5 м.
• Вес стержня: 25,5 м x 0,222 кг/м = 5,7 кг.

4.Вязальная проволока. Расчет при обвязке каждого соединения одной проволокой Ø 1,4 мм:

• Количество узлов: 85 х 4 = 340 шт.
• Общая длина: 340 шт. x 0,3 м = 102 м.
• Общий вес: (102 м х 12,078 г/м) / 1000 = 1,23 кг.
• При вязании узлов в два раза вес проволоки составит 2,5 кг.

Общее количество материалов для армирования ленточного каркаса указано в таблице №4.

Стол № 4

Расход металлических элементов для столбчатого фундамента

Такой фундамент представлен опорами, нижняя часть которых расположена ниже зоны промерзания, и опирающимся на них ленточным фундаментом.При глубине промерзания 1,5 м высота столбов равна 1300 мм (см. рис.), то есть их основание находится на 1700 мм ниже уровня почвы.

Устройство арматуры в столбчатом фундаменте, вид сбоку: 1 — песчаная подушка; 2 — арматура Ø 12 мм; 3 — арматура сваи

Столбы устанавливаются по углам здания и вдоль ленты через каждые 2-2,5 м.

Рассчитаем количество стержней для конфигурации дома, взятой в качестве примера (см. выше).Для этого нужно рассчитать количество арматуры для столбов и сложить с результатом расчета для ленточного фундамента.

В столбах нагружены только вертикальные стержни, горизонтальные используются для формирования каркаса. Столб диаметром 200 мм укреплен четырьмя вертикальными стержнями арматуры. Количество опор: 42 м / 2 м = 21 шт.

1. Вертикальная арматура Ø 12 мм, рифленая.

• Общая длина арматуры: 21 шт.х 4 шт. х 1,3 м = 109,28 м.
• Вес арматуры: 109,29 м x 0,888 кг = 97,0 кг.

2. Горизонтальная арматура Ø 6 мм, гладкая. Для перевязки горизонтальные хомуты следует располагать на расстоянии не более 0,5 м. Для глубины 1,3 м достаточно трех уровней перевязки. Вертикальные секции располагаются на расстоянии 100 мм друг от друга. Длина каждого горизонтального сегмента 130 мм.

• Общая длина турников: 21 шт. х 3 шт. х 4 шт. х 0,13 м = 32.76 м.
• Вес стержня: 32,76 м x 0,222 кг/м = 7,3 кг.

3. Вязальная проволока. Каждый столб имеет три уровня горизонтальных стержней, которые связывают четыре вертикальных.

• Длина вязальной проволоки на полюс: 3 шт. х 4 шт. х 0,3 м = 3,6 м.
• Длина провода для всех полюсов: 3,6 м x 21 шт. = 75,6 м.
• Общий вес: (75,6 м х 12,078 г/м) / 1000 = 0,9 кг.

Общее количество материалов для армирования столбчатого фундамента с учетом ленточного каркаса приведено в таблице №5.

Стол № 5

Методы и приемы соединения арматуры

Для соединения скрещенных стержней применяют сварку и проволочную вязку. Для фундаментов сварка не лучший метод установки, так как она ослабляет конструкцию из-за разрушения конструкции и риска коррозии. Поэтому, как правило, усиленный каркас «вязанный».

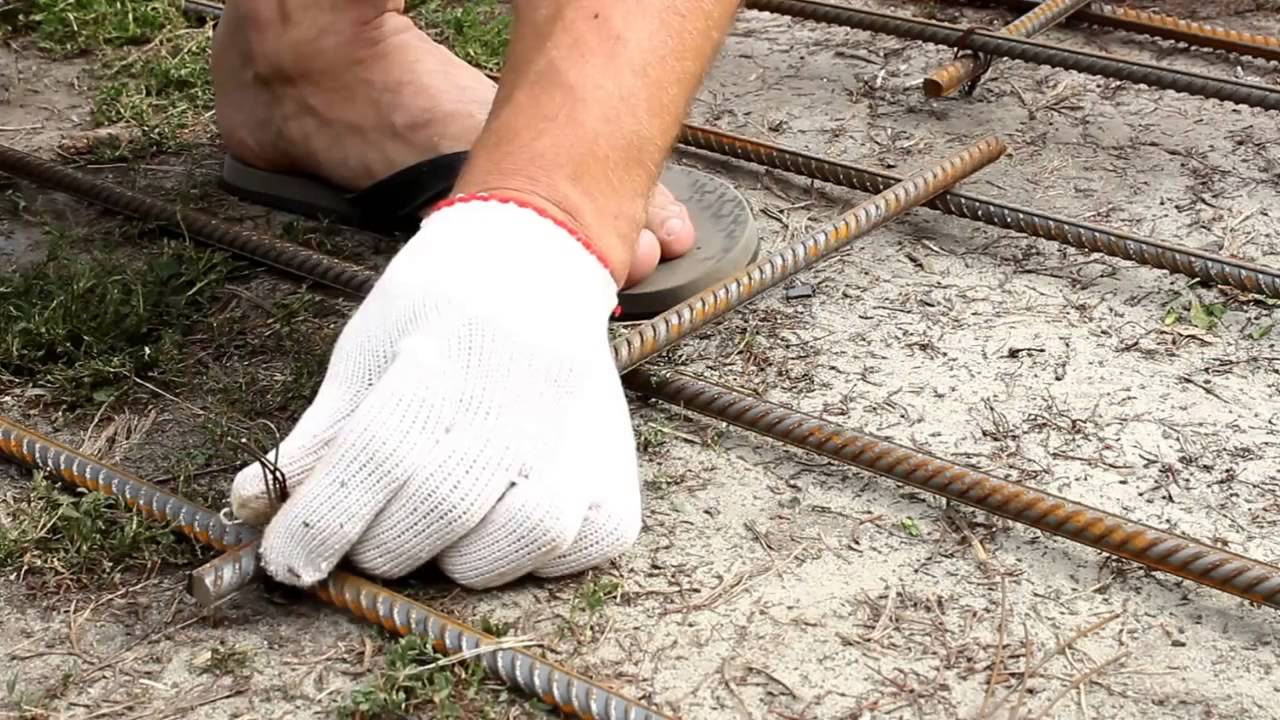

Это можно сделать вручную с помощью плоскогубцев или крючков, а также с помощью специального пистолета. С помощью плоскогубцев вяжется неотожженная проволока большого диаметра.

Приемы ручного вязания арматуры плоскогубцами: 1 — вязание проволокой в ​​жгутах без подтягивания; 2 — вязка угловых узлов; 3 — двухрядный узел; 4 — поперечный узел; 5 — мертвый узел; 6 — крепление тяг с соединительным элементом; 7 — стержни; 8 — соединительный элемент; 9 — вид спереди; 10 — вид сзади

Для тонкой отожженной проволоки удобнее использовать крючки: простые или винтовые.

Видео: Наглядный урок по вязанию арматуры самодельным крючком

Вязальный пистолет

Для больших объемов работ используется вязальный пистолет.При этом скорость вязки гораздо выше традиционных способов, но появляется зависимость от источника питания. Кроме того, именно для фундаментов пистолет нельзя использовать везде — некоторые участки для него труднодоступны.

Расчет арматуры для фундамента происходит уже на этапе проектирования и является его важнейшей составляющей. Производится с учетом СНиП 52 — 01 — 2003 в вопросах выбора класса арматуры, ее количества и сечения. Армирование монолитных конструкций проводят с целью повышения прочности бетонной конструкции на растяжение. Ведь неармированный бетон может разрушиться при набухании грунта.

Расчет армирования плитного фундамента

Плитный фундамент применяется для строительства коттеджей и загородного жилья, а также других зданий без цокольного этажа. Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях.Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.

Столбчатый фундамент своими руками: пошаговая инструкция. Расчет, стоимость работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент бани, фото и видео.

Сначала определяются с типом арматурного стержня. Для плитно-монолитного фундамента, который выполняется на твердых, плотных и непучинистых грунтах с очень малой вероятностью горизонтального сдвига, можно допускать применение ребристого арматурного стержня диаметром 10 мм и выше, имеющего класс АИ. Если грунт достаточно слабый, пучинистый или здание запроектировано на склоне, арматуру необходимо брать толщиной не менее 14 мм. Вертикальных связей между нижним и верхним рядом сетки будет достаточно, чтобы использовать гладкий стержень A-I 6 мм.

Усиленный фундамент

Очень важен и материал будущих стен здания. Ведь нагрузка на фундамент имеет значительные отличия у каркасных, а также деревянных домов и построек из кирпича или газобетонных блоков.Как правило, для легких конструкций можно использовать арматурный стержень диаметром 10-12 мм, а для стен из кирпича или блоков — не менее 14-16 мм.

Зазоры между стержнями в армирующей сетке обычно составляют около 20 см как в продольном, так и в поперечном направлении. Это обстоятельство предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента. Места пересечения перпендикулярных прутьев связывают между собой мягкой проволокой с помощью такого приспособления, как крючок для вязания арматуры.

Схема армирования фундамента

Полезный совет! Если объем конструкции очень большой, то для вязки арматуры можно приобрести специальный пистолет. Он способен автоматически связывать стержни вместе на очень высокой скорости.

Пример реального расчета

Предположим, что нам необходимо рассчитать арматуру для фундамента частного дома из легких газобетонных блоков. Планируется установка на плитный фундамент, который имеет толщину 40 см.Данные геологоразведки свидетельствуют о том, что грунт под фундаментом суглинистый, средней пучинистости. Размеры дома — 9х6 м:

Арматурная рама

• так как мы задумали достаточно большую толщину фундамента, то нам нужно будет залить в него две горизонтальные сетки. Блочная конструкция на среднесуглинистых грунтах требует диаметра 16 мм и оребрения для горизонтальных стержней, а вертикальные стержни могут быть гладкими толщиной 6 мм;
• для расчета необходимого количества продольной арматуры возьмите длину самой длинной стороны стены фундамента и разделите ее на шаг решетки. В нашем примере: 9/0,2=45 толстых арматурных стержней, которые имеют стандартную длину 6 метров. Рассчитываем общее количество стержней, которое равно: 45х6=270 м;

Варианты усиления фундамента

• таким же образом находим количество стержней арматуры для поперечных связок: 6/0,2=30 штук; 30х9=270 м;
• умножая на 2 получаем необходимое количество горизонтальной арматуры в обеих сетках: (270+270) х 2 = 1080 м;
• вертикальных связок имеют длину, равную всей высоте фундамента, то есть 40 см.Их количество исчисляется количеством перпендикулярных пересечений продольных стержней с поперечными: 45Х30 = 1350 шт. Умножая 1350х0,4, получаем общую длину 540 м;
• получается, что для возведения необходимого фундамента вам потребуется: 1080 м бруса А-III D16; 540 м штанги A-I D6.

Применение арматуры при возведении фундамента

Полезный совет! Для расчета массы всей арматуры необходимо использовать ГОСТ 2590. По этому документу 1 погонный метр. Арматура D16 весит 1,58 кг, а D6 весит 0,22 кг. Исходя из этого общая масса всей конструкции: 1080х1,58=1706,4 кг; 540х0,222 = 119,9 кг.

Для строительства арматуры также необходима вязальная проволока. Его количество также можно рассчитать. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два – 2700. Следовательно, общий расход проволоки на вязание составит 2700х0.4 = 1080 м. При этом 1 м проволоки диаметром 1 мм весит 6,12 г. Таким образом, его общий вес рассчитывается следующим образом: 1080×6,12 = 6610 г = 6,6 кг.

Пример усиления фундамента

Как правильно рассчитать потребность в арматуре для ленточного фундамента

Особенности ленточного фундамента таковы, что его разрыв наиболее вероятен в продольном направлении. Исходя из этого, рассчитывается потребность в армировании фундамента.Расчет здесь особо не отличается от предыдущего, который был сделан для плитного типа фундамента. Поэтому толщина бруса может быть 12-16 мм при продольном креплении, и 6-10 мм при поперечном и вертикальном креплении. В случае ленточного фундамента выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузка в нем значительно больше.

Для примера рассчитаем фундамент ленточного типа применительно к деревянному дому.Предположим, что его ширина 40 см, а высота 1 м. Геометрические размеры конструкции 6х12 м. Супесчаный пучинистый грунт:

• в случае ленточного фундамента обязательно устройство двух армирующих сеток. Нижний предотвращает физический разрыв монолитной ленты при просадке грунта, а верхний – при пучении грунта;
• оптимальным видится шаг сетки 20 см. Поэтому для правильного обустройства ленты такого фундамента 0.4/0,2 = необходимо 2 продольных стержня в обоих слоях арматуры;
• для деревянного дома диаметр арматурного прута 12 мм. Для выполнения двухслойного армирования наиболее длинных сторон основания необходимо 2х12х2х2=96 м бруса. На короткие стороны требуется 2х6х2х2 = 48 м;

Армирование ленточного фундамента

• для перекладин берём пруток 10 мм. Шаг ее укладки составляет 50 см.

Периметр здания: (6 + 12) х 2 = 36 м.Делим на шаг: 36/0,5=72 арматурных поперечных стержня. Так как их длина равна ширине фундамента, то общая потребность составляет 72х0,4=28,2 м;

• для вертикальных анкеров, также подходит стержень D10. Так как высота вертикальной составляющей арматуры равна полной высоте фундамента (1 м), необходимое количество определяется количеством пересечений. Для этого умножьте количество поперечных стержней на количество продольных: 72х4 = 288 шт.При высоте 1 м общая длина составит 288 м;
• , то есть для выполнения полноценного армирования нашего ленточного фундамента необходимо: 144 м стержня А-III Д12; 316,2 м бар A-I D10.

Полезный совет! По тому же ГОСТ 2590 можно определить массу всей арматуры исходя из того, что 1 п. м. брусок Д16 имеет вес 0,888 кг; Д6 — 0,617 кг. Отсюда общая масса: 144х0,8=126.7 кг; 316,2х0,62 = 193,5 кг.

Примеры расчета арматуры для фундамента помогут сориентироваться в потребности материалов в любом случае. Для этого нужно просто подставить свои данные в формулы.

Расчет арматуры для фундамента: как правильно сделать

Расчет арматуры для фундамента: как проводится для ленточного и плитного типов. Подробный пример расчета потребности в арматурных стержнях для фундамента

Мероприятиям по строительству любого здания предшествуют проектные работы, в процессе которых определяются тип фундаментного основания и необходимое количество материалов для его возведения.Важной частью фундамента является арматурный каркас. Повышает прочность основания, гасит растягивающие и изгибающие усилия, предотвращает растрескивание. Для выполнения работ необходимо понимать, сколько арматуры необходимо для армирования ленточного фундамента, а также для столбчатого и плитного основания. Разберемся с особенностями расчетов.

Расход арматуры на армирование ленточного фундамента

Готовимся к расчету количества арматуры на фундамент – важные моменты

При планировании строительства частного дома следует уделить особое внимание конструкции армирующей решетки, воспринимающей значительные нагрузки на фундамент.Квалифицированный расчет электросети и использование оптимального сечения арматуры позволяют обеспечить необходимый запас прочности основания фундамента, а также длительный срок его службы.

• с помощью программных средств и онлайн-калькуляторов, рассчитывающих арматуру после ввода рабочих параметров;
• выполнение расчетов вручную на основе информации о конструктивных особенностях фундамента, величине усилий и параметрах решетки.

Основание фундамента, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность грунта.

Строительство зданий осуществляется на различных типах фундаментов :

Расчет арматуры для ленточного фундамента

Перед началом расчетов следует разобраться в конструкции несущего каркаса, который состоит из следующих элементов:

вертикальные и поперечные стержни
• , между которыми выдерживается равный интервал;
• проволока вязальная, соединяющая продольно расположенные перемычки и вертикальные стержни;

Муфты

• , обеспечивающие прочное соединение и удлинение арматурных стержней.

Для каждого типа основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристики почвы;
• размеры здания;
• конструктивные особенности строения;
• действующих нагрузок.

Арматура применяется с ребристой поверхностью, которая отличается :

• размер сечения;

класс

• ;
• уровень воспринимаемых нагрузок;
• местонахождение в электросети;

Стоимость

• .

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании расчетов определяются следующие сведения :

• количество арматуры для фундамента;
• Ассортимент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• способы крепления стальных стержней в несущей конструкции;

технология сборки сетки поддержки

• ;
• шаг обвязки усиливающих элементов.

Важно правильно выполнить расчет. В этом случае арматура для фундамента обеспечит необходимый запас прочности. Рассмотрим, какие исходные данные нужны для расчетов, а также изучим методику выполнения расчетов для различных типов фундаментов.

Расчет количества арматуры для ленточных фундаментов

Основание ленточного типа обеспечивает повышенную устойчивость зданий на различных грунтах.Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами. Армирование стальной арматурой повышает прочностные характеристики бетонного основания и положительно сказывается на его долговечности. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов :

• длина и ширина основания фундамента;
• отрезок железобетонной ленты;
• расстояние между элементами каркаса;
• общее количество привязных ремней;
• размер ячеек электросети.

Сколько нужно арматуры для фундамента

Рассмотрим порядок расчетов :

1. Рассчитать общую длину контура ленты.
2. Рассчитать количество элементов в ремнях.
3. Определить метраж турников.
4. Рассчитайте потребность в вертикальных перекладинах.
5. Рассчитать длину поперечин.
6. Сложите полученные кадры.

Зная общее количество стыковых секций, можно рассчитать потребность в вязальной проволоке.

Расчет количества арматуры для плитного фундамента

Фундамент плитной конструкции применяется для строительства жилых домов на пучинистых грунтах. Для обеспечения прочностных характеристик применяют арматурные стержни диаметром 10–12 мм. При повышенной массе построек диаметр стержней следует увеличить до 1,4–1,6 см.

• пространственная рама из арматуры выполнена двухуровневой;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;

Обвязка

• выполняется отожженной проволокой в ​​каждой точке соединения.

Схема армирования монолитной фундаментной плиты

Для определения потребности в армировании выполните следующие действия :

1. Определите количество горизонтальных стержней на каждом ярусе.
2. Рассчитать общий метраж арматурного стержня, образующего ячейки.
3. Добавьте общую длину вертикальных опор, соединяющих ярусы.

Складывая полученные значения, получаем общую потребность в арматуре. Зная количество стыков, легко определить необходимый объем стальной проволоки.

Как рассчитать арматуру на фундаменте столбчатой ​​конструкции

Столбчатое основание широко используется для возведения различных зданий. Он состоит из железобетонных опор квадратного и круглого сечения, установленных в углах здания, а также в местах пересечения капитальных стен и внутренних перегородок. Для увеличения прочности опорных элементов применяют ребристые стержни сечением 1–1,2 см.

• каркас опорного элемента квадратного профиля формируется из 4 стержней;
• решетка железобетонной опоры круглого сечения из трех стержней;
• длина элементов усиления соответствует размерам опорной колонны;
• поперечная обвязка каркаса опорной колонны выполнена с шагом 0. 4–0,5 м.

Алгоритм расчета расхода арматуры фундамента

1. Определить длину вертикальных стержней в одной опоре.
2. Рассчитать метраж поперечин одной рамы.
3. Рассчитайте общую длину, сложив полученные значения.

Умножая результат на количество опор, получаем общую длину арматуры.

Как рассчитать арматуру для фундамента — пример расчетов

В качестве примера рассмотрим, сколько нужно арматуры для фундамента 10х10, сформированного в виде монолитной железобетонной ленты.

Для выполнения расчетов мы используем следующую информацию :

• ширина основания 60 см, позволяет укладывать по 3 горизонтальных стержня в каждый пояс;
• Выполняются 2 пояса арматуры, соединенные вертикальными стержнями с интервалом 1 м.
• для строения 10х10 м и глубины основания 0,8 м применяется арматура диаметром 10 мм.

Расход арматуры для ленточных фундаментов

1. Определить периметр фундамента здания, прибавив длину стен — (10+10)х2=40 м.
2. Количество горизонтальных элементов в одном поясе рассчитываем умножением периметра на количество стержней в одном ярусе — 40х3=120м.
3. Общая длина продольных стержней определяется путем умножения полученного значения на количество ярусов 120х2=240 м.
4. Рассчитываем количество вертикальных элементов, установленных по 10 пар с каждой стороны 10х2х4 = 80 шт.
5. Общая длина вертикальных стержней составит 80х0,8=64 м.
6. Определяем длину перемычек 0.по 6 м, установлены на двух поясах (по 20 на сторону) — 10х2х4х0,6 = 48 м.
7. Прибавив длину арматурных стержней, получим общий метраж 240+64+48=352 м.

Определить длину стальной проволоки несложно. Количество соединений, умноженное на длину одного отрезка провода, равную 20-30 см, даст нужный результат.

Подведение итогов — насколько необходим расчет арматуры на фундамент

При планировании строительства дома, бани или дачи определить потребность в арматуре своими руками несложно. Пошаговая инструкция позволит с помощью калькулятора рассчитать метраж стержней для изготовления армирующей решетки, укрепляющей основание здания. Зная, как рассчитать арматуру, можно выполнить расчеты самостоятельно, не прибегая к помощи сторонних специалистов. Правильно выполненные расчеты обеспечат прочность фундамента, устойчивость здания, а также долгий срок службы.

Фундамент – важнейшая строительная конструкция.После засыпки котлована доступ к нему ограничивается, а исправление каких-либо недостатков становится сложной задачей. Важно обеспечить достаточную прочность конструкции еще на этапе проектирования.

Бетон отлично работает на сжатие, но плохо выдерживает изгиб. Грунт считается упругим основанием, не препятствующим незначительным прогибам ленты фундамента. Продольные стальные стержни используются для повышения прочности конструкции при поперечных нагрузках.

Вся арматура в конструкции делится на два типа: рабочая и конструкционная.В ленточном фундаменте рабочей арматурой становятся продольные стержни. Они выбираются расчетным путем. Армирование конструкции назначается из минимальных требований нормативных документов, расчет не ведется. Они устанавливаются для совместной работы отдельных продольных стержней.

Классы арматуры и марки стали

Арматура отличается не только диаметром. Очень важно правильно выбрать класс продукта. Прутковая сталь маркируется буквой А, а проволока Вр.Для фундамента используется металл класса предела текучести А400 (Allll — устаревшая маркировка). Стержни легко отличить визуально:

• А240 (Ал) — гладкая поверхность;
• А300 (Все) — периодический профиль с кольцевым рисунком;
• Необходимый для фундамента фундамент А400 (Allll) представляет собой периодический серповидный профиль, или как его еще называют «елочка».

Допускается применение арматуры более высоких классов, но в большинстве случаев это экономически нецелесообразно.Понижение класса арматуры не допускается.

Ориентируются при изготовлении стержней. Согласно этому документу арматура класса А400 изготавливается из стали марок 5ГС, 25Г2С, 32Г2Рпс. Потребитель сам выбирает, какое сырье использовать. При отсутствии в заказе марки стали ГОСТ позволяет изготовителю присвоить ее самостоятельно.

Помимо всего, в нормативном документе указаны правила приемки арматуры, методы испытаний, условия транспортирования и хранения.

Минимальные диаметры арматуры

При расчете рассчитывается общая площадь всей рабочей арматуры, а количество и сечение отдельных стержней уже подбирается по ассортименту.

Для удобства ограничения по диаметру сведены в одну таблицу.

Требование по выбору рабочей арматуры приведено в . Данный документ 2012 г. является актуализированной версией одноименного СНиП, изданного в 2003 г. Основные сведения в документах идентичны, внесены лишь незначительные изменения.Более подробное руководство см. в Руководстве по проектированию бетона и железобетона без предварительного напряжения арматуры.

Диаметр более 40 мм нельзя использовать для бетонных конструкций.

Расчет рабочей арматуры

При возведении серьезных сооружений требуются подробные расчеты ленточного фундамента, которые позволят точно определить, какую арматуру использовать для данного строения. Все расчеты в строительстве ведутся по предельным состояниям, то есть определяются минимальные условия, при которых элемент будет выполнять свою функцию.

1. Первая группа предельных состояний – расчет на прочность. Обеспечивается надежность и безопасная эксплуатация конструкции.
2. Вторая группа предельных состояний — расчет жесткости. Предотвращает чрезмерное раскрытие трещин, перекосы, большие прогибы.

Расчеты по этим формулам трудоемки и требуют технического образования. Для упрощения проектирования небольших частных строений армирование ленточного фундамента принимается исходя из минимальных значений.

Пример расчета брусков для ленточного фундамента

Исходные данные:

• высота ремня — 100 см;

Ширина ленты

• — 40 см.

Требуется проектирование каркаса индивидуального жилого дома. Используется продольная, поперечная и вертикальная арматура. Вертикальный берется сечением 8 мм и устанавливается с шагом 25 см. Поперечная горизонталь монтируется с таким же шагом, но диаметром 6 мм.

Для того, чтобы определить какая рабочая арматура нужна, выполняется простой расчет

1. Площадь поперечного сечения фундамента = ширина * высота = 100 см * 40 см = 4000 см².
2. Требуемая площадь сечения арматурных стержней = 0,1% * 4000 см² = 4 см².

Для данного ленточного фундамента минимальный диаметр 12 мм по документу «Армирование элементов монолитных железобетонных зданий. Руководство по проектированию», и мы его принимаем. По ассортименту требуется 4 стержня: 2 расположены внизу и 2 вверху.

Если используются стержни разного диаметра (те, что есть в наличии), стержни большего размера помещаются на дно.

Расчет количества арматуры на фундамент

Исходные данные:

1. материалы указаны в предыдущем пункте;
2. длина стен ленточного фундамента — 40 м.

1. Длина: периметр здания * количество стержней в сечении + запас на перехлест при приварке стержней = 40*6+5=245 м.
2. Анкеровка уголков: количество стержней в сечении * количество уголков * минимальная длина анкеровки (50 диаметров арматуры) = 6 * 4 * (50 * 12) = 14,4 м.
3. Масса: длина * масса одного метра = (245 + 14,4) * 0,617 = 230,3 кг стержней диаметром 12 мм.

Конструктивная горизонтальная арматура
Длину стержней принимают в зависимости от ширины ленточной стены за вычетом защитного слоя бетона — 2-3 см с каждой стороны. Принимаем продольные стержни 34 см.

1. Общая длина: количество * длина одного стержня = 160 * 0,34 = 54,4 м.
2. Вес: 54,4*0,222 (в таблице выше не указано, но есть в полном ассортименте) = 12,1 кг стержней диаметром 6 мм.

Конструкционная вертикальная арматура
Все как в предыдущем пункте, устанавливаются стержни длиной равной:
Высота ленточного фундамента минус 3 см * 2 = 100 — 3 * 2 = 94 см.

1. Количество стержней: периметр здания/шаг хомутов (в предыдущем пункте принято 25 см) = 40/0,25 = 160 шт.
2. Общая длина: количество * длина одного стержня = 160 * 0,94 = 150,4 м.
3. Вес: 150,4*0,395=59,41 кг стержней диаметром 8 мм.

Для удобства полученные цифры можно свести в таблицу.

Расчет диаметра арматуры занимает не более 10 минут, но позволит избежать перерасхода материала или стоимости ремонта ленточного фундамента.Таблицей, полученной в последнем пункте, удобно пользоваться при закупке материала.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ, которые необходимо выполнить и вы получите предложения с ценами от строительных бригад и фирм на почту. Вы можете посмотреть отзывы о каждом из них и фото с примерами работы. Это БЕСПЛАТНО и ни к чему не обязывает.

Расход арматуры необходимо определять на этапе проектирования фундамента, чтобы впоследствии точно знать количество закупаемого материала.Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного фундамента высотой 70 и толщиной 40 см.

1.2 Армирование ленточного фундамента (видео)

2 Технология работы

После определения количества арматуры необходимо выбрать схему армирования ленточного фундамента, по которой будет собираться арматурный каркас. Прямые участки конструкции выполняются из сплошных стержней, а в угловых местах требуется дополнительное усиление арматурой, изогнутой в П или Г-образной форме. Применение перпендикулярного нахлеста отдельных стержней арматуры на углах и стыках не допускается.

Правильное армирование углов ленточного фундамента показано на схеме:

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте с последующим помещением его внутрь опалубки. Технология требует сгибания арматуры в прямоугольные хомуты, что легко сделать в домашних условиях с помощью самодельного приспособления.

На 20-м швеллере нужно прорезать болгаркой канавки, в которые впоследствии вставляется арматура, а на планку надевается кусок стальной трубы, который используется как рычаг. Готовые кольца необходимо скрепить сваркой или обвязать проволокой. Для стержней диаметром 10-15 мм используют проволоку 1,2-1,5 мм.

Как вязать арматуру фундамента

Применение арматуры в процессе вязки фундамента позволяет значительно улучшить его мощностные и прочностные характеристики. Существует несколько способов вязки арматуры, об их особенностях и как правильно вязать арматуру для фундамента мы рассмотрим далее.

Содержание:

Арматура для фундамента дома: особенности выбора и расчета

Прежде чем приступить к непосредственной вязке арматуры для фундамента, необходимо предварительно выбрать материалы для выполнения этого процесса. Именно от диаметра арматуры для фундамента напрямую зависит его прочность и жесткость каркаса.

Перед покупкой арматуры следует определить ее относительную прочность. Соотношение площади каркаса и фундамента 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

Расчет армирования фундамента:

1. Например, планируется армировать фундамент, ширина которого 25 см, а высота 80 см. Для расчета площади армированного сечения достаточно 25 см х 80 см = 2000 квадратных сантиметров.

2. Полученное число нужно умножить на 0,001 и получится минимальный диаметр сечения арматуры в фундаменте 2000 х 0,001 = 2 см.

3. Используйте 30 см арматуры на пучок. Каждое соединение состоит из четырех пучков. Поэтому для определения количества арматуры следует рассчитать количество связок и умножить это значение на 30 см.

Применение вязки в процессе изготовления армированного каркаса для фундамента в первую очередь связано с тем, что такое соединение более надежно, чем сварка.Швы, образующиеся при сварке арматуры, имеют свойство постепенно разрушаться, а значит, такой фундамент ненадежен, и через несколько десятков лет придет в негодность.

Технологический процесс вязки арматуры основан на соединении стержней арматуры таким образом, что они перекрещиваются между собой, стягиваются и скручиваются с помощью плоскогубцев.

Возможен вариант использования специального пистолета, что значительно упрощает процесс завязывания. При выборе диаметра арматурных стержней следует исходить из следующих параметров:

• количество этажей в здании;
• массивность конструкции;
• тип фундамента: мелкозаглубленный или глубокозаглубленный;

качество бетона

• и др. .

Для изготовления арматуры на заводе используется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком службы.

По конструктивным особенностям поверхность арматуры бывает двух видов:

Для изготовления перфорированных арматурных стержней используется специальная форма, благодаря которой на их поверхности образуется гофрированное сечение в виде двух ребер, эти стержни отличаются наличием круглого сечения.Такая фурнитура более прочная и устойчивая к механическим повреждениям. Кроме того, арматура с рифленой поверхностью отличается более высоким сцеплением с бетоном, в процессе армирования фундамента. Для изготовления таких стержней используются различные виды стали, самые популярные варианты из которых 35 ГС и 25 ГС. В зависимости от класса армирования изменяются прочностные характеристики материала.

По отношению к толщине арматура также делится на классы, но диаметр этого материала в среднем составляет от 8-25 мм. Максимальная длина одного удилища – 120 см.

В процессе выбора арматуры для возведения фундамента следует отдавать предпочтение материалам, отличающимся:

• наличие коррозионной стойкости;
• отличные характеристики адгезии;
• наличие пластика;
• высокий уровень силовой усталости.

Арматура для ленточного фундамента выбирается из класса А 2. Возможны несколько вариантов маркировки данной арматуры:

• А 300;
• А 400;
• А 800;
• А 1000.

Поверхность этих стержней похожа на косичку, гофрированная. Эти особенности позволяют улучшить его сцепление с бетоном. Для обеспечения вертикального удержания арматуры рекомендуется использовать горячекатаную арматуру. Отличается гладкой поверхностью.

Оптимальный диаметр арматурных стержней для стандартных одно- и двухэтажных зданий составляет около 1-1,5 см. Диаметр вспомогательной арматуры должен быть не менее 0,5-1 см.

Обратите внимание, что в качестве основной части каркаса используется только рифленая арматура, а вспомогательная должна быть из гладкой арматуры.

Армирование фундамента: основные виды и их особенности

Композитная арматура фундамента представляет собой неметаллический материал, используемый в процессе армирования фундамента. Среди недостатков этого материала отмечают:

• пониженное качество упругости, по сравнению со сталью, в четыре раза, поэтому данная арматура более устойчива к изгибу, а, следовательно, имеет меньшую возможность разрыва;
• температурный диапазон использования не более 500 градусов, если температура нагрева выше, то арматура теряет свои технические характеристики;
• не поддается сварке, хотя некоторые производители монтируют стальные наконечники на концах арматуры, что позволяет сваривать ее вместе.

Несмотря на это композитная арматура имеет большое количество преимуществ, среди которых следует выделить:

• высокая прочность на растяжение;
• легче стали в 8 раз;
• дешевизна материала – еще одно его преимущество, так как стоимость композитной арматуры намного ниже, чем у металлической;
• удобство и простота транспортировки, эта арматура достаточно легкая, поэтому проблем с ее доставкой на строительную площадку не возникает;
• , так как при изготовлении композитной арматуры не используется металл, она устойчива к коррозии;
• кроме того, арматура на основе композитов не способна проводить электричество и имеет низкую теплопроводность;
• имеет длительный срок службы;
• прост в установке.

Пластиковая арматура для фундамента – достаточно хороший вариант для устройства фундамента под небольшое здание. Кроме того, использование данного типа фурнитуры значительно сэкономит как денежные, так и временные ресурсы.

Композитная арматура, в свою очередь, делится на две категории:

• стеклопластиковая арматура для фундамента;

Базальтовая арматура

• .

Схема армирования фундамента: армирование ленточного фундамента

Перед началом работы следует определиться с видом арматуры, используемой для вязки каркаса.Кроме того, под ленточный фундамент должен быть уже вырытый и подготовленный котлован. Опалубка также устанавливается перед обвязкой.

После подготовительных работ следует процесс установки вертикальных стержней, которые отличаются гладкой поверхностью. Диаметр таких стержней составляет около одного сантиметра. Интервал между ними 50-80 см. На этих стержнях вяжут два горизонтально расположенных пояса. Они создают основную часть каркаса и являются основным армирующим элементом..

Основное назначение этой конструкции – выдерживать общую нагрузку от здания, предотвращать растрескивание или деформацию бетона. В процессе монтажа ленточного фундамента необходимо обустроить ровно два горизонтальных пояса, однако в зависимости от нагрузки от здания их размеры и толщина подбираются индивидуально. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать два стержня в нижней части и два в верхней для формирования пояса.

При более широком фундаменте необходимо использовать три стержня, один из которых располагается между двумя другими. Использование четырех стержней – достаточно редкий вариант, так как для формирования более жесткого и прочного каркаса достаточно выбрать арматуру большего диаметра, чем увеличивать количество стержней.

Определение высоты вертикальных стержней следует проводить исходя из непосредственной высоты самого фундамента. Соединение вертикальных стержней с горизонтальными производится таким образом, чтобы вертикальные стержни не выступали более чем на 10 см.Уделите особое внимание угловым частям. Так как они наиболее подвержены нагрузкам и сжатию. Если неправильно армировать угловые секции, то система потеряет прочность.

Поэтому стержни никогда не укладываются друг к другу под углом 90 градусов. Они изогнуты и объединены в поперечные ленты. Каждый из стержней укладывается с нахлестом в 25 см. Таким образом, каркас будет иметь высокую прочность и не прогнется под тяжестью бетона.

Для дополнительного армирования углов используется армирующая сетка, сечение ячеек которой 200х200 мм.Их установка осуществляется вверху и внизу фундамента, а соединение с вертикальными секциями осуществляется через каждые 50 см.

Установку арматурного каркаса следует производить на заранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а значит, металл не будет подвергаться коррозии.

Как вязать арматуру на фундамент вручную

В процессе вязки арматуры часто используется специальный инструмент, однако при его отсутствии этот процесс может осуществляться вручную.Для выполнения самостоятельной вязки арматуры вам понадобится проволока, диаметром около одного миллиметра, плоскогубцы или специальный крючок. Именно последнее приспособление поможет закрутить проволоку вокруг самой арматуры.

Возможна замена провода пластиковыми хомутами, однако в этом случае запрещается ходить по поверхности армированного каркаса при его заливке.

Инструкция по вязке арматуры металлической проволокой:

1. Отрежьте проволоку размером 30 см. Сложите его пополам.

2. Сначала намотайте проволоку по диагонали, наденьте на крючок.

3. Вставьте свободный конец проволоки в крючок.

4. Сначала поверните его по часовой стрелке, пока соединение не будет надежно зафиксировано. Не нужно пережимать провод, чтобы он случайно не оборвался.

Если вы планируете собирать каркас из арматуры для столбчатого типа фундамента, то возможно использование исключительно гладкого типа арматуры. Обратите внимание, что вязать такую ​​арматуру намного сложнее, так как проволока постоянно соскальзывает.Для этих целей используется специальное оборудование – вязальный пистолет.

Для выполнения вязки арматуры в плитном фундаменте необходим силовой каркас. Для этих целей необходимо использовать стальную арматуру, диаметр которой 1,6 см. Именно она позволит армировать плитку как в верхней, так и в нижней части.

На нижней части плиты также рекомендуется использовать пластиковые компенсаторы, они помогут равномерно распределить всю нагрузку.Обратите внимание, что стержни должны выступать из каркаса в виде припусков, соединяющих стену и плиту между собой.

Как вязать арматуру на фундамент: способы и технология

Чтобы сделать крючок, которым вяжется арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из этих материалов должен быть согнут в форме крючка. Надежнее – гвоздь, для его сгибания понадобится отвертка.

Для вязания арматуры вам потребуется расположить проволоку в перпендикулярном положении в два ряда.Зажмите его специальным приспособлением и начинайте вязать крючком или спицами с вязальным механизмом в виде пистолета.

Есть два варианта вязального пистолета:

Принцип их работы заключается в равномерном наматывании проволоки на арматуру. Однако стоимость этого пистолета слишком высока, поэтому они не применимы для одноразового использования.

Применение вязки, а не сварки арматуры, в первую очередь связано с тем, что при сварке изменяется качество стали и она становится более хрупкой.Ухудшаются прочностные характеристики конструкции. Для выполнения вязки арматуры необходимо иметь:

провод

• – этот элемент является самым важным в данном процессе, так как от качества провода напрямую зависит прочность соединения; для вязания рекомендуется использовать отожженную проволоку круглого сечения и диаметром около 1 мм;
• дополнительно понадобится крюк и пластиковые хомуты, учтите, что если используются пластиковые хомуты, то такой фундамент не допускается оставлять на зиму, так как пластик под воздействием мороза трескается;

Между поверхностью опалубки и арматурой необходимо проложить пластиковые бобышки

• , основная функция этого элемента – создание защитного слоя, который не позволит металлу соприкасаться с грунтом.


  No related posts.
