Подключение электрокотла – электрическая и гидравлическая схемы

Электрокотлы устанавливаются сейчас довольно часто. Но в большинстве домов выполняют только роль резерва. Как правило, основными являются газовые и твердотопливные котлы, эксплуатация которых в разы дешевле. Но иногда, при соответствующем оборудовании, и электрокотел используется как основной…

Как удешевляется тепловая энергия от электрокотла? Как правильно подключить, какую схему использовать?

Одно важнейшее преимущество этого теплогенератора известно – лучшая комфортность и беспроблемность при эксплуатации, а далее…

Какая мощность потребуется

Сколько мощности потребуется на отопление дома?

• Известно, что для неплохо утепленного дома потребуется 10 кВт на 100 м кв.
• Для домов, построенных по энергосберегающим технологиям, такая мощность будет уже излишней.
• Но если коробка характеризуется как «совсем холодная», то и 20 кВт будет маловато….

Для среднестатистического дома подбор можно осуществить именно так – 1 кВт на 10 м кв. Если на практике оказывается маловато, то экономически целесообразно не наращивать мощность, а утепляться, — менять сначала окна-двери, затем наращивать слой утеплителя на чердаке….

Подходит ли электрокотел для постоянного отопления

С точки зрения удобства и надежности, стоимости ремонта – электрокотел самый лучший теплогенератор. Проблема в стоимости электроэнергии. Ею отапливать по дневному тарифу невыгодно.

Вторая проблема – в выделенной на объект мощности. Хватит ли ее для полноценного отопления дома?

Хорошо, если выделено 15 кВт трехфазного электропитания 380В. Тогда можно установить котел мощностью 12 кВт, еще 3 кВт пойдут на бытовые нужды.

Но если питание 220В и допустимая мощность котла всего 4 кВт, то он может рассматриваться только лишь как аварийный вариант, чтобы поддержать тепло на случай выхода из строя основного. Или для отопления в межсезонье, по дешевому тарифу, но такие схемы будут рассмотрены далее…

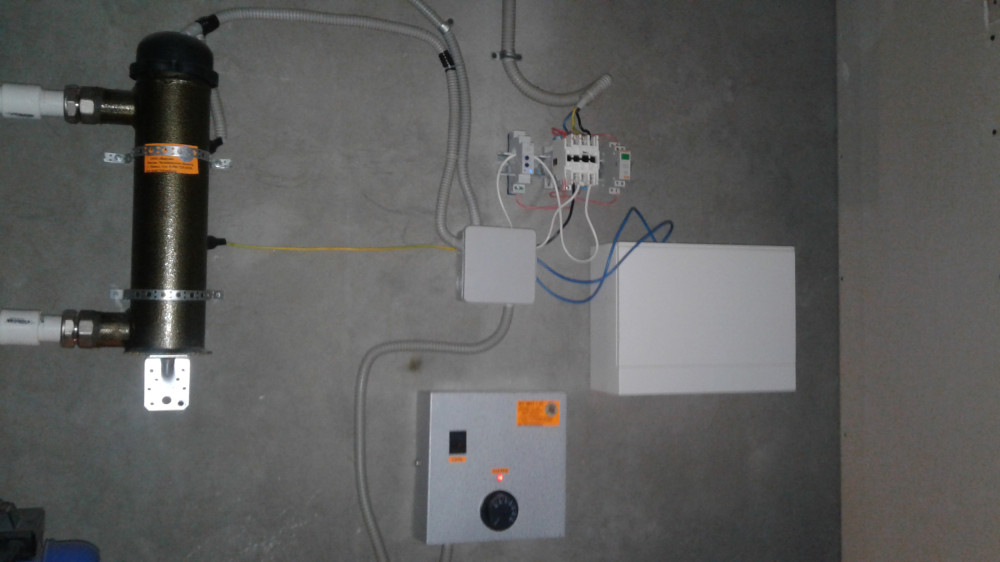

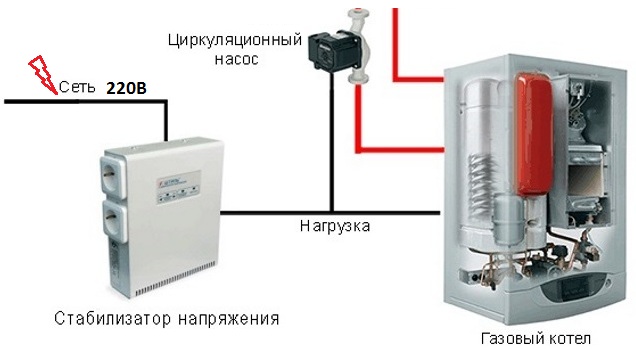

Подключаем электричество – чтобы не загорелось

Чтобы электрокотел работал без проблем, в первую очередь его нужно правильно подключить к электропитанию. У различных моделей свои особенности. Но все заводские агрегаты комплектуются электрической принципиальной схемой подключения и инструкцией. Эти документы исполняются в точности.

Общим во всех вариантах остается следующее.

• Применение кабелей определенного типа с медными жилами соответствующего сечения.
• Подключение только цельными отрезками кабелей, счалки не допускаются.
• Недопустимость использования для постоянного включения/выключения выключателей автоматических (ВА) и других защит, — если котел не снабжен выключателем, то такой прибор устанавливается в цепи дополнительно.
• Применение электрических защит — реле утечки тока на землю (Устройство Защитного Отключения) и максимальной токовой защиты (Выключателя Автоматического). Эти два устройства могут быть объединены в одном корпусе, и называться Дифференциальный Автомат.

Какое сечение жил и тип защит понадобятся

Скорее всего изготовитель даст исчерпывающие рекомендации по подбору электропроводников для подключений, и по выбору типа дифференциального автомата.

Тем не менее, можно воспользоваться следующей таблицей, в которой приведены характеристики кабелей и электрических защит в зависимости от мощности электрокотла. Здесь приведены данные для трехфазного электропитания 380 В.

Для котла в 12 кВт, при трехфазном питании, понадобится кабель ВВГнлLS, который включает в себя 5 медных проводников, каждый из которых имеет сечение 4 мм кв. А также АВ с током отключения 25А, УЗО с дифференциальным током 30 мА.

Схема подключения

Общие принципиальные схемы приведены на рисунках. Для электропитания трехфазного 380В, и двухфазного 220В.

Но принцип один – фазы защищаются и при необходимости отключаются дифференциальным автоматом (защитным отключением и максимальной токовой защитой).

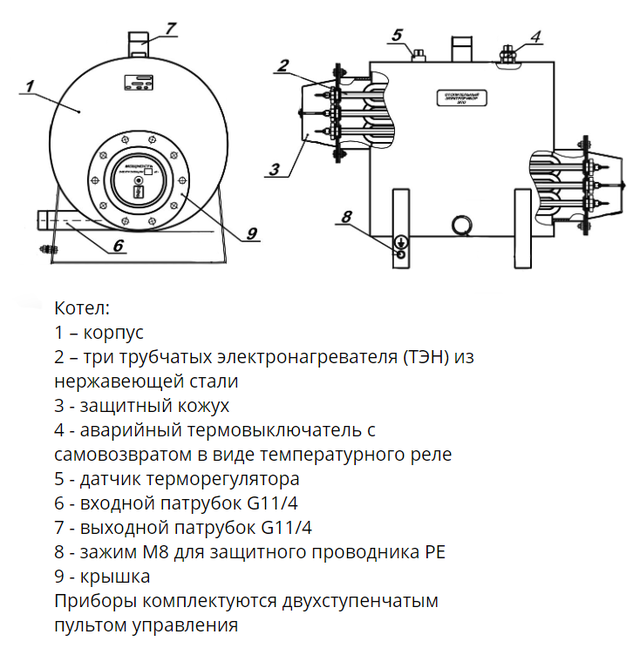

Схема подключение ТЭНов котла

Котлы, которые чаще всего применяются в быту, имеют небольшую мощность – до 15 кВт, так как больше не позволяет подключать энергонадзор. Такие агрегаты могут комплектоваться тенами рассчитанными на электропитание 220 В. При этом к трехфазной сети 380В они подключаются по схеме «звездой» с общим нолем.

На схеме приведены 3 ТЭНа расчитанные на работу в сети 220В, которые подключаются к трем фазам 380В. Например, 3 нагревателя по 4 Квт каждый, дают суммарную электрическую мощность 12 кВт. При таком подключении возможна работа каждого ТЭНа независимо от соседнего. Т.е. возможен выбор режима мощности 4, 8 и 12 кВт.

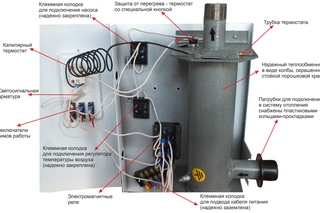

Подключение ТЭНов и автоматики конкретного электрокотла отображается в схеме электрической, прилагаемой к нему, что и должно исполняться.

Если тены рассчитаны на напряжение 380В, то они включаются между фазами по «треугольнику».

Как работают защиты электрокотла

Устройство защитного отключения (реле утечки) сравнивает силу тока проходящего через него по фазам. Эти значения в нормально-работающей схеме будут приблизительно равны. Но если появится повреждение (разрушена оболочка жил кабеля, разрушен потребитель, например, прогорание тена и вода в корпусе…), или к токоведущей части прикоснулся человек, то появится утечка тока из какой-то фазы. А между проводниками образуется разность (дифференциал) силы тока. При этом реле за очень короткий промежуток времени отключит сеть. Время срабатывания на отключения небольшое, через организм человека не успевает возникнуть опасная для здоровья сила тока.

Выключатель автоматический (максимальная токовая) срабатывает при достижении заданной силы тока в цепи. Например, при коротком замыкании между фазами. В этом случае защитное реле не срабатывает, так как силы токов по фазам будут равны. Но максимальная токовая защита, отключит сеть и предотвратит воспламенение электрических приборов и проводников.

Как сделать монтаж

Для непосредственного монтажа электрических защит, прокладки выбранного кабеля и его подключения к электрокотлу, рекомендуется пригласить квалифицированного электрика. И не выполнять эти ответственные работы самостоятельно.

Как правило, специалист не допустит нарушений нормативов и создания опасной обстановки.

Например, в деревянном доме элекропроводка прокладывается в негорючей оболочке. В этой роли может выступать металлическая гофрированная трубка.

Или, например, не допускается делать штробы в несущих конструкциях дома для прокладки электрических проводников.

Зажим жил проводников в контактных группах выполняется по правилам.

Эти и другие нюансы специалисты выполняют быстро и качественно.

Гидравлическая схема

Типичная схема подключения элеткрокотла приведена на рисунке. Здесь под «электрокотел» подразумевается простейший водонагреватель, который нуждается во всем дополнительном оборудовании.

Важные элементы на схеме.

• Фильтр грубой очистки – устанавливается на обратке перед насосом, сборником вниз и по ходу струи.
• Циркуляционный насос – в домах до 200 м кв. как правило достаточно насоса 25 – 40. Рекомендуется устанавливать на обратке перед котлом.
• Расширительный бак, объемом 1/10 от объема жидкости в системе не допускает опасного роста давления при нагреве (расширении) теплоносителя.
• Группа безопасности – обязательный элемент, состоит из воздухоотводчика, предохранительного клапана давления, и манометра. Устанавливается на подаче, в высшей точке отопительного трубопровода, на выходе из котла.

Но дорогие модели комплектуются таким оборудованием в одном корпусе.

Дешевое электричество для отопления

К сведению: стоимость тепловой энергии при отоплении газом, в грубом приближении оценивается как 0,8 руб/кВт. При отоплении дровами – 1,3 руб/кВт.

Днем электричество стоит 5,4 рубля за кВт, а ночью 1,6 руб/кВт (приближенные тарифы по Московскому региону).

Т.е. ночная электроэнергия сопоставима по цене с другими видами топлива. А за счет удобства применения, выходит победителем по соотношению цена/качество для большинства пользователей.

Если установить счетчкик с ночным тарифом, что решается с энергонадзором, то этим можно будет воспользоваться.

Но как ночную электроэнергию использовать днем?

Обычная схема применения электрокотла

Максимальная мощность электрокотла ночью бывает излишней, иначе будет жарко, например, для дома площадью в 100 м кв. с котлом 12 кВт, еще и в межсезонье.

Оптимально лишнюю ночную энергию накопить ночью и использовать днем. Для этого ее нужно преобразовать в тепловую (нагреть воду) и запасти ее в теплоаккумуляторе.

Используются буферные емкости вместимостью от 1 тоны жидкости.
Как используется буферная емкость….

Тогда схема включение электрокотла следующая.

Здесь электрокотел включается параллельно твердотопливному. С ночным тарифом электрический агрегат выступает основным, обеспечивая пользователям существование без беспокойств об отоплении. В большие холода, когда электромощности и накапливаемой энергии не хватает, к отопительному процессу подключается твердотопливный.

Как экономить при отоплении электрокотлом

• Не перегревать помещение.
  Не редко, когда автоматика настраивается неправильно и в помещении становится жарковато. Выбрасывается +20% денег на неудобства. Для автоматического управления котлом лучше использовать воздушные датчики — комнатные термостаты. А не руководствоваться температурой теплоносителя.
• Отключение не используемых помещений.
  Не редко, когда отдельные комнаты, например, мастерская могут быть прохладными большее количество времени. С автоматизированным электрокотлом целесообразно применять термостатические регуляторы на каждом радиаторе. Тогда рачительные хозяева смогут отрегулировать температуры в комнатах. В отдельных случаях можно сэкономить и 25% энергии.
• Оптимальное распределение температур.
  Теплый пол экономичнее до 15% от радиаторного отопления. К тому же это комфортно и удобно. Распределение температур в помещениях будет и выгодными и полезным.
• Сделать вентиляцию.
  С вентиляцией убегает до 50% тепла из помещения. Важно устранить сквозняки и обеспечить вентиляцию по современным представлениям. Как делается вентиляция в доме
• Целесообразно утеплить.
  Электроэнергия дорогая, с ее использованием намного больше экономической выгоды от утепления, чем при использовании того же газа. Если для газа может быть достаточным и 10 см толщины утеплителя на чердаке, то для электричества целесообразнее 22 см. Нужно доутеплиться максимально, из расчета окупаемости за 12 лет. В неутепленных домах перерасход энергии достигает 200 – 300%.

Подключение электрического котла отопления | Отопление дома и квартиры

Об электрических котлах

Сравнивая различные типы котлов отопления, понимаешь, что электрокотел проще всего подключить к источнику тепла (электричеству), чтобы начать отапливать дом. Гораздо проще, подключить котел к электропитанию, чем газовый котел к газу или монтировать систему дымоотвода для дизельного и дровяного котла.

Конечно, с электричеством есть свои проблемы. Как правило, выделенной мощности для дома хватает для подключения только маломощного электрического котла до 10-12 кВт. Для более мощных котлов до 60 кВт потребуются дополнительные мощности. Напомню, что мощность электрических котлов от 10 кВт до 60 кВт, соответствует домам средней полосы площадью 100 — 600 кв. метров при одноконтурном отоплении. Приблизительный расчет 1 к 10.

С другой стороны, электрический котел в розетку не включишь, для него нужно монтировать отдельную электрическую цепь (электрическую группу). Рассчитать и спроектировать цепь можно с помощью программ автоматизированного проектирования AutoCAD Electrical. Это специальная программа для инженеров электриков с помощью, которой можно создать и рассчитать схему любой электропроводки в модели 2D чертежах. Приобрести AutoCAD Electrical можно здесь.

Подвод электропитания для электрического котла

Подвод электропитания для электрокотла отопления делается от распределительного щита без дополнительных ответвлений и подключений.

Проводка котла защищается автоматическим выключателем. Автомат защитит электропроводку от коротких замыканий и перегрузки. Расчет автомата защиты и сечения электрического кабеля делается по паспорту котла с учетом его максимальной потребляемой мощности при пиковых нагрузках. Ориентировочный расчет делается по закону Ома (для электропитания в 220 Вольт). То есть мощность котла в ваттах делим на 220 вольт: получаем ток в цепи. Округляем ток в большую сторону: получаем номинал автомата защиты. Мощность котла в киловаттах делим на 1.5 и округляем в большую сторону. Получаем сечение жил электрического кабеля.

Для более точного определения сечения кабеля смотрим таблицу:

Проводка для котла

Проводка для котла выполняется согласно нормативам применимым для вида вашего дома. В деревянном доме прокладка кабеля делается открыто. В каменном доме проводка делается на выбор, скрыто или открыто.

Важно! Электрические котлы не подключаются через электрическую розетку. Подключение кабеля электропитания осуществляется напрямую, на заводские клеммы блока подключения электропитания котла.

Если в конструкции электрического котла предусмотрен внутренний автомат защиты, то кабель питания подключается на клеммы этого автомата защиты, смотрим схему.

Важно! Все работы по подключению электрического котла должны производиться при отключенном электропитании дома, и лучше приглашенными профессионалами.

©Obotoplenii.ru

Другие статьи сайта

Установка электрокотла, подключение электрокотла своими руками

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0. 1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

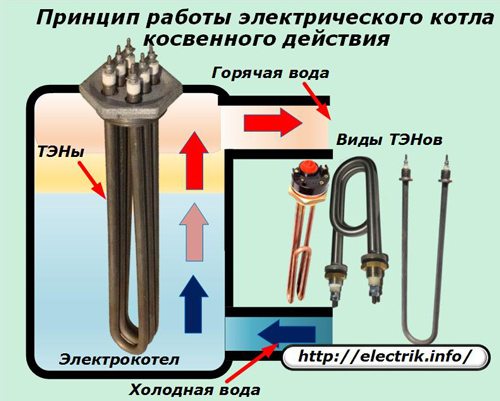

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

   Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.

   Связка заземлителей (слева на фото) и прокладка шины в дом (справа)

3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Автоматика электрокотла — 3 схемы для «чайников». Как собрать и подключить.

Практически любой электрический котел требует обязательного наличия автоматики управления.

Вы не можете установить один единственный выключатель на вводе, которым будете запускать и отключать обогрев.

Должна быть определенная система безопасности и приборы отслеживания температуры теплоносителя. Давайте же рассмотрим, как собрать такую систему, разберем ее схему и функциональность отдельных элементов.

При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

• по отдельности 2квт – 3квт – 4квт

• вместе 2квт+3квт+4квт

• раздельно 2квт+3квт

• раздельно 2квт+4квт

• раздельно 3квт+4квт

То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Зачем нужен предельный термостат

Обязательный элемент такой схемы – предельный термостат.

Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.

Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.

Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.

Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.

Регулировка температуры воды

Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

Этим устройством является рабочий термостат.

Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.

То есть, когда он сработал один раз, вам потребуется осмотреть всю систему и схему, дабы разобраться в причине срабатывания. И только после этого, нажав эту кнопочку, отопление можно будет запустить заново.

Рабочий термостат включается-выключается без вашего участия, в зависимости от выставленной на нем температуры.

Данный термостат монтируется после предельного, опять же в разрыв цепи.

Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.

Комнатный термостат и экономия электроэнергии

Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.

Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.

По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.

Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.

Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.

Чтобы им воспользоваться в полной мере, нам потребуется реле времени.

Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.

Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.

Днем в ваше отсутствие, температура на улице может резко упасть. Уезжали при -5С, приехали вечером — за окном минус 25С. Соответственно и дома существенно похолодает.

Стены начнут выстывать, так как реле времени попросту не даст запуститься отоплению раньше запрограммированного часа. Чтобы этого не случилось вам и потребуется своеобразная “шунтирующая” перемычка.

Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.

Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.

Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.

Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.

Как видите, ничего сложного и замысловатого здесь нет.

Статьи по теме

Электрокотел — помощь и частые вопросы

Подскажите, я хочу, чтобы Вы установили в моем доме систему отопления. Мне нужно ждать для этого весны или плюсовой температуры за окном, или Вы можете установить отопление независимо от температуры воздуха на улице?  Я интересуюсь, поскольку в моем доме нет даже обогревателей.

Мы монтируем системы отопления круглогодично и у нас есть все спецоборудование, требующееся для этого. Поэтому нам не требуется наличие обогревателей или других источников тепла в доме. К тому же мы делаем автономные системы отопления, поэтому наличие или отсутствие водоснабжения в Вашем доме тоже не играет для нас никакой роли.

Скажите, что представляет собой электрод в электродном электрокотле? И как отличить настоящий электродный котел от его подделок?

Электрод на вид представляет собой довольно-таки толстый металлический стержень. Сплав этого стержня был разработан и запатентован нашими оборонными предприятиями очень много лет назад. Отличительной особенностью настоящего электрода является его большая износостойкость, поэтому проще всего отличить настоящий электродный котел от подделки — по гарантийному сроку на электрокотел. У настоящего электродного котла должен быть большой срок гарантии — в пределах 10 лет и рассчитан должен быть электрический котел на срок эксплуатации — порядка 30 лет. Наши электрические котлы производятся уже около 20 лет и имеют, как и положено для качественного котла, большие гарантийные — 10 лет, и эксплуатационные — 30 лет, сроки.

Что можно использовать в качестве теплоносителя для отопления ( жидкости для отопления ) с энергосберегающим электрическим котлом ЭОУ?

Теплоносителем для отопления с электрокотлом ЭОУ ( электродным ) может быть вода или незамерзающая жидкость для отопления ( антифриз для системы отопления ). При этом важно иметь в виду, что независимо от типа котла ( электрический котел, газовый, твердотопливный и так далее) не стоит заполнять систему отопления водопроводной водой, колодезной или водой из скважин. Поскольку это приведет к быстрому износу системы отопления и образованию внутри нее накипи и отложению солей, так как в обычной воде содержится большое количество примесей и железа. Лучший вариант для системы отопления- это использование в качестве теплоносителя для отопления талой, дождевой или дистиллированной воды. Это залог долговечности отопительной системы, поскольку дистиллированная вода (талая, дождевая) не содержит никаких примесей и железа, ввиду этого не будет никаких отложений внутри самой системы отопления.

Есть ли особенности при монтировании системы отопления с энергосберегающим электродным котлом?

Монтаж отопительной системы с нашим электродным котлом аналогичен монтажу как с любыми другими отопительными котлами. Электрический котел ЭОУ не предъявляет никаких особых требований к монтажу системы отопления.

Какие комплектующие и материалы можно использовать для системы отопления с энергосберегающим электрокотлом ЭОУ? Существуют ли ограничения при этом выборе?

Никаких ограничений при выборе материалов и комплектующих для системы отопления с электрокотлом ЭОУ не существует. Вы можете использовать любые комплектующие от любых фирм производителей.

Какие типы радиаторов лучше монтировать в системы отопления с электрическим котлом ЭОУ?

С нашим электрокотлом ( электродным ) можно использовать любые типы радиаторов: биметаллические, стальные, чугунные и так далее. Мы не рекомендуем устанавливать алюминиевые радиаторы, так как это связано с большой вероятностью приобрести радиаторы из низкокачественного алюминия. Радиаторы из алюминия низкого качества  не прослужат Вам долго, к тому же данный тип радиаторов будет вступать в реакцию с теплоносителем для отопления и завоздушивать систему отопления, особенно при контакте с антифризом для отопления.

Надо ли и как часто менять электрод в электрическом электродном котле?

Наш электрокотел рассчитан на очень длительный срок эксплуатации, электроды не перегорают и они очень износостойки. По этой причине на наш электрокотел энергосберегающий большая официальная гарантия — 10 лет со дня продажи, а срок службы котла — 30 лет. Поэтому в течение всего этого длительного времени у Вас не будет проблем, связанных с заменой электрода, Вам не потребуется ничего менять в котле.

Можно ли делать систему «теплый пол» с электрическим котлом электродным?

Да, можно. С нашим электродным электрокотлом Вы можете сделать помимо классической системы отопления, также систему «теплый пол». Теплые полы можно монтировать как в сочетании с обычной системой отопления, так и без нее.

Есть ли повышенные требования к техническим характеристикам заземления в доме при установке системы отопления с электродным котлом?

Нет, электродный котел (энергосберегающий) не предъявляет никаких особых технических требований к заземлению в доме. В любом загородном доме или на даче должно быть смонтировано заземление, для электродного электрокотла достаточно обычного стандартного заземления установленного в доме.

Что лучше заливать в систему отопления с электрическим электродным котлом: воду либо антифриз для системы отопления?

Независимо от того, какой у Вас установлен отопительный котел в системе отопления: электрический котел, твердотопливный или другой тип котла, по эффективности лучшим теплоносителем для отопления всегда будет — вода. Вода на 15%-20% лучше забирает и лучше отдает тепло, чем любой антифриз для системы отопления. Антифриз для системы отопления используют как необходимость , в случае если система отопления не будет использоваться постоянно в холодное время года.

Многие отопительные котлы нельзя включать при минусовой температуре,так как им нужно сперва обеспечить плюсовую температуру в помещении на уровне +10°С–+ 15°С, а только потом можно включать котел. Можно ли Ваш электродный котел включить сразу при приезде в неотапливаемый дом зимой?

Да, наш котел можно включать при минусовой температуре в помещении. Наш энергосберегающий электрический котел не предъявляет никаких требований к значениям температуры в помещении, в котором он установлен. Наш электродный котел очень неприхотлив в эксплуатации и ему не нужно создавать никаких специальных условий.

Если мы приобрели электрический котел электродный, например, мощностью 6 кВт, это значит, что он всегда будет работать с этой номинальной мощностью?

Нет. Котел будет сам определять и выбирать мощность, с которой он будет работать, в зависимости от рабочей нагрузки, которую Вы ему зададите. В Вашем случае, котел будет давать нагрузку на электрическую сеть в 6 кВт, только если Вы выставите температуру теплоносителя (жидкости) в системе отопления +70°С и выше. Если Вы выставите температуру теплоносителя ниже +70°С, то и потребляемая мощность котла будет меньше- когда 3 кВт, когда 4 кВт, когда 2 кВт и так далее. Все зависит от температуры теплоносителя, которую Вы выберете на термостате. Обычно, для нормально утепленного дома при -20°С мороза за окном, температура теплоносителя (жидкости в системе отопления) на термостате выставляется на уровне не более чем +50°С–+60°С (в отапливаемом помещении при этом будет +24°С–+25°С тепла).

Скажите пожалуйста, а какова по времени средняя продолжительность работы Вашего электродного котла за сутки?

Если за окном будет -20°С мороза, если при этом у Вас нормально утеплено отапливаемое помещение и если Вы выставите на термостате температуру жидкости (теплоносителя) в отопительной системе на уровне +50°С–+60°С (в отапливаемом помещении при этом будет +24°С–+25°С тепла) — то средняя продолжительность работы котла по времени, то есть если суммарно сложить все время, которое он будет находиться во включенном состоянии, составит не более 15 минут в час, а за сутки- не более 8 часов. Остальное время отопительный котел будет находиться в режиме отдыха.

Схема подключения электрического котла — ElectrikTop.ru

Сейчас семимильными шагами развивается строительство коттеджей. Часто строители не успевают создать инфраструктуру для нормального обеспечения поселка энергоносителями.

Прежде всего, подводят электричество и воду, а на потом оставляют прокладку дорог и газификацию.

Перед владельцами коттеджей встает вопрос, как отопить свое жилище. Можно поставить печь, которая топится дровами или углем. Но такие печи требуют постоянного присутствия. Для подкладывания прогорающего топлива. И соблюдения правил пожарной безопасности.

Кроме этого при использовании угля возникает грязь и пыль, что не добавляет комфорта. Для изготовления отопительной печи на дровах или угле требуется специалист — печник, а их сейчас сложно разыскать.

Поэтому часто рассматривают отопительные котлы, работающие на электричестве. Достоинствами таких систем отопления является автономность работы.

Если известна схема подключения, электрический котел отопления можно подключить самому. А для его монтажа необходимы минимальные знания и набор инструментов.

Электрические котлы могут работать бесконечно долго без присутствия человека. При этом они достаточно надежны. И никакой грязи и пыли. Существует один недостаток — это стоимость электроэнергии.

Виды устройств по типу нагревателя

Сейчас промышленность выпускает отопительные котлы с различными нагревательными элементами:

• Самыми распространенными являются системы, в которых применяются электронагреватели – ТЭНы;
• Менее распространенные, но тоже популярные электродные котлы. В качестве теплоносителя используется подсоленная или щелочная вода;
• И экзотические, индукционные, эти аппараты нагревают теплоноситель вихревыми токами Фуко.

Выбор котла и схема подключения

При выборе прибора не следует полагаться на рекомендации продавцов. Все устройства используют электроэнергию одинаково.

Среди них нет «энергосберегающих» или еще каких-то экономичных приборов. Это маркетинговый ход продавцов. При выборе следует обратить внимание, как будет использоваться котел.

Так, электродные устройства самые дешевые, но у них есть ограничения, их нельзя использовать с теплыми полами. А индукционные достаточно дорогие, а ремонт возможен только в мастерской.

Схема подключения электрического котла не зависит от типа нагревателя. Бытовые устройства монтируются на стене. Стена должна быть надежной лучше, если она несущая. Для монтажа приборов обычно выделяют специальное помещение котельной или топочной.

Если монтаж выполняется в деревянном доме, то между котлом и стеной монтируют железо или базальтовую прокладку. Для подключения электрического котла в котельной собирается схема. Которая представляет собой щит управления.

С автоматическим выключателем и устройством УЗО. Кроме того, схема подключения электрокотла включает в себя автоматическую систему регулирования температуры. Все подводящие провода должны быть уложены в защитный броне рукав.

А расположение проводов должно быть выше труб с водой. Если произойдет протечка, проводка останется сухой и не произойдет короткого замыкания. Если дом достаточно большой, то часто монтируется теплый пол.

При этом схема подключения электрокотла включает в себя установку электронасоса, а экономию электроэнергии можно обеспечить установкой двухтарифного счетчика.

Монтаж системы отопления

При монтаже устройства должны соблюдаться следующие условия:

• Расстояние до потолка должно быть не менее 80 см;
• При навесном исполнении до пола не должно быть менее 50 см;
• Минимальное расстояние от корпуса до стен составляет 5 см и более;
• До трубопроводов должно быть не менее 50 см;
• Перед котлом рекомендовано расстояние 70 см.

При таком расположении не возникнет трудностей, как с эксплуатацией, так и с ремонтом. Для обеспечения безопасной работы при выборе проводов необходимо ориентироваться на подключаемую мощность.

Выбор кабеля подключения

Обеспечение коттеджа горячим водоснабжением

Часто возникает необходимость в обеспечении горячим водоснабжением. Это можно решить несколькими способами:

• Установить двухконтурный отопительный агрегат;
• Подсоединить к одноконтурному котлу бойлер косвенного нагрева;
• Установить отдельный водонагреватель (бойлер), который решает автономное горячее водоснабжение.

В случае установки автономного водоснабжения требуется подвести трубопроводы с горячей водой к потребителям.

А схема подключения электрического водонагревателя выполняется отдельно и не синхронизируется с отоплением. Такая схема подключения предусматривает подключение электроводонагревателя к отдельному щиту управления, где устанавливаются автоматы защиты, а также монтируется УЗО. Выбор проводов осуществляется из условия установленной мощности.

При подборе сечения можно ориентироваться на приведенную таблицу. Это типовая схема включения горячего водоснабжения, когда бойлер требует отдельного подключения.

Использование двухконтурного котла не требует никаких изменений в электрическую схему подключения. Ко второму контуру устройства подключают трубы горячего водоснабжения.

Однако, оба варианта не отличаются особой экономией.

Для того чтобы полнее использовать возможности отопления применяется схема,где смонтирован бойлер косвенного нагрева к котлу и выполняется его подключение к трубам отопления с помощью трехходового клапана, подключенного к котлу.

Он управляется электрическим сигналом от автоматики. Такое подключение имеет свои преимущества. Это использование воды отопления для вторичного нагрева теплоносителя горячей воды. Сам бойлер своего нагревательного элемента не имеет.

Что является отличительной чертой таких емкостей. В домах с проживанием средней семьи достаточно установить емкость в 500 литров, чтобы обеспечить потребности в горячей воде. При этом можно существенно сократить расходы на нагрев воды.

Использование накопительных емкостей способно уменьшить расходы на нагрев воды. При правильном использовании нагрев происходит в ночное время,когда действует ночной тариф.

А днем будет расходоваться нагретая горячая вода. Несмотря на явные преимущества у такой схемы, имеется недостаток. Когда происходит нагрев воды, в бойлере трехходовой клапан отключает от котла батареи. Все тепло идет на нагрев жидкости в баке. Если емкость большая, а мощность котла отопления не велика, возникает опасность в охлаждении дома.

Автоматика настроена таким образом, что приоритет при нагревании имеет бойлер. Клапан переключится только после нагрева воды до заданной температуры. При организации такого водоснабжения следует учитывать этот фактор.

При такой схеме горячего водоснабжения вода нагревается только в холодное время года, когда работает отопление. А летом необходимо подключать дополнительный бойлер. Что является дополнительным неудобством.

Основные правила при монтаже

При монтаже системы отопления следует придерживаться основных правил техники безопасности. Все устройства должны быть заземлены, т. е. возле коттеджа или индивидуального дома, должен быть смонтирован контур заземления.

Это требование обязательно для использования трехфазного напряжения на 380 В. Но и при использовании котлов небольшой мощности при подключении к сети 220 В также желательно иметь контур заземления.

Для того чтобы подключение электрокотла отопления не подвело в отопительный сезон следует монтаж и расчет доверить профессионалам.

Которые произведут расчеты тепловой нагрузки. Используя объем помещения, а на основании полученных данных подобрать необходимый котел и бойлер. После чего произведут расчет электрических кабелей, коммутационной и защитной аппаратуры.

Электрический котёл, возможности, устройство, подключение — Акватех

Электрический котел он же — электрокотел один из самых популярных отопительных приборов среди населения на сегодняшний день. Компактные размеры и достаточно демократичная стоимость оборудования, минимум обслуживания – вот, что притягивает потребителя к электрическим котлам.

Большая популярность у потребителя породила и большое количество, как производителей, так и моделей. Да и самих разновидностей электрических котлов достаточно. Наиболее часто встречаются в продаже котлы следующих типов: Индукционные, Электродные, с использованием ТЭНов.

Типы электрических котлов

Индукционный Электрический котёл

Электродный Электрический котёл

ТЭНовый Электрический котёл

На сегодняшний день промышленным стандартом являются электрические котлы , где в качестве нагревательного элемента служат электрические тены. Такая конструкция признана как отечественными , так и зарубежными производителями как самая удачная. Конструкция с использованием электрических нагревательных тенов доказала свою долговечность и производительность. Остальные типы котлов такие как: Индукционные, Электродные по ряду причин большинством производителей не приняты к производству. В большинстве случаев их выпускают небольшие предприятия в ограниченных объемах.

Отличие электрокотлов .

Электрический котёл на 220 вольт

Электрический котёл на 380 вольт

Электрический котёл на 380 вольт, напольный

Электрические котлы выпускаются различной мощности, в большинстве случаев начиная от 3х киловатт и до 6 киловатт., как правило, под питание 220 вольт. Котлы с мощностями более 6-ти киловатт это уже для подключения питания на 380 вольт, три фазы. В среднем максимальная мощность одного котла с питанием на 380 вольт составляет 135 киловатт. Электрические котлы собираются в каскад , что дает возможность набрать практически любую нужную мощность, только бы сеть позволила пропустить и держать нагрузку. В большинстве случаев электрические котлы выполнены для настенного монтажа, однако встречаются и котлы с напольной установкой, но это, как правило, большие промышленные котлы.

Комплектация электрических котлов

Электрический котёл без насоса и расширительного бака

Электрический котёл с насосом, без расширительного бака

Электрический котёл с насосом и расширительным баком

Электрические котлы по комплектации можно разделить на следующие: Без насоса и расширительного бака, С насосом но без расширительного бака, С насосом и расширительным баком. Различная комплектация котлов позволяет задать как различный ценовой диапазон оборудования, так и различные варианты использования в различных отопительных системах.

Электрический котёл с насосом и расширительным баком, полностью готовый отопительный прибор, подключаем питание, подачу и обратку отопительной системы .Как правило такой котел приобретается в том случае когда он служит единственным источником тепла. Еще элетро котел в полной комплектации применяется ,когда его подключают параллельно с уже установленным газовым или твердотопливным котлом. Тогда он служит как полноценный запасной вариант источника тепла

Пустой котел— без насоса и расширительного бака, как правило используют при установке в «проток» с газовым котлом. Насос газового котла осуществляет циркуляцию теплоносителя в сети.

Котлы с насосом но без расширительного бака чаще всего берут для установки как второго источника тепла в ранее установленные системы отопления, где расширительный бак уже установлен.

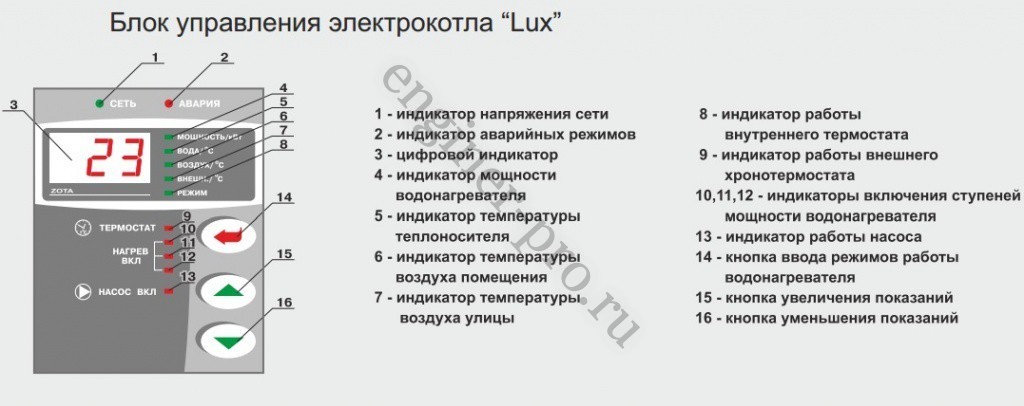

Автоматика управления электрокотлов

Электрический котел с Аналоговой системой управления

Электрический котел с Электронной системой управления

Электрический котел с Электронной системой управления, жк. дисплей

Электрические котлы отличаются автоматикой управления. Получили широкое распространение две системы управления: аналоговая и электронная.
Аналоговая система управления— самая простая, индикация режимов работы как правило осуществляется с помощью сигнальных ламп или светодиодов. Переключение режимов выполняется выключателями, температура задается вращающейся ручкой механического термостата. Запрограммировать такую систему для работы по графику нельзя. Расширить интеллектуальные возможности такой аналоговой системы управления можно очень легко и быстро. В большинстве случаев предусмотрена возможность подключения внешнего термостат. Если в качестве внешнего термостата подключить программируемый термостат, то потребитель получит возможность более гибко и точно управлять электрическим котлом. При желании и необходимости можно подключит термостат с выходом в интернет, что даст возможность управлять котлом из любой точки земного шара, с помощью смартфона ,планшета или компьютера.

Электронная система управления все больше и больше пользуется спросом у потребителя. Она точнее и удобней чем аналоговая. Режимы работ выводятся на экран. Сами экраны могут быть разными как лед , так и жидкокристаллическими .Выбор режима осуществляется с помощью кнопок управления или сенсоров. В старших сериях котлов электронные системы имеют функции программирования. Электронные системы управления в фирменных электрических котлах таких как : Бош, Вайлант, Протерм и прочих совмещаются с другим отопительным оборудование своих брендов. К электронным системам управления так же можно подключит внешние термостаты.

Включение тенов электрического котла.

Электромагнитный пускатель

Твердотельные реле

Микропроцессорное управление- плата электро котла Protherm Ray (Скат)

За подачу напряжение на нагревательный тен в электрокотле могут отвечать: Электромагнитный пускатель, Реле, Твердотельное реле, Микропроцессорное управление.

Электромагнитный пускатель, вещь проверенная, но при работе клацает достаточно громко. Устанавливают, как правило, или в мощных промышленных котлах или недорогих бытовых. Если котел стоит где-то в котельной и звука неслышно будет, то тогда да можно такой котел брать. В малогабаритной квартире будет достаточно не комфортно. При включении нагревательного тена будет клацать.

Есть котлы с тихими магнитными реле, они тихонько клацают, уровень шума как от больших настенных кварцевых часов примерно. Если слух хороший ,а сон чуткий, и котел стоит в маленькой квартире, то ночью может и такое «тиканье» сможет доставить дискомфорт.

Твердотельные реле работают бесшумно. Если такие реле, стоят в котле, то работа котла будет незаметна для потребителя.

Микропроцессорное управление— самое передовое управление для электрических котлов. В последнее время начало широко применяться и отечественными производителями. Фирменные импортные котлы давно собирают на Микропроцессорном управлении. Микропроцессорное управление обеспечивает бесшумную работу электрического котла, и добавляет еще ряд возможностей по управлению электрическими тенами.

Тены электрических котлов, ступени нагрева, ротация тенов.

Тены электрического котла ТЕНКО

Тены электрического котла ЭЛЕКТРОН

Тены электрического котла Protherm

Для примера привел несколько фото электрических тенов котлов. Можно было и еще больше, но особого смысла не будет. Тены отечественного производства, многие заводы сейчас выпускают достаточно высокого качества. По внешнему виду особых отличий не найдем. Разница только в подключении питания ,в одних под клемму и гайку, в других сразу с установленной подводкой питания. Отечественные выпускаю как медные так и из нержавейки. Разница по цене между отечественным и фирменным импортным, раза в Два -Три. Отечественные дешевле. При проектировании котлов и тенов велосипеда ни кто не изобретал. Взяты за основу годами отработанные модели. Часто при ремонте импортного оборудования можно обойтись нашими тенами, они подходят по размерам.

Ступени мощности. Мощность электрического котла зависит от количества включенных тенов. В зависимости от мощности котла устанавливают несколько тенов . Для примера если котел мощностью 3 киловатта, то ставим 2 тена по 1,5 кВт. В итоге получаем 2 ступени работы на 1,5 кВт на одном тене и 3 кВт при работе на двух тенах. Если управление аналоговое то включаем ступени в ручную тумблером. Если управление электронное то тут вариантов несколько, все зависит от платы управления и ее возможностей. Где придется выбрать режим кнопкой, а где котел сам понимает, какая мощность сейчас нужна системе. Умные котлы даже плавно мощность набирают, дабы не было резкого скачка нагрузки на сеть. В большинстве случаев регулировка мощности происходит ступенчато. Один тен 1 ступень. Но импортные и продвинутые отечественные модели с Микропроцессорным управлением могут работать более плавно. Для примера: есть два тена на 220V мощностью по 2 кВт. Максимальная мощность котла составит 4кВт, первая ступень будет 2 кВт , вторя 4 кВт. Это простое ступенчатое регулирование. На более умном котле при всех тех же условиях (два тена на 220V мощностью по 2 кВт.), автоматика может подать на тен не 220V ,а 110V. То есть мы получим на первой ступени 1кВт при напряжении 110V. Автоматика подаст 220V на тен и он выдаст своих полных 2 кВт. Тена в условии задачи у нас два, получим следующий ряд мощностей : 1-2-3-4 кВт. Плавность регулирования и количество ступеней здорово зависит от возможностей управляющей электроники.

Ротация тенов. Опция которая есть у всех фирменных импортных котлов и продвинутых отечественных. Электрический котел ели он правильно подобран, далеко не все время будет работать на своей максимальной мощности. Для примера берем электрический котел мощность 6 кВт, в котором 3 тена по 2 кВт. Функция ротации у котла есть. Предположим ,что в начале отопительного периода и его окончании нам будет хвать 2 кВт. Электроника включит первый тен, даст ему поработать, затем отключит и включит второй, затем выключит второй и включит третий. Она будет чередовать тены для равномерного износа. Если нагрузка вырастет добавит так, что будет работать 2 тена, а один отдыхать. Но чередовать продолжит. И только в сильный мороз у вас будет работать все 3 тена одновременно. Без функции ротации, тен который стоит первым, износится самым первым и потребует замены. Функция ротации распределяет равномерно время работы между тенами, что значительно увеличивает службу котла в целом.

Электрический 2-х контурный котел

Электрический 2-х контурный котел ,NEON

Электрический котел Vaillant и Бойлер косвенного нагрева, схема Vaillant

Электрический котел и Бойлер косвенного нагрева ,схема

99,9 % электрических котлов одноконтурные, то есть изначально предназначены для работы на отопление. Электрические котлы способны нормально работать на отопление, но только в паре с Бойлером косвенного нагрева.

Объясняю почему, 2х контурный электрический котел вещь мало полезна и редкая. Если Вы посмотрите на банальную газовую колонку, которая дает нам 10 литров в минуту горячей воды, то Вы увидите, что, как правило, она имеет мощность 20 кВт. Для нагрева воды в протоке нужна большая мощность!!! У газовой колонки и у 2х-контурного газового котла вода пробегает теплообменник в несколько метров длинной. Он там внутри свернут компактно. Электрический котел в большинстве случаев это Труба длинной так 50 сантиметров, сверху и снизу патрубки для воды, а в центр трубы вкручен блок электрических тенов. Разница пробега воды в электро котле и газовой колонке в несколько метров.

Для квартир обычно мощность электрического котла 6-7,5 кВт. Считаем , что на 10 квадратных метров нам нужно 1 кВт энергии, тогда Точно не замерзнете. Если здание хорошо утеплено, то можно взять меньше мощности на квадратный метр, Но тут Вы должны точно знать ,что оно теплое. «-Я думаю , что у меня теплая квартира»- Это ,так только мысли. Наличие документов энергоаудита, Тепловизионная съемка и другие заключения специалистов- вот это уже веский аргумент, предложить вам котел с меньшей мощностью на большую квадратуру.

И так квартира 60 метров квадратных, котел электрический мощностью 6 кВт. С отоплением все класс, горячая вода 2 литра в минуту… Руки помыть хватит. Колонка 10 литров в минуту, а тут придется цедить тазик зимой. О горячем душе зимой в мороз с электрическим двухконтурным котлом можно даже Не мечтать!!! Если электрический котел большой мощности, то тогда еще как то.

Все производители электрических котлов прекрасно знают эту математику, именно поэтому и предлагают использовать электрический котел в паре с Бойлером косвенного нагрева. Котел нагреет нужное вам количество воды, и переключится для работы на систему отопления. Горячая вода в приоритете, котел сначала всегда нагревает бойлер. Котел работает или на бойлер ли на отопление.

Спрос порождает предложение. Долгое время потребители задавали вопрос-«А есть ли у вас двухконтурный электрический котел-? Странно что нет… Вот газовые двухконтурные есть, а электро нет… плохо вы работаете, раз нет». Причем потребителя обычно не интересует, как это будет работать, главное чтобы он был. Один из отечественных производителей «NEON» решился на смелый эксперимент и разработал, и сделал модельный ряд электрических двухконтурных котлов. Теперь на вопрос есть, можно смело сказать —Есть! Дальше если голос разума у потребителя не проснется, то можно и продать….

Схемы подключения электрического котла.

Установка электрического котла совместно с газовым , в протоке.

Рис.1 Схема последовательного подключения электрокотла Т с газовым котлом без встроенной группы безопасности и расширительного бака. КЕ1 – электрокотел , КГ1 – газовый котел без встроенной группы безопасности и расширительного бака, БР1 – расширительный бак, РО – радиаторы отопления, В – запорная арматура, ВР – регулирующая арматура, КЗ1 – сбросной клапан, ПВ – автоматический развоздушиватель, М1 – манометр,Ф1-фильтр.

Многие монтажники очень часто предлагают сэкономить Ваши деньги и предлагают установить электрический котел последовательно, т.е. оба котла работают в общем протоке. В смысл экономии заключается в том , что Вам предложат приобрести дешевый котел в котором нет ни расширительного бака, ни циркуляционного насоса. Такой электрический котел действительно будет дешевле полноценно укомплектованного . Многие не особо задумываясь соглашаются на такое предложение. Однако это сомнительный метод экономии, так как большинство функций при такой схеме несет газовый котел, и при аварийной остановке газового котла , например выход из строя циркуляционного насоса ,или расширительного бака и тд.и тп. Вся система остановится.

Установка газового и электрического котла параллельно

Такой способ установки считается наиболее правильным , так как Вы получаете два независимых друг от друга источника отопления и в случае выхода из строя одного Вы сможете использовать полноценно другой . При немного больших начальных вложениях Вы получите максимально надежную и комфортную систему отопления.

Установка электрического котла совместно с газовым , работа на контур батарей и теплый пол, плюс горячее водоснабжение

Очень популярная схема в нашей стране, применяется в коттеджах , различных частных домах. Схема разработана инженерами компании Meibes (Германия). Схема на практике доказала свою высокую эффективность.

Котельная мощностью 35 кВт с газовым настенным котлом как основным теплогенератором и электрическим котлом как резервным/пиковым, отопительными контурами радиаторного отопления насосная группа UK 1″, и контуром теплых полов смесительная группа МК 1. Для гидравлической развязки котлов и потребителей используется гидравлический разделитель Meibes MHK 25. Для автоматизации всей системы используется погодозависимый контроллер отопления HZR-C и модуль расширения HZR-Е.

Преимущество данной схеммы в независимой работе радиаторного отопления и теплых полов, то есть возможность определить, что будет доминирующим источником тепла, радиаторное отполения или теплые полы. К примеру автоматика будет выключать радиаторы при температуре на улице 15 оС, а теплые полы будут продолжать работать до температуры на улице 20 оС, что позволит более комфортно и экономично отапливать обьект. Так же автоматика предусматривает автоматическое включение электрического котла при збоях в работе газового котла. При доукомплектации автоматики временным реле MICRO200 будет происходить автоматичекое переключение между газовым и электрическим котлами по тарифным сеткам, к примеру газовый котел работает с 7-00 до 23-00, а электрический генерирует тепло в дешевом ночном тарифе с 23-00 до 7-00, причем котлы работают в экономичном погодозависимом режиме.

Установка электрического котла , накапливаем тепло ночью. Электрический котел совместно с пеллетным .

Установка электрического котла , накапливаем тепло ночью

Установка электрического котла совместно с пеллетным .

Систем отопления на базе электрического котла собранно великое множество. Подробно описывать все, здесь не будем. При заказе всего комплекса оборудования у нас, Вы получите правильное инженерное решение, которое мы разработаем с учетом особенностей Вашего объекта.

Расскажите нашим инженерам Вашу задачу. Мы быстро и правильно подберем нужный Вам электрический котел. Можно посетить наши магазины, и на примерах электрических котлов различных производителей, которые представлены на витринах, Вы сами определите, что вам больше понравится. Различные формы оплаты, наличный расчет , безналичный расчет, есть банковский терминал.

Как включить водонагреватель (12 мер предосторожности)

Прямо сейчас на рынке есть много типов водонагревателей, и это может сбивать с толку. Вы можете найти водонагреватель с баком, безбаковый водонагреватель или гибридный водонагреватель в своем новом здании. Баковые водонагреватели раньше были отраслевым стандартом и были очень популярны, но в настоящее время безбаковые водонагреватели становятся все более предпочтительными по многим причинам, особенно по мобильности.

Водонагреватели в местах потребления в основном используются, если домовладелец предпочитает, чтобы его горячая вода быстро подавалась к кранам или приборам, расположенным не близко к центральному отопителю.Гибридные водонагреватели являются относительно новыми, и главная причина их внедрения заключается в том, что они экономят затраты на электроэнергию.

Итак, как следует из заголовка, это не урок о том, какой тип водонагревателя лучше. Независимо от того, какой у вас водонагреватель, мы хотели бы показать вам, как включить водонагреватель, если это ваш первый раз. Мы не хотим, чтобы вы бегали в поисках профессионала для всего, в том числе и для этого. Вы можете ознакомиться с другими нашими полезными статьями о водонагревателях для получения дополнительной информации.

Итак, как именно вы включаете водонагреватель?

Конкретные шаги по включению водонагревателя во многом зависят от того, какой водонагреватель вы используете.

Итак, мы собираемся объяснить руководящие принципы, которым нужно следовать для различных типов водонагревателей. Обратите внимание, что каждый из этих шагов важен, и его не следует пропускать или считать незначительным. Готовый? Погнали!

Как включить газовый водонагреватель

Чтобы включить газовый водонагреватель, выполните следующие действия:

Шаг 1. Проверьте наличие открытых клапанов или кранов и закройте их.

Начало работы. проверив, нет ли клапанов или кранов, которые могли быть открыты случайно или вами, когда вы работали над своим резервуаром.Кто-то мог открыть его, чтобы впустить немного воздуха в резервуар с горячей водой. Когда вы собираетесь включить водонагреватель, первое, что нужно сделать, это закрыть открытые краны.

Шаг 2: Включите холодную воду

Следующее, что вам нужно сделать, это включить подачу холодной воды. Вы делаете это для того, чтобы ваш танк пополнялся. Это очень важно, потому что последнее, что вам нужно сделать, это включить обогреватель при неполном баке.

Шаг 3. Зажгите контрольную лампу

Вы должны зажечь контрольную лампу водонагревателя, чтобы горячий душ снова заработал.Также важно сделать это, чтобы избежать несчастных случаев из-за выброса газа.

Шаг 4: Включите газовый клапан

Если ваш клапан установлен на «пилотный», вам не нужно будет проходить этап пилотного света. Все, что вам нужно сделать сейчас, это открыть газовый вентиль.

К этому моменту водонагреватель уже должен нагревать воду; горелка должна быть зажжена. Если вы проверите это на своем обогревателе, а это не так, возможно, вам придется вернуться к стадии пилотного освещения и выполнять каждый шаг.В конце этой статьи будет ссылка на пошаговое руководство.

Как включить электрический водонагреватель

Чтобы включить электрический водонагреватель, выполните следующие действия:

Шаг 1: проверьте, нет ли открытых клапанов или кранов, закрывающих их

Как и на первом этапе для включения Ваш газовый водонагреватель, вы также должны проверить свой электрический водонагреватель, чтобы увидеть, есть ли открытые клапаны или краны. Любого, кого вы обнаружите приоткрытым, следует немедленно закрыть.

Шаг 2: Включите холодную воду

Еще раз убедитесь, что ваш резервуар наполнен водой, прежде чем включать питание. Вы же не хотите, чтобы обогреватель обогревал почти пустой бак. Это может испортить ваш бак или даже обогреватель.

Шаг 3. Извлеките защитную бирку

Если вы накинули предохранительный ярлык на выключатель, чтобы никто не мог включить выключатель, пора вынуть ее. Если дом не ваш, владелец мог повесить бирку на выключатель, поэтому обязательно проверьте.Если дом ваш, вы должны научиться делать это, чтобы не допустить поражения электрическим током.

Шаг 4: Включите выключатель

Ваш выключатель водонагревателя безопасен и готов к включению. В этот момент водонагреватель должен начать нагревать воду. Некоторые модели электрических водонагревателей могут не подавать никаких сигналов, указывающих на то, что устройство включено. Однако вы должны услышать низкий уровень шума, указывающий на то, что обогреватель заработал.

Как включить водонагреватель без резервуара

Водонагреватель без резервуара включить проще всего.Выполните следующие действия, чтобы включить безрезервуарный водонагреватель:

Шаг 1. Включите выключатель

Эти виды водонагревателей не имеют резервуара, как следует из названия, поэтому это означает, что вам не придется наполнять его водой, как другие водонагреватели, поскольку пока он подключен к водопроводу. Все, что вам нужно сделать, это просто повернуть выключатель.

Шаг 2: Подтвердите температуру

Вам нужно будет выбрать подходящую температуру, поскольку нагреватель работает в соответствии с вашими требованиями. Он будет нагреваться в зависимости от выбранной вами температуры и начнет нагреваться только тогда, когда вам это нужно.

При включении водонагревателя будьте осторожны, чтобы избежать несчастных случаев. Ниже приведены меры предосторожности, о которых следует помнить.

Меры предосторожности при включении водонагревателя

1. Проверьте, нет ли подтеков в выпускной трубе. Если вы заметили какие-либо капли, возможно, давление слишком высокое, немедленно уменьшите его (ниже 80 фунтов на квадратный дюйм — достаточно низкое давление).
2. При включении газового обогревателя, которым долгое время никто не пользовался, следите за запахом вытекающего газа. Газ плохо пахнет по уважительной причине, и если вы не знаете, как он пахнет, некоторые люди будут сравнивать его запах с запахом тухлых яиц.Сделайте это до того, как зажжете пилота. Если чувствуется запах бензина, пропана, керосина или любой другой легковоспламеняющейся жидкости, не зажигайте повторно. Если у вас есть более современный обогреватель, он может помешать загоранию.
3. Если вам нужно включить водонагреватель из-за неисправности контрольной лампы, то проверьте причину неисправности. Не пытайтесь снова включить обогреватель, если вы не устранили проблему.
4. Убедитесь, что ваш водонагреватель безопасен для повторного зажигания и работает ли предохранительный клапан.
5. Если вы используете электрический обогреватель, проверьте, нет ли оголенных проводов или беспорядка. Если есть, не включайте обогреватель, пока не исправите это должным образом.
6. Если вы заметили, что ваш водонагреватель отключился, независимо от того, сколько раз вы заменяли предохранитель или даже сбрасывали автоматический выключатель, возможно, вам стоит попробовать что-нибудь еще. Лучшее, что можно сделать, — это отремонтировать ваш водонагреватель. После этого он должен быть как новый.
7. Когда вы зажигаете контрольную лампу или включаете газовый клапан, держитесь подальше от отверстия.Держитесь подальше от своего обнаженного тела и особенно лица. Если вы не будете осторожны, и запаздывающее зажигание произойдет из-за грязной горелки или, возможно, неработающего пилота, вы можете серьезно обжечься.
8. Проверьте горелку на предмет пыли, ржавчины или грязи, прежде чем приступить к зажиганию пилота. Если горелка покрыта пылью, ржавчиной или грязью, не зажигайте. Перед розжигом вам придется очистить горелку или отремонтировать ее.
9. Когда вы собираетесь открыть газовый клапан, сначала убедитесь, что внешние и внутренние крышки на месте.
10. Если вы пытаетесь включить пилот, а горелка не зажигается, не предпринимайте дальнейших попыток. Сначала уберите газ. Если вы не знаете, как это сделать, ищите процедуры, пока не получите то, что ищете. Вы также можете попросить помощи у специалиста.
11. При этом не забывайте, что производитель оставил вам инструкцию. Если вас не смущает какая-либо часть, не стесняйтесь обращаться к руководству производителя. В качестве быстрого бокового совета никогда не выбрасывайте руководства к любому устройству или устройству, которое вы покупаете, в таких случаях.Если вы потеряли руководство производителя, не волнуйтесь, выход все же может быть. Узнайте название производителя и номер модели вашего обогревателя и поищите их в Интернете. Вы сможете найти полезную информацию на их веб-сайте.
12. Многие водонагреватели имеют наклеенные производителем инструкции; они также могут быть полезны при их устранении.

Наконец

Будь то новый дом или новый водонагреватель, не должно быть слишком много стресса, чтобы включить его.Обладая информацией из этой статьи, вы сможете без проблем включить практически любой водонагреватель. Была ли эта информация полезна? Дайте нам знать в комментариях ниже.

4 способа включения водонагревателя

Поддержите образовательную миссию wikiHow

Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния.В условиях нынешнего кризиса общественного здравоохранения и экономического кризиса, когда мир резко меняется, и мы все учимся и адаптируемся к изменениям в повседневной жизни, людям нужна wikiHow как никогда. Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей во всем мире. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

Об этой статье

Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту.Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества. Эта статья была просмотрена 86095 раз (а).

Соавторы: 2

Обновлено: 28 марта 2020 г.

Просмотры: 86,095

Краткое содержание статьи X

Перед включением газового водонагревателя убедитесь, что резервуар для воды заполнен.Проверив это, поверните ручку на водонагревателе в положение «пилот» и, если он у вас есть, нажмите кнопку искрового воспламенителя. Если у вас ее нет, воспользуйтесь зажигалкой с длинной ручкой, чтобы зажечь пилота. Как только ваш пилот зажжется, поверните ручку в положение «включено» и установите желаемую температуру. Большинство людей настраивают свои водонагреватели на 120 ° F. Чтобы узнать, как наполнить бак для воды и включить электрический водонагреватель, продолжайте читать!

• Печать
• Отправить письмо поклонника авторам

Спасибо всем авторам за создание страницы, которую прочитали 86095 раз.

Запуск электрического водонагревателя | Электрические водонагреватели | Водонагреватели | Сантехника

Для запуска электрического водонагревателя необходимо выполнить несколько шагов. Преждевременное включение гидромолота или воды может вызвать проблемы и повредить нагревательные элементы.

Не уверены, что попали в нужное место? См. Статьи «Устранение неисправностей электрических водонагревателей» и «Поиск и устранение неисправностей газовых водонагревателей» для получения списка всех тем, касающихся водонагревателей.

Существует несколько видов ремонта электрического водонагревателя, при которых необходимо частично или полностью слить воду из бака.В приведенной ниже процедуре предполагается, что бак был опорожнен.

Если вы не сливали воду из бака, но перекрыли подачу воды, вы все равно захотите выполнить процедуру включения воды, чтобы убедиться, что бак полон, прежде чем включать питание. Если было отключено только питание, следуйте приведенным ниже электрическим правилам.

Закройте сливной клапан

Закройте сливной кран на дне бака. Снимите шланг, который вы использовали для слива воды из бака, и удалите излишки воды.Убедитесь, что сливной клапан плотно закрыт.

Высушите область вокруг клапана и сам клапан. Вам нужно будет посмотреть, когда включена вода, чтобы убедиться, что она не протекает.

Включить подачу холодной воды

Закройте все вентили или краны в доме, которые вы могли открыть, когда опорожняли резервуар.

Поверните линию подачи холодной воды в верхней части бака. В этот момент вы должны услышать, как бак наполняется.

На стороне горячей воды бака не должно быть клапана.Если есть, убедитесь, что он открыт.

Подождите, пока водонагреватель полностью заполнится водой. Попробуйте использовать пару кранов и спустите воздух, чтобы убедиться, что бак полон.

Включите питание

Надеюсь, вы выполнили безопасную процедуру отключения питания и «пометили» или «заблокировали» прерыватель водонагревателя. Это хорошая практика, когда вы работаете с электричеством в своем доме. Дополнительные сведения см. В статьях «Выключение электрического водонагревателя» и «Электробезопасность дома».

Включите выключатель бака с горячей водой после того, как бак наполнится водой. После полного слива воды потребуется некоторое время, чтобы нагреться. За один раз нагревается только один элемент, и для полного нагрева воды может потребоваться некоторое время.

Вы должны слышать жужжание, когда элементы нагреваются. Это даст вам знать, что водонагреватель работает. Через час у вас должна быть теплая, если не горячая вода.

Сводка

В этой статье описаны действия, которые необходимо выполнить при перезапуске водонагревателя после его выключения.Слишком быстрое повторное включение питания может повредить элементы, избежать проблем и следовать инструкциям.

Электрокотел не работает | Advanced Heating & Plumbing

У вас есть электрический бойлер Ariston, Megaflow, Tempest, Tristore, Santon или OZO?

Это касается и вас, если у вас не работает электрокотел!

Если ваш электрический бойлер не работает, у вас нет горячей воды или вода не нагревается, это может быть простое решение, не требующее сантехника.Итак, мы перечислили 6 простых проверок и средств, которые вы можете предпринять, чтобы узнать, правильно ли работает ваш водонагреватель, и снова запустить его.

Конечно, иногда самый простой и быстрый способ — связаться с нами, и мы поможем вам начать работу в кратчайшие сроки.

Не хватает времени?

Самый быстрый и беспроблемный способ заставить ваш электрический бойлер снова заработать — это позвонить нам. В наших фургонах есть много общих запасных частей, поэтому мы обычно можем запустить ваш электрический котел за один визит.Свяжитесь с нами, чтобы получить бесплатную телефонную консультацию / расценки. Мы обслуживаем Северный Лондон, Западный Лондон, Herts и Middx и близлежащие районы.

Эти общие неисправности могут произойти в любой момент, а в некоторых случаях также могут помешать правильной работе электрического котла.

Если не разрешить в кратчайшие сроки, некоторые из этих проблем могут привести к серьезным повреждениям (включая проблемы с безопасностью) и, в определенных обстоятельствах, могут потребовать замены электрического бойлера на новую модель.

Даже если серьезность этих проблем не приведет к замене электрического бойлера, если их не устранить, эти проблемы также могут стоить вам больших денег в счетах за воду и электричество, особенно если вы используете счетчик воды.

Электрический котел не работает?

6 проблем, симптомов и способов их устранения

Проблема 1: Вода капает в разливочный лоток

Проверьте разливочный лоток, чтобы увидеть, выходит ли вода. Если вода выходит, это означает, что предохранительный клапан открылся из-за слишком большого давления в агрегате или слишком высокой температуры.

Устранение : Попробуйте повернуть черный или красный колпачок на клапане сброса давления, чтобы попытаться установить клапан на место. Если вода не перестает выходить, вам нужно будет отключить воду и связаться с инженером (например, с нами!).

Проблема 2: Вода выходит из разливочного устройства с высокой скоростью.

Проверить расширительный бак котла (обычно устанавливается на стене рядом с котлом). Сделайте это, постучав по стенке сосуда гаечным ключом. Если резервуар издает звук, как будто он наполнен воздухом (глухо) или наполнен водой, это означает, что расширительный бак необходимо заменить.

Средство правовой защиты : вам нужно будет выключить воду, а затем связаться с нашим инженером для замены деталей, чтобы ваше судно снова заработало.

Проблема 3: Нет горячей воды?

Проверьте , что блок питания и программаторы (термостаты и таймеры) включены и требуют тепла. Если питание и программатор включены, а тепла по-прежнему нет, возможно, вам потребуется заменить элементы и термостаты.

Средство : вам необходимо отключить воду, а затем связаться с нами для замены деталей, слива воды из котла и замены элементов и термостатов.

Проблема 4: Нет подачи горячей воды?

Проверьте , что рабочий клапан не выключен или частично закрыт.

Устранение : полностью вручную открыть рабочий клапан. Если это не сработает, это означает, что вам может потребоваться заменить клапан на новый.

Проблема 5: Недостаточно горячей воды?

Проверьте , что агрегат нагревается и элементы работают.

Устранение : Если элементы не работают, их необходимо заменить. Также возможно, что юнит нужно модернизировать для получения большего юнита.

Проблема 6: Слишком высокое давление воды

Убедитесь, что одинаково для всех кранов на всей территории и что нет утечек.

Средство устранения : Если это одинаково для всех кранов, то, возможно, потребуется замена редуктора давления с комбинированными клапанами.

Знайте свой накопитель горячей воды!

A) Клапан сброса температуры и давления
B) Автоматический воздухоотводчик
C) 3-х портовый переключающий клапан
D) Монтажная пластина органов управления
E) Расходомер с портами для промывки и заполнения
F) Промковщик
G) Контур заполнения
H) Магнитный фильтр
I) Термостат перегрева
J) Циркуляционный насос
K) Отвод сливного канала цилиндра 2
9027 9027 M) Погружной нагреватель
N) Дренаж системы

Расширительный бак (правый) обычно устанавливается отдельно на стене

Электрический котел все еще не работает?

Если ваш электрический котел не работает и вы хотите, чтобы ваш электрический котел обслуживали или проверяли наши профессиональные инженеры, свяжитесь с нами сегодня, чтобы назначить встречу, которая вам подходит.

Если вам все еще нужна помощь после решения наших 6 проблем и способов их устранения, все наши инженеры полностью обучены работе со всеми типами неисправностей электрического котла и помнят: нас всего лишь один звонок.

Узнайте, что говорят наши довольные клиенты, или посмотрите наши обзоры в Google+.

Когда вы звоните нам, чтобы решить проблемы с электрическим бойлером, наша цель — избавить вас от проблем в тот же день. Мы обслуживаем все части Хартфордшира, Северного и Западного Лондона.

Запишитесь на прием, связавшись с нами сегодня.

Заявление об ограничении ответственности: Информация, содержащаяся на этом веб-сайте, предназначена только для общих информационных целей. Вы не должны полагаться на материалы или информацию на веб-сайте в качестве основы для принятия каких-либо решений или действий, и мы не несем ответственности за любые ваши действия с этой информацией.

С нами легко заказать ремонт электрического котла

В Лондоне, Мидлсексе и Хартфордшире



Воспользуйтесь кнопкой онлайн-предложения или позвоните нам бесплатно.Расскажите, в чем проблема. Мы назовем вам цену и получим ваше согласие.



Мы возьмем ваш адрес и приедем в удобное для вас время. У нас есть ряд общих запасных частей, поэтому обычно мы можем наладить работу за одно посещение.

R

Продолжайте наслаждаться своим днем, зная, что ваш ремонт сделан и все в вашем доме работает без сбоев.

Как включить водонагреватель? Порядок запуска водонагревателя!

Многим включение водонагревателя может показаться сложной и зачастую утомительной задачей.Не волнуйтесь, мы предложили несколько шагов, чтобы облегчить вам работу.

Включение газового водонагревателя

Вот шаги, которые необходимо соблюдать, чтобы включить газовый водонагреватель:

• Закройте все открытые краны или клапаны.
• Включите подачу холодной воды.
• Если газ был полностью выключен, повторно зажгите контрольную лампу.
• Если газовый клапан был повернут в положение «Пилот», поверните его в положение «Вкл». откройте кран, чтобы в бак поступал воздух.Возможно, ваше действие должно предотвратить возникновение шлюза. Поскольку вы хотите снова включить воду, вам следует закрыть кран.

  Шаг второй — Включите подачу холодной воды

  Было бы неразумно включать газ и зажигать пилот перед тем, как дать резервуару наполняться. Итак, вам следует включить холодную воду, чтобы нагревательный элемент не мог снова включиться, если бак может быть частично заполнен. Соответственно, бак наполняется сам, если во время работы с баком была потеряна вода.

  Шаг третий — зажгите контрольную лампу

  Начните с установки минимального значения регулятора температуры. Теперь установите переключатель включения-выключения в опцию настройки пилота. Нажмите и удерживайте пилотную кнопку водонагревателя.

  Обязательно нажимайте на генератор искры до щелчка, когда смотрите через небольшое стекло. Когда вы заметите искру от генератора, загорится контрольная лампочка. Между тем, удерживайте кнопку пилота нажатой 20-30 секунд после включения пилота.

  Если пилот не загорелся, в линии мог быть воздух. Поэтому удерживайте кнопку генератора нажатой, пока не загорится индикатор. Вы никогда не должны забывать удерживать кнопку пилота нажатой после того, как пилот загорелся. У термопары должно быть достаточно времени, чтобы нагреться, прежде чем вы отпустите кнопку.

  Теперь установите ручку включения / выключения в положение включения и поверните регулятор температуры на желаемое значение. К этому времени вы услышите, как загорелась горелка, и увидите пламя через стекло узла.

  Вы должны содержать в чистоте вентиляционные отверстия этого водонагревателя, чтобы контрольная лампа и горелка могли работать должным образом.

  Шаг четвертый — Включите газовый клапан

  Если вам удалось включить газовый клапан в положение «Пилот», то зажигать его не нужно. Вы можете легко повернуть газовый клапан в положение «ВКЛ».

  Если вы тщательно выполните вышеупомянутые шаги, вы можете довольно легко включить газовый водонагреватель. Это так просто, правда!

  Включение электрического водонагревателя

  Шаги для запуска электрического водонагревателя следующие:

  • Закройте все открытые краны или клапаны.
  • Включите подачу холодной воды.
  • Снимите бирку блокировки с коробки выключателя.
  • Включите автоматический выключатель водонагревателя.

  Шаг первый — закройте открытые краны

  Он имеет тот же начальный шаг, что и газовая колонка. Если вы работаете с резервуаром для горячей воды, вам обязательно нужно открыть кран, чтобы в резервуар поступал воздух. Ваши действия должны предотвратить возникновение воздушной пробки.Поскольку вы хотите снова включить воду, вам следует закрыть кран. Я понял!

  Шаг второй — Включите подачу холодной воды

  Включать газ и зажигать пилот перед заправкой бака — неразумное решение. По этой причине вы должны включить холодную воду, чтобы не допустить обратного поворота нагревательного элемента в бак. Позже вы увидите, что бак наполняется сам, если он теряет воду во время работы с баком.

  Шаг третий — Удалите предохранительную бирку блокировки

  Защитная бирка — это кусок ленты, которым вы наклеиваете предупреждение о выключателе, чтобы никто не включил его.На этом этапе вы должны удалить эту бирку безопасности, чтобы предотвратить возможные удары и, в некоторых случаях, смерть.

  Шаг четвертый — включение выключателя водонагревателя

  В большинстве случаев электрические водонагреватели не имеют светового индикатора, информирующего вас о том, что агрегат включен. Вы можете услышать звук двигателя, который указывает на то, что нагревательные элементы работают и начинают нагреваться. Шаг вперед, вода начнет нагреваться, и в течение 30-60 минут вы получите желаемую горячую воду.Внимательно проверяйте смесители, чтобы убедиться, что вода не нагревается.

  Как сбросить электрический водонагреватель за два простых шага

  Представьте себе это. Утро понедельника минусовая. Вы нажали кнопку повтора шесть раз, и если бы ваш супруг не угрожал задушить вас во сне, вы бы нажали ее в седьмой раз. Вместо этого вы глубоко вздыхаете, отбрасываете одеяло и спешите в ванную. Вы включаете душ, ждете, пока великолепный пар поднимется над занавеской, и запрыгиваете внутрь.А затем, через две миллисекунды после того, как вы намылились, ваш приятный горячий душ практически превратился в мокрый снег. «ГАААААААА!» Вы кричите. «Что случилось с горячей водой ?!» Хорошо, по общему признанию, бывают и худшие «ситуации» с сантехникой. Но этот? Тот, с шампунем, струящимся тебе в глаза? Тот, в котором вы слепо нащупываете полотенце, чтобы не стучать зубами? Это определенно входит в наш список 10 лучших моментов, которые не приносят удовольствия в домовладении.

  Почему перестают работать электрические водонагреватели

  Итак, что вызывает прерывание Hot-Showerus? Если у вас есть электрический водонагреватель, возможно, сработала кнопка сброса устройства.Время от времени эти кнопки случайным образом срабатывают . Однако часто это происходит потому, что:

  • Неисправен термостат агрегата.
  • Сама кнопка сброса неисправна.
  • Часть устройства, предотвращающая перегрев воды — концевой выключатель — больше не работает.
  • Нагревательный элемент имеет короткое замыкание.
  • Где-то болтается провод.

  Имейте в виду, что кнопка сброса водонагревателя служит важной цели — отключению питания в случае неисправности, например скачка напряжения или неисправного термостата. Если ваш водонагреватель постоянно теряет электроэнергию, вероятно, проблема должна быть решена профессиональным сантехником округа Калпепер. И, пожалуйста, помните, что сочетание электричества и воды опасно — даже смертельно. Не стесняйтесь обращаться к профессионалу, чтобы все проверить. В рамках этого поста мы предполагаем, что ваш водонагреватель обычно соответствует своим манерам, и это не повторяющаяся проблема. Понимая это, давайте пройдемся через два простых шага, чтобы все заработало снова.

  Сначала проверьте свою электрическую панель.

  Подойдите к электрической панели (обычно в гараже, подвале или кладовке) и найдите цепь с надписью «водонагреватель».

  • Если выключатель находится в положении ВЫКЛ: Переведите его в положение ВКЛ. Если он останется там, вы, вероятно, можете предположить, что все эти неприятности были случайностью, и вы можете продолжить свои дела. Но если он снова переключается в положение ВЫКЛ — сразу или вскоре после этого — вызовите электрика .
  • Если выключатель находится в положении ВКЛ: Переведите его в положение ВЫКЛ.

  Затем нажмите кнопку (и) сброса водонагревателя.

  Где-то на вашем электрическом водонагревателе вы найдете кнопку сброса. Обычно он красный и часто находится рядом с термостатом. Он также может быть спрятан за съемной металлической панелью на устройстве, а затем за некоторой изоляцией. Как только вы найдете кнопку, нажмите и отпустите ее. Пока у вас отключена панель доступа, посмотрите, есть ли второй термостат и вторая кнопка сброса. Если кнопка снова срабатывает сразу после ее нажатия, что-то работает неправильно, и вам следует позвонить профессионалу.В противном случае замените съемную панель, а затем снова переведите соответствующий автоматический выключатель в положение ВКЛ.

  • Если на ваш водонагреватель сейчас подано питание, все готово. (Готово!) Просто имейте в виду, что на разогрев воды в резервуаре потребуется несколько часов.
  • Если ваш водонагреватель по-прежнему не работает, переведите выключатель в положение ВЫКЛ. И позвоните нам, чтобы мы могли определить, что происходит, и снова включить горячую воду.
  • Если ваш водонагреватель начинает работать, но снова срабатывает кнопка сброса, снова переключите прерыватель в положение ВЫКЛ. Опять же, ваша кнопка сброса — это функция безопасности, поэтому, если она продолжает срабатывать, что-то не так.

  Ваш водонагреватель пытается вам что-то сказать?

  Один внезапно холодный душ (вроде) смешно. Но когда это продолжается, проблема усугубляется. Для нас будет честью зайти и выяснить, что происходит, поэтому позвоните нам сегодня. Вы заслуживаете приятного горячего душа!

  Как устранить проблемы с электрическим водонагревателем

  Если вы когда-либо принимали душ в доме, полном людей, вы часто знаете, что будет дальше, еще до того, как ступите в ванну голым: ледяная вода, леденящая до костей, стуча зубами.Однако если у вас проблемы с водой из-за отсутствия в доме людей, самое время потратить некоторое время на оценку вашего электрического водонагревателя.

  Проблемы с электрическим водонагревателем могут вызывать различные симптомы, в том числе проблемы с температурой воды, утечки, обесцвечивание, запах и шум. Вот пошаговый процесс, который поможет вам устранить проблемы с водонагревателем.

  Перед тем, как начать: выключить питание

  Безопасность прежде всего. Прежде чем приступить к поиску и устранению неисправностей электрического водонагревателя, убедитесь, что вы отключили питание.Сделать это можно, отключив предохранитель или автоматический выключатель, подключенный к блоку обогревателя.

  Проблемы с температурой воды

  Некоторые типы электрических водонагревателей могут вызывать проблемы с температурой воды. Симптомы могут варьироваться от отсутствия горячей воды до нехватки горячей воды и до слишком горячей воды.

  Когда нет горячей воды, проблема может быть связана с отсутствием мощности, неисправным электрическим термостатом или неисправным верхним электронагревательным элементом.Начните с исключения проблем с питанием. Сначала сбросьте все сработавшие прерыватели цепи и замените перегоревшие предохранители. Затем проверьте, подается ли питание на термостат электрического водонагревательного элемента. Проверьте элемент и, если он неисправен, замените его. Наконец, если термостат получает питание, но все еще не работает, замените его или электрический водонагревательный элемент.

  Когда вода недостаточно горячая, проблема может заключаться в негабаритном водонагревателе, перекрестных соединениях горячей и холодной воды, неисправном нагревательном элементе или термостате.Чтобы исключить использование нагревателя меньшего размера, убедитесь, что 75% мощности нагревателя приходится на горячую воду. Далее исключите перекрестное соединение, отключив подачу воды и включив кран с горячей водой; если вода все еще течет, ищите перекрестное соединение. После этого проверьте нижний и верхний нагревательные элементы на предмет электропитания и целостности электрической цепи и при необходимости замените элемент, предварительно удалив отложения. Наконец, если элементы работают, сначала проверьте верхний термостат, а затем нижний и замените, если какой-либо из них не работает.

  Когда вода течет слишком горячо, это обычно означает, что термостат установлен слишком высоко. Убедитесь, что верхний и нижний термостаты установлены в диапазоне от 110 до 140 градусов по Фаренгейту.

  Утечки

  Утечка воды может быть вызвана неисправным предохранительным клапаном температуры и давления (T&P), чрезмерным давлением, перегревом, заклиниванием клапана, утечкой из верхнего или соседнего водопровода, ослабленными болтами нагревательного элемента, плохой прокладкой или протекающим резервуаром для воды. .Чтобы проверить клапан T&P, поместите ведро под верхнюю трубу, откройте клапан и промойте его от мусора; если он все еще протекает, отремонтируйте или замените его. Затем, чтобы уменьшить чрезмерное давление или нагрев, уменьшите настройку термостата. После этого проверьте, не ослабли ли соединения труб, и используйте гаечный ключ, чтобы затянуть все, что найдете, стараясь не затягивать слишком сильно. Затем проверьте болты нагревательного элемента, при необходимости подтянув их. Если нагревательный элемент все еще протекает, снимите его и замените прокладку. Наконец, проверьте, не протекает ли резервуар для хранения.Резервуары для хранения могут протекать из-за коррозии или других проблем, таких как плохие уплотнительные кольца. Держите под рукой дополнительные уплотнительные кольца от таких поставщиков, как Apple Rubber, на случай, если вам потребуется заменить уплотнительное кольцо.

  Обесцвечивание или запах

  Вода цвета ржавчины может быть вызвана коррозией внутри облицованного стеклом резервуара или неисправным анодным стержнем. Если анодный стержень вышел из строя, замените его анодным стержнем из магния.

  Разлагающийся жертвенный стержень анода также может выделять водород, вызывая запах тухлых яиц.Чтобы решить эту проблему, сначала промойте водонагреватель. Затем обработайте резервуар и трубы в течение двух часов раствором из 2 пинт 3-процентной перекиси водорода на 40 галлонов воды. Если запах не исчезнет, ​​замените вышедший из строя анод анодом из цинкового сплава. Если запах по-прежнему не исчезает, замените обогреватель на пластиковый.

  Шум

  Низкий рокочущий шум может указывать на кипение воды, вызванное перегревом из-за накопления осадка. Лечите это, промывая водонагреватель.

  Высокий завывающий шум может быть вызван отложением накипи на электронагревательных элементах. Чтобы избавиться от этого, сначала промойте водонагреватель. Затем очистите от накипи бачок водонагревателя и элементы. Наконец, установите нагревательные элементы с низкой плотностью мощности и большей площадью поверхности для большей эффективности теплопередачи.

  Перефинансируйте свой дом

  Нужны деньги на непредвиденные расходы? Если у вас есть собственный капитал, вы можете использовать его для оплаты его ремонта, погашения долга или создания денежной подушки.Поскольку процентные ставки продолжают оставаться низкими, это может быть хорошее время, чтобы подумать о рефинансировании текущей ипотеки с помощью новой по более низкой процентной ставке.

  No related posts.
