Установка печи Булерьян: требования и рекомендации

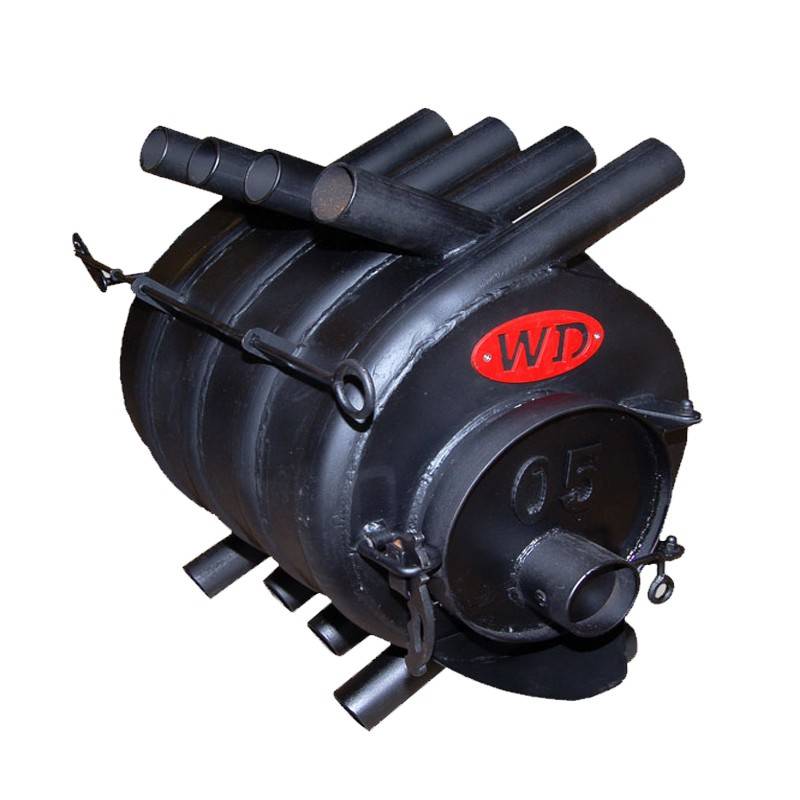

Быстро решить проблему отопления поможет конвекционная печь булерьян. Она идеальна для обогрева ангаров, складов, подсобных помещений. Хорошим решением станет установка печи булерьян в загородном доме.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м³. Существуют системы и для отопления многоквартирного дома.

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

к содержанию ↑

Этапы

Установка системы отопления включает следующие этапы:

1. выбор места
2. подготовка основания;
3. изготовление подставки;
4. сборка системы дымохода;
5. монтаж котла на подставку;
6. подключение к дымоходу;
7. пробный розжиг.

к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

Вот ряд правил:

1. Должна располагаться на первом этаже, в самом просторном помещении.
2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

к содержанию ↑

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

• сварочный инвертор;
• угловая шлифмашинка 125 мм;
• разный подсобный инструмент.

Список материалов более длинный:

• лист металлический, толщиной 10 мм;
• уголок металлический 50х50х5;
• сварочные электроды или проволока;
• диски отрезные и шлифовальные для угловой шлифмашинки;
• ветошь, другие подручные материалы.

к содержанию ↑

Нормы пожарной безопасности

• Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
• Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
• Корпус печи укрыть защитным кожухом.

к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

• Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
• Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
• Высоту принимаем 30 см. Отрезаем 4 «ножки».
• Отрезаем 2 куска по размеру «ширина + 10 см»
• С помощью сварочного аппарата собираем подставку.

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

к содержанию ↑

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

1. Традиционный – применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.

2. Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.

к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

• замеряем внешний диаметр труб булерьяна;
• закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
• соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
• перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
• подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разведение тепла

Еще вариант

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

к содержанию ↑

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус – любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

1. Отверстие под топку должно находится на 40 см выше пола.
2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом – чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

к содержанию ↑

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

• высокий КПД (около 80%)
• увеличенный срок сгорания топлива и, как следствие, его экономия
• небольшие габаритные размеры
• не требует устройства сложной системы дымохода
• можно смонтировать самостоятельно, после постройки дома
• достаточно высокая мощность
• быстрая теплоотдача

Но есть и минусы:

• Работает только на твердом топливе. Жидкое и газ использовать не получится.
• Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
• Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

1. Вы присутствуете на даче не постоянно;
2. Отопление вам требуется время от времени;
3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Лучше приобретать заводской вариант немецкой сборки. Он достаточно надежен, безопасен и эстетичен. Толстый металл не прогорит, прослужит десятилетия. Эконом-вариант такой печи можно изготовить самостоятельно.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.

Использование печи Булерьян для гаража – в чем особенности и нюансы

Обогрев гаража в зимнее время года, уже давно стал насущной необходимостью. Поддержание плюсовой температуры в помещении, положительно сказывается на работе автомобиля и сроках эксплуатации самого здания.

Печь Булерьян для гаража пользуется особой популярностью среди отечественных автолюбителей, благодаря простой установке, возможности быстро прогреть неотапливаемое помещение и некоторым другим преимуществам.

Устройство и принцип работы Булерьяна для гаража

Булерьян (Bullerjan) – это печь конвекционного типа, своим изобретением обязана канадским лесорубам. Во время работы, печка использует принцип газогенерации или пиролиза. Суть этого метода заключается в следующем:

• Топливо разжигают – в процессе горения температура в топочной камере достигает 450°С.
• Перекрывается доступ кислорода, что провоцирует увеличенное продуцирование газа, в результате окисления.
• Газ направляется в специальную камеру, где дожигается.

Пиролизные отопительные печи типа Булерьян для отопления гаража дровами, благодаря особенностям конструкции, имеют высокий КПД.

Обогрев помещения осуществляется посредством конвекции воздуха. На корпусе печи расположены конвекционные трубки, на две трети, погруженные в топочную камеру. По каналам осуществляется забор воздуха. Воздушные массы, при прохождении вокруг топки, нагреваются и поступают в отапливаемое помещение, где распространяются посредством конвекции (естественной циркуляции воздуха).

Можно ли Булерьяном отопить гараж зимой

Установка конвекционной печи Булерьян в гараже полностью оправдана. Для обогрева не используется водяной теплоноситель, что исключает разморозку системы. Топят Булерьян только в случае необходимости. Тепло начинает поступать сразу после растопки.

Даже самой небольшой печи достаточно, чтобы протопить помещение на 100 м³. От одной закладки дров, Булерьян, в режиме пиролиза, в состоянии проработать в течение 6-8 часов. Эффективность обогрева обеспечивается тем, что в процессе работы нагревается воздух в помещении и только после этого стены.

Для отопления гаража Булерьяном зимой, используют практически любой вид твердого топлива: дрова, щепу, пеллеты, отходы бумаги, опилки. Запрещается применение коксующегося угля. Печь не предназначена для жидкого топлива.

Как правильно установить Булерьян в гараже

Чтобы канадская печь «буржуйка» длительного горения Булерьян с установкой в гаражных условиях, работала с максимальной теплоотдачей, ее устанавливают, учитывая нормы ППБ и соблюдая требования, предъявляемые к подключению дымоходной трубы. Дополнительно потребуется определить наиболее удачное расположение теплогенератора.

Куда лучше поставить печку в гараже

Дровяная печь для обогрева гаража работает по принципу конвекционного обогрева помещения. Следовательно, на эффективность отопления влияет отсутствие препятствий на пути передвижения воздушных потоков. Оптимальное расположение печи в гараже, определяют, исходя из следующих рекомендаций:

• Печь размещают ближе к середине здания.
• Перед топочной дверцей оставляют расстояние равное 1,25 м.

Для обеспечения безопасной эксплуатации, на печь одевают защитный кожух. При необходимости теплогенератор облицовывают кирпичной кладкой.

Как сделать дымоход и вывод через крышу гаража

Правильная установка в гараже включает грамотное подключение к печи системы дымоудаления. Процесс газогенерации или пиролиза, невозможен без создания необходимых для этого условий, в частности достаточной тяги. Любые ошибки в процессе монтажа, приводят к увеличению расхода топлива, ухудшению теплотехнических характеристик.

Создавая автономное отопление гаража газогенераторной печкой Булерьян, соблюдают следующие требования:

• Стенки дымохода утепляют.
• При прохождении через плиты перекрытия и кровлю, из горючих материалов, изготавливают противопожарные рассечки.
• Оголовок дымохода поднимают на 0,5 м над уровнем кровли.
• На конец дымохода монтируют дефлектор и искрогаситель.

Дровяные металлические котлы отопления Булерьян в процессе эксплуатации разогревают дымовые газы до 450-550°С. Для подключения к дымоходу, используют стальную трубу или специальный адаптер.

Организация ППУ через деревянный потолок осуществляется с помощью специальной муфты. Для монтажа достаточно вырезать отверстие (размеры приводятся в технической документации) и закрепить проходной узел в потолке.

Какие нормы ППБ надо учитывать при установке

Требования ППБ предусматривают минимальные расстояния до горючих конструкций.

• Деревянные стены – не менее 1 м.
• Поверхность, защищенная теплоизоляцией – не менее 0,5 м.
• Оштукатуренная стена, облицованная керамической плиткой – 0,7 м.
• Одинарная или двойная кирпичная кладка, соответственно – 0,5 и 0,3 м.

Печь устанавливают на ножки таким образом, чтобы топочная камера возвышалась над поверхностью пола не менее чем на 20 см. Для защиты пола, напротив дверцы укладывается металлический лист, шириной 0,5 м и длиной 0,7 м.

Для гаражных помещений рекомендовано устанавливать ограждение места размещения печи. В качестве альтернативы, печь монтируют в кирпичную кладку с предусмотренными конвекционными каналами.

Минимально допустимое расстояние между печью и горюче-смазочными материалами, не менее 2 м. В правилах ППБ указано, что хранить ГСМ рекомендуется в отдельной от самого гаража комнате. Оптимальным считается, когда в промежутке между материалами и Булерьяном находится кирпичная стена.

Что лучше в гараж – Буржуйка или Булерьян

Неизменно положительные отзывы об использовании Булерьяна при отоплении гаражного бокса, явно свидетельствуют в пользу последнего. В качестве преимуществ конвекционной газогенераторной печи можно выделить следующее:

• Наличие режима газогенерации – пиролиз уменьшает расход топлива и увеличивает время автономной работы от одной закладки дров. В «буржуйке» топливо сгорает за 1,5-2 часа.
• Продуманный отвод горячего воздуха – конвекционные трубки на две трети погружены в топочную камеру, что увеличивает теплоэффективность и КПД печи.
• Экономичность – чтобы протопить гаражный бокс «буржуйкой», потребуется приблизительно в 2 раза больше топлива.

Продуманная конструкция экономичной печи на твёрдом топливе Булерьян, позволяет быстро и с меньшими затратами обогреть неотапливаемое помещение.

Единственным недостатком можно считать относительно высокую стоимость печи, особенно если учесть, что «буржуйку» можно собрать из подручных материалов. Но если финансовые возможности позволяют приобрести фирменный буллер, то лучшего варианта для отопления гаража не найти.

Установка булерьяна в доме/квартире своими руками

Установка булерьяна в доме/квартире  своими руками



Разумным решением, позволяющим обогревать дом или квартиру в условиях отсутствия центрального отопления или подключения к газовой сети, является установка печи булерьян. Простая конструкция и неприхотливость печи относительно топлива делает ее действительно универсальным решением. К надежности конструкции стоит прибавить и ее безопасность, ведь печь снаружи не нагревается свыше 60 градусов и обжечься об нее невозможно. Также проста и установка булерьяна – достаточно выбрать правильное место и собрать дымоход согласно рекомендациям производителя.

Правильное место – залог безопасности

Как и любой другой нагревательный прибор, печь-булерьян, установка которого произведена неправильно, может стать причиной повреждения или возгорания. Поэтому необходимо четко следовать инструкциям. Так как работа печи основана на нагревании холодного воздуха, втягиваемого через нижние концы трубок, утопленных по краям корпуса,  для максимально эффективной работы установка булерьяна в доме должна производиться на уровне пола.

На обычное напольное покрытие, за исключением дерева и фанеры, без подставки булерьян можно устанавливать только при наличии сертификата об эксплуатации. У такого устройства должны быть несъемные несгораемые ножки и карман-улавливатель перед зольником. Понять  процесс поможет видео установки булерьяна.

В остальных случаях в качестве основания используется лист стали 1,5 мм на асбестовой подушке. Его радиус относительно дверцы должен быть не менее 1,2 метров. Подставка должна выступать со всех сторон не менее чем на 30 см. Из этого вытекает еще одно преимущество – установка булерьяна в квартире не требует специального фундамента.

Также тыльная часть булерьяна должна находиться на расстоянии не менее одного метра от стены, а в случае ее покрытия огнестойкой штукатуркой расстояние можно сократить до 80 см.

Особенности дымохода

Правильная установка дымохода булерьян имеет несколько ключевых моментов, без учета которых работа агрегата может быть менее эффективной, а срок его эксплуатации сократится.

Неправильным является дымоход, который поднимается вертикально вверх и, проходя через перекрытия, выходит наружу. Это обусловлено двумя причинами:

• Сбор документации

Для того чтобы получить разрешение от пожарников на проход перекрытия, необходимо собрать множество документов. К тому же, проведение работ обойдется в круглую сумму. Также такая установка булерьяна своими руками невозможна для жителей квартир.

• Отсутствие вывода конденсата от дымовых газов – продукта горения, скапливающегося на стенках трубы.

Лучше сделать вывод через стену и для того, чтобы агрегат служил долго и продуктивно, необходимо наличие экономайзера (вертикальной хорошо утепленной трубы, идущей после дросселя, которая позволяет автоматически подстраивать печь под качество топлива). Найти лучший булерьян и купить его можно у нас на сайте Теплогранд.

• Делать дымоход так, как написано в руководстве по установке — не «улучшать» и не упрощать. Печь очень чувствительна к неправильно сделанному дымоходу.

Тем, кто рассчитывает просто высунуть кусок трубы в форточку — работать не будет. Тем, кто считает возможным поставить неутепленную трубу, — работать будет, но замучаетесь с конденсатом.

Установка и запуск булерьяна

Как установить булерьян в частном доме правильно | монтаж булерьяна в доме, гараже, на даче

Как установить булерьян в доме, гараже, теплице? Монтаж печи булерьян правильно

Как установить булерьян? Монтаж печи булерьян

Установка печи булерьян — процедура не такая уж сложная. Зная основные требования установки, любой мужчина сможет справится с данной задачей.

В данной статье представлены основные требования монтажа булерьяна: как сделать дымоход, какое расстояние печи должно быть от стен идругие правила безопасности.



Итак, для установки булерьяна потребуется:

 подставка (заводского или самостоятельного изготовления)

 металлический лист

 дымоход.



Подставка для установки булерьяна приобретается исходя из типа печи.

Подставка под печь булерьян необходима для обеспечения хорошей циркуляции воздуха в помещении, что способствует конвекции, а соответственно быстрому прогреву.

Подставку для булерьяна можно заказать непосредственно на заводе, где производится отопительный прибор, а можно установить на собственное основание, например из кирпича.

Металлический лист нужен для безопасной эксплуатации буллера. Лист укладывается перед дверкой, если пол помещения, где установлен булерьян деревянный или выполнен из других горючих материалов.

Допускается установка булерьяна на кафельный или каменный пол без использования листа.



Дымоход для булерьяна — основной фактор монтажа

Самым главным элементом, без которого котел булерьян не сможет правильно работать — это дымоход.

Дымоход для булерьяна должен быть металлический. Подключать печь длительного горения к грубе или кирпичному дымоходу без предварительной гильзовки нельзя.





Почему же для булерьяна нужен металлический дымоход?

Так как, калориферная печь является агрегатом длительного горения и основная масса тепловой энергии тратится на нагрев воздуха, то температура дымовых газов на выходе из печки значительно ниже, чем в простых буржуйках. Такая температура дыма не может прогреть кирпичный дымоход или грубу, в результате чего возникнет конденсат. Конденсат в дымоходе — это начало загрязнения трубы, а соответственно ухудшения тяги.

Тяга очень важна для печей такого типа. Обеспечить хорошую тягу для булерьяна сможет лишь прямой металлический, хорошо утепленный на улице дымоход, высота котрого, не ниже конька.

Только лишь такая конструкция дымохода позволит эксплуатировать булерьян длительного горения без проблем с тягой, без задымления и обратной тяги.

Монтаж печи с помощью нержавеющего дымохода — лучшее решение.

Нержавейка кислотостойких марок AISI 304, 321 долговечна: имеет стойкость к коррозии, агрессивным кислотам. Нержавеющий дымоход, как правило модульный. Модульный дымоход состоит из отдельных деталей, которые легко монтировать с заходом одна в другую. Для прокладки трубы на улице используется сэндвич дымоход — труба в кожухе с теплоизоляцией.



Основные правила правильной установки булерьяна:

• печь необходимо расположить на расстоянии 1 метра от стен, выполненных из горючего материала. Если стена оштукатурена, то расстояние можно уменьшить до 0.5 метров.
• для безопасного монтажа дымохода к котлу булерьян, необходимо предусмотреть негорючую потолочную разделку — проходку через перекрытие.
• для исключения попадания влаги в дом, место выхода трубы на крыше уплотняют крызой или флеш мастером.
• высота дымовой трубы должна возвышаться над коньком кровли на 0.5 метров (в определенных случаях высота может быть меньше).
• наружный участок дымохода прокладывают сэндвич элементами (утепленными трубами-термо).
• обязательно нужно предусмотреть элемент для сбора золы — ревизию, тройник.





Выполнив все вышеперечисленные требования и рекомендации по установке булерьяна, можно достигнуть беспроблемной эксплуатации дровяной отопительной системы.

Как правильно установить булерьян в доме, гараже, теплице, монтаж дымохода можно узнать в интернет магазине Очаг.

Установка печи Булерьян в доме

В связи с подорожанием газа в последнее время, установка печи булерьян в частном доме, едва ли не единственный способ экономить на отоплении.

В связи с эти, представляем вам подборку рекомендаций на тему установки булерьяна в доме.

Требования к месту установки

Место установки печи булерьян должно соответствовать 2-м основным требованиям:

1. Хорошая циркуляция нагретого воздуха по помещению (зданию).

2. Соблюдение правил пожарной безопасности.

Распределение тепла по помещениям (комнатам)

Основное правило: Чтобы тепло равномерно распределялось по всему дому, булерьян нужно устанавливать в среднем помещении. В той комнате, откуда будет самый короткий путь к остальным комнатам.

В зависимости от роли именно печи в отоплении всего дома, может быть 2 варианта:

— Вспомогательное отопление. Самая распространенная ситуация. В этом случае булерьян позволяет если не полностью отказаться от газа, то хотя-бы по-максимуму сократить его расход.

При небольших морозах вы можете, отапливаться булерьяном полноценно, а когда похолодает сильнее, включите газ на минимум, чтобы не сырели углы и не конденсировали окна.

При вспомогательном отоплении булерьяном место установки не играет такого важного значения. Ведь при открытых дверях воздух все равно перемешивается, а те комнаты, где «не дотопит» булерьян, можно дотапливать газовым отоплением. Можно устанавливать и в крайних помещениях, — там, где проще сделать дымоход, где будет проще ее обслуживать.

— Основное отопление. Использование булерьяна для основного отопления, без дополнительных мер, возможно только в небольших домах с количеством комнат не более 4-5.

Если у вас дом больше 70 м.кв. (отапливаемая площадь), или комнат больше 5, скорее всего вам нужно будет предпринять дополнительные меры, чтобы распределить воздух по помещениям.

Меры по распределению нагретого воздуха по помещениям

.

Способ 1. Самый простой — открытые двери. Не везде даст достаточный эффект, но в любом случае облегчает остальные меры.

Способ 2. Вентиляционные отверстия в стенах между помещениями. Например, если печь стоит в одном помещении, а передать тепло в соседнее, можно сделать 2 отверстия в смежной стене. Только обязательно 2 отверстия — одно вверху, одно внизу. Должна быть и «подача» и «обратка». Для большего эффекта, в одно из отверстий можно вставить турбинку-вентилятор. Так можно подавать тепло не только в соседние помещения, но и на второй этаж. Отверстия в станах можно декорировать жалюзийными вентиляционными решетками.

Способ 3. Тепловая камера вокруг печи и разводка нагретого воздуха при помощи гофрированной трубы. Этот вариант наиболее применим, если печь устанавливать, например, в подвале и подавать воздух на первый этаж. Ну или аналогичным образом с первого этажа на второй.

Единственное, чего не изображено на этой схеме, — на выходе из камеры лучше расположить вентилятор, после которого уже делать разветвления на трубы меньшего диаметра для разводки по помещениям.

Ценный совет на основе опыта наших клиентов. Не спешите делать дырки в стенах и «городить» систему для разводки воздуха. Сначала попробуйте топить без всего этого. В большинстве случаев дополнительные меры не требуются.

Меры пожарной безопасности

Согласно правил, расстояние от передней дверцы до ближайших объектов должно быть не менее 1,25 м. Расстояние сбоку и сзади, до горючих и трудно горючих материалов — не менее 1 м; до негорючих — не менее 0,7 м. Как на схеме ниже:

Если у вас нет возможности отступить достаточное расстояние, хотя-бы оградите поверхности теплоизолирующей плитой (например, магнезитовой) и листом нержавейки (или оцинковки).

Подставка

Печь нужно устанавливать на негорючую подставку (кирпич или металлическая подставка высотой 20 см), как на схеме. У нас в продаже есть подставки заводского исполнения или вы можете изготовить ее самостоятельно. Пол перед дверцей должен быть из негорючих материалов (например плитка или лист металла).



---

Понравилась статья?
Расскажите об этом друзьям!

Tweet

устройство, принцип работы, делать ли своими руками, установка и эксплуатация

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем. В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

• Расстояние от обычной стены – не менее 1000 мм.
• Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
• В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
• Выход подставки за контур печи – не менее 300 мм во все стороны.
• Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
3. Можно раз навсегда забыть о свищах и протечках.
4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Видео: булерьян и отопление гаража

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т.к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Загрузка…

Обсуждение темы «Печь булерьян»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Печь булерьян своими руками: пошаговый инструктаж в фотографиях

В мире автономного отопления не последнее место занимает такое полезное устройство как печь Булерьян, известная также под именем Бренеран. Грубо говоря, она состоит из топки, к которой подведен ряд согнутых трубок. Такая конструкция позволяет сжигать дрова и другие виды твердого топлива с очень высокой эффективностью. Стоимость промышленных моделей начинает отсчет с двухсот долларов и возрастает в зависимости от размеров топки. Хотя устройство такой печи несколько сложнее, чем у обычной буржуйки, немало мастеров сумели сделать булерьян своими руками.

Как работает данная конструкция?

Булерьян можно назвать весьма удачным гибридом буржуйки и дровяной печи длительного горения. В работе устройства использован принцип принудительной конвекции. К топке подведен ряд изогнутых трубок сверху и снизу. В нижние отверстия поступает холодный воздух, который быстро нагревается, поскольку трубы непосредственно контактируют с топкой. Через верхние отверстия в комнаты поступает уже горячий воздух. Температура его настолько велика, что позволяет обогревать не только одну конкретную комнату, но даже двухэтажный домик. Существует также возможность совмещения печки Булерьян с водяным контуром отопления. При этом поверхность самого устройства остается не слишком горячей и опасности для окружающих не представляет.

Благодаря ряду простых регулировочных устройств печь может работать в двух режимах. Сначала обеспечивается быстрый разогрев печи, а затем равномерное распределение полученного тепла по всему помещению. На втором этапе печь переходит в режим медленного горения. В начале топливо нужно подкладывать довольно часто, но как только печь разогреется, топку можно загружать всего лишь дважды в сутки, т. е. каждые 12 часов.

Дрова сгорают в топке, а продукты этого процесса по конвекционным трубам поступают в камеру вторичного сгорания. Здесь происходит дожиг газово-воздушной смеси при очень высоких температурах, что и обеспечивает устройству КПД в районе 80%. Далее по конвекционным трубам горячий воздух распространяется по всему помещению.

Наглядно процесс работы печи Булерьян представлен в видеосюжете:

Схема устройства классического «Булерьяна»

Чтобы успешно сделать такую печь самостоятельно, следует перво-наперво изучить ее устройство. Это цельнометаллическая конструкция, состоящая из топки и ряда прилегающих к ней согнутых металлических трубок. Впереди оборудуется дверца, через которую загружается топливо, а также устройство регулировки мощности, с помощью которого можно изменять режимы горения. В топке оборудуется камера вторичного сгорания и выводится патрубок под дымоход.

На этой схеме детально представлено устройство печи Булерьян. Основная отличительная особенность конструкции — ряд изогнутых полых трубок, которые связаны с двухкамерной топкой

Чтобы повысить эффективность использования печи Булерьян, рекомендуется выполнить тщательную теплоизоляцию дымохода, например, слоем минеральной ваты толщиной не менее 3 мм.

Разумеется, понадобится поддувало, через которое в топку будет поступать воздух, необходимый для сгорания топлива. Можно устроить небольшой зольник, хотя в процессе медленного горения отходов почти не образуется. Двойная задняя стенка позволяет сделать работу устройства еще эффективнее. В некоторых моделях для этого используется двухслойный корпус.

Пошаговый инструктаж по изготовлению

Чтобы сделать печь булерьян своими руками, необходимо запастись металлическими трубами наружным диаметром около 50-60 мм, а также листовым металлом. Чтобы выдержать высокую температуру горения, рекомендуется использовать стальные листы толщиной 4-6 мм. Помимо сварочного аппарата и стандартного набора инструментов понадобится также трубогиб.

Далее необходимо выполнить:

1. Изготовление согнутых отрезков трубы.
2. Изготовление устройства для отвода дыма и сбора конденсата.
3. Изготовление заслонок для поддувала и отвода.
4. Изготовление дверки для топочной камеры.
5. Сварку каркаса из согнутых труб и установить в него перегородку.
6. Приваривание листов металла в пространстве между трубами.
7. Монтаж дверцы с замком.
8. Изготовление и приваривание металлических ножек.

Из трубы следует нарезать восемь одинаковых отрезков, длиной около 1,2 м. С помощью трубогиба их сгибают с радиусом 225 мм и размещают в шахматном порядке.

Чтобы изготовить полые трубы, необходимые для печи, нужно подготовить восемь кусков трубы, длиной по 1,2 метра и согнуть их в радиус 225 мм с помощью трубогиба

Чтобы удалить дым, а также скопившуюся влагу, делается Т-образное устройство, по которому дым будет уходить вверх в трубу, а влага будет стекать вниз. Для удаления влаги внизу ставят специальный кран. Кран для удаления влаги следует открывать только для этих целей, а затем закрывать, чтобы не ухудшить тягу.

Слева: устройство для отвода дыма из печи Т-образной формы предназначено не только для удаления дыма, но и для сбора конденсата.
Справа: кран для удаления конденсата расположен внизу устройства для отвода дыма и сбора конденсата. Открывать его следует только при необходимости, чтобы не ухудшить тягу.

Для отвода дыма из печки изготавливается специальная заслонка, с помощью которой также осуществляют регулирование тяги.

Заслонка для регулирования мощности печи изготавливается со специальным отверстием, которое позволяет изменить тягу, но не дает полностью перекрыть дымоход

Для поддувала, которое расположено на передней дверце, следует сделать глухую заслонку. Чтобы заслонки надежно фиксировались в правильном положении, используется пружина.

Заслонку для поддувала, которое расположено на передней дверце, необходимо сделать глухой. Это обеспечить максимальную эффективность работы печки в режиме медленного горения

Самый сложный элемент самодельного Булерьяна — это, пожалуй, передняя дверца. Она должна закрываться практически герметично. Чем лучше дверца прилегает к печке, тем эффективнее работает Булерьян.

Из трубы большого диаметра изготавливаются два кольца, которые почти плотно входят одно в другое. Для этого отрезают два 40-миллиметровых куска от трубы диаметром 350 мм. Один из отрезков разрезают и разворачивают. После этого изготавливают лицевую сторону печки, используя кольцо меньшего диаметра.

В передней стенке печи следует сделать круглое отверстие, к которому приваривают металлическое кольцо. Этот элемент необходим, чтобы дверца закрывалась как можно плотнее

Второе кольцо используют при монтаже дверцы, его приваривают к кругу из листового металла.

По краю дверцы печи приваривают два металлических кольца, диаметр которых немного отличается. Их уплотняют специальной прокладкой из асбестового шнура

Затем на дверцу приваривается еще одно кольцо, которое должно быть чуть меньше диаметра кольца, размещенного на лицевой стороне печки. В образовавшийся между кольцами дверцы зазор укладывают уплотняющий асбестовый шнур и монтируют заслонку.

Для окончания монтажа передней дверцы печи необходимо приварить к ней патрубок поддувала с заслонкой. Заслонку снабжают пружиной для более плотного прилегания

Теперь следует вернуться к согнутым трубам. В первых двух трубах необходимо сделать отверстия и приварить в них инжекционные трубки. Это небольшие металлические элементы диаметром 14-15 мм и длиной около 150 мм. Они необходимы, чтобы обеспечить соединение конвекционных элементов с топкой.

В первые две полые трубы печи следует вставить специальные инжекторы, которые обеспечат контакт воздуха с топочной камерой

Из труб варят каркас печки с перегородкой. Для перегородки рекомендуется использовать листовую сталь не менее 6 мм толщиной.

Для перегородки печи используют стать толщиной 6 мм. Чтобы не пришлось «гадать» с размерами, сначала делают картонные лекала

После этого промежутки между трубами следует закрыть полосками листового металла, и приварить заднюю стенку, формируя таким образом корпус печи.

Корпус печи формируют из отрезков металла, которые приваривают в пространстве между полыми трубами. Для их изготовления также пригодятся картонные лекала

Для того, чтобы точно вырезать элементы перегородки, задней стенки и полоски металла, рекомендуется сначала сделать картонные лекала.

Для дверцы рекомендуется изготовить специальный замок. Он представляет собой эксцентрик, который фиксирует металлическую петлю, расположенную на стенке печки. При дальнейшем прокручивании это устройство обеспечивает максимально плотное прилегание дверцы к печке. Чтобы сделать такое устройство, понадобится выполнить ряд токарных и фрезерных операций.

Замок для дверцы печи изготовить не просто. Неопытным мастерам следует обратиться за помощью к профессиональному токарю или фрезеровщику

Остается лишь изготовить петли и навесить дверцу, а также вырезать, согнуть и приварить ножки печки.

Ножки для печи можно изготовить из подходящих тонких трубок, придав им необходимую форму с помощью трубогиба или подручных инструментов

Процесс изготовления Булерьяна трудно назвать простым, обычную буржуйку сделать гораздо легче. Но удобство в эксплуатации и высокий КПД вполне оправдывают потраченное время и силы.

Оцените статью:

Поделитесь с друзьями!

канадских печей для дачи «Булерьян»: отзывы. Печь «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он назывался «Бренеранский». Первый котел сотрудники компании изготовили в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же это было безопасно для здоровья человека.

Производство печей длительного горения

На сегодняшний день вся продукция компании «Булерьян» производится на пяти заводах.При этом он проходит строгий контроль и тщательно проверяется. Все это дает возможность изготавливать печи с высоким коэффициентом теплопередачи. Дополнительно производители постарались сделать для них прочный корпус. Как правило, он состоит из стального листа толщиной 4 мм. Благодаря применению инновационной технологии расход топлива печей Булерьян невысокий. В результате вся конструкция получается герметичной и безопасной для здоровья человека.

Как работает духовка?

Внутри топки находится объемная вторичная камера.За ним находятся теплообменные трубки, которые отвечают за температуру в системе. Далее идет труба дымохода, которую можно регулировать. В задней части духовки установлена ​​специальная двойная стенка. Воздуходувка и зольник расположены в первичной камере устройства. Возле передней стенки находится регулятор изменения мощности. Далее идет дверь загрузочной камеры с ручкой.

Особенности монтажа печей Булерьян

Установка такого агрегата в доме — дело ответственное.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях допускается использование теплоизоляции. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно нужно проверить конструкцию дымохода. Горизонтальные участки длиннее 80 см не допускаются. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Отзывы потребителей о духовке Булерьян Классик (тип 00)

Отзывы о духовке Булерьян Классик хорошие.Многим понравилась эта модель, потому что она отлично подходит для небольших дач. При этом мощность печи составляет 6 кВт. По словам владельцев, хорошо работает на брикетах, дровах и древесных отходах. КПД 75%.

На одной закладке дров печь способна отапливать дачу 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом корпус устройства добротный и имеет интересный дизайн. Также эти печи Булерьян получили хорошие отзывы эксплуататоров благодаря простоте эксплуатации.Компактные размеры модели также выделяются из достоинств.

Отзывы экспертов о печи «Булерьян Классик» (тип 00)

Эти печи «Булерьян» получили хорошие отзывы экспертов. Многие из них, соглашаясь с мнением потребителей, утверждают, что компактность устройства — несомненный плюс модели. Его высота — 710 мм, ширина — 490 мм, глубина — всего 680 мм, а вес — 65 кг. Диаметр дымохода в свою очередь стандартный — 120 мм.Корпус печи выполнен очень качественно. Изготовлен из прочной стали 08КП. Трубы устройства имеют правильную форму и производятся на специальном оборудовании.

У этой модели их диаметр всего 57 мм. Благодаря этому выделяемое тепло надолго сохраняется в системе. Сварка на корпусе печи также выполнена качественно и ее следы практически незаметны. Это обеспечивает хорошее уплотнение. Также печь для дачи («Булерьян») имеет положительные отзывы благодаря наличию удобной загрузочной камеры.Он имеет большой объем и позволяет быстро и комфортно заправлять его топливом. При этом дверь широко открывается и легко закрывается.

Отзывы о модели «Булерьян Кантри (тип 00)»

Печь Булерьян Кантри заслужила положительные отзывы. Покупателям понравилась эта модель из-за загрузочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, используют уголь или обычные дрова. Дополнительно печь может работать на коре, торфе или щепе.Коэффициент продуктивности в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на целых 8 часов.

Таким образом, необходимо загружать топливо примерно два раза в сутки. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также отзывы за компактность получили печи «Булерьян» (отопительные). Модель имеет высоту 710 мм, ширину 490 мм и глубину 680 мм. Общий вес устройства 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм.Таким образом, с его установкой проблем не возникает.

Мнение экспертов о «Булерьян Кантри (тип 00)»

Эти печи «Булерьян» имеют разные отзывы экспертов. Некоторые хвалили эту модель за качество сборки. Он изготовлен из толстого стального листа. Выход в дымоход тоже очень качественный. Кроме того, многие положительно отметили сварку труб. В целом все их изгибы имеют правильную форму.

Таким образом, на топке нет мест сужения трубы (диаметр одинаковый по всей длине).Это значительно увеличивает производительность. С помощью двухфазной системы сжигания печь способна отапливать дачу площадью 40 кв. при высоте потолка не более 2,5 метров.

Новая модель печи Булерьян MAXI (тип 00)

Отзывы о печи Булерьян MAXI разные. Многие покупатели хвалят эту модель за производительность и экономичность. В отличие от предыдущих моделей, эта духовка имеет мощность целых 7 кВт. Этого вполне достаточно, чтобы отапливать дачу объемом 125 куб.м. В этом случае КПД находится на уровне 75%. Новая доработанная топка этой печи уже зарекомендовала себя с положительной стороны. Его дверца большая и позволяет быстро загружать дрова.

При этом глубина топки значительна, и за один раз можно складывать до 6 кг древесных отходов. В результате температура будет оставаться стабильной в течение 7 часов. Регулировка мощности очень проста и с ней справится даже новичок. В установке духовой шкаф также прост, и особых проблем не доставит.По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого дачи.

Что говорят эксперты о Булерьян МАКСИ (тип 00)?

Эта канадская печь «Булерьян» получила отзывы специалистов не так восторженно, как другие модели этой компании. Так что многие специалисты считают его довольно большим. Поэтому для того, чтобы его разместить, понадобится много места. Причем вес этой модели очень серьезный — 80 кг.

Также следует учитывать, что дымоход для него должен быть большим.В этом случае можно использовать кирпичный или металлический дымоход. Среди достоинств модели специалисты отметили качество сварки кузова. Все трубки духового шкафа очень плотно прилегают, поверхность у них ровная. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь Булерьян Кантри (тип 01)?

Духовка «Булерьян Дачная» получила хорошие отзывы покупателей. Эта модель выделяется среди других своей мощностью. Этот показатель находится на уровне 11 кВт.Благодаря этому можно отапливать помещение объемом от 200 кубометров. м. Таким образом, данная модель подходит только для очень больших дач. Его габариты тоже не малы, как и мощность. Итак, высота 845 мм, ширина 560 мм, а глубина 810 мм. При этом весит модель 90 кг.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. В целом продуктивность тоже на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. При этом есть возможность подобрать цвет на свой вкус.

Подведение итогов

В целом печи длительного горения Булерьян заслуживают хороших отзывов неспроста. Однако следует заранее просчитать все возможные риски. Ведь опасность возгорания при использовании твердотопливной печи очень высока. Если при строительстве дачного участка использовались горючие материалы, то от покупки этого устройства лучше отказаться. Из преимуществ этих агрегатов можно выделить эффективность и универсальность.

Многих радует, что в печь Булерьян можно загружать и дрова, и уголь. В то же время это устройство можно использовать в сочетании с другими нагревательными приборами. Также не стоит забывать о компактности большинства моделей Булерьян. Качество сборки всегда отличное, а производитель дает отличную гарантию. Дизайн печей тоже очень удачный и легко впишется практически в любой интерьер. С их уходом проблем нет, и время от времени убирать золу не так уж и сложно.

Духовка булерьянская: чертежи, отзывы

Духовка — универсальное средство для обогрева твердым топливом. Хотя раньше они были представлены только в виде недвижимых конструкций, со временем появляется более удобное и мобильное решение. Среди них печь-буллерян, которая считается одним из самых практичных, экономичных и надежных вариантов обогрева. Благодаря своей конструкции он имеет отличные характеристики, что делает его идеальным для многих задач.

Преимущество данной печи перед другими вариантами — это система принудительной конвекции.Он оборудован многочисленными трубками, конструкция которых позволяет создавать внутри них постоянный поток воздуха. Это приводит к тому, что время, необходимое для нагрева, значительно сокращается по сравнению с обычными печами.

Среди основных достоинств данной опции отметили:

• Высокоскоростной нагрев;
• Использование любого твердого топлива;
• Оперативность и высокая эффективность;
• Возможность использования в любом помещении.

Также стоит отметить, что многие булерьян конструкции печей поддерживают возможность регулирования горения.Это достигается за счет контроля тяги воздуха через трубу. Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам данная печь пользуется большим успехом. Даже самая компактная модель может легко обогреть несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любое твердое топливо. Может использоваться как обычная древесина, так и уголь, торфяные брикеты, бумага и другое. Конечно, эта мощная скорость горения будет высокой, поэтому рекомендуется отрегулировать тягу для экономии топлива.

Важно! Коксующийся уголь — единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основа этой печи — газогенератор. Именно благодаря ему мы добиваемся высокой эффективности работы. Когда топливо горит, оно выделяет газ с высокой температурой. Процесс сгорания происходит в нижней камере, а газ поднимается в форсунке. В процессе они испаряются и уходят через дымоход, существенно повышая температуру за счет конструкции воздуха.КПД такой печи составляет 80%, что для твердотопливных вариантов является крайне высоким показателем.

Идея циркуляции воздуха проста. Внизу топки есть отверстия, в которые поступает холодный воздух. Он проходит по трубкам, нагревается и поднимается вверх, что создает тягу. В результате через духовку проходит огромное количество воздуха за короткий срок, нагреваясь до высоких температур.

Для повышения КПД системы используется дожигатель. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжечь их остатки и получить больше тепла от той же партии топлива.Эта духовка также позволяет ускорить нагрев помещения.

Особенность таких печей — наличие практичной заслонки. Это специальный регулятор мощности, который позволяет регулировать температуру. Это позволяет настроить духовку на подходящий уровень нагрева.

На базе этого контроллера есть два режима работы:

1. Быстрый нагрев;
2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты.Это позволяет быстро сжечь топливо за считанные минуты для обогрева помещения средних размеров. Второй вариант — газификация — позволяет продлить эффект. Заслонка ставится в такое положение, при котором создается медленный поток воздуха. Для большего пламени просто не хватает воздуха, поэтому топливо постепенно выгорает, нагревая помещение. В этом режиме печь может работать до суток, поддерживая температуру.

Совет! Оба режима можно активно использовать для отопления дома.Такой вариант позволяет без опаски оставить исправную плиту без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба отводится в соседнее помещение с помощью рукавов, благодаря чему теплый воздух распределяется по дому. Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян вы можете сделать самому.Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на это изделие чрезвычайно высока, поэтому лучше договориться с другом сварщиком и сделать это самому.

Совет! Сварщику-новичку это лучше не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому погрешность в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

1. Ножницы по металлу;
2. болгарский;
3. Сварочный аппарат;
4. Инструмент для гибки труб.

Необходимые материалы: труба, листовой металл и площадка. Толщина листа должна превышать 0,75 мм. Корпус будет формироваться из трубок и листа в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов. Им нужно было подготовить материалы, сформировать основу и склеить все части в готовое изделие. Процесс довольно сложный, поэтому может потребоваться помощь.

Можно выделить следующие этапы изготовления печи:

1. Подготовка материалов;
2. Формирование каркаса и каркаса;
3. Крепление боковых стенок;
4. Создание зоны дожигания газов;
5. Установить заднюю и переднюю стенку с дверью;
6. Сварка дымохода и финальный осмотр.

На первом этапе подготовьте материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от будущих размеров печи. Нарезаются углы для дальнейших рамок.

Далее идет формирование кадра и кадра. Углы стыкуются под рамой, а сами трубочки образуют будущую форму изделия. Их рекомендуется укладывать друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу их сваривать.

Далее идет монтаж боковых стенок. По сути, есть два варианта: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает приварку полос металла между отверстиями трубок для образования неразъемного герметичного корпуса. Второй вариант формирует тело из листов, закрывая трубу изнутри. Оба варианта хороши, но вторым бывает сложно очистить топку от золы.

Совет! На фото задняя стенка уже приварена, но перед созданием верхней зоны ее лучше не делать. Так будет легче работать.

Далее следует создание зоны для газов дожигания. Он состоит из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют проем дымохода так, чтобы газ к нему мог проходить только через узкое пространство. Перед листами нужно немного пройти к стене, достаточно места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Раньше рекомендовали тщательно проверять весь кузов на предмет наличия дыр и зазоров, так как устранить их будет сложно. Если все пойдет хорошо, можно продолжить работу.

Сзади должно быть отверстие под дымоход, размещенное на секции, разделенной металлическими листами. На фасаде уже заранее подготовили дверь. Делать не стоит, лучше покупать в магазине. Так будет безопаснее и практичнее.Для регулировки мощности на дверце духовки или около нее рекомендуется установить регулируемый клапан.

Совет! Поскольку проход для газов находится прямо над передней дверцей, некоторые делают заслонку в задней части печи. Это позволяет повысить его эффективность.

Затем приварили дымоход и каркас. После этого перед первым запуском проводится тщательный осмотр и подготовка к нему помещения. Держите духовку на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе обогрева конструкция расширится. Это стандартная ситуация, которая также позволит проверить прочность конструкции. Если все пойдет хорошо, печь можно продолжать использовать.

Но перед дальнейшей эксплуатацией печи рекомендуется посмотреть это видео. Вот правила топки, которые позволят повысить КПД продукции и увеличить срок ее службы:

Связанные с контентом

Печь Булерьян с водяным контуром.Булерьянская печь с водяным контуром отопления. Водяная печь Aqua-Breneran

Существует множество способов обогрева частного дома: воздушное, водяное, конвекционное. У каждого метода есть свои преимущества и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян. Этот отопительный агрегат представляет собой гибрид буржуйки и печки длительного горения. Благодаря этому булерьян способен работать как буржуйка, то есть быстро прогревать помещение и долго поддерживать эту температуру на одной закладке дров.Общий вид булерьяна представлен на рисунке ниже.

Булерьян с водяным контуром в интерьере дома

Конструкция

Схема устройства булерьян для отопления дома

Как видно из рисунка, булерьян представляет собой конструкцию из нескольких гнутых труб (обычно более чем шесть) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6). Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка.Дрова сжигаются сначала в первичной камере (6), а затем — во вторичной камере (2), обеспечивая при этом максимальную эффективность. По трубам воздух постоянно циркулирует снизу вверх, обеспечивая оптимальную теплопередачу в помещении. В качестве топочного топлива в основном используются дрова и брикеты. Для укладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря прокладкам и особой конструкции замка (10) может плотно закрываться. К дверце приварен вентилятор (8) для регулирования подачи воздуха в первичную камеру.Для подачи воздуха во вторичную камеру в трубах установлены форсунки (14). Сбор золы происходит в зольник (7). Для регулировки процесса горения на двери и на выхлопной трубе, расположенной на задней стенке, есть регуляторы тяги (9).

Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе его необходимо утеплить.

Достоинства и недостатки

Такая отопительная печь, как Булерьян, имеет ряд преимуществ:

1. Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
2. Высокий КПД — более 80%. Это обеспечивается наличием двух топочных камер сгорания и специальной герметичной конструкции топки.
3. Возможность работы в режиме непрерывного прожига. С одной закладки дрова булерьян способны проработать до 12 часов, что упрощает процесс обслуживания и ухода за ними.
4. Недорогая стоимость печи.

К недостаткам булерьяна можно отнести:

1. Использование для обогрева только дров и брикетов.Использование угля в этих печах недопустимо.
2. Прогрев происходит только в одном помещении — в том, где находится эта печь. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
3. Некрасивый внешний вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из труб булерьян создается водяная рубашка, и по ним начинает циркулировать не вода, а вода, как в отопительном котле.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, причем труба подающей трубы приваривается к верхним гребенкам, а обратная труба — к нижним.

Стенки булерьяна при эксплуатации сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы избежать ожогов. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: достоинства и недостатки

По сравнению с обычным, булерьян с водяным контуром имеет ряд преимуществ:

1. Возможность подключения к существующей системе водяного отопления дома, тем самым обеспечивая отопление по всему дому, а не только в одной комнате.
2. Быстрый подогрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть недостаток — работа только с самотечной системой водяного отопления.

Вариант подключения булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его самостоятельно дома.Это не требует высокого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Из материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Перво-наперво. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм. По краям оставить прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж булерьяна своими руками

После подготовки труб их нужно сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, трубы меньшего диаметра привариваются к первой паре труб от дверцы топки для подачи воздуха во вторичную камеру. При изменении воздушного контура под водой необходимо или не подключать эти трубы к аквакультуре, либо обеспечивать поток воздуха другим способом.

После сварки трубной конструкции необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход угарного газа из булерьяна. После того, как передняя и задняя стенки будут изготовлены по чертежам, нужно изготовить и приварить двери к передней стене.Главное условие при изготовлении дверей — они должны быть герметичными, чтобы обеспечить оптимальную работу булерьяна. Для этого по периметру двери устраивают уплотнитель из асбестового шнура и делают створку особой конструкции. Конструкция такой ставни представлена ​​на рисунке ниже.

Ставни двери Булерьян

После того, как все установлено, устройство запускает аквакультуру. Для этого соедините нижний и верхний выходы труб в два гребня.

Испытание

По завершении изготовления печи проводится испытание на герметичность. Для этого одно сопло водяной рубашки заглушается, а другое наполняется водой под давлением, которое контролируется с помощью манометра. Если изделие выдерживает давление более 3 атмосфер, его можно безопасно эксплуатировать.

Для эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и для работы водогрейного котла.

Следует учитывать, что стояк нагревается до температуры 90 ° С, поэтому при эксплуатации духовки нужно соблюдать осторожность, чтобы не получить ожог.

Булерьян может работать в двух режимах:

1. Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, прогревая помещение. После этого булерьян тушат и воспламеняется только при понижении температуры в помещении. При этом топливо для работы топки расходуется экономно, но температура в помещении не держится на постоянном уровне, а постоянно поднимается и опускается.
2. Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении.Этот режим хорош тем, что в помещении поддерживается постоянная температура, но при этом наблюдается небольшой перерасход топлива.

Одноклассники

Печь Булерьян часто называют печкой без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, производительности или рентабельности. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его девать. Все. Больше никаких недостатков.

Устройство и принцип действия «Булерьяна»

Этот обогревательный элемент был разработан специально для мобильных бригад канадских лесорубов, которые кочуют с места на место в сезон (зима). Поэтому изначально к безопасности и эффективности предъявлялись высокие требования: печь должна нагреть комнату за считанные минуты. При этом никаких сложных настроек и регулировок, возможность получения ожога должна быть сведена к минимуму, попадание угарного газа в комнату должно быть исключено.Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи Булерьян — много интересных и эффективных решений

Корпус печи имеет форму цилиндра у менее мощных моделей и каплевидную (в поперечном сечении) форму у агрегатов для больших отапливаемых площадей. В корпус встроены изогнутые по синусоиде трубы. В основном они расположены внутри корпуса, выступая из него всего на 1/3.Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит уже горячим. В фазе активного горения мощность может быть 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубометров, поэтому помещение действительно быстро нагревается.

Печь разделена на 3 части. Вверху и внизу разделены: внизу решетки из чугуна или решетки из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.Эта перегородка устанавливается горизонтально и примерно на ¼ части длины не достигает двери. В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса выходит из топки через отверстия в перегородке. Следовательно, сгорание топлива неполное (пока). Но не весь процесс происходит в топке, оставшаяся часть газов сгорает в трубе.

Дверь широкоформатная, пригонка плотная, на ней есть насадка со встроенным поворотным дросселем, выполняющая роль нагнетателя.Регулируя его положение, меняется интенсивность горения. Некоторые производители поставляют этот дроссель с градуированной шкалой в градусах.

Но это еще не все особенности. Основная из них заключается в том, что часть продуктов сгорания древесины попадает в трубу. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для Булерьяновых, она замедляет горение газов, они немного остывают. Потом появляется дымоход.И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс сжигания пиролизных газов. С ним КПД топки находится в районе 80%, а без него — около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см, происходит вторичное горение газов. Жжение не постоянное, а периодическое: то вспыхивает, то гаснет.

Для достижения этого эффекта трубу тщательно изолируют. Для этого используйте теплоизоляторы, устойчивые к высоким температурам (базальтовая вата, минеральный картон и т. Д.)., слой 3-5 см в зависимости от характеристик материала). Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции аккумулируется большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Сжигаемый газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубы. Образуется газовая пробка. Все газы выгорают, остывают и рассасываются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​шиберная заслонка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. От диска заслонки вырезан сектор размером около четверти круга. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно крепится к трубе. Вот с этой заслонкой и дросселем на дверке выставлен режим горения.Как часто топка «дыхает», зависит от топлива и их положения.

Стоит согласиться, что прибор Булерьянова оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печкам высокую популярность. Более того, даже без последней дожигания в трубе, устройство используется, и на него не жалуются: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно сжечь.Как и ожоги на раскаленном корпусе: в нормальном рабочем режиме его температура составляет всего 50-60 ° С, что для ожога явно недостаточно.

Как отапливать

Основным режимом работы «Булерьяна» является режим гниения (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только сначала для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро выгорит: для такого режима он не создавался.

Для начала нужно зажечь плиту.Для этих целей можно использовать бумагу, картон, пеллеты, сухую древесную щепу и т. Д. Главное требование — сжигание сухого топлива на большой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно адаптироваться: топливо должно превратиться в уголь в тот момент, когда помещение практически полностью прогрето.

Огонь загорается при открытых заслонке и дросселе, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе находится в районе 140 ° C.Так что даже приличная комната не требует много времени.

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросают крупно рубленые дрова. Можно даже поленья целиком, просто протолкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Духовка не предназначена для таких температур. Буллерьян — это чисто дровяная печь.

Перевести дроссельную заслонку в требуемый режим (можно до крайнего положения до ограничителя), заслонку в положение «закрыто» (остается от сечения дымохода).В этом положении топливо тлеет, и процесс идет поэтапно. Из труб выходит воздух, нагретый до 60-70 ° C, а корпус печи при этом имеет температуру около 50 ° C.

Как не надо топить: не надо «разгонять» печь до сверхвысоких температур. И дело не только в том, что металл будет гореть. Просто при такой конструкции большая часть тепла не может передаваться воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетит через дымоход на улицу.Поэтому производитель категорически не рекомендует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо выдерживать расстояние до стен, рекомендованное пожарной службой. Примеры защиты стен и расстояние до печи в зависимости от материала:

• деревянный неоштукатуренный — не менее 1000 мм;
• слой теплоизолятора 7 мм, а сверху металлический 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• одинарная кирпичная кладка (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм, собранный с использованием негорючих вставок, расстояние между листами 30 мм; конструкция монтируется на стене, защищенной слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючей основы — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе монтажа на горючем полу перед топкой должен лежать металлический лист: его ширина — 500 мм, длина — 700 мм.

Правила установки Булерьянова на горючий пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (разве что все должно быть утеплено, но это не требование пожарных, а технологические нюансы). Дымоход может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей Булерьян типов 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — свыше 5 м, сечение от 150 мм. Дымоход должен быть загерметизирован, стыки заделаны

Разрешены оба метода удаления дымохода — Отвод к стене проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство через потолок и крышу с соблюдением всех мер пожарной безопасности.Высота дымохода над коньком не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный утепленный дымоход и можно выносить первую топку. Так что установка печи Булерьян своими руками — дело возможное.

Модели

Нагревательные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Изготавливают отопительные «буллеры» и печи для бани, есть и тепловые аккумуляторы, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики печей конвекционного типа «Булерьян ».
данного производителя сведены в таблицу.

Технические характеристики «Булерьянова» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где почти нет стен, которые в обычных зданиях аккумулируют тепло. Навесные панели из окрашенных стальных листов полностью повторяют форму печи, поэтому для каждой модификации существует свой теплоаккумулятор.Устройство навешивается на трубы теплообменника и упирается в их нижние концы. Их можно заполнять любым твердым жаропрочным материалом: битым кирпичом, крупным щебнем, галькой и т. Д.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, но характеристики такие же.

Канадский Бюлерджан. Технические характеристики (нажмите, чтобы увеличить размер изображения)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для отопления нескольких помещений.Для этого необязательно как-то переделывать или модернизировать агрегат. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем система водяного отопления, а на ее организацию уходит в разы меньше денег и времени.

Соберите тепловую камеру, как показано. Можно использовать оцинкованные профили для гипсокартона и оцинкованные листы. Из профиля соберите каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем закрепите их на раме.Снаружи покрыть оцинковкой теплоизоляцией (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

К верхним выходам нагретого воздуха подключаются воздуховоды. Их можно сделать из гипсокартона, а можно использовать металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на теплопередающих трубах. В термокамере вы собираете все тепло от плиты, а затем распределяете его по воздуховодам.В общем, при проектировании или планировании системы помните, что чем короче воздуховоды, тем эффективнее отопление.

Есть один нюанс: некоторые очень хотят приспособить эту печь для нагрева воды. У Бренерана и некоторых других производителей таких печей даже есть варианты Aqua. Но принцип работы не подходит для нагрева воды: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный бойлер, или.Так будет эффективнее.

В настоящее время для обогрева жилых помещений используются различные типы установок. Один из новых видов техники — булерьян с водяным контуром. Если говорить об этом оборудовании более подробно, то его можно охарактеризовать как конструкцию из качественного металла с приваренными к нему трубами.

Главная особенность этого устройства в том, что он не только обеспечивает обогрев помещения, но и способствует возникновению процесса конвекции. Результатом этого является то, что разные части комнаты нагреваются равномерно.

По внешнему виду данное оборудование представляет собой котел , работающий на дровах и другом древесном топливе. Поскольку эта установка может работать только на древесных материалах, перед ее приобретением нужно хорошо подумать, насколько выгодно будет использовать это оборудование для отопления в своем доме. В крупных городах дрова — довольно дорогой вид топлива. Для того, чтобы приобрести его в нужном количестве, необходимо специально отправиться в магазин, торгующий таким древесным материалом.

Принцип действия

Эта печь работает по всем известным законам физики.Основной принцип заключается в том, что горячий пар имеет тенденцию подниматься вверх, а холодный — опускается. Благодаря этому даже малогабаритные печи, оборудованные водяной рубашкой, способны обеспечить обогрев объемом до 5 куб. М. воздух . В этом случае оборудование не светится. То есть выгорание кислорода в помещении исключено.

Специалисты относят Булерьян к числу печей экономичных, поскольку использование его в домашних условиях позволяет снизить затраты на топливо. Это обеспечивается наличием в его конструкции специальной форсажной камеры.Он сжигает весь газ, образовавшийся в процессе сгорания. В конструкции такой печи кожух выполняет роль теплообменника. Внутри кожуха можно найти не менее 6 труб , которые примыкают к потолочной камере. Это обеспечивает лучшую теплопередачу в воде.

Охлаждающая жидкость подается в верхнюю часть всей системы. Потом идет прямо к радиаторам, а от них обратно в духовку. Именно там находится кран, через который сливается теплоноситель.Такой простой принцип работы печи, снабженной водяным контуром, обеспечивает при использовании быстрый прогрев помещения любой площади без осушки кислорода.

Особенности оборудования с водяным контуром

Для любой печи характерен ряд неоспоримых преимуществ. Булерьян — не исключение. Эффективность использования данного оборудования во многом зависит от:

• , в каком помещении оно будет установлено;
• какие расходы готов нести собственник.

Следует понимать, что цены на такие растения довольно высокие. Кроме того, эксплуатационный процесс также требует серьезных затрат.

Основные особенности булерьяна с водяным контуром:

• В конструкции топки предусмотрена камера дожигания газа, которая расположена сверху камеры сгорания;
• духовка оборудована герметичными дверцами; №
• кожух, которым оснащено данное оборудование, увеличивает конвекцию горячих воздушных масс;
• зольник в таких печах не предусмотрен.

Булерьян отличается от других типов печей особым расположением труб. Благодаря этому при использовании данного оборудования увеличивается теплоотдача. Холодный воздух поступает в нижнюю трубу. Когда он нагревается до определенной температуры, он распространяется по комнате.

Стоит отметить, что, в отличие от других видов оборудования для отопления дровяных помещений, конструкция булерьяна продумана до мелочей . В топочной камере при работе топки сжигаются не только дрова, но и продукты возгорания.Поэтому для создания комфортной температуры в помещении хозяин может по минимуму использовать природное топливо.

Установка печи

Задача установки этого оборудования не слишком сложна. Для монтажных работ требуются доступные материалы, а используемые методы монтажа не представляют больших трудностей даже для новичков. Перед тем, как приступить к установке, следует выбрать место , где будет располагаться духовка. Следует отметить, что его установка может производиться в любой точке конструкции.Единственное требование, которое необходимо соблюдать, — установка оборудования на расстоянии 50 см от стены.

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют использовать трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высокой температуры. К тому же они лучше всего подходят для такой системы отопления.

Когда установка элементов системы отопления завершена, проводится такая процедура, как опрессовка .Затем вся система заполняется водой. После этого печь можно запускать, после чего следует понаблюдать за ее работой. Если при установке не было ошибок, техника будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании такого оборудования в доме нельзя забывать о безопасности. Для этого стену, у которой будет установлена ​​печь, следует обработать огнезащитным материалом. Наносится на поверхность стены выше верха топки на 1 м.

Эффективность булерьян по сравнению с газовым отоплением

Перед покупкой любого оборудования для отопления нужно убедиться, что оно будет выгодно потенциальному владельцу. В настоящее время в магазинах имеется большое количество котлов, которые имеют отличную конструкцию, , но в эксплуатации стоят довольно дорого. Поэтому необходимо подобрать такую ​​модель установки, которая имеет эстетичный вид, стоит недорого, а в процессе эксплуатации не требует от владельца больших денег.

Положительные характеристики

Достоинства данной печи связаны с достоинствами, поэтому с ними, в первую очередь, необходимо ознакомиться с потенциальным покупателем.

• Использование печей Булерьян обеспечивает быстрый и равномерный обогрев помещений значительной площади. Если установка оборудована водяным контуром, генерируемая тепловая энергия легко транспортируется даже в помещения, расположенные на втором и третьем этажах.
• Данная модель имеет небольшие габариты.
• После установки владелец уверен в удобстве использования. Процесс установки не очень сложный. Однако устройство дымохода необходимо, для чего лучше пригласить профессионального печника.
• Если сравнивать эту печь с традиционными, то при работе она потребляет меньше топлива . Одной полной загрузки хватит на 12-часовую установку.

Такие преимущества, которыми обладают эти печи, обязательно подскажут на приобретение булерьян многие владельцы частных домов.Однако эти установки не лишены недостатков, о которых необходимо узнать перед тем, как отправиться в магазин.

При использовании данной топки можно загружать в камеру сгорания только дров с низким процентом влажности . Желательно использовать древесные породы, не образующие смолы при горении.

В процессе эксплуатации генерируемые генераторные газы в этих моделях используются не полностью. В камере сгорания их горение происходит в объеме менее 70%, поэтому такую ​​топку нельзя назвать идеальной.Выполняя работы по возведению дымохода, особое внимание необходимо уделить утеплению трубы. Если этого не сделать, то во время работы оборудования произойдет конденсация, что снизит эффективность булерьяна.

В большинстве случаев эти печи из металла . Поэтому в метре от установки должна быть размещена соответствующая защита. Если расположение котла — угол на стыке двух стен, то нужно подумать об их защите.Их нельзя ставить близко к стенам. Это большая проблема для маленьких помещений. Максимально допустимое расстояние от этих установок до стены — 20 см.

Если вы хотите сэкономить место и разместить печь как можно ближе к стене, вам придется накрыть их металлическими листами большой длины, превышающей высоту печи. Между стеной и листом желательно установить базальтовый утеплитель. При этом металлический экран будет выполнять сразу две функции — защищать систему от нагрева и выступать в роли дополнительного источника тепла.

Есть еще один момент, о котором следует помнить. Это относится к конструктивным особенностям печи. При эксплуатации установки в отверстия труб будет попадать пыль . При работе печи возникает высокая температура, которая сжигает все на своем пути. При использовании булерьяна может появиться неприятный запах. Кроме того, в воздухе возле печи появляются положительно заряженные ионы. Они хорошо притягивают частицы грязи, находящиеся внутри человеческого тела. Если в комнате преобладают вирусы простуды, то велик риск заболевания у здоровых людей.Поэтому, чтобы этого избежать, необходимо регулярно проветривать комнату, а также проводить влажную уборку 2 раза в день.

Вывод

Для обогрева помещения можно использовать различные системы отопления. В последнее время набирает популярность булерьян с водяным контуром. По внешнему виду этот котел имеет свои особенности эксплуатации и установки . Прежде чем приобретать его в качестве основного компонента вашей отопительной системы, необходимо ознакомиться с его преимуществами и недостатками.

Следует понимать, будет ли выгодно использование данной установки в вашем доме. После приобретения нужно подумать о качественном монтаже. Если вы сомневаетесь, что сможете правильно установить эту печь и правильно подключить ее к водяному контуру, то в этом случае лучше всего прибегнуть к помощи специалистов.

Воздушное отопление с помощью конвекционных печей имеет один существенный недостаток. Эффективность обогрева во многом определяется конфигурацией помещения.Наличие межкомнатных перегородок и других преград для конвекционных потоков существенно влияет на равномерность нагрева. Чтобы затопить помещения, расположенные на другом этаже, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь Булерьян с водяным контуром — оптимальное решение для отопления многоэтажного многоквартирного дома с несколькими комнатами. Агрегат подключен к существующей системе отопления.Практически сразу после растопки тепло в помещения начинает поступать.

Принцип работы печи Бренеран Акватен

Котлы отопления Булерьян (Breneran) с водяным контуром, по своей конструкции мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха. В конструкции предусмотрены трубы, окружающие камеру сгорания. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам циркулирует жидкий теплоноситель, а не воздух.

Долговечные котлы Breneran с водяным контуром работают следующим образом:

1. На конвекционных трубах сверху и снизу монтируется специальный коллектор.
2. На нижнем коллекторе есть выход для возврата, на верхнем — для подачи теплоносителя.
3. Во время топки теплоноситель нагревается, что создает давление в системе отопления, что обеспечивает естественную циркуляцию, а также подъем жидкости на высоту 8 м. Теплоноситель подводится к обогревателям, расположенным в комнатах.
4. После охлаждения теплоноситель возвращается в котел обратно по трубам, подсоединенным к коллектору нижнего давления.

При этом в водогрейных котлах «Булерьян» используется принцип газогенерации или пиролиза, что дает возможность использовать газ, образующийся в процессе сжигания твердого топлива. В конструкции две камеры сгорания. В одном — сжигание дров, во втором — дожигание газов.

После прогрева камеры сгорания до необходимой температуры котел переводится в режим газогенерации.Во время газообразования топливо не горит, а буквально тлеет, тем самым увеличивая время автономной работы с одной закладки, сохраняя при этом коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «буржуйки» длительного горения Бренеран, предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом несколько падают показатели энергоэффективности и теплоотдачи.

Типы печей Aqua Breneran

Производитель котлов Aquatene Breneran, ЗАО «Лаотерм», разработал и изготовил несколько основных модификаций газогенераторных печей с водяным контуром.Достоинством моделей является высокий КПД, наличие электронагревателя, позволяющего продолжить обогрев помещения после того, как сгорело все твердое топливо.

При необходимости печь доукомплектовывается бойлером косвенного нагрева, обеспечивающим необходимое количество горячей воды.

Линейка твердотопливных газогенераторных печей российского производства Breneran Aquaten представлена ​​следующими модификациями:

При выборе дровяной печи длительного горения с водяным контуром Breneran Aquaten обратите внимание на ее производительность.В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquaten

Стоимость печи Breneran Aquaten несколько выше, чем у моделей без водяной «рубашки» и зависит от типа модели и ее мощности.

• АОТВ 06 — обойдется в 16200 руб.
• АОТВ 11 — за эту модель придется заплатить 23 800 рублей.
• АОТВ 14 — стоимость 27 400 руб.
• АОТВ 16 и 19 — за полупромышленные модели придется заплатить 45 и 55 тысяч рублей.соответственно.

Полная стоимость твердотопливных пиролизных котлов длительного горения Breneran Aquaten рассчитана в зависимости от необходимого дополнительного оборудования. Дополнительно учитывается оплата монтажных работ, подключения к системе отопления и т. Д.

Преимущества нагрева воды от Breneran

Газогенераторные печи Breneran имеют ряд существенных преимуществ перед аналогами, использующими принцип воздушного нагрева.

• Отопление помещений осуществляется штатными радиаторами отопления, а не за счет циркуляции воздуха.Поэтому модели подходят для отопления одно- и двухэтажных индивидуальных жилых домов, и нет необходимости в дополнительном оборудовании в виде воздуховодов.
• Допускается установка в доме без подвала. При правильном монтаже и регулярном обслуживании топки нет шансов попадания дыма в помещение.
• Печь Breneran Aquaten сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для камеры сгорания. При изготовлении используются жаропрочные сплавы, что значительно увеличивает срок эксплуатации устройства.
• Возможность подключения к системе отопления практически любого типа. Главное правильно выбрать и рассчитать производительность печи. Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной и принудительной циркуляцией.
• Простой монтаж. Есть смысл поставить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключить газовое отопление. Модель Aquaten обеспечивает максимальное удобство использования.При необходимости может работать в режиме антифриза. Электронагреватель нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов Breneran

Котлы Breneran Aquaten конечно имеют недостатки, но поскольку они незначительны и уступают достоинствам, ни на строительных форумах, ни на других сайтах о них почти ничего не сообщается. Но, судя по нескольким комментариям, которые удалось найти, проблемы печи следующие:

• Использовать модель Breneran Aquaten без воды не получится.Разработан исключительно для жидкостного охлаждения.
• Aquaten имеет недостатки всех моделей газовой генерации. На характеристики и производительность влияет качество топлива, ошибки при установке дымохода.

Если установка будет произведена с соблюдением всех рекомендаций производителя, работа печи будет практически безпроблемной.

Особенности и способы установки Breneran Aquaten

Как уже отмечалось, конструкция печи позволяет использовать любые варианты подключения водяного отопления.Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются нормы ППБ, касающиеся монтажа топки и подключения системы дымоудаления, особенно закрытых и открытых систем. На производительность и теплопередачу влияют тип трубопроводов котла и используемый теплоноситель.

Требования пожарной безопасности

Производитель ЗАО «Лаотерм» получил сертификат пожарной безопасности на печь Aqua Breneran с водяным контуром.Это говорит о том, что котел защищен от случайного возгорания, и при правильном использовании вероятность возгорания сведена к минимуму.

Установка в жилом доме выполняется с учетом действующих правил ППБ для котлов ТТ:

1. Топка монтируется на прочном негорючем основании. Для моделей АОТВ 14, 16 и 19 изготовление бетонного основания обязательно.
2. Боковая часть топки покрыта стальным листом длиной не менее 1,25 м.
3. Расстояние до оштукатуренных стен не менее 1 м., С дополнительным утеплением 0,8 м.
4. Размеры помещения для установки печи — не менее 12 м².
5. Котельная должна иметь вентиляционный канал и хорошую естественную вентиляцию.
6. В смежных помещениях установлены автоматы отключения ТЭНов и циркуляционного оборудования.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Aquaten (включая предохранительный клапан, воздушный клапан, манометр, мембранный расширительный бак) обязательно.Ввод в эксплуатацию при отсутствии предохранительных клапанов запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от производительности топки. При установке дымохода строго соблюдаются рекомендации производителя:

• Расстояния до конструктивных элементов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор для огня не менее 13 см, без утеплителя 25 см.
• Высота дымохода должна быть от 5 до 9 м в зависимости от модели топки.
• В верхней части дымохода установлен дефлектор для улучшения тяговых характеристик.

Подробная информация о выборе трубы и стандартах PPB находится по адресу.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является наиболее востребованной, благодаря простоте монтажа и отсутствию большого количества дополнительных узлов.Есть несколько правил, связанных с установкой:

• Топка должна располагаться минимум на 0,5 м ниже радиаторов отопления.
• Трубы размещены под углом — уклон выполнен в сторону циркуляции теплоносителя.
• Открытый расширительный бак монтируется в самой высокой точке системы отопления. Емкость бака подбирается в зависимости от общего объема охлаждающей жидкости из расчета 10%. Правильная установка открытого расширительного бачка осуществляется на обратной магистрали системы отопления.Если емкость устанавливается на неотапливаемом чердаке, устройство необходимо утеплить.
• На подаче теплоносителя монтируется группа безопасности.

К прокладке труб системы отопления с естественной циркуляцией предъявляются строгие требования по соблюдению угла наклона.

Подключение к системе принудительной циркуляции

Основное отличие от предыдущей версии в том, что для закрытой системы отопления необходим циркуляционный насос.Принудительная циркуляция теплоносителя имеет множество преимуществ, среди которых лучшая теплопередача, эффективность и скорость нагрева. Единственный недостаток — зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими рекомендациями:

• Циркуляционный насос устанавливается на обратной магистрали теплоносителя, между расширительным баком и котлом. Рекомендуется установить датчик температуры для регулировки работы котла в зависимости от интенсивности нагрева и давления, создаваемого в замкнутой системе.
• Подключение производится при закрытом расширительном баке. Воздух не попадает в систему отопления, что положительно сказывается на продолжительности работы труб, радиаторов и самого котла.
• Для бесперебойной работы помпы потребуется установка ИБП со встроенным регулятором напряжения.

Максимальное давление в закрытой системе отопления не выше 7 атм. Большое количество приводит к разрыву водяных контуров, расположенных на топке. Во избежание поломки обязательно установите группу безопасности.

Какие трубы лучше делать обвязку

Обвязка котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. К выбору материала нужно подходить осознанно. Ниже представлены три наиболее популярных варианта:

• Система отопления из стальных труб — к преимуществам можно отнести устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость сварки.
  Монтаж лучше производить до ремонта помещения, чтобы не испортить отделку. Еще одним недостатком можно считать то, что диаметр трубы водяного контура будет значительно больше, чем у полипропилена или металлопластика, соответственно для отопления потребуется печь большего размера.
• Полипропиленовые трубы отопления — материал имеет множество преимуществ: легкий вес, долгий срок службы, термостойкость, привлекательный внешний вид, гладкая внутренняя поверхность.
  Прокладку труб отопления по дому можно производить самостоятельно.Для этого потребуется паяльник и несколько строительных инструментов.
• Пластиковые трубы — еще один вариант материала, предназначенный для системы отопления.
  Преимущество металлопластика: быстрый монтаж, коррозионная стойкость, высокая термостойкость, пластичность. К недостаткам можно отнести склонность трубы к «выкручиванию».
  Пластиковые трубы применяются для монтажа систем отопления с принудительной циркуляцией теплоносителя. Разрешена промышленная эксплуатация.

Для отопления можно использовать медные, нержавеющие и другие трубы.Но, как показывает практика, наибольшей популярностью пользуются перечисленные выше варианты.

Какую охлаждающую жидкость лучше заливать в Бренеран и систему

В качестве теплоносителя используются обыкновенная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя достаточно просто — для расчетов нужно знать мощность топки, количество и объем радиаторов.

Главное преимущество печи Булерьян (буллер, брандеран) — это моментальный обогрев помещения с низким экономичным расходом топлива, а затем длительное поддержание температуры.По внешнему виду они напоминают обычные «буржуйки».

Какие особенности есть у буллеров

Агрегаты устанавливаются в садовых домиках, гаражах, теплицах, цехах, местах, где нет природного газа, электричества.

Могут работать, обеспечивая горение в режиме тления до 10-12 часов на древесине, а также на изделиях из древесины: сухих пеллетах, брикетах, древесной стружке, бумаге, картоне.

Чье это изобретение?

Канадским специалистам по отоплению было поручено разработать печь, работающую на отходах для лесозаготовительных бригад: ветки, шишки, палки.

Топка должна была содержать дрова нестандартной конфигурации, прогревать топку не более 10-20 минут.

Согласно требованиям, по чертежам создано мобильное устройство, работающее как обогреватель, безопасное, удобное в использовании.

Структура

Конструктивно печь Булерьян трудногорючая представляет собой котел овальной герметичной бочкообразной формы. Главная особенность — наличие в корпусе двух рядов воздуховодов, между которыми приварены металлические (обычно стальные) полосы.Трубки изогнуты в форме параболы и погружены в топочный отсек на две трети диаметра.

Большая круглая дверь снабжена регулятором подачи воздуха в виде трубы с дымовой заслонкой (дросселем). Окно с термостойким стеклом позволяет контролировать горение. На рукоятке дроссельной заслонки есть шкала с градусами и подвижный ограничитель упора.

Подавив тягу, вы можете изменить мощность пули, потушить огонь и предотвратить охлаждение здания.

Нагревательная камера разделена на три части. Внизу решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Пепельница отсутствует за ненадобностью. Частицы золы вылетают через дымоход.

На задней стенке розетка со шторкой. Щели на нем не позволяют угарному газу попасть в комнату даже при открытой двери. Труба соединена с дымоходом горизонтальным участком, в котором остывают несгоревшие пиролизные газы.

Как греется

Основа устройства — принудительная конвекция теплопередачи. После розжига холодный воздух всасывается через нижние отверстия воздуховодов, быстро нагревается и выходит из верхнего отверстия сильной горячей струей. Он плавно, равномерно распределяется по комнате, охлаждается, опускается вниз. Агрегат, объединяющий сразу три устройства: саму печь Булерьян, воздухонагреватель, газогенератор, работает в двух режимах:

1. Растопка, обеспечивающая быстрый нагрев до 120-150ºС.
2. Газификация, поддерживающая тление дров на уровне 50-55ºC.

Свойства агрегата

Если подсчитать стоимость газификации объекта, затраты на получение необходимой документации, становится очевидной экономическая эффективность канадского изобретения. При правильном использовании оборудование прослужит вечно.

плюсы

Простота использования обусловлена ​​тем, что для эксплуатации не требуется специальной подготовки. Закрытая пожарная система по сравнению с буржуйками и каминами имеет следующие преимущества:

• котел не нагревается, не «ест» кислород;
• двухкамерная топка и подача вторичного воздуха обеспечивают высокий КПД до 80%;
• система с водяным контуром не требует разрешений;
• длительный период работы над одной полной закладкой;
• имеет несколько типоразмеров мощностью 6-35 кВт;
• способен равномерно нагревать от 100 до 1000 м³;
• можно установить печь Булерьян своими руками.

При установке не требует дополнительного усиления пола. Его можно транспортировать с места на место без неудобств при транспортировке.

Минусы

Необходимость постоянного ухода и чистки дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме:

• обязательная изоляция труб;
• корпус должен быть далеко от стены;
• требует много места;
• производит много дыма на выходе;
• накапливает конденсат.

В помещениях, разделенных перегородками, эффективность обогрева этого типа снижается. Есть необходимость оборудовать водную «рубашку».

Радиаторная система

Конструкция котла с водяным контуром идентична буллеру. Только здесь греется не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю часть системы, направляется в радиаторы, затем по возврату в печку, где устанавливается сливной вентиль.

С установкой такой системы агрегат можно установить в любом месте здания, где можно удалить дымоход. Важно соблюдать минимальное расстояние до стены — 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед запуском они должны провести испытания под давлением и ввод в эксплуатацию.

Самодельные котлы: реальная экономия

Чтобы собрать печь Булерьян своими руками, не потребуется дорогостоящее оборудование и специальные сплавы.Изготавливать его можно из труб диаметром 5-6 мм, листового металла толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади изготавливаемых заготовок по чертежам, схемам.

Схема устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно арендовать за небольшую плату в ремонтной мастерской:

• сварочный аппарат;
• электроды
• болгарка;
• ножницы по металлу;
• трубогиб;
• угловая шлифовальная машина.

Молоток, линейка, уголок, выкройки, уровень, прутки, толщина которых равна диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

Герметичность камеры зависит от качества швов, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи небольшой печи для небольших подсобных помещений и увеличить до необходимых размеров.

Раскрой деталей, формовка заготовок

Отрезаем от трубы длиной от 1 до 1,5 м 8 штук. Из листов вырезаем ленты с полукруглыми выемками на концах.

Загибаем воздуховоды под углом примерно 80º. С такой же степенью загибаем металлические полосы.

Сборка и сварка

Изогнутые конвекционные трубы укладываем выпускной частью наружу в шахматном порядке, начиная от задней стенки до переднего уровня.Для устойчивости между ними кладем деревянные бруски. Выравниваем дизайн. Захватываем точечными швами в узлах сопряжения.

Горизонтально ввариваем поддон внутрь кузова. Для удаления продуктов сгорания решетку лучше всего делать из двух половинок, соединенных под углом. Сначала захватываем точечно, затем сплошным швом проходим всю плоскость. Между трубами вставляем гнутые стальные полосы, привариваем.

Для начала нужно сделать выкройку. Накладываем картон на боковину и обводим карандашом.Вырезаем по контуру деталь из листового металла. На нем вырезаем загрузочное окно диаметром в половину стены, смещая центр чуть ниже оси. Привариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Задняя стенка изготовлена ​​аналогично. Вверху круга вырезается отверстие, соответствующее диаметру патрубка. Вставляем в него Т-образный отрезок из трубы 100 — 110 мм с задвижкой, соединяем с корпусом.Сажаем стены на свои места.

Дверь

Дверца топки представляет собой короткий цилиндр, который необходимо аккуратно надеть на «воротник», попадая в зазор между внешним и внутренним кольцами. Для увеличения уплотнения между кольцами нужно вбить асбестовый трос.

В заготовке вырезать отверстие под воздуходувку, приварить трубу с дросселем. Демпфер можно сделать, разрезав стенки трубы по осям. Берем штифт, привариваем к нему плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Вешаем дверь на петли, оборудуем замок. Делаем их из обрезков листа. Вы можете купить готовые детали.

Для того, чтобы топка располагалась на достаточной высоте от пола, из остатков сгибаем ножки, привариваем их к корпусу в местах, указанных на чертеже. После очистки и косметической шлифовки поверхности конструкция готова к установке.

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально. Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками. Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна составляет около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж.Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

1. Инверторный сварочный аппарат.
2. Угловая шлифовальная машина.
3. Сверло.
4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

1. Труба квадратная 50х50х4.0 — 27 мес.
2. Труба профильная 30х20х2,0 — 0,76 м.
3. Труба профильная 40х25х2,0 — 2 м.
4. Трубка? 15 мм — 60 см.
5. Листовой металл 5 мм — 3 м ² .
6. Листовой металл 100 мм — 0,1 м ² .
7. Труба? 95 × 5,0 — 1 м.
8. Провод? 10мм — 0,5м.
9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук.Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, представляющей собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка? 15 мм

Складываем полученные заготовки друг на друга в стопку так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырезать две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400х50 (18 шт.) И 350х50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма. В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере — в форсажной камере.

В передней панели делаем отверстие в центре нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Дымоход

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет контролировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40 × 25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверке, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если шарнирные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а при его отсутствии можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, обездвиживающие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По желанию заказчика для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, изготовить печь сможет каждый человек с минимальным опытом работы с металлом.

видов печей, особенности конструкции и эксплуатации

Печное отопление постоянно развивается и совершенствуется. Усовершенствование отопительных печей происходит в основном по трем направлениям из-за требований максимальной эффективности, адаптации к новым видам топлива и исключения трудозатрат при строительстве.Требование наибольшего КПД привело к внедрению колосниковой решетки и нагнетателя в отопительные печи, изменению системы дымоудаления, созданию печей с преобладанием нижнего нагрева и малогабаритных печей.

Открытие новых видов топлива с большей теплотой сгорания и более дешевых, чем дрова, потребовало адаптации печей к этим видам топлива. Появились печи для угля, торфа, природного газа и др. Однако при всех преимуществах передовых печей их закладка долгое время оставалась трудоемким, трудоемким, легким и дорогостоящим процессом.С развитием строительной индустрии были созданы каркасные печи полупромышленного типа, строительство которых занимает 2-3 часа, и крупноблочные печи из керамических и бетонных блоков. Появились и сборные дымоходы, состоящие из бетонных блоков. Индустриализация печного производства позволила организовать серийное производство печных конструкций на предприятиях, а работу печи на строительной площадке сократить до монтажа, который занимает мало времени и не требует подготовки растворов в больших объемах.Полностью отпала необходимость в отделочных работах, так как лицевой стороне печных блоков придается соответствующий вид растению.

Классификация отопительных печей

Отопительные печи классифицируются по ряду признаков, основными из которых являются: характер движения газов, форма топки в плане, способ отвода дыма, толщина наружных стенок, основные материал, из которого построена печь.По характеру движения газов отопительные печи делятся на топки с дымоходами и колпаковые или бесканальные.

Дымовые печи устроены так, что дымовые газы под действием тяги, создаваемой дымоходом, проходят через систему вертикальных и горизонтальных каналов, отдавая им часть тепла. Отопительные печи дымом часто называют голландскими. Это название им перешло от старой голландской печи с глухой под и шестью последовательно соединенными вертикальными дымовыми каналами.«Голландки» в какой-то мере себя оправдывают, если общая длина каналов может обеспечить поглощение точно рассчитанного количества тепла. Только специалист может точно рассчитать длину каналов, а стопоры-самоучки могут иметь случайные совпадения только тогда, когда длина каналов соответствует расчетной.

Конструкция колпаковых или бесканальных печей основана на принципе свободного движения газов. Этот принцип легко понять, проделав простой опыт: в перевернутый стакан впустите клубок дыма от сигарет так, чтобы дым скользил по внутренней стене.Дым, поднимаясь ко дну, попадет на противоположную сторону. Это явление связано с изменением веса дыма. Сначала дым был горячим, а значит, легче воздуха в стакане, — он целился вверх. Отведя часть тепла на стенки стакана, дым стал тяжелее и опустился вниз под действием собственной силы тяжести. Аналогичная картина наблюдается в колпаковых печах: раскаленные газы от цветущего растения устремляются в камеру (колпак), отдают тепло ее стенкам и, немного остынув, спускаются вниз, где проходит переход в другую камеру или дымоход. находится на их пути.

По форме топка бывает прямоугольной, квадратной, круглой и треугольной. По способу удаления Дума различает печи с дымоходом, проложенным в стене, и печи с коренными и навесными трубами. Печи с толщиной стенки 12 см и более называются толстостенными, с толщиной стенки 7 см и менее — тонкостенными. Основной материал печи делится на кирпич, бетонные блоки, керамические блоки и металл.

Конструкции отопительных печей

Печи толстостенные прямоугольные

Наиболее распространены толстостенные печи.Среди части печей бытует мнение, что увеличение размеров топки приводит к увеличению выделяемого ею тепла. Казалось бы, массивные толстостенные печи действительно должны иметь большую вместимость. Это верно только для аккумуляции тепла. Что касается теплопередачи, то она не всегда оправдывает затраты на топливо для обогрева массива аналогичной печи. Особенно непрактичны печи со скрытыми за системой дымоудаления топками, то есть такие топки, стенки топки которых не являются внешними стенками топки.С помощью этого устройства внутренние части нагреваются намного сильнее, чем внешние стены; после закрытия обзора теплопередача фактически прекращается, так как воздух в дымовых контурах, расположенных вокруг топки, при остановленной циркуляции становится теплоизоляционным материалом. Тепло, аккумулируемое центральной частью печи, уходит в атмосферу в течение начального периода работы последующей печи.

Печи малогабаритные, со стенками в половину с четверть кирпича, отапливаются сравнительно небольшим количеством топлива и все накопленное тепло отводится в помещение.КПД таких печей выше, чем у массивных. Продолжительность топки малогабаритной печи 30-40 минут, а массивной 1,5-2 часа. Естественно, что чем дольше топится топка, тем больше тепла уходит в трубу с отходящими газами. Следующие печи прямоугольной и Т-образной формы имеют хорошие рабочие характеристики. Обе печи имеют простую конструкцию, и для их укладки требуется сравнительно небольшое количество материалов. Прямоугольная отопительная печь (рис.1) 1 — немного измененная конструкция печи О-2 Гидроавиапрома: вертикальные каналы разделены на два яруса.

1 Плоскости разреза по А-А и Б-Б показаны на рис. 2

Рис. 1. Прямоугольная нагревательная печь

Рис.2, а. Нагревательная печь прямоугольная. Ряды 17-32; б. Ряды 33-35.

Размер печи в пересчете на 51х89 см. Высота 238 см. В топке можно сжигать любое твердое топливо. Разжигатель расположен в нижней части топки, и его стенки одновременно являются стенками топки, что обеспечивает в основном меньший нагрев.Дымовые газы из топки попадают в вертикальный канал, отражаясь от потолка, спускаются на дровяной блок и затем поднимаются на второй ярус витков, пройдя его, уходят в дымоход.

Для каменной печи требуется:

Материал	Кол-во, шт.
Кирпич	355
Включая огнеупор	110
Решетка 25×25 см	1
Дверь топочная 25×20,5 см	1
Надувная дверь 13×14 см	1
Чистая дверца 13×14 см	2
Задвижки 13×13 см	2
Глина обыкновенная	0.2 м 3
Песок	0,2 ​​м 3
шамотная глина	11 кг
Гидроизоляционная кровля 100х100 см	1 л.
Лист стальной префельт 50×70 см	1 шт.

Кладка печи рядами (см. Рис. 2) осуществляется следующим образом.

• 1-й ряд 1. Перед кирпичами выкладываем стыковку, с угловым расколом до размеров 3Д кирпича, а верхние края двух средних обрезаем, образуя уклон внутри кирпичной кладки к низу зольника.Этот наклон показан в разделе A-A. В задней части ряда пространство между внешней стенкой топки и задней стенкой зольника засыпается сухим песком. Засыпка производится до 3-го ряда включительно.

1 Здесь и далее 1-й ряд — это 1-й ряд от уровня чистого пола, а не от поверхности фундамента.

• 2-й ряд. В центре передней стены поставили обдувную дверь. Угловые кирпичи справа и слева от не «тройки» 2, остальная кладка из полноразмерных кирпичей.

2 «Трое-четверка» — на профессиональном языке печников и каменщиков — кирпич, нарезанный на 3/4 размера в полный рост. Соответственно: «половина» — это 1/2 полной длины, а «четверка» — это 1/4 полноразмерного кирпича.

• 3-й ряд. После укладки всех кирпичей этого ряда над лицевой стороной зольника укладывается стальная полоса длиной 35 см, шириной 4 см, которая является опорой для кирпичной перекрывающей части зольника следующего ряда.
• 4-й ряд. Перекрыть переднюю часть зольника.В задней части ряда засыпка засыпается кирпичом.
• 5 ряд. На отверстие над зольником ставят решетку. Кирпичи спереди и сзади обтесаны, образуя откосы для катания углей по колосниковой решетке.
• 6 ряд. В центре лицевой стены ставят топочную дверцу. Кирпичи задней стены наклонены внутрь и образуют одну наклонную плоскость с кирпичами предыдущего ряда.
• 7, 8, 9, 10, 11 и 12 ряд. Укладка топки.
• 13 ряд. Прокладка розеток внахлест топки.Лицевая часть и часть боковых стеков выкладываются с «трех четвертей».
• 14-й и 15-й ряд. Перекрытие топки. В задней части оставлено отверстие, соединяющее топку с вертикальным каналом — Хило.
• 16 ряд. Поставить дверь чистой. За ней блок «половинка», уложенный по краю. Полка за дверью покрыта слоем глиноземистого цемента, чтобы полностью изолировать топку от расположенных выше дымовых каналов.
• 17, 18, 19 и 20 ряд.Прокладка вертикальных дымовых каналов.
• 21-й и 22-й ряд. Подъемный дымовой канал, идущий от топки, соединить с нисходящим каналом. Здесь газы из топки перетекают через вырез, разделяющий каналы; в средний опускающийся канал, по которому попадают в 18 ряд, а через накатку попадают в передний подъемный канал.
• 23-й и 24-й ряд. Перекрыть средний и задний каналы.
• 25-й и 26-й ряд. В основании дымохода ставят чистую дверцу, в результате чего идет свиток от среднего канала второго яруса к дымоходу.
• 27, 28, 29 и 30 ряд. Прокладка дымовых каналов второго яруса, у которого задний является началом дымохода. На 28-м ряду ставят первую смотровую заслонку. На 30-м ряду завершите второй цикл оборотов. Здесь дымовые газы из переднего подъемного канала попадают в средний опускной канал и, спустившись по нему до подрезки, на 26-м ряду попадают в дымовую трубу.
• 31 ряд. Выложите вопросы по отключению печи.
• 32, 33 и 34 ряд.Перекрытая печка. Кирпичи кладут так, чтобы перекрыть все вертикальные стыки первого ряда. На 32 ряду ставят вторую защелку. Установка двух смотровых клапанов снижает теплопотери печи. При отсутствии клапанов на 32 ряд ставится круглый вид.
• 35-й ряд и следующий. Кладка дымохода каналом 13х13.

Отопительная печь прямоугольная, с повышенной теплоотдачей. Для обогрева больших помещений (сельские школы, клубы, больницы и др.) Рекомендуется устанавливать прямоугольные отопительные печи повышенной теплоотдачи.Печь, как описано выше, по устройству простая. Представление о его конструктивных особенностях дает рис. 3, на котором изображен фасад и вертикальный разрез печи.

Рис. 3. Прямоугольная нагревательная печь повышенной теплоотдачи

Устройство топки такое же, как у печи 0-2 Гипроавиапром. Он может сжигать любое твердое топливо. Дымовые газы из топки поднимаются по вертикальному каналу, но не достигают стопорной топки, а, отражаясь от промежуточного перекрытия, спускаются на дно топки, где попадают в задний подъемный канал через рулон, через который они поднимаются к плите.После серии последовательных поворотов газы уходят в дымоход. Печь имеет нижний нагрев. За счет большой площади обогреваемых наружных стен тепловая мощность печи с двумя топками в сутки составляет 6400 Вт.

Дымовые клапаны ставятся на 32-й и 36-й ряды. На чертеже второй клапан не показан. Место впадения канала дымохода выше горизонтального среза (13х13 см). Для кладки печи требуется:

Материал	Кол-во, шт.
Кирпич обыкновенный	573
	1
Дверной вентилятор 14×25 см	1
Дверь топочная 26×27 см	1
Расстояние до двери 13×14 см	3
Задвижки 25×13 см	2
Глина обыкновенная	0.45 м 3
Песок	0,45 м 3
Противопожарный лист 70×50 см	1
Гидроизоляционная кровля	3 м 2

Печь отопительная Т-образная (рис. 4). Печь удобна для размещения в перегородках и предназначена для обогрева больших помещений. Зажигалка предназначена для сжигания любого твердого топлива. Он расположен так, что его стенки являются стенками топки. Из топки дымовые газы через хило попадают в заднюю камеру.Отведя часть тепла к стенкам и отражаясь от перекрытия камеры, газы спускаются вниз и попадают в подъемные каналы, соединяющие заднюю камеру с верхней. Еще более охлаждаясь от контакта со стенками топки, дымовые газы спускаются в каналы, соединяющие верхнюю камеру с дымоходом.

Для каменной печи требуется:

Деталь	сумма
Кирпич красный	490 шт.
Решетка 25×25 см	1 шт.
Дверь топочная 28х27 см	1 шт.
Дверной вентилятор 14×27 см	1 шт.
Продувка двери 14×13 см	3 шт.
Задвижка поворотная 25×13 см	1 шт.
Обжиговая проволока 2 мм	3 мес.
Глина обыкновенная	0,4 м 3
Песок	0.4 м 3
Противопожарный лист 70×50 см	1 шт.
Гидроизоляционная кровля	3 м 2

Рис. 4. Нагревательная печь имеет Т-образную форму. Общая форма

Кладку печи проводят в следующем порядке (см. Рис. 5).

Рис. 5. Отопительная печь Т-образная

• 1 ряд.В передней части днища образуется зольник. Кирпич, лежащий в дверях продувающий, скошенный.
• 2-й ряд. Поставить продувочную дверь. Сзади образуется канал, который с одной стороны закрывается глухой стенкой, с другой — чистой дверью.
• 3-й ряд. Кирпичи в передней выступающей части выкладываются таким образом, чтобы при кладке следующего ряда соблюдалась перевязка вертикальных швов.
• 4-й ряд. Толщина стен зольной камеры в этом ряду составляет 18 см. Увеличение толщины стенок необходимо, чтобы после укладки колосниковой решетки не было зазоров между ее краями и стенками топки.В задней части начинается разрез, разделяющий подъемные вертикальные каналы.
• 5 ряд. Уложите решетку.
• 6, 7, 8 и 9 ряд. Спереди кладут топку в плане размером 26х51 см. На 8-м и 9-м рядах к нему присоединяется топка с топкой.
• 10 ряд. Перекрыть топочную дверцу.
• 11-й, 12-й и 13-й ряд. Устройство перекрытия топки на выпусках. В задней части продолжается кладка термокамеры и подъемных каналов.
• 14 ряд. Со стороны фасада поставить дверь чистой. Впереди образуется верхняя камера. Опорная колонна размером 1 / 2х1 / 2 кирпича делит ее на собственно камеру, соединяющую каналы и основание дымохода.
• 15, 16, 17 ряд. Кладка этих рядов отличается от предыдущей только расположением кирпичей для заделки вертикальных швов.
• 18, 19, 20, 21 ряд. Через опорную колонну проложить основание рассечения между верхней камерой и дымоходом.В остальном кладка аналогична предыдущим рядам.
• 22 и 23 ряд. Перекрыть нижнюю камеру пламени.
• 24, 25 ряд. Вертикальные подъемные каналы через горизонтальный канал соединены с верхней камерой. Поставить дверцу для чистки очистки горизонтального канала.
• 26, 27, 28, 29 ряд. Устройство перекрывается. На 28-м ряду ставим смотровую арматуру. Начиная с 30 ряда поставить дымоход с внутренним каналом 25х13 см.

Печи высокотемпературные МВМС

Каркасные печи МВМС повышенного утепления отличаются от других печей небольшими размерами, хотя по теплоотдаче не уступают некоторым массивным печами.

Печь МВМС-61 (см. Рис. 6). Размер печи в плане 40Х40 см, высота 146 см. Каркас печи изготовлен из стального уголка 25х25х3 мм. Основание представляет собой лист кровельной стали, на который обмакивается слой войлока, смоченный в глине.

Рис. 6. Печь МВМС-61. Фасадные и вертикальные разрезы. Ряды

В топке печи можно сжигать любое твердое топливо: дрова, уголь, торф. Дымовые газы из топки поднимаются по переднему каналу для перекрытия, затем спускаются по заднему каналу до уровня сопла, соединяющего топку с дымоходом.Стены и перекрытие топки выкладывают из огнеупорного или отборного красного кирпича. Для каменной печи требуется:

Деталь	Номер
Кирпич	55 шт.
Включая огнеупор	21 штука
Решетка 14×12 см	1 шт.
Дверь печи 26×21 см	1 шт.
Дверца для чистки 7×13 см	1 шт.
Ящик зольника (листовая сталь)	1 шт.
Патрубок с клапаном, 12x12x30 см	1 шт.
Рама из угловой стали 40x40x146 см. Сварной	1 шт.
Передний лист (листовая сталь толщиной 1 мм) 39×60 см	1 шт.
Асбофанер толщиной 5 мм	2,1 м 2

Печь МВМС-61 крепится к дымоходу в стене или к корневой трубе.Присоединение может быть с любой стороны печи, кроме лицевой. Установка печи выполняется в следующей последовательности: каркас печи с негорючими перекрытиями ставится прямо на пол. При деревянных полах под печь укладывают асбест или войлок, смоченный в глине, и высаживают лист кровельной стали размером больше печи на 10 см во все стороны. Каркас устанавливают строго по отвесу. По углам, приваренным к низу каркаса, уложить основу (войлок, листовая сталь), на основание уложить первый ряд.Во втором ряду оставляют место для раздвижного зольника, который изготовлен из листовой стали. Последующая кладка выполняется по чертежу. Для большей наглядности план каждого ряда дополнен его рельефным изображением.

Печь МВМС-63 отличается от описанной выше несколько большими размерами и внутренним устройством (см. Рис. 7). Размер печи в плане 52х52 см, высота 155 см. Подъем газов из топки осуществляется по каналу в центре топки, опускание — в кольцевом пространстве у стен.

Рис. 7. Печь усиленного нагрева МВМС-63

Для кладки печи требуется:

Печь МВМС-63 крепится к основной трубе или дымоходу в стене. Устанавливается печь так же, как печь МВМС-61.

Печи круглые в стальных ящиках

Существует несколько конструкций нагревательных печей, имеющих круглую форму. Практически все они корпусные, т. Е. Заключены в корпус из листовой стали. Исключение составляет сборно-блочная печь проекта «Промстройпроект» в Ростове-на-Дону.

Печь конструкции В.Е. Грума Гржимайло (рис. 8) создана по принципу свободного движения газов. Зажигалка находится на дне печи. Дымовые газы из топки через хило в середине перекрытия попадают в камеру (заглушку). Отведя часть тепла от печи и стен камеры, газы, охладившись и, следовательно, утяжелившись, под действием собственной силы тяжести спускаются через пространство у стен топки в горизонтальное положение. Подковообразный дымовой канал, соединяющийся с дымоходом.

Рис. 8. Конструкции печи В. Е. Грум Гржимайло

Печь хорошо сохраняет тепло и не охлаждает, даже если смотровой клапан не закрыт. Холодный воздух, поступающий в топку через топку и дверцу воздуходувки, более тяжелый, чем воздух в колпаке, задерживается в нижней части топки, не охлаждая ее. Это свойство печи называется «газовым видом». Отвод тепла из печи начинается вскоре после растопки, печь имеет высокий КПД.Недостатки печи: верх топки прогревается сильнее низа, контрфорсы (щели в стенках камеры) быстро забиваются сажей. Наиболее рентабельными описываются ниже круглая печь в металлическом корпусе и круглая печь со спиральным дымом.

Печь отопительная кирпичная круглая в металлическом корпусе (см. Рис. 9). Диаметр 65 см, высота 229 см. Топливный бак предназначен для сжигания любого твердого топлива. Печь присоединяется к основной трубе или дымоходу в стене.

Рис. 9. Круглая печь в металлическом ящике

Для каменной печи требуется:

Деталь	сумма
Кирпич	260 шт.
Включая огнеупор	65 штук
Противопожарная дверь 25×21 см	1 шт.
Решетка 18×25 см	1 шт.
Выдувная дверь 13×14 см	1 шт.
Чистая дверца 13×14 см	2 шт.
Задвижки 13×13 см	2 шт.
Глина обыкновенная	0,05 м 3
Песок	0,037 м 3
Огнеупорная глина	11 кг
Кровля стальная для корпуса	6,5 м 2
Предпечной лист кровельной стали 50х70 см	1 шт.
Кровля (для гидроизоляции), диаметр 85 см	2 листа

Круглая печь в металлическом корпусе со спиральными витками дыма (см. Рис. 10). Диаметр основания 100 см, диаметр теплопередающей части 70 см, высота 209 см. На изготовление одного корпуса уходит два стандартных листа стали 710х1420 мм.

Рис. 10. Круглая печь со спиральным дымом

Зольная камера расположена в основании топки.Стенки топки одновременно являются стенками топки, поэтому топка в нижней части прогревается сильнее, чем в верхней. Дымовые газы из топки попадают в первый кольцевой канал. Делая круговой путь, тепловой поток непрерывно ударяет по стенкам печи, быстро их нагревая. Затем газы по центральному каналу попадают во второй кольцевой канал и таким же образом — в третий, откуда попадают в дымоход, расположенный на массиве печи.Теплоотдача начинается через 20 минут после растопки. Печь зарекомендовала себя в условиях Крайнего Севера.

Для каменной печи требуется:

Деталь сумма Кирпич 480 штуки Включая огнеупор 60 шт. Решетка 18×25 см 2 шт. Дверь печи 28×27 см 1 шт. Дверца 27×14 см 1 шт. Чистая дверца 14×13 см 3 шт. Обзорный клапан 13×13 см 1 шт. Кровля стальная 710×1420 мм 6 листов Противопожарный лист 50×70 см 1 шт. Глина 0,2 ​​м 3 Песок 0,2 ​​м 3 Огнеупорная глина 12 кг Цемент (для оштукатуривания основания) 5 кг Кровля (для гидроизоляции), диаметр 100 см 2 листа

Особенности каменной печи следующие.Первые четыре ряда не окожуханы. Крайние по периметру кирпичи по периметру пологие. Не следует делать аккуратную поверхность: цилиндрическая форма основания достигается оштукатуриванием глиноземистым раствором: 1 часть глины + 1 час цемента + 6 часов песка. Возведение печи начинается с определения ее центра на фундаменте. Затем, используя гвоздь, шнур и мел, описывают круг радиусом 50 см. Внутри круга кладется 1-й ряд кирпичей.При кладке следующих трех рядов основания ставят дверцу поддувала, выкладывают зольник, а на 4-м ряду ставят решетки. Этот ряд выкладывается на уровне, потому что он поддерживается сердцевиной оболочки.

На основании постановки первой рыги с пристроенной к ней топочной дверцей. Если установка сделана правильно (центры царьи и цоколя совпали), то выступающая из-под царицы часть цоколя образует ровный пояс шириной 5 см. Царьга должна стоять вертикально. Царгу калибруют отвесом не менее чем в четырех положениях после укладки для устойчивости ряда кирпичей внутри царьги.Поскольку кирпичи имеют прямоугольную форму, и кладут их по кругу, в стыках между ними образуются пустоты. Они заполнены мелким кирпичным щебнем, смешанным с глиняным раствором. Пространство между лицевой стороной кирпича, прилегающей к опалубке, и обсадной колонной, имеющее в плане сегментную форму, заливают глиняным раствором. Необходимо помнить, что наличие воздушных карманов между кладкой и кожухом снижает теплопроводность стенок печи. Еще одна обшивка цару ставится, когда дно засыпано кладкой.При установке его обязательно откалиброванный отвес.

Кладка стен центрального канала выполнена из кирпича, высеченного в клин. Ряды 14, 15 и 17 по своему строению не отличаются от рядов 8, 9 и 10, но смещены к ним на 135 ° (3 / по кругу) против часовой стрелки. Сечение дымохода 13х13 см.

Кладка круглой печи спиральными дымоводами — дело довольно сложное. Вести его следует строго придерживаясь рисунка, с особой тщательностью шутя из кирпичей.Однако эти дополнительные трудозатраты с лихвой компенсируются экономическим эффектом, который дает печь в эксплуатации.

Тепловая мелочь старых конструкций

Печи устаревшей конструкции в настоящее время не рекомендуются к строительству. Однако печь должна знать свое устройство, так как есть необходимость в ремонте и переделке таких печей. Более того, зная недостатки устаревших конструкций, легче понять пути и средства улучшения печей. На рис. 11 показано устройство голландской печи, которая в прошлом была наиболее распространенной.Нижнюю часть топки занимает топка. У него глухая под (без решетки) и толстая (1 кирпич) стена. Над топкой — шесть последовательно соединенных вертикальных каналов. Шестой канал через трубу подключается к дымоходу.

Рис. 11. Устройство голландской печи

Воздух в топку попадает через дверцу топки, поэтому дрова сзади плохо горят. Для увеличения тяги требуется высокий дымоход. Дымовые газы через Хило попадают в первый канал и последовательно проходят по всем каналам.Естественно, что там, где проходят первые каналы, топка прогревается сильнее. Неравномерный нагрев приводит к растрескиванию кладки. Для защиты от повреждений печь закрепляли проволокой, покрывали сеткой, вретищем и т. Д. Также печь системы Utermark является устаревшей конструкцией нагревательной печи. Эта печь в плане круглая, заключена в стальной корпус. Дымовая система последовательная, многооборотная. Горелка глухая бункерная (рис. 12). Печь имеет те же недостатки, что и голландская.

Фиг.12. Нагревательная печь Utermark

Есть несколько усовершенствованных «Утермарковских» печей, в которых внедрены наддув и колосниковые решетки, которые улучшили процесс сжигания топлива и увеличили теплоотдачу. В некоторых вариантах исполнения печь «Утермарковка» не присоединяется к стенному дымоходу или магистральной трубе, а имеет навесную трубу. В этом случае количество вертикальных каналов нечетное.

Среди множества конструкций, созданных самими печниками, есть отопительные печи с вертикальными и горизонтальными каналами, с так называемыми тепловыми карманами, противопожарными перегородками и т. Д.Количество вертикальных каналов в некоторых печах сокращается до 7 и даже 9. При последовательном соединении каналов это только умножает недостатки, присущие голландским печам. Такие печи очень большие по размеру, а на их возведение расходуется большое количество материалов. Время обжига массивных печей увеличено и достигает 3-4 часов. За это время в атмосферу уходит большое количество тепла, так как чем дольше топится печь, тем выше температура отходящих газов.Это обстоятельство снижает КПД таких печей.

Ремонт и переделка отопительных печей, спроектированных убийцами-самоучками, — сложная задача даже для опытного печника, так как их внутреннее устройство не соответствует никаким чертежам и описаниям. Конечно, необходимо заниматься рационализаторскими работами в печном деле. Но любое рационализаторское предложение необходимо вносить в конструкцию печи после тщательной проверки на соответствие техническим требованиям и экономичность.

• Конструкция кирпичных печей и их выбор
• Простая прямоугольная печь
• Голландская печь
• Традиционная русская печь
• Печь разновидности «Швед»
• Печь с каминным оснащением

Несмотря на широкое использование современных систем отопления, такие устройства, как дровяные печи, по-прежнему пользуются большим спросом. Их массово устанавливают и в загородных домах, и в загородных домах, и в жилых домах в районах, где нет других видов отопления.При этом они могут иметь разные характеристики и изготавливаться из разных материалов. Наиболее популярны традиционно используемые печи из кирпича. Они хорошо нагреваются, долго сохраняют тепло и при правильном уходе имеют чрезвычайно долгий срок службы. Одно из главных преимуществ кирпичных печей — они способны обогреть сразу несколько комнат в доме.

Кирпичная печь позволяет постепенно и равномерно прогревать помещение.

Конструкция кирпичных печей и их выбор

Конструкция печи определяется как объемом отапливаемого помещения, так и ее предназначением.Его можно использовать только для обогрева интерьера дома, и заодно его можно использовать для приготовления пищи, сушки пищевых продуктов и одежды и даже в качестве кровати. Кроме того, дымоходная система может быть бесканальной, канальной или смешанной. В этом случае основная задача любой печи — максимально увеличить тепло внутри помещения до того, как выйдет нагретый воздух и дым.

В конструкции каждого типа присутствуют такие элементы, как фундамент, камера сгорания топлива, колосниковая решетка с решетками, зольник, куда сбрасываются несгоревшие твэлы, дымовая труба.При этом следует помнить, что теплоотдача от любой из боковых стенок всегда выше, чем от переднего и заднего торцов.

Конструктивных разновидностей кирпичных печей довольно много, и каждая из них имеет свои особенности. Их рисунки можно найти в специальной литературе, они очень легко доступны. Однако самые распространенные — это лишь некоторые из основных. Это простая прямоугольная печь «голландка», каминная «шведка» и русская печь.У каждого из них есть свои достоинства и недостатки, поэтому выбор для каждого конкретного дома строго индивидуален. В их состав всегда входят как кирпичные, так и металлические детали, а фундамент может быть бетонным, облицованным натуральным камнем или кирпичом. В перевязку необходимо класть кирпичную кладку, чередуя кирпич обыкновенный и огнеупорный. Рассмотрим подробнее устройство каждой из вышеперечисленных разновидностей.

Вернуться к содержанию

Печь прямоугольная простая

Фундамент под него можно сделать железобетонным толщиной 20-25 см, обязательно прикрыв его слоем рубероида для гидроизоляции.В конструкции такой печи используется как обычный, так и огнеупорный кирпич, простая и шамотная глина, мелко просеянный песок и металлические детали: рамы с дверцами для топки, поддувало и зольник, колосниковая и смотровая арматура. Камера сгорания расположена внизу всей конструкции, поэтому отапливается с самого пола помещения. В качестве топлива используются как дрова, так и уголь или угольные брикеты. Такая конструкция предназначена как для обогрева, так и для одновременного приготовления пищи, поэтому обычно располагается на кухне дома.

При кладке кирпича нижнего ряда стоит помнить, что расстояние между печью и стеной дома должно быть не менее 40 см. Над ним через несколько рядов укладывают решетчатые решетки, а над ними возводят топку. Она накрыта чугунной печью с горелками, на которых будет готовиться еда, а между ней и топкой в ​​задней части есть зазор для выхода вертикального вытяжного канала. Экран для дымовых каналов колоколообразной конструкции нужен для того, чтобы горячий воздух, поднимаясь на пол, а затем отдавая тепло боковым стенкам, остывал и опускался в следующий канал.Из него он проталкивается в другой аналогичный регистр, а затем попадает в дымоход, который перекрывается обзором.

Вернуться к содержанию

Голландская печь

Печи такой конструкции обычно предназначены только для обогрева, поэтому могут располагаться в одной из жилых комнат. Их главное преимущество в том, что они занимают относительно небольшую площадь и в них можно загружать относительно большое количество топлива. Вертикальное исполнение позволяет такой печи отдавать помещению максимум тепловой энергии, что делает ее очень экономичной.Однако он достаточно медленно нагревается и очень долго остывает, сохраняя тепло в доме.

Как и в предыдущем случае, кладка кирпича начинается на фундаменте, покрытом гидроизоляционным материалом. Основное конструктивное отличие «голландки» от прямоугольной духовки — это отсутствие чугунной варочной плиты. Выход из камеры сгорания идет сразу вверх, а система выхлопных газов не сбоку, а прямо над ней. При этом он может быть как многоканальным, так и звонковым.В последнее время для печей этого типа чаще всего применяется двуколка. Утопить «голландку» можно и дровами, и углем.

Вернуться к содержанию

Традиционная русская печь

Отличается самыми большими размерами из всех возможных, но пользуется популярностью благодаря многовековым народным традициям. Печь такой конструкции используется не только для обогрева и приготовления пищи, но и для сна одного-двух человек. Большой вес требует прочного фундамента, поэтому русскую печь можно устанавливать только на первом этаже, а ее фундамент должен иметь опору прямо на землю.Однако его не следует связывать с фундаментом самого дома, так как их зависимость друг от друга может привести к появлению трещин из-за перепада температур.

Печь представляет собой прямоугольную конструкцию, основной частью которой является обширная варочная камера, расположенная над топкой. Его поверхность называется очагом, а над ним — сводчатый потолок для улавливания искр. Дымоход находится перед объектом. Изготовлена ​​такая печь из простого кирпича, с минимальным использованием металлических деталей.Его основные недостатки — невозможность обогрева нижнего уровня помещения, поэтому над полом дома всегда достаточно холодно. Вы можете утопить его деревом, навозом, тростником и другими растительными материалами. Уголь использовать нельзя.

На протяжении веков для отопления использовались отопление дома, приготовление пищи и многие другие цели. На сегодняшний день существует множество аналогичного оборудования, различающегося материалом изготовления, назначением, конструкцией и некоторыми другими характеристиками. Их можно использовать как для обогрева помещения, так и для приготовления пищи.Кроме того, можно встретить определенные виды печей, предназначенные для саун и бань.

Из чего сделаны печи?

В качестве материала для изготовления используется кирпич или металл. Металлические печи собирают путем сварки корпуса из стали или чугуна. В большинстве случаев такие конструкции располагаются в банях, на дачах или в загородных домах небольшой площади. Для производственного использования Одним из лучших является шамотный кирпич — он значительно увеличивает показатель жаростойкости топки.

Укладку создают с помощью специального раствора. Важным требованием является его состав, поскольку использование некачественных или неподходящих смесей может вызвать трещины, разрывы и разрушение всей конструкции. В состав раствора для кладки кирпича входят кварцевый песок и огнеупорная глина. Идеально — если в его состав входит шамотная пудра.

Печи: типы печей по назначению

Тепло, выделяемое этими установками, направляется либо на приготовление пищи, либо на обогрев помещения.По этому принципу, независимо от дымохода и корпуса, бывают разные топки. Типы печей следующие:

• Нагревательные.
• Кулинария.
• Отопление и приготовление пищи.

Нагревательно-варочный агрегат представляет собой универсальную экономичную плиту, совмещающую в себе две функции. Такое оформление чаще всего встречается в традиционно русских вариантах. Помимо варочной панели, в ней есть сушилка, духовка и бокс для горячей воды. Раньше его оборудовали скамейкой, расположенной сбоку от соседнего помещения.

Металлическая печь для сада также может быть отопительной и варочной. Изготовленная из современных материалов, плита с улучшенной конструкцией корпуса имеет ровную чугунную поверхность, на которой можно готовить и разогревать пищу. Варочный агрегат, напротив, представляет собой печь из металла или кирпича с топкой. Чтобы более эффективно распределять и использовать тепло, к нему крепится щиток в виде небольшой стены, с помощью которой можно отапливать помещение.

Конструктивные особенности

Все топки, типы топок одинаковы по своей конструкции: в их основе топка, в которой сжигается топливо, небольшая часть тепла и газа отводится в выхлопную трубу.Обогревает только корпус и дымоходные каналы, от которых отапливается помещение. Несмотря на схожесть, существуют различные виды печей, обладающие определенными конструктивными особенностями. Объясняется это их доработками с целью последующего более эффективного использования.

Печи: типы газоходов

В зависимости от расположения внутренних каналов и характера движения по ним отходящих газов все агрегаты делятся на:

• Бесканальные колпаковые.
• Однооборотный.
• Вертикальный и горизонтальный многооборотный.

Каналы, по которым движется газ, могут быть встроены по вертикали, горизонтали или полностью отсутствовать, как видно из названий. В зависимости от назначения агрегата (печь для дачи, например) выбирается тип канала. В большинстве случаев используется горизонтальный отвод газов, позволяющий увеличить отдачу тепла. Однако такая конструкция мало чем отличается от других вариантов.

Отличия топок

В зависимости от используемого топлива меняется конструкция топки.Например, дровяная печь для дома имеет особый набор топки и ее объем, в отличие от аналогичного оборудования для опилок. В первом случае размер воздуходувки несколько больше, во втором — увеличивается стоимость самой печи.

Другой вид печей — каминные. Их отличительной особенностью является особое устройство двери, в которой есть специальная вставка из огнеупорного стекла для наблюдения за пламенем.

Типы дымоходов

Дымовые трубы различаются по материалу и способу установки.В зависимости от расположения они делятся на:

• Коренные — располагаются сбоку от корпуса и опираются на фундамент.
• Стенка — устанавливается внутри стены здания, рядом с которым собирается печь.
• Навесной — на верхней части корпуса.

Дымоходы могут быть как кирпичными, так и металлическими. Первые считаются наиболее разрушаемыми и деформируемыми, так как материал их изготовления разрушается под воздействием кислот, образующихся при горении.Металлический дымоход отличается долгим сроком службы только в том случае, если его используют для создания кислотостойкой стали. Часто эти трубы используются по назначению втулки, создавая комбинированную конструкцию.

Банные блоки

В зависимости от конструкции и назначения определить тип топки довольно сложно. Виды печей отличаются определенными характеристиками, но отдельно стоит упомянуть каменки для сауны. Используйте их в саунах или банях. Такие устройства различаются степенью нагрева камней и объемом производимого пара.В конструкцию такой печи входит специальный контейнер, в который помещаются камни и который устанавливается над печью или рядом с корпусом.

В качестве материала для строительства печей используют сталь, кирпич, чугун. на дровах или бане не требует длительного монтажа. Вы можете купить его в магазине и установить самостоятельно, следуя инструкции производителя. В отличие от металлических печей, каменные или кирпичные требуют работы специалиста, но при этом выгодно отличаются от первых.

Печи «Бренеран» («Булерьян»)

Канадская фирма Bullerjan занимается выпуском отопительных агрегатов. Впервые их продукция появилась на российском рынке около пятнадцати лет назад, и с тех пор спрос на печи «Булерьян» увеличился. Цена у них очень приемлемая, что является еще одним их преимуществом. В зависимости от мощности топки ее стоимость может варьироваться от 9 до 50 тысяч рублей. Так, печь «Бренеран» (под таким названием этот продукт выпускается с 2005 г.) на 10 кВт имеет цену 25 тыс. Руб.

Описание печей «Бренеран»

Эти агрегаты применяются в основном для обогрева цехов и жилых помещений и являются конвекционными конструкциями длительного горения. Правильно подобранная печь Breneran способна полностью обогреть весь дом благодаря своей конструкции, которая позволяет проводить разводку во всех комнатах. Есть модели, предназначенные для нагрева воды, а также нагрева и приготовления пищи, предназначенные для приготовления пищи. Канадский бывает двух видов — на 100 и 150 кубометров.

Особенности конструкции

Несмотря на то, что топка использует дрова в качестве топлива, ее называют газогенератором. Причина тому — особая конструкция топки из двух отдельных камер: камеры сгорания, в которой горит дрова, и вторичного дожигания образующихся газов. Этим объясняются высокая теплоотдача и КПД печи. При сгорании древесины в эту камеру попадают газы, которые также подводятся инжектором, предназначенным для кислорода, и снова сгорают.Это сводит к минимуму потери тепла.

На выходе дымовых газов и дверце топки расположены регуляторы, позволяющие переводить оборудование в режим длительного горения. На самом деле древесина в таком оборудовании тлеет, и этого процесса достаточно, чтобы аккуратно нагреть воздух и воду в системе отопления.

Печи «Булерьян»: стоимость, плюсы и минусы

Преимущества:

• Нагретый воздух можно распределять по помещению вне зависимости от их расположения на этажах.
• Равномерное отопление помещений.
• Печи с высоким КПД — около 70%.
• Минимальный расход топлива и экономичность, простота обслуживания и монтажа.
• Длительная работа печи на том же количестве топлива — около 10-12 часов.

Недостатки:

• Аналоги данного типа топок работают только на твердом древесном топливе.
• Вне зависимости от типа трубы — кирпичной или металлической — ее необходимо утеплить.
• Большая часть генераторного газа идет в дымоход, а не сгорает.
• Некоторые части корпуса печи нагреваются до 120 ° C, что приводит к горению пыли.
• Необходимость в большом количестве места для проживания. От корпуса печи до стены или любых других предметов должно быть не менее одного метра, из-за чего ее устанавливают преимущественно посередине комнаты. Чтобы уменьшить это расстояние, на стены кладут металлические листы.
• Из-за того, что топливо сгорает не полностью, печи очень сильно дымят вне зависимости от погоды на улице.Производители советуют убирать дымоход не менее чем на три метра над крышей.
• Экономная работа печи и длительный срок ее эксплуатации достигаются только при правильной настройке всех заслонок, что очень сложно сделать.

Основная проблема канадских печей — образование большого количества конденсата в трубе. Он состоит из воды, гудрона и сажи, появляется в результате того, что уходящие газы имеют низкую температуру, а топливо сгорает не полностью.Самый заметный конденсат находится на стыках дымохода, а при нагревании топки образует неприятный запах, длительное время сохраняющийся в помещении.

Стоимость канадских печей зависит от объема помещения, которое они могут обогреть. В зависимости от этого критерия на печь «Булерьян» цена может варьироваться от 9 до 34 тысяч рублей.

Перед установкой данного типа отопительного агрегата необходимо тщательно выбрать место его размещения. Самый безопасный и лучший вариант — установить такую ​​духовку в отдельном подвальном помещении с хорошей вентиляцией.

Рекомендации производителей можно и даже нужно игнорировать при закладке топлива для улучшения тления и повышения его эффективности. Укладывают следующим образом: тонкие поленья и щепа кладут в первый слой с небольшими зазорами, сверху кладут крупную древесину, оставляя небольшое количество свободного места. Впадины засыпаны корой, газетами, веточками. Затем открывается клапан продувки и клапан в дымоходе, затем производится розжиг.

Теплозащитный экран, крепящийся на стены, можно как купить готовым, так и сделать самому.Между листом металла и поверхностью должен оставаться зазор около 50 мм. Нагретый воздух между стеной и экраном будет двигаться вверх, нагревая комнату.

Существуют с глухой и остекленной дверью. Второй вид намного дороже, красотой пламени вряд ли удастся полюбоваться — слишком сильное излучение от агрегата, а дверь быстро дымится, что ухудшает вид в целом.

Производители печей «Булерьян» заявляют, что их продукция не идеальна, как хотелось бы.Это необходимо учитывать при выборе отопительного агрегата, учитывая все плюсы и минусы и точно рассчитывая его расположение, мощность и КПД, а также затраты на обслуживание.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 139857694.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 139857694.

Печь на твердом топливе, печь Булерьян, эскиз вектор. Печи для жилых и производственных помещений, ангаров, магазинов, деревообрабатывающих и столярных мастерских. Печь для сушки пиломатериалов и древесных отходов.

M

L

XL

EPS

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоновые изображения, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать

Электронный

Всесторонний

4200 x 4200 пикселей
|
35.6 см x
35,6 см |
300 точек на дюйм
|
JPG

Масштабирование до любого размера • EPS

4200 x 4200 пикселей
|
35,6 см x
35,6 см |
300 точек на дюйм
|
JPG

Скачать

Купить одно изображение

6 кредит

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

.
Принимать

Дровяная печь Тепло булерьян WD Hut Тип 01

Тип предложения: продажаОпубликовано: 19.11.2018

Widzew Tepla Hata 01 — печь Bullerjan мощностью 12 кВт , для обогрева помещений до 100 м2 и до 250 м 3 . Например, можно использовать булерьян в бане или сауне для обогрева гардеробной.

Булерьян тип 01 Видзев Тепл Хата тип 01 12 кВт до 250 куб.м. представляет собой цельносварную конструкцию из стали по ТУ 27.5-20866186-001: 2015. Корпуса топок соединены трубами, по которым холодный воздух, поступающий снизу, нагревается от стен, выходя через верхние патрубки, равномерно распределяется в помещении. Время нагрева воздуха в трубах до температуры 100-120 ° С происходит в пределах 10-15 минут.Контролирует процесс тепловыделения силового регулятора, расположенного на дверце топки и на дымоходе регулятора-газификатора.

Топливо горит в два этапа. Сначала он только тлеет, при этом топочные газы, затем полностью выгорают, подавая в топку вторичный воздух. Благодаря этому можно достичь КПД более 75% и экономичного расхода топлива (0,02 м3 на загрузку). Время горения топлива при разовой загрузке — 8 часов.

Канадские дровяные печи работают практически на всех видах твердого топлива: дрова, древесные отходы, пеллеты.Вы не можете использовать уголь.

Печи могут быть модернизированы:

• Теплообменник, значительно увеличивающий тепловыделение и повышающий КПД;
• Тепловые плиты;
• Подставки;
• Боковые панели.

Преимущества:

• КПД от 75%;
• Простота установки и эксплуатации;
• Быстрый конвективный нагрев;
• Эффективность;
• Долговечность;
• Универсальность;
• Длительный период работы в одиночной нагрузке.

Хотите приобрести печь булерьян WD Tepl Hut 01? Печи производства украинской компании металлоцентр «Видзев» имеют необходимые сертификаты, подтверждающие проведенные проверки, испытания, знаки качества.

Что такое cookie?

Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве при посещении веб-сайта. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже.Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт. Файлы cookie также могут помочь оптимизировать работу веб-сайта.Они упрощают просмотр нашего веб-сайта.

Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie.Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

Как отключить файлы cookie?

Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie. Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.
