Как усилить тягу в вентиляции: Как увеличить тягу в вентиляции: обзор самых действенных способов

Как увеличить тягу в дымоходе своими руками: отопительного котла, гаражной печи

Содержание статьи:

Разница плотности холодного и нагретого воздуха ведет к возникновению тяги в дымоотводных каналах. Движение продуктов горения топлива бывает естественным из-за разрежения или принудительным с использованием вентиляторов. Если постараться увеличить тягу в дымоходе своими руками, эффективность работы котла увеличится. В маленьких отопительных агрегатах естественное движение дыма бывает достаточным, а иногда требует ограничения.

Проверка тяги

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу

Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

• желтые и золотистые языки говорят о нормальной скорости потока;
• белое пламя и гул показывают, что тяга избыточная;
• темные оттенки свидетельствуют о недостаточной скорости.

Присутствие тяготения определяется простыми способами. К отверстию дымохода подносится листок тонкой бумаги. Его отклонение говорит о передвижении потоков. Аналогично работает горящая спичка, пламя которой должно отклониться от вертикали в направлении тяги. Задымление в помещении котельной говорит об обратном движении дыма в трубе.

Причины плохой тяги

Тяга ухудшается при сильном ветре снаружи

Сложная ситуация возникает, если дымоход спроектирован и проложен неправильно. Неопытный человек неверно подбирает диаметр трубы или ошибается с длиной. Система дымоудаления должна быть перестроена, чтобы появилась тяговая сила.

Тяга отсутствует при нарушении герметичности соединений трубы, колен, изгибов. Увеличить вытягивание дыма можно, заделав все отверстия, через которые просачивается горячий воздух. Засорение отводящего канала сажей также вызывает снижение тяги или обратное движение продуктов горения. Иногда в канал удаления дыма ставятся теплообменники различной конструкции для сбора тепла и повторного использования. Но встраиваемые установки влияют на силу тяги и ухудшают горение топлива.

Тяговая сила ослабевает в условиях:

• дождя, тумана;
• повышенной влажности воздуха;
• высокой температуры снаружи;
• большой скорости ветра.

Обратная тяга или опрокидывание наступает, когда нет разреженности в дымовой трубе. Продукты горения не удаляются из помещения в атмосферу и затягиваются внутрь котельной, что опасно для человека угарным отравлением.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

• ротационную турбину;
• флюгер;
• электрический вентилятор;
• стабилизатор;
• дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

• центральная ось;
• фигура;
• роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Флюгер отклоняет ветровые потоки и не дает им попадать внутрь канала, а дым беспрепятственно уходит с подветренного бока. Конструкция защищает от дождя. Специальные капельники  направляют струи конденсата по внутренней поверхности корпуса и не дают им стекать в трубу.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

• стабилизирует давление в топке;
• ослабляет избыточную тягу в трубе и улучшает КПД котла;
• защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

• верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
• нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
• конусообразный колпак.

Вверху и внизу дефлектора ставятся кольцеобразные отбои для препятствия порывам воздуха. Некоторые варианты выполняются без верхнего корпуса, тогда дефлектор состоит из нижнего цилиндра, диффузора, обратного и прямого колпака.

Изготовление дефлектора своими руками

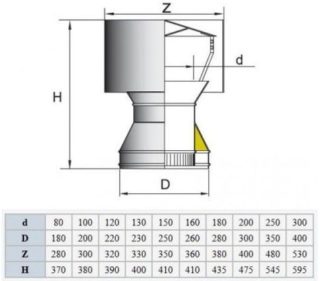

Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

• резиновая или деревянная киянка;
• ножницы и ножовка по металлу;
• линейка, рулетка;
• мел для нанесения линий на поверхность металла;
• электродрель, пистолет для заклепок;
• сверла по металлу;
• карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

• высота дефлектора составляет 1,7 d;
• ширина колпака принимается равной 2 d;
• размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Особенности увеличения тяги в зависимости от конструкции

Если устройство дефлектора на трубе не включено в состав проектной документации, его монтаж согласовывается с работниками газовой службы. Только после этого можно усилить тягу с применением этого приспособления.

Дефлектор ЦАГИ

Конструкции дефлекторов отличаются:

• дефлектор ЦАГИ;
• круглое приспособление;
• тарельчатый тип;
• в виде звезды;
• Н-образный прибор;
• турбо-дефлектор.

Модель дефлектора подбирается по значению средней ветровой скорости в местности и диаметру дымоотводного канала. Устройства эффективны только при наличии ветра, в спокойную погоду они не работают и могут снизить тягу. Усиление отвода дыма происходит при разном направлении ветрового потока, кроме горизонтального, когда внутри случаются завихрения и путь продуктам горения перекрывается. Проблема решается установкой обратного колпака.

Улучшение в дымоходе газового котла

Если для отопления используется газ, не все модели дефлекторов можно ставить, т. к. некоторые предназначаются только для установки в систему вентиляции. Чтобы не перекрыть поток отработанных газов, нужно посоветоваться со специалистами.

В системах с газовым котлом применяется дефлектор-флюгер. Он сконструирован так, что дым выходит с подветренного бока и увеличивает тягу в трубе. Устройство изготавливается из термостойкого металла, который сопротивляется нагреванию и не разрушается от конденсата. Подшипниковый узел помогает избежать проблем с вращением. Дымоходные флюгеры действуют нестабильно при сильном ветре.

Для твердотопливного котла

Правильная установка дефлектора на разные трубы для твердотопливного котла

В котлах на дровах и угле используется механическое энергонезависимое устройство для регулирования тяги. Приспособление избавляет от необходимости ручной регулировки и экономит топливо. Регулятор координирует количество подаваемого кислорода открыванием печной заслонки.

Термомеханическое устройство автоматизирует процесс:

1. при горении топлива подогревается энергоноситель в системе и жидкость в рабочем цилиндре прибора расширяется, приводит в работу механизм и задействует пружину;
2. рычаг ослабляет цепочку, заслонка закрывается, и проход воздуха уменьшается, начинается тление вместо горения;
3. охлаждение антифриза ведет к сокращению пружины и открыванию дверки топки, процесс регулярно повторяется.

Устройство регулирует тягу, предотвращает перегрев теплообменника, координирует давление и обеспечивает независимость от погоды.

В дымоходе гаражной печи

Такие печи капризно относятся к тяге, т. к. почти все тепло расходуется на обогрев гаража. Температура выходящего дыма невысокая, канал не прогревается, выпадает конденсат. Предупредить явление можно способом увеличения высоты трубы (до 2- 3 метров). Используется цилиндрическое или круглое сечение дымохода для предупреждения завихрений. Труба гаражной печи утепляется для улучшения тяги.

На конце трубы ставится заслонка, частично перекрывающая периметр трубы. Шибер регулирует интенсивность пламени во время растопки. Если использовать большое количество топлива, нагретый дым пойдет вверх в большом объеме и на границе с холодным воздухом получится своеобразная пробка. В некоторых моделях печей шибер продается в комплекте.

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер

Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Диаметр конструкции должен быть больше выходного отверстия трубы, чтобы дефлектор не проваливался внутрь канала и не перекрывал выход дыма. Вращающиеся регуляторы тяги плохо работают в холодных регионах с большими снеговыми осадками. Обледенение нарушает работу прибора. Устройства монтируются в соответствии с техническими нормами и требованиями.

Усилитель тяги дымохода своими руками: изготовление дефлектора

Не всегда и не все работает так безукоризненно, как хотелось бы хозяевам. В большей мере это относится к владельцам загородной недвижимости, так как в этом случае используется отопительное оборудование, которое иногда не очень эффективно работает. Если замечено, что в печи, котле или камине почему-то снизилась интенсивность горения, то вполне логично заподозрить недостаточную тягу. Возможность исправить неприятную ситуацию относительно быстро есть у всех. Существует несколько методов восстановления правильной работы приборов, но многие мастера решают задачу максимально просто, но успешно: они изготавливают усилитель тяги дымохода своими руками. Об этой конструкции и о других способах решения проблемы и пойдет речь далее.

Тяга и возможные происшествия

Сначала о тяге, и о тех процессах, с которыми многие хозяева отопительных приборов могут быть знакомы не понаслышке.

Что такое тяга?

Циркуляция воздуха — естественный процесс, благодаря которому возможен приток кислорода в камеру сгорания, а затем — вывод наружу отработанных газов через трубу. Движение воздуха и газов в дымоходе происходит из-за меньшей плотности нагретого воздуха. По этой причине возникает разница давлений в нижней и верхней частях канала.

Тяга в дымоходе — естественная вентиляция, состоящая из вытяжки и притока. Горячий газ, имеющий избыточное давление и меньшую плотность, стремится в область, где оно понижено — вверх. Холодный воздух, поступающий с улицы, занимает освободившееся пространство. Горение в топке обеспечивает воздух, непрерывно поступающий в камеру из помещения, а затем «путешествующий» по дымоходному каналу и уходящий на улицу.

Обратная тяга

Обратная тяга — процесс аналогичный, но движение газов или воздуха прямо противоположное. Такая ситуация возникает, когда давление в верхней части канала выше, чем внизу. Обратная тяга — стабильная, но обратная циркуляция: в этом случае дымовые газы возвращаются в помещение вместе с воздухом, который попадает в дымоход с улицы. Провокаторов обратной тяги довольно много. К ним относится:

• несоответствие элементов системы — высоты, диаметра вертикальной части дымохода и параметров отопительного прибора;
• ошибки при проектировании дымохода: малая высота вертикали, некорректно выбранное сечение, наличие горизонтальных или наклонных участков, неровность стенок;
• нарушение герметичности, сужение канала из-за сажи, какое-то препятствие около дымовой трубы;
• проблемы с вытяжкой в помещении, либо с общим притоком;
• промерзание канала.

Нельзя исключать климатические условия — сильный, порывистый ветер, жару, туман, дождливую погоду, повышенную влажность. Еще одна причина — интенсивная работа в помещении с отопительным прибором другого оборудования. Обратную тягу могут спровоцировать кондиционеры, лопастные вентиляторы и т. д.

Опрокидывание тяги

Это еще одно возможное явление. Когда поток газов уменьшается, ослабевает и тяга в канале. Горение в этот промежуток времени замедляется, пламя темнеет. В тот момент, когда циркуляция прекращается, происходит «опрокидывание тяги». Так называют резкий выброс дыма в помещение. Как правило, он разовый.

Причины необычной ситуации — ошибки, допущенные при строительстве прибора или дымохода, качество дров и внешние факторы: к ним относится повышение влажности, изменение атмосферного давления, или силы, направления ветра. Такие «капризы с опрокидыванием» свойственны каминам, имеющим большие, открытые топки. Эти выдымления могут происходить периодически, однако они не являются чрезвычайными происшествиями.

Причины, вызывающие ослабление тяги

Перед началом операции «Усилитель тяги дымохода своими руками», надо выяснить, по каким именно причинам случилась данная неприятность. Знание точного виновника даст возможность его предварительно устранить, а это позволит сделать самодельный прибор максимально эффективным. Поэтому сначала дымоход тщательно осматривают, заранее отключив отопительный прибор. Следующий этап — очистка трубы от сажи. Эту процедуру рекомендуют сделать, если толщина «накоплений» превышает 2 мм.

Что провоцирует снижение тяги?

Почему снижается тяга? Причин, вызывающих ослабление тяги, достаточно много. Условно их можно разделить всего на две большие группы. Это конструкционные несовершенства и внешние факторы, вызванные воздействием окружающей среды. К первой категории относится некорректный монтаж (регулировка) заслонки и «злоупотребление» изгибами, тройниками и т. д. К внешним факторам причисляют «сюрпризы» природы. Среди самых распространенных причин:

• неправильный монтаж дымохода: если отверстие трубы располагается ниже конька крыши, или дымоход находится на подветренном скате, то тяга будет оставлять желать лучшего;
• наличие крупного мусора около дымового входа: такие объекты становятся причиной образование областей сниженного или увеличенного давления;
• особенности климата: можно ждать «беды», если в местности, где построен дом, часто сильный ветер или, наоборот, преобладает штилевая погода.

Сила тяги ослабевает в условиях высокой температуры и повышенной влажности. Снижение ее происходит не только во время дождя: явление наблюдается при тумане. Почти любые недостатки и помехи можно устранить, а с климатическими условиями будет способен справиться самодельный усилитель тяги.

Причины появления обратной тяги

Это еще одна серьезная проблем, которая требует скорейшего исправления. Провокаторами ее тоже становятся несколько факторов, некоторые из них уже были упомянуты. Однако самыми распространенными считаются типичные ошибки.

1. Некорректный выбор и монтаж трубы дымохода. Как правило, в проблеме виноваты либо длинные горизонтальные участки (более 1 м), либо недостаточная высота канала. Оптимальное значение 5 м, или более. Чем дымоход ниже, тем выше риск снижения эффективности, возникновения обратной тяги.
2. Использование труб разного сечения на участках дымохода, монтаж элементов с не совсем гладкой поверхностью. В этом случае на ней неминуемо будут оседать, скапливаться продукты горения. В результате труба сузится, а дымоход будет работать некорректно.
3. Отсутствие герметичности системы. Даже крохотное отверстие и небольшая трещина может спровоцировать снижение тяги из-за появления дополнительного воздушного потока. Такой дефект свойственен дымоходам, сооруженным из кирпича.

Еще одна причина проблемы — некачественная вентиляция. Ее неполноценная копия — сквозняки и открытые окна, заменяющие нормально работающую вентиляционную систему, только затрудняют процесс горения. Он становится небезопасным и неэффективным.

Можно привести мнение специалистов, часто выезжающих на «дымоходную диагностику». Они утверждают, что провоцирует проблему недостаточной или обратной тяги целый «букет» крупных и/или небольших нарушений. Причем находят их везде: как в отопительных приборах, так и в дымоотводящих каналах.

Как проверить качество тяги?

Если появились сомнения относительно работы отопительного прибора, то в первую очередь рекомендуют убедиться, что причиной стала именно изменившаяся тяга. Самым простым вариантом проверки будет использование анемометра, предназначенного для бытового применения. Если прибор покажет от 10 до 20 Па, то можно констатировать, что печь или камин функционируют нормально.

Минус у этого способа есть: это невысокая точность измерений. Если отопительный прибор не отличается мощностью, поэтому тяга менее 1 Па, то анемометр будет показывать, что движение вовсе отсутствует. Профессиональное измерительное устройство не имеет никаких недостатков, но цена его достаточно высока, поэтому такие анемометры приобретают лишь мастера, занимающиеся обслуживанием, диагностикой проблем оборудования.

Если надежного анемометра нет, то владельцам оборудование остается одно — использовать другие способы. Их даже несколько.

1. Определение по дыму. Если дым не полностью уходит в трубу, часть его устремляется в помещение, то сомнений быть не может. В этом случае хозяевам грозит опасность, потому что существует риск отравиться угарным газом.
2. Диагностика по цвету. Это самый простой способ. Золотисто-желтый цвет пламени — признак, говорящий о нормальной работе устройства. Когда огонь имеет красно-оранжевый оттенок, это означает, что уровень тяги явно недостаточен.
3. Тест с помощью зеркала. Это распространенный метод самостоятельной проверки «деятельности» дымохода. К трубе подносят небольшое зеркало. Появление конденсата — симптом, свидетельствующий о том, что с тягой имеются проблемы.
4. Проверка спичкой, свечой, зажигалкой. Если при поднесении к отверстию печи пламя начинается отклоняться в ее сторону, то никаких улучшений не требуется. Ровный огонь — признак ухудшившейся тяги. Если язычок отклоняется в сторону, то можно говорить о другом нежелательном явлении — об обратной тяге.

Если симптомы проблемы налицо, то действовать надо незамедлительно. Многие хозяева отмечают, что снижение тяги происходит в определенные промежутки времени. Однако и в этом случае имеет смысл создать усилитель тяги дымохода своими руками в кратчайшие сроки.

Какие меры можно предпринять?

В некоторых случаях операция «Усилитель тяги дымохода своими руками» может не потребоваться. Но это идеальный сценарий: когда устранить дефект можно другими способами. Их несколько.

1. Сначала пробуют канал прочистить. Простейший вариант — вызов специалиста, более сложный — самостоятельная работа с печным ершом.
2. Второй метод усиления тяги — увеличение (наращивание) трубы дымохода над крышей. В этом случае бывает достаточно добавить несколько сегментов. Такой способ рекомендуют применять, когда рядом находится высокое здание, или другие помехи.
3. Обустройство качественной вентиляции. Понятно, что любой прибор, работающий на топливе, является активным потребителем свежего воздуха. Если в проблемах с тягой виноват дисбаланс воздухообмена между внешней средой и отапливаемым помещением, то обеспечение бесперебойного поступления новых порций воздуха становится первостепенной задачей.

Последний вариант — приобретение специального устройства. Или его самостоятельное изготовление. Есть несколько вариантов, способных победить проблему.

Конструкции для увеличения тяги

Прежде чем рассматривать вопрос о том, как сделать усилитель тяги дымохода своими руками, нужно познакомиться с ассортиментом тех устройств, которые используют для этой цели. Они могут быть как механическими, так и электрическими. К таким приборам относится:

• дымовой вентилятор;
• дефлектор;
• ротационная турбина;
• флюгер.

На выбор устройства влияет несколько факторов. Всегда принимают во внимание конструкцию дымохода, высоту его участка, расположенного над кровлей, а также тип, мощность отопительного прибора. Нередко приходится учитывать соседние здания. Если поблизости есть высокие дома, то может потребоваться максимально эффективное оборудование, изготовленное на заводе.

1. Дымовой вентилятор. Электрический прибор не всегда является оптимальным вариантом именно для этой цели. Например, он будет «излишеством» для небольших печей и не слишком мощных котлов. Необходимость обеспечить прибору питание от сети относится к большим недостаткам этого варианта, поэтому такое решение не слишком популярно.
2. Дефлектор. Работа этого прибора основана на эффекте Бернулли, заключающегося в том, что при уменьшении диаметра канала и увеличении скорости ветра в трубе создается разреженность, которая способствует усилению тяги. Стандартный прибор состоит из верхнего цилиндра, нижнего стакана и колпака-конуса.
3. Ротационная, или роторная турбина (турбовент). «Специализация» этой конструкции — газовые отопительные приборы. Вращаясь, прибор способствует созданию разреженной области на верхнем участке канала. Его недостатком является невозможность работы в те дни, когда на улице стоит полный штиль.
4. Флюгер (флюгарка). Этот вариант всем известен, но в случае дымохода эта конструкция сильно отличается от обычной. Она защищает канал от дождя и порывов ветра, который препятствуют выходу дыма. В этих устройствах предусматривается дополнительный элемент — заслонка, регулирующая потоки.

Создать усилитель тяги дымохода своими руками можно, но далеко не каждый. Понятно, что электрический вентилятор не самый лучший выбор, скорее, наоборот. Ротационная турбина также довольно сложна для самостоятельного изготовления, потому что имеет большое количество различных деталей.

Усилитель тяги дымохода своими руками

У будущего автора остается всего два варианта: дефлектор и флюгер. Самой подходящей конструкцией для создания своими руками является первая. Преимущества дефлектора — более простая форма и такие же элементы, не слишком требовательные к мастеру. Существует относительно много вариантов изготовления дефлектора и более простых конструкций, выполняющих ту же функцию.

Простой дымник-колпак

С этим устройством справится любой мастер, потому что это простейший козырек, предназначенный для дымохода с прямоугольной печной трубой. Самым сложным этапом является подготовка чертежа, который потребует расчетов для определения размеров всех элементов конструкции.

После составления чертежа на его основе создают картонные лекала, с помощью которых из листа оцинкованной стали вырезают детали для дымника. Когда все шаблоны готовы, приступают к «практическим занятиям».

1. Первым делом с помощью изготовленного лекала на металлический лист мелом наносят контуры самого большого элемента — развернутого зонта конструкции.
2. Обязательно оставляют припуски в 20 мм, они необходимы для соединения деталей. Заготовку вырезают ножницами по металлу.
3. С помощью ножовки по металлу вырезают полосы (альтернатива — уголок), предназначенные для фиксации устройства на трубе.

Основную деталь сгибают, чтобы элемент превратился в зонт. В нужных местах заготовок просверливают отверстия. Детали фиксируют заклепками.

Дефлектор Григоровича

Это еще одна модель, которую нетрудно создать мастерам, не слишком представляющим, как создают усилитель тяги дымохода своими руками. Такая работа также подвластна практически всем без исключения.

В этом случае должны неукоснительно соблюдаться размеры металлического изделия:

• его высота обязана составлять 1,7 диаметра дымового канала;
• ширина диффузора — 1,3 диаметра;
• ширина колпака — 2 диаметра.

Надо знать, что любое отступление от этих размеров сделает конструкцию менее эффективной.

1. Точно так же, как и в предыдущем случае, сначала занимаются изготовлением лекал. Потом с их помощью контуры переносят на металлический лист, добавляя в местах нахлеста те же 20 мм.
2. Ножницами по металлу вырезают элементы конструкции, ножовкой — полосы либо уголки. Собирают изделие: в заготовках сверлят отверстия, помещают в них клепки и скрепляют детали.

Зафиксировать усилитель тяги на дымоходе можно двумя способами. Первый — использование сквозных отверстий, благодаря которым дефлектор надежно крепится в трубе. Второй — изготовление стяжного хомута из полос. Его фиксируют на оголовке трубы болтом с гайкой. Плюс у последнего способа есть: в этом случае нет необходимости сверлить трубу.

Другие похожие устройства делают аналогичным образом. Еще один простой пример — дефлектор ЦАГИ. Если дымоход прямоугольного сечения, то имеет смысл сделать переходник, конструкция которого тоже не обещает больших сложностей.

Если есть навыки работы с металлом, то работа вряд ли покажется невыполнимой или трудной. О том, как можно создать усилитель тяги дымохода своими руками, расскажет следующее видео:

виды устройств и инструктаж по врезке

Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.

Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.

В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.

Содержание статьи:

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

• при работе печи дым попадает в комнату;
• порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
• топливо трудно разжечь;
• даже сухие дрова сгорают медленно;
• открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Приточный клапан для усиления тяги

Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.

Недостатки очевидны:

1. Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
2. В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
3. Форточку нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха . Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.

Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха

Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.

Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.

Когда нужно увеличивать производительность дымохода?

Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.

Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации запас по объему дымоудаления.

Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.

Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть

Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.

Простые способы усиления тяги

Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.

Для начала старый дымоход нужно и грязи. Используют для этого специальные металлические ершики.

Если на этапе строительства каналы и труба не были утеплены, стоит . Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.

Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.

Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги

Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.

Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.

Вентилятор – преимущества и недостатки

Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.

Кроме того:

• активная система позволяет просто и с минимальными затратами усилить тягу;
• параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
• исключаются условия для обратной тяги;
• появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.

Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.

Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений

Но есть и недостатки:

• вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
• к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
• необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.

Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.

Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.

Требования к вытяжному устройству

Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.

Дымосос должен быть:

1. Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
2. Стойким к агрессивным газам.
3. Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
4. Водостойким. Погодные условия не должны препятствовать дымоудалению.
5. Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.

Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.

Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов

Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.

Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.

Монтаж вентилятора в дымоход

Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.

Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов

Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.

На следующих этапах:

• Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
• Подключают силовой кабель, соединяют датчики с проводами.
• Подают силовое напряжение, запускают дымосос.
• Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
• Завершают монтажные работы, убирают приспособления с крыши.
• Подключают датчики к системам управления энергоустановками.
• Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.

Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.

Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

Как улучшить тягу в дымоходе

Важнейшим параметром работы системы дымохода является тяга. Все знают, что она очень важна для работы печи или котла, но мало кто знает – а что же такое тяга? Этот параметр определяет скорость и объем движения дымовых газов по дымоходу. Она необходима для удаления газов и притока кислорода для поддержания процесса горения. Само явление тяги возникает из-за разной плотности холодного и горячего воздуха. Горячий менее плотен, и соответственно замещается холодным. Так происходит движение горячих потоков снизу-вверх.

Содержание статьи

Эффективность тяги может зависеть от нескольких параметров:

• Внутреннее сечение дымохода. Чем меньше его диаметр, тем быстрее скорость выхода горячих газов. Но при достижении определенного минимального размера они начнут попадать вовнутрь помещения. Если же труба слишком большая, то поток холодного воздуха может сформировать так называемую обратную тягу.
• Количество сажи, осевшей на стенках дымохода. Она может существенно снизить полезный диаметр трубы, что приведет к потере скорости тяги.
• Количество поворотов в дымоходе. Каждый поворот или отвод – это дополнительное препятствие для прохождения дыма.
• Герметичность системы. Если в конструкции есть щели, то через них в систему может попадать холодный воздух, образующий холодную завесу и препятствующий прохождению дыма.
• Погодные условия. Низкое атмосферное давление и высокая влажность уменьшают скорость замещения горячего воздуха холодным в отопительном приборе.

Данные факторы являются основными, но не единственными. Чаще всего тяга зависит от правильного расчета конструкции дымохода – оптимальное сечение и количество угловых элементов.

Несоблюдение вышеизложенных условия зачастую и является причиной плохой тяги. Но как можно определить этот показатель без специальных приборов и устройств?

Определение тяги самостоятельно

Если эффективность работы печи (котла) заметно ухудшилась, то есть несколько способов проверить тягу. Можно воспользоваться специальным прибором – анемометром, но в большинстве случаев его приобретение для домашнего пользования неэффективно в экономическом плане. Лучше всего прибегнуть к проверенным народным методам:

1. Свеча. Если зажечь свечу, поднести ее к дымоходу и сразу же потушить,- то по направлению движения дыма можно увидеть – есть ли тяга.
2. Степень задымленности в помещении.
3. Тонкий листок. Степень его отклонения может говорить о наличии тяги.

После того, как проблема была определена, можно приступать к ее решению.

Способы улучшения тяги

Существует несколько способов улучшить тягу, и каждый из них по-своему эффективен. Но прежде чем приступать к реализации одного из них следует сделать ряд профилактических процедур с самой конструкцией дымохода:

• Чистка от сажи (об этом читайте тут). Для этого используют специальный набор, состоящий из ерша, грузила и стального канатика.

Для этого необходимо подняться на крышу и в выходную часть дымохода опустить ерш по всей протяженности трубы. Далее поступательными движениями начать прочищать стенки дымохода. При этом в печь начнут падать пласты сажи, которые потом извлекаются.

• Полная герметизация дымохода. Пользуясь одним из вышеописанных методов необходимо проверить конструкцию на отсутствие щелей или отверстий. Данная проблема характерна для кирпичных дымоходов, когда в процессе эксплуатации происходит частичное разрушение кладки.

Если после этих мер тяга не улучшилась, то нужно прибегнуть к более радикальным способам.

Регулятор тяги

Этот прибор устанавливается на выходной патрубок дымохода.

После предварительной регулировки он компенсирует давление в трубе с внешним давлением. При этом происходит не только нормализация работы отопительного прибора, но и скорость тяги имеет величину одинаковую, независимо от внешних погодных условий.

Стоит отметить, что регулятор способствует повышению КПД работы всей отопительной системы.

Дефлектор

Данный дополнительный элемент конструкции также ставится на внешнюю часть дымохода.

Его внешний диаметр намного превышает сечение самого дымохода. Это необходимо для возникновения эффекта падения давления при обтекании воздушным потоком препятствия. Т.е. когда конструкция дефлектора обтекается воздушным потоком, внутри его создается область низкого давления, которая способствует возникновению условий для лучшей скорости тяги.

Дымоходный флюгер

Оригинальная конструкция, которая способна не только улучшить тягу , но и защитить дымоход от попадания в него атмосферных осадков.

В основе его работы лежит принцип дефлектора и вывод дымовых газов только с подветренной стороны. Это позволяет уменьшить внешнее воздушное сопротивление и тем самым нормализовать скорость тяги.

 Дымовой вентилятор

Один из самых эффективных методов, который заключается в установке специального вентилятора на дымоход.

Внутри этой конструкции расположена вентиляционная система, создающая искусственный воздушный поток в дымоходе. Он создает разряженную воздушную область внутри дымохода, тем самым улучшая условия возникновения хорошей тяги. Но для его установки понадобится подключение электрической линии, что не есть совсем удобно, та как при этом необходимо будет соблюсти все правила техники безопасности.

Как видно из всего вышесказанного, улучшить тягу в дымоходе можно, причем делается это эффективно и быстро. Но для выбора оптимального метода лучше всего воспользоваться советами профессионалов, которые внимательно проанализируют состояние дымохода.

Как усилитель тяги дымохода своими руками — фото и пошаговое видео

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Содержание статьи

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.


   Клубы дыма — верный признак наличия обратной тяги

2. По цвету пламени. Посмотрев на цвет пламени, можно проверить уровень силы тяги. Если пламя внутри топки имеет белый оттенок и потрескивает во время горения, тяга избыточно сильная. Оранжево-красный цвет говорит о недостаточной тяге. Если дымоход спроектировать правильно, пламя имеет ровный золотисто-желтый оттенок.
3. С помощью спички. Если зажечь спичку, свечу или другой источник огня и поднести к отопительному прибору, пламя должно отклонится к топке. Если оно остается ровным, можно быть уверенным, что тяги нет. При отклонении пламени в противоположную от топки сторону, присутствует обратная тяга в дымоходе.


   Проверка тяги в дымоходе с помощью спички

4. С помощью зеркальца. Еще один метод проверить силу тяги внутри дымохода – поднести карманное зеркало к топке. Появление конденсата на его зеркальной поверхности означает, что удаление дыма затруднено.

Способы проверки тяги

Проверка тяги свечой

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

• Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
• Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
• Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
• Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.


  Факторы, влияющие на силу вытяжки

• Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
• Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
• Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер.


  Ослабление тяги из-за погодных условий

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.


   Нормы высоты дымоходной трубы для обеспечения тяги

3. Установка ротационных турбин. Это устройство, устанавливаемое на оголовок дымохода, состоит из одного или нескольких винтов. Под воздействия ветра турбины вращаются и создают разрежение воздуха, для достижения большей разницы между внутренним и наружным давлением. Применение турбин эффективно лишь в ветреную погоду, их рекомендуют использовать, если температура дыма на выходе из дымохода не более 200 градусов.


   Ротационные турбины

4. Использование специального дефлектора. Специальные модели дефлекторов имеют особую аэродинамическую форму. За счет свойства воздуха понижать давление при эффекте падения во время прохождения препятствия в дефлекторе создается зона разрежённости, стимулирующая дым покидать трубу. Эффективность аэродинамических дефлекторов заметна только в ветряную погоду.


   Аэродинамический дефлектор

5. Усилитель тяги. Устройство для автоматического регулирования тяги представляет собой колпачок в виде зонтика с термодатчиком, устанавливаемый на трубу дымохода. Термодатчик анализирует температуру выходящих газов и срабатывает самостоятельно. Усилитель тяги сохраняет в дымоходе давление в пределах 10-35 Па, оптимизируя работу отопительного прибора и расход топлива.
6. Дымосос. Если эффекта от предыдущих способов нет, на трубы устанавливают дымосос, снабжённый винтом и электромотором. В ветряную погоду винт крутится самостоятельную, если движений воздуха нет, срабатывает электрический мотор и приводит его в движение.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Видео-инструкция

Обратная тяга в дымоходе: причины и способы устранения

Камин в собственном доме – мечта любого романтика. Кто из нас не стремился зимним вечером оказаться в уютном кресле у собственного камелька, чтобы блаженно впитывать всем телом тепло, распространяемое живым огнем.

Вот только дым, заполняющий помещение и не желающий идти в дымоход, в эту идиллическую картину никак не вписывается. Обратная тяга в дымоходе – так называется это неприятное явление. Почему она возникает и как с нею бороться? Информацию об этом мы собрали для вас и предоставили в этой статье.

Также уделили внимание способам проверки тяги в дымоходе и детально рассмотрели лучшие варианты решения проблемы с тягой.

Содержание статьи:

Что такое обратная тяга?

Прежде чем разбираться в причинах этого явления, следует понять суть происходящего. Отопительное устройство, установленное в доме, совместно с дымоходом образуют вытяжную конструкцию.

Давление воздуха внутри устройства и снаружи него не одинаковое. Из-за этой разницы в давлении и возникает тяга – аэродинамический направленный поток дымовых газов.

Безопасная и эффективная работа отопительного устройства предполагает, что продукты сгорания будут перемещаться от горящего топлива по дымоотводящим путям. Воздушные массы в дымоходе имеют меньшую плотность, в результате чего и стремятся вверх. На их место поступает более холодный наружный воздух. Именно таким и должна быть смена потоков в идеале.

Обратная тяга – это не только неприятное, но и опасное явление, последствия которого могут проявиться ухудшением здоровья людей и домашних любимцев

Но иногда возникает явление, называемое обратной тягой. В этом случае дым, образующийся в результате сгорания топлива, направляется не наружу через дымоход, а внутрь помещения.

Возникновение обратной тяги – это не просто неприятное, но и опасное явление. Проникновение продуктов сгорания в помещение приводят к серьёзным отравлениям, а угарный газ несет смертельную опасность.

Первыми признаками сбоя при перемещении воздушных масс может быть не только дым, поступающий в помещение, но и быстро закоптившееся стеклянное окошечко в дверце топки. Сначала тяга может быть просто слабой, но, если не принимать меры, со временем она станет обратной.

Порой возникает ещё одно явление, связанное с перемещением дыма, – воздушный поток на кратное время меняет своё направление на противоположное. Так возникает опрокидывание тяги.

Причины возникновения обратной тяги

Существует несколько причин для возникновения обратной тяги. Основной из них можно считать допущенные ошибки в процессе . Возможно, при её сооружении были нарушены правила применения строительных материалов.

Проблема такого рода вообще не возникнет, если конструировать дымоход с соблюдением существующих стандартов: поворот нужно делать на 90°, а отвод располагать под углом в 45°. Особое внимание следует уделять форме сечения дымохода.

Самой подходящей формой является круг. Если в конструкции будут присутствовать углы, могут возникать завихрения, препятствующие отведению газов.

Профессия трубочиста, как видите, ещё не утратила своей актуальности, а, с увеличением числа частных коттеджей, даже стала ещё более востребованной

Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл нагревается довольно быстро, но так же стремительно он и остывает. А холодный воздух, как известно, опускается вниз.

К часто встречающимся можно отнести следующие причины, почему нет тяги в вашем дымоходе:

• Непроходимость дымохода. Очень может быть, что он попросту засорен мусором или закопчен в результате длительной эксплуатации. Быстрое закопчение может происходить и в том случае, если дымоход составлен из труб разного диаметра. Делать этого ни в коем случае нельзя.
• Ошибки в расчете. Неправильно рассчитанное поперечное сечение прохода для дыма. Довольно часто при проектировании конструкции неспециалистами возникают диспропорции в размерах элементов устройства: топочной камеры и дымохода. Мощная печь, например, может производить больший объём продуктов сгорания, чем узкий дымоход способен вывести. Поэтому нужно внимательно выполнять .
• Ошибки проектирования. Высота системы отведения дыма недостаточна для её эффективной работы. Малая протяженность дымоходной трубы может стать причиной недостаточной разницы в давлении. Оптимальная высота трубы дымохода составляет пять – семь метров.
• Сужение дымовых каналов. В путях отведения дыма есть узкие и горизонтально направленные участки. В таких местах сажа накапливается особенно активно, что мешает свободному перемещению дыма.
• Ветровой подпор. Дымоход расположен в области «ветрового подпора». Причиной подпора может стать, например, высокое строение, расположенное рядом с дымоходом.
• Неправильно организованная вентиляция помещения. Отсутствие вентиляции или неграмотное ее устройство приводит к отсутствию нужного объёма приточного воздуха. Поэтому важно уделить особое внимание в частном доме.

Если конек кровли расположен выше уровня дымохода, то опрокидывание тяги может происходить при возникновении сильного ветра.

Галерея изображений

Фото из

Обратная тяга — значимый показатель нарушения работы не только системы дымоудаления, но и непосредственно связанного с ней отопительного агрегата

Появление обратной тяги может указывать на формирование наростов сажи внутри дымового канала, которые способны возгораться

Основная опасность связана с поступлением в помещение угарного газа, угрожающего серьезными отравлениями домочадцам

Для того чтобы отвод дымообразных продуктов горения производился регулярно и правильно, необходимо в процессе сооружения трубы соблюдать требования строительных нормативов

Перед сооружением дымовой трубы необходимо сделать проект и выбрать нормативное сечение дымового канала. Он должен обеспечивать полноценный вывод токсичных веществ за пределы дома

Высоту дымового канала определяют в соответствии с расстоянием от нее до конькового хребта скатной крыши. Обратная тяга неизбежна, если оно меньше 1,5, а труба ниже конька

Если из-за наростов сажи сильно сужен дымовой канал, отвод будет замедлен. В итоге тяга может упасть совсем

Расположение дымовой трубы следует планировать так, чтобы она не оказалась в зоне ветрового подпора. Его могут создать большие деревья, высокие здания рядом, конструктивные элементы самого дома

Катастрофические последствия обратной тяги

Возгорание осадка на стенках дымохода

Поступление в помещение угарного газа

Сооруженная по правилам дымовая труба

Слишком узкий дымовой канал

Недостаточная высота дымовой трубы

Заросший сажей дымовой канал

Дымоход в зоне ветрового подпора

Атмосферные показатели тоже не стоит исключать из числа причин образования обратной тяги. Высокая влажность внешнего воздуха, а так же сильные порывы ветра могут стать причиной образования обратного движения дыма.

То же явлением можно наблюдать и в том случае, когда дома воздух холоднее, чем на улице. Из-за разницы в давлении может возникать сильный запах гари.

Чтобы не допустить отравления, следует хорошо проветрить помещение. Одновременно оно хотя бы немного прогреется. Нарушить тягу способен и ветер, образующий завихрения воздушных потоков на крыше. Такому явлению способствует неправильное направление оголовка относительно конька крыши.

При строительстве бани нужно так расположить топку, чтобы дымоход находился внутри помещения, потому что, если расположить его снаружи, в трубе будет образовываться конденсат

Место монтажа дымохода тоже имеет значение. Например, если речь идёт об отоплении бани, эту часть конструкции можно расположить во внутренней части постройки.

Такое решение позволит лучше прогревать помещение, обеспечивая даже в сильные морозы приличную тягу. Если же трубу разместить вдоль наружной стены, обогрев займет больше времени, а в самой трубе может образоваться конденсат.

Способы проверки тяги в дымоходе

Факт присутствия обратной тяги можно выявить ещё на ранней стадии возникновения проблемы, до того, как дым станет заполнять ваш дом.

Начнем с народных способов. Можно оторвать кусок туалетной бумаги и поднести его к отопительному прибору. Туалетная бумага – достаточно тонкий материал, чтобы хорошо реагировать на движение воздуха. Посмотрите, в какую сторону отклоняется листок. Если он колеблется в сторону помещения, то присутствует обратная тяга.

Проверять тягу можно разными народными способами, в том числе и с помощью свечки: направление пламени свечи подскажет вам и вектор тяги

Точно такой же эксперимент можно произвести при помощи сигаретного дыма. Выглядит это ещё нагляднее. Сигаретный дым безошибочно укажет вам направление тяги.

Качество тяги можно определить и понаблюдав за пламенем в системе отопления. Белое пламя и гул в дымоходе говорит о слишком сильной тяге, что тоже не хорошо, так как приводит к перерасходу топлива. Хороший результат работы выглядит так: пламя имеет золотисто-желтый цвет, горение происходит стабильно и равномерно.

Анемометр (ветрометр) – это популярный прибор, которым пользуются специалисты, которые в силу своей профессии проверяют тягу функционирующего дымохода

Для проверки научными методами нам необходимо вооружиться аппаратурой. Наиболее доступным для рядовых пользователей прибором является анемометр (ветрометр). Внешний вид прибора, его разновидности представлены в видеоролике, который размещен в финальной части этой статьи.

Галерея изображений

Фото из

Нормальная работа печи и дымового канала

Закопченная топка — показатель нарушения тяги

Темно-красное пламя во время горения

Дефлектор против падения тяги

Варианты решения проблемы с тягой

Как выяснилось, причины для возникновения обратной тяги могут быть разными. Поэтому стандартных решений не существует. Нужно искать вариант, соответствующий проблеме в каждом отдельном случае.

Если выводящие пути заблокированы мусором или сажей, то потребуется . Если же пути неправильно спроектированы, конструкцию придется полностью демонтировать и собирать заново.

Если дефект заключается в медленной эвакуации продуктов горения, есть несколько способов, как улучшить прямую тягу в дымоходе. Существуют устройства, помогающие активизировать этот процесс.

Вариант #1 – дефлектор и его разновидности

В решении проблемы, как дополнительно увеличить тягу дымохода, может помочь дефлектор. Он устанавливается на верхнюю часть дымохода. Это устройство «подсасывает» дым, находящийся в шахте дымохода, используя для достижения этой цели силу ветра.

Дефлекторы – это целый ряд устройств, имеющих единое функциональное предназначение: улучшение тяги, предотвращение обратного движения продуктов горения топлива

На дефлектор возлагается сразу несколько функций:

• защита шахтного канала от внешнего засорения и атмосферных осадков;
• усиление тяги в дымоходе;
• гашение искр, возникающих при неполном сгорании топлива.

Работа этого приспособления основана на законах физики. Когда газ перемещается по сужающейся трубе, его поток ускоряется. При этом давление, которое он оказывает на стенки шахты, уменьшается. Возникает зона разряжения.

Дефлектор, установленный на дымоход, создаёт эту зону разряжения, когда воздух проходит внутри сужающегося канала в его конструкции. Газы устремляются в разряженную зону, находящуюся в устье дымохода, и, с помощью тяги, усиленной ветром, выводятся из трубы.

Материалом для изготовления наиболее востребованных дефлекторов являются алюминий, нержавеющая сталь и оцинковка, хотя встречаются и дорогостоящие изделия из меди, хорошо противостоящей коррозии

Даже самые простые дефлекторы способны повысить эффективность отвода дыма на 20%. Наличие такого устройства создаёт огромные преимущества для отопительной системы, поскольку содействует полному сгоранию топлива и лучшей теплоотдаче. Поэтому оно пользуется заслуженной популярностью и спросом.

Обычно в состав дефлектора входят два цилиндра – верхний и нижний, а также патрубок, соединенный с нижним цилиндром, защитный колпак и кронштейны, предназначенные для фиксации деталей.

Верхний цилиндр не является обязательным элементом устройства. Модель без него состоит из следующих элементов:

• нижний цилиндр, монтирующийся на выводящую дым трубу;
• диффузор – элемент, рассекающий потоки воздуха;
• два колпака – прямой и обратный.

Самые дорогие дефлекторы производят из меди. А вообще-то для их создания используют керамику и пластик, нержавейку, алюминий и оцинковку. Алюминиевые и стальные изделия считаются наиболее популярными.

Несмотря на общность функций, дефлекторы бывают очень разными. Они отличаются не только своим внешним видом, но и устройством, а также чувствительностью к воздушным потокам.

Сложный в изготовлении, но очень привлекательный шаровидный дефлектор смотрится весьма футуристично, хотя и является замечательным функциональным устройством

Классическими считают следующие модели дефлекторов:

• тарельчатый;
• вентиляционный ЦАГИ;
• устройство Григоровича;
• Н-образный;
• шарообразный «Волпер».

Кроме всеми признанной классики есть и относительно новые модели, отличающиеся необычными конструктивными решениями. Это вращающаяся модель и изделие «флюгер». В основе их работы лежат всё те же законы физики, о которых уже говорилось выше.

Не хотите тратиться на покупку дефлектора? И не нужно – его вполне под силу изготовить своими руками, используя подручные материалы. А как это правильно сделать мы .

Вариант #2 – специальная заслонка-шибер

При возникновении проблем с печкой, следует проверить положение шибера. Шибер – это заслонка, которая предназначена для регулировки тяги. Устанавливают его обычно на неутепленном первом метре трубы дымохода. Эта заслонка позволяет делать работу отопительного оборудования максимально эффективным.

У этого приспособления несколько функций:

• после прогорания топлива с его помощью перекрывают трубу, что позволяет на длительный срок сохранить тепло;
• в качестве регулятора тяги шибер используется для изменения сечения дымохода: при избыточной тяге, например, дымовой канал можно сузить;
• при его участии можно контролировать качество сгорания топлива.

Материалом для изготовления шибера служит, как правило, нержавеющая сталь, толщина которой составляет 1 мм. Благодаря полированной поверхности изделия с него легко удаляется сажа.

Температура, которую способна выдержать такая задвижка, не превышает 900 °C. Она достаточно прочная и обладает невысоким коэффициентом термического расширения.

Выдвижная заслонка не должна полностью перекрывать створ дымохода: 85% – это тот показатель, который обеспечивает нормы безопасности при эксплуатации отопительных приборов

Шибер представлен двумя моделями:

• горизонтальная выдвижная пластина, которую чаще всего применяют в кирпичных дымоходах;
• поворотный шибер или дроссельная заслонка.

Дроссельной заслонкой называют всё ту же пластину, которая закреплена на вращающейся оси, помещенной внутрь дымовой трубы или патрубка.

Контуры пластины поворотного шибера повторяют сечение дымохода, что позволяет ей почти полностью перекрывать трубу, когда отопительный прибор не работает

В виду простоты конструкции несложно своими руками. Такая самоделка в эксплуатации будет ничем не хуже покупного изделия.

Вариант #3 – стабилизатор работы дымохода

Изделие с таким говорящим именем иначе называют прерывателем. Это механизм, который автоматически и дозировано подаёт в дымоход воздух, позволяя оптимизировать работу системы отопления, не привлекая к ней человека. Чтобы не создавалось избыточное давление, прерыватель оснащен предохранительной заслонкой.

Для производства стабилизатора тяги дымохода применяют нержавеющую сталь. Максимальная температура, которую может выдержать это устройство, составляет 500 °C.

Установленный на дымоход стабилизатор тяги необходимо отрегулировать в соответствии с теми рекомендациями, которые вы найдете в руководстве по эксплуатации вашего котла отопления

Суть работы стабилизатора заключается в том, что с его помощью происходит автоматическое добавление холодного воздуха непосредственно в дымоход. При этом температура и скорость перемещения газа внутри трубы снижаются. В результате повышается эффективность использования сжигаемого топлива без каких-либо изменений в режиме работы самого отопительного прибора.

Устанавливается прерыватель, как правило, на трубу дымохода. При этом расстояние от него до нагревательного прибора (котла) должно составлять не менее 0,5 метра. Прерыватель должен находиться только внутри помещения.

Поскольку его функционирование базируется на системе точно сбалансированных грузиков, влияние природных факторов на работу этого устройства необходимо исключить.

Настройку стабилизатора можно считать завершенной, когда на его регуляторе будет выставлено значение минимальной тяги в соответствии с данными, указанными в инструкции по эксплуатации вашего отопительного котла. Устанавливать следует либо точный параметр, либо на деление выше рекомендованного.

Кроме применения перечисленных приборов, для предотвращения обратной тяги можно удлинить трубу дымохода, максимально её выпрямив. Изгибы и резкие повороты шахты увеличивают кавитацию при выведении газов наружу.

Выводы и полезное видео по теме

Если проблема с тягой не проявляется клубами дыма по всем комнатам, это не значит, что её нет. Выявить её поможет прибор, с устройством которого можно ознакомиться, посмотрев вот этот ролик.

Это изделие, возможно, спасёт вашу жизнь, вовремя обратив внимание на проблему, поскольку угарный газ, например, не имеет ни цвета, ни запаха.

В этом ролике содержится информация о внешнем виде дефлектора ЦАГИ и его составных частях. Вы можете увидеть, как самостоятельно соорудить это приспособление.

Если вы чувствуете в себе силы для самостоятельного изготовления стабилизатора тяги, то это видео станет для вас настоящим руководством к действию.

Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор.

У вас возникла проблема с тягой в дымоходе и вы пытаетесь решить ее своими силами? Вы нашли ответы после прочтения нашей статьи? Или у вас все еще остались неразрешенные вопросы, которые мы упустили? Не стесняйтесь, задавайте их в блоке комментариев, а мы постараемся прояснить эти моменты.

методы борьбы с обратной тягой

Большинство отопительных приборов не могут нормально функционировать без грамотно обустроенного дымохода. Его нормальная работа предполагает обеспечение достаточной тяги. Она образуется в дымоотводящем канале из-за разностей температур и плотностей дыма и воздуха. Этот параметр – один из важнейших, он определяет эффективность оборудования. Недостаточная, а тем более обратная тяга в дымоходе не дает токсичным продуктам сгорания выходить в атмосферу. Они поступают в жилое помещение, что опасно для здоровья людей и не соответствует противопожарным нормам.

Причины появления обратной тяги

Тяга, удаляющая дым от работающего отопительного прибора, считается достаточной, если ее значения находятся в пределах от 10 до 20 Па. При меньших показателях газы будут поступать в комнату. Появление обратной тяги связано с несколькими причинами:

• Дефект конструкции. В его основе чаще всего лежит неверно рассчитанное соотношение между топкой и диаметром или высотой дымохода.
• Недостаточная высота дымоотвода, что приводит к образованию небольшой разницы в давлении и, соответственно, недостаточной тяге.
• Экстремальные климатические условия: туман или дождь, повышенная влажность, сильный ветер, высокая температура воздуха.
• Большое количество узких дымооборотов, которые задерживают газы внутри сооружения.
• Конек крыши расположен выше уровня дымоотводящего канала. Определенное направление ветра в таком случае даст резкое «опрокидывание» тяги.
• Большее по высоте здание или другое сооружение, расположенное неподалеку от трубы, образует так называемую зону ветрового подпора, которая препятствует нормальной тяге.
• Недостаток приточного воздуха и сложности с внутренней вентиляцией.

Мастера предлагают в первую очередь обращать внимание именно на эти факторы, поскольку именно они чаще всего становятся причинами проблемы. Хотя в некоторых случаях могут возникнуть и другие повреждения. А возможно вам всего лишь нужно прочистить засорившийся дымоотводящий канал.

Статья в тему: Как прочистить дымоход: обзор лучших 3-х способов очистки дымоотвода от сажи

Какими способами можно усилить тягу?

Начинать работы следует с определения тяги в дымоотводящем канале. В идеале это можно сделать с помощью специального прибора. Наиболее доступный из них – анемометр. Устройство позволяет замерить тягу при условии, что скорость воздушного потока больше 1 м/с. Меньшие значения он, скорее всего, не определит. Однако нужно учитывать, что если проводить замеры в межсезонье, когда разница температур между помещением и улицей минимальна и воздушные потоки практически отсутствуют, анемометр выдаст недостоверную информацию. Для точных замеров используются высокочувствительные приборы, с которыми работают специалисты.

Можно попытаться оценить тягу с помощью народных способов. Самый простой и банальный – визуальный. Если в помещении заметен дым, значит тяга отсутствует. Так же можно проанализировать цвет пламени. Белые оттенки и гул свидетельствуют о чрезмерной тяге, темные апельсиновые оттенки – о недостаточной. Золотисто-желтые тона пламени – признак нормальной тяги. Еще один визуальный метод – оценка отклонения пламени горящей спички, дыма от сигареты или тонкого листа бумаги, поднесенных к дымоходу. Зеркальце, установленное в дымовом капюшоне, и обращенное в сторону дымового канала не должно запотевать. Конденсат на стекле – сигнал о проблемах с дымоудалением.

Отклоняющееся в сторону дымохода пламя свечи наглядно свидетельствует о наличии хотя бы небольшой тяги. Точные значения может определить только специальный прибор

Если были выявлены проблемы с отводом дыма, помочь может установка различных вариантов усилителей тяги в дымоходе.

Способ #1 — установка дефлектора

Данное аэродинамическое устройство усиливает тягу в дымоотводящем канале за счет отклонения потоков воздуха. В работе прибора используется эффект падения давления в момент обтекания воздухом препятствий. Выпускаются различные модели дефлекторов. Их подбирают по значениям ветровой нагрузки и диаметру дымохода. Эффективность устройств увеличивается в ветреную погоду. При отсутствии ветра они практически бесполезны и даже ухудшают тягу.

Дефлектор отклоняет воздушные потоки и за счет этого усиливает тягу в дымоходе. Существует множество моделей этого устройства

При выборе прибора следует отдавать предпочтение вариантам, выполненным из нержавейки. Они устойчивы к коррозии, высоким температурам и более долговечны.

Способ #2 — монтаж стабилизатора

Устройство представляет собой расширение в виде зонтика на дымовой трубе. Снизу предполагается открытый участок для беспрепятственного доступа воздуха. Особая конструкция стабилизаторов тяги дымохода позволяет осуществлять полный контроль уровня воздушного потока.

Под колпак зонтика может быть установлен датчик, регистрирующий температуру поднимающихся газов. При ухудшении тяги скапливающиеся продукты сгорания будут нагревать термодатчик, и он сработает.

Схема для самостоятельного изготовления стабилизатора (d — диаметр, от него рассчитываются все остальные детали)

Способ #3 — увеличение высоты дымового канала

Наиболее простой способ, как существенно увеличить тягу в дымоходе – добавить высоту трубы. При этом следует руководствоваться здравым смыслом. Принято считать, что оптимальные размеры дымового канала составляют порядка 5-6 м от верхней части трубы до колосниковой решетки. Этими параметрами и нужно руководствоваться. Кроме того нужно учитывать, что снижают тягу наклонные и горизонтальные участки дымоотвода, их лучше всего избегать.

Способ #4 — использование ротационных турбин

Устройство усиливает тягу за счет использования энергии ветра в турбине, установленной над оголовком дымоотвода. Турбинная насадка вращается всегда в одном направлении и создает разрежение над дымовым каналом. Кроме того конструкция прибора защищает трубу от осадков и возможности попадания внутрь мусора. Недостатком устройства можно считать невозможность его функционирования в безветренную погоду. Кроме того в сезон, когда отопление отключено, турбина продолжает работать и может создавать повышенную тягу.

Эффективность и безопасность работы отопительных приборов во многом зависит от тяги в дымоотводящем канале. При первых признаках проблем следует проверить, почему в дымоходе нет тяги или она недостаточна, и сразу же устранить неисправности. Проникновение угарного газа в помещение чрезвычайно опасно для проживающих здесь людей. Ремонтные работы можно выполнить самостоятельно или пригласить специалистов, которые гарантировано восстановят тягу и сделают эксплуатацию отопительного прибора совершенно безопасной.

Вращающаяся турбинная насадка создает разрежение над дымоотводящим каналом, что усиливает тягу. Кроме этого устройство предотвращает попадание осадков и мусора внутрь дымохода

Видео — самодельный регулятор тяги

Напоследок мы хотим предложить вам к просмотру видео, в котором рассказывается, как самостоятельно сделать ручной регулятор тяги в виде дополнительного дымоходного звена:

Оцените статью:

Поделитесь с друзьями!

Как увеличить тягу на бетонной проезжей части | Home Guides

Обычная процедура для обеспечения хорошего сцепления на подъездной дорожке с уклоном — это «расчесывание» или создание серии легких линий, перпендикулярных склону, на свежеуложенном влажном бетоне. Этого не делают на некоторых типах бетонных конструкций, включая штампованные или другие декоративные поверхности. В таких случаях вы можете нанести на слишком гладкую бетонную поверхность герметизирующее покрытие, в которое будут встроены частицы песка, чтобы обеспечить лучшее сцепление.Зернистость может быть приобретена как добавка к обычным покрытиям или уже смешана с продуктом покрытия. Как правило, не рекомендуется наносить продукт, содержащий песок, с помощью распылителя, поскольку частицы имеют тенденцию забивать сопло.

Выберите фрикционное покрытие, которое наилучшим образом соответствует вашим потребностям и климату. Выбор включает полиэтилен, кварцевый песок и шарики оксида алюминия, смешанные с акриловым покрытием. Имея такой довольно широкий выбор товаров, проконсультируйтесь со специалистом в вашем магазине товаров для дома.

Выберите день, когда не ожидается дождя и будет умеренная температура (от 70 до 90 градусов для большинства продуктов) для нанесения покрытия на поверхность.

Перегородите подъездную дорожку шлагбаумом или припарковав машину напротив входа. Вы не хотите, чтобы кто-то ездил по бетонной поверхности, пока работа не будет сделана.

Глубоко очистите бетонную подъездную дорожку обезжиривающим очистителем; если подъездная дорожка новая и еще не грязная, можно использовать обычное мыло и воду.Смешайте выбранный вами очиститель в соответствии с инструкциями производителя, нанесите его ведром или механическим распылителем и сотрите стойкие пятна специальной щеткой.

Тщательно промойте подъездную дорожку, чтобы удалить все следы грязи и очистителя, и дайте ей полностью высохнуть, прежде чем продолжить. Держите водителей и пешеходов подальше от чистой подъездной дороги, чтобы на нее не попала грязь или загрязнения.

Смешайте зернистую добавку с базовым компаундом в соотношении, рекомендованном производителем, и энергично перемешайте компаунд с помощью палочки для перемешивания или красящей лопатки, чтобы обеспечить равномерное распределение песка.Если у вас есть предварительно смешанный вид, вам не нужно добавлять зерно, но оба типа необходимо сначала хорошо перемешивать, а затем периодически во время работы, пока работа не будет завершена. Зернистые частицы имеют тенденцию быстро выпадать из раствора. Убедитесь, что на дне ведра не скопилась песчинка.

Окуните малярный валик в смесь и слегка проведите им по сетке малярного валика, чтобы удалить излишки краски. Это будет непростая работа, потому что герметик не имеет густой текстуры.

Нанесите герметик на участок проезжей части и быстро двигайтесь вперед и назад по этой начальной линии под прямым углом к ​​ней. Слегка перекрывайте каждый мазок, чтобы обеспечить полное и равномерное покрытие без образования луж. Работайте частями, соответствующими количеству герметика, которое вы можете нанести на малярный валик, и работайте быстро, чтобы герметик распределился равномерно, прежде чем он впитается в бетон.

Часто перемешивайте, чтобы песок оставался в растворе, и продолжайте покрывать небольшие участки, пока подъездная дорожка не будет полностью покрыта.Не оставляйте комков или луж. Объект представляет собой тонкий ровный слой герметика.

Дайте первому слою полностью высохнуть перед нанесением второго. Время высыхания зависит от типа используемого продукта. Не допускайте движения пешеходов и транспортных средств к проезжей части до полного высыхания первого и второго слоев.

.

Автомобиль — Сила тяги

Сила тяги между колесом автомобиля и поверхностью может быть выражена как

F = μ _t W

= μ _t ma _g (1)

, где

F = тяговое усилие или сила, действующая на колесо с поверхности (Н, фунт _f )

μ _t = коэффициент сцепления или трения между колесом и колесом поверхность

W = вес или вертикальное усилие между колесом и поверхностью (Н, фунтов _f ) )

м = масса на колесе (кг, гильз )

a _g = ускорение свободного падения (9.81 м / с ² , 32,17405 фут / с ² )

Коэффициенты сцепления для обычных автомобильных шин

Пример — тяговое усилие на ускоряющемся автомобиле

Максимальное тяговое усилие , доступное от одного из двух задних колес автомобиля с приводом от задних колес — с масса 2000 кг равномерно распределяется по всем четырем колесам — по мокрому асфальту с коэффициентом сцепления 0.5 — можно рассчитать как

F _{one_wheel} = 0,5 ((2000 кг) (9,81 м / с ² ) / 4)

= 2453 Н

Сила тяги от обоих задних колес

F _{both_wheels} = 2 (2452 Н)

= 4905 Н

Примечание! — что во время разгона сила двигателя создает момент, который пытается повернуть транспортное средство вокруг ведущих колес. Для автомобиля с задним приводом это выгодно за счет увеличения вертикальной силы и повышенного сцепления с ведущими колесами.Для автомобиля с передним приводом тяговое усилие будет уменьшаться при ускорении.

Максимальное ускорение автомобиля в этих условиях можно рассчитать с помощью Второго закона Ньютона как

автомобиль = F / m

= (4904 Н) / (2000 кг)

= 2,45 м / с ²

= (2,45 м / с ² ) / (9,81 м / с ² )

= 0.25 г

где

a _{автомобиль} = ускорение автомобиля (м / с ² )

Минимальное время для разгона с 0 км / ч до 100 км / ч может быть вычислено как

dt = dv / a _{автомобиль}

= ((100 км / ч) — (0 км / ч)) (1000 м / км) (1/3600 ч / с) / (2,4 м / с ² )

= 11,3 с

где

dt = затраченное время (с)

dv = изменение скорости (м / с)

Калькулятор ускорения автомобиля

Этот калькулятор можно использовать для расчета максимального ускорения и минимального времени разгона автомобиля на различных поверхностях.

масса автомобиля (кг)

коэффициент тяги

шт. тяговых колес

конечная скорость (км / ч)

.

Тракция — Мануальная терапия — Физиотерапия — Лечебные процедуры

Что такое тяга?

Тракция — это мануальная техника, предназначенная для уменьшения давления на пораженные позвоночные диски, которые вызывают боль. Тракция — это ручное «растяжение» позвоночника, которое снижает давление на диски и, следовательно, уменьшает боль человека.

Вверху: терапевт использует валик из поролона для повышения эффективности вытяжения.

Как помогает тяга?

Диск — это круглая структура, которая находится между каждым позвонком в позвоночнике.У него жесткий внешний слой, окружающий мягкие внутренние ткани. Когда диск находится под давлением и повреждается, жесткий внешний слой повреждается, а мягкая внутренняя часть выступает через зазор. Этот выступ сдавливает близлежащие нервы, вызывая боль. Тяга отводит позвонок от диска, снимая давление на диск. Это помогает мягкой части диска вернуться в диск. Это разжимает нерв и уменьшает боль. Это также помогает увлажнить диск.

Вверху: Терапевт, применяющий вытяжку для облегчения боли и скованности, растягивая соединительные ткани.

Кому выгодна тяга?

Traction может быть полезен при таких проблемах, как:

Вверху: Опытный терапевт MSK применяет тракцию для растяжения соединительных тканей и уменьшения скованности.

Чтобы договориться об оценке с Physio.co.uk, пожалуйста, свяжитесь с нами или позвоните по телефону 0330 088 7800 . Вы также можете записаться на прием онлайн сегодня!

Вверху: Терапевт, растягивающий мягкие ткани, снимает боль и снимает скованность.

.

Тяговая алопеция: причины, лечение и профилактика

Тяговая алопеция — это выпадение волос, вызванное плотно стянутой прической. При раннем обнаружении он полностью обратим, и волосы могут снова отрасти. Однако со временем волосяные фолликулы могут стать необратимо поврежденными, и волосы не отрастут заново.

В этой статье представлена ​​основная информация о причинах, лечении и профилактике тракционной алопеции. Тракционная алопеция возникает из-за того, что волосы постоянно тянутся определенным образом.

Тяговая алопеция — это выпадение волос, вызванное тем, что волосы тянутся одинаково в течение длительного времени.

Тяговая алопеция может возникнуть у любого, кто носит волосы, плотно зачесанные назад, будь то косы, дреды или конский хвост. Это также может произойти, если плотный головной убор используется одинаково каждый день.

Повторяющееся напряжение волосяных фолликулов может выдернуть пряди волос и даже повредить фолликулы. Это вызывает покраснение, зуд и даже гнойные язвы или инфекции.

Признаки тракционной алопеции включают:

• залысины, обычно вокруг лба, висков или затылка
• небольшие прыщики на коже черепа или у основания кос
• покраснение, зуд и язвы на коже черепа
• пробор расширяется
• пятен тонких или сломанных волос в местах, где волосы были напряженными
• пятен блестящей, покрытой шрамами кожи в более запущенных случаях

Иногда ношение плотных причесок не является проблемой, а иногда и ежедневное выпадение волос это нормально.По данным Американской академии дерматологии, люди ежедневно теряют от 50 до 100 волос, которые обычно заменяются ростом новых волос.

Тракционная алопеция не является медицинской проблемой, но может иметь неблагоприятные психологические последствия.

Эта форма облысения отличается от других, таких как очаговая алопеция, универсальная алопеция и облысение по мужскому или женскому типу, которые вызваны генетическими или иммунными факторами.

Родственное состояние, называемое центральной центробежной рубцовой алопецией (CCCA), также может возникать, когда выпадение волос начинается на макушке и распространяется наружу.Этот тип алопеции может вызвать рубцы на коже черепа.

Поделиться на Pinterest Ежедневное ношение спортивных шлемов или повязок на голову может вызвать тракционную алопецию.

Тяговая алопеция более вероятна из-за определенных причесок и профессий.

Вот список возможных причин тракционной алопеции:

• Определенные прически , включая дреды, косы, косички и тугие хвосты.
• Наращивание волос или плетение . Наращивания приклеиваются или плотно привязываются к основанию волос, что может вызвать напряжение у корней волос.
• Головной убор , например спортивные шлемы или тугие эластичные повязки на голову, может вызвать истончение волос там, где головной убор соприкасается с волосами.
• Аксессуары для волос , в том числе заколки или заколки для волос, которые каждый день носят одинаково.
• Очень длинные волосы могут быть тяжелыми и тянуть за волосяные фолликулы. Очень длинные или плотно завязанные бороды также могут привести к тракционной алопеции.
• Средства для расслабления волос и другие химические средства.Они изменяют структуру стержня волоса, повышая вероятность выпадения волос.
• Совместное использование удлинителей и релаксаторов . Согласно одному исследованию, это был наиболее значительный фактор риска тракционной алопеции.

Исследование, опубликованное в Британском журнале дерматологии , обнаружило тракционную алопецию у 31,7 процента африканских женщин с распущенными волосами или волосами с химической завивкой.

Тяговая алопеция часто встречается у артистов балета и других спортивных профессионалов, которые длительное время носят узкие булочки или хвостики.

Болеют и дети, и взрослые, но чаще встречается у пожилых людей, потому что со временем волосяные фолликулы естественным образом ослабевают.

Тяговая алопеция также может возникать у домашних животных. Если оставить заколки для волос в шерсти собаки слишком долго или позволить меху образовывать дреды, это может привести к растяжению фолликулов и вызвать болезненное выдергивание и выпадение волос.

Лечение может быть таким же простым, как изменение техники прически. Вот несколько шагов для лечения этого состояния:

• По возможности избегайте плотных причесок .Если человек, исповедующий религию или профессию, требует короткой прически, ему следует завязать волосы как можно свободнее и по возможности распустить или распустить волосы.
• Избегайте или ограничивайте использование химикатов, включая релаксанты . Не наносите релаксант на уже распущенные волосы.
• Меняйте прическу каждые несколько недель , чтобы предотвратить нагрузку на один участок кожи головы.
• Попробуйте средства для роста волос . Около 40 процентов людей, использующих миноксидил, отращивают волосы через 3-6 месяцев.Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) одобрило Rogaine, но людям не следует использовать его, если их кожа головы красная или воспаленная.
• Используйте противовоспалительные средства . Стероидные кремы могут уменьшить отек на коже головы, вызванный тракционной алопецией.

Если через несколько месяцев волосы все еще не отрастают, возможно, повреждены волосяные фолликулы. Если есть значительные рубцы, волосы могут не отрасти.

Проконсультируйтесь с врачом или дерматологом, чтобы узнать лучший курс лечения.В тяжелых случаях возможны пересадка волос или методы маскировки.

Поделиться на PinterestЧасто меняйте прически и носите свободные косы, чтобы предотвратить тракционную алопецию.

Эти советы помогут предотвратить тракционную алопецию:

• ослабить или изменить любую болезненную прическу
• менять прическу каждые несколько недель
• носить толстые свободные косы вместо маленьких тугих кос
• выбирать тканевые резинки для волос вместо резинки
• держите волосы распущенными как можно чаще

Жизненно важно поддерживать здоровье волос, получая достаточное количество белка и железа, которые необходимы для роста волос.Хорошие источники железа — это бобы, орехи, коричневый рис, мясо и листовые овощи, такие как шпинат.

Тракционная алопеция полностью обратима на ранних стадиях. В большинстве случаев осознание проблемы и отказ от плотной прически приводит к полному восстановлению волос.

На более поздних стадиях фолликулы могут быть повреждены, и волосы могут перестать расти. В этих случаях человек может спросить врача о пересадке волос.

Если человек обеспокоен выпадением волос, ему следует поговорить с врачом или дерматологом.Профессионал выяснит причину выпадения волос и предложит лучший курс лечения.

.
