Человек еще на заре своей истории научился укрывать крышу жилища различными мягкими материалами. Сегодня их существует множество видов. Видео монтажа мягкой кровли показывает, насколько удобно закрывать жилье такими гибкими и податливыми материалами. Какие существуют варианты обустройства мягкой кровли? Какова технология производства работ по монтажу мягкого кровельного покрытия? Этими вопросами задается каждый, заинтересовавшийся возможностью обустроить крышу своего дома с помощью современных и красивых кровельных материалов.

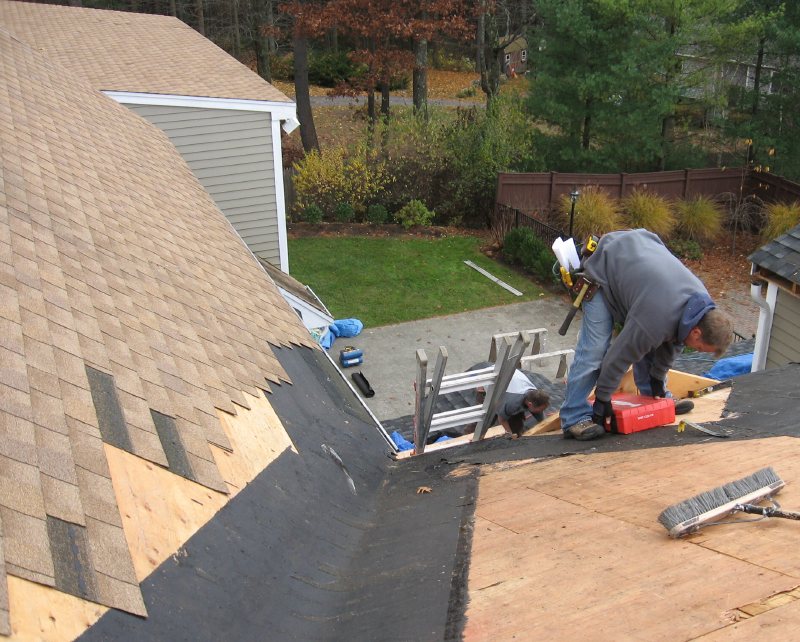

При монтаже мягкой кровли очень важно соблюдать все этапы работ

Видео монтажа мягкой кровли: достоинства и недостатки

Из названия видно, что данный тип кровельного покрытия отличается гибкостью и эластичностью. Увидеть и ощутить эти качества воочию можно только, если потрогать руками или посмотреть на видео. Монтаж мягкой кровли на сложных крышах, благодаря этим свойствам, зачастую становится единственно возможным. У мягких кровельных материалов имеется и масса других достоинств:

• отсутствие сложностей в монтаже, не нужно громоздкое оборудование и большое количество рабочих;
• такая кровля сама по себе является гидроизолирующим материалом, поэтому дополнительные слои бывают и не нужны вовсе;

Схема обустройства крыши дома с использованием мягкого битумного покрытия

• благодаря малому удельному весу, значительно снижается нагрузка на конструктивные элементы крыши, что дает возможность экономить на других материалах;
• легкость ремонта. В случае повреждения, меняется только небольшой участок;
• отсутствует сильный шум во время дождя, что важно для жилых помещений, находящихся на мансардном этаже;
• при устройстве мягкой кровли, технология укладки такова, что отходы почти не остаются;
• коррозия таким материалам не страшна, так как в них отсутствует металлическая составляющая;
• стоимость некоторых материалов не большая.

Такой тип кровли, как и любой другой, обладает рядом недостатков:

• огнестойкость мягких материалов слабая, так как часто их основой является битум. В большей степени это справедливо для рубероида и толя. Современные технологии позволили увеличить огнестойкость до приемлемых показателей;

Мягкая кровля обладает массой достоинств, в числе которых — малый вес и легкость монтажа

• под мягкую кровлю обязателен монтаж сплошной обрешетки, что увеличивает общую стоимость работ. Исключением является ондулин, который несколько жестче чем остальные материалы, поэтому его укладка возможна и на обрешетку с небольшими зазорами;
• слабые теплоизоляционные свойства, что делает необходимой укладку утеплителя.

Все эти плюсы и минусы в разной степени присущи тем или иным материалам для устройства мягкой кровли. Технология укладки у всех также отличается.

Монтаж гибкой черепицы (видео)

Виды материалов для устройства мягкой кровли

Материалы для монтажа мягкой кровли бывают следующих основных видов:

Ондулин. Похожий на шифер, ребристый листовой материал из целлюлозы и битума. Обладает свойствами жестких и мягких кровельных материалов.

Все эти материалы имеют совершенно различную технологию укладки мягкой кровли. Устройство крыши требует тщательного выбора, наиболее подходящей из них.

Монтаж гибкой черепицы Шинглас (видео)

Устройство мягкой кровли: технология укладки рулонных материалов

К рулонным кровельным материалам относятся: рубероид, толь, стеклорубероид, стекломас, теклоизол и еврорубероид. У всех них схожая технология производства. На основу из картона или стекловолокна наносится слой битумной мастики с полимерными компонентами. Если обычный рубероид и толь, относящиеся к первому поколению материалов, сегодня не пользуются большой популярностью из-за короткого (5 лет) срока службы, то остальные активно используются в строительстве. Современные рулонные материалы имеют несколько цветов окраски и 20 –летний срок эксплуатации. Это позволяет укрывать ими крыши промышленных зданий, ангаров и хозяйственных построек.

Монтаж мягкой рулонной кровли своими руками

Рулонные материалы не очень удобны при устройстве мягкой кровли. Технология укладки слишком сложная и трудоемкая. Важно помнить, что данный вид материалов возможно укладывать только на крышу с небольшим (до 30 градусов) уклоном. Перед началом основных работ производят выравнивание основания, укладку гидроизоляции и пароизоляции, подготовку мастики и грунтовки.

Наклеивание начинается с дальнего угла от места подъема на крышу. Материал приклеивают к основанию с помощью мастики, которая разогревается горелкой. В случае самоклеящегося покрытия это условие не обязательно. Обычно укладывается несколько слоев, так, чтобы стыки перекрывались последующим слоем. Их количество зависит от угла наклона кровли. Если крыша плоская или наклонена не более, чем на 5 градусов, то необходимо делать 4 слоя, до 15 градусов – 3 слоя, а свыше достаточно 2 слоев. Каждый пласт, приклеиваемого материала, укатывается валиком.

Крепление листов мягкой кровли к деревянному основанию

Использование рулонных материалов более оправдано в строительстве крупных промышленных объектов или многоквартирных домов с плоскими крышами. Для частного жилищного строительства лучше подойдет кровля из мягкой черепицы.

Устройство мягкой кровли (видео)

Устройство мягкой кровли: технология укладки штучных материалов

Мягкая или битумная черепица представляет собой штучный материал небольшого размера. Ее длина 1 м, а ширина 33 см. Благодаря этому все работы по монтажу может произвести один человек. Каждое полотно разделено на 4 части в виде различных геометрических фигур и напоминает классическую черепицу.

Перед укладкой мягкой черепицы готовится основание. Обрешетка обязательно должна быть сплошной. Ее часто делают из фанеры или подобных листовых материалов. При необходимости на всю поверхность или в отдельных местах, требующих особого внимания, укладывается подкладочный ковер под мягкую черепицу. Он представляет собой специальный рулонный материал, способствующий дополнительной гидроизоляции.

Кровля обшита штучной битумной черепицей

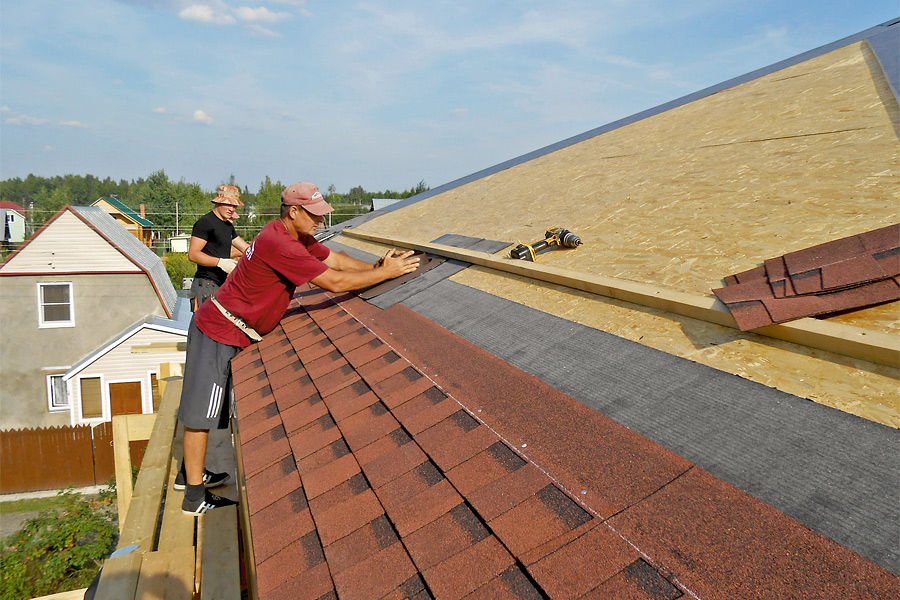

Укладка листов начинается от карниза. Главное ровно положить первый ряд, затем будет проще. Листы приклеиваются мастикой и пробиваются гвоздями в местах перфорации. На завершающем этапе устанавливается конек и ветровые листы. Типичным представителем битумной черепицы является мягкая кровля шинглас, видео монтажа которой показывает простоту проводимых работ, даже на сложных крышах частных особняков.

Какова бы не была мягкая кровля из штучных материалов, использование подкладочного ковра под мягкую черепицу, утеплителя и пароизоляции – непременное условие ее нормального функционирования.

Монтаж битумной черепицы своими руками (видео)

Гибкая черепица – как укладывать своими руками? Ответ здесь!

Гибкая черепица, которую также называют битумной, является неоспоримым лидером среди современных кровельных материалов. Пользуясь большой популярностью в малоэтажном строительстве, она прекрасно подойдет для отделки кровли жилого дома или любого другого строения на участке. У битумной черепицы есть множество преимуществ, которые обусловлены ее эксплуатационными качествами. Итак, в сегодняшней статье мы расскажем, чем хороша гибкая черепица – как укладывать этот кровельный материал, как сделать все правильно и не совершить ошибок. Но обо всем по порядку.

Гибкая черепица – как укладывать?Битумная кровля

Важные сведения о гибкой черепице

Это мягкий кровельный материал, являющийся при этом долговечным и достаточно прочным. Его основа – это стеклохолст, покрытый с двух сторон битумным слоем. Лицевая сторона – наружная – имеет, как правило, специальную посыпку из минеральной крошки. Эта посыпка предназначена для защиты от внешних негативных воздействий, таких как ветер, атмосферные осадки. Кроме того, с такой посыпкой гибкая черепица выглядит красиво и необычно.

К преимуществам гибкой черепицы относят долговечность и прочность

Нижняя поверхность черепицы имеет липкий слой, благодаря которому материал надежно держится на предварительно подготовленном основании. Липкий слой повышает герметичность кровли, ее устойчивость к погодным явлениям.

Фиксация гибкой черепицы пневмопистолетом

Обратите внимание! Гибкая черепица впервые появилась в продаже в начале прошлого столетия в США. Ее создатель – Генри Рэйнолдс, сотрудник компании Grand Rapids. Спустя полвека этим материалом была покрыта практически половина всех частных домов в Америке.

Что учитывать при укладке гибкой черепицы

Если правильно уложить битумную черепицу и эксплуатировать ее в соответствии со всеми правилами, то она прослужит не менее 30 лет. Материал можно использовать для отделки любой крыши, в том числе со сложными геометрическими формами. Черепица почти не нагружает фундамент и стропила, но при этом весьма прочная; по своим характеристикам она ничуть не хуже металлочерепицы. Укладка гибкой черепицы ничего сложного собой не представляет, а разнообразие форм/оттенков позволяет подобрать ее для дома в любом стиле.

Укладывать гибкую черепицу достаточно простоКровля из битумной черепицы своими руками

Видео — Как определить качество гибкой черепицы

Видео — Битумная черепица: как выбрать, монтаж битумной черепицы, инструменты и требования

О чем следует знать до начала монтажа?

Гибкая черепица весьма требовательна к тому, каково качество основания. Важно, чтобы основание было хорошенько выровненным и сплошным. Его можно сделать из разных материалов – ОСБ плит, дерева, фанеры и т. д. Также следует помнить, что при укладке черепицы между элементами должен оставаться незначительный зазор, необходимый для компенсационного расширения (при повышении температуры/влажности материал будет увеличиваться в размерах). Если зазоров не оставлять, то покрытие попросту пойдет волнами. Листы крепятся к обрешетке гвоздями либо саморезами – в любом случае, шляпки следует утопить в материал.

Цены на гибкую черепицу

гибкая черепица

Монтаж обрешетки под гибкую черепицуУгол наклона крыши в зависимости от материала

На заметку! Чем больше шаг обрешетки под гибкую черепицу, тем большей должна быть толщина материала.

Таблица. Шаг обрешетки и соответствующая ему толщина материала.

Шаг обрешётки под гибкую черепицу

Другим важным моментом является обустройство вентиляции. Необходимо наличие продух, отверстий для выхода и поступления воздуха из/в кровлю.

Калькулятор расчета пиломатериалов для сплошной обрешетки

Перейти к расчётам

Расчет гибкой черепицы для двускатной крыши

Чем резать гибкую черепицу

Резов при укладке этого кровельного материала много, в чем вы сами убедитесь, ознакомившись с инструкциями ниже. Чем же его резать? Одни советуют использовать ножницы по металлу, другие – малярный нож, третьи – обычные ножницы… Что же использовать?

Гибкую черепицу и другие материалы (подкладочный ковер, например) желательно резать специальным кровельным ножом, имеющим крючковое лезвие – примерно таким, как на фото ниже.

Кровельный нож

В комплекте с такими ножами идут трапециевидные лезвия (их может быть от 3 до 5 шт.), а потому крючковые лезвия нужно покупать отдельно. На фото показано двухстороннее лезвие, которые для гибкой черепицы подходит больше всего.

Двустороннее крючковое лезвие

Обратите внимание! Когда крючковое лезвие уже будет плохо резать, его нужно перевернуть или заменить на другое.

Отдавайте предпочтение ножу с металлическим корпусом (пластиковый, если уронить с высоты, может разбиться). Еще один критерий выбора – это лезвие, которое может быть выдвижным или фиксированным, но здесь уже решайте сами.

Кровельный нож с фиксированным лезвиемКровельный нож с выдвижным лезвием

Правила подготовки к укладке

Чтобы уложить гибкую черепицу, подготовьте такие инструменты:

• строительный фен;
• ножницы, предназначенные для резки металла;
• небольшой шпатель;
• шуруповерт;
• молоток.

Строительный фен

Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).

Фрагмент кровельного пирога

Использование нейлера для крепления гибкой черепицы

Вместо молотка можно использовать для монтажа такой инструмент, как нейлер, иными словами – пневмомолоток для забивания гвоздей. Такие инструменты могут быть барабанными и реечными.

Нейлер для крепления гибкой черепицы

Для изготовления гвоздей для пневмомолотка используется углеродистая сталь, дополнительно они имеют никелированное покрытие. В нашем случае, очевидно, они должны иметь большую шляпку.

Гвозди для нейлеров

ТОП-10 лучших производителей гибкой черепицы

Инструкция по укладке гибкой черепицы

Укладка данного кровельного материала хорошо известна многим мастерам, т. к. он уже долго используется в малоэтажном строительстве. Сам процесс монтажа состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Этап №1. Установка карнизного свеса

Чтобы установить карнизный свес (или, как его еще называют, карнизную планку), следуйте приведенной ниже инструкции.

Шаг 1. Приложите планку к краю крыши с небольшим (в 10 см) выступом за границу. Благодаря этому деталь правильно состыкуется с фронтонной планкой. Оба элемента необходимы для того, чтобы защитить кровлю от негативного воздействия окружающих факторов.

Карнизная планка прикладывается к месту установки

Шаг 2. Зафиксируйте планку в требуемом месте, используя кровельные гвозди. Забивайте их в шахматном порядке с шагом 15 см. Соединяя отдельные элементы карнизного свеса, обязательно делайте это с небольшим нахлестом (от 10 до 15 см).

Прибивается карнизная планкаДля крепления используются кровельные гвоздиПланка прибивается в шахматном порядке

Шаг 3. После этого подрежьте выходящий за фронтон края планки. Используя ножницы по металлу, подрезайте элемент до того места, где он стыкуется с краем (как на фото).

Край карнизной планки подрезается

Шаг 4. Возьмите молоток (желательно – резиновый), загните им  верхний/нижний края свеса вдоль фронтона. Дополнительно закрепите загнутые края, используя кровельный гвоздь.

Для загибания краев планки лучше использовать резиновый молотокПрибейте загнутые края гвоздем

Этап №2. Укладка подкладочного ковра

Благодаря подкладочному слою будет обеспечена более качественная гидроизоляция материала.

Шаг 1. Укладывайте самоклеящийся ковер параллельно карнизной планке, заводя его на нее и отступая от края планки примерно 2-3 см. Наклеивайте материал так, чтобы каждый новый отрезок был уложен внахлест (минимум на 10 см) с предыдущим. Клейте полосы снизу вверх, чтобы обеспечить лучшую защиту от протечек. Аккуратно раскатывайте рулон, попутно удаляя с него защитную пленку.

Раскатывание подкладочного ковра по основанию

Шаг 2. Там, где располагается дымоходная труба, надрежьте ковер согласно ее форме и приклейте, немного заводя на нее.

Цены на черепицу

черепица

Как надрезать подкладочный ковер в области дымоходной трубы

На заметку! На карнизном свесе и в ендове подкладочный ковер должен укладываться в обязательном порядке! Если скат кровли равен 18 и более градусам, то остальную площадь им можно не закрывать. Если он составляет от 12 до 18 градусов, то закрывать нужно всю поверхность, в противном случае возможно протекание кровли.

Шаг 3. А вот выше самоклеящейся подкладки можно использовать ковер, имеющий механическую фиксацию. Раскатайте его по основанию с 15-сантиметровым нахлестом между полосами; аналогичный нахлест оставляется между материалом и самоклеящимся ковром, уложенным ранее.

Отдельные полосы укладываются с нахлестом 15 см

Шаг 4. Для нахлеста между материалами клеевой и механической фиксации используйте термоактивную полосу. Так стыки получатся максимально герметичными.

Продольный нахлест ковра — 10 см

Шаг 5. Фиксируйте подкладочный ковер, используя молоток и гвозди, забивайте их с шагом 20 см. Рекомендуется использовать гвозди с широкой шляпкой.

Для фиксации подкладочного ковра используются гвозди

Шаг 6. Промажьте все нахлесты слоем мастики на битумной основе, дабы улучшить герметизацию стыков. Для этого удобнее всего использовать металлический шпатель. Слой должен быть толщиной не больше 1 мм.

Нанесение битумной мастикиТолщина слоя мастики должна быть не более 1 мм

Шаг 7. Уложив подкладочные ковры, закройте фронтон с помощью  фронтонной планки.

Устанавливается фронтонная планка

Шаг 8. Подрежьте край планки в соответствии с формой кровли.

Так нужно подрезать край планки

Шаг 9. Зафиксируйте планку гвоздями, забивая их с шагом 15 см в шахматном порядке.

Для фиксации фронтонной планки тоже используются гвозди

Шаг 10. Уложите подкладку в районе ендовы таким образом, чтобы он распространился на полметра в каждую из сторон от места осевой части. Внизу сделайте на ковре язычок (как на фото), посредством которого будет отводиться дождевая вода.

В районе ендовы укладывается подкладочный ковер

Этап №3. Укладка непосредственно гибкой черепицы

Теперь приступайте к самому ответственному этапу – укладке самой битумной черепицы. Заранее нанесите разметку, благодаря которой покрытие будет уложено ровно и аккуратно. Разметка особенно важна в случае необычной геометрической формы кровли.

Шаг 1. Начинайте укладку первого ряда гибкой черепицы в 15 см от изгиба карнизной планки. Заранее подрежьте уголок первого листа – благодаря этому будет обеспечен отбой дождевой воды.

Укладывается первый ряд гибкой черепицыУголок первого листа нужно подрезать

Шаг 2. Нанесите по краю изнаночной стороны материала тонкий слой мастики. Кроме того, нанесите ее на участок, который будет расположен на фронтонной планке.

Мастика наносится на изнаночную сторонуКрай гонта промазывается

Шаг 3. Поклейте промазанную гибкую черепицу в нужном месте. Не забудьте оставить свободными по 1,5 см до обеих планок, чтобы обеспечить эффективный и правильный отвод осадков.

Край гонта не подходит вплотную к торцевой планке

Шаг 4. Прибейте материал кровельными гвоздями с широкой шляпкой. При забивании гвоздя отступите от края 2 см.

Отступ от края гонта — 2 см

Шаг 5. Для крепления каждого гонта материала используйте по 5 гвоздей (2 по краям, еще 3 – равномерно посередине листа).

Материал крепится гвоздями

Шаг 6. Там, где черепица примыкает к фронтонной части, каждый гонт в остальных рядах смазывайте битумной мастикой.

Мастика наносится в местах примыкания к фронтонной части кровли

Шаг 7. При укладке второго ряда соблюдайте небольшое смещение (от 15 см до 85 см) элементов относительно первого. Также, укладывая второй ряд, делайте небольшой нахлест на первый.

Затем укладывается второй ряд черепицы

Шаг 8. Для ендовы используйте особый ендовный ковер. Раскатайте его для закрытия всей ендовы. Промажьте края ковра с внутренней стороны мастикой примерно в 10 см от края.

Специальный ендовный коверФиксация ендовного ковра

Шаг 9. Также закрепите ковер гвоздями – забейте их по периметру, соблюдая шаг 20 см.

Гвозди забиваются с шагом 20 см

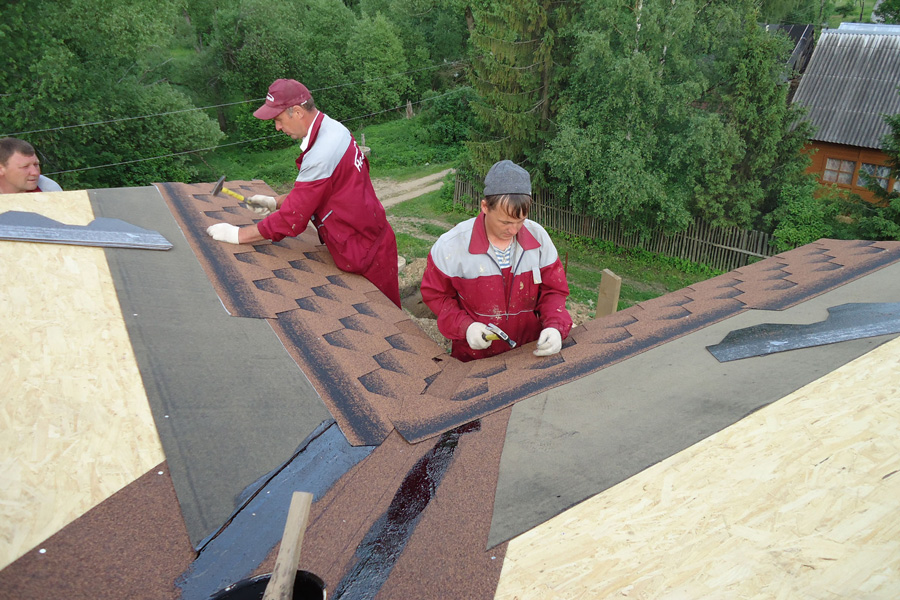

Шаг 10. Уложите гибкую черепицу в районе ендовы так же, как вы это делали на скатах.

Затем в области ендовы укладывается гибкая черепица

Шаг 11. Обрежьте материал по оси ендовы примерно в 10 см, используя для этого острый нож.

Материал подрезается по оси ендовы

Шаг 12. Также обрежьте углы вдоль оси ендовы, что требуется для отбоя осадков. Мастикой промазывайте каждый гонт.

Цены на металлочерепицу

металлочерепица

Обрезаются уголки материала

Шаг 13. Аналогичным образом оформите вторую часть ендовы. В итоге получится желоб, ширина которого будет составлять 10-15 см. По этому желобу вода будет легко стекать в водосточную систему.

Аналогичным образом оформляется другая часть ендовыОставляем желобок 5-15 см

Шаг 14. Внешний излом кровли (так называемое ребро) отделывайте коньково-карнизной гибкой черепицей. Переломайте несколько гонтов на отдельные элементы.

Гонты нужно переломать

Шаг 15. С обратной стороны этих элементов имеется самоклеящаяся полоса. Уложите их по ребре кровли с нахлестом в несколько сантиметров. Дополнительно зафиксируйте каждый из элементов гвоздями (по паре на сторону ската). Конек крыши оформляйте аналогичным образом.

Коньково-карнизная гибкая черепицаУкладка элементов внахлест

Видео – Как укладывать битумную черепицу

Укладка рулонной черепицы

Популярность рулонной гибкой черепицы объясняется удобством и простотой укладки, а также тем, что монтаж занимает совсем мало времени. Важно, чтобы рулонная черепица укладывалась лишь на сплошное идеально выровненное основание.

Шаг 1. Для начала установите фронтонную/карнизную планки (так же, как в предыдущей инструкции).

Вначале монтируются фронтонная и карнизная планки

Шаг 2. Обработайте основание грунтовкой, дабы повысить адгезию материалов.

Нужно заранее прогрунтовать основание

Шаг 3. Укладку выполняйте вертикально (по отношению к карнизу либо коньку). В первую очередь, раскатайте рулон и отрежьте от него отрезок длиной, равной длине ската. Во время резки используйте правило или большую металлическую линейку.

Отрезается кусок материала требуемой длины

Шаг 4. Примерьте готовый отрезок.

Примерка полученного отрезка

Шаг 5. Для упрощения укладки отклейте вверху изнаночной стороны защитную пленку, после чего приклейте материал в этом месте.

Приклеивание верхней части

Шаг 6. Те участки планок, на которые будет укладываться рулонная черепица, смажьте мастикой.

Мастика наносится на фронтонную планку

Шаг 7. Вытяните защитную пленку из-под материала и прижмите его к основанию.

Укладка рулонной черепицы

Шаг 8. Дополнительно зафиксируйте черепицу с помощью кровельных гвоздей.

Дополнительная фиксация кровельными гвоздями

Шаг 9. Также укладывайте материал в ендове кровли.

Материал укладывается в ендовной части

Шаг 10. Обрежьте излишки черепицы, ориентируясь на форму крыши.

Обрезка излишков материалаПроцесс обрезки

Шаг 11. Оставьте внизу ендовы небольшой фигурный вырез (как на фото) для эффективного и равномерного удаления осадков.

Небольшой фигурный вырез

Шаг 12. Прибейте черепицу по периметру гвоздями с шагом 15-20 см, дабы дополнительно закрепить ее в ендове.

По периметру материал пробивается гвоздями

Шаг 13. Сформируйте из черепицы желоб, уложив на ранее уложенный кусок внахлест еще один отрезок.

Формируется желоб

Шаг 14. Зафиксируйте его сверху гвоздями.

Сверху материал прибивается гвоздями

Шаг 15. Примерьте следующий кусок материала. Следите, чтобы совпадал рисунок!

Примерка следующего отрезка материала

Шаг 16. Отклейте с края защитную ленту, прибейте материал по краю. Важно, чтобы последний гвоздь не был ближе 30 см от оси ендовы.

Материал прибивается гвоздямиЕще одно фото процесса

Шаг 17. Уложите следующий кусок с нахлестом на предыдущий. Осторожно снимите с этой части защитную пленку.

Не забудьте о соблюдении нахлеста

Шаг 18. Оформив ендову, срежьте излишки материала. Подложите под верхний слой доску, дабы не повредить нижний. Выполняйте отрез не более чем в 7,5 см от оси ендовы.

Резка материалаРезультат работы

Шаг 19. Промажьте нахлест мастикой, чтобы стык был герметичным.

Наносится битумная мастика

Шаг 20. Таким же образом оформите второй скат.

Оформлен второй скат

Шаг 21. Сделайте выкройки для ребер, коньков и дымохода.

Выкройка для дымоходной трубыУкладка выкройки

Шаг 22. Обязательно промазывайте мастикой узлы примыкания.

Промазка сложных узлов мастикой

Шаг 23. Для фиксации выкроек на коньках и ребрах используйте гвозди.

Прибивается простая выкройка

Шаг 24. Делайте так, чтобы следующие элементы материала перекрывали шляпки гвоздей предыдущих.

Следующие элементы перекрывают гвозди предыдущих

Итак, мы рассмотрели варианты, как можно красиво и оперативно оформить крышу небольшой постройки. Благодаря гибкой черепице обеспечивается качественная гидроизоляция, а сама крыша обретет поистине оригинальный вид!

Видео – Как укладывать рулонную гибкую черепицу

10. Onduline

Французская компания Onduline SA, созданная в 1944 году, в России появилась в 1994 году. Производитель предлагает мягкий кровельный материал под названием Ондувилла, которая подходит для обустройства оригинальной и надежной кровли. Изделие представляет собой объемную битумную плитку с оригинальной формой и расцветкой, имитирующими натуральную черепицу. В процессе изготовления мягкой кровли производитель использует экологически безопасное сырье, которое состоит из битума, минеральных наполнителей, целлюлозных волокон и пигментов из натуральных красителей.

Ондувилла от Onduline покрашена в 4 слоя: первый слой — грунтовка, остальные три декоративных слоя, защищающие кровлю от выгорания. Гибкая черепица имеет небольшой вес, что снижает нагрузку на крышу и упрощает процесс монтажа. Производитель дает гарантию на материал от водонепроницаемости 25 лет, срок службы самой кровли достигает более 50 лет.

Гибкая черепица Ондувилла от Onduline

Плюсы

• выдерживает любые экстремальные погодные условия, не теряя своих качеств;
• не подвержена коррозии;
• не нагревается на солнце;
• не конденсирует;
• хорошие шумопоглощающие свойства;
• каждый элемент материала имеет патентованный гидрозамок Smart Lock.

Минусы

• недостаточная прочность;
• горючесть материала.

Лист Ондувилла

9. Docke

Холдинг Дёке Экстружн является одним из лидеров по продаже материалов для загородного домостроения на рынке России. Производитель предлагает серию битумной черепицы Europa для обустройства крыши разного уровня сложности на коттеджных и малоэтажных строениях. Материал можно применять на крышах любой сложности и структуры. Требования к уклону ската — 12-90 градусов. Серия Europa содержит разные варианты коллекций, подходящие под любой вкус потребителя. В ассортименте холдинга есть и другие серии гибкой черепицы, такие как: Premium и Standart.

Битумная черепица Docke

Плюсы

• большой ассортимент продукции на любой вкус и кошелек;
• листы с противоскользящим покрытием;
• хорошие шумозащитные свойства;
• основа материала — двойная ПВХ-пленка.

Минусы

• пористая структура материала задерживает дольше на себе воду, чем аналоговая продукция.

Битумная черепица Docke

8. Shinglas ТЕХНОНИКОЛЬ

Отечественная компания «ТЕХНОНИКОЛЬ» изготавливает битумную черепицу Shinglas на крупных заводах: испанско-российском концерне «ChovA» и литовском «Gargzdu MIDA». Для изготовления мягкого кровельного материала предприятия используют современное оборудование и новые усовершенствованные технологии, соответствующие всем международным требованиям качества. Каждый этап производства контролируется на качество, для изготовления производитель использует экологически безопасное сырье. Битумная черепица Shinglas имеет различные цветовые решения и разнообразные формы.

Многослойная битумная черепица Shinglas ТЕХНОНИКОЛЬ

Плюсы

• широкий выбор оттенков и формы;
• возможно горизонтальное крепление.

Минусы

• основа материала — окисленный битум (подойдет для регионов с теплым климатом).

Битумная черепица Shinglas ТЕХНОНИКОЛЬ

7. Ruflex

Компания «RUFLEX» производит мягкую кровлю нескольких серий, таких как: «Стандарт», «Премиум», «Люкс». Серии «Стандарт» и «Люкс» имеют по одной коллекции и маленький выбор цветов и форм. Серия «Премиум» имеет 5 коллекций, среди которых самая большая и эксклюзивная Runa. Мягкая черепица Runa идеально подойдет для покрытия кровли любой формы. Этот материал соответствует европейским экологическим стандартам, обеспечивающий абсолютную безопасность для людей и окружающей среды. Битумная черепица от Руфлекс устойчива к большим перепадам температуры. Помимо мягкой кровли производитель предлагает дополнительную продукцию, которая понадобиться при монтаже черепицы.

Битумная черепица Runa Ruflex

Плюсы

• автоматизированное производство с постоянным контролем качества;
• покрытие из натуральных каменных гранул обеспечивает износостойкость материала;
• широкий выбор цвета и форм.

Минусы

• небольшой процент содержания битума и связующих компонентов приводят к хрупкости материала.

Битумная черепица Ruflex

6. Icopal

Фирма Icopal занимается производством мягкой кровли Icopal Plano на заводах, размещенных в Финляндии и во Франции. Для изготовления материала применяется СБС модифицированный битум, имеющий в качестве основы стеклохолст и крупнозернистую посыпку сверху, а на нижней части мелкозернистую посыпку и полосу клеевого битума закрытую антиадгезионной пленкой из полиэтилена, удаляющейся только перед самим монтажом. За счет своих технических свойств мягкая черепица Икопал Plano отлично подойдет для обустройства кровельного покрытия на крышах разнообразной геометрической формы, даже самой сложной. Материал устойчив к воздействию внешних факторов и имеет официальную гарантийный срок службы от производителя.

Битумная черепица Icopal

Плюсы

• двухслойный материал;
• водоотталкивающая и противогрибковая пропитка;
• при атмосферных осадках эффект шумопоглощения.

Минусы

• не обнаружены.

Битумная черепица Icopal

5. Tegola

Итальянское предприятие с большим количеством представительств по всему миру предлагает высококачественную продукцию с широкой модельной серией и большой линейкой цветовых решений. Производитель смог предложить российскому потребителю надежную мягкую черепицу по приемлемой стоимости. Специалисты считают, что мягкая черепица Tegola одна из лучших материалов для покрытия крыш на отечественном рынке, за исключением ее линейки Нордленд, у которой по нареканиям потребителя осыпается гранулят.

Коллекции гибкой черепицы Tegola

Плюсы

• высококачественный материал по приемлемой стоимости;
• широкий модельный ряд;
• различные цветовые решения.

Минусы

• из материала серии Нордленд сыпется гранулят.

Битумная черепица Tegola

4. Kerabit

Предприятие Kerabit — финский производитель битумной черепицы (до 2003 г. Pikipoika), поставляющий свою продукцию в более 25 стран мира, включая Россию. Имея богатый опыт, компания внедрила новейшее производство продукции. Для сотрудников предприятия приоритетами в производстве стали: экологичность, надежное качество и новые технологии. Специалисты по обустройству кровли, сравнивая мягкую кровлю Kerabit с прочими брендами, отмечают хорошее сочетание качества и приемлемой стоимости. К недостаткам данного материала можно отнести неестественные цвета продукции, а также выполненное не совсем аккуратно чернение.

Битумная черепица Kerabit

Плюсы

• европейский надежный материал;
• изготовление с использованием инновационных технологий;
• производство экологически безопасное;
• приемлемая стоимость.

Минусы

• неестественность цветовых решений.

Битумная черепица Kerabit

3. CertainTeed

Американская компания CertainTeed признана мировым лидером по изготовлению и поставке мягкой кровли и прочих строительных материалов. В номенклатуре производителя насчитывается 7 коллекций с различными формами плиток и с многообразием различных оттенков. Компания предлагает потребителю продукцию для домов типа «Стандарт» и для домов типа «Элит». Производитель дает гарантию на битумную черепицу до 50 лет. Использование высококачественного окисленного стабилизированного битума и порошкообразного доломитового известняка в качестве стабилизатора обеспечивают надежность и отличное качество готовой продукции. Реализуется материал двухслойными и трехслойными ламинированными черепичными плитками, которые после монтажа спекаются за счет запатентованной технологии.

Битумная черепица CertainTeed

Плюсы

• использование окисленного стабилизированного битума;
• гарантийный срок эксплуатации 50 лет;
• антигрибковое покрытие;
• возможен монтаж на кровли с углом наклона от 9,5 градусов;
• устойчивость к ураганам и ветру до 207 км/ч.

Минусы

• на российском рынке непросто приобрести черепицу CertainTeed;
• дороже, чем у других производителей.

Битумная черепица CertainTeed

2. Siplast

Французская фирма Siplast, входящая в состав концерна ICOPAL, предлагает две линейки мягкой черепичной плитки Versite (Версит) и Toisite (Туазит). Производитель дает гарантию на изделия 25 лет, фактический срок эксплуатации до 50 лет. В качестве основы мягкой черепицы выступает СБС-модифицированный битум, обладающий повышенной теплостойкостью, а минеральная посыпка устойчива к солнечным лучам и погодным осадкам, не меняет оттенок и не осыпается по истечению десятков лет. Черепица из линейки Toisite имеет повышенную прочность за счет двойного армированного стеклохолста и покрытия из меди, служит до 100 лет.

Коллекция гибкой черепицы Siplast Versit

Плюсы

• СБС-модифицированный битум, обладающий повышенной теплостойкостью;
• не осыпающаяся керамическая посыпка;
• двойное армирование и покрытие из меди линейки Toisite.

Битумная черепица Siplast

1. Katepal

Гибкая черепичная плитка от финского производителя Katepal очень популярна в нашей стране. Предприятие за все время своей деятельности зарекомендовало себя надежным и серьезным партнером. Для производства гибкой кровли приобретается только качественный битум у надежных поставщиков, проверенных годами. Сырье становится основой влагопроницаемости и долговечности мягкой кровли. Эксперты дали высокую оценку надежности продукции и демократичной стоимости финскому материалу. У потребителей к данному материалу претензий нет.

Мягкая черепица Katepal

Плюсы

• строгий контроль качества;
• использование только высококачественного сырья;
• изготовление продукции на современном оборудовании;
• демократичная стоимость.

Битумная черепица Katepal

Голосование: какой производитель гибкой черепицы самый лучший?

Гибкую черепицу какого производителя вы бы выбрали или посоветовали?

Shinglas ТЕХНОНИКОЛЬ

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Монтаж мягкой кровли: инструкция, видео

монтаж мягкой кровли своими руками

Мягкая кровля — занимает лидирующие позици на рынке кровельных материалов. Если вы решили оборудовать крышу своего дома своими руками, мы постараемся вам помочь в этом вопросе. Наша статья даст подробный ответ на вопрос: как же можно самому заменить, провести монтаж или сделать ремонт мягкой кровли?  Мы постараемся полностью описать весь технологический процесс, а для наглядности всех работ, предложим  посмотреть видео монтаж мягкой кровли.

Какие материалы попадают под определение мягкая кровля? Конечно же, это рулонные наплавляемые материалы (рубероид) и гибкая черепица на битумной основе.

Единым условием для укладки мягкой кровли (независимо от материала) является сухая безветренная погода, при температуре воздуха не ниже +5 градусов.  Это связано с тем, что при низких температурах, клеевая основа  материала не полимеризируется в достаточной степени.

↑

Какие инструменты необходимы для монтажа?

• Рулетка
• Карандаш
• Шнур – отбивка
• Шпатель
• Молоток
• Строительный фен
• Нож кровельный
• Мастика с пистолетом
• Гвозди

↑

Монтаж мягкой кровли своими руками

Устраивать кровлю своими руками, начинаем с подготовки основания. Оно должно быть ровное, сплошное, жёсткое и с возможностью прикрепиться к нему саморезными шурупами или гвоздями. Поэтому для сплошного настила может использоваться:

• •ОСП (стружечная плита)
• •ФСФ (Фанера с повышенной влагостойкостью)
• •Обрезные или шпунтованные доски (относительная влажность не больше 20%).

Для правильного устройства крыши применяется инструкция мягкой кровли .

схема укладки мягкой кровли

При дощатом настиле можно использовать хвойные породы. Поперечные стыки располагают на стропила. Длину доски делаем больше двух пролётов стропил. Зазор между досками надо оставлять 5 мм. Необходимо следить, что бы годовые кольца располагались внутрь конструкции кровли. Если древесина влажная, то концы досок закрепляют двумя саморезами. Этот приём позволяет уменьшить искривление древесины при просыхании.

Монтаж крупно щитового настила из ОСП 3 или фанеры ФСФ ведут с размежевкой швов и прибивают их ершенными гвоздями либо саморезами. В зимние периоды, между настильными листами нужно оставить зазоры 3 мм. Оно компенсирует расширение, которое проявится при потеплении. От различных расстояний между стропилами или обрешёткой применяется разная толщина древесного настила.

Наиболее выгодными и практичными являются конструкции тонких плит опертых на обрешётку. Основание получается жёстким и абсолютно ровным, недорогим и с минимальными отходами. Можно расположить на крыше любые обрезки. Чтобы правильно ложилась мягкая кровля, технология монтажа должна строго соблюдаться.

И ещё одно правило для сплошного основания. Если у трубы, расположенной поперёк ската, сторона более 50 см, для облегчения стоков воды и предупреждения скапливания снега нужно устанавливать разжелобовку. После подготовки основания следует проверять его геометрию. Сравнивать диагонали, длину, ширину, плоскостность ската.

схема монтажа кровли

↑

Капельник

Карнизный свес усиливаем метало планками – капельниками. Укладываем их рёбрами по краю сплошного основания, укрепляем кровельными гвоздями. Шахматный порядок с шагом 15 см. Напуск между планками составляет 3 см.

↑

Подкладочный ковёр

Если конструкция крыши имеет ендовы, то в них укладывают подкладочный ковёр. Подкладочные ковры от ската на стыке обрезают вдоль ендовы. Потом укладывают вдоль её оси и крепят к основанию гвоздями (кровельными) с интервалом 20 см. Краткая инструкция по монтажу мягкой кровли находится, обычно, в упаковке с кровельным материалом.

подкладочный ковер

Подкладочный ковёр крепим оцинкованными гвоздями. Гвозди располагаем по периметру ковра с шагом 21-25 см. Остальную кровлю страхуем подкладочным ковром. При уклоне кровли от 10 до 12 градусов нужно покрыть всю площадь. Укладку мягкой кровли нужно вести снизу вверх, раскатывая рулон по параллели к карнизному свесу. К основанию его крепят по периметру гвоздями.

Места нахлёста промазываем битумной мастикой. При уклонах 18-90 градусов ковёр укладывается по скату, шириной 60 см. Исключаем те места, где положен барьер ОЕСГЧ (вдоль коньков, рёбер и изломов ската). Рулон раскатывается целиком (50 см с каждой из сторон), а вдоль фронтона и возле стен раскладывается полоса только шириной 50 см, то есть пол рулона (монтаж мягкой кровли видео). В случаях использования нарезок, сплошная подкладка необходима везде.

↑

Фронтонная планка и разметка ската

На подкладочный ковёр монтируются карнизные, торцевые металлические планки. Их укладывают с перехлёстом до 5 см и прибивают зигзагообразно с интервалом, так же в 3-5 см.

Для защиты торцов сплошного основания и кровельных покрытий крыши от дождя и ветра, устанавливаются фронтонные планки. Ребра фронтонных планок должны лечь в край основания. Планки прибиваем гвоздями к основанию зигзагом с шагом 15 см. Нахлёсты планок составляют не меньше 3 см.

По подкладке шнуром наносим вспомогательную разметку сеткой. Горизонтальные линии наносятся с шагом, равняющимся пяти рядам мягкой черепицы, а вертикально в один гонт. Разметка помогает выравнивать черепицу по горизонталям и вертикалям, и если врезан какой-нибудь элемент на крыше или есть нарушение геометрии ската. В любом случае разметка не является строгим ориентиром. При монтаже мягкой кровли, цена материалов обычно равняется стоимости работ.

↑

Монтаж ендов

монтаж ендовы

Есть несколько методов, по которым устраиваются ендовы. Наиболее простой метод устройства  — использование рулонного материала «ендовоковёр», как водосборный элемент. Вдоль ендовы, поверх прокладочного ковра ложится  ковёр. Для дополнительной гидроизоляции используйте ковёр, соответствующего цвета к основному мягкому покрытию кровли.  Края полосы крепятся кровельными гвоздями (интервал 10 см).

Барьер ОСГЧ укладываем в ендова и на свесах карниза независимо уклону кровли. Монтаж начинаем с ендовы. Материал укладывают метровой ширины (50 см на скат) по карнизному свесу. Барьер укладывается на весь карнизный вылет, плюс 60 см от фасада. Горизонтальные нахлёсты составляют 10 см, вертикальные – 15 см.

Самоклеющуюся карнизно — коньковую полосу укладываем вдоль свеса карниза, предварительно сняв плёнку с обратной стороны. Полосу выкладывают в стык, отступив 1-2 см от места сгиба планки карниза. Прибиваем карнизную полосу к краям и возле места перфорации с закрытием мест крепежа и стыков рядовой черепицей.

Чтобы не отличались цветовые оттенки, набирают черепицу из нескольких упаковок. Укладывают черепицу вперемешку. Монтаж мягкой кровли начинаем от центра свеса карниза по направлению торцов. Начальный ряд должен закрыть места креплений и стыки карнизной полосы. Перед монтажом гибкой черепицы нужно снять защитную плёнку на нижней стороне. Каждый гонт укрепляется четырьмя гвоздями по краю, над вырезами. При уклонах больше 45 градусов нужно лишние два гвоздя в верхние углы гонта.

Следующие ряды черепицы ложем так, чтоб концы лепестков были в одной линии с вырезами предыдущего ряда. Мягкую черепицу подрезаем по краю, приклеиваем к планке торца битумной мастикой. Герметизируем клеем — герметиком. Чтобы клеевой слой с обратной стороны черепицы не клеился раньше времени к ендовному покрытию, плёнка на незакреплённых частях гонта не удаляется до обрезки.

На ендове саму черепицу обрезаем так, чтобы осталась открытой полоса 15 – 20 см. При обрезании под черепицу подкладываем лист фанеры, дабы не повредить евдовный ковёр. Оставшуюся плёнку удаляем, и все ряды черепицы приклеиваем битумной мастикой. Швы герметизируем клеем — герметиком. Стоимость монтажа мягкой кровли зависит от качества выполняемых работ.

↑

Рёбра и коньки

Для подкровельной вытяжки по коньку прорезается отверстие, не доходящее к концу ребра около 30 см. Потом сплошное основание покрываем кровельным ковром. Затем поверх черепицы сбоку от конька устанавливаем вентиляционный коньковый профиль, и фиксируем его длинными профильными гвоздями. Можно соединять больше двух коньковых профилей в единый элемент. Сверху такой профиль покрывается черепицей под цвет кровли. Идентично устраивается мягкая кровля парапет.

монтаж ребер и коньков

Карнизную черепицу делим на три части в местах перфорации и получаем коньковую черепицу или выкраиваем из рядовой черепицы. Шнурком отбиваем нужные габариты ребра. Укладывается на рёбрах коньковая черепица снизу вверх. Снимая защитную плёнку, приклеиваем черепичку. Отступаем от края 2 см, фиксируем гонт четырьмя гвоздями, по два с каждого бока. Все следующие клеятся с нахлёстом до 5 см.

Укладывается мягкая кровля на конек на встречу преобладающим направлениям ветра.

• Монтаж коньков аналогичен монтажу ребер.
• Гонт не зависимо от рисунка материала делится на три одинаковые части.
• У каждой получившейся коньковой черепицы обрезаем верхние уголки.
• По линии сгиба прогреваем строительным феном.
• Нагретую черепицу аккуратно сгибают на ребре бруска.
• Коньковую черепицу крепят на четыре гвоздя.
• Гвозди располагаем вдоль маркера черепицы. Нахлёст последующей черепицы делаем такой, как при монтаже черепицы.

Вот в принципе и вся технология монтажа мягкой кровли. Надеемся, нам удалось дать полный ответ на все интересующие вопросы.

Также советуем посмотреть:

Мягкая черепица: технология монтажа пошагово

Появление на рынке кровельных материалов мягкой черепицы существенно упростило процесс накрытия крыш сложной конфигурации. Это единственный качественный материал, обладающий гибкостью и пластичностью, с его помощью можно быстро и герметично покрывать кровли всех видов, в том числе и купольные. При этом количество непродуктивных отходов минимальное, чего нельзя сказать о других кровельных материалах. Срок эксплуатации некоторых видов гибкой черепицы достигает пятидесяти лет, правда, такой материал по стоимости мало чем отличается от штучных покрытий элитного сегмента.

Мягкая черепица

Надежность и долговечность крыши в равной степени зависят от нескольких факторов.

1. Технические характеристики мягкой черепицы. Обращать внимание следует не только на внешний вид, этот параметр оказывает влияние лишь на внешний вид здания и не имеет отношения к долговечности эксплуатации. Покупатели должны узнать, какое основание использовалось производителями, какой по химическому составу битум и какова его толщина. Битум обязательно должен быть модифицированным для повышения защиты от ультрафиолетовых лучей, увеличения пластичности при минусовых температурах и устойчивости к механическим нагрузкам. Основание надо выбирать самое прочное из полимерных волокон.

   Характеристика гибкой черепицы

2. Качество стропильной системы. Если конструкция шатается, имеет неровные плоскости, несущие узлы не отвечают максимальным нагрузкам, то крыша не будет герметичной. Со временем из-за многочисленных колебаний появятся механические повреждения или отслоения. Это касается всех кровельных материалов, а не только мягкой черепицы.

   Стропильная система и все несущие узлы должны быть максимально качественно смонтированы

3. Профессионализм кровельщиков. Каким бы качественным ни был кровельный материал, неумелые действия строителей нивелируют все его преимущества. Строители должны не только отлично знать теорию, но и иметь большой практический опыт работы. Нестоящие кровельщики могут самостоятельно принимать решения в зависимости от ситуации, заранее предвидеть все проблемы невозможно. Кроме того, ответственные мастера никогда не будут отступать от рекомендованной технологии в целях экономии времени.

   Монтаж мягкой черепицы желательно выполнять опытным мастерам

Все кровельные работы по укладке мягкой черепицы состоят из нескольких этапов, качественное выполнение каждого из них влияет на надежность и долговечность эксплуатации крыши.

Содержание статьи

Этапы кровельных работ

В зависимости от сложности стропильной системы и назначения здания некоторые действия можно пропускать. В таблице дан максимально полный перечень строительных мероприятий для самых сложных крыш.

Наименование этапа	Состав и краткое описание особенностей
Подготовка основания	Для мягкой черепицы требуется сплошное основание, оно может быть из водостойкой фанеры, плит ОСП или обрезных досок. В каждом случае выбирается индивидуальный вариант с учетом сложности кровельной системы, категории здания и финансовых возможностей застройщиков. Нужно знать, что в некоторых случаях стоимость подготовки основания и цена используемых для этого материалов может превышать затраты на мягкую черепицу.
Монтаж подкладочного слоя	Подкладочный слой выполняет две функции: служит дополнительной гидрозащитой крыши и увеличивает надежность фиксации гонтов мягкой черепицы. Для подкладочного слоя нужно покупать специальные современные материалы, монтаж ведется снизу вверх или вертикально с нахлестом примерно десять сантиметров. Если угол наклона скатов небольшой, то рекомендуется стыки герметизировать битумными мастиками.
Герметизация ендов, примыканий дымоходов, установка карнизных планок	Ендовы требуют повышенного внимания, именно здесь сосредотачивается самый большой объем воды и чаще всего появляются протечки. Для обустройства ендов производители выпускают специальные материалы, которые фиксируются в местах примыкания двух скатов. Такая же технология применяется и во время герметизации мест примыкания дымоходов, вертикальных кирпичных архитектурных элементов или различных инженерных коммуникаций. Используемые материалы должны иметь относительно большие характеристики пластичности для компенсации линейных колебаний архитектурных конструкций из различных строительных материалов.
Монтаж кровли	Установка мягкой черепицы не требует больших физических усилий, но к работам нужно относиться очень внимательно. Любые нарушения технологии обязательно будут иметь негативные последствия, ликвидация которых требует времени и материальных потерь. Бывают случаи, когда ремонт крыши дома обходится дороже, чем монтаж черепицы: приходится реставрировать стропильную систему, ликвидировать последствия протечек во внутренних жилых помещениях и т. д.

Перед тем как приступать к работам по монтажу, следует подготовить инструменты и составить предварительный план действий.

Калькулятор расчета толщины утепления скатов кровли

Перейти к расчётам

Цены на различные виды гибкой черепицы от популярных производителей

Гибкая черепица

Технология монтажа мягкой черепицы

Известные производители в каждую упаковку гонтов дают инструкцию по монтажу, настоятельно рекомендуем внимательно изучить ее. Разумеется, ни одна инструкция не может предвидеть все ситуации, возникающие во время выполнения работ, принимать решения придется самостоятельно с учетом имеющегося практического опыта. Но для всех случаев существуют общие обязательные требования.

1. Мягкая черепица используется только на скатных крышах с уклоном не менее 12° (на 5 м длины ската должно быть не менее 1 м высоты в коньке). Если скаты имеют уклон меньше рекомендованных значений, то нужно применять рулонные кровельные материалы или особые методы работы с мягкой черепицей.

   Гибкую черепицу укладывают на крыши с уклоном более 12°

2. Работать следует лишь при положительных температурах и в сухую погоду. Не стоит верить рекламным уловкам, что мягкую черепицу можно монтировать и при отрицательных температурах. Класть гонты можно, но эксплуатационные характеристики кровли не будут отвечать ожиданиям.

   Если кровельные работы проводятся при температуре ниже +5°С, упаковки с гибкой черепицей следует подавать из теплого помещения по 5–6 пачек

3. На сложных и крутых скатах необходимо пользоваться средствами обеспечения безопасности работ: страховочными поясами, специальными лестницами для передвижения и упорами.

   Для перемещения по скату крыши следует использовать специальные лазы

Для проведения работ, кроме мягкой черепицы, понадобится подкладочный ковер для дополнительной герметизации кровли, металлические планки для фиксации на карнизном свесе, коньковая и карнизная черепица со специальными элементами фиксации, клей на битумной основе и небольшие кровельные гвоздики с широкими шляпками.

Подкладочный ковёр под мягкую черепицу

Рынок подкладочных гидроизоляционных материалов непрерывно растёт и развивается. Сегодня каждый производитель гибкой черепицы имеет в своем арсенале несколько видов подкладочных ковров. На нашем сайте можно найти самую актуальную информацию о том, как правильно выбрать подкладочный ковер для вашей кровли.

Для сложных крыш нужно купить ендовные ковры и уплотнения для выводов.

Перечень инструментов минимальный: молоток обыкновенный или механический, монтажный нож, рулетка, отбивочный шнур. Настоятельно рекомендуется купить пояс плотника. Он позволяет постоянно иметь под руками инструменты и метизы, не терять время на поиски молотка или ножа. Карнизные планки при необходимости подрезаются ножницами по металлу.

Планку можно подрезать ножницами по металлу

Если крыша имеет много выходов инженерных коммуникаций, то следует иметь пистолет для нанесения клея и шпатель, с помощью этих инструментов самым тщательным образом герметизируются сложные и ответственные примыкания. Для очень жестких гонтов или холодной погоды необходимо иметь монтажный фен для разогрева материала.

Самоклеющуюся полосу на плитке необходимо подогревать строительным (тепловым) феном при температуре окружающей среды ниже +10°С

Мягкие гонты прилегают намного плотнее, их легче резать ножом, проще загибать под нужным радиусом.

Чтобы исключить повреждение целостности кровли, резать материал на крыше следует на специально подложенной дощечке

Шаг 1. Подготовка основания. Оно всегда должно быть сплошным. Для изготовления такой обрешетки применяется влагостойкая фанера, ОСП или обрезные доски. Доски – самый дорогой и длительный вариант изготовления основания, профессиональные кровельщики не рекомендуют его использовать. У досок есть еще большой недостаток: при изменении показателей относительной влажности они сильно усыхают или набухают. Как следствие, размеры щелей постоянно меняются, в этих местах нарушается герметичность подкладки и в дальнейшем мягкой черепицы.

Сплошное основание из плит ОСП

Другие варианты сплошного основания под мягкую кровлю

Цены на ковры подкладочные

Ковер подкладочный

Доски для сплошной обрешетки. Калькулятор расчета

Перейти к расчётам

Если крыша будет теплой, то необходимо принимать меры по обустройству эффективной естественной вентиляции. Это не только уменьшит тепловые потери, но и увеличит время эксплуатации здания. Не стоит слишком надеяться, что влагостойкие материалы выдерживают любые условия эксплуатации, в том числе и очень влажные. Никакие пропитки не могут работать десятилетиями, со временем их эффективность уменьшается, пиломатериалы поражаются грибками и гнилью. Дом ставится на многие десятилетия, только постоянная и эффективная естественная вентиляция гарантирует сохранность деревянных элементов стропильной системы.

Проверьте, чтобы основание имело правильные геометрические формы, при обнаружении отклонений выровняйте скаты. Делается это простым подрезанием боковых частей. Прямой угол проверяется замером диагоналей, их значения должны быть одинаковыми.

Шаг 2. Установите карнизную металлическую планку. Выступающие края подкладочного ковра загибаются под планку. Карнизные планки фиксируются саморезами или небольшими кровельными гвоздями, шаг между креплениями 10–15 см. Небольшой шаг нужен для того, чтобы во время изменения линейных размеров из-за нагревания или остывания планки не вспучивались.

Карнизная планка

Перед нахлестом планок нужно ножницами по металлу немного надрезать один угол с торца элемента, за счет этого обеспечивается высокая плотность соединения.

Нахлест планок

Профессиональные кровельщики рекомендуют фиксировать карнизные планки и на торцах ската. Они не только существенно улучшают внешний вид крыши, но и служат надежной защитой деревянных элементов стропильной системы от намокания.

Крепление планки

Шаг 3. Монтаж подкладочного ковра. Для изготовления ковра нужно использовать специальные материалы, они продаются совместно с мягкой черепицей. Рулоны можно раскатывать как вдоль ската, так и поперек. При втором варианте работы начинаются снизу вверх с таким расчетом, чтобы нахлесты размещались сверху и вода не проникала в щели. Величина нахлестов примерно 10 см, ковер прибивается гвоздиками с шагом примерно 35–40 см. В местах перегибов или примыканий шаг уменьшается.

Подкладочный ковер

Практический совет. На скатах с большим уклоном намного удобнее расстилать подкладочный ковер вертикальными полосами. Он сам отлично выравнивается, хорошо ложится, работать легко и быстро. Если наклон скатов малый, то рекомендуется делать горизонтальную укладку ковра. Работы всегда начинаются с ендов, нахлесты ковра в этих местах не менее 14 см, лишние концы отрезаются и тщательно приклеиваются к уложенному в ендове материалу.

Как правильно резать и приклеивать ковер?

Раскатывание ковра

1. Отметьте место отрезания излишков ковра, принимайте во внимание рекомендованный нахлест.
2. Приподнимите ковер и положите под него ровную доску или рейку. Проследите, чтобы она располагалась в нужно месте.
3. Острым монтажным ножам отрежьте излишки. Для того чтобы материал не сминался во время резания, нужно выполнять несколько условий. Первое – лезвие ножа надо держать под углом не более 45°, чем меньше угол, тем легче режется материал. Второе – свободной от ножа рукой придерживайте и немного натягивайте материала. Если заметили, что он начинает сминаться, прекратите резание и отломите затупившийся кончик монтажного ножа. Его лезвие сменное, имеет специальные канавки, облегчающие обламывание тупого кончика.

Укладка ковра на расстоянии 2-3 см от края карнизной планки

Фиксация подкладочного ковра

Шпателем намажьте битумную мастику по месту приклеивания и плотно прижмите материал. Удалите воздушные карманы, разровняйте складки. Работайте на крыше в обуви с мягкой подошвой.

Нахлест полос подкладочного ковра 10 см

Мастика для приклеивания подкладочного ковра

Нанесение мастики

Склеенные мастикой полотна плотно соединяют, проглаживают, чтобы не было пузырьков

Перед креплением ковра гвоздями сильно натяните его, это поможет выровнять края и придать материалу правильную первоначальную форму. Дело в том, что из-за нарушения правил хранения или небрежной транспортировки рулоны деформируются, на основании могут появляться складки.

Крепление ветровой планки

Шаг 4. Обустройство ендов. Как уже выше упоминалось, это самые ответственные места крыши, их обустройству следует уделять особе внимание. Ендовный ковер по составу и строению полностью идентичен мягкой черепице, он изготавливается из одного материала.

Ендовный ковер

За счет таких характеристик удается сделать соединение незаметным и одновременно надежным. Срок службы ковра такой же, как и у основного кровельного материала. Ширина ковра 70 см, фиксируется гвоздиками с шагом 10 см. До начала фиксации убедитесь, что полотно плотно прилегает к основанию, разровняйте складки, уберите постоянные статические напряжения. Если внутренние напряжения будут воздействовать длительный период времени, то есть риски механических повреждений основания.

Приклеивание ендовного ковра

Расстояние от центра до края 50 см

Шаг 5. Укладка карнизной черепицы. Ее внешний вид и размеры отличаются от обыкновенной, объясняется это дополнительными функциями элемента кровли. Вначале с нее удаляется полиэтиленовая защитная пленка, затем элементы прочно приклеиваются к карнизной планке на расстоянии примерно 2 см от края карниза. При теплой погоде адгезии клеящего состава достаточно для надежной фиксации. Если погода прохладная, то рекомендуется немного прогреть обратную поверхность карнизной черепицы и металлическую планку. Остались опасения в прочности фиксации – прибейте элемент гвоздиками в верхней его части. Шляпки в дальнейшем закроются новыми рядами мягкой черепицы и станут незаметными.

Проведение разметки мелованной веревкой

Отбивка вертикальной линии

Крепление стартовой полосы

Схема крепления

Удаление защитной пленки с обратной стороны гонтов

Обыкновенная черепица прибивается гвоздиками гонтами поочередно снизу вверх, с обратной стороны нарезок надо снимать защитную пленку.

Гвозди, которыми крепят мягкую черепицу

Черепица «Ранчо»

Схема монтажа, если угол наклона менее 45 градусов

Схема монтажа, если угол наклона более 45 градусов

«Финская черепица», расположение гвоздей

Угол наклона до 45 градусов

Угол наклона выше 45 градусов

На что обращать внимание во время крепления мягкой черепицы?

1. Первый ряд отступает от края карнизной полосы на сантиметр-два, расстояние между местами фиксации зависит от геометрии выреза нижней части мягкой черепицы.
2. Шляпка гвоздика должна входить в обрешетку только под прямым углом, не допускаются чрезмерные сжатия листов. Поверхность гонта должна быть ровной, наличие впадин запрещается.
3. При наклоне ската 12°– 45° каждый гонт следует прибивать четырьмя гвоздями, от видимой части покрытия нужно отступать примерно 2,5 см. За счет этого каждый гвоздь фиксирует одновременно два гонта – нижний и верхний, а шляпки всегда закрываются. Если уклон ската ≥ 45°, то количество гвоздиков увеличивается до шести. В центральной части гонта рядом забиваются два гвоздика. Это надо для того, чтобы во время длительного провисания под действием силы тяжести не появлялись отслоения кровли.
4. Параметры смещения гонтов ограничиваются производителем, а конкретные значения в пределах полей допусков застройщики вправе выбирать самостоятельно в зависимости от дизайнерских предпочтений.

Смещение гонтов

По описанному алгоритму продолжайте укладывать мягкую черепицу до конька крыши. Обращайте внимание, чтобы выступы следующего ряда закрывали линии стыков предыдущего. Крыша должно иметь вид сплошного ковра.

Процесс укладки мягкой черепицы

Важно. Технология изготовления черепицы не позволяет делать ее абсолютно одинаковой даже в одной партии. Во время укладки на крыше могут появляться большие участки, незначительно отличающиеся между собой цветовыми оттенками. Это очень некрасиво и свидетельствует и низкой квалификации кровельщиков. Чтобы исключить неприятную ситуацию рекомендуется перед началом работ перемешать между собой гонты из различных упаковок и сложить их в одну стопку. Можно не перемешивать, но во время укладки поочередно брать черепицу из нескольких упаковок.

Шаг 7. В этих местах крыши лишние концы отрезаются на расстоянии 10–20 см от линии соприкосновения скатов, гонты тщательно приклеиваются битумными мастиками. Технология отрезания гонтов ничем не отличается от технологии резания подкладочного ковра.

Отделка ендов

В связи с тем, что лицевая поверхность мягкой черепицы покрыта каменной крошкой, придется чаще отламывать кончик лезвия ножа. Прибивать гвоздиками торцы гонтов не рекомендуется, шляпки будут заметны, пострадает внешний вид кровли. С учетом с такой технологической особенности очень тщательно приклеивайте материалы. Почему? Кроме большого количества воды, в ендовах скапливается снег. Весной температура может несколько раз в сутки колебаться от минусовой до плюсовой, снег немного подтаивает и опять замерзает. Если в местах приклеивания будут щели, то вода обязательно попадет в них и во время замерзания увеличившийся в объеме лед начнет подрывать гонты. Так повторяется много раз, щели постепенно увеличиваются, неизбежно наступит момент полного отрыва черепицы в местах ендов. Потребуется ремонт, придется устранять последствия протечек, терять время и деньги.

На торцах излишки кровли аккуратно отрезаются по линии металлической планки и приклеиваются к ней мастикой.

Шаг 8. Герметизация примыканий. Примыкания горизонтальных поверхностей делают из ендовного ковра, они должны быть такого же цвета, как и основное покрытие крыши.

Герметизация примыканий

Как отделывать трубу дымохода?

1. Отрежьте четыре куска ковра, размеры должны превышать размеры плоскостей кирпичной трубы нА 20 см по длине. Ширина отрезков подбирается с таким расчетом, чтобы одна кромка располагалась примерно на 30 см выше ската, а вторая была на удалении примерно 20 см от места примыкания. Если дом деревянный, то вокруг трубы нужно сделать коробку и к ней крепить гидроизоляцию. Такая конструкция позволит дому свободно проседать, а места герметизации останутся целыми.
2. Тщательно намажьте поверхности битумной мастикой и приклейте материал к поверхностям.
3. Для повышения надежности закрепите их дюбелями, гвоздями или саморезами. В местах перегибов надо делать надрезы, это исключит образование складок.

К остальным вертикальным поверхностям ковер просто приклеивается, верхний край дополнительно прибивается. Для круглых труб следует применять специальные элементы прохода.

Шаг 9. Укладка коньковой черепицы. Это финишные работы, коньковая черепица подготавливается из специальных гонтов. Они имеют небольшие надрезы, при загибании части легко отрываются, получается три части. Коньковая черепица укладывается таким способом, чтобы участки с клеем располагались поперек элемента. Покрытие прибивается гвоздиками по два с каждой стороны крыши, шляпки закрываются новыми рядами.

Коньково-карнизная черепица

Покрытие прибивается гвоздиками

Нахлест черепицы

Коньковый аэратор

Крепление аэратора

Следующий элемент стыкуют с уже закрепленным, а затем фиксируют саморезами

Укладка гибкой черепицы поверх аэратора

Направление укладки зависит от преобладающих ветров

На мягкой черепице не рекомендуется устанавливать снегозадержатели, они только ухудшают вешний вид кровли и увеличивают риски появления протечек. Поверхность черепицы покрыта каменной крошкой, которая исключает вероятность лавинообразного схода снега. При выполнении рекомендаций монтажа кровля будет исправно служить несколько десятилетий и не требовать сложных периодических уходов.

Черепица «Ранчо» коричневая

Черепица «Ранчо» серая

Черепица «Ранчо» красная

«Финская черепица» зеленая

«Финская черепица» красная

«Финская черепица» серая

Цены на доски строительные

Доски строительные

Видео – Монтаж мягкой черепицы

Монтаж мягкой кровли Шинглас: инструкция пошагово, советы экспертов!

Реализовать любую архитектурную идею и сделать крышу жилого дома надежной и красивой сейчас можно с помощью гибкой черепицы. Особой популярностью среди всех видов такого материала пользуется черепица из битума марки Шинглас, которая имеет довольно приемлемую цену, что значительно повлияло на ее популярность. Рассмотрим, как происходит монтаж мягкой кровли Шинглас, инструкция к работе с которой приведена ниже.

Битумная черепица Шинглас

Монтаж мягкой кровли Шинглас: инструкция

Содержание статьи

Описание кровли Шинглас

Прежде чем речь пойдет о том, как работать с гибкой черепицей, нужно с ней немного ознакомиться. Определенные знания о ней помогут определиться, стоит ли приобретать такой материал для использования в строительстве дома и получится ли с ним работать самостоятельно.

Гибкая черепица Shinglas («Технониколь»)

Разработана черепица Шинглас специалистами компании «Технониколь» и с 2001 года производится на предприятии, построенном в Литве, а с 2005 – и на заводе в Рязани на территории России. Этот кровельный материал разрабатывался с учетом всех климатических особенностей РФ, а потому считается одним из лучших для создания крыш в частном строительстве.

Shinglas — битумная черепица

Гибкая черепица Шинглас состоит из нескольких слоев и имеет основание, изготовленное из стеклохолста. Благодаря этому, она приобретает не только высокую прочность и плотность, но и не теряет эластичности. С обеих сторон стеклохолст покрыт битумным составом – именно поэтому мягкая черепица еще называется битумной. И толщина этих слоев сказывается на устойчивости черепицы к воздействию воды, атмосферных осадков и других факторов окружающей среды.

Мягкая кровля Шинглас имеет такую структуру

Гибкая черепица Shinglas. Структура черепицы

Битумные слои, в свою очередь, закрыты нижним и верхним слоями черепицы. Нижний имеет защитное покрытие, изготовленное на основе полимеров – за счет него черепица приобретает долговечность и устойчивость к воздействию различных факторов. Слой играет особую роль, когда технология монтажа нарушается. Верхний слой за счет покрытия крошкой из базальта совсем не боится внешних воздействий и придает черепице красивый внешний вид.

Самый нижний слой мягкой черепицы – это устойчивая к низким температурам клеевая масса, в основе которой лежат полимерные вещества. За счет нее кровля будет надежно держаться на основании.

Упаковка мягкой черепицы Shinglas

На заметку! Чтобы отдельные детали кровли не склеивались между собой во время транспортировки, на клеевой полосе имеется специальная защитная пленка из силикона. При необходимости она легко удаляется.

Несколько слов стоит добавить и о базальтовой посыпке черепицы. Базальт – это, пожалуй, одна из самых прочных видов горных пород, которая не боится ни ветра, ни воды. Посыпка представлена тремя фракциями, а нужный цвет ей придает краска, наносимая по особой технологии окрашивания – методом высокотемпературного обжига. Краска настолько хорошо держится на поверхности базальта, что кровля долгие годы сохраняет свой первоначальный внешний вид.

Синяя битумная черепица

Достоинства черепицы Шинглас:

• высокий показатель герметичности – 100%;
• небольшой вес, что позволит отказаться от укрепления стропил крыши;
• материал не гниет и не покрывается ржавчиной;
• высокая гибкость, позволяющая укладывать материал на крышах любой конфигурации;
• устойчивость к воздействию химических веществ;
• экономность и практичность – возможность легко складировать и транспортировать, а количество отходов у материала минимально;
• морозоустойчивость и влагостойкость;
• черепица не боится воздействия ветров.

Мягкая кровля Shinglas устойчива к атмосферным воздействиям

Цены на гибкую черепицу Shinglas

Гибкая черепица Shinglas

Характеристики материала

Мягкая кровля Шинглас выпускается в различных цветовых вариациях – всего их существует 22. При этом материал может иметь разное количество слоев. Самыми популярными видами Шинглас-кровли являются материалы серии «Джаз», «Кантри», «Ранчо» и «Континент». При этом черепица «Ранчо» является двухслойной, а «Континент» имеет три слоя.

Гибкая черепица Shinglas (Шинглаc «Классик»)

На заметку! Основное отличие всех видов черепицы из разных серий заключается в цвете верхнего декоративного слоя и массе слоя битума.

Таблица. Свойства различных видов черепицы Шинглас и комплектующих.

Серия «Финская черепица»

Естественно, чем больше слоев имеет материал, тем он стоит дороже. Основные преимущества двухслойного вида мягкой кровли заключаются в следующем:

• она обладает длительным сроком службы, а гарантийный срок на нее в 3 раза больше, чем на обычную однослойную;
• прочность такого материала выше, а значит, и в эксплуатации он гораздо надежнее;
• монтаж такой черепицы проще, чем однослойной, так как слои склеены тут еще в заводских условиях и их не придется комбинировать между собой во время строительства;
• внешне такая черепица выглядит красивее, чем обычная. На ней хорошо видны текстура и фактурность. За счет этого материал позволяет скрывать и некоторые недостатки кровли.

На заметку! Черепица двухслойная используется и для покрывания крыши сложной формы, имеющей башни и другие декоративные элементы.

Гибкая черепица Шинглас (Shinglas)

Что потребуется для монтажа

Какие же материалы, помимо самой черепицы, могут понадобиться для монтажа кровли Шинглас? Это подкладочный слой, выпускаемый фирмой «Технониколь», также именуемый подкладочным ковром. Он представляет собой рулон полимерно-битумного материала, изготовленного на основе полиэстера. Толщина основы – не более 2 мм. Материал отличается высокой прочностью и пригодится для гидроизоляции.

Понадобится приобрести и ковер ендовный, который также продается рулонами и изготавливается на основе полиэстера. Однако, в отличие от слоя подкладочного, материал покрыт дополнительно гранулятом из базальта.

Ковер Шинглас

Чтобы красиво оформить крышу, пригодятся фронтонные и карнизные свесы, а также планки примыкания, изготавливаются которые из покрытого особым составом металла. Крепеж элементов кровли производится с использованием гальванизированных гвоздей длиной около 30-45 мм с диаметром не менее 3 мм и размером шляпки – не менее 9 мм. Потребуется приобрести и полимерно-битумную мастику, а также элементы вентиляции, изготовленные из пластмассы.

Карнизная планка предназначена для усиления карнизных свесов кровли и обеспечивает эффективный отвод воды

Расход материалов

Перед началом работ важно убедиться, что закупленного материала хватит для оформления крыши конкретного дома. Расход мягкой черепицы Шинглас зависит от того, какой серии материал будет использоваться. Например, упаковка Шинглас серии «Джаз» содержит внутри себя 2 м² кровли с учетом нахлестов. А черепица «Континент» или «Вестерн» – 1,2 м². Материал серии «Кантри» – 2,6 м². Другие виды черепицы Шинглас содержат в упаковках по 3 м² материала с учетом нахлестов при укладке черепицы.

Размеры гибкой черепицы Shinglas

Во время расчета необходимого количества черепичных элементов важно помнить о коэффициенте, который соответствует уровню сложности непосредственно самой крыши – от этого будет зависеть количество отходов материала. Количество отходов может варьироваться от 5 до 15%. Что касается крепежного материала, то тут потребуется около 80 г гвоздей на пробивку 1 м² покрытия. Мастики потребуется около 100 г на 1 погонный метр подкладочного ковра, а для ендовного – около 400 г на такой же участок. Также мастика применяется и для придания герметичности стыкам материалов – в этом случае ее расход составляет около 750 г на метр погонный.

Внимание! Мастика не должна наноситься слишком толсто (слоем более 1 мм) либо разбавляться различными химическими составами. В противном случае на кровле будут появляться нелицеприятные вздутия.

Мастика «Технониколь» для гибкой черепицы

Цены на мастику «Технониколь» для гибкой черепицы

Мастика «Технониколь» для гибкой черепицы

Советы по монтажу

Перед тем как начать работы по монтажу мягкой кровли, рекомендуется ознакомиться с общими советами и рекомендациями:

• при укладке материала противопоказано использовать элементы из разных серий и разного цвета. Дата выпуска всех элементов кровли также должна быть одинаковой;

Схема монтажа битумной черепицы

• допускается незначительное отличие оттенков черепицы. Чтобы тональный дисбаланс был малозаметным, следует распечатать несколько упаковок черепицы и перемешать все элементы между собой;
• упаковки с элементами крыши должны храниться в тепле. Если монтаж ведется при температуре менее +5 градусов, то новые элементы для укладки должны подаваться из прогретого помещения не более, чем по 5-6 пачек;
• в холодную погоду клеевая полоса прогревается тепловым феном перед наклеиванием;
• резать черепицу можно ножом, подкладывая под нее дощечку;
• материал до того, как будет уложен, не должен подвергаться воздействию лучей солнца, чтобы отдельные детали не склеились между собой;
• передвигаться по черепице в обуви в жаркую погоду нельзя, иначе на материале останутся следы.

Монтаж черепицы «Джаз»

На заметку! Передвигаться по скату крыши нужно только при помощи специальных лазов.

Передвигаться по скату крыши нужно только при помощи специальных лазов

Подготовка основания

Черепица Шинглас должна укладываться только на правильно подготовленное основание. И все материалы, которые использовались для создания крыши, должны отвечать СНиП. Шаг между стропилами будет зависеть от нагрузок, которые будет испытывать кровля. Он может варьироваться от 60 см до 1,5 м. Толщина настила из дерева будет зависеть от того, какой шаг между стропилами был выдержан.

Подготовка основания для монтажа гибкой черепицы

СП 17.13330.2011. Кровли. Актуализированная редакция СНиП II-26-76. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СП 17.13330.2011. Кровли

Таблица. Зависимость толщины настила от шага между стропилами.

Если для создания обрешетки используется доска обрезная, то зазор между отдельными элементами должен составлять 1-5 мм. Также, используя доску, важно проследить, чтобы годичные кольца, которые хорошо видны на ее торцевой части, «смотрели» скругленной частью вверх.

Настил, изготавливаемый из листового материала, должен иметь разбежку между швами отдельных щитов. Крепеж производится саморезами. Если сборка основания производится в зимнее время года, то пространство между листами не должно быть менее 3 мм – летом дерево начнет расширяться и при недостаточной ширине зазоров кровля начнет деформироваться.

Для крепления настила используются саморезы

Доски для сплошной обрешетки. Калькулятор расчета

Перейти к расчётам

Чтобы основание служило долгие годы, важно обеспокоиться и созданием вентиляции. Ее обеспечить могут три элемента: каналы, проходящие над теплоизоляционным материалом, отверстия для притока воздушных масс извне и вытяжные отверстия, которые располагаются в верхней части всей конструкции кровли. Высота продуха каналов, проходящих над теплоизоляционным слоем, должна быть минимум 5 см, если угол наклона ската кровли – более 20 градусов. Если угол меньше, то высота увеличивается до 8 см.

Монтаж мягкой черепицы Shinglas

Цены на подкладочные ковры для мягкой кровли

Подкладочный ковер для мягкой кровли

Шаг 1. Монтаж мягкой кровли начинается с установки планки карниза, которая усиливает конструкцию всей кровли и обеспечивает отведение воды. Планка устанавливается ребром на край уже подготовленного и собранного основания. Соседняя планка устанавливается внахлест с предыдущей.

Установка планки карниза

Планки должны укладываться с нахлестом

Шаг 2. Крепеж карнизной планки производится при помощи специальных гвоздей, которые вбиваются с шагом 12-15 см в шахматном порядке.

Гвозди вбиваются в шахматном порядке

Шаг между гвоздями должен составлять 12-15 см

Шаг 3. Основание крыши закрывается подкладочным ковром. Материал настилается по скатам крыши снизу вверх. Рулон раскатывается параллельно карнизной планке, не доходя до ее сгиба примерно на 2-3 см.

Раскатывается подкладочный материал

Рулон раскатывается параллельно карнизной планке

Материал должен не доходить до сгиба планки на 2-3 см

Шаг 4. Следующая полоса подкладочного ковра укладывается внахлест на нижнюю. Нахлест составляет 10-12 см.

Укладка второй полосы подкладочного материала

Шаг 5. Подкладочный ковер крепится к основанию из дерева гвоздями, предназначенными для крепления гибкой черепицы. Шаг равен 20-25 см.

Расстояние между гвоздями должно составлять 20-25 см

Шаг 6. Каждый из нахлестов тщательно промазывается мастикой, при этом наносится она слоем толщиной не более 1 мм.

Нахлест промазывается мастикой

Шаг 7. Если скаты крыши между собой образовали внутренний угол (так называемую ендову), это место прокладывается подкладочным ковром сначала вдоль ендовы, а потом – горизонтально на все скаты крыши.

Прокладка внутреннего угла подкладочным материалом

Шаг 8. Торцевая часть крыши усиливается фронтонными планками. Они устанавливаются поверх уже постеленного подкладочного материала.

Установка фронтонной планки

Шаг 9. Крепеж фронтонной планки производится на гвозди для кровли, которые вбиваются с шагом 12-15 см, обязательно – в шахматном порядке.

Крепление фронтонной планки

Шаг 10. Поверх подкладки вдоль ендовной оси приклеивается и специальный материал, который называется ковер ендовный. Ширина от оси ендовы в обе стороны скатов крыши должна быть по 50 см. Он промазывается мастикой на основе битума (полоса клея – 10 см) по периметру и тыльной стороной приклеивается к подкладочному.

Вдоль ендовной оси нужно приклеить ковер ендовный

Ширина от оси ендовы в обе стороны скатов крыши должна быть по 50 см

Шаг 11. Края ендовного ковра пробиваются гвоздями.

Края ендовного ковра пробиваются гвоздями

Шаг 12. При помощи шнура отбивочного на подкладочном ковре наносится разметка, которая позволит правильно уложить черепицу. Линии разметки наносятся по горизонтали и вертикали.

Разметка ковра для укладки черепицы

Для разметки используется отбивочный шнур

Шаг 13. Укладка отдельных элементов мягкой черепицы начинается с монтажа так называемой стартовой полосы. В коллекции «Ранчо» она монтируется из цельного гонта рядовой черепицы, у «Финской черепицы» — из коньково-карнизной.

Монтаж стартовой полосы в коллекции «Финская черепица»

Шаг 14. Стартовая полоса может быть изготовлена и из рядовых элементов кровли. С нее снимается защитная пленка, а сама черепица прибивается к кровле на 12 гвоздей в строго указанном порядке.

Изготовление стартовой полосы из рядовых элементов кровли

Внимание! Стартовая полоса не укладывается четко по краю, она всегда отступает от перегиба карниза на 1-2 см.

Шаг 15. Перед монтажом черепицы с нее снимается защитная пленка. Она стягивается по направлению вниз, за верхний край. У многослойной черепицы удалять защитную пленку не нужно – два гонта из пачки просто разделяются и кладутся в нужное место на кровле.

С гибкой черепицы снимается защитная пленка

Шаг 16. Крепление черепицы производится с использованием гальванизированных гвоздей, которые забиваются в строго определенные места, которые будут указаны в инструкции по использованию черепицы (у всех серий они разные). Также для облегчения работы на черепице имеется заводская разметка. Гвозди не прибиваются на расстоянии ближе, чем 30 см от вертикальной оси ендовы.

Гальванизированные гвозди

Гибкая черепица прибивается гвоздями

Процесс укладки гибкой черепицы

Гвозди забиваются минимум в 30 см от вертикальной оси ендовы

Шаг 17. Укладка следующего ряда черепицы коллекции «Ранчо» производится хаотично, то есть гонт вышележащего ряда при монтаже сдвигается влево или вправо относительно ниже уложенного не менее чем на 15 см. «Финская черепица» укладывается со сдвигом на половину лепестка.

Укладка следующего ряда черепицы коллекции «Ранчо»

«Финская черепица» укладывается со сдвигом на половину лепестка

Шаг 18. Для надежной герметизации дымоходов изготавливается выкройка из едновного ковра. Сначала крепится выкройка лицевой части. Ее тыльная сторона обмазывается клеевой мастикой, материал приклеивается. Черепица при этом закрывается на 20 см. А вертикально расположенная часть выкройки на трубе должна быть равна 30 см.

Выкройка из едновного ковра для герметизации дымохода

Требуемые размеры

Шаг 19. Далее крепятся левая и правая выкройки. Их края заводятся под рядовую черепицу.

Крепление правой выкройки

Края каждой выкройки должны заводиться под черепицу

Шаг 20. Последней устанавливается выкройка тыльной стороны трубы по аналогичной системе.

Выкройка тыльной стороны трубы

Шаг 21. Для отбоя дождевой воды в ендове край гонта черепицы подрезается. Край промазывается с тыльной стороны (ширина клеевой полосы – 10 см) и приклеивается. Это делается для всех гонтов, расположенных вдоль вертикальной оси ендовы.

Подрезка края гонта

Приклеивание подрезанной черепицы

Результат работы

Шаг 22. Оформление конька крыши производится при помощи коньково-карнизной черепицы. Каждый гонт разделяется на 3 части, затем укладывается снизу вверх на конек крыши. Каждый отрезок фиксируется на 4 гвоздя. Нахлест выше лежащего отрезка должен перекрывать места, где предыдущий отрезок фиксировался гвоздями.

Гонт разделен на 3 части

Черепица укладывается

Каждый отрезок прибивается 4 гвоздями

Нахлест должен составлять 3-5 см

Шаг 23. Для вентиляции пространства под кровлей на конек устанавливается коньковый аэратор. Перед его установкой в коньке устраивается вентиляционная щель вдоль конька шириной от 3 до 8 см. Аэратор крепится на шурупы. Сегменты аэратора закрепляются друг за другом по принципу конструктора.

Установка конькового аэратора

Соединение сегментов аэратора

Шаг 24. Оформляется аэратор коньковой черепицей. Она прибивается при помощи удлиненных кровельных гвоздей.

Крепление коньковой черепицы к аэратору

Монтаж черепицы «Кантри Техас». Часть 1

Монтаж черепицы «Кантри Техас». Часть 2

Видео – Монтаж черепицы Шинглас

Технология монтажа гибкой черепицы своими руками, видео

Любой владелец собственного жилья хочет, чтобы его кровля была надежной и недорогой. Выполняя монтажные работы своими руками, можно существенно сэкономить. Чтобы в итоге получилось качественное жилье, необходимо воспользоваться технологией укладки битумной черепицы. Выбирая мягкое покрытие, необходимо правильно его уложить. Только качественная укладка гибкой черепицы своими руками позволит кровельному покрытию не портиться много лет. В конце статьи будет представлено видео технологии укладки гибкой черепицы.

Технология укладки мягкой черепицы имеет некоторые нюансы, о которых не стоит забывать. Чтобы понять некоторые моменты монтажа черепицы, необходимо изучить этот кровельный материал.

Преимущества гибкой черепицы

Такая основа обладает главными достоинствами – это небольшой вес и маленькая стоимость. Легкость мягкой черепицы позволяет делать фундамент и дом не очень массивным, благодаря этому происходит экономия на стройматериалах и оплате работ. Недорогая стоимость кровельного материала позволяет конкурировать с тяжелыми видами кровли.

Другие достоинства:

• Высокая морозостойкость.
• Устойчивость к сильному ветру.
• Хорошая переносимость резких перепадов температур.
• Высокая теплостойкость.
• Неизменность цвета с течением времени.
• Устойчивость к разнообразным осадкам.

Подготовка перед укладкой гибкой черепицы

Для основы под черепицу используют:

• Влагостойкую фанеру.
• Доски.
• Плиты OСП.

Доски применяют строганные, а лучше всего шпунтованные. Их укладывают таким образом, чтобы стыки попали на опоры, захватывая два пролета. Доски должны иметь зазор в пять миллиметров. Он необходим потому, что дерево может расширяться от перепадов температур и влаги.

Если применяется фанера, то стропилы должны иметь такое расстояние, чтобы фанерные листы приходились на стропила. Готовая основа должна быть ровной и жесткой.

Кроме этого, для монтажа понадобятся:

• Подкладочный ковер. Для новой крыши можно использовать любой битумный материал. Если крыша старая, то используют ранее настилавшийся рубероид.
• Ковер для ендовы. Он применяется для гидроизоляции примыканий к вентиляционным трубам и стенам.

Используя необходимые материалы и инструменты, приступают к подготовительным работам перед укладкой гибкой черепицы.

Сначала с внутренней стороны крыши прикрепляют пароизоляционную пленку. К ребрам стропил ее прибивают гвоздями, а к торцам прикрепляется деревянными планками. Полосы пленки скрепляют скотчем.

С наружной стороны укладывается утеплитель. Чтобы его зафиксировать к стропилам, используют деревянные бруски. Сверху на утеплитель накладывается ветрозащитная пленка. Крепится она с помощью контрбруса. К нему впоследствии прибивают обрешетку. Затем укладывают доски, фанеру или ОСП, фиксируя саморезами.

Монтаж гибкой черепицы

Работа по монтажу мягкой черепицы своими руками происходит в соответствии с температурными ограничениями. Это необходимо из-за структуры материала. Очень прочно гибкая черепица соединяется между собой при высокой температуре, которая достигается за счет знойного солнца. При низкой температуре она может отвалиться от основы, к которой ее приклеивают. В холодную погоду можно применить строительный фен, которым нагревают листы материала. Иногда отапливают помещение для чердака.

Вначале по всему периметру крыши расстилают подкладочный ковер, прибивая его по:

• По карнизу.
• В ендовах.
• По фронтовому свесу.
• По коньку.
• В местах излома ската крыши.

Если крыша с уклоном больше 20 градусов, то подкладочным ковром зашивают всю площадь. Начинают снизу, расстилая ковер перпендикулярно обрешетке. Прибивать нужно внахлест на ширину 15 сантиметров с шагом фиксации в 20 сантиметров. Все соединения заделывают герметиком или битумной мастикой. Сверху на ковер прибивают карнизную планку, защищающую обрешетку от влаги. Если карнизную планку нельзя прибить, то карнизную полосу заворачивают под обрешетку и прибивают гвоздями с шагом в 5 сантиметров.

Затем к фронтону прибивают торцевые планки. Для их лучшего соединения необходимо подрезать края ножницами и окончательно закрепить. Таким же образом планки подгоняются на коньке. Они защищают деревянную обрешетку и отводят воду от конька вниз.

Сверху на прибитую планку карнизного свеса накладываются полосы коньково-карнизной битумной черепицы. Они прибиваются гвоздями, отступая от края 2.5 сантиметра, стык в стык. Эти места промазывают битумной мастикой. Затем проводят крепление кронштейнов, которые предназначаются под водосточные желоба.

Ендовый ковер накладывается вторым слоем поверх основного. Расстилают его в местах, где может скапливаться влага, в нишах, в местах примыканий. Фиксируют его оцинкованными гвоздями, а края промазывают мастикой.

Наступает самый важный этап монтажа — укладка гибкой черепицы своими руками. Приступают к укладке с центральной части ската. После снятия с нее защитной пленки, ее сильно прижимают к основанию. По верхней части ее прибивают четырьмя гвоздями. От полосы коньково-карнизной битумной черепицы отступают на пять сантиметров. При этом перфорация коньково-карнизной полосы должна быть полностью закрыта лепестками наклеиваемой черепицы. Ее подрезают по краям линии фронтона и проклеивают мастикой.

Заделка дымохода и вентиляции

Важным моментом монтажа считается пересечение с вентиляцией и дымоходом. Основание вентиляции необходимо обработать мастикой. Затем в черепице вырезают отверстие размером с данным вентиляционным устройством. После укладки мягкой черепицы ее основание промазывают битумной мастикой.

С дымоходом все гораздо сложнее. В том месте, где он прилегает к крыше, прибивают три рейки в форме треугольника, таким образом, чтобы прямой угол находился у основания трубы. Затем вокруг трубы прибивают подкладочный ковер, а нахлесты промазывают битумной мастикой. После этого укладывают кровельный материал таким образом, чтобы верхним краем он лег на рейку и уперся в трубу. Сверху черепицы монтируют ендовый ковер. Листы частично приклеивают и прибивают к крыше, а остальную часть поднимают на трубу и приклеивают битумной мастикой. Верхнюю часть ковра на трубе закрывают фартуком, а швы промазываются герметиком.

Ниже представлена видео-инструкция.

Окончательный монтаж мягкой черепицы

Черепицу ряд за рядом выкладывают до самого конька. Монтаж выполняют таким образом, чтобы все лепестки материала располагались на одном уровне и закрывали гвозди. Конек закрывают коньково-карнизной гибкой черепицей. Для этого ее разделяют и разрывают по перфорации. Снимают пленку с клеевой стороны и укладывают на конек, перегибая посередине, чтобы короткая сторона черепицы была параллельна коньку. С помощью гвоздей плитку прибивают по стороне, спрятанной под следующей плиткой. Вбивать гвозди нужно таким образом: два с одной стороны конька, два – с другой. Многие на коньке монтируют коньковый аэратор, который создает дополнительную вентиляцию чердака.

Таким образом, если правильно соблюдать технологию укладки гибкой черепицы, то такая крыша может прослужить очень долго. Чтобы она не зарастала мхом, ее необходимо каждые 5 лет очищать и мыть антисептическими средствами, а также следить за состоянием вентиляционных отверстий. Хотите узнать, как произвести монтаж гибкой черепицы? Видео ниже вам поможет.

Кровельные работы. Размещение мягкого стокового видео (100% без лицензионных отчислений) 1056962207

В настоящее время вы используете более старую версию браузера, и ваши возможности могут быть неоптимальными. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости
