Насос для теплого пола – какой выбрать, как установить

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

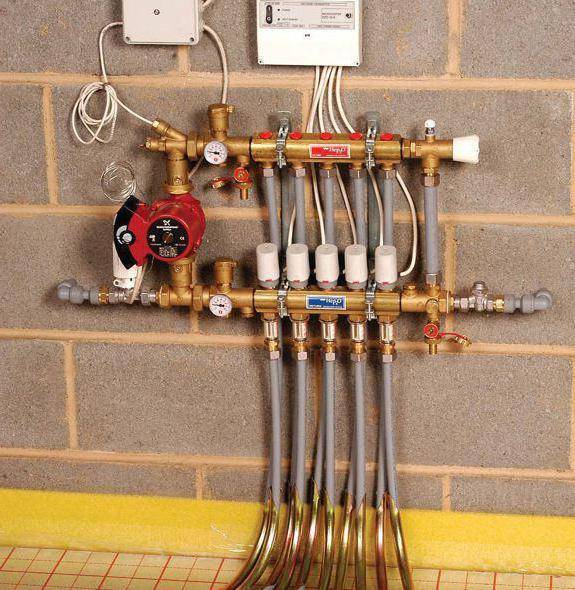

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.
Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Будет ли работать водяной теплый пол без насоса

Теплый водяной пол без насоса

Содержание статьи:

В системе теплых полов, насос предназначен для перекачивания жидкости по трубам. Насос может быть установлен как на отдельно взятый контур, так и на весь коллектор теплого пола, который служит для объединения всех контуров.

Не рекомендуется делать длину одного контура теплых полов более чем 100 метров. В противном случае, циркулярный насос может не справиться с объёмом жидкости. Ну а что будет, если сделать теплый пол, вообще без насоса? Будут ли теплые полы греть и насколько хорошо?

Водяной теплый пол без насоса — возможно?

Современные системы отопления эффективны, но они имеют один общий недостаток, это большое количество всевозможных датчиков и элементов, которые могут запросто выйти из строя. Выход температурного датчика, повлечёт за собой сбой автоматики котла, а завоздушивание циркуляционного насоса, станет причиной того, что теплый пол перестанет греть.

Вроде бы ничего плохого в автоматизировании системы отопления и нет, вот только человек становится, зависим от автоматики. Если же сделать теплый пол без насоса, то можно сэкономить не только на электроэнергии, но и не переживать по поводу её отсутствия.

Схема работы теплых полов без циркуляционного насоса действительно работает, и это правда. Есть лишь несколько ограничений для её нормального функционирования. Во-первых, теплый пол будет работать, если его уложить на стяжку, залитую под небольшим уклоном.

Во-вторых, схема, рабочая на небольших площадях, не более 4-6 квадратных метров. В противном случае, теплый пол греть не будет. Во всех же остальных случаях, установка циркуляционного насоса неизбежна. Все это относится к той системе отопления, которая вообще не имеет насоса.

Будет ли работать теплый пол от котла отопления

Гораздо меньше проблем возникает в том случае, если в доме установлен газовый или электрический котел, который уже имеет в своей конструкции циркуляционный насос. В таком случае, можно отказаться от установки отдельного насосно-смесительного блока на теплые полы, а площадь обогрева увеличить, вплоть до 20 квадратных метров.

В таком случае, между отопительным котлом и теплым полом монтируется термостатический трёхходовой клапан. Монтаж термостатического клапана осуществляется на подающую магистраль теплого пола, а к обратной магистрали подводится перемычка. Задача термостатического клапана не только в регулировке температуры теплоносителя, но и в защите системы отопления.

При всем этом существует один нюанс. Чтобы теплый пол работал без отдельного насоса, в отопительном котле должен быть установлен достаточно мощный циркуляционный насос. Не важно, газовый это или электрический котел, мощности насоса должно хватать для того, чтобы прокачать теплые полы.

И если случилось так, что после монтажа, теплый пол не греет, причиной может быть как раз недостаточная мощность насоса в котле. В таком случае, ничего не остаётся, как установить отдельный циркуляционный насос на теплые полы, и забыть о возникшей проблеме, раз и навсегда.

Оценить статью и поделиться ссылкой:

Настройка и регулировка водяного тёплого пола





Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.





Типовые схемы подключения



Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.





Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола



Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1.    Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.

2.   Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.

3.   Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.

4.   Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

5.   Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.





Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.



Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.





Температурный режим



Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.





Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.





В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.





Правила заправки системы



Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.





Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.





Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.





Работа с расходомерами коллекторов



Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.





Автоматическое и ручное выравнивание температуры



При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.





Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.



http://www.rmnt.ru/ — сайт RMNT.ru

Как подключить водяной теплый пол к системе отопления

Теплый пол как единственный источник тепла, комбинированная система отопления, подключение к радиатору и готовые комплекты.

Теплые полы — возможно, один из самых комфортных видов отопления дома. Воздух в помещении прогревается равномерно на всей площади, не создаются горячие и холодные зоны в комнате, а теплее всего — ногам.

Но вариантов подключения теплого пола к системе отопления так много, что можно запросто в них запутаться. В этом материале расскажем о самых распространенных вариантах подключения теплого пола в разных исходных ситуациях.

Прямое подключение к отдельному котлу под теплый пол

Это оптимальный и простой вариант, так как теплый пол не будет зависеть от другой схемы отопления и как-либо влиять на нее. Но есть важное ограничение:

Теплый пол — низкотемпературная система отопления. Большинство типов котлов работают на высоких температурах, а при работе в низкотемпературном режиме будут выдавать низкий КПД. Кроме того, существует риск быстрого выхода из строя теплообменника.

Лучше всего с отоплением пола справляется конденсационный котел. В низкотемпературном режиме он выдает максимальный для себя КПД.

Простая схема подключения теплого пола непосредственно к котлу. Термометры контролируют температуру поступающего теплоносителя и обратки: оптимальная разница 5-10°C.

Так как конденсационный котел может эффективно вырабатывать оптимальную температуру для обогрева теплых полов, подключить такую систему несложно — потребуется меньше всего дополнительных элементов.

Комбинированная система отопления: радиаторы + теплый пол

В этом случае перед владельцем дома стоит принципиально другая задача. Для радиаторного отопления котел работает в высокотемпературном режиме. Вопрос в том, как понизить температуру теплоносителя.

Обычно для отопления дома радиаторами котел нагревает теплоноситель до температуры 70-80°C, для теплых полов она не должна превышать 60°C, оптимально — 35-45°C.

Для понижения температуры теплоносителя применяются разные решения. Одно из самых популярных — подмес остывшего теплоносителя к котловому уже в контуре теплого пола. Но и это можно делать по-разному.

Трехходовой термосмесительный клапан

Устройство работает на смешивание двух потоков теплоносителя разной температуры. С одной стороны через него проходит нагретый теплоноситель с котла, с другой — остывший теплоноситель обратки отопительной системы. Смешиваясь в нужной пропорции — чтобы достичь установленной температуры, — вода направляется в контур теплого пола. После полного круга вода смешивается с обраткой всей отопительной системы.

После устройства смешения обычно устанавливают циркуляционный насос.
Одна из распространенных моделей трехходового термостатического клапана для теплого пола. На стикере схематично изображено направление и смешение потоков.

Термостатические трехходовые клапаны позволяют настроить температурный режим теплого пола. В некоторых моделях есть преднастройки температурного диапазона согласно климатическим зонам.

В трехходовом клапане без термостата температура теплоносителя регулируется механически. Владельцу придется долго настраивать его в ручную, чтобы добиться комфортной температуры отопления. Если вы решите изменить температуру в котле или выключить теплый пол, настраивать придется заново. На кран можно установить сервопривод — для автоматической регулировки по заданным температурным значениям.

Готовый смесительный узел

Некоторые производители выпускают готовые решения «все в одном» для теплого пола — насосно-смесительные узлы. Их комплектация, качество исполнения и цена разнообразны. Это максимально простой для подключения вариант. Принцип работы тот же: смешивание горячего теплоносителя с остывшей обраткой для поддержания нужной температуры теплого пола.

Обычно такие устройства имеют в своей конструкции трехходовой клапан, термометры на подаче и обратке и элементы подключения — к насосу и трубам или коллектору. Остальное — балансировочный клапан, автоматические воздухоотводчики, байпас, термоголовка с выносным датчиком — опционально. Насос в комплект узла не входит.

В центре – готовый насосно-смесительный узел. Слева – коллектор радиаторного отопления, справа – теплого пола. В этом решении есть все необходимое. Боковые подводы — самое удобное и эстетичное решение для соединения с коллектором.

Все элементы смесительного узла можно купить и собрать похожую систему самостоятельно.

Теплый пол на втором этаже дома

Главная проблема монтажа теплого пола на втором этаже — уровень расположения воздухоотводчиков. Воздухоотводчик должен находиться выше теплого пола, иначе воздух будет поступать в трубы и оставаться там. Поэтому устанавливать пол на втором этаже, подключая его к коллектору, расположенному на первом, запрещено.

Варианта решения два:

  • 1. Дополнительные узлы с воздухоотводчиками на обеих трубах выше уровня теплого пола.
  • 2. Подключение теплого пола от радиатора отопления.

Для того, чтобы трубы теплого пола на втором этаже не завоздушивались, добавлены дополнительные воздухоотводчики — выше уровня теплого пола.

Теплый пол от радиатора отопления

Это решение подходит для отопления помещения небольшой площади или части комнаты — 10-15 кв. м. Представляет собой готовый терморегулирующий монтажный комплект в декоративном боксе для подключения одной петли теплого пола к высокотемпературному контуру отопления без насосно-смесительного узла. Внутри — термостатический клапан, управляющийся вручную, сервоприводом или головкой с выносным термочувствительным элементом, и воздухоотводчик.

Схема подключения готового комплекта к радиатору.

К высокотемпературному контуру присоединяется одна петля теплого пола. На выходе из петли монтируется монтажный комплект. Горячий теплоноситель поступает в петлю и остывает до температуры, установленной автоматическим регулятором. Остывший теплоноситель уходит в обратку, а в теплый пол подается новая порция горячего теплоносителя.

Для жилых помещений это не самое комфортное решение — больше подходит для лоджии, балкона, санузла, коридора.

Еще раз самое главное:

  1. Если теплый пол подключается в качестве единственной отопительной системы, то для надежности и комфорта лучше использовать конденсационный котел в низкотемпературном режиме.
  2. Для подключения комбинированной отопительной системы с теплыми полами используются насосно-смесительные узлы, состав которых зависит от ваших требований и кошелька.
  3. Можно купить готовый смесительный узел, который прост в монтаже и в любой комплектации позволяет смонтировать теплый пол — нужно только докупить насос.
  4. При монтаже теплого пола на втором этаже дома нужно помнить о расположении воздухоотводчиков, при необходимости — установить дополнительные.
  5. Можно смонтировать теплый пол прямо от радиатора основного отопления, но это решение подходит для нежилых помещений малой площади.

Насос для теплого пола: расчет, выбор, установка

Держи ноги в тепле — гласит народная поговорка. Система теплый пол помогает нам в реализации такой простой житейской мудрости. Но что система или организм без сердца? Вот и в нашей системе сердце – это насос для теплого пола.

Такое отопление не является новинкой в использовании. В Древнем Риме применялся подогрев полов теплой водой. Инновационные технологии принесли новый взгляд и возможности в нашу жизнь. Не найдется ни одной причины для отказа от уюта и комфорта, получаемого при работе такого отопления. Кроме того, используя систему отопления без радиаторов, появляется дополнительное пространство, а это современно и удобно. Существует еще одно достоинство, которое невозможно не отметить. Концепция «теплый пол» низкотемпературная, в отличие от радиаторного отопления, где используется нагрев до 90 °C, а это намного экономичней, при правильно произведенных расчетах и вычислениях.

Применение в бытовой системе

Насос для теплого водяного пола – сердце системы

Ключевое различие теплого пола от отопления с радиаторами заключается в одноуровневом расположении и протяженности водяного контура. Для продуктивной работы теплого пола применяется циркуляционный вид устройств, обеспечивающих движение теплоносителя в системе. Если это двухэтажный дом, то двухуровневый контур требует установки двух агрегатов. В этом случае, используется смесительный узел вместе с трехходовым клапаном. Они бывают двух типов – для маленьких и больших площадей. Поэтому при их выборе, необходимо учитывать и этот параметр.

Виды насосов

Все устройства, применяемые в системах отопления, по своему действию являются центробежными. В конструкционной основе их крыльчатка или ротор, закрепленный на основном валу, при вращении лопастей которого создается разрежение. Под его влиянием теплоноситель попадает в рабочую камеру, откуда центробежной силой, выбрасывается в основную магистраль. Широко известны следующие центробежные приборы

  • Насосы с сухим ротором. Это агрегаты с высоким КПД. Их использование эффективно при достаточно большой площади обогрева. Кроме того, повышенный шум при работе устройств, требует оборудования отдельного помещения для их монтажа, что реально устроить в частном доме.

Конструктивно эти устройства представляют собой двублочную систему, одним из элементов которой является электромотор, а другим – корпус с ротором, не контактирующим с водой. Существуют и моноблочные варианты.

Насосы с мокрым ротором

  • С мокрым ротором электродвигателя. Вращение крыльчатки происходит непосредственно в теплоносителе, одновременно являющемся и смазкой для нее. У такого агрегата меньшее КПД, чем у его собрата, зато энергопотребление намного ниже. Низкий эксплуатационный шум при работе устройства, позволяет его монтаж в любом месте.
  • Насосы одно и многоскоростные. По этим параметрам определяют функциональность каждого, используя нехитрый расчет. Для теплого пола характерно применение трехскоростных агрегатов, тогда при ухудшении внешних климатических условий, становится возможен усиленный режим работы прибора.

Расчет производительности и мощности

Для обустройства «теплый пол», основными характеристиками устройства и возможностью его применения, будут напор и производительность. Эти параметры и определяют мощность циркуляционного устройства.

Для расчета необходимых характеристик насоса можно использовать существующие таблицы и выражения определения потребления теплоносителя.

Q = 0,86*Pконтура / (Тподачи — Тобр)

  • Pконтура — мощность отопительного контура, кВт.
  • Тобр — температура теплоносителя в обратном трубопроводе.
  • Тподачи — температура в подающем трубопроводе.

На следующем шаге производят расчет величины гидравлического сопротивления водяного контура. Определенная по формуле производительность, должна быть больше сопротивления контура.

Если возникают какие-то сомнения в расчете, то доверьте их профессионалам

Выбор и его особенности

  1. Тонкости маркировки. У всех насосов есть маркировка, по которой всегда можно определить его присоединительные размеры — это первые числа, и высоту подъема – второе число. При проведении гидравлического расчета, все эти параметры уже известны и определены. Кроме этого, есть табличка, показывающая расчет производительность аппарата при скорости вращения ротора. Наконец, в этой же таблице, можно найти значения потребляемой мощности при каждом режиме работы. Поэтому знание маркировки избавит от любой ошибки.
    Конструкция циркуляционного насоса
  2. Кроме стандартных циркуляционных насосов, есть на рынке и аппараты сдвоенного типа которые могут эффективно использоваться в отоплении больших площадей, благодаря своей мощности. Кроме этого, возможно их использование в режиме с половинной мощностью, когда работает только один двигатель. А второй, всегда может быть подключен при необходимости.
  3. Еще один аргумент в пользу выбора устройства с несколькими скоростными режимами. Наибольший эффект от теплого пола возникает при управлении температурой теплоносителя в каждом, отдельно взятом помещении, поэтому при установке циркуляционного агрегата необходимо учитывать этот нюанс.
  4. Для примерного подбора насоса, можно использовать таблицу, но обратить внимание на следующее, что эти значения применимы к утепленному помещению в средней полосе климатических условий. При других условиях будет нужно увеличить мощность на 15-20%.

Площадь отопления, м2

Радиаторное, кВт

Теплый пол, кВт

80 – 120

0,41,5

120 – 160

0,52,0

160 – 200

0,6

2,5

200 – 2400,7

3,0

240 – 2800,8

4,0



Особенности монтажа

  1. Горизонтальная установка. При монтаже циркуляционного агрегата для «теплого пола» всегда используется его горизонтальная установка. Вертикальный монтаж приводит к потере почти трети мощности агрегата и повышает риск завоздушивания в системе, что может привести к ненужным неприятностям.
  2. Установка насоса проводится на трубе обратного хода теплоносителя. Температура тут всегда меньше, а эта предосторожность повысит гарантированную эксплуатацию прибора. Кроме этого, аппарат отделяется от системы шаровыми кранами, чтобы всегда была возможность доступа к нему, не сливая воду из контура. Это необходимо для проведения профилактического ремонта и возможных экстренных поломок.
  3. При покупке устройства прилагаются монтажные соединения и гайки, облегчающие его подключение к системе.

Схематичное изображение монтажа

Возможные неисправности в процессе эксплуатации

Основные поломки насоса возникают, из-за периодичности его использования. В зимнее время агрегат постоянно находится в работе, а летом выключен. Используемый теплоноситель, обычно это вода, при отсутствии циркуляции происходит выпадение осадка в виде соли, которое может стать причиной отказа работы устройства. В этом случае, необходимо получить доступ к крыльчатке-ротору аппарата, сняв крышку и попробовав вручную провернуть ее. Если это получилось, то можно запускать двигатель. В исключительных случаях, придется подвергнуть агрегат полным комплексом профилактических работ.

В заключение необходимо отметить, что не всегда возможно использование системы «теплый пол» автономно. Даже при проведении соответствующих расчетов, можно сказать, что эффективность применение двойной схемы «радиаторы плюс пол» дает лучшие результаты при больших отапливаемых площадях помещений. В этом случае монтаж аппарата будет несколько другим. Проблему  согласование контуров между собой решает выбор более мощного насоса.



Инструкции по установке теплых полов — ООО «Системы напольного отопления»

В качестве части вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена ​​на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов.Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система сможет быстро вернуться к требуемой дневной температуре, см. инструкции для Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы теплого пола составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов.Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как теплопотери в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнить у производителя котла , может ли он быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру и комбинированный котел обеспечивает только подогрев пола и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами.Также обратите внимание, что система напольного отопления должна представлять собой полную отдельную систему , т. е. подача и обратка для напольного отопления должны полностью возвращаться к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с функцией подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы напольного отопления. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите.Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей любого покрытия для пола, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для собственности среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, очищая контуры от воздуха. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми.Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер цикла                                                Открыто в процентах

10 – 30 метров                                   30 % открыт

40 – 60 метров                                   50 % открыт

60 – 90 метров                                   75 % открыт

90 – 100 метров                                  100 % открыт

Если коллектор обратки не нагревается, то в системе либо воздух, либо неправильно подогнаны подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

10 советов, как сделать запланированную установку теплового насоса невероятно успешной с финансовой точки зрения

Тепловые насосы — это невероятный способ сэкономить тонны на будущих счетах. Это верно как для домовладельцев, так и для бизнеса. Если вы изучаете варианты новой установки, вот несколько способов сделать инвестиции в тепловой насос максимально эффективными.Некоторые из этих советов могут также относиться к существующим владельцам тепловых насосов.

1. Получите индивидуальный план и установку теплового насоса

Установка тепловых насосов является одним из наиболее экономически обоснованных решений, которые может принять домовладелец или предприятие. Несмотря на то, что подавляющее большинство установок с тепловыми насосами достигают очень быстрого периода окупаемости и имеют ожидаемый срок службы 25 лет, всегда есть место для большей экономии. Готовые решения, даже с опытными установщиками, часто не достигают своего максимального потенциала.Даже небольшое увеличение эффективности на 5% или 10% действительно увеличивает срок службы в 25 лет. Чтобы максимизировать эффективность вашего теплового насоса, убедитесь, что система спланирована с учетом ваших конкретных требований и адаптирована к ним. Даже ненастраиваемые системы, которые установлены должным образом, могут повысить эффективность, что означает экономию тысяч евро в течение всего срока службы установки. Найдите установщика, имеющего опыт работы с различными типами проектов (коммерческими и жилищными). Это должно увеличить ваши шансы на то, что план установки не является готовым.Убедитесь, что они используют инженера для проведения тщательного осмотра здания, а также ваши текущие и будущие потребности. Если ваш проект представляет собой новое здание, у вас есть огромная возможность предусмотреть множество условий для целостной системы, которая сделает здание чрезвычайно эффективным. Не торопитесь. Проведите исследование. Спешка с установкой теплового насоса почти всегда приводит к потерям эффективности и ошибкам, которые стоят вам денег. Если вы запросили несколько предложений от подрядчиков по установке, не соблазняйтесь самым низким предложением.Будьте готовы заплатить немного больше за правильную установку, и вскоре вы увидите преимущества правильного выполнения работы. Это не означает, что вы должны прыгать за самую высокую цену. Попросите их посетить сайт и предложить вам консультацию. Вы сможете многое сказать по тому, как установщики изучают сайт и какие предложения они выдвигают.

2. Выберите агрегат без нагревателя

Что такое безнагревательная конструкция? Разве тепловые насосы не должны нагревать? Эти вопросы задают много и не зря.Тепловые насосы могут обеспечить отопление без электрического нагревателя. На самом деле, тепловые насосы намного эффективнее, чем электрические обогреватели. Не вдаваясь в подробности того, как работает тепловой насос, вам нужно знать, что некоторые тепловые насосы продаются со встроенными электрическими нагревателями, а другие нет. Причина этого в том, что для достижения высокого уровня тепла некоторые продукты могут испытывать трудности, если они недостаточно мощные. По этой причине их производители включают электрический нагреватель, который может еще больше повысить температуру.Конечно, использование электрического нагревателя для «ускорения» нагрева увеличивает энергопотребление системы и, как следствие, означает меньшую эффективность и экономию. Возможно, вы слышали о многих владельцах тепловых насосов, которые целенаправленно вмешиваются в их установку, чтобы вывести из строя нагревательный элемент. В Интернете есть множество видеороликов, которыми пользователи делятся как «учебники» по «взлому установки теплового насоса». Пользователи делают это, чтобы заставить тепловой насос работать более эффективно, но часто в ущерб комфорту и экономичности, поскольку тепловой насос перенапрягается для производства необходимого тепла.Однако на рынке есть некоторые производители, которые предлагают тепловые насосы без нагревателя (одним из них является TermoPlus). Безнагревательные тепловые насосы созданы для достижения номинальной тепловой мощности без использования нагревательного элемента. Это означает, что они действительно могут производить необходимое тепло без энергоемкого нагревателя. В результате владельцы получают как комфорт, так и экономию электроэнергии. Кроме того, тепловые насосы без нагревателя иногда можно модернизировать, включив в качестве дополнительной опции электрический нагревательный элемент.Это полезно в редких случаях, когда существующая установка теплового насоса должна производить более высокие температуры или объем, и владелец хочет избежать затрат на модернизацию или добавление еще одного теплового насоса. Примером может служить тренажерный зал, который расширил свое членство и нуждается в неограниченном количестве горячей воды для постоянного использования душа в часы пик. Однако подавляющему большинству владельцев тепловых насосов эта опция не нужна.

3. Правильно интегрировать горячее водоснабжение (ГВС)

Технология тепловых насосов нашла свое применение в нагреве горячей воды для бытовых нужд (ГВС). В результате агрегаты ГВС, использующие технологию теплового насоса для производства горячей воды, чрезвычайно эффективны. Настолько, что переход на тепловой насос ГВС часто является самой эффективной инвестицией, которую домовладелец может сделать за эту сумму денег. По сути, нагрев горячей воды может стоить примерно 1/4 90 107 th 90 108 от счета за электроэнергию домохозяйства. Это зависит от предприятий, но есть более интенсивные потребители ГВС, такие как отели, спортивные залы, бассейны и т. д. Бак ГВС с тепловым насосом может быть установлен без необходимости в дополнительном тепловом насосе и может значительно снизить потребление электроэнергии для нагрева воды.Если вы рассматриваете возможность установки теплового насоса без блока ГВС, вы можете пересмотреть свое решение. Мало того, что их установка обойдется дешевле, они также могут занимать меньше места в качестве комбинированного устройства. В целом вы можете получить более выгодную сделку, и устройства также предлагают встроенные элементы управления. Что еще более важно, если вы используете кондиционер, вы можете повторно использовать тепло, извлекаемое кондиционером, для бесплатного нагрева горячей воды для бытовых нужд (для этого вам придется выбрать гибридную модель). Мы обсудим термическую переработку позже более подробно, но стоит отметить, что чем больше вы видите потребности вашего пространства как взаимосвязанные, тем большей эффективности вы можете достичь.

4. Комбинируйте тепловой насос с существующим солнечным коллектором/солнечным водонагревателем

Солнечный водонагреватель (или солнечный коллектор) представляет собой систему на крыше, которая улавливает солнечное тепло, используемое для нагрева горячей воды для бытовых нужд. Он менее эффективен, чем тепловой насос, но если он у вас уже есть, вы можете комбинировать его с тепловым насосом, чтобы повысить эффективность и производительность. Что, вероятно, является наиболее важным вопросом, который вам необходимо учитывать, когда речь идет о солнечных водонагревателях? есть ли у вас уже или вы собираетесь установить солнечную фотоэлектрическую систему (солнечные батареи). Причина в том, что они часто конкурируют за место на вашей крыше. Возможно, вам повезло, что у вас нет этой проблемы, но если она у вас есть, вам придется посмотреть, что лучше всего подходит для вас в финансовом и практическом плане. Теперь давайте более подробно рассмотрим фотоэлектрические солнечные панели.

5. Установите солнечные фотогальванические панели с чистым измерением для питания вашего дома или предприятия.

Не может быть лучшего сочетания, чем солнечная энергия и тепловые насосы. Тепловой насос может заменить ваши счета за газ, дизельное топливо или другие счета за отопление с немного более высоким счетом за электроэнергию.Добавление солнечной энергии может полностью стереть ваши счета за электроэнергию. Так что это по крайней мере два счета за коммунальные услуги, о которых вам больше не придется беспокоиться. При обеих инвестициях со средней окупаемостью от 3 до 6 лет и ожидаемым сроком службы 25 лет экономия составляет большую сумму. Благодаря чистому измерению вам не нужно вкладывать средства в аккумуляторный банк, поскольку сеть действует как виртуальный аккумуляторный банк.Это действительно может снизить стоимость вашей солнечной установки, но вводит еще несколько соображений. Несмотря на то, что вы можете хранить электроэнергию в сети, вполне вероятно, что у вас будет небольшой тариф или надбавка за использование сети в качестве хранилища. Тепловой насос позволит вам хранить электроэнергию в виде тепловой энергии, чтобы вы могли использовать большую часть своей энергии в течение дня, а не снимать большие объемы энергии ночью. В результате надбавки за малую сеть могут сократиться еще больше. Важным соображением, касающимся комбинации PV/HP, является то, что вам потребуется , чтобы инженер оценил ваши потребности в отоплении/охлаждении , прежде чем система солнечной энергии будет спроектирована.Это связано с тем, что внедрение теплового насоса заменяет другие формы энергии электричеством, увеличивая потребность в электроэнергии для бизнеса или дома. Обычно лучше всего, если тепловой насос устанавливается первым или одновременно с солнечными фотоэлектрическими панелями. Если вы собираетесь отложить одну из двух инвестиций по причинам финансирования, это имеет смысл, потому что 1) тепловой насос, скорее всего, обеспечит большую экономию в течение этого периода 2) используя тепловой насос в течение всего года, вы сможете более точно оцените спецификацию солнечной энергетической системы и 3) если вы установите более крупную солнечную систему с чистым измерением в ожидании будущей установки теплового насоса, избыточная мощность, которую вы производите за это время, может не быть компенсирована (это зависит от вашего местная схема сетевого учета).В любом случае, вам будет сложно найти более эффективное энергосберегающее сочетание, чем система теплового насоса, работающая от солнечной энергии.

6. Инвестиции в пассивную конструкцию и изоляцию

Это, пожалуй, не так уж и удивительно. Независимо от того, смотрите ли вы на существующее здание или на новое строительство, есть много вещей, которые можно сделать для повышения его тепловой эффективности. К сожалению, большинство из них недешевы, поэтому мы остановимся на тех, которые более выгодны с финансовой точки зрения.

Для существующих зданий (старых и новых):

Возможно, у вас не будет возможности внести много изменений в существующее здание или даже некоторые базовые изменения в некоторых случаях. Большинство изменений, которые вы можете внести, связаны с изоляцией ограждающих конструкций зданий. Это в основном означает внешние стены, окна и кровлю конструкции. Утепление чердака также может помочь. Стоимость модернизации общей изоляции вашего дома может варьироваться, но она может легко выйти из-под контроля.Одной из самых распространенных модернизаций является замена окон и дверей одинарного остекления. Окна с двойным остеклением предлагают значительное улучшение по сравнению с одинарным остеклением, но если вы находитесь в более холодном климате или хотите принять стандарты Passivhaus, вы, вероятно, рассмотрите возможность тройного остекления. В то время как тройное остекление повышает уровень комфорта по сравнению с двойным остеклением, влияние на счет за отопление относительно невелико. Практичная альтернатива, которая стоит меньше, но может помочь, — это использовать более плотные портьеры и шторы зимой и задергивать их на ночь.Попросите инженера провести энергоаудит. Аудит покажет вам, где ваш дом/бизнес больше всего теряет тепло и тратит энергию. Инженер также предоставит вам рекомендации по улучшению проблемных мест. Попробуйте найти независимого инженера, который не получает комиссионных за продукты или не заинтересован в реализации проекта, который может даже не понадобиться. Взгляните на гранты на энергоэффективность. Между программами, спонсируемыми ЕС и национальными странами, вы можете найти источник финансирования части своих улучшений энергоэффективности.Некоторые из этих программ могут также субсидировать стоимость установки теплового насоса или солнечной фотоэлектрической установки. Другие программы также могут финансировать ссуды под низкие проценты через финансовые учреждения, чтобы вы могли финансировать модернизацию окружающей среды с более низкой стоимостью займа.

Для будущих зданий:

Рассмотрите возможность использования принципов дизайна пассивного дома. Пассивные здания спроектированы таким образом, что им требуется очень мало отопления зимой и очень мало охлаждения летом.

Архитектор или инженер, специализирующийся в этих областях, может принести огромную пользу вашему проекту, устранив многие нежелательные расходы на коммунальные услуги.

7. Выберите реверсивный тепловой насос

Реверсивный тепловой насос можно использовать как для обогрева, так и для охлаждения. Он называется обратимым, потому что процесс нагревания помещения можно обратить вспять, чтобы охладить его. Гибкость, предлагаемая реверсивным тепловым насосом, имеет важное значение.Если этот тепловой насос является тепловым насосом, работающим от грунта, он также увеличивает коэффициент полезного действия системы. Это происходит потому, что вы можете извлечь летнее тепло из дома и сохранить его в земле только для того, чтобы извлечь аккумулированное тепло зимой. И, конечно же, этот процесс можно обратить вспять, охладив землю зимой для отвода тепла летом. Способность как нагревать, так и охлаждать, а также повышение эффективности от использования реверсивного теплового насоса — вот почему эти агрегаты рекомендуются по сравнению с нереверсивными агрегатами. .

8. Используйте приложения для интеллектуального программируемого термостата

Даже на самом базовом уровне программирование графика использования с помощью скромного программируемого термостата обеспечивает значительную экономию. Благодаря приложению для смартфона и беспроводному интеллектуальному контроллеру вы теперь можете гораздо больше экономить на электроэнергии и управлять своим комфортом. Одним из преимуществ интеллектуального контроллера теплового насоса является то, что вы можете «обучить» систему адаптироваться к вашим привычкам. Это означает, что вам не нужно будет оставлять отопление включенным, когда вы уйдете, чтобы было тепло, когда вы вернетесь. Конечно, с доступом к приложению вы также можете удаленно указать системе, чтобы она прогрела дом, когда вы возвращаетесь. Одна из лучших функций, доступных в интеллектуальных приложениях для систем тепловых насосов, заключается в том, что вы можете узнать о своих привычках потребления энергии. Отслеживая свое использование и экономию, которую вы сделали с помощью системы, вы можете вносить небольшие изменения, которые помогут получить еще больше от вашего теплового насоса.

9. Использование теплых полов вместо радиаторов

Тепловые насосы могут быть установлены в зданиях с радиаторами, но они будут менее эффективны, чем если бы они использовались с подогревом полов.Причина этого в том, что системы напольного отопления не требуют такой же высокой температуры, как радиаторы. Это означает, что вы можете использовать тепловой насос, оптимизированный для использования с подогревом пола, который работает при более эффективной температуре. По сути, вы можете добиться большей эффективности, используя пол с подогревом, а не радиаторное отопление. Если у вас уже установлены радиаторы, вы все равно можете использовать высокотемпературный тепловой насос, и вы все равно сможете добиться превосходной экономии от таких инвестиций.Стоит ли переходить с радиаторов на теплый пол? Короткий ответ: нет. Несмотря на то, что полы с подогревом более эффективны, разница не настолько важна, чтобы оправдать инвестиции в полы с подогревом. Однако, если вы планируете сделать это в ближайшее время по другим причинам (по личным предпочтениям или из-за того, что радиаторы очень старые), то, возможно, это стоит сделать, так как вы сможете использовать более эффективный тепловой насос.

10. Использование вторичного использования энергии

Благодаря рециркуляции энергии вы можете использовать одну и ту же энергию для нескольких целей.Вместо того, чтобы тратить тепло или холод, которые вы извлекаете из помещения, вы можете использовать их для чего-то другого. Например, холод, извлеченный из комнаты, которую вы отапливали тепловым насосом, можно использовать для охлаждения компьютерного зала, серверной станции, холодильной комнаты или винного погреба. Если вы извлекаете тепло при использовании встроенного кондиционера, вы можете использовать его для нагрева бытовой горячей воды для душа, теплой водопроводной воды и т. д. Это тепло также можно использовать для подогрева бассейнов с подогревом. И энергия, которую вы вкладываете в эту деятельность, вам абсолютно ничего не стоит.Вы также можете использовать поглощенное окружающее тепло из других систем, таких как дровяные печи, камины и т. д. Тепловые насосы также могут перерабатывать энергию из других процессов. В промышленных применениях любое тепло, производимое во время производства, может быть уловлено и повторно использовано в других процессах нагрева, таких как горячее водоснабжение или отопление. соответствующие процессы и обсудите ваши варианты с экспертом .Чтобы в полной мере воспользоваться любыми возможностями повторного использования энергии, вам необходимо тщательно обсудить свои варианты с инженером и упомянуть все текущие и будущие процессы, которые могут быть использованы для сбора тепла или холода. Несмотря на то, что проще и экономичнее планировать и предусмотреть будущее, вы все равно можете получить значительную экономию от модернизации термической переработки на существующих объектах.

Надеюсь, эти советы пригодятся вам при установке следующего теплового насоса.Если у вас есть какие-либо вопросы или вы хотите узнать больше, вы можете связаться с нами для бесплатной консультации .

Комментарии закрыты.

Воздушные тепловые насосы и полы с подогревом: руководство

Установка полов с подогревом в вашем доме

Принимая во внимание повышенную эффективность, было бы разумно установить полы с подогревом по всему дому, на всех уровнях и во всех комнатах? Ну, это зависит от конструкции самого здания.Это также зависит от характера проекта. Давайте рассмотрим это более подробно…

Как правило, установка теплых полов на первых этажах проста для новостроек и капитального ремонта. Это становится более сложным для верхних этажей, и это не всегда лучшее решение для небольших проектов модернизации, о которых я расскажу позже.

В новостройках первый этаж обычно строится на изолированной бетонной плите, идеально подходящей для установки напольного отопления, которая затем покрывается стяжкой.Однако с подвесным деревянным полом установка теплого пола становится более сложной задачей. Системы со стяжкой добавляют значительный вес, поэтому необходимо будет модернизировать балки, чтобы выдерживать дополнительную нагрузку, что увеличивает стоимость.

Возможен более легкий накладной теплый пол, хотя он, как правило, менее эффективен, чем система со стяжкой (подробнее об этом позже). Они не добавляют значительного веса, но накладные системы увеличивают высоту пола до 50 мм.

Доступны низкопрофильные накладные системы, но более тонкие трубы пропускают меньший объем воды, что снижает теплоотдачу по сравнению с системой со стяжкой.Кроме того, вам все равно нужно будет добавить изоляцию, так как тепло будет теряться, если вы наложите систему подогрева пола на сплошной пол.

Если мы сможем связаться с архитектором проекта и другими заинтересованными сторонами на раннем этапе, эти проблемы будут легко решены. Каждый проект уникален, поэтому обращайтесь, если возникнут вопросы.



Различные системы распределения тепла в разных помещениях

Из-за проблем с установкой теплых полов в подвесных полах распространенным решением является установка теплых полов на первом этаже и больших радиаторов на верхних этажах здания.Радиаторы стандартного размера несовместимы, как указано во введении к этой статье, из-за небольшой площади поверхности, требующей более высокой температуры подачи системы.

В большинстве случаев потребность в тепле для спальни будет меньше, чем для других комнат, поэтому радиаторы не должны быть слишком большими, как, например, для гостиной, и могут быть спроектированы так, чтобы они работали при той же температуре. температура как теплый пол на первом этаже.

Читайте также: Наземный источник vs.Воздушные тепловые насосы



Модернизация напольного отопления для воздушного теплового насоса

Модернизация напольного отопления в существующем здании, в котором не проводится капитальный ремонт, может быть сложной задачей; неизолированные сплошные цокольные этажи не могут быть оборудованы теплым полом, так как тепло будет теряться в землю, а размер балок и высота потолка могут ограничивать возможности для подвесных полов.

Тем не менее, пол с подогревом не всегда необходим при установке воздушного теплового насоса – большие радиаторы могут отлично справляться с этой задачей, если они правильно спроектированы.

Невозможно срезать углы и ожидать, что система теплого пола будет работать эффективно – если кто-то говорит вам обратное, вы должны быть очень осторожны с его мотивами. Поскольку радиаторная система может работать так же хорошо, как теплый пол, если ее правильно спроектировать, нет смысла впихивать теплый пол в каждый проект, поскольку последствия могут быть дорогостоящими.



Заключение: теплые полы и воздушные тепловые насосы

Каковы общие преимущества установки напольного отопления для воздушного теплового насоса?

Прежде всего, полы с подогревом могут работать без перегрева, что помогает системе оставаться эффективной и не перегружать себя.Кроме того, эстетика напольного отопления может быть желательна, поскольку на внутренних стенах нет радиаторов, что обеспечивает больше места на стене и гибкость для творческого дизайна интерьера и расстановки мебели.

В новостройках и масштабных ремонтных работах обычно имеет смысл установка теплых полов с воздушным тепловым насосом. С точки зрения будущего для более эффективного и устойчивого образа жизни, это часто лучший вариант. Однако это не единственный вариант.

Если полы с подогревом сделаны плохо, это может обойтись дорого. Например, предположим, что в одной комнате есть накладная система, а в остальных — стяжка. Из-за того, что вы не можете получить столько тепла через накладку, вся система должна работать очень сильно, чтобы поддерживать тепло в одной комнате. В результате вам нужно откатить другие термостаты, чтобы сбалансировать систему. Это поставит под угрозу эффективность системы отопления в целом и сделает ваш тепловой насос менее эффективным.

Если вы хотите узнать больше о том, подходит ли ваша собственность и установка теплового насоса для подогрева пола, свяжитесь с IMS Heat Pumps сегодня.Наши независимые эксперты по возобновляемым источникам тепла всегда готовы помочь.

Теплый пол своими руками: обязательные к прочтению советы по установке

Если вы ремонтируете одну часть своего дома, возможно, вы захотите сделать большую часть работы самостоятельно. Хотя традиционно это может включать в себя покраску и декорирование, нет никаких причин, по которым вам не следует также подумать об установке теплых полов (UFH) самостоятельно. Но важно правильно выбрать комплект или систему теплого пола своими руками.

1. Подумайте о теплопроизводительности

Хорошо ли изолирована комната, которую вы хотите обогреть, например, новая пристройка? Или в нем несколько окон и высокие потолки? Важно учитывать ткань здания, так как это повлияет на тепловую мощность, которую должен обеспечить ваш набор DIY UFH. Не знаете, какой комплект выбрать? Мы всегда готовы помочь вам выбрать лучшее решение для сценария.

2. Выберите высококачественную систему или комплект

Есть старая поговорка, которая гласит: «Если вы покупаете дешево, вы платите дважды». Это не означает, что вам нужно покупать самую дорогую систему UFH, которую вы можете найти, но это означает, что вы должны выбрать качественный продукт, который сэкономит вам время и деньги в долгосрочной перспективе.

3. Выбирайте низкопрофильную систему

При ремонте помещения и укладке UFH поверх существующего пола важно выбрать низкопрофильную систему, которая сводит к минимуму любые нарушения крепления и фурнитуры. Некоторые системы добавляют всего 15 мм общей высоты. Наш ассортимент LoPro ® включает в себя популярные решения для водяного (теплой воды) напольного отопления своими руками, которые доступны в виде простых в установке комплектов OneZone ® .

Мы спросили эксперта по домашнему ремонту Джона из Warton Woodworks, что он думает о UFH:

.

«Многие дома становятся более открытой планировки, что означает ограниченное пространство на стенах для традиционных радиаторов. Пол с подогревом — это эффективный способ обогреть большую комнату открытой планировки, освобождая место на стене для мебели». — Джон Уортон из Warton Woodworks

4. Учитывайте вес системы UFH

Это может показаться странным, но не следует упускать из виду логистику перемещения компонентов UFH туда, где они должны быть.Если вы планируете установить теплый пол своими руками, вы, вероятно, захотите избежать перевозки поддонов с тяжелыми компонентами в нужную часть дома. Если это вас беспокоит, выберите легкую систему, и ваша спина будет вам благодарна.

5. Всегда привлекайте сантехника для завершения установки

Любой компетентный домашний мастер может установить напольные компоненты комплекта UFH – полезно, если вы ограничены в бюджете! Но когда дело доходит до установки коллектора и прокладки трубопровода обратно к котлу, необходимо вызвать сантехника.Они смогут завершить установку, ввести UFH в эксплуатацию и перепроверить, правильно ли работает система.

«Теплый пол более эффективен по двум причинам. Во-первых, это дает вам ощущение, что вам теплее, чем вы есть на самом деле, так как вы чувствуете тепло прямо под ногами. Во-вторых, он равномерно прогревает всю комнату, что помогает устранить холодные пятна. В целом, теплый пол помогает сэкономить деньги на счетах за отопление, так как сокращает время, в течение которого отопление включено. — Джон Уортон из Warton Woodworks.

LoPro

® Lite – идеальная установка системы напольного отопления своими руками

Легкая, низкопрофильная, универсальная и полностью сухая система LoPro ® Lite представляет собой модернизированную систему напольного отопления, которая была разработана таким образом, чтобы ее было легко установить. LoPro ® Lite, последнее дополнение к отмеченной наградами линейке LoPro ® от Nu-Heat, доступно как в виде разработанной системы для всего дома, так и в виде высококачественного комплекта OneZone ® для мокрого (теплой воды) теплого пола для дома. отдельные комнаты или зоны.

LoPro ® Lite состоит из предварительно фрезерованных плит EPS (вспененного полистирола) высокой плотности, которые обладают отличной точечной нагрузкой и добавляют всего 15 мм (высота монеты в 5 пенсов) к существующему уровню пола перед полом. палуба. Диффузорные пластины располагаются на прямых участках плит для улучшения распределения тепла от 10-мм трубы FastFlo, а затем поверх панелей и трубы UFH может быть уложен стандартный настил из ДСП перед установкой напольных покрытий.

LoPro

® Max и LoPro ® 10 систем напольного отопления

LoPro ® Max — это еще один низкопрофильный вариант, который также доступен в виде разработанной системы напольного отопления для всего дома или в виде комплекта для напольного отопления OneZone ® DIY.Он обеспечивает более высокую теплоотдачу, что делает его идеальным для помещений, которые трудно обогреть, например, зимних садов или садовых комнат. LoPro ® Max прост в установке, так как он укладывается непосредственно на существующий настил пола.

LoPro ® 10 — это отмеченное наградами оригинальное низкопрофильное модернизированное решение для отопления, доступное в виде разработанной системы подогрева пола для всего дома. LoPro ® 10 наносится на существующий пол и имеет сверхтонкую толщину всего 15 мм. Система в основном сухая, требуется лишь небольшое количество самовыравнивающейся смеси для покрытия предварительно проложенных труб UFH.

Узнайте больше о LoPro ® Системы подогрева пола своими руками

Как насчет электрических систем теплого пола своими руками?

Наряду с мокрым теплым полом своими руками, в котором используется теплая вода и трубы, мы также предлагаем электрическую систему теплых полов своими руками. ElectroMat ® OneZone ® от Nu-Heat — это простой в установке комплект, идеально подходящий для облицованных плиткой помещений, таких как ванные комнаты или кухни.

«Напольная плитка может вызывать холод на ногах круглый год при использовании традиционных методов нагрева.Тем не менее, пол с подогревом делает напольную плитку приятной и теплой, давая вам желаемый комфорт. Они также в полной мере используют тот факт, что тепло поднимается вверх, нагревая вас с головы до ног. Напольная плитка будет оставаться теплой в течение определенного периода времени, даже если отопление выключено». — Джон Уортон из Warton Woodworks

Электрический теплый пол

своими руками можно быстро и просто установить, но он экономически эффективен только в небольших помещениях из-за более высоких эксплуатационных расходов. Если вы хотите обогреть большее пространство, мы рекомендуем системы водяного теплого пола, сделанные своими руками, такие как LoPro ® .

Как Nu-Heat может помочь с теплым полом своими руками?

Независимо от ситуации или критериев проекта, Nu-Heat может предоставить решение UFH, которое подойдет именно вам. Мы можем посоветовать, какие части установки вы можете выполнить сами, а какие потребуют помощи установщика. Если вам нужна разработанная система для всего дома или комплект для подогрева пола своими руками, наша дружная команда предоставит вам экспертную консультацию, чтобы гарантировать, что вы получите лучшее соотношение цены и качества. Просто позвоните нам, чтобы узнать больше.

Позвоните по телефону 01404 549770 или напишите по адресу [email protected], чтобы обсудить решения для обогрева пола в вашем доме.

типичных ошибок при теплых полах и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсуждали, почему правильное планирование установки теплых полов (UFH) так важно, но ошибки могут быть сделаны не только на ранних этапах. Даже при самом лучшем в мире процессе планирования легко допустить глупые ошибки на этапе установки.Соблюдение рекомендаций и выполнение правильных шагов во время установки может помочь избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые распространенные ошибки, которые часто допускают при установке UFH…

UFH ошибка номер один: пропуск кабелепровода

Когда установщики поджимают время, можно легко пожертвовать кабелепроводом, но игнорирование функции этого материала может иметь последствия после установки. Трубопровод действует как защитный рукав для труб в местах их подъема от стяжки до коллектора, а также в местах прохождения труб через компенсационную планку. Трубопровод не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвратить чрезмерное накопление тепла в одной области, что часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может избавить вас от обратного звонка позже.

Ошибка UFH вторая: разрыв под давлением

Если есть один совет, который мы любим давать сантехникам помимо использования пластиковых фитингов, так это всегда помнить о проведении испытания давлением.К сожалению, это важное действие часто пропускается, особенно когда установщики спешат перейти с одной работы на другую. Однако, когда вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Монтажники не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Перед укладкой пола или стяжки мы всегда рекомендуем провести испытание под давлением 6 бар. Это позволит вам проверить наличие утечек и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет полностью нанесена, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH ошибка третья: неправильное проведение испытания под давлением

Хотите верьте, хотите нет, но проведение опрессовки воздухом вместо воды является распространенной ошибкой, которую допускают многие установщики. Это не позволит трубам гидравлически расширяться просто потому, что воздух можно сжимать, а воду нельзя. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

UFH ошибка четвертая: клапаны на коллекторе не открываются при проведении испытания под давлением

Хитрое дело это опрессовка, не правда ли? Даже если вы не забудете провести испытание под давлением и, следуя рекомендациям, проведете испытание с водой, а не с воздухом, все равно можно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки изоляции на каждом контуре. Они контролируются крышкой декоратора, которая защищает клапан.Во время опрессовки крышку следует развернуть так, чтобы она едва прилегала к коллектору, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, а не в воде. То же самое верно и для другой точки отсечки, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть допущены и после установки, посмотрите это место, чтобы узнать, как можно избежать распространенных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о напольном отоплении.



См. также…

Почему UFH является наиболее эффективным источником тепла для зданий

3 основных аспекта труб при установке напольного отопления

Эффективное планирование, чтобы избежать распространенных ошибок при напольном отоплении

5 Польза для здоровья от полов с подогревом

Автор: JG Marketing

Контроллер насоса теплого пола

DIY в Home Assistant — поделитесь своими проектами!

Вчера вечером такая же проблема.
Я захватил часть журнала esphome

  [01:05:55][D][switch:017]: 's20_relay' выключается.
[01:05:55][D][switch:037]: 's20_relay': Состояние отправки ВЫКЛ.
[01:05:55][D][binary_sensor:036]: 'Насос': Состояние отправки ВЫКЛ.
[01:05:56][D][dallas.sensor:136]: 'Температура воды': Got Temperature=19.4°C
[01:05:56][D][switch:013]: 's20_relay' Включается.
[01:05:56][D][switch:037]: 's20_relay': состояние отправки включено
[01:05:56][D][binary_sensor:036]: 'Насос': Состояние отправки ВКЛ.
[01:05:57][D][даллас.датчик: 136]: «Температура воды»: Полученная температура = 19,4 ° C
[01:05:57][D][switch:017]: 's20_relay' выключается.
[01:05:57][D][switch:037]: 's20_relay': Состояние отправки ВЫКЛ.
[01:05:57][D][binary_sensor:036]: 'Насос': Состояние отправки ВЫКЛ.
[01:05:57][D][switch:013]: 's20_relay' Включается.
[01:05:57][D][switch:037]: 's20_relay': состояние отправки включено
[01:05:57][D][binary_sensor:036]: 'Насос': Состояние отправки ВКЛ.
[01:05:58][D][dallas.sensor:136]: 'Температура воды': Got Temperature=19. 4°C
[01:05:58][D][switch:017]: 's20_relay' выключается.[01:05:58][D][switch:037]: 's20_relay': Состояние отправки ВЫКЛ.
[01:05:58][D][binary_sensor:036]: 'Насос': Состояние отправки ВЫКЛ.
[01:05:59][D][dallas.sensor:136]: 'Температура воды': Got Temperature=19.4°C


Если вы установите ручное управление в га, оно, похоже, не сработает, поэтому оно будет быстро включаться и выключаться. Прошил прошивку от esphome, а после загрузки опять продолжает выключаться. Поэтому я удалил раздел времени и прошил, после чего он снова стал управляемым.
Так что я думаю, что пока буду пропускать раздел времени в esphome и сделаю автоматизацию в ha для запуска насоса, который не запускался в течение последних 48 часов.

Редактировать: Автоматизация в га:

  - псевдоним: FloorHeatingPump Anti Corrosion
    вызывать:
      платформа: время
      в: '01:30:00'
    условие:
      - состояние: состояние
        entity_id: binary_sensor.floorheatingpump_pump_state
        состояние: выключено
        для:
          часы: 24
    действие:
    #отключить автоматический режим
    - сервис: switch. turn_off
      entity_id: switch.floorheatingpump_manual_automatic
    # включаем насос
    - сервис: switch.turn_on
      entity_id: переключатель.подогрев поланасос_вкл_выкл
    # подождите 1 мин.
    - задерживать:
        минут: 1
    # выключаем насос
    - сервис: switch.turn_off
      entity_id: switch.floorheatingpump_on_off
    # включаем автоматический режим
    - сервис: switch.turn_on
      entity_id: switch.floorheatingpump_manual_automatic


Технология тепловых насосов для теплых полов

В настоящее время нет сомнений в том, что тепловые насосы являются одними из самых сложных многофункциональных устройств для обогрева и охлаждения, доступных на рынке.Обладая уникальной способностью удовлетворять потребности в охлаждении, отоплении и горячем водоснабжении в вашем доме или коммерческой недвижимости, эти устройства становятся превосходными благодаря тому факту, что для этих целей они используют воздух снаружи. Это означает, что при минимальном потреблении электроэнергии ваше устройство может обеспечить работу большинства основных функций в вашем доме.

Учитывая, что на отопление и охлаждение приходится 40 % потребления энергии в среднем австралийском домохозяйстве, такие устройства, как тепловые насосы, могут действительно изменить использование и экономию энергии.

Наш блог на этой неделе посвящен тому, как эти устройства оказываются замечательными, когда дело доходит до включения систем подогрева пола в любой конкретной собственности!

Как в этих системах используется технология теплового насоса?

Водяное или напольное отопление — это невероятно экономичное решение с низким энергопотреблением как для жилых, так и для коммерческих помещений.

Подходящие для различных вариантов установки, эти системы прочно закрепились на рынке благодаря своим многочисленным преимуществам.Среди них свобода, с которой пользователи могут планировать свое пространство, мощные возможности обогрева и отсутствие негативного воздействия на здоровье, добавляют к его экономически эффективным и энергоэффективным возможностям.

Комбинируя технологию теплового насоса с системой подогрева пола, вы объединяете беспрецедентные преимущества обеих этих систем. Здесь водяное отопление может использовать первое, чтобы воспользоваться конвекцией, поощряя тепло подниматься вверх через пространство, а не заставлять его опускаться. Это также позволяет осуществлять зональное управление — вместо обогрева всего этажа офиса или дома можно обогревать определенные комнаты и помещения по мере необходимости.

Учитывая, что тепловые насосы могут плавно переключаться с режима обогрева или охлаждения, а также их простая интеграция с фотоэлектрическими и аккумуляторными блоками, это упрощает покупку энергии вне сети.

Обзор технологии тепловых насосов

На энергетическом рынке эти устройства представлены в различных формах и выбираются на основе ряда различных факторов. Двумя основными типами устройств в этом отношении являются геотермальные тепловые насосы и тепловые насосы воздух-вода.

Геотермальные насосы хотя и более дорогие по сравнению с системами воздух-вода, также более эффективны. Они также требуют меньше обслуживания и работают гораздо тише.

Эти устройства получают тепло из земли и поэтому не зависят от погодных условий, что является значительным преимуществом для их пользователей. Это также означает, что геотермальные насосы эффективны даже в более холодном климате или при экстремальных погодных условиях.

Хотя эти устройства вначале оказываются дорогими, в долгосрочной перспективе эти затраты всегда компенсируются их превосходной эффективностью и надежностью.Он также имеет ожидаемый срок службы около 25 лет, при этом первоначальные инвестиции окупаются в течение 5-10 лет.

Насосы типа «воздух-вода» идеально подходят для тех, у кого ограниченный бюджет. Эти устройства намного дешевле в установке и интеграции в существующие здания. В отличие от геотермальных насосов, воздухо-водяные устройства получают тепловую энергию из окружающего воздуха. Недостатком этого является то, что это делает его более зависимым от климатических условий. Таким образом, выход тепла и эффективность сильно зависят от погоды на улице.

В этих системах конструкция системы отопления/охлаждения важна для обеспечения максимальной эффективности работы теплового насоса. Чтобы бороться с такими явлениями, как низкий расход, необходимо обратить внимание на требования к минимальной площади пола теплового насоса. Это связано с тем, что устройства «воздух-вода» должны покрывать минимальный пол, чтобы работать последовательно и эффективно.

Каковы преимущества сочетания напольного отопления с тепловыми насосами?

Одним из основных преимуществ объединения этих превосходных систем является более высокая стоимость и энергоэффективность.

Несмотря на то, что тепловые насосы используют определенное количество электроэнергии для питания своего оборудования, системы имеют коэффициент полезного действия (КПД) 4,5 по сравнению с котлами, работающими на природном газе, и дизельными котлами, которые производят только 0,93 КПД каждый.

Таким образом, тепловые насосы

потребляют всего около 4,44 кВт электроэнергии, чтобы поддерживать тепловую нагрузку в 20 кВт, в то время как котлу, работающему на природном газе, потребуется более 21,5 кВт для получения той же мощности. Это означает, что тепловые насосы предлагают экспоненциальную возможность экономии до 70% на счетах за электроэнергию среднего домохозяйства.

Эти устройства также обеспечивают большую гибкость конструкции по сравнению с более традиционными технологиями, такими как газовые котлы или канальные системы отопления и охлаждения.

Ключевые выводы

Тепловые насосы являются действительно эффективными устройствами, особенно в сочетании с полезными эффектами систем напольного отопления.

Как показано в этом блоге, если вы ищете энергосберегающую систему охлаждения и отопления для своей собственности, объединение мощных возможностей этих систем обеспечит более долгосрочные преимущества, чем можно было бы ожидать.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
