Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание!
Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание!
Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

  • вырезать сбоку или в днище дырки для проводов;
  • приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
  • замесить немного жидкого алебастра;
  • намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание!
Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов

С заземлением

Разводка проводов

Два светильника и группа розеток

Два светильника

Без заземления

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками
Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как соединить правильно провода в распределительной коробке (медные и алюминиевые) (видео)

 Соединение и контакты одна из важных тем в любой области связанной с электрическим током и напряжением. Для этого достаточно вспомнить пару основных догм, связанных с неисправностями, которые можно трактовать следующим образом:

— в месте, где должен быть контакт, его нет;
— в месте, где его не должно быть, он  есть!

 Это еще раз подтверждает насколько важно правильно не только соединять провода, обеспечивая равнозначное сечения для прохождения тока, но как важно надежно изолировать эти соединения. На самом деле,  таких вариантов соединения проводов и изоляции может быть предостаточно, все они имеют свои плюсы и недостатки, все они используются и применяются. А значит и мы со своей стороны, должны объективно донести до вас информацию о возможных соединениях проводов в распределительной коробке вашего дома или квартиры.

 Здесь мы выделим две принципиально разные по сути темы соединения проводов. Первая, это как раз обеспечение механического контакта, а вторая, это принципиальные схемы подключения электрического оборудования через распределительные коробки, будь то выключатели, световые приборы (люстры, светильники) . Начнем мы с первой тематики, то есть с того, как же можно механически соединить провода, но вначале немного о самих проводах…

Выбор провода для его соединения  в распределительной коробке (медь, алюминий, количество жил)

 Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила?  Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле,  чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге,  такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов.
 Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34  диктуют следующее…

«В зданиях следует применять кабели и провода с медными жилами…»

 Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2016 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе.  Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется.
  Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов  (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)».
 Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Как соединить провода в распределительной коробке (скрутка)

 Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21.
 Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые.
 Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

Как соединить провода в распределительной коробке (сварка)

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в  новых зданиях и при капитальном ремонте в  старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока.
 Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию.
 Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки.
 Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся.
 Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

Как соединить провода в распределительной коробке (пайка)

 Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней.   Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую  тоже!  Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»!  В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку.
 Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем  ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру.
 Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали».
 Плюсы такого соединения следующие…  Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка.
 Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

 WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора.  Действительно, компания производит универсальные, и очень удобные клемники. А также  другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

 По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник).
В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри.
 Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше.
 Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет  обеспечено оперативно,  можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно.  Вот еще пару аналогичных вариантов…

 Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов,  гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

 Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична.
 Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет.
 Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных  коробках, на то есть свои минусы.
 Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой.
 К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном.  В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников.
 А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Как соединить провода в распределительной коробке (обжимка)

 Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…

Берем инструмент — обжимник.

Зачищаем провода, надеваем гильзу и обжимаем ее по месту.   Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке.
 Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными.
 Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп.  Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

 Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Подводя итог о правильном соединении проводов в распределительной коробке

 Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления).  На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов.
 Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.

Видео о соединении проводов (пайка) с помощью газовой зажигалки

Соединение проводов в распределительной коробке: способы и этапы соединения

Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Порядок соединения проводов в распределительной коробке

После того, как вы провели провода и кабель, необходимо разместить их в распределительной коробке. Правила Устройства Электроустановок утверждают, что электрические соединения проводов необходимо осуществлять только в распределительных коробках.
Распределительная (распаячная) коробка обязательно должна быть доступной для того, чтобы при необходимости ее можно было бы открыть и внести необходимые изменения.

Для того чтобы правильно соединить провода в распределительной коробке необходимо обрезать провода, оставив концы длиной 15-20 сантиметров, — этой величины вполне должно хватить.

Если кабель имеет двойную изоляцию, следует удалить внешнюю и оголить жилы.

При коммутации проводов колпачками СИЗ достаточно оголить провода на 1-1,5 сантиметра, если же вы собираетесь соединять провода скруткой и пропайкой или же сваркой, оголите провода на 40-50 миллиметров.

Чтобы правильно соединить провода, нужно выяснить, откуда они идут. Сделать это можно при помощи «прозвонки» проводов, которая выполняется стандартной индикаторной отверткой с прозвонкой.

Скрутите провода розетки или выключателя, а затем определите, какие отходящие концы относятся к ним.

Основные соединяемые в коробке устройства – это розетки, светильники и выключатели.

Соединение проводов розетки в коробке не должно вызвать у вас затруднений, так как оно представляет собой параллельную коммутацию устройств к питанию, для которого требуется только соединить между собой провода одинакового цвета.

Соединение проводов светильников и выключателей также не является трудоемкой работой. Питание на светильник идет через выключатель, фазный провод питания коммутируется с входящим проводом выключателя, отходящий провод идет на светильник. Второй провод светильника коммутируется непосредственно с нулевым проводом питания.

Такое подключение гарантирует то, что выключение светильника будет осуществляться разрывом фазы, а значит, на цоколе светильника не возникнет напряжение.

После того, как вы соединили провода, изолируйте их скрутки.  В случае, если в распределительной коробке слишком много проводов, можно либо поставить распредкоробку большего размера, либо разместить провода по двум коробкам, установив рядом еще одну коробку, которую запитать от первой.

Как соединить провода в распределительной коробке

Соединение проводов в распределительной коробке – этап электромонтажных работ, следующий после укладки проводов и кабелей электропроводки. Согласно Правил Устройства Электроустановок, электрические соединения проводов должны выполняться только в распределительных коробках.

Нелишне, наверное, будет напомнить о том, что распределительная (распаячная) коробка должна быть доступной – обслуживаемой, чтобы в случае необходимости её всегда можно было открыть и устранить неисправность.

Итак, имеется распределительная коробка электрическая, которую надо расключить – правильно соединить провода. Прежде всего, нужно выровнять «концы» проводов в коробке по длине – 15-20 см будет вполне достаточно.


После этого следует удалить внешнюю изоляцию кабелей (если они имеют двойную изоляцию) и оголить жилы проводов. На фото жилы проводов оголены на 1-1,5 см – под коммутацию проводов колпачками СИЗ. Для коммутации проводов скрутками с последующей пропайкой, сваркой или при помощи гильз, зачистить провод нужно больше – на 40-50 мм.

Далее, для правильного соединения, нужно определить откуда какой провод идёт – требуется «прозвонка» проводов. Для этого можно воспользоваться обычной индикаторной отверткой с прозвонкой. Скрутив очищенные от изоляции жилы проводов розетки или выключателя, ищем их отходящие концы в коробке.

Соединение проводов в распред коробке. Основные коммутируемые в коробке элементы электропроводки – это светильники, выключатели и розетки. С соединением проводов розеток всё предельно просто – это параллельное соединение их между собой с параллельным-же присоединением к питанию. Ошибиться здесь трудно – просто соединяете провода одинакового цвета.

В коммутации проводов освещения (выключатель, светильник) тоже ничего сложного нет. Питание на светильник подаётся через выключатель; фазный провод питания соединяется с входящим проводом выключателя, отходящий – на светильник. Второй провод светильника соединяется напрямую с нулевым проводом питания.


Таким образом, соблюдая Правила, выключение светильника будет производиться разрывом фазы, что гарантирует отсутствие напряжения на цоколе светильника.

Соединив провода, можно переходить к изоляции скруток или, см. фото – к накрутке колпачков СИЗ, соответствующих требованиям ПУЭ, и не нуждающихся в изоляции.

Если коммутируемых концов слишком много для одной коробки, имеет смысл либо установить распредкоробку большего размера, либо «разбить» провода на две коробки, установив рядом ещё одну и запитать её от первой.

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

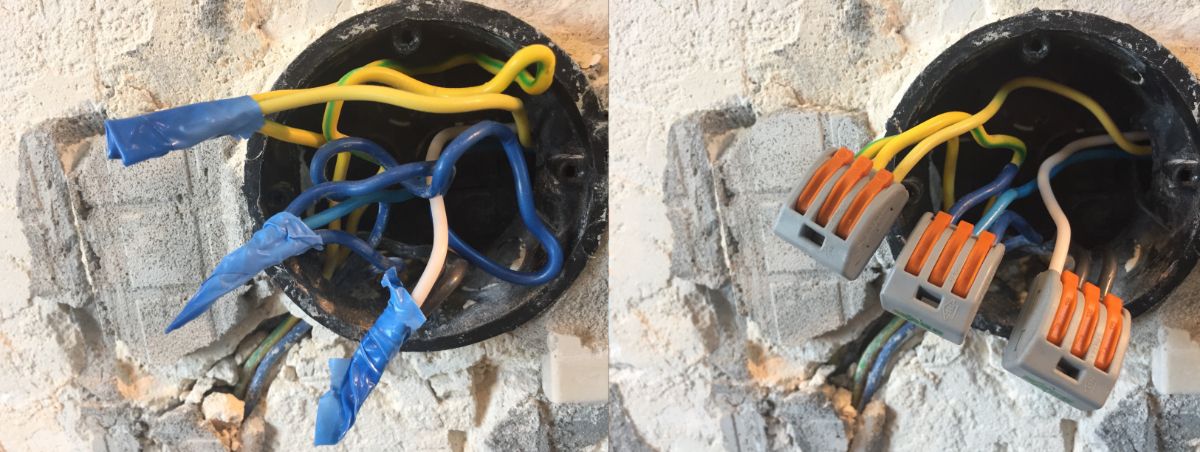

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Сжимы

Рекомендуют все нормативы

Есть масса различных зажимов для проводов, все они сертифицированы, но, к сожалению, имеют различное качество.

Самые распространенные клеммы «Wago»: монтаж быстрый, выглядит красиво, но долгих нагрузок приближенным к максимальным не выдерживают. Наша компания использует «Ваги» только в случае работы по согласованному проекту, где четко прописана модель соединительных клемм. Тем самым мы снимаем с себя ответственность в случае нештатной ситуации, перекладывая ее на проектировщика и производителя клемм.

Винтовые зажимы: Качественное соединение получается только с зажимах, где под винтом есть дополнительные лепесток, а если винт вкручивается непосредственно в провод, со временем жди подгорания.

СИЗ (Соединительный изолирующий зажим): При использовании в чистом виде проблема та же что у сварки и пайки, зажим большого числа проводов. Но если делаем сначала скрутку, двадцать-двадцать пять миллиметров, а поверх накрутить СИЗ результат получается отличный. Соединение не подвергается нагреву, что положительно влияет на дальнейшую эксплуатацию. Мы используем такой метод более пятнадцати лет и не имели не одного нарекания. Есть единственный недостаток, из под СИЗа торчит оголенная шейка, которую требуется дополнительно изолировать. Поэтому способ не такой эстетичный как; клеммы «Wago», но соединение получается очень хорошее, площадь контакта значительно превышает сечение проводника.

ошибок электропроводки, которые вы не должны делать

Если вы работаете с электропроводкой, вам следует знать о некоторых распространенных ошибках в электропроводке. Эти ошибки могут привести к короткому замыканию, удару током и даже пожару. Полезно знать, как искать эти ошибки в электропроводке, чтобы вы могли исправить их и избежать их в будущем.

По данным Управления пожарной охраны США, последние статистические данные показывают, что на долю электрических пожаров приходилось 6.3% (почти 24 000) всех жилых пожаров. Одной из главных причин этих пожаров была электропроводка. Устаревшая проводка может быть не в состоянии справиться с возросшим количеством электроприборов в современном среднем доме. Хотя выключатели должны срабатывать при перегрузке, существует вероятность того, что изношенные разъемы больше не работают. В этом случае высока вероятность возгорания электропроводки.

Ошибки электропроводки и решения

Несмотря на то, что из-за неисправности электропроводки возникает много пожаров, вы можете предотвратить их, если будете знать о распространенных ошибках электропроводки.Это поможет вам распознавать и избегать ошибок, которые могут привести к опасным ситуациям в вашем доме или на работе. Вот некоторые распространенные ошибки в электропроводке и решения:

Ошибка 1 – Выполнение соединений вне электрической коробки

Соединительные коробки служат для защиты соединений от случайного повреждения, которое может произойти. Они также могут содержать искры и тепло из-за плохого соединения или короткого замыкания. Провода всегда должны быть подключены к электрической коробке, чтобы обеспечить их надлежащую защиту.

Решение: Если вы видите соединение, которое не выполнено в распределительной коробке, установите коробку и снова подключите провода внутри нее. Это можно сделать довольно легко, и есть онлайн-учебники, которые помогут домашним мастерам выполнить эту задачу. Если вы не чувствуете себя уверенно, вы можете нанять электрика, который сделает эту работу за вас.

Ошибка 2-Обрезка проводов слишком короткая

Слишком короткая обрезка проводов является распространенной ошибкой при электромонтаже. Слишком короткие провода могут привести к плохому соединению.Лучше всего планировать заранее, чтобы этого не произошло, и всегда рассчитывать на то, что у вас будет слишком много, а не слишком мало. Провода должны выступать из коробки не менее чем на три дюйма.

Решение: После того, как провод обрезан, вы можете подумать, что вы мало что можете сделать, чтобы сделать его длиннее. Однако есть простое решение. Вы можете добавить 6-дюймовые удлинители к существующим проводам. Соединители проводов, которые легко установить в труднодоступных местах, можно приобрести в хозяйственных магазинах и центрах по благоустройству дома.

Ошибка 3. Оставление незащищенного кабеля с пластиковой оболочкой

Кабели с пластиковой оболочкой, оставленные открытыми между элементами каркаса, легко повреждаются.Фактически, электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель может быть особенно подвержен повреждению, если он проходит под стеной или потолком.

Решение: Защитите оголенный кабель, прибив или прикрутив к кабелю доску толщиной 1 ½. Кабель не нужно прикреплять скобами к плате. Если вы протягиваете провод вдоль стены, вы можете использовать для этой цели металлический кабелепровод.

Ошибка 4- Плохая поддержка розеток и выключателей

Незакрепленные выключатели и розетки не только мозолят глаза, но и опасны. Ненадежные соединения могут перемещаться, что приводит к отсоединению проводов от клемм. Через некоторое время эти провода могут вызвать искрение и перегреться, что может привести к пожару.

Решение: Вы можете установить прокладки под винты, чтобы обеспечить плотное соединение с коробкой. Это можно сделать с помощью проставок, которые можно приобрести в центрах по благоустройству дома или в хозяйственных магазинах. Вы также можете использовать маленькие шайбы или моток проволоки, обернутый вокруг винта для этой цели.

Ошибка 5 — Установка трехгнездовой розетки без заземляющего провода

Двухгнездовые розетки быстро устаревают, поскольку они не заземлены.Чтобы соответствовать новым правилам безопасности и использовать современные приборы, может возникнуть соблазн заменить их розетками с тремя гнездами. Однако, если вы не установите заземляющий провод, эти розетки не безопаснее, чем их альтернативы с двумя гнездами.

Тестер поможет вам определить, заземлена ли ваша розетка. Ряд световых сигналов сообщит вам, правильно ли подключена розетка и какие существуют неисправности, если таковые имеются. Вы можете купить эти предметы в хозяйственных магазинах или магазинах товаров для дома.

Решение: Если вы обнаружите, что розетка с тремя розетками находится в незаземленной коробке, лучше всего следовать надежным инструкциям по правильной замене розетки с двумя розетками на розетку с тремя розетками.Если вы не чувствуете себя уверенно, лучше доверить эту работу обученному специалисту. В худшем случае просто верните два разъема на место, где они были изначально. Это безопаснее, чем розетка с тремя гнездами без заземляющего провода.

Ошибка 6. Углубление ящиков за поверхность стены

Электрические коробки должны быть заподлицо с поверхностью стены, если поверхность изготовлена ​​из горючего материала. Если они утоплены за деревянными стенами, они могут нагревать поверхность, что может привести к искрообразованию и возгоранию.

Решение: Если вы обнаружите электрическую коробку, утопленную за стеной, лучше всего установить металлическую или пластиковую удлинительную коробку, чтобы решить эту проблему. Если вы используете металлический удлинитель на пластиковой коробке, рекомендуется соединить металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

Ошибка 7 — Установка кабеля без зажима

Если кабель не закреплен зажимом, он может перемещаться и натягивать соединения.В металлических коробках острая кромка может перерезать изоляцию проводов, если они будут тереться об нее. По этой причине кабели должны быть подключены к коробке с помощью одобренного кабельного зажима. В одиночных пластиковых коробках кабельные зажимы не нужны, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Коробка большего размера должна иметь встроенные зажимы, а кабель должен быть закреплен в пределах 12 дюймов от коробки.

Решение: Относительно простое решение — установить зажим. Тем не менее, вы должны убедиться, что оболочка кабеля попала под зажим и около ¼ дюйма оболочки видна внутри коробки.Некоторые коробки имеют встроенные кабельные зажимы. Если это не так, купите хомуты отдельно и установите их вместе с кабелем.

Ошибка 8-Переполнение электрических коробок

Как указывалось ранее в этой статье, в современных домашних хозяйствах используется все больше приборов и устройств. Это может привести к увеличению количества кабелей, которые могут быть упакованы в коробку, которая не может их вместить. Хотя в Национальном электротехническом кодексе указан минимальный размер коробки для снижения риска, он не исключает возможности переполнения, что может привести к короткому замыканию и пожару.

Решение: Решение этой ошибки с электропроводкой заключается в покупке коробки большего размера. Тем не менее, это легче сказать, чем сделать, так как при попытке найти коробку правильного размера для ваших нужд безопасности следует учитывать множество факторов. Сначала вы должны подсчитать все элементы в коробке, в том числе горячие и нейтральные провода, заземляющие провода, кабельные зажимы и посчитать по 2 для каждого устройства (включая выключатели и розетки, но не осветительные приборы).

Умножьте общую сумму на 2,00 для провода калибра 14 и 2.25 для провода калибра 12, чтобы получить минимальный размер коробки в кубических дюймах. Затем найдите коробку хотя бы такого размера. На пластиковой коробке объем будет проштампован внутри или сзади, а на стальной коробке маркировка отсутствует. Поэтому вам придется измерить высоту, ширину и глубину, а затем умножить эти три значения, чтобы получить объем.

Ошибка 9 — перепутать горячие и нейтральные провода

Если вы подключите провод под напряжением к нейтральной клемме в розетке, это может привести к поражению электрическим током, который может привести к летальному исходу.Вы можете даже не осознавать, что что-то не так, пока человек не получит удар током, потому что электрическая система может функционировать должным образом, несмотря на неизвестную опасность.

Решение: Лучший способ избежать этого — ознакомиться с различными цветами электрических проводов и назначением каждого из них, а также с правильным способом их подключения. Вот несколько советов:

  • Белые провода всегда должны быть подключены к нулевой клемме розеток и осветительных приборов.
  • Нейтральные клеммы всегда маркируются серебристым или светлым винтом
  • Горячие провода следует подключать к другой клемме (не к нейтрали).
  • Заземляющим проводом будет зеленый или неизолированный медный провод.
  • Заземление должно быть подключено к зеленому винту заземления или к заземляющему проводу или заземляющей коробке.

Ошибка 10 — обратное подключение GFCI

Розетки

GFCI — это защитные устройства, отключающие питание при обнаружении разницы в токе, которая может привести к поражению электрическим током.У них есть две пары клемм, одна пара помечена как «линия» для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Если они смешаны, выход не будет эффективным.

Решение: Убедитесь, что вы знаете, как правильно подключить розетку и переключить проводку, если обнаружена ошибка.

Предотвращение нарушений Кодекса

Правильная проводка и предотвращение опасности возгорания предназначены не только для обеспечения безопасности всей вашей семьи; это необходимо для того, чтобы соответствовать требованиям NEC (Национальный электротехнический кодекс).Если эти коды не соблюдаются, могут возникнуть проблемы со страховкой или прохождением проверок в будущем. Вот некоторые нарушения кода, с которыми вы должны быть знакомы, чтобы избежать их.

Выберите правильный автоматический выключатель: Автоматические выключатели являются защитными устройствами, но разные типы будут эффективны в разных приложениях. Существуют стандартные автоматические выключатели, прерыватели цепи замыкания на землю и дуговые прерыватели. Рекомендуется ознакомиться с тем, как каждый из них следует использовать в соответствии с кодами NEC.

Используйте розетки с защитой от несанкционированного доступа: Они устанавливаются для защиты детей от поражения электрическим током, которое может произойти, когда они вставляют посторонние предметы в розетки. Они требуются во всех местах в соответствии с национальными электротехническими нормами.

Не устанавливайте неправильную крышку на наружную розетку: Существует несколько типов крышек, которые можно использовать для наружных розеток. Чтобы определить, какой из них будет подходящим, вы должны выяснить, насколько вероятно, что выход будет подвергаться воздействию погоды и сырости.NEC требует, чтобы все розетки на 15 и 20 ампер были классифицированы как устойчивые к атмосферным воздействиям и взлому, если они установлены во влажных или влажных местах.

Убедитесь, что установлено достаточное количество розеток: Одной из задач NEC является сокращение использования удлинителей, поскольку они могут привести к пожару и опасности споткнуться. NEC предписывает, чтобы розетка находилась в пределах досягаемости шнура прибора длиной 6 футов от любой точки вдоль линии стены и не могла быть измерена через проход.

Используйте достаточное электрическое соединение: Электрическое соединение определяется как практика преднамеренного электрического соединения всех открытых металлических предметов, не предназначенных для передачи электричества в помещении или здании. Это мера, защищающая всех от поражения электрическим током. Это не то же самое, что заземление, и его необходимо выполнять в дополнение к заземлению.

Есть много вещей, о которых нужно подумать, чтобы избежать ошибок в электропроводке. Хотя небольшие проблемы могут быть легко устранены, более крупными работами должен заниматься обученный профессионал.Он позаботится о том, чтобы ваша проводка была выполнена безопасно, эффективно и в соответствии с нормами. Удачи в обеспечении правильной проводки в вашем доме, чтобы вы и ваша семья были в безопасности.

Схемы подключения двух розеток в одной коробке

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток серии

Здесь две розетки установлены в одной коробке и подключены к клеммам устройства.При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки может быть использовано для уменьшения количества сращиваний и гаек в розетке. Это может упростить установку всей необходимой проводки и т. д.в небольшой исходящий ящик.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 вольт. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения.Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме в одной коробке установлены 2 выключателя. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух коммутаторов в одной коробке с 2 источниками

На этой схеме показаны два выключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам».ком

Работа с проволокой — Learn.sparkfun.com

Введение

Когда кто-то упоминает слово «провод», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Провод может относиться либо к механическому, либо к электрическому применению. Примером механического провода может быть растяжка, но в этом руководстве основное внимание будет уделено электрической проводке.

Внутри многожильного провода

Электрический провод является основой нашего общества.В домах есть провода, чтобы включать свет, топить печь и даже разговаривать по телефону. Провод используется для того, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлического сердечника. Электрический изолятор — это материал, внутренние электрические заряды которого не протекают свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, обладающие высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует потому, что прикосновение к оголенному проводу может привести к непреднамеренному протеканию тока через тело человека (плохо) или в другой провод.

Рекомендуемое чтение

Вот некоторые темы, которые вы, возможно, захотите изучить, прежде чем читать о проводах:

Многожильный провод по сравнению со сплошным сердечником

Провод

может быть двух видов: одножильный или многожильный.

Твердое ядро ​​

Сплошная проволока состоит из цельного куска металлической проволоки, также известной как прядь.Один очень распространенный тип сплошной проволоки известен как проволочная обмотка.

Различные цвета одножильного провода

Многожильный сердечник

Многожильный провод состоит из множества отрезков сплошного провода, связанных в одну группу. Он гораздо более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод того же размера, его можно использовать, когда провод необходимо часто перемещать, например, в манипуляторе робота.И наоборот, сплошной провод используется, когда требуется небольшое движение или вообще не требуется, например, для прототипирования схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или в металлизированном сквозном отверстии может быть очень сложной в зависимости от толщины, так как жилы хотят отделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетным платам или через отверстия? Попробуйте скрутить проволоку и залудить кончики. Ниже приведен пример с шаговым двигателем в Руководстве по подключению Stepoko. Концы проводов с завода выглядят довольно рыхлыми.

На изображении слева показаны пряди проволоки, скручиваемые примерно на 180 градусов по длине полосы. На изображении справа показаны луженые провода с припоем. Нанесите излишки припоя, чтобы флюс подействовал, и удалите лишний припой утюгом, чтобы получился сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может разрушиться при механическом воздействии, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения величины тока, который провод может безопасно выдержать. Калибр провода может относиться как к электрическому, так и к механическому. Этот учебник будет охватывать только электрические. Существуют две основные системы измерения калибра: американский калибр проводов (AWG) и стандартный калибр проводов (SWG). Различия между ними не являются критическими для этого руководства.

Приблизительная шкала нескольких различных калибров проволоки

Величина тока, которую может пропускать провод, зависит от нескольких различных факторов, например, состава провода, длины провода и состояния провода.Как правило, более толстый провод может нести больший ток.

Приблизительная таблица зависимости толщины провода от допустимого тока

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макетной платы или печатной платы идеально подходит сплошной сердечник, поскольку он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — это № 1, просто следите за тем, чтобы не пропускать слишком большой ток через один провод. Он нагреется и может расплавиться!

SparkFun предлагает широкий выбор одножильных и многожильных проводов 22 AWG.

Нажмите, чтобы просмотреть дополнительные варианты проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно уменьшить размеры.

Совет: Проволочная обмотка впервые использовалась для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к небольшим контактам на компоненте поверхностного монтажа или печатной плате, проектах с небольшим пространством или ремонте плат (т. е. ремонт «зеленых» проводов). Работа с толстым проводом? сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с учебным пособием по созданию автономных транспортных средств.

Как зачистить провод

Безопасные и долговечные электрические соединения начинаются с чистой и аккуратной зачистки проводов. Снятие внешнего слоя пластика без надрезания проводов под ним имеет решающее значение. Если провод перерезан, соединение может разорваться или произойти короткое замыкание.

Без зазубрин и выбоин. Эти провода должным образом зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько вырезов разного размера. Это позволяет пользователю подобрать размер выреза под размер провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, которые включают в себя запирающий механизм, имеют эргономичную ручку и возможность нарезки шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии

ТОЛ-14762

Это ваши базовые, заурядные клещи для зачистки проводов от Techni-Tool с удобной рукояткой, что делает их доступной опцией…

4

Инструмент для зачистки проводов — 20-30AWG

В наличии

ТОЛ-15220

Это инструменты для зачистки проводов более высокого класса от Jonard Industries с удобной изогнутой рукояткой, что делает их доступным вариантом…

1

Предупреждение: Многие инструменты для зачистки проводов, которые можно найти в хозяйственных магазинах, не зачищают провода малого сечения (от 22 до 30). Приступая к прототипированию, обязательно приобретите инструмент, способный зачищать провода калибра 22 AWG и меньше. Возможность зачистки очень тонкого провода 30 AWG (также известного как проволочная обмотка) является плюсом.

Хотя нож также может оголить провода, он также может повредить провод, надрезав металл или врезавшись в него. Использование ножа для зачистки проводов также очень опасно! Нож может легко соскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубьев и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть включены дополнительные функции для обрезки или обжима изолированных/неизолированных проводов.

Совет:
Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременной зачистки нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электропроводки. Просто поместите электролюминесцентную проволоку посередине зубов и отрегулируйте ручку, чтобы уменьшить захват проволоки.Убедитесь, что коронирующие провода не находятся прямо под зубами при зачистке провода.
>

Инструмент для намотки проволоки

Если вы используете инструмент для намотки провода, чтобы намотать провод вокруг штифта, возможно, в середине уже есть встроенное лезвие для зачистки тонкого провода. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

23 доступно

ТОЛ-14915

Этот Wire Wrap Too наматывает, разматывает и даже зачищает провод соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка проводов с помощью ручных инструментов для зачистки проводов

Просто сжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или требуемой длины, используя правильную насечку на инструменте, а затем слегка повернув его, изоляция будет срезана.

Затем, потянув инструмент для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся инструментов для зачистки проводов

Специальные саморегулирующиеся инструменты для зачистки проводов облегчают удаление оболочек и зачистку нескольких изолированных проводов.В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец троса.

Отверните пластиковую направляющую от головки и сдвиньте ее, чтобы отрегулировать длину проволоки для резки. Переместите пластиковую направляющую, когда длина провода вас удовлетворит. Для кабелей вы можете зачистить больше, чем рекомендуется.

Вставьте кабель между губками. При необходимости увеличьте/уменьшите натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубьями. При необходимости отрегулируйте натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.

Примечание: Обязательно поместите внутренние провода между зубами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, провода вашего кабеля должны быть идеально зачищены!

Советы, хитрости и подсказки

Важно, чтобы размер провода соответствовал правильному вырезу в инструменте для зачистки.Если выемка слишком большая, провод не будет зачищен. Если надрез слишком мал, есть риск повредить провод. Использование выреза меньшего размера означает, что съемники закроются слишком далеко, впиваясь в провод под ним. При использовании многожильного провода инструмент отрезает внешнее кольцо проводов, уменьшая общий диаметр провода и снижая его прочность. Надрез в сплошной проволоке значительно снижает прочность и гибкость проволоки. Вероятность разрыва провода при изгибе значительно возрастает.

Этот провод не был должным образом зачищен, имеются выбоины и недостающие жилы

Если провод случайно надрезается, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как сращивать провода

Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудить кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Проденьте термоусадку через один из проводов. Убедитесь, что термоусадочная пленка снята с места, где вы будете сращивать.

Направьте клеммы проводов друг к другу и соедините их открытые концы.

Соедините провода вместе, используя ленту, чтобы прикрепить провода к коврику для пайки.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажая провод.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и нанесите припой на провода. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку с помощью паяльника или паяльной станции с горячим воздухом.

Тепло от паяльника Тепло от ремонтной станции горячего воздуха

После завершения термоусадка должна надеть оголенный провод.

Советы: Ищете другие идеи и способы нарезки проволоки? Попробуйте скрутить провода между собой. Вы можете иметь скрученные провода, обращенные друг к другу (также известные как скрученная спираль) или в одном направлении.

Вы также можете попробовать соединить и скрутить провода вместе с помощью соединения Western Union (также известного как соединение Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.

Для опытных пользователей вы также можете подключиться к проводу для западного Т-образного соединения вместо того, чтобы резать провод напрямую.Это полезно при добавлении компонента (компонентов) (например, подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и снизить затраты. Просто зачистите середину провода, снимите изоляцию с помощью канцелярского ножа/паяльника, намотайте отдельный провод/клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показано, как резистор и провод добавляются к середине двух проводов.

Западный метод Т-образного соединения, используемый для соединения 3 проводов-перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов или подключением проводов к штырьку? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичной встроенной в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни типов электрических разъемов. Соединители могут соединять два отрезка провода вместе или подключать провод к электрической клемме.

Ниже приведены несколько типов разъемов. В крайнем верхнем левом углу у нас есть изолированный соединитель для соединения концов двух проводов.Справа разветвленный разъем (также известный как лопатка или разрезное кольцо) полезен для подключения провода к винтовым клеммам путем вставки вилки в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала. Кольцевые клеммы в середине также полезны для подключения проводов к винтовым клеммам. Хотя кольцевая клемма обеспечивает более надежное соединение, перед установкой клеммы необходимо полностью удалить винт. В крайнем правом верхнем углу у нас есть штыревой разъем (a.к.а. лезвие) . Они могут вставляться в лепестковый разъем (он же двойной обжим) , показанный внизу справа. В зависимости от конструкции и области применения эти соединители могут быть разных видов, например, с фланцевой вилкой или клеммой со стопорным кольцом.

Изолированное сращивание, вилочное, кольцевое, вилочное и розеточное соединители

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лепестковый разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вы захотите, чтобы размер разъемов соответствовал безопасному соединению. На изображении ниже показаны лепестковые гнездовые разъемы 1/4 дюйма, подключаемые к вилочным лепестковым клеммам микропереключателя.

Что такое обжим?

Слово «опрессовка» в данном контексте означает соединение двух кусков металла вместе путем деформации одного или обоих из них для удерживания другого. Деформация называется извитостью.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима разъемов на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных инструментов.

Инструмент для обжима с трещоткой

Лучший обжимной инструмент имеет встроенную трещотку. Когда рукоятки сжимаются вместе, они будут храпеть и не дадут челюстям снова открыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует достаточное давление. Этот тип обжимного инструмента также имеет широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «матрицы» (т. е. головка обжимного инструмента) будет иметь разный размер. В обжимном инструменте ниже используется другая матрица для обжима меньших обжимных контактов, которые вставляются в корпус штыревого разъема.

Обжимной инструмент с храповым механизмом для обжимных штифтов

На приведенных ниже изображениях показаны провода разного сечения, обжатые для вильчатого разъема, и обжимной штифт для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт, обжатый перед установкой в ​​пластиковый корпус
Ручной обжимной инструмент

Ручные обжимные инструменты могут дать почти такие же результаты, хотя и требуют от пользователя гораздо большей бдительности. Обжимной инструмент этого типа обычно менее прочный. Внимание должно быть уделено во время обжима, чтобы убедиться, что губки правильно выровнены на соединителе.Несоосность приведет к менее чем желаемому обжимному соединению. Со временем износ от нормального использования также может привести к тому, что челюсти отделятся и не закроются полностью. Как правило, достаточно сжать его как можно сильнее. Причудливый инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для резки и зачистки проводов/кабелей.

Ручной обжимной инструмент на саморегулирующемся инструменте для зачистки проводов для изолированных и неизолированных плоских разъемов

Хотя с саморегулирующимся инструментом для зачистки проводов немного сложнее работать, чем с трещоткой, он может зачищать, резать и обжимать быстроразъемные соединения.

Внимание! Плоскогубцы — это не кримперы! Также нельзя использовать молотки, тиски, острогубцы или плоские камни. Хороший кримпер при правильном использовании сделает холодный сварной шов между проводом и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели сплошную форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!

Зачем нужен этот уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют влаге собираться, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагрев и в конечном итоге может привести к поломке.

Обжим быстроразъемного разъема

Существует несколько аргументов за и против использования одножильных проводов с обжимными соединениями. Многие считают, что обжатие провода со сплошным сердечником создает слабое место в проводе, что может привести к его обрыву. Существует также большая вероятность того, что обжимное соединение ослабнет с одножильным проводом, потому что провод также не будет соответствовать клемме. Если вы должны использовать одножильный провод, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать правильный размер провода для размера клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжимному соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлического корпуса разъема, обычно около ¼ дюйма или около того. Если зачищенный провод входит в металлическую часть корпуса практически без свободного пространства, разъем имеет правильный размер.

Хорошее соотношение длины проволоки и ствола

Затем провод следует вставлять до тех пор, пока изоляция провода не коснется конца ствола.

Хорошо: проволока немного торчит из ствола

Затем провод и клемма вставляются в обжимной инструмент. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных инструментах. В качестве альтернативы, если обжимной инструмент не имеет цветовой маркировки, используйте маркировку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент держат перпендикулярно клемме и помещают над цилиндром, ближайшим к кольцу (или другому типу соединения). Для завершения обжима инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После завершения обжима провод и разъем должны держаться вместе после попытки разъединить их с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим не прошел сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица военных характеристик обжимных соединений.

Подсказка: Если провод не помещается в корпус или слишком свободно закреплен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости вы можете добавить паяное соединение между проводом и разъемом. Тем не менее, правильно обжатые провода создают газонепроницаемое холодное соединение и не требуют пайки.

Имейте в виду, что добавление припоя добавит нагрузку на соединение из-за механических вибраций и термоциклирования, что приведет к выходу соединения из строя.Пайка также может увеличить сопротивление в месте соединения. Для приложений с низким энергопотреблением пользователи не заметят существенной разницы.

Совет: В зависимости от применения два провода могут быть обжаты вместе в одном обжимном соединителе. Вам нужно убедиться, что комбинированный диаметр провода может поместиться в обжимное соединение, а обжимной соединитель способен выдержать силу тока проекта.

На изображении ниже показаны два провода, обжатые лепестковыми разъемами для средних соединений.В этом случае гофрированные провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы поместиться в пластиковый корпус. Вместо цилиндра, обжимающего провод, разъем может иметь два обжимных выступа (т. Е. Крылья) для обжима провода и его изоляции. Дополнительные обжимные лепестки для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь стопорный язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Примером могут служить соединительные провода премиум-класса с предварительной заделкой. Они используются для подключения к печатным платам с 0,1-дюймовыми контактными площадками PTH. Ниже приведено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки внутри поляризованного корпуса. В центре находится охватывающий штифт, используемый для соединения с вилочным штифтом справа.

Этот процесс немного утомительнее, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта, это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок провода. Убедитесь, что сечение провода соответствует спецификациям обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как это рекомендовано в техническом описании обжимного штифта.После извлечения обжимного штифта из его металлической полоски совместите жилы провода с выводом проводника, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется согнуть выступы изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, то на одной стороне челюсти прорезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжатия выступов. Кроме того, половина матрицы утоплена для язычка изолятора.

Обжимной инструмент с храповым механизмом, вид сбоку Крупный план обжимного инструмента с двумя канавками и углублением матрицы для выступа изолятора

Внимание! Если вы неправильно вставите обжимной штифт, обжимной инструмент с храповым механизмом не будет достаточно обжимать выступы.В результате провод может не полностью контактировать со штырем, и штырь будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный штифт прямо над ручкой.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам придется отрегулировать обжимной штифт так, чтобы его изолятор был на одном уровне с матрицей.

Когда все будет готово, медленно сожмите рукоятки сильнее, чтобы продолжить обжим язычков.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный штифт прямо над рукояткой. Продолжайте сжимать рукоятку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на обжатые выступы. Вы должны увидеть что-то похожее на обжатые контакты ниже. При необходимости вам может потребоваться повторно вставить штифт обратно в губки, чтобы в достаточной степени обжать выступы. Обжимной штифт в крайнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый штырек с внутренней резьбой был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпал с отверстием в пластиковом корпусе.

Когда закончите, провод должен зафиксироваться в соответствующем гнезде. Ниже приведены несколько обжатых контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример обжимных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, обжатые контакты в красном корпусе используются для разъема JST RCY.

Распространенные неудачи

Ниже приведен список распространенных ошибок при обжиме быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Неправильный размер разъема для провода или неправильный размер провода для разъема.

Плохой обжим. Разъем был слишком мал для выбранного сечения провода.

Будьте осторожны, не снимайте изоляцию слишком сильно.

Снято слишком много изоляции, слишком много оголенного провода оголено

Также стоит отметить, что, хотя это и не обязательно вредно, проволока не должна выступать слишком далеко за пределы ствола. В этом случае рекомендуется обрезать провод.

Лишний оголенный провод следует обрезать

Внимание! Помните, что для намотки проволоки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, оно не может обрабатывать большую мощность из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните провод, чтобы снять изоляцию.

Убедитесь, что вы сняли достаточное количество проводов, чтобы обернуть их вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Обязательно вставьте проволоку со стороны с выемкой и поместите проволоку в прорезь вдоль боковой стороны цилиндра.

Вставьте провод в контактный штифт (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты.

Примечание: Стекируемые штыревые разъемы с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обмотать провод вокруг штыревых штырьков.

Поверните инструмент по часовой стрелке, чтобы начать оборачивать провод вокруг квадратного штифта. Другой рукой удерживайте провод и штырьки. Продолжайте вращать инструмент, чтобы весь зачищенный провод намотался на штифт.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штыря. Для более прочного и надежного соединения добавьте немного припоя между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете сложить, зависит от длины штифта. Попробуйте использовать инструмент для намотки проводов, чтобы намотать провода на разъемы микроконтроллера, светодиода или резистора для прототипирования.

Удаление намотанных проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После ослабления обмотки провода вытащите провод из штифта.

Управление проводами

Скручивание проводов в косу

Хорошей идеей является плетение длинных проводов, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • помогает организовать проект
  • предотвращает отрыв проводов от движущихся частей
  • укрепляет соединение

Ниже приведен пример плетения четырех соединительных проводов для неадресуемого светодиода. Чтобы сплести провода, скрутите пару проводов против часовой стрелки между указательным и большим пальцами обеих рук. В данном случае зеленый и красный провода были скручены первыми.

Скрутите другую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После того, как вы закончите, провода в вашем проекте станут управляемыми и простыми в обращении. Ниже приведены несколько примеров использования плетеных проводов в проектах.

Рукава и кабельные держатели

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны свободные провода на Shapeoko.

Ниже представлены изображения проводов в оболочке и кабельном держателе для защиты.

Маркировка комплексной проводки

Иногда полезно маркировать провода с помощью стикеров, скотча или маркеров, чтобы отслеживать соединения с использованием проводов того же цвета, сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода из комплекта micro:arcade

Советы: Проверьте ссылки ниже для получения дополнительных идей.

Можно ли поставить распределительную коробку в стену? (Быстрые ответы) — OneHappyLemon

Распределительная коробка — это очень знакомое имя электрикам, а также людям, которые думают о подключении электричества к своему дому. Это часть, которая обеспечивает безопасный и надежный поток электроэнергии по всему дому.

Можно ли установить распределительную коробку в стену?

Это очень важная часть электропроводки в вашем доме, защищающая его от любых повреждений, предотвращающая короткие замыкания и защищающая от воды, огня или контакта с людьми.Размещение распределительной коробки внутри стены противоречит стандартным строительным нормам. Таким образом, это не рекомендуется.

Распределительная коробка или электрическая распределительная коробка также известна электрикам, которые используют ее для изоляции электропроводки внутри вашего дома. Как правило, выключатели могут потребоваться для установки в любом месте дома, что требует сложных проводных линий.

Электрические провода обычно подключаются к выключателям в разных частях дома, пока они прикреплены к стене.А провода разных соединений сходятся в распределительной коробке.

Это коробка, которую можно спрятать в стене, чтобы сохранить все соединения проводки вместе, а также вдали от любого контакта с людьми, огнем или водой, чтобы предотвратить короткое замыкание.

Особая причина, по которой соединительную коробку необходимо разместить внутри стены, заключается в защите кабельных соединений от любого внешнего контакта.

Если кабельное соединение в доме оставить открытым, оно может загореться из-за короткого замыкания и распространиться на мебель в доме.Опять же, если кабельные соединения не загерметизированы должным образом, любой может быть наэлектризован.

Таким образом, необходимо использовать распределительную коробку для закрытия соединений проводки. Также по каким-то причинам распределительную коробку не следует снова размещать внутри стены. Размещение распределительной коробки внутри стены противоречит строительным нормам.

Это обманчивый и малоэффективный способ, приводящий к ослаблению несущей способности стен здания. Кроме того, распределительная коробка, набитая различными проводами, может стереться, что приведет к нежелательному пожару, если не будет правильно выровнена.

Простая ошибка может стоить вам больших убытков и хлопот. Поэтому настоятельно рекомендуется избегать размещения распределительных коробок внутри стены. Но все же, если вы хотите его поставить, вы должны следовать строительным нормам и правилам.

Можно ли закопать электрическую распределительную коробку за стеной? «внутри стены»

Вы можете закопать электрическую распределительную коробку в стену, чтобы защитить проводку, но делать этого не рекомендуется. Заглубление распределительных коробок в стены ослабляет стену, уменьшая несущую способность и создавая пространство внутри стен, что делает его опасным.

Кроме того, иногда провода могут перетираться друг с другом при укладке вместе внутри распределительной коробки и вызывать возгорание от короткого замыкания, что также является угрозой безопасности.

Когда вы прячете электрический узел внутри или за стеной, он остается скрытым от глаз, что приводит к невидимым событиям из-за отсутствия видимости внутри коробки.

Можно ли скрыть распределительную коробку за гипсокартоном?

В соответствии с электротехническими нормами и правилами США никогда не следует размещать распределительную коробку за гипсокартоном .

Но если вы хотите разместить его за гипсокартоном, он должен иметь непрерывную проволоку, где он может быть доступен для любого добавления, уменьшения или ремонта соединения.

Лучшее решение – накрыть распределительную коробку крышкой, чтобы к ней можно было получить доступ в любое время.

Кроме того, проблема с наличием распределительной коробки за стеной заключается в том, что если в вашем доме когда-либо произойдет скачок напряжения, вам может потребоваться проверить все распределительные коробки, чтобы убедиться, что они работают правильно.

Чем плохи скрытые распределительные коробки?

Существует множество причин, по которым скрытые распределительные коробки считаются плохим решением для дома. Основная проблема в том, что это мешает осмотру внутренних проблем и делает процедуру ремонта очень сложной для выполнения.

Некоторые из причин обсуждаются ниже:

Трудно найти:

Скрытые распределительные коробки трудно найти, поскольку они скрыты внутри стены. Иногда даже сложно уследить за всеми распределительными коробками.

Для этого при скачке высокого напряжения может потребоваться много времени, чтобы найти и осмотреть все распределительные коробки и отремонтировать их.

Труднее оценить:

Во время ремонта распределительные коробки оценить сложнее. Поскольку они остаются скрытыми внутри стены, вы не можете осмотреть проблему невооруженным глазом, вам нужно сломать штукатурку, чтобы осмотреть проблему и решить ее.

Иногда из-за скопления беспланочной проводки становится труднее обнаружить проблемную проводку внутри распределительной коробки.

Опасность при сверлении отверстий:

При установке новой домашней мебели или предметов, таких как телевизоры, фоторамки, настенные ковры и т. п., требующих сверления, это создает опасность для ящиков. Становится трудно найти или избежать коробок.

В результате ошибочное сверление коробки или проводки может привести к короткому замыканию в вашем доме.

Что такое код электрической распределительной коробки?

В электротехнических нормах США указано, что соединительные коробки должны быть доступными, а размер коробки, из которой выходят провода, должен быть не менее 12 дюймов.Их нельзя покрывать каким-либо покрытием , гипсокартоном или блокирующим материалом.

Распределительная коробка соединяет провода, идущие из разных мест, поэтому провода должны быть правильно выровнены, чтобы обеспечить правильное питание и обеспечить легкий ремонт.

Также рекомендуется оставлять не менее шести дюймов дополнительной проводки внутри распределительной коробки с учетом будущих целей подключения.

Где должны располагаться распределительные коробки?

Распределительные коробки используются для подключения двух или более проводных соединений, заканчивающихся к розетке, светильнику или распределительному щиту.В зависимости от планирования и дизайна они могут распространяться на различные аксессуары.

Процедура осмотра и ремонта может потребовать много времени и денег, если соединительные коробки скрыты. Поэтому рекомендуется держать распределительные коробки закрытыми, чтобы их можно было снять для осмотра любых повреждений.

Некоторые из простых способов найти распределительные коробки перечислены ниже:

Схема электропроводки:

Если вам удастся получить план электропроводки или схему для вашей квартиры или дома, вы можете легко получить доступ к распределительные коробки, расположенные в вашем доме.

Буква «J» на схемах относится к соединительным коробкам на чертеже. Таким образом, очень просто управлять схемой подключения, чтобы найти распределительные коробки.

Стены возле тяжелого оборудования:

Как правило, на складах или фабриках, где используется тяжелое оборудование, распределительные коробки можно легко найти рядом с оборудованием или вокруг него. На складе вы можете осмотреть компрессоры, насосы или генераторы.

Внутренние шкафы:

Учитывая жилое назначение, соединительные коробки можно найти внутри шкафов.Это делает их закрытыми и легко доступными для механика. Взгляните на кухонные шкафы или шкафы в кладовой, чтобы легко найти распределительные коробки.

Как установить распределительную коробку в стену?

Лучше, чтобы эту работу выполнял опытный механик, так как электропроводка чувствительна, требует правильного выравнивания и герметизации соединений для предотвращения любых повреждений. При установке распределительной коробки требуются некоторые критерии для ее установки.

Важно выбрать правильный размер распределительной коробки в зависимости от необходимой проводки.Также вам потребуются отвертка, молотки, плоскогубцы, дрель и т. д.

Процесс установки распределительной коробки в стене описан ниже:

Разместите распределительную коробку:

Выберите безопасное место для крепления коробки. Убедитесь, что у ваших проводов есть место для дополнительных дюймов внутри коробки. Коробка должна храниться вдали от воды, огня и контакта с людьми.

После того, как вы определились, просверлите стену и установите коробку, плотно закрутив их.

Соедините провода:

После того, как вы установили коробку, протяните провода внутри коробки от линии электропроводки.Оставьте по крайней мере 6 дюймов дополнительно для обоих концов провода. Отделите оболочку проводов и скрутите металлические части, чтобы обеспечить правильное соединение.

Сложите и запечатайте провода:

Теперь, когда вы установили соединение между двумя проводами, важно запечатать их, иначе они могут коснуться другого провода и загореться. Итак, заклейте их колпачками или изолентой.

Заключительные мысли

Возможна установка распределительной коробки за стеной, но настоятельно не рекомендуется этого делать, так как это нарушает строительные нормы и правила. Размещение распределительных коробок за стенами затрудняет доступ и создает угрозу безопасности. Следовательно, он должен быть размещен в месте, где он может быть доступен для ремонта.

Проводка трехпозиционного переключателя | Как подключить трехпозиционные выключатели

Трехпозиционный выключатель — это тип, который включает свет с обоих концов коридора. На этих схемах ясно показано, как подключить пару трехпозиционных выключателей света в трех различных ситуациях.

Трехпозиционные выключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель сконструирован и подключен немного иначе, чем обычный однополюсный выключатель света. Начнем с того, что на переключателе не написано «ВЫКЛ» и «ВКЛ», а также нет верхней и нижней частей. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») выключателя света, трехходовой выключатель имеет три клеммных винта и заземляющий винт.

Примечание. Многие современные выключатели имеют отверстия для подключения проводов, а не винты, которые фиксируют провода на месте.Тем не менее, принцип тот же.

На большинстве трехпозиционных переключателей две клеммы имеют одинаковый цвет (обычно серебристый или латунный), а третья клемма, называемая «общая клемма», имеет другой, часто более темный цвет.

Не у всех трехпозиционных переключателей эти клеммы расположены в одинаковой конфигурации, поэтому при их подключении необходимо обращать внимание на их цвета (и инструкции, прилагаемые к упаковке).

Переключатель, показанный здесь, имеет серебряный и золотой винты, расположенные друг напротив друга, и бронзовый винт в третьем положении.Зеленый винт на одном конце предназначен для провода заземления.

При замене существующего трехпозиционного выключателя обязательно верните провода на соответствующие винтовые клеммы. Наденьте кусок изоленты на провод, идущий к винту общей клеммы. Два других провода можно подключить к любой из идентичных клемм.

Обратитесь к рисункам ниже, чтобы выполнить предварительную проводку для каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы следуете всем рекомендуемым методам безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный выключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода, когда он выключен.

Принимая это во внимание, белый провод от источника питания всегда идет непрерывно к светильнику, а оголенные провода заземления всегда крепятся к заземляющим винтам. А вот «горячий» или «заряженный» провод, идущий от источника питания, проходит через выключатели.

В случае трехпозиционного переключателя к паре переключателей подключаются три провода — два черных «путевых» провода и третий «общий» провод.

Когда питание цепи включено, любой из них может быть «горячим», в зависимости от того, как переключаются переключатели.

Поскольку для подключения выключателей часто используется трехжильный неметаллический электрический кабель с заземлением, такой как Romex, во время установки часто вносятся небольшие изменения. Этот тип кабеля содержит белый провод, который должен служить черным проводом.По этой причине белый провод окрашен или обмотан черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных выключателей и ламп.

Как подключить трехпозиционные выключатели

Существует три основных способа установки трехпозиционных переключателей для управления одним или несколькими источниками света. Правильный для вас будет зависеть от того, где питание входит в цепь (на один из переключателей или на осветительную арматуру), а также от размещения переключателей и источников света.

Обратите внимание: все выключатели, имеющие зеленый винт или провод заземления, должны быть заземлены на металлическую электрическую коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом выключателе. Обратите внимание, что на этой иллюстрации входящий белый провод проходит через первую распределительную коробку и заканчивается на осветительном приборе.

Проводка трехпозиционного выключателя, где питание подключается сначала к выключателю, а затем к свету .



B) Провода от источника питания могут сначала войти в коробку светильника, пройти оттуда к одному выключателю, а затем подключить этот выключатель к другому выключателю.В этой конфигурации входящий белый провод подключается непосредственно к светильнику. Черный провод соединяется с белым проводом с изоляцией, который проходит через первую распределительную коробку и соединяется с общей клеммой на втором переключателе. Затем красные и черные контактные группы соединяют спаренные контактные клеммы на обоих переключателях. Проводка трехпозиционного переключателя, в которой питание поступает непосредственно на светильник .


C) Провода от источника питания идут от выключателя к выключателю,
и далее идут к светильнику.В этой конфигурации питание поступает к первому выключателю, а светильник размещается после второго выключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет от источника к светильнику. Заряженный черный провод подключается к общему выводу первого выключателя, а затем проносится парными путешественниками к парным выводам второго выключателя. Общий вывод второго выключателя посылает черный провод к светильнику.

Проводка трехпозиционного выключателя, где питание начинается с одного выключателя и идет ко второму выключателю , прежде чем перейти к свету.



Получите предварительно проверенную местную электропроводку Pro

О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома. книг и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал компанию HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Как подключить спа — подключение к гидромассажным ваннам на 120 и 240 В

В этом руководстве показано, как подключить электропроводку к большинству гидромассажных ванн на 240 вольт и портативных домашних спа.Мы включили фотографии, пошаговый фильм по подключению и принципиальные схемы подключения джакузи.

Эта информация предназначена для того, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.

Если вы не уверены или не имеете достаточной квалификации для выполнения электромонтажных работ, вы все равно можете выполнить подготовительные работы по установке, чтобы сократить расходы. Мы познакомим вас с типичным проектом, чтобы показать, что в него входит.

Перейти к: Гидромассажные ванны 120 В


ОСТОРОЖНО: Электрические работы и ремонт могут быть опасными, особенно вблизи воды.Существует риск поражения электрическим током или электрическим током, что может привести к серьезной травме или смерти. Мы настоятельно рекомендуем, чтобы электрическая проводка гидромассажной ванны была передана лицензированному электрику. Требования местных норм и правил к проводке различаются и могут отличаться от образовательных примеров на этом веб-сайте. Должны соблюдаться местные правила кодекса, с получением разрешений и инспекций. Установщик должен прочитать и следовать руководству пользователя джакузи, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.

Отключите электропитание гидромассажной ванны или бассейна на сервисной панели перед любыми проверками или работами.Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.

Отказ от ответственности


Ваша электротехническая служба

Перед установкой крупного электроприбора, такого как гидромассажная ванна, определите, выдержит ли электроснабжение дополнительную нагрузку. Обычно это не проблема, так как в большинстве домов, построенных за последние 30-40 лет, ток не менее 100 ампер. 150-200А распространены в большинстве новых домов. Номиналы панели обычно указаны рядом с главным выключателем вверху.

Обычно неправильно понимают, что общая сила тока всех установленных автоматических выключателей не должна превышать номинальную мощность, указанную сервисной панелью. Это неверно. — мощность определяется расчетом нагрузки, а не размером или количеством выключателей.

Основы электропроводки в спа-центре — системы 240 В

Мы начнем с обзора электрических требований к электропроводке спа, проиллюстрированных нашими интерактивными схемами электропроводки. СПА на 240 В должен питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), как указано в руководстве пользователя.

Это означает, что фидерный выключатель (в щите обслуживания дома) должен быть указанного типоразмера. Кроме того, выключатель GFCI в панели отключения должен быть не меньше этого размера и иметь защиту GFCI в целях безопасности.

В качестве примера мы используем типичную наружную портативную домашнюю спа-установку.

Три электрические сборки, задействованные в этом проекте:

  • Панель автоматического выключателя дома
  • Коробка внешнего разъединителя GFCI*
  • Блок системы управления спа

MW Spa GFCI Панель центра нагрузки/отключения для джакузи до 50 А с дополнительной возможностью расширения ответвленной цепи 120 В

*Национальный электротехнический кодекс (NEC) предписывает установку утвержденного устройства ручного отключения.Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.

NEC также требует розетку на 120 В на расстоянии 10-20 футов от спа.


Установка спа-салона на заднем дворе

Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу джакузи.

В соответствии с руководством пользователя для нашей гидромассажной ванны требуется 4-проводное электрическое соединение 240 В, 50 А с использованием медного провода AWG № 6.Электрик прокладывает всю подземную проводку в 1-дюймовом жестком электрическом кабелепроводе из серого ПВХ Sch-40. Требования к проводке см. в руководстве пользователя.

Выберите вкладки ниже, чтобы следить за проектом от планирования до подключения:



3- и 4-проводные электрические системы спа

Большая часть спа на 240 В, производимых сегодня, требует 50-амперного 4-проводного электроснабжения. Некоторые гидромассажные ванны рассчитаны на нагрузку 30 или 40 А, а некоторые даже на 60 А.Эти требования соответствуют размерам нового питающего выключателя, установленного в щите обслуживания дома. Номинальная мощность панели Disconnect GFCI может быть равна или больше, чем у прерывателя питания на главной панели.

Гидромассажные ванны с компонентами смешанного напряжения (например, озонатор на 120 В и нагреватель на 240 В) требуют 4-проводной системы. Это означает, что им требуется электрическая цепь, включающая (2) провода под напряжением, (1) нейтраль и (1) провод заземления. Проверьте руководство пользователя.



Две горячие ножки (черная + красная) обеспечивают 240 вольт (120В +120В).Одна горячая ветвь с нейтральным (белым) проводом обеспечивает 120В. Заземляющий провод (зеленый) не несет тока, за исключением случаев короткого замыкания на землю. Это вызывает срабатывание автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Гидромассажные ванны 120 В


Во многих старых спа-бассейнах на 240 В и в некоторых более новых используется трехпроводная схема. Они состоят всего из 2 проводов «горячего» и провода заземления без нулевого провода.

Как 3-проводные, так и 4-проводные спа должны иметь защиту GFCI. 4-проводную гидромассажную ванну нельзя подключать к 3-проводной сети. Также важно правильное заземление.

В любом случае панель отключения должна быть снабжена 4-проводным подключением, чтобы устройство GFCI функционировало правильно. См. руководство пользователя гидромассажной ванны по калибру проволоки и т. д.

Примечание: Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.

Схемы подключения гидромассажной ванны

Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных спа.На интерактивной принципиальной схеме ниже показаны конфигурации с 3 и 4 проводами. Выберите конфигурацию проводки, необходимую для вашего спа:




Основы установки:

Сервисный панельный выключатель

Выберите размер автоматического выключателя фидера на сервисной панели в соответствии с требованиями к нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить значение для вас. Номинальная нагрузка разъединительной коробки должна быть больше или равна нагрузочной способности выключателя в сервисной панели дома.

Электрик может легко определить, подходит ли ваш электрический щит для новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два свободных слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Наиболее распространенная ошибка при подключении происходит в 4-проводных системах.К сожалению, мы обнаружили, что даже несколько профессиональных электриков терпят неудачу в этом.

Подсоедините белый нейтральный провод к блоку управления спа непосредственно к нейтральной клемме выключателя GFCI. См. наши 4-проводные схемы выше. Не присоединяйте его к шине заземления дополнительной панели. Неправильное подключение к земле мгновенно отключает GFCI при подаче питания, отключая электропитание джакузи.


Электрические кабелепроводы и фитинги из ПВХ

Мы предпочитаем защиту заглубленного трубопровода на заднем дворе, где в будущем могут потребоваться раскопки для посадки кустарников и т. д.Труба ПВХ проста в монтаже и недорога. Обычно требуется глубина 18 дюймов — уточните у местных властей. Закрепите кабелепровод на стене с помощью U-образных зажимов.

В нашем примере 4 провода используются в кабелепроводе из ПВХ диаметром 1 дюйм, который, хотя и немного больше размера, облегчает протягивание провода. Для угловых изгибов используются широкие колена из ПВХ под углом 90°. соединения коробки

Наш электрик использовал короткие отрезки гибких водостойких труб из ПВХ для подключения к нашему блоку управления спа.От внешней стены к электрощиту он провел Л. Б. Кондулета. LB обеспечивает легкий доступ для прокладки проводов.

Морозоустойчивые компенсаторы

В местах, требуемых местными нормами, используйте компенсаторы из ПВХ там, где труба кабелепровода выходит из земли, входит в стену или настенные корпуса.

Эти скользящие муфты допускают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв трубопровода.

Резка и склеивание труб из ПВХ

Электрический кабелепровод из ПВХ

должен быть собран перед прокладкой провода.Как правило, легче провести провода через кабелепровод в траншее до того, как он будет закопан.

Разрезы должны быть сделаны под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склейкой детали просушить.

Электрическая труба из ПВХ соединяется с соответствующим ПВХ клеем на основе растворителя. Соединяемые поверхности должны быть протерты начисто перед соединением.

Дополнительная информация: Руководство NEMA Неметаллический трубопровод для цементирования растворителем из ПВХ


Размер и тип провода для гидромассажных ванн

Изучив руководство пользователя спа, наш электрик определил, что для нашего проекта требуется многожильный медный провод № 6 THHN.Он использовал четыре отдельных изолированных проводника: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-земляной провод в нашем примере.

Ваши требования к калибру провода могут отличаться от нашего примера, в зависимости от спецификации производителя спа, кодовых требований и типа провода. Для необычно длинных участков может потребоваться провод большего размера, как это определит электрик.

Несмотря на то, что медь стоит недешево, экономия за счет использования провода меньшего размера представляет собой опасную ложную экономию. Это может привести к нарушению требований кода и/или аннулированию гарантии производителя вашего оборудования.Алюминиевая или омедненная алюминиевая проволока не рекомендуется. Кабель с оболочкой, например Romex®, не допускается прокладывать внутри подземного кабелепровода.

Примечание. Клеммы блока управления Spa, как правило, не подходят для провода большего диаметра , чем #6. См. руководство пользователя.

Проводка UF-B для прямого захоронения

В некоторых местах может быть разрешено прямое заглубление кабеля, по крайней мере, для прокладки от панели обслуживания до распределительной коробки. Другие юрисдикции запрещают это. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Тяговый трос

При надлежащей подготовке тянуть провод не так уж и сложно. После сборки кабелепровода электрики используют узкую ленту из пружинной стали для прокладки проводов через него. Первые несколько дюймов ленты покрыты смазкой для протяжки проволоки. Это помогает ему плавно скользить по краям фитингов и вокруг изгибов пустого канала.

Во-первых, лента протягивается через пустую трубу, стараясь не перекрутить ее и не заклинить. Затем провода прикрепляются к крючку на его конце и вытягиваются наружу

.

Осторожно протолкните провода в кабелепровод, держа их разделенными и прямыми, избегая перегибов.Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к рыболовной ленте

Распространенная ошибка — намотать все провода на крючок ленты. Это приводит только к большому узлу, который может застрять или развязаться. Вот лучший метод:

  • Сначала рыболовная лента протягивается через пустой канал и выходит с другого конца.
  • Затем с каждого проводника снимается около 6 дюймов изоляции.
  • Около 1/3 медных жил каждого провода отделяют и отрезают, чтобы получить более тонкий жгут. Затем они будут легче проходить через ушко крючка.
  • Затем срезы аккуратно скручиваются плоскогубцами.
  • Теперь медная тесьма продевается через крючок и сгибается пополам на себя.
  • Наконец, сверток представляет собой двойную обмотку в стиле парикмахерской с электроизоляционной лентой. Начинайте над крюком и спускайтесь на несколько дюймов вниз к изолированным проводам.
  • При правильном выполнении сборка будет выглядеть плотно завернутой и симметричной.
  • Связка, покрытая лентой, должна быть покрыта проволочной смазкой для облегчения вытягивания.

ПРИМЕЧАНИЕ. (4) проводники №6 протягиваются через кабелепровод диаметром 1 дюйм гораздо легче, чем через кабелепровод диаметром 3/4 дюйма. Следует использовать утвержденную негорючую смазку для электрических проводов.

Вы можете ловить провода с любого конца трубопровода. Если есть крутые изгибы ближе к одному концу, тяга за этот конец иногда оказывает меньшее сопротивление.

Протягивать провода легче, если есть место, чтобы вытянуть их на полную длину. Это помогает избежать перегибов, возникающих в результате намотки проволоки.

После прокладки проводов обрезки намотанной проволоки, прикрепленные к рыбной ленте, отрезаются и выбрасываются.

ПРЕДОСТЕРЕЖЕНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ловите рыбу внутрь или наружу электрической сервисной панели, даже если главный выключатель выключен.

Клеммные соединения проводов

Везде, где провода крепятся к клеммам, резьбовые соединения должны быть затянуты.Плохо закрепленная проводка неизбежно приведет к перегреву, прогоранию изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования джакузи.


Чего следует избегать:

  • Перед установкой не забудьте прочитать руководство производителя спа.

  • Не забудьте получить разрешение на электроснабжение.

  • Не устанавливайте джакузи под воздушными линиями электропередач.

  • Не прокладывайте скрытую проводку под спа.

  • Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это небезопасно и незаконно.

  • Не используйте провод меньшего размера.

  • Не используйте алюминиевый провод.

  • Не устанавливайте наружное освещение на расстоянии менее 10 футов от джакузи.

  • Не используйте джакузи, пока не будет одобрена электрическая установка.

  • Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .

  • Не забывайте поддерживать водный баланс и дезинфицирующее средство.

  • Не забывайте надевать и запирать крышку спа после каждого использования.

  • Не забывайте регулярно пользоваться джакузи!


Спа, требующие двойных автоматических выключателей 240 В GFCI

Для некоторых моделей гидромассажных ванн Hot Spring и Caldera (Watkins Manufacturing) требуются специальные разъединители подпанелей.Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти спа не должны быть подключены к одной коробке автоматического выключателя спа, такой как наша панель отключения MW. Обратитесь к руководству пользователя, дилеру или производителю для получения информации об установке.


О переносных гидромассажных ваннах на 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы покупаете спа на 120 вольт, большая часть этой информации к вам не относится.Тем не менее, некоторые спа можно легко преобразовать для работы от любой модели напряжения.

При настройке на использование 120 В спа этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной бытовой розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих спа-бассейнов в проводное питание 240 В преследует две цели: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.


Правовая оговорка:
СпаДепо.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах по эксплуатации оборудования. Вы прямо соглашаетесь ограждать The Spa Depot и его сотрудников от ответственности. Это включает имущественный ущерб, телесные повреждения и/или смерть, убытки или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, будь то устные или письменные, полученные вами с этого веб-сайта или от наших сотрудников, не создают никаких гарантий, прямо не указанных здесь.Читатель соглашается взять на себя все риски, связанные с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов осуществляется исключительно на его/ее собственный риск.


Прочтите предупреждение

Оборудование других марок может отличаться от наших иллюстраций по внешнему виду и/или конфигурации клемм. Прочтите инструкции по установке оборудования.

К сожалению, обычные центры нагрузки часто ненадежно работают с джакузи из-за явления, называемого ошибочным отключением. Это ложное срабатывание является большим разочарованием как для домовладельцев, так и для электриков. Часто это ошибочно приписывают проблеме со спа, хотя такой проблемы не существует.

Обычные выключатели GFCI иногда реагируют на нормальное состояние спа, как если бы это было замыкание на землю. Реактивные нагрузки, которые представляют спа-двигатели, плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для джакузи. Специально защищенный GFCI предотвращает ложное срабатывание из-за радиопомех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за отключения питания, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установки наружной розетки GFCI на 120 В.Он должен быть расположен в 10-20 футах от спа-салона или бассейна для безопасной работы сетевых приборов.


Центр нагрузки/разъединение Spa GFCI

«Меня очень впечатлило качество. Мне нравится, что мы смогли добавить наружную электрическую розетку GFCI (требуется по кодексу, где мы живем). Нам не пришлось платить электрику за проводку отдельной цепи. больше, чем заплатил за это!»

Брок Хирш
Бриктаун, Нью-Джерси



Как проложить провод от счетчика до коробки выключателя

Если вы новичок, этот пост будет для вас лучшим, если вы задаетесь вопросом, как проложить провод от счетчика до коробки выключателя.

В этой статье вы получите соответствующие пошаговые инструкции. Мы начнем с инструментов, которые вам понадобятся, правильной техники или методов, а также безопасного способа сделать это, чтобы снизить риск поражения электрическим током, поражения электрическим током или травм.

Выполнение этой пошаговой процедуры даст вам достаточные знания о проводке от счетчика до панели выключателя, поэтому обязательно внимательно прочитайте шаги.

Вещи, необходимые для этого урока

1.Отвертки (крестовые или плоские)

В зависимости от типа головки винта, используемого в коробке выключателя, вам понадобится отвертка, чтобы открыть лицевую панель или крышку коробки выключателя.

Используйте отвертку соответствующего типа, чтобы избежать ослабления резьбы на головках винтов. При этом подключение коробки выключателя к счетчику будет эффективным, а вы избавите себя от лишних расходов, которых можно избежать

2. Молоток или резиновый молоток

Поскольку мы работаем над проектом, который в основном касается электричества, использование молотка с металлической ручкой не всегда является хорошей идеей.Поскольку металл является хорошим проводником электричества, вы должны быть очень осторожны, чтобы избежать поражения электрическим током.

Итак, лучше использовать резиновый молоток с резиновым покрытием на конце; это также уменьшит вероятность появления вмятин на ваших устройствах или компонентах.

3. Проводной кабель

Если вы хотите иметь чистое рабочее место, вам обязательно нужен проводной кабель. Аккуратное место гарантирует, что ненужная электропроводка от счетчика до коробки выключателя, которая является чрезмерной или запутанной, будет уложена на место.

Упорядоченное размещение ненужных проводов даст вам лучший обзор рабочей зоны, а также обеспечит безопасную рабочую поверхность.

4. Вольтметр

Приборы для тестирования необходимы при работе с электропроводкой от счетчика до коробки выключателя. Ознакомление с устройствами электрики — хорошая идея, если вы работаете с электротехникой.

Мы будем использовать вольтметр для проверки номинального напряжения ваших компонентов.Он может измерять напряжение как постоянного, так и переменного тока. Изолента

Изолента в основном служит дополнительной мерой безопасности. Мы не хотим, чтобы эти открытые провода соприкасались друг с другом или даже могли случайно коснуться вас.

5. Автоматический выключатель

Большинство автоматических выключателей можно купить в магазинах электротоваров или в хозяйственных магазинах. Убедитесь, что выбранная вами марка прошла стандартное электротехническое испытание в вашей стране. В большинстве стран вы можете найти знак качества или его эквивалент, означающий, что продукт прошел тщательную проверку перед поступлением в продажу.

6. Электрический провод

Для этого проекта вам понадобится медный провод № 4 AWG. В зависимости от номинального тока и напряжения счетчика и выключателя настоятельно рекомендуется использовать медный провод №4 размера AWG.

Обеспечивает эффективность проводимости; это также предотвратит ненужную потерю мощности, короткое замыкание, повреждения и даже неисправности проводки, которые могут привести к опасностям.

6 простых шагов для прокладки провода от счетчика до коробки выключателя

Шаг 1: Подготовка

Подготовьте все необходимые инструменты, необходимые для подключения основания счетчика к коробке выключателя.Убедитесь, что все они находятся в хорошем рабочем состоянии. Поступая таким образом, вы эффективно максимизируете свои движения, если ваши инструменты находятся поблизости.

Также рекомендуется ознакомиться с используемыми инструментами и/или оборудованием. Убедитесь, что вы знаете, как использовать их правильно и эффективно.

Обратитесь за помощью к профессионалам, если у вас возникли трудности с ознакомлением с использованием инструментов и оборудования.

Шаг 2. Выключите выключатель питания

Сначала найдите главный выключатель в вашем доме.Главный выключатель обеспечивает поток электричества во всем вашем доме, поэтому, выключив его, вы избавите себя от неприятностей с электрическими повреждениями во время работы.

Для этого отвинтите крышку главного выключателя с помощью отвертки. Необходимо использовать отвертку соответствующего типа. После этого вы обычно увидите пару переключателей; обязательно отключите их.

Для проверки используйте вольтметр. Вольтметр имеет два щупа, один должен быть подключен к шине заземления, а другой к одному из винтов коробки прерывателя.Если знака напряжения нет, значит, вы успешно отключили выключатель.

При прокладке проводки от счетчика к панели выключателя вам потребуется сначала отключить главный выключатель. Это делается для того, чтобы избежать травм от проводов под напряжением, например, удара током или пожара. Помните, что безопасность является высшим приоритетом, когда бы вы ни выполняли работу.

Шаг 3. Подсоедините провод заземления

Для этого шага, чтобы избежать случайного повторного подключения основного питания, если это произошло, вы должны иметь дополнительные защитные меры.

Найдите заземляющий провод от вашего счетчика, затем соедините его с шиной заземления коробки выключателя. Выключатель должен иметь существующую внешнюю опору заземления, чтобы избежать электрического повреждения или травм в случае аварии.

Просто отвинтите заземляющую шину обоих компонентов, прикрепите конец медного заземляющего провода и затяните его с помощью отверток. Если нет существующей внешней заземляющей опоры, используйте резиновый молоток, чтобы установить ее снаружи дома, а затем прочитайте нашу предыдущую статью об установке заземляющего провода от панелей.

Шаг 4. Подсоедините нейтральный провод

Хотя использование нейтрального провода не требуется, в отличие от провода заземления, это может быть сделано для повышения эффективности вашей цепи. Использование нейтрального провода заключается в том, чтобы не допустить, чтобы в системе оставался избыточный или ошибочный ток, а также отбрасывать его обратно в цепь.

Как правило, нейтральные провода безопасны, но с ними нужно обращаться так же осторожно, как и с проводами под напряжением, потому что они иногда несут электричество.

Для нейтрального провода следуйте указаниям так же, как при подключении заземляющего провода.Подсоедините одинаковые провода. Нейтральные провода в основном изолированы серыми или белыми оболочками.

Шаг 5. Подсоедините горячие провода

Найдите горячие провода, идущие от главного выключателя к счетчику. Горячие провода — это те, которые будут передавать электричество и мощность от источника к назначенному месту назначения, в данном случае от счетчика к распределительной коробке.

Вы должны идентифицировать каждый из 4 проводов, чтобы избежать путаницы. Есть 2 провода «горячего», 1 провод заземления и 1 провод нейтрали

Горячие провода должны быть подключены к назначенным клеммам от счетчика до выключателя.Для этого отвинтите гайки клемм горячих проводов выключателя, вставьте плюсовой провод, убедитесь, что он надежно закреплен гайкой. Затем подключите отрицательный горячий провод, используя тот же процесс.

После этого закрепите все открытые провода изоляционной лентой и свяжите все лишние провода стяжками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
