Как рассчитать длину стропил двускатной крыши: Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

как рассчитать мансардную крышу дома и произвести расчет строительных материалов

Кровля является одним из основных элементов крыши, которая принимает на себя все удары, поступающие с атмосферы.

Главная функция заключается в отводе воды и рассредоточения нагрузки на верхушку здания после выпадения снега.

Качественная кровля ценится за длительную эксплуатацию и приятный внешний вид.

Расчет крыши онлайн (калькулятор с чертежами) — поможет вам произвести надежный расчет количества кровельного покрытия, стропил и обрешетки.

Содержание статьи

Распространенные виды кровли

В строительстве различают несколько видов покрытий, которые в свою очередь делят еще на подвиды. К самым распространенным поверхностям зданий относят плоскую (бывает эксплуатируемой и неэксплуатируемой) и чердачную (сюда входит целая группа кровель: односкатные, двускатные, вальмовые, многощипцовые, конические и другие). Без сомнения, когда речь идет о выборе вида крыши, актуальным становится дальнейшее определение поверхностного материала.

Среди популярнейших типов упоминают:

Кровельные материалы

В состав стропильной системы входит множество строительных «запчастей», но главными в этом широком списке являются:

• скаты (наклонные плоскости),
• обрешетка,
• стропила,
• брус мауэрлат.

Кроме того, определенную роль в процессе укрытия и дальнейшего функционирования крова занимает фронтон, желоб, аэратор, труба для водоотвода и другие.

Стропильная система представляется в виде несущей системы, в основе которой наклонные стропильные ноги, вертикальные стойки, а также наклонные подкосы. В некоторых случаях возникает необходимость использования подстропильных балок, которыми «свяжут» стропильные ноги. Различают стропила висячие и наслонные. В первой группе отдельно выделяют фермы со шпалами.

Устройство кровли

Следующих слоем в конструкции мансардной крыши служит обрешетка, которая настилают поверх ног стропильной системы. Таким образом появляется некий фундамент для кровельного настила, а также существенно расширяется пространственная составляющая стрехи. Чаще всего данный элемент изготавливают либо из дерева, либо из металла.

Своей ниши ответственности придерживается и мауэрлат. Он выполняет функцию опора для стропил по краям, а укладывают его на наружную стену по периметру. Брус обычно является пиломатериалом (тобишь сделанный из древесины), но вполне разумно, если в случае наличия специального каркаса из металла будет применяться аналогичное содержимое для подготовки мауэрлата.

Расчет кровли онлайн калькулятор

Как рассчитать крышу дома и как рассчитать материал на крышу быстро и без ошибок? В этой вам может специально разработанный сервис — строительный калькулятор для расчета кровли частного дома. Калькулятор рассчитывает количество кровельного покрытия, вес, обрешетку, стропила, угол наклона и многое другое.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей калькулятора

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м².

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Расшифровка полей калькулятора

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями. В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму.

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом. В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера.

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет площади покрытия

Расчет площади крыши неминуем в любом проектирования навеса. Если поверхность дома будет отображена в односкатной плоскостью, тогда Вам крупно повезло с вычислениями.

В подобных условиях измерьте длину и ширину сооружения, сложите показатели условных свесов и затем два результата умножьте один на другой.

Когда же дело касается кровли, тогда следует использовать в расчете еще несколько позиций, среди которых угол наклона того или иного элемента. Прежде всего, рекомендуем все емкие детали покрытия разделить на определенные части (к примеру на треугольники).

В случае с двускатной поверхностью, следует умножить площадь каждой наклонности по отдельности на косинус наклонного угла. Наклонный угол — это цифра, взятая с пересечения ската и перекрытия. Что касается измерения длины одной наклонной, то упомянутый параметр следует фиксировать на имеющемся расстоянии от конька до края карниза.

Расчет площади кровли

Следовательно, алгоритм решения во всех проектах, в которых используются скатные стрехи — аналогичен. По завершению отмеченных действий, для того чтобы узнать площадь домового купола Вам понадобится просуммировать полученные результаты.

На стройскладах и в соответствующих магазинах могут продавать скаты с формой неправильного многоугольника. В таком случае вспомните совет, который уже звучал в материале — разделите плоскость на одинаковые геометрические фигуры и после окончания расчетов просто прибавьте их между собой.

Расчет количества материалов для кровли на примере металлочерепицы

Металлочерепицу следует начать рассматривать с угла наклона, о котором уже вспоминали в предыдущем пункте. Если говорить о крайностях, то есть все теоретические основания говорить об интервале 11-70 градусов. Вот только практика, как известно, вносит свои коррективы и не всегда они совпадают с теорией.

Специалисты утверждают, что 45 градусов — это оптимальный угол наклона.

Тем более, если речь идет о крыше дома, которая находится в местности с минимальным количеством осадков, что не требует значительных наклонов. Если же снег является довольно частым гостем, тогда 45 градусов окажется самым оптимальным вариантов, вот только из-за повышения ветрового давления нужно будет укрепить обрешетку и стропильную систему. К тому же, чем больше наклон, тем больше материала уйдет на стреху.

Рассмотрим алгоритм вычисления на примере двускатной крыши:

1. Пускай наклонный угол будет выражен буквой А, а ½ покрываемого пролета — В, высота будет Н.
2. Вводим действие по нахождению тангенса, которое решается путем деления Н на В. Упомянутые величины мы знаем, поэтому используя таблицу Брадиса находим значение угла наклона А через арктангенс (Н/В).
3. Лучше для решения столь серьезных действий применить калькулятор, способный вычислять обратные тригонометрические функции. Затем умножив В на длину покрытия найдем площадь каждой наклонности.

Касательно расходов материала, то к подобным расчетам обращаются уже на завершающей стадии проектирования. Для начала необходимо рассчитать площадь поверхности, которую будут настилать и непосредственно размеры кровельного материала. В качестве примера приведем металлочерепицу.

Площадь крыши

Итак, параметр реальной ширины равен 1180 мм, эффективной — 1100 мм. Теперь переходим к вычислению длины покрытия дома, о котором мы уже рассказывали. Поскольку разбираем выдуманный расчет в качестве примера, пусть упомянутый показатель будет равен 6 метрам.

Это число делим на эффективную ширину и получаем 5,45. Решение действия отображает количество нужных листов и поскольку число вышло не целым, по понятным причинам округляем в сторону увеличения.

Таким образом, нам понадобится 6 листов металлочерепицы для настила одного ряда по длине стрехи. Переходим к расчету количества листов по вертикали.

ВАЖНО!

Для измерения вертикального ряда следует учитывать размер нахлеста (обычно принимают в значении 140-150 мм), расстояние между коньком и карнизом, а также длину карнизного свеса.

Пусть расстояние составит 4 метра, а свес — 30 см. Совершив несложное приплюсование получим размер 4,3 метра. Возьмем условную длину листа металлочерепицы в качестве 1 метра. С учетом нахлеста эффективная длина одной кровельной единицы составит 0,85 м.

После этого результат 4,3 м поделим на эффективную длину и на исходе получим 5,05 листа. В таком небольшом отклонении от целого числа советуем округлить на уменьшение.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Полезное видео

Видео инструкция по расчету крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

как рассчитать длину стропил четырехскатной крыши

Содержание статьи

Вальмовая крыша имеет четыре ската — торцовые в форме треугольников и боковые в виде трапеции. Скаты расположены под одинаковым углом к основанию. Их бока соединяются вальмами (наклонными ребрами), а верхушки – коньком. По периметру дома укладывают мауэлрат, на который опираются стропила. Вальмовая четырехскатная крыша имеет карнизный свес, в зависимости от ваших предпочтений

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный, это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

• Обтекаемость кровельного покрытия;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и установки крыши;
• Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Специфика работы калькулятора расчета вальмовой крыши

Наш калькулятор сделает моментальный расчет стропильной системы вальмовой крыши – длину и количество стропил (в том числе диагональных), длину конька. От домовладельца требуется ввести лишь начальные параметры: длину и ширину дома, скат кровли, высоту. Хочется отметить, что ширину доски для стропил нужно выбирать исходя из нагрузок, как от ветровых и снега, так и от массы самого материала для кровли. Если вы делаете теплую крышу, то расстояние между стропил, должно соответствовать ширине утеплителя, чтоб избавиться от подрезок и не тратить материал.

Доска для обрешётки обычно используется толщиной 30 мм. Ширина может быть разная, для металлочерепицы с шагом 35 см в соответствии с длиной продольной оси модуля МЧ «Монтеррей» оптимальная ширина доски — 100мм, для других типов покрытий, шаг и ширина доски может быть разной. Не забывайте, что на обрешётку для мягкой кровли, поверх будет класться ОСП или фанера сплошным ковром.

При устройстве теплой крыши необходимы:

• Утеплитель толщиной 100 мм, но лучше 150-200 мм.
• Гидроизоляция, пароизоляция;
• Контробрешетка толщиной не менее 30 мм.

Как вы уже поняли, рассчитать вальмовую крышу на онлайн калькуляторе очень легко, даже обладая совсем слабыми знаниями в строительстве. Основные конструктивные особенности вальмовой крыши схожи с геометрией школьной программы, по этому давайте считать вместе.

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Д ля вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Как произвести расчет вальмовой крыши + онлайн калькулятор с чертежами и фото

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2, обозначения аналогичны.
4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет вальмовой крыши онлайн калькулятор

Как посчитать длину стропил вальмовой крыши? Расчет четырехскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Калькулятор производит расчет кровли вальмовой крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие. Ниже представлены калькуляторы для других видов крыш:

Расчет площади кровли четырехскатной крыши с помощью онлайн калькулятора ниже.

Обозначение полей в калькуляторе

Результаты расчетов

Описание полей калькулятора

Регион снеговой нагрузки

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

• Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
• Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
• Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.

На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Расчет стропильной системы двухскатной крыши: устройство, виды, онлайн программы

Чтобы составить проект, нужно провести определенные расчеты. Только так можно понять, сколько нужно материала, какие конструкции будут использоваться и сколько времени понадобится на строительство. А как проводится расчет стропильной системы двухскатной крыши? Какие основные параметры нужно высчитать до составления проекта? Об этом и пойдет речь в статье.

Особенности устройства двускатной стропильной системы

Прежде чем приступить к рассказу о том, как сделать расчет стропильной системы двухскатной крыши, стоит разобраться с самой конструкцией. Такой тип используется давно и до сих пор является лидером по популярности. Двухскатной крыше присущие как преимущества, которых несомненно больше, так и свои недостатки.

Преимущества

Своим широким распространением подобный тип кровли обязан своим плюсам. К таковым специалисты относят следующее:

Обустройство чердачного помещения двускатного крова

• в первую очередь – это большое чердачное пространство. Здесь можно разместить любое вентиляционное или другое оборудование. А если дополнительно утеплить кровлю, то из чердака можно сделать дополнительную жилую площадь. Плюс ко всему, владелец дома может сделать ломаный вариант двухскатной крыши. В этом случае свободного пространства на чердаке станет еще больше;
• у подобной конструкции две наклонной плоскости. Если правильно подобрать угол, то на кровле не будет скапливаться снег, а во время дождя вода будет быстро уходить. Это значительно облегчает уход за кровлей и уменьшает риск возникновения течи;
• двухскатная крыша легко возводится. Конечно, тут нужны определенные навыки. Но если сравнивать ее с четырехскатным вариантом, проблем с монтажом гораздо меньше;
• еще один плюс – это удобство ремонта. Так как мало изгибов и переломов, заменить поврежденный лист шифера или профлиста не составит большого труда.

Кроме того, стоимость двухскатной крыши будет дешевле, чем у вальмовой или четырехскатной. Это происходит за счет того, что при монтаже остается мало «обрезков» кровельного материала. Также меньше затрат требует и сама стропильная система.

Недостатки

Ни смотря на все плюсы, и у двухскатной крыши есть свои недостатки. В первую очередь стоит упомянуть «несовременный» внешний вид. Обычная двухскатная кровля придает дому «деревенское» обличие.

Водосточная система двускатной крыши

Кроме этого среди недостатков специалисты отмечают следующее:

• такая конструкция подвергается большим ветровым нагрузкам. У крова два ската и два фронтона, все это становится препятствием для воздушных потоков. В этом плане двускатный вариант смотрится хуже, чем вальмовый;
• также к минусам можно причислить то, что нет возможности сделать водосточную систему по кругу. В связи с этим, с торцов дома необходимо делать большие свесы, чтобы струи воды не размывали стены и фундамент.

Также стоит помнить одну особенность, чем больше площадь дома, тем больше материалов вам понадобится для крыши. При этом расходы будут расти непропорционально быстрее, чем полезное пространство нового строения. Но, не смотря на все немногочисленные минусы, двухскатная крыша все равно остается самой востребованной.

Определяемся с видом конструкции стропильной системы двускатной крыши

Подобный вариант крови используется уже давно. За многие столетия люди придумали множество вариантов стропильной системы двухскатной крыши. Каждый из них подходит для определенного случая. Поэтому, прежде чем приступить к расчетам основных параметров крыши, нужно определиться с конструкцией стропильной системы. Самыми распространенными считаются наслонная и висячая. Рассмотрим их поподробнее.

Конструкция наслонных стропил двускатной крыши дома

Наслонные стропила

Если дом большой и имеет дополнительную несущую стену, расположенную строго посередине, то профессиональные строители выберут наслонную стропильную систему. Именно она обеспечит надежность всей конструкции кровли. Здесь стропильные пары кроме мауэрлата дополнительно упираются в осевую несущую стенку.

Подобная система состоит из следующих основных элементов:

1. Стропильные пары – это основа всей конструкции.
2. Прогон, он расположен над осевой несущей стеной. Этот элемент предназначен для того, чтобы поддерживать верхние концы стропильных пар.
3. Стойки, они служат для поддержки прогона. Нижним концом стойки упираются в осевую несущую стену.

Кроме того, в наслонную стропильную систему могут входить и другие элементы. Очень часто всю конструкцию усиливают подстропильной ногой. Верхний ее конец упирается в стропилу (как правило, ближе к коньку), а нижний в осевую несущую стену. Также в конструкции могут присутствовать схватки или ригели.  Они необходимы для того, чтобы надежней скрепить стропильные пары.

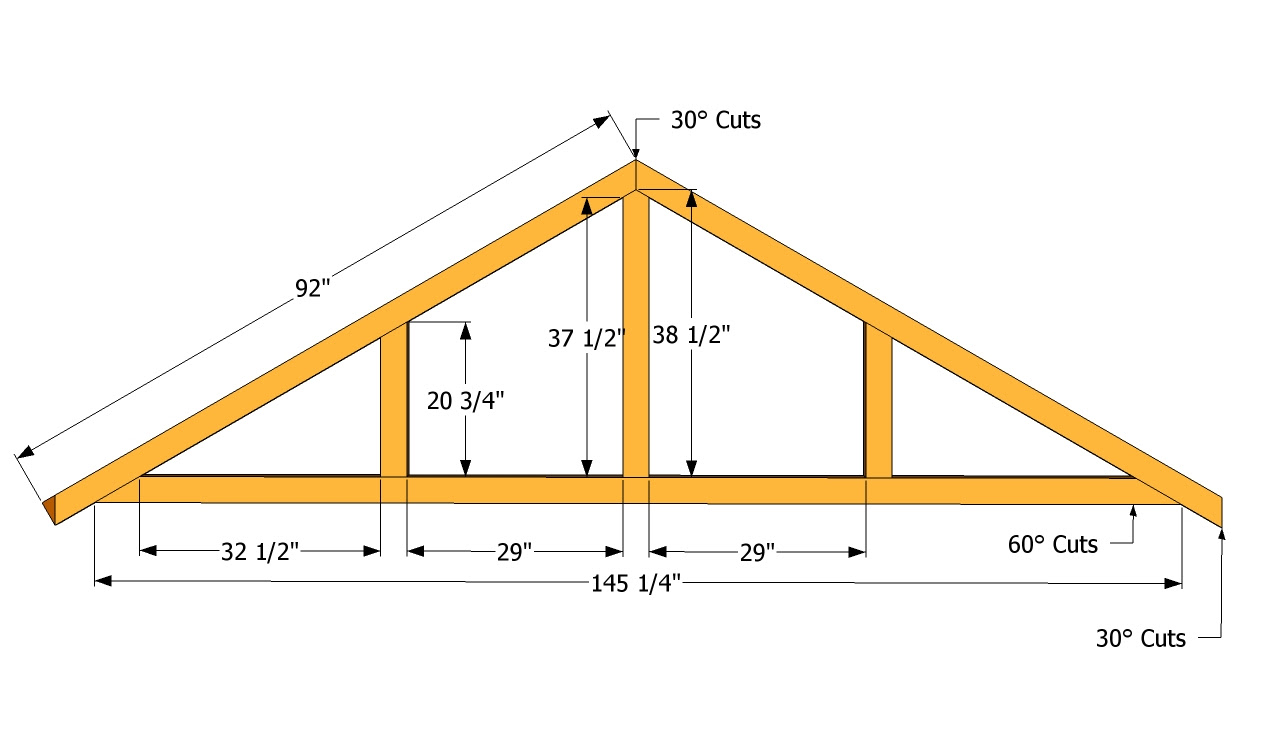

Висячие стропила

Для небольших домов больше подойдет висячая конструкция. Здесь основная нагрузка ложится на мауэрлат. При идем на стены действует распирающая сила, которая передается от стропильных ног. Со временем такое воздействие может привести к деформациям. Чтобы этого не произошло, в конструкцию вносятся дополнительные элементы, а именно:

• в первую очередь – это затяжка. Она является неотъемлемой частью стропильного треугольника. Затяжка частично компенсирует распирающую нагрузку. Как правило, ее располагают в нижней части стропильного треугольника. В некоторых конструкциях используется приподнятая затяжка. В этом случае ее располагают чуть выше середины стропильной пары;
• ригель – это своеобразная разновидность растяжки. Он более короткий и расположен в самом верху стропильного треугольника;
• бабки – это дополнительная опора. Она может упираться в балку перекрытия или в затяжку расположенную внизу стропильной пары.

Кроме того, могут использоваться и подкосы. Они поддерживают середину стропил, упираясь в затяжку или в основание бабки.

Как выполнить расчет стропильной системы двускатной крыши

Если с выбором типа системы разобрались, стоит продвигаться дальше. Теперь необходимо провести расчет стропильной системы двухскатной крыши. Самое главное, что нужно узнать – это какой делать угол уклона ската и выбрать сечение самих стропил. Дело это необходимо тщательно. Если «закрадется» ошибка, то кровля может и не простоять долго.

Расчет угла наклона скатов крыши

Как вычислить угол ската крыши и рассчитать ее монтаж

Самое первое, что нужно выяснить – это какой угол уклона скатов выбрать. При этом следует учитывать следующие важные факторы:

1. Какие климатические условия в вашем регионе. Двухскатная крыша подвергается большим ветровым нагрузкам. Если в вашей местности дуют сильные ветра, то угол нужно делать меньше. Но в этом случае на крыше могут скапливаться большие сугробы снега. Поэтому желательно выбрать «золотую середину».
2. Какой кровельный материал будет использоваться. Каждый производитель рекомендует свой уклон ската, оптимальный для своих изделий.
3. Будет ли использоваться чердак. От угла наклона ската во многом зависит количество свободного пространства под крышей.

Также не стоит забывать и про внешний вид. Слишком высокая крыша будет смотреться не очень привлекательно. Тут нужно учитывать ширину самого дома.

Расчет веса двускатной крыши дома

Оптимальный угол наклона считается от 30 до 60 градусов. При этом можно использовать практически любой кровельный материал, также остается много свободного пространства под крышей.

Распределение нагрузки стропил

Еще одной важно частью расчетов стропильной системы двухскатной крыши будет определение и распределение нагрузок. Именно от этого будет зависеть прочность всей конструкции. Всего различают два типа нагрузок:

• постоянные;
• переменные.

К первой группе относится вес самой крыши и всего оборудования на ней установленного. Для расчета постоянной нагрузки можно воспользоваться таблицами. В них указывается вес деревянных изделий, из которых строится стропильная система, различной длины и сечения. Также следует учитывать массу кровельного материала, утеплителя, гидроизоляции  и других компонентов крыши.

Данные для расчета ветровых и снеговых нагрузок

С переменными нагрузками немного сложнее. Тут следует учитывать и воздействие ветра, и массу снега, который будет скапливаться на крыше. Чтобы узнать эти данные можно посмотреть на специальные климатические карты или обратиться в отдел архитектуры администрации вашего района.

В зависимости от нагрузок, которые будут воздействовать на стропильную систему, выбирается сечение всех ее элементов. Кроме этого, следует продумать установку дополнительных компонентов. В зависимости от степени нагрузок предусматривают монтаж подпорок, распорок, подкосов и так далее.

Расчет стропильной системы двухскатной крыши при помощи специализированных программ

Проектирование кровли – это весьма сложное занятие. То же самое касается и расчетов, связанных с возведением крыши. Порой справится с такое задачей, даже в случае с двухскатной крышей, бывает под силу далеко не каждому. Здесь следует учитывать множество показателей и знать различные нюансы.

Если вы не профессионал, то можно воспользоваться специальными программами. Они помогают правильно произвести все расчеты. Среди таких программных продуктов можно назвать следующие:

1. Автокад.
2. 3D Max.
3. Аркон и другие.

Первый два варианта используют 3D графику. Если вы не знакомы с такой технологией, то работать с ними будет немного сложно. «Аркон» — это более упрощенная программа. Здесь можно и расчеты сделать, и эскиз нарисовать. Кроме этого, можно воспользоваться и он-лайн калькуляторами. В отведенные клетки вводятся все необходимые данные, после чего делается расчет. Но, даже воспользовавшись любым из этих способов, лучше дополнительно получить консультацию у специалиста. Крыша – эта сложная и важная составляющая дома, и от того как качественно она будет сделана зависит долговечность вашего жилища.

Калькулятор двускатной крыши

Двускатная крыша

Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька.
Используйте крышу Saltbox для расчета двухсторонней крыши с разными уклонами, пролетами и / или свесами для каждой стороны крыши.

Расчет двускатной крыши

Выберите Gable из выпадающего списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать двускатную крышу. В окне предварительного просмотра отображается вид сбоку двускатной крыши с размерами.

Вкладка «Дизайн»

Уклон

Введите или выберите уклон общих стропил.

Ширина здания

Введите общую ширину здания.

Свес

Введите горизонтальный свес, включая толщину облицовки.
Используйте крышу Saltbox, если вам нужны разные свесы передней и задней крыш.

Высота каблука / Высота сиденья

Примите значения высоты пятки и размеров сиденья по умолчанию, рассчитанные Easy Rafters или
Отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.

Наколенник (по желанию)

Установите флажок справа от поля для колен, чтобы активировать их.
и введите расстояние от внешнего края стены до поверхности колена.
Птичий рот на коленях будет иметь те же размеры пятки и сиденья, что и нижний «Птичий рот».

Размер пиломатериалов

Введите или выберите размеры пиломатериалов для обычных стропил, коньковой доски и облицовки.Если коньковая доска не используется, введите ноль для толщины конька или выберите «Без гребня / прогона» из раскрывающегося списка.

Тип фасции

В раскрывающемся списке выберите отвес или квадрат.

Вкладка чертежа

Обычный

На вкладке «Общий чертеж» отображается вид сбоку общих стропил двускатной крыши с размерами.

Длина дуги кривой

Калькулятор равнобедренного треугольника — Расчет с высокой точностью

[1] 2020/11/22 07:26 Мужчина / 60 лет и старше / Офисный работник / Государственный служащий / Очень /

Цель использования

расч. длина для рождественских гирлянд на двускатной крыше

[2] 2020/11/10 20:22 Мужской / 20-летний уровень / Высшая школа / Университет / Аспирант / Очень /

Цель использования

Расчет длины для каждая сторона формы для выполнения кода Python

[3] 2020/10/26 21:20 Женщина / 40-летний уровень / Самозанятые люди / Очень /

Цель использования

Деревообработка, для расчета размера для рамы с треугольным верхом

[4] 2020/10/24 06:40 Мужчина / Уровень 40 лет / Средняя школа / Вуз / Аспирант / Очень /

Цель использования

Расчет высоты и угол перевернутого v диполя низкополосной антенны

[5] 2020/10/24 00:34 Мужчина / Моложе 20 лет / Старшая школа / Университет / аспирант / Очень /

Цель использования

Использовал его в генераторе игровых карт, который использует образцы тесселяции шестиугольника.Чрезвычайно полезно для правильного определения расстояния между каждым шестиугольником.

Комментарий / запрос

Сработал как шарм, спасибо!

[6] 2020.09.28 13:53 Мужской / Уровень 40 лет / Другое / Очень /

Цель использования

Строительный навес разработка крыши

[7] 26.08.2020 02:18 Женский / Уровень 50 лет / Другое / Очень /

Цель использования

Необходимые углы для треугольного окна для создания переходников для установки штор

[8] 2020.08.22 03:09 Женский / 50 лет / Пенсионер / Очень /

Цель использования

Используется, чтобы определить, достаточно ли у меня ткани для создания круглой скатерти

[9] 2020/08/11 22:07 Женщина / Моложе 20 лет лет / Начальная школа / Младший школьник / Совсем нет /

Комментарий / Запрос

Я бы хотел, чтобы для вычисления длины использовались углы

[10] 2020/07/15 00:43 Мужской / 60 лет и старше / Другое / Очень /

Цель использования

Расчет ma требуется для облицовки шпунтованной доски для установки под крышей открытого павильона

Комментарий / запрос

Спасибо!

.
