Как работает штроборез видео: принцип работы и технические характеристики

принцип работы и технические характеристики

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Среди различного ручного электрического инструмента на особом месте стоят штроборезы. Это оборудование достаточно часто используют при выполнении строительно-монтажных работ – изготовление канавок в конструкциях, предназначенных для прокладки инженерных коммуникаций. Принцип работы штробореза по бетону, его виды и технические характеристики часто незнакомы широкому кругу пользователей. Сегодня для всех, кто интересуется такого рода инструментом, расскажем, как правильно выбрать подходящую модель штробореза, изучим его основные и дополнительные характеристики, а также приведём отзывы мастеров, уже использующих этот прибор в работе.

Использование штробореза значительно ускоряет выполнение работ по прокладке внутренних электрических сетей в зданиях, изготовленных из кирпича и бетона

Содержание статьи

Что такое штроборез и как он устроен

Штроборез – это электрический ручной инструмент, предназначенный для нарезки штроб (канавок) в строительных конструкциях, изготовленных из кирпича и бетона, для последующей прокладки в них электрической проводки и труб различного диаметра. Основными элементами конструкции подобного инструмента являются:

• электрический двигатель – обеспечивающий функционирование инструмента;
• механический редуктор с элементами крепления пильного диска – обеспечивает выполнение требуемых операций.

Устройство штробореза – основные и дополнительные конструктивные элементы

Основные элементы помещены в общий корпус, на котором расположены дополнительные конструкции и приспособления:

• защитный кожух – обеспечивает защиту работника от частиц бетона, вылетающих во время работы;
• коннектор – служит для подключения внешнего пылесоса, обеспечивающего удаление образующейся пыли и мелких твёрдых частиц;
• ручки – обеспечивает удобство использования во время работы;
• ролики – позволяет перемещать инструмент на обрабатываемой поверхности;
• визирная метка − позволяет выдерживать правильное направление во время пиления;
• прочие элементы – облегчает использование инструмента.

Штроборез по бетону«Makita SG 1250» − наиболее востребованная модель в данном сегменте ручного инструмента

Для выполнения работ используются пильные диски, изготавливаемые из металла и абразивных материалов с нанесением специальных покрытий (алмазные, твердосплавные и т.д.), которые устанавливаются на шпиндель редуктора и различаются по назначению, конструкции и видам использования. Отличительной особенностью штробореза от прочих пильных инструментов является то, что элементы крепления редуктора (шпиндель) предусматривают установку сразу двух дисков, размещаемых на некотором удалении друг от друга, что и обеспечивает заданную ширину создаваемой борозды.

Расстояние между пильными дисками определяет ширину получаемой борозды

Принцип работы

Принцип работы бороздореза схож с работой любого электрического инструмента и осуществляется следующим образом:

• при включении кнопки «Пуск» начинает вращаться электрический двигатель;
• вращательное движение вала двигателя передаётся на вал редуктора, на котором закреплены пильные диски;
• диски вводятся в соприкосновение с обрабатываемой поверхностью, и выполняется пиление.

Для защиты работника на корпусе предусматривается защитный кожух, а для отвода пыли – коннектор для подключения внешнего пылесоса. На корпусе устройства предусмотрена опорная платформа, которая перемещается по обрабатываемой поверхности. Она имеет определённую степень подвижности, благодаря которой осуществляется регулировка глубины пропила. Для защиты от перегрузок и удобства использования модели могут оснащаться дополнительными функциями.

При использовании штробореза борозды получаются ровными, что удобно при выполнении последующих строительно-монтажных работ

Виды штроборезов

Штроборезы по своей конструкции и видам использования подразделяются на несколько видов:

• Электрические модели – используются на поверхностях, изготовленных из твёрдых материалов.
• Ручные модели – используются на строительных конструкциях, изготовленных из газо- или пенобетона, которые являются мягкими материалами.
• Насадки на углошлифовальную машинку («болгарку») – не являются самостоятельным видом инструмента, а могут быть использованы только в паре с УШМ.

Ручной штроборез отличается простотой конструкции и способом использования

Основные технические характеристики

Технические характеристики любого инструмента определяют возможности его использования, а для электрических моделей штроборезов таковыми являются:

• электрическая мощность – определяет производительность и может составлять 1–1,5 кВт для моделей, используемых в личных целях, и до 3 кВт – для профессионального использования;
• вес – напрямую зависит от электрической мощности, соответственно, чем она выше, тем больше и вес инструмента;
• скорость вращения шпинделя – от этого показателя зависит качество пиления обрабатываемой поверхности, чем выше скорость, тем более качественными получаются кромки запила;
• размеры выполняемого реза – это глубина и ширина, определяют эффективность и сферу использования модели, измеряются в мм;
• диаметр пильных дисков – этот показатель для разных моделей различен, что связано с конструкцией корпуса и защитного кожуха, его размеры стандартны – 115–230 мм.

Насадка на «болгарку» типа «штроборез» расширяет функциональность УШМ, но не может сравниться с производительностью и качеством пиления специального инструмента

Вес штроборезов может составлять от 3 до 9 килограмм, что зависит не только от мощности электрического двигателя, а также от конструкции устройства и используемых материалов при его изготовлении. Скорость вращения у разных моделей бывает различная, поэтому при выборе конкретного устройства необходимо представлять, с какими материалами предстоит работать с большей вероятностью и интенсивностью. Это связано с тем, что для обработки кирпича вполне хватит 6–9 тысяч оборотов в минуту, а для бетона эта величина должна составлять 11–12 тысяч оборотов в минуту.

Профессиональные модели обладают значительной мощностью и большой массой

Вспомогательные системы и варианты оснастки

К вспомогательным системам, которыми может быть оснащён штроборез, относятся:

• защита от перегрузок;
• защита от случайного включения;
• защита от заклинивания дисков;
• защита от попадания пыли во внутреннее пространство корпуса;
• контроль частота вращения шпинделя;
• плавный пуск;
• гашение вибрации;
• автоматическое поддержание глубины реза;
• контроль за направлением перемещения и изменением направления движения.

В качестве расходных элементов используются пильные диски, которые классифицируются по наружному и посадочному диаметру, а также материалу, из которого они изготовлены.

Штробление стен с помощью штробореза или перфоратора. Чем быстрее и качественнее

Штробление стен – один из способов организации проводки в квартире и доме. Существует несколько приемов и правил как правильно штробить стены под проводку и какие использовать инструменты и материалы.

Основные правила

Штробление стен под проводку относится к черновым работам капитального ремонта, следовательно, такая работа должна быть подчинена определенным правилам:

1. Штробить можно только вертикально. Вся проводка ведется по потолку, поэтому даже если на одной стене располагается несколько розеток или выключателей – к каждой из них подводится отдельная штроба. Ни горизонтальные, ни диагональные штробы не допускаются.

   Важно знать. В случае соблюдения этого правила вы всегда будете знать, в каком месте стены нельзя сверлить отверстие, чтобы не попасть в провод.

2. Кабель или провод в стене укладывается только в трубу или гофротрубу, ширина штробы при этом должна обеспечивать монтаж креплений трубы внутри, а глубина на 10 мм больше диаметра трубки. Это обеспечит надежную фиксацию слоя штукатурки сверху. Прокладка провода внутри ПВХ или гофротрубы обеспечивает в дальнейшем возможность замены кабеля без разборки стен.

   Важно знать. Минимальный Ø гофротрубы 16мм, следовательно минимальная глубина штробы должна составлять 26 мм.

3. Если есть необходимость проведения нескольких труб, то штроба может становиться шире, но не глубже.
4. Согласование с управляющей компанией на штробление стен под проводку требуется только в случае проведения работ в панельном доме на несущей стене без штукатурки. Если слой штукатурки позволяет сделать в ней штробу, не касаясь самой плиты – согласования не нужно.

Инструмент

Для того, чтобы работа по штроблению стены была выполнена максимально качественно и быстро – используйте только профессиональный инструмент. Если электропроводка – ваша профессия, приобретите, если вы делаете ремонт только для себя – возьмите профессиональный инструмент напрокат.

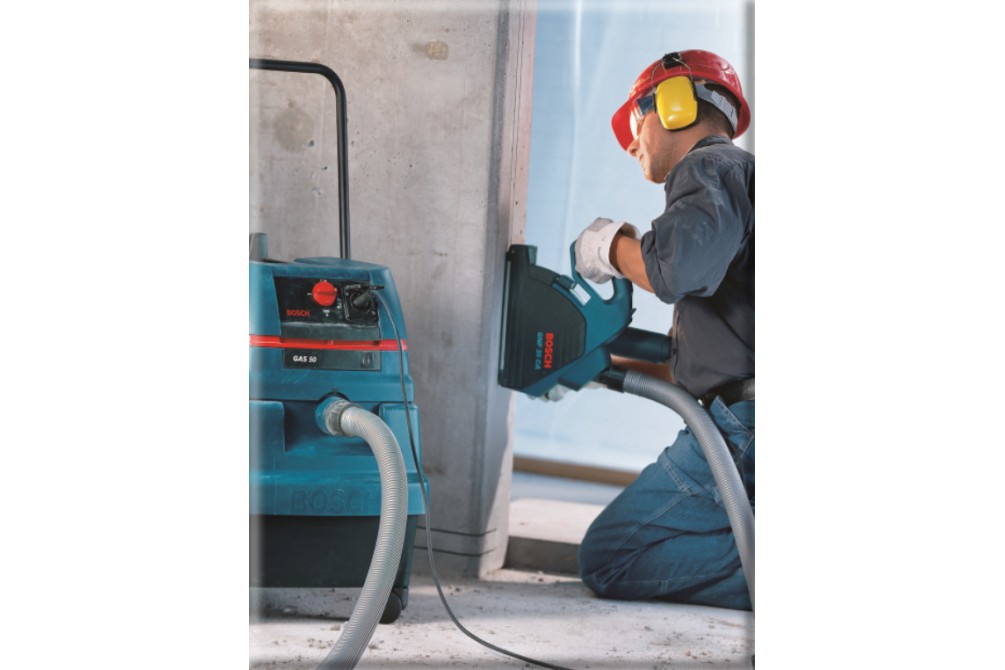

1. Штроборез + строительный пылесос. Использовать только в паре. Если будете использовать штроборез без пылесоса – вы не только дышать не сможете, даже видеть не будете где нужно резать.

   Не используйте штроборез без пылесоса!


2. Если нет штробореза с пылесосом, можно использовать перфоратор с буром на 8-10мм, зубилом и канальным зубилом.

   Бур, зубило и канальное зубило для перфоратора

Рассматривать извращения по типу «молотком и зубилом можно тоже вырубить штробу» в рамках этой статьи мы не будем. Это непрофессионально, некрасиво, долго и дорого.

Порядок проведения работ

Подготовительные работы:

1. Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т. к. всовывать вы их будете уже в смонтированную конструкцию.
2. Измерьте наружный Ø креплений для выбранной трубы.

   Диаметр крепления для гофротрубы


3. Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора. Для перфоратора необходимо чертить две линии, обозначая ширину штробы.

   Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

1. Выставляете на штроборезе необходимую ширину и глубину канала.
2. Прорезаете вдоль очерченной линии штробу.
3. С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы.

   Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» — она не добавляет ширины и глубины всей конструкции.

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Техника безопасности

Штробление стен – работа повышенной опасности, поэтому обязательно применение:

• Защитные очки. Осколки штукатурки и бетона неизбежны как при работе со штроборезом, так и перфоратором. Они, а также пыль от них может попасть в глаза и сделать массу неприятностей.
• Перчатки. При работе с электроинструментом они обязательны, гораздо лучше, если подвижные части перфоратора или штробореза вырвут кусок ткани, чем участок кожи с ваших рук.
• Наушники. При работе со штроборезом или перфоратором длительное время нагрузка на слух может поначалу показаться незначительной, но может понемногу лишить вас слуха. Не пренебрегайте защитой ушей!
• Респиратор. Если для штробления стен вы используете только перфоратор, то защита дыхания качественным респиратором обязательна. В случае применения штробореза в паре с пылесосом достаточно обойтись «лепестком»

Как прорезается штроба с помощью штробореза Bosh

На видео показано, как прорезаются штробы с помощью специального штробореза Bosh в соединении со строительным пылесосом

Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования

Кабель канал «Элекор» от IEK поможет организовать энергоснабжение любого объекта

Особенности, технические возможности и советы по выбору качественного кабеля для проводки в доме

Кабель бронированный медный для вашего дома и участка

Штроборез: что собой представляет и как выбрать

Оглавление:
Штроборез: что это такое и как работает инструмент
Как выбрать штроборез: важные моменты, на которые нужно обратить внимание
Вспомогательные функции штробореза: облегчаем работу мастера

Относительно всех инженерных коммуникаций, в том числе электрической проводки, современные стандарты говорят только одно – они должны укладываться скрытым способом. То есть их нужно замуровывать в стене, предварительно прорезав в ней канавку (штробу). В этой статье вместе с сайтом stroisovety.org мы изучим инструмент, разработанный для прорезки штроб. Узнаем не только о том, как правильно выбрать штроборез, но и разберемся с его конструкцией, принципом работы и применяемой оснасткой.

Принцип работы штробореза

Штроборез: что это такое и как работает инструмент

В некотором роде ручной штроборез можно сравнить с пилой болгаркой. Эти инструменты работают по одному принципу, и в качестве режущего инструмента у них выступает диск. Разница между ними заключается в том, что штроборез одновременно делает сразу две прорези – он работает двумя спаренными дисками, расстояние между которыми обуславливает ширину штробы. Такая схожесть в принципе действия двух этих инструментов позволила производителям взять за основу штробореза болгарку – некоторые модели этого инструмента даже имеют внешнее сходство.

Другое кардинальное различие, которое разделяет эти два инструмента, это наличие у штробореза рабочей платформы, которая в процессе резанья опирается на поверхность стены или пола. Эта платформа благодаря своей подвижности позволяет регулировать глубину штробы. Кроме того, в отличие от болгарки, штроборезы бороздоделы оснащаются системой пылеудаления, которая, если брать в учет пыльную специфику работ, лишней не будет – как правило, это патрубок для подключения пылесоса.

Как работает штроборез фото

Теперь что касается принципа работы штробореза – он на удивление прост. Ведя по стене согласно предварительной разметке диски с алмазным напылением, прорезают одновременно две параллельные канавки. После удаления перфоратором материала между ними получается штроба. Если выполнять эту работу обычной болгаркой, то времени на прорезку штроб понадобится в два раза больше. Именно для того, чтобы увеличить скорость устройства штроб при массовом производстве работ, был разработан этот инструмент.

Ручной штроборез фото

Как выбрать штроборез: важные моменты, на которые нужно обратить внимание

Чтобы понять, какой именно штроборез вам нужен, сначала разберемся с таким понятием, как легкая и тяжелая машина (в последнем случае имеется в виду штроборез массой 9кг). Надеюсь, вы понимаете, что таким аппаратом резать потолок не получится – скорее эта махина предназначена для выполнения напольных и настенных работ. Мало того, если уж речь зашла о назначении той или иной модели штробореза, то следует понимать и то, что легкие штроборезы плохо справляются с широкими и глубокими канавками, которые, как правило, прорезают для водопроводных и канализационных труб. Здесь тяжелая модель оказывается на высоте.

Как выбрать штроборез

С весом штроборезов вроде бы разобрались, теперь рассмотрим другие характеристики, оказывающие влияние на решение вопроса, как выбрать штроборез?

1. Мощность двигателя. Проводя аналогию с болгаркой, можно заметить разницу в мощности используемых моторов, и она достаточно существенная. Если болгарка небольшого размера приводится в движение мотором мощность 800Вт, то такого же плана штроборез запускается двигателем в 1400Вт. Обусловлено это тем, что на мотор штробореза идет двойная нагрузка от двух пильных дисков, которые практически всегда работают в вязких материалах. При выборе нужно обращать внимание на этот фактор – если вы приобретаете легкий штроборез мощностью менее 1400Вт или тяжелую машину с полтора киловаттным двигателем, вы просто выбрасываете деньги на ветер.
2. Штроборез и его калибр. Ширина и глубина борозды, которую способен сделать тот или иной штроборез, это самый важный критерий выбора. И здесь все зависит от ваших потребностей. Если вы электрик, и максимальная канавка, необходимая для прокладки провода, не превышает ширины 2-3 см и глубины 1см, то под эти параметры и нужно выбирать бороздодел. Сантехникам, которым приходится делать штробы шириной до 60мм, лучше приобретать более серьезную машину. А вот если речь идет о еще больших штробах, то придется купить однодисковую машинку, и каждую канавку прорезать по отдельности. Практически во всех моделях штроборезов регулировка ширины борозды осуществляется ручным способом путем добавления между дисками специальных шайб – раскручивается гайка (как на болгарке), снимается один диск, добавляются или убираются прокладки, после чего все собирается назад в обратной последовательности.

   Технические характеристики штробореза

Вспомогательные функции штробореза: облегчаем работу мастера

Функций, облегчающих и делающих работу безопасной, у этого инструмента хоть отбавляй – особенно, если говорить о штроборезе средней и высокой ценовой категории. Перечислим их по пунктам – так станет понятно, о каком серьезном инструменте идет речь.

1. Система поддерживания постоянной частоты вращения дисков. Когда диски начинают вязнуть в материале, возникают пиковые нагрузки. Инструмент автоматически увеличивает мощность, поддерживая таким образом стабильность работы.
2. Защита от перегрузок. Когда пиковые нагрузки превышают все допустимые пределы, он просто отключается. Такая защита предохранит дорогостоящий инструмент и его части от перегрева и выхода из строя.
3. Защита двигателя от изношенных щеток, которые практически в одночасье могут испортить дорогостоящий мотор штробореза. Она может осуществляться двумя способами: инструмент либо оснащается специальным индикатором, либо на него устанавливаются щетки с отстрелом. Когда последние стачиваются до определенного уровня, из их серединки выскакивает подпружиненный диэлектрик, в результате чего пропадает контакт, и инструмент перестает работать.

   Штроборез бороздодел фото

4. Система «антиклин». Заклинивание дисков в штробе является насущной проблемой – последствиями этого явления может стать выход из строя инструмента и даже травма человека. Когда нагрузка на диски резко увеличивается, специальная муфта переводит работу штробореза в холостой режим – мотор работает, а диски не вращаются.
5. Плавный пуск. Наличие этой функции характерно для мощных инструментов, работающих с дисками большого диаметра. Благодаря плавному пуску при старте диски раскручиваются постепенно, что приводит к снижению пусковых токов и резких нагрузок на двигатель.
6. Защита от случайного включения. Этой функцией оборудуются все модели без исключения – реализуется она путем установки двойной кнопки пуска. Чтобы включить штроборез, придется одновременно нажать сразу две кнопки.
7. Пылезащита и пылеудаление. Наличие этой функции диктует специфика инструмента. Мало того что практически все модели этого инструмента имеют специальный патрубок для отвода пыли посредством пылесоса, так еще и все его внутренности имеют отдельную защиту от пыли. Кроме того, существует даже штроборез со встроенным пылесосом – его габариты, конечно, несколько увеличены, но такое неудобство компенсируется отсутствием необходимости носить за инструментом толстый шланг с отдельным пылесосом.

Дополнительные функции штробореза

В завершение темы несколько слов о других, не менее важных нюансах, не обращать внимания на которые просто нельзя. Во-первых, это удобство инструмента в работе, оценить которое можно только подержав штроборез в руках. Во-вторых, это так называемый тяни-толкай – одни инструменты в процессе резки нужно тянуть на себя, а другие толкать от себя. Это связано с направлением вращения пильных дисков. Здесь следует учесть ваши предпочтения – если не можете определиться с этим моментом, приобретайте штроборез с поворотной головкой, которая позволяет менять направление движения штробореза. В-третьих, это комплектация инструмента – думаю, никто не будет против, если производитель уложит штроборез в удобный пластиковый или металлический кейс, в котором также удобно разместятся и сменные рукоятки, и зубило для выемки штробы, и увеличивающие ширину штробы шайбы, круги, ключи и даже шланг для подключения пылесоса.

Автор статьи Александр Куликов

Как сделать штроборез своими руками из болгарки и насадку на перфоратор (видео)

Каждое современное помещение, оснащенное необходимой техникой, опутывается электрическими кабелями. Для прокладки проводки всегда нужно готовить штробы или пазы. Из подручных средств можно сделать штроборез или приобрести его в магазине строительной техники, если позволяют финансовые возможности. Обыкновенная болгарка и дрель с перфоратором найдется практически у каждого человека, планирующего самостоятельное проведение отделочных, строительных мероприятий, а также работ по укладке проводки в квартире, частном доме, гараже, деревянном доме или бане.

Производство

Для того, чтоб изготовить ручной штроборез, понадобится болгарка и две алмазных пилы по бетону, а также дополнительная гайка.

Технология установки комплектующих на болгарку:

• Первый диск затягивается гайкой по стандартному принципу,
• Затем устанавливается второй диск и тоже затягивается гайкой,
• Монтируется защитный кожух, а также двигатель от пылесоса и пылесборник.

Если на УШМ слишком короткая резьба, не рекомендуется рисковать, даже если удается хорошо закрутить гайку. Это может быть опасно. В такой ситуации можно сделать импровизированную гайку, используя набор металлических шайб или кольцо подходящей ширины. Возможность изменять количество шайб удобна тем, что выбирается подходящая ширина канавки, соответствующая сечению провода. Для работы ручной УШМ применяется не какая-нибудь пила от циркулярки, а специальные диски, режущие, например, пенобетон быстро и качественно.

Во время штробления по всему помещению может разлетаться пыль, для уборки которой часто приходится использовать пылесос. Особенности пылезащитного кожуха на болгарках во множестве случаев имеют различия. По этой причине конструкция УШМ потребует некоторых изменений.

Установка защитного кожуха

После прочтения инструкции понятно, что сделать ручной штроборез из болгарки своими руками очень просто. К недостаткам такой конструкции относится плохая эффективность кожуха. Возникнет необходимость использовать пылесос, если выполнялось штробление и последующая обработка пеноблоков перфоратором. Для этого лучше сделать адаптированный защитный кожух.

Специальный кожух можно купить или сделать самому. Для изготовления опорной подошвы можно использовать обыкновенную профильную трубу и приварить к ней боковины. Если используется кастрюля, ее необходимо обрезать, очистить от эмали и выполнить правильную сверловку. Для отвода пыли придется приварить патрубок, под который вырезается отверстие приблизительным диаметром 3 см.

Конструкцию также можно развить и задействовать в работе штробореза пылесос, предварительно приделав шланг на защитный кожух. При включении УШМ и пылесоса вся пыль, выходящая в процессе обработки пенобетона будет поступать в пылесборник. Если кроме покупки дрели с перфоратором приходится брать еще и штроборез, такой импровизированный инструмент поможет существенно сэкономить средства.

Читайте также:

Выбираем инструмент для штробления: штроборез, болгарка или перфоратор

Усовершенствованный инструмент

Насадка от пылесоса закрепляется над режущим элементом. Это обусловлено направлением вращения диска. В таком положении вся пыль собирается эффективно. Усовершенствованный пылесборник можно приобрести или сделать самостоятельно. Фабричный кожух стоит немало денег, поэтому свое приспособление создавать всегда целесообразно.

Существует большое количество вариантов сборки кожуха из железной трубы, пластмассового контейнера или кастрюли. Можно поискать подходящую идею среди описанных способов в сети Интернет. Вариант конструкции будет зависеть от материалов, имеющихся в наличии.

При самостоятельном изготовлении защитного кожуха желательно измерить диаметр насадки пылесоса, чтобы иметь возможность обеспечить плотную присадку отвода. Для питания импровизированного штробореза нужны две розетки. Для нормального выполнения работ по штроблению стен самодельным инструментом все-таки придется использовать перфоратор.

Рекомендации по использованию

Перед выполнением работ обязательно необходимо сделать контрольную разметку. Неправильно проложенную штробу непросто исправить, поэтому все метки должны быть поставлены четко. Затем нужно сделать предварительные запилы. После штробления отверстие будет максимально прямым. Долото и молоток можно использовать в тех случаях, если ширина между пропилами не дает возможность выбивать сразу весь материал дрелью с перфоратором.

Штукатурка между двумя пропилами будет легко откалываться. Мощность инструмента должна соответствовать прочности материала, которым отделана поверхность стены. Оснащение электронной защитой от возможных перегрузок предпочтительно для таких устройств.

Дополнительные приспособления

Ни один штроборез из болгарки не будет функционировать также как заводское изделие. Все дело в том, что самодельные устройства выполняют процесс штробления частично. Для того, чтобы проложить необходимые канавки и выдолбить штукатурку между пропилами, приходится дополнительно использовать перфоратор. Некоторые дрели могут работать по такому принципу. И все-таки для этих целей рекомендуется использовать настоящий перфоратор, способный пробивать высокопрочные материалы.

Ручная модель для работы с газобетоном

Напоследок стоит упомянуть о возможности создания специального штробореза для работы со стеной из газоблока, напоминающего чем-то обыкновенную пилу по дереву. Штроборез для газобетона дает возможность создавать канавки под укладку проводов в относительно прочных материалах.

Если для возведения стен использовались элементы газоблока, а этап монтажа всей электропроводки еще впереди, желательно приобрести фабричный, а не использовать самодельный штроборез.

Заключение

Если после проведения строительных работ было принято решение установить в помещении проводку, скрытую в стенах, придется проделать специальные отверстия для прокладки кабелей. Чтобы сделать качественную штробу после разметки, необходимо ограничить ее ширину специальным штроборезом. Цена на заводские приспособления высокая. Их преимущество заключается в функциях регулирования глубины пропила, а также ширины штробы.

Читайте также:

Чем замазывать штробы с проводкой?

Всегда существует возможность создать штроборез из болгарки, но ширина штробы при этом может быть ограничена длиной резьбы, на которую закручиваются гайки для фиксации алмазных дисков. Чтобы пыль не разлеталась во все стороны, можно прикрепить к УШМ импровизированный кожух с отверстиями для насадки пылесоса.

Принцип конструкции не представляет собой ничего сложного, но способ изготовления может отличаться в зависимости от материалов, которые могут быть для этого использованы. Перед началом сборки придется рассмотреть как можно больше возможных вариантов создания самодельного инструмента, чтобы выбрать подходящие материалы для изготовления комплектующих. После того как пропилы будут выполнены, достаточно просто выбить штробы перфоратором.

правила работы с оборудованием и обзор популярных моделей

Купив квартиру с черновой отделкой, мы с ужасом думаем о том, сколько работы предстоит на первых порах. Особенно новичков пугает процесс, связанный с проводкой электричества. В этом случае штроборез по бетону станет незаменимым инструментом. Впрочем, «канавки» в быту могут потребоваться и для установки кабеля под стиральную машину или плиту, трубопроводных конструкций и других скрытых коммуникаций внутри квартиры. Особенности работы и выбора электроинструмента не всегда досконально известны новичкам, именно поэтому редакция HouseChief.ru сегодня решила посвятить подробный обзор именно этой теме.

Штроборез по бетону – специальный электроинструмент, который в разы ускоряет процесс прокладки коммуникаций внутри помещений

Читайте в статье

Что такое штроборез – принцип действия и устройство

Штроборез, его ещё называют «бороздодел», − это специальный электроинструмент, который используется для высекания в бетонной, кирпичной, каменной (как из искусственного, так и натурального камня) и прочих поверхностях специальных канавок определённой ширины и глубины. По сути, это болгарка, но не с одним диском, а двумя. Конечно, если вы хотите штробить небольшое расстояние, к примеру, от распределительной коробки до ближайшей розетки, то подойдёт и ручной инструмент. Однако, в этом случае процесс будет медленнее в три, а то и в четыре раза, что совершенно неприемлемо для больших объёмов работ.

Основа конструкции штробореза – два параллельно стоящих алмазных диска (они могут быть разного диаметра), которые и позволяют нарезать борозды заданных параметров.

В отличие от обычной болгарки, штроборез оснащён специальной подвижной платформой с опорными направляющими роликами (от 2 до 4 штук), которая позволяет регулировать глубину борозды.

Ширина штробы зависит от модели штробореза. А глубина борозды − от положения подвижной части корпуса

Параллельные диски позволяют создать идеально ровную борозду после одного прохода, без необходимости возврата на начало пройденного участка, причём прорези получаются строго параллельными.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Штроборез только создаёт борозду, поэтому оставшийся материал между пропилами убирается вручную. Это можно сделать либо долотом, либо зубилом.

«

Как и во многих типах электроинструментов, в конструкции штробореза предусмотрены специальные ограничители и защитные элементы. Существуют определённые механизмы, которые срабатывают:

1. При перегреве или перегрузке.
2. При заклинивании дисков.
3. При загрязнении деталей и элементов.
4. Как защита от случайного включения.

Во время работы бороздодел позволяет использовать некоторые уникальные, присущие только этому прибору особенности: регулировка глубины и ширины реза в ручном и автоматическом режиме, а также частоты вращения. Система гашения вибрации и функция «плавный запуск».

Важно! Необходимо знать, что скрыть в штробу можно не каждую трубу или провод. Проектировку любых скрытых коммуникаций следует проводить под контролем специалистов. К примеру, запрещено укладывать в штробу и закрывать газовые трубы, а также водопроводные коммуникации, собранные на резьбовых соединениях.

После включения прибора (чаще всего они работают от розетки 220 В) происходит запуск мотора, который передаёт вращение редуктору. Он разгоняет шпиндель, к которому крепятся алмазные диски.

Инструмент снабжён специальными роликами, которые позволяют перемещать его строго по разметке. С помощью зафиксированного угла нажима регулируется глубина борозды

Перед началом работ на стену или другую поверхность наносится разметка, по которой и происходит пропил борозды. В итоге на поверхности остаются две параллельные линии, внутри которых чуть позже будет прочищена «канавка». Это можно сделать обычным перфоратором или долотом.

Виды штроборезов

Штроборезы могут быть ручными или электрическими:

1. Ручной инструмент, к примеру, ручные штроборезы по пено- и газобетону, используются в работе с мягким и пористым материалом, таким как сибит и его аналоги. В этом случае такого инструмента будет достаточно. В этом случае глубина канавки регулируется путём физического давления на прибор. Плюс такого инструмента − в его бесшумной и мало пыльной работе и отсутствии необходимости использовать электричество.
2. Инструмент с электроприводом используют для работы по более прочным материалам: бетону и железобетону, кирпичных и иных прочных поверхностям. В этом случае работа прибора снабжена с рядом трудностей: обычно это сильное запыление помещения. Поэтому в профессиональных моделях штроборезов используются специальные фильтры или крепежи под пылесосы. Мастеру лучше позаботиться заранее о покупке средств защиты от пыли – специальные очки и маску.

Чем больше мощность инструмента, тем выше крутящий момент. И тем тяжелее в конечном счёте будет изделие. Если вы планируете купить штроборез мощностью 3 кВт, то вес изделия будет более 8 кг

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«В продаже можно встретить угловые штроборезы. Они создают лунки различной формы (например, бетонные перемычки, пороги), тогда как большинство штроборезов имеет фиксированный угол работы по отношению к обрабатываемой поверхности – 90°.

«

Особенности и технические характеристики

Перед тем как отправиться в магазин электроинструментов, важно определиться с задачами, которые вы будете решать с его помощью. Для этого важно знать, какими техническими характеристиками обладает прибор. Редакция HouseChief.ru решила упростить задачу и готова рассказать об особенностях важнейших из них своим читателям.

Мощность

Разделяют три вида штроборезов по мощности: маломощный (бытовой, от 1 до 1,5 кВт), средней мощности – 1,2-2 кВт и профессиональный (от 2 до 3 кВт). Конечно, маломощный инструмент принесёт немало проблем, особенно если он подобран неправильно. Если вы рассматриваете серьёзную технику, то стоит обратить внимание на бороздоделы мощностью 2 кВт. Такой штроборез относится к категории инструмента средней производительности и позволяет выполнять работы по твёрдым покрытиям.

Wall Chaser — Стенорезная машина Последняя цена, производителей и поставщиков

Популярные товары по теме Wall Chaser

Настенный станок JHS-1100

16800

Lokpal Industries

Wall Chaser

16000 рупий

Lokpal Industries

Стены Chaser

16800

Lokpal Industries

Канальный резак Wall Chaser

16800

Lokpal Industries

Профессиональный нарезчик стен Bosch GNF 35 CA

61 600

Bosch Limited

Настенная машина

10,500

Тадж Энтерпрайзис

Wall Chaser

16000 рупий

Lokpal Industries

Wall Chaser — Купите Wall Chasers онлайн в Индии по лучшей цене

Купите нарезчик стен по доступным ценам в Industrybuying. com

Нарезчик стен — это электроинструмент, предназначенный для вырезания узких канавок или каналов в стенах, чтобы можно было проложить электрические кабели или трубы. На сайте Industrybuying.com представлены только первоклассные бренды, такие как Josch , Makita, Ferm, Bosch , Hulk, Brickwell и многие другие. Продукты разработаны для обеспечения наилучших результатов и максимальной безопасности.

Эти электроинструменты могут обеспечить идеальную отделку независимо от того, для чего они нужны, будь то для больших строительных или домашних целей.Вы можете положиться на электроинструмент , если хотите, чтобы ваша работа упростилась и отнимала меньше времени.

Широкий выбор настенных станков по низким ценам в Интернете

Вы можете воспользоваться лучшими предложениями и выбрать из широкого ассортимента нарезчиков стен на сайте на сайте Industrybuying. Компания предлагает вам широкий выбор надежных товаров по низким ценам. Неважно, ищете ли вы резак для стен, плиткорез или нарезчик для бетона Industrybuying.com есть все. Вы можете искать штроборезы на основе различных факторов в зависимости от популярности продукта, цены, диаметра диска, ширины реза и ширины фрезы и, что наиболее важно, вашего предполагаемого бюджета.

Industrybuying гарантирует, что вам не придется переходить из одного магазина в другой, чтобы найти нужный вам товар. Помимо нарезчиков стен, компания также предлагает вам широкий ассортимент электроинструментов, таких как отрезные пилы , угловые шлифовальные машины, сверлильный станок , отбойные молотки , цепные пилы, стропильные станки и триммеры, комплекты сверл , аккумуляторные инструменты и многое другое.

Покупайте доступные электроинструменты в Интернете на Industrybuying.com

Industrybuying. com предлагает вам лучшие инструменты для резки стен, а также длинный список электроинструментов по доступным ценам и удивительные предложения. Просто делайте покупки в Интернете, экономьте время и деньги и находите то, что вам нужно, не выходя из дома. Вы можете покупать продукцию ведущих брендов, таких как Hulk , Makita, Brickwell и т. Д.

Покупайте в Интернете оригинальные товары по разумным ценам и со значительными скидками при оптовых закупках.Вы можете совершать платежи через Интернет-банкинг, дебетовую / кредитную карту. Опция наложенного платежа также доступна. Industrybuying также предлагает вам бесплатную доставку для всех заказов выше рупий. 1000. Так чего ждать! Начните с покупки в Интернете с и воспользуйтесь интересными предложениями.

Как работает маршрутизатор?

Какие бывают типы маршрутизаторов?

Проводные маршрутизаторы

Проводные маршрутизаторы обычно подключаются напрямую к модемам или глобальным сетям (WAN) через сетевые кабели.Обычно они поставляются с портом, который подключается к модемам для связи с Интернетом.

Беспроводные маршрутизаторы

Маршрутизаторы

также могут подключаться по беспроводной сети к устройствам, поддерживающим те же стандарты беспроводной связи. Беспроводные маршрутизаторы могут получать и отправлять информацию в Интернет.

Как маршрутизаторы маршрутизируют данные

Маршрутизация, определенная

Маршрутизация — это способность пересылать IP-пакеты — пакет данных с адресом Интернет-протокола (IP) — из одной сети в другую.Задача маршрутизатора — соединять сети вашего предприятия и управлять трафиком в этих сетях. Маршрутизаторы обычно имеют как минимум две сетевые карты или сетевые адаптеры, которые позволяют маршрутизатору подключаться к другим сетям.

Скорость передачи данных в сетях

Маршрутизаторы

определяют самый быстрый путь передачи данных между устройствами, подключенными к сети, и затем отправляют данные по этим путям. Для этого маршрутизаторы используют так называемое «значение метрики» или число предпочтений. Если у маршрутизатора есть выбор из двух маршрутов к одному и тому же местоположению, он выберет путь с наименьшей метрикой.Метрики хранятся в таблице маршрутизации.

Создание таблицы маршрутизации

Таблица маршрутизации, которая хранится на вашем маршрутизаторе, представляет собой список всех возможных путей в вашей сети. Когда маршрутизаторы получают IP-пакеты, которые необходимо перенаправить в другое место в сети, маршрутизатор проверяет IP-адрес назначения пакета, а затем ищет информацию о маршрутизации в таблице маршрутизации.

Если вы управляете сетью, вам необходимо ознакомиться с таблицами маршрутизации, поскольку они помогут вам в устранении сетевых проблем.Например, если вы понимаете структуру и процесс поиска таблиц маршрутизации, вы должны быть в состоянии диагностировать любую проблему с таблицей маршрутизации, независимо от вашего уровня знакомства с конкретным протоколом маршрутизации.

В качестве примера вы можете заметить, что в таблице маршрутизации есть все маршруты, которые вы ожидаете увидеть, но пересылка пакетов работает не так, как ожидалось. Зная, как найти IP-адрес назначения пакета, вы можете определить, пересылается ли пакет, почему пакет отправляется в другое место или был ли пакет отброшен.

Управляющие маршрутизаторы

Когда вам нужно внести изменения в параметры маршрутизации вашей сети, вы входите в свой маршрутизатор, чтобы получить доступ к его программному обеспечению. Например, вы можете войти в маршрутизатор, чтобы изменить пароли для входа, зашифровать сеть, создать правила переадресации портов или обновить прошивку маршрутизатора.

Как маршрутизаторы могут помочь вашему бизнесу

Совместное использование приложений

Маршрутизаторы

помогают предоставить сотрудникам доступ к бизнес-приложениям и, следовательно, повысить производительность — особенно для сотрудников, которые работают удаленно или за пределами главного офиса.Маршрутизаторы также могут предоставлять специализированные услуги, такие как VoIP, видеоконференцсвязь и сети Wi-Fi.

Ускорение доступа к информации

С помощью маршрутизаторов ваш бизнес может улучшить реакцию на запросы клиентов и упростить доступ к информации о клиентах. Это реальные преимущества в то время, когда клиенты требуют быстрых ответов на вопросы, а также индивидуального обслуживания. Используя маршрутизаторы для построения быстрой и надежной сети малого бизнеса, сотрудники могут лучше быстро и разумно реагировать на потребности клиентов.

Снижение эксплуатационных расходов

Маршрутизаторы

могут положительно повлиять на вашу прибыль. Ваш малый бизнес может сэкономить деньги за счет совместного использования оборудования, такого как принтеры и серверы, а также таких услуг, как доступ в Интернет. Быстрая и надежная сеть, построенная с помощью маршрутизаторов, также может расти вместе с вашим бизнесом, поэтому вам не нужно постоянно перестраивать сеть и покупать новые устройства по мере расширения бизнеса.

Повышение безопасности

Маршрутизаторы

могут помочь защитить ценные бизнес-данные от атак, если они предлагают встроенные брандмауэры или веб-фильтрацию, которая проверяет входящие данные и блокирует их по мере необходимости.

Включение защищенных удаленных подключений

Маршрутизаторы

помогают вашему бизнесу обеспечивать безопасный удаленный доступ для мобильных сотрудников, которым необходимо общаться с другими сотрудниками или использовать бизнес-приложения. Это распространенный сценарий для многих предприятий, в которых есть виртуальные команды и надомные надомные сотрудники, которым необходимо обмениваться важной деловой информацией в любое время дня и ночи.

Создание сетей малого бизнеса с маршрутизаторами

Инвестируйте в коммутаторы и маршрутизаторы бизнес-класса

Потребительские или домашние сетевые продукты не поспевают за проблемами роста бизнеса.

Создавайте сети, которые могут расти со временем

Таким образом, вы можете добавлять функции и возможности, когда это необходимо, например, видеонаблюдение, VoIP, интегрированный обмен сообщениями и беспроводные приложения.
