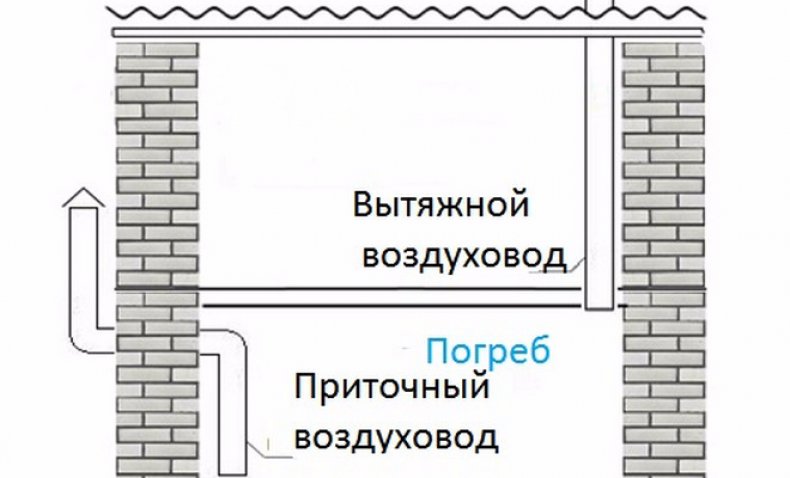

Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Автор Евгений Апрелев На чтение 7 мин Просмотров 7.5к.

Большинство автолюбителей свято уверены, что срок жизни их авто зависит от качества топлива и масла, заливаемого в авто. Более опытные водители добавляют, что для автомобиля наиболее важным считается хранение в теплом гараже. А самые «матерые» автолюбители заявляют, что на срок жизни четырехколесного друга больше всего влияет вентиляция гаражного помещения. В этом споре, конечно же, все правы: от того какое топливо зальешь в бак авто зависит работа его «сердца», т.е двигателя, а в теплом гараже будет находиться гораздо комфортнее самому хозяину, во время «общения со своим железным другом».

[contents]
, ваш автомобиль будет защищен от лишней влаги, находящейся в воздухе. Все дело в том, что за ночь машина остывает и на металлических частях авто конденсируется влага. Как известно, конденсат – это не просто роса или капельки водички, это довольно агрессивная жидкость, способная в короткое время уничтожить практически любое антикоррозийное покрытие и металл, которое оно защищает.

Кроме того, без вентилирования сам гараж очень скоро превратиться в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где находиться станет неприятно и а даже опасно для здоровья. Грибок и плесень будет покрывать вещи, которые каждый автолюбитель хранит в своем гараже, некоторые части вашего авто и самого помещения, выделяя в окружающее пространство споры, приводящие к тяжелым заболеваниям и аллергии. Картина довольно неприглядная. В этой статье мы хотели бы поговорить именно об устройстве правильной вентиляционной системы «домика для вашего авто».

По нормам для России, приток свежего воздуха в гаражном помещении должен быть не менее чем 180 л. в час. Это прописано в нормативных документах. Если кто-то считает, что это очень много, то для Европейских стран этот показатель ровно в два раза выше, и составляет 360 л. /час. Именно такой приток воздуха сможет обезопасить владельцев автотранспорта от губительного воздействия на их организм отравляющих веществ, которые входят в выхлопные газы. Уровень СО2, поднявшийся в воздухе всего до 0,2 %, приводит к потере сознания и последующей остановке дыхания. Только исходя из этих цифр, приходит понимание того, что вентиляция в таком помещении – жизненно необходима.

Виды вентиляционных систем

Существует три типа вентиляционных систем, которые можно обустроить в гараже. У каждой из них есть как достоинства, так и недостатки, которые мы и рассмотрим более подробно.

в гараже предполагает наличие минимум двух отверстий с воздуховодами, для естественной циркуляции воздуха. Воздухооборот осуществляется за счет разницы температуры воздуха, между помещением и улицей. Это наиболее востребованный тип циркуляции воздушных потоков у большинства автолюбителей, так как наиболее дешевый и независящий от электричества, и его всегда можно обустроить собственными силами с минимальными и финансовыми затратами.
Комбинированная. Этот вид предполагает естественную вытяжку воздушных масс и принудительный его приток, или наоборот: естественный приток и механическая вытяжка. Такая система объединяет в себе все положительные качества, естественно, и механической системы проветривания. Она хороша для тех гаражных помещений, в которых нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков увеличив производительность вентилятора и сечение воздуховодов.
. Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и вывода воздуха. В принципе, обустроить самостоятельно простейшую вентиляцию такого типа довольно несложно, если знать принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов. Покупку и установку уже готовых, моноблочных систем в гараже, мы рассматривать не будем, так как начальная стоимость самой бюджетной версии такой вентиляции начинается от 2 тыс. у.е, а это сопоставимо с подержанным, но находящимся в рабочем состоянии, практически любым представителем советского автопрома. У механической вентиляции есть один существенный минус – энергозависимость: есть свет – есть вентиляция, нет электричества – приходится дышать угарным газом.

Без расчета никуда

Без этого этапа практически невозможно обустройство правильной вентиляции в гаражном помещении. При проектировании системы вентиляции в гараже должны быть учтены следующие моменты: площадь и высота гаража, сколько машин в нем размещается одновременно, мощность силовой установки и тип топлива (бензин, дизель,). В проекте должны быть точные места размещения приточного и вытяжного воздуховода, с диаметрами отверстий под них. Следует учитывать наличие в гараже смотровой ямы, погреба или овощной ямы, к которым также следует предусмотреть проветривание.

Для правильного расчета естественной вентиляции любого помещения, нужно обращаться в специализированные конторы, которые эффективно, а главное точно рассчитают вам мощность приточных и вытяжных вентиляторов, а также нужного сечения воздуховодов. Кроме того, эти фирмы очень точно помогут вам расстаться со значительной суммой денег в собственном кошельке. Мы расскажем вам, как самостоятельно гаража, схема которой один приточный воздуховод, а один вытяжной.

Правила самостоятельного расчета воздуховодов

На самом деле, в этом нет ничего сложного, если знаешь некоторые правила расчета. Для естественной вентиляции на 1 м.кв площади гаража нужно 15 мм.кв сечения воздуховодов. Пример: На стандартный гараж, размерами (5м. х 3 м.) = 15 м.кв, вам потребуется вентиляционная труба диаметром (15 х 15) = 225 мм .

Если вы решили реализовать механическую, одноканальную вентиляцию гаража, то следует руководствоваться правилом расчета воздуховодов, диаметр которых должен быть не менее чем 0,3% от общей площади «домика для автомобиля». По такому же принципу рассчитывается и вентиляция погреба в гараже. Все просто, и денег за расчеты платить никому не надо.

Условия для правильного функционирования приточной и вытяжной системы

Для этого типа вентиляционной системы действительно нужны определенные условия.

Вентиляционные отверстия должны быть правильно расположены и определенного диаметра. О том, как рассчитывать их величину мы говорили выше, а расположение их должно быть таким: два отверстия, по диагонали помещения, располагающиеся одно от пола, а другое от потолка на 10 см.
Вентиляционные трубы должны быть: приточная – подсоединенная коленом 90° к отверстию в нижней части стены, должна иметь высоту от земли 30 см. Верхняя часть этого воздуховода обязательно закрывается металлической сеткой и зонтом, для предотвращения попадания внутрь гаража мусора, грызунов и т.д. Вторая вентиляционная труба – вытяжная, монтируется к верхнему стеновому отверстию, коленом под 90°, и поднимающаяся выше уровня верхней точки крыши на 50 см. Труба также должна закрываться зонтом, чтобы внутрь не попадали атмосферные осадки, листья и т.д.

В идеале, между верхними точками приточной и вытяжной вентиляционной трубы, должно быть три метра разницы. При таком расположении создается идеальный перепад давления для хорошего вентилирования гаража. Но иногда погодные условия могут сделать так, что даже идеально рассчитанная и выполненная система будет давать сбой. В таком случае можно обустроить в собственном гараже комбинированную вентиляционную систему.

Обустройство комбинированной вентиляции

Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, правда с несколько большими финансовыми затратами. В приточный воздуховод встраиваем вентилятор: благодаря созданию избыточного давления в помещении, загрязненные воздушные массы выталкиваются и замещаются свежим. Все может делаться и наоборот: в вытяжку встраивается вентилятор. Вытягивая отработанный воздух, в помещении создается разряжение, при котором через естественный приток поступают свежие воздушные потоки.

Для такой системы есть одно ограничение по расположению входного и выходного отверстий: они не должны находиться на одной линии, друг напротив друга. В такой системе важным фактором эффективности является производительность вытяжного вентилятора. Рассчитать его самостоятельно достаточно просто: либо обратиться к СНИП, где сказано, что приток свежего, и соответственно выход отработанного воздуха должен быть не менее 180 л/ч.

Второй вариант, рассчитать мощность вентилятора, в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух полностью в нем сменялся, хотя бы 5-7 раз в час. Чтобы рассчитать, какая производительность вентилятора вам понадобится, нужно объем гаража (длина х ширина х высота) умножить на кратность воздухообмена, в нашем случае на 5. Полученная цифра и будет рекомендованной производительностью вытяжного вентилятора в час.

Важно!
Помните, чтобы комбинированная вентиляционная система работала эффективно, нужно, чтобы воздуховоды были соответствующего диаметра. Если вы делаете комбинированную вентиляцию с механическим притоком, то нужна естественная вытяжка. Которая будет справляться с выводом воздуха такого объема. Если в таком типе вентиляции механическая вытяжка, то следите за тем, чтобы приточный воздушный поток мог поступать в соответствующем объеме.

вытяжка своими руками в погребе или в подвале, как правильно сделать, естественная и принудительная, схемы и расчеты

Вентиляция в гараже выполняет одну из важнейших функций – обеспечивает здоровый микроклимат и помогает сохранить автомобиль в оптимальном состоянии. Как правильно оборудовать своими руками приточку и вытяжку в погребе или в подвале и сделать вентиляционные отверстия? Ответы на эти и другие вопросы найдутся ниже.

Особенности

Гараж представляет собой закрытое пространство, которому необходима эффективная вентиляция для полного и своевременного удаления конденсирующейся влаги, токсичных выхлопных газов, других вредных испарений.

Вот некоторые функции, которые должна выполнять правильно организованная вентиляционная система.

Удалять влагу, которая неизбежно попадает внутрь гаража с покрышек и днища автомобиля, поскольку просушивание автомобиля – практически единственный способ продлить его эксплуатацию.

Выводить опасные для здоровья человека выхлопные газы, химические испарения масел, лаков, бензина или дизеля, средств для ухода за автомобилем, которые часто хранят в гараже.
Предотвращать появление конденсата на стенах и потолке гаража, как и внутри погреба, что может привести к повреждению и даже разрушению самой конструкции гаража.
Отвечать за быстрое удаление влаги с поверхностей автомобиля, что предотвратит появление ржавчины.
Защищать от коррозии не только сам автомобиль, но и инструменты, которые часто хранят тут же.

Виды

Есть всего два принципа вентиляции гаража – естественный и принудительный. Отсюда можно естественным образом вывести типы: естественный, механический и комбинированный.

Естественный вид вентиляции основан на аэродинамических законах и применения механических устройств не предполагает, воздушные потоки протекают естественным образом, подчиняясь законам физики, через приточные и вытяжные отверстия в стенах или гаражных воротах за счет разницы температур внутри и снаружи бокса. Такой тип вентиляции легко сконструировать своими руками.

Конечно, в любом гараже температура воздуха внутри бокса будет выше температуры окружающей среды в теплое время года. И это обстоятельство используют для стимулирования циркуляции воздуха: физически теплый воздух стремится вверх, а холодный – вниз из-за разницы температуры и плотности.

Соответственно, в стенах гаража проделывают два самодельных вентиляционных канала. Рекомендуется располагать их по диагонали. Наружный воздух входит в отверстие притока. В этот момент в гаражном боксе возникает температурная разница и теплый воздух поднимается вверх, затем попадая в вытяжной воздуховод и удаляясь наружу.

Основные принципы размещения системы.

Приточный воздуховод обычно размещают с наветренной стороны и как можно ближе к уровню пола – обычно не выше 10-15 см, но не ниже полуметра от поверхности. Самое простое и эффективное решение для этого типа вентиляции – стандартные вентрешетки, которые просто врезают в гаражные ворота.
Вытяжку необходимо устроить на расстоянии 10-15 см ниже стыка стены с потолком. Ее устанавливают на 10 см ниже потолочного шва, другой конец воздуховода находится снаружи бокса на уровне около полуметра ниже края кровли.

Важно соблюдать размещение приточного и вытяжного отверстий в разных углах помещения напротив друг друга с разницей по высоте не менее 2,5-3 метров.
Если вентиляционный канал выпускают на крышу бокса, не забывайте обеспечить высоту трубы в 50-60 см. Как правило, сверху его накрывают фигурной крышкой и оборудуют сеткой либо решеткой в целях защиты от насекомых.

Кроме простоты оборудования системы естественной вентиляции и малых затрат на нее, она имеет и недостатки.

В теплое время года небольшая разница температур делает этот вид вентиляции малоэффективной – нет достаточного перемешивания воздушных масс, в том числе и из-за разной плотности воздуха.
Большую роль играет расположение вентиляционных отверстий для притока и вытяжки.
Еще к недостаткам можно отнести появление льда на открытых частях системы в холодное время года из-за слишком сильного понижения температуры внутри гаражного бокса. Данная проблема легко устраняется установкой отсекающих утеплённых шиберов.

Искусственный (принудительный) вид вентиляции характеризуется обеспечением перемешивания воздушных масс с помощью вытяжных и приточных вентиляторов и механизмов, похожих на них. Перемешивание воздуха в гаражном боксе происходит с помощью искусственных приточной и вытяжной систем. Можно сказать, что в какой-то степени такой вид может даже заменить отопление. В наиболее продвинутых системах применяется разнообразное программное обеспечение.

Конструктивно такой тип вентиляции различают на моноблочную (единый блок предоставляет и забор, и вытяжку) и модульную (всё вышеуказанное выполняется двумя различными блоками устройств).

Этот вид относительно дорог, поскольку требует определенной степени механизации. Понадобится как минимум два вида устройств – для организации притока воздуха и его вытяжки.

Приточное оборудование может включать в себя обогреватель или тепловентилятор, также можно добавить воздушный фильтр или канальный вентилятор.

Всасываемый воздух проходит фильтр, нагревается калорифером и попадает в воздуховоды. После выполнения своих функций внутри бокса воздушные массы выбрасываются в атмосферу через систему вытяжки.

Возможно смонтировать и одноблочный вариант. Он может быть даже более эффективен, так как все оборудование заключено в единый корпус и функционирует как единое целое. К тому же он наиболее экономичен в эксплуатации, так как обычно пластинчатый теплообменник работает «сам на себя», подогревая всасываемый из атмосферы воздух.

Преимущества механического типа вентилирования:

механический тип вентиляционной системы обеспечивает внутренние влажность и температуру воздуха вне зависимости от атмосферных условий вне гаражного блока;
с его помощью легко обеспечить проветривание подвала, создать правильную циркуляцию воздуха;
если в вашем распоряжении имеется гаражный бокс, полностью располагающийся ниже уровня земли – это единственный выход для такого типа гаражей при хранении автомобиля.

Комбинированный вид вентиляции действует по раздельному принципу – воздух поступает в бокс самостоятельно, а выбрасывается посредством механических устройств.

Если температура окружающей среды выше, чем внутренняя, и реализован естественный тип вентиляции (без применения механизмов), конструкция не функционирует. Стимулировать перемешивание воздуха в этом случае можно установкой обычных вентиляторов. Они экономичны в эксплуатации и не очень обременят семейный бюджет.

Единственный недостаток этого вида – ручное управление, так как возникает необходимость часто посещать гараж.

Как это работает?

Приточная система работает в соответствии с естественным типом вентиляции, описанным выше. Вытяжная система механизирована и вывод воздуха в атмосферу обеспечивает вытяжной вентилятор.

Преимущества комбинированного типа вентилирования:

он сравнительно независим от времени года;
простота монтажа.

Недостатки:

в холодное время года воздух внутри гаража быстро охлаждается;
электровентилятор требует регулярного обслуживания;
воздух, забираемый снаружи, не подвержен очистке.

Разумеется, каждый владелец гаража будет выбирать тип системы самостоятельно и исходя из своего бюджета и целей, в которых гаражное помещение используется. Так или иначе, необходимо заметить, что установка вентиляционной системы того или иного типа в гараже очень важна для владельца с эксплуатационной точки зрения.

Из чего можно оборудовать?

Монтаж воздуховодов для вентиляционных систем любого типа в наше время можно производить с использованием самых разнообразных материалов, начиная от пластиковых либо металлопластиковых труб для канализации и заканчивая использованием гофрированного шланга от пылесоса.

Рассмотрим некоторые варианты.

Можно выполнить вентиляционные каналы в боксе с помощью труб, изготовленных из асбеста. Такие трубы не пожароопасны, их можно не красить либо наоборот, если хозяин является творческой личностью – они смогут послужить материалом для создания определенного антуража при покраске.
Как уже упоминалось, пластиковые канализационные трубы – также неплохой вариант.
И, наконец, самые простые решения – старые шланги от пылесоса, садовые шланги, другие трубные конструкции.

Вполне естественное желание любого владельца гаража иметь в нем погреб может столкнуться с необходимостью проведения в него отдельной вентиляционной системы из-за ошибок в проекте. Это не только может привести к порче продуктов из-за повышенной влажности внутри погреба, но и к печальным последствиям в виде коррозии корпуса автомобиля. По этой причине вентиляцией погреба пренебрегать не следует ни в коем случае.

При естественном типе вентиляции погреб просушивается за счет теплового перемешивания воздушных масс – в соответствии с законами физики более лёгкий нагретый воздух в верхней части погреба поднимается вверх, а воздух, поступивший снаружи через приточный воздуховод, заполняет разреженное пространство.

Второй вариант – установка вентиляторов и создание принудительной вентиляции. Это схема с более высоким КПД, но потребует существенно больших денежных и энергетических затрат.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Часто задаваемые вопросы

Как устроить в помещении гаража камеру для покраски автомобиля?

Покрасочный гараж является весьма специфической территорией, которая предъявляет владельцу свои требования.

Они усложняются тем, что в гараже необходимо иметь:

подвал значительной глубины;
усовершенствованную мощную вентиляционную систему забора и выброса воздуха и отработанных газов;

необходимо удалить камеру от любых жилых помещений;
очень важно исключить контакт воздуха из камеры покраски с любыми пищевыми продуктами;
помещение камеры должна быть отлично изолировано от внешней среды;
нагревательные элементы, фильтры, как и всё остальное оборудование, должны соответствовать нормам пожаробезопасности.

Как оборудовать гараж для сварки?

При различных работах, связанных с ремонтом или модификацией автомобиля владелец нередко использует сварку. Хороший вариант – сварочный аппарат, использующий вольфрамовые электроды для сварки в газозащитной среде.

Зимнее время года: открывать или закрывать гаражные ворота?

Может показаться странным, но в зимний период коррозия разъедает металл автомобиля сильнее, чем летом, так что в теплое время года металлический гараж при отсутствии системы вентилирования проветривают посредством открытия ворот настежь, а вот зимой при низкой температуре ворота открывать не нужно, что опять-таки связано с влажностью. Заметим, что утепление металлического гаража данной проблемы не решает.

Полезные советы и рекомендации

Тефлектор – это приспособление, которое устанавливают над вытяжным воздуховодом и применяющееся для усиления скорости потока в нем за счёт так называемого эффекта Бернулли, что повышает эффективность вентиляционной системы. По принципу действия дефлектор может быть стационарным (неподвижным) либо вращающимся (ротационным).

Турбодефлектор – это улучшенный и имеющий гораздо более высокий КПД вариант обычного дефлектора, проще говоря – это одно из названий ротационной турбины. Фактически же это обычная крыльчатка, устанавливающаяся на верхний срез вытяжного воздуховода.

Он способствует удалению отработанного воздуха из помещения гаражного бокса естественным образом.

Действует турбодефлектор используя только законы физики, без применения механических устройств, затрат на электроэнергию или топливо. Как уже отмечалось, влажность в гараже играет важную роль, и ее устранение – важнейшая задача вентиляционной системы. Турбодефлектор – это оригинальная, дешевая и очень эффективная деталь вытяжного воздуховода, помогающая наладить правильный и эффективный воздухообмен в гаражном боксе.

Принцип работы турбодефлектора – пассивно используя движение воздушных масс, он создаёт область пониженного давления, способствуя притоку воздуха и повышение тяги в воздуховоде. Действует он вне зависимости от ветра, его силы и направления.

Способность его крыльчатки вращаться в одну и ту же сторону исключает опрокидывание тяги и повышает эффективность воздухообмена в вытяжке.

Можно отметить, что это еще и дополнительная защита от попадания осадков, посторонних предметов в воздуховод.

Данное устройство сможет повысить воздухообмен в гараже либо другом помещении на 20% без каких-либо дополнительных механических либо финансовых затрат.

Форма крыльчатки и корпуса изделия варьируется в соответствии с эстетическими пожеланиями владельца. Срок его службы при правильном обслуживании – более 10 лет.

Разумеется, кроме преимуществ, турбодефлектор не лишен и определённых недостатков:

Более высокая цена устройства, что зависит от материала, из которого он изготовлен.
При отсутствии потока воздуха в воздуховоде в зимнее время года лопасти могут останавливаться и покрываться инеем и льдом.
Правила технического обслуживания турбодефлектора просты и элементарны. Частое ТО ему не требуется.

Худшее, что может с ним произойти – прекращение движения лопастей крыльчатки по причине отсутствия потока воздуха или перекоса и заклинивания подшипников.

Подведем некоторые итоги.

Монтаж вентсистемы в гараже любого типа необходим. Она позволяет сохранить и продлить срок службы авто, снижает влияние вредных испарений топлива, масел, химических веществ в закрытом пространстве на здоровье человека.
Выбрать необходимо один из различных типов вентиляции – естественная, принудительная/механическая, комбинированная, в зависимости от цели использования гаража.
Утепление пола поможет избежать появления конденсата на стенах и потолке гаража, сделанного из металла. Его сначала покрывают рубероидом, затем следует бетонная стяжка и сверху застилают линолеум.

О тонкостях устройства вентиляции в гараже смотрите в следующем видео.

Вентиляция в гараже — как правильно сделать вентиляцию в гараже своими руками

В статье будет рассказано о том, какая вытяжка в гараже будет более выгодна. Покупая автомобиль, важно обеспечить за ним правильный уход, который максимально продлит срок его эксплуатации. Прочитав статью, вы сможете разобраться в различных вариантах вытяжек и выбрать для себя наиболее подходящий из них.

Зачем нужна вентиляция в гараже

Если её обеспечить на должном уровне, можно сделать следующее:

Сделать воздух чище, удалив из него вредные примеси, связанные с работой мотора автомобиля. Многие водители проводят значительное время, занимаясь ремонтом своей машины. Иногда в процессе работы возникает необходимость включать мотор. При исправной вытяжке отработанные газы будут быстро удаляться из помещения.

Гараж часто используют не только для транспортных средств. Иногда там могут, например, хранить овощи. Повышение влажности воздуха может привести к их порче. Качественная вытяжка поможет решить эту проблему.

Иногда влага может попадать в помещение из-за дождя или снега. Исправная вентиляция поможет удалить излишнюю влагу, попавшую внутрь.

Принудительная система вентиляции гаража

Иногда на автомобиле или стенках может образовываться конденсат, который оказывает разрушительное воздействие. Регулярное поступление свежего воздуха поможет не допустить его образования.

Влажность разрушительно воздействует не только на металлические детали. В таких условиях может образовываться грибок. Он может быть на стенах или, например, на овощах, которые некоторые могут хранить в гараже.

Пригодный для дыхания воздух, отсутствие чрезмерной влажности регулярный приток свежего воздуха создадут в гараже не только полезный, но и приятный микроклимат.

Принципы работы вентиляции

На практике могут применяться различные варианты вентиляции. Их можно условно разделить на основании того, какой принцип действия применяется в каждом случае.

Эффективность зависит от качества теплоизоляции и гидроизоляции гаража. Если стены или крыша будут пропускать влагу, вытяжка может с этим не справиться.

Естественная вентиляция

Возможно попытаться решить существующую проблему, приложив минимальные усилия. Этот вариант является наиболее широко распространённым.

Самый простой способ вентилирования помещений

В этом случае будут необходимы два вентиляционных отверстия. Одно находится в нижней части, у земли. Другое – под потолком. Наиболее подходящий диаметр отверстий может быть получен путём несложных расчётов. Один из вариантов такого расчёта говорит о том, что на каждый квадратный метр площади гаража приходится 2 сантиметра диаметра трубы. То есть, если его площадь составляет 6 кв. метров, то у трубы должен быть диаметр, равный 12 сантиметрам.

Принцип работы построен на том, что в помещении обычно температура выше, чем снаружи. Внутрь попадает относительно холодный воздух, который затем прогревается и выходит через отверстие под потолком. Взамен снаружи поступает свежий воздух.

Наиболее типичные гаражи имеют длину 6 и ширину 3 метра. В этом случае диаметр каждого из отверстий составит 27 сантиметров.

Особенности установки:

Можно вместо одного нижнего использовать два, но меньшего размера. В этом случае их диаметр должен составлять 70% первоначального размера.

Вентиляционные отверстия должны располагаться на высоте от 10 до 15 сантиметров от уровня пола в гараже.

К вентиляционным отверстиям монтируются трубы

На другой стороне под потолком делается выходное отверстие для трубы. Последняя выводится вверх, причём, чем выше она будет, тем качественнее станет работать вентиляция. Считается, что минимальная высота не может быть меньше полуметра.

Щели нужно заделать герметиком, нижние отверстия нужно закрыть решёткой, а верхний край трубы защищают специальным наконечником, который предотвращает попадание осадков.

Надо помнить, что хотя естественная вентиляция и значительно дешевле, но качество ее работы не всегда остается удовлетворительным. Так, например, в тёплую погоду тока воздуха практически не будет.

Нужно учесть, что при выходе воздуха наружу, в трубе будет образовываться конденсат. Если ничего не предпринимать, то он будет накапливаться и стекать вниз. Чтобы этого не произошло, его требуется регулярно удалять, для чего обычно устанавливают отдельный резервуар.

Как итог, из-за низкой эффективности, которой обладает естественная вентиляция в гараже с подвалом, имеет смысл рассмотреть приобретение качественного оборудования. Хотя денег при этом уйдёт больше, но в итоге вытяжка будет обеспечивать качественную вентиляцию в любую погоду.

Таким образом можно проверить насколько действенна вентиляция

Принудительная вентиляция

В этом случае работа вытяжки существенно улучшится. При использовании данного варианта не требуется заботиться об определении правильного размера вентиляционного отверстия. Здесь ток воздуха происходит принудительно и поступление достаточного его количества обеспечивается работой мотора.

Приток и отток воздуха в гараж и из него в схеме

Данный вариант имеет важные особенности, которые необходимо учитывать:

Это относительно дорогостоящий вариант.

Для работы такой системы необходима электроэнергия. Для этого нужно обеспечить подключение гаража к электросети.

В этом случае движение воздуха обеспечивается с помощью вентиляторов. При этом они могут быть установлены и на «выталкивание» воздуха на улицу, и на засасывание свежего воздуха в помещение гаража.

При работе системы издаётся шум.

Здесь есть большое количество деталей, в связи с чем, возрастает вероятность того, что вытяжка в подвале гаража потребует ремонта.

Вентилятор в системе вытяжки воздуха из помещения

В зимнее время можно дополнительно обеспечить прогрев поступающего воздуха.

Комбинированный вариант

Существует промежуточный вариант, который в своей конструкции позволяет использовать положительные черты обоих способов.

Есть два варианта комбинированной вентиляции:

Вентиляционная система конструируется таким образом, чтобы она могла работать в «естественном» режиме, пока позволяет погода. В случае необходимости уже включается нагнетающий вентилятор.

Нагнетающий вентилятор работает постоянно, но при этом он выполняет только половину работы – помогая естественной вентиляции. Например, поступление воздуха происходит без использования вентилятора, а выталкивание наружу происходит уже с его помощью.

Важно отметить, что качество работы не связано с тем или иным местом расположения входного или выходного отверстия. Единственное, чего следует избегать – это расположение отверстий друг напротив друга. В этом случае произойдёт образование устойчивого потока воздуха между отверстиями.

Видео описание

Наглядно про вентиляцию в подвале гаража показано в следующем видеоролике:

Вентиляция гаража под домом

Гаражи могут располагаться отдельно, а в некоторых случаях они находятся в подвале жилого дома. Тогда вентиляция погреба в гараже приобретает особую важность.

При этом общие принципы остаются прежними, но схема реализации существенно отличается:

Входное отверстие, если смотреть снаружи дома, по-прежнему расположено у самой поверхности земли. От него начинается труба, которая проходит внутрь здания и идёт вертикально вниз. В гараже отверстие расположено рядом с полом.

Правильная вентиляция в гараже с подвалом делается следующим образом. Вытяжка начинается под потолком подземного гаража и идёт вертикально вверх, доходя до крыши. Считается. Что она должна выходить вверх над поверхностью крыши на высоту не менее 50 сантиметров.

Вытяжная труба под потолком гаража

В нижней части вытяжки находится краник для слива конденсата, который образовался внутри трубы.

Устройство вентиляции в подвале гаража сделано таким образом, что наружные выходы труб должны быть закрыты от попадания дождя или снега.

Внешний выход входной трубы закрывают решёткой от попадания насекомых и мелких животных.

Недопустимо, чтобы диаметр трубы менялся на её протяжении.

Что делать, если имеется металлический гараж

Многие используют гаражи, сделанные в виде металлической коробки. Для их вентилирования нужно учесть следующее:

У них отсутствует смотровая яма, поэтому нет необходимости проветривать подземную часть.

Гараж сделан из металла, поэтому влажность и конденсат угрожают не только машине, но и самому гаражу.

Отсутствует отопление. Поэтому большую часть года происходят резкие изменения температуры, способствующие образованию конденсата.

Нет подключения к электросети, поэтому поставить систему принудительной вентиляции не получится.

Поэтому в рассматриваемом случае делают по два прямоугольных отверстия, закрытых решётками в передней и задней частях гаража под крышей. Это обеспечит проветривание.

Решетки для вентилируемого окошка

Дополнительно рекомендуется утеплить пол (положить линолиум, забетонировать, положить ещё один слой линолиума). Такой пол в некоторой степени снизит колебания температуры внутри гаража.

Гараж с подземной частью

Приобретая гараж, водитель обычно хочет, что в нём была смотровая яма. Для этой подземной части вентиляция также необходима. Обычно при её установке основное внимание уделяют нижней части.

Входная труба при этом должна выходить у пола самого гаража. Также устанавливается труба, одно отверстие которой находится у пола смотровой ямы, а другое – у пола гаража. Выходную трубу при этом располагают у верха смотровой ямы.

Такое расположение вентиляционных отверстий обеспечивает устойчивый ток воздуха

Нужно ли покупать принудительную вентиляцию

Предположим, ранее была установлена самая простая вытяжка. Вот по каким признаком можно определить, устраивает ли её работа:

В помещении постоянно воздух остаётся спёртым.

На стенах регулярно появляются пятна от невысохшего конденсата.

Появились грибок или плесень.

Сначала можно принять меры для повышения эффективности работы вытяжки. Это можно достигнуть с помощью одного из следующих способов:

Сделать диаметр вентиляционных труб больше.

Сделать так, что внешнее отверстие выходной трубы будет выше, чем раньше.

Можно сделать дополнительные входные и вытяжные трубы.

Если есть подключение электросети поставить вентилятор для улучшения циркуляции воздуха. Часто бывает достаточно установить его на вытяжной трубе.

Если это не помогает, имеет смысл подумать о приобретении качественной системы принудительной вентиляции при условии, что есть возможность обеспечить её электропитанием.

Видео описание

В видео, как сделать вентиляцию в гараже, который находится в подвале дома:

Заключение

Качественная вытяжка позволит предохранить автомобиль от ржавчины и создаст комфортные условия для пребывания в гараже. Поэтому настоятельно рекомендуется выполнять ее проектирование и установку силами профессионалов, которые дают гарантию на свою работу.

Материал

Поделиться с друзьями:

Вытяжка в гараже: учимся делать качественную вентиляцию

Гаражное помещение – особое пространство, к которому следует предъявлять повышенные требования. Здесь надо обеспечить не только достойную теплоизоляцию и гидроизоляцию, но и эффективную вентиляцию. Это имеет огромное значение для сохранности автомобиля, защиты металла от коррозии. Крайне важно предотвратить образование конденсата. И для этого нужна хорошая вытяжка в гараже.

Вентиляция позволит всегда вовремя устранять излишки влаги. Сегодня мы рассмотрим, как сделать вытяжку в гараже своими руками, чтобы все работало эффективно и экономично, без сбоев. Узнаем, какие типы вентиляционных систем бывают, как все обустроить качественно. Особое внимание уделим вытяжкам в гараже, расположенным над покрасочным участком и в погребе.

Можно ли оставить гараж без вытяжки?

Некоторые автолюбители, к сожалению, не уделяют должного внимания вентиляционной системе. И они считают, что вполне можно обойтись без нее, вытяжка в гараже не нужна, особенно, если помещение хорошо отапливается, имеется достойная гидроизоляция.

На самом деле в гаражном помещении необходимо установить эффективную вытяжку, позаботиться о бесперебойной работе вентиляционной системы в целом. Обозначим только наиболее существенные факторы.
Когда автомобиль длительное время находится в гараже, высока вероятность коррозии металла. Только вентиляция поможет вовремя устранять все излишки влаги, особенно, в зимний период.
Если на улице идет дождь, просто высок уровень влажности, либо там достаточно холодно, из-за чего наблюдается сильная разница температур снаружи и внутри гаража, машина оказывается влажной. Крайне сложно все идеально протереть. Когда хорошо работает вентиляция, влага испаряется самостоятельно.
Безусловно, в гараже хранятся горючие материалы, предметы, которые могут спровоцировать испарения токсичных веществ. Кроме того, гаражники могут красить свои автомобили, проводить ремонтные работы. И здесь без хорошей вытяжки для обеспечения безопасности и комфорта просто не обойтись.

Вывод однозначный: вытяжка для гаража необходима.

Схемы вентиляции в гараже

Если вы решили самостоятельно сделать вытяжку в вашем гараже, для начала нужно определиться с типом вентиляционной системы. Сейчас наиболее часто используют три распространенных варианта.

Можно обустроить вытяжку, используя механические устройства. Такая вентиляция будет принудительной.
Некоторые стараются сделать естественную вентиляционную систему.
Хорошее решение – сконструировать комбинированную вентиляцию.

Естественную вытяжку делают довольно быстро, а процесс монтажа не такой сложный, не требует существенных вложений. Правда, эффективность подобной вентиляции тоже не так высока. Работает вытяжка только благодаря разности температур снаружи и внутри гаражного помещения. Такая система не очень подходит для строений из кирпича и пеноблоков, а также погребов.

Механическая вытяжка работает благодаря установленному вентилятору. Ее эффективность уже будет значительно выше. Когда используется комбинированный вариант, можно обеспечить эффективный отток воздуха благодаря монтажу вентилятора, а вот приток воздушного потока уже стимулировать естественным путем.

Механическая вытяжка: делаем самостоятельно

Рассмотрим, как сделать вытяжку в гараже, используя механический вентилятор. Таким образом обустраивается принудительная вентиляция с достаточно высоким уровнем эффективности. Все пространство будет хорошо проветриваться, воздух станет чистым и свежим, что в гараже особенно важно. Кроме того, нормальная атмосфера установится и в смотровой яме, в погребе.

Опытные гаражники отмечают, что такую принудительную вентиляцию можно очень удачно сочетать с обогреванием помещения. Для этого устанавливают тэны на приточные отверстия. И в помещение поступает не только свежий, но еще и нагретый воздушный поток.

Здесь необходимо принять во внимание два существенных фактора.

К вытяжным отверстиям надо заранее подвести защищенные электрические кабели, чтобы обеспечить бесперебойное питание вентилятора.
Приточное отверстие нужно обязательно монтировать сверху. А вот вытяжку располагают на противоположной стороне.

Механическая принудительная вентиляция – отличный вариант для повышения эффективности.

Делаем в гаражном помещении естественную вентиляцию

Теперь узнаем, как правильно сделать вытяжку в гараже, если выбирать естественную систему вентиляции. Понадобится обеспечить нормальную циркуляцию воздуха, а для этого постоянно должна соблюдаться разница в давлении между холодными и теплыми воздушными потоками. Нужно обустроить два вентиляционных канала в соответствии с определенными правилами. И лучше всего организовать такую вентиляционную систему еще на этапе строительства гаража. Запомните важные рекомендации.

Отверстие для притока потока воздуха с улицы располагают на расстоянии в 100 мм от пола. Сама вытяжка должна быть на расстоянии 300 мм от пола.
Очень важно оградить вентиляционную систему от попадания различных грызунов, насекомых, всевозможного мусора. Для этого на вентиляционные отверстия устанавливаются специальные частые решетки, сеточки.
Можно дополнить систему дефлектором. Он позволит обеспечить разницу в давлении, заметно повысить эффективность вентиляции. Дефлектор обязательно дополнительно теплоизолируют, чтобы на нем не скапливался конденсат.

К сожалению, у естественной вытяжки есть несколько существенных минусов, о которых не стоит забывать.

Когда люди находятся в гаражном помещении, может сильно ощущаться сквозняк, образующийся между двумя отверстиями для оттока и притока воздуха.
В жаркие дни такая вентиляция практически не функционирует, поскольку нет нужной разницы температур, а иногда в гараже даже прохладнее, чем снаружи.
Вентиляцию приходится регулярно тщательно очищать от скопившейся пыли, мусора.

Узнайте больше и о других возможностях для вентилирования гаража, чтобы выбрать оптимальный вариант.

Принудительная вентиляция

Разумеется, именно принудительная вентиляция позволяет повысить эффективность воздухообмена в гаражном помещении. Чтобы обустроить функциональную, действенную систему, нужно запастись следующим оборудованием.

Нужен приточный механизм. Понадобится вентилятор, калорифер и фильтр.
Обязательно надо использовать оборудование для вытяжки. Можно сделать один канал для оттока воздуха, либо две вытяжки сразу.

Воздушная масса в приточном механизме нагревается, после чего очищается фильтром. Потом воздух распределяется по системе. Осевой вентилятор сумеет вывести грязный воздух на улицу, а уже очищенный – в гаражное помещение. Можно обеспечить равномерное распределение воздуха по гаражу благодаря канальным воздуховодам.

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.

Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.

Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.

Вытяжка в подвале гаража

Важно позаботиться о хорошей вентиляции в подвале, погребе гаража. Это позволит предотвратить образование грибка, плесени, конденсата. Поскольку у погреба в гараже обычно маленькая площадь, автолюбители предпочитают ограничиться естественной вентиляционной системой. Вытяжку устанавливают сверху, а канал для притока воздуха – внизу.

Обязательно нужно сделать и воздуховоды для притока и оттока воздуха. Конец трубы, опущенной в подвал гаража, должен быть на расстоянии максимум 20 см от пола. Другой конец трубы выводят наружу. Отработанный воздух выводится на крышу: там воздуховод должен выступать над кровлей.

Специалисты отмечают, что при монтаже вентиляции, вытяжки в погребе подвала необходимо до минимума сократить количество поворотов и колен. Каждый изгиб снижает эффективность вентиляционной системы. Кроме того, помните о защите вытяжек решетками.

Вентиляция над покрасочной зоной

Автолюбители зачастую занимаются в гараже ремонтом, покраской машин. Конечно, в процессе окрашивания выделяется достаточно много токсических соединений, потенциально опасных для здоровья. Важно обеспечить данный участок дополнительной вытяжкой. При этом специалисты и более дальновидные гаражники отмечают, что вентиляционную систему над покрасочной зоной следует также оснастить фильтрами.

Обратите внимание: над зоной покраски вытяжку необходимо делать принудительную. Естественной вентиляции в таком опасном месте будет недостаточно, поскольку у нее достаточно низкая эффективность. Воздух обязательно нужно очищать от вредных химических соединений как можно быстрее.

Наиболее удачное решение – установить принудительную систему вентиляции с двумя вентиляторами. Один вентилятор будет усиливать отток загрязненного воздуха, а другой будет обеспечивать активное нагнетание чистого воздуха. Фильтры лучше установить на обоих воздуховодах, для оттока и притока.

Важно также обеспечить нормальные условия для самой работы в гараже. Например, когда идет окрашивание кузова, на свежей краске моментально выделяется любая мельчайшая соринка, попавшая из воздуха. Именно поэтому пол в гаражном помещении надо увлажнить перед работой, а приточное отверстие должно быть надежно защищено фильтром. Тогда частички сора и пыль не проникнут в помещение.

Когда вытяжка с фильтром будет правильно установлена, она не позволит попасть в атмосферу вредным токсичным испарениям. Помните и о грамотном расположении воздуховодов. Вытяжной канал располагается внизу, а вот отверстие для притока свежего воздуха монтируют под потолком гаражного помещения. Тогда вредные пары будут опускаться вниз и сразу же быстро устраняться из гаража.

Видео: больше полезной информации о вытяжке в гараже

Вы хотите получить более полное представление об обустройстве вентиляции в гаражном помещении? Тогда вам точно пригодится данный материал на видео. Здесь собрано много полезной информации, есть хорошие советы от опытных автолюбителей, которые делали вытяжки в гаражах.

Особого внимания, безусловно, заслуживает вентиляция в подвале или погребе гаража. Там тоже обязательно должна быть установлена эффективная вентиляционная система. Постарайтесь запомнить все ценные рекомендации, важные сведения из следующего ролика на видео.

Конечно, материал хорошо воспринимается и запоминается, когда все представлено в формате видео. Изучайте также наши фото, схемы. И вам непременно удастся сделать качественную вытяжку для гаража.

Схема вентиляции гаража

Хороший гараж должен защищать ваш автомобиль не только от воров и хулиганов, но и от воздействия таких негативных явлений как затхлость и сырость, которые часто встречаются в помещениях с плохой вентиляцией. Решить проблему сырости и проветривания гаража, даже когда он закрыт, поможет хорошая система вентиляции.

Еще на этапе проектирования гаража, необходимо продумать, каким образом он будет проветриваться. Схема вентиляции гаража ничем принципиальным не отличается от систем вентиляции других помещений. Единственное, тут вам доступны несколько вариантов систем.

Какие схемы вентиляции гаража существуют?

Сегодня специалисты предлагают владельцам автомобилей три схемы создания вентиляции в гараже. Это:

Естественная система вентиляции, которая работает по принципу природного воздухообмена на основе разницы температур внутри гаража и на улице.
Комбинированная система – использует тот же принцип, что и естественная, только имеет дополнительно вентилятор (реализовывается принцип принудительной вытяжки).
Механическая система вентиляции гаража, при которой используются устройства, обеспечивающие принудительный воздухообмен.

Выбор той или иной схемы будет зависеть от типа гаража, материальных возможностей и прочих факторов. Если говорить о стоимости, то естественная схема вентиляции гаража – это самый дешевый и простой способ осуществлять проветривание помещения. Тогда как механическая вентиляция – самая дорогая (из-за необходимости покупать специальное оборудование) и сложная (в этом случае потребуется помощь специалиста).

Естественная вентиляция гаража

Создание оптимального климата в гараже при помощи естественной вентиляции не требует лишних затрат времени и средств. Кстати, ее можно смонтировать и в уже построенном гараже. Организовать воздухообмен таким способ довольно просто, но недостаток этой схемы в том, что летом такая система практически бесполезна (особенно в дневное время).

Итак, рассмотрим собственно схему.

Схема расположения вентиляционных труб в гараже

Для естественной вентиляции нужно сделать в гараже два отверстия: вытяжное и приточное, которые будут располагаться на противоположных стенах (обязательно по диагонали).

Приточное отверстие должно находиться не ниже, чем в десяти сантиметрах от пола. Труба же, через которую будет поступать воздух в гараж, должна возвышать сантиметров на тридцать над землей. Заметим, что уличную часть трубы необходимо накрыть сеткой, чтобы в гараж не смогли пробраться ни грызуны, ни насекомые.

Отверстие для вытяжки воздуха делают в десяти (и более) сантиметрах от потолка. При невозможности поместить отверстие на стене, вытяжка может находиться и на потолке. Труба, через которую воздух будет выводиться из помещения, делают такой длины, чтобы она возвышалась над крышей на сантиметров 40-50. Ее тоже необходимо защитить: для этого ее снабжают сеткой и специальным конусообразным колпачком.

Чтобы рассчитать диаметр отверстий и труб естественной системы вентиляции, применяют несложную формулу: на один квадратный метр гаража должно приходиться 15 миллиметров диаметра трубы и отверстия. К примеру, для стандартного гаража, площадью 24 квадратных метра понадобятся трубы диаметром 360 миллиметров.

Комбинированная схема вентиляции гаража

Комбинированная система вентиляции по своей схеме очень напоминает обустройство естественного воздухообмена.

Для комбинированной вентиляции также потребуются отверстия – вытяжное и приточное. Их размещение соответствует размещению отверстий при естественной вентиляции: то есть приточное делается у пола, а вытяжное у потолка (или на потолке). Отметим, что при комбинированной системе воздухообмена не обязательно размещать эти отверстия на противоположных концах гаража по диагонали. Они могут находиться в любом месте, по вашему желанию. Единственное условие – не располагать их напротив друг друга.

Суть комбинированной схемы вентиляции заключается в том, что здесь используется принудительная вытяжка. То есть в выводной воздухоотвод встраивается специальный вентилятор, который подключается к электросети (могут использоваться и автономные источники энергии) и служит для нагнетания давления. Такой принцип работы основан на том, что отработанный воздух принудительно удаляется из гаража, а его место занимает свежий воздух с улицы. Вентилятор необходимо устанавливать в утепленном воздухоотводе или применять специальные модели. Отметим, что диаметр отверстий для этой схемы вычисляется по той же формуле, что и для естественного воздухообмена.

Преимущества этой схемы воздухообмена в том, что такая вентиляции будет хорошо справляться со своими задачами на протяжении всего года. Затраты на электроэнергию очень низкие, и не сравнимы с механической вентиляцией. Единственный недостаток такой системы – работоспособность вентилятора нужно постоянно контролировать и при необходимости заменять его.

Хорошая система вентиляции гаража, учитывающая все особенности помещения, подарит комфорт и защитит от сырости и затхлости не только ваш автомобиль, но и вас.

Естественная вентиляция в гараже. Способы, виды | Autoznania.ru — автоблог

От вентиляции в гараже зависит очень многое. И естественно она необходима, если у вас автосервис в этом самом же гараже. Сегодня постараемся разобраться о следующим вопросом. Зачем необходима вентиляция? Какие виды вентиляции бывают? Так же посмотрим, как самостоятельно сделать вентиляцию своими руками.

Что такое вентиляция?

Вентиляция в гараже — это воздухообмен помещения с наружной средой. Другими словами это процесс удаления или замещения отработанного, загрязненного воздуха. На более чистый и свежий. В данном случае, мы будем рассматривать воздухообмен в пределах гаража или автомастеркой (автосервиса).

Зачем нужна вентиляция?

Так как, мы рассматриваем вентиляцию в гараже, автосервисе. То необходимо понять для чего она нужна. Нужна она для того, чтобы вентилировать наружу все неприятные, вредные для дыхания и работы персонала. Но это еще не все. Вентиляция так же необходима для удаления влаги, конденсата. В основном, большинство обычных гаражей оснащены естественной вентиляцией. Но не у многих она работает правильно.

Способы вентиляции в гараже или автосервисе

Всего существует три способа вентиляции в гараже.

естественным путем
принудительным путем
смешанным путем

Естественная вентиляция

Естественная вентиляция это самый простой способ вентиляции в гараже или автосервисе. Принцип ее работы заключается в разнице давления воздушной массы внутри и снаружи. Как правило ,летом естественная вентиляция работает немного хуже.В отличии внутреннего пространства в холодный период. Так как, летом крыша нагревается больше. А на нижних этажах создается комфортная температура. Поэтому, чтобы улучшить воздухообмен летом. Необходимо открыть окна, двери. Тем самым мы создадим избыточное давление. Но не всегда можно обойтись таким простым способом. Иногда просто не хватает естественной вентиляции и приходиться прибегать к принудительной.

Пример естественной вентиляции в гараже

Принудительная вентиляция

Принудительная вентиляция бывает двух видов.

Приточная система
Вытяжная система

Оба способа вентилирования, заточены под свои задачи. И если вы надумали монтировать принудительную систему вентиляции. То, необходимо определиться. Какая именно подходит под ваши задачи. Например у вас окрасочный цех в гараже. Так во время и после окраски деталей необходимо удалить опыл, туман окрашивающих веществ. Для этого лучше всего использовать вытяжную систему.

ПРИТОЧНАЯ СИСТЕМА ВЕНТИЛЯЦИИ

Принцип работы системы заключается в нагнетании воздуха в помещение. То есть создается большое давление. В последующем избытки загрязненного воздуха выходят. Или, можно сказать, выдавливаются через вентиляционные отверстия в стенах.

ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Вытяжная вентиляция работает немного по другому типу. То есть если как в случае с приточной, система нагнетала воздушную массу. То теперь все происходит в обратном порядке. Система удаляет загрязненный воздух, конденсат и т.д. При этом, чистый воздух поступает через вентиляционные отверстия.

Конструкция принудительной вентиляции

Конструкция принудительной вентиляции достаточно сложная. По сравнению естественной вентиляцией. Где необходимо правильно расположить отверстия для поступления воздуха. А так же для его выхода. Пример такой вентиляции вы могли наблюдать на картинке выше.

В принудительную конструкцию входят следующие комплектующие:

Электродвигатель (электровентилятор)
Каналы (вздуховоды)
Решетки (от насекомых)
Фильтр

Конечно пункты 3-4 не обязательны. Но это так сказать для здоровья. Чем чище воздух, тем меньше вредит человеку.

Принудительная вентиляция гаража

Итог

В итоге, сегодня я максимально возможно познакомил вас с видами вытяжек. А так же на фото показал примеры, как они работают. По сути нет ничего сложного. Чтобы изготовить самостоятельно систему вентилирования. Но о многих нюансах я не стал упоминать в статье. Во многом они касаются жилых построек. Либо огромных помещений.

Autoznania.ru

способы организации, показатели и нормы

Гараж (от фр. навес, укрытие) – помещение для постановки транспортного средства на хранение или место для ремонта и заправки автомобилей, мотоциклов, других средств передвижения. Существуют встроенно-пристроенные гаражи – когда гараж это часть дома; отдельные сооружения. По этажности: одно- или двухэтажные постройки. При строительстве гаражей используют шлако- и пеноблоки, кирпичи, дерево, металл.

Зачем нужна вентиляция в гаражном помещении

Если правильная вентиляция гаража отсутствует, появляется конденсат. Он формирует повышенную влажность, которая приводит к коррозии транспортного средства, инструментов, развитию ржавчины, разрушению строения. В помещении накапливаются токсичные вещества, например, угарный газ, оксиды азота, канцерогены — их концентрация в закрытом гараже опасна для здоровья и жизни владельца.

Как должна быть организована правильная вентиляция гаража

Согласно строительным и санитарным нормам и правилам в гараже:

полный оборот воздуха поддерживается в размере 10 раз в день;
приток свободного от токсинов воздуха — 180 кубометров в час;
температура в помещении — от + 5 градусов по Цельсию.

Естественная вентиляция

Естественная вентиляция гаража не требует дополнительных вложений. Все, что потребуется — приточное и вытяжное отверстие, защищенные сеткой от насекомых и грызунов. Но это единственный плюс системы. Минусов намного больше:

продуктивность системы зависит от температуры и направления ветра;
увеличить или уменьшить интенсивность воздухообмена нельзя;
естественное проветривание гаража не справляется с повышенной влажностью;
сетки нужно регулярно очищать.

Принудительная вентиляция

Принудительная вентиляция гаража — альтернатива естественной для всех, кто ценит свое здоровье и свое имущество. Искусственное проветривание гаражного помещения обеспечивают приточные и вытяжные отверстия, которые оборудованы вентиляторами. Такая система позволяет управлять интенсивностью воздухообмена, не зависит от температуры и быстро удаляет загазованный воздух.
Минусы у принудительной вентиляции гаража тоже есть. Главный из них — стоимость. Как правило, вентиляторы работают на электричестве, а значит — сумма в счетах возрастет.

Солнечная энергия для вентиляции гаража

Как правильно сделать вентиляцию в гараже и при этом не разориться на оплате счетов? Совместить привычную систему вентиляции с возможностью использовать солнечную энергию для вентиляции гаража.
Солнце — неиссякаемый и бесплатный ресурс. В Европе и США энергию солнца используют для решения задач отопления, генерации электроэнергии. Вентиляция гаража с помощью солнечной энергии обладает преимуществами:

экономит средства — солнечные коллекторы работают автономно;
доступна даже там, где нет электросети;
работает вне зависимости от температуры за окном и времени года.

Вентиляция в гараже может быть реализована с помощью воздушного солнечного коллектора. Подробнее о его возможностях в разделе “Применение”.

9 различных способов проветрить гараж — Вентиляция гаража — Системы водоснабжения, вентиляции и вентиляции для всего дома

У вас есть гараж? Вам нужны хорошие идеи о том, как улучшить запах в гараже и обеспечить вентиляцию для предметов внутри? Вам повезло, потому что в этом сообщении в блоге будут рассмотрены различные способы вентиляции вашего гаража. От установки вытяжного вентилятора, который будет высасывать неприятные запахи из вашего гаража, до использования осушителя, чтобы в воздухе было меньше влаги, мы обсудим 9 различных способов улучшить вентиляцию вашего гаража!

Во-первых, давайте рассмотрим некоторые плохие последствия отсутствия надлежащей системы вентиляции в вашем гараже.

Угарный газ и горячие автомобильные жидкости являются основными причинами утечек угарного газа и отравления. Оба вещества не имеют запаха, вкуса и цвета и могут тихо убивать. Надлежащая система вентиляции гаража может решить многие из этих проблем. В этой статье подробно рассказывается об опасностях угарного газа и о том, как соответствующие системы вентиляции гаража могут помочь предотвратить или смягчить большинство из них.

Горячие мусорные контейнеры — причина вонючих гаражей. Некачественный вытяжной вентилятор и вывоз мусора являются результатом плохой вентиляции в гаражах и других застойных местах в вашем доме.Эти мусоропроводы обычно издают неприятные запахи, которые трудно почувствовать или попробовать на вкус.

Плохая вентиляция гаража может привести к пожару в чердачном помещении. Хотя это может показаться маловероятным, наличие электропроводки в системе вентиляции вашего гаража может привести к пожару на чердаке, если вентилятор не работает должным образом. Внутренние нагревательные кабели и воздуховоды также могут излучать тепло из гаража, вызывая пожар. Хотя можно установить систему отопления, которая отводит тепло из гаража через удлинитель, это дорогое и часто неэкономичное решение.

Теперь давайте быстро рассмотрим 9 способов наилучшего охлаждения воздуха в вашем гараже.

— Одно из предложений — установить вытяжной вентилятор в гараже. Это поможет высосать неприятные запахи из вашего гаража, чтобы, когда в него будут внесены предметы, они не улавливали все эти ужасные запахи. Еще одна отличная идея для улучшения вентиляции в вашем гараже — использовать осушитель. Осушители — еще один способ уменьшить количество влаги в воздухе, что поможет улучшить вентиляцию.

— Еще одно отличное предложение для вентиляции гаража — использовать оконный вытяжной вентилятор. Оконные вытяжные вентиляторы могут удалить любые неприятные запахи и обеспечить выход горячего влажного воздуха из вашего гаража, чтобы он не накапливался внутри.

_ Одним из способов улучшить вентиляцию гаража является использование напольного вентилятора. Напольные вентиляторы отлично подходят для вытягивания горячего влажного воздуха и всасывания свежего прохладного бриза, чтобы они могли циркулировать по вашему гаражу, прежде чем вылетят из окон или вентиляционных отверстий.

— Хороший способ сохранить прохладу в гараже — открыть окна по обе стороны от него, чтобы обеспечить циркуляцию воздуха. Откройте их на несколько часов и посмотрите, как идут дела!

– Другим предложением будет установка вытяжных вентиляционных отверстий на стенах. Они помогут избавиться от любых неприятных запахов. Вы можете найти вытяжные вентиляционные отверстия для своего гаража самых разных стилей и размеров. Вот некоторые интернет-магазины, которые продают вытяжные вентиляторы для гаража:

– Амазонка
– eBay
— Домашний склад
— Лоус

Мы рекомендуем Amazon.com, потому что они предлагают бесплатную двухдневную доставку с Prime и имеют широкий выбор вытяжных вентиляционных отверстий для гаража, доступных от разных продавцов и производителей.

Гаражные вентиляторы дороже, чем напольные вентиляторы и вытяжные вентиляционные отверстия, но они отлично подходят для удаления неприятных запахов возле автомобильных шин, если они стоят рядом друг с другом, или обеспечивают дополнительную циркуляцию при работе с краской

— Еще одно предложение — использовать гаражные вентиляционные отверстия на потолке или крыше.Они вытягивают горячий воздух из гаража и позволяют свежему воздуху снаружи проходить через него, прежде чем он также выйдет наружу.

_ Одним из способов улучшить вентиляцию гаража является использование напольного вентилятора. Напольные вентиляторы отлично подходят для вытягивания горячего влажного воздуха и всасывания свежего прохладного бриза, чтобы они могли циркулировать в вашем гараже, прежде чем их вытянут

— Наконец, вы можете установить гаражный вентилятор, чтобы высасывать неприятные запахи или подавать свежий воздух.

В заключение, лучшими идеями вентиляции гаража являются гаражные вентиляторы, гаражные вытяжные вентиляторы и естественная вентиляция. Если вам интересно, какой из них лучше для вас, то мы рекомендуем серьезно рассмотреть крышный вентилятор как постоянный и устойчивый способ поддержания прохлады в вашем гараже.

Вентилятор потолка гаража

Потолочный вентилятор для гаража представляет собой комбинацию вентилятора для всего дома и вытяжного вентилятора. Целью системы вентиляции гаража является сохранение свежести воздуха в помещении и отсутствие пыли, запахов, пыльцы, спор плесени и всех других частиц, которые могут затруднить дыхание для людей, страдающих аллергией или астмой. При отсутствии ежедневной эффективной вентиляции, особенно во время строительных работ, таких как покраска или облицовка поверхностей плиткой, факторы риска серьезных заболеваний чрезвычайно высоки.

У Amazon есть широкий выбор этих вентиляторов, и самое замечательное в них то, что они были специально разработаны с учетом строительных норм и правил, чтобы безопасно обеспечить непрерывный поток кубических футов в минуту (кубических футов в минуту) для максимальной эффективности работы в вашем жилом чердачном пространстве, обеспечивая при этом необходимая циркуляция воздуха под потолочными форточками.

Естественная вентиляция животноводческих помещений

AE-97

АЕ-97

Университет Пердью

Совместная служба поддержки

Уэст-Лафайет, IN 47907

Дон Д.

Джонс и Уильям Х. Фрайдей,
Дополнительные сельскохозяйственные инженеры
Университет Пердью
Шервуд С. ДеФорест, P.E.
Инженер-агроном, консультант

Содержание

Преимущества и недостатки естественной вентиляции...
  Преимущества
  Недостатки
Где использовать естественную вентиляцию
Принципы естественной вентиляции
Рекомендации по расположению здания
  Ориентация здания
  Разделительное расстояние
Размеры и конструкция вентиляционных отверстий
  Размеры проемов на зиму
  Размеры проемов на лето
  Коньковый вентиляционный дизайн
  Дизайн вентиляционного свеса
  Конструкция боковых вентиляционных отверстий
Другие аспекты проектирования системы
Управление и эксплуатация природных систем
  Автоматическое или ручное управление вентиляцией
  Примерная схема регулировки вентиляции
  Управление вентиляцией здания с односкатным уклоном
  Контроль тяги
Резюме
  Связанные публикации

Большинство животноводов осознают важность и преимущества
хорошая система вентиляции для отвода лишней влаги и тепла и
для улучшения окружающей среды здания в целом. Итак, вопрос
не в том, есть ли смысл в хорошей вентиляции, а в том, как ее получить.

Существует два способа проветривания животноводческих помещений: механический.
(вентиляторный) и естественный (гравитационный или немеханический). Эта публикация будет
рассмотреть естественную вентиляцию, ее преимущества и недостатки, где она
можно использовать, принципы, действующие в естественной системе, и, наконец,
основные соображения при проектировании и управлении таким
система. (Информацию о системах механической вентиляции см. в Purdue.
Публикация расширения AE-96.)

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Вот основные преимущества и недостатки естественной вентиляции.
помочь вам определить его потенциал в вашей конкретной ситуации.

Преимущества

Энергия : Естественная вентиляция не требует энергии для
работают вентиляторы или печь, что означает экономию топлива и затрат
сбережения. Если мы предположим, что 35 процентов свиней в Индиане
в условиях изоляции разница в постоянных и эксплуатационных расходах между
с механической (экологически контролируемой) и естественной вентиляцией
здания для откорма свиней превысят 500 000 долларов в год. Если мы
включая здания для беременных, цифра будет еще выше. Тем не менее
разница в продуктивности свиней, выращенных в механизированном
по сравнению с конструкциями с естественной вентиляцией не было доказано
значительный.

Безопасность животных : Поскольку системы естественной вентиляции не требуют
вентиляторы, на животных, находящихся в заключении, не повлияет электричество
неудачи. За последние несколько лет стоимость свиней упала
в экологически чистых зданиях из-за перебоев в электроснабжении находится в
десятки тысяч долларов.

Недостатки

Отсутствие контроля : Вероятно, самый серьезный недостаток природного
системы является отсутствие точного управления потоком воздуха, который только вентилятор
Вентиляция может застраховать. Естественная вентиляция в некоторой степени зависит от
разница между внутренней и внешней температурой, но в основном на
ветер, который может меняться как по скорости, так и по направлению каждые несколько
минут. Это означает, что здание подвергается риску недостаточной вентиляции на
безветренные, жаркие дни и гипервентиляция в холодные дни.

Расположение здания : Поскольку естественная вентиляция в значительной степени зависит от
преобладающими ветровыми течениями, место, где ветер будет отклоняться или
заблокировано, неприемлемо для естественной системы, хотя может быть
идеальна с точки зрения кормления и обращения с животными.

Трудно поддающиеся устранению проблемы : Хорошая естественная вентиляция в
животноводческое помещение является результатом «правильного» проектирования, «правильного»
расположение и «правильная» конструкция.Поэтому естественно вентилируемый
здание, которое не функционирует должным образом, часто сложно и
дорого исправлять. Иногда единственным решением является вернуться к
механическая вентиляция.

ГДЕ ИСПОЛЬЗОВАТЬ ЕСТЕСТВЕННУЮ ВЕНТИЛЯЦИЮ

Здания с естественной вентиляцией лучше всего подходят для больших помещений.
животные, такие как мясные и молочные животные весом более 700 фунтов и свиньи более
75 фунтов. Обычно молодым животным требуется более высокая температура в помещении.
зима и более точный контроль окружающей среды, чем может быть обеспечен
система естественной вентиляции.Возможным исключением являются мелкие животные на
постельный пол, где постельные принадлежности обеспечивают достаточную защиту от
холод.

В частности, естественная вентиляция используется в основном в трех
типы животноводческих помещений (рисунок 1):

* Небольшие жилищные единицы , такие как домики для телят, индивидуальные
опоросы и переносные (часто открытые) загоны для
свинья. Большинство из них разрешают животному доступ к открытой площадке для прогулок.

* Здания с открытым фасадом , либо с щелевым полом (обычно
для крупного рогатого скота весом более 700 фунтов) или твердый пол с подогревом или подстилкой и
вне участка (для всех размеров крупного рогатого скота, овец и свиней).

* Модифицированные открытые здания , названы так потому, что до половины
площади обеих боковин можно открывать летом и закрывать летом
зима. Для строительства используются хорошо утепленные модифицированные открытые здания.
откормочные и супоросные свиньи, в то время как слабоизолированные типы
используется для молочных продуктов, говядины и овец.

Рис. 1. Естественная вентиляция используется в (А) небольших блоках с постельными принадлежностями.
сплошные полы, (B) здания с открытым фасадом и (C) модифицированные здания с открытым фасадом
здания.

ПРИНЦИПЫ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Методы естественной вентиляции относятся к тому времени, когда животные впервые
в приютах, когда фермеры оставляли дверь амбара открытой, чтобы уменьшить
скопление влаги или тепла. Современный скот с естественной вентиляцией
убежища, хотя и более совершенные, работают точно так же
принципы.

Естественная вентиляция возникает в первую очередь из-за разницы в
давление ветра на здание, и в меньшей степени из-за
разница внутренней и наружной температуры. Естественная система работает
лучше всего в здании без потолка, но с небольшими отверстиями на
карниза и конька (пика) крыши, а также имеющие большие проемы в боковых стенах
(Фигура 2).

Рис. 2. Естественная вентиляция в двускатном здании.
в первую очередь из-за ветра, дующего с хребта и, в меньшей степени,
градусов из-за разницы температур внутри и снаружи.

Зимняя вентиляция происходит, когда ветер дует через открытый гребень
двухскатное здание. Создается всасывание, которое втягивает теплый влажный воздух.
из здания и свежий воздух через карнизные отверстия. Если
скорость ветра достаточно велика, карнизные проемы с подветренной (подветренной) стороны
также могут выступать в качестве воздуховыпускных отверстий.

В безветренные зимние дни горячий влажный воздух все еще поднимается вверх и в конце концов
находит выход из отверстия хребта.Этот дымоход или эффект «стека»
составляет всего около 10 процентов от общей вентиляции, потому что
нет большой разницы внутри и снаружи
температуры в большинстве зданий с естественной вентиляцией, за исключением очень
холодные дни.

Летняя вентиляция обеспечивается открытием больших порций
(обычно от одной трети до половины) каждой боковой стенки, чтобы обеспечить
поперечный поток воздуха. Открытие хребта летом малоэффективно.

РАЗМЕРЫ И КОНСТРУКЦИЯ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ*

Поскольку ветер может быть направлен в любую сторону здания, воздухозаборник
или вентиляционное отверстие с каждой стороны должно быть не меньше конька
вентиляционное отверстие сверху.Размер вентиляционных отверстий можно определить с помощью
уравнение:

           4,7Q
      А = -----
            В
где A = площадь вентиляционных входных и/или выходных отверстий (кв.  дюйм)
      Q = скорость вентиляции (куб. фут/мин)
      V = скорость ветра (миль в час)

Пример. Свиновод хочет спроектировать зимнюю вентиляцию на ферме.
на основе 10 кубических футов в минуту на откормочную свинью и скорости ветра 10 миль в час. Что
должен быть размер конька и каждого вентиляционного отверстия?

        4.7 х 10
    A = -------- = 4,7 или около 5 кв. дюймов. за свинью
           10

* Большая часть расчетных данных по естественной вентиляции представлена здесь
исходит из исследований Департамента сельскохозяйственной инженерии в
Университет штата Иллинойс.

Таблица 1. Рекомендуемые размеры вентиляционных отверстий для естественной вентиляции
Жилье для разного скота.


   Проем в дюймах на 10 футов ширины здания
-------------------------------------------------- --------------
  Летние отверстия в боковинах**
  Гребень зимний  ------------------------------------------------------------
  и вентиляционная решетка Двускатная крыша, односкатная, односкатная,
  Тип отверстия в корпусе* обе стенки задняя стенка передняя стенка
-------------------------------------------------- ----------------------------------
  дюймов. /10 футов ширина
     Свиньи 0,5 14 7 21
     Риф 2,0 9 5 15
     Молочное 1,0 6 4 12
     Овцы 0,25 6 4 12
-------------------------------------------------- ----------------------------------
   * Размер обеспечивает вентиляцию в холодную погоду при скорости ветра 10 миль в час.
скорость. Минимальное отверстие конька должно быть 4 дюйма в ширину, чтобы предотвратить
замораживание.** Размеры проемов двускатной крыши обеспечивают жаркую погоду.
вентиляции при скорости ветра около 1 мили в час. Проемы односкатной крыши
изменен, чтобы использовать эффект «воронки», который увеличивает
скорость поступающего воздуха летом.

В таблице 1 показаны правильные размеры вентиляционных отверстий для зимы и лета.
естественная вентиляция в стойлах для различных видов скота. Эти
цифры были получены с использованием приведенного выше уравнения и текущего
Рекомендации по площадям помещений для закрытых помещений.

Размеры отверстий для зимы

Предположим, что отделка с двускатной крышей размером 28 на 96 футов
здание содержит 320 свиней. Определить размер своего зимнего выхода
отверстий (таблица 1, столбец 2), умножить на 0,5 дюйма (на каждые 10 футов
ширина здания) x 2,8 (10-футовые блоки) 1,4 дюйма вентиляционного отверстия
ширина на всю длину здания.

Значения проема конька и карниза в столбце 2 являются минимальными размерами. Если
карнизные и коньковые форточки имеют регулируемые затворы, их можно сделать
На 25–50 % больше, чтобы обеспечить улучшенную вентиляцию в безветренную зиму.
дней.

Но для того, чтобы предотвратить образование инея в месте, где
теплый, влажный воздух покидает здание, отверстие конька (или по ветру
карнизный проем в случае односкатного здания) должен быть не менее 4
дюйма в ширину. Для этого и при этом поддерживать эквивалентную вентиляцию
площадь, открыть только конек в каждом третьем пролете фермы на ширину 4,2
дюймов (3 х 1,4 дюйма).

Размеры отверстий для лета

Отверстия в боковых стенах здания для летней вентиляции в нашем примере должны
быть не менее размеров, указанных в таблице 1, для обеих боковин-i. е., а
непрерывное открытие 14 дюймов на 10 футов ширины здания. Всего
Таким образом, размер вентиляционного отверстия составляет 14 дюймов x 2,8 (10 футов) 39,2 дюйма.
на длину здания. (Летом пригодится коньковая вентиляция
только для того, чтобы выпустить горячий воздух, попавший в область конька.)

Чтобы учесть часть вентиляционной площади, перекрытую каркасом здания
и стоечные опоры, вентиляционные двери высотой 42 дюйма следует использовать вдоль обоих
боковины застраховать как минимум на эквивалент 39.2 дюйма. Даже если
одна боковая стена полностью открыта, как в здании с открытым фасадом,
вентиляционное отверстие в задней стенке по-прежнему не должно быть меньше значения
показано в таблице 1.

Вентиляционная конструкция конька

Требуемая ширина вентиляционных отверстий, указанная в таблице 1, является минимальной «свободной»
(свободные) отверстия. Поэтому при использовании коммерческого конька
вентилятор с экранированным отверстием, обязательно компенсируйте
фактическая площадь вентиляционного отверстия уменьшена за счет покупки вентиляционного отверстия не менее чем на 25 %.
больше, чем нужно.

Некоторые коммерческие коньковые вентиляторы имеют регулируемые отверстия, которые могут
закрываться по мере необходимости в суровую погоду (рис. 4). Это полезно
вариант в зданиях, где низкие температуры могут нанести вред животным и
линии подачи воды.

Рисунок 4. Некоторые коньковые вентиляторы имеют регулируемые отверстия для управления
зимняя вентиляция. Обе (A) жалюзи и (B) пластиковая труба вытянуты
веревками в вентиляционную зону использовались фермерами Индианы.

Крупный рогатый скот и овцы лучше переносят низкие температуры, чем свиньи. Таким образом,
Коньковые проемы в жилых единицах для этих видов скота могут быть
построен без заглушки конька, полностью оставляя конек
открыть. В этом случае обязательно защитите открытую область фермы
мигает (рис. 5).

Рисунок 5. Снос снега через открытые жерла конька можно контролировать,
хотя и не устранены, с вертикальными перегородками.Защитить с помощью перепрошивки
любые открытые части ферм.

Многие производители обеспокоены надуванием снега вокруг гребня.
открытие. Обычно открытый гребень задерживает меньше снега, чем приподнятый гребень.
крышка. Однако, если продувка представляет собой проблему, вертикальные перегородки, расположенные вдоль
с обеих сторон открытого хребта уменьшится вдув и даже может
слегка улучшите вентиляцию (рис. 5).

Доступны «бортики», которые отводят ветер и снег вверх по крышке.
для некоторых коммерческих коньковых вентиляционных отверстий (рис. 6).Однако независимо от
тип используемого конькового вентиляционного отверстия, задувание снега будет происходить в те моменты, когда
снег дует параллельно гребню, так как подветренная часть
крыша будет под давлением.

Рисунок 6. Некоторые коммерческие коньковые вентиляторы имеют выступы для предотвращения
задувание дождя и снега.

Дизайн вентиляционных створок

Вентиляционные отверстия (зимние воздухозаборники) могут быть просто открытыми пространствами между
стропила или фермы в верхней части стены. Эта область обычно
достаточно большой, чтобы соответствовать требованиям к проему карниза в таблице 1, за исключением
здания высотой более 40-50 футов. Здания с утепленными кровельными панелями,
загромождать пространство между фермами, должны иметь другие средства для обеспечения
достаточное количество воздуха для входа. Типичные вентиляционные отверстия показаны на рисунке 7.

Рисунок 7. Типичные воздухозаборники для зимней вентиляции: (A) зимний воздух
входит через открытое пространство между стропилами; (B) воздухозаборник осуществляется
обеспечение отверстия вблизи верхней части боковой стенки; (C) воздух полых стенок
вход используется в основном для молочных коровников; или (D) зимний воздух поступает в
верхняя часть приоткрытой поворотной двери.

Вентиляционные отверстия всегда должны быть защищены от прямого ветра, который может
создавать нежелательные сквозняки в зоне содержания животных. Нагнетание воздуха через
вентиляционное отверстие в полой стене или через полость стропила или фермы, защищенную
большая лицевая панель, помогает разбивать порывы ветра. Также привозим зимой
воздух высоко на боковине позволяет ему немного прогреться, прежде чем достичь
уровне животных и улучшает циркуляцию воздуха в здании.

Вентиляционная конструкция боковой стенки

Несколько типов дверей удовлетворительно используются для боковой стенки.
вентиляция, включая поворотную дверь, дверь с верхним или нижним открыванием,
раздвижная дверь и шторка (рис. 8).Занавес и стержень или
Двери типа «бабочка» популярны в свинарниках, так как их можно
легко регулируется с помощью автоматических контроллеров.

Рис. 8. Боковые воздухозаборники для летней вентиляции: (А) поворотные двери,
(B) двери с верхними или нижними петлями, (C) пластиковые шторы, которые сворачиваются до
закрыть проем или (D) двери, которые скользят по горизонтальным направляющим.

ДРУГИЕ СООБРАЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ СИСТЕМЫ

Обращая внимание на следующие аспекты естественной вентиляции
система поможет обеспечить ее эффективность.

Уклон крыши важен для хорошей вентиляции. Как правило,
Чем круче склон, тем лучше вентиляция. По возможности избегайте
наклоны менее 3/12 (3 дюйма подъема на фут пробега). И
как правило, чем шире здание, тем круче должен быть скат крыши.
быть.

Препятствия выступающие из-под крыши, такие как
как глубокие прогоны, могут задерживать влажный воздух и усиливать коррозию металла и
износ древесины.Поэтому избегайте больших расстояний между фермами, которые требуют
глубокие открытые прогоны. Никогда не используйте прогоны глубже 6 дюймов (4 дюйма).
предпочтительнее), если здание должно вентилироваться естественным образом.

Высота боковой стенки также может влиять на естественную вентиляцию. За
Например, если стены недостаточно высоки, механические койки могут нарушить
надлежащий поток воздуха через здание летом. А еще зимнее солнце
не может адекватно проникать в здания с открытым фасадом, если высота стен
недостаточный.

Высота стен становится более важной по мере увеличения ширины здания, если
достаточная площадь боковых вентиляционных отверстий должна быть доступна для летнего воздуха
поток. Таблица 2 показывает правильную высоту стены и ширину здания.
отношения в жилье для говядины и молочных продуктов.

Таблица 2. Рекомендуемая высота стены по отношению к ширине здания для
Мясной и молочный корпус.


  Высота стены при ширине здания -
               -------------------------------------------------- ---------
           40 футов.Тип корпуса или менее 50 футов 60 футов 70 футов 80 футов 100 футов
-------------------------------------------------- ------------------------
              футов высоты

    Говядина 12 14 14 16 16 16
    Молочное 8 8 10 10 12 12
-------------------------------------------------- ------------------------

Изоляция предотвращает образование конденсата, а также способствует сохранению
животный жар. Весь домашний скот производит водяной пар через отходы
производство и дыхание. Молочная корова, например, дышит
эквивалент 4-5 галлонов воды в день. Этот водяной пар поднимается вверх и
может конденсироваться, если воздух, несущий его, достаточно остынет. Изоляция помогает
Держите поверхность крыши достаточно теплой, чтобы предотвратить образование конденсата во влажном состоянии.
воздух соприкасается с ним.

Если животноводческое помещение эксплуатируется как холодное помещение, например,
с открытым фасадом, разница температур внутри и снаружи составляет
всего около 5 градусов; поэтому проблемы с конденсацией минимальны.В этом случае теплоизоляция приносит лишь незначительные преимущества, если только она не требуется для
снизить солнечную тепловую нагрузку летом.

Если здание в основном закрыто зимой, например, полностью крытое
коровник с беспривязным содержанием, разница между температурой внутри и снаружи
составляет около 20-30 градусов, и может произойти конденсация. Минимальная сумма
изоляции (значение R 4-5), размещенной под крышей, предотвратит
проблема.

Модифицированные свинарники с открытым фасадом должны содержаться на
температура выше 45 F.Рекомендуется уровень изоляции R=13.
как для крыши, так и для боковин. (См. публикацию Purdue Extension
AE-95 для получения подробной информации о добавлении изоляции в животноводческие помещения.)

УПРАВЛЕНИЕ ПРИРОДНЫМИ СИСТЕМАМИ И ЭКСПЛУАТАЦИЯ

В периоды смены погодных условий боковые двери и
вентиляционные отверстия конька, вероятно, следует регулировать несколько раз в день, чтобы
избегать резких перепадов температуры в здании. Карнизные вентиляционные отверстия
редко закрываются, за исключением случаев метели.В некоторых модифицированных
здания с открытым фасадом, двери в боковых стенах зимой приоткрываются
вместо использования карнизных отверстий. Если это сделано, необходима перепрошивка
в нижней части двери, чтобы туда не поступал холодный воздух
(Рисунок 7D).

Управление зимней вентиляцией осуществляется путем закрывания боковины.
открытие, открытие хребта, или оба.

Автоматическое или ручное управление вентиляцией

Чтобы устранить большую часть беспокойства, связанного с внезапной температурой
изменения, многие производители используют автоматические дверные контроллеры.Несколько видов
доступны на коммерческой основе. Большинство из них работают так же, как верхние гаражные ворота.
открыватели, за исключением того, что они работают в ответ на термостат вместо
радиоволн.

Как правило, контроллеры используются только с занавесками из пластиковой ткани или
двери-бабочки, потому что они требуют меньше энергии для работы, чем
двери с нижними или верхними петлями.

Пластиковые шторы, будучи относительно легкими, хорошо поддаются
к автоматическому управлению.Они застегиваются внизу и приподнимаются или
опускается сверху с помощью системы тросов и шкивов.

Двери-бабочки обычно навешиваются чуть выше их центра, чтобы
свести к минимуму усилие на контроллере, поэтому они имеют тенденцию к самозакрытию
когда давление на кабель ослабевает. Если двери-бабочки должны открыться
полностью в горизонтальное положение, отдельные кабели должны быть
соединены с рычагами, расположенными снаружи дверей (рис. 9). То
кабели проходят над верхней частью дверей и соединяются через
шкив к основному кабелю, прикрепленному к контроллеру.

Рис. 9. Двери-бабочки с нижним креплением тросов открываются полностью
горизонтальная позиция.

Расположите контроллер в центре здания, чтобы сила была равной.
действует с двух сторон. Это создает меньшую нагрузку на
контроллер поддерживает, чем размещение устройства на одном конце
строительство и вытягивание всех дверей только с одного направления.

При использовании автоматических контроллеров целесообразно иметь резервное питание.
блоки, которые включаются в случае сбоя питания.Одна коммерческая модель
работает от 12-вольтовой батареи. Аккумулятор остается подключенным к
подзарядка, так что несколько дополнительных часов управления вентиляцией
возможны в случае сбоя питания.

Ручное управление воздухозаборниками обычно означает более широкое колебание
при строительной температуре, но, конечно, дешевле. Сделать
регулировка дверей как можно проще, чтобы способствовать дальнейшему надлежащему
регулирование отверстий. Одним из предложений были бы лебедки, расположенные только
внутри входа в здание и подключен к системе кабелей и
шкивы, так что несколько дверей могут быть открыты одновременно — аналогично
автоматическая система.

Примеры схем регулировки вентиляции

Независимо от используемой системы, вы должны выбрать желаемую
температура внутри здания и последовательность для двери
открытие. Снова обратимся к нашей 28-на 96-футовой свиноферме с двускатной крышей.
отделка здания, пример работы системы естественной вентиляции
схема может быть такой:

Здания с открытым фасадом, а также холодные закрытые молочные помещения обычно
имеют лишь ограниченный контроль вентиляции, поэтому животные должны иметь возможность
приспосабливаться к быстро меняющимся температурным условиям. Как правило, летом
форточки в задней боковине открываются весной и закрываются в
осень, жерла конька редко закрываются, независимо от погоды
условия.Это в отличие от модифицированной открытой передней свинки.
здания, в которых необходима частая регулировка вентиляции
в ответ на изменение погодных условий.

Управление односкатной вентиляцией здания

Основное отличие моноската (все скаты крыши в один
направление) и двускатной застройке заключается в том, что моноскат не имеет центра
ребро отверстие для регулировки. Обычно ориентируется вверх или вниз.
с открытым фасадом, обращенным на юг.Летняя вентиляция завершена.
с помощью перекрестного потока воздуха от одной боковины к другой, в то время как зимой
Вентиляция осуществляется за счет входа и выхода воздуха через
отверстия в самой высокой стене (рис. 10).

Рисунок 10. Желаемая схема воздушного потока в модифицированном открытом
здание с односкатной крышей для (A) холодной погоды, (B) мягкой погоды и (C)
жаркая погода.

Моноскаты открытые модифицированные предназначены для зимней вентиляции.
путем регулировки вентиляционных отверстий на высокой боковой стенке (рис. 10А).Когда
наружная температура падает ниже 20 F, низкие или задние вентиляционные отверстия
должны быть полностью закрыты. Вентиляционный воздух поступает через дно
отверстие в высокой стене. Холодный воздух перемещается на 10-15 футов вглубь.
строится, охлаждая область предкрылка, и поднимается по мере того, как согревается телом
тепло животных. Затем нагретый воздух проходит по наклонной крыше.
и выходит через отверстие в верхней части высокой боковой стенки. Все
вентиляционные отверстия, включая нижнее отверстие в высокой боковой стенке,
должны иметь размеры, рекомендованные в таблице 1.

Когда наружная температура начинает подниматься выше 20F, карниз вентилируется вдоль
низкая боковая стенка должна быть открыта (рис. 10В). Летом
отверстия в боковых стенках (размеры согласно Таблице 1) открываются, чтобы обеспечить
поперечный поток вентиляционного воздуха (рис. 10C). (В Индиане обычно
Низкий проем в боковой стенке — это откидная дверь, а высокий проем в боковой стенке
это пластиковая шторка.)

Моноскаты с открытым фасадом эксплуатируются так же, как и обычные
здания с открытым фасадом и двускатной крышей.То есть боковая стенка открывается на
низкая (наветренная) сторона должна быть закрыта зимой и открыта летом
в соответствии с рекомендациями по карнизам и боковинам в Таблице 1. В
Зимой вентиляционный воздух выходит с высокой (открытой спереди) стороны вместо
через отверстие в гребне.

Здание должно быть ориентировано так, чтобы высокий проем в стене
ловит преобладающий летний бриз, блокируя
господствующий зимний ветер. Тогда, поскольку высота здания уменьшается по воздуху
приближается к низкой боковой стенке, эффект «воронки» увеличивает скорость воздуха
и, таким образом, способствует охлаждению.(В Индиане открытый фасад обычно обращен
юг.)

Управление тягой

Зимой, если через вентиляцию поступает достаточный воздух.
плохое распределение воздуха, как правило, не является проблемой. Но
иногда случаются сквозняки, особенно в открытых
здания.

Когда ветер дует в торцевую стенку естественно вентилируемого
здание, воздух имеет тенденцию входить с наветренной стороны и выходить с
подветренная сторона, создающая сквозняки по всей длине здания
(Рисунок 11).В модифицированных зданиях с открытым фасадом эти сквозняки могут быть
разбивается, делая все остальные поперечные перегородки пера сплошными (около 25
ноги врозь). В зданиях с открытым фасадом поперечные перегородки должны быть
высотой до отверстия в боковой стенке и расположены на расстоянии в 2 1/2 раза больше
ширина здания (но не более 80 футов друг от друга).

Рис. 11. Ветер, дующий в торец, создает сквозняки.
может войти с наветренной стороны и пройти по всей длине здания без
препятствие.Эти сквозняки можно контролировать с помощью угловых надставок,
перегородки и вихревые камеры.

В некоторых конструкциях с открытым фасадом может потребоваться закрыть
кормовая аллея вдоль спины, чтобы остановить сквозняки. Автоматические гаражные ворота есть
здесь хорошее решение, так как они препятствуют сквознякам, но позволяют удобно
движение транспортных средств для обработки кормов. Другие сквозняки вызваны ветром
закручиваясь вокруг концов или поверх открытой передней части
строительство. (См. публикацию Purdue Extension AE-102 относительно ветра.
и контроль снега вокруг усадьбы.)

Зоны мертвого воздуха или «горячие точки» могут быть проблемой летней вентиляции в
некоторые здания. Перегородки пера, идущие параллельно длине
здание должно быть открытым или «пористым», чтобы обеспечить поперечный поток воздуха
токи. Не размещайте большую кормушку вдоль конца загона, где она
будет препятствовать потоку воздуха через здание.

Сомнительно, чтобы в качестве нижней части использовалась пористая перегородка.
внешняя стена в модифицированном свинарнике с открытым фасадом эффективна,
кроме животных рядом с отверстием.Однако, если такой
отверстие используется, обязательно закрывайте его на зиму.

Здания с высокими карнизами более подвержены сквознякам, чем
низкопрофильные здания из-за их большего объема. Например,
сараи для крупного рогатого скота или склады для оборудования часто переделываются для содержания свиней
имеют серьезные проблемы с тягой. И они обычно слишком велики, чтобы их можно было нагреть.
воздуха достаточно, чтобы смягчить любые сквозняки. Единственное решение либо
опустить потолок на высоту 7-8 футов и использовать механические средства для
проветрить или добавить фанерные или полиэтиленовые листы в задней части
из загонов, чтобы обеспечить спальные места, где животные могут выйти из
осадка (рис. 12).

Рисунок 12. Наведение курсора на перегородки пера помогает предотвратить сквозняки в
здания с естественной вентиляцией.

Хорошая рекомендация для свиней и других восприимчивых к сквозняку животных.
заключается в том, чтобы ограничить ширину здания менее чем 35 футов, что, в свою очередь, снижает
необходимая высота карниза (см. Таблицу 2).

ОБЗОР

Естественная вентиляция предлагает средства обеспечения окружающей среды
способствует эффективному животноводству, не увеличивая при этом
счет фермера за электроэнергию.В эпоху роста цен на топливо экономия может
быть существенным.

Понимание того, почему необходима хорошая вентиляция, и применение
Принципы естественной вентиляции, представленные здесь, могут улучшить
производительность вашего животноводства. Наконец-то правильное строительство.
расположение вместе с хорошей конструкцией системы вентиляции, эксплуатацией и
техническое обслуживание может помочь обеспечить его успех.

Связанные публикации

Единичные экземпляры следующих документов «Управление энергопотреблением в сельском хозяйстве»
публикации доступны бесплатно для жителей Индианы из их
окружной офис Кооперативной службы распространения знаний или написав по адресу
Центр распространения СМИ, 301 с.2-я улица, Лафайет, IN 47901-1232:

«Экологический контроль содержания скота» (AE-96)

«Изоляция животноводческих и других сельскохозяйственных строений» (AE-95)

«Системы вентиляции приямков для содержания скота» (AE-98)

«Системы солнечного отопления для животноводческих помещений» (AE-99)

«Справочник содержания и оборудования для свиней» (MWPS-6)

«Устранение неполадок в системах контроля окружающей среды» (AE-100)

«Ветро- и снегозащита для усадьбы» (AE-102)

Новый 7/80

Совместная консультационная работа в сельском хозяйстве и домашнем хозяйстве, состояние
Индиана, Университет Пердью и У.С. Министерство сельского хозяйства
сотрудничество; ХА. Уодсворт, директор West Lafayette. В. Выдается в
продвижение актов от 8 мая и 30 июня 1914 года. Университет Пердью.
Cooperative Extension Service – это равные возможности/равный доступ
учреждение

Вентиляция гаража: удаление угарного газа и установка вентилятора

Приблизительно 1400 автомобилей превратились в сгоревшие снаряды в канун Нового года в Королевском доке в Ливерпуле. Несмотря на разработку сложных устройств для обнаружения дыма и газа, подобные аварии случаются регулярно, что придает все большее значение конструкции системы вентиляции гаража.

Сожженные автомобили хорошо видны на остатках многоэтажной автостоянки, где крупный пожар уничтожил сотни автомобилей в Ливерпуле, Великобритания, 1 января 2018 г. (Источник)

дым и газ из гаража, обеспечивая при этом безопасную эвакуацию людей в здании и, в то же время, снижая температуру и сохраняя достаточную видимость, чтобы облегчить работу пожарных. Еще одна не менее важная функция – обеспечение притока свежего воздуха и удаление токсичных газов из помещения гаража для предотвращения образования «мертвых зон», в которых могут скапливаться вредные вещества.

Это основная роль системы вентиляции гаража, влияющая на повседневный комфорт, здоровье и безопасность пользователей.

Удаление угарного газа: почему это важно?

Хотя требования к проектированию системы вентиляции гаража обычно основаны на различных местных стандартах, система всегда должна успешно выполнять две ключевые задачи:

Удаление загрязняющих веществ, выбрасываемых автомобилями
В случае пожара крайне важно контролировать горячие пары и газы, образующиеся в результате пожара, защищать пути эвакуации и обеспечивать свободный доступ для аварийных бригад.

В закрытом гараже с неадекватной или плохо обслуживаемой системой вентиляции пары автомобилей, въезжающих, выезжающих и проезжающих через объект, могут достигать уровня токсичности. Традиционные системы вентиляции гаражей сочетают в себе приточные и вытяжные вентиляторы с воздуховодами для подачи свежего воздуха и удаления загрязняющих веществ, дыма и вредных выбросов. Основной задачей для них является извлечение вредных выхлопных газов из подземной автостоянки, таких как угарный газ (CO), оксиды азота (NOx) и оксиды серы (SOx), которые ухудшают качество воздуха.

Концентрация

CO представляет наибольшую угрозу, вызывая вредные побочные эффекты и даже смерть, даже в небольших количествах. У него нет ни запаха, ни цвета, но он может очень быстро отравить человека еще до того, как он почувствует, что что-то не так. Отравление угарным газом является наиболее распространенным типом смертельного отравления воздухом. Если механической или естественной вентиляции в закрытом помещении недостаточно, концентрация выхлопных газов опасна для человека и даже может привести к смерти.

Что говорят международные стандарты о проектировании системы вентиляции гаража

Уровень CO в воздухе	Стандарт и регламент
200 частей на миллион	NIOSH – Национальный институт безопасности и гигиены труда Предел кратковременного воздействия (максимум 15-минутный уровень воздействия)
50 частей на миллион	OSHA – Управление по охране труда и технике безопасности Максимально допустимая концентрация для непрерывного воздействия на работника в любой восьмичасовой период
50 частей на миллион	UMC – Единый механический код Рекомендуется активировать механическую вентиляцию при мониторинге CO на стоянке
35 частей на миллион	EPA – Агентство по охране окружающей среды Рекомендовано 35 ppm или ниже в качестве целевого показателя качества атмосферного воздуха, усредненного за один час
35 частей на миллион	NIOSH – Национальный институт безопасности и гигиены труда PEL-TWA: 35 частей на миллион – это максимально допустимая концентрация для рабочего, которому подвергается воздействие в течение любого восьмичасового периода
25 частей на миллион	ACGIH — Американская конференция государственных специалистов по промышленной гигиене TLV-TWA: 25 ppm — это максимально допустимая концентрация для непрерывного воздействия на рабочего в течение любого восьмичасового периода
25 частей на миллион	IMC – International Mechanical Code Рекомендует включение механической вентиляции при мониторинге CO на парковке
9 частей на миллион	EPA — Агентство по охране окружающей среды и ASHRAE — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха Рекомендовано 9 частей на миллион или ниже в качестве целевого показателя качества окружающего воздуха в среднем за восемь часов

ASHRAE выделяет выбросы угарного газа как одну из самых серьезных проблем, связанных с автостоянками.Для закрытых парковок стандарт ANSI/ASHRAE 62 «Вентиляция для приемлемого качества воздуха в помещении» рекомендует 9 частей на миллион или ниже в качестве целевого показателя качества окружающего воздуха, усредненного за восемь часов. Другие инженерные организации устанавливают аналогичные требования: максимальная концентрация CO 9–35 частей на миллион в течение восьмичасового периода воздействия и 100–200 частей на миллион для кратковременного воздействия.

Независимо от того, где находится гараж и какие стандарты вы соблюдаете, все согласны с тем, что сохранение качества воздуха при соблюдении требований безопасности является ключевой задачей для проектировщиков ОВКВ, специализирующихся на вентиляции автостоянок.

Чем может помочь CFD?

Поиск оптимального расположения, количества и конфигурации вытяжных вентиляторов, необходимых для вентиляции гаража, при условии, что они соответствуют требованиям прочности по предельному уровню воздействия CO, установленному нормами охраны труда и техники безопасности, может оказаться сложной задачей. Вычислительная гидродинамика (CFD) может одновременно прогнозировать воздушный поток, теплопередачу и перенос загрязняющих веществ внутри гаража, помогая инженеру принять правильное проектное решение.

Чтобы узнать, как применять облачный CFD для тестирования и оптимизации вентиляции гаража для удаления угарного газа и других загрязняющих веществ, посмотрите запись этого вебинара:

Практический пример: снижение уровня концентрации CO в гараже с помощью установки струйного вентилятора

Хотя естественной вентиляции может быть достаточно для открытых и полуоткрытых автостоянок, в подземных и закрытых гаражах следует использовать канальные механические или струйные системы вентиляции, чтобы предотвратить чрезмерные уровни концентрации CO.Система струйной вентиляции является одной из наиболее широко используемых систем вентиляции для удаления угарного газа в подземных автостоянках. Целью этого исследования является проведение CFD-моделирования автостоянки, чтобы смоделировать, как правильное размещение струйного вентилятора может помочь снизить концентрацию CO без необходимости сложной системы воздуховодов.

Для этого тематического исследования мы будем использовать проект из библиотеки SimScale Simulations — скопируйте его бесплатно и используйте для собственного анализа: Удаление загрязняющих веществ из гаража.Целью этого проекта является оценка эффективности вентиляции в подземном гараже и проверка того, что система вентиляции с струйным вентилятором приводит к достаточному снижению уровня концентрации CO.

Моделируются две конфигурации системы вентиляции гаража:

Без струйных вентиляторов (только открытие приточного и вытяжного вентиляторов)
Со струйными вентиляторами

Система вентиляции подземного гаража

Моделирование CFD выполняется для изучения распределения скорости и концентрации CO для двух сценариев с использованием приведенных ниже параметров моделирования.3) 23642 Общее количество припаркованных автомобилей 200 % движущихся автомобилей (въезд/выезд из гаража в часы пик – наихудший сценарий) 40 Общее количество движущихся автомобилей 80 Коэффициент выбросов CO на транспортное средство (мг/с) 8.3-с) 2.77E-08

Результаты моделирования CFD

Концентрация CO в частях на миллион на высоте 1,8 м

Результаты моделирования визуализируют модели концентрации CO для обеих конструкций системы вентиляции гаража, четко показывая несколько больших «мертвых зон» в первой конфигурации без струйных вентиляторов. Изображения постобработки ниже дополнительно выделяют области с концентрацией CO более 60 частей на миллион в первом дизайне, которые были удалены с помощью размещения струйного вентилятора.

Области с концентрацией CO > 60 млн./млн Контуры скорости на высоте струйных вентиляторов

Чтобы представить эти результаты в цифрах, включение струйных вентиляторов в систему вентиляции гаража может снизить максимальную концентрацию CO на 55,1%! Это в дополнение к улучшению скорости воздуха и общего качества воздуха в гараже.

Выводы

Приведенный выше случай был всего лишь простым примером того, как облачное моделирование CFD может помочь инженерам-проектировщикам ОВиК легко тестировать любые изменения конструкции, не выходя из веб-браузера.Моделирование заняло всего пять часов ручного труда и восемь часов вычислительного времени, что позволило нам виртуально исследовать работу системы вентиляции гаража и обеспечить адекватное движение воздуха.

До недавнего времени только инженеры с большим опытом численного анализа и большим бюджетом могли в полной мере воспользоваться инструментами моделирования CFD. Однако с появлением гибких облачных решений он стал отраслевым стандартом. Чтобы увидеть платформу SimScale в действии и узнать больше о настройке типичного моделирования удаления загрязняющих веществ с помощью облачного программного обеспечения CFD, посмотрите запись вебинара ниже:

Ссылки

http://inteccontrols.com/whitepapers/CO_Parking_Garage_Design_Guidelines.pdf
http://www.honeywellanalytics.com/~/media/honeywell-analytics/documents/english/apn069_parkinggarage_web_1-8-15.pdf www
http://www.honeywellanalytics.com/~/media/honeywell-analytics/documents/english/apn069_parkinggarage_web_1-8-15.pdf mobilecaulibationservices.com/Ventilation_for_enclosed_parking_garages.pdf

Оценка стратегий управления вентиляцией в подземных гаражах

Абдель-Рахман А.А. (1998). О выбросах двигателей внутреннего сгорания: обзор. Международный журнал энергетических исследований , 22: 483–513.

Артикул

Google Scholar

ACGIH (1998). Промышленная вентиляция: Руководство по рекомендуемой практике, 23-е изд. Американская конференция государственных промышленных гигиенистов.

Аминян Дж., Маерефат М., Хейдаринеджад Г. (2018a). Новый упрощенный метод снижения загрязнения в подземных закрытых автостоянках. Инженерные исследования и технологии строительных услуг , 39: 590–608.

Артикул

Google Scholar

Аминян Дж., Маерефат М., Хейдаринежад Г. (2018b). Усиление удаления загрязняющих веществ в подземных закрытых автостоянках за счет пересмотра высоты вытяжных отверстий. Туннельные и подземные космические технологии , 77: 305–313.

Артикул

Google Scholar

АШРАЭ (2008 г.). Справочник ASHRAE — Системы и оборудование HVAC.Атланта, Джорджия, США: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.

Google Scholar

АШРАЭ (2011). Справочник АШРАЭ. Приложения HVAC: Глава 15: Закрытые транспортные средства. Атланта, Джорджия, США: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.

Google Scholar

АШРАЭ (2017). ASHRAE Справочник по основам.Атланта, Джорджия, США: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.

Google Scholar

АШРАЭ (2019). Стандарт 62.1-2019 «Вентиляция для обеспечения приемлемого качества воздуха в помещениях». Атланта, Джорджия, США: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.

Google Scholar

Аяри А.М., Грот Д.А., Крарти М. (2000). Полевая оценка работы систем вентиляции в закрытых гаражах. ASHRAE Transactions , 106(1): 228–237.

Google Scholar

Белачиц П., Щотка А., Вудберн Дж. (2013). Обзор выбросов при холодном пуске от двигателей с искровым зажиганием и воспламенением от сжатия с непосредственным впрыском легковых автомобилей при низких температурах окружающей среды. Двигатели внутреннего сгорания , 154(3): 96–103.

Google Scholar

CARB (1997).Методика расчета и уточнения выбросов при холодном и горячем пуске. Доступно по адресу https://ww3.arb.ca.gov/msei/onroad/downloads/pubs/starts.pdf

CARB (2017a). Обновление Калифорнийского реестра выбросов от мобильных источников на дорогах. Семинар EMFAC2017. Доступно по адресу https://www.arb.ca.gov/msei/downloads/emfac2017_workshop_june_1_2017_final.pdf

CARB (2017b). Руководство пользователя EMFAC2017. Отдел анализа мобильных источников Калифорнийского совета по воздушным ресурсам. Доступно на https://www.arb.ca.gov/msei/downloads/emfac2017_users_guide_final.pdf

Чан М.Ю., Бернетт Дж., Чоу В.К. (1998). Использование энергии для систем вентиляции в подземных автостоянках. Строительство и окружающая среда , 33: 303–314.

Артикул

Google Scholar

Чан М.Ю., Чоу В.К. (2004). Система вентиляции автостоянки: оценка эффективности. Строительство и окружающая среда , 39: 635–643.

Артикул

Google Scholar

Чо Х.Дж., Чон В. (2013).Энергосберегающие возможности вентиляции с регулированием по потребности на основе данных о загруженности подземных паркингов в режиме реального времени. В: Труды строительных решений для архитектурного проектирования (AEI 2013).

Дадхич М., Кумар Джайн С., Шарма В., Кумар Шарма С., Агарвал Д. (2015). Усталость (FEA) и модальный анализ центробежного вентилятора. Международный журнал последних достижений в области машиностроения , 4 (2): 77–91.

Артикул

Google Scholar

Деметриу Д.В., Халифа Х.Е. (2009 г.).Оценка распределенных систем контроля окружающей среды для улучшения качества воздуха в помещении и снижения энергопотребления в офисных зданиях. Моделирование здания , 2: 197–214.

Артикул

Google Scholar

Dols WS, Polidoro BJ (2015). Руководство пользователя CONTAM и программная документация. Техническое примечание NIST 1887. Гейтерсбург, Мэриленд, США: Национальный институт стандартов и технологий.

Долс В.С., Эммерих С.Дж., Полидоро Б.Дж. (2016).Объединение программного обеспечения CONTAM для многозонного воздушного потока и переноса загрязняющих веществ с EnergyPlus с использованием совместного моделирования. Моделирование здания , 9: 469–479.

Артикул

Google Scholar

Дучи А., Папаконстантину К., Чалулаку А., Маркатос Н. (2004). Численный подход к дисперсии концентрации угарного газа в закрытом гараже. Строительство и окружающая среда , 39: 1043–1048.

Артикул

Google Scholar

Эммерих С.Дж., Долс В.С. (2016).Проверка модели переноса угарного газа за счет работы портативного электрогенератора в пристроенном гараже. Journal of Building Performance Simulation , 9: 397–410.

Артикул

Google Scholar

Эммерих С.Дж., Полидоро Б.Дж., Долс В.С. (2016). Моделирование воздействия угарного газа в жилом помещении из-за работы генератора в закрытых помещениях. Техническое примечание NIST 1925. Гейтерсбург, Мэриленд, США: Национальный институт стандартов и технологий.

Книга

Google Scholar

Агентство по охране окружающей среды (2000 г.). Критерии качества воздуха для угарного газа (EPA 600/P-99/001F). Агентство по охране окружающей среды США.

Агентство по охране окружающей среды (2015 г.). Показатели выбросов выхлопных газов для легковых дорожных транспортных средств в MOVES2014 (EPA-420-R-15-005). Агентство по охране окружающей среды США.

Агентство по охране окружающей среды (2019 г.). Национальные стандарты качества окружающего воздуха (NAAQS). Критерии загрязнителей воздуха. Агентство по охране окружающей среды США.Доступно по адресу https://www.epa.gov/criteria-air-pollutants/naaqs-table

Gao HO, Johnson LS (2009). Методы анализа данных о времени выдержки транспортного средства. Transportation Research Part A: Policy and Practice , 43: 744–754.

Google Scholar

Хиль-Лопес Т., Санчес-Санчес А., Хименес-Молина С. (2014). Энергетический, экологический и экономический анализ системы вентиляции закрытых гаражей: несоответствие действующим нормативам. Applied Energy , 113: 622–630.

Артикул

Google Scholar

Гайо Г., Шерман М.Х., Уокер И.С. (2018). Умная вентиляция и показатели качества воздуха в жилых домах: обзор. Энергетика и здания , 165: 416–430.

Артикул

Google Scholar

Хесараки А., Холмберг С. (2015). Вентиляция по потребности в новых жилых домах: Влияние на качество воздуха в помещении и экономию энергии. Внутренняя и искусственная среда , 24: 162–173.

Артикул

Google Scholar

Хонг Т., Фиск В.Дж. (2010). Оценка потенциала энергосбережения за счет использования регулируемой по потребности вентиляции в обычных офисных помещениях в Калифорнии. Моделирование здания , 3: 117–124.

Артикул

Google Scholar

МТП (2015 г.). Международный механический кодекс (IMC).Международный совет по кодексам (ICC).

Крарти М., Аяри А., Грот Д. (1998). ASHRAE 945-RP: Оценка требований к системам вентиляции с фиксированной и переменной скоростью для закрытых парковок. Атланта, Джорджия, США: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.

Google Scholar

Крарти М., Аяри А. (2003). CFD-анализ производительности системы вентиляции закрытых гаражей. ASHRAE Transactions , 109(2): 455–469.

Google Scholar

Лаверж Дж., Ван ден Босше Н., Хейманс Н., Янсенс А. (2011). Потенциал энергосбережения и влияние на качество воздуха в помещении стратегий вентиляции жилых помещений с регулируемой потребностью. Строительство и окружающая среда , 46: 1497–1503.

Артикул

Google Scholar

Лю З., Инь Х., Ма С., Джин Г., Гао Дж., Дин В. (2019).Оценка на месте изменений концентраций PM2,5, PM10, CO2 и TVOC в подземных гаражах с естественной вентиляцией в зависимости от интенсивности движения. Загрязнение окружающей среды , 247: 626–637.

Артикул

Google Scholar

Лоренц Ф. (1982). Расчет требований к вентиляции в случае периодического загрязнения: применение в закрытых гаражах. Environment International , 8: 515–524.

Артикул

Google Scholar

Лу Т., Лю С., Вильянен М. (2011). Новая и динамичная стратегия вентиляции с регулированием по потребности для контроля выбросов CO2 и энергосбережения в зданиях. Энергетика и здания , 43: 2499–2508.

Артикул

Google Scholar

Марр Л.С., Моррисон Г.К., Назарофф В.В., Харли Р.А. (1998). Снижение риска несчастного случая из-за отравления угарным газом, связанного с транспортным средством. Журнал Ассоциации управления воздухом и отходами , 48: 899–906.

Артикул

Google Scholar

РЭШ (2020). Передатчики RS-485 угарного газа (CO) серии NES 200. Доступно по адресу https://www.nagleenergy.com/wp-content/uploads/2015/02/Product-Specifications-%E2%80%93-NES-200-CO-Modbus.pdf

OSHA (2012 г.) . Информационный бюллетень OSHA: отравление угарным газом. Управление по охране труда.Доступно по адресу https://www.osha.gov/OshDoc/data_General_Facts/carbonmonoxide-factsheet.pdf

PG&E (2020a). Каталог скидок для бизнеса. Тихоокеанская газовая и электрическая компания. Доступно по адресу https://www.pge.com/pge_global/common/pdfs/save-energy-money/business-solutions-and-rebates/product-rebates/business-rebate-catalog.pdf

PG&E (2020b ). Pacific Gas and Electric Company: Electric Schedule A-1 Small General Service. Доступно по адресу https://www.pge.com/tariffs/assets/pdf/tariffbook/ELEC_SCHEDS_A-1.pdf

Ци Д., Ван Л., Змеряну Р. (2015). Моделирование движения дыма в шахтах при пожарах в высотных зданиях с помощью многозонной программы воздушного потока и энергосети. ASHRAE Транзакции , 121 (2): 242–251.

Google Scholar

Раздел 24 (2013). Калифорнийский свод правил, раздел 24: Раздел 120.6(c), часть 6: Обязательные требования к закрытым гаражам. Калифорнийская энергетическая комиссия. https://ww2.energy.ca.gov/2012publications/CEC-400-2012-004/CEC-400-2012-004-CMF-REV2.pdf

Wang L, Emmerich SJ, Lin C-D (2014). Изучение влияния рабочего расстояния переносных генераторов на открытом воздухе при различных погодных условиях. Внутренняя и искусственная среда , 23: 1092–1105.

Артикул

Google Scholar

Чжао И, Сун С, Ван И, Чжао Дж, Чжу К (2017). Сезонные модели ПМ ₁₀ , ПМ _2.5 и PM _1,0 концентрации в жилом подземном гараже с естественной вентиляцией. Строительство и окружающая среда , 124: 294–314.

Артикул

Google Scholar

Чжао И, Ван И, Чжу К, Чжао Дж (2018). Сезонные колебания и уровни воздействия угарного газа на естественно вентилируемой жилой подземной автостоянке. Наука и технологии для искусственной среды , 24: 73–82.

Артикул

Google Scholar

Системы управления вентиляцией: повышение энергоэффективности и прибыльности вашего гаража

Хотите узнать, как установка систем управления вентиляцией может повысить эффективность и прибыльность вашего гаража? У нас есть внутреннее представление о роли, которую эти системы играют в максимальном повышении эффективности работы парковки, что лучше для вашей прибыли, ваших клиентов и окружающей среды.

Транспортные средства с двигателями внутреннего сгорания производят вредные для здоровья человека выбросы, которые необходимо снижать с помощью естественной или механической вентиляции. Parksmart предоставляет владельцам и операторам парковок план использования энергосберегающих систем управления вентиляцией, которые помогают значительно снизить потребление энергии в закрытых парковках при сохранении или превышении существующих стандартов качества воздуха в гаражах.

Узнайте, как модернизация вашей вентиляционной системы может повысить энергоэффективность вашего гаража и обеспечить высокую рентабельность инвестиций, из ответов на вопросы Фрэнка Нэгла из Nagle Energy Solutions (NES).

1. Со всеми приоритетами, которые владельцы гаражей должны решать, почему они должны уделять время системе вентиляции своего гаража?

Иначе дорого обходиться. NES накопила данные измерений и верификации за 10 с лишним лет, отражающие, что примерно две трети счетов за электроэнергию для закрытого гаража без контроля вентиляции приходится на затраты на вентиляцию. Обычно большая система вентиляции гаража потребляет до 350 000 кВтч в год. Если ставка коммунальных услуг равна 0 долл.15/кВтч, это означает, что владелец гаража может напрасно тратить 50 000 долларов в год на вентиляцию своего гаража, не говоря уже о плате за пиковый спрос на кВт.

2. Как усовершенствование системы вентиляции может помочь повысить энергоэффективность гаража?

Технология управления вентиляцией гаража совершила качественный скачок за последние 10 лет, объединившись с более строгими государственными стандартами, чтобы предложить владельцам/операторам гаражей средства для максимизации эффективности работы и минимизации энергопотребления.

Я часто сталкиваюсь с гаражами, в которых есть возможность снизить потребление энергии на 85-95 процентов за счет установки средств управления вентиляцией, при этом двигатели вентиляторов гаража работают непрерывно.Используя приведенный выше пример, это означает, что ваше потребление кВтч только что упало с 350 000 кВтч в год до менее чем 25 000 кВтч в год, а ваш ежегодный счет за электроэнергию в размере 50 000 долларов США теперь составляет примерно 4000 долларов США, в зависимости от выбранной вами системы управления.

3. Что предлагают владельцам гаражей новейшие вентиляционные технологии?

Новые технологии позволяют владельцам гаражей соблюдать новые, более строгие требования к непрерывной вентиляции во время работы гаража без бремени дополнительных затрат на электроэнергию.В большинстве случаев, после учета первоначальных затрат на установку, затраты на электроэнергию будут значительно снижены. И это постоянная экономия средств, а не разовая вещь. Когда владельцы и операторы парковок сосредотачиваются на модернизации своих вентиляционных систем, они работают над обеспечением здоровья и безопасности тех, кто работает в гараже, и тех, кто может жить или работать над ним.

4. Почему новейшие технологии выгодны как для владельца/оператора гаража, так и для окружающей среды?

В большинстве случаев окупаемость инвестиций и экономия энергии феноменальны.Одним из примеров является гараж в северной Калифорнии с механической системой вентиляции, приводимой в действие в общей сложности 20 вентиляторными двигателями общей мощностью 100 лошадиных сил. Согласно кодексу, эти вентиляторы должны работать круглосуточно и без выходных. Без средств управления вентиляцией двигатели вентиляторов будут потреблять 527 000 кВт·ч в год, при этом соответствующая пиковая потребность превышает 60 кВт. Стоимость коммунальных услуг гаража составляет 0,205 долл. США/кВтч. Это соответствует затратам на вентиляцию более 108 000 долларов в год.

Но при наличии системы вентиляции с регулированием по потребности с «переменным потоком» потребление энергии было значительно снижено.Годовое потребление гаража сейчас составляет всего 26 300 кВтч, а пиковое потребление составляет 1,5 кВт. Это снижение на 97,4 процента. Эксплуатационные расходы также на 97,4% меньше. Расходы на вентиляцию теперь составляют всего 5400 долларов в год или 450 долларов в месяц против 9000 долларов в месяц. После инвестиций в установку в размере 117 200 долларов чистая приведенная стоимость проекта (NPV) составляет 1,18 миллиона долларов. Кроме того, система окупилась всего за 13,7 месяца, не считая региональной скидки на коммунальные услуги.

5. Какие типичные инвестиции должен сделать владелец гаража, чтобы модернизировать свою систему? Каков срок окупаемости?

Зависит от размера гаража.Во все большем числе штатов требуется устанавливать один датчик газа (угарного газа и, где это применимо, двуокиси азота) на каждые 5000 квадратных футов. Для гаража площадью 300 000 квадратных футов потребуется 60 датчиков, а также стоимость контроллера и частотно-регулируемых приводов (VFD). Затраты на монтажные работы также должны учитываться в уравнении. Полная стоимость гаража малого и среднего размера может варьироваться от 18 000 до 60 000 долларов. Для больших гаражей с несколькими двигателями вентиляторов стоимость может составлять от 75 000 до 100 000 долларов.Однако легко упустить из виду сэкономленную энергию. Большинство модернизаций окупаются за 24 месяца или меньше. Большой гараж или маленький, ценность техники неизбежна.

Узнайте больше о сертификации Parksmart

Как сохранить прохладу в гараже

31 Май Как сохранить прохладу в гараже

Опубликовано в 06:16
в Советы
WAHL Отопление и охлаждение

Для всех разнорабочих и мастериц гараж — это место, где можно хранить все свои инструменты, работать над проектами и просто уединяться, чтобы немного побыть наедине с собой.Однако с наступлением лета ваш гараж может превратиться в душное помещение, в котором вы едва сможете дышать.

К счастью, есть несколько вещей, которые вы можете сделать, чтобы в вашем гараже было прохладно и комфортно все лето.

Обеспечить естественную вентиляцию

Если в вашем гараже есть окна, взломайте несколько из них, пока вы находитесь в гараже, и даже когда вас там нет, если вы чувствуете себя в безопасности. Вы также можете открыть дверь гаража на несколько дюймов, чтобы обеспечить естественный приток воздуха.

Установка вентилятора

Следующим шагом, который вы можете предпринять, чтобы улучшить вентиляцию гаража, является установка потолочного вентилятора. Обратите внимание, мы сказали «улучшить поток воздуха», а не охладить комнату. Потолочные вентиляторы перемещают воздух, чтобы в комнате не было душно, но на самом деле они не охлаждают воздух. Тем не менее, потолочные вентиляторы могут помочь сделать ваш гараж более сносным.

Обновите изоляцию

Хорошая изоляция может помочь сохранить холодный воздух в вашем гараже и не дать горячему воздуху проникнуть в него. Чем хуже состояние вашей текущей изоляции, тем больше воздуха (горячего и холодного) может проходить между стенами вашего гаража, создавая неудобное пространство.

Добавить AC

Если в вашем гараже по-прежнему невыносимо жарко, было бы неплохо добавить в помещение кондиционер. Бесканальные блоки переменного тока — отличный вариант для охлаждения вашего гаража, поскольку они легко устанавливаются и требуют лишь небольшого отверстия в стене для прокладки линии хладагента.

Когда вы будете готовы повысить уровень комфорта в своем гараже, специалисты компании Wahl Family по отоплению, охлаждению и сантехнике готовы помочь вам выбрать устройство, которое наилучшим образом соответствует вашим потребностям в охлаждении.Позвоните нам сегодня, чтобы запланировать услугу!

Освещение и вентиляция – правила и нормы

Знаете ли вы, что существуют строительные нормы и правила, определяющие, сколько естественного света и естественной вентиляции должно присутствовать в каждой комнате дома? Прежде чем ваш строительный отдел одобрит дом или пристройку или даже замену окон, должны быть соблюдены определенные правила освещения и вентиляции. Туалеты, ванные комнаты, коридоры и гаражи не подпадают под действие этих правил.

Вот правила:

Для естественного освещения

1) В данной комнате должно быть окно или стеклянная дверь размером не менее десяти процентов площади пола комнаты. Итак, если ширина комнаты 10 футов на 12 футов в длину, то площадь комнаты будет 120 квадратных футов, а минимальный размер окна в этой комнате должен быть 12 квадратных футов. Окно размером три фута на четыре фута обеспечит комнату естественным освещением площадью 12 квадратных футов — опять же, необходимый минимум.Довольно просто на самом деле. На каждые 10 футов площади пола вам нужен один фут площади естественного освещения.

Для вентиляции

2) Продумать вентиляцию намного проще. Естественная вентиляция должна составлять 5 процентов от площади пола или ровно половину требуемой площади естественного освещения. В нашем примере с естественным освещением выше окно также соответствовало бы минимальной естественной вентиляции, если бы половина его была работоспособна.
Несмотря на то, что они рассматриваются как отдельные вопросы, вы можете видеть, что естественное освещение и естественная вентиляция на самом деле имеют очень специфические отношения друг к другу, поскольку речь идет о правилах расчета. Необходимое количество света буквально вдвое больше, чем при естественной вентиляции. Или, другими словами, количество необходимой естественной вентиляции ровно вдвое меньше, чем необходимого естественного освещения. Будь по-своему.

Почему это так важно? Простой естественный свет снижает потребность в искусственном освещении и, следовательно, может экономить энергию. Зимой согревающие солнечные лучи могут сократить расходы на отопление. Что касается вентиляции, имейте в виду, что дыхание матушки-природы уменьшает появление плесени и плесени.И если вы не живете в центре Лос-Анджелеса, наружный воздух обычно весьма лечебный (много кислорода) и освежающий.

Нет, требуемое окно не обязательно должно находиться в одной и той же комнате. Например: допустим, нам нужна раздвижная стеклянная дверь или окно в семейной комнате, чтобы обеспечить необходимый свет и вентиляцию как для семейной комнаты, так и для кухни. Когда окно или дверь в одной комнате обеспечивают освещение и вентиляцию другой комнаты, площадь обеих комнат должна рассчитываться вместе как одна, а окно или дверь должны соответствовать всей площади.Но есть только одна крошечная, маленькая заминка. Между двумя комнатами должен быть большой проход. И это не может быть просто дверной проем. Проем между двумя комнатами должен составлять не менее 50 процентов площади стены, разделяющей комнаты. Другими словами, если разделяющая стена имеет высоту 8 футов и длину 11 футов (88 квадратных футов), то отверстие в стене должно быть не менее 44 квадратных футов. Теперь вы понимаете, почему архитекторы получают так много денег. Хватит путаницы! Если у вас есть вопрос, просто отнесите детали в местный строительный отдел и спросите, что вы можете сделать, прежде чем тратить деньги, делая это неправильно.

Свет также влияет на ощущение помещения. Гигантские окна переносят снаружи внутрь. Они придают помещению ощущение величия — такого же большого, как и весь открытый воздух. Внутренние цвета согреваются внешним светом и делают комнату более уютной. Вас когда-нибудь запирали в шкафу, когда вы были ребенком? Как бы вам понравилось, если бы все комнаты в вашем доме были такими? Если вы садист — не отвечайте на этот вопрос.

Текстура тканей и дерева в доме подчеркивается естественным светом, особенно текстура стен.Естественный свет украшает весь дом — цвет и текстура определенно затрагиваются.

Минусы: Когда речь идет об окнах и стеклянных дверях, обеспечивающих освещение и вентиляцию, существует минимум. Это смущает тот факт, что когда речь идет об энергоэффективности и стекле, есть максимумы. Это совсем другая колонка. Достаточно сказать, что когда дело доходит до света и вентиляции, существуют минимальные значения, о которых мы говорили, но когда дело доходит до окон, существует столько же правил относительно максимально допустимого количества.

Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Виды вентиляционных систем

Без расчета никуда

Условия для правильного функционирования приточной и вытяжной системы

Обустройство комбинированной вентиляции

вытяжка своими руками в погребе или в подвале, как правильно сделать, естественная и принудительная, схемы и расчеты

Особенности

Виды

Как это работает?

Из чего можно оборудовать?

Подготовка чертежей

Часто задаваемые вопросы

Как устроить в помещении гаража камеру для покраски автомобиля?

Как оборудовать гараж для сварки?

Зимнее время года: открывать или закрывать гаражные ворота?

Полезные советы и рекомендации

Вентиляция в гараже — как правильно сделать вентиляцию в гараже своими руками

Зачем нужна вентиляция в гараже

Принципы работы вентиляции

Естественная вентиляция

Принудительная вентиляция

Комбинированный вариант

Видео описание

Вентиляция гаража под домом

Что делать, если имеется металлический гараж

Гараж с подземной частью

Нужно ли покупать принудительную вентиляцию

Видео описание

Заключение

Вытяжка в гараже: учимся делать качественную вентиляцию

Можно ли оставить гараж без вытяжки?

Схемы вентиляции в гараже

Механическая вытяжка: делаем самостоятельно

Делаем в гаражном помещении естественную вентиляцию

Принудительная вентиляция

Комбинированная вентиляция: делаем в гараже эффективную вытяжку

Вытяжка в подвале гаража

Вентиляция над покрасочной зоной

Видео: больше полезной информации о вытяжке в гараже

Схема вентиляции гаража

Какие схемы вентиляции гаража существуют?

Естественная вентиляция гаража

Комбинированная схема вентиляции гаража

Естественная вентиляция в гараже. Способы, виды | Autoznania.ru — автоблог

способы организации, показатели и нормы

Зачем нужна вентиляция в гаражном помещении

Как должна быть организована правильная вентиляция гаража

Естественная вентиляция

Принудительная вентиляция

Солнечная энергия для вентиляции гаража

9 различных способов проветрить гараж — Вентиляция гаража — Системы водоснабжения, вентиляции и вентиляции для всего дома

Вентилятор потолка гаража

Естественная вентиляция животноводческих помещений

Университет Пердью

Совместная служба поддержки

Уэст-Лафайет, IN 47907

Дон Д.

Содержание

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

Преимущества

Недостатки

ГДЕ ИСПОЛЬЗОВАТЬ ЕСТЕСТВЕННУЮ ВЕНТИЛЯЦИЮ

ПРИНЦИПЫ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

РЕКОМЕНДАЦИИ ПО МЕСТОПОЛОЖЕНИЮ ЗДАНИЯ

Ориентация здания

Разделительное расстояние

РАЗМЕРЫ И КОНСТРУКЦИЯ ВЕНТИЛЯЦИОННОГО ОТВЕРСТИЯ*

Таблица 1. Рекомендуемые размеры вентиляционных отверстий для естественной вентиляции Жилье для разного скота.

Размеры отверстий для зимы

Размеры отверстий для лета

Вентиляционная конструкция конька

Рисунок 6. Некоторые коммерческие коньковые вентиляторы имеют выступы для предотвращения задувание дождя и снега.

Дизайн вентиляционных створок

Вентиляционная конструкция боковой стенки

ДРУГИЕ СООБРАЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ СИСТЕМЫ

Таблица 2. Рекомендуемая высота стены по отношению к ширине здания для Мясной и молочный корпус.

УПРАВЛЕНИЕ ПРИРОДНЫМИ СИСТЕМАМИ И ЭКСПЛУАТАЦИЯ

Автоматическое или ручное управление вентиляцией

Рис. 9. Двери-бабочки с нижним креплением тросов открываются полностью горизонтальная позиция.

Примеры схем регулировки вентиляции

Таблица 1. Рекомендуемые размеры вентиляционных отверстий для естественной вентиляции
Жилье для разного скота.

Рисунок 6. Некоторые коммерческие коньковые вентиляторы имеют выступы для предотвращения
задувание дождя и снега.

Таблица 2. Рекомендуемая высота стены по отношению к ширине здания для
Мясной и молочный корпус.

Рис. 9. Двери-бабочки с нижним креплением тросов открываются полностью
горизонтальная позиция.

Рисунок 10. Желаемая схема воздушного потока в модифицированном открытом
здание с односкатной крышей для (A) холодной погоды, (B) мягкой погоды и (C)
жаркая погода.

Рисунок 12. Наведение курсора на перегородки пера помогает предотвратить сквозняки в
здания с естественной вентиляцией.
