Как правильно укладывать фбс блоки видео: Как правильно укладывается фундамент из блоков ФБС – ЖБИ России

технология по шагам, возможные ошибки

Строительные блоки ФБС представляют собой прямоугольные бетонные заготовки, используемые для быстрого возведения стен, фундаментов, цокольных участков. Их легко укладывать благодаря простой геометрической форме, в сравнении с заливкой раствором трудоемкость процесса минимальная, дополнительным преимуществом служит независимость монтажа от времени года. Прочность и надежность армированных блоков позволяют сделать долговечное и устойчивое к механическим нагрузкам основание.

Применение ФБС является проверенной строительной технологией, благодаря заводским испытаниям качества, заготовки не имеют дефектов и не подвержены перепадам температур. К недостаткам относят необходимость в аренде подъемной техники, высокие требования к гидроизоляции и риск проседания участков конструкции (минимальный при соблюдении строительных нормативов). Для работы не требуются специальные навыки, но желательно изучить видео-инструкции на тему: как правильно укладывать блоки своими руками и провести расчет.

Оглавление:

1. Определение характеристик кладки
2. Инструкция по возведению
3. Укладка мелкозаглубленного основания
4. Что говорят специалисты?

Вычисление параметров кладки

Глубина конструкции зависит от характеристик грунта и ожидаемой нагрузки. В среднем для возведения основания укладывают от 2 до 5 рядов ФБС (до 2,5 м). Использование мелкозаглубленного ленточного фундамента (в 1 блок) допускается только при строительстве подсобных помещений, гаражей или бани.

В этом случае кладка является выступающей частью цоколя. Расчет нужного количества блоков сделать легко, благодаря их стандартным габаритам (длина и ширина бывают разными, в отличие от высоты — 58 см). После вычисления объема кладки полученное значение делят на параметры одной заготовки и получают их искомое число.

Основные этапы

Стандартная пошаговая инструкция по укладке ленточного фундамента включает:

• Подготовительные работы: разметку, копание траншеи.
• Укладку и трамбовку песчаной подушки.
• Обустройство основы: монтаж широких плит ФБС или монолитная бетонная стяжка.
• Укладку фундаментных блоков.
• Гидроизоляцию и при необходимости — утепление.

Возведение столбчатого фундамента из ФБС почти ничем не отличается, за исключением заливки битумной мастики под сваи или тумбы вместо монолита из бетона. Условно все работы можно разделить на два этапа: подготовительный и непосредственно укладку блоков. Схему размещения важно сделать заранее, заполнение щелей кирпичом или бетоном допускается, но это приводит к снижению прочности конструкции. После определения и разметки главных осей, в нужные точки вбивается жесткая арматура, которая проверяется по мере разрытия траншеи на отклонение по вертикали отвесами.

Подушка под основание стандартная: не менее 10 см щебня и 5 песка (для глинистых грунтов она трехслойная, до 60 см, крупнофракционный наполнитель засыпается в качестве среднего слоя). Обязательным условием грамотной подготовки подушки является обильное увлажнение и трамбовка. Стены траншей, вырытых в сыпучих грунтах, нуждаются в защите от осыпания. Далее, на уплотненный песок заливается тонкий слой бетона (2–3 см), выжидается определенный промежуток времени до минимального набора прочности. В виде альтернативы цементной стяжке под фундаментные строительные блоки может использоваться кладочная сетка. Укладывать первый ряд разрешается только после высыхания подушки и бетонной прослойки.

Особенности технологии

Вначале формируется основание: размещаются более широкие плиты (специально приобретенные плоские или просто перевернутые). Укладывать ФБС начинают с угла и отмеченных арматурой осей. Для скрепления используется качественный цементно-песчаный раствор средней густоты или строительный клей (последний вариант предпочтительнее, но обойдется дороже). Обмазываются все без исключения щели и места соприкосновения, включая вертикальные швы, проверяется горизонтальность уровня. Свободное пространство (если оно остается) заполняется кирпичом или бетоном. Исключение составляют промежутки для труб и коммуникаций, желательно продумать их схему размещения без повреждения стеновых фундаментных блоков.

Каждый последующий ряд необходимо укладывать со смещением, по принципу кирпичной кладки. То есть вертикальный шов верхнего блока располагается строго посредине нижнего, для угловых элементов используется метод перехлеста. Толщина цементного раствора между рядами составляет 1,5 см, при недостаточной перевязке проводится армирование сеткой или прутьями.

Также рекомендуется сделать усиление фундамента из блоков металлом при строительстве на пучинистом грунте. По аналогии с первым рядом каждый последующий проверяется на отклонение уровня по горизонтали и вертикали, все пустоты заполняются раствором (последнее является важнейшим нюансом технологии).

В некоторых случаях разрешается строительство прерывистого основания (при подходящих условиях грунта, облегченной кладке и отсутствии подвала). Но максимально допустимый промежуток между ФБС не должен превышать 70 см. Такой вариант позволяет экономить до 20 % стройматериалов, но его нельзя применять при строительстве здания с числом этажей больше 2.

В идеале выбирают длинные блоки, подходящие по схеме фундамента. После застывания раствора приступают к гидроизоляционным работам, в данном случае обмазочным, верхний ряд закрывается рубероидом. При интенсивном промерзании грунта требуется дополнительное утепление основания, чаще всего пенопластом или экструдированным пенополистиролом, приступать к возведению стен разрешается через 1 месяц.

Как правильно укладывать однорядную конструкцию?

Для легких построек достаточно простого мелкозаглубленного фундамента из ФБС, но при риске смещения (в условиях пучинистого грунта) следует сделать его усиление. С этой целью траншея углубляется на 40 см, на дно засыпается подушка в 30 см из щебня твердых пород и песка. Затем делается заливка бетонной стяжки, толщиной не менее 10 см, с армированием.

Укладывать фундаментные блоки допускается только после застывания раствора, сбоку они обмазываются битумом, сверху проводится монтаж еще одного бетонного монолита с армирующим каркасом. Обязательным условием при строительстве однорядного основания является утепление отмостки.

Распространенные ошибки:

• Покупка у непроверенного производителя.
• Отсутствие обмазочной гидроизоляции.
• Строительство прерывистого фундамента в зданиях с подвалом.
• Возведение конструкции без учета будущих коммуникаций.

Советы и рекомендации

Основное преимущество ФБС связано с высокой скоростью строительства фундамента, использование максимально длинных блоков считается оптимальным (до 2,38 м). В этом случае конструкция становится более монолитной и сокращается время задействования дорогой подъемной техники.

Уплотнять фундамент следует поэтапно, для засыпки хорошо подходит речной песок, каждый слой рекомендуют смачивать и утрамбовывать. На пучинистых грунтах нецелесообразно углублять конструкцию, но всячески усиливают ее теплоизоляционные свойства (путем армирования, утепления основания и отмостки).

Устройство фундамента из блоков фбс. Технология монтажа фундамента из блоков ФБС

Вам не придется переживать по поводу прочности фундамента, если он возведен из блоков ФБС. Пусть такая основа дома обойдется вам дороже, зато будьте уверены: если и возникнут какие-то проблемы, то уж точно не из-за фундамента.

Плюсы и минусы фундамента из блоков ФБС

Если исходить из того, что главное требование к фундаменту — его надежность, то фундамент из блоков ФБС удовлетворяет это условие на 100%, а кроме того:

• этому фундаменту не страшны ни высокие температуры, ни низкие. Его монтаж возможен невзирая на время года;
• для фундамента из блоков ФБС подойдет любая почва,  если только на участке она не аномально рассыпчатая;
• возводится быстро;
• не нужна опалубка;
• устройство его под силу не только специалистам, сделаете его и вы сами, конечно, не без помощников.

К недостаткам фундамента такого типа можно отнести:

• то, что по жесткости он уступает монолитному;
• для его монтажа требуется кран, эксплуатация которого обходится дорого.

Немного математики

Предшествует строительству фундамента из блоков ФБС расчет. Для того чтобы его выполнить нужны геологические изыскания хоть в минимальном объеме. Далее:

• если грунт твердый, то фундамент устраивают на глубине равной сумме высот двух блоков. Стандартный блок имеет высоту 600 мм, значит, заглубляем на 1,2 м;
• если в вашей местности грунт промерзает на 1,8 м, то траншея нужна глубиной в 1,8 + 0,25 =2,05 м;
• ширина будет подбираться в соответствии с соответствующим параметром ФБС, да еще 0,2 м для устройства гидроизоляции;
• рассчитываем, сколько блоков нам понадобится. Отталкиваемся от размеров блока и глубины траншеи. Параметры блоков выбираем из таблицы:

• зная размеры блоков, нарисуйте на бумаге, как они уложатся в траншею. Для этой же цели можно использовать и компьютерную программу. Так вы наглядно увидите, как выполнять их монтаж и увязку, выберите точнее нужный размер и определитесь с количеством. Здесь же обозначьте, где будут закладываться трубы под коммуникации, тогда можно взять для укладки в этих местах блоки с отверстиями, а не долбить их самостоятельно т.к. это и затратно и тяжело. Обозначение у таких блоков имеет аббревиатуру ФБВ.

Может пригодиться: если вы точно не знаете, особенностей грунта на вашем участке, поэтому не уверены в правильности выбранных параметров для рытья траншеи под фундамент из блоков ФБС, отзывы ближайших соседей, построившихся раньше вас года на 3, очень вам помогут.

Строительство фундаменты из блоков ФБС

Как и любое строительство, монтаж фундамента из блоков ФБС происходит поэтапно:

• делаем разметку места, где будет стоять дом;

• вбиваем колья и натягиваем между ними крепкую нить;
• в местах, где сходятся главные оси фундамента, вбиваем арматуру. Определяем эти точки при помощи отвеса;
• роем траншею, предварительно сняв гумусный слой. Глубина ее определяется уровнем промерзания грунта. Если будет подвал, то траншея под фундамент — это его глубина плюс высота пола в подвале;
• в готовой траншее устраиваем подушку из 0,1 м щебня и 0,05 м песка. Исключение только для грунта глинистого, там она трехслойная — сначала 0,15 м песок, затем 0,3 м щебень и опять 0,15 м песок;
• все щедро поливается водой, трамбуется;
• поверх этого слоя укладываем сантиметра 3 бетона и оставляем пока затвердеет. Бетон можно и не заливать, но тогда потребуется размещение кладочной сетки поверх подготовки из щебня и песка;
• готовим цементно-песчаный раствор не очень густой. Важно, чтобы компоненты были самой высшей марки. Для усиления прочности хорошо бы добавить жидкое стекло. Раствор можно заменить специальным клеем таким, как «БудМайстер», UDK, Seresit или Ilmax, что гораздо проще, ведь его достаточно просто развести водой, но обойдется дороже;
• монтаж блоков начинаем с углов и отмеченных арматурой точек;
• в первом ряду укладываем блоки ФБС плоские, так мы уменьшим усадку. Скрепляем их раствором, который наносим в места, где блоки соприкасаются и в пазы. Толщина слоя раствора — 10 мм. Некоторые застройщики для укладки первого ряда используют не блоки, а бетонную плиту. Проверяем горизонтальность уровнем;
• укладывая последующие ряды, используем перевязку. Этим кладка из блоков ФСБ не отличается от кирпичной: вертикальный шов, находящийся посредине нижнего блока, перекрывается элементом, уложенным сверху. Особое внимание уделяется углам. Элементы кладки там укладываются методом перехлеста, т.е., когда в ряду крайним оказывается, к примеру, правый блок, то в следующем на этом месте должен быть левый и т.д. При этом неизбежно появление щелей между блоками. Их следует просто заполнить раствором, предварительно затолкав туда осколки кирпича;

• когда будут уложены все ряды фундамента, приступим к гидроизоляции. На верхний ряд укладываем рубероид, а на его боковую поверхность наносим мастику, желательно дважды. Когда она высохнет, засыпем песок в оставшиеся между блоками и стенками траншеи, промежутки. Делаем это послойно, каждый раз утрамбовывая;
• около месяца как минимум фундамент должен выстояться и набрать прочности;
• если вы живете в местности с суровым климатом, то устроив фундамент из блоков ФБС, вам придется его утеплить. Используют для этого пенополистирол, иначе не выдержат большого мороза швы кладки.

Устройство фундамента из блоков ФБС, технология которого была описана выше, полностью применима для строительства малоэтажного, а в случае возведения многоэтажного дома, в нее вносятся некоторые коррективы, ведь на фундамент будут действовать нагрузки намного больше. На тему технологии укладки фундамента из блоков ФБС видео, отснятое одним из пользователей, будет полезно просмотреть перед тем, как приступить к работе:

Детальней о фундаменте под блоки ФБС

Устройство так называемого фундамента под блоки ФБС, предопределяет его прочность. Поэтому рассмотрим подробней несколько вариантов. Под блоки ФБС устраивают подложку в виде:

• монолитной подушки, представляющей собой армированный бетон сплошным слоем высотой от 300 мм. Слой этот по ширине больше блока. Такой фундамент относится к ленточному типу;
• сборных плит хорошо гидроизолированных. При укладке на них блоков, получается ленточный фундамент — очень прочный и долговечный;
• подушки песчано-щебневой, которую изолируют от блоков путем пропитки битумом.

Факторы, влияющие на стоимость фундамента из блоков ФБС

На стоимость фундамента из блоков ФБС  цена используемых элементов влияет существенно. Например:

• блок ФБС 9-3-6т длиной 88 см, шириной 30 см и высотой 58 см будет стоить до 1000 р.;
• блок ФБС 24-5-6т, имеющий размеры 238х50х58 см — раза в 4 дороже.

Конечно, первых блоков потребуется больше, чем вторых, но если посчитать, что для монтажа тяжелых блоков и техника нужна более мощная и подушка прочнее, то разница получается ощутимая.

Устройство фундамента из блоков ФБС столбчатого

Если в ваших планах фигурирует постройка небольшого здания, то нет смысла устраивать монолитный фундамент. Столбчатый вы возведете быстрее и обойдется он дешевле. Что нужно для этого:

• покупаем блоки ФБС специальные. Они весят всего 30 кг и имеют габариты 200х200х400 мм. Из них удобно возводить что-то наподобие квадратных тумб со стороной 400 мм;
• под столбы или тумбы выкапываем отдельные траншеи одинаковой глубины;
• насыпаем песок слоем сантиметров 15 и поверх него щебень 50 мм;
• проводим трамбование и заливаем мастику битумную;
• проверяем, чтобы дно всех ям находилось на одинаковой глубине;
• укладываем рядом два блока и соединяем их. 10 мм шов выполняем раствором из цемента и песка;
• 2 ряд и последующие укладываем из блоков, расположенных перпендикулярно первым. Следим, чтобы ряды каждого столба находились на одном уровне, для чего натягиваем между ними шнур.

Столбчатый фундамент из блоков ФБС фото, которого расположено ниже, выполнен как раз по такой схеме, как мы только что рассмотрели:

Если какие-то подробности в части устройства фундамента из блоков ФБС, интересующие вас, не затронуты в статье, то просмотрите это видео. Возможно, ответ здесь.

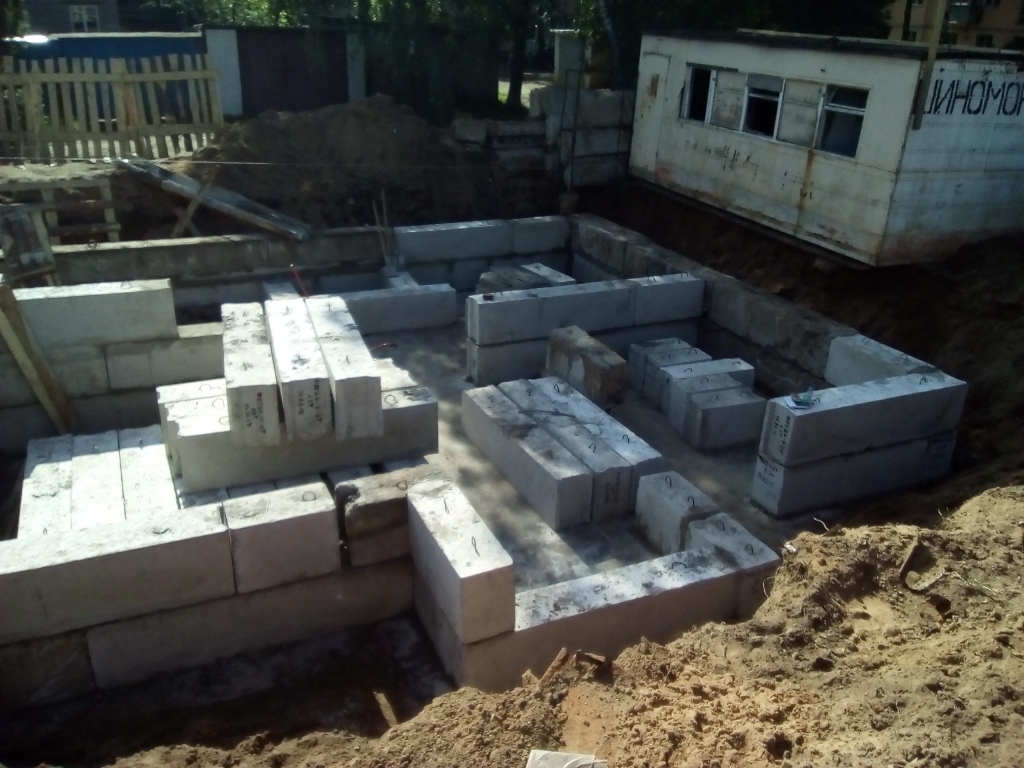

Правильный монтаж фундаментных блоков — технологическая карта

ФБС – это фундаментные блоки стен. Другое их название — блоки для постройки стен в подвалах. Практическое предназначение блоков ФБС для создания конструкций сооружений, которые имеют разное назначение и будут эксплуатироваться при частых воздействиях температуры воздуха в температурных рамках от -70°С и до +50°С.

С чего начинается работа?

ФБС – это бетонные блоки которые могут быть использованы в строительстве фундамента в разных климатических зонах и при любом типе грунта. Обычно работа начинается с отмера и разбивки осей предполагаемого фундамента. Разбивка фундамента начинается с того, что оси переносят на подготовленное основание для постройки фундамента.

Необходимо для этого:

• натянуть осевые точки по обноске;
• при помощи отвесов переносить точки пересечения этих осей на дне траншеи или котлована.

От точек, которые в итоге получились отмеряют размеры фундамента по проекту и закрепляют их при помощи штырей из металла так, чтобы шнур-причалка, который в это время натянут между ними, был не ближе а дальше на 2-3 мм до боковой грани ленты фундамента.

Начало монтажа фундамента

Монтаж фундаментных блоков начинается с укладывания их на основу. Чаще всего такой основой под фундамент может служить выравнивающий слой песка, или же, если предусмотрена проектом, то какая-то другая подложка. Подошва основания (а обычно это грунт) в траншее и котловане стараются выровнять отметкам, которые определены проектом.

На песчаных грунтах блоки фундамента необходимо укладывать непосредственно лишь на основание, которое выровненное. Если же грунты иные, то укладывают на сделанную песчаную подушку по толщине не меньше 5 – 10 см. Под основной подошвой фундамента не оставляют насыпной и разрыхлённый грунт. Длина и ширина основания из песка делается на 200—300 мм больше, чем размер самого фундамента, для того, чтобы в дальнейшем не было отвисания блоков с этой песчаной подушки.

Если же строительство фундамента будет с подвалом и ведется на сухих грунтах, то ФБС можно смонтировать непосредственно на само основание грунта, которое выравнивается песком. Такой вариант конструкции применяют также и при постройке фундамента дачного дома, который малозаглубленный даже без использования элементов фундамента в виде ленты.

Для того, чтобы увеличить несущую способность фундамента, фундаментные блоки размеры которых определяются зависимости от заранее просчитанной площади фундамента, с учетом толщины возводимых стен и перекрытий, необходимо монтировать на фундаментные подушки ФЛ, которые уложены предварительно.

Основным предназначением ФЛ является расширение подошвы фундамента (так называемое увеличение площади опоры).

Необходимо перед строповкой основательно убедиться, что находится кран от края котлована на безопасном расстоянии и что все его опоры, такие как гусеницы, аутригеры и колеса, должны быть расположены за пределами области призмы предполагаемого обрушения.

Не допускается установка фундамента на основание, которое в снегу или в воде. Монтаж необходимо начинать с установки в местах, где стены пересекаются и по углам маячных блоков. После того как маячные блоки уложены, на их грани необходимо натянуть причалку и по ней уже расположить все промежуточные.

Контроль завершающего положения блоков

В ходе монтажа причалку переносят все дальше вверх на каждый очередной ряд. Завершающее положение блоков по плану необходимо проконтролировать по осевым рискам по верхним граням фундамента с помощью отвеса или теодолита.

Отвес нужно опускать с осевых проволок, которые натягивают по обноске. Все небольшие отклонения можно устранить, если блок передвинуть стальным ломом. Верх маячных блоков необходимо проверить нивелиром, а остальных блоков — визированием по блокам, установленным ранее или по причалке.

Если случается так, что блок уложен и есть отклонения, которые превышают все допустимые нормы, его необходимо поднять краном, отвести в сторону и заново выровнять основание и только лишь после этой процедуры вновь этот блок необходимо уложить на основание. Монтаж ведут вразбежку, на подобие кирпичной кладки обязательно на цементном растворе, примерно в четыре-пять рядов по высоте.

Монтаж должен быть выполнен со всеми возможными и необходимыми перевязками всех стен как внешних так и внутренних. Блоки стен фундамента обычно кладут на раствор и ведут перевязку вертикальных швов, где глубина даной перевязки должна быть не менее 0,4 высоты блока на грунте, который малосжимаемый и не менее 0,6 высоты блока на грунте, который сильносжимаемый, просадочный или набухающий. Перевязка вертикальных швов.

Готовя постель, поверхность блоков от мусора очищают и смачивают водой, а раствор подают и разравнивают лопаткой. Укладка блоков фундамента осуществляется на раствор размером не менее 2 см. Самое лучшее качество постели получится, когда раствор разравняется по рамке рейкой, которая гарантирует горизонтальность постели и максимально зафиксирует его толщину.

Все вертикальные стыки между блоками в ходе монтажа заполняются раствором с уплотнитедлем за методом штыкования. Блоки для стен подвала нужно выравнять по плоскости, которая смотрит в сторону помещения, а блоки внутренних подвальных стен — по одной из их плоскостей.

Если же длина блоков фундамента не будет кратна длине сторон здания, то между ними будут образовываться промежутки. Промежутки эти необходимо заполнить монолитными вставками (пломбами) или блоками, которые добираются. Между ними оставляют расстояние для прокладки канализационных труб и труб водоснабжения, электроснабжения, теплоснабжения и прочих.

После установки и контроля, кельмой необходимо срезать весь лишний раствор со швов расположенных горизонтально, а если раствора не хватит, то добавить его и по возможности уплотнить его.

Горизонтальные и вертикальные междублоковые швы должны заполнятся раствором, а с обеих сторон должны быть расшитыми. Стены сборного фундамента ленточной формы могут быть и потоньше стен здания, что строится, так как они обычно изготавливаются из материала, который более прочный, чем вся надземная часть здания, которое строится. При этом может быть допустимым свес стены здания. Свес не должен превышать 13 см.

Сборный ленточный фундамент из блоков ФБС

Монтаж фундаментных блоков ФБС

Насколько прочным и долговечным будет будущий дом, во многом зависит от надежности и крепости фундамента, поскольку именно на него ложится основная нагрузка по несению веса всего здания, которая потом передается на грунт. Та часть фундамента, над которой непосредственно возводится строение, определяется термином «обрез», а та, что опирается на почву — «подошва». Монолитные фундаментные ленты заливают прямо на месте стройки, используя подвозимые туда материалы и технику. Сборные же фундаменты изготавливаются на железобетонных заводах и привозятся уже готовыми на стройплощадку, где отдельные блоки (ФБС) и собираются в единую ленту.

Характеристики фундаментных блоков (размеры, вес), и типы

Ленточный фундамент в сборном варианте используют для возведения невысоких (максимум 2 — 3 этажа) промышленных зданий, а также коттеджей и дачных домов. Составные блоки в сборном фундаменте выполняются как в пустотелом (из обыкновенного или силикатного бетона), так и в полнотелом (из бутобетона) исполнении. Часто и один, и другой вид блоков производится из бетона, армированного железом — железобетона который обладает высокими прочностными характеристиками.

Таблица размеров и веса железобетонный блоков ФБС

Преимущества сборного ленточного фундамента

Сборный ленточный фундамент обладает неоспоримыми преимуществами перед другими видами фундаментов. Например, на его установку требуется гораздо меньше трудозатрат, не нужно сооружать опалубку, укладывать арматуру, замешивать бетон (или заказывать товарный бетон на заводе) и заливать, ровнять, вибрировать. Сборка такого фундамента очень проста.

Для большего удешевления строительства возможна установка блоков через определенное расстояние, не касаясь друг друга (так называемый прерывистый фундамент), однако, следует учитывать, что одновременно снизится и прочность конструкции.

Недостатки

Но имеются и недостатки у сборного фундамента: фундаментные блоки очень тяжелые и отличаются слабой влагоустойчивостью в местах соприкосновения друг с другом — вода проникает через щели, что недопустимо при грунтах с высоким УГВ (уровнем грунтовых вод). В целом сборный ленточный фундамент менее прочный, чем монолитный, приблизительно на 25 — 30 процентов, из-за сборности всей конструкции. У него низкая устойчивость к силам пучения, поэтому он не рекомендуется на пучинистых почвах (здесь лучше отдать предпочтение монолитной ленте нормального заглубления, или столбчатому фундаменту). Также отсутствует техническая возможность укрепить его с помощью армирования (можно только немного поддержать такой фундамент укладочными дорожными сетками из прутьев 5мм диаметра).

На заметку: сила пучения — свойства грунта при намокании расширяться во время замерзания — чем больше он впитывает воды, тем сильнее пучит, толкает и крутит фундамент разрушая его. Наиболее пучинистые грунты — глинистые, наименее — скальные.

Варианты строительства фундамента из готовых блоков, правила сооружения

Если сборный фундамент устанавливается ниже уровня промерзания почвы, он считается нормального заглубления, при этом соединяемые блоки предварительно покрывают цементными раствором для более плотного прилегания друг к другу.

Если же блоки фундамента размещаются выше отметки замерзания, то это — мелко-заглубленный вариант ленточного фундамента, который применяется преимущественно для невысоких и относительно легких строений, а также на относительно сухих почвах, то есть там где уровень грунтовых вод (УГВ) невысокий.

УГВ проверить просто — выкопать яму или скважину глубиной в 2 метра, накрыть ее, и в мокрые сезоны года наблюдать за ней — если в ней будет стоять вода, значит УГВ высокий.

Чтобы правильно определить, насколько глубоко погружать фундамент в почву, надо знать самую низкую возможную температуру (глубину промерзания), наличие снега, уровень влажности, уровень грунтовых вод, и тип почвы. Обычно заглубление для фундамента нормального заглубления проводится на расстояние от поверхности в полтора метра, а для мелкозаглубленных фундаментов — около 50 см. Следует отметить что в некоторых случаях допускается и меньшая глубина заложения, что зависит от множества факторов в числе которых и вес самого дома. Учесть их все под силу специалисту. Здесь как говорится, чтобы не ошибиться можно сразу остановится на фундаменте нормального заглубления, правда это повлечет больше расходов.

Если отдается предпочтение фундаменту нормального заглубления, что кстати говоря, единственно верный вариант при высоком УГВ, то глубина заложения ФБС блоков должны быть минимум на 20 см больше чем глубина промерзания. Но и излишнего фанатизма здесь проявлять тоже не стоит, например заглублять на величину 2-х глубин промерзания, особенно если по проекту дом без подвала.

Таблица глубины промерзания грунтов по России, СНИП.

Для расчета сборного фундамента определяются с высотой его заливки, длиной и шириной внешних и внутренних стен здания, а также площадью будущего помещения. На основе этой информации вычисляется объем закладываемого фундамента и, соответственно, необходимое количество стандартных блоков. Арматура для укрепления блоков не требуется.

Подушка под фундамент

Сооружение сборного ленточного фундамента начинается с обустройства подушки под фундамент. С ее помощью создается устойчивая, гладка поверхность для установки фундамента, что препятствует сильной усадке под весом строения. Кроме того она выполняет и дренажную функцию.

Если подушка плохо утрамбована, это может отрицательно сказаться на качестве фундамента, возвышение которого над уровнем почвы даже после усадки по нормам должно быть не менее 30 сантиметров. Еще хуже если фундамент начнет проседать после возведения коробки дома, что чревато не только перекосом дома, но и разрушением, трещинами.

В связи с этим специалисты рекомендуют утрамбовывать подушку с помощью специальной строительной техники, трамбовки, не прибегая к ручной силе, как это делали ранее.

Фундаментные подушки выполняют из песка, гравия, щебня или бетона, в зависимости от климатической зоны строительства, вида почвы, глубины залегания подземных вод, вида и этажности строящегося здания.

Стандартный пирог такой — 15-20 см. слой щебня (или гравия), и 15-20 см. песка (сверху щебня). Слой песка больше 20 см. не рекомендуется, т.к. даже при самой тщательной трамбовке, песок хоть и не проседает, но зато способен впитывать влагу, и зимой при замерзании это может сказаться негативным образом, за счет силы пучения о которой уже упоминалось выше.

На заметку: можно сэкономить если вместо щебня использовать отсев щебня или гравия фракции 5-20мм.

Подушка из щебня и песка (еще не затрамбован)

Монтаж фундаментных блоков

Сами фундаментные блоки поднимаются на специальных стропах и укладываются подъемными кранами непосредственно в траншею на подготовленную и утрамбованную фундаментную подушку. Стропы цепляются за монтажные железные петли на блоках, которые потом срезаются для ровной укладки последующих слоев фундамента. Наибольшие трудности вызывает стыковка внешних и внутренних стеновых блоков, тогда их приходится подгонять под размер дома для обеспечения целостности фундамента.

На заметку: о правильной разметке площадки под фундамент своими руками, читайте в этой статье.

Цоколь фундамента из блоков утеплен пеноплексом

При возведении сборного фундамента под дом большой площади траншеи под блоки роются постепенно для облегчения работы крана, укладывающего блоки. Для слаженной работы техники на разных участках возведения фундамента необходимо предварительно провести качественную разметку площадки под ленточный фундамент. Ровность укладки блоков в траншею контролируется уровнем и специальными блоками — маяками. Стыки между блоками ленточного фундамента заливаются бетоном для надежного соединения и более надежной гидрозащиты, а затем обмазываются битумной мастикой или другой гидрозащитой предназначенной для бетона. При необходимости фундамент утепляют снаружи пенополистиролом или ППУ (пенополиуретановым утеплителем в баллонах).

Наглядно процесс возведения фундамента из блоков ФБС можно посмотреть в этом видео:

плюсы и минусы, пошаговая инструкция по строительству своими руками

Громоздкие плиты из железобетона ушли именно из частного строительства уже давно. Сейчас капитальный фундамент принято делать из прочного материала, который выдерживает до 7-8 этажей. Речь про блок ФБС. Раз есть спрос на подобный вид строительного материала, значит, существуют отличительные характеристики. Что и опишем далее.

Преимущества и недостатки фундамента из блоков ФБС

Положительные характеристики:

1. Можно сэкономить время, не замешивая бетон. Легко рассчитать материал и выдержать пропорцию.
2. Производители стараются изготовлять такие блоки так, чтобы процесс монтажа не требовал особой техники. Достаточно обычного крана.
3. В некоторых видах блоков предусмотрены пазы, дополнительно укрепляющие конструкцию.
4. Применимы на любых грунтах. Подходят для любого климата. Не страшен мороз, переизбыток влаги. Материал сам по себе с повышенной устойчивостью. Пропитан специальным веществом, препятствующем разрушению блока.

Естественные минусы:

1. Стоимость.
2. Монтаж только со специальной техникой.
3. Конструкция из блоков — это не монолит. Риск просадки не исключить.
4. Нужен хороший уровень гидроизоляции. Хотя любой вид фундамента для частного дома обязательно обшивается и защищается от внешнего воздействия.

Размеры блоков для фундамента, ГОСТ

Естественно, изготовителем обеспечиваются характеристики по прочности и геометричности, установленные ГОСТом 13579-78. Иначе при малейшем отклонении не избежать разрушения постройки. Обычный блок для фундамента ФБС — это параллелепипед, вылитый из керамзита или силиката. Плотность должна быть от 1800 килограмм на кубический метр. Пустоты не предусмотрены. Обязательна технологическая подформовка, чтобы обеспечить вертикальное армирование кладки цементным раствором.

Существует также ее класс прочности для этого стройматериала. По стандарту он не должен быть ниже В 7,5.

Устройство фундамента: схема и виды

Блоки ФБС можно использовать на:

• Столбчатую. Допустим вариант и на монолитной плите.
• Ленточную конструкцию. Мелкозаглубленный сборный фундамент.

Желательно отдать предпочтение именно первому варианту, если в планах возводить баню или двухэтажный жилой дом с основой 6х8 или 8х8. Также эти блоки принято подбирать под сложную почву с повышенной кислотностью. Под жилой дом столбчатая конструкция из ФБС идеальна, если сам объект будет собран щитовым способом.

Ленточный тип основания в один ряд хорош для негабаритного малоэтажного здания, к примеру, обычной дачи без подвала. Но при значительных нагрузках на фундамент от блоков ФБС лучше отказаться в пользу монолита. По нагрузке блоки еще справятся, но всегда есть усадка здания. Вот на ней и отразится недостаток материала – швы могут через несколько лет в какой-то части конструкции разойтись. Такое встречается при экономии на песочно-гравийной подушке или сложных грунтах.

Гидроизоляция фундамента из блоков ФБС

Гидроизоляцию в процессе строительства начинают создавать только после того, как произведут монтаж всех рядов фундамента. Вот как это принято делать своими руками:

1. Укладывать рубероид на верхний ряд.
2. На боковую поверхность фундамента необходимо нанести мастику в несколько слоев.
3. Просушив, нужно засыпать песок в промежутки между фундаментом и траншей. Лучше засыпать постепенно, вручную, утрамбовывая каждый слой.

Вообще существует несколько видов гидроизоляции блочного фундамента. Классифицируют:

1. Штукатурные. Выполняется с помощью цементного раствора, в который добавляют некоторые присадки. Лучше применить жидкое стекло. Так фундамент будет защищен от накопления влаги внутри материала и помещения.
2. Оклеечные. Простой, недорогой вид гидроизоляции. Необходимо приобрести водонепроницаемый материал на основе битума. Его просто обработать горелкой, и уже в подогретом состоянии нанести на внешнюю часть основы. Есть специальные материалы для гидроизоляции, обладающие самоклеющейся поверхностью. С ними даже горелка не понадобится. Обычно обрабатывают рубероидом, гидроизолом или бризолом.
3. Обмазочные. Специальные составы, образующие многослойную оболочку. Их наносят с внешней части фундамента. Обмазка бывает на основе асфальта, битума или дегтя.

«Капитальная» гидроизоляция выполняется по таким циклам:

1. Расшивают швы между блоками, которые установлены в первом втором и третьем ряду.
2. Бурят отверстия в новом фундаменте на половину толщины.
3. Далее нужно поставить паркеры, приспособленные для инъектирования.
4. Между блоками заливают специальный полимер.
5. Для инъектирования во временную конструкцию используют насос.
6. Потом демонтируют паркеры.
7. Заделывают отверстия.
8. Выполняют финишную, обычную гидроизоляцию всего блочного фундамента.

Гидроизоляция фундамента из блоков ФБС (ленточный тип) на видео:

Расчеты и размеры

Этот строительный материал изготавливают на вибростолах, где ставятся опоры, обеспечивающие заданную плотность, ровную поверхность и требуемые размеры. Если изделие нарушает геометрию, то возводить фундамент можно, но будут нарушены нормативы для толщины шва. И их значение (по правилам) не превышает 5 миллиметров, иначе нарушается гидроизоляция.

Именно плотные, ровные и качественные поверхности предотвращают растрескивание и преждевременное разрушение.

По государственному стандарту на блок ФБС есть установленные длины (мм):

Ширина должна варьироваться с 300 и до 600 миллиметров. А высота не более 580 миллиметров, но не менее 280.

К сведению! Блоки, высота которых 280 мм, в современной стройке не применяются. Для основы фундамента их несущая нагрузка слишком слабая.

Для выгодного расчета желательно заранее все проверить на калькуляторе.

Но для наглядности и визуального представления приведем следующую таблицу, чтобы знать стоимость работ:

Укладка, монтаж: пошаговая инструкция

В работе не обойтись без:

• пенопласта;
• труб;
• мастик;
• гидростеклоизола;
• арматуры;
• лопат;
• песка;
• досок;
• цемента;
• геотекстиля.

Строительство основы для недвижимого объекта выполняется по определенным этапам. На примере частного жилого дома вот как сделать правильно:

1. Размечаем линии для установки и предварительной обработки участка фундамента.
2. Для этого нужны колья и обычная светлая нить.
3. Там, где линии разметки пересеклись, необходимо выбить арматурные стержни. По их расположению вымирают отвес (горизонт).
4. Закапываем траншеи, предварительно очистив их верхнего плодородного слоя. Глубина любой траншеи должна определяться уровнем промерзания.
5. Обустраиваем подушку. Просыпаем утрамбованную траншею песком и щебнем. Лучшая подушка для глинистого участка — это комбинация песок плюс щебень плюс песок.
6. Увлажняем подушку и трамбуем.
7. Поверх нее необходимо залить тонкий бетонный слой ( достаточно 3 сантиметров). Ждём затвердевания. Пролив бетоном не делают, если предусмотрена кладочная сетка поверх подушки.
8. Начинаем монтаж. Блоки укладываем с точек, обозначенных арматурными прутами. Пруты, как правило, выставляют на углах.
9. Начальный первый ряд — это блок плоский ФБС. Он снижает усадку. Блоки необходимо закрепить раствором. Для этого заливаем смесь в пазы и стыки.
10. Первый уровень необходимо проверить на горизонт.

Как укладывать дальше:

1. Каждый последующий ряд требует перевязки.
2. Приведем аналогию с кирпичной кладкой — различий минимум. Вертикальные швы, которые находятся в центре нижних блоков, должны перекрываться элементом, устанавливаемым сверху.
3. Углы заслуживают большего внимания. Там необходимо соблюдать перехлёст. Допустим, крайним остался правый бок. Следующий слой или уровень должен начинаться с левого блока.
4. Прослеживаем толщину щелей между строительным материалом. И плотно заполняем цементным раствором, подкрепляя стыки осколками кирпича или бетона.
5. Не забываем и про ростверк. Необходимо просушивать не менее 4 недель.

Как построить плитный фундамент из ФБС блоков:

Смета на фундамент

Даже самый небольшой по размеру блока ФБС весит не менее 250 килограмм. Вручную с таким материалом не работают. Необходимая подъемная техника. Чтобы точнее рассчитать смету, трудозатраты и аренду подъемного спецсредства существует такая таблица:

Важнее всего знать массу материала. Иначе возникнут проблемы с доставкой, погрузкой и разгрузкой. Блоки перевозят 10 тонными или 20 тонными грузовиками. Поэтому, знаю точно массу груза, на транспортировке можно сэкономить средства.

Подытожим простой перечень для расчета цены:

1. Заказ автокрана.
2. Розничная или оптовая стоимость блоков.
3. Доставка и разгрузка на месте строительства.
4. Работы по монтажу, гидроизоляции.

Что говорят хозяева и застройщики

Люди, освоившие стройку с такими блоками, ставят плюсы:

• Превосходные характеристики монтажа;
• Легко закрепить в любое время года;
• Очень надежное основание под кирпичные, деревянные, блочные или каменные малоэтажные дома.

К минусам единогласно причисляют:

• Высокую стоимость материалов. Сборные ленточные фундаменты из блоков ФБС под ключ обходятся от 6900 за метр (цена для центрального региона). Монолит будет стоить в пределах 3-3,5 за ту же единицу.
• Большие трудозатраты;
• Необходима аренда техники. К сведению, работа погрузочной техники измеряется в сменах. За день работы попросят не менее 12 тысяч.
• Процесс создания требует целой бригады рабочих.

Итоги

Блочный фундамент из ФБС – это конструкция, удобная в том случае, когда есть необходимость в быстром по времени строительстве. Ведь собирать основу из уже просушенных блоков разрешено в любое время года.

Блоки не боятся холода, воздействия внешних факторов и нагрузок. Но проблема всегда в швах, потому что неправильный монтаж и необработанные должным образом элементы соединения приведут только к плачевному результату.

Конденсат-отверждающий препарат блокирует репликацию RSV in vivo

Дизайн и синтез аналогов CPM

В качестве исходного материала использовали CPM (Selleck) на основе кристаллической структуры комплекса CPM-SMO (PDB 4JKV и PDB 4O9R) ¹⁴ , на котором показаны полярные взаимодействия 3′-гидроксильной группы кольца A с аминокислотами во внеклеточном домене рецептора SMO. Мы разработали аналоги, как показано на рис. 1а и на рис. 1 с расширенными данными. Работа по синтезу была выполнена в WuxiAppTec.К раствору, содержащему СРМ (600 мг, 1,46 мМ, 1,0 экв.) в метаноле (5 мл), добавляли Boc ₂ O (382,37 мг, 1,75 мМ, 402,49 мкл, 1,20 экв.). Реакционную смесь перемешивали при 20 °C в течение 16 часов. Тонкослойная хроматография (ТСХ) (петролейный эфир/этилацетат (PE/EtOAc) = 3/1, коэффициент удерживания (Rf) = 0,45, KMnO ₄ ) не показала исходного материала. Растворитель удаляли, чтобы получить остаток. Остаток очищали колоночной хроматографией на силикагеле (PE/EtOAc = 10/1) с получением промежуточного соединения (550 мг, 1.07 мМ, выход 73,62%) в виде белого твердого вещества, которое было названо CPM-IM-1 (промежуточный продукт 1). Затем к раствору CPM-IM-1 (250 мг, 488,54 мкМ, 1,0 экв.) в ТГФ (4 мл) добавляли NaH (39,08 мг, 977,08 мкМ, чистота 60%, 2,0 экв.) при 20 °C. Реакционную смесь перемешивали при 60 °C в течение 20 мин. К реакционной смеси добавляли MeI (346,72 мг, 2,44 мМ, 152,07 мкл, 5,0 экв. ) и перемешивали при 60°C в течение 2 часов. ТСХ (PE/EtOAc = 3/1, Rf = 0,70, KMnO ₄ ) не показала исходного материала. Реакционную смесь разбавляли водой (40 мл), экстрагировали EtOAc (25 мл × 2), промывали соляным раствором (30 мл), сушили над Na ₂ SO ₄ и концентрировали с получением неочищенного продукта.Неочищенный продукт очищали колоночной хроматографией на силикагеле (PE/EtOAc = 10/1) с получением промежуточного продукта 2 (CPM-IM-2; 250 мг, 475,50 мкМ, выход 48,67%) в виде белого твердого вещества. Затем к раствору CPM-IM-2 (150 мг, 285,3 мкМ, 1,0 экв.) и 2,6-лутидина (91,71 мг, 855,90 мкМ, 99,68 мкл, 3,0 экв.) в ДХМ (3,00 мл), ТМСОТф (95,12 мг, 427,95 мкМ, 77,33 мкл, 1,50 экв.) добавляли при 0 °C. Реакционную смесь перемешивали при 0 °C в течение 30 мин. ТСХ (PE/EtOAc = 3/1, Rf = 0,00, KMnO ₄ ) не показала исходного материала.Реакционную смесь разбавляли насыщенным раствором NaHCO ₃ (30 мл), экстрагировали EtOAc (30 мл × 2), промывали рассолом (30 мл), сушили над Na ₂ SO ₄ и концентрировали с получением неочищенного продукта. продукт. Неочищенный продукт очищали препаративной ВЭЖХ (NH ₄ HCO ₃ ) с получением A3M (13,0 мг, 30,54 мкМ, выход 10,70%) в виде белого твердого вещества. A3E и A3P синтезировали по той же процедуре, показанной на рис. 1 с расширенными данными.

клеток

клеток HEp-2 (ATCC, CCL-23) поддерживали в модифицированной Дульбекко среде Игла (DMEM).Номер ATCC CCL-23 получен из клеток-загрязнителей HeLa и рекомендуется для выращивания RSV. Клетки BSRT7/5 — клетки BHK-21, конститутивно экспрессирующие РНК-полимеразу T7 ²² , — содержали в MEM Глазго ¹⁹ . HH-сигнальный путь Клетки NIh4T3, экспрессирующие Gli-зависимую люциферазу-репортер (BPS Bioscience, 60409), поддерживали в среде DMEM. Клетки выращивали в среде с добавлением 10% термоинактивированной фетальной телячьей сыворотки (ФТС) с добавлением раствора пенициллина и стрептомицина.Кроме того, 0,5 мг мл ^-1 генетицина добавляли к клеткам BSRT7/5 и клеткам NIh4T3, экспрессирующим Gli-зависимую люциферазу-репортер. Клетки выращивали в инкубаторе при 37 °С в 5% СО ₂ . Линии клеток не были аутентифицированы. Клетки BSRT7/5 и HEp-2 дали отрицательный результат на микоплазму с использованием набора для обнаружения микоплазмы MycoAlert PLUS (Lonza).

Штаммы вируса и спасение рекомбинантного вируса

Длинный штамм RSV (ATCC, VR-26) использовали для анализа инфекции. Рекомбинантные вирусы, RSV-Luc, который экспрессирует люциферазу светлячка, и RSV-M2-1-mGFP, который экспрессирует M2-1, слитый с мономерным GFP, получали, как описано ранее ¹⁹ .Рекомбинантный RSV, экспрессирующий репортерный ген люциферазы и кодирующий замену Arg на Lys в положении 151 в белке M2-1 (RSV-M2-1(R151K)-Luc), был сконструирован с использованием вектора pACNR-rHRSV-Luc (GenBank accession , KF713491.1) в качестве матрицы для амплификации семи фрагментов, охватывающих весь геном РСВ. Фрагменты собирали вместе с фрагментом вектора p15A-Chl с использованием Gibson Assembly Master Mix (NEB, E2611). Рекомбинантный RSV-M2-1(R151K)-Luc (доступ к GenBank, MW039343), RSV-P-BFP (доступ к GenBank, MT994243) и RSV-M2-1(R151K)-P-BFP (доступ к GenBank, MT994242) были спасены. с помощью обратной генетики и амплифицированы в клетках HEp-2, как описано ранее ¹⁹ .

Анализ ингибирования RSV

Клетки HEp-2 высевали по 5 × 10 ⁴ клеток на лунку в 96-луночные планшеты накануне и инфицировали 10 ⁴ бляшкообразующих единиц (БОЕ) RSV-Luc в присутствие различных концентраций соединений. CPM (Selleck, S1146), аналоги CPM и GDC-0449 (также известный как Vismodegib; Selleck, S1082) растворяли в ДМСО при 8 мМ, 8 мМ и 10 мМ соответственно. Соединения далее последовательно разбавляли в среде DMEM, содержащей 0,25% ДМСО, до конечных концентраций в диапазоне от 20 мкМ до 0.0005 мкМ. В лунки для контроля клеток и вирусов добавляли 0,25% ДМСО. Разведения соединений предварительно инкубировали с вирусными суспензиями в течение 5 мин при 37 °C перед добавлением к клеточным монослоям в 96-луночные планшеты. Планшеты инкубировали при 37 °C в течение 24 ч для RSV-Luc перед анализом. Люминесцентные показания были выполнены с помощью люциферазной системы Bright Glo (Promega, E2610) и планшетного ридера Bioteck Synergy h2. Относительные световые единицы указывают активность люциферазы по отношению к среднему контрольному значению (выраженное в процентах).IC ₅₀ определяли как концентрацию соединения, необходимую для достижения 50% снижения максимальной репликации вируса. Кроме того, анализы цитотоксичности проводили с помощью люминесцентного анализа жизнеспособности клеток CellTiter-Glo (Promega, G7570) после инкубации с соединениями для проверки жизнеспособности клеток. 50% цитотоксическую концентрацию (CC ₅₀ ) определяли как снижение люминесценции на 50% по сравнению с контрольными лунками. Значения IC ₅₀ и CC ₅₀ были рассчитаны путем подгонки данных к уравнению сигмоидальной кривой в программном обеспечении GraphPad (GraphPad Prism 5).

Изоляты РСВ с минимальным лабораторным опытом

Первичные изоляты РСВ были получены в Ганноверской медицинской школе, Германия, в 2013 и 2016 гг. от детей с инфекциями дыхательных путей и мультиплексным ОТ-ПЦР-подтвержденным диагнозом РСВ-инфекции ²³ . Клетки HEp-2 инокулировали мазком из носа, жидкостью лаважа бронхов или материалом мазка из горла в течение 4 ч при 37°C. После перехода на свежую среду клетки инкубировали и, при необходимости, пассировали в течение нескольких дней до тех пор, пока не становилось видно сильное образование синцитиев.супернатант и клетки собирали, и ассоциированный с клетками вирус высвобождали с помощью трех циклов замораживания-оттаивания в жидком азоте. Клеточный дебрис удаляли из среды центрифугированием при 1000 g и аликвоты супернатанта быстро замораживали в жидком азоте и хранили при -80 °C. Вирусная РНК была выделена, подвергнута обратной транскрипции, и подтипы RSV (RSV A GA2, RSV A ON1 и RSV B) были определены с помощью секвенирования по Сэнгеру гена G-белка (или секвенирования следующего поколения полного вирусного генома) и сопоставлены с известными найденными последовательностями. с помощью Nucleotide BLAST.

Анализы для проверки HH-антагонизма аналогов CPM

Скрининг соединений на HH-антагонизм был проведен в BPS Bioscience с использованием репортерной системы Gli-luciferase ²⁴ . Вкратце, клетки NIh4T3, экспрессирующие Gli-зависимую люциферазу-репортер, стабильно трансфицированные экспрессионной плазмидой Gli-зависимой люциферазы светлячка, высевали в белые 96-луночные микропланшеты и культивировали в течение ночи. Через 24 часа среду заменили на Opti-MEM, содержащую разведенные соединения, и клетки инкубировали еще 2 часа с последующим добавлением 1 мкг мл ^-1 рекомбинантного мышиного белка SHH.В качестве контроля использовали необработанные клетки. После обработки в течение 24 часов клетки лизировали и проводили анализ люциферазы с использованием системы анализа люциферазы ONE-Step (BPS bioscience, 60690). Люминесценцию измеряли с помощью люминометра (считыватель микропланшетов BioTek SynergyTM 2). Репортерные анализы выполняли в трех повторностях для каждой концентрации и анализировали интенсивность люминесценции ( L ) с использованием Graphpad Prism. Интенсивность люминесценции в отсутствие соединения использовали в качестве положительного контроля ( L _p ) и оценивали как 100%.Сигнал, зарегистрированный в отсутствие клеток ( L _b ), оценивали как 0%. Процент люминесценции в присутствии каждого соединения рассчитывали по следующему уравнению: Люминесценция (%) = ( L  —  L _b )/( L _p  —  L _{b 9 9 . Значения процента люминесценции для различных концентраций одного и того же соединения затем наносили на график с использованием нелинейного регрессионного анализа с последующим вычислением значения IC 50 .}

Количественная оценка дезорганизации IB и IBAG после обработки соединением

Клетки HEp-2 выращивали на покровных стеклах и инфицировали RSV-M2-1-mGFP или RSV-M2-1(R151K)-P-BFP при множественном заражении (MOI) 1. Через 24 часа после заражения клетки обрабатывали CPM или A3E в указанных концентрациях в течение 1 часа. FISH выполняли, как описано ранее ³ . Вкратце, клетки фиксировали 4% формальдегидом в PBS (об./об.) в течение 10 минут при 4 °C, а эндогенный биотин блокировали в PBS–1% BSA (вес./об.) с добавлением свободного стрептавидина (4 мкг мл ^{— 1} ) за 1 час.Покровные стекла инкубировали в гибридизационной смеси (2× SSC, 300 мМ NaCl и 30 мМ цитрата натрия), 10 % декстрана (вес/объем), 20 % формамида (об/об), 1 мг мл ^-1 ДНК спермы сельди и 1 мкМ зонда поли(dT) во влажной камере при 37 °C в течение 3 ч. После серийных промывок зонды выявляли путем инкубации клеток с конъюгатом стрептавидин-Alexa Fluor 647 (8 мкг мл ^-1 ) в PBS-1% BSA (вес/объем), а затем окрашивали кроличьим поликлональным анти-N антителом ³ . z — получение изображений стопки примерно 50 инфицированных клеток в каждом состоянии выполняли с использованием микроскопа WLL Leica SP8 с иммерсионным масляным объективом 63x и числовым увеличением х2.Специфическое мечение N-антител использовали для автоматического обнаружения IB в программном обеспечении ImageJ с использованием функции анализа частиц и порогового значения размера >3 мкм ² . Затем присутствие IBAG (ов) оценивали вручную на основе сигналов M2-1-mGFP (если применимо) и поли(А) РНК.

Покадровая микроскопия и эксперименты по фотообесцвечиванию

Визуализация живых клеток и эксперименты по FRAP проводились с использованием клеток HEp-2, высеянных в микрочашки Ibidi с полимерным дном для покровного стекла, которые были инфицированы рекомбинантными вирусами (RSV–P–BFP, RSV –M2-1(R151K)–P–BFP или RSV–M2-1–mGFP) при высоком MOI в течение от 20 ч до 24 ч.Получение изображений было выполнено с использованием инвертированного конфокального микроскопа Olympus FV3000 с 60-кратным масляным иммерсионным объективом и числовым зумом × 2,5. Клетки содержались в камере с контролируемым климатом (37 ° C, 5% CO ₂ ) во время визуализации. Для анализа динамики IB изображения получали каждые 30 с в течение 15–30 минут с использованием клеток, обработанных в течение 1 часа 5 мкМ CPM или 25 мкМ A3E, или ложно обработанных (ДМСО). Изображения и видео являются репрезентативными для десяти видеороликов из двух экспериментов. Были проанализированы десять 15-минутных видеороликов из двух независимых экспериментов для количественной оценки событий слияния и подвижности IB.Редактирование изображений выполнялось с использованием программного обеспечения ImageJ и Icy. IB были обнаружены с помощью плагина Spot Detector программного обеспечения Icy, а события слияния подсчитывались вручную. Максимальные скорости были получены с использованием плагина Spot Detector с опцией фильтрации по размеру и плагина Track Manager программного обеспечения Icy.

Для визуализации динамики IBAG после лечения CPM и A3E изображения получали каждые 6 с. Через 5 минут добавляли химическое соединение (5 мкМ CPM или 25 мкМ A3E) и проводили получение изображения в течение 20 минут.Видео являются репрезентативными для девяти видео из трех независимых экспериментов.

Получение FRAP было выполнено через 1 час после добавления 5 мкМ CPM, 25 мкМ A3E или ДМСО (имитация, контроль). Все эксперименты FRAP были реализованы с использованием одних и тех же настроек: 6 с до отбеливания, 5 мс обесцвечивания и 60 с после обесцвечивания при частоте кадров 1 изображение каждые 126 мс. Отбеливание проводилось в круглой области при 100% и 80% интенсивности лазера для GFP и BFP соответственно. Целевые ИБ были близки к другим контролям ИБ, которые использовались для коррекции потери флуоресценции из-за фотообесцвечивания.Среднюю интенсивность флуоресценции как функцию времени каждой обесцвеченной области получали с помощью программного обеспечения Icy. Интенсивность фона оценивали путем измерения области вне клетки как можно дальше от ИБ-мишени. Нормализация кривых восстановления выполнялась с использованием easyFRAP, автономного приложения MATLAB ²⁵ . Для каждого экспериментального условия были проведены два отдельных эксперимента, в которых были проанализированы 12 IB. Чтобы получить изображения FRAP, показанные на рис.2, одно изображение было получено за 5 с до отбеливания, а интересующие области были обесцвечены лазерным лучом полной мощности в течение 10 мс. Затем изображения получали каждые 30 с (после первого изображения через 10 с). Редактирование изображений выполнялось с использованием программного обеспечения ImageJ и Icy.

Характеристика площади и формы RSV IB

Клетки HEp-2, выращенные на покровных стеклах, инфицировали RSV-P-BFP при множественности заражения = 1 в течение 24 ч и подвергали указанным обработкам (ДМСО, CPM или A3E) в течение 1 ч. . Затем клетки фиксировали PBS-4% формальдегида (об./об.) в течение 10 минут при комнатной температуре и пермеабилизировали PBS, содержащим 1% BSA (вес./об.) и 0.1% Triton X-100 (об./об.) в течение 10 мин. Клетки инкубировали в течение 1 часа с Hoechst 33342 (1 мкг мл ^-1 ) и после промывки в PBS покровные стекла помещали в реагент против выцветания ProLong Diamond (Thermofisher). z — получение изображений стопки 100 клеток на условие из 2 независимых экспериментов было выполнено с использованием микроскопа WLL Leica SP8 с масляным иммерсионным объективом 63x и числовым увеличением х2. Измерения формы и площади RSV IB были выполнены с помощью программного обеспечения ImageJ с использованием функции Analysis Particles.{2}\,}\) (где a соответствует площади, а b — большой оси) каждого IB. Для множественных сравнений между различными группами лечения был выполнен дисперсионный анализ Уэлча с последующим апостериорным тестом Геймса-Хауэлла с использованием статистического языка R (https://www.r-project.org/).

Чувствительность ИБ к осмотическому шоку и к обработке 1,6-гександиолом –BFP при высоком MOI.Через 24 часа после заражения клетки подвергали воздействию 5 мкМ CPM или 25 мкМ A3E в течение 1 часа при 37 °C. Получение изображений осуществлялось с помощью инвертированного конфокального микроскопа Olympus FV3000 с иммерсионным масляным объективом 60× и числовым увеличением х2,5. Клетки содержались в камере с климат-контролем (37 ° C, 5% CO

₂ ) во время многопозиционной визуализации. В каждом эксперименте изучалось пять отдельных позиций, и одно изображение было получено до лечения в двух независимых экспериментах. Гипотонический шок проводили путем инкубации клеток в 10% растворе МЕМ, разведенном водой (об./об.), в течение 5 мин.Для изучения возможного восстановления ИБ после шока добавляли свежий 100% MEM и визуализировали клетки каждые 1 мин в течение 5 мин. Для оценки чувствительности к 1,6-гександиолу клетки инкубировали с 10% 1,6-гександиолом (масса/объем) и визуализировали каждые 2 минуты в течение 20 минут после обработки. Пороговое определение изображения и обнаружение IB выполнялись автоматически в программном обеспечении Icy с использованием алгоритма пороговой кластеризации Otsu из плагина Best Threshold и плагина Spot Detector путем определения минимального (0,8 мкм ² ) и максимального (50 мкм ² ) ROI размер.

Эксперименты с микроинъекциями

Клетки HEp-2, высеянные на покровные стекла Ibidi μ-Dish, инфицировали RSV-P-BFP в течение 24 ч и подвергали воздействию CPM, A3E или ДМСО в указанных концентрациях в течение 1 ч при 37 °C. Микроинъекции клеток осуществляли с помощью микроинжектора FemtoJet (Eppendorf), установленного на инвертированном микроскопе Olympus IX73 с использованием игл Femtotips II (Eppendorf). Тетраметилродамин-декстран (40 кДа и 70 кДа, Sigma-Aldrich) и Texas-Red-декстран (10 кДа, Sigma-Aldrich) готовили в буфере для инъекций (48 мМ K ₂ HPO ₄ 4. 5 мМ KH ₂ PO ₄ , 14 мМ NaH ₂ PO ₄ , pH 7,2) при конечных концентрациях 6 мг мл ^-1 . Дектраны молекулярной массой 10 кДа, 40 кДа и 70 кДа имеют гидродинамический радиус приблизительно 2–3 нм, 4–5 нм и >6 нм соответственно ¹⁷ . Клетки визуализировали через 2–5 минут после микроинъекции с использованием иммерсионного масляного объектива 63×, и средние значения интенсивности флуоресценции каждой области (цитоплазма, конденсаты и фон) были получены с использованием программного обеспечения Icy.Среднюю интенсивность флуоресценции каждой области корректировали, вычитая фон (область вне клетки).

Окрашивание тиофлавином S

Клетки HEp-2 выращивали на покровных стеклах, инфицировали RSV–P–BFP в течение 24 ч, а затем обрабатывали CPM, A3E или ДМСО в указанных концентрациях при 37 °C в течение 1 ч. Затем клетки фиксировали 4% формальдегидом в PBS (об./об.) и пермеабилизировали PBS, содержащим 1% BSA (вес./об. ) и 0,1% Triton X-100 (об./об.), в течение 10 мин при комнатной температуре.Тиофлавин S (Sigma-Aldrich) растворяли в воде в концентрации 1% (масса/объем) и фильтровали перед использованием. Клетки инкубировали в течение 1 ч при комнатной температуре с 0,01% тиофлавина S в 10% FBS и 0,5% Tween-20 в PBS (об./об.). После серийных промывок 0,5% Tween-20 в PBS (об./об.) ядра клеток окрашивали Hoechst 33342 (1 мкг мл ^-1 ). Мышиные амилоидные фибриллы PrP адсорбировали на фиксированных клетках и параллельно обрабатывали в качестве положительного контроля амилоидных фибрилл в концентрации 1 мкМ. Получение изображений осуществлялось с использованием микроскопа WLL395 Leica SP8 с масляным иммерсионным объективом 63× и числовым увеличением ×4, а редактирование изображений выполнялось с использованием программного обеспечения Icy.

Анализ, основанный на проточной цитометрии, для количественного определения минимального лабораторного опыта RSV

Клетки HEp-2 высевали по 2 × 10 ⁴ клеток на лунку в 96-луночные планшеты за день до инокуляции вируса. Клетки инфицировали при МВД = 1 в присутствии соответствующего соединения. Через 2 часа супернатант удаляли и добавляли свежую среду, содержащую ту же концентрацию соединения. Через 24 ч после инокуляции клетки однократно промывали PBS и открепляли обработкой трипсином.Клетки промывали, центрифугировали при 400 g , ресуспендировали в фиксирующем буфере (0,5% PFA и 1% FBS в PBS) и инкубировали при 4 °C в течение не менее 30 минут или хранили в течение ночи. Затем клетки пермеабилизировали 0,1% сапонина и 1% FBS в PBS на льду в течение 20 мин. Очищенный супернатант мышиной анти-RSV-фосфопротеиновой гибридомы разводили 1:500 в пермеабилизирующем буфере и инкубировали с клетками на льду в течение 45 минут ²⁶ . Затем клетки однократно промывали 1% FBS в PBS, а затем инкубировали с козьим вторичным антителом против мышиного Alexa 488 (ThermoFisher) в пермеабилизирующем буфере в темноте на льду в течение 1 часа.После двух дополнительных промывок 1% FBS в PBS клетки ресуспендировали в фиксирующем буфере и хранили при 4 °C в течение ночи. Образцы анализировали с использованием фильтра с ослаблением 99% в проточном цитометре BD Accuri C6. Результаты были проанализированы с помощью FlowJo V10. FSC-A по сравнению с SSC-A использовали для селекции живых клеток. Живые клетки, которые имели более высокий сигнал FL1-A по сравнению с окрашенными, но не инфицированными клетками, считались RSV-позитивными. Для каждой вирусной инфекции в присутствии соединения инфекцию нормализовали по инфицированным контрольным клеткам, обработанным ДМСО.

Заражение мышей и введение соединения

Самок мышей BALB/c (примерно 8-недельного возраста) приобретали в Centre d’Elevage R. Janvier. Мышей содержали в стандартных условиях с фильтрацией воздуха в животноводческом помещении, свободном от специфических патогенов, с использованием небеленого тканевого гнездового материала, а воду и пищу предоставляли без ограничений. Мышей акклиматизировали за 1 неделю до начала экспериментов. Для экспериментов по заражению мышей содержали в клетках внутри отдельных изоляционных шкафов из нержавеющей стали, которые вентилировались под отрицательным давлением воздухом, отфильтрованным с высокой эффективностью. Перед заражением мышей анестезировали смесью кетамина и ксилазина (1 мг и 0,2 мг на мышь соответственно) и инфицировали 50 мкл PBS, содержащего 6 × 10 ⁴ БОЕ RSV-Luc или RSV-M2-1( R151K)–Luc путем интраназального введения. Для введения соединения животным соединения растворяли в фосфатно-цитратном буфере натрия (pH 3), содержащем 10 % 2-гидропропил-β-циклодекстрина (мас./об.). Соединения вводили внутрибрюшинно в указанных дозах в объеме 200 мкл два раза в сутки.Контрольная группа получала только носитель.

Измерения люминесценции in vivo

Для визуализации in vivo мышей анестезировали кетамином и ксилазином, но для ежедневных экспериментов по визуализации анестезию индуцировали с помощью изофлурана в хорошо проветриваемом помещении и в системе очистки. Расчеты размера выборки и рандомизации в этих экспериментах не проводились. Вкратце, мышей помещали в камеру (XGI-8, Caliper Life Sciences), включали наркозный аппарат с потоком 100% кислорода на скорость 1.5–2 л мин. ^–1 , смешанный с примерно 4–5% (об./об.) изофлюрана, доставленный в наркозную камеру. Затем глубоко наркотизированным мышам интраназально вводили 50 мкл PBS, содержащего d-люциферин в количестве 0,75 мг кг ^-1 . Через 2 минуты мышей помещали спиной на пластину в системе визуализации IVIS 200 (Xenogen, Perkin Elmer) с носовым конусом, обеспечивающим 100% кислород, смешанный с примерно 1,5–2% (об./об.) изофлюрана. Программное обеспечение Living Image (v.4.0, Caliper Life Sciences) использовали для измерения активности люциферазы.Биолюминесцентные изображения были получены в течение 1 минуты с f/stop = 1 и binning = 8. Было сгенерировано цифровое изображение фотонной эмиссии мыши в искусственных цветах, и фотоны были подсчитаны в пределах постоянной интересующей области, соответствующей поверхности грудной клетки. охватывая всю область дыхательных путей. Излучение фотонов измеряли как яркость в пс ^-1 см ^-2 ср ^-1 .

Гистопатология мышей, инфицированных РСВ

Самок мышей BALB/c после карантина помещали в индивидуально вентилируемые клетки в лабораториях уровня 2 биобезопасности WuXi AppTec. Уход за животными и их использование соответствовали протоколу использования животных, одобренному WuXi IACUC (IACUC № ID01-QD029-2020v1.0).

Соединения (CPM или A3E) вводили в дозе 15 мг кг ^-1 внутрибрюшинно два раза в день в течение 4 дней, начиная с 0 д.и. Мышей анестезировали смесью золетила 50 и ксилазина (30 мг кг ^-1 и 6 мг кг ^-1 соответственно) и инокулировали посредством интраназальной инъекции около 10 ⁵ БОЕ в 50 мкл штамма RSV A2. Контрольная группа получала только носитель.Через 4 dpi мышей подвергали эвтаназии, а легочную ткань собирали и быстро замораживали в сбалансированном солевом растворе Хэнкса в объеме, равном десятикратному весу ткани (вес/объем), для дальнейших анализов. Титрование вируса проводили, как описано ранее ¹³ . Супернатант гомогенатов тканей или исходный вирус использовали для инфицирования клеток НЕр-2 в 12-луночных планшетах. После 4-часовой инкубации клетки промывали и затем покрывали 0,625% легкоплавкой агарозы в DMEM с добавлением антибиотиков и 2% FBS, а затем инкубировали в течение 96 часов. Затем клетки фиксировали 4% PFA в течение 30 минут при комнатной температуре, промывали, блокировали BSA при комнатной температуре в течение 1 часа и инкубировали в течение примерно 2–3 часов при комнатной температуре с мышиным моноклональным антителом против слитого белка RSV (Abcam , ab94968) в 1× TBS с последующей стадией промывки PBS-0,02% Tween-20. Комплексы антиген-антитело выявляли путем инкубации клеток в течение 2–4 ч при комнатной температуре со вторичным козьим антимышиным HRP-конъюгированным антителом (Abcam, ab6728) в 1× TBS. Затем клетки промывали PBS-0.02% Tween-20 и покрыт 4CN (4-хлор-1-нафтол) и H ₂ O ₂ в течение 0,5 часа. Затем планшеты промывали водой и сушили для подсчета очагов. Конечные титры RSV выражены как log ₁₀ -трансформированных БОЕ на 1 г легкого.

Гистопатологический анализ мышей был проведен WuxiAppTec. Брали дольки легочной ткани, фиксировали в 4% PFA в течение 24 ч, а затем переносили в 70% раствор этанола. Затем образцы заливали парафином и разрезали на срезы толщиной 5 мкм.Срезы окрашивали гематоксилином и эозином и исследовали под широкопольным микроскопом тремя независимыми патологоанатомами, которые не знали об экспериментальной группе животных. Воспаление и эксфолиацию легких регистрировали и оценивали полуколичественно. Степень патологических изменений оценивалась по минимальной, легкой, умеренной и выраженной шкале, соответствующей цифрам от 0 до 3. правила содержания животных.Протоколы были одобрены Комитетом по уходу за животными и их использованию при «Центре исследований Жуи-ан-Жоза» (COMETHEA) с разрешения соответствующего учреждения («Ministère de l’education nationale, de l’enseignement superieur et de la recherche»). , номер авторизации 20151006112v1 (APAFIS#1487)). Все экспериментальные процедуры проводились в помещении уровня биобезопасности 2.

Сводка отчета

Дополнительная информация о дизайне исследования доступна в Сводке отчета об исследовании природы, связанной с этим документом.

Power Рейтинг 10 величайших QB студенческого футбола всех времен | Bleacher Report

0 из 11

John Raoux/Associated Press

Будучи самой важной позицией на футбольном поле, квотербек получает огромное внимание как от тренеров, так и от соперников и зрителей.

И поскольку они так важны для многих лучших команд и величайших моментов в студенческом футболе, квотербеки являются предметом самых жарких споров среди страстных болельщиков — кто лучший всех времен?

Это практически невыполнимая задача, пытаться сравнивать и ранжировать легенды из разных периодов времени и разных систем нападения.Не существует идеальной формулы, и личное мнение о том, что делает великого квотербека, играет огромную роль.

В этом конкретном рейтинге лучших 10 лучших квотербеков студенческого футбола всех времен я разбил множество сигнальных игроков, которые считаются лучшими по ряду факторов — послужному списку в стартовом составе, общему количеству тачдаунов, рейтингу QB. , крупные индивидуальные награды и завоеванные чемпионаты.

Я ищу квотербеков, которые в конечном счете оказали самое большое влияние на команды-победителя за года их пребывания в стартовом составе .Например, я просмотрел количество побед и тачдаунов за сезон, чтобы сравнить рекордного двухлетнего стартового игрока с неизменно сильным квотербеком, который каждый год начинал за свою команду.

Для этой десятки лучших нет строгой математической формулы, поскольку сравнение квотербеков разных эпох может быть сложным, если смотреть исключительно на статистику. Это мое личное мнение о резюме квотербека в колледже, основанное на вышеуказанных факторах. Здесь наверняка будет много разногласий.

Конечно, некоторые игроки, которые не попали в мою долю, могут быть легким выбором для других.Так что дайте нам свои 10 лучших квотербеков колледжей всех времен в комментариях ниже.

1 из 11

MARK HUMPHREY/Associated Press

Только 10 квотербеков смогли попасть в этот список, и было совершенно жестоко оставить нескольких из этих величайших игроков всех времен. (Некоторые легендарные квотербеки даже не попали в этот пул, что также наверняка вызовет споры.)

Но вот еще 15 сигнальщиков, в алфавитном порядке, которые составили 25 лучших вариантов для этой сложной задачи, основанной на на их победах и производстве на уровне колледжа.

• Эрик Крауч (Небраска): 33-5 рекордов за три сезона в стартовом составе, 121,1 QB рейтинга, 90 общих тачдаунов, один титул Big 12, обладатель Heisman Trophy 2001
• Ty Detmer (BYU): 90 -9-2 за три сезона в стартовом составе, 162,7 рейтинга QB, 135 полных тачдаунов, три титула WAC, победитель Heisman Trophy 1990, двукратный консенсус All-American
• Кен Дорси (Майами): 35-2 рекорд за три сезонов в стартовом составе, 147,4 рейтинга QB, всего 88 тачдаунов, один национальный титул, три титула Большого Востока
• Дуг Флути (Бостонский колледж): 32-14-1 рекорд за четыре сезона в стартовом составе, 130.Рейтинг 9 QB, 74 общих тачдауна, обладатель трофея Хейсмана 1984 года, консенсус All-American
• Эндрю Лак (Стэнфорд): 31-8 рекорд за три сезона в стартовом составе, рейтинг 162,8 QB, всего 89 тачдаунов
• Пейтон Мэннинг (Теннесси): 39-6 рекордов за четыре сезона (три полных) в стартовом составе, 147,1 рейтинга QB, 101 всего TD, один титул SEC, консенсус All-American
• Джонни Мэнзил (Texas A&M): 20-6 рекордов за два сезона в стартовом составе, 164,1 рейтинга QB, всего 93 тачдауна, победитель Heisman Trophy 2012, консенсус All-American5 рейтинга QB, всего 80 TD, два национальных титула, один титул SEC
• Colt McCoy (Техас): 45-8 рекордов за четыре сезона в стартовом составе, 155,0 рейтинга QB, всего 132 TD, один титул Big 12, два- консенсус по времени All-American
• Дэйви О’Брайен (TCU): рекорд 15-4-2 за два сезона в стартовом составе, 164,3 рейтинга QB, 24 полных тачдауна, один национальный титул, один титул SWC, обладатель трофея Хейсмана 1938 года, консенсус All-American
• Роджер Штаубах (ВМС): 16-10-1 рекорд за три сезона в стартовом составе, 132. 1 рейтинг QB, 36 общих тачдаунов, победитель Heisman Trophy 1963 года, консенсус All-American
• Винни Теставерде (Майами): 21-3 рекорда за два сезона в стартовом составе, 152,9 рейтинга QB, 56 общих тачдаунов, обладатель Heisman Trophy 1985 года, консенсус Всеамериканский
• Майкл Вик (Технологический институт Вирджинии): 22-2 за два сезона в стартовом составе, рейтинг QB 150,6, всего 38 тачдаунов, два титула Большого Востока
• Джеймис Уинстон (штат Флорида): 26-1 рекорд за два сезона в стартовом составе, рейтинг QB 163,3, общее количество тачдаунов 72, обладатель трофея Хейсмана 2013, консенсус All-American
• Стив Янг (BYU): 19-5 за два сезона в стартовом составе, 149.8 рейтингов QB, всего 74 TD, два титула WAC, консенсус All-American

2 из 11

Rick Osentoski/Associated Press

Рекорд в стартовом составе:  50-3 (четыре сезона)

9080 TDS: 145

qb Рейтинг: 169. 0

Основные награды: 7th в Heisman Голосование в 2009 году, 4-е в 2010 и 8 в 2011 году


Чемпионат: Три названия WAC

WAC величайших квотербеков всех времен в предыдущем спуске в топ-10 было непросто, и разрыв между №10 и все остальное было очень сложно. Но, судя по победам, тачдаунам и результативности его карьеры в колледже, великий игрок из штата Бойсе Келлен Мур был достойным выбором, чтобы попасть в список.

За четыре сезона в качестве стартового квотербека «Бойсе Стэйт» Мур выиграл рекордные для FBS 50 игр и проиграл только три раза — два поражения с одним очком от своего товарища по TCU среднего уровня и поражение в овертайме от рейтинговой команды из Невады, возглавляемой Колином Каперником. . Он привел «Бронкос» 2009 года к рекорду 14-0 и победе в чаше BCS над этими надоедливыми рогатыми лягушками.

Мур занимает четвертое место в истории по эффективности пасов после Сэма Брэдфорда, Маркуса Мариоты и Тима Тебоу, а его 142 тачдауна за карьеру – второе место в истории FBS после Кейса Кинама. Хотя его участие в конференциях в WAC и Mountain West могло повредить его общему восприятию, он все же финишировал в десятке лучших в голосовании Хейсмана три раза за четыре года.

Другие достойные квотербеки, такие как Тай Детмер, Кен Дорси и Пейтон Мэннинг, возможно, получили за свою карьеру больше наград и национального признания, чем Мур.Но никто из них не выиграл столько игр, сколько недооцененный король «Смурф Терф» в Бойсе.

3 из 11 ₅

3 из 11

Anonymous / Associated Press

Запись как стартер: 29-2 (три сезона)

Прохождение TDS: 40

QB Рейтинг: N / A

Главные награды:  Двукратный всеамериканский консенсус и 4-е место в голосовании за трофей Хейсмана в 1936 году

Чемпионаты:  Один национальный титул

Хотя студенческий футбол сейчас больше похож на игру квотербека, большую часть истории этого вида спорта доминировали по наземной игре. Однако в 1930-х Сэмми Боуг из TCU стал первым элитным квотербеком, изменившим правила игры на уровне колледжа.

«Всегда перфекционист, Боуг решил овладеть искусством передачи, когда стал квотербеком своей школьной команды, — написал Ларри Шварц из ESPN.com в 2008 году. высокая ветка дерева у него во дворе… Он тренировался так часами, часто упражняясь в метании на бегу».

До того, как сделать пас вперед знаменитым в НФЛ, Боу совершил 40 тачдаунов и более 3000 ярдов за три сезона в TCU, выиграв два крупных матча и завоевав национальный титул.Эти привлекающие внимание цифры и победы были неслыханными в то время, особенно для такой крошечной школы, как TCU.

Пионер игры в пас, Боуг одержал множество побед в качестве квотербека колледжа и прославил «Рогатых лягушек» на национальном уровне. Его влияние на команду и игру в целом в эпоху, когда доминируют выносы, делает его поистине одним из величайших игроков всех времен.

4 из 11 ₅

4 из 11

Scott Halleran / Getty Images

Запись в качестве стартера: 23-2 (два сезона)

Всего TDS: 59

QB Рейтинг: 141. 4

Главные награды: 1993 Обладатель трофея Хейсмана (6-е место в 1992 г.) и консенсус All-American

Чемпионаты: Один национальный титул и два титула ACC его жизнь после учебы в колледже в качестве бывшего выбора первого раунда в НБА с «Нью-Йорк Никс». Но его футбольная карьера в штате Флорида была экстраординарной.

Когда в 1992 году Уорд стал стартовым квотербеком штата Флорида, семинолы совершали свое первое путешествие в жизнь в качестве члена ACC.Уорд был защитником бывшего Советского Союза в двух чемпионатах ACC подряд, сыграв в сумме 16-0 в игре на конференции.

Уорд играл достаточно хорошо, чтобы занять шестое место в голосовании Хейсмана в 1992 году, когда бывший Советский Союз проиграл «Майами» с разницей в три очка. Но в 1993 году он с большим отрывом забрал домой знаменитую награду после того, как возглавил страну по проценту завершенных пасов, пройдя более 3000 ярдов и сократив общее количество перехватов с 17 до всего лишь четырех.

Семинолы преодолели поражение от Нотр-Дама в том сезоне и попали в Оранж Боул, где они победили Небраску в триллере и стали единодушными национальными чемпионами.Всего за два сезона Уорд оказался одним из лучших в истории студенческого футбола с его блестящими результатами, трофеями и впечатляющими передачами, несмотря на жесткий график.

5 из 11 ₅

5 из 11

Дэйв Мартин / Связанный пресс

Запись как стартер: 14-0 (один сезон)

Всего TDS: 51

QB Рейтинг: 182,0

Основные награды :  Обладатель трофея Heisman Trophy 2010 года и консенсус Всеамериканский

Чемпионаты:  Один национальный титул и один титул SEC

В студенческом футболе только один сезон Кэма Ньютона был стартовым квотербеком, но это был один из лучших результатов среди всех игроков в истории спорта.Всего в 14 играх Ньютон продемонстрировал огромный талант, благодаря которому он стал лидером NFL, выигравшим Супербоул.

Ньютон, бывший новобранец с 4 звездами, покинул Флориду в 2008 году после инцидента за пределами поля, связанного с украденным ноутбуком. (Позже с него были сняты обвинения.) Он вернулся в строй, выиграв национальный титул JUCO в Блинн-колледже в 2009 году и перейдя в Оберн, где перед сезоном 2010 года получил должность стартового квотербека.

В том году Ньютон провел более 4000 ярдов в нападении и совершил 51 тачдаун — 30 пасов, 20 рывков и один прием — в победной для Хейсмана кампании.Ньютон, как известно, привел Оберна к огромной победе в камбэке над действующим национальным чемпионом Алабамы в конце регулярного сезона, а «Тигры» выиграли национальные чемпионаты SEC и BCS.

Ньютон провел один из самых результативных сезонов в истории студенческого футбола и выиграл все подряд, прежде чем стать первым номером драфта НФЛ 2011 года. Если бы он начал несколько сезонов на уровне колледжа, он мог бы добиться реального звания лучшего в истории.

6 из 11 ₅

6 из 11

6 из 11

Отто Greule JR / Getty Images

Запись как стартер: 36-5 (три сезона)

(три сезона)

Total TDS: 134

QB Рейтинг: 171. 8

Майор Награды:  Обладатель трофея Heisman Trophy 2014 года и консенсус All-American

Чемпионаты:  Титул One Pac-12

С чисто статистической точки зрения игры квотербеков Маркус Мариота мог бы убежать с таким списком за все время, как этот.В конце концов, он совершал в среднем около 45 тачдаунов за сезон в Орегоне и занимает второе место в истории студенческого футбола по рейтингу результативности паса.

Гавайский квотербек идеально подходил для первоклассного нападения Орегона, и в 2012 году он взялся за дело сразу же, как новичок в стартовом составе, совершив 37 тачдаунов за команду 12-1 Ducks. Во втором сезоне Мариота преодолел отметку в 4000 ярдов за сезон и совершил 40 тачдаунов, поскольку программа была адаптирована к уходу тренера Чипа Келли в НФЛ.

Но кампания Мариоты 2014 года позволит ему навсегда остаться в истории американского футбола. Он привел Орегон к первой игре национального чемпионата по студенческому футболу в плей-офф и завершил свой сезон Хейсмана с потрясающей статистической линией в 5224 ярда, 58 тачдаунов, рейтингом эффективности 181,7 и всего четырьмя перехватами.

Мариота, возможно, выиграл только один чемпионат — титул Pac-12 2014 года — за время своего пребывания в «Орегон Дакс», но он стал идеальным образцом эффективности и взрыва на позиции квотербека современного колледжа всего за три сезона.

7 из 11 ₅

7 из 11

Scott Halleran / Getty Images

Запись: 45-6-1 (два полных сезона как стартер, разделить время на первой команде в двух)

Total TDS: 122

Рейтинг QB: 163,6

Главные награды: Победитель Heisman Trophy 1996 г. (3-е место в 1995 г.) весело и с оружием в руках во время его блестящей карьеры, но никто из них не освоил это ремесло лучше, чем Дэнни Вюрффель.В середине 1990-х Вюрфель был ключевым игроком в четырех чемпионских командах SEC подряд и становился чемпионом страны.

В 1993 и 1994 годах Вюрффель работал вместе с Терри Дином в качестве лучшего квотербека «Гаторз», а позже взял на себя эту работу на полную ставку во второй половине своего второго сезона. За первые два года он совершил 40 тачдаунов и 19 перехватов, обыграв Алабаму в двух подряд играх чемпионата SEC.

Когда Вюрфель стал безоговорочным номером 1 в начале сезона 1995 года, его показатели поднялись на новый уровень.В том сезоне он набирал в среднем более 10 ярдов за попытку, а соотношение приземлений и перехватов составляло 35 к 10, поскольку Gators завоевали еще одну корону SEC, но проиграли Небраске за национальный титул.

Вюрфель прошел путь от финалиста Хайсмана и национального победителя в 1995 году до победителя Хайсмана и национального чемпиона в 1996 году, завершив свою блестящую карьеру еще 39 пасовыми тачдаунами. Он и Gators отомстили за поражение сопернику штата Флорида, разгромив матч-реванш со счетом 52–20 в Sugar Bowl. Wuerffel выиграл много оборудования и побил множество рекордов, что сделало его здесь пятеркой лучших QB.

8 из 11

8 из 11

David J. Phillip / Связанный пресс

Запись как стартер: 30-2 (два полных сезона, один частичный)

Всего TDS: 81

QB Оценка: 144,9

Главные награды:  2-е место в 2005 году. Голосование и консенсус призов Heisman Trophy Всеамериканские

Чемпионаты:  Один национальный титул и один титул Большой двенадцати был суперзвездой, изменившей правила игры в течение трех сезонов в Техасе.Одни только спортивные данные Янга сделали его 5-звездочным новобранцем и незаменимым плеймейкером на уровне колледжа.

«Мы думали, что он может быть доминирующим квотербеком», — сказал Майк Феррелл из Rivals в 2015 году. «Мы думали, что он может быть абсолютно решающим фактором, даже несмотря на то, что его механика была ужасной … Лучшим комплиментом Винсу Янгу было бы, если бы этот парень никудышный квотербек, он мог бы стать всеамериканским защитником».

Он определенно был доминирующим защитником. После разделения времени в качестве новичка в красной рубашке в 2003 году Янг привел Техас к Роуз Боул с рекордом 11-1 и 26 тачдаунами за свой первый полный год в качестве стартера.В следующем сезоне он занял второе место в голосовании Хейсмана с пасом более 3000 ярдов, рывком на 1000 ярдов и 38 тачдаунами.

Электрический Янг избавился от потери награды, приведя непобежденный Техас к знаменитой победе над USC, в которой он забил победный тачдаун в схватке с четвертым дауном на последней секунде. Двукратный MVP Роуз Боул набирал в среднем 8,4 ярда за попытку передачи и 6,8 ярда за перенос за короткую, но успешную карьеру звезды «Лонгхорнов».

9 из 11

ТЭД С.Уоррен / Связанный пресс

Запись как стартер: 37-2 (три сезона)

37-2 (три сезона)

Total TDS: 109

QB Рейтинг: 1595

Основные награды: 2004 Heisman Trophy Winner (6th в 2003 году и 3-е место в 2005 г.) и консенсус Всеамериканский

Чемпионаты: Один национальный титул и три титула Pac-10

бывший Longhorn за то, что он смог сделать за три волшебных сезона в USC.

Лейнарт стал стартовым игроком команды Пита Кэрролла «Троянс» в сезоне 2003 года, когда он забил рекордные для своей карьеры 38 тачдаунов. USC с одним поражением был исключен из игры за национальный титул из-за BCS, но Лейнарт вернулся с местью в 2004 году, приведя троянцев к сезону со счетом 13: 0, завершившемуся национальным чемпионатом и трофеем Хейсмана.

Звезда USC вернулся в гонку Heisman в 2005 году, совершив 34 приземления в другом непобежденном регулярном сезоне, в котором участвовал чемпионат Pac-10, но проиграл в голосовании своему товарищу по команде Реджи Бушу и Янгу.Всего два поражения Лейнарта в стартовом составе произошли в триллере с тройным ОТ против Кэла в 2003 году и в кульминационном моменте Янга в титульном матче BCS 2005 года.

Лейнарт назвал Янга лучшим квотербеком всех времен на Fox Sports в 2013 году. Но Лейнарт в среднем совершал больше тачдаунов за сезон в стартовом составе, дважды становился финалистом Хейсмана, а также становился чемпионом конференции в тройке из трех. В моих глазах он впереди Янга.

10 из 11

10 из 11

David Longstratch / Associated Press

Запись в качестве стартера: 35-3 (три полных сезона, один частичный)

Всего TDS: 79

QB Рейтинг: 138. 1

Индивидуальные награды: Консенсус Всеамериканский

Чемпионаты: Два национальных титула и четыре титула Большой восьмерки

футбол. Но что действительно есть у бывшей звезды Небраски, так это множество титулов и побед в крупных играх за четыре выдающихся года в Линкольне.

С 1992 по 1995 год Фрейзер был практически непобедимым лидером опционной атаки «Хаскерс», совершив 36 быстрых тачдаунов и пробежав почти 2000 ярдов за свою карьеру.И хотя эти яркие моменты навсегда останутся в истории студенческого футбола, он также совершил 43 тачдауна и всего 11 перехватов, несмотря на то, что выполнил менее половины передач за свою карьеру.

Пожалуй, самая невероятная статистика в карьере Фрейзера — это то, что он был признан самым ценным игроком в трех матчах национального чемпионата подряд. Он выиграл две из них с Huskers и проиграл всего три игры в стартовом составе — все это произошло в первые два года его жизни. В 1994 году Фрейзер пропустил большую часть регулярного сезона из-за свертывания крови в икре, но вернулся и одержал победу в возвращении за национальный титул в Orange Bowl.

Кампания 1995 года для Фрейзера была его лучшей, так как он забил 31 тачдаун, установив рекорды почти во всех категориях пасов, когда «Хаскерс» выиграли свой второй идеальный сезон подряд и национальный чемпионат. Фрейзер никогда не выигрывал Heisman, но он был лучшим игроком в команде, которая выиграла три национальных титула подряд.

11 из 11 ₅

11

Phil Sandlin / Asided Press

Запись как стартер: 35-6 (три сезона)

Всего TDS: 145

QB Рейтинг: 169.7

Главные награды: Победитель Heisman Trophy 2007 г. (3-е место в 2008 г. и 5-е место в 2009 г.) и консенсус All-American

Чемпионаты: Два национальных титула (один стартовый), два титула SEC (один стартовый)

За свою четырехлетнюю карьеру во Флориде Тим Тебоу не только добился фантастического успеха в качестве лучшего квотербека в истории студенческого футбола, но и показал себя как лучший универсальный игрок в истории студенческого футбола.

Со всей мощью своего тела ростом 6 футов 3 дюйма и весом 245 фунтов Тибоу был одним из самых сильных гонщиков своего времени.И хотя его уход не привел к успешной карьере в НФЛ, он занимает третье место в истории FBS по эффективности карьеры. В качестве стартового квотербека он совершал в среднем 44 тачдауна за сезон.

Выиграв национальный титул в качестве эффективной дублирующей команды Криса Лика в 2006 году, Тебоу выиграл трофей Хейсмана, совершив 55 тачдаунов в своем первом сезоне в стартовом составе, несмотря на то, что «Гаторс» вели со счетом 9–4. Он привел Gators к их второму национальному титулу за три сезона в 2008 году и занял третье место в голосовании Хейсмана, несмотря на то, что получил наибольшее количество голосов за первое место.

Тебоу не смог вернуть Флориду к игре за национальный титул в своем старшем сезоне, но он все же покинул Гейнсвилл с большим количеством школьных, SEC и национальных рекордов, а также множеством личных похвал. С точки зрения влияния на завоевавшую титул футбольную команду, Тебоу является самым титулованным квотербеком, которого когда-либо видела игра.

Вся статистика предоставлена ​​Sports-Reference.com, если не указано иное.

Джастин Фергюсон — обозреватель футбольных колледжей Bleacher Report.Вы можете следить за ним в Твиттере @JFergusonBR.

Фанаты плей-офф в холоде, когда студенческий футбол строит планы на будущее

ИНДИАНАПОЛИС — Ледяной дождь превратил тротуары в центре города в твердые, как гранит, скользкие дорожки. Концертная сцена в центре города и пивной сад были пусты, танцевальное и световое шоу дронов было отменено, а получить столик в ресторане — даже социально отдаленном — не было проблемой в субботу вечером.

Казалось, что футбольные болельщики из Джорджии и Алабамы, многие из которых приехали из Атланты и Бирмингема, чтобы избежать непомерных цен на авиабилеты и накопить денег на билеты на матч национального чемпионата в понедельник, решили, проехав через ледяной шторм, что будет разумнее оставайтесь в своих гостиничных номерах и заказывайте. (А почему бы и нет, если номер в TownePlace Suites стоил севернее 900 долларов?)

К воскресенью погода была сухой, но температура резко упала до подросткового возраста.

Если титульный матч плей-офф студенческого футбола является кульминацией сезона, временем, когда легионы болельщиков могут размахивать школьным флагом и предлагать передышку от очередной унылой зимы, вызванной пандемией, то этот выпуск больше походил на сибирский отпуск с завышенными ценами. .

Настолько, что легко вернуться к этой мысли: почему не Новый Орлеан? Или Майами? Или Феникс? Или Лос-Анджелес? Или Тампа? Или даже Лас-Вегас?

Нет недостатка в более теплых январских местах — и если вы собираетесь насладиться зимой, почему бы не сделать это в таком месте, как Нью-Йорк, и не провести холодные выходные в театре, в музеях, за покупками или потягивая коктейли. под лампами накаливания в барах на крыше? (Если вы собираетесь промокнуть за номер в отеле, по крайней мере, возьмите что-нибудь в придачу. )

Все это не кветчи, а способ объяснить, почему плей-офф студенческого футбола находится в его нынешнем состоянии: затхлый плей-офф с четырьмя командами и падающими телевизионными рейтингами, в которых распорядители системы — те самые, которые думали название игры здесь было отличной идеей — они не могли вносить изменения в свои собственные интересы.

Десять комиссаров конференции и спортивный директор Нотр-Дам Джек Сварбрик, которые составляют управляющий комитет плей-офф студенческого футбола, с июня собирались семь раз, в том числе на 12 часов в эти выходные в Индианаполисе, чтобы выработать изменение формата до нынешнего контракт истекает после сезона 2025 года.

«Вы когда-нибудь смотрели фильм «День сурка»?» Комиссар «Большой 12» Боб Боулсби заявил после того, как еще одна переговорная сессия закончилась в понедельник без решения.

Конечно, если есть место, которое подчеркивает бюрократическую инерцию и лидерский вакуум, нет лучшего места для проведения чемпионата, чем стадион «Лукас Ойл» — в нескольких минутах ходьбы от N. C.A.A. штаб-квартира. Хотя руководящий орган не наблюдает за плей-офф студенческого футбола, к нему призывали решить другие вопросы в этом виде спорта: трансферный портал и правила, регулирующие использование имени, изображения и подобия, которые позволяют игрокам получать прибыль от своей славы.

Билл О’Брайен, координатор наступления в Алабаме и бывший сотрудник НФЛ. главный тренер сравнил трансферный портал со «свободным агентом, но без правил». И оба главных тренера в игре в понедельник, Кирби Смарт из Джорджии и Ник Сабан из Алабамы, присоединились к хору, призывающему к принятию закона, запрещающего университетам использовать предложения для студентов, чтобы получить прибыль от их спортивной славы, в качестве стимулов для набора.

Марк Эммерт, N.C.A.A. президент, представил это дело Конгрессу, но даже если бы этот орган не был занят более важными вопросами, законодатели могли бы хорошо помнить, как Эммерт и другие лидеры колледжей потратили годы (и десятки миллионов на юридические и лоббистские гонорары), пытаясь сорвать закон штата, который предоставит спортсменам те же возможности заработка, что и любым другим студентам. Когда эти законы вступили в силу в июле прошлого года, вместо того, чтобы пытаться установить ограждения, N.C.A.A. по существу пожал плечами и ушел.

Подход «руки-с-руля» привел к тому, что множество игроков с профессиональными амбициями отказываются от игр в чашу или входят в трансферный портал. И суматоха в тренерской карусели только ускорилась, потому что новобранцам разрешили подписывать контракты в декабре, а не ждать до февраля, что побудило школы вносить изменения в тренеров раньше, даже к середине сезона.

Все это, наряду со случаями коронавируса, аккуратно проявилось в штате Луизиана, который на прошлой неделе выстроился против штата Канзас только с 36 стипендиатами, что потребовало использования приемника в квотербеке, и четырьмя тренерами, оставшимися с регулярного сезона.

Предсказуемое скрежетание зубами по поводу состояния игры наполнилось прохладными телевизионными рейтингами.

Убедительная победа Алабамы над Цинциннати привлекла меньше зрителей, немногим более 16 миллионов, чем любой другой полуфинал, за исключением победы Клемсона над Оклахомой в сезоне 2015 года. А победа Джорджии над Мичиганом привлекла немного больше — 16,5 миллиона, что является самым низким показателем среди всех полуфиналов в прайм-тайм с момента начала плей-офф в сезоне 2014 года. Совокупная аудитория двух игр снизилась на 14 процентов по сравнению с прошлым годом.

Джордж Клявкофф, недавно назначенный комиссаром Pac-12, сказал, что эти цифры являются еще одним доказательством того, что плей-офф — это «сломанная система».

Для его исправления потребуется система большего размера. Но восемь команд или 12? Гарантированные места на пять так называемых энергетических конференций: Юго-Восточная, Атлантическое побережье, Тихоокеанская-12, Большая десятка и Большая 12? А как же Нотр-Дам? Будет ли место для команд, не входящих в Power 5? Как можно умиротворить Роуз Боул, который привлек столько же зрителей, как Алабама и Цинциннати, чтобы перенести свой желанный новогодний временной интервал? И как может новый Н.C.A.A. Конституция, которая еще не сформировалась, повлечет за собой какие-либо изменения?

Когда эти вопросы будут решены — а с дополнительными играми стоимостью в 500 миллионов долларов каждый год, они будут решены — останется одна группа, которая будет участвовать в поездке: игроки.

Когда Н.Ф.Л. увеличил свой регулярный сезон до 17 игр, для этого нужно было торговаться с игроками. В студенческом футболе новая система, вероятно, оставит открытой возможность того, что чемпиону нужно будет сыграть 17 игр, что является последним продлением сезона, который вырос с 12 игр за последние 30 лет, что поднимает вопросы о хорошем уровне игроков. существование.(Президенты Лиги плюща долгое время сопротивлялись продлению сезона более 10 игр из-за проблем со здоровьем и безопасностью.)

Рамоги Хума, защитник спортсменов колледжей, указывает на отсутствие единых стандартов сотрясения мозга — таких, как в НФЛ. принял — как свидетельство того, как мало внимания уделяется защите игроков. И это несмотря на опасность черепно-мозговых травм, выдвинутую на первый план самоубийством четыре года назад защитника штата Вашингтон Тайлера Хилински, у которого вскрытие показало обширное повреждение головного мозга, связанное с травмой головы.

«Сколько комиссаров конференции собирают войска, чтобы убедиться, что проблемы со здоровьем и безопасностью решены?» — сказал Хума. «Нуль.»

Так что, пока комиссия плей-офф сидела на корточках в течение выходных, замышляя, но мало говоря, те, кто в центре предприятия, остались, по крайней мере, метафорически, рядом с болельщиками, которые приехали сюда на чемпионат: на морозе.

Кален Баллаж Бешеный — Внутри Пилона

Студенческий футбол — это безумные голевые драки и блестящие перспективы.Райан Дукарм показывает нам и то, и другое, разбивая восьмой день TD Кален Баллаге из Arizona State Sun Devils.

Восемь тачдаунов. В одной игре. Штат Аризона , бегущий назад Кален Балладж установил рекорд подразделения Football Bowl против Texas Tech , совершив восемь универсальных приземлений, семь на земле и один в воздухе. Колоссальные шесть из этих тачдаунов были совершены силовой дикой схемой «Солнечных дьяволов» в красной зоне, из которой они вели как ведущую, так и контратакующую игру.Ниже я рассказываю о том, как нападение «Солнечных дьяволов» во главе с Балладжем смогло навязать свою волю незадачливой защите «Красных рейдеров» от силового дикого формирования.

[dt_divider style=»толстый» /]Play Design- Wildcat Lead Play

Пять из шести тачдаунов Баллажа в красной зоне пришлись на базовую ведущую игру, где штат Аризона с большим успехом использовал эту мощную дикую расстановку. Штат Аризона имеет 13 человек , с Балладжем (№7) в составе квотербека, линейным защитником Кристианом Хиллом (№94) в качестве защитника и РБ Демарио Ричардом (№4) справа от Балладжа в хвосте.Тайт-энд Коди Коль (№ 83) выровнен справа от линии нападения, широкий приемник Эллис Джефферсон (№ 19) перемещается на позицию левого вингбека, а квотербек Мэнни Уилкинс (№ 5) разделен слева.

Графики Xs и Os на основе  XOWizard.

Схема игры для «Солнечных дьяволов» была проста: перегрузить сильную часть формации и использовать численное преимущество, которое дикая кошка дает нападению, чтобы забить гол из красной зоны.Штат Аризона провел эту мощную игру, вытащив левого защитника Сэма Джонса (№ 76) вокруг строя, в то время как Хилл и Ричард присоединились к Джонсу в блокировании хода для Балладжа.

Графики Xs и Os на основе  XOWizard.

Игра работает так, как задумано, так как Хилл может отвести сдерживающего защитника Джа’шона Джонсона (#7) от игры и создать переулок по центру. И Коль, и правый тэкл Куинн Бейли (#59) блокируют свои задания и выбивают их из игры.Джонс и Ричард спускаются по склону и выполняют выдающийся комбо-блок против разбившегося полузащитника Люка Стайса (#37). Это дает возможность Балладжу нырнуть в зачетную зону для своего первого тачдауна за день.

[файл jwplayer=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-1.mp4″ image=”http://cdn.insidethepylon.com/wp -content/uploads/2016/09/ASU-TD-Still-3.jpg”]

Питание от   Кроссовер .

Во втором приземлении Баллажа в красной зоне и третьем общем зачете защитник штата Аризона набегает на устрашающе похожую серию, поскольку Sun Devils могут забивать по той же схеме игры. На этот раз Джонс и Ричард могут комбо заблокировать безопасность Джонсона, когда он безуспешно пытается заполнить полосу бега, созданную блоками вниз Коля и Бейли.

[файл jwplayer=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-2.mp4″ image=”http://cdn.insidethepylon.com/wp -content/uploads/2016/09/ASU-TD-Still-4.jpg”]

Питание от   Кроссовер .

Для своего следующего приземления вне этой формации Балладж вынужден корректировать игру на лету, поскольку «Красные рейдеры» начинают адаптировать свою защиту и лучше удерживать свои позиции внутри.Как только салон оказывается забитым в первый раз, Балладж вынужден использовать свое зрение и взорваться, чтобы загнать Л.Б. Стайса в угол. Стайс медленно меняет направление и не может восстановиться достаточно быстро, чтобы помешать Балладжу подбежать для еще одного приземления.

[файл jwplayer=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-3. mp4″ image=”http://cdn.insidethepylon.com/wp -content/uploads/2016/09/ASU-TD-Still-5.jpg”]

Питание от   Кроссовер .

Во время своего четвертого приземления, Балладж снова оказывается на краю пропасти, на этот раз из-за присутствия красных рейдеров в точке атаки.

Баллаж понимает это и отскакивает к боковой линии. Он демонстрирует отличные ярды после контакта с жесткой рукой на Тьерри Нгеме № 17, а затем может протянуть мяч мимо Нгемы и Джонсона, чтобы передать мяч за линию ворот и внутри пилона для тачдауна.

[файл jwplayer=»http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-4.mp4″ image=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD -Still-6.jpg”]

Питание от   Кроссовер .

К этому моменту в игре Баллаж уже забил пять раз, и четыре из них были забиты «Солнечными дьяволами», которые играли в основном в своей силовой расстановке.

[dt_divider style=»толстый» /]Настройка и адаптация

Солнечные Дьяволы возвращаются в красную зону и снова выходят на дикую природу.Однако на этот раз они оставляют WR Jefferson разделенным в стеке с QB Wilkins.

Texas Tech перегружает сильную часть формации: семь защитников выстроились в линию даже с нападающим или справа от центра в начале игры. Они четко распознают построение и стремятся любой ценой остановить лидерство в силе от Балладжа.

Защита, перегружающая правую часть строя, оставляет перед ведущими блокирующими возможность перекрыть проход для Баллажа слева.Поэтому «Солнечные дьяволы» проводят контратаку из дикой кошки на слабую сторону формации, оттягивая правого защитника Стефона МакКрея (#77), Хилла и Ричарда влево, чтобы вести блок для Баллажа

.

Графики Xs и Os на основе  XOWizard.

Дизайн счетчика застает защитников Техасского Технологического института врасплох и позволяет Баллажу еще раз поставить шесть очков на доску для Sun Devils.

[файл jwplayer=»http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-5.mp4″ image=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD -Still-9.jpg”]

Питание от   Кроссовер .

[dt_divider style=»толстый» /]Если это не сломалось, не чините

Поскольку Балладж уже совершил шесть тачдаунов в штате Аризона, «Солнечные дьяволы» возвращаются к своей самой успешной игре в красной зоне — игре лид-ката.

Вновь выбившись из силовой дикой формации, Балладж вынужден вывести мяч наружу и побеждает благодаря своей физической силе, преодолевая полузащитника Джордин Брукс (# 20) на пути к своему седьмому тачдауну за ночь.

[файл jwplayer=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-6.mp4″ image=”http://cdn.insidethepylon.com/wp -content/uploads/2016/09/ASU-TD-Still-10.jpg”]

Питание от   Кроссовер .

[dt_divider style=»толстый» /]Другие способы выиграть

В то время как шесть тачдаунов Баллажа были совершены из красной зоны, когда «Солнечные дьяволы» выгнали его из формации дикой кошки, он установил рекорд FBS с восемью универсальными тачдаунами.Оставшиеся два тачдауна приведены ниже и представляют собой отличные примеры взрывной скорости и скорости открытого поля Баллажа.

В первом приземлении без дикой кошки Баллаж выравнивается в дробовике справа от Уилкинса. В момент снэпа Уилкинс передает мяч Ричарду, который начал игру с пистолета. Ричард принимает мяч и делает подачу на ресивера Тима Уайта (#12) в конце реверса. Затем Уайт возвращается к Уилкинсу для игры с мерцанием блох. Все это время Баллаж выпускал по полю и оставался широко открытым по правой боковой линии, и Уилкинс бьет его на пути к тачдауну на 39 ярдов.

[файл jwplayer=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-7.mp4″ image=”http://cdn.insidethepylon. com/wp -content/uploads/2016/09/ASU-TD-Still-11.jpg”]

Питание от   Кроссовер .

Финальный тачдаун Баллажа в этот вечер стал его первым традиционным керри, набравшим очки. Он выровнялся в пистолете позади Уилкинса и принял передачу за пределами зоны , пробежав влево. Он может прорваться через линию и выполнить несколько попыток захвата и пройти 74 ярда до дома, чтобы обеспечить победу штата Аризона и рекорд FBS для себя.

[файл jwplayer=”http://cdn.insidethepylon.com/wp-content/uploads/2016/09/ASU-TD-Video-8.mp4″ image=”http://cdn.insidethepylon.com/wp -content/uploads/2016/09/ASU-TD-Still-12.jpg”]

Питание от   Кроссовер .

Баллаж, возможно, добился этого против слабой защиты, такой как Texas Tech, но его игра с восемью тачдаунами была невероятной, независимо от противника.

Подписывайтесь на Райана в Твиттере @DBRyan_Dukarm.Ознакомьтесь с остальными его работами, в том числе с освещением использования Spot Concept в UCLA Bruins, энд-вокруг-раша в Pittsburgh Steelers, а также двухколейной блок-схемы Buffalo и игры с глубоким пасом.

Хотите узнать больше Внутри пилона? Подпишитесь на наши подкасты, следите за нами в Твиттере, лайкайте нас на Facebook или смотрите нас на нашем канале YouTube.

Все фильмы предоставлены Pac12 Network.

Видео от Кроссовер . Графики Xs и Os на базе XOWizard .

Еженедельная футбольная пресс-конференция Видео и цитаты

Ссылки на истории

2 сентября 2014 г.

Главный тренер Дэйв Клоусон

Вступительное заявление…
«Первый тайм матча Луизиана-Монро, вероятно, прошел так, как нам было нужно. Мы хорошо защищались, и я думаю, что наша игра ногами была превосходной. Мы застряли с плохой позицией на поле большую часть первого тайма, и хотя мы не давали много в нападении, время владения мячом было 50-50, я думаю, в первом тайме. Во втором тайме, очевидно, критической проблемой был грубый кикер, пик-шестерка, и у нас просто ничего не получалось в нападении, и мы действительно слишком долго выставляли нашу защиту. Во втором тайме время владения мячом было, кажется, с 21 (минуты) до 9 (минут). Наша защита просто сыграла слишком много снэпов. Из положительных моментов я считаю, что наши ребята играли с большим усилием. Все три четверти мы играли очень хорошо в обороне, но немного подустали. Я думал, что игра ногой в целом — Алекс Кинал отлично провел для нас ночь, и мы отбили наши удары ногой.Понятно, что мы недостаточно двигали мячом в нападении, мы не делали первых даунов, мы не держали оборону за пределами поля, мы никогда не меняли позицию на поле. Я всегда говорю, что с каждым годом работа становится более определенной после первой игры. Вы проходите лагерь и думаете, что у вас есть относительные сильные стороны, а затем вы играете в игру и выясняете, что у вас есть и над чем вам нужно поработать. И мы способны играть лучше, чем это на o-line. Кредит Луизиане-Монро, они заставляли нас гадать. Это была очень многократная защита, много блиц-пакетов, подкруток — мы не очень хорошо с этим справились, но, очевидно, нам нужно играть лучше.

С нетерпением жду Гарднера-Уэбба, оппонента FCS, и они хороши. Год назад их было 7-5. Они были в национальном рейтинге, чтобы начать сезон. У них есть 16 стартеров назад. Это очень ветеранская команда, их атакующие навыки очень опытны. Это старший квотербек, приемник Кенни Кук — проспект НФЛ. У них есть два старших тайлбэка (и один) старший тайт-энд, щелевой приемник является старшим. Так что это очень опытная группа в нападении. Что касается защиты, то год назад они были пятой позицией в стране, и у них много игроков в стартовом составе.Я, наверное, больше уважаю этот уровень футбола, чем большинство главных тренеров, только из-за того, как долго я провел свою карьеру в качестве главного тренера на этом уровне. Когда вы главный тренер FCS и ведете подобную программу, это ваши захватывающие игры, это ваш единственный шанс подняться и нокаутировать соперника BCS или FBS. Определенно, одна из самых приятных побед в моей карьере была в 2006 году в Ричмонде, когда мы пошли на Дьюка и закрыли их. Было здорово получить зарплату и выиграть. Я уверен, что это цель Гарднер-Уэбб.Они, безусловно, хорошо натренированы, и они будут хорошим противником. Для нас это открытие дома. Нам нужно стать лучше, и на этой неделе мы сосредоточимся на тренировках. Мы взволнованы, чтобы снова собрать его и запустить».

О том, означает ли молодость линии нападения, что нужно упрощать…
«Да, надо было упрощать, но мы были простыми. Луизиана-Монро играла со стеком 3-3, несколькими блиц-пакетами.Часть того, что делает его множественным, — это то, сколько делает защита. Это не был сложный план игры. У нас действительно было два или три базовых запуска, и защита, которую мы сохранили, была довольно простой. Путаницы особой не было — мы их не блокировали. Иногда мы промахивались, мы переступали границы. Для меня были более фундаментальные ошибки, чем ошибки присваивания.

О том, будут ли большие изменения в нападении на этой неделе…
«Нет, я думаю, это худшее, что вы можете сделать. Мы молодая футбольная команда, и у нас есть видение того, куда мы хотим двигаться. , так что, если мы перейдем ко второй неделе и (изменим ситуацию), какое сообщение это посылает? Мы, безусловно, верим в то, что делаем.Мы прогнали его через годы. Должны ли мы настраивать вещи, чтобы соответствовать нашему персоналу? Ага. Могут быть определенные вещи, которыми мы занимаемся больше, и другие вещи, которыми мы занимаемся меньше, и это просто коучинг. Я не думаю, что вы приходите после одной игры и вносите массовые изменения. Это не пошло хорошо. Мы плохо играли. Это очевидно для любого, кто хоть раз смотрел футбольный матч. Ответ заключается в том, чтобы становиться лучше и делать постепенные улучшения каждую неделю.

Старший бегущий защитник Орвилл Рейнольдс

О плюсах против ULM…
«Мы держались вместе. Мы знали, что это будет вызов… было много разных схем, укрытий и блитов, особенно для молодой линии нападения, когда у нас разные части собираются вместе. Мы держались вместе мы знали, что это будет тяжелая работа, и мы никогда не сдавались. Мы знаем, что движемся вперед, и в будущем все будет намного лучше».

На подходе после поражения…
«Это одна игра за раз. Тренер Клоусон всегда напоминает нам, что каждая игра подобна сезону.Мы не беспокоимся о счете 1:1 или защищаемся от счета 0:2. Мы просто беспокоимся о счете 1:0 в эти выходные».

О возможности играть дома…
«Независимо от того, что произошло на прошлой неделе, это наша неделя прямо сейчас. Мы должны защитить наш дом, так что это все, о чем мы беспокоимся. Это действительно захватывающе, это еще одна неделя, чтобы поправиться и стать лучше».

Безопасность второкурсников Томас Браун

О плюсах игры ULM…
«Мы дрались на протяжении всей игры. Даже когда у них были короткие дистанции, мы просто продолжали драться и не давали им легко добираться. Мы ограничивали свои ошибки.»

О поражении от ULM…
«Каждый раз, когда ты проигрываешь, это расстраивает. Нападение сделало все возможное с новым нападением, новым квотербеком и центровым. Мы просто играли изо всех сил».

На Гарднер-Уэбб…
«Это действительно хорошая команда. У них действительно хороший ресивер снаружи — перспектива НФЛ.Это будет тяжелая игра. Нам просто нужно выполнить защиту и устранить ментальные ошибки».

Защитник-второкурсник Джош Харрис

О том, как команда сыграла в игре ULM…
«Мы не показали свою лучшую игру, особенно в атаке, но мы используем все это как опыт обучения, и мы знаем, что когда мы играем в свою игру, мы можем играть с кем угодно, и мы на это способны. Поэтому мы просто должны быть сосредоточены на нашей игре, используя наши приемы, делая то, что нам говорят тренеры. делать, и играть в нашей системе, и мы будем в порядке.»

О конкретных ошибках линии нападения…
«Итог в том, что мы должны играть немного лучше, чем на прошлой неделе. Были некоторые ошибки в общении, ничего серьезного, но мы просто нужно играть так, как мы способны, и все будет в порядке».

О «плане игры» для линии нападения…
«Мы все просто должны делать свою работу. У каждого из нас есть своя особая работа, и у нас есть определенные приемы, которые мы используем, крепкие руки, маленькие грудь и большие шаги — три основные техники, которые мы используем.Нам всем просто нужно использовать эти приемы и общаться друг с другом, и мы будем в полном порядке против любого, с кем сыграем».

О том, как Джон Вулфорд выступил в своем первом старте…
«Я думаю, он хорошо сыграл. использовать, особенно в дороге. Он отличный защитник ».

Videoblocks запускает сервис стоковых фотографий и меняет название на Storyblocks – TechCrunch

Сервис стоковых изображений Videoblocks сделал свое имя благодаря своей неограниченной видеобиблиотеке с фиксированной ставкой и торговой площадке, которая выплачивала фотографам 100-процентную комиссию. Однако со временем сервис начал выходить за рамки видео, и компания впервые объявила о своих планах по созданию сервиса стоковых фотографий в начале этого года. Теперь — после того, как были собраны и проиндексированы миллионы изображений от первого поколения фотографов — сервис открывается для публики.

Благодаря этому компания теперь предлагает торговую площадку для стоковых фотографий, звуковых и графических сервисов в дополнение к флагманскому видеосервису. Возможно, неудивительно, что компания решила, что «Видеоблоки» больше не лучшее название для них, и теперь они будут называться «Сториблоки».

Как сказал мне генеральный директор Storyblocks Т. Дж. Леонард, идея названия заключается в том, что компания хочет предоставить своим клиентам все инструменты, необходимые им для того, чтобы рассказывать свои истории. «Несколько лет назад у вас были люди, покупающие видео в Лос-Анджелесе, а люди, занимающиеся печатью и фотографией, были в Нью-Йорке», — сказал мне Леонард. «У вас не было людей, которые тратили свой бюджет на фото и видео ». Он утверждает, что сегодня, однако, креативщики (и особенно фрилансеры) используют видео, фотографии и видео в своих продуктах, и сервисы стоковых изображений и видео должны адаптироваться к этому.

Новое название также дает компании возможность расширять свою деятельность. В частности, Леонард отметил, что вскоре компания может предложить шаблоны, например, или шрифты. «В принципе, любой тип контента, который понадобится креативщику, чтобы рассказать более убедительную историю», — сказал Леонард. «Все это основано на долгосрочном видении быть первым и последним местом, где креативщик начинает и заканчивает проект».

Storyblocks говорит, что сейчас в ее новой фотобиблиотеке 10 миллионов изображений, и ежемесячно она добавляет около миллиона.Однако он не только расширяет свою библиотеку. Компания также переезжает в более крупные офисы в Арлингтоне, штат Вирджиния, что позволит ей расширять свою деятельность по мере добавления новых продуктов.

Игра

Алабама против штата Огайо 2021: Прилив к 18-му национальному чемпионату после рекордного наступательного взрыва

№ 1 Алабамы вернулся на вершину горы студенческого футбола, завоевав 18-й национальный титул в истории программы с доминирующей победой со счетом 52–24 над № 3 штата Огайо в национальном чемпионате плей-офф студенческого футбола 2021 года.Непобежденные со счетом 13:0 и непревзойденные на протяжении большей части сезона, «Багровый прилив» выставили себя в особом свете даже среди шести команд-победителей национального чемпионата, игравших за Ника Сабана.

Уход нескольких звезд привлек внимание к нападению, которому было что заменить, но квотербек Мак Джонс, бегущий защитник Наджи Харрис и особенно широкий ресивер, завоевавший трофей Heisman Trophy Девонта Смит, более чем ответили на вызов, поскольку они вели одного из лучших нарушений в истории Алабамы и показал себя в крупнейшей игре года с общим количеством нарушений 621 ярд. Их 52 очка — это рекорд, когда-либо набранный Алабамой в национальном титульном матче, и самый высокий показатель в игре в кубок «Багровый прилив» с 1953 года. выбыл из игры с травмой руки. Джонс тоже немного пострадал, но все же финишировал с 464 ярдами и пятью тачдаунами при 36 из 45 передач.

«Я слышал, что кто-то сказал, что он установил какой-то рекорд в первой половине игры, бог знает, что бы он сделал, если бы он играл всю игру», сказал Сабан после игры.«Но вы говорите об идеальном воине, абсолютном сопернике. Я так рад за него, что он был признан лучшим игроком в студенческом футболе, потому что я не думаю, что кто-то сделал для своей команды больше, чем он для нашей команды. .»

Харрис, который, как и Смит, был одним из немногих нынешних игроков из Алабамы, которые были в команде во время ее последнего национального чемпионата, был универсальной машиной с 178 ярдами до схватки (79 рывков, 79 приемов) и тремя общими тачдаунами.

Штат Огайо вступил в игру с фишкой на плече, вызванной неделями сомнений относительно своего статуса одной из лучших команд в стране. Игра в меньшее количество игр, чем в ACC и SEC, вызвало много критики и придирок со стороны Buckeyes, но большинство этих вопросов были заглушены доминирующей победой над Клемсоном в полуфинале Sugar Bowl, чтобы получить место в понедельник вечером. титульная игра. Были заметные неудачи, такие как запуск бегущего назад Трея Сермона, уход из игры после одного драйва из-за травмы и отсутствие многих игроков (некоторые из-за протокола COVID-19), но однобокий результат был больше отражением расстояния Алабамы от остальных. спорта в сезоне 2020 года.

Продолжайте читать, чтобы узнать о результатах национального чемпионата CFP 2021 года.

1. Отсутствие команды штата Огайо было заметным и не изменило правила игры

Еще до травмы Сермона у Buckeyes был стартовый носовой тэкл Томми Тогиаи, стартовый защитник Тайрек Смит и стартовый кикер Блейк Хаубейл среди 13 игроков, перечисленных как выбывшие из списка отчет о доступности. Наличие двух стартовых защитников не помогло бы несоответствиям, которые координатор нападения Алабамы Стив Саркисян составил для Смита в первом тайме, но это ключевые элементы элитной защиты и важные тела в ротации, которая была необходима Алабаме. Количество игр продолжало расти во втором тайме.

Сермон, который установил школьный рекорд, пробежав более 500 ярдов в двух заездах в играх чемпионата «Большая десятка» и «Сахарница», получил травму в первой четверти и не смог вернуться в игру. Однако его замена, Мастер Тиг, была достаточно сильной, забив два тачдауна.

Окончательный результат может не отражать этого, но это была игра с двумя очками в середине третьей четверти, и это могло бы стать потрясающим возвращением, если бы Buckeyes смогли сделать несколько остановок.Спустя пару тачдаунов Tide разгром возобновился, и результат не вызывал сомнений.

2. The 2020 Tide присоединяется к дебатам о лучшей команде в истории

Спустя год после того, как Джо Барроу и LSU заставили весь студенческий футбол задуматься, где «Тигры» заняли место среди лучших нападений и лучших команд в истории студенческого футбола, Алабама немедленно добавила вступления в эту дискуссию. Итоги сезона не сравнятся с «Тиграми» с тремя играми меньше, но средние показатели и похвалы сопоставимы.

Смит был уникален в том, что может превосходить сравнение всей команды, но таким же был и Барроу во время его такого же выдающегося сезона. Две команды будут обсуждаться и сравниваться долгие годы, но то, что последует, станет тай-брейком для фанатов SEC West. Алабама может столкнуться с исходом на драфте НФЛ наравне с LSU год назад — она также теряет главного тренера по нападению, когда Саркисян уезжает в Техас, — но было бы не в характере увидеть значительный шаг назад после этого возвращения на вершину. спорта.Сабан освоил современное нападение и побеждает, подавляя своего противника талантом на позиции мастерства. Когда величайший тренер в истории студенческого футбола полностью погрузился в инновации, почти все остальные в этом виде спорта замолчали на несколько лет.

Кроме того, как сказал Сабан после игры, когда его спросили, как команда 2020 года выглядит по сравнению с другими командами, выигравшими национальный чемпионат, и такой же непобедимой командой 2009 года, главный тренер Алабамы быстро указал на все, чего они добились без обычной рутины для процесс, чтобы разыграться.

«Я думаю, особенно в этом году, со всеми сбоями, без весенних тренировок, вообще без летних мячей для развития игроков, без игр, где можно было бы играть с другими игроками и развивать игроков в команде. Я думаю, что это , исходя из обстоятельств, эта команда действительно многого добилась, чтобы иметь возможность делать то, что они делали», — сказал он.

Послушайте наш мгновенный анализ победы Алабамы в национальном чемпионате и подпишитесь на подкаст Cover 3 College Football, чтобы получать первоклассные знания и анализ за пределами сетки.

3. Штат Огайо оставил очки на доске, возможно, стоило ему

Из многих «что, если» для болельщиков штата Огайо будет несколько ситуационных решений, принятых Бакай во время нападения в Алабаме, которое было в первом тайме. Штат Огайо пробил с 44-ярдовой линии Алабамы со счетом 14–7 в начале второй четверти, но его спасла последующая нащупывание Джонса, что все равно дало «Бакеям» возможность забить. Позже они согласились на бросок с игры с 6-ярдовой линии в конце игры из девяти игр вместо того, чтобы приземлиться вничью.После этого в штате Огайо было подряд три аута, прежде чем закончить половину, исчерпав время.

Отсутствие стопов со стороны защиты Buckeyes в сочетании с невероятной линией статистики Смита в первом тайме доминировало в разговоре, но были моменты, когда казалось, что штат Огайо мог бы пойти на несколько больше рисков в нападении и быть в лучшем положении, когда он набирался возвращение усилия в третьей четверти.

4. Рекордный вечер

Алабама закончил сезон, набрав в среднем 48.5 очков за игру, больше всего в истории SEC, и Смит установил рекорды SEC по наибольшему количеству приемных ярдов и приземлений за один сезон, а также по карьерному рекорду SEC по получению ярдов. Джонс не только уже является обладателем нескольких рекордов Алабамы, но и после игры установил новый рекорд FBS по проценту выполнения (77,4%), а его 464 ярда паса являются максимальным показателем в игре чемпионата в эпоху BCS/CFP. В добавление к нелепым рекордам, которые должны быть либо продлены, либо падать сегодня вечером, Наджи Харрис установила рекорд SEC по количеству тачдаунов в карьере (57) и установила новую отметку тачдаунов за один сезон (30).

Возможно, еще более впечатляющим является то, что Ник Сабан теперь является рекордсменом в большинстве национальных чемпионатов в эпоху опросов, и тот факт, что из этих семи команд, завоевавших титулы, только две не проиграли в конце года. Первым был 2009 год, его первый титул с Tide, а другой — команда 2020 года, которая вернула себе корону в понедельник вечером. Это была особенная команда, и ее след навсегда останется в Алабаме и студенческом футболе.

.
