Как построить гараж из сэндвич панелей: пошаговая инструкция с фото, чертежами и видео

пошаговая инструкция с фото, чертежами и видео

Длительное пребывание транспортного средства под открытым небом чревато коррозией его металлических частей, повреждением резиновых и пластиковых элементов. Кроме того, автомобиль в этом случае является отличной мишенью для лиц, совершающих кражи и угоны. Если вы стали счастливым обладателем небольшого участка, размеры которого позволяют построить гараж, то и думать нечего — нужно строить. Самый простой, быстрый и недорогой способ — самостоятельно, своими руками сделать свой гараж из сэндвич-панелей.

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.

Таблица: плюсы и минусы сэндвич-панелей

Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит

Технические характеристики сэндвич-панелей

Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

Для возведения гаража предпочтение лучше отдать панелям с металлическим покрытием.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

По назначению сэндвич-панели делятся на:

1. Стеновые.

   Стеновые сендвич панели имеют более ровную поверхность

2. Кровельные.

   Кровельные сэндвич панели имеют ребристую поверхность

Отзывы практиков о конструкции

Недавно мне пришлось уехать в командировку на несколько дней, а когда я вернулся, то у соседа на территории я увидел большой и красивый гараж. Мысль о строительстве гаража из сэндвич панелей теперь не давала мне покоя, и я решил строиться. Как оказалось, действительно сооружение было возведено в кратчайшие сроки (3 дня). Мой гараж имеет размеры 4х62,х5 м. Крышу гаража делали двускатной. Возводили плитный фундамент с армированием. Сейчас на улице холодно, но в гараже поддерживается постоянная температура. Тепло не уходит через стены. Щелей и проступающей внутрь помещения влаги я не заметил.

Николай, 02.01.2016

Когда я в первый раз столкнулся с покупкой сэндвич панелей, то заметил большое различие цен в зависимости от фирм производителей, при относительно одинаковом качестве продукции. Наибольшая разница в ценах составила 22%, поэтому не стоит кидаться на первый попавшийся товар. Потратив немного времени можно заказать подходящие панели через интернет.

Сергей Петрович, 23.03.2016

Вопрос о незамедлительном строительстве нового гаража возник тогда, когда от бури упало дерево прямо на крышу. В результате чего треснули несущие балки, повредилась стена. В таких случаях, как правило, денег не хватает, поэтому я стал думать, как быстро возвести качественный гараж. Друзья посоветовали возводить из сэндвич панелей. Я с недоверием отнёсся к этой идее, так как не считал сендвич панели надёжным материалом, а увидев проект строительства чуть было не отказался от этой затеи. Однако деньги заплачены, строительная бригада уже заказана, и я решил строиться. Результат превзошёл мои ожидания. Строение было возведено в считаные дни (4 суток), аккуратность и красота постройки меня поразили. Однако, всё ещё было недоверие относительно теплоизоляционных свойств. Вот уже несколько месяцев я пользуюсь гаражом. Несмотря на жаркое время, внутри гаража относительно прохладно.

Анатолий, 14.07.2016

Подготовительный этап: чертежи, размеры и проекты гаражей

Подготовка к строительству гаража из сэндвич панелей подразумевает проектирование будущей постройки с составлением чертежей и схем, выбор участка для строительства и подбор материала.

Для среднего легкового автомобиля оптимальный размер гаража — 6х4 м, при высоте 2,2–2,5 м. Эти параметры не являются каким-либо шаблоном или установленным правилом.

Размер конструкции гаража должен предусматривать удобный заезд транспортного средства, а также свободное передвижение водителя между автомобилем и стеной постройки.

Конструкция гаража из сэндвич-панелей для легкового автомобиля займёт примерно 35 кв.м

Из сэндвич-панелей можно возвести сооружение практически любой формы. Однако при строительстве гаражей чаще всего используются проекты, проверенные временем и другими владельцами.

Наиболее популярных конструкций гаражей из сэндвич-панелей не так много

Советы по выбору материала

При покупке сэндвич-панелей необходимо обратить внимание на следующие характеристики:

1. Материал утеплителя. Наиболее распространены минеральная вата, стекловата, а также пенополистирол и полиуретан:
   • минеральная вата пользуется популярностью благодаря своим теплоизоляционным качествам. Этот материал устойчив к воздействию открытого огня, не выделяет вредных для человека веществ. Однако минеральная вата неустойчива к влаге. Под её воздействием она сминается и теряет свои свойства. Следует учитывать, что стены с минеральной ватой не являются благоприятным местом для размножения грибков, но из-за выделяемых ими органических кислотах вата разрушается. Минеральную вату получают в результате плавления металлургических шлаков и горных пород;
   • стекловата по своим характеристикам напоминает минеральную вату. Однако этот утеплитель имеет более длинные волокна, благодаря чему плиты получаются более прочными и упругими. Недостатком стекловаты является то, что через небольшой промежуток времени она спрессовывается, теряя изначальную толщину на 5–15%. Этому особенно способствует впитывающаяся в материал влага. Другим существенным недостатком такого утеплителя является его способность выделять в окружающую среду мелкие частицы стекла. Попадание их в дыхательные пути человека может привести к серьёзным, а иногда и необратимым проблемам со здоровьем;

     Стекловата опасна для здоровья. Мельчайшие частички стекла и пыли со временем могут появиться и в вашем гараже

   • альтернативой вате выступают пенополиуретан и пенополистирол. Они устойчивы к влаге, гниению и плесневым грибам. Пенополистирол представляет собой лёгкий материал, получаемый в результате вспенивания гранул полистирола. Благодаря этой технологии готовая плита состоит на 85–90% из воздуха. Гранулы плотно прикреплены друг к другу, образуя плиту;
   • Пенополиуретан — это материал с пористой структурой, который имеет достаточно сходств с пенополистиролом. Он обладает значительной прочностью при механических повреждениях, устойчив к коррозийным процессам и перепадам температур.
2. Толщина изделия. Этот параметр весьма важен, так как толстые панели обладают лучшими теплоизоляционными свойствами. Но у них есть два отрицательных качества: стоимость материала будет более высокой, а полезная площадь помещения уменьшится за счёт толщины плиты. Поэтому для каждого конкретного сооружения необходимо подобрать «золотую середину», которая будет зависеть от региона, требуемой степени теплонепроницаемости строения, бюджета и желания владельца.
3. Завод-изготовитель материала. При выборе качественной продукции среди многочисленных фирм-изготовителей, которых на сегодняшний день насчитывается более 200, следует обращать внимание на наличие сертификатов, отзывы покупателей, а также на техническое оснащение и использование современных технологий на этих предприятиях.

Обшивка сэндвич-панелей может выполняться из:

1. Металла. Обычно такое покрытие изготавливают из тонких листов оцинкованной и нержавеющей стали. В свою очередь, металл покрывают полимерным слоем пластизоля, поливинилфторида, пурала или полиэстера. Кроме этих покрытий производители могут использовать алюминиевую фольгу, бумагу или ткань. Панели с такой обшивкой изготавливают гладкими, накатанными, в форме волн либо трапециевидными.

   Гараж лучше всего строить из сэндвич-панелей с металлической обшивкой

2. Гипсокартона, ДВП, ЦСП или фанеры. Указанные материалы используют для покрытия одной из сторон плиты, другая обшивается металлом. Из таких плит лучше всего строить внутренние перегородки в помещении.
3. ПВХ. Этот вид панелей широко используется в качестве отделочного материала для дверных проёмов и откосов на окнах. А также из него часто изготавливают перегородки в офисах и других подобных помещениях.
4. Бумаги. В качестве дополнительного изолирующего слоя к бумаге добавляют полиэтиленовую плёнку или алюминиевую фольгу. На сегодняшний день можно встретить сэндвич-панели с бумагой, пропитанной битумом. Этот материал часто используется в качестве утеплителя для крыш, стен и фундамента. Такая обшивка обеспечивает надёжный барьер для испаряющейся влаги.

   Алюминиевая фольга хорошо удерживает тепло и не пропускает влагу

В качестве полимерного покрытия поверхности сэндвич-панели может использоваться:

1. Полиэстер. Такой слой имеет маркировку в виде заглавных букв РЕ. Изготовителем рекомендовано использовать панели с этим покрытием во всех климатических зонах для конструкций, расположенных внутри помещений. Полимерное покрытие напыляют до толщины в 25 мкм, что придаёт материалу устойчивость при воздействии на него температур до 120 °С. Сэндвич-панели с этим покрытием бывают глянцевыми и матовыми.
2. Пластизоль. При производстве этого покрытия используют поливинилхлорид и пластификаторы. Маркируется оно заглавными буквами английского алфавита PVC и цифрой, которая обозначает толщину слоя в микрометрах. Преимущества пластизоля заключается в его универсальности. Сэндвич-панели с этим покрытием можно использовать как для внутренних работ, так и для наружных. Они обладают повышенной устойчивостью к механическим повреждениям, коррозии и вальцеванию металла.
3. Полидифторионад. Это покрытие имеет маркировку PDVF. Полидифторионад, как и полиэстер, обладает устойчивостью к температурам до 120 °С, а также не изменяет свои физические и химические свойства при понижении температуры до -60 °С. Панели с этим покрытием устойчивы к механическим повреждениям, агрессивным химическим веществам и коррозии.
4. Пурал. Такие сэндвич-панели маркируются английским словом Pural. Основой для изготовления данного покрытия является полиуретан. Он обладает наибольшей устойчивостью к воздействию критических температур (от -60 до +120 °С), химическому воздействию, коррозии и ультрафиолетовому излучению. Благодаря высоким свойствам полиуретана эти панели чаще всего применяют для отделки и утепления наружных стен строений.

   Сэндвич-панели с покрытием из пурала — лучший вариант для внешней отделки стен и кровли

По типу замкового соединения сэндвич-панели различаются по видам:

1. Пазогребневое соединение. Другое его название — шип-паз.
2. Скрытое или секретное крепление панелей.
3. Крепление, именуемое «двойной затвор» (Z-lock). Это соединение образуется двумя наклонными шипами с пазами соответствующей формы.
4. Крепление Roof-Lock, переводится как «запор крыши». Такое крепление предотвратит разгерметизацию фальца при температурном расширении панели. Благодаря этому обеспечивается надёжная герметизация от проникновения влаги.
5. Крепление типа «фальцевый замок». Отличается крючкообразной формой замка, который позволяет плотно стягивать установленные панели.

Фотогалерея: виды соединений сэндвич панелей

Дополнительные материалы

Кроме сэндвич-панелей для строительства гаража потребуется:

1. Бетонная смесь марки М200–250 для основания постройки.
2. Обрезные доски или толстая фанера для опалубки.
3. Арматурные прутья диаметром 12 мм для изготовления металлической решётки, которая укрепит фундамент.
4. Битумная мастика.

Расчёт материалов

Прежде всего, необходимо узнать, сколько потребуется сэндвич-панелей. В качестве примера вычисления будут произведены для гаража с односкатной крышей. Размеры этого сооружения:

• длина — 7 м;
• ширина — 5 м;
• высота (со стороны ворот) – 3,6 м;
• высота с тыльной стороны — 2,4 м;
• ширина ворот — 2,7 м;
• высота ворот — 2,3 м.

Расчёт сэндвич-панелей для гаража

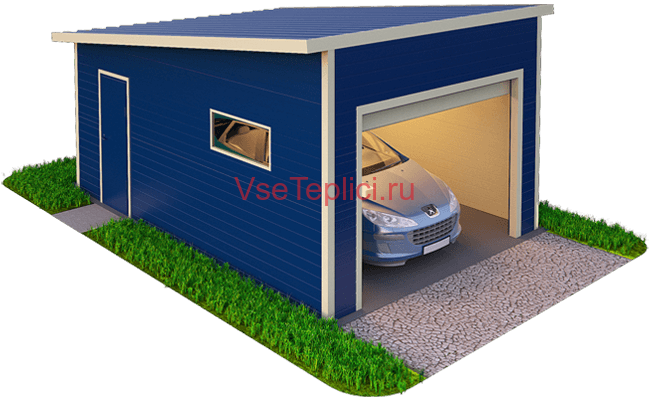

Поскольку постройка имеет односкатную крышу, её боковые стороны представляют собой трапеции с основанием 7 м и боковыми сторонами 3,6 и 2,4 м соответственно. Для удобства разделим каждую трапецию на простейшие фигуры — прямоугольник и треугольник. Вычисления будем проводить по каждой стороне отдельно, а результаты затем просуммируем.

Расчёт площади боковых сторон гаража для вычисления количества сендвич панелей

1. Сначала необходимо вычислить площадь прямоугольника. Для этого воспользуемся соответствующей формулой: S=a·h, где a — длина стены, h — её высота. Подставим значения: S=7·2,4=16,8 м².
2. Далее нужно рассчитать площадь прямоугольного треугольника. Применяем известную формулу: S=(a·h):2. Подставим значения: S=(7·1,2):2=4,2 м².
3. Чтобы получить общую площадь одной боковой стены, полученные результаты необходимо сложить: 16,8+4,2=21 м². Так как в гараже таких стены две, нужно 21·2=42 м² сэндвич-панелей.
4. Аналогично рассчитаем площадь тыльной стороны гаража по формуле S=a·h. Подставим значения: S=5·2,4=12 м².
5. Вычислим площадь лицевой стороны S_л. Так как здесь расположены ворота, то их площадь S_в= 2,7·2,3=6,21 м² нужно будет вычесть из итогового результата. Площадь всей лицевой стены S=3,6·5=18 м², а S_л=S-S_в=18–6,21=11,79 м².
6. Делаем расчёт крыши гаража: S=5·7=35 м².
7. Чтобы узнать, сколько всего потребуется квадратных метров сэндвич-панелей для строительства гаража, необходимо сложить полученные значения площадей лицевой и тыльной стороны, боковых стен и крыши сооружения: 42+12+11,79+35=100,79 м².

Расчёт бетона для фундамента

При возведении гаража из сэндвич-панелей можно использовать два типа фундамента: ленточный или плитный. Ленточное основание располагается по периметру конструкции, а одна его полоса — от середины лицевой стороны до тыльной. Ширина и высота бетонной ленты будет иметь размеры 40х40 см. Чтобы узнать, сколько потребуется бетонной смеси для заливки этого фундамента, нужно воспользоваться формулой нахождения объёма куба, которая выглядит следующим образом: V=h³, где h — величины сторон высчитываемой фигуры. Сделаем расчёт по одной из трёх лент по длине гаража: V=0,4·0,4·7=1,12 м³. Умножим это значение на три: 1,12·3=3,36 м³.

Ленточный фундамент для гаража имеет перемычку от середины лицевой стороны до тыльной

Теперь нужно высчитать количество бетонной смеси, необходимой для заливки ленты между полосами основания с тыльной и лицевой стороны. Для правильного расчёта следует вычесть три ширины ленты из ширины гаража: 5-(0,4+0,4+0,4)=3,8 м. Теперь нужно определить, сколько потребуется бетонной смеси для ленты длиной 3,8 м. Для этого используем формулу нахождения куба и подставляем значения: 3,8·0,4·0,4=0,608 м³. Так как сторон две, необходимо умножить на 2: 0,608·2=1,216 м³. Теперь общий объём бетона равен 3,36+1,216=4,576 м³.

При расчёте плитного фундамента необходимо перемножить его длину, высоту и ширину. Высота этого основания составит 20 см. Подставим значения: V=5·7·0,2=7 м³.

Плитный фундамент — это сплошное основание, поэтому и расход бетона для него больше

Если в гараже предусматривается смотровая яма, из полученных значений необходимо вычесть её объём, который рассчитывается аналогично.

Расчёт арматуры для основания

Для укрепления плитного основания потребуется изготовить две металлические сетки из арматурных прутьев диаметром 12 мм. Этот материал будем рассчитывать в погонных метрах. Из арматуры изготавливается решётка, ячейки которой имеют размеры 15х15 см.

1. По ширине гаража (перпендикулярно лицевой и тыльной стороне) уместится: 5:0,15=33,3 прута.
2. Умножим это значение на длину гаража и получим величину в погонных метрах: 33,3·7=233,1 п. м.
3. Такие же действия проведём для вычисления количества материала по длине гаража: 7:0,15=46,6 прута (перпендикулярно боковым сторонам постройки).
4. Вычислим количество погонных метров по длине: 46,6·7=326,2 п. м.
5. Теперь сложим полученные длины прутьев: 233,1+326,2= 559,3 погонных метров арматуры для изготовления одной решётки для фундамента.
6. Так как армирование будет проводиться в два слоя, всего потребуется 559,3·2=1118,6 погонных метров.

Необходимые инструменты

Для возведения гаража из сэндвич-панелей потребуются следующие инструменты:

1. Совковая и штыковая лопата. Если позволяет территория, то для рытья траншеи удобно использовать мини-экскаватор с узким ковшом.

   Копать траншею мини-экскаватором — быстрее и удобнее. Современные модели могут работать даже на очень ограниченных пространствах

2. Садовый бур.
3. Садовая тачка для вывоза земли.
4. Молоток.
5. Шуруповёрт.
6. Ножницы по металлу.
7. Ручная циркулярная пила.
8. Ножовка.
9. Бетоносмеситель.

   Заливка траншеи требует большого количества бетона. Для его получения лучше использовать бетоносмеситель

10. Ёмкости для воды.
11. Рукав для подачи бетонной смеси.
12. Кусачки.
13. Сварочный аппарат.

    Сварочный аппарат нужен для изготовления арматурного каркаса

14. Строительный уровень со спиртовым индикатором.
15. Измерительная рулетка.
16. Колья и шнур.

Пошаговая инструкция по изготовлению гаража из сэндвич-панелей

Когда подготовлены все инструменты, куплены необходимые материалы, а участок для возведения гаража расчищен и выровнен, можно приступить к строительным работам. Весь процесс возведения гаража из сэндвич панелей разделяется на три основных этапа:

1. Закладка фундамента.
2. Установка каркаса гаража.
3. Монтаж стеновых и кровельных сэндвич панелей.

Заливка бетонного основания

Перед началом любых земельных работ следует провести разметку на участке. Для этой цели удобно использовать шнур и вбитые в землю колья. Натянутая бечёвка создаст идеально ровную линию. При необходимости разметку легко убрать и установить заново.

Для установки ленточного основания потребуется:

1. Выкопать траншею по периметру и середине будущего гаража. Размеры траншеи: глубина 40 см и ширина 40 см. Если грунт на месте застройки нестабилен, потребуется изготовить более глубокий фундамент. Для этого применяют столбчато-ленточное основание или винтовые сваи.
2. Когда траншея выкопана, её дно и стены необходимо разровнять. В случае столбчато-ленточного основания на дне траншеи необходимо выкопать ямки глубиной 40 см и диаметром 30 см. Для этого удобно воспользоваться садовым буром.

   Траншея для ленточного фундамента должна иметь ровное дно

3. Внутрь засыпаем влажный песок, который нужно утрамбовать до получения равномерного слоя толщиной не менее 10 см.
4. Над песчаной подушкой засыпаем слой гравия аналогичной толщины. Песчаная и гравийная прослойка предотвратят деформацию и повреждение бетонного основания во время вспучивания грунта при замерзании, амортизируя его.

   Песчано-гравийная подушка ленточного фундамента используется в качестве дренажной системы под основанием

5. Теперь необходимо изготовить опалубку для заливки бетона. Для этого используем обрезные доски, которые сбиваем в щиты шириной не менее 15 см.
6. С помощью упоров, укосов и распорок устанавливаем опалубку вдоль края траншеи.
7. Дно и стены траншеи покрываем изолирующим материалом — рубероидом или обычным плотным полиэтиленом. Необходимо, чтобы изолирующий слой покрывал не только дно и стены траншеи, но и внутреннюю поверхность опалубки. Удобно устанавливать изоляцию с запасом, так как через некоторое время после заливки бетона, его нужно будет накрыть.
8. Если применяется столбчато-ленточный фундамент, то хорошей изоляцией для столбов может послужить труба из асбестоцемента или свёрнутый рубероид.
9. Будущее бетонное основание необходимо обязательно укрепить армированием. Для этого используют арматурные прутья диметром от 10 до 12 мм. Из этого материала нужно изготовить объёмную конструкцию в виде четырёх соединённых между собой прутов. Ширина между стержнями должна составлять 20 см. Армирование требуется и для столбов основания. В качестве соединительного элемента используются фрагменты металлических прутьев, которые скрепляются между собой с помощью сварки или проволоки.
10. Готовую металлическую конструкцию укладываем на дно траншеи. Следует учесть, что металлический каркас не должен касаться дна траншеи, поэтому его необходимо установить на небольшой возвышенности. Для этого удобно использовать половинки кирпичей или другие обломки.

    Установка опалубки и армирующего каркаса для фундамента для крепления основания

11. Теперь можно заливать бетонную смесь. В процессе заливки бетона будут образовываться пузыри с воздухом. Если их не удалить, то фундамент станет хрупким. Поэтому необходимо произвести штыкование незастывшего бетона с помощью прута, стержня или ровной палки.
12. Разравниваем верхний край жидкого основания. Через сутки нужно накрыть фундамент полиэтиленом. Бетонная смесь застынет в период от 3 до 4 недель, а в холодное время потребуется подождать до 6 недель.

    Основание из застывшего фундамента готово для установки цокольного уровня

13. В качестве ленточного основания можно использовать кладку из кирпичей или бетонных блоков.

Для установки плитного фундамента необходимо:

1. Выкопать котлован глубиной 30 см.
2. Разровнять и утрамбовать его дно.
3. Засыпать равномерный слой песка, сверху которого поместить слой гравия. Оба слоя должны иметь толщину 10 см.

   Котлован под плитный фундамент надо равномерно засыпать песком, а затем гравием

4. Изготовить опалубку из широких досок или толстой фанеры.
5. Установить опалубку на дно, прижимая деревянные поверхности к стенам котлована.
6. Застелить дно котлована толстым полиэтиленом так, чтобы его края могли покрыть стены.
7. Из арматурных прутьев диаметром 10–12 мм изготовить две металлические решётки. Ячейки такой сетки должны иметь размеры 15х15 см. Места пересечений арматуры следует укрепить проволокой, пластиковыми хомутами или сваркой.
8. Уложить армирующие сетки в котлован. Арматура не должна касаться дна, поэтому между решётками в шахматном порядке прокладывают кирпичи.

   Армирование плитного фундамента. Основание под гараж в виде одной плиты

9. Залить бетонную смесь. Удобно использовать специальный рукав для подачи бетона. В этом случае заливка производится равномерно. Смесь должна полностью покрыть арматурную решётку.
10. Разровнять незастывшую смесь. Через сутки накрыть основание полиэтиленом.
11. На протяжении нескольких дней фундамент нужно смачивать для равномерного застывания.
12. Фундамент будет готов для дальнейших строительных работ через 3–4 недели.

Установка каркаса гаража

Следует отметить, что каркас можно изготовить из древесины и из металла. В первом случае необходимо использовать брусья сечением 100х100 мм. Древесина должна пройти предварительную обработку противогрибковыми пропитками и антисептическими средствами. В качестве соединительных элементов и крепежей в этом случае используются металлические уголки и накладки.

При возведении металлического каркаса используется стальной профиль в виде уголков или прямоугольной трубы. В качестве соединений применяется сварка или болты. Понадобятся также оцинкованные п-образные профили, которые крепятся и соединяются с помощью саморезов различной длины или заклёпками.

Перед установкой металлических элементов каркаса бетонное основание необходимо покрыть гидроизоляционным материалом. Для этого используется рубероид, свёрнутый в два слоя.

К фундаменту необходимо закрепить цокольный ригель. Для этого используются специальные дюбели и анкеры для твёрдых материалов. Цокольная часть конструкции должна быть тщательно сбалансирована по горизонтали и вертикали, так как от этого зависит правильная геометрия всего каркаса.

Затем, начиная от углов, устанавливаются несущие стойки. Между ними на расстоянии от 50 до 80 см закрепляют промежуточные стойки с горизонтальными перемычками. Следует учесть, что в металлических конструкциях расстояние между стойками не может быть более чем 300 см.

Сборку каждой стенки конструкции рекомендуется осуществлять на ровной поверхности в горизонтальном положении. После этого собранный элемент конструкции поднимают и закрепляют в цоколе и по углам каркаса.

По такому же принципу собираются и устанавливаются элементы каркаса крыши.

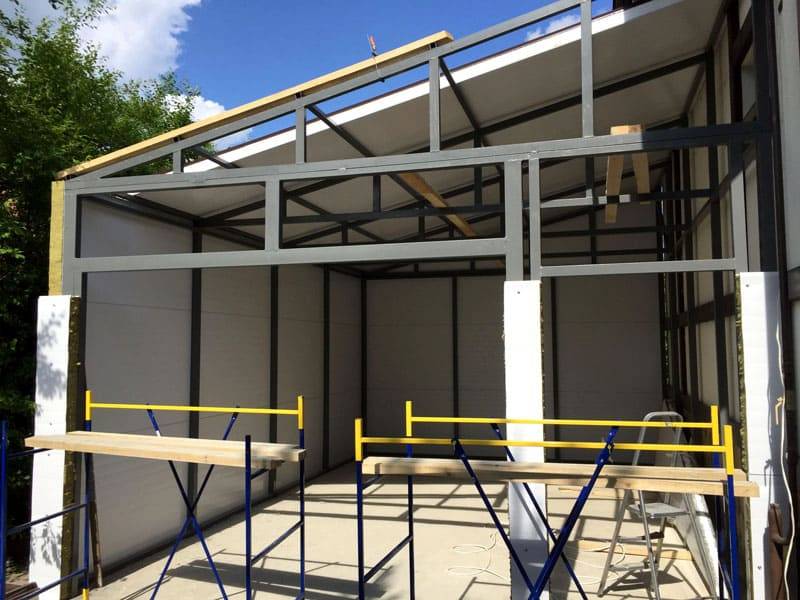

Металлический каркас гаража из сэндвич панелей с использованием п-образного профиля

После общей сборки конструкции проверяется её целостность и прочность. Затем приступают к монтажу сэндвич-панелей.

Монтаж стеновых и кровельных сэндвич-панелей

При монтаже сэндвич-панелей необходимо изолировать их края от соприкосновения с открытым фундаментом, поэтому его накрывают слоем пластичной изоляции.

Вертикальная установка панелей осуществляется путём их крепления саморезами к верхнему и нижнему профилю. При необходимости в качестве соединительных элементов могут использоваться металлические накладки.

Фиксация панелей производится с помощью специальных саморезов с прокладкой около пресс-шайбы. Вкручивание таких саморезов должно проводиться строго перпендикулярно поверхности панели. В противном случае могут появиться щели, сквозь которые внутрь панели проникнет влага.

На стыки плит, а также на места замкового соединения необходимо нанести герметик, который дополнительно укрепит плиты и создаст надёжный гидроизоляционный слой.

Герметизация стыков сендвич панелей для предовтращения проникновения влаги

Монтаж сэндвич-панелей нужно осуществлять от угла каркаса. Первая панель станет направляющей для остальных, поэтому её необходимо тщательно выровнять с помощью уровня. В процессе выставления панелей удобно пользоваться струбцинами.

Следует учесть, что зажимать панель струбциной ближе чем на 5 см к её краю не рекомендуется. Расстояние между саморезами на одной панели не должно быть менее 50 см.

Особое внимание нужно уделять угловым швам, которые закрываются специальным стальным элементом.

Угловой элемент сэндвич панелей. Эта деталь защитит края плит от внешних факторов

После установки всех панелей в местах соединения панелей и цокольной части по всему периметру конструкции проводятся изоляционно-утеплительные работы. Для этого в указанных местах устанавливается цокольный отлив и нащельник.

Цокольный отлив и нащельник для изоляции от влаги и внешних факторов

При установке панелей на крышу гаража следует сделать свес на 25–30 см относительно кровли. На него, в свою очередь, устанавливаются водосборные желоба. Все щели и зазоры в конструкции из сэндвич панелей необходимо закрывать специальными профильными элементами.

Как переместить гараж из сэндвич-панелей

Так как конструкция гаража из этого материала имеет относительно малый вес, то при перемещении она никак не пострадает.

Чтобы иметь возможность передвинуть гараж из сэндвич-панелей, необходимо изначально предусмотреть в его каркасе проушины для подъёмного крана. Для перемещения самих сэндвич-панелей можно использовать вакуумные захваты.

Вакуумные захваты для транспортировки сэндвич панелей

Такая конструкция из сэндвич-панелей будет прочной и крепкой: если вы попробуете её разобрать, то вам удастся снять только наружную обшивку углов и щелей. Места стыков плит надёжно склеены герметиком либо монтажной пеной, поэтому панели будут деформироваться, но не расстыкуются при попытке их разъединения.

Видео: как построить гараж из сэндвич панелей своими руками

Разобравшись с таким надёжным и эффективным строительным материалом, как сэндвич-панели, вы сможете самостоятельно возвести надёжный и эстетичный гараж. Используйте нашу поэтапную инструкцию для того, чтобы выполнить все необходимые технологические операции, и храните ваш автомобиль под надёжной защитой.

Гараж из сэндвич панелей своими руками (+схема)

Даже неспециалисты знают, что автомобиль лучше и надежнее хранится в сухом теплом помещении, особенно зимой. Качественно построенный гараж из сэндвич панелей своими руками станет гарантией того, что машина без особенных ухищрений заведется в любое время суток, будет дольше сохранять работоспособность основных узлов, комплектующих и конструктивных элементов.

Возведение гаража из различных типов сэндвич панелей обладает следующими преимуществами:

• Монтаж конструкции гараж можно выполнять самостоятельно без привлечения сторонних организаций или частных бригад.
• Строительство проводится в самые сжатые сроки. Подготовительные и общестроительные работы занимают минимальный промежуток времени.
• Отсутствие тяжелой техники. Материал легкий, поэтому возведение гаража любой сложности может проводиться без привлечения тяжелой техники, дорогостоящего оборудования и инструментов.
• Под конструкцию из сэндвич панелей не требуется сооружение основательного фундамента, вполне достаточно обустроить бетонную стяжку или плотное гравийное покрытие.
• Отсутствие значительных объемов строительного мусора при проведении монтажных работ.
• Данная технология характеризуется полным отсутствием «мокрых» процессов, что позволяет выполнять монтаж гаража их сэндвич панелей даже в зимний период.
• Экономия на стадии отделки в связи с отсутствием необходимости декоративной и защитной облицовки сооружения. Следует отметить, что внешний вид такого гаража полностью соответствует европейским стандартам, как снаружи, так и изнутри строения.
• Высокая теплостойкость материала позволяет обходиться без проведения дополнительных мероприятий по комплексному утеплению гаража.
• Возможность демонтажа и повторного применения сэндвич панелей, которые при необходимости можно быстро разобрать и перевезти в другое место.

Сэндвич панели для строительства

Гаражи любого типа считаются пожароопасными конструкциями, поэтому к материалам, используемым для строительства этих сооружений, применяются самые строгие требования относительно огнестойкости. Для гаражей рекомендуется использовать сэндвич панели с утеплителем в виде каменной ваты. Такие панели обладают повышенной огнестойкостью — они не горят. Кроме этого, стеновые элементы имеют разнообразную цветовую гамму, что позволяет гармонично вписать гараж в любое окружающее пространство.

Подготовительные работы

Строительство гаража из сэндвич панелей

Перед строительством гаража выполняют планировку местности и проводят заливку фундаментной бетонной плиты. Хотя в некоторых случаях можно строить сооружение прямо на земле, обеспечив гравийное покрытие и гидроизоляционную прокладку между основанием и конструкцией.

Сэндвич панели крепят на металлический каркас, который собирают из уголка сечением 50х50 мм или более мощной конструкцией 75х75 мм. В зависимости от размеров строения устанавливают вертикальные стойки каждые 3 м по пролету и по углам конструкции. Сборку можно проводить на резьбовых соединениях или с помощью надежной электродуговой сварки. Также сэндвич панели можно монтировать на деревянный каркас, в котором угловые стойки делают из бруса сечением 100х100 мм.

Строительство стен

Как правильно укладывать сэндвич панели

Монтаж стен начинают с установки угловых панелей, для чего монтируют сначала одну панель по уровню и к ней «привязывают» вторую панель. Для крепления используют только специальные болты с удобной самонарезающейся резьбой и качественным защитным покрытием. Сэндвич панели насквозь крепят к каркасной конструкции. Далее монтируют каждую панель вплотную с их креплением, сильно прижимая в шиповом соединении, не забывая устанавливать в швы специализированные прокладки.

Часто параметры панели в углах бывают великоваты, и тогда ее приходится обрезать ножовкой по металлу или с помощью электролобзика. Резку металла нужно проводить на средних оборотах двигателя инструмента, чтобы не повредить защитное полимерное покрытие. Для резки не допустимо применение «болгарки» из-за возможности оплавления края.

Соединение сэндвич панелей
Остатки обрезанной сэндвич панели можно применять для следующей стенки, если это не противоречит внешней эстетике конструкции. По окончании монтажа стен проводят установку декоративно-защитных накладок на все соединительные швы и углы сооружения без шипового соединения.

Надежность стыков и креплений сэндвич панелей являются гарантией отсутствия промерзания в соединениях, которые принято считать самыми проблемными узлами в стеновых ограждениях, построенных из сборных железобетонных элементов. Сэндвич панели грамотно подобранные по толщине могут выдерживать низкие температуры в зимний период. Гараж, построенный из доступных по цене, высококачественных сэндвич панелей, станет самым надежным и функциональным укрытием для автотранспорта независимо от климатического региона.

Гараж из сэндвич-панелей + видео

Проблема с парковочным местом не понаслышке знакома каждому автомобилисту. Особенно остро ее ощущают те, кто в силу ряда причин не имеет собственного гаража. При этом, даже наличие места под строительство не всегда позволяет быстро выстроить гараж из традиционных материалов – кирпича и бетона. Установка «ракушки» в настоящее время также не является выходом из положения, поскольку такой гараж не отвечает ни малейшим требованиям к безопасности, а об его теплоизоляционных свойствах говорить и вовсе не приходится.

В качестве выхода из затруднительной ситуации можно рассмотреть вариант постройки гаража из сэндвич-панелей. Это современный и надежный строительный материал, который пользуется огромным спросом – из него возводятся торговые центры и небольшие магазинчики, жилые и офисные малоэтажные здания. Огромным достоинством такого способа строительства является простота работы с сэндвичем, его высокие эксплуатационные характеристики, невысокая стоимость и отличный внешний вид.

Преимущества гаража из сэндвич-панелей очевидны

Гараж из сэндвич-панелей своими руками легко возвести буквально за несколько дней. Это достаточно важное, но далеко не единственное преимущество «сэндвича», как строительного материала. К числу наиболее очевидных преимуществ гаража из сэндвич-панелей можно отнести:

• скорость проведения всех необходимых работ – построить гараж можно за 2-3 дня;
• отсутствие необходимости привлечения тяжелой техники или высокооплачиваемых специалистов;
• минимальное количество работ по подготовке территории для строительства;
• гараж из сэндвича может обойтись совсем без фундамента, либо легким, малозаглубленным основанием;
• возможность возведения гаража любого размера и геометрической формы;
• малое количество строительного мусора, вывезти который можно на легковом транспорте сразу по окончании работ;
• большое разнообразие цветов самого материала;
• гараж из сэндвич-панелей практически не требует внешней отделки;
• получаемое строение отличается высокими показателями звуко – и теплоизоляции, поэтому дополнительных работ по этому направлению не потребуется;
• уже готовый и введенный в эксплуатацию гараж легко может быть демонтирован вновь собран на новом месте.

Перед тем, как приобретать сэндвич панели для возведения гаража следует учесть тот факт, что гараж относится к сооружениям с повышенной пожарной опасностью. Поэтому для его строительства подходят только те изделия, в роли утеплителя в которых используется базальтовый утеплитель (каменная вата) – он способен выдерживать длительное воздействие открытого пламени с температурой более 1000 градусов. кроме этого, он экологически безопасен.

Подготовка материала и строительной площадки

Сам по себе, монтаж гаража из сэндвич-панелей не является трудным, но вначале потребуется подготовить место строительства. В том случае, если принимается решение строить гараж без фундамента, необходимо сделать песчано-гравийную подушку, которую потребуется качественно утрамбовать. Если же грунт в зоне строительства слабый, подвержен периодическим усадкам, то лучше предусмотреть неглубокий ленточный фундамент. Это несколько увеличит сроки проведения работ, но повысит надежность всего строения.

Перечень инструментов, которые потребуются для сборки гаража из сэндвича невелик:

• электродрель;
• болгарка;
• ножовка по металлу;
• рулетка, уровень, строительный уголок;
• герметик, выдерживающий воздействие высоких и низких температур;
• крепежи, идущие в комплекте с сэндвич-панелями или приобретаемые отдельно, а также уплотнительные элементы.

После того, как будет подготовлена площадка для гаража, можно приступать к возведению каркаса, который может быть, как деревянным, так и металлическим. Если он деревянный, то следует приготовить брус сечением 100*100, предварительно обработанный огнебиозащитным составом в несколько слоев. Соединять брус необходимо толстыми стальными уголками. Если каркас выполняется из металлических уголков, соединение их могут быть как сварные, так и болтовые.

Каркас, необходимый для быстровозводимого гаража из сэндвич-панелей представляет собой жесткий прямоугольник из горизонтальных и вертикальных стоек. Вначале собирается и крепится нижний пояс, который требуется уложить и закрепить строго горизонтально – выравнивается он при помощи деревянных колышков или уплотнительной ленты. Проверяется строительным уровнем, только после этого окончательно крепится к основанию. Вертикальные опоры устанавливаются вначале по углам будущего гаража из сэндвич-панелей, затем по краям ворот, затем по периметру стен, с шагом не менее 2,5-3 метров.

Возводим стены будущего гаража

После успешного завершения возведения каркаса, строительство гаражей из сэндвич-панелей продолжает монтаж стен. Как и в случае с каркасом, монтаж самих панелей начинается с углов. К вертикальной стойке каркаса саморезами с болтовой головкой необходимо привернуть первую панель. Выполняя эту манипуляцию следует очень внимательно следить за тем, чтобы панель располагалась строго вертикально, а ее верхний край был, соответственно, горизонтальным. Места расположения саморезов не должны быть менее, чем в 5-ти мм от края стыковочной планки панели.

Внимание! Количество саморезов, необходимых для крепления панели составляет не менее одного на каждые 50 см, но при установке модульного гаража из сэндвич-панелей в местах, где возможна большая ветровая или механическая нагрузка, количество саморезов необходимо увеличить.

После надежной фиксации первого сэндвича, к ней присоединяется следующая. Для этого предусмотрен специальный запорный механизм, облегчающий и ускоряющий выполнение всех работ. Не следует забывать об установке специальных герметизирующих прокладок, располагающихся между панелями. Для хорошего сцепления панелей между собой следует приложить определенное усилие, которое, тем не менее, не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей монтируется в климатической зоне с холодным климатом или с обилием осадков, запорный механизм необходимо предварительно обработать герметиком.

Новый ряд панелей начинается со стыковочной панели, при этом, оптимальную прочность и жесткость вся конструкция приобретет в том случае, если вертикальные швы будут идти «вразбежку», а не строго один над другим. Для обеспечения такого эффекта, новые ряды начинают не с целой панели, а с обрезанной, которая остается от предыдущего ряда. Важным моментом, который необходимо соблюсти, является наличие деформационных промежутков, которые необходимо опредусмотреть в торцах каждой стены. Впоследствии они закрываются специальными профильными элементами, и играют роль компенсатора, не позволяя конструкции деформироваться вследствие сильного нагрева летом или воздействия мороза зимой.

Совет! Резать заводскую сэндвич-панель необходимо только ручной ножовкой или электролобзиком на невысокой скорости. Использовать болгарку не рекомендуется, поскольку это приводит к деформации краев панели. Коме этого, происходит расслоение защитного покрытия, что способствует образованию коррозии в процессе эксплуатации.

Кровля гаража – важный и необходимый элемент

После того, как закончены работы по возведению стен, приступают к работам по устройству крыши. Как правило, оптимально выполнять ее из таких же сэндвичей. В зависимости от предпочтений владельца, крыша гаража из сэндвич-панелей допускается  одно- или двускатной. Вне зависимости от выбранного типа, монтаж начинается с нижнего ряда, таким же образом, как проводился монтаж панелей для стен. Таким образом, последний ряд сэндвича будет располагаться вдоль конька.

Особое внимание при устройстве кровли следует уделить качеству герметизации мест стыковки. Кроме обязательного использования прокладок из комплекта, необходимо дополнительно использовать герметик, предназначенный именно для наружных работ. Им «щедро» обрабатываются абсолютно все стыки. Кроме этого, они дополнительно защищаются специальными накладками, фиксирующимися на кровельные саморезы. Стоит понимать, что несмотря на достаточную прочность панели, она имеет свой предел. Поэтому передвигаться по крыше рекомендуется только по специальным деревянным настилам. В обязательном порядке гараж из сэндвич-панелей снабжается системой водостока.

Некоторые особенности самостоятельного строительства гаража

Несмотря на достаточную легкость самостоятельного возведения конструкций из готовых панелей, даже самый проект гаража из сэндвича, требует соблюдения определенных правил. Кроме того, стоит проявить максимальную аккуратность, помня о том, что лучше потратить на строительство чуть больше времени, нежели потом бороться с протечками воды или тратить большие суммы на отопление продуваемой конструкции. Ряд нюансов, знание которых поможет избежать ошибок при строительстве выглядит следующим образом.

1. Вкручиваемые саморезы должны располагаться строго перпендикулярно.
2. Все царапины на сэндвиче, которые неизбежно появляются в процессе погрузки-разгрузки и монтажа необходимо сразу по окончании строительства закрашивать эмалью по металлу, нанося ее в два слоя с промежуточной сушкой.
3. Привозить сэндвич-панели на место строительства лучше всего за неделю-две до начала работ, но снимать с них защитную пленку можно только перед самим процессом сборки.

Для того, чтобы не ошибиться с количеством необходимого материала, имеет смысл воспользоваться специальным калькулятором для расчета гаража из сэндвич-панелей. Видео-пособие по сборке гаража из сэндвич-панелей дополнительно поможет быстро вникнуть в тонкости процесса

Гараж из сэндвич-панелей своими руками – технология монтажа + Видео

Сделав гараж из сэндвич-панелей своими руками, вы обеспечите своему автомобилю отличное «убежище» от неблагоприятных погодных условий и угонщиков. В таком «доме» все конструктивные элементы и основные узлы транспортного средства будут долго сохранять свою работоспособность.

Достоинства гаражей из сэндвич-панелей – их немало!

Сэндвичные изделия изготавливаются по принципу пирога – между двумя защитными пластинами из гипсокартона, полимерных современных материалов или оцинкованной стали, размещают утеплитель (его функции выполняет вспененный пенополистирол либо минвата). За счет такой конструкции любое строение из сэндвич-панелей, будь то гараж либо бытовка, получает ряд особых характеристик.

Изготовление сэндвичных изделий

Последние и обуславливают следующие достоинства сэндвичных конструкций:

• Нет необходимости возводить основательный фундамент. Сооружения из сэндвич-изделий устанавливаются на гравийное плотное покрытие либо на простую в исполнении стяжку из бетона.
• Монтаж гаража или хозпостройки не требует привлечения специалистов и строительных организаций. Все работы можно выполнить самостоятельно, причем достаточно быстро.
• Не требуется дополнительно утеплять конструкцию, так как строительство осуществляется из изделий с повышенным показателем теплостойкости. Готовое строение можно использовать без обогрева при температурах до –20 °С.
• При монтаже гаража отсутствует существенный объем мусора и отходов. При этом строительство ведется без использования специальных инструментов, дорогого оборудования и тяжелой техники.
• При необходимости сэндвичное сооружение легко разобрать, перевезти на новое место (малый вес изделий позволяет сделать это практически на любом транспортном средстве) и снова собрать его в короткие сроки.
• Внешний вид сэндвич-построек отвечает общеевропейским стандартам. Применять дополнительные материалы для их облицовки и декоративной отделки нет необходимости.
• Панели сделаны из экологически безопасного материала с отличными эксплуатационными показателями.

Также отметим и то, что строительство гаражей описываемого типа производится без «мокрых» процессов. А значит, возводить постройку можно даже в период зимних холодов.

Возводим каркас гаража из сэндвич-панелей – быстро и без проблем

Строительство автодомика рекомендуется выполнять из панелей из стали. Они без проблем выдерживают влияния растворителей и бензина, не подвержены горению, обладают максимальной прочностью.

Если вы решили сделать гараж непосредственно на грунте, его необходимо обустроить гравийным покрытием, а также обязательно проложить между постройкой и землей прокладку с высокими гидроизоляционными характеристиками.

Гравийное покрытие для установки гаража

Но лучше устанавливать сооружение на фундамент. Сделать его несложно. Вполне достаточно обустроить ленточное мелкозаглубленное основание либо обычный столбчатый фундамент. После высыхания на нем можно начинать строительство каркаса. «Скелет» делают деревянным либо металлическим. Для гаражей чаще всего сооружают каркас из металлических элементов – уголков 7,5х7,5 или 5х5 см. Небольшая хозяйственная постройка или бытовка может строиться из бруса 10х10 см. Обратите внимание – деревянный каркас обязательно обрабатывают противопожарными и антисептическими составами.

Схема сборки «скелета» конструкции такова:

1. Делаете нижний пояс каркаса и надежно крепите его к бетонному основанию металлическими уголками. Этот пояс не должен иметь отклонений от горизонтали. В связи с этим его нужно тщательно выровнять, используя деревянные доски малой толщины либо специальные прокладки, которые изготавливаются из ленты-уплотнителя.
2. По бокам от въезда в будущий гараж, по углам сооружения, а также через каждые 300 см вдоль стенок ставятся вертикальные опоры. Эти стойки важны для обеспечения общей жесткости конструкции.

Строим стены сэндвичного гаража – проще некуда!

Когда каркас готов, можно приступать к установке сэндвич-панелей. Процесс начинаете с любого угла «скелета». Монтируете (строго по уровню) первую панель, фиксируете ее посредством специальных болтов, поверхность которых покрыта защитным слоем, к каркасу. Процедура не вызывает проблем, так как используемые крепежные изделия имеют резьбу самонарезаемого типа. Болты, заметим, нельзя располагать ближе, чем за 5 см от края (стыковочного) сэндвич-изделия.

Затем выполняете установку следующей панели, фиксируя ее с первой запорным механизмом. В места крепления изделий нужно монтировать прокладки. Они гарантируют требуемую герметичность и плотность соединения. Кроме того, между «скелетом» конструкции и отдельными панелями желательно укладывать ленту-уплотнитель. А для максимальной защиты запорных устройств рекомендуется промазывать их герметиком перед соединением отдельных панелей.

Нередко геометрические размеры сэндвич-изделий в углах конструкции велики для вашей постройки. Это не беда. Лишние сантиметры обрезаются электрическим лобзиком либо пилой по металлу. Работу следует выполнять аккуратно, чтобы полимерный слой на панелях не был поврежден. «Болгарку» для обрезки использовать категорически запрещается. Она способна оплавить края панелей, испортив весь внешний вид гаража.

Все последующие ряды собирают аналогичным образом – ставят стыковочную панель, после этого монтируют другие изделия. Желательно добиваться того, чтобы в горизонтальных рядах стыки между отдельными сэндвич-изделиями располагались «в разбежку». Сделать это просто – начинайте новый ряд с отрезка панели, который остается после монтажа предыдущего.

Монтаж сэндвич-изделий на каркас сооружения

Участки стыков панелей нужно закрывать стальными накладками, которые будут выполнять защитную функцию и сберегать в гараже тепло. Эти элементы должны с обеих сторон от линии соединения выступать примерно на 50 мм. Их промазывают изнутри герметиком, а затем фиксируют на универсальные саморезы.

После завершения всех описанных работ вам останется лишь снять с панелей защитную пленку, а затем сделать крышу постройки – двух- либо односкатную. Ее чаще всего выполняют также из сэндвич-изделий. Панели монтируют от нижнего края крыши по всей ее длине. Их крепление производится к каркасу по верхнему гребню при помощи саморезов. Последнее соединение, таким образом, будет проходить вдоль конька крыши.

Швы на кровле накрываются защитными накладками, перед этим их следует обработать герметиком. Важный момент! Если вы используете изделия с минеральной ватой, потребуется оборудовать водосток, так как проникновение воды в такие панели чревато большими неприятностями.

Теперь вы знаете, как построить гараж из сэндвич-панелей. А далее мы расскажем о том, как возводится бытовка из этих популярных нынче изделий.

Бытовки из сэндвич-панелей – пара часов и готово

Сейчас в строительных магазинах продаются разнообразные комплекты, состоящие из сэндвичных элементов. Они предназначены для возведения бытовок – стационарных либо мобильных построек, которые можно использовать на дачах, на строительных и других временных объектах. Такие легкие конструкции идеальны для размещения людей или хранения каких-либо инструментов и материалов.

Любая бытовка подобного типа состоит из металлического каркаса и разных по конфигурации сэндвич-панелей. Она устанавливается на простейший ленточный фундамент. Допускается размещать бытовки и на ровной земляной площадке. Сборка таких конструкций – элементарная. К комплекту прилагается чертеж и набор крепежей с профилями. Вам нужно внимательно изучить эскиз и при помощи простых инструментов возвести бытовку.

Схематично сборка конструкции выглядит следующим образом:

1. Собираете каркас сооружения по чертежу.
2. Возводите каркас крыши (на эту часть бытовки в комплектах предусмотрены большие по ширине профили).
3. Тщательно проверяете все участки крепления панелей и стоек.
4. Прикрепляете сэндвич-панели к собранному «скелету» посредством саморезов или иных метизов, рекомендованных производителем сборной конструкции.
5. Утепляете участки стыков сэндвичных изделий хорошим изоляционным материалом, а сверху дополнительно наносите монтажную пену.
6. Углы конструкции перекрываете накладками (обычно они идут в комплекте) и герметизируете.
7. Монтируете сборные двери и окна в бытовку.

Все. Вы построили удобную и теплую бытовку!

Оцените статью: Поделитесь с друзьями!

строительство каркаса двухэтажных и распашных конструкций на 2 машины

Возможность быстрой постройки небольших зданий или сооружений из унифицированных элементов, легких и простых в установке, привлекает строителей уже давно.

Строительство стен из панелей большой площади существенно экономит время, позволяет получить высокое качество работы при небольших трудозатратах.

Использование таких элементов не требует высокой квалификации рабочих, поскольку все приемы соединения панелей просты и доступны даже неподготовленным исполнителям.

Ярким представителем такого вида стройматериалов являются сэндвич-панели, простые в монтаже и эффективные в эксплуатации.

Содержание статьи

Гараж для авто, его виды и какой гараж лучше выбрать?

Гараж представляет собой помещение, служащее одновременно местом стоянки автомобиля, мастерской, хранилищем для различных вещей, охотничьих или рыболовных принадлежностей и т.д. Такие обширные функции гаража выдвигают повышенные требования к его размерам.

Если гараж строится в кооперативе, то возможности изменить размер отведенного участка практически не имеется. Другое дело гараж, построенный на участке возле частного дома.

В этом случае можно выбирать один из наиболее распространенных вариантов:

• Совмещенный, или встроенный в дом. Такой вариант считается наиболее привлекательным, но имеются и некоторые неудобства — выхлопные газы от работающего двигателя неминуемо попадают в дом, что не понравится никому. Это вынуждает помимо гаража сооружать еще и навес, под которым автомобиль можно прогреть, отремонтировать или просто оставить для стоянки. Тем не менее, удобство пользования и близость расположения такого гаража самые высокие.
• Отдельно установленный. Такой способ расположения гаража имеет и преимущества, и недостатки. К плюсам можно отнести отсутствие запахов, звуков от работающего двигателя, сварки или прочих технологических проявлений. Недостатком является необходимость отведения некоторой площади под гараж и дорогу, ведущую к нему, что для небольшого участка может быть непреодолимым препятствием.

Кроме того, стали модными двухэтажные гаражи. Это не двухуровневые, т.е. имеющие дополнительный уровень, погруженный в грунт. Это именно двухэтажные постройки со складом, комнатой отдыха или даже жильем на втором этаже.

В качестве строительного материала применяются:

• Кирпич.
• Шлако- или гипсоблоки.
• Металлические листы, профнастил.
• Бетонные плиты.
• Деревянные (каркасные) постройки.

Выбор материала обусловлен, прежде всего, его наличием. Кроме того, определяющими обстоятельствами могут стать цена или доступность материала, прочность, пожароопасность и т.д. Все эти критерии вполне обоснованы, но каждый из вариантов имеет некоторые ограничения.

В частности, чем прочнее материал, тем большая необходимость возникает в прочном фундаменте. Легкие стены не требуют мощного основания, но сами по себе они не могут обеспечить должную защиту от непогоды, низких температур или визита злоумышленников.

Тем не менее, существует компромиссный вариант, позволяющий построить достаточно легкую, но вполне прочную и надежную постройку — сэндвич-панели.

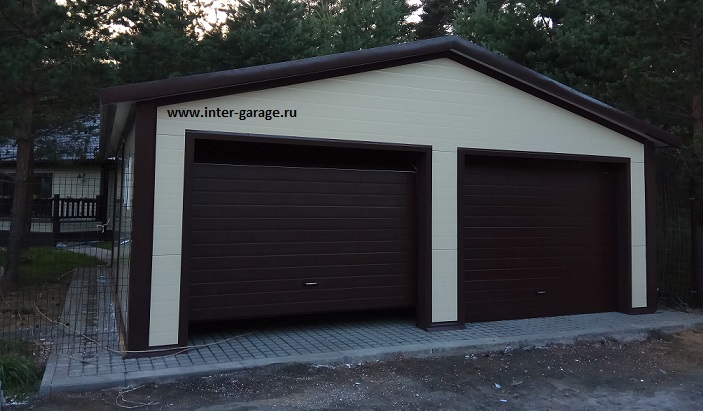

Фото гаража:

Описание, достоинства и недостатки сэндвич панелей

Сэндвич-панели — это трехслойный материал, состоящий из двух металлических, пластиковых или иных листов с помещенным между ними слоем утеплителя (чаще всего, вспененного полистирола или полиуретана). Используются для постройки быстровозводимых зданий с каркасом из металлического уголка, швеллера или иных видов проката.

Плоскости панелей покрываются полимерным защитным покрытием, исключающим коррозийные процессы. Строительство из такого материала занимает гораздо меньше времени, чем возведение зданий из кирпича или подобных материалов.

Существуют стеновые и кровельные виды сэндвич-панелей, позволяющие полностью создать все ограждающие элементы конструкции постройки без использования тяжелых плит перекрытия или комбинирования разных стройматериалов.

Кроме того, сэндвич-панели имеют такие достоинства:

• Малый вес, удобство транспортировки и монтажа.
• Высокие теплосберегающие свойства.
• Долговечность от 35 лет.
• Экологическая чистота материала.
• Высокая скорость монтажа, возможность повторного использования.
• Возможность строить в любое время года.

При этом, имеются некоторые недостатки:

• Ограниченная несущая способность.
• Возможность образования конденсата по стыкам материала.
• Меньшая прочность и толщина стен в сравнении с другими стройматериалами.
• Необходимость периодического обновления защитного покрытия.
• Некоторые виды утеплителя со временем теряют свои качества, слеживаются и перестают выполнять свои функции.

Основным недостатком сэндвич-панелей считается невозможность многоэтажного строительства. Низкая несущая способность полотна не позволяет выдерживать механические или ветровые нагрузки, но, тем не менее, из них возводятся как вспомогательные или хозяйственные, так и жилые постройки.

Стоит ли возводить гараж из сэндвич панелей своими руками

Гараж из сэндвич-панелей имеет аккуратный стильный внешний вид, возводится за считанные дни. Точнее, практически все затраты времени приходятся на сооружение фундамента, монтаж каркаса или стен занимает относительно небольшое время.

Упрощается доставка, сборка и отделка гаража, отсутствует необходимость герметизации кровли расплавленным битумом с рубероидом. Отсутствует необходимость утепления стен гаража, поскольку теплосберегающие свойства панелей вполне достаточны для создания приемлемого микроклимата.

Помимо теплосбережения, стены отлично удерживают звук, что тоже немаловажный фактор. Одних только этих соображений достаточно, чтобы перевесить все доводы в пользу более традиционных средств строительства.

Тем не менее, если планируется постройка отдельно стоящего гаража с возможностью доступа к стенам посторонних людей, то потребуется наличие сигнализации, а также — усиление стен при помощи дополнительного внешнего слоя, так как панели вряд ли выдержат целенаправленное разрушение плоскостей, а листовой металл толщиной 0,7 мм не сможет противостоять вандалам или угонщикам.

Какие виды лучше использовать

Существующие виды сэндвич- или СИП-панелей могут иметь верхние слои из разных материалов:

• ОСБ.
• Магнезитовые плиты.
• ПВХ.
• Металлопрофильный лист.

Для гаража рекомендуется использование панелей с металлической облицовкой, которая имеет максимальную степень прочности, снабжена защитным покрытием, не опасна в пожарном отношении. Такой вид наиболее распространен, доступен, не требует длительных поисков.

Выбираем размер

Размер гаража определяется величиной площадки, отведенной под него. На участке возле частного дома можно позволить себе более крупный гараж, если имеются какие-либо планы насчет него — например, оборудование мастерской, покрасочной камеры и т.д.

Есть и еще один фактор, влияющий на размеры гаража — количество машин. Стандартный размер, традиционно применяющийся для возведения подобных построек, составляет 6 м на 4 м, для 2 машин обычно строят 6 м на 6 м.

ОБРАТИТЕ ВНИМАНИЕ!

Практика показывает, что, при наличии возможностей, построить более просторный гараж всегда очень полезно — кто знает, какая машина будет стоять в нем завтра, может быть, очень большая?

Каково устройство

Гараж из сэндвич-панелей под ключ устроен очень просто. Собирается металлический каркас, являющийся несущей конструкцией, к которой крепятся панели. Таким образом, основная нагрузка распределяется, в большей степени, на каркас, а не на сами стены, хотя они тоже играют определенную роль в усилении конструкции, придании ей жесткости.

Основная нагрузка и, соответственно, основные трудозатраты ложатся на обустройство основания.

Подготовка и установка фундамента

Фундамент — основа устойчивости и долговечности постройки. Для гаража традиционно делается ленточный фундамент по периметру стен с последующей заливкой бетонного пола.

При этом, возможны различные варианты:

• Плитный (монолитный) фундамент.
• Свайный или свайно-винтовой.
• Столбчатый.

Часто ошибочно полагают, что, если стены и крыша довольно легкие, то и с фундаментом особо напрягаться не стоит. Однако, учитывая вес автомобиля, различных инструментов, приспособлений и оборудования, которыми рано или поздно «обрастает» любой гараж, общая нагрузка на основание получается вполне солидной.

Еще одним фактором, влияющим на выбор типа фундамента, является состояние грунта и гидрогеологические условия участка. Если почвенные воды находятся высоко, то о ленточных типах фундамента можно забыть. В таких случаях применяются свайный или свайно-винтовой тип основания.

Монолитный (плитный) тип требует большого расхода материалов, но удобен при наличии существенных сезонных подвижек почвы — плита попросту перемещается вместе с верхними слоями грунта, как бы «плывет» на них.

Существует упрощенный вариант возведения плитного фундамента, когда на подготовленный участок (песчано-гравийная подсыпка, планировка) просто укладывается ж/б плита перекрытия нужного размера. Для гаража такой вариант вполне приемлем, но построить в нем смотровую яму или подвал уже не удастся.

Рассмотрим наиболее распространенные вариант — ленточный фундамент.

Порядок действий:

• Выкапывается траншея под ленту на глубину порядка 500 мм (в сложных случаях можно углубиться на 700 мм). Ширина траншеи составляет около 400 мм.
• На дно насыпается и трамбуется слой песка 100 мм. Он компенсирует подвижки почвы, соберет лишнюю воду.
• Поверх засыпается такой же слой гравия.
• Устанавливается опалубка из расчета, чтобы ширина ленты составила не менее 300 мм.
• Внутри опалубки устанавливается слой гидроизоляции — полиэтилен, рубероид или подобные материалы.
• Вяжется или сваривается арматурный каркас. Для такого размера хватит двух рядов двойного прутка диаметром 12 мм с вертикальными перемычками.
• Заливается бетон, выдерживается до полного застывания.
• Опалубка снимается. Заливку пола рекомендуется производить отдельно, но не будет ошибкой одновременная заливка ленты и пола. Если планируется устройство смотровой ямы, то потребуются земляные работы или создание арматурного каркаса, что лучше производить под крышей.

Возведение каркаса

Создание каркаса гаража производится из уголка на 50 или 75 мм, соединяемого на сварку или на болты. Для крепления к фундаменту следует заранее предусмотреть закладные, к которым можно будет прикрепить каркас.

ВАЖНО!

Можно построить деревянный каркас из бруса 100 на 100 мм, если работы с металлом по каким-либо причинам затруднены.

Строительство каркаса ведется поэтапно:

• Устанавливаются и связываются между собой угловые стойки. Если длина каркаса велика, то можно сразу же установить центральные промежуточные стойки.
• Устанавливаются промежуточные стойки, связываются между собой и с обвязкой укосинами или поперечинами. Шаг стоек составляет 500 мм.
• Собираются элементы скатов крыши. Проще их собрать на земле и поднять наверх, но можно собирать сразу на месте.
• Все действия постоянно контролируются при помощи строительного уровня, рулетки или измерительной рейки. Проверяются диагонали стен, углов.

Установка крыши

Крыша может быть плоской или скатной. Для районов с обильными снегопадами лучше построить скатную конструкцию, но не следует делать ее слишком высокой, так как увеличится ветровая нагрузка. В этом случае надо собрать стропила и поочередно установить их на верхние точки обвязки каркаса.

Затем они связываются прогоном и продольными планками, на которые впоследствии будут устанавливаться кровельные панели.

Способы установки и узлы крепления панелей

Установка панелей может производится как в горизонтальном, так и в вертикальном направлении. Чаще всего выбор производится исходя из длины панели, чтобы избежать лишней резки и образования большого количества отходов. Длина может составлять от 50 см до 13 м, поэтому можно выбрать наиболее подходящий вариант с наименьшими потерями на резку.

Крепление панелей производится на саморезы с наконечником под сверло (самосверлящие винты). Для этого в элементах каркаса предварительно делаются отверстия, в которые входит и надежно закрепляется винт.

Для стыкования панелей кромки снабжены замковым профилем, поэтому необходимо правильно располагать панели, чтобы замковая и ответная части совпадали между собой. на расстоянии 50 мм от кромки располагаются крепежные винты.

Кровельные элементы стыкуются несколько иначе — замковая часть образует нахлест на длину одной волны, препятствующий попаданию воды.

Возведение стен

Монтаж стен производится из подготовленных панелей, для чего производится обрезка по длине и ширине (если потребуется).

Монтаж может производиться в горизонтальном или вертикальном направлении. Если используется горизонтальная установка, то следует располагать замковые части таким образом, чтобы стекающая вода не могла попасть внутрь соединения, иначе она, замерзая и расширяясь, начнет разрушать стыки материала. Вертикальный монтаж ведется от угла, направление замка в этом случае неважно.

ОБРАТИТЕ ВНИМАНИЕ!

Резку панелей производят ножницами по металлу. Использовать для этого болгарку настоятельно не рекомендуется, так как она нагревает металл и вызывает отслаивание защитного покрытия, отчего начинается коррозия металла.

Ворота для гаража из панелей с подъемным механизмом

Подъемные ворота — удобное и современное решение, позволяющее попасть внутрь одним нажатием кнопки, а не расчищать снежные завалы для обеспечения хода створок. Могут быть использованы подъемно поворотные ворота, осуществляющие передвижение всей плоскости, или модные нынче рольставни, требующие меньше места и не так сильно нагружающие потолочные конструкции.

Единственным недостатком таких конструкций является необходимость подключения к сети электрического тока, что в некоторых случаях затруднительно и может создать проблемы при перебоях электроснабжения.

Технология монтажа распашных ворот из сип панелей

Распашные ворота — привычный традиционный тип, используемый давно и повсеместно.

Конструкция проста, но имеет существенные недостатки:

• Требует места для движения створок.
• В зимнее время приходится очищать снег по пути следования створок.
• Открытие ворот производится вручную.

Тем не менее, такие ворота широко распространены и успешно используются. Конструкция ворот проста, она представляет собой раму, на боковых стойках которой установлены шарниры, на которых навешаны створки.

Монтаж заключается в присоединении рамы к каркасу и подгонке ее положения с целью достижения наилучшего хода и смыкания створок. Для конструкции из СИП-панелей можно предварительно соорудить каркас створок, навешать его на раму и подогнать по всем параметрам, и лишь затем установить сами панели.

Советы мастеров

• При монтаже панелей можно несколько улучшить качество замкового соединения. Для этого в паз ответной части укладывают ленту из утеплителя (можно использовать монтажную пену), исключающие продувание стыков, появление на них конденсата или обмерзаний.
• Если используется горизонтальный тип монтажа, под первую панель рекомендуется укладывать полосу пенопласта. Это поможет удерживать тепло в помещении, герметизирует стык и предотвратит попадание дождевой или талой воды сквозь щели.
• Перед резкой панелей надо установить, какой тип утеплителя внутри. Если там минвата, резать приходится в респираторе. Если стекловата — обязательны очки, перчатки, закрытая одежда.

Полезное видео

В данном видео вы узнаете, как производится строительство гаража из сэндвчи панелей:

Заключение

Применение сэндвич-панелей для строительства гаража поможет сэкономить время, деньги и нервы. При необходимости, все работы могут быть выполнены самостоятельно, поскольку вес материала допускает перемещение или подъем вручную. Существенным достоинством является скорость и чистота сборки, отсутствие необходимости наружной отделки или покраски гаража.

Внешний вид постройки получается аккуратным и современным, не нарушающим общий облик усадьбы или микрорайона. Долговечность панелей допускает использование их для строительства гаража, все технические или эксплуатационные характеристики материала вполне удовлетворительны.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Гараж из сэндвич панелей своими руками

Если нужен быстровозводимый, недорогой и теплый гараж — обратите внимание на сэндвич панели. Этот материал легкий, что позволяет делать облегченный фундамент. К тому же он идет сразу с лакокрасочным покрытием внутри и снаружи, так что отделочные работы тоже не нужны. Собирается на металлическом, реже — деревянном, каркасе за несколько дней (при условии наличия готового фундамента). Так что гараж из сэндвич-панелей — неплохой вариант.

Гараж их сэндвич панелей теплый, имеет солидный вид

Содержание статьи

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

• Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
• Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
• Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
• Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

• Стеновые бывают:
  • шириной от 1000 до 1200 мм:
  • толщиной от 60 до 260 мм.
• Кровельные:
  • ширина — 1000-1600 мм;
  • толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Монтаж и крепление

Гараж из сэндвич панелей относится к категории каркасных построек. Под них обычно собирается металлический каркас (из профилированных труб), к которому саморезами крепят панели. Чтобы он обеспечивал требуемую несущую способность, минимальная толщина стенки трубы должна быть 1,5 мм. Для небольшого гаража стойки можно делать из трубы 150*50 мм, для более солидных вплоть до 150*150 мм.

Такая большая ширина труб объясняется особенностями монтажа сэндвич-панелей — их крепят к каркасу, отступив от края 50 мм. Вот и получается, что при соединении двух панелей расстояние между  двумя винтами будет 100 мм. При ширине стоек 150 мм остается по 25 мм для большей прочности крепления.

Схема монтажа сэндвич-панелей

Стропильную систему кровли гаража из сэндвич панелей собирают как обычно — из бруса или варят из тех же профилей, что и каркас. Минимальный уклон кровли, крытой этим материалом — 10°.

Каркас для  небольшого гаража, на одну-две машины без надстроек, можно сделать из сухого бруса сечением 150*150 мм. Его предварительно обрабатывают био-защитными составами, затем — антипиренами.

Крепят сэндвич-панели специальными самонарезными винтами (саморезами). Их делают из закаленной стали, покрывают слоем цинка. Этот крепеж имеет вдиаметр 5,5 мм и восьмигранную головку. Иногда, для обеспечения герметичности, используют резиновые уплотнительные шайбы. При их установке надо следить, чтобы шайба плотно прижималась к материалу, но винт при этом не должен деформировать наружный слой.

Правильная установка крепежа

При установке, винты располагают строго перпендикулярно к поверхности, не допуская отклонений, иначе велика вероятность того, что металл повредится и вода будет затекать внутрь панели, что вызовет ее разрушение.

Минимальная длинна крепежа зависит от толщины панели и приведена в таблице ниже. В общем, саморез должен вкручиваться в каркас не менее чем на 35 мм. То есть, минимальная его длинна — это толщина панели, плюс 35 мм.

Минимальная длина крепежа для сэндвич-панелей

Количество саморезов на квадратный метр площади зависит от типа здания и ветровых нагрузок в регионе. Строя гараж из сэндвич панелей в Москве и области или в Санкт-Петербурге, достаточно вкручивать их по бокам панели с шагом в 300-400 мм.

При монтаже на металлический каркас, на стойки и поперечины приклеивается резиновая уплотнительная лента. На одной из ее сторон имеется липкий слой, защищенный полосой бумаги. Перед монтажом бумага снимается, лента наклеивается на стойки каркаса.

Способы монтажа стеновых панелей

Монтаж стеновых сэндвич-панелей может быть вертикальным и горизонтальным. Под каждый их них делают каркас с учетом особенностей крепления в каждом случае. Расстояние между стойками равно ширине выбранного типа материалов. Только первые стойки от угла имеют меньшее расстояние  (на 150 мм, если использованы стойки 150*50 мм или 150*150 мм).

При горизонтальной укладке первый лист устанавливается непосредственно на цоколь. Для лучшей теплоизоляции, под панели можно положить пенопласт или пенополистирол. Замок надо развернуть так, чтобы пазы находились снаружи. Так вода не затечет в место стыка.

При вертикальном монтаже обшивка стеновыми сэндвич-панелями начинается от одного из углов. Направление замка выбирается произвольно. Для лучшей теплоизоляции под панель тоже можно подложить пенопласт или пенополистирол.

Независимо от типа укладки, перед фиксацией листа, надо проверить правильно ли он расположен. Берут уровень и проверяют вертикальность или горизонтальность укладки. Только после этого устанавливают крепеж.

При монтаже можно устранить один из недостатков строений из сэндвич-панелей — отсутствие утепления в швах, из-за чего помещения продуваются и быстро выстывают. Для улучшения теплотехнических характеристик, в стык укладывают монтажную ленту, бутил-каучуковый шнур или тонкий утеплитель. Иногда, для обеспечения герметичности, стык промазывают герметиком. Особенно актуально это при устройстве крыши, но и для стен гаража не помешает. Во время стыковки плит важно обеспечить плотное примыкание листов друг к другу, но при этом нельзя смять теплоизоляционный материал.

После монтажа углы и боковые стыки листов прокладывают утеплителем и закрывают декоративными уголками или планками. Цвет выбирают в тон основному покрытию или контрастного цвета.

Монтаж кровли

Кровлю из сэндвич-панелей делают после обшивки стен. Мало какие из частных гаражей имеют длину более 12 метров, поэтому лучше укладывать кровельные панели целыми листами вдоль свеса. Это позволит избежать создания вертикальных швов, которые сложно сделать герметичными.

Если стропильная система собрана из металла,  на балки и прогоны наклеивается резиновый уплотнитель, затем начинают монтаж. При настиле, замок разворачивают шипом вверх — по направлению к коньку. Перед стыковкой место соединения листов промазывается силиконовым герметиком. Так обеспечивается хорошая герметизация  кровли.

При монтаже кровельных сеэндвич-панелей саморезы необходимы более длинные — ветровые нагрузки больше (смотрите таблицу ниже).

Длинна саморезов для крепления кровельных сэндвич-панелей

Также есть особенности крепления:

После окончания монтажа кровельных сэндвич панелей приступают к отделке свесов и конька. Они зашиваются фасонными элементами из оцинкованного металла с соответствующей окраской. При установке важно обеспечить герметичность, для чего элементы устанавливают с перехлестом 80-100 мм. Дополнительно стыки промазываются герметиком для наружных работ.

Крепятся все дополнительные элементы саморезами диаметром 4,8 мм и необходимой длины. Обязательно использование резинового уплотнителя.

Схемы узлов

Не все можно объяснить на словах, чаще больше информации передает графическое изображение. Основные узлы, которые могут пригодится, когда вы будете строить свой гараж из сэндвич панелей, собраны в этом разделе. Все детально прорисовано и подписано.

Правила хранения и работы

Складировать сэндвич панели надо на ровной площадке. Если таковой нет, используют бруски или другой подобный материал, поверхность которого создаст ровную поверхность. Можно поставить бруски сс шагом в 1,5-2 мета, но надо следить, чтобы они находились в одной горизонтальной плоскости.

Срок службы материала зависит от целостности полимерного покрытия. Потому при хранении и во время работы старайтесь не повредить поверхность. При появлении царапин, они обезжириваются и закрашиваются ремонтными составами.

Когда строится гараж из сэндвич панелей, их местами приходится обрезать. Если теплоизоляция — минеральная (базальтовая) вата, делать это надо в респираторе. Если утеплитель — стекловата, то необходима еще  закрытая одежда, защитные перчатки и очки.

Металл резать можно ножницами по металлу (ручными или электрическими). Использование УШМ (болгарки) с диском запрещено: при разрезании металл в районе реза сильно разогревается, испаряется цинковое покрытие. В результате, через короткий промежуток времени, срез начинает ржаветь.

Гараж из сэндвич панелей: размеры и проекты

Найти готовые проекты гаражей из любого материала довольно сложно. Не всегда заказывают полноценный проект даже для строительства дома, а про надворные постройки и говорить нечего. Однако планируя гараж из сэндвич панелей, неминуемо задаешься вопросом об оптимальных размерах. Если говорить о минимуме, то считают что ширина гаража должна быть на 1 метр больше ширины машины, а длинна — на 1,5 метра. Это если планируется установка хоть какого-то оборудования. При таких размерах его можно будет поставить у задней стены. Если оборудования не будет никакого, достаточно и к длине авто добавить 1 метр.

Проект гаража из сэдвич панелей для одной машины

Если нужна смотровая яма, ее делают смещая чуть ближе к одной из стен, и обычно — к левой. С этой стороны оставляют пространство, чтобы в гараже можно было без проблем открыть двери. Чтобы при заезде было удобнее, на яму укладывают доски 40-50 мм толщины. Они без труда выдерживают любую легковую машину.

Проект гаража на два авто

Если машин две, расстояние между ними не должно быть меньше 60 см, а для комфорта лучше оставить тот же метр.

Как построить гараж из сэндвич-панелей — ВикиСтрой

Какие панели приобретать

Металлические сендвич-панели должны иметь двухстороннюю оболочку толщиной до 1 мм. Очень важны состав и прочность защитного покрытия, особенно на внутренней стороне с высокими эксплуатационными нагрузками. Для гаражей рекомендуется пластоизол, полиэфир или оцинковка.

При горизонтальной укладке панелей стандартной длины в 6 метров будет вполне достаточно для боковых стен. А вот заднюю стену лучше сделать на 1–1,4 метра короче, чтобы использовать отрезки на узких участках у ворот. Если имеющейся длины панелей мало, их можно стыковать без разбежки вертикальных швов.

Фундамент для гаража

Основная нагрузка на фундамент складывается из собственного веса конструкции и автомобиля, поэтому пол гаража нужно грамотно усилить. Один из вариантов — полностью отказаться от бетонных работ и установить гараж на винтовых сваях. Их располагают:

• с шагом в 100–150 см по линиям колес;
• на углах гаража;
• промежуточные для стен с шагом в 3 м (располагать соосно центральным рядам).

Глубина вкручивания — до упора в слой грунта с несущей способностью не менее 3,5 кг/см2.

Главный недостаток каркасного пола — отсутствие возможности устроить смотровую яму. Если она необходима, пол в гараже нужен вполне обычный: легкий ленточный фундамент по периметру, заливка чаши ямы и цементной стяжки.

Монтаж каркасного пола

Каждый поперечный ряд центральных свай накрывают швеллером 12 или 14 профиля. Так образуется система несущих лаг пола. Они должны выступать за внешнюю плоскость каркаса не менее чем на толщину используемых панелей.

Поверх несущих лаг необходимо уложить закладные под заезд — по два швеллера с профилем № 8 вдоль каждой линии колес. Для обрешетки остального пола продольно с межосевым шагом в 40–50 см укладывают легкую трубу 40х40х4 мм.

Если уменьшить шаг установки свай по периметру до 1,5 метра, можно вообще не выполнять верхнюю обрешетку: вместо этого к швеллерам подбивается опалубка и заливается монолитная плита из железобетона. Ее прочность обеспечивается двумя сетками из 14 мм профильной арматуры, связанными ниже и выше плоскости несущих лаг с защитным слоем бетона не менее 40 мм.

В ином случае следует сначала устроить черновой пол, накрыв обрешетку 16 мм влагостойкой фанерой, а после укладывать кафельную или тротуарную плитку. Можно также просто покрасить поверхность алкидной или полиэфирной эмалью 5–6 раз и затем обновлять каждый год. Следует помнить, что любой каркасный пол нуждается в утеплении и защите от влаги, поэтому перед настилом фанеры необходимо:

Устройство каркаса

Каркас гаража образует клетку с верхним и нижним сплошными венцами по периметру и вертикальными стойками, устанавливаемыми с рекомендуемым шагом крепления панелей и в 20–30 мм с каждой стороны от вертикальных швов. Рекомендуется изготавливать каркас из профильной трубы того же типоразмера, что и на обрешетке пола.

Примечание. Трубы меньшего сортамента использовать не следует: конструкция из тонкого металла получится слишком зыбкой. При ветровых нагрузках панели будут смещаться, что приведет к деструкции швов и наполнителя.

Если ворота гаража стальные распашные, их коробку сразу устанавливают на швеллеры и принимают ее за базовый ориентир. Будет удобна следующая схема монтажа:

Пролет гаража длиной до 4,5 метров накрывается такой же трубой 40х40х4 мм, от 4,5 до 6 метров — трубой не менее 90х90х6,5. Пролет большей длины следует накрывать только ферменными конструкциями из угловой стали.

Каркас крепится к основанию сваркой, болтами или анкерами только после окончательного завершения сборки. Перед дальнейшим проведением работ все металлоконструкции необходимо очистить от ржавчины, обезжирить, прогрунтовать и покрасить. Такие элементы, как кронштейны для полок, лучше приварить к стойкам каркаса заранее.

Обшивка гаража панелями

Сначала к выступающим за каркас швеллерам крепится стартовый профиль, на дно которого наносится небольшое количество монтажной пены и вставляется нижний ряд панелей. Все стыки, вне зависимости от наличия замков, также пропениваются перед укладкой соседнего элемента. Панель крепится стальными самонарезающими винтами с предварительным сверлением без расширителя.

Соединения на углах можно выполнить без угловых панелей:

• зарезать торцы под 45°;
• хорошо уплотнить стык монтажной пеной;
• тщательно покрасить угол, а лучше — покрыть битумной мастикой;
• закрыть угловым нащельником или обычным коньком для профлиста.

Торцы несущих швеллеров требуется закрыть отливом, свес которого составляет не менее 160 мм. Вертикальные швы также накрываются нащельниками.

Для устройства вентиляции (не менее 2-х точек) необходимо:

• в панели изготовить отверстие 50 мм коронкой;
• плотно вставить в него сантехническую трубу с небольшим наклоном наружу;
• обрезать трубу с бортиком в 15 мм с каждой стороны, уплотнить силиконом;
• установить декоративные решетки.

Укладка и утепление кровли

Перед укладкой кровли необходимо подрезать панели, выступающие над трубой верхнего венца, чтобы образовать равномерный скос торцов стен для плотного примыкания к тыльной плоскости кровли.

Чтобы наверняка исключить продувание под обрешетку кровли, ее лучше тоже накрыть панелями. Они крепятся аналогичным образом в верхний гребень и укладываются вертикальными рядами. В местах стыкования стен с кровлей на трубу и открытый торец панели обильно наносится монтажная пена, дополнительно узел защищают краской/мастикой и угловыми нащельниками с внешней и внутренней стороны.

Остается только закрыть отливами срезы панелей в проемах окон и ворот, а также защитить открытые торцы кровли. Последнее рекомендуется делать только по рекомендованной производителем технологии.

рмнт.ру

Гараж из сэндвич-панелей + видео

Проблема с местом для парковки знакома далеко не каждому автомобилисту. Особенно остро это ощущают те, кто в силу каких-то причин не имеет собственного гаража. Таким образом, даже при наличии строительной площадки не всегда возможно быстро построить гараж из традиционных материалов — кирпича и бетона. Установка «скорлупы» на данный момент не является выходом из положения, так как гараж не отвечает никаким требованиям безопасности, но о его теплоизоляционных свойствах говорить и не приходится.

Как выход из сложной ситуации можно рассмотреть вариант строительства гаража из сэндвич-панелей. Это современный и надежный строительный материал, который пользуется большим спросом — он строил торговые центры и небольшие магазины, жилые и офисные малоэтажные дома. Большим преимуществом этого метода строительства является простота использования сэндвича, его высокая производительность, низкая стоимость и отличный внешний вид.

Гараж из сэндвич-панелей своими руками легко возвести буквально за несколько дней.Это довольно важное, но не единственное преимущество «бутерброда», как строительного материала. К наиболее очевидным преимуществам гаража из сэндвич-панелей можно отнести:

• скорость проведения всех необходимых работ по постройке гаража за 2-3 дня;
• нет необходимости ввозить тяжелую технику или высокооплачиваемых специалистов;
• минимальный объем работ по подготовке участка к строительству;
• гараж из бутерброда можно обойтись полностью без фундамента или легкого, немного заглубленного фундамента;
• возможность возведения гаража любых размеров и геометрической формы;
• небольшое количество мусора, которое может вывезти пассажирский транспорт по окончании работы;
• широкий выбор расцветок материала;
• гараж из сэндвич-панелей практически не требует внешней отделки;
• Полученная конструкция отличается высокими уровнями звуко- и теплоизоляции, поэтому дополнительных работ в этой области не требуется.
• готов и сдан в эксплуатацию, гараж легко разобрать и собрать на новом месте.

Перед приобретением сэндвич-панели для строительства гаража следует учесть тот факт, что гараж относится к сооружениям с повышенной пожарной опасностью. Поэтому для его конструкции подходят только те изделия в качестве утеплителя, в которых используется базальтовый утеплитель (минеральная вата) — он способен выдерживать длительное воздействие открытого пламени с температурой более 1000 градусов.Кроме того, он экологически безопасен.

Сама по себе

установка гаража из сэндвич-панелей несложная, но для начала нужно подготовить строительную площадку. В том случае, если вы решили построить гараж без фундамента, вам необходимо сделать песчано-гравийную подушку, которая понадобится для качественного уплотнения. Если грунт в зоне строительства слабый, подверженный периодической усадке, лучше всего предусмотреть ленточный фундамент неглубокий. Это сделало бы сроки проведения работ, но повысило бы надежность всей конструкции.

Перечень инструментов, необходимых для сборки гаража из сэндвича малогабаритный:

• электродрель;
• болгарский;
• ножовка по металлу;
• рулетка, ровная застройка;

Герметик

• , устойчивый к высоким и низким температурам;
• крепежные элементы, поставляемые с сэндвич-панелями или продающиеся отдельно, а также уплотнительные элементы.

Подготовив землю под гараж, можно приступать к возведению каркаса, который может быть как деревянным, так и металлическим.Если он деревянный, необходимо приготовить брус сечением 100 * 100, предварительно обработанный огнестойким и биозащитным составом в несколько слоев. Для соединения бруса нужны толстые стальные уголки. Если каркас изготовлен из металлических деталей и их комбинации могут быть сварены и прикручены.

Каркас, необходимый для сборного гаража из сэндвич-панелей, состоит из жесткого прямоугольника из горизонтальных и вертикальных стоек. Сначала переходим нижнюю зону, которую нужно уложить и закрепляем по горизонтали — выравниваем ее деревянными колышками или герметизирующей лентой.Проверяется строительный уровень, только потом окончательно крепится к основанию. Вертикальные опоры следует устанавливать сначала по углам будущего гаража из сэндвич-панелей, затем по краям ворот, затем по периметру стен с шагом не менее 2,5-3 метров.

После успешного завершения несущего каркаса при строительстве гаража из сэндвич-панелей продолжился монтаж стен. Как и в случае с каркасом, монтаж панелей начинается с углов.К вертикальным шпилькам саморезами с головкой болта необходимо прикрутить первую панель. За выполнением этой манипуляции нужно очень внимательно следить, чтобы панель располагалась строго вертикально, а ее верхний край, соответственно, — горизонтальным. Расположение шурупов должно быть не менее 5 мм от края соединительной планки панели.

Внимание! Количество саморезов, необходимых для крепления панели, — не менее одного на каждые 50 см, но при установке модульного гаража из сэндвич-панелей в местах наибольшей ветровой или механической нагрузки количество саморезов нужно увеличивать.

После надежной фиксации первого бутерброда он присоединяется к следующему. Это особый запорный механизм, который облегчает и ускоряет выполнение всех работ. Не следует забывать об установке специальных уплотнительных лент, расположенных между панелями. Для хорошего сцепления между панелями следует приложить усилие, однако не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей можно монтировать в климатической зоне холодного климата с обильными осадками, запорный механизм необходимо предварительно обработать герметиком.

Новый ряд панелей начинается с стыковочной панели, таким образом, оптимальная прочность и жесткость всей конструкции возрастет в том случае, если вертикальные швы будут идти «вразбежку», а не строго один над другим. Чтобы обеспечить такой эффект, новую серию начинают со всей панели и обрезают, оставшуюся от предыдущего ряда. Важным моментом, который следует соблюдать, является наличие деформационных щелей, которые необходимо предусмотреть на концах каждой стены. Впоследствии они закрываются специальными элементами профиля и играют роль компенсатора, не позволяя конструкции деформироваться при сильной жаре летом или морозе зимой.

Совет! Резать заводскую сэндвич-панель нужно только ручной пилой или лобзиком на небольшой скорости. Не рекомендуется использовать болгарку, так как это приводит к деформации краев панели. Кроме того, происходит расслоение защитного покрытия, что способствует образованию коррозии в процессе эксплуатации.

После завершения работ по возведению стен приступайте к работе над своей кровлей. Как правило, оптимально выполнять его из одних и тех же бутербродов.В зависимости от предпочтений хозяина крыша гаража из сэндвич-панелей может быть односкатной или двускатной. Независимо от того, какой тип вы выбрали, монтаж начинается с нижнего ряда, так же, как проводился монтаж панелей для стен. Таким образом, последний ряд бутерброда будет располагаться по гребню.

Особое внимание при кровельных покрытиях следует уделять качеству герметизации стыков. Помимо обязательного использования проставок из комплекта необходимо дополнительно использовать герметик, предназначенный для наружного применения.Они «щедро» обработали все стыки. Кроме того, они дополнительно защищены специальной накладкой, кровельными саморезами. Понятно, что, несмотря на достаточную прочность панели, у нее есть свои пределы. Поэтому передвигаться по крыше рекомендуется только по специальному деревянному настилу. В обязательном гараже из сэндвич-панелей предусмотрена водосточная система.

Несмотря на достаточную простоту самостоятельного возведения конструкций из сборных панелей, даже проект гаража из сэндвич требует соблюдения определенных правил.Кроме того, следует проявлять максимальную осторожность, помня, что лучше потратить на строительство немного больше времени, чем потом бороться с протечками воды или тратить большие объемы отопления на вентилируемую конструкцию. Ряд нюансов, знание которых поможет избежать ошибок при строительстве, заключается в следующем.

1. Затягивать винты нужно ровно перпендикулярно.
2. Все царапины на сэндвиче, которые неизбежно появляются в процессе погрузки-разгрузки и сборки, сразу же по окончании строительства покрасить эмалью по металлу, нанеся ее в два слоя с промежуточной сушкой.
3. Привезти сэндвич-панели на строительную площадку лучше всего за неделю-две до начала работ, но снять их с защитной пленки можно только до самого процесса сборки.

Чтобы не ошибиться с количеством материала, есть смысл воспользоваться специальным калькулятором для расчета гаража из сэндвич-панелей. Видео-инструкция по сборке гаража из сэндвич-панелей также поможет быстро разобраться в тонкостях процесса.

Связанные с контентом

Гаражные ворота с изоляцией для зданий

Я подумал, что смогу сэкономить около 1500 долларов, если построю собственные панели для гаражных ворот размером 8 футов x 8 футов.Думаю, я был прав. Вот что я сделал.

Рамы из ели / пихты соединяются по углам с помощью узловых соединений и пазов и шипов по центрам. Поскольку рамы максимально увеличивают толщину пенопласта (размеры частей 2 x 1-1 / 2 дюйма), все шипы смещены к внешней стороне двери. Центральные стойки немного уже, чем внешняя рама, поэтому я добавил полоски из пенопласта 1/2 дюйма, чтобы обе поверхности были на одном уровне.

Мне нужны изолированные панели, поэтому я использовал самый толстый жесткий пенопласт из имеющихся. 2-дюймовые прямоугольники из пенопласта XPS превращаются в простые еловые рамы и зажатые между тонкими оболочками из морской фанеры с гальванизированными гвоздями и пенящимся клеем.С внешней стороны я применил рейки и стойки шириной 5 дюймов, вырезанные из панелей Smartside толщиной 3/8 дюйма, используя тот же клей и гвозди. Нижний отбойник имеет ширину 7 дюймов.

4 панели, уложенные для герметизации и грунтовки.

Когда я взял комплект дверной фурнитуры из магазина гаражных ворот, я заметил выброшенную панель с 4 окнами внутри. на погрузочной рампе, я снял их с панели и снял старый силикон, чтобы осмотреть герметичные стеклянные вставки.Все в отличной форме. Мои дверные панели толще стандартной панели, поэтому мне придется добавить распорки и более длинные винты.

Комплект оборудования, который я приобрел у местного дилера. Сборки рельсов не показаны.

На этой неделе по соседству скользко.

Так вот и случилось.

С парковок Walmart на Аляске открываются красивые виды

.

Новости с Аляски никогда не меняются:

SAVOONGA — Была замечена российская китобойная бригада, патрулирующая границу морского льда возле Берингова пролива, издевающуюся над молодыми белыми медведями, пока те не мочились на их шерсть.Акцию заснял акварельный журналист AP.

Бла, бла, бла.

Вот еще один каштан из местной прессы:

FAIRBANKS — Зимний путешественник возле Фэрбенкса, атакованный стаей канадских серых волков, завезенных на Аляску из Айдахо федеральным правительством. Встреча была снята журналистом-гравером AP.

СЕВАРД — Недавнее увеличение числа ласкающих государственных печатей туристами круизных лайнеров в Сьюарде побудило город установить десятки таких знаков.Мэр города Жан Бардарсон дал такой совет: «Прекратите уже гладить тюленей. Просто купите снежные шары, толстовки, бутерброды с палтусом, садитесь на свой корабль и плывите туда, откуда вы прибыли. У нас есть запечатайте город, чтобы бежать сюда, и мы не хотим, чтобы их погладили до смерти «.

………………………………………… ……

Обшивка из фанеры Okume

3/8 дюйма фанерные полотна

Толстее снаружи, чем внутри

Металлический колпачок на верхней части дверей

Болт сквозных петель (без зазоров)

Размер оконных проемов для готовые вставки

Подумайте об увеличении толщины дверей вдвое для обеспечения прочности и изоляции.

EPS (белый), вероятно, будет отлично работать

Цельнодеревянный каркас без металлических креплений с 3-х сторон, чтобы можно было обрезать его по

…………………….

«Я использовал восточную белую сосну для сердцевины и 6-миллиметровую морскую фанеру для обшивки с эпоксидным клеем для таких дверей. Там нет никакой реальной необходимости в оформлении интерьера, за исключением фонарей, если шкуры хорошо приклеены к пене, но для этого требуются материалы точного размера. Я использовал экструдированную синюю доску Dow, но только после того, как пропустил ее через широкую ленточную шлифовальную машину, чтобы обеспечить однородность толщины (крупнозернистый и высокая скорость подачи во избежание плавления и повреждения ленты).«Структурные» пены, используемые в судостроении, например Divynicell, более устойчивы, но намного дороже. Если вы планируете приклеивать только к деревянной паутине, я бы посоветовал использовать более толстую пленку. Я предполагаю, что вы смотрели на двери из плит на моем сайте, которые покрыты кедровым шпоном 1/16 дюйма и толщиной 6 мм.

Удачи в вашем проекте. Отправьте мне фото, когда вы закончите. »

-Кевин Дженнесс

…………………………

Полезные видео

1.) Взгляните на торсионные коробки , http://www.core77.com/posts/26334/A-Look-at-Torsion-Boxes

2.) Элементы улучшенной индивидуальной гаражной двери , http://www.moultoncustomdoor.com/school

3.) Как установить дверь гаража , https://www.youtube.com/watch?v=BSyUB3SLi5M

4.) A Деревянная дверь гаража One Piece, https://www.youtube.com/watch?v=hWi0iuSOXiM

* Верхняя и нижняя направляющие 2-2x4x16 срезаются до 15 футов 11 дюймов

* Стрингеры 11-2x3x8 обрезаны до 6 футов 9 дюймов

* Рама прибита гвоздями Galv 20p

* 4 листа 4×8 3/8 rs, еще два листа разорваны для дизайна.* 1 тюбик белой малярной заделки, используемый для герметизации всех швов от впитывания воды за конструкцией и гниения слоя … что и случилось со старой дверью.

* Серый нижний уплотнитель, мы собирались заклеить и борта, но передумали.

* Степлер и скобы 1 1/4 дюйма

* 6-16р гвоздей по три на каждом конце

* Оборудование E-900

* 2 пружины Holmes 528 по 1 с каждой стороны

* 2 пружины Holmes 728 по 1 с каждой стороны

* 2 анкерных стержня позаимствованы у старых дверей клиентов, так как их трудно достать в наши дни…1 верхняя и 1 нижняя

5.) Установка гаражных ворот компанией Fimbrell , https://www.youtube.com/watch?v=vfXfvHg7_Ok

Как установить сэндвич-панели? Инструкция по сборке

Пошаговая инструкция по монтажу сэндвич-панелей.

Как установить сэндвич-панели? Инструкция по сборке

Первым этапом инвестиционного процесса является закупка подходящего материала.
Стоит доверять крупнейшим производителям с многолетним опытом — они могут гарантировать надежность материалов, короткие сроки поставки и полную поддержку в процессе оформления заказа.

Balex Metal предоставляет

• полное сопровождение своего представителя на инвестиционной площадке
• индивидуальное обслуживание клиентов
• техническая консультация
• сопровождение специалистами конструкторского бюро
• транспортировка материалов на инвестиционную площадку

Для чего предназначены сэндвич-панели?

Сэндвич-панели для крыш и стен представляют собой облицовочный материал, который действует как теплоизолятор.Благодаря быстрому процессу сборки такие панели широко используются практически во всех отраслях промышленности.

Подсчитано, что возведение зданий с использованием технологии деревянного каркаса (сэндвич-панелей) может быть завершено даже на 6 месяцев быстрее по сравнению со зданиями, построенными по стандартной технологии, например каменная кладка.

Для возведения чаще всего используются сэндвич-панели:

Сэндвич-панели также используются в жилищной застройке. Например, очень популярны конструкции гаражей и современные дома на основе сэндвич-панелей.

Подробнее о сэндвич-панелях:

Сколько стоят сэндвич-панели?

Очень сложно определить универсальную цену на установку сэндвич-панелей, так как в смету затрат на строительство необходимо включить много разных компонентов, а также разные масштабы инвестиций.

В качестве приблизительной оценки можно принять следующие затраты на закупку материалов:

• Цена сэндвич-панели с пенополистирольным наполнителем — от 50 злотых за м2 нетто

• Цена сэндвич-панели с минераловатной сердцевиной — от 79 злотых за м2 нетто

• Цена сэндвич-панели с полиуретановым наполнителем (PIR) — от 58 злотых за м2 нетто

Помимо стоимости закупки сэндвич-панелей, в смете необходимо учесть:

• Затраты на оплату труда

• Аренда корзинных и вакуумных подъемников (рекомендовано Balex metal)

• Закупка фурнитуры (крепеж, обшивка, пломбы) — их на счет ок.10-15% от закупочной стоимости всех материалов

• Транспортировка — Balex metal обеспечивает транспортировку сэндвич-панелей по запросу клиента

Пошаговая инструкция по монтажу сэндвич-панелей

Монтаж сэндвич-панелей можно разделить на несколько этапов.

1. Транспортировка панелей на строительную площадку и разгрузка

Для пакетов длиной до 6 метров

Панели можно разгружать вручную или с помощью вилочного погрузчика.Рекомендуется использовать вилочные погрузчики с регулируемой шириной вил — минимальное расстояние между вилками должно составлять 2 м при ширине 150 мм.

Для упаковок длиной более 6 метров

Такие упаковки следует поднимать с помощью конвейерных лент и разбрасывающих стрел. Указанное расстояние между ремнями для пакетов от 6м до 12м составляет 2-4м. Для пакетов длиной более 12 м расстояние между транспортными ремнями составляет 3,5-4,5 м.

Избегайте точечных опор при разгрузке панелей. В противном случае есть риск повредить облицовку самой нижней панели.

2. Контроль качества готовой конструкции

Перед установкой панелей необходимо проверить прямолинейность конструкции, к которой будут крепиться сэндвич-панели. Даже малейшее отклонение в реализации может привести к появлению протечек в стыках между панелями, что создает так называемый «волновой эффект» (панели не находятся на одной плоскости).

3. Удаление защитной пленки

Лучше всего снимать пленку непосредственно перед транспортировкой панели к месту установки.Не рекомендуется снимать фольгу после установки панели.

4. Уплотнение

Перед установкой панели прикрепите полоски герметизирующей ленты PES. Крепится к конструкции в местах соприкосновения с внутренней облицовкой сэндвич-панелей.

Использование уплотнителей эффективно предотвращает механическое повреждение футеровки.

5. Монтаж сэндвич-панелей

Самым безопасным и наиболее рекомендуемым монтажным решением является использование вакуумных подъемников для транспортировки панелей.

Установите первую панель, используя крепеж, пронизывающий всю толщину панели до элемента конструкции.

6. Монтаж дверных профилей, оконных профилей и мансардных окон

Монтаж дверных профилей и оконных профилей, то есть окон, дверей, ворот, небольших окон и т. Д., Требует отдельного описания.

В случае кровельных панелей это также относится к мансардным окнам. Весь ассортимент небольших окон, поставляемых Balex Metal, оснащен замками, которые упрощают их крепление к сэндвич-панелям без необходимости покупки и установки дополнительных элементов для их крепления.

Все сэндвич-панели Balex Metal можно легко разрезать на месте с помощью стандартных инструментов для металлообработки, например:

• Лобзики

• Пилы сабельные

• Высечные ножницы

Запрещается использовать высокотемпературные режущие инструменты, например угловые шлифовальные машины. Это может повредить антикоррозионное покрытие.

7. Сборка последующих панелей

При установке последующих панелей очень важно убедиться, что панели прижаты правильно, чтобы обеспечить максимальную герметичность креплений.

При правильном вдавливании в крепежные элементы панели Balex Metal полностью устраняют проблему так называемых «тепловых мостов».

Места, где панели соединяются без каких-либо креплений (например, горизонтальный стык между одной панелью и другой, на колонне или стык между стеновой панелью и панелью крыши), должны быть дополнительно заделаны, например, полиуретаном низкого давления. пена или бутил.

8. Маскирующие процедуры

Последний этап — установка маскирующих средств, например стыки, углы, ветровые распорки, выступы или цоколи.

9. Как прикрепить мелкие элементы, например логотип компании, элементы освещения или систему мониторинга.

Balex Metal позволяет устанавливать небольшие компоненты без необходимости в дополнительной опорной конструкции. Однако в этом случае следует соблюдать следующие рекомендации

• Максимальная нагрузка на скрепляемые элементы составляет 10 кг / м2.

• Крепеж должен проходить через всю панель (сердцевину и обе облицовки; категорически запрещается крепить их только к одной облицовке).

• Установите шайбу диаметром не менее 40 мм на противоположную сторону закрепляемого элемента (необходимо распределить нагрузки по максимально возможной площади).

См. Также

Полезные материалы

Легкие высокопрочные гаражи Портативные гаражные комплекты и гаражные шкафы

Какие у вас планы гаража?

Вы когда-нибудь задумывались о том, что было бы, если бы вы могли построить гараж любым способом из любого материала, который хотите, в любое время и в любом месте? Как насчет того, чтобы быстро построить всю конструкцию гаража и все внутренние компоненты без ущерба для качества?

Гараж нового поколения

Постоянно расширяющееся море новых гаражных идей, которые максимизируют разнообразие гаражных конструкций, которые переопределяют повседневную функциональность гаражей.Не так давно то, что раньше было автомобильным гаражом, превратилось в многоцелевое убежище с большим разнообразием использования.

Как построить гараж

Обдумывая, как подойти к строительству гаража, необходимо учитывать множество факторов. Сколько будет стоить строительство гаража? Вы обратитесь к многочисленным строителям гаражей или подумаете о строительстве собственного гаража? Будет ли это отдельно стоящий отдельно стоящий гараж или у него будет общая внешняя стена в качестве дополнительного гаража?

Пока вы обдумываете все великие гаражные идеи, которые приведут к воплощению в жизнь всех ваших гаражных мечтаний, подумайте о новейшем методе строительства, который использует бескаркасную конструкцию для строительства изолированных гаражей, прочных, как скала.Раньше этот строительный материал был доступен только для военных, научных и эксклюзивных целей. Теперь этот революционно новый строительный материал стал доступен благодаря компании Lowe’s Home Improvement.

Форма и функции гаража

Для чего нужен ваш гараж? Независимо от того, строите ли вы новый гараж или реконструируете переоборудование гаража, какие действия (или действия) будут происходить внутри конструкции гаража? Вы должны иметь возможность максимально использовать свое пространство для воплощения в жизнь крутых идей в гараже.

Вот некоторые из самых популярных на сегодняшний день переделок гаражей :

Что ты будешь делать со своим гаражом?

• Гараж для мотоциклов
• Гараж спортивный зал
• Гараж с квартирой
• Гараж для бытовой техники
• Гаражная мастерская
• Гараж для домов на колесах
• Гаражные квартиры
• Пещера гаражного человека
• Гаражный магазин
• Гараж офис

Назову лишь некоторые из них. Растущая тенденция заключается в том, что люди проводят все больше и больше времени в своих гаражах и используют их как дополнительное жилое пространство.Так обстоит дело с использованием гаража в качестве альтернативного жилого помещения, например квартиры. Фактически, многие люди теперь превращают свои гаражи в жилые помещения для семейного использования или для обеспечения дополнительного дохода, сдавая их в аренду с помощью инструмента онлайн-бронирования, такого как AIR B&B.

Гаражи с мгновенной изоляцией

Недостаточно просто иметь гараж, защищающий вашу машину от непогоды. Поскольку мы проводим все больше и больше времени в наших гаражах и храним там драгоценные воспоминания, становится все более важным, чтобы наши гаражи были хорошо изолированы, чтобы соответствовать ожиданиям более высокого качества.

Вот где изолированные торсионные панели Sing могут поставить вас на много миль впереди ваших соседей за очень короткое время, потому что вы можете легко и просто создать свой гараж с этими усиленными структурными изоляционными панелями, как карточный домик, только обладающие большей прочностью, чем сталь. (660 фунтов на квадратный дюйм) фунт за фунт.

Независимо от того, используете ли вы тренажерный зал, квартиру, склад для бытовой техники, мастерскую, место для фургона, пещеру для людей или офис, вы можете быть готовы за считанные часы, даже если сделаете это сами.

Постройте лучший гараж

Если вы собираетесь построить гараж из запатентованной продукции Sing, вы можете легко построить одно- или двухэтажную конструкцию гаража за очень короткое время. Теперь у вас может быть гараж вашей мечты, о котором вы всегда мечтали, с гораздо меньшими затратами времени, труда и средств, необходимых для традиционных методов строительства гаража.

Сколько машин в гараже определят размеры гаража :

• Гараж на 2 машины
• Гараж на 3 машины
• Гараж на 4 машины

На ваш выбор либо

Гараж своими руками

Для постройки изолированного гаража с торсионной коробкой своими руками не требуется рамок 2 × 4 или 2 × 6, потому что вся прочность и структура встроены в каждую панель.Это шокирующий подход, особенно для опытных строителей, которые никогда раньше не слышали о таком способе строительства; но для дизайнеров, архитекторов, инженеров и подрядчиков, которые полностью используют эту новую технологию, они никогда не были настолько сильны, чтобы воплотить в жизнь мечты своих клиентов.

Переносной гараж

Прелесть строительства вашего гаража из изолированных торсионных коробок Sing заключается в том, что вы можете построить конструкцию, которая может быть переносной. Фактически, именно этот легкий вес и прочность делают продукцию Sing лучшим выбором высококлассных дизайнеров и строителей Tiny House on Wheels.

В зависимости от конструкции вашего переносного гаража вы можете создать его так, чтобы его можно было легко перемещать в полностью собранном виде, или построив модульные методы сборки гаража, которые можно легко собрать, разобрать, упаковать в плоском виде, транспортировать и хранить для повторной сборки в другом месте по запросу.

Гаражные комплекты

Внимательный персонал Lowe’s Home Improvement поможет вам с вашим проектом гаража своими руками. Для заядлого строителя гаража своими руками доступно множество вариантов. В Lowe’s есть множество гаражных комплектов, которые сводят к минимуму ваши потребности в инженерном деле.Но Lowe’s Pro Desk может помочь вам понять, как наилучшим образом использовать запатентованные изолированные торсионные панели, чтобы построить свой лучший гараж за минимальное время и со всеми преимуществами бытия:

• Облегченный
• Высокая прочность
• Изолированный
• Звукоизоляция
• Погодостойкость

Если у вас более высокие ожидания от гаража, который будет расширяться (больше, чем просто навес для автомобиля), вы можете подумать о том, чтобы построить свою собственную изолированную конструкцию торсионного бокса в качестве альтернативы коммерчески доступным сборным гаражным комплектам.

Имейте в виду, что ваши изолированные торсионные коробчатые панели могут быть адаптированы под любой строительный материал. Стандартная поверхность — это легкая фанера (Luan), но может быть что угодно, даже сталь.

Металлические гаражи

Sing Metal широко используется повсюду, от морского дна (ВМС США) до космического пространства (НАСА), и благодаря Лоу «Домашнее благоустройство» теперь доступно вам, чтобы вы могли построить свой собственный металлический гараж с изолированной торсионной коробкой. И вы можете указать металл, который хотите использовать.

Например, вы можете построить следующие металлические гаражи :

• Стальной гараж
• Алюминиевый гараж
• Медный гараж

Или любой другой тип металла, чтобы построить любой стиль металлических гаражных построек (наши стальные гаражные постройки наиболее популярны).

Двустворчатая дверь гаража

Гаражные ворота

На протяжении многих лет Sing Core поставляет ведущим производителям гаражных ворот высококачественную подложку для гаражных ворот, позволяющую им создавать самые идеально ровные, устойчивые к атмосферным воздействиям и изолированные гаражные ворота и двери вагона, которые гарантированно будут по-настоящему плоскими и не деформируются, не гнутся, не перекручиваются. или иначе потерпят неудачу в течение 50 лет.

Теперь вы можете получить доступ к тому же материалу благодаря Лоуэсу.

Интерьер гаража

Вы также можете использовать изолированный торсионный короб, чтобы построить все интерьеры вашего гаража, например:

• Этаж гаража
• Гаражные потолки
• Лофты гаражные
• Гаражные перегородки
• Модульные стены гаража
• Гаражные кладовые
• Стеллаж гаражный
• Шкафы гаражные
• Площадь рабочей поверхности
• Верстак гаражный

Даже небо — это не предел всего, что вы можете сделать с запатентованным Sing Core.

ГАРАЖЕЙ И МАСТЕРСКИХ
— Строительные системы Structall

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

Технология строительства гаражей с применением сэндвич-панелей »Металлургпром

Выбор материала во многом зависит от условий эксплуатации и наличия дополнительного отопления в гараже.

У собственника личного транспорта не всегда есть неограниченные сроки строительства гаража. Как правило, защиту тела необходимо установить за несколько месяцев или недель.На помощь приходят современные методы. Достаточно узнать о технологии строительства гаражей из сэндвич-панелей, чтобы в кратчайшие сроки осуществить маленькую мечту. И подготовьте надежный ящик к зимнему периоду.

Исполнение панели

Качество и долговечность строительного материала для гаража зависит от свойств используемых материалов. Классическая планировка предполагает использование трех слоев. Внешний, внутренний и наполнитель (утеплитель). Наибольшее внимание следует уделять среднему слою.Ведь в зависимости от выбранного утеплителя будут зависеть эксплуатационные свойства всего гаража:

• Пенополиуретан — имеет минимальный вес, абсолютно не боится повышенной влажности и не склонен быстро отдавать тепло.
• Пенополистирол — как и предыдущий материал, имеет все достоинства. Но сотовая структура может накапливать бактерии и служить питательной средой для грибов.
• Стекловата — очень редко выполняет роль утеплителя для сэндвич-панелей.Опасно пытаться просверлить такие панели для прокладки в них электрических проводов и других коммуникаций.
• Базальтовая вата — при правильной герметизации стыков она действует как хороший утеплитель. Однако стоит помнить, что он имеет свойство накапливать и удерживать влагу без необходимой вентиляции.

Выбор материала во многом зависит от условий эксплуатации и наличия дополнительного отопления в гараже.

Преимущества всей конструкции

Как было сказано в самом начале статьи, главное преимущество сэндвич-панелей — скорость постройки гаража.Если вы построите комнату для машины на готовом фундаменте, вы справитесь с работой за несколько дней. Но помимо этого есть и другие преимущества современной техники:

• поддерживает нормальную температуру круглый год;
• подавляет большинство звуков, снижая уровень шума в спальных помещениях;
• не требуется внешней и внутренней отделки декоративными материалами;
• легкий вес панелей, не требует строительной техники для возведения;

Строительство

• возможно в любое время года.

Фурнитура гаражных ворот БРДЕКО контрастирует с другими-сэндвич-панелями

BRD: с нейлоновой прокладкой роликовый кронштейн не имеет прямого контакта с железом, поэтому дверь работает тихо и сухо.
Прочие: фиксированные, не регулируемые, нестандартные, небольшое отклонение повлияет на работу двери, а во время работы будет шум.

BRD: Дверь удобно открывать и закрывать вручную. Когда переключатель дверного корпуса достигает дна, ногам удобно наступать.
Прочее: 1. Установка сложна, необходимо выкопать отверстие в дверной панели, чтобы вставить ручку; 2. Дверь закрывать неудобно. Нужно нагнуться и руками закрыть дверь до конца.

BRD: запатентованный продукт, специальный режим плетения троса, даже если один трос сломан, все равно не влияет на работу дверной системы; конец троса должен быть предварительно обработан и промаркирован, чтобы облегчить клиентам предварительную установку .
Другое: традиционный способ плетения, во время работы одна из проволочных тросов порвана, дверь необходимо снять, а трос нужно заменить; значительно сокращает срок службы дверной системы, есть риски для безопасности.

BRD: Наш фланец представляет собой сплошной вал со штифтом вала, длительный срок службы.
Другое: цельный вал, хрупкий.

BRD: наш ключ — запатентованный продукт, противоугонный.
Прочее: не для защиты от краж, здесь большие риски для безопасности.

BRD: имеет регулировочный болт, регулируемый нижний роликовый кронштейн, стальной трос, не требует регулировки, прост в установке.
Другое: не регулируется, требуются рабочие для регулировки вверху, неудобная установка.

BRD: мы классифицируем все мелкие дверные аксессуары (винты, роликовые кронштейны, петли и т. Д.) И поместим их в картонную коробку, чтобы клиенты могли найти все дверные аксессуары, пока они видят логотип коробки, что удобно и экономит энергию.
Прочее: замена и идентификация не предусмотрены, и покупателям необходимо установить винты, ролики, петли и т. Д. На месте. Неквалифицированным клиентам приходится тратить много времени на их поиск.

.
