Как пользоваться конвектором: Электрический конвектор. За и Против. Вся правда.

что это такое? Обзор. Плюсы и Минусы. Советы и Отзывы.

Конвектор — отопительное устройство, в котором реализуется передача тепловой энергии от элемента нагрева или теплоносителя в отапливаемое помещение при помощи конвекции. Суть естественной конвекции заключается в том, что, воздух от соприкосновения с теплоносителем или нагревательным элементом, устремляется вверх – поскольку он легче, более тяжелые массы холодных потоков занимают освобожденное место. Таким образом обеспечивается постоянная циркуляция воздуха, которая усиливается конструкцией конвектора, без дополнительных механических приспособлений.

В современных условиях, дли среднестатистической семьи, конвектор – это устройство, позволяющее прогреть квартиру в холодную погоду в межсезонье (ранней осенью и поздней весной). Когда отопительный сезон уже закончился или еще не начался, а температура уже стала слишком низкой, идеальным выбором станет такой индивидуальный обогреватель как конвектор. По отзывам покупателей, конвектор предпочтительнее масленого обогревателя.

Это оборудование отличается универсальностью, но не все знают о его невероятной эффективности. Конвектор оснащен нагревательным элементом и привлекательным корпусом, а участок внизу устройства предназначен для забора прохладного воздуха из комнаты.

Для нагрева воздуха в конвекторе применяется нагревательный элемент, а затем подогретый, он выходит вовне через верх корпуса, внешне похожий на жалюзи.

Подогретый воздух взмывает вверх, к потолку, а через определенный временной промежуток остужается и спускается книзу, где опять всасывается оборудованием. Поэтапный круговорот воздуха является основным принципом функционирования каждого электрического конвектора, вне зависимости от изготовителя. Газовый конвектор работает по такой же схеме.

Принцип действия электрического конвектора

Конвектор и вопросы безопасности

Функционирование прибора устроено довольно просто: после прогрева комнаты до установленной пользователем температуры конвектор отключается на определенный период – до тех пор, пока окружающий воздух опять не охладится. В нем присутствует температурный датчик, практически ежеминутно замеряющий температуру и отправляющий командные сигналы термостату.

Как только воздух прогревается до установленного уровня, термостат на время останавливает работу нагревательного элемента, что позволяет уменьшить энергопотребление и сэкономить на оплате электричества. Полное прекращение работы конвектора происходит лишь в ситуации, когда в него попадает чужеродный предмет, закрывающий область выхода нагретого воздуха.

Конвектор можно спокойно оставлять включенным без присмотра.

Кожух конвектора имеет превосходную защиту от проникновения воды, поэтому прибор можно устанавливать даже в ванной комнате, что бывает крайне удобно в загородных коттеджах, либо закреплять на стене. В процессе установки следует оставить маленькие промежутки с обеих сторон прибора. Самый удобный вариант крепления конвектора – под подоконником над плинтусом. Это повысит эффективность его работы.

Настенные конвекторы, оснащенные термостатом, разделяются на 2 типа:

• С электронным термостатом. Основное преимущество – бесшумность функционирования. Недостатки – дороговизна, чувствительность к скачкам напряжения.
• С электромеханическим термостатом. Преимущество – невосприимчивость к перепадам напряжения, единственный недостаток – большая погрешность при измерении температуры.

Индивидуальное отопление посредством конвектора

Наличие термостата позволяет сформировать в загородном коттедже полноценную систему отопления. Для этого во всех помещениях устанавливают необходимое число обогревателей и подключают их к основному устройству – конвектору, обладающему единственным термостатом в такой цепи. Далее при желании термостат настраивается на конкретный режим прогрева дома.

Для управления подобной системой можно посылать с телефона SMS, чтобы снижать либо повышать температуру в помещениях перед приездом жильцов. И это еще не все возможности выпускаемых сегодня конвекторов.

Управление конвектором посредством приложения или СМС сообщений

Факторы влияющие на бесшумность работы конвектора

Оборудование с встроенными вентиляторами предназначено для быстрого прогрева дома. Они существенно скорее нагревают внутреннее пространство, однако их работа сопровождается шумом. Их применяют для прогрева здания после длительного отсутствия, но в ночные часы, чаще всего, отключают. Обыкновенного конвектора мощностью 2 кВт, расположенного в середине помещения, хватит для прогрева 19–22 м².

Это наиболее практичный вариант конвектора электрического, имеющий ряд преимуществ:

• об него невозможно обжечься, поэтому он безопасен для детей;
• его можно оставлять включенным без присмотра, поскольку при малейшем сбое он моментально выключается;
• может работать в режиме поддержания выбранного пользователем уровня температуры;
• имеет привлекательный вид, подойдет для любого интерьера;
• отдельные модели функционируют совершенно беззвучно.

Шумность работы конвектора отопления определяется спецификой его нагревательных компонентов.

Существуют следующие разновидности нагревательных элементов:

• Игольчатый – выглядит как пластинка из диэлектрического материала, на которую нанесена нагревательная нитка, формирующая петли с каждого края пластинки. Данные петли могут мгновенно прогреваться и остывать. Это довольно опасная разновидность, поскольку петли не защищены от попадания воды. Подобные конвекторы применяют на индустриальных предприятиях. Они недороги, однако ломаются довольно быстро.

• Трубчатый – оснащен металлической трубкой с прикрепленной внутри нитью из нихрома. Участок между трубкой и нитью наполнен изолирующим материалом. Теплообмен совершается благодаря прикрепленным на трубке ребрам из алюминия. Данная разновидность конвекторов отличается шумной работой, сопровождающейся беспорядочными щелчками, происходящими из-за разного термического расширения у ребер и трубки. Тем не менее, подобное оборудование можно устанавливать в кухне либо ванной комнате, поскольку оно оснащено защитой от воды.

• Монолитный – устанавливается в конвекторах электрических, отличающихся полной бесшумностью работы и, вследствие этого, огромной популярностью у потребителей. Такой нагревательный элемент позволяет свести к минимуму тепловые потери и гарантирует предельную эффективность обогрева.

Разновидности конвекторов

При бытовом применении конвектор может показать себя как действительно универсальное оборудование. Его можно программировать на поддержание определенного уровня температуры, и он подходит для дистанционного управления. Еще в него можно установить фильтр, содержащий витамин C для оздоровления.

Сегодня производители выпускают широкий ассортимент электрических конвекторов, отличающихся показателями мощности и габаритами. Также для установки в загородном доме подойдет газовый конвектор.

Малогабаритные модели

Собственникам квартир с панорамными окнами стоит установить «Элегант Мини», имеющий небольшие габариты и презентабельный вид. Он оснащен медно-алюминиевым теплообменником, содержащим трубы из меди и ребристые пластинки из алюминия, благодаря которым сильно увеличивается срок бесперебойной работы оборудования.

Такой конвектор не подвержен ржавчине и может долго поддерживать нужный уровень температуры. Решетка для выпуска нагретого воздуха расположена наверху, что увеличивает эффективность обогрева.

Универсальные модели

Созданный на основе отечественных технологий «Сантехпром» стал очень популярным в России. Этот конвектор устанавливают не только в городских квартирах и загородных домах, но и в общественных местах. Максимальная надежность достигается благодаря использованию труб электросварной разновидности, по которым с большой скоростью перемещается вода. Специфика конструкции данного радиатора полностью исключает риск засорения или обледенения. Отзывы о конструкции и теплоотдачи ставят продукт Сантехпрома в одну категорию с биметалическими радиаторами отопления. Теплоотдача уступает только моделям из алюминия.

К основным преимуществам таких конвекторов отопления можно отнести:

• высокую износоустойчивость;
• низкую температуру корпуса, позволяющую защититься от случайных ожогов;
• равномерность прогрева комнаты;
• наличие регулятора, позволяющего контролировать уровень температуры.

«Атлантик» – еще один прибор, отличающийся универсальностью. Его с равным успехом используют для обогрева индустриальных построек, школ, детсадов, загородных коттеджей и дач. Характерной особенностью такого оборудования является наличие датчиков безопасности, мгновенно выключающих прибор при малейших нарушениях в его работе.

Конвектор плавно прогревает воздух, не снижая уровень влажности. С ним в комнате всегда будет легко дышать, учитывая, что температура внешнего кожуха никогда не поднимается выше 60°C. Даже если пылевые частички будут оседать на нагревательном элементе, из-за невысокой температуры это не приведет к появлению специфического запаха.

Забота о здоровье

Приборы, выпускаемые производителем Electrolux, абсолютно безопасны для здоровья. Из всего представленного на рынке многообразия, конвекторы этой марки неизменно попадают список лидеров. Перечислим характерные особенности ее моделей:

1. Обладают комплексом фильтров для очищения воздуха. Антистатический фильтр вбирает самые большие пылевые частицы, угольный уничтожает сигаретный дым и другие малоприятные запахи, а катехиновый благополучно уничтожает микробы, содержащиеся в воздухе.
2. Имеют функцию памяти для сохранения заданного температурного режима даже при длительном выключении электроэнергии.
3. Подходят как для настенной установки, так и для размещения на полу. В настенных креплениях присутствуют специальные ограничители, чье применение не позволит конвектору случайно упасть.
4. Обладают 2-мя режимами функционирования: на максимальной и средней мощности.

Отопительное оборудование Electrolux предназначено не только для прогрева дома, но и для санитарной очистки воздуха. В межсезонье такой конвектор убережет от простудных заболеваний и позволит поддерживать комфортную температуру.

Бесшумный конвектор Ballu с инвертором

Изящный и экономный Ballu отличается практически бесшумной работой. Его нагревательный элемент может работать в любом из 2-х режимов мощности без сжигания кислорода. Отдельные модели этого производителя имеют монолитную структуру. Всего нескольких часов функционирования конвектора достаточно для качественного изменения воздуха и его ионизации.

Этот прибор отличается легкостью в управлении и оснащен лишь самыми необходимыми функциями, в том числе:

• автоматическое срабатывание датчика при перегреве;
• запоминание пользовательских настроек;
• функционирование в 2-х режимах мощности;
• блокирование клавиш, чтобы защититься от непреднамеренного включения;
• влагозащищенный корпус;
• автоматическое выключение при опрокидывании.

Приборы для максимальной теплоотдачи

Модный конвектор Zanussi сможет за короткий срок прогреть комнату до правильной температуры. Инженеры при его создании применили новые технологии, позволившие повысить объем воздуха, вбираемого прибором. Помимо этого, конвектор отличается абсолютно бесшумной работой благодаря присутствию монолитного нагревательного элемента.

Ключевой особенностью такого оборудования является сверхбыстрый прогрев воздуха в помещении.

Также определенный интерес представляют устройства производителя Timberk. Они оснащены датчиком, сигнализирующим об отключении оборудования в нештатной ситуации, например, при падении. Цельный корпус содержит высокоточный термостат, защищающий от перегрева.

Заключение

Сегодня обогреватели, высушивающие и электризующие воздух, стали уделом прошлого. В настоящий момент у конвекторов нет аналогов по эффективности и скорости обогрева. Их можно не боясь оставлять включенными дома и уходить по своим делам. Благодаря нагреву и обеззараживанию воздуха они защищают от простудных заболеваний.

Это незаменимые приборы для тех, кто заботится о здоровье близких. Видео обзор телепередачи “контрольная закупка, с темой “как выбрать конвектор для дома”, поможет нам разобраться в этом вопросе:

Как выбрать конвектор для основного отопления

Выбрать конвекторы в качестве основного отопления — хорошее решение там, где газа нет и не предвидится, или его подведение влетит в заоблачную сумму. В этом случае нет смысла городить водяную систему под электрокотел, так как без «газовой» перспективы в ближайшем будущем цена системы себя никогда не окупит, а проблем с ней на порядок больше, чем с конвекторами.

Что нужно знать перед выбором?

Прежде чем разложить по полочкам, как выбрать конвектор, нужно определиться — достаточно ли у вас выделенной мощности электросети и провести расчеты теплопотерь, далее посчитать количество конвекторов.

Расчет теплопотерь. Точный расчет теплопотерь сделать крайне сложно, особенно для дома, так как многое зависит от качества работ, проектирования узлов, перемычек, углов, возможных мостков холода. Нужно знать теплопотери через стены, которые зависят от строительного материала и утеплителя, теплопотери через подвал, остекление, двери. Конечно, эта тема заслуживает отдельной статьи.

Как провести расчет теплопотерь:

• обратиться к специалистам
• посчитать с помощью онлайн калькуляторов
• взять усредненные 1 кВт на 10 м2

Выделенная мощность электросети. Просчитайте, хватает ли выделенной мощности электросети на отопление дома электрическими конвекторами с учетом расчета теплопотерь. При усредненном значении, на хорошо утепленный дачный домик 50 м2 нужно 5 кВт на отопление, без учета других электроприборов (еще 2-3 кВт).

Количество конвекторов. Теперь определитесь с количеством конвекторов. Ориентироваться желательно на количество окон. Лучше взять больше конвекторов меньшей мощности, но под каждое окно. Теперь можно провести обзор рынка конвекторных обогревателей.

Выбор конвектора по характеристикам

1. Выберите тип термостата. Механический термостат может быть устойчивее к перепадам напряжения, но устройства с механическим управлением не получится обьединить в управляемую группу, посадить на GSM. Конвекторы с электронным управлением, в зависимости от модели и производителя, не всегда могут выйти на заданный режим после отключения электроэнергии. Механический датчик температур менее точен к заданным температурам и не всегда прибор на механическом управлении можно подключить к выносному комнатному термостату.
2. Навесной или напольный. Для основного отопления предпочтительны навесные модели. Но большинство конвекторов комплектуются ножками и при необходимости обогреватель может стать мобильным. Используя конвектор на ножках, почти все грешат неадекватной настройкой температуры. Все-таки прибор должен быть поднят над полом на расстояние не менее 10 см.
3. Выбор типоразмера. Низкие и длинные модели более энергоэффективны, так как быстрее перегоняют воздух. При одинаковой температуре на датчиках и одинаковой мощности более эффективен конвектор с большей шириной.

Дополнительные модули и удаленное управление

Сразу задумайтесь о дополнительных модулях управления. К ним относятся:

• комнатный термостат;
• GSM розетки с программатором;
• контакторы;
• бесповодные контроллеры;
• программируемые терморегуляторы и др.

GSM программируемая розетка дешевле конвектора с «умным» термостатом. Не все конвекторные обогреватели поддерживают девайсы такого рода. Если дом с постоянным проживанием, то управление по смс и wi-fi может стать неоправданной тратой средств.

Эталоны рынка электрических конвекторов

В этом списке все конвекторы похожих линеек примерно сопоставимы по качеству, цене, рекомендациям пользователей.

Noirot (Франция)

В моем хит-параде первое место делят Нуаро и Нобо. Noirot новатор в изобретении новых конструкций нагревательных элементов. Продает патенты на свои ТЭНы. Обьединяются в сеть. На электромеханическом термостате шкала температур в цифрах 1-8°C 2-10°C 3-12°C 4-14°C 5-16°C 6-18°C 7-20°C 8-22°C 9-24°C 10-26°C 11-28°C 12-30°C. Последнее время для нашего рынка узловая сборка производится в Украине на заводе Atlantic, ищите французские. Цена сильно колеблется в зависимости от формфактора.

Nobo (Норвегия).

Имеет шкалу температур в градусах, а не в условных единицах. Как у всех представленных в списке, есть режим антизамерзания. Производят свои системы управления. Можно обьединять в сеть. Идет специальная розетка в комплекте. Нобо пользуется вся Скандинавия. Есть серии со сменным термостатом и без термостата вовсе.

Ensto (Финляндия).

Немного доступнее по цене, чем Нуаро. Но его термостаты чувствительны к высоте подвеса, все строго по инструкции. Механика у Энсто менее требовательна к напряжению, чем электроника. Габаритный размер немного больше-толще, чем Noirot. Мощности начинаются от 150 Вт, для комнат в 1,5 м2.

Adax Norel (Норвегия)

Производятся пока только в Норвегии. Редко встречаются в магазинах. Имеют длинный ТЭН и габаритный размер позволяет очень эффективно отсекать холодный воздух окон. В целом энергоэффективный типоразмер, быстро прогревает помещение, так как более «размазан». Чувствительный встроенный термодатчик. Гарантия 5 лет с обменом.

Thermor (Франция)

Сборка на заводе Atlantic в Украине. Используют аналоги ТЭНов Нуаро конфигурации прошлых линеек. Доступнее Нуаро.

Как пользоваться конвекторами энергоэффективно и безопасно

В целом, конвекторные обогреватели это безопасные приборы с встроенными системами защиты. Но уберечь проводку от возгорания ни одна внутренняя система защиты не в состоянии. Поэтому своим автоматом и выделенной линией электропитания должен быть обеспечен каждый прибор, работающий автономно. Проводка и автоматы должны выдержать одновременную работу нагревателей на полной мощности.

Конвектор на ножках можно установить «на перехват» сквозняка и холодного воздуха у дверей и в прихожей.

Комнатный выносной термодатчик должен быть обязательно, желательно многоточечный. Он замеряет среднюю температуру, если установлен на правильной высоте от пола и задает конвекторам оптимальный режим работы (от 2 до 6 часов в сутки).

Нельзя сказать, какой конвектор лучше, ткнув пальцем в производителя. Да и на скандинавах и французах свет клином не сошелся. Главное быть уверенным в необходимых параметрах прибора и выбор становится гораздо проще.

Поделиться с друзьями

Похожее

Похожие записи

Как включить конвектор: все способы

Электрический конвектор – это наиболее популярный на сегодняшний день тип обогревателя, который используют для отопления жилых, офисных и производственных помещений.

Такие обогреватели просты в эксплуатации и максимально адаптированы для использования в быту. Элементы, при помощи которых происходит основное управление — это термостат и выключатель. Включение установки и контроль работы осуществляются очень просто. Терморегулятор контролирует и поддерживает температуру в помещении автоматически, включая и выключая нагревательный элемент.

В конвекторе можно достаточно точно установить необходимую температуру, что обеспечивает удобство использования и экономичность.

Такие конвекторы универсальны, их можно применять для обогрева квартир, загородных домов, офисов, общественных объектов. Для отопления промышленной недвижимости большой площади используются специальные устройства более высокой мощности.

Принцип работы

Электрический конвектор Nobo осуществляет свою работу на основе циркуляции воздуха через устройство. Внутри у него находится нагревательный элемент, а снаружи — термостат для управления температурными режимами. Поступая внутрь конвектора, воздух выходит в виде направленного нагретого потока, отапливая помещение. Таким образом, обеспечивается быстрый и равномерный нагрев воздуха. Благодаря использованию специального сплава для изготовления нагревательного элемента, тот начинает работать на обогрев почти сразу после подключения.

Конвектор можно устанавливать в разных помещениях и вблизи любых поверхностей, так как благодаря низкой температуре корпуса гарантируется пожаробезопасность.

При этом, при небольших размерах нагревательного элемента, конвектор обладает достаточной мощностью для обогрева любых площадей.

Таким образом, этот тип обогревателя гарантирует эффективную работу, надежность, а также экономичность и простоту эксплуатации.

Включение и режимы работы

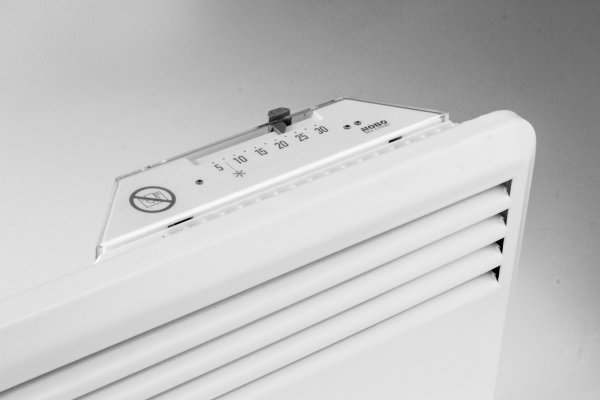

В современных конвекторах установлены термостаты, регулирующие температуру нагревательного элемента и, соответственно, выходящего воздуха. Электронные установки осуществляют контроль с высокой точностью (до 0,1ºС) для достижения комфортного микроклимата. Это подходит для объектов, в которых присутствует необходимость соблюдения определенного температурного режима. Также можно регулировать температуру автоматически, что также повышает экономичность.

Сам процесс включения электрического конвектора вручную достаточно прост. На нем присутствует выключатель, с помощью которого подается напряжение на нагревательный элемент. В конвекторах с высокой мощностью может быть несколько нагревательных элементов, и, в таком случае, переключатель предусматривает несколько возможных положений. Соответственно, при установке переключателя в первое положение, будет происходить включение одного нагревательного элемента, во второе — два, и так далее до полной мощности. Таким образом, высокоточный термостат позволяет регулировать температуру в больших диапазонах.

Помимо ручного, существует возможность дистанционного управления конвектором. Современные технологии позволяют использовать Интернет и смартфон для удаленного контроля обогревателя.

Норвежская компания Nobo предлагает две системы для дистанционного управления обогревателями: Orion 700 и Energy Control. С помощью этих систем можно контролировать конвекторы (и другие электрические приборы) через специальные приемники по аналогии с «умным домом».

Это позволяет пользователю удаленно управлять отоплением, например, загородного дома, чтобы он не промерзал в холодное время.

Работа конвектора от системы Orion 700 и GSM-модуля осуществляется с помощью sms-команд. В модуль заранее ставится обычная sim-карта, на которую с любого мобильного устройства отправляется команда, а модуль, в свою очередь, связывается с блоком управления Orion 700 и по радиосигналу настраивает работу обогревателя.

Также существует возможность заранее создать программу работы на неделю, указав параметры температуры, которую необходимо поддерживать. Она будет повторяться циклично, поддерживая оптимальную заданную температуру. Обогреватель может работать неограниченное количество времени. Это удобно, так как позволяет отапливать, например, загородный дом зимой, при отсутствии в нем жильцов. Все конвекторы Nobo имеют режим антизамерзания, что позволяет сохранять минимальную положительную температуру в помещении (для поддержания работы коммуникаций) с минимальными затратами электроэнергии.

Вторая система управления — Energy Control. Она осуществляет контроль через Интернет с помощью блока управления Eco Hub и роутера. По аналогии с Orion700, здесь также можно настраивать режимы работы конвекторов, настраивать программы, включать обогрев и так далее. Возможно управление с нескольких смартфонов одновременно.

На сегодняшний день данная технология от компании Nobo — это передовая разработка в области дистанционного управления обогревом помещений.

Кроме того, электрический конвектор Nobo может оставаться включенным на неограниченный период времени, так как в нем есть надежная защита от перегрева.



Таким образом, данная система позволяет управлять конвектором так, как это необходимо в каждом конкретном случае. Например, можно заранее дистанционно включить обогреватель за пару часов до приезда на дачу для прогрева дома, или же, не боясь, оставить его работать на целый сезон для поддержания температуры, без необходимости приезжать. Это обеспечивает детальный контроль работы, экономичность и максимальный комфорт в использовании.

Видео-презентация Nobo Energy Control

Виды конвекторов по принципу работы и устройства

Конвекторы уже давно зарекомендовали себя как надежные и эффективные устройства для поддержания в доме тепла. Особенно это актуально в период межсезонья, когда на улице достаточно холодно, а отопление не работает. Сегодня на рынке представлено большое разнообразие моделей конвекторов, различающихся принципом установки и технологией подачи тепла. Рассмотрим подробнее, что нам предлагает современное производство.

Принцип работы и устройство конвектора

Теплый воздух в помещении всегда поднимается к потолку, вытесняя холодные воздушные массы вниз. На этом принципе и строится работа электрического конвектора. Благодаря встроенному нагревательному прибору он обеспечивает непрерывную циркуляцию холодных и теплых воздушных потоков в комнате. За счет этого воздух прогревается и достигает заданной температуры.

В случае, когда необходимо направить поток в определенную сторону, можно использовать специальный защитный экран, рассчитанный, в том числе, на выполнение этой функции.

Некоторые модели конвекторов оборудованы вентилятором, который значительно ускоряет циркуляцию воздуха, обеспечивая более быстрый прогрев комнаты.

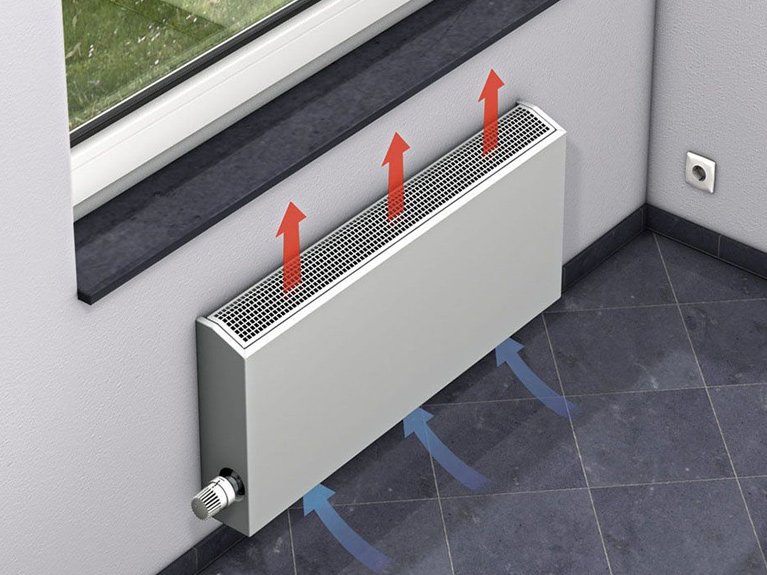

На фото: Принцип работы и устройство конвектора

Независимо от вида, все конвекторы оснащены терморегулятором, который позволяет задавать нужную температуру воздуха. Он может быть механический, электронный или программируемый.

Кроме того, во всех обогревателях встроены датчики, которые помогают сделать использование устройств еще более безопасным. Так, датчик перегрева обеспечивает автоматическое отключение прибора при достижении заданных температурных значений, а после остывания включает его вновь. Некоторые модели современных электрических конвекторов также оборудованы датчиком опрокидывания, который выключает прибор при его падении.

Разновидности конвекторов

Как уже говорилось выше, конвекторы различаются по типу установки (настенные, напольные, встраиваемые) и принципу обогрева – электрические и конвективно-инфракрасные обогреватели. Некоторые также относят к разновидности конвекторов водяные и газовые модели, однако это неточное определение. Но мы все же рассмотрим все эти варианты отопительных приборов.

По принципу монтажа

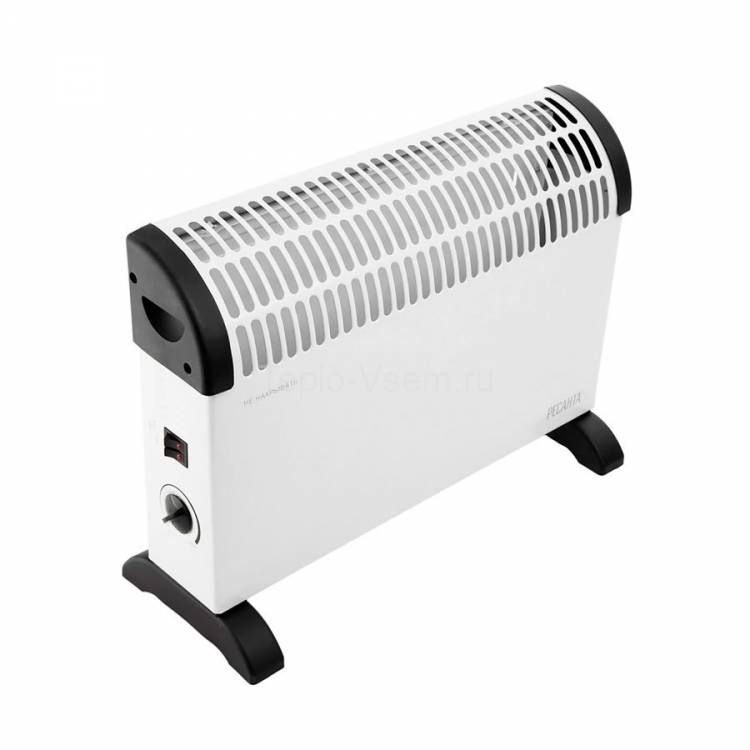

Самые популярные модели конвекторов – те, которые устанавливаются на пол на ножках. Их главное преимущество – мобильность, за счет чего напольные модели можно легко переносить из одной комнаты в другую или брать с собой, например, на дачу.

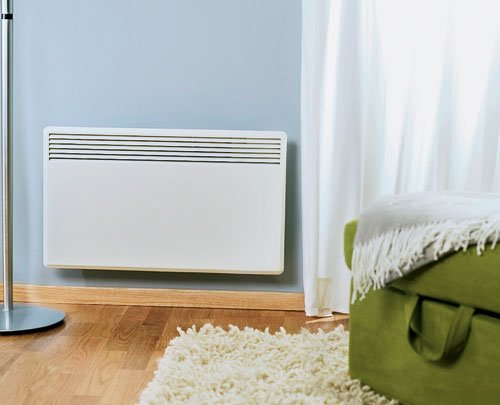

Настенные модели – также очень популярный вид конвекторов. Они, как правило, достаточно тонкие. Их можно устанавливать в любом месте, главное, чтобы был доступ к источнику питания. Это более безопасный вариант для тех, у кого есть маленькие дети, поскольку их нельзя уронить.

Также среди современных конвекторов представлены универсальные варианты, которые можно как ставить на пол, так и монтировать на стену.

Встраиваемые модели (плинтусные) больше подходят для отопления просторных помещений, которые силами других приборов прогреть непросто. Такой конвектор можно вмонтировать в пол в любом месте, и он через решетки будут эффективно подавать теплый воздух в комнату. Но у них есть существенный минус – возможность их использования нужно предусмотреть еще на этапе строительства здания, так как они требуют наличия специально подготовленной ниши и каналов для трубопроводов с теплоносителем.

По принципу производства тепла

Водяные обогреватели

Довольно популярный вид конвекторов за счет своей простоты. Эти устройства можно найти практически в каждой квартире. Они подключаются к центральной или автономной отопительной системе и прогревают воздух за счет циркулирующей в них горячей воды, которая и применяется в качестве теплоносителя. Корпус прибора, прогретый до высокой температуры, согревает воздух, касающийся его. Таким образом создаются конвекционные потоки.

На фото: Водяные обогреватели

Настенные конвекторы из этой категории бывают двух типов – классические чугунные или стальные модели и биметаллические с двойным корпусом, которые выглядят более современно. Они бывают гладкие или секционные, что повышает площадь их теплоотдачи.

Также к этому виду конвекторов относятся плинтусные модели, которые монтируются в пол и подают тепло в помещение через декоративную решетку.

Газовые обогреватели

Этот вид приборов для отопления помещений в качестве нагревательного устройства использует теплообменники, работающие на природном или сжиженном газе.

Конвектор крепятся в комнате к наружной стене, в которой предварительно проделывают отверстие для коаксиального дымохода. Такой дымоход представляет собой конструкцию из двух трубок, вставленных одна в другую. По первой воздух с улицы поступает к горелке, по второй – продукты сгорания выходят наружу.

На фото: Газовые обогреватели

Бывают как с принудительной, так и с естественной конвекцией. В первом случае воздух в теплообменник нагнетается вентилятором, во втором – естественным образом.

Это наиболее экономичный тип обогревателей по причине низкой стоимости используемого топлива, но в то же время это и самый опасный вид отопительного устройства, поэтому его очень редко применяют для поддержания комфортной температуры в доме.

Электрические конвекторы

Пожалуй, самый удобный вид бытовых обогревателей. Они безопасны для пользователей, просты в установке, не требуют топлива, сложного монтажа и обеспечения дымохода. Эти конвекторы работают от электрической сети.

На рынке представлено множество моделей этих устройств, главные отличия которых – в предельной мощности обогрева и типе крепления. Однако принцип работы всех электрических конвекторов одинаковый.

На фото: интерьер с встроенным электрокамином в квартире

Приборы оснащены металлическим корпусом. Внутри него находится нагревательный элемент – ТЭН, который не соприкасается с корпусом. С помощью устройства обеспечивается процесс естественной конвекции воздушных потоков и обогрев помещения.

Регулировка температуры осуществляется с помощью установленных термостатов – механических или электронных. В первом случае выставляется температура максимального нагрева корпуса конвектора, по достижению которой прибор отключается. Во втором – задается температура воздуха в помещении. Такие усовершенствованные модели позволяют поддерживать предпочтительную температуру воздуха в комнате с незначительными погрешностями. Можно установить несколько конвекторов в комнате и подключить их к общему блоку управления.

Стоит отметить также, что электрический конвектор работает практически бесшумно, поскольку не оснащен вентилятором, который, как правило, и создает шум. К другим преимуществам использования современных моделей этого типа устройств можно отнести наличие таймера, систему дистанционного управления, в том числе, на портативных гаджетах через мобильное приложение. Некоторые передовые конвекторы также оборудованы системой увлажнения воздуха.

Конвективно-инфракрасные обогреватели

Также отдельно стоит рассмотреть конвектор, который для отопления помещения одновременно использует естественную конвекцию горячих и холодных воздушных потоков, а также инфракрасное излучение. То есть, он нагревает также и предметы в комнате, которые затем отдают свое тепло пространству. Это существенно повышает скорость и эффективность прогрева комнаты.

На фото: интерьер с встроенным электрокамином в квартире

К несомненным плюсам таких моделей относится долговечность и надежность – при выходе из строя одного нагревательного элемента, тепло в помещении, хоть и с меньшей результативностью, будет поддерживаться другим – тем, что остался в строю. Но эти устройства обладают достаточно высокой стоимостью. Кроме того, такие конвекторы ощутимо «съедают кислород» в помещении.

Отметим, однако, что данное определение типа конвекторов возникло, вероятно, из-за некорректной трактовки сути конвекции. По принципу работы эти устройства ближе к обычным инфракрасным обогревателям.

Заключение

Все представленные конвекторы имеют свои плюсы и минусы, а также особенности эксплуатации. Выбирая конвектор, следует учитывать объемы обогреваемого помещения и свою готовность осуществлять сложный монтаж. Самым простым в установке и использовании, и при этом очень эффективным вариантом является электрический конвектор. К тому же, это одни их самых безопасных обогревателей, которые могут применяться в любых типах помещений.

Так, электрические конвекторы NOBO можно использовать в городской квартире или загородном доме, а также в офисе, кафе и т.д. Каждый прибор снабжен термостатом, который обеспечивает поддержание комфортной температуры с минимальной погрешностью – до 0,4 °C. Если конвекторы бренда необходимо установить в разных комнатах здания, то для удобства эксплуатации их можно консолидировать в единую сеть с централизованным управлением.

Корпус конвекторов NOBO не нагревается выше 60 °C, что повышает их характеристики безопасности. Еще одним несомненным плюсом устройств является возможность использования их в помещениях повышенной влажности, поскольку они соответствуют классу защиты IP24.

Электрические конвекторы NOBO – это надежные отопительные приборы, которые доказали свою эффективность. С их помощью легко обеспечить поддержание комфортного микроклимата в помещении и не переживать о безопасности.

что это такое и для чего он нужен

КАТАЛОГ ТОВАРОВ

• org/ItemList»>

  Бойлеры

  • Бойлеры

  • Буферные емкости
  • Косвенного нагрева
  • Электрические

• Водонагреватели

  • Водонагреватели

  • Газовые
  • Электрические
  • Косвенного нагрева
• org/ItemList»>

  Горелки

  • Горелки

  • Газовые
  • Дизельные
  • Комбинированные мультитопливные
  • Мазутные
  • На отработанном масле
  • Нефтяные
  • Пеллетные

Особенности использования электрического конвектора отопления

Обогреватель конвективного типа отличается от других отопительных приборов компактностью, высокой скоростью обогрева и безопасностью.

Узкий корпус конвектора не займет много места даже в небольшой комнате, особенно, если вы разместите его на стене. Комната с потолками средней высоты разогревается быстро благодаря отсутствию в приборе жидких теплоносителей и высокому КПД. Кроме того, сам корпус конвектора нагревается несильно – поэтому при соприкосновении с ним вы не обожжетесь.

Но, как и любым другим обогревателем, конвектором нужно уметь правильно пользоваться. Тем более что, как и масляный радиатор или тепловентилятор, это электрический нагревательный прибор, предъявляющий дополнительные требования к безопасности.

Правила использования конвекторов

1. Не используются для просушивания вещей

В отличие от обычных батарей, конвекторные обогреватели не могут использоваться для сушки вещей. Сделать это не позволяет их устройство: повесив на конвекторе вещи, вы загородите верхнюю решетку. Из-за этого теплый воздух не сможет нормально циркулировать по помещению, а значит, и обогрев будет неэффективен.

2. Конвектор можно устанавливать в ванной

Но только в том случае, если это позволяет сделать присвоенный ему класс IP. У значительной части отопительных приборов данного типа это класс IP24, указывающий на наличие защиты от брызг.

Класс электрической защиты должен быть не ниже II.

Конвекторы устанавливаются в зоне 2 или 3 ванной комнаты при условии, что пользователь не может дотянуться до коробки управления прибора. Влажность в комнате не должна превышать 60%.

3. Не подходят для помещений с высокими потолками

Данные обогреватели хорошо справляются с обогревом помещений с потолками высотой до 3 м. Однако комнаты с высокими потолками обогреваются ими хуже, поскольку конвекция воздуха в таких помещениях затруднена.

Мощность конвектора подбирается с учетом площади комнаты из расчета 100 Вт на 1 кв.м.

4. Лучшее место для установки – под оконным проемом

Установка под окном позволит прогревать холодный воздух сразу же при его поступлении в квартиру, благодаря чему обогрев получится эффективнее. Еще одна рекомендация: устанавливать конвектор на высоте до 1 м от пола.

5. Нельзя заслонять предметами и мебелью

Узкие конвекторы вполне могут поместиться и за шкафом, однако ставить их там не рекомендуется – так вы воспрепятствуете движению воздушных потоков по помещению. Мебель должна находиться перед конвектором на расстоянии не ближе, чем 0,1 м. Расстояние сбоку и сверху должно быть не меньше 15 см, снизу – не менее 12 см.

6. Не переворачивать

Нельзя размещать конвектор так, чтобы горизонтальные решетки оказывались в вертикальном положении. Это, опять же, приведет к неправильной работе прибора. Решетка – жалюзи должна при установке находиться в верхней части прибора.

Следуя этим базовым правилам, вы обеспечите нормальную работу конвектора и безопасность жильцов. Подробные рекомендации по использованию изделия описаны в инструкции к каждой конкретной модели.

Основы печатных плат

— learn.sparkfun.com

Обзор

Одно из ключевых понятий в электронике — это печатная плата или печатная плата. Это настолько фундаментально, что люди часто забывают объяснить, что такое PCB . В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

На следующих нескольких страницах мы обсудим состав печатной платы, рассмотрим некоторую терминологию, взглянем на методы сборки и кратко обсудим процесс проектирования, лежащий в основе создания новой печатной платы.

Рекомендуемая литература

Перед тем, как начать, вы можете прочитать о некоторых концепциях, которые мы используем в этом руководстве:

Переводы

Минь Туун любезно перевел этот учебник на вьетнамский язык. Посмотреть перевод можно здесь.

Что такое печатная плата?

Печатная плата — наиболее распространенное название, но ее также можно назвать «печатными монтажными платами» или «печатными монтажными платами». До появления печатных плат схемы создавались посредством трудоемкого процесса двухточечной проводки. Это приводило к частым отказам в местах соединения проводов и коротким замыканиям, когда изоляция проводов начинала стареть и трескаться.

->
предоставлено пользователем Википедии Wikinaut <-

Значительным достижением стала разработка обмотки проводов, при которой провод небольшого калибра буквально наматывается на столб в каждой точке соединения, создавая газонепроницаемое соединение, которое является очень прочным и легко заменяемым.

По мере того, как электроника перешла от электронных ламп и реле к кремниевым и интегральным схемам, размер и стоимость электронных компонентов начали уменьшаться.Электроника стала более распространенной в потребительских товарах, и давление, направленное на уменьшение размеров и затрат на производство электронной продукции, заставило производителей искать лучшие решения. Так родилась печатная плата.

PCB — это аббревиатура от печатной платы . Это доска, на которой есть линии и контактные площадки, соединяющие различные точки вместе. На картинке выше есть следы, которые электрически соединяют различные разъемы и компоненты друг с другом. Печатная плата позволяет передавать сигналы и питание между физическими устройствами.Припой — это металл, который обеспечивает электрические соединения между поверхностью печатной платы и электронными компонентами. Припой, являясь металлом, также служит прочным механическим клеем.

Состав

Печатная плата похожа на слоеный пирог или лазанью — есть чередующиеся слои разных материалов, которые ламинируются вместе с помощью тепла и клея, так что в результате получается один объект.

Давайте начнем с середины и проработаем свой выход.

FR4

Основным материалом или подложкой обычно является стекловолокно. Исторически наиболее распространенным обозначением этого стекловолокна является «FR4». Этот прочный сердечник придает печатной плате жесткость и толщину. Также существуют гибкие печатные платы, построенные на гибком жаропрочном пластике (каптон или аналог).

Вы найдете много печатных плат разной толщины; наиболее распространенная толщина продуктов SparkFun — 1,6 мм (0,063 дюйма). В некоторых наших продуктах — платах LilyPad и Arudino Pro Micro — используется 0.Доска толщиной 8мм.

Более дешевые печатные платы и перфорированные платы (показанные выше) будут изготавливаться из других материалов, таких как эпоксидные смолы или фенолы, которые не обладают долговечностью FR4, но гораздо дешевле. Вы поймете, что работаете с этим типом печатной платы, когда припаяете к ней — они имеют очень неприятный запах. Эти типы подложек также обычно используются в бытовой электронике низкого уровня. Фенольные смолы имеют низкую температуру термического разложения, что приводит к их расслаиванию, дымлению и обугливанию, когда паяльник слишком долго удерживается на плате.

Медь

Следующий слой — это тонкая медная фольга, которая ламинируется на плату с помощью тепла и клея. На обычных двусторонних печатных платах медь наносится на обе стороны подложки. В более дешевых электронных устройствах печатная плата может иметь медь только с одной стороны. Когда мы говорим о двухсторонней плате или двухслойной плате , мы имеем в виду количество слоев меди (2) в нашей лазаньи. Это может быть всего лишь 1 слой или до 16 или более слоев.

Печатная плата с открытой медью, без паяльной маски и шелкографии.

Толщина меди может варьироваться и указывается по весу в унциях на квадратный фут. Подавляющее большинство печатных плат содержат 1 унцию меди на квадратный фут, но некоторые печатные платы, которые работают с очень высокой мощностью, могут использовать 2 или 3 унции меди. Каждая унция на квадрат соответствует примерно 35 микрометрам или 1,4 тысячным дюйма толщины меди.

Паяльная маска

Слой поверх медной фольги называется слоем паяльной маски. Этот слой придает печатной плате зеленый (или, в SparkFun, красный) цвет.Он накладывается на медный слой, чтобы изолировать медные следы от случайного контакта с другим металлом, припоем или токопроводящими насадками. Этот слой помогает пользователю паять в правильных местах и ​​предотвращает возникновение перемычек.

В приведенном ниже примере зеленая паяльная маска применяется к большей части печатной платы, закрывая небольшие следы, но оставляя открытыми серебряные кольца и контактные площадки SMD, чтобы их можно было припаять.

Паяльная маска обычно зеленого цвета, но возможен почти любой цвет.Мы используем красный почти для всех плат SparkFun, белый для платы IOIO и фиолетовый для плат LilyPad.

Шелкография

Белый слой шелкографии наносится поверх слоя паяльной маски. Шелкография добавляет к печатной плате буквы, цифры и символы, которые упрощают сборку, и индикаторы для лучшего понимания платы людьми. Мы часто используем шелкографические метки, чтобы обозначить функцию каждого вывода или светодиода.

Шелкография чаще всего белая, но можно использовать чернила любого цвета.Широко доступны черный, серый, красный и даже желтый цвета шелкографии; Однако редко можно увидеть более одного цвета на одной доске.

Терминология

Теперь, когда у вас есть представление о структуре печатной платы, давайте определим некоторые термины, которые вы можете услышать при работе с печатными платами:

• Кольцевое кольцо — кольцо из меди вокруг металлического сквозного отверстия в печатной плате.

Примеры кольцевых колец.

• DRC — проверка правил проектирования.Программная проверка вашего дизайна, чтобы убедиться, что он не содержит ошибок, таких как неправильное касание, слишком тонкие следы или слишком маленькие отверстия.
• Удар сверла — места на конструкции, в которых следует просверлить отверстия или где они фактически просверливались на доске. Неточные удары сверла, вызванные затупившимися долотами, являются частой производственной проблемой.

Не очень точные, но функциональные попадания сверла.

• Палец — открытые металлические площадки по краю платы, используемые для соединения двух печатных плат. Распространенные примеры — по краям компьютерных плат расширения или памяти и старых видеоигр на картриджах.
• Мышиные укусы — альтернатива v-score для отделения плат от панелей. Несколько ударов сверла сгруппированы близко друг к другу, создавая слабое место, где доску можно легко сломать. См. Хороший пример доски SparkFun Protosnap.

Укусов мыши на LilyPad ProtoSnap позволяет легко отделять печатную плату.

• Контактная площадка — участок обнаженного металла на поверхности платы, к которому припаян компонент.

Контактные площадки PTH (сквозное отверстие) слева, контактные площадки SMD (устройство для поверхностного монтажа) справа.

• Панель — большая печатная плата, состоящая из множества небольших плат, которые перед использованием будут разобраны. У автоматизированного оборудования для работы с платами часто возникают проблемы с меньшими платами, и, объединяя несколько плат одновременно, процесс можно значительно ускорить.
• Трафарет для пасты — тонкий металлический (или иногда пластиковый) трафарет, который лежит над платой и позволяет наносить паяльную пасту на определенные участки во время сборки.

ReplaceMeOpen

ReplaceMeClose

Abe быстро демонстрирует, как выровнять трафарет с пастой и нанести паяльную пасту.

• Самовывоз — машина или процесс, с помощью которого компоненты размещаются на печатной плате.

ReplaceMeOpen

ReplaceMeClose

Боб показывает нам машину SparkFun MyData Pick and Place. Это довольно круто.

• Плоскость — сплошной медный блок на печатной плате, обозначенный границами, а не дорожкой. Также обычно называют «заливкой».

Различные части печатной платы, на которых нет следов, но вместо них нанесен грунт.

• Металлическое сквозное отверстие — отверстие на плате, имеющее кольцевое кольцо и покрытое металлизацией на всем протяжении доски.Может быть точкой соединения для компонента со сквозным отверстием, переходным отверстием для передачи сигнала или монтажным отверстием.

Резистор PTH, вставленный в печатную плату FabFM, готовый к пайке. Ножки резистора продеваются сквозь отверстия. Металлизированные отверстия могут иметь присоединенные к ним следы на передней и задней части печатной платы.

• Pogo pin — подпружиненный контакт, используемый для временного подключения в целях тестирования или программирования.

Популярная булавка с заостренным кончиком.Мы используем их огромное количество на наших испытательных стендах.

• Reflow — плавление припоя для создания стыков между контактными площадками и выводами компонентов.
• Silkscreen — буквы, цифры, символы и изображения на печатной плате. Обычно доступен только один цвет и разрешение обычно довольно низкое.

Шелкография, идентифицирующая этот светодиод как светодиод питания.

• Слот — любое отверстие в плате некруглой формы.Слоты могут иметь покрытие, а могут и не быть. Слоты иногда увеличивают стоимость платы, поскольку требуют дополнительного времени на вырезку.

В ProtoSnap — Pro Mini прорезаны сложные слоты. Также показано множество укусов мышей. Примечание: углы пазов не могут быть полностью квадратными, потому что они прорезаны круговой фрезой.

• Паяльная паста — маленькие шарики припоя, взвешенные в гелевой среде, которые с помощью пасты наносятся на контактные площадки для поверхностного монтажа на печатной плате перед размещением компонентов.Во время оплавления припой в пасте плавится, создавая электрические и механические соединения между контактными площадками и компонентом.

Паяльная паста на печатной плате незадолго до размещения компонентов. Обязательно ознакомьтесь с описанием * пасты трафарета выше. *

• Горшок для припоя — горшок, используемый для быстрой ручной пайки плат со сквозными отверстиями. Обычно содержит небольшое количество расплавленного припоя, в который быстро погружается плата, оставляя паяные соединения на всех открытых площадках.
• Soldermask — слой защитного материала, нанесенный на металл для предотвращения коротких замыканий, коррозии и других проблем. Часто зеленый, хотя возможны и другие цвета (красный SparkFun, синий Arduino или черный Apple). Иногда упоминается как «сопротивляться».

Паяльная маска закрывает сигнальные дорожки, но оставляет контактные площадки для пайки.

• Перемычка припоя — небольшая капля припоя, соединяющая два соседних контакта на компоненте на печатной плате. В зависимости от конструкции, перемычка из припоя может использоваться для соединения двух контактных площадок или контактов. Это также может стать причиной нежелательных коротких замыканий.
• Монтаж на поверхность — метод конструкции, позволяющий просто устанавливать компоненты на плату, не требуя, чтобы провода проходили через отверстия в плате. Сегодня это преобладающий метод сборки, который позволяет быстро и легко устанавливать платы.
• Thermal — небольшой след, используемый для подключения контактной площадки к плоскости. Если контактная площадка не подвергается термической разгрузке, становится трудно нагреть контактную площадку до достаточно высокой температуры для создания хорошего паяного соединения.Контактная площадка с неправильной термической разгрузкой будет казаться «липкой» при попытке припаять к ней, и для ее оплавления потребуется слишком много времени.

Слева, паяльная площадка с двумя небольшими дорожками (термиками), соединяющими контакт с заземляющей пластиной. Справа — переходное отверстие без термиков, полностью соединяющее его с заземляющей пластиной.

• Воровство — штриховка, линии сетки или точки из меди, оставленные в областях платы, где нет плоскости или следов.Снижает сложность травления, поскольку для удаления ненужной меди требуется меньше времени в ванне.
• Trace — непрерывный путь меди на печатной плате.

-> Небольшой след, соединяющий площадку Reset с другим местом на плате.
Более крупная и толстая дорожка подключается к выводу питания 5V . <-

• V-образный разрез — частичный разрез доски, позволяющий легко защелкнуть доску вдоль линии.
• Через — отверстие в плате, используемое для передачи сигнала от одного уровня к другому. Переходные отверстия закрыты паяльной маской, чтобы защитить их от припаивания. Переходные отверстия, к которым должны быть прикреплены соединители и компоненты, часто не закрыты (открыты), поэтому их можно легко припаять.

Передняя и задняя часть одной и той же печатной платы со сквозным соединением. Это переходное отверстие передает сигнал с передней стороны печатной платы через ее середину на заднюю сторону.

• Волновой припой — метод пайки, используемый на платах с компонентами со сквозными отверстиями, когда плата пропускается по стоячей волне расплавленного припоя, который прилипает к открытым контактным площадкам и выводам компонентов.

Создай свой собственный!

Как вы подходите к разработке собственной печатной платы? Все тонкости проектирования печатных плат слишком подробны, чтобы здесь углубляться, но если вы действительно хотите начать, вот несколько советов:

1. Найдите пакет САПР: на рынке существует множество недорогих или бесплатных вариантов проектирования печатных плат.Что нужно учитывать при выборе пакета:
   • Поддержка сообщества: много ли людей используют пакет? Чем больше людей будет им пользоваться, тем больше у вас шансов найти готовые библиотеки с нужными вам частями.
   • Простота использования: если пользоваться им больно, не откажитесь.
   • Возможности: некоторые программы накладывают ограничения на ваш дизайн — количество слоев, количество компонентов, размер платы и т. Д. Большинство из них позволяют вам платить за лицензию для обновления их возможностей.
   • Переносимость: некоторые бесплатные программы не позволяют экспортировать или преобразовывать ваши проекты, ограничивая вас только одним поставщиком.Может быть, это справедливая цена за удобство и цену, а может, и нет.
2. Посмотрите на макеты других людей, чтобы увидеть, что они сделали. Оборудование с открытым исходным кодом делает это проще, чем когда-либо.
3. Практика, практика, практика.
4. Сохраняйте низкие ожидания. У вашего первого дизайна доски будет много проблем. У вашего 20-го дизайна доски будет меньше, но все равно будет. Вы никогда не избавитесь от них всех.
5. Схемы важны. Пытаться спроектировать плату без хорошей схемы — бесполезное занятие.

Наконец, несколько слов о полезности разработки собственных печатных плат. Если вы планируете выполнить более одного или двух проектов в рамках одного проекта, окупаемость разработки платы будет довольно хорошей — схемы подключения точка-точка на прототипной плате доставляют хлопоты, и они, как правило, менее надежны, чем специально разработанные. доски. Это также позволяет продавать свой дизайн, если он окажется популярным.

Разъемы

Kafka Connect — это компонент Apache Kafka® с открытым исходным кодом, который
упрощает загрузку и экспорт данных между Kafka и внешними системами.ksqlDB предоставляет функции для управления и интеграции с Connect:

• Создание соединителей
• Описание разъемов
• Импортировать темы, созданные при подключении к ksqlDB

Ссылка API

Установка Connect Интеграция

Есть два способа развернуть интеграцию ksqlDB-Connect:

1. Внешний : если доступен кластер Connect, установите
   ksql. connect.url в файле конфигурации сервера ksqlDB.Значение по умолчанию для этого — localhost: 8083 .
2. Встроенный : ksqlDB может работать как сервер Connect и
   будет запускать
   Распределенный режим
   кластер, расположенный на экземпляре сервера ksqlDB. Для этого поставьте
   подключите файл конфигурации свойств к серверу и укажите это
   в свойстве ksql.connect.worker.config .

Примечание

Для сред, в которых требуется совместное использование подключенных кластеров и обеспечение
предсказуемых рабочих нагрузок, внешний запуск Connect — это
рекомендуемый вариант развертывания.

Плагины

ksqlDB не поставляется с предустановленными коннекторами, поэтому вы должны загрузить и
установить разъемы. Хороший способ установить разъемы — использовать
Confluent Hub.

Разъемы с встроенной поддержкой

Пока можно создавать, описывать и перечислять соединители всех
типов, ksqlDB изначально поддерживает несколько коннекторов. ksqlDB предоставляет шаблоны
чтобы упростить создание соединителей и настраиваемого кода для изучения тем, созданных
эти разъемы в ksqlDB:

• Kafka Connect JDBC Connector (источник и приемник):
  потому что соединитель JDBC не заполняет ключ автоматически для
  сообщения Kafka, которые он создает, ksqlDB предоставляет возможность
  передать "key" = '' в предложении WITH для извлечения
  столбец от значения и сделайте его ключевым.

Последнее обновление: 2020-04-20

Как использовать зарядное устройство MagSafe с моделями iPhone 12

Узнайте, как заряжать iPhone 12 по беспроводной сети с помощью зарядного устройства MagSafe.

Настройте зарядное устройство MagSafe

Подключите разъем USB-C на зарядном устройстве MagSafe к рекомендованному адаптеру питания Apple USB-C мощностью 20 Вт (Вт) или более или совместимому адаптеру USB-C стороннего производителя.Вы также можете подключиться к порту USB-C на Mac или ПК.

Поместите зарядное устройство MagSafe лицевой стороной вверх, как показано на рисунке, на плоскую поверхность, вдали от металлических предметов или других посторонних материалов.

Получите до 15 Вт более быструю беспроводную зарядку

Зарядное устройство MagSafe предназначено для быстрой и безопасной беспроводной зарядки iPhone 12. Система интеллектуально адаптируется к условиям, чтобы оптимизировать зарядку iPhone 12 при пиковой мощности до 15 Вт для более быстрой беспроводной зарядки. Фактическая мощность, подаваемая на iPhone, будет зависеть от мощности адаптера питания и состояния системы. Зарядное устройство MagSafe Charger для iPhone 12 mini обеспечивает пиковую мощность до 12 Вт.

Важно подключить к источнику питания, прежде чем помещать iPhone в зарядное устройство MagSafe. Это позволяет MagSafe проверять безопасность максимальной мощности.Если вы случайно поместили свой iPhone в зарядное устройство MagSafe перед подключением к источнику питания, просто отсоедините iPhone от зарядного устройства MagSafe, подождите три секунды, а затем снова включите его, чтобы возобновить подачу максимальной мощности.

Зарядное устройство MagSafe предназначено для согласования максимальной мощности до 9 В (В) и 3 А (А) с адаптером питания, совместимым с USB PD. MagSafe динамически оптимизирует мощность, подаваемую на iPhone. Мощность, подаваемая на iPhone 12 в любой момент, будет варьироваться в зависимости от различных факторов, включая температуру и активность системы.

Все адаптеры питания имеют разные номиналы по величине и скорости подачи питания. Зарядному устройству MagSafe требуются следующие характеристики для более быстрой беспроводной зарядки.

Совместимые адаптеры питания для более быстрой беспроводной зарядки до 15 Вт

• Разъем USB-C. USB-A не поддерживается
• 9В / 2.22А или 9В / 2,56А и выше
• iPhone 12 mini может получить до 12 Вт для более быстрой беспроводной зарядки при напряжении не менее 9 В / 2,03 А
• Адаптеры более высокой мощности при или выше 9 В / 2,56 А также обеспечивают максимальную пиковую мощность до 15 Вт для iPhone 12 *

.

При подключении аксессуаров Lightning, таких как наушники, зарядка ограничена 7,5 Вт в соответствии с нормативными стандартами.

* Зарядное устройство MagSafe также может работать с адаптерами питания, которые обеспечивают минимум 12 Вт (5 В / 2.4A) мощности, но это приведет к более медленной зарядке.

Узнать больше

• Зарядное устройство MagSafe предназначено для более быстрой и наиболее эффективной зарядки iPhone 12, iPhone 12 mini, iPhone 12 Pro, iPhone 12 Pro Max и аксессуаров Apple MagSafe.
• При зарядке устройства, не совместимого с MagSafe Qi, с помощью зарядного устройства MagSafe, мощность снижается, и время зарядки может быть меньше, чем у обычного зарядного устройства Qi.
• Не кладите кредитные карты, значки безопасности, паспорта или брелки между вашим iPhone и зарядным устройством MagSafe, поскольку это может повредить магнитные полосы или чипы RFID в этих предметах.
• Если у вас есть чехол, в котором хранятся какие-либо из этих чувствительных предметов, снимите их перед зарядкой или убедитесь, что они не находятся между задней частью устройства и зарядным устройством.
• Если ваш iPhone подключен к зарядному устройству MagSafe и к источнику питания через порт Lightning, ваш iPhone будет заряжаться через разъем Lightning.
• Как и другие беспроводные зарядные устройства, ваш iPhone или зарядное устройство MagSafe могут немного нагреваться во время зарядки iPhone. Чтобы продлить срок службы батареи, если она слишком нагревается, программное обеспечение может ограничить зарядку выше 80 процентов.
• Если вы держите iPhone в кожаном футляре во время зарядки с помощью зарядного устройства MagSafe, на футляре могут появиться круглые отпечатки от сжатия кожи. Это нормально, но если вас это беспокоит, мы рекомендуем использовать чехол без кожи.
• Узнайте, как очистить зарядное устройство MagSafe.
• Узнайте о магнитах в продуктах MagSafe.

Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, которые не контролируются и не тестируются Apple, предоставляется без рекомендаций или одобрения. Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов.Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.

Дата публикации: 2 ноября 2020 г.

Как создать коннектор сообщества Google Data Studio

Что такое Google Data Studio?

Google Data Studio — это инструментальная панель данных и инструмент для создания отчетов, который предоставляет удобные для чтения, доступные и настраиваемые отчеты из различных источников данных.

Data Studio теперь бесплатна и может создавать отчеты практически из любого онлайн-источника данных; включая аналитику цифрового маркетинга, конвейеры CRM, статистику YouTube и т. д.

Вы можете просмотреть галерею на сайте Google здесь или продолжить чтение, чтобы перейти к интересным материалам!

История Google Data Studio

В мае 2016 года Google объявил, что Data Studio будет доступна для пользователей, которые не подписаны на Google Analytics 360 Suite. Первоначально продукт был запущен с ограниченным количеством отчетов для каждой учетной записи и ограниченным количеством коннекторов данных.Но с момента объявления в феврале 2017 года этот инструмент стал неограниченным и бесплатным для всех пользователей. В марте Google наконец-то запустил его во всем мире, и с тех пор продукт постоянно улучшается (см. Журнал изменений).

Изначально Google Data Studio запускалась с коннекторами для сервисов только Google (включая Google Cloud), а также с несколькими источниками данных общего назначения, такими как загрузка файлов и MySQL. Затем, в сентябре 2017 года, была запущена программа разработчиков Data Studio «Коннекторы сообщества», в которой было задействовано около 200 коннекторов сообщества от примерно 10 поставщиков.

Популярные провайдеры, такие как Supermetrics, запустили Data Studio Community Connectors в рамках программы для разработчиков.

Это не только сделало платформу намного более полезной для кросс-канальных маркетологов (сюда вошли популярные провайдеры, такие как Supermetrics; ниже), но и открылось. возможности для внутренних и штатных разработчиков по созданию и развертыванию собственных коннекторов. Именно это мы и сделали здесь, в Impression:

О коннекторах и скриптах Google Apps

Коннекторы сообщества могут быть созданы практически любым, кто имеет опыт работы с JavaScript и использует скрипт Google Apps.Документация достаточно тщательная, несмотря на то, что программа находится на ранней стадии своего развития; вы, безусловно, можете начать работу с существующей документацией.

Чтобы стать разработчиком коннектора сообщества Google Data Studio, вам необходимо запросить включение в белый список, чтобы увидеть дополнительные функции в вашей учетной записи Google Scripts. Вы можете отправить этот запрос здесь. Вы узнаете, что у вас есть доступ, поскольку вы также получите приглашение в группу Google для разработчиков, а в меню «Публикация» в ваших сценариях теперь будет этот параметр:

Google Apps Script: развертывание из манифеста

Для тех, кто знаком с Google Apps Script IDE, вам повезло, так как здесь доступны все обычные скрипты приложений.

Помните, что добавление вашей учетной записи в белый список может занять «2–4» рабочих дня. На самом деле я попал в белый список чуть больше суток.

Пример использования: извлечение данных о ранжировании ключевых слов в Google Data Studio

Наша демонстрация ниже далека от завершения, но ее достаточно, чтобы продемонстрировать возможности коннекторов Data Studio. На самом деле настройка заняла всего несколько часов, и можно с уверенностью сказать, что в ближайшие недели мы будем над этим работать еще больше.

Есть ряд элементов, которые не будут рассмотрены в этом руководстве, включая диапазоны дат, аутентификацию / подключение OAuth и кэширование данных. Эти темы будут рассмотрены в следующих публикациях или в комментариях ниже.

Наш поставщик данных для отслеживания рейтинга поисковой системы предприятия, STAT, предоставляет действительно открытый API, который позволяет нам извлекать все ключевые слова, которые мы отслеживаем для определенного сайта. В настоящее время среди всех коннекторов сообщества есть только несколько пакетов начального уровня, которые делают то же самое, поэтому мы очень хотели подключить данные корпоративного уровня для наших клиентов.

Он не позволяет выполнять поиск по дате, поэтому этот учебник не покрывает это требование, но мы знаем о паре других агентств, обходящих это, кэшируя данные в базах данных SQL, а затем используя коннектор SQL для получения данных таким образом .

Как сказано в документации Google, создание коннектора сообщества состоит из трех шагов;

1. Создайте новый проект скрипта приложений.
2. Напишите код разъема.
3. Заполните манифест проекта.

Я не согласен с этим мнением, но все не так просто…

Настройка нового скрипта Google Apps для коннектора

Для запуска скриптов не требуется никаких специальных настроек. Однако вам понадобится учетная запись разработчика из белого списка для тестирования развертывания вашей работы.Тем временем вы можете использовать стандартные инструменты отладки и подделывать запросы к вашей функции getData (), чтобы проверить правильность формирования данных. Я рассказал, как мы справились с этой проблемой, в разделе «Тестирование и развертывание» ниже.

Если вы уже можете создать документ манифеста, сделайте это сейчас, в противном случае вернитесь к нему, когда попадете в белый список. Это необходимо для последующего развертывания скрипта. Вы можете просмотреть свой манифест сценариев, щелкнув:

. Чтобы отредактировать файл манифеста, чтобы включить в него необходимое содержимое, нажмите «Просмотр»> «Показать файл манифеста» после внесения в белый список.

Полную спецификацию файла манифеста можно найти здесь; в противном случае, пожалуйста, не стесняйтесь переделывать пример в моем коде ниже.

Макеты файлов и вызовы функций по умолчанию

Документация по программе разработчика Community Connector дает много информации по этому поводу. С этой страницы скопируйте функции оболочки и переменную схемы, которые я перечислил ниже, или погрузитесь прямо в образец проекта, который мы разработали в конце этой публикации.

Функции

• getConfig (запрос) {}
• getSchema (запрос) {}
• getData (запрос) {}
• getAuthType () {}

Переменные

• Схема или «fixedSchema» ”В документации

Предполагая, что вы еще не используете OAuth и вам удобно читать образцы кода (Google или мой ниже), я сосредоточусь здесь на функции getData ().

Эта функция, если она не реализована должным образом, может привести к ошибкам по ряду причин. Меня сбило с толку порядок полей заголовка, не соответствующий моим строкам, и разная длина строк (разные запросы могут привести к разному количеству требуемых метрик).

Самая важная часть этой функции — вернуть правильно сформированный объект:

var return_data = {схема
: заголовки,
строки: строки,
};

Аргумент схемы ожидает массив объектов Field.Если в запросе массив полей отображается в другом порядке по сравнению с вашей определенной схемой (например, метрики могут быть переупорядочены), тогда вы должны обратиться к этому массиву и изменить его порядок. Если какая-либо метрика не запрашивается в массиве request.fields, ее следует исключить из переупорядоченного возвращаемого массива.

Точно так же строки должны быть правильно отформатированы, чтобы предотвратить ошибки. Требуемый формат — это массив объектов; по одному в ряду. В этом объекте параметр values ​​представляет собой массив значений запрошенных полей.Ниже приведен правильно отформатированный пример этого вместе с примером страницы с ошибкой.

строк = [{значения = [сплит-тестирование ab, 50, 101,0]}, {значения = [тестирование ab, 1900, 101,0]}, {значения = [управление рекламой bing, 30, 8]}];

Вот как выглядит ошибка коннектора Data Studio. Часто это происходит из-за плохо отформатированного ответа на getData ().

Дизайн приложения коннектора

При разработке собственного коннектора сообщества вам нужно помнить о параметрах и показателях, которые вы хотите представить.Это впишется в вашу схему и будет отображаться на боковой панели элементов управления.

Вот как параметры и показатели представлены в Data Studio

Мне всегда нравится думать об измерениях не как о показателях, а как о способах сегментирования данных (местоположение, название города, ключевое слово, цвет и т. Д.). Метрики — это факты, которые вы привязываете к своим измерениям, и их обычно можно фильтровать. Этот принцип показателей и измерений точно такой же, как и в Google Analytics.

Если ваш коннектор позволяет использовать несколько измерений и несколько показателей для использования в ряде типов графиков и диаграмм, предлагаемых в Data Studio, вам следует более осторожно относиться к обработке ошибок в своем приложении. Здесь Google предоставляет дополнительную информацию об обработке ошибок.

Тестирование

Чтобы заранее протестировать нашу функцию getData (request), мы создали образец объекта запроса из документации и позже уточнили его, когда у нас был доступ. Если вы считаете, что это основано на вашей конфигурации, вы можете использовать приведенный ниже пример запроса для себя. Объект configParams содержит данные, которые пользователь вводит при установке коннектора данных. Массив полей включает именованную ссылку на ваш объект схемы — поля здесь (параметры и показатели) расположены в порядке, выбранном вашим пользователем.

var request = {
configParams: {
apiKey: '12345',
siteName: 'impression',
siteId: '666'
},
поля: [
{name: 'keyword'},
{name : 'RegionalSearchVolume'},
{name: 'googleRank'}
]
};

Когда вы получили доступ к развертыванию коннектора в Data Studio, я обнаружил, что ведение журнала StackDriver бесценно. Вместо класса Logger вы захотите использовать класс Console, чтобы содержимое отладки передавалось в StackDriver.

С помощью функции ведения журнала StackDriver в Google Cloud вы можете отлаживать свой коннектор, пока он используется.

На самом деле вы можете развернуть здесь каждую позицию, чтобы просмотреть полезную нагрузку JSON и копнуть немного глубже. Здесь тоже показаны ошибки, и они выглядят так;

Развертывание настраиваемого коннектора Data Studio

Процесс развертывания коннектора прост. Щелкните Опубликовать> Развернуть, а затем найдите и щелкните URL-адрес Студии данных.

Когда вы можете выполнить развертывание из скриптов приложений, нажмите «Опубликовать»> «Развернуть из манифеста», чтобы получить эту опцию.Разверните верхнюю опцию и выберите URL-адрес Студии данных, чтобы начать добавление источника данных в отчет.

Это откроет новое окно и добавит источник данных в вашу учетную запись Студии данных. Здесь вы можете ввести любую необходимую информацию и добавить ее в отчет. Вы также можете воспользоваться этой возможностью, чтобы поделиться источником данных с коллегами.

Как и другие соединители — все настройки будут видны на экране настройки источника данных. После ввода этих данных вы добавляете настроенный источник данных в свой отчет.

После того, как вы добавили источник данных, у вас есть возможность подтвердить, что вас устраивают настройки для ваших полей. Вы можете использовать это, чтобы проверить влияние любых изменений схемы, таких как настройки агрегирования.

Хотя вы определяете свои поля в коде скрипта приложений, вы также можете вносить изменения в данные на этом экране.

Наконец, когда вы окажетесь на холсте отчета, вам будет предложено в последний раз подтвердить, что вы готовы добавить новый источник данных в свой отчет.После этого вы можете выбрать график или диаграмму и начать использовать данные.

При добавлении недавно установленного источника данных вам будет представлено это модальное окно.

Таблица является наиболее подходящим отображением данных, которые показывает мой пример.
