Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя. На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Как провести розетку от распределительной коробки

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

Блок: 5/19 | Кол-во символов: 743
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

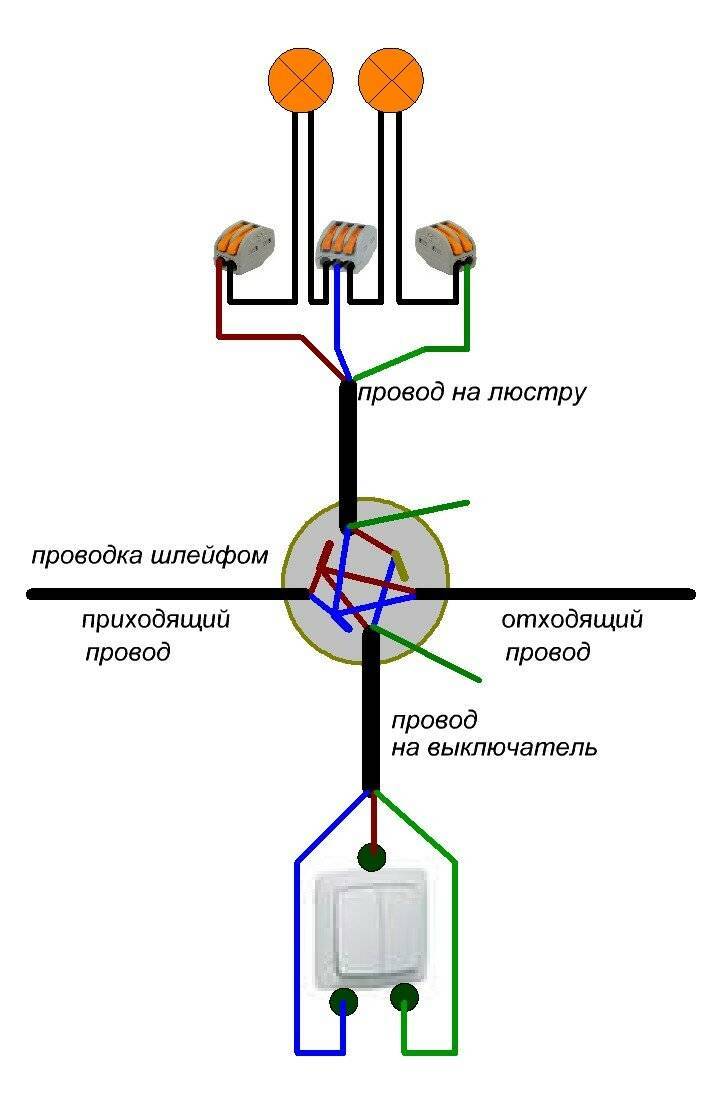

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

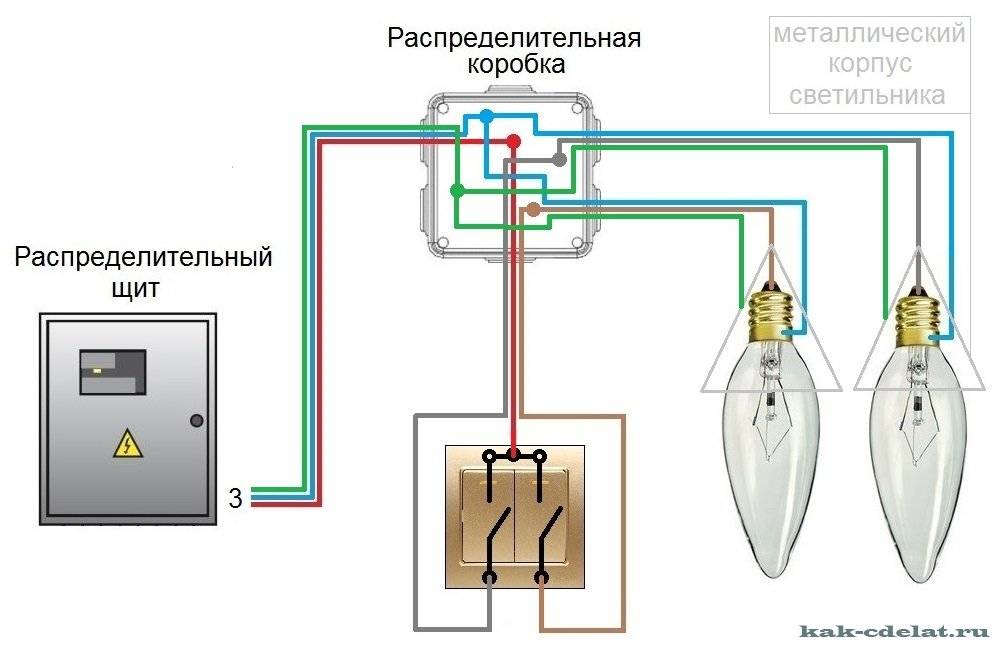

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

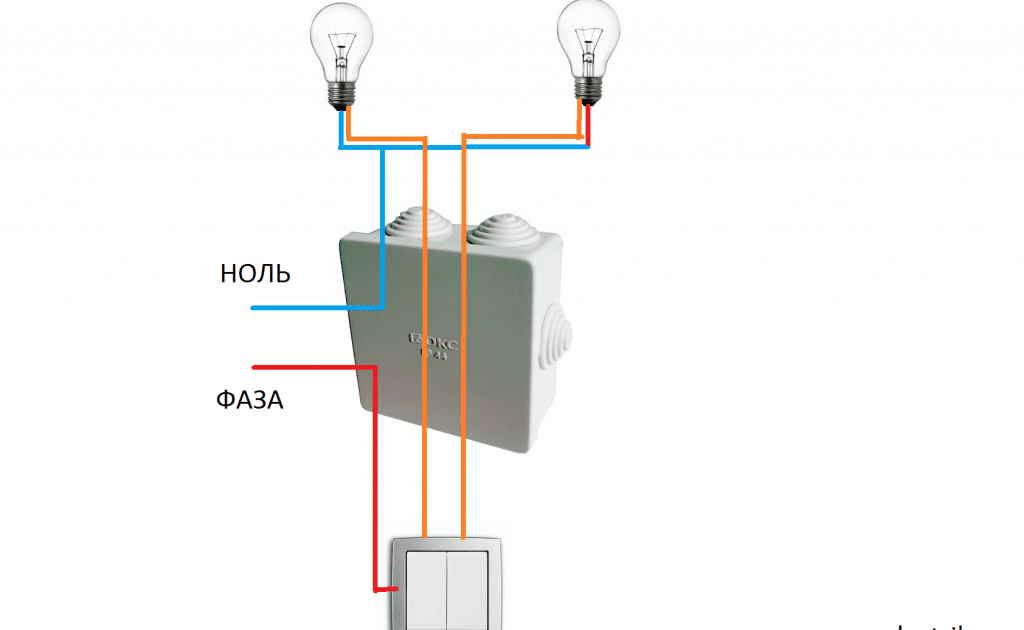

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Блок: 4/4 | Кол-во символов: 3104
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Блок: 6/8 | Кол-во символов: 888
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

  • Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
  • Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
  • Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
  • Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Блок: 2/4 | Кол-во символов: 2885
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

Здравствуйте, уважаемые посетители

На нашем сайте sesaga.ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

Блок: 8/19 | Кол-во символов: 487
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Блок: 8/8 | Кол-во символов: 116
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

О разделах:

Радио для дома — посвящен радиолюбительству.

Блок: 9/19 | Кол-во символов: 58
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Блок: 2/8 | Кол-во символов: 1010
Источник: https://SuperProvodka. ru/blog/podklyuchenie-rozetki.html

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т.д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Блок: 10/19 | Кол-во символов: 1942
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

  • устройства с отделяющимся от пластины-подрозетника механизмом;
  • приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

  • Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
  • Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
  • Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
  • Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
  • Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

  • Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
  • Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
  • К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
  • По аналогии с описанным выше способом проводим очередную примерку;
  • Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
  • Убедительно подергаем за провода возле созданных контактов;
  • Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Блок: 3/3 | Кол-во символов: 5469
Источник: https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html

Как подключить розетку от распределительной коробки

Как подключить провода в распределительной коробке правильно

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.
Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

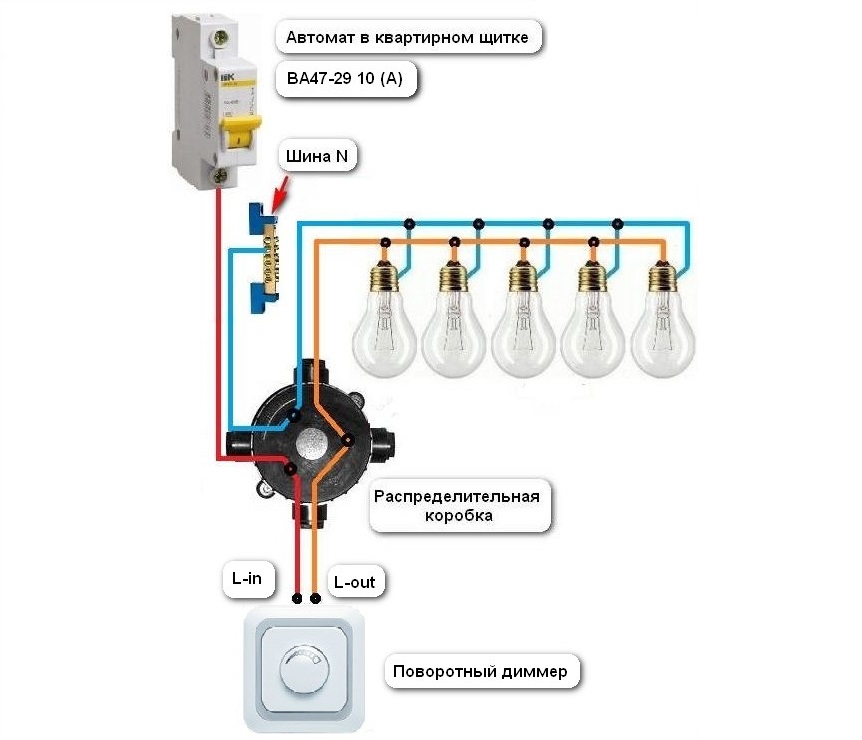

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Кон

etkfaza.ru

Блок: 2/5 | Кол-во символов: 8560
Источник: https://led-set. ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 11/19 | Кол-во символов: 847
Источник: https://stroitel12. ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Блок: 12/19 | Кол-во символов: 804
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Блок: 14/19 | Кол-во символов: 757
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

  1. — проложен провод;
  2. — выбрано место установки;
  3. — установлены подрозеточные коробки;
  4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Блок: 16/19 | Кол-во символов: 484
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Кол-во блоков: 22 | Общее кол-во символов: 39193
Количество использованных доноров: 6
Информация по каждому донору:

  1. https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/: использовано 11 блоков из 19, кол-во символов 7250 (18%)
  2. https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html: использовано 3 блоков из 5, кол-во символов 12643 (32%)
  3. https://Elektrik-a.su/energii/v-zhilyh/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204: использовано 1 блоков из 4, кол-во символов 5109 (13%)
  4. http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke: использовано 2 блоков из 4, кол-во символов 5989 (15%)
  5. https://stroy-banya. com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html: использовано 1 блоков из 3, кол-во символов 5469 (14%)
  6. https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html: использовано 4 блоков из 8, кол-во символов 2733 (7%)

Схемы подключения выключателей и розеток. Наружная розетка. Узнаем как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

  • Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
  • Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
  • Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
  • В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
  • Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

  • Выключатели всегда устанавливаются в разрыв фазного провода.
  • В помещениях повышенной влажности и на чердаке их наличие не допускается.
  • Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
  • При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
  • Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

  • Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
  • Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
  • Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
  • Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

  • освещение;
  • розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
  • кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм2, но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

  • к розетке подается питание обычным способом;
  • фаза подключается на ввод выключателя;
  • защитный провод также можно подключить от розетки;
  • с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • — непосредственно сам выключатель;
  • — распределительная коробка;
  • — соединительные провода;
  • — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.


Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Установка выключателя или розетки

В настоящее время любое помещение освещается электрическими лампочками. Но свет должен быть включен только тогда когда это вам необходимо. Для этих целей необходим выключатель. Рано или поздно каждый из вас сталкивается с проблемой его замены. Кажется все просто, сходил в магазин, выбрал нужный, купил и установил. Хотя если подумать, то для этого нужно все-таки иметь минимальный навык.





Инструмент и принадлежности

Если мы затеяли поменять розетку или выключатель нам потребуется:

  • отвертка плюс и минус;
  • тестер фазы;
  • новая розетка или выключатель;
  • изолента (буем отмечать фазу).

Установка выключателя

Процедура довольно простая. Итак, приступая к установке выключателя нужно в первую очередь разобраться в проводах. В обычной электропроводке их два: фаза и ноль. Для определения фазного провода надо прикоснуться лезвием активного пробника к оголенному проводу. Если индикатор пробника загорится, то этот провод фазный. Следовательно, второй провод ноль.

Если у вас в подрезетнике три провода то один -фаза, а два остальных -ноль. Для того чтобы при установке не перепутать провода фазу лучше всего отметить кусочком изоленты. Но если провода цветные, то просто следует запомнить какого цвета фазный провод. Затем разбираем выключатель. В первую очередь снимаем клавиши выключателя, затем рамку. Разбирать стоит осторожно, чтобы не сломать.После чего надо определить, к какой клемме нужно прикрутить фазный провод, а к какой нулевой. На клеммах это обозначается стрелочками. Следует запомнить, что электрический ток движется от фазы к нолю.

Приступая к установке выключателя обязательно отключить питание вашей электросети, чтобы не получить удар током. Затем нужно засунуть выключатель в подрезетник и хорошо зажать. Проще всего это сделать, вкрутив два самореза в специальные отверстия. Если вам нужно подключить несколько выключателей, то лучше сделать это по соседству. После чего собираем выключатель, подаем питание в сеть, проще говоря, закручиваем пробки — предохранители в электрощит. Пробуем выключатель на работоспособность, при правильном подключении он будет работать безупречно. А если не работает, то повторите разборку выключателя, чтобы найти ошибку при установке.

Установка розеток

И так с выключателями мы более и менее разобрались. А теперь об установке розеток. Все знают что для того чтобы подключить дома любой электроприбор нам необходима розетка.

Следовательно, рано или поздно они выходят из строя и требуют замены. Установить розетку своими руками гораздо проще, чем выключатель, естественно, если вы устанавливаете обычную розетку. Для этого надо снять верхнюю крышку устанавливаемой розетки перед этим полностью отключив электропитание в доме. Затем крепим розетку двумя саморезами.

Прикручиваем провод, после чего прикручиваем крышку на розетку. Включаем электропитание, подключаем любой электроприбор к розетке. Работа сделана. Но гораздо сложнее установка специальных розеток для кухонь, ванн. Ведь эти розетки должны выдерживать большую нагрузку (подключение электропечей, накопительных водонагервателей, калорифферов). Такие розетки имеют еще одну клемму для подключения заземления, это еще один ноль. При установке подобных розеток следует особое внимание уделить определения провода фазы.

Делаем это аналогично тому, как мы определяли фазу для установки выключателя, то есть с помощью активного пробника. Приступая к установки розетки, сначала снимаем корпус, затем закрепив розетку в подрезетнике прикручиваем провод фазы, и ноль к крайнем клеммам, а к средней клемме прикручиваем провод заземления.

Собираем розетку, включаем нужный электроприбор. Что самое важное через несколько минут нужно отключить вилку прибора и потрогать ее на ощупь. Вилка и розетка должны быть холодными. Если это так, то подключение было сделано правильно.

Видео о установке розетки

Видео о установке выключателя.

Как подключить розетку своими силами


Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку. Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!


Какие они бывают


  • Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.

  • Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.

  • Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель. Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.

  • Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.

  • Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.

  • Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.


Самостоятельное подключение


Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.


Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное. Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.



Как подключить несколько розеток


Это возможно проделать одним из трёх способов:


  • Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.

  • Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.

  • Смешанное подключение. Комбинация двух вышеперечисленных способов.



Маркировка проводов


Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:


  • Заземление — жёлтый, зелёный или жёлто-зелёный.

  • Ноль — синий, голубой или чёрный.

  • Фаза — красный, коричневый или белый.


Провода


Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.


Что такое двухклавишная розетка


Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей. Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.


Техника безопасности


Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.

Как подключить распределительную коробку? Соединение электрического распределительного щита

Проводка распределительной коробки или проводка распределительного щита — это обычная схема проводки, используемая в большинстве домашних электрических проводов или распределительных щитов. Данная схема представляет собой базовую разводку распределительного щита для выключателя света (одна лампа управляется одним выключателем) и 3-контактной штепсельной розетки с выключателем управления.

Как подключить распределительный щит

На приведенной ниже схеме подключения фазовая линия подключена параллельно выключателю света и выключателю штепсельной розетки.Здесь один полюс обоих однополюсных однопозиционных переключателей s1 и s2 подключен к фазной линии питания. Другой полюс выключателя S1 подключен к лампе, а другой полюс выключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к полюсу заземления розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь от распределительной коробки подключена только одна лампа.Количество нагрузок можно увеличить, подключив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать мощность проводки и номинал компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой выключатель.

Требуемые компоненты проводки распределительной коробки

Компонент спецификация Количество
Автоматический выключатель 250В, 50Гц, 5А 1
Переключатель SPST, 250В, 5А 2
Лампа 230 В 1
3-контактная розетка 230В, 5А 1

Схема подключения розетки

Проводка точки питания имеет схему, аналогичную обычной 3-контактной розетке с переключателем управления. Но, в отличие от обычной проводки электрических розеток, электрические розетки подключаются непосредственно к главному распределительному щитку. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка представляет собой удлинитель, берущийся от близлежащих фазных, нейтральных, заземляющих полюсов. Иногда для таких соединений используют 3-х жильные провода. Но в проводке точки питания трехжильные провода обычно не используются для проводки. Для соединения используются одножильные многожильные провода преимущественно с медным покрытием.Потому что, как правило, розетки используются для питания устройств большой мощности с большими нагрузками, таких как компрессоры, нагреватели, инверторы, ИБП и т. д.

Заземление очень важно для розетки. Потому что это важно для безопасности и предотвращения ударов металлическим корпусом или открытыми контактами устройств.

Схема подключения очень проста. Линия нейтрали и заземления от DB подключается непосредственно к соответствующим полюсам «N» и «E» розетки.Фазная линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить подключение и избежать неправильного подключения, лучше пометить концы проводов. Кроме того, для выбора цвета проводов можно использовать стандартный цветовой код.

В приведенной ниже таблице указан общий стандартный цветовой код проводов, используемый для разъемов питания.

Цвет Соединение
Зеленый Земля
Черный Нейтральный
Красный Фаза

Схема подключения 3-контактной вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения электропитания к различному оборудованию.Он помогает подключать и отключать электроприборы от розетки.

Вилка — это штекер, а розетка — это розетка цепи. Розетка — это источник питания, размещенный на распределительном щите или розетке, а вилка — это устройство или часть прибора, которая потребляет энергию.

Как 2-контактные, так и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в электропроводке. 3-контактные типы имеют заземление, а 2-контактные не имеют заземления.

Приборы без металлического корпуса обычно не имеют заземляющего контакта в вилке, такие 2-контактные вилки подходят как к заземленным, так и к незаземленным розеткам.Некоторым устройствам требуется заземление по требованиям безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и вилка Клеммное соединение

Электропроводка вилки и розетки идентична друг другу. Как правило, фаза и нейтральная линия подключаются с правой и левой стороны розетки соответственно, а земля сверху; как вид спереди розетки (ниже изображения). Таким образом, вид вилки спереди должен быть просто зеркальным видом розетки, то есть фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазовых линий как в вилке, так и в розетке.

Даже если обе линии перепутаны местами, устройство работает нормально, так как переменный ток не имеет фиксированной полярности. Но стандартный способ и правильная практика — совместить фазный и нулевой провода как розетки, так и вилки.

Почему? Предположим, если вы подключаете вилку удлинителя к розетке, а фаза, нейтральные линии поменялись местами, то линия, подключенная через выключатель в удлинителе, становится нейтральной линией.Таким образом, всякий раз, когда плата расширения включается/выключается, она просто разрывает нейтральную линию к розетке коробки расширения, но фазная линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​коробку расширения, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за разомкнутого или замкнутого соединения нейтрали. Прибор всегда будет иметь горячую линию для своих компонентов, даже если переключатель находится в положении OFF.

Тот же самый случай, даже если устройство подключено к розетке напрямую, выключатель приборов управляет только нейтралью, фазная линия всегда остается заряженной.Поэтому постарайтесь избежать таких проблем во время проводки.

Следуйте стандартному цветовому коду при подключении, общие цвета проводов, используемые для линий фазы, нейтрали и заземления, — КРАСНЫЙ, ЧЕРНЫЙ и зеленый соответственно. Синие, желтые провода для фазы, зелено-желтый провод для земли и т. д. также используются для электропроводки.

Общий метод выбора цветового кода проводов, изоляции, метода электрических соединений и т. д. зависит от страны или региона. Лучше строго следовать электрическим стандартам и мерам, рекомендованным в соответствующих регионах.Потому что при техническом обслуживании, обнаружении неисправностей и ремонтных работах электрикам будет легко разобраться в схеме проводки и быстро определить точные провода.

См.:

Схема подключения электрической розетки и процедура подключения

Электрическая розетка представляет собой гнездовой разъем, который несет источник питания или блок питания и передает электрическую энергию, когда к нему подключена электрическая вилка. Как правило, источник питания подключается к розетке или электричеству.Электрические розетки используются в распределительных щитах, розетках, щитах расширения и т. д. Электрические розетки могут быть двухконтактными, трехконтактными или пятиконтактными. Электрические розетки бывают разных номиналов, стилей и конструкций. Наиболее используемые и распространенные номиналы электрических розеток: 5А, 6А, 16А, 32А и т. д. Однофазные розетки имеют либо два порта, либо три порта. Также доступны различные типы портов. Некоторые розетки имеют плоские порты, некоторые имеют круглые порты.

Схема электрической розетки и клеммы

Здесь вы можете увидеть схему пятиштырьковой розетки.

Розетки с пятью контактами выпускаются на 6A, 16A, 32A для всех номиналов тока. Некоторые пятиконтактные розетки имеют функцию подключения обоих типов вилок на 6А и 16А. На лицевой стороне можно увидеть все пять портов. Порты заземления или заземляющие порты намного больше по размеру, чем другие порты. Если возникает какое-либо короткое замыкание, в цепи протекает очень большой ток. Именно поэтому заземляющий или заземляющий штырь делают большего размера, так как он может легко обойти высокое короткое замыкание на землю.Кроме того, вы заметите, что при включении вилки в розетку сначала к розетке подключается заземляющий контакт, затем фаза и нейтраль. Это делается потому, что в случае какой-либо неисправности или тока утечки он легко уходит на землю, что может снизить вероятность несчастных случаев, таких как поражение электрическим током.

Если вы посмотрите на заднюю сторону розетки, вы увидите три клеммы с винтами для подключения источника питания — фаза, нейтраль и заземление. Также будет идентификация для всех пинов.Терминал фазы обозначается буквой «P» или «L». Нейтральный терминал обозначен буквой «N». А заземляющий штифт обозначается стандартным символом заземления или заземления.

Подключение электрической розетки с выключателем

Здесь представлена ​​схема подключения электрической розетки с выключателем.

В соответствии с электротехническим стандартом выключатель должен располагаться справа от розетки. Если на вашем распределительном щите имеется несколько розеток с отдельными выключателями, то все выключатели следует размещать справа от соответствующих розеток.

Схема подключения к электрической розетке

Здесь вы можете увидеть фактическую схему подключения к электрической розетке и выключателю.

Процедура подключения

1. Подсоедините заземляющий провод к верхнему заземляющему контакту сетевой розетки.

2. Подсоедините нейтральный провод источника питания к нейтральной клемме (обозначенной буквой «N») сетевой розетки.

3. Подключите фазную клемму источника питания к любой клемме выключателя.

4. Подсоедините другую клемму выключателя к фазовой клемме (обозначенной буквой «P» или «L») сетевой розетки.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Схемы подключения настенной розетки с выключателем

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержится несколько схем подключения выключателя для управления одной или несколькими розетками, включая разделенную розетку и несколько розеток, соединенных вместе.

Подключение выключателя к розетке

Эта проводка иллюстрирует цепь коммутируемой розетки, в которой источник и выключатель идут первыми. Горячий источник подключается к одной клемме на выключателе, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а земля источника соединяется с заземлением на выходе.

Подключение сплит-розетки

Здесь розетка разделена путем удаления соединительного выступа между двумя горячими клеммами.Это разделяет розетку, поэтому каждая половина работает независимо. Трехжильный кабель проходит от выключателя к розетке, обеспечивая два провода на входе в это место.

Источник горячий на выключателе сращен красным проводом кабеля с розеткой и косичкой с выключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля проходит от выключателя к нижней половине розетки. При таком расположении нижняя половина розетки управляется выключателем, а верхняя половина всегда горячая.Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управлять ближайшей лампой с помощью настенного выключателя.

Подключение розетки к шлейфу переключателя

На этой схеме проводки показано добавление проводки для выключателя света для управления существующей стенной розеткой. Источник находится на выходе, а шлейф выключателя добавляется к новому выключателю. Горячий провод источника вынимается из розетки и присоединяется к красному проводу, идущему к выключателю.Черный провод от выключателя подключается к горячему на розетке. Нейтральный провод источника на розетке удаляется и соединяется с белым проводом, идущим к выключателю, и с косичкой обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если только он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение раздельной розетки с коммутационной петлей

На этой диаграмме показана проводка для разделенной половинной розетки, управляемой петлей переключателя.Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник тепла подключается к нижней половине. Нейтраль источника подключается к одной из клемм нейтрали на розетке. Белый провод на контуре выключателя используется для передачи тока от источника к выключателю, и он помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на петле переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная схема предыдущей схемы. Здесь нейтраль источника соединяется с розеткой и с белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Подобное нейтральное соединение теперь требуется в большинстве новых распределительных коробок после изменения кода NEC в 2011 году.

Схема подключения настенного выключателя

Здесь добавлен переключатель для управления существующей розеткой.Выключатель берет горячее из средней розетки здесь, а 3-жильный кабель проходит оттуда к новому местоположению выключателя. Горячий источник на выходе сращивается с черным проводом, идущим к выключателю, и горячими проводами, идущими к другим розеткам в цепи. Нейтраль источника остается подсоединенной к нейтрали на розетке, а новый нейтральный провод добавляется к сращиванию. Точно так же новый заземляющий провод вставляется в цепь на розетке. Красный провод от шлейфа выключателя подключается напрямую к клемме «горячий» на розетке.

На выключателе черный провод подключается к одной клемме, а красный провод подключается к другой. Нейтральный провод в новой распределительной коробке закрыт гайкой, если только он не нужен для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются непосредственно к горячему источнику, а выключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения для нескольких розеток с выключателем

На этой схеме показано подключение нескольких коммутируемых розеток к одному выключателю.Источник цепи находится на выключателе, а двухжильный кабель проходит к каждой розетке. На выходах каждый подключен с помощью косички, чтобы сделать горячие и нейтральные соединения. При таком расположении все розетки будут включаться и выключаться одновременно.

Больше подобных на сайте «Сделай сам-помощь»

Соединения распределительного щита, не требующие участия электрика

Всегда пригодится отличный электрик.Но могут возникнуть внезапные чрезвычайные ситуации, когда вам нужно починить сломанный переключатель или перемонтировать регулятор. В этих случаях всегда полезно иметь базовые знания о простых электромонтажных работах, чтобы вы могли сделать несколько ремонтных работ самостоятельно. Компоненты распределительного щита — один из самых простых способов самостоятельного ремонта в вашем доме. С хорошим пониманием цели каждого компонента даже полный новичок может начать работу без каких-либо трудностей.

Вот как вы можете установить три основных компонента распределительного щита, розетку, регулятор и выключатель, не прибегая к помощи электрика!

Розетка:

Розетки

обычно состоят из 2 или 3 контактов вместе с выключателем. 3-контактная вилка обычно используется для приборов, требующих более высокой выходной мощности. 2-контактные вилки потребляют меньше энергии по сравнению с 3-контактными. Не каждая розетка может выдерживать одинаковую электрическую нагрузку, поэтому важно понимать признаки того, что розетку необходимо заменить.

Что такое 3-контактная вилка?

В 3-контактной вилке верхний контакт является заземлением или соединением с землей. Это заземление или заземление предотвращает прохождение любого опасного остаточного электричества или избыточного электричества.Избыток электроэнергии может быть опасен для подключенных приборов. Это может не только повредить прибор, но и вызвать короткое замыкание в качестве меры безопасности.

Провода в 3-контактной вилке

Для 3-контактной вилки обычно имеется 3 разных провода, которые необходимо подключить к задней части вилки. Три провода — это провод заземления, провод под напряжением и нейтральный провод. Эти 3 провода входят в кабель разного цвета, что сделано для того, чтобы различать три провода.Цветовой код проводки следующий:

Красный цвет: провод под напряжением
Черный цвет: нейтральный провод
Зеленый цвет: заземляющий провод

В стандартной трехконтактной вилке треугольной формы заземляющий провод находится сверху и обычно больше, чем два других контакта внизу. Два контакта внизу, расположенные параллельно друг другу, — это провод под напряжением и нейтральный провод соответственно. Провод под напряжением находится с левой стороны, а нейтральный провод — с правой стороны.Подключить провода к штепсельной розетке довольно просто, потому что сегодня все вилки поставляются с разъемами.

Как подключить розетку

Подключение штепсельной розетки чрезвычайно просто и может быть легко выполнено новичками.

Шаг 1: Ослабьте винты разъемов на задней стороне вилки.
Шаг 2: Зачистите три провода кабеля (красный — провод под напряжением, черный — нейтральный провод и зеленый — провод заземления).
Шаг 3: После зачистки проводов вы найдете медные наконечники трех проводов.Шаг 4: Возьмите заземляющий провод (зеленый) и вставьте медный наконечник между ослабленным винтом разъема.
Шаг 5: Возьмите провод под напряжением (красный) и вставьте медный наконечник между ослабленным винтом разъема. Он расположен в нижней левой части штекера.
Шаг 6: Возьмите нейтральный провод (черный) и вставьте медный наконечник между ослабленным винтом разъема. Он расположен в правом нижнем углу штекера.
Шаг 7: После того, как три провода будут вставлены, затяните винты, чтобы медный наконечник совпадал с винтом.Шаг 8: Закрепите вилку на распределительном щите.

Что такое регулятор?

Регулятор — это переключатель или компонент, который преимущественно используется для регулирования скорости вращения вентилятора. Существует два разных типа регуляторов. Хотя они механически идентичны, разница между ними заключается в том, как работает переключатель регулятора. В первом типе регулятор свободно вращается от малой скорости к высокой, тогда как регуляторы второго типа имеют ступенчатое увеличение и уменьшение скорости. Это может быть увеличение скорости на 3, 4 или 5 ступеней в зависимости от марки регулятора.

Как подключить регулятор

Подключение регулятора — довольно простая задача, поскольку для этого используются только два провода: провод под напряжением, по которому течет ток, и нейтральный провод.

Регуляторы поставляются с предварительно установленным проводом под напряжением и нейтральным проводом. В зависимости от марки проводной кабель может быть красным или черным, символизирующим активный и нейтральный провод. У некоторых брендов есть как серые кабели, подключенные к красному концу, так и черный конец, символизирующий активный и нейтральный провод.Вот шаги для подключения регулятора:

Шаг 1: Убедитесь, что подключенный кабель от регулятора зачищен.
Шаг 2 (необязательно): Если кабель не зачищен, возьмите плоскогубцы и зачистите кабель, чтобы увидеть медную часть провода.
Шаг 3: Возьмите медные наконечники провода под напряжением (красный) и нейтрального провода (черный) регулятора и подключите его к медным наконечникам провода под напряжением и нейтрального провода.
Шаг 4: Скрутите соединенные медные концы проводки, чтобы убедиться, что они соприкасаются и протекает ток.Шаг 5: Закрепите открытые медные концы проводки изоляционной лентой (для обеспечения безопасности).
Шаг 6: Закрепите регулятор на распределительном щите.

Переключатель:

Переключатель — это компонент распределительного щита, который управляет питанием определенного прибора. Он делает это, замыкая и разрывая цепь. Когда переключатель находится в положении «включено», питание подается и цепь замыкается. Когда он находится в положении «выключено», питание отключается и цепь размыкается.Важно выбрать правильный электрический выключатель, будь то для рабочего места или дома.

Как подключить выключатель:

Компонент переключателя поставляется с гнездом, закрепленным винтом, в котором размещаются провод под напряжением и нейтральный провод. Вот шаги для подключения коммутатора:

Шаг 1: С помощью плоскогубцев или инструмента для зачистки проводов зачистите провод кабеля, чтобы найти оголенные медные провода под напряжением и нейтральным проводом.
Шаг 2: Отвинтите концы компонента переключателя, где должны быть размещены провод под напряжением и нейтраль.Шаг 3: Поместите медный наконечник провода под напряжением в гнездо для провода под напряжением.
Шаг 4: Вставьте медный наконечник нейтрального провода в гнездо для нейтрального провода.
Шаг 5: Закрепите винты розеток, где находятся провод под напряжением и нейтральный провод, убедитесь, что металлическая часть винта соприкасается с медным наконечником провода.
Шаг 6: Защелкните переключатель на место в распределительном щите.

С помощью этих простых шагов вы можете легко решить любую проблему, связанную с проводкой компонентов распределительного щита.В следующий раз, когда потребуется подключить выключатель, вилку или регулятор, вам не придется вызывать электрика! При покупке выключателей, проводов или любых электрических компонентов убедитесь, что стандарты качества и безопасности всегда соблюдены. В Finolex мы всегда следим за тем, чтобы наша продукция соответствовала самым высоким стандартам качества. Ознакомьтесь с нашим ассортиментом переключателей, проводов и кабелей, чтобы приступить к работе!

Как настроить коммутатор TP-Link Smart Plug Switch через Kasa?

Эта статья относится к:

HS100P3, EP40, KP100, KP400, KP125, KP200, KP400, KP125, KP200, HS107, HS100 Kit, KP405, HS105 Kit, HS103, KP105, HS300, KP115, HS105, KP401, KP303, HS110, HS200, HS100

Интеллектуальные устройства TP-Link могут управляться приложением Kasa локально и удаленно.Таким образом, мы можем легко сделать дом умным. В этой статье рассказывается, как подключить Smart Plug/Switch TP-Link к домашней сети.

Примечание. Если на вашем устройстве Apple установлена ​​ОС iOS 14 или более поздней версии, сначала включите «Локальную сеть», следуя Часто задаваемым вопросам

.

Прежде чем мы начнем:

1. Загрузите Kasa Smart из App Store или Google Play и установите его на свой смартфон.

2. Подключите смартфон к домашней сети Wi-Fi (только 2,4 ГГц).

3. Вставьте Smart Plug в розетку.



Возьмем для примера HS100.

Шаги по настройке TP-Link Smart Plug через приложение Kasa.

1. Откройте приложение Kasa и войдите в свою облачную учетную запись.



а. Если у вас нет учетной записи, зарегистрируйтесь, указав ее в разделе Как создать облачную учетную запись TP-Link в Kasa?



б. Войдите в приложение Kasa со своей облачной учетной записью.

2. Добавьте умную розетку в приложение Kasa. Нажмите «+» и « Добавить устройство» , затем нажмите «Умная розетка» и выберите значок в соответствии с номером вашей модели.



3. Следуйте инструкциям в приложении Kasa, чтобы включить HS100, подождите, пока индикатор Wi-Fi не начнет мигать оранжевым и зеленым.

Если индикатор не мигает оранжевым и зеленым, выполните сброс HS100 в соответствии с руководством пользователя/руководством по быстрой установке.

4. Подключите телефон к Smart Plug Wi-Fi. На этом этапе есть разница между телефоном Android и iOS.

Для Android: Kasa автоматически найдет вашу Kasa Cam, и это займет около минуты.

Если у вас возникли проблемы на этом этапе, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и вручную подключитесь к сети Wi-Fi HS100 (такой же, как в iOS).

Для iOS : вам необходимо подключиться к сети Wi-Fi HS100 вручную, перейдите в «Настройки» -> «Wi-Fi» на своем смартфоне и подключитесь к сети Wi-Fi HS100 (которая называется TP-LINK_Smart Plug_XXXX) и затем вернитесь в приложение Kasa, чтобы продолжить процесс установки.

5. Подключите интеллектуальную розетку к домашней сети. Здесь мы выбираем «Deco M5» в качестве нашей домашней беспроводной сети. Если вы не можете найти свою домашнюю сеть в списке Wi-Fi, нажмите «Подключиться к другой сети» внизу списка Wi-Fi, а затем вручную введите SSID и пароль домашней сети. После этого шага ваша умная розетка будет подключена к вашей домашней сети.

6. Назовите свою умную розетку.

7. Настройте значок для этой умной розетки.Мы можем выбрать значок из списка, или выбрать из «Альбомов» вашего смартфона или сделать фото.

Тогда наслаждайтесь умной розеткой.

8. Щелкните значок Smart Plug, вы увидите страницу, показанную ниже, и сможете настроить дополнительные параметры, такие как Расписание/Нет на месте/Таймер.

9. Нажмите , чтобы войти в интерфейс настроек устройства, нажмите «Имя и значок», чтобы изменить имя и значок умной розетки, нажмите «Информация об устройстве», чтобы просмотреть основную информацию об умной розетке.

Примечание. Если вы столкнетесь с какой-либо проблемой при выполнении вышеуказанных шагов, вы можете нажать кнопку сброса, чтобы сбросить интеллектуальную розетку/переключатель в соответствии с Руководством пользователя/Руководством по быстрой установке.



Чем еще вы можете заняться

После завершения подключения Smart Plug к домашней сети Wi-Fi вы можете использовать Amazon Echo или Google Home для управления устройством. Для этой цели вы можете обратиться к часто задаваемым вопросам ниже для получения инструкций по настройке:

Как управлять смарт-устройствами с помощью Amazon Echo?

Как управлять смарт-устройствами с помощью Google Home?

Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузок   , чтобы загрузить руководство для вашего продукта.

Полезен ли этот FAQ?

Ваш отзыв помогает улучшить этот сайт.

да
Нет

Что вас беспокоит в этой статье?

  • Неудовлетворен продуктом
  • Слишком сложно
  • Запутанное название
  • ко мне не относится
  • Слишком расплывчато
  • Другое

Мы будем рады вашим отзывам. Пожалуйста, сообщите нам, как мы можем улучшить этот контент.

Представлять на рассмотрение

Спасибо

Мы ценим ваши отзывы.
Нажмите здесь, чтобы связаться со службой технической поддержки TP-Link.

как подключить розетку с заземлением

С появлением Интернета жизнь многих семей изменилась. Большинство из них подключено к интернету, тем более, что для этого многого не нужно, достаточно иметь персональный компьютер или самый обычный компьютер.мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальная раздача интернет-ресурса осуществляется беспроводным способом по специальному протоколу Wi-Fi. И все же многие предпочитают разводку по проводам, так как это гораздо надежнее, проще и дешевле. Кроме того, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.

Как правило, все провода стараются спрятать в стену, чтобы они не мешали. Интернет-провода не являются исключением.В основном это осуществляется в период ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном используются розетки с разъемами RJ-45. Все процессы по его установке можно сделать самому, если уметь это делать, тем более, что проводов может быть больше двух и нужно знать, к какому контакту подключать. Процедура выполняется не скручиванием или пайкой, а с помощью опрессовки, используя для этого специальный инструмент.

Интернет-кабель, идущий в квартиру, называется витой парой и подключается к пластиковому разъему.Такой пластиковый разъем называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Валеты».

В основном пластиковый разъем выполнен из прозрачного материала, через который видны все цветные провода. Для соединения компьютеров, модема с компьютером и другой компьютерной техники используются абсолютно одни и те же детали. При этом возможно не обычное расположение цветных проводов. Этот разъем вставляется в информационную розетку.Здесь самое главное понять порядок расположения всех проводов и тогда проблема с обжимкой разъема будет решена.

Есть две схемы подключения: T568A и T568B. Первый вариант подключения нами не практикуется, а подключение производится по схеме «В». Поэтому вам необходимо ознакомиться с расположением цветов, согласно этой схеме.

Очень важным моментом является количество проводов в витой паре.Как правило, используются кабели с 2 парами или 4 парами проводов. 2-парные кабели используются для передачи данных со скоростью до 1 Гбит/с, а 4-парные — для передачи данных со скоростью от 1 до 10 Гбит/с. Интернет-соединения подключены к частным домам и квартирам, где передача данных осуществляется на скорости до 100 Мб/с. Несмотря на это, наблюдается устойчивая тенденция к увеличению скорости передачи интернет-ресурсов. Поэтому лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Более того, доступны разъемы и розетки для подключения 4 пар витых пар.

При использовании 2-х парного кабеля после прокладки первых 3-х проводов по схеме «Б» зеленый провод подключается к шестому контакту, миновав два контакта. Это видно на соответствующем фото.

Для обжима концов на коннекторе используются специальные плоскогубцы, которые могут стоить от 6 до 10 долларов в зависимости от производителя.При использовании такого инструмента получаются качественные контакты, хотя это можно сделать и с помощью пассатижей и отвертки.

Сначала нужно снять защитную изоляцию с кабеля, на расстоянии 7-8 см от конца кабеля. Кабель имеет четыре пары проводов разного цвета, скрученных попарно. Есть кабели, где есть тонкая экранирующая оплётка. Он не понадобится, поэтому его можно просто отогнуть в сторону. Все пары разматываются, а провода выравниваются, разводятся в стороны и укладываются по схеме «Б».

Разведенные провода зажимаются между большим и указательным пальцами. При этом необходимо контролировать, чтобы провода были ровно и плотно прижаты друг к другу. Если провода разной длины, их можно выровнять кусачками, оставив в общей сложности 10-12 мм длины. Если брать разъем и примерять, то изоляция проводов должна начинаться немного выше фиксатора.

Это тоже видно на фото. После этого подготовленные провода вставляются в разъем.

Очень важно, чтобы каждый провод попадал в специальную дорожку, и каждый провод должен упираться в край разъема. Удерживая трос в этом положении, он вставляется в клещи. Аккуратными, плавными движениями сжимайте кабель до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции выполнены правильно, то проблем быть не должно. Если чувствуется, что необходимы дополнительные усилия, то желательно приостановить процесс опрессовки и еще раз все проверить.Главное, чтобы разъем занял правильное положение. После проверки и регулировки опрессовка продолжается.

В процессе опрессовки клещи прижимают жилы к микронам, которые продавливают изоляцию и контактируют с жилой.

В результате получается надежное соединение с отличным контактом. Если с первого раза не получилось, процесс опрессовки нужно повторить. Для этого провода с «джеком» отрезаются, зачищаются, берется новый «джек» и процесс повторяется.Главное запастись «валетами», ведь с первого раза вряд ли получится.

Видеоурок: обжимной разъем RJ-45

Благодаря появлению интернета многие проблемы решаются достаточно быстро, особенно после просмотра роликов. Поэтому перед тем, как приступить непосредственно к обжиму проводов, желательно просмотреть видео, причем очень внимательно. Там показано, как правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и использовать инструмент для более качественной работы.

Как подключить интернет-кабель к розетке

Для начала следует отметить, что существует два типа интернет-розеток, как и электрических розеток: для наружной установки и для внутренней установки.

Следует отметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренняя часть розетки для подключения проводов и вторая часть корпуса служит защитным элементом. Есть как одинарные, так и двойные интернет-розетки.

Компьютерные розетки могут отличаться по внешнему виду, но принцип их работы одинаков. Все они оснащены микронимическими контактами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.

Подключение настенной компьютерной розетки

Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их цветов.Как правило, указывают схему «А» и схему «Б». Схему «А» не следует брать во внимание, а ориентироваться на схему «Б».

Первым делом приступаем к установке корпуса на стену, располагая его так, чтобы вход для кабеля смотрел вверх, а разъем компьютера — вниз. Хотя этот вариант установки можно изменить, в зависимости от конкретных условий, и розетку можно установить горизонтально.

Как видите, подключение интернет-розетки не сложная операция и с ней справится любой. Это может занять всего несколько минут. В этом случае достаточно одного раза, хотя с первого раза может и не получиться, особенно если нет навыков обращения с проводами.

Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показано и объяснено, как подключить компьютерную розетку на 4 провода и на 8 проводов.

Несмотря на разное количество проводов, технология подключения одинакова.

Подключение внутренней интернет-розетки

Основная задача подключения — уметь правильно разобрать интернет-розетку, так как каждый производитель решает подобную задачу по-своему.

Главное, разобрать так, чтобы оказался свободный доступ к контактам с микроблейдами. Именно в этой части производится подключение, после чего закрывается крышка корпуса с контактами. Каждая модель этой розетки имеет свой способ сборки и разборки.

Если брать, к примеру, компьютерную розетку Legrand, то чтобы добраться до места подключения розеток Legrand Valena RJ-45, нужно предварительно снять переднюю крышку. Внутри корпуса виден белый цвет.пластиковая панель с крыльчаткой, где нарисована стрелка (см. фото).

Ручка на панели поворачивается в направлении стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, какие контакты и какой провод следует подключать. Здесь же указана цветовая маркировка витых пар. Перед началом подключения подготовленные к процессу подключения провода пропускают через отверстие, расположенное на пластине.

Чтобы было понятнее, лучше посмотреть подготовленное видео.

Можно встретить и розетку для подключения интернет компании Lezard. Здесь конструкция совсем другая. Передняя панель сконструирована с помощью винтов, поэтому для ее снятия достаточно открутить эти винты. Что касается его внутренностей, то здесь все застегивается на кнопки. Чтобы стянуть внутреннюю часть корпуса, нужно взять в руки обычную, маленькую отвертку и сжать хомуты.

Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно найти сверху. В результате таких действий в руках может оказаться коробка, с которой придется снимать крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно тонким предметом подцепить боковые лепестки. Некоторое усилие все же придется приложить, так как защелка довольно упругая. При этом нужно помнить, что в руках пластик и, если все делать неаккуратно, то можно сломать.

Для большей наглядности предлагается ознакомиться с видео уроком.

В заключение стоит отметить, что наличие соответствующего видео в сети Интернет упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток.Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения у всех одинаков. Самое главное – освоить сам процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение производилось при помощи скрутки или пайки, что было бы доступно почти каждому. Но при этом обеспечить компактность и точность самого соединения не получится. Но в таких соединениях есть и плюсы: не пришлось бы запасаться «домкратами».Хотя, с другой стороны, подобный способ подключения больше рассчитан на профессионализм, простоту и скорость, особенно если использовать специальный инструмент.

И, тем не менее, при наличии хоть каких-то навыков работы с электрическими проводами, то такое подключение не содержит никаких сложностей. Без приглашения каких-либо специалистов действительно можно настроить компьютерную сеть в своей квартире или частном доме. Причем такие специалисты возьмут за это немалую сумму.

Выполняя ремонт или монтаж вашей электросетиВозможно, вы столкнетесь с вопросом, как соединить провода в розетке.Вопрос не сложный и не требует особых знаний.

В то же время есть нюансы, способные ввести непрофессионала в ступор. Поэтому в этой статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться при ремонте.

Возможные варианты подключения розеток

В этой статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением других электроприемников к розеткам, а также затронуты ситуации, связанные с проверкой розеток.

Вставьте в обычную розетку

Первым делом разберемся с вопросом, как соединить провода на розетке?

Для этого нам нужно подключить к нему фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто располагается под потолком над выключателем света на входе в помещение. Но сразу отметим, что это не норма, а неписаное правило.

Итак:

  • Перед подключением розетки необходимо ее установить и, если используется скрытый способ проводки, проложить к ней калитку от распределительной коробки.Мы не будем останавливаться на этом; Видео этого аспекта работ вы можете найти на страницах нашего сайта.
  • Когда установка розетки закончена и все подготовительные мероприятия выполнены, можно переходить непосредственно к подключению. Для этого нам нужно открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, находящихся в нем, а вводной автомат лучше сразу отключить к своему дому или квартире.
  • Вскрыв распределительную коробку, мы должны определить фазный, нулевой и защитный провода от питающего линию кабеля.Если ваша электрическая сеть устроена в соответствии с п. 1.1.1 ПУЭ, то желто-зеленый провод – защитный, синий – нулевой, а третий – фазный.
  • Если у вас проводка сделана «как-то», то приступайте к поиску фазного, нулевого и защитного проводов. Для этого обеспечьте доступ к оголенным частям подводящего провода. Затем разведите их в стороны, обеспечив удобство работы.
  • Теперь можно подать напряжение на провода. С помощью двухполярного индикатора напряжения определить фазный, нулевой и защитный провода.

Внимание! Мы советуем использовать именно двуполярный индикатор напряжения из-за его большей надежности и функциональности. При этом его цена не разорит даже самый скромный бюджет. Набор функций, таких как индикация напряжения, обнаружение наличия замыкания и возможность использования в качестве обычного емкостного индикатора, позволяют решить практически любую задачу.

  • Для определения нулевого и защитного проводов необходимо отключить нулевой провод в вашем распределительном щите при снятии напряжения.Затем подать напряжение и определить нулевой провод в распределительной коробке по отсутствию замыкания между проводом и массой.

Внимание! Очень важно не перепутать нулевой и защитный провод, иначе могут возникнуть серьезные проблемы с регулировкой мощности. А если есть современный электронный счетчик, то он выявится на первом же туре.

  • Если Ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то пункты 4 — 6 нашей инструкции Вы можете опустить.Вместо этого вы должны подключить фазный, нулевой и защитный провода к соответствующим клеммам и провести их к настенной розетке. При этом в соответствии с п. 2.1.22 ПУЭ в месте присоединения как в распределительной коробке, так и в коробке розетки необходимо предусмотреть запас провода. Особенно это актуально при соединении розеток с алюминиевыми проводами.
  • Теперь подключите провода к розетке. Главное не ошибиться с подключением защитного провода.Его следует подключить к заземляющим контактам розетки. Фазовый и нулевой провод подключаются к гнездам силовых контактов. А какой провод куда — абсолютно без разницы.
  • После закрытия крышек распределительной коробки и окончательной установки розетки можно подать питание и протестировать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Соединение нескольких розеток последовательно

В некоторых случаях в целях экономии может потребоваться последовательное подключение нескольких розеток одновременно.Это тоже не сложно, а сделать своими руками достаточно легко.

Итак:

  • Сначала по описанной выше методике подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие к соседней розетке.
  • На вторую розетку соответственно подключить входящие провода. И здесь снова важно правильно подключить только защитный проводник. Порядок подключения остальных не так важен.Хотя справедливости ради стоит отметить, что правил ПУЭ следует придерживаться. Ведь это исключает проблемы при ремонте.
  • Отдельно хотелось бы остановиться на вопросе: как подключить розетку с 4 проводами при ремонте? Ведь ситуация, когда открываешь сломанную розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет ничего страшного, и сейчас мы разберем этот вопрос.
  • Если розетка не работает, то сначала нужно определить причины.Если визуально никаких проблем не видно, то воспользуйтесь нашим двуполярным индикатором напряжения.
  • Сначала проверяем наличие фазы и «ноля» на любом из четырех проводов. Если на одной паре есть фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаются к розетке розетки в произвольном порядке.

Внимание! Мы оговорили, что в случайном порядке подключаемся только в том случае, если они питают розетку. Если освещение запитано от них, то нужно определить провод, идущий к выключателю, и подключить его к фазному зажиму розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работу ближайших розеток и освещения. Причем делать это нужно не только в этой, но и в комнате, примыкающей к стене, на которой установлена ​​розетка.

Подключение от сетевой розетки

Хотя эта схема используется редко, но ее можно найти.Ведь это не так уж и сложно, но может дать существенную экономию времени и денег. Поэтому, если вы открыли розетку, а там увидели три-четыре провода, не пугайтесь.

Итак:

  • Если при ремонте розетки при ее вскрытии вы обнаружите три провода, то скорее всего один идет к ближайшему выключателю. Это легко проверить, отключив его.
  • Для того, чтобы осветительная сеть заработала после ремонта, нам нужно снова ее подключить.Согласно п.6.6.28 это необходимо делать на фазном проводе. Но будьте осторожны. Если ваш дом построен давно, а проводка не переделывалась или переделывалась непрофессионалами, то лучше удостовериться.
  • Для этого отсоединяем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», значит, мы все сделали правильно. Если на проводе указана фаза, то провод следует подключить к нулевой клемме розетки.Это надо учесть и к следующему ремонту надо менять.
  • Но есть варианты при вскрытии розетки вы обнаружите четыре провода, которые питают сеть освещения. Здесь тоже нет ничего страшного.
  • В этом случае от розетки берутся и нулевой, и фазный провода для сети освещения. После устранения неполадок нам просто нужно все восстановить. Только перед подключением розетки с 4 проводами убедитесь, что провод к выключателю подключен к фазному выводу розетки, а ноль к нулевому выводу.

Заключение

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при установке и ремонте розеток. Но некоторые «мегаспециалисты» забывают правила ОЭС, приведенные в пунктах 1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

  — занятие достаточно безопасное, если соблюдать элементарные правила. Тем более, что это несложная процедура, занимающая не более 15 минут, когда уже есть слот для установки, с несъемной розеткой.

Устройство розетки, его разновидности, краткая схема подключения

Прежде чем рассматривать подключение розетки, кратко рассмотрим ее компоненты и виды. Конструкция изделия проста, включает в себя корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционную и декоративную функцию. Рабочий узел имеет изолирующее основание, обычно выполненное из керамики или пластмассы, на котором расположены клеммы для присоединения электрических проводов, а также пружинящие контакты под штепсельной вилкой.

Несмотря на простую конструкцию, существует множество типов розеток, классифицируемых по:

  • способ установки — накладной, встроенный;
  • класс защиты

  • ;
  • способ крепления проводов — винтовой, контактный;
  • наличие или отсутствие заземляющего разъема.

Это не полный перечень различных типов, однако другие отличия не столь существенны при подключении изделия к электрической сети, схема которого следующая:

  • отключить питание, выключив машину или открутив пробки;
  • проверить отсутствие индикатора напряжения;
  • демонтировать старую розетку;
  • отделить корпус новой розетки от рабочего узла;
  • очистить контакты электрических проводов;
  • соедините зачищенные концы с клеммами;
  • закрепить рабочий блок в подкейсе;
  • установить выпускной корпус;
  • включить электричество;
  • проверить работоспособность.

Так выглядит подробная инструкция, указывающая, как правильно подключить розетку. Далее рассмотрим более подробно каждый из этапов подключения, а также отличия, обусловленные разным типом устройства.

Подготовительный этап

Первое и самое главное: обязательно обесточьте комнату. Если мы подключаем розетку дома, то достаточно выключить машину или вынуть вилки. Желательно, чтобы машина находилась внутри квартиры, а не на лестничной площадке.В многоэтажных домах, с электросчетчиками, вынесенными за пределы квартир, бывают ситуации, когда автомата внутри квартиры нет. Это усложняет задачу, поскольку блок питания не контролируется. При этом желательно, чтобы кто-то находился на лестнице у щита во время работ по подключению розетки. Отключите сеть, возьмите индикатор и убедитесь, что розетка действительно не находится под напряжением.

Ситуация, когда розетка для подключения устройства полностью готова: в ней закреплена розетка, выведены провода, встречается не так часто.Чаще бывают случаи, когда необходимо заменить старую розетку или установить ее на новое место. Последний вариант обычно усложняет всю процедуру, требует проводки, подготовки розетки в стене. Все это добавляет времени, но для встроенной розетки все равно пыль и совсем другая история.

Остановимся на случае, когда розетка с проводкой к ней уже есть. Если его занимает старая розетка, необходимо ее демонтировать. Для этого достаточно отвертки.Отвинтите крепежный винт и снимите крышку. Осталось снять рабочий узел. Для встраиваемой модели предусмотрено два варианта крепления: с помощью распорных ножек или саморезов к днищу. В зависимости от типа установки ослабьте язычки или открутите винты. Аккуратно снимите рабочий блок с нижней пластины. Осталось отсоединить провода от клемм, ослабив прижимные винты. В случае пружинного зажима (автоматической клеммы) провод снимается после нажатия на клавишу защелки.Желательно очистить днище от пыли, если таковая имеется. Если нет, вам необходимо установить его. Однако даже при наличии старой подрозетки может возникнуть желание заменить ее на новую.

Оборудование для установки розеток

Установка основания для бетонной стены затянет процесс установки. Это связано со способом крепления изделия с помощью алебастра или другой строительной смеси. Необходимо приготовить раствор, плотно, тщательно замазать все щели между дном и стеной, дождаться полного схватывания смеси. Стена из гипсокартона имеет специальные прижимные лапки, она крепится гораздо быстрее.

Примечание. Не забудьте перед монтажом продеть электрические провода в отверстия коробки, они должны быть внутри коробки.

Если электрический кабель парный, то ножом аккуратно разрежьте оплетку по центру и разделите провода так, чтобы их концы можно было подвести к клеммам с разных сторон основания розетки. Не рекомендуется пропускать обе линии ноль и фазу по одной стороне базы.

Снятые провода мы удалили примерно на 10 мм от обмотки. Если кабель одножильный, то острым ножом аккуратно зачищаем изоляционный слой, стараясь не повредить жилу. В большинстве случаев это алюминий, неаккуратные действия при зачистке могут привести к зазубринам на сердечнике, которые впоследствии станут локальными точками нагрева под нагрузкой. Для многожильного провода необходимо сначала аккуратно сделать надрез по кругу, затем снять изоляцию. Также желательно залудить зачищенные концы многожильного кабеля. Осталось подключить электрические провода к клеммам розетки. Однако есть варианты.

Типы клемм

Клеммы на розетку бывают трех видов: винтовой и пружинный зажим, а также хомут. Наиболее распространена в старых домах винтовая конструкция зажима, когда провод прижимается к контактной пластине за счет затягивания винта. В этом случае конец либо просто заводится и прижимается, либо предварительно сворачивается в кольцо. Второй вариант предпочтительнее, так как увеличивает площадь контакта, его плотность, что позволяет снизить нагрев при электрической нагрузке.Причем кольцо рекомендуется расплющить по окружности. Это можно сделать молотком на наковальне. Такая нехитрая манипуляция еще больше увеличит площадь контакта.

Примечание: малая площадь контакта ограничивает мощность подключаемых устройств. Большая нагрузка в таком случае может привести к расплавлению вилки, а также корпуса розетки в месте контакта со штоком.

Если клемма типа «зажим», то прямой зачищенный конец провода просто вставляется в отверстие и затягивается винтом. При этом зажатие осуществляется только головкой винта, что имеет ряд недостатков. Во-первых, малая площадь контакта. Во-вторых, прикладывая чрезмерные усилия, можно сдавить алюминиевый сердечник, деформировав или даже сломав его. Если винт затянут не полностью, контакт будет хрупким. Все это приведет к сильному нагреву контактной площадки и искрению розетки. Поэтому этот тип клеммы лучше использовать для многожильных проводов. Недостатком является ограничение сечения проводов диаметром входа клеммы.

Современный тип зажима подпружиненный, иначе его называют автоматическим зажимом. Не требует винта, обеспечивает качественный контакт, благодаря высокому усилию пружинного зажима. Проволока фиксируется нажатием на ключ пружинного зажима.

Такие модели имеют длительный срок службы. Это связано со следующим. При нагреве под нагрузкой контактная часть провода расширяется. Выключение устройства приводит к охлаждению контакта и его сужению. Со временем этот ежедневный процесс «разгорает» контакт, розетка начинает перегреваться или искрить. Пружинный механизм обеспечивает гибкую саморегулировку, постоянно обеспечивая плотный контакт питающего провода с клеммой.

Люди, не имевшие дела с электричеством, могут задаться вопросом, к какой клемме подключить фазу и где разместить ноль. Это не имеет значения, абсолютно. Однако у электриков есть свои правила. Обычно фаза подключается к клемме, расположенной ближе к окну. Когда эту сторону определить сложно, то фазный провод устанавливается на левый зажим, если стоять лицом к стене.Напомним еще раз, практического значения это не имеет.

Примечание: Отличить фазу от нуля достаточно просто, но делается это при включенном электричестве. Индикатор поочередно подводят контактным наконечником к каждому из проводов. Контакт на ручке индикатора удерживаем большим пальцем руки. Когда наконечник коснется фазового провода, загорится индикатор изделия.

Крепление основания розетки

Стандартное крепление рабочего органа в коробе осуществляется с помощью распорных ножек. Соединяемые провода аккуратно укладываются в свободное пространство коробки, основание устанавливается точно параллельно стене. Далее, поочередно вкручивая прижимные винты распорных ножек, закрепляют рабочую часть.

Современные подрозетники имеют специальные отверстия для крепления основания розетки. В данной конструкции крепление осуществляется с помощью саморезов.

Однако оба варианта недостаточно надежны. Закрепленная таким образом розетка будет хорошо сидеть в стене, если постоянно вынимать из нее вилку по правилам: придерживая корпус одной рукой.Однако бывают ситуации, когда секундная стрелка занята. Кроме того, дети редко соблюдают правила. Поэтому «бытовое» снятие вилки одной рукой рано или поздно приведет к расшатыванию крепления и люфту изделия.

Можно потратить еще минут десять на подключение розетки и забыть об этой проблеме. Достаточно прикрепить по диагонали металлическую основу, через ее угловые отверстия, бетонными анкерами или пластиковыми.

Осталось заменить крышку, прикрутив ее. Подключаем обратно электричество, проверяем работу розетки.

Соединение накладная модель

В некоторых старых зданиях есть внешняя проводка. В таких случаях на стене устанавливаются розетки. Иногда этот тип изделий монтируется даже при скрытой проводке, поскольку не требует «обустройства» розетки под коробку. Это дает меньше энергии и сокращает время на установку розетки на новом месте.

Принцип подключения накладной модели такой же, как и у встроенной.Единственным исключением является демонтаж старого и установка нового изделия. Выносная розетка состоит из трех частей, лицевой панели, корпуса, рабочего узла с клеммами.

Сначала откручиваем винты крепления передней части, она снимается. Далее откручиваем крепления, удерживающие старую розетку на стене, снимаем ее. Аналогично анализируем новую модель. Его корпус устанавливаем на стену, прикрепляя анкерами к бетону или пластику.

Получаем электрический кабель. При наружной проводке электрические провода можно укрыть в гофре. Современные наружные розетки обычно оснащены вилкой, обеспечивающей несколько различных диаметров кабеля. Отрезаем колпачок по необходимому размеру, пропускаем туда электрические провода. При скрытой проводке силовой кабель включается с тыльной стороны основания.

Подсоедините электрические провода к клемме с клеммами, как для версии со встроенной розеткой. Закрепите рабочую часть изделия на его основе. Установите переднюю панель, закрепив ее винтами.

Не забудьте перед началом работы обесточить помещение, и проверить индикатор отсутствия электричества.

Установка заземленной розетки

Современные здания включают контур заземления. Затем силовой кабель, намотанный в каждом жилище, состоит из трех проводов: фазного, царапины рабочего и защитного. Существует общепринятая цветовая схема обозначения жил:

  • рабочий ноль — синий, сине-белый;
  • заземление — желтый, зеленый, желто-зеленый;
  • Фаза

  • — другие цвета.

Зная расположение проводов, ничего сложного в процессе, как подключить розетку с заземлением, нет. Когда удаленные жилы имеют одинаковый цвет, на помощь придет индикатор. С его помощью можно точно определить фазу. Отличить ноль от земли сложнее; даже использование тестера не сильно поможет. Можно поочередно измерять напряжение между фазой и остальными контактами. Большее значение будет между землей и фазой. Для подтверждения определите напряжение между землей и заземленным устройством. Стрелка прибора должна оставаться на нуле.При проверке ноль — заземленный прибор должен иметь небольшое напряжение.

Можно приступать к подключению розетки с заземлением. Как всегда, первым делом отключите электричество. Проходим все этапы, как и в случае с обычной встроенной моделью. Провода, соответствующие фазе и нулю, подключаются к токоведущим клеммам. Подключаем провод заземления к клемме с «усиками», расположенными на корпусе розетки.

Не пытайтесь подключить заземление, если это не предусмотрено конструкцией здания.Возможны варианты использования нулевой жилы в качестве рабочего и защитного нулей. Это противоречит стандартам эксплуатации и представляет угрозу для всех жильцов.

В случае нарушения целостности нулевой жилы под фазой может оказаться корпус электрооборудования. Также есть вероятность того, что кто-то поменяет местами ноль и фазу на электрощитке, в результате чего фаза снова попадет на корпуса электроприборов.

В Советском Союзе понятие дизайна отсутствовало как таковое.Это было прикладное украшение, которое оставляло желать лучшего. Именно поэтому все было так однообразно и местами серо. В наших квартирах мы можем найти висящие провода и черные выключатели. Но по современным меркам хочется сделать все аккуратно и красиво. Чтобы спрятать витую пару в стену или коробку, нужно знать, как на его конце подключить интернет-розетку.

Типы и стандарты соединений

Современное телекоммуникационное оборудование от одного производителя используется в разных странах мира.Было бы очень неудобно, если бы у каждого были свои стандарты связи и подключения. Поэтому были приняты единые стандарты, позволяющие автоматизировать большинство задач.

Рж-45

Интернет сегодня перестал быть диковинкой, и многие получают его в своем доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема появляется кабель, который называется «витая пара». Обычно он имеет 8 жил. Разъем 8P8C подключен на каждом конце.Раньше его называли RJ-45, но если быть точным, то это не совсем так. RJ-45 является стандартом, а разъем называется 8P8C.

Раньше для связи с оборудованием нужно было перекрещивать часть проводов между собой, чтобы сделать его работоспособным. Этот вопрос был решен, когда в 2001 году Американская ассоциация утвердила два стандарта подключения витой пары под напряжением. Это стандарт TIA/EIA-568-B и TIA/EIA-568-A. Чаще всего сегодня используется первый вариант.Он подразумевает следующую последовательность проводов: бело-оранжево-оранжевый (1‒2), бело-зелено-синий (3‒4), бело-сине-зеленый (5‒6), бело-коричнево-коричневый (7‒8). ). Во втором варианте вместо зелено-белого подключается оранжево-белый, а вместо зеленого — оранжевый. Эта опция требуется для сетей 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически передают сигнал.

Кабельный ввод в розетку

Все розетки онлайн наружного и врезного исполнения.Каждый производитель может немного изменить механизм крепления тросов, но принцип остается прежним.

Легран (Legrand)

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации вены. Для его подключения нам нужно сделать следующее:

  • С помощью лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должно показаться все 4 пары. Выровняйте их так, чтобы с ними было удобно работать.
  • Берем розетку и снимаем переднюю панель. Для этого нужно выкрутить всего один болт, который его фиксирует.
  • Разверните внутренний механизм. На тыльной стороне видна белая ручка-замок. Его нужно вращать против часовой стрелки. После этого часть мебели убирается.
  • Основной корпус еще можно отложить, чтобы не мешал. В той части, которую мы сняли, есть дыра. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
  • На верхней грани две печатные схемы с цветами под каждым номером.Схема А – это второй вариант подключения, о котором упоминалось ранее. Нам нужна схема Б.
  • В соответствии с цветами вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
  • Далее берем основную часть, подключаем к ней элемент, в который мы только что вставили провода и поворачиваем ручку по часовой стрелке. Когда фиксатор прочно сядет, дополнительные бороздки подтолкнут наши жилы на отведенное им место.
  • Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и откручиваем стойки.
  • Закрепите переднюю панель.

Вико   (Вико)

С этой розеткой не все так просто, как с предыдущей:

  • Снимите переднюю панель.
  • Переворачиваем так, чтобы гнезда для проводов витой пары были вверху, а лицевая часть смотрела на нас.
  • На данном этапе нас ожидает сюрприз. Нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье по стандарту T568-B.
  • Зачищаем все провода. Производитель не предусмотрел пробивной механизм.
  • Мы будем вставлять их парами, как описано ранее. Двигаться будем справа налево, в том положении, в котором разместили розетку.
  • Закрепите каждый кабель болтом.
  • Проверяем корректность подключения тестером. Если этого нет, то можно, не монтируя вилку в розетку, воткнуть кабель, который идет в компьютер. В свойствах подключения должно отображаться производительность.
  • Если все в порядке, то закрепите переднюю панель и закрепите розетку на стене.

Лезард

  • Начнем со стандартного откручивания передней панели.
  • Теперь нужно вытащить сам разъем. Для этого нажмите на замок.
  • Берем отвертку и вставляем ее в отверстие для тросика и поднимаем. Верхняя крышка должна открыться.
  • В соответствии со схемой вставлены в жилы. Вам не нужно их чистить.Чтобы утопить их поглубже, можно использовать обратную сторону канцелярского ножа.
  • Обрезаем лишние части жил и закрываем крышкой.
  • Установите фиксатор и закрепите панель.
  • Монтируем в подозетник.

Вот фото инструкция:

Шнайдер   (Шнайдер)

Эта розетка подключается по аналогии с другими.Часто она может быть двойной. В этом случае придется подключать два кабеля от роутера, так как параллельное подключение для сетевого оборудования не поддерживается. Соединение производится с помощью цветов, где они окрашены по схеме А, только заменить пары 2‒3 и 5‒6 местами, как указано выше. Если вы получили сингл, то все немного сложнее.

  • Снимите декоративную панель.
  • Вынимаем основной механизм, отжав два фиксатора.
  • Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышку.
  • Продеваем кабель в этот колпачок и подключаем провода по указанной схеме.
  • Собираем все в обратном порядке.

Теперь вы знаете, как правильно распаковывать, а также самый распространенный стандарт. Для вас не будет проблемой подключить любую из розеток. Внешний можно использовать как удлинитель, если вдруг где-то оборвался кабель — достаточно перерезать его в этом месте и вставить туда разъем.Внутри коробки есть цветные указатели, которые позволят вам не сбиться с пути. Закрепите кабель кабельной стяжкой, которая предусмотрена в конструкции.

Установка и подключение розеток и выключателей своими руками – несложный процесс, который можно выполнить при наличии определенных знаний. Монтируя проводку в квартире, нужно знать, какая схема подключения розетки. Помимо установки простых однофазных электрических розеток с заземлением или без него, для отдельных электроприборов, работающих с сетью электроснабжения 380 вольт, необходимы трехфазные электрические розетки.В настоящее время наиболее распространены блоки розеток из нескольких блоков или блок розеток и выключателей. Все блоки розеточной группы соединяются только посредством параллельного соединения; последовательное соединение в блоке невозможно. Из параллельных подключений наиболее популярным является подключение через штепсельную розетку.

Розетка и выключатель: шлейф, последовательно, параллельно

  Рассмотрим, как подключить розетку или блок из нескольких блоков. Соедините электрические розетки параллельным соединением через клеммную коробку (распределительную коробку) или через клеммы, этот способ также называется шлейфовым соединением.При подключении электрических розеток кабелем кабель подключается к первому блоку блока, а кабель для следующего блока питается от последнего. Для петлевого подключения требуется самостоятельное отключение розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайку. Ноль и фаза подключаются к первой розетке питания. На провод заземления надевается зажим, от которого он через провод заземления подводится к каждому из блоков. Для подключения второго блока розеток необходимо подключить фазу и рабочий ноль от последнего блока первого блока, а провод заземления к компрессу.

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого подключите фазный провод к выключателю с помощью зажима, обозначенного английской «L» или стрелкой «out», нулевой подключите к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно закреплены. Так как заземление в выключателях не используется, лишний провод обрезается и изолируется.

Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из розетки и одного или нескольких выключателей. Новый кабель прокладывается от распределительной коробки. Одна жила кабеля ведет фазу к выключателю, а другая, рабочий «ноль» к розетке. Остальные проводники проходят к светильникам через выключатели. От клеммной коробки к лампам проложены 3-х жильные провода (ноль, земля и фаза).

Как соединить двойную розетку и тройную, трехфазную и трехпроводную (заземление)

  При подключении двойного или тройного блока розеток питающие провода подключаются к разным токопроводящим пластинам.Если это отдельные розетки, соедините их параллельным соединением, например шлейфом, как описано выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электрические розетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – заземление или ноль). Подключение розетки с заземлением выполняется с помощью отдельной четырехпроводной проводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подключаются к аналогичным контактам на электрической розетке.

Узнайте больше о подключении сокетов.

Почему последовательное соединение используется так редко?

Если вы думаете о том, как соединить розетки последовательно, то следует помнить, что у этой схемы есть две неприятные особенности:

  • Напряжение в собранной цепи повышается от первой розетки к следующей. А повышение напряжения, в свою очередь, приводит к повышенному нагреву розеток и вилок, а также к лишней нагрузке на электроприборы.
  • Так как схема подразумевает питание каждой розетки от предыдущей, то повреждение одной из них приведет к выходу из строя всех следующих по ней.

Последовательное соединение розеток имеет смысл использовать в тех случаях, когда эти точки питания будут использоваться для маломощных электроприборов — фонариков, зарядок телефонов и ноутбуков, фенов и т.п. Для питания трехфазных розеток На кухне, такая схема может быть просто опасной.

Лучшее параллельное соединение?

Параллельное соединение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерным — сколько бы розеток ни было задействовано в цепи.И производительность каждой отдельной точки питания не влияет на все остальные. Эта схема самая стабильная и безопасная для бытовой техники, а минус у нее один — больший расход проводов.

Параллельное соединение применяется не только на отдельных розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и длительным.

Как соединить выключатель и розетку?

Проводка выключателя и розетки может отличаться.Например, для блока питания и выключателя это будет выглядеть так:

  1. От распределительных коробок к блоку протянуть трех- или, если заземления нет, двухжильный кабель. Подключите фазу, ноль и землю к розетке, если она есть.
  2. Далее от вывода фазный зажим в клеммы выключателя.
  3. От выключателя фазы тянем к лампе и так их подключаем.
  4. От распределительных коробок до светильников проложить ноль и заземлить.

И еще одна схема.Он не сложный и подходит для выключателя, который находится отдельно от розетки:

  1. От розетки фаза проводится через выключатель и подключается к светильникам.
  2. Ноль и земля для светильников так же вытягиваются из розетки.

Как видите, схемы разные, но у них есть одно общее правило: фаза должна прерываться выключателем.

Розетка с заземлением: что делать, если проводка двухжильная?

Подключение заземляющей розетки не составит труда, если проводка в квартире или доме трехжильная.А вот в зданиях, где сеть была разведена много лет назад, проводка обычно двухжильная: фаза и ноль. В этом случае проблему можно решить двумя способами:

  • На лестничной площадке всегда есть распределительная коробка с заземлением. Нужно протянуть от него контакт в квартиру, а через шину раздать землю уже по всей квартире. Используйте лучше провод с медной жилой.
  • Выполните так называемое «обнуление». Здесь к клеммам заземления подключается ноль.Этот способ следует использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как соединить розетку с проводами?

Как подключить провода к розетке, тут нет ничего сложного. Сначала подготавливаем провод: снимаем внешнюю изоляцию примерно на 10 см, а провода зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. Снимаем защитную пластиковую крышку с розетки, а затем откручиваем прижимные винты так, чтобы оставалось пространство ок.Между их шляпками и основанием хомута. 5 мм. Также открутите винт на клемме заземления. Теперь розетка готова к подключению. Зачищенные провода — фаза, ноль и земля, по одному вставляем в нашу розетку и туго затягиваем винтами.

Есть еще вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и голые кони сворачиваем в кольца диаметром таким, чтобы вошли ножки шурупов. Каждый саморез поочередно откручиваем и подкладываем под него скрученные в концы концы проволоки. Вставьте винт обратно и плотно затяните. Такая сборка надежнее, но требует больше времени.

Как подключить тройной выключатель?

Тройная розетка подключается параллельно или последовательно, они описаны выше. Тройной выключатель также можно подключить двумя способами:

  1. Из розетки. При этом ноль и земля на лампы идут из той же розетки или из распределительной коробки.
  2. От распределительной коробки. Фаза идет на выключатель и подключается к клеммам ключей.Затем проводники возвращаются в распределительную коробку и оттуда разводятся на светильники. Ноль и земля идут от коробки к лампам напрямую.

Второй способ предпочтительнее, так как в первом случае при выходе из строя розетки перестанет работать и выключатель.

Как подключить Nintendo Switch к телевизору с помощью 2 кабелей

  • Чтобы подключить Nintendo Switch к телевизору, все, что вам нужно сделать, это подключить два кабеля и нажать кнопку питания.
  • Коммутатор не будет подключаться к телевизору, пока вы не подключите зарядный кабель и кабель HDMI к док-станции, а затем не поместите коммутатор в док-станцию.
  • Если вы все подключили, но подключение по-прежнему не происходит, убедитесь, что переключатель включен и что вы настроены на правильный вход HDMI на телевизоре.
  • Nintendo Switch Lite нельзя подключить к телевизору — это исключительно портативная консоль.
  • Посетите домашнюю страницу Business Insider, чтобы узнать больше.

Подключить Nintendo Switch к телевизору так просто, что можно подумать, что вы что-то упустили. Все, что вам нужно сделать, это подключить два кабеля и подключить коммутатор к док-станции.

То есть если у вас оригинальный Switch. Если у вас есть Nintendo Switch Lite, вы застряли в портативном режиме. Он не может подключиться к телевизору, даже если у вас настроена док-станция.

Но если у вас возникнут проблемы с подключением вашего оригинального Nintendo Switch к телевизору, обычно это легко исправить.Вот что вам нужно, чтобы исправить это.

Ознакомьтесь с продуктами, упомянутыми в этой статье:

Nintendo Switch (от 299,99 долларов в Best Buy)
Nintendo Switch Lite (от 199,99 долларов в Best Buy)

Для подключения коммутатора к телевизору:

1. Откройте заднюю панель на основании док-станции.

2. Подключите

USB-C

кабель питания (также называемый адаптером переменного тока) и кабель HDMI в соответствующие разъемы.

Подключите зарядное устройство (или адаптер переменного тока) и кабель HDMI к док-станции коммутатора. Стивен Джон/Business Insider

3. Подсоедините кабель USB-C к сетевой розетке.

4. Подключите кабель HDMI к одному из портов HDMI на телевизоре. Запишите, какой номер помечен портом — обычно он должен быть где-то между одним и пятью.

Подключите другой конец кабеля HDMI к телевизору.Стивен Джон/Business Insider

5. Вставьте консоль Nintendo Switch в док-станцию ​​и убедитесь, что она подходит к маленькому разъему USB-C, встроенному в середину док-станции.

6. Нажмите круглую кнопку питания в верхней части коммутатора.

7. Если ваш телевизор не переключается автоматически, используйте пульт дистанционного управления или кнопки на телевизоре, чтобы переключиться на входной канал HDMI, соответствующий порту, к которому вы подключили кабель HDMI.Обычно вы делаете это, нажимая кнопку «Источник» на пульте дистанционного управления.

Дисплей коммутатора должен появиться на вашем телевизоре.

После того, как все подключено и ваш телевизор настроен на правильный вход HDMI, появится дисплей коммутатора.Стивен Джон/Business Insider

Если у вас возникли проблемы с его отображением, сначала убедитесь, что все подключено правильно, включая коммутатор в док-станцию. Затем медленно переключайтесь между каналами HDMI вашего телевизора, давая каждому из них несколько секунд для загрузки. К тому времени, когда вы вернетесь к правильному каналу HDMI, он должен работать.

Если у вас по-прежнему возникают проблемы, обратитесь в службу поддержки Nintendo.

Стивен Джон

Внештатный писатель

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
