как самостоятельно подсоединить электрическую плиту в квартире по схеме?

Плита представляет собой один из неотъемлемых элементов нашей жизни, без которой ни одна семья и ни одна хозяйка не может представить свою жизнь. Она дает возможность приготовления пищи в короткий срок, что существенно экономит время и позволяет хозяйке воплотить в жизнь свои кулинарные фантазии и идеи. Но плита может быть не только газовой. Электроплита тоже довольно-таки распространенный вариант, особенно в многоэтажных домах, где нет возможности провести газ на верхние этажи. И в этой статье речь пойдет о том, как можно подключить такое устройство к питанию самостоятельно, какой для этого нужен провод и как правильно осуществляется установка.

Требования к электропроводке

Первое, что следует помнить до начала проведения вообще каких-либо работ – необходимо отключить подачу электропитания в помещение, где будет устанавливаться плита. Современные варианты электрических плит чаще всего реализуются без проводов. Объяснить это можно не жадностью производителей, а тем, что в соответствии с правилами техники безопасности подключение электроплиты в квартире должно осуществляться при помощи такой вещи, как хорошая клеммная колодка, розетка применяться не должна. То есть здесь должен использоваться безрозеточный метод подключения. Такое решение дает возможность увеличить длину кабеля питания, а кроме автомата для решений помощнее можно установить плавкую вставку.

Для осуществления подключения самому к электросети, можно применить кабель с сечением от 4 квадратных миллиметров, если протяженность будет не больше 12 метров. Если провод имеет большую длину, то сечение может быть увеличено до 6 квадратных миллиметров. Не следует забывать, что в этом случае необходимо отдельно установить автомат именно для устройства.

Можно, конечно, применять и подключение с применением розетки. Но тогда следует позаботиться о том, чтобы устройство было рассчитано на 32-амперный ток. Потребление у электроплит довольно большое, по причине чего обычная бытовая розетка на 220 Вольт просто не справится с такой нагрузкой. В общем, если подытожить вышесказанное, то мы получаем перечень требований, которым должна соответствовать электропроводка:

  • для подключения устройства следует использовать 3-жильный провод из меди с сечением 4-6 квадратных миллиметров в зависимости от кабельной длины;
  • должен быть осуществлен монтаж УЗО;
  • саму плиту следует заземлить доступным методом;
  • в электрическом щитке должен быть установлен отдельный автомат.

Схемы подключения

Представим план подключения рассматриваемого устройства к электросети для однокомнатной квартиры. Заметим, что стандартные идеи не будут зависеть от избранного потребителем метода присоединения устройства к домовой сети. Они обычно бывают трех категорий:

  • 1-фазные;
  • 2-фазные;
  • 3-фазные.

Если устройство рассчитано на 220 Вольт, то следует избирать 1-ое решение, а если на 380 – то 2-е или 3-е, в зависимости от особенностей. Теперь о схемах немного подробнее.

Однофазное

Данный вариант реализуется в городских многоэтажках, где проводка обычно сделана с использованием 3-жильных проводов. Дабы безошибочно подсоединить приобретенную бытовую технику, следует применять спецперемычки, выполненные из меди и сечением не меньше 6 миллиметров. Они и так есть в распредкоробках, как правило. Если их там все же нет, то несложно будет их купить в магазинах, где продают различные электрические товары. Соединение должно выполняться по следующему алгоритму:

  • сначала следует осуществить соединение винтов 1-3 с буквой L;
  • 2-я шина должна соединять болты 4,5, которые отмечены литерой N;
  • винт, что остался свободным, с обозначением PE будет применяться для подсоединения заземления.

Сами провода следует распределить так:

  • черный либо коричневый представляет собой фазу. Именно он нужен для подключения к клеммам с маркировкой L1,2,3;
  • синий, представляющий собой ноль, крепится на цифрах 1, 2;
  • зеленый, что представляет собой заземление, прикрепляется к такой же клемме.

Данный алгоритм не может никак варьироваться, и ставить провода нужно только так, чтобы сделать это правильно. Данные нормы закреплены именно правилами эксплуатации электрических сетей.

Двухфазное

Этот вариант обычно используется в частных постройках, но его можно применить и для квартиры, если проводка выполнена из 4-жильного провода. Тогда перемычка будет ставиться между болтом номер 1 и L1, вторая между болтами №4-5, а болт L2 для заземления должен оставаться свободным. Тогда присоединение проводов будет осуществляться по следующей инструкции:

  • красный кабель – к клемме с номером L3, фаза C;
  • зеленый провод представляет собой обычное стандартное заземление;
  • желтый кабель должен подключаться к клеммной перемычке L1 и L2, он представляет собой фазу А;
  • синяя обмотка будет представлять собой перемычку нулевых клемм №4 и №5.

Тут важно напомнить, что штекер при подобном типе подключения должен применяться с 4-мя штырями.

Трехфазное

Данный вид подключения используется исключительно в частных домах либо постройках, которые были возведены очень давно. В современном жилье он используется очень и очень редко. Внешне данный метод, на первый взгляд, сложен, но на самом деле это совершенно не так, если осуществлять все необходимые рекомендации. В монтируемом варианте применяется провод с необычным сечением, где есть 4 или 5 жил. Поэтому используется лишь одна жила для нулевых клемм с номерами 1 и 2. Подключение жил должно осуществляться по следующему алгоритму:

  • фаза А представляет собой желтый провод, который должен подключаться к контакту L1;
  • фаза B представляет собой зеленый кабель, который следует подключить к L2;
  • фаза C является проводом красного цвета и подключается к L3;
  • фаза N является синим проводом и идет на шину нулевых контактов;
  • провод заземления идет на аналогичную клемму.

В целом следует отметить, что перед выбором своего варианта подключения лучше всего будет получить консультацию у электрика-специалиста, чтобы вы не совершить ошибку. И перед непосредственным включением электроплиты и монтажа коробки духового шкафа, следует проверить подключение всех конфорок, чтобы случайно не произошло где-то короткое замыкание. Когда плита установлена, ее остается включить, а о ее правильной работе должен известить специндикатор, который на ней есть. Также будет подключаться и обычная варочная поверхность.

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

  • место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
  • длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
  • устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
  • если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
  • рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Также при подборе места для монтажа важным фактором может оказаться наличие вытяжки, который должна быть над плитой либо за ней, в зависимости от модели вытяжки.

Для осуществления работ понадобится иметь под рукой следующие материалы:

  • 3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
  • отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
  • УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

  • подключить все напрямую;
  • смонтировать розетку;
  • смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Прижимные болты на контактах необходимо ослабить, а проводники, состоящие из множества жил, следует скрутить в жгут. Данные жгуты следует закрутить вокруг контактов и затянуть болтами.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено.

До начала процесса следует еще раз все проверить, верно ли сделаны ноль с фазой.

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Как правильно подключить электрическую плиту самостоятельно

Подключить электрическую плиту своими руками будет под силу  любому хозяину. Весь процесс практически аналогичен подключению варочной панели. Только помните, что если необходимо будет работать с самой розеткой, то перед этим предварительно всегда отключайте автомат в электрощите и проверяйте отсутствие напряжения по этой инструкции.

Если у Вас в квартире уже стояла электроплита и Вам необходимо только вместо нее подключить новую, тогда все значительно упрощается. Понадобится только снять со старой плиты вилку и переставить ее на новую. Если же она пришла в негодность- подгорели контакты, треснул корпус и т. п. Тогда необходимо будет купить в комплекте чаще всего однофазную вилку и розетку на 32 А для электроплиты с максимальной мощностью 7 Киловатт или в редких случаях на 40 Ампер для мощности более 7 кВт, но не более 8.8 кВт.

Для электропитания плиты прокладывается из электрощита медный 3 жильный кабель или три провода сечением 4 мм², которые подключаются к автомату на 32 Ампера, но лучше используйте сечение 6 мм², такой кабель садится на автомат 40 А. В квартирах без газоснабжения, под электроплиту на кухню будут еще на этапе строительства заведены необходимого сечения провода и подключены к электрической розетке отечественного производства марки РС-32. В других же случаях, Вам придется прокладывать самостоятельно отдельный медный трехжильный электрокабель сечением 6 мм² для подключения к электросети 220 Вольт.

Для подключения настольной электроплиты или духовых шкафов мощностью не более 3 кВт будет достаточно обычной электропроводки. Только учтите, что при совместной работе в одной линии с ними других мощных электропотребителей будет срабатывать защита по току- выбивать автомат в электрощите.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

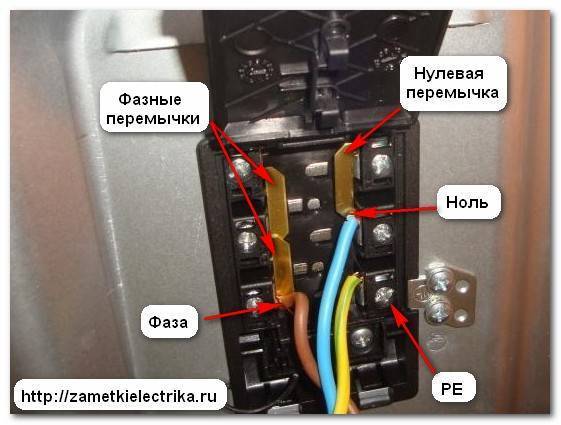

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов, из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат.

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

  1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
  2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.   Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
  3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту на 380 Вольт

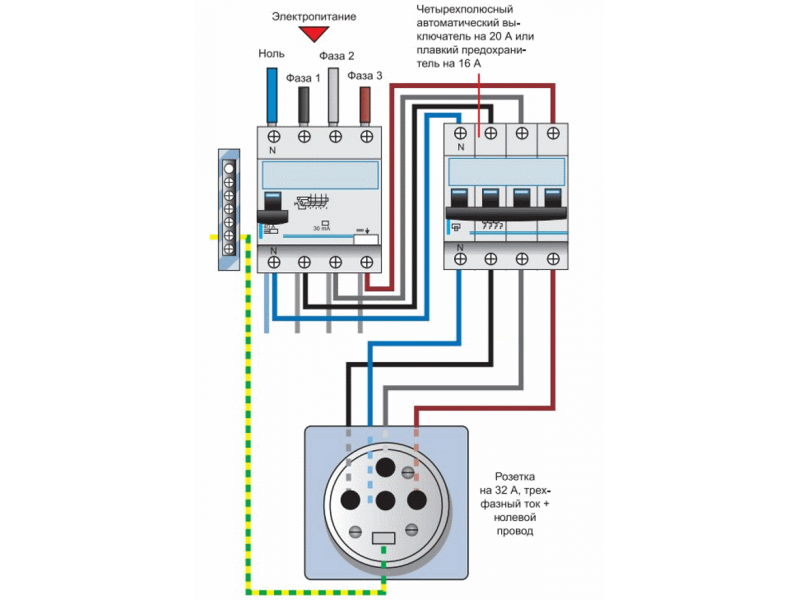

Если же у Вас частный дом с трехфазным вводом на 380 Вольт, тогда для распределения нагрузки в электрощите, необходимо от него проложить пятижильный медный электрокабель сечением не менее 2.5 мм². Затем подключить его к трехфазной розетке и к вилке пятижильным гибким кабелем марки ПВС 5х2.5 по этой инструкции. А в самой электроплите необходимо будет снять перемычки между L1, L2 и L3. И на эти контакты подключить 3 разноименные фазы. Например, для электроплиты Bosch уже с завода идет собранная схема для подключения на 220 Вольт.
Контакты 1, 2, 3 объединены перемычками и к ним подключается фаза. Для подключения на 380 Вольт- необходимо снять все перемычки и фазы подключить на эти первые три контакта. Есть вариант подключения на 380 Вольт не на три фазы, а только на две. Тогда перемычка между первым и вторым контактом остается и на нее подключается первая фаза, а на отдельный без перемычки третий контакт подключается вторая фаза.

При самостоятельном подключении на 380 Вольт рекомендую использовать все же трехфазное подключение, что бы была распределена равномерно нагрузка в 3 фазной электросети дома. К тому же при подключении на 2 фазы лучше сечение жил увеличить на одну ступень, т.е. использовать электрический кабель сечением 4 мм².

Перемычку между четвертым и пятым контактами не трогаем, сюда подключаем ноль. И на контакт 6 садится заземляющий проводник.

Будьте внимательны, если вместо нуля или заземления ошибочно подключить фазу, тогда возможно получение электротравмы или возникновение поломки.

Подключение электроплиты в Санкт-Петербурге: цена от 1500 р.

Сколько стоит?От 1500 р.
Сколько длится?30-120 мин.
Есть ли гарантия?Да, на работу и запчасть по форме БО-1

Подключение электроплиты в Санкт-Петербурге — тип работ, являющийся одной из специализаций нашего компании.

Алгоритм работ по подключению плиты

Вначале рассчитывается стоимость работ, о которой уведомляет клиент. Цена монтажа зависит от типа плиты (варочной панели, духового шкафа) и подключения, структурных особенностей системы питания на объекте. Получив согласие, мастер приступает к делу.

Питание плиты

Перед началом работ по монтажу плиты, варочной панели или духового шкафа на кухне нередко требуется озаботиться обеспечением питания. Питание техники обеспечивается независимым кабелем, который ведёт в щит распределения электроэнергии объекта. Иногда возникает необходимость в его прокладке, и тогда мастер использует кабеля типов ВВГ, ВВГ-НС, ПВС и другие. В случае с проведением электропитания от розетки к электроплите обычно применяют многожильные электрические кабели (ПВС, КГ), отличающиеся большой стойкостью к механическим деформациям (способные изгибаться). Сечение кабеля коррелирует с напряжением, числом фаз и мощностными показателями оборудования. В соответствии с этим параметром происходит выбор подходящего кабеля. Обычно специалист также устанавливает устройство защитного отключения; последнее должно обеспечить безопасность владельца — не допустить поражения током при случайном контакте с неисправной плитой. УЗО монтируют непосредственно рядом с выключателем, притом его номинал должен быть меньше, чем у автомата.

Розетка

Далеко не во всех домах (и кухнях) есть электрическая силовая розетка, ориентированная на подключение высокомощной техники. В таком случае следующий этап работ мастера по подключению плиты заключается в том, что он выполняет ее установку (обычно это обычной силовая розетка, ориентированная на ток номиналом в 32 либо 40 А). Для подключения применяется изготовленный из меди кабель, а сама розетка устанавливается на отличающуюся ровностью (отсутствие наклона) поверхность. Важно, чтобы она была удалена от теплых мест, раковины, трубопровода, окон и дверей. Если речь идет о замене старой розетки, мастер удостоверяется в отсутствии повреждений и следов перегрева кабеля. Число контактов розетки должно соответствовать числу жил проводов, а расцветки проводов должны быть сообразны назначению проводов (в розетке и вилке). Провода с несколькими жилами пропаиваются с применением специализированного паяльника в месте их фиксации на контактах розетки. После монтажа мастер должен уточнить правильность подключения, воспользовавшись для проверки мультиметром.

Фиксация кабеля

Если речь идет о работах по монтажу обычной электрической плиты, с задней ее части откручивается крышка, закрывающая клеммы. После этого происходит фиксация кабеля (это необходимо во избежания нечаянного его выдергивания в процессе эксплуатации). Кабель вставляется и фиксируется в специальном зажиме. После этого в зависимости от числа фаз питания используется тот или иной метод подключения. Для правильного согласования подключения техники к различным сетям применяют медные перемычки: они устанавливаются в колодку, после чего затягиваются винты.

Подключение к сети

Мастер проверяет, правильно ли подключены провода на клеммной колодке. Обычно в документах, которые идут в комплекте с плитой, присутствует схема подключения к различным видам сетей электропитания. Специалист действует в строгом соответствии с этой схемой, сообразуя цвет проводов подключению в вилке и розетке. Вначале подсоединяют заземляющий провод (желто-зеленый), затем нейтральный — синий, впоследствии — фазные провода (коричневый, два черных). Малейшая ошибка может привести к поломке оборудования и получению травмы. Именно поэтому заниматься монтажом плиты должен компетентный мастер. Удостоверившись в отсутствии ошибок, он подтягивает зажимные винты и подключает печь к сети — включает автомат и УЗО, проверяет напряжение в розетке. На этом работы по установке электрической плиты в квартире или ином объекте завершены.

Подключение плиты в Нева-Сервис

Среди достоинств нашей компании, специализирующейся на услугах по подключению Электроплит в Санкт-Петербурге, можно выделить следующие:

  • Стоимость. Цены на установку кухонной плиты в доме сравнительно невысоки, поскольку наша компания ориентируется на широкую аудиторию. Удостовериться в этом вы можете самостоятельно, уточнив среднюю стоимость на услуги по подключению плит в квартирах.
  • Широкий спектр услуг. Возможно подключение электрической плиты любого типа: не только обычной плиты, но также установка духового шкафа, встраивание варочной поверхности.
  • Подготовка специалистов. Невзирая на невысокую стоимость услуг, все мастера, работающие в нашем сервисе, имеют хорошую теоретическую подготовку и большой опыт работ по монтажу плит: мы строго относимся к отбору специалистов. Поэтому возможно подключение плиты в доме по любой из существующих схем.
  • Оперативность. Мастер выезжает по адресу в минимальные сроки, пребывает без задержек и опозданий: мы ценим собственное и клиентское время.

Стоимость подключения элекроплиты в СПб




Тип плитыСтоимость, от
При звонкеОнлайн-вызовПенсионерам
Отдельностоящая плита1500 р.1425 р.1350 р.
Встраиваемая стеклокерамическая панель1700 р.1615 р.1530 р.
Встраиваемая стеклокерамическая панель + духовой шкаф2000 р.1900 р.1800 р.

Если вас интересуют услуги мастера по установке электрических плит в СПб, будем рады сотрудничеству!

Прямой вызов -5%

Как подключить плиту (видео)

Опыт наших сотрудников лучше всего скажет о нашей работе.

Подключение электроплиты к однофазной и 3 фазной сети


Автор Alexey На чтение 7 мин. Просмотров 2.9k. Опубликовано
Обновлено

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб.т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Как подключить электрическую варочную панель самостоятельно

Как правило, процесс подсоединения кухонной плиты к сети довольно прост и ограничивается включением вилки в розетку. Однако немалое число покупателей предпочитает купить вместо полного комплекта лишь рабочую часть – варочную панель. Ее подключение к электросети несколько сложнее. Не знаете, как подключить электрическую варочную панель самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких фирм, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др. , которая может встраиваться даже в столешницу. Ознакомившись на форумах и сайтах с ценами, которые предлагают мастера за свои услуги по соединению приборов, вы поймете, что самому выполнить подключение выйдет гораздо дешевле.

Теоретическая часть.

Итак, электрическая варочная панель подключается к специально ответвлённой розетке высокого уровня заземления с пропускной способностью от 25 до 32 А. Что касается проводов – они должны быть медными, с тремя жилами, иметь сечение не менее четырёх миллиметров. Однако сегодня разводки электропроводки рассчитаны на подсоединение и четырёхжильных кабелей. Говоря о розетках, которые рассчитаны на подключение варочных панелей, то их классифицируют следующим образом:

  • трёхконтактные;
  • четырёхконтактные.

Руководство по установке

Безусловно, если у вас имеется уже готовая вилка, то подключение электрической панели значительно упрощается. А вот для того, что подключить провод в розетку, нужно знать особую специфику этого процесса. Допустим, что питание варочной плиты имеет 4 жилы (фаза, фаза, ноль, земля), в стене же их 3. Это свидетельствует о том, что плита требует установки перемычки между фазами на клеммнике, чтобы подсоединится к трехжильному кабелю.

Значит, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего подсоединяем одну из фаз к фазному проводнику квартирной проводки (должен быть черного, коричневого, белого цветов). Что касается жил заземления и нуля, то они остаются нетронутыми.

Полученный шнур нуждается в изоляции. Если провода из стены имеют одинаковую цветовую маркировку, тогда используя мультиметр, определите, где ноль и фаза.

Это важно! Розетку, в которую собираетесь подключить электрическую варочную панель, предварительно разберите и тщательно проверьте, потому что в некоторых случаях происходит несоответствие контактов и проводов плитки, в результате чего после подключения может произойти такое, что розетка искрит либо начнет плавиться.

Смотрим видео и учимся наглядно устанавливать и подсоединять кухонный прибор

Настоятельные рекомендации

Учитывайте следующие советы по подключению техники своими руками:

  1. Перед тем, как подключить электрическую варочную панель, необходимо установить УЗО и автомат.
  2. Корпус должен быть заземлён, но не к проводнику от иной техники, а с теми жилами, что соединяются с клеммами от розетки. Большая часть фирм-изготовителей предлагает модели, уже имеющие защитную шину для заземления, которую нужно всего лишь соединить с проводами заземления квартирной проводки.

Индукционные плиты

Индукционную панель или духовой шкаф, о монтаже которого мы уже писали, подключить можно практически по аналогии с варочной электрической панелью. Удостоверьтесь в отсутствии принципиальной разницы, прочитав нижеперечисленные советы, где мы расскажем про подсоединение плиты.

  1. Для подключения варочной панели можете использовать провод ПВС подходящего сечения.
  2. Далее откройте панель доступа. Для этого надо найти на задней части электроплиты прямоугольник, скрытый пластиной из металла. Используя отвертку, открутите его.
  3. Удалив металлическую пластину, найдите клеммы. Сперва вставьте зажим кабеля в отверстие. Шнур должен удерживаться за счёт применения зажимов. Это нужно сделать, дабы не выпал электрический провод. Далее запускайте шнур через кабельный зажим. Подождите с затягиванием винтов.
  4. Если мы хотим подключить духовой шкаф устаревшего образца, то там найдём 3 провода. У последних моделей их должно быть 4: 2 – фазовые, 1 – нейтральный,1 – заземления. Расположение их такое: по центру находится нейтральная точка, с двух её сторон – фазовые проволочки, под ней – точка заземления. Прежде чем соединять между собой провода, убедитесь, имеется ли медная полоска, которая обычно связывает заземляющие жилы с нейтральными. Увидев, элементарно устраните её. Фазы нужно соединить перемычкой, как мы говорили выше в инструкции по подключению электрической варочной панели.
  5. Необходимым процессом при подсоединении к варочной электропанели является совмещение шнуров. Из них чёрный и красный – провода фазы, зеленый — заземления и синий – нейтральный. Прежде чем подключить провода, отвинтите точки соединения и вместо них подсоедините провод. Сначала подсоедините кабель зелёного цвета, далее синего, потом уже оставшегося (красного либо коричневого от перемычки).
  6. Затем удостоверьтесь, что шнур хорошо натянут. Нежелательно, чтобы он был перетянутым или висел.
  7. Отличие панели электрической плиты от газовой заключается в том, что для управления первой необходимо наличие компьютерной схемы, которая имеется в технике последних поколений.

Обратите внимание, прочно ли осуществлено подключение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что монтаж электрической варочной панели можно произвести без вилки, напрямую к сети. Для этого нужно вывести отдельную линию от распределительной коробки.

Доходчивая инструкция по установке на примере модели Electrolux

В данной статье мы доходчиво объяснили вам, как подключить электрическую варочную панель самостоятельно. Надеемся, что вы будете правильно выполнять поставленные задачи и достигнете положительного результата.

Также читают:

схема, сечение кабеля, какой провод нужен – Ремонт своими руками на m-stone.ru



Несмотря на множество различных агрегатов и приспособлений, главным действующим лицом на кухне всегда была плита. Кто-то привык к газовой печке, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые хозяева задумываются о смене плиты.

Оглавление:

Как подключить электроплиту самостоятельно
Установка электрической плиты
Как правильно подключить электроплиту
Монтажные работы по установке кабеля
Схема подключения электроплиты
Проверка работоспособности и меры безопасности

3

О гнезде и вилке для плиты

Прежде чем приступить к установке розетки, необходимо определиться с расположением плиты. Розетка должна располагаться рядом, сантиметрах в 30 от пола.

Что касается типа розетки, то она подбирается в зависимости от типа сети. Если сеть однофазная, то можно использовать обычную евророзетку на 32–40 А. В противном случае понадобится двух- или трехфазная розетка и к ней специальная вилка.

При подключении кабеля к розетке обязательно запомните, как в ней располагаются провода «фаза», «ноль» и «заземление». Для надежности можете даже аккуратно подписать розетку маркером. Если в вашей квартире или доме розетка уже установлена, воспользуйтесь специальной отверткой-индикатором, чтобы определить где расположена «фаза», «ноль» и «заземление».

Кабель между плитой и розеткой при подключении плиты

Кабель между плитой и розеткой лучше использовать многожильный, так как он обладает большей устойчивостью к излому. Для наших целей подойдет ПВС или КГ. Требования к кабелю остаются теми же – сечение должно соответствовать мощности электроприбора.

Прежде чем закрепить края многожильных проводов в вилке, их желательно пропаять, чтобы они не «распушились» в процессе затягивания в клеммах.

При подключении кабеля к вилке обязательно запишите на бумаге какого цвета провода «фазы», «нуля» и «земли», чтобы не перепутать их при подключении плиты.

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

каким автоматом подключить панель в электрощитке

как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

кабель ВВГнг-Ls или NYM

спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)

провод ПВС, если в комплекте с панелью не идет никаких проводов

дифференциальный автомат

наконечники НШВ

клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

через гильзы ГМЛ

через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком «заземление» — желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.

Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).

Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.

Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — https://cable.ru, Кабель.РФ

Источник: domikelectrica. ru

Это интересно: Каменный забор своими руками — описываем в общих чертах

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Подключение варочной панели расписано тут.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
Ноль N подключаем на клеммы N1-2.
Защитный проводник PE – на клемму PE.

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

Трехфазная схема 380В

Подключаем таким образом:

Фазы A, B, C – подсоединяются к клеммам L1-3.
Клеммы N1-2 и PE – соединяются по вышеуказанной схеме.

В данном случае все просто, никаких перемычек делать не нужно.

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

На L1-2 ставится перемычка и подключается фаза A.
На L3 – фаза C.
Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм2).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Как подключить электроплиту самостоятельно

Вполне естественно, тем, у кого не было электроплиты, придётся её подключать. В этом и заключается проблема: можно ли самому выполнить работу по подключению. Согласно инструкции, электротехнические работы должен выполнять специалист. На самом деле не всё так однозначно. В прилагаемой к технике инструкции всегда есть схема. Любой человек более или менее знакомый с электричеством сможет подключить электроприбор своими руками.

Всё начинается с выбора места, где будет находиться плита. Место выбирается по следующему принципу:

удобное расположение для приготовления пищи;
возможность установки вытяжки над местом размещения прибора;
соседство с холодильником и прочими электроприборами должно быть не очень близким;
ровная площадка, чтобы можно было отрегулировать ножки по уровню;
провод должен позволять передвигать агрегат при необходимости.

Если плита индукционного типа, то она может влиять на работу других электроприборов. Магнитное поле конфорки может навредить даже розеткам, которые есть поблизости. Исходя из вышесказанного, можно сделать вывод, что главным в определении места является соблюдение пожарной и электробезопасности.

Как правильно подключить электроплиту

Первым шагом в деле подключения является определение мощности и требуемый тип сети. В своей массе многоквартирные дома имеют однофазную сеть с напряжением в 220 вольт. Мощность варочных поверхностей и духовок составляет не больше 3 кВт. Такие приборы можно подключать через соединительное устройство с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка иметь предохранительную систему.

Цельная электроплита с духовкой гораздо мощнее 3 кВт. Тут уже используется отдельная проводка до самого электрощита. Этот тип проводки называют радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливают плавкие.

Осуществляя все работы самостоятельно, придётся запастись трёхжильным кабелем. Кабель для подключения электроплиты должен быть медным и с сечением от 4 до 6 миллиметров.

Также понадобится отдельный автомат на электрическую плиту. Автомат рассчитывается исходя из потребляемого агрегатом тока. Если потребляемый ток 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно в схеме должно присутствовать УЗО. Для заземления используются любые доступные способы.

Монтажные работы по установке кабеля

В квартирах современной постройки гораздо проще делать какие-либо подключения, так как там есть и устройства защитного отключения (УЗО) и розетки на 380 вольт могут уже стоять. Другое дело, когда всё приходится делать самому. Перед прокладкой кабеля нужно определиться, каким будет соединение. Есть три варианта установки провода:

Напрямую от электроплиты до электросилового щита.
Подключать через раздаточную коробку.
Устанавливать отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надёжный способ — это подсоединение напрямую. При таком способе кабель и техника не будут перегреваться, так нет дополнительных соединений проводов. Часто встречается в новых квартирах торчащий из стены провод. Это значит, что подводка уже сделана, осталось только концы кабеля соединить с розеткой или плитой.

Второй вариант подсоединения кабеля подразумевает наличие раздаточной коробки. Если её не было, то придётся купить и установить. Данная вещь изготавливается из металла или пластика. и представляет собой коробку внутри которой закреплены зажимные клемы. Сверху закрывается крышкой. Установить коробку не проблема. Крепится она на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от неё до электроплиты должно быть не менее двух метров.

Подключение электрических проводов происходит внутри коробки. Схема соединения такова:

с одной стороны к зажимным клемам подключаются три провода от силового кабеля;
с противоположной стороны крепятся такие же три провода от плиты.

Куда какой провод должен подходить определяется расцветкой. Синий — это всегда ноль, и подключать его нужно там, где написана буква N. Жёлтый провод крепится к заземлению. Чёрный провод является фазой и соединяется в местах, обозначенных цифрами. Аналогично крепятся провода и второго кабеля.

Устанавливая электрическую розетку, нельзя забывать, что она должна быть с заземлением. Существуют три вида специализированных розеток:

два отверстия параллельно друг друга, а одно перпендикулярно им;
все три отверстия расположены под углом 120 градусов относительно друг друга;
розетки европейских стандартов могут иметь от трёх до пяти круглых отверстий.

Всё описание дано для того случая, когда кабель уже вмурован в стену. Но не всегда всё проходит гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это делать своими руками, то займёт немало времени, но зато сэкономит деньги. Кабель прячется в стену и зашпаклёвывается. Место укладки выравнивается. После окончательного высыхания можно будет подсоединять провода к электротехнике.

Схема подключения электроплиты

Оказывается, подключать варочную панель с комфорками, духовку или цельный аппарат можно к любому виду сети. То есть независимо от того однофазная это сеть, двухфазная или трёхфазная.

Самая известная всем — это однофазная сеть. Она есть в каждой квартире и предназначена для установки приборов на 220 вольт. Когда электроприбор потребляет 220 вольт и снабжён вилкой для обычной розетки, то его подключать не нужно. Но вот когда на плите нарисована схема, тут уже придётся следовать инструкции.

Стыковка осуществляется трёхжильным проводом с использованием перемычек. Перемычки обычно есть в комплекте. Подключение происходит так:

Жёлтый провод крепится к месту, обозначенному знаком заземления или PE.
Синий объединяет две клемы N 1 и N 2.
Чёрный (коричневый) провод соединяет клеммы L 1, 2, 3.

Двухфазная схема использует четырёхжильный провод. Выглядит она так:

Ноль — это синий провод с клеммами N 1 и 2.
Жёлтый провод соединит L1 и L2.
Красная (коричневая) жила идёт на L3.
Жёлто-зелёный провод заземляется.

Подключение трёхфазной схемы в квартирах почти не применяется. Но если придётся подключать электроплиту к трёхфазной сети, реализация проекта также возможна своими руками. Тут используется пятижильный кабель и розетка европейского стандарта. Порядок соединений таков:

Жёлто-зелёный — заземление.
Синий провод — ноль.
Фаза А и контакт на перемычке L1 будут обозначены жёлтым цветов.
Фаза В (L2) — зелёный цвет.
Фаза С (L3) — соединяются красным проводом.

Все три способа установки не такие уж и сложные. Однако, чтобы правильно осуществить подключение, понадобится консультация у специалиста и просмотр видео как наглядного пособия.

Проверка работоспособности и меры безопасности

После всех монтажных работ проверяем сделаны ли они правильно. Проверяем каждую конфорку плиты. Если хотя бы одна не будет работать, это значит, что что-то выполнено не так. Конфорки отдельно не подключаются, но если перепутать провода работать не будут.

При работах с электрическими проводами все линии должны быть отключены. Проверьте, что переключатель с плавкими предохранителями находится в положении «отключено».
Установка электротехники осуществляется в резиновых перчатках.
Жильцы дома (квартиры) должны знать о работах.
В качестве заземления лучше всего выбрать специальную жилу в щите.
Нельзя использовать для заземления трубы и батареи.

Если подключение электроплиты своими руками осуществить можно, то с комбинированной техникой такие эксперименты самому лучше не проводить. Установку электроплиты с газом и электричеством проводит газовая служба. После чего проверяется работоспособность каждой конфорки и переключателей с электрического на газовый режим. Газовщики выдают документ о проверке и сами её осуществляют.

2

Тянем в кухню отдельную электроветку

Если вы просто меняете старую электроплиту на новую, то установкой розетки заниматься не придется. Все, что вам придется сделать – это определить по каким проводам подается «фаза» и «ноль», а также каким проводом подключается заземление. Подробней об этом поговорим ниже.

Если же электроплита устанавливается, к примеру, в новый дом, необходимо провести для нее отдельную ветку, т.е. провод, который будет от розетки подключаться напрямую в распределительный щиток. Прежде чем приступить к этой операции, изучите инструкцию к электроприбору и узнайте, какие он имеет требования к электросети.

Если плиту можно подключать к однофазной сети, то проблем с установкой не возникнет. Если же для плиты требуется двух- или даже трехфазная сеть, то, возможно, вам придется обратиться в организацию, отвечающую за электроснабжение, чтобы специалисты подключили вашу квартиру к такой сети. При этом может понадобиться замена электросчетчика и установка новых трехфазных «автоматов» (автоматических выключателей). Все работы по переоборудованию щитка должны проводить исключительно специалисты, поэтому касаться их не будем.

Что касается подключения розетки к распределительной коробке, то для этих целей можно использовать следующие виды кабелей:

ШВВП;ВВГ-нг;ВВГ;ПВС.

Крайне важно правильно подобрать сечение провода, которое зависит от нескольких параметров:

мощности потребляемой плитой, от которой зависит сила тока;металла, из которого выполнена жила кабеля – в нашем случае это исключительно медь;напряжения в сети – составляет около ~220 В.

Сечение кабеля измеряется в миллиметрах квадратных или попросту в «квадратах». Каждый квадратный миллиметр медного кабеля может пропустить приблизительно 10 ампер с учетом разогрева. Чтобы узнать силу тока, которую должен пропускать кабель, нужно поделить мощность, потребляемую прибором, на напряжение в сети.

Подключение кабеля к щитку

К примеру, работающая варочная панель вместе с духовкой потребляет 5 кВт (5000 Вт). В таком случае кабелю придется пропускать через себя ток силой 5000/220=~23 А, соответственно, его сечение должно составлять 23/10=2,3 мм2. Учтите, что провод не должен работать на пределе возможностей, поэтому сечение лучше увеличить до 3-4 «квадратов».

Прежде чем приступить к манипуляциям в щитке, обязательно отключите все рубильники и не забудьте надеть на руки специальные резиновые перчатки.

Еще один важный момент – это отдельный автомат, устанавливаемый на выделенную линию. Его номинальный ток должен превышать этот же показатель электроприбора на один номинал. После автомата обязательно нужно установить УЗО (устройство защитного отключения). Многие новички не видят разницы между УЗО и «автоматом», но в действительности это два разных прибора.

Если автомат реагирует на перегрузку сети, то УЗО размыкает цепь в случае возникновения утечки тока на корпус. Другими словами, УЗО обеспечивает безопасность человека – прикосновение к фазе приводит к автоматическому обесточиванию электроветки.



Учтите, что при подключении «автомата», пропускаем через него только «фазу» (L). Через УЗО должна проходить не только «фаза», но и «ноль» (N), что хорошо видно на схеме выше. Земля должна быть постоянно, даже когда цепь разомкнута.

Все соединения должны быть качественными, для этого концы кабеля зачистите от оплетки и тщательно затяните болтами в клеммах. В тоже время слишком сильно затягивать не нужно, так как жилы могут переломиться.

После подключения кабеля к щитку нужно протянуть его до места расположения розетки. Чтобы спрятать кабель, предварительно проштробите стены. Канавка должны быть такой глубины и ширины, чтобы в ней поместился не только кабель, но и раствор, которым она будет заделываться. Перед укладкой кабеля штробы обязательно очистите от пыли и прогрунтуйте.

Последовательностей действий соблюдать не обязательно. Вы можете вначале проложить кабель в стенах, и только после этого подключить его к распределительному щитку.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Подключение электроплиты своими руками

Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками

Требования к электропроводке

Квартирный щиток

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т. е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
в электрощите устанавливается отдельный автомат для плиты;
выполняется монтаж устройства защитного отключения;
плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит

Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.

Однофазное подключение

Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.

Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.

В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.

Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Подключаем электроплиту

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.

Первый шаг

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Второй шаг

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Четвертый шаг

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Пятый шаг

Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Шестой шаг

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Седьмой шаг

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.
Как правильно сделать заземление
Как сделать заземление

Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, ммТолщина стенки, мм
Сталь чернаяКруглый для вертикальных заземлителей16
Сталь чернаяКруглый для горизонтальных заземлителей10
Сталь чернаяПрямоугольный1004
Сталь чернаяУгловой1004
Сталь чернаяТрубный323,5
Сталь оцинкованнаяКруглый для вертикальных заземлителей12
Сталь оцинкованнаяКруглый для горизонтальных заземлителей10
Сталь оцинкованнаяПрямоугольный753
Сталь оцинкованнаяТрубный252
МедьКруглый12
МедьПрямоугольный502
МедьТрубный202
МедьКанат многопроволочный1,850
Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Видео – Подключение электроплиты своими руками

Источник: stroyday.ru

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается.  Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку.  Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль».  Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв.
Какой провод нужен для подключения электроплиты
– такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

правильно выбрать место и поверхность;
установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

выбрать розетку и установить ее;
выполнить подключение электрического провода;
подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Похожие статьи

Как кубатурить лес круглякНить тангит унилокЧто такое бермаРеставрация деревянных половЗатирка для деревянных швовНатяжка ремня ГРМ

Источники:

  • https://instrument.guru/bytovaya/kak-samostoyatelno-i-pravilno-podklyuchit-elektroplitu.html
  • http://obustroen.ru/komnaty/kuhnya/podklyuchenie-elektroplity.html
  • https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/podklyuchenie-elektroplity-svoimi-rukami.html
  • https://derevyannie-doma.com/poleznoe/kakoy-kabel-nuzhen-dlya-podklyucheniya-plity-shema-pitaniya.html
  • https://stroychik.ru/elektrika/podklyuchenie-elektroplity
  • https://prorab. guru/kuhnya/kak-podklyuchit-elektroplitu-samostoyatelno.html
  • https://shtyknozh.ru/kabel-dlja-jelektroplity/



выбор кабеля, автомата, схемы соединения

Благодаря своим удобству и практичности, электрические плиты приобретают всё бо́льшую популярность среди владельцев загородных домов. Если грамотно провести установку электроплиты и правильно её эксплуатировать, то прослужит она верой и правдой не один десяток лет. Разбираемся с часто задаваемыми вопросами от обывателей, которые этот бытовой прибор приобрели. А конкретнее: как правильно провести подключение электроплиты, какие есть для этого схемы, правила и требования безопасности.

Подключение электрической плитыИсточник germany.ru

С чего начинать

Сразу надо оговориться, что современные электрические плиты поступают в розничную продажу без питающего кабеля. Все дело в том, что сегодня производители стараются избегать условий создания критических ситуаций, которые могут возникнуть из-за розетки, к которой плиту подключают.

Конечно, в любом строительном магазине сегодня можно приобрести розетку безопасного исполнения, рассчитанную на высокий ток. К примеру, для электроплиты розетка должны выдерживать ток силой более 32 ампер. И это уже будет считаться безопасным подключением. Но нет никакой гарантии, что электропроводка дома имеет требуемое сечение уложенных кабелей.

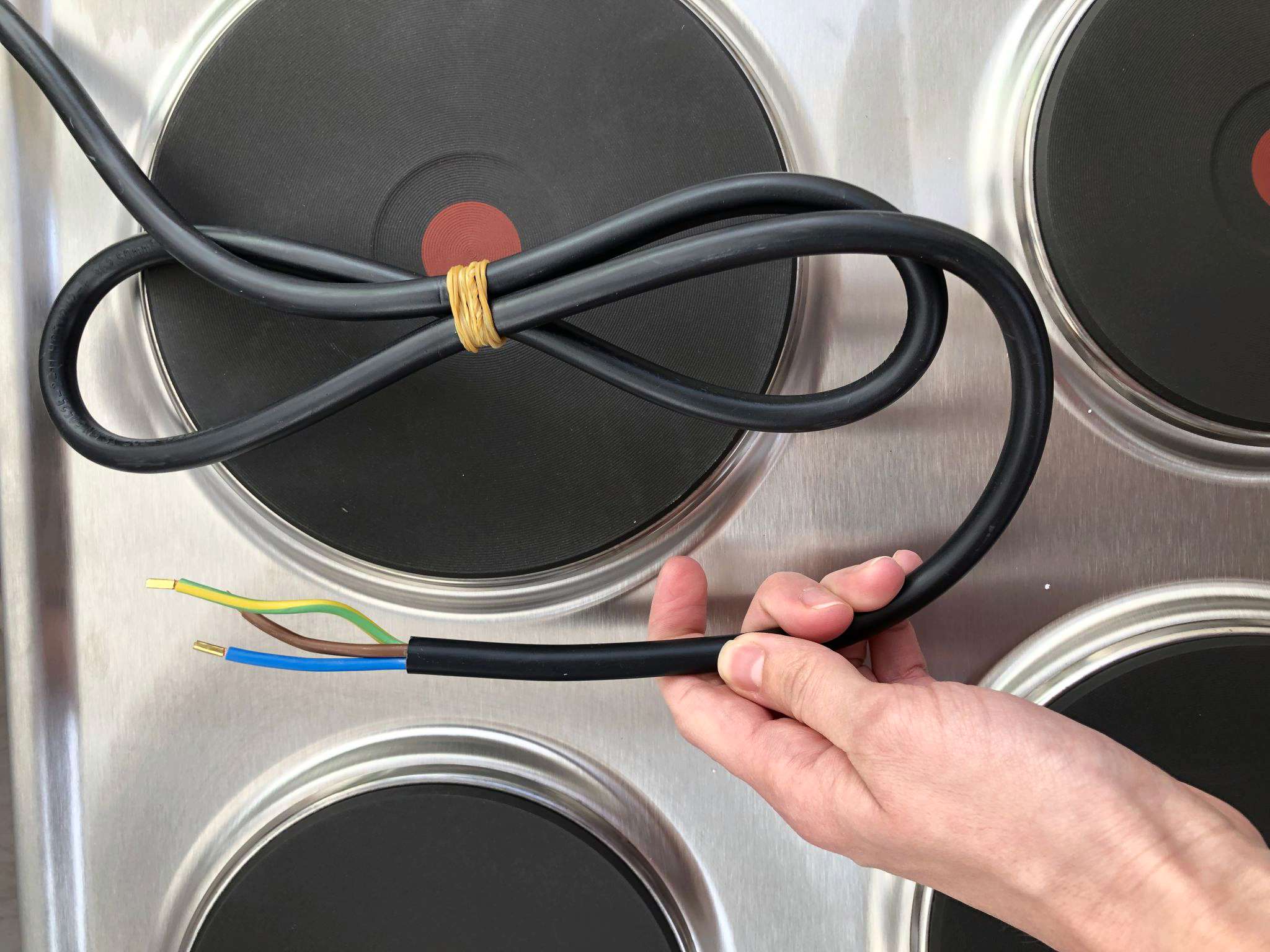

Поэтому несколько слов о кабеле для электроплиты. Во-первых, провод должен быть сечением не менее 4 мм². И это лишь в том случае, если длина прокладываемого участка не превышает 12 м. Если длина больше, то потребуется кабель сечением 6 мм².

Далее потребуется определиться со шлейфом, а точнее, с его месторасположением. Если дом только строится, то этот вопрос надо учитывать до начала отделочных работ. Когда к делу приступают электрики. Чем короче прокладываемый участок, тем лучше. Обычно проводку укладывают в штробы на стенах или на полу. Иногда монтаж проводят под подвесными потолками.

Кабель для подключения электроплитыИсточник strojdvor.ru

Безопасность линии

Итак, будем считать, что провод для электроплиты уложен. Теперь в распределительном щите монтируется для плиты отдельный автомат. Идеальный вариант, если устанавливается и отдельный УЗО. При этом все подключения должны производиться с помощью клеммников. Никаких скруток и других дедовских методов.

Что касается другой стороны кабеля, то он подключается к плите через клеммы, которые являются неотъемлемой частью бытового прибора. Как было сказано выше, подключение можно провести и через розетку. Это более удобный вариант в плане отключения плиты и переноса её в другое место. Но менее безопасный.

Современные плиты обязательно заземляются. И об этом расскажем чуть ниже.

Подводя итог всему вышесказанному, можно составить список требований к монтажному процессу:

  1. Для подключения электрической плиты требуется трёх- или четырёхжильный кабель сечением 4 или 6 мм².
  2. В распределительном щитке на плиту устанавливается отдельный автомат и УЗО.
  3. Бытовой прибор заземляется.

И несколько слов о монтаже розетки, если принято решение соединения плиты проводить через неё. Какие к этому процессу предъявляются требования:

  1. Розетку можно монтировать только на поверхность из негорючего материала.
  2. Место монтажа – подальше от нагревательных приборов и других источников тепла.
  3. Концы многожильного медного кабеля перед соединением с контактами розетки надо обязательно пропаять.
  4. Главная задача – правильно провести подключение кабеля и со стороны плиты, и со стороны розетки. То есть обращайте внимание на цвета проводов.

Розетка для электрической плитыИсточник 24aul.ru




О схемах подключения

Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.

Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.

Трёхфазное питание домаИсточник 2gis.com

Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плитыИсточник elektriki23.ru

Газовая плита для дачи под баллон: как выбрать идеальный вариант

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розеткуИсточник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой. Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка.

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль. Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам. И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется.

Как подключить электроплиту к трём фазамИсточник electrik.org

Отличия индукционной плиты от электрической, принцип ее работы, плюсы и минусы

О заземлении

Перед тем как подключить электрическую плиту, вы должны осознать, что этот прибор имеет большую мощность. Поэтому заземлять его надо в обязательном порядке.

Самый простой вариант – провести заземление через систему заземления частного дома. Конечно, если оно есть. Обычно заземлительный контур формируется на улице и вводится в распределительный щиток, где устанавливается болт. Именно к нему земля и присоединяется гайкой.

Система заземления в распределительном щитеИсточник legkovmeste.ru

Если заземления в доме нет, то его можно сделать. Это небольшая проблема, которая решается быстро. Для этого на улице около дома вбиваются три штыря, сделанные, к примеру, из стальной арматуры. Вместо них можно использовать любой металлопрофиль. Штыри вбиваются на глубину до 2 м по углам равностороннего треугольника и соединяются между собой той же арматурой или стальной полосой толщиною 3 мм и шириною 30 мм.

После чего треугольный контур соединяется с распределительным щитом той же полосой или проволокой катанкой диаметром 6 мм. В щите устанавливается болт, к которому и будут подводиться все заземляющие провода от бытовой техники. А может быть и от всех розеток.

Внимание! Заземляющий контур надо обязательно проверить на сопротивление, которое не должно быть меньше 8 Ом. Для этого придётся пригласить специалиста со специальным прибором. Он должен по этому случаю составить акт.

Как правильно сделать заземляющий контур на улицеИсточник build-experts.ru

Что такое клеммник для соединения проводов, как они работают, их плюсы и минусы

Существует вариант и без заземления. Для этого жёлто-зелёный кабель не подключают к контакту на плите. Его просто отгибают в сторону и изолируют. В таком случае к плите надо быть очень внимательным. К примеру:

  1. Установку плиты надо провести так, чтобы человек, который её эксплуатирует, не смог бы одновременно одной рукой схватиться за металлическую поверхность плиты или её элементы, а другой за какой-нибудь токопроводящий элемент. Например, за раковину, кран, смеситель и прочее.
  2. Около электроплиты надо положить коврик, который бы стал промежуточной прослойкой между человеком и полом. Идеально – если этот коврик будет диэлектрическим.
  3. В распределительном щите автомат для плиты лучше заменить дифавтоматом с номиналом в 30 А.

В видео показано, как подключить электроплиту самостоятельно к трёхфазной питающей сети:

Нюансы подключения

Все, что было описано выше в плане подключения, это описание в общих чертах. Существует немало нюансов, которые могут стать причиной появления некоторых проблем. К примеру, проводка в доме была сделана алюминиевым проводом. Или та же сеть не предназначена для такого высокого потребления электроэнергии. Или автоматы в распределительном щите не предназначены для такой нагрузки.

Все эти мелочи решаемы. Но их придётся учитывать.

В видео показано, как заменить евровилку на вилку для электрической плиты:

Цвета проводов в электрике: как маркируются и как определить назначение провода без маркировки

Коротко о главном

Существует две схемы подключения электрической плиты: одно- или трёхфазное.

Электрическую плиту обязательно заземляют.

На питающий контур плиты обязательно устанавливается отдельный автомат и УЗО.

Соединение плиты можно проводить через розетку или клеммник. При этом розетка должна быть безопасного исполнения и выдерживать силу тока не меньше 32 А.

Если выбирать материал, то есть только один правильный ответ на вопрос, какой кабель нужен для подключения электроплиты – только медный сечением не менее 4 мм².

Выбор и установка электрической плиты

Майкл Чотинер

Если ваша электрическая плита знавала лучшие времена и вы хотите заменить ее, у вас есть гораздо больше возможностей, чем в дни, когда единственным выбором была отдельно стоящая плита. Современные стильные варианты включают отдельно стоящие, вставные и вставные конфигурации. Если вы хотите установить какой-либо из этих типов электрических плит самостоятельно, вам нужно знать несколько вещей о различиях между ними, чтобы вы могли правильно все настроить.

Разница между типами электрических плит:

Отдельно стоящие плиты бывают различной ширины (обычно 24 дюйма, 30 дюймов и 36 дюймов). Они отделаны спереди и по бокам, поэтому их можно устанавливать либо между шкафами, либо в конце ряда шкафов. Отдельно стоящие плиты обычно имеют высоту 36 дюймов от основания до поверхности для приготовления пищи (стандартная высота столешницы), а также имеют встроенную заднюю стенку.

Вставные плиты имеют ту же ширину, что и отдельно стоящие плиты, и предназначены для установки на пол, но их необходимо устанавливать между шкафами, так как их стороны не закрыты.Варочные панели выдвижных плит слегка приподнимаются по бокам и сзади, перекрывая столешницу, создавая более встроенный вид. С практической точки зрения перекрывающаяся варочная панель предотвращает попадание жира и крошек в пространство между шкафами и прибором. Вставки не имеют встроенного фартука.

Вставные полки предназначены для размещения на платформе или раме между шкафами. Как и выдвижные плиты, у вставных есть грибовидные варочные панели, которые перекрывают столешницу по бокам и сзади.Скорее всего, вам нужно будет приобрести или сделать панель-заполнитель, которая соответствует отделке вашего шкафа, чтобы заполнить пространство ниже диапазона вставки.

Как только вы выбрали правильный базовый стиль, который подходит для вашего помещения и вашей кухни, ваша работа еще не сделана! В каждой категории дизайна вы найдете широкий спектр функций, включая различные конфигурации горелок, одинарные и двойные печи, конвекционные и индукционные технологии, а также варианты автоматического приготовления.

Подготовить отверстие для установки

На рисунках ниже вы можете увидеть различия в проемах, которые должны быть подготовлены для каждого стиля диапазона.Прежде чем устанавливать или переделывать существующие шкафы и столешницы для соответствия новому ассортименту, рекомендуется прочитать инструкции производителя по распаковке, сборке и установке. Дважды проверьте ширину и глубину вашего диапазона, измерив фактическое устройство.

Отдельностоящие и выдвижные плиты всегда опираются на регулируемые ножки, поэтому при необходимости легко выровнять и выровнять варочную панель со столешницей. Вставные и вставные плиты обычно требуют крепления с помощью предохранительных скоб, препятствующих опрокидыванию, которые поставляются вместе с устройством.Когда вы читаете инструкции производителя, обратите внимание, где должны быть расположены эти кронштейны, и убедитесь, что в проеме есть надежное место для их крепления к шкафам, стене и/или полу.

(Иллюстрация выше автора)

(Иллюстрация выше автора)

(Иллюстрация выше автора)

Электрические требования вашего диапазона…

Для всех электрических плит требуется отдельная цепь на 240 В, рассчитанная на 40 или 50 А, с подключением к распределительной коробке или розетке в пределах 4 футов.места, где будет располагаться полигон. Если вы заменяете существующую электрическую плиту, вероятно, уже имеется соответствующая проводка. Если вы не уверены или устанавливаете новую линейку в новом месте, проконсультируйтесь с лицензированным электриком и попросите его изменить проводку в соответствии с требованиями применимых местных норм.

Электрические плиты могут быть подключены непосредственно к специальной цепи в утвержденной распределительной коробке или подключены к розетке на 240 вольт. Если ваша новая плита будет иметь прямое подключение, во время установки должен присутствовать лицензированный электрик.Но если розетка на 240 вольт уже установлена, можно безопасно и легко подключить шнур питания к плите и включить ее в розетку.

Подключение шнура питания к электрической плите…

Шнуры питания прибора на 240 В доступны в комплектах с 3-проводной и 4-проводной конфигурациями. Все цепи на 240 вольт имеют два горячих проводника (обычно окрашенных в красный и черный цвета) и один нейтральный проводник (обычно окрашенный в белый цвет). 4-жильные кабели также имеют зеленый заземляющий провод.

Функциональная разница между 3-проводным и 4-проводным соединениями заключается в том, что в 3-проводном кабеле цепь заземляется на нейтральный провод через кусок меди, называемый заземляющим звеном; с 4-жильным кабелем цепь заземляется отдельным проводом.С 1996 года Национальный электротехнический кодекс (NEC) требует отдельного заземления для подключения приборов к новым цепям, но если вы подключаете новый диапазон к существующей 3-проводной цепи, можно использовать 3-проводной кабель и заземление для подключения. нейтральный.

Если вы планируете самостоятельно подключить шнур питания к плите, проверьте наличие розетки и сравните ее с розеткой, показанной на рисунках ниже, чтобы убедиться, что вы выбрали правильную розетку.

(Примечание. В розетках на 240 В существует больше вариантов формы и расположения разъемов, чем показано здесь, поэтому рекомендуется сфотографировать розетку на месте и взять ее с собой, когда будете покупать электротовары. .Таким образом, вы сможете лучше подобрать вилку шнура питания к розетке. Также лучше найти шнур с уже установленными клеммами на концах проводов напротив вилки, как показано на рисунках.)

Начните подключение шнура питания, найдя клеммную колодку — обычно сзади, в нижней части диапазона. Возможно, вам придется отвинтить крышку, чтобы получить доступ к клеммам. Чуть ниже открытых клемм вы должны найти пластину с большим круглым отверстием.

  • Вставьте зажим для снятия натяжения в отверстие и частично затяните винты, чтобы зафиксировать его на месте.
  • Проденьте конец шнура питания через зажим для снятия натяжения так, чтобы клеммы свободно доставали до соединительных болтов на клеммной колодке.
  • С помощью гаечного ключа снимите гайки с клеммных болтов.
  • При работе с 3-жильным кабелем подсоедините черный провод к клемме слева, красный провод к клемме справа, а белый провод к центральной клемме.Убедитесь, что заземляющая перемычка, закрепленная зеленым винтом, касается центральной клеммы. Полностью наденьте провода на болты клемм, замените гайки и затяните их.
  • При работе с 4-жильным кабелем ослабьте зеленый винт на клеммной колодке и отрежьте или удалите клеммную перемычку. Подсоедините красный и черный провода к клеммным болтам слева и справа соответственно и закрепите конец зеленого провода под зеленым винтом.
  • Полностью затяните винты зажима для снятия натяжения.
  • При отключенном на главном сервисном щите питании цепи диапазона вставьте шнур питания в розетку. Затем снова включите цепь на панели.
  • Включите элементы управления плитой, чтобы убедиться, что горелки, освещение и таймеры включены.

После завершения и проверки электрического подключения установите новую плиту на место и убедитесь, что варочная панель выровнена. Возможно, вам придется поработать с регулируемыми ножками или сделать регулировку. Когда вы будете удовлетворены положением и подгонкой, закрепите любые скобы, препятствующие опрокидыванию, в соответствии с инструкциями производителя.

Когда вы уверены, что все упаковочные материалы удалены, вы готовы начать новую жизнь на кухне.

Об авторе:  Майкл Чотинер — эксперт по установке кухонной техники и пишет советы по самостоятельному изготовлению для The Home Depot. Рекомендации Майкла по полигонам основаны на его многолетнем опыте работы в качестве генерального подрядчика. Чтобы просмотреть выбор электрических плит Home Depot, нажмите здесь.

Как установить, подключить и подключить новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования или просто потому, что вы хотите модернизировать свою кухню.И это здорово, но…

Вы, вероятно, читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простой работой с проводкой.

И хотя профессиональная установка электрической плиты сама по себе — непростая задача, есть некоторые юридические аспекты, о которых вам следует знать, прежде чем засучить рукава и погрузиться на территорию DIY.

Электротехнические правила и их значение для вас

Начнем с того, что если ваша новая модель плиты более мощная, чем та, что у вас была раньше, скорее всего, вам потребуется установить новую цепь для питания прибора.Тем не менее, установка контура плиты может выполняться только электриком, сертифицированным по Части P!

С учетом сказанного, если вы можете использовать текущую схему и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, поскольку эта процедура может быть фатальной, если вы не будете осторожны. .

Даже если вы знаете, что делаете, вам все равно нужно будет нанять квалифицированного электрика, который проверит вашу работу и выдаст вам Сертификат на малые электромонтажные работы. Невыполнение этого требования может привести к аннулированию страховки на имущество, и вам будет сложнее продать свой дом.

Нужен мастер на все руки?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения этого вы все еще хотите выполнить установку своими руками, перейдите к 6 шагам ниже.

Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрические плиты требуют много энергии для работы, так как они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель как минимум на 13 ампер, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 ампера (ознакомьтесь с техническими характеристиками вашего продукта, чтобы проверить его точный номинальный ток).

Так как вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить плиту к отдельной цепи .Эта изолированная система гарантирует, что ваш кухонный прибор постоянно потребляет достаточное количество энергии и что с ним совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный разъединитель.

Как упоминалось ранее, плиты — энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не будет проходить под током. Это также означает, что вы не будете поражены электрическим током, если дотронетесь до своего прибора после мероприятия.

Обратите внимание, что мы говорим о двухполюсном разъединителе, а не просто о «переключателе» или «одинарном переключателе», которые также доступны на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но плиты потребляют столько энергии, что могут включить даже нулевой провод. С другой стороны, двухполюсные выключатели отключают оба провода для полной безопасности.

Шаг № 3: обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, , убедитесь, что ваша плита расположена в пределах двух метров от устройства, но не непосредственно под ним , чтобы предотвратить возгорание.

Если ваш блок управления плитой более поздней модели, на нем, скорее всего, будет установлена ​​неоновая подсветка. Они будут означать, когда устройство включено и проходит ли через него какой-либо ток.

Шаг № 4: выберите правильный кабель для ваших кулинарных нужд.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам сделать правильный выбор:

  • Вам нужен кабель достаточной толщины.  Для большинства бытовых задач термостойкий кабель диаметром 2,5 мм обычно отлично справляется со своей задачей.
  • Кабель должен иметь несколько проводов. Некоторые из наиболее часто продаваемых моделей поставляются с тремя проводами: синим проводом для тока нейтрали, коричневым проводом для тока под напряжением и оголенным проводом, который отводит остаточный ток на землю внизу.Кабель обычно называют «2 жилы и земля» или «двойной и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, обязательно прочтите официальное руководство и проконсультируйтесь с профессиональным техническим специалистом!

Шаг № 5. Примите во внимание «горячую зону» вашего устройства.

Горячая зона плиты — это, по сути, область, расположенная непосредственно над вашим прибором. Итак, прежде чем установить плиту в желаемом месте, освободите ее от любых материалов, даже отдаленно воспламеняющихся, таких как дерево, обои, нависающий котел и т. д.

Между вашим прибором и любыми другими предметами, установленными на кухне, также должен быть зазор не менее 300 мм.  Это очень важно, когда вы только что сделали капитальный ремонт квартиры, включая свежую установку кухни, установку раковин, установку холодильника с морозильной камерой или установку любых других приборов, таких как стиральная или посудомоечная машина. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6. Подключите плиту к домашней электросети.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пришло время подключить ваш прибор. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней панели плиты

  1. Найдите клеммную коробку на задней панели устройства и отвинтите пластину.
  2. Подсоедините фазный (коричневый), нейтральный (синий) и заземляющий (зелено-желтый) провода в соответствующие разъемы (нейтральный — слева, фазный — справа, земля — в центре).
  3. Затяните винты, чтобы закрепить провода, и снова установите заднюю пластину.

Подсоедините плиту к блоку управления плиты.

  1. Проверьте, надежно ли подключен кабель плиты к вашему прибору.
  2. Заблокируйте цепь плиты на блоке предохранителей небольшим навесным замком, чтобы никто не мог случайно щелкнуть выключателем, пока вы подключаете прибор.
  3. Включите двухполюсный разъединитель, чтобы полностью обесточить плиту.
  4. Поместите кусок винила или другого защитного покрытия под прибор, прежде чем ставить его на место, чтобы не поцарапать кухонный пол.
  5. Используйте тестер напряжения, чтобы убедиться, что блок управления вашей плиты полностью отключен и с ним безопасно работать, затем удалите винты внутри соединений.
  6. Аккуратно вставьте провода в соответствующие гнезда, затем вставьте винты обратно. При этом будьте осторожны, чтобы не перекрутить винты, т. е. не вкручивайте их под углом.
  7. Наконец, ввинтите изоляционный наконечник под проводку, чтобы надежно зафиксировать провода на месте.

В заключение:

Если вы внимательно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже небольшие электротехнические работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы работаете с особой осторожностью и с правильным мышлением.

Однако, если у вас есть хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас.Да, вы заплатите немного больше за подключение вашей плиты, но мы все можем согласиться с тем, что безопасность не имеет цены, верно?

Как установить электрическую плиту или плиту

Установка новой электрической плиты — это то, что большинство домовладельцев может сделать самостоятельно, используя всего несколько простых инструментов, и в зависимости от того, где вы приобрели плиту, это может сэкономить вам до 150 долларов на оплате труда.

Физически сложнее всего будет установить новый диапазон и удалить старый.Во многих центрах бытовой техники есть бесплатная услуга по вывозу старых печей, поэтому при совершении покупки вы должны принять во внимание эту стоимость и затраты на то, чтобы ваш мусорщик забрал ассортимент.

Если вы сейчас принимаете решение о покупке, пожалуйста, прочитайте раздел «Сетевой шнур» ниже, прежде чем делать заказ.

Доставка вашего устройства

Когда ваш ассортимент доставляется на дом, у компании, доставляющей его, может быть ряд различных правил, касающихся того, где вы несете ответственность за предмет.Некоторым компаниям по доставке требуется груз на борту, что означает, что они оставляют его в конце вашей подъездной дорожки. Другие доставят его к вашей двери, а некоторые даже разместят на вашей кухне. Спрашивайте перед заказом, особенно если доставка платная. И обычно, предлагая грузчикам 15 долларов, вы можете заставить их отнести их на вашу кухню.

Утилизация старого прибора

Способ обойти стоимость утилизации, если полигон все еще находится в рабочем состоянии, — предложить его бесплатно любому, кто захочет его забрать.Даже если один или два элемента не работают, но плита в целом в хорошем состоянии, вы можете найти человека, готового снять ее с рук бесплатно.

Установка электрической плиты

Прежде чем приступить к установке вашей линейки, вы должны прочитать инструкции по распаковке в вашем руководстве.

В инструкциях по распаковке должна быть указана схема размещения различных кусков картона или пенопласта для защиты элементов вашей плиты, и вы должны удалить их перед началом работы.Если вы забудете, вы можете попытаться включить плиту, и они начнут гореть.

После того, как ваш диапазон распакован, я предлагаю вам вырезать кусок картона, который может поместиться под ножками диапазона, и использовать его, чтобы позже частично установить диапазон на место. Это уменьшит царапины на плитке или виниловом полу.

Регулировка ножек для выравнивания диапазона

Хотя диапазон, скорее всего, потребует дополнительной регулировки, когда он будет установлен, вы хотите отрегулировать ножки вашего диапазона, чтобы выровнять его, прежде чем вставлять его в отверстие.

Большинство ножек можно отрегулировать, открутив или завинтив их, чтобы выровнять диапазон, и при регулировке также следует учитывать высоту стойки.

При установке варочная панель должна располагаться немного выше столешницы.

С помощью небольшого ручного уровня проверьте, чтобы диапазон был ровным как слева направо, так и спереди назад. Если при установке плиты на ее окончательное место ее нельзя выровнять полной регулировкой платы, то можно подложить небольшой кусок или два луановой фанеры под расстроенную ножку.Это, вероятно, будет необходимо только в старом доме.

Ножной замок с защитой от опрокидывания

Пока вы подгоняете ноги, вы хотите установить блокировку для защиты от опрокидывания. Это устройство является обязательным для каждой плиты, потому что, когда дверца духовки открыта, небольшое усилие, направленное вниз, опрокинет всю плиту.

Это могло произойти, если вы вытащили индейку, а полка духового шкафа была полностью выдвинута, или если ребенок открыл дверцу и забрался на нее, пока вы готовили еду на варочной панели… это очень опасно, поэтому прочитайте инструкции и установите ее с входящие в комплект анкерные болты.

Чтобы установить пластину, препятствующую опрокидыванию, отмерьте расстояние от края плиты до центра задней ножки, а затем установите пластину у задней стенки отверстия плиты.

Это позволит ножке скользить в отверстие в столешнице и в пластину, препятствующую опрокидыванию.

Если ваш разъем питания мешает, возможно, вам придется расположить пластину дальше от стены, чтобы она могла надежно удерживать ножку.

Большинство производителей включают бумажный шаблон.

Шнур питания

В большинстве моделей нет шнура питания, потому что розетка в вашем доме, скорее всего, имеет один из по крайней мере двух или трех разных типов штырей.

Подключение с другой стороны к вашему Range очень похоже, независимо от того, какой тип шнура вам нужно заказать.

Провода в вашем шнуре будут иметь цветовую маркировку, и они будут соответствовать схеме на задней панели плиты или рядом с монтажным соединением.

Закрепите шнур питания на Range с помощью скоб, которые ограничивают движение шнура, а затем закрепите его на каждом штыре.

Обратите внимание, что большинство моделей можно установить с 3- или 4-проводным кабелем питания.

Это очень простой процесс, но если вы не чувствуете, что можете сделать это самостоятельно, наймите профессионала.

Если у вас относительно новая серия, которую вы заменяете, вы, вероятно, можете повторно использовать шнур питания, который был на вашей старой серии.

Если вы устанавливаете новую плиту после реконструкции, убедитесь, что вы заказываете шнур питания одновременно с плитой, иначе вы сможете забрать его в любом магазине, торгующем бытовой техникой.

Магазин YouRepair продает полный ассортимент кухонной техники и запчастей.

Доставка на дом БЕСПЛАТНА для большинства заказов на сумму свыше 25 долларов США

Инструменты и товары для дома

Бытовая техника

Части прибора

Как подключить печь

Первый шаг в том, как подключить печь, это сделать
Убедитесь, что у вас есть надлежащее электроснабжение. Как правило, печи требуют специального
Выключатель на 50 ампер, 240 вольт. Провод, подающий питание от
Панель выключателя к розетке вашей плиты обычно представляет собой 6/3 Romex.
кабель (черный провод-горячий, красный провод-горячий, белый провод-нейтральный, голый
медный провод — земля).

Новые печи не поставляются со шнуром питания.
Это потому, что до недавнего времени дома были подключены к двум разным проводам.
стили розеток: 3-контактные и 4-контактные. Знаю это
в домах было множество типов розеток, это не имело смысла для
производители приборов предварительно подключают плиту к тому или иному.
Вилка с 4 контактами добавляет защитный заземляющий провод в дополнение к двум
горячие и нейтральные находятся на 3-контактной вилке. Ниже представлены фотографии
как 3-контактная, так и 4-контактная вилка с соответствующей маркировкой.
С помощью вольтметра вы можете проверить правильность напряжения в розетке.
прежде чем решить, как подключить печь. Если существующий
розетка 3-контактная, вы можете приобрести 3-контактный шнур для вашего нового
печь. Переход на более новую 4-контактную розетку неплох.
идея, особенно если провод заземления уже идет к
приемная коробка. Это требует немного больше работы, и если вы
не знакомы с электропроводкой, вы можете не пытаться
Это. Вы должны измерить
220-240 В переменного тока между горячими точками и половина этого напряжения, если вы измерите
между любой из горячих к нейтральной.

Инструкции по подключению новой плиты:

Задняя часть диапазона.



Снимите винт 1/4″, чтобы открыть крышку.
панель.



За панелью крышки находился
ряд из трех винтов электрического разъема, а также
зеленый винт заземления .

Среднее подключение нейтраль , левое
и правые соединения горячие . Этот
расположение является обычным для 240-вольтовых приборов.

Как и многие бытовые приборы, эта плита имеет металлическую
корпус для электрических соединений. Это
как встроенная «распределительная коробка».



К настоящему времени у вас должно быть
определил как подключить вашу плиту
(3 или 4 контакта), и вы приобрели
вилка/шнур.Вы можете повторно использовать шнур от вашего
предыдущая печка, если хотите.
4-жильный шнур диапазона может
купил дома
Депо за 15-20 долларов.



Это называется «компенсация натяжения».
Цель этого приспособления — захватить внешний
оболочка шнура для предотвращения отдельных проводов
от того, чтобы его вытащили, если кто-то потянет
шнур питания.



Выкрутив один винт, поместите
разгрузка натяжения в отверстие для питания
шнур.



Проденьте 4-жильный шнур питания вверх
в соединительную «коробку».

Обратите внимание, что красный и черный провода являются «горячими».есть 240
вольт электрического потенциала между двумя горячими проводами и 120
вольт между любым горячим проводом и белым нейтральным проводом. Зеленый
земля.



Только для
4-проводные шнуры:

Следуя инструкциям на обратной стороне
плита, я снял эту медную перемычку
который соединяет нейтральную линию с заземляющим винтом.

Это похоже на то, как вы подключаете печку к
3-жильные шнуры кроме вас оставят склейку
полоска на месте.Связующая полоса связывает
шасси печки на нейтралку что нужно для
безопасность, если у вас нет отдельного защитного заземления
который идет в комплекте с 4-жильным кабелем.

История 3-проводной и 4-проводной
проводка диапазона:

Во всех домах нулевой провод и земля
провода соединены между собой… но ТОЛЬКО в
основная панель.

Еще недавно дома строились с
3-штырьковая розетка, в то время как мобильные дома были
необходимо иметь 4-контактную розетку. 4 зубца
розетка имеет отдельный штырь для провода заземления,
розетка с 3 контактами либо не использовала землю,
или земля была связана вместе с нейтралью.

С редакцией Национального электротехнического кодекса 1996 г.
они перестали допускать эту лазейку в ином
продуманная система проводки.Теперь все диапазоны (и электрические
сушилки) должны быть подключены к 4-контактной розетке.

  Домашние мастера могут легко организовать свои инструменты в
тяжелая работа
металл
верстак с выдвижными ящиками или шкафчиками.



Может быть трудно удалить это
склеивающая полоса, но оставайтесь с ней.



Подключите один из
провода (чтобы удерживать его на месте), затем подключите заземление
провод к заземляющему винту.



Подключение нейтрали (белый)
провод и другой горячий провод (черный).

Эти винты разъема необходимо затянуть
твердо. Ослабленный винт создаст высокий
точка сопротивления в цепи и может вызвать искрение
и другие проблемы с вашим устройством.



Установите другой винт в
компенсатор натяжения и затягивайте его до тех пор, пока кабель не
держится надежно, но не раздавливается.



Установите панель крышки.



Завершенная установка шнура.

Обратите внимание на углубленную область в нижней части
задняя часть печки. Это углубление обеспечивает место
чтобы шнур плиты лежал при толкании печки
плотно прижат к стене.

Включите диапазон. Должно пройти довольно
толчок, чтобы вставить вилку в розетку.



При включении диапазона шнур
должен идти боком и входить в углубление в
задняя часть печки.



После того, как плита отодвинута назад
к стене, включите рубильник и
протестировать печку. На этом задача о том, как
подключить печку.



Встраиваемые духовки, варочные панели и
Диапазоны:

Эти устройства не могут использовать вилку и
сосуд.Они должны быть жестко подключены с использованием
гибкий трубопровод между соединительной коробкой и устройством.
J-box должен быть доступным , например, в
соседний шкаф или за ящиком.



Назад к Электрическим схемам Начало



Как установить электрическую духовку

В то время как газовая духовка потребляет меньше электроэнергии, электрическая духовка имеет множество преимуществ по сравнению с газовой.Электрическая духовка создает меньшую нагрузку на систему охлаждения вашей кухни, требует меньше обслуживания и вентиляции и, как правило, готовит пищу более равномерно. Имея средний уровень знаний в области обустройства дома и шаги, описанные ниже, вы можете установить электрическую духовку самостоятельно.

Шаг 1. Проверьте местные нормы и правила

Прежде чем начать, изучите местные нормы и правила электроснабжения, чтобы убедиться, что ваш духовой шкаф и проект электропроводки, который вы хотите выполнить, допустимы. Кроме того, проверьте главный электрический щит.Ваша электрическая духовка должна работать от индивидуальной заземленной цепи.

Шаг 2. Отключите питание

Найдите распределительную коробку, которую вы будете использовать для подключения домашней электросети к духовке. Вы должны убедиться, что цепь, которую будет занимать ваша духовка, отключена во время ее установки, иначе вы можете серьезно пострадать.

Шаг 3. Разместите устройство

Перед установкой печи вы должны установить ее примерно в окончательное положение.

Размещение настенной духовки

Если вы устанавливаете настенную духовку, установите ее рядом с ее правильным положением.Обеспечьте достаточную длину кабеля, чтобы соединения можно было выполнять без натяжения проводки.

Размещение отдельно стоящей печи

Если вы устанавливаете отдельно стоящую печь, переместите печь на место так, чтобы вы могли зайти за нее, не натягивая кабели.

Шаг 4. Найдите провода

Снимите крышки с соответствующих отверстий для доступа на распределительной коробке и установите на них соответствующие кабельные разъемы, чтобы надежно удерживать проводку на месте.Найдите четыре провода, проходящие через большую оболочку с задней стороны духовки, и снимите от 3/8 до 1/2 дюйма изоляции с каждого провода для правильного соединения.

Шаг 5. Выполнение соединений

Предупреждение: Неправильное соединение может привести к короткому замыканию или возгоранию, поэтому дважды проверьте надежность всех соединений. Выбирайте разъемы для проводов подходящего размера, чтобы обеспечить надежное соединение проводов.

Затем подключите провода, чтобы духовка заработала.Если местные правила не разрешают подключение заземления корпуса к нейтральному проводу питания, подключите белый провод от духовки к соответствующему белому проводу, идущему от панели. Заземлите зеленый или медный провод духовки.

Использование разъема заземления корпуса

Если местные нормы и правила разрешают подключение разъема заземления корпуса к нейтральному проводу, подключите зеленый провод, а иногда и медный, и белый провод от духовки к проводу заземления источника питания, обычно белого цвета, внутри распределительной коробки.Закрепите соединение на месте с помощью небольшого винта.

Затем соедините красный провод духовки с соответствующим красным проводом источника питания. Повторите этот процесс для черного провода. Наконец, соедините их с помощью проводных разъемов.

Шаг 6 – Завершение

Установите крышку на распределительную коробку, затем повторно активируйте автоматический выключатель и включите электрическую духовку, чтобы убедиться, что она работает.

Если духовка является автономным устройством, переместите ее в соответствующее положение. Если все работает, вы готовы начать использовать электрическую духовку.

Советы по установке газовой плиты своими руками: учитесь на моих ошибках, прежде чем устанавливать газовую плиту самостоятельно


Этот пост может содержать партнерские ссылки. Если вы совершаете покупку по этим ссылкам, мы можем получить небольшую комиссию без каких-либо дополнительных затрат для вас.


Это последняя часть того, как мы установили нашу автономную газовую плиту.

Во-первых, мне пришлось подключиться к моей существующей линии подачи газа в подвале, потому что наша бывшая плита была электрической и за духовкой не было газового клапана.

Во-вторых, мне пришлось отрезать часть прилавка, чтобы освободить место для отдельно стоящей плиты — ведь раньше у нас была вставная электрическая модель, которая подвешивалась к прилавку по бокам и сзади.

Теперь, для последней части головоломки, нам нужно было преобразовать 220-вольтовое проводное соединение в стандартную 110-вольтовую вилку и получить выбранную нами линейку Kenmore.

К сожалению, У меня было несколько неудач при самостоятельной установке газовой плиты.



Преобразование 220-вольтовой розетки в 110-вольтовую вилку

Я не электрик, и мне не совсем удобно иметь дело с электричеством.Несмотря на то, что я способен выполнять некоторые основные работы по дому, я не собирался преобразовывать проводное соединение 220 В в стандартную вилку 110 В при установке газовой плиты.

Я нанял мистера Электрика, чтобы он позаботился об этом вместо меня. Это было дорогое удовольствие, но это нужно было сделать — и сделать правильно.

У мистера Электрика была фиксированная цена, поэтому Аллен (электрик) показал мне их руководство по ценам. Казалось, что это будет стоить около 268 долларов или 228 долларов с ценами для участников (или как они называют свой план защиты клиентов).

Я также решил, чтобы он установил разрядник защиты от перенапряжения во всем доме (для защиты всей электроники в доме), пока он был там.

Я заплатил 89 долларов за членство (хорошо для скидки на 1 год) и заплатил дополнительно 206 долларов за ограничитель перенапряжения — это в значительной степени окупило стоимость членства.

У меня есть несколько вещей, которые я хочу сделать с электричеством по дому, поэтому я обязательно сделаю это в течение года (надеюсь) — чтобы получить скидку.



Аллен приступил к работе, подошел к электрическому щиту (также известному как коробка выключателя) в подвале и быстро заменил выключатель на 50 ампер на выключатель на 20 ампер.

Он сказал мне, что большую часть времени, когда подключается диапазон 220 В, он находит в панели выключатель на 40 ампер. Но по какой-то причине у нас был предохранитель на 50 ампер, а проводка была рассчитана только на предохранитель на 40 ампер, что убивало новую вилку. Это не очень хорошо, учитывая, что наша предыдущая электрическая плита была подключена к ней. К счастью, у нас никогда не было проблем!





Он поднялся наверх, разобрал проводное соединение со старой электрической плитой и превратил его в стандартную вилку на 110 В, к которой подключалась новая плита.Он спросил меня, где именно я хочу закрепить новую вилку за плитой.

Я никогда не знал, насколько сложной может оказаться работа по установке газовой плиты.

Он проверил цепь на правильность заземления и полярности, и все было готово. Это заняло от 30 до 45 минут . (Но… это было только начало.)



Вот некоторая информация о том, почему мы выбрали газовую плиту вместо электрической.



Получение нашей новой газовой плиты Kenmore

Компания Sears приехала в день доставки, и трое парней привезли новую плиту.Это был нелегкий подвиг — из-за лестницы, ведущей к нашей входной двери.

Парень, который собирался подключить газ к плите, сообщил мне, что клапан (который я установил) не того типа.

Здесь вы можете видеть клапан осушителя (слева) и клапан диапазона газа (справа):



Он сказал мне, что то, что я установил, было клапаном осушителя, а , а не , клапаном диапазона. Это была неудача №1!

Единственное, что они могли сейчас сделать, это выровнять для меня диапазон и уйти.Подключить не дали — так как клапан был не того типа.

Я был немного взволнован, потому что клапан, который я взял в Home Depot, был одобрен помощником, который работал в проходе газовой трубы, и я думал, что он дает мне безупречный совет.



Разница между клапаном газовой плиты и клапаном осушителя

Клапан осушителя

уменьшает внутренний диаметр трубы примерно на 1/8″, тем самым уменьшая надлежащее количество газа, необходимого для плиты, если вы когда-нибудь хотите ЭФФЕКТИВНО готовить на всех 4 конфорках и использовать духовку одновременно.

Я вернулся на склад и обнаружил, что у них нет нужного мне клапана. Так что я проехал 1/2 мили вниз по дороге к Лоу и нашел идеальное совпадение — клапан газового диапазона.

Когда я вернулся домой, я выключил газ в доме и быстро заменил вентиль сушилки на правильный.

СОВЕТ: Не забудьте использовать герметик для соединений труб (тип T2) на каждом соединении только с наружной резьбой!

Мой проект резко остановился, потому что, по-видимому, парень из Sears оставил только один из двух разъемов, которые поставлялись с диапазоном.Это был Неудача #2.

Серьезно, установка газовой плиты стала настоящей неприятностью!

СОВЕТ: См. комментарий Боба ниже относительно использования трубной смазки/тефлоновой ленты на развальцовке резьбы гибких соединителей. Я сделал это неправильно.



Планировка вашей кухни имеет значение

Итак, я пошел  обратно в магазин Lowe’s и купил ту часть, которая должна была идти вместе с ассортиментом! Затем я вернулся домой и , наконец, , я смог подключить эту чертову штуку.ДА!

Мы вернули новый диапазон на место, и я снова включил газ. У нас было пламя!

Кухня у нас маленькая, но устроена рационально (плита, мойка и холодильник образуют треугольник). Мы всегда говорили, что наш дом на 2 фута меньше во всех направлениях.

В этом корпусе он примерно на 2 дюймов слишком мал, потому что я быстро обнаружил, что мы не смогли полностью открыть дверцу посудомоечной машины — из-за ручки дверцы духовки на новой линейке торчала дальше, чем на старой диапазон.Это был Неудача №3.

Итак, мне пришлось отрезать часть стойки за плитой, которая поднималась на 4 дюйма вверх по фартуку. Затем я отодвинул диапазон назад ровно настолько, чтобы все заработало.

У нас были планы на новый счетчик (поскольку он выглядел довольно уродливо), и мы только что с ним разобрались. Кроме того, никто все равно не увидит, что находится за полигоном!



Предотвращение проблем с оборудованием для сжигания топлива

Обязательно используйте вентилятор вытяжки соответствующего размера, если вы используете газовую плиту.

Вот еще кое-что, что нужно учесть перед установкой газовой плиты:

«Все кухни должны иметь вытяжную вентиляцию для удаления запахов и избыточной влаги, связанных с приготовлением пищи. Несмотря на то, что существуют различные стратегии вентиляции для кухонь, вытяжка является наиболее распространенной. При использовании газовой плиты для улавливания продуктов сгорания следует использовать вытяжку с прямым выходом наружу. Эти вытяжки должны иметь правильный размер. Для типичной кухонной плиты Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и Институт домашней вентиляции (HVI) рекомендуют 100 кубических футов в минуту.Для более крупных вентиляторов может потребоваться подача свежего воздуха, чтобы избежать чрезмерного сброса давления в доме, вызывающего обратную тягу или другие проблемы.

После установки оборудования для сжигания и/или вентиляции необходимо проверить оборудование для сжигания, чтобы убедиться в его правильном функционировании.

Важно, чтобы ваш установщик провел испытание на разгерметизацию в наихудшем случае. Это испытание на безопасность горения определяет, будут ли какие-либо негерметичные устройства для сжигания иметь обратную тягу или разлив продуктов сгорания в жилое помещение.Сообщите своему установщику, что этот тест должен использовать установленную процедуру, такую ​​как Приложение D Международного кодекса по топливу и газу или ASTM E1998 «Руководство по оценке обратной тяги и утечки из устройств для сжигания с вентиляцией». — EPA



Перед началом работы…

Имейте в виду… Я , а не , лицензированный сантехник, и это , а не , веб-сайт с инструкциями. Я просто делюсь своим опытом установки газовой плиты в надежде, что другие могут каким-то образом извлечь из этого пользу.

Спросите совета у профессионалов, прежде чем рассматривать этот тип проекта самостоятельно, а затем добавьте мой практический опыт для полноты картины.

К этому проекту нельзя относиться легкомысленно. Если у вас есть какие-либо оговорки по поводу попытки такого типа проекта, позвоните профессионалу, который сделает это за вас.

Если вы решите следовать описанным здесь методам, делайте это на свой страх и риск.

Информация в этой статье предполагает, что в вашем доме раньше был природный газ.

Я начинал как охотник за домами… посещая строящиеся новые дома в окрестностях моего дома. Это вдохновило меня написать о проектах по строительству и ремонту домов — вести хронику домов на разных этапах строительства с точки зрения потребителя. По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, должно (и не должно) использоваться при строительстве или реконструкции качественного дома.

Аренда собственных электрических и газовых плит

ЛУЧШИЕ КАЧЕСТВЕННЫЕ МАТЕРИАЛЫ В AARON’S

Серия

сочетает в себе духовки и плиты, поэтому вы можете жарить, запекать, жарить и поджаривать, как настоящий шеф-повар.В
Аарона, у нас есть множество вариантов, в том числе газовая и электрическая, а также двойная духовка. Если вы ищете
идеальный ассортимент для приготовления вкусных блюд, мы вас обеспечим.

Идеальный ассортимент для вашего дома

Независимо от того, готовите ли вы каждый день или готовите дома, духовка и плита удовлетворят любые ваши потребности.
ваших потребностей в выпечке и приготовлении пищи. Существуют различные типы диапазонов, и мы хотим помочь вам найти лучший из них.
для вашего дома.

  • Стандарт: Этот
    Тип духовки обеспечивает тепло вокруг духовки для тщательного и правильного приготовления пищи. Для вашего среднего
    ежедневные потребности в приготовлении пищи, стандартная духовка хорошо подходит.
  • Конвекция:
    С помощью вентилятора, расположенного внутри, конвекционные печи продувают воздух по всему пространству, чтобы распределить
    нагревать равномерно. Если вы любите печь и экспериментировать на кухне, конвекционные печи станут отличным дополнением.
    на вашу кухню.

Выберите идеальную варочную панель

В Aaron’s есть несколько вариантов варочных панелей, которые помогут вам приготовить наилучшие блюда для вас и вашей семьи. Обязательно
выберите варочную панель, соответствующую вашим потребностям:

  • Змеевик : Эти варочные панели содержат металлический спиральный змеевик, который мгновенно нагревается до обжаривания, чернения.
    или поджарь свой
    еда в кратчайшие сроки.
  • Керамика : Плоская варочная панель из керамики придает вашей кухне элегантный и современный вид.
    тратя
    мало времени на уборку.
  • Газ : Газовая варочная панель обеспечивает самый быстрый нагрев за счет воспламенения небольшой газовой камеры,
    немедленное тепло для вашего
    еда.

Газ против электричества

Существует два типа варочных панелей, газовые и электрические — обязательно выберите тот диапазон, который совместим с вашим домом:

  • Газ: Газ
    плиты, как правило, имеют съемные детали, чтобы их было легко чистить, к тому же они быстро нагреваются и нагреваются.
    позволяют использовать любую кастрюлю или сковороду по вашему выбору.
  • Электрический:
    Электрические волчки имеют кружки, указывающие, где находится источник тепла. Кроме того, он позволяет узнать, если
    к плите можно прикасаться после использования.

Двойная духовка, двойная еда

Для большой семьи или если вы проводите большое мероприятие, двойной духовой шкаф пригодится, чтобы приготовить много разных блюд.
одновременно.

Диапазоны известных брендов, которые трудно превзойти

Предлагая первоклассные бренды, такие как Samsung и GE, Aaron’s гордится тем, что предлагает качественную продукцию по доступной цене.
для тебя.

Преимущества лизинга для владения вашим ассортиментом

Аренда для собственного ассортимента — отличная идея, если у вас нет лучшего (или любого) кредита, вы не хотите ждать
рассрочка, или просто не хотите расставаться со всеми этими наличными вперед. В Aaron’s мы предлагаем доступную аренду для владения
планы с гибкими вариантами оплаты, поэтому вы можете платить по мере использования. Кроме того, доставка и установка* бесплатны, а продукт
обслуживание и ремонт входят в стоимость аренды. О, и еще одно: если вы движетесь в пределах 15 миль от вашего
в местном магазине, мы бесплатно переместим ваш ассортимент на новое место.

Все еще любопытно? Узнайте больше обо всей арендной плате
выгоды предложения Аарона.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
