Как подключить электрокотел к твердотопливному: Электрокотел с твердотопливным котлом

Как соединить два котла — электрический и твердотопливный: tvin270584 — LiveJournal

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание.Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов. Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях. Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному. А как правильно подключить один к другому расскажет мастер сантехник.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

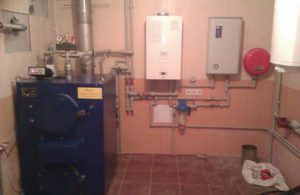

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температурытеплоносителя в системе отопления.

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

Обратите внимание! Для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу,термометр сигнализирует о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На что надо обратить внимание при монтаже:

• Оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
• Оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
• Агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
• Основной нагревательный агрегат оснащается трехходовым клапаном;
• Для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
• Каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

Видео

В сюжете — Подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

Видео

В сюжете — Почему включать электрический котел через один насос с котлом твердотопливным нежелательно.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Источник

Электрокотёл с твердотопливным котлом в одной системе: схемы, обвязка (часть 1)

В этой статье мы подключим электрокотёл с твердотопливным котлом к одному контуру радиаторов. То есть, вероятно, такая схема для домов небольшой площади. Многоконтурную схему — с несколькими ветками радиаторов — разберём в следующей статье.

Когда соединяют твердотопливный и электрический котёл в одной системе?

Электрокотёл и твердотопливный котёл в одной системе ставят ради того, чтобы первый сглаживал неудобства от пользования вторым. Как правило, при таком сочетании твердотопливный котёл является основным, а электрический — вспомогательным. Наоборот бывает, но редко.

Какие же удобства от добавления в систему электрокотла?

Не секрет, что время топки твердотопливного ограничено горением топлива. Ложась с вечера спать в тёплом доме, к утру можно проснуться в остывшем. Тогда из-под одеяла придётся выбираться, как прыгать в холодную воду… Вот тут-то и поможет электрокотёл, который, включившись в заданное время к нашему пробуждению, нагонит в доме температуру.

Наличие электрокотла позволит хозяевам даже зимой съездить в отпуск, на выходные или в командировку без боязни, что трубы и радиаторы замёрзнут и полопаются. То же можно сказать о домах с временным проживанием. Электрокотёл будет включаться по сигналу от комнатного термостата и поддерживать в доме плюсовую температуру.

Электрокотлом можно топить в межсезонье — осенью и весной, когда сильно натапливать не имеет смысла, а лишь поддерживать нормальную жилую температуру.

В каких системах отопления применяется электрокотёл с твердотопливным котлом вместе?

Если электрокотёл только как вспомогательный, что чаще всего и бывает, то в радиаторных.

Потому что время горения твердотопливного небольшое, и плита тёплого пола не будет успевать прогреваться.

Электрокотёл с твердотопливным котлом: упрощённая схема

Как обычно, начнём с общей схемы, чтобы дать общее же представление:

В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

На схеме электрокотёл самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:

В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.

Электрокотёл с твердотопливным котлом: детальная схема

Та же схема подробно:

На схеме местами не хаватает некоторых переходников, но, полагаю, вы, как человек взрослый, легко определите, где их нужно добавить.

Обратите внимание, если вы купили электрокотёл с расширительным баком внутри: его объёма может не хватать, тогда надо ставить дополнительный бак, как на схеме.

Правила сборки и эксплуатации системы, в которой электрокотёл с твердотопливным котлом

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Ну, вот, вроде бы, и всё, электрокотёл с твердотопливным котлом смонтировали… (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.

Подключение и обвязки котлов на сайте по котлам отопления

монтаж электрического котла в систему отопления должен быть выполнен таким образом, чтобы к нему был обеспечен доступ для обслуживания и ремонта

  С целью улучшения условий циркуляции воды в системе отопления котел электрический должен быть установлен таким образом, чтобы его нижний патруб
… перейти к материалу Электрические котлы в системе отопления

Схема подключения твердотопливного котла отопления

Конструкция обогрева имеет терморегуляторы, батареи котел, развоздушки, увеличивающие давление насосы, крепежи, трубы, систему соединения, бак для расширения, коллекторы. Любой фактор очень важен. Исходя из этого соответствие каждого элемента конструкции важно делать обдуманно. Система обогревания дачи насчитывает различные части. На открытой вкладке web проекта мы попытаемся определить для нужного особняка необходимые компоненты системы.

Устройство системы отопления на твердом топливе

Твердотопливный котел – это теплоагрегат с камерой сгорания открытого типа. Понятно, что и вся остальная схема подключения оборудования отопления должна быть разработана с учетом требований к открытым системам:

• Выход для продуктов сгорания котла необходимо подключить к дымоходу с естественной тягой;
• В верхней точке отопительного контура нужно обязательно установить расширительный бачок, обеспечивающий контакт теплоносителя с атмосферой;
• Работать такая система может только на воде.

Котельная с установленным твердотопливным котлом

В последнее время среди владельцев загородной недвижимости гораздо большей популярностью стали пользоваться системы отопления закрытого типа. Однако подключение твердотопливного котла к закрытым системам категорически запрещено. Дело в том, что при нагревании воды происходит серьезное увеличение ее объема и давления.

В газовых моделях котлов для предотвращения неконтролируемого расширения теплоносителя имеется терморегулятор, который мгновенно отключает горелку в опасной ситуации. Процесс горения в камере твердотопливного котла гораздо более инерционен: даже после полного перекрытия подачи кислорода в топку (для этого также нужно подключить терморегулятор) температура воды в отопительном контуре может расти еще достаточно долгое время. Это обусловлено большей теплоемкостью дерева по сравнению с газом. Так что при сильном перегреве излишки воды в открытой системе просто выльются через отводящую трубку расширительного бачка. Если же применяется закрытая схема, избыточное давление в трубах может привести к их разрыву.

Где можно устанавливать котел на твердом топливе

Для размещения котлов с открытой топкой, в том числе и твердотопливных, необходимо обустраивать отдельное помещение – котельную.

Чаще всего для нее выделяют место в подвале или на цокольном этаже. В отличие от систем газового отопления, монтаж твердотопливного котла можно производить самостоятельно, без согласования с надзорными службами. Тем не менее, установка подобного оборудования должна выполняться в полном соответствии с требованиями, которые приведены в строительных нормах и правилах:

1. Основание под твердотопливный котел должно быть ровным и прочным и обеспечивать строго вертикальное расположение его корпуса;

Часто котел устанавливают на твердую плиту из негорючего материала, хотя более правильно залить для этого бетонную стяжку.

Объем помещения котельной – не менее 15 м 3. минимальная высота потолков – 2,5 м;

к меню ↑

Основные этапы установки твердотопливного котла

Схема подключения твердотопливного котла включает в себя сам теплоагрегат, трубы и радиаторы отопления, расширительный бачок, циркуляционный насос, теплоаккумулятор и элементы автоматики: предохранительный и воздушный клапан, терморегулятор, манометр. Установка котла и необходимые подключения периферийного оборудования производятся в следующем порядке:

Обвязка котла

Установка группы безопасности. В зависимости от типа котла и его комплектации в нее могут входить предохранительный, воздушный клапан, терморегулятор, датчик тяги, манометр и т. д. Эти приборы ставятся до всех запирающих устройств;

После выполнения всех указанных операций можно приступать к запуску твердотопливного котла. Для этого нужно разжечь топливо, а через 10–15 минут закрыть растопочную заслонку. При достижении температуры 80–85 °С рекомендуется установить терморегулятор на необходимый уровень подачи тепла. Теперь достаточно в нужные моменты подкладывать дрова в топку, и комфортный климат в доме будет обеспечен.

Рекомендации по безопасному и эффективному использованию твердотопливного котла

В отличие от газовых котлов, при эксплуатации их твердотопливного аналога часть продуктов сгорания остаются в топке. Их необходимо периодически удалять, а также проводить другие мероприятия по повышению эффективности процесса горения:

• Желательно периодически снимать отложения со стенок котла. Специалисты подсчитали, что слой сажи толщиной в 1 мм снижает мощность котла на 3%. Чистку проводят на холодном котле примерно раз в неделю;
• При заполнении колосниковой решетки золой мощность котла также снижается. В таких случаях рекомендуется немного пошевелить угли. В современных моделях котлов для этого предусмотрен специальный рычаг. С его помощью можно также произвести аварийный сброс углей;
• Для улучшения прохождения воды через тепловой контур можно использовать циркуляционный насос. Установка насоса в обратке перед входом в котел позволит увеличить эффективность работы – теплоноситель будет проходить по магистрали быстрее, возвращаясь в котел более горячим, следовательно, энергии на его подогрев будет затрачиваться меньше;
• Необходимо следить за тягой в дымоходе. Для этого желательно регулярно, с интервалом один раз в год, производить его чистку. Участки дымохода, проходящие через неотапливаемые помещения, необходимо утеплять, чтобы предотвратить образование конденсата, который, замерзая, препятствует свободному выходу продуктов сгорания;

Варианты вывода дымохода твердотопливного котла

к меню ↑

Твердотопливный котел и закрытая система отопления

Как мы уже отмечали, установка обычного твердотопливного котла в систему отопления закрытого типа запрещается.

Существуют специальные модели котлов, схема исполнения которых предусматривает увеличенную прочность, устойчивость к повышенному давлению и наличие встроенной емкости для удаления избытка жидкости.

Прежде чем такой котел будет допущен к установке, он должен пройти серию испытаний, правильно провести которые могут только специалисты. Поэтому самостоятельно принимать решение об использовании твердотопливных тепловых агрегатов в закрытых системах не стоит, даже если сделать это рекомендуют опытные установщики, которые утверждают, что уже внедрили на других объектах не один десяток подобных решений.

Единственный возможный способ совместить данное оборудование – это использовать теплообменник, который позволяет разделить систему на два контура: открытый, с котлом и расширительным баком, и закрытый, включающий радиаторы и закрытый мембранный бачок.

Пример установки твердотопливного котла смотрите на видео ниже:

Источник: http://all-for-teplo.ru/kotly/ustanovka-i-podklyuchenie-tverdotoplivnogo-kotla. html

Схема подключения котла «Партнёр» с атмосферно-открытой самотечной системой радиаторного отопления.Подробнее

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей эффективностью.

Эффективность системы отопления зданий зависит нескольких параметров:

1. Времени нагрева помещений до заданной температуры.
2. Стабильности параметров работы за весь отопительный период.
3. Скорости перемещения теплоносителя по системе отопления.
4. Теплоёмкости теплоносителя.
5. Теплопередачи радиаторов отопления.
6. Согласованности узлов и комплектующих системы отопления.

Радиаторы с большим коэффициентом теплопроводности позволяют быстро снимать тепло с теплоносителя. В результате помещения быстро прогреваются, при этом система отопления работает в умеренных температурных режимах. Для этих же целей можно увеличить общее количество радиаторов в системе.

Для качественного распределения тепла по всем помещениям необходимо, чтобы ко всем радиаторам в системе доставлялся теплоноситель с одинаковой температурой. Достичь этого возможно с помощью современной лучевой схемы системы отопления с коллекторными узлами.

Современные системы отопления собираются из труб малого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность всей системы. Такая система называется скоростной или малообъемной.

Однако при использовании в таких системах твердотопливных котлов существует реальная опасность перегрева теплоносителя. Так как горение угля и других высококалорийных видов топлива плохо поддается управлению.

Результатом перегрева может стать повреждение трубопроводов от перегрева и гидроударов (т.к. малообъемные системы чаще собираются из полимерныхтруб).

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой задачей справляется гидравлический разделитель. Он же помогает согласовывать различных потребителей: системы радиаторного отопления и теплых полов, бойлер для производства горячей воды и т. д. (см. схему №1).

Емкость гидравлического разделителя подбирается в соответствии с мощностью котла из расчета 10 литров на 1 кВт.

Малообъемные системы работают только с принудительной циркуляцией теплоносителя, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним (по схеме циркуляции) устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10% от общего объема всей жидкости в системе.

На выходе из котла обязательно устанавливается группа безопасности (автоматический воздушный клапан, термометр и манометр) для защиты котла от гидроударов и превышения давления.

Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.

Источник: http://www.kotli.pro/tverdotoplivnye-kotly-podklyuchenie/

06 февраля 2013 | 14021 просмотр

Прежде чем принимать решение о приобретении твердотопливного котла, следует предварительно обмозговать обустройство всей отопительной системы, ведь твердотопливный котел отличается от привычного и хорошо нам знакомого — газового.

Сперва пройдемся по паспортам твердотопливных котлов и изучим рекомендации по проектированию системы отопления из первых рук, то есть — непосредственно от производителей.

Тезисы из паспорта твердотопливного котла.

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия.

Температура котла должна быть не менее 55 °С, а температура воды в обратном не менее 45 °C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем.

Отсюда и несколько вариантов подключения твердотопливного котла в систему отопления.

Схема подключения ТТ котла с использованием обходного моста.

Схема подключения ТТ котла с помощью дозирующих насосов – микширование.

Схема подключения ТТ котла с использованием водной связи.

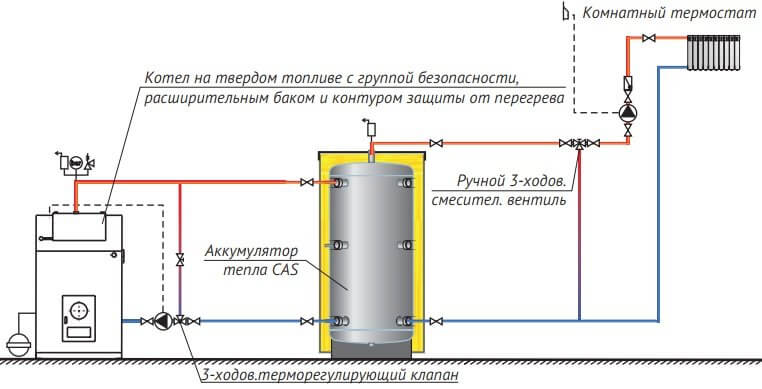

Схема подключения ТТ котла в систему отопления с аккумулирующей емкостью и четырехходовым клапаном.

Аналогичная вышеприведенной, схема другого производителя.

Еще несколько вариантов подключения ТТ котла из другого паспорта.

Твердотопливный котел рекомендуется устанавливать в систему с расширительным баком открытого типа, предусматривая несколько моментов. Циркуляционный насос устанавливается на обратной трубе, чтобы обезопасить систему от термальных перегрузок и перегрева, в случае сбоев в работе системы энергообеспечения:

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения.

В системе обязательно должны быть предохранительные линии между котлом и баком. Они устанавливаются на входной и выходной трубе котла, причем как можно ближе к котлу, а также соединяют котел с расширительным баком наиболее коротким путем. На предохранительных линиях не должно стоять никаких клапанов и кранов!

Если по каким либо причинам в системе не может быть организовано расстояние «h», то насос должен быть установлен на прямой трубе.

Если это не сделать, существует возможность всасывания воздуха в радиаторы верхнего уровня. Насос на прямой трубе устанавливается по следующей схеме:

Обратный клапан должен быть установлен на трубе общей системы водоподачи, чтобы защищать систему от обратного давления и обратный сифонный дренаж. Клапан должен быть подобран в соответствии с существующими нормами.

Система байпаса должна быть организована между входным и выходным подсоединением труб к насосу. Это обеспечит достаточный проход воды, когда насос выключен, а котел продолжает работать. Организация системы байпаса обеспечит нормальную работу системы, если произойдут сбои в системе электроснабжения.

Расширительный бак должен быть установлен на высшей точке системы, чтобы создавалось нужное давление и не затруднялась работа котла при расширении воды, в следствии увеличения температуры. Расширительный бак конструируется в виде призмы и может быть установлен как в горизонтальном, так и в вертикальном положении. Предохранительные линии между котлом и расширительным баком должны быть установлены под углом, увеличивающимся к баку. Нижеприведенная схема показывает максимальное расстояние между предохранительными линиями и котлом:

Твердотопливный котел не рекомендуется устанавливать в системах закрытого типа, так как при работе котла на твердом топливе, затрудняется процесс управления и температура может подниматься выше установленной Вами величины. Однако, если Вы все-таки намерены поставить котел в закрытую систему, необходимо температурный предохранительный клапан (с двумя датчиками). Устанавливается он на трубе подачи воды от основной системы водопровода, по следующей схеме:

Температурный предохранительный клапан необходим для того, чтобы не использовалась в пустую энергия на нагрев воды. Когда в системе температура воды достигает, например, точки кипения, ее необходимо понизить, чтобы система не вышла из строя, из-за резкого увеличения объема. Так как установлен расширительный бак закрытого типа, система не может сделать это самостоятельно. Для того чтобы снизить температуру в системе используется температурный предохранительный клапан, оснащенный двойным температурным датчиком. При увеличении температуры воды в системе до 95-100 оС, датчик дает сигнал на клапан и в систему поступает холодная вода. После того как температура снижена до нужной величины, датчик дает другой сигнал, который закрывает клапан и прекращает поступление холодной воды в систему.

Никогда не устанавливайте температурный предохранительный клапан на входной трубе непосредственно перед котлом. Холодная вода, поступающая непосредственно на горячие части котла, может вызвать образование трещин, вследствие большой разницы температур. Редуктор давления должен быть установлен перед входным отверстием температурного предохранительного клапана, чтобы минимизировать перепад давления между основной системой подачи воды и системой отопления. Между температурным предохранительным клапаном и редуктором давления может быть установлена система бай паса, что облегчит регулировку давления. Для систем с расширительным баком открытого типа, также рекомендуется устанавливать температурный предохранительный клапан, чтобы повысить безопасность системы.

Кроме того, в странах, где действует EN 303-5, отопительные котлы должны быть оснащены устройствами, обеспечивающими надежный отвод тепла без использования дополнительной энергии. При этом температура воды не должна превышать 100 °C (защита от перегрева).

Поэтому многие европейские производители уделяют внимание аварийному отводу лишней тепловой энергии с применением различного типа клапанов.

Гидравлическая схема присоединения охлаждающего контура

1 – Выход отопит.воды в систему 2”

2 – Вход возврат. воды из охладительного контура 1 1/2 “

3 – Вход возврат. воды в котел из системы 2”

4 – Выход охлаждающей воды

5 – Teрмостатический вентиль TS 130 (STS 20)

6 – Выход отопит. воды из котла 2 “

7 – Вход охлаждающей воды

Oхлаждающий контур или двуxxодовой защитный клапан DBV 1 — 02 служит для отвода избыточного тепла в том случае, если температура воды в котле превысит 95 °C. В том случае, если система оснащена двуxxодовой защитный клапан DBV 1 — 02, и происходит перегрев котла (температура воды на выходе превышает 95 C) двуxxодовой защитный клапан создает контур холодной воды а именно, до тех пор, пока температура не снижается ниже лимитного значения. В данный момент одновременно закрывается выпускное охлаждающее оборудование и подвод холодной воды, которая поступает в систему.

1 – Kотeл

2 – Двуxxодовой защитный.клапан DBV 1 – 02

3 – Предоxранительный клапан

4 – Редукционный вентиль

5 – Фильтр

6 – Шаровой кран

7 – Насос

8 – Удаление избыточного тепла

9 – Выпускной вентиль

I – Вxод xолодной воды

II – Выxод отопительной воды

III – Вxод возвратной воды

Двухходовой защитный клапан DBV 1 – 02 предназначен для защиты котла центрального отопления от перегрева. В корпусе клапана находятся выпускной и впускной вентили, управляемые термостатическим элементом. При достижении лимитной температуры одновременно открываются выпускной и впускной вентили, это означает, что в котел поступает холодная вода и одновременно удаляется горячая вода из котла. При снижении температуры под лимитную одновременно закрываются выпускной и впускной вентили.

Вот аналогичная схема другого производителя.

Также бывает техническое решение, когда в котле присутствует теплообменник

В случае использования открытого расширительного сосуда, не нужное защитное оборудование от перегрева. Каждый источник тепла в открытой отопительной системе должен быть присоединен с открытым расширительным сосудом, который находится в самом высшем пункте отопительной системы. Расширительные сосуды должны быть установлены так, чтобы они могли поместить изменения объема воды, которые возникли нагревом и охлаждением. Открытые расширительные сосуды должны быть оснащены не закрывающимися воздуховыпускными и переливными трубопроводами. Переливной трубопровод должен быть спроектирован так, чтобы произошел безопасный отвод самого высшего проточного количества воды входящей в систему. Этого можно достигнуть назначением размеров переливного трубопровода на один DN выше, чем имеет загрузочный трубопровод. Расширительные сосуды и их присоединительные трубопроводы должны быть спроектированы и расположены так, чтобы было надежно предупреждено замерзании.

Вот, собственно, и информация к размышлению. Осталось придумать себе систему отопления, учитывающей все нюансы, выясненные в результате ознакомления с рекомендациями, и внедрить систему отопления в жизнь.

Источник: http://ru-bio.ukrbio.com/ru/articles/3053/

Содержание

Котлы отопления на твердом топливе в минувшие времена были несколько примитивными и неудобными, но сегодня все изменилось. Производители предлагают потребителям усовершенствованное оборудование, в котором гармонично сочетается высокая эффективность и легкость эксплуатации. Такие агрегаты используются в районах, в которых отсутствует газовая магистраль, а также наблюдаются перебои с электричеством.

Устройство и принцип работы оборудования

Аппараты данного типа представляют собой конструкции, состоящие из нескольких основных элементов:

• теплообменник – этот узел передает энергию от нагретой воды;
• топочная камера – она изготавливается из высоколегированной стали, добротного чугуна;

Схемы отопления могут включать в себя простейшие одноконтурные устройства и мощные агрегаты

• терморегулятор;
• зольник – здесь скапливаются продукты сгорания;
• колосниковая решетка – на ней размещаются дрова, уголь, пеллеты;
• люк очистки;
• заслонки, регулирующие работу дымохода.

Принцип действия агрегатов сводится к тому, что топливо сгорает в объемной топке, вода нагревается и подается в систему. Зола и шлаки попадают в специальный бункер и периодически удаляются оттуда вручную.

При разработке оборудования применяются оригинальные технические и эргономические наработки

Компании, выпускающие модернизированные твердотопливные котлы отопления, всячески стараются упростить процесс эксплуатации. Современные приборы оснащаются регуляторами тяги, термостатическими клапанами. Регуляторы тяги оказывают воздействие на скорость сгорания топлива, открывая и прикрывая заслонку. Что касается термостатических клапанов, они состоят из контуров охлаждения, термостатов и предназначены для отвода воды при перегреве.

Это важно знать: в пиролизных котлах применяется иной принцип: в одной камере дрова тлеют при ограниченном доступе воздушных потоков, а во втором сжигается образовавшийся газ.

Схема подключения твердотопливного котла отопления

Длительность бесперебойного функционирования аппаратов зависит от того, насколько правильно было проведено проектирование и монтаж. Котлы для водяного отопления на твердом топливе – устройства, нагревающие теплоноситель. Но не стоит забывать, что существуют и дополнительные элементы. Стандартная схема подключения выглядит таким образом:

• агрегат;
• циркуляционный насос – движущая сила, перемещающая воду;
• расширительный бак – такой элемент компенсирует температурные расширения воды;
• буферная емкость – вертикальный бак, главным предназначением которого является аккумулирование избыточного тепла. Система отопления с твердотопливным котлом с использованием буфера – прекрасный вариант, ведь сокращается количество загрузок, улучшается температурный режим работы оборудования, а потребитель обеспечивается горячей водой;
• группа безопасности – три прибора, объединенные на одной консоли: манометр, кран Маевского, предохранительный клапан. Она предназначена для защиты системы от завоздушивания и избыточного давления;

Группа безопасности монтируется выше котла в вертикальном положении

• аварийный контур – он обеспечивает нормальную работу системы в нестандартных ситуациях.

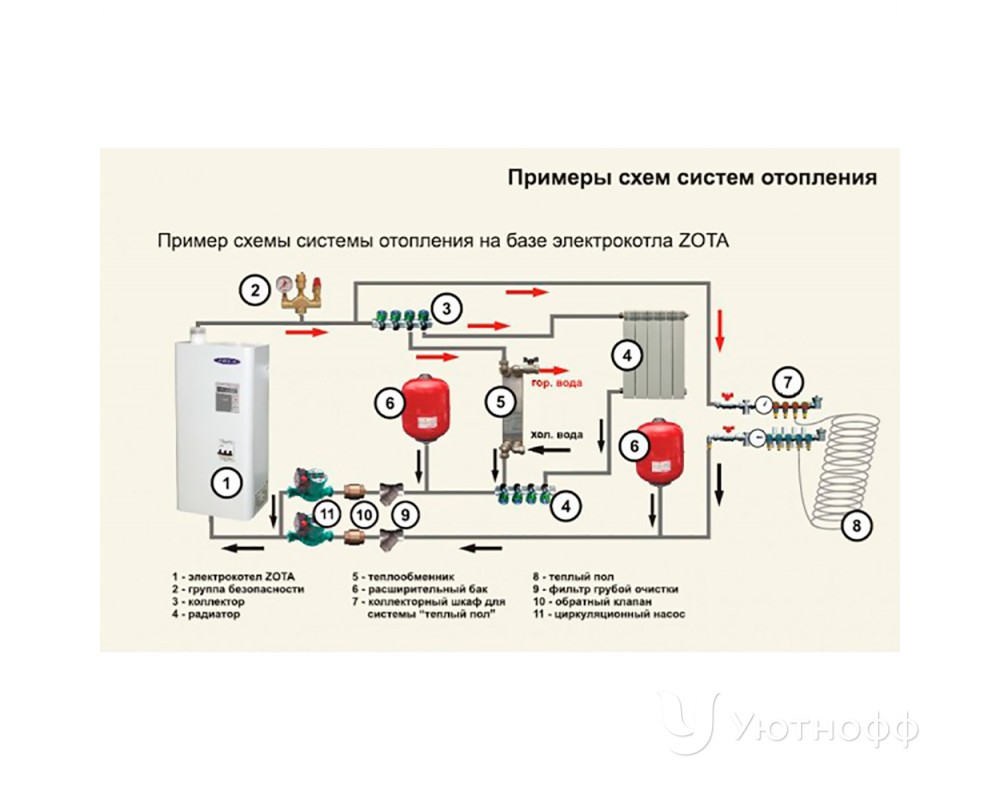

Схема отопления с твердотопливным котлом может быть разной, потому что существует много нюансов. К примеру, если система открытого типа, бачок устанавливается в чердачном помещении, на лестничной клетке. В других случаях используются мембранные баки, представляющие собой прочные сосуды, разделенные перегородкой из экологически чистой резины.

Обвязка твердотопливного котла отопления решает несколько важных задач. К их числу относится поддержание температуры теплоносителя, создание оптимальных условий для функционирования оборудования, стопроцентная защита от перегрева, удаление воздуха. Система отопления твердотопливным котлом достаточно сложная, поэтому проектирование и монтаж должны выполнять толковые специалисты.

Как классифицируются приборы

На рынке представлен широкий ассортимент оборудования, которое различается не только габаритами и внешним видом, но и многими другими показателями. О них дальше и поговорим.

Способ сгорания топлива – основополагающий параметр, имеющий приоритетное значение. По данному показателю приборы разделяются на:

1. Классические – в них проходит обычный процесс сгорания дров, угля с выделением благодатного тепла.
2. Пиролизные – при высокой температуре и при отсутствии доступа кислорода выделяется горючий газ. Такие котлы оснащаются нагнетающим вентилятором и обеспечивают почти полное сгорание пеллет, дров.
3. С естественной тягой – процесс сгорания гранул, торфяных брикетов в таких моделях контролирует термостатический регулятор.
4. С дополнительной тягой – подобные агрегаты оснащаются вентиляторами, с помощью которых в топку подается воздух.

Это важно знать: пиролизное оборудование обладает весомыми преимуществами, но стоит оно дороже. Кроме того, аппараты более требовательны к влажности древесины.

Вид топлива – в зависимости от этого показателя, котлы бывают угольными, пеллетными, дровяными. В первых используются брикеты, бурый и каменный уголь, антрацит, во вторых – цилиндрические гранулы стандартных размеров, в третьих – сухие дрова. Также существуют универсальные твердотопливные котлы для водяного отопления.

Материал теплообменника – не менее важный показатель, от которого многое зависит. По этому признаку существует такая классификация:

• стальные агрегаты – неприхотливое в эксплуатации оборудование, не выходящее из строя при воздействии высоких температур. Благодаря внедрению современных конструкторских решений приборы обладают хорошим КПД и служат на протяжении 20-25 лет;

Стальные твердотопливные котлы «Viessmann Vitoligno 100-S» работают на древесных поленьях и имеют электронную систему управления

• чугунные твердотопливные котлы отопления – они отличаются надежностью, долговечностью и устойчивостью к коррозии. Но есть один недостаток: теплообменники из чугуна могут разрушаться при резких перепадах температур.

В чем преимущество современных котлов на твердом топливе

Для домов, в которых нет газа, твердотопливные котлы подходят идеально. Данное утверждение можно аргументировать тем, что оборудование обладает массой достоинств:

• рентабельность – стоимость топлива (торфяных брикетов, гранулированных отходов деревообрабатывающей промышленности) приемлемая. Поэтому на протяжении всего сезона в доме поддерживается комфортная температура, а бюджет не сильно страдает;

Твердотопливные котлы – идеальное решение, потому что они могут функционировать на угле, соломе, дровах – идеальное решение, потому что они могут функционировать на угле, соломе, дровах

• высокий КПД – теплом обеспечиваются помещения любых размеров;
• безопасность – этот момент тщательно продуман, потому что устройства оснащены контролирующими системами;
• долгий эксплуатационный ресурс – этот показатель составляет 20-30 лет и напрямую связан с правильностью монтажа, регулярностью обслуживания;
• автономность – отопление загородного дома твердотопливным котлом не зависит от сторонних факторов: наличие газопровода, электрических сетей;
• удобство размещения – для обустройства функциональной системы нужно установить отопительный агрегат, подключить к нему трубы, расширительный бак, радиаторы;
• простота использования – современные твердотопливные котлы отопления длительного горения полностью автоматизированы, поэтому участие человека сведено к минимуму. Естественно, при этом не следует забывать о периодической очистке зольника от отработанных продуктов, поскольку этот процесс проводится в ручном режиме.

На что смотреть при выборе отопительного котла

Приобретение отопительного оборудования сопряжено с рядом задач, которые нужно решить заранее. Поэтому перед осуществлением покупки необходимо разобраться со следующими моментами:

1. Мощность – первоочередный параметр, по которому выбираются агрегаты. Расчет мощности твердотопливного котла отопления проводится по незамысловатой формуле: площадь дома разделяется на 10. Почему именно так? Потому что 1 кВт мощности требуется для качественного обогрева десяти квадратных метров жилья.
2. Тип теплообменника.
3. Зависимость от внешних факторов – твердотопливные электрокотлы отопления с вентилятором принудительного наддува не функционируют без электрической энергии. Если циркуляция естественная, данная проблема отсутствует.
4. Длительность работы от одной загрузки.

Польские твердотопливные котлы «PEREKO» оснащаются вентилятором наддува, благодаря которому увеличивается время беспрерывного сжигания топлива

Отопление деревянного дома твердотопливным котлом – верное решение, если жилище отрезано от благ цивилизации. Но нужно понимать, что корректная работа системы возможна тогда, когда проектирование и монтаж всех узлов и компонентов осуществляют мастера. Грамотные специалисты знают тонкости своей работы и гарантируют бесперебойное функционирование оборудования на протяжении долгих лет.

Источник: http://teploguru.ru/kotel/otoplenie-zagorodnogo-doma-tverdotoplivnym-kotlom.html

Смотрите также:

17 февраля 2022 года

%PDF-1.4
%
4101 0 объект
>
эндообъект

внешняя ссылка
4101 131
0000000016 00000 н
0000004903 00000 н
0000005066 00000 н
0000013668 00000 н
0000013979 00000 н
0000014177 00000 н
0000014629 00000 н
0000014977 00000 н
0000015632 00000 н
0000016128 00000 н
0000016243 00000 н
0000016368 00000 н
0000016666 00000 н
0000016923 00000 н
0000017436 00000 н
0000017741 00000 н
0000018000 00000 н
0000018633 00000 н
0000018979 00000 н
0000019236 00000 н
0000019830 00000 н
0000020145 00000 н
0000020402 00000 н
0000020820 00000 н
0000020945 00000 н
0000021070 00000 н
0000021195 00000 н
0000023460 00000 н
0000025746 00000 н
0000027510 00000 н
0000029214 00000 н
0000030865 00000 н
0000032732 00000 н
0000033070 00000 н
0000034856 00000 н
0000047513 00000 н
0000047833 00000 н
0000049808 00000 н
0000063453 00000 н
0000064624 00000 н
0000065393 00000 н
0000068603 00000 н
0000134847 00000 н
0000141538 00000 н
0000156566 00000 н
0000163257 00000 н
0000169948 00000 н
0000184976 00000 н
0001025764 00000 н
0001025840 00000 н
0001025939 00000 н
0001026090 00000 н
0001026204 00000 н
0001026283 00000 н
0001026713 00000 н
0001026792 00000 н
0001026828 00000 н
0001026907 00000 н
0001027246 00000 н
0001027315 00000 н
0001027434 00000 н
0001027882 00000 н
0001027961 00000 н
0001028040 00000 н
0001028361 00000 н
0001028418 00000 н
0001028536 00000 н
0001028615 00000 н
0001028966 00000 н
0001029255 00000 н
0001037969 00000 н
0001056344 00000 н
0001073802 00000 н
0001078132 00000 н
0001084823 00000 н
0001090981 00000 н
0001091107 00000 н
0001091232 00000 н
0001091268 00000 н
0001091347 00000 н
0001091681 00000 н
0001091750 00000 н
0001091868 00000 н
0001091904 00000 н
0001091983 00000 н
0001096285 00000 н
0001096620 00000 н
0001096689 00000 н
0001096807 00000 н
0001109404 00000 н
0001109683 00000 н
0001110062 00000 н
0001110141 00000 н
0001113351 00000 н
0001264878 00000 н
0001265239 00000 н
0001265318 00000 н
0001265354 00000 н
0001265433 00000 н
0001265767 00000 н
0001265836 00000 н
0001265955 00000 н
0001272646 00000 н
0001279337 00000 н
0001285495 00000 н
0001614372 00000 н
0001614733 00000 н
0001614812 00000 н
0001615088 00000 н
0001615167 00000 н
0001615438 00000 н
0001615517 00000 н
0001615836 00000 н
0001615915 00000 н
0001615994 00000 н
0001616315 00000 н
0001616372 00000 н
0001616490 00000 н
0001616569 00000 н
0001616909 00000 н
0001617198 00000 н
0001617277 00000 н
0001617545 00000 н
0001617624 00000 н
0001617895 00000 н
0001628065 00000 н
0001638235 00000 н
0001641741 00000 н
0001667443 00000 н
0000004654 00000 н
0000002980 00000 н
трейлер
]/Предыдущая 3280171/XRefStm 4654>>
startxref
0
%%EOF

4231 0 объект
>поток
hXkLSg~så=y)@-mE3%eӰfl?8DH9W)2w3dl[,DԙlnwNA=N3e’}

твердотопливные котлы центральное отопление

твердотопливные котлы центрального отопления

57Твердотопливный котел — Руководство по котламРассмотрите различные типы твердотопливных котлов: печи, кухонные плиты, открытый огонь, чтобы помочь отвести тепло от основного источника в котле, чтобы предотвратить перегрев. Центральное отопление – Ассоциация твердого топливаA Brighter Choice – Центральное отопление на твердом топливе обеспечивает всю вашу бытовую горячую воду задним котлом, комнатным обогревателем, многотопливной печью, плитой или независимым котлом. Руководство домовладельца по твердотопливным системам центрального отопления20 июня 2016 г. Некоторые в квартирах и домах используются электрические котлы, хотя они и самые дорогие с точки зрения эксплуатационных расходов. Твердое топливо, будь то в.

Котлы на твердом топливе | Системы центрального отопления на твердом топливе — TriancoShop Самый надежный, экономичный и популярный ассортимент твердотопливных котлов, обогревателей и систем центрального отопления в Великобритании.Бойлерные печи: Твердое и многотопливное центральное отопление Бойлерная печь Твердотопливные котлы действительно являются ценным дополнением к любому дому. Они эстетичны; они подойдут к любому стилю или периоду собственности; и они могут.

Твердотопливные котлы | Европейская комиссия Твердотопливные котлы — это обогреватели, которые вырабатывают тепло за счет сжигания твердого топлива и используют систему центрального отопления на водной основе для распределения тепла.

Отопление всего дома с помощью высокопроизводительного многотопливного котла Yeoman разработал пять печей специально для обеспечения ваших потребностей в горячей воде и центральном отоплении.На что способна многотопливная котельная-печь.

Может ли твердотопливный прибор работать в моем центральном отоплении? — Stovax & GazcoНекоторые модели Stovax имеют опциональные котлы, которые позволят вам производить высокопроизводительную дровяную печь, а многотопливный котел может помочь вам стать.

Твердотопливный котел DWB мощностью 35 кВт для горячего водоснабжения и центрального отопления Линия DWB многотопливных котлов на древесном топливе характеризуется простой, эстетичной и прочной конструкцией, позволяющей горелке производить горячую воду для центрального отопления.

Системы отопления на твердом топливе — Renfrewshire WebsiteВ системах отопления на твердом топливе огонь нагревает воду в котле, обеспечивая ее циркуляцию. Как только горячая вода достигает нужной температуры, включается насос центрального отопления.

Новости по теме

Сколько времени занимает установка нового котла?

Нам часто задают вопрос, сколько времени потребуется, чтобы установить новую котельную для вашего дома. Желание знать это естественно, так как неизбежны некоторые сбои в вашей домашней жизни, не говоря уже о вашем центральном отоплении и горячем водоснабжении.

На этот вопрос нет простого ответа, так как время зависит от:

• есть ли у вас уже котел
• какое топливо вы используете
• перемещаете ли вы свой котел
• какой тип котла у вас установлен
• меняете ли вы тип котла и какой тип вы меняете между
• любые сложности, связанные с типом дома, существующим водоснабжением и т. д.

Однако, по приблизительным подсчетам, установка нового котла займет от шести часов до четырех дней.Мы разберем несколько примеров ниже, чтобы дать вам больше информации и объяснить процесс более подробно.

Последний фактор (сложные ситуации) мы не учитывали, так как каждый случай будет разным. Таким образом, приведенные ниже приблизительные оценки относятся к обычным установкам в большинстве бытовых условий.

Прямая замена котла: 4–6 часов

Самый быстрый и простой способ установки – замена старого котла на новый того же типа. Это при условии, что старая просто сломана, замена будет в том же месте, а все водопроводные, центральные и газовые трубы уже на месте — и соответствуют спецификациям новой модели.

В этой ситуации установка нового котла представляет собой простой случай изоляции и слива систем, отключения электричества и термостата, демонтажа котла и установки нового на его место. Это может легко сделать один инженер менее чем за день.

Изменение положения котла: 1–2 дня

Если у вас уже есть котел, но вы хотите изменить его положение или хотите новый котел в другом месте, вряд ли это можно сделать за один рабочий день.Это связано с тем, что необходимо установить новые трубы (вода и газ), а также подключить новые электрические кабели и кабели термостата.

Также могут потребоваться небольшие структурные работы, такие как строительство каркасов и прокладка кирпичных стен для дымохода и перелива. Если предположить, что старый котел нужно демонтировать, переместить или убрать, это также потребует времени.

Установка совершенно нового комбинированного котла: 1–2 дня

Если в данный момент котла нет, то время его установки будет примерно таким же, как и его перенос, так как объем работ будет аналогичным.Любое время, сэкономленное за счет того, что вы не демонтировали старую модель, будет потрачено на новые подключения к вашим водо- и газопроводам.

Предположительно, если не будет котла, не будет и системы центрального отопления. Если у вас установлена ​​полностью новая система центрального отопления и комбинированный котел, продолжительность работы резко возрастет. Приблизительно, новая система обычно занимает от одной до двух недель, поскольку она включает в себя подъем ковров, полов и половиц, прокладку труб и установку радиаторов. Хорошая новость в том, что это можно сделать одновременно с установкой котла.

Изменение типа котла: 2–3 дня

Существует три основных типа новых котлов для вашего дома: комбинированный, только тепловой и системный. Все они требуют разной сантехники и электрики, поэтому, если вы переключаетесь с одного на другое, это почти как новая установка с точки зрения требуемого времени.

Самое большое изменение произойдет, если вы обновите комби до модели только с подогревом или системной модели.

• При использовании системного бойлера вам понадобится цилиндр для хранения воды для вашей системы центрального отопления. Обычно это находится в сушильном шкафу или рядом с котлом, и это означает поднятие половиц и установку новых труб. Если вы устанавливаете погружные нагреватели в свой цилиндр, они также должны быть подключены к электросети.
• Если вы заменяете котел только на отопление, вам также потребуются бак холодной воды и расширительный бак — расширительный бак необходимо будет установить на чердаке или на возвышении в самой высокой точке ваша собственность. Это потому, что система питается под действием силы тяжести, а не давлением в сети. Это также увеличит время, так как нужно установить больше трубопроводов.

Если вы переходите от системы или отопления только к комбинированному котлу, любое дополнительное время будет потрачено на удаление ненужных цилиндров и баков, снятие лишних труб и последующую уборку.

Некоторые люди предпочитают не менять их на тот случай, если они решат обновиться позже. Выбор за вами, но важно учитывать, что баллоны и резервуары будут занимать дополнительное место в вашем доме, а компоненты, возможно, придется разобрать и очистить после нескольких лет неиспользования.

Изменение типа и положения котла : 3–4 дня

Самая большая работа с точки зрения времени, если вы измените как тип, так и положение вашего котла. Это может занять несколько дней, так как объединяет все работы в разделах «изменение типа» и «изменение позиции» выше.

Помимо любых новых трубопроводов, баков и баллонов (или их удаления), вам также может понадобиться установка новых кронштейнов, пробивание отверстий в стенах и перенаправление подачи воды, газа и электричества к котлу.

Замена вида топлива: 2–3 дня

Если вы покупаете новый котел, но меняете вид топлива, потребуются дополнительные сантехнические и электрические работы. Например, если вы переходите с жидкотопливной или газовой системы на новый электрический котел, но сохраняете положение прежним, это добавит времени процессу установки.

Прямые свопы не всегда возможны

Если вы рассматриваете возможность прямой замены, обратите внимание, что котлы, цилиндры и резервуары бывают различной мощности и емкости, а размер трубопровода для центрального отопления может быть слишком узким или широким для определенного типа котла. .Если у вас есть какие-либо сомнения, поговорите с инженером по газовой безопасности и договоритесь о визите, чтобы он мог осмотреть вашу систему.

Также возможно, что если ваш котел подошел к концу своей естественной жизни, то же самое может произойти и с другими частями системы, что может означать больше работы и более длительное время установки.

Получите точную стоимость установки

Несмотря на то, что найти подходящий новый котел для вашего дома с помощью нашего инструмента «Найти мой котел» несложно, время, необходимое для его установки, может сильно различаться.По этой причине указанные выше временные рамки приведены только для справки и должны использоваться в качестве расплывчатого ориентира.

Данные сметы относятся только к замене и установке котлов — не учитывались какие-либо крупные работы по водо-, газо- или электроснабжению, а также установка ванн, душевых кабин, раковин и умывальников. Поэтому мы рекомендуем обратиться к аккредитованному установщику Ideal в вашем регионе, чтобы получить точную стоимость установки нового котла центрального отопления в вашем доме.

Для получения дополнительной информации о том, как сохранить свой дом в безопасности и тепле, ознакомьтесь с нашим разделом «Советы и советы», где представлены статьи, посвященные техническому обслуживанию, давлению, радиаторам и многому другому.

Найди мой новый котел

Простое руководство по различным типам топлива для котлов

Будь то жаротрубный котел, беструбный котел, водогрейный котел, водотрубный котел или любая другая классификация, во всех системах будет использоваться один или несколько различных котлов. виды топлива. На самом деле, многие модели котлов различаются и характеризуются разными типами котельного топлива, которые в них используются.

Тип топлива, которое использует котел, имеет решающее значение по целому ряду причин, но он играет непосредственную роль в определении эксплуатационных расходов, а также воздействия вашего объекта на окружающую среду. В результате очень важно понимать и быть знакомым со всеми типами котельного топлива. Рассмотрим подробнее каждый из видов котельного топлива.

Шесть различных типов котельного мазута

Всего существует шесть различных типов мазута: остаточные масла и дистилляты дизельного топлива.Обе эти категории мазута можно разделить на пронумерованные подкатегории, от номера 1 до номера 1:

1. мазут № 3 и мазут № 4 представляют собой комбинации дистиллятного дизельного топлива и остаточных масел
2. № 1 и мазута. № 2 — дистиллятные типы дизельного топлива
3. Мазут № 5 и 6 — остаточные масла

В любом случае двумя наиболее часто используемыми категориями котельного мазута являются дистиллятное дизельное топливо № 2 и № 6. остаточная нефть, которую также называют «бункерным топливом».” В то время как дистиллятные типы мазута № 2 имеют более низкую плотность энергии, они выделяют меньше парниковых газов при сгорании.

Тем не менее, наиболее важным преимуществом мазута является его плотность энергии. Например, всякий раз, когда энергия жидкого топлива измеряется в БТЕ, она чрезвычайно высока. По сравнению с другими видами котельного топлива, ни один другой вид – газ, жидкость или твердое топливо – не имеет более высокой удельной энергии, чем мазут и дистиллятное дизельное топливо. Исключительно высокая плотность энергии позволяет котлам, работающим на жидком топливе, быть очень эффективными.Сообразительные владельцы объектов повышают свою эффективность, используя топливный катализатор предварительного сжигания

Типы котельного топлива: пропан

Другим распространенным видом котельного топлива является пропан, обладающий рядом желаемых свойств. С середины 1990-х годов в Соединенных Штатах был легкодоступный излишек пропана. Второй после мазута пропан имеет вторую по величине плотность энергии, что делает это топливо исключительно эффективным решением, которое очень легко найти.

Однако существует множество опасений и вопросов по поводу экологичности пропана, который является побочным продуктом природного газа.И хотя пропан легко доступен, он относительно дорог по сравнению с другими видами котельного топлива.

Пропановые котлы можно найти в трех из пяти различных типов конфигураций котлов: чугунные, жаротрубные и водотрубные. Хотя пропан имеет высокую удельную энергию по сравнению с другими видами топлива для котлов, он примерно на 20% меньше, чем у дизельного топлива, которое производит примерно на 15% меньше BTU на галлон, чем мазут.

Это означает, что пропан дороже дизельного топлива и мазута и производит меньше энергии, чем номер №.2 дизель. Кроме того, плотность топлива пропана составляет около 65% плотности мазута.

Природный газ Типы топлива для котлов

Как наиболее распространенный вид топлива для бытовых котлов в Соединенных Штатах, природный газ относительно недорог и легко доступен. Подобно пропану, плотность энергии природного газа (62%) ниже по сравнению с дизельным топливом № 2. Плотность энергии природного газа составляет менее 50% плотности энергии мазута. Тем не менее, учитывая, что природный газ сгорает чисто и его легко транспортировать, он является чрезвычайно популярным остаточным топливом для котлов.

Основная проблема, связанная с природным газом, заключается в том, что он может содержать до 90% метана, который является опасным парниковым газом, который может быть на 34% более мощным, чем CO2. Хотя газ метан может быть инертным при сжигании, он наносит значительный ущерб озону, когда попадает в атмосферу. Несмотря на то, что природный газ дешев, он оказывает сильное воздействие на окружающую среду.

Типы топлива для электрических котлов

Без использования дымохода электрические котлы исключительно эффективны, поскольку тепло не теряется.Кроме того, электрические котлы обычно недороги в покупке и имеют небольшие размеры. Тем не менее, стоимость электроэнергии означает, что электрические котлы обычно используются только для жилых помещений.

Даже когда электрические котлы используются на небольших объектах и ​​в быту, цена электроэнергии делает их намного дороже по сравнению с котлами, работающими на топливе, по данным Агентства по охране окружающей среды.

Что касается выбросов, то 85% электроэнергии, вырабатываемой в Соединенных Штатах, производится атомными электростанциями или углем.Кроме того, большинство угольных котельных работают на угольном щебне. В результате большинство электрических котлов питаются либо от ядерных, либо от твердотопливных печей — косвенно.

Типы топлива для угольных котлов

Твердотопливные котлы, работающие на угле, дешевы в эксплуатации, а также недороги в покупке и установке. Уголь производит большое количество отходов в виде зольного остатка, летучей золы и очень высоких выбросов. Энергетическая плотность большинства типов угля очень низкая, но может зависеть от фактического типа угля:

1. Бурый, битуминозный и полубитуминозный уголь имеют самую низкую плотность топлива среди всех видов топлива, но
2. Антрацитовый уголь на самом деле имеет более высокую плотность энергии, чем пропан, природный газ и даже бензин. Только дизельное топливо, мазут и керосин имеют более высокую выходную мощность в мегаджоулях на кубический метр, чем антрацитовые виды угля.

Кроме того, антрацитовый уголь отличается значительно более низким уровнем выбросов CO2 по сравнению с другими видами угля.

Древесные виды топлива

Хотя дровяные котлы используются только в жилых целях, они наименее дороги по всем параметрам. Древесные виды топлива обеспечивают низкое производство BTU, большие объемы отходов и большие объемы выбросов. Хотя древесина доступна практически везде и недорога, дровяные котлы грязны и неэффективны.

Типы котлов, работающих на биотопливе

Котлы, работающие на биотопливе, в основном представляют собой котлы, работающие на древесине, но древесина поставляется в виде бревен, пеллет, щепы, древесного строительного мусора, кукурузной шелухи, горючего растительного материала, а также переработанной древесины. Самым большим преимуществом использования котлов на биомассе является то, что биотопливо является возобновляемым ресурсом.

Однако биотопливо может быть дорогим — будь то перепрофилированный продукт или переработанное, что обычно делает котлы на биомассе более дорогими, чем котлы, использующие другие виды топлива.Самое главное, биомасса имеет наименьшую плотность энергии из всех видов топлива. Он примерно на 38% менее плотный, чем уголь, а это означает, что с точки зрения производимых выбросов и затрат он не обеспечивает существенной отдачи в БТЕ.

Свяжитесь с ATI of New York Today

От производства продуктов питания до заводов, школ и больниц, котлы являются важным элементом оборудования в различных отраслях промышленности. Котлы могут сильно различаться по мощности и размеру, а также использовать различные методы теплообмена и котельное топливо.

Инженеры по продуктам и сбыту компании ATI в Нью-Йорке выслушают ваши потребности и помогут выбрать лучший котел для достижения целей вашего предприятия. Как представитель предпочтительного производителя, мы располагаем модельным рядом котельного оборудования мирового класса от ведущих мировых производителей. Читать, чтобы узнать больше?

Свяжитесь с ATI из Нью-Йорка сегодня, чтобы узнать больше о нашей передовой линейке котлов.

Котел — Энергетическое образование

Рисунок 1. Тепловая энергия поступает в котел за счет топлива. ^[1]

Котлы используются на электростанциях для производства пара под высоким давлением, чтобы установка могла вырабатывать электроэнергию. Процесс, который делает это, известен как цикл Ренкина. Котел получает энергию от какого-либо вида топлива, такого как уголь, природный газ или ядерное топливо, для нагрева воды в пар. Вся первичная энергия в мире, за исключением небольшой доли, поступает из топлива, и около трех четвертей этого топлива в конечном итоге идет на котел (остальное идет на двигатели внутреннего сгорания, которые используют топливо по-другому). ^[2]

Конструкция котла является невероятно важным фактором эффективности электростанции. Три столетия развития привели к появлению сегодня паровых котлов, которые производят тысячи тонн пара в час и имеют эффективность преобразования топлива в пар до 90%. ^[3] Лучшая конструкция означает меньший расход топлива, меньшие затраты и меньшие выбросы загрязняющих веществ. ^[2] Изучение и усовершенствование котлов полезно, потому что, хотя они очень эффективны, их отходы создают одну из основных мировых проблем загрязнения, выделяя парниковые газы.

Вопросы дизайна

Основная цель при проектировании котла – извлечь как можно больше энергии из топлива. Для этого необходимо полностью сжечь как связанный углерод, так и летучие вещества. Поскольку одна часть твердая, а другая газообразная, эта задача не из легких. ^[2] Котел должен работать при очень высоких температурах, около 500 ^o C, и должен постоянно сжигать топливо с постоянной скоростью.

Другим фактором оптимизации конструкции является получение максимально возможной теплопередачи от топлива к воде и пару.Котлы часто имеют несколько отдельных теплообменников для этого.

Последним важным аспектом проектирования является минимизация нежелательных побочных продуктов в виде золы и дымовых газов, которые загрязняют окружающую среду.

Типы

Твердое топливо

• Колосниковый котел: Уголь или другое твердое топливо, такое как биомасса (диаметром около нескольких миллиметров), подается в котел из бункера или конвейерной ленты. Они движутся через решетку, через которую воздух поступает снизу в котел.Неподвижный углерод горит на решетке, а летучий газ горит в пространстве над ней. Эти типы чаще всего используются для биомассы и угля. ^[2]

• Пылеугольный котел: Уголь измельчается в мелкую пыль (размером около 0,1 мм) и подается в котел потоком воздуха. Они, безусловно, являются наиболее распространенными типами котлов для угля. Эти котлы могут достигать КПД более 90% при правильной эксплуатации. Их также можно топить дровами или другим подходящим топливом.Поскольку сжигаемое топливо представляет собой мелкую пыль, образующаяся зола также представляет собой мелкую пыль, которая, если ее не отфильтровать должным образом, может улетучиваться с дымовыми газами и загрязнять атмосферу. ^[2]

• Котел с кипящим слоем: Предлагаются решения некоторых проблем загрязнения окружающей среды при сжигании угля. На опорной плите лежит толстый слой материала — песка или гравия, через который продуваются потоки воздуха. По мере того, как воздух достигает более высоких скоростей, материал начинает вести себя как жидкость, и предметы будут плавать в нем или тонуть в нем.Частицы топлива подаются в этот «слой», в результате чего связанный углерод и летучий газ быстро сгорают и нагревают весь слой. Трубки, несущие воду и пар, находятся в слое, и, поскольку слой движется как жидкость, это обеспечивает максимальный тепловой контакт с трубами и обеспечивает большую теплопередачу. Зола может вытекать из слоя отдельно от дымовых газов.

Атомная

• С газовым охлаждением: В таких реакторах, как реактор Magnox, в качестве замедлителя используется графит, а в качестве теплоносителя — диоксид углерода.Они используют природный уран, а это означает, что его не нужно обогащать. Усовершенствованные реакторы с газовым охлаждением (AGR) также используют графит и CO ₂ , но уран обогащен. ^[4]

• Тяжелая вода: Реакторы CANDU (канадско-дейтериево-урановые) являются единственным другим типом реакторов, которые в какой-то мере вторглись в господство легководных реакторов и используют природный уран, такой как Magnox. В мире работает 31 завод (18 из них в Канаде). ^[5] Тяжелая вода поглощает меньше нейтронов, чем легкая вода, что приводит к высокой экономии нейтронов. ^[4]

• РБМК: РБМК, разработанный в России, использует графит в качестве замедлителя и легкую воду в качестве теплоносителя. Они используют обогащенный уран, как и большинство других реакторов. [[Чернобыльская ядерная авария|Чернобыльские реакторы относились к этому типу, и после катастрофы 1986 года планы по созданию новых реакторов были отменены, и многие станции были выведены из эксплуатации. ^[4]

Фигура 2. Реактор с кипящей водой, котел (находящийся в корпусе реактора) производит пар для выработки электроэнергии. ^[6]

Для дальнейшего чтения

Ссылки

1. ↑ Shehal Joseph через Flickr [онлайн], доступно: https://www.flickr.com/photos/shehal/1167585170
2. ↑ ^{2.0 2.1 2.2 2.3 2.4} Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «Уголь», в , Sustainability Energy Systems, 2, 1 изд., Оксфорд, Великобритания: Оксфорд, 2013, ч. 5, стр. 166-169.
3. ↑ Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «От тепла к движущей силе», в Energy Systems and Sustainability , 2-е изд., Оксфорд, Великобритания: Оксфорд, 2013, глава 6, стр. .203
4. ↑ ^{4.0 4.1 4.2 4.3} Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэмедж, «Ядерная энергия» в Energy Systems and Sustainability , 2-е изд., Оксфорд, Великобритания: Оксфорд, 2013, ч.10, стр.407-414.
5. ↑ «Технология CANDU — Канадская ядерная ассоциация», Канадская ядерная ассоциация, 2018 г.[Онлайн]. Доступно: https://cna.ca/technology/energy/candu-technology/. [Доступ: 12 июня 2018 г.].
6. ↑ http://www.nrc.gov/reading-rm/basic-ref/students/animated-bwr.html

MFC (многотопливная конденсация)

Водяной котел AERCO MFC (многотопливный конденсационный) может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2. Он отличается проверенной конструкцией жаротрубного теплообменника с 4 проходами для максимальной теплопередачи и эффективности и предназначен для конденсации в любой гидравлической системе с замкнутым контуром.Сочетание конструкции теплообменника из высококачественной углеродистой стали и нержавеющей стали 316Ti обеспечивает высочайшую степень долговечности. Конструкция из нержавеющей стали 316Ti на 4-м проходе теплообменника обеспечивает превосходную коррозионную стойкость против кислотной конденсации дымовых газов. Кроме того, он может работать на нескольких видах топлива, включая природный газ, пропан или мазут № 2 (в качестве резервного), что обеспечивает гибкость использования двух видов топлива. Кроме того, серия MFC имеет стандартные двойные обратные соединения для оптимальной гибкости применения и повышения сезонной эффективности до 10%.Максимальная рабочая температура теплообменника 240°F обеспечивает более широкий диапазон рабочих температур и при необходимости отвечает требованиям более высоких температур, но позволяет зданию сбрасывать температуру воды для конденсации в межсезонье.

Серия MFC оснащена ведущими в отрасли мощными горелками, выбросы которых соответствуют самым строгим требованиям к выбросам NOx и CO. Полностью модулирующая горелка также соответствует стандартам AERCO в отношении энергоэффективности, долговечности, надежности и качества конструкции.№

Котлы MFC могут использоваться как отдельные блоки или в модульных конфигурациях и предлагают выбор режима работы. В дополнение к управлению котлом в соответствии с постоянной уставкой, графиком внутреннего/наружного сброса или сигналом 0-10 В, один или несколько блоков могут быть интегрированы через протокол связи Modbus. Для котельных установок, состоящих из 2 и более котлов, доступный контроллер последовательности, предназначенный для оптимизации эффективности установки, является правильным решением. Точно так же системы MFC можно легко интегрировать с системой управления энергопотреблением или системой автоматизации здания в масштабе всего объекта.

Особенности и преимущества

• Природный газ, пропан или двойное топливо (мазут #2)
• Полная конденсация на природном газе/пропане
• Возможность конденсации на мазуте #2 (содержание серы <15 ppm)
• Up до коэффициента динамического диапазона 5:1 (20 %) при сжигании природного газа или пропана
• Высококачественный комбинированный жаротрубный теплообменник из углеродистой стали/нерж. или менее при всех мощностях сжигания при сжигании природного газа
• Двойное подключение обратной воды
• Точный контроль температуры
• Ведущая в отрасли стандартная мощная горелка (Riello)
• Канальный воздух для горения
• Простота обслуживания
• Приемлемые вентиляционные материалы AL29-4C
• Варианты управления: постоянная уставка, сброс внутреннего/наружного значения, удаленная уставка, сигнал 0–10 В или ModBus

Первый домашний котел с микроволновым питанием c может помочь сократить выбросы | Этическая и экологичная жизнь

Создатели первого в мире котла, работающего на микроволновой печи, заявили, что он может обеспечить прямую замену газовым котлам с нулевым уровнем выбросов, которые отапливают большинство домов в Великобритании.

Котел использует электроэнергию для нагрева воды, которую затем можно подавать через существующие радиаторы, а также в краны, душевые и ванны. Компания Heat Wayv строит прототипы и рассчитывает испытать котлы в жилых домах к концу 2022 года, а первые продажи клиентам намечены на 2024 год. 3500 фунтов стерлингов, столько же, сколько эквивалентный газовый котел.

На отопление приходится 14% выбросов углерода в Великобритании, и это одно из самых сложных препятствий на пути к достижению нулевых выбросов к 2050 году.Газовые котлы будут запрещены в новостройках с 2025 года и, как ожидается, будут полностью выведены из эксплуатации к середине 2030-х годов.

Heat Wayv строит прототипы и планирует испытать свои котлы в жилых домах к концу 2022 года. Фото: PR

сложны в установке и подходят не для всех свойств. Водород также предлагается в качестве замены газу, но большинство экспертов считают, что предложение низкоуглеродистого водорода будет ограниченным и дорогим, и его лучше всего использовать для тяжелой промышленности и транспорта.

Блок Heat Wayv имеет такой же размер, как газовый котел, и имеет 10-метровую спиральную трубу внутри, которая нагревается в нескольких точках по всей длине. Микроволны производятся твердотельными компонентами, которые могут быть настроены специально для нагрева воды и более целенаправленны, чем магнетроны, используемые в микроволновых печах.

По словам производителей, электрическая нагрузка будет примерно такой же, как у электрической духовки. Они говорят, что котел на 84% эффективен при преобразовании электроэнергии в горячую воду, а еще 12% отработанного тепла рециркулируется, что дает общий КПД 96%.Первый продукт компании, портативный микроволновый обогреватель, в настоящее время производится для военных заказчиков.

«Конец газового котла неизбежен и запланирован», — сказал Фил Стивенс, соучредитель Heat Wayv. Он сказал, что тепловые насосы найдут свое место на рынке подходящих домов, но его продуктом была «чистая технология, при которой бойлер будет стоить потребителю столько же, сколько покупка и установка газового котла».

Пол Атертон, еще один соучредитель, сказал: «Прелесть нашего микроволнового котла в том, что он полностью совместим с существующими домашними радиаторами.Он сказал, что первоначально компания будет ориентироваться на 170 000 новых домов, строящихся каждый год, в которых не будет разрешено устанавливать газовые котлы с 2025 года. Первый продукт компании, портативный микроволновый обогреватель, сейчас производится для военных заказчиков.

Эксперты, с которыми связалась Guardian, заявили, что микроволновый котел выглядит заслуживающим доверия, хотя детали продукта являются конфиденциальными. По их словам, возможность замены газового котла является значительным преимуществом, хотя они будут потреблять больше электроэнергии и, следовательно, будут стоить больше, чем тепловые насосы и газовые котлы.Один эксперт сказал, что более низкая покупная цена означала, что необходимо было рассчитать затраты на весь срок службы, чтобы увидеть, как затраты уравновешиваются.

Внедрение электромобилей уже означает, что национальная электросеть должна быть усилена, чтобы справиться с дополнительной нагрузкой, и очень широкое распространение микроволновых котлов усугубит эту проблему, считают эксперты. Микроволновый котел не может обеспечить мгновенную горячую воду, как газовые котлы, поэтому внутри устройства имеется накопительный бак для горячей воды.

Некоторые эксперты говорят, что домовладельцам, возможно, потребуется обновить главный предохранитель в своем доме, а также может потребоваться, чтобы их местная сеть электроснабжения одобрила установку микроволнового котла, как это требуется для более крупных тепловых насосов. Атертон сказал, что не предвидел этого, но компания будет тесно сотрудничать со всеми заинтересованными сторонами.

Патент США на микроволновый котел был подан в 1996 году, но срок его действия истек, и в любом случае в нем предлагалось использовать магнетронный нагреватель. «Они во многом являются кувалдой микроволнового мира», — сказал Стивенс, в отличие от более точных твердотельных микроволновых генераторов.

В эту статью были внесены поправки 16 марта 2021 г., чтобы уточнить, что, хотя ожидается, что микроволновые котлы будут стоить столько же, сколько газовый котел, покупка и установка, их эксплуатация будет стоить дороже.
