Как крепить дымоход к стене

Дымоходы — это обязательная часть отопительной системы. Сейчас их изготавливают из металла, что значительно упрощает монтаж.

Тем не менее, любая труба должна быть правильно установлена и укреплена. Только в этом случае она сможет выполнять свои функции.

При установке дымохода важно обеспечить ему устойчивое вертикальное положение, учитывая при этом возможную нагрузку на конструктивные элементы здания. Даже невысокие трубы нуждаются в дополнительной опоре, роль которой обычно выполняют стены.

Крепятся трубы к ним при помощи кронштейнов, конструкция которых позволяет удерживать трубу в вертикальном положении.

Разновидности кронштейнов для удержания трубы в вертикальном положении

Существует несколько типов кронштейнов, каждый из которых имеет особую конструкцию и функционал.

Стартовый кронштейн устанавливается в основании дымохода. Поскольку на него приходится вес всей трубы, то он должен быть прочным. Эта деталь состоит из двух консолей из металлического профиля и площадки с вырезом.

Стеновой кронштейн не испытывает весовую нагрузку. Его задача заключается лишь в фиксации трубы в вертикальном положении. Он состоит из разъемного металлического кольца и пластины, которая крепится к стене. Если расстояния от стены больше 100 мм, то кольцо к пластине прикрепляют с помощью двух консолей.

  • Телескопический

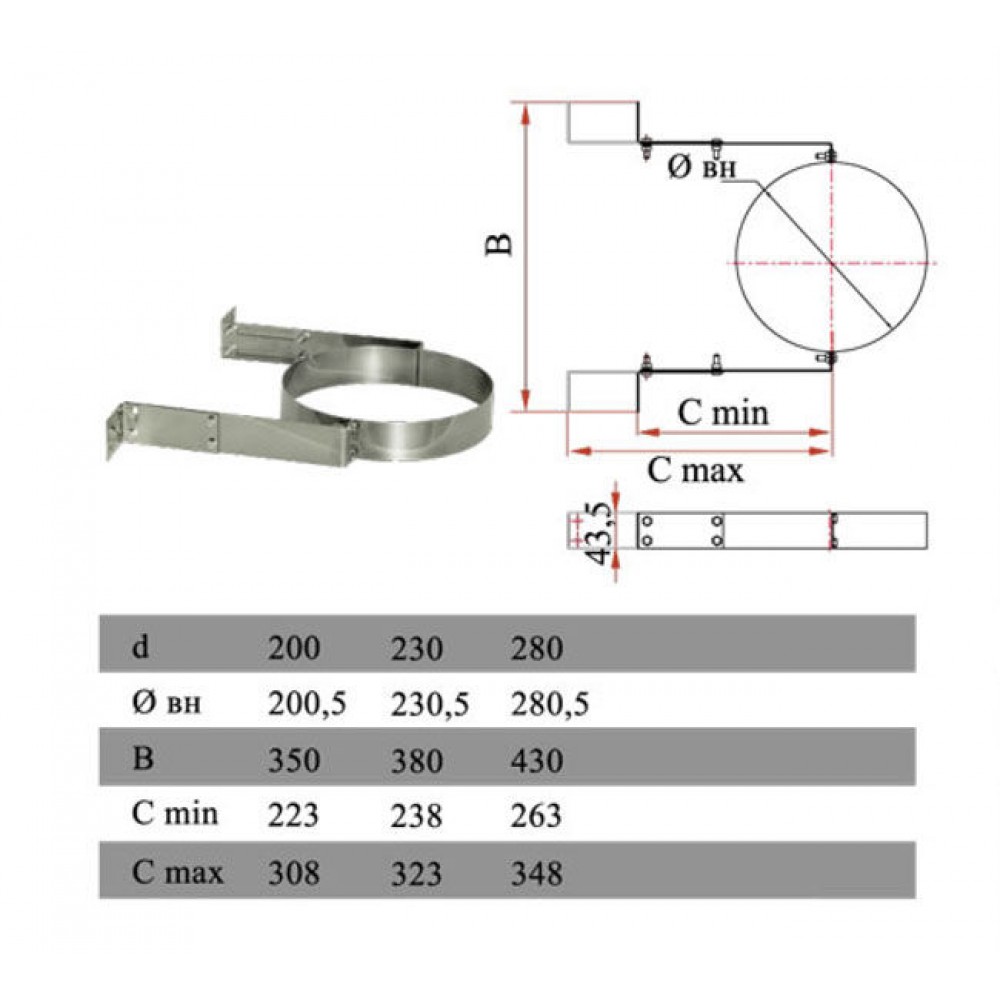

Конструкция телескопического стенового кронштейна позволяет менять расстояние от кольца до стены, двигая одну трубки профиля внутри другой. Подходит для крепления в том случае, если стена имеет неровную поверхность.

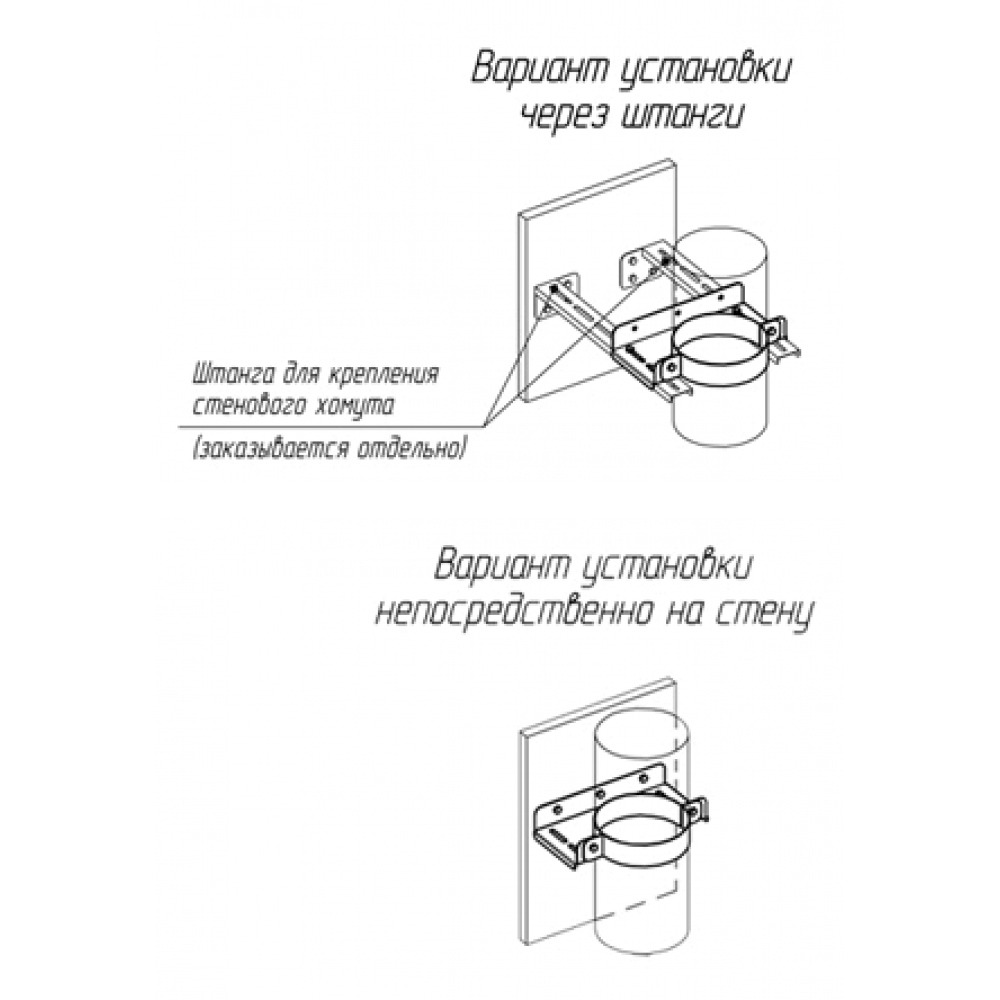

Кронштейн на шпильках — это облегченный вариант крепления. Он представляет собой хомут, приваренный к шпильке с резьбой, которая вкручивается в стену или дюбель. Поскольку этот кронштейн имеет лишь одну точку соприкосновения со стеной, то он не способен противостоять значительным нагрузкам.

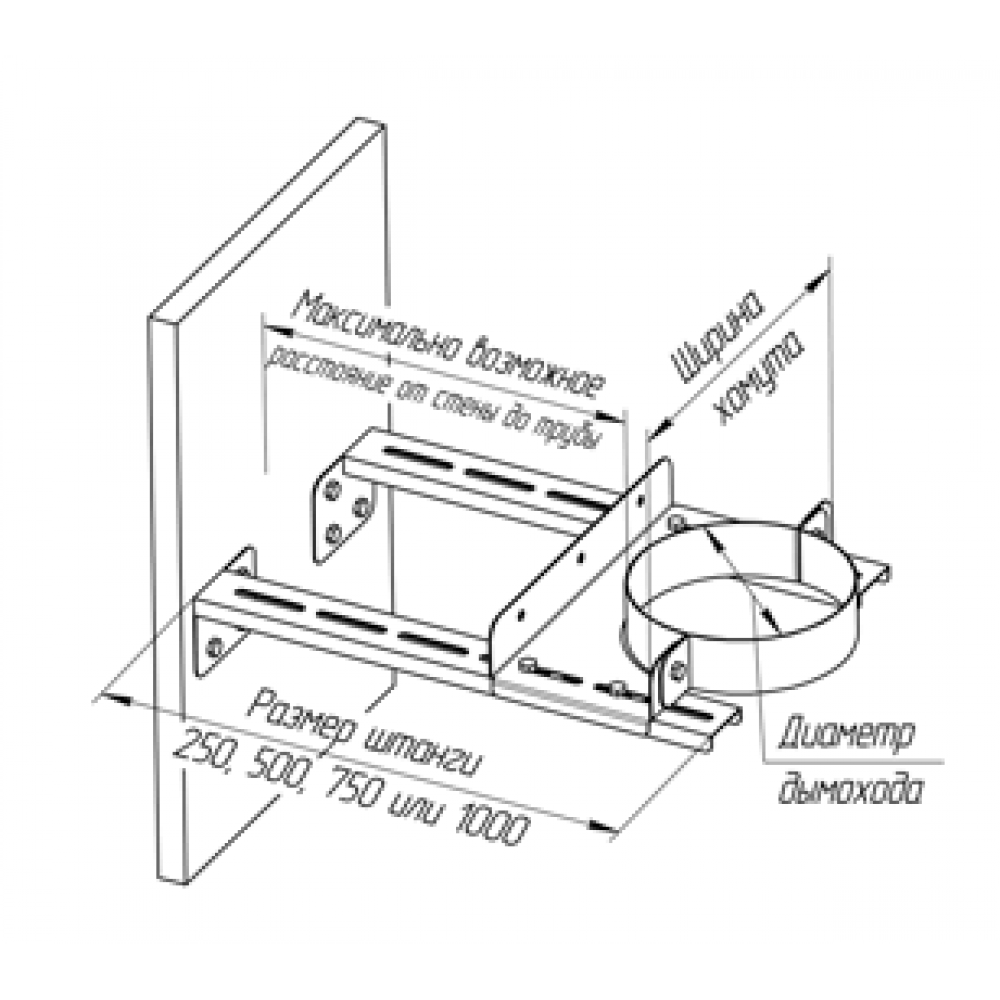

Консольный кронштейн состоит из направляющих, к которым и крепится труба. В его конструкции отсутствуют обжимные кольца или хомуты.

При установке дымохода важно не только подобрать подходящую разновидность кронштейнов, но и их количество. Рекомендуется устанавливать крепление к стене не менее чем каждые 500 мм.

Если дымоход возвышается над уровнем крыши больше чем на 1 м, нужно предусмотреть установку растяжек, а если больше чем на 1,5 метров, то понадобиться опорная штанга.

Как установить дымоход камина в стену?

Дымоход печи или камина, проходящий внутри стены, — во многих смыслах выигрышное для интерьера решение. Такую конструкцию можно установить в ограждающую стену дома либо в межкомнатную перегородку

Материал дымохода и требования к фундаменту

Для расположения в стене (как наружной, так и внутренней) подойдут дымоходные системы, состоящие из утепленной керамической трубы, заключенной в оболочку из легкого бетона. Конструкции такого типа отличаются долговечностью и, что важно, простотой монтажа, так как собирают их по модульной схеме. Установка дымового канала в теле стены имеет свои тонкости. В первую очередь следует учитывать, что сооружение керамического дымохода нужно предусматривать заранее — еще при проектировании дома, поскольку это относительно тяжелая конструкция, нуждающаяся в опоре на фундамент. Может статься, что будет достаточно того фундамента, который заложен под само здание, если расчет покажет, что он способен справиться с дополнительной нагрузкой. В противном случае понадобится его усиление.

Усилить фундамент дома для установки керамического дымохода можно, используя арматуру, металлические балки, точечные железобетонные опоры и т. п.

Установка дымохода в наружную стену

Между дымоходом и стеной нужно проложить негорючую теплоизоляцию. Чаще всего с этой целью используют минераловатные плиты (толщина — не менее 50 мм, плотность — 90–120 кг/м3). Обратите внимание: дымовой канал, становящийся как бы частью ограждающей конструкции здания, требует обязательного усиления, для чего во всех модулях имеются специальные отверстия. Туда помещают арматуру и заливают цементно-песчаной смесью. Кроме того, проектным расчетом может быть предусмотрено армирование дымохода и в иных случаях.

Установка дымохода в перегородку

Встраивая дымоход в перегородку, между двумя конструкциями оставляют зазор, размер которого определяется материалом стены: если он относится к категории негорючих, то это будет 30 мм, для горючих — 50 мм. Зазор необходим и в месте прохода дымового канала через перекрытие (его величина здесь также зависит от степени горючести строительного материала). Зазоры в перекрытиях закладывают негорючей теплоизоляцией.

Не заполненные негорючей изоляцией зазоры в перекрытиях будут «раздувать» огонь при пожаре

Проблемы установки дымохода в наружной стене

Сооружение дымохода печи или камина в наружной стене усложняет и удорожает строительство: в частности, в месте «разрыва» ограждающей конструкции возникает проблема надежной опоры перекрытия на стену. К тому же дымовая труба в таком случае обычно выходит на крышу через карнизный свес. И чем дальше от конька, тем больше труба должна возвышаться над скатом. А значит, дымоход придется непременно армировать. Более того, немалая часть трубы окажется в холодной зоне, и, следовательно, понадобится ее утеплять. То есть без лишних расходов тут не обойтись. Наконец, в таком дымоходе могут возникать проблемы с тягой. И потому, чтобы не столкнуться со всеми этими сложностями, лучше ставить камин или печь в центре дома и выводить трубу наружу поближе к коньку.

Установка, монтаж дымохода внутри дома

Образцы работ: Установка, монтаж дымохода внутри дома

тел.: +7 (921) 986-61-63



ЗАКАЗАТЬ МОНТАЖ

ПРИ  МОНТАЖЕ ДЫМОХОДА ВНУТРИ ПОМЕЩЕНИЯ ИСПОЛЬЗУЮТСЯ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ ДЫМОХОДА

  1. Дефлектор

  2. Хомут под растяжки

  3. Юбка

  4. Кровельный элемент

  5. Труба двустенная

  6. Хомут соединительный

  7. Фланец

  8. Труба двустеннная

  9. Кронштейн крепления к стене

Крепление дымохода к стене

Проход дымохода через перекрытие

Проектирование и монтаж оптимальной схемы разводки горячего воздуха.

Для повышения отопительных свойств камина можно сделать разводку теплого воздуха по соседним помещениям. Такие системы дополнительного обогрева стали возможными благодаря особой конструкции современных каминов: к топке присоединяется распределитель горячего воздуха, в который собирается горячий воздух ( температура около 200 градусов), нагретый наружной поверхностью топки. К распределителю воздуха в свою очередь подсоединяются гибкие трубы (от 2 до 4 штук), по которым  теплый воздух попадает в соседние помещения.

Благодаря этому устройству увеличивается эффективность работы топки.


  Образцы работ  Разводка труб горячего воздуха


Зашивка дымохода в короб








Проход через кровлю.


В ходе работ грамотный проход через кровлю предусматривается заранее. Определяется место, в котором выходит труба дымохода, размечается необходимый размер и вырезается проем в перекрытии. Проход через кровлю организуется таким образом, чтобы труба дымохода легко проходила на улицу через крышу. При этом место прохода через кровлю защищается за счет специального подкрышного листа.








Смещение оси дымохода.


В том случае, когда при прямом выводе дымоход попадает в балку кровли, его устанавливают со смещением.








Образцы работ



Монтаж узла прохода кровли и стандартных элементов дымохода над кровлей.

Как правильно установить дымоход в бане


Есть два типа дымоходов по способу установки.

Внутренний — располагается в бане и выводится через крышу. Тепло от дымовых труб нагревает воздух в помещении. Не портится от осадков и перепадов температуры.


Фотография: v-banyu.ru


Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.


Фотография: stroy-podskazka.ru


Наши дымоходы можно устанавливать и через крышу, и по улице


Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.


Подготовьте отверстия в стене.


Соедините элементы в таком порядке:


  • адаптер для присоединения дымохода к печи;


  • одноконтурная труба (моно) для распределения тепла;


  • шибер-задвижка для регулировки тяги;


  • переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;


  • проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;


  • трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;


  • дефлектор — защитный дымовой зонт с искрогасителем;


  • гидроизоляция RES, если дымоход идёт через крышу.

Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.


Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.


Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.

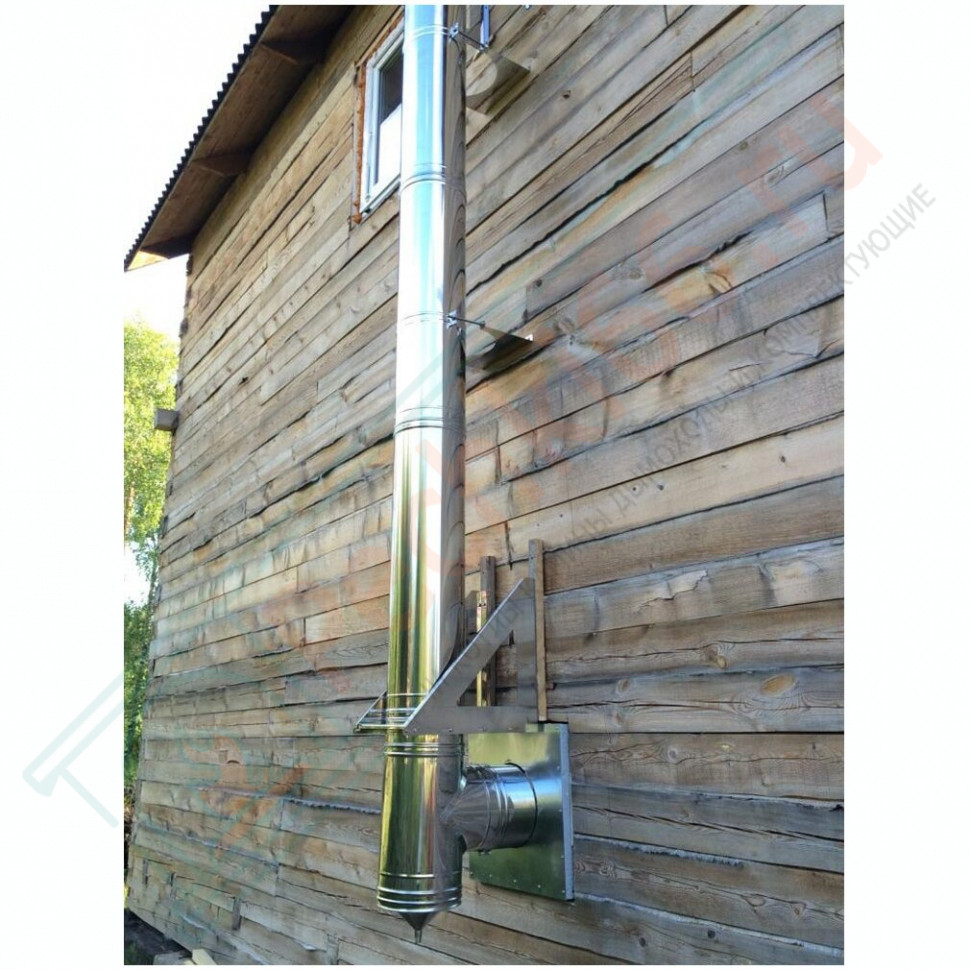

Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.


Схема установки дымохода из нержавеющей стали:


Общие правила установки дымоходов


Участок дымохода, проходящий через перекрытие, не должен иметь стыков.


На стену около дымохода вдоль первой голой трубы установите лист минерита.


Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).


Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.


Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.


Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).


Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.


Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.


Длина дымовой трубы должна быть не менее 3 метров.


Дымоход должен иметь не более трёх поворотов.


Полная инструкция


Фотография: v-banyu.ru




Внешний — устанавливается снаружи и соединяется с печью через стену. Не уменьшает площадь, может устанавливаться после завершения строительства и отделки здания. Сложнее в установке, чем внутренний — нужен дополнительный крепёж к стене. Не нарушает интерьер, но может портить внешний вид фасада.


Фотография: stroy-podskazka.ru



Наши дымоходы можно устанавливать и через крышу, и по улице


Определите, где будет стоять печь с учётом требований пожарной безопасности. Если дымоход в крыше попадает в балки, посмотрите, можно ли обойти балку с помощью колен 45 градусов или нужно поменять расположение печи.


Подготовьте отверстия в стене.


Соедините элементы в таком порядке:


  • адаптер для присоединения дымохода к печи;


  • одноконтурная труба (моно) для распределения тепла;


  • шибер-задвижка для регулировки тяги;


  • переходник моно-термо для перехода с одноконтурной трубы на трубы с изоляцией;


  • проходной фланец — в перекрытие. Вокруг него должен оставаться воздушный зазор в 3–5 см. Заполните его негорючим материалом, базальтовой ватой или керамзитом. Между потолком (стеной) и фланцем проложите базальтовый картон;


  • трубы с изоляцией, которые оканчиваются конусом — заглушкой, закрывающей изоляцию;


  • дефлектор — защитный дымовой зонт с искрогасителем;


  • гидроизоляция RES, если дымоход идёт через крышу.


Скрепите между собой элементы дымохода хомутами и промажьте жаростойким герметиком. Хомуты не дают трубам «двигаться» при нагревании. Расстояние между хомутами должно быть одинаковым. Труба не должна прогибаться.


Если дымоход идет через крышу, нужно крепить его к зданию, так как дымоход подвержен ветровой нагрузке.


Если дымоход идёт через стену, то первым уличным элементом используйте тройник со сливом конденсата — он возникает из-за перепада температуры. Тройник расположите на монтажной площадке и прикрепите к стене.


Дымоход вдоль стены закрепите кронштейнами. Если дымоход высокий (независимо от того, как идёт), сверху прикрепите растяжками к крыше. Следуйте правилу: 2 метра дымохода — одно крепление.


Схема установки дымохода из нержавеющей стали:


Общие правила установки дымоходов


Участок дымохода, проходящий через перекрытие, не должен иметь стыков.


На стену около дымохода вдоль первой голой трубы установите лист минерита.


Диаметр дымохода должен соответствовать диаметру патрубка печи или быть больше. Заужение запрещено. Высота должна быть не менее 3 м и выше конька здания на 0,5 м. Уровень дымоотводящего канала должен находиться выше конька крыши, иначе может появиться обратная тяга (дым пойдет в помещение).


Горизонтальные и наклонные участки дымохода уменьшают тягу, поэтому, по возможности, их лучше не применять.


Элементы дымохода монтируйте снизу вверх, так как дымоход опирается на печь.


Недопустимо соприкосновение дымового канала с коммуникациями (проводкой, газовой трубой).


Длина горизонтальных участков дымохода не должна превышать 1 метр, иначе тяга будет ухудшаться.


Загерметизируйте соединения. Иначе возникнут значительные теплопотери и будет образовываться большое количество конденсата, который может повредить отопительную систему. Утеплённый дымоход состоит из внешней и внутренней трубы, между которыми — слой утеплителя.


Длина дымовой трубы должна быть не менее 3 метров.


Дымоход должен иметь не более трёх поворотов.


Полная инструкция

«/>

Как осуществить крепление дымохода к стене, потолку, крыше

Монтируя дымоход своими руками, домовладелец столкнётся с проблемой фиксации конструкции. Крепление должно быть таким, чтобы исключить обрушение в результате воздействия природных факторов. Существует несколько нюансов, которые следует учесть при реализации проекта.

Крепим конструкцию к стене

Если дымоход выложен из кирпича, то лучше предусмотреть встроенный канал в то время, когда возводилась стена. Это исключает риск обрушения. Если же домовладелец выводит трубу своими руками, то крепится дымоход анкерами. Чтобы увеличить прочность, в место стыка помещается металлическая труба, изолированная от шахты.

Хотя стена – конструкция прочная, лучшим для неё вариантом будет дымоход из стальной трубы. Его крепление не осложнено рядом нюансов, она легче и прочнее. Фиксация осуществляется с помощью кронштейнов. Их диаметр должен быть таким же, что и диаметр внешней трубы. Важно, чтобы кронштейны были изготовлены из тех марок стали, которые не подвержены коррозии.

Нижняя часть газохода крепится посредством специального кронштейна. Стена подготавливается,  крепление делается максимально жёстким, так как нижняя часть – опора всей конструкции. Наружный дымоход подвержен внешним воздействиям, поэтому нужно периодически проверять крепления.

Вывод через крышу

Если дымоход выводится через потолок, то предварительно делается отверстие, размер которого вычисляется. Стена проще обрабатывается, ведь работы не осложнены подготовкой кровли и пр. Но не всегда возможен вывод через стены.

Перед тем как сделать отверстие, надо расположить дымоход на значительном расстоянии от легковоспламеняющихся элементов (минимум 25 см.). Потолок и труба изолируются друг от друга, поэтому между ними оставляется зазор. Если чердачное помещение не изолированно, то расстояние между конструкциями закрывается негорючим материалом. Это может быть металл или цемент. Сверху изолятор засыпается керамзитом.

Преимущественно потолок изолируется с помощью специального термопереходника. Он выполнен в виде стального оцинкованного короба. В него монтируется дымоход, а пространство между трубой и стенкой короба заполняется термоватой. Даже самая жаркая растопка не повредит потолок, максимальная температура короба составит всего 60°.

Кровельные работы

Так как крыша герметизируется, монтаж газоотводящей системы осложняется. То, как будет производиться крепление, зависит от материала кровли. Если он негорючий, то дымоход выводится с зазором в несколько сантиметров. В этом вопросе главное – оптимизировать расстояние до обрешётки.

Крыша – сложная конструкция. Монтаж трубы своими руками начинается с определения места отверстия. Основная забота домовладельца – защита от осадков. Они могут стекать как через зазор, так и попадать в дымоход. Крепление должно быть таким, чтобы исключить возможность попадания влаги внутрь помещения. Для этого используется специальная кладка кровли. Лист материала кровельного покрытия вырезается таким образом, чтобы можно было его расположить под предыдущим элементом.

Крыша должна быть герметичной, поэтому место, где осуществляется крепление трубы, обрабатывается специальным составом. Следует помнить и о защите внутренней части газохода. Чтобы исключить попадания осадков, монтируется защита отверстия (влагоотводящий зонт).

Правильный подход к строительству

При монтаже важно продумать каждый шаг. Крыша больше подвержена протечкам, поэтому при установке трубы учитывается ряд нюансов. Монтаж можно выполнить и самостоятельно, главное – хорошо ознакомиться с технологиями строительства.

Rock-Vent Class A Сквозная установка для прохода через стену Обзор

Установка для прохода через стену с изолированной дымоходной трубой

Когда для установки системы дымохода класса А требуется, чтобы дымоход проходил вдоль дома, комплект Rock-Vent Through the Wall является лучшим вариантом, чтобы упростить покупку основных компонентов в одном комплекте. Хотя каждая установка дымохода класса А отличается, есть несколько общих моментов, которые необходимо принять во внимание, прежде чем приступить к работе, чтобы убедиться, что вы заказываете правильные компоненты.

Проход сквозь стену

Размещение — это первое, на что следует обратить внимание. Размещение сквозного прохода через стену будет определять длину трубы печи по сравнению с необходимой длиной трубы дымохода класса А. Чем выше в стене вы разместите стеновой проход, тем менее изолированная труба дымохода вам понадобится. Вам нужно будет принять во внимание зазоры, необходимые для трубы печи по отношению к потолку. Как правило, одностенная труба печи должна находиться на расстоянии 18-20 дюймов от потолка, а двухстенная труба печи должна быть на расстоянии 8-9 дюймов от потолка.

Толщина стенки и тип

Толщина стенки должна учитываться при использовании любого комплекта для сквозного монтажа. Rock-Vent Wall Pass Through позволяет трубе класса А безопасно проходить сквозь стену и может регулироваться от 4 до 8 дюймов. Для более толстых стен, таких как стены фундамента, для дополнительной регулировки доступен 12-дюймовый сквозной удлинитель. Вы также должны обратить внимание на материал наружного сайдинга. сквозного прохода через стену, чтобы обеспечить герметичность прохода.

Внешние опоры

После того, как проход через стену установлен, вы можете начать с установки тройниковой опоры, которая выдержит вес вертикальной секции трубы дымохода. Вы должны убедиться, что опора тройника прикреплена к твердой и прочной стене. Тройниковая опора может регулироваться на расстоянии от 2 до 5 дюймов от стены и может поддерживать до 60 футов вертикальной трубы. Когда вы добавляете вертикальные секции трубы, вы должны прикрепить настенную подставку к трубе дымохода через каждые 8 ​​футов, чтобы помочь стабилизировать трубу дымохода.Как и тройник, настенная подставка может регулироваться на расстоянии от 2 до 5 дюймов от стены. В случае, если труба находится дальше от стены дома, доступна удлиненная настенная опора, обеспечивающая регулировку до 14 дюймов.

Свес карниза и выступы

Крыша всегда будет нависать над боковыми стенами дома. Крыша всегда будет больше нависать над стенами с карнизной стороны дома, а не с фронтонной. Большинство карнизов свисают от 12 до 16 дюймов. Этот большой выступ оставит вас с длинной горизонтальной трубой, которая не совсем полезна для тяги.Доступны смещенные колена, чтобы уменьшить потребность в длинной горизонтальной трубе.

Колена со смещением доступны с изгибами 15 и 30 градусов. Комплект локтей Rock-Vent Class A включает 2 локтя и опору для локтя. Чем длиннее участок трубы, который вы вставите между двумя коленями, тем большего смещения вы сможете добиться. Вы также должны учитывать свои ограничения по росту. Например, если вы используете трубу длиной 36 дюймов между двумя коленами под углом 15 градусов, у вас будет окончательная высота 44.375 дюймов для этих трех компонентов. Если расстояние между проходом через стену и карнизом меньше 44,375 дюйма, вам необходимо либо использовать комплект колена 30 градусов, либо опустить проход через стену на стене. Мы предлагаем офсетную диаграмму в описании продукта на странице комплекта локтей.

Просвет крыши

Строительные нормы и правила

о высоте дымохода гласят, что вы должны быть как минимум на 3 фута выше крыши и на 2 фута выше любой части крыши в пределах 10 футов по горизонтали. Подробнее о правиле высоты дымохода 10/3/2 можно прочитать в этой статье.Когда дымоход находится со стороны карниза, он должен будет проходить намного выше над крышей, чем если бы он был со стороны фронтона. Если над крышей выступает более 5 футов трубы дымохода, вам необходимо убедиться, что у вас есть комплект крепления крыши Rock-Vent для дополнительной поддержки трубы.

Измерительная форма и список деталей

Вот несколько важных моментов, которые следует учитывать при сборке компонентов дымоходной системы Rock-Vent Class A .Для оптимальной работы и безопасности очень важно всегда следовать инструкциям по установке. Нужна помощь в составлении списка запчастей? Пожалуйста, свяжитесь с сертифицированным техническим специалистом Rockford, и мы будем рады помочь! Вы можете найти нашу форму для измерения через стену здесь, по этой ссылке.

30-градусные сквозные дымоходы

Установка 30-градусного дымохода.

Дымоход класса А 30 градусов через стену Внешняя установка

Установка через стену под углом 30 градусов – это установка, при которой труба печи изгибается через стену под углом 30 градусов. Настенный патрубок 30 градусов установлен для минимизации лучистой теплопередачи дымохода класса А, который проходит через стену под углом 30 градусов. Колено 30 градусов заменяет тройник. Затем дымоход продолжается вертикально вверх по стене конструкции. Эта уникальная конструкция позволяет дымоходу выходить на расстояние до 14 дюймов от наружной стены, что позволяет избежать большинства проблем с выступающими элементами.

  • Устраняет «горизонтальную зону», где образуется и накапливается креозот, требующий постоянного внимания для снижения опасности.Под углом 30 градусов любой конденсат стекает по дымоходу в печь, где он испаряется вместе с креозотом, что исключает риск возгорания в дымоходе.
  • Поскольку общее смещение составляет всего 60 градусов по сравнению с 180 градусами при типичной установке под углом 90 градусов, эта разница в 120 градусов создает очень небольшое препятствие для подъема дыма вверх по дымоходу. В случае возгорания дымохода меньшее ограничение означает меньшее накопление тепла.
  • Компания Obadiah’s Woodstoves предлагает 30-градусную систему с высококачественной изоляцией и более толстыми стенками, что соответствует более высокому значению R, более горячей системе дымохода и лучшей тяге.
  • Затраты выше, чем у сквозной дымоходной системы (но менее 90 градусов через стеновую систему).
  • Вам все равно придется иметь дело с холодным дымоходом, если прибор не производит тепло в течение очень долгого времени, а для восстановления тяги потребуется способ снова нагреть трубу. Для этого типа применения рекомендуется использовать вытяжную муфту для предварительного нагрева дымохода.
  • Для установки 30-градусной настенной насадки требуется высота потолка не менее 8 футов, чтобы дымоход заканчивался достаточно высоко, чтобы можно было установить устройство и необходимые адаптеры.

Насколько сложно установить?

Трудный. Приблизительно 14-18 часов для пользователей с небольшим опытом, 8-10 часов для пользователей с продвинутыми знаниями в области строительства (кожух дымохода, дополнительные уровни или смещения = дополнительное время).

Внешний вид 30-градусной дымоходной установки

При установке дымохода 30 градусов сквозь стену сначала необходимо решить, где внешний дымоход будет выходить из конструкции. Из чего построена внешняя стена, в которую будет устанавливаться настенный наперсток? Если он в рамке, вы удалите шпильки или вам придется вырезать шпильку? Это несущая стена? В противном случае потребуется дополнительное обрамление.Есть ли что-нибудь снаружи, например, окна, линии электропередач или выступы, где дымоход будет крепиться к боковой части конструкции? Если вы живете в районе, где бывают сильные снегопады, куда также будет скатываться снег с крыши? Если ваш дымоход находится на склоне, вам следует подумать о другом месте или использовать устройство защиты от снега, чтобы дымоход не опрокинулся.

В многоэтажных зданиях убедитесь, что у вас есть безопасные места для установки опорных кронштейнов, способных выдержать вес дымохода, который может достигать нескольких сотен фунтов.Ваш дымоход должен быть как минимум на 2 фута выше, чем что-либо в пределах 10 футов от него.

Установка настенного наконечника . Настенная втулка предназначена для предотвращения передачи тепла в горючую наружную стену. Он также стабилизирует дымоход, обеспечивает переход между печной трубой и дымоходом класса А и защищает от непогоды. Настенный наперсток предназначен для установки между стенными стойками диаметром 16 дюймов. Это один из наиболее важных компонентов в сборке, и его необходимо правильно установить.Если вы проходите через негорючую стену (например, бетонную), вам понадобится коронный бур, чтобы пробить большое отверстие. Если стена из шлакоблока или кирпича, вы можете аккуратно удалить материал, просверлив небольшие отверстия по форме диаметра дымохода, а затем удалить материал с помощью молотка и зубила. В этом типе установки ваш настенный наперсток может представлять собой стальную трубу, которая вмуровывается в каменную стену.

Настенные кронштейны . Настенные кронштейны используются для стабилизации дымохода из стороны в сторону, а некоторые также способны выдерживать вертикальную нагрузку. В многоэтажных зданиях в дополнение к тройниковой опоре требуется дополнительная вертикальная опора. Они должны быть прикреплены к краевой балке на каждом этаже, которая, по сути, находится на уровне пола, так как в этой области есть много материала для крепления.

Софиты и выступы . Софты и выступы расширяют линию крыши за пределы конструкции. Если ваши размеры не превышают 14″, вы можете выступать за свесы без необходимости резать или модифицировать фасцию, желоба или софиты.Выступы, которые простираются на 24 дюйма или более, довольно легко проникают, не имея дело с фасциями или водосточными желобами. Некоторые люди предпочитают использовать здесь смещения и выходить за выступ, но это создает проблемы с очисткой и поддержкой, потому что над выступами нет ничего, что могло бы поддерживать дымоход.

Удлиненные опорные кронштейны дымохода . Ваша система дымохода должна заканчиваться не ниже 2 футов над чем-либо в пределах 10 футов. Это может поставить дымоход довольно высоко над фасцией конструкции крыши с крутым уклоном.Эти кронштейны действуют как штативы и стабилизируют дымоход от сильного ветра.

Привязка дымохода к дому

В:

Перетыкаю однодымовую кирпичную трубу на фронтоне крыши. Когда я был почти наверху, я понял, что дымоход не был прикреплен к дому. Должен ли дымоход крепиться к дому, и если да, то как правильно это сделать?

Брайан Меррилл, Саунд Бич, Нью-Йорк

А:

Ричард Т.Крех, автор книги Building with Masonry (The Taunton Press, 1998), отвечает: Привязывание дымохода к стене дома является своего рода конфликтом интересов. С одной стороны, код требует наличия 1-in. воздушное пространство между дымоходом и любым горючим материалом, к которому, безусловно, относится сторона дома. С другой стороны, вы не хотите, чтобы ваш дымоход упал.

Подавляющее большинство дымоходов на наружных фронтонных стенах домов могут быть отдельно стоящими и не нуждаются в поддержке, особенно дымоходы с несколькими дымоходами. Однако дымоходы с одним дымоходом, особенно в районах с сильным ветром, должны иметь дополнительную поддержку. Если дом облицован кирпичом, дымоход можно привязать непосредственно к кирпичной кладке. Но если дом обшит деревом, следует принимать другие меры.

При наличии дымохода с одним дымоходом в доме на побережье Лонг-Айленда, где вы находитесь, самый быстрый и простой способ закрепить дымоход — использовать U-образные металлические скобы. Эти ремни изготовлены из 1/4 дюйма. сталь 1-1/2 дюймаширокий и изогнутый, чтобы соответствовать периметру дымохода. Я заказал эти ремни в мастерской по металлу и подогнал их по размерам дымохода.

Ленты проходят с каждой стороны достаточно далеко, чтобы их можно было закрепить в каркасе стены. Для эстетики, а также для обеспечения наилучшего соединения с домом вы можете проложить ремни за сайдингом, особенно с деревянными обшивками. Обычно есть планка наверху верхнего этажа, а другая — рядом с вершиной фронтона.Козырек также можно привязать к фронтонному стропилу или стропилу баржи.

Эти ремни предназначены для противодействия горизонтальному движению дымохода из-за ветра. Они не помогают при вертикальном движении из-за оседания дымохода.

Я обсуждал этот вопрос с инженером из Ассоциации кирпичной промышленности (703-620-0010; www.brickinfo.org), и он сказал, что у BIA нет конкретных рекомендаций по креплению дымоходов к домам в районах с сильным ветром или сейсмической активностью. Эти требования регулируются местными строительными нормами, поэтому уточните у представителей местных норм и правил, чтобы убедиться, что это решение соответствует местным требованиям.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

ОСНОВЫ КАК УСТАНОВИТЬ ДРОВЯНУЮ ПЕЧЬ – Очаг

Установка дровяной печи – Основы установки дровяной печи. .

Дымоход

* Изолированный металлический дымоход

* Каменные дымоходы

* Установка в существующий камин или дымоход

Дымоход

* Одностенная дымовая труба

* Дымовая труба с малым зазором

Защита пола и стен

* Под плитой

* На стенах

Правовая оговорка. Этот документ не предназначен для замены руководства пользователя.Он написан, чтобы предоставить обзор безопасной практики установки. Проконсультируйтесь с вашим специалистом по очагам, строительными чиновниками и руководством пользователя для конкретных потребностей установки вашего прибора. Ваш дилер или местный строительный служащий является лучшим источником дополнительной информации. Вы также можете найти список установщиков, сертифицированных Национальным институтом каминов:

.

(http://www.nficertified.org/pages_consumers/consumers-1.html), образовательный фонд.

Дымоход

Посмотреть вложение 164771

Хорошо, мы немного поговорим о том, как правильно установить дровяную печь.Первое, что мы должны сделать, это забыть о дровяной печи и сосредоточиться на самой важной части установки – дымоходе!

ПРАВИЛО №1 – Каждая дровяная печь должна иметь дымоход

Это означает либо крепкий каменный дымоход (подробнее об этом позже), либо сертифицированный UL дымоход из нержавеющей стали класса «А» с изоляцией. Нет – дымоходом через окно или крышу пользоваться нельзя!

Двойной усилитель Тройные изолированные дымоходы класса «А»

Теперь, когда мы разобрались с этим, давайте рассмотрим наиболее популярный вариант для новых установок — изолированный дымоход класса «А» (теперь его обычно называют высокотемпературным или высокотемпературным).На приведенной выше схеме показаны три наиболее распространенных типа установки.

Тип № 1 будет обычным явлением в любой одноэтажной постройке. Обычная черная печная труба проходит вверх от печи и соединяется с изолированным дымоходом в специальной опорной коробке, расположенной непосредственно под уровнем потолка. Затем изолированный дымоход укладывается до получения необходимой высоты. Все дымоходы должны выступать как минимум на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов.

Тип № 2 показывает дымоход «вне и вверх», который выходит через стену и продолжается вверх вдоль стены дома. При желании этот дымоход можно было обрамить деревянным каркасом и оштукатурить или обшить, чтобы он соответствовал дому.

Тип № 3 аналогичен типу № 1 тем, что это одноэтажная установка, но из-за наклонного потолка требуются разные компоненты. В этом случае труба поддерживается кронштейном на уровне крыши, а изолированная труба дымохода частично свисает в комнату, чтобы соединиться с внутренней черной трубой дымохода.

Что нужно помнить

* Ни одна дымовая труба не может проходить через стены, потолки, полы или окна — используйте только дымоход, одобренный UL

* Вообще говоря, чем выше дымоход, тем лучше

* Меньше изгибов = лучшая тяга (всасывание дымохода)

* Дымоход должен выступать на 2 фута над чем-либо в пределах 10 футов или на 3 фута выше пика

* Используйте колпачок, препятствующий проникновению птиц

* Проконсультируйтесь со своим дилером очагов, трубочистом и официальным представителем здания

Каменные дымоходы

Детали строительства каменных дымоходов выходят за рамки этого документа, однако следует помнить о некоторых вопросах безопасности и производительности. В каминной промышленности широко известно, что 80-90% (или более!) каменных дымоходов в США построены неправильно. Печальная правда заключается в том, что некоторые каменщики потратили так много лет на строительство низкотемпературных дымоходов для масляных горелок, газовых горелок и каминов, что искусство правильного строительства дымоходов почти утеряно.

Что не так с большинством каменных дымоходов?

* Они часто имеют большие размеры и не имеют изоляции, что приводит к плохой тяге и избыточному образованию креозота

* Надлежащие расстояния до горючих материалов (деревянный каркас, сайдинг и т.) не поддерживаются

* Нет места для расширения плит дымохода, что приводит к растрескиванию и повреждению вкладышей

Эти недостатки могут быть устранены при новом строительстве компетентным каменщиком, а правильно спроектированный и построенный каменный дымоход – это произведение искусства, которое может служить не одному поколению. Существующий (но несовершенный) каменный дымоход часто можно привести в соответствие со спецификациями, установив одобренную UL систему облицовки из нержавеющей стали. Это обеспечивает дополнительный запас прочности, а также улучшает тягу и упрощает очистку.

Дополнительную информацию о строительстве каменных каминов и дымоходов см. по ссылкам ниже:

http://www.gobrick.com/

http://www.maconline.org/tech/construction/chimney/chimney.html

http://www.bia.org/

Что нужно помнить о кирпичных дымоходах

* Вкладыш дымохода должен быть такого же размера (или чуть больше) размера дымохода,

* Дымоход должен быть расположен, по возможности, внутри здания и изолирован (с вермикулитовой или другой кладочной изоляцией

* Вкладыш дымохода должен быть либо монолитным (спросите у продавца топки), либо иметь другую форму конструкции, допускающую расширение.

* Большинство существующих каменных дымоходов необходимо заменить трубой из нержавеющей стали

Установка в существующий камин или дымоход

Что ты сказал, Банки? У вас есть камин или дымоход, который не используется и просто ждет, когда в него вставят дымоход! Не так быстро — здесь требуются некоторые мыслительные процессы. Начнем с камина.

Типовая установка камина

В «старые времена» (да, я был там) люди просто ставили печь перед камином, а кусок дымовой трубы втыкали в сторону заслонки.Если бы они были действительно умны, они бы установили вокруг него старую изоляцию из стекловолокна, чтобы предотвратить выход слишком большого количества комнатного воздуха в дымоход (также усилили тягу в печи).

Специалисты по дымоходам вскоре увидели, что с этой настройкой связано много проблем. Плохая тяга печей создавала много креозота и более чем случайные пожары в дымоходах! В результате этих проблем Промышленность очагов и Национальная ассоциация противопожарной защиты разработали ряд более современных рекомендаций.

Сначала определите, есть ли у вас каменный камин и дымоход. Если у вас есть металлический (нулевой зазор) камин и металлический дымоход, ваши возможности очень ограничены. Только несколько вставок тестируются для использования в этих «сборных» каминах. Обратитесь к местному продавцу Hearth и подтвердите это в руководстве по установке или в документации производителя. НЕ ВСТАВЛЯЙТЕ ДРОВЯНУЮ ПЕЧЬ В СУЩЕСТВУЮЩИЙ МЕТАЛЛИЧЕСКИЙ КАМИН!

см.: https://www.hearth.com/index.php/wiki/Convert_Prefab_Fireplace/

для получения дополнительной информации по этому вопросу.

Посмотреть вложение 164773

Если у вас есть «настоящий» кирпичный или каменный камин и дымоход…….

Вот основы

* Как минимум, вытяните 5-футовую гибкую трубу из нержавеющей стали от вашей печи или вставьте ее через заслонку в первую плиту дымохода.

* Если дымоход не облицован или если вы хотите сделать работу как можно лучше, выровняйте всю высоту дымохода трубой из нержавеющей стали того же размера, что и дымоход на вашей печи — обычно 6 дюймов (см. у вашего продавца очага) .

* Закройте область под заслонкой камина металлическим поддоном, плотно загерметизируйте его печным клеем или высокотемпературным силиконом:

(https://www.hearth.com/index.php/articles/making_a_block_off_plate/)

* Всегда устанавливайте колпачок (по возможности искрогасящий) на верхнюю часть дымохода.

Использование другого существующего дымохода

Дома с неиспользуемыми дымоходами, как правило, являются старыми домами, поскольку эти строения часто строились с несколькими дымоходами для отопления, приготовления пищи и т. д.Часто эти старые дымоходы небезопасно использовать без некоторой модернизации. Они могут быть облицованы одобренной трубой из нержавеющей стали или восстановлены с помощью специальных процессов кладки (спросите своего трубочиста). Обратите особое внимание на сквозное отверстие в стене, где труба печи соединяется с дымоходом. Любая древесина или горючие материалы в этом помещении должны быть обрезаны в соответствии со строительными нормами. Для выполнения этого перехода доступны специальные изолированные рукава.

Дымоход

Дымоход используется для соединения отдельно стоящей печи с металлическим или каменным дымоходом.Как упоминалось ранее, его нельзя использовать для прохождения сквозь стены, полы или потолки. Существует два вида дымохода: одинарная стена (один слой) и закрытый зазор (две стены). Вот подноготная на Stovpipe:

Одностенная дымовая труба

Дымоход одностенный предназначен для соединения дровяной печи с ближайшим дымоходом. Он доступен разной толщины (24 или 22 калибра) и обычно окрашивается высокотемпературной черной краской. Некоторые производители производят дымоходы цвета фарфоровой эмали, соответствующие их печам.

Как правило (проверьте этикетку и инструкции), дымоход должен располагаться на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели. Это расстояние можно уменьшить двумя способами:

* Защитите горючую поверхность утвержденным методом (см. Стены и полы ниже)

* Установите теплозащитный экран дымохода на дымоход (можно приобрести у дилера очага)

Уменьшение, достигаемое этими методами, обычно составляет 50% (9 дюймов).

Дымовую трубу обычно можно обрезать по размеру с помощью ножниц по металлу или другого режущего или шлифовального инструмента – см.:

https://www. очаг.com/index.php/wiki/Cut_Sheet_Metal_and_Stove_Pipe/.

Трубы большего диаметра труднее разрезать, поэтому в этих трубах используются регулируемые шлицевые соединения, которые устраняют необходимость обрезки. При сборке печной трубы используйте черный печной клей для герметизации каждой детали. Кроме того, используйте три винта для листового металла на каждом стыке трубы.

Надежно прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и герметичная.

Закрытие дымохода

Дымоход с двойными стенками: внутренняя стенка из нержавеющей стали и внешняя стенка, окрашенная в черный цвет.Воздушное пространство между стенками дымохода служит изолирующим слоем, что позволяет этой специальной трубе приближаться к горючим на расстоянии до 6 дюймов. Не путайте этот внутренний трубопровод с двойными стенками с дымоходом класса А, описанным в начале этого документа — этот материал предназначен только для внутреннего использования! За дополнительной информацией об этом типе печной трубы обратитесь к дилеру очага.

Защита пола и стен

Под плитой

Впервые я столкнулся с отсутствием надлежащей защиты пола, когда жил в Западной Вирджинии.В нашем доме не было центрального отопления, но был камин, готовый удовлетворить наши потребности в отоплении. Еще тогда (1970) я знал, что камины плохо нагреваются, поэтому я пошел в хозяйственный магазин и купил камин за 20 долларов. дровяная печь из листового металла. Он не влезал в камин, поэтому я снял ножки и поставил его прямо на топку камина.

Той ночью мы зажгли ревущий костер и устроились на мирный зимний вечер. Внезапно мы почувствовали запах гари!… пахло деревом. После лихорадочных поисков мы обнаружили, что пол под очагом тлеет.

Существует ряд одобренных материалов для внутренней части дровяной печи. Некоторые из них:

* Бетонная плита, голая или с уложенной поверх нее плиткой или кирпичом

* Готовые плиты и коврики, одобренные UL

* Керамическая плитка, мрамор или сланец, уложенная поверх цементной подкладочной плиты, внесенной в список UL (двумя торговыми марками являются dura-rock и Wonderboard.

Разные печи имеют разные требования, но все дровяные печи должны иметь под собой негорючее дно.Это основание должно простираться не менее чем на 8 дюймов со всех сторон печи и на 18 дюймов перед любыми загрузочными дверцами. Кроме того, печная плита должна заходить под горизонтальный участок соединения дымохода с дымоходом.

На стенах

Все печи должны быть установлены на безопасном расстоянии от горючих стен. Это расстояние варьируется в зависимости от модели печи, от 8 дюймов до 36 дюймов и более. Это расстояние можно уменьшить одним или обоими из следующих способов:

* Установите на стену утвержденную негорючую защиту.

Стена может быть кирпичной, каменной, из цементных плит или из печного щита, одобренного UL, обычно установленного на распорках с воздушным зазором 1 дюйм до стены из горючего материала. Ознакомьтесь с руководством пользователя или местными строительными нормами, чтобы определить размер необходимой защиты стены.

* Установите на печку задний теплозащитный экран специальной конструкции.

Обратитесь к своему продавцу Hearth, чтобы узнать, доступен ли задний теплозащитный экран для выбранной вами печи.

Ссылки, касающиеся зазоров между полом и стенами:

https://www.очаг.com/index.php/wiki/Hearth_Design/

Краткий обзор этого документа 1-2-3

Дымоход

* Каждая дровяная печь нуждается в дымоходе — либо из облицованной каменной кладки, либо из изолированного металла класса A (HT). Вы не можете использовать дымоход через окно!

* Существующие каминные дымоходы можно использовать, если они частично или полностью облицованы одобренными материалами. Будьте осторожны, если у вас есть «сборный» камин или камин с нулевым зазором — большинство печей нельзя использовать в этом типе устройства.

Дымоход

* Дымоход используется для подключения вашей печи к одобренному дымоходу

* Большинство дымоходов должно располагаться на расстоянии 18 дюймов от стены или потолка — это можно уменьшить за счет использования теплозащитных экранов или специальной внутренней трубы с двойными стенками и малым зазором.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
