Как булерьян обложить кирпичом: принцип работы, устройство и схема канадской печи

Содержание

Как правильно обложить домашнюю железную печь кирпичом

Металлическая печка, имеет множество преимуществ и всего несколько недостатков. При топке, поверхность разогревается до температуры свыше 150°С, даже случайное прикосновение, способно привести к серьезному ожогу.

Металлические печки, имеют небольшие габариты и малую излучающую поверхность, что несколько ограничивает теплоотдачу. Если правильно обложить кирпичом железную печь, можно обезопасить конструкцию и решить другие проблемы, связанные с эксплуатацией печного оборудования.

Металлические печи работают как конвекционные обогреватели. Помещение прогревается посредством естественной циркуляции воздуха. Нагретые воздушные потоки, распространяются внутри здания и прогревают его.

Воздухогрейная печь, обложенная кирпичом, не только сохранит свою теплоэффективность, но и обеспечит более равномерный прогрев. После прогорания дров, кирпичная кладка сохранит тепло длительное время.

Обложить металлическую печь кирпичом в доме, не только можно, но и нужно. При выполнении работ соблюдают несколько условий:

  • Сохранение конвекции горячего воздуха – эффективность печи зависит от беспрепятственного поступления в топку холодного и отвода нагретого воздуха. При облицовке предусматривают наличие конвекционных каналов.
  • Воздушный зазор между кирпичом и корпусом печи – при облицовке оставляют обязательный разрыв. Неоспоримым считается условие, при котором зазор остается одинаковым со всех сторон печи. Нарушение пропорций приводит к снижению стабильности работы печи и уменьшению теплоотдачи.

Технологический процесс обкладки железной печи кирпичом несложен, допускается облицовка своими руками. Можно найти множество подробных порядовых схем кладки.

Чтобы облицовка печи закончилась успехом, требуется правильно выбрать строительный материал и смесь для укладки, а также, соблюсти несколько рекомендаций опытных печников.

Металлическая печь для дома, правильно обложенная кирпичом, становится не просто источников обогрева, а настоящим произведением искусства – декором, подходящим для любого интерьера. Для обкладки нужен кирпич, выдерживающий постоянную нагрузку на нагрев и охлаждение, кладочную смесь, не теряющую эластичность.

Если печь обложить неподходящим кирпичом, или использовать несоответствующий существующим требованиям раствор, кладка не прослужит долго. Технология обкладки не терпит спешки. За один раз, укладывается не более 2-3 рядов.

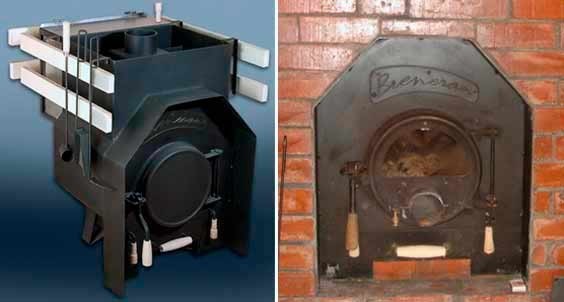

Квадратную, как и круглую печь, размещают ровно по центру, внутри кладки. Предусматриваются отверстия для подачи топлива в топку, а также вентиляционные каналы.

Каким кирпичом лучше обкладывать печь

Любой кирпич для обкладки металлической печи в доме, не подходит. Для работ выбирают материал, устойчивый к нагреванию и термическому расширению, и не содержащий вредных веществ. При выборе кирпича, учитывают особенности его химического состава и эксплуатации:

  • Силикатный кирпич – выдерживает механическую нагрузку. Подвержен влиянию сырости. Силикатным кирпичом нельзя обкладывать печь. При нагревании силиката, в помещение попадают вредные вещества. Постоянный перегрев, приводит к потере красивого внешнего вида.
  • Шамотный огнеупорный кирпич – изготавливается из особой глины. Шамотным кирпичом, давно облицовывают печи, камины, дымоходы. Изготавливают и другие конструкции, подвергающиеся сильному термическому воздействию.
    Единственный недостаток шамота, это определенные сложности, связанные с его последующей облицовкой. Огнеупорный кирпич, в связи с его некрасивым внешним видом, используют для облицовки крайне редко.
  • Строительный облицовочный кирпич – имеет красивый внешний вид. При термическом нагреве, поверхность колется и расслаивается. Красители, добавляемые при изготовлении дешевого материала, токсичны.
    Использовать фасадный облицовочный кирпич, используемый в строительстве, для обкладки железной печи, категорически не рекомендуется.
  • Керамический кирпич – изготавливается из глины, посредством обжига. Пустотелым кирпичом, обкладывают всю конструкцию. Отверстие под топку, отделывают обычным кирпичом.

Во время облицовки, учитывают еще один фактор. Кирпич прогревается медленнее, чем глина. Конструкция, облицованная кирпичом плашмя, при недостатке мощности печки, не будет иметь достаточную теплоотдачу. При выборе печи, в расчеты принимают необходимость небольшого дополнительного запаса тепловой энергии. Затраты тепла уменьшают, облицовывая печь кирпичом на ребро.

Для обкладки железной печи, лучше использовать керамический кирпич. Преимущество печной керамики – хорошая теплоотдача, красивый внешний вид, устойчивость к линейному термическому расширению. Неплохим аналогом считается шамотный материал.

Какую смесь выбрать для облицовки

После того как, выбор кирпича остался в прошлом, потребуется подобрать подходящую кладочную смесь. Существует всего два варианта решения этого вопроса: самостоятельно изготовить раствор и купить готовый состав в строительном супермаркете. У каждого способа есть свои за и против:

При решении, какой раствор подойдет для облицовки печи, учитывают: профессиональные навыки мастера, финансовые затраты, желаемый результат.

Плюсы и минусы внешней облицовки

Если обложить вокруг печи кирпичную конструкцию, можно решить несколько проблем и добиться определенных преимуществ:
{banner_downtext}

  • Теплоотдача – дополнительные затраты потребуются на топку печи. Кирпич нагревается медленнее стали. Но, после того как камень прогрелся, он долго сохраняет тепло. Особенно это заметно при обкладке чугунной печи. Одной топки вечером будет достаточно, для поддержания температуры до утра.
  • Облицовка металлической или чугунной печи кирпичом, защищает от ожогов. Даже хорошо разогретая кирпичная конструкция, не нагреется свыше 70-80°С. Ожоги исключаются, что делает эксплуатацию максимально безопасной. Данный плюс особенно важен, если в доме есть маленькие дети.
  • Равномерный прогрев помещения. Имеет смысл обложить печь, чтобы предотвратить появление холодных зон, что нередко при использовании металлического печного оборудования. Излучающая поверхность, благодаря кирпичной конструкции, становится в 2-3 раза больше. Нагрев становится равномернее и мягче. На человека не влияет жесткое излучение стали.

Практика показала, что особенно эффективно облицовывать печь длительного горения. После полноценного прогрева помещения, конструкция будет поддерживать комфортную температуру в течение 6-8 часов.

Кирпичный фартук имеет несколько недостатков:

  • Большие затраты топлива – для прогрева кирпичной кладки, потребуется больше тепловой энергии, что впоследствии несколько компенсируется за счет увеличенного срока теплоотдачи. Чтобы протопить чугунную печь, обложенную кирпичом, необходимо, по крайней мере, на 30% больше топлива, чем без кирпичной конструкции.
  • Увеличивается время от начала растопки до поступления тепла в помещение.
  • В некоторых случаях, потребуется изготовление фундамента. Небольшие печки, увеличиваются в весе до 350-400 кг. Но, если обложить цилиндрическую печь, давление на пол в месте возведения конструкции увеличится до 600 кг и выше. Если фундамент не предусмотрен в самом начале, монтажные работы потребуют существенных материальных затрат.

Как и у каждого решения, у облицовки металлической печи кирпичом, присутствуют свои преимущества и недостатки. Красивый внешний вид, лучшие теплотехнические характеристики и безопасность – все это явные плюсы облицовки печного оборудования.

материалы, инструмент, подробные рекомендации и видео

В небольших домах частного вида в основном устанавливают металлические печи. У данной конструкции масса положительных качеств, однако она не удерживает тепло так, как это делает печь из кирпича. Соответственно у хозяев часто возникают вопросы как произвести обкладку металлической печи кирпичом, чтобы добиться хорошей теплоотдачи, при этом не сильно увеличивая размер.

Преимущества и недостатки металлических печей

Плюсы от применения металлических печей в банях:

  • теплоотдача достаточно высокая;
  • невысокая стоимость конструкции;
  • нагревание происходит быстро;
  • размеры небольшие;
  • установка удобная и несложная.

Минусы металлических печей:

  • обязательно необходимо огораживать поверхность, так как опасность достаточно высока;
  • от поверхности из металла исходит сильное излучение тепла, мало того, что оно неприятно, так ещё и вредно для здоровья;
  • инерционность тепла очень мала. Чтобы поддерживать высокую температуру необходимо топить печь постоянно, это требует внимания и больших топливных затрат.

Что потребуется, чтобы обложить железную печь кирпичом?

Сделать обкладку металлической печи можно самостоятельно, для этого необходимы базовые знания в этой области и необходимые стройматериалы с инструментами.

Инструменты

Перечень инструментов, которые будут необходимы:

  • мастерок, чтобы накладывать раствор и собирать его излишки, после того как кирпич установлен на место.
  • Молоток с кирочкой, чтобы отделить нужную часть от целого кирпича;
  • расшивка для облагораживания швов;
  • шнур-причал для контроля ровности кладки углов и горизонтальных рядов;
  • порядковая. Она включает в себя: рейку, поддерживающую ровность кладки на всей высоте; держатель, фиксирующий рейку и клин, поднимающий элементы на нужный уровень.

Стройматериалы

В качестве строй материалов могут использоваться.

  1. Кирпич должен быть высокого качества, у него должны быть выраженные свойства огнеупорности. В его структуре не должно быть пустот. На внешней стороне материал может иметь рельеф или же быть идеально гладким. Рельефный кирпич позволяет осуществить декоративную кладку. Исходя из того, какой размер будет у печи, рассчитывается количество материала. Также не стоит забывать про основу под металлическую конструкцию. Она состоит, как правило, из двух рядов сплошной кладки. Если в планах обкладывать печь ещё и сверху, а также обкладывать дымоход, то эти параметры тоже необходимо просчитать. Кирпич можно устанавливать на узкую грань (по материалу это экономнее, однако на работу печи сказывается негативно) или же на широкую сторону.
  2. Чтобы обкладка была качественной, необходим правильный раствор, который бы не растекался после высыхания и когда кирпичные стены в будущем будут сильно разогреты. Проще всего купить готовые огнеупорные строительные составы, предназначенные для кладки печей, продающиеся в виде сухих смесей в строительных магазинах.
  3. Необходим жаростойкий лист, он должен быть из гидроизолирующего материала. Его укладывают под основу. Отлично для этой цели подходит рубероид.
  4. Если есть необходимость полного закрытия печи, то металлические полосы или уголки тоже могут понадобиться в качестве перемычек, по ним будет идти обкладка.

Печка для бани, обложенная кирпичом, имеет следующие свойства:

  • происходит более равномерный прогрев, а жар, исходящий от печи не доставляет дискомфорта человеку;
  • кирпич намного дольше хранит тепло, за счёт этого печь нужно топить реже;
  • для человека поверхность из кирпича намного безопаснее.

Декоративное значение железной печки, обложенной кирпичом

Значение печи не только практическое, но также и декоративное. Поэтому вариантов для оформления масса: можно делать из гладкого, а можно использовать кирпич, у которого имеется декоративная поверхность. Также делаются всевозможные выступы во время кладки, а верхняя часть может быть оформлена в виде арки — это придаст привлекательность печи.

Обложить кирпичом металлическую печь большого труда не составляет. Подход должен быть аккуратный и обстоятельный. Самое главное — соблюдение всех требований технологии и использование качественных материалов, потому что от этого зависит здоровье людей, находящихся в бане.

К плюсам данной методики специалисты относят:

  • наличие хорошей тяги;
  • обеспечение дополнительного тепла от самого дымохода.

Из минусов внутреннего размещения дымохода выделяют:

  • проведение сложного монтажа;
  • занятая полезная площадь;
  • обеспечение герметичности прохода дымохода через кровлю;
  • обеспечение дополнительных противопожарных мер при проходе дымохода через межэтажное перекрытие и кровлю.

Несколько нюансов

Печь булерьян монтируется в помещении, пол, стены и потолок которого сделаны из негорючих материалов. При их наличии потребуется применить тепловую изоляцию, устанавливая данное устройство не ближе 1 м от стен и таких горючих поверхностей, как обои и дерево. При этом перед топкой устройства потребуется оборудовать свободное место площадью более 1,25 м.

Допускается сокращение расстояния от печи булерьян до легковоспламеняющихся поверхностей при использовании дополнительной теплой изоляции по следующей схеме:

  • до 700 мм – при покрытии горючих материалов штукатуркой толщиной в 25 мм;
  • до 500 мм – при проведении легкой изоляции в 1 слой;
  • до 300 мм – при применении двойной изоляции из 2-х вышеописанных пластин.

Вместо одинарной легкой изоляции допускается проведение кирпичной кладки толщиной в 55 либо в 110 мм – вместо двойной.

Самые популярные статьи блога за неделю

teplomonster.ru

Буллерьян,облицовка

carrier 21-12-2011 20:59

Такой вопрос.на даче имеется печь «Буллерьян».Используется для отопления всего дома.На второй этаж тёплый воздух

поступает через лестничный проём.Захотел улучшить конструкцию,так как две комнаты на втором этаже прогреваются

неравномерно.Есть мысля сделать разводку тёплого воздуха по комнатам с помощью гибких аллюминиевых рукавов,которые

используются в системах вентиляции.Печь, и без того имеющая «брутальный» вид,становится похожа вообще на

осьминога.Поэтому принял решение соорудить вокруг неё декоративную облицовку,что то типа каминной.Использовать тяжёлые

материалы,вроде кирпича или блоков не хочу,так как перекрытия первого этажа деревянные,фундамента под печью нет,и на

пол приходится приличная нагрузка от самой печи,подставки из блоков и,частично трубы.Идея такова:-вокруг печки делаю каркас из металлического профиля,с тем расчётом,чтобы от неё до облицовки оставался зазор

сантиметров 20.-зашиваю это дело огнеупорным материалом,оставляя внизу и вверху отверстия для «вентиляции».(например огнеупорным

гипсокартоном?)-сверху хочу оклеить панели»гибким камнем»Вопрос-кто нибудь использовал этот самый»гибкий камень» в условиях повышенной температуры?По типу панелей тоже ничего

не решил пока.Да и вообще-покритикуйте саму идею.На профильные форумы обращаться не хочу.Уж больно много там «рекламщиков»сидит.

Micro 21-12-2011 21:50

У булерьяна процентов 40 тепла выделяется с самой поверхности. Уменьшите облицовками теплоотдачу сильно. Не предназначена эта печь для облицовок, как есть неплохо работает. А обогрев комнат можно регулировать степенью открытости дверного проема.Я например наоборот на втором этаже двери закрываю, чтоб тепло все не уходило наверх.

carrier 21-12-2011 22:00

Так я оставлю отверстия снизу для притока холодного воздуха,а сверху для выхода горячего,или даже решётки декоративные какие поставить можно.Радиаторы отопления закрывают же декоративными экранами и вроде ничего.

carrier 21-12-2011 22:02quote:Originally posted by carrier:чтоб тепло все не уходило наверхМы спим на втором этаже-хочется,чтобы тепло было.ehpebitor 22-12-2011 07:40quote:Originally posted by carrier:Радиаторы отопления закрывают же декоративными экранами и вроде ничего. Закрытые радиаторы отопления декоративными экранами уменьшают теплоотдачу,так что «вроде» здесь не проходит.

——————Бывший технолог по мебелям.

carrier 22-12-2011 10:24quote:Originally posted by carrier:Уменьшите облицовками теплоотдачу сильноquote:Originally posted by ehpebitor:Закрытые радиаторы отопления декоративными экранами уменьшают теплоотдачу,так что «вроде» здесь не проходит.

Задумался.Наверное от «ширмы» вокруг печки придется отказаться.Но рукава все равно нужно будет как то закрыть.

Безмен 22-12-2011 11:24

зачем? сделайте рукава в стиле самой печки — не гофролюминь, а цельная труба чёрного цвета, брутального как сам булерьянзаодно и теплоизоляцию этих рукавов будет легче сделать, а если не сделаете — они будут не системой отопления, а системой вентиляции, потому как с поверхности половину тепла отдадут прямо над печкой

Конрад Т 22-12-2011 11:25quote:Originally posted by carrier:Задумался.Наверное от «ширмы» вокруг печки придется отказаться.Но рукава все равно нужно будет как то закрыть.Тоже думал учудить нечто аналогичное в своё время….В общем чтоб нормально смотрелось— дымоход печки убираем в кирпичный или гипсокартонный короб , в него же и гофрошланги наверх идущие. А чтоб они не смотрелись совсем уж отстойно-покрасить их в тон с печкой чёрной матовой термокраской— продаётся такая…carrier 22-12-2011 12:24quote:Originally posted by Конрад Т:В общем чтоб нормально смотрелось— дымоход печки убираем в кирпичный или гипсокартонный короб Вот такой понравился. Как сделали х.з.Конрад Т 22-12-2011 12:32quote:Originally posted by carrier:Вот такой понравился. Как сделали х.з.

Похоже на готовое заводское изделие. Думаю в какой-нибудь буржуйской стране купить подобную шнягу-не проблемно… . МОЖНО ПОПРОЩЕ ФОРМОЙ ВЫЛЕПИТЬ ИЗ ГИПСОКАРТОНА И У НАС

Безмен 22-12-2011 12:57

а облокотиться потом на этот гипсокартон..?

Конрад Т 22-12-2011 13:01quote:Originally posted by Безмен:а облокотиться потом на этот гипсокартон..?

…можно без проблем…вот падать с разбегу на него не стоит

Безмен 22-12-2011 13:07

нет, тогда это не для нас

carrier 22-12-2011 14:20quote:Originally posted by Конрад Т:в какой-нибудь буржуйской стране купить подобную шнягу-не проблемно Не,не бюджетно.Сам буду клепать.Мож вместо гипсокартона ЦСП попробовать?Конрад Т 22-12-2011 15:49quote:Originally posted by carrier:Мож вместо гипсокартона ЦСП попробовать?Можно. Только ЦСП гнётся хреново. Криволинейные формы из него не выгнешь… но пожаробезопасность выше будетcarrier 22-12-2011 16:02

Такую как на фотографии не получится это понятно.Что нибудь попроще,типа как над каминами делают.

Конрад Т 22-12-2011 19:20

Ну а что…по моему- очень даже пристойно смотрится

50RS828 22-12-2011 22:55

Вопрос решается просто!!!Берёте короб типа вытяжки для кухни, устанавливаете на верхние патрубки (в проекции где-то на 5-7см шире печки)и отводите тепло по трубе д.150мм, меньше не эффективно. Если дальше 3М, то трубу надо теплоизолировать, а маленький канальный вентилятор сделает Вас ещё счастливей!!!

carrier 22-12-2011 23:10

То есть,вы хотите сказать,что рукава вообще не нужны?

50RS828 23-12-2011 11:22

Ну, если вам нравится фильм «5-й элемент», то обязательно:-)))Короб можно сделать самому из жести или купить красивый из нержавейки…

carrier 23-12-2011 11:38

Спасибо,бум думать.

ehpebitor 03-01-2012 02:22quote:Originally posted by Безмен:нет, тогда это не для нас Значит так,не спец но додумался…клал кирпич ребром на цемент какой под руку попался…но арматуру догадался проложить,на ночь выставленную стену что бы не упала подпёр чем смог.Утром подпорки убрал,проверил на устойчивость…намертво,ни ногой,ни головой не сломать.До этого была из гипсокартона которую дети заигравшись проломили.

——————Бывший технолог по мебелям.

кака 03-01-2012 23:27

«Вот такой понравился. Как сделали х.з.»Да вобщем то просто. Из труб подходячего диаметру варите каркас, но с хитринкой абы верхнию панелюшку какую нито сделать съёмную(над печью) для различного монтажу и тех.обслуживания внутри конструкции. На трубы наварить сеточку с проводу мм в 3 диаметру и ячейкой 3х3см(можно и значительно крупнее, но потом всё равно сеточку помельче на крупняк положить). Ну погнуть , помять сию сеточку по нужным радиусам да уклонам дабы черновую форму придать сей композиции. Ну а уж как вчерне формы начнут нравится лепить на энту сеточку растворчик(желательно подкрепляя оный стеклосеткой) и доводить формы композиции до желаемого. Ну далее уже штукатурочка, шпатлёвочка, можно и «шубку» накинуть, либо чёткие линии и плоскости вывести—ну это дело вкуса и художественной фантазии вашей, либо вашей жены. Да кстати ещё до сеточки можете протрассировать потребное количество воздуховодов, а по необходимости и теплоизолировать их. Да и нижние патрубки тоже в теплооборот включить, т.е. скрытно завести(той же гофрой) в самые холодные углы и оттуда сосать холодный воздух для прогрева его. Так делают в англиицких каминах но там строят камин с т.н. тепловым насосом. Если понравилось, пусть этот опус будет вам моим подарком на Новый Год, если нет ловлю тапки.

Yep 04-01-2012 14:51

булерьян вообще не годится для жилых помещений — он жжет в своих трубах пыль, а вы ещё хотите эту гадость развести по помещениям где спите

кака 05-01-2012 20:21quote:Originally posted by Yep:он жжет в своих трубах пыль,Совершенно с Вами согласен, особо если неделями не делать уборки в доме. Но и другие тепловые приборы в той или иной степени выжигают и пыль, да и кислород тож(о чём Вы забыли кстати упомянуть) и ничего живём и радуемся теплу.Yep 05-01-2012 20:28quote:Originally posted by кака:другие тепловые приборытолько металлические, конвективныеquote:Originally posted by кака:особо если неделями не делать уборки в домеуборка вообще не при чём: всё дело в конвективном принципе, а в воздухе пыль есть ВСЕГДА.если «не убирать неделями» при отсутствии конвективных сжигателей пыли, она просто собирается под кроватями и в углах комками.а при наличии таких печей она будет непрерывно сгорать на перегретом металле, поэтому в таком варианте как раз и можно не убирать неделями.кака 05-01-2012 21:48quote:Originally posted by Yep:всё дело в конвективном принципе, Ну а я то о чём, все высокотемпературные обогреватели жгут пыль, в том числе и всякие голладки, русские печи, камины и т.д. и т.п.. Если это просто пыль нашей жизнедеятельности то что тут страшного веками уже с печами народ общается. А вот ежели химия какая нито тады ОЙ. Хотя вроде в Шиханах то не особо парятся жгуть ОВ и в атмосферу выпускают.Yep 06-01-2012 03:59quote:Originally posted by кака:в том числе и всякие голладки, русские печи, камины насчет голландок не уверен, а вот все кирпичные печи никакой пыли не жгут, поскольку не являются высокотемпературными, имея ввиду температуру конвектируемой поверхностиcarrier 08-01-2012 12:47quote:Originally posted by кака:Если понравилось, пусть этот опус будет вам моим подарком на Новый Год, если нет ловлю тапки. Понравилось!Большое спасибо,за содержательный и полный ответ .

guns.allzip.org

Как обложить металлическую печь кирпичом в доме: подбор материалов, укладка, чистка (фото и видео)

Каждому, кто оснастил свою жилплощадь или баню нагревательным прибором из железа, со временем приходится задуматься над вопросом, как обложить металлическую печь, чтобы создать защитный экран тепловому излучению. Ведь практика показывает, что в процессе эксплуатации у такой печки, наряду с целым рядом достоинств (дешевизной, легкостью в транспортировке и установке, экономичностью), обнаруживается один, но очень существенный недостаток: слишком высокая теплопроводность. Это означает, что печь и нагревается быстро, и остывает так же.

Горизонтальная самодельная металлическая печь.

Для того чтобы избежать неравномерности прогрева помещения, быстрого остывания нагревательного устройства и разрушения железного кожуха из-за перекалки, профессионалы советуют обложить металлическую печь кирпичом.

Такое решение намного улучшит ее рабочие характеристики. В частности:

  • печной обогрев, ранее происходящий резкими скачками от сильного жара до легкого тепла, становится равномерным. Кирпич постепенно нагревается и столь же постепенно излучает тепло;
  • камни в банной парилке прогреваются эффективней, обеспечивая достаточное количество комфортного влажного пара;
  • металлическую печь после произведенной топки несколько часов можно не зажигать, так как в обкладке кирпичом тепло сохраняется надолго;
  • кирпичный ряд исключает появление ожогов, возникающих при прикосновении к раскаленному железу.

Обрамить печь кирпичом вполне по силам даже непрофессионалу. Для этого нужно только запастись набором необходимых рабочих инструментов, кирпичом, связующим раствором и конечно же, воспользоваться советами бывалых печников.

Совет 1: подбор инструментов и материалов

Печь кирпичом обкладывают, пользуясь комплектом следующих инструментов:

Схема технологических инструментов для печных работ.

  • уровень и отвес;
  • строительный мастерок;
  • деревянный молоток;
  • емкости для воды и приготовления связующего раствора;
  • металлические уголки;
  • дрель со щеточной насадкой.

Список необходимых строительных материалов включает:

  • лист из железа, 2-4 мм толщиной;
  • асбестовый картон;
  • полоски арматурной сетки;
  • кирпич;
  • связующий раствор.

При выборе облицовочного материала для металлической плиты специалисты настаивают на использовании только полнотелого огнеупорного кирпича, именуемого в народе печным. Он не боится длительного воздействия высокой температуры, не трескается, не поддается деформации и не утрачивает свойства долго удерживать тепло.

На сегодняшний день строительный рынок предлагает довольно большое количество разновидностей печного кирпича: от обычного плоского эконом-варианта красного цвета до гораздо более элитарных моделей с фактурным декорированием и множеством расцветок на любой вкус покупателя. Такие разновидности послужат не только для качественной обкладки печи, но и для украшения ее внешнего вида.

Рисунок 1. Проверка раствора на наличие трещин.

В качестве связующего раствора мастера-печники используют несколько вариантов составов:

  • раствор на глине и песке в равных долях; Некоторые специалисты добавляют еще и 100 г поваренной соли из расчета на ведро. Такой состав перед началом кладки кирпича проверяют на пластичность: скатывают жгутом, затем скручивают жгут в кольцо и обследуют на наличие трещин (см. Рис.1). В случае большого растрескивания в связующий состав добавляют больше песка;
  • цементный раствор, смешанный с небольшим количеством шамотной глины;
  • цементный раствор с добавлением клея для керамогранита.

Воспользоваться можно любым из них, качество облицовки печи кирпичом будет одинаково высоким. Главное помнить, что для предотвращения застывания раствора замешивать его нужно небольшими порциями.

Совет 2: обустройство основания и разметка контуров кладки

Схема фундамента под металлическую печь.

Прежде чем обкладывать металлическую печь кирпичом, следует удостовериться, что поверхность пола не прогнется и выдержит вес облицовки и раствора. Конечно, если основание под кладку выполнено из бетона либо отделано прочной керамической плиткой, его деформирования не произойдет и никаких дополнительных работ по обустройству пола не потребуется. Когда же полной уверенности в устойчивости основания к нагрузке нет, для зоны кладки делают отдельный фундамент или подводят дополнительные опоры под несущие балки пола.

На предварительном этапе производят также разметку контуров будущей кладки. Для этого отступают от печи расстояние от 1 до 10 см и очерчивают расположение будущих кирпичных рядов с точным нанесением прямых углов. При выборе зазора между печкой и кирпичом нужно учитывать то, что чем меньше расстояние между кладкой и металлической поверхностью, тем большим будет перегрев печных стенок. В случае слишком большого зазора прогрев кирпича очень замедлится.

Рисунок 2. Укладка рядов огнеупорного кирпича.

По мнению специалистов, оптимальное расстояние между печью и кирпичом, при котором происходит довольно быстрый обогрев помещения без перегрева металла печных стенок, находится в границах 3-5 см. Его и следует придерживаться.

После нанесения разметки на пол крепят металлический лист толщиной 2-4 мм такого размера, который бы перекрывал контуры будущей кладки. А поверх него настилают асбестовый картон с толщиной листа до 1 см. Теперь уже можно приступать непосредственно к облицовке.

Совет 3: укладка рядов огнеупорного кирпича

Перед тем как обкладывать печь, каждый кирпичик желательно предварительно погрузить в воду. Таким образом усилится сцепление кирпичной поверхности с раствором. Далее кирпич тщательно отряхивают от влаги, наносят раствор на все места, задействованные в укладке, затем так же обрабатывают соседние кирпичи и начинают укладку рядов в полкирпича, применяя шахматный порядок согласно схемы (см. Рис. 2)

Рисунок 3. Рекомендуется укладывать поверх каждого кирпича арматурную сетку для придания печи прочности.

В ходе работы обеспечивают перевязку швов и придерживаются одинаковой их толщины (около 3-5 мм). Для выравнивания слоя раствора пользуются строительным мастерком, а молоточком меняют положение кирпичей, выравнивая их ряд легкими постукиваниями. В каждом выложенном кирпичном ряде производят затирку швов, не обращая внимания на то, что детали облицовки пачкаются раствором. Для прочности облицовки многие специалисты советуют укладывать поверх каждого выложенного кирпичного ряда нарезанную тонкими полосками арматурную сетку (см. Рис. 3).

Следует учитывать, что не все ряды при укладке печи кирпичом выполняются всплошную. Снизу, во втором или третьем ряду каждой стенки, как и сверху за 2-3 ряда от верхней кромки кладки, оставляют по два вентиляционных отверстия для циркуляции воздуха между кирпичом и металлом (см. Рис. 4). Для отверстий кирпичи укладывают не плашмя, а вперед торцом. Так получают вентиляционные каналы длиной в полкирпича. Через нижние каналы происходит подсос холодного воздуха, а через верхние выводится горячий воздух, чем обеспечивается непрерывная воздушная циркуляция.

Рисунок 4. При кирпичной кладке оставляют два отверстия для вентиляции.

Оставляют проем в кирпичных рядах также в области дверцы. Делают его такой ширины, чтобы было удобно закладывать дрова. Вверху дверного проема изнутри и снаружи кирпичной кладки укладывают металлические уголки, которые станут опорой последующих верхних рядов и равномерно распределят их нагрузку.

Своей высотой кладка должна сравняться с верхней кромкой металлической печки. Закрывать печь кирпичным сводом специалисты не рекомендуют, так как такое оформление требует профессиональных навыков. Поэтому простому любителю мастерить своими руками лучше ограничиться открытым верхом печи, а украсить облицовку можно и использованием для верхнего ряда кладки декоративных строительных материалов.

Совет 4: финишная чистка кирпичной кладки

После завершения укладки кирпичных рядов вокруг металлической печки нужно выждать время, за которое раствор схватится и окончательно высохнет. Обычно для этого достаточно 1-3 суток.

Затем уже можно будет почистить облицовку от грязных следов раствора. Понадобится буквально полчаса времени, чтобы дрелью со щеточной насадкой избавиться от его излишков, а пятна, оставленные щеткой, отмыть при помощи щетки с жесткой щетиной и вспененного в воде хозяйственного мыла.

После такой обработки печь приобретет ровный цвет, свежий, привлекательный внешний вид и будет готова к растопке. Первую топку следует проводить с большой осторожностью и аккуратностью. Нужно внимательно следить, чтобы не произошло перекаливания металлического кожуха. При равномерном поступательном нагревании облицовка окончательно выровняет свой цвет, и с этих пор отопление помещения будет происходить ровно и мягко, а температура воздуха будет оставаться стабильной долгое время.

Самые популярные статьи блога за неделю

teplomonster.ru

материалы, инструмент, подробные рекомендации и видео

В небольших домах частного вида в основном устанавливают металлические печи. У данной конструкции масса положительных качеств, однако она не удерживает тепло так, как это делает печь из кирпича. Соответственно у хозяев часто возникают вопросы как произвести обкладку металлической печи кирпичом, чтобы добиться хорошей теплоотдачи, при этом не сильно увеличивая размер.

Преимущества и недостатки металлических печей

Плюсы от применения металлических печей в банях:

  • теплоотдача достаточно высокая;
  • невысокая стоимость конструкции;
  • нагревание происходит быстро;
  • размеры небольшие;
  • установка удобная и несложная.

Минусы металлических печей:

  • обязательно необходимо огораживать поверхность, так как опасность достаточно высока;
  • от поверхности из металла исходит сильное излучение тепла, мало того, что оно неприятно, так ещё и вредно для здоровья;
  • инерционность тепла очень мала. Чтобы поддерживать высокую температуру необходимо топить печь постоянно, это требует внимания и больших топливных затрат.

Что потребуется, чтобы обложить железную печь кирпичом?

Сделать обкладку металлической печи можно самостоятельно, для этого необходимы базовые знания в этой области и необходимые стройматериалы с инструментами.

Инструменты

Перечень инструментов, которые будут необходимы:

  • мастерок, чтобы накладывать раствор и собирать его излишки, после того как кирпич установлен на место.
  • Молоток с кирочкой, чтобы отделить нужную часть от целого кирпича;
  • расшивка для облагораживания швов;
  • шнур-причал для контроля ровности кладки углов и горизонтальных рядов;
  • порядковая. Она включает в себя: рейку, поддерживающую ровность кладки на всей высоте; держатель, фиксирующий рейку и клин, поднимающий элементы на нужный уровень.

Стройматериалы

В качестве строй материалов могут использоваться.

  1. Кирпич должен быть высокого качества, у него должны быть выраженные свойства огнеупорности. В его структуре не должно быть пустот. На внешней стороне материал может иметь рельеф или же быть идеально гладким. Рельефный кирпич позволяет осуществить декоративную кладку. Исходя из того, какой размер будет у печи, рассчитывается количество материала. Также не стоит забывать про основу под металлическую конструкцию. Она состоит, как правило, из двух рядов сплошной кладки. Если в планах обкладывать печь ещё и сверху, а также обкладывать дымоход, то эти параметры тоже необходимо просчитать. Кирпич можно устанавливать на узкую грань (по материалу это экономнее, однако на работу печи сказывается негативно) или же на широкую сторону.
  2. Чтобы обкладка была качественной, необходим правильный раствор, который бы не растекался после высыхания и когда кирпичные стены в будущем будут сильно разогреты. Проще всего купить готовые огнеупорные строительные составы, предназначенные для кладки печей, продающиеся в виде сухих смесей в строительных магазинах.
  3. Необходим жаростойкий лист, он должен быть из гидроизолирующего материала. Его укладывают под основу. Отлично для этой цели подходит рубероид.
  4. Если есть необходимость полного закрытия печи, то металлические полосы или уголки тоже могут понадобиться в качестве перемычек, по ним будет идти обкладка.

Печка для бани, обложенная кирпичом, имеет следующие свойства:

  • происходит более равномерный прогрев, а жар, исходящий от печи не доставляет дискомфорта человеку;
  • кирпич намного дольше хранит тепло, за счёт этого печь нужно топить реже;
  • для человека поверхность из кирпича намного безопаснее.

Как обложить железную печь кирпичом в бане?

Для того чтобы все сделать верно, необходимо помнить следующие правила:

  • печь не должна находиться ближе чем тридцать сантиметров от стен бани. Это нормы пожарной безопасности. Однако, если наклеить на поверхность листы из асбокартонна, то расстояние можно уменьшить. Это разрешено правилами пожарной безопасности;
  • кладку нужно производить кирпичом повышенного качества. Силикатный, щелевой и пустотелый кирпич использовать нельзя. Они имеют низкую прогреваемость, поэтому создать в бане необходимую температуру будет невозможно. Разрешается использовать старый качественный кирпич, но его нужно предварительно очистить;
  • желательно, чтобы у кирпичей была одинаковая высота;
  • кладка должна быть толщиной не более полкирпича. Для прогрева этот вариант является оптимальным;
  • в первом ряду необходимо оставить два отверстия размером в полкирпича. Это позволит обеспечить хорошую воздушную вентиляцию и увеличить обогрев бани;
  • кладку нужно начинать с угла. Первый ряд кладётся целым кирпичом. Для второго ряда нужно три четверти. Дальше нужно менять. Это позволит сделать кладку крепкой и качественной;
  • кирпич необходимо смачивать перед работой. На место, куда будит положен кирпич, нужно нанести раствор. Далее, кладётся сам кирпич и усаживается при помощью рук и кельмы. Швы полностью должны быть заполнены. Нужно сразу же убрать все излишки раствора;
  • чтобы не завалить угол обязательно нужно использовать отвес;
  • строительный уровень поможет проверить параллельность каждого ряда;
  • приступать ко второму ряду необходимо только, когда первый полностью закончен;
  • если есть какие-нибудь дополнительные элементы, их нужно монтировать во время укладки;
  • чтобы было возможно обслуживать печь, необходимо отверстие размером в полкирпича перед дверкой топки;
  • стенки нужно выложить до уровня каменки. Между печью и кладкой нужно соблюдать зазор, чтобы вентиляция была хорошая.

Более подробно технологию кладки кирпича можно посмотреть на видео.

Декоративное значение железной печки, обложенной кирпичом

Значение печи не только практическое, но также и декоративное. Поэтому вариантов для оформления масса: можно делать из гладкого, а можно использовать кирпич, у которого имеется декоративная поверхность. Также делаются всевозможные выступы во время кладки, а верхняя часть может быть оформлена в виде арки — это придаст привлекательность печи.

Обложить кирпичом металлическую печь большого труда не составляет. Подход должен быть аккуратный и обстоятельный. Самое главное — соблюдение всех требований технологии и использование качественных материалов, потому что от этого зависит здоровье людей, находящихся в бане.

pechi.guru

Как обложить металлическую печь кирпичом в доме: подбор материалов, укладка, чистка (фото и видео)

Каждому, кто оснастил свою жилплощадь или баню нагревательным прибором из железа, со временем приходится задуматься над вопросом, как обложить металлическую печь, чтобы создать защитный экран тепловому излучению. Ведь практика показывает, что в процессе эксплуатации у такой печки, наряду с целым рядом достоинств (дешевизной, легкостью в транспортировке и установке, экономичностью), обнаруживается один, но очень существенный недостаток: слишком высокая теплопроводность. Это означает, что печь и нагревается быстро, и остывает так же.

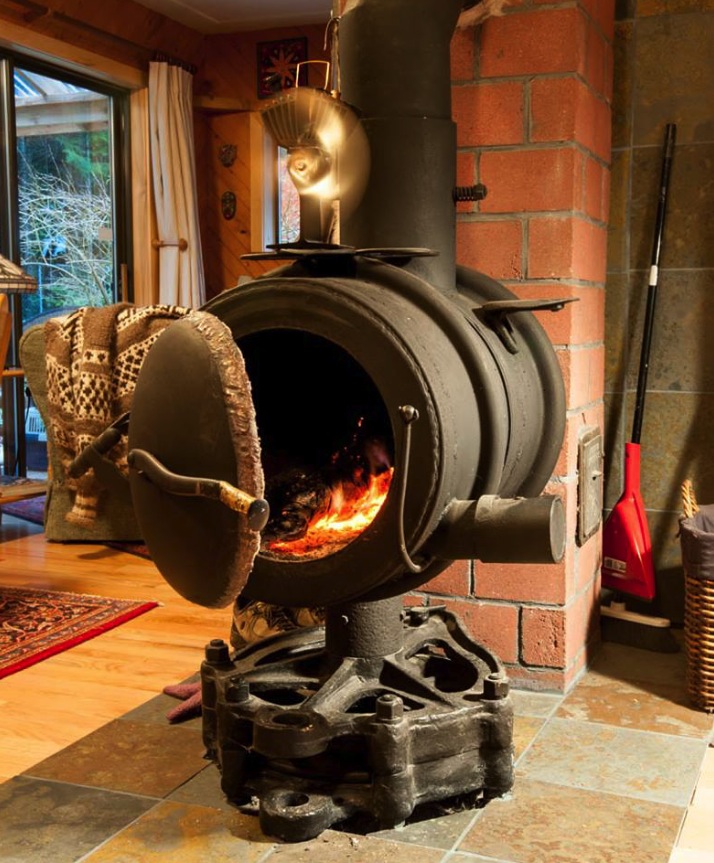

Горизонтальная самодельная металлическая печь.

Для того чтобы избежать неравномерности прогрева помещения, быстрого остывания нагревательного устройства и разрушения железного кожуха из-за перекалки, профессионалы советуют обложить металлическую печь кирпичом.

Такое решение намного улучшит ее рабочие характеристики. В частности:

  • печной обогрев, ранее происходящий резкими скачками от сильного жара до легкого тепла, становится равномерным. Кирпич постепенно нагревается и столь же постепенно излучает тепло;
  • камни в банной парилке прогреваются эффективней, обеспечивая достаточное количество комфортного влажного пара;
  • металлическую печь после произведенной топки несколько часов можно не зажигать, так как в обкладке кирпичом тепло сохраняется надолго;
  • кирпичный ряд исключает появление ожогов, возникающих при прикосновении к раскаленному железу.

Обрамить печь кирпичом вполне по силам даже непрофессионалу. Для этого нужно только запастись набором необходимых рабочих инструментов, кирпичом, связующим раствором и конечно же, воспользоваться советами бывалых печников.

Совет 1: подбор инструментов и материалов

Печь кирпичом обкладывают, пользуясь комплектом следующих инструментов:

Схема технологических инструментов для печных работ.

  • уровень и отвес;
  • строительный мастерок;
  • деревянный молоток;
  • емкости для воды и приготовления связующего раствора;
  • металлические уголки;
  • дрель со щеточной насадкой.

Список необходимых строительных материалов включает:

  • лист из железа, 2-4 мм толщиной;
  • асбестовый картон;
  • полоски арматурной сетки;
  • кирпич;
  • связующий раствор.

При выборе облицовочного материала для металлической плиты специалисты настаивают на использовании только полнотелого огнеупорного кирпича, именуемого в народе печным. Он не боится длительного воздействия высокой температуры, не трескается, не поддается деформации и не утрачивает свойства долго удерживать тепло.

На сегодняшний день строительный рынок предлагает довольно большое количество разновидностей печного кирпича: от обычного плоского эконом-варианта красного цвета до гораздо более элитарных моделей с фактурным декорированием и множеством расцветок на любой вкус покупателя. Такие разновидности послужат не только для качественной обкладки печи, но и для украшения ее внешнего вида.

Рисунок 1. Проверка раствора на наличие трещин.

В качестве связующего раствора мастера-печники используют несколько вариантов составов:

  • раствор на глине и песке в равных долях; Некоторые специалисты добавляют еще и 100 г поваренной соли из расчета на ведро. Такой состав перед началом кладки кирпича проверяют на пластичность: скатывают жгутом, затем скручивают жгут в кольцо и обследуют на наличие трещин (см. Рис.1). В случае большого растрескивания в связующий состав добавляют больше песка;
  • цементный раствор, смешанный с небольшим количеством шамотной глины;
  • цементный раствор с добавлением клея для керамогранита.

Воспользоваться можно любым из них, качество облицовки печи кирпичом будет одинаково высоким. Главное помнить, что для предотвращения застывания раствора замешивать его нужно небольшими порциями.

Совет 2: обустройство основания и разметка контуров кладки

Схема фундамента под металлическую печь.

Прежде чем обкладывать металлическую печь кирпичом, следует удостовериться, что поверхность пола не прогнется и выдержит вес облицовки и раствора. Конечно, если основание под кладку выполнено из бетона либо отделано прочной керамической плиткой, его деформирования не произойдет и никаких дополнительных работ по обустройству пола не потребуется. Когда же полной уверенности в устойчивости основания к нагрузке нет, для зоны кладки делают отдельный фундамент или подводят дополнительные опоры под несущие балки пола.

На предварительном этапе производят также разметку контуров будущей кладки. Для этого отступают от печи расстояние от 1 до 10 см и очерчивают расположение будущих кирпичных рядов с точным нанесением прямых углов. При выборе зазора между печкой и кирпичом нужно учитывать то, что чем меньше расстояние между кладкой и металлической поверхностью, тем большим будет перегрев печных стенок. В случае слишком большого зазора прогрев кирпича очень замедлится.

Рисунок 2. Укладка рядов огнеупорного кирпича.

По мнению специалистов, оптимальное расстояние между печью и кирпичом, при котором происходит довольно быстрый обогрев помещения без перегрева металла печных стенок, находится в границах 3-5 см. Его и следует придерживаться.

После нанесения разметки на пол крепят металлический лист толщиной 2-4 мм такого размера, который бы перекрывал контуры будущей кладки. А поверх него настилают асбестовый картон с толщиной листа до 1 см. Теперь уже можно приступать непосредственно к облицовке.

Совет 3: укладка рядов огнеупорного кирпича

Перед тем как обкладывать печь, каждый кирпичик желательно предварительно погрузить в воду. Таким образом усилится сцепление кирпичной поверхности с раствором. Далее кирпич тщательно отряхивают от влаги, наносят раствор на все места, задействованные в укладке, затем так же обрабатывают соседние кирпичи и начинают укладку рядов в полкирпича, применяя шахматный порядок согласно схемы (см. Рис. 2)

Рисунок 3. Рекомендуется укладывать поверх каждого кирпича арматурную сетку для придания печи прочности.

В ходе работы обеспечивают перевязку швов и придерживаются одинаковой их толщины (около 3-5 мм). Для выравнивания слоя раствора пользуются строительным мастерком, а молоточком меняют положение кирпичей, выравнивая их ряд легкими постукиваниями. В каждом выложенном кирпичном ряде производят затирку швов, не обращая внимания на то, что детали облицовки пачкаются раствором. Для прочности облицовки многие специалисты советуют укладывать поверх каждого выложенного кирпичного ряда нарезанную тонкими полосками арматурную сетку (см. Рис. 3).

Следует учитывать, что не все ряды при укладке печи кирпичом выполняются всплошную. Снизу, во втором или третьем ряду каждой стенки, как и сверху за 2-3 ряда от верхней кромки кладки, оставляют по два вентиляционных отверстия для циркуляции воздуха между кирпичом и металлом (см. Рис. 4). Для отверстий кирпичи укладывают не плашмя, а вперед торцом. Так получают вентиляционные каналы длиной в полкирпича. Через нижние каналы происходит подсос холодного воздуха, а через верхние выводится горячий воздух, чем обеспечивается непрерывная воздушная циркуляция.

Рисунок 4. При кирпичной кладке оставляют два отверстия для вентиляции.

Оставляют проем в кирпичных рядах также в области дверцы. Делают его такой ширины, чтобы было удобно закладывать дрова. Вверху дверного проема изнутри и снаружи кирпичной кладки укладывают металлические уголки, которые станут опорой последующих верхних рядов и равномерно распределят их нагрузку.

Своей высотой кладка должна сравняться с верхней кромкой металлической печки. Закрывать печь кирпичным сводом специалисты не рекомендуют, так как такое оформление требует профессиональных навыков. Поэтому простому любителю мастерить своими руками лучше ограничиться открытым верхом печи, а украсить облицовку можно и использованием для верхнего ряда кладки декоративных строительных материалов.

Совет 4: финишная чистка кирпичной кладки

После завершения укладки кирпичных рядов вокруг металлической печки нужно выждать время, за которое раствор схватится и окончательно высохнет. Обычно для этого достаточно 1-3 суток.

Затем уже можно будет почистить облицовку от грязных следов раствора. Понадобится буквально полчаса времени, чтобы дрелью со щеточной насадкой избавиться от его излишков, а пятна, оставленные щеткой, отмыть при помощи щетки с жесткой щетиной и вспененного в воде хозяйственного мыла.

После такой обработки печь приобретет ровный цвет, свежий, привлекательный внешний вид и будет готова к растопке. Первую топку следует проводить с большой осторожностью и аккуратностью. Нужно внимательно следить, чтобы не произошло перекаливания металлического кожуха. При равномерном поступательном нагревании облицовка окончательно выровняет свой цвет, и с этих пор отопление помещения будет происходить ровно и мягко, а температура воздуха будет оставаться стабильной долгое время.

Самые популярные статьи блога за неделю

виды экранов для печей и способы кладки

Традиционной печью русской бани была печь из камня, кирпича. Хороша она тем, что при нагреве создаёт мягкий тепловой режим в парной, потом долго остывает. Например, удобным было то, что на следующий день в бане хозяйка обычно устраивала стирку  и вода в котле ещё чуть ли не горячая, и работать тепло. Однако у каменной печи  присутствуют и явные минусы:

  • долго, в пределах 4-6 часов, разогревается;
  • требуется больше топлива;
  • большие размеры;
  • малый срок службы.

Все перечисленные отрицательные качества отсутствуют у металлической печи. Но у неё есть свои недостатки. Прежде всего, это жёсткое инфракрасное излучение, которое исходит от нагретого до высокой температуры металла. Причем, раскаленные стенки, если они из обычной стали, выжигают в парилке кислород. Такая парилка при недостаточной вентиляции приносит головную боль, вялость и слабость вместо бодрости и хорошего настроения. Ну, а второй недостаток – повышенная опасность ожога при контакте. И третий — опасность  возникновения пожара.

Если исходить из того, что истина, чаще всего, посредине, то лучшая печь все-таки  — это комбинация стали и кирпича. Все перечисленные отрицательные факторы металла становятся не такими выраженными при сохранении в той или иной мере  положительных особенностей печи из кирпича.

Как обложить металлическую печь кирпичом

Обкладывание металлической банной печи кирпичом: выбор материалов и устройства

Когда решается вопрос,  чем обложить печь в бане, ответ бывает однозначным – кирпичом, а вот каким кирпичом – тут нужно исходить из свойств каждого вида. Силикатный для этой цели не используется – от температуры он разрушается. Шамот используют редко: и цена кусается, и остывает он быстро – у него другие задачи. Использовать облицовочный нерационально – он трескается. Не весь, но часто и от красивого внешнего вида не остается и половины.

Тепловой экран для печи своими руками сделать реально

В выборе, каким красным  кирпичом обложить банную печь,  хозяин волен выбирать. Но стоит учесть, что полнотелый печной кирпич греться будет дольше, зато и остывает долго, т.е. хорошо высушивает парилку, что для бани очень важно. Ну, и стоит он прилично. Полнотелый или пустотелый – во многом зависит от того, есть ли у вас фундамент под печь или насколько мощные доски и лаги в месте установки экрана. Пустотелый весит, понятое дело, меньше.

Кроме кирпича для облицовки печи в бане можно использовать керамогранит, натуральный камень, изразцы, мрамор… но это настолько редкие случаи, что даже фото такой бани найти было достаточно сложно.

Чем обложить печь в бане? Можно плитами талькохлорита

Фундамент или пол?

Обкладка  металлической печиикирпичом начинается с оценки несущей способности пола. Нужно просчитать вес будущей кладки, умножив количество кирпичей в рядах на количество этих рядов и на вес одного кирпича. Получаем вес кирпичного экрана. И этот вес добавится к весу печи и бака с водой! Если масса меньше 700кг, можно обойтись усилением лаг: проложить дополнительные и скрепить их с основным каркасом.  При недостаточно прочных лагах и большом весе лучший вариант — изготовление под печь отдельного фундамента.

Если фундамент не был подготовлен на этапе строительства бани, придется вам разбирать пол, рыть котлован. Его глубина – на одном уровне с фундаментом здания, его размеры – на 15-25см шире габаритов печного экрана.

Перед тем как обложить кирпичом металлическую печь готовим фундамент

Фундамент печи должен быть несвязным, это означает,  что если печь располагается вблизи от одной из несущих стен, между фундаментом здания и печи должен быть промежуток не менее 5см. И связываться два фундамента между собой ничем не должны. Расстояние между ними заполняют теплоизоляцией. Это уменьшит потери тепла и парилка будет прогреваться быстрее.  Высота фундамента под печь – ниже уровня пола на 10-15см.

После того, как фундамент высох (дней 30 не меньше), на него в два слоя укладывают рубероид, толь или другой влагоизолирующий материал, сверху кладут два ряда кирпича (на глино-цементный раствор) смещая каждый кирпич друг относительно друга так, чтобы швы перекрывались лежащим сверху кирпичом. Теперь фундамент под печь и экран готов.

Перед тем как обложить кирпичом железную печь готовим фундамент

Даже если лаги и половая доска достаточно мощные, чтобы выдержать вес всей конструкции, без дополнительных работ не обойтись: нужно сделать основание и для установки печи и для установки кирпичного экрана. Такое негорючее основание может служить:

  • лист металла, который закрепили поверх слоя теплоизолирующего материала;
  • два ряда кирпичной кладки, которые уложили на деревянный пол;
  • толстая жаростойкая керамическая плитка, натуральный или искусственный камень и т.п.

Кратко о растворе

Когда вопрос о фундаменте решён, перед тем  как обложить кирпичом железную печь, нужно решить проблему с раствором.  Наиболее приемлемым для кладки экрана  будет простой глиняный раствор с добавлением песка. Этот раствор для обкладки металлической печи готовится точно так же как и для кладки кирпичных  печей, с учётом ее жирности. Глину с глубины не менее 2-х метров замачивают в корыте. Чтобы в растворе потом не попадалось  комков и инородных включений, глину в размоченном состоянии протирают через сито. Песок просеивается, смешивается с пастообразной глиной. Вязкость подбирается таким образом, чтобы раствор не выдавливался  из швов  при кладке, но был достаточно пластичен.

Раствор для кладки экрана не должен высыпаться или «плыть»

Еще один вариант – добавить 5-10% цемента в глиняный раствор. Тогда он и держать будет хорошо и не выкрошится. Некоторые владельцы банных печей клали кирпичные экраны на цемент. Стоят они неплохо.

Использовать для кладки можно готовые составы, но не те, которые используются при кладке топки и огнеупорного кирпича: для того, чтобы они нормально держали кладку, необходима температура в районе 1000оС.  Тогда все эти составы спекаются с огнеупорным кирпичом в монолит. Если такой температуры нет (а где ей взяться в экране) раствор постепенно выкрашивается и высыпается из швов.

Толщина  и вид кирпичного экрана, технология кладки

Знатоки утверждают, что печь нужно обкладывать в полкирпича. Это лучший вариант. Можно делать экран в кирпич, но греться он будет очень долго. И под такую стену фундамент нужен обязательно. Можно сделать в четверть кирпича,  и даже в разрядку – оставляя «окошки». Греться в этом случае парилка будет быстро, но излучение будет достаточно жестким. Тут каждый выбирает то, что его больше устраивает, но в любом случае расстояние между кладкой и стенками металлической печи должно быть в пределах 3 — 10см.

Даже при сплошном экране можно ускорить прогрев парилки. Для этого в кладке оставляют специальные окошки, в которые или вставляют печные дверки или просто закрывают кирпичами. Если вам нужно быстрее нагреть парилку, открываете дверки или вынимаете кирпичи. Горячий воздух активно проходит в парилку. После того, как температура становится для вас приемлемой, дверки закрываете. Теперь греться парилка почти не будет, температура будет стабильной.

Еще один вариант, при котором и уменьшается жесткое излучение, и воздух нагревается быстро:  можно оставить открытой лицевую часть (это если печка целиком стоит в парилке).

Обкладка кирпичом металлической печи вразрядку

Если экран сплошной, в первом или втором ряду нужно с каждой стороны оставить по два отверстия для ускоренной конвекции и обогрева. Потом эти отверстия повторяются в верхних рядах. Тёплый воздух будет  выходить из верхних отверстий и быстро прогревать баню. Если печь очень мощная (например, печи «Теклар» используются только с кирпичным экраном),  эти отверстия можно оснастить стандартными литыми печными дверцами и с их помощью регулировать температуру в парилке. О том, как обкладывать металлические печи «Теклар» снял даже видео-материал.

Из практических рекомендаций добавим, что через ряд или в каждом нужно укладывать армирующую сетку для того, чтобы экран был прочным. Располагайте кирпичи так, чтобы шов предыдущего ряда закрывался кирпичом в следующем (кладка со смещением или с перевязкой). Более понятно будет всё, если посмотреть на фото.

Кирпичный экран с многочисленными окошками больше подойдет для сауны

Стоит соблюдать стандартные рекомендации: проверять вертикальность углов отвесом, каждый ряд на горизонтальность строительным уровнем.

Верх печи часто оставляют открытым. Если каменка открытого типа, то излучение смягчают камни. Если вам все-таки слишком жарко, можно на готовый экран уложить металлическую сетку из толстой проволоки с небольшой ячейкой, а наверх сложить камни для бани. Но такой вариант несколько неудобен для обслуживания печи: каждый раз приходится все снимать. Потому чаще или верх оставляют открытым, или перекрывают сеткой с камнями только часть печи.

Обкладка кирпичом железной печи и дымохода

Если приходится решать,  как обложить круглую железную печь кирпичом, то здесь не будет никаких особых конструкционных изменений. Просто при круговой  кладке вентиляционные отверстия придётся расположить  симметрично и примерно на том же расстоянии одно от другого, как и получилось бы при обкладывании прямоугольной печи. И строго соблюдать расстояние между кирпичом и печью!

Обложить круглую железную печь кирпичом несколько сложнее, но принцип тот же. Тут, кстати, закрыт верх сеткой, а на нее уложены камни

При обкладывании кирпичом буржуйки действуют те же правила.  Добавляется лишь момент выполнения в кладке проёмов под топочную и поддувальную дверцы.  Перекрытие этих проёмов делают двумя отрезками стальных уголков, расположенных снаружи и изнутри кладки.

Как обложить круглую железную печь кирпичом. Схема

В заключении хочется добавить, что все описанные действия могут быть выполнены и не обязательно профессионалом высокого класса.  Обычно всё делает своими руками хозяин. Ведь объём кладки минимален, а требования к качеству кладки не самые высокие.

Как обложить буржуйку кирпичом своими руками

Здесь вы узнаете:

Буржуйка – одна из самых простых печей. Сжигая в своём нутре твёрдое топливо, она обеспечивает теплом жилые и нежилые помещения. Данные печи подразделяются на заводские и самодельные. Благодаря простой конструкции, они легко собираются своими руками. В дальнейшем рекомендуется обложить буржуйку кирпичом. Этот шаг увеличит её эффективность и обезопасит пользователей от ожогов. Получите информацию об обкладке из нашего обзора.

Особенности печек-буржуек

Конструкция буржуйки чрезвычайно проста. Она представляет собой прямоугольную или цилиндрическую камеру сгорания, к которой подключается дымоход. В нижней части присутствует зольник с колосниковой решёткой. В передней части имеются две дверки – через одну загружаются дрова, через вторую выгружается зола. Вторая дверка одновременно служит поддувалом. Иногда вместо двух дверок ставится только одна – если камера сгорания мала.

Чтобы увеличить эффективность буржуйки, внутри крепятся перегородки. Они препятствуют прямому уходу продуктов сгорания в дымоход. Сначала им придётся пройти по изогнутому каналу, образованному двумя листами железа. Здесь они по максимуму отдадут накопленное тепло, после чего покинут пределы печки. Не менее хорошие результаты даёт обкладка кирпичом, увеличивающая эффективность и сохраняющая тепло.

Можно ли буржуйку обложить кирпичом

Проще всего сделать её кирпичной изначально. Буржуйка из кирпича обладает более высокой эффективностью. Рассмотрим её преимущества:

  • Длительное сохранение тепла – кирпичи накапливают тепловую энергию и небольшими порциями передают её в пространство. Тепло от них мягкое, низкотемпературное, более приятное, чем от голого металла.
  • Более стабильная температура воздуха в помещении – буржуйка из кирпича обладает высокой инерционностью. Кирпичная кладка долго прогревается и долго остывает, из-за чего температурные колебания малозаметны. Металлические печи в этом плане не так хороши – погасание пламени приводит к быстрому падению температуры.
  • Внешний вид – металлические печи обгорают уже после первого применения. Со временем они покрываются бурой окалиной, не обладающая красотой. Внешний вид кирпичных буржуек почти всегда стабилен. К тому же ничто не мешает обложить их декоративным кирпичом.
  • Безопасность – обжечься об раскалённые металлические стенки довольно легко, так как температура у них высока. Кирпичные стенки обладают более низкой температурой.

Есть и некоторые недостатки. Первый минус – повышенные габариты буржуйки за счёт обустройства кладки. Второй минус – чтобы вывести печь на заданную температуру, придётся топить её дольше, чем металлическую. Тем не менее чтобы сделать печку из металла не менее эффективной, её рекомендуется обложить камнем или кирпичной кладкой.

Специалисты отмечают, что решающую роль играет количество кирпича – чем его больше, тем дольше отдача тепла. Но и обкладывать в три слоя не нужно – за счёт низкой теплопроводности это вызовет трудности с обогревом.

Как правильно обложить печь кирпичом

Давайте посмотрим, как обложить буржуйку кирпичом на даче или в гараже. В качестве примера возьмём самую простую печку, собранную своими руками из листового железа по нижеследующей схеме.

Схема устройства печи-буржуйки.

Печь предельно проста, но наделена дымовыми каналами для более эффективного отбора тепла. Её КПД составляет в пределах 70-80% – для твёрдотопливных агрегатов это отличный показатель. Чтобы увеличить эффективность, попробуем обложить её кирпичом. Для этого нам понадобятся:

  • Подходящий раствор для кирпичной кладки.
  • Ручка с бумагой для проведения расчётов.
  • Обычный красный кирпич.

Процесс обкладки представлен тремя этапами:

  • Расчёт размеров.
  • Сооружение лёгкого фундамента.
  • Сооружение кладки.

Учитывая небольшие размеры кладки, пробуем обложить буржуйку своими руками – небольшое отклонение от прямых линий не приведёт к разрушению конструкции. В конце концов, мы не дом собираем.

Подготовка раствора

Отдельные специалисты заявляют – чтобы обложить буржуйку кирпичом, достаточно любого цементного раствора. Другие говорят о том, что с песчано-цементную смесь необходимо подмешать глину. Подмес глины увеличивает механическую прочность раствора. А так как мы живём не в XIX, а XXI веке, ничто не мешает проехать в ближайший магазин строительных материалов и приобрести там готовую смесь, в том числе огнеупорную.

Если вы планируете обложить буржуйку кирпичом с помощью самостоятельно изготовленной смеси, поэкспериментируйте с количеством глины. Для этого она смешивается с песком в различных пропорциях. Каждый раствор оценивается на прочность – залейте его в какую-либо форму, после застывания попробуйте разбить застывший кусок раствора молотком. Выберите самый твёрдый вариант.

Мы собираемся обложить буржуйку красным кирпичом, у которого не будет прямого контакта с пламенем – печь сделана из металла. Поэтому можно попытаться обойтись без глиняного раствора, вмешав в смесь большее количество цемента. Если планируете приобрести готовую смесь, выбирайте глино-шамотную жаростойкую. Мешка на 20 кг хватит с лихвой, ещё и останется.

Раствор для заливки лёгкого фундамента включает:

Загляните на обратную сторону мешка с цементом – там размещены несколько рецептов под различные нужды.

  • Три части речного песка.
  • Три части щебёнки.
  • Одну часть обычного цемента.

Разметка и фундамент

Прежде чем обложить буржуйку слоем кирпича, необходимо подготовить фундамент. Устанавливаем печку на штатном месте, размечаем карандашом контур печи. Отступаем от этого контура 5 см и вычерчиваем контур кирпичной кладки. Далее сооружаем кладку в черновом варианте без применения раствора – нужно посмотреть, сколько понадобится кирпича для этой процедуры и как лучше его уложить. Вполне возможно, что расстояние между кладкой и корпусом печки изменится.

Давайте посмотрим, для чего вообще нужно это расстояние. Оно не даёт перегреваться кирпичам и скрепляющему их раствору – это раз. Оно образует щель для создания конвекции – это два. Нас интересует второе, так как конвекция ускорит прогрев помещения. Чтобы улучшить её, сделайте в самом нижнем кирпичном ряду три отверстия – два по бокам и одно сзади. Через них будет засасываться холодный воздух. Он пройдёт между стенками, прогреется и уйдёт в помещение.

После того как всё будет размечено, просчитано и продумано, приступаем к монтажу фундамента. Если пол земляной, выкапываем под него небольшую траншею. Если пол деревянный, вырезаем прямоугольник и заливаем площадку – она будет общей для печи и для кладки. Если пол изначально бетонный, обойдитесь без фундамента. Обложить буржуйку вы сможете через неделю после застывания фундаментной плиты. Окончательную прочность она наберёт через 28 дней.

Сооружение кирпичной кладки

Чтобы обложить буржуйку, подготовьте 3-4 десятка кирпича. Соберите черновую кладку и проанализируйте её конструкцию. Если всё смотрится хорошо и красиво, приступайте к дальнейшей работе. Смочите подготовленную бетонную поверхность водой, нанесите на неё раствор, уложите первый кирпич. Начинать рекомендуем с углов задней стенки. Оттуда начнёт расти наша обкладка. Контролируйте правильность укладки с помощью уровня. Не забывайте пристукивать кирпичики для уплотнения раствора.

Мы уже говорили, что в первом ряду следует оставить отверстия. Чтобы у нас обвалился второй ряд кирпича, уложиться над отверстиями кусок листового металла толщиной 1 мм – этого вполне достаточно. Для трёх отверстий понадобятся три куска металла. Далее ряд за рядом укладываем следующие ряды. Если вы взялись обложить печь своими руками, без помощи опытного помощника, уделите внимание положению стенок – они должны быть ровными и стоять вертикально.

Обложить буржуйку стенкой из кирпича не так уж и сложно. Гораздо сложнее сделать эти стенки ровными. Если печка стоит в жилом помещении, уделите внимание красоте конструкции – используйте красивый ровный кирпич. Вот ещё полезные советы:

  • Своевременно очищайте кладку от излишков раствора – через сутки он высохнет и его придётся отбивать.
  • Толщина раствора – не более 5 см.
  • Чтобы сделать швы более красивыми, используйте специальный закругляющий инструмент. Ещё одна подсказка – подмешайте в раствор сажу, которая придаст ему контрастный чёрный цвет.

Поздравляем – у вас получилось обложить свою дачную или гаражную печку кирпичной кладкой. Теперь кладке нужно высохнуть, чтобы набрать прочность. На это нужны хотя бы 2-3 дня, а лучше подождать неделю. Поэтому лучше всего заниматься всем этим летом – до зимы кладка полностью просохнет. После высыхания приступайте к первому запуску.

Печь в деревянный дом своими руками. Что выбрать?

Как организовать отопление в частном доме? Возможна ли установка печи в деревянном доме, или он должен быть исключительно кирпичным? Будет ли эффективным обычный камин или придется ставить полноценную печь? Давайте разбираться по порядку.

Что выбрать для отопления в доме?

Если стоит задача именно прогреть помещение, а не просто привнести в него уют и немного тепла, обычный камин категорически не подходит. Практически все его тепло буквально улетает в трубу, которой, по сути, и является вертикальный дымоход.

Выбирая печь в деревянный дом, нужно учитывать её размеры и вес. Так, тяжелые конструкции весом больше 200 кг требуют отдельного фундамента, не связанного с фундаментом всего дома. Зато большая кирпичная печь может обогреть сразу три комнаты, расположив ее на пересечении двух внутренних стен. Например, фронтальная сторона с варочной поверхностью будет находиться в гостиной, а бока – в смежных комнатах.

Кроме того, придется между телом печи и деревянными стенами проложить негорючий утеплитель, а пол перед топкой закрыть негорючими же материалами. Очень красиво смотрится выложенная вокруг печи плитка.

Если же печь стоит только в одной комнате, плиткой выкладывают и стену за ней. В этом случае желательно обеспечить воздушный зазор в 5-10 см – эффективность отопления существенно возрастает.

Печь-буржуйка – дешево, надежно и экономично

Для дачи или небольшого загородного домика с одной комнатой вполне достаточно обыкновенной печи «буржуйки». Благодаря небольшим размерам и продуманной конструкции, она не только эффективно прогревает помещение, но и экономно расходует топливо.

Преимущества и недостатки буржуек

Плюсы использования этих небольших печей налицо:

  • экономичность – благодаря пиролизу топливо сгорает полностью и расходуется медленнее;
  • практичность – печь не только греет помещение, на ее поверхности можно готовить и разогревать еду;
  • простота монтажа – для буржуйки не требуется отдельный фундамент, под нее достаточно положить металлический лист с прослойкой из асбеста или базальтового картона между ним и полом;
  • универсальность – благодаря компактным размерам и большому выбору внешнего вида, буржуйку можно поставить в любом помещении – от домика лесника до современной дачи.

Но и недостатки тоже имеются:

  • невысокий КПД – всего 60%;
  • необходимость устройства высокого дымохода с длинным боровом – вертикальна часть должна быть длинной от 1 м, а боров не может быть короче 2,5 м;
  • небольшая площадь обогрева – до 60 кв.м.

Установка буржуйки

Несмотря на то, что конструкция печи предусматривает наличие специального экрана на задней и боковых стенках, её нельзя ставить вплотную к деревянным стенам или горючей штукатурке. Ставится она на негорючее основание или даже металлический лист, который должен выступать по контуру самой печи на 35 см (а лучше, на 60 см). Под подстилку нужно уложить асбестовый лист или базальтовый (можно каолиновый) картон – для соблюдения норм пожаробезопасности.

Дымоход должен обязательно состоять из двух частей – вертикальной, высотой 1-1,5 м и горизонтальной – длиной от 2,5 м.

Горизонтальная часть (боров) также выполняет функцию обогрева – там остывает дым перед тем, как выйти на улицу. Вертикальная часть укутывается теплоизоляцией, а горизонтальная – нет. Из-за этого сам боров сильно нагревается, поэтому он должен располагаться на расстоянии 1 метра от простой штукатурки и 1,5 метра – от деревянных стен.

По правилам безопасности, боров желательно располагать на высоте от 2,2 м или же закрывать его защитным коробом из металлической сетки.

Печь-булерьян – нарядно и практично

Канадцы придумали свой вариант советской буржуйки – булерьян. Эта печь тоже занимает минимум места и работает на пиролизе, выдавая высокий КПД – до 75%. Но её отличительной особенностью является конвекционный способ обогрева помещения.

Принцип работы и установка булерьяна

Конструкция канадской печи довольно необычна – вокруг топочной камеры приварены полые трубы.

Именно благодаря им и осуществляется конвекция. Снизу всасывается холодный воздух, нагревается и выдувается уже нагретым.

Температура на выходе составляет 60-80 градусов. При этом не нужно никаких насосов и подключения электричества! Воздух в помещении прогревается равномерно и очень быстро.

Булерьян – дровяная печь, поэтому, в отличие от буржуйки, топить её всем подряд не получится. Зато оригинальный внешний вид и простота монтажа нивелирует этот недостаток.

Как установить канадскую печь:

  1. Ставится она на негорючее основание – металлический лист или жаропрочную плитку.
  2. Стены вокруг также обшиваются негорючим материалом. Если же печь стоит в центре комнаты, стены можно ничем не защищать.
  3. Выводится дымоход или вертикально через крышу, или горизонтально через стену. В месте прохода сквозь деревянные конструкции их нужно хорошо изолировать базальтовым утеплителем.
  4. Наружная часть дымохода обязательно утепляется – это способствует хорошей тяге и, как результат, защищает от попадания дыма в помещение и обледенения самого дымохода.

Кроме того, булерьян можно обложить кирпичом, а выбрав модель с варочной поверхностью, можно сымитировать настоящую русскую печь с минимумом усилий!

Кирпичная печь-«малышка» – просто и удобно

Если же хочется попробовать свои силы в установке настоящей кирпичной печи своими руками, можно начать из небольшой печки. Её монтаж занимает всего один день, а полноценно пользоваться ею можно уже через неделю.

Её преимущества:

  • высокая скорость отдачи тепла благодаря укладке кирпича плашмя и на ребро;
  • отличная теплоемкость, за счет чего печь остается теплой долгое время;
  • компактность – печь занимает 0,4 кв.м.;
  • небольшой вес не требует отдельного фундамента;
  • экономичность – для печи нужно всего 62 красных и 37 шамотных кирпичей.

Как установить компактную кирпичную печь

Очень простая порядовка позволит справиться даже начинающему печнику. Устанавливается первый ряд на лист гидроизоляции размером 78х53 см с насыпанным на него просеянным песком слоем в 1 см. Что характерно – первый ряд укладывается «на сухую», а каждый кирпич немного вдавливается в песок.

Важно каждый рад выравнивать по уровню, иначе конечный результат может быть далек от идеала или даже оказаться нерабочим. Второй ряд уже кладется на глину. При этом стоит учитывать, что на красный кирпич кладется специальная красная глина, а на шамотный – шамотная огнеупорная. Лучше приобрести уже готовые составы, они по качеству гораздо лучше самодельных растворов.

Сначала устанавливается поддувальная дверка, обмотанная асбестовым шнуром в несколько раз, а вокруг формируется второй ряд. Все ряды укладываются в соответствии с порядовкой.

Нужно не забывать, что дверцы и варочная плита перед укладкой оборачиваются асбестовым шнуром, смоченным в воде.

Один задний кирпич в 4 ряду укладывается без глины – это «вышибной» кирпич, который в конце нужно будет достать, чтобы вытереть влагу и лишнюю глину из дымохода. После этого он ставится на место, а швы замазываются соответствующим раствором.

Готовую печь можно белить, предварительно накрыв варочную поверхность полиэтиленом. Перед топочной дверцей нужно прибить металлический предтопочный лист Г-образной формы. Он должен закрывать стык пола и первого ряда печи. По периметру также прибивается плинтус из жаропрочного материала, который не даст песку высыпаться.

Пробную топку можно производить сразу же, но только соломой или бумагой, да и то недолго. А вот полноценно пользоваться печью можно только через неделю, когда высохнет глина.

Кирпичная печь с котлом отопления – максимально эффективно

Чтобы организовать полноценное отопление, есть вариант кирпичной печи с установленным котлом.

Но сборку должен производить опытный печник, так как порядовка насчитывает 35 рядов и малейшая ошибка приведет к довольно неприятным последствиям.

Основные аспекты укладки печи

Отопительный котел, встроенный в печь, позволяет прогревать дом общей площадью до 200 кв.м. Но из-за своей конструкции варочная поверхность печи выполняет только вспомогательную функцию, так как, находясь над котлом, плохо нагревается. Зато на ней удобно сушить грибы и фрукты или греть воду.

Что важно знать при установке котла в печи:

  1. Котел или теплообменник должны быть сделаны из прочного и жаростойкого материала, устойчивого к температурному расширению, так как будут контактировать непосредственно с огнем.
  2. Стенки котла являются по совместительству и стенами топочной камеры. Если же делать теплообменник из труб, придется выкладывать еще и стенки топочной.
  3. Колосниковые решетки должны укладываться отверстиями вдоль по отношению к дверце камеры. В противном случае кочерга будет постоянно за них цепляться при уборке угля.
  4. Чтобы дерево горело хорошо при любой загрузке, важно не перепутать сторону колосников – они кладутся расширяемыми отверстиями вверх. Так прогоревшие угли будут ссыпаться в зольник, но подача воздуха не будет перекрываться большими поленьями.
  5. Вход верхней трубы должен располагаться в самой верхней точке котла. Это труба подачи холодной воды. При установке можно даже немного приподнять этот угол котла. Это защитит конструкцию от скопления пара и возможного гидроудара.
  6. Выход нижней трубы нужно располагать как можно ближе к уровню пола. За счет этого обеспечивается естественная циркуляция воды в системе. Если же труба обратной подачи находится высоко, придется установить насос, который будет принудительно гнать воду в систему отопления.
  7. Чтобы теплоотдача была на максимальном уровне, нужно регулярно чистить котел от копоти и золы. В противном случае существенно увеличивается расход топлива.

Из-за наличия котла отопления печь не сможет использоваться только для приготовления пищи, да её конструкция для этого и не предназначена. Детальную же инструкцию по монтажу печи с котлом можно посмотреть на видео:

Вам понравится

Разбейте кирпич и намазать маслом

При строительстве кирпичных стен вам часто нужно сломать кирпич пополам — например, при создании стены с непрерывным соединением, где ряды смещены половиной кирпича. На каждом конце стены вам понадобится много половинок кирпича, чтобы разорвать связь.

Для демонстрации Митч использует кирпичи с 10 отверстиями, которые имеют пять рядов по два отверстия вдоль кирпича. Для возведения стен часто используются кирпичи с 10 отверстиями.Раствор просачивается в отверстия, создавая более прочную связь.

Вам нужно разбить кирпич по среднему ряду отверстий. Удерживая кирпич в ладони, ударьте по нему молотком по центру. Это должно сломать кирпич по центру, и вы сможете вставить две половинки в стену.

Кирпич с 10 отверстиями — это модульный кирпич. Это означает, что если вы возьмете две сломанные половинки и положите их рядом с зазором для раствора, они будут равны длине одного кирпича.Это означает, что, используя половину сломанного кирпича, вы можете повернуть его целым концом наружу и скрыть сломанный конец внутри стены.

Есть несколько приемов, которыми должен овладеть каменщик. Один из самых простых — как правильно намазать кирпич маслом при строительстве стены. «Масло» — это еще одно название раствора, используемого в каменной и кирпичной кладке.

При укладке рядов кирпича первый шаг — с помощью шпателя зачерпните большую кучу раствора, а затем распределите раствор по верху стены, чтобы создать основу раствора для горизонтального ряда кирпича.Опытный каменщик может сделать это одним плавным движением руки.

Перед кладкой первого кирпича в ряду нанесите немного раствора на кончик шпателя и смажьте один конец кирпича раствором. Вы можете смазать концы только что уложенных кирпичей маслом, чтобы раствор не отшел при укладке нового кирпича, но вы можете сделать это в любом случае.

С помощью шпателя срежьте края раствора в форме треугольника, чтобы раствор не капал при перемещении кирпича.Положите кирпич в раствор, который вы уже намазали, сначала положив обратную сторону кирпича, а затем прикатав его вперед.

Постучите по кирпичу ручкой шпателя, чтобы убедиться, что кирпич сцепился с раствором, а затем с помощью шпателя срежьте излишки раствора, сочащегося из стены. Добавьте лишний раствор вместе с остальным, а затем смажьте маслом следующий кирпич.

Продолжайте делать это, кладя кирпичи вдоль ряда.

Булерьян размеров. Схема работы отопительных печей булерьян

Печь Булерьян часто называют печью без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой).Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты.

При этом не требует сложной регулировки и регулировки, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения угарного газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор.

И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены гнутые по синусоиде трубы. В основном они расположены внутри тела, выступая из него всего на 1/3.

Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние трубы, движущийся по трубам нагревается и выходит уже горячим.В активной фазе горения мощность может достигать 120 ° C или немного выше.

За минуту перекачивается от 4 до 6 кубиков, поэтому комната очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.

Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока).

Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

В трубы снизу всасывается холодный воздух, который нагревается через трубу

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя.Регулируя его положение, измените интенсивность горения. Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу. Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают.

Потом поднимается дымоход.И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов. С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но … На участке дымохода длиной 15-30 см происходит вторичное выгорание газы.

Горение не постоянное, а периодическое: мигает, затем гаснет.

Фирменный Блерджан с экономайзером. Он устанавливается на заводе и дает подробные рекомендации по установке дымохода, поэтому не нужно ничего придумывать.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д. Слоем 3-5 см в зависимости от характеристик материала).

Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают.

Сгущенный газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубки.Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется.

Его интенсивность и частота зависят от качества древесины и положения заслонки. Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

Задвижка на выходе из топки

На выходе из топки установлена ​​задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%.Из тарелки клапана вырезается сектор размером с квадрант.

Заглушка приварена к металлическому стержню, с помощью которого она подвижно прикреплена к трубе. Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность.

Причем, даже без последнего дожигателя в трубе, прибор используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций.К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться.

Прямо как обжечься горячим футляром: при нормальной работе его температура всего 50-60 ° С, что для ожога явно недостаточно.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на высокой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Сначала поставили сухое быстро горящее топливо.

Огонь горит с открытой заслонкой и дроссельной заслонкой, дверь закрыта. Топливо активно горит и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от четырех до шести кубометров воздуха, а температура на выходе составляет около 140 ° C.Так что даже приличная комната не требует много времени.

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллеряны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой).В таком положении топливо тлеет, и процесс идет пошагово. Из труб выходит воздух, нагретый до 60-70 ° C, а температура корпуса печи составляет около 50 ° C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена.

А все лишнее просто улетает через дымоход на улицу.

Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Инсталляция «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной командой. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянный не оштукатуренный — не менее 1000 мм;
  • слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
  • штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
  • кладка одинарная (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону.

Для экономии кирпичей в двух нижних рядах можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм.

При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Труба дымохода может быть:

  • Кирпич. Толщина стенки 120 мм.
  • Бетон со стенкой 60 мм.
  • Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать термостойким герметиком.

Разрешены оба типа вытяжки дымохода: через крышу или в стену

Разрешены оба способа выведения дымохода через стену и потолок.Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется оборудовать проход через перекрытие и крышу с соблюдением всех противопожарных мер. Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный изолированный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Производят отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ».
данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло.

Навесные панели из окрашенных стальных листов полностью повторяют форму печи, так как для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы.

Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и др.

Канадский Булерьян. Модели разной мощности

Канадские печи «Булерьян» также представлены в России.Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Булерьян. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений. Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме. Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Термокамера позволит аккумулировать тепло от печи. От него уже можно разводить воздуховоды в комнатах

.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха.Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофрирование трубок теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам. В целом, при проектировании или планировании системы обратите внимание на то, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды.У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква».

Но принцип работы для нагрева воды плохо подходит: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим.

Хотите водяное отопление — купите обычный водогрейный котел длительного горения или пиролизный. Так будет эффективнее.

Отзывы о «Булерианях»

С отзывами все очень просто: все, кто эксплуатирует печь, довольны, очень довольны или «довольны до ужаса» (последнее предложение — цитата из отдельного сообщения).Единственное, что активно обсуждают, — это эффективный план распределения тепла для обогрева большого количества помещений.

С чем сталкиваются при эксплуатации: зарастание сажей дымоходов, которые необходимо время от времени чистить.

Еще о чем нужно помнить (опять же из опыта эксплуатации): нельзя сузить дымоход, тогда регулировать Булерьян будет либо очень сложно, либо невозможно (это регулировка положения заслонки и дроссельной заслонки для стабильного горения и высокого КПД) .

Источник: http://teplowood.ru/pechi-bullerjan.html

Устройство и принцип работы печи Булерьян: особенности конструкции, схема

Технический прогресс влияет на все сферы жизни. Не остались без внимания и системы отопления, работающие на твердом топливе.

Канадские печи типа Булерьян пользуются спросом, так как можно выбрать вариант, наиболее подходящий для конкретных размеров помещения. Мощность и функционал, внешний вид и устройство зависят от модели.

Принцип действия и устройство устройства необходимо знать, чтобы использовать нагревательные печи Булерьян с максимальной эффективностью.

Конструкция печей Булерьян рассчитана на использование в работе твердого топлива — дров, реже используется уголь или прессованные древесные отходы. Устройство таких печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь — разновидность буржуйки, Булерьян внешне представляет собой стальную бочку с трубами, которую можно размещать над и / или под конструкцией.Он сочетает в себе пиролизный тип горения и функции конвекционного нагревателя. Тепло, выделяемое при сгорании топлива, сразу уходит в трубы (воздуховоды), что увеличивает производительность его работы до 80-85%.

Устройство печи Булерьян на фото (в разделе)

Конструктивное устройство печи Булерьян:

  • На самой большой части конструкции — отсеке сгорания размещенного твердотопливного элемента (занимает 85% объема) — происходят процессы первичного воспламенения и образуются продукты пиролиза.
  • Отсек дожигания топлива (25% внутреннего объема агрегата) — поступают продукты пиролиза, после сгорания остаточного топлива происходит образование пламени, процесс сопровождается выделением высокой температуры.
  • Форсунки — трубки для подачи в камеру дожигания воздуха (необходимы для проведения реакции горения продуктов пиролиза).
  • Трубы конвекционного процесса — этот элемент пиролизной печи «Булерьян» изготавливается из толстых металлических труб.Они получают тепло, выделяющееся в процессе горения, которое через отверстие в трубах уходит в помещение в виде струй теплого воздуха.
  • Регуляторы — эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата — заслонки и дросселя на дверце. Реализована функция, позволяющая регулировать подачу воздуха на форсажную камеру. Температура выходящего воздуха регулируется.
  • Дымоход (с резервуаром для сбора конденсата или без него) предназначен для отвода продуктов сгорания.
  • Пепельница (находится внизу конструкции).

Современный буржуйский булерьян применяется в разных сферах — для отопления жилых домов, промышленных или садоводческих построек. Продуманное устройство Булерьяна позволяет получить максимальную тепловую отдачу от твердого топлива. Дровяная печь Булерьян работает по следующему принципу:

  • В топку загружается необходимое количество дров (можно добавить немного бумаги или смеси для розжига, чтобы облегчить процесс прикрытия пламени).
  • После того, как пожар наверняка разгорелся, необходимо ограничить поток воздуха.
  • Происходит процесс пиролиза — возгорание под действием вторичного потока воздуха.

Схематическое изображение принципа действия

Тепло, выделяемое в процессе активного тления и остаточного сгорания древесного топлива, продуктов пиролиза, затем поступает в воздушный теплообменник. Для обеспечения полной герметичности камеры сгорания трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовой металл между собой.

Важно! Количество тепла, выделяемого агрегатом, достаточно для создания полностью функционирующей разводки труб, которые обогревают другие комнаты или комнаты.

Нагретые под действием огня газы отдают тепловую энергию (до 90%) изогнутым трубам конструкции. Если правильно рассчитать мощность топки и площадь обогреваемого ею помещения, то нужно будет класть топливо 2-3 раза в сутки.

Размеры

Канадские печи Булерьян имеют следующий размерный ряд:

  • Высота — 71-96 см.
  • Ширина — 49-75 см.
  • Глубина — 69-150 см.

По группам:

  • Группа 00 — высота 71 см, ширина — 49 см, глубина — 69 см.
  • Группа 01 — высота 75 см, ширина — 56 см, глубина — 82 см.
  • Group 02 — 85 см, ширина — 85 см, глубина — 99 см.
  • Группа 03 — высота 90 см, ширина — 62 см, глубина — 112 см.

Булерьян тип 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей здания, в котором предполагается работа устройства.Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

  • Группа 04 — высота 96 см, ширина — 71 см, глубина — 134 см.
  • Группа 05 — высота — 96 см, ширина 75 см, глубина — 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учтите и потребность в мощности. В зависимости от модели выдают 6-45 кВт. Объем помещения, которое можно отапливать агрегатом (м3) -100-1300. Количество трубок — 7-16.Самый маленький булерьян может обогреть небольшой коттедж (до 100 м3) или теплицу.

О гидравлических машинах

Булерьян может одновременно проводить отопление и нагрев воды. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян — печь с совмещением функций схемы и устройства аналогична обычной модификации, в которой для полноценного обогрева используется конвекция воздуха.

Пример воды булерьяна

Характеристики устройства:

  • Вокруг камеры сгорания есть трубы.
  • Основной принцип действия — химические процессы: пиролиз или газообразование.
  • Трубы наполняются не горячим воздухом, а нагретым теплоносителем.

Эксплуатация печи Булерьян с водяным контуром осуществляется по следующей схеме:

  • Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
  • Внизу коллекторов специально смонтирован выпускной патрубок, необходимый для возврата жидкости в систему.
  • На верхнем элементе есть труба, необходимая для подачи теплоносителя в систему.
  • Вода или другой жидкий теплоноситель, используемый в системе, постепенно нагревается. Это происходит в процессе нагрева печи.
  • Создано желаемое давление (выбирается настройкой).
  • Происходит циркуляция жидкости под действием физико-химических факторов и подъем ее на высоту 7-8 метров.
  • Жидкий теплоноситель движется по трубам к отопительным приборам (батареям, конвекторам), которые расположены в помещениях (жилых комнатах, производственных цехах или теплицах).

Охлажденный жидкий источник тепла возвращается в систему через слив на нижнем коллекторе.

В этом случае газ, образующийся при сгорании твердого топлива, участвует в процессе нагрева. Для этого в конструкции топки предусмотрены две, а не одна камера сгорания — в одной сжигается основное топливо (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева помещения для дров рекомендуется перевести котел в режим газогенерации.На этом этапе работы топливо не горит, а тлеет. Это позволяет увеличить время тепловыделения, но при этом система будет работать автономно.

Особенность — эффективность остается такой же, как при сжигании дров или другого твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получать горячую воду для хозяйственных нужд, если трубы подсоединить к специальной емкости.

До 100 градусов вода нагревается за 30-40 минут, в зависимости от модели, выбранной для использования, для чего требуется около 2.5 кВт энергии.

Бесконтрубные булочки

Что такое печь Булерьян без труб? Это модификация обычной печки с теплозащитным экраном, к которому добавлен дожигатель. Изобретатель — профессор Бутаков И.Н. Система устройства и принцип работы печей Бутакова аналогичны обычному Булерьян, но конструкция лишена сложных узлов и элементов, что позволяет уменьшить габариты и габариты.

Что такое эффективность и можно ли ее улучшить?

КПД Булерьяна в зависимости от габаритов и мощности, а также правильности настройки составляет 70-90%.Увеличить эти показатели на 3-5% можно, установив не более 6 труб на единицу.

Важно: КПД может снизиться, если мощность печи меньше максимально допустимой площади для выбранной модели дома или другого сооружения.

Печь булерьян имеет следующие недостатки, которые могут негативно повлиять на этот показатель:

  • Использование угля снижает тепловые характеристики.
  • КПД соответствует обещанному только при использовании сухой древесины.
  • 60% газа уходит в дымоход.
  • Необходимо правильно настроить процесс ограничения доступа воздуха.

Если учесть все недостатки булерьяна, то эффективность повысится. Установка стекла для булерьян печи (в дверце топочной камеры) создаст в доме эффект камина.

Заключение

Канадская технология, по которой производятся отопительные котлы и их аналоги в других странах, является эффективным источником тепла при невысокой стоимости твердого топлива.Правильная настройка системы позволит поддерживать оптимальную температуру в помещениях любой площади.

Важно придерживаться правила: соотношение мощности агрегата и размера помещения, чтобы КПД был оптимальным. Для обогрева сразу нескольких комнат и / или бытовой воды рекомендуется подбирать специальные системы, использующие для своей работы жидкостный теплообменник и процесс газогенерации.

Дополнительно печь булерьян для теплицы или дома с водяным контуром отопления применяет в своей работе принцип пиролиза.

Источник: https://pechnoy.guru/pechi/otopitelnye/buleryan/ustrojstvo-buleryana.html

Печь Булерьян — особенности конструкции и монтажа, достоинства и недостатки, как правильно топить

Печь способна сохранять тепло и уют в доме при любых погодных условиях. Многие владельцы домов, дач знают, как важно найти оптимальный способ отопления.

Печь Булерьян поможет отапливать дом в отопительный сезон, она легко выдерживает даже суровый канадский климат.Владельцы одноэтажных домов, производственных помещений отдают предпочтение этому способу воздушного отопления.

Агрегат считается самым надежным, экономичным, простым в использовании.

Что такое печь Булерьян

История гласит, что устройство было разработано технологами, и оно предназначалось для мобильных бригад лесорубов. Печь Булерьян — твердотопливный прибор конвекционного типа для автономного отопления. Печь Булерьян (буллерян) производится в Германии.

Есть еще российский аналог — Бренеранская (бренеранская) печь.Функциональной разницы нет, конструкция идентична. Существуют вариации плиты с варочной поверхностью для приготовления пищи, что делает ее еще более комфортной для домашнего использования.

Устройство подходит для отопления жилых домов, бань, гаражей.

Широкая герметичная дверца топки имеет воздуходувку (дроссель) для регулировки мощности.

Камера имеет криволинейные стенки, в которых на 2/3 диаметра размещены трубки батарей (трубы могут быть круглыми, квадратными).Такой прибор Bulerjan обеспечивает высокую теплоотдачу в режиме распада.

В нижней части печи находится поддон в виде решетки из железа или стали. Верхняя перегородка имеет проемы.

Пространство над верхней перегородкой — дожигатель в режиме затухания. Дымовые газы из этой полости выходят в горизонтальную зону дымохода — боров.

Дымоход для булерьяна имеет калитку, устанавливается там, где наматываются трубы. Этот дымовой дроссель может управлять режимом горения.

Карбон всегда летает по трубе и не попадает в помещение из-за того, что дроссель с заслонкой не в состоянии заблокировать тягу.

Подогреватель экономайзера расположен над заслонкой. Эта вертикальная секция имеет хорошую теплоизоляцию, предназначена для сжигания дымовых газов. В экономайзере газ вспыхивает и образует пробку — интенсивность пламени в топке спадает.

Когда пробка остывает, она перескакивает — горение снова усиливается.Наличие экономайзера увеличивает КПД печки до 80%, без него этот показатель не превышает 65%. С помощью схем, чертежей можно самостоятельно изготовить печь из баллона.

Принцип действия

Печь может работать в двух режимах: растопка и газификация. Принцип действия Булерьяна напрямую зависит от режима. В первом режиме печь быстро нагревается до максимальной температуры с минимальным количеством топлива.

Помещение отапливается быстро, так как печь способна производить 4 кубических метра горячего воздуха в минуту. В режиме газификации воздух нагревается равномерно, а твердое топливо тлеет. При этом закладывается максимальное количество топлива, а заслонка закрывается до минимума.

В этом режиме печь может проработать до 12 часов.

Представленный агрегат можно использовать для нагрева воды, тогда в теплообменнике будет не воздух, а жидкость. Котел булерьян имеет такой же КПД, как и газовые приборы для отопления.Печь Булерьян с водяным контуром актуальна на дачах и промышленных помещениях. Основные характеристики аква-булерьяна:

  1. Поверхность печи с водяным контуром не очень горячая, поэтому ее можно установить в небольшом помещении.
  2. Котел можно эксплуатировать при условии естественной циркуляции теплоносителя.
  3. Для большинства моделей сделайте бетонную подставку для установки.
  4. Внутри кожуха находится камера сгорания. Трубки с жидкостью плотно прилегают к камере, благодаря этому происходит быстрый прогрев.

Достоинства и недостатки

Плюсы булерьяна:

  • Воздух быстро нагревается и распределяется по воздуховодам.
  • Помещение прогревается равномерно.
  • Простота эксплуатации и монтажа, минимальный расход топлива.
  • Печи с высоким КПД.
  • Печь может работать на полной вкладке до 12 часов.
  • Корпус печи нагревается меньше, чем у других типов печей.

Минусы Булериана:

  • Обязательное наличие изолированной трубы.
  • Требования пожарной безопасности затрудняют размещение. От корпуса до стены должно быть не менее 1 метра.
  • На трубах образуется конденсат из сажи, воды и смолы. При горении в комнату проникает неприятный запах.

Достоинства и недостатки Булерьяна говорят о том, что за эффективным прибором следует следить. Очистку труб от конденсата необходимо производить не реже 1 раза в год.

Особенности размещения конвекционной печи не вызовут затруднений при установке.Благодаря быстрому прогреву помещения и невысокой цене многие готовы купить печь булерьян.

Канадская печь

— недорогой вариант и впишется в любой интерьер.

Как утопить Булерьян

Производитель рекомендует использовать древесину из липы или тополя, торфяные брикеты, картон или стружку. Влажность дров не должна превышать 25%. Интенсивное горение не является приоритетным режимом работы, актуально только для быстрого нагрева.

На первом этапе воздух прогревается до 120 ° С и помещение интенсивно прогревается.После начала тления корпус конструкции остывает до 55 ° C, а из аккумуляторов выходит воздух с температурой до 70 ° C.

Не стоит пытаться повысить температуру горения с помощью угля или кокса, это не только навредит металлу, но и снизит КПД.

Отопление Булерьян следует по инструкции:

  1. Разжигаем печь с помощью легковоспламеняющегося топлива: картона, бумаги, стружки. Закладки должно хватить на 15-20 минут.Топливо должно превратиться в уголь за 2-3 минуты до того, как помещение полностью прогреется, тогда понадобится сноровка.
  2. При горении нужно закрыть дверь, но дроссельная заслонка и заслонка остаются открытыми.
  3. Дрова кладут на угли до упора. Можно положить целиком.
  4. Установите дроссельную заслонку в желаемое положение, при этом заслонка должна быть полностью закрыта.

Булерьян — это не просто название печи, а известный канадский бренд. В 1993 году была изобретена первая печь, которая по эффективности и производительности была одной из лучших в мире.В принципе, и по сей день у печи Булерьян практически нет конкурентов.

Печь Булерьян часто сравнивают с печью и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло элементы от них обоих.

Печь основана на принципе конвекции. Трубы для теплообмена подключены к объемной вторичной камере, в которой происходит процесс горения дров. Принцип их работы очень прост.Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже нагретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. При большой площади обогрева печь становится каплевидной. На конструкции снаружи идут трубы. Для максимальной теплоотдачи они припаяны к конструкции и говорят только на треть.

Печь топочная состоит из трех частей.Под топкой размещается колосниковая решетка или огнестойкая сетка. Они могут быть из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки есть специальный отсек. Получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек также называют вторичной камерой. Он сжигает газы, которые выделяются в процессе горения дров. Сгорание топлива в самой топке не полное. Выделенные продукты сгорания попадают в дымоход.Длина дымохода около 1 метра. Процесс горения за счет этой части топки замедляется, продукты сгорания остывают. Дымоход криволинейный, есть экономайзер. Благодаря этому устройству происходит вторичное выгорание газов. Такая конструкция печи увеличивает теплоотдачу по сравнению с другими печами на 20%.

Процесс горения дров регулируется воротами. Затвор представляет собой заслонку возле выхода из топки, регулирующую интенсивность тяги.Он крепится к трубе с помощью специального металлического стержня. На дверце, меняя положение заслонки, можно регулировать интенсивность топки.

Печи Булерьян достаточно для обогрева помещения объемом 100 м3. На это уйдет не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь справится с такой задачей.

Выдержать тепло тоже не сложно. Булерьян — экономичная печь, требующая кладки дров всего два раза в день.

Достоинства и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесоводы в канадской тайге. С собой нужно было возить компактную печь, в которую нужно было редко кидать дрова, а также очень быстро согреваться от ее тепла. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

  • Компактность. Печь, способная обогреть 100 м3, весит всего 50 кг.
  • Быстрый обогрев помещения.Небольшое помещение объемом 30 м3 можно обогреть печкой Булерьян менее чем за полчаса.
  • Низкое энергопотребление. Печь постепенно сжигает дрова, поэтому нет необходимости часто бросать в топку новый горючий материал. Достаточно один раз прогреть комнату, чтобы на 10-12 часов забыть о том, что вырвало дрова.

Несмотря на то, что печь имеет очень продуманную конструкцию, все же есть несколько недостатков:

  • Сажа. Из-за того, что не все продукты горения остаются в топке, сажа уходит в дымоход.Из-за этого длина трубы относительно топки должна подниматься минимум на 3 метра. Также из-за этого в процессе растопки может возникать неприятный запах.
  • Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а древесина медленно тлела, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
  • Пыль от продуктов сгорания. Теплоотдача в модели булерьяна происходит с поверхности топки. Металл нагревается, за счет чего скапливающаяся на нем пыль горит.Из-за этого воздух становится несвежим, также может появиться неприятный запах.

Если сравнивать достоинства и недостатки печи, то минусы Булерьяна пока не существенны. Если научиться правильно пользоваться конструкцией и установить печь по рекомендациям, она эффективно обогреет любое помещение.

Популярные модели печей Булерьян

Печи на воздуховодах выпускаются под двумя торговыми марками: Булерьян и Бренеран.Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печь начали производить в России. Покупка печи Бренеран стала возможной с 2005 года. В этом году официальный производитель печей, российская фирма «Лаотерм» решила переименовать печь в Булерьян. Это было связано с усовершенствованием конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент существует множество популярных печей известной марки.

Breneran AOT-14

Эта модель одна из самых громоздких, но способна обогреть большое помещение до 400 м3. Модель Breneran AOT-14 весит соответственно — 130 кг. Хотя стоит отметить, что многие печи, рассчитанные на меньшие по площади помещения, весят на порядок больше.

Печь изготовлена ​​из конструкционной стали. Продолжительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина полоски не должна быть больше 80 сантиметров.Дымоход подключается к задней части печи.

Такая печь подойдет для отопления всего коттеджа.

Aqua breneran

Модель Aqua-Breneran является улучшенной версией печи, так как нагрев происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но и устанавливается в мастерских и цехах. Такой духовой шкаф может обогреть помещение объемом 600 м3. Правда, полную установку горючих материалов нужно проводить каждые 6-8 часов.

Конструкция изготовлена ​​из стали и покрыта термостойкой краской. В отличие от классических плит, в ней есть дополнительный резервуар для воды. Печь имеет два регулятора. Один стоит на двери и регулирует интенсивность тепла. Второй — на трубе дымохода. Это регулятор газификатора.

Aqua-Brenar — отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи.Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная плита, которая выручит, если в комнате нет плиты. Подходит для отопления помещения объемом 100 м3. В этом случае совместить две функции — приготовление пищи и обогрев помещения — к сожалению, невозможно. В режиме тления Breneran AOT-08 будет нагревать помещение в течение получаса. А во время горения стоит пользоваться варочной панелью. Варочная панель состоит из двух конфорок. Еда на таком аппарате готовится довольно быстро.Например, 6-литровая емкость с водой кипит 30 минут.

Breneran-AKVATEN

Модель AKVATEN — уникальная печь, аналогов которой нет. Печь аналогична по конструкции другим моделям Булерьянова, но все же имеет важные отличия в своей конструкции.

Печные трубы подсоединяются к радиаторам, по которым течет вода. Устройство труб такое же, как и в воздушных вариантах печи Булерьян. Вода поднимается по сливу в трубы самотеком.Коллектор давления поднимает жидкость на высоту до 8 метров.

Как и другие модели Breneran, AKVATEN имеет в топке несколько регуляторов интенсивности нагрева. Печь изготовлена ​​из высокопрочной стали, которая защищена от коррозии слоем специальной краски.

Зимой, если нет возможности разместить твердые горючие материалы в баке топки, можно использовать для обогрева электронагревательный элемент мощностью 1 кВт.

Можно ли сделать печь Булерьян самостоятельно?

Вот уже более 20 лет секреты создания печей Булерьян остаются в секрете.Производители не разглашают чертежи и параметры используемых материалов. Но специалисты печного дела давно замерили печь, чтобы сделать аналог известной марки. Купить печь Булерьян можно не только у «Лаотерм», но и у других производителей. Правда, по качеству такие печи будут намного уступать. Также возможно спроектировать печь Булерьян самостоятельно.

Печь изготовлена ​​из труб для конвекционных теплообменников и стальных листов. Строить печь нужно самостоятельно в несколько этапов:

  1. Трубу необходимо разделить на 8 равных частей длиной не более 140 сантиметров.Трубогиб нужен для придания изделию изогнутой формы. Радиус закругления не должен превышать 23 сантиметра. Все трубы должны быть изогнуты одинаково.
  2. В двух трубах необходимо сделать надрезы и вставить в каждую трубку длиной 20 сантиметров. Большая часть трубки должна быть снаружи. Следует тщательно заварить стык. Эти трубы нужно будет использовать у дверцы духовки.
  3. Трубы накладываются друг на друга, причем первая труба концами слева, вторая — справа, третья — слева и т. Д.Перегородка изготавливается из стали и устанавливается внизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывают металлическими листами. Из этого материала также изготовлены передняя и задняя стенки с отверстиями для дымохода и дверь соответственно.
  4. Дымоход должен быть выполнен с учетом приспособления для отвода конденсата. Следует сделать калитку с небольшим отверстием и металлической ручкой. А также вентилятор, который будет крепиться к двери. Все эти детали можно изготовить самостоятельно из листового металла.

Делая духовку своими руками, убедитесь, что все детали конструкции идеально подходят друг к другу. Перед проверкой работы необходимо предварительно рассчитать габариты топки и обязательно подключить ее к дымоходу.

Булерьян — печь проверенная временем. При невысокой стоимости уровень КПД такой печи один из самых высоких в мире — он достигает 80%.

Булерьян — печь длительного горения. Он позволяет быстро и качественно прогреть любое помещение.И еще стоит отметить, что топливо расходуется очень экономно.

В России эти печи называют по-другому. Помимо булерьяны, используются следующие обозначения: «буллериан», «бренеран», «булериан» или «буллериан». Предлагаются конструкции пяти различных типов мощности, самый большой из которых рассчитан на обогрев дома до 1000 кубометров. Сделать Булерьян можно своими руками. С этой задачей легко справится профессиональный сварщик. Для этого понадобится несколько инструментов: сварочный аппарат , трубогиб, молоток, трубы диаметром 50 мм и листовой металл 5 мм.


Печь довольно проста в установке.
Требует небольшого количества времени в помещении. Полностью работает в автономном режиме. Воздух в помещении прогревается по всему объему равномерно.

Для работы есть твердое топливо другого типа, к качеству которого нет завышенных требований. Вся конструкция очень экономична и удобна в использовании. Также реализована возможность управления всем процессом горения, что позволяет добиться повышенных значений КПД.Эти модели рассчитаны на обогрев помещений разного объема. Для работы изделию потребуется небольшое количество используемого топлива. Подходит для использования в помещениях любого типа. Обеспечивает качественный обогрев на одной закладке дров в течение 12 часов.

Печное устройство

Применение печей данных конструкций

Отопительная печь для теплицы

Чаще всего для обогрева теплиц используют печи, так как они безопасны и очень экономичны. Печь Булерьян отлично нагревает воздух, хотя для нагрева водяного пара не годится.Если вы хотите купить обогреватель такой конструкции для бани, заранее уточните у продавца адрес парилки, где он уже использовался.

Для теплиц эти печи незаменимы. Идеально подходят для любой древесины.

Булерьян духовка своими руками

Чтобы приготовить духовку своими руками, нужно внимательно разобраться в ее схеме и понять основной принцип ее работы.

Комплектующие

Цельнометаллическое изделие состоит, как правило, из небольшого количества элементов и деталей.. Основой печи считается печь цилиндрической формы с примыкающими к ее стенкам изогнутыми металлическими трубками.

Дверца для загрузки топлива расположена в передней части топки. Используя устройство Power Mode, вы можете легко менять режимы записи.

В топке есть вторичная камера сгорания и специальный выпускной патрубок . Подключитесь к нему. Для повышения КПД этой печи в обязательном порядке необходимо обеспечить качественную теплоизоляцию дымохода.Для этого идеально подойдет обычная минеральная вата. Не забывайте, что для подачи воздуха к месту горения необходимо оборудовать воздуходувку.

А вам понадобится маленькая зольница. В основе работы печи Булерьян лежит физический метод конвективного теплообмена, то есть движение тепла, происходящее характерным образом.

Все трубы снаружи печи жестко сварены и при этом отлично нагреваются. В них тепло начинает передаваться воздуху.И это постепенно начинает поступать в комнату. При этом в нижней части трубы создается определенный вакуум, за счет чего холодный воздух поступает в нее из нижних слоев помещения. Этот процесс будет продолжаться непрерывно, пока дрова не будут вынуты из духовки.

Печи данной конструкции смело можно отнести к более эффективным нагревательным механизмам из всех, работающих на твердом топливе. Сегодня есть только один тип устройства, который по эффективности превосходит эти печи, и это высокотехнологичные котлы.

Топливо в них сгорает почти на 100%. Для работы печи рекомендуется использовать торфяные брикеты, древесные отходы, дрова из различных пород древесины. Использование угля нежелательно, так как велика вероятность повреждения отдельных частей топки.

Использование жидкого и газового топлива категорически запрещено. В настоящее время некоторые называют Булерьян гибридом печи и русской дровяной печи длительного горения.

Устройство булерьяна и меры безопасности при установке

Ниже рассмотрим рекомендации по установке печи Булерьян.

Прежде всего, топка должна располагаться на определенном расстоянии от легковоспламеняющихся предметов.

Перед плитой оставьте свободную зону, около 1200 мм. Вся конструкция установлена ​​на негорючем основании, имеющем по краям специальный защитный экран. После установки необходимо произвести контрольную топку, при этом может появиться неприятный резкий запах. В следующих печах этого не будет. КПД печи достигает 80%.

Перед использованием необходимо установить духовой шкаф на один из двух режимов:

  1. Газифицированный режим. Топливо в этом случае будет гореть постоянно. Температура во всей системе будет поддерживаться в определенном диапазоне. И топливо будет добавляться по мере сгорания предыдущей вкладки.
  2. Быстрый нагрев. В этом случае топливо будет добавляться непрерывно. Когда воздух в помещении прогреется до определенной температуры, плита просто перестанет работать.После снижения температуры ниже установленного значения его снова можно топить.

Печь отопительная булерьян своими руками пошаговая инструкция


Первое, что нужно сделать
— это подготовить к эксплуатации металлические листы, после чего вырезать необходимое количество трубчатых заготовок определенных размеров. После этого нужно придать им желаемую форму, для этого воспользуйтесь трубогибом.

Все трубы должны иметь одинаковую форму и радиус кривизны.А на конце трубы нужно оставить прямой участок необходимой длины.

Установив все заготовки вертикально, необходимо выполнить их удержание в точке.

После этого монтируются заготовки для изготовления верхней части топки. . В результате мы получаем основу нашего будущего дизайна. Также при работе следует соблюдать строгую симметрию. Необходимо исключить различные перекосы кадра.

Чертеж печи

Для подачи кислорода в топливный бак необходимо установить конвекционные трубки.Для этого к передним «ребрам» конструкции необходимо приварить тонкие патрубки.

Сделайте надрез на внутренней стороне рамы, запустите инъекционные трубки и закройте отверстие.

Детали и элементы будущего корпуса печи выполнены из листового металла. Количество этих элементов должно соответствовать количеству подготовленных для конвекции. Заготовка прикрепляется к трубе и в нескольких точках прикрепляется сваркой.


Отрезок трубы диаметром около 100 мм идеально подходит для удаления дыма.
. Прикрепляем заднюю стенку, с отверстием для отвода дыма и точечным креплением. Далее привариваем трубу для удаления дыма.

Выполняем переднюю стенку, не забывая при этом предварительно приварить в ней кольцо для следующего стыка дверцы духовки.

Выполнив предварительную примерку, прихватываем эту деталь и двумя уголками нужно обозначить будущее дно.

На этом этапе наступает сложный для главного элемента печи — входная дверь. Необходимо обеспечить ее плотное прилегание к передней стенке топки. Ведь от качества подгонки будет зависеть КПД печи.

Заготовка изготовлена ​​из толстого металлического листа в виде круглой пластины. В его нижней части будет патрубок с вентилем. Дверь должна быть распашной, и только после этого к ней приваривается запорное устройство.

Необходимо в передней стенке топки сделать круглое отверстие и приварить к нему металлическое кольцо. Этот элемент нужен для более плотного закрытия двери.

Еще нужно приварить два металлических кольца по краям двери, разного диаметра. Далее их нужно заклеить прокладкой из асбестового специального шнура.

После этого проводим зачистку всех сварных швов и приступаем к косметической шлифовке всей поверхности.

По собственному опыту знаю, что покупка даже самой простой отопительной печи может нанести серьезный удар по бюджету обычного человека. Изучив множество доступных конструкций печей, я решил отдать предпочтение булерьян.Самодельная модификация известной зарубежной отопительной печи отлично прижилась в моем гараже.

Духовка булерьян своими руками — чертежи и схема сборки

Сначала я подготовил все необходимое для постройки булерьяна своими руками. В первую очередь мне достались дрель с набором сверл на все случаи жизни, болгарка с дисками из комплекта, сварочный аппарат, хомуты и прочие мелочи из кладовой.

С материалами пришлось повозиться. Чтобы Булерьян был по-настоящему надежным и качественным, я решил сделать его из жаропрочной котельной стали.Этот материал способен обеспечить действительно долгую и надежную работу отопительного агрегата. Найдите его в собственном доме или купите упомянутый материал в специализированном магазине.

Я также использовал стальной лист толщиной 4 мм. Листа размером 100х200 см мне хватило. Дополнительно потребовалось немного (40х70 см) стального листа толщиной 6 мм, примерно 4 метра трубы диаметром 11 см, примерно 10 м профилированной трубы размером 57х4 мм. Кроме того, купил ручки, петли и замки для устройства дверей, заготовил отрезки 35-сантиметровой трубы и вообще несколько металлических заготовок на всякий случай.

Самодельный булерьян: подробная инструкция

Сначала гнул трубку 57мм. Для этого используйте специальный инструмент — трубогиб. Отрежьте трубу под 120 см, а затем согните радиусом 225 мм.

В итоге у меня получилось 8 труб. По конструкции булерьяна я установил по 4 трубы с каждой стороны, расположив их в шахматном порядке. В результате глубина нагревательного блока составила 45,6 см.

Потом сделал вывод в виде буквы «Т». Потом устанавливаю на булерьян.Такая конструкция будет одновременно удалять дым и собирать конденсат. В конце тестируем. Если все сделать правильно, дым поднимется вверх, а конденсированная влага потечет вниз.

Кран нижний. Очень удобная штука. При скоплении конденсата достаточно просто повернуть кран и вся влага уйдет. Пробовал держать кран постоянно открытым, лучше этого не делать — есть лишняя тяга.

В отводе он установил заслонку для регулирования тяги, а также интенсивности горения в булерьян.

Аналогичная, но уже глухая заслонка была закреплена на приточной двери.

Для крепления закрылков закрепите на их осях пружины. Он сильнее затягивает клапаны в трубе и лучше фиксирует их в нужном положении. В общем, закрылки «ходят» на 90 градусов.

Я взял трубу 350х4 и вырезал из нее два куска по 4 см. Отрезаем один кусок и растягиваем, выворачивая. В щель я вставил трактир размером 4х4 см. В итоге я получил 2 кольца диаметром 35 и около 36 см.То есть одно кольцо должно спокойно, но твердо входить во второе.

Второе кольцо на передней стенке булеры.

Кольца, приваренные к назначенному месту. Что побольше, взял за дверь. Из хвостовика сделали третье кольцо — внутреннее для двери. В результате он попал внутрь кольца на дверце печи и ее стене. Зазоры между кольцами двери заделаны асбестовым шнуром.

Дверь должна закрываться как можно плотнее — это необходимо для нормального газообразования.Конечно, конвекционные трубы вполне могут справиться с этим, однако, тщательно протестировав конструкцию, я понял, что именно герметичная дверь в сочетании с дозированной и контролируемой подачей воздуха делает производство газа более эффективным. Поэтому лучше потратить немного больше времени и качественно заклеить дверь.

Приварил к двери теплозащитный экран на проставках. Потом приварил уголок к экрану. Благодаря уголку будет обеспечено более равномерное распределение воздуха. Кроме того, уголок не позволит дереву попасть на крышку при закрытии.

После этого я сделал разрез в первой паре труб и вставил туда нагнетательные трубки. Я использовал трубки диаметром 1,4 см. По длине 15 см хватило. Как по мне, это лучший вариант. Установленные трубы будут постоянно сообщаться с топкой посредством конвекционных труб, обеспечивая тем самым горение.

Потом сварил каркас из стальных труб. Не забываем: инжекторные трубки вставляются в первые патрубки. Следующие трубы являются самостоятельными.

Затем я сделал перегородку из толстого (как я взял около 6 мм) листа металла. По возможности используйте металл максимальной толщины. Он будет очень сильно нагреваться в камере сгорания и при недостаточной толщине очень быстро сгорит. Перегородку лучше всего делать по выкройке — так удобнее. Сама форма изготавливается из плотного картона по размеру.

Собираю каркас печки. Установить перегородку

Потом прокипел место между конвекционными трубками.Также используются выкройки. Сначала сделал их из плотного картона, а потом вырезали из жаропрочного металла.

Сделал замок. Конструкция самая простая: эксцентрик захватывается петлей, прикрепленной к стенке печи, и при прокрутке прижимает дверцу к корпусу.

Сделать такой замок своими руками не очень просто, но возможно. Необходимо использовать фрезу и токарный станок. Сама же конструкция, как я уже сказал, предельно проста. При этом блокировка очень эффективна.

Петли резцы. Можно использовать любой подходящий аналогичный препарат.

Затем я закрепил инжектор воздуха в верхней части лицевой стороны корпуса. По сути, позволяет дополнительно регулировать горение в топке самодельной булерьяны. Инжектор будет открываться и закрываться при повороте отверстия в трубках.

Приварены к булерьяну ножки.

Установил дымоход и загрузил пробную партию дров.

Затопленный булерьян. Все прошло нормально.

На этом печка готова. Скажу заранее: на практике все немного сложнее, чем на словах. Но вы можете получить плиту с КПД 75-80% при минимальных финансовых затратах. Такой булерьян сможет обогреть практически любое пространство — от сарая до гостиной.

Немного применив такую ​​печку, решил ее усовершенствовать. Если хочешь, можешь сделать то же самое, что и я.

Особенности устройства рассматриваемой печи таковы, что она изначально может качественно и равномерно распределять кислород внутри себя.Трубки снизу всасывают холодный кислород, а из установленных сверху — нагретый воздух. При желании можно обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и приварил от них переходники к расположенным ниже отверстиям печной трубы. С одного края переходника утонул.

Вторая сторона подключена к вентилятору.

Решил использовать модели вентиляторов типа «улитка». Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов в минуту.

Результат отличный — после доработки булерьян стал работать еще эффективнее.

Еще думаю подключить гофры к верхним розеткам и развести их в разные стороны — получаем полноценную систему отопления.

Инструкцию можно придумать по-своему. Я с удовольствием прочту ваши предложения и, возможно, даже применим что-то на практике.

Моя инструкция поможет вам лично собрать надежную, производительную, долговечную и производительную печь.

Чертежи


Печь Булерьян часто называют печью без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, характеристикам или эффективности. Единственный недостаток: есть очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его положить. Все. Больше никаких недостатков.

Устройство и принцип работы «Булериана»

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, которые переезжают с места на место в течение сезона (зимой).Поэтому изначально были высокие требования к безопасности и эффективности: печь должна обогревать помещение за считанные минуты. При этом никаких сложных регулировок и регулировок, возможность получения ожогов должна быть сведена к минимуму, попадание в помещения угарного газа должно быть исключено. Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи «Булерьян» — много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены гнутые по синусоиде трубы. В основном они расположены внутри тела, выступая из него всего на 1/3. Это сделано для оптимальной теплоотдачи: холодный воздух всасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит уже горячим.В активной фазе горения мощность может достигать 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубиков, поэтому помещение очень быстро нагревается.

Печь разделена на 3 части. Верх и низ разделены: внизу — чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади. Эта перегородка устанавливается горизонтально и примерно на длину не доходит до двери.В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Потому что сгорание топлива неполное (пока). Но не весь процесс происходит в топке, остальные газы сгорают в трубе.

Дверь широкоформатная, посадка герметичная, на ней патрубок со встроенным поворотным дросселем, выполняющим роль нагнетателя. Регулируя его положение, измените интенсивность горения.Некоторые производители поставляют эту шкалу дроссельной заслонки с нанесенной градацией в градусах.

Но это еще не все возможности. Основная из них — часть продуктов горения древесины попадает в трубу. Сверху топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для булерианцев, горение газов немного замедлено, они немного остывают. Потом появляется дымоход. И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс дожигания пиролизных газов.С ним КПД печи находится в районе 80%, а без него около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см происходит вторичное выгорание газы. Горение не постоянное, а периодическое: то мигает, то гаснет.

Для достижения этого эффекта трубу тщательно прогревают. Для этого используют теплоизоляторы, переносящие высокие температуры (базальтовая вата, минеральный картон и т. Д. Слоем 3-5 см в зависимости от характеристик материала).Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции накапливается большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Факельный газ увеличивается в объеме, но из-за ограниченного объема закупоривает просвет трубки. Образуется пробка от газов. Все газы горят, остывают и растворяются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​задвижка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из тарелки клапана вырезается сектор размером с квадрант. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно прикрепляется к трубе. Здесь этот затвор и дроссель на двери переведены в режим горения. Как часто топка «дыхает», зависит от топлива и их положения.

Следует согласиться, что прибор «Булерианс» оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печам высокую популярность. Более того, даже без последнего дожигателя в трубе устройство используется и не жалуется: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно рассердиться. А также обжечься на раскаленном корпусе: в обычном режиме его температура составляет всего 50-60 o C, что для ожога мало.

Как топить

Основной режим «Булерьяна» — режим коррупции (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только первое время для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро прогорит: он для такого режима не создавался.

Для запуска духовку необходимо зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую щепу и т. Д. Основное требование — сжигание сухого топлива на высокой скорости.Объем закладки — на 20-30 минут горения. Здесь нужно приспособиться: топливо должно превратиться в угли в тот момент, когда помещение практически полностью прогрето.

Огонь горит с открытой заслонкой и дроссельной заслонкой, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе составляет около 140 o C. Так что даже для приличного помещения много времени не потребуется. .

За процессом нужно следить: через стекло в двери или через открытую заслонку, хотя второй способ очень неудобен.Когда топливо превращается в уголь, в топку бросаются большие дрова. Можно и весь блок, просто толкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Печь не рассчитана на такие температуры. Буллеряны — чистая дровяная печь.

Переведите дроссельную заслонку в нужный режим (можно дотянуться до ограничителя), задвижка находится в положении «закрыто» (¼ секции дымохода остается открытой). В таком положении топливо тлеет, и процесс идет пошагово.Выходящий из трубок воздух прогревается до 60-70 o C, а тело печи при этом имеет температуру около 50 o C.

Как не утонуть: не нужно «разгонять» печку до сверхвысоких температур. И дело не только в том, что горит металл. Просто при такой конструкции большая часть тепла не передается воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетает через дымоход на улицу. Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не принимает — нарушены условия эксплуатации.

Инсталляция «Булерьяна»

Во время установки необходимо соблюдать расстояния до стен, рекомендованные пожарной командой. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянный не оштукатуренный — не менее 1000 мм;
  • слой теплоизоляции 7 мм, а поверх металла 1 мм — расстояние 500 мм;
  • штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
  • кладка одинарная (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм в сборе с негорючими вставками, расстояние между листами 30 мм; конструкция монтируется на стену, защищенную слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используют глиняную смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючего основания — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе установки на горючем полу перед топкой должен быть металлический лист своих размеров: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянова» на топливный пол

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что он должен быть полностью утеплен, но это не требование пожарных, а технологические нюансы). Труба дымохода может быть:

  • Кирпич. Толщина стенки 120 мм.
  • Бетон со стенкой 60 мм.
  • Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — более 5 м, сечением 150 мм. Дымоход необходимо сделать герметичным, стыки заделать.

Разрешены оба способа снятия дымохода — Вывод на стену проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство сквозного перекрытия и кровли с соблюдением всех противопожарных мероприятий.Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный изолированный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Модели

Отопительные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Производят отопительные «Буллеры» и печи для бани, есть также аккумуляторы тепла, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики конвекционных печей «Булерьян ».
данного производителя сведены в таблицу.

Технические характеристики «Булерианов» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где в обычных зданиях почти нет стен, аккумулирующих тепло. Навесные панели из окрашенных стальных пластин полностью повторяют форму печи, ведь для каждой модификации теплоаккумулятор свой.Устройство навешивается на верхние части теплообменных трубок и опирается на их нижние концы. Засыпать их можно любым твердым теплопоглощающим материалом: битым кирпичом, крупным гравием, галькой и др.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, а характеристики такие же.

Канадский Бюлерджан. Технические характеристики (щелкните, чтобы увеличить)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» могут использоваться для отопления нескольких помещений.Для этого нет необходимости каким-либо образом переделывать или модернизировать устройство. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем водяное, а на ее организацию уходит гораздо меньше времени и средств.

Соберите тепловую камеру, как показано на рисунке. Могут использоваться оцинкованные профили из гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к раме.Снаружи оцинкованное покрытие с утеплителем (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

Воздуховоды подсоединяются к верхним выходам нагретого воздуха. Они могут быть из гипсокартона, а можно использовать металлические трубы подходящего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофрирование трубок теплообменника. В термокамере вы собираете все тепло из печи, а затем распределяете его по каналам.В целом, при проектировании или планировании системы обратите внимание на то, что чем короче воздуховоды, тем эффективнее будет обогрев.

Есть один нюанс: некоторые очень хотят адаптировать эту печь для нагрева воды. У Бренерана и некоторых других производителей подобных печей даже есть варианты «Аква». Но принцип работы плохо подходит для нагрева воды: она имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный водогрейный котел, или.Так будет эффективнее.

Канадская печь для дачи «Булерьян»: отзывы. Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он носил название «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах.Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи. Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. За счет использования инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как построить печь?

Внутри печи находится большая вторичная камера.За ним находятся трубы теплообменника, которые отвечают за температуру в системе. Далее идет регулируемая дымовая труба. В задней части топки оборудована специальная двойная стенка. Основная камера устройства — зольник и зольник. Возле передней стены находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Монтаж / установка такого типа в доме — это ответственно.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные секции длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

Отзывы потребителей о печи «Буллерян Классик (тип 00)»

Отзывы о печи «Булерьян Классика» хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи «Буллерджан» по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы специалистов о печи «Буллерджан Классик (тип 00)»

Информационная печь «Буллерян» отзывы профессионалов заслуживают хорошие отзывы. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства — несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельной стали марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долгое время сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере розлива. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели «Булерьян Кантри (тип 00)»

Отзывы о духовке «Булерьян Кантри» положительные. Покупателям эта модель понравилась из-за заливной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерян» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина — 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьянский край (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Буллерян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за ее производительность и эффективность. В отличие от предыдущих моделей, эта духовка имеет мощность до 7 кВт. Этого достаточно для обогрева коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Об этой канадской печи «Булерьян» отзывы специалистов заслуживают не такого восторженного, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный — 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из плюсов модели специалисты отметили качество сварки корпуса. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

В чем отличие печи «Буллерджан Кантри (тип 01)»?

Отзывы о духовке «Булерьян Кантри» среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по своему усмотрению.

Подводя итоги

В целом, печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока. Если при строительстве коттеджа использовались легковоспламеняющиеся материалы, от покупки этого устройства следует отказаться. Из преимуществ этих агрегатов можно выделить экономичность и универсальность.

Многих порадовало то, что можно загружать дровяную и угольную печь «Буллерян». Вы можете использовать этот агрегат в сочетании с другими нагревательными приборами. Также не стоит забывать о компактных размерах большинства моделей «Булерьян». Качество сборки всегда отличное, а гарантия производитель дает большие. Дизайн печей тоже очень хорош и легко впишется практически в любой декор. С их обслуживанием проблем не возникает, а периодически убирать золу не так уж и сложно.

видов печей, конструкции и особенности эксплуатации

Испокон веков для обогрева жилища, приготовления пищи и многих других целей использовались отопительные печи.На сегодняшний день существует множество аналогичного оборудования, различающегося материалом изготовления, назначением, конструкцией и некоторыми другими характеристиками. Их можно использовать как для обогрева помещения, так и для приготовления пищи. Кроме того, можно встретить и отдельные виды духовых шкафов, предназначенные для саун и бань.

Какие бывают печи из

В качестве материала для изготовления кирпич или металл. Металлические печи собираются путем сварки корпуса из стали или чугуна. В большинстве случаев такие конструкции располагаются в банях, в коттеджах или в загородных домах небольшой площади.Для изготовления кирпичной печи используется огнеупорный материал. Один из лучших — шамотный кирпич — он значительно увеличивает показатель термической устойчивости печи.

Кладка создается с помощью специального раствора. Важным требованием является его состав, так как использование некачественных или неподходящих смесей может вызвать трещины, просветы и разрушение всей конструкции. В состав раствора для кладки кирпича входят кварцевый песок и огнеупорная глина. Идеально — если в его состав входит шамотная пудра.

Печи: типы печей по назначению

Тепло, выделяемое этими установками, направляется либо на приготовление пищи, либо на обогрев помещений. По этому принципу, независимо от дымохода и корпуса, бывают разные печи. Типы печей следующие:

  • Нагревательные.
  • Плиты.
  • Отопление и приготовление пищи.

Отопительно-варочный агрегат представляет собой разновидность универсальной эконом-плиты, совмещающей в себе две функции. Такая конструкция чаще всего встречается в традиционно русских вариантах.Помимо варочной панели в ней есть сушилка, духовка и водонагреватель. Раньше его оборудовали кушеткой, расположенной сбоку от соседней комнаты.

Духовка металлическая для дачи также может обогревать и готовить. Изготовленная из современных материалов, буржуйка улучшенной конструкции на корпусе имеет ровную чугунную поверхность, на которой можно готовить и разогревать пищу. Плита, напротив, представляет собой металлическую или кирпичную плиту с топкой. Чтобы более эффективно распределять и использовать тепло, к нему крепится щит в виде небольшой стены, с помощью которой можно прогреть комнату.

Особенности конструкции

Все печи, типы печей по конструкции одинаковы: в их основе топка, в которой сжигается топливо, небольшая часть тепла и газа отводится в дымоход. Обогревается только корпус и дымоходы, от которых отапливается помещение. Несмотря на схожесть, существуют разные виды печей, обладающие определенными конструктивными особенностями. Объясняется это их доработками с целью последующего более эффективного использования.

Печи: типы топок по дымоходам

В зависимости от расположения внутренних каналов и схемы движения по ним обрабатываемых газов все агрегаты делятся на:

  • Колпаки неканальные.
  • Однооборотный.
  • Вертикальный и горизонтальный многооборотный.

Каналы, по которым проходит газ, могут быть построены вертикально, горизонтально или полностью отсутствовать, как видно из названий. В зависимости от назначения агрегата (печь для дачи, например) выбирается и тип канала. В большинстве случаев используется горизонтальная вентиляция, которая увеличивает тепловую мощность. Однако такая конструкция мало чем отличается от других вариантов.

Различия в топливе

В зависимости от используемого топлива, конструкция ребер.Например, дровяная печь имеет особый набор топки и ее объем, в отличие от аналогичного оборудования для опилок. В первом случае размеры пуддуса несколько больше, во втором увеличиваются размеры самой топки.

Еще один вид печей — каминные. Их отличительной особенностью является особое устройство двери, в которой есть специальная вставка из огнеупорного стекла для наблюдения за пламенем.

Типы дымоходов

Дымовые трубы различаются материалом изготовления и способом монтажа.В зависимости от места установки дымохода делятся на:

  • Коренные — располагаются сбоку от корпуса и опираются на фундамент.
  • Стены — устанавливаются внутри стены здания, рядом с которым будет построена печь.
  • Насадные — опираются на верхнюю часть корпуса.

Дымоходы могут быть как кирпичными, так и металлическими. Самые разрушаемые и деформируемые — первые, потому что материал их изготовления разрушается под воздействием кислот, образующихся при горении.Металлический дымоход имеет долгий срок службы только в том случае, если для его создания используется кислотостойкая сталь. Часто такие трубы используются с целью гофрирования, создания комбинированных конструкций.

Агрегаты для ванн

В зависимости от конструкции и назначения сложно определить тип печи. Виды печей различаются по определенным характеристикам, но стоит упомянуть каменки для сауны. Используйте их в саунах или банях. Такие устройства различаются степенью нагрева камней и объемом производимого пара.В конструкцию этой печи входит специальный контейнер, в котором находятся камни и который устанавливается над печью или рядом с корпусом.

В качестве материала для изготовления каменки используют сталь, кирпич, чугун. Металлическая печь для дома на дровах или для бани не требует длительного монтажа. Вы можете купить его в магазине и смонтировать самостоятельно, следуя инструкции производителя. В отличие от металлических печей, каменные или кирпичные требуют работы специалиста, но они выгодно отличаются от первых.

Печи «Бресенарен» («Булериан»)

Канадская фирма Bullerjan производит нагревательные агрегаты. Впервые их продукция появилась на российском рынке около пятнадцати лет назад, и с тех пор спрос на печи «Булерьян» постоянно растет. Цена у них очень приемлемая, что является еще одним преимуществом. В зависимости от мощности печи ее стоимость может варьироваться от 9 до 50 тысяч рублей. Так, печь «Брененар» (под таким названием этот товар выпускается с 2005 года) мощностью 10 кВт имеет цену 25 тысяч рублей.

Описание печей «Бресенарен»

Эти агрегаты используются в основном для обогревательных цехов и жилых помещений и представляют собой конвекционную конструкцию длительного горения. Правильно подобранная по мощности печь «Бресенарен» способна полностью обогреть весь дом благодаря своей конструкции, которая позволяет провести разводку во всех комнатах. Есть модели, предназначенные для нагрева воды, а также нагрева и приготовления пищи, предназначенные для приготовления пищи. Канадские печи с печкой бывают двух типов — 100 и 150 кубометров.

Конструктивные особенности

Несмотря на то, что эта печь использует в качестве топливной древесины, ее называют газогенераторной. Причина тому — особая конструкция топки из двух отдельных камер: камеры сгорания, в которой горит дрова, и вторичного дожигания образующихся газов. Именно этим объясняются высокая теплоотдача и КПД печи. При сжигании дров в эту камеру попадают газы, в которые также подаются форсунки, предназначенные для подачи кислорода, и снова сжигаются.Это сводит к минимуму потери тепла.

На выходе дымовых газов и дверце топки расположены регуляторы, позволяющие перевести оборудование в режим длительного горения. На самом деле древесина в таком оборудовании тлеет, и этого процесса достаточно, чтобы как следует прогреть воздух и воду в системе отопления.

Печи «Булерьян»: стоимость, плюсы и минусы

Преимущества:

  • Нагретый воздух можно распределять по помещениям независимо от их расположения на этажах.
  • Равномерное отопление помещений.
  • Высокий КПД печей — около 70%.
  • Минимальный расход топлива и экономия, простота обслуживания и монтажа.
  • Продолжительная работа печи на одном топливе — около 10-12 часов.

Недостатки:

  • Аналоги этого типа топок работают только на твердом древесном топливе.
  • Вне зависимости от типа трубы — кирпичной или металлической — ее обязательно нужно утеплить.
  • Большая часть генераторного газа выходит из дымохода и не сгорает.
  • Некоторые части корпуса печи нагреваются до 120 ° C, что приводит к горению пыли.
  • Необходимость большого количества места для проживания. От корпуса печи до стены или любых других предметов должно быть не менее одного метра, из-за чего ее устанавливают преимущественно посередине комнаты. Чтобы уменьшить это расстояние, на стены кладут металлические листы.
  • Из-за того, что топливо сгорает не полностью, духовки очень сильно дымят вне зависимости от погоды на улице.Производители советуют вывести дымоход не менее чем на три метра над крышей.
  • Экономная работа печи и долгий срок ее службы достигаются только при правильной настройке всех заслонок, что очень сложно сделать.

Основная проблема канадских печей — образование большого количества конденсата в трубе. В его состав входят вода, гудрон и сажа, он появляется в результате того, что уходящие газы имеют низкую температуру, а топливо сгорает не полностью.Наиболее заметен конденсат в местах стыков дымохода, а при нагревании печи он создает неприятный запах, который долго сохраняется в помещении.

Стоимость канадских печей зависит от объема помещения, которое они могут утеплить. В зависимости от этого критерия цена на печь «Булерьян» может варьироваться от 9 до 34 тысяч рублей.

Рекомендации по выбору и эксплуатации конвекционных печей

Перед установкой данного вида отопления необходимо тщательно выбрать место расположения агрегата.Самый безопасный и оптимальный вариант — установить такую ​​печь в отдельном помещении подвального типа, имеющем хорошую вентиляцию.

Рекомендации производители могут и даже должны игнорировать при закладке топлива для улучшения гниения и повышения его эффективности. Ставить его так: тонкие бревна и щепа кладут первым слоем с небольшими интервалами, сверху кладут крупную древесину, оставляя небольшое количество свободного места. Пустоты заполняются корой, газетами, небольшими ветками. Затем открывается заслонка нагнетателя и заслонка в дымоходе, после чего запускается розжиг.

Теплозащитный экран, устанавливаемый на стены, можно как купить готовым, так и сделать самостоятельно. Между металлическим листом и поверхностью должен быть зазор около 50 мм. Нагретый воздух между стеной и экраном будет двигаться вверх, нагревая комнату.

Конвекционные печи бывают с глухими дверцами. Второй тип намного дороже, красотой пламени восхищаться вряд ли — слишком много излучения от агрегата, и дверь быстро дымит, что ухудшает весь обзор.

Производители печей «Булерьян» заявляют, что их производство не идеально, как хотелось бы. Это необходимо учитывать при выборе отопительного агрегата, учитывая все плюсы и минусы и точно рассчитывая расположение, мощность и КПД, а также затраты на обслуживание.

Принцип работы печей типа Bullerjan, топок и котлов «WIDZEW»

Еще одним преимуществом этой печи является то, что она оснащена современным режимом регулирования тяги, благодаря которому вам не нужно будет стоять над плитой, подсыпая дрова, как у любой, имеющей обыкновенную буржуйчатую печь .

Корпус печи Bullerjan не нагревается до максимальной температуры, что хорошо для пожарной безопасности. То же самое нельзя сказать о буржуйке. Единственным преимуществом буржуйки может быть ее использование для приготовления пищи. Но мы решили эту проблему!

Как пользоваться духовым шкафом

Перед тем, как разжечь печь, необходимо вынуть все регуляторы тяги. Для разжигания печи следует использовать стружку и бумагу, так как основное топливо следует закладывать только после того, как огонь станет достаточно большим.При этом нельзя забывать, что основное топливо должно почти полностью «занимать» объем нижней камеры печи.

Регулятор мощности предназначен для регулирования температуры прогрева помещения. Как только комната полностью прогреется, вы можете установить этот регулятор в желаемое положение, прикрыв его ставни. Производители советуют закрывать его полностью только на ночь, чего нельзя делать, если у вас буржуйка.

Научиться регулировать температуру очень просто: вы очень быстро поймете, какая температура максимально комфортна, а также как лучше разместить регуляторы тяги для такой температуры.

Запрещается использовать газ, жидкий зажигательный газ или уголь для топки печи — это важное условие. Не рекомендуется сушить на плите какие-либо вещи. Не вынимайте из печи остатки дров, пока она полностью не остынет, так как вы можете обжечься. Простые правила безопасности обезопасят вас и ваш дом.

Если вы хотите подлить топлива в работающую буржуйку, вам нужно открыть две створки и немного подождать, затем открыть дверцу самой печи и положить туда дрова.Не забудьте вернуть ставни в исходное положение.

О современных буржуйках

О буржуйках слышали все. Эта печь представляет собой отличную и достаточно легкую конструкцию из прочного металла высокого качества, которая используется для обогрева внутренней части помещения. Буржуйки стали невероятно популярными в нашей стране в начале прошлого века, когда были войны и революции, не было ни отопления, ни горячей воды, люди пытались выжить, и эти печи стали их единственным спасением.

По сравнению с большими кирпичными печами (стандартные печи и камины) буржуйки более экономичны и удобны, так как в них можно сжигать любые горючие материалы, и они особенно компактны.

Европейцы всегда считались особенно экономичными, поэтому и сейчас буржуйки можно найти у них дома, а приобрести их можно в любом европейском интернет-магазине.

Многие хотят купить буржуйку, в чем ее преимущество?

Правда в том, что современный производитель постоянно развивается и совершенствуется, поэтому обычная чугунная буржуйка уже не такая, как раньше.Всегда были большие инвестиции в инновации производства буржуйок, продажи которых превышают лимит. Все доработки сделаны не зря, и печь-камин по праву можно назвать современной буржуйкой (цена которой невысока).

Многие говорят, что ничего особенного в этой печке нет. Это просто печка для дачи! Но это не так! Переделаны новые конструкции — печи теперь легкие, безопасные, экономичные и качественные.Купить буржуйку в нашей стране проще простого. Он устанавливается очень быстро, и настроить его дымоход не составляет труда. Производитель продумал все! Теперь дымоход можно ставить не только вертикально, но и горизонтально. Печь Bullerjan, издавна считавшаяся чудом техники, также постоянно обновляется.

Еще одно преимущество печи в том, что она может стать прекрасным украшением любого дома и значимым элементом вашего интерьера.

Буржуйка — лучший выбор для вас, независимо от того, хотите ли вы обогреть конкретную комнату или использовать ее в качестве дополнительного обогревателя вашей квартиры или дома.

Открытие теплицы из поликарбоната с тентом (трубка, газ, инфракрасный порт): kung paano mo ito maiinit, видео — Pagsasaka

Чтобы создать маху на теплицах и маламингах, на панахоне, на высоте над поликарбонатными теплицами и над темой

Нилаламан

Чтобы создать прекрасную теплицу на маленьком панахоне, эта теплица из поликарбоната очень удобна.Создавайте индивидуальные настройки по выбору бензина, газа, дизайна и других параметров. Узнайте обо всех нюансах, которые существуют в этой области, и о том, как создать систему создания теплиц без увеличения.

Конструкция теплицы из поликарбоната, зима

Большая теплица из поликарбоната изготовлена ​​из монолитной ленты, представляет собой надежный каркас (на каждой стене, пластиковый лист или металлический лист на поликарбонатной трубе) и изготовлен из многослойного материала (поликарбоната). .

Добавьте поликарбонат к основному и пластиковому материалу, теплицу, которая изготовлена ​​из материала, который он делает, позволяет получить новые товары. Gayunpaman, в любой момент, когда используется истракция, которая происходит в процессе просвещения, каждый раз, когда он начинает работать, очень много.

Изолировать теплицу от мала до минимума

Чтобы защитить систему от мала, сделайте все возможное, чтобы защитить его от окружающей среды.Самое лучшее, что можно было сделать, это сегодня, когда теплицы больше не работают, теплицы или теплицы подходят для всех, кто знает, как и многие другие. sikat ng araw.

Типоразмер, для установки теплиц из поликарбоната с каплями на 10 мм и шириной. Когда платные листы доступны, вы можете создавать их в разных слоях.

Узнайте больше о различных источниках энергии. Рама и рама, и материал, и рама, и конструкция, обеспечивают защиту материала и гидроизоляции. Алам мо ба? Оранжереи в Империи России стали лучшими в мире царя Петра I. на Дала из Малалайонг Банса. Вы можете использовать герметик, нанести и использовать искусственный пластик, а также прочный герметик, который может наносить материал на любой вкус.

Установите прорезиненные прокладки, чтобы запечатать металлические рамы и детали.

Добавить пундайон

Этот пундайн представляет собой полную и понятную работу с теплицей.Каких-либо элементов, которые обеспечивают прямую теплицу из поликарбоната, лучше всего использовать изолированное основание для удобного использования.

Последние базовые данные о теплице:

  • закрытая полоса с открытыми окнами;
  • запретов на секс.

Если вы хотите, чтобы гравийно-песчаная подушка была сделана на пахухукай, он наносил слой на поверхность.Этот большой слой используется для засыпки слоя гидроизоляционной пленки, которая наносится на поверхность и отсыпает траншею.

Наглядный материал является естественным, пена создается по периметру изнутри и вокруг него, а также обеспечивает надежную защиту от удивительной температуры.

Страница

Самый простой и удобный способ загрузки изображений, чтобы сделать много нового.Чтобы сделать это, вы получите его и получите пену или материал, который будет использоваться для того, чтобы кама была ореолом 40 см и глубиной. Как создать впечатление о теплицах, оранжереи можно использовать в разных уголках мира и в других странах.

Получить больше, чем можно сделать в теплице.

Создание теплицы из поликарбоната на платформе

Чтобы создать теплицу, использовать все возможности для пананалапы, использовать только теплицы и условия для отопления. ваши пананы на люмаго.Халаман, который можно увидеть на свежем воздухе, из шпината, укропа и других продуктов, из которых состоит изумительный, теплолюбивый, сладкий и сладкий перец. .

Kalan

Бензиновый калан является солидным каланом бензина или котла с высоким содержанием углерода, кахой или брикетом. Продукты, которые производятся в течение всего дня, приносят пользу пананим, которые производятся в течение долгого времени.

  • Доступные по запросу:
  • различные материалы в энергетике;
  • простое устройство в работе;
  • быстрый запуск силида;
  • какие-то сарили.
  • Недостатки:
  • только для легкого использования бензина;
  • ,

  • , автоматическое преобразование;
  • hindi pantay na pag-init ng silid;
  • попыток отправки и ожидания.

Какая тепличная система работает, она очень хорошо работает с водой, чтобы сделать ее более удобной.

Махалага! Для кадастровых инструментов, которые работают в обычном режиме и полностью линиизируют все панорамы, которые можно найти в солидных небольших количествах, которые есть у нас.

Potbelly

Это самый простой дизайн с медленным надежным бензином на калане — это калан.Это унитаз для золы и сарадонг, который производит впечатление и уникальный металл на каланах, которые несут в себе цветы.

В процессе работы с бензином, калан в последнее время, и теплицы полностью инициированы. В течение нескольких часов, этот поклонник обеспечивает защиту халаманов, которые лучше всего подходят для каждого отдельного случая.

Видео: Открытие теплицы на Калане

Духовка из кирпича

Кирпичная печь представляет собой небольшую печь, которая позволяет быстро и быстро начать работу.Сукат и дизайн зависят от вашего ребенка. На хинди карты, которые производят кирпичную печь, очень много — висеть каждый день.

Печь доступна только в сумме:

  • локализация — на основе силикона;
  • base ng pugon — malakas, hindi kasama ang ikiling or pag-oververt;
  • удален из поликарбоната — хинди малапит на 50 см;
  • materyal ng tsimenea — труба изолированная.

Stove-buleryan

Самый последний калан из бурлящего живота, не имеющий отношения к трубам, которые были созданы, чтобы быть в курсе всех событий, связанных с бензином, это был калан из булерьяна.

Наслаждайтесь удивительным видом на живот, такой как калан, это лучшая теплица из теплиц и хинди синусовых камней.

Tubig

Эта функция работает с очень плохим климатом и низкой температурой до -40…- 50 ° C, что особенно важно для микроклимата теплиц, без каких-либо ограничений, более удобных решений.

Для использования в трубах, на твердом топливе, на газовом котле или в котле, в закрытой системе труб, которые могут использоваться в качестве топлива. Во время работы, любовь к трубам, разработанная для работы с лупами или силидами, обеспечивает первоначальную работу, переключение между несколькими бойлерами.

  • Сборка из исходной страницы:
  • доступ к какому-либо адресу;
  • какой-либо параметр сопоставления с паре-парео на температуру;
  • очистить тепличный воздух.
  • Недостатки:
  • объединение устройств с помощью своих функций;
  • Вы можете просмотреть все материалы в материалах.

Сиркуляция ликидо в системе может быть чистой или естественной.Наслаждайтесь огромным разнообразием этой технологии, если хотите, чтобы охлаждающая жидкость была заморожена на хинди.

В этом случае, лучше всего приготовленном на хинди, это специальный антифриз-антифриз. И здесь есть материал для трубок, которые используются в других продуктах, улучшают качество пластических материалов, делают их более удобными и удобными.

Махалага! Если вы хотите использовать поликарбонат, все лабиринты, которые можно получить, работают в системе, которая позволяет получить доступ к материалам.

Elektrikal

Курьент является мапагкукунан энергией, он кадаласанг делает это на хинди, возможно, на языке муранг паг-иници. Чтобы установить электрическую систему, можно установить электрическую систему с постоянной температурой с температурой -20 ° C.

Установить электричество для основной трубки, подключения или инфракрасного излучения. В этом случае можно установить электрический бойлер, чтобы установить электрический котел в теплице.Макет трубы предназначен для клима, наиболее точный и удобный.

Для наиболее эффективного — запуска запуска — позволяет запускать исходные файлы, которые используются, когда они выполняются.

Этот обогреватель является самым лучшим.Инфракрасный обогреватель используется в теплице и помогает получить энергию в течение всего времени. Уход за страницей является ежедневным и актуальным для всех, кто работает в теплице.Лампы можно установить в любой зоне и создать собственный микроклимат для всего мира.

Biyolohikal

Как создать теплицу, основанную на климате, когда она работает, она может быть использована в лучшем случае, когда она используется для биотоплива. Инициируйте, как использовать котел для работы с теплицами, используя свой собственный котел.Для этого, используйте ореол думи кабайо и тинэдтад на дайами, который награждает нас, или пагубно от басуры самбахаяна. Благодаря использованию различных микроорганизмов, органические музыкальные инструменты обеспечивают работу с инициализацией.

Можно создать многокомпонентную теплую кровать. Чтобы сделать это, создайте траншеи с ореолом диаметром 60 см и сделайте это на сланце, кирпиче или доске. Слой пирамиды (воды или пиналава на луваде) является слоем пирамиды, которую можно увидеть на любой вкус коры, на любой вкус.

Susunod, создает слой, содержащий патабы или растения, узнавая, что такое трубки с биобактериями, и создает их на карте или на огромном слое. Сушеный слой, 30 см, представляет собой ореол пинутола на дамо, много цветов и дамо. Сделайте это, вы можете наслаждаться камой с лучшими пожеланиями на итальянском, английском и других языках и слушать музыку в течение 5-7 дней. Сделайте несколько сандалий, организуйте их с помощью большого количества действий, а также сделайте это с самого начала.

В случае использования Frost, вы можете создать резервную копию системы, подключенной к кабелю, подключенному к трубке, чтобы установить нагреватель с вентилятором.

Алам мо ба? Великобритания является лучшей теплицей в мире. Истрактура представляет собой большую комнату с куполом, где обитают самые разные виды животных из всего мира, из тропиков Средиземного моря и всего мира.

Создавайте теплицы из поликарбоната, используя свои собственные камни.

С помощью удобного набора инструментов, вы можете создать систему создания различных профилей теплиц. Получите доступ к большому количеству журналов и запасам журналов с уникальными инструментами и материалами.

Сделать кирпичную печь

Аппарат для инициализации калана на хинди, в частности, на махирап; ореолы могут быть связаны теплицы и могут быть использованы для этого.

Материал:

  • кирпич керамический solidong — 220 шт .;
  • шамотный кирпич — 80 шт .;
  • luwad na pagmamason ng luad — 80 л;
  • раствор кладочный шамотный — 30 л;
  • pundasyon kongkreto — 0,25 м³;
  • хинди содержит тюбик материалов;
  • пинтуан нг топка;
  • чугун на бакале для са рехас на бакале;
  • памумулаклак у паглилиниса;
  • демпфер на ус.

Hakbang-hakbang na tagubilin:

  1. Угол для плиты может быть установлен: размер — 20-30 см, основание — 70 × 100 см. Для этого, его длина составляет 45 см.
  2. Опалубка создается по периметру траншеи, устанавливается на стене, устанавливается на стене.
  3. Бухта натянута на слой буханки на 20 см на глубине 20 см.
  4. Чтобы создать топку для сжигания и золы для сжигания басуры, 4 летних истрактуров созданы с целым кирпичом и лувадом.
  5. Чугунный зольник, который нужно установить.
  6. Хилеры 5–12 созданы с помощью шамотного кирпича с адгезией на солнце. Sa ika-5 hilera, это повторение на бакале, когда много, 6-8 лет, это пинто солнца. Строка 9-12 заполнена различными топками.
  7. Хилеры 13-22 созданы с элементами кирпича. Топка имеет значение 13 и 14 лет, а на 15-м этаже она накапливает свой огонь.
  8. Малый номер месяца 17-21. Усилитель демпфера накапливается на 22 часа.
  9. Уровень 23–27 — изменение канала. Канал открывается из-за 28-го года, а на-29-ый на-29-го года можно установить на своем собственном языке.
  10. Калан имеет возраст от 30 до 31. Симуляция из текущего месяца, это только начало, чтобы пройти через усок.Это невозможно сделать, чтобы получить и сделать с 4-го кирпича.

Подсветка для теплиц из поликарбоната.

Калан с использованием тубы

Наслаждайтесь живыми напитками, используя большую часть воды. Это может быть лучше, чем вам нужно, чтобы вы могли легко отобразить оптимальную температуру и повысить температуру в любом другом материале — газ, бензин, биотопливо, питаться, использовать, использовать. бензин с неограниченным доступом.

Видео: Запуск котла в теплице на открытом воздухе

Вы можете выбрать любой из материалов:

  • включить котел для газа или курения;
  • dalawang радиатор;
  • tangke ng pagpapalawak;
  • металлических труб;
  • цименеа;
  • термостат.

Hakbang-hakbang na tagubilin:

  1. Выбрать тубу на лупе: lalim ng lalim — 40-60 см, шаг на pagitan ng palakol — 30 см.
  2. Сделайте петлю на стене теплицы. Расстояние до панелей на трубе составляет 1–1,5 м.
  3. Установите радиатор на термостат.
  4. Установка для котла, используемого в баке или асбесте.
  5. Устанавливать установку на лучший тепличный котел с закрытым котлом.
  6. Добавление системы измерения времени и выключения на баллоне.
  7. Установите трубы, изолируйте их.

Махалага! Дахил в паго-ин-тиве, труба имеет свой собственный пэгп-палавак, и это происходит из всей системы пэг-инициала, всех тубо-гору на склоне.

Используйте экономию в теплице

Marahil, резидентные метки и т.д. Gastos upang maiinit ito.

Чтобы открыть страницу инициализации, перейдите по номеру:

  1. Выберите место для установки — сразу, защитите от времени.
  2. Установите теплицу с бахромой на всех, загрузите инициализацию и установите все команды.
  3. Чтобы создать максимальный результат ежедневного использования, вы можете добавить теплицу, чтобы сделать ее дуло, созданное с помощью различных каналов.
  4. После обработки, обеспечивает защиту от первоначального — это качество, нанесение слоев, представляет собой слой поликарбоната толщиной до 10 мм.
  5. Установите лоток на 30% больше, чем каждый день.
  6. Теплица с термосом, которую можно использовать, делает ее более удобной и удобной.
  7. Создание параметров, зависящих от климатических условий, теплиц и панелей.
  8. Kailanman, возможно, сделайте все, что вам нужно, чтобы получить бензин — все на свете, песни.
  9. Устанавливайте инфракрасный порт, чтобы инициировать энергию с множеством качеств.

Кая, сейчас мы можем установить большую систему для поликарбонатных теплиц в теплице, которая может быть увеличена в вашем регионе, чтобы изменить местный климат в красивом микроклимате. Вы можете использовать различные пананы в любое время суток.

Печь булерьян своими руками — ThisBuildis.com

Содержание:

  1. Общие
  2. Принцип работы печи
  3. самостоятельное производство печи булерьян
  4. Видео

Один из самых эффективных способов поддержания комфортной температуры в помещении. Помещение гаража считается отапливаемым с помощью специальных печей, изготовленных по технологии, которая носит название «булерьян».«

Такие печи выгодно отличаются от традиционных« буржуек »тем, что не требуют для своей работы большого количества кислорода и перегретого гаражного помещения, а именно его нагрева. Воздух, проходящий через такое устройство, обычно нагревается до температур порядка порядка температуры 60-150 градусов и затем подается в этом состоянии в зону нагрева. Обсудим, как сделать печь булерьян руками.

Общие

Печи типа «булерьян» обычно изготавливаются в виде монолитной конструкции, состоящей из из определенного количества сварных металлических труб.При розжиге печи, имеющей эти форсунки, обычный воздушный поток, в результате чего происходит быстрый нагрев всего помещения в целом.

Этот холодный воздух с пола проходит через нижние концы труб и после нагревания в зоне горения печи через верхнюю часть направляется в отопление помещения. способен «прокачивать» через систему трубок около 4-5 кубометров воздуха в минуту. Для типовых гаражных построек вроде теплого помещения эффективность считается более чем достаточной.

Принцип работы печи

Принцип работы дымохода такой топки довольно прост и чем-то напоминает работу газогенератора. Топка Булерьян стокерного типа состоит из двух камер, в одной из которых процесс протекает медленно ( свечение) сгорание несгоревшего топлива с образованием до конца газовой смеси. Во второй камере происходит окончательное дожигание этих газов при условии подачи специального наддувочного воздуха, создаваемого встроенными форсунками.

В результате этого двухтопливного сжигания реализуется практически безотходное его использование, при этом КПД таких устройств может достигать 80% и выше.

Так как в теплом гараже (в отличие от жилого) высокие температуры не требуются — в такой печи рекомендуется устанавливать устройство регулирования рабочей температуры .

Существует три различных способа регулировки температуры в печи булерьян:

  • с помощью силового регулятора (затвора), закрепленного на дверце;
  • использование ползуна, установленного на дымоходе;
  • интегрированный контроль воздуха, сочетающий в себе два упомянутых выше метода.

автономная производственная печь булерьян

булерьян автономная производственная печь с системой отопления частично потребует от вас значительного расхода сил и средств. В домашних условиях гораздо проще сделать печь из устаревшего старого водяного котла.

Эти котлы ранее устанавливались в домах с центральным отоплением и обычно располагаются на чердаках зданий.

  1. В нижней части котла нужно будет вырезать отверстие, через которое в печь должен поступать холодный воздух, в его верхней части вырезать несколько отверстий круглой формы, к которым затем привариваются специальные насадки, служащие для отвода нагретого воздуха.
  2. Затем в месте расположения нижней части агрегата монтируют рабочую площадку для размещения сгоревшего топлива.
  3. Для организации дожигания газа в верхней части камеры сгорания (стокера) необходимо установить отдельный патрубок. Нам потребуется нагреть воздух Стокером, принудительно подкачиваемый и тем самым обеспечивая усиленный приток холодного воздуха снизу (обеспечивает интенсивный газообмен).
  4. для вывода дыма необходимо построить дымоход, построенный из красного кирпича или просто из отрезка металлической трубы подходящего диаметра (может быть использован для этой цели и кусок трубы из асбеста).Асбестоцементные трубы не будут разрушаться под воздействием выхлопных газов, так как дым из топки выходит не очень высокой температуры.

Примечание! Несмотря на то, что данный вид печи достаточно безопасен в использовании, вам не помешает принять дополнительные меры предосторожности и разместить их не ближе 1–1,4 метра изделий из дерева и горючих или легковоспламеняющихся материалов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
