Расчет сечения провода и кабеля
Какого сечения нужен провод или кабель, для выполения определенной задачи?
Расчёт сечения провода, кабеля
Материал изготовления и сечение проводов является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.
Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.
Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.
Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).
Основные показатели, определяющие сечение провода:
— Металл, из которого изготовлены токопроводящие жилы.
— Рабочее напряжение, В.
— Потребляемая мощность, кВт и токовая нагрузка, А.
Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления, могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.
Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.
Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм² и для осветительных групп – с сечением жил 1,5 мм².
Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.
Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм² способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм² – 5,9 кВт (27 А), 4 и 6 мм² – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».
При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм² максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм² – не более 6 кВт.
Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.
Кабели и провода нашего завода полностью соответствует заявленному сечению!
Расчет сечения жил кабеля. Сечение кабеля выбирают по нагреву и по потере напряжения. Пример расчета кабеля по нагреву.
Исходные данные cosφ и η двигателя берем из таблицы.
Решение Сечение жил
| |||
Расчет сечения кабеля, автоматов защиты
Вступление
В электрике любого помещения важное значение имеет правильный расчет сечения кабеля, автоматов защиты.
Зависит расчет от электропотребителей, которые будут работать в электросети и как следствие от планируемой нагрузки в сети. Как правильно рассчитать нагрузку и номинальные значения тока нагрузки в электрической сети и по результатам выбрать сечение кабеля и автоматы защиты пойдет речь в этой статье.
Нагрузка электросети
Любая электропроводка разделена на так называемые группы. Электропроводка каждой группы выполняется электрическим кабелем определенного сечения и защищается автоматом защиты с заранее рассчитанным номиналом. Для того чтобы выбрать сечение кабеля и номинал автомата защиты необходимо рассчитать предполагаемую нагрузку этой электросети.
При расчете нагрузки электросети нужно помнить, что расчет токовой нагрузки (величина силы тока в сети, при работе электроприбора) отдельного бытового прибора (потребителя) и группы из нескольких потребителей отличаются друг от друга.
Кроме этого расчет нагрузки при однофазном электропитании (220 вольт) отличается от расчета трехфазного электропитания (380 вольт).
Начнем разбирать расчет нагрузки электросети в однофазной сети с рабочим напряжением 220 Вольт.
Расчет токовой нагрузки и выбор автомата защиты в однофазной электросети,220 вольт для одиночного потребителя
Расчет электросети для одного бытового прибора достаточно прост. Для этого нужно вспомнить основной закон электротехники (закон Ома), посмотреть в паспорте на прибор его потребляемую мощность и рассчитать токовую нагрузку.
Приведу пример:
- Бытовая электроплита на 220 вольт. Потребляемая мощность 5000 ватт (5 КВатт).
- Ток нагрузки можно рассчитать по закону Ома.
- Iнагрузки=5000Вт÷220 вольт=22,7 Ампера.
Вывод: На линию для электропитания этой электроплиты нужно установить автомат защиты не менее 23 Ампер. Таких автоматов в продаже нет, поэтому выбираем автомат с большим ближайшим номиналом в 25 Ампер.
Расчет токовой нагрузки и выбор автомата защиты в однофазной электросети,220 вольт для группы электропроводки
Под группой электропроводки понимается несколько потребителей подключенных параллельно к одному питающему кабелю от электрощитка.
Для группы электропроводки устанавливается общий автомат защиты. Автомат защиты устанавливается в квартирном электрощитке или этажном щитке. Расчет сети группы потребителей отличается от расчета сети одиночного потребителя.
Для расчета токовой нагрузки группы потребителей вводится так называемый коэффициент спроса. Коэффициент спроса (Кс) определяет вероятность одновременного включения всех потребителей в группе в течение длительного промежутка времени. Кс=1 соответствует одновременной работе всех электроприборов группы. Понятно, что включение и работа всех электроприборов в квартире практически не бывает. Есть целые системы расчета коэффициента спроса для домов, подьездов. Для каждой квартиры коэффициент спроса различается для отдельных комнат, отдельных потребителей и даже для различного стиля жизни жильцов. Например, коэффициент спроса для телевизора обычно равен 1,а коэффициент спроса пылесоса равен 0,1.
Поэтому для расчета токовой нагрузки и выбора автомата защиты в группе электропроводки коэффициент спроса влияет на результат.
Расчетная мощность группы электропроводки рассчитывается по формуле:
- P(расчетная)=К(спроса)×P(мощность установочная).
- I (ток нагрузки)=Р (мощность расчетная)÷220 вольт.
Пример: В таблице ниже рассмотрим электроприборы, входящие в одну группу. Рассчитаем токовую нагрузку для этой группы и выберем автомат защиты с учетом коэффициента спроса.Коэффицмент спроса в примере выбирается индивидуально:
|
Электроприборы
|
Мощность
Р, Вт
|
Коэффициент спроса
Кс
|
|
Освещение
|
480
|
0,7
|
|
Радиоприемник
|
75
|
0
|
|
Телевизор
|
160
|
1
|
|
Холодильник
|
150
|
1
|
|
Стиральная машина
|
380
|
0
|
|
Утюг
|
1000
|
0
|
|
Пылесос
|
400
|
0
|
|
Другие
|
700
|
0,3
|
|
Итого:
|
3345, Вт
|
- Расчетная Мощность в сети расчитавается следующим образом:
- 480×0,7+75+160+150+380+1000+400+700×0,3=2711,ВТ
- К(спроса) квартиры=2711÷3345=0,8
- Ток нагрузки:
- 3345÷220×0,8=12Ампер.
- Соответственно выбираем автомат защиты на шаг больше:16Ампер.
В общих, а не индивидуальных расчетах, для жилых помещений, коэффициент спроса принимается в зависимости от количества потребителей, таблица ниже:
|
Количество приемников в помещении
|
2
|
3
|
5-200
|
|
К(коэффициент спроса)помещения
|
0,8
|
0,75
|
0,7
|
Теперь опредилемся,как выбрать сечения кабеля для электропроводки
По приведенным выше формулам можно рассчитать мощность электросети и значение рабочего тока в сети. Остаяется по полученным значениям выбрать сечение электрического кабеля, который можно использовать для рассчитываемой проводки в квартире.
Это совсем просто.

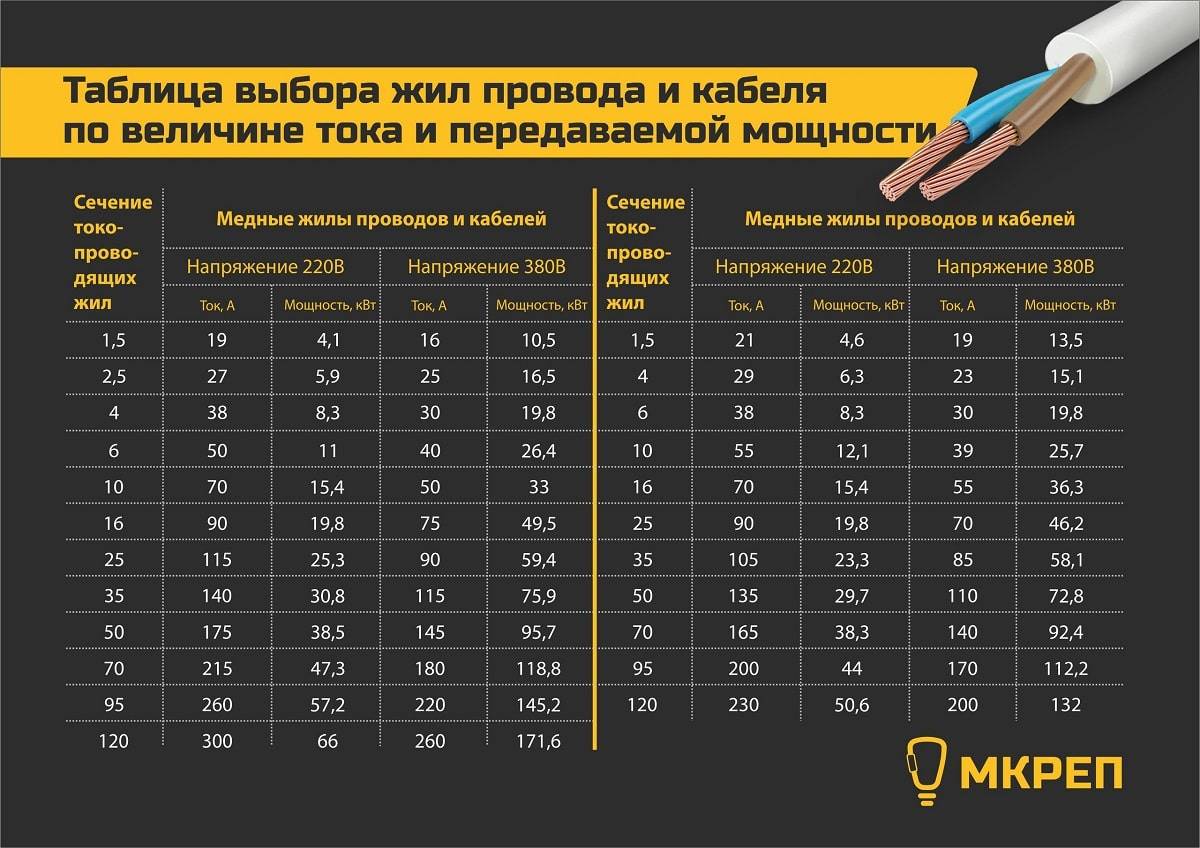

В настольной книги электрика, ПУЭ-правила устройства электрустановок, все сделано за нас. По таблице ниже ищете значение расчитаного тока нагрузки или расчетную мощность сети и выбираете сечение электрического кабеля.Таблица приводится для медных жил кабелей или проще, медного кабеля ,потому что использование аллюминевых кабелей в электропроводке жилых помещений запрещено.(читайте ПУЭ изд.7)
|
Проложенные открыто
| |||
|
Сечение жил кабеля
|
Медные жилы
| ||
|
мм2
|
Ток нагрузки
|
Мощн.кВт
| |
|
А
|
220 В
|
380 В
| |
|
0,5
|
11
|
2,4
| |
|
0,75
|
15
|
3,3
| |
|
1
|
17
|
3,7
|
6,4
|
|
1,5
|
23
|
5
|
8,7
|
|
2
|
26
|
5,7
|
9,8
|
|
2,5
|
30
|
6,6
|
11
|
|
4
|
41
|
9
|
15
|
|
5
|
50
|
11
|
19
|
|
10
|
80
|
17
|
30
|
|
16
|
100
|
22
|
38
|
|
25
|
140
|
30
|
53
|
|
35
|
170
|
37
|
64
|
|
Проложенные в трубе
| |||
|
Сечение жил кабеля
|
Медные жилы
| ||
|
мм2
|
Ток накрузки
|
Мощн.
| |
|
А
|
220 В
|
380 В
| |
|
0,5
| |||
|
0,75
| |||
|
1
|
14
|
3
|
5,3
|
|
1,5
|
15
|
3,3
|
5,7
|
|
2
|
19
|
4,1
|
7,2
|
|
2,5
|
21
|
4,6
|
7,9
|
|
4
|
27
|
5,9
|
10
|
|
5
|
34
|
7,4
|
12
|
|
10
|
50
|
11
|
19
|
|
16
|
80
|
17
|
30
|
|
25
|
100
|
22
|
38
|
|
35
|
135
|
29
|
51
|
кВтДве расчетные таблицы для расчета и правильного выбора сечения кабеля и автоматов защиты
ТАБЛИЦА 1.
Номенклатура мощностей электробытовых приборов и машин для расчета в электросетях жилых помещений
из нормативов для определения расчетных электрических нагрузок зданий (квартир), коттеджей, микрорайонов (кварталов) застройки и элементов городской распределительной сети
|
NN пп
|
Наименование
|
Установленная мощность, Вт
|
|
1
|
Осветительные приборы
|
1800-3700
|
|
2
|
Телевизоры
|
120-140
|
|
3
|
Радио и пр. аппаратура
|
70-100
|
|
4
|
Холодильники
|
165-300
|
|
5
|
Морозильники
|
140
|
|
6
|
Стиральные машины без подогрева воды
|
600
|
|
с подогревом воды
|
2000-2500
| |
|
7
|
Джакузи
|
2000-2500
|
|
8
|
Электропылесосы
|
650-1400
|
|
9
|
Электроутюги
|
900-1700
|
|
10
|
Электрочайники
|
1850-2000
|
|
11
|
Посудомоечная машина с подогревом воды
|
2200-2500
|
|
12
|
Электрокофеварки
|
650-1000
|
|
13
|
Электромясорубки
|
1100
|
|
14
|
Соковыжималки
|
200-300
|
|
15
|
Тостеры
|
650-1050
|
|
16
|
Миксеры
|
250-400
|
|
17
|
Электрофены
|
400-1600
|
|
18
|
СВЧ
|
900-1300
|
|
19
|
Надплитные фильтры
|
250
|
|
20
|
Вентиляторы
|
1000-2000
|
|
21
|
Печи-гриль
|
650-1350
|
|
22
|
Стационарные электрические плиты
|
8500-10500
|
|
23
|
Электрические сауны
|
12000
|
ТАБЛИЦА2.
2. ИСХОДНЫЕ ДАННЫЕ для расчетов электрических нагрузок жилых зданий (квартир) и коттеджей на перспективу
|
1. Средняя площадь квартиры (общая), м:
| |
|
— типовых зданий массовой застройки
|
— 70
|
|
— здания с квартирами повышенной комфортности (элитные) по индивидуальным проектам
|
— 150
|
|
2. Площадь (общая) коттеджа, м
|
— 150-600
|
|
3. Средняя семья
|
— 3,1 чел.
|
|
4. Установленная мощность, кВт:
| |
|
— квартир с газовыми плитами
|
— 21,4
|
|
— квартир с электрическими плитами в типовых зданиях
|
— 32,6
|
|
— квартир с электрическими плитами в элитных зданиях
|
— 39,6
|
|
— коттеджей с газовыми плитами
|
-35,7
|
|
— коттеджей с газовыми плитами и электрическими саунами
|
-48,7
|
|
— коттеджей с электрическими плитами
|
— 47,9
|
|
— коттеджей с электрическими плитами и электрическими саунами
|
— 59,9
|
©Elesant.
ru
Еще статьи
Похожие статьи
Как правильно подобрать сечение провода по мощности и току?
Планируете частичную или полную замену проводки? Умение правильно выбрать сечение кабеля со временем может пригодиться каждому, и для этого необязательно быть квалифицированным электриком. Неверно подобрав кабель, можно подвергнуть себя и своё имущество серьёзному риску — чересчур тонкие провода будут сильно греться, что может привести к выходу из строя электроприбора, проводки или даже к пожару.Здесь мы рассмотрим выбор сечения кабеля для сетей напряжением менее 1 кВ, которые используются в жилых помещениях.
В общем случае для целей освещения выбирают сечение 1,5 мм², для розеток ― 2,5 мм². Отдельный расчёт становится необходимым, если требуется подключить бытовой прибор с большой мощностью ― например, стиральную машину, бойлер или электроплиту.
Для расчёта необходимо знать мощность каждого электроприбора, который планируется подключать к сети (она указывается в паспорте).
Затем нужно сложить мощности всех приборов, которые планируется подключать к одной розетке.
В двух словах ― чем больше сечение жилы кабеля, тем меньше он нагревается. Поэтому при выборе площади сечения жилы по таблицам следует производить округление в большую сторону, даже если имеется очень близкое к расчётному, но не достигающее его значение.
В упрощённых таблицах, предложенных ниже, представлены максимальные (наиболее безопасные) значения сечения жил для одно-, двух- и трёхжильных кабелей на основе таблиц ПУЭ.
Значения указаны для медных и алюминиевых кабелей, хотя всё чаще выбор электриков падает на медные жилы. При той же мощности медь позволяет использовать меньшее сечение; кроме того, она обладает большей электропроводностью, прочностью и меньше подвержена окислению.
Таблица выбора сечения кабеля для открытой электропроводки
Таблица выбора сечения кабеля для скрытой электропроводки
Полезно будет также учесть типичные ошибки при выборе сечения кабеля:
Ошибки» src=»https://www.youtube.com/embed/AoQxuSGlFMQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Для расчёта сечения кабеля и определения его веса вы можете воспользоваться онлайн-калькулятором (переход на другой сайт):
Расчет сечения кабеля. Расчет веса кабеля.
Как рассчитать сечение кабеля: 3 способа
Среда, 19/05/2021 в 16:17
Электропроводка – одна из самых сложных инженерных систем в доме. И очень важно правильно выбрать сечение электрокабеля.
Расчет сечения кабеля может выполняться одним из методов:
- по мощности приборов – предполагает вычисление суммарной мощности всех электроприборов и сравнение полученного значения с расчетным, взятым из специальной таблицы;
- по длине – высчитывается величина потерь напряжения, которая зависит от длины линии кабеля, после чего она сравнивается с базовым значением в 5%;
- по току – определяется сила тока каждого из приборов, суммируется и соотносится с табличным значением. По таблице можно определить, сколько жил и какого сечения должно быть у кабеля.
По таблице можно определить, сколько жил и какого сечения должно быть у кабеля.
Правильный подбор сечения избавит вас от множества проблем. Подвергающийся чрезмерной нагрузке, слишком слабый провод может стать причиной самовозгорания и короткого замыкания. А дорогостоящая жила хоть и будет надежно выполнять свои функции, обойдется в слишком большую сумму. Сэкономить и при этом получить качественную электропроводку поможет правильный выбор сечения провода. Несмотря на кажущуюся сложность, с данной процедурой может разобраться и человек, не связанный с электрикой.
Подробнее о каждом методе расчета читайте далее в статье.
Выбор сечения кабеля по мощности
Кабель характеризуется мощностью, которую он способен выдержать в ходе эксплуатации приборов. Если она превышает расчетное значение токопроводящей жилы, рано или поздно случится авария.
Чтобы рассчитать сечение кабеля по мощности, нужно выяснить суммарную мощность всех приборов с учетом понижающего коэффициента 0,8.
То есть, формула будет иметь вид:
Pобщ.=(P1+P2+…+Pn)*0,8
Понижающей коэффициент предполагает, что не вся техника в доме будет одномоментно потреблять электроэнергию. Получившийся расчет сечения кабеля по мощности сравнивается с данными в таблице – это и будет подходящее сечение.
Таблица сечения кабеля
Например, общая мощность электроприборов в квартире равняется 15 кВт. Умножаем ее на 0,8 и получаем 12 кВт нагрузки. В таблице нужно найти наиболее подходящее значение. Таким образом, необходимо выбрать медный кабель с сечением 10 мм для однофазной сети и 6 мм для трехфазной.
Выбор сечения кабеля по длине
У каждого проводника есть собственное сопротивление. С увеличением длины линии наблюдается потеря напряжения, и чем больше расстояние, тем выше потери. Если расчетная величина потерь становится больше 5%, требуется выбрать провод с более крупными жилами.
Расчет по длине состоит из двух этапов и подразумевает, что заранее известно, сколько метров провода потребуется для монтажа электропроводки.
- Вначале следует определить номинальную силу тока. Длина проводки переводится в миллиметры и умножается на 2, потому что ток уходит по одной жиле, а возвращается по другой.
I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,
где P – мощность в Вт (суммируется вся техника в доме), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых приборов.
- Необходимо узнать сечение проводника. Поможет формула: R = ρ · L/S. Зная, что потери напряжения должны составлять максимум 5%, рассчитываем:
dU = 0,05 · 220 В = 11 В.
Далее выясняем потерю напряжения по формуле:
dU = I · R. R = dU/I = 11/36 = 0,31 Ом.
Таким образом, искомое сечение проводника:
S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм2.
В случае с трехжильным кабелем, площадь его поперечного сечения (одна жила) должна составлять 0,75 мм2.
Таким образом, диаметр жилы должен быть минимум (√S/ π) · 2 = 0,98 мм. Этому условию удовлетворяет кабель BBГнг 3×1,5 мм.
Выбор сечения кабеля по току
Данный метод, также известный как расчет сечения провода по нагрузке, считается самым точным. Вначале необходимо найти силу тока каждого прибора.
В случае однофазной сети для расчета необходимо воспользоваться следующей формулой
I = (P · Кс) / (U · cos ϕ).
Сумму высчитанных токов необходимо соотнести с табличными значениями.
В примере с однофазной закрытой сетью и мощностью приборов 5 кВт:
I = (P · Кс) / (U · cos ϕ) = (5000 · 0,75) / (220 · 1) = 17,05 А, при округлении 18 А.
BBГнг 3×1,5 – это медный трехжильный кабель. В таблице ближайшее к силе тока 18 A значение – 19 А (в случае прокладки в воздухе). Таким образом, сечение его жилы должно составлять минимум 1,5 мм2. Сечение жилы BBГнг 3×1,5 равно S = π · r2 = 3,14 · (1,5/2)2 = 1,8 мм2, соответственно, оно удовлетворяет указанному требованию.
Выбрать необходимый вам кабель вы можете в нашем каталоге. Мы реализуем продукцию физическим и юридическим лицам с возможностью доставки по адресу или в удобный пункт самовывоза.
Пример расчета падения напряжения и сечения электрического кабеля
Входная информация
Электрические характеристики:
Электрическая нагрузка 80кВт , расстояние между источником и нагрузкой 200 метров , напряжение системы 415В трехфазное
8 коэффициент мощности
0,8 , допустимое падение напряжения 5% , коэффициент нагрузки 1 .
Деталь прокладки кабеля:
Кабель направлен заглубленный в землю в траншее на глубине 1 метр .Температура грунта составляет приблизительно 35 град. Количество кабелей на траншею 1 . Количество ветвей кабеля 1 ветвь .
Пример расчета падения напряжения и размера электрического кабеля (фото предоставлено: 12voltplanet.
co.uk)
Информация о грунте:
Удельное тепловое сопротивление грунта неизвестно . Природа почвы влажная почва .
Хорошо, давайте углубимся в расчеты…
- Потребляемая нагрузка = Общая нагрузка · Коэффициент потребления:
Потребляемая мощность в кВт = 80 · 1 = 80 кВт - Ток полной нагрузки = (кВА · 1000) / (1,732 · Напряжение):
Ток полной нагрузки = (100 · 1000) / (1,732 · 415) = 139 Ампер.
Потребляемая нагрузка 9000 .F.:
Потребляемая мощность в кВА = 80/0,8 = 100 кВА
Расчет коррекции кабеля из следующих данных: 7 В соответствии с выше подробно поправочные коэффициенты: – поправочный коэффициент на температуру грунта (K2) = 0,89 1,0 Сообщий коэффициент вытекания = K1 · K2 · K3 · K4 · K5 · K6 · K7 — Всего коэффициент вытекания = 0.93 Для выбора надлежащего кабеля должны быть выполнены следующие условия: Выберем кабель 3,5 жилы 70 кв. Падение напряжения на кабеле = 5,8% Здесь падение напряжения для кабеля 70 кв.мм (5,8 кв.мм) выше, чем заданное падение напряжения (5%), поэтому либо выберите больший размер кабеля, либо увеличьте количество кабельных трасс. Если выбрать 2 нитки, то падение напряжения составит 2,8%, что находится в пределах допустимого (5%), но использовать 2 нитки кабеля сечением 70 кв. Выберем кабель 3,5 жилы 95 кв. мм для одиночной прокладки, мощность короткого замыкания = 8,2 КА. для решения 95 Кабель кв.мм, необходимо проверить условия выбора кабеля. Неправильный выбор электрического кабеля может привести к серьезным последствиям: от неожиданного простоя до критических ситуаций. Хотите знать, какой размер кабеля вам нужен? Нажмите на ссылку ниже, чтобы получить доступ к калькулятору и узнать, какой кабель лучше всего подходит для подключения вашего генератора или компрессора к вашему приложению. Предварительный просмотр калькулятора размера кабеля Калькулятор времени наддува 31 марта 2021 г. английский Воздух Калькулятор Испытания под давлением имеют решающее значение во многих процессах, будь то перед вводом в эксплуатацию или после технического обслуживания или капитального ремонта. Калькулятор сечения электрического кабеля 30 марта 2021 г. Власть английский Калькулятор Неправильный выбор электрического кабеля может привести к серьезным последствиям: от неожиданного простоя до критических ситуаций. Селектор генератора 8 декабря 2021 г. Власть английский Калькулятор Наш бесплатный селектор генераторов поможет вам найти генератор, который наилучшим образом соответствует вашим потребностям. {{дата}} {{теги}} {{введение}} Подробнее Чрезмерное падение напряжения затрудняет прохождение тока по силовым кабелям.Это может привести к увеличению энергопотребления, перегреву и даже сокращению срока службы оборудования. Падение напряжения также может привести к отключению компьютеров, принтеров и чувствительного электрооборудования. В своде правил NEC рекомендуется, чтобы максимальное суммарное падение напряжения как для фидера, так и для ответвленной цепи не превышало 5 %, а максимальное значение для фидера или ответвленной цепи не должно превышать 3 %. Требуемый минимальный размер Максимально допустимая длина Требуемый размер кабеля (1) Все размеры кабелей, указанные на этой странице, относятся к одножильным кабелям THHN с ПВХ изоляцией, при температуре окружающей среды 30°С и температуре проводника не более 83°С. (2) Этот калькулятор размера кабеля следует использовать только в качестве ориентира. Punchlist Zero не несет ответственности за соблюдение местных и национальных строительных норм и правил. (3) Рекомендации по выбору продукта включают увеличение размера на 20% от расчетной длины. Всегда следите за тем, чтобы при прокладке кабеля учитывались физические реалии. Напряжение в Source Количество фаз Single-PhaseThree-Phase Max AMPS Размер провода 18 AWG16 AWG14 AWG1 AWG1 AWG1 AWG1 AWG4 AWG3 AWG2 AWG1 AWG1 / 0 AWG2 / 0 AWG3 / 0 AWG4 / 0 AWG250 KCMIL300 KCMIL350 KCMIL400 kcmil500 kcmil600 kcmil700 kcmil750 kcmil800 kcmil900 kcmil1000 kcmil1250 kcmil1500 kcmil1750 kcmil2000 kcmil Тип проводника МедьАлюминий Максимальное падение напряжения 1%2%3%4%5% 9 75°С . (2) Источник: NFPA 70, Национальный электротехнический кодекс, глава 9, таблица 8. Введение Электрический провод или кабель имеют определенное сопротивление, что приводит к некоторому падению напряжения от одного конца к другому. Слишком маленький размер кабеля, и вы рискуете нагреться в кабеле; слишком большой, и вы будете тратить деньги на медь, которая вам не нужна. Поэтому очень важно рассчитать правильный размер кабеля для выбора провода/кабеля. Примечание к расчету Это простой калькулятор для определения приблизительного сечения/размера провода на основе длины провода (в футах) и силы тока (в амперах) в обычных автомобильных приложениях.В Северной Америке они измеряются по диаметру проводника и выражаются с использованием американского калибра проводов (AWG). Кроме того, следует отметить следующие моменты: Как правило, чем меньше диаметр провода, тем выше его сопротивление и, следовательно, меньше допустимый ток на заданной длине. Почти всегда можно использовать провод большего сечения. Если вы сомневаетесь в нагрузке, поднимитесь на шкалу. 2. Каковы стандартные размеры кабелей? 3. Какой размер провода подходит для 100 ампер? 4. Какой размер алюминиевого провода подходит для 100 ампер? 5. Как узнать, что мой кабель 2,5 мм? 6. Какой размер провода мне нужен для 30 ампер? 7. Какой провод используется в электропроводке дома? 8.В чем разница между проводом и кабелем? 9. Могу ли я использовать провод калибра 18 для светодиодных фонарей? 10. Какой размер провода мне нужен для розетки 110? 11. 12. Как рассчитать, какой размер провода мне нужен? 13.Как далеко можно протянуть провод 8 калибра на 30 ампер? Приложение Faber для расчета кабеля – бесплатный профессиональный инструмент. Калькулятор кабелей Faber является незаменимым помощником в повседневной работе монтажников и проектировщиков.Будь то на стройплощадке или в офисе: рассчитывайте диаметр кабеля быстро, легко и точно. Все, что вам нужно, это активное подключение к Интернету. Что может приложение Faber для расчета кабеля? Приложение Faber для расчета кабеля служит для выполнения простых расчетов диаметра кабеля. При вводе: — Электрическая мощность или номинал, Диаметр, необходимый для медных и алюминиевых кабелей, рассчитывается для наиболее часто используемых конструкций кабелей и с учетом монтажа. типов – в земле (прямая, в трубе/канале), в зданиях (в/на стенах, в воздухе, в кабельных проводах, в кабельных лотках) – а затем напрямую выводится в виде списка с артикульными номерами Faber. Как работает приложение? После запуска программы сначала введите основные настройки: Теперь вы можете ввести тип установки: • Непосредственно в земле При необходимости вы также можете ввести другой коэффициент нагрузки (0.7 или 1). Определенные типы установки также дают вам возможность выбрать количество контуров, температуру окружающей среды или монтажный зазор. Кнопка «Рассчитать» служит для перечисления каждого продукта из ассортимента Faber, который соответствует введенным требованиям. Обратите внимание: если введенные условия не дают правдоподобного результата (например, чрезмерная мощность или длина кабеля), появится сообщение об ошибке.В этом случае уменьшите вдвое мощность, например, чтобы просто соединить два рассчитанных кабеля параллельно. Пожалуйста, свяжитесь с [email protected] с любыми вопросами или предложениями, которые могут у вас возникнуть, или чтобы сообщить об ошибках. Заявление об ограничении ответственности Приложение для расчета кабельных сетей является бесплатным. Мы не можем нести никакой ответственности за правильность, полноту и актуальность информации, содержащейся в калькуляторе. Данные, рассчитанные здесь, основаны на наших собственных формулах и фиксированных переменных.Мы не несем ответственности за рассчитанные числовые значения. Мы оставляем за собой право вносить изменения в любое время. Вам нравится наш сервис? О Faber Kabel. Faber Kabel является поставщиком полного спектра кабелей и проводов и одним из крупнейших дистрибьюторов кабелей в Европе. Продукция поставляется по всему миру. Хорошо спланированная и продуманная логистика обеспечивает быструю доставку. Компания отличается большим разнообразием продукции, а также индивидуальным обслуживанием клиентов.Специальные кабели, специальная упаковка или точная длина – Faber Kabel предлагает своим клиентам широкий спектр дополнительных услуг и возможностей. Посетите наш веб-сайт по адресу www.faberkabel.de/en/ Предусмотрена ли дифференциальная защита для фидера, для обмоток двигателя или для обоих. Во всех случаях использование дифференциальной защиты или ее отсутствие не приведет к увеличению/уменьшению сечения кабеля и/или тока нагрузки, который должен пройти. Обратите внимание на следующее:- 2. Однако требуемые пусковые средства, которые необходимо принять, полностью зависят от уровня неисправности в источнике питания в сочетании с нормами местного поставщика услуг. Нет необходимости применять пуск — треугольник, автоматический трансформатор или устройство плавного пуска для небольших электрических приводов. Эти меры обычно включаются в нормативные акты властей, чтобы избежать диммирования и резкого падения напряжения в системе. 3. Размер кабеля, а также пропускная способность кабелей по току любой электрической нагрузки, которые должны быть выполнены в соответствии со стандартом или с помощью соответствующего соответствующего программного обеспечения, вкратце это может быть следующим: — 4. Для DOL расчеты размера кабеля первоначально должны быть такими, как указано выше, но вы должны проверить динамические / тепловые константы, как в 3.g выше. Где I = пусковой ток двигателя как (6In), t = продолжительность пускового периода. Исходя из вышеизложенного, между дифференциальной защитой и сечением кабеля нет никакой связи. Сечение кабеля для ответвленной цепи с подключением к одному двигателю составляет 125% от допустимого тока при полной нагрузке двигателя. Пример: каков минимальный номинал в амперах для кабелей, питающих 1 № 5 л.с., 415 В, 3-фазный двигатель с коэффициентом мощности 0,8. Токи полной нагрузки для 5 л.с. = 7А. Минимальная емкость кабеля = (7X125%) = 8,75 ампер. Формула расчета размера кабеля: Размер кабеля равен 1.5-кратный ток полной нагрузки двигателя/нагрузки. Следовательно, формула оценки кабеля может быть записана как: Сечение кабеля = 1,5 x Ток полной нагрузки. Ток при полной нагрузке = (кВА · 1000) / (1,732 · Напряжение): Ток при полной нагрузке = (100 · 1000) / (1,732 · 415) = 139 А… Давайте выберем 3,5-жильный кабель площадью 95 кв. мм для одиночной прокладки, мощность короткого замыкания = 8,2 кА. Решенные примеры правильного размера проводов и кабелей Выбор кабеля правильного размера JP. XLPE 3 CORE 2,5 мм рассчитан на 31 ампер…. Провод 10 калибра 2,5 мм Twin and Earth обычно используется в качестве бытового кабеля внутри помещений. Чаще всего этот тип кабеля используется для цепей, обеспечивающих питание розеток. Он состоит из двух жил и жилы заземления, которая при установке должна быть закрыта идентифицирующей зелено-желтой оболочкой. Кабель диаметром 2,5 мм способен подавать около 23-25 ампер в зависимости от метода установки, поэтому он подходит, безопасен и подходит для автоматического выключателя на 20 ампер. Да, для двухсторонних цепей освещения требуется 3 жилы. Лично я всегда использую 1,5 мм t&e для освещения, но подойдет и 1 мм, и 1,5 мм. В зависимости от используемого метода установки кабель диаметром 1,5 мм имеет максимальную номинальную мощность от 14 до 20 ампер, что соответствует пределу. Вы найдете двухжильные и заземляющие кабели различных размеров, используемые по всему дому.2,5 мм обычно используется для задних розеток, а 1-1,5 мм чаще всего используется для ламп (в зависимости от того, сколько ламп у вас есть в цепи). Размер кабеля должен быть напечатан на оболочке. Площадь поперечного сечения заземляющего провода в кабеле диаметром 1,5 мм составляет 1 мм. В кабеле 2,5 мм размер составляет 1,5 мм. Форумы IET – Различные размеры кабелей. Коэффициент коррекции температуры (K1) Когда кабель находится в воздухе
фактор коррекции температуры в воздухе: K1 температура окружающей среды Изоляция ПВХ XLPE/EPR 10 1.
22 1,15 15 1,17 1,12 20 1,12 1,08 25 1,06 1,04 35 0,94 0,96 40 0.87 0.87 0.91 45 0.79 0.87 50 0.71 0.82 55 0.61 0,76 60 0,5 0,71 65 0 0,65 70 0 0,58 75 0 0,5 80 0 0 0 0.41 Коэффициент коррекции температуры земли (K2)
температура земли Изоляция PVC XLPE /ЭПР 10 1.
1 1,07 15 1,05 1,04 20 0,95 0,96 25 0,89 0,93 35 0,77 0,89 40 40 0.71 0,85 0,85 45 0.63 0.8 50 0.55 0.76 55 0.45 0,71 60 0 0,65 65 0 0,6 70 0 0,53 75 0 0,46 80 0 0,38 Поправочный коэффициент теплового сопротивления (K4) для грунта (когда известно тепловое сопротивление грунта)5 км / Вт
Удельное сопротивление К3 1 1,18 1,5 1,1 2 1,05 2,5 1 3 0.
96 Коэффициент коррекции почвы (K4) почвы (при термическом сопротивлении почвы не известно)
Природа почвы K3 Очень влажная почва 1.21 мокрой почвы 1.13 1,05 сухой почвы 1 очень сухой почва 0.86 0.86 Коэффициент коррекции глубины кабеля (K5 )
Глубина укладки (метр) Коэффициент рейтинга 0.5 1.1 0,7 1.05 0.9 1,01 1 1 1,2 0,98 1,5 0,96 Длина кабеля коррекции коэффициента (К6)
Нет цепи Nil Nil Диаметр кабеля 0.
125M 0.25M 0,25 млн 1 1 1 1 1 1 1 2 0.75 0,8 0,85 0,9 0,9 3 0,65 0,7 0,75 0,8 0,85 4 0,6 0,6 0,7 0,75 0.8 0.8 5 0.55 0.55 0.65 0.7 0,8 6 6 0.5 0.55 0.6 0.7 0.8 0.8 7 Кабельный коэффициент группировки (NO из коэффициента лотка) (K7)
№ кабеля / лоток 1 2 3 4 6 8 1 1 1 1 1 1 1 2 0,84 0,8 0,78 0,77 0,76 0,75 3 0.
8 0,76 0,74 0,73 0,72 0,71 4 0,78 0,74 0,72 0,71 0,7 0,69 5 0,77 0,73 0,7 0,69 0,68 0,67 6 0,75 0,71 0,7 0,68 0,68 0,66 7 0.74 0,69 0,675 0,66 0,66 0,64 8 0,73 0,69 0,68 0,67 0,66 0,64
– поправочный коэффициент на грунт (K4) = 1,05
– поправочный коэффициент на глубину кабеля (K5) = 1.
0
— Коэффициент коррекции расстояния в кабелях (K6) = 1.0 Выбор кабеля
Выбор кабеля – Дело №1
мм для одиночной прокладки.
Сопротивление = 0,57 Ом/км и
Реактивное сопротивление = 0.077 mho/км
(1,732 · Ток · (RcosǾ + jsinǾ) · Длина кабеля · 100) / (Напряжение в сети · Кол-во участков · 1000) =
(1,732 · 139 · (0,57 · 0,8 + 0,077) · 0,6) · 200 · 100) / (415 · 1 · 1000) = 5,8%
мм неэкономично, поэтому необходимо использовать кабель следующего большего сечения . Выбор кабеля – Дело №2
Сопротивление = 0.41 Ом/км и
Реактивное сопротивление = 0,074 мОм/км
(1,732 · 139 · (0,41 · 0,8 + 0,074 · 0,6) · 200 · 100) / (415 · 1 · 1000) = 2,2%
K Сопутствующее содержимое EEP со рекламными ссылками
Калькулятор размера электрического кабеля — Atlas Copco USA
Рассчитайте правильный размер кабеля для подключения генератора или электрического компрессора к приложению.
Просмотрите все доступные инструменты
Расчет необходимого расхода воздуха и продолжительности процесса наддува; поможет вам выбрать оборудование для аренды на…
Хотите знать, какой размер кабеля вам нужен? Нажмите на ссылку ниже, чтобы получить доступ к калькулятору и узнать, какой кабель лучше всего подходит для подключения вашего…
Когда вам нужна мощность, вы всегда можете подключить дополнительную мощность. Но как узнать, какой генератор энергии лучше всего подходит для ваших требований? {{название}}
Калькулятор размера кабеля / максимального расстояния
Этот калькулятор позволяет выбрать падение напряжения до 3% на цепи.Минимальный размер кабеля можно рассчитать на основе длины кабеля, напряжения, силы тока и допустимых потерь. Этот инструмент для определения размера кабеля предлагает THHN, который подходит для стандартных промышленных применений. Выбор провода должен соответствовать статье 300 Кодекса NEC. Решение для
Калькулятор размеров проводов и кабелей в AWG
В Северной Америке стандарт AWG чаще всего используется для многожильных кабелей и выражает калибр вместе с количеством жил и их калибром. Например, кабель, указанный как 16 AWG 7/24, имеет размер 16AWG и состоит из 7 отдельных жил, каждая из которых имеет сечение 24 AWG.
Фазы — Выберите количество фаз в цепи. Обычно это однофазный или трехфазный. Для однофазных цепей требуется три провода. Для трехфазных цепей требуется четыре провода. Один из этих проводов является проводом заземления, размер которого можно уменьшить.
Напряжение -Введите напряжение на источнике цепи.
однофазные напряжения обычно составляют 115 В или 120 В, а трехфазные напряжения обычно составляют 208 В, 230 В или 480 В.
Ампер -Введите максимальный ток в амперах, который будет протекать по цепи. Его необходимо получить у производителя оборудования.
Расстояние -Введите длину проводов в цепях в одном направлении в футах.
Материал — Выберите материал, используемый в качестве проводника в проводе. Общие проводники — медь и алюминий.
Падение напряжения — Это может стать проблемой для инженеров и электриков при выборе размера провода для длинных проводников.Падение напряжения в цепи может произойти из-за использования слишком маленького сечения провода или из-за слишком большой длины проводника.
Помимо длины, на пропускную способность провода могут влиять и другие факторы, в том числе, если он находится в жаркой среде, продолжительность нагрузки, многожильный или многожильный.-8 = 0,0005172 Ом кв.
Стандартные размеры кабелей и проводов
2-го калибра
Когда речь идет о линиях, соединяющих главную и вторичную панели, где по линии будет передаваться ток до 100 ампер, используйте электрический кабель 2-го калибра с неметаллической оболочкой. Кабель должен содержать один или два горячих провода в зависимости от ваших потребностей, один нейтральный провод и один заземляющий провод. Каждый провод должен быть 2-го калибра.
Выбор кабеля
И кабели для розеток на кольцевой или радиальной магистрали обычно представляют собой кабель диаметром 2,5 мм.
Это измерение представляет собой площадь поперечного сечения отдельных проводов в кабеле — фактическую площадь открытой поверхности провода. Размер кабеля должен быть напечатан на оболочке.
Любая цепь с предохранителем на 30 ампер должна использовать как минимум медь калибра 10 или алюминий калибра 8.Для более длинных пробегов может потребоваться увеличение размера провода. В вашем случае используйте не менее 10 меди для вашего сварочного аппарата, независимо от того, как далеко он находится от панели выключателя.
Что касается домашних электрических проводов, вы обычно будете работать с проводом 12 или 14 калибра. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. В таких вещах, как печи, водонагреватели, сушилки и кондиционеры, используются эти большие датчики, потому что они требуют большой силы тока.
Основное ключевое различие между проводами и кабелями заключается в том, что провод представляет собой один проводник, тогда как кабель представляет собой группу проводников.
… Но некоторые провода покрыты тонким слоем ПВХ. А в случае кабелей они идут параллельно и скручены или соединены вместе, образуя единый корпус.
Большинство людей, вероятно, порекомендуют использовать для светодиодных фонарей одножильный провод 18-го калибра. … Этот размер провода способен обрабатывать гораздо больше, чем ваша обычная система.Если вы собираетесь установить несколько 12-вольтовых светодиодных светильников с возможностью регулировки яркости, вам, возможно, захочется взять разъемы для проводки, которые помогут вам с проводкой.
Пока вы не подключаете слишком много ламп к цепи освещения, вы обычно можете управлять этой цепью с помощью 15-амперного выключателя, а также соединить ее проводом 14-го калибра. С другой стороны, для выходной цепи, управляемой 20-амперным выключателем, требуется провод 12-го калибра.
Какой размер провода мне нужен?
ЭМПИРИЧЕСКИЕ ПРАВИЛА.Многие техники будут повторять эти эмпирические правила и полагаться на них при любых обстоятельствах: «Провод двенадцатого калибра подходит для 20 ампер, провод 10-го калибра подходит для 30-амперного, 8-го калибра подходит для 40-амперного и 6-го калибра. подходит для 55 ампер» и «Автоматический выключатель или предохранитель всегда рассчитан на защиту проводника [провода].
VDI = AMPS x FEET ÷ (% ПАДЕНИЕ НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ)
Amps = Вт, деленные на вольты.
футов = расстояние в одну сторону.
% Падение напряжения = процентное падение напряжения, допустимое для этой цепи (обычно от 2% до 5%)
около 18 футов
Это отличное место для информации, спасибо. вместо этого — пробег до коробки составляет около 18 футов. Если это требует 30А, то было бы напрасно использовать провод 8ga.
Кабельный Калькулятор в App Store
— Cos phi,
— Длина/расстояние
Рассчитанные результаты напрямую связаны со страницами продуктов Faber и могут быть отправлены на любой желаемый адрес электронной почты.
• Номинальное напряжение
• Максимально допустимое падение напряжения
(здесь могут потребоваться дополнительные рекомендации и стандарты!)
• Cos phi (коэффициент мощности)
• Мощность (в кВт) или потребляемый ток (в А)
• Длина кабеля
• В земле (в кабелепроводе / в воздуховоде, тип установки D)
• Здание ( в / на стене, типы установки от A1 до C)
• Здание (на воздухе, типы установки от E до G)
Страница сопутствующего продукта доступна одним щелчком мыши. Список совпадений можно отправить на любой желаемый адрес электронной почты.
Мы с нетерпением ждем вашего отзыва о нашем приложении. Спасибо!
Узнайте больше о наших продуктах и комплексных услугах здесь. Расчет сечения кабеля
1. D.O.L самый легкий/простой способ запуска.
а. Рассчитайте Расчетный ток (ток нагрузки) = кВт/(1,73 X 400 X p.f X эфф.) = In
б. Примените все применимые поправочные коэффициенты, скажем, Ct.
в. Определить номинал защитного устройства.
= In, если предназначено для защиты от перегрузки, и больше, чем In, если для O/C в целом.
д. Выберите у производителя Таблицу пропускной способности по току в сочетании с методом Установки соответствующего сечения кабеля, Допустимая пропускная способность по току = Iz
е. Как обычно проверьте падение напряжения. Если больше допустимого предела, переходите к следующему размеру кабеля.
ф. Убедитесь, что In < In1 < Iz и I2 >= 1,45 In1 (рабочий ток автоматического выключателя I2)
грамм. Проверьте тепловые ограничения K²S² = I²t ——— (1)
где
K² = коэффициент материала (кабель) S = площадь поперечного сечения кабеля.
I² = Сквозной ток
И t = продолжительность времени, тогда I²t — Пропущенная Энергия.
Тогда требуемая площадь поперечного сечения может быть определена из приведенного выше уравнения «1». Как рассчитать сечение кабеля для трехфазного двигателя? – М.В.Организинг
Как рассчитать сечение кабеля для трехфазного двигателя?
Как узнать, какой размер кабеля нужен для моего двигателя?
Как рассчитать сечение кабеля?
Как выбрать сечение кабеля от кВт?
Сколько ватт может потреблять кабель 2,5 мм?
Размер проводника Текущий Максимальная мощность (Ватт) 1.
25 мм2 13 А До 3120 Вт 1,5 мм2 15 ампер До 3600 Вт 2,5 мм2 20 ампер До 4800 Вт 4,0 мм2 25 А До 6000 Вт Сколько ампер может выдержать 2,5 мм армированный кабель?
Какой размер провода мне нужен для 30 ампер?
Что такое 2.Кабель 5 мм используется для?
Подходит ли кабель 2,5 мм для плиты?
Подходит ли кабель 1 мм для розеток?
Сколько ампер может нести кабель 1,5 мм?
Для чего вы используете кабель 1,5 мм?
Как отличить кабель 1.5 от кабеля 2.5?
Можно ли смешивать кабели диаметром 1 мм и 1,5 мм?
