Изоляция скруток в распределительной коробке: чем лучше изолировать соединения в распредкоробках

чем лучше изолировать соединения в распредкоробках

В последнее время люди всё чаще стали самостоятельно производить электромонтаж в квартирах и частных домах. Понятно, что это дешевле и зачастую надёжнее, чем обращение к «специалистам» (именно в кавычках), которых развелось огромное множество. Но часто домашние мастера не знают или сомневаются, чем лучше всего изолировать те или иные соединения в распредкоробках, а значит, пора пролить свет на данный вопрос. Сегодня будут рассмотрены основные материалы, которые используются для изоляции соединений.

Читайте в статье

Основные материалы, используемые при изолировании соединений

Начать следует с того, что насколько бы качественной ни была изоляция, слабое соединение сведёт на нет все её плюсы. Поэтому особое внимание следует обратить именно на плотность скрутки проводов. Лучше всего, если они будут ещё и спаяны или сварены. При невысокой нагрузке на линию можно использовать специальные клеммники типа Wago. Также неплохо себя зарекомендовали винтовые колпачки, которые добавляют плотности соединению и не требуют дополнительной изоляции.

ФОТО: yhoxykuviqon.gaВарианты соединения проводов в распределительной коробке

Заизолировать соединение можно лентой ПВХ или ХБ, а также термоусадочной трубкой. Особенности каждого из вариантов изоляции и будут рассмотрены ниже.

Изоляционная лента ПВХ: плюсы и минусы материала

Эту ленту по праву можно назвать наиболее популярной. Современная изолента может отличаться по плотности или эластичности. Свою работу ПВХ-изолента выполняет отлично, однако снова стоит вернуться к плотности соединений. Особенно нужно обратить внимание на соединения нулевых проводов. Именно они подвержены большему нагреву, в результате которого ПВХ-изолента может расплавиться.

ФОТО: fastbox.suАссортимент расцветок ПВХ-изоленты очень велик

Ещё одним недостатком не слишком качественной поливинилхлоридной изоленты может стать высыхание клеящего слоя. Подобное может произойти уже через год после её приобретения. Если клеевой слой высох, единственное, что можно сделать с изоляционным материалом, это выбросить его в мусорное ведро.

Одним из важных преимуществ ПВХ-изоленты можно считать цветовую гамму изделий. Благодаря ей монтажник не запутается в цветовых маркировках кабелей, что очень важно.

ФОТО: krsk.au.ruЕщё сравнительно недавно можно было купить только синюю изоленту

Хлопчатобумажная изолента и её свойства

ХБ-изолента хороша тем, что не плавится при нагреве. При этом слабый контакт приводит к появлению неприятного запаха, что позволяет вовремя обнаружить неисправность в электропроводке. Из минусов стоит отметить большое количество неликвида на российских прилавках. Зачастую нерадивый производитель жалеет клея, что приводит к невозможности работы с материалом. Со временем ХБ-изолента может усыхать и крошиться.

Для изоляции ХБ-лента используется в электроустановках до 1000 В. Возможно её применение и в соединениях с напряжением свыше 1000 В, но только поверх основной изоляции ‒ для придания прочности или морозоустойчивости.

ФОТО: maxmaster.ruХБ-изолента очень морозостойка и легко переносит механическое воздействие

Термоусадочная трубка: что это такое

Особенность такой трубки в том, что она способна сжиматься при воздействии на неё высоких температур. При этом материал становится плотнее, а соединение ‒ прочнее. Такая трубка очень плотно облегает скрутку, что увеличивает её качество.

Существуют различные типы термоусадок, перечислить все их довольно проблематично по причине постоянного расширения ассортимента. Наиболее востребованными можно назвать обычные (усадка в 2 раза), маслостойкие (для применения в авто), трубки с клеем по внутренней поверхности (более прочная фиксация) и высокотемпературные, способные выдерживать до +260 °С.

ФОТО: pyatigorsk.blizko.ruТермоусадка с клеем внутри создаёт максимально прочное соединение и качественную изоляцию

Иные изоляционные ленты, применяемые в быту

Существуют различные изоляционные ленты, которые применяются значительно реже, однако и о них стоит поговорить. Они создаются для определённых параметров и условий эксплуатации. Рассмотрим основные из них, определив параметры использования.

Эпоксидная лента

Помимо эластичности и износостойкости эпоксидная лента обладает неоспоримым преимуществом перед поливинилхлоридной. Она легко переносит повышение температуры до +155 °С, что может пригодиться в электроустановках с нагревательными элементами.

ФОТО: russian.alibaba.comТермостойкая и эластичная эпоксидная лента

Слюдяная лента

Эту ленту уже можно назвать не термостойкой, а огнеупорной. Она легко выдерживает открытое пламя, однако, что касается распределительных коробок – тут она бесполезна. Ведь смысла от огнеупорной изоленты, защищающей соединения проводов с плавящейся изоляцией, совершенно нет.

ФОТО: forvard34.ruСлюдяная лента легко переносит открытое пламя

Стеклотканевая изолента

Этот материал легко выдерживает нагрев до +200 °С. Для распределительных коробок также бесполезен, как и предыдущий изоляционный материал.

ФОТО: kealan.ruСамая жаростойкая стеклотканевая изолента

Соединение проводов в коробке без дополнительной изоляции

На сегодняшний день довольно распространённым способом соединения проводов в распределительной коробке стало использование клеммников Wago. Они могут быть как самозажимными, так и с лапками. С точки зрения монтажа ‒ они очень удобны, однако не стоит ждать от них особой выносливости. При слишком большой нагрузке они могут оплавиться.

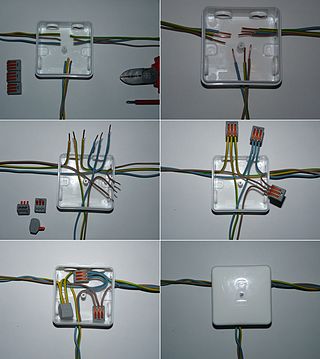

ФОТО: rus-buy.ruКлеммники Wago очень удобны в использовании

Ещё одним вариантом соединения жил являются специальные пластиковые колпачки, внутри которых расположена металлическая спираль. Такие изделия одновременно протягивают, уплотняют и изолируют соединения.

ФОТО: autogear.ruВинтовые колпачки позволяют сделать соединение более плотным

Минусом клеммников и колпачков можно назвать их габариты. Зачастую в распределительных коробках для них слишком мало места. Что касается соединения проводов при помощи опрессовки, то здесь можно изолировать любой лентой или термоусадочной трубкой.

В заключение

Каждый выбирает изоляционный материал, который ему удобен в работе. Практически все изолирующие ленты и термоусадочные трубки, которые предлагает производитель на прилавках российских магазинов, имеют качественную основу. Главное – не гнаться за явной дешевизной, чтобы не купить фальсифицированную продукцию. Также не стоит забывать и о качестве самого соединения. Ведь насколько хороша бы ни была изолента, плохая скрутка сведёт на нет все её положительные качества. И ещё одно. Если домашний мастер не уверен в том, что он сможет качественно выполнить все работы, лучше всего обратиться за помощью в солидную фирму, которая не один год находится на рынке и имеет хорошие отзывы.

ФОТО: 102elektro.ruАккуратное соединение – залог долгой бесперебойной работы оборудования

Очень надеемся, что сегодняшний обзор будет полезен начинающим домашним мастерам. Команда редакции HouseChief с удовольствием ответит на любые вопросы по теме, если таковые возникли в процессе ознакомления с предоставленной информацией. Вам достаточно лишь изложить их суть в комментариях ниже. Там же вы можете обсудить надёжность того или иного способа изоляции соединений, выразить личное мнение о прочитанном. Если вам понравилась статья, не забудьте поставить оценку. Для нас важно каждое мнение. А напоследок предлагаем вашему вниманию короткое видео, которое поможет более полно раскрыть сегодняшнюю тему. Берегите себя, своих близких и будьте здоровы!

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Какую изоляцию проводов можно использовать, и как это правильно сделать

Хотя с каждым днем появляется все больше беспроводных устройств, основным средством передачи электрического тока по-прежнему остаются провода.
При производстве проводов и кабелей используются различные виды изоляции. Каждый вид изоляции проводов определяет область применения тех или иных кабельных изделий.
В процессе монтажа проводов или кабелей появляется необходимость в изоляции мест их соединения или подключения к электроприборам. Каким же образом это можно сделать?

Ранее для изоляции кабелей применяли бумагу, но сейчас, при огромном количестве современных материалов ее используют крайне редко. Бумагу наматывали несколькими слоями, пропитывая маслом и канифолью. Это помогало противостоять влиянию влаги.
В производственных условиях делают надежную изоляцию из фторопласта. Ленты фторопласта наматывают на провода и запекают. Образуется оболочка, которая не боится не только химического или температурного, но и механического воздействия.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов.
Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.

Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая.
Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом.
Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах. ПВС кабели с медными жилами получили распространения при подключении к сети практически всех бытовых приборов и другой техники малой мощности, их используют для электропроводки в частных домах и квартирах.

Применение резиновой изоляции

В промышленных отраслях для изоляции кабелей часто применяется резиновая оболочка. К ее положительным качествам относят:

• Влагостойкость.
• Эластичность.
• Высокое сопротивление.
• Устойчивость к высоким температурам.

Резиновая изоляция производится на основе натуральных и синтетических материалов. Качественная синтетическая оплетка обладает лучшими показателями — дольше стареет, выдерживает воздействие агрессивных химических веществ и отрицательных температур. Резина легко гнется, поэтому провода можно уложить в любых условиях. Но с течением времени резиновая изоляция стареет, трескается и начинает пропускать ток. В условиях высоких температур для изоляции рекомендуется применять вулканизированную резину. Кабели с резиновой изоляцией чаще всего применяют там, где требуется гибкость кабеля. Это питающие кабели кранов, спуски на пульты управления кран-балок. Подключение сварочных трансформаторов, как со стороны питания, так и со стороны низкого напряжения на «держак» электрода и нулевой провод.

Способы изоляции проводов

Изоляция электрических проводов предназначена главным образом для того, чтобы не было утечки токов. По этой причине ее делают из непроводящих (изоляционных) материалов. В зависимости от условий эксплуатации и особенностей конструкции кабелей или проводов выбирают тип изоляции. При электромонтажных работах применяют следующие типы.

• Изоляционная лента.
• ПВХ трубка.
• Термоусадочная трубка.
• Клеммы.

Изоляционная лента

Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.

Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.

Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.

Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.

Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:

Термоусадочные трубки

Термоусадочные трубки делают из полимеров (ПВДФ, ПЭТ, силикон и других). Их применяют преимущественно на низковольтном оборудовании, когда напряжение постоянного тока не превосходит 1 кВ.

Если вы хотите использовать термоусадку для проводов, то надо совершить ряд действий.

1. Отрезать кусочек термоусадочной трубки, полностью перекрывающий оголенный участок провода (место соединения), с запасом около 2 см.
2. Затем надо надеть на один из концов соединяемых проводов трубку.
3. Сделать скрутку проводников.
4. После этого трубку перемещают на скрутку и нагревают строительным феном.

В результате термоусадки изоляция плотно прижимается к проводам. Если фена нет, то можно использовать зажигалку, аккуратно держа ее на небольшом расстоянии.
Так делают при изоляции скрутки последовательно соединенных проводов. Если соединение проводов параллельное (так называемый пучек проводов), то вначале делают скрутку, а затем надевают трубку.
В большинстве случаев термоусадочную трубку удобнее использовать, чем изоленту. Трубку можно быстро надеть, она более плотно облегает соединение проводов и не разматывается. Но снять ее в случае необходимости уже трудней. Придется только счищать ее или срезать.
На трубках производители ставят маркировку, которая показывает, какую температуру она выдерживает, и для какого напряжения подходит. Выпускают трубки разных диаметров и расцветок, поэтому для различных марок и сечений кабелей всегда есть возможность подобрать соответствующую изоляцию, а цветом произвести маркировку.
Как правильно сделать изоляцию проводов с помощью термоусадочной трубки смотрите видеоролик:

Применение клемм

В качестве изоляции применяют клеммы в диэлектрической оболочке. Клеммы продаются в виде колпачков или колодок, зажимающих провода. Если вы хотите заизолировать провода в распределительной коробке, то выбор клемм – один из вариантов соединения.

Но многое зависит от нагрузки. При высокой нагрузке лучше применять для соединения пайку, а уже сверху надевать изолирующую трубку.
Затягивание алюминиевого провода клеммами с винтами не рекомендуется, поскольку под постоянным давлением алюминий начинает течь. В результате соединение ослабевает, увеличивается сопротивление и происходит короткое замыкание. Если уж вы решили соединить алюминиевые провода клеммами с винтами, то минимум раз в год надо делать ревизию.
Соединение медного и алюминиевого проводов методом скрутки недопустимо. При прохождении тока между металлами возникает электрический потенциал, провода нагреваются, что может вызвать короткое замыкании или того хуже – пожар.
Все же в одном случае скрутку можно сделать – если медный провод покрыть оловянно-свинцовым припоем (залудить). Но чаще для соединения и алюминия и меди применяют клеммные колодки или резьбовой метод (винт, гайка и шайба).

Сопротивление изоляции

Между жилами кабелей и внешней средой могут возникать утечки тока. Одна из задач изоляции – не допустить их появления. Величина, которая показывает, насколько хорошо провод изолирован, называется сопротивлением изоляции.
Чем выше сопротивление, тем надежнее защищены жилы, по которым протекает ток. Каждая марка кабелей имеет свое значение этого показателя. Сопротивление изоляции устанавливается ГОСТом или техническими условиями (ТУ).
Измеряется сопротивление при заданной температуре (около +20°) специальным прибором (мегаомметром). Если проводить измерения при отрицательных температурах, то его значение будет занижено, а в случае жарких условий – завышено. После снятия показаний их заносят в протокол «Измерение изоляции проводов», сравнивают с нормативными и делают выводы о том, пригодны или нет кабели к дальнейшему использованию. Электропроводка, не выдержавшая испытание подлежит ремонту или замене. Сроки периодичности проведения испытания изоляции проводов оговорен Правилами. Так же проверка изоляции проводов производится после окончании электромонтажных работ, ремонтных работ, после намокания или перегрева проводки.
Как правильно проверить сопротивление изоляции проводников с помощью мегаомметра смотрите видеофильм:

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
105805

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:

– TV удлинителем, в продаже бывают от 2 до 20 метров

– с использованием переходника TV F гнездо — F гнездо;

– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!

Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!

Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?

Спасибо!!!

Александр

Здравствуйте, Анатолий!

Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.

При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.

• Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
• Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.

1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.

5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.

Способы соединения проводов в распределительной коробке

Причин переделки старых проводов домовых электросистем — масса. В частности, это касается реконструкции старого жилого фонда. Алюминиевая проводка в две жилы подвержена коррозии и рассыпанию. Характерная причина такого ее состояния — очень плохая изоляция многих советских кабелей. Химически алюминий активнее меди (основного материала чистых кабелей). Но это в чистом виде. Алюминий на воздухе покрывается прочной оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется или в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. Второй фактор — пожароопасность. В некоторых старых домах изоляция сделана… из обыкновенной ткани. Которая за десятилетия, разумеется, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия советского кембрика.

Обыкновенная скрутка двух проводов

Обилие новых методов стыковки совершенно не отменяет обычную скрутку. В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда. Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.
Плюсы: может сделать каждый. Были бы провода и руки.
Минусы: скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.

Скрутка с пропайкой

Попытка решить проблему непрочного контакта в условиях скрутки обыкновенной. Собственно, выполняется механическая скрутка, а далее нужно спаять место контакта. Нужны стандартные паяльник, припой и флюс. Припой — как обыкновенный оловянно-свинцовый, так и более новые вариации. Флюсом тоже может быть и традиционная канифоль, и новые синтетические смолы. Способ работает очень долго и потому выгоден для капитальной стыковки на долгие годы.
Минусы: все прелести «оловянной чумы» или окислившегося свинца (в зависимости от того, чего в припое было больше). Пропайка помогает, конечно, но лучше более надежные способы изоляции. Коробки с разведенной проводкой чаще всего суют под потолок, из-за чего проблемы с пайкой на весу с запрокинутой головой — обычное дело. Проблема соединения меди с алюминием тут тоже совсем не решается.

Сварка проводов

Новый и популярный метод, который все чаще предпочитают монтажники. Берется компактный инвертор, электроды, после чего прихватываются концы образованной скрутки. Быстро, практично, никакой возни с припоем, монолитно.
Плюсы: Надежность. При правильно гомогенном шве проводимость просто великолепная.
Минусы: Почти нет. Гарантированно понадобится квалификация сварщика, считать ли это минусом — дело индивидуальное. В целом, требований к сварочной квалификации куда больше, чем к простой работе с электрикой.

Клеммные колодки

Клеммы — это довольно удобный и эстетичный вид соединения. Простая сборка узла не потребует много усилий и времени.
Плюсы: Просто, быстро, без лишнего напряга. Можно соединять провода из разных металлов.
Минусы: Чтобы соединить многожильный провод его сначала нужно будет опрессовать в специальный наконечник. Не соединить более двух проводов. Периодически необходимо проводить проверку соединительного узла.

Соединение Wago

Ваго — это плоская пластиковая коробочка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.
Плюсы: идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.
Минусы: Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.

Болтовое соединение

Полное соответствие изначальному названию. Болт, гайка и три шайбы обеспечивают прочное соединение двух разных проводов. Подбор болта из соответствующего материала делает стык выносливым и в плане перепадов электрики. Главная проблема в этом случае — габариты. В качестве распределительной коробочки используется много чего. От магазинных коробок до банки из-под растворимого Нескафе или зубного порошка. Но их фундаментальное свойство одно — болтовое соединение туда не лезет. Или влезет, но тогда будет цепляться за соседние проводки и коротить. Поэтому такое решение в доме, где распределительную коробку приходится прятать, лучше не использовать совсем.

Опрессовка

Выполняется специальным устройством. Еще один тип практически идеальных, но очень трудоемких вариантов стыковки проводов. Впрочем, это с лихвой компенсируется высочайшими изоляционными способностями. Опрессовка сравнительно недорога, основная часть оплаты — работа специалиста.
Вышеописанные методы соединения проводки избираются в полном соответствии со стратегией ремонта или строительства. В идеальном случае, конечно, все лучше загнать в опрессовку или Wago, но по факту обычно оказывается, что таких денег на электрическую периферию не заложено. В срочных обстоятельствах же можно пользоваться любым типом соединений, соблюдая технику безопасности и качественно прокладывая электросети. Все «временные решения» должны немедленно переделываться на капитальные при первой же возможности. Это позволит значительно повысить пожарную безопасность на объекте, а также улучшить качество передачи электроэнергией с уменьшением токовых потерь, что может вылиться в существенную материальную экономию.

Как изолировать провода?

Что нужно для изоляции провода?

Перед тем, как изолировать провода, необходимо обесточить помещение, в котором планируются ремонтные работы. Далее подготавливаются инструменты и материалы. Основными материалами, используемыми для изоляции проводов, являются:

Изолента. Этот материал устойчив к влажности. Он будет исправно выполнять свои функции на протяжении многих лет. Изолента бывает 2-х видов: ХБ и ПВХ.

Одним из самых распространенных материалов используемых для изоляции проводов являются термоусаживаемые трубки. Ими можно проводить изоляцию проводов предназначенных не только для использовании в помещении, но и эксплуатируемых под водой или землей. Срок службы термотрубки намного выше, чем у изоленты.

Клеммы используют только для изоляции скрутки.

Как убрать старую изоляцию с провода?

Для проведения изоляции провода необходимо очистить жилы проводов. Если старый изоляционный слой удаляется ножом, лезвие нужно держать строго в вертикальном положении. Если этим пренебречь, можно повредить провод.

Старую изоляцию также можно удалить при помощи паяльника. Для этого необходимо нагреть инструмент и провести жалом по участку, жилы которого планируется обнажить. Этот метод считается особенно эффективным при работе со старой проводкой.

Изолента

Когда старая изоляция удалена, необходимо скрутить и спаять оголенный участок. Двигаясь под углом, обматываем провод двойным слоем изоленты. Чтобы исключить возможность пропусков, которые в дальнейшем могут привести к короткому замыканию, рекомендуется нанести еще один слой изоленты в направлении штатной изоляции.

Этот способ хорошо подойдет для изоляции проводки в бытовых помещениях. Поверх изоленты если потребуется можно нанести слой штукатурки, что еще больше укрепит соединение. Цена изоляционной ленты невысока, а купить ее можно в любом хозяйственном магазине.

Термоусаживаемые трубки

Перед началом работы потребуется обрезать трубку до необходимых для закрытия оголенного участка провода размеров. При этом рекомендуется оставлять запас в 1 см с каждой из сторон. Один из концов натягивается на участок штатной изоляции. Далее потребуется нагреть соединение. Для этого можно использовать зажигалку, фен или горелку. Участок новой изоляции нагревается на оконечностях, а затем в середине. Это обеспечивает надежное, плотное соединение.

Преимуществом этого способа является дальнейшего использования провода в воде или земле, так как термотрубки обеспечивают полностью герметичное соединение. Необходимо помнить, что трубка может быть использована лишь один раз. Снять ее с провода и использовать вновь, не получится. Стоимость термотрубок невысока, но найти их можно далеко не в каждом строительном магазине.

Изоляция клеммами

Этот метод предполагает использование специальных клемм с диэлектрическим корпусом. Изоляция нанесена на них изначально, поэтому дополнительных расходов они не потребуют.

Основные виды клемм:

•
  клеммные колодки, которые выпускают в форме пластины со специальными ячейками;

•
  колпачки СИЗ;

•
  клеммные колодки Wago.

Клеммы представляют из себя небольшие зажимы, поэтому часто используются для изоляции проводки в распределительной коробке. Не рекомендуется использовать их с алюминиевыми проводами. Металл быстро начнет подтекать из-за высокого давления, что может привести к замыканию.

Жидкое изоляционное покрытие

Этот метод используется для изоляции проводов, находящихся в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его, через специальный бандаж заливают в заранее подготовленную муфту, на концах которой расположены резиновые уплотнители.

Безопасность

Как и при работе с любыми электроприборами, перед проведением изоляции проводов рекомендуется убедиться в отсутствии напряжения в сети. Также следует учитывать особенности материалов, из которых выполнены жилы проводов.

Помните, что соединять провода из меди и алюминия категорически запрещено. Несовместимость этих металлов в конечном итоге приведет к короткому замыканию.

Изоляция проводов не такой уж и сложный процесс. Он не требует специальных знаний и может быть осуществлен практически любым человеком.

Как изолировать провода — как самому правильно изолировать провода

В современной жизни электроприборы стали неотъемлемым атрибутом дома или квартиры. Следовательно, нам часто приходится иметь дело с проводами. Чтобы бытовая техника служила долго и была безопасна для человека, важно знать, как правильно изолировать провода.

Изолировать провода необходимо при их подсоединении или при условии, что изоляционный слой был испорчен. Ведь провода без изоляции являются открытым источником тока и представляют опасность для жизни и здоровья человека.

Чем можно изолировать провода

С помощью соответствующего видео, а также подробных текстовых инструкций можно узнать тонкости изоляции проводов. При решении этой задачи, в первую очередь, нужно выбрать материал для изоляции. Сейчас широко распространены следующие варианты:

• термоусадочная трубка;
• специальные клеммы;
• трубка ПВХ;
• изоляционная лента.

Применение любого из этих материалов является хорошим способом изоляции проводов в квартире. А изоленту по-прежнему активно используют в случаях нарушения изоляции провода.

Как изолировать провода трубками

Для начала надо приобрести термоусадочную трубку или трубку ПВХ. Затем нужно последовательно выполнить следующие действия:

• трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру;
• скрутите провода и наденьте трубку на скрутку;
• с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

На этом изоляция провода трубкой закончена. Стоит помнить, что после усадки снять трубку уже нельзя. Изолировать провода трубкой ПВХ следует по такому же алгоритму, исключив последний пункт списка. Если у вас остались вопросы относительно процедуры, лучше ознакомиться с видео.

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

• начинайте наматывать ленту на скрутку, двигаясь от штатной изоляции к концу скрутки. Делать это нужно под небольшим углом;
• когда вы вышли за пределы скрутки, намотайте пустую трубку, длина которой равна ширине вашей изоленты;
• согните пустой участок ленты и уложите его вдоль скрутки;
• продолжайте наматывать ленту под углом, но уже по направлению к штатной изоляции;
• отрежьте излишки ленты.

Ознакомиться с ходом процесса также можно на видео. Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

Изоляция с помощью клемм

Для такого метода используют специальные клеммы, в комплекте с которыми продается диэлектрический корпус. Дополнительная изоляция не требуется, так как клеммники уже хорошо изолированы. Необходимо следовать инструкциям и смотреть видео от производителя, чтобы правильно изолировать провода дома.

Самые распространенные виды клемм:

• клеммные колодки, которые выпускают в форме пластины со специальными ячейками;
• колпачки СИЗ;
• клеммные колодки Wago.

Перед началом работ

Работа с электрическими проводами является ответственным и опасным процессом. Поэтому перед началом изоляции своими руками внимательно изучите этот вопрос и просмотрите соответствующее видео.

Если у вас возникают сомнения по поводу того, сможете ли вы изолировать электрические провода самостоятельно, лучше доверить эту работу профессионалу. Внимательно изучите технику безопасности при работе с электропроводами.

Популярные типы изоляции проводов | IEWC.com

Что такое изоляция проводов и почему это важно? Изоляция проводов — это материал, который покрывает и скрепляет провода. Его цель состоит в том, чтобы удерживать электрический ток от содержащихся проводов. Как правило, изоляция проводов изготавливается из пластика или полимеров. Двумя наиболее распространенными типами материалов, используемых для изоляции проводов, являются термопласт и термореактивный материал.

Термопласт по сравнению с термореактивным

ТЕРМОПЛАСТИК:  Материал, который размягчается, течет или деформируется при воздействии достаточного тепла и давления.Эти соединения нагреваются и выдавливаются на проводник. Точно так же изоляция на готовом изделии может быть повторно расплавлена ​​или размягчена под воздействием тепла.

• Простота изготовления
• Обычно дешевле
• Лечение не требуется
• Плавится при нагревании
• Можно экструдировать в очень тонкие стенки

ТЕРМОРЕАКТИВНЫЙ:  Материал, который не размягчается, не течет и не деформируется под воздействием тепла и давления. После экструзии на проводник эти соединения не будут повторно плавиться, однако они могут сгореть или испортиться из-за нагревания.

• Затвердевает и стареет при перегреве
• Снисходительны к перегрузкам
• Улучшенные низкотемпературные свойства
• Более высокий температурный потенциал
• Обычно дороже
• Требуется процесс отверждения при экструдировании
• Не экструдированный менее 22 AWG в процессах CV.Облученные продукты могут быть экструдированы в меньших размерах.

Термопластичные соединения

В термопластичных компаундах

используются добавки для усиления определенных свойств термопласта. В зависимости от проекта, над которым вы работаете, вы можете выбрать изоляцию проводов, в которой специально используется одно из следующих термопластичных соединений, чтобы лучше удовлетворить ваши потребности.

ПОЛИВИНИЛХЛОРИД ПВХ , иногда называемый винилом или поливинилхлоридом, состоит из трех типов виниловых соединений — стандартного, полужесткого и облученного. В зависимости от состава номинальная температура может варьироваться от -55 C до 105 C. Типичные значения диэлектрической проницаемости могут варьироваться от 2,7 до 6,5

СТАНДАРТ ПВХ , рассчитанный на 1000 вольт или менее, используется для подключения, компьютерных и контрольных проводов. Различные соединения используются для 60C, 80C, 90C и 105C службы наряду с коммерческими и военными приложениями.

ПОЛУЖЕСТКИЙ ПВХ (SRPVC) намного прочнее стандартного винила. Он обладает большей устойчивостью к истиранию и прорезанию, а также обеспечивает более стабильные электрические свойства.

ОБЛУЧЕННЫЙ ПВХ обладает повышенной стойкостью к истиранию, прорезыванию, пайке и растворителям. Облучение превращает винил из термопласта в термореактивный материал.

ПОЛИЭТИЛЕН  (ПЭ)  является очень хорошей изоляцией, поскольку обеспечивает низкую диэлектрическую проницаемость, стабильную диэлектрическую проницаемость на всех частотах и ​​очень высокое сопротивление изоляции. С точки зрения гибкости полиэтилен может варьироваться от жесткого до очень жесткого в зависимости от молекулярной массы и плотности.Низкая плотность является наиболее гибкой, в то время как составы с высокой плотностью и высокой молекулярной массой очень твердые. Влагостойкость отличная, однако оба вида легко воспламеняются. Составы Brown и Black обладают отличной атмосферостойкостью. Диэлектрическая проницаемость составляет 2,3 для сплошной изоляции и 1,5 для ячеистых (вспененных) конструкций.

РУЛАН  это огнеупорный полиэтилен, содержащий добавки для снижения скорости горения. Эти добавки лишь незначительно влияют на физические или электрические свойства изоляции.

ПРОПИЛЕН (ТВЕРДЫЙ И ЯЧИСТЫЙ)  по электрическим свойствам подобен полиэтилену. Этот материал в основном используется в качестве утеплителя. Как правило, он тверже полиэтилена, что делает его пригодным для тонкостенной изоляции. Максимальная температура UL может составлять 60°C или 105°C. Диэлектрическая проницаемость составляет 2,59 для сплошных и 1,55 для ячеистых (вспененных) конструкций.

KYNAR  имеет высокую механическую прочность, превосходную стойкость к истиранию и прорезанию, а также существенно сниженную текучесть на холоде, что делает его превосходной изоляцией проводов объединительной платы.Kynar является самозатухающим, устойчивым к излучению и рассчитан на температуру 135°C.

TEFZEL (ETFE)  рассчитан на температуру 150°C, обладает очень хорошими электрическими свойствами, химической инертностью, длительным сроком службы при изгибе и исключительной ударной вязкостью. Тефзел может выдержать необычайное количество физических воздействий и самозатухает. Tefzel является зарегистрированным товарным знаком корпорации DuPont.

HALAR (ECTFE) имеет удельный вес 1,68, самый низкий из всех фторуглеродов. Его диэлектрическая проницаемость и коэффициент рассеяния на частоте 1 МГц равны 2. 6 и 0,013 соответственно. Халар обугливается, но не плавится и не горит под воздействием прямого пламени и сразу же гаснет при удалении пламени. Его другие электрические, механические, термические и химические свойства почти идентичны свойствам Тефцеля. Его температурный рейтинг составляет от -70C до 150C. Halar является зарегистрированным товарным знаком Ausimont Corporation.

ТЕФЛОН (FEP)  поддается экструзии аналогично ПВХ и полиэтилену, что позволяет использовать провода и кабели большой длины. ФЭП обладает отличными электрическими характеристиками, химической инертностью и рабочей температурой 200°С. Teflon является зарегистрированным товарным знаком корпорации DuPont.

ТЕФЛОН (ТФЭ)  можно экструдировать методом гидравлического поршня. Длина ограничена из-за количества материала в поршне, толщины изоляции и размера преформы. TFE должен быть экструдирован на проволоку с серебряным или никелевым покрытием, рассчитанную на 260°C и 200°C соответственно. Teflon является зарегистрированным товарным знаком корпорации DuPont.

PFA  — новейшее дополнение к тефлоновым смолам DuPont.Как и другие, он обладает выдающимися электрическими свойствами, высокой рабочей температурой (250 C), стойкостью практически ко всем химическим веществам и огнестойкостью. PFA является зарегистрированным товарным знаком корпорации DuPont.

ТЕРМОПЛАСТИЧНАЯ РЕЗИНА (TPR)  имеет свойства, аналогичные свойствам вулканизированных (термореактивных) каучуков. Преимущество в том, что обработанный подобно термопластам, он выдавливается поверх проводника. Как и многие обычные резиновые материалы, TPR обладает высокой устойчивостью к маслам, химическим веществам, озону и другим факторам окружающей среды.Он обладает низким водопоглощением и отличными электрическими свойствами, а также очень гибок с хорошей стойкостью к истиранию.

Термореактивные соединения

Термореактивные компаунды

часто используются в приложениях, которые включают более высокие температуры, поскольку они не плавятся при воздействии тепла. Они также лучше сохраняют свою форму в более холодных условиях. Обычно используемые типы термореактивных материалов включают:

ХЛОРОСУЛЬФОНИРОВАННЫЙ ПОЛИЭТИЛЕН (CSPE)  иногда используется в качестве изоляции выводных проводов двигателя с номиналом 105C, но чаще всего в качестве состава для оболочки.CSPE обладает отличной прочностью на разрыв и удар, отличной стойкостью к истиранию, озону, маслу и химическим веществам, а также хорошими атмосферостойкими свойствами. Этот материал также обладает низким влагопоглощением, отличной огнестойкостью и теплостойкостью, а также хорошими диэлектрическими свойствами.

SILICONE  это мягкая изоляция, которая имеет типичный диапазон температур от -80°C до 250°C. Он обладает отличными электрическими свойствами, а также озоностойкостью, низким влагопоглощением, атмосферостойкостью и радиационной стойкостью.Силикон обычно имеет низкую механическую прочность и плохую стойкость к истиранию. Хотя силиконовый каучук медленно горит, он образует непроводящую золу, которая в некоторых случаях может поддерживать целостность электрической цепи.

ЭТИЛЕНПРОПИЛЕНОВЫЙ КАУЧУК (EPR)  представляет собой химически сшитую термореактивную высокотемпературную резиновую изоляцию. Он обладает отличными электрическими свойствами в сочетании с выдающейся термической стабильностью и гибкостью. ЭПР обладает хорошей устойчивостью к сжатию, резке, ударам, разрывам и истиранию и не подвергается воздействию кислот, щелочей и многих органических растворителей.Также он обладает высокой влагостойкостью. EPR выдерживает температуру до 150°С.

ПОПЕРЕЧНО-СВЯЗАННЫЙ ПОЛИЭТИЛЕН (XLP)  представляет собой материал, который обладает большей устойчивостью к растрескиванию под воздействием окружающей среды, прорезям, озону, растворителям и пайке, чем полиэтилен низкой или высокой плотности. Иногда обозначается как XLPE . Может быть сшит либо химически, либо облучением.

ПОЛУБУТИЛКАУЧУК (SBR)  является гибким и обеспечивает хорошую термо- и влагостойкость по экономичной цене. Он должен иметь рубашку для механической и химической защиты. SBR подходит для максимальной температуры 75C.

Существует множество различных факторов, влияющих на выбор провода и кабеля, включая тип изоляции провода. Читайте ниже, чтобы узнать больше, или выполните поиск в нашем каталоге, чтобы найти подходящий провод для вашего следующего продукта или проекта.

Концевая заделка проводов — электрическая система самолета

Зачистка проводов

Перед соединением проводов с разъемами, клеммами, сращиваниями и т. д., необходимо снять изоляцию с соединительных концов, чтобы обнажить оголенный проводник. Медный провод можно зачистить несколькими способами в зависимости от размера и изоляции.

Алюминиевый провод следует зачищать с особой осторожностью, так как отдельные жилы очень легко рвутся после надрезания. При зачистке проводов любого типа рекомендуется соблюдать следующие общие меры предосторожности:

1. При использовании любых инструментов для зачистки проводов держите провод перпендикулярно режущим лезвиям.
2. Тщательно отрегулируйте автоматические инструменты для зачистки; следуйте инструкциям производителя, чтобы не надрезать, не порезать или иным образом не повредить пряди.Это особенно важно для алюминиевых проводов и для медных проводов размером меньше 10. Осмотрите зачищенные провода на наличие повреждений. Отрежьте и снова зачистите (если длина достаточна) или отбракуйте и замените любые провода, имеющие количество надрезанных или оборванных жил, превышающее допустимое, указанное в инструкциях изготовителя.
3. Убедитесь, что изоляция аккуратно срезана, без потертых или рваных краев. Обрезать, если необходимо.
4. Убедитесь, что вся изоляция снята с зачищенного участка. Некоторые типы проводов поставляются с прозрачным слоем изоляции между жилой и первичной изоляцией.Если это присутствует, удалите его.
5. При использовании ручных клещей для снятия изоляции на участках длиннее 3/4 дюйма это легче выполнить за две или более операций.
6. Медные жилы перекрутить вручную или, при необходимости, плоскогубцами, чтобы восстановить естественную укладку и натяжение жил.

Пара ручных инструментов для зачистки проводов показана на рис. 1. Этот инструмент обычно используется для зачистки большинства типов проводов. Следующие общие процедуры описывают этапы зачистки проводов с помощью ручного инструмента для зачистки проводов.

1. Вставьте проволоку точно по центру канавки для резки, соответствующей размеру зачищаемой проволоки. Каждый слот отмечен размером провода.
2. Соедините ручки до упора.
3. Разблокируйте рукоятки, позволяя держателю проволоки вернуться в открытое положение.
4. Удалите зачищенный провод.

Ремонт аварийного сращивания

Разбитые провода могут быть отремонтированы с помощью обжимовных сплетов, используя клеммные наконечники, с помощью которых язык был отрезан, или путем пайки и заливки оборванных нитей.Эти ремонтные работы применимы к медному проводу. Поврежденный алюминиевый провод нельзя временно сращивать. Этот ремонт предназначен только для временного аварийного использования и должен быть заменен как можно скорее постоянным ремонтом. Поскольку некоторые производители запрещают сращивание, всегда следует обращаться к применимым инструкциям производителя.

Соединительные коробки

Соединительные коробки используются для сбора, организации и распределения цепей к соответствующим жгутам, прикрепленным к оборудованию. [Рис. 7] Распределительные коробки также используются для удобного размещения различных компонентов, таких как реле и диоды. Распределительные коробки, которые используются в зонах с высокими температурами, должны быть изготовлены из нержавеющей стали.

Типы разъемов

Разъемы

должны быть идентифицированы оригинальным идентификационным номером, полученным из спецификации MIL (MS) или спецификации OEM. На рис. 9 представлена ​​информация о соединителях в стиле MS.

Окружающиеся средостойкие разъемы используются в приложениях, где они, вероятно, подвергаются жидкостям, вибрации, теплому, механическому удару, агрессивные элементы , и т. д.Соединители класса брандмауэра, обладающие такими же характеристиками, должны, кроме того, предотвращать проникновение огня через отверстие соединителя брандмауэра самолета и продолжать функционировать без сбоев в течение определенного периода времени при воздействии огня. Герметичные соединители обеспечивают герметичность для поддержания зон под давлением. Если требуется защита от электромагнитных/радиопомех, особое внимание следует уделить подключению отдельных и общих экранов. Для этой цели доступны переходники корпуса, предназначенные для заделки экрана, разъемы с проводящей отделкой и заземляющие штыри EMI.

Прямоугольные соединители обычно используются в приложениях, где очень большое количество цепей размещается в одной сопряженной паре. [Рис. 10] Они доступны с большим разнообразием контактов, которые могут включать сочетание стандартных, коаксиальных и мощных типов. Сцепление осуществляется различными способами. Меньшие типы крепятся винтами, которые скрепляют их фланцы. Более крупные имеют встроенные направляющие штифты, обеспечивающие правильное выравнивание, или винтовые домкраты, которые одновременно выравнивают и фиксируют разъемы.В стоечных и панельных соединителях используются встроенные или устанавливаемые в стойку штифты для выравнивания и крепления в коробках для соединений.

Некоторые используют внутреннюю шину для обеспечения различных схем. Они полезны, когда несколько проводов соединены для подачи питания или распределения сигналов.При использовании в качестве заземляющих модулей они экономят и сокращают установку оборудования на самолете. Доступны стандартные модули с прокладками на концах проводов для экологических приложений и монтируются на гусеницах. Блоки функциональных модулей используются для создания легко подключаемого пакета для устойчивого к окружающей среде монтажа небольших резисторов, диодов, фильтров и сетей подавления помех. Встроенные клеммные соединения иногда используются вместо соединителя, когда заделываются только несколько проводов и когда желательна возможность отсоединения проводов.Встроенное клеммное соединение устойчиво к воздействию окружающей среды. Стык клеммного соединения небольшой и может быть привязан к поверхности жгута проводов, если это одобрено OEM. Номинальное напряжение и ток Выбранные разъемы должны быть рассчитаны на непрерывную работу при максимальном сочетании температуры окружающей среды и нагрузки по току цепи. Герметичные соединители и соединители, используемые в цепях с высокими пусковыми токами, должны иметь пониженные номинальные характеристики. Хорошей технической практикой является проведение предварительных испытаний в любой ситуации, когда разъем должен работать с большинством или всеми своими контактами при максимальной номинальной токовой нагрузке.Когда проводка работает с высокой температурой проводника, близкой к ее номинальной температуре, размеры контактов разъема должны соответствовать нагрузке цепи. Это может потребовать увеличения сечения провода. Снижение номинального напряжения требуется, когда разъемы используются на большой высоте в негерметичных зонах. Запасные контакты для будущей проводки Для размещения дополнительных проводок в будущем обычно предоставляются запасные контакты. Расположение неподключенных контактов вдоль внешней части разъема облегчает доступ в будущем.Хорошей практикой является предоставление двух запасных разъемов с 25 или менее контактами; 4 запаски на разъемы от 26 до 100 контактов; и 6 запасных на разъемы с количеством контактов более 100. Запасные контакты обычно не предусмотрены на розетках компонентов, которые вряд ли имеют дополнительную проводку. В соединителях все доступные контактные полости должны быть заполнены проводными или непроводными контактами. Неразведенные контакты должны быть снабжены пластиковой втулкой-заглушкой. Установка проводов в разъем Провода, выполняющие ту же функцию в системах с резервированием, должны быть проложены через отдельные разъемы. В системах, критически важных для безопасности полета, проводка для работы системы должна быть проложена через отдельные разъемы от проводки, используемой для предупреждения о неисправности системы. Также рекомендуется прокладывать проводку индикации системы в отдельных разъемах от ее цепей предупреждения об отказе, насколько это практически возможно. Эти шаги могут снизить восприимчивость воздушного судна к инцидентам, которые могут возникнуть в результате отказа разъема. Смежные места Сопряжение соседних разъемов не должно быть возможным.Чтобы гарантировать это, соседние пары соединителей должны отличаться по размеру оболочки, средствам соединения, расположению вставок или расположению шпонок. Когда такие средства нецелесообразны, провода должны быть проложены и зажаты так, чтобы неправильно спаренные пары не могли касаться друг друга. Не рекомендуется полагаться на отметины или цветные полосы, поскольку они могут испортиться с возрастом. [Рисунок 11] Рисунок 11. Расположение разъема, чтобы избежать неправильного подключения

Уплотнение

Разъемы

должны быть типа, которые исключают ввод влаги через использование периферийное и межфазное уплотнение, которое сжимается при соединении соединителя.Необходимо избегать проникновения влаги через заднюю часть соединителя путем правильного согласования наружного диаметра провода с диапазоном уплотнения задней втулки соединителя. В любом обжимном контакте рекомендуется заканчивать не более одного провода. Рекомендуется использовать термоусадочную трубку для увеличения диаметра провода или герметизировать область ввода провода в качестве дополнительных средств обеспечения совместимости с задней втулкой. Эти дополнительные средства имеют неотъемлемые штрафы и должны рассматриваться только в тех случаях, когда другие средства не могут быть использованы.Неподключенные запасные контакты должны иметь пластиковую заглушку соответствующего размера.

Дренаж

Соединители должны быть установлены таким образом, чтобы влага и жидкости вытекали из соединителя, а не попадали в него, когда он не соединен. Проводка должна быть проложена так, чтобы влага, скопившаяся на жгуте, стекала с разъемов. Если соединители должны быть установлены в вертикальном положении, например, через полку или пол, соединители должны быть загерметизированы или защищены от воздействия окружающей среды. В этой ситуации лучше расположить емкость лицевой стороной вниз, чтобы она была менее восприимчива к скоплению влаги в неподключенном состоянии.

Проволочная опора

Для разъемов, не входящих в комплект поставки, необходимо использовать заднюю заднюю крышку. Соединители с проводкой очень маленького размера, или подлежащие частому техническому обслуживанию, или расположенные в зонах с высокой вибрацией, должны быть снабжены задней оболочкой с разгрузкой от натяжения. Пучок проводов должен быть защищен от механических повреждений подходящим амортизирующим материалом там, где он закреплен зажимом. Разъемы, которые залиты или имеют литые задние адаптеры, обычно не используют отдельный аксессуар для снятия натяжения.Зажимы для снятия натяжения не должны натягивать провода между зажимом и контактом. [Рисунок 12]

Достаточная длина проволоки должна быть предусмотрена на разъемах, чтобы обеспечить правильный капельку и что нет напряжения на расторжение после полной замены разъема и его контактов.

Коаксиальный кабель

Вся проводка должна быть защищена от повреждений.Однако коаксиальные и триаксиальные кабели особенно уязвимы к определенным типам повреждений. Персонал должен проявлять осторожность при работе с коаксиальными кабелями. [Рис. 13] Коаксиальное повреждение может произойти при слишком сильном зажиме или при резком изгибе (обычно на разъемах или рядом с ними). Повреждение также может быть нанесено во время несвязанных действий по техническому обслуживанию коаксиального кабеля. Коаксиальный кабель может быть сильно поврежден внутри без каких-либо признаков повреждения снаружи. Не следует использовать коаксиальные кабели со сплошными центральными жилами.Многожильные центральные коаксиальные кабели могут использоваться как прямая замена сплошным центральным коаксиальным кабелям. [Рисунок 14]

Коаксиальный кабель меры предосторожности включает:

• Никогда не перекручивайте коаксиальный кабель.
• Никогда ничего не роняйте на коаксиальный кабель.
• Никогда не наступайте на коаксиальный кабель.
• Никогда не сгибайте коаксиальный кабель резко.
• Никогда не скручивайте коаксиальный кабель с натяжением больше допустимого радиуса изгиба.
• Никогда не тяните за коаксиальный кабель, кроме как по прямой линии.
• Никогда не используйте коаксиальный кабель в качестве ручки, не опирайтесь на него и не вешайте на него предметы (или любой другой провод).

СВЯЗАННЫЕ ПОСТЫ

Электричество и огонь NFPA 921

NFPA 921, разделы с 14-1 и с 14-9 по 14-12.2

Электричество и пожарная безопасность

[Примечание interFIRE VR: Таблицы и рисунки не воспроизведены.]

14-1. Введение. В этой главе обсуждается анализ электрических
системы и оборудование. Основной упор делается на здания с напряжением 120/240 вольт,
однофазные электрические системы. Эти напряжения типичны для жилых помещений.
и коммерческих зданий. В этой главе также обсуждаются основные принципы
физики, связанные с электричеством и огнем.

Перед началом анализа конкретного электрического элемента предполагается, что
что лицо, ответственное за установление причины пожара, должно
уже определена область или точка происхождения. Электрооборудование должно
рассматриваться как источник воспламенения наравне со всеми другими возможными источниками
а не как первый или последний выбор. Наличие электропроводки
или оборудования в очаге пожара или вблизи него не обязательно означает, что
причиной возгорания стала электрическая энергия.Часто огонь может разрушить изоляцию
или вызвать изменения во внешнем виде проводников или оборудования, которые могут привести к
к ложным предположениям. Необходима тщательная оценка.

Электрические проводники и оборудование, которые должным образом используются и защищены
правильно подобранными и действующими предохранителями или автоматическими выключателями, как правило, не
представлять пожарную опасность. Однако проводники и оборудование могут обеспечить
источники воспламенения, если легко воспламеняются материалы, когда они
был неправильно установлен или использован. Состояние электропроводки
который не соответствует Национальному электротехническому кодексу, может или не может
иметь отношение к причине пожара.

14-9. Возгорание от электрической энергии.

14-9.1. Общий. Для воспламенения от электрического источника,
должно произойти следующее:

(a) Электрическая проводка, оборудование или компонент должны быть под напряжением
от электропроводки здания, аварийной системы, аккумулятора или какого-либо другого
источник.

(b) Теплота и температура, достаточная для воспламенения близкого горючего материала
должна быть произведена за счет электрической энергии в точке происхождения
электрический источник.

Воспламенение от электрической энергии включает создание как достаточного
высокая температура и тепло (т. е. компетентный источник воспламенения) при прохождении
электрический ток для воспламенения близко расположенных материалов. Достаточно тепла и
температура может создаваться самыми разными способами, такими как короткое замыкание
дуги замыкания на землю, чрезмерный ток через проводку или оборудование,
нагрев сопротивлением или обычными источниками, такими как лампочки, обогреватели,
и кухонное оборудование. Условием воспламенения является температура
электрического источника должно поддерживаться достаточно долго, чтобы привести соседние
довести топливо до температуры воспламенения в присутствии воздуха, обеспечивающего горение.

Наличие достаточной энергии для воспламенения не гарантирует воспламенение.
Необходимо учитывать распределение коэффициентов потерь энергии и тепла. За
например, расстеленное на кровати электрическое одеяло может непрерывно рассеивать
180 Вт безопасно. Если это самое одеяло скомкать, то обогрев будет концентрированным
в меньшем пространстве.Большая часть тепла будет удерживаться внешними слоями.
одеяла, что приведет к повышению внутренней температуры и, возможно,
зажигание. В отличие от 180 Вт, потребляемых типичным электрическим одеялом, всего
несколько ватт, используемых маленькой лампочкой фонарика, заставят светиться нить накала
белый горячий, что указывает на температуру выше 4000°F (2204°C).

При рассмотрении возможности электрического воспламенения температура
а продолжительность нагрева должна быть достаточной для воспламенения исходного топлива. Необходимо оценить тип и геометрию топлива, чтобы убедиться, что
тепла было достаточно для образования горючих паров и для источника тепла
все еще быть достаточно горячим, чтобы зажечь эти пары. Если подозрительный электрический
компонент не является надлежащим источником воспламенения, необходимо выяснить другие причины.

14-9.2. Нагрев сопротивлением.

14-9.2.1. Общий. Всякий раз, когда электрический ток протекает через
проводящий материал, будет выделяться тепло.См. 14-2.13 для отношений
тока, напряжения, сопротивления и мощности (т.е. нагрев). С надлежащим
конструкция и соответствие нормам, системам электропроводки и устройствам будут иметь
сопротивление достаточно низкое, чтобы токоведущие части и соединения
не перегреваться. Некоторые специфические детали, такие как нити накала лампы и нагревательные элементы
рассчитаны на сильное нагревание. Однако при правильном проектировании и изготовлении
и при использовании в соответствии с указаниями эти горячие части не должны вызывать
пожары.

Применение в электропроводке медных или алюминиевых проводников достаточного сечения
системы (например, 12 AWG до 20 А для меди) сохранят сопротивление
низкий. То небольшое количество выделяемого тепла должно быть легко рассеяно в воздухе.
вокруг проводника в нормальных условиях. Когда проводники термически
изолированы и работают при номинальном токе, может быть доступно достаточно энергии
привести к неисправности или воспламенению.

14-9.2.2. Теплопроизводящие устройства. Обычные теплопроизводящие устройства
может привести к возгоранию при неправильном использовании или при возникновении определенных неисправностей во время надлежащего
использовать. Примеры включают горючие вещества, расположенные слишком близко к лампам накаливания.
или к нагревателям или кофеваркам и фритюрницам, которые регулируют температуру
терпят неудачу или обходятся. ( См. главу 18. )

14-9.2.3. Плохие соединения. Когда цепь имеет плохой контакт
например, ослабленный винт на клемме, повышенное сопротивление вызывает повышенное
нагрев на контакте, что способствует образованию оксидной поверхности. Оксид проводит ток и поддерживает работоспособность цепи, но сопротивление
оксида в этот момент значительно больше, чем в металлах.
На границе раздела оксидов образуется пятно нагрева, которое может стать достаточно горячим.
светиться. Если горючие материалы находятся достаточно близко к горячей точке, они
можно зажечь. Как правило, соединение будет в коробке или устройстве,
и вероятность воспламенения значительно снижается. Мощность хорошо развитой
греющие соединения в проводке могут быть до 30-40 Вт при токах 15-20
А.Отопительные соединения меньшей мощности также отмечены при токах
всего около 1 А.

14-9.3. Перегрузка по току и перегрузка. Перегрузка по току является условием
в котором в проводнике протекает больший ток, чем допускается принятой безопасностью
стандарты. Величина и продолжительность перегрузки по току определяют,
есть возможный источник воспламенения. Например, перегрузка по току при 25 А
в медном проводнике 14-AWG не должен представлять пожарной опасности, за исключением обстоятельств
которые не позволяют рассеивать тепло, например, при теплоизоляции
или в комплекте с кабельными приложениями. Большая перегрузка 120 А в 14-AWG
проводник, например, заставит проводник раскаляться докрасна и может
воспламенение соседних горючих материалов.

Сохраняющиеся большие перегрузки по току (т. е. перегрузка) могут вывести проводник из строя.
до температуры его плавления. Существует короткая разделительная дуга, как проводник
растворяется в двух. Плавление размыкает цепь и прекращает дальнейший нагрев.

Чтобы получить большую перегрузку по току, должна быть неисправность, которая
обходит обычные нагрузки (т.е., короткое замыкание) или слишком много нагрузок должно
поставить на цепь. Чтобы иметь устойчивый сверхток (т. е. перегрузку),
защита (например, предохранители или автоматические выключатели) не должна срабатывать или должна
потерпели поражение. Зажигание от перегрузки редко встречается в цепях с
проводники надлежащего размера по всей цепи, потому что большую часть времени
защита срабатывает и прекращает дальнейший нагрев до возникновения условий воспламенения
получаются. При уменьшении сечения проводника между
нагрузка и защита цепи, такие как удлинитель, тем меньше
размер проводника может быть нагрет выше его номинальной температуры.Это может произойти
без срабатывания защиты от перегрузки по току. Для примера см. 14-2.16.

14-9.4. Дуги. Дуга представляет собой высокотемпературное светящееся электрическое
разряд через щель. Температура внутри дуги находится в пределах
несколько тысяч градусов в зависимости от обстоятельств, включая ток, напряжение
падение и металл вовлечены. Чтобы дуга перепрыгивала даже самый маленький просвет в воздухе
самопроизвольно должна быть разница напряжения не менее 350 В.В
рассматриваемых здесь системах 120/240 В дуги не образуются самопроизвольно
при нормальных обстоятельствах. ( См. Раздел 14-12. ) Несмотря на
очень высокие температуры на пути дуги, дуги могут быть некачественно зажжены
источники многих видов топлива. В большинстве случаев искрение настолько короткое и локализованное, что
что твердое топливо, такое как деревянные элементы конструкции, не может быть воспламенено. Топливо
с высоким отношением площади поверхности к массе, например, хлопковый ватин и ткань
бумага и горючие газы и пары, могут воспламениться при контакте с
дуга.

14-9.4.1. Высоковольтные дуги. Высокое напряжение может попасть в сеть 120/240 В.
системы из-за случайного контакта между распределительной системой
энергокомпания и система в помещении. Есть ли мгновенное
разряд или длительное высокое напряжение, дуга может возникнуть в устройстве для
что разделение токопроводящих частей безопасно при 240 В, но не при многих
тысячи вольт. При наличии легко воспламеняющихся материалов вдоль
путь дуги, может начаться пожар.Молния может посылать чрезвычайно высокое напряжение
попадает в электроустановку. Поскольку напряжения и токи
от ударов молнии настолько высоки, что дуги могут прыгать во многих местах, вызывая
механическое повреждение и воспламенение многих видов горючих материалов. ( См. 14-12.8. )

14-9.4.2. Статичное электричество. Статическое электричество является стационарным
заряд, который накапливается на некоторых объектах. Прогулка по ковру в сухую
атмосфера создаст статический заряд, который может вызвать дугу при разряде.Другие виды движения могут вызвать накопление заряда, включая вытягивание.
снятие одежды, работа конвейерных лент и протекание жидкостей.
( См. Раздел 14-12. )

14-9.4.3. Разделительные дуги. Разделительная дуга – это кратковременный разряд,
происходит, когда электрический путь под напряжением открывается во время протекания тока,
например, выключив выключатель или вытащив вилку из розетки. дуги обычно нет
видно в выключателе, но может быть видно, когда вилка выдергивается во время подачи тока.
течет.Двигатели со щетками могут производить почти непрерывное отображение
искрение между щетками и коллектором. При 120/240 В переменного тока
дуга не поддерживается и быстро гаснет. Обычные разделительные дуги
в электрических системах обычно настолько кратковременны и имеют достаточно низкую энергию, что
воспламеняться могут только горючие газы, пары и пыль.

При дуговой сварке стержень должен сначала коснуться заготовки, чтобы начать
текущий течет. Затем стержень отводят на небольшое расстояние, чтобы создать
разделительная дуга.Если зазор не станет слишком большим, дуга будет поддерживаться.
Сварочная дуга требует мощности, достаточной для воспламенения практически любого горючего материала.
Однако устойчивая дуга при сварке требует особых конструктивных характеристик.
в источнике питания, которые отсутствуют в большинстве ситуаций разделительной дуги
в системах электропроводки 120/240 В.

Другой вид разделительной дуги возникает при прямом коротком замыкании
или замыкание на землю. Всплеск тока плавит металлы в точке контакта
и вызывает короткую разделительную дугу, когда между металлическими частями образуется зазор.Дуга гаснет немедленно, но может выбрасывать частицы расплавленного металла (т.
искры) вокруг. (см. 14-9.5. )

14-9.4.4.* Отслеживание дуги. Дуги могут возникать на поверхностях непроводящих материалов.
материалы, если они загрязняются солями, токопроводящей пылью или жидкостями.
Считается, что небольшие токи утечки через такие загрязнения вызывают
деградация основного материала, приводящая к дуговому разряду, обугливанию
или воспламенение горючих материалов вокруг дуги.Отслеживание дуги известно
явление при высоких напряжениях. Об этом также сообщалось в экспериментальных исследованиях
в системах 120/240 В переменного тока.

Электрический ток будет проходить через воду или влагу только тогда, когда это
вода или влага содержат загрязнители, такие как грязь, пыль, соли или минеральные
депозиты. Этот блуждающий ток может способствовать электрохимическим изменениям, которые могут
привести к возникновению электрической дуги. Чаще всего блуждающие токи проходят через
загрязненная мокрая дорожка вызывает достаточное нагревание, чтобы дорожка высохла.потом
слабый ток или его отсутствие, и нагрев прекращается. Если влага постоянно
пополняется так, чтобы токи были устойчивыми, отложениями металлов или коррозией
продукты могут образовываться вдоль электрического пути. Этот эффект более выражен
в условиях постоянного тока. Более энергичная дуга через месторождения
может вызвать пожар при определенных условиях. Необходимо больше исследований, чтобы больше
четко определить условия, необходимые для возникновения пожара.

14-9.5. Искры. Искры — это светящиеся частицы, которые могут образовываться
когда дуга плавит металл и разбрызгивает частицы от точки
искрение. Термин искра обычно используется для высоковольтного разряда.
как со свечой зажигания в двигателе. В целях расследования возгорания электрооборудования
термин «искра» зарезервирован для частиц, выбрасываемых дугой, тогда как
Дуга представляет собой светящийся электрический разряд через зазор.

Короткие замыкания и сильноточные замыкания на землю, например, при незаземленном
проводник (т.е., горячий проводник) касается нейтрали или земли, производит
жестокие события. Потому что в коротком замыкании может быть очень мало сопротивления.
цепи ток короткого замыкания может составлять многие сотни и даже тысячи ампер.
Энергии, которая рассеивается в точке контакта, достаточно, чтобы расплавить
вовлеченные металлы, тем самым создавая зазор и видимую дугу и бросая
искры. Защитные устройства в большинстве случаев разомкнутся (т.е. отключат цепь)
за долю секунды и предотвратить повторение события.

Когда в дуговом разряде участвуют только медь и сталь, брызги расплавленного
металл начинает остывать сразу же, как они летят по воздуху. Когда алюминий
участвует в разломе, частицы могут фактически гореть, когда они летят и
продолжают оставаться чрезвычайно горячими до тех пор, пока не сгорят или не погаснут при посадке
на каком-то материале. Горящие алюминиевые искры, таким образом, могут иметь большую
способность воспламенять мелкодисперсное топливо, чем искры из меди или стали. Тем не мение,
искры от дуги в параллельных цепях являются неэффективными источниками воспламенения и
могут воспламенять только мелкодисперсное топливо при благоприятных условиях.В дополнении к
температура, размер частиц важен для общего тепловыделения
содержание частиц и способность воспламенять топливо. например, искры
брызги от сварочной дуги могут воспламенить многие виды топлива из-за
относительно большой размер частиц и общее теплосодержание. дуги
в вводных кабелях может производить большее количество и большие искры, чем искрение в ответвлении
схемы.

14-9.6. Высокоомные неисправности. Высокоомные неисправности долговечны
события, при которых ток короткого замыкания недостаточно высок для отключения цепи
защита от перегрузки по току, по крайней мере, на начальных стадиях.Высокое сопротивление
неисправность в ответвленной цепи может быть способна производить энергию, достаточную
для воспламенения горючих материалов при контакте с точкой нагрева. Это редкость
найти доказательства высокоомной неисправности после пожара. Пример
высокоомная неисправность — это проводник под напряжением, вступающий в контакт с
плохо заземленный объект.

14-10 Интерпретация повреждений электрических систем

14-10.1. Общий. Аномальная электрическая активность обычно вызывает
характерные повреждения, которые можно распознать после пожара. Доказательства этого
электрическая активность может быть полезна для определения места происхождения. Ущерб
может возникнуть на проводниках, контактах, клеммах, кабелепроводах или других компонентах.
Однако многие виды повреждений могут быть вызваны неэлектрическими событиями. Этот
в разделе будут даны рекомендации для принятия решения о том, был ли наблюдаемый ущерб вызван
электрической энергией и было ли это причиной пожара или результатом
огня.Эти рекомендации не являются абсолютными, и во многих случаях физические
свидетельство будет двусмысленным и не позволит сделать определенный вывод. Фигура
14-10.1 показаны некоторые типы повреждений, с которыми можно столкнуться.

14-10.2.* Разделительные дуги короткого замыкания и замыкания на землю. Всякий раз, когда
проводник под напряжением контактирует с заземленным проводником или металлическим предметом,
заземлен с почти нулевым сопротивлением в цепи, будет
скачок тока в цепи и плавление в месте контакта. Этот
событие может быть вызвано размягчением изоляции вследствие пожара. Высота
ток производит тепло, которое может расплавить металлы в точках контакта
вовлеченных объектов, тем самым создавая зазор и разделяющую дугу. А
сплошной медный проводник обычно выглядит так, как если бы он был надрезан
круглый файл. [См. рис. 14-10.2(a).] Выемка может как разрезать, так и не разрезать
проводник. Проводник легко сломается в надрезе при обращении. То
при микроскопическом исследовании видно, что поверхность надреза была
растаял.Иногда в надрезе может быть выступ пористой меди.

Разделительная дуга плавит металл только в точке начального контакта.
Соседние поверхности не расплавятся, если пожар или какое-либо другое событие не вызовет
последующее плавление. В случае последующего таяния могут возникнуть трудности
определить место первоначального короткого замыкания или замыкания на землю. Если
проводники были изолированы до неисправности, и неисправность подозревается
в качестве причины возгорания необходимо определить состояние изоляции
вышел из строя или был удален и как проводники соприкасались друг с другом. Если проводник или другой металлический предмет попал в короткое замыкание или
замыкание на землю не имело изоляции во время замыкания, может
быть брызгами металла на смежные поверхности, которые в противном случае не расплавились.

Многожильные провода, такие как шнуры ламп и электроприборов, выглядят
отображать эффекты от коротких замыканий и замыканий на землю, которые менее стабильны
чем в твердых проводниках. Многожильный проводник может иметь надрез
с разорванными только некоторыми нитями, или все нити могут быть разорваны
со сросшимися нитями или отдельными сросшимися нитями.[См. рис. 14-10.2(b).]

14-10.3.* Дуговой разряд через обуг. Изоляция проводников, когда
подвергается воздействию прямого пламени или лучистого тепла, может обуглиться до того, как расплавится.
Этот обугленный материал при воздействии огня обладает достаточной проводимостью, чтобы допускать спорадические
дуга через char. Это искрение может привести к плавлению поверхности в местах
или может проплавить проводник, в зависимости от длительности и повторяемости
дуги. Часто будет несколько точек дуги.Несколько дюймов
проводника можно разрушить либо расплавлением, либо отрывом нескольких мелких
сегменты.

Когда проводники подвергаются локальному нагреву, например, от
искрение через обугленные концы отдельных проводников могут быть оторваны. Когда
разорванные, на конце у них будут бусины. Бусинка может сваривать два проводника
вместе. Если проводники находятся в кабелепроводе, отверстия в кабелепроводе могут расплавиться.
Бусинки можно отличить от глобул, которые создаются нелокализованными
нагрев, такой как перегрузка или таяние огня.Бусины отличаются тем, что
четкая и идентифицируемая демаркационная линия между расплавленным шариком и
соседняя нерасплавленная часть проводника. [См. рисунки 14-10.3(а),
(б) и (в).]

Проводники ниже по течению от источника питания и точка, где
проводники разорваны обесточены. Эти проводники, скорее всего,
остаются в обломках с частично или полностью разрушенной изоляцией. То
вверх по течению остатки проводов между точкой разрыва дуги и
источник питания может оставаться под напряжением, если срабатывает защита от перегрузки по току.
не функционируют.Эти проводники могут выдержать дальнейшее искрение через обугленный металл.
В ситуации с несколькими отключениями дуги в одной и той же цепи
самый дальний от источника питания произошел первым. Необходимо найти как
большую часть проводников, чтобы определить местонахождение первого
дуга через char. Это укажет, что первая точка на схеме
быть скомпрометированы пожаром и могут быть полезны при определении площади
источник. В ответвлениях можно увидеть отверстия, простирающиеся на несколько дюймов.
в кабелепроводе или в металлических панелях, к которым попала дуга проводника.

Если неисправность возникает в проводниках служебного ввода, несколько футов проводника
могут быть частично расплавлены или разрушены повторяющимся дуговым разрядом, потому что обычно
нет защиты от перегрузки по току на служебном входе. Удлиненное отверстие или
В трубопроводе можно увидеть серию отверстий, простирающихся на несколько футов.

14-10.4.* Соединения перегрева. Точки подключения наиболее
вероятное место перегрева цепи. Наиболее вероятная причина
перегрева будет ненадежное соединение или наличие резистивного
оксиды в месте соединения.Металлы при перегреве соединения будут
подвергаться более сильному окислению, чем аналогичные металлы при эквивалентном воздействии
Огонь. Например, перегретое соединение на дуплексной розетке будет
быть более серьезно повреждены, чем другие соединения на этой розетке.
Проводник и клеммные части могут иметь шероховатую поверхность или могут быть повреждены.
потеря массы при плохом контакте. Эта потеря массы может появиться
как отсутствие металла или сужение проводника. Эти эффекты более вероятны
чтобы выжить при пожаре, когда медные проводники подключены к стальным клеммам.Там, где в соединении задействованы латунь или алюминий, металлы более
скорее всего, будет расплавлено, чем без косточек. Это плавление может происходить либо от сопротивления
отопления или от огня. Питтинг также может быть вызван легированием. (См. 14-10.6.3.)

14-10,5.* Перегрузка. Токи сверх номинальной силы производят
воздействия пропорционально степени и продолжительности перегрузки по току. сверхтоки
которые достаточно велики и сохраняются достаточно долго, чтобы причинить ущерб или создать
опасность пожара называются перегрузками.При любых обстоятельствах подозревать
перегрузки требуют проверки защиты цепи. Наиболее вероятно
место возникновения перегрузки находится на удлинителе. Перегрузки маловероятны
возникать в цепях проводки с надлежащей защитой от перегрузки по току.

Перегрузки вызывают внутренний нагрев проводника. Этот нагрев происходит
по всей длине перегруженного участка цепи и может
вызвать образование рукавов. Оплетка – это размягчение и провисание термопластичного проводника.
изоляции из-за нагрева проводника.Если перегрузка сильная,
проводник может стать достаточно горячим, чтобы воспламенить топливо, соприкасающееся с ним.
изоляция плавится. Сильные перегрузки могут расплавить проводник. Если дирижер
тает надвое, цепь размыкается и нагрев сразу прекращается. Другой
места, где началось таяние, могут замерзнуть в виде отступов. Этот эффект
отмечен в медных, алюминиевых и нихромовых проводниках. (см. рис.
14-10.5.) Обнаружение отчетливых смещений указывает на большую перегрузку.Свидетельство оплавления проводников сверхтоком не является доказательством возгорания
это означает.

Перегрузка в кабелях служебного ввода встречается чаще, чем в ответвлениях
но обычно это результат пожара. Неисправность входных кабелей вызывает искрение
и плавится только в месте разлома, если только проводники не выдерживают
непрерывный контакт, чтобы обеспечить длительные массивные перегрузки, необходимые для плавления
длинные участки кабелей.

14-10.6. Эффекты, не связанные с электричеством. Проводники могут быть
повреждены до или во время пожара другими средствами, кроме электрических, и часто
эти эффекты отличимы от электрической активности.

14-10. 6.1. Цвет поверхности проводника. При повреждении изоляции
и удалены с медных проводников любым способом, нагрев вызовет темно-красный цвет
к черному окислению на поверхности проводника. Могут образовываться зеленые или синие цвета
при наличии некоторых кислот.Чаще всего кислота образуется при разложении
из ПВХ. Эти различные цвета не имеют значения для определения причины, потому что
они почти всегда являются результатом пожара.

14-10.6.2. Плавление огнем. При воздействии огня медные жилы
может расплавиться. Сначала наблюдается вздутие и деформация поверхности. [Видеть
Рисунок 14-10.6.2(a).] Полосы, образующиеся на поверхности проводника
при изготовлении стираются.Следующим этапом является некоторый поток меди
на поверхности с образованием висячих капель. Дальнейшее плавление может позволить
течь с тонкими участками (т. е. сужениями и каплями). [См. рис. 14-10.6.2(b).]
В этом случае поверхность проводника становится гладкой.
Затвердевшая медь образует глобулы. Глобулы, вызванные воздействием огня
имеют неправильную форму и размеры. Они часто сужаются и могут быть заострены.
Четкой границы между расплавленной и нерасплавленной поверхностями нет.

Многожильные проводники, достигшие температуры плавления, становятся жесткими.
Дальнейший нагрев может привести к тому, что медь потечет между жилами, так что проводник
становится твердым с неровной поверхностью, которая может показать, где отдельные
пряди были. [См. рис. 14-10.6.2(c).] Продолжительный нагрев может вызвать
течение, истончение и образование глобул, типичных для твердых проводников. Увеличение
необходимо, чтобы увидеть некоторые из этих эффектов. Многожильные провода большого сечения
которые плавятся в огне, могут иметь нити, сплавленные вместе текущим металлом
или пряди могут быть истончены и оставаться разделенными.В некоторых случаях индивидуальные
пряди могут иметь бусиноподобную глобулу, даже если повреждение проводника
было от плавления.

Алюминиевые проводники плавятся и снова затвердевают, принимая неправильную форму.
обычно не имеет значения для интерпретации причины. [См. рис. 14-10.6.2(d).] Потому что
относительно низкой температуры плавления можно ожидать, что алюминиевые проводники
плавиться практически при любом пожаре и редко помогает найти причину.

14-10.6.3.* Легирование. Металлы, такие как алюминий и цинк, могут образовывать
сплавов при плавлении в присутствии других металлов. Если алюминий капает на
голый медный провод во время пожара и охлаждения, алюминий будет просто
слегка прилип к меди. Если это место еще больше нагреется огнем,
алюминий может проникать через границу оксида и образовывать сплав с медью.
который плавится при более низкой температуре, чем любой чистый металл. После
огонь, пятно из алюминиевого сплава может выглядеть как шероховатая серая область на поверхности,
или это может быть блестящая серебристая область.Медно-алюминиевый сплав хрупкий,
и проводник может легко сломаться, если его согнуть в месте сплавления.
Если расплавленный сплав капает с проводника во время пожара,
быть ямой, облицованной сплавом. Наличие сплавов может быть подтверждено
по химическому анализу.

Алюминиевые проводники, плавящиеся от пожара на клемме, могут вызвать
легирование и точечная коррозия концевых частей. Нет четкого способа визуально
отличие легирования от последствий перегрева соединения.Цинк
легко образует латунный сплав с медью. имеет желтоватый цвет и не
хрупкий, как алюминиевый сплав.

14-10.6.4.* Механические долота. Образующиеся выемки и вмятины
в проводнике механическими средствами обычно можно отличить от искрения
отметки при микроскопическом исследовании. Механические выемки обычно показывают царапины
следы от того, что вызвало выемку. Вмятины покажут деформацию
проводники под вмятинами.Вмятины или выемки не будут показывать сплавленные поверхности
вызванное электрической энергией.

14-11. Соображения и предостережения. Лабораторные эксперименты, комбинированные
со знанием основных химических, физических и электрических наук,
указывают на то, что некоторые предшествующие убеждения неверны или верны только при
ограниченные обстоятельства.

14-11.1. Малогабаритные проводники. Провода меньшего размера, такие как
проводник 14 AWG в цепи на 20 А, иногда считается, что он перегревается
и вызывать пожары.Допустимая мощность имеет большой запас прочности.
Хотя ток в проводнике 14 AWG должен быть ограничен до
15 А дополнительный нагрев от увеличения тока до 20 А не обязательно будет
указать причину возгорания. Более высокая рабочая температура приведет к ухудшению
изоляция быстрее, но не расплавит ее и не приведет к ее падению и
оголить проводник без каких-либо дополнительных факторов для создания или сохранения
нагревать. Наличие проводов меньшего сечения или защита от переплавления не
доказательство причины пожара.(См. 14-2.16.)

14-11.2. Зазубренные или растянутые проводники. Проводники, которые
иногда считают, что поперечное сечение уменьшено за счет надрезов или выемок
чрезмерно нагревать в ник. Расчеты и эксперименты показали
что дополнительный нагрев незначителен. Также иногда думают
что протягивание проводников через кабелепровод может растянуть их, как ириски и
уменьшить поперечное сечение до размера, слишком малого для мощности защиты. Медные проводники не так сильно растягиваются, не ломаясь при самых слабых нагрузках.
точка. Какое бы растяжение ни происходило до предела пластической деформации
превышение не приведет ни к значительному уменьшению поперечного сечения
или чрезмерный нагрев сопротивлением.

14-11.3. Изоляция повреждена. При термопластичной изоляции
ухудшается с возрастом и нагреванием, имеет тенденцию становиться хрупким и трескаться
если согнут. Эти трещины не допускают утечки тока, за исключением токопроводящих растворов.
попасть в щели.Резиновая изоляция изнашивается легче, чем
термопластичной изоляции и теряет большую механическую прочность. Таким образом, резина
изолированные шнуры ламп или электроприборов, которые могут быть перемещены, могут стать
опасны из-за охрупчивающейся изоляции. Однако простой
растрескивание резиновой изоляции, как и термопластичной изоляции, не
допускать утечку тока, если в трещины не попали токопроводящие растворы.

14-11.4. * Скоба перебита или неправильно забита. Скобы забиты слишком сильно
над неметаллическим кабелем, как полагают, вызывает нагрев или какой-либо
неисправность. Предположения варьируются от наведенных токов из-за скобы
быть слишком близко к проводникам, чтобы фактически прорезать изоляцию
и прикосновение к проводникам. Правильно установленная кабельная скоба со сплющенным
верх нельзя пробивать сквозь изоляцию. Если скоба согнута,
его край может быть пробит через изоляцию для контакта с проводниками.В этом случае может произойти короткое замыкание или замыкание на землю. Это событие
должны быть видны после пожара по изгибам скобы и расплаву
пятна на скобе или на проводниках, если они не исчезнут в результате последующего
Пожар. Короткое замыкание должно привести к срабатыванию защиты от перегрузки по току.
работать и предотвращать дальнейшие повреждения. Не было бы продолжения
нагрев в месте контакта, и короткая разделительная дуга не воспламенит изоляцию
на проводнике или дереве, к которому он был прикреплен.

Если скоба забита неправильно, так что одна ножка скобы проникает в
изоляции и контактирует как с проводником под напряжением, так и с заземленным проводником,
то произойдет короткое замыкание или замыкание на землю. Если скоба разорвала
проводник под напряжением, в этой точке может быть образован нагревательный патрубок.

14-11.5. Короткое замыкание. Короткое замыкание (т.е. низкое сопротивление
и большой ток) в проводке ответвленной цепи может привести к воспламенению
изоляции на проводниках и способствовать распространению огня.Как правило,
быстрая вспышка разделительной дуги перед срабатыванием защиты цепи
не может обеспечить достаточную теплоизоляцию для образования воспламеняющихся паров, даже если
температура ядра дуги может составлять несколько тысяч градусов. Если
защита от перегрузки по току не работает или неисправна, то возможно короткое замыкание.
стать перегрузкой и, таким образом, может стать источником воспламенения.

14-11.6. Бисерный проводник. Буртик на конце проводника в
и само по себе не указывает на причину пожара.

14-12. Статичное электричество.

14-12.1. Введение в статическое электричество. Статическое электричество
это электрический заряд материалов через физический контакт и разделение
и различные эффекты, возникающие в результате положительных и отрицательных электрических
заряды, образующиеся в результате этого процесса. Это достигается передачей
электроны (отрицательно заряженные) между телами, одно отдает электроны и
становится положительно заряженной, а другая получает электроны и становится
противоположно, но одинаково заряжены отрицательно.

Обычные источники статического электричества включают следующее:

(a) Пылевидные материалы, проходящие через желоба или пневматические конвейеры

(b) Пар, воздух или газ, вытекающие из любого отверстия в трубе или шланге, когда
пар влажный или поток воздуха или газа содержит твердые частицы

(c) Непроводящие силовые или конвейерные ленты в движении

(d) Движущиеся транспортные средства

(e) Непроводящие жидкости, протекающие по трубам или разбрызгивающиеся, выливающиеся,
или падение

(f) Движение слоев одежды относительно друг друга или контакт обуви
с полами и напольными покрытиями при ходьбе

(g) Грозы, вызывающие сильные воздушные потоки и перепады температур
которые перемещают воду, пыль и кристаллы льда, создавая молнии

(h) Движения всех видов, связанные с изменением относительного положения
соприкасающиеся поверхности, обычно из разнородных жидкостей или твердых тел

14-12.2. Генерация статического электричества. Поколение
статическое электричество нельзя полностью предотвратить, но это мало
следствием, потому что развитие электрических зарядов само по себе не может
представлять потенциальную опасность пожара или взрыва. Чтобы там было зажигание
должен быть разряд или внезапная рекомбинация разделенных положительных и
отрицательные заряды в виде электрической дуги в горючей атмосфере.

Когда электрический заряд присутствует на поверхности непроводящего
тело, где оно захвачено или не может сбежать, называется статическим
электричество.Электрический заряд на проводящем теле, находящемся в контакте
только с непроводниками также предотвращается утечка и, следовательно,
неподвижный или статичный. В любом случае говорят, что тело заряжено. То
заряд может быть как положительным (+), так и отрицательным (-).

*A-14-9.4.4 Найдена дополнительная информация об отслеживании дуги
в Кэмпбелле, Отказы от пробоя из-за искрения и отслеживания мокрой проволоки, а также в
Кэхилл и Дэйли, Отслеживание электрической дуги с мокрым проводом в самолете.

*A-14-10.2 Для получения дополнительной информации см. Beland, Соображения
о дуговом разряде как причине пожара и о Беланде, причине или следствии поражения электрическим током?

*A-14-10.3 Для получения дополнительной информации см. Beland, Рассмотрение
«Дуговой разряд как причина пожара» и «Беланд», «Повреждения электрическим током — причина или следствие?»

*A-14-10.4 Для получения дополнительной информации см. Ettling, Glowing Connections.

*A-14-10.5 Для получения дополнительной информации см. Beland, Обследование
электрических проводников после пожара.

*A-14-10.6.3 Для получения дополнительной информации см. Beland et al., Copper-Aluminum.
Взаимодействие в условиях пожара.

*A-14-10.6.4 Для получения дополнительной информации см. Ettling, Arc Marks
и выбоины в проводах и отопление в выемках.

*A-14-11.4 Для получения дополнительной информации см. Ettling, The Overdriven
Скоба как причина возгорания и травления, воспламеняемость электроизоляции из поливинилхлорида
по дуге.

За дополнительной информацией обращайтесь:
Библиотека NFPA по телефону (617) 984-7445 или по электронной почте library@nfpa.орг

Взято из NFPA 921 Руководство по расследованию пожаров и взрывов
Издание 1998 г. , авторское право © Национальная ассоциация противопожарной защиты,
1998. Этот материал не является полной и официальной позицией NFPA.
по упомянутому предмету, который представлен только стандартом в
его целостность.

Используется с разрешения.

Можно ли изолировать распределительную коробку?

Электрические коробки не только некрасивы на вид, но и представляют угрозу для окружающих; особенно дети.В соответствии с Национальным электротехническим кодексом допускается накрытие этих коробок деревянными коробками, если они доступны; т. е. коробку можно открыть. Однако NEC говорит об этом только в том случае, если коробка находится за пределами вашего дома.

Что делать, если ящик находится у вас на чердаке или в подвале? В старых домах эти коробки находятся в подвале, а в некоторых проектах требуется, чтобы они находились на чердаке. Что тогда? Можно ли покрыть распределительную коробку изоляцией?

Ответа на этот вопрос нет в NEC, но есть другие проверочные книжки, в которых указано, что кабелепроводы или другие изоляционные кожухи могут быть установлены таким образом, чтобы электрический блок был доступен без необходимости снятия какой-либо части сооружение или раскопайте землю вокруг него.Однако это еще не все. В этой статье мы углубимся в многочисленные тонкости обшивки распределительной коробки изоляцией.

Может a Распределительная коробка быть покрыта изоляцией; Код

Все, что NEC говорит о закрытии распределительных коробок, это то, что они должны быть доступны. Если мы хотим ответить на вопрос, можем ли мы покрыть его изоляцией или нет, давайте сначала рассмотрим Статья 314.29 NEC (2014):

314.29 Коробки, корпуса кабелепроводов и кожухи люков должны быть доступны. Любые   коробки, кабелепроводы или смотровые люки, установленные поверх распределительных коробок или содержащие проводку, должны быть доступны без снятия любой части из них, подземных цепей или без раскопок тротуаров, мощения, земли или другого материала, определяющего конечный уровень.

Статья 314.29, NEC 2014.

Чтобы перевести приведенную выше выдержку, это означает, что независимо от того, что вы устанавливаете, он должен быть доступен без необходимости демонтировать какую-либо часть здания или конструкции вашего дома, копать вокруг него или возиться с какими-либо подземными цепями, чтобы добраться до него.

А как же изоляция? Подпадает ли он под категорию конструкции вашего дома (или здания)? Для этого давайте рассмотрим, что предлагает Электрические проверки существующих жилых домов .Книга, которую мы упомянули, — это то, что домашние инспекторы используют, когда им нужен справочный материал. Согласно этой книге:

“ Распределительные коробки могут быть покрыты изоляцией таким образом, чтобы ее можно было снять, не повреждая, для доступа к коробке. Изоляция, вспененная на месте, не снимается и поэтому недопустима».

Электрические проверки существующих жилых помещений

Это показывает, что если вы собираетесь покрыть распределительную коробку изоляцией, убедитесь, что она остается доступной .

Доступный; Что это означает?

Распределительная коробка с различной разводкой внутри.

Коды, упомянутые выше, предполагают, что распределительная коробка должна быть доступна, если вы собираетесь покрыть ее изоляцией. Но что означает доступный ? По данным NEC, доступные средства:

«Доступные с точки зрения изоляции вокруг распределительных коробок означают все, что можно снять, размотать или обнажить без повреждения здания, конструкции или отделки вокруг объекта.Кроме того, коробка не должна быть постоянно закрыта прямо или косвенно из-за изоляции».

НЭК

Это говорит о том, что вы должны быть в состоянии удалить изоляцию вокруг распределительной коробки, не повреждая при этом саму изоляцию или распределительную коробку. По этой причине нельзя использовать вспененную изоляцию рядом с распределительными коробками. Эти изоляции затвердевают, и чтобы электрики (или вы) могли добраться до распределительной коробки, вам придется сломать или разорвать изоляцию.

По нашему личному мнению  мы рекомендуем, прежде чем покрыть распределительную коробку изоляцией, рассмотреть возможность установки панелей доступа в потолке, которые открываются непосредственно в эти скрытые коробки. Вы можете покрыть эти панели доступа изоляцией, таким образом оставаясь в безопасности. Только не забудьте отметить расположение коробки.

Не накрывать распределительные коробки вообще не рекомендуется, так же как и , так что если вы собираетесь это сделать, то почему бы не выбрать более безопасный для вас маршрут, осмотр- и прочее?

Что, если я не покрою распределительную коробку изоляцией?

Отсутствие изоляции вокруг распределительной коробки может привести к нескольким проблемам; особенно ржавчина на контактах .Это связано с тем, что ваша распределительная коробка подвергается воздействию таких элементов, как холодный воздух и влага; даже если на чердаке.

Ваша распределительная коробка будет нагреваться и, следовательно, нагревать воздух вокруг нее. Когда холодный чердачный воздух вступает в контакт с теплым воздухом, это приводит к образованию конденсата на вашей распределительной коробке и, таким образом, попаданию влаги в систему. Лучший сценарий; вам нужно будет чаще заменять контакты или выполнять работы по их обслуживанию. Худший случай; огонь.

Лучшая изоляция t o Крышка распределительной коробки

Простой поиск в Google в Интернете покажет, что вспененная изоляция быстро и легко устанавливается, но, как мы упоминали выше, это недопустимо, поскольку коробка больше недоступна.Итак, какой утеплитель использовать?

На наш взгляд, лучшей изоляцией для вашей распределительной коробки является изоляция из стекловолокна:

Изоляция под стеной.

В отношении этой изоляции также нет двусмысленности; это разрешено. Этот утеплитель препятствует воздухообмену и поэтому не вносит внутрь влагу; тем самым защищая распределительную коробку.

Кроме того, он огнестойкий и, как известно, способен тушить огонь благодаря содержанию стекла. Мы рекомендуем избегать изоляции из стекловолокна с бумажными или фольгированными прокладками.Войлок, сделанный из бумаги или фольги, может легко сгореть.

Подводя итог, можно покрыть распределительную коробку изоляцией, если сделать это так, чтобы к ней был доступ. Здесь доступность означает, что вы можете читать контакты и выполнять регулярное техническое обслуживание или ремонт, не разрывая изоляцию или что-либо еще вокруг коробки.

Часто задаваемые вопросы: Причины выхода из строя электрического кабеля

Применение:

Если выбранный кабель не подходит для применения, вероятность его отказа в эксплуатации выше.Например, кабель, который недостаточно прочен для окружающей среды, либо достаточно прочен для износа и истирания, либо химически устойчив к условиям окружающей среды, с большей вероятностью выйдет из строя, чем кабель, конструкция которого подходит для условий установки.

Механическая неисправность:

Если кабель поврежден либо во время установки, либо при последующем использовании, это повлияет на целостность кабеля и сократит его срок службы и пригодность.

Разрушение оболочки кабеля:

Существует несколько причин, по которым материал оболочки может разлагаться, в том числе чрезмерная жара или холод, химические вещества, погодные условия и истирание оболочки.Все эти факторы могут в конечном итоге привести к сбоям в электроснабжении, поскольку изолированные жилы больше не защищены оболочкой, как это было первоначально спроектировано.

Влага в изоляции:

Попадание влаги может вызвать серьезные проблемы, включая короткое замыкание и коррозию медных проводников.

Обогрев кабеля:

Чрезмерный нагрев кабеля приведет к разрушению изоляции и материала оболочки и преждевременному выходу из строя.Тепло может исходить от внешнего источника или может генерироваться сопротивлением протеканию тока в проводнике — особая проблема, если кабель перегружен и/или недооценен для применения.

Электрическая перегрузка:

Электрическая перегрузка обычно происходит, когда кабель недооценен для приложения или когда на кабель возлагается слишком большая нагрузка. В домашних условиях это часто является результатом подключения слишком большого количества приборов к одной розетке и перегрузки проводки к этой отдельной розетке, адаптеру-удлинителю или групповой розетке.

Нападение грызунов:

Грызуны часто атакуют внешние слои кабелей. Это повреждение может быть обширным, что значительно ухудшает свойства оболочки или изоляции кабеля, что является еще одним вероятным источником возгорания.

Воздействие ультрафиолета:

Воздействие УФ-излучения может оказать значительное влияние на изоляцию и оболочку электрических кабелей. Кабели, которые могут подвергаться воздействию УФ-излучения, должны быть либо изготовлены из материалов, устойчивых к УФ-излучению, с соответствующим содержанием сажи, либо защищены от воздействия защитным покрытием, например, проложенным внутри кабельного канала, чтобы не подвергаться воздействию прямых солнечных лучей.Воздействие ультрафиолета часто вызывает растрескивание изоляции и, следовательно, потенциальные отказы от короткого замыкания.

Вернуться к часто задаваемым вопросам

Изоляция чердака с помощью ручек и трубной проводки — InsulationMachines.net

Один из самых больших вопросов, который нам задают при переоснащении старого дома, как быть осторожным с проводкой ручек и трубок. Его обнажение на чердаке и стенах вызывает опасения. Использование ручки и трубки насчитывает сто лет. Есть большая вероятность, что изоляция на проводке может создать проблему.

Электропроводка с ручками и трубками в старых домах

В домах, построенных до середины 20 ^-го -го века, применялась ручково-трубчатая проводка. Фарфоровые ручки и трубки использовались для более старой системы электропроводки. Эти ручки и трубки просверливаются в стропилах или чердачных перекрытиях, где проходит электропроводка. Параллельные пряди проволоки проходят по стропилам или чердачному полу. Эти провода находятся на расстоянии не менее 3 дюймов друг от друга, чтобы предотвратить их перегрев.Если этот тип электропроводки изолирован, циркулирующий воздух будет отключен, что увеличит вероятность перегрева этих проводов. Еще одна проблема — влажность. Если изоляция провода впитывает влагу, то между двумя проводами может образоваться токопроводящий путь, что может привести к пожару.

Хотя большая часть старой проводки и трубок в домах, вероятно, была переделана или модифицирована из-за больших потребностей в электричестве или из-за износа, все еще существует большое количество старых домов, в которых есть неповрежденные ручки и проводная система.Это дома, которые потребляют много энергии для обогрева и охлаждения своих домов. Как утеплить эти дома?

Изолирующая ручка и проводная система

Обратите внимание, что в 1987 году Национальный электротехнический кодекс США постановил, что в домах с системой электропроводки с ручкой и трубкой не разрешается изолировать, если система не соответствует строгим требованиям NEC США.

Возможен любой тип изоляции, если существующая проводка ручки и трубки защищена коробкой, достаточно большой, чтобы обеспечить 3-дюймовый зазор вокруг проводников.Однако на самом деле это невозможно, потому что в системе нет заземляющего проводника, а значит, в системе нет встроенной защиты от прикосновения. Большинство старых ручек и проводов в любом случае изнашиваются и становятся хрупкими.

Лучше всего обратиться к квалифицированному электрику для осмотра старой установки и замены ее, при необходимости, кабелем в пластиковой оболочке. Это тип системы электропроводки, который совместим со всеми типами изоляции, включая вдуваемую изоляцию.

После обновления проводки проверьте чердак на наличие отверстий для новой проводки. Сначала законопатьте их, прежде чем приступить к нанесению новой изоляции.

ДОМАШНЯЯ КЛИНИКА; РАБОТАЕТЕ С ПРОВОДАМИ? ПРОВЕРЬТЕ СВОИ ИНСТРУМЕНТЫ И МЕТОДЫ

ПРИ ремонте электрооборудования или электромонтажных работах, таких как замена выключателя, замена проводки лампы или установка новой розетки, осветительного прибора или аналогичного прибора, мастер-сделай сам обнаружит, что задача будет быстрее и проще, если у него есть под рукой нужные инструменты и если он знаком с несколькими простыми приемами, которые каждый раз помогут обеспечить безотказное соединение.

Например, почти каждая работа, связанная с соединением проводов, также включает в себя сначала снятие изоляции с концов этих проводов, чтобы оголить металлический проводник внутри. Это можно сделать ножом, срезав изоляцию так же, как затачивают карандаш; но сделать это с помощью ножа может быть сложно, потому что это часто приводит к тому, что вы надрезаете или разрезаете провода. Если вы надрежете прочный провод, вы ослабите его, поэтому он может сломаться при изгибе или нагрузке; если вы разрезаете многожильный провод, вы отрезаете некоторые тонкие жилы, и это снизит его эффективную пропускную способность по току.

Чтобы предотвратить это, большинство опытных электриков используют какой-либо инструмент для снятия изоляции. Одним из самых популярных и полезных типов является комбинированный инструмент для зачистки и обжима, аналогичный показанному на прилагаемом рисунке (А). Он имеет ряд отверстий с острыми краями на внутренней стороне ручек для снятия изоляции с проводов наиболее распространенных размеров. Чтобы использовать инструмент для этой цели, просто зажмите соответствующее отверстие на проводе в том месте, где вы хотите начать зачистку.Сожмите ручки вместе, чтобы прорезать изоляцию, затем снимите изоляцию с конца, как показано на рисунке. Отверстия челюстей имеют такой размер, чтобы они могли прорезать оголенный провод, но на самом деле не врезались в провод и не надрезали его.

Эти инструменты также имеют губки специальной формы, которые можно использовать для крепления обжимных фитингов или клемм к концу провода. Вы надеваете металлический хомут фитинга на оголенный (зачищенный) конец провода, затем с помощью губок обжимного инструмента прижимаете металлический хомут к концу провода и формируете неразъемное соединение.Кроме того, эти инструменты также можно использовать для обрезки проводов по длине (режущие губки вставлены ближе к концу) и для обрезки небольших болтов с резьбой или шпилек, если они слишком длинные.

Электрик-любитель также должен знать, как соединять провода при выполнении соединений внутри распределительной коробки или прибора. Простого скручивания проводов вместе, а затем обматывания места соединения лентой недостаточно при работе с обычной 110-вольтовой проводкой внутри прибора или распределительной коробки. Вместо этого рекомендуется использовать разъемы без пайки, подобные показанному на рисунке (B).Часто называемый «проволочной гайкой» (на самом деле это торговая марка одного производителя), накручиваемый пластиковый разъем имеет спиральную резьбу с металлической футеровкой внутри и бывает разных размеров.

Размер, необходимый для каждого соединения, будет зависеть от размера (сечения) соединяемых проводов и от количества проводов, которые должны быть соединены одновременно. Оголив концы проводов, скрутите их вместе, а затем наденьте разъем на концы. Крутите крепко, пока он не сможет больше вращаться.Если все сделано правильно, не должно быть оголенного металла — если есть оголенный металл, значит, вы сняли слишком много изоляции с проводов.

Подсоединение оголенного провода к винтовой клемме на выключателе, патроне лампы или другом приспособлении — это еще одна часть работы, которую нельзя выполнять бессистемно. Чтобы обеспечить безотказное соединение, необходимо помнить о нескольких правилах:

(1) Если вы работаете с многожильным проводом, убедитесь, что все жилы плотно скручены вместе, прежде чем выполнять какие-либо соединения, а затем еще раз проверьте, не ослаблены ли они. проводов (это может привести к короткому замыканию) после завершения соединения.

(2) Когда вы оборачиваете оголенный провод вокруг клеммного винта, наматывайте его по часовой стрелке, как показано (C). Наматывание в противоположном направлении может привести к ослаблению провода при затягивании винта (все винты затягиваются по часовой стрелке).

(3) Зачистите провод ровно настолько, чтобы его можно было обернуть примерно на три четверти вокруг винта. Избегайте перекрытия провода под головкой винта, так как это может помешать правильному затягиванию винта и привести к плохому электрическому соединению.

(4) При подключении к розетке, которая имеет вставные соединения вместо винтовых клемм, точно следуйте указаниям относительно того, какую часть провода следует зачистить. Большинство таких приспособлений имеют штампованную или рельефную полоску на задней стороне (см. рисунок D), которую можно использовать в качестве ориентира, показывающего, какой длины должен быть оголенный конец.

Ответ на почту Q . У нас возникла проблема с появлением белого порошка между напольной плиткой на бетонном цокольном этаже. Я слышал, что земля, на которой стоит наш дом, имеет очень высокий уровень грунтовых вод.В подвальном помещении становится влажно, поэтому я постоянно держу осушитель воздуха. Наш водоотливной насос тоже работает нормально. Тем не менее белый порошок продолжает просачиваться сквозь пол и разрушать наши плитки. Есть ли какой-нибудь герметик, который я могу применить, чтобы порошок не поднимался и не повреждал плитку? — I.J.G., Secaucus, N.J.A. Этот вопрос возникает так часто, что несколько недель назад я посвятил этой проблеме колонку «Домашняя клиника» на этой странице (17 июля). Как тогда объяснили, белый порошок — это высолы, вызванные влажностью бетона, которая вызывает выщелачивание избытка щелочных солей.Вы можете нейтрализовать щелочь и избавиться от белого порошка, промыв слабым раствором соляной кислоты (одна часть кислоты, смешанная с пятью или шестью частями воды), но если вы не избавитесь от проблемы с влажностью, состояние будет возвращаться. При использовании кислоты обязательно надевайте резиновые перчатки и смешивайте в стеклянной или пластиковой посуде, выливая кислоту в воду, а не наоборот.

Вы не можете просто нанести на пол герметик и рассчитывать на то, что он сработает. Проблема должна быть решена, сначала работая снаружи, чтобы избавиться от лишней поверхностной воды.Обеспечьте надлежащий дренаж воды, стекающей из желобов крыши, чтобы она не просачивалась в землю рядом с фундаментом. Возможно, вам также придется закопать дренажную плитку (перфорированную пластиковую трубу) вокруг фундамента, чтобы уменьшить давление под землей, отводя подземные воды к дренажному насосу, дренажной яме или сухому колодцу.

Вопросы о проблемах с ремонтом дома следует направлять Бернарду Гладстону, The New York Times, 229 West 43d Street, New York, NY 10036.
