Инструкция по монтажу мансардных окон велюкс: Установка и монтаж мансардных окон Velux – инструкция от производителя

Инструкция по монтажу окон Velux. Нижний край окна необходимо располагать по отношению к поперечным балкам

Оконный проем в кровле должен быть на 50мм больше оконной коробки по высоте и на 30-40мм по ширине (приблизительно). Следует строго соблюдать рекомендуемое расстояние между кровельным материалом и оконной коробкой. Расстояние между стропильными балками и оконной коробкой не должно превышать 30мм с каждой стороны.

Подробная инструкция по монтажу окон velux
    Нижний край окна необходимо располагать по отношению к поперечным балкам (при их наличии) и рейке обрешетки таким образом, чтобы произвести внутреннюю облицовку под окном вертикально, а наружную — горизонтально.

    Оконный проем в кровле должен быть на 50мм больше оконной коробки по высоте и на 30-40мм по ширине (приблизительно). Следует строго соблюдать рекомендуемое расстояние между кровельным материалом и оконной коробкой. Расстояние между стропильными балками и оконной коробкой не должно превышать 30мм с каждой стороны. Чтобы вести монтаж было удобнее, можно установить под окном временную балку-опору. При помощи уровня следует выставить горизонтально нижнюю часть окна, затем шурупами закрепить оба нижних угла. Затем каждый верхний уголок закрепляется при помощи шурупа посередине продолговатого отверстия. Закручивать шуруп до упора не следует, нужно оставить возможность регулировки.

    Чтобы в помещение не проникали сквозняки и влага, необходимо строго следовать инструкции. Нужно отрегулировать зазор между коробкой и рамой. По всей длине боковых сторон он должен быть одинаковым. Эти действия нужно произвести сразу, так как позже выполнить регулировку будет невозможно.
    Выполнение второй регулировки. Необходимо, чтобы рама равномерно закрывалась по всей ширине. Для этого зазор между оконной коробкой и нижними частями рамы должен быть одинаковым. Для выравнивания зазора подложите входящий в комплект пластиковый клин с той стороны, где зазор выбирается раньше, под верхний уголок.

    Изоляционный кровельный материал (пергамин) должен полностью огибать оконную коробку по периметру, доходя до ее верхней кромки. Изоляционный кровельный материал должен быть при фиксации на углах оконной коробки слегка приподнят в местах надреза. Примыкающие к окну полотна изоляционного материала для обеспечения достаточной ветроизоляции и гидрозащиты должны перекрывать друг друга на 200мм и более. Если в конструкции кровли гидроизоляция не предусмотрена, то ее установка вокруг окна обязательна.

    В картонной упаковке оклада вы найдете описание по его монтажу и все необходимые детали. Пользоваться описанием, находящимся в упаковке, не следует, гораздо лучше осуществлять монтаж оклада, следуя данной инструкции.
    Выше приведена инструкция по установке мансардного окна. Соблюдайте расстояние между кровельным материалом и оконной коробкой. Если в конструкции кровли предусмотрена обрешетка, необходимо установить дренажный желоб.

    Установите нижнюю часть оклада (1), затем нижнюю оконную накладку (2). Закрепите их с помощью прилагаемых шурупов, ввинчивая их в предварительно подготовленные отверстия. Закрепите с помощью гвоздей к раме нижние боковые секции оклада (3).

    Боковые секции оклада (2) вставьте до упора в нижнюю секцию оклада. Надрезанную часть (1) загните для большей устойчивости. Боковые секции прикрепите к оконной коробке гвоздями, к обрешетке (3) — посредством кляммеров. Для обеспечения правильного расположения кровельного материала иногда необходимо слегка примять кромку боковых секций оклада (4).

    В приготовленных отверстиях прилагаемыми шурупами закрепите боковые (1) и верхнюю (2) накладки. Кровельный материал необходимо подвести вплотную к фальцу на окладе (3). Для фиксации кровельного материала при его укладке на оклад разрешено использовать только изготовленные на битумной основе материалы. Применение материалов на силиконовой основе не допускается.

    Произведите установку верхней секции оклада, закрепите ее кляммерами на обрешетке и шурупами на оконной коробке.
    Кровельный материал над окном при необходимости можно срезать на расстоянии 60-100мм от верхней кромки оконной коробки.

    Если Вы снимали раму, то установите ее на место. На поворотном шарнире рамы имеется кнопка-фиксатор, которая при закрывании окна автоматически защелкивается в исходном положении. Внимание!

С каждым купленным окном или окладом поставляется подробная инструкция по его монтажу.

Мансардные окна Velux

    В 1942 году датский инженер Виллум Канн Расмуссен изобрел мансардное окно и выбрал для него имя VELUX (от латинских слов “вентиляция” и “lux”, что означает “свет”). С тех пор прошло более 60 лет. Компания VELUX имеет представительства в 40 странах мира. В этих странах мансардные окна Velux легко и естественно вписываются в архитектуру и строительные традиции устройства жилищ. Мансардное окно Велюкс сделает комнату на 30-40% светлее, чем слуховое окно того же размера. Даже чердак можно превратить в привлекательное помещение с помощью мансардного окна.

Каталог продукции мансардные окна Velux

Особенности и преимущества:

    60 лет опыта.
    Более 60 лет назад VELUX изобрел мансардное окно, и продолжает специализироваться именно на этом виде продукции. Торговая марка VELUX стала символом качества и надежности – а также символом светлой и уютной мансарды!
    Проверенное качество.
    Мансардные окна VELUX проходят суровые испытания. Их подвергали шквальному ветру в сочетании с проливным дождем в специальной аэродинамической установке.
    Передовая технология производства стеклопакетов.
    Все окна VELUX – с энергосберегающими стеклопакетами, произведенными по новейшей технологии “теплого периметра”. Известно, что в обычных стеклопакетах самое “слабое место” – края (периметр) и углы. Поэтому вместо традиционной алюминиевой разделительной рамки VELUX использует тонкостенную стальную, причем цельную, закругленную в углах. Это предотвращает образование конденсата по периметру стеклопакета. Стеклопакет заполнен инертным газом аргоном и герметизирован силиконом (а не бутиловым герметиком!), срок службы которого – 20 лет.
    Теплосбережение.
    Мансардные окна VELUX имеют три уровня уплотнения по контуру (модель GZL – два уровня, но предусмотрена возможность установки третьего), что исключает сквозняки и дополнительно помогает сохранять тепло. Приведенное сопротивление теплопередачи окна 0,7 м2 С/Вт. Мансардные окна VELUX
    Высокое качество древесины.
    В производстве окон VELUX используется древесина северной (!) сосны – очень плотная и прочная. Рамы изготовлены из клееного бруса с фунгицидной пропиткой и лаковым покрытием. Это значит, что окно будет служить долгие годы, не коробясь и не меняя форму.
    Современный дизайн.
    Дизайн окна VELUX  постоянно совершенствуется. В новом поколении мансардных окон VELUX используются сглаженные, обтекаемые, эргономичные формы. Красиво и современно.
    Открывание сверху – это удобно!
    Мансардные окна Велюкс легко открываются при помощи ручки, расположенной в верхней части рамы. Это позволяет установить окно на оптимальной высоте (90-110 см от пола), обеспечивющей обзор как сидящему, так и стоящему человеку. Под окном Вы также можете разместить мебель и цветы – и тогда верхняя ручка все равно будет Вам доступна.
    Усовершенствованная технология монтажа.
    Новая технология монтажа мансардного окна VELUX с помощью специальных монтажных пластин на обрешетку (с одновременным креплением в стропила) упрощает процесс монтажа и обеспечивает единственно правильное положение окна в кровле. А правильный монтаж – это тоже гарантия долговечности окна.
    Все модели – с вентиляцией.
    Теперь все модели мансардных окон VELUX имеют вентиляционное устройство. В окнах GGL, GPL, GGU ручка для открывания совмещена с уникальным вентиляционным клапаном-форточкой, которым удобно пользоваться. В модели GZL – устройство щелевого проветривания. Во всех устройствах есть съемный моющийся фильтр, защищающий от пыли и насекомых.

Гарантии.
VELUX предлагает 10 лет гарантии на купленное вами окно любой модели, если оно правильно установлено согласно инструкции с использованием оклада VELUX и комплекта для гидро- и теплоизоляции BDX-2000. В остальных случаях на мансардные окна дается гарантия 5 лет, на принадлежности и аксессуары – 1 год. Запасные части и стеклопакеты для замены всегда в наличии на складах VELUX.

Новинка: Стеклопакет “Новый стандарт” – на всех окнах кроме “Эконом” (код – GZL). Мансардные окна Velux (Велюкс)

Теперь мансардные окна Велюкс оборудованы инновационным многофункциональным стеклопакетом, в основе которого – ламинированное стекло “триплекс”, покрытие Easy Clean и другие передовые технологии. В результате, Вы получаете пять основных преимуществ, а Ваш дом становится еще более комфортной и безопасной.

Преимущества стеклопакета “Новый стандарт” (код-73):

    БЕЗОПАСНОСТЬ: Закаленное внешнее стекло обеспечивает дополнительную прочность. Ламинированное внутреннее стекло “триплекс” защищает от осколков в случае повреждения стеклопакета.
    ЧИСТОЕ СТЕКЛО: Покрытие Easy Clean расщепляет грязь под воздействием солнечных лучей, остатки легко смываются дождем. Окно дольше остается чичтым.
    ЗАЩИТА ИНТЕРЬЕРА: Стекло “триплекс” задерживает до 95% УФ-лучей, предотвращая выгорание мебели и стен.
    ТИШИНА: Ламинированное стекло “триплекс” и конструкция окна обеспечивает отличную защиту от шума.
    ТЕПЛОСБЕРЕЖЕНИЕ: Энергосберегающее напыление Low-E, не выпускающее тепло наружу, и технология “теплого периметра” исключает промерзания и сквозняки.

Готовое решение” от компании Велюкс

Мансардные окна VELUXМансардные окна VELUX и весь комплекс аксессуаров специально рассчитаны на то, чтобы ваш семейный очаг всегда был светлым, уютным и теплым в любую погоду.
Вы выбираете стильный гармоничный интерьер? Или самые современные технологии? Или практичность и надежность? Или «всего понемногу»? Мы сформировали для вас комплексныеМансардные окна VELUX решения для разных помещений и разных стилей.

Что значит «комплексное (готовое) решение»?

Это продуманный комплект продукции Велюкс, который помогает решить целый ряд задач: обеспечить комфортное освещение, вентиляцию и «климат» в помещении, гарантируя при этом надежность конструкции и монтажа в непогоду.

Теперь вам не нужно беспокоиться, что при заказе окна вы что-нибудь забудете. Мы применяем только высококачественные материалы, проводим испытания нашей продукции и постоянно ее совершенствуем.

На все мансардные окна VELUX, используемые в рамках предлагаемых комплектов, гарантия увеличена до 10 лет.

В комплект “Готовое решения” входит:

    Окно – источник света и свежего воздуха
    Оклад – для герметичного соединения окна и кровли
    Комплект для гидроизоляции – защита от протечек, промерзания и обеспечивает надежный монтаж.
    Откос – для красивой и правильной внутренней отделки
    Штора или жалюзи – регулирование света, украшает комнату.
    Рольставни или маркизет – для защиты от избыточного света, жары и шума.

мансардные окна установка окон velux Инструкция по монтажу окон Velux. Нижний край окна необходимо располагать по отношению к поперечным балкам Обработан

Мансардные окна Велюкс: инструкция по монтажу

Чтобы улучшить обстановку мансарды, сделать ее комфортной и светлой рекомендуется установить одно или несколько мансардных окон. Одними из наилучших высококачественных мансардных окон являются окна компании “Велюкс”. Об их особенностях, характеристике и установке рассмотрим далее.

Оглавление:

1. Общее понятие о мансардных окнах
2. Окна мансардные “Велюкс”: характеристика и особенности
3. Преимущества установки окон “Велюкс” и обзор популярных моделей
4. Инструкция по уходу за мансардными окнами “Велюкс”
5. Мансардные окна “Велюкс” монтаж

Общее понятие о мансардных окнах

Мансардное окно устанавливается на крыше дома, в котором есть мансарда. Данные окна должны выдерживать предельно большие нагрузки, такие как и крыша. Именно этой особенностью они и отличаются от обычных окон.

Фрикционные петли — один из компонентов мансардного окна, на котором происходит вращение его створки. Они находятся вблизи верхней части окна, таким образом, что при попадании воды, она стекает на крышу и не попадает в мансарду.

Фрикционные петли сконструированы таким образом, чтобы обеспечить бесперебойное вращение створки вокруг оси и ее фиксацию в любой из необходимых позиций. Благодаря данному качеству облегчается обслуживание и чистка мансардных окон, а также отсутствует риск самостоятельного закрытия окна при сильном ветре.

Конструктивные особенности этих окон позволяют разъединить раму с створкой при необходимости в выполнении работ по установке окна. Практически все мансардные окна имеют небольшие размеры, их площадь не превышает 1,5 м². Если требуется установить большие окна, нужно применение специальных окладов, которые объединяют несколько окон в группы: горизонтально или вертикально.

Так как месторасположение мансардного окна — это крыша, имеющая определенный угол наклона, окно попадает под влияние внешних факторов окружающей среды, таких как вода, лед, ветер, солнце, атмосферные осадки. Поэтому существуют определенные требования к конструкции мансардных окон, а именно:

• жесткая рама;
• точные замеры;
• высокий уровень теплофизических характеристик.

Для изготовления рамы мансардных окон используют высококачественные и прочные материалы. Если конструкция выполняется из дерева, то выбираются самые мощные породы деревьев: сосна и другие хвойные. Обязательным процессом является обработка дерева антисептиками и лаком.

Металлические накладки на внешней части окна обеспечивают его защиту от атмосферных осадков. Для их производства используют алюминий, покрытый краской на основе полимеров. Функция данных окладов состоит в фиксации окна на кровле и в водоотводе.

В качестве фурнитурных элементов используются системы запирания, которые состоят из ручек, запоров и петель. Мансардные окна имеют от 1 до 5 точек для запирания. Расположение ручки бывает боковым, верхним или нижним.

Когда ручка расположена сверху окна, то взрослый человек с легкостью ее откроет, а дети не сделают этого. Хотя люди, которые имеют средний рост не достанут до такой ручки.

Расположение ручки в нижней части также имеет свои преимущества и недостатки. Оно легко открывается и не нужно тянуться к ручке, но в то же время, если на подоконнике расположены цветы и другие элементы, чтобы открыть окно их постоянно нужно задевать. Поэтому самый оптимальный вариант установка ручки в боковой части окна.

Большинство мансардных окон состоят из однокамерного стеклопакета, который имеет низкую теплопроводность, меньший вес и высокий уровень безопасности, в отличии от двух или трехкамерных стеклопакетов.

В конструкции мансардных окон используется стекло:

• закаленного типа;
• флюат стекло;
• триплекс стекло.

Чтобы минимизировать теплопотери в зимнее время года, устанавливается энергосберегающее стекло.

Проветривать мансардное окно очень просто и этот процесс длится быстрее.

Окна мансардные “Велюкс”: характеристика и особенности

Продукция компании “Велюкс” в виде мансардных окон, отличается высоким количеством положительных отзывов покупателей.

Мансардные окна “Велюкс” выпускают в трех сериях:

• “Дизайн”;
• “Инновация”;
• “Стандарт”.

Мансардные окна “Велюкс” первой серии состоят из элементов, которые способны подчеркнуть уникальный интерьер мансарды. Они легко и удобно устанавливаются, имеют привлекательный внешний вид. Данная серия имеет несколько разновидностей окон:

• “Дизайн Люкс”;
• “Панорама Дизайн”;
• “Дизайн Вертикаль”;
• “Дизайн Близнецы”.

Мансардные окна “Люкс” представляют совокупность двух, близко расположенных окон, которые способны создать эффект большого простора в помещении, так как пропускают свет и делают мансарду обширной и уютной. Чтобы защититься от жары, в летнее время года используйте шторы.

Серия “Дизайн Панорама” — представляет комбинацию одного окна, расположенного вертикально с панорамным окном.

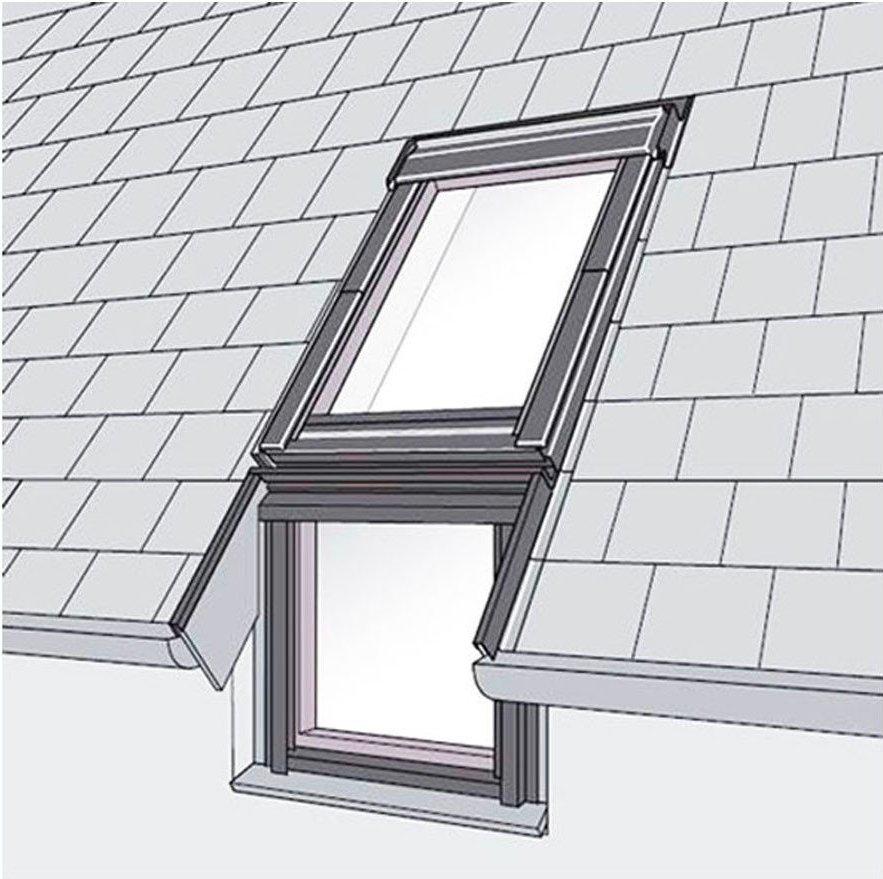

“Вертикаль” — два мансардных окна, верхнее из которых имеет наружный механизм открывания, а нижнее является глухим.

Серия “Близнецы” — состоит из двух классических одинаковых окон, которые располагаются на расстоянии 100 мм, наполняя мансардное помещение большим количеством света.

Окна второй серии “Инновации” разделяют на четыре категории:

• “Гостиная Инновация”;
• “Спальня Инновация”;
• “Ванная Инновация”;
• “Инновация Верхний свет”.

Первый вариант является умным мансардным окном, которое имеет дистанционное управление и встроенные датчики дождя. Для декорации используется современная штора, оснащенная электроприводом. Все процессы автоматизированны.

Второй вариант мансардных окон предполагает их установку с мансардой в спальне. Они характеризуются наличием умного управления и датчиков дождя. Чтобы приглушить свет применяют рулонную штору. Для уединения в спальне, защиты от жары и посторонних звуков используют автоматизированные ролеты.

Мансардные окна, устанавливаемые в ванную, изготовлены из белого влагоустойчивого полиуретана. Имеют дистанционное управление. Существует возможность программирования окна, например, на закрытие, после принятие ванны или душа. Чтобы избежать жары в летнее время применяют жалюзи и ролеты.

Мансардные окна, которые обеспечивают мансарду верхним светом, изготавливают из дерева. Они имеют дистанционное управление, для удобства при проветривании. В качестве наружного стекла используется самоочищающееся покрытие, которое во время дождя омывает окно. В комплектацию входит набор, обеспечивающий защиту от жары.

Серия “Велюкс стандарт” отличается удобством, практичностью и надежностью мансардных окон. Оптимальное сочетание цены и качества. В комплектации с окном идет комплект его установки. Серия представляет четыре типа окон:

• “Гостиная Стандарт”;
• “Спальня Стандарт”;
• “Ванная Стандарт”;
• “Офис Стандарт”.

Первый вариант представляет умное окно с наличием дистанционного управления и датчиком дождя. Декоративным элементом является рулонная штора.

Второй вариант имеет вид классического окна, которое является отличным теплоизолятором и имеет звукоизоляционные качества. Шторы, защищают комнату от попадания дневного света и в то же время декорируют окно. Наличие москитной сетки, обеспечит крепкий сон и защиту от насекомых.

На окна “Велюкс” мансардные цена зависит от типа серии, в которой они изготовлены. Самым недорогим вариантом является серия “Стандарт”.

Преимущества установки окон “Велюкс” и обзор популярных моделей

Предлагаем рассмотреть достоинства мансардных окон “Велюкс”, которые имеют центральную ось открывания. Данные модели отличаются эргономичностью и практичностью. Наличие удобной ручки дает возможность установки окна на оптимальную высоту, под окном легко поместится мебель или другие предметы.

Легкость открывания и закрывания обеспечивается ручкой, существует возможность проветривания помещения, в то время, когда окно практически закрыто. Окно поворачивается по своей оси на 180 градусов, поэтому его мытье производится легко и безпроблемно.

Расположение ручки в верхней позиции, позволяет обезопасить детей от открывания окна. Существует большое количество вариантов мансардных окон, выполненных в такой комплектации: деревянные, полиуретановые, радиоуправляемые.

Окна “Велюкс” размеры подбираются индивидуально, в соответствии с размером мансарды.

Рассмотрим популярные модели окон “Велюкс”:

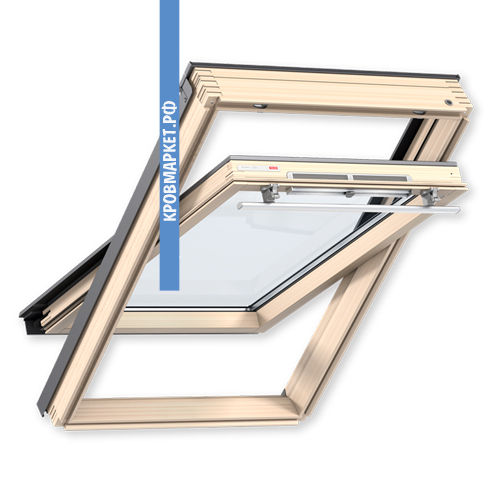

1. GZL — окно для мансарды, изготовленное из дерева, имеет центральную ось открывания и является моделью эконом класса. Основа для изготовления — клеевая древесина, присутствует двойное покрытие лаком. На верхнем участке рамы располагается вентиляционный выход. Данная модель не предполагает установку электрического оборудования. Преимущества:

• двойное лаковое покрытие обеспечивает долговечность изделия;
• наличие съемного фильтра, который легко моется;
• окно легко моется;
• чтобы легко установить шторы или жалюзи, присутствуют специальные крепежи.

2. GGL — мансардное окно из дерева, на нем присутствует удобная ручка планка, обеспечивающая его открывание. Окно имеет тройное лаковое покрытие. Особенности:

• возможность размещения мебели под окном;
• есть возможность проветривания помещения;
• окно поворачивается по оси на 180 градусов;
• материал изготовления — клееная древесина;
• данная модель окна безвредна и безопасна для здоровья.

3. GGU — мансардное окно, с влагоустойчивыми характеристиками, изготовлено из дерева, но имеет покрытие из полиуретана. Данная модель отлично впишется в ванную или в светлый дизайн помещения.

Полиуретановое покрытие не имеет угловых спаек, поэтому окно имеет более длительный срок эксплуатации.

4. Integra — мансардное окно на радиоуправлении, первая модель в мире, разработанная компанией “Велюкс”. Дистанционный пульт позволяет регулировать закрытие и открытие окна, штор, жалюзи. Существует функция автопрограмирования и сохранения настроек.

Наличие встроенного мотора позволяет легко открывать и закрывать окно. Автоматическое срабатывание датчиков дождя на пульте ДУ. Изготовлением и гарантией всех автоматических компонентов занимается компания “Велюкс”. Чтобы включить окно, следует подсоединить его к розетке.

5. Мансардные окна Solar — работают от солнечной батареи, поэтому не требуют подключения к электропитанию. Данное окно легко устанавливается, очень удобное и практичное. Солнечная батарея располагается на верхней части окна. После завершения всех работ по установке, следует включить окно при помощи пульта дистанционного управления. В комплектацию окна входит наличие:

• солнечной панели;
• монтажной пластины;
• батареи;
• мотора.

Рекомендации по использованию окна Solar:

• лучше приобретать данное окно, в том случае, если оно будет установлено в регионе с достаточным количеством солнечного света;
• устанавливайте мансардное окно на юге крыши;
• от уровня наклона крыши зависит работоспособность солнечной батареи;
• следите за тем, чтобы деревья, другие здания не препятствовали попаданию солнечного света;
• чтобы обеспечить работоспособность окна, жалюзи, ролетов, маркитеза требуется индивидуальная солнечная батарея.

Инструкция по уходу за мансардными окнами “Велюкс”

1. Если окно устанавливается в регионе с суровым климатом или большим количеством атмосферных осадков, за окном требуется специальный уход.

2. В зимнее время года большое количество льда и снега скапливается на поверхности окон, поэтому требуется их периодически очищать, лучше это делать тогда, когда снег начинает таять.

3. Обязательно обеспечьте свободный отход воды с поверхности вокруг окна и водосточной системы.

4. Поэтому рекомендуется убирать снег и лед с поверхности окна, также нужно периодически очищать окно от мусора или скопившиеся на нем листья.

5. Если не убирать снег и лед с поверхности, то окно не будет нормально функционировать и выполнять свои функции. Вода будет попадать в помещение.

6. Чтобы обеспечить свободное стекание воды и снега с поверхности окна, рекомендуется установить вокруг окна нагревательный кабель. Он прокладывается по периметру окна и по водосточной системе.

Мансардные окна “Велюкс” монтаж

Чтобы правильно выбрать модель мансардного окна, следует определить его месторасположение в мансарде. Этот процесс включает планирование помещения. В большинстве случаев, окна устанавливают в межстропильное пространство, но бывают случаи, когда требуется распилить балки.

Модель окна зависит от угла наклона крыши, компания “Велюкс” предоставляет мансардные окна для кровель с углом наклона от 15 до 90 градусов, а также для плоских крыш.

От типа кровельного материала зависит какой оклад будет устанавливаться по периметру окна. Для того, чтобы окно не пропускало в помещение воду, нужно организовать правильную гидроизоляцию.

После установки мансардного окна “Велюкс” нужно гидро- и теплоизолировать оконную коробку и стропила. Материалы для этих работ предоставляет компания “Велюкс”.

Во внутренней части помещения следует соорудить откос под окно. Существуют специальные фирменные откосы “Велюкс”, но также есть возможность его самостоятельного сооружения. Если окно устанавливается в рабочем кабинете, спальне или детской комнате, выбирайте модели, имеющие внутреннее ламинированное стекло “триплекс”, при разбивании стекла, ламинированная пленка удержит осколки и обезопасит проживающих в мансарде людей. Чтобы защитить помещение от избытка света, рекомендуется установка дополнительных аксессуаров, которые также выпускаются компанией “Велюкс”.

При планировании места установки окна, следует учитывать возможность обзора вида из окна в любом положении. Окна, которые открываются по центру более удобны, но они не устанавливаются на крышах с небольшим уклоном. Если высота установки окна не позволяет его открывать, то следует воспользоваться автоматизированной системой управления.

Минимальной выстой от пола до нижней части окна является участок в 80 см. Все мансардные окна предполагают проветривание помещения и вентиляционные клапаны.

Первым этапом установки мансардного окна является сооружение проема в крыше, который вырезается с любой удобной стороны: как внешней, так и внутренней. Расстояние между балками и установленным окном должно быть минимальным: 2-3 см для теплоизоляции.

Если установка окна производится со внутренней части помещения, следует снять створку окна. В комплектацию входит набор монтажных пластин, которые нужно установить на окно, перед его монтажом в проем. Если размер окна более 1,5 м, то требуется наличие специальных кронштейнов, которые обеспечат дополнительную фиксацию окна в проеме.

Теплоизоляция мансардных окон “Велюкс” производится четырьмя полосами вспененного полиэтилена, располагающихся на металлических направляющих.

Рама окна должна плотно прилегать к коробке, чтобы обеспечить данное действие, необходимо подогнать по уровню все части окна, начиная с нижней. Низ коробки и рамы должны находиться параллельно друг другу. Когда окно установлено ровно, производится его фиксация. Дышащая мембрана, компании “Велюкс” поможет гидроизолировать окно и продлит его эксплуатационный срок. Ее фиксация производится степлером.

Далее необходимо обратиться к инструкции, которая расположена в упаковке каждого окна. В ней указана последовательность закрепления окладов и накладок на окне. Не перепутайте детали правой и левой стороны. Если опыт установки мансардных окон отсутствует, лучше доверить это дело профессионалам, так как неправильно установленное мансардное окно, не будет выполнять положенные на него функции правильно, а значит, существует риск, его преждевременной порчи.

Инструкция по монтажу мансардных окон Farko, установка окон

Для того чтобы расширить жилые площади, часто в домах используют мансардные помещения. Это позволяет сэкономить  средства и обойтись без постройки второго этажа. И в таких помещениях обязательно используют мансардные окна, которые не только позволяют проникать свету в комнату, но и визуально расширяют помещение. К тому же они позволяют увеличить количество тепла на 40%.

Установка мансардных окон достаточно проста и не требует специальных навыков, но все же лучше обратиться к профессионалам. Так или иначе, установка мансардных окон включает в себя:

Монтаж оконной рамы

1. Для начала следует подготовить оконный проем – демонтировать часть кровельного покрытия для облегчения монтажа окна и теплоизоляции. Отмерить специальную дистанцию между низом окна и покрытием крыши. Сами мансардные окна Farko имеют стандартные размеры.

2. Установить в раме гидробарьер и паробарьер. В месте будущего окна прорезать отверстие необходимого размера добавив 10 см к периметру. После монтажа окна этот запас стоит закрепить степлером к оконной раме. Гидробарьер сверху надрезается по косой для монтажа дренажного желоба.

3. Обрешетка в месте выреза гидробарьера обрезается.

4. Монтаж мансардных окон происходит по одному типу. На стропила и обрешетку. На стропила ставится нижний опорный брус для опора рамы. По уровню выравнивается горизонтальное положение. Верхний брус монтируется по размеру высоты окна, прибавляя три см.

5. Правильно устанавливать окна Farko с вынутой створкой. Нужно упереть мансардное окно в пол и при открытой створке нажать отверткой на штифты и вытянуть створку потянув на себя и вверх.

6. Монтажные уголки крепятся к боковым сторонам оконной рамы на нужной глубине паза, чтобы на обрешетку они не попали.

7. Далее происходит монтаж оконной рамы, нижний край выставляется по уровню. Наружная установка окон завершается монтированием створки в раму окна.

В закрытом состоянии проверить зазоры и щели, при необходимости регулируется разница между рамкой и створкой.

Установка тепло- гидроизоляции  и оклада мансардных окон

Окна Farko поставляются вместе с системой теплоизоляции.  Перед монтажом теплоизоляционного фартука необходимо почистить вокруг оконной рамы место от мусора. Края фартука крепятся степлером за край оконной рамы. Второй край заводится внутрь мансарды и тоже крепится к обрешетке. Верхний край остается под желобом.

После установки рамы окно утепляется по периметру с помощью изоляционного оклада. Он надежно защитит от снега и дождя. Такой оклад подбирается индивидуально в зависимости от толщины обрешетки и крыши.

Затем следует восстановить кровельное покрытие вокруг рамы. Резинным молоточком устанавливается элемент изоляционного оклада. Бумажную полосу следует удалить.

Затем монтируются боковые элементы и верхняя часть оклада.

Монтаж откосов

Практичные откосы фирма Farko так же поставляются вместе с окнами и являются очень долговечными.  Необходимо с помощью шаблона выпилить откосы. С помощью саморезов соединить короб. Вставить в проем окна и прикрутить саморезами. Затем короб демонтировать и отрезать лишнее. На расстоянии 30 см прикрепить кронштейны и установить короб в проем.

Правильный монтаж окна Farko позволит им служить долго и качественно.

Инструкция по монтажу мансардных окон VELUX Premium

Монтаж мансардных окон VELUX PREMIUM GGL и GGU   Монтаж мансардных окон VELUX PREMIUM сверхтеплых …066IS2   Монтаж мансардных окон VELUX PREMIUM GPL и GPU   Монтаж мансардных окон VELUX PREMIUM INTEGRA Важная информация! Внимательно прочтите инструкцию перед установкой. Сохраните это руководство для справок в дальнейшем. Ознакомьте с ним каждого нового пользователя. Техника безопасности: Мансардные окна VELUX INTEGRA GGL/GGU должны использоваться лицами, обладающими соответствующим опытом или знаниями, или лицами, которые получили соответствующие инструкции от лиц, ответственных за обеспечение безопасности. Штекер сетевого шнура предназначен только для использования внутри помещения. Данное окно нельзя использовать в качествве аварийного выхода, поскольку оно не отвечает соответствующим требованиям. При попадании влаги на поверхность датчика дождя электропривод автоматически закроет окно. В целых вашей личной безопасности никогда не свешивайтесь из открытого окна и не выставляйте наружу руки, не отключив предварительно электропитание. Установка: В процессе установки не допускайте внезапного и неконтролируемого открытия или закрытия окна. Не подключайте окно к источнику питания до полного завершения его установки в соответствии с данной инструкцией. Монтаж окна в помещениях с высокой влажностью воздуха и скрытой проводкой должен отвечать установленным нормам и соответствовать правилам, действующим в данной стране. Не устанавливайте окна с электроприводом в зонах 0, 1 или 2, за исключением тех случаев, когда верхняя часть окна попадает в зону 3 (при необходимости обратитесь к специалисту по электрике). Если вы не собираетесь сразу же монтировать отливы, установите накладки, входящие в комплект окна. Особенности продукта: Это окно было разработано для использования с оригинальными компонентами VELUX. Подсоединение к нему изделий других производителей может вызвать повреждение или неисправность. Окно совместимо с компонентами, имеющими логотип io-homecontrol. Окном можно также управлять вручную. Уровень шума: макс. 70 дБ (А). Отслужившее электрооборудование нельзя выбрасывать вместе с обычными бытовыми отходами. Следуйте местным правилам утилизации электронного оборудования. Упаковочные материалы можно выбросить вместе с обычными бытовыми отходами. Техническая информация: Напряжение: 230 В — 50 Гц 40 ВА Степень безопасности: IP 44 Сетевой шнур: 2 х 1,5 мм 1). Монтажные платины и шурупы — см. руководство по установке окна. 2). Накладки и шурупы — см. руководство по установке окна. 3). Сенсорный пульт управления и руководство по эксплуатации. 4). Сетевой шнур — 2 х 1,5 мм. 5). Датчик дождя. 6). Руководство по установке окна. Проведите сетевой шнур к источнику питания. !!! НЕ подсоединяйте сетевой шнур к сети до завершения установки окна. А: Видимая проводка. Подключите штекер сетевого шнура к источнику питания. В: Скрытая проводка. !!! Примите все необходимые меры для соблюдения государственных требований к скрытой проводке (при необходимости обратитесь к специалисту по электрике). а: Руководство по установке датчика дождя. Если планируется оборудовать окно рольставнями или маркизетом, перенесите датчик дождя с окна на рольставни или маркизет. Проверка работоспособности без сенсорного пульта управления Подключите окно к источнику питания (а), откройте его вручную (b). Убедитесь, что наружный штекер питания также подключен (с). Нажмите и отпустите кнопку тестирования на панели управления электроприводом в течении 10 секунд или пока все подключенные электроприводные компоненты окна совершат несколько возвратно-поступательных движений (d). Отключите сетевой шнур от источника питания (е). Регистрация окна в сенсорном пульте управления Руководство пульта ДУ находится в коробке (f). Примечание: Вы по-прежнему можете управлять окном вруную. Включение/выключение электропривода выполняется автоматически. Коробка с сенсорным пультом управления и руководство по эксплуатации Оставьте маленькую коробку на оконной ручке

Установка мансардных окон Fakro – инструкции, видео

Для того чтобы при установке мансардных окон и других изделий марки FAKRO не возникало затруднений, а конструкции служили долго и были безопасными, монтаж нужно выполнять по инструкции. У вас не возникнет проблем с поиском нужного вам документа – все они собраны в этом разделе сайта.

Содержание инструкций

Открыв документ, посвященный той или иной продукции, вы найдете:

• техническое описание мансардных окон, чердачной или другой конструкции;
• подробные иллюстрации;
• последовательность этапов правильной установки окна в крышу или другого изделия марки FAKRO;
• иные полезные материалы, содержание которых зависит от описываемой конструкции – например, правила ухода за фурнитурой для продления срока ее службы.

Обратите особое внимание на видеоролики, которые мы записали и смонтировали специально для вас. Установка мансардных окон на видео показана максимально наглядно и доступно, это же касается и другой продукции марки FAKRO.

Охвачен практически весь ассортимент

На этой странице сайта вы найдете инструкции по монтажу практически всех конструкций, выпускаемых компанией FAKRO:

• мансардных окон;
• сервисных окон, предназначенных для обеспечения выхода на крышу;
• окладов для окон и дымовых труб;
• чердачных лестниц;
• гидропароизоляционных пленок;
• рольставен, жалюзи, автоматических систем управления и многого другого.

Видеоинструкции

Полный список видеоинструкций по монтажу продукции FAKRO.

    Смотреть

Инструкции (.pdf)

Чердачные лестницы

Монтаж чердачной лестницы не требует специальных навыков и дополнительного оборудования. При установке чердачной лестницы необходимо соблюдать несколько правил регулировки ее высоты и крепления в потолочном проеме. Специальные трафареты для подрезания деревянных лестниц под нужную высоту и подробные инструкции с описанием всех технологических моментов поставляются в комплекте с каждой лестницей. Для более яркой и наглядной презентации процесса монтажа продукции FAKRO на сайте представлено несколько видеороликов с пошаговой установкой мансардных окон и аксессуаров к ним, чердачных лестниц и гидро-пароизоляционных пленок. При необходимости, Вы можете запросить дополнительную информацию у наших региональных представителей, которые на сегодняшний день работают в Самаре, Екатеринбурге, Новосибирске и многих других российских регионах.

Инструкции по монтажу мансардных окон и аксессуаров Velux

Автор Эдуард Саменко На чтение 16 мин. Просмотров 44
Обновлено 4 февраля, 2021

Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности. Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно. Итак, как установить мансардное окно?

Инструкции по установке мансардных окон

Мансардные окна VELUX OPTIMA ВАЖНО! Для установки мансардных окон VELUX OPTIMA подходят только оклады VELUX OPTIMA.

• Модели GZR, GZR B, GLR, GLR B, GLR TB, GLP

Мансардные окна VELUX PREMIUM

• Модели GGL, GGU
• Модели GPL, GPU
• Модели INTEGRA (GGL, GGU)
• Модели SOLAR (GGL, GGU)
• Супертеплые окна —066 IS
• Окно-балкон GDL CABRIO®
• Терраса GEL
• Наклонный элемент GIL/GIU
• Карнизные окна VFE/VIU

Мансардные окна специального назначения

• Окно-люк GVT для неотапливаемых помещений
• Окно-люк VLT для неотапливаемых помещений

Оклады и продукция для установки Все инструкции в формате PDF.   Оклады VELUX OPTIMA для одиночной установки

• Оклад EWR для профилир. кровельных материалов
• Оклад ESR для плоских кровельных материалов

Оклады VELUX PREMIUM для одиночной установки

• Оклад EDW для профилир. кровельных материалов
• Оклад EDS для установки в плоские кровельные материалы
• Оклад EDW для установка в фальцевую кровлю
• Оклад EDE для установки в фальцевую кровлю
• Оклад EDL
• Оклад EBW
• Оклад EFS
• Оклад EBS
• Оклад ECX

Оклады VELUX OPTIMA для комбинированеной установки

• Оклад EWK для установки бок о бок в профилир. кровельные материалы
• Оклад ESK для установки бок о бок в плоские кровельные материалы
• Оклады ESR+ESK для установки окон одно над другим в плоские кровельные материалы
• Оклады EWR+EWK для установки окон одно над другим в профилир. кровельные материалы

Оклады VELUX PREMIUM для комбинированной установки

• Оклады EKW/EKX
• Оклады ETS+EDS
• Оклады EUW/EUS
• Оклады ETW+EKW
• Оклады EFW/EFL/EFS+EBY W10
• Оклады EFL/EFW/EFS X99
• Оклад EKX 0088
• Оклады EDS+EKS
• Оклад ECB
• Оклады EAZ/EAW/EAS

Продукция для профессиональной установки Вся продукция для профессиональной установки подходит для мансардных окон обеих линий: VELUX OPTIMA и VELUX PREMIUM.

• Комплект для гидро- и теплоизоляции BDX 2000
• Гидроизоляционный фартук BFX W34 1000F
• Гидроизоляционный фартук BFX для светового туннеля
• Комплект для гидро- и теплоизоляции BDX W34 0000
• Гидроизоляционный фартук BFX W34 0000
• Комплект дополнительных монтажных уголков ZZZ 229K
• Комплект дополнительных уплотнителей «Снег+» ZIS -K
• Комплект для гидро- и теплоизоляции BDX W34 2000F
• Комплект гидро- и теплоизоляции BDX+EBY

Световые туннели Все инструкции в формате PDF. Световые туннели для скатной кровли:

• Световой туннель с жесткой трубой для скатной кровли (TWR, TLR)
• Световой туннель с гибкой трубой для скатной кровли (TWF, TLF)

Аксессуары Все инструкции в формате PDF.

• Сенсорный пульт для продукции VELUX INTEGRA® KLR 200

Видео по монтажу VELUX — установка окна Линии OPTIMA в профилированную кровлю Инструкция по установке мансардных окон VELUX OPTIMA в профилированные кровельные материалы (натуральная черепица, металлочерепица, профнастил) с высотой … Подробнее VELUX — установка окна Линии OPTIMA в плоскую кровлю Инструкция по установке мансардных окон VELUX OPTIMA в плоские кровельные материалы (гибкая черепица, плоская кровельная плитка). Подробнее

Монтаж Velux, Велюкс — Мансардные окна

ИНСТРУКЦИЯ ПО МОНТАЖУ МАНСАРДНЫХ ОКОН ВЕЛЮКС (VELUX)

1. Нижний край окна следует располагать по отношению к рейке обрешетки и поперечным балкам (если они есть) таким образом, чтобы выполнить внутреннюю облицовку над окном горизонтально, а под окном — вертикально.

Определите размеры оконного проема в кровле, который должен быть больше оконной коробки приблизительно на 30-40 мм по ширине и на 50 мм по высоте. Соблюдайте указанное расстояние от оконной коробки до кровельного материала. Рекомендуемое максимальное расстояние между оконной коробкой и стропильными балками — 30 мм с каждой стороны. Для удобства монтажа возможна установка временной балки-опоры под окном. С помощью уровня выставите нижнюю часть окна горизонтально и закрепите оба нижних уголка двумя шурупами. Закрепите шурупом каждый верхний уголок посередине продолговатого отверстия, не закручивая до конца, для регулировки.

Для предотвращения сквозняков и попадания влаги в помещение очень важно следовать п. п. 3 и 4

Необходимо отрегулировать зазор между рамой и коробкой. Он должен быть одинаковым по всей длине боковых сторон. Сделайте это сразу, так как впоследствии регулировка будет невозможна.

Выполните вторую регулировку. Необходимо, чтобы при закрывании окна зазор между нижними частями рамы и оконной коробки был одинаковым и рама закрывалась равномерно по всей ширине. Если это условие не соблюдается, подложите прилагаемый пластиковый клин под верхний уголок с той стороны, где зазор выбирается раньше..

Кровельный изоляционный материал (типа пергамин) должен доходить до верхней кромки оконной коробки и огибать ее полностью по периметру. Необходимо, чтобы кровельный изоляционный материал был немного приподнят в местах надреза при фиксации на углах оконной коробки. Полотна изоляционного материала, примыкающие к окну, должны перекрывать друг друга не менее чем на 200 мм, чтобы обеспечить достаточную изоляцию и ветрозащиту. Если в кровельной конструкции не предусмотрена гидроизоляция вообще, то вокруг окна она устанавливается обязательно.

В картонной упаковке оклада находятся составные части оклада, а также описание по монтажу оклада. Не пользуйтесь описанием, вложенным в упаковку оклада, а строго следуйте только данной инструкции!

Установку мансардного окна см. выше. Соблюдайте расстояние от оконной коробки до кровельного материала. Если конструкция кровли предусматривает обрешетку, установите также дренажный желоб.

Установите нижнюю часть оклада (1) и нижнюю оконную накладку (2) и закрепите их прилагаемыми шурупами в предварительно подготовленные отверстия. Прикрепите нижние боковые секции оклада к раме гвоздями (3).

Вставьте боковые секции оклада (2) до упора в нижнюю секцию оклада, затем, для большей устойчивости, загните надрезанную часть (1). Прикрепите боковые секции к оконной коробке гвоздями, а к обрешетке (3) — при помощи кляммеров. Чтобы обеспечить правильное расположение кровельного материала, может понадобиться немного примять выступающую кромку боковых секций оклада (4).

Закрепите боковые (1) и верхнюю (2) накладки прилагаемыми шурупами в приготовленных отверстиях. Необходимо подвести кровельный материал вплотную к фальцу на окладе (3). При укладке кровельного материала на оклад для фиксации можно использовать только материалы, изготовленные на битумной (но не на силиконовой!) основе (4).

Установите верхнюю секцию оклада, закрепите ее шурупами на оконной коробке и кляммерами на обрешетке

При необходимости можно срезать кровельный материал над окном на расстоянии 60-100 мм от верхнего края оконной коробки.

Установите раму на место, если Вы ее снимали. Кнопка-фиксатор на поворотном шарнире рамы автоматически защелкнется в исходном положении при закрывании окна.

Внимание!

С каждым купленным окном или окладом поставляется подробная инструкция по его монтажу. Здесь приведена общая (схематичная) инструкция.

Лучшие производители мансардных окон

Хорошую репутацию среди пользователей завоевали оконные системы следующих производителей:

1. Velux. Датская компания специализируется на выпуске деревянных окон. Высокое качество древесины, антисептические пропитки и многослойный лак обеспечивают долговечность систем. Вся продукция оснащена вентиляционными клапанами, двух- и трехуровневым уплотнителем. Окна отлично себя показали в разных условиях эксплуатации.
2. Roto. Немецкое качество пластиковых оконных систем. Продукция Roto – вне конкуренции для обустройства влажных мансардных помещений. Профили устойчивы к влаге, рамы не теряют первоначальный вид, не нуждаются в подкрашивании и периодической обработке антисептиками.
3. Fakro. Польская компания выпускает окна из разных материалов, соответственно, и ценовая политика весьма разнообразна. Профили поставляют стандартных размеров, поэтому надо учитывать архитектуру имеющегося дома.

К вопросу изготовления своими руками мансардных оконных систем надо подойти взвешенно. Для выполнения качественного монтажа и сохранения надежности кровли следует соблюдать все технологические требования. Немаловажный момент – грамотный расчет и выбор месторасположения окон.

Отделка и аксессуары для мансардных окон

И вот, монтажные работы позади. Вы радуетесь красивому виду и наслаждаетесь лучами солнца, льющимися в комнату прямо с крыши. Остается последний штрих – оформление. На мансардах очень часто используют жалюзи, римские и рулонные шторы, поскольку они идеально повторяют форму коробки и крепятся параллельно ей, не провисая вниз. Такой дизайн прекрасно смотрится в интерьере, и позволяет легко регулировать интенсивность освещения.

Жалюзи прекрасно подходят для оформления мансардных окон

Однако существуют коробки нестандартной формы, например, треугольные, для оформления которых хорошим выходом являются самодельные шторы, гардины или плиссе. Как сделать так, чтобы они не мешали, провисая? Для этого есть специальные аксессуары, позволяющие фиксировать полотно, при этом создавая красивую волну, например, как на картинке ниже:

Красивые полупрозрачные гардины для мансардной спальни

Готовим отверстие в крыше

После этого проделываем отверстие в крыше, действуя по уже описанной схеме. Но делаем так только в том случае, если имеем дело с шифером, металлом или металлочерепицей. Если же перед нами оказывается черепичная крыша, то нам следует не пилить, а разобрать черепицу, аккуратно сложив ее, чтобы после монтажа мансардного окна, положить нужные ее фрагменты на место.

Сразу после проделывания отверстия проем следует закрыть пленкой, что избавит вас от проникновения влаги в чердачные помещения.

Окончание работ

Теперь вы готовы подняться на крышу и приступить к установке мансардного окна, так как 90% подобных окон устанавливаются именно с внешней, а не с внутренней стороны.

Подготовка крыши к установке окна

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Вот схема расположения дополнительных брусков для установки окна:

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Как установить мансардные окна своими руками

Следует признать, что монтаж мансардного окна является не совсем простым делом. Поэтому, если нет опыта в строительстве, лучше доверить установку окон специалистам.

Предпочтительнее заказывать монтаж у компании-производителя – в этом случае можно не сомневаться, что работы будут выполнены быстро и качественно. Стоимость установки зависит от того, завершены ли кровельные работы, выполнена ли отделка.

Если внутренние работы еще не проводились, а кровельный материал не уложен, монтаж окон обойдется дешевле.

Если имеется практический опыт в области строительства и ремонта, возможна и установка мансардных окон своими руками. Технология работы общая для окон различных производителей.

Выбор окна и места для установки

Размер окна выбирают, учитывая расстояние между стропилами и площадь мансарды (подробнее: «Устройство и размеры мансардных окон «). Лучше всего устанавливать его между стропилами, не меняя конструкцию. Установка мансардного окна в металлочерепицу требует особого внимания к выбору месторасположения будущего окна в крыше.

Если стропила расположены друг к другу близко, а оконное пространство должно быть большим, можно установить рядом два окна, в соседних нишах между стропилами.

Так что близко расположенные стропила не являются проблемой, к тому же два окна обеспечивают лучше освещенность, чем одно, пусть и большое.

Выбор высоты, на которой будет оно находиться, зависит от угла наклона ската и места расположения на нем фурнитуры. На пологих крышах их лучше размещать вверху, а на крутых – внизу. Оптимальной высотой, на которой должна выполняться установка окон на мансарде, является 80-130 сантиметров.

Если оконная ручка находится внизу, его устанавливают на высоте 120-130 сантиметров, если вверху – то на высоте примерно 100-110 сантиметров. На его месторасположение влияет и вид кровельного материала. К примеру, керамическую черепицу нельзя подрезать, и окна нужно размещать сверху ряда черепицы.

Если же использовался листовой материал, то отверстие в нем можно прорезать в абсолютно любом месте.

Как ставить и регулировать раму?

Перед тем как вставить мансардное окно, нужно вытащить стеклопакет. Это не только облегчит задачу, так как без него рама весит намного меньше, но и сделает работу более безопасной. Стеклопакет вставляется после окончания всех работ. Для начала закрепляют кронштейны, находящиеся в нежней части конструкции.

Вам потребуется строительный уровень: измерьте им вставленную раму. Если она перекошена, ее выравнивают с помощью пластиковых уголков, которые продаются в комплекте с окном. После того как вы убедитесь, что рама стоит ровно, шурупы всех креплений можно затягивать до конца.

Монтаж мансардного окна

Монтаж мансардных окон делается с учетом рекомендаций производителя. Некоторые дают указания крепить уголками к обрешетке, другие советуют фиксировать раму на контробрешетке. Уголки вставляются в первом случае в проточку с внешней стороны, во втором – по бокам рамы со всех сторон. Но в остальном установка мансардных окон особо не отличается. Уголки в обоих случаях крепятся к основанию (обрешетке) с помощью саморезов и шуруповерта. Не забудьте извлечь из рамы стеклопакет перед установкой в кровлю мансардных окон.

Установка рамы и регулировка

Установку начинают с жесткой фиксации нижней части профиля. При этом верх рамы просто прихватывают, но не закрепляют. Потом надо посмотреть, нет ли сильных перекосов. И если есть большие зазоры – подложить под уголки или вбить сбоку небольшие клинья. Этот этап и называется регулировка мансардных окон. Если раму сразу жестко закрепить снизу и сверху, то выровнять ее будет невозможно и может получиться с какой-то стороны щелб в палец толщиной, а с другой не останется места для утеплителя откосов.

Изоляция и дренаж мансарды

Гидроизоляция мансардных окон защищает кровельный пирог от влаги извне. Здесь может быть несколько вариантов. Если нет времени и желания возиться с подручными средствами и что-то мастерить, то лучше купить готовый набор – тепло- и гидроизоляционный гофрированный фартук-контур. Он крепится на профиль и обрешетку. А над рамой нужно закрепить водоотводящий желоб – в него будет сверху стекать с крыши вода. Желоб должен быть не ровным, а с небольшим уклоном. Фартук нужно завести под желоб и закрепить скобами.

Установка оклада мансардного окна

Следующий этап – оклад для мансардного окна. Он должен герметично соединить профиль с кровельным покрытием. Оклад накладывают на кровлю и начинают фиксировать с нижней планки. Для оклада можно купить готовый фартук из полимера или, например, алюминия. Для металлочерепицы больше подходят металлические оклады, а не пластиковые. Только учтите, что на его нижней планке нельзя сверлить отверстия и вкручивать саморезы – через неплотно прилегающие шляпки может попадать вода. Лучше зафиксировать нижнюю часть оклада двухсторонней лентой.

Установка стеклопакета и внутреняя отделка

Еще до крепления рамы уголками мы извлекли из нее стеклопакет. Он делается съемным. Это облегчает монтаж и позволяет произвести замену стеклопакета для мансардного окна, если он поврежден или начал течь. Теперь нужно его вставить в раму. Стеклопакеты для кровли обычно идут в комплекте с уплотнителями. Подробную информацию со всеми нюансами процесса можно найти в инструкции. Осталось проложить изнутри по периметру слой утеплителя, закрыть его фольгированной лентой и пароизоляцией. Заключительный этап – внутренняя отделка окна.

Какие бывают окна для мансарды

Типы окон для мансардного этажа довольно разнообразны. Самые простые из них – это вертикальные, довольно схожие с обычными – фронтального остекления. Их устанавливают или во фронтоне дома, или в виде слухового в скате крыши, напоминающего по конструкции домик или скворечник со стеклянным фасадом и боковыми вертикальными стенками. Основной минус – они пропускают недостаточно света.

Слуховое окно в мансарде

Наклонные окна мансард – это современное решения естественного освещения жилого пространства. Их устанавливают вровень со скатом крыши, но на этом их схожесть заканчивается – они очень разнообразны по своей конструкции, способам открывания и материалом.

В производстве мансардных окон применяют алюминий, ПВХ – профиль, высококачественную древесину. Деревянные – рекомендуется устанавливать в помещениях, имеющих нормальный уровень влажности, к примеру, в спальнях и кабинетах.

Деревянные окна мансарды, декорированные шторами в цветочек из ситца

А вот мансардные окна пластиковые лучше монтировать в ванных комнатах, кухнях, поскольку они более влагоустойчивы, плесень и агрессивная среда им не помеха, их рамы практически не деформируются. Модели окон ПВХ отличаются количеством стеклопакетов. В некоторых образцах внутрь стеклопакет закачан инертный газ, обеспечивающий высокий уровень теплоизоляции.

Между профилем и стеклопакетом имеется резиновое уплотнение, которые практически исключает вероятность образования внутри окон конденсата. Внутреннее вентилирование в одних моделях обеспечивают специальные клапаны, через которые происходит естественный приток свежего воздуха, а в других – за счет установки ручки в определенном положении.

Мансардные жалюзи на металлопластиковых окнах

Инновационные технологии не обошли стороной и деревянные конструкции. Среди доборных элементов сегодня можно найти для них оклады из алюминиевого профиля. Покрытие из полистирола в разы повышает их устойчивость к негативным атмосферным воздействиям.

На заметку: как правило, производители выпускают оклады нескольких типов под определенный вид кровельного материала. Помимо своих защитных функций они также служат для отвода осадков.

Установка, монтаж мансардных окон в Москве, низкая цена за работу

Если Вы решили превратить мансарду над гаражом или баней в жилое помещение, то необходимо решить вопрос с поступлением туда дневного света и свежего воздуха. Мансардные окна помогут решить эту задачу.

Монтаж мансардных окон начинается с правильного положения окна. Расположите нижний край устанавливаемого окна по отношению к рейке обрешетки и при наличии к поперечным балкам так, чтобы наружную облицовку под окном можно было произвести горизонтально, а внутреннюю – вертикально.

Важно, чтобы оконный проем в кровле был больше самой оконной коробки. По высоте – порядка 5 см, а по ширине – 3-4 см. Данное расстояние настоятельно рекомендуется соблюдать. При этом расстояние между оконной коробкой и строительными балками должно составлять не более 3 см с каждой стороны.

Особенности установки мансардных окон

Существуют некоторые хитрости, позволяющие сделать монтаж мансардных окон на порядок удобнее. Например, установить временную балку под окном, которая сможет послужить в качестве опоры. Нижняя часть мансардного окна выставляется горизонтально при помощи уровня. Затем оба нижних угла следует закрепить шурупами.

Теперь следует верхние уголки закрепить посередине продолговатого отверстия с помощью шурупа. При этом шуруп не должен быть закручен до упора, так как в противном случае не будет возможности регулировать мансардные окна.

Установка мансардных окон должна быть произведена в полном соответствии с инструкцией. Только тогда помещение будет надежно защищено от сквозняков и проникновения влаги. Зазор между рамой и коробкой должен быть отрегулирован сразу, при этом он нужно следить, чтобы он был одинаковым на протяжении всей длины боковых сторон. Важно помнить, данное действие отложить не получится, так как потом выполнить регулировку не получится.

Следующий этап сводится к выполнению второй регулировки. Рама должна равномерно закрываться по всей ширине, таким образом, зазор должен быть одинаковым между нижними частями рамы и самой оконной коробкой. Для этого необходимо подложить пластиковый клин, входящий в комплект окон, под верхний уголок там, где зазор выбирается раньше.

Следующий этап установки окон – изоляция. Для этого используется пергамин, специальный изоляционный кровельный материал. Он должен полностью по периметру огибать оконную коробку, доходя до верхней ее кромки. При этом пергамин в местах надреза должен быть слегка приподнят (при фиксации на углах оконной коробки). А полотна пергамина, которые примыкают к окну, должны заходить друг на друга как минимум на 20 см для обеспечения гидрозащиты и достаточной вентиляции. При этом, если в конструкции мансардных окон наличие гидроизоляции не предусмотрено, то она устанавливается вокруг окна в обязательном порядке.

Монтаж мансардных окон по инструкции

Еще один примечательный момент – в картонную упаковку оклада всегда вкладывается описание по его установке. Однако, по рекомендации производителей, осуществлять монтаж мансардных окон все же лучше, следуя данной инструкции.

Приведенная инструкция по установке окон более полная и понятная. Не забывайте соблюдать указанные расстояния между оконной коробкой и устанавливаемым кровельным материалом. В случае если обрешетка предусмотрена в конструкции кровли, придется установить специальный дренажный желоб.

Боковые секции оклада необходимо вставить в нижнюю его секцию до упора. При этом надрезанную часть для большей устойчивости следует загнуть. Боковые секции также должны быть закреплены — гвоздями к оконной раме и кляммерами к обрешетке. В некоторых случаях для корректного расположения кровельного материала следует немного примять кромку боковых секций оклада.

Боковые и верхняя накладки должны быть закреплены посредством шурупов в специальных приготовленных отверстиях. Важно – кровельный материал следует вплотную подвести к фальцу на окладе, при этом для его фиксации можно использовать лишь материалы, изготовленные на битумной основе. Соответственно, применение материалов, имеющих силиконовую основу, не допускается.

Следующим этапом станет установка верхней секции оклада, которая должна быть закреплена соответствующим образом – на оконной коробке шурупами, а на обрешетке – кляммерами.

Если возникает необходимость, над мансардным окном кровельный материал может быть срезан в пределах 6-10 см от верхней кромки оконной коробки.

В случае, если в процессе установки рама была снята, необходимо ее установить на место. Обратите внимание, на поворотном шарнире есть специальная кнопка-фиксатор, при закрывании окна которая автоматически защелкивается в исходном положении. Установка мансардных окон завершена.

Наша компания осуществляет гарантийное и постгарантийное обслуживание окон Velux

Обслуживание клиентов — установка

ЖАЛЮЗИ НА КРЫШЕ VELUX

Быстро обновите и освежите свой интерьер, заменив жалюзи на мансардных окнах VELUX

Жалюзи

VELUX бывают самых разных красивых дизайнов и специально созданы для ваших мансардных окон VELUX, что позволяет быстро и легко установить жалюзи. Полный процесс замены старых жалюзи на новый занимает менее 30 минут.

ПРЕИМУЩЕСТВА

• Легко демонтировать и установить
• Большой выбор цветов
• На выбор: ручной, электрический или солнечный
• На заказ

РАЗРАБОТАН ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ

Жалюзи Slimline

• Оригинальная шторка VELUX
• Различные виды продукции
• Огромная палитра цветов и стилей
• Детский дизайн
• Полное затемнение
• Тонкий дизайн
• Боковые балки из алюминия
• Коллекции тем
• Гарантия 3 года

Посмотреть ассортимент

Сменные жалюзи затемняющие

• Оригинальные жалюзи VELUX для мансардных окон до 2013 г.
• Хорошее соотношение цены и качества затемняющие шторы
• 4 основных цвета
• 93.1% затемнение
• Боковые балки из алюминия
• Гарантия 2 года

Посмотреть сменные затемненные жалюзи стр.

БЫСТРАЯ И ПРОСТАЯ УСТАНОВКА

Почему жалюзи VELUX быстро устанавливаются

Жалюзи VELUX настолько просты, насколько стильны. Установка жалюзи VELUX не требует измерения, обрезки, резки или дополнительных инструментов. Они созданы для идеальной посадки, и все, что вам нужно, входит в комплект.

Просто вставьте верх вашей новой жалюзи VELUX в кронштейны, которые удобно предварительно установлены на мансардных окнах VELUX, и установите боковые поручни.Прежде чем вы это узнаете, ваш новый блайнд будет готов.

Инструкции по установке

Быстрая установка, простая замена

Жалюзи VELUX Blackout

Затемняющая штора VELUX — с ручным управлением (DKL)

VELUX duo затемняющая штора — с ручным управлением (DFD)

Затемняющая штора VELUX с электрическим управлением (DML)

VELUX затемняющая штора — солнечная энергия с дистанционным управлением (DSL)

Сменная затемняющая штора VELUX — с ручным управлением (DBL)

Рулонные шторы VELUX

Рулонная штора VELUX — с ручным управлением (RFL)

Рулонная штора VELUX — с электроприводом (RML)

Рулонная штора VELUX — солнечная энергия с дистанционным управлением (RSL)

Плиссированные жалюзи VELUX

Плиссированная штора VELUX — с ручным управлением (FHL)

Плиссированная штора VELUX — с электрическим приводом (FML)

Энергетические жалюзи VELUX

Энергетическая штора VELUX — с ручным управлением (FHC)

Энергетическая штора VELUX с электрическим приводом (FMC)

Энергетическая шторка VELUX — солнечная энергия (FSC)

Жалюзи VELUX

Жалюзи VELUX — с ручным управлением (PAL)

Навесные жалюзи VELUX

Навесная штора VELUX — ручное управление с крючками (MHL)

Навесная штора VELUX с электроприводом (MML)

Сетка от насекомых VELUX

Сетка от насекомых VELUX — с ручным управлением (ЗИЛ)

Жалюзи VELUX для плоских окон

Регулируемая шторка VELUX для плоской кровли — с электроприводом (FMK)

Навесная штора VELUX для плоской крыши — с электроприводом (MSG)

Советы своими руками — установка окна VELUX

Установка мансардного окна VELUX.Для профессионалов это вторая натура, для домашних мастеров — не очень. Установить собственное окно можно, если вы правильно подготовились.

Ларри Бохан, 3 мая 2018 г.

‌

В то время как нам всем нравится мысль о наполнении наших домов естественным солнечным светом и создании потрясающих видов на открытом воздухе с одним или двумя мансардными окнами VELUX, кое-что многие из нас не с нетерпением ждут столько же подходит для окна VELUX.

Будь то кровельщик, опытный домашний мастер или новичок в игре по благоустройству дома, установка окна VELUX — это деликатная работа, к которой не следует относиться легкомысленно или выполнять, если вы не уверены в том, чтобы взяться за какой-либо этап установки.

Инструкциям следует следовать как можно ближе к книге, чтобы обеспечить идеальный вид и производительность вашего нового окна. Однако, при всем вышесказанном, установка окна VELUX или любого скатного мансардного окна , если на то пошло, не так сложно, как многие себе представляют, поскольку всю работу можно выполнить изнутри дома, и вы можете сэкономить кругленькую сумму. .

Очень важно, чтобы проверил, требует ли ваш проект разрешения на планирование , прежде чем начинать, однако большинство установок мансардных окон подпадают под Разрешенную разработку.Также важно, чтобы вы проверяли и соблюдали все строительные нормы, касающиеся энергоэффективности, и получили сертификат от местных властей, чтобы подтвердить это после завершения — это важно, если вы собираетесь продавать свой дом.

Если вы планируете самостоятельно установить окно VELUX без помощи профессионала, у нас есть руководства по установке VELUX, доступные на Sterlingbuild для каждой конструкции окон VELUX, в том числе GGL с центральным шарниром, INTEGRA и CABRIO .

Чтобы сразу перейти к нашим руководствам по установке, прокрутите страницу вниз и найдите полные инструкции с четкими пошаговыми иллюстрациями. Или прочитайте наши 12 шагов ниже, чтобы узнать, как установить окно VELUX, от проема в крыше до пароизоляции.

Контрольный список инструментов

Рулетка, карандаш, лестница, молоток, отвертка, нож, клещи, панельная пила, скоба, угловая шлифовальная машина, защитные очки. Некоторые из этих инструментов можно приобрести на нашем дочернем веб-сайте Roofinglines .

12 шагов по установке нового окна VELUX

1: Отметьте карандашом на стропилах приблизительную площадь для вашего нового окна VELUX и отметьте центр.

2: Начиная с центра, начните снимать войлок или рейки, чтобы обнажить кровельные материалы. Удалите плитку / шифер, подняв и потянув назад между стропилами. Удалите все плитки, которые закрывали ваши первоначальные отметки, чтобы создать четкую проем для вашего нового окна.Ширина нового проема должна быть на 40-60 мм больше, чем размер окна.

3: Измерьте, чтобы проверить правильность прямоугольности вашего открытия. Закрепите верхнюю и нижнюю опорные рейки с помощью спиртового уровня. Убедитесь, что все поверхности ровные.

4: Изготовьте изоляционную манжету VELUX , защелкнув все углы вместе, прежде чем поднимать ее через проем и ставить на место для установки оконной рамы. Изоляционные манжеты VELUX являются одним из множества аксессуаров VELUX , которые мы рекомендуем покупать вместе с окном VELUX.

5: Безопасно отсоедините оконную раму от створки, разблокировав петлю, если вы этого еще не сделали. Прикрутите кронштейны к оконной раме и поднимите в проем. Вверните в отверстия кронштейна, через обрешетку и в стропило, чтобы закрепить нижнюю часть рамы на месте.

6: Снова прикрепите створку к раме, совместив изогнутые шарнирные части створки с соответствующими прорезями на раме. Откройте створку и убедитесь, что все места ровные. Если расстояние между ними неравномерное, для регулировки можно использовать лом или черный клин, входящие в комплект для окладов.Если и когда все в порядке, закрутите верхние кронштейны, чтобы полностью закрепить окно.

7: Наденьте войлочный воротник , расположив его под углом, чтобы обеспечить достаточный сток воды, которая может стекать по рубероиду. Плотно прижмите воротник к краям оконной рамы перед тем, как прикрепить воротник к рейке.

8: Установите желоб на место в верхней части окна и загните в него поясной воротник. Закрепите на месте с помощью прилагаемых зажимов.

9: Установите плитку под окном. Теперь вы готовы установить перепрошивку. Оклады VELUX созданы специально для работы с определенными кровельными материалами, поэтому убедитесь, что вы покупаете правильный тип для своего окна. Нижний фартук оклада прижать и загладить по счету плитки и прикрутить.

10: Замените черепицу на крыше, разместив боковые стороны вашего нового окна. Плитку или шифер, возможно, придется разрезать с помощью угловой шлифовальной машины, чтобы она соответствовала правильной форме и создавала водонепроницаемое покрытие и аккуратную отделку.Снова прикрепите створку к раме.

11: Наденьте пароизоляцию на внутреннюю облицовку окна и привинтите. Приклейте клейкую ленту к существующей пароизоляции здания, чтобы влага внутри здания не попала на конструкцию крыши.

12: Устройтесь поудобнее и наслаждайтесь своим новым окном VELUX в вашем теперь более ярком, здоровом и просторном жилом или досуговом пространстве.

Для получения дополнительных указаний по любому из вышеперечисленных шагов, свяжитесь с одним из наших экспертов по продажам , который будет более чем счастлив помочь.

‌VELUX Руководство по установке

‌

‌‌Velux Pitched Roof Windows

‌‌VELUX Flat Roof Windows

‌‌VELUX Sun Tunnels

8 Как установить на Skylight

8 мансардное окно, включая планирование шахты и установки мансардного окна, необходимые инструменты и материалы, а также пошаговые инструкции по установке мансардного окна.

Окно на крыше пропускает значительно больше света, чем вертикальное окно, поэтому даже небольшой световой люк может сделать комнату больше и воздушнее.

При планировании установки светового люка обязательно учитывайте путь солнца. Световые люки на южной или западной части крыши будут собирать прямые солнечные лучи — световые люки, выходящие на север или восток, могут не получать прямого солнечного света. Перед установкой светового люка этот подрядчик сооружает бордюр вокруг проема в крыше и плетет бордюрный светильник. в черепицу. Velux Skylights

Любое окно в крыше, на которое попадает прямой солнечный свет, в жаркие дни неизбежно превращается в тепловую ловушку.Итак, если вы собираетесь установить окно в крыше, выходящее на юг или запад, убедитесь, что вы спланировали способы контролировать приток тепла.

Некоторые производители продают жалюзи или жалюзи с дистанционным управлением для своих мансардных окон — выбор их будет одним из способов минимизировать проблему. Другой вариант — выбрать вентиляционное окно в крыше, которое можно открывать для выхода горячего воздуха. Для получения дополнительной информации см. Руководство по покупке мансардных окон и Мансардные окна и шторы .

Имейте в виду один важный факт: если вы хотите установить световой люк в комнате с чердаком наверху, вам нужно будет построить световую шахту.На чердаке построен каркас для световой шахты, которая будет направлять свет с крыши в нижнюю комнату. Теперь, когда каркас закончен, на внутреннюю сторону световода добавляется гипсокартон. Мансардные окна Velux

Форма светового луча регулирует распространение естественного светового луча. Штанга, расширяющаяся со всех четырех сторон, рассеивает свет на самой широкой площади; перпендикулярный вал с вертикальными сторонами фокусирует свет прямо под ним. Вал, расширенный только с одной или двух сторон, пропускает больше света в направлении расширенных сторон.Типы световодов © Дон Вандерворт, HomeTips

Планирование установки светового люка

Убедитесь, что любое световое окно, которое вы собираетесь установить, будет соответствовать местным нормам в отношении нагрузки, сопротивления ветра и связанных факторов. Разрешение на строительство требуется для установки в большинстве регионов.

Определение размера и размещение мансардного окна в мансардном помещении так, чтобы из него был виден вид, требует тщательного планирования.

Наклон крыши влияет на правильное размещение. Для крыши с низким уклоном потребуется более высокое окно, чем для более крутой крыши, чтобы обеспечить такой же обзор.

Производители мансардных окон имеют таблицы, в которых перечислены рекомендации, основанные на уклоне крыши.

Материалы для установки

Вот что вам нужно для установки светового люка:

Помимо светового люка, вам понадобятся 2х4 для каркаса, гипсокартона и материалов для отделки потолка, рубероида, кровельных гвоздей гвозди оцинкованные 16d, ступенчатый и непрерывный.

Ваш набор инструментов должен включать циркулярную пилу, молоток, плоскую монтировку, ножницы для жести и универсальный нож.

Пошаговая установка светового люка

Это непростой проект, поскольку он включает в себя разрезание крыши и установку новых структурных элементов каркаса, а также установку гипсокартона и отделку потолка под световым люком.

Кровельная бумага и металлический оклад должны быть установлены правильно, иначе крыша будет протекать вокруг светового люка.

Если у вас хорошие столярные навыки, точно следуйте инструкциям производителя; в противном случае наймите профессионала. Внутреннее обрамление показывает, как устроены балки вокруг светового люка в крыше.Juergen Faelchle / Shutterstock.com

Представленные здесь инструкции дадут вам представление о проделанной работе. В некоторых мансардных окнах используются разные методы установки и разные типы мигания.

1 Вырежьте проем и обрамите его рамкой.
Следуйте инструкциям производителя для вырезания отверстия в крыше. Изнутри просверлите отверстие локатора там, где вы хотите, чтобы центр светового люка находился в центре, а затем поработайте на крыше, чтобы вырезать отверстие с помощью циркулярной пилы.Рис. 1. Вырезание и обрамление проема в крыше для светового люка.

Обрамляйте проем таким образом, чтобы он был конструктивно прочным в соответствии со строительными нормами. Обязательно поддерживайте концы стропил перед их обрезкой и снятием! Установите балки коллектора перпендикулярно остальным балкам (рис. 1).

Если световой люк установлен над чердаком, вам также необходимо вырезать и обрамить отверстие в потолке комнаты под ним, а также обрамить световую шахту через чердак. Примечание. Если вы не знакомы с основами столярных работ или устанавливаете большой световой люк, который потребует снятия нескольких стропил с крыши, проконсультируйтесь с профессиональным строителем.

2 Отрежьте кровлю и прикрепите световой люк.
Используя универсальный нож и линейку, отрежьте черепицу примерно на 3 дюйма от отверстия со всех четырех сторон. Установите световой люк по центру проема и прикрепите его к крыше гвоздями или шурупами.

Рис. 2, Размещение рулонной бумаги

3 Вставьте подкладку.
Нарежьте полоски рубероида шириной около 8 дюймов и просуньте их под черепицу (Рисунок 2).Установите нижнюю часть, затем боковые стороны, а затем верхнюю.

Идея здесь состоит в том, чтобы перекрыть части нижней крыши с частями, которые находятся наверху, чтобы вода пролилась должным образом. Пропустить бумагу под черепицу будет непросто. Используйте плоскую монтировку, чтобы поднять все кровельные гвозди, которые могут мешать, стараясь не повредить черепицу.

4 Установить нижнюю и ступенчатую планку.
Установите нижний оклад, цельный элемент, который частично оборачивается вокруг светового люка и сидит поверх черепицы (Рисунок 3).Вбивайте кровельные или гидроизоляционные гвозди в световой люк горизонтально, а не вертикально в крышу.

Затем подложите отдельные части ступенчатой ​​гидроизоляции под черепицу. С каждой стороны начинайте снизу и двигайтесь вверх. Части ступени должны перекрывать друг друга примерно на 4 дюйма. Прикрепите детали к световому люку, а не к крыше.

Рис. 3, боковая / нижняя планка

5 Установите сплошную планку.
Эти детали предназначены для плотного прилегания к световому окну и предотвращения попадания воды между ступенчатым окладом и световым окном.Сначала прикрепите нижнюю часть, а затем боковые части (Рисунок 4). Установите верхнюю часть (так называемую головную планку), просунув ее под кровлю и прикрепив к световому окну. 4, непрерывно мигает

Рекомендуемый ресурс: Найдите местных предварительно отобранных установщиков световых люков

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий в Sunset Books, старшего редактора журнала Home Magazine , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Мансардные окна и солнечные чердаки Литература и спецификации Загрузки

Добро пожаловать на страницу литературы и спецификаций Skylight Guy! Щелкните ссылку ниже, чтобы перейти к нужному разделу. Если вы не можете найти здесь то, что ищете, позвоните нам по телефону 1-800-900-0759, чтобы мы могли найти то, что вам нужно.

Трубчатые световые люки с естественным освещением

Трубчатые световые люки и спецификации

Трубчатые световые люки и спецификации

(Размер: 542,6 КБ)

(Размер: 558.8 КБ)

(Размер: 541,7 КБ)

(Размер: 1,4 МБ)

(Размер: 591,2 КБ)

(Размер: 617.1 КБ)

(Размер: 499,5 КБ)

(Размер: 368,3 КБ)

(Размер: 663 КБ)

(Размер 3.7 МБ)

Инструкции по установке трубчатого светового люка

Инструкции по установке трубчатого светового люка

(Размер: 119,4 КБ)

(Размер: 204.6 КБ)

(Размер: 148 КБ)

(Размер: 214,8 КБ)

(Размер: 307,2 КБ)

(Размер: 218.1 КБ)

(Размер: 557,4 КБ)

(Размер: 550 КБ)

(Размер: 117,8 КБ)

(Размер: 750.8 КБ)

(Размер: 293,9 КБ)

(Размер: 1,1 МБ)

Вентиляторы для чердаков на солнечной энергии с естественным освещением

Солнечные вентиляторы для чердаков и спецификации

Солнечные вентиляторы для чердаков и спецификации

(Размер: 601.7 КБ)

(Размер: 659,1 КБ)

(Размер: 563,4 КБ)

(Размер: 1,5 МБ)

(Размер: 676.2 КБ)

Инструкции по установке солнечного вентилятора на чердаке

Инструкции по установке солнечного вентилятора на чердаке

(Размер: 155 КБ)

(Размер: 620.2 КБ)

(Размер: 605,3 КБ)

(Размер: 157,8 КБ)

(Размер: 786.8 КБ)

(Размер: 185,6 КБ)

Дополнительная литература о естественном свете

Литература о естественном свете — разное

(Размер: 41.3 КБ)

(Размер: 35,1 КБ)

(Размер: 136,7 КБ)

(Размер: 217,2 КБ)

(Размер: 16.9 КБ)

(Размер: 115,5 КБ)

Мансардные окна и солнечные туннели Velux

Видео Velux Skylight

Видео о продуктах

В этом видео демонстрируются многие особенности нового светового люка «Fresh Air» на солнечных батареях, включая простоту установки, экономию на федеральных налоговых льготах и ​​другие преимущества.

Брошюры Velux

Брошюры о потолочных окнах Velux

(Размер: 342 КБ)

3 причины заменить старые световые люки на новые световые люки VSS «Fresh Air» с солнечной системой вентиляции.

(Размер: 1006,2 КБ)

Видео по установке Velux

Видео по установке

В этом видео рассматривается процесс установки гибких световых люков SUN TUNNEL.Если вас интересует конкретный этап установки, вы можете выбрать из перечисленных сцен.

В этом видео рассматривается процесс установки жестких световых люков SUN TUNNEL. Если вас интересует конкретный этап установки, вы можете выбрать из перечисленных сцен.

Видео на этой странице демонстрирует процесс установки мансардных окон VELUX, устанавливаемых на бордюр.Если вас интересует конкретный этап установки, вы можете выбрать из перечисленных сцен.

В этом видео рассматривается процесс установки вентиляционных люков на палубе. Если вас интересует конкретный этап установки, вы можете выбрать из перечисленных сцен.

Видео на этой странице исследует процесс установки фиксированных (без вентиляции) световых люков VELUX, монтируемых на палубе.Если вас интересует конкретный этап установки, вы можете выбрать из перечисленных сцен.

Инструкции по установке потолочного окна Velux Deck Mount

Инструкции по установке потолочного люка на палубе

(Размер: 202.2 КБ)

Инструкции по сооружению 4-дюймовых бордюров (ECB) для установки на палубе потолочного люка на плоской крыше

(Размер: 206,3 КБ)

Инструкции по строительству 8-дюймового бордюра с рамой на месте для установки на палубе светового люка на плоской крыше

(Размер: 1016 КБ)

Инструкция по установке прошивки ECB

(Размер: 4.5 МБ)

Инструкция EDL по ступенчатой ​​прошивке для оконных люков, установленных на палубе (октябрь 2011 г. — по настоящее время)

(Размер: 5,1 МБ)

Дополнение EDL для шифера и кедровой черепицы

(Размер: 6.3 МБ)

EDM Инструкции по прошивке металлической крыши для мансардных окон (10/2011 — настоящее время)

(Размер: 11,9 МБ)

EDW Инструкция по высокопрофильной прошивке для FS / VS / VSE (сентябрь 2011 г. — по настоящее время)

(Размер: 2.7 МБ)

Инструкция по установке фиксированного светового люка FS (июнь 2010 г. — по настоящее время)

(Размер: 3,1 МБ)

Инструкция по установке потолочного люка на солнечной энергии VSS (март 2013 г. — по настоящее время)

(Размер 3.5 МБ)

Инструкция по установке VS Venting Skylight (октябрь 2011 г. — по настоящее время)

Инструкции по установке потолочного люка на бордюр Velux

Инструкции по установке светового люка на бордюр

(Размер: 4 МБ)

Инструкция по ступенчатой ​​прошивке ECL для световых фонарей, установленных на бордюре, с подкладкой, текущая редакция (01/11)

(Размер 3.8 МБ)

Инструкция ECW Tile Flashng для световых люков на бордюре с подкладкой (текущая редакция)

(Размер: 2,7 МБ)

FCM Инструкция по установке потолочного окна с фиксированным бордюром и подкладкой (август 2012 г. — по настоящее время)

Инструкции по установке потолочного люка Velux Sun Tunnel

Инструкции по установке солнечного туннеля

(Размер 3.3 МБ)

TGF / TMF Flexible VELUX SUN TUNNEL Инструкции по установке — Текущая редакция (10/10)

(Размер: 3,2 МБ)

TGR / TMR Rigid VELUX SUN TUNNEL Skylight Инструкции по установке потолочного люка — Текущая редакция (10/10)

(Размер: 3 МБ)

TCR 014 Коммерческое потолочное окно VELUX SUN TUNNEL (Текущая версия) (0112)

(Размер 3.7 МБ)

TLR (США) VELUX SUN TUNNEL Skylight Инструкции по установке потолочного люка — Текущая редакция (04/11)

Инструкции по установке потолочного окна Velux Pan Flashed

Инструкции по установке потолочного люка с поддоном

(Размер: 1.3 МБ)

Инструкция по установке стеклянного потолочного люка QPF (январь 2010 г. — по настоящее время)

Жалюзи и аксессуары Velux

Инструкции по установке световых люков на палубе Velux (текущие)

Инструкции по установке световых люков на палубе

(Размер 3.1 МБ)

FS (фиксированное окно в крыше) Инструкция по установке жалюзи для затемнения солнечной энергии RF (DSD) (0412 — текущая версия)

(Размер: 3,1 МБ)

VS (вентиляционное окно в крыше) Инструкция по установке жалюзи для затемнения солнечной энергии RF (DSH) (0412 — Текущая версия)

Инструкции по установке световой заслонки Velux Curb Mount (текущие)

Инструкции по установке световой заслонки для установки на бордюр

(Размер 3.1 МБ)

FCM (Мансардный люк с фиксированным бордюром) Инструкция по установке затемнения от солнечных батарей и жалюзи RF (DSC, RSC) (0412 — текущая версия)

(Размер: 3,1 МБ)

VCM (вентиляционное окно в крыше, устанавливаемое на бордюр) Инструкция по установке солнечного затемнения и жалюзи RF (DSC, RSC) (0412 — текущая версия)

Установка аксессуаров для потолочного люка и инструкции

Установка аксессуаров для потолочного люка и инструкции

(Размер: 2.2 МБ)

(Размер: 915 КБ)

Установка аксессуаров для туннеля для загара и инструкции

Установка принадлежностей для солнечного туннеля и инструкции

(Размер: 239.1 КБ)

Дополнительная литература по Velux

Литература Velux — разное

(Размер: 35,1 КБ)

(Размер: 136.7 КБ)

(Размер: 41,3 КБ)

(Размер: 269,1 КБ)

(Размер: 43 КБ)

(Размер: 353.4 КБ)

(Размер: 199,2 КБ)

(Размер: 159,8 КБ)

Как сбросить настройки пульта ДУ VELUX

30 мая 2017 г. 10:48 утра

Независимо от того, насколько хороши современные технологии, иногда пульты дистанционного управления могут не синхронизироваться с другими продуктами.

В большинстве случаев это исправляется с помощью быстрого сброса.

Но когда перезагрузка включает в себя нечто большее, чем просто извлечение батарей и их повторная установка, сброс может быть раздражающим и сбивающим с толку процессом. Вот почему мы составили это пошаговое руководство по сбросу настроек вашего пульта VELUX, чтобы максимально упростить его.

Шаг первый. Сбросить окно.

Прежде чем вы сможете сбросить настройки дистанционного управления, вам необходимо сбросить настройки окна.

Сначала откройте окно вручную. Если на вашем окне установлены какие-либо другие изделия, например, жалюзи, убедитесь, что они также открыты.

Когда ваше окно откроется, нажмите и удерживайте кнопку сброса не менее пяти секунд. Это приведет к тому, что ваше окно и другие установленные продукты начнут двигаться, и вы узнаете, что сброс сработал.

Если ваше окно не начинает двигаться, нажмите и удерживайте кнопку сброса, пока она не сдвинется с места.

Шаг второй. Выключите питание

Теперь, когда окно было сброшено и перестало двигаться, закройте окно.После закрытия убедитесь, что питание полностью отключено. Если у вас более одного окна, повторите шаг один для всех окон перед выключением питания.

Шаг третий. Сбросить пульт

Теперь, когда окно было сброшено, пора перезагрузить пульт дистанционного управления.

Для этого снимите крышку аккумуляторного отсека и нажмите кнопку сброса острым предметом, например небольшой отверткой, как минимум на пять секунд.

По завершении закройте крышку батарейного отсека и поверните пульт ДУ.

Шаг четвертый. Повторно синхронизируйте окна

После завершения третьего шага на вашем пульте VELUX отобразится дисплей с вопросом, хотите ли вы сбросить настройки пульта дистанционного управления. Нажмите кнопку «Да».

Во время перезагрузки системы на вашем пульте дистанционного управления будет отображаться логотип VELUX. По завершении вам будет предложено выбрать язык и снова включить питание.

Если для продолжения нажать стрелку вперед, пульт дистанционного управления выполнит поиск и повторную синхронизацию с вашим окном VELUX.

Шаг пятый. Тестируйте и наслаждайтесь

После выполнения экранных инструкций на вашем пульте VELUX ваши окна и пульт снова будут синхронизированы друг с другом.

Потратьте пару минут после этого процесса, чтобы проверить и убедиться, что ваш пульт находится в идеальном рабочем состоянии. Если произошла ошибка, повторяйте эти шаги до тех пор, пока пульт и окно не синхронизируются друг с другом.

Заключение

Выполнение простых пошаговых инструкций должно сделать сброс вашего пульта ДУ VELUX быстрым и простым процессом.

Почему бы не посмотреть наш последний ассортимент жалюзи, которые дополнят ваше последнее мансардное окно?

Посмотрите их здесь.

Как открыть окно в крыше Velux — urdesignmag

Многие домовладельцы и застройщики идут еще дальше, создавая здоровые, яркие и энергоэффективные места для жизни. Они использовали один невероятный метод — установка окон в крыше. Это тип окна, установленного в потолке или крыше под тем же углом, чтобы пропускать свет.

Вы не можете недооценить преимущества установки мансардных окон. Многие люди сосредоточатся на том, чтобы дом стал светлее и светлее. Тем не менее, есть много преимуществ выбора мансардных окон и оконных проемов премиум-класса, а также наличие у лучших профессиональных кровельных компаний рядом с вами, которые устанавливают их.

Не сомневайтесь в покупке и установке светового люка Velux. Вот ряд преимуществ, которые эти окна дадут вашему дому. Читать дальше.

• Они безвредны для окружающей среды и уменьшат вашу зависимость от электричества для освещения вашего дома.Таким образом, вы сократите свои счета за электроэнергию в долгосрочной перспективе, поскольку отпадает необходимость в отоплении.

• Принесите естественное освещение в ваши комнаты и сделайте дом позитивным и энергичным.

• Украсьте интерьер вашего дома, сделав его более открытым и эстетичным.

• Они помогают избавиться от влаги и неприятных запахов в вашем доме за счет лучшей вентиляции.

• Естественный солнечный свет, который дает просвет в крыше, полезен для вашего здоровья.Это помогает уменьшить беспокойство и стресс, а также творить другие чудеса с вашим телом.

• Увеличьте стоимость вашего дома. Многие покупатели отдают предпочтение вашему дому, если вы продаете и уже установили световые люки.

Открытие окна Velux Skylight — что нужно знать

Расположение ваших мансардных окон совершенно необходимо. Иногда вам захочется открыть мансардные окна Velux. Если бы окна не были установлены профессионалом, у вас возникли бы проблемы с их открытием.

Примечательно, что окна будут установлены без нарушения структурной целостности крыши. Световые люки будут должным образом закрыты, чтобы их можно было легко открывать. Новый домовладелец может не знать, как эффективно открыть световой люк.

Хорошие новости? Вот надежные методы, которыми вы можете воспользоваться. Посмотрите:

Как открыть окно в крыше вручную

1. Найдите ручку на одной стороне окна в крыше.
2. Поверните ручку и на себя и убедитесь, что она направлена ​​в сторону чердака.
3. Сдвиньте окно наружу, пока оно не откроется до желаемого размера.

Как открыть окно в крыше с помощью столба

4. Вы можете встать на небольшую лестницу, чтобы добраться до окна.
5. Найдите фиксатор на световом люке.
6. Осторожно нажмите на верхний световой люк.
7. Поверните ручку рычага, чтобы разблокировать окно.
8. Отожмите вверх и откройте люк на желаемую ширину.

Откройте окно в крыше с помощью открывателя окон Velux

Оконный открыватель Velux поставляется с регулируемой головкой, которую вы можете прикрепить к световому люку и широко открывать по своему желанию.Использовать этот инструмент очень просто:

9. В зависимости от модели открывателя окон Velux , которую вы покупаете, выдвиньте или втяните штангу и поверните верхнюю часть по часовой стрелке, чтобы зафиксировать ее на нужной длине.
10. Потяните штангу вниз и под углом 45 градусов к световому люку, и он откроется на желаемую ширину.
11. Чтобы закрыть уже открытое окно, просто встаньте под защелку и толкните открыватель окна вверх.

Вставной электрический открыватель и открытый люк

Если вы пытаетесь открыть труднодоступный световой люк, используйте вилку в электрическом открывателе.Устройство открывания окна легко устанавливается. Вам просто нужно включить его в розетку и открыть окно откуда угодно. Электрический открыватель с розеткой подходит для пожилых людей и людей с ограниченными возможностями, которые не могут дотянуться до мансардных окон и вручную открыть их.

Подводя итоги

Окно в крыше может добавить волшебства в ваш дом с минимальными затратами. Однако вам нужно выбрать такую ​​конструкцию, которую вы сможете легко открыть и впустить свежий воздух и естественный свет в свои комнаты. Самое главное, позвольте профессиональной кровельной компании взять на себя монтажный проект для наилучшего расположения и герметизации окна в крыше.Если вы ищете монтажника световых люков в Центральной Флориде, обратите внимание на Clear-vue Skylights.

Комментарии

комментариев

10 вещей, которые следует знать перед установкой мансардного окна

Мансардные окна с электрохромным стеклом
Технология электрохромного стекла позволяет домовладельцам использовать пульт дистанционного управления для тонирования светового стекла от прозрачного до темного без потери обзора неба.

VELUX America, Inc.Сайт: www.velux.com

Не экономьте на качестве

Энергоэффективность, водонепроницаемость, шумоподавление и другие факторы, такие как сопротивление нагрузки и ветра, являются важными факторами. Изучите дополнительные возможности, такие как затенение, УФ-покрытия и вентиляция. Кроме того, многие производители предлагают высококачественную продукцию из экологически чистых материалов, стремясь защитить окружающую среду.Установка светового люка — серьезное мероприятие, и вы хотите быть уверены, что позже будете удовлетворены своим решением.

В этом выпуске DIY’s Weekend Remodeling ведущий Фуад Ревеиз показывает вам, как установить световой люк. Вот вид на новый световой люк изнутри.

Будьте осторожны при выборе места размещения

Размещение мансардных окон в основном определяется расположением стропил в вашем доме.Планируйте соответственно и держите план пространства или план под рукой, прежде чем вы начнете вырезать части своей крыши.

Плохая погода может разрушить ваши планы

Дождь и плохая погода могут серьезно помешать проекту или даже сделать его невозможным, если влага попадет в середине процесса установки.

Возможность падения — реальная опасность

Убедитесь, что у вас лестница подходящего типа и высоты, и что вы носите обувь с надлежащим сцеплением.В зависимости от наклона вашей крыши вы можете рассмотреть возможность использования кровельных домкратов для поддержки доски размером 2 x 12 дюймов, на которой можно стоять во время работы — при этом закрепите кровельные домкраты гвоздями и убедитесь, что гвозди забиты в балки крыши, а не только через обшивку.

Майкл Бухтель, хотя и сам занимается кровельщиком, подчеркивает важность надлежащего опыта и безопасности. Если у вас нет опыта или уверенности, пусть это сделают профессионалы.

Определите уклон перед покупкой оклада

Доступно огромное количество наборов для мигания, предназначенных для конкретного поля, поэтому убедитесь, что у вас есть правильная информация, чтобы вы могли принять обоснованное решение.

Начать изнутри

После того, как вы удалили внутреннюю обшивку, забейте четыре гвоздя или шурупа в углах контура коробки, которую вы отметили для окна в крыше.Это упростит поиск проема светового люка с крыши.

Удалите опоясывающий лишай перед тем, как начать резку

Снимите с крыши весь лист черепицы, пока не откроется отмеченный вами проем.

Водонепроницаемый мигающий

Водонепроницаемая планка прикрепляется к планке, входящей в комплект, и является отличным способом отвода воды и льда от вашего отверстия.

Найдите время, чтобы добавить гипсокартон и изоляцию

Будьте готовы нанести немного гипсокартона и изоляции, чтобы уменьшить конденсацию, и убедитесь, что свет, который вы пропускаете, не оставляет меньше, чем идеальное пространство потолка.
