Теплый пол под керамогранит: какой выбрать

На чтение 8 мин.
Обновлено 29 сентября, 2019

Сегодня, керамогранит на строительном рынке считается популярным материалом для финишной отделки полов, особенно у владельцев коттеджей. Ведь интерьер помещения с данным половым покрытием смотрится современно и эстетично.

Керамогранит — это прочное искусственное отделочное изделие, которое выпускается в плитках разного размера и текстуры. Изготавливается из каолиновой или иллитовой глины — основной компонент, под высоким давлением.

Сформированные формы проходят обжог под температурой около 1300 градусов.

Отличается гранит от керамической плитки технологическим процессом, обработка происходит при значительно больших температурах.

Плюсы и минусы
керамогранита

Керамогранит помимо удобства и практичности, ещё отвечает последним тенденциям моды.

Плюсы
данного материала:

• большой срок годности — по сравнению с керамической плиткой или ламинатом;
• высокая прочность — может выдерживать нагрузку в несколько сотен кг на 1 см2;
• экологически чистое изделие — подтверждается это его составом: глина, полевой шпат, каолин, кварцевый песок;
• не требует особого ухода — протирка мокрой тряпкой;
• возможно использовать для облицовки как внутри помещения, так и с внешней стороны;
• устойчив к влажности и изменениям температуры;
• много текстур и цветовых оттенков — это позволяет подобрать изделие к любому интерьеру.

Кроме
того, материал не сложен в укладке, хорошо прогревается и легко распространяет
полученное тепло по помещению.

Главный минус — обладает низкой температурой. Но эта проблема решаема, если положить под плиты систему «тёплый пол». Керамогранит скользкий, особенно когда на него попала вода, поэтому он не рекомендован для кухни и ванной. Кроме того, материал не из дешёвых, но эта цена оправдана, и компенсируется в процессе эксплуатации.

Как выбрать
керамогранитную плитку

При покупке керамогранита для тёплого пола требуется серьёзно подходить к выбору модели. Нужно учесть особенности нагревательной конструкции и характеристики покрытия.  Мастера советуют обращать внимание на следующие моменты:

Стоит сказать, что
некоторые модели плиток имеют особенности при укладке. Касается это клеящих
составов, которые влияют на монтаж ряда отопительных систем.

Лучше выбор
керамогранита доверить специалисту, тогда не возникнет неожиданных сюрпризов в
работе устройства.

Как
сочетаются разные виды тёплых полов с керамогранитом?

При оборудовании тёплого пола покрытого керамогранитом, встаёт вопрос — какое отопление лучше для укладывать под данный материал?

Любой вид можно класть под гранитную плитку, главное соблюдать некоторые правила.

Смотреть видео

Водяной
тёплый пол

Монтаж водяного пола
под керамогранит — популярный вариант, особенно в частных домах. В квартирах
сложность установки данной конструкции заключается в подсоединение к общей
отопительной системе, и в подъёме высоты пола. Теплоносителем служит эмульсия
или вода, которая циркулирует в трубах.

Плюс такой системы в экономичности, поэтому часто устанавливается в комнатах большой площади. Несмотря на достаточно продолжительный по времени монтаж, он не сложный, зато в итоге получается полноценный обогрев.

Недостаток — дороговизна, установка такой конструкции не возможна без капитального ремонта, и существует необходимость в постоянном профилактическом осмотре.

А в случаи течи, последствия могут быть серьёзными, которые потребуют крупных денежных вложений, ведь подобраться к месту дефекта через керамогранит будет сложно.

Пирог водяного пола
под керамогранит состоит из нескольких слоёв:

• черновой пол;
• материал гидро и тепло изоляции;
• армированная сетка;
• отопительный контур;
• чистовая стяжка;
• напольное покрытие — керамогранит.

Как уже говорилось выше, монтажные работы под силу осуществить самостоятельно. Большая часть конструкции занимает теплоизоляционная подложка и стяжка.

При установке на черновую поверхность, минимальный слой бетона 45 мм, так как 25 мм диаметр труб, а 20 мм необходимо на полноценное их закрытие. Чтобы снизить нагрузку на конструкцию в раствор рекомендовано добавлять пластификатор.

Электрический
кабельный пол

В отличие от водяной
конструкции, в электрическом тёплом полу нагревательные элементы не такие
толстые. Кроме того, есть модели которые укладываются в стяжку, а есть прямо
под половое покрытие.

Пирог данной
конструкции, это наличие:

• первичного пола или стяжки;
• теплоотражающего материала;
• термоплёнки;
• полиэтиленовой плёнки;
• гипсокартона;
• слоя плиточного клея;
• керамогранита.

В первую очередь внимание при укладке электрического тёплого пола под керамогранит нужно уделять защите системы от попадания влаги.

При наличии тонкой стяжки, рекомендовано добавлять в раствор пластификатор, или нанести на поверхность эпоксидную грунтовку повышающую влагостойкость.

Важный момент при обустройстве электрической конструкции — фольгированная прослойка. Основной минус — бетонная стяжка, которая существенно уменьшает высоту помещения.

Существуют следующие
разновидности электрических кабельных полов: греющий кабель и термоматы,
которые стелются под определённый слой стяжки:

1. Толщина 50 мм — здесь применяется греющий кабель, он заливается бетонной стяжкой. Преимущество данного устройства — доступность изменения шага укладки, что позволить установить разную мощность, на разных участках. Отопительная коммуникация может быть как основным источником обогрева, так и дополнительным. Для сокращения теплопотерь требуется укладка теплоизоляционного материала с отражающим слоем. Это сократит расходы на электроэнергию, и повысит качество работы устройства.

При укладке такого пирога под керамогранит необходимо соблюдать толщину стяжки. Размер больше 50 мм приведёт к увеличению расходов на энергию, также ухудшится теплопроводность. При стяжке менее 30 мм образуется тепловая зебра — наличие холодных и горячих участков на поверхности пола.

Кроме того, поверхность требуется ровная, без карманов воздуха. Их наличие может вызвать повреждение кабеля, и нарушить нормальную работу пола.

Важно знать! Чтобы устройство прогревало пол равномерно, кабель следует хорошо закрепить. Тогда при заливке стяжки он не сдвинется.

• Толщина около 3 мм — современная
  технология установки тёплого пола. Рекомендована для укладки термоматов,
  имеющих небольшую толщину. Такой пирог тёплого пола под керамогранит будет
  всего 3 мм. Конструкция является выходом, если нет возможности поднять высоту
  пола.

К сведению! Нагревательные маты — кабель, расположенный на специальной самоклеящейся сетке, в определённом шаге.

Главное условие при
монтаже данной конструкции — подобрать правильный клей для гранита на тёплый
пол. В данном пироге, нагревательные элементы будут располагаться в слое клея.

Инфракрасный плёночный тип

Плёночный пол считаем
современной системой, которая излучает инфракрасные волны, при этом отсутствуют
электромагнитные поля. Обязательным условием является наличие слоя
гидроизоляции, а, чтобы предотвратить эффект теплозапирания, необходимо систему
застелить фанерой, на которую будет крепиться плитка.

Инфракрасные полы
бывают двух типов:

1. С углеродными нагревательными
   элементами — схема подсоединения такой системы параллельная. В качестве основы
   выступает плёнка из лавсана. Изделие можно располагать как на горизонтальной
   поверхности, так и на вертикальной. Некоторые модели имеют графитовое
   напыление, что повышает долговечность и надёжность.

Плёнку с углеродными полосами под плиты расстилать можно, но процесс трудоёмкий. Сложность в том, что клей не схватывается должным образом с плёнкой, потребуется прибегнуть к дополнительным действиям. Помимо этого, эффективность плёнки под плиткой снижается, в то время, как обойдётся такая конструкция дорого.

• Биметаллические — в таких плёнках,
  нагревательные элементы — пластинки из алюминия или меди, которые закрыты с
  двух сторон эластичным полиуретаном. Данный вид не рекомендован для
  использования под керамогранит.

Инфракрасный стержневой

Относительно новый
вид, поэтому не очень популярен. Здесь элементами нагрева служат гибкие стержни
из карбона, серебра или графита. Тёплый стержневой пол продаётся в термоматах,
в которых стержни расположены параллельно на расстоянии 10 см друг от друга.

Плюс такой коммуникации, в отличие от плёночной — на её работу не влияет расположенная на ней мебель. Сочетается с  любыми напольными покрытиями, в том числе и керамогранитом.

Какой
вид пола под керамогранит лучше выбрать?

Сравнивая все тёплые полы, и их совместимость с керамогранитом, можно сделать вывод, что самым оптимальным решением будем монтаж электрических кабельных нагревательных матов под керамогранит (двухжильных).

Такой пол способен обеспечить эффективный и равномерный обогрев плитки, тем самым создать комфортные условия существования в помещении.

Кроме того, следует заметить, что обустройство термоматов не требует больших подготовительных работ. И как уже говорилось, нагревательные элементы кладутся прямо в клеевой раствор.

Кладём тёплый пол под керамогранитную плитку

Прежде чем начинать
делать тёплый пол, следует определиться, основным или дополнительным источником
обогрева он будет. Это поможет правильно выбрать мощность устройства,
стандартно она составляет 140 — 180 Вт.

Рассчитать количество
матов — это необходимо делать, ведь если их резать, повредится кабель. Не
рекомендовано их раскладывать под мебелью, хотя в случаи с матами это не
критично.

Рассмотрим погашово
монтаж тёплого пола под керамогранит, на примере электрических кабельных матов:

1. Подготавливается основание — черновой
   пол тщательно очищается от мусора, производится заделывание трещин и
   неровностей. Затем наносится грунтовка.

• Определяется место установки
  терморегулятора — он должен располагаться на стене, на расстоянии не менее 3-
  см от пола. В стене делается штроба для прокладки кабеля.

• Укладываются маты — раскатываются по
  поверхности, с отступом 10 см от стены. Разрезается сетка в местах разворота
  кабеля. Мыты фиксируются к полу клеевым составом, точечно. Когда клей высохнет,
  вся поверхность конструкции заливается тонким слоем клея, это обережёт её от
  воздействия из вне.

Совет! Клей следует брать термостойкий, изготовленный на основе эпоксидной смолы.

• Осуществляется подключение провода к
  термодатчику.

• Проверяется осуществляется следующим образом — первый раз включать пол следует после полного высыхания клея, чтобы удостовериться, что все участки конструкции работают.
• Укладывается керамогранит — он кладётся прямо на маты на клей, в бетонной стяжке нет надобности.

Какой тёплый пол выбрать под керамогранит решать вам. Каждый имеет положительные стороны, и вполне может создать отличный микроклимат в комнате. Главное, правильно учесть особенности помещения, и произвести монтаж с соблюдением требуемых правил.

Видео пособия

Пленочный теплый пол под плитку: пошаговый монтаж

Кафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

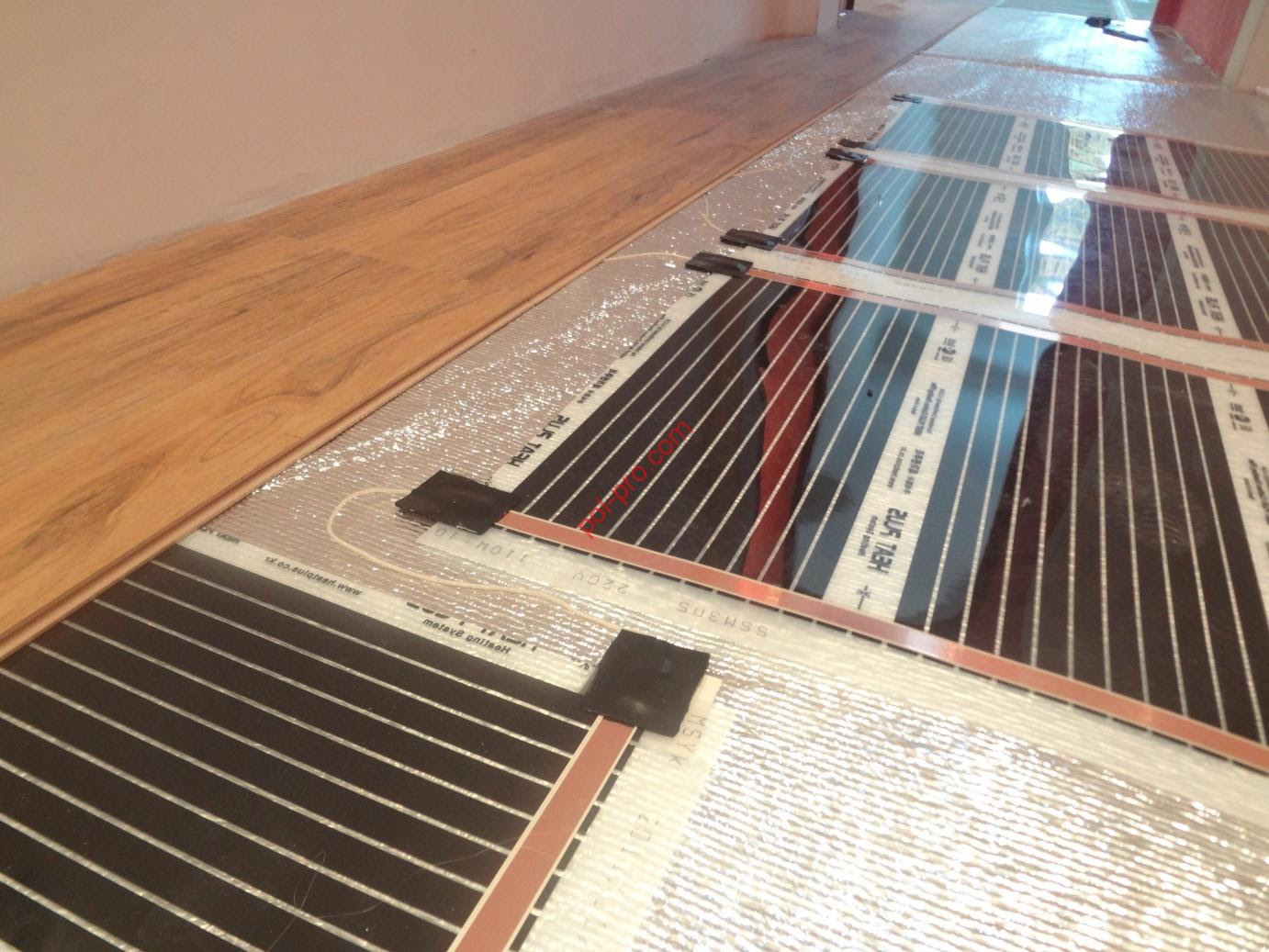

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Монтаж инфракрасного тёплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Способы монтажа ИК покрытий под кафель

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Поверх ИК-пленки рекомендуют уложить защитную пленку и листы гипсокартона или МДФ

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

1. Подготовительные работы. Тщательно выравниваем поверхность черновых полов, чтобы на ней не было бугров, ям, трещин и уклонов. Для этого можно устроить подстилающую бетонную стяжку или использовать самовыравнивающиеся смеси. Поверх чернового пола укладываем гидроизоляцию – для этого можно применить рубероид или обмазочные мастики. В крайнем случае, сгодится и обычная полиэтиленовая плёнка, уложенная внахлёст. Стыки следует заклеить широким скотчем.
2. Монтаж утеплителя. Теплоизоляционные материалы предназначаются для предотвращения «ухода» тепловой энергии в толщу черновых полов или плит перекрытия. В этом случае лучше всего использовать фольгированные материалы с теплоотражающими свойствами – пенофол, изолон и т.п. Они могут отражать до 90% попадающей на них тепловой энергии, что делает весьма эффективной термозащитой при использовании в комплексе с ИК-полами.
3. Монтаж ИК-плёнки. Укладывать плёночные полы следует с таким расчетом, чтобы они отстояли от стен на 10 – 20 см. Также нельзя укладывать отдельные пластины ИК полов внахлёст друг на друга, между ними должен иметься зазор примерно в 5 см. Соединять между собой и с питающими проводами нагревательные элементы следует строго в соответствии с инструкцией по монтажу.
4. Укладка защитного слоя. Для защиты нагревательных элементов от физического воздействия их покрывают защитными материалами. Они не должны быть чересчур толстыми, чтобы не препятствовать ИК-излучению. Отлично подойдёт для этих целей плотная полиэтиленовая плёнка.
5. Укладка прочных листов. Следующим шагом следует смонтировать поверх ИК нагревательных систем своеобразное основание под стяжку. Оно должно быть достаточно прочным и играть роль чернового покрытия. Для этого идеально подойдут гипсокартонные или стекломагниевые листы, либо плиты ДСП, МДФ, При этом следует также учитывать, что материалы, изготовленные на основе древесины, обладают худшими показателями теплопроводности, поэтому в данном случае потери тепловой энергии будут неизбежны. Крепить плиты следует очень осторожно, чтобы не повредить саморезами нагревательные элементы.
6. Монтаж плитки. Последним шагом осуществляем укладку плитки. Производится она поверх слоя из плит при помощи обычного плиточного клея. Технология укладки в данном случае ничем не отличается от монтажа кафеля поверх бетонных оснований. Клеевой состав наносится на поверхность плит и разравнивается зубчатым шпателем. После этого укладываются плитки и выравниваются при помощи строительного уровня и обрезиненного молотка. Подробнее об укладке плитки на теплые полы смотрите в этом видео:

Также не следует располагать нагревательные элементы под низкой мебелью – шкафами, комодами, диванами. Отсутствие циркуляции воздуха над ИК-полами резко снизит их эффективность, а мебель из-за постоянного воздействия ИК лучей может рассохнуться и растрескаться.

«Мокрый» метод

Данный метод позволяет сэкономить средства и деньги

Следующий метод, называемый «мокрым», более простой и быстрый. Так, финансовые и временные затраты на его устройство в среднем на 20 — 30% ниже, чем при «сухой» технологии, но в тоже время монтаж инфракрасного тёплого пола под плитку менее безопасен из-за возможного контакта обогревательных элементов с цементным раствором.

«Мокрый» монтаж состоит из следующих этапов:

1. Подготовка основания. Как и в случае с «сухой» технологией, следует тщательно выровнять поверхность основания. Если на нём имеются бугры, то в этих местах нагревательный элемент может быть передавлен и повреждён в процессе эксплуатации. К таким же неприятным последствиям могут привести и края ям и выбоин, поэтому следует тщательно зашпаклевать ямы и трещины, а также сбить все бугры, а ещё лучше – залить новую стяжку.
2. Теплоизоляция. Следующие два этапа абсолютно аналогичны предыдущей технологии – это укладка фольгированного теплоотражающего слоя и монтаж обогревательных элементов ИК пола.
3. Укладка защитной плёнки. Несмотря на свою незначительность, это является самым ответственным этапом всей «мокрой» технологии. От того, насколько качественно будет произведена укладка защитной плёнки, будет зависеть и продолжительность эксплуатации обогревательной системы. Как показывает практика, в случае попадания бетонного раствора непосредственно на ИК плёнку сроки работы тёплых полов сокращаются на 20 – 30%. Поэтому для настила изоляционного слоя следует брать достаточно плотную плёнку, а застилать её нужно максимально аккуратно, чтобы избежать повреждений. Отдельные полосы полиэтилена настилаются внахлёст, с зазором не менее 15 – 20 см, а стыки тщательно проклеиваются скотчем. Для большей надёжности плёнка может застилаться в 2 или даже 3 слоя.
4. Армирование. Для этого используется малярная стеклопластиковая сетка или кладочная металлическая сетка. Установка армокаркаса должна производиться с осторожностью, чтобы не повредить защитную плёнку или плёнку нагревательных элементов.
5. Заливка стяжки. Толщина бетонного слоя поверх плёночных полов не должна превышать 5 – 10 мм. В противном случае возможно резкое падение КПД обогревательной системы. Для получения более ровной поверхности можно использовать самонивелирующиеся готовые смеси.
6. Укладка кафельной плитки. После того, как бетонный слой в достаточной мере застынет, можно приступать к укладке кафеля или керамогранита. Все работы производятся аналогично укладке кафеля на обычную бетонную основу. Подробные инструкции по укладке в этом видео:

Как видим, при условии правильного проведения работ, вполне возможна установка тёплых ИК полов под кафельную плитку.

Как положить теплый пол под плитку электрический своими руками: устройство и монтаж

Электрический теплый пол – универсальное средство обогрева. Он позволяет равномерно распределить тепло по поверхности пола и обеспечить комфортную температуру в помещении.

Системы теплого пола совместимы практически со всеми напольными покрытиями, включая ламинат, паркет, ковролин и даже декоративный камень.

В этой статье речь пойдет об этапах обустройства электропола под плитку – от выбора кабеля и расчета мощности до финальной укладки кафеля.

Выбор нагревательного элемента

Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.

Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

Греющий кабель

Для организации теплого пола подойдут кабели двух типов:

Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;

• Саморегулирующиеся.

Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.

Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.

Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло.

Кабельные маты

Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.

Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.

Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.

Карбоновые маты

Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.

Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.

При запитывания мата от электросети паста нагревается и начинает излучать тепло.

Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.

Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.

Инфракрасная пленка

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.

Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.

К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.

Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.

Подсчет количества и мощности матов

Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:

• средняя мощность для кухни – 110-130 Вт/м2;
• средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.

Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.

Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.

Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.

Расчет длины греющего кабеля

Длина электрокабеля будет зависеть от общей мощности системы. Вычисляют ее умножением средней мощности (Вт/м2) на общую площадь комнаты, также рекомендуется добавить запас в 30% на теплопотери. Здесь можно ориентироваться на оптимальные показатели для кухни и санузла, описанные выше.

Затем определяемся с разновидностью и номинальной мощностью погонного метра кабеля – она может варьировать от 10 до 60 Вт/м. Далее общую мощность системы делим на мощность погонного метра кабеля – получаем длину.

Таким образом очевидно, что чем мощнее будет выбран греющий кабель, тем меньшее его количество понадобится для монтажа электропола.

Основные правила монтажа полов с подогревом

Монтаж теплого пола с использованием разных нагревательных элементов – матов и кабеля – будет иметь существенные отличия.

Принципы монтажа кабельного пола

Общий порядок работ:

1. Подготовка основания, обустройство теплоизоляционного слоя, устранение трещин, неровностей, очистка от грязи, грунтование.
2. Установка термостата с двумя штробами – под подводку питания и под подключение кабеля.
3. Раскладка кабельных матов и кабеля по выбранной схеме, вывод проводов к термостату.
4. Монтаж температурного датчика.
5. Выполнение стяжки или нанесение клеевого состава с бороздками.
6. Облицовка пола кафелем.

Важно! При обустройстве пола матами для фиксации плитки необходимо приобрести специальный плиточный клей под нагревательные элементы. Греющий кабель можно укладывать под цементную стяжку.

Принципы монтажа инфракрасного пола

Общая схема работ:

1. Нарезание инфракрасного полотна на полосы согласно плану раскладки.
2. Изолирование краев нагревательных элементов.
3. Укладывание подложки из вспененного пропилена и фольги, препятствующей инфракрасным теплопотерям.
4. Размещение нарезанной инфракрасной пленки на плоскости, закрепление канцелярским скотчем.
5. Фиксация клипс на медной полосе, соединяющейся с кабелем.
6. Укладка полиэтиленовой пленки для защиты от плиточного клея.
7. Монтаж терморегулятора и датчика.

После нанесения тонкого слоя плиточного клея укладка плитки возможна только после его подсыхания.

Общая пошаговая технология укладки

Чтобы обустроить пол с подогревом под керамоплитку, необходимо грамотно выполнить монтажные работы в 10 этапов.

Подготовка поверхности

Площадка под укладку матов или кабеля должна быть ровной и чистой. При выраженных неровностях, трещинах и выступах лучше всего выполнить цементную стяжку, которая скроет все изъяны. Если огрехи несущественные, достаточно зашпаклевать трещины и отшлифовать выступающие участки.

Затем пол очищают от мусора, тщательно подметают и обрабатывают грунтовкой.

К следующему этапу приступают только тогда, когда грунтовка полностью высохнет.

Создание схемы

Вне зависимости от типа электропола нужна подготовка терморегулятора. Запитывать его можно от уже установленной розетки или напрямую от сети. Как правило, схема подключения терморегулятора указана в инструкции. Также в стене штробятся два канала: один под гофру термодатчика, второй – под силовые провода нагревающего кабеля.

Важно! Укладывать кабель и маты нужно таким образом, чтобы до стен оставалось расстояние около 10 см.

Самым простым способом укладки кабеля считается змейка. Маты укладываются либо прямолинейно, либо произвольно в тех участках, где необходим более интенсивный подогрев. При укладке кабеля оба его конца выводятся к термостату, а муфта впоследствии скрывается под стяжкой.

Затем в специальную пластиковую трубу монтируется термодатчик и подсоединяются все провода, питающие систему обогрева.

Расчет материалов

Количество нагревательных матов и погонных метров кабеля рассчитывается по схеме, приведенной выше. Кроме этого понадобятся:

• теплоизоляционные материалы;
• демпферная лента;
• соединительные провода;
• плиточный клей;
• кафель;
• крепежные детали;
• терморегулятор и термодатчик;
• заземляющий медный кабель;
• система защиты УЗО.

Количество плитки и теплоизоляции рассчитывается по площади пола с припусками под подрезку. Количество плиточного клея будет зависеть от кривизны пола.

Но ориентироваться можно на указания производителя средства из расчета на квадратный метр.

Проверка старой электропроводки

Чем больше площадь комнаты, предназначенной под напольный обогрев, тем более мощной должна быть проводка. Поэтому предварительно следует рассчитать сечение кабеля по мощности, току и длине, чтобы жила не нагревалась и не плавила изоляцию.

В расчет берется номинальная мощность кабеля и электроприборов, которые он должен питать.

Если диаметр жил слишком мал, проводку придется заменить и подстроить ее под новую систему.

Также не стоит забывать, что устройство защитного отключения и выключатель-автомат должны соответствовать новой электронагрузке.

Теплоизоляция поверхности

Качество обустройства пола с подогревом во многом будет зависеть от качественного утепления основания. Грамотно уложенное основание не только уменьшит теплопотери, но и повысит эффективность работы электросистемы.

С задачами теплоизоляции лучше всего справится пенофол. Это современный многослойный материал с базой из полиэтилена и самоклеящимся основанием. Наружная часть пенофола выполнена из фольги, которая не дает теплу уходить из-под пола.

Пенофол клеится на пол стык в стык с заходом на стены в 3-5 см. Стыки заклеиваются фольгированной лентой, а по периметру комнаты укладывается демпферная лента, предотвращающая прямой контакт с нагревательными элементами.

Совет! Для помещений с низкими потолками вместо пенофола рекомендуется использовать пенополистирол или полипропилен.

Установка датчика температуры и термостата

Термостат предназначен для включения/отключения системы, а также регулировки температуры нагрева. Он монтируется на стене около розетки.

Датчик температуры предназначен для независимой работы системы обогрева и ее оптимизации без контроля со стороны хозяев. Монтируется датчик прямо в пол в гофрированную трубу, проложенную в штробе.

Установлен он должен быть по центру между двумя витками кабеля. Внутренний конец гофры изолируется герметиком, наружный подключается к термостату.

Контрольное испытание

Проверка кабеля или матов проводится еще до укладки на поверхность – для этого мультиметром измеряется их сопротивление. От указанных паспортных параметров сопротивление не должно отличаться более, чем на 10%.

Если показатели в пределах нормы, можно приступать к монтажу.

Крепление нагревательного элемента

Проще всего укладывать термоматы – они расстилаются по плоскости пола в выбранном положении и подключаются к термостату.

Кабель укладывается улиткой или змейкой и закрепляется монтажной лентой. Чтобы работа спорилась легче, для закрепления электропола можно использовать пластиковые хомуты. Очень важно соблюдать одинаковое расстояние между витками кабеля, иначе площадка будет прогреваться неравномерно.

После раскладки материала необходимо еще раз проверить сопротивление – оно должно совпадать с данными первого замера.

Заливка стяжки

Стяжка служит основанием для облицовки и способствует лучшему распределению тепла по полу. Традиционно для заливки используется цементно-песчаная стяжка из трех частей песка и одной части цемента. К ним добавляется вода до получения вязкой консистенции и клей ПВА для повышения вязкости раствора.

Для экономии цемента в раствор добавляют щебень – 5 частей на 1 часть цемента. Рекомендованная толщина заливки составляет около 3-5 см.

Важно! Добавлять большое количество воды в раствор нельзя, иначе в стяжке при застывании появятся трещины.

Если в качестве нагревательного элемента выбраны маты, стяжка не требуется – на пленку сразу можно укладывать плитку.

Укладка плитки

Облицовку пола с цементной стяжкой можно проводить только тогда, когда раствор схватится. Полное высыхание может растянуться на месяц, но к облицовке поверхности можно приступать уже через 2-3 дня после заливки стяжки. На пол с подогревом керамоплитка укладывается по такому же принципу, что и на любое другое основание.

Лучше насаживать ее на клей, который не “украдет” дополнительные сантиметры высоты. Клей должен быть со специальной маркировкой “теплый пол” или с указанием диапазона допустимых температур. На мат клеевой состав нужно наносить очень аккуратно мягким шпателем, чтобы не повредить систему.

При использовании раствора нужно следить, чтобы в слое не было пустот, которые могут спровоцировать перегревание кабеля.

Уже через сутки по теплому полу можно будет передвигаться. А полностью запускать систему и затирать швы рекомендуется тогда, когда клей, раствор и цементное основание полностью высохнут.

Обзор способов

dolzhna-byt-rovnoj-i-chistoj.jpeg»>

Видео обзор

Инфракрасный теплый пол под плитку

Инфракрасный теплый пол под плитку является одним из самых функциональных и достаточно высокоэффективных способов обогрева жилых помещений.

Однако, такой вариант имеет не только положительные стороны, но и некоторые отрицательные нюансы, которые обязательно должны учитываться в процессе монтажа.

Можно ли укладывать пленочный пол под плитку в ванной?

Основное назначение инфракрасных теплых полов – так называемый «сухой» монтаж под обустройство напольного покрытия на основе ламината, линолеума, ПВХ-плитки и ковролина, поэтому применение такой системе в стяжке или с плиточным клеем может стать причиной следующих проблем:

• низкие адгезивные характеристики пленок не позволяют получить монолитную стяжку, и любое достаточно сильное механическое воздействие на поверхность провоцирует растрескивание;
• вырезы и засечки, позволяющие улучшить адгезию, тяжело поддаются изоляции, поэтому в процессе эксплуатации может возникнуть утечка тока и наблюдается частое срабатывание УЗО;
• даже самая качественная ИК-пленка сильно разрушается под воздействием щелочной среды, которой обладают клеевые составы для плитки и растворы для обустройства стяжки.

Для монтажа под плиточное напольное покрытие оптимальным, в настоящее время, является применение стержневых и кабельных электрических полов, но при необходимости, можно уложить ИК-плёнку, строго придерживаясь всех монтажных правил.

Как показывает многолетняя практика, монтаж пленочной системы «теплый пол» под керамическую плитку – не самый лучший вариант, поэтому технология выполнения такого типа обогрева должна соблюдаться с предельной точностью.

Устройство ИК пола под плитку на полу в ванной

Особенности устройства ИК-пола обуславливают основные преимущества такой современной отопительной системы:

• незначительная толщина обогревательной пленки не оказывает существенного влияния на высоту помещения;
• самостоятельный монтаж отличается простотой и достаточно высокой скоростью, что объясняется выполнением соединений посредством обычных клеммных зажимов и полным отсутствием необходимости применять специальные крепежные элементы;
• аварийная ситуация вызывает отключение УЗО, но не сопровождается протечками, как в случае применения системы «тёплый водяной пол»;
• безопасное функционирование в автономном режиме с применением таймера и системы управления;
• высокий уровень отказоустойчивости, что обусловлено параллельным подсоединением всех тепловых элементов.

Однако нужно помнить, что ИК-полы обладают значительной чувствительностью к показателям теплопроводности финишного напольного покрытия, поэтому в условиях чрезмерного давления и нагрузки не исключены механические повреждения.

Использование инфракрасных полов позволяет добиться повышенной энергетической эффективности и максимально высокого теплового КПД по сравнению с другими электрическими видами системы «теплый пол».

Необходимые материалы

Для самостоятельного выполнения работ по обустройству системы «тёплый пол» на основе инфракрасной пленки под плитку, необходимо подготовить стандартный набор материалов и основной рабочий инструмент, представленный:

• обогревательными элементами, укомплектованными клеммными зажимами;
• электрическими проводами;
• терморегулятором;
• битумной изоляцией;
• теплоизолирующими материалами;
• пластиковой армирующей сеткой;
• полиэтиленовой пленкой;
• сухой самовыравнивающейся смесью;
• клеем для укладки плитки;
• мультиметром и индикаторной отверткой;
• рулеткой, метром и угольником;
• плоскогубцами и обычной отверткой;
• строительным скотчем;
• изолирующей лентой.

Стандартный монтажный набор включает в себя не только термопленку, но и зажимы на контакт, электрические провода и битумную изоляцию, имеющую самоклеящуюся основу.

Важно помнить, что монтаж терморегулирующего устройства предполагает правильный выбор сечения проводов. Для медного провода: 1,5мм² – 3,5кВт; 2,5мм² – 5,5кВт; 4,0мм² – 7,0кВт и 6,0мм² – 9,0кВт. Для алюминиевого провода: 1,5мм² – 2,0кВт; 1,5мм² – 3,5кВт; 1,5мм² – 5,5кВт и 1,5мм² – 7,0кВт.

Подготовка

Пленочные системы «тёплый пол» очень требовательны к основанию, поэтому его подготовке нужно уделить особое внимание:

• выравнивание поверхности, очищенной от старого покрытия и мусора, посредством «сухой стяжки» с применением керамзитового песка;
• выравнивание поверхности цементно-песчаными растворами и использование наливных полов.

В первом варианте определенным достоинством является отсутствие «мокрого» процесса, но высока вероятность повреждения греющего контура о поверхность керамзита.

Полы теплые – укладка

Традиционная цементная стяжка позволяет устранить даже выраженные неровности на основании, а наливные полы делают поверхность абсолютно гладкой.

Следует отметить, что наличие прочного и максимально ровного старого основания позволяет на этапе подготовки поверхности ограничиться только самовыравнивающим раствором толщиной в 0,3-2,0 см.

Этапы монтажа

Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:

• обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;
• обустройство системы заземления на основе электропроводного скотча;
• грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
• непосредственная установка инфракрасных обогревательных элементов;
• подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м²;
• тестирование выполненной системы на работоспособность;
• финишная отделка напольной поверхности плиткой.

Схема монтажа пленочного теплого пола

При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности.

Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.

Монтаж термопленки

Первый слой, укладываемый поверх выравненного основания, – теплоотражающий материал. Такой слой позволяет направить выделяемое пленочным обогревателем тепло в нужном направлении, а также обеспечивает оптимальный расход электрической энергии. Поверх теплоизолятора монтируется сама система «теплый пол».

Укладка термопленки

Инфракрасная пленка должна укладываться очень осторожно, чтобы минимизировать риск повреждения греющих элементов. Для подключения листов ИК-пленки между собой применяются клеммные зажимы.

На заключительном этапе выполняется визуальный осмотр всех выполненных соединений, а также осуществляется подключение всего комплекта «теплый пол» к терморегулирующему устройству.

Подключение

После того, как все элементы пленочной системы «теплый пол» будут уложены медной стороной контактов вниз и в направлении стен, а также выполнено подключение медных полос к контактным зажимам, производится подсоединение системы:

• монтаж терморегулирующего устройства на стене, в непосредственной близости к электрической розетке или выключателю;
• прокладка электрической проводки от нагревательных элементов до терморегулирующего устройства, в соответствии с установленной схемой, внутри плинтуса или специального пластикового короба;
• частичная срезка изоляции и подключение электрических проводов к зажимам, расположенным на нагревательных ИК-матах, с последующей обмоткой битумной изолирующей лентой;
• монтаж выносного температурного датчика и подключение его к терморегулирующему устройству.

Подключение пола

На участке монтажа датчика делается достаточный по размерам вырез в термоотражающем слое, что позволит минимизировать перепады высоты поверхности.

Финишный этап подключения заключается в индивидуальном тестировании каждой нагревательной полосы при температурном режиме в 25-30^оС, а также последующей укладке слоя дополнительной защиты в виде полиэтилена.

Укладка плитки

Финишная отделка напольной поверхности системы «теплый пол» посредством плитки может быть выполнена разными способами:

• фиксация штукатурной сетки поверх полиэтиленового гидроизолирующего слоя с целью улучшения адгезии, а также последующая заливка стяжки или самовыравнивающей смеси высотой в 0,8-1,0см;
• монтаж на основание гипсоволоконных листов поверх гидроизолирующего слоя и между полос нагревательных ИК-элементов.

Поверх выравненной над инфракрасной пленкой поверхности укладывается плитка. Для фиксации плиточного финишного покрытия используются специальные смеси или клеящие растворы.

Отделочные работы следует выполнять «по квадратно», размечая под укладку напольной плитки отдельные участки площадью в один квадратный метр.

Правила безопасной и комфортной эксплуатации

Для безопасной эксплуатации очень важно произвести правильный расчет всей системы отопления, а также строго придерживаться технологии монтажа. Укладка проводится только в сухих помещениях, на правильно подготовленное основание. Чтобы сделать эксплуатацию безопасной, расстояние между устанавливаемыми полосами не должно быть менее 0,5 см.

Отзывы

Пленочные ИК-полы служат очень хорошей альтернативой другим видам «теплых полов», а благодаря физиологическим особенностям, человеком положительно воспринимается тепло, выделяемое такой системой обогрева.

Множество положительных отзывов связано с применением инфракрасных теплых полов под плитку в таких помещениях, как ванная комната и кухня. Однако, инфракрасный пленочный вариант отопления совершенно не подходит для обустройства в домах, где есть очень частые перебои с электрической энергией.

Видео на тему

Как укладывать инфракрасный теплый пол под плитку своими руками: пошаговый монтаж

Одним из универсальных и широко распространенных отделочных материалов является керамическая плитка. Плиткой отделывают полы кухни, коридора, а так же стены и полы туалета и ванных комнат. При большом количестве плюсов (экологически чистый материал, надежность, долговечность и огромный выбор форм, размеров и фактур), есть один большой минус, это поверхность плитки всегда холодная и зимой и летом, поэтому рекомендуется использовать инфракрасный теплый пол под плитку.

Проблема решается просто, если использовать технологию «теплый пол». Сегодня мы с вами поговорим, об одной из разновидности электрического способа обогрева – это инфракрасный теплый пол.

А так же рассмотрим, как уложить плитку под теплый пол, и ответим на главный вопрос, можно ли инфракрасный теплый пол применять под керамическую плитку.

Способы организации системы теплый пол

Следует отметить, что существует всего два вида теплых полов:

1. Водяные теплые полы
2. Электрические теплые полы

Самая распространенная система это водяные полы, которая состоит из систем металлопластиковых трубок, по которым непрерывно циркулирует теплоноситель. В качестве теплоносителя может быть вода или низкотемпературная жидкость.

У этого метода есть ряд преимуществ:

• Использование дешевого теплоносителя.
• Возможность регулировки разной температуры в разных контурах.
• Теплоноситель используется из системы водяного обогрева дома.

Так же есть ряд недостатков:

• Требуется цементная стяжка толщиной 70-100 мм., которая забирает высоту комнаты.
• Повышенная нагрузка на перекрытия.

Система электрического пола имеет плюсы и минусы, но особенно в последнее время получает широкое распространение. Это система включает в себя провода (кабели), трубки, маты и пленки.

Которые начинают выделять тепло в процессе прохождения электрического тока через нагревательные элементы. Их подразделяют на две группы, в зависимости от способа нагрева поверхности.

Кабельные – то есть выделение тепла происходит за счет резистивного нагрева элементов теплого пола, при прохождении через него электрического тока.

Нагревательные элементы представляют собой высокоомный специальный кабель.

В последнее время широкое распространение получили тепловые маты, то есть нагревательный элемент уже зафиксированный на стеклоткани с самоклеящейся основой.

В матах нагревательный элемент, может быть выполнен в виде высокоомного кабеля или специальных композитных стержней.

Пленочные – это новый подход в системе отопления, при прохождении электрического тока через нагревательные элементы, они начинают излучать инфракрасное излучение с длиной волны от 8 мкм, до 14 мкм.

Излучение распространяется прямолинейно и нагревает любую поверхность, которая встречается у него на пути. Устройство состоит из токопроводящих проводов (шины), а между шинами располагаются специальные полоски из карбонового волокна, которые и излучают ИК спектр.

Вся эта композиция заключается с двух сторон в пленку. Шины делают из меди. Недавно в продажу поступили стержневые ИК нагреватели. Имеет вид веревочной лестницы, где роль каната с двух сторон выполняет изолированный проводник, а ступени имеют форму стержня из графита или карбона серебра.

Так же есть небольшая классификация, из какого материала выполнены тепло-излучающие полоски или стержни.

Биметаллические, то есть нагревательный и излучательный элемент выполнен из медно-алюминиевых тонких слоев. Этот вид изделия не рекомендуют использовать под плитку.

Карбоновые, то есть нагревательный и излучательный элемент выполнен из графита или карбоновой пасты.

Следует отметить, что пленочные ИК системы «теплый пол», производят и выпускают в рулонах с шириной от 50 до 110 см., а длина таких рулонов может достигать 20 м. На рулоне есть специальные отметки, по которым можно нарезать материал нужных размеров.

Достоинства и недостатки применения инфракрасного теплого пола

К основным преимуществам, можно отнести.

1. Пленка имеет небольшую толщину, на которую следует уложить всего 6-9 мм. плиточного клея, а потом уложить финишное покрытие.
2. Все элементы пола крепятся между собой с помощью клемм, что позволяет быстро сделать монтаж своими руками.
3. Так как нагрев идет за счет ИК излучения, то воздух всегда остается свежим (насыщается отрицательно заряженными ионами) и при этом не нарушается микроклимат в комнате.
4. Отсутствие или маленькое значение электромагнитного излучения.
5. Эта система абсолютно бесшумная, не вибрирует и не вызывает аллергических реакций.
6. Равномерность обогрева.
7. Возможно, использовать на дачах, банях сезонно. При промерзании можно сразу использовать, не боясь выхода из строя оборудования.
8. Теплые полы можно оборудовать датчиками, таймером и регуляторами, которые можно программировать, для более эффективного использования и экономии электроэнергии.
9. Долговечность и КПД примерно на 15-20% выше, чем у других видов электрических полов.

К недостаткам можно отнести:

1. Большая зависимость от теплопроводности финишного чистового покрытия. Идеально подходит под ламинат, керамическую плитку и линолеум. Не подходит под паркет и деревянные полы.
2. ИК панели нельзя располагать под оборудованием и мебелью. Из-за этого перестановку сделать не получится.
3. При повреждении одного элемента он перестает работать, но при использовании на больших площадях, эти элементы соединяются параллельно, что позволяет другим электрическим матам продолжать работать.
4. Следует отметить, потребляемая мощность нагревательных элементов в режиме терморегуляции будет составлять 1.5 киловатт в 1 час., при обогреве комнаты площадью 25 кв.м. Эти показатели применяются для полноценного и качественного обогрева, можно использовать даже в качестве основного вида обогрева помещения. Так что выгоднее использовать данную технологию для небольших помещений.

Требуется идеально ровное основание.

Можно ли установить инфракрасный теплый пол под плитку

Этот вопрос всегда вызывает бурную дискуссию, а особенно у профессионалов. Но ответить на этот вопрос можно легко, достаточно просто посмотреть на рекомендации по укладке данной системы.

Основное применение это монтаж по сухой технологии, и в инструкции будет указанно, что данные нагревательные элементы можно уложить и под ламинат, и кафель, и под дерево.

ИК пол можно применять и в уличных условиях, например на крыльце под керамогранит. Есть несколько особенностей использования данного материала.

1. Низкая адгезия. Это приводит к тому, что при заливке бетона или плиточного клея слой получится как бы плавающим. Под плиткой возможно появление полостей и пустот. Во время эксплуатации при незначительных усилиях в этих местах, может привести к расколу керамической плитки.
2. Негативное воздействие щелочной среды. Оболочка нагревательных элементов состоит в основном из полиэстера. Он в свою очередь со временем разъедается щелочной средой клея или цементной стяжки.

Установка инфракрасного теплого пола под плитку

Монтаж всей системы можно произвести самостоятельно. Для этого следует приобрести все нужные материалы и инструменты. Обычно в комплекте с пленкой идет следующий перечень:

• Рулон термопленки.
• Комплект проводов (сечение проводов зависит от мощности системы).
• Изоляция самоклеящаяся (битумная).
• Зажимы контактные.

Для монтажа следует дополнительно приобрести:

• Терморегулятор его выбор так же зависит от мощности всей системы. На один термостат может обеспечить обогрев 20-25 кв.м. Так же они бывают накладными или встраиваемый. Так же в комплекте с терморегулятором идет термодатчик.
• Двусторонний скотч.
• Изоляция теплоотражающая.
• Термостойкая пленка.
• Пластиковая монтажная сетка (главное условие, чтобы не проводила электрический ток).
• Электрические инструменты (пассатижи, бокорезы, ножницы и др.).
• Керамическая плитка и плиточный клей.

Различают два способа монтажа ИК пленки:

1. Мокрый метод. Его применяют при утеплении пола по камню, кафелю или керамограниту. Процесс энергоемкий, для начала подготавливаем основание, укладываем теплоотражающую изоляцию. На изоляцию укладываем и коммутируем пленку ИК. Затем ее накрываем слоем пленки и усиливаем (повышаем адгезию) армирующим элементом. После чего все заливаем нивелирующим составом. Как только он высохнет, производим укладку керамической плитки.
2. Сухой метод. Этот метод обычно используют при напольном покрытие из ковралина, ламината или линолеума. Но для монтажа кафеля тоже можно использовать. На идеально ровную поверхность укладывается теплоизоляционный материал и нагревательные элементы. Поверх пленки укладываем термостойкую полиэтиленовую пленку, и накрываем все листами гипсокартона или ГВЛ. И потом укладываем керамическую плитку. Высота такого пирога значительно меньше, чем у водяного теплого пола, но и больше чем у мокрого метода. Так же метод имеет большую стоимость, чем мокрая технология. Но зато пленка тщательно защищена от воздействия щелочи.

Теперь мы приступаем непосредственно к самому монтажу инфракрасного теплого пола, для этого нам нужно сделать следующее.

1. Очень важный момент, основание чернового пола должно быть идеально ровным. То есть если вы делаете ремонт, то следует убрать старое напольное покрытие и визуально просмотреть поверхность. Если требуется, то заделать все трещины и ямы. При наличии больших дефектов, произвести заливку самовыравнивающим составом или цементной стяжкой. То же самое касается и нового жилья. Следует дождаться полного высыхания стяжки.
2. Составляем схему расположения мебели или оборудования. Разметить, где будет находиться регулятор на стене и пленка по всей поверхности пола, отступая по краям 30-40 см. и оставляя пустоты под оборудованием или мебелью. Если терморегулятор встраиваемый, то под него сразу следует сделать выемку в стене. Для терморегулятора следует подвести проводку. Лучше всего вести ее от счетчика (или распределительного щитка), и установить на него отдельный автомат. Так же следует позаботиться о линии заземления. Лучше всего это сделать до начала монтажа пленки, потому что, скорее всего, придется штробить стены, а это грязь и мусор.
3. Укладываем на всю поверхность пола теплоотражающую подложку. Не стоит экономить и укладывать подложку только в местах укладки пленки. Теплоотражающая подложка направляет излучение вверх, уменьшает тепловые потери. Подложка так же не должна проводить электрический ток. Она так же продается рулонами. Нарезаем на длинные полоски и укладываем их на чистое и ровное основание. Швы проклеиваем строительным скотчем, а края проклеиваем двусторонним скотчем и крепим их к черновому полу. И не забываем по всему периметру комнаты, проклеить электропроводный скотч, он играет роль заземления.
4. Приступаем к укладке ИК пленки. Рулон раскатывается максимально по всей длине. Резать следует в специально отмеченных местах. Можно так же резать между черных полосок из кремния, только края следует заизолировать по всей длине. Отрезанный кусок следует расположить контактами в сторону терморегулятора. Следующие полоски пленки располагают на расстоянии 5-10 мм. (внахлест нельзя укладывать полоски друг на друга). Для того чтобы пленка не двигалась фиксируем ее скотчем к подложке.
5. В местах электрического подключения (медные шины), следует установить зажимы. Их крепко обжимают пассатижами, до тех пор, пока зубцы зажима не прокусят пластик и не будет полного контакта с медной пластиной, монтажный провод зажимаем с другой стороны зажима так же с помощью пассатиж. Между собой все маты или полоски ИК – пленки, соединяем только параллельно. Все клеммы, оголенные провода и отрезанные края пленок следует тщательно заизолировать битумной или специальной изолентой.
6. На некотором расстоянии от пленки под полиэтиленовую пленку устанавливаем термодатчик, так же соединения хорошо изолируем. Терморегулятор лучше всего устанавливать в районе расположения включателя света, от него следует протянуть провод нужного сечения, до предполагаемого места подключения всей системы. Соединения изолируется. Схема подключения напрямую зависит от производителя и модели теплого пола.
7. Этап проверки всей схемы. Перед включением в сеть, следует пройти каждый участок и прозвонить тестером на обрыв цепи (по сопротивлению). Затем включить в сеть и через терморегулятор выставить на 30 градусов и проверить работоспособность всей цепи целиком.

Важно!!! Если вы никогда не были связанны с электрическими работами, то соединение всех матов, датчиков и подключение регуляторов с тестированием каждой системы лучше доверить специалисту (это электрик).

8. Если все работает исправно, стелим слой полиэтиленовой пленки (гидроизоляция). Укладываем армирующий слой, по всей площади комнаты. И можно сразу приступать к монтажу плитки, только толщина клея должна быть 8-10 мм. Но специалисты рекомендуют использовать наливные самовыравнивающиеся смеси. Которые так же заливаются толщиной 8-10 мм., а поверх полученного слоя укладывают плитку на плиточный клей для теплых полов.

Внимание!!! Первое включение инфракрасного теплого пола под плиткой следует производить только после окончательного высыхания клея и выравнивающего слоя, примерно 28-30 дней.

И еще один главный вопрос, а можно ли инфракрасную пленку использовать на стенах ванной комнаты, бани. Да можно, только следует внимательно изучить инструкцию, для каких типов поверхностей можно использовать.

Виниловая плитка, она легкая и ее можно сразу укладывать на армирующий слой поверх пленки. А вот кварцевая или керамическая плитка тяжелая и под укладку такой плитки придется соорудить специальную конструкцию, которая снизит нагрузку на поверхность пленки.

Специалисты рекомендуют под кварцевую плитку использовать стержневой инфракрасный пол.

Заключение

Как вы видите укладывать инфракрасный пол, под керамическую плитку можно, только следует соблюдать осторожность и внимательность при монтаже, и обязательно не забываем про правила безопасности.

Если полностью соблюдать технологию, то ИК пол будет вас радовать долго. А как мы понимаем теплый пол, это залог – уюта, комфорта и тепла в доме.

укладка и монтаж своими руками

Отопление и сохранение тепла в жилом помещении — насущный вопрос сегодняшнего дня. Поверхность пола кухни, ванной комнаты, санузла или прихожей — чаще всего прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол под плитку является приемлемым методом решения этого вопроса. Самостоятельно установить полы с подогревом несложно, если знать основные приемы того, как укладывать под плитку элементы нагрева.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

• кабельное;
• пленочное;
• нагревательные маты;
• стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев. Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Заливка стяжки и укладка плитка

Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.

Инфракрасный теплый пол под плитку

Современная промышленность сегодня предлагает домовладельцу самые разные варианты отопительного устройства своего дома, из которых непросто выбрать наиболее подходящий и выгодный по энергопотребляющим характеристикам. Самая современная технология обогрева практически всегда оправдана, потому что все технологии, разработанные в наше время, имеют низкое энергопотребление и большую мощность для обогрева помещений, т.е. высокий КПД. Одной из таких технологий является теплый инфракрасный (пленочный) пол установки под кафель, а сегодня поговорим.

Преимущества инфракрасного пленочного пола

Инфракрасный пол с подогревом характеризуется следующими особенностями:

• Более 90% излучения происходит на длине волны от 5 до 20 микрон, которое свободно проходит через плитку и стяжку, обогрев не только пространство, но и тело человека;
• температура для обогрева на 4-5 градусов ниже инфракрасного излучения, чем при традиционном обогреве, поэтому человек чувствует себя максимально комфортно;
• Отопление помещений улучшено за счет вторичной конвекции уже нагретых предметов;
• воздух в помещении чистый и свежий;
• увеличивает концентрацию отрицательно заряженных ионов в помещении в 4 раза;
• без шума, пыли, вибрации и запаха;
• минимальное электромагнитное излучение.

Что же, правда, с преимуществами способа обогрева мы решили, а теперь перейдем к деталям монтажа теплого пола под плитку.

Монтаж инфракрасного теплого пола

Для монтажа под плитку нам потребуются следующие материалы:

1. комплект инфракрасного пленочного пола;
2. теплоотражающий материал;
3. сетка монтажная, не проводящая электрический ток;
4. провод;
5. непосредственно керамическая плитка;
6. плиточный клей.

Для начала, как обычно, подготовка пола к укладке всех слоев теплого пола: проверьте его на отсутствие неровностей, очистите и просушите. Затем необходимо определиться с местом установки термостата — дистанционный контроль температуры нашего пол с подогревом.

На

сначала укладывается слой теплоотражающего материала, затем поверх него кладется сам теплый пол — инфракрасная пленка. Этот этап работы необходимо выполнять с максимальной осторожностью, чтобы не повредить тонкую пленку.После этого соедините между собой листы инфракрасной пленки, а затем весь комплект к термостату. Особое внимание следует уделить аккуратным линиям обрезки изоляционной пленки.

Датчик температуры необходимо установить в гофрированной трубе между первым слоем и второй стяжкой, чтобы показания температуры были без искажений. Теперь можно установить термостат в стену. Уделите время укладке следующего слоя пола. — начать переворачивать теплый пол в тестовом режиме, на ощупь проверить его работоспособность.Лучше исправить повреждение на этом этапе, чем ломать плитку по окончании работ. Итак, ладно, пленка прогревается — укладывается следующим слоем, которым является монтажная сетка.

При монтаже сетки уже производите переплет слоями саморезов через отверстия, стараясь не повредить пленку и контакты. После этого этапа монтажа необходимо перевернуть пол и проверить, работает ли он.

Пора заливать первичную стяжку — обычно это цементно-песчаный раствор, не очень густой.Стяжка должна едва закрывать пленку, иначе нагревание ухудшится. После высыхания стяжки произведут последнее испытание включения инфракрасного пола и приступят непосредственно к укладке плитки. Укладка плитки традиционным способом, о котором я уже упоминал в этой статье — при необходимости перечитать.

Важно! Если вы устанавливаете одну и ту же повреждающую инфракрасную пленку, то ее необходимо с двух сторон утеплить алюминиевой лентой. Не использовать для укладки плитки металлическую сетку. Не подключайте теплый пол, не проводя контакты изоляции и обшивки. линий.Монтаж пола производят только на сухую поверхность.

Видеоинструкция по монтажу теплого пола:

Пленочный теплый пол под ламинат. Инфракрасный пленочный теплый пол: установка

Использование инфракрасных излучателей для обогрева жилых помещений — довольно новый вид обогрева. Он имеет ряд преимуществ перед традиционными методами. Такие системы экономичны, просты в установке и эксплуатации. Ремонт и установка теплой пленки для пола не требует специальных знаний и может использоваться довольно долго.

Сейчас в связи с постоянным ростом цен, а также ограниченным лимитом на энергоносители, экономичный вид отопления становится все более популярным. Не только жители частных домов и многоэтажек, но и руководители организаций и крупных предприятий, где есть большие помещения с высокими потолками, например, гаражи, производственные цеха, спортивные залы и т. Д., Начали задумываться о своих расходах на тепло. . Поэтому пленочный инфракрасный теплый пол, цена на который очень доступна для большинства потребителей, становится все более популярным и востребованным.

Виды

Сейчас на рынке предлагается всего две разновидности такой системы отопления: угольная и биметаллическая. Первый — резистивный элемент. Он включает два рабочих слоя. Они состоят из лавсановой пленки с термоэлементами, соединенными последовательным и параллельным способами.

Биметаллический состав состоит из тонкой полиуретановой пленки, внутри которой уложен запатентованный элемент, состоящий из двух слоев: первый — сплава меди со специальными добавками, а второй — алюминия, а также с примесью.

Описание и принцип работы

Укладывайте пленочный теплый пол под ламинат, плитку, паркет, линолеум и другие виды полов. В качестве обогрева в такой системе используется инфракрасное излучение с длиной волны от 5 до 20 мкм. Его источником является угольная паста, герметично упакованная в полиэтиленовую пленку. Напряжение 220 В проходит по медным шинам, где в местах контакта есть небольшой слой серебра для предотвращения горения, при этом толщина излучающего элемента равна 0.4 мм.

Нагревательная пленка теплого пола подключается к электросети через специальный термостат, что дает возможность контролировать его работу и выбирать необходимый температурный режим.

Принцип работы такой системы отличается от уже знакомых нам видов отопления. Он заключается в том, что при обогреве помещений инфракрасный пол нагревает окружающие предметы, а не воздух.

Достоинства

Первое, что нужно сказать о самых важных особенностях, которыми обладает пленочный теплый пол под ламинат.Первый из них — это отсутствие необходимости производить предварительную цементную стяжку, а второй — повышенная экономия в плане расхода электроэнергии.

Основные преимущества пленочных полов:

● возможность укладки даже в помещениях с повышенной влажностью;

● абсолютная безопасность, гарантирующая полное отсутствие риска короткого замыкания и последующего возгорания;

● высокая производительность — 97%, что сегодня лучше, чем у других типов современных систем отопления;

● Легкость монтажа, позволяющая укладывать материал самостоятельно без помощи профессионалов;

● Отличная совместимость практически с любыми типами полов;

● возможность установки системы не только на полу, но и на стенах, потолке и других поверхностях, включая ковры, картины, зеркала и т. Д.;

● нет электромагнитного излучения;

● хорошая стойкость к различным механическим повреждениям; даже если пленка порвется, совсем не обязательно менять всю систему полностью — достаточно будет заменить или отремонтировать только поврежденный участок;

● Простота и удобство в демонтаже при переезде на другое место жительства;

● Абсолютная бесшумность;

● Такой теплый пол выполнен из экологически чистых материалов.

Рекомендации по применению

Теплые полы с электропленкой практически не имеют существенных недостатков.Но чтобы они прослужили долго и радовали своим теплом, необходимо соблюдать несколько очень важных рекомендаций, данных самими специалистами:

● Не ставьте на пол слишком тяжелую мебель;

● он должен быть максимально открытым, иначе он начнет перегреваться, что приведет к порче не только покрытия, но и мебели в комнате;

● Не закрывайте место, где установлен датчик, измеряя температуру пола и воздуха, иначе он будет работать некорректно.

Необходимые материалы

Надо сказать, что пленку теплый пол руками монтировать достаточно просто. Но стоит помнить, что надежность инфракрасного теплого пола

— то есть особенности монтажа под самые разные материалы, примерная стоимость материалов и установки в Москве

Новая технология инфракрасного теплого пола

Недавно появилась новая технология пола Отопление на основе инфракрасного излучения стало популярным, так как имеет ряд преимуществ не только перед давно известными системами отопления, но и перед электрическими и водяными полами.Конструктивно новая высокотехнологичная система, состоящая из нагревательных элементов, заключенных в полимерную пленку.

В нагревательных элементах использована черная полоса из графита. Принцип работы инфракрасного пола заключается в том, что тепло передается посредством инфракрасного излучения, исходящего от поверхности пленки.

Преимущества инфракрасных полов:

• Они экологически безвредны для человека. Излучаемое тепло более близко по природе к солнечному инфракрасному излучению, поэтому для него более физиологично — не оказывает отрицательного воздействия на организм.
• Создавать благоприятный микроклимат в помещениях без обогрева и без осушения воздуха, так как при нагревании отдают тепло поверхностям предметов, в том числе тела человека и его одежды.
• Они намного быстрее отдают свое тепло, чем другие типы обогревателей.
• Могут работать в автоматическом режиме.
• Системы просты в установке.
• Позволяют применить локальное отопление отдельных участков помещения.
• Полы экономичны в эксплуатации и уходе.

Инфракрасный теплый пол цена, так как цена любого товара зависит от качества товара и у производителя все равно будет более выгодная покупка, чем покупка напольного покрытия водяного или электрического. Например, цена ИК пола при мощности 150 Вт / кв. м. и длиной до 1,0 кв.м. составляет 2000 рублей, при длине до 5,0 кв.м. цена увеличилась до 7500 руб., соответственно установлен пол плёнки размером 10,0 кв. обойдется в 15000 руб.

Стоимость установки инфракрасного пола может быть рассмотрена в каждом конкретном случае.В его стоимость необходимо включить:

• Укладка и подключение пленки и терморегулятора
• Покрытие пола (ламинат или ковролин)
• Цена комплекта пленки
• Изоляционный материал
• Расходные материалы

В итоге приблизительная цена за установку и установку инфракрасного пола будет в пределах 1900 руб. за кв. м.

Особенности самостоятельной установки инфракрасного пола

Установка пластикового пола может производиться собственными силами, не прибегая к услугам монтажных фирм.Для этого не нужно много времени и денег. Но при установке следует знать некоторые особенности:

• Если теплый пол укладывать под линолеум, ламинат или ковролин, необходимо для защиты фьюзера использовать фанеру или МДФ толщиной не менее 5 мм
• Если этот пол устанавливают под плитку, затем сверху кладут фьюзер на сборную сетку, закрепляют дюбелями-гвоздями

Несмотря на то, что ИК-полы новые — строительный рынок, он пользуется популярностью и востребован. Купить инфракрасный теплый пол можно в любом строительном магазине или в Интернете.Покупая ИК-пол, стоит обратить внимание на его оснащение. Если в этом наборе отсутствуют необходимые для установки компоненты, то их нужно покупать отдельно.

, сервис «translate.yandex.ru»

Как выбрать теплый пол

Утеплить современное помещение с помощью теплых полов — эффективное и достаточно эффективное решение. Поэтому производители всегда в курсе и внедряют новейшие разработки для обустройства комфортного проживания. Из-за большого разнообразия нагревательных элементов перед потребителем постоянно возникает вопрос: как выбрать электрические теплые полы для своего дома?

Теплый пол подарит комфорт и здоровье

Содержание

 1 Главное преимущество теплого пола
2 разновидности современных электрических полов
  2.1 нагревательный кабель
  2.2 Нагревательные маты
  2.3 Термо
3 Как выбрать теплый электрический пол
4 Пленка с инфракрасным излучением
5 Простота использования

Основные преимущества теплого пола

Обычные радиаторы отопления зачастую не справляются в полной мере со своей обязанностью по обогреву помещения. Их работа построена по принципу конвекции. Нагретый на уровне батареи воздух поднимается вверх, оставляя холодное дно помещения. В морозное время года эта проблема чревата простудными заболеваниями.

Оборудование теплого пола устраняет проблемы с холодными помещениями и здоровьем.Обеспечивает достаточно высокий уровень теплового комфорта. Благодаря широкому набору функций регулирования температуры легко обеспечить оптимальную для человека температуру.

Современные электрические теплые полы укладывают под любую поверхность

Также к достоинствам таких ТЭНов можно отнести:

• высокая надежность;
• тишина и невидимость;
• экономия места;
• равномерный нагрев;
• длительный срок эксплуатации.

У всех, кто установил электрические теплые полы, отзывы будут только положительные.Монтаж намного проще, чем на воде, гораздо проще контролировать температуру. В зависимости от напольного покрытия можно выбрать наиболее подходящий вариант для конкретной комнаты.

Важно выбрать теплый пол, подходящий для помещения

Разновидности современных электрических полов

Есть несколько вариантов конструкций теплого пола. У каждого из них свои особенности, способы отопления и монтажа. Теплые вещи можно сделать за:

• нагревательный кабель;
• нагревательные маты;
• инфракрасная пленка.

Каждый материал хорош сам по себе и имеет некоторые недостатки. Какой вид теплых полов подойдет той или иной комнате, нужно понимать.

Полезный совет! Если в частном доме возможно усовершенствование системы водяного теплого пола, в квартирах в многоэтажных домах разрешается использовать только электрический.

Схема установки термокабеля под керамическую плитку

Нагревательный кабель

Эта система отопления монтируется довольно просто, но требует определенных навыков.Он прост и удобен в эксплуатации, позволяет эффективно прогреть напольное покрытие с минимальными потерями. Его установка включает следующие шаги:

• Сначала укладывается стяжной слой утеплителя.
• Монтажная лента крепится к кабелю.
• После того, как вы убедились, что утеплитель конструкции заполняется вторым стяжным слоем толщиной 2-3 см.
• После затвердевания бетона укладывается финиш.

Для монтажа нагревательного кабеля лучше всего воспользоваться услугами специалиста

.

Кабельная система может использоваться как полный обогреватель.Но у этого способа обогрева есть свои недостатки. Для установки требуются особые навыки, в противном случае следует воспользоваться услугами опытного мастера. Использовать готовый пол можно не ранее, чем через месяц, только после полного высыхания бетонной стяжки.

Полезный совет! В зоне, где находится мебель и кухонное оборудование, нельзя прокладывать кабель.

Термоматы можно укладывать под плитку без подкладки.

Нагревательные маты

Когда стяжку делать не планируется, для устройства отопительных конструкций можно приобрести термоматы.Принцип действия у них одинаковый, только нагревательный кабель укладывается на стеклопластик, а не в стяжку. Установить нагревательные маты очень просто, их нужно раскатать по комнате и подключить, а затем нанести верхнее покрытие. Для их соединения используются специальные разъемы, допускающие установку на любой поверхности.

Одним из недостатков данной системы отопления является ее небольшая мощность, порядка 10 Вт / м. Но это позволяет укладывать термоматы в клеевом слое под плитку и под ламинат без заливки бетонной стяжки.

Уложить нагревательные маты электрические Теплый пол очень просто

Термо

Недавно среди существующих методов обогрева появилась новейшая разработка — пленочные конструкции с инфракрасным излучением. Он продается в виде тонкой пленки толщиной около 0,5 мм. Установка такой системы отопления также не доставит хлопот. Конструкция должна быть изолирована от влаги, поэтому ее нельзя использовать при мокрой укладке пола.

Это единственный вид конструкций теплого пола, который нельзя класть под плитку, но эта технология отлично работает под ламинатом, паркетом или линолеумом.Обогрев инфракрасным излучением. Такой метод имеет очень высокую эффективность, примерно на 20% более экономичный, чем их более распространенные аналоги. На фоне множества положительных свойств пленочный теплый пол имеет один серьезный недостаток — срок службы таких изделий относительно невелик.

Термопласт имеет высокую эффективность теплопередачи

Как выбрать теплый электрический пол

На что обращать внимание при выборе электрического теплого пола? Что лучше под плитку, а что под ламинат? Много таких вопросов возникает перед хозяином, который решил встроить в комнату дополнительное отопление.Попробуем разобраться в таких тонкостях.

Чтобы не ошибиться при выборе систем электрического отопления, необходимо оценить их производительность. Самый главный параметр, на который стоит обратить внимание — это мощность. При использовании нагревательного кабеля в помещениях нормальной влажности показатель может находиться в пределах от 100 до 120 Вт / м2. Мощность термомата в этом случае должна быть выше, порядка 160-180 Вт / м2.

Технология укладки ермаматов под разные виды покрытия

Благодаря бетонной стяжке пол с кабелем намного сильнее прогревается и намного медленнее остывает.Следовательно, это электрическое поле может включать меньше, и это будет намного экономичнее. Создав определенные условия, после дополнительной изоляции потолка и стен, систему с нагревательным кабелем при необходимости можно использовать как единственный метод обогрева всего помещения.

Полезный совет! Если вы планируете использовать теплый пол в качестве основного отопления, отапливаемая площадь должна составлять более 80% от общей площади.

Ответ на вопрос, что лучше электрический теплый пол под плитку однозначен.Идеальным при строительстве системы отопления считается использование нагревательного кабеля. Но если возможность выполнить стяжку отсутствует, удобно использовать термоматы. Напольные покрытия, такие как линолеум, ковролин, паркет или ламинат, легко помещаются поверх отопительной конструкции и отлично согревают.

Электрические полы с подогревом оборудованы термодатчиками для автоматического регулирования температуры отопления

Пленка с инфракрасным излучением

Выбирать инфракрасные полы нужно, если вы хотите получить наилучшее сочетание высокой эффективности и очень экономичного расхода энергии.Как и нагревательные маты, термос можно разместить на любом основании и даже на старом полу. Благодаря небольшой толщине изделие не уменьшает высоту помещения.

Термоэлемент, благодаря равномерному нагреву, зарекомендовал себя при работе с деревянными покрытиями. Еще одно преимущество инфракрасных систем — их оздоровительное воздействие на организм. Они идеально подходят для людей, страдающих аллергией, поскольку не распространяют частицы пыли из-за отсутствия конвекции.

Темплант инфракрасного излучения дает лечебный эффект

Простота использования

Как выбрать электрические теплые полы более-менее понятно.Но стоит обратить внимание на дополнительное оборудование. Основным инструментом управления электрическим полом является термостат. К нему подключены специальные датчики, которые контролируют температуру и передают сигналы. Самый простой термостат постоянно поддерживает один и тот же уровень нагрева, но есть многофункциональные опции, которые обеспечивают:

• контроль температуры в зоне пола;
• контролировать температуру в помещении в целом;
• автоматическая система включения и выключения.

Полы с подогревом становятся все более популярными

С их помощью можно запрограммировать работу обогрева конструкции в определенное время, в определенные дни недели.Такие системы самостоятельно контролируют атмосферу в помещении, не требуют постоянной настройки.

Теплые электрические полы, которые всегда положительны, становятся все более распространенными. Благодаря простоте использования и эффективности, значительно улучшают качество жизни и решают проблемы отопления с помощью отопления на долгие годы.

Источник

Инфракрасная пленка для подогрева пола PTC AC220V 240 Вт / м2 Электрический коврик для обогрева пола под плиткой | Электрические обогреватели |

Рекомендуемые комнатные термостаты

1) Пожалуйста, нажмите на фотографии, чтобы купить термостаты

2) Термостаты, управляемые мобильным приложением Wi-Fi

Обратите внимание: мы отправим зажимы и изоляционные пасты в подарок (количество подарков зависит от вашего заказа)

Характеристики:

Рабочее напряжение: 200 ~ 240 В переменного тока, 50/60 Гц.

Номинальная мощность: 240 Вт / м2 ± 10% , это ширина 50 см, то есть около 120 Вт / м ± 10%

Размер: ширина 50 см

Толщина: 0,338 мм Стандартная толщина (пленка толщиной 0,25 мм не подходит для полов с подогревом).

Сертифицировано: CE, ROHS, EAC.

Характеристики энергосберегающей нагревательной пленки PTC

1. Отличное качество: сделано в Корее, стандартная толщина 0.338, сертифицировано: CE, ROHS, EAC

2. Потребляемая мощность: уникальная технология саморегулирования PTC экономит энергию.

3. Быстрый нагрев: температура поверхности может достигать 50 ~ 60 градусов за короткое время.

4. Полезно для здоровья: углеродное волокно работает в дальней инфракрасной области. Влагостойкий и осушающий, имеет определенный оздоровительный эффект.

Что такое PTC?

Положительный температурный коэффициент (PTC) относится к материалам, у которых увеличивается электрическое сопротивление при повышении температуры.Материалы, которые имеют полезное инженерное применение, обычно показывают относительно быстрый рост с температурой, то есть более высокий коэффициент. Чем выше коэффициент, тем больше увеличивается электрическое сопротивление при заданном повышении температуры. Материал PTC может быть разработан для достижения максимальной температуры при заданном входном напряжении, поскольку в какой-то момент любое дальнейшее повышение температуры встретится с большим электрическим сопротивлением. В отличие от материалов с линейным резистивным нагревом или материалов NTC, материалы PTC по своей природе являются самоограничивающимися.

Определение нагревательной пленки PTC

PTC электрическая нагревательная пленка — Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток будет увеличиваться, а температура не будет уменьшаться бесконечно. Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне.Для достижения эффекта энергосбережения и энергосбережения.

Преимущества

1. Быстрый нагрев благодаря высокоэффективному методу.

2. Хорошие тепловые эффекты при относительно низкой температуре по сравнению со старой системой отопления. Пленка обладает отличной прочностью и долгим сроком службы. Использую не менее 20 лет.

3. Отопление без пламени. Безопасное использование для детских школ, домов престарелых, больниц …

4.Тихое и чистое отопление

1) Поскольку температура низкая, что приносит пользу человеку за счет большого количества дальних лучей, и сохраняет свежий воздух в комнате.

2) Сохраняйте тишину и чистоту в доме и комнате из-за отсутствия шума горения топлива, вибрации, вентиляции, и это особенно хорошо для обогрева некоторых помещений, таких как больницы, где необходимо поддерживать тишину и чистоту.

6. Энергосбережение и экономное отопление. Экономия энергии по сравнению со старой моделью нагревательной пленки.

Уведомление : Если у вас есть особые требования, напишите примечание / сообщение для заказа или свяжитесь с нами напрямую.Что касается нагревательной пленки, у нас есть много другой ширины (50 см, 80 см, 100 см) и мощности (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), если необходимо, свяжитесь с нами.

Реальных фото:

Установка: (Вам понадобится 2 зажима и 4 пасты на один кусок пленки)

Приложения:

Соответствующие аксессуары (щелкните изображение, чтобы проверить):

1) Аксессуары для установки нагревательной пленки:

влажных помещений и душевых поддонов с подогревом пола

Влажные комнаты — все более популярная тенденция в интерьере, значительно улучшающая функциональность типичной ванной комнаты.Утепление холодной плитки влажного помещения с помощью теплого пола усиливает ощущение роскоши и чистоты в помещении.

В этом руководстве мы объясним все, что вам нужно знать о обогреве влажных помещений, в том числе:

• Преимущества использования теплого пола во влажном помещении
• Как лучше установить ТЭН
• Если можно использовать напольный обогреватель с душевым поддоном
• Идеальные аксессуары для влажных помещений
• Лучшие отопительные системы

Преимущества теплого пола во влажной комнате

Влажные комнаты — это современный взгляд на домашнюю ванную комнату с неограниченным душем открытой планировки, который стекает прямо в пол.Благодаря открытому и просторному характеру влажные помещения идеально подходят для обогрева полов с подогревом.

Напольное отопление обеспечивает «невидимое» отопительное решение. означает, что вам больше не нужно проектировать влажную комнату вокруг громоздкого радиатора. Обогрев полов в душевой комнате также обеспечивает большее ощущение комфорта и благополучия в помещении; влажные помещения почти всегда имеют кафельный пол и стены, а с полом с подогревом холодная плитка под ногами уходит в прошлое.

Напольные обогреватели также намного более энергоэффективны , чем системы центрального отопления, используйте систему с одним из наших интеллектуальных термостатов и сэкономьте как потребление энергии, так и деньги на счетах за отопление.

Отопление кафельного пола

Влажные помещения обычно облицованы плиткой от пола до потолка с полностью водонепроницаемым герметиком и затиркой для сохранения непроницаемой поверхности, которая препятствует проникновению воды в черный пол и стены.Наиболее распространенными типами напольной плитки для использования в ванной комнате являются керамика и фарфор. Чтобы узнать больше о различиях между этими двумя видами отделки, прочтите наш блог . Фарфор и керамическая плитка для полов с подогревом.

Плитка обладает высокой теплопроводностью, что делает плиточные полы идеальными для обогрева с помощью системы теплого пола. Плитка быстро нагревается и сохраняет это тепло, а это означает, что полностью облицованная плиткой влажная комната может быть эффективно преобразована в теплую, уютную среду, в которой можно расслабиться.

Установка теплого пола во влажном помещении

Влажные помещения можно отапливать с помощью водяного или электрического теплого пола. Если вы устанавливаете обогреватель в существующее влажное помещение, превращаете ванную комнату в душевую или создаете влажную комнату в рамках проекта строительства нового здания, Warmup предоставит ряд подходящих вариантов отопления.

Система подогрева может быть быстро установлена ​​в вашей влажной комнате квалифицированным установщиком всего за один день.Несмотря на то, что установка может быть простой и беспроблемной из-за характера влажных помещений, мы советуем поговорить с одним из экспертов для получения дополнительной информации о том, как добиться успешной первоначальной установки во влажных помещениях.

Устройство напольной системы под душевым поддоном

Теплый душевой поддон под ногами, когда вы принимаете расслабляющий душ, — это прекрасное переживание, а с напольным обогревателем Warmup вы можете привнести эту роскошь в свою душевую.

Есть некоторые вещи, которые следует учитывать, если вы выбираете это решение для обогрева.Если вы используете электрическую систему, вам потребуется слой стяжки и отделки пола не менее 12 мм над обогревателем, чтобы можно было безопасно и эффективно проводить тепло — установка душевого поддона непосредственно на обогреватель будет означать тепло не может уйти, в результате чего обогреватель перегорит. Свяжитесь с нами, если у вас возникнут вопросы или проблемы.

Вторичные источники тепла для влажного помещения

Помимо обогрева пола и душевого поддона в душевой с помощью системы подогрева полов, влажные помещения также являются идеальным местом в вашем доме для установки настенного обогревателя StickyMat 3D от Warmup или других решений для обогрева из нашей коллекции для ванных комнат.

Настенное отопление во влажном помещении

Представьте, что вы принимаете душ в уютной влажной комнате с мягко нагретой напольной и настенной плиткой — используя подогрев пола Warmup вместе с нашей системой обогрева стен StickyMat 3D, влажная комната вашей мечты может стать реальностью. Стеновые системы обогрева рекомендуются для отделки стен, облицованных плиткой или камнем, и привносят в комнату еще один слой тепла и комфорта. Эта инновационная система идеальна в качестве вторичного источника тепла и может помочь снизить вероятность образования плесени; он также отлично подходит для влажных помещений с более высокими потерями тепла.

Аксессуары для влажной комнаты

Другие нагревательные аксессуары, которые следует рассмотреть для установки в влажной комнате, включают в себя демистеры для зеркал и полотенцесушители Warmup.

Mirror Demister идеально подходит для защиты зеркал в ванных комнатах и ​​влажных помещениях от пара после горячего душа. В нашем ассортименте полотенцесушителей с несколькими стержнями и с одним стержнем используется передовая технология нагревательной проволоки Warmup, которая быстро сушит полотенца, смоченные влажной влажностью в помещении, сохраняя их мягко нагретыми и поджаренными.

Лучшие обогреватели пола для влажных помещений

Строите ли вы влажную комнату с нуля или модернизируете обогреватель в существующей ванной комнате, Warmup предлагает множество вариантов электрического и водяного теплого пола.

Электрические системы

Наши электрические напольные обогреватели — это энергоэффективное решение для обогрева влажных помещений.Линия систем Warmup обеспечивает мягкое сияющее тепло холодной плитке на стенах и полу.

Система разогрева DCM-PRO — Система развязки

Система DCM-PRO — это лучший электрический напольный обогреватель для влажных помещений, облицованных плиткой. Он обеспечивает быструю и равномерную теплоотдачу и имеет уникальное покрытие, предотвращающее растрескивание, которое помогает защитить напольную плитку и предотвратить ее растрескивание из-за движения чернового пола. Использование водонепроницаемой ленты DCM-PRO с этой системой также всегда рекомендуется для влажных помещений, так как это значительно повышает герметичность обогревателя.

Warmup Stickymat System — Нагревательный мат

В системе StickyMat используется самоклеящаяся основа для быстрой установки.

Система с свободными проводами для прогрева — кабель для подогрева пола

Система Loose Wire System обеспечивает большую универсальность и имеет самую тонкую нагревательную проволоку на рынке.

Водные системы

Если вы устанавливаете водяной теплый пол во влажное помещение, под которым мы подразумеваем установку обогревателя в существующем влажном помещении или преобразование существующей ванной комнаты во влажное помещение, система Total-16 станет отличным выбором.

Total-16 — это самая низкопрофильная система водяного отопления Warmup с глубиной всего 16 мм, поэтому она является идеальным вариантом для влажных помещений с фиксированной высотой потолка. Система имеет встроенную изоляцию и использует алюминиевые диффузионные пластины для быстрого равномерного распределения тепла по поверхности пола при оптимальной температуре для ваших нужд.

Создаете влажную комнату с нуля? Если вы строите дом своей мечты или работаете над новым проектом, многие из систем водяного теплого пола Warmup идеально подходят для обеспечения энергоэффективного тепла во влажном помещении.Вы должны включить систему подогрева пола в чертежи вашего проекта, чтобы учесть требования к установке системы, такие как глубина стяжки или соединения источников тепла. Получите быстрое смету на водную систему сегодня и узнайте, сколько будет стоить UFH для вашей новой влажной комнаты.

Система Clypso Warmup — Водная система

Напольная система Clypso обеспечивает бережный и энергоэффективный обогрев поверхности кафельного пола. Он был разработан для использования с плавающими стяжными полами, обычным черным полом для влажных помещений и оснащен изоляционными панелями с решетчатым рисунком для четкого и быстрого монтажа отопительных труб.

Стоимость

Обогрев влажных помещений с помощью системы подогрева пола обеспечивает повышенную энергоэффективность и долгосрочную экономию затрат. Напольное отопление обычно имеет более низкие эксплуатационные расходы, чем системы центрального отопления, а отапливаемое влажное помещение является более экологически безопасным способом обогрева вашего дома.

Стоимость установки полов с подогревом во влажной комнате будет зависеть от требований вашего проекта. Многие из наших электрических систем можно установить за 1-2 дня в ванной или влажной комнате среднего размера.Установка наших гидравлических систем займет больше времени, но при этом они будут предлагать более низкие эксплуатационные расходы в долгосрочной перспективе. Узнайте больше о том, во сколько вам обойдется установка системы водоснабжения.

Чтобы получать эти экспертные статьи прямо на свой почтовый ящик, подпишитесь на нашу рассылку здесь.

No related posts.
