Можно ли использовать газобетонные блоки для фундамента

Вопрос:

Спрашивает Владимир из Нижнего Новгорода: «Добрый день! Возможно ли применение газоблоков для строительства фундамента? Есть ли какие-то нормативы по этому вопросу?»

Ответ:

Здравствуйте, Владимир! В нормативах СП 15.13330 (пункт 9.1) для армокаменных и каменных конструкций специально указано, что для изготовления фундаментов категорически запрещены материалы:

  • блоки и камни из ячеистых бетонов;
  • блоки бетонные щелевые или пустотные;
  • кирпич керамический полусухого прессования;
  • обожженная керамика с пустотами или щелями;
  • силикатные кирпич, камни и блоки.

Запрещенные для фундаментов конструкционные материалы.

Поскольку газобетон является типичным ячеистым бетоном, применение газоблока в несущих подземных конструкциях становится невозможным. То же можно сказать и о пеноблоке. Однако в этом же своде правил указано:

  • все перечисленные материалы можно применять для возведения наружных стен;
  • внутренняя поверхность этих ограждающих конструкций должна укрываться слоем пароизоляции.

Пароизоляция газобетонных стен изнутри.

Экономя бюджет, индивидуальные застройщики часто возводят садовые домики без проекта, нарушая строительные нормы или вовсе не зная о них. Возможно объяснение причин, по которым запрещено применять газобетон в подземных конструкциях зданий и цоколях, позволит повысить эксплуатационный ресурс постройки и избежать переделок.

Использованный в элементах фундамента газобетонный блок опасен для подземной конструкции по ряду причин:

  • газобетон создан для снижения веса ограждающих конструкций, его плотность в 3 – 4 раза ниже, чем у товарного или тяжелого бетона, что отрицательно отражается на прочности и несущей способности материала;
  • наполнителем служит воздух, повышающий теплоизоляционные свойства, что полезно для стен;
  • товарные бетоны наполняются гравийным или гранитным щебнем, что придает им прочность и морозостойкость, сравнимую с аналогичной характеристикой горной породы, из которой щебень сделан;
  • на этапе котлована так же не рекомендуется применять арболитовый и керамзитобетонный блок.

Даже на несущие стены из газоблока запрещено опирать плиты перекрытия во избежание их обрушения в процессе эксплуатации. Кладку завершают на 30 – 40 см ниже проектного уровня перекрытия, монтируют щитовую опалубку на последний ряд газобетонного блока, армируют конструкцию и заливают монолитный армопояс товарным бетоном. Что уж говорить об опирании целого дома на этот материал.

Аналогичная технология применяется при установке мауэрлата, на который опирается стропильная система здания.

Пенобетон по умолчанию имеет заниженные эксплуатационные характеристики в сравнении с автоклавным газобетоном. Однако даже этот материал содержит больше цементного камня в составе, что резко повышает его водонепроницаемость. Газоблоки этим похвастаться не могут, они интенсивно впитывают влагу из воздуха и прилежащих к ним материалов, а после замерзания вода создает многочисленные микротрещины в несущих конструкциях. Тем не менее и пенобетон и газобетон относятся к ячеистым бетонам и применяться для фундаментов и цоколей не могут.

Отличие газобетона от пенобетона.

Таким образом, газобетон нельзя применять даж

как сделать, для дома, виды

Для загородных и коттеджных домов, а также легких построек типа бань, сараев или гаражей на дачных участках нередко применяются блочные фундаменты. Их преимущество перед монолитными в легкости скорости возведения, а также рациональности в некоторых архитектурных условиях. Основание из блоков позволяет оборудовать подвалы, смотровые ямы и технические подполья в этих постройках. Как правильно сделать блочный фундамент? И можно ли применять ячеистый газобетон в таких работах? Давайте выяснять вместе.

Содержание статьи

Газобетонные блоки – свойства, характеристики


Нынешнее время можно с уверенностью назвать веком искусственных материалов. Такого обильного разнообразия компонентных сочетаний в строительстве похоже не было никогда. В сфере бетонных технологий до сих пор разрабатываются все новые искусственные каменные материалы, по свойствам превосходящие натуральные. Один из них газобетон, который был широко внедрен в строительство еще в 30-е годы прошлого столетия.

Газобетон достаточно пористый материал, в состав которого входят: кварцевый песок, цемент, гипс и газообразователи. В результате химической реакции выделяется водород, который и образует мелкие поры диаметром 1-3мм. В строительстве газобетон используется в виде стеновых и перегородочных блоков широкой линейки размеров.

В производстве газобетона принято различать два типа данной технологии:

  • Автоклавный газобетон – данный метод представляет собой обработку готовой застывшей массы газобетона водяным паром под давлением выше атмосферного. Достигается это посредством помещения материала в замкнутую герметичную камеру – автоклав. Далее газобетонная масса высушивается в сушильных камерах при электроподогреве;
  • Неавтоклавный газобетон – технология изготовления аналогична предыдущей, с той разницей, что композитная масса газобетона, выдерживается в естественных условиях или в камерах-автоклавах с пропаркой при нормальном атмосферном давлении до полного высыхания. Плотность такого газобетона меньше, чем у автоклавного, но и цена доступнее.

Примечательны следующие характеристики газобетона:

  • Плотность – отношение массы материала к его объему, выражается в кг/см.куб. При средней плотности газобетона в 600-700кг/см.куб. у конструкционно-теплоизоляционных блоков, этот показатель меньше чем у керамического кирпича почти втрое;
  • Морозостойкость – способность материала выдерживать сезонные циклы замораживания-оттаивания. При достаточно высоком влагопоглощении, этот материал при хорошей гидроизоляции может прослужить достаточно долго;
  • Теплопроводность – у газобетона этот показатель чрезвычайно низкий, что позволяет его использовать в качестве теплоизоляционного материала, например, для возведения стен подвала.

Ниже приводится таблица сравнительных характеристик схожих с газобетоном строительных материалов.

Технические характеристикиГазобетонные блокиПенобетонКирпич керамический
Предел прочности при сжатии, кг/м. кв.25-5015-25100-150
Средняя плотность, кг/м.куб.300-1000600-10001350
Водопоглощение, %



Менее 3010-1613
Морозостойкостьот 50от 35100
Теплопроводность, Вт/(м*К)0,08-0,140,14-0,220,40

В газобетонных блоках преобладает правильность форм и четкость размеров, благодаря чему архитектурные элементы и конструкции удобно и не сложно рассчитывать. Он очень удобен в монтаже любыми крепежными метизами – гвоздями, саморезами, анкерами или нагелями. Его легко нарезать по размеру обычной ножовкой, а раствора для выставления нужно совсем немного. Различают три основных вида блоков из газобетона: конструкционный, конструкционно-теплоизоляционный и теплоизоляционный. Для устройства фундаментов подходят первые два вида.

Делаем фундамент из газобетонных блоков пошагово


В данном разделе мы рассмотрим вариант столбчатого фундамента с применением газобетонных блоков. Фундаментная конструкция представляет собой некоторое количество столбов, мелкозаглубленных или незаглубленных в грунт, и соединяемых между собой балочным перекрытием.

Примечательно, что для такого типа фундамента рыть котлован или выравнивать рельеф участка не нужно, а значит и объем земляных работ относительно небольшой. На них можно разместить баню, мастерскую, сарай или даже небольшой дачный домик.

Цикл фундаментных работ состоит из следующих этапов:

  1. Разметка участка под застройку – для этой работы используют деревянные колышки, которые вбивают по периметру фундамента и на месте положения столбов, а затем обвязывают шнурком в качестве направляющих;
  2. Разработка скважин под столбы – определившись с количеством и интервалом размещения столбов (обычно 1,5-2,5м, в зависимости от площади строения), начинают рыть скважины под столбы. Заглубление их, как правило, небольшое, в пределах 30-60см. Если столбы не планируется заглублять, для них делается тщательно утрамбованное основание. Габариты скважины должны быть на 10-15см больше, чем размеры самого столба, чтобы в последствии можно было сделать обратную засыпку;
  1. Устройство столбов – в данной технологии применяют несколько способов возведения столбов. Если в работе используются только газобетонные блоки, тогда для них устраивается подушка на дне скважины. Сами блоки выставляются на раствор из специального клея или мелкодисперционной цементно-песчаной смеси с минимальными швами (3-6мм). Заглубленная в грунт часть столбов гидроизолируется обмазкой или битумными материалами типа рубероида. Второй способ заключается в выставлении газобетонных блоков по типу опалубки так, чтобы середина столба осталась полой для армирования и заливки раствора. Применение железобетона в значительной степени повысит устойчивость и долговечность столбов, а газобетон защитит от промерзания и проникновения влаги. Снаружи столбы могут выходить по высоте на произвольное расстояние. Если не предполагается никаких дополнительных помещений, обычно оно составляет 30-70см;

При устройстве сетки столбов необходимо обратить внимание на выставление их на единую высоту. Это можно сделать с помощью гидроуровня или лазерного нивелира.

  1. Обратная засыпка – по завершению устройства столбов, свободное пространство вокруг них в скважине необходимо засыпать. Правильнее это делать материалом, который способен компенсировать деформационные сдвиги грунта. Самым подходящим является песок, который засыпается послойно с тщательным утрамбовыванием каждого слоя;
  2. Сборка и монтаж нижней обвязки балочного перекрытия – основание для будущего легкого строения вполне рационально сделать из балок сечением 100х100, 100х150 или 150х150. Собирают конструкцию начиная с основной рамки, располагаемой по периметру здания. Затем крепят и остальные промежуточные соединения. Деревянные балки таких сечений можно закрепить между собой на кронштейны саморезами или болтами, а также на анкера к самим столбам.

В этом видеоролике подробно рассказывается об устройстве сборной нижней обвязки лаг пола, сбиваемой из досок 50х150мм, их обработке раствором огнебиозащиты, о сборке всей конструкции закреплении ее к столбам.

Фундамент из газобетонных блоков – это неплохое решение для небольших каркасных или деревянных домов. Технология их применения проста и обычно не требует применения спецтехники или квалифицированной рабочей силы. А учитывая свойства данного материала, и соблюдение всех требований по его использованию, ваш фундамент послужит надежной и долговечной основой для вашего дачного домика или бани.

Похожие статьи

Какой фундамент выбрать под дом из газобетона, сравнение вариантов

Дом из газобетона является относительно легким строением, так как его плотность, в среднем, составляет всего 500 кг/м3. Такая легкость дает преимущества при строительстве фундаментов. Передаваемая на грунт нагрузка от веса здания будет меньше, значит площадь опоры некоторых видов фундаментов тоже можно уменьшить, существенно сэкономив.

Газобетонные дома можно строить на любых типах фундаментов, всё зависит от геологии и архитектурного решения.

Виды фундаментов

  • Мелкозаглубленная лента.
  • Заглубленная лента.
  • Свайный фундамент.
  • Плитный фундамент.
  • Утепленная шведская плита.

В зависимости от условий грунта и архитектурных решений дома, будут целесообразны разные типы фундаментов. Основание, подходящее для одного грунта, может быть совершенно непригодным для другого грунта. В данном обзоре мы постараемся объяснить, как выбрать фундамент для газобетонного дома.

На выбор фундамента влияет следующее:

  1. Вес дома.
  2. Тип грунта.
  3. Однородность грунта.
  4. Глубина промерзания.
  5. Уровень грунтовых вод.

Как выбрать фундамент в зависимости от грунта

Грунты обладают несколькими основными параметрами, которые влияют на выбор типа фундамента, а именно: несущая способность, пучинистость, глубина промерзания, однородность и водонасыщенность.

Несущая способность грунтов – значение, которое показывает, какую нагрузку можно передать на грунт. К примеру, суглинок может выдержать 3.5 кг/см2, а крупный песок 6 кг/см2. То есть, на крупнозернистый песок можно передать вдвое большую нагрузку, что уменьшает требование к площади опоры фундамента.

Таблица расчетного сопротивления грунтов

Крупный песок и щебень являются непучинистыми материалами и обладают высокой несущей способностью. Потому их используют в качестве подушки для фундамента, заменяя ими прочие грунты.

Пучение грунта – способность расширяться при влажном состоянии и отрицательных температурах. Чем грунт мокрее, тем сильнее он расширяется, и тем хуже для фундамента, так как силы морозного пучения могут поднимать и деформировать фундамент.

Описание грунтов

Морозное пучение грунтов

К примеру, в мороз, суглинок пылеватый может расширяться до 10%, а песок расширяется всего на 1%. Таким образом, если глубина промерзания составляет метр, то суглинок вспучится до 10 см, а песок вспучится всего на 1 см.

Также необходимо учитывать расположение грунтовых вод и глубину промерзания.

Карта глубины промерзания грунтов

Так как газобетон обладает низкой прочностью на изгиб, то любые деформации от фундамента могут образовать в стенах трещины. Потому, основание должно быть максимально неподвижное и жесткое.

Чтобы обеспечить неподвижность фундамента, необходимо произвести одно или несколько условий, в зависимости от типа фундамента а именно:

  1. Заложением фундаментов ниже глубины промерзания.
  2. Создание непучинистой подушки из песка и щебня.
  3. Обустройство дренажной системы по периметру здания.
  4. Уменьшение промерзания, за счет утепления фундамента и отмостки.

Разность осадки фундамента должна составлять не более 2 мм на метр. Такая деформация не создаст трещин в неармированной кладке из газобетона.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

Данный тип фундамента является самым распространенным и недорогим для дома из газобетона. МЗЛФ применяют на нормальных слабопучинистых грунтах. Смысл такого фундамента в том, что он закладывается выше глубины промерзания грунта, что существенно экономит деньги на бетоне. От сил морозного пучения спасает утепленная отмостка и утепленный цоколь, которые не позволяют морозу пройти под фундамент и уменьшают глубину морозного пучения.

Достоинства и недостатки МЗЛФ:

  1. Простота и невысокая стоимость.
  2. Достаточная прочность для двухэтажного дома.
  3. Хорошая площадь опоры фундамента.
  4. Справиться с его возведением может один человек.
  5. Нельзя использовать на пучинистых и мерзлых грунтах.
  6. Сложность возведения на неровных участках (склонах).

Под мелкозаглубленной лентой устраивают песчаную подушку толщиной 20-50 см и слой щебня 10-20 см.

Подземная часть фундамента может составлять от 30 до 50 см, а цоколь – от 30 до 60 см. Высота цоколя может быть в принципе любой, но не меньше 30 см. Чем высота ленты больше, тем жестче получается фундамент.

  • Для длинных стен нужно применять более высокую ленту фундамента.
  • Для МЗЛФ делаются полы по грунту с предварительной засыпкой цоколя песком и трамбовкой.
  • Отмостка делается шириной около метра, обязательно утепленная пенополистиролом толщиной 5-10см.
  • Также нужно соблюдать наклон отмостки для отвода воды от фундамента.
  • Цоколь фундамента тоже необходимо утеплять, чтобы мороз не смог пройти по ленте фундамента. Смотрите схему.

Заглубленный ленточный фундамент для газобетона

Заглубленная лента – фундамент, установленный ниже глубины промерзания грунта, которая может составить от 100 до 250 см.

Данный вид фундамента является очень затратным в плане расхода бетона. Оправдан такой выбор только в том случае, если требуется цокольный этаж.

Давайте посчитаем, сколько бетона потребуется для фундаментной ленты дома 10х10 метров с толщиной 40 см и высотой ленты 200 см.

Длина всей ленты с учетом периметра и центральной балки составит 50 метров.

Площадь опоры фундамента – 50х0.4 =20м2.

Объем бетона — 50х2х0.4 = 40 кубометров бетона.

Вес такого заглубленного фундамента составит 100 тонн + еще потребуется заливать бетоном пол цокольного этажа.

Давление фундамента на грунт – 100/20 = 5 тон на м2 или 0,5 кг на см2.

При слабых грунтах, для увеличения площади опоры, на ленточных и свайных фундаментах делают пятку. Пятка представляет из себя уширение, которое распределяет нагрузку от фундамента по большей площади.

Свайные фундаменты для газобетона

Данный тип фундамента является нечастым решением для газобетонных домов, но бывают случаи, когда он просто незаменим.

Достоинства и недостатки:

  1. Возможность возведения на крутых склонах;
  2. На рыхлых пучинистых грунтах с высоким уровнем грунтовых вод;
  3. На грунте с большой глубиной промерзания выше 1,5 м;
  4. Низкая несущая способность за счет небольшой площади опоры.
  5. Касательные силы морозного пучения могут приподнять сваи.

Стоит отметить сваи “Тисэ”, которые имеют уширение внизу, создающее дополнительную анкеровку в грунте и большую опору, в сравнении с другими видами свай.

Существуют следующие виды свай:

  1. Винтовые (вкручиваются как шурупы).
  2. Набивные (трубы заполняются бетоном).
  3. Забивные (в вырытые ямы вставляются готовые столбы).
  4. Бурозабивные(спецтехникой забиваются бетонные столбы).

Плитный(монолитный) фундамент для газобетона

Такой тип фундамента часто применяют на слабых грунтах, и в местах с высоким уровнем грунтовых вод.

Плитный фундамент бывает с ребрами жесткости и без них. Ребра увеличивают жесткость плиты, что уменьшает возможные деформации при подвижках грунта.

Плита обладает большой площадью опоры, что равномерно распределяет нагрузку на грунт.

В зависимости от грунта и веса дома, толщина монолитной плиты может составлять от 25 до 50 см.

Под плитой обязательно должна быть песчаная утрамбованная подушка толщиной 30 см. В некоторых случаях, на песок укладывают еще и слой щебня, который предотвращает капиллярный подсос влаги из песка в фундамент.

Достоинства и недостатки:

  1. Большая несущая способность.
  2. Применимость на любых грунтах.
  3. Высокая устойчивость к деформациям.
  4. Готовый черновой пол.
  5. Невозможность построить подвал.
  6. Большие затраты на земляные и дренажные работы.
  7. Низкий уровень пола относительно земли.
  8. Сложность возведения на неровных участках (склонах).

Утепленная шведская плита (УШП)

УШП – хорошо утепленный со всех сторон монолитный фундамент, в котором до заливки бетона закладывается водопровод, канализация, электрика и теплые водяные полы.

УШП обладает хорошей несущей способностью и может применяться на слабых, водонасыщеных и пучинистых грунтах.

УШП решает сразу несколько задач:

  1. Фундамент.
  2. Утепление цоколя.
  3. Гидроизоляция фундамента.
  4. Черновой пол.
  5. Отопительная система.

Достоинства и недостатки:

  1. Хорошая несущая способность.
  2. Применимость на любых грунтах.
  3. Плита изначально утеплена пенополистиролом.
  4. Не нужно делать стяжку для теплых полов.
  5. Отсутствие мостиков холода.
  6. Плита является хорошим аккумулятором тепла.
  7. Быстро возводится.
  8. Большая экономия на отоплении.
  9. Отличная гидроизоляция фундамента.
  10. Довольно выгодное решение в перспективе.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

  1. состав грунта;
  2. уровень грунтовых вод;
  3. глубину промерзания почвы;
  4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

  • 1,3 — коэффициент запаса прочности;
  • Р — вес дома и фундамента, кг;
  • L — длина ленты, см;
  • — сопротивление грунта, кг/см².

Таблица сопротивляемости грунтов

Карта глубины промерзания грунтов

Таблица с примерными массами конструкций дома

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

  1. Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
  2. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
  3. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
  4. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.

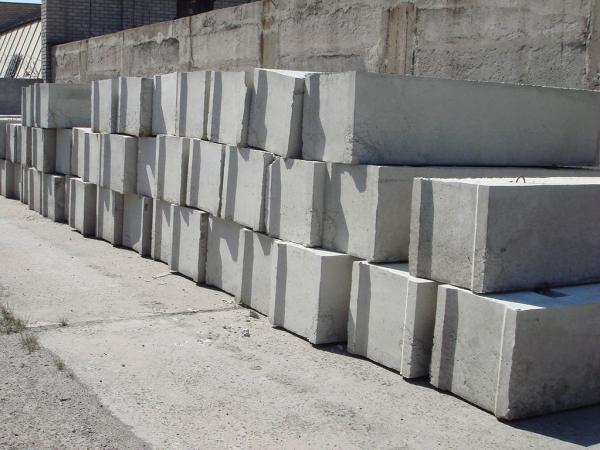

  5. Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!



Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

  1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
  2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
  3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
  4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Вариант монолитного фундамента(плита)





Мелкозаглубленный ленточный фундамент для дома из газобетона

Мелкозаглубленный фундамент для газобетонного дома является одним из самых распространенных решений, так как он недорогой, обладает хорошей несущей способностью и жесткостью. Но, перед тем, как рассматривать вариант ленточного фундамента, вам необходимо понять, можно ли его применять на ваших грунтах.

Для строительства мелкозаглубленной ленты необходимо разобраться со следующими вопросами:

  1. Грунты на участке (тип грунта, промерзание, водонасыщение).
  2. Песчаная подушка под лентой.
  3. Дренажная система.
  4. Рассчитать вес будущего дома.
  5. Глубина заложения фундамента и высота ленты.
  6. Ширина фундамента.
  7. Схема армирования фундамента.
  8. Вертикальная и горизонтальная гидроизоляция ленты.
  9. Утепление цоколя и отмостки.

Определение грунта на участке под фундамент

Для детального определения типа грунта, его несущей способности, уровня грунтовых вод и глубины промерзания, желательно заказать инженерно-геологические исследования. Но если грунты у вас более-менее нормальные, то геологией вы можете заняться самостоятельно.

Представляем вам несколько таблиц и карт, которые помогут вам с определением свойств грунта.

Где можно применять мелкозаглубленную ленту

Мелкозаглубленный ленточный фундамент(МЗЛФ) можно строить на нормальных непучинистых и слабопучинистых грунтах, иначе придется выбрать другой вид фундамента, или проводить замену грунта.

Возводить МЗЛФ на торфяниках запрещено. Не рекомендуется на неоднородных слоях грунта, на стыке разных грунтов, на сильно пучинистых, на сильно водонасыщенных и с высоким уровнем грунтовых вод.

Если грунт на участке все же пучинистый, то придется заменить грунт под фундаментом на крупный песок и хорошо утрамбовать его. Чаще всего, толщина песчаной подушки под лентой составляет 20-30 см, хотя бывают случаи, когда нужно и 80 см песка.

Если уровень грунтовых вод высокий, то необходимо сооружать хороший дренаж, который будет отводить воду от подушки фундамента.

Также мелкозаглубленная лента требует наличие утепленного цоколя и утепленной отмостки, но об этом ниже в статье.

Смысл ленточного малозаглубленного фундамента в том, что на него расходуется намного меньше бетона, чем на заглубленный фундамент. Заглубленная лента заливается ниже глубины промерзания, которая может составить более двух метров, и силы морозного пучения не выдавливают фундамент снизу-вверх. А смысл утепленной малозаглубленной ленты в том, чтобы уменьшить эту самую глубину промерзания, что обеспечивается утеплением цоколя и утепленной отмосткой.

Для чего нужно знать вес газобетонного дома?

Общий вес дома определяется для того, чтобы определить требуемую ширину ленты или подошвы фундамента. Ведь площадь опоры подбирается под расчетное сопротивление грунтов.

К примеру, мы строим двухэтажный дом из газобетона, стены толщиной 40 см + облицовка кирпичом. Грунт на участке — суглинок, который имеет расчетное сопротивление – 1 кг/см2. Нам нужно подобрать такую ширину подошвы фундамента, чтоб давление на грунт было на 20% меньше, чем значение расчетного сопротивления грунтов.

Более подробно про расчет веса дома из газобетона смотрите в нашей предыдущей статье по ссылке.

Глубина заложения фундамента и высота ленты

Глубина заложения зависит от пучинистости грунта, глубины промерзания, уровня грунтовых вод.

  • Минимальная глубина заложения МЗЛФ – 50 см.
  • Максимальная высота надземной части фундамента (цоколя) составляет 4 х ширины ленты фундамента.
  • Надземная часть фундамента не должна быль больше подземной.
  • Оптимальная высота надземной части фундамента – 50 см.

Ширина фундамента

Для газобетонных домов, ширина фундамента должна составлять не менее 300 мм, и не менее ширины опираемой стены. Рекомендуемая ширина – 40-50 см. Хотя правильнее будет провести расчеты на основании грунтов участка.

Расчетный вес дома состоит из:

  1. Веса всех элементов строения
  2. Полезной нагрузки
  3. Снеговой нагрузки
  4. Ветровой нагрузка.

Нагрузка от расчетного веса дома на грунт не должна превышать 70% от расчетного сопротивления грунта. Удельную нагрузку от дома на грунт можно уменьшить при помощи увеличения опоры (пятки) фундамента. Более подробно про расчет веса здания читайте в статье по ссылке.

Схема армирования ленточного фундамента

  1. Минимальное сечение всех рабочих стержней арматуры в фундаменте должно составлять 0.1% от площади сечения фундамента.
  2. Продольная рабочая арматура на участках более 3-х метров от 12 мм.
  3. Максимальное расстояние между рабочими стержнями продольной арматуры – 40 см.
  4. Расстояние между хомутами – 40 см.
  5. Нахлест арматуры — 50 диаметров.
  6. Для фундаментной ленты высотой более 70 см, должна ставиться конструктивная продольная арматура.
  7. Расстояние между рядами конструктивной продольной арматуры должно быть менее 40 см.
  8. Диаметр поперечной арматуры должен быть не менее ¼ от диаметра рабочей продольной арматуры, но не менее 6 мм.

Пример: Высота нашей ленты фундамента – 1 метр (1000 мм). Ширина фундамента – 400 мм. Считаем минимальное сечение продольной арматуры.

  • Находим площадь сечения фундамента – 1000 х 400 = 400 000 мм
  • Находим общее сечение продольной арматуры – 400 000 х 0.1 = 400 мм.
  • Определяем количество и сечение рабочих прутков по таблице.
  • Добавляем к каркасу конструкционный ряд арматуры.

Таблица для подбора арматурных стержней

Самый правильный варианты армирования нашего фундамента: 4 рабочих прутка диаметром 12 мм., и 4 прутка 8 диаметра для конструкционных рядов. Каркасные хомуты 8 диаметра.

Гидроизоляция фундамента

Гидроизоляция фундамента бывает вертикальной и горизонтальной.  Горизонтальная предотвращает капиллярный подсос влаги из фундамента в газобетонные стены, что очень важно и является обязательны этапом.

Вертикальная гидроизоляция нужна не только для защиты бетона и арматуры от намокания, она еще и уменьшает сцепление замерзшего грунта с бетоном. То есть, касательные силы морозного пучения грунта не смогут приклеится к фундаменту.

Утепление цоколя и отмостки

Как мы уже отмечали ранее, утепление фундамента является обязательным элементом малозаглубленного фундамента. Утеплитель существенно замедляет фронт мороза, тем самым уменьшая глубину промерзания грунта. За период отрицательных температур, мороз не должен пройти под фундамент, тем самым, не создавая вертикальных сил морозного пучения, которые могли бы приподнять фундамент.

Наглядная схема работы утепления на термограмме.

В качестве утеплителя применяют экструдированный пенополистирол. Для центральной части России и более теплых регионов, применяют утеплитель толщиной 50 мм. Для более холодных мест – 100 мм.

Листы утеплителя приклеиваются к фундаменту пеной и дополнительно крепятся тарельчатыми дюбелями.

На схеме показан вариант малозаглубленного ленточного фундамента с утеплением и отмосткой и цоколем.

Ширина отмостки должна быть около метра. Под отмосткой убирается весь плодородный грунт на глубину 30 см и заменяется на песок, который увлажняют водой и хорошо трамбуют. Толщина бетонной отмостки – 80-100 мм. Обязательно, нужно соблюдать уклон в сторону от дома, для отвода воды.

Армируется отмостка сеткой, с ячейкой 100 х 100 мм. Армирование можно усилить дополнительными продольными прутками арматуры. Бетон используется марки М150-200. Во избежание трещин в отмостке, желательно делить ее на сегменты по 2-3 метра, а швы замазать силиконовым герметиком.

Отмостка не должна жестко крепиться к фундаменту, так как она является плавающей, и на нее воздействует морозное пучение грунта.

какие бывают и как возводить

Один из наиболее современных и удобных материалов для строительства – газобетон. Этот материал набирает популярность и все чаще используется в самостоятельном возведении домов и дач. Перед началом работ продумываются все детали будущей стройки и многие задаются вопросом: «Какой лучше возвести фундамент под дом из газобетона?» Эта статья поможет выбрать подходящий фундамент для такого дома.

Какой фундамент лучше возвести для газобетонного дома?

Перед установкой фундамента для дома из газобетона учитывают такие факторы:

  • газобетон имеет низкую прочность и применяется для строительства невысоких зданий в 1-3 этажа. Это учитывают при выборе фундамента, так как тогда нет необходимости тратиться на массивное монолитное основание;

Фундамент под дом из газобетона

  • учитывают геологию участка, уровень подземных вод и глубину промерзания;
  • берут во внимание необходимость помещения под погреб.

Подходящими к дому из газоблока являются ленточный, столбчатый, свайный и монолитный фундаменты. Из-за легкого веса газобетонных блоков они все подходят для строительства 1-2 этажного дома.

Монолитный плитный фундамент

Монолитная плита универсальна, она подходит для любого типа грунта с ровным рельефом. Он считается самым дорогостоящим, так как потребуется большое количество материалов на его заливку, однако обеспечивает надежность и прочность основанию.

Монолитный фундамент устанавливают по всему периметру здания:

  • подходит для любого типа грунта;
  • качественно выдержит газобетонные стены 1-2 этажного здания;
  • не боится деформаций грунта и подземных вод.

Такой фундамент стойкий к перепадам температуры и его не нужно углублять до уровня промерзания земли.

Монолитный плитный фундамент

Ленточный монолитный каркас

Ленточный фундамент для дома имеет форму ленты и заливается по периметру дома и под всеми несущими стенами здания. Если газобетонный дом будет без подвального помещения, то выбирают мелкозаглубленный ленточный фундамент. При необходимости подвала и возведении основания на глиняной и пучинистой почве потребуется заглубленный тип такого фундамента.

Легкий газобетон подходит для ленточного фундамента под дом, однако перед его установкой требуется провести качественный анализ грунта. Перед заливкой важно:

  • установить прочную и надежную опалубку для фундамента;
  • засыпать подушку из песка и щебеня и надежно её утрамбовать;
  • провести армирование арматурой периодического профиля.

Фундамент столбчатый монолитный

При устройстве столбчатого фундамента можно сэкономить на материалах в сравнении с предыдущими видами фундаментов. Такой фундамент подходит для легких построек и устанавливается на грунты с невысоким уровнем грунтовых вод. Такое основание часто выбирают, если в проекте дома не предусмотрен подвал.

Устройство столбчатого монолитного фундамента

Столбчатый фундамент подходит:

  • непучинистым и глиняным грунтам;
  • слишком пластичные грунты требуют дополнительного укрепления фундамента;
  • на склонах укрепляют дополнительными упорами.

Свайный фундамент

На почве с высоким уровнем подземных вод и в случае если грунт на участке плывучий, целесообразно устанавливать свайный фундамент под газобетон. Тогда сваи будут передавать нагрузку от здания глубоко залегающему прочному грунту. Буронабивные сваи пользуются высокой популярностью из-за возможности не применять спецтехнику.

Свайное основание под газобетон связывается железобетонным ростверком на который будут установлены стены газобетонных блоков. К преимуществам фундамента из свай относят:

  • высокая скорость монтажа;
  • имеет качественные несущие способности;
  • применяются на неровных участках со значительной глубиной промерзания почвы.

Свайный фундамент технология

Блоки фундамента Celcon для стен и фундамента | H + H UK

Фундаментные блоки

Celcon могут использоваться для поддержки трехэтажных зданий и подходят для поддержки сплошных или полых стен, каркасных конструкций или подвесных полов, включая систему балок и блоков H + H.

Доступны в стандартном исполнении (3,6 Н / мм2) и высокой прочности (7,3 Н / мм2 — обозначены черной полосой на блоке).

Блоки могут снизить теплопотери с первых этажей и исключительно хорошо противостоят условиям замерзания / оттаивания.

Они также легкие, всего на 1 / 3 вес эквивалентных блоков из плотного заполнителя. Это помогает снизить затраты, связанные с фундаментом, а также ускоряет строительство, так как нужно установить только одну стену и нет необходимости в стяжках или стыковках.

Блоки огнестойкие (стены толщиной 100 мм, до 2 часов в случае несущей нагрузки, до 4 часов, если не распространяется пламя по поверхности класса [O / A1]), что соответствует требованиям Части E Строительных норм, как (PCT, так и Robust Details) ).

  • Длина: 440 мм
  • Высота: 215 мм
  • Толщина: 275-355 мм
  • Теплопроводность: 0,24-0,30 Вт / мК

Фундаментные блоки

Celcon могут использоваться для поддержки трехэтажных зданий и подходят для поддержки сплошных или полых стен, каркасных конструкций или подвесных полов, включая систему балок и блоков H + H.

Доступны в стандартном исполнении (3,6 Н / мм2) и высокой прочности (7,3 Н / мм2 — обозначены черной полосой на блоке).

Блоки могут снизить теплопотери с первых этажей и исключительно хорошо противостоят условиям замерзания / оттаивания.

Они также легкие, всего на 1 / 3 вес эквивалентных блоков из плотного заполнителя. Это помогает снизить затраты, связанные с фундаментом, а также ускоряет строительство, так как нужно установить только одну стену и нет необходимости в стяжках или стыковках.

Блоки огнестойкие (стены толщиной 100 мм, до 2 часов в случае несущей нагрузки, до 4 часов, если не распространяется пламя по поверхности класса [O / A1]), что соответствует требованиям Части E Строительных норм, как (PCT, так и Robust Details) ).

  • Длина: 440 мм
  • Высота: 215 мм
  • Толщина: 275-355 мм
  • Теплопроводность: 0,24-0,30 Вт / мК

Ленточный фундамент Полость первого этажа Стена Интерактивная 3D деталь

Фонды

Фундамент необходим для того, чтобы нагрузки от здания выдерживались и безопасно передавались на землю. Все несущие элементы, в том числе внешние стены, стены для вечеринок, груды дымоходов, опоры и внутренние несущие стены, должны стоять на соответствующем фундаменте.

Глубина фундамента

  • Траншеи под фундаментом следует выкопать до однородной и качественной целинной почвы, обеспечивающей соответствующую несущую способность.
  • В меловых грунтах глубина фундамента может быть от 500 до 750 мм, но не менее 450 мм для защиты от воздействия мороза.
  • В песчаных и глинистых почвах глубина фундамента должна быть не менее 900 мм, а BS8103 рекомендует глубину не менее 1.0м.
  • В глинистых почвах, подверженных сезонной влажности, фундаменты глубиной более 2,5 м обычно неприемлемы, и в этом случае могут потребоваться свайные, плотные или опорные и балочные фундаменты. Кроме того, на некоторые почвы могут влиять определенные виды деревьев, и могут потребоваться более глубокие фундаменты или специальные типы фундаментов (см. Здание рядом с деревьями ниже).

Водостоки около фундаментов

  • При рытье траншей для фундамента все существующие коммуникации и близлежащие водостоки должны быть поддержаны и защищены.
  • Однако, если слив больше не используется, его следует удалить или открыть и залить бетоном
  • Отведите слив, если возможно его повреждение и слив все еще используется.
  • Конструкция фундамента должна учитывать влияние любой близлежащей дренажной траншеи на вновь выкопанный фундамент. Любые технологические траншеи или другие выемки должны быть выше линии под углом 45 градусов, идущей вниз от низа фундамента, как показано ниже.NB. Также необходимо сделать ссылку на главу 5.3 NHBC «Дренаж под землей».

Раскопки

  • Траншеи под фундамент должны быть прямыми, ровными, с горизонтальным дном и вертикальными сторонами.
  • Они должны быть компактными и достаточно сухими. Если траншеи могут потрескаться или заполниться водой, потребуется их повторное забивание.
  • Раскопки следует проводить ниже видимых корней (особенно в глинистых почвах), и перед заливкой бетона необходимо удалить любой рыхлый материал.

Ленточный фундамент

  • Толщина ленточного фундамента должна составлять от 150 мм до 500 мм. Толщина 300 мм используется в большинстве небольших домашних работ.
  • Ленточный фундамент обычно имеет ширину не менее 600 мм, поскольку это, как правило, ширина ковша экскаватора, хотя на песке, иле или мягкой глине может потребоваться обеспечить фундамент шириной до 850 мм.

Щелкните изображение для предварительного просмотра в низком разрешении

Детальный чертеж ленточного фундамента

£ 2.50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Фундамент для засыпки траншеи

  • Ширина траншеи фундамента может быть уменьшена до 450 мм, если позволяют грунтовые условия, хотя укладчику кирпича может быть сложно укладывать кирпичи и блоки в узкой траншее. Однако всегда должен быть 50-миллиметровый выступ от внешней стороны кирпича до края бетонного фундамента.
  • Фундамент траншеи можно копать глубже, чем ленточный, что означает, что они особенно практичны там, где уровень грунтовых вод высокий, где почва рыхлая и нестабильная, а также в районах с тяжелыми глинистыми почвами.
  • Бока траншеи, возможно, придется выложить скользящей мембраной, если грунт не является твердым.
  • Толщина любого фундамента, заполненного траншеей, должна быть не менее 500 мм, а бетонная поверхность фундамента должна быть закончена на 150-100 мм ниже уровня земли.
  • ПРИМЕЧАНИЕ: выемки под фундамент траншеи глубиной более 2,5 м должны быть спроектированы инженером.

Щелкните изображение для предварительного просмотра в низком разрешении

Фрагмент фундамента траншеи

£ 2.50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Армирование

  • Для фундамента может потребоваться армирование стальной сеткой для обеспечения дополнительной прочности.
  • Его необходимо правильно притереть и связать, очистить от ржавчины.
  • Стержни должны поддерживаться специальными распорками так, чтобы они находились на 75 мм выше основания фундамента.

Глинистые почвы

См. Главу 4.2 NHBC «Основы»

  • В усадочных глинистых почвах фундаменты могут быть повреждены движением, вызванным пучением грунта. Это означает, что почва может набухать или сжиматься при изменении влажности почвы.
  • Чтобы учесть вспучивание и уменьшить давление на фундамент, сжимаемую глиняную плиту (пенополистирольные плиты розового цвета низкой плотности) можно разместить на внутренней вертикальной поверхности фундамента (см. Ниже), на 500 мм выше дна траншеи.
  • Глиняную плиту следует использовать в глинистых почвах глубиной более 1,5 м, как показано ниже. Доска сжимается под действием вертикальной волны.

ступени

  • Ступеньки в фундаменте можно использовать на наклонных участках, чтобы свести к минимуму объем земляных работ и материалов, необходимых для адаптации к изменению уровней.
  • Высота ступеньки не должна превышать толщину фундамента (см. Ниже). В глинистых почвах у деревьев ступеньки не должны превышать 0.5м.

И для засыпки траншеи:

Строительные соединения

Бетон для фундамента желательно заливать за один прием. Однако, если это невозможно, строительный шов может быть образован одним из методов, подробно описанных ниже. Строительные швы следует выполнять вдали от возвратов в фундаменте.

Строительные соединения с армированными стержнями

Строительные соединения с расширенной металлической рейкой

Строительные соединения с гофрированным металлическим каркасом

Бетонная смесь

См. Главу 2 NHBC.1 «Бетон и его армирование».

  • Стандарт, предназначенный для товарного бетона для ленточных и траншейных фундаментов, известен как GEN. Типичной смесью для неагрессивных почв будет GEN1 или BS 8500.
  • Для неагрессивных грунтов смесью «стандартного предписанного» бетона (BS 8500) будет смесь ST2, указанная в таблице ниже.
  • Если фундамент армирован, или в земле присутствуют сульфаты, или есть проблема с грунтовыми водами, этих смесей недостаточно, и потребуется более сильная смесь.

Стандартные бетонные смеси

Смесь Ст2 для ленточных фундаментов *

  • Смесь Ст2 для получения 1 м³ бетона с осадкой 100-150 мм:
  • 285 кг портландцемента
  • 735 кг Песок для бетонирования
  • 1105 кг Агрегат

Смесь Ст2 для засыпки фундаментов траншей *

  • Смесь Ст2 для получения 1 м³ бетона с осадкой 160-210 мм:
  • 300 кг портландцемента
  • 725 кг Песок для бетонирования
  • 1080 кг Крупный заполнитель

* Рекомендации для максимального размера заполнителя 20 мм (для цемента стандартного класса прочности 32. 5).

Таблица «Стандартные бетонные смеси»: Руководство BRE Good Building Guide GBG53, «Фундаменты для пристройки малоэтажных зданий».

Дом возле деревьев

См. Главу 4.2 NHBC «Основы»

  • Следует соблюдать меры предосторожности при предложении строительства рядом с существующими деревьями, особенно на глинистых почвах. Корневая система дерева опускается примерно до 600 мм в землю и выходит наружу, часто больше, чем эквивалентная высота дерева. Эти корни могут повредить фундамент даже на расстоянии до 30 метров.
  • Деревья могут вызывать усадку или пучение, что может привести к повреждению фундамента в усадочных грунтах, объем которых может изменяться при изменении содержания влаги.
  • Ущерб, нанесенный деревьями, может возникнуть непосредственно в результате физического контакта с корнями деревьев или косвенно из-за усадки влаги (часто в длительные периоды засушливой погоды) или вспучивания, которое часто вызывается деревьями, требующими большого количества воды, которые оказали бы дренажный эффект на почва была удалена или сильно обрезана.
  • Чтобы определить подходящую глубину фундамента, важно определить породу деревьев, чтобы рассчитать потребность в воде. Деревья с наибольшим водопотреблением — это широколиственные деревья, такие как дуб, вяз и тополь, а также ивы. Также необходимо учитывать высоту деревьев и расстояние от фундамента.
  • Способность почвы к усадке должна быть определена и, если она не известна, должна считаться высокой. С этой информацией обратитесь к NHBC «Строительство возле деревьев», Глава 4.2, чтобы определить подходящую глубину фундамента.
  • Однако, если деревья находятся в пределах указанного расстояния, инженер должен будет детализировать специальный проект фундамента, например, буронабивные сваи и грунтовые балки или глубокий фундамент с глиняными плитами (см. Выше).

Первый этаж

Строительство первого этажа может начаться после того, как фундамент будет заложен, все траншеи будут засыпаны должным образом уплотненным материалом, а несущие стены возведены до ЦОД.

Цельный бетонный пол с грунтовкой на сегодняшний день является наиболее распространенной формой конструкции полов для пристройки и небольших домашних работ. Однако необходимо оценить грунт, чтобы подтвердить, что он подходит для поддержки пола и любых других нагрузок.

Если грунт состоит из насыпи более 600 мм, следует использовать подвесную форму первого этажа.

Следует провести обследование, чтобы установить, присутствуют ли в земле сульфаты или другие опасные материалы.В таком случае следует использовать специальные смеси для перекрытий, раствор, кирпичи, блоки и ДПМ, для чего потребуется консультация специалиста.

Подготовка земли

  • Перед тем, как построить первый этаж, необходимо подготовить землю, чтобы плита имела надежную опору.
  • Верхний слой почвы и любые растительные вещества должны быть удалены с участка. Он легко сжимается и может просесть, что приведет к оседанию плиты и ее растрескиванию.
  • Необходимо соответствующим образом обработать уже существующие фундаменты.
  • Необходимо принять меры против загрязнения почвы, газов, свалочных газов, радона, паров и т. Д.
  • Избегайте строительства опорных плит на глине летом и осенью, если NHBC не убедится в том, что почва не высохла.
  • Твердые полы также могут пострадать от воздействия сульфатов, где они выгибаются и вздуваются из-за химических реакций в твердой сердцевине, расширяющих бетон.

Хардкор

  • Если глубина заполнения превышает 600 мм, потребуется подвесной пол.
  • Чтобы обеспечить подходящий материал для плиты перекрытия, на подготовленную площадку для перекрытия наносится слой чистой твердой сердцевины толщиной не менее 150 мм, но не более 600 мм.
  • Материал наполнителя, используемый для изготовления хардкора, должен содержать не более 100 мм и быть хорошо отобранным инертным наполнителем без опасных материалов.
    Он должен содержать ряд частиц, чтобы его можно было плотно уплотнить, например, можно использовать чистый битый кирпич, черепицу, бетон или щебень или готовый сыпучий гранулированный материал, такой как хардкор «типа 1».
  • Заливку следует уплотнять механически с помощью небольшой виброплиты или валика слоями толщиной не более 225 мм, чтобы не было воздушных карманов и не возникало оседания.
  • Слой песка толщиной не менее 20 мм, но может составлять до 50 мм, должен быть нанесен поверх твердой сердцевины перед укладкой бетона или DPM и будет иметь важное значение для предотвращения пробивания листа DPM острыми камнями.

Влагонепроницаемая мембрана

Чтобы сырость не проникала через бетонный пол, несущий основание, он должен быть защищен непроницаемым слоем, обычно толщиной 1200 (0.3 мм) сверхмощная полиэтиленовая влагонепроницаемая мембрана.

  • DPM может быть установлен как на песчаной отсыпке, так и на бетонной плите.
  • Стыки в полиэтилене DPM должны быть сварены или заклеены лентой и должны перекрываться не менее чем на 300 мм.
  • DPM должен быть соединен с DPC в стенах, чтобы гарантировать, что весь интерьер здания защищен от влаги сплошным непроницаемым барьером.
  • DPM необходимо будет нарядить вокруг точек входа в службы.

Альтернативы полиэтилену DPM

  • Битумная мембрана
    • Наносится горячим способом на бетонную плиту пола толщиной около 3 мм.
    • Для битумно-резиновых эмульсий холодного нанесения требуется минимум 3 слоя.
  • Жидкий асфальт
    • Наносится горячим, толщиной около 20 мм.
    • Обычно отдельная стяжка не требуется.

Плита перекрытия

  • Типичная бетонная смесь для грунтовой несущей плиты представляет собой смесь 1: 2: 4 «GEN 3».Однако там, где существует опасность того, что в земле находятся сульфаты других вредных химикатов, может потребоваться специальная бетонная смесь.
  • Плита перекрытия обычно размещается над DPM
  • Толщина плиты перекрытия должна быть не менее 100 мм.
  • Перед заливкой плиты убедитесь, что все коммуникации и каналы, проходящие под полом, установлены и протестированы.
  • Если существует вероятность падения температуры ниже нуля, заливку бетона не следует.
  • В холодных условиях следует использовать гессиан для защиты бетона после заливки.
  • В жаркую погоду только что залитый бетон необходимо защитить полиэтиленом, чтобы предотвратить слишком быстрое высыхание.
  • При необходимости бетонная плита может быть усилена слоем стальной сетки, обычно сетки A142.
  • После заливки бетонной плиты ее можно подогреть с помощью тяжелой балки, чтобы удалить воздух и излишки воды и обеспечить ровную поверхность.
  • Бетонную плиту следует оставить для высыхания примерно на два-три дня или в соответствии с требованиями стандарта BS 8203: 1996.

Изоляция пола

  • Чтобы обеспечить правильную толщину изоляции для достижения значения U в соответствии с действующими строительными нормами (0,28 Вт / м²K) для нового цельного первого этажа, необходимо рассчитать соотношение p / A (периметр к площади) . Это делается путем деления открытого внутреннего периметра на внутреннюю площадь.
  • Примерно 70-80 мм высокоэффективной жесткой теплоизоляционной плиты, например, из полиуретана, например, кингспана или целотекса, в большинстве случаев будет более чем достаточно.
  • Изоляция обычно размещается поверх плиты, хотя плиты можно укладывать как над плитой, так и под ней.
  • Изоляционные плиты не должны находиться в прямом контакте с твердым основанием, их рекомендуется размещать над DPM.
  • При размещении изоляции поверх плиты убедитесь, что изоляционные плиты постоянно поддерживаются, укладывая плиты непосредственно на ровную и гладкую бетонную плиту или используя тонкий слой песка.
  • При укладке изоляции плотно соедините плиты встык, чтобы обеспечить непрерывность и предотвратить образование мостиков холода, и укладывайте их в шахматном порядке.
  • Полоса изоляционного напольного покрытия должна быть размещена по периметру плиты перекрытия перед заливкой бетона, чтобы предотвратить образование мостиков холода.
  • Убедитесь, что изоляция внутри стен полости непрерывна с изоляцией в плите.
  • Залить расширяющуюся пену вокруг труб, проходящих через изоляционные плиты.

Изоляция под плиту пола или отделку стяжки

  • Используйте песчано-цементную стяжку минимальной толщиной 65 мм.
  • При выполнении стяжки или укладке теплоизоляции под плиту рекомендуется использовать скользящую мембрану из полиэтилена с 150-миллиметровыми швами внахлест поверх изоляции, чтобы предотвратить проникновение влажного бетона в стыки в плитах и ​​минимизировать риск образования конденсата. на границе раздела изоляция / плита перед заливкой стяжки или плиты.

Стяжка пола

Песочно-цементную стяжку глубиной 65 мм следует залить поверх бетонной плиты или изоляционных плит и VLC.

  • Типичная смесь для стяжки представляет собой одну часть цемента на три или четыре части песчаника.
  • Чтобы избежать возможной усадки, укладывайте смесь достаточно сухой.

Отделка картона

  • В случае облицовки плит ее можно уложить на изоляцию при условии разделительной прокладки полиэтилена (VCL) поверх изоляционных плит
  • VCL должен иметь стыки внахлест 150 мм и продолжаться на расстоянии 100 мм по периметру комнаты за плинтусами, чтобы минимизировать риск образования конденсата на границе раздела изоляция / плита, предотвратить проникновение стяжки в стыки и предотвратить повреждение высыхающего пола влаги половые доски.
  • Любая используемая древесно-стружечная плита должна быть напольного покрытия толщиной 18 мм с гребнями и канавками типа C4 согласно BS 5669.
  • Стыки проклеить клеем для деревообработки и укладывать в шахматном порядке. Затем их можно отшлифовать и окрасить, выложить плиткой или застелить ковром.
    Обеспечьте зазор 10–12 мм по всем краям пола для расширения.
  • Во всех влажных помещениях, например, кухнях, подсобных помещениях и ванных комнатах, половая доска должна иметь степень влагостойкости не менее 20 мм в соответствии с BS7331: 1990.
  • Опознавательные знаки на досках должны располагаться как можно выше, чтобы их можно было легко идентифицировать.

Детальные чертежи сплошного первого этажа

Щелкните изображение для предварительного просмотра в низком разрешении

Фрагмент сплошного первого этажа, изоляция поверх стяжки из плит

£ 2,50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Твердая деталь первого этажа, изоляция поверх плиты перекрытия

£ 2. 50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Фрагмент цельного первого этажа, изоляция под плитой, стяжка

£ 2,50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Фрагмент цельного первого этажа, изоляция под плитой, отделка доской

£ 2.50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Стенки полостей

Каменная полая стена, вероятно, является наиболее распространенной формой строительства небольших современных жилых домов. Кирпичи или блоки укладываются подрамником, причем все кирпичи располагаются по длине.

Типичная стена состоит из кирпичной внешней створки и блочной внутренней створки.Внутренняя створка обычно несет нагрузку на пол и крышу. Каждый лист будет отделен прозрачной полостью и соединен стяжками.

Полость предотвращает попадание дождевой воды на внутреннюю обшивку, а неподвижный воздух в полости является хорошим теплоизолятором.

Детальные чертежи стен полостей

Щелкните изображение для предварительного просмотра в низком разрешении

Деталь визуализированной стены полости, частичная изоляция

£ 2.50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Деталь визуализированной стены полости, полная изоляция

£ 2,50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Деталь кирпичной стены с полной изоляцией

£ 2. 50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Щелкните изображение для предварительного просмотра в низком разрешении

Деталь кирпичной стены, частичная изоляция

£ 2,50 + НДС
В корзину
Включает DXF,
DWG и Jpeg

Вместо того чтобы покупать чертежи по отдельности, почему бы не зарегистрироваться для создания учетной записи BuildingRegs4Plans Premium ? Войдите в систему и получите доступ к более чем 750 подробным чертежам и 1500 спецификациям строительных норм.

Стены под землей

  • Бетонному фундаменту необходимо дать высохнуть в течение как минимум нескольких дней, прежде чем внешние стены грунта будут построены до уровня DPC.
  • Стены, обычно кирпичные или блочные, следует возводить в центре ленточного фундамента (при использовании траншейной засыпки возможно строительство вне центра, так как бетон значительно толще). Требуется выступ бетонного фундамента не менее 150 мм с каждой стороны стены.
  • Убедитесь, что кирпичи или блоки подходят для подземного использования. Блоки, используемые под DPC, должны быть указаны в соответствии с BS 5628, часть 3.
  • Убедитесь, что раствор ниже DPC подходит для подземного использования.
  • Полость в стенах под землей должна быть заполнена слабой бетонной смесью (остановлена ​​на 225 мм ниже горизонтального DPC в стенах или предусмотренном лотке для полости), чтобы предотвратить сдвигание створок вместе, когда траншеи снова засыпаны.

В холодную погоду:

  • Не кладите кирпичную или блочную кладку при пониженной температуре воздуха 2 ° C.
  • Если после постройки температура воздуха упадет ниже 2 ° C, стены следует защитить от мороза.

Стяжки

Две оболочки полой стены должны быть связаны друг с другом через равные промежутки времени стеновыми стяжками, чтобы обеспечить структурную устойчивость и прочность стены.

  • Все стенные анкеры должны быть из нержавеющей стали или цветных металлов в соответствии с BS EN 845.
  • Стеновые анкеры должны быть достаточно длинными, чтобы их можно было заделать минимум на 50 мм в каждый лист кладки.

Типы галстуков

На рынке имеется ряд стяжек, подходящих для определенной ширины полости и толщины стенок.

  • Стеновые стяжки с двойным треугольником пришли на смену типу бабочки, как наиболее распространенному в современном строительстве.
  • Двойные треугольные стяжки и стяжки типа бабочка по BS 1243 подходят для полостей до 75 мм.
  • Вертикальные спиральные стяжки по BS DD 140 подходят для более широких полостей.Более длинные стяжки 250 мм или 275 мм могут использоваться там, где ширина полостей превышает 100 мм.

Расстояние между стяжками

    Для обеспечения устойчивости конструкции стенные анкеры должны располагаться через равные промежутки времени и по возможности располагаться в шахматном порядке.

  • Стяжки должны быть расположены в стене на расстоянии 750 мм или 900 мм по горизонтали и 450 мм по вертикали. Это обеспечит расстояние не менее 2,5 стяжек на квадратный метр.
  • Обеспечьте ряд шпал на каждый шестой ряд кирпичей.В блочной кладке это будет каждый второй курс.
  • В оконных и дверных проемах и по обе стороны от деформационных швов должны быть дополнительные стяжки. Они должны быть расположены в пределах 225 мм от стороны проема, на расстоянии не более 300 мм от центра по вертикали, обеспечивая связь каждого ряда блоков или каждого четвертого ряда кирпичей.

Стеновые анкеры и изоляция полостей

  • В стене с частичным заполнением пустотелые стяжки могут быть расположены ближе друг к другу, чтобы соответствовать высоте изоляционной плиты.
  • Стяжки должны быть расположены на расстоянии 600 мм по центру по горизонтали с использованием 2 стяжек для поддержки изоляции, чтобы они совпадали с горизонтальными стыками досок длиной 1200 мм. Их не нужно располагать в шахматном порядке по вертикали.
  • Удерживающие устройства, закрепленные на стяжках, должны использоваться для удержания частичной изоляции полости напротив внутренней створки.
  • Сделайте чистый надрез в изоляции в местах, где необходимо плотно прилегать к стенке.
  • Чтобы стенные стяжки не вызывали растрескивания в случае теплового движения, стяжки не следует размещать в пределах 450 мм от обратного хода в каменной стене.

Установка галстука

Влага может перемещаться по стяжке к внутренней обшивке, если стенные анкеры установлены неправильно.

  • Завязки должны иметь небольшой уклон вниз к внешнему листу, чтобы влага могла выйти наружу.
  • Наконечник стенного анкера должен указывать вниз и располагаться в центре незаполненной полости.
  • Стяжки должны быть полностью уложены по крайней мере на 50 мм в швы раствора на каждом листе стены полости
  • Они должны быть вдавлены в слой раствора, а не в стыки.
  • Стяжки необходимо содержать в чистоте от любых отложений строительного раствора и мусора, которые могут перекрыть полость. Для предотвращения попадания раствора в полость или на изоляцию можно использовать полую рейку.

Кирпичи

Стандартный размер кирпича — 215 мм в длину, 102,5 мм в ширину и 65 мм в глубину, большинство из которых сделаны из глины.

Они обладают высокой плотностью, что придает им хорошие акустические свойства. Их тепловая масса позволяет им сохранять тепло и регулировать температуру и влажность.

Кирпичи могут быть разной прочности, варьируя качество и комбинации используемых материалов и методов производства. Прочность кирпича должна быть указана в соответствии с BS EN 1996-1-1.

Типы кирпича

  • Кирпич обыкновенный
    • Обычный глиняный кирпич имеет минимальную прочность на сжатие 9 Н / мм2 и может использоваться для строительства внутренних стен и зданий высотой до двух этажей.
    • Не уделяется особого внимания их цвету или внешнему виду, поэтому поверхность кирпича должна быть покрыта штукатуркой или штукатуркой.Их пригодность необходимо проверить для использования под землей.
  • \ Кирпич облицовочный
    • Облицовочный кирпич Самый популярный вид кирпича, который сегодня используется в строительстве, бывает самых разных цветов.
    • Облицовочный кирпич имеет однородный цвет и текстуру и придает зданию эстетичный вид. Их часто выбирают там, где стены оставляют открытыми.
  • Кирпич инженерный
    • Инженерный кирпич обладает высокой прочностью на сжатие и низкими водопоглощающими свойствами, широко используется в гражданском строительстве и часто используется для изготовления ЦОД, площадок или опор.
    • Они относятся к классу A или B, где A является самым прочным, обычно красного или синего цвета и гладкой текстуры.
  • Кирпич силикатный кальций
    • Кирпич из силиката кальция был разработан около 100 лет назад и изготовлен путем смешивания песка или измельченного кремня с гашеной известью. Затем материалам механически придают форму и впрыскивают перегретый пар под высоким давлением.
    • Кирпичи из силиката кальция подходят для большинства областей применения и обладают хорошей прочностью на сжатие.Они устойчивы к замораживанию / оттаиванию, бывают разных цветов и правильной формы.
  • Бетонный кирпич
    • В начале этого века были разработаны бетонные кирпичи. Современные бетонные кирпичи имеют класс прочности около 20 Н / мм2, который подходит для большинства домовладений.
    • Они изготовлены из комбинации плотного природного заполнителя и портландцементного связующего и уплотнены под давлением.

Морозная атака

При выборе кирпича убедитесь, что он обладает соответствующей устойчивостью к воздействию сульфатов и неблагоприятным воздействиям замораживания / оттаивания, как указано в BS EN 771.

Класс

«M» должен быть достаточно морозостойким для большинства ситуаций, хотя для сильно открытых участков, парапетов, колпаков и подпорных стен может потребоваться кирпич с рейтингом «F», а также с низким рейтингом соли «L».

Блоки

Введение

Все бетонные блоки должны соответствовать BS EN 1996-2.Стандартный блок имеет длину 440 мм, ширину 215 мм и глубину 100 мм.

Бетонные блоки

бывают разных классов и плотностей от 3,6 до 10 узлов. Блоки изготавливаются из смеси цемента, песка и щебня, а также таких заполнителей, как расширенный печной шлак, спеченная зола и пемза.

Выбор, комбинация и качество материалов определяют прочность на сжатие.

Бетонные блоки дешевы, быстро укладываются, а также являются хорошими теплоизоляторами.Их можно использовать в качестве заполнения для перекрытий из балок и блоков, внутреннего листа полых стен, внутренних перегородок и часто для внешнего листа, если внешняя отделка должна быть облицована или штукатурена.

Большинство бетонных блоков теперь можно использовать и после грунтовки.
Бетонные блоки обладают отличными противопожарными свойствами, обеспечивая огнестойкость не менее 1 часа и распространение пламени по поверхности класса «O».

Плотные блоки

Средний стандартный блок — 3.Прочность 5N, которая подходит для строительства одно- и двухэтажных жилых домов (могут быть другие факторы, требующие более прочного блока, например, сульфатостойкость)

  • Любое здание от 3 этажей и более потребует плотных блоков (тяжелых блоков) с высокой прочностью 7,3 Н / мм2. Их высокая прочность означает, что они часто используются для фундаментов и несущих стен.
  • Высокая плотность обеспечивает хорошую звукоизоляцию, идеально подходящую для использования в стенах для вечеринок, но также хорошую теплопроводность и, следовательно, низкий уровень изоляции.

Легкие блоки

  • Легкие блоки могут иметь прочность на сжатие всего 2,9 Н. Эти блоки легкие и удобные в обращении на месте.
  • Изготовленные из различных легких заполнителей, они немного дороже обычных плотных блоков, но обладают лучшими теплоизоляционными свойствами.
  • Легкие блоки в основном используются для внутренней обшивки полых стен, хотя некоторые типы подходят для использования в несущих стенах и под DPC и даже в качестве заполнения для перекрытий из блоков и балок.
  • Из-за своей низкой плотности большинство легких блоков будут иметь низкую прочность на сжатие.
  • Легкие блоки обычно не подходят для использования в стенах для вечеринок из-за их малой массы, которая делает их плохими звукоизоляторами. Они могут быть склонны к растрескиванию при усадке в процессе оштукатуривания внутренних стен.

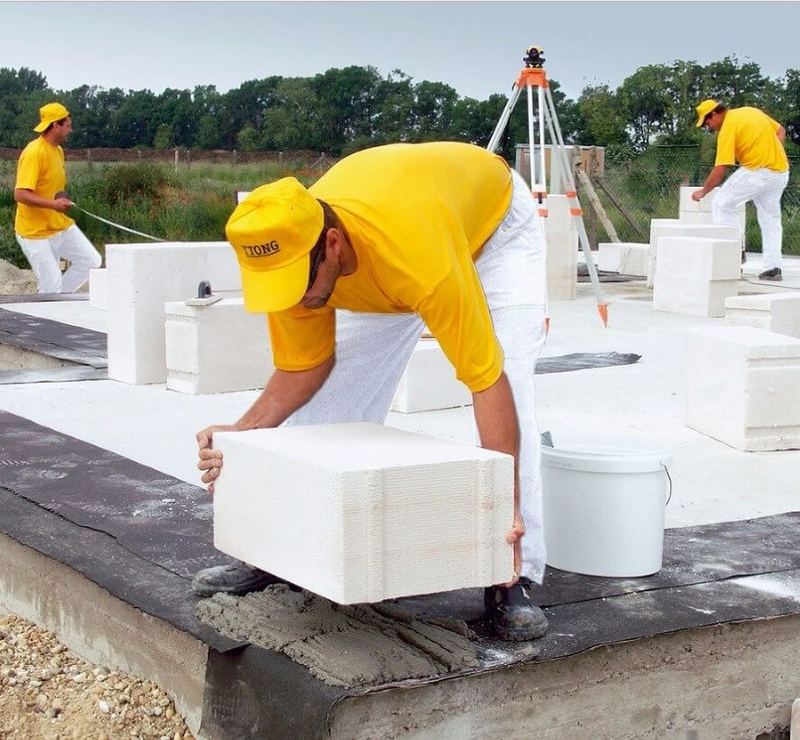

Газоблоки

  • Газобетонные блоки легкие и удобные в обращении на стройплощадке, что делает их очень популярными для жилых домов.
  • Хотя пеноблоки и не особенно прочные, они обладают чрезвычайно высокой термической эффективностью и широко используются для внутренних полотен и перегородок.
  • Газоблоки изготавливаются из цемента, извести, песка, пылевидной топливной золы (PFA) и алюминиевого порошка и содержат до 80% переработанных материалов. Смешивание алюминиевых опилок с бетоном заставляет их реагировать с известью с образованием водорода, создавая крошечные пузырьки внутри блока.
  • Из-за своей малой массы пеноблоки, как правило, не подходят для партийных стен и обычно не подходят в ситуациях, когда есть точечные нагрузки или когда требуется высокая прочность на сжатие.

Блоки траншеи

  • Блоки траншеи или фундаментные блоки легкие и могут обеспечить более быстрое строительство под землей.
  • Обычно используются в диапазоне толщин от 255 мм и выше, эти блоки обладают высокой устойчивостью к условиям замораживания-оттаивания, которые могут возникать ниже уровня DPC.

Миномет

  • Все растворы, используемые на месте, должны соответствовать BS 5628.
  • Прочность растворной смеси будет зависеть от типа используемых кирпичей и блоков.
  • В современных растворах в качестве основного вяжущего используется цемент.
  • Добавление небольшого количества гашеной извести улучшает удобоукладываемость раствора и его способность справляться с тепловыми движениями. Однако вместо извести можно добавлять жидкий пластификатор.
  • Также можно использовать предварительно смешанный кладочный цемент. В него добавлены химикаты для улучшения удобоукладываемости раствора.
  • Предварительно смешанные растворы не следует использовать под землей или там, где требуется сильная смесь.
  • Стандартная смесь раствора для новой кирпичной кладки: цемент / известь / песок 1: 1: 6 (портландцемент / песок 1: 4).
  • Более сильная смесь 1: 3 будет более подходящей для сильно открытых участков, таких как парапеты или подземные работы.
  • В последние годы все более распространены минометы замедленного действия, готовые к применению.

Конструкция стенок полости

  • Не смешивайте глиняный кирпич и бетонные блоки.
  • Кирпичная кладка запрещается при температуре ниже 2 ° C.
  • Хорошее качество изготовления необходимо для предотвращения просачивания воды через наружный лист в промежутках между кирпичами.
  • Используйте ручку ковша, обветренную или заостренную. Углубленное указание следует использовать только в защищенных местах.
  • Углубленные соединения не следует использовать с полной изоляцией полости.
  • При строительстве полой стены разница в высоте между двумя створками не должна превышать 6 стандартных рядов блоков.

В поисках услуг

  • Вертикальная выемка не должна превышать 1/3 толщины блока.
  • Горизонтальная выемка не должна превышать 1/6 толщины блока.
  • Избегайте погони за спиной.
  • Полые блоки не должны гоняться.

Шарниры

Деформационные швы в наружном листе наружных каменных стен предотвращают движение от расширения и сжатия, вызывающего трещины в кирпичной кладке.

  • Деформационные швы во внутренних стенах из блоков обычно не требуются, так как они регулярно прерываются партией и перегородками.
  • Деформационные швы обычно прячут в углах или за водосточными трубами.
  • Все деформационные швы, предусмотренные в несущей конструкции должны работать на всю высоту кладки стены. Однако деформационные швы ниже уровня DPC обычно не требуются, так как влажность и температура должны быть относительно постоянными.
  • Стеновые анкеры требуются с обеих сторон деформационного шва.

Расстояние между подвижными швами

Деформационные швы обычно создаются путем создания прямых, неограниченных, вертикальных швов в кирпичной кладке на расстояниях, указанных ниже:

Расстояние между шарнирами
Материал Ширина шва Нормальное расстояние
Глиняный кирпич 16 мм 12 м (максимум 15 м)
Кирпич из силикатного кальция 10 мм 7.От 5 до 9 м
Бетонный блок и кирпич 10 мм 6 м
Любая кладка в стене парапета 10 мм 1/2 от вышеуказанного расстояния и 1,5 м от углов (удвоенная частота).
Расстояние между шарниром 1-го хода от возврата не должно превышать 1/2 указанного выше размера.

Установить стяжки с каждой стороны деформационных швов:

  • Вертикально — 300 мм или ход каждого блока
  • По горизонтали — в пределах 150 мм от стыка

Заполнитель подвижных швов

Деформационные швы должны быть заполнены подходящим сжимаемым наполнителем.Для глиняной кирпичной кладки, гибкого ячеистого полиэтилена, ячеистого полиуретана или поролона, покрытых гибким герметиком глубиной не менее 10 мм для обеспечения хорошего сцепления.

Курс защиты от влаги

Горизонтальные DPC в наружных стенах необходимы для предотвращения подъема влаги от земли в надстройку.

Наиболее распространенным материалом, используемым сегодня для гидроизоляции в домашнем строительстве, является полиэтиленовый лист, хотя подходящие материалы могут варьироваться от листового свинца или меди, а также битумного войлока и полимерного пека.

Также можно использовать полужесткие материалы, такие как мастичный асфальт или жесткие материалы, например шифер или несколько рядов инженерного кирпича (категория DPC).

  • ЦОД следует укладывать двумя отдельными полосами, по одной на каждый лист полой стены.
  • ЦОД

  • следует устанавливать на высоте не менее 150 мм над уровнем земли.
  • Полиэтиленовые ЦОД должны быть одной непрерывной длины или с стыками, перекрытыми минимум 100 мм, уложенными на полный слой строительного раствора с последующим слоем раствора, уложенным поверх ЦОД.
  • Также должен быть выступ на 5 мм за внешнюю поверхность. Однако DPC не должен выступать в полость, где могут скапливаться строительный раствор и мусор, перекрывая полость, что может привести к проникновению влаги во внутреннюю обшивку.
  • DPC должны быть притерты не менее чем на 50 мм с помощью DPM, который защищает пол, обеспечивая тем самым постоянный барьер от повышения влажности.

ЦОД вокруг проемов

  • Вертикальные и горизонтальные ЦОД вокруг отверстий в стенках полости часто уже объединены в пределах фирменного доводчика полости.
  • Вертикальные ЦОДы должны выступать в полость не менее чем на 25 мм.
  • Верхний DPC всегда должен перекрывать нижний.
  • Вытяните вертикальные ЦОДы до перемычки и поверните обратно к внутренней створке.
  • Все подоконники и колпаки должны иметь DPC внизу, чтобы предотвратить проникновение воды в нижнюю стену.

Полые лотки

  • Подносы для полостей должны быть предусмотрены над оконными и дверными проемами и на всех участках полостей, таких как перемычки, опоры крыши, воздушные блоки и измерительные боксы.
  • Убедитесь, что вода, стекающая в полость, выходит через дренажные отверстия.
  • Обеспечьте полый поддон над полной изоляцией заполнения, где изоляция не поднимается до крыши, чтобы предотвратить попадание воды, капающей из стяжек, расположенных выше в стене, и попадания на верхнюю часть изоляции, что приведет к проникновению влаги к внутреннему листу.
  • Предусмотреть лотки с полостями для перемычек, в конструкцию которых не входит лоток с полостями.
  • Поддоны для полостей над перемычками должны выступать как минимум на 25 мм за пределы углубления ближе и закрывать концы перемычки.
  • Лотки для полостей следует устанавливать на одной непрерывной длине. Если лоток не сплошной, обеспечьте стопорные концы минимум 150 мм, чтобы предотвратить стекание влаги с концов лотка и обратно к внутреннему листу.
  • Лоток для полости должен быть выдвинут на 150 мм за каждую сторону отверстия.
  • Полые лотки должны иметь высоту не менее 140 мм от внешнего листа до внутреннего листа.
  • Подъем в полости должен быть не менее 100 мм.
  • Верните стойку поддона для полостей во внутреннюю створку, если она не достаточно жесткая, чтобы стоять против внутренней створки без поддержки.

Полость перемычки Лоток:

Weepholes

  • Для слива воды из поддонов для полостей следует предусмотреть дренажные отверстия, установив специальные пластиковые дренажные отверстия для дренажных отверстий или оставив зазоры в перпендикулярах раствора.
  • Сливные отверстия должны быть расположены в первом ряду кладки над поддоном с полостью на расстоянии 450 мм (максимум) от центра (минимум 2 сливных отверстия на отверстие).

Парапетные стены

Парапетные стены подвергаются воздействию элементов с обеих сторон и сверху. Это может привести к преждевременному выходу из строя и возможному попаданию воды.

При устройстве парапетной стены следует использовать только кирпич с высокой морозостойкостью и низким содержанием солей.

Парапетные стены ЦОД

  • Предусмотрите колпачок с горловиной или колпачок для предотвращения проникновения влаги вверху стены, с герметичным DPC внизу.
  • DPC следует опирать на полость, чтобы предотвратить провисание.
  • Также должен быть DPC на высоте не менее 150 мм над поверхностью крыши, чтобы прилегать к окладу бортика, обеспечивая непрерывность с покрытием крыши.

Парапетная стена с опорой DPC:

Опоры для крыши

  • Там, где крыша примыкает к стене полости, поддон полости, соединенный с гидроизоляцией, должен быть предусмотрен на высоте 150 мм над поверхностью крыши и вставлен в полость, чтобы гарантировать, что любая вода, которая попадает в полость, отводится из имеющихся сливных отверстий и не входить в закрытые помещения.
  • Для скатной кровли используйте серию небольших ступенчатых поддонов с полостями со стопором и сливным отверстием на дне поддона.

Дымоход ЦОД

Если дымоход из каменной кладки проникает в конструкцию крыши, может потребоваться DPC, чтобы предотвратить проникновение воды в кладку внутри здания.

Внутренняя стена DPC

DPC в основании разделов, построенных вне площадки, где нет встроенного DPM, должны быть на всю ширину раздела.

Полость

  • Полости должны быть однородными, а остаточная прозрачная полость должна быть не менее 50 мм, если не будет доказано, что качество изготовления, пригодность расположения и конструкция могут позволить уменьшить полость до возможных 25 мм.
  • Не допускайте попадания в полости помета строительного раствора. Это можно сделать с помощью защитной рейки, расположенной над полостью во время строительства стены.

Доводчики пустот

  • Предоставьте запатентованные заглушки для полостей, которые также могут действовать как DPC для закрытия полостей вокруг проемов и на вершинах стен (не закрывайте полости с помощью возвратных кирпичей или блоков, которые могут вызвать образование мостиков холода).
  • Когда окна и дверные коробки установлены, доводчики внутренней камеры должны перекрывать их как минимум на 25 мм.

Тепловые мосты

  • В современных стенах с полыми стенками с высокой изоляцией существует повышенный риск образования зазоров в изоляции, ведущих к образованию мостиков холода и потере тепла. При контакте теплого влажного воздуха с этими холодными точками могут возникнуть проблемы с конденсацией, появление влажных пятен и рост плесени на поверхности или внутри конструкции.
  • Высокий уровень качества изготовления имеет решающее значение для обеспечения непрерывной изоляции в местах соединения.например, в месте соединения первого этажа с внешними стенами, если необходимо избежать образования мостиков холода и утечки воздуха в конструкции.

Изоляция полости

Требования к энергосбережению требуют все более толстых слоев изоляции. Примерно треть всех потерь тепла в неизолированном доме происходит через стены. Изоляция внешних стен обычно располагается внутри полости.

Изоляция также может быть установлена ​​на внешней стороне полых стен, требующих внешней отделки, например штукатурки, облицовки плиткой или дерева.В качестве альтернативы изоляция может быть установлена ​​внутри в виде сухой облицовки.

Эффективность изоляции измеряется как величина u, выраженная в Вт / м2K.

Изоляция, устанавливаемая внутри полости, может быть либо полной, либо частичной. Это будет зависеть от используемого изоляционного материала и воздействия на стройплощадку.

  • В решении для частичного заполнения часто используются жесткие полиуретановые листы с фольгированной основой, такие как Celotex или Kingspan. Это достаточно дорого, но имеет примерно вдвое более высокие тепловые характеристики по сравнению с минеральной или минеральной ватой, хотя шерсть обеспечивает хороший уровень защиты от звука и передачи шума.
  • Полностью заполненные полости в открытых местах подвержены риску проникновения влаги через наружное полотно, пропитки изоляции и передачи влаги через внутренние стены. Следовательно, полностью заполненная полость неприемлема в местах с суровыми погодными условиями, например в Шотландии.
  • Существуют также более экологически чистые изоляционные материалы, такие как натуральное целлюлозное волокно, изготовленное из переработанных газет или овечьей шерсти.

Изоляция с частичным заполнением

  • Изоляционные плиты с частичным заполнением должны быть плотно прикреплены к внутреннему листу полости и удерживаться на месте с помощью соответствующих зажимных зажимов до того, как будет построена внешняя кирпичная кладка.
  • Убедитесь, что стенные анкеры обеспечивают необходимую структурную целостность.
  • Стяжки типа «бабочка» не следует использовать с частичной засыпкой.
  • Изоляционные плиты должны начинаться на 2 ряда кирпича ниже DPC, причем первый ряд досок должен опираться на стенные стяжки, а каждая доска должна быть по крайней мере на двух стенных стяжках на 1 200-миллиметровую доску, размещенных с максимальным расстоянием между центрами 600 мм по горизонтали.
  • Для частичного заполнения полости расстояние между стяжками должно совпадать с горизонтальными швами (максимум 450 мм по центру по вертикали и 900 мм по горизонтали).Однако вокруг откосов или деформационных швов и т. Д., Где стенные анкеры должны быть расположены более близко друг к другу, их можно установить, сделав чистый аккуратный разрез в изоляции.
  • Изоляционные плиты должны быть плотно стыкованы со ступенчатыми стыками и без зазоров, чтобы свести к минимуму потери тепла и сырость.
  • Для

  • NHBC требуется чистая остаточная полость 50 мм между изоляционными плитами и внешней створкой.
    Тем не менее, ширина полости 25 мм возможна в защищенном месте, при условии, что качество изготовления соответствует высоким стандартам, чтобы минимизировать риск проникновения влаги.
  • Проблемы с влажностью могут быть вызваны попаданием в полость осадка строительного раствора. Таким образом, во время строительства важно поместить обрешетку через изоляцию и полость, чтобы предотвратить попадание раствора в полость и удалить излишки раствора со стены и верхней части изоляционных материалов.

Изоляция с полным заполнением

  • В полностью заполненных полостях полость должна быть на 5 мм шире, чем указанная полностью заполненная изоляционная вата.
  • Изоляционные плиты должны опираться на стяжки DPC на расстоянии 450 мм по горизонтали.Последующие доски должны быть плотно стыкованы вместе с шахматными стыками между стяжками.
  • Войлок должен встраиваться в стену по мере строительства.
  • Убедитесь, что все швы полностью заполнены раствором. Не используйте швы с углублениями в стене с полностью заполненной полостью.
  • Для предотвращения попадания соплей раствора в полость, что может привести к проблемам с влажностью, необходимо положить полость через изоляцию и полость, чтобы предотвратить попадание раствора в полость.Излишки раствора необходимо удалить со стены и верхней части изоляционных материалов.

Перемычки

В середине 20 века было принято использовать бетонные перемычки. Однако в современном строительстве чаще используются предварительно изолированные стальные перемычки, поскольку бетонные перемычки могут привести к образованию мостиков холода.

  • Стальные и бетонные перемычки должны соответствовать BS EN 845-2.
  • Деревянные перемычки нельзя использовать снаружи, если они не могут быть защищены от погодных условий и не поддерживают кирпичную или блочную кладку.
  • Большинство современных перемычек имеют поддон с полостью, чтобы отводить воду через дренажные отверстия от внутренней створки. Однако для некоторых перемычек, например перемычек IG, требуется отдельная полость. Это должно быть предусмотрено по всей длине перемычки с упором s, чтобы вода не попадала в полость.
    Перемычки также могут быть заполнены утеплителем.
  • Компания-перемычка может указать правильный тип перемычки и ее размер, рассчитав прилагаемые нагрузки.Тем не менее, указанная перемычка всегда должна быть достаточно широкой, чтобы обеспечивать адекватную опору для стены выше.
  • Перемычки следует укладывать на строительный раствор на сплошном блоке или на подушку под подшипниками перемычки, если это требуется по проекту.
  • Внутренний и внешний лист стенки полости должны быть собраны вместе, чтобы избежать перекручивания фланца. Разница в высоте между створками не должна превышать 225 мм.
  • Кладка не должна выступать за опору перемычки более чем на 25 мм.
  • Не следует использовать мягкую или непрочную упаковку.

В таблице ниже указаны минимальные требования к подшипникам для перемычек:

Минимальная длина подшипника (мм)
Размах (м) Простая перемычка Перемычка в сочетании с лотком для полостей
До 1,2 100 150
Более 1,2 150 150

Рендеринг

Окрашивание внешней поверхности стены улучшит ее воздухонепроницаемость и устойчивость к атмосферным воздействиям, и мы надеемся предотвратить попадание дождя.

  • Оштукатуренная стена должна соответствовать стандарту BS EN 13914 «Проектирование, подготовка и нанесение наружной штукатурки и внутренней штукатурки».
  • Указанная смесь должна соответствовать стандарту BS EN 13914 «Проектирование, подготовка и нанесение наружной штукатурки и внутренней штукатурки». Особое внимание следует уделять выбору смеси для газобетонных блоков или блоков из легкого бетона.
  • Штукатурная смесь будет состоять из цемента, извести для повышения удобоукладываемости, воды и острого песка (класс класса А).Также можно использовать добавки (воздухововлекающие добавки не следует использовать с кладочным цементом.) (См. Руководство NHBC Good Building Guide.)
  • Чтобы предотвратить усадку штукатурки и растрескивание при высыхании, убедитесь, что смесь не содержит слишком много воды или цемента.

Утепление оштукатуренных стен

  • Отсутствие вентиляции в полости полностью заполненной полой стены может отрицательно повлиять на процесс высыхания штукатурки, и могут потребоваться специальные штукатурные смеси, а также специальные кирпичи или блоки.
  • В открытых местах, подверженных проливному дождю, полная изоляция полости не подходит для оштукатуренной стены.
  • Стена полости, которая должна иметь частичную изоляцию, может быть выполнена при условии сохранения остаточной прозрачной полости 50 мм.

Подготовка поверхности

  • Окрашиваемая поверхность должна быть очищена от пыли, рыхлых частиц, высолов и органических наростов. Он должен быть умеренно прочным и пористым, чтобы обеспечить подходящий ключ и хорошее сцепление.
  • Плотные блоки с гладкой поверхностью не подходят.
  • Кирпичная кладка и плотный блок
  • Обеспечьте соединения с углублением на 15 мм для получения достаточного ключа (путем выдергивания соединений).
  • Взломайте поверхность.
  • Гладкая блочная кладка или кирпич
  • Нанесите слой брызг (сильная цементно-песчаная суспензия, брошенная на поверхность).
  • Нанести точечный слой (прочная цементно-песчаная суспензия, возможно, со связующим, нанесенным на поверхность щеткой).
  • Обеспечьте подходящий клей.
  • Взломайте поверхность.

Блокировка тонких стыков

Ссылки по теме

Блочная кладка с тонкими стыками (кладка с тонкими стыками) — это быстрая, чистая и точная система для строительства с использованием блоков из автоклавного газобетона с жесткими допусками по размерам и швами из раствора 2-3 мм.

Растущие требования строительной индустрии Великобритании к высокому качеству строительства, большей производительности, улучшенным тепловым характеристикам, воздухонепроницаемости и сокращению количества отходов означают, что преимущества, предлагаемые системами тонкослойного раствора, становятся все более актуальными.

Тонкослойный раствор — это предварительно замешанный продукт на основе цемента, который требует только добавления воды для получения легко наносимого раствора. Он отличается от строительного раствора общего назначения тем, что схватывается быстрее, что придает конструкции раннюю устойчивость. Он представляет собой альтернативу традиционному песчано-цементному раствору и позволяет уменьшить глубину раствора как минимум с 10 мм до 3 мм или меньше.

Преимущества

Преимущества, предлагаемые тонкослойными растворами, обеспечиваются системой, обладающей многими характеристиками традиционного блочного строительства.Это означает, что системе также присущи знакомство с процессом сборки и гибкость. Природа блоков из газобетона в автоклаве и строгий контроль над производственным процессом гарантирует, что блоки производятся с высокой точностью размеров, ± 1,5 мм по высоте слоя, что делает их идеальными для использования с тонкослойным раствором.

Более высокая скорость сборки

Тонкослойный раствор наносится на автоклавные газобетонные блоки с помощью зубчатой ​​лопатки, которая позволяет быстро и точно наносить раствор на стыки основания и поверхности.Преимущества полностью проявляются при возведении стен большой протяженности.

Повышенная производительность

Система обеспечивает высокую производительность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
