Какой фундамент нужен для дома из пеноблоков

Строительство жилых домов из газосиликатных блоков обрело чрезвычайно большую популярность. Мало того, прослеживается устойчивая тенденция роста количества хозяев участков, отдающих предпочтение именно этому материалу. В принципе, это и неудивительно – целый ряд уникальных качеств пористых бетонов и значительно облегчает выполнение строительных работ, и уменьшает общие затраты, и изначально придает стенам жилья весьма неплохие термоизоляционные характеристики.

Какой фундамент нужен для дома из пеноблоков

Если намечается возведения дома, и предполагается использовать именно блоки из пористого бетона в качестве материала для несущих стен, то это обязательно учитывается еще на стадии предварительного планирования. Особенности газосиликата «накладывают отпечаток» на практически все этапы строительства. Не является исключением и фундамент – здесь тоже придётся учитывать ряд нюансов. Этот вопрос мы сегодня и рассмотрим — выясним, какой фундамент нужен для дома из пеноблоков.

Особенности домов из пеноблоков, и как они отражаются на конструкции фундамента

Прежде чем перейти к рассмотрению вопросов, касающихся непосредственно фундаментов, будет разумным вспомнить, какие особенности присущи дому из пеноблоков. Дело в том, что многие из них напрямую отражаются и на специфику основания для возведения стен.

Итак, пеноблоки получают по особой технологии, и в итоге они представляют собой пористую ячеистую структуру бетона, что и предопределяет их характеристики. Существует несколько материалов со сходными качествами – это пенобетон и газобетон. При всей своей схожести, есть у них и определенные различия. Впрочем, на конструкции именно фундамента эта разница особо не сказывается, поэтому в дальнейшем всё то что будет сказано, хоть и станет использоваться одно определение – «пеноблоки», но практически в полной мере касается и блоков из газобетона.

Различия между пенобетонными (слева) и газобетонными блоками есть, и немалые. Но с точки зрения выбора фундамента, эта разница особо не сказывается.

К достоинствам строительства из пеноблоков можно отнести следующее:

• Возведение стен осуществляется очень быстро. Этому способствуют довольно крупные размеры стандартных блоков и их выверенная геометрия (безусловно, если речь идет о качественном сертифицированном материале).

Приноровившись, кладку стены из пеноблоков можно выполнять даже самостоятельно, в одиночку, и достаточно быстро

• Плотность материала, то есть масса блоков невелика, что облегчает и транспортировку, и проведение кладочных работ.
• Опять же о плотности – благодаря ей, стены из газосиликата не оказывают слишком высокой нагрузки на основание (фундамент). То есть, если сравнивать сходные по планировке дома из, например, кирпича и пеноблоков, то для второго можно использовать более простой и дешевый фундамент с меньшей несущей способностью.
• Газосиликатные блоки обладают очень весомыми показателями термоизоляции. То есть последующие затраты на систему утепления здания будут существенно ниже. Так, 250 миллиметров пенобетона обладают примерно таким же сопротивлением теплопередаче, как 650 мм кирпичной кладки.

Благодаря приличным термоизоляционным качествам, стены можно делать тоньше. А это также сказывается на нагрузке, оказываемой на фундамент.

• Очень неплохо справляются пенобетонные стены и с поглощением уличного шума.
• Пористость материала не препятствует свободному воздухообмену через стены. А это – предпосылка с созданию максимально комфортного для людей микроклимата в доме.
• Стоимость пеноблоков можно отнести к разряду вполне доступных. Наряду с другими перечисленными положительными особенностями, это серьезно удешевляет все строительство (и при этом не забываем про возможность использования более «легкого» фундамента).

Цены на пеноблоки

пеноблок

Однако, есть у материала и весьма существенные недостатки:

• Пеноблоки нельзя отнести к разряду прочных материалов. Если с нагрузкой на сжатие еще все обстоит довольно благополучно (в определенных пределах, безусловно), то приложение сил на излом становится для блоков губительным. То есть даже весьма незначительная деформация основания с большой долей вероятности приведет к появлению и расширению трещин на стене.

Пенобетонным блокам категорически «противопоказаны» нагрузки на излом. Это вполне может привести к появлению широких сквозных трещин на стенах дома.

• Пористый бетон весьма активно впитывает влагу. Сырые стены – это уже само по себе нехорошо. Но главная беда в том, что замерзание воды при наступлении морозов способствует быстрой эрозии материала. Блоки теряют прочность (и так, скажем, не выдающуюся), и поверхность начинает крошиться.

Вот к таким последствиям может привести переувлажнение пенобетона с последующей морозной эрозией

Стены, возведенные из пеноблоков, нельзя оставлять надолго без защиты от влаги. А цокольную часть фундамента необходимо поднять над уровнем грунта не менее, чем на 400÷500 мм. По крайней мере, это в определенной мере предохранит нижнюю часть стены от обильного попадания брызг во время дождя и от снежных сугробов.

Какие критерии учитываются при выборе фундамента для дома из пеноблоков

Сразу сделаем важное замечание. Строительство любого жилого дома, независимо от того, какие материалы будут для этого использоваться, должно базироваться на хорошо продуманном, всесторонне рассчитанном и профессионально составленном проекте. Поэтому все советы, приведённые в настоящей публикации, все примеры проведения расчетов — носят лишь рекомендательный характер. Они неплохо подойдут для предварительного планирования, когда владельцы участка проводят первые «наметки». То есть, какой дом они желают получить, каков при этом будет масштаб предстоящих работ, и в какую примерно сумму это им обойдется.

Итак, при выборе типа фундамента под здание из пеноблоков (как, впрочем, и любого другого) необходимо принимать в расчет следующие факторы.

• Параметры будущего дома – необходимо хотя бы «в первом приближении» знать, какую нагрузку он будет оказывать на грунт.
• Особенности участка под застройку – в частности, его рельефность.
• Состояние грунтов на участке строительства – их общая характеристика, глубина зимнего промерзания, наличие и расположение водоносных горизонтов.
• Допустимые сроки строительства – по этому параметру фундаменты могут очень значительно различаться.
• Финансовая сторона вопроса – здесь тоже разница может быть весьма впечатляющей.

Разберём некоторые основные критерии подробнее.

Какую нагрузку здание будет оказывать на грунт

Вполне понятно, что хозяева участка под застройку уже имеют общие наметки своего будущего дома. Имеется в виду его размеры в плане, этажность, примерное расположение комнат, окон и дверей, тип конструкции крыши и кровельного покрытия и т.п. Наличие таких первоначальных «набросков» позволяет в достаточной степени точности подсчитать массивность будущего строения. А это потребуется для того, чтобы определиться и с типом, и с некоторыми специфическими особенностями фундаментной основы под него.

Для подсчета необходимо учесть общую площадь (за вычетом оконных и дверных проемов) и толщину стен, плотность материала, из которого они возводятся. В расчет принимается тип, толщина и площадь перекрытий. В зависимости от того, какая выбрана конструкция крыши, учитывается и ее массивность, а также возможное снеговое давление, характерное для региона строительства.

Дом не будет стоять пустым, то есть делаются обязательные поправки на массу всей домашней утвари, на динамические нагрузки, создаваемые наличием и перемещением людей.

Чтобы упростить нашему читателю задачу, ниже размещен калькулятор, с помощью которого провести примерный расчет будет гораздо легче. Ниже, под калькулятором, даны некоторые пояснения по работе с программой.

Калькулятор расчета нагрузки, оказываемой зданием на грунт

Перейти к расчётам

Укажите запрашиваемые значения и нажмите «Рассчитать суммарную нагрузку на фундамент»

СТЕНЫ ДОМА

Площадь стен указывается суммарно, при желании — можно с вычетом оконных и дверных проемов.

(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)

Стены, тип №1

Материал стен

пеноблоки D600 толщина 200 ммпеноблоки D600 толщина 300 ммпеноблоки D600 толщина 400 ммпеноблоки D800 толщина 200 ммпеноблоки D800 толщина 300 ммпеноблоки D800 толщина 400 ммпеноблоки D1000 толщина 200 ммпеноблоки D1000 толщина 300 ммпеноблоки D1000 толщина 400 мм

Площадь стен, м²

Стены, тип №2

Материал стен

пеноблоки D400 толщина 100 ммпеноблоки D400 толщина 200 ммпеноблоки D600 толщина 100 ммпеноблоки D600 толщина 200 ммкирпичная кладка в полкирпича (120 ммм)каркасная стена с утеплителем (150 мм)каркасная перегородка из гипсокартона

Площадь стен, м²

ПЕРЕКРЫТИЯ

Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади

(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)

Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ

При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.

Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Укажите зону, в соответствии с картой-схемой

IIIIIIIVVVIVII

РОСТВЕРК

Если для обвязки свайного или столбчатого фундамента используется ростверк из металлопроката или железобетона, стоит принять и его в расчет.

Для ленточного или плитного фундамента этот пункт опускается (в значении длины ростверка по умолчанию оставляется 0).

Длина ростверка (учитывая внешний периметр и внутренние перемычки), метров

Материал ростверка:

• Итак, для расчета необходимо будет указать марку пеноблоков, из которых возводятся несущие стены, и их толщину. Площадь несущих стен указывается суммарно. Так, например, нередко приходится учитывать и фронтоны, если они является продолжением кладки стен. Для большей точности, при желании, можно вычесть из общей пощади оконные и дверные проемы.

Расчет площадей – это несложно!

В ходе проведения расчетов площади тех или иных архитектурных элементов здания придется определять не раз. Если в этом вопросе возникли сложности, то советуем обратиться к специальной статье нашего портала, полностью посвященной расчету площадей простых и сложных фигур.

• Так как несущие стены и внутренние перегородки могут значительно отличаться по толщине и по материалу изготовления, в калькуляторе предусмотрен ввод значений для двух типов стен. Если в этом нет необходимости, то можно просто во втором типе оставить значение площади по умолчанию равное «0».
• Следующим пунктом идут перекрытия. Необходимо выбрать тип и указать его площадь. При желании можно вычесть из неё проемы для межэтажных переходов, если они имеются.

По аналогии со стенами, предусматривается возможность внесения двух вариантов перекрытий. Больше не рассматривается по той причине, что, как правило, дома из пеноблоков не делают более чем в два этажа.

Расчет массивности перекрытий дома одновременно учитывает и эксплуатационные нагрузки на них – все необходимые поправки уже внесены в программу калькулятора.

• Далее – нагрузки от конструкции крыши. Во-первых, это масса стропильной системы и кровельного покрытия с термоизоляцией. Усредненные данные удельного веса различных покрытий (с учётом стропильной системы, обрешётки и других элементов «кровельного пирога») уже занесены в базу данных калькулятора. Необходимо лишь указать площадь кровли и тип покрытия.
• Кроме того, нельзя пренебрегать снеговой нагрузкой – во многих регионах она весьма значительна. Чтобы учесть этот параметр, необходимо указать свою зону по уровню снеговой нагрузки (можно определить по прилагаемой карте-схеме), и примерный угол крутизны кровли.

Карта-схема для определения своей зоны по степени снеговой нагрузки

• Если для возведения дома планируется использовать столбчатый или свайный фундамент, то имеет смысл учесть в расчете еще и массивность ростверка. Он для пенобетонных стен может быть монолитным железобетонным или же изготовленным из металлопроката. Для расчета необходимо указать в соответствующих полях общую длину ростверка (считая внешний периметр и перемычки под капитальными внутренними стенами) и его тип.

Для ленточного или плитного фундаментов данный пункт просто опускается. Для этого в поле указания длины ростверка просто оставляется значение по умолчанию, равное «0».

Полученное значение будет указано в килограммах и тоннах. Им будем оперировать в дальнейшем, когда станем «примерять» тот или иной тип фундамента под планируемый к постройке дом.

Состояние грунтов на участке

При выборе подходящего фундамента обязательно проводится тщательный анализ грунтов на участке строительства. Полагаться на соседей в таких вопросах – довольно опасно. Да, можно учесть опыт возведения и эксплуатации домов в непосредственной близости от своего участка. Но следует помнить, что даже незначительные, казалось бы, расстояния в пару десятков метров способны значительно изменить картину. А ошибки в таком деле могут стоить очень много.

Прежде всего, необходимо уточнить в местных проектных бюро, строительных компаниях или из других источников, какова точно глубина промерзания грунта. Этот показатель в обязательном порядке будет учитываться при выборе типа фундамента.

Цены на цемент

цемент

Такая карта дает примерное представление о глубине промерзания. Лучше все же этот параметр уточнить в местных строительных или проектных организациях.

Далее, необходимо взять пробы грунта, чтобы определить его несущую способность. Эти пробы должны быть получены до глубины хотя бы в два метра, чтобы предстала ясная картина. А если планируется строительство еще и цокольного (подвального) помещения, то, понятно, глубина проверки возрастает.

Самый точный вариант – заказать проведение профессиональных геологических изысканий. Стоит это немало, но зато полностью исключается вероятность ошибки. Такая разведка, помимо оценки грунта, покажет с большой точностью еще и расположение горизонтов грунтовых вод, что также имеет немалое значение.

Оптимальный вариант – проведение профессиональной геологической разведки на участке под строительство

Если воспользоваться такой услугой нет возможности, то придется самостоятельно бурить скважины на участке, как минимум две — три штуки, на глубину ниже уровня промерзания. Через каждые 200÷250 мм послойно анализируется тип грунта. Если появились признаки водоносного горизонта, то сразу же отмечается глубина его залегания.

Пробурить разведочную скважину можно и вручную или с использованием мотобура. Но при этом может просто не хватить познаний для точной оценки грунта, его плотности, пористости, степени влажности.

Для чего это делается? Во-первых, каждый грунт обладает собственной несущей способностью. То есть это та нагрузка, которая гарантированно не вызовет проседания грунта. Можно будет сравнить эту характеристику с удельной нагрузкой от планируемого здания, чтобы понять, возможен ли тот или иной тип фундамента в принципе. А во-вторых, кроме того, различные типы грунтов проявляют и разную склонность к морозному вспучиванию.

• Скальные, обломочные, гравелистые грунты относятся к категории наиболее устойчивых. Им не свойственно ни осаждение, ни морозное вспучивание, та как вода в них попросту не задерживается.

Скальный, обломочный грунт – успешно выдержит практически любую нагрузку

На таком основании волне можно применить любой тип фундамента, в том числе малозаглубленную ленту, монолитную плиту или столбы. Сваи отпадают сразу – в такой грунт их попросту не загонишь, да это и вовсе ни к чему.

Примерное сопротивление таких грунтов приведено в таблице:

Расчетные сопротивления крупнообломочных грунтов

• Песчаные грунты (с преобладанием более 50%, песка) тоже относятся к разряду устойчивых. Они позволяют использовать все типы фундаментов, если будет правильно оценена нагрузка от здания.

Песчаный грунт на расчетной глубине залегания фундамента – это очень неплохой вариант, позволяющий выбрать любой тип основания

В сухом состоянии такой грунт сыпучий, а увлажнение практически не приводит к какой-то существенной потере несущей способности. Вода в песчаном грунте застаиваться просто не может, то есть опасаться за морозное вспучивание – не следует. Исключение составляют песчаные пылеватые грунты – они способны насыщаться водой при близости водоносного горизонта.

Расчетные сопротивления песчаных грунтов

• Пылевато-глинистые грунты, к которым можно отнести супесь и суглинки. В супеси отмечается преобладание мелкого песка, в суглинках, понятно – глины. С ними уже проблем всегда побольше.

С одной стороны, несущая способность у них существенно ниже, и очень зависима от степени увлажнения грунта и его пористости. С другой стороны – в таких грунтах вода имеет свойство задерживаться, и при промерзании за счет расширения льда наблюдается явление вспучивания. Чтобы свести с минимуму его воздействие на основание здания, фундамент приходится заглублять ниже уровня промерзания грунта.

Цены на бетономешалку

бетономешалка

Супеси и в особенности суглинки – это «проблемные» грунты, что следует обязательно учитывать при выборе типа фундамента

Выбор типа фундамента здесь не столь очевиден – многое зависит от конкретных особенностей грунта, от глубины расположения водоносных горизонтов, от уровня промерзания. Однозначно исключаются только столбчатые фундаменты.

Расчетные сопротивления супесей и суглинков

Особенности грунта	Коэффициент пористости грунта	Значение сопротивления кгс/см² (кПа) при показателе текучести I
		I = 0	I = 1
Супеси	0. 5	3 (300)	3 (300)
	0.7	2,5 (250)	2 (200)
Суглинки	0.5	3 (300)	2,5 (250)
	0.7	2,5 (250)	1,8 (180)
	1	2 (200)	1 (100)

• Глинистые грунты, то есть или целиком состоящие из глины, или с совсем небольшими включениями из мелкого песка или камней. Можно также отнести к очень проблемным, требующим особого подхода.

Казалось бы, у плотной глины очень высокая несущая способность. Это действительно, на первый взгляд, так и есть. Но беда в том, что показатели сопротивления сильно зависимы от пористости и влажности глины, то есть очень неустойчивы. И надеяться на них можно только в том случае, если совершенно исключается контакт глинистого грунта с водой.

Почти что чистая глина – далеко не самый оптимальный вариант для фундамента.

Глина имеет свойство удерживать воду, разбухать, на таких грунтах явственнее всего выражены процессы морозного вспучивания. Приходится или заглублять ленту ниже уровня промерзания (а это становится очень дорого в исполнении), или рассматривать другие типы фундаментов.

Расчетные сопротивления глинистых грунтов

Совершенно очевидно, что без опыта в оценке состояния грунтов правильно определить особенности взятой пробы, чтобы найти табличное значение сопротивления – очень сложно. Это еще раз подчеркивает значимость профессионального геологического изыскания.

Уровни залегания грунтовых вод

Примерно оценить уровень залегания грунтовых вод нередко помогает наличие колодца. Но, безусловно, полагаться все же стоит на проведенные геологические изыскания.

Высокое расположение водоносных горизонтов может внести существенные коррективы в выбор фундаментной конструкции. Дело в том, что такие участки в максимальной степени могут быть подвержены морозному вспучиванию. А еще одна опасность кроется в том, что самые ближние к поверхности слои (так называемая верховодка) не отличаются стабильностью. То есть степень их наполненности очень зависима от времени года и текущих погодных условий.

Близкое расположение грунтовых вод может стать очень серьёзной проблемой, ограничивающей хозяев участка в выборе типа фундамента.

Необходимо соблюдать правило, чтобы от верхнего водоносного горизонта до основания (подошвы или плиты) фундамента расстояние было не менее 500 мм. Да и то при этом практически в большинстве случаев потребуется выполнить комплекс мер по водопонижению на время проведения строительства. А затем – обустраивать надежную стационарную систему дренажной канализации вокруг дома. Большие сложности ожидают особенно в том случае, если в планах хозяев рассматривается наличие подвала или цокольного этажа. Обойдется такой фундамент в весьма круглую сумму.

В таблице ниже приведены некоторые рекомендации по выбору фундамента под дом из пеноблоков, в зависимости от типа грунта и уровня расположения грунтовых вод.

Тип грунта	Глубокое залегание грунтовых вод		Высокое залегание грунтовых вод
	1 этаж	2 этажа	1 этаж	2 этажа
Скальный, обломочный грунт, песок крупной и вредней фракции.	Малозаглубленный ленточный или столбчатый.	Малозаглубленный ленточный с Т-образной подошвой.	В зависимости от уровня водоносного горизонта. При глубине более 1000 мм – любой и указанных слева вариантов. При более высоком расположении – предпочтительнее малозаглубленная монолитная плита.
Супеси.	Малозаглубленный ленточный с Т-образной подошвой.	Ленточный глубокого заложения. Монолитная плита любого заложения.	При уровне грунтовых вон ниже глубины промерзания – лента глубокого заложения. При высоком расположении (менее 1000 мм) – свайный фундамент.	При уровне грунтовых вод более 500 мм от поверхности – монолитная плита с качественными системами утепления, гидроизоляции и дренажа.
Суглинки и глины.	Малозаглубленный ленточный с Т-образной подошвой, плитный или свайный.	Ленточный глубокого заложения, монолитная плита.	Свайный фундамент (преимущественно – винтового типа)	При уровне грунтовых вод более 500 мм от поверхности – монолитная плита с качественными системами утепления, гидроизоляции и дренажа.
Пески пылеватые, торфяники, другие типы грунта с выраженно низкой несущей способностью	Потребуется замещение грунта на песок крупной или средней фракции или на песчано-гравийную смесь. В дальнейшем – преимущественно малозаглубленная монолитная плита

Еще несколько рекомендаций:

• Утепление ленточного и плитного фундаментов и их гидроизоляция должны быть предусмотрены вне зависимости от глубины залегания грунтовых вод и уровня промерзания грунта. В любом случае требуется защита от воздействия почвенной влаги. А при расположении водоносного горизонта на высоте менее 1000 мм, значение этих мероприятий многократно возрастает, и кроме того, никак не обойтись без эффективной системы кольцевого дренажа вокруг здания.

Утепление, гидроизоляция фундамента и система отвода воды – залог долговечности постройки

Эти задачи, о которых многие, по непониманию остроты вопроса, просто забывают, должны быть возведены в ранг первостепенной важности. На нашем портале имеется ряд публикаций на эту тему. Так, отдельная статья посвящена проблемам утепления фундамента пеноплексом. Отдельно рассказывается о необходимости и технологии выполнения гидроизоляции фундамента рулонными материалами. И еще одна публикация подробно рассказывает о масштабной задаче отведения воды от фундамента.

• Если ближайший водоносный горизонт расположен на глубине 500 мм и менее, то практически безальтернативным вариантом фундамента становятся винтовые сваи. О расчете такого основания будет рассказано несколько подробнее чуть ниже.
• Обязательное условие для возведения дома из пеноблоков – жесткость конструкции фундамента. Поэтому, если используется столбчатая или свайная конструкция, должна быть выполнена очень надежная обвязка. Лучшим решением в этом случае видится монолитный армированный железобетонный ростверк.

Если для дома из пеноблоков выбран свайный фундамент, то оптимальным решение по его обвязке станет железобетонный монолитный ростверк

Монолитная железобетонная обвязка поверху потребуется и тогда, когда ленточный фундамент выкладывается из отдельных блоков.

Проблемы может создавать неровность рельефа участка. Решается это часто выбором свайного фундамента – опоры после установки подрезаются в один уровень. Если несущей способности свай недостаточно, придется прибегать к весьма дорогостоящему варианту плиты глубокого заложения. Или же использовать ленточный фундамент со ступенчатой высотой ленты, а на общий уровень первого этажа затем выйти кирпичной или блочной кладкой

Некоторые нюансы выбора различных типов фундамента

В этом разделе публикации мы посмотрим, что еще необходимо «прикинуть» при выборе того или иного фундамента для дома из пеноблоков.

Оцениваем возможности ленточного фундамента

Ленточный фундамент входит в число наиболее популярных у частных застройщиков. Его отличает высокая универсальность и способность противостоять серьезным нагрузкам.

Кроме того, к его достоинствам можно отнести долговечность, сравнительную несложность в сооружении – с этой задачей вполне можно справиться самостоятельно, особенно если речь идет о малозаглубленной ленте. В доме на таком основании вполне можно оборудовать погреб или подвальное (цокольное) помещение.

Ленточный фундамент – очень неплохое решение для дома из пеноблоков. Однако, и его использование может быть ограниченным.

Есть у него, безусловно, и, ряд недостатков. Это – весьма немалый объём работ, в том числе по выемке грунта, созданию надежной опалубки, бетонированию. В особенности это касается тех случаев, когда в силу особенностей будущего здания или в связи с недостаточной несущей способностью верхних слоев грунта ленту приходится сильно заглублять.

Нельзя сказать, что ленточный фундамент полностью универсален – есть довольно серьезные ограничения по его применению. Так, от него довольно часто приходится отказываться, если при пучинистых грунтах расположение водяных горизонтов слишком высокое – менее 2000 мм от поверхности земли – здесь потребуется дополнительная профессиональная консультация. Не подойдёт он для строительства дома на участке с грунтами, насыщенными органикой, на лессовых, на торфяниках. Недопустим он на жирных глинах, имеющих свойство сезонного водонасыщения, на неплотных пылеватых песках. Все эти грунты не дают нужного сопротивления, или же этот показатель имеет свойство резко изменяться в зависимости от степени увлажнения.

Проблемным становится такой фундамент и на участке с сильно пересечённым рельефом – часто для этого требуются неоправданно высокие расходы материалов и трудозатрат. Как вариант, заливать ленту ступенчато, сообразуясь с перепадом высот. А затем на один общий уровень первого этажа выводить цоколь кирпичной или блочной кладкой.

Как провести предварительные расчеты, чтобы оценить возможности ленточного фундамента и определится «вчерне» с его размерами?

• С длиной ленты, наверное, все понятно – она должна расположиться по периметру здания под несущими стенами, и под внутренними капитальными перегородками. Так как хозяева будущего дома должны уже представлять его примерный план, необходимо просуммировать все эти участки. Этот параметр очень важен для дальнейшего расчета несущей способности фундамента.

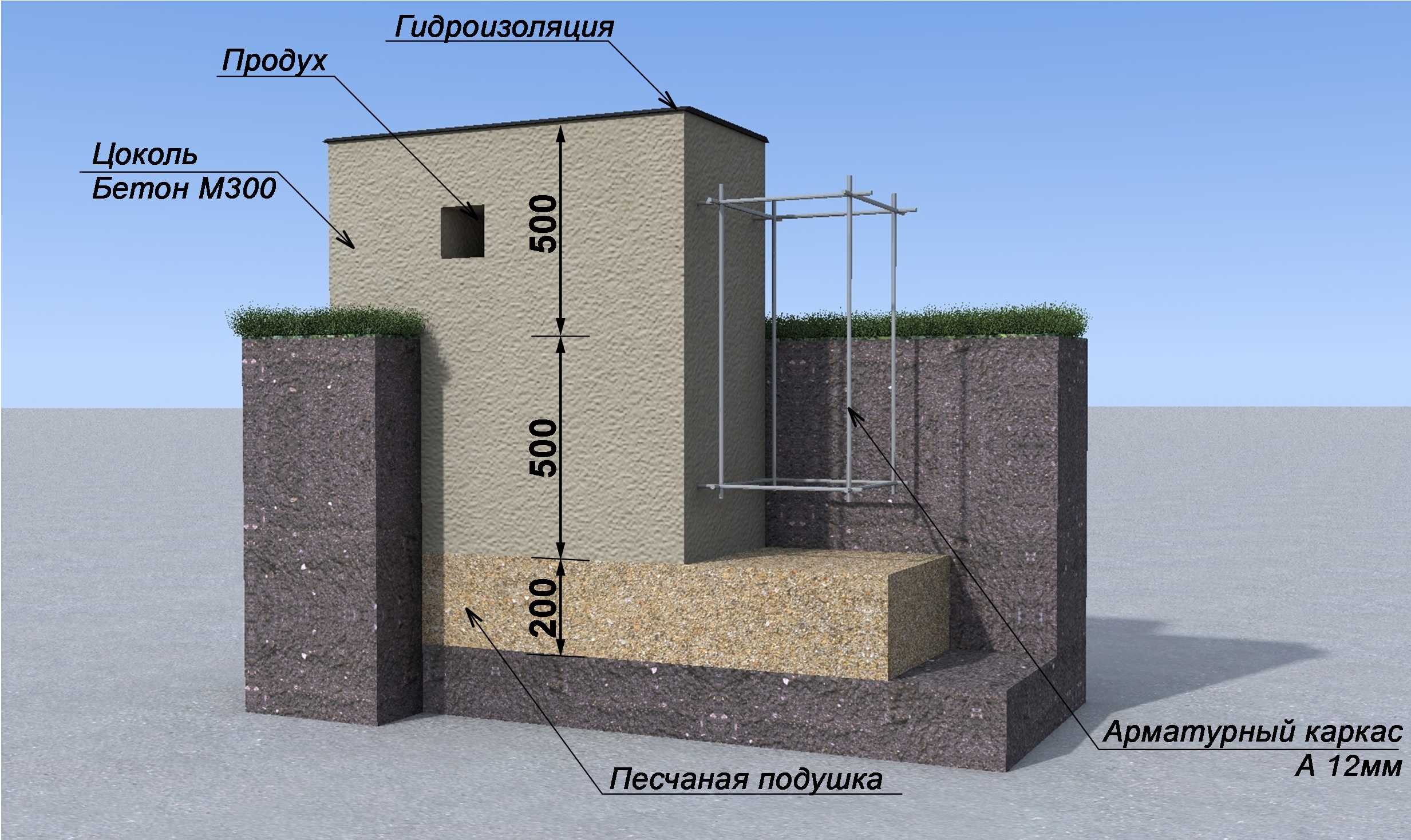

• Высота фундаментной ленты. Она будет складываться из двух величин. Это глубина заложения (от уровня грунта до подошвы) и цокольная часть, выступающая над землей. Про высоту цокольная части ранее уже упоминалось – для пенобетонных стен ее желательно выдерживать не менее 400÷500 мм. А глубина заложения уже зависит от состояния грунтов и других особенностей здания, например, от планируемого к постройке подвального помещения.

В таблице ниже показаны значения допустимых глубин заложения, если этот параметр рассматривать только с позиций характеристик грунта.

Типы грунта	Грунты на уровне сезонного промерзания	Расстояние от «нулевого» уровня до уровня грунтовых вод (в период промерзания грунта)	Глубина заложения фундамента (для дома не более двух этажей)
Непучинистые	Скальные, обломочные, пески крупной и средней фракции	Не нормируется	Глубина заложения моет быть любой, независимо от уровня промерзания грунта, но не менее 500 мм.
Пучинистые	Пески мелкие и пылеватые	Превышает расчётный уровень промерзания более, чем на 2000 мм.	Глубина заложения моет быть любой, независимо от уровня промерзания грунта, но не менее 500 мм.
	Супесь	Превышает расчётный уровень промерзания более, чем на 2000 мм.	Не менее 0,75 от расчетной глубины промерзания, но при этом – не менее 700 мм.
	Суглинок и глина	Менее расчётной глубины промерзания	Не менее расчётной глубины промерзания, с обязательными гидроизоляцией, утеплением и созданием системы дренажа.

• Теперь – о ширине ленты. Здесь отталкиваются от двух критериев.

— Во-первых, ширина ленты в цокольной ее части никак не может быть меньше, чем толщина капитальной стены, которая будет выкладываться из пенобетонных блоков. Наоборот, обычно предполагается еще и запас минимум по 25÷50 мм с каждой из сторон. То есть, например, если предполагается возводить дом из блоков толщиной 300 мм, то ширина ленты должна составлять 350÷400 мм.

— Во-вторых, толщина ленты в области подошвы должна быть такой, чтобы обеспечивалось распределение нагрузки на общую площадь контакта, соответствующее несущей способности грунта.

Как можно провести расчет? Для этого предлагается несложный алгоритм, позволяющий выполнить такие «прикидки» самостоятельно. Базируется этот способ на оценке несущей способности грунта.

В основе лежит следующая формула:

D = 1.3 × (Pd + Pf) / (Ro × L)

D – расчетная ширина фундаментной ленты, необходимая для обеспечения несущей способности фундамента.

1.3 – коэффициент, которым закладывается эксплуатационный запас надежности фундамента (на случай непредвиденных обстоятельств, приводящих или к возрастанию нагрузки, или к снижению сопротивления грунта).

Pd – масса здания, которая была рассчитана ранее.

Pf – масса железобетонного фундамента. Ее определить несложно. Надо лишь по известным значениям длины, высоты и планируемой ширины ленты рассчитать объем, а затем, зная плотность железобетона (примерно 2400 кг/м³) – перерассчитать его в весовой эквивалент.

Ro – расчетное сопротивление грунта на глубине залегания подошвы фундамента. Можно взять из таблиц, которые приведены выше.

L – суммарная длина фундаментной ленты, с учетом внешних стен и капитальных перегородок внутри дома.

В результате расчетов будет получено значение ширины ленты, которое обеспечит требуемое распределение нагрузки на грунт. Его необходимо сравнить с тем значением ширины, которое планировалось и было учтено при расчете массы фундамента.

— Если полученное значение меньше, равно или не превышает планируемой ширины более чем на 30÷50 мм, то на этом можно остановиться. То есть планируемая ширина ленты обеспечит устойчиво

Строительство дома из пеноблоков своими руками

Пеноблоки отлично подходят для строительства дома. А строительство дома из пеноблоков мало чем отличается от возведения любого другого дома, единственная разница в процессе укладки материала. Готовая конструкция будет надежной, прочной и долговечной. При этом на ее возведение вы потратите сравнительно немного денег — пеноблок стоит дешевле других популярных материалов.

Строительство дома из пеноблоков

Следующее руководство поможет вам разобраться в технологии кладки блоков из пенобетона и выполнить все необходимые мероприятия самостоятельно.

Строительство дома из пеноблоков

Делаем фундамент

Мы построим дом на ленточном кирпичном фундаменте. Конструкция предельно простая: снизу основание из бетона, сверху – кирпичная кладка. Для достижения должной прочности основания специалисты рекомендуют сразу укладывать кирпичи на цементный раствор, а не заливать им щели в кладке в дальнейшем, как советуют некоторые мастера-самоучки.

Устройство фундамента

По сравнению со своим бетонным аналогом, кирпичная конструкция характеризуется более высокими теплоизоляционными свойствами. При условии правильного обустройства она служит 50 лет и более, не требуя ремонта. Непосредственно же ремонт кирпичного ленточного основания сводится к банальной замене разрушенных участков, что также очень удобно.

Роем траншею

Вырытый котлован

Выполняем разметку с учетом габаритов и конфигурации будущего строения. После этого снимаем по всей площадке верхний слой почвы.

Важно! Основание делаем не только под внешними, но и под внутренними стенами.

Роем траншею требуемой глубины. Если грунт пучинистый – ниже точки промерзания. В остальных случаях достаточно ямы глубиной порядка полуметра.

Ширину ям подбираем с учетом влажности почвы на участке: чем она выше, тем шире делаем траншею. На участках с особенно высокой влажностью и близким к поверхности залеганием подземных вод будет делаться дренаж. Ввиду этого ширина траншеи должна примерно на 100 см выходить за внешние границы строения.

Засыпаем дно ямы 15-сантиметровым слоем песка, проливаем его водой и утрамбовываем.

Процесс закладки фундамента

Делаем опалубку

Для опалубки подойдут неструганные доски и другие подобные материалы. По высоте будет достаточно 10 см. Ширину опалубки делаем на половину кирпича больше ширины основания.

Укладываем в опалубку гидроизоляционный материал. Хорошо подойдет рубероид. Он не даст влаге из почвы подняться через бетон к кирпичам.

Заливаем бетон на высоту опалубки и даем ему немного подсохнуть в течение 3 суток.

Строим фундамент

Укладываем кирпичи

Начинаем класть кирпич. Работаем с использованием любой стандартной перевязки. Всего мы выложим 4 ряда. Для среднего дома из пеноблоков мощности такого основания будет достаточно.

Между 1 и 2 рядами кирпича размещаем армирующую сетку. Также арматуру укладываем поверх последнего ряда основания.

Фундамент

Делаем гидроизоляцию

Стенки фундамента изолируем с помощью оклеечного либо обмазочного материала. Лучше всего подходит гидроизоляция на основе битума.

Гидроизоляция

Утепляем фундамент

При желании можете утеплить наружные стенки фундамента пенопластом, а затем отсыпать траншею щебенкой либо песком.

Узнайте, как правильно выполнить своими силами утепление фундамента пеноплексом, из нашей новой статьи.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Обустраиваем дренаж

На участках с особо влажной почвой обязательно обустраивается дренаж.

Для этого делаем следующее.

Дренаж фундамента дома

Первый шаг. Укрываем дно траншеи между стенками фундамента и котлована геотекстилем.

Второй шаг. Поверх геотекстиля насыпаем слой щебенки.

Третий шаг. На щебенку укладываем под небольшим углом перфорированные трубы.

Четвертый шаг. Укрываем трубы геотекстилем и засыпаем щебенкой.

Пятый шаг. Послойно засыпаем конструкцию песком. Тщательно утрамбовываем каждый слой.

Трубы отводим в предварительно обустроенные дренажные каналы либо колодцы.

Дренаж фундамента

Строим дом

Размеры пеноблоков, см	Кол-во в 1 м3, шт	Кол-во в кладке на 1 м. кв., с условием, что горизонтальная опорная площадка блоков по ширине (толщина стены) = 30 см, а по длине = 60 см
10 х 30 х 60	55	16,7
12 х 30 х 60	46	13,8
15 х 30 х 60	37	11,2
20 х 30 х 60	27	8,4
25 х 30 х 60	22	6,7

Проверяем горизонтальность поверхности основания с помощью уровня. Нас интересуют углы. Если все они находятся на одном уровне, кладку начинаем с любого удобного угла. При наличии расхождений строим от самой высокой точки. В такой ситуации первый ряд пеноблоков укладываем на цементный раствор – он сохнет дольше, чем клей, что позволит нам выровнять все блоки под один уровень.

Укладываем на фундамент рубероид в 2 слоя и приступаем к кладке.

Кладем первый ряд

Кладем первый ряд

По уровню выставляем по 1 блоку в каждом углу. Натягиваем по верхней кромке строительных элементов шнур – он поможет нам ориентироваться в процессе кладки стен.

Заполняем пространство между угловыми блоками. Клей или цементный раствор наносим как на основание пеноблоков, так и на их боковые грани. Строительные элементы укладываем максимально плотно. Каждый блок выверяем по уровню.

Кладка блоков

Если не удается выложить ряд из целого количества пеноблоков, аккуратно и максимально ровно отрезаем лишний кусок с помощью специальной пилы либо обыкновенной ножовки с большими зубцами. Неровности тщательно зашлифовываем. Это удобно делать специальным инструментом. При отсутствии такового ориентируемся по ситуации. К примеру, поверхность можно выровнять рубанком для гипсокартона.

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

При выкладке первого и последующих рядов не забываем оставлять проемы для установки дверей. Рекомендации по обустройству оконных проемов будут приведены далее.

Армируем кладку

Армируем кладку

Первый ряд кладки обязательно армируется. Для этого предварительно вырезаем в верхней кромке блоков штробы шириной 3-4 мм с аналогичной глубиной. Для обустройства углублений используем штроборез или болгарку.

Резка пеноблокаШтроборез

Мнение эксперта:

Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Задать вопрос эксперту

Если планируется строительство большого дома, армирование лучше делать двухрядным. В таком случае расстояние между штробами и внешними краями пеноблока должно составлять не меньше 60 мм.

Очищаем штробы и блоки от пыли и кусков материала. Укладываем 8-10-миллиметровую арматуру в пазы и заливаем цементным раствором либо клеем для пеноблоков.

Армируем весь первый ряд по периметру. В дальнейшем аналогичное армирование выполняем через каждые 4 ряда.

Армирование стен дома из пеноблоков

Укладываем последующие ряды

Следующие ряды выкладываем в уже знакомом порядке:

• выставляем угловые блоки;
• натягиваем веревку;
• выкладываем стены.

Дом из пеноблоков своими рукамиКладка пеноблока своими рукамиКладка пеноблока своими рукамиПерегородка из пеноблоковВнутренние перегородкиСпособы кладки межкомнатных перегородок

Разница лишь в том, что начиная со второго ряда блоки лучше укладывать на специальный клей для пеноблоков.

Важно! Дверные и оконные проемы обязательно армируем. Проемы для окон армируем снизу и сверху. Над дверным проемом делаем перемычку. Порядок действий в обоих случаях аналогичный.

Подоконники, как правило, обустраиваются после выкладки 4-го ряда. Высоту дверного проема подбирайте на свое усмотрение, обычно она составляет 2-2,2 м.

Перемычки над окнамиПеремычки над окнами и дверью

Для армирования проемов используем металлический уголок. Размеры изделий подбираем в соответствии с шириной проемов. Чаще всего используются уголки от 5х5 до 10х10 см. Порядок армирования вам уже знаком:

• делаем штробы в блоках;
• укладываем заподлицо уголки в подготовленные углубления;
• заполняем штробы цементным раствором либо клеящей смесью.

Важно! Длину штроб подбираем так, чтобы длина уголков превышала ширину армируемого проема минимум на 0,5 м.

Лаги пола

Выкладываем стены на проектную высоту. После этого обустраиваем армопояс для перекрытия. Он представляет собой железобетонную конструкцию средней толщиной порядка 200 мм.

В процессе изготовления армопояса нет ничего особо сложного. Главное, правильно сделать опалубку. Конструкция должна быть разъемной. Для сборки используем доски или другой листовой материал, к примеру, ОСП.

Устанавливаем опалубку поверх стен, размещаем внутри нее арматурный каркас (армировать рекомендуется по всем трем плоскостям, поэтому сетку удобнее собрать заранее и вставить в опалубку в готовом виде), заливаем бетон. Даем бетону месяц на набор прочности и лишь после этого продолжаем строительство.

9 АрмопоясАрмированиеЗаливка бетонаАнкерные болты служат для стягивания мауэрлата

Цены на различные виды строительных блоков

Строительные блоки

ТОП-6 лучших производителей пеноблоков

Делаем крышу

Армопояс готов. Можем приступать к обустройству крыши. Порядок действий такой же, как и при строительстве домов из других материалов, и зависит от особенностей выбранной кровельной конструкции.

Балки перекрытияМежэтажные перекрытия из профиляПерекрытие можно сделать из ж/б плитПерекрытие можно сделать из ж/б плитВставлены окна и смонтировано перекрытие потолка

Тип крыши подбирайте на свое усмотрение. Она может быть:

• односкатной – лучше всего подходит для разного рода хозяйственных построек;
• двухскатной – оптимальный вариант для дачных домиков;
• вальмовой, мансардной и т.п. – отличное решение для жилого дома.

Обустройство крышиСтроительство домов из пеноблоков

Выберите оптимальный вариант и последовательно выполните все соответствующие мероприятия, в числе которых:

• установка стропил;
• крепление обрешеток и контробрешеток;
• монтаж изоляционных материалов;
• укладка выбранного финишного покрытия.

Внешняя отделка стен домаПеноблоки с облицовкой и утеплителем – кирпичная облицовка

Удачной работы!

Фотографии домов из пеноблоковФотографии домов из пеноблоковФотографии домов из пеноблоков

Видео – Строительство дома из пеноблоков

Омский пенобетонный завод

Производитель предлагает потребителю фибропенобетонные блоки, которые содержат фиброармирующий компонент (полипропиленовые фибры). За счет такой добавки, заполняющей полностью весь объем пеноблока и армирующей его по всем направлениям, изделие становится прочным и имеет длительный срок службы. Завод производит стеновые пеноблоки и перегородочные по стандартным размерам, а также принимают заказы на изготовление продукции по параметрам заказчика.

Логотип производителя пеноблоков «Омский пенобетонный завод»

Плюсы

• легкий вес блоков из пенобетона;
• высокие теплоизоляционные свойства;
• долговечность;
• изделия выполнены из экологически чистого сырья;
• высокая огнеустойчивость;
• качественная шумоизоляция.

Минусы

• попадаются бракованные изделия.

Урал Холдинг

Производитель является одним из самых надежных и проверенных поставщиков различных строительных материалов, в том числе пенобетонных блоков высокого качества. В месяц компания производит 1000-1200 метров кубических блоков из пенобетона. Помимо этого, в ассортименте производителя насчитывается более 5000 единиц продукции, это: пеноблоки, железобетонные изделия, твинблоки, кровельные материалы, щебень, теплоизоляционные материалы и другое. Доставку материала компания осуществляет в любую точку России.

Логотип компании «Урал Холдинг»

Плюсы

• доставка в любой уголок России;
• бесплатное хранение купленной продукции на складе производителя до лета;
• хорошие теплоизоляционные и звукоизоляционные свойства материала;
• доступная цена.

Топаз

Основной деятельностью компании является обеспечение строительными материалами предприятия и строй площадки Москвы и Московской области. В производстве пенобетонных блоков компания использует формовую технологию, предлагает потребителю качественный материал высокого качества, отвечающий всем требованиям ГОСТ.

Логотип компании «Топаз»

Плюсы

• прочность изделий;
• экологичность;
• высокая влагостойкость;
• теплостойкость;
• пожаробезопасность.

Копейский завод строительных материалов

Специализация предприятия — изготовление пеноблоков, резиновой крошки, металлоконструкций. В ассортимент производителя входят пенобетонные блоки М25 и М35 ячеистой и монолитной структуры. Плотность блоков 700 и 600 кг/см3. Размеры изделий: 100Х300Х600, 125Х300Х600, 200Х300Х600 мм. В процессе производства продукции используются автоматические высокотехнологические линии. Завод имеет свою лабораторию, которая тщательно следит за соблюдением стандартов и норм.

Логотип предприятия «Копейский завод строительных материалов»

Плюсы

• экономичность;
• прочность;
• своевременные сроки поставок.

Батайский завод строительных материалов

Производственная компания ООО «База СМ» предлагает фибропенобетон, который можно использовать при возведении многоэтажных каркасно-монолитных зданий и в качестве несущих конструкций при возведении 2-3-х этажных коттеджей, в том числе с перекрытиями из массивного железобетона. Для производства завод использует автоматизированные технологические линии, оборудованные тензометрическими системами дозирования. У завода есть тепловые камеры, что позволяет изготовление продукции и зимой.

Логотип компании «Батайский завод строительных материалов»

Плюсы

• высокие показатели морозостойкости;
• повышенная ударная прочность;
• широкий ассортимент продукции;
• есть тепловые камеры для хранения продукции.

БлокИж

Предприятие БлокИж предлагает армированные пенобетонные блоки высокого качества, соответствующее всем требованиям по ГОСТ. Изделия не дают усадку, не рассыпаются и не трещат. Для изготовления блоков из пенобетона производитель использует евроцемент М500, протеиновый пенообразователь.

Логотип компании «БлокИж»

Плюсы

• армированные изделия;
• экологически чистый материал;
• хранение материала в теплом боксе;
• есть доставка.

Голосование: какой производитель пеноблоков самый лучший?

Какого бы вы выбрали производителя пеноблоков или посоветовали?

Омский пенобетонный завод

Копейский завод строительных материалов

Батайский завод строительных материалов

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

видео-инструкция по монтажу своими руками, глубина, размер, фото

В отличие от кирпича, пеноблок является довольно молодым строительным материалом, который используется около 100 лет. Он обладает весьма неплохими характеристиками в области изоляции от влаги, холода и звука и при этом считается экологически чистым.

Однако некоторые особенности этого материала порождают вопросы о том, можно ли использовать свайный фундамент под дом из пеноблоков или какое основание лучше всего выбрать для этого типа строений.

Любительское фото ленточного основания для строения из пенобетона

Правильный выбор

Для того чтобы определить с тем, какое основание необходимо под строение и пеноблока необходимо рассмотреть массу различных факторов, начиная от свойств этого материала и заканчивая типом грунта.

Только на основании совокупности этих факторов можно сделать правильные выводы и выбрать верное решение. При этом стоит отметить, что глубина фундамента под дом из пеноблоков и может изменяться не только от состава почвы, но и выбранного типа основания.

Неправильно выбранное или некачественно изготовленное основание может привести к трагедии

Свойства

• Пеноблок имеет ячеечную структуру, поэтому является прекрасным звука и теплоизолятором. Именно поэтому в последнее время его стали использовать повсеместно.
• Данный материал обладает довольно большим весом, хотя и не является одним из самых тяжелых. Именно поэтому даже фундамент под гараж из пеноблоков должен выдерживать большие нагрузки.
• В отличие от других строительных материалов он не является самым прочным и ударостойким. При повреждениях стены пеноблок может не только дать трещину, но и деформироваться.
• Данный материал является одним из самых экологически чистых и позволяет стенам «дышать».
• Благодаря своим размерам изготовление стены из пеноблока требует гораздо меньшего времени, чем при работе с кирпичом.

Из перечисленных свойств, можно понять, что фундамент под пеноблоки не может быть изготовлен на основании столбов или легких свай. Данные конструкции просто не выдержат его веса, а способ монтажа в любом случае потребует создания армопояса, что можно приравнять к дополнительной работе по изготовлению мелкозаглубленного основания.

Совет!
Если для возведения здания необходим, материл, который по своим экологическим качествам можно было бы сравнить с древесиной, а по прочности с камнем, то блоки из пенобетона можно назвать самым оптимальным решением для этой задачи.

Фундамент, изготовленный из пенобетонных блоков

Почва

Для начала необходимо понять, что размер фундамента под дом из пеноблоков и особенно его глубина напрямую зависит от типа почвы. Дело в том, что данному материалу нужна прочная и надежная опора лишенная даже малейшей усадки.

Именно поэтому сразу отпадают мелкозаглубленные фундаменты, а на первое место выходят ленточные основания, которые начинаются ниже точки промерзания грунта. При подвижных грунтах стоит использовать немецкий способ монтажа.

Он предлагает использовать строительный пеноблок под фундамент:

• Для этого вырывают котлован ниже точки промерзания почвы.
• Затем на его дно укладывают подушку из щебня и песка. При этом тщательно утрамбовывая ее.
• Далее в котлован кладут бетонную плиту или заливают ее на месте.
• На ней и возводят ленточное основание из данного материала, разделяя его армопоясами в местах переходов между этажами.
• Считается, что при таком методе получится идеальная глубина фундамента под гараж из пеноблоков, поскольку не только создаст прочную основу, но и позволит организовать смотровую яму.
• Однако стоит отметить, что данная работа требует организации хорошей гидроизоляции, дренажной засыпки и отмостки.

Совет!
Если бетонная плита заливается прямо в котловане, то необходимо дать ей время для самостоятельной усадки.
В противном случае именно из-за этого могут возникнуть повреждения в стене.

Монолитная плита может стать прекрасным основанием для любого строения

Статьи по теме:

Монолитная плита

Если будущее строение не будет громоздким или не превысит одного этажа, то фундамент под дом из пеноблока можно не углублять в землю, а использовать для этих целей бетонную плиту:

• Для начала подготавливают посадочное место, расчищая участок от травы и мусора.
• Затем выравнивают почву и производят небольшое заглубление (20 см), для организации подушки из песка и щебня.
• После этого, устанавливают бетонную плиту, на которой и производят строительство.

Данный вариант можно использовать, как фундамент под баню из пеноблоков или для различных хозяйственных построек. Также его применяют для небольших строений с малым весом.

Совет!
Для экономии, можно приобретать аэродромные плиты, которые уже были в употреблении.
Они намного надежнее обычных железобетонных изделий, а их стоимость будет значительно меньше.

Подготовленная траншея для заливки ленточного основания с учетом того, что держаться оно будет на бетонных сваях собственного производства

Ленточные основания

Самым надежным и качественным считается ленточный фундамент, по отношению к материалу из пенобетона.

Он имеет минимальную усадку, способность поддерживать конструкцию по всей ее площади и при этом выдерживает большие нагрузки.

• Для начала выравнивается поверхность. При этом стоит использовать водяной уровень.
• Далее выкапывают траншеи, глубина которых должна быть более 1.2 метра или по расчетам проекта.
• Они должны располагаться под всеми несущими стенами в здании и быть на 10 см шире их с каждой стороны.
• Затем засыпают в траншею слой щебня и слой песка, толщиной в 5-10 см каждый.
• На него сверху можно поместить гидроизоляцию из рубероида, хотя не каждая инструкция по монтажу этого требует.
• Далее производится армирование. Для этого в траншею помещают металлическую арматуру, которую перевязывают между собой при помощи стальной проволоки, чтобы в результате получилась конструкция на подобии клетки.
• На следующем этапе изготавливается опалубка. Ее можно сделать своими руками из старых досок. Высота этой конструкции должна быть такой же, как и высота будущего фундамента над уровнем земли.
• Когда все предварительные работы завершены, в подготовленную траншею заливают бетон. При этом его тщательно уплотняют, а при наличии необходимого инструмента, даже подвергают воздействию вибрации, чтобы заполнить все пустоты и вывести пузырьки воздуха.

Кладку можно осуществлять только после полного застывания бетона и на слой гидроизолятора

• После того, как фундамент залили, ему дают застыть и отстояться, для усадки. Только после этого на него укладывают гидроизоляцию и начинают строительство.

Стоит отметить, что цена такой конструкции довольно высока, но только она может обеспечить правильное функционирование и надежность строению из пеноблоков. При этом данный тип основания может быть использован на большинстве видов грунта и в различных климатических зонах.

Совет!
Чтобы новый фундамент прошел все стадии адаптации, строительство на нем рекомендуют начинать только через 1-2 месяца.
При этом в случае с использования пеноблоков в качестве основного строительного материала, этот срок желательно не сокращать.

Ленточный фундамент для строений из пенобетона стоит дополнительно утеплить, чтобы вся конструкция обладала одними характеристиками и не создавала перепадов температуры

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. При этом используя данный материал можно сделать выводы о том, что не все типы фундаментов подходят для использования в конструкциях из пенобетонных блоков. Во многом это связанно с их индивидуальными свойствами, принципом монтажа и типом почвы.

Однако именно пенобетон в настоящее время занимает лидирующие места в современном строительстве. Он прекрасно зарекомендовал себя в прошлом, а его найдут ему место и в будущем.

Устройство фундамента под дом из пеноблоков своими руками

Прежде чем приступать к постройке дома из пеноблоков, необходимо учесть различные факторы, влияющие на несущую способность основания. Это поможет правильно подобрать тип фундамента, ведь, как известно, прочное основание — залог долговечности дома.

Преимущество дома из пеноблоков

Если сравнивать блочный дом с кирпичным, то он имеет несколько преимуществ. Так, его отличают хорошие тепло- и звукоизоляционные свойства. К тому же стены из пенобетона толщиной в 0,3 м по своим теплоизоляционным показателям можно сравнить с кирпичными, имеющими толщину в 1,0 – 1,5 м. А ещё пенобетон обладает негорючестью и считается экологически чистым материалом.

Большие размеры блоков способствуют ускорению процесса возведения стен

С другой стороны, у пенобетонных изделий имеются и недостатки: больший, чем у кирпича, коэффициент влагопоглощения и хрупкость, зависящая от более низкого коэффициента плотности материала, вследствие пористой структуры. А ещё дома из пеноблоков требуют обязательной отделки и выравнивания поверхностей.

Но всё вышеперечисленное — мелочи в сравнении с доступной ценой и скоростью возведения. Главное же преимущество — меньший, по сравнению с кирпичным, вес конструкции. Исходя из этих соображений, многие владельцы земельных участков и подбирают основание под будущий дом.

Выбираем фундамент

От нагрузки на основание будет зависеть тип возводимой конструкции — так, одноэтажному дому на участке с низким уровнем грунтовых вод подойдёт мелкозаглубленный фундамент ленточного типа, а для двухэтажного лучшим вариантом станет монолитная плита с хорошей гидроизоляцией и утеплением.

Этот вид фундамента практически незаменим для пеноблочных домов с разнящимся уровнем залегания подземных вод

Можно рассматривать три типа конструкции — столбчатый, ленточный и плитный.

1. Столбчатый возводится из столбов круглой или прямоугольной формы — обязательно по внешним углам дома, в местах сопряжения двух стен и по всему периметру дома под несущими и ненесущими стенами.

   Подходит для грунтов с неровным рельефом местности

2. Ленточный тянется непрерывно по всему периметру дома и под несущими стенами; его можно устраивать мелкозаглубленным или заглублённым.

   Является оптимальным выбором при устройстве подвального помещения

3. Плитный заливается на подушку из гравия с песком под общую площадь дома. Он считается самым надёжным из вышеперечисленных, но также самым трудоёмким и затратным.

   Заливка плитного фундамента производится, как правило, на несъёмную опалубку

Особенности устройства фундаментов различных видов

Поскольку пеноблоки — сравнительно лёгкий материал, то выбор основания будет базироваться на типе грунтов, рельефе местности, глубине залегания подземных вод и уровне промерзания почвы.

Таблица: сравнительный анализ видов фундамента

Так как структура пеноблоков — пористая, то основание под дом необходимо хорошо гидроизолировать. Для этого поверхность фундамента либо покрывают гидроизоляционным слоем (можно использовать жидкую гидроизоляцию), либо укрывают слоем плёнки основание перед возведением стены.

Фотогалерея: виды гидроизоляции фундамента

Забиваясь в поры пеноблоков, жидная гидроизоляция заполняет пустоты и предотвращает попадание туда влаги

Изолируется не только основание дома, но и перекрытие под пеноблоки

Изоляционным материалом является укрывной — плёнка или рубероид

Слой рубероида настилается на внутреннюю сторону опалубочной конструкции

Что необходимо учесть при выборе типа основания

При выборе типа основания прежде всего учитываем:

• тип грунта, уровень расположенности подземных вод, глубину промерзания почвы;
• общую нагрузку конструкции дома и количество этажей;
• бюджет и сроки возведения.

В первую очередь необходимо провести анализ грунта. На этом этапе строительства можно пробурить скважины в нескольких местах участка на глубину до 2 – 2,5 м. Там, где воды проходят на глубине 2 метра и ниже, подойдёт мелкозаглубленный фундамент ленточного типа.

Грунт на пробу рекомендуется брать каждые 20 – 30 см. Такая точность поможет определить тип почвы и подобрать соответствующий тип основания.

Если грунтовые воды проходят на уровне 0,5 – 1 м, то придётся устраивать монолитный незаглубленный фундамент из железобетона с обязательной гидроизоляцией конструкции.

Для прочных непучинистых грунтов с глубиной залегания от 2 метров и ниже оптимальным вариантом станет устройство столбчатого фундамента. А также этот тип основания подходит для местности со сложным (неровным) рельефом — с помощью столбов можно регулировать перепад высот.

Далее требуется подсчитать нагрузку на основание дома, которая будет складываться из веса стен, перекрытий и кровли. Исходить следует из того, что масса 1 м² стены из пеноблока составляет примерно 0,9 т. Добавив сюда вес перекрытий (как правило, используются монолитные плиты) и деревянных балок для кровли, получим общий вес дома.

Что касается сроков строительства и планирования бюджета, то тут первое место по праву отдаётся столбчатому фундаменту. Определяющими факторами являются скорость и меньшая, по сравнению с другими типами основания, трудоёмкость строительства. Самое сложное — установить готовые столбы на участке, не имея спецтехники, кроме того, возникает необходимость в усилении конструкции ростверком при условии возведения двух и более этажей. Скорость возведения — неделя, затраты связаны только с приобретением готовых столбов и арендой спецтехники, дополнительные траты на заливку и армирование опор.

Заливка фундамента под дом из пеноблоков своими руками

Определив тип грунта и подготовив строительную площадку, можно приступать к устройству основания, предварительно произведя разметку участка.

Видео: разметка фундамента своими руками

Особенности укладки фундамента в зависимости от его вида

Каждый вид фундамента имеет свои особенности в плане количества и структуры производимых работ.

Ленточный фундамент

1. Сначала размечаются места под наружные и несущие стены, далее по разметке роется траншея глубиной не менее 0,5 м, ширина которой будет зависеть от толщины стен. Например, если толщина стены равняется 300 мм (т. е. длине одного кирпича), то ширину фундамента следует принимать равной где-то 500 мм (тут важно учитывать не только толщину стены в свету, но и дополнительные слои тепло— и гидроизоляционного слоя и отделки).

   После разметки стройплощадки вторым этапом устройства основания под блочный дом станет рытье траншей под фундамент

2. На дно вырытой траншеи укладывается подушка высотой слоя в 20 – 25 см из смеси песка со щебнем, после неё устанавливается опалубка (съёмная для надземной части фундамента, несъёмная — для подземной), а в траншею укладывается арматура — для усиления прочности будущего основания.

   Для армирования можно использовать прутки диаметром 10 мм

3. После закладки арматуры траншея заливается бетоном. При этом следует помнить: заливка производится единовременно по всей траншее.

   Фундамент заливается единовременно по всей траншее

Основание надо оставить до полного затвердевания бетона в течение месяца — только по истечении этого срока можно приступать к возведению стен, поскольку за это время бетон наберёт свою марочную прочность. Если заливка происходит летом, то фундамент рекомендуется смачивать несколько раз в день, чтобы предотвратить преждевременное рассыхание конструкции.

Верхняя (надземная) часть ленточного фундамента должна иметь стандартную высоту — 0,5 м над поверхностью земли.

Необходимо учитывать и уровень грунтовых вод — если они пролегают высоко, то конструкцию нужно дополнительно гидроизолировать!

В качестве гидроизоляционного слоя можно использовать рубероид, который закрепляется с внутренней стороны опалубочной конструкции.

Если опалубка съёмная, то её снимают после полного застывания бетона — демонтаж следует производить аккуратно, не повреждая рубероида.

Столбчатый фундамент

1. На размеченной территории устанавливаются железобетонные столбы: в обязательном порядке — по внешним углам будущего дома, в местах пересечения стен, а также под несущими стенами. Шаг между опорными столбами должен составлять 1 – 1,5 м, а глубина заложения опор — от 1 м.

   Усиление столбов-опор производится за счёт укрепления арматурой

2. Если планируется дом в несколько этажей, то столбчатый фундамент рекомендуется усилить ростверком. Однако у небольших домиков дорогие столбы из железобетона можно заменить самодельными, сложив их из кирпичей.

   Вместо опорных столбов используются самодельные столбики из пеноблоков

3. При возведении опалубочной конструкции нужно дополнительно устроить днище, поддерживаемое специальными подпорками, а заливая столбы, произвести усиление конструкции: каркас из арматуры сечением 8 мм закрепить на петли столбов.

Видео: как устроить столбчатый фундамент своими руками

Монолитный фундамент

Монолитный фундамент напоминает сэндвич из арматуры, бетонного раствора, песка и гидроизоляции.

Мелкозаглубленный фундамент плитного типа станет прочным основанием для дома из пеноблоков

1. Для монолитного фундамента роется котлован, в котором устраивают песчано-гравийную подушку — с высотой слоя 40 см (25 см — песок, 15 см — гравий).

   В зависимости от типа грунта можно устраивать или не устраивать котлован — достаточно соорудить опалубочную конструкцию

2. Поверх подушки настилается гидроизоляционный слой, благодаря которому можно защитить конструкцию основания от воздействия подземных вод.

   В качестве гидроизоляционного материала подойдёт геотекстиль, пласты рубероида или очень плотная плёнка

3. После гидроизоляции на дно укладывается арматура. По правилу армирования прутья следует брать сечением 8–10 мм, укладывая их крест-накрест в два слоя с шагом в 25 см. Такой способ выкладки позволяет повысить прочность основания: общая нагрузка строения равномерно распределяется по всей площади, что сохраняет целостность плиты.

   Армирование монолитного фундамента производится в два ряда — для усиления прочности конструкции

Видео: как устроить фундамент под дом из пеноблоков

Устроить прочное основание под дом из пеноблоков — задача несложная, и справиться с ней можно своими силами. Главное — правильно определить тип грунта и учесть все рекомендации по подбору типа фундамента.

Какой фундамент лучше для дома из пеноблоков в 2 этажа

Строительство домов из достаточно теплых и легких пенобетонных блоков набирает популярность. Этот материал в 2 раза легче, чем кирпич, что позволяет снизить расходы на транспортировку и облегчить кладку. Строительство начинается с вопроса, какой фундамент лучше для дома из пеноблоков. Основание — важнейшая часть здания, поскольку именно от его качества зависит устойчивость строения.

Содержание статьи

Особенности пенобетонных блоков

Важно помнить, что пеноблоки — штучный материал, который чувствителен к усадкам и подвижкам основания. Даже надежно сцепленные между собой на кладочный раствор или клей изделия могут дать трещину при малейших изменениях геометрии фундамента. Поскольку стена выкладывается из отдельных блоков, она не представляет собой жесткую конструкцию и нуждается в фундаменте, который свяжет отдельные изделия по периметру. Это самый главный недостаток материала.

К достоинству, которое сказывается на фундаменте можно отнести массу элементов. Но стоит помнить, что даже при массе в два раза меньше, чем у кирпича, блоки тяжелее дерева. Вес отличается также примерно в два раза, но не в пользу пеноблоков. Поэтому при выборе фундамента следует учитывать, что пенобетонные дома относятся к массивным.

Усадочная трещина в стене из пеноблоков.

Типы фундаментов и рекомендации по их выбору

Для рассматриваемого типа строений стоит выбирать между тремя типами оснований:

1. ленточное;
2. плитное;
3. из отдельно стоящих конструкций.

Выбор зависит от нескольких факторов, к которым относят:

• прочностные характеристики грунта основания;
• уровень расположения горизонта грунтовых вод;
• нагрузки от вышележащих конструкций;
• экономические соображения.

Прочность основания и грунтовые воды

Тип грунта совместно с уровнем грунтовых вод (УГВ) и глубиной промерзания влияют на минимальную глубину закладки подошвы основания, от которой также зависит, какой должен быть фундамент для дома. Рекомендации в зависимости от совокупности факторов можно привести в таблице, нагрузки от вышележащих конструкций не учтены.

*Советы по выбору типа фундамента для данных оснований приведены ниже.

Рекомендации составлены на основе таблицы 5.3 из СП «Основания зданий и сооружений» и несущей способности оснований. Определить тип грунта можно, ознакомившись с ГОСТ «Грунты. Классификация».

Грунтовая вода близко к поверхности.

Совет! Отметку промерзания грунта определяют по формуле 5.3 СП «Основания зданий и сооружений». Если выполнить расчеты затруднительно, для частного строительства величина может быть подобрана по картам в приложении к СНиП «Строительная климатология и геофизика». На данный момент этот документ относится к недействующим, но может использоваться для ознакомления.

Карта глубины промерзания почвы в европейской части России. Можно использовать для справки. Кликните для увеличения.

Супесь, суглинок и глину относят к глинистым основаниям. Основной их недостаток — боязнь воздействия воды. Эти грунты подвержены пучению под действием низких температур (при условии водонасыщения) и могут дать сильные подвижки. Существует два варианта развития событий:

1. Если глина чередуется со слоями песка, то рекомендуется заменить глиняный слой песком средней или крупной фракции. Далее по непучинистому грунту заливают монолитную плиту.
2. Если грунт однороден (только глинистые грунты), то следует рассмотреть свайное основание. Особенно это актуально при высоком расположении грунтовых вод. Более подробно, о том какие фундаменты  можно строить на глинистой почве — здесь.

В любом случае, чтобы определить, какой нужен тип фундамента, потребуется изучить геологию участка. Можно выполнить это вручную методом отрывки шурфов или бурения.

Нагрузка на конструкцию

Определив, какой тип фундамента необходим в зависимости от характеристик почвы, необходимо рассчитать массу всего здания. Это потребуется для двух стадий проектирования:

• подбор типа опор;
• расчет армирования и (или) толщины (высоты) основания.

Для строительства одного этажа могут быть менее мощные опоры, чем для двухэтажного дома. Рекомендации по выбору для удобства сведены в таблицу.

Особенности при строительстве дома из пенобетона

Поскольку блоки слабо связаны между собой, основание под них должно быть цельным. В качестве него могут служить:

• монолитные плиты;
• монолитные ленточные фундаменты;
• монолитный ж/б пояс по обрезу ленточного основания из бетонных блоков;
• ростверк по сваям.

Важно уделить внимание цельности этих элементов. В качестве ростверка для пенобетона подойдет монолитная лента.

При выборе типа опоры, как для одноэтажного, так и для двухэтажного дома, должны быть учтены все факторы, поскольку пренебрежение хотя бы одним из них может привести к неправильной работе конструкции и уменьшению срока службы.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Фундамент для дома из пеноблоков: какой лучше, проекты

Обустраивая фундамент для дома из пеноблоков необходимо принять во внимание, как низкий вес, так и недостаточную прочность этого материала.  В итоге, основание под пеноблок должно быть и жестким, и легким (малозаглубленным).

Ведь излишняя «тяжесть» (глубина залегания) такому фундаменту просто не нужна, а без высокой жесткости конструкции стены из пеноблока попросту растрескаются под влиянием сезонных деформаций грунта.

Проекты фундаментов домов из пеноблоков

В качестве основания для дома из пеноблоков, как правило, используют следующие разновидности конструкций фундамента:

• Монолитный вариант ленточного типа.
• Ленточный вариант блочного типа.
• Свайный вариант с монолитным ростверком.
• Монолитный вариант, оформленный в виде плиты.

Разумеется, каждый вариант проявит себя наилучшим образом лишь в определенных условиях. Поэтому, для поиска идеальной конструкции фундамента под пеноблок, далее по тексту, мы соотнесем характеристики основания с условиями эксплуатации. На этом фоне будут заметны все плюсы и минусы каждого варианта.

Достоинства и недостатки фундаментов ленточного типа

Основания подобного типа можно рассматривать, как наилучший вариант фундамента под малоэтажный дом из пеноблока.

Малозаглубленный монолит ленточного типа (глубина траншеи такого фундамента не может быть больше 70 сантиметров) гарантирует минимальный вес основания. То есть, на возведение такой конструкции уйдет минимум стройматериалов. Причем даже в этот минимум войдет достаточно дешевые компоненты: арматурный прут, песок, щебень, цемент. В итоге, монолитный ленточный фундамент обойдется будущему владельцу дома относительно дешево.

Однако на прочностных характеристиках фундамента стоимость конструкции практически не отразилась. Ведь армированное стальным прутом, монолитное основание способно противостоять и относительно небольшому давлению со стороны конструкции жилища (квадратный метр стены из пеноблоков весит не более 900 килограмм), и достаточно ощутимой сезонной нагрузке со стороны почвы (деформация пучения грунта).

Единственным «противопоказанием» для ленточных фундаментов монолитного типа является  водянистый грунт, с уровнем грунтовых вод менее 1 метра (от поверхности почвы). В этом случае ленточный фундамент не сможет продемонстрировать заявленную жесткость.

Блочный фундамент, ленточного типа является упрощенным вариантом конструкции монолитного типа. Он обойдется немного дороже монолитной заливки, однако разница в цене компенсируется скоростью строительства: крупногабаритные блоки монтируются буквально за один день.

Свайный фундамент под пеноблочный дом

Фундамент на сваях мож

Разбираемся, какой фундамент лучше под дом из пеноблоков

В последнее время все более распространенными становятся дома из пенобетона. Объясняется это как дешевизной, так и простотой возведения. Но у новичков часто возникает вопрос, какой фундамент для дома лучше из пеноблоков.

Чтобы полностью ответить на него, рассмотрим наиболее частые ситуации, которые часто встречаются при строительстве загородного дома.

Чаще всего легкие одноэтажные дома возводят с обычными перекрытиями из деревянного бруса.В этом случае вполне допустимо использование дешевой и легкой ленточной основы.

Но! Это не сильно удешевит работу, так как усиленный пояс необходим в области оконных и дверных проемов. В противном случае неизбежно появление трещин в стенах конструкции.

Выбирая, какой фундамент лучше всего подойдет для дома из пеноблоков, не забывайте о ТИСЭ. Это своеобразное заглубленное дно, стоимость установки несколько ниже. Дело в том, что фундамент в данном случае относится к столбчатому типу, дополнительно усиленный в области конструкций, дающих наибольшую нагрузку на грунт.

Второй вариант встречается несколько реже. В этом случае возводится двухэтажный дом с такими же деревянными перекрытиями. Так какой фундамент под дом из пеноблоков в два этажа лучше всего? Любой, но не легкий ленточный вариант, который банально не выдерживает тяжести такой конструкции.

Как ни странно, но выручка снова будет поступать по варианту TISE. Заглубленная конструкция способна выдержать значительные нагрузки даже на наименее устойчивых почвах, а потребность в усиленных основаниях при использовании минимальна.Но есть одно «но»: если под будущим домом грунты из мелкого песка, а рядом с ними — грунтовые воды, то его использование категорически противопоказано.

Но какой фундамент под дом из пеноблоков лучше всего может спасти ситуацию в этом случае?

Здесь придется разобраться с монтажной лентой глубины или подумать о ростверке, который будет устанавливаться на сваях с увеличенными лопастями. Конечно, расходы на такой основе в обоих случаях будут весьма значительными.

Самый сложный вариант — трехэтажный дом, перекрытия которого выполнены из железобетонных плит. Собираясь построить такое сооружение, первое, что вам нужно знать в местной геодезической службе о физической целесообразности такого строительства в вашем районе.

Очень вероятно, что для облегчения строительства из железобетона придется делать только нижний этаж, а верхний этаж уже установлен на обычное дерево. В этом случае выбрать лучший фундамент для дома из газобетона будет намного проще.

Но в любом случае необходимо будет сделать толстую песчано-гравийную подушку, которая будет способствовать наиболее равномерному распределению нагрузки на грунт.

Сверху кладется железобетонная плита. Очень важно соорудить под окнами армированный пояс, а первый ряд блоков поставить строго на массивное бетонное основание, поднятое как можно выше над уровнем снега. В качестве фундамента можно использовать стандартную ленту, установленную на бетонную фундаментную плиту.

Практически все проекты фундамента домов из пеноблоков предусматривают использование ленточного типа как наиболее дешевый и универсальный вариант.

p >>

Плюсы и минусы пеноблоков. Фундамент из пеноблоков

Пеноблок

имеет не столь впечатляющую прочность, но с ним удобно работать из-за небольшого веса, а при необходимости его можно разрезать. В основе таких изделий лежит воздух, который, как известно, выступает лучшим теплоизолятором. Но если вы решили использовать описанный в конструкции материал, стоит знать недостатки пеноблоков, это исключит ошибки.

Недостатки пенобетона

Пенобетон широко применяется для утепления зданий различного назначения.Ввиду того, что эти изделия отличаются низкой прочностью на сжатие, их необходимо транспортировать и эксплуатировать с должной осторожностью. Это качество также связано с низкой плотностью. Если сравнивать пенобетон с автоклавным газобетоном по этой характеристике, то первый вариант находится в проигрышном положении. Производство пенобетона сегодня налажено на большом количестве частных предприятий, где не всегда заботятся о качестве продукции, это необходимо учитывать при покупке продукции.Для скорейшей окупаемости затрат в процессе изготовления блоков может использоваться недостаточно технологическое оборудование.

Пеноблоки могут усугубиться, если после формования изделие не приобрело фирменной прочности. Чтобы проверить это при покупке, можно использовать гвоздь 100 мм. При стандартной прочности гвоздь после проникновения в бетонный корпус не сможет вырваться без использования дополнительного инструмента.

Пеноблоки в самостоятельном изготовлении

Еще один недостаток можно найти в материально-независимом производстве.Это выражается в медленном наборе силы, который может препятствовать развитию бизнеса или процессу строительства на его участке. Существенным недостатком пенобетона также является усадка, при которой изделие покрывается трещинами. Интенсивность усадки материала зависит от нескольких факторов, одним из которых является качество песка, а также его фракционность, тип цемента и содержание воды по отношению к цементу.

Что выбрать: газовый или пеноблок

Оценив недостатки пеноблоков, многие домовладельцы начинают обращать свой взор на газоблок.Оба эти материала имеют поры и обладают способностью впитывать влагу, но если после постройки здания правильно организовать дренажную систему, то здание можно эксплуатировать даже без внешней защитной отделки. Для многих, если не для всех, сегодня актуален вопрос экологичности. По сравнению с газоблоком пеноблок совершенно безвреден, так как первый вариант материала содержит алюминий, что негативно сказывается на здоровье.

Недостатки пеноблоков еще и в том, что на них нельзя экономить, ведь в процессе укладки придется использовать цементный раствор, расход которого намного больше, чем у клея.Последний укладывается тонким слоем и применяется в паре с газоблоком, практически полностью исключает образование мостиков холода.

Выбор между пенобетоном и кирпичом

Несмотря на все недостатки, довольно часто пеноблоки остаются обычным явлением. Кирпич, однако, тоже не теряет популярности. Но эти два материала потребители часто сравнивают еще до начала строительства. Пенобетон, например, превосходит кирпич по тепло- и звукоизоляционным характеристикам.Но в вопросах влагостойкости пенобетон ничем не уступает конкуренту. Экология кирпича не так впечатляет, тогда как по этому свойству легкий бетон сравнивают с деревом. Но вот в многоэтажном строительстве ячеистый материал использовать нельзя.

Позволяют реализовать интересную архитектуру Это пеноблоки, которые за ним, кирпич в этом вопросе немного отстает. Процесс кладки при помощи мелкого кирпича продлится намного дольше, чем при использовании размерного блока, что позволяет снизить не только трудозатраты, но и расход кладочной смеси.А стоимость самого легкого бетона ниже.

Инструменты и материалы

Для возведения фундамента негабаритного сооружения необходимо подготовить некоторые материалы и инструменты, а именно:

• лопата;
• вместимость;
• газоблок или пеноблок;
• уровень;
• колышки;
• линия;
• Мастер ОК;
• цемент;
• песок;
• руб.

Особенности устройства фундамента из пеноблоков

Фундамент из пеноблоков можно возводить по технологии, описанной ниже.Предполагает разметку, по которой готовится траншея глубиной 70 см. Ширина должна быть эквивалентна размеру пеноблока, но к этому показателю следует прибавить около 15 см. До дна засыпать песок и гравий, каждый слой которого должен быть равен 10 см. Подушка утрамбовывается и заливается бетоном.

Теперь стоит дождаться, пока смесь высохнет и наберет прочность, только после этого можно приступать к укладке блоков. Начинать нужно с углов, применяя уровень в процессе.Во избежание осыпания грунта со стен траншеи можно установить защитную сетку. Только после того, как укладка будет завершена, можно заполнить швы с помощью специального раствора, это предотвратит впитывание влаги. Такую гидроизоляцию необходимо проводить по всему внешнему периметру конструкции.

Газоблок или пеноблок не предназначены для устройства фундаментов зданий, поэтому перед началом работ стоит подумать, стоит ли использовать для этих целей ячеистый бетон.Но если вы все же решили это сделать, нужно точно рассчитать нагрузку на основание и не возводить тяжелые постройки.

Цена пеноблока

От того, какого размера будет агрегат, будет зависеть его цена. Например, изделие размером 150х250х600 мм имеет стоимость 90 рублей за штуку. Тогда как приобретая пеноблок со сторонами 200x300x600, вам придется заплатить 130 рублей за единицу товара. Пеноблоки, цена которых 60 рублей, имеют габариты 600х250х100 мм.Если вас интересует rei

Практическое руководство »Корпус из пенобетона

ЧАСТЬ C Практическое руководство
РАЗДЕЛ C.1, Фундамент

Общие сведения
Фундамент предназначен для того, чтобы нести дом и приложенные к нему нагрузки (вертикальные силы) и передавать горизонтальные силы (ветровые, положительные и отрицательные) на землю. Стены дома из пенобетона образуют устойчивую конструкцию, которая в сочетании с плавучим плотным фундаментом образует цельную конструкцию коробчатого типа.
Плотный фундамент образует прочный плоский пол и обеспечивает устойчивое основание для стен.
Плотный фундамент подходит для большинства мест, в том числе с плохой несущей способностью почвы. В завершение также включены другие варианты фундамента.

C.1.1 Фундамент с плавающей платформой
Фундамент с плавающей платформой, как правило, представляет собой плоскую железобетонную или пенобетонную плиту, предпочтительно немного превышающую размеры стены.Этот увеличенный размер, скажем, 200 мм (100 мм со всех сторон) обеспечивает выступ, на котором можно разместить внешние панели опалубки. Края плиты перекрытия вкопаны в балочную конструкцию по краям плиты. Также могут потребоваться утолщенные армированные участки под внутренними стенами для усиления и придания жесткости плите в соответствии с техническими требованиями инженера.

Каркас из стального профиля часто используется в качестве формы для плота. Его помещают и закрепляют на верхнем слое почвы, а утолщенные участки (края и балки) выкапываются до профиля нижней стороны плиты.После этих земляных работ в котлован помещается гидроизоляционная мембрана из полиэтилена низкой плотности, которая отделяет бетон от почвы. Следующим шагом является размещение стальных арматурных стержней или ткани и приспособлений для инженерных сетей. Стулья из арматуры и распорки используются для обеспечения достаточного прикрытия стальных стержней.

После этого плита перекрытия заливается плотным бетоном или пенобетоном. Для стяжки пола стальные краевые формы могут действовать как направляющие для стяжки. К середине стяжки крепится вибратор для стяжки.После стяжки пола в плиту пола кладут стартовые стержни (стержни продолжения). Стартовые стержни, в частности, со стенками толщиной 100 мм, как правило, размещаются в центре стен для крепления стен к плите в соответствии со спецификациями инженера.

Поверхность влажного бетона можно выровнять бетонной теркой до получения очень гладкой поверхности. В качестве альтернативы, когда бетон достаточно затвердеет, можно использовать механическую терку, чтобы сделать поверхность гладкой.При использовании обоих методов, бычьего поплавка или силового поплавка, достигается очень гладкая поверхность, которая не требует дополнительной отделки пола.
Большую часть плиты вне стен рекомендуется отделать раствором с уклоном к краю. Это предотвратит скопление воды на плите и возможное просачивание в стены. Это делается до завершения строительства дома.

Плот железобетонный со стартером

Пример железобетонного плотного фундамента

С.1.2 Фундамент с опорой, опоры
Опоры или опоры используются для восприятия сосредоточенных нагрузок, при этом опоры опираются на уровень с достаточной несущей способностью. Размеры подушек зависят от общей нагрузки и состояния почвы. Подушечки
также могут применяться в случае недостаточной несущей способности верхнего слоя, в ситуациях, когда надлежащий несущий слой почвы находится не очень глубоко, скажем, до 1,5 метра. По углам стен выполнены опоры из бетонных пней, которые соединены между собой бетонными балками.(См. Рисунок).
Стены ФК ставятся прямо на балки, а пол заливается позже.
Также возможно отлить плиту перекрытия непосредственно на балочную конструкцию, чтобы стены были отлиты поверх плиты.

Пример фундамента

C.1.3 Ленточный фундамент
Ленточный фундамент представляет собой сплошную железобетонную плиту под всеми стенами. Поверх плиты кладутся небольшие стены из кирпичной кладки или бетона с нижней стороны плиты перекрытия.Поверх плиты перекрытия располагаются стены.
Необходимо соблюдать осторожность при анкеровке стен FC к фундаменту с помощью стартовых стержней или, в случае кирпичной кладки, используются анкеры.
Ленточный фундамент используется там, где есть хороший несущий грунт недалеко от поверхности, где верхний слой грунта не имеет достаточной несущей способности.

Ленточный фундамент с речным камнем (слева) и с железобетонной лентой

Ленточный фундамент с речным камнем, Шри-Ланка

С.1.4 Свайный фундамент
В местах, где подходящий несущий грунт глубже, скажем, 2 метра, может потребоваться свайная система.
В целом можно сказать, что почти во всех случаях и местоположениях бетонный плотный фундамент обеспечит достаточно стабильный фундамент для одно- и двухэтажных домов FC.
Следует отметить, что окончательное решение о системе фундамента является обязанностью инженера-строителя проекта.

РАЗДЕЛ C.2, Стены

Форма готова, в процессе литья

C.2.1 Общие замечания по опалубке
Система опалубки для стен — это промышленный метод производства, который часто используется в повседневном цикле. Обращение с панелями должно производиться максимально эффективно. Это означает, что в идеале зачистка должна происходить в той же последовательности, что и установка форм для следующего дома. После снятия изоляции панели необходимо очистить, проверить, транспортировать и обработать разделительным составом и разместить как можно ближе к месту их установки на следующем фундаменте.Подсказкой является нумерация панелей в последовательности установки. Качественная опалубочная система требует значительных вложений, поэтому правильное обращение и обслуживание жизненно важны для максимального использования опалубочной системы.

C.2.2 Рекомендации по выбору типа опалубки
Как упоминалось ранее, существует несколько типов опалубки.
Помимо размера инвестиций в опалубку, существует ряд других факторов, которые важны при принятии решения о том, какой тип опалубки является наиболее подходящим.Эти факторы:

Планируемое количество применений опалубки .
Пластиковая опалубка самая дешевая, допускает до 100 повторов. Это означает, что фактическая стоимость опалубки на дом равна общей стоимости опалубки, деленной на 100. Для небольшого отдельного проекта это может быть самый дешевый вариант. Учтите, что пластиковая опалубка после использования не имеет ценности.
Алюминиевая и стальная рамная опалубка дороже, но ее можно использовать (при правильном обращении) до 1000 и даже больше раз.Стоимость формы можно разделить на 1000, что получается дешевле пластиковой формы.
Для большого проекта или ряда последующих проектов логичным выбором будет вложение в алюминиевую или стальную опалубку.

Вес формы .
Формы необходимо обрабатывать и транспортировать ежедневно. Понятно, что более легкая пресс-форма будет предпочтительнее более тяжелой, что позволит сэкономить труд и ускорить работу. Пластик самый легкий, алюминий и его слой легче, чем форма из стали и фанеры.Полная стальная форма была бы самой тяжелой.

Установка и снятие формы.
Каждая система опалубки имеет свой особый способ установки и снятия изоляции. Некоторые системы требуют больше, другие меньше труда. Большинство типов опалубки представляют собой многоэтажные панели и требуют нескольких стяжек для соединения внутренней и внешней панели. Установка и снятие изоляции выполняется быстро.
Пластиковая опалубка поставляется в виде небольших панелей, которые сначала необходимо собрать в более крупные панели, которые легко перемещаются на месте.Для пластиковой опалубки требуется намного больше стяжек, поэтому необходимо заполнить много отверстий.
Количество компонентов зависит от системы. Более мелкие компоненты означают больше потерь и отходов и требуют больше запасных частей.

Прочность формы
Формы должны выдерживать боковое давление бетона во время заливки и выдержки пенобетона. Высокая текучесть FC вызывает гидростатическое давление на опалубку во время и сразу после заливки.
Теплота гидратации бетона вызывает расширение пузырьков воздуха в пенобетоне, вызывая боковое давление на опалубку, которое может быть выше начального гидростатического давления.Это давление «гидратации» может возникнуть через несколько часов после заливки. Использование быстротвердеющего цемента увеличит давление гидратации, поскольку оно создает более высокую температуру. Использование летучей золы в качестве замены части цемента уменьшит эффект благодаря более низкой температуре гидратации.
Пенобетон с более низкой плотностью будет иметь более высокое гидратное расширение, чем более плотный пенобетон из-за разницы в содержании воздуха.
Практически все качественные опалубочные системы имеют прочность не менее 60 кН / м2, что достаточно для всех применений FC.Следует проявлять осторожность при использовании систем опалубки меньшей прочности.

Крепления к поверхности формы.
В стену отливается ряд предметов, которые перед отливкой необходимо закрепить в форме. Это означает, что к опалубочной поверхности необходимо прикрепить шурупы, болты или гвозди. Это нужно делать с максимальной осторожностью и точностью. Понятно, что крепить что-либо к фанере или композитным поверхностным панелям из стальной и фанерной опалубки, алюминия и фанеры проще, чем к стальной поверхности.Неосторожное крепление к фанере приведет к быстрому износу фанеры и потребует скорейшей замены фанеры.
Крепежные элементы в стальных панелях должны быть предварительно просверлены, и необходимо использовать правильный тип болта и гайки. Панель с приспособлением для оконной или дверной коробки всегда должна использоваться для этого окна или дверной коробки и в том же положении. Это означает, что сверление до конкретной панели необходимо выполнить только один раз. Это продлит срок службы опалубки.
Обратитесь за советом к поставщику опалубки.

C.2.3 Рекомендации по обращению с опалубкой
Правильное обращение с опалубкой существенно продлит срок ее службы и улучшит качество изготовленных стен. Ниже приводится список рекомендаций по правильному обращению с опалубкой.

1. Чертеж компоновки панелей
Компоновочный чертеж дома должен быть составлен с нанесенными на него панелями опалубки и индивидуально пронумерованными, насколько это возможно, в правильной последовательности установки опалубки.Панели также должны иметь эту нумерацию. В случае одновременного изготовления одинаковых домов, каждая форма также должна быть маркирована как комплект.

2. Перечень компонентов
Вместе с компоновочным чертежом должен быть составлен полный перечень компонентов. В нем будут перечислены все большие компоненты (панели), мелкие компоненты, инструменты и другие детали, принадлежащие набору опалубки.

3. Плита перекрытия
Поверхность плиты перекрытия должна быть ровной и чистой.Положение стен желательно обозначить маркерной линией, панели опалубки будут следовать этим линиям.

4. Подготовка формы
Форма должна быть подготовлена ​​с нумерацией и креплениями. Любые повреждения, возникшие в результате резки или фиксации, необходимо отремонтировать и обработать консервационной краской, чтобы предотвратить гниение (фанера) или коррозия (сталь).

5. Разбавитель
Панели необходимо тщательно очищать от всех остатков ТЭ после каждой заливки.Некоторые компании предоставляют водяной насос высокого давления для облегчения очистки.
Область контакта с FC необходимо обработать разделительным составом. Этот разделительный агент защитит поверхность панели и улучшит поверхность литой стены. Разделительный агент необходимо распылять с помощью ручного насоса очень тонким слоем, который не стекает, а прилипает к поверхности формы.

C.2.4 Отбойник
Если пол не является очень плоским и ровным, на дне формы во время литья может произойти некоторая утечка.Этого можно избежать, сделав отбойник перед разливкой и установкой формы.
Кикер — это основание стены высотой в несколько сантиметров. Работа с кикером требует точных измерений, чтобы стеновые панели подходили по размеру. Если перед заливкой имеется достаточно времени, в стеновую форму можно залить несколько ведер с раствором, чтобы сформировать тонкий слой раствора, который герметизирует форму во время заливки.

C.2.5 Установка формы
Как правило, внутренние панели возводятся первыми, начиная с углов, чтобы получить мгновенную устойчивость.Это тем более важно, когда формы устанавливаются в ветреную погоду. Против этих внутренних панелей монтируются дверные и оконные рамы, могут быть закреплены электрические коробки и трубопроводы, а также могут быть размещены перекрытия для балок крыши. Арматурные стержни крепятся вместе в соответствии с требованиями инженера и удерживаются (в большинстве случаев) посередине стены с помощью пластиковых распорок.
После того, как все это будет сделано, можно разместить внешние опалубки и закончить опалубку, включая стяжки.Выравнивание выполняется с помощью ригелей и распорок (толкающих стоек), доступных для используемой опалубочной системы.

Сначала устанавливается внутренняя форма. Обратите внимание на кикер слева.

C.2.6 Подготовка к заливке
Строительные леса любого типа (отдельная или неотъемлемая часть опалубки) должны быть размещены вдоль стен таким образом, чтобы можно было выполнить заливку каждой части.
Большинство поставщиков системной опалубки могут поставить кронштейны лесов для создания рабочей площадки на уровне стены.
Вся форма должна быть тщательно проверена перед отливкой, так как после начала отливки корректировки практически невозможны. Эта проверка касается, в основном, герметичности формы, выравнивания, затяжки анкерных стержней, бетонного покрытия арматурных стержней и правильной фиксации залитых элементов.

C.2.7 Заливка
Заливку в формы можно производить вручную с помощью ведер, растворного или бетононасоса или небольшого крана со скипом. Поверх опалубки следует использовать воронки, чтобы бетон стекал в опалубку, не проливался и не загрязнял опалубку.Заполнение форм необходимо производить таким образом, чтобы все стены заполнялись более или менее с одинаковой скоростью. Пенобетон очень жидкий и очень хорошо течет в форме. Следует соблюдать осторожность, чтобы ограничить горизонтальный поток FC, так как слишком большой горизонтальный поток может привести к сегрегации FC. Следует проявлять осторожность при использовании шланга к воронке, чтобы ограничить свободное падение FC в форму примерно до 1,5 м.
Важна скорость отливки, чем быстрее заполняется форма, тем выше будет давление бетона на стены.

Сразу после заливки рекомендуется промыть опалубку из шланга для очистки формы от пролитого FC. Это будет способствовать сохранению формы опалубки.

Автобетоносмеситель с насосом

C.2.8 Литье вручную
При отсутствии крана или подходящего насоса формы можно заполнять вручную ковшами. Рядом с домом ставится бункер большого размера, в который завозят пенобетон. В этот бункер наполняют ведра, поднимают их наверх и забивают в стены.Также можно использовать небольшой подъемник для подъема заполненных ведер.

Ручное литье с наполнением и подъемом ковшей

C.2.9 Зачистка формы
Стяжные стержни опалубки и панели опалубки должны быть сняты, как только затвердевание бетона позволит это. FC — это цементный раствор, поэтому усадка будет незначительной. Большая часть усадки происходит в первые часы схватывания. Обратите внимание, что все приспособления для окон, дверных коробок, трубопроводов и т. Д., Которые закреплены болтами через панель опалубки, должны быть удалены перед началом зачистки.
Сложнее всего разобрать панели опалубки, которые заблокированы, например, внутри туалета или маленькой ванной комнаты. Часто поставщик опалубки может предоставить специальные полосовые панели для решения этой проблемы. Также желательно использовать ряд узких панелей, например стеновых; лучше 3 панели по 300 мм, чем 1 панель по 900 мм.

Формы должны быть очищены сразу после зачистки и обработаны смазкой, прежде чем снова установить форму для изготовления следующего дома. Некоторые формы можно очистить струей воды под высоким давлением в соответствии с инструкциями поставщика.

Важно всегда хранить панели на плоской поверхности с тонкими деревянными полосками между панелями, чтобы панели не были повреждены и не деформировались. Это также предпочтительный способ транспортировки на объект и обратно.

РАЗДЕЛ C.3, Пенобетон

C.3.1 Плотность и размеры
Пенобетон может производиться различной плотности, каждая со своими свойствами. Более низкая плотность имеет меньшую прочность, но более высокую теплоизоляцию.Более высокая плотность сочетает более высокую прочность с более низкой теплоизоляцией. Такой выбор плотности вместе с возможностью нанесения стен различной толщины позволяет применять FC для любого типа дома во всех возможных условиях: умеренный или тропический климат, в зоне землетрясений или в циклонических зонах.
В большинстве случаев достаточно толщины стенки 100 мм. Однако в исключительных случаях 150 мм или даже 200 мм могут быть лучшим выбором.
Инженер-конструктор проекта укажет требуемую толщину стены, которая необходима для соблюдения местных правил и положений.

C.3.2 Материалы

Песок
Песок должен иметь высокое содержание силикатов (около 90%), не содержать загрязняющих веществ и иметь хороший разброс по размеру зерна. Округлая форма зерна (речной песок) предпочтительнее, чем песок из щебня, поскольку у него будут более острые края, которые будут разрушать (частично) пузырьки пены.
Количество мелких частиц (мелких частиц не более 0,075 мм) должно быть не менее 15%. Обратите внимание, что частицы размером менее 0,005 мм отрицательно влияют на качество и свойства FC.
Максимальный размер зерна составляет 2 мм для плотности 1200 кг / м3, 4 мм для 1400 и 6 мм для плотности 1600 кг / м3 или выше.
Должен быть проведен ситовый тест, на основе результатов ситового теста поставщик пены может посоветовать лучший состав для FC.

В качестве примера для FC подходит следующая градация песка.

Морской песок подходит после тщательной промывки для удаления хлоридов и т. Д.

Цемент
В качестве цемента следует использовать обычный портландцемент с минимальным качеством 42.5 МПа (ПК общего назначения) или ПК типа I (согласно ASTM C150) В зависимости от существующих условий могут использоваться другие типы портландцемента. Доступны быстротвердеющие цементы и цементы с повышенной сульфатостойкостью для бетона, контактирующего с щелочной почвой или водой.

Водоцементное соотношение
Для FC водоцементное соотношение обычно составляет 0,5, что означает, что на каждый килограмм цемента в смеси FC используется около 0,5 литра воды. Для гидратации цемента коэффициент 0.Требуется 25. Дополнительная вода предназначена для удобоукладываемости и постепенно высыхает из бетона. Соотношение 0,5 включает воду, которая необходима для производства пены.

Летучая зола
Летучая зола может заменить часть цемента. Летучая зола должна иметь высокую дисперсность, низкое содержание углерода и хорошую реакционную способность. При наличии летучей золы рекомендуется обратиться к поставщику пенообразователя за советом по применению и составу FC.

Варианты устойчивого развития
Часть цемента может быть заменена на:
Пуццоланы, зола рисовой шелухи, используемая при производстве цемента;
Цемент на основе оксида магния (эко-цемент), поскольку он требует всего около 40% энергии, необходимой для производства ПК.

Примеси
Доступно несколько типов добавок, таких как редукторы воды, замедлители схватывания и ускорители.
Решение о применении добавок принимает эксперт CLC или поставщик пенообразователя.

Вода
Вода должна быть чистой, питьевой (питьевой), и во время смешивания желательно не теплее, чем более 25 градусов по Цельсию, это особенно важно для производства пены, когда пенообразователь разбавляется водой.

Пенообразователь
Основное требование к пене — она ​​должна оставаться стабильной и не разрушаться во время транспортировки, перекачивания, укладки и отверждения. Наличие миллионов пузырьков воздуха значительно увеличивает работоспособность FC.
Пенообразователи, которые используются для получения предварительно сформированной пены, представляют собой вспенивающие агенты на белковой основе или синтетические.
Воздухововлекающие агенты также используются для образования воздуха в строительных смесях, но их действие ограничено несколькими процентами от содержания воздуха и выходит за пределы диапазона пенобетона.
Пенообразователи на белковой основе используются часто, поскольку они обеспечивают стабильную и прочную пену. Этот тип пенообразователя используется уже несколько десятилетий. Он может производиться в широком диапазоне плотностей, применим для заполнения пустот и изоляции, архитектурных элементов, блоков, панелей и для структурных целей.
В последние годы синтетические пенообразователи значительно улучшились, и их характеристики аналогичны белковым пенообразователям.

Недавняя разработка — пенообразователи на основе ферментов.

Полипропиленовые волокна
Полипропиленовые волокна добавляют в смесь после того, как песок, цемент и вода тщательно перемешаны, но до добавления пены. Типичное количество составляет 0,9 кг на м3 CLC. Волокна поставляются в мешках по 0,9 кг, которые можно вводить непосредственно в раствор, мешки распадаются во время перемешивания.

C.3.3 Ячеистая структура
Ячеистый легкий бетон (также известный как пенобетон) характеризуется пористостью, которая равномерно распределена по всей смеси.Пористость состоит в основном из макропор, почти сферических пузырьков воздуха диаметром от 0,1 до 2 мм.
При использовании заранее приготовленных пенообразователей пузырьки воздуха образуются в пенке, напоминающей крем для бритья, и затем добавляются в смесь песка, цемента и воды.
Пузырьки воздуха имеют ряд преимуществ:
-Уменьшение расхода материала бетона;
-Улучшенные теплоизоляционные свойства ТК, даже при пониженной прочности на сжатие;
-Улучшенная технологичность;
-Уменьшение сегрегации, кровотечения и проницаемости.

C.3.4 Смешивание CLC
Предварительно сформированный пенообразователь
Необходимо получать CLC постоянного состава и качества. Материалы необходимо взвешивать или измерять для каждой загрузки миксера. Перед добавлением пены сначала смешиваются песок, цемент и вода до однородной смеси. Предварительно сформированная пена должна быть помещена как можно дальше в смесительный барабан.
Перемешивание необходимо продолжать до полного впитывания пены. Добавление и перемешивание предварительно сформированной пены может занять несколько минут.Перемешивать необходимо столько, сколько необходимо, чтобы получить однородный и очень текучий ячеистый бетон постоянного качества.

Когда дозирующий завод поставляет FC, волокна и предварительно сформированная пена могут быть добавлены на заводе. Исключение составляют случаи, когда объект находится более чем в 30 минутах езды, особенно когда дороги находятся в плохом состоянии. В этом случае пену необходимо добавить на месте. Обратите внимание, что при добавлении пены на месте автобетоносмеситель транспортирует только растворную смесь, объем которой значительно меньше емкости барабана.(FC 1,400 кг / м3 содержит 37% воздуха, поэтому на площадку доставляется только 63% материала. Только после добавления пены достигается полная емкость барабана.
При использовании полипропиленовых волокон волокна добавляются после смесь песка, цемента и воды смешивается однородно.Когда волокна равномерно распределены в смеси, можно добавлять пену.
Перед смешиванием, особенно если смешивание происходит на месте, песок необходимо просеять, чтобы удалить более крупные камни Камни крупнее указанного размера вызовут проблемы в стене и могут заблокировать насос в случае перекачивания бетона.Просеивание после смешивания невозможно, если используются полипропиленовые волокна, поскольку они блокируют сито.

C.3.5 Примечания
Есть несколько мер, которые могут быть приняты для снижения затрат и потерь пенобетона на месте:

• Когда FC поставляется с бетонного завода, старайтесь заказывать каждую поставку с полной загрузкой. Удобно иметь на месте специальные формы, например, для блоков, бетонных панелей и декоративных элементов, которые можно отливать с избытком FC. Блоки всегда можно использовать в качестве заполнения, перегородок, пристроек и т. Д.Панели можно использовать для садовых перегородок, садовых навесов и т. Д.
• Когда дозирующий завод поставляет FC, рекомендуется иметь небольшую мешалку с запасом песка и цемента, чтобы при небольшом дефиците это небольшое количество можно было производить на месте и не требовало миксера. грузовик, чтобы совершить поездку почти пустым, часто при больших затратах.
• Заказываемое количество должно включать дополнительный процент потерь на месте. Заказ небольшого количества для завершения заливки стоит дорого.

Оборудование необходимо очистить сразу после использования: все оборудование необходимо промыть из шланга сразу после использования большим количеством воды. Это особенно важно для шлангов насосов для бетона или раствора. Материал, оставшийся в шланге, довольно быстро схватывается и портит шланг. После образования пены необходимо пропустить чистую воду через пеногенератор для очистки генератора и шлангов.

РАЗДЕЛ C.4, Крыша

С.4.1 Конструкция крыши
В стенах предусмотрены места для крыши. Как правило, эти положения могут быть блокировками в месте расположения балок, а также системой анкеровки балок. В случае деревянных балок детали, связанные со стенами, должны быть обработаны подходящей консервирующей краской перед установкой балок и их закреплением. .
В случае металлических балок, балок или ферм в стены должны быть встроены соответствующие заглушки и анкерные болты, что облегчит установку конструкции крыши.

C.4.2 Панели крыши
Самым дешевым решением будет использование гофрированных стальных панелей для закрытия крыши. Вместе с обшивкой и гидроизоляцией производится водонепроницаемая кровля.
Доступны долговечные металлические кровельные панели, в том числе устойчивые к циклонам. Для панелей этого типа требуются специальные крепежные анкеры и шайбы, а также более прочные стеновые анкеры в соответствии с техническими требованиями инженера.

C.4.3 Другие решения для кровли
Можно использовать любую другую кровельную систему, включая черепицу.Система анкерного крепления крыши к стенам может быть встроена в стены.

РАЗДЕЛ C.5, Отделка дома
Отделка дома может быть простой или сложной. Отделка в основном такая же, как и в любом доме с рядом замечаний. Крышу следует установить и завершить как можно скорее, чтобы позволить стенам нормально затвердеть и предотвратить чрезмерное попадание воды в пол и стены. Если пол выровнен поплавком или силовым поплавком, дальнейшая отделка пола не требуется.При необходимости гладкий пол готов к отделке ковром или винилом. Участки, которые будут облицованы керамической плиткой, не должны быть слишком гладкими для улучшения сцепления.
Стены, в зависимости от типа и состояния формы для опалубки, обычно выходят из формы довольно гладкими. После заполнения отверстий под анкеры и устранения дефектов стены можно покрасить, обработать декоративной штукатуркой или облицовкой плиткой. Для укладки настенной плитки доступны специальные клеи на цементной основе. Перед укладкой плитки рекомендуется просушить и укрепить стены в течение нескольких недель после заливки.
Ячеистая природа FC очень подходит для использования дюбелей и винтов для крепления элементов к стенам — деревянных планок, молдингов, небольших шкафов, осветительных приборов, декоративных элементов и т. Д. — можно установить без проблем.
В случае, если дополнительные перегородки являются пристройками, в FC могут быть закреплены анкеры.

РАЗДЕЛ C.6, Техническое оборудование
Следует различать установку внутри дома и вне дома, включая подключение к основным источникам воды и электричества, а также отвод сточных вод.
Трубопроводы, каналы, розетки и распределительные коробки внутри дома залиты в пол и стены. Монтаж электропроводки, выключателей, розеток, кранов, сантехники, слива сточных вод и т. Д. Может производиться после того, как стены будут завершены и дом станет водонепроницаемым.
Подключение услуг к муниципальной сети и канализации требует внимания, поскольку такие подключения могут оказаться довольно дорогостоящими.
Иногда воду возле дома откачивают и сточные воды направляют в септик с переливом.Также должны быть включены эти затраты.

РАЗДЕЛ C.7, Требования к проекту

C.7.1 Планирование
Перед тем, как приступить к строительству проекта, необходима очень тщательная и детальная подготовка. В целом можно сказать, что быстрое и беспроблемное строительство во многом зависит от качества подготовки.
Опалубочные системы, специальное оборудование, пенообразователь и полипропиленовые волокна должны быть выбраны, закуплены и отгружены, что в большинстве случаев занимает несколько месяцев.После определения количества и типов домов, а также общего времени строительства можно определить тип и количество опалубки.
Из запланированного суточного строительства следует количество комплектов опалубки.
Это особенно важно для длительных производственных потоков с фиксированной жилищной программой. Для проектов с разными моделями важно рассчитать потребность в опалубке на протяжении всего периода производства. Если в течение небольшого периода времени потребуется больше опалубки, корректировка производственного планирования может повысить эффективность опалубки и снизить общие требования.
Небольшие проекты можно начать с набора опалубки для самой большой модели дома, а после завершения опалубку можно отрегулировать для меньшей модели. При заказе опалубки следует учитывать этот вариант.
Поскольку опалубка требует значительных вложений, рекомендуется рассмотреть возможность увеличения времени строительства, чтобы уменьшить количество опалубки. Важно понимать, что также требуется ряд запасных частей и панелей. Поскольку применение опалубки имеет важное значение, при проектировании следует учитывать возможности системы опалубки.Желательно не использовать сложные или сложные планировки, так как это значительно повысит стоимость и, в большинстве случаев, мало повысит ценность и / или полезность дома.
Для недорогого жилья ключевые слова ПРОСТО и ПОВТОРЕНИЕ.

C.7.2 Ежедневный производственный цикл
Как упоминалось ранее, эта технология FC основана на ежедневном производственном цикле. Это просто означает, что опалубка используется для производства стен каждый день . Утром опалубка снимается, очищается, транспортируется к следующему фундаменту, устанавливается и в тот же день заливается пенобетоном.Это наиболее эффективное использование опалубки.
Применим для небольших домов с простой планировкой. Все стены всего дома могут быть изготовлены за один рабочий день.
Есть несколько способов обеспечить этот ежедневный производственный цикл:

• Для небольших проектов дома могут быть построены с меньшим количеством опалубки, чтобы часть стен производилась каждый день.
• Для больших домов может потребоваться другой способ производства. Когда полная форма доступна для всех стен дома, ее можно разделить на секции, чтобы каждый день отливать все секции, будь то на другом фундаменте.Таким образом, все равно строится один аншлаг в день.

C.7.3 Ячеистый пенобетон
Важнейшей частью является производство и отливка FC для проекта. После того, как суточная производственная программа установлена, можно рассчитать общий объем FC. FC можно заливать только после того, как формы полностью установлены и готовы: это означает, что общий объем FC должен быть произведен, транспортирован и разлит в течение нескольких часов. Таким образом, известен часовой необходимый объем и можно рассчитать требуемую производительность смешивания, а также транспортировку и перекачку.
Для больших объемов хорошим решением может быть совместная работа с ближайшим бетонным заводом. Когда это невозможно, смешивание на месте — очевидный выбор, и необходимо найти лучшее решение для смешивания, транспортировки и литья.

РАЗДЕЛ C.8, Закупка

Общие замечания
Приобретение материалов и оборудования для проекта имеет жизненно важное значение. Важно максимально использовать местные материалы и строительные материалы, поскольку это принесет пользу местной экономике и снизит затраты.Необходимо уделять много внимания импорту специализированного оборудования и товаров, так как он требует времени. Он включает в себя запрос нескольких предложений, времени производства, часто наземного и морского транспорта, особых условий оплаты, страхования, импортной лицензии и, возможно, импортных пошлин, сборов и документации. Часто бывает целесообразно привлечь экспедиторскую компанию для организации и помощи в этих вопросах.
Некоторые компании могут поставить восстановленную опалубку по сниженной цене.
Для некоторых проектов и мест также возможна аренда опалубки.

C.8.1 Опалубка
После того, как принципиальное решение было принято относительно типа (ов) опалубки, пора запросить котировки у двух или более предпочтительных поставщиков. Поставщикам потребуется следующая информация, чтобы сделать правильное предложение:
1. Информация о компании и проекте, контактное лицо.
2. Планировка и фасады всех стен всех типов домов.
3. Типы и количество домов, строительная планировка для каждого типа дома.
4.Срок доставки на место для всех моделей или каждой модели.
5. Условия доставки, такие как FOB, C&F, CIF и т. Д.

Предложения должны включать как минимум:
1. Стоимость опалубки за модель и за компонент.
2. Цена на специальные компоненты, такие как кронштейны для строительных лесов и подпорки.
3. Срок поставки, время доставки и тип тары.
4. Список рекомендуемых запчастей
5. Список таких позиций, как фанера для замены панелей.
6. Условия оплаты

Безусловно, стоит проработать несколько вариантов реализации проекта.Количество и тип опалубки, а также ее использование и направление в проекте оказывают заметное влияние на стоимость и результат проекта.

C.8.2 Пенообразователи
Пенобетон плотностью до 1 800 кг / м3 производится с предварительно сформированной пеной. Как правило, предварительно сформированные пенообразователи имеют белковую или синтетическую основу и обладают высокой стабильностью. Многим домам, изготовленным с использованием пенообразователя (на белковой основе), сегодня более 40 лет, и они все еще находятся в отличном состоянии.
Покупка пенообразователя также предполагает использование опыта поставщика, поэтому выбор поставщика в этой специализированной области очень важен.Поставщик посоветует состав FC на основе местного песка и цемента. Производитель пенообразователя обычно может поставить пеногенератор.

C.8.3 Оборудование для ячеистого бетона
Оборудование для производства, транспортировки и литья FC — это генераторы пены, миксеры, автобетоносмесители, бортовые грузовики, насосы для раствора, краны и генераторные установки.
Выбор необходимого оборудования может быть осуществлен только после подтверждения способа производства, требуемого объема, плотности и типа агента.
Все оборудование должно быть максимально надежным, с резервным копированием для обслуживания и запасными частями от ближайшего поставщика. Поломка смесителя означает, что вся программа строительства сокращается или полностью прекращается, что очень дорого.
Перед началом строительства рекомендуется организовать резервное копирование подходящего оборудования, например, путем аренды.

РАЗДЕЛ C.9, Информация о трудозатратах и ​​затратах

C.9.1 Расчет стоимости пенобетонных стен

Общая информация

Стоимость (всех) стен дома из пенобетона рассчитывается в несколько этапов:

1. Рассчитана стоимость м3 пенобетона;
2. Расчетная площадь стен и опалубки
3. Подсчитана общая стоимость стен.

Валюта: Все расчеты в долларах США —
Конверсия 1,00 евро = 1,10 доллара США, если применимо.

Расчет стоимости 1м3 пенобетона
1,400кг / м3 (печной) плотности.
(расчетные расценки).

Расчет стен дома модели 46.36м2.

Основная информация
Модель дома:
— Одноэтажный, внешние размеры 6,10м x 7.60м.
-Жилая зона с открытой кухней, две спальни, одна ванная комната.
Условия:
— Нормальные условия, отсутствие опасности циклонов или землетрясений.
Фундамент:
— Плавучий плотный фундамент из пенобетона плотностью 1600 кг / м3.
Стены:
-Все стены из пенобетона, плотность 1400 кг / м3.
— Все стены имеют толщину 100 мм и высоту 2,70 м, фронтоны 3,60 м.
-Армирование стен до 3кг / м2 стены.
-Стены в штукатурке не нуждаются.
Валюта:
-Расчет в долларах США, курс конвертации из евро 1.10
Скорость строительства:
-Все стены одного дома за рабочий день.

Расчет стоимости стен в USD

Примечания расчет
Все ставки используются на основе наилучшей оценки и будут различаться в зависимости от страны и местоположения .

Амортизация опалубки колеблется от 0,35 до 1,50 долларов США, в зависимости от типа опалубки, количества домов, повторения и покупки или аренды.
Блок-ауты используются для размещения и фиксации дверных коробок и окон в опалубке.
Окна и дверные коробки также могут быть позже установлены в проемы, которые можно сделать в стенах.
Labor основан на эффективном типе опалубки с многоэтажными панелями с алюминиевым каркасом. Другие типы опалубки могут потребовать больше труда.
Не включены накладные расходы, затраты на электроэнергию, услуги и анкеры для конструкции крыши.

C.9.2 Оборудование

1. Пенообразователь
   Пеногенератор преобразует смесь водо-пенообразователя в стабильную пену, которую замешивают в песчано-цементно-водном растворе.Генератор пены состоит из пенообразующей трубы и воздушного компрессора. Генераторы пены доступны от многих компаний, во многих мощностях и версиях. Генератор пены должен быть оснащен таймером и / или расходомером, чтобы каждый раз обеспечивать получение нужного объема пены. Практически все пеногенераторы позволяют контролировать вес пены.
   Цены варьируются от 4000 до 16000 долларов США. Для бюджета 6000 долларов США, —

2. Смеситель
   Подходит почти любой тип механического миксера, если объем смеси составляет не менее 600 л.Доступны специальные смесители для пенобетона, на салазках или на колесах, с электрическим или дизельным двигателем.
   Цены начинаются от 8 500 долларов США за электродвигатель мощностью 7,5 л.с. и объемом 1,15 м3. Миксеры с дизельным двигателем
   стоят от 22 000 долларов США за объем 1,15 м3.

3. Насос
   Насосы для транспортировки раствора из смесителя в опалубку будут стоить от 8000 долларов США. Это в том числе шланг и запасные части.
   Также можно использовать ручное литье, поэтому, строго говоря, насос может не потребоваться.

4. Установка по производству пенобетона
   Доступны комбинированные смесители и пеногенераторы, часто устанавливаемые на колесах.
   Цены начинаются примерно от 20 000 долларов США.

5. Генераторная установка.
   Оборудование часто питается от трехфазных электродвигателей напряжением 380 В. Поскольку это не всегда легко доступно на объектах, может быть включен генератор энергии.

Типы фундамента дома 101

© Nenov Brothers / Fotolia

Тип фундамента, поддерживающего ваш дом, во многом влияет на долговечность здания и на ваш комфорт.Планируете ли вы построить собственный дом или хотите узнать больше о доме, в котором живете сейчас, знакомство с конструкцией фундамента — идеальное место для начала.

В современном жилищном строительстве обычно используются три типа фундаментов:

• Плита
• Ползун
• Подвал

Тип, который подходит для вашего дома, во многом зависит от свойств строительной площадки, таких как тип почвы, глубина зеркала грунтовых вод и уклон.Помимо этого, у каждого типа фундамента есть свои плюсы и минусы с точки зрения доступности, обслуживания, домашнего комфорта и других факторов.

Плитный фундамент

© Lev / Fotolia

Это самый простой, экономичный и самый распространенный тип фундамента дома. Этот фундамент представляет собой бетонную плиту толщиной от 6 до 8 дюймов, залитую непосредственно на поверхность почвы, подготовленную с гравием для облегчения дренажа. Есть несколько способов возвести фундамент из плит.

• Плита на уровне — Чтобы построить этот фундамент, просто заливают бетон на подготовленный грунт.По краям он залит более толстым слоем, чтобы образовалась основа. Арматура добавляется для прочности, а проволочная сетка может быть добавлена ​​для уменьшения риска растрескивания.
• Т-образный — Этот фундамент состоит из бетонных опор ниже линии промерзания и стен поверх опор, доходящих до поверхности почвы. Поверх этой поддерживающей конструкции заливается плита.
• С защитой от замерзания (FPSF) — Этот фундамент содержит изоляцию из жесткого пенопласта для предотвращения промерзания грунта под землей, что снижает риск образования трещин.Он используется только в зданиях, которые будут отапливаться зимой.

Дом строится прямо на фундаменте, что устраняет необходимость в системе поддержки пола, что дополнительно снижает затраты и ускоряет строительство.

Плюсы

Отсутствие открытого пространства под домом означает меньший риск заражения термитами, мышами и другими вредителями. Поскольку фундамент из плит не опирается на балки для поддержки, они исключительно прочные. Для них требуется минимальное копание, поэтому они идеально подходят для каменистых или тяжелых почв, где копать подвал или подвал было бы непрактично.

Минусы

Водопроводные, газовые и дренажные трубы часто заделываются в бетон, и когда эти трубы изнашиваются и протекают, необходимо вскрыть фундамент, чтобы можно было провести ремонт. Фундаменты из плит уязвимы для давления, вызванного замерзанием и оттаиванием грунта, поэтому их лучше всего использовать в более теплом климате, где грунт замерзает редко. Поскольку они не могут защитить дом от паводковых вод, как ползун или подвал, они менее чем идеальны для зон, подверженных наводнениям.

Фонд Crawl Space

Фото: RBerteig

Фундамент для ползания включает в себя открытое пространство высотой около 2 футов под домом, которое поднимает дом над землей. Обычно они создаются одним из двух методов:

• Стенка ствола — Сплошная стена из кирпича.
• Опоры и балки — Бетонные опоры в земле, поддерживающие деревянные опоры и бетонные балки между опорами.

Плюсы

Фундамент для подполья — хороший выбор в районе с высоким уровнем грунтовых вод или склонностью к затоплению.Он защищает дом от смещения почвы во время проливных дождей, а с добавлением вентиляционных отверстий снижает риск попадания паводковой воды в дом. Подземное пространство обеспечивает циркуляцию воздуха под домом, помогая сохранять прохладу в ваших комнатах летом. Здесь часто проходят трубы и другие инженерные сети, поэтому вы можете легко добраться до них для ремонта или модернизации. Вы также можете использовать место для хранения вещей.

Минусы

Ползунки должны быть должным образом изолированы и поддерживаться в надлежащем состоянии, чтобы предотвратить проблемы с влажностью, плесенью, сквозняками и вредителями.В зависимости от вашего климата и конструкции вашего дома это может означать добавление пароизоляции и изоляции из жесткого пенопласта в дополнение к вентиляционным отверстиям или полную герметизацию пространства и герметизацию вентиляционных отверстий, а затем установку водоотливного насоса и осушителя.

Фундамент подвала

© Кристиан Делберт / Fotolia

Фундамент подвала строится путем выкопки на глубину около 8 футов, а затем возведения пола и стен для образовавшегося пространства. Сначала заливают бетонные опоры для поддержки стен.Далее возводятся стены, обычно из заливного бетона. В завершение заливается бетонная плита пола. В результате появляется дополнительная комната, которую можно использовать для хранения вещей или для расширения жилого пространства.

Плюсы

Подвал — идеальное место для размещения бытовой техники, связанной с вашими коммунальными услугами, такой как печь и водонагреватель. У вас будет легкий доступ к этим приборам, а также к трубам и воздуховодам в этом пространстве, что облегчит их обслуживание и ремонт. В подвале также есть удобное место для стиральной машины и сушилки, чтобы освободить место в основной жилой зоне.

Проявив немного творчества, его можно превратить в мастерскую для ваших хобби, домашний кинотеатр или даже домашний бар и бильярдную. В качестве дополнительного преимущества воздушное пространство, которое создает подвал под вашим домом, помогает сохранять прохладу в ваших комнатах летом.

Минусы

После того, как подвал будет построен, вам потребуется герметизировать и утеплить его, чтобы предотвратить нежелательные потери и увеличение тепла. В зонах, подверженных наводнениям, вам необходимо установить водоотливной насос, чтобы удалить любую паводковую воду, которая попадает в подвал. Обеспечение надлежащей герметичности, сухости и чистоты подвала также помогает предотвратить заражение вредителями и плесень.

Если ваш дом будет расположен на скале или известняке, который находится близко к поверхности, рытье подвала может быть непрактичным, а то и невозможным. Тяжелые или заболоченные почвы, такие как глинистые и заболоченные почвы, также являются сложными и часто непрактичными местами для фундамента. В этих местах, если вы хотите, чтобы ваш фундамент был оторван от земли, лучшим вариантом будет подполье.

Хотя тип земли, на которой вы строите, является самым важным фактором, определяющим, какой тип фундамента лучше всего подойдет для вашего дома, очень часто у вас есть выбор.В этом случае подумайте, как каждый тип фундамента повлияет на долговечность здания и потребности в обслуживании, а также на то, насколько вы будете получать удовольствие от дома.

Если ваш дом уже построен, помните о типе фундамента при планировании рутинных работ по обслуживанию дома. Например, фундамент из плит следует контролировать на предмет протечки водопроводов, в то время как рабочие пространства и подвалы следует регулярно проверять на наличие проблем с влажностью и заражения вредителями.

Связанные

Изолируйте стены подвала с помощью пенопласта XPS

Тодд Фратцель на подвалах, фундаментах и ​​теплоизоляции

Шаг 2 — Каркас стены подвала

Обрамление стен подвала очень простое.Используйте традиционные методы обрамления стен с двумя небольшими изменениями. Сначала я рекомендую установить кусок композитного настила (Trex, TimberTech и т. Д.) На плиту (используйте инструмент с порошковым приводом, чтобы выстрелить настилом в плиту) ниже того места, где будет опираться нижняя плита стены.

Установив кусок композитного настила (см. Стрелку на фото), вы обеспечите, чтобы вода не «просачивалась» в стену, если когда-нибудь возникнет утечка воды в подвале. Затем просто обрамите стену обработанной под давлением нижней пластиной и поставьте ее.Прибейте верхнюю пластину к балкам первого этажа, а затем прибейте нижнюю пластину к композитному настилу. Обязательно отвесите стену строительным уровнем.

Шаг 3 — Изоляция полости в стене стойки

Теперь вы готовы изолировать полость в стене стойки. Здесь также есть несколько вариантов. Вы можете изолировать стену стекловолоконной изоляцией, вы можете использовать изоляцию из мокрой напыленной целлюлозы или изоляцию из пены. Стены в подвале утеплил стекловолокном.Для этого дома мы будем использовать утеплитель из целлюлозы с мокрым напылением. Я обязательно напишу несколько сообщений о целлюлозной изоляции, нанесенной распылением, когда мы дойдем до этого этапа этого проекта.

Изоляция обода балки

Не забудьте изолировать балки обода. Изоляция краевой балки — очень важный компонент процесса утепления подвала. Есть несколько вариантов, включая аэрозольную пену, пенопласт и изоляцию из стекловолокна. Мы рекомендуем использовать изоляцию из жесткого пенопласта, если вы собираетесь делать это своими руками.

Пароизоляция

Было множество вопросов о том, использовать ли пароизоляцию или нет. Обсуждение сложное, поэтому мы написали еще одну статью на эту тему. Пожалуйста, проверьте: Пароизоляция для утепления подвала .

РУКОВОДСТВО ПО ОБУЧЕНИЮ. Для строительства пеноблоков

1 REDDI-WALL INC.РУКОВОДСТВО ПО ОБУЧЕНИЮ для строительства пеноблоков

2 Рекомендации должностному лицу Кодекса К заявке на получение разрешения должна быть приложена строительная документация и соответствующие технические детали. Проекты должны быть проверены зарегистрированным P.E. Инженер или уполномоченное лицо, прошедшее обучение на заводе, сертифицированное Reddi-Wall Inc. Форма проверки Reddi-Wall должна быть отправлена ​​в местный орган.Стены, требующие гидроизоляции или защиты от влаги, должны быть заделаны покрытием, совместимым с пенополистиролом. Продукты на нефтяной основе несовместимы с EPS. Клеи, используемые для внутренней или внешней отделки, должны быть совместимы с EPS. Рекомендуется полиуретановый клей. РАЗДЕЛ КОДА Характеристики горения поверхности. Этот раздел требует, чтобы пенопласты и сердцевины из пенопласта производимых сборок имели рейтинг распространения пламени не более 75 и показатель развития дыма не более 450 при испытании в соответствии с ASTM E84 на максимальной толщине, предназначенной для использования.КОД РАЗДЕЛ Непроверенные тесты. В этом разделе правил указано, что пенопласты не обязательно должны соответствовать тепловым барьерам и предписывающим требованиям к установке, если они специально одобрены на основе разнообразных испытаний. Испытание на распространение пламени UL 6 июня 1990 г. ASTM E84 Распространение пламени 10, образование дыма 200. Для защиты от огня в жилых помещениях требуется 15-минутный термобарьер. Приемлемыми покрытиями являются гипсокартон или покрытия Dura Bond. R-Value пустого пеноблока — R-26. Блок, заполненный бетоном, может иметь R-значение до R-50.Фундаментные стены или опоры должны доходить до или ниже линии промерзания площадки, чтобы соответствовать требованиям местных норм. Требуются арматурные дюбели или шпоночные пазы для фиксации всех железобетонных стен с фундаментом. Размер, шаг и марка дюбелей такие же, как и для вертикального арматурного стержня. Перед засыпкой подпорных стен необходимо установить каркас или распорку первого этажа. Заливку цокольного этажа необходимо производить перед засыпкой, если он установлен на брусчатке.Все деревянные подоконники, дверные, оконные и проемные рамы должны быть изготовлены из древесины, подвергнутой обработке давлением. На внутренней стороне подвесных пространств материал EPS не требует теплового барьера для отделения его от внутренней части при соблюдении всех следующих условий: 1. Вход осуществляется только для обслуживания инженерных сетей. 2. Нет связанных между собой пространств, предназначенных для проживания людей. Желтое и пыльное окисление поверхности пенополистирола (в результате воздействия солнца) должно быть удалено путем тщательной чистки щеткой перед нанесением клея, гидроизоляции и гидроизоляционных материалов.Страница 2 из 2

3 REDDI-WALL INC. Пенопластовая система бетонных стен РУКОВОДСТВО ПО УСТАНОВКЕ КОНСТРУКТИВНЫЕ ДЕТАЛИ Изготовитель: Reddi-Wall Inc. Тел: (586) Rochester Road Факс: (586) Oakland, MI Web: Страница 3 из 3

4 Содержание I.Подготовка к возведению стен … 7 A. Предварительные инструкции … 7 B. Земляные работы … 7 C. Укладка фундамента … 8 D. Формование опор … 8 E. Установка опорных стоек … 8 F. Укладка бетона в фундамент … 9 G. Установка кирпичного выступа … 9 H. Монтаж стены: укладка … 9 II. Способы укладки стен A. Метод 1: штабелирование в B. Метод 2: штабелирование до полной высоты C. Метод 3: сборка панельных стен III. Установка панелей A. Установка панелей B. Установка стержней IV. Около окон и дверей А.Перемычки B. Отверстия C. Крепление драпировки и занавеси V. Укрепление стен VI. Подготовка к заполнению стены VII. Заполнение стены VIII. Монтаж вертикальных полос армирования IX. Использование C-образной рейки X. Полосы гипсокартона XI. Наружные покрытия XII. Внутренние покрытия XIII. Рекомендуемые инструменты XIV. Принадлежности Рисунок Иллюстрации Страница 4 из 4

5 ПРЕДУПРЕЖДЕНИЯ Есть несколько вещей, которые могут вызвать серьезные проблемы с настенной системой.Ниже перечислены проблемы, которых следует избегать. 1. Убедитесь, что стена правильно закреплена. В бетонном состоянии стена весит несколько тонн. Если его наклонить на 3 балла над центром, он упадет и, возможно, серьезно травмирует кого-нибудь. 2. Стена состоит из ряда круглых столбов и балок. Дизайн имеет решающее значение для его прочности. A.C.I. требуется минимальная толщина 6 для этого типа стены. Не вставляйте ничего, что могло бы исказить эту форму и вызвать концентрацию напряжения. Это критично в подвальной части.На стены подвала нельзя добавлять деревянные планки. Допускается добавление деревянных монтажных планок над уровнем земли для монтажных элементов. Древесина должна быть обработана волочением. 3. Убедитесь, что на стене нет мусора, снега или льда. Если будет снег или лед, в стене появятся выемки. Это может привести к нарушению конструкции стены. 4. Убедитесь, что осадка бетона правильная. Бетон, который слишком мало оседает, будет перекрывать мост, а слишком влажный бетон будет слишком слабым. Также влажный бетон вызывает избыточное напряжение и вызывает выбросы.5. Перед заливкой проверьте правильность размеров в верхней части стены. Также проверьте стену на уровень и отвес. 6. Убедитесь, что все разрезы скрепления зафиксированы. Это особенно необходимо для проемов. 7. В холодную погоду обязательно используйте полосу поролона и прикрепите ее к верхней части стены, а также к верхней части кирпичного выступа. Если бетон замерзнет, ​​прочности у него почти не будет. 8. Сталь в стене не должна располагаться таким образом, чтобы образовался мост. Мост предотвратит растекание бетона и приведет к образованию ямок.9. Убедитесь, что все ячейки заполнены. Легко определить, заполнены ли ячейки, нажав на них рукой. Полая ячейка мягкая и звучит как барабан, а заполненная стенка очень твердая и производит твердый звук. Чтобы испытать это, пройдите перед заливкой и постучите по стене, затем перейдите в место заливки бетона и повторите процедуру. Разница в звуке будет очень заметной. Американский институт бетона Страница 5 из 5

6 ступеней строительства Страница 6 из 6

7 И.ПОДГОТОВКА И СТРОИТЕЛЬСТВО СТЕН. A. Предварительные инструкции: проверьте документы. 1. Правильные планы. 2. Надлежащие разрешения. 3. Обследование участка профессионалом. 4. Повышения успеваемости. 5. Глубина подвала. 6. Расположение сервитутов или ограничений. 7. Строительный конверт. 8. Коммуникации: надземные и подземные. 9. Возможное расположение старых построек на территории. 10. Подписанный договор с владельцем. 11. Наличие надлежащих страховых документов для работы. 12. Правильная доступность сайта. 13. Водитель или разрешение на въезд 14. Расположение возможных опасностей для оборудования или имущества: a) Септическая система.б) Хорошо. в) Газовые линии. г) Канализационные трассы. д) цистерны или другие возможные опасности. 15. Перед перемещением оборудования проверьте условия на площадке. 16. Иметь собственность на участие в акции Miss-Dig. 17. Проверьте наличие признаков загрязнения или загрязнения почвы. 18. Проведите предстроительную встречу со всеми вовлеченными сторонами. Б. Раскопки. 1. Найдите выносные колья геодезиста. 2. Закрасьте участок выемки на грунте. 3. Убедитесь, что площадь выемки достаточно велика, чтобы вместить здание. 4. Найдите отметку ступицы (ориентир) и определите глубину выемки.5. Определите типы почвы и спланируйте правильный уклон от низа котлована до верха в соответствии с рекомендациями OSHA. 6. Выкопайте яму до нужной глубины и наклона. 7. Убедитесь, что уровень воды ниже уровня пола подвала. В противном случае, возможно, придется изменить отметку уровня цокольного этажа. Проконсультируйтесь у профессионала. 8. Сложите грунт, полученный при выемке грунта, вдали от углов, чтобы обеспечить доступ автобетононасосу. 9. Будьте осторожны, чтобы не закопать смещенные колья. Страница 7 из 7

8 с.Разбивка подвала. 1. Протяните веревку от противоположных столбов смещения поверх отверстия, от угла к углу. 2. От пересечения струн опустите отвес, чтобы определить углы дома. 3. Заколите углы стальными штифтами и разметьте лентами. 4. Наденьте на штифты защитный колпачок. 5. Измерьте расстояние между всеми штифтами, чтобы проверить правильность длины стены. 6. Измерьте диагонали по углам. Используйте теорему Пифагора (A² + B² = C²), чтобы определить, является ли здание квадратным. Д.Формируйте опоры. (Рисунки 1, 2) 1. Прикрепите веревку к угловому штифту, а затем протяните эту веревку от этого угла к каждому угловому штифту по внешнему периметру здания. 2. Проверьте наличие кирпичного выступа. Если используется кирпичный выступ, может потребоваться растянуть стену на 5 дюймов (см. Раздел G). 3. Проверьте чертеж и определите ширину и высоту основания. 4. Отнимите 10 от ширины основания, и разделите остаток на 2. Например, для 20-дюймового основания минус 10-дюймовая стена: 10 2 = 5. Это расстояние от нити наружу до поверхности основания.Стена теперь находится по центру основания. 5. Измерьте расстояние от струны до поверхности основания и установите рельсы. Это установит внешнюю форму. Рельсы могут быть либо Form-A-Drain (рекомендуется), либо деревянными, либо другими формами, например, опорами. 6. Забейте колья за пределы формы и установите правильную глубину опоры. 7. Изнутри формы измерьте ширину основания. 8. Установите внутри формы ширину подошвы снаружи формы. 9. С помощью лазера или транзита определите по отметке ступицы, находится ли верхняя часть опоры на нужной высоте.Кроме того, выровняйте все внешние поручни до надлежащей отметки. 10. Используя лазер или нивелир на внешних направляющих, установите внутренние направляющие на нужную высоту. 11. Для Form-A-Drain см. Прилагаемые инструкции производителя. 12. Установите воздухоотводчики в каждой стене. Рекомендуется 2 штуцера для прокачки, чтобы укрепить ногу. 13. Зафиксируйте формы от смещения, вызванного давлением бетона, используя один из следующих методов: a) Добавьте колья по бокам форм через каждые 2–½ фута. B) Используя стяжную проволоку, обойдите формы, как показано на Рисунке 8. .Затем, используя гвоздь в месте пересечения проводов, скрутите, чтобы затянуть провод. Это закрепит провод. (Рисунок 8) c) Закрепите формы гороховой косточкой или энкадрайном и почвой. г) При необходимости закопайте опорные площадки плоской полоской по направлению к центру. E. Установка подушек столба. Страница 8 из 8

9 1. От установленных ранее струн измерьте расстояния до центральных подушек. (См. Раздел D) 2. Проверьте глубину и толщину центральных подушек и закопайте.3. Скомпонуйте опоры или сложите жесткий бетон. 4. Добавьте арматурный стержень по мере необходимости на печать. Это самое важное место для арматуры, потому что на нее приходится наибольшая нагрузка. F. Укладка бетона в опоры. 1. Установите арматурный стержень между рельсами в соответствии с печатью и зафиксируйте проволокой от перемещения. В большинстве случаев арматурный стержень не нужен в опорах, потому что он помещается в стены Reddi-Wall. 2. Для бетона рекомендуется осадка 4 дюйма. 3. Начните с угла и сначала заполните опоры. Колодки можно будет заполнить позже.4. Выровняйте по уровню до верхней части направляющих. Готовый уровень бетона проверьте лазером или транзитом. 5. Добавьте шпонку шириной 3 и глубиной 2 дюйма. Это должно быть под центром стены. Его можно закопать небольшой лопатой. (Рисунки 1, 2) 6. Альтернативный метод включает использование арматурного стержня №4, вставленного в опоры через каждые 10 опор в центре стены под 6 круглыми сердечниками Reddi-Wall. Арматурный стержень должен быть вставлен на 4 в основание и на 3 над основанием. Однако предпочтение отдается методу ключевого пути.7. Другой метод — арматурный стержень №3, изогнутый на 180 в U-образную форму через каждые 20 точек, U-образный выступ проходит вверх 3. (Рисунок 1) G. Установка кирпичного выступа. 1. В случае кирпичного карниза используется другая процедура, поскольку стропильные фермы предназначены для установки поверх кирпича. 2. Кирпичный выступ выступает на 5 дюймов от обычной стены. 3. Все стены должны быть построены за пределами размеров кирпичного выступа, чтобы компенсировать выступ кирпичного выступа на 5 дюймов от обычной стены. 4. Внешний край кирпичного выступа будет на 5 дюймов больше, чем сама стена.Таким образом, стену необходимо подтянуть на 5 дюймов к центру. 5. Измеряйте только бетонную площадь кирпичного выступа, так как кирпич не кладется поверх пенопластовой части блока. Например, предположим, что в обычном подвале есть наружная размер 30 футов 10 дюймов. Если бы в том же подвале был кирпичный выступ, расстояние от края кирпичного выступа до края кирпичного выступа было бы 30 футов 10 дюймов, но внизу стены расстояние от угла до угла было бы равным 30 футов H. Установка метода укладки стен.1. Бетон в основании не нужно устанавливать перед началом стены, достаточно твердого, чтобы стоять на нем. 2. Стены заводятся с углов. 3. Проведите линию на опоре от внешнего угла к углу. Установите С-образную направляющую вдоль меловой линии так, чтобы внешняя часть С-образной направляющей находилась на меловой линии. Это будет удерживать стену на месте во время заливки бетона и необходимо для крепления. Если С-образная направляющая недоступна, 2 х 4 могут быть прибиты к основанию с каждой стороны стены. Оставьте выступы внизу блока.Это облегчает резку в случае высокой точки опоры. (Рисунки 2, 3) Страница 9 из 9

10 4. Начинайте с каждого угла и двигайтесь к центру. Это необходимо, если стена не приклеена. Разрез для склеивания должен быть направлен к центру стены и прямо вверх. Длина пропила измеряется от длинной отметки на блоке и должна быть каждый раз одинаковой, чтобы размер стены не изменился.(Рисунки 3, 9) а) Облигация кратна 10 шагам. б) Самый простой способ определить, находится ли стена на стыке — это использовать следующую формулу: преобразовать длину стены в дюймы и разделить полученное значение на 10. Если остатка нет, значит стена склеена. Если есть остаток, стена отслаивается на величину остатка. В этом случае вы должны обрезать стену по размеру. Этот разрез должен быть ближе к центру стены. (Рисунок 5) c) Если блок обрезан более чем на 5 дюймов, это приведет к ослаблению.В этом случае поместите горизонтальную направляющую 30 в прорези, предусмотренные с каждой стороны пропила, и прибейте 2 x 4 к основанию. Или используйте C-образный профиль под блоком с обеих сторон от пропила. (Рисунок 3) г) После того, как стена будет построена, вставьте пистолет для пены в разрез и заклейте вертикальный шов. 5. После установки первого ряда установите арматуру, удерживающую кресло в каждом блоке и рядом с каждым углом. Повторите для каждого ряда. 6. Установите горизонтальный арматурный стержень №3 в канавку в удерживающем кресле. Перекрывайте арматурный стержень на концах минимум на 16 или 6 диаметров.(Рисунок 6) По углам плотно прижмите (торцами) арматуру к блоку. Арматурный стержень должен иметь изгиб на концах и внахлест или изгиб на 90 градусов вокруг угла. Изгибы в углах должны иметь небольшой радиус, чтобы стержень всегда находился в центре бетонного стержня. Слишком большой радиус стержня приведет к уменьшению площади сжатия бетона вокруг стержня, что может привести к отрыву стержня от бетона при приложении сильных сил. (Рисунок 6) Рекомендуемая прочность на разрыв арматуры составляет 60 000 фунтов на квадратный дюйм.7. Второй ряд: начиная с угла, перекрывайте существующий угол так, чтобы образовался угловой замок. Рекомендуется обрезать этот блок до 40. Сложите стопку к центру, используя процедуру, описанную выше. 8. Еще раз проверьте размеры стены. 9. Продолжайте укладывать стену на удобную высоту, обычно 6, если не используются строительные леса. Уложите стену на всю высоту. Вертикальную арматурную направляющую можно установить после того, как стена будет полностью уложена или когда стена окажется на удобной высоте. Если вертикальная арматурная дорожка установлена ​​до того, как стена будет полностью уложена, то блок необходимо переместить по вертикальной арматурной дорожке.(Рисунок 7) II. СПОСОБЫ УКЛАДКИ СТЕН. A. Метод 1: Стена укладывается в 6 футов. Повторите шаги с 4 по 9 раздела I.H. 1. Вертикальные арматурные направляющие вставляются в стену с интервалами, начиная с 30 дюймов от внешнего угла и затем через каждые 60 дюймов по внешней стороне. С внутренней стороны вертикальные арматурные направляющие размещаются в углу, затем на 20 дюймов, а затем через каждые 20 дюймов. Если стык отсутствует, поместите вертикальную арматурную дорожку как можно ближе к разрезу с каждой стороны, внутри и снаружи.Прибейте брусок 2 x 4 внутри и снаружи рядом с вырезом для склеивания, чтобы предотвратить выдув. Или установите С-образную направляющую под разрезами. Вертикальную арматурную дорожку можно поставить ближе под гипсокартон или сайдинг. (Рисунки 3, 7) 2. Используйте пластиковую шайбу и винт для гипсокартона 2 ½ дюйма, закрепите вертикальную арматурную направляющую на 6 дюймов вверх от нижней части блока. (Рисунок 7) 3. Поместите еще один винт и шайбу в середину сложенного верхнего блока. Страница 10 из 10

11 4.Прикрепите подмости или регулируемую систему распорок к стене с помощью 6-дюймовых шурупов для гипсокартона, прикрепленных к вертикальной армирующей распорке. (Рис. 9) 5. Затем установите прогулочные доски, защитные поручни и закрепите их на земле (Рис. 9) 6. Продолжайте штабелировать стену вверх. Используя шайбу и винт из пенопласта, закрепите верхний блок, поместив винт и шайбу в вертикальную арматурную направляющую. Винт должен находиться в середине блока. 7. В местах, где есть пропил или сращивание, закрепление поперек стыка, прикрутив полоску гипсокартона в середине стыка или кусок фанеры поверх пропила.(Рисунок 3) 8. Измерьте высоту вдоль стены и убедитесь, что размеры правильные, а стены квадратные, измеряя по углам. Также используйте устройство для выравнивания, чтобы проверить, что верх стены ровный. 9. Установите С-образную направляющую на стыки внутри и снаружи. С-образный профиль можно при необходимости установить прокладками, чтобы выровнять стену. (Рисунок 3) B. Метод 2: Стена укладывается на всю высоту. 1. Укладчик стоит на лестнице или подмостках, чтобы завершить укладку стены на полную высоту. 2. Вертикальные арматурные направляющие устанавливаются после укладки стены.3. Вертикальные арматурные направляющие прикручиваются шурупами для гипсокартона 2 ½ дюйма и специальными анкерными шайбами ​​из пенопласта вверху и внизу стены. 4. Затем к стене привинчивается планка 2 x 4 с интервалами 10 футов, внутри и снаружи. Используйте его, чтобы прижать к нему шип размером 2 x 4. Этот шип используется для прибивания шипа размером 2 x 4, где он встречается с балкой. (Рисунок 9) 5. От шипа устанавливается распорка 2 x 4. основание 2 x 4 штифта вбивается в землю. распорки 2 x 4 размещаются внутри и снаружи стены, напротив друг друга.Это предохраняет стену от опрокидывания при укладке бетона. 6. Когда стена будет полностью уложена, вспените швы двух (2) верхних рядов блока, чтобы он не поднимался при закачке бетона. (Рисунок 3) 7. Отломите выступы в верхней части стены. В каждом ¾» квадрат поддержки отверстия вставки язычка разорвавшегося. Это будет держать фигурные скобки опоры от получения полного цемента. Это необходимо, особенно для использования гипсокартона. Винты будут остановлены бетоном и более полосы не могут быть добавлены при необходимости .По этим дорожкам можно проложить электрические провода. (Рисунок 10) 8. В высоких стенах, 10 или более, согните арматурный стержень №4 на 90 и установите его в каждом верхнем углу, чтобы обеспечить лучшую угловую поддержку. Арматурный стержень должен быть 10 футов в длину. (Рисунок 6) C. Метод 3: Сборка панельной стены. Панели представляют собой предварительно смонтированные секции с арматурой, если требуется. 1. Дюбель или шпоночные пазы необходимо установить в фундамент под центром стены. (Рисунок 1) 2. Снаружи стена должна быть вымощена мелом на основании. (Рисунок 2) 3. Сначала установите угловую панель.4. Установите горизонтальную направляющую длиной 30 дюймов в угловую секцию. Установите горизонтальную направляющую в каждом ряду. (Рисунок 8) 5. Сдвиньте стену на 6 дюймов от угла, оставив место, чтобы положить руку между ними. Страница 11 из 11

12 уголок и пристенная секция. 6. Вставьте арматурный стержень №3 между стеной и углом. Поместите арматурный стержень на стул с перекрытием углового стержня не менее чем на 3 дюйма.Арматурный стержень может быть установлен в панели, когда они лежат ровно, или вставлен с открытого конца панели. (Рисунок 6) 7. Поместите горизонтальную направляющую длиной 30 дюймов в угловой блок с внешней стороны. Вставьте горизонтальную направляющую так, чтобы она входила в следующую перпендикулярную панель, если это необходимо для сайдинга. 8. Придвиньте стену к углу и прикрутите Горизонтальная направляющая к вертикальной арматурной дорожке. Это сделает две стены равными. Используя винты и шайбы для листового металла с острым концом 1 — ½ дюйма, прикрепите горизонтальную направляющую к вертикальной арматурной дорожке на сборке углового блока.Повторите эту операцию для всех 8 горизонтальных дорожек. 10. Используя какой-либо метод драйвера, прикрепите нижнюю С-образную направляющую к бетону. Чтобы стена не двигалась, необходимо использовать гвоздь или специальный винт. Если есть зазор вверху или внизу стены, прикрепите ближайшую точку, где стена контактирует с каждой из них первой. 11. Если все еще есть зазор, вспените его, особенно если стена не склеена. 12. Чтобы соединить стену, вырезанную вне связки, со стеной на стыке, поместите 30-дюймовую горизонтальную направляющую через каждый вырезанный блок в трек предоставлен.Это важно, потому что, если эти блоки не укрепить, стена взорвется. Прикрутите вертикальную арматурную направляющую к горизонтальной с одной стороны. Установите арматуру на место. Затем сдвиньте стены вместе и прикрутите к вертикальной направляющей арматуры на следующем участке стены. Заполните любой шов пенопластом. (Рисунок 3) 13. Сдвиньте угол и повторите процесс. Арматурный стержень, возможно, придется потянуть вперед для перекрытия. Иногда в качестве стыкового соединения устанавливают отдельную арматуру. 14.В верхнем ряду отломите выступы, которые находятся над стеной. Обратите внимание на квадратные отверстия диаметром ¾ дюйма, где проходит вертикальная арматурная дорожка. Возьмите отбитые язычки и используйте их, чтобы закрыть эти отверстия. Это предотвратит заполнение полос бетоном. Отверстия могут быть позже использованы для проводов или гринфилда (рис. 10). 15. Поместите С-образный профиль поверх стены, как внутри, так и снаружи стены. Это обеспечит хорошее место для выравнивания бетона. Он также поддерживает прямую стену, укрепляет панели от движения и обеспечивает укладку гипсокартона. и навесной сайдинг.(Рисунок 3) III. УСТАНОВКА ПАНЕЛИ: Многие пользователи предпочитают покупать предварительно смонтированные стеновые панели. A. Процедура установки панелей. 1. Необходимо установить опору. а) Используйте шпоночный паз или U-образные хомуты под центром стены, или б) Стену с опорой. 2. Углы должны быть расположены и размечены на опоре или приколотыми к почве. 3. Сначала монтируется угловой участок стены. 4. Затем монтируется соединительная угловая секция стены, чтобы завершить 90-й угол. 5. Горизонтальная направляющая устанавливается через каждые 12 дюймов.(Рисунок 3) 6. Стенки плотно прижаты друг к другу. 7. Затем винт устанавливается в вертикальную арматурную направляющую на расстоянии 10 дюймов от страницы

.

13 уг. 8. Затем в горизонтальную и вертикальную направляющие устанавливаются винты и пластиковые шайбы. Б. Установка арматуры в стену. 1. В углах необходимо установить крюк 90+. 2. Арматурные стержни продвигаются в каждом направлении и перекрывают друг друга, образуя крестообразную точку, которая опирается на стулья, предусмотренные в блоке.Арматурный стержень должен выступать из конца панели на 6 дюймов, обеспечивая перекрытие, необходимое для арматурного стержня для следующей панели. (Рисунок 6) 3. Вставьте 4-футовый кусок С-образной направляющей под последние 2 фута секции стены. . (Рисунок 3) 4. Установите стену в правильное положение и прибейте к опоре с помощью бетонных гвоздей. 5. Установите следующую секцию стены в паз направляющей. Установите стену так, чтобы между стенами оставался зазор 6 дюймов. Для удержания стены может потребоваться опора 2 x 4. 6. Установите арматуру и убедитесь, что они перекрывают 6 дюймов для арматурного стержня № 3 или 16-кратного диаметра.7. Установите кусок горизонтальной направляющей в пазы в блоке. Это будет удерживать две панели на месте и скользить вместе. Затем панели можно скрепить винтами через горизонтальную направляющую с вертикальной направляющей. 8. Установка стены с закладными опорами. a) Стены Reddi-Wall с опорным блоком могут быть установлены непосредственно на каменное основание из шестиугольников или грунт. (1) Уровень. (2) Убедитесь, что углы прямоугольные, сделав столбики внутри. б) Начните с угловой панели. в) Прикрепите следующую панель под углом 90 °. г) Прикрепите 24-х С-образный профиль под последними 10 стенами.Это позволит выровнять стены, когда они будут сдвинуты вместе. e) Используйте 24 C-образный профиль наверху стены, чтобы удерживать панели вместе. е) Затем установите H-образные профили в стене и прикрутите их. (Рис. 3) g) Затем установите Enkadrain на внешней стороне стены, позволяя ему драпироваться через опорный блок. Пусть 6 накроет гороховый камень. IV. ОКНА И ДВЕРИ. A. Перемычки 1. Особое внимание следует уделять окнам и дверям, через которые должны находиться верхние нагрузки. (Рисунок 16) 2. Для коротких перемычек, 6 или меньше, рекомендуется арматурный стержень №5, заключенный в 1–1 / 2 дюйма бетона со всех сторон.Перемычка должна быть 12 в высоту. (Рисунки 16, 17, 18, 19) 3. Для более длинных пролетов мы рекомендуем два (2) арматурных стержня № 5 длиной до 10. Мы также рекомендуем хомут, соединяющий верхний арматурный стержень с нижним арматурным стержнем, и чтобы вокруг арматурного стержня оставалось достаточно места для 1 — ½ дюйма бетона. (Рисунки 17, 18, 19) B. Выступы 1. Отрежьте блок до необходимого угла. В этом случае угол 45 будет использоваться как

.

14 пример.Отрежьте 4 с внутренней стороны блока. Отрежьте 4 снаружи другого блока. Соедините обрезанные концы блоков вместе. (Рисунок 10) 2. Согните серию из 30 горизонтальных направляющих так, чтобы образовать угол 45 в центре полос. 3. Вставьте обе горизонтальные направляющие в секции стены. Отцентрируйте изгибы в проеме между секциями стены. Сдвиньте стены вместе. 4. После того, как стены будут сдвинуты, прикрутите горизонтальную направляющую к вертикальной. Это скрепит стены под 45 углами. 5. Внешний угол пролета — это область наибольшего усилия и область, которая должна быть усилена больше всего.C. Прикрепление портьеры и занавески. 1. В стену устанавливается деревянный брусок. Поверхность пены зашлифована или вырезана. Деревянный брусок вырезается по размеру. Устанавливается пеноклей, и брусок приклеивается на место. (Рисунок 10) 2. Перед заливкой стены в трапецию устанавливают 2 x 2. Древесина должна быть обработана волочением. В стенах ниже первого этажа нельзя укладывать древесину, так как это ослабляет конструкцию. (Рисунок 10) 3. К вертикальной направляющей прикрепляется блок для крепления штор. 4. Через пену в бетоне можно просверлить отверстие.Затем можно установить тапкон. V. ПОДКЛЮЧЕНИЕ СТЕНЫ. A. Ядро стены заполнено 6-дюймовым бетоном и весом в несколько тонн. Если бы стена сместилась на 3 дюйма, она переместилась бы в центр и упала, создав очень опасную ситуацию. Неожиданные события могут повлиять на стену, например, внезапный порыв ветра, обрушение берега, падение в нее и многие другие возможности. Поэтому очень важно, чтобы стена была закреплена таким образом, чтобы сильная нагрузка не заставила стену упасть. Ожидайте неожиданного и готовьтесь к нему.(Рисунок 9) 1. Мы рекомендуем укреплять стену каждые 10 футов. 2. Стяжки должны быть достаточными, чтобы удерживать стену на месте при любых условиях. 3. Стена обычно укрепляется с обеих сторон при помощи углового зажима 2х4, прикрепленных к стене и прикрепленных к земле. 4. Также есть распорки, которые прикручиваются к вертикальным полосам усиления в стене. Они имеют регулируемые стяжки и удерживают стену в обоих направлениях. Обычно они размещаются на внутренней стороне стены и используются также для поддержки приподнятого прохода.Если необходимо залить несколько стен с подпорками, покупка такой системы распорок будет хорошей инвестицией. (Рисунок 10) VI. ПОДГОТОВКА ЗАПОЛНЕНИЯ СТЕНЫ. A. Перед заливкой стены необходимо проверить следующие пункты. Посмотрите в каждую жилу сверху и определите следующее: 1. В стене не должно быть больших отверстий. Если есть, закройте их пеной. 2. Надрезы со склеиванием должны быть защищены от вырывов (такие области, как двери и окна, заедания, коллекторы и стыки стен). (Рисунки 3, 11) 3. В стене не должно быть снега, льда или мусора.4. На стене не должно быть мусора. Страница 14 из 14

15 5. Вся арматура должна быть правильно размещена в центре углов и в центре стульев. Если это не так, возьмите длинный арматурный стержень сверху, вставьте его в ячейку и переместите на место. 6. Все крепления должны быть надежно закреплены. а) Все штифты должны быть надежно закреплены в земле и стене. б) точка крепления должна быть надежной.c) Все необходимые ограждения должны быть установлены. 7. Убедитесь, что верх стены имеет правильные размеры. 8. Убедитесь, что верх стены ровный, при необходимости подрезав выступы. 9. Отдельные секции стены должны быть закреплены наверху стены с помощью С-образной направляющей, рекомендуется над стыком. (Рисунок 3) 10. Два (2) верхних ряда должны быть приклеены пеной для предотвращения подъема давления. Это также можно сделать, применив более короткую вертикальную арматурную дорожку и закрепив верхние три (3) ряда.(Рисунок 3) 11. Убедитесь, что все пропилы склеивания надежно закреплены и что стержни находятся на своих местах над дверями и окнами. (Рисунки 11, 12) 12. Убедитесь, что все двери, окна и прорези балок находятся на своих местах и ​​в правильном месте. Измерьте в последний раз. Проверьте отверстия подходящего размера. 13. Если карман балки падает на пенопласт, вырежьте пенопласт из блока под балкой и вставьте арматурный стержень № 5 длиной 3 фута в область, где будет опираться балка. Возможно, потребуется защита от выдувания. 14. Проверьте рукава.Посмотрите, нужно ли установить колодец, септик или электрический рукав. Если да, убедитесь, что он на месте. (Рис. 11) 15. Обеспечьте вход и выход во время заливки, например временную лестницу через стены. 16. Убедитесь, что площадка безопасна: а) На площадке не должно быть мусора, который может привести к падению. б) Угрозы безопасности следует идентифицировать с помощью клейкой ленты и окраски распылением. c) Вертикальные арматурные стержни не следует складывать таким образом, чтобы они могли пронзить кого-нибудь, если человек упадет. 17.Убедитесь, что нижняя часть стены защищена от движения. Стена будет трястись, особенно при использовании большой насосной машины. 18. Следует провести совещание по безопасности и выявить все опасности. Следует обсудить все необходимые меры безопасности. 19. На случай травмы следует обсудить план действий в чрезвычайных ситуациях. Местные номера службы экстренной помощи должны быть доступны на рабочем месте. 20. Обратите внимание на воздушные линии электропередачи. 21. Рабочие должны носить соответствующее защитное снаряжение: a) Каска b) Защита глаз c) Защитная обувь d) Перчатки Страница 15 из 15

16 22.При необходимости следует вызвать инспектора на место. 23. Бетонный двор должен быть спланирован и проинформирован о надлежащем составе и условиях. a) Мы рекомендуем использовать смесь 3500 фунтов на квадратный дюйм с камнем диаметром ½ или меньше и 1-2% мухи (если возможно, способствует течению и препятствует капитуляции воды в бетоне позже). Важно использовать мелкий заполнитель, чтобы избежать перекрытия и / или образования пустот. Доставьте бетон с уклоном 4 и добавьте воды на стройплощадке, чтобы получился уклон 5 или 6. б) Убедитесь, что площадка доступна для использования автобетононасосов и насоса.Убедитесь, что стены доступны со всех сторон. B. ПРИМЕЧАНИЕ. Несоблюдение каких-либо мер предосторожности может привести к аварии, задержке или значительному увеличению затрат из-за необходимости внесения исправлений позже. VII. ЗАПОЛНЕНИЕ СТЕНЫ. А. Начиная с углов. 1. Чтобы проверить провал в стене, например, если стена имеет высоту 8 футов, например, бетон внизу должен вытекать на 8-10 ячеек, когда стена заполняется. Наблюдатель должен быть размещен перед бетонной площадкой. Он должен наблюдать за потоком и видеть, что маленькие ядра заполняются.Человек на земле должен следить за тем, чтобы бетон не пролился снизу. Также ему следует следить за промежутками между блоками. Перед заливкой сквозь зазоры можно увидеть свет. После заполнения этот светлый зазор заполняется бетоном. Это гарантирует, что все 6-дюймовые жилы заполнены. Прочность достигается за счет 6-дюймовых жил. В наших расчетах прочность не зависит от трапеций диаметром 2 ½ дюйма. Трапеция используется в качестве визуального ориентира, чтобы убедиться, что большие сердечники заполнены. 2. После заполнения стены вставьте вертикальный стержень подходящего размера.Арматура располагается в шахматном порядке изнутри наружу стены. (Рисунок 6) Арматурный стержень должен находиться на расстоянии 1-2 дюймов от стены. Если арматурный стержень останавливается, не толкайте его, потому что есть вероятность, что вы задели сердечник. Таким образом, толкание вызовет взрыв. Просто поверните стержень, и он упадет После того, как арматурный стержень пройдет 95% пути, поднимите его вверх и вниз на 6 дюймов три (3) раза. Это приведет к тому, что арматурный стержень будет стоять прямо вверх и вниз. 3. Для устранения пустот в стене следует использовать вибратор для бетона.4. Закончите затирку верхней части стены и установите анкерные болты через каждые пять футов, начиная и заканчивая на расстоянии одного фута от угла. 5. После заполнения стены убедитесь, что стена ровная и ровная, с помощью веревки. Отрегулируйте распорки, чтобы выпрямить стену. Если есть возвышение, срежьте его замочной пилой и затрите шпателем. 6. Установите водозащиту. См. Инструкции в брошюре Enkadrain в конце учебного пособия. 7. После заливки оставьте стену закрепленной на 24 часа. 8. Удалите со стены любую пролитую жидкость.На следующий день легко снимется. Через пару дней он не снимется. 9. При необходимости нанесите покрытие на наружные стены. VIII. УСТАНОВКА ВЕРТИКАЛЬНОЙ ДОРОЖКИ. A. Вертикальная арматурная дорожка имеет три стороны длиной 7/10. Закрытый конец С-образной планки обращен к ближайшему стыковому соединению. Его всегда следует устанавливать так, чтобы две (2) стороны были параллельны поверхности стены. Это необходимо для прочности удержания винта. Это Страница 16 из 16

17 обеспечивает две поверхности для крепления винта.(Рисунок 7) 1. Вертикальная арматурная дорожка также выполняет вторую функцию. В таких местах, как между многоквартирными домами, некоторые нормы требуют, чтобы гипсокартон был прикреплен к бетону. В этом случае установите вертикальную арматурную направляющую через каждые 20 дюймов друг от друга. Установите винт для гипсокартона длиной 2½ дюйма через каждые 2 фута, начиная снизу и идя вверх. Когда бетон уложен, вертикальная арматурная дорожка будет прикреплена к бетону винтом, залитым в бетон. Затем прикрутите гипсокартон к вертикальной арматуре через каждые 2 фута, начиная с низа до верха стены.2. Еще одна функция вертикальной арматурной дорожки — укрепить стену и удерживать ее ровной и надежной. Рекомендуется устанавливать пластиковую шайбу 1½ дюйма и винт для гипсокартона 2½ дюйма, предназначенные для удержания пены, через каждые 3 фута по вертикали. Вертикальная арматурная дорожка должна располагаться в шахматном порядке на расстоянии не менее 30 дюймов друг от друга. Это поможет укрепить стену и позволит прикрепить распорки к стене. 3. Еще одна особенность вертикальной арматурной дорожки — это крепление. гипсокартон и другие материалы к нему.Для крепления шкафов винт для листового металла № 10 или № 12 выдержит приблизительно 280 фунтов. 4. Вертикальная арматурная направляющая также позволяет облицовывать стены за пределами строительной площадки. Это позволяет очень быстро возводить стены на месте. 5. Снаружи вертикальная арматурная направляющая может использоваться для крепления планок обшивки, сайдинга и дерева. 6. Вертикальная арматурная направляющая предотвращает растяжение стены и поддерживает вертикальное и горизонтальное выравнивание. IX. ИСПОЛЬЗОВАНИЕ C-TRACK. A. C-образная направляющая имеет основание шириной 2 дюйма и имеет две стороны высотой 1 ½ дюйма.Он плотно защелкивается по краям блока. Внизу у основания он используется для удержания стены на месте от движения. Поскольку стена заполняется высокоскоростным насосом, стена сильно трясется и может сдвинуться, если ее не зафиксировать. (Рисунок 7) B. С-образная направляющая обычно прибивается к основанию. На стенах 10 и выше можно использовать C-образную направляющую для обеспечения дополнительной поддержки при падении бетона на большое расстояние. C. Другой вариант использования C-образной дорожки — для выравнивания. При использовании поверх стены помогает удерживать стену ровно.D. С-образная направляющая также используется для защиты выступов от попадания на них бетона. Таким образом, вкладки остаются чистыми, и следующий ряд можно разместить на чистых вкладках. E. Во многих частях страны требуются полоски для термитов. Полоса скошена, чтобы соответствовать требованиям защиты от термитов. Часто под термитную полосу устанавливают другую полосу металла, чтобы закрыть оголенную стену. F. C-образный профиль также остается на месте, чтобы он служил гвоздем для крепления гипсокартона. Снаружи его можно использовать для крепления предметов.G. С-образная направляющая часто используется для того, чтобы верх стены оставался ровным. При заливке бетоном обеспечивает гладкую поверхность для стяжки. X. ГОРИЗОНТАЛЬНАЯ ДОРОГА. A. Горизонтальная дорожка имеет несколько применений. 1. Используется для соединения систем стеновых панелей. 2. Используется для завязывания углов и фиксации оконных или дверных бакенов. 3. Используется для крепления гипсокартона к. Страница 17 из 17

18 4.Используется для усиления разрезов вне связки путем размещения поперек них. (Рисунок 3) 5. Используется для обвязки углов, таких как пролеты и стыки. B. Он вставляется в дорожку, предусмотренную в блоке. XI. НАРУЖНЫЕ ПОКРЫТИЯ. А. Рекомендации по внешней поверхности пеноблока. 1. Parge Coat: превратить в густую смесь и нанести шпателем или распылить с помощью пистолета. Если поверхность подвержена физическому насилию или износу, рекомендуется сначала положить на стену нейлоновую сетку ¼ x, а затем нанести покрытие.2. На рынке представлено несколько покрытий EIFS (Системы внешней изоляции и отделки). 3. Кирпич: используя 3-дюймовый спиральный гвоздь с покрытием, вставьте его в отверстие в выступе кирпича и протолкните стену через каждые 2 фута квадрата перед укладкой бетона. Затем между кирпичом устанавливается выступ для кирпича по мере его укладки. Тонкослойный лицевой кирпич: панели, удерживающие кирпич, приклеиваются к стене, а также привинчиваются к вертикальной арматурной направляющей в стене. Затем кирпичи укладываются в соответствии с инструкциями производителя.4. Культивированный камень: камень можно использовать двумя способами. а) На стену устанавливается просечно-вытяжная сетка. Он прибивается к стене с помощью 3-дюймовых спиральных гвоздей, вбитых в пену под углом вниз. Это делается до укладки бетона. Когда бетон укладывается, гвозди забиваются на место. Затем культивированный камень засыпается раствором б) Стена отшлифована до чистоты. Затем используется пенопласт, обычно полиуретан. Клей размазывается по камню с помощью лопатки. Идея состоит в том, чтобы вдавить ее в небольшие щели для камня.Затем наносится еще один слой. Теперь камень прижимается к стене из пенопласта и скользит вперед и назад на ½ дюйма. Затем он удерживается на месте гвоздями по краям до надежной фиксации. 5. Натуральный камень: кирпичный выступ используется для установки натурального камня. Кирпич вкладки устанавливаются в стену перед заливкой бетона. 6. Деревянно-виниловый сайдинг внахлест: сайдинг привинчивается к вертикальной арматурной направляющей в стене. Вертикальные арматурные направляющие размещаются на 20 по центру, начиная с 10 дюймов от угла. планки стальные, необходимо использовать пробивные шурупы по металлу с покрытием.Обычно для ввинчивания используется кусок алюминиевой планки в форме угла. Алюминиевая планка обычно крепится к углу с помощью контактного клея. XII. ВНУТРЕННИЕ ПОКРЫТИЯ. А. Интерьер можно сделать несколькими способами. 1. Гипсокартон: гипсокартон можно приклеивать или приклеивать к стене. Винты вставляются в вертикальную арматурную дорожку или горизонтальную направляющую. Горизонтальные направляющие устанавливаются по мере укладки стены. 2. Покрытие Dura Rock: Dura Rock — это быстросхватывающийся гипсовый продукт.Номер на пакете указывает время высыхания в минутах. Стену подметают жесткой метлой. Dura Rock перемешивают до густой консистенции, а затем распыляют с помощью пистолета-распылителя. Можно добавить цветной пигмент. XIII. РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ. Страница 18 из 18

19 XIV. A. Длинная ручная пила: двойной резаный крупный зуб. Б. Замочная пила для гипсокартона. C. Длинный уровень. D. Струна. Э. Хаммер.F. Лазерный уровень или транзит. G. Стержневой резак и гибочный станок. Х. пл. I. Электродрели и сверла. (Мы рекомендуем аккумуляторную дрель) J. 25-футовая рулетка. К. 100-метровая рулетка. L. Мелом. М. Аптечка. АКСЕССУАРЫ. А. 1 бетонные гвозди. Б. Укрепление. C. Комплект для продувки.
