Фундамент плитный утепленный: стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

стоит ли утеплять монолитное плитное основание, какой утеплитель выбрать для теплоизоляции фундаментной основы по периметру?

Как показывает практика, более 10% тепла в доме уходит через фундамент, поэтому на этапе проектирования необходимо предусмотреть качественную теплоизоляцию основания конструкции.

Нужно ли утеплять монолитный плитный фундамент, какие материалы могут быть использованы для утепления плиты, какие ошибки могут быть допущены в процессе работ и как их избежать? На эти и другие вопросы ответим в статье.

Стоит ли утеплять монолитное плитное основание?

Для достижения максимальной энергоэффективности сооружения необходимо реализовать теплоизоляцию плитного фундамента как снизу, так и по периметру конструкции.

В некоторых случаях можно ограничиться утепленным полом и цоколем, но при организации эксплуатируемого цокольного этажа теплоизоляция основания является обязательным условием, обеспечивающим снижение теплопотерь и комфорт проживания в доме.

Мнения за и против

Некоторые практикующие строители экономят и отказываются от теплоизоляции, обосновывая это применением бетона с низкой теплопроводностью или высоким цоколем. Однако улучшение изоляционных параметров конструкции упростит и сделает более дешевой его эксплуатацию.

Так, утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

Только этих трех факторов достаточно, чтобы задуматься о проведении работ. Также нужно отметить, что при грамотном инженерном проектировании удается вынести точку росы за контур основной части здания.

В результате вода не будет скапливаться внутри конструкции, а значит не будут развиваться коррозийные процессы и создаваться условия для появления грибка и плесени.

Когда это необходимо?

Вопросу утепления плитного фундамента следует уделить особое внимание жителям регионов со сложными климатическими условиями и почвой глубокого промерзания. Такая зона занимает до 80% всей территории РФ.

Без качественного утеплителя в конструкции фундамента пучинистые грунты при минусовой температуре будут увеличиваться в объеме и подниматься, нарушая целостность железобетонной плиты и вызывая появление трещин в стенах самого сооружения.

Принципы теплоизоляции бетонной фундаментной конструкции

Чтобы предотвратить промерзание плитного фундамента, утеплитель укладывают как под монолитом, так и по периметру конструкции. Несмотря на водонепроницаемость используемых материалов, между плитами теплоизолятора остаются швы, поэтому их крепят на слой гидроизоляционного материала.

Использование механических крепежных элементов не допускается, чтобы не повредить структуру теплоизолятора. Поэтому плиты фиксируют на клею или цементно-песчаном растворе. Швы между сборными деталями заполняют монтажной пеной или другим составом, который подходит по назначению.

Если толщины плит теплоизолятора недостаточно, крепят материал в несколько слоев в шахматном порядке, чтобы избежать образования «мостиков холода». В результате должна получиться бесшовная поверхность, через которую не может проступить влага.

Какие материалы могут использоваться?

Несмотря на широкий выбор теплоизоляторов (пенопласт, минвата, пенополистирол и т.д.) не все предлагаемое отечественными и зарубежными производителями сырье подходит для фундаментов.

Выбирая материал по назначению, необходимо учитывать следующие его характеристики:

1. Низкая степень теплопроводности.
2. Хорошая влагонепроницаемость.
3. Высокая прочность на сжатие.
4. Сохранение свойств в условиях резких температурных перепадов.
5. Стойкость к агрессивной среде.

Выбранный материал должен удовлетворять всем перечисленным требованиям, поскольку теплоизолятор в процессе эксплуатации подвергается вертикальному давлению от сооружения, а также нагрузкам со стороны внешней среды.

Что лучше выбрать и почему?

Среди существующих предложений на рынке, практикующие строители выбирают для теплоизоляции фундамента в большинстве случаев экструдированный пенополистирол (пеноплекс) или пенополиуретан.

Выгодные преимущества экструдированного пенополистирола:

• морозостойкость;
• высокая влагостойкость;
• безопасность для человеческого здоровья и окружающей среды;
• устойчивость к биологическим воздействиям.

Другой эффективный материал – пенополиуретан не только обладает теплоизоляционными качествами и не пропускает влагу, но также подавляет шумы, что особенно важно при строительстве вблизи автострад, железных дорог и промышленных объектов.

Пенополиуретан продается в аэрозольных баллонах, что обуславливает возможность его применения для наружного утепления вертикальных частей железобетонной плиты.

Как утеплить?

Перед проведением фундаментных работ индивидуальному застройщику нужно подготовить материал, монтажную пену для заделывания швов, а также инструмент для нарезания плит.

Листы теплоизолятора должны иметь одинаковую толщину. Когда есть возможность, используют плиты со ступенчатой кромкой, чтобы обеспечить максимальное соприкосновение материалов друг к другу. Если зазор между деталями утеплителя превышает 5 мм, его заделывают монтажной пеной.

Снизу

Для защиты основания дома от промерзания снизу, слой утеплителя можно класть двумя способами:

• в тело фундамента;
• сверху плиты.

В первом случае дно котлована тщательно выравнивают и застилают геосинтетический материалом. Сверху устраивают подушку из нерудного материала. Для этого послойно песок и щебень высыпают на геотекстиль, увлажняют и утрамбовывают с помощью специального оборудования.

На подушку выкладывают гидроизоляционный материал с перехлестом, надежно фиксируя швы паяльником. Сверху монтируют слой теплоизолятора, как правило, из пеноплекса. Удобно работать, стыкуя плиты системой соединений замков.

Швы прорабатывают монтажной пеной. На горизонтальную поверхность утеплителя одним из следующих технологических этапов будет уложен арматурный каркас и инженерные сети.

Проводить теплоизоляцию плитного фундамента можно поверх плиты:

1. На монолите устраивают гидроизоляцию.
2. Сверху монтируют лаги.
3. Между лаг выкладывают слой теплоизолятора.
4. Сверху к лагам крепят гидроизоляционную пленку.
5. Монтируют дощатое основание в качестве чернового пола.

Поскольку пеноплекс обладает повышенной прочностью, то в данном случае можно обойтись без лаг. Плиты кладут на гидроизоляционный слой сплошной поверхностью, сверху настилают подложку и устраивают чистовое покрытие.

По периметру

Теплоизоляция плитного фундамента по периметру позволяет значительно сократить теплопотери в доме. Плиты утеплителя устраивают в вертикальном положении по внутреннему периметру дощатой опалубки.

Если для монолитной плиты используют вязаный арматурный каркас, то, чтобы защитить утеплитель от жидких компонентов бетонного раствора, прокладывают слой гидроизоляционной пленки. Когда армокаркас собирают методом сварки, то сверху гидроизолятора на утеплителе необходимо выполнить тонкую стяжку из низкомарочного бетона.

Утеплитель также можно разместить на готовой монолитной плите с уже реализованной гидроизоляцией. Теплоизолятор крепят к поверхности клеем или через подплавленный битум. Средство для фиксации материалов наносят точечно, а затем плотно прижимают полотно к стене.

Теплоизоляцию основания начинают проводить снизу, выкладывая детали сначала в горизонтальный ряд. Каждый следующий лист крепят встык к предыдущему.

Изменение положения теплоизолятора по истечение двух минут после нанесения фиксирующего раствора не допускается!

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

1. Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.
2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Видео по теме статьи

Как правильно утеплить плиту фундамента, подскажет видео:

Заключение

Практикующие строители не советуют экономить на теплоизоляции фундамента, ведь от этого зависит не только комфорт жителей дома, но и срок службы всей конструкции. Плитное основание требует утепления как стороны подошвы, так и по периметру сооружения.

Подходящий для этого материал должен характеризоваться:

• низкой теплопроводностью,
• прочностью на сжатие,
• влагостойкостью.

Таким требованиям полностью удовлетворяет экструдированный пенополистирол, поэтому его, как правило, и используют в частном домостроении в качестве основного утеплителя.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Фундамент монолитная плита своими руками

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

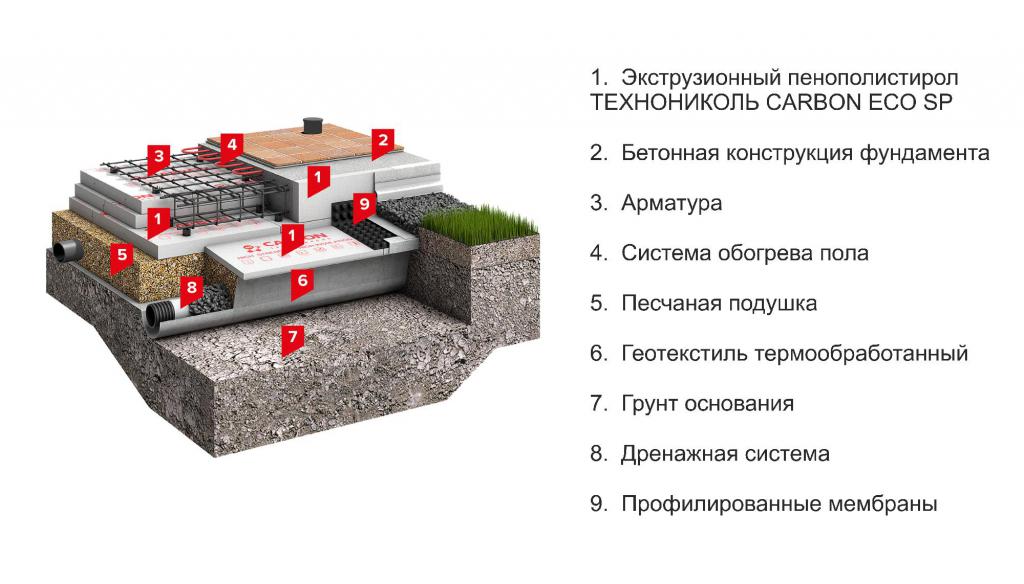

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

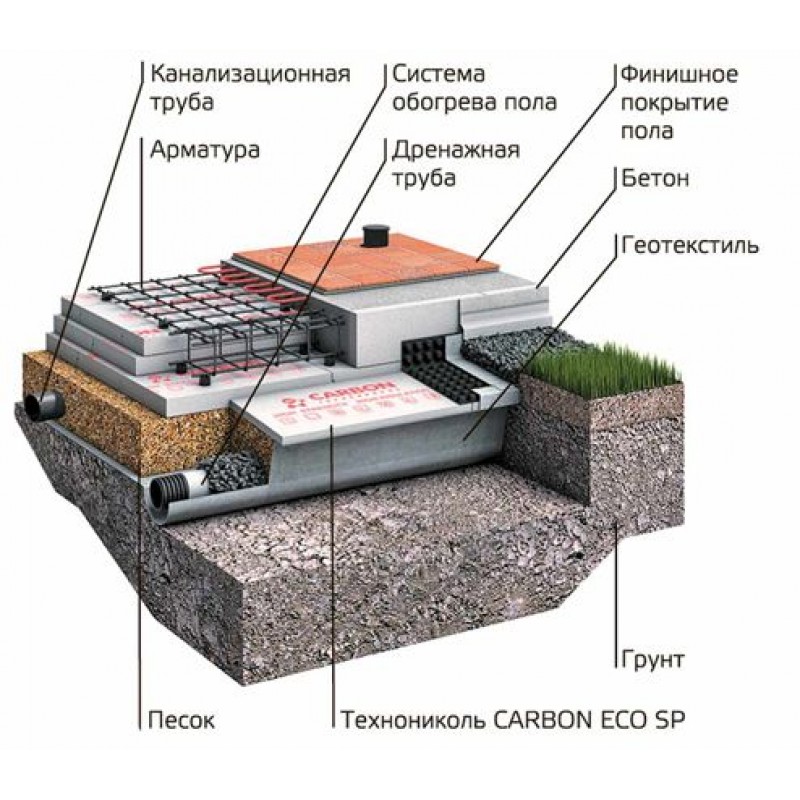

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Утепленная шведская плита толщина и технология

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Популярные статьи сайта

• Минусы полусухой стяжки пола

• Приготовление полусухой стяжки пола: компоненты, пропорции

• Устройство чернового пола в доме из дерева

• Подготовка основания под наливные полы

• Чем отличаются ровнитель, наливной пол и самовыравнивающаяся смесь

• Фиброволокно: пропорции фиброволокна в стяжке

• Резистивный греющий кабель: что такое, зачем нужен

Какой фундамент для дома обойдется дешевле

Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.

Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.

На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.

Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.

Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:

Как итог, далеко не факт, что казалось бы, недорогой фундамент таковым и останется. Иногда бывает, например, что выгоднее сделать монолитный фундамент, чем закапывать ленточный на глубину промерзания. Выбор фундамента должен основываться на совокупности факторов, потому что цена может измениться в зависимости от ситуации.

Плитный фундамент с битумным покрытием под кирпичный дом

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

Отличия от утепленной шведской плиты

Главная разница между финской и шведской конструкцией заключается в том, что финны предложили использовать ленточный фундамент в качестве дополнительной опоры по всему периметру.

УШП – это просто бетонная плита, отлитая в своеобразном поддоне из пенополистирола, чем и отличается от УФФ. В результате для устройства утепленной финской плиты не требуется подготовка строго выверенного горизонта поверхности, а значит можно вести строительство на площадках с небольшим уклоном. Мы уже писали про этот вид фундамента здесь.

Отсутствие жесткой связи между ленточным фундаментом и платформой пола делает конструкцию более устойчивой к излому и увеличивает сопротивление нагрузкам на проблемных нестабильных грунтах. Кроме этого, технология фундамента УФФ позволяет выполнять устройство и заливку плиты уже после возведения стен и монтажа кровли. Это значит, что данные работы можно будет проводить в холодное время года, не останавливая строительства на зиму.

Плюсы и минусы УФФ

Как и большинство строительных конструкций, утепленный финский фундамент имеет достоинства и недостатки. В числе основных преимуществ специалисты называют:

• возможность монтажа основания на любых типах грунтов, кроме слабых торфяников с высоким уровнем грунтовых вод;
• экономичный расход материалов в сравнении с другими типами оснований, кроме шведской плиты, где стоимость примерно одинакова;
• стяжка пола не является несущей и вся весовая нагрузка от ограждающих конструкций передается на ленточную часть фундамента;
• наличие встроенного теплого пола сокращает расходы на монтаж отопления;
• выполнение заливки утепленного пола возможно в любое время года;
• возможность устройства несущего основания на небольших склонах и при перепадах высот рельефа.

К недостаткам технологии фундамента финская плита относят:

• необходимость проведения земляных работ с рытьем траншеи и котлована, для чего может потребоваться привлечение специальной техники;
• выполнение обратной засыпки нерудными материалами после монтажа ленточной части с последующей механической трамбовкой;
• невысокая несущая способность мелкозаглубленной ленты, ограничивающая этажность зданий.

Как видим, для легкого одноэтажного индивидуального строительства утепленный финский фундамент является технически и экономически обоснованным вариантом.

Монтаж

Глубина траншеи зависит от расстояния до грунтовых вод и типа грунта.

В связи со всем вышесказанным, необходимо сделать вывод о том, что теплый фундамент может быть сооружен еще в самом начале, а если геологический анализ почвы не позволяет сделать этого, то утеплять нужно будет уже после того, как дом будет полностью возведен. В случае с первой ситуацией необходимо сначала вырыть траншею по всему периметру будущего дома.

В зависимости от климатических условий и состава грунта, глубина ее должна составлять от 50 до 100 см. После этого можно будет приступать к замешиванию самого раствора. Чаще всего используется , состоящий из:

• цемента;
• песка;
• щебня;
• воды.

Сначала необходимо взять по одной части воды и цемента, все перемешать и добавить к ним 3 части песка и столько же щебня. Перемешанный раствор необходимо вылить в выкопанные траншеи. Заблаговременно можно прибегнуть к армированию. Это позволит вам усилить конструкцию, а соответственно, и всего дома. Для этих целей прекрасно подойдут такие материалы, как старые рамы от любого транспортного средства, старая проволока, трубы и любой другой металлолом, который, скорее всего, завалялся где-нибудь на даче или в гараже. Таким образом, если глубина соответствует всем вышеупомянутым требованиям, то эта закладка позволит вам утеплить фундамент дома по максимуму.

Что собой представляет УШП фундамент

При выборе такого типа фундамента для каркасного дома удается достичь максимально уютные и комфортные условия проживания. Такой тип основания предполагает наличие подушки из песка и щебня, с дренажем. Сверху этой подушки кладется утеплитель, а затее уже сама плита с трубами теплого пола и коммуникациями, усиленная арматурой.

Уникальная технология представленного материала предполагает использование специального теплоизоляционного слой под плитой и около фундамента. Этот слой отличает большой толщиной, благодаря чему можно снизить потери тепла до 65%.

Видео инструкция по строительству утепленной шведской плиты:

Способы теплоизоляции

Фундамент из бетонных блоков: песчаная подушка, блоки.

Помимо того варианта, который предполагает сооружение с помощью жидкой заливки котлована бетонным раствором, существует и другой способ утепления жилища. Он связан с тем, что вместо раствора в котлован помещаются отдельные бетонные блоки. Они представляют собой уже готовый материал для фундамента, которые уже армированы и спрессованы в прямоугольные плиты. Они могут быть столбчатыми (в сечении имеют правильный прямоугольник) и ленточными. Представляют они собой бетонные блоки в виде трапеций. Широкое основание таких плит позволяет выдерживать колоссальные нагрузки на фундамент и на почву.

Утепление плитного фундамента — Технологии, тонкости, ньюнансы

Каждый застройщик при выборе фундаментной конструкции для будущего здания руководствуется в первую очередь его стоимостью, надежностью и долговечностью. Идеальным основанием, которое сочетает в себе все эти качества, являются монолитные плиты фундамента, которые можно сооружать на различных типах почвы. Но бетон обладает высокой теплопроводностью, поэтому застройщикам необходимо еще в процессе выполнения строительных работ позаботиться об утеплении несущих конструкций.

Способы утепления

Утепление плитного фундамента необходимо проводить в той части, которая располагается в зоне промерзания почвы. Застройщику следует заложить утеплитель под фундаментную плиту, а также под наружную отмостку, которая в обязательном порядке создается вокруг строения. И также специальным материалом должен быть закрыт цоколь здания и верхняя часть фундаментной стены. Своевременное утепление монолитной плиты фундамента позволит защитить прилегающий к постройке грунт и ее стены от промерзания, благодаря чему будет предотвращено морозное пучение почвы и минимизированы теплопотери дома.

Планируя утепление плитного фундамента, застройщик должен учитывать тип несущей конструкции:

1. Ленточный (углубленный). Для утепления применяют различные материалы, которые укладываются на вертикальные поверхности несущей конструкции, над поверхностью грунта.
2. Мелкозаглубленный ленточный фундамент. Для утепления задействуют плиточные материалы, которые укладываются на подошву и вертикальные поверхности несущей конструкции.
3. Свайный. Утеплению подвергаются только боковые поверхности углубленных в почву свай.
4. Монолитная плиточная конструкция. Выполняется утепление фундаментной плиты не только снизу, но и по бокам.

Преимущества своевременного утепления

Утепленный плитный фундамент обладает большим количеством преимуществ, о которых необходимо знать каждому застройщику:

1. Застройщикам удастся сэкономить бетонный раствор, который применяют в больших объемах при заливке плитных фундаментных конструкций.
2. Утеплённый фундамент позволяет максимально сократить теплопотери. Это положительно отражается на микроклимате внутри помещений, а также на счетах за коммунальные услуги, которые стремительно возрастают в зимнее время года.
3. Ускоряются сроки проведения строительных работ.
4. Максимально увеличивается срок полезного использования несущей конструкции, так как на нее перестает оказываться пагубное воздействие влаги и низких температур.
5. Утепленная фундаментная плита предотвращает появление конденсата на внутренних стенах помещений.
6. Максимально увеличивается срок службы гидроизоляционных материалов, которые задействуют в процессе сооружения плитных фундаментных конструкций.

Какие материалы могут использоваться для утепления плитного фундамента?

В настоящее время на отечественном строительном рынке представлен огромный ассортимент материалов, которые застройщики могут задействовать при проведении утеплительных мероприятий:

1. Пенополиуретан. Этот материал изготавливается из вспененной пластмассы, которая имеет пористую структуру, наполненную пузырьками воздуха. Эта утепляющая смесь создается непосредственно на строительной площадке и наносится на фундаментные конструкции посредством специального оборудования. Компоненты, вступившие в химическую реакцию, уже на бетонных поверхностях образуют прочную пену, практически мгновенно затвердевающую. Этот материал помогает минимизировать теплопотери, предотвращает проникновение внутрь помещений посторонних шумов с улицы, не подвергается гнилостным изменениям при постоянном контакте с влажной средой, обладает высокой устойчивостью к воспламенению.
2. Пенопласт. Этот материал на протяжении десятилетий применялся в строительной сфере в качестве утеплителя. Его главным недостатком является низкая механическая прочность, из-за чего он нуждается в дополнительной облицовке.
3. Пенополистирол экструдированный. Этот материал имеет мелкоячеистую структуру и поставляется на строительный рынок в виде листов, имеющих прямоугольную форму. Он обладает отличными техническими свойствами, способен выдерживать высокие нагрузки, не изменяя при этом ни внутренней структуры, ни геометрической формы. В последние годы застройщики при проведении утепления плитных фундаментных конструкций задействуют именно экструдированный пенополистирол, так как он не нуждается в дополнительной защите и может на протяжении десятилетий выполнять возложенные на него функции.

Почему специалисты рекомендуют использоваться для утепления именно пеноплекс?

В последние годы многие застройщики предпочитают проводить утепление фундамента пеноплексом. Выбор этого материала обусловлен тем, что он обладает высокой устойчивостью к влаге, а также обладает максимально низкой теплопроводностью. В связи с тем, что плитной несущей конструкции на протяжении многих десятилетий придется контактировать с влажной средой, утепление фундамента пеноплексом позволит защитить здание от ее пагубного воздействия.

Экструдированный пенополистирол идеально подходит для теплоизоляции монолитных фундаментных конструкций, так как способен выдерживать сжимающие нагрузки. Пенополиуретановые плиты и пеноплекс представляют собой ячеистые материалы с закрытой структурой, благодаря чему влага не способна проникать в их полости. Именно поэтому их задействуют при проведении утеплительных мероприятий.

Правила утепления плитных фундаментных конструкций

Перед тем как утеплить плитный фундамент застройщик должен узнать обо всех особенностях и нюансах, а также о наиболее эффективных технологиях. Если будет проводиться утепление фундамента пеноплексом с наружной стороны, то это позволит защитить не только плиты, но и стены от промерзания. В том случае, когда пенополистирольные панели будут уложены с внутренних сторон стен, застройщику удастся существенно улучшить микроклимат внутри помещений, но в то же время плиты и стены здания не будут защищены от промерзания. Из этого следует, что наружное утепление фундамента пеноплексом будет идеальным вариантом для любых строительных объектов.

Наружное утепление фундамента пенополистиролом или пеноплексом возможно только на начальных этапах строительства. Если застройщики упустят этот момент, то в дальнейшем они смогут провести только внутреннее утепление фундамента пеноплексом или пенополиуретаном.

Проведение утеплительных мероприятий в процессе строительства

Процедуру утепления фундамента пенополистиролом необходимо проводить в начальной стадии строительных работ. Застройщикам следует в точности соблюдать технологию:

1. В первую очередь выкапывается котлован, в котором будет создаваться монолитная плита из бетона. Его глубина должна составлять 1 метр. На дне делаются углубления, в которые закладываются дренажные трубы, функции которых заключаются в отводе поверхностных вод в специально созданные колодцы. Такие меры позволят защитить не только фундамент, но и стены здания от намокания.
2. После укладки дренажных труб дно траншеи разравнивается и на его поверхности раскатывается специальный материал – геотекстиль. Он будет предотвращать прорастание корневищ деревьев и кустарников, способных нарушить целостность несущей конструкции.
3. Поверх геотекстиля укладывается слой песка и щебня. Таким образом, на дне котлована создается песчано-щебневая подушка (толщина приблизительно 30-40см).
4. Прокладываются инженерные коммуникации, например, водопроводные и канализационные трубы. После их укладки поверхность присыпается песком и разравнивается.
5. По периметру подготовленного котлована сооружается опалубка. Для этих целей принято задействовать доски или листы влагостойкой фанеры. Снаружи опалубку необходимо подпереть укосинами или упорами для того, чтобы деревянная конструкция смогла выдержать нагрузку, которую на нее будет оказывать бетонный раствор.
6. На дно котлована выливается небольшое количество бетона, который создаст первый фундаментный слой. После его застывания застройщик должен приступить к проведению гидроизоляционных и теплоизоляционных мероприятий.
7. Из-за того, что монолитная бетонная плита будет постоянно находиться в грунте и контактировать с влажной средой, застройщик должен выполнить ее качественную гидроизоляцию. Для этих целей в строительной сфере принято задействовать рулонный материал либо обмазочный. Бетонное основание необходимо тщательно очистить от мусора, после чего обеспылить. Для увеличения его адгезивных свойств рекомендуется провести обработку разведенным керосином или растворителем. После этого на подготовленном бетонном основании раскатывается рубероид, полотна которого должны ложиться внахлест. Все стыки следует обработать мастикой, после чего специалисты рекомендуют уложить еще один слой гидроизоляции. Если застройщик решит задействовать жидкую изоляцию, то ему необходимо несколько раз нанести ее на поверхность бетонного основания и после полного высыхания продолжить строительные работы.
8. На следующем этапе проводится утепление плиты. Для этих целей большинство застройщиков задействуют листы экструдированного пенополистирола (толщина 15см). Укладывают такой материал, как правило, в два слоя. Необходимо следить за тем, чтобы верхние листы перекрывали места соединений нижних панелей.
9. Выполняется армирование фундаментной конструкции, благодаря которому увеличатся ее прочностные и несущие характеристики.
10. Заливается бетонный раствор в несколько этапов. После заливки первой партии застройщик должен используя глубинный вибратор удалить воздух и устранить образовавшиеся пустоты. После этого выливается оставшийся раствор.

После застывания бетона застройщик может продолжить строительные работы. Чтобы максимально защитить здание от пагубного воздействия вредных сред, он должен провести и внутреннее утепление фундамента. Для этого следует задействовать листы экструдированного пенополистирола, которые приклеиваются на пол и стены помещений и в дальнейшем подвергаются отделке.

Утепление монолитного фундамента: технология

Утепление монолитного фундамента — важный процесс при возведении здания на подвижном грунте. Это поможет не только повысить теплоизоляцию пола, но и предотвратит морозное пучение грунта под строением. Если вы далеки от технологии укладки утеплителя и выбора материала, то наши советы помогут разобраться во всех нюансах. Освоим главные моменты, и, проведя утеплительные мероприятия, можно обезопасить себя от множества неприятностей в будущем.

Общие сведения о плитном фундаменте

При возведении жилых и нежилых зданий используют различные виды фундамента. Выбор основывается на типе строений и грунта под ними. Для нестабильных почв с высоким залеганием вод подойдет монолитное основание, способное выдержать значительные внешние воздействия. Плитный фундамент состоит из нескольких слоев:

• песчаный, на который внахлест застилают полосы геотекстиля. Стыки проклеивают строительным скотчем;
• второй слой — щебенка, толщиной не менее 15 см;
• слой цементного раствора толщиной 10 см;
• слой материала для защиты всей конструкции от влаги;
• теплоизоляция;
• полиэтиленовая пленка, уложенная внахлест;
• арматурная сетка;
• бетонная заливка.

Как выглядит монолитный фундамент

Монолитные фундаменты по сравнению с ленточными и столбчатыми, имеют массу положительных качеств:

• выполняют функцию пола для первого этажа;
• подходит для постройки зданий на плавающих грунтах, обеспечивая их сохранность во время передвижения почвы;
• подходит для строительства на торфяниках и болотистой местности;
• железобетонная плита основания не подвержена усадке;
• подходит для возведения зданий до 3 этажей.

Но не все так хорошо, как кажется на первый взгляд. Монолитный фундамент не дешевое удовольствие. Для его возведения понадобятся серьезные финансовые вложения на покупку материалов и аренду крупной строительной техники. К тому же обустройство монолитного основания требует определенных знаний технологии. Его нельзя возводить на склонах. Именно поэтому плитный фундамент выбирают только тогда, когда другого варианта нет.

Показания и преимущества утепления

Утепление плитного фундамента проводится для обеспечения определенных нужд. С его помощью можно:

• предотвратить разрушение конструкции от перепада температур;
• сделать пол на первом этаже более теплым;
• сэкономить на будущем обогреве здания;
• уменьшить пучение грунта под строением.

В качестве теплоизоляционного слоя применяют различные материалы, кроме  минеральной ваты. Особенность технологии утепления в том, что бетонная конструкция возводится на слое теплосберегающего материала. Благодаря этому почва под домом не промерзает. Утеплители позволяют повысить эффективность работы теплого пола.

Виды и критерии выбора материалов утепления

Выбор материала для утепления монолитного фундамента один из главных процессов. Не каждый из них подойдет для работы в грунте, поэтому при выборе нужно руководствоваться следующими критериями:

• водонепроницаемость. Если утеплитель напитает в себя воду из земли, то утратит свои свойства. При замерзании вода внутри начнет расширять материал и нарушать его целостность;
• прочность. Из-за движения грунтовых вод, камней, песка и т.д. на утеплитель создается повышенное давление. Острые края частиц продавливают материал и при недостаточной крепости, обламывают его и оставляют трещины;
• устойчивость к агрессивным средам. Часто в грунтовых водах содержатся химические примеси с повышенной концентрацией солей. Некачественный утеплитель быстро разрушится от их воздействия.

Если утепление выполняется внутри здания, материал должен быть негорючим, не выделять токсических веществ, которые могут негативно сказаться на здоровье окружающих.

Строительный рынок предлагает и другое сырье для обустройства монолитного фундамента:

• пенополиуретан — вспененная пластмасса с пористой структурой, наполненной пузырьками воздуха. Материал на строительную площадку поставляется в жидком виде и уже непосредственно перед утеплением наносится на фундаментные конструкции. Делают это специальным оборудованием. Утеплитель создает на поверхности прочную пену, позволяющую минимизировать теплопотери и защищающую от посторонних шумов. Утеплительный слой не гниет от постоянного воздействия влаги и устойчив к возгоранию;
• пенопласт — один из востребованных материалов, который уже несколько десятилетий служит отличным утеплителем для зданий. Он дешевый, имеет высокую утепляющую способность, но непрочный к механическим воздействиям. Из-за этого пенопласт перед монтажом нужно дополнительно облицовать;
• экструдированный пенополистирол — часто используется в качестве утеплителя фасадов и фундаментов в том числе. Выпускается в виде прямоугольных листов с мелкоячеистой структурой. Материал способен выдерживать высокие нагрузки без изменения свои свойств и формы. Пенополистирол не нуждается в дополнительной защите, поэтому наиболее востребован среди строителей.

Экструдированный пенополистирол – утеплитель для монолитного фундамента

Выбирать материал для утепления нужно такой, срок службы которого равен или больше срока эксплуатации отделки. Это позволит не разрушать целостность стен, если утеплительный слой «выйдет из строя».

Принципы и способы утепления монолитного фундамента

Утепление плитного фундамента здания требует определенных знаний и изучение пошаговой технологии. Многое зависит от выбора материалов, способы укладки которых могут отличаться. Монтаж проводится как с внутренней, так и с внешней стороны. Если для наружных работ будет использоваться пеноплекс, то это позволит защитить не только плиты, но и стены от промерзания. Обустройство внутренней части основания улучшит микроклимат в помещении, но не защитит стены от сильных морозов.

Какой из этого следует вывод? Наружное утепление фундамента пеноплексом — отличный вариант для любых построек. Его использование возможно только на начальных этапах строительства. В противном случае провести утепление можно будет лишь изнутри.

Утеплять основание постройки нужно заранее, в теплое время года, когда стоит сухая погода. Особенно это касается регионов с холодным климатом, где похолодание наступает значительно раньше, а грунт промерзает на большую глубину. При строительстве зимой потребуются дополнительные расходы на подогрев бетона и поддержание нужной температуры на участке.

Технология утепления монолитного фундамента

В утеплении плитных фасадов каждый процесс имеет большое значение. Соблюдение поэтапности и технологии позволит добиться качественной роботы, снизить теплопотери всей будущей постройки и сохранить ее долговечность.

Утепление плитными материалами

Плитные материалы для утепления используют чаще остальных. Это пенопласт, пенополистирол, иногда минвата. Достаточно будет слоя в 5-10 см. Если используют минеральную вату, то поверхность основания предварительно не нужно будет ровнять.

Плитный материал можно монтировать одним из двух способов: на клей или на саморезы. Процесс выполняется по следующей схеме.

1. Если используют саморезы, лист утеплителя крепят к поверхности фундаментной плиты. На каждый кв. м. необходимо подготовить 8-10 расходников.
2. Во втором варианте используют специальный клеевой раствор.

Для каждого вида крепления существуют общие правила. Утеплительный материал монтируется горизонтально, начиная с нижнего угла. Каждый последующий лист прикладывается сбоку от предыдущего. Ряды утеплителя выставляют так, чтобы швы между листами были немного со сдвигом и не образовывали сплошной зазор. Промежутки заделывают строительным скотчем или специальной гидроизоляционной лентой. В завершении рекомендуется нанести гидроизоляционную штукатурку.

Применение напыляемой изоляции

Жидкий пенополиуретан после застывания обеспечивает отличную теплоизоляцию и дополнительную защиту от влаги. Всего 5 см ячеечной структуры материала можно сравнить по плотности с метровой толщиной пенополистирола. Это значит, что нет необходимости в проведении дополнительного утепления внутри здания.

Технология утепления напыляемой изоляции такая.

1. Путем смешения компонентов непосредственно перед работой получают необходимый утеплитель.
2. С применением специальной техники материал распыляется на поверхность фундамента.
3. После застывания пена превращается в прочный слой утепляющего напыления.

Способ теплоизоляции пенополиуретаном имеет ряд преимуществ:

• экономит времени. За одну рабочую смену можно утеплить несколько сотен квадратных метров основания;
• перед монтажом покрываемую поверхность можно не выравнивать;
• создает на фундаменте сплошной слой без швов и стыков;
• является самым теплым из всех существующих утеплителей;
• имеет хорошую адгезию с бетонной поверхностью основания;
• исключает необходимость в дополнительной гидроизоляции;
• эксплуатационный срок материала более 35 лет;
• экологически чистый и не создает вредных выбросов в атмосферу.

Жидкий пенополиуретан часто используют для утепления монолитного фундамента

При таком количестве плюсов, пенополиуретан не лишен недостатков. Его стоимость в несколько раз выше, например, того ж пенопласта или минваты. Для работы с материалом требуется спецтехника. Неустойчив к воздействию солнечных лучей, поэтому нуждается в защитной облицовке.

Применение насыпных материалов

Использование насыпного материала, такого как керамзит, является одним из простых способов утепления монолитной плиты. Для этого понадобится более широкая траншея, в которую будет засыпаться слой в 50-70 см. Если толщина будет меньше, то материал не сможет выполнять возложенных на него функций. Технология проведения монтажа следующая.

1. Стену дополнительно гидроизолируют грунтовкой, штукатуркой, мастикой и т.д.
2. Дно траншеи выстилают пленкой или геотекстилем. Если используется обычный полиэтилен, то делают не менее двух слоев.
3. Следующим слоем идет щебень примерно, в 15-20 см.
4. В щебень укладывается дренажная труба для отвода воды.
5. Далее траншея засыпается керамзитом.

Рекомендуется также сделать перегородку из кирпича, шифера, пластиковых или металлических панелей, а уже между ней и фундаментом засыпать керамзит. Это будет своеобразным барьером, препятствующим попаданию влаги на утеплитель.

Нюансы монтажа защиты утеплителя

Завершающим этапом в утеплении монолитной плиты фундамента станет защита теплоизоляции. Это убережет материал от деформации и воздействия влаги. Слой пенопласта защитит кирпичная кладка. Для пенополиуретана и листовых материалов делают обрешетку из деревянных брусьев или металлических профилей. Каркас крепят к фундаменту, а слой утеплителя монтируют между ним и стеной. Поверх каркаса, на саморезы, крепят любой защитный слой. Если это металл, то должна использоваться либо нержавейка, либо оцинкованные листы.

Технология утепления фундамента покажется сложной только на первых этапах. Если разобраться с ее нюансами и все делать по правилам, то результат превзойдет все ожидания. Выполнение работ своими руками позволяет сэкономить на специалистах и монтаж теплоизоляции не выльется в копеечку.

Утепленная шведская плита: технология заливки фундамента

Утеплённая шведская плита – это один из типов фундамента, применяющегося для строительства домов, зданий, сооружений. УШП обладает хорошими эксплуатационными качествами, надёжностью и долговечностью использования. Основные особенности фундамента будут представлены в данной статье.

Фундамент в общем виде представляет собой какое-либо бетонное основание, напоминающее по внешнему виду плиту либо ленту.

УШП – это особый фундамент, имеющий на этапе закладки все нужные коммуникации. При этом такая плита идеально ровная, её поверхность изначально готова к монтажу напольного покрытия без проведения дополнительных работ.

Утеплённая шведская плита является теплоаккумулятором, что позволяет человеку не использовать отопительное оборудование в своём доме на полную мощность, экономя на электроэнергии.

УШП подходит для возведения жилых домов большой площади, обладает расширенным функционалом. О преимуществах и недостатках данного фундамента будет рассказано далее.

Плюсы УШП

У рассматриваемой плиты есть несколько достоинств:

• возможность закладки на любом месте. Качество грунта не имеет значения;
• быстрота монтажа, повышенная надёжность конструкции;
• наличие теплоизоляционного слоя. Это позволяет уменьшить потери тепла в доме после его строительства;
• маленький расход бетона при сравнении с другими типами плит;
• нет необходимости в предварительной подготовки основания к чистовому оформлению;
• наличие нужных для жизнедеятельности инженерных коммуникаций.

Обратите внимание! УШП обычно закладывается в течение месяца в зависимости от площади возводимого строения.

Минусы

Шведский фундамент имеет свои отрицательные стороны:

• высокая цена, требовательность монтажа, обусловленная сложностью конструкции плиты, соблюдением технологии её закладки;
• небольшая высота фундамента в 300-400 метров в среднем;
• повышенные требования к закладке. Поверхность, на которую можно монтировать УШП, должна быть максимально ровной без серьёзных перепадов высот. Часто требуется предварительное выравнивание;
• невозможность строительства подвального помещения с использованием данного фундамента;
• сложность ремонта или замены инженерных коммуникаций, т.к. они прокладываются внутри изделия.

Что такое УШП

Это фундамент, предназначенный для низкого либо среднего заложения.

В утеплённую шведскую плиту изначально закладываются несколько инженерных коммуникаций:

• технология «Тёплый пол»;
• канализационная система, водопровод;
• технология электроснабжения.

Для каких грунтов подойдёт

Для данного фундамента отсутствуют какие-либо ограничения по виду грунта. Можно выбрать любую поверхность для расположения плиты, главное, максимально выровнять её.

Перед закладкой плиты необходимо выполнить несколько простых действий:

• составить предварительный план возводимого строения и фундамента с отображением основных частей;
• соблюдать технологию строительства, монтажа УШП;
• производить монтаж дополнительных коммуникаций с соблюдением всех правил, высчитывая каждый сантиметр.

Важные сведения! Установку УШП нельзя выполнять самостоятельно без специального оборудования и должных знаний.

Как уменьшить цену за фундамент

УШП – это качественная плита, цена на закладку которой достаточно высока.

Однако, есть несколько методов, позволяющих уменьшить её стоимость:

• правильный выбор компании по монтажу фундамента с хорошей репутацией;
• поиск скидок. Некоторые организации предоставляют большие скидки на закладку УШП, т.к. данный фундамент редко применяется в строительстве;
• учёт индивидуальных особенностей строения, его площади. Составления чёткого плана, проекта будущего сооружения.

УШП в каркасных домах

Тёплая шведская плита хорошо подходит для возведения подобных сооружений. Дома каркасного типа обладают низкой теплоёмкостью и повышенной энергоэффективностью. Это пассивные строения, а значит, УШП полностью обеспечит их необходимыми ресурсами.

УШП плита будет «нагревать» каркасник изнутри, не даст ему быстро остыть. При этом использование отопления можно будет свести к минимуму.

Шведская плита технология строительства

При установке УШП следует соблюдать технологию закладки фундамента во избежание неприятных последствий. Есть несколько этапов установки утеплённой шведской плиты. О них пойдёт речь далее.

Проектно-изыскательные работы

Благодаря проведению мероприятий изыскательного типа можно понять основные характеристики грунта, а также рассчитать его несущую способность.

Также необходимо учитывать уровень грунтовых вод, колебания в слоях почвы. Всё это влияет на фундамент шведская плита технология.

Дополнительная информация! Для расчёта почвы можно воспользоваться специальными программами. Такое ПО определяет свойства слоёв, проводит корректировки после нагрузки.

Подготовка котлована

Перед тем как монтировать шведская тёплая плита фундамент на выбранной поверхности понадобится снять плодородный слой почвы и провести процесс окультирования территории.

Далее необходимо разметить поверхность вдоль всего контура и вырыть котлован с использованием спецоборудования, учитывая заданную глубину. Важно, чтобы ширина котлована была немного больше площади фундамента.

Затем можно переходить к монтажу рёбер жёсткости для укрепления конструкции. Они закладываются в небольшие углубления, вырытые вдоль внутренних стен.

На дне вырытого котлована нужно обязательно выровнять почву и утрамбовать её.

Защита от воды и прокладка коммуникаций

Может быть интересно

На дно котлована нужно высыпать крупнозернистый песок. При этом надо проследить, чтобы песок лёг ровным слоем и при необходимости выровнять его с применением специального инструмента.

Далее песок потребуется утрамбовать. В конечном итоге должен получиться пласт толщиной 10-15 см.

Поверх пласта нужно смонтировать трубы дренажной системы, а также проложить дополнительные инженерные коммуникации, если без них не получится обойтись.

Подготовка «подушки»

Подушка при закладке фундамента представляет собой слой щебня, посыпанного сверху конструкции. Причём слой должен быть максимально ровным и утрамбованным.

После выполнения данных манипуляция должна получиться плотная поверхность щебня в горизонтальной плоскости. Для быстроты и простоты утрамбовки подушки щебень можно немного разбавить водой.

Обратите внимание! От качества получившейся подушки зависит надёжность и долговечность эксплуатации фундамента. Поэтому к этому этапу закладки утеплённой шведской плиты необходимо подойти со всей ответственностью.

Утепленная шведская плита технология монтажа утеплителя

Утеплитель для УШПА состоит из пенопласта и прокладки из гидроизоляционного материала. Общая толщина материала, с помощью которого можно утеплять основание, должна составлять не менее 200 мм. Причём в местах котлована, где расположены рёбра жёсткости, этот показатель может составлять 100 мм.

При возведении УШП утеплитель играет одну из ключевых ролей, и без него не получится обойтись. Через утеплитель все нагрузки фундамента передаются от строения к грунту. Данный материал позволяет снизить передаваемые нагрузки, тем самым уменьшив риск частичного или полного разрушения плиты.

Обустройство опалубки

В данном случае опалубка – это элементы, которые придают утеплённой шведской плите правильную форму.

При выборе опалубки рекомендуется отдавать предпочтение конструкциям несъёмного типа, в составе которых присутствует эксрагированный пенопласт.

В качестве опалубки можно использовать конструкции из сколоченных досок для экономии денег. Щитовая опалубка должна надёжно закрепляться как по периметру фундамента, так и в его углах с применением клиньев и фиксирующих упоров.

Важно! Смонтированная опалубка должна выступать за пределы плиты не менее чем на 200 мм.

Создание армокаркаса и «тёплого пола»

На нижнюю часть опалубки, на её дно монтируются нужные человеку коммуникации. Чаще всего закладываются трубы, предназначенные для обогрева помещения, пола.

Монтаж подобных коммуникаций осуществляется в следующей последовательности:

• выложить трубы как по периметру, так и в центре основания опалубки. При этом важно, чтобы по периметру трубы выкладывались плотнее друг к другу. Это позволит получить наивысшую тепловую мощность системы;
• между тепловым контуром и внешними стенами должно выдерживаться определённое расстояние. Не менее 150 мм;
• в местах стыка монолитных плит отопительные трубы можно монтировать только в специальных гильзах из металла во избежание их повреждений. Длина металлической гильзы должна быть не менее 300 мм;
• перед тем как приступать к заливке бетона, отопительную систему необходимо накачать воздухом. Так материал не сможет деформироваться под действием нагрузки.

После выполнения изложенных выше манипуляций на отопительную систему потребуется наложить сверху арматурную сетку для её защиты.

Армокаркас изготавливается из рифлёных прутьев, диаметр сечения которых не должен превышать 12 мм. Также длина стороны одной ячейки должна быть в пределах 100 до 200 мм. По завершении изготовления каркас монтируется на специальные подпорки из пластика.

Дополнительная информация! Высота пластиковых подпорок, на которые устанавливается армокаркас, составляет 70 мм.

Заливка конструкции бетоном

Для утеплённых шведских плит рекомендуется использовать бетон марки В20 или В25. Причём можно применять как заводскую смесь, так и бетон, замешанный самостоятельно.

Важно учитывать показатель прочности используемого раствора. Он должен выдерживать проектные нагрузки.

Утеплённая шведская плита монолитного типа заливается за один раз. В процессе заливки используются заранее смонтированные рукава. Также с применением виброоборудования из фундамента удаляются пустоты по всему периметру.

Гидроизоляция фундамента

Гидроизоляционные материалы выкладываются между подушкой и смонтированным утеплителем. В качестве таких материалов можно использовать специальную плёнку на основе поливинилхлорида. При этом все слои данной плёнки крепятся к основанию при помощи жидких гвоздей.

Что нужно контролировать при монтаже

Если для закладки фундамента нанята строительная бригада, то заказчику необходимо контролировать весь процесс работы. Важно, чтобы выполняемые рабочими действия соответствовали проектным решениям.

Особое внимание рекомендуется обращать на следующие моменты:

• правильный выбор диаметров при монтаже тёплого пола и арматуры;
• материалы, которые используются при проведении строительных работ; Важно, чтобы марка изделий соответствовала требованиям для УШП.
• в процессе монтажа инженерных коммуникаций должны присутствовать вспомогательные горизонтальные и вертикальные привязки;
• отсутствие мелких и крупных дефектов, повреждений фундамента, его составляющих частей при закладке;
• использование качественных и оригинальных материалов с гарантированным сроком службы.

Обратите внимание! Материал, который будет использоваться в процессе возведения утеплённой шведской плиты, выбирается на основе составленного проектного решения для конкретного здания, сооружения, дома или строения.

Использование неподходящих материалов для возведения фундамента, несоблюдение технологии его монтажа чревато неблагоприятными последствиями в дальнейшем. В плите могут появиться необратимые разрушения, дефекты, устранить которые уже не получится.

Пи выборе материалов для строительства утеплённой шведской плиты также надо учитывать общий вес возводимого строения.

В зависимости от веса здания строительные материалы выбираются по следующим параметрам: тип экструзионного пенополистирола, способ монтажа армирующей сетки, рёбер жёсткости, марка бетона.

Заявленный срок службы УШП

Надёжность и долговечность использования шведского фундамента зависит от следующих факторов:

• правильно составленный план монтажа плиты, проект, в котором будут отражены основные моменты её укладки. Чёткое соблюдение данного проекта;
• использование качественных материалов от известных производителей;
• привлечение квалифицированных работников для закладки фундамента. Строительная бригада, нанятая для возведения утеплённой шведской плиты, должна иметь немаленький опыт работы в подобной сфере;
• соблюдение технологии монтажа;
• быстрое устранение возникших дефектов.

Таким образом, УШП – отличный вариант при выборе фундамента для строительства домов. При соблюдении правил и технологии монтажа данная плита прослужит на протяжении долгих лет.

Неглубокие фундаменты с защитой от замерзания + перекрытия ICF = Пассивная плита с подогревом Legalett Radiant ZNE LEED

Спектр строительных решений Legalett включает:

Что такое утепленный фундамент GEO-Slab?

GEO-Slab Foundation, или GSF, представляет собой тип монолитной бетонной плиты и фундаментной системы на основе плиты, предлагающий множество преимуществ для строительства зданий — изначально разработанный для защищенных от мороза неглубоких фундаментов (FPSF) и популярный сегодня в связи с движением в сторону энергии. эффективное, экологичное строительство.

GSF можно спроектировать для трех типов зданий:

1. Неотапливаемое здание, использующее геотермальное тепло.
2. Отапливаемое здание — неотапливаемая плита, основанная на традиционной системе полов с подогревом, то есть системе HVAC.
3. Обогреваемая плита, поставляемая с любой формой поверхностного отопления пола от гидравлической или электрической системы подачи теплого воздуха с замкнутым контуром.

Система GEO-Slab компании

Legalett представляет собой композитную конструкцию, основанную на сочетании железобетона и неармированного бетона и интегральной структурной изоляции из пенополистирола (EPS).

Комбинация пенополистирола EPS и бетона представляет собой идеальное сочетание строительных материалов, предлагающих:

• высокая прочность
• высокое значение изоляции
• универсальность
• простота использования
• относительно низкая стоимость
• устойчивость

Система GEO-Slab компании

Legalett предлагает экономичное экологичное решение, обеспечивающее экономию в цене и в потребляемых материалах за счет упрощения конструкции фундамента и уменьшения углеродного следа здания во время строительства и эксплуатации.Стоимость и экономия энергии при использовании фундамента с изоляцией из плит GEO достигается в нескольких различных областях.

• Требуется минимальная выемка грунта (снятие верхнего слоя почвы вместо выкапывания более чем на 4 фута в землю).
• Требуется одна заливка бетона для плиты по сравнению с двумя, а иногда и тремя заливками для фундаментов, плит и морозных стен.
• Дополнительный дренаж фундамента, то есть «Big O», значительно сокращается или устраняется, так как нет беспокойства о наводнении.
• Отстойники не требуются

The Legalett ICF GEO-Slab Foundation с воздушным подогревом:

В бетонную плиту залиты трубы, по которым теплый воздух циркулирует через нагревательный элемент. С помощью вентилятора теплый воздух проходит по трубам, нагревая весь пол / фундамент. Система проста, безопасна и экономична!

Единственная в Северной Америке система ICF с защитой от мороза для мелководья!

Теплые полы!

Без влаги и плесени!

Узнайте больше о GEO-Slab

Система теплых полов Legalett с воздушным обогревом:

• В качестве безопасного теплоносителя используется воздух.
• Обеспечивает равномерный комфортный здоровый климат в помещении.
• Устраняет сквозняки, холодные участки или горячие точки.
• Экономит энергию.
• Надежен, прост и безопасен.
• Устраняет любой риск повреждения от влаги и плесени.
• Обладает основными преимуществами при строительстве.

Естественный способ обогрева дома

В этом есть смысл! Теплый воздух легче холодного и поэтому поднимается вверх.Логично, что теплые полы обеспечивают даже комфортное тепло всей комнате. Обычный радиаторный обогреватель или плинтус излучает много тепла, которое быстро поднимается к потолку. Чтобы ноги не замерзли, тепло должно быть направлено вниз к полу. Благодаря равномерному распределению тепла обогреваемого фундамента Legalett микроклимат в помещении исключительно комфортный.

Legalett поставляет полы с воздушным подогревом. Наша монолитная конструкция обеспечивает уникальные преимущества для строительства и строительства.Полы с воздушным подогревом доступны также для цокольного этажа, а также на втором и третьем этажах.

Система обогрева пола Legalett обеспечивает более равномерный и комфортный климат в помещении

Изолированная плита Legalett на основе систем Grade ICF — это, по сути, две строительные системы в одной — высокоэффективные изолированные фундаменты и плиты перекрытия с использованием ICF и эффективная система теплых полов Legalett с подогревом воздуха, что упрощает проектирование неглубоких фундаментов с защитой от замерзания и обеспечивает энергосберегающие здания на правильную ногу!

Получить расценку здесь

Опции Всесезонные навесы

Модели

Wundershed

WunderStudio

WunderCabin

WunderLoft

WunderCabana

Параметры

часто задаваемые вопросы

ЦИТАТА

СВЯЖИТЕСЬ С НАМИ

Cubit +

Wundershed

Модели

Wundershed

WunderStudio

WunderCabin

WunderLoft

WunderCabana

Параметры

часто задаваемые вопросы

ЦИТАТА

СВЯЖИТЕСЬ С НАМИ

Cubit +

Wundershed

Зеленое здание — Плиточный пол

Строительство перекрытия на грунте часто дешевле, чем подполье.
или подвал и имеет то преимущество, что обеспечивает тепловую массу, но за счет
потеря кладовой в подвале и более высокие затраты на бетон.В результате в большинстве домов из плит перекрытия
несколько большие следы, и часто требуется внешний сарай или гараж для
предоставить эквивалентное место для хранения. В холодном климате плиты будут иметь
больше аналогичных затрат на подполья, если вы не сделаете опору с защитой от замерзания ¹ — в противном случае ваша
опора должна опускаться ниже линии промерзания, так что вы все равно получите стену глубиной, как ползун.

Верх плиты всегда должен находиться на высоте не менее 6 дюймов над землей (и код
теперь требуется 8 дюймов в некоторых областях).Это удерживает как грунтовые воды, так и дождь
подальше от стен. Если вы собираетесь посадить исправленный сад
почвы после строительства следует учитывать толщину почвы в
это определение высоты плиты, или будьте готовы удалить нежелательную почву
перед установкой лучшего грунта. Кроме того, почва должна
уклон от дома, обычно около 6 дюймов на 10 футов (т. е. уклон 5%),
но очевидно, что любой склон лучше, чем никакой.

Как и фундаменты, плиты обычно требуют опоры
под всеми несущими стенами.Это можно сделать либо построив
отдельная стена опоры / ствола или просто утолщение плиты там, где это необходимо («моно
заливать «). Они довольно разные. Общая информация о фундаментах
на
цокольная страница.

Mono-pour: сплошной розовый — жесткий утеплитель
синий — водный барьер. Плита сидит на крупной
рок, и похожий камень используется для
по периметру водостока, который имеет водосточную трубу
Это. Эта опора стоит на родной почве, поэтому
либо
он должен выходить ниже линии мороза,
или быть размещенным на очень хорошо дренированной почве.

Монолить — самый простой и дешевый метод (благодаря меньшим трудозатратам)
Обычно все, что вам нужно сделать, это выкапывать дополнительную землю там, где необходимо
быть, в то время как форма, определяющая плиту, находится только над землей — выкопанные
отверстие служит формой для опоры (это означает, что фактически опора
часто немного больше и более рваный, чем показано на рисунках).

В этом методе вы вынуждены ставить
вертикальная часть утеплителя снаружи, хотя если правильно
поддерживается, он может служить опалубкой для плиты (простой способ —
просто используйте обычные формы, положение которых компенсируется толщиной пены.Внешняя изоляция должна быть защищена от солнца,
физические повреждения и термиты, и если они не являются частью внешней изоляции
системе (т.е. как показано на рисунке справа), потребуется мигание Z
над ним, так как он будет торчать за стену. Типичная защита для
утеплитель представляет собой рулон металлического оклада или цементную плиту.

Хотя обычно изоляция XPS используется ниже уровня земли, вертикальная
изоляция оказывает на нее очень мало сил, поэтому вы можете использовать EPS или даже камень
шерстяные доски, но каменная вата очень паропроницаема и не очень прочна, поэтому
вы, вероятно, захотите защитить опору от влаги и защитить всю секцию
изоляции.Выше класса подойдет любая изоляция, или если на то пошло.
даже гвоздь (SIP с OSB только с одной стороны) или стенка фермы — однако
стык между ними должен быть прошит или иным образом покрыт, чтобы он не
утечка.

С другой стороны, если вы планируете
холодное место, вы далеко на пути к созданию мелкого инея
защищенный фундамент. Однако обратите внимание, что стандартный метод оставляет
мост холода через основание фундамента. Пока изоляция XPS
обычно имеет достаточную прочность на сжатие, чтобы сидеть под основанием, это не
традиционно делается, так что ожидайте сопротивления со стороны должностных лиц кодекса.Однако
большинство зданий не превышает прочности XPS на сжатие 25 фунтов на квадратный дюйм, поэтому при
по крайней мере, некоторые строители положили его под фундамент.

Стенка ствола: вертикальная изоляция перенесена на
экстерьер. Разрыв капилляра не нужен
под наружной стеной. Пароизоляция
под плитой показан также под
изоляция, но в идеале она должна быть выше, чтобы ее
легко проверить, нет ли луж
дождевая вода сидела на нем до того, как вылилась плита.

Построение стены ствола поверх фундамента позволяет
размещен в салоне, где он полностью защищен. Раскопки и форма
работа начинается так же, как и монолитная заливка, но добавляется вторая форма на 6 дюймов или около того внутри
первая, которая определяет стенку ствола. Как и раньше, легкое
Метод состоит в том, что опорная часть образована только ямой для грязи. Здесь
фундамент и стена ствола обычно выполняются как одна заливка, затем внутренняя
добавлен щебень, утеплитель и пароизоляция, сделана сама плита
как вторую заливку.

Хотя желательно, чтобы толщина стенки ствола была минимальной.
(чтобы оставить место для изоляции), на практике становится намного тоньше 6 дюймов.
сложно, даже несмотря на то, что площадь бетона, несущая нагрузку,
достаточно прочный — например, здание 1000SF, имеющее статическую нагрузку 40 фунтов,
20-фунтовая живая нагрузка и 40-фунтовая снеговая нагрузка будут весить 100 кг.
6-дюймовый фундамент длиной 130 футов (т.е. 65SF) приведет к 1500 фунтам / SF или
11 фунтов на квадратный дюйм — намного меньше, чем 2500 фунтов на квадратный дюйм бетона.Вопрос больше в том, как
он становится тоньше, более подвержен изгибающим силам, которые переносятся только
арматура внутри, а арматура полагается на то, что она окружена бетоном … так что
часто ограничение заключается в том, что код требует, чтобы арматурный стержень был окружен 3-дюймовым
бетон.

Метод стенки ствола имеет то преимущество, что нет холода
мосты, но также не работает в качестве защищенного от мороза фундамента, поэтому в этом
случае необходимо будет добавить теплоизоляцию и снаружи — пока
внутренняя изоляция не большая, можно использовать количество внешней
изоляция, указанная в руководстве по защищенному от мороза фундаменту для вашего
климат.

Ограничение подхода к стенке ствола состоит в том, что его трудно разместить
вертикальная изоляция, поскольку минимальная толщина стенки ствола составляет около
6 дюймов, и любая изоляция внутри должна быть покрыта
больше стены (например, в двойной стене) или отделочным материалом (например, дерево,
плитка, ковролин и т. д.). Если она покрыта двойной стеной, эта внутренняя стена не сможет
быть несущим, и его нужно где-то прикрепить — так что либо вам нужно оставить
достаточно бетона, чтобы прикрепить его с помощью шурупов к плите или вставить косынку
внутреннюю стену к внешней (с небольшим штрафом теплового моста) или используйте широкую
нижняя пластина (например, 2×10 или 2×12), но у нее есть больший тепловой мост
штрафно.Если покрыть пеной настил, пол будет
либо нужно приклеить к нему, либо прикрепить в другое место. Если ты не хочешь
накройте плиту, например, если вы делаете кислотное пятно, вы можете разрезать верх
изоляции на скосе 45 — остается только небольшой тонкий край,
которую можно накрыть плинтусом — но за счет некоторого теплового
мост через истонченную изоляцию.

Сколько утеплителя?

Многие строения перекрытия, особенно с мягкой зимой,
иметь небольшую изоляцию или ее отсутствие.В тех, у кого есть
утеплитель, обычно это всего 2-4 фута бега по периметру («периметр
изоляция »), и его толщина не должна превышать 2 дюйма. Пока периметр
главный путь потери тепла в плитах, данные теперь показывают, что, когда мы изолируем
остальной части здания, потери тепла через середину плиты могут быть
значительное. Полная изоляция плиты обязательна в холодном климате, так как
ну как для любой плиты с подогревом, даже если тепло просто пассивное солнечное. В горячем
климата, полная изоляция плиты нежелательна — изоляция по периметру будет
держать тепло, оставляя дополнительную немного прохладную тепловую массу
землю, чтобы здание оставалось прохладным.

Полная изоляция плиты снизит вероятность
конденсации на холодной плите, а также увеличивают средний лучистый
температура в помещении. Это было бы больше проблемой на холоде
климат, хотя плиты менее типичны для этого климата.

Если вы
при строительстве дома с низким энергопотреблением вы можете рассмотреть очень высокий уровень
изоляция под плитой и по периметру, т.е. R30 и более, хотя
Часто физически трудно установить более 2 дюймов вертикальной изоляции.
Те, кто занимается пассивным домом, так или иначе окажутся там, и для всех остальных.
Дело в том, что имеет смысл с экономической точки зрения.

Для плиты с подогревом в пол или пассивной солнечной плиты с полной изоляцией
по крайней мере, R10 является обязательным. Очевидно области с более теплой землей
температурам требуется меньше изоляции (но они также меньше нуждаются в
высокая температура).

Земля
температуры: температура земли более десяти футов
глубокая довольно постоянная примерно при средней сезонной температуре в данной местности
(немного теплее летом и немного прохладнее зимой),
хотя это может измениться при значительном движении грунтовых вод.
По мере приближения к поверхности температура приближается к дневной.
средняя температура. Так как плита защищает почву под ней от
при таких экстремальных температурах центр плиты будет, как правило, оставаться в более
постоянная температура, при этом периметр подвержен сезонным
перепады температур. Глубокая температура почвы в средней части
континентальная часть США находится в диапазоне от 50 до 50 лет.

Фундаменты неглубокие, защищенные от замерзания

Родовой морозостойкий мелководный монолитный
плита.Глубина основания, R-значение
вертикальной изоляции и требованиям
за горизонтальную изоляцию принято всего
со стола.

Другая причина утеплить плиту состоит в том, чтобы опорная часть не
должны пройти полностью ниже линии замерзания (которая легко может быть 4 ‘
или глубже для тех из вас, кто живет на севере.) Идея здесь
заключается в том, что если вы утеплите плиту снаружи, тепло, исходящее от
глубокий грунт и протечки из здания будут удерживать нижнюю часть
фундамент от промерзания.Также быстро ставится вся сборка
дренирование почвы или камня, чтобы, если температура действительно упала до нуля,
нет воды для замораживания.

Типичный фундамент рассчитан на высоту два фута, чтобы соответствовать легко
доступные размеры жесткой изоляции — обычно 8 дюймов над уровнем земли и 16 дюймов
ниже класса. Горизонтальное крыло требуется только в самых холодных
климат — когда это необходимо, это означает, что вы должны защитить, если сверху,
учитывая, что он находится всего на 12–16 дюймов ниже поверхности, например, с брусчаткой,
плита и т. д.Кроме того, почва над изоляцией крыла должна дренироваться.
хорошо, и в идеале изоляция крыла должна иметь уклон в сторону от здания.
такой же уклон у поверхности — т.е. около 5%.

В Интернете есть обширные руководства по защищенным от замерзания фундаментам — для
пример поиска «Пересмотренное руководство по защищенным от замерзания мелководным фундаментам».
Был произведен НАХБ в 2004 году.

Пароизоляция

Плиты следует устанавливать на полиэтиленовый лист толщиной 6 мил (или более) «visqueen» (или эквивалентный пароизоляционный слой) поверх
крупный гравий (без мелочи).Гравий действует как разрыв капилляров, удерживая
вода, а пластик удерживает большую часть этой ограниченной влаги от миграции
через плиту. Этот влагобарьер должен быть непрерывным по всей длине
вся поверхность контакта между плитой и землей, но поскольку это пар
барьер / разрыв капилляров, он не обязательно должен быть идеальным: пароизоляция, которая
99% неповрежденных также будут эффективны на 99%.

Для монолитной плиты пароизоляция действительно должна проходить под
опору, но это обычно не делается.Изоляция XPS
на самом деле разумная пароизоляция — по крайней мере, если не слишком много
спросил об этом. В любом случае пароизоляция должна располагаться поверх
изоляция — но только для того, чтобы вы могли убедиться, что нет скрытых
лужи под утеплителем — иначе пароизоляция могла с таким же успехом
пройти под изоляцию.

Помимо подкладки под плиту листа пластика, дополнительно
пароизоляция может быть установлена ​​на внешней стороне плиты с помощью любого из
типичные покрытия, наносимые распылением, валиком или кистью, используемые для фундаментов

Скрутка плит

Когда плита отверждается с неравномерной скоростью (из-за высыхания поверхности),
плита может скручиваться по краю, что приведет к получению неровной поверхности.Как показано в
на фото справа строители (особенно в Калифорнии) кладут мокрый песок под
плита. Учитывая, что (или если предположить) есть пароизоляция
под плитой, вся эта мебель в конечном итоге выйдет через плиту и
это может занять некоторое время, что привело к
вещи, происходящие с отделкой полов вскоре после их установки.
Лучшее решение — использовать правильный бетон (не слишком влажный) и сохранить
новая плита достаточно влажная в течение первых двух дней отверждения (мокрая мешковина,
спринклеры или что-то еще), а затем залейте прямо через пароизоляцию.

Adobe

В основном саман похож на бетон, но ниже по прочности и
также ниже по воплощенной энергии. Использование Adobe ограничено
горстка естественных строителей, которые хотят, чтобы здание снова растворялось в
Земля, когда ее жизнь закончится. Увы, саман не такой уж и сильный, так что
Обычно вы хотите использовать бетон в несущих секциях.
Один из вариантов — сделать отдельную опору и стену ствола (потенциально
используя метод траншеи щебня для фундамента, затем закрывая его коротким
бетонная стена ствола), затем залейте саманный пол, как если бы вы заливали плиту
в области между стенками ствола.

Одна проблема с саманом — очень долгое время высыхания — потенциально больше
больше месяца и то, что пол при высыхании может потрескаться.
Трещины, конечно, можно заполнить еще глинобитным слоем, но их не так много
вы можете сделать о времени высыхания. Помните, что в отличие от бетона,
саман не только намокает, но и расширяется и превращается в грязь, когда полностью намокнет,
поэтому еще важнее иметь под ним хороший водный барьер,
хотя поднять всю плиту над уровнем земли и положить много
дренажный камень под ним — тоже хорошая идея.

Полы из Adobe обычно покрываются несколькими слоями льняного масла,
который сам высыхает через несколько недель (если вы не добавите алкидный отвердитель) и будет
отходящих газов в течение как минимум года, поэтому, если вы собираетесь использовать саманный маршрут, приготовьтесь к
долгий процесс.

Солома в сырце дает некоторую прочность, но как ни крути,
саман просто не такой прочный, как бетон. Некоторые строители добавили несколько
Портландцемент в смесь, но по мере того, как смесь становится прочнее, она также становится
все ближе и ближе к стандартному бетону.
