Фундамент на бетонных столбах: Бетонные столбики для фундамента

расстояние между столбами, технология устройства

Разновидностью оснований для легких и сверхлегких построек является столбчатый фундамент. Эта конструкция фундамента одна из самых дешевых, поэтому ее зачастую применяют при строительстве небольших хозяйственных и дачных построек.

Столбчатый фундамент отличается максимальной простотой конструкцииИсточник konopatka.org.ua

Применение, преимущества и недостатки столбчатого основания

В некоторых ситуациях фундамент на столбах является предпочтительнее других конструкций:

1. Возведение постройки со стенами из легких строительных материалов и без подвального помещения.
2. При возведении временных сараев и прочих хозпостроек.
3. Необходимость максимально сэкономить на фундаменте.
4. Все перечисленное, плюс, нецелесообразность возведения ленточного фундамента.

Кроме того, популярность столбчатого основания характеризуется следующими преимуществами конструкции:

1. для монтажа столбов требуется минимум времени;
2. невысокие затраты на рабочую силу
3. доступность строительных материалов;
4. обычно нет необходимости в специальной строительной технике;
5. требуется минимум материалов для тепло и влагоизоляции;
6. длительный период эксплуатации;
7. возможность монтажа конструкции на грунтах, подверженных значительному промерзанию;
8. простота в обслуживании и ремонте конструкции;
9. себестоимость столбчатого основания значительно ниже, по сравнению с другими фундаментами.

В некоторых случаях, можно обойтись минимумом земляных работ и без бетонированияИсточник ruspskrf.ru

Не рекомендуется монтаж столбчатой конструкции при следующих ситуациях:

• наличие слабых или подвижных грунтов на строительной площадке;
• почва имеет в своем составе значительную часть торфа или глины;
• высокий уровень залегания грунтовых вод;
• использование тяжелых строительных материалов и возведение нескольких этажей;
• перепад высот на строительной площадке более двух метров.

Также от столбчатого фундамента придется отказаться, если по каким-либо причинам под постройкой нужен подвал.

Устройство конструкции и разновидности

Столбчатый фундамент представляет собой установленные в определенном порядке столбы, удерживающие строение и передающие нагрузки от него почве.

Обычно у столбчатого фундамента расстояние между столбами от 1.5 до 2.5 метров друг от друга. Меньше попросту нецелесообразно – тогда главный козырь фундамента – дешевизна, окажется сомнительным. Больше не делается по причине возможного провисания лаг и расшатывания всей конструкции в будущем.

В обязательном порядке столбы монтируются под углы, точки пересечения стен, по линии установки несущих стен и балок будущего строения.

Пример «свайного поля» – чертежа, показывающего количество и расположение столбовИсточник mauro-gianvanni.ru

В разрезе сечение опоры может быть круглым или прямоугольным. Материал для изготовления может использоваться разный:

1. Монолитный железобетон. Наиболее долговечная и устойчивая конструкция, которая изготавливается из бетона, усиленного арматурной решеткой.
2. Кирпич. Рекомендуется использовать красный полнотелый керамический кирпич. Он обладает высокой прочностью, устойчив к низким температурам и не впитывает влагу.
3. Бетонные блоки. Немногим уступают монолитному железобетону. Но для их монтажа необходимо использовать специальную технику, так как блоки обладают значительным собственным весом.
4. Бут или бутобетон. Смесь бутового камня с бетоном. Применим для легких хозяйственных построек, но ощутимо «утяжелит» смету. Здесь потребуется тщательный подбор камней, так как от степени прилегания их друг к другу зависит плотность опоры.
5. Дерево. В последнее время деревянные столбы под фундамент используются только для временных и самых легких построек. В любом случае, применяются твердые сорта древесины: дуб, сосна или лиственница.

Объединение столбов в монолитную конструкцию проводится при помощи ростверка.

Монолитный столбчатый фундамент с ростверкомИсточник nur.kz

Виды ростверка

Чтобы нагрузка от строения равномерно передавалась грунту, на столбы устанавливают ростверк. Он соединяет столбчатые элементы конструкции в единую систему и сводит к минимуму разницу усадки стоек основания. На этапе монтажа столбчатых оснований, в них устанавливается специальный штырь или болт, на который впоследствии будет смонтирован ростверк.

Варианты оборудования ростверка:

1. Деревянные балки с большим сечением. Применяются для деревянных строений небольшого веса.
2. Двутавровые или тавровые конструкции. Могут использоваться, как отдельный элемент, или служить основанием под деревянные лаги.
3. Бетонные балки – могут быть сборные или монолитные. Устанавливаются при необходимости обеспечить максимальную устойчивость и прочность постройки, если для возведения используется плотная древесина или сравнительно тяжелые строительные материалы.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость столбчатого фундамента, воспользуйтесь следующим калькулятором:

Расчеты для монтажа столбчатых опор

Перед установкой конструкции необходимо выполнить обязательные расчеты и подготовить строительную площадку.

Даже для неприхотливого столбчатого фундамента, участок желательно выровнятьИсточник perevozka-24.by

Перед началом расчетов, необходимо взять пробу грунта на глубине 0.5 метра ниже уровня монтажа столбов. Проведенный анализ позволит понять, подойдет ли почва под монтаж столбчатого фундамента.

К необходимым расчетам относятся:

1. Определение веса будущей постройки. Это позволить определить общее давление на грунт: суммарную массу стен, перекрытий, крыши, ветровой нагрузки, планируемой мебели.
2. Расчет количества опор. Периметр строения делится на два метра (шаг монтажа опор). Кроме того, необходимо добавить столбы, которые будут установлены под внутренние опорные стены и перекрестия.
3. Площадь опорных столбов. Табличное значение. Например, площадь опоры диаметром 40 см составляет 1250 см.кв.

От площади опорных столбов напрямую зависит их количество. Чем меньше площадь опоры, тем больше их количество необходимо установить.

Для каждого материала установлен минимальный размер сечения опоры. Для монолитного железобетона эта величина составляет 0.3 метра, кирпича – 0.38 метра, бетона – 0.4 метра, бута и бутобетона – 0.6 метра.

Расчет основания столбов должен выполняться с таким расчетом, чтобы размер опоры превышал толщину стены на 10 сантиметров – по 5 сантиметров с каждой стороны.

Толщина столбов и стены постройкиИсточник mauro-gianvanni.ru

Плитный фундамент для частного дома: где и когда используется, как рассчитать, этапы монтажа

Подготовка к работе

Начало робот начинается в подготовки строительной площадки и материалов. Для обеспечения строительства необходимо:

1. Очистить площадку от мусора.
2. Растительный слой почвы убрать на глубину 15-20 см и на два-три метра в стороны от строительной площадки.
3. Провести выравнивание строительной площадки, проверить ровность участка. Для этого, используют строительный уровень, установленный на доску, длиной около двух метров.
4. Если под срезом плодородного грунта обнаруживается глинистая почва, то надо оборудовать песчано-щебневую подушку.

После того, как участок готов, можно приступать к строительству.

Выполнение строительных работ

Разбивка основания

Суть работ заключается в том, что схема монтажа опор переносится с чертежа на строительный участок.

Перед разбивкой основания, по периметру будущей постройки, на расстоянии одного-двух метров от него, делают так называемую обноску. Это обыкновенные столбики, на которые набиты деревянные планки. Между планками натягивается веревка, которая и будет размечать строительный участок.

Даже при всем торжестве технологий, без обноски на стройке пока никуда…Источник stroychik.ru

Далее отмечаются детали фундамента: ямы и траншеи, их размеры и глубина. По периметру и внутри основания из веревки делаются растяжки, с указанием места бурения скважин под опоры. Осевые линии, угла строения контролируются измерительными приборами. Их расположение друг к другу должно находиться строго под углом 90°.

Теодолидом проверяют низ площадки, углы будущего строения и мест соединения стен. Отметка после проверки должна быть аналогична проектному показателю.

Полезно знать! Теодоли́т – измерительный прибор для определения горизонтальных и вертикальных углов при топографических съёмках, геодезических измерениях, в строительстве и прочих работах.

Как и чем утеплить фундамент дома снаружи: технологии, материалы, советы

Ямы под опоры

Под железобетонные или сборные основания ямы роют с использованием специальной техники или вручную. Ямы должны иметь вертикальную форму.

Если грунт не сыпучий и глубина ямы не превышает одного метра, то ее стенки могут быть прямыми. При глубине котлована более одного метра или при наличии сыпучего грунта, стенки ямы делаются наклонными наружу. При необходимости, укрепляют досками или распорками.

Глубина ямы под столб должна превышать проектную величину на 0.2-0.3 метра.

Теперь можно делать песчано-щебневую подушкуИсточник dm-st.ru

Ширина котлована должна отличаться от проектной ширины на 0.2-0.4 метра в каждую сторону. Это даст возможность свободно смонтировать опалубку и установить распорки.

Под круглые столбы ямы выполняются специальным автоматическим или ручным буром. Для уширения основания используется бур, оборудованный специальными складными ножами (ТИСЭ). На заданной глубине ножи открываются и выполняют проектное уширение основания.

В любом варианте, ширина столбчатого основания должна превышать ширину стен будущего строения.

Строительство подушки

Под каждым столбом оборудуется песчано-щебневая или просто щебневая подушка – это устранит морозное пучение. Подушка должна превышать размеры основания столба на 0.1-0.2 метра со всех сторон.

Дно котлована на высоту 0.1-0.15 метра засыпается щебнем, который после засыпки трамбуется. На утрамбованный щебень укладывается слой крупнозернистого песка, высотой около 0.1 метра, поливается водой и трамбуется. Общая высота слоя должна быть такой, чтобы после его укладки можно было выйти на нулевой уровень установки основания столба. Чтобы из бетона, который будет заливаться, не уходила вода, подушка накрывается полиэтиленом или рубероидом.

На песчаную подушку укладывается гидроизоляцияИсточник zen.yandex.ru

При оборудовании ям под круглые столбы, принцип установки подушки аналогичен. Трамбовка выполняется при помощи длинного шеста.

Фундамент для дома: виды и особенности

Монтаж опалубки

Для изготовления бетонных монолитных столбчатых опор может применяться многоразовая, или одноразовая, несъемная опалубки.

Многоразовая опалубка представляет собой конструкцию, которая изготавливается из различных материалов и может собираться в разных вариантах. Это могут быть:

1. Доски, которые сбиваются в щиты разных габаритов.
2. Фанерные листы, толщиной 1-1,5 см.
3. Металлические съемные опалубки.
4. Пластиковые сборные опалубки.

Металлические и пластиковые опалубки чаще применяются в промышленном строительстве.

Для деревянной опалубки используется струганная односторонняя доска, толщиной от двух, до четырех сантиметров и шириной 12-15 см, влажностью не более 20%. Монтаж досок проводится струганной стороной внутрь. Доски или фанера для опалубки должны быть влажными. Иначе они будут впитывать влагу из бетона.

В качестве одноразовой опалубки используются трубы из твердого картона или пластика, толщиной от 0,5 до 2,5 см. Диаметр труб и их длина могут быть различных размеров. Внутренняя поверхность труб обработана водоотталкивающим раствором. Роль одноразовой опалубки может исполнить обычный рубероид.

Рубероид, как одноразовая опалубкаИсточник fundamentdomov.ru

В качестве несъемной опалубки может использоваться кирпичная кладка, асбестовая или пластиковая труба, тот же рубероид. После заполнения бетонным раствором, такая опалубка не снимается.

Арматурный стакан

Формируется из арматурных стержней, диаметром 1.0-1.2 см. Количество стержней в одном столбе может достигать от 4 до 6 штук. Могут располагаться квадратом или по кругу. По всей длине через каждые 15-20 см арматурные стержни скручиваются проволочной рамкой или кольцом, для которых используется арматурная проволока, диаметром 0.6-0.8 см. Такое соединение придаст устойчивость арматурным стержням, жесткость арматурной конструкции и столбчатому основанию в целом. Расстояние от арматурных стержней до опалубки не должно быть менее пяти сантиметров.

Если планируется впоследствии возведение монолитного бетонного ростверка, то рекомендуется арматурные стержни вывести наружу – это упростит сцепление столбов с ростверком. Если планируется монтаж деревянной, двутавровой или тавровой балки, желательно предусмотреть установку в застывающий бетон монтажного стержня или болта.

На столбы будет устанавливаться бетонный монолитный ростверкИсточник stroy-dom-pravilno.ru

Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы

Заливка раствора

Для обычного железобетонного основания раствор заливается частями по 0.3 метра высотой. Каждая такая часть отдельно вибрируется, чтобы воздушные пузырьки вышли наружу. Такая процедура повторяется до тех пор, пока внутренняя емкость опалубки не будет наполнена на проектную высоту.

Если под столбы используется кирпичная кладка, то раствор делают из портландцемента марки, не менее М300. Лучший вариант – это марка М500. Раствор может быть нескольких вариантов изготовления:

1. Цемент – 1 часть, песок – 3 части.
2. Цемент – 1 часть, песок – 10 частей, известняк – 3 части.
3. Цемент – 1 часть, песок – 10 частей, глина – 1 часть.

При бутовой кладке применяют камни, толщиной более 25 см. Укладка проводиться на раствор с максимальной подгонкой камней друг к другу. Пустоты заполняются средним или мелким щебнем с последующей трамбовкой. Для повышения прочности, арматурная решетка при бутовой кладке может устанавливаться в любом положении.

Опоры столбчатого фундамента должен быть одной высоты. Для этого необходимо постоянно следить за вертикальной плоскостью и «отбивать» лишнюю величину. Застывшую верхушку снять сложно и требует лишних затрат.

Как делается установка армокаркаса и заливка бетона, смотрите в видеоролике:

Декорирование подпольного пространства

При возведении постройки на столбчатом фундаменте, между уровнем земли и ростверком (черновым полом) получается проветриваемое пространство. Это позитивно влияет на поддержание постоянного уровня влажности материалов, но негативно сказывается на теплоизоляции помещения. Кроме этого, в пустующем пространстве могут поселиться животные. Поэтому, в большинстве случаев, пустующее пространство стараются зашить. Для этого применяется один из вариантов:

1. Обивка по периметру листовым или отделочным материалом. На столбы фундамента крепят несущие рейки. К ним, при помощи саморезов или оцинкованных гвоздей, прикрепляется отделочный материал.
2. Изготовление забирки. Между столбами из кирпича или камня выполняется кладка в один ряд. При этом, можно монтировать декоративные элементы для цилиндрических столбов фундамента.

Оба варианта могут иметь свою дизайнерскую красоту, но вариант забирки будет стоить несколько дороже.

Еще можно установить панели с имитацией каменной кладкиИсточник bouw.ru

Пристроенные конструкции

Часто к уже выстроенной постройке может добавляться дополнительная конструкция. Последствия подобной ошибки показаны в следующем видео:

Фундамент под кирпичный дом, разновидности и принципы выбора

Заключение

Самый большой плюс столбчатого фундамента – в его цене, ведь для такого основания не нужны специфические стройматериалы или высокая квалификация рабочих. Но всегда надо помнить, что столбчатые фундаменты предназначены исключительно для легких построек. Строить на таком основании жилой дом не возьмется ни один специалист, который заключает с вами договор, где будут прописаны гарантийные обязательства.

Железобетонный столбчатый фундамент

Столбчатый фундамент – это основание, представляющее собой систему столбов, на которые опираются стены сооружения. Он более всего подходит для облегченных конструкций, которые не нуждаются в подвальных помещениях. Это могут быть каркасные или щитовые дома, рубленые, брусчатые деревянные сооружения, которые отличаются незначительным весом. Если позволяет несущая способность грунта, то столбчатый бетонный или железобетонный фундамент можно использовать и при возведении летних домиков со стенами из кирпича толщиной не более 40 см или из легкого бетона.

Такие облегченные конструкции оказывают значительно меньшее давление на грунт, нежели каменные или кирпичные сооружения, а значит, не требуют основательного фундамента. Простотой организации, экономией стройматериалов и отличаются столбчатые разновидности оснований. Помимо экономической выгодности рассматриваемый тип фундамента позволяет сократить сроки строительных работ.

Однако специалисты строительной компании «Проект», оказывающие профессиональные строительные услуги в Москве и Подмосковье, рекомендуют возводить деревянные здания на опорных столбах из армированного бетона и железобетона. Такие фундаменты отличаются более высокой надежностью, отлично сопротивляются нагрузкам.

Применение и преимущества железобетонных столбчатых фундаментов

Использование таких оснований оправдано лишь в том случае, если он закладывается в грунт высокой прочности, который залегает не глубже 3 метров. Он будет служить опорой столбам и даст возможность сэкономить на организации нулевого цикла и использовании тяжелой спецтехники. А отсюда и сокращение сроков работ.

Однако существуют и иные преимущества устройства ЖБ и бетонных столбчатых фундаментов:

• снижают давление на грунт, а это уменьшает вероятность осадок;
• имеют более простую организацию;
• имеют различную конструктивную организацию опор, что позволяет сделать максимально корректный выбор.

Но стоит заметить, что их простота одновременно является и их недостатком, ведь существует большая вероятность отклонения опорных столбов основания от вертикали. Потому железобетонные столбчатые фундаменты применяют лишь для облегченных сооружений с достаточно жесткими надфундаментными конструкциями. Помимо этого данная разновидность оснований потребует в обязательном порядке организации забирки (подпольное пространство) – вентиляционной отдушины между поверхностью земли и нижними частями зданиям.

Также специалисты нашей строительной компании не рекомендуют использование столбчатых фундаментов на приусадебных участках, отличающихся значительным перепадом рельефа. Дело в том, что боковые нагрузки могут разрушить опоры, даже при учете качественного армирования бетона.

Устройство столбчатых ЖБ и бетонных оснований

Опорный столб может быть как квадратным, прямоугольным, так и круглым в сечении. Но рациональнее всего использовать опоры круглой формы, поскольку скважины под них будет оформить значительно проще при помощи ручного бура. Устанавливаются опоры на расстоянии 2 максимум 3 метров друг от друга. Если грунт не отличается особой прочностью, а здание жесткостью, тогда интервал сокращают до 1-1,5 метров.

При этом особое значение имеет расстановка опор по периметру. Обязательно устанавливают столбы на углах здания и в зоне пересечения несущих конструкций. Монолитные бетонные столбчатые фундаменты мы рекомендуем использовать в маловлажных грунтах (в скважине нет воды). А если грунт на приусадебном участке отличается незначительной несущей способностью, тогда усилить конструкцию можно при помощи цементной подливки в основание.

Для организации бетонных столбов используют цемент М 300-400, крупный песок или гранитный щебень. Раствор в скважину укладывается слоями по 10-12 см, при этом каждый слой уплотняется. Также стоит помнить: при бетонировании необходимо использовать арматурный каркас, после процедуры необходимо дождаться пока материал наберет свою прочность (около недели).

Для организации железобетонных столбчатых фундаментов можно использовать отходы от ЖБ изделий, конструкций. Устанавливаются такие опоры обязательно на бетонную монолитную подушку (в свежий раствор), до момента высыхания которой применяют распорки, чтобы обеспечить корректность и жесткость фиксации опор.

Строительная компания «Проект» оказывает по невысоким ценам высокопрофессиональные строительно-монтажные услуги. Мы гарантируем соблюдение сроков, доступные цены и высокое качество работ. Мы работаем в Москве и Подмосковье.

Столбчатый фундамент. Строительство, технология и устройство

Выбор вида фундамента осуществляется на основе анализа многих факторов, среди которых нагрузка от здания, характер грунта, климатические особенности в районе строительства и другие. Для легких зданий, а также хозяйственных построек идеальным решением может стать столбчатый фундамент. Что это такое, рассмотрим в этой статье.

Содержание статьи:

1. Описание и сфера применения
2. Виды
3. Достоинства
4. Недостатки
5. Подготовка к строительству
6. Создание забирки
7. Теплоизоляция столбчатого фундамента
8. Монтаж от компании «Стройсервис»

Описание и сфера применения

Столбчатым фундаментом называют конструкцию, состоящую из опор, которые располагаются на месте возведения несущих стен дома. Столбчатый фундамент применяют на крепких грунтах с хорошей несущей способностью. В местах, где под верхними слабыми слоями почвы располагаются монолитные элементы (каменные глыбы, плиты), строительство также возможно. В этом случае используют столбы глубокого заложения, достигающие надежных слоев грунта за счет своей длины.

Опоры столбчатого фундамента устанавливают по определенным правилам. В первую очередь, столбы должны находиться под всеми углами дома. Также опоры размещают под пересечениями стен и вдоль каждой стены.

Расстояние между столбами определяется на этапе проектирования. На этот параметр влияют тип здания, характеристики почвы на месте строительства, а также материал, из которого будут изготовлены столбы.

Столбчатый фундамент может быть образован исключительно опорами, а может иметь ростверк – конструкцию из деревянных брусьев или металлических балок, соединяющих все столбы в единую систему. Применение ростверка, а также использование в качестве опоры глубокозалегающих слоев грунта делает столбчатое основание дома «родственником» винтовых фундаментов, имеющих похожую конструкцию.

Виды столбчатых фундаментов

Столбчатые фундаменты делятся на виды в зависимости от материала, из которого изготовлены опоры, а также от глубины закладки опор.

Деревянный

Столбы данного вида изготавливаются из дерева. В качестве опоры выступает нижняя часть ствола, диаметр которой должен быть не меньше тридцати сантиметров. Основание, выполненное в виде деревянных столбов, подходит только легким строениям, не предназначенным для длительного пребывания людей. Такую разновидность часто используют при строительстве бани, летней кухни, сарая и т.д.

Главным недостатком деревянных опор является небольшой срок службы. Даже при обработке столбов специальными защитными составами они прослужат не более тридцати лет. В связи с этим деревянные столбы крайне редко используют при строительстве жилых домов.

Опоры деревянного столбчатого фундамента устанавливают в ямы глубиной не менее одного метра. На дно каждой ямы укладывают подкладку из дерева или бетона, а зазор между стенами ямы и столбом заполняют гравием.

Кирпичный

Представляет собой систему опор, выполненных из кирпича. Является более долговечным по сравнению с деревянной разновидностью. Кирпичный столбчатый фундамент обладает неплохой прочностью и может использоваться при строительстве небольших жилых домов. Возведение кирпичных столбов требует подготовки больших ям, в которые может легко уместиться человек. Ширина каждой ямы должна быть такой, чтобы в зазорах между ее стенами и опорой можно было свободно производить кладку из кирпича.

Для усиления опор и защиты их от влияния грунта дно ям укрепляют бетонной стяжкой. Поскольку для полного затвердевания бетона требуется продолжительное время, строительство такого основания дома невозможно осуществить за один день. В качестве заполнителя пустот между столбами и стенами ям также следует использовать гравий. По сравнению с деревянным видом основания, гравия потребуется гораздо больше. Строительство столбов из кирпича требует значительных вложений денежных средств, однако их эксплуатационные характеристики лучше деревянных.

Бетонный

Столбчатый фундамент из бетона чаще всего применяется при строительстве жилых домов. Его срок службы превышает сто лет, а прочность позволяет возводить полноценные дома. Для применения столбчатого фундамента, пусть даже и на бетонных столбах, требуется профессиональный расчет с учетом нагрузки, создаваемой зданием. Однако для небольшого дома из кирпича такой вариант вполне подойдет.

Бетонные столбы создать сложнее, чем деревянные или кирпичные. Потребуется большое количество бетонной смеси, а также металлическая арматура и сварочный аппарат. Строительство каждой опоры начинается с подготовки ямы. На ее дне создают подушку из песка, которую многократно проливают водой, после чего добавляют очередной слой. Это делается для создания многослойного и плотного покрытия дна ямы.

Для придания формы будущему столбу используют опалубку. Ее собирают из деревянных досок в центре ямы по определенным размерам. Внутрь опалубки опускают каркас из арматуры, сваривание которого осуществляется на поверхности. Готовый каркас будет армировать бетон, поэтому он должен быть шире столба минимум на пять сантиметров, а размер опалубки должен позволять погрузить в нее данную конструкцию.

Когда каркас установлен в опалубку, ее внутреннее пространство заполняют бетонной смесью. Это можно делать вручную, готовя смесь в переносной бетономешалке или заказав автомобиль со специальным миксером. Во втором случае необходимо заранее подготовить нужное количество ям с установленными опалубками и каркасами.

Бетонная смесь, заливаемая в опалубку, должна быть хорошо утрамбована. Это позволяет выгнать воздух, исключить образование пустот, которые впоследствии могут привести к растрескиванию, создать по-настоящему монолитный столб. Залитые опалубки следует оставить на несколько дней для застывания бетона. Начинать демонтаж досок опалубки, а также продолжать дальнейшее строительство рекомендуется минимум через пять дней после заливки столбов.

Каменный

При такой разновидности столбчатого фундамента опоры составляют из множества плоских камней. Чтобы конструкция не развалилась, ее укрепляют бетонным раствором. По технологии изготовления, а также эксплуатационным характеристикам, каменные опоры во многом похожи на кирпичные. Недостатком обоих видов является низкая сопротивляемость горизонтальным воздействиям грунта. Часто каменные столбы используют в качестве основания под различные ограды, например, под деревянный забор.

Блочный

Данный вид предполагает составление опорных столбов из железобетонных блоков. По прочности и долговечности его можно сравнить с бетонным. Блочный столбчатый фундамент также используют при строительстве легких жилых зданий и хозяйственных построек.

Особенностью возведения является необходимость использования строительных подъемных механизмов, так как вес блоков не позволяет поднять их вручную. Справиться с задачей при помощи только физической силы можно, если в строительстве будет участвовать большое количество работников.

Надежность такого основания для дома во многом определяется качеством составляющих: бетона, из которого изготовлены блоки, а также металлической арматуры, лежащей в их основе. Для формирования ровного столба категорически важна ровная поверхность всех блоков. Отклонения в форме могут привести к изгибу готового столба и, как следствие, снижению его надежности.

На основе труб

При строительстве столбчатого фундамента могут быть использованы асбестоцементные или металлические трубы. Их устанавливают вертикально в подготовленные скважины и надежно фиксируют при помощи грунта. После установки вовнутрь каждой трубы заливают бетонный раствор, который застывая, придает ей дополнительную прочность.

Технология подготовки скважин под опорные трубы напоминает строительство свайного фундамента, и требует применения специальной техники. Долговечность такой конструкции, а также ее прочность позволяет возводить любые здания, нагрузка от которых не превышает предельно допустимые значения.

Достоинства

Низкая стоимость

Строительство столбчатого фундамента требует меньшего количества материала по сравнению с другими видами, например, плитным. Стоимость широко распространенного ленточного фундамента может составлять до 30% от стоимости всего дома. Столбчатая конструкция, как правило, требует 15-18% от бюджета, запланированного на возведение здания. Таким образом, основание для дома в виде системы опор позволяет существенно экономить финансовые средства.

Слабая осадка

Еще одним преимуществом столбчатого вида можно назвать малую осадку после возведения дома. Другие виды, получив нагрузку от здания, в течение некоторого времени углубляются в землю. Это должно учитываться при проектировании и строительстве. Когда здание опирается на определенные точки грунта, осадка уменьшается. Благодаря этому столбчатый фундамент допускает увеличение давления на почву в пределах 20% по сравнению с тем же ленточным видом.

Легкость возведения

Данный вид основания для дома зачастую можно возвести без применения специальной техники. Ручной труд особенно эффективен при строительстве хозяйственных построек: сарая, бани или небольшого гаража. В этом случае подготовка ям и установка столбов осуществляется своими руками, что тоже позволяет сократить затраты на возведение здания.

Недостатки

Невозможность создать полноценный подвал

При строительстве здания на столбчатом фундаменте создание полноразмерных подвальных помещений практически невозможно. Происходит так из-за того, что опорами всей конструкции являются столбы, удерживаемые в вертикальном положении при помощи грунта. При создании подвала грунт должен быть убран, в результате чего столбы потеряют надежную фиксацию.

Частным случаем строительства подвала при столбчатом фундаменте является возведение забирки – стены между опорами. Она представляет собой перегородку из кирпича, шлакоблока или других материалов, которая закрывает вход в пространство под зданием. Закрытое пространство может выступать в качестве подвала, однако высота помещений будет небольшой. Решением может стать увеличение длины столбов и подъем здания над землей. Но это уменьшает прочность каждой опоры, снижает надежность конструкции, негативно влияет на внешний вид дома.

Ограничение по массе здания

Столбчатый фундамент чаще всего применяют для небольших зданий, создающих малую нагрузку. В первую очередь, это дома, построенные по каркасной технологии из деревянных щитов. Также на опоры в виде столбов можно поставить здания из кирпича, шлако- и пеноблоков, но небольшие по площади.

Использование основания столбчатого типа под массивные дома возможно, если смонтировать на столбы мощный ростверк, способный укрепить систему опор. Такая связка создается при помощи тяжелых металлических балок и нецелесообразна из-за слишком высокой стоимости. При необходимости строительства тяжелого здания экономически выгодней выбрать другой вид основания.

Ограничения по грунтам

Столбчатый фундамент нежелательно применять при строительстве домов на грунтах, подверженных горизонтальным перемещениям. Сезонные сдвиги слоев почвы могут привести к смещению столбов и возникновению опасности обрушения здания. Укрепить систему опор также можно при помощи усиленного ростверка, но стоимость его создания чрезмерно высока.

Ограничения по рельефу участка строительства

Возведение здания на опорах требует ровного рельефа. Если на участке перепад высоты грунта превышает два метра, от использования столбчатого вида лучше отказаться.

Подготовка к строительству

При проектировании столбчатого фундамента следует придерживаться определенных правил. Поскольку для данного вида основания большое значение имеют характеристики грунта, первоначальным этапом подготовки к строительству являются геологические изыскания. Это комплекс мероприятий, направленных на изучение характера грунта, расположения несущих слоев, сезонных изменений рельефа, уровня подземных вод и т.д.

Информация, приведенная в инженерно-геологическом отчете, становится отправной точкой в расчете диаметра опор, их количества и установочного расстояния. Второй составляющей расчета является нагрузка от здания. Этот параметр зависит от площади строения, материала из которого планируется осуществлять строительство, архитектурных особенностей и назначения здания.

Проектирование столбчатого фундамента для жилого дома стоит доверить специалистам. Самостоятельные расчеты «на глаз» могут привести к частичному или полному обрушению здания. Это может произойти вследствие излома одного или нескольких столбов, чрезмерной осадки в результате сезонного смещения грунта и т.д. «Стройсервис» предлагает услуги не только по возведению основания дома, но и по профессиональному расчету на основе данных геологических исследований участка строительства.

После того, как определен тип опор и их количество, важно подготовить место для скважин под столбы. Участок, на котором планируется строить дом, очищают от мусора и разравнивают грунт. Установочные ямы копают вручную или с применением землеройной техники. В случае с опорами в виде труб бурят скважины по размеру каждой опоры. Дальнейшие действия зависят от конкретной разновидности столбчатого фундамента.

Создание забирки

Дом, построенный на столбчатом фундаменте, не стоит на земле, а немного приподнят над ней. В свободном пространстве под строением дует ветер, охлаждая пол и понижая температуру в помещениях. Это приводит к некомфортным условиям проживания и увеличению затрат на отопление дома. Чтобы этого избежать, используется забирка.

Как уже говорилось выше, забирка – это перегородка, закрывающая пространство под домом. Она располагается между опорами, защищая нижнюю часть дома от влаги, накопления мусора и т.д.

Материалы для создания забирки:

• доски,
• кирпич,
• бетон,
• материалы для наружной отделки зданий.

Забирка выступает не только в роли заграждения пространства под домом, но и в качестве элемента дизайна. Используя отделочные материалы, ее можно сделать красивой и необычной, подчеркнув оригинальность вашего дома.

Нередко в целях экономии на земляных работах через забирку производится ввод в здание различных коммуникаций, например, трубопроводов автономной канализации. В этом случае требуется предусмотреть необходимые технологические отверстия.

Теплоизоляция столбчатого фундамента

Поскольку конструкция столбчатого фундамента не подразумевает наличие теплого подвала или сплошной плиты под домом, после окончания строительных работ требуется произвести мероприятия по теплоизоляции. Даже качественно построенная забирка не защищает от мороза, поэтому наружную часть пола всего здания следует обшить теплоизоляционными материалами.

Для этого можно использовать теплоизоляцию любых видов от классической стекловаты до современных материалов в виде плит. Второй вариант наиболее предпочтителен из-за удобства работы и лучших теплоизоляционных характеристик.

Материалы для теплоизоляции столбчатого фундамента.

Пенопласт

Классический утеплитель в виде плит, имеющий отличные характеристики. Легкий и удобный при монтаже, он эффективно защитит дом от мороза и ветра. Современный пенопласт имеет большой срок службы и высокую прочность.

Минеральная вата

Минеральная вата не является новым материалом и наравне с пенопластом давно используется в качестве строительного утеплителя. Имеет среднюю теплопроводность, благодаря чему защищает от холода хуже пенопласта.

Выпускается в виде рулонов или плит, однако при покрытии большой площади работать удобней с плитами. Минеральную вату в рулонах стоит применить при работе в углах и труднодоступных местах.

Пеноплекс и пенополиуретан

Современные теплоизоляционные материалы с низким коэффициентом теплопроводности. Прочные и долговечные, они создадут надежную защиту вашего дома от холода.

Проектирование здания является сложной инженерной задачей, при решении которой учитывается множество факторов. Расчет фундамента – один из важнейших этапов, поскольку от этой части здания во многом зависит долговечность всего дома, а также комфорт проживающих в нем людей.

Монтаж от компании «Стройсервис»

Специалисты компании «Стройсервис» предлагают полный комплекс услуг, начиная от организации инженерно-геологического исследования вашего участка и заканчивая строительством фундамента «под ключ». Также вы можете заказать большое количество других услуг, например, внутреннюю отделку дома, которая производится после окончания строительных работ.

Обратиться в «Стройсервис» можно по любым контактам, указанным на сайте. Мы готовы оказать профессиональные услуги в сфере строительства вашего дома!

Опорно-столбчатый фундамент своими руками – устройство и этапы заложения

Как я уже неоднократно говорил, этап заложения фундамента является одним из самых ответственных этапов строительства всего дома. А учитывая то, что опорно-столбчатый — самый «слабый» из семейства фундаментов, имеющий самую маленькую несущую способность, по сравнению с его конкурентами, к его заложению необходимо подойти еще с большей ответственностью, не смотря на то, что сам процесс заложения очень прост.

Что такое опорно-столбчатый фундамент и его отличие от других видов

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.

В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией.

Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв.

Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

Учитывая вышесказанное, можно сделать вывод, что столбчатый фундамент подходит только для деревянных домов, каркасных, каркасно-щитовых или подобных. Тяжелые дома из блоков или кирпича, я бы на таком фундаменте строить не стал, учитывая его особенности.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

Подбирая подходящий фундамент для своего частного дома, многие не берут во внимание грунт на строительном участке, но это очень большая ошибка.

Грунт, в который закладывается будущая основа для дома, играет огромнейшую роль в технических характеристиках фундамента, начиная от выбора его типа, заканчивая глубиной его заложения и размером столбов.

В первую очередь, грунт на строительном участке, где будет закладываться опорно-столбчатый фундамент, должен быть неподвижен, так как подвижный грунт придаст такому фундаменту значительную неустойчивость.

Несущая способность самого грунта так же играет большую роль в выборе именно столбчатого фундамента. Такие грунты как торфяные, глинистые, содержащие в себе много воды, грунты дающие большую усадку – совершенно не подходят для любых столбчатых фундаментов. На таком грунте столбы будут в плане усадки вести себя по-разному, что приведет, со временем, к перекосу всего дома. Даже если дом будет деревянный, это может пагубно повлиять на дверные и оконные проемы и т.п.

Глубина заложения опорно-столбчатого фундамента

Глубина заложения столбов фундамента полностью зависит от региона, а конкретно — от глубины, на которую промерзает грунт на строительном участке.

Закладывать опорно-столбчатый фундамент своими руками всегда следует ниже глубины промерзания, для того, чтобы исключить воздействия прямых сил пучения грунта на основу столбов, защитив себя, тем самым, от различного рода «перекосов» как самого фундамента, так и всей постройки в целом.

Какое количество столбов необходимо для заложения фундамента

Столбы должны располагаться под всеми углами дома, а также в местах наибольших нагрузок, таких как пересечение стен (как внутренних, так и наружных), в местах дополнительных нагрузок.

При выборе количества столбов необходимо основываться на том, что столбы должны располагаться под всеми стенами дома, а расстояние между их осями должно не превышать 1,5 – 2 м.

Но это еще не все, очень часто закладываются дополнительные столбы внутри дома, для придания дополнительной жесткости полу.

А что будет, если построить кирпичный дом на опорно-столбчатом фундаменте?

Если построить дом из кирпича на опорно-столбчатом фундаменте, существует большая вероятность того, что столбы будут давать не равномерную усадку по грунту, и в лучшем случае, стены такого дома будут постоянно в трещинах. Это при том, что грунт, в котором заложен такой фундамент будет очень хорошим.

О худшем и говорить не хочется, так как при большой разнице в усадке опорных столбов, стены кирпичных домов могут просто не выдержать нагрузки на разрыв, и даже армирование стен не изменит ситуацию.

Вообще процессы заложения любых фундаментов своими руками не так сложен, как кажется на первый взгляд, а устройство опорно-столбчатого — самый простой из них.

Первый вопрос, возникающий в устройстве опорно-столбчатого фундамента своими руками – с чего начать?

А начинать необходимо, как и при устройстве любой другой опоры для дома, с очистки участка и его разметки.

Этапы заложения опорно-столбчатого фундамента

Очистка участка и разметка дома

Первым этапом заложения фундамента является уборка лишней травы и мусора с части участка, где будет построен будущий дом. Чистый участок позволит правильно произвести разметку дома, копку, да и вообще на очищенном участке гораздо приятнее работать.

После того, как участок почищен, необходимо провести разметку периметра дома и внутренних стен. Процесс разметки будущего строения практически не зависит от типа фундамента под дом и производиться для всех домов одинаково.

Разметка столбов под дом

Когда все стены размечены, необходимо обозначить места для будущих столбов. Как уже говорилось, расстояние между столбами зависит от длины стен, грунта, толщины столбов, типа постройки, и не должно превышать 2м, но, как правило, расстояние между столбами закладывают около 1,5 м.

Не забывайте, что столбы должны подпирать не только внешние стены, но и внутренние. Так же столбы устраиваются в местах повышенных нагрузок, таких как пересечение стен, углы и т.д. А в некоторых случаях, дополнительные столбы устраиваются внутри дома для подпорки пола и придания ему жесткости.

Удаление грунта для заливки столбов

После всех проведенных разметок пора приступить к бурению столбов, либо их копке. Если будете бурить, то это лучше всего делать с помощью спецтехники, так будет быстрее и удобнее, но это, как правило, стоит не дешево.

Бурение можно производить и ручным бензобуром, но если у Вас его нет, и попросить не у кого, то необходимо посчитать, что для Вас будет выгоднее – купить бензобур с насадками, либо воспользоваться услугами спецтехники.

Для того, чтобы практически исключить действие касательных сил пучение на столбы, необходимо чтобы снаружи эти столбы были гладкими. Этим самым мы значительно уменьшим «движение» столбов.

Для этого лучше всего использовать асбестовые трубы, они вставляются в скважины и будут служить несъемной опалубкой для будущего фундамента.

Армирование опорно-столбчатого фундамента

Армируются столбы арматурой диаметром 8 – 12 мм, в зависимости от их толщины, материала из которого построен дом и т.д. Армирование, так же, как и другие этапы устройства фундамента, не сложный процесс, который с легкостью можно произвести своими руками.

Я думаю, стоит отметить, что армирование опорно-столбчатого фундамента лучше производить с помощью стальной арматуры, применение стеклопластиковой арматуры — я бы не рекомендовал.

Арматура располагается вертикально по всей длине столбов, а для того, чтобы в последствие их связать ростверком, она выпускается на 15 – 20 см выше заливки бетона.

Этап заливки бетона своими руками

Заливаются столбы, как правило, обычным бетоном марки не ниже М-200, а для этого необходимо соблюдать состав и пропорции бетона для фундамента. Так как бетона нам понадобится не так много, как для других типов фундамента, его можно приготовить своими руками с помощью бетономешалки.

Покупка бетона выйдет немного дороже, а учитывая небольшой объем заливки, стоимость его доставки на участок станет немалой частью всех затрат на его покупку. Учитывая это, можно сделать вывод, что этап заливки бетона для опорно-столбчатого фундамента, не будет большой проблемой и его с легкостью можно будет освоить своими руками.

Помните! Бетон набирает прочность в течение 28 суток, это при том, что температура окружающего воздуха будет в районе +20 градусов. Другими словами — опорно-столбчатый фундамент будет полностью готов к следующим этапам строительства через 28 дней!

Столбчатый фундамент

Каждый из нас привык оценивать дома по их внешнему виду, что не удивительно, ведь мы так любим встречать «по одежке», Однако дом — это не только красивая оболочка, но и то, что скрывается от глаз непрофессионалов и во многом определяет привлекательность и долговечность строения. А именно — фундамент, являющийся основой абсолютно каждого дома из бруса или какого бы то ни было другого материала.

Качество фундамента влияет на все аспекты эксплуатации строения, в связи с чем к выбору материалов и технологий для устройства фундамента предъявляются особо серьезные требования. Фундамент может иметь различную глубину, ширину, состоять из кирпича, бетона и т.д., но его задача всегда одна — надежно удерживать конструкцию дома, равномерно распределяя идущие от него нагрузки на слои почвы. Рассмотрим подробнее один из видов фундамента, наиболее часто использующийся при строительстве домов из бруса нашей компанией — столбчатый  фундамент.

Столбчатый фундамент находит широкое применение при строительстве домов с относительно легкими стенами и перегородками. Дома из бруса, строящиеся компанией «Возрождение», относятся к этой категории, поэтому при их возведении нередко используется столбчатый фундамент. К его достоинствам относятся простая технология устройства, экономичность, отсутствие необходимости в дополнительной гидроизоляции дома из бруса, возможность использования в северных регионах с глубоким промерзанием почвы.

Устройство столбчатого фундамента

При возведении дома из профилированного бруса на фундамент возлагается относительно невысокая нагрузка, что позволяет в 1,5-2 раза сократить расходы на его устройство. В основе устройства столбчатого фундамента — отдельные элементы (столбы), которые, в зависимости от особенностей грунта и будущего строения могут быть изготовлены из кирпичной или каменной кладки, бетона. Строительство домов из бруса предполагает также возможность использования в качестве столбов фундамента асбестовых труб, заливаемых бетоном.

Столбы располагаются по всем углам дома из профилированного бруса, в точках пересечения несущих стен и перегородок, под стойками каркаса, а также в других местах, испытывающих повышенную нагрузку. При строительстве дома из бруса расстояние между столбами фундамента не должно превышать 1,5-2,5 м.

Фундамент дома из бруса под ключ

В нашей компании Вы можете заказать строительство дома из бруса под ключ с устройством фундамента, соответствующего характеристикам грунта и особенностям будущего строения. Мы строим дома из бруса под ключ много лет, поэтому гарантируем качество и высокий профессионализм выполняемых работ на объектах любой сложности.

Фундамент столбчатый / каркасный дом своими руками

Столбчатый фундамент, как уже понятно из его названия, представляет собой набор отдельных вкопанных в землю столбов. В первую очередь такие столбы
располагаются в местах пересечения стен дома, и вместе с тем они могут располагаться в пролетах между ними. Верхний конец столбов называется оголовком,
нижний — основанием. На оголовки впоследствии будет ставиться дом, поэтому у всех столбов они должны находиться на одинаковом уровне — это будет
уровень пола первого этажа, обычно на высоте 40-50 см от земли. Такой зазор между полом дома и землей необходим, чтобы избежать сырости, от которой
деревянные конструкции нижней части дома (а именно деревянные дома чаще всего возводят на столбчатых фундаментах) быстро сгниют.

Форма столбов фундамента может быть различной — квадратной, прямоугольной, круглой, но больше всего распространены столбы с круглым поперечным
сечением, потому что под такие столбы скважины можно бурить ручным буром. Диаметр столбов может быть самый разный от 15 см и более, но при
строительстве столбчатого фундамента своими руками выбирать придется из следующих диаметров: 150 мм, 200 мм, 250 мм, 400 мм. Скважины именно такого
диаметра можно бурить с помощью большинства продающихся ручных буров. Глубина заложения столбчатого фундамента, как правило, составляет около 2 м (ниже
rong>глубины промерзания). Площадь основания столбчатого фундамента невелика, поэтому чтобы
выдерживать нагрузку от дома он должен опираться на слой грунта с большой несущей способностью
.

Столбики фундамента можно делать из разного материала: дерево, кирпич, монолитный бетон. Деревянный брус или бревно можно обжечь или обработать
антисептиком, чтобы предотвратить (или по крайней мере замедлить) гниение древесины. Так же можно использовать гидроизоляционные материалы, но всё
равно такие столбы будут наименее надежным вариантом.

Кирпичная кладка – вполне приемлемый вариант в плане прочности, однако этот вариант далек от идеала в плане удобства возведения. Складывать столб
из кирпичей непосредственно в самой скважине не представляется возможным. Складывать столб полностью на поверхности земли, а затем опускать его в
скважину – тоже не выглядит быстрым и приятным занятием.

Однозначно лучшим во всех отношениях материалом является монолитный железобетон. Он обеспечивают наибольшую прочность на сжатие, при армировании – и
на растяжение. Армированный монолитный столб не треснет ни под каким действием сил морозного
пучения. Развести бетонную смесь и залить её в вырытую скважину действие довольно простое.

Столбы фундамента могут иметь постоянное
или переменное поперечное сечение. В первом случае это простой цилиндр или параллелепипед, во втором — более сложная форма с уширением в нижней части
столба. Такое уширение позволяет увеличить площадь основания и соответственно увеличить несущую способность фундамента: вес дома будет распределяться
по большей площади. Второе преимущество — это большая устойчивость к морозному пучению грунта. Если столб расширяется внизу, то силы пучения не смогут
выдавить его вверх.

Столбы с уширением в нижней части для столбчатого фундамента. Есть две технологии, позволяющие закладывать такой столбчатый фундамент. Первая технология заключается в том, что под столб роют яму (как правило
квадратной или прямоугольной формы), размеры которой на 20-40 см больше, чем нужно для столба. Затем в этой яме устанавливается опалубка, которая
задает форму будущего столба, в нее ставится арматурный каркас и заливается бетон. После того, как бетон затвердеет, опалубку снимают и засыпают столб.
Такая технология позволяет сделать монолитный железобетонный столб любой формы, но подразумевает относительно большой объем земельных работ и
использование съемной опалубки.

Установка нового столба для фундамента: в вырытую скважину опущена опалубка, которую с боков подпирают распорки. Внутри опалубки — арматурный
каркас.

Другой путь — это технология ТИСЭ, которая была специально разработана для самостоятельного строительства
столбчатых фундаментов. Эта технология предусматривает использование специального фундаментного бура ТИСЭ-ф, который позволяет бурить скважины
диаметром 200 мм, которые имеют в нижней части уширение до 400 мм или 600 мм. Бур ТИСЭ имеет плуг, который может срезать грунт со стенок пробуренной
скважины, в результате в нижней ее части появляется уширение в виде полусферы.

Главными достоинствами столбчатого
фундамента являются простота его строительства и экономичность. Все работы по заложения такого фундамента можно выполнить своими руками в одиночку:
бурение скважины ручным буром, приготовление бетона для заливки одного столба, вязка арматурного каркаса и заливка. Столбы можно заливать по одиночке,
поэтому не необходимости готовить сразу большое количество бетона. Расход бетона на столбчатый значительно меньше, чем на другие виды фундаментов,
равно как и необходимое количество арматуры.

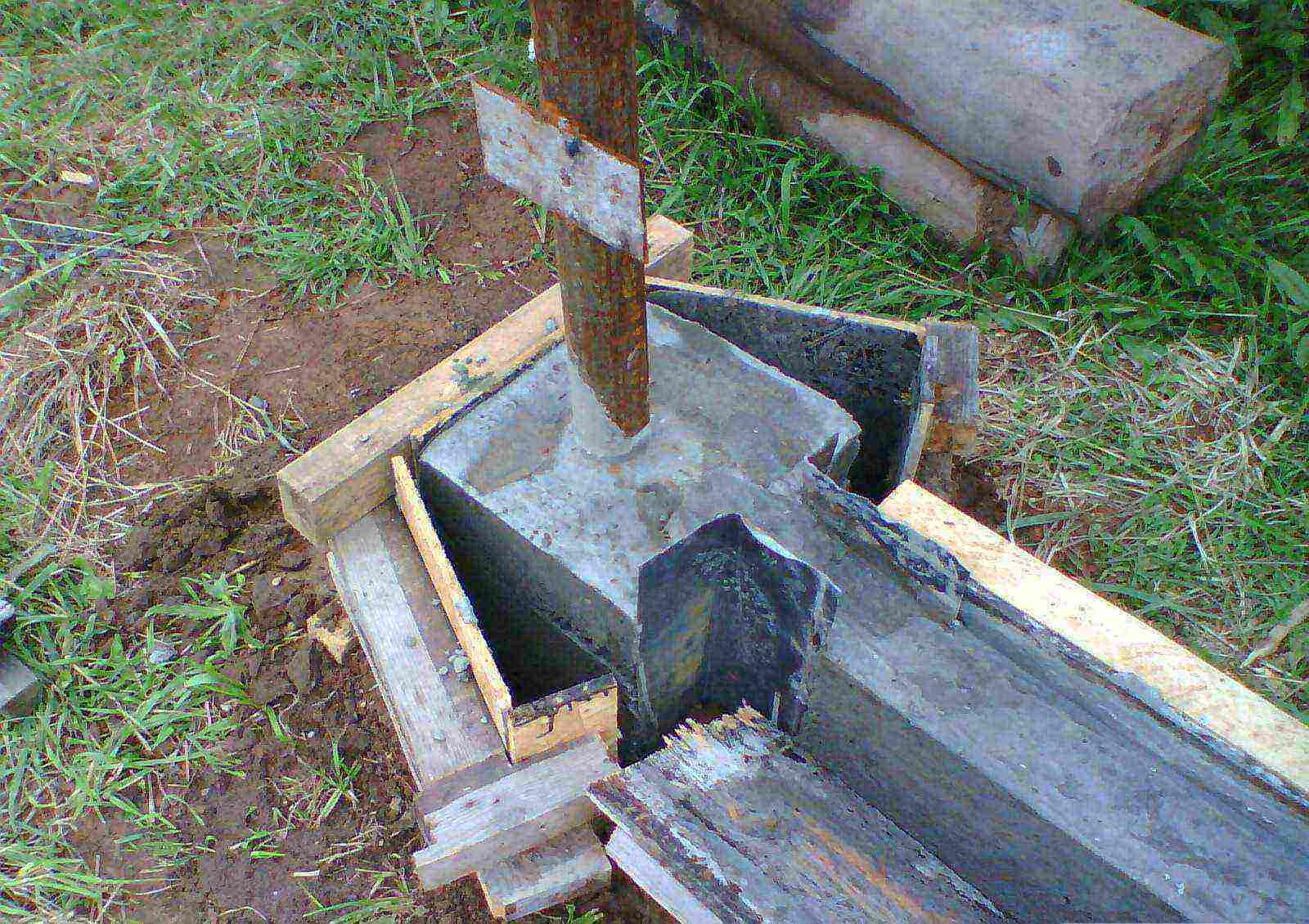

Столбчатый фундамент с ростверком

Ростверк — это верхняя часть столбчатого фундамента, которая связывает отдельные столбы в единую конструкцию.
Устройство ростверка нужно для обеспечения большей устойчивости столбчатого фундамента и равномерного распределения нагрузки от дома между всеми
столбами. Ростверк чаще всего делают в виде ленты из монолитного железобетона. Наличие ростверка не обязательно, по сути его роль выполняет нижний
венец брусьев деревянного дома. Конструкция столбчатого фундамента с ростверком.

Армирование монолитного столбчатого фундамента

Монолитный бетон имеет высокую
прочность на сжатие, но плохо переносит нагрузки на изгиб и растяжение. Чтобы исправить это, фундамент из монолитного бетона необходимо армировать в
тех зонах, где может возникать растягивающая нагрузка. Столбчатый фундамент может испытывать нагрузку на разрыв при действии сил пучения: грунт
примерзает к поверхности столба, при пучении стремится выдавить его вверх, в то время как нижняя часть столба удерживается не промерзающим слоем грунта.
Чтобы от такой нагрузки столб не треснул, необходимо вертикальное армирование. Арматурный каркас состоит из нескольких вертикальных прутков ребристой
арматуры (класс A-III) диаметром 10-12 мм. Армирование надо делать из ребристой арматуры, чтобы обеспечить лучший контакт арматуры с бетоном.
Вертикальные прутки арматуры соединяются тонкой монтажной арматурой, она не воспринимает никаких нагрузок и нужна только для того, чтобы связать
вертикальные прутки в единую конструкцию, поэтому она может быть гладкой и диаметром всего 6 мм.

Для армирования небольших столбов
диаметром 15-20 см достаточно использовать два вертикальных прутка ребристой арматуры. При высоте столба 2 м их можно перевязывать между собой
монтажной арматурой в трех-четырех местах, т.е. через каждые 70-100 см.

Если при строительстве столбчатого фундамента планируется устройство
монолитного ростверка, то его так же необходимо армировать. Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к
изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так
же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов
через сваи (сила пучения действует на столб, а тот давит на ростверк). Необходимо делать два пояса армирования — верхний и нижний; каждый пояс состоит
как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с
периодическим поперечным сечением — именно они будут принимать на себя нагрузку при деформации ростверка. Поперечные прутья арматуры не принимают на
себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры
должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Для какого дома можно выбирать столбчатый фундамент?

Как было отмечено выше, опорная площадь столбчатого фундамента невелика по сравнению с другими типами фундаментов
(плитным и ленточным),
соответственно его несущая способность так же меньше, поэтому он используется при строительстве легких домов из деревянного бруса, сруба или каркасных
домов. Так же целесообразно выбирать столбчатый фундамент, когда плотный слой грунта находится очень глубоко и другой тип фундамента на такаю глубину
заложить проблематично. Столбчатый фундамент удобен при строительстве дома на склоне.

Столбчатый фундамент не подразумевает устройство подвала,
ни при каких условиях.

Нельзя закладывать столбчатый фундамент при высоком уровне грунтовых
вод: его основание будет опираться на грунт, насыщенный влагой, такой грунт имеет низкую несущую способность, столбы будут проседать под
весом дома. Кроме того, пробуренные скважины будут заполняться водой, заливать фундамент в таких условиях нельзя.

Читайте так же:

• Фундамент глубокого заложения
  Фундамент глубокого заложения, он же глубоко заглубленный фундамент, — это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

• Мелкозаглубленный фундамент
  Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

• Фундамент на винтовых сваях
  Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

• Монолитный плитный фундамент — Монолитная плита
  Плитный фундамент представляет собой монолитную железобетонную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью и высоким УГВ.

• Ленточный фундамент
  Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

Столбчатый фундамент. Строим крепкую основу для деревянного дома

Собственный сруб – особая гармония и удовольствие. Большинство думает – это непозволительная роскошь и слишком дорогая прихоть, поскольку кроме затрат на материал следуют затраты на услуги профессиональных строителей, начиная с фундамента. Развеем этот миф, и расскажем, как сделать фундамент под сруб, что обойдется вдвое дешевле. Рассмотрим столбчатый вид фундамента. Такой фундамент по силам возвести даже новичку.

1. Устройство опорно-столбчатого фундамента и грунты.
2. Столбчатый фундамент с ростверком.
3. Опорно-столбчатый фундамент из труб.
4. Столбчатый фундамент из блоков.
5. Столбчато-ленточный фундамент.
6. Расчет столбчатого фундамента.
7. Ремонт столбчатого фундамента.

Устройство опорно-столбчатого фундамента и грунты

Столбчатый фундамент устраивают преимущественно при возведении небольших срубов из различной древесины, например, баня, небольшой дачный домик либо гараж, где не предвидится подвальное помещение. Давление таких домов на грунт минимальное и можно значительно сэкономить на материале используя такой фундамент.

Представляет собой опорно-столбчатый фундамент ряд столбов, которые служат опорой «коробки» дома либо бани. Столбы выставлены друг от друга на равном промежутке от 1,2 м до 3 м, при этом в неизбежном порядке фиксируют места пересечения внутренних и внешних стен строения. Устройство столбчатого фундамента кроме «водяной» защиты требует приспособление опорных столбов на гидравлическую «подушку», которая представляет собой песчаную подсыпку, затем сборную железобетонную или монолитную плиту, что играет роль дополнительной опоры, препятствующая проседанию почвы.

Различают такие типы «подошвы» согласно способу изготовления столбчатого фундамента: монолитный и сборный.

Монолитный или столбчатый железобетонный фундамент, как собственно и колонны ЖБИ, льют из армированного бетона при помощи формы. Формой может служить труба либо опалубка. Благодаря своей однородной и бесшовной структуре – это долговечный тип «подошвы».

Фундамент сборный столбчатый состоит из натурального камня, кирпича и готовых железобетонных блоков. Размеры таких блоков обычно составляют 20х20х40 см. Преимущество такого типа сборного столбчатого фундамента заключается в скорости сборки, а недостаток – дороговизна и уязвимость швов.

Устроить столбчатый фундамент не сложно: готовим площадку, очищая от дерна и выравнивая поверхность; делаем разметку площадки согласно ранее составленной схеме, натягивая шнуры по периметру; выкапываем ямы-шурфы необходимого сечения и глубины, соблюдая расстояние, зависящее от конструкции стен. Столбы устраивают под углами наружных стен, в точках примыкания внутренних стен.

Порядок и вид устройства столбчатого фундамента во многом зависит от специфики грунта. При равномерном промерзании грунта строение можно поставить на бетонные блоки, асбестоцементные трубы заполненные бетоном, столбы, сложенные из кирпича, валуны либо на «стулья» («стул» — комлевая часть бревна в диаметре составляет от 20 до 40 см, которая устанавливается на горизонтальный чурбак-лежень), что уложены прямо на землю и обмазанные гудроном или горячим битумом. Пролеты между опорами остаются открытыми для вентилирования. Дополнительно пролеты используют для удобства хранения строительных материалов, но следует учесть, что в этом случае пол в строении необходимо надежно утеплить. В другом случае пролеты между опорами заложим битым кирпичом, мелким камнем или другими материалами и заделаем все это раствором или глиной.

Грунты песчаные, глинистые и другие, которые обладают высокой плотностью – содержат не много влаги и служат крепкой и надежной основой для устройства столбчатого фундамента. При таких грунтах столбы устраивают на глубине до 70 см и называют такой фундамент мелкозаглубленным створчатым.

Насыпные рыхлые и неоднородные грунты нужно тщательно уплотнить трамбовкой.

Если грунт склонен к оседанию или почва изобилует водой, то есть необходимость закладывать фундамент, ниже на 20 см глубины промерзания почвы. Но такой вид столбчатого фундамента как заглубленный оправдан лишь для тяжелых сооружений.

Легкие сооружения имеют не достаточно веса, чтобы удержать фундамент на месте, вода, замерзая, имеет свойство расширяться, почва в таком процессе вспучивается и как бы выталкивает основу вместе с домом. В таком случае фундамент необходимо изолировать от грунта противопучинными щитами либо оболочкой. Например, заполняют пространство в яме вокруг сваи мелким щебнем или песком. Советуют также обмазать основу солидолом примерно на 70% сообразно глубины промерзания грунта.

Столбчатый фундамент с ростверком

Чтобы усилить столбчатый фундамент под большим весом сруба и объединить столбы в единую систему их связывают созданием ростверка. Ростверк представляет собой верхний каркас, состоящий из соединенных перемычек из балок или бревен, который помогает равномерно распределить общий вес сооружения на столбы, и согласовано противиться боковым нагрузкам. Возведение столбчатого фундамента с ростверком является идеальным способом предусмотреть перекидывание тумб, также перекоса столбов в процессе эксплуатации сооружения.

Такой метод устройства столбчатого фундамента применяют при строительстве на глиняных пучинистых почвах. Каркас ростверка устраивают на расстоянии от поверхности земли от 15 до 40 см, поэтому не страшны грунтовые воздействия, но можно применять устройство ростверка и под землей. Ростверк жестко держит столбы фундаменты, гася тем самым нагрузки со всех сторон. Одновременно с ростверком используют тип незаглубленного столбчатого фундамента.

Опорно-столбчатый фундамент из труб

Столбчатый фундамент, устроенный на металлических или асбестоцементных трубах также не плохой вариант. Устройство такой конструкции является наиболее простым и доступным методом для возведения столбчатого фундамент. Следует знать, что в такой метод предполагает не демонтировать опалубку, которая представляет собой трубы.

Для опалубки применяют трубы диаметром примерно 20 см. Бурим в грунте под трубу отверстие диаметром 24 см, дно отверстия трамбуем. Вставляем трубу и трамбуем с внешней стороны стенок засыпанный грунт, обеспечивающий ей фиксацию. Далее труба заливаем на треть бетонной смесью и приподнимаем ее, чтобы эта смесь заполнила все пространство. После всего проделанного заливаем в трубу бетон, недоливая до верха 10 см. Смесь в трубе утрамбуем и установим по центру стержень из армированного металла. Чтобы связать возводимые стены и фундамент, к нижним балкам стен крепим анкера из металла и погрузим их в полость, которую мы преднамеренно оставили высотой в 10 см и заливаем все окончательно бетонной смесью. Последующий процесс утепления, гидроизоляции и других действий остается прежним аналогично прочим типам строительства столбчатого фундамента.

Следует учесть некоторые нюансы заливки труб: утрамбовывать бетонную смесь в трубах нужно через каждые20 смзаливки, чтоб укрепить конструкцию; после установки труб и их заливки, не стоит надолго оставлять столбы без нагрузки, поскольку они могут быть вытолкнуты грунтом на поверхность и получатся ступенчатые ряды.

Столбчатый фундамент из блоков

Часто столбчатый фундамент возводят из бетонных блоков. Основанием для таких блоков служит щебень, сверху делается просыпка песчаной подушки, на которую и устанавливают бетонные блоки, сплоченные раствором из цемента. Такой вид столбчатого фундамента достаточно прост в установке, но имеет некоторые ограничения. Столбчатый фундамент, устраивающийся из блоков, не применяют на грунтах, которые горизонтально подвижны. Можно конечно воспользоваться железобетонным ростверком, для жесткой фиксации блоков, но за этим последует удорожание устройства фундамента.

Способ строительства столбчатого фундамента на бетонных блоках достаточно скоростной, похож на устройство фундамента по принципу кладки кирпичей.

Столбчато-ленточный фундамент

Столбчато-ленточный фундамент уместно устраивать на территориях со значительной глубиной промерзания грунта, где заливка заглубленного ленточного фундамента слишком затратное мероприятие, а мелкозаглубленный ленточный фундамент не подойдет по ряду причин. Достаточно часто устраивают столбчато-ленточный фундамент на участках расположенных на склонах и на пучинистых грунтах. Такой вид устройства фундамента достаточно трудоемкий в земельных работах. Для упрощения применяют фундаментный бур, поскольку вырыть яму глубиной 1,5 м и диаметром 25 см оставаясь наверху – задача не простая. Такой быстрый и практически простой способ обустройства столбчатого фундамента — ТИСЭ технология.

Бур ТИСЭ позволяет делать скважину с расширением внизу. Дно проделанной скважины трамбуют слоем песка в качестве подушки, заполняют бетоном на треть. Далее в скважину вставляют свернутый в трубку лист рубероида, который не должен достигать до участка расширения скважины внизу и заливают полностью бетоном. Предварительно армируется скважина металлическими прутьями диаметром около 14 мм. Одновременно с армированием устанавливаем опалубку для ростверка на песчаном основании, так как основание в последующем удалится, чтобы между верхним слоем грунта и ростверком образовать свободное пространство. Таким образом, получим столб с достаточно высокой несущей способностью до 15 тонн, который не боится никаких морозов.

Расчет столбчатого фундамента

Как сделать идеальный расчет столбчатого фундамента знает только профильный специалист или архитектор. Имеется ряд задач, которые необходимо учесть при устройстве столбчатой основы. Во-первых, необходимо определить точное количество опор и их месторасположение относительно основания сооружения. Нужно рассчитать форму и размеры столбов. Определить густоту каркаса, предназначенного для армирования нашего фундамента. Установить есть ли необходимость в установке ростверка. И само собой подготовить точную схему столбчатого фундамента. Устраивать фундамент «вслепую» не допустимо.

При проектировании столбчатого фундамента необходимо владеть точной информацией о качестве грунта. Нужно знать на какой глубине проходят грунтовые воды, и есть ли вероятность перепада водоносного слоя. Должна быть доступна достоверная информация о типе грунта, его свойствах и уровень промерзания. Также нужно учесть в ходе проектирования и составлении чертежей столбчатого фундамента будущий вес сооружения и его внутренние составляющие (внутренняя отделка, мебель и другое), сезонные нагрузки и общий вес фундамента.

Можно произвести расчет столбчатого фундамент скачав в Интернете программу, которая адаптирована под такие моменты расчета. Называется такая программа «Фундамент». Но следует знать, что некоторые параметры нужно измерить и сосчитать вручную. Также учитывать месторасположение будущего фундамента.

Ремонт столбчатого фундамента

Со временем в процессе эксплуатации сооружения появляется потребность в ремонте столбчатого фундамента по причине его оседания. Виной этого могут быть гидрологические изменения в нижних слоях грунта либо масштабные строительные работы, происходящие поблизости. Также часто случается, что столбы начинают как бы расти вверх. Это происходит посредством выталкивания свай мерзлым грунтом, а весной этот процесс практически не обратим, даже если столбы связаны между собой швеллерами или ростверком.

Первый признак осадки – появление трещин на отместке и лунки вокруг столба. Конечно, оседание может быть временным, пока лежень основания сруба не устроится в более устойчивом положении. Оседание в последующем виде – это расширение стыков и швов на срубе. Расширяются трещины на нижних венцах.

Прекратить осадку сооружения доступно каждому. Прямо под столбчатым фундаментом выроем яму под угол наклона 35°, а глубиной практически до самого основания. В яму вставим трубу асбестоцементную или металлическую диаметром 20 см и станем заливать цементный раствор в нее, до тех пор, пока смесь не перестанет убывать, впитываясь в грунт. Через пару суток такой процесс повторяем и еще раза три. После этого ставим маяки на обнаружившиеся ранее трещины и наблюдаем, дополнительно устанавливаем планку у основания цоколя и кромки верхней точки отмостки. Если планка опустится, то процесс оседания продолжается, тогда доливаем раствор. В случае если и после дополнительной доливки оседание продолжается, вокруг свай выкопаем кольцеобразную канавку размерами, где то 20х30 см, дно которой укладываем досками в качестве опалубки. Устанавливаем штыри и крепим на нее сетку – получаем арматуру. Заливаем опалубку бетоном с наполнителем из гравия или мелкого щебня. Получим вокруг столба железобетонное кольцо, которое распределит нагрузку угла по горизонтали и остановит оседание.

Почему бетонные опоры помогают вашему фундаменту — Бетонный фундамент для опор

Прочность и устойчивость — преимущества прочного фундамента. Вес вашего дома опирается на фундамент, а структурная целостность может поддерживаться за счет прочного фундамента, который остается неповрежденным и на месте. Прочный фундамент — лучший способ предотвратить повреждение вашего дома и защитить вашу семью от неблагоприятных погодных условий. Смещение почвы, чрезмерное количество грунтовых вод, пустоты, воронки, расширение и/или сжатие почвы, неправильная планировка, проблемы с дренажем и стихийные бедствия, такие как наводнения, землетрясения, торнадо и ураганы, могут привести к оседанию, проседанию или смещению фундамента вашего дома. должность.Это может сильно повлиять на структурную целостность вашего семейного дома.

Существует несколько возможных типов фондов, причем некоторые типы более распространены, чем другие, в определенных районах страны. Например, в прибрежных городах более распространены опоры и балочные фундаменты из-за возможности высокого уровня воды, которая может привести к затоплению дома. Фундаменты из бетонных плит распространены в других частях страны, а бетонные опоры можно использовать для повышения устойчивости фундамента, нуждающегося в ремонте или дополнительной поддержке.

Что такое Фонд Пирса?

Существует два типа опорных фундаментов; бетонные или каменные опоры и просверленные кессоны. Размер и форма используемых каменных или бетонных опор зависит от характера грунта в этом районе и глубины залегания. Бетонный фундамент обычно возводят на высоте 1-1,5 фута над землей. Этот зазор необходим для предотвращения повреждения деревянных конструкций влагой, которое может произойти, если конструкция опирается непосредственно на землю. Опоры могут быть квадратными, прямоугольными или круглыми, а диаметр опор обычно составляет 6, 8, 10 или 16 дюймов.Глубина фундамента пирса ниже глубины промерзания, обычно около пяти-шести футов.

Столбчатый фундамент имеет ряд преимуществ, в том числе:

• Необходимые материалы легко доступны
• Требуется меньше материалов и рабочей силы
• Без обширных земляных работ при необходимости
• Экономит деньги и время
• Широкий выбор вариантов дизайна
• Коммуникации легко устанавливаются и легко доступны благодаря пространству между конструкцией и землей
• Раскопки можно производить с помощью лопаты
• Увеличенный поток воздуха снижает счета за отопление, поддерживая циркуляцию воздуха под конструкцией
• Повреждения полов от наводнения можно избежать благодаря высоте над уровнем земли
• Вызывает минимальное нарушение почвенной среды
• Осмотр фундамента упрощается
• Работники коммунальных служб могут легко проникнуть в пространство между конструкцией и землей, чтобы исследовать проблемы с сантехникой или электричеством
• Отсутствие вибрации грунта, обычно связанной с забивными сваями
• Несущая способность может быть увеличена путем расширения
• Участок может быть легко восстановлен до его естественного состояния в конце срока службы здания

  Когда следует использовать бетонные опоры для укрепления фундамента?

Если фундамент вашего дома нуждается в помощи, бетонные опоры являются чрезвычайно эффективным методом ремонта фундамента для домов с поврежденным или провисшим фундаментом. Отверстие диаметром примерно один фут просверливается на глубину от 12 до 20 футов под вашим домом. Эта глубина гарантирует, что дно пирса закреплено в устойчивом грунте, что предотвращает дальнейшее оседание или опускание. После того, как отверстие просверлено, бетон заливают, а затем оставляют для застывания на срок до семи дней. Стальные стержни могут использоваться для усиления структуры бетона для дополнительной прочности и устойчивости. Как только бетон затвердеет, гидравлические домкраты поднимут ваш дом на нужную высоту, а бетонные или стальные распорки будут установлены, чтобы закрыть зазор между верхом опор и фундаментом, создавая ровную поверхность для вашего дома. .В зависимости от типа повреждения, нанесенного вашему фундаменту, для его ремонта может потребоваться установка одной или нескольких бетонных опор.

  Почему мы?

В Advanced Foundation Repair мы предлагаем домовладельцам в Далласе точные проверки, чтобы точно определить любые проблемы с фундаментом, прежде чем они станут серьезными проблемами. Наши простые способы оплаты и финансирования, а также наши пожизненные гарантии с возможностью передачи, помогут вам быть уверенными в том, что вы получаете наилучший ремонт фундамента.Наша передовая технология Pro-Lift профессионально исправит ваши проблемы с фундаментом. Если вы считаете, что фундамент вашего дома находится в беде, вы можете положиться на Advanced Foundation Repair в Далласе, чтобы получить лучший качественный ремонт фундамента и превосходное обслуживание клиентов.

Как залить бетонные основания и опоры

Как залить бетонные опоры и опоры, с пошаговыми инструкциями по созданию формы и готовыми вариантами бетонных опор.

Вощеные волокнистые трубы, легко доступные в центрах благоустройства дома и на лесопилках, делают формование и заливку фундаментов и опор относительно легкой работой.

Квадратный бетонный пирс формируется из обрезков древесины и ямы. Обратите внимание на арматурный стержень в целом и расположение анкерной стойки. ©Дон Вандерворт, HomeTips

Также легко построить простую форму из обрезков древесины, как показано на фото. Имейте в виду, что в соответствии с некоторыми правилами от вас может потребоваться проверка фундаментов перед установкой опор, или вам может потребоваться добавить несколько дюймов гравия на дно каждого фундамента перед заливкой бетона.

Копать и заливать все фундаменты и опоры одновременно, если это возможно.Имейте под рукой арматуру и анкерные болты или основания для столбов, так как вы должны добавить их в бетон, пока он еще влажный. Выложите опоры. Расстояние между опорами для опорных стоек определяется размещением стоек, которые зависят от пролетов балок.

В районах с морозными зимами бетонное основание обычно должно выступать не менее чем на 12 дюймов ниже линии промерзания (глубина промерзания почвы). Фундамент также должен быть толщиной не менее 8 дюймов и в два раза шире стены или столбов, которые он будет поддерживать.

+

Местные специалисты по строительству крыш патио

Вощеные волокнистые трубы можно использовать для формирования некоторых типов фундаментов. © Don Vandervort, HomeTips

Опалубка из волокнистой трубы

Чтобы построить опалубку из волокнистой трубы, начните с выкапывания расширяющейся ямы, размер которой определяется нормами, с помощью грейферного экскаватора или бура с электроприводом.

Отрежьте отрезок вощеной волокнистой трубы (в некоторых случаях волокнистые трубки трудно найти; вместо этого вы можете сделать прямоугольные опоры из обрезков фанеры или дерева) достаточной длины, чтобы они выступали на 2 дюйма над уровнем земли и на 2 дюйма в расширяющуюся основу на дне отверстия.Выровняйте и подвесьте эту трубу в центре отверстия, прикрутив ее к временным скобам.

Затем заполните расширяющуюся часть фундамента и нижние 2 фута трубы бетоном. Используя кусок дерева, встряхните смесь, чтобы удалить все воздушные карманы. Повторяйте процесс каждые 2 фута, пока трубка не будет слегка переполнена. Разгладьте поверхность, перемещая короткую 2 на 4 из стороны в сторону по верхней части.

Добавьте арматурный стержень в соответствии с требованиями норм, обычно это два куска арматурного стержня № 4 на расстоянии около 2 дюймов от волоконной трубки. Каждая из них должна быть достаточно длинной, чтобы доходить от нижней части фундамента до примерно 2 дюймов ниже поверхности пирса. Вставьте анкерный болт, основание стойки или короткий «штифт» из арматуры для центрирования стойки и проверьте ее выравнивание.

Готовые опоры

В зависимости от типа и размера проекта, который вы строите, вы можете установить на фундаменте готовую бетонную опору. Выберите тип свай со встроенными металлическими анкерами. При установке сваи обязательно учитывайте ее высоту над землей и глубину ниже линии промерзания.© Don Vandervort, HomeTips

Смочите опоры шлангом, а затем установите их на фундаменты через 5–10 минут после заливки фундаментов, когда бетон станет достаточно жестким, чтобы поддерживать их. Затем, правильно выровняв анкеры столбов с линиями струн, выровняйте опоры в обоих направлениях.

Держите бетон во влажном состоянии в течение двух дней, чтобы он медленно затвердел. Затем снимите временные скобы, засыпьте отверстие землей и отрежьте оголенную волоконную трубку.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Ремонт фундамента с опорами — бетонная сеть

Системы окраски, Inc.

Забивка свай или забивка — это метод забивки свай из стальных труб для устранения прохудившегося фундамента здания и корректировки осадки фундамента.

Толкающие сваи состоят из секций оцинкованной или покрытой эпоксидной смолой стальной трубы, которые вбиваются в грунт с помощью гидроцилиндра.

Винтовые сваи используют винтовые сваи со стальными стержнями. Ведущая секция с одной или несколькими прикрепленными спиралями обеспечивает необходимую несущую способность. Опоры ввинчиваются в землю с помощью гидравлического моментного двигателя.

В любой из этих систем одна или несколько стальных опор вбиваются в скалу или подходящий слой грунта и соединяются с фундаментом с помощью узла металлической головки. После достижения подходящего несущего слоя каждую сваю испытывают на усилие, превышающее необходимое для поддержки конструкции.

Гидравлические домкраты крепятся к встроенным стальным опорам и используются для подъема фундамента на его первоначальную высоту. Как только конструкция восстановлена ​​до желаемой высоты, сваи прикрепляются (болтами или сваркой) к настенным кронштейнам, фиксируя новую высоту конструкции.

Пирс также предлагает доступное решение для террас, веранд, патио, джакузи, а также сборных зданий.

Преимущества свай на бетонном фундаменте Узнайте о преимуществах ремонта фундамента с помощью свай

Использование свай для ремонта фундамента имеет следующие преимущества:

• Низкая стоимость. До десяти раз меньше, чем замена фундамента здания.
• Отсутствие нарушения или потери возможности использования жилого помещения. Ремонт проводится при использовании здания в обычном режиме.
• Портативное оборудование, которое можно легко использовать в ограниченном пространстве или переносить вручную в труднодоступных местах.
• Устраняет как причину осадки (неустойчивый грунт), так и последствия (неровность дома) за один шаг.
• Нет разрушения двора
• Без тяжелого оборудования

Установка свай Типичные этапы использования свай для крепления фундамента

Шаги процесса прошивки следующие:

• Котлован размером 3 х 4 фута делается рядом с фундаментом и примерно на 10 дюймов ниже уровня балки.
• Грунт сбрасывается с нижней части фундамента, а фундамент гладко зачищается, чтобы обеспечить правильную посадку опорного кронштейна.
• Устанавливаются кронштейны и гидравлика, и направляющая втулка выдвигается через опорный кронштейн.
• Стартовая и опорная секции доведены до отказа при средней проникающей способности 50 000 фунтов общей движущей силы.
• Последняя секция опоры обрезается примерно на 5 дюймов выше опорного кронштейна, и сверху стойки опоры устанавливается крепежная пластина.
• Гидравлика снова подключена и работает последовательно, чтобы поднять конструкцию.
• Когда конструкция поднята на нужную высоту, крепежные пластины и опорный кронштейн прочно прикрепляются к колонне опоры.
• Когда конструкция закреплена, для каждой опоры записываются показания глубины, давления и высоты.
• Вынутый грунт заменяется и уплотняется.
• Кустарник и бетон, удаленные для установки пирса, заменены.

Бетонные сваи Гидравлические сваи для ремонта фундамента

Толкающие сваи представляют собой системы свай с гидравлическим приводом, состоящие из секций оцинкованной или покрытой эпоксидной смолой стальной трубы. Опоры имеют точечную опору и перемещаются с помощью гидроцилиндра через неустойчивые грунты к породам или несущим слоям.

Затем каждая опора подвергается индивидуальному испытанию под нагрузкой, а конструкция стабилизируется с помощью запатентованной единообразной системы, обеспечивающей максимальное практическое восстановление. Предполагается, что для системы простенков, приводимой в действие гидроцилиндром, равные опорные слои достигаются, когда нагрузка домкрата равна грузоподъемности стальной сваи.

Было показано, что эта система, как и система спиральных опор, успешно поддерживает конструкции практически в любых грунтовых условиях и может использоваться для стабилизации фундаментов и плит, построенных на сомнительном грунте, а также для сейсмической защиты, анкерного крепления, анкерного крепления и крепления. анкеровка. Его можно успешно установить даже в труднодоступных местах.

Толкающие сваи Анимация
Время: 00:30
Посмотрите, как работает система подъема фундамента RamJack с использованием гидравлических толкающих свай.

Анимация винтовых опор
Время: 00:51
Посмотрите, как RamJack использует винтовые опоры для ремонта внутренних перекрытий.

Винтовые сваи Использование стальных свай для ремонта фундамента

Винтовые сваи используют винтовые сваи со стальными стержнями. Ведущая секция с одной или несколькими прикрепленными спиралями обеспечивает необходимую несущую способность. Опоры ввинчиваются в землю с помощью моментного гидравлического двигателя, а во время забивки добавляются удлинители без спирали.Для винтовых опор грузоподъемность определяется по измерениям крутящего момента, полученным от монтажного оборудования.

Было показано, что эта система успешно поддерживает конструкции практически в любых грунтовых условиях и может использоваться для стабилизации фундаментов и плит, построенных на сомнительных грунтах, а также для сейсмической защиты, анкеровки с обратной связью, анкеровки без фиксации и анкеровки арматуры. Его можно успешно установить даже в труднодоступных местах.

Связанная информация:

Как спроектировать винтовые сваи в соответствии с Международными строительными нормами 2009 г. (PDF)

Возможности для бизнеса: система ремонта фундамента Ram Jack

Двадцать лет, чтобы добиться мгновенного успеха: история Барана Джека

3 типа бетонных фундаментов — плита на уровне грунта, Т-образная форма, защита от мороза

Существует множество вариантов бетонных плит в зависимости от назначения плиты.Ниже приведены некоторые полезные ссылки для понимания бетонных фундаментов, а также трех типов бетонных фундаментов.

Найти подрядчиков Фонда рядом со мной

Процесс строительства фундамента

Бетонные основания

Т-образный

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта. Фундамент размещается ниже линии промерзания, а затем сверху добавляются стены. Фундамент шире стены, обеспечивая дополнительную поддержку основания фундамента.Укладывают Т-образный фундамент и дают ему затвердеть; во-вторых, строятся стены; и, наконец, между стенами заливается плита.

Итого:

• Фундаменты Т-образные применяются в районах с промерзающими грунтами.
• Сначала устанавливается фундамент.
• Во-вторых, построены и залиты стены.
• Наконец, плита уложена.

Плитный фундамент

Плитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной в несколько дюймов.Плита утолщена по краям, чтобы образовалась цельная основа; арматурные стержни укрепляют утолщенный край. Плита обычно укладывается на подушку из щебня для улучшения дренажа. Заливка проволочной сетки в бетон снижает вероятность растрескивания. Плита на уклоне подходит для районов, где земля не промерзает, но ее также можно адаптировать с изоляцией, чтобы предотвратить воздействие морозного пучения. (см. ниже)

Итого:

• Плита на грунте, используемая в местах, где грунт не промерзает.
• Края плиты на грунте толще внутренней части плиты.
• Плита на уклоне монолитная (заливается вся за один раз).

Защита от замерзания

Защита от замерзания

Этот метод работает только с нагретой конструкцией. Он основан на использовании двух листов жесткой изоляции из полистирола — один на внешней стороне стены фундамента, а другой — на подушке из гравия у основания стены — для предотвращения промерзания, что является проблемой для плиты. на грунтовых основаниях в районах с морозом.Изоляция удерживает тепло от конструкции в грунте под фундаментами и предотвращает потери тепла с края плиты. Это тепло поддерживает температуру земли вокруг фундамента выше точки замерзания.

Итого:

• Работает только с нагретой конструкцией.
• Обладает преимуществами метода «плита на грунте» (монолитная заливка бетона) в местах, подверженных морозу.
• Бетон заливается за одну операцию вместо 3 заливок, необходимых для Т-образных фундаментов.

Возврат к созданию высококачественных плит класса

Информация о ремонте фундамента

Вся информация о фундаментах взята из Sunset Books «Сараи и гаражи».

Бетонный фундамент для пирса: практическое руководство, часть 1

Готовый бетонный фундамент для пирса

Два дня назад мы завершили бетонный фундамент для нашего нового дома из соломенных тюков! Яху! За восемь часов и с довольно напряженным трудом нам удалось вырыть наши ямы, залить наши бетонные опоры и, наконец, насладиться волнением от того, что у нас есть готовый фундамент для нашего текущего проекта дома.

В этой первой статье с практическими рекомендациями я опишу, как мы подготовили площадку и перенесли наш план фундамента на землю, используя планировку доски. Я также объясню, почему мы выбрали для этого здания конструкцию бетонного пирса.

Почему мы выбрали бетонные опоры

Выбор в пользу бетона был для меня непростым. На самом деле я не большой поклонник этого материала (сюрприз, сюрприз). Производство бетона сильно загрязняет окружающую среду, и энергия, воплощенная в материале, также довольно интенсивна.Не говоря уже о том, что он не поддается биологическому разложению (огромный минус для меня), так что все эти здания, дороги, подъездные пути и т. д. в наши дни…? Они никуда не денутся. Ну, пока они не треснут и не выйдут из строя, а бетон все равно не увезут на свалку. И хотите верьте, хотите нет, но бетон является вторым наиболее потребляемым веществом в мире после воды.

( Примечание : да, вы можете использовать переработанный бетон. Он называется урбанит! Это то, что я использовал для строительства фундамента для моего глинобитного дома и нашей кооперативной кухни.)

Однако предполагаемые преимущества опор из литого бетона в данном случае перевешивают недостатки. Вот основные причины, по которым я выбрал этот дизайн среди альтернатив:

1. Приоритетной задачей было поднять дом над землей в такой влажной среде — нам не нужны проблемы с влажностью, которые могут возникнуть при контакте с землей! Имелись в виду опоры, обычно бетонные, а иногда и деревянные.
2. Это быстро (на самом деле я не всегда ставлю приоритет, но в этот раз это было).
3. Бетон прослужит вечно (что обычно является негативным качеством для материала, на мой взгляд, как вы можете видеть выше), что хорошо дополнит долговечность остальной конструкции (деревянный каркас и т. п.)… Деревянные опоры бы должны быть заменены в какой-то момент, и это не кажется мне хорошей работой для такого тяжелого дома.

Планирование фундамента почты и пирса

Очевидно, прежде чем мы смогли выкопать ямы и залить опоры, мы точно рассчитали, где они будут расположены и какой высоты они будут.Вот где пригодились тестовые доски и старое доброе правило треугольника 3-4-5. Ударные доски — это горизонтальные ровные доски, прикрепленные к временным угловым стойкам, чтобы помочь определить планировку и площадь здания.

Планы фундаментов свай с указанием длины заливочных труб в каждой точке

Использование макета доски для теста

Имея на руках план фундамента, все, что нам нужно было сделать, это перенести измерения в реальную жизнь. Угловые стойки для обшивочных досок вбили в землю шире , чем фактические размеры дома.Это должно было объяснить возможную простоту настройки и дополнительное пространство для работы. И определив, какой высоты будет САМАЯ КОРОТКАЯ опора (в данном случае в самой высокой точке нашего участка, северо-восточный угол), мы прикрутили уровень 2х4 к нашим прочным угловым стойкам. Мы установили верхнюю часть доски на 12 дюймов выше уровня земли, зная, что противоположный угол был на добрых два фута ниже на юго-западной стороне участка дома. (Кроме того, 12″ над уровнем земли достаточно для будущей балки подоконника, чтобы не промокнуть от дождя.)

Просмотр прицела уровня строителя

Далее шел уровень строителя. Нам очень пригодилось присутствие трех человек: один смотрел в прицел, другой держал палку, а третий делал пометки карандашом на каждой угловой стойке. Установив палку на нашу заранее определенную северо-восточную доску, мы получили измерение палки, которое мы просто перенесли на оставшиеся стойки. Как только это было сказано и сделано, мы могли привинтить оставшиеся горизонтальные доски и протянуть веревки из угла в угол.Струны теперь представляли собой уровень фундамента.

Другие важные инструменты для разметки: строительный уровень и 4-футовый уровень

Достижение квадратной компоновки

Немного повозившись, мы определили площадь нашего здания. Сначала мы разместили струны на правильном расстоянии друг от друга в обоих направлениях, насколько это было возможно. Используя старое доброе правило a²+b²=c², мы определили длину диагонали дома. (В данном случае ровно почти 34 фута. Длина с востока на запад равна 31.5′, а север-юг – 13′.) Проведя рулеткой от угла к углу (опять же, здесь пригодятся три человека), мы могли бы проверить, чтобы обе диагонали измеряли одинаковое расстояние, и отрегулировать струны, как необходимый.

Расположение отбивной доски с веревкой и конечными положениями опор, отмеченными короткими зелеными кольями

Очень удобно было прикрутить винт к доске, к которой можно было привязать веревку. Когда пришло время окончательной настройки, мы могли сделать точную настройку струны, не разворачивая всю струну, и просто провести ее по доске.

Чтобы получить идеальный квадрат, нужно несколько раздражающих движений туда-сюда. В конце концов, мы получили это, но не без некоторых головокружений и тонкой настройки. Полезно иметь хотя бы одну сторону, которой вы не касаетесь, и вместо этого работать с двумя противоположными углами, чтобы установить макет.

Перенос точных местоположений пирса на землю

Теперь, когда у нас была квадратная и ровная струна для работы, мы могли установить точное расстояние и расположение пирсов на самой земле.Работая от одного угла, мы просто измерили длину веревки, чтобы определить, где упадут опоры, а затем, как только мы получили расстояние, привязали короткие отрезки веревки в точной точке. (Важно отметить, что вы всегда должны измерять в одной и той же контрольной точке — в нашем случае мы измеряли до северо-восточного «угла» наших 12-дюймовых круглых опор.) наконец, можно было бы направить эти точки на землю прямо в яблочко, где будут вырыты ямы.Это было так же просто, как использовать отвес, поднести его к концам веревки, зафиксировать, а затем отметить эту точку на земле внизу коротким деревянным колом. В конце концов мы также бросили небольшую кучку пепла для яблочка шнека. Виола!

Измерив расстояние от земли до струны, я обратил внимание на неровную высоту опор. Для этой исходной северо-восточной контрольной точки я отметил точную высоту и записал ее, чтобы использовать позже в качестве нашей контрольной отметки (на самой трубе для заливки бетона), чтобы проверить ее с помощью строительного уровня во второй раз.Поскольку мы использовали трубы для заливки бетона, я добавил еще около 5 дюймов к этим измеренным высотам для дополнительной высоты труб, когда распиливал их по длине. Совет: не планируйте сразу отрезать трубы до нужной высоты — как только они будут установлены на землю, вы можете использовать строительный уровень во второй раз и отрезать трубы на месте до нужной высоты.

Пора убрать веревки и начать копать ямы!

Читать вторую часть? Продолжайте читать, как построить бетонный фундамент для пирса.

Марки бетона для фундаментов, плит, колонн и балок, объяснение

Различные пропорции одних и тех же четырех ингредиентов дают бетонные смеси с различной прочностью для несущих и ненесущих частей здания

Слегка отредактированная стенограмма:
Бетон представляет собой смесь цемента, песка, заполнителя и воды, которая со временем затвердевает. Когда мы меняем пропорции этих компонентов, соответственно изменяется и прочность бетона.

Возьмем, к примеру, строительство зданий.

В зданиях есть различные конструктивные элементы, такие как фундаменты, колонны, балки, плиты. В зависимости от типа и высоты здания меняется прочность бетона, необходимого для возведения этих элементов, поэтому необходимо правильно подобрать марку бетона для каждого элемента конструкции.

Марка бетона — это не что иное, как прочность конкретной бетонной смеси: цемента, песка, заполнителя и воды через 28 дней.

Марка бетона

обозначается буквой М, что означает смесь.Например, марка М5 имеет соотношение 1 : 5 : 10, где один — цемент, пять — песок и десять — крупный заполнитель, исходя из объема или веса материалов.

Не менее трех бетонных кубов размером 150 мм x 150 мм x 150 мм отливают для каждой смеси при температуре 27 градусов Цельсия и испытывают в лаборатории через 28 дней. Рассчитывается средняя прочность, и это прочность бетона для данной конкретной смеси.

Почему 28 дней? Прочность бетона на сжатие быстро увеличивается с течением времени и также относительно быстро уменьшается.Он достигает 40-процентной прочности за три дня, 90-процентной прочности за 14 дней и 99-процентной прочности за 28 дней.

Бетон быстро набирает прочность в первые дни — 90 процентов всего за 14 дней — и после этого бетон набирает только 9 процентов прочности в течение следующих 14 дней. Таким образом, скорость набора силы снижается. Поскольку бетон набирает 99 процентов прочности за 28 дней, он близок к своей конечной прочности, поэтому мы используем эту прочность в качестве основы для нашего проектирования и оценки.

Возвращаясь к маркам бетона, в таблице показано соотношение цемента, заполнителя, песка и воды в разных марках бетона.Для марки М5 пропорция смеси 1 : 5 : 10. Необходимое количество воды 60 литров.

Таким же образом можно посмотреть пропорции смеси других марок бетона до М25. До М25 можно делать номинальную смесь для мелкосерийного строительства, где расход бетона невелик. Для марок M 30 и выше следует использовать Design Mix.

Вы можете видеть, что по мере увеличения прочности бетона содержание цемента остается постоянным, но содержание песка, заполнителя и воды уменьшается.Если в бетон добавить больше воды, его прочность уменьшится, и наоборот. еще один момент, который я наблюдал в большинстве случаев: марка бетона фундамента и колонн выше, чем у плит и балок. Обратите внимание, что это не общее правило, поэтому я сказал «в большинстве случаев».

Почему?

• Фундаменты и колонны являются элементами, работающими на сжатие, тогда как балки и плиты являются элементами, работающими на растяжение.
• Нагрузка должна передаваться от плит к балкам, от балок к колоннам и от колонн к фундаментам.
• Экономично уменьшить марку бетона для плит и балок.

Итак, друзья, надеюсь, вы поняли, что такое разные марки бетона и их применение.

— Это видео взято с Engineering Motive, изящного небольшого инженерного канала на YouTube.

различных способов стабилизации фундамента

Фундамент – очень важная часть любого дома. В любом случае, структурная целостность вашего дома во многом зависит от фундамента, на котором он построен.Вот почему вы должны быть внимательны, когда он строится или ремонтируется.

Прочность или целостность фундамента во многом зависит от человека, который его строит, и от используемого метода. Кроме того, прочность грунта под ним также играет большую роль в определении целостности фундамента.

Всегда следите за своим фундаментом на предмет трещин или протечек воды. Но иногда может быть трудно понять, нуждается ли ваш фундамент в ремонте или нет.Требуется опытный специалист, чтобы осмотреть и выяснить, есть ли какие-либо проблемы с вашими фондами.

Признаки того, что ваш фундамент нуждается в ремонте

Прежде чем обратиться к специалисту по ремонту, обратите внимание на несколько видимых признаков, которые помогут вам понять, есть ли проблема с фундаментом:

• Горизонтальные трещины и ступени

• Недавно приклеенные окна и двери

• Зазоры вокруг гаражных ворот

• Кусачки для ногтей

Методы стабилизации фундамента

Раньше стабилизация фундамента означала просто поднятие дома с фундамента и заливку бетоном, чтобы выровнять площадь. Однако многое изменилось и сегодня существуют разные виды стабилизации фундамента.

Стальные опоры

Это один из наиболее предпочтительных методов ремонта фундамента. Он настоятельно рекомендуется инженерами-строителями, потому что он имеет проверенный опыт стабилизации фундаментов, которые опускаются или смещаются в неустойчивую почву. Основная цель этого метода состоит в том, чтобы избежать дополнительных расчетов.

В этом методе используются трубы из оцинкованной стали, покрытые эпоксидной смолой и соединенные друг с другом.Подрядчик использует гидроцилиндр, чтобы вдавить стальные опоры глубоко в фундамент, чтобы обеспечить вашему дому максимальную поддержку.

Бетонные опоры пресса

Бетонные опоры не требуют времени для затвердевания, как залитый бетон. Тем не менее, они не прикреплены к фундаменту, как стальные сваи. Это позволяет бетонным опорам легко опускаться или наклоняться с течением времени. Это менее дорогой метод, но, вероятно, в ближайшем будущем потребуется еще один ремонт.

Стальные опоры

Стальные опоры представляют собой просто стальные трубы, состоящие из спиральных лопастей в нижней части.Спереди к опорам фундамента прикреплены спирали, обеспечивающие необходимую несущую способность стальных труб.

Этот метод ремонта позволяет легко закручивать сваи в зону фундамента с помощью моментного гидравлического двигателя.

Фундаментные сваи

хороши тем, что они соединены с землей с помощью металлической головки. Затем опоры испытывают с дополнительным весом, который они никогда не смогут удержать.

После прохождения испытания на вес это будет свидетельством того, что стальные трубы способны поддерживать фундамент.

Бетонные опоры

Бетонные опоры также стали распространенным методом ремонта фундаментов. Они создаются путем заливки бетона в отверстия, которые были просверлены под существующим фундаментом вашего дома. Большинство людей избегают этого метода ремонта, потому что он трудоемкий и намного более грязный.

Процесс установки занимает около трех недель. Бетону требуется время, чтобы затвердеть, и это должно происходить без каких-либо помех.Затем дом опускают в бетон после того, как он достаточно затвердеет.

Угон

Этот метод ремонта обычно используется для поднятия небольших бетонных конструкций. Он подходит для ремонта таких вещей, как гаражи, подвальные этажи и тротуары.

Он работает путем сверления отверстий в бетонной плите и заливки бетонной смеси внизу, чтобы обеспечить дополнительный уровень стабилизации. Этот метод почти аналогичен прокладке фундамента, за исключением использования стальных труб.

Несмотря на то, что мы обсудили несколько методов ремонта, таких как забивка фундамента, бурение грунта и заливка бетона, профессионал лучше всего сможет порекомендовать наиболее подходящий метод.Позвоните сегодня в Ground Up Foundation Repair, чтобы решить все проблемы, связанные с ремонтом фундамента.

.
