Формула сечения провода — Всё о электрике

Как определить сечение кабеля (провода) по диаметру

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм 2 . На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R 2 = 3,14 * 0,34 2 = 0,36 мм 2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D 2 = 3.14/4 * 0,68 2 = 0,785 * 0,4624 = 0,36 мм 2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника Сечение проводника
0,8 мм 0,5 мм2
0,98 мм 0,75 мм2
1,13 мм 1 мм2
1,38 мм 1,5 мм2
1,6 мм 2,0 мм2
1,78 мм 2,5 мм2
2,26 мм 4,0 мм2
2,76 мм 6,0 мм2
3,57 мм 10,0 мм2
4,51 мм 16,0 мм2
5,64 мм 25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

Сечение многожильного кабеля

Подписка на рассылку

Когда используется кабель многожильный, который не соответствует заявленным характеристикам, изготовлен не по ГОСТу, могут возникнуть нежелательные последствия. Причем в продаже можно встретить кабели, на маркировке и упаковке которых указаны недостоверные показатели. Заявленное сечение может не соответствовать истинной цифре. Получается, что жила кабеля, купленного с учетом конкретной нагрузки, не справляется с током, который должна пропускать. В результате изоляция плавится. Риск возникновения аварийной ситуации, в том числе короткого замыкания, возрастает в разы. Чтобы подобного не произошло, нужно знать, как определить сечение многожильного кабеля.

Особенности расчета сечения однопроволочной (монолитной) жилы

Итак, вы приобрели кабель с однопроволочной жилой и решили замерить его сечение. Чтобы это стало возможно, для начала необходимо обзавестись штангенциркулем, калькулятором, стриппером для снятия изоляции и канцелярским ножиком. Установите сечение по диаметру кабеля. Для этого сделайте следующее:

• Снимите изоляцию с кабеля.
• Измерьте диаметр жилы (при помощи штангенциркуля).
• Вспомните школьную геометрию, а именно формулу, которая позволяет рассчитать площадь круга (токопроводящией жилы круглой формы):

S = π r2, где π = 3,14, а r — это радиус жилы.

Благодаря штангенциркулю можно узнать только диаметр, а требуется — радиус. Следует видоизменить формулу. Известно, что радиус составляет половину диаметра. Формула будет выглядеть так:

S = (π d2)/4, где d — диаметр жилы.

Для сокращения формулы можно поделить число π на 4. Получится стандартная формула для расчета сечения жилы по диаметру:

Произведем расчет на примере кабеля ВВГ-П 2х1,5, у которого диаметр жил при измерении штангенциркулем равен 1,35 мм. Подставляем значение в формулу:

S = 0,785*1,352 = 1,43 мм²

Из расчетов видно, что фактическое сечение жилы на 4,7 % меньше заявленного, что является допустимым занижением.

Выполнить расчет однопроволочного проводника, как показывает практика, несложно. Главное — быть внимательным и не перепутать диаметр с радиусом и наоборот.

Тонкости расчета сечения многопроволочной жилы

Не все кабели имеют однопроволочные жилы, и в таких случаях возникает вопрос: как определить сечение многожильного кабеля с многопроволочными жилами?

Осведомленность в вопросе о том, как замерить сечение многожильного кабеля, позволит быть уверенными в безопасности и надежности использования изделия. Здесь также все предельно понятно. Площадь сечения многожильного кабеля с многопроволочными жилами нужно измерять, отталкиваясь от площади одной проволоки из жил. Действуйте в следующем порядке:

1. Возьмите кабель и снимите с него оболочку и изоляцию с одной из жил.
2. Распушите жилу и пересчитайте все проволоки.
3. Произведите замер диаметра одной из проволок, из которых состоит жила.
4. Воспользуйтесь указанной выше формулой для расчета однопроволочной жилы. Это позволит вам узнать площадь одной проволоки.
5. Полученное значение умножьте на общее число жил.

Например, у вас есть кабель КГВВнг(A) 5х1,5. Зачистив, распушив жилу, замерив микрометром одну из проволок, а также посчитав количество проволок, получим следующие данные:

• Количество проволок — 28 шт.
• Диаметр одной проволоки — 0,26 мм

Для начала высчитаем сечение одной проволоки:

S = 0,785*0,262 = 0,053 мм²

Теперь полученное значение необходимо умножить на количество проволок в жиле — и получим сечение 1,378 мм²

Однако при расчете сечения многопроволочных жил необходимо также учитывать коэффициент укрутки проволок, который будет равен 1,053 для кабелей с многопроволочными жилами класса 5. В итоге получаем сечение жилы равное 1,45 мм² — фактическое сечение жилы также меньше заявленного на 3,3 %, что является допустимым.

Расчет сечения одножильного и многожильного кабеля может осуществить каждый желающий. Для этого необходимо лишь воспользоваться указанными выше формулами. Зная, как замерить сечение многожильного кабеля, удастся правильно выбрать изделие, и в итоге не возникнет никаких проблем. Поэтому перед проведением тех или иных манипуляций, связанных с использованием кабеля, обязательно производите данный расчет.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку многожильного кабеля по выгодным ценам.

Расчёт и таблицы подбора сечения кабеля по мощности и току

Безопасности электрических сетей уделяется повышенное внимание, существует ряд типоразмеров проводников для различных условий работы. Чтобы правильно подобрать нужный размер, вычисляют сечение кабеля по мощности и таблицам. Это позволяет обеспечить токопроводимость на оптимальном уровне, не допуская перегрева и разрушения изоляции жил. Расчёт диаметра проводов можно выполнить и по токовой нагрузке с помощью математических формул и табличных матриц.

Срез провода и жилы кабеля

Неправильный выбор сечения проводов опасен возможностью возгорания изоляции при недостаточной площади среза. Обратная ситуация — избыточный диаметр приводит к удорожанию электросети и чрезмерному весу конструкции. Форма сечения проводника обычно круглая, но бывает и прямоугольной, площадь, соответственно, определяется по формулам круга S=(3,14*D 2 )/4=0,785*D 2 и четырёхугольника S=a*b, где:

  • S — сечение провода, мм2;
  • D — Ø проволоки, мм;
  • a и b — стороны квадрата в миллиметрах.

Чтобы рассчитать площадь многопроволочного проводника, определяют квадратуру единичного электропровода и умножают на их количество. Измерить диаметр можно штангенциркулем или обычной линейкой. Есть и упрощённый способ: снять размер всего пучка свитых проволок и определить площадь по той же формуле, но с введением поправочного коэффициента 0,91 на неплотность прилегания проводников. Для удобства пользования существуют таблицы зависимости площади среза от диаметра проводника.

Ø одной проволоки или пучка, мм 1,0 1,6 2,5 3,2 4,5
Площадь сеч. провода/свивки, мм2 0,7/0,6 2,0/1,8 5,0/4,5 8,0/7,3 16,0/14,5

Толщину тонкой проволочки определяют микрометром, а при его отсутствии — линейкой. Сначала снимается изоляция, металлическая нить вплотную наматывается на участок карандаша. Затем замеряется длина покрытого отрезка и делится на количество витков — получится искомый диаметр. Чем больше оборотов сделано вокруг стержня, тем точнее замер.

В электротехнике применяются чаще медные проводники — они имеют меньший диаметр при равной токовой пропускной способности, удобны в монтаже и долговечны. Регламент ПУЭ предписывает использовать в жилых зданиях кабели с жилами из меди. Преимущества перед алюминиевыми проводами сохраняются на малых диаметрах: при возрастании площади масса и стоимость изделий увеличивается. При токовой нагрузке I ≥50 А явное превосходство меди исчезает, и электрики переходят на использование кабелей с жилами из алюминия.

Для обустройства ЛЭП применяются самонесущие изолированные провода — СИП электро. В отличие от ранее применявшихся оголённых с креплением на изоляторах и разнесённых в пространстве, новые изделия представляют собой пучок покрытых диэлектриком (светостойкий полиэтилен) алюминиевых проводов с проложенным внутри стальным сердечником или без него. Такая конструкция позволяет ставить опоры на большем расстоянии и без изоляторов передавать напряжение до 35 тысяч вольт.

Значение протяжённости и факторы нагрева

Обстоятельства, влияющие на подсчёт сеч. кабеля по киловаттам и токовой нагрузке, можно условно разделить на 2 группы: факторы, касающиеся нагрева проводников, и показатели, относящиеся к протяжённости электросети. От правильности подбора характеристик кабелей и проводов зависит безопасность жилых и производственных помещений, здоровье и жизнь людей, в них находящихся.

Причины роста температуры провода

Движение электронов по проводнику вызывает его нагревание. Считается, что допустимый ток не должен поднимать температуру жил кабельного шланга больше, чем на 60ºС. Когда провод горячий, нужно немедленно принимать меры к устранению нарушений. Причиной нагрева могут быть следующие факторы:

  1. Площадь сечения проводника не соответствует приложенной нагрузке: сила тока превышает допустимый ампераж. Необходимо пересчитать подключённую мощность потребителей и заменить проводку новой.
  2. Материал проводника — в квартире должны быть проложены электросети из медных кабельных жил, они имеют меньшее сопротивление по сравнению с алюминием. Участки, не соответствующие требованиям правил, следует заменить.
  3. Тип проводника — одиночная проволока или свивка из нескольких нитей. Многожильная конструкция более гибкая, но при одинаковом диаметре токовая пропускная способность монопроводника выше, нагревается он меньше.

Способ прокладки кабеля также влияет на температурный режим: плотно уложенные в трубу силовые магистрали греются сильнее, чем рассредоточенные на открытом пространстве. Поэтому скрытая в стене проводка принимается несколько большего сечения против расчетной величины. Изоляционное покрытие — ещё один параметр: низкое качество диэлектрика приводит к скорому его разрушению от нагрева.

Зависимость потерь от протяжённости линии

На подсчёт сеч. кабеля воздействует удалённость источника тока от потребителя. Если напряжение на токоприёмнике меньше исходного на 5% и больше, длина магистрали учитывается при определении размера проводника. Существуют таблицы сечения проводов по току и мощности, учитывающие потери от сопротивления движению электронов на дальние расстояния. Вот пример: значения длин указаны в десятках метров, а сеч. жил кабельного рукава (верхняя строка) — в мм2.

Передаваемая мощность, кВт Сила тока, А 4 10 16 25 35 50 70 95
1 4,6 13,5 33,5 53
5 23 3 7 10,5 17 23,5 31,5 46,0 63
10 45 3,4 5,4 8,4 12 15,5 23,0 32
16 73 5,3 7,4 9,9 14,5 20
18 82 4,7 6,5 8,8 12,5 17,5
20 91 5,9 7,9 11,5 16

Чтобы правильно выбрать сечение проводника, нужно учесть весь комплекс факторов, обозначенных в п. 1.3 ПУЭ. Некоторые поправки к расчётам вводятся через коэффициенты. Обязательно обращают внимание на такие характеристики:

  • температура окружающей среды, в какой будет эксплуатироваться кабель; обычно это +25ºС, при отклонении пользуются таблицами ПУЭ;
  • комплектация электрощита: не стоит все провода подключать к одному автомату, иначе клеммы будут перегружены и сработает защита;
  • количество токоприёмников, находящихся в помещении, их мощность суммируется.

Основным фактором для выбора кабеля и его сечения остаётся нагрузка на электросеть или ток. Все иные обстоятельства также учитываются в расчётах, а результат увеличивается на 20-30% для создания резерва пропускной способности проводника.

Расчёт диаметра проводника по мощности

Прежде чем определять соотношение сечения кабеля и нагрузки на него, необходимо сделать подготовку. Каждый провод способен выдержать только ту мощность, которая не превысит разрешённых значений. Последовательность расчёта:

  1. Переписываются все электроприборы, которые будут подключены посредством планируемого кабеля, с указанием данных шильдика — бирки токоприёмника или технического паспорта о мощности.
  2. Собираются сведения о времени работы каждого потребителя для определения коэффициента одновременности включения нагрузки.
  3. Суммированные показатели мощности с учётом коэф. использования во времени дают расчётную нагруженность сети.
  4. Сверяются с таблицей сечения провода и нагрузки для определения диаметра жил кабельного изделия. Найденная по матрице из правил цифра увеличивается на 10―15% и принимается за рассчитанное сеч.

В соответствии с изложенным порядком, расчётную мощность сети определяют по формуле Роб=(Р1+Р2+Р3+…+Рn)*Ко, где Ко — коэффициент одновременности. Если подключаются электроплита 2,9 кВт, чайник 0,8 и утюг мощностью 1,7 киловатта, то при Ко=0,8: Роб=(2,9+0,8+1,7)*0,8=4,3. С поправкой на 15% — 5,0 кВт. Дальше смотреть таблицу сечения медного провода по мощности.

Сеч. провода, мм2 Рассчитанная Роб для сети 220 V, кВт То же, в сети 380 В
1,5 4,1 10,5
2,5 5,9 16,5
6,0 10,1 26,4
10,0 15,4 33,0

Поскольку бытовая сеть 220 вольт, а ближайшая величина нагрузки 5,9 кВт, то пл. сеч. медного провода принимается 2,5 мм². Соотношения мощности и толщины провода из алюминия будут иными.

Формула определения сечения по току

Аналогичным образом высчитывается сечение провода из таблицы по току и мощности. Используется формула общей силы тока Iоб=(Р1+Р2+Р3+…+Р n)/220 для 220 V. Для 380 вольт Iоб=(Р1+Р2+Р3+…+Рn)/(√3*380), ампер. В качестве примера приводится расчёт алюминиевого проводника для сети 220 В: общая нагрузка Р=10 кВт; Iоб=10000/220=45,5 А. По таблице сечения кабеля по мощности и току подбирается ближайший типоразмер.

Размер провода, жилы из Al, мм2 Ток, А: потенциалы 220/380 В Потребление в сети, кВт: значения 220/380 вольт
2,5 20/19 4,4/12,5
4 28/23 6,1/15,1
6 36/30 7,9/19,8
10 50/39 11,0/25,7

Из матрицы видно, что искомым параметром является пл. сеч. 10 мм². Если те же 10 кВт подключаются в сети 380 V, будет достаточно жилы 2,5 мм². Матрицы ПУЭ составлены для различных условий подсчётов, ими удобно пользоваться.

{SOURCE}

Сечение многожильного кабеля | Полезные статьи

Когда используется кабель многожильный, который не соответствует заявленным характеристикам, изготовлен не по ГОСТу, могут возникнуть нежелательные последствия. Причем в продаже можно встретить кабели, на маркировке и упаковке которых указаны недостоверные показатели. Заявленное сечение может не соответствовать истинной цифре. Получается, что жила кабеля, купленного с учетом конкретной нагрузки, не справляется с током, который должна пропускать. В результате изоляция плавится. Риск возникновения аварийной ситуации, в том числе короткого замыкания, возрастает в разы. Чтобы подобного не произошло, нужно знать, как определить сечение многожильного кабеля.

Особенности расчета сечения однопроволочной (монолитной) жилы

Итак, вы приобрели кабель с однопроволочной жилой и решили замерить его сечение. Чтобы это стало возможно, для начала необходимо обзавестись штангенциркулем, калькулятором, стриппером для снятия изоляции и канцелярским ножиком. Установите сечение по диаметру кабеля. Для этого сделайте следующее:

•    Снимите изоляцию с кабеля.
•    Измерьте диаметр жилы (при помощи штангенциркуля).
•    Вспомните школьную геометрию, а именно формулу, которая позволяет рассчитать площадь круга (токопроводящией жилы круглой формы):

S = π r2, где π = 3,14, а r — это радиус жилы.

Благодаря штангенциркулю можно узнать только диаметр, а требуется — радиус. Следует видоизменить формулу. Известно, что радиус составляет половину диаметра. Формула будет выглядеть так:

S = (π d2)/4, где d — диаметр жилы.

Для сокращения формулы можно поделить число π на 4. Получится стандартная формула для расчета сечения жилы по диаметру:

S = 0,785d2

Произведем расчет на примере кабеля ВВГ-П 2х1,5, у которого диаметр жил при измерении штангенциркулем равен 1,35 мм. Подставляем значение в формулу:

S = 0,785*1,352 = 1,43 мм²

Из расчетов видно, что фактическое сечение жилы на 4,7 % меньше заявленного, что является допустимым занижением.

Выполнить расчет однопроволочного проводника, как показывает практика, несложно. Главное — быть внимательным и не перепутать диаметр с радиусом и наоборот.

Тонкости расчета сечения многопроволочной жилы

Не все кабели имеют однопроволочные жилы, и в таких случаях возникает вопрос: как определить сечение многожильного кабеля с многопроволочными жилами?

Осведомленность в вопросе о том, как замерить сечение многожильного кабеля, позволит быть уверенными в безопасности и надежности использования изделия. Здесь также все предельно понятно. Площадь сечения многожильного кабеля с многопроволочными жилами нужно измерять, отталкиваясь от площади одной проволоки из жил. Действуйте в следующем порядке:

1.    Возьмите кабель и снимите с него оболочку и изоляцию с одной из жил.
2.    Распушите жилу и пересчитайте все проволоки.
3.    Произведите замер диаметра одной из проволок, из которых состоит жила.
4.    Воспользуйтесь указанной выше формулой для расчета однопроволочной жилы. Это позволит вам узнать площадь одной проволоки.
5.    Полученное значение умножьте на общее число жил.

Например, у вас есть кабель КГВВнг(A) 5х1,5. Зачистив, распушив жилу, замерив микрометром одну из проволок, а также посчитав количество проволок, получим следующие данные:

•    Количество проволок — 28 шт.
•    Диаметр одной проволоки — 0,26 мм

Для начала высчитаем сечение одной проволоки:

S = 0,785*0,262 = 0,053 мм²

Теперь полученное значение необходимо умножить на количество проволок в жиле — и получим сечение 1,378 мм²

Однако при расчете сечения многопроволочных жил необходимо также учитывать коэффициент укрутки проволок, который будет равен 1,053 для кабелей с многопроволочными жилами класса 5. В итоге получаем сечение жилы равное 1,45 мм² — фактическое сечение жилы также меньше заявленного на 3,3 %, что является допустимым.

Расчет сечения одножильного и многожильного кабеля может осуществить каждый желающий. Для этого необходимо лишь воспользоваться указанными выше формулами. Зная, как замерить сечение многожильного кабеля, удастся правильно выбрать изделие, и в итоге не возникнет никаких проблем. Поэтому перед проведением тех или иных манипуляций, связанных с использованием кабеля, обязательно производите данный расчет.

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку многожильного кабеля по выгодным ценам.

Как рассчитать сечение провода по мощности формула

Как рассчитать сечение провода по мощности, формула и методика ее применения для бытовых целей по упрощенной (усредненной) схеме.

При расчетах используются следующие физические величины:

• сечение кабеля (S) – (мм²)
• диаметр кабеля (D) – (мм)
• сила тока (I) – (A)
• напряжение в сети (U) – (В)
• потребляемая мощность (Р) – (Вт)

Расчет площади сечений, производим для жестких медных проводов, так как они более широко применяются при монтаже электропроводки.

Рассчитаем суммарную потребляемую мощность подключаемых нагрузок (электроприборов) и разобьем ее на группы потребителей (выделенные линии).

В рассматриваемом примере, условно разобьем подключаемые нагрузки на четыре группы:

1 группа – 4,6 (квт) «Стиральная машина»
2 группа – 3,2 (кВт) «Розетки»
3 группа – 1,8 (кВт) «Освещение в хозяйственном блоке»
4 группа – 1,4 (кВт) «Освещение в прихожей»

Суммарная мощность всех потребителей составила 11,0 (кВт) или 11000 (Вт)

Напоминаем:

Сечение провода определяем по формуле S = ¼ (πD²)
К суммарной мощности можно добавить резервную нагрузку и выделить ее в отдельную группу.

Рассчитываем сечение провода для однофазной сети, напряжением 220 В

I = P х Ки / U

Ки – коэффициент одновременности

Ки = 0,75

Подставляем значения в формулу и находим силу тока

I = 11000 х 0,75 / 220 = 37,5 (А)

Зная величину силы тока, можно приступить к выбору питающего кабеля. Согласно правилам устройства электроустановок (ПУЭ), по таблицам выбираем площадь сечения используемого кабеля.

Сечение кабеля при монтаже распределительного щита для подвода к автоматическим выключателям

В качестве примера рассмотрим схему монтажа распределительного щита, где монтаж выполнен кабелями различного сечения.

Сечение кабеля для прокладки в помещении

Зависимость показателей от длины кабеля

Справка:
Если величина тока попадает между двумя значениями, указанными в таблице, то в таком случае необходимо использовать наибольшее значение.

Зная, как рассчитать сечение провода по мощности, можно выбирать соответствующие кабеля и приступать к монтажным работам, а важную информацию для электрика сохранить в любом удобном виде.

Заказать чертеж

Поделитесь с друзьями!

Как узнать сечение провода по диаметру: вычисления, таблица

Определить какого сечения провода вам нужны — это только полдела. Надо еще требуемое сечение найти. Дело в том, что некоторые производители для увеличения прибыли выпускают кабели с проводами намного меньшего сечения, чем заявлено в сопроводительных документах. Например, заявлены жилы по 4 мм2, а в реале — 3,6 мм2 или даже меньше. Это приличная разница. Если ее во время не заметить, проводка может греться а это, в свою очередь, может привести к пожару. Потому дальше будем говорить о том, как узнать сечение провода по диаметру, ведь диаметр всегда можно измерить. Дальше по результатам измерений узнаем фактические параметры жилы.

Содержание статьи

Способы измерения диаметра проводника

При покупке электрического кабеля или провода для проверки сечения жилы необходимо измерить ее диаметр. Для этого есть несколько способов. Можно использовать измерительные приборы типа штангенциркуля или микрометра. Ими измеряют размер оголенной части проводника. Прибор просто приставляется к жиле, зажимается между губками, а результат отображается на шкале.

Как измерить диаметр жилы - взять штангенциркуль или микрометр

Как измерить диаметр жилы — взять штангенциркуль или микрометр

Для частного применения измерения достаточно точные, с небольшой погрешностью. Особенно, если приборы электронные.

Для второго способа нужны только линейка и какой-то ровный стержень. Но в этом случае еще придется заниматься расчетами, правда, очень простыми. Об этом способе — дальше.

Линейка+стержень

Если измерительных приборов в хозяйстве нет, можно обойтись обычной линейкой и любым стержнем одинакового диаметра. Этот метод имеет высокую погрешность, но если постараться будет достаточно точно.

Берем кусок провода длиной около 10-20 см, снимаем изоляцию. Оголенную медную или алюминиевую проволоку накручиваем на стержень одинакового диаметра (подойдет любая отвертка, карандаш, ручка и т.п.). Витки укладываем аккуратно, вплотную один к другому. Количество витков — 5-10-15. Считаем количество полных витков, берем линейку и измеряем расстояние, которое на стержне занимает намотанный провод. Затем делим это расстояние на количество витков. В результате получаем диаметр проводника.

Как измерить диаметр провода без приборов

Как измерить диаметр провода без приборов

Например, намотали 10 витков (считать проще), на стержне они заняли 3,8 см (или 38 мм). Далее делим расстояние на количество витков, 38/10=3,8 мм, получаем что диаметр намотанного провода 3,8 мм.

Как видите, тут присутствует погрешность. Во-первых, можно неплотно уложить провод. Во-вторых, недостаточно точно провести измерения. Но если делать все тщательно, расхождения с реальными размерами будут не такими уж большими.

Как измерять диаметр многожильного провода

Если вам надо узнать диаметр многожильного провода, измерения проводят с одной из проволочек, его составляющих. Процесс такой же: снять изоляцию, удалить оплетку (если она есть), распушить проволочки, выделив одну, провести измерения любым способом (микрометром или намотав на стержень).

Как определить сечение провода по диаметру если жил много?

Как определить сечение провода по диаметру если жил много?

Найденный размер умножить на количество проволочек в одном проводнике (распушите и пересчитайте). Вот и все, диаметр многожильного проводника вы нашли. Осталось узнать, как узнать сечение провода по диаметру, потому что при планировании проводки используется именно площадь сечения проводов.

Как вычислить по формуле

Так как сечение провода — круг, использовать будем формулу площади круга (на фото).  Как видим, рассчитать сечение провода можно используя измеренный диаметр или высчитать радиус (поделить диаметр на 2). Для наглядности приведем пример. Пусть измеренный размер провода 3,8 мм. Подставляем эту цифру в формулу и получаем: 3,14 / 4 * 3,82 = 11.3354 мм2. Можно результат округлить — это будет 11,3 мм2. Внушительный кабель.

Формула сечения кабеля по диаметру

Формула сечения кабеля по диаметру

Вторая часть формулы использует радиус. Это — половина диаметра. То есть, чтобы найти радиус, диаметр делим на 2, получаем 3,8 / 2 = 1,9 мм2. Далее подставляем в формулу и получаем: 3,14 * 1,92 = 11.3354 мм2.

Цифры совпадают, что и должно быть. Итак, при диаметре провода 3,8 мм, площадь его сечения — 11,34 мм2. Вы знаете, как узнать сечение провода по формуле. Но не всегда есть возможность заниматься подсчетами. В этом случае могут помочь таблицы.

Определение сечения провода по диаметру по таблицам

Для кабельно-проводниковой продукции есть определенный набор сечений, которые прописаны в нормативах. Зная какое сечение вам требуется, по таблице находим диаметр проводника. Далее только надо найти продукцию с нужными параметрами.

Сечение проводника Диаметр
0,5 мм2 0,8 мм
0,75 мм2 0,98 мм
1,0 мм2 1,13 мм
1,5 мм2 1,38 мм
2,0 мм2 1,6 мм
2,5 мм2 1,78 мм
4,0 мм2 2,26 мм
6,0 мм2 2,76 мм
10,0 мм 2 3,57 мм

Теперь немного о том, как работать с этой таблицей. Вы идете за продукцией с определенными параметрами. Например, вы знаете, что вам нужен кабель с сечением жилы 4 мм2. Найдя по таблице соответствующее значение, ищем требуемые параметры в кабельной продукции. В данном случае надо будет найти провода диаметром 2,26 мм. Если в магазине или на рынке находим близкие параметры — это уже хорошо. Случается, что указанные на бирке параметры завышены, т.е. реальное сечение проводников меньше.

Есть два пути найти требуемое. Первый — искать продукцию, которая соответствует заявленным параметрам. Возможно, потратив какое-то время, вам удастся найти. Но времени на поиски уйдет много. Слишком мало стало ответственных производителей. Есть, кстати признак, по которому можно ориентироваться. Это цена. Она значительно выше средней. Это потому, что потрачено большее количество меди или алюминия. Если пользоваться этим признаком, времени уйдет меньше.

Второй вариант — посмотреть продукцию с заявленным большим номиналом. В нашем случае рассуждаем так: нам нужен провод в 4 квадрата. Следующий по — 6 мм2. Очень вероятно, что параметры этого кабеля в реале будут близки к требуемым 4 квадратам. Возможно, сечение проводников будет больше, но это хорошо — проводка точно не будет греться. Минус этого варианта в том, что потратите вы больше денег, так как такие кабели стоят больше.

В общем, вы знаете не только как узнать сечение провода по диаметру, но и то, как выбрать нужный. Даже если заявленные характеристики не совпадают с реальными.

Таблица размеров проводов

и формула

Эта таблица полезна для определения правильного размера провода для любого напряжения, длины или силы тока в любой цепи переменного или постоянного тока. Для большинства цепей постоянного тока, особенно между фотоэлектрическими модулями и батареями, мы стараемся поддерживать падение напряжения на уровне 3% или меньше. Нет смысла использовать ваши дорогие фотоэлектрические мощности для обогрева проводов. Вам нужна эта энергия в ваших батареях!

Примечание: Эта формула дает не размер сечения провода напрямую, а скорее число «VDI», которое затем сравнивается с ближайшим числом в столбце VDI, а затем считывается с размером столбца сечения провода.

1. Рассчитайте индекс падения напряжения (VDI) по следующей формуле:

VDI = AMPS x FEET ÷ (% ПАДЕНИЕ НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ)

  • Amps = Ватты, разделенные на вольт
  • Feet = One межпроводное расстояние между проводами
  • % Падение напряжения = Процент падения напряжения, приемлемый для этой цепи (обычно от 2% до 5%)

2. Определите соответствующий размер провода по таблице ниже.

  • Возьмите только что рассчитанный номер VDI и найдите ближайшее число в столбце VDI, затем прочтите слева размер сечения провода AWG.
  • Убедитесь, что сила тока в вашей цепи не превышает значения в столбце «Допустимая нагрузка» для данного сечения провода. (Обычно это не проблема в цепях низкого напряжения).

Пример: Ваш фотоэлектрический массив, состоящий из четырех модулей мощностью 75 Вт, находится в 60 футах от 12-вольтовой батареи. Это фактическая длина проводки, установка на стойке, вокруг препятствий и т. Д. Эти модули рассчитаны на 4,4 А x 4 модуля = 17,6 А максимум. Будем стремиться к падению напряжения на 3%. Итак, наша формула выглядит так:

VDI = 17.6 х 60
3 [%] x 12 [В]
= 29,3

Глядя на нашу диаграмму, VDI 29 означает, что нам лучше использовать провод №2 из меди или провод №0 из алюминия. Хммм. Довольно большой провод. Что, если бы эта система была 24-вольтовой? Модули будут подключены последовательно, так что каждая пара модулей будет производить 4,4 ампера. Две пары х 4,4 А = 8,8 А макс.

Размер провода Медный провод Алюминиевый провод
AWG VDI Ampacity VDI Ampacity
0000 99 260 62 205
000 78 225 49 175
00 62 195 39 150
0 49 170 31 135
2 31 130 20 100
4 20 95 12 75
6 12 75
8 8 55
10 5 30
12 3 20
14 2 15
16 1

Диаграмма, разработанная Джоном Дэйви и Винди Данкофф.Используется с разрешения.

Тренинг по сертификации солнечной энергии от профессиональных установщиков солнечных батарей

С 18 сертифицированными IREC-ISPQ инструкторами по солнечной фотоэлектрической установке и 24 сертифицированными специалистами по установке солнечных фотоэлектрических систем, сертифицированными NABCEP, — больше, чем в любой другой учебной организации по солнечной энергии, — опытная команда Solar Energy International находится в авангарде образования в области возобновляемых источников энергии. Если вы ищете онлайн-обучение по солнечной энергии или личное лабораторное обучение для сдачи экзамена начального уровня NABCEP или сертификации установщика NABCEP, почему бы не получить свое образование от команды самых опытных специалистов по установке солнечных батарей в отрасли? Многие инструкторы SEI участвовали в самых известных солнечных установках в своих общинах в штатах и ​​в развивающихся странах.

Чтобы начать свой путь солнечной тренировки сегодня с Solar Energy International, щелкните здесь.

.

Как найти подходящий размер кабеля и провода?

Как определить правильный размер провода и кабеля для установки электропроводки?

Падение напряжения в кабелях

Мы знаем, что все проводники и кабели (кроме сверхпроводника) имеют определенное сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т.е.

R ∝ L / a … [Закон сопротивления R = ρ (L / a)]

Когда ток течет по проводнику в этом проводе происходит падение напряжения.Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между клеммой источника питания и установкой, Падение напряжения не должно превышать 2,5% от предоставленного (питающего) напряжения .

How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System) How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System)

Пример:

если напряжение питания 220 В переменного тока, то значение допустимого падения напряжения должно быть;

  • Допустимое падение напряжения = 220 x (2.5/100) = 5,5 В

В цепях электропроводки падение напряжения также происходит от распределительного щита к другой подсхеме и конечным подсхемам, но для подсхем и конечных подсхем значение падения напряжения должно быть половиной этого допустимого падения напряжения (т.е. 2,75 В от 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описывается в Ампер на метр (А / м) , например Каким будет падение напряжения в кабеле длиной один метр, по которому проходит ток в один ампер?

Существует два метода определения падения напряжения в кабеле , которые мы обсудим ниже.

В SI (международная система и метрическая система ) падение напряжения описывается как ампер на метр (А / м) .

В FPS (фут-фунтовая система) падение напряжения описано на основе длины, которая составляет 100 футов.

  • Обновление : Теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в американской системе калибра .
  1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  2. Калькулятор размеров проводов и кабелей в AWG
  3. Калькулятор падения напряжения в проводах и кабелях

Таблицы и диаграммы для правильного кабеля и провода Размеры

Ниже приведены важные таблицы, которым вы должны следовать, чтобы определить правильный размер кабеля для установки электропроводки.

Щелкните изображение, чтобы увеличить
Table-1-current-rating-of-Copper-cables-at-86F-or-30C Table-1-current-rating-of-Copper-cables-at-86F-or-30C

Щелкните изображение, чтобы увеличить

Table-Chart-current-rating-of-flexible-cords-Copper-cables-at-86F-30C Table-Chart-current-rating-of-flexible-cords-Copper-cables-at-86F-30C Щелкните изображение, чтобы увеличить

How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System) How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System)

Щелкните изображение, чтобы увеличить

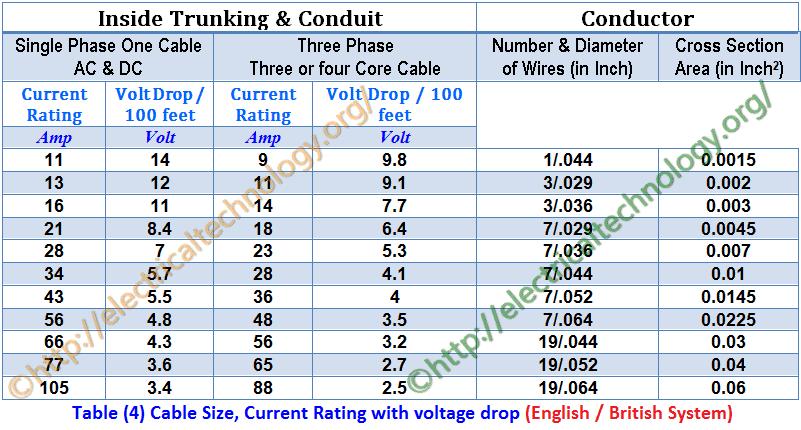

How to Find The Suitable Size of Cable & Wire How to Find The Suitable Size of Cable & Wire Щелкните изображение, чтобы увеличить

Table-Cable-Size-Current-Rating-with-voltage-drop-Metric-Decimal-SI-System Table-Cable-Size-Current-Rating-with-voltage-drop-Metric-Decimal-SI-System

Как найти падение напряжения в кабеле?

Чтобы определить падение напряжения в кабеле, выполните простые шаги, указанные ниже.

  • Прежде всего, найдите максимально допустимое падение напряжения
  • Теперь найдите ток нагрузки
  • Теперь, в соответствии с током нагрузки, выберите подходящий кабель (номинальный ток которого должен быть ближайшим к расчетному току нагрузки) из таблицы 1
  • Из таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с его номинальным током

(Сохраняйте спокойствие :), мы будем следовать обоим методам и системе для определения падения напряжения (в метрах и 100 футах ) в нашем решенном примере для всей электропроводки).

  • Теперь рассчитайте падение напряжения для фактической длины электрической цепи в соответствии с ее номинальным током с помощью по формуле .

(Фактическая длина цепи x падение напряжения на 1 м) / 100 —-> найти падение напряжения на метр.
(Фактическая длина цепи x падение напряжения на 100 футов) / 100—>, чтобы найти падение напряжения на 100 футов.

  • Теперь умножьте это рассчитанное значение падения напряжения на коэффициент нагрузки, где;

Коэффициент нагрузки = ток нагрузки, принимаемый кабелем / номинальный ток кабеля, указанный в таблице.

  • Это значение падения напряжения в кабелях, когда через них протекает ток нагрузки.
  • Если рассчитанное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то размер выбранного кабеля является правильным
  • Если рассчитанное значение падения напряжения больше, чем рассчитанное значение на шаге (1) (Максимально допустимое падение напряжения), затем рассчитайте падение напряжения для следующего кабеля (большего размера) и так далее, пока рассчитанное значение падения напряжения не станет меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

Связанные сообщения:

Как определить правильный размер кабеля и провода для данной нагрузки?

Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для данной нагрузки.

Для данной нагрузки размер кабеля можно найти с помощью различных таблиц, но мы должны помнить и соблюдать правила, касающиеся падения напряжения.

Определяя сечение кабеля для заданной нагрузки, учитывайте следующие правила.

Для данной нагрузки, за исключением известного значения тока, должен быть 20% дополнительный диапазон тока для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии до распределительного щита падение напряжения должно составлять 1,25% , а для конечной подсхемы падение напряжения не должно превышать 2,5% напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3).

Также учитывайте коэффициент нагрузки при определении размера кабеля.

При определении размера кабеля учитывайте систему проводки, т. Е. Открытую систему проводки, температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

Связанные сообщения:

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабелей для установки электропроводки, которые помогут легко понять метод «как определить правильный размер кабеля для данной нагрузки ».

Пример 1 ……. (британская / английская система)

Для установки электропроводки в здании, общая нагрузка составляет 4.5 кВт, а общая длина кабеля от счетчика электроэнергии до распределительного щита составляет 35 футов. Напряжение питания составляет 220 В, а температура — 40 ° C (104 ° F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии до подсхемы, если проводка проложена в трубопроводах.

Решение: —

  • Общая нагрузка = 4,5 кВт = 4,5 x1000 Вт = 4500 Вт
  • Дополнительная нагрузка 20% = 4500 x (20/100) = 900 Вт
  • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
  • Общий ток = I = P / V = ​​5400 Вт / 220 В = 24.5A

Теперь выберите размер кабеля для тока нагрузки 24,5A (из таблицы 1), который составляет 7 / 0,036 (28 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный кабель (7 / 0,036) с температурным коэффициентом в таблице 3, поэтому температурный коэффициент составляет 0,94 (в таблице 3) при 40 ° C (104 ° F), а допустимая нагрузка по току (7 / 0,036) составляет 28A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток для 40 ° C (104 ° F) = 28 x 0.94 = 26,32 ампер.

Поскольку расчетное значение ( 26,32 А, ) при 40 ° C ( 104 ° F ) меньше, чем допустимая нагрузка по току кабеля (7 / 0,036), которая составляет 28A , поэтому данный размер кабеля ( 7 / 0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого кабеля (7 / 0,036) из Таблица 4 , что составляет 7V , но в нашем случае длина кабеля составляет 35 футов.Следовательно, падение напряжения для 35-футового кабеля будет;

Фактическое падение напряжения для 35 футов = (7 x 35/100) x (24,5 / 28) = 2,1 В

И допустимое падение напряжения = (2,5 x 220) / 100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля (7 / 0,036) для данной нагрузки при установке электропроводки.

Пример 2 ……. (СИ / метрическая / десятичная система)

Кабель какого типа и размера подходит для данной ситуации

Нагрузка = 5.8 кВт

В = 230 В AV

Длина цепи = 35 метров

Температура = 35 ° C (95 ° F)

Решение: —

Нагрузка = 5,8 кВт = 5800 Вт

Напряжение = 230 В

Ток = I = P / V = ​​5800/230 = 25,2 A

20% дополнительный ток нагрузки = (20/100) x 5,2 A = 5A

Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

Теперь выберите размер кабеля для тока нагрузки 30.2A (из таблицы 1), что составляет 7 / 1,04 (31 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей .

Теперь проверьте выбранный кабель (7 / 1,04) с температурным коэффициентом в таблице 3, так что температурный коэффициент равен 0,97 (в таблице 3) при 35 ° C (95 ° F), а допустимая нагрузка по току (7 / 1,04) составляет 31A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток для 35 ° C (95 ° F) = 31 x 0,97 = 30 А.

Поскольку расчетное значение (30 А) при 35 ° C (95 ° F) меньше, чем допустимая нагрузка по току (7/1.04) на 31 А, поэтому кабель этого размера (7 / 1,04) также подходит для измерения температуры.

Теперь найдите падение напряжения на амперметр для этого кабеля (7 / 1,04) из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля будет:

Фактическое падение напряжения для 35-метрового прибора =

= мВ x I x L

(7/1000) x 30 × 35 = 7,6 В

И Допустимое падение напряжения = (2.5 x 230) / 100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 1,04), который равен 7 / 1,35, и снова найдем падение напряжения. Согласно таблице (5) номинальный ток 7 / 1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. Таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет;

Фактическое падение напряжения для 35 метров =

= мВ x I x L

(4.1/1000) x 40 × 35 = 7,35 В = 5,74 В

Это падение меньше, чем максимально допустимое падение напряжения. Так что это наиболее подходящий и подходящий кабель или провод сечением .

Пример 3

В здании подключены следующие нагрузки: —

Подконтур 1

  • 2 лампы по 1000 Вт и
  • 4 вентилятора по 80 Вт
  • 2 телевизора по 120 Вт

Подсхема 2

  • 6 ламп мощностью 80 Вт и
  • 5 розеток каждая по 100 Вт
  • 4 лампы каждая по 800 Вт

Если напряжение питания 230 В переменного тока, тогда рассчитает ток цепи и Размер кабеля для каждой подсхемы ?

Решение: —

Общая нагрузка подсхемы 1

= (2 x 1000) + (4 x 80) + (2 × 120)

= 2000 Вт + 320 Вт + 240 Вт = 2560 Вт

Ток для подсхемы 1 = I = P / V = ​​2560/230 = 11.1A

Общая нагрузка подсхемы 2

= (6 x 80) + (5 x 100) + (4 x 800)

= 480 Вт + 500 Вт + 3200 Вт = 4180 Вт

Ток для вспомогательной -Контур 2 = I = P / V = ​​4180/230 = 18,1 A

Следовательно, Кабель, предлагаемый для подсхемы 1 = 3 / .029 ”( 13 Amp ) или 1 / 1,38 мм ( 13 А )

Кабель, рекомендуемый для вспомогательной цепи 2 = 7 /.029 дюйма ( 21 А, ) или 7 / 0,85 мм (24 А)

Общий ток, потребляемый обеими вспомогательными цепями = 11,1 А + 18,1 А = 29,27 А

Итак, кабель рекомендуется для основного -Схема = 7 / 0,044 дюйма (34 А) или 7 / 1,04 мм (31 А )

Пример 4

A 10H.P (7,46 кВт) трехфазный асинхронный двигатель с короткозамкнутым ротором непрерывный номинальный ток при пуске со звезды на треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе от 250 футов (76.2 м) от платы распределительных предохранителей. Его ток полной нагрузки составляет 19 А. Средняя летняя температура в электропроводке составляет 35 ° C (95 ° F). Рассчитать сечение кабеля двигателя?

Решение: —

  • Нагрузка двигателя = 10H.P = 10 x 746 = 7460 Вт * (1H.P = 746 Вт)
  • Напряжение питания = 400 В (3 фазы)
  • Длина кабеля = 250 футов (76,2 м)
  • Ток при полной нагрузке двигателя = 19A
  • Температурный коэффициент для 35 ° C (95 ° F) = 0.97 (Из Таблицы 3)

Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из Таблицы 4), что составляет 7 / 0,36 дюйма (23 А) * (Помните, что это трехфазная система, т.е. -жильный кабель), а падение напряжения составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7 / 0,036 согласно таблице (4).

Теперь проверьте выбранный кабель (7 / 0,036) с температурным коэффициентом в таблице (3), так что температурный коэффициент равен 0,97 (в таблице 3) при 35 ° C (95 ° F) и допустимой нагрузке по току (7 / 0,036 ”) Составляет 23 Ампера, поэтому допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток для 40 ° C (104 ° F) = 23 x 0.97 = 22,31 ампер.

Поскольку расчетное значение (22,31 А) при 35 ° C (95 ° F) меньше, чем допустимая токовая нагрузка (7 / 0,036) кабеля, которая составляет 23 А, поэтому данный размер кабеля (7 / 0,036) также подходит по температуре.

Коэффициент нагрузки = 19/23 = 0,826

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из таблицы (4), которое составляет 5,3 В, но в нашем случае длина кабеля составляет 250 ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов = (5.3 x 250/100) x 0,826 = 10,94 В

И максимум Допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Здесь фактическое падение напряжения (10,94 В) больше, чем у максимально допустимое падение напряжения 10В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 0,036), который равен 7 / 0,044, и снова найдем падение напряжения. Согласно Таблице (4) номинальный ток 7 / 0,044 составляет 28 Ампер, а падение напряжения на 100 футов составляет 4.1В (см. Таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов =

= Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки

(4,1 / 100) x 250 x 0,826 = 8,46 В

И максимально допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Фактическое падение напряжения меньше, чем максимально допустимое падение напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для установки электропроводки в данной ситуации.

Похожие сообщения:

.

Калькулятор размеров калибра проводов и сопротивления

Вычислите диаметр, площадь поперечного сечения и сопротивление провода с учетом его калибра или найдите калибр провода с учетом диаметра.

Калькулятор калибра проволоки

Формулы калибра проволоки

Калибр проволоки — это стандартная единица измерения диаметра проволоки, а американский калибр проволоки, или AWG, является стандартом, используемым в Северной Америке. Диаметр и площадь поперечного сечения провода можно определить с помощью калибра провода и нескольких простых формул.

Electrical wire with multiple conductors

Диаметр проволоки

Формула для определения диаметра проволоки в дюймах:

диаметр (дюйм) = 0,005 × 92 (36 — AWG) ÷ 39

Формула для определения диаметра проволоки в миллиметрах:

диаметр (мм) = .127 × 92 (36 — AWG) ÷ 39

шагов для определения диаметра

Сначала — найдите показатель степени в уравнении, вычтя калибр проволоки из 36, а затем разделив на 39.

Нахождение экспоненты для проволоки калибра 00, 000 и 0000 немного отличается. Замените -1, -2 и -3 для манометра в приведенной выше формуле вместо значения AWG.

Секунда — найти 92 в степени, рассчитанной на предыдущем шаге.

Третий — умножьте значение второго шага на 0,005 дюйма или 0,127 мм, чтобы найти диаметр проволоки в дюймах или миллиметрах соответственно.

Площадь поперечного сечения провода

Формула для определения площади поперечного сечения провода в килокруглых милах или килограммах:

площадь (тыс. мил) = 1000 × диаметр 2

Формула для определения площади поперечного сечения провода в квадратных миллиметрах:

площадь (мм 2 ) = (π ÷ 4) × диаметр 2

Шаги для определения площади поперечного сечения

Первый — найти диаметр проволоки.Используйте приведенную выше формулу для вычисления ширины, если известно AWG.

Секунда — умножьте диаметр на 1000, чтобы найти площадь в километрах, или на (3,1415 ÷ 4), чтобы вычислить квадратные миллиметры.

Таблица диаметра, площади и сопротивления проволоки

Значения диаметра, площади поперечного сечения и сопротивления для различных американских калибров провода (AWG).
AWG Диаметр Площадь поперечного сечения Сопротивление
(дюймы) (мм) (тыс. Мил) (мм 2 ) Ом на 1000 футов Ом на 1000м
0000 (4/0) 0.46 11,684 211,6 107,22 0,049 0,1608
000 (3/0) 0,4096 10,405 167,81 85,029 0,0618 0,2028
00 (2/0) 0,3648 9,266 133,08 67,431 0,0779 0,2557
0 (1/0) 0,3249 8.251 105,53 53,475 0,0983 0,3224
1 0,2893 7,348 83,693 42,408 0,1239 0,4066
2 0,2576 6.544 66.371 33,631 0,1563 0,5127
3 0,2294 5,827 52,635 26.67 0,197 0,6464
4 0,2043 5,189 41,741 21,151 0,2485 0,8152
5 0,1819 4,621 33.102 16,773 0,3133 1,028
6 0,162 4,115 26,251 13.302 0,3951 1.296
7 0,1443 3,665 20,818 10,549 0,4982 1,634
8 0,1285 3,264 16,51 8,366 0,6282 2,061
9 0,1144 2,906 13.093 6,634 0,7921 2,599
10 0.1019 2,588 10,383 5.261 0,9988 3,277
11 0,0907 2,305 8,234 4,172 1,26 4,132
12 0,0808 2,053 6,53 3,309 1,588 5,211
13 0,072 1,828 5,178 2.624 2,003 6,571
14 0,0641 1,628 4,107 2,081 2,525 8,285
15 0,0571 1,45 3,257 1,65 3,184 10,448
16 0,0508 1,291 2,583 1,309 4,015 13,174
17 0.0453 1,15 2,048 1,038 5,063 16,612
18 0,0403 1,024 1,624 0,823 6,385 20,948
19 0,0359 0,9116 1,288 0,6527 8,051 26,415
20 0,032 0,8118 1.022 0,5176 10,152 33.308
21 0,0285 0,7229 0,8101 0,4105 12,802 42.001
22 0,0253 0,6438 0,6424 0,3255 16,143 52,962
23 0,0226 0,5733 0,5095 0,2582 20.356 66,784
24 0,0201 0,5106 0,404 0,2047 25,668 84,213
25 0,0179 0,4547 0,3204 0,1624 32,367 106,19
26 0,0159 0,4049 0,2541 0,128 40,814 133,9
27 0.0142 0,3606 0.2015 0,1021 51,466 168,85
28 0,0126 0,3211 0,1598 0,081 64,897 212,92
29 0,0113 0,2859 0,1267 0,0642 81,833 268,48
30 0,01 0,2546 0.1005 0,0509 103,19 338,55
31 0,008928 0,2268 0,0797 0,0404 130,12 426,9
32 0,00795 0.2019 0,0632 0,032 164,08 538,32
33 0,00708 0,1798 0,0501 0,0254 206.9 678,8
34 0,006305 0,1601 0,0398 0,0201 260,9 855,96
35 0,005615 0,1426 0,0315 0,016 328,98 1079,3
36 0,005 0,127 0,025 0,0127 414,84 1,361
37 0.004453 0,1131 0,0198 0,01 523,1 1716,2
38 0,003965 0,1007 0,0157 0,007967 659,62 2 164,1
39 0,003531 0,0897 0,0125 0,006318 831,77 2 728,9
40 0,003145 0.0799 0,009888 0,00501 1048,8 3 441,1

Также ознакомьтесь с нашим калькулятором стоимости электроэнергии и калькулятором стоимости освещения, прежде чем планировать свой следующий электрический проект.

.Инструмент для определения размера кабеля постоянного тока

— используйте кабели правильного размера

Этот онлайн-инструмент для расчета размеров кабеля позволяет легко определить правильный размер кабелей для любой системы питания постоянного тока.

Размеры кабелей особенно важны для кабелей низковольтных батарей, солнечных панелей, ветряных турбин и кабелей нагрузки. Падение или падение напряжения в кабелях неправильного сечения являются одной из наиболее частых причин неисправностей системы низкого напряжения (12 В, 24 В или 48 В).

Если кабель слишком маленький, это может быть очень опасно, поскольку кабель нагревается и может вызвать пожар.Кабели меньшего размера также тратят энергию. И наоборот, слишком большой кабель — и вы просто тратите деньги на хорошую медь.

cable size is vital on low voltage systems
Как использовать калькулятор сечения кабеля

1 — Введите допустимые потери в кабеле в процентах [обычно приблизительно 2 или 3%].

2 — Введите номинальное напряжение системы [или напряжение PV массива для солнечных кабелей].

3 — Введите максимальный ток, передаваемый по кабелю [ампер = ватт / напряжение].

4 — Введите необходимую длину кабельной трассы [источник питания для нагрузки].

5 — Нажмите «Рассчитать» — результаты отображаются в ближайших стандартных метрических размерах и сечениях кабелей AWG.


Все размеры кабеля, приведенные на этой странице, относятся к одножильному кабелю с резиновой изоляцией HO7RNF при температуре окружающей среды 30 ° C, а температура проводника не более 85 ° C.

Размеры кабелей следует использовать только в качестве ориентировочных, и, если не используется кабель HO7RNF, все значения следует сверять с данными производителя. Кроме того, все кабели должны быть защищены плавкими предохранителями / по току до максимального номинала или меньше.

Заявление об ограничении ответственности: Мы (www.solar-wind.co.uk) не несем юридической ответственности за любые проблемы, вызванные использованием этого калькулятора размеров кабеля.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
