Дюбель для термоизоляции, обзор. WikiСтатья.


Дюбели для крепления изоляционных материалов с гвоздем предназначены для крепления теплоизоляционных материалов. Особенно хороши для материалов с минеральным наполнителем в бетоне, природном камне, кирпиче, газобетоне.

Материал пластикового гвоздя: нейлон
Материал металлического гвоздя: углеродистая сталь

Конструкционные особенности конструкции дюбеля для теплоизоляции


Дюбель для крепления изоляционных материалов с гвоздем имеет двухсекционную зону расклинивания и широкую прижимную пластиковую шайбу диаметром 60 мм.

  • благодаря насечкам и шипам на стержне улучшены характеристики на вырыв и срез
  • зубцы дюбеля с обратной направленностью позволяют прочно закрепить крепеж в полнотелых материалах
  • специальные отверстия в стержне снижают хрупкость изделия и повышают степень расклинивания при монтаже
  • наличие ребер жесткости в месте присоединения шляпки к пластиковому стержню обеспечивает жесткость крепежу
  • широкая шляпка обеспечивает плотное и надежное крепление за счет большего охвата площади изоляциооных материалов


Все перечисленные характеристики конструкции дюбеля обеспечивают легкий монтаж и надежное крепление термоизоляционного материала к несущему основанию. Фиксация дюбеля в стене производится путем забивания пластикового или металлического распорного гвоздя.

Разновидности дюбеля для теплоизоляции и их области применения

  • пластиковый гвоздь предназначен для крепления легких теплоизоляционных материалов толщиной до 150 мм
  • горячее цинкование металлического гвоздя (не менне 12 мкм) увеличивает защиту от коррозии
  • металлический гвоздь предназначен для крепления всех типов теплоизоляционных материалов толщиной до 240 мм
  • металлический гвоздь с термоголовкой предназначен для крепления теплоизлояции в системах «мокрых» фасадов
  • стеклопластиковый гвоздь исключает коррозию соединения и образования «мостиков холода»
  • стеклопластиковый гвоздь имеет прочностные характеристики металлического гвоздя на разрыв и изгиб

Как определить длину дюбеля для теплоизоляции?


Длина дюбеля должна быть достаточной, чтобы преодолеть толщину всех прикрепляемых материалов и надежно закрепиться в несущем основании.

В расчетах необходимо учитывать следующие составляющие:

  • + утеплитель
  • + клеевой состав, если величина сравнительно ощутима
  • + условие: дюбель должен входить в стену на глубину от 50 мм


Длина дюбеля определяется формулой:
L = H + I + K +W,

где L – необходимая итоговая длина дюбеля;

H – толщина теплоизоляционного слоя;

K – толщина старой штукатурки или клеевого состава, на который крепится утеплитель;

I – крепление дюбеля в бетонное/кирпичное/деревянное основание стены (не менее ) 50 мм;

W – запас на кривизну стены.



Для примера, если Вы используете пенопласт толщиной 50 мм и тонкий слой клея (5-10 мм), достаточно дюбеля длиной 110 мм при условии, что стена ровная и не имеет кривизны.

При перекосе стены в 50 мм, необходимо учесть в расчетах: при таком раскладе понадобится дюбель 160 мм или больше.

Если же слой теплоизоляции более объемный и равен, например, 100 мм, следует использовать длину стержня в 210 мм.

Технические характеристики дюбелей для теплоизоляции


Ниже приведены основные размеры и характеристики, необходимые при установки дюбелей для теплоизоляции

Дюбель с пластмассовым гвоздем

Дюбель с металлическим гвоздем

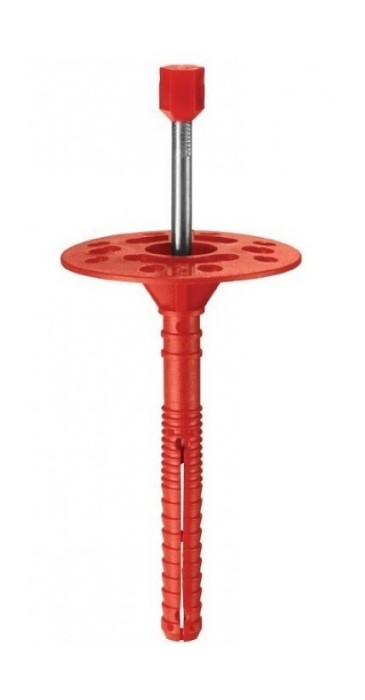

Дюбель с металлическим гвоздем и термоголовкой

Грибки для крепления утеплителя: правильный крепеж теплоизолятора

Вне зависимости от вида строения, некоторые дома нуждаются в утеплении. Для этих целей используют теплоизоляторы из разных материалов.

Для прикрепления материала к стене, а также достижения максимального прижатия желательно использовать грибки для крепления утеплителя.

Основное назначение

Утеплители бывают разного типа: мягкие в рулонах, жесткие в плитах и жидкие. Для жидких грибков для крепления утеплителя не применяются. Для мягких утеплителей такие зонтики необходимы, особенно для вертикального утепления, потому как мягкий тип теплоизолятора может сползать вниз. А зонтиками утеплитель крепится по всей площади утепления, что позволяет материалу держаться там, где это необходимо.

Жёсткие виды утепления обычно крепятся, наклей, но зонтики применяют, чтобы осуществить более надежное крепление этого материала.
Также, зонтики необходимы для более плотного пролегания теплоизоляции к стенам. За счет этого теплоизоляционный слой только лучше сохраняет тепло. Кроме того, дюбель-гриб — это единственный вид крепления, который может связывать теплоизолятор со стеной.

К минусам такого крепления можно отнести появление мостика холода и то они есть в дюбелях с металлическим гвоздем. В результате того, что гвоздь дюбеля будет проникать в стены строения в этих местах возможно промерзание, при действии низких температур воздуха.

Виды

Грибок для крепления утеплителя производится в нескольких видах. Каждый имеет свои отличительные черты и характеристики:

  1. Пластиковые дюбеля отличаются невысокой характеристикой по прочности. Но они совершенно невосприимчивы к низким температурам, вследствие чего не образуется мостик холода.
  2. Металлический дюбель намного прочнее пластикового, но при этом образует мостик холода. К минусам металла можно отнести тот факт, что он образовывает ржавчину. А если дом оштукатурен декоративной штукатуркой, то эти пятна могут проступать наружу, портя внешний вид дома.
  3. Дюбель с термоголовкой сконструирован таким образом, чтобы исключить появление мостиков холода, а также избавиться от появления пятен на оштукатуренной поверхности. Гвоздь дюбеля выполнен из металла, а шляпка изготовлена из материала с низкой теплопроводностью.

Грибок для утеплителя подбирают в зависимости от вида утепления и материала конструкции строения. Крепеж на пластиковые зонтики лучше осуществлять при использовании пенопласта.

Этот материал не имеет большого веса, а значит, от гвоздя не потребуется большой прочности. Металлические зонтики и гвозди с термошляпкой лучше применять для минеральной ваты при монтаже на кирпичные и газобетонные дома.

Размеры грибка

Фиксатор имеет разнообразные размеры, поскольку применяется для широкого вида крепления. Чтобы рассчитать какой размер необходим для монтажа теплоизолятора к дому нужно знать определенные характеристики:

  1. Толщину строительного материала, применяемого для утепления.
  2. Глубину заглубления в стену. Как правило, глубина должна составлять минимум 4,5 см.

Если стена ранее отделывалась и после этого необходимо сделать утепление, не произведя демонтаж предыдущей отделки, то этот параметр также следует учитывать.

Все значения нужно сложить между собой, получившиеся цифры будут соответствовать размеру дюбеля. Если получившаяся цифра не соответствует ни одному размеру, то лучше приобрети дюбель большего размера.

Монтаж материала с помощью зонтика

Монтаж утеплителя на зонтик производится практически так же, как и без них. Для начала основание нужно подготовить, а затем утеплитель сажается, наклей. Клеевому слою нужно дать просохнуть, а после плиты или отрезы рулона нужно закрепить на грибки.

Для крепления зонтиков необходимо сверлить отверстия, а после этого производить монтаж. Диаметр сверла должен быть равен диаметру гвоздя зонтика, длина отверстия больше на 1 см. Это делается для того, чтобы монтажная пыль не мешала сцеплению грибка со стеной.

Чтобы уменьшить количество отверстий на утеплителе и стене желательно производить монтаж зонтиков на стыках теплоизолятора. К угловым элементам это не относится.

После монтажа зонтиков на утеплитель нелишним моментом будет прохождение всех стыков скотчем с алюминиевой поверхностью. Это действие закроет все отверстия и снизит мостик холода, если при монтаже использовались металлические дюбеля. После этого поверхность фасада можно закрывать пароветрозащитной мембраной.

Грибки необходимо использовать при утеплении стен под штукатурку, так как этот материал отделки очень тяжелый. Одного клея недостаточно и грибки, дающие дополнительное сцепление со стеной, необходимы.

Закрепление теплоизоляционных плит

Установка дюбелей должна производиться при температуре ≥ 0 ° С. Глубина просверленных отверстий должна быть не менее чем на 10 мм больше глубины установки дюбеля в основание, которая на его стороне должна быть не менее 35 мм. Старые штукатурки и керамические покрытия, на которые выполняется установка системы теплоизоляции, нельзя рассматривать как достаточную несущую основу для дюбелей. Это следует учитывать при расчете длины (l) используемых дюбелей.Он получается из суммы глубины установки дюбеля в основание (h ef ), толщины клеевого слоя и ненесущих покрытий (t tol ) и толщины теплоизоляционного слоя ( h D ).

Установка дюбелей выполняется обязательно через клей слой после достаточного отверждения клея ( не менее 24 h ). При использовании полиуретанового клея для приклеивания плит теплоизоляции установку дюбелей можно начинать через 2 часа после приклеивания плиты.Установленные дюбели должны плотно стоять и прижимать теплоизоляционную плиту. Неустойчиво зажатые дюбели необходимо удалить и установить заново.

При установке дюбелей под и арматурные сетка их гвозди следует забивать до конца, пока они не сравняются с самой чашкой — для защиты дюбеля от проникновения влаги внутрь. . При таком способе монтажа чашка дюбеля должна быть слегка утоплена в теплоизоляционную плиту, так чтобы она образовывала с ней одну плоскость.Слишком глубоко забитая чаша дюбеля приводит к местному увеличению толщины штукатурки, которая при увлажнении из-за более длительного времени высыхания приводит к образованию видимого отпечатка (темного пятна) на фасаде.

Чтобы установленные дюбеля не приводили к образованию мостиков холода и не влияли на эффективность теплоизоляции, следует использовать только качественные дюбели с коэффициентом теплопередачи точки ≤ 0,002 Вт / К. При использовании дюбелей с коэффициентом выше этого, помимо тепловых потерь, на фасаде образуются стойкие светлые пятна размером с чашечки дюбелей.

Этого эффекта можно избежать, если установить дюбеля глубже в слой теплоизоляции так, чтобы его чашка была вкопана в него примерно на 20 мм, а образовавшееся отверстие можно было закрыть крышкой из изоляционного материала. Установленные таким образом дюбели маркируются как термо-дюбели. Более чем 10-летняя практика показывает, что до сих пор не известно ни одного случая образования отпечатков фасада при использовании терморезисторов (эффект леопарда).

Фасад с яркими пятнами от дюбелей с большим коэффициентом точечной теплоотдачи

Установка терморегулятора

При забивании дюбелей через армированную штукатурку после монтажа их чашки необходимо оштукатурить, чтобы они были полностью закрыты без скопления на них гипса.

В системах, смонтированных на шплинты, механическое крепление осуществляется с помощью горизонтальных несущих шплинтов, закрепленных на основании сертифицированными фасадными дюбелями толщиной 16 мм. При установке шин следует обращать внимание на то, чтобы они не перекручивались, а расстояние между фиксирующими дюбелями не превышало 30 см. Дополнительное крепление панелей теплоизоляции к основанию осуществляется обвязкой и анкеровкой желоба сертифицированными дюбелями с диаметром чашки 60 мм.Монтаж дюбелей производится под армирующую сетку.

Монтаж и фиксация панелей теплоизоляции с помощью шплинтов

Количество дюбелей, необходимых для восприятия нагрузок, воздействующих на систему теплоизоляции (особенно с всасыванием), зависит от несущей способности части дюбеля, закрепленной в основании, грузоподъемности чашки дюбеля, толщину теплоизоляционной плиты, размещение дюбеля к хрякам (в стыках между досками или в самих досках).

Несущая часть дюбеля, закрепленная в основании, определяет так называемый класс нагрузки дюбеля (в кН). Расположение, количество дюбелей и место их установки определяют Класс сопротивления всасыванию системы (кН / м2).

В следующей таблице указаны способы установки дюбелей, их размещение и, следовательно, класс нагрузки дюбелей и класс сопротивления всасыванию системы.

Связанные темы

  • Что нужно знать о внутренней теплоизоляции

    Какие проблемы вызывает внутренняя теплоизоляция и на что обращать внимание? Подробнее…

  • Что представляет собой пассивный дом

    Что представляет собой концепция пассивного дома и критерии, которым он должен соответствовать? подробнее …

  • Подготовка основания под укладку системы теплоизоляции

    Как подготовить основание для нанесения системы теплоизоляции? подробнее …

  • Крепление теплоизоляционных плит

    Как закрепить теплоизоляционные плиты на основании? Больше…

  • Основные теплотехнические параметры и термины

    Какие наиболее важные переменные и термины необходимы для определения теплопотерь и каково их значение в строительстве? подробнее . ..

Лучший инструмент для установки дюбелей — отличные цены на инструмент для установки дюбелей от мировых продавцов дюбелей

Отличные новости !!! Вы попали в нужное место для инструмента для установки дюбелей.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот инструмент для установки дюбелей должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструмент для установки дюбелей на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в дюбелях и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dowel tool по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Методы крепления для установки стальной изоляции зданий

В зависимости от типа здания можно выбрать разные системы крепления для утепления крыши и стен. Решая, какой из них лучше, важно взвесить стоимость материалов и рабочей силы.Ниже представлены изображения различных изделий для крепления изоляции, которые мы продаем.

Стальная лента

В металлических зданиях бандаж может использоваться для обеспечения металлической изоляции крыши или в стенах (чаще всего используется в крыше). Стальные ленты шириной обычно 1 дюйм привинчиваются к нижней стороне металлического прогона (или деревянной фермы в сарае с столбами). 30 дюймов друг от друга, образуя сетку. Обычно используется в двухслойных системах металлической кровли с высоким значением R-Value и в изоляционных материалах Retro-Fit. Чтобы рассчитать необходимое количество, умножьте площадь металлической крыши на 40%. Рулоны обычно имеют длину 500 футов.

Изоляционные катушки InsulHold

Идеально подходит для нового строительства, где требуются высокие значения R-значения, или при модернизации, чтобы помочь удержать изоляцию на месте и избежать провисания. Стрелки, имеющие форму для прочности, втыкаются в стекловолокно и обеспечивают удерживающую способность изоляции.InsulHold полоса используется независимо, однако, для дополнительной поддержки стальной обвязки, стальной вкладыш панели, или изоляционной ткани, охватывающих такие, как Energy Saver является необязательными.

Длина здания x 1,02 (102%) ________ x Кол-во пространств между опорами ________ (3 показаны выше)
Это равно общему необходимому линейному метражу.
(На основе 4 стрелок на полосе при длине полосы 37 дюймов, установленных на расстоянии 36 дюймов)

InsulHold выпускается в бухтах длиной 100 футов

Изоляционные стержни

Распространенный способ закрепить изоляцию на стенах — использовать стержни.Штифты изоляционного стержня приклеиваются к стеновой панели на расстоянии 16 дюймов друг от друга. Затем штифты проникают в стекловолокно и облицовку, и поверх изоляции помещается шайба, чтобы закрепить ее. Затем заостренные кончики срезаются кусачком. Это приложение придает стеганый вид.
(Штифты должны быть закрыты в местах с интенсивным движением во избежание травм)

Шайба для строительства столбов

Шайбы для столбов

используются для придания стеганой изоляции стенам зданий с столбами. Одеяла из стекловолокна прибиты на место и добавлена ​​2-дюймовая шайба, чтобы придать стенам чистый стеганый вид.

Штифты для строительства арки

Штифты для арочного здания предназначены для крепления к существующим внутренним болтам, которые являются стандартными для арочного здания. Штифт протыкает изоляцию из стекловолокна и удерживается пластиковой шайбой.

Обзор системы рельсового крепления

| СКЛ, КПО, Набла, Е-Зажим, Дееник Тип

Функция рельсовой системы крепления

Система рельсового крепления — это весь набор креплений, которые используются для соединения рельсов и железнодорожных шпал (или другого типа рельсового фундамента).Обычно система крепления рельсов состоит из стержня рельса , рельсового болта, зажима рельса, стяжной пластины, подкладки рельса, пластмассового дюбеля и т. Д. Система рельсового крепления также известна как промежуточная соединительная деталь. В целом железнодорожная система крепления играет роль в креплении рельсов к шпалам, поддержании ширины колеи и предотвращении продольного и поперечного смещения рельса относительно шпалы.

История рельсовой системы крепления

  • Раньше крепеж рельсов означал колышек или гвоздь, которые использовали для крепления деревянного рельса к деревянной железнодорожной шпале.
  • К 18, -м годам -го века в ходу были введены чугунные железные дороги, которые легко фиксировались железнодорожным креплением. В то же время первое рельсовое кресло было применено на железной дороге в 1797 году.
  • В 1830-х годах Роберт Л. Стивенс изобрел рельсы-тройники с фланцами. Этот вид перил на самом деле представляет собой искаженную двутавровую балку, и для нее не нужен стул.
  • Наконец, в мире стали популярны фланцевые Т-образные железнодорожные пути, для поддержки которых требуется система крепления рельсов.

Особенности рельсовой системы крепления

Согласно требованиям железнодорожного транспорта система рельсового крепления должна иметь следующие характеристики:

  1. С достаточной прочностью и долговечностью
  2. С возможностью регулировки колеи и горизонтали
  3. С хорошими изоляционными свойствами
  4. С хорошей демпфирующей эластичностью
  5. Совместимость и взаимозаменяемость

Типы рельсовых систем крепления

Для разных областей применения железнодорожные системы крепления можно разделить на разные типы.У каждого типа рельсовой системы крепления есть свои компоненты, которые отличаются от других типов. Система крепления рельсов обычно называется в честь типов рельсовых зажимов, таких как система крепления рельсов skl , система крепления рельсов e-clip, система крепления рельсов kpo, система крепления рельсов набла и т. Д.

Система крепления рельсов с зажимом SKL

Как правило, компоненты системы крепления рельсов SKL включают натяжной зажим SKL, винтовой штифт, плоскую шайбу, пластмассовый дюбель, направляющую пластину и подушку рельса. Система крепления рельсов Skl используется с бетонными шпалами .

Название детали Тип Материал Поверхность Замечание
SKL зажим Dia. 13 мм 60Si2CrA, 38Si7

Обычное масло,

цветная покраска, или другие необходимые.

Твердость: 42-47HRC
Испытание на усталость: когда отклонение пружины зажима достигает 9,1 мм, а отклонение поворота составляет 1,42 мм, усталостный ресурс без поломки составит 5 миллионов циклов.
Стандарт: DIN17221, GB / T1222
шип винтовой M24 * 150 мм
M24 * 160 мм
M24 * 180 мм
Оценка 4.6: Q235
Оценка 5.6: 35 #
Оценка 8.8: 45 #

Обычное масло, черная окись, оцинковка,

горячее цинкование, Dacromet и Sherardized

Стандарт: ISO898-1, UIC864-1 и NF F500-50
плоская шайба UIs7 235 кв.

Обычное масло, черная окись, оцинковка,

горячее цинкование, Dacromet и Sherardized

Стандарт: EN10025, EN10139
пластиковый дюбель Для шурупа разного размера HDPE, усиленный нейлон 66 (PA66) Черный, синий, желтый, зеленый или другой цвет Для вставки в бетонную шпалу
направляющая пластина UIC54, UIC60, направляющая 50 кг, направляющая 6 кг и другие размеры по заказу Армированный нейлон 66 (PA66) Черный, синий, желтый, зеленый или другой цвет Доступны различные конструкции.
подножка UIC54, UIC60 и размеры по заказу EVA или резина Черный, синий, желтый, зеленый или другой цвет Доступны различные конструкции.

Крепление на рейку E-clip

Для системы крепления E-clip необходимы E-clip, плечо, подкладка, изолятор.

Название детали Тип Материал Поверхность Замечание
Зажим E

Dia. 16 мм

Dia. 18 мм

Dia. 20 мм

60Si2MnA,

60Si2CrA, 55SiMn

Обычное масло,

цветная роспись,

или другой

нестандартная отделка.

Твердость: 44-48HRC
Нагрузка на палец: 500-700 кгс для диаметра 16 мм
750-900 кгс для диаметра 18 мм
1100-1400 кгс для диаметра 20 мм
Усталостная долговечность: 3 миллиона циклов

без разрыва для Ø 18 мм,

5 миллионов циклов без поломки

для диаметра 20 мм
Стандарт: DIN17221, BS970,

ГБ / T1222

Плечо

UIC54, UIC60,

115RE, рейка 50кг,

Рельс 60 кг, BS80 фунтов,

BS100 фунтов

QT500-7

QT450-10

Обычное масло,

цвет покраска

Доступны различные конструкции.
Подушка рельсовая

UIC54, UIC60,

BS80 фунтов, BS100 фунтов,

в заказанном размере

HDPE, EVA,

или резина

Черный или другие цвета

Доступны различные конструкции.
Изолятор

UIC54, UIC60,

Рельс 50 кг, рельс 60 кг,

BS80 фунтов, BS100 фунтов,

и размер согласно заказу

Армированный

Нейлон 66 (PA66)

Черный, синий, желтый, зеленый или другой цвет Доступны различные конструкции.

Система крепления рельсов с зажимом КПО

Система крепления рельсов KPO обычно состоит из зажимов KPO, шипов для винтов, болтов HS, шестигранных гаек и двойной пружинной шайбы.

Название детали

Тип

Материал

Поверхность

Замечание

Зажим КПО

КПО3, КПО6, КПО9

К235

Обычное масло

Стандарт: DIN5906

Болт HS

HS26, HS32

Класс 4. 6: Q235
Оценка5.6: 35 #
Оценка 8,8: 45 #

Обычное масло, черная окись, оцинковка, горячее цинкование

Диаметр: 22 мм или 24 мм.
Длина: 55 мм, 65 мм, 75 мм, 90 мм
Стандарт: UIC864-2

Гайка шестигранная

По заказу

5 класс: 35 #
8 класс: 45 #

Обычное масло, черная окись, оцинковка, горячее цинкование

Стандарт: DIN985

Шайба пружинная двойная

По заказу

65Mn

Обычное масло, черная окись, оцинковка, горячее цинкование

Стандарт: UIC864-3

шип винтовой

M24 × 150 мм
M24 × 160 мм
M24 × 180 мм
другая длина

4 класс.6: Q235
Оценка 5.6: 35 #
Оценка 8,8: 45 #

Обычное масло, черная оксидная краска, оцинковка, горячее цинкование, дакромет и шерард.

Стандарт: ISO898-1,

UIC864-1

NF F500-50

Опорная плита

UIC54, UIC60, рейка 50 кг, рейка 60 кг, S49 в заказанном размере

Литье чугуна QT500-7, QT450-10 или ковка низкоуглеродистой стали или высокоуглеродистой стали

Обычное масло

Стандарт: UIC864-6

Система крепления рельсов Nabla clip

Конструктивно система крепления рельсов с зажимом Nabla содержит такие детали, как зажимы Nabla, изолятор, шпилька с двойным концом, специальная пружинная шайба, шестигранная гайка и плоская шайба.

Название детали

Тип

Материал

Поверхность

Замечание

Набла зажим

Толщина 4 мм

или 4. 5 мм

60Si2MnA,

60Si2CrA

Обычное масло,

покраска в красный цвет,

или другой требуемый

покупателями

Твердость: 42-47HRCFatigue
срок службы: 3 миллиона циклов

не ломая
Стандарт: DIN17221,

ГБ / T1222

Изолятор

UIC54, UIC60,

Рельсы S49

Армированный

Нейлон 66 (PA66)

Черный, синий, желтый,

зеленый или другой цвет

Разные конструкции

доступны.

Двойной конец

винтовой штифт

UIC54, UIC60,

Рельс 50 кг, рельс 60 кг

Оценка 5.6: 35 #

Обычное масло, черный оксид,

оцинкованный,

горячее цинкование

Изгиб на 30 градусов

без трещин.

Специальная пружина

шайба

18,25 × 34 × 78 мм

ML08Al

Обычное масло, черный оксид,

оцинкованный,

горячее цинкование

Для защиты резьбы

шпилька с двойным концом

Гайка шестигранная

По заказу

5 класс: 35 #

Обычное масло, черный оксид,

оцинкованный,

горячее цинкование

Стандарт: DIN985

Плоская шайба

По заказу

К235

Обычное масло, черный оксид,

оцинкованный,

горячее цинкование

Стандарт: DIN125

В заключение, система крепления рельсов должна обеспечивать надежное соединение между рельсом и железнодорожной шпалой в течение длительного периода времени. При динамическом воздействии железнодорожная система крепления должна полностью обеспечивать амортизацию и амортизацию. Помимо типичных типов железнодорожных систем крепления, упомянутых выше, на рынке существует множество других видов систем крепления рельсов, в том числе высокоскоростная система крепления рельсов серии WJ , система рельсового крепления типа IV, система крепления рельсов с быстрым зажимом, система крепления SFC и т. Д.

Система крепления для тепло- и гидроизоляции плоских кровель

Форма поиска

Поиск

Поиск

  • PL
  • EN
  • DE
  • RU
  • FR

Горячая линия

Позвоните нам: +48343261300
Стать партнером

  • Наши продукты
    • Новости
      • WN, HNT, WT — Шурупы для настила
      • СВЯЗАННЫЙ ИНЪЕКЦИЯ
      • КПР-СТРОНГ 10
      • KPS-FAST 8 K / S
      • SFX
    • Wkręt-met DesignFiX
    • Крепеж каркасный
    • Системы для крепления стен теплоизоляции
    • Система крепления для тепло- и гидроизоляции плоских кровель
    • Системы крепления для облегченного корпуса
    • Винты и крепеж для деревянных конструкций
    • Винты и крепеж для столярных изделий
    • Крепежные системы для мебельной отрасли
    • Системы крепления для гипсокартона
    • Болты и винты
    • Механические анкеры
    • Химические анкерные системы
    • Строительная химия
    • Инсталляционные системы и сантехника. Хомуты и ленты
    • Крепеж электрические
    • Алмазные и корундовые диски. Сверла и отвертки
    • Художественные ленты и пленки
    • Строительные мембраны и защитная пластиковая пленка
    • Бутиловые ленты
  • О компании
    • Новости
      • Последние
      • Архив
    • О компании
    • Завод-изготовитель
    • Контроль качества
    • Миссия и видение
    • Интегрированная система менеджмента
    • Карьера
      • Klimas Wkręt-met как работодатель
      • Процесс приема на работу
      • Развиваемся и помогаем
    • Ассоциации и организации
    • Общественная деятельность
    • Награды
    • Спонсорство
    • Субсидии ЕС
  • Кооперация
    • Обычный канал
    • Сделай сам
    • Специальные решения
    • Инвестиционный рынок
  • Загрузить
    • Крепеж каркаса
      • Крепеж каркаса
      • Крепление привода молотка
      • Анкер металлический
      • Универсальные крепления
      • Крепеж общего назначения
      • Рукава пластмассовые
    • Крепеж для внешней системы теплоизоляции
      • Крепеж с пластиковым стержнем
      • Крепеж металлический штифт
      • Крепеж специальный
      • Монтажные принадлежности
      • Прочие аксессуары
    • Система крепления для тепло- и гидроизоляции плоских кровель
    • Шурупы и крепеж для деревянных конструкций
      • Шурупы строительные
      • Гвозди
      • Крышки для винтов и откидные колпачки для винтов
      • Шурупы для деревянных полов и террас
      • Трехмерные соединители для дерева
    • Система крепления для облегченной облицовки, кровли и стен
      • Саморезы для стальных конструкций с глубиной сверления до 3 мм
      • Саморезы для стальных конструкций, диаметр сверления от 3 мм до 6 мм
      • Саморезы для стальных конструкций, диаметр сверления от 6 мм до 12 мм
      • Саморезы, саморезы для сэндвич-панелей
      • Саморезы по бетону и дереву
      • Винты прочие
      • Заклепка глухая
      • Принадлежности
    • Саморез для крепления металлической черепицы
      • Саморез для деревянных конструкций
    • Механические анкеры
      • Клиновые анкеры
      • Анкер-гильза
      • Анкеры забивные
    • Химические анкерные системы
      • Инъекционные анкеры для резьбовых шпилек
      • Инъекционные анкеры для арматурных стержней
      • Инъекционные анкеры для каменных конструкций
      • Шпильки, гайки, шайбы
      • Принадлежности
    • Строительная химия
      • Пенопласт
      • Пена соломенная
      • Клеи полиуретановые
      • Герметики и фиксирующие клеи
      • Универсальные силиконы
      • Силиконовые герметики для остекления
      • Акрилик
      • Кровельные герметики
      • Очистители пены
      • Принадлежности
    • Крепежные системы для гипсокартона
      • Соединители трехмерные металлические — Подвесы
      • Саморез для крепления гипсокартона
      • Заглушки и анкеры для крепления в гипсокартон
      • Лента стыковочная и ремонтная
      • Принадлежности
    • Винты и крепеж для столярных изделий
    • Отрезные и шлифовальные диски
      • Алмазные диски
      • Лезвия из корунда
      • Диски лепестковые
    • Строительные мембраны и защитная пластиковая пленка
      • Строительные мембраны
      • Защитная пластиковая пленка
  • Контакт
  • Наши продукты

    Наша продукция

    • Новости
    • Wkręt-met DesignFiX
    • Каркасный крепеж
    • Системы для крепления стен теплоизоляции
    • Система креплений для тепло- и гидроизоляции плоских кровель
    • Системы крепления для облегченного корпуса
    • Саморезы и крепеж для деревянных конструкций
    • Саморезы и крепеж для столярных изделий
    • Системы крепления для мебельной отрасли
    • Системы крепления для гипсокартона
    • Болты и винты
    • Механические анкеры
    • Системы химического крепления
    • Строительная химия
    • Монтажные системы и сантехника. Хомуты и ленты

Система крепления для легкой облицовки, кровли и стен

Форма поиска

Поиск

Поиск

  • PL
  • EN
  • DE
  • RU
  • FR

Горячая линия

Позвоните нам: +48343261300
Стать партнером

  • Наши продукты
    • Новости
      • WN, HNT, WT — Шурупы для настила
      • СВЯЗАННЫЙ ИНЪЕКЦИЯ
      • КПР-СТРОНГ 10
      • KPS-FAST 8 K / S
      • SFX
    • Wkręt-met DesignFiX
    • Крепеж каркасный
    • Системы для крепления стен теплоизоляции
    • Система крепления для тепло- и гидроизоляции плоских кровель
    • Системы крепления для облегченного корпуса
    • Винты и крепеж для деревянных конструкций
    • Винты и крепеж для столярных изделий
    • Крепежные системы для мебельной отрасли
    • Системы крепления для гипсокартона
    • Болты и винты
    • Механические анкеры
    • Химические анкерные системы
    • Строительная химия
    • Инсталляционные системы и сантехника. Хомуты и ленты
    • Крепеж электрические
    • Алмазные и корундовые диски. Сверла и отвертки
    • Художественные ленты и пленки
    • Строительные мембраны и защитная пластиковая пленка
    • Бутиловые ленты
  • О компании
    • Новости
      • Последние
      • Архив
    • О компании
    • Завод-изготовитель
    • Контроль качества
    • Миссия и видение
    • Интегрированная система менеджмента
    • Карьера
      • Klimas Wkręt-met как работодатель
      • Процесс приема на работу
      • Развиваемся и помогаем
    • Ассоциации и организации
    • Общественная деятельность
    • Награды
    • Спонсорство
    • Субсидии ЕС
  • Кооперация
    • Обычный канал
    • Сделай сам
    • Специальные решения
    • Инвестиционный рынок
  • Загрузить
    • Крепеж каркаса
      • Крепеж каркаса
      • Крепление привода молотка
      • Анкер металлический
      • Универсальные крепления
      • Крепеж общего назначения
      • Рукава пластмассовые
    • Крепеж для внешней системы теплоизоляции
      • Крепеж с пластиковым стержнем
      • Крепеж металлический штифт
      • Крепеж специальный
      • Монтажные принадлежности
      • Прочие аксессуары
    • Система крепления для тепло- и гидроизоляции плоских кровель
    • Шурупы и крепеж для деревянных конструкций
      • Шурупы строительные
      • Гвозди
      • Крышки для винтов и откидные колпачки для винтов
      • Шурупы для деревянных полов и террас
      • Трехмерные соединители для дерева
    • Система крепления для облегченной облицовки, кровли и стен
      • Саморезы для стальных конструкций с глубиной сверления до 3 мм
      • Саморезы для стальных конструкций, диаметр сверления от 3 мм до 6 мм
      • Саморезы для стальных конструкций, диаметр сверления от 6 мм до 12 мм
      • Саморезы, саморезы для сэндвич-панелей
      • Саморезы по бетону и дереву
      • Винты прочие
      • Заклепка глухая
      • Принадлежности
    • Саморез для крепления металлической черепицы
      • Саморез для деревянных конструкций
    • Механические анкеры
      • Клиновые анкеры
      • Анкер-гильза
      • Анкеры забивные
    • Химические анкерные системы
      • Инъекционные анкеры для резьбовых шпилек
      • Инъекционные анкеры для арматурных стержней
      • Инъекционные анкеры для каменных конструкций
      • Шпильки, гайки, шайбы

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
