Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме Вернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

вентиляционные,
газоотводные,
дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

кирпичные,
металлические,
керамические,
полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

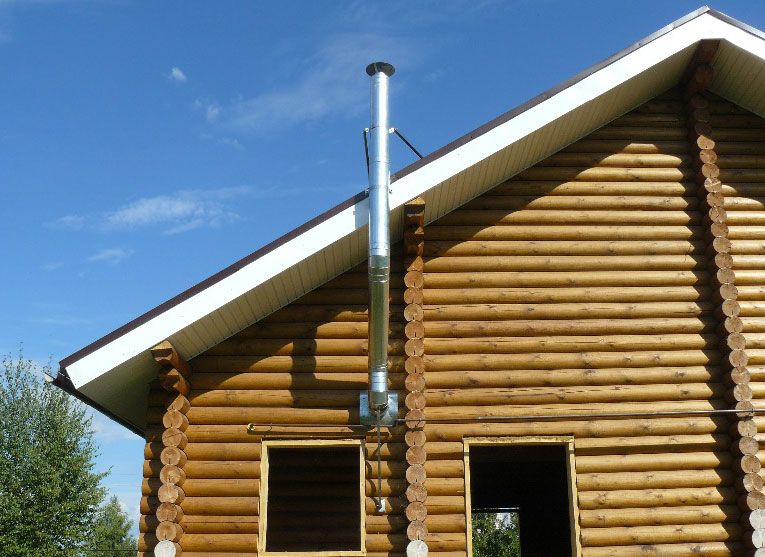

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

труб из нержавеющей стали;
слоя теплоизоляционного материала;
стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

Чертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

специальные металлические крепления;
саморезы по металлу;
шуруповёрт.

Крепления для трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

Простой наружный дымоход в кирпичном доме

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.

Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет. В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.

Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

СНиП 41-01-2003;
НПБ 252-98;
ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
Чем меньше поворотов, тем лучше тяга.
Поворот в 90 градусов заменяют на 2 по 45 градусов.
Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

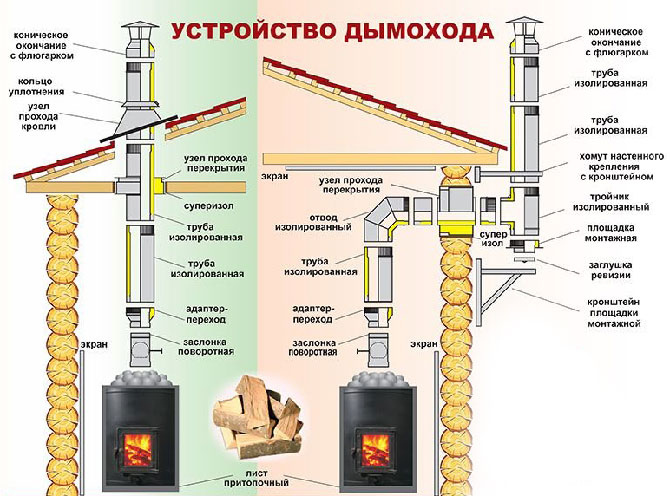

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
Оголовок (дефлектор) на верх трубы.
Хомуты обжимные для укрепления соединений.
Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
Термостойкий герметик для обработки стыков.
Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

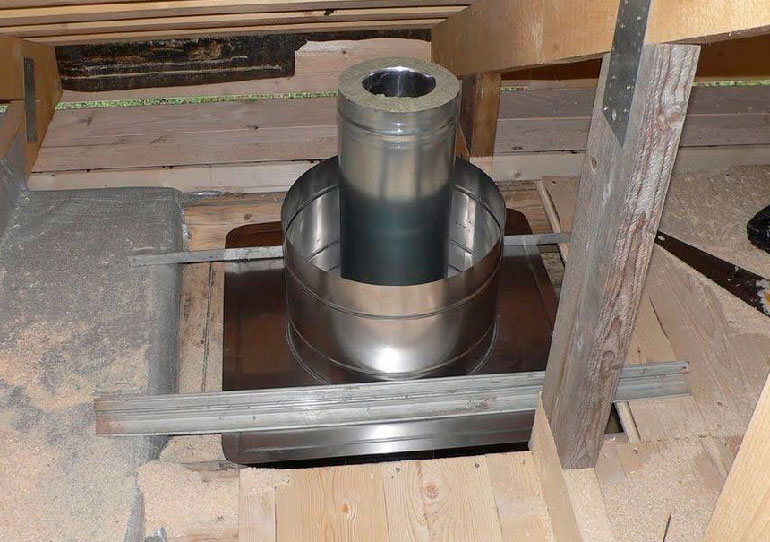

Монтаж прохода через чердак, межэтажные перекрытия, потолок

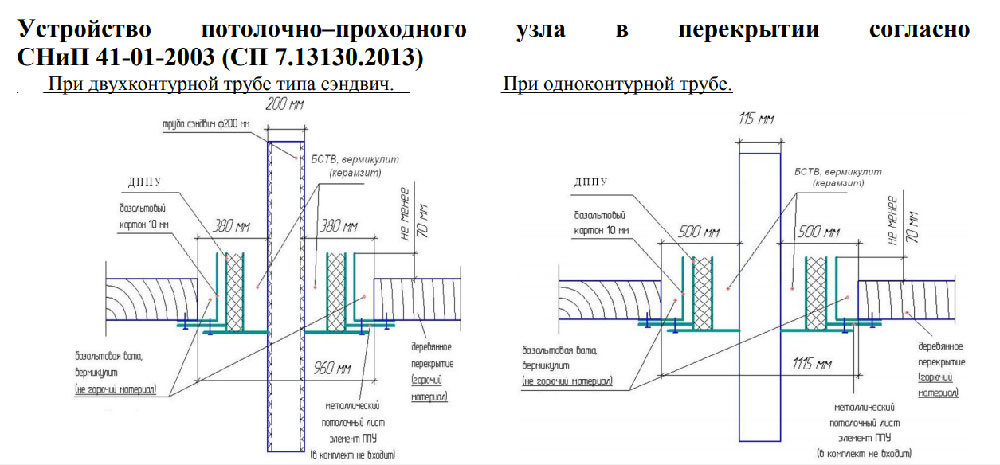

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
в центре прорезают круглое отверстие, в которое выводят трубу;
пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

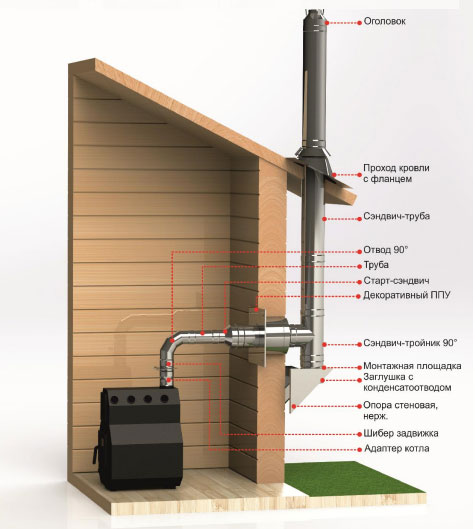

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

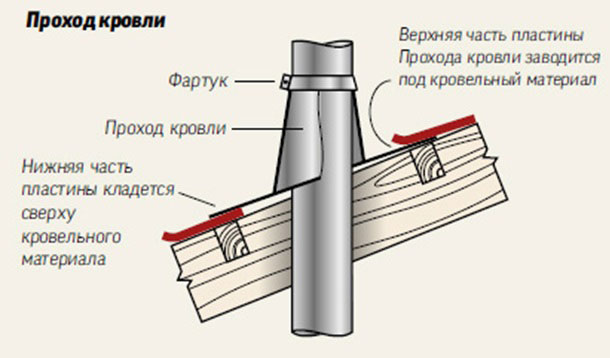

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

Длина дымоотводящей канала должна быть не меньше 5 метров.
Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
Более 3 поворотов монтировать запрещено.
Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

Устройство дымохода в частном доме

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в случае дымохода для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь (прочитайте: «Установка печной трубы на крыше»). Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.

Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;

высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
-при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
-при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
-при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.

В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачивают керамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;

дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;

на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива (прочитайте: «Труба для дымохода своими руками»).

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход (прочитайте также: «Устройство дымохода для газового котла»).

Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.

<br />

Для монтажа коаксиального дымохода необходимо иметь:

наконечник;

соединительные хомуты;

колено с углом изгиба 90 градусов;

трубы дымохода;

декоративные накладки.

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

как правильно сделать своими руками

На чтение 5 мин.

Дымоход — это техническое устройство, предназначенное для удаления из дома остатков продуктов сгорания и дыма. Монтаж дымохода представляет собой сложный процесс, от которого зависит работа печи или камина в частном доме, а также пожарная безопасность.

Монтаж дымохода

Разновидности дымоходных труб

Дымоходная труба — это неотъемлемая часть системы отопления в частном доме. Чаще всего используются керамические, гофрированные, асбоцементные, а также сэндвич трубы, выполненные из нержавеющей стали.

Такой материал является самым распространенным для дымоходных конструкций. Это бюджетный вариант с функциональными характеристиками, не уступающими более дорогим аналогам.

Преимущества нержавеющих устройств:

качественный материал, защищенный от коррозии;
возможность эксплуатации при температуре более 500°C;
вес и размер меньше, чем у аналогов;
легко монтировать своими руками;
отсутствие проблем с тягой, т.к. продукты сгорания не оседают на гладкой поверхности;
невысокая цена.

Единственный недостаток — необходимость утепления конструкции в холодное время года.

Керамика — это дорогостоящий и качественный материал. Чаще всего производители дают гарантию на керамические изделия до 30 лет. Устройства данного типа защищены от коррозии, перепадов температур и конденсата. Одним из главных преимуществ является безопасность. Керамические изделия не позволяют продуктам сгорания попадать в помещение. Такой вариант сочетается с газовыми и работающими на жидком и твердом топливе каминами.

Металлические гофрированные устройства характеризуются низкой ценой и легкостью при монтаже. Существенным недостатком изделий данного типа является невозможность эксплуатации при высоких температурах. Это означает, что гофрированные трубы не походят для систем отопления с твердым топливом (уголь, кокс).

Асбоцементные изделия пользуются спросом еще с 20 века благодаря низкой цене. Однако устройства данного вида имеют недостатки, из-за которых лучше отказаться от этого варианта. Асбоцементные изделия не выдерживают высоких температур и имеют шершавые внутренние стенки, на которых оседает сажа. При засоре уменьшается тяга, что приводит к возможности возникновения пожара.

Требования к устройству дымохода

Для выполнения монтажа безопасного и долговечного дымохода схема изделия должна включать в себя материалы деталей, их соединения, размеры элементов конструкции, требования к расположению дымохода в частном доме.

Необходимо соблюдать следующие правила, относящиеся к устройству:

дымоход должен располагаться вертикально;
для устройства дымовой трубы следует использовать герметики, способные выдержать температуру более 1000°C;
соединения отопительных элементов должны быть выполнены из кровельной стали;
длина соединительных труб не может превышать 3 м;
число дымоотводов должно соответствовать количеству приборов обогрева;
дымоотвод должен быть больше 5 м в высоту, а толщина его стенок — 0,5 мм и более;
дымоход прикрепляется к стене при помощи кронштейна;
участок трубы, который располагается вне дома, необходимо утеплить во избежание образования конденсата;
чтобы продукты сгорания беспрепятственно выходили из дома, нужно определить высоту и сечение трубы в соответствии с инструкцией.

Инструменты и материалы

Для монтажа дымохода своими руками потребуются следующие инструменты и материалы:

огнестойкие трубы;
оцинкованные трубы;
кронштейны;
переходники;
тройники;
хомуты;
заглушки;
муфты для герметизации;
маркер для разметки;
крепления для дымохода;
огнеупорный герметик;
металлический лист.

Способы вывода дымохода

Самодельный дымоотвод можно вывести на улицу через крышу либо через стену.

Чаще всего устройство выводят через крышу, если дом находится на этапе строительства либо капитального ремонта кровли. Если здание уже построено, будьте готовы заменить покрытие крыши в месте вывода трубы. Для этого потребуются материалы, предназначенные для контакта с высокими температурами.

Выведение трубы для дымохода своими руками через стену подходит в случае, если строение уже возведено. Данному способу присущи следующие преимущества:

экономия места внутри дома;
легче монтировать, чем через крышу;
сохранение целостности крыши и перекрытий.

К недостаткам можно отнести:

КПД ниже, чем при использовании альтернативного способа;
необходимость утепления конструкции, находящейся вне дома;
негативное влияние на внешний вид здания.

Правила монтажа

О том, как правильно сделать дымоход в частном доме, подробно написано в строительных нормах и правилах. Это нормативные документы, в соответствии с которыми должны производиться строительные и монтажные работы.

Перед началом установки устройства необходимо убедиться в соответствии площади частного дома и высоты потолков требованиям пожарной безопасности. Высота потолков должна составлять не менее 2 м, а площадь здания — 7,5 м³.

Наличие вентиляционного канала — обязательное условие. В ванной комнате двери должны открываться наружу. Также там не должно быть розеток и выключателей.

Чтобы обеспечить правильное функционирование дымохода, монтаж нужно проводить, соблюдая требования:

дымоход не должен проходить там, где находятся электрические провода, трубы водоснабжения и канализации;
с целью сохранения тепла большая часть изделия должна находиться внутри дома;
все элементы конструкции следует выполнять из материалов, устойчивых к высоким температурам;
используйте кронштейны для крепления к стене, чтобы дымоход не прогибался;
при составлении схемы дымохода учитывайте, что ко всем стыкам труб должен быть обеспечен беспрепятственный доступ.

Пошаговая инструкция монтажа дымохода через крышу включает в себя следующие этапы:

Расчет масштаба и протяженности конструкции.
Присоединение труб при помощи переходника к отопительному устройству.
Установка на потолке термоизоляции в месте выхода трубы на крышу.
Работа с конусной крызой, подходящей для уровня ската крыши частного дома.
Монтаж окапника в месте стыковки трубы с крышей.
Установка на трубу конуса и оголовка.

При монтаже дымохода через стену должны быть соблюдены данные этапы работы:

Создание отверстия в стене для выхода трубы.
Прикрепление переходника с помощью герметика.
Установка кронштейнов.
Сборка вертикальной части дымохода с использованием хомутов.
Окапник, конус и оголовок монтируем, как при строительстве дымохода через крышу.

Для проверки оборудования необходимо вызывать специалиста не менее 1 раза за отопительный сезон.

Частный дом с садом в сельской местности под красивым небом Стоковое Изображение

Похожие изображения

Частный дом с садом в сельской местности под красивым небом.

Новый дом с садом в сельской местности под красивым небом

Современный загородный дом

Частный дом, пригород

Скандинавский частный дом

Ришон-ле-Цион, Израиль — 27 июня 2018 г. Частный современный дом на улицах в Ришон-ле-Цион, Израиль

Частный бассейн в доме

Крупный план ограды частного жилого дома

Частный дом в Голландии

Ночной вид на частный дом с забором

Участок под частный дом.Деревянный забор, крыша на металлических опорах, водостоки, освещение

Живописный элитный частный дом

Частный огороженный бассейн

Большой серый частный дом с белыми окнами под коричневой черепичной крышей за металлическим забором

Распространенных идиом о доме на английском языке

Узнайте общие идиомы о доме и доме на английском языке.

Идиомы о доме

1. дом на полпути

то, что сочетает в себе качества двух разных вещей

Это группа на полпути между роком и попом.

2. Карточный домик

организация или план, который слаб и может быть легко разрушен.

Их план оказался карточный домик .

3. Надежно, как дома

Будьте в безопасности

Я запер дверь. Они такие же безопасные, как дома .

4. Ешьте вне дома и дома

съесть все в чьем-то доме

Эта большая собака съест нас из дома и дома !

5.Получите собственный дом на заказ

Решите свои проблемы или организуйтесь

Вы должны получить свой собственный дом по заказу , прежде чем говорить мне, что делать.

6. исправительный дом

тюрьма

Она сказала, что он вне исправительного учреждения .

7. Разделенный дом не выдерживает

организация, разделенная внутренними разногласиями, не сможет справиться с внешним давлением

8.жить как дом в огне

если два человека ладят, как горящий дом, они очень любят друг друга и очень быстро становятся друзьями

Мой сосед и я жили как дом в огне с первой встречи.

9. объехать дома

терять время, говоря много неважных вещей, прежде чем перейти к теме, о которой вы хотите поговорить

Не надо обходить дома , просто скажите, что не так.

10. Носите брюки в доме

Быть хозяином в доме, вести домашнее хозяйство

Хорошо, если тебе нужно носить брюки в доме , пусть будет по-твоему.

11. ступить на лестницу жилья

удалось купить свой первый дом, чтобы потом можно было купить второй побольше

Молодым людям становится все труднее подняться по карьерной лестнице .

12. корзиночный дом

бар, кафе или другое общественное место, где выступают музыканты, за которые платят только сбором денег у публики в корзине или подобном сосуде

Многие из самых известных музыкантов начинали свою карьеру, зарабатывая на жизнь в домах-корзинах вокруг Гринвич-Виллидж в Нью-Йорке.

Идиомы «Вокруг дома»

1.бросить полотенце

бросить, сдаться

Изо всех сил с домашним заданием я наконец бросил в ткань l и лег спать.

2. выбросить деньги на ветер

пустая трата денег

Это бесполезное вложение. Он выбрасывает деньги на ветер .

3. скелет в туалете

позорный или позорный секрет

У большинства людей есть хотя бы один скелет в шкафу .

4. поразить крышу

очень рассердился

Когда я узнал, что Том разбил мою машину, я ударил крышу .

5. дым как дымоход

много курит

Джефф дымит как дымоход . Я беспокоюсь о его здоровье.

6. выйти в окно

больше не существует, исчезнет

Его диета вышла из окна во время праздников.

7. строить воздушные замки

создавать мечты, надежды или планы, которые невозможны, нереалистичны или имеют очень мало шансов на успех

Если вы собираетесь открыть собственное дело, вам нужен надежный финансовый совет и надежный план — не просто строить воздушные замки .

8. вести (кого-нибудь) по садовой дорожке

обмануть

Он действительно привел ее по садовой дорожке со своими обещаниями продвижения по службе и карьерного роста.

9. Все, кроме кухонной мойки

много чего брать когда куда то едешь

Они забрали всего, кроме кухонной мойки , когда уехали в отпуск.

Домашние идиомы

1. Нет места лучше дома

Ваш дом — особенное место

Праздник прошел отлично! Все-таки нет места лучше дома .

2. home sweet home

говорят, что радуются возвращению домой после отсутствия

Каждый вечер после работы она входит в свой дом и думает: « Дом, милый дом !»

3. дом вдали от дома

место, такое же приятное и комфортное, как и ваш собственный дом

Когда я был молод, домом моего лучшего друга был мой дом вдали от дома .

4. Почувствуйте себя как дома

чувствуйте себя комфортно

Чувствуйте себя как дома ! Могу я заказать для вас напиток?

5. рядом с домом

затронуть кого-то в сильном и личном гостях

Некоторые из моих родственников критикуют систему образования. Как учитель, их комментарии касались рядом с домом .

6. Быть дома и сушиться

успешно завершили что-то, как проект или деятельность

Мне нужен еще один источник для этого эссе, и тогда я буду дома и высушу .

7. баран (что-то) домой

заставить кого-нибудь понять что-то важное

Ужасные травмы, которые я увидел в той аварии, на самом деле протаранил дом Для меня важность пристегивания ремней безопасности.

8. дом в на

стать ближе к цели

Полиция разыскивает подозреваемых.
