Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

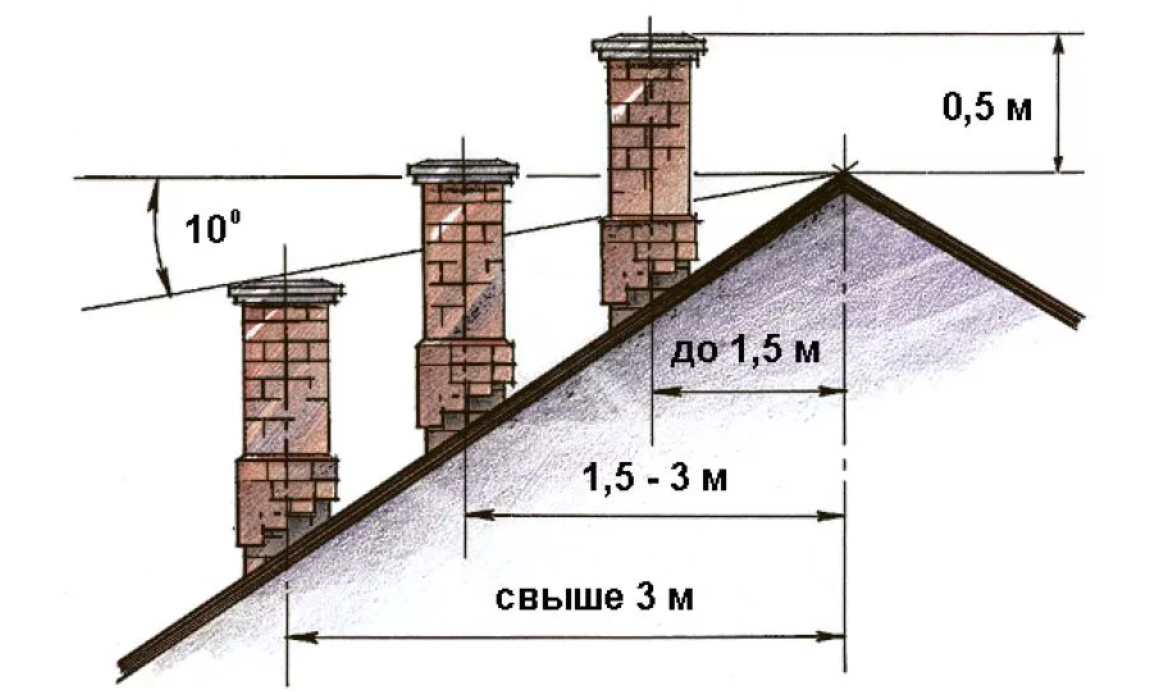

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

• Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
• Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
• Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
• Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
• Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

• В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
• Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
• Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

• На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
• От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
• В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т. е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

• Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
• Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

• Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
• Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
• Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
• Отмечаем на чертеже центральную ось дымохода.
• Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
• С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
• Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

• Внутренняя планировка обустраиваемой коробки.
• Тип дымохода.
• Численность этажей.
• Удобство монтажа дымового канала.
• Обеспечение доступа для обслуживания.
• Разновидность материала, использованного при возведении стен и стропильной конструкции.
• Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

• Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
• Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
• Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять  от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

таблица расположения и расчета минимального расстояния

Содержание

Расположение и высота трубы дымохода относительно конька крыши напрямую влияет на эффективность и безопасность использования отопительной системы. При совершении ошибок во время строительства комфортная эксплуатация дома просто невозможна. Именно поэтому чрезвычайно важно определить точное значение еще до того, как начнутся ремонтно-строительные работы.

Общие требования

Сегодня строительные компании предлагают огромное количество архитектурных решений крыш. Естественно, что все они выполняются с учетом индивидуальных особенностей и предписанных норм. Но при определении какой высоты должен быть дымоход, существуют и условия, которые соблюдаются независимо от того, какой выбран проект.

Оптимальная длина и диаметр

Хорда дымоотводящей трубы должна быть больше или равна Ø патрубка отопительного прибора. Обычно эта информация указывается производителем в инструкции, которая прикладывается к прочей документации при покупке отопительного аппарата. СНиП выделяет общую длину дымохода в 5 метров и возвышение ее над верхним горизонтальным ребром в 50 сантиметров.

Эти требования к минимальной высоте трубы дымохода над коньком крыши обязательны к соблюдению. В противном случае использование конструкции будет небезопасно.

Наименьшее значение необязательно должно совпадать с реальным. При строительстве этот показатель может быть увеличен. В таком случае эксплуатация разрешается и не влияет на надежность труб, но вместе с тем снижается эффективность отопительной системы. Разница в результате может меняется на 20 или даже 30%. Показатель слишком велик, чтобы просто не обращать на него внимание, так что при строительстве лучше рассчитать все заранее или остановиться на подъеме, рекомендуемом изготовителем.

Высота над коньком скатной кровли

Такой тип крыши требует особенно внимательного подхода к определению правильного размера дымопровода. Дело в том, что верхнее горизонтальное ребро может стать препятствием для свободного движения воздушных масс. Натолкнувшись на него, ветер изменит свое естественное направление. В результате поднимающийся из печи газ не будет вытягиваться наружу. Наоборот, он вернется в помещение, заполонив его. Чтобы этого избежать, необходимо руководствоваться существующими нормативными документами.

Схема определения угла ската крыши.

СНиП, в свою очередь, предписывают пользоваться правилами:

1. Если промежуток между точкой выхода печной трубы и коньком не более 1,5 м по прямой линии, то высота дымохода над кровлей должна составлять 0,5 м.
2. Если расстояние находится в пределах от 1,5 до 3 м, то максимальная точка трубопровода может совпадать с коньком.
3. Если же интервал больше 3 м, требуется специальный расчет. Он проводится мастерами индивидуально.

Правильное определение размеров позволит эффективно использовать отопительную систему, не создавая дополнительных проблем.

Влияние на длину печного хода стоящих рядом высотных зданий

Как уже говорилось ранее, скатные перекрытия сами по себе могут стать сильнейшим препятствием для нормальной работы дымового канала. Но кроме них таким барьером могут стать расположенные недалеко от дома высокие здания. Они точно также меняют движение воздушных масс, затрудняя нормальный вывод дыма.

Расчет высоты трубы дымохода над крышей должен проводиться с учетом окружающей архитектуры. Для этого применяются специально разработанные специалистами схемы. За помощью лучше обратиться к мастерам. Проведя измерения, они подготовят важные рекомендации.

Где не рекомендуется делать канал для выхода дыма

Чтобы обеспечить комфортное и безопасное использование дымоходных конструкций, следует учитывать некоторые общие правила о том, где их лучше не устанавливать. Среди прочего архитекторы советуют избегать монтажа в следующих местах:

1. В непосредственной близости от мансардных окон. Эти конструкции сами по себе сложные и требуют при установке использования специальных креплений. Дымоход может повредить их, не говоря уже о том, что даже слабый ветер может снести отходы газа в сторону стеклопакета. Естественно, что в таких условиях открывать их не захочется.
2. На внутренних углах кровли. Эти места крыши считаются самыми опасными и недолговечными, а проводить ремонт рядом с дымоходом трудно и затратно.
3. При использовании внутри дома сразу нескольких отопительных систем, не рекомендуется разделять их печные трубы. Гораздо удобнее и практичнее вывести отходы через отдельные каналы в единый широкий проем. В этом случае рассчитывается по индивидуальному проекту.

Установка конструкции требует тщательного просчета. Не всегда удается сделать работу самостоятельно, так что лучше получить консультацию еще на стадии проектирования.

Требования к каналу

Расположение дымохода относительно конька – не единственный вопрос при строительстве. Важно учесть рекомендации и обратить внимание на то, что:

1. Материал подбирается в зависимости от топлива, на котором работает котел. Для газового, печного или твердотопливного агрегата хорошим вариантом станет трубопровод из нержавеющей стали.
2. Количество отопительных приборов не должно превышать двух на один дымоход. В противном случае высок риск неправильного расчета диаметра. При использовании двух отопительных приборов должен применяться один вид топлива, а диаметр патрубков может быть не больше хорды самого дымохода.
3. Предпочтительно строительство трубы цилиндрической или круглой формы. Такая конструкция позволяет создать идеальную тягу, не допуская возвращение дыма в помещение.

При соблюдении этих простых правил можно добиться эффективной работы отопительной системы.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

1. Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
2. Высота дымохода над плоской кровлей составляла не менее полуметра.
3. Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Расчет параметра с учетом зоны ветрового подпора

Так называют участок, давление воздуха на котором увеличено, по сравнению с остальными. Воздушные массы здесь сталкиваются с препятствием, что уменьшает тяговую силу дымохода. В худшем случае обработанные газы начинают поступать обратно в помещение.

Если такая ситуация возникает, расчеты должны проводиться по иной схеме. Для начала рисуется эскиз, на котором учитывается высота обоих строений. Далее, определяется угол между ними.

Сечение трубы

Этот параметр конструкции имеет важнейшее значение для обеспечения эффективности работы отопительной системы. Он определяется в первую очередь формой дымохода.

При использовании классического цилиндрического или круглого канала достаточно следовать простому правилу: сечение трубопровода должно быть пропорционально топочной камере в размере 1 к 10. Если при строительстве применяется квадратная форма, пропорции должны составлять 1 к 1,5.

При соблюдении требований тепловая отдача будет достаточно результативной, чтобы обеспечивать правильную работу печного отопления. При этом сам котел не будет перегружен, работая на 100%, но без износа.

Важные нюансы расчета дымовой трубы

Даже с помощью, казалось бы, простой формулы, добиться желаемого результата удается не всегда. При строительстве необходимо учесть еще несколько важных деталей. Одна из них касается диаметра выходного отверстия. При его правильном подборе можно добиться дополнительных плюсов:

1. Уменьшить расход топлива.
2. Урегулировать работу отопительной системы.
3. Обеспечить абсолютную безопасность.

При совершении вычислений необходимо учесть используемый материал и существующую вентиляцию. Именно от них зависит, насколько качественно будет выводиться отработанный газ.

Критерии определения высоты печной трубы над коньком с таблицей

Условий, которые необходимо учесть, чтобы сделать расчет длины печной трубы, множество. Некоторые из них являются более важными, другие – менее. Вот на что следует обратить самое пристальное внимание в первую очередь:

1. Где будет располагаться дымоход относительно конькового ребра.
2. Какая роза ветров характерна для местности, в которой построен дом, насколько интенсивны порывы в разное время года.
3. Много ли осадков выпадает в регионе и какая форма преимущественна. Большое значение имеет снег, а точнее, толщина его покрытия зимой.
4. Какой угол наклона перекрытия планируется обустроить.
5. Есть ли недалеко от крыши препятствия, что могут изменить силу и направление воздушных потоков.

Все перечисленные факторы следует соотнести с видом топлива, которое планируется использовать для печного отопления и другими строительными особенностями.

Что запрещено делать при сборке дымохода

Некоторые действия при расчете высоты и последующем обустройстве дымовой трубы над крышей делать не рекомендуется, чтобы не создать дополнительных проблем или аварийных ситуаций.

Также не разрешается закреплять дымопровод на стропилах. Статичное положение трубы слишком легко нарушить, например, при воздействии на нее интенсивного порыва ветра. Если при этом дымоход повредит сами стропилы, дорогостоящего и крайне сложного ремонта будет не избежать. В худшем случае они будут разрушены полностью, сделав невозможной эксплуатацию дома.

Высота и сечение – есть ли связь

Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.

Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.

Габариты

Кроме длины и сечения, важно подобрать правильный размер и форму конструкции. Канал необходимо сделать строго вертикальным, без каких-либо поворотов. Допустимо лишь незначительное отклонение: до 30 градусов на погонный метр. При этом переход должен быть мягким, чтобы не оказать излишнего влияния на конструкцию и ее работу.

Видео о принципе математического метода

Видеоматериал – пример расчета

Заключение

Расстояние и высоту печной трубы дымохода относительно конька крыши можно доверить профильным специалистом, чтобы не тратить свое время впустую. Мастера обеспечат длительную эффективную эксплуатацию печного канала, с проведением редких и незначительных ремонтных работ. В результате использование отопительной системы станет комфортным и долговечным, а проживание в новом доме приятным.

Высота трубы относительно конька крышиСтройкод

К сожалению, производители и даже торгующие организации, редко объясняют, какая должна быть высота у трубы относительно конька крыши. В сопроводительной документации, часто можно встретить фразу «монтаж отопительного оборудования и дымохода должны выполнять специализированные организации» или «для установки дымоходной трубы обратитесь к соответствующему СНиПу».

Рекомендации, безусловно, правильные, но сложно выполнимые. Дом или дача, нередко находятся вдали от города, и только выезд соответствующих специалистов обойдется в круглую сумму, не говоря уж о самой работе. СНиПы же, пишутся для кого угодно, но только не для простых граждан. Разобраться в специфических терминах порой не под силу и профессиональным строителям.

Требования к высоте дымохода

На самом деле все не так уж и страшно. Если сделать краткий конспект технической документации, то выяснится, что высота трубы напрямую зависит от крыши здания.

Устанавливая отопительный прибор, определите место выхода дымохода из кровли. Это связано с некоторыми обязательными строительными требованиями и влияет на высоту трубы над коньком крыши.

Регламент работ с отопительным оборудованием регулируется СНиПом 41-01-2003,а его требования относительно дымохода выглядят следующим образом:

• Над плоской кровлей дымоход должен выступать минимум на 1200 см.
• Если труба выходит из крыши на расстояние до 1,5 метра от конька, то она должен быть выше конька на 50 сантиметров.
• Выход дымоходной трубы находится на расстояние 1,5-3 метра от конька: в этом случае, дымоход монтируется вровень с коньком крыши.
• В случае если дымоход вышел из кровли на расстояние свыше 3 метров, его высота вычисляется путем проведения линии под углом 10 градусов относительно горизонта.

В строительных наставлениях эти условия прописаны канцелярским языком, но смысл от этого не меняется. Однако там, не учтены такие моменты, когда вместо заводского дымохода используются трубы, не предназначенные для отвода продуктов горения. А в нашей стране, это явление, едва ли не повсеместное.

Кроме того, нередко в дачных домах и банях устанавливаются и самодельные печи, в этом случае нужно быть особо осторожным и учитывать следующие моменты:

• Диаметр трубы влияет на её высоту, чем он меньше, тем выше она должна быть.
• Ширина дымоходной трубы, не должна быть меньше выходного патрубка отопительного прибора.

Нюансы выбора дымохода

Устанавливая дымоход, учитывайте, что оптимальной формой для него является цилиндр. Сегодня даже в кирпичные трубы монтируются модули из металла. Модульные дымоходы постепенно вытесняют рынка всевозможные асбоцементные и металлические трубы. Однако при их выборе и покупке нужно учитывать несколько моментов.

Нередко продавцы таких труб позиционируют их как сделанные из нержавеющей стали. Это абсолютно не правильное утверждение. Для изготовления модульного дымохода используется коррозионно-стойкая сталь. Для повышения её технических характеристик применяется легирование материалов. То есть повышение тех или иных качеств металла с помощью определенных добавок. Дымоходу, как правило, требуется придать жаростойкость (не путать с жаропрочностью). Для этого используется хром, единственный химический элемент, который при нагревании не окисляется. Это касается твердотопливных отопительных приборов.

Для газовых котлов требования меняются. Объясняется, это тем, что при горении газа образуется кислотная среда, которая со временем разъест любой неподготовленный материал. Дымоходы для газовых печей выпускаются, в основном с добавлением титана.

Виды дымоходных труб

На рынках сегодня встречаются самые разные виды труб, предназначенных для отведения продуктов горения: металлические, асбоцементные и модульные дымоходы из коррозионно-стойкой стали. Все они обладают своими достоинствами и недостатками.

• Асбоцементные трубы. Скажем прямо, многочисленными достоинствами они не обладают. Такие трубы могут похвастаться только устойчивостью к температуре и ценой. Самый существенный недостаток, это присутствие в её составе асбеста, материала вызывающего онкологические заболевания. Вес трубы тоже оставляет желать лучшего.
• Цельный металлический дымоход. При толщине в 8-10мм, такая труба может эксплуатироваться на протяжении десятилетий. Однако и здесь есть свои подводные камни. Масса такой трубы может быть весьма солидной, что осложнит её установку. Кроме того, вес трубы несет риск для отопительного прибора: при постоянной нагрузке он может деформироваться. Нередко такой дымоход, с помощью хомутов крепят к стропилам, чтобы снять напряжение с котла. Однако если кровля обладает высотой в десять метров, то вес такой трубы будет запредельным.
• Модульный дымоход. Пожалуй, оптимальный вариант для любого отопительного прибора. Обладает лишь одним, но весьма существенным недостатком-ценой. Изготавливается такой дымоход их коррозионно-стойких сталей. Существуют двойные сэндвич-трубы, которые используются в зоне минусовых температур (улица, чердак, мансарда). Нередко их называю противопожарными, но они такими не являются. Их назначение предотвращение конденсата. Второй вариант модульного дымохода, это трубы свернутые из одинарного стального листа. Применяются при создании дымохода в помещениях сезонного использования (дачи, гаражи, летняя кухня). Допускается также комбинирование этих двух дымоходных систем.

Подведение итогов

Конечно, тепло в доме зависит от отопительного котла, который нагревает теплоноситель в трубах и радиаторов. Однако ни одна, даже самая замечательная печь, не способна функционировать дымоходной трубы надлежащей высоты. Высота дымохода, влияет не только на тягу печи, но и имеет значение для здоровья обитателей дома.

При недостаточной высоте, может образоваться обратная тяга, при которой продукты горения и угарный газ будут поступать в помещение. По статистике, при пожарах, в большинстве случаев люди гибнут именно от угарного газа, а не от огня. Поэтому прежде чем приступать к установке дымохода, необходимо изучить всю доступную информацию.

Высота дымохода относительно конька крыши: методика расчета

Частный дом годится для проживания в течение всего года только при наличии отопительной системы. Ее полноценная работа и безопасность зависят от многих составляющих начиная от типа оборудования и системы дымоотведения и кончая видом используемого топлива. И чтобы все составляющие работали слажено необходимо в точности следовать строительным предписаниям, в частности, грамотно рассчитать параметры дымохода.

Одним из важнейших параметров, обеспечивающих эффективность работы отопительной системы, является высота дымохода относительно конька крыши.

Любая ошибка или даже погрешность при расчете печной трубы чревата серьезными проблемами. Например, существенно снижается сила тяги, что негативно отражается на КПД отопительного устройства.

Неправильно выбранная высота дымохода над кровлей может стать причиной формирования завихрения в дымоотводящем канале, то есть обратной тяги. Это чревато задымлением помещения с весьма тяжелыми последствиями. Действительно, согласно законам физики, хорошую тягу стимулирует ветер, который направлен вверх к выходному отверстию дымового канала.

Когда ему приходится «обходить» чересчур высокое препятствие, скажем, коньковое ребро на скатной крыше или многоэтажный дом поблизости, то воздушные потоки меняют свое направление на противоположное. В результате дымовые газы перестают отводиться в естественном режиме.

Технологический регламент расчета высоты дымохода над коньком крыши  ↑

Правила подбора высоты дымохода над кровлей регламентированы СниП. Отметим основные технические предписания, определяющие какой высоты должен быть дымоход.

Высота дымовой трубы над крышей регламентирована расстоянием размещения и высотой сплошной конструкции, которая выступает над кровлей, например, парапета или конька кровли. Если они равны или для конструкции она больше, тогда высота трубы дымохода:

•  не меньше 50 см – над поверхностью плоской крыши;
• не меньше 50 см, если расстояние от нее до конструкции (кровельный конек, парапет) по горизонтали меньше 1,5 м;
• больше или равна высоте конструкции, если это расстояние в пределах 1,5 и 3 м;
• вровень или выше линии, которая проведена от конька и составляет 10˚ с линией горизонта, при условии, что расстояние от дымовых труб (фото ниже) до конька больше 3 м.

В любом случае устье канала должно быть выше, чем кровля более высоких строений, пристроенных к основному.

На заметку

Высота вентиляционной трубы, расположенной рядом с печной трубой над крышей, принимается равной высоте последней.

Дымоход рекомендуется наращивать, пока оголовок трубы не окажется выше линии, которая отложена под острым углом в 45˚ вниз от верхней точки. Наиболее рациональным для скатных крыш считается расположение печной трубы, при котором она максимально близка к коньковому брусу. Подобная локализация канала  обеспечивает:

• наибольшее расстояние между ее устьем и дном колосника;
• конек не преграждает путь воздушным потокам;
• гарантирует минимальные затраты на строительство канала, по которому отводится дым.

Методика расчета ↑

Расчет высоты трубы над крышей относительно конькового ребра при удалении друг от друга до 3.0 м  ↑

В случаях когда по горизонтали искомое расстояние не больше 1,5 м, можно воспользоваться обычным методом – построить модель строения. Для этого используют ее схему, выполненную в доступном масштабе.

•  На схеме проводят линию, параллельную основанию.
• В месте, где кровля пересекается с трубой, не нарушая масштаба, откладывают вверх 0,5 м.
• Через полученную точку параллельно первой прямой проводят вторую. Таким образом отмечают минимальный уровень, на котором может находиться оголовок дымохода.

Найти нижний предел при расстоянии от дымового канала до конька по горизонтали в интервале 1,5–3 м еще проще. Достаточно отложить горизонталь через вершину крыши. Это и будет минимальная величина наружного отрезка канала.

Рекомендуем

Профессионалы категорически не рекомендуют завышать размер наружного отрезка дымового канала. При сильном напоре ветра высокая труба может опрокинуться. Если же в силу каких-то технических причин приходится формировать высокий участок дымохода над кровлей, его укрепляют растяжками.

Высота, когда расстояние между ними более 3 м ↑

Этот процесс считается самым сложным, тем не менее стоит заострить на нем внимание, поскольку подобное проектное решения не такая уж большая редкость. Скажем, дома, которые имеют большие эксплуатируемые пристройки. Отопительный агрегат в этих случаях, как правило, размещают таким образом, чтобы обеспечить обогрев всех жилых помещений.

Еще одним примером может служить сложно-составное сооружение, в котором отопительный агрегат с дымоходом расположен в центре, однако пересекает кровлю в значительном удалении от конька, к примеру, недалеко от края ската основного сооружения.

Внимание

Установка дымовой трубы возможна только при условии, что расстояние между предполагаемым уровнем колосниковой решетки и запланированным выходным отверстием не меньше 5 м.

Какой высоты должна быть труба дымохода, удаленного от конька крыши: методы расчета ↑

Минимальный предел этой величины в подобных случаях рассчитывают двумя способами: графическим и математическим.

Графическая методика ↑

В основе этого способа лежат геометрические построения, аналогичные приведенным выше. Схему вычерчивают с соблюдением размеров и пропорций дома в доступном масштабе.

• На подготовленном чертеже отбивают две оси симметрии: конька и по запланированному местоположению дымовой трубы.
• Через вершину крыши прочерчивают по горизонтали линию и, используя транспортир, вниз от нее откладывают угол, равный 10˚.

• Обозначенную линию продолжают до пересечения с осью симметрии дымового канала.
• Отсеченный отрезок и дает искомую величину.
• Его необходимо измерить и пересчитать согласно масштабу. Полученная величина и будет реальным значением высоты.
• Остается проверить удовлетворяет ли полученное значение строительным нормативам.

Рекомендуем

Проект дома, если потребуется, можно слегка подкорректировать. Для этого ось дымохода постепенно перемещают по горизонтали. Благодаря этим незамысловатым действиям, определяют оптимальное положение дымового канала.

Математическая методика ↑

Этот способ основан на использовании тригонометрических формул. Расчеты выполняют в следующей последовательности.

• Подготавливают чертеж фронтальной части дома в удобном масштабе. Для проектировщиков без особого опыта самый приемлемый – 1:100, когда при переводе единиц чертежа в размеры реальной постройки 1 см равняется м.
• На схеме отмечают ось симметрии дымохода.
• Через вершину крыши проводят вспомогательную горизонталь и продолжают ее до пересечения с продолжением центральной оси дымохода.
• Как и при графическом способе строят прямоугольный треугольник с острым углом в 10˚, прилегающим к коньковому ребру.

• Зная один из его катетов можно подсчитать другой по формуле a = b *tgα. В нашем случае:

• a – расстояние от конькового хребта до устья трубы;
• b – расстояние от оси симметрии дома до оси симметрии дымохода
• в качестве угла α выступает угол в 80˚, пополняющий 10˚ до прямого.

Важно

Изложенные методики применимы только при расчете бытовых дымоходов, которые обслуживают только один отопительный агрегат. Для промышленных котлов, имеющих мощность, превышающую 80 кВт, или нескольких отопительных устройств следует обратиться к профессионалам.

Высота дымовой трубы относительно конька на скатной крыше зависит не только от требований СниП, но также от ее внутренней формы, сечения и других параметров, которые, в свою очередь, определяют эффективность функционирования отопительного устройства и его КПД. Для выполнения более подробных расчетов используют онлайн калькуляторы, которые можно найти на профильных сайтах.

© 2021 stylekrov.ru

Высота дымохода относительно крыши — рассчитываем правильно!

Любой отопительный прибор в доме, работающий на жидком или твердом топливе, должен быть безопасен. Угроза может исходить от неправильно устроенного дымохода, поэтому очень важно точно рассчитать все его параметры. Даже, казалось бы, незначительная деталь — высота дымохода относительно конька крыши, имеет очень важное значение.

Идеальная высота дымохода относительно конька крыши

Что такое тяга и от чего она зависит?

Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.

Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200—250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.

Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.

При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.

Дымоход на крыше обязательно прикрывают зонтом

Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.

Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.

Дымоход

При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления.

Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать — это залог нормального и безопасного функционирования отопительной системы.

Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.

Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.

По правилам один дымоход может обслуживать не более двух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70—80 см.

 Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.

Какой дымоход лучше

Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.

идеальная форма дымохода — цилиндр (труба)

Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.

Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.

 В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах — эта форма является приемлемой и даже дает определенные «преференции« — помогает замедлить выход тепла и увеличить КПД приборов.

Правила выбора сечения дымохода

Сечение для цилиндрического дымохода камина рассчитывают по отношению к размеру топки в пропорциях 1:10, а сечение квадратного кирпичного сечения 1:1,5.

 Диаметр дымохода не может быть меньше размера поддувального отверстия. Помните, соблюдения этих размеров напрямую влияет на работу системы отопления. При теплоотдаче 300 Ккал в час сечение не может быть менее 140*140 миллиметров.

 Устройство дымохода

 В идеале труба должна устраиваться без выступов, с соблюдением строгой вертикали.

Допустимое вертикальное отклонение может составлять не более, чем 30 градусов на метр. Тем не менее, оно не должно менять внутреннего сечения и быть резким. Если дымоход предусмотрен из кирпича, кладку надо делать плотной, а внутреннюю поверхность — максимально ровной и гладкой, без выступов затвердевшего раствора.

Оптимальное решение — вертикальное расположение дымохода

Дымоход в своей нижней части должен иметь карман с дверцей, который позволит очистить его от сажи. Его глубина не может быть меньше 20—30 см.

В междуэтажных перекрытиях вокруг трубы устраивается противопожарная изоляция — при деревянной системе перекрытия, она составляет не меньше 20—30 см; при бетонных — не меньше 5—7 см.

Расчет высоты дымохода над коньком крыши

 При расчете правильной высоты дымохода учитывают внутренние и внешние факторы. Это необходимо для того, чтобы в нем создавалась необходимая тяга, а от нее будет зависеть эффективность отопления.

Часть дымохода, выступающего над кровлей, называют оголовком.

Схема расположения дымохода относительно конька крыши

• Если он располагаться на расстоянии до полутора метров (по горизонтали) от самой высокой точки крыши, то он должен подниматься над коньком на 50 см минимально.
• Если труба выходит на крышу на расстоянии от полутора до трех метров (по горизонтали) от конька, то высота ее должна равняться его высоте.
• При условии расположения трубы на расстоянии 4,5 метров от конька, верхних ее обрез располагают ниже его под уклоном в 10 градусов.
• Нужно учесть, что всегда оголовок должен подниматься над покрытием крыши не ниже, чем на полметра.
• Если дымоход делают в доме с плоской кровлей, высота его над ней должна составлять, как минимум, два метра.

Краткий итог — главные требования к трубе дымохода

 Итак, чтобы дымоход нормально функционировал и был безопасен, при его проектировании, постройке и в процессе эксплуатации необходимо соблюдать следующие требования:

• его высота над кровлей и по отношению к коньку — согласно установленных норм;
• кирпичная кладка дымоходов ложится с максимально возможной плотностью;
• размера сечения канала на протяжении всего дымохода должен быть выдержан в соответствии с расчетом относительно габаритов топки;
• строгое соблюдение при строительстве его вертикали и допустимого уклона;
• применение для его постройки исключительно безопасных, разрешенных для таких условий материалов;
• обеспечение постоянной хорошей тяги и тщательный контроль за ней;
• устройство над оголовком зонта, для предотвращения попадания осадков и мусора, заселения птиц;
• своевременная очистка дымоходного канала от скапливающейся сажи и попавшего мусора.

Несколько дельных советов можно получить, ознакомившись с приложенным к статье видеосюжетом:

Лучшим вариантом при устройстве дымохода будет обращение для составления квалифицированных расчетов к специалистам. По возможности, и работу по монтажу дымохода лучше поручить опытному мастеру. От того, как будет работать этот важнейший элемент системы отопления, будет зависеть не только корректная работа печи или обогревательного прибора, но и, в первую очередь, жизнь и здоровье обитателей дома.

Высота дымохода относительно конька крыши

Схема определения высоты дымохода

Каждый отдельно стоящий дом имеет систему отопления с современными котлами, работающими на твердом, жидком или газообразном топливе, либо с простыми дровяными печками. Каждое из подобных устройств неизменно оборудуется конструкцией для отвода продуктов сгорания. При этом высота дымохода играет не последнюю роль в стабильной работе всех отопительных приборов. А определить этот параметр поможет калькулятор онлайн.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений.

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

• В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
• Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
• Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

Какой должна быть высота дымоходной трубы?

Этот параметр в первую очередь зависит:

• От того, где именно на крыше будет располагаться выход дымоходной трубы относительно конька.
• От угла наклона ската кровли.
• От наличия высоких деревьев и построек в непосредственной близости от трубы.
• От розы ветров и силы ветровых потоков в конкретной местности, а также от среднегодовой высоты снежного покрова.

Высота оголовка

Если труба выходит из крыши на расстоянии менее полуметра от конька, то минимальная высота дымохода над его уровнем должна составлять 50 см. Такое расположение дымохода считается оптимальным, поскольку в этом случае экономится существенное количество материалов, требующихся на возведение дымоотводящей конструкции.

Кроме того, в таком месте меньше собирается снега зимой, что уменьшает риск протечек при его таянии в весенний период и при оттепелях. Расчет высоты дымовой трубы относительно конька даже с помощью калькулятора основывается на требованиях СНиП41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

Общие положения

Общие положения, касающиеся высоты дымового канала, выглядят следующим образом:

Схема выводимых каналов на крышу здания

• Длина трубы от колосников до места выхода должна быть не менее 5 метров. Если кровля имеет плоскую конструкцию, то высота трубы составляет минимум 50 см.
• На скатных кровлях в случае расположения трубы на расстоянии от конька до 1,5 м высота ее должна быть не меньше 50 см относительно последнего или ограждающего парапета. Если труба расположена в пределах 1,5–3 метров от конька, то ее высота не может быть ниже его или парапета. Когда труба находится дальше 3 метров от линии конька, то ее минимальная высота определяется путем проведения линии под углом 10 градусов относительно горизонта.
• Если рядом находятся более высокие строения, а отопление производится дровами, то высота трубы принимается выше крыши рядом стоящих построек.
• Вентиляционные каналы, выходящие на крышу здания и располагающиеся в непосредственной близости к дымоходам, по своей высоте должны быть одинаковыми с ними.

Кроме этого есть ряд рекомендаций по расположению дымоходных труб и их монтажу.

Нежелательно располагать дымоходные трубы рядом с окнами мансард, чтобы случайные порывы ветра не заносили дым или угарные газы внутрь чердачного помещения, если оно жилое. Также не рекомендуется возводить вытяжные трубы и вентиляционные каналы в ендовых, чтобы не образовывался снеговой карман.

При выводе наружной части дымохода не стоит жестко крепить его с самой кровлей и стропильной системой, поскольку в случае повреждения трубы ветром или другими природными силами будет нарушена вся конструкция крыши.

Как влияет сечение дымохода на его высоту?

Дымоход круглого сечения

Кроме того, что высота дымоотводящих каналов регламентируется требованиями СНиП, нужно учитывать его сечение и внутреннюю форму. Эти параметры также влияют на нормальное функционирование отопительных устройств и их КПД.

Согласно законам физики, теплый воздух — в нашем случае топочные газы — нагреваясь, поднимается вверх. И чем ближе он к выходу наружу, тем больше остывает, в результате чего образуется тяга. Соответственно, большое сечение дымохода, казалось бы, должно создавать лучшую тягу. Но на деле это не всегда так. Чем больше внутреннее сечение, тем быстрее остывает нагретый воздух, выделяя при этом большее количество конденсата. А он негативно влияет на качество этой самой тяги.

Какой предполагается выход? Можно, увеличив высоту трубы, уменьшить её сечение. В этом случае тяга будет настолько большой, что может привести к потере КПД отопительного котла или печки. Ведь будет увеличено поступление холодного воздуха снизу, из-за чего нагрев самого отопительного устройства окажется недостаточным. А значит, потребуется больший расход топлива и время для прогрева.

При высоком дымоходе и недостаточном внутреннем диаметре тяги будет также не хватать для нормальной работы прибора. Кроме того, в помещение могут забрасываться дым и угарные газы. Чтобы этого не случилось, и отопительные приборы работали с полной отдачей и производительностью, необходимо делать расчет всех параметров, используя калькулятор или приглашая специалистов.

Рекомендации

Стальной дымоотвод

Случается, что в доме кроме отопительного оборудования есть камин или газовая колонка, и каждый из них требует своего канала дымоотведения. Естественно, строить дымоход для каждого прибора никто не будет. В этом случае делают совмещенный дымоход с несколькими каналами, учитывая мощность каждого устройства, вид топлива и количество производимых продуктов сгорания.

Подобные сооружения имеют несколько преимуществ:

• стабильная работа всех устройств;
• экономия жилой площади;
• экономия денежных средств и трудозатрат.

Расчет такого сооружения необходимо доверить профессионалам.

Заключение

Высота дымохода относительно конька в случае скатной крыши рассчитывается исходя из многих параметров. Провести такие расчеты можно собственными силами, используя калькулятор онлайн, или с помощью специалистов. Калькуляторы можно найти на многочисленных профильных сайтах или порталах. Помимо этого, хорошей помощью станут видеоматериалы по этому вопросу.

Какая должна быть оптимальная высота дымохода над крышей дома

Прежде чем начать строить дом, нужно выбрать проект или заказать разработку индивидуального. Чтобы  построить даже небольшое дачное строение, нужно знать, как это сделать.К устройству дымохода нужно подойти ответственно, предварительно важно определить правильно высоту трубы над крышей. Актуально познакомиться соСНиП41-01-2003 «Отопление, вентиляция, кондиционирование», этот документ регламентирует нормы проектирования этих разделов проекта.

Как выбрать конструкцию дымовой трубы

Чтобы дым от продуктов горения выходил наружу, нужно создать тягу. Она возникает за счет разницы температуры горячего воздуха в печи и наружного. Нагретый воздух, попадая вверх, начинает остывать, из-за перепада давления в трубе начинается его движение, это и есть тяга.

Чтобы отопительные системы функционировали нормально, и получался высокий КПД, нужно рассчитать  высоту дымохода над крышейи его сечение. Большое просвет в трубе создаст сильную тягу, быстрое остывание воздуха и образование конденсата. Это нежелательно для отопительной системы.

Если увеличив высоту трубы и соответственно сделать ее сечение меньше, это увеличит тягу, холодного воздуха будет поступать много, что приведет  к излишним потерям тепла. Печь или котел придется топить долго и использовать много топлива для  нагрева.

Устройство правильного дымохода

Один из главных параметров для расчета это высота трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в отопительной системе и сэкономить топливо. Производя расчеты, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов –  СНиП41-01-2003 и СП 7.13130-2009.

Следует знать правило, что дымовая труба на всем протяжении от топки до места вывода дыма в атмосферу, не может иметь длину меньше 5 м. При плоской кровле наименьшую высоту дымохода над крышей устанавливают 1,2 метров.

Если кровля многоуровневая, со сложными перепадами по высоте, расчет усложняется. Такие расчетылучше оставить специалистам.

Сечение дымовых труб зависит от мощности котла и должно быть таким, мм:

• 140×140 – при тепловой мощности меньше 3,5 кВт;
• 140×200 –при мощности 3,5 – 5,2 кВт;
• 140×270 – при ее значении 5,2 – 7 кВт.

У круглых дымовых труб  сечение по площади должно соответствовать размерам прямоугольных каналов.

Определяем высоту трубы

Рассмотрим, что указывает СНиП для определения высоты трубы дымохода над крышей.  Она равна:

• У плоской бесчердачной кровли высота дымохода над ее покрытием  не может быть менее 50 см;
• на такой же крыше, только с устройством высоких парапетов, верхняя отметка трубы должна превышать отметку ограждения на 50 см;

• при нахождении трубы на крыше в месте, расположенном ближе 1,5 метровпо горизонтали от центра конька, высота дымохода над коньком крыши потребуется 50 см и выше;
• расположение дымохода на 1,5 – 3,0 метра от центра кровли по горизонтали потребует высоты трубы в ровень или незначительно выше конька;
• если дымоход выходит на кровлю близко к ее краю и удален от коньковой точки дальше 3,0 метров, его высоту определяет линия, проведенная из точки конька  к дымоходу под углом 10⁰ вниз от горизонта.
• при нахождении рядом со строящимся зданием других высоких строений, дымоходдолжен выступатьнадсамой высокой его точкой. Если вблизи есть сооружения с более высокой верхней отметкой, насаждения, используют расчет по линии в 45⁰ к горизонтали, построенной из наивысшей точки к трубе. Ее верх не может бытьрасположен ниже этой линии.

Графический метод оправления высоты

Имея простую конструкцию кровли, можно попытаться графически определить, какая высота трубы над крышей будет самой подходящей.

Для начала нужно вооружиться карандашами, бумагой, линейкой. В масштабе прорисовываем проекцию скатной кровли. Отмечаем точку  расположения конька. Далее наносим ось расположения дымохода, горизонтальной линией обозначаем положение коньковой точки кровли.

Измеряем расстояние междуними. Если оно меньше 3 м, прорисовываем дымоход выше коньковой точки на 50 см (используя масштаб вашего чертежа), измерив всю высоту от поверхности кровли до верхней линии трубы, получим длину дымовой трубы над кровлей, применив масштаб, определим ее реальную высоту.

Если труба расположена дальше 3 метров от конька, чертеж придется усложнить. От горизонтали, проходящую через вершину конька, вниз откладываем линию под углом 10⁰.  Ее место пересеченияс осевой линией дымохода и будет означать ее верхний срез. Далее придется измерить это расстояние и перевести его в реальную величину, использую выбранный масштаб.

Устройство вентиляции в жилом доме

При установке отопительного котла для обогрева жилого дома должна быть обеспечена вентиляция помещения, где он расположен. Поможет определить высоту вентиляционной трубы над крышей СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». Расчет ее высоты ведется аналогично определению высоты дымохода. Учитывается ее расположение относительно конька, конструкция кровли, расположение рядом высотных зданий, других конструкций.

Высота трубы в многоквартирном доме

Какой должна быть высота вытяжной трубы над крышей, если рядом расположен дымоход? Вентиляционная вытяжка должна быть ниже дымоотводной трубы, чтобы исключить попадание дыма в помещение. Нельзя допускать расстояние между вентиляционной и дымовой шахтами меньше 5 м.

Конструкции дымоходов

Чтобы отопительная система работала эффективно, нужно правильно выбрать конструкцию дымоотводящих каналов. Наиболее используемыми являются:

• кирпичный, самый прочный, теплоемкий. Недостаток – сложность в изготовлении;
• асбестоцементный, недорогой, легкий по весу и в установке, но теряет тепло;
• стальной одноконтурный, недорогой, легкий вес, но не теплостойкий и недолговечный;
• стальной в два контура, изготовлен из двух труб с промежуточным утеплителем, хороший современный вариант;
• керамический, состоит из огнеупорной керамики, утеплителя и защитного слоя бетона. Неплохой вариант, но тяжелый.

Рекомендации по устройству и обслуживанию

Расстояние от деревьев и зданий

При строительстве дымохода следует учитывать следующее:

• при кладке кирпичного дымохода швы должны быть герметичны, внутренняя поверхность следует делать ровной и гладкой;
• для снижения нагрузки кирпичной конструкции на основание в чердачном помещении необходимо делать переход на более легкие трубы;
• выбирая сечение дымохода и размер его внутреннего прохода, следует учитывать характеристики отопительного оборудования, его мощность;
• металлические и асбестовые трубопроводы устанавливают вертикально;
• чтобы работа дымовой трубы была эффективной, ее необходимо чистить от сажи постоянно;
• для недопущения попадания в систему насекомых, птиц или осадков, допускается установка защитных колпаков на трубу;
• при использовании дымовых труб выше 1,2 м необходимо укреплять их дополнительными элементами.

Осознав, насколько важно определить  высоту трубы над коньком крыши дома, можно сделать правильный выбор этого параметра. Это обеспечит удобное и комфортное существование в новом доме.

Видео:

Как определить высоту дымовой трубы твердотопливной трубы класса A над линией крыши

Автор: Шон Саммерс, Сертифицированный мастер-специалист по очагам Национального института каминов (NFI) — WoodStovePro.com

Возникает много вопросов об этом правиле, и кажется, что оно вызывает большую путаницу. К счастью, этот стандарт на самом деле довольно прост. В большинстве случаев, имея всего две информации, вы можете рассчитать высоту дымохода на бумаге, даже не взбираясь на крышу.

Во-первых, вам нужно знать наклон вашей крыши. Уклон кровли рассчитывается легко, и если вы не знаете, как это сделать, прочтите мою статью Понимание и расчет уклона кровли . Кроме того, вам потребуется расстояние по горизонтали между пиком и краем высокой стороны трубы (см. Рис. 1), где вы планируете проход через крышу. Мы рассмотрим математику немного ниже; сначала давайте рассмотрим правило 10 и 2 (см. рисунок 2).

Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы дымоход «выступал не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (при измерении по горизонтали) и выступал не менее чем на 3 фута выше. высшая точка прохождения крыши.”**

Имейте в виду, что обычно существует минимальная высота дымохода для всей системы (обычно 15 футов, которая иногда включает соединительную трубу), которая может повлиять на конечную высоту вашей дымоходной системы. На необходимую высоту дымохода могут влиять и другие факторы, такие как «эффект домовой трубы» и большая высота над уровнем моря. «Высота дымохода, возможно, потребуется увеличить на 2–3% на каждые 1000 футов высоты». ** Хотя добавленная высота обычно означает более сильную тягу, есть момент, когда система может стать слишком длинной и может произойти перетяжка, что приведет к повышенный расход топлива, более высокие температуры горения и повреждение прибора.

А теперь урок математики. Уклон крыши выражается как отношение подъема к пробегу. Подъем — это длина, выраженная в дюймах, на которую линия крыши проходит вверх на 12-дюймовое горизонтальное расстояние, известное как пробег. Например, обычный уклон, такой как 4/12, будет означать, что на каждые 12 дюймов пробега крыша поднимается на 4 дюйма. Итак, если правило 10 футов 2 фута требует от нас измерения 10 футов до ближайшей линии крыши или конструкции, то мы можем использовать подъем для расчета требуемой высоты. Вернемся к нашему примеру, на пробеге 10 футов крыша поднимется на 40 дюймов.Кроме того, согласно нашему правилу, нам нужно добавить 2 фута или 24 дюйма, что даст нам общую высоту 64 дюйма. Итак, возьмите верхнее число уклона вашей крыши и умножьте его на 10, затем прибавьте 24, обратите внимание на Пример 1. Если ваша расчетная требуемая высота падает ниже 36 дюймов (3 футов), то, согласно нашему правилу, она должна быть не менее 3 фута на высокой стороне прохода трубы.

Этот расчет только из Примера 1 даст вам надежную рабочую высоту, но если вы приблизитесь к своему пику, у вас может быть больше высоты трубы, чем вам действительно нужно.Если вы можете измерить расстояние по горизонтали между пиком и краем высокой стороны трубы, где вы планируете проход через крышу, вы можете использовать это для расчета своей высоты относительно пика крыши или линии гребня. Часто это можно измерить изнутри комнаты, где вы планируете установить печь, или внутри чердака. Многие ошибочно думают, что труба всегда должна быть на 2 фута выше пика крыши.

Давайте посмотрим на пару примеров. Вы находитесь близко к своему карнизу и обнаруживаете, что ваше измерение составляет 18 футов от пика до глубины проникновения на шаге 4/12 (см. Рисунок 3).Для 18 футов бега у вас будет подъем 72 дюйма. Если предыдущий расчет дает требуемую высоту в 64 дюйма, мы можем видеть, что верх трубы не поднимется выше пика крыши, но все равно будет соответствовать требованиям правила. В следующем примере высота дымохода меньше. Если ваша максимальная дальность проникновения составляет 7 футов, у вас будет подъем на 28 дюймов. Согласно правилу 10 и 2, как только вы окажетесь на уровне пика, вам нужно будет только на 2 фута выше него. Таким образом, 28 дюймов плюс 24 дюйма — это высота дымохода всего 52 дюйма.Это уменьшает фактическую требуемую высоту на 12 дюймов по сравнению с нашим предыдущим расчетом в 64 дюйма.

Обратите внимание, что это правило обычно не применяется к системам выпуска гранул и газов. Надеюсь, эта статья помогла вам понять правило 10 и 2, но если у вас все еще есть вопросы, оставьте комментарий или отправьте нам электронное письмо. Мы всегда рады помочь.

* Этот пост предназначен для использования в качестве руководства, поэтому всегда сверяйтесь с руководством пользователя вашего устройства и местными правилами, прежде чем планировать свою систему.

** Справочное руководство по системе дровяной печи. Фонд образования очага. Декабрь 2002 г. стр. 92

Требования к высоте дымохода

Установка дымоходной системы класса А — это простой способ вентиляции дровяной печи без затрат на строительство полного каменного дымохода. Однако очень важно спланировать установку. Не волнуйтесь, мы здесь, чтобы помочь вам в этом! Чтобы иметь безопасный и правильный УЗ, необходимо учитывать множество факторов. утвержденная установка.Одним из наиболее важных аспектов процесса планирования является установка надлежащего размера дымохода над крышей.

3-2-10 Объяснение правила

Если вы изучали дымоходные трубы класса А, то наверняка слышали о правиле 3–2–10 футов много раз. Это правило относится к правильной высоте дымохода над крышей. Объясняется, что дымовая труба должна быть на высоте минимум на три фута над крышей, но также на два фута выше, чем что-либо в пределах десяти футов.

• Минимум три фута над высокой стороной крыши
• По крайней мере, на два фута выше, чем что-либо в пределах десяти футов

Часть правила, гласящая, что труба должна быть на 2 фута выше всего в пределах 10 футов, — вот где большинство людей сбиваются с толку. Большинство людей думают об этом с точки зрения деревьев, спутников или других частей дома, которые все точны, но не принимают во внимание саму крышу. Чем выше уклон кровли, тем ближе крыша будет к трубе в том месте, где она проникает в крышу.Это не обязательно означает, что труба должна быть выше самой высокой части крыши, известной как конек. Но для трубы потребуется 10-футовый горизонтальный зазор от крыши.

Простой расчет высоты дымохода

Знание наклона крыши чрезвычайно полезно для определения высоты, на которой дымоходная труба должна находиться над крышей. Уклон крыши объясняется просто подъемом через пробег. «Подъем» — это вертикальный подъем крыши над «пробегом», который представляет собой горизонтальное расстояние.В мире строительства длина пробега определяется как 12, что составляет 12 дюймов по горизонтали. Таким образом, уклон крыши определяется тем, на сколько дюймов крыша поднимается до пика, длина которого превышает 12 дюймов по горизонтали.
Вот полезная статья, объясняющая, как измерить уклон крыши.

Затем нам нужно знать, будет ли проход в крыше на расстоянии десяти футов по горизонтали от конька. Если вы находитесь на расстоянии более 10 футов от гребня по горизонтали, мы будем использовать множитель 10 футов, поскольку это требование выполнено.Все, что меньше 10 футов, вы будете использовать это измерение в качестве множителя.

Как только мы узнаем угол наклона крыши и расстояние до конька, теперь очень легко определить высоту дымохода, выполнив небольшую математику.

Пример # 1:

Например, предположим, что уклон нашей крыши составляет 7/12 (7 дюймов вертикального подъема на 12 дюймов горизонтального спуска), а проникновение в крышу на дальше , чем 10 футов по горизонтали от конька крыши. Возьмем подъем ската крыши на 7 дюймов и умножим его на 10, что составит 70 дюймов.Это означает, что если мы измерим 70 дюймов в месте прохождения крыши, у нас будет горизонтальный зазор от крыши на 10 футов. Теперь, когда у нас есть зазор в 10 футов, мы должны быть на 2 фута (или 24 дюйма) выше этой точки. Теперь мы прибавляем 24 дюйма к 70 дюймам, что дает нам высоту дымохода над крышей 94 дюйма. Дымоход в этом примере должен выступать на 94 дюйма над крышей, если измерять от «восходящей» стороны дымохода.

Пример № 2:

Давайте сделаем тот же пример, но переместим проем в крыше ближе к коньку крыши.У нас уклон крыши составляет 7/12, а прорезь в крыше будет на расстоянии 4 футов от конька крыши. Возьмем высоту уклона крыши 7 дюймов (дюймов подъема на фут) и умножим это на 4 (футы горизонтального пролета до высшей точки), что составит 28 дюймов (дюймов подъема до самой высокой точки в пределах 10 футов от прохода дымохода). . Теперь нам нужно быть только на 2 фута выше (или 24 дюйма), поэтому мы добавим 24 дюйма к 28, чтобы получить общую высоту 52 дюйма. Дымоход в этом примере должен выступать на 52 дюйма над крышей, измеренный с «восходящей» стороны дымохода.

На этом этапе мы охватываем все правилом: дымоход должен быть минимум на 3 фута выше верхней стороны крыши и на 2 фута выше, чем что-либо в пределах 10 футов.

Этот зазор предназначен для предотвращения падения углей на крышу. Это требование к высоте чрезвычайно важно для безопасности дымоходной системы.

Помните, пожалуйста, обратите внимание на руководство производителя. Если производитель дымовой трубы заявляет, что требуется больший зазор или высота дымохода, это необходимо соблюдать.

Высота дымохода: Правило 2 фута, 10 футов, 3 фута

У людей часто возникают проблемы с захватом 2-футового, 10-футового, 3-футового стандарта. Эти измерения высоты дымохода важны для соответствия строительным требованиям. Установка дымохода в доме по сравнению с остальной частью дома может улучшить тягу. Как правило, это доставит вам меньше проблем как домовладельцу.

Высота дымохода

Что такое правило 2 фута, 10 футов, 3 фута? Дымоход должен выступать как минимум на 3 фута выше самой высокой точки, в которой он проходит через крышу.И как минимум на 2 фута выше любой части здания в пределах 10 футов. Спецификации не для того, чтобы просто вызвать у вас проблемы. Они намерены следить за тем, чтобы дымоход тянулся правильно и не возникала опасность возгорания. Если, однако, производитель камина заводского изготовления, дровяной печи или другого прибора имеет другие спецификации, им необходимо следовать.

Любая вершина, находящаяся в пределах 10 футов от дымохода, может конкурировать с дымоходом. Это может вызвать проблемы с сквозняком.Вот почему правило требует, чтобы дымоход был на 2 фута выше любой конструкции в пределах 10 футов от дымохода. Если ваш дом находится на особенно большой высоте, я рекомендую проконсультироваться со специалистом в вашем районе, когда речь идет об этих конкретных характеристиках. Большая высота и разреженный воздух могут немного отличаться от необходимых измерений.

Проблемы с тягой часто возникают по многим причинам!

Проблемы с тягой в дымоходе часто возникают из-за высоты дымохода или ее отсутствия. Но не менее критичны проблемы с отрицательным давлением в доме, которые вызывают вялые сквозняки.Это может быть новая изоляция чердаков, мощные вентиляционные отверстия на крыше, соборные потолки, большие лестничные клетки и вентиляторы на кухнях и в ванных комнатах. Даже установка новых штормовых окон может изменить баланс воздуха в доме. Кроме того, вентиляционные отверстия в камине на стене, как известно, плохо переносят сквозняк.

Щелкните здесь, чтобы узнать больше о проблемах с копчением камина.

Рекомендуемые партнерские продукты:

Почему каменные дымоходы должны соответствовать правилу 3-2-10, и как сертифицированный CSIA трубочист делает математические вычисления — Мудрость из очага

Изображение любезно предоставлено Национальной гильдией трубочистов, Sweeping Magazine,

Широко известно, что дымоходы из каменной кладки должны соответствовать правилу 3-2-10.Это правило означает, что они должны выступать на 3 фута над проемом в крыше по самой короткой стороне, а верх дымохода должен быть на 2 фута выше любой части строительной конструкции в пределах 10 футов.

Это требование к высоте каменных дымоходов, проходящих через скатные крыши или прилегающих к ним, существует уже много десятилетий. Но почему это? Я лично работаю с дымоходами с 1997 года и последние 10 лет активно участвую в этой отрасли и вместе с профессионалами отрасли.Я задавал этот вопрос много раз разным людям в отрасли. Я обнаружил, что в рассуждениях о правиле 3-2-10 есть что-то вроде разделения.

Одна школа мысли гласит, что это необходимо для безопасности, чтобы все горячее, выходящее из верхней части дымохода, включая пламя или пылающий креозот в случае пожара в дымоходе, не попало на соседнюю крышу или конструкцию здания. Пожар.

Но если бы это было правдой, разве не было бы более строгих требований к деревянным крышам? А может быть, более мягкие требования к металлической кровле? Нет разных требований.То же самое, будь то скатная крыша из резины, асфальта, шифера, металла или кедра.

Другая школа мысли гласит, что эта минимальная высота обеспечивает достаточную высоту дымохода для обеспечения тяги. А также то, что это поможет предотвратить создание сквозняков в других частях здания. Но, как мы видим на практике, соблюдение правила 3-2-10 не всегда гарантирует это. Возьмем, к примеру, двухэтажный дом площадью 3000 квадратных футов с дополнительной одноэтажной семейной комнатой сзади.

БОЛЬШЕ: Другие проблемы с камином и дымоходом, с которыми часто сталкиваются домовладельцы.

На двускатном конце этой пристройки находится камин, и дымоход соответствует правилу 3-2-10. Но в 15 футах от дымохода находится второй этаж и чердак основной части дома, намного выше его вершины. Этот дымоход может быть подвержен сильным нисходящим потокам и проблемам с давлением в доме, даже если он соответствует правилу 3-2-10.

Это всего лишь пара примеров, из которых мы можем увидеть, что соблюдение требований к высоте дымохода, независимо от нашей точки зрения, может не защитить деревянные крыши от тряски или решить проблемы с производительностью.

Taller явно лучше, особенно с деревянной крышей.

Помните, что правило 3-2-10 — это минимальная высота. А иногда нам также приходится применять криминалистический подход к решению проблем с домашним давлением и воздухом «подпитки».

Американский институт безопасности дымоходов предлагает занятия по физике дымоходов [узнайте больше об этом курсе], где подробно обсуждаются вопросы давления. Мы также должны помнить, что если мы заменяем каменный дымоход перечисленной системой облицовки, дымоход должен соответствовать правилу 3-2-10.

Высота дымохода не устарела и часто не соответствовала минимальным требованиям по высоте на момент постройки. Для перечисленных твердотопливных приборов, которые мы устанавливаем и / или подключаем к каменному дымоходу, дымоход должен соответствовать правилу 3-2-10.

Многие газовые и пеллетные устройства, которые мы устанавливаем или подключаем к дымоходу из каменной кладки, также имеют это требование.
————————————————————————————————————————————————— —————————–
Версия этой статьи впервые появилась в июньском выпуске журнала Национальной гильдии трубочистов Sweeping за 2015 год.Автор Майкл Сегерстром — технический консультативный председатель NCSG. Майкл, сертифицированный трубочист CSIA с 2004 года, также входит в совет директоров Американского института безопасности дымоходов. Вы можете связаться с ним через его профиль на csia.org.

Как это:

Нравится Загрузка …

Влияние высоты дымохода — Шривпорт, LA

При возникновении проблем с горением многие из нас сначала смотрят на такие компоненты камина и дымохода, как заслонка, дымоход или заглушка дымохода.Однако проблемы с вытяжкой или вентиляцией могут быть вызваны необычной причиной — высотой дымохода.

Высота дымохода чрезвычайно важна и может существенно повлиять на то, как ваш камин притягивает и втягивает свежий воздух. Из-за этого многие проблемы с вытяжкой и вентиляцией дымохода могут быть связаны с высотой дымохода или высотой окружающих зданий или деревьев.

Должен ли мой дымоход быть определенной высоты?

Несмотря на то, что не существует определенной или стандартизированной высоты дымоходов, высота, которой должен быть ваш дымоход, будет зависеть от высоты вашего дома, крыши и окружающих зданий или деревьев.Согласно Стандарту 211 Национальной ассоциации противопожарной защиты и Международному жилищному кодексу, дымоходы должны быть не менее чем на 3 фута выше высоких сторон крыши, с которой они выходят. Точно так же дымоходы должны быть как минимум на 2 фута выше, чем любые слуховые окна, крыши или деревья в пределах 10 футов от дымохода. Требования к высоте дымохода не являются чисто эстетическими или сделаны для того, чтобы ваша линия крыши выглядела лучше; высота дымохода может существенно повлиять на эффективность и безопасность вашего камина. Если ваш дымоход не соответствует требуемым стандартам, у вас возникнут проблемы с вентиляцией и вытяжкой, которые не могут быть устранены другим ремонтом.

Что произойдет, если мой дымоход будет слишком коротким?

Если дымоход недостаточно высокий — или если поблизости слишком много более высоких конструкций или деревьев — он не сможет правильно тянуть. Это не только влияет на эффективность сжигания камина, но также может создавать проблемы с безопасностью. Когда камин не может нормально тянуть, столбу горячих газов, пытающихся подняться из дымохода, некуда будет деваться; поскольку он задерживается в конструкции дымохода, он создает угрозу пожарной безопасности и может повлиять на качество воздуха в вашем доме, в том числе повысить риск отравления угарным газом.

Мой дымоход только начал плохо вентилировать — может ли это все еще быть связано с высотой?

Хотя маловероятно, что внезапно возникшая проблема с вытяжкой вызвана высотой дымохода, это не невозможно. Если у вас во дворе несколько высоких деревьев, важно, чтобы деревья в пределах 10 футов от дымохода всегда были как минимум на два фута короче, чем высота дымохода. Эта разница в высоте предотвращает плохую вентиляцию. Точно так же могут возникнуть внезапные проблемы с вытяжкой, если вы строите новую пристройку или если соседний сосед строит конструкцию выше, чем ваш существующий дымоход.Чтобы предотвратить это, важно работать со строителем, который понимает требования к высоте дымоходов и может разработать планы либо для расширения дымохода, либо для добавления любых дополнительных элементов короче существующей конструкции.

Если вы испытываете проблемы с вентиляцией или вытяжкой из дымохода, которые, похоже, не решаются никаким ремонтом или изменением схемы горения, возможно, дымоход слишком короткий. Свяжитесь с New Buck Chimney Services сегодня, чтобы запланировать осмотр дымохода, чтобы выяснить, влияет ли высота дымохода на ваши характеристики горения, вентиляции или вытяжки.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Дровяные печи в А-образных домах

Привет, есть ли особые соображения по поводу дровяных печей в каркасных домах? Ищу лучший способ установки. Огромное спасибо.

Торри

Хи Торри,

Да, есть несколько важных вопросов, которые нужно решить. Во-первых, не пытайтесь поставить печь напротив одной из наклонных стен и вывести дымоход через стену / крышу далеко вниз по склону.Если вы попытаетесь это сделать, вы получите очень высокий дымоход снаружи здания, и обеспечить устойчивость будет сложно, если не невозможно.

Вам нужно пройти через наклонную крышу, чтобы вентиляционная система оставалась внутри, но сделайте это возле пика. Безусловно, лучший подход — расположить печь возле одного из концов фронтона и установить дымоход на крыше чуть ниже пика. Это будет держать вентиляционную систему в основном внутри здания, где она будет оставаться достаточно теплой, и обеспечит наиболее стабильную и наименее уродливую установку дымохода.Это также означает, что вы можете выполнять установку с лестниц вместо строительных лесов.

Иоанна

Повышение эффективности с помощью рекуператора тепла, установленного на дымоходе?

Мне любопытно, есть ли вторичные теплообменники вторичного рынка, доступные в качестве аксессуаров для бытового использования, которые будут использоваться для модернизации старых дооборудованных дровяных печей. Я просто пытаюсь найти способ использовать эти горячие дымовые газы, прежде чем они все вырвутся из моей трубы. Есть ли что-нибудь, кроме покупки новой печи? Наш старый все еще работает, но он крайне неэффективен и выбрасывает в дымоход много горячих газов (особенно в самую холодную погоду, когда у нас горит большой пожар.

Кевин

Привет, Кевин,

Рекламеры тепла, устанавливаемые на дымоходную трубу, были популярны, пока не стало известно, что все, что они делают, — это забивают креозотом. В Канаде они полностью запрещены из-за опасности, которую они представляют. Передовые технологии, высокоэффективные обогреватели достигают более высокого КПД не за счет извлечения большего количества тепла из дымовых газов, а за счет более полного сжигания древесины. Кроме того, дымоход — это двигатель, который приводит в действие систему сгорания древесины, и для работы ему требуется тепло.Вы в большей степени повысите эффективность, полностью сконцентрировавшись на сжигании древесины без дыма, чем за счет снижения температуры дымовых газов. Вы получите более высокую эффективность, используя идеи, которые вы найдете в нашем разделе «Советы».

Иоанна

Стартер для барбекю в качестве грунтовки дымохода?

Привет! Иногда мой подвал наполняется дымом, когда я пытаюсь зажечь огонь — к счастью, это случается не слишком часто, даже если дровяная печь находится в подвале, а металлический дымоход выходит из подвала снаружи дома ( повезло мне!)…. В общем, мне было интересно, можно ли использовать один из этих электрических стартеров для барбекю, чтобы прогреть дымоход? (кстати, электрический стартер для барбекю, о котором я говорю, представляет собой металлическую катушку, которая становится докрасна при включении). Спасибо! Rich

шт. Я люблю ваш сайт и часто его посещаю!

Hi Rich,

Я подозреваю, что электрическая зажигалка для барбекю может работать, но она довольно энергоемкая и, возможно, требует много времени. И в зависимости от того, насколько мощна ваша обратная тяга, это может даже не сработать, потому что поток холодного воздуха, идущий по дымоходу, не позволяет горячему воздуху подниматься вверх.Я слышал о людях, добившихся успеха с фенами, которые обычно направляют их вверх на дверцу для чистки дымохода, потому что вентилятор помогает направить немного горячего воздуха вверх.

Но нормальный подход к исправлению холодной обратной тяги перед попыткой разжечь огонь — это открыть ближайшее окно или дверь. Это нейтрализует отрицательное давление из-за эффекта трубы, которая засасывает холодный воздух в дымоход. В большинстве случаев, когда окно или дверь открыты, поток в дымоходе сразу же развернется. Как только огонь разгорелся и в дымоход попало немного тепла, можно закрыть окно или дверь.

Попробуйте подход открытого окна. Как правило, он работает быстрее и не потребляет энергии, за исключением небольшой потери тепла.

Иоанна

Неисправность дымохода

У меня в подвале стоит печь-франклин, которая находится в пристройке к моему дому. Дымоход нержавеющий, трехстенный, проходит внутри дома по внешней стене. У меня ужасная проблема с нисходящими потоками, пока дымоход не прогреется. Новая пристройка не такая высокая, как старая часть моего дома, поэтому дымоход намного ниже пика старой части.Когда действительно похолодало, я видел, что дымоход над печью побелел от инея, а заслонка замерзла. Поднять дымоход или как?

Я действительно хотел бы использовать свою плиту, но моя жена терпеть не может вставать посреди ночи к детекторам дыма и дому дыма, когда огонь гаснет. Любые идеи будут высоко оценены

Спасибо, Стив

Привет, Стив,

У вас классический тип отказа дымохода. Вы точно поставили диагноз.В режиме ожидания, когда в печи нет огня, ваш дом работает как дымоход лучше, чем дымоход. То есть эффект стека, создаваемый теплым воздухом в доме, создает небольшое отрицательное давление там, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать, поэтому он течет назад. Явление объясняется в нашем разделе Дымоходы.

Физика дымохода работает против вас. Единственный верный и надежный способ решить проблему — это (хотите верьте, хотите нет) изменить соотношение между дымоходом и домом, переместив печь в часть пристройки рядом с высокой частью дома и выпустить дымоход вверх. через теплое пространство.Это сделает дымоход превосходит дом в качестве дымохода, когда на улице холодно.

Просто поднять дымоход вряд ли получится. главным образом потому, что теплопотери в высоком дымоходе, подверженном воздействию холода, настолько велики, что дымоход все еще не может конкурировать с домом. Теоретическая альтернатива — «обмануть» дымоход, заставив его думать, что он находится внутри дома, и в то же время поднять его, чтобы он был выше дома. Это потребует создания изолированной загонки вокруг дымохода.

Но ваш дымоход имеет воздушное охлаждение, а это значит, что он будет охлаждаться сам, независимо от того, есть у вас огонь или нет.Дымоходы с воздушным охлаждением могут быть очень плохими, и ваш случай является хорошим примером того, почему их никогда не следует использовать. Единственное преимущество дымохода с воздушным охлаждением — это дешевизна. Но дымоход действительно паршивый.

Заполнение дома дымом посреди ночи просто недопустимо, не говоря уже об опасности. Кроме того, камины Франклина — это поистине ужасные дровяные горелки, которые дымят и перегорают и имеют тенденцию разочаровывать своих пользователей. Если бы это была моя система, я бы вынул ее и начал заново.И я бы использовал массивный дымоход.

Иоанна

Проблема с дымоходом камина

У меня проблема с дымоходом в моем 40-летнем двухуровневом доме в Торонто, Канада. Дымоход находится за пределами дома и имеет три дымохода (2 для двух каминов [основной этаж и подвал], 1 для печи на природном газе / водонагревателя). Дымоход уже однажды перестраивался предыдущим владельцем над линией крыши. Кирпичи трескаются над линией крыши и разламываются.Мы установили стеклянные двери на камин на первом этаже, чтобы дым не попадал в комнату. В настоящее время мы не используем подвальный камин.

Я планирую заменить дымоход над линией крыши на соответствующий кирпич, новый венец, колпак от дождя и установить футеровку дымохода из нержавеющей стали для печи. Пока мы делали эту работу, мне было интересно, что мы можем сделать, чтобы камины стали более функциональными? Дымоход находится в нижней половине двухуровневой квартиры — должна ли высота дымохода быть выше, чем крыша более высокой стороны двухуровневой квартиры?

Вы бы порекомендовали установить новый очаг? Можно ли будет когда-нибудь практично использовать подвальный камин или лучше перевести на газ? Можно ли ожидать, что стеклянные двери нам не понадобятся, так как они не пропускают тепло?

Извините за все вопросы, но я надеюсь, что вы сможете помочь.Спасибо, Даррен

Привет Даррен,

Этот дымоход имеет наихудшие характеристики. Во-первых, он выходит за пределы дома, а во-вторых, дымоход проходит через ограждающую конструкцию дома ниже своего наивысшего уровня. Обе эти проблемы подробно описаны в нашем разделе «Дымоходы».

Нет хорошего решения, потому что обе проблемы возникают из-за связи дымохода с домом. Ты не одинок; от этих проблем страдает жилищный фонд Северной Америки.

Обязательно установите футеровку для газовой печи.Еще лучше заменить газовую печь с вертикальной вентиляцией на конденсационную или с боковой вентиляцией, чтобы снизить риск утечки выхлопных газов в дом.

Что касается камина, то, учитывая, что вы находитесь в городе, вы можете подумать о каминной топке с прямым отводом газа; не позволяйте никому уговаривать вас использовать вставку с вентиляцией B, которая, как правило, немного дешевле. Если вам нужны дрова и тепло, установите каминную топку, сертифицированную EPA, с полной облицовкой. Я бы посоветовал вам забыть о стеклянных дверях или открытом камине, если вы не очень дорожите своим здоровьем и безопасностью.

Иоанна

Проблема с наружным дымоходом?

Я только что купил дом с 40-футовой металлической наружной вытяжкой для камина. Это в Вермонте, США. У меня проблемы с самого начала? Из того, что я прочитал, у меня есть две вещи, работающие против меня.

1. Дымоход находится снаружи.

2. Иногда здесь до -15 градусов по Фаренгейту.

Есть мысли, помощь, наводки?

Здравствуйте, считаю вашу оценку верной. Когда температура в дымоходе упадет на несколько градусов ниже комнатной, дом начнет функционировать как более эффективный дымоход, чем дымоход, и воздух будет засасываться в дымоход за счет низкого отрицательного давления в доме из-за эффекта дымовой трубы.Фактическая частота и серьезность холодных обратных тяг в любой данной системе зависит от множества факторов, но чем выше система и чем холоднее погода, тем сильнее обратная тяга и тем труднее ее будет исправить.

Некоторые люди рекомендуют установить загон вокруг дымохода, чтобы он оставался в тепле, но я видел обратную тягу закрытых дымоходов, потому что в трубе просачивался холодный наружный воздух, и потому, что без поступления тепла из дома даже внутренняя часть погона со временем остынет. Если у вас очень сильный обратный ток, я бы не рекомендовал погоню, если только вы не хотите тратить на это много денег.

Я бы рассмотрел вопрос о переустановке системы в доме. Я знаю, что это звучит возмутительно, но это возможно, и это было сделано. С другой стороны, если это дешевый заводской камин, то его низкая производительность вряд ли оправдает затраты, даже если бы он работал на полную мощность. Вы можете сэкономить деньги и установить хороший камин, сертифицированный Агентством по охране окружающей среды, и иметь возможность наблюдать за впечатляющим огнем и обогревать им большую часть дома, но только если вы переместите дымоход.

Но, я думаю, лучше всего попробовать это наступающей зимой и посмотреть, с какой болью это будет жить.С такой системой, как ваша, с высоким потенциалом сильной обратной тяги, меня беспокоит то, что даже если вы можете получить возгорание, когда он отступит к угольному пласту, система может перейти в горячую обратную тягу и заполнить дом дымом и монооксид углерода. Вот почему исправление холодной обратной тяги путем временного открытия ближайшего окна, чтобы нейтрализовать эффект стека, иногда не очень хорошая идея. Удачи с этим.

Иоанна

Высота и тяга дымохода

Подскажите, как правильно тянуть дымоход? Чем выше, тем лучше или меньше высота или какова должна быть высота над крышей?

Спасибо, Кит

Хай Кейт,

Дымоход должен выступать не менее чем на 3 фута над поверхностью крыши, через которую он проходит, и на 2 фута выше линии крыши или другого препятствия на горизонтальном расстоянии 10 футов.

Тягу в дымоходе определяют две вещи:

1. Высота дымохода

2. Температура дымовых газов

Более высокие дымоходы создают большую тягу, а дымоходы, подверженные внешнему холоду, — нет. См. Наш раздел о дымоходах.

Иоанна

Правильная высота дымохода

Мы унаследовали хороший отдельно стоящий дровяной камин, который мы можем установить в одной части нашего дома, но мы не знаем, какой высоты должен быть дымоход. Выход дымохода составляет около 22 см в квадрате.Размер очага / решетки 80 х 50 х 50 см. Помещение имеет плоскую крышу примерно в 2,7 метра от пола. Есть ли необходимое уравнение для расчета высоты и размера дымохода? Нам не нужен очень высокий дымоход, за исключением случаев, когда это абсолютно необходимо, поскольку зимой у нас сильный ветер и мы хотим избежать чрезмерных распорок. Ваша помощь будет оценена по достоинству

Фелисити

Привет Фелисити,

Во-первых, верх дымохода должен находиться на высоте не менее 1 метра над уровнем крыши, чтобы предотвратить чрезмерную турбулентность.Во-вторых, хорошее практическое правило предполагает, что высота системы от уровня очага до верха дымохода должна быть не менее 4,6 метра. Похоже, вам понадобится как минимум 2 метра дымохода, выходящего из крыши. Одноэтажные здания с плоской крышей всегда создают проблемы с высотой дымохода, но я настоятельно рекомендую достичь цели в 4,6 метра, чтобы предотвратить попадание дыма в дом.

Но более важная проблема заключается в том, что отдельно стоящие камины ужасно неэффективны и обычно дымят в комнату.Я бы посоветовал вам отнести камин на свалку и купить себе приличный прибор.

Иоанна

Общий дымоход?

Может ли дровяная печь использовать общий одинарный дымоход из каменной кладки с другими газовыми приборами (котельная печь и водонагреватель)?

Спасибо, Пол

Привет, Пол,

Одним словом, нет. Большинство кодексов запрещают совместную вентиляцию древесины и газа, и не зря: их требования к проекту совершенно разные и несовместимые. Вытяжные колпаки на газовых приборах стравливают сквозняк до такой степени, что печь вообще не может работать, и она будет дымить как сумасшедшая, если вы откроете дверь.Газовые приборы предпочитают почти нулевую тягу у горелки, а дровяные печи — сильную тягу.

Дровяной печи нужен собственный дымоход. К тому же дровяную печь ни в коем случае нельзя ставить в топку. Дровяные печи являются обогревателями, поэтому их следует устанавливать в обогреваемом помещении, а не прятать где-нибудь в подвале.

Иоанна

Поставщики дымоходов

Мы заинтересованы в установке дровяной печи и задаемся вопросом, в каких местах (предположительно, в Интернете) нам лучше всего узнать и купить необходимые нам печные трубы.Может ли быть канадская компания, где мы могли бы заключить более выгодную сделку с выгодным обменным курсом? Спасибо, Лиза

Лиза,

Когда вы говорите «печные трубы», я предполагаю, что вы имеете в виду дымоход, в отличие от дымовых труб, которые проходят между воротником дымохода прибора и дымоходом. Я думаю, вам следует прочитать наш раздел о дымоходах, прежде чем идти дальше.

Цена не должна быть для вас в первую очередь — безопасность — вот что важно.

Между прочим, я никогда не видел, чтобы кто-нибудь, в том числе и я, установил свой первый дымоход идеально.Все, что не идеально, может быть небезопасным. Я настоятельно рекомендую вам попросить самого опытного человека, которого вы можете найти, дать вам цитату, а затем взять ее оттуда.

Да, канадские компании и канадские поставщики есть по всей стране. Не знаю, почему вас беспокоит обменный курс. Люди в Канаде редко устанавливают дымоходы в США, если они не являются частью камина.

Иоанна

Экономия денег на дровяной печи с дымоходом? НЕА!

Привет, я планирую установить дровяную печь этой осенью, и у меня есть вопрос по дымоходу.Я буду устанавливать дымоход в раме высотой 25 футов с внутренними размерами 18 на 60 дюймов. Монтажник дымохода сообщил мне, что я мог бы использовать футеровку из нержавеющей стали с нулевым зазором (своего рода стекловолокно) вместо дорогостоящей трубы с тройной изоляцией. Для меня это звучит здорово, если это безопасная замена печной трубы.

Спасибо, Скотт

Скотт,

План кажется мне опасным. Вы уверены, что установщик дымохода не думал о замене облицовки каменного дымохода? Невозможно представить, чтобы какой-либо ответственный установщик посоветовал вам установить изолирующую облицовку в рамной рамке, учитывая, что дом, скорее всего, сгорит в короткие сроки.Это лайнеры, а не дымоходы; их нужно установить в кирпичный корпус.

Надеюсь, вы передумаете. Ваш план экономии кажется мне чрезвычайно опасным. Если вы цените свой дом и безопасность своей семьи, сэкономьте деньги и купите надежный металлический дымоход с твердой изоляцией. Может быть, вам стоит поискать кого-нибудь еще, чтобы посоветовать вам.

Иоанна

Изменение размеров дымохода

Я приобрел «усадьбу хиппи» в Манитобе, и, чтобы получить страховку, мне придется модернизировать дымоходы до типа «2100» (2-дюймовая изоляция).Достаточно справедливо — я за безопасность!

Главный обогреватель — Triumph с 8-дюймовым воротником, адаптированный к 7-дюймовому дымоходу. (На плите была этикетка, которой сейчас нет, поэтому я не могу сообщить подробностей.) Я могу захотеть или должен заменить и эту плиту, так как я думаю, что сейчас доступны лучшие конструкции, и я ‘ хочу свести выбросы к минимуму. Что-то сертифицированное EPA или что-то в этом роде.

Судя по беглому исследованию (в пределах 200 км отсюда нет серьезных торговцев печками), у более новых печей чаще всего есть 6-дюймовые манжеты.Возможно, это впечатление искажено из-за небольшой выборки данных. 😉

Я не хочу вставлять новый блестящий дымоход, который не подходит для нынешней печи или для более позднего приобретения печи. Эти две цели могут быть несовместимы.

Вопрос: По-видимому, лучше всего иметь дымоход того же размера, что и воротник печи. Если принуждать к адаптации размеров, что меньшее из двух зол — большая печь на дымоход меньшего размера или наоборот? (По крайней мере, это кое-что скажет мне о качестве существующей ситуации.)

Мой технический специалист предполагает (у меня нет опыта работы с системами отопления на дровах), что до некоторой степени дымоход меньшего размера будет иметь большую скорость дымовых газов и будет менее склонен к накоплению креозота, даже если на первый взгляд негабаритный дымоход интуитивно понравится новичку. Так или иначе, я подозреваю, что если разница в размерах слишком велика, у человека в конечном итоге возникнут проблемы другого рода.

Я думаю, что мне следует грызть пулю и покупать печь и дымоход одновременно, но, поскольку я знаю так мало, а поставщики находятся на таком расстоянии, я не хочу торопиться с этим.Между тем ночи становятся холодными.

Кстати, я хотел бы нанять квалифицированного поставщика / установщика печей, чтобы он позаботился об этом, но их нелегко найти здесь, и я содрогаюсь при мысли, что нужно сделать, чтобы доставить такую ​​на расстоянии. Когда вы спрашиваете об установщиках, люди смотрят на вас так, как будто вы с Венеры. Идея о том, что вы не стали бы вставлять свой собственный дымоход, для них на грани странности. Но они выросли на этом, а я вырос на термостатах. 😉

Ура, Скотт

Скотт,

Ваша интуиция верна.Лучше использовать меньший 6-дюймовый дымоход. Лучше всего установить с ним новую сертифицированную EPA печь, но за исключением использования 8-дюймового Triumph на 6-дюймовом дымоходе, адаптируясь от 8 до 6 дюймов в нижней части дымохода (т. Е. Использовать 8-дюймовая дымовая труба к основанию дымовой трубы) почти по всем указанным вами причинам.

Cal

Скотт ответов:

Большое спасибо. Буквально вчера это подтвердила и рассматриваемая страховая компания.

Старый «Триумф» не похож на плохую печь, хотя я знаю, что новое устройство будет хорошей инвестицией.Я только что переехал сюда и стараюсь немного снизить стоимость обновлений! Гораздо важнее не закрывать перед собой двери.

Искренне благодарим за помощь.

Ура, Скотт

Температура дымовых газов

Я пытаюсь найти обычные диапазоны рабочих температур дымовых газов дровяных печей и каминов. Также, если глиняные лайнеры имеют испытанную рабочую температуру.

Спасибо, Миро

Привет Миро,

Температура дымовых газов сильно различается из-за различий в приборах, системах вентиляции, топливе и рабочих условиях, но диапазон может быть от температуры окружающей среды до примерно 2100 ° F.Обычно работающая система будет работать при температуре от 200 ° F до 1000 ° F, в зависимости от того, где и когда в цикле прожига вы ее измеряете.

В стандарте глиняной футеровки только сказано, что они не должны размягчаться при 2100 ° F. Для глиняных лайнеров эксплуатационных испытаний не проводится. Они имеют тенденцию выходить из строя из-за теплового удара, вызванного резкими перепадами температуры, например, во время пожара в дымоходе.

Иоанна

Истребители запаха, пожалуйста!

У меня в подвале одноэтажного дома установлен камин типа «обогреватель».Дымоход представляет собой каменную кладку с облицовкой из глины и кирпичом на внешней стене. Размер вкладышей составляет 12 дюймов, как рекомендовано производителем камина.

Я не использовал камин в течение многих лет после его установки, пока не закончил семейную комнату в этом районе. После первого пожара я загорелся, и дымоход остыл — из дымохода в камин и семейную комнату шел очень сильный запах сажи — даже при закрытой заслонке! Дымоход работал нормально, пока горел огонь.В нем было много сквозняков, и он прикрыт сверху колпаком дымохода.

Мой вопрос: нужно ли мне просто разжечь больше костров, чтобы «кондиционировать» дымоход, чтобы выгореть лишняя влага и т. Д., Которая могла образоваться за многие годы неиспользования? и Есть ли какие-либо химические вещества, которые можно использовать в камине для устранения этих запахов? (После прочтения ваших статей я знаю, что моя основная проблема — дымоход находится на внешней стене и не изолирован)

Буду признателен за любые комментарии, потому что я люблю горящий огонь и отсутствие запахов после этого, и моя жена сказала, что суд по бракоразводным делам будет следующим, если эти призрачные запахи снова войдут в дом.Спасибо! Рон

Рон,

К сожалению, у вашей проблемы нет простого решения, потому что это, как вы говорите, вызвано взаимоотношениями между дымоходом и домом. Вы можете использовать пищевую соду или аналог, чтобы уменьшить запах, но это сработает только в том случае, если вы тщательно очистите систему и больше не будете ее использовать. Вот несколько вариантов;

• установите уплотнительную заслонку в верхней части дымохода, чтобы остановить обратную тягу между очагами пожара (Lymance и Locktop — популярные бренды с тросовым приводом) (заслонки горловины камина вообще плохо уплотняются).
  №

• установить каминную топку с облицовкой дымохода из нержавеющей стали; это уменьшит объем и интенсивность обратной тяги, превратит камин в серьезный обогреватель, а облицовка дымохода будет иметь тенденцию изолировать дымоход от внешнего холода.

Это мои лучшие предложения. Удачи тебе, и я надеюсь, что разводом это не закончится.

Иоанна

Что лучше: каменная кладка или металлические дымоходы?

Я хочу знать, каков будет срок службы дровяного дымохода вне дома, сделанного из блоков и плиток, а не изолированной трубы из нержавеющей стали.

Срок службы каменного дымохода во многом зависит от того, как он используется и обслуживается. Сильный пожар в дымоходе может мгновенно взорвать облицовку изразца, а несоблюдение требований по уходу за крышкой или короной раз в год или два может привести к попаданию воды.Если вы живете в районе с отрицательными температурами, это может привести к быстрому ухудшению состояния. Хорошо построенный и ухоженный дымоход из каменной кладки может прослужить долго. Обратите внимание, что оболочки из бетонных блоков не так хороши, как кирпичные, потому что а) они поглощают воду и разрушаются при циклах замораживания / оттаивания и б) они менее стабильны, потому что меньше взаимоблокирующих соединений, которые соединяют структуру вместе.

В целом, из всех дымоходов, которые допустимы согласно строительным нормам, дымоход из бетонных блоков является худшим.Тот факт, что вы собираетесь выставить его на улицу, что мы категорически не рекомендуем, делает его действительно паршивым вариантом.

Металлические дымоходы хорошо зарекомендовали себя, и на большинство их деталей распространяется гарантия. Они, как правило, не нуждаются в таком же уходе, как кладка, чтобы прослужить долгое время.

Короче говоря, любой вариант может быть эффективным, хотя в целом мы предпочитаем металл по сравнению с традиционной кладкой, потому что он протестирован, сертифицирован и имеет некоторую изоляцию для сохранения тепла облицовки.

Иоанна

Вопрос по стальным дымоходам

Здравствуйте, я нашел ваш сайт полезным и интересным.Наш дом в Массачусетсе полностью отапливается дровами. Дом очень хорошо утеплен, ему всего 15 лет. Я приказал местному трубочисту почистить его, и он сказал, что нам нужно установить стальной вкладыш внутри дымохода — примерно за 3000 долларов (два дымохода). Обычно мы горим с довольно плотной заслонкой, поэтому в дымоходе не очень жарко. Но меня удивляет, что такой молодой дом нуждался в таком ремонте. Что вы думаете о стальных вкладышах дымохода? Как мне получить объективное мнение? Энди

Энди,

Вкладыши для дымоходов из нержавеющей стали широко используются уже более тридцати лет.Это отличный способ обновить вышедшие из строя дымоходы. Кладочные дымоходы могут выйти из строя всего за три года, в зависимости от того, как они используются. Я бы порекомендовал вам получить еще одну оценку лайнера, просто чтобы убедиться, что указанная вами цена является справедливой.

Забивание дровяного оборудования — основной способ разрушить дымоходы, поскольку оно является основной причиной пожара в дымоходе, а также является причиной образования конденсата в дымоходе, что является действительно разрушительным. Вам следует избегать тлеющих пожаров из-за ущерба, который они наносят вашей системе и окружающей среде.Возможно, вы захотите прочитать статьи в разделе «Советы».

Иоанна

Подсоединение к двухходовой дымовой трубе

Мне нужна информация. о подключении дровяной печи к дымоходу, в котором есть две вставки. У меня уже есть газовая печь в одной из вставок, могу ли я поставить дровяную печь в другую?

Спасибо, Бет

Бет,

Чтобы понять правильную терминологию, у вас есть дымоход с двумя дымоходами, которые представляют собой отверстия, через которые проходят дымовые газы.Дымоходы окружены вкладышами (не вставками).

Отвечая на ваш вопрос, да, вы можете подключить дровяную печь к другому дымоходу, если он соответствует требованиям норм. Вам действительно нужна местная помощь, чтобы убедиться, что соединение будет эффективным и безопасным. Трубочисты хорошо проверяют существующие дымоходы.

Иоанна

Неприятный запах из подвала печи

В последние 2-3 месяца у нас возникли проблемы с дровяной печью.Он находится в нашем подвале. Мы проснулись посреди ночи от тяжелого запаха креозота. Мой муж прочистил дымоход и заменил трубу от печи к дымоходу. Печь у нас уже 3 года, и это первый раз, когда мы сталкиваемся с этой проблемой. Кроме того, поскольку он заменил трубку в этот последний раз, там, где она стыкуется, капает креозот.

Спасибо за вашу помощь.

el

Привет,

Трудно диагностировать такую ​​проблему, не видя систему и дом, тем более, что вы не предоставили много информации.Похоже, у вас холодная обратная тяга, обычно связанная с установками, в которых печь установлена ​​низко в доме, а дымоход идет вверх по внешней стене. Смотрите статьи в нашем разделе «Дымоход».

Если кто-то из членов вашей семьи любит спать с приоткрытым окном для свежего воздуха, это может быть проблемой. Любая протечка в доме сделает холодную обратную тягу более вероятной и более мощной. Я настоятельно рекомендую вам нанять трубочиста или специалиста по плитам / каминам, чтобы они осмотрели систему и проконсультировали вас.

Кроме того, поскольку вы сообщаете о капающем креозоте, вероятно, что плита тлеет. Вы также можете поискать в доме источники высокой влажности, такие как большое количество дров или белья, которое сушится. Низкая температура дымохода из-за тления является частой причиной неправильной вентиляции дыма. Возможно, вы захотите прочитать статьи в разделе «Советы», чтобы узнать, как поддерживать более высокую температуру дымовых газов.

Иоанна

У Джо есть наружный дымоход — СЕЙЧАС, что он может сделать?

Я взорвал его и построил металлический дымоход снаружи дома, заключенный в каркасную рамку.Я предполагаю, что у меня будут проблемы с обратной тягой, о которых вы говорили в своей газете «Зло за пределами дымохода». Что я могу сделать сейчас? Поможет ли вставка какой-нибудь выдувной изоляции в загон вокруг трубы?

Спасибо, Джо

Джо,

Да, ваша система будет склонна к холодному вытяжке, но прежде чем ответить, мне нужно разобраться с проблемой изоляции вокруг трубы. Если бы вы действительно так поступили, вместо того, чтобы просто использовать ваты из стекловолокна в промежутках между стойками каркаса погоны, вы, скорее всего, сожгли бы свой дом.Необходимо поддерживать воздушное пространство вокруг дымоходов, иначе они перегреются. Пожалуйста, не вдыхайте изоляцию в полость. Если вы хотите утеплить, кладите его только между стойками. Кроме того, изоляция и воздушные барьеры в пазах должны быть защищены оболочкой, чтобы предотвратить их нагрев и падение на дымоход.

Ряд факторов влияет на то, насколько сильным может быть холодный бэкдрафтинг и насколько велика проблема, например:

• Насколько холоден у вас климат? Чем холоднее климат [или погода], тем сильнее обратная тяга.Дома в Канаде и северных штатах США страдают от сильных задержек. У жителей южных штатов нет [но, конечно, у них есть другие проблемы]
• Какова высота вашего дома и дымохода? Более высокие дома и дымоходы создают более агрессивную обратную тягу. Вот почему задние тяги цокольной печи кажутся более сильными, чем задние тяги цокольной печи
• Где протечки в вашем доме? Чем выше утечки, тем сильнее обратная тяга. Если у вас дырявый чердак, много встраиваемых светильников на высоком уровне, воздуховоды с принудительным обогревом на чердаке или вы любите спать с открытым окном в спальне на втором этаже, у вас будет более сильная обратная тяга.

На самом деле плохая вещь в наружных дымоходах заключается в том, что меры по их устранению либо неэффективны, либо непривлекательны, либо дороги, либо все три, поэтому мы, как правило, категорически не устанавливаем дымоходы снаружи в первую очередь.

Рассмотрим следующие комментарии в контексте трех упомянутых выше пунктов.

Изоляция желоба может кому-то помочь, но большая часть тепловых потерь от типичных желобов связана с утечкой, поэтому его герметизация [включая верх и низ] не менее важна, чем изоляция.Единственный способ по-настоящему починить дымоход снаружи — это заставить его думать, что он находится внутри. Это будет означать, что внутри должна быть такая же температура, как и в доме, чтобы дымоход оставался достаточно теплым, чтобы конкурировать с эффектом трубы дома. С действительно хорошо запечатанным и изолированным желобом, вы могли вентилировать его в дом, с парой пассивных вентиляционных отверстий вверху и внизу каждого этажа, так что конвекционный поток сохранял бы внутри загон почти так же тепло, как и дом. Эта стратегия — единственная гарантированная работа, и то только в том случае, если она выполняется хорошо

С другой стороны, если у вас достаточно мягкий климат, а ваш дом достаточно короткий, а утечки в нем относительно низкие, и вы поддерживаете огонь большую часть зимы, и вы сжигаете дрова яркими, горячими и чистыми, у вас, возможно, никогда не будет проблема с холодным бэкдрафтингом.

Иоанна

Когда ветрено у нас дымный дом

Мы установили новую дровяную печь с существующим дымоходом, когда переехали в наш дом три года назад. Прошлой весной и этой зимой у нас были проблемы с попаданием дыма в дом через патрубок дымохода, где он попадает в потолок. Когда это впервые произошло прошлой весной, мы думали, что это могло быть из-за инверсии давления. Этой зимой, однако, каждый раз, когда дует ветер, кажется, что у нас дымится в доме.Дымоход у нас прямой, внутри одноэтажной пристройки к полутораэтажному дому. Дымоход мы чистим часто (примерно 5-6 раз за зиму). Есть ли у вас какой-либо диагноз проблемы, где мы можем получить помощь и как мы можем ее исправить? В первую зиму у нас не было этой проблемы.

Спасибо, Эд

Привет,

Проблемы такого рода настолько сложны, что я мог бы долго писать вам о возможных способствующих факторах. Я не могу этого сделать.Но вот несколько идей.

1. Дымоход, установленный в одноэтажной секции двухэтажного дома, должен конкурировать как дымовая труба с домом, особенно когда огонь не горит или когда температура дымохода низкая, например, когда огонь тлеет. Это не может быть основной причиной, но это ослабляет способность дымоходов пропускать воздух и газ в любых условиях.

2. Необходимо обратить внимание на то, при каком направлении ветра возникает проблема. Если утечка происходит, когда ветер дует с одноэтажной стороны, вам нужно искать утечки на подветренной стороне дома на двухэтажной стороне, особенно утечки высокого уровня, такие как открытые окна спальни второго этажа или протекающий чердак.Эта ситуация может привести к понижению давления в доме и засасыванию дымовых газов через дымоход в комнату.

3. Тлеющие пожары — основная причина неисправностей такого типа. Убедитесь, что вы горите маленьким горячим огнем и не позволяйте огню тлеть. Древесина должна гореть, пока не превратится в уголь.

4. Если на дымоходе нет заглушки, возьмите ее; открытые дымоходы чрезвычайно уязвимы для неблагоприятных ветров. Поднятие дымохода может помочь вывести его верх из зоны положительного давления, вызванного действием ветра.

В идеале вы могли бы заключить контракт с кем-нибудь, кто может прийти к вам домой и диагностировать это, но таких людей трудно найти. Сначала проконсультируйтесь с местными трубочистами или давними продавцами печей и каминов.

Иоанна

Вкладыш из нержавеющей стали в дымоход каменного камина

Какие есть варианты ремонта дымохода? Мы работаем над проектом, где есть два действующих камина, возрастом примерно 75-80 лет. Владелец просит отреставрировать камины.Можно ли использовать облицовку из нержавеющей стали в дровяных каминах? Джим

Привет Джим

Да, могут, но это не изящное решение, потому что соединение над горловиной и демпфером сложно выполнить и редко выполняется хорошо. Поскольку мы на сайте woodheat.org считаем, что древесину не следует тратить впустую только для того, чтобы посмотреть, как она горит, но она должна обеспечивать энергетическую выгоду за счет передачи тепла в комнату, мы рекомендуем установить каминную топку с полностью нержавеющим вкладышем наверху. камин.В этом случае лайнер подбирается по размеру к топке, а не к камину, и соединения могут быть надежными и прочными. Дополнительным преимуществом вставки является то, что она улучшит сопротивление проникновению дыма в комнату и уменьшит загрязнение наружного воздуха от камина. На наш взгляд, это единственное экологически ответственное решение.

Если ваш клиент настаивает на сохранении обычного камина по историческим или ностальгическим причинам, гораздо лучшим решением, чем нержавеющая сталь, является сплошная система облицовки с заливкой на месте.Этот изоляционный цементный материал значительно улучшает структурную целостность дымохода и улучшает его характеристики за счет его изоляции.

Вам нужно найти поставщика SolidFlue, Arens, Golden Flue, Supaflue и, возможно, есть несколько других, о которых я не могу вспомнить в данный момент. Трубочисты обычно могут сказать вам, есть ли там местный поставщик.

Иоанна

Камин не может разделять дымоход

Я купил старый дом в Филадельфии.Система отопления газовое, горячее воздушное. Дымоходов две. Один проветривает систему отопления и кондиционер; тот в гостиной. Другой выпускает воздух из водонагревателя. Я хочу добавить камин в гостиной. Я бы предпочел дерево. Он должен быть очень маленьким, так как размер гостиной 14 X 16.

Есть ли способ утилизировать дымоход, выводящий воздух из системы отопления? Если нет, то сколько будет стоить установка нового дымохода для дровяного камина (фигура шарового парка в порядке).Дом двухэтажный и очень маленький.

Мне лучше с камином с прямым отводом газа? Любой совет будет очень признателен !!! Сьюзан

Сьюзен написала:

«Можно ли как-нибудь использовать дымоход, выводящий воздух из системы отопления?»

Нет, дымоход нельзя использовать и для камина, и для системы отопления.

На рынке имеется множество заводских каминов всех форм и размеров. Им не нужен фундамент, их можно поставить практически в любом месте, а прокладка дымохода по дому выполняется без проблем.Вам нужно посетить несколько магазинов, торгующих каминами, посмотреть, что у них есть и что они говорят.

«Мне лучше с камином с прямым отводом газа?»

Мы не те люди, которые спрашивают о газовых каминах. Поскольку все остальные посоветуют вам переходить на газ, в том числе большинство розничных продавцов каминов, я предлагаю вам, если вы хотите разжечь настоящий огонь, единственный вариант — дрова.

Джон

Chimney Heights | Flue-pipes.com

Минимальная рекомендуемая высота дымохода для минимальной производительности дровяных и многотопливных приборов — 4.5 м от верха прибора до верха дымохода.

Расстояние между колпаком дымохода и прилегающей крышей / стеной / конструкцией должно быть более 2,3 м.

Лучше всего расположить дымоход так, чтобы он выходил прямо вверх как можно ближе к коньку крыши. На приведенной ниже диаграмме, взятой из документа J (строительные нормы и правила), показаны минимальные значения высоты и положения дымохода для всех видов сжигания древесины и использования нескольких видов топлива.

В некоторых случаях, особенно когда дымоходы расположены ближе к низу скатной крыши или у карниза, может возникнуть необходимость увеличить высоту дымохода выше этих минимальных обязательных требований.Причина этого заключается в том, чтобы очистить зоны давления, создаваемые ветром, ударяющим по крыше и близлежащим конструкциям, например деревьям, которые могут мешать восходящей тяге, необходимой для прибора или огня.

Максимальная высота отдельно стоящей дымовой трубы над крышей для традиционного каменного дымохода в 4,5 раза превышает ширину самой узкой горизонтальной части дымохода.
В случае дымоходов из нержавеющей стали следует обращаться к инструкциям производителя по установке; однако в большинстве случаев это будет около 3 метров.Это измерение проводится от последней точки, в которой дымоход проходит через край крыши или выходит за его пределы, до перекрытия или окончания дымохода. Высокие дымоходы могут нуждаться в подкреплении, всегда обращайтесь за советом к производителю.

Для зданий с горючими крышами, например на войлочных крышах дымоход должен заканчиваться на высоте не менее 1,8 м над горючей поверхностью:

Что о нас говорят другие:

«Очень хорошая цена !!»

«Легко заказать; Хорошее качество; Доставка на следующий рабочий день.Fab «
Стив Кемп — Маркет Расен

«Очень понравилась опора»

«Очень быстрая доставка и хорошая упаковка. Все в отличном состоянии. Спасибо папе за установку!»
Кэролайн Маккиннон — Ванна

«Легкая работа всего за несколько часов …»

«Все хорошо упаковано вовремя, без маркировки и дешевле, чем где-либо в Интернете».
H.Т. Эдвардс — Бирмингем

.
