Дымоход и вентиляция в одной шахте в частном доме: видео-инструкция по монтажу своими руками, проверка вентиляционных каналов, чистка, фото и цена

видео-инструкция по монтажу своими руками, проверка вентиляционных каналов, чистка, фото и цена

Сегодня наш рассказ будет посвящен элементам отопительной системы, с которыми связано много трагических случаев, и в первую очередь речь идет о дымоходах. Если у вас есть баня, дача или жилой дом, где используется автономный котел, значит, вы можете потенциально пострадать от плохой тяги, которая не выводит наружу продукты горения.

Накопление СО в организме способно привести к «тихой» смерти. Хотите узнать, как обезопасить себя и близких – прочитайте статью до конца.

Вентиляция и дымоходы в частном доме из металла

Что вас может ждать из-за беспечности

Увы, но мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что могли бы уже несколько раз оказаться в «другом мире». Происходит это из-за нашей беспечности, так как мы начинаем хотя бы что-то делать тогда, когда из-за дыма в комнате не можем разглядеть картинку в телевизоре.

Однако это еще полбеды, основная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает снизу вытеснять кислород, пока полностью его не вытиснит из помещения.

На фото – симптомы отравления СО

Совет: дымоход и вентиляция в одной трубе согласно СНиП не монтируются.

После этого остается совсем немного времени, чтобы можно было спасти человека, который даже не поймет, что с ним происходит. Казалось бы, чего проще может быть, чем вовремя чистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не было.

Совет: определите для себя время и регулярно проводите профилактику вентиляции и дымоходов, делая процедуру самостоятельно или нанимая специалистов.

Разрешается дымоход и вентиляция в одном коробе

Неисправности

Ниже рассмотрим наиболее распространенные причины неисправностей дымоходов и вентканалов. Хотя их намного больше, но почти все связаны с обычной безответственностью владельцев:

Совет: если нет тяги сразу после подключения камина или печи, следует предъявлять претензии строителям, смонтировавших вентиляцию или дымоход на крыше.

Рекомендации по эксплуатации

Причиной большинства отравлений во время пожара от производных горения обычно является плохая работа вентиляции и дымоотведения. Поэтому были разработаны правила и требования, которые необходимо обязательно выполнять при эксплуатации данных систем.

Давайте узнаем о них:

1. Каналы каминов и печей, работающие на твердом топливе, следует проверять и очищать перед началом и после завершения отопительного сезона. Когда же печь работает непрерывно, проверка должна проходить один раз в три месяца. Вентиляционные каналы и трубы для отвода дыма необходимо проверять каждый квартал, а также летом и зимой.

Обязательно проводите профилактику дымоходов и вентканалов согласно графику

2. Если будут выявлены во время проверки серьезные неисправности, требующие ремонта, запрещается использовать отопительные и газовые приборы до полного устранения дефекта.

3. Производить монтаж и ремонт должны организации, обладающие соответствующей лицензией, так как их специалисты обычно имеют все необходимые для этого навыки. Начинать работу они должны лишь после составления акта проверки вентиляции и дымохода.

Совет: эти правила относятся и к владельцам частных домов, и к учреждениям, ответственными за обслуживание и содержание квартир и вентсистем в них.

Помимо вышеперечисленных общеобязательных правил, рекомендуем вам обратить внимание и на такие:

• применяйте в печах и каминах полностью высушенные дрова, в которых низкий процент содержания смол;
• запрещается сжигать в печах и каминах бытовые отходы, особенно любой пластик – пакеты или бутылки;
• периодически прочищайте топку и поддувало от золы, а кровельные вытяжки – от пыли и жира;
• приобретите крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности. Особенно это необходимо сделать тем, у кого дымоходы имеют небольшое внутреннее сечение;
• установите своими руками на дымоход защитный оголовок с сеткой, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте данную часть системы, чтобы вовремя очистить ее от закупорки и обмерзания.

Профилактика и ремонт

Для обследования дымовых и вентиляционных каналов можно использовать два способа – классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз. Во втором – очень много методов, в том числе видеокамера с прожекторами.

Чистка дымоходов и вентиляционных каналов с помощью ерша

Разработанные приборы позволяют за короткое время и без особых усилий оценить довольно точно тягу в вентиляции и дымоходе. По результатам проверки составляют акт обследования каналов, оформляющийся в виде техотчета установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

Проверка определяет:

• материалы, которые были использованы для изготовления каналов, а также их сечение;
• длину каналов, участки подключений, отводов и сужений, отметки щелей и заторов, обнаруженных в системе;

Проверка вентиляционных каналов и дымоходов с помощью видеокамеры

• обособленность и плотность каналов;
• наличие тяги, горизонтальные участки, зоны с ветровым подпором или без него;
• люки для чистки, противопожарные разделки и оголовки;
• герметичность патрубков;
• состояние коробов вентканалов, вытяжных шахт, а также воздухоприемных решеток.

Вывод

Тяга в дымоходе и правильная вентиляция помещений позволяют создать в квартире и доме комфортные и безопасные условия проживания. Мы рекомендуем вам не игнорировать предложенные рекомендации и стараться их выполнять. В конечном итоге, от этого будет зависеть ваше здоровье и здоровье тех, кто с вами проживает.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

как самому построить дом из кирпича

Содержание статьи:

Если свежий воздух в помещении можно обеспечить проветриванием, то для отвода отработанного газа нужна вентиляция. Жилые и промышленные постройки не обходятся без вентиляционных каналов. В домах с печным и котельным отоплением требуются также дымоходные каналы, так как объем отработанного воздуха здесь намного выше. Обустроить вентиляцию можно самому: кладка вентканалов из кирпича или сооружение из труб не так уж сложны.

Необходимость обустройства дымовых и вентиляционных каналов

Закладку вентиляции и дымохода необходимо делать на этапе строительства стен

Полноценная вентиляция – это циркуляция воздуха, при которой в помещение попадает достаточно свежего воздуха и выводятся отработанные массы.

В современных жилищах она становится все более сложной. Связано это с оборудованием квартир пластиковыми окнами. Герметичные конструкции снижают потери тепла и защищают от шума, однако препятствуют микроциркуляции. В результате с воздухообменом естественная вытяжка не справляется. Жилище приходится обустраивать дополнительными вентиляционными каналами или вентилировать принудительно.

При печном или котельном отоплении нужны отдельные дымоходные каналы, обслуживающие только отопительный агрегат. Для сгорания 1 кубометра природного газа требуется 10 кубометром кислорода. Взять такую массу воздуха из комнаты невозможно. Приток кислорода и вывод продуктов сгорания обеспечивают дымоходы.

Требования и нормы

Для вентиляции применяются в основном вертикальные каналы

Регламентирует сооружение вентиляционных и дымоходных каналов ряд документов: СНиП «Отопление, вентиляция и кондиционирование», СНиП «Газоснабжение», «Правила безопасности в газовом хозяйстве» и многие другие.

На базе этих документов разрабатывают проект вентиляции здания. Расчеты производят с учетом величины необходимого воздухообмена. Для жилой комнаты достаточно 3 кубометров воздуха за 1 час на 1 кв. м площади. Для санузлов эта величина намного выше – до 25 куб м. Для кухни требуется не менее 60 куб. м. за час, а если работает газовая плита – 100. Готовить на кухне с металлопластиковыми окнами можно только при наличии вытяжки, так как устроить столь мощную естественную вентиляцию весьма сложно.

Требования к вентиляционным каналам:

• Чем меньше горизонтальных частей, тем эффективнее вентиляция. Если обустраивается принудительная, горизонтальные фрагменты могут быть довольно длинными, допускаются повороты.
• Круглое сечение эффективнее прямоугольного. Предпочтительнее использовать трубы, минимальный диаметр – 120 мм.
• Вентиляционные отверстия нужно размещать на дистанции от потолка не более 10 см.
• Минимальная длина вентканалов из термостойкого кирпича составляет 12,5 см – половина обычного кирпича.
• Высота оголовка шахты зависит от дистанции до конька.

Дымоход должен быть герметичным и выдерживать высокую температуру

К дымоходным каналам предъявляют дополнительные требования. Температура сгорания топлива сильно отличается. Кроме того, дрова, уголь, даже газ нередко сгорают не полностью, с выделением агрессивных кислотных остатков. Это учитывают при выборе.

• Дымоходный канал должен быть абсолютно герметичным и не контактировать с воздухом помещения, через которое он проходит.
• Конструкция должна быть строго вертикальной.
• Материал дымохода должен выдерживать температуру сгорания топлива и действие агрессивных веществ.

Вентиляционные и дымоходные каналы нужно периодически чистить, при разработке проекта это требование учитывается.

Технические особенности кладки каналов

Рекомендуется выкладывать дымоход параллельно вентиляционным каналам

Сооружение каналов выполняют согласно правилам СНиП:

• Сооружение воздуховодов любого типа без утвержденного проекта категорически запрещено.
• Кирпичная кладка одновременно дымовых и вентиляционных каналов запрещена. Они обустраиваются отдельно.
• Рекомендуется монтировать вентканал параллельно дымоходу. Продукты сгорания нагревают воздух в вентканале, что улучшает тягу.
• Кладка зависит от толщины стены. При величине в 380 мм кладка однорядная, при толщине в 640 мм – двухрядная.

Габариты и характер кладки зависят от мощности обогревательной системы, площади помещения, назначения постройки. Это важно при строительстве кирпичного канала: ведь его параметры зависят от параметров кирпича.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Кирпичный дымоход монтируют во внутренних стенах

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Для каждой печи устанавливают отдельный дымоход. В исключительных случаях оборудуют 1 дымоотвод на 2 печи. Вентиляционный канал монтируют на каждые 2 дымохода.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

• К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
• Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
• Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
• Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Кладка кирпичных вентканалов и дымоходов оплачивается по большим расценкам по сравнению с возведением перегородки.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

• Дымовой канал может включать только 1 колено – при выходе из печи или котла.
• Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
• Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

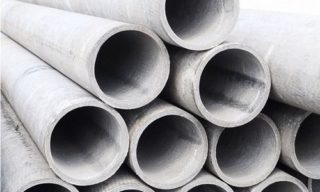

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Асбестоцементные трубы неудобны: невозможен монтаж углов или переходов, материал хрупкий, работать с ним сложно.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Пластиковые трубы используют для модификации старого кирпичного дымохода. Вводят в канал в качестве рукава.

Керамические трубы

Гофрированная нержавейка

Устройство дымовых и вентиляционных каналов

Дымоход должен располагаться в самой высокой точке кровли

Дымоходы и вентканалы в кирпичной кладке работают только при одном условии – достаточной тяге. Возникает она из-за разницы между давлением воздуха на разной высоте. В одноэтажном доме она совсем невелика, но этого хватит, чтобы обеспечить вытягивание более разреженного нагретого воздуха наружу.

Чтобы обеспечивать тягу, выполняют следующие требования:

• Вентиляционная и дымоходная труба выходят на крышу и достигают определенной высоты. Зависит величина от расстояния между выходом и коньком. Если дистанция менее 1,5 м, труба должна быть выше конька на 50 см, если от 1,5 до 3 м – должна находиться на одном уровне с коньком. Если дистанция более 3 м, высоту вычисляют: линия от конька до оголовника трубы ниже горизонта на 10 градусов. Если на крыше есть парапет, рядом находится более высокое строение, высоту трубы увеличивают.
• Вентиляционные каналы можно объединить. Дымоходные сочетают только в исключительных случаях – при сооружении печи с камином.
• Если дымоходные каналы размещаются не в стене, их теплоизолируют по всей длине. Любые выводы в местах перехода через кровлю утепляют. Используют асбест или более безопасную минеральную вату.

Рекомендуется гидроизолировать трубу между кровлей и выдрой. Если этого не сделать, намокает вся стена.

Алгоритм выполнения кладки дымовых и вентиляционных каналов

Порядовка дымохода

Монтаж воздуховодов выполняется по предварительно созданному проекту. Чтобы не ошибиться при кладке канала в стене, предварительно создают шаблон: деревянную доску на 250*14*2,5 см, на которой размечают схему каналов в стене. Благодаря заготовке легче сконструировать прямой ровный ход.

Схема сооружения воздуховода:

1. Шаблон используют с 1 ряда кладки. Доску укладывают так, чтобы торец примыкал к стене с внутренней стороны, и мелом обводят отверстия для каналов. Шаблон используют постоянно, чтобы не допустить сдвигов.
2. Стенки канала выкладывают в 1 кирпич. Если сечение большое, можно укрепить вентиляцию, укладывая кирпич поперек канала.
3. Кирпичи кладут впритык, избыток раствора из глины сразу убирают. Выполняют обработку швабровкой: тщательно затирают швы и выравнивают. Рядом с вентканалом используют однорядную перевязку. Выполняют ее за счет половинок и трехчетвертинок.
4. Если есть необходимость, делают отвод канала. Угол не менее 60 градусов от горизонта. Выкладывают отвод из кирпича, отесанного под необходимым углом. При этом габариты основного канала и отвода остаются одинаковыми.

При сооружении важно соблюдать чистоту. Отверстия закладывают газетами. После удаления проверяют чистоту шахты с помощью шара.

Совместить вытяжку и дымоход. Дымоход и вентиляция в одной шахте. Дымоход из кирпича

Строительство дымохода отопительной системы – дело очень ответственное, требующее соблюдения всех норм пожарной и газовой безопасности. Но он вполне выполним собственными руками, если всё хорошо продумать и следовать порядку выполнения работ в согласии с проектом.

Дымоход в доме подвергается высоким температурам, поэтому важно выбрать правильный материал

Требования к современным дымоходам

Дымоходный канал отопительного котла испытывает нагрузки от высокой температуры дыма, возможного возгорания сажи внутри, воздействия продуктов горения. От его устойчивости к таким нагрузкам зависит безопасность жильцов дома, поскольку он выводит наружу продукты сгорания, ядовитые для людей.

По этой причине к их устройству предъявляется ряд требований. Они должны быть:

• Термоустойчивыми
• Пожаробезопасными
• Устойчивыми к коррозии
• Герметичными
• Прочными
• Конденсатоустойчивыми
• Иметь хорошую тягу независимо от температуры на улице
• Устойчивыми к воздействию кислот

Выбор подходящей конструкции

1. На каком топливе печь. Например, толщину стенок дымовой трубы для твердотопливного котла подбирают в два раза больше, чем для котла на жидком топливе или на газу.
2. Из какого материала сделан дом. Вероятность возгорания деревянного дома выше, чем из других материалов. Поэтому изоляция дымовых труб при использовании твёрдого топлива в деревянном доме должна быть 5-10 см. Жидкое и газообразное горючее имеет меньшую степень нагрева, достаточно слоя изоляции в 2.5 см.
3. Материал, из которого будет возводиться канал для выведения дыма (стальная труба, керамика, кирпич).

Виды материалов и их особенности

Любой дымоход можно сделать своими руками, но схему-проект лучше заказать у профессионала, чтобы соблюсти все технические нормативы и не платить потом штрафы и не переделывать всё.

Из кирпича

Дымовой канал коаксиального типа подходит только к котлам, который обеспечивает постоянный выход горячего воздуха наружу, а холодного – внутрь котла. Котёл может быть газовым или твёрдотопливным.

Из нержавеющей стали

По сравнению с кирпичным, дымоход из стальной трубы своими руками сделать намного проще. Составляющие для стального дымохода выпускают разных модификаций. Большой выбор основных элементов и переходников позволяет собрать систему любой конфигурации.

Преимущества стальных дымоходов:

• Гладкая внутренняя поверхность не задерживает сажу и копоть.
• Просто ремонтировать.
• Устойчивость к высоким температурам, что позволяет использовать как дымоход для твердотопливного котла.
• Долговечность.
• Соответствие требованиям пожарной безопасности.

Выбор дымохода в зависимости от типа устройства котла

1. Дымоход для делают стальным, классического или коаксиального типа. Часто используют .
2. Дымоходная труба для твердотопливного котла может быть выполнена из стали или керамики, как наиболее жаростойких материалов. Огнеупорный кирпич тоже подходит, но его реже используют из-за трудоёмкости работ по кладке.
3. Дымоотвод для газового котла делают из любых подходящих к проекту материалов.

Правила монтажа дымоходов

Чтобы правильно установить дымоход, составляют подробную схему-чертёж (проект) будущей системы.

Толщина трубы дымохода в среднем от 15см до 90см

Расчет дымохода для твердотопливного котла, как и любого другого стоит доверить профессионалу.

В точном соответствии с проектом делают разметку тех мест в потолке, крыше и стенах, где будут проложены трубы.

По меткам делают отверстия нужного диаметра.

Производят монтаж адаптера, который соединяет патрубок котла с трубой.

К адаптеру присоединяют тройник с отделением для сбора конденсата и штуцером для его удаления.

С тройником стыкуют следующий по схеме участок системы (ровный либо «колено»).

В местах, где труба проходит через стену или перекрытие крыши, используется проходной патрубок. К стене прикрепляют лист тонкого металла с отверстием для трубы и проводят через него дымоходную трубу.

Стыки всех труб фиксируются хомутами, которые стягивают болтами.

Крепление дымовой трубы к стене делают кронштейнами примерно через каждые 2 метра.

Сверху на дымовых трубах крепят наконечник – зонт, для защиты от осадков.

В последнюю очередь делают изоляцию мест прохождения дымохода через стены и перекрытия.

Безопасность при монтаже дымохода

Чтобы избежать проблем с эксплуатацией дымоотвода и штрафов со стороны газового хозяйства, следует соблюдать ряд официальных норм по устройству дымохода:

1. Внизу трубы установлен специальный сборщик влаги для отведения конденсата.
2. В системе устроена хорошая тяга, во избежание попадания опасных продуктов горения внутрь жилья.
3. хорошая вентиляция, вентканалы в частном доме нужно своевременно проверять и прочищать.
4. Все соединения герметичны.
5. Диаметр трубы и её сечение соответствует требованиям, указанным в инструкции к котлу.
6. Расположение дымохода вертикальное, без уступов. Максимальный допустимый наклон 30 градусов, при сохранении диаметра.
7. Труба, соединяющая котёл и дымоотвод не меньше 50 см длиной и обязательно с вертикальным участком.
8. Длина всех горизонтальных участков в сумме меньше высоты помещения.
9. Если стены дома выполнены из горючих материалов, расстояние от них до дымоотвода не меньше 20 см. И не меньше 5 см, если из негорючих.
10. стену в деревянном доме нужно сделать прослойку между ним и стеной из негорючего теплоизоляционного материала.
11. Высота дымохода относительно конька крыши не меньше 50см, а при плоской крыше – 1 м.

ПОСМОТРЕТЬ ВИДЕО

Чего нельзя делать при установке дымохода для газового котла:

• Грибков трубы, выводящей дым от газового котла. Они препятствуют свободному выходу опасных продуктов горения.
• Дымоотводные трубы не должны иметь больше 3 поворотов.
• Прокладывание дымоотвода через невентилируемые или жилые помещения.
• Использовать пористые материалы.

К монтажу дымохода стоит подходить серьёзно, ведь от того, правильно ли сделан дымоход, зависит жизнь и здоровье жильцов дома, а также функциональность всей системы отопления. Если монтаж дымовой трубы выполнен некачественно, продукты горения могут привести к попаданию внутрь жилья дыма или опасного угарного газа.

Для обеспечения естественной тяги в камине необходимо в первую очередь позаботиться о нормальной работе вентиляции и дымоходов в доме. Естественную тягу можно увеличить с помощью поднятия высоты дымоходной трубы или вытяжного канала. Таким образом, увеличится разность температур – потоки теплого воздуха естественным путем поднимаются по вентиляционным каналам и дымоходу, при этом создается разреженность воздуха в помещении, а воздух снаружи попадает внутрь дома. Получается, что вентиляция и дымоходы тесно связаны между собой.

Естественная тяга – это направленный воздушный поток в вентиляционных каналах и в самом камине, без разжигания огня, что происходит за счет разностей температуры воздуха и разрежения (давления) в доме и снаружи дома.

Вентиляция в помещении

Вентиляция в комнате зависит от общего воздухообмена во всем доме. Естественной циркуляции воздуха и вентиляции в доме мешают металлопластиковые окна с герметичными стекло-пакетами, двери межкомнатные с уплотнителями, кухонные вытяжки с мощными вентиляторами. Но, существуют законодательные нормы по воздухообмену в квартирах и домах. В них говорится о том, что все помещения должны быть с одинаковым давлением воздуха, а воздушные притоки должны компенсировать вытяжку.

Составляя проект дома, следует брать во внимание все устройства, которые требуют вентиляции, а именно: , газовые котлы с дымоходами, вентиляции в котельной, на кухне, в санузлах и ванных комнатах, а также приточный канал в каминном зале. В случае недостаточного количества приточного воздуха, работа вентиляционног

опасность, эксплуатация и профилактика. Дымоход и вентиляция в одной шахте Дымоход и вентканал рядом

Сегодня наш рассказ будет посвящен элементам отопительной системы, с которыми связано много трагических случаев, и в первую очередь речь идет о дымоходах. Если у вас есть баня, дача или жилой дом, где используется автономный котел, значит, вы можете потенциально пострадать от плохой тяги, которая не выводит наружу продукты горения.

Накопление СО в организме способно привести к «тихой» смерти. Хотите узнать, как обезопасить себя и близких – прочитайте статью до конца.

Что вас может ждать из-за беспечности

Увы, но мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что могли бы уже несколько раз оказаться в «другом мире». Происходит это из-за нашей беспечности, так как мы начинаем хотя бы что-то делать тогда, когда из-за дыма в комнате не можем разглядеть картинку в телевизоре.

Однако это еще полбеды, основная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает снизу вытеснять кислород, пока полностью его не вытиснит из помещения.

Совет: дымоход и вентиляция в одной трубе согласно СНиП не монтируются.

После этого остается совсем немного времени, чтобы можно было спасти человека, который даже не поймет, что с ним происходит. Казалось бы, чего проще может быть, чем вовремя чистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не было.

Совет: определите для себя время и регулярно проводите профилактику вентиляции и дымоходов, делая процедуру самостоятельно или нанимая специалистов.

Неисправности

Ниже рассмотрим наиболее распространенные причины неисправностей дымоходов и вентканалов. Хотя их намного больше, но почти все связаны с обычной безответственностью владельцев:

Совет: если нет тяги сразу после подключения камина или печи, следует предъявлять претензии строителям, смонтировавших .

Причиной большинства отравлений во время пожара от производных горения обычно является плохая работа вентиляции и дымоотведения. Поэтому были разработаны правила и требования, которые необходимо обязательно выполнять при эксплуатации данных систем.

Давайте узнаем о них:

1. Каналы каминов и печей, работающие на твердом топливе, следует проверять и очищать перед началом и после завершения отопительного сезона
   . Когда же печь работает непрерывно, проверка должна проходить один раз в три месяца. для отвода дыма необходимо проверять каждый квартал, а также летом и зимой.

1. Если будут выявлены во время проверки серьезные неисправности, требующие ремонта, запрещается использовать отопительные и газовые приборы до полного устранения дефекта.

1. Производить монтаж и ремонт должны организации, обладающие соответствующей лицензией, так как их специалисты обычно имеют все необходимые для этого навыки
   . Начинать работу они должны лишь после составления акта проверки вентиляции и дымохода.

Совет: эти правила относятся и к владельцам частных домов, и к учреждениям, ответственными за обслуживание и содержание квартир и вентсистем в них.

Помимо вышеперечисленных общеобязательных правил, рекомендуем вам обратить внимание и на такие:

• применяйте в печах и каминах полностью высушенные дрова, в которых низкий процент содержания смол;
• запрещается сжигать в печах и каминах бытовые отходы, особенно любой пластик – пакеты или бутылки;
• периодически прочищайте топку и поддувало от золы, а кровельные вытяжки – от пыли и жира;
• приобретите крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности. Особенно это необходимо сделать тем, у кого дымоходы имеют небольшое внутреннее сечение;
• установите своими руками на дымоход защитный оголовок с сеткой, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте данную часть системы, чтобы вовремя очистить ее от закупорки и обмерзания.

Профилактика и ремонт

Для обследования дымовых и вентиляционных каналов можно использовать два способа – классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз. Во втором – очень много методов, в том числе видеокамера с прожекторами.

Разработанные приборы позволяют за короткое время и без особых усилий оценить довольно точно тягу в вентиляции и дымоходе. По результатам проверки составляют акт обследования каналов, оформляющийся в виде техотчета установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

Проверка определяет:

• материалы, которые были использованы для изготовления каналов, а также их сечение;
• длину каналов, участки подключений, отводов и сужений, отметки щелей и заторов, обнаруженных в системе;

• обособленность и плотность каналов;
• наличие тяги, горизонтальные участки, зоны с ветровым подпором или без него;
• люки для чистки, противопожарные разделки и оголовки;
• герметичность патрубков;
• состояние коробов вентканалов, вытяжных шахт, а также воздухоприемных решеток.

Вывод

Тяга в дымоходе и правильная вентиляция помещений позволяют создать в квартире и доме комфортные и безопасные условия проживания. Мы рекомендуем вам не игнорировать предложенные рекомендации и стараться их выполнять. В конечном итоге, от этого будет зависеть ваше здоровье

Дымоход и вентиляция в одной трубе. Как сделать проход вентиляции и дымохода через

• Наружные лестницы
• Пандусы
• Козырьки и навесы
• Внутренние лестницы
• Наружные лестницы

• Пандусы
• Козырьки и навесы
• Внутренние лестницы
• Наружные лестницы
• Пандусы
• Козырьки и навесы
• Внутренние лестницы
• Наружные лестницы
• Пандусы
• Козырьки и навесы

• Главная
• Внутренние лестницы

Spotlight 11, Workbook, 1a — АНГЛИЙСКИЙ в полном порядке

На данной странице находятся упражнения с ответами по английскому языку из рабочей тетради (Рабочая тетрадь) 11 класса УМК Spotlight. Упражнения из 1а.

Упражнение 1. Сопоставьте слова. Затем используйте фразы, чтобы завершить предложения ниже.
Упражнение 1. Образуйте сочетания и вставьте их в предложения.

ЗаданиеОтвет

1) культурный
2) материнский
3) родовой
4) ядерный
5) плохой
6) скучный
7) устроенный
8) внутри

а.поведение
б. момент
с. смотреть
д. традиции
э. брак
ф. бабушка
г. ставки
ч. семья

1) Эван является частью __, поскольку он живет только со своими родителями.
2) Такие события, как свадьбы, дни рождения и новогодние праздники, помогают поддерживать __ в живых.
3) К сожалению, __ Хелен скончалась в прошлом году.
4) По всей Европе __ падают. В результате население Европы начинает сокращаться.
5) Автобиография Билла Клинтона предлагает ___ в жизнь в Белом доме.
6) Родители Аниты планируют __ для нее. Они нашли для нее идеального мужа.
7) С пятью детьми в доме Брейди никогда не бывает __.
8) __ неприемлемо в восточных культурах, так как плохо отражается на семье.

1) культурные традиции — культурные традиции
2) бабушка по материнской линии
3) рождаемость — рождаемость
4) нуклеарная семья — нуклеарная семья
5) плохое поведение
6) скучный момент — скучный момент
7) устроенный брак — организованный брак
8) взгляд изнутри — взгляд внутрь

1) Эван является частью нуклеарной семьи , так как он живет только со своими родителями.- Иван в нуклеарной семье (дословно: является частью нуклеарной семьи), так как живет только со своими родителями.

2) Такие события, как свадьбы, дни рождения и новогодние праздники, помогают сохранить культурных традиций . — События типа свадеб, дней рождения и празднования нового года служат культурные традиции.

3) К сожалению, бабушка Хелен по материнской линии, , скончалась в прошлом году. — К сожалению, бабушка по материнской линии Хэлен скончалась в прошлом году.

4) По всей Европе рождаемости, падают. В результате население Европы начинает сокращаться. — В Европе уровень рождаемости падает. В итоге европейское население начинает сокращаться.

5) Автобиография Билла Клинтона предлагает взгляд изнутри на жизнь в Белом доме. — Автобиография Билла Клинтона дает взгляд внутрь жизни в Белом Доме.

6) Родители Аниты планируют брак по договоренности . Они нашли для нее идеального мужа.- Родители Аниты планируют организованный брак для нее. Они нашли для нее отличного мужа.

7) С пятью детьми никогда не бывает скучно в доме Брейди. — С пятью детьми у Брэди в доме никогда не бывает скучно.

8) Плохое поведение неприемлемо в восточных культурах, так как это плохо отражается на семье. — Плохое поведение неприемлемо в восточных семьях, так как это плохо отражается на семье.

Упражнение 2. Обведите правильное слово.
Упражнение 2. Выбрать правильное слово.

ЗаданиеОтвет

1) Миссис Эванс очень активна для __ женщины.
а. пожилые
г.р. древний

2) Четверо __ Миллеров были на семейном воссоединении.
а. отношения
б. поколения

3) Кэти была удивлена, узнав, что один из ее __ был известным исследователем 18 века.
а. предки
г. родственники

4) У нее двое сыновей от первого __.
а. свадьба
б.брак

5) Амир живет с дядями, тетями и другими членами его __ семьи.
а. продлен
б. немедленно

6) __ важно для семьи Чанг, которые являются уважаемыми членами общества.
а. Honor
б. Поддержка

7) Джефф занимает высокое руководящее положение __.
а. орган
б. иерархия

8) В городе низкий уровень преступности, поскольку большинство жителей уважают и __ закон.
а. соответствует
б. подчиняться

1) ГоспожаЭванс очень активен для пожилых женщин. — Миссис Эванс очень активна для пожилой женщины.

2) Четыре поколения Миллеров были на семейном воссоединении. — Четыре поколения Миллеров присутствовали на семейном торжестве.

3) Кэти была удивлена, узнав, что один из ее предков был известным исследователем 18 века. — Кэти с удивлением узнала, что один из ее предков был знаменитым исследователем в 18-м веке.

4) У нее двое сыновей от первого брака .- У нее два сына от ее первого брака.

5) Амир живет с дядями, тетями и другими членами его расширенной семьи . — Амир живет со своими дядями, тетями и членами своей большой (расширенной) семьи.

6) Честь важна для семьи Чанг, которые являются уважаемыми членами общества. — Честь очень важна для семьи Чанга, члены которой являются уважаемыми в обществе.

7) Джефф занимает высокое положение в иерархии управления .- Джефф находится высоко в иерархии управления.

8) В городе низкий уровень преступности, так как большинство жителей уважают, а подчиняются закону. — Город имеет низкий уровень преступности, как большинство его граждан уважают закон и подчиняются ему.

Упражнение 3. Заполните: приемная семья, прогулка, помолвка, вдова, репутация, приоритет, разведенный, свекровь .
Упражнение 3. Вставить слова: приемный, прогуляться, помолвлен, вдова, репутация, приоритет, разведен, свекровь .

ЗаданиеОтвет

1) У жителей острова есть __ за то, что они добрые и вежливые.
2) Летние каникулы будем проводить с моим __.
3) Молодой Джереми был помещен в __ дом.
4) Недавно __ пара планирует летнюю свадьбу.
5) Первое __ Джима — это найти работу.
6) Они получили __ после всего лишь одного года совместной жизни.
7) Миссис Адамс была __ в течение пятнадцати лет.
8) Вся семья пошла на __ в парк.

1) У жителей острова репутация за то, что они добрые и вежливые.- Население этого острова имеют репутацию добрых и вежливых.

2) Собираемся провести летние каникулы с моими родственниками . — Мы собираемся провести лето с родственниками моей супруги.

3) Молодой Джереми был помещен в приемную семью . — Юный Джереми был помещен приемную семью.

4) Недавно помолвленная пара планирует летнюю свадьбу. — Недавно помолвленная пара новая свадьбу летом.

5) Первый приоритет Джима — найти работу.- Первый приоритет Джима — это найти работу.

6) Они развелись всего через год совместной жизни. — Они развелись после всего лишь года брака.

7) Миссис Адамс была вдовой в течение пятнадцати лет. — Миссис Адамс является вдовой уже пятнадцать лет.

8) Вся семья пошла на прогулку в парке. — Вся семья вышла на прогулку в парк.

Упражнение 4. Заполните таблицу эквивалентом мужчины / женщины, как в примере.
. Замените Упражнение противоположного пола. Первый пункт как дан в примере.

ЗаданиеОтвет

1) муж — жена
2) племянница
3) двоюродная сестра
4) внучка
5) зять
6) вдова
7) брат-близнец
8) бывшая жена
9) отчим
10) наполовину- сестра

1) муж (муж) — жена (жена)

2) племянница (племянница) — племянник (племянник)

3) двоюродный брат (двоюродный брат) — двоюродный брат (двоюродная сестра)

4) внучка (внучка) — внук (внук)

5) зять (зять, муж сестры) — золовка (невестка, жена брата)

6) вдова (вдова) — вдовец (вдовец)

7) брат-близнец (брат-близнец) — сестра-близнец (сестра-близнец)

8) бывшая жена (бывшая жена) — бывший муж (бывший муж)

9) отчим (отчим) — мачеха (мачеха)

10) сводная сестра (сестра по одному из родителей) — сводный брат (брат по одному из родителей)

.

вентиляционная шахта — Англо-русский словарь

^en В вентиляционной шахте кто-то есть.

OpenSubtitles2018.v3 ^ru Тогда я тоже, спасибо!

^ru Ага, поймал его крадущимся через вентиляционную шахту.

OpenSubtitles2018.v3 ^ru А с Богом и с молитвой мы всегда врага били и будем бить!

^en Реализация этих планов по строительству вентилируемых шахт глубиной # метров в O

MultiUn ^ru Это Энди Кауфман

^en Опрошенные рассказали, что химический элемент провалился через вентиляционную шахту и взорвался внутри дома.

UN-2 ^ru Я этого не делал

^en Мы, вероятно, найдем их в спячке в 50 футах от вентиляционной шахты.

OpenSubtitles2018.v3 ^ru Значит, парень в красной рубашке ранил тебя и убил твою мать и посетителя?

^en Вы оставили его наверху в вентиляционной шахте

opensubtitles2 ^ru Кто- то другой по трупам шел

^en Сливные шахты обычно меньше, чем первичные вентиляционные шахты, и, возможно, были допущены для более высоких концентраций метана.

UN-2 ^ru И теперь я его поставщик бумаги

^en Может, зяблик застрял в вентиляционной шахте?

OpenSubtitles2018.v3 ^ru Об этом я и говорю

^en Я думаю, это попало в вентиляционную шахту.

OpenSubtitles2018.v3 ^ru На фига нам такие проблемы, а?

^ru Господа, проверьте вентиляционные шахты объекта.

OpenSubtitles2018.v3 ^ru Увековечивать

^en Я разблокировал шахту вентилятора, по крайней мере, теперь мы можем дышать.

OpenSubtitles2018.v3 ^ru

^ru Наконец мне удалось выбраться через вентиляционную шахту.

OpenSubtitles2018.v3 ^ru Процедура, конечно, прошла не по плану

^en Вентиляционная шахта здесь.

OpenSubtitles2018.v3 ^ru Чувствую себя гораздо лучше, Нудл

^en И КОТОРЫЙ ВЕДЕТ К ВЕНТИЛЯЦИОННОМУ ВАЛУ ПОД ВТОРОЙ КОРОБКОЙ.

OpenSubtitles2018.v3 ^ru Утверждают, что мы не изолированы, аргументируя это тем, что нас перевели в камеру чуть побольше

^en Чертежи, электрические системы, вентиляционные шахты.

OpenSubtitles2018.v3 ^ru Неважно, куда я иду, ты всегда находишь меня

^en Мое оборудование под столиком с закусками рядом с вентиляционной шахтой.

OpenSubtitles2018.v3 ^ru Вы испытываете мое терпение, сэр!

^ru Это вентиляционная шахта.

OpenSubtitles2018.v3 ^ru Поэтому я подумала- почему бы не подойти и не посмотреть, кто же мой культурный сосед

^en Затем Кейт забирается в вентиляционную шахту.

WikiMatrix ^ru Ты думаешь это игра?

^ru Забиты вентиляционные шахты.

OpenSubtitles2018.v3 ^ru DD & mdash; день двумя цифрами (от # до

^en Моя экипировка под столиком с закусками рядом с вентиляционной шахтой

opensubtitles2 ^ru Прошу вас, сестра, расскажите мне о Линии Розы

^en Там должна быть лестница, лифт , вентиляционные шахты.

OpenSubtitles2018.v3 ^ru А потом она начала показывать всем мои поэмы

^en Это корпус подшипника для одного из валов вентилятора.

OpenSubtitles2018.v3 ^ru У нас был роман в колледже

^en Они взлетают по вентиляционным шахтам.

OpenSubtitles2018.v3 ^ru Чёрт, #% людей в этой комнате получили свою работу .. по рекомендации друга

^en Для этого она перемещается по вентиляционным шахтам и собирает друзей (других сокамерников).

WikiMatrix ^ru В прежние времена моим предкам воздавали должное … за защиту от использования христовых

^ru Он направится к вентиляционной шахте.

OpenSubtitles2018.v3 ^ru Вы всегда так допытываетесь? .

Урок 6. Викторианские семьи — Английский язык — 11 класс

Многие женщины рожали много детей. Контроль над рождаемостью не получил широкого распространения, и лишь немногие пары использовали какие-либо средства контрацепции. Деторождение могло быть опасным. Многие младенцы также умерли от детских болезней. У королевы Виктории было девять детей. Ее детей звали Эдвард, Альфред, Артур, Леопольд, Виктория, Алиса, Хелена, Луиза и Беатрис. Королевская семья стала образцом для других семей.

Многие дети из бедных семей жили в крошечных загородных коттеджах или городских трущобах.Денег на игрушки не было, играть негде. Многим детям приходилось работать, а другие были слишком больны и голодны, чтобы играть. Тем не менее, большинству бедных детей все же удавалось немного повеселиться. Они играли со всем, что могли найти, гребя в ручье или лазая по деревьям и фонарным столбам.

В богатых семьях были большие дома со специальной комнатой для детей, которая называлась ясли. Часто это было наверху дома. В детской младшие дети ели, играли и спали. За ними ухаживала женщина, которую называли няней.Она брала их с собой на прогулки в парк или в зоопарк, и за ними ухаживали в основном их няни и другие слуги. Большинство викторианцев считали, что детей нужно «видеть, а не слышать».

Викторианцы развлекались дома. У них не было ни радио, ни телевидения. Им нравилось петь, а богатая семья пела под фортепиано. Семьи играли в карточные и настольные игры и разыгрывали шарады. На днях рождения особым угощением было шоу волшебных фонарей. Керосиновая или газовая лампа посылала луч света через стеклянную линзу на экран, чтобы показать увеличенные изображения, например, диких животных или историю, рассказанную в картинках.

и многие женщины умерли при родах

кроме переулков и дворов

возможно, танцы под музыку шарманщика

Некоторые богатые дети видели своих родителей только утром и вечером.

в то время как более бедные семьи наслаждались мелодиями на дудке или скрипке

в то время как их родители должны были зарабатывать на жизнь

.

Текст Home Sweet Home с переводом — АНГЛИЙСКИЙ в полном порядке

Текст Home Sweet Home с переводом.

Home Sweet Home
Родной дом

Источник: В центре внимания, 11 класс

.
