Дымоход гофрированный: конструкция, разновидности и правила монтажа

Гофрированная нержавеющая труба: особенности применения и монтаж

Нержавеющая гофротруба – сравнительно новый материал в сантехнике, убедительно доказывающий свое превосходство над пластиковыми или стальными аналогами. Отличается простотой установки, прочностью, надежностью и долговечностью.

При помощи гофры из нержавеющей стали можно в сжатые сроки спроектировать и реализовать систему горячего или холодного водоснабжения, газопровод или теплый пол.

Что собой представляют гофрированные трубы из нержавеющей стали

Впервые придумали использовать гофрированную стальную трубу для систем отопления и водоснабжения в Японии. Чуть позже изобретение завоевало европейский рынок, а теперь находит все больше почитателей в нашей стране.

Гофротруба производится промышленным способом из нержавеющей стальной ленты соответствующего размера. Заготовки проходят через формовочный станок и свариваются в специальной газовой камере, предотвращающей испарение легирующих компонентов, отвечающих за нержавеющие качества металла.

Полученная гофра называется неотожженной, она сравнительно недорогая и может успешно эксплуатироваться в системах, не предъявляющих повышенные требования к прочности и долговечности материала.

Следующий шаг производственного цикла называется отжиг. Изделия разогреваются до сверхвысоких температур, после чего охлаждаются. Такая труба становится прочнее и пластичнее, она прекрасно держит форму и обладает повышенными прочностными характеристиками.

Это важно! По внешнему виду отличить отожженную гофру от неотожженной невозможно, тогда как разница в цене может доходить до внушительных цифр. Усложняет ситуацию и тот факт, что на саму гофру не наносится маркировка, она присутствует только на упаковке бухты.

Сфера применения

Превосходные эксплуатационные качества гофротрубы позволяют одинаково эффективно использовать ее в самых разных областях народного хозяйства:

• промышленность;
• сельхозпредприятия;
• пищевые производства;
• химические и фармакологические предприятия.

Но истинную народную любовь гофрированная нержавейка завоевала благодаря возможности быстро и качественно смонтировать любой трубопровод в квартире или частном доме. Гибкость и универсальность гофры особенно ценны в стесненных условиях городских квартир, где на счету может быть в буквальном смысле слова каждый сантиметр площади.

Нередки случаи, когда коммуникации приходится полностью переделывать из-за того, что при монтаже не хватило нескольких миллиметров трубы. Гибкую гофрированную трубу всегда можно уложить таким образом, что ее длины окажется ровно столько, сколько необходимо.

Выпускается гофра стандартными бухтами по 50 метров, что позволяет с легкостью монтировать даже самые масштабные конструкции. При необходимости, у производителя можно заказать трубы любых размеров и протяженности.

Обратите внимание! Область применения гофрированной трубы не ограничивается системами водоснабжения или отопления. Полая и гибкая стальная труба послужит отличной защитой от влаги, грызунов и механических повреждений для электрических кабелей.

Достоинства и недостатки

Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:

• Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
• Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
• Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии. В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
• Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами. Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
• Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
• Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
• Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.

Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:

• Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
• Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
• Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
• Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
• Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
• Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.

Монтаж гофротрубы из нержавейки

Процедура монтажа гофры подкупает легкостью и простотой. Все что понадобится из инструмента – ключ для затягивания натяжных гаек и приспособление для обрезания гофротрубы.

Обратите внимание! При покупке соединительных фитингов стоит отдать предпочтение изделиям той же марки, что и у гофротрубы. Это обеспечит идеальную совместимость и сделает систему более надежной.

Пошаговая процедура монтажа выглядит следующим образом:

• Фитинги присоединяются к сантехнике с помощью специальных уплотнительных колец из фторопласта или силикона, входящих в комплект поставки.
• Отрезок гофрированной трубы необходимой длины аккуратно отрезается. Допускается использование любого подходящий инструмента, но наилучшим вариантом станет специальный роликовый труборез. Поверхность среза проверяется на перпендикулярность оси трубы, а также на наличие загибов и заусениц, при необходимости делается коррекция.
• Отрезок трубы вставляется в соответствующий фитинг и фиксируется затягиванием натяжной гайки. С затягиванием сильно стараться не следует. Качественный фитинг может надежно обеспечивать герметичность даже при закручивании руками. А вот перетянутый уплотнитель, напротив, рискует выйти из строя гораздо раньше.
• Трубопроводу придается необходимая конфигурация, после чего гофра закрепляется на своем месте специальным крепежом.
• Аналогичным образом производится монтаж при переходе от одного типа трубопровода к гофре. На отвод или стояк крепится соответствующий фитинг, в другой его конец вставляется гофрированная труба и затягивается кольцо.
• По завершении монтажа в систему подается вода (лучше сделать это при повышенном давлении), а стыки тщательно проверяются на герметичность. В местах протечек следует покрепче затянуть гайки.

Это важно! Не стоит забывать, что гофрированная труба – чрезвычайно гибкий материал, поэтому фиксировать ее следует более тщательно. В сравнении с трубопроводом из полипропилена, количество точек крепления стоит увеличить в 2-3 раза. Стоимость элементов крепежа невелика, поэтому бюджет проекта от увеличения их количества сильно не пострадает.

Гофрированная труба: преимущества и недостатки

На чтение 6 мин.

Гофрированная труба облегчает работу строителей. Она практична, удобна в эксплуатации, монтаже и транспортировке. Такое изделие легкое и одновременно прочное, оно устойчиво к влиянию агрессивных сред, воды. Но чтобы правильно использовать гофрированные трубы, нужно изучить их виды и особенности.

Двухслойные гофрированные трубы

Что такое гофра и зачем она нужна

Практически каждый знает, что это такое; гофра — особый вид материала, у которого поверхность выполнена чередованием выемок и гребней, располагающихся на равной дистанции друг от друга. Благодаря такой структуре стенки становятся более гибкими и прочными, чем у гладкого изделия.

У гофрированных конструкций разное сечение. Материал отличается гибкостью, так что его прокладка облегчается. Можно приобрести гофрированные трубы из металла, пластика и других материалов. Они имеют разную длину и диаметр.

Изделия могут быть одно- и двухслойными, причем второй вариант более распространен. В нем совмещается наружная гофрированная прослойка и внутренняя гладкая. Первая надежно защищает сердцевину от механического воздействия.

Гофрированные системы по многим показателям лучше гладких. Они прочнее, надежнее и устойчивее к действию различных факторов. За счет гибкости стенок установка намного упрощается, даже в сложных условиях (перепады рельефа). Для монтажа практически не понадобятся фитинги и прочие соединительные детали, без которых не обходится ни одна система с гладкими трубами. К тому же починить гофру намного проще.

Особенности конструкции и технические характеристики

Размеры гребней и дистанция между ними у изделий различных производителей отличаются. Степень жесткости можно регулировать посредством уплотнения колец. Технические характеристики гофрированных систем зависят от особенностей материала и производства изделия.

Для деталей из нержавеющей стали производители устанавливают такие параметры:

• рабочая температура +1… +1000°C;
• рабочее давление — 10-65 бар;
• радиус изгиба — 30-150 мм;
• толщина стенки — 0,25-0,3 мм.

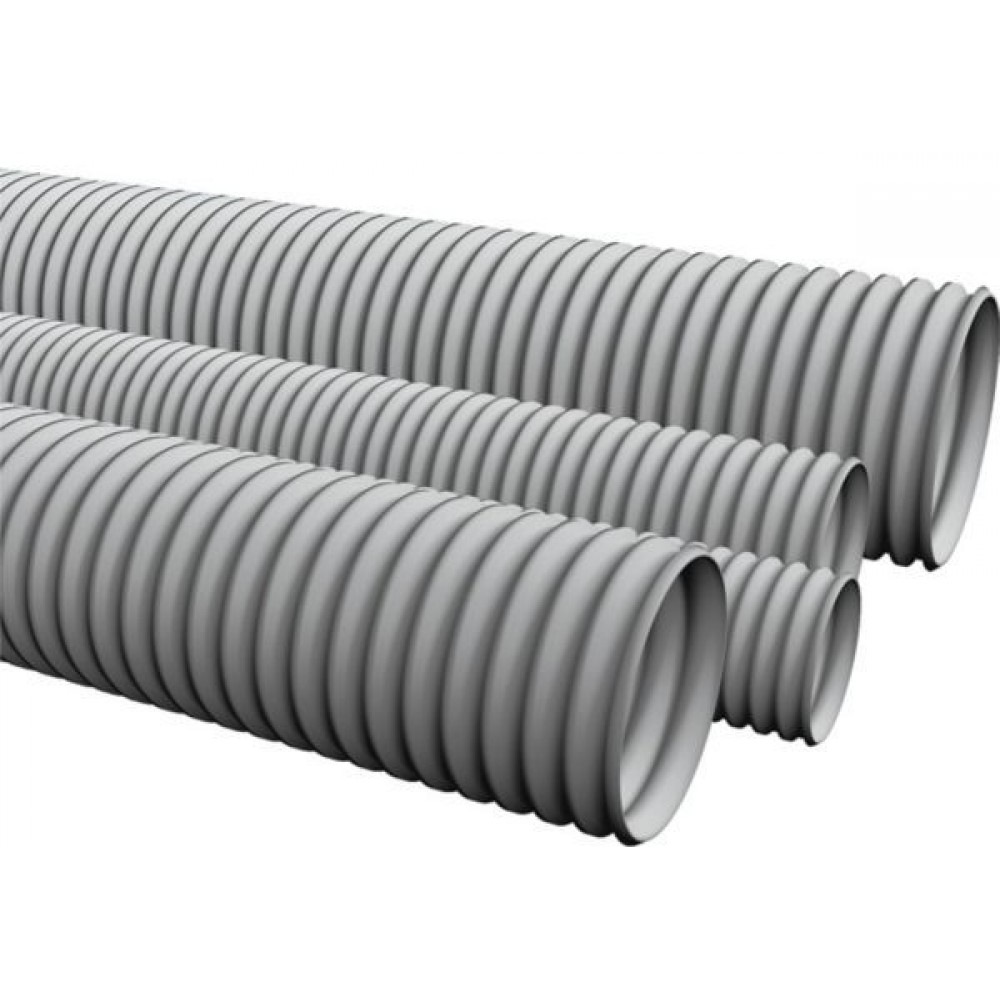

Для гофрированных труб ПВХ технические характеристики такие:

• рабочая температура -15… +600°C;
• диаметр наружный — от 16 до 62 мм;
• диаметр внутренний — от 10,7 до 50,6 мм;
• степень защиты — ip55;
• прочность — более 350 Н на 50 мм при температуре в +200°C;
• электрическое сопротивление — не меньше 500 в течение 60 секунд;
• огнестойкость — не поддерживает горение.

Для гофрированных труб из ПНД (полиэтилена низкого давления) технические характеристики следующие:

• степень защиты — IP55 по ГОСТ 14254;
• климатическое исполнение — УХЛ1 по ГОСТ15150;
• рабочая температура — от -45 до +900°C;
• диаметр наружный — от 16 до 62 мм;
• диаметр внутренний — от 10,7 до 50,6 мм
• механическая прочность — более 350 Н на 50 мм при температуре в +200°C;
• сопротивление изоляции — 500 В в течение 60 секунд.

Изделия отличаются гибкостью, так что с ним легко работать.

Виды

На рынке представлен широкий ассортимент гофрированных систем:

1. Однослойные. Это легкие и гибкие гофрированные трубы. Их используют для газовых устройств и защиты различных кабелей.
2. Двухслойные. Отличаются повышенной прочностью. Это касается и колец, и ребер. Трубы устойчивы к механическому воздействию.
3. Гофрированные шланги. Их используют в гибких подводках к различному коммуникационному оборудованию передвижного типа, причем в тех случаях, когда невозможно воспользоваться жесткими изделиями.
4. Армированные. Их делают из полиэтилена низкого давления посредством соэкструзии с дальнейшей вставкой волокон стального, синтетического или минерального типа. У таких деталей стенки состоят из 3 слоев. Наружный — гофра с влагозащитой, внутренний — гладкая гибкая труба, а средний — армированная вставка. У таких изделий диаметр получается больше, а показатель жесткости колец выше, причем сама гофра не утолщается для этого. Металлические вставки не ржавеют, так как защищены полиэтиленом.

Гофрированные конструкции еще отличаются в зависимости от материала:

1. Полиэтилен высокого давления и низкого (ПНД и ПВД). Это одна из самых распространенных разновидностей пластмасса, который отличается универсальными свойствами. Материал безопасен для окружающей среды, устойчив к морозам, слабо горит, не обладает электропроводностью. Изделия из полиэтилена выдерживают нагрузки и защищают кабеля от механических повреждений, различных растворителей, кислот, масел и прочего.
2. Поливинилхлорид. Изделия из ПВХ и ПП безопасны, не выделяют токсинов и не вызывают аллергию. Материл не горит, не подвергается воздействию влаги, коррозии, перепадам температуры, имеет низкую электропроводность и выдерживает большие нагрузки. Такие трубы можно устанавливать под слоем грунта и бетона.
3. Нержавеющая сталь. Благодаря свойствам материала и легкости установки гофрированных изделий, их применяют для систем отопления, водопровода.
4. Алюминий. Их используют для прочных и легких вентиляционных проходов, кухонной вытяжки, дымохода. Материал не горит, устойчив к коррозии, выдерживает нагрев до 2700°C.

Преимущества и недостатки гофротруб

У гофротруб есть преимущества и недостатки. К преимуществам гофрированных изделий относится следующее:

1. Изделие легко гнуть руками, при этом риск повредить его минимальный.
2. Если самостоятельно заказывать трубы, то можно менять длину бухты.
3. Не подвергается коррозии.
4. Отличается морозостойкостью.
5. Не деформируются даже при нагреве до 1100°C.
6. Легко устанавливать, ремонтировать и заменять при необходимости.
7. Долгий срок эксплуатации.
8. Нет посторонних звуков во время установки.
9. Небольшой вес.

Что касается мнедостатков, то к ним относится невысокая устойчивость к механическому воздействию и трудности с очисткой; на гофре оседает много пыли.

Где применяют

Предназначаются для долгого использования при обустройстве инженерных конструкций разной функциональности:

1. Канализация. Для наружной (прокладка на улице) используют полиэтиленовые гофрированные трубы, которые способны выдерживать вес до 15 кг. У них диаметр по 20 и 80 см. Они морозостойкие, так что их можно не сильно заглублять в грунт. Во внутренней канализации применяют сифоны. Диаметр от 4 до 11 см.
2. Электромонтаж. В этом случае используют соответствующие трубы из ПВХ. Их диаметр от 1,6 до 6,3 мм. Их применяют в качестве защиты для кабелей. Такие трубы отличаются диэлектрическими свойствами, так что не придется осуществлять заземление. Кабели протягивают внутри таких гофр, а для этого используют специальный зонд.
3. Газоснабжение и системы отопления. Используют трубы из нержавеющей стали с дополнительной защитной полиэтиленовой оболочкой. Такой вариант подходит для котлов, водонагревателей, газовых плит.
4. Водоснабжение. За счет того, что компенсируется линейное расширение при нагревании, линия подачи горячей воды не деформируются.
5. Вентиляция. Диаметр подбирают в зависимости от мощности аппаратуры и протяженности канала.
6. Водоотведение. Гофру с перфорацией используют в дренажных системах.

Советы по монтажу

Гофру активно применяют как в помещении, так и на улице. Ее можно прокладывать открытым и закрытым методом. При первом способе монтажа труба крепится к основанию специальными стяжками (расстояние между ними — по 40 см). При закрытом методе используют для фиксации цементный раствор.

Для соединения гофрированных труб среднего и малого диаметра применяют фитинги компрессионного типа с гайкой, которая имеет большую площадь фиксации. Если гофра имеет большой просвет, то для ее закрепления используют муфты либо фитинги в форме фланцев. Чтобы соединять между собой разные участки, применяют соответствующие переходники.

Гофрированная труба из нержавейки для дымохода: правила монтажа

Гибкий дымоход отлично исполняет роль по устранению и не появлению конденсата. Форма и структура его гофры позволяет нагреваться внутренним стенкам, от чего не происходит переохлаждение и соответственно, конденсат не скапливается.

Использование гофрированной трубы для дымохода

Преимущества гофрированного дымохода

Гофра для дымохода обладает некоторыми плюсами, по сравнению со своим классическими аналогами. Итак:

• Гофрированная труба для печного дымохода равномерно прогревается, избегая появления влаги на стенках.
• Дымоход гибкий, что позволяет собрать конструкцию абсолютно любой конфигурации и формы и при этом, гофротруба не требует дополнительных крепежей и соединений.
• Труба из нержавейки имеет монолитную поверхность, что обеспечивает лучшую герметизацию.
• Для крыши гибкий дымоход более предпочтительный, не требуется дополнительная работа по демонтажу стен, перегородок.
• Гофра может использоваться не только для печи, но и для каминов, котлов, колонок. Также её можно использовать для организации вентиляции.

Виды дымоходов из гофры

На сегодняшний день гофрированный дымоход подразделяется на два подвида, по материалу изготовления:

• Металлическая стальная.
• Алюминиевая гофра.



Алюминиевая гофра

Для первого вида выбирается износостойкая, жаропрочная, нержавеющая сталь. Гофрированный печной дымоход из нержавеющей стали встречается гораздо чаще, ввиду его некоторых особенностей. В первую очередь долговечности и устойчивости. Алюминиевая труба больше подойдет для организации вентиляции или для удаления газов из колонок и газовых котлов.

Правила монтажа гофрированных труб

Особенность установки гофрированного канала состоит в том, что его можно использовать не только внутри помещений, но и снаружи. Не забывайте, что устанавливать по нормам и регламентам позволяется только в нежилых комнатах. А в переходах через перекрытия, нужно не забывать устанавливать специальный огнестойкий гофрированный футляр. Важные правила и требования к монтажу гофры:

• Первую часть тракта, следует прокладывать обязательно вертикально, на 50 см от патрубка, до поворотной оси.
• Предусмотрите установку заслонки.
• Ниже стыковочного шва нужно установить конденсатоприемник.
• Не делайте слишком длинными горизонтальные прокладки (не более 3 метров).
• Не допускайте больше 3 поворотов.

Чтобы стыки гофры были плотными и без послаблений, диаметр гофрированных каналов должен совпадать с размерами выводящего патрубка. Выходной конец обязательно герметизируется при установке в выводной канал, если такового нет, придется дополнительно обустроить.
Предварительно перед прокладкой, необходимо растянуть трубу до нужного размера и закрепить хомутами на патрубках. Дополнительно герметизировать можно при помощи алюминиевого скотча. Чтобы избежать провисания, необходимо предусмотреть установку специальных кронштейнов для монтажа гофры. В местах перекрытий и стен, крепление выполняется за счет наличия арматурного пояса самой стены или плиты.
Кстати, к особенностям установки гофрированных труб нужно отнести способ монтажа, который подразумевает стыки по «конденсату», то есть верхняя секция вставляется в нижнюю. Таким образом, влага не может попасть наружу, а аккуратно стекает по внутренним стенкам и швам в специальный приемник.

Плюсы и минусы гибких дымоходных труб

Гибкий дымоход ценят за его огромный список положительных сторон:

• Большой срок службы. При должном уходе, гофра готова прослужить более 10 лет.
• Высокая устойчивость к термическому воздействию. Печные трубы выделяются большей жаропрочностью.
• Не боятся атмосферных влияний, осадков дождя, снега, тумана. Кроме того, нипочем мороз и температура.
• Устройство не привлекает птиц и прочую живность.
• Устойчиво переносит влияние химии и других агрессивных средств.
• Высокая устойчивость к механическому воздействию.
• Высокая проходимость отработанных газов, за счет гладких стенок.
• Универсальность систем, отлично подходит для любого источника тепла.
• Простота в установке.
• Выгодная цена.
• Ремонтопригодность.
• Не нужно возводить дополнительный фундамент под дымоход.
• Безопасность. Высокая герметичность гофры исключает попадание газов в помещение.



Безопасный дымоход для печи можно сделать из нержавеющей трубы и комплектующих

Кроме положительных сторон, гофрированная труба из нержавеющей стали, алюминия для дымохода имеет и ряд минусов:

• Необходимость утепления всей системы.
• Частое несоответствие архитектурному стилю самого здания.
• Требуется прочная конструкция для возведения высоких гофрированных дымоходов.

В принципе некоторые минусы решаются достаточно просто, можно приобрести гофру из сэндвич панелей.

Установка гофры для газовой колонки

Использовать гофру для дымохода газового котла вполне оправданное решение, учитывая стоимость, положительные стороны – это оптимальный вариант, чем прокладка основательной конструкции, которая кроме этого потребует фундамента и более существенного ремонта. Несмотря на то, что в самой колонке температура может достигать порядка 2000 градусов, в самом канале этот показатель редко будет превышать и 200. Поэтому гибкий дымоход вполне безопасен в таком случае, и можно не беспокоиться за пожароопасность.

Перед установкой гофры, уточните возможность применения в конкретно вашей квартире или доме. Для этого уточните в технических документах размеры и сечение труб, категорически запрещается использовать меньший диаметр. В случае использования меньшего сечения, со временем конструкция потеряет прочность, форму, а также герметичность. Помимо этого, будут наблюдаться поломки в самом котле, из-за недостаточного дымоотделения. Кроме того, учитывайте, что длина гофры не должна быть более 3 метров.

Надеемся, приведенная статья вам помогла, будем признательны, если вы поделитесь с нами в соц. сетях.

Гофрированная труба для дымохода в частном доме

Одним из главных элементов при постройке частного дома является дымоотвод. От него напрямую зависит правильная работа всей отопительной системы. В современном мире можно встретить различные виды труб дымоходов – кирпичные, металлические, керамические и даже стеклянные. Но для сложной системы вывода отработанных газов лучше всего подойдет гофрированная труба для дымохода.

Виды гофрированных труб предназначенных для дымоходов

Алюминий

На сегодняшний день можно встретить большой выбор гибких металлических труб для систем дымоотвода. Но некоторые виды не отвечают нормам безопасности. Гофры бывают алюминиевые и из нержавеющего металла.
Не так давно популярными были именно алюминиевые гофры и использовались они для выброса отработанных газов из камер сгорания отопительных приборов. Гибкая алюминиевая труба является многослойной ламинированной фольгой, которая имеет диаметр от 10 до 15 сантиметров. Также в гофре присутствует стальная проволока, благодаря которой гофре можно придать любые изгибы и формы. Сжатая гофрированная труба имеет длину 65 сантиметров, а в растянутом виде может достигать до 3 метров.
Для твердотопливных котлов и каминов алюминиевая гофрированная труба не может быть использована, так как она не выдерживает высокие температуры.
На сегодняшний день алюминиевый гофрированный дымоотвод для систем отопления не рекомендуется применять вообще.

Нержавеющая сталь

Гофрированные трубы, выполненные из нержавеющей стали, своей конструкцией очень похожи на алюминиевые гофры, но имеют при этом лучшие характеристики. Гофра из нержавейки эффективно справляется с выводом отработанных газов жидкого, твердого, а также другого вида топлива, при этом выдерживая температурный диапазон до 900 °С без какого-либо ущерба всей системе дымохода. Поэтому дымоход из нержавеющей стали рекомендуется применять для котлов, печей и каминов.

Конструкция

Гофра из нержавеющей стали изготовляется из многослойной фольги. Толщина полос трубы составляет 0,12-1 мм, которые имеют замковый метод соединения на пружину, изготовленную из нержавейки. Такая система позволяет растягивать гофру больше чем в три раза от первоначального состояния, а также изгибать ее на 120-180°. Гофру можно растягивать и сжимать несколько раз без нарушения конструкции системы трубы.
На рынке представлены разные диаметры труб, что позволяет без особого труда подобрать нужней размер в соответствии с патрубком камеры сгорания отопительного прибора.
Для того чтобы увеличить срок эксплуатации дымоотвода, гофру необходимо обработать внутри, а также снаружи специальным раствором. Такая процедура защитит от воздействия агрессивных сред и химических веществ металлический канал дымохода. Благодаря этому гофра из нержавеющей стали сможет прослужить более 20 лет.
Дымоход с участием металлической гофрированной трубы требует утепления. Материалом для утепления может послужить базальтовая вата, которую можно использовать внутри и снаружи трубы. Если утеплить гофру с внутренней стороны, тогда наружная сторона будет оставаться холодной.

Технические характеристики

Гофрированная труба из нержавейки оснащена крупным сечением. Гофра стандартной длины позволяет смонтировать дымоход без дополнительных стыков.
Герметичность гофрированной трубы зависит от количества стыков, необходимых при монтаже: чем их меньше, тем дымоход будет герметичней.
Гофра из нержавеющей стали чаще всего применяется в дымоходах для отопительных систем, так как нержавейка довольно прочный металл, который не поддается коррозии, а также является жаропрочным материалом. В момент розжига отопительного прибора внутри дымоотвода образуется конденсат, содержащий небольшое количество серной кислоты, которая выводит из строя дымоотводы из других материалов.
Выбирая гофру важно помнить, что она должна изгибаться в любых направлениях для удобного и беспрепятственного монтажа. Гофрированная труба легко может проникнуть внутрь дымохода и принять его формы. Приобретая гофру, нужно тщательно ее проверить на возможные повреждения и на наличие заломов, для того чтобы монтаж прошел беспрепятственно.

Требования к установке

Установка гофры практически ничем не отличается от монтажа и запуска в эксплуатацию сэндвич трубы. Но для установки гофры нужно принять во внимание некоторые моменты.

• Диаметр гофры: зависит от мощности отопительных приборов. Котел мощностью до 19 кВт монтируется к трубе 110 мм, а если мощность больше, тогда диаметр труб должен составлять от 130 мм.
• Теплоотдача гофры: при эксплуатации гофрированная труба отдает большое количество тепла, для того чтобы этого не происходило, всю наружную поверхность нужно утеплить.
• При монтаже гофрированной трубы дымоотвода используются предназначенные адаптеры и переходники для соединения всех элементов. Нельзя использовать другие материалы в качестве соединительных элементов, которые не предназначены для таких целей.
• Монтаж гофрированной трубы производится с предусмотренным образованием конденсата. Поэтому гофру нельзя устанавливать от отопительного прибора строго под прямым углом. Перед котлом устанавливается конденсатосборник или труба устанавливается с изгибом.
• Уплотнить стыки и улучшить герметизацию нужно с помощью подготовленных хомутов.

Если учесть все вышеперечисленные требования, монтаж дымоотводной гофрированной трубы будет легким и в соответствии с нормами безопасности.

Монтаж

Установка гофры осуществляется довольно легко: на патрубок камеры сгорания натягивается труба и затягивается хомутом. Она растягивается до нужной длины. Фиксировать всю длину гофры следует предназначенными кронштейнами.
При установке в местах, где труба проходит в горизонтальном положении, нужно избегать ее провисания. В противном случае, со временем это приведет к залому или сбору большого количества конденсата.

Рекомендации

1. Нельзя использовать алюминиевую гофрированную трубу для вывода дыма из любого отопительного прибора, так как этот материал не выдерживает большую температуру.
2. Для вывода гофры через кирпичный дымоотвод лучше всего в нижней части трубы привязать веревку. С помощью веревки снизу и сверху будет проще манипулировать гибкой трубой, за счет чего монтаж станет легче и быстрее.
3. При наружном монтаже дымоотвода допустимая норма один или два перехода с отклонением по вертикали 45°.
4. В местах соединений элементов гофры желательно использовать термостойкий герметик, который сделает систему герметичней и надежней.
5. Ремонтируя старый дымоотвод из камня, нужно закрыть все входы, ведущие в канал, для исключения попадания сажи в помещение.

Вышеперечисленные рекомендации помогут упростить монтаж гофрированной трубы для дымоотводной системы и избежать непредвиденных ситуаций в эксплуатации дымохода.

Преимущество и недостатки

Каждый строительный материал, как и гофра для дымохода, имеет ряд преимуществ и недостатков.

Преимущества

1. Гибкая конструкция: принимает формы разных изгибов в системах дымоотвода.
2. Простота установки: для монтажа требуется минимальные знания.
3. Простой процесс соединения всех комплектующих: соединительными материалами служат хомуты, а адаптеры позволяют стыковать трубы разных диаметров.
4. Облегчения ремонта дымоотводных систем: благодаря гофрированной трубе можно с легкостью, в кротчайшие сроки отремонтировать поврежденный или разрушенный каменный дымоход.
5. Разновидность монтажа: дымоотвод можно устанавливать внутри или снаружи помещения, без дополнительных ремонтных манипуляций или капитальной переделки.
6. Небольшое количество комплектующих: для монтажа гофрированного дымохода не требуется большое количество переходников, кронштейнов и уголков.
7. Ценовая политика: гофрированный дымоотвод стоит намного меньше, чем изготовить канал для выброса отработанных газов из кирпича или других материалов.

Преимущества гофры заставляет еще раз задуматься о применении ее в качестве дымохода.

Недостатки

1. Ограниченная работоспособность: практически все материалы, изготовленные из металла, спустя время под влиянием различных температурных диапазонов, а также агрессивных химических сред начинают терять свои свойства и работоспособность. Но если учесть стоимость гофры в сравнении с кирпичной кладкой, то такой недостаток сводится к минимуму.
2. Теплоотдача: как и все металлы, металлическая гофра имеет хорошую теплоотдачу. Из этого следует, что из-за постоянных температурных перепадов образуется конденсат. Для того чтобы избавиться от этой проблемы, гофру необходимо утеплить.

У металлического гофрированного дымохода не так много недостатков, для того чтобы этот вариант можно было сразу исключить и не рассматривать в качестве дымоотводной системы. Эти недостатки не повлекут значительных проблем, так как монтаж гофры очень прост и не занимает много времени, а установить гофрированный дымоход сможет даже новичок.

Гибкий дымоход для котлов и печей — особенности конструкции (фото, видео)

Прокладка каналов дымоудаления – ответственная задача, возникающая после установки отопительного прибора, печи, камина или газового котла. Чтобы избежать возникновения возгораний или отравления угарным газом, к дымоходным системам предъявляются высокие требования. Для дымоходов, имеющих преимущественно вертикальное положение, успешно используются одноконтурные и двухконтурные трубы из нержавеющей стали. Применение доборных металлических элементов для монтажа изгибистого канала связано с определенными техническими трудностями и большими финансовыми затратами. Намного быстрее и легче устанавливается гибкий дымоход.

Содержание статьи

Устройство

Гибким дымоходом называют гофрированную трубу из тонкого металла, использующуюся для удаления дыма с продуктами горения из топки в атмосферу. Для производства гофры применяют алюминиевые и стальные листы толщиной 0,25 – 1,0 мм. Она используется как часть модульного дымохода из сэндвич-труб, для обустройства прохода через стену или перекрытия, для ремонта старых кирпичных каналов непрямой конфигурации, а также самостоятельно. Различают 2 вида гибких дымоходов:

1. Из алюминия. Она производится из многослойной ламинированной алюминиевой фольги, имеет гофрированную поверхность. Гофра из этого металл обладает непревзойденной гибкостью, может многократно растягиваться и сжиматься, не теряя своих свойств. Производители выпускают трубы диаметром 100-150 мм, что соответствует размеру вводных патрубков печи, газового котла и другого отопительного оборудования. Стоимость алюминиевой продукции ниже, чем цена на аналоги из нержавеющей стали, однако, термостойкость этого материала ниже рекомендуемой. Поэтому лучше применять гофру из алюминия для организации воздуховодов.
2. Из нержавеющей стали. Дымоходные гофры из нержавеющей стали менее гибкие, чем алюминиевые. Зато рабочая температура таких каналов дымоудаления составляет не менее 800-900 градусов. Такая высокая термостойкость позволяет устанавливать дымоход из стальной гофры для печи, котла или камина, работающих на твердом топливе. Труба из нержавеющей стали не подвергается окислению при контакте с водой и служит дольше.

   Гофрированная труба из нержавеющей стали

Обратите внимание! Каждый сегмент гофрированной трубы из алюминия или нержавеющей стали в сжатом состоянии имеет длину всего 65 см, но легко растягивается до 3 м. За счет этого при монтаже дымохода получается меньше стыков, что благоприятно сказывается на герметичность системы.

Преимущества

С помощью гибкого дымохода можно самостоятельно монтировать каналы дымоудаления даже в сложных условиях, когда необходимо сделать несколько поворотов трубы. Для этого не потребуется специальный инструмент и помощь профессионального мастера. Использование металлических гофрированных дымоходов имеет следующие преимущества:

• Гибкость. Главное отличие гофры от обычных прямых труб – гибкость и эластичность, благодаря которым они без труда поворачиваются под любым углом, принимая нужную форму. Для прокладки гибкого дымохода не требуются дополнительные элементы (отводы, поворотные колена), за счет этого стоимость работ снижается.

  Комплектующие для сборки гибкого дымохода из гофрированных стальных труб

• Удобство эксплуатации. Гофрированные дымоход быстро прогревается, благодаря чему на стенках трубы образуется меньше конденсата. Влага, высокая температура и мороз не снижают эксплуатационных характеристик этого устройства.
• Герметичность. Благодаря тому, что гофрированные трубы растягиваются до 3 м, дымоход монтируется практически без стыков. Такая схема сокращает риск возникновения разгерметизации швов и отравления угарным газом.
• Простота монтажа. Гофрированные дымоходы используют для внутреннего или внешнего монтажа, при этом не требуется разборка стен. Установку выполняют, не боясь повредить внутреннюю отделку. Чтобы соединить между собой блоки гофры используется специальный металлический скотч и стальные хомуты.

  Разнообразие диаметров гофрированных труб из нержавейки

Важно! Пожалуй, основное преимущество гофрированных труб из нержавейки – универсальность. Они используются как дымоход для печи, камина, газового котла, бойлера, колонки или как воздуховод. Гибкие трубы имеют множество применений, а улучшить их свойства можно с помощью термоизоляционной обмотки.

Требования к монтажу

Использование отопительных приборов всегда связано с опасностью возникновения пожара или отравления угарным газом. Качественно собранный дымоход снижает эти риски до минимума, поэтому важно выполнять все нормы и требования, предъявляемые к монтажу гибких каналов дымоудаления:

1. Правильность подключения. Гофру их нержавейки подводят к вводному патрубку печи или котла. Чтобы соединение было надежным, следует правильно подобрать диаметр трубы. Крепление осуществляется с помощью специального адаптера. Чтобы дымоход нормально функционировал в месте подключения к отопительному прибору должен располагаться вертикальный участок длиной не менее 0,5 м.

   Подключение и проход через стену гофрированной трубы

2. Обеспечение герметичности всех соединительных швов. Чтобы дым не уходил в местах стыков, верхний блок трубы помещают в нижний, а сверху фиксируют соединение металлическим скотчем и стальным хомутом. Нельзя располагать швы в местах прохождения перекрытий и стен.
3. Для поддержания нормального уровня тяги протяженность горизонтальных участков в новых домах не должна превышать 3 м, в уже построенных – 6 м. Профессиональные мастера не рекомендуют делать больше 3 поворотов гибкого дымохода.
4. Места прохода гофрированной трубы через стены, потолочные перекрытия или крышу оборудуют специальным переходником, коробом, выполненным из огнеупорного материала, а саму гофру оборачивают термостойким волокнистым утеплителем.

Важно! Требования СНиП строго запрещают прокладку каналов дымоудаления по помещениям, в которых происходит проживание людей. Для обеспечения безопасности не рекомендуется выводить дымоход в подъезд, на закрытые балконы или лоджии, а также через фасадные стены, выходящие на улицы.

Восстановление старого канала дымоудаления из кирпича с помощью гофрированной трубы

Видео-инструкция

конструкция и правила монтажа. Гофрированная труба из нержавейки

При строительстве любого здания обязательно планируется установка системы отопления. Основной задачей надежной работы нагревательного прибора, функционирующего как на твердом, так и на жидком или газообразном топливе, является эффективный отвод отработанных продуктов горения. Поэтому любая печь, камин или котел отопления должны оборудоваться качественным дымоходом.

Совсем недавно дымоходы изготавливались преимущественно из кирпича или асбоцементных труб, но такие конструкции имели большой вес и сложности в эксплуатации. На современном рынке строительных материалов широкой популярностью пользуются гибкие дымоходы из гофрированной нержавеющей трубы. Простота конструкции и несложные правила монтажа привлекают все большее количество людей, решивших построить загородный дом или коттедж.

Достоинства дымоходов из нержавейки

В отличие от старых кирпичных труб, которые после длительной эксплуатации трескаются и рассыпаются, гибкий дымоход из нержавеющей стали имеет высокую стойкость к перепадам температуры. Но это не единственное их достоинство, которое обуславливает все большую популярность и привлекает владельцев печей.

К основным преимуществам труб из нержавеющей стали относятся:

• длительный срок эксплуатации, без потери механических свойств;
• возможность монтажа систем, удаления отработанных продуктов горения, любой сложности;
• высокая механическая прочность стенок трубы;
• высокая пожарная безопасность материала;
• простота установки и эксплуатации;
• стойкость материала к повышенной влажности и сырости;
• сравнительно невысокая стоимость комплектующих деталей.

Из недостатков можно выделить необходимость утепления труб, которые расположены на наружной стороне здания, чтобы исключить образование конденсата.

Конструкция дымохода

Гибкий дымоход, изготовленный из нержавеющей стали, конструктивно устроен как сборная система, составленная из отдельных модулей. Такое технологическое решение позволяет легко проводить ремонт испорченного участка методом его замены на новую вставку.

Использование отводов специальной формы дает возможность при монтаже конструкции без проблем направлять дымоход в любую сторону. При этом переустановка отопительного прибора не потребуется, что является огромным технологическим плюсом.

Для устройства эффективной системы отведения отработанных продуктов горения используются специальные трубы из нержавеющей стали следующих видов:

• стальная труба однослойного типа;
• двухслойная нержавеющая труба;
• гофрированная труба из нержавейки.

Использование необходимого вида труб для монтажа дымохода обусловлено условиями эксплуатации системы и местом ее расположения.

Однослойная труба

Трубы однослойного типа применяются в основном внутри отапливаемого помещения. Большая разница температуры внутри трубы и снаружи приводит к образованию конденсата, что существенно снижает долговечность и производительность всей системы отопления, а также влечет перерасход полезной энергии от источника тепла.

Установка однослойных труб снаружи здания должна производиться с обязательным качественным утеплением всей конструкции. Поэтому малая стоимость однослойной нержавейки существенно повышается затратами на материал утеплителя, что является весомым недостатком применения таких изделий для гибкого дымохода.

Такой недостаток можно легко устранить, используя трубы двухслойного типа.

Двухслойная труба

Такие двустенные трубы имеют простое название – сэндвич–система. Двухслойная труба состоит из труб разного диаметра, посередине которых расположен слой утеплителя из стойкого к возгоранию базальтового волокна.

Универсальность таких изделий обусловлена возможностью их использования при расположении гибкого дымохода как внутри помещения, так и снаружи его.

Монтаж сэндвич–систем осуществляется так же, как и однослойных труб, с применением специальных отводов.

Гофрированная труба из нержавеющей стали

Такое изделие широко применяется для устройства гибкого гофрированного дымохода из нержавеющей стали криволинейной конструкции. Трубу изготавливают из многослойной фольги. При этом полосы соединяются между собой специальным методом замкового вида и укрепляются на стальной пружине. Такое конструктивное решение позволяет осуществлять изгиб гофрированной нержавейки на 120-180 градусов, при этом первоначальная длина способна увеличиваться в три раза.

Обработка внутренней и наружной поверхности изделия специальным раствором увеличивает срок эксплуатации изделия до 20 лет. При этом такая конструкция является устойчивой к воздействию агрессивных и химически активных веществ.

Монтаж гофрированного дымохода должен осуществляться с обязательным утеплением выпускных каналов системы. Для теплоизоляции лучше всего применять вату из базальтового материала, которая производится в рулонах и прекрасно подходит для монтажа системы как внутри, так и снаружи помещения.

Основные технические характеристики гофрированной трубы

Изготовление дымохода из гофрированного материала лучше проводить с наименьшим количеством стыков, так как это увеличивает герметичность системы отведения дыма.

Наиболее важными характеристиками гофрированных труб являются:

• рабочая температура находится в пределах от -50 °С до +110 °С;
• давление при максимальной температуре до 15 бар;
• в зависимости от диаметра изделия радиус изгиба может быть от 25 до 150 мм;
• коэффициент линейного расширения – 17;
• предельное давление – 50 атм.

Высокая устойчивость к воздействию агрессивных компонентов делает гофрированную трубу незаменимой для устройства вентиляции во вредных помещениях.

Дымоходы для газовых котлов

Как и ко всему оборудованию, к гибкому дымоходу для газового котла предъявляются строгие требования. Сгорание природного газа сопровождается выделением отработанных продуктов, совершенно не ощутимых человеком. Особенно вредное влияние на здоровье людей оказывает угарный газ. Поэтому все работы по монтажу дымохода желательно поручить опытным специалистам, чтобы правильно устроить особо герметичную систему отвода ядовитых газов.

Применение гофрированных рукавов позволяет создать хорошую тягу и обеспечивает высокий уровень безопасности в процессе эксплуатации газового оборудования на долгие годы.

Благодаря особой гибкости рукавов из гофрированной нержавейки, устройство отведения дыма легко выполнить в любом направлении, при этом необходимости перемещать сам газовый котел не возникает.

Основные правила монтажа дымохода

Строгое соблюдение технологического процесса соединения гибкого дымохода с источником тепла является залогом безопасной и длительной эксплуатации всего оборудования.

Поэтому при монтаже системы отведения дыма необходимо выполнять следующие основные правила:

1. Диаметр трубы дымохода должен соответствовать сечению выходного канала прибора отопления.
2. Крепление гибких рукавов нужно осуществлять специальными хомутами соответствующего размера.
3. При переходе через плиты перекрытия необходимо трубу заключать в специальный пожаробезопасный кожух.
4. Высота всего гибкого дымохода не должна превышать пять метров.
5. Длина участков горизонтального направления не более одного метра.
6. Если дымоход выполняется из негорючего материала, расстояние конструкции от стены не менее 50 мм.
7. Подсоединение к котлу производится вертикально с соблюдением герметичности стыка.
8. На выходе дымохода, расположенного на крыше из горючего материала, обязательно необходимо устанавливать искрогаситель.

Соблюдение этих несложных правил будет способствовать долговременной и безопасной работе отопительной конструкции.

Помните, что качественная и надежная система удаления дыма способна уберечь человека от отравления ядовитыми газами, а также является надежной защитой строения от возможного возникновения пожара. Гибкие дымоходы, изготовленные из нержавеющей стали, отвечают всем требованиям безопасности.

Национальный дымоход

Лайнер M-FLEX

Узнать больше

закрыть

Комплект лайнера M-FLEX

Футеровка M-FLEX изготовлена ​​из нержавеющей стали 316L и предназначена для замены облицовки существующих дымоходов или для использования в новом строительстве. National Chimney производит футеровку M-FLEX из сплава нержавеющей стали высшего сорта, сертифицированного заводом. Он изготовлен из непрерывной полосы из 7-слойной нержавеющей стали, которая сцеплена и обжата для создания газо- и водонепроницаемой системы футеровки с превосходной прочностью и долговечностью.Его гофрированная конструкция позволяет расширяться и сжиматься в периоды нагрева и охлаждения, снимая любую нагрузку на систему.

Алюминиевый футляр

Узнать больше

закрыть

Алюминиевый вкладыш

Двухслойная алюминиевая облицовка National Chimney 3003 может использоваться для вентиляции газовых приборов категории I с системой A.F.U.E. 83% или ниже. Во многих случаях, особенно когда в каменные дымоходы выводятся только водонагреватели, газовые приборы выводятся в дымоходы слишком большого размера. Это может вызвать серьезную конденсацию влаги и проблемы с производительностью.Заменив дымоход алюминиевым вкладышем National Chimney M-FLEX, вы можете уменьшить проблему конденсации и улучшить производительность приборов.

Вкладыш M-FLEX AL29-4C для высокоэффективных газовых приложений

Узнать больше

закрыть

M-FLEX AL29-4C Liner
для высокоэффективных газовых приложений

Эта облицовка дымохода M-Flex обладает высочайшими кислотостойкостью! В нашей уникальной производственной системе, используемой для изготовления M-Flex, используется непрерывная полоса из нержавеющей стали, соединенная и скрученная по диагонали, для создания газо- и водонепроницаемого шва превосходной прочности и долговечности.Его гофрированная конструкция допускает расширение и сжатие во время периодов нагрева и охлаждения, снимая любую нагрузку на систему. Вкладыш AL29-4C используется для вентиляции газовых приборов с КПД 84% или выше.

Гладкостенная футеровка 316

Узнать больше

закрыть

Гладкостенный лайнер 316

National Chimney производит Smoothwall Liner (SW), который обладает превосходной гибкостью с высокой пропускной способностью BTU. Его гладкая внутренняя часть обеспечивает больший поток воздуха, снижая сопротивление на 20% по сравнению с традиционными гофрированными вкладышами.Smoothwall изготовлен из двухслойной нержавеющей стали 316, что делает его идеальным для любого применения. Он совместим со всеми нашими топливными компонентами или с нашими компонентами из древесины или древесных гранул.

Лайнер Premier Flex Heavywall

Узнать больше

закрыть

Лайнер Premier Flex Heavywall

Premier Flex чрезвычайно прочен и изготовлен из нержавеющей стали 0,015. Он имеет взаимосвязанную конструкцию для максимальной прочности и гибкости. Это самый прочный лайнер, который мы рекомендуем для работы в условиях ограниченного подъема лебедки.Premier Flex 316 можно использовать для всех устройств сжигания топлива, включая: древесина, древесные гранулы, нефть, газ и кукуруза. Premier Flex 304 можно использовать для дровяных приборов. Premier Flex выдерживает овальную или прямоугольную форму, чтобы приспособиться к необычным смещениям или прямоугольным дымоходам. Когда лайнер извлекается «из круглого», площадь поперечного сечения действительно уменьшается. Если вам нужна помощь в определении размера лайнера, позвоните по телефону 800-897-8481.

Premier Flex Lite

Узнать больше

закрыть

Премьер Flex Lite

По мере того, как промышленность по производству дымоходов меняется, National Chimney адаптируется к потребностям наших клиентов.Лайнер Premier Flex Lite имеет то же качество и технику, что и наш стандартный лайнер Premier Flex, за исключением того, что он намного легче. Он изготовлен из стали толщиной 0,010 дюйма в отличие от стандартной толстостенной стали толщиной 0,015 дюйма. Более тонкая сталь обладает прочностью, чем толстостенная облицовка, но при более приемлемом весе. Предлагается в 304 и 316 L / Ti. См. Наш вкладыш для дымохода M-Flex Smoothwall, если вам нужен вкладыш, уменьшающий размер на 20%.

Система жесткой футеровки Premier

Узнать больше

закрыть

Система жесткой футеровки Premier

Системы футеровки Premier Rigid изготовлены из высококачественной нержавеющей стали калибра 24.Доступен из сплава 316 (SSL) для всех видов топлива и сплава 304 (SS) для сжигания древесины. Чтобы обеспечить правильную посадку тройника, используйте тройник «OD». Системы жесткой подкладки также требуют использования стандартной верхней пластины, верхнего зажима, штормового воротника и защитной крышки от дождя.
Внесено в список UL для диаметров до 40 дюймов. Уточняйте цены для диаметров 13–40 дюймов.

Предизолированный лайнер M-FLEX

Узнать больше

закрыть

Предизолированный лайнер M-FLEX

National Chimney теперь предлагает предварительно изолированные футеровки для дымоходов M-Flex из нержавеющей стали с внешним защитным покрытием из нержавеющей или алюминиевой стали на ваш выбор.Алюминиевый внешний вкладыш обеспечивает большую гибкость и простоту в обращении, а внешний вкладыш из нержавеющей стали обеспечивает большую долговечность.
Оба материала производятся с использованием нашего высококачественного внутреннего вкладыша M-Flex из нержавеющей стали 316L, сертифицированного на заводе, и нашей изоляционной пленки ½ дюйма. Этот удобный вкладыш сэкономит ваше время и избавит вас от лишних хлопот. Большинство вкладышей могут быть отправлены FedEx Ground. Вкладыши размером 8 дюймов или большие диаметры отправляются обычным перевозчиком. Эти вкладыши также доступны в наших стандартных и базовых комплектах.

Стандартный комплект футеровки для гладких стен

Узнать больше

закрыть

Стандартный комплект лайнера для гладких стен

Стандартные комплекты лайнеров M-FLEX Smoothwall используются для тех же целей, что и стандартные комплекты лайнеров M-FLEX. Тем не менее, стандартные комплекты вкладышей Smoothwall обеспечивают превосходную гибкость при более высокой емкости BTU. Каждый из наших стандартных комплектов для гладких стен поставляется с инструкциями по установке и пожизненной гарантией. У нас есть наборы с внутренним диаметром (ID) 3-8 дюймов.

Базовый комплект лайнера Smoothwall

Узнать больше

закрыть

Набор лайнеров Smoothwall Basic

Сделано с тем же качеством, что и наш стандартный набор лайнеров Smoothwall; Этот комплект предназначен для применения в каминных топках, где тройник и торцевая заглушка тройника не нужны.Этот комплект был оснащен адаптером для печи. Адаптер печи принимает наш вкладыш в верхний охватывающий конец с помощью нашего зажима EZ, чтобы затянуть его на месте, и вставляет его в верхнюю часть печи или вставной воротник.

Стандартный комплект вкладышей M-FLEX

Узнать больше

закрыть

Стандартный комплект вкладышей M-FLEX

Стандартные комплекты футеровки M-FLEX используются для деревянных, масляных, угольных и газовых приборов. Каждый из наших стандартных комплектов .006 «(CB) и .005» (CBF) поставляется с инструкциями по установке и пожизненной гарантией.Этот комплект футеровки используется в системах вентиляции с 1992 года и продолжает оставаться самым популярным комплектом для всех видов топлива, который мы предлагаем. У нас в наличии 3-8 дюймов с внутренним диаметром (ID), а также с внешним диаметром 6-8 дюймов (OD) в наших .006 дюймов (CB). Наборы OD имеют ту же цену, что и наборы ID, просто добавьте OD к детали номер при заказе. Например: CB625KITOD

Базовый комплект вкладыша M-FLEX

Узнать больше

закрыть

Базовый комплект вкладышей M-FLEX

Изготовлен с таким же безупречным качеством, как и наш стандартный комплект CB; Этот комплект предназначен для применения в каминных топках, где тройник и торцевая заглушка тройника не нужны.Этот комплект был оснащен адаптером для печи, разработанным специалистами в этой области. Сделано для установки нашего вкладыша в верхний охватывающий конец с помощью нашего зажима EZ, чтобы затянуть его на месте. Адаптер печи вставляется в верхнюю часть плиты или в воротник вставки для легкого перехода к плите или другому применению.

Комплект M-FLEX Pellet / Corn Liner Kit

Узнать больше

закрыть

Комплект M-FLEX Pellet / Corn Liner Kit

Наборы гранул / кукурузы похожи на наши Стандартные наборы и наши Базовые наборы.Основное отличие — это короткая футболка, которая идет в нижней части лайнера. Каждый тройник для пеллет разработан специально для соединения нашего лайнера с печью для пеллет. Вставьте подкладку в верхнюю часть корпуса тройника, затяните зажимы и оберните носик вокруг отверстия в топке на гранулах.

Комплекты алюминиевых вкладышей M-FLEX

Узнать больше

закрыть

Комплекты алюминиевых вкладышей M-FLEX

National Chimney производит наши комплекты алюминиевых футеровок M-FLEX для приборов с A.F.U.E. 83% или ниже. Каждый алюминиевый комплект профессионально упакован и включает:
• 2-слойная алюминиевая футеровка
, зарегистрированная и протестированная UL
• Алюминиевая муфта для раствора для проталкивания лайнера через гильзу
• Алюминиевая верхняя пластина с пластиной 16 x 16 дюймов и воротником высотой 2 дюйма вокруг диаметра отверстия
• Алюминиевый колпачок и инструкция по установке
На все комплекты алюминиевых футеровок M-FLEX предоставляется 25-летняя гарантия, и они включены в список UL441.

Алюминий High Wind
Co-Linear Kit

Позвоните 1.800.897.8481

Алюминий, низкопрофильный
Коллинеарный комплект

Узнать больше

закрыть

Низкопрофильный коллинеарный комплект
Алюминий

Низкопрофильные колпачки и комплекты с прямой линией — гладкая и уникальная крышка с установленной высотой всего 7 дюймов. Наша низкопрофильная колпачок с прямой линией изготовлена ​​из высококачественного коммерческого алюминия. Эта крышка поставляется с воздухозаборником 3 дюйма и имеет вариант выпуска 3 «или 4». Ленты EZ connect соединяют вкладыш с каждым воротником, избавляя от необходимости использовать винты и заклепки.Каждая низкопрофильная крышка поставляется со стандартной планкой размером 13 x 13 дюймов; Также доступна перемычка 18 «x18». Переносимая пожизненная гарантия на нержавеющую сталь; 25-летняя гарантия на алюминий.

Комплект из нержавеющей стали для параллельных линий при сильном ветре

Узнать больше

закрыть

Комплект линейного перемещения для сильного ветра
Нержавеющая сталь

Колпачки и комплекты с коллинеарными колпачками для сильного ветра — отличный вариант для применений, где ветер создает проблемы для вентиляционных систем. Наши колпачки High Wind Co-Linear производятся с использованием высококачественной сертифицированной на прокат нержавеющей стали 24 калибра 304.Колпачок поставляется с воздухозаборником 3 дюйма и имеет вариант выпуска 3 дюйма или 4 дюйма. Соединительные ленты EZ соединяют вкладыш с каждым воротником, устраняя необходимость в винтах и ​​заклепках. Каждая крышка High Wind поставляется со стандартным 13-дюймовым колпачком. Облицовка x13 дюймов. Доступны дополнительные обшивки для заводских дымоходов. Передаваемая пожизненная гарантия.

Комплект из нержавеющей низкопрофильной коллинеарной системы

Узнать больше

закрыть

Низкопрофильный коллинеарный комплект
Алюминий

Низкопрофильные колпачки и комплекты коллинеарного типа — гладкие и уникальные колпачки с установленной высотой всего 7 дюймов.Наши низкопрофильные колпачки с линейным перемещением изготавливаются из коммерческого алюминия высочайшего качества. Эта крышка поставляется с воздухозаборником 3 дюйма и имеет вариант выпуска 3 дюйма или 4 дюйма. Соединительные ленты EZ соединяют вкладыш с каждым воротником, устраняя необходимость в винтах и ​​заклепках. Каждая низкопрофильная крышка поставляется со стандартным 13-дюймовым колпачком. Просвет x13 дюймов; также доступен оклад размером 18 x 18 дюймов. Передаваемая пожизненная гарантия на нержавеющую сталь; гарантия на алюминий 25 лет.

Комплект для свежего воздуха

Узнать больше

закрыть

Комплект для свежего воздуха

Необходимое количество свежего воздуха для горения подается с помощью комплекта Fresh Air непосредственно в дровяные печи или печи на гранулах, обеспечивая оптимальную производительность.Комплекты свежего воздуха включают: алюминиевый вкладыш M-FLEX 4 x 10 футов, изоляционную втулку 10 футов, внешний заборник и 2 шланговых зажима.

Низкопрофильный колпачок со-линейной формы

Узнать больше

закрыть

Низкопрофильный коллинеарный комплект

Выберите из нержавеющей стали или алюминия.

Колпачок коллинеарного типа для сильного ветра

Узнать больше

закрыть

Комплект для параллельной работы при сильном ветре

Выберите из нержавеющей стали или алюминия.

Квадратные колпачки из нержавеющей стали с коллинеарным соединением

Узнать больше

закрыть

Нержавеющие квадратные колпачки
Co-Linear

Квадратные колпачки с прямой вытяжкой из нержавеющей стали — наша лучшая заглушка для ваших нужд с прямой вентиляцией.Наша крышка изготовлена ​​из высококачественной сертифицированной нержавеющей стали марки 304 марки 24. Колпачок поставляется с воздухозаборником 3 дюйма и имеет вариант выпуска 3 дюйма или 4 дюйма. Соединительные ленты EZ соединяют вкладыш с каждым воротником, устраняя необходимость в винтах или заклепках. Каждая крышка Premier поставляется со встроенным отверстием 15 дюймов. x15 «штатная прошивка.

Дождевик

Позвоните 1.800.897.8481

Дождевик с круглой крышкой и отводным конусом

Позвоните 1.800.897.8481

Верхний комплект с отводным конусом

Позвоните 1.800.897.8481

Дождевик с круглой крышкой

Позвоните 1.800.897.8481

Крышка от дождя с отводом

Позвоните 1.800.897.8481

Заглушка

Позвоните 1.800.897.8481

Верхний комплект TK

Позвоните 1.800.897.8481

Комплект Premier Top PTK

Позвоните 1.800.897.8481

Верхний комплект Premier Flue Fit TKFF

Позвоните 1.800.897.8481

Зажим верхний / опорный TC

Доступные формы

закрыть

Верхний / поддерживающий зажим

Формы:
Круг, овал, прямоугольник и квадрат

Расширения верхнего комплекта

Позвоните 1.800.897.8481

Предизолированный фиксатор отделки

Узнать больше

закрыть

Предизолированный фиксатор отделки

Этот фиксатор, изготовленный из нержавеющей стали 24ga 304, используется для «отделки» конца лайнера и защиты изоляции от повреждений. Используйте ремешок EZ Connect Band, чтобы закрепить фиксатор на внешней стороне лайнера.

Заглушка для отделки предварительно изолированного лайнера

Узнать больше

закрыть

Pre-Insulated Liner
Финишная заглушка

Изготовлен из нержавеющей стали 24га 304.Эта заглушка используется для завершения заделки дымохода предварительно изолированной футеровки. Воротник с тесьмой снаружи надевается поверх подкладки. Меньший воротник предназначен для размещения внутренней подкладки. Чтобы завершить установку, вы можете приобрести «Top Kit Rain Cap», который легко соединяется с меньшим воротником с помощью того же зажима EZ Band Clamp.

Адаптер для предизолированной плиты

Узнать больше

закрыть

Адаптер для печи с предварительно изолированным вкладышем

Этот переходник используется для подсоединения изоляционного покрытия к вашей дровяной печи или топке.Предварительно изолированный вкладыш полностью входит в большой конец адаптера, а зажим EZ Band Clamp фиксирует вкладыш на месте. Хомут на малом конце обжат, чтобы он мог поместиться внутри воротника печи. Изготовлен из нержавеющей стали 24га 304.

Муфта с предварительно изолированной футеровкой

Узнать больше

закрыть

Предизолированная муфта вкладыша

Эта муфта используется для соединения (2) частей предварительно изолированного лайнера. Он разработан для обеспечения безкапельного соединения, имеющего как охватывающий, так и охватывающий конец.Зажимные ленты EZ на обоих концах муфты обеспечивают надежное соединение на обоих концах лайнера. Он изготовлен из нержавеющей стали 24ga 316, поэтому его можно использовать для обработки древесины, нефти, газа и угля.

Муфта (папа / мама)

Позвоните 1.800.897.8481

Муфта (папа / папа)

Позвоните 1.800.897.8481

Муфта алюминиевая

Позвоните 1.800.897.8481

Адаптер устройства

Позвоните 1.800.897.8481

Муфта EZ (папа / мама)

Доступные формы

EZ Муфта

фигур:
круг, овал, прямоугольник и квадрат

Адаптер для внутренней установки печи

Позвоните 1.800.897.8481

Ошейник Motar

Позвоните 1.800.897.8481

Сетка с круглой муфтой
Нижняя пластина

Позвоните 1.800.897.8481

Нижняя пластина прямоугольной муфты

Позвоните 1.800.897.8481

Прямоугольная нижняя сетка с муфтой

Позвоните 1.800.897.8481

Нижняя пластина

Позвоните 1.800.897.8481

Сетчатая нижняя пластина

Звоните 1.800.897.8481

Верхняя пластина TP

Доступные опции

Верхняя пластина TP

Формы:
Круг, овал, прямоугольник и квадрат

Металлы: нержавеющая сталь
и алюминий

EZ Верхняя пластина TPEZ

Позвоните 1.800.897.8481

EZ Верхняя пластина для дымохода EZFF

Позвоните 1.800.897.8481

Носовой конус

Доступные формы

закрыть

Носовой конус

Формы:
Круг, овал, прямоугольник и квадрат

Штормовые ошейники

Доступные формы

закрыть

Штормовые ошейники

Формы:
Круг, овал, прямоугольник и квадрат

Поворотный тройник с двойным взлетом

Узнать больше

закрыть

Поворотная тройка с двойным взлетом

У этой футболки есть две точки взлета с уникальной особенностью корпуса тройника, которая может вращаться на 360 °.Это позволяет обоим взлетам действовать независимо друг от друга и позволяет позиционировать каждый взлет под любым необходимым углом. Стандартные 2 дюйма между взлетами. Эта футболка имеет все стандартные характеристики нашей обычной двухкомпонентной футболки со съемными стяжками и соединением EZ Band Connection в верхней части тройника. Изготовлен из нержавеющей стали 24га 316.

Тройник с поворотным верхом

Узнать больше

закрыть

Футболка с поворотным верхом

Этот тройник с поворотной верхней частью имеет верхнее соединение вкладыша, которое вращается на 360 °.Во время установки футеровки иногда бывает трудно добиться правильного совмещения соединения корпуса тройника с наперстком. Преимущество этого шарнирного соединения заключается в том, что вы можете вращать корпус тройника с наперстка, не поворачивая всю футеровку сверху дымохода. Такой тройник сэкономит драгоценное время, так как вам не придется вручную поворачивать футеровку в верхней части дымохода. Этот тройник имеет все те же характеристики, что и наши стандартные тройники в стиле 24ga 316 и 304.

Наборные тройники

Звоните 1.800.897.8481

Соединитель скольжения

Позвоните 1.800.897.8481

Тройник

Позвоните 1.800.897.8481

Адаптер для плиты SA

Позвоните 1.800.897.8481

Тройник фиксированный FXTL (L)

Доступные формы

Тройник фиксированный

фигур:
круг, овал, прямоугольник и квадрат

Тройник для пеллет FXTP

Позвоните 1.800.897.8481

Тройник из 2 частей (L) / FLEXT (L)

Позвоните 1.800.897.8481

Удлиненные тройники SL / S

Позвоните 1.800.897.8481

Заглушка тройника EC (L)

Доступные формы

Поворотный тройник с двойным взлетом

фигур:
круг, овал, прямоугольник и квадрат

Универсальный взлетный

Позвоните 1.800.897.8481

15 градусов, фиксированный для Flex

Позвоните 1.800.897.8481

30 градусов, фиксированный для Flex

Позвоните 1.800.897.8481

Фиксированный угол 45 градусов для жесткого диска

Позвоните 1.800.897.8481

45 Град. для Flex

Позвоните 1.800.897.8481

60 градусов, фиксированный для жесткой

Позвоните 1.800.897.8481

60 градусов, фиксированный для Flex

Позвоните 1.800.897.8481

90 градусов для жесткого диска

Позвоните 1.800.897.8481

90 градусов, фиксированный для Flex

Позвоните 1.800.897.8481

90 град. для жесткого

Позвоните 1.800.897.8481

Настройка 90 градусов для Flex

Позвоните 1.800.897.8481

Заглушка редуктора / увеличителя

Узнать больше

закрыть

Заглушка Редуктор / Увеличитель

National Chimney не обжимает наш переходник / усилитель, поэтому вы можете выбрать, какой конец нужно обжимать для вашего приложения. Редукторы / усилители доступны в исполнении 304 (для древесины и древесных гранул) или 316 (для всех видов топлива). Выберите дизайн из 3 частей / конический для максимального потока или наш стиль заглушки для труднодоступных мест.

National Chimney предлагает редуктор, специально созданный для установки на пеллетных печах.Редуктор для гранул размером 4–3 дюйма также доступен в виде 3-х частей / конической конструкции или типа заглушки. 4-дюймовый охватывающий конец прикрепляется к внешней стороне нашего M-FLEX или Smoothwall Liner, а затем идет непосредственно к внешней стороне 3-дюймового отверстия в топке для гранул.

Конический редуктор / увеличитель на 3 штуки

Узнать больше

закрыть

Конический редуктор / увеличитель 3 Peice

National Chimney не обжимает наш переходник / усилитель, поэтому вы можете выбрать, какой конец нужно обжимать для вашего приложения. Редукторы / усилители доступны в исполнении 304 (для древесины и древесных гранул) или 316 (для всех видов топлива).Выберите дизайн из 3 частей / конический для максимального потока или наш стиль заглушки для труднодоступных мест.

National Chimney предлагает редуктор, специально созданный для установки на пеллетных печах. Редуктор для гранул размером 4–3 дюйма также доступен в виде 3-х частей / конической конструкции или типа заглушки. 4-дюймовый охватывающий конец прикрепляется к внешней стороне нашего M-FLEX или Smoothwall Liner, а затем идет непосредственно к внешней стороне 3-дюймового отверстия в топке для гранул.

Овальный редуктор / увеличитель

Узнать больше

закрыть

Овальный редуктор / увеличитель

Заказываете овальные тройники и носовые конусы? Вам необходимо знать ваш ID (внутренний диаметр) или OD (внешний диаметр) круглого вкладыша (до того, как вкладыш станет овальным).Например, если вкладыш был CB625 (это ID) и он был увеличен до 5 дюймов, вам понадобится ID tee = NC65OVFLEXT. Если лайнер был CB625OD (который является OD), вам понадобится тройник OD = NC65OVTEE.
Адаптер овал-круглый

Овальный конец адаптера предназначен для размещения вкладыша с овальным внутренним диаметром (ВД). Круглый нижний конец гофрирован и направлен в дымоход или внутрь воротника печи.

Вставить загрузчик

Узнать больше

закрыть

Вставить загрузку

National Chimney производит вкладыши из нержавеющей стали 24ga 304.Они предназначены для крепления жесткой трубы или гибкого вкладыша с муфтой к выпускному отверстию большинства вставок.

Вставной адаптер

Узнать больше

закрыть

Вставить адаптер

National Chimney производит уникальный вставной переходник, который позволяет регулировать топку спереди назад или из стороны в сторону. Конструкция из двух частей позволяет ему скользить, чтобы регулировать межцентровое расстояние воротников. Это обеспечивает горизонтальное смещение от 0 до 9 дюймов без дополнительного зазора, необходимого для колен.Верхняя манжета подходит для гибкой футеровки с внешним диаметром или жесткой трубы. Он также принимает внутреннюю трубу вместе с муфтой. Нижний хомут подходит для большинства печей, требующих гофрированного соединения. Крепится винтами или заклепками, как большинство лайнеров или труб. Также доступны специальные адаптеры с дверцей для очистки.

Адаптер вкладыша вкладыша

Узнать больше

закрыть

Адаптер вкладыша вкладыша

National Chimney производит уникальный вставной адаптер, который позволяет регулировать топку спереди назад и из стороны в сторону.Конструкция из двух частей позволяет устройству скользить для регулировки межосевого расстояния между воротниками. 6-дюймовый адаптер в полностью закрытом состоянии имеет межцентровое расстояние 6 дюймов, а в полностью выдвинутом состоянии расстояние между хомутами составляет 12 дюймов. 8-дюймовый адаптер имеет 7 дюймов между центрами хомутов и расстояние 12 дюймов. между воротниками при полностью открытом. Верхний воротник на адаптерах на 6 и 8 дюймов принимает внутренний диаметр. Flex Liner и нижний воротник гофрированы, чтобы соответствовать большинству печей или вставок. Адаптер из нержавеющей стали 24га 304 крепится саморезами или заклепками.Дверь для чистки входит в стандартную комплектацию.

Ножницы для жести

Узнать больше

закрыть

Ножницы по металлу

Многофункциональная защелка, пружина сжатия с увеличенным сроком службы, нижняя нейлоновая рукоятка, заклепанная ручка не ослабнет. Кончики челюстей отшлифованы до упора, чтобы обеспечить доступ в тесноте.

Клейкая лента

Узнать больше

закрыть

Скотч

Оберните концы наших вкладышей для безопасности. Тканевая клейкая лента общего назначения, с полимерным покрытием, клей высокой липкости, легко отрывается.

Премьер Лебедка

Узнать больше

закрыть

Премьер Винч

Premier Winch имеет размеры 15 x 15 дюймов в основании, чтобы поместиться даже в самый маленький дымоход. Он имеет грузоподъемность 1000 фунтов, но весит всего 28,5 фунтов. Поставляется с кабелем длиной 50 футов 7/32 дюйма. Одна ножка регулируется для установки без камней на любой поверхности.

Овализатор

Узнать больше

закрыть

Овализатор

Нужен овальный размер?
Вы можете овализировать его самостоятельно на стройплощадке с помощью своего собственного Овализатора.

Кримпер

Узнать больше

закрыть

Кримпер

Обжимные клещи обеспечивают максимальное удобство использования благодаря подпружиненным ручкам и рукоятке с виниловой подушкой. Износостойкие обжимные детали из закаленной стали обеспечивают более плотную посадку и герметичное соединение.

Ручной пистолет для заклепок

Узнать больше

закрыть

Ручной пистолет с заклепками

Закрепите жесткую систему футеровки с помощью ручного заклепочного пистолета, заклепок и шайб или саморезов из нержавеющей стали.

Укладка гофрированной кровли

При укладке гофрированного железа на деревянную обшивку используйте гвозди из оцинкованного железа и свинцовые шайбы. Преимущество использования свинцовых шайб заключается в том, что они обеспечивают плотное соединение и предотвращают протекание и ржавление в отверстии для гвоздя; Поскольку шайба мягкая, она легко принимает любую форму. На Рис. 233 показано, как используются эти шайбы; A показывает гвоздь и шайбу в натуральную величину. При укладке начинайте с левого угла карниза и в конце здания. Продолжайте укладку на гребень, нахлестывая второй лист на первые 4 дюйма, при этом левый край обрабатывается с помощью фронтальной ленты G, сформированной, как показано на рис.234, в который гофрированный лист B хорошо заделан кровельным цементом C. Если использование этого фронтонного пояса нежелательно, лист должен быть хорошо закреплен на краю, чтобы ветер не поднял листы с крыши во время шторма, как показано на рисунке A на рис. 230.

Рис. 233.

Если фронтон имеет противопожарную стену, пусть листы A упираются в стену и вспыхивают с гофрированным окладом, как показано на рис. 235, поверх которого обычная крышка или счетчик мигает, как объяснено в связи с рис.227. Если конек крыши A упирается в стену, как показано позицией B на рис. 230, то используется торцевой фартук, как показано на рис. 236, который также должен быть перекрыт либо с помощью заглушки, либо позволяя гофрированному сайдингу перекрывать эту торцевую стенку, как это было бы в случае B на рис. 230. Теперь начните второй ряд с карниза, сделав полторы гофры для бокового нахлеста, следя за тем, чтобы боковые гофры располагались по центру. в точности другое и гвоздь с шайбами, как показано на рис.237. Прибивайте гвоздями все остальные гофры в концевых нахлестах и ​​примерно через каждые 6 дюймов в боковых нахлестах, забивая верхнюю часть гофры, как показано на рис. 237. Продолжайте укладку таким образом, пока крыша не будет покрыта.

Рис. 234.

Рис. 235.

То же самое правило следует соблюдать в отношении нахлесток и высечки, если гофрированное железо должно быть прикреплено к железным прогонам, и метод крепления к железным каркасам будет выполняется, как показано на фиг. С 238 по 240 включительно. Предполагая, что стальные конструкции должны быть покрыты, как показано на рис.230 и 231, тогда пусть A на рис. 238 — железное стропило, B — поперечные углы, на которые уложены листы D, затем с помощью зажима или зажима C, который сделан из обруча и согнут на угол B. , листы приклепываются. На рис. 239 показана другая форма зажима, который загнут на нижнюю часть уголка.

Рис. 236.

Рис. 237.

На Рис. 240 показан еще один метод, при котором зажим F приклепывается к листу B в точке E, а затем поворачивается на угол A в точке D.Чтобы избежать попадания штормового удара между гофрированным проемом у карниза, используется гофрированный деревянный заполнитель, как показано на рис. 241. Он защищает от снега и мокрого снега. На железном каркасе это штампованный металл.

Рис. 238.

Рис. 239.

Другая форма кровли из гофрированного железа показана на Рис. 242. Она укладывается с помощью планок аналогично фальцевой кровле.

Если на крыше есть шатры, гофрированный лист нужно аккуратно обрезать, а бедро покрыть листовым свинцом.Лучше всего это сделать, поместив деревянную бухту или наполнитель на бедро, к которому примыкает кровля.

Листовой свинец затем формируется поверх этого деревянного сердечника и в гофры и прикрепляется с помощью шурупов через свинцовый колпачок к деревянному сердечнику.

Поводок мягкий, поэтому ему можно придать любую форму.

Если в шатровой крыше возникает впадина, сформируйте из простого листового железа впадину, как показано на рис. 243, не забудьте нанести на нее два слоя краски перед укладкой, и сделайте ее из листов шириной 24 дюйма, загибая вверх 12. дюймов с каждой стороны.Поместите его в углубление и обрежьте гофрированный лист под нужным углом. Затем притирайте гофрированное железо к лощине от 6 до 8 дюймов.

Когда необходимо произвести прокладку дымохода, как показано на рис. 244, используйте простое железо, загибая его и вставляя в стыки дымохода, позволяя окуну подняться под гофрированным железом вверху примерно на 12 дюймов и выше гофра внизу примерно на таком же расстоянии. Сбоку гидроизоляция должна иметь форму гофрированного железа и иметь нахлест около 8 дюймов, причем весь гидроизоляционный слой должен быть хорошо залит кровельным цементом.Когда вокруг дымовой трубы требуется водонепроницаемое соединение, как показано на рис. 245, сначала вырезается гофрированный лист, как показано, а затем делается гидроизоляция вокруг половины верхней части дымовой трубы, чтобы вода не попадала внутрь. . Лучше всего это сделать, используя толстый листовой свинец и приклепывая его к листам, используя полосы аналогичного гофрированного железа в качестве шайбы, чтобы не повредить свинец. Перед клепкой гидроизоляцию необходимо хорошо залить кровельным цементом, а затем сделать скошенный угол из цемента, чтобы получился хороший стык.После того, как этот вертикальный оклад установлен на место, на него устанавливают хомут и прикрепляют к штабелю с помощью металлического кольца, прикрученного болтами и затянутого, как показано. Цемент используется для герметичного шва вокруг штабеля. Эта конструкция дает стеку возможность раскачиваться и позволяет уводить тепло.

Рис. 240.

Рис. 241.

Рис. 242.

Иногда торцевой оклад, показанный на Рис. 236, можно использовать с большим преимуществом при построении вертикального оклада на Рис.245. Там, где рифленое железо встречается на гребне, как в точках D и D на фиг. 230 и 231, деревянный сердечник помещается в положение, как объяснено в связи с гребнем бедра, а угловой гребень, прижимаемый дилерами, которые поставляют гофрированное железо, помещается над гребнем, как показано на рис. 246. Когда гребневой валок требуется форма, показанная на рис. 247.

Рис. 243.

ВИДЫ ПЕРЕДНЕЙ И ЗАДНЕЙ ЧАСТИ РЕЗИДЕНЦИИ МИССИС. Х. М. КОББ, МАГНОЛИЯ ДРАЙВ, КЛИВЛЕНД, Огайо.

Watterson & Schneider, Architects, Кливленд, Огайо.

РЕЗИДЕНЦИЯ MR. Х. Т. ЛУМИС, МАГНОЛИЯ ДРАЙВ КЛИВЛЕНД, Огайо.

Watterson & Schneider, Architects, Кливленд, Огайо.

Стоимость около 35000 долларов. Первые исторические стены из кирпича McCausland, сделанные в Акроне, штат Огайо. Кровля комбинированная красная черепица.

Рис. 244.

Рис. 245.

Эти выступы крепятся непосредственно к листам крыши с помощью клепок или болтов.

определение гофры по The Free Dictionary

cor · ru · gate

(корь-гат, корь-)

v. cor · ru · gat · ed , cor · ru · gat · ing , cor · ru · gates

v. tr.

Для формирования складок или параллельных и чередующихся гребней и канавок.

v. внутр.

Чтобы сформироваться в такие складки или гребни и бороздки: «Теперь необъятный океан … почувствовал изменение. Его поверхность волновалась и гофрировалась там, где его касались широкие тени облаков» (Джон Апдайк).

---

[латинское corrūgāre, corrūgāt-, чтобы сморщить : com-, com- + rūgāre, сморщить (от rūga, сморщить ).]

---

cor′ru · gate ′ , cor′ru · gat′ed (-gā′tĭd) прил.

Словарь английского языка American Heritage®, пятое издание. Авторские права © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

рифленый

vb

( обычно tr ) для складывания или складывания в чередующиеся борозды и гребни

adj

складываются в борозды и гребни; морщинистый

[C18: от латинского corrūgāre, от rūga морщинка]

corruˈgation n

Словарь английского языка Коллинза — полный и полный, 12-е издание, 2014 г. © HarperCollins Publishers, 1998, 1994 , 2003, 2006, 2007, 2009, 2011, 2014

cor • ru • gate

( v. kɔr əˌgeɪt, ˈkɒr-; прил. -gɪt, -geɪt)

v. -gat • ed, -gat • ing,
adj. в.т.

1. для прорисовки или загибания в складки или чередование борозд и гребней; морщинка.

в.и.

2. гофрироваться; пройти гофру.

прил.

3. гофрированный; морщинистый; бороздят.

[1375–1425; поздний среднеанглийский corrūgātus, причастие прошедшего времени corrūgāre = cor- cor- + rūgāre морщинка, производная от rūga складка, морщинка]

cor′ru • ga`tor, n.

Рэндом Хаус Словарь колледжа Кернермана Вебстера © 2010 K Dictionaries Ltd. Авторские права 2005, 1997, 1991, Random House, Inc. Все права защищены.

гофрированный

Past причастие: гофрированные
герундия: гофрирования

ImperativePresentPreteritePresent ContinuousPresent PerfectPast ContinuousPast PerfectFutureFuture PerfectFuture ContinuousPresent Идеальный ContinuousFuture Идеальный ContinuousPast Идеальный ContinuousConditionalPast Условный

императив
гофрированный
гофрированный

они

907 Претерит

907 28

Настоящее
I гофрированный
вы гофрированный
он / она / она гофрированный
мы гофрированный
I гофрированный
гофрированный
он / она / она гофрированный
гофрированный
вы гофрированный
гофрированный

настоящее время непрерывный
я гофрированный
вы гофрированный
гофрированный 907
у вас гофра
гофра

907 гофр

Present Perfect
у меня гофра
у вас гофра
у вас гофра
у нас есть гофры
у вас гофры
у них гофры

ши гофра

Прошлые Непрерывные
Я гофрировал
вы были
у нас были гофры ing
вы гофрировали
они гофрировали

34

гофрированный

34

Past Perfect
у меня гофрированный
у вас гофрированный
у нас были гофры
у вас были гофры
у них были гофры

Future
гофрировали
будет гофро гофрированный
гофрированный
гофрированный
гофрированный

907 у него будет гофра

Future Perfect
	у вас будет гофрированный
у нас будет гофра
у вас будет гофра
у нас будет гофра

907 / она / это будет гофра

Future Continuous
Я буду гофром
мы будем гофра
у вас будет гофра
они будут гофры

Настоящее совершенное непрерывное
вы гофрировали
он / она гофрировали
мы гофрировали
вы гофрировали
они гофрировали		Future	Непрерывный
Буду б een гофрирование
у вас будет гофрирование
он / она / оно будет гофрирование
мы будем гофрировать
вы будете гофрировать
гофрирование

Past Perfect Continuous
Я гофрировал
вы гофрировали
он / она / она гофрировали
вы гофрировали
они гофрировали

90 728

условный
я бы гофрировал
вы бы гофрировали
гофр 907 гофрированный
гофрированный
они были бы гофрированными

34

Past Conditional
Я бы гофрировал
у вас был бы гофрированный
он / она / она была бы гофрированной
у вас были бы гофры
они были бы гофрированными

Collins English Verb Tables © HarperCollins Publishers 2011

гофрированные — Αγγλοελοεληνικό Λεξικό WordReference.com

От глагола гофрированный : (⇒ спрягать)

гофрированный — это: ⓘЩелкните инфинитив, чтобы увидеть все доступные изменения

v прошедший глагол , прошедший простой : прошедшее время — например, «He » видел человек «. «Она засмеялась ».

v прошедшее p глагол, причастие прошедшего времени : Форма глагола, используемая описательно или для образования глаголов — например, « заперта, дверь», «Дверь была заперта на , .»

WordReference Англо-греческий словарь © 2020:

Κύριες μεταφράσεις
рифленый прил. прилагательное : описывает существительное или местоимение, например, 904, девочка, 904 интересная книга , « большой дом «.	(с гребнями)	αυλακωτός, πτυχωτός επίθ επίθετο : Περιγράφει το ουσιαστικό που συνοπεύει, που συνοδεύει.χ. ψηλός άντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
	Я порезал руку о грубый гофрированный картон.

WordReference Англо-греческий словарь © 2020:

Κύριες μεταφράσεις
corrugate [sth] ⇒ vtr переходный объект: пример глагола : переходный глагол Скажи что-нибудь .«Она нашла кота».	(сложить зигзагообразно)	πτυχώνω ρ μ ρήμα μεταβατικό : Συνδυάζεται παγαε600 : Συνδυάζλεται παγαε μου κλπ
	( καθομιλουμένη )	ζαρώνω ρ μ ρήμα μεταβατικό :. Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω ένα μήλο , αγαπάω τα παιδιά μου κλπ.

Англо-греческий словарь WordReference © 2020:

Σύνθετοι τύποι: гофрированный | гофрированный
гофрированный чугун	(металл)	αυλακωτή λαμαρίνα επίθ + ουσ θηλ

Ο ρος ‘ гофрированный ‘ βρέθηκε επίσης στις εγγραφές:

Στην αγγλική περιγραφή:

Гофрированный металлический водопропускной канал, Гофрированная металлическая труба, Гофрированный металлический водопропускной канал производители Китай

Дом

Насчет нас

Каталог товаров

Новости и техническая информация

НИОКР и дизайн

Проект
Скачать

Свяжитесь с нами

Информация о компании

Компания Hengshui Yitong Pipe Industry Co., ООО Основанная в 1998 году, компания является профессиональным производителем водопропускных труб из гофрированного металла с 600 сотрудниками. После 14 лет роста мы стали ведущим производителем гофрированных металлических водопропускных труб. Наша основная продукция включает в себя 4 вида гофрированных металлических труб и труб неправильной формы … ПОДРОБНЕЕ +

• Международная связь
• Сертификат

Туннель из гофрированной стали… Узнать сейчас

Туннель из гофрированной стали …

Гофра 68мм x 13мм Узнать сейчас

Спиральная гофрированная труба

Гофра 400мм_x 150мм Узнать сейчас

Структурная плита гофрированная труба …

Металлическая труба с фланцевым гнездом, медь … Узнать сейчас

Нестабильный полукруглый гофроящик…

Alpine Corrugated Machinery, Inc: инвентаризация линии гофрирования

Последнее обновление 31.01.2020

Котлы
Комплектные гофроагрегаты
Режущие устройства для гофрирования
Отрезные ножи
Двойные подкладки
Клеевые станции
Разное
Предварительные кондиционеры
Предварительные нагреватели
Роликовые стойки
Роторные ножницы
Одинарные торцевые ножницы
Сплайсеры
Штабелеры

---

Котлы

Котел Continental, 250 л.с., Continental (# BOIL-824)

Columbia Steam Boilers (2) Columbia C2-GO-20A (# BOIL-826)

Superior Johnston Boiler Superior 6-5-1500 (# BOIL-829)

Комплектные гофроагрегаты

Комплектный гофроагрегат BHS, 110 дюймов / 2800 мм BHS (# COR-403)

70 «/ 1750 мм Agnati Marquip B-E-F-K-Flute Corrugator Agnati, Marquip (# COR-409)

87 дюймов / 2200 Langston / Marquip Corrugator Langston (# COR-407)

87 дюймов / 2200 мм Langston Marquip A-B-C-гофроагрегат Langston, Marquip (# COR-405)

87 дюймов / 2200 мм гофроагрегат Martin B-C-E с канавками Martin, Marquip, BHS (# COR-318)

98 дюймов / 2500 мм Гофроагрегат Agnati Agnati (# COR-406)

98 дюймов / 2500 мм гофроагрегат BHS с сухим концом BHS, Bosbt Group (# COR-401)

98 дюймов / 2500 мм Langston Fosber Complete Corrugator Langston, Fosber (# COR-404)

98 дюймов / 2500 мм Peters Fosber Corrugator Peters, BHS, Fosber, Marquip (# COR-408)

98 дюймов / 2500 мм MHI Marquip B & C-гофроагрегат MHI, Marquip, Langston (# COR-396)

98 дюймов / 2500 мм Peters Marquip B-C и E-Flute Corrugator Peters, Marquip (# COR-397)

Режущие устройства для гофрирования

Биговальный станок BHS, 110 дюймов / 2800 мм BHS SRA-M / 200 (# CSL-660)

98 дюймов / 2500 мм BHS Автоматическая продольно-резательная машина BHS SRA-M RRM (# CSL-672)

98 дюймов / 2500 мм BHS Биговальный станок BHS (# CSL-651)

98 дюймов / 2500 мм Автоматическая биговочная машина Marquip Marquip Model II (# CSL-664)

98 дюймов / 2500 мм Биговщик Marquip Marquip, BWPaper Systems, модель II (# CSL-673)

Отрезные ножи

Отрезной нож BHS, 110 дюймов / 2800 мм BHS NQM (# CUT-637)

Одинарный отрезной нож MHI, 70 дюймов / 1800 мм MHI 58E (# CUT-619)

Одиночный отрезной нож Agnati, 78 дюймов / 2000 мм Agnati TR-EL14 (# CUT-635)

Нож Langston с двойной обрезкой, 78 дюймов / 2000 мм Langston JR (# CUT-630)

98 дюймов / 2500 мм отрезной нож Marquip BWP-MWU, Marquip III 50 л (# CUT-638)

Двойные спонсоры

78 дюймов / 2000 мм S&S Double Backer S&S (# DB-512)

87 дюймов / 2200 мм Langston Double Backer Langston JA (# DB-515)

87 дюймов / 2200 мм Langston Double Backer Langston JA (# DB-517)

98 дюймов / 2500 мм Agnati Double Backer Agnati GPRA 2 + 1 (# DB-506)

98 дюймов / 2500 мм Langston Double Backer Langston JA (# DB-516)

98 дюймов / 2500 мм Olivini / Massenzana с двойной подкладкой Olivini / Massenzana (# DB-504)

Клеевые станции

98 дюймов / 2500 мм Аппарат для тройного клея Marquip Marquip Ward United (# GLU-499)

98 дюймов / 2500 мм United Double Glue Machine United (# GLU-500)

Разное

Система очистки воды DMP DMP Corporation BT 1000 (# MIS-1239)

Hyster 120 роликовый зажим погрузчик Hyster S120FTPRS (# MIS-1313)

Hyster 135 Зажим для роликов погрузчик Hyster S135FT (# MIS-1307)

Прекондиционеры

87 дюймов / 2200 мм Агнати Прекондиционер Agnati PCR (# PRC-260)

87 дюймов / 2200 мм MHI Preconditioner MHI (# PRC-259)

Подогреватели

Подогреватели Langston, 110 дюймов / 2800 мм Langston 380 (# PRE-320)

87 дюймов / 2200 мм Предпусковые подогреватели Langston Langston 153 (# PRE-324)

98 дюймов / 2500 мм Подогреватели Langston Langston 380 (# PRE-325)

98 дюймов / 2500 мм Предпусковые подогреватели Langston Langston 380 (# PRE-323)

Роликовые стойки

Стенды двухвалковые TCY-United 110 «TCY-United MS (# RS-782)

87 дюймов / 2200 мм рулонные стойки Lenox Lenox SFP 90 (# RS-760)

87 дюймов / 2200 мм Martin Roll Stands Geo.Выкатной ролик Martin (# RS-763)

Двухвалковые стойки Fossaluzza, 98 дюймов / 2500 мм Fossaluzza PB27D (# RS-770)

Стойки Goha с двумя роликами, 98 дюймов / 2500 мм Goha XS (# RS-779)

Двухвалковые стойки M Torres, 98 дюймов / 2500 мм M. Torres TSR-H / Auto (# RS-775)

Двухвалковые стойки M Torres, 98 дюймов / 2500 мм M. Torres TSR 2400 (# RS-778)

98-дюймовые двухвалковые стойки Lansgston Langston 143 (# RS-784)

Роторные ножницы

Роторные ножницы Fosber, 98 дюймов / 2500 мм (# SHR-583)

Роторные ножницы Fosber, 98 дюймов / 2500 мм (# SHR-581)

Односторонние машины

Одиночные флейты Olivini B-E-F-флейты, 60 дюймов / 1500 мм Convertma, Olvini (# SF-687)

98 дюймов / 2500 мм Agnati B-образная односторонняя флейта Agnati Super 90 (# SF-698)

98 дюймов / 2500 мм Agnati B-образный односторонний станок Agnati GO14 ACS (# SF-685)

98 дюймов / 2500 мм BHS B-E-канавка с одинарной флейтой Модульная облицовочная машина BHS (# SF-680)

98 дюймов / 2500 мм MHI C и E-образный односторонний станок MHI Paser 60G (# SF-705)

98 дюймов / 2500 мм MHI Односторонняя фреза с C-образной канавкой MHI 50C (# SF-702)

98 дюймов / 2500 мм MHI Односторонняя фреза с C-образной канавкой MHI 50C (# SF-679)

98 дюймов / 2500 мм MHI Односторонняя фреза с электронной канавкой MHI 50D (# SF-650)

98 дюймов / 2500 мм MHI-Terdeca Гофрированные валки с С-образной канавкой MHI, Terdeca 50C (# SF-703)

98 дюймов / 2500 мм United Single Facer United, BWPaper Systems Vanguard (# SF-701)

Сварочные аппараты

Сварочный аппарат Marquip, 87 дюймов / 2200 мм Marquip I (# SPL-1152)

Сварочный аппарат Marquip, 87 дюймов / 2200 мм Marquip I (# SPL-1147)

Сварочные аппараты Agnati Agnati GVR, 98 дюймов / 2500 мм (# SPL-1133)

98 дюймов / 2500 мм Сварочный аппарат Marquip Marquip II (# SPL-1151)

98 дюймов / 2500 мм Сварочный аппарат Marquip Marquip I (# SPL-1154)

98 дюймов / 2500 мм Сварочный аппарат Marquip IMS (# SPL-1156)

98 дюймов / 2500 мм Peters Splicers Peters Rapidomat (# SPL-1134)

Сварочные аппараты Torres, 98 дюймов / 2500 мм Torres CTS (# SPL-1144)

Сварочные аппараты Torres, 98 дюймов / 2500 мм Torres CTS-E (# SPL-1146)

Сварочные аппараты BHS, 98 дюймов / 2500 мм BHS ARW-M 300 (# SPL-1155)

Штабелеры

Тройной нижний штабелеукладчик BHS, 110 дюймов / 2800 мм BHS AAR / 3 (# CST-1001)

Alpine Corrugated Machinery, Inc
100 Challenger Road, Suite 304
Риджфилд Парк, Нью-Джерси 07660
201-440-3030
201-641-4090
info @ alpinemachinery.

No related posts.
