Как сделать дымоход в бане через стену своими руками

Любая баня подразумевает наличие внутри помещения печки, которая топится твердым топливом. Без печи баня просто теряет смысл, а заменить твердотопливную печь на другой вариант, значит потерять всю прелесть русской бани.

Любая твердотопливная печь нуждается в выводе продуктов горения, поэтому еще на этапе строительства следует обустраивать качественный отвод  дыма из помещения бани. Если на этапе строительства этого не было сделано, то все можно поправить и в уже готовой конструкции. Чтобы разобраться в том, как сделать дымоход в бане через стену своими руками следует отнестись внимательно к представленному материалу.

Выбор материалов для работы

Для того чтобы устроить качественный дымоход потребуется некоторое количество строительных материалов, к выбору которых надо подходить с четким расчетом и вниманием. Следует привести некоторые характеристики материалов для создания конструкции:

  • Эти материалы должны быть жаропрочными и не подвергаться деформации под воздействием тепла.
  • Материал для дымохода не должен выделять вредные вещества при нагревании, так как ядовитые вещества не вывести с помощью вентиляции.
  • Для дымохода следует подбирать долговечный материал, который не разрушается от частых перепадов температур.

Выбор материалов для создания дымохода

Теперь следует перейти к самим материалам, которые могут быть использованы для создания дымохода в бане через стену своими руками:

  • Металл – нержавеющая сталь, черная сталь, оцинкованная сталь.
  • Керамика.
  • Кирпич огнеупорный или просто качественный.

Это основные материалы, которые могут использоваться для работы  и у каждого хозяина есть возможность выбирать самостоятельно. Традиционно хозяева бани ориентируются на стоимость материалов при их выборе, но дымоходная система  требует не очень большого количества материала, поэтому можно сильно не экономить. Лучше выбирать качественный материал, так от устройства системы будет зависеть качество эксплуатации бани.

Разновидности материалов для дымохода

Выбор основных показателей

Конфигурация. На первоначальном этапе создания дымохода следует определиться с конфигурацией самого дымохода. Тут может быть множество разных вариантов, но как показывает практика лучше выбирать наиболее простые конфигурации. Дело в том, что когда система вывода дыма имеет множество переходов и сложных моментов конфигурации это служит дополнительной возможностью для скапливания сажи и гари. Со временем в таких сложных местах скопление отходов настолько увеличивается, что вывод дыма из бани может полностью забиться и его придется демонтировать, чтобы прочистить.  Оптимальным дымоходом через стену специалисты считают простую круглую форму с одним-двумя коленами.

Конфигурации дымоходов в бане своими руками

Размерные показатели. Ширина или диаметр устройства рассчитывается в зависимости от следующих показателей:

  • Мощность печки, установленной в бане, то есть чем более мощная печка работает внутри бани, тем шире должен быть дымоход.
  • Количество сложных моментов конструкции, то есть чем больше переходов и изгибов имеет дымоход, тем более широким должен быть его проход.

Особенности конструкции. Чем более сложная конструкция  создается, тем больше внимания она требует. Дело в том, что воздушные потоки при нагревании всегда направляются вверх, поэтому переходы или коленца дымохода должны иметь протяженность не более одного метра. Горизонтальные части вывода должны быть наиболее короткими, так как в них может скапливаться горячий воздух, что воспрепятствует отводу отработанных продуктов горения. Кроме того, конструкция  должна непременно расширяться к концу иначе в дымоходе будет образовываться конденсат.

Результат плохой герметизации и не соблюдение противопожарных мер

Герметичность и изоляция. При создании дымохода своими руками большое внимание надо уделять качественной герметизации всей  конструкции. По всей длине выхода дыма не должно быть шероховатостей или нарушения целостности внутренней поверхности дымохода. Если в конструкции будут зазоры или прорехи поверхности, то это приведет к некачественному отводу продуктов горения, а значит, эксплуатация бани будет некачественной.

Заключительный этап. На последнем этапе создания системы следует тщательно позаботиться о том, что во внешнее отверстие конструкции ни в коем случае не попадал мусор или другие предметы. Для этого на конце дымохода должна быть обустроена металлическая заслонка конусной формы. Она должна быть закреплена на конструкции с помощью специальных креплений и не прилегать к выходу из трубы. Заслонка должна быть конусной, что бы на ней не скапливались осадки, что продлит срок ее качественной службы.

Заключительный этап монтажа дымохода

Нюансы

Существуют некоторые интересные моменты при создании дымохода через стену в бане, и они направлены на повышение КПД работы печки. То есть, чтобы улучшить качество работы печки в бани и существенно сократить расходы топлива следует качественно утеплить дымоход. В этом случае горячий воздух будет сохранять свое тепло, и отдавать его помещению бани, что позволит значительно сократить расход топливных материалов. Для того, чтобы утеплить систему можно монтировать вокруг всей конструкции устраивается специальная металлическая сетка, в которую закладываются камни. Эти плотно уложенные камни  буд ут нагреваться и задерживать тепло.

Кроме того, в местах прохождения трубы дымохода через части конструкции бани. В этих местах должны соблюдаться особые меры противопожарной безопасности, чтобы не потерять любимую баню. Также необходимо избегать попадания перемычек конструкции на эти места. Если пренебрегать этими рекомендациями, то конструкция дымоходы быстро потеряет свою целостность и долговечность.

Утепление дымохода

Виды конструкций

Существует два вида дымоходов через стену в бане:

Дымоход насадного типа. Этот вариант конструкции размещают непосредственно над печкой в помещении бани, он насаживает прямо на тот патрубок, который выходит из конструкции печки. Этот вариант, как правило, имеет простую ровную форму, она обеспечивает более эффективную тягу и не позволяет саже оседать на поверхности.

Дымоход насадного типа

Дымоход приставного типа. Такой вариант конструкции монтируется непосредственно к котлу и выводится на улицу через стену, после вывода конструкция располагается вдоль стены бани и поднимается немного выше уровня крыши. Хотя этот вид конструкции считается наиболее безопасным, тем не менее, он же считается менее эффективным. В этой конструкции подразумеваются сложные переходы, которые значительно ухудшают тягу. Кроме того, сам дымоход проходит по внешней стороне здания, и все тепло отдает улице, а не внутреннему пространству бани.

Дымоход приставного типа

Монтаж дымохода

  • Начинать монтаж следует с создания подходящих отверстий в стене бани, они должны иметь размеры соответствующие выбранной конфигурации дымохода. Прорезать отверстия следует с некоторым запасом, чтобы треба спокойно проходила туда.

Создание отверстий для дымохода

  • После этого монтируется та часть конструкции, которая соединяется с печкой бани или котлом. При этом монтаже надо проявлять большую аккуратность и следить, чтобы на местах соединений не было зазоров, и конструкция получилась полностью герметичной.
  • Теперь на полученное соединение насаживается следующая часть конструкции, она может быть заключительной. Но если дымоход будет создаваться из нескольких частей, то их должно быть не более 3-4 и моменты их соединение должны быть качественными.
  • После того, как все части будут монтированы, надо тщательно законопатить места их прохождения сквозь стены. Конопатить можно глиной или специальной паклей. Если для этих целей выбирается герметик или другой современный материал, то он непременно должен быть жаропрочный.
  • На заключительном этапе монтируется верхняя заслонка конусной формы и проверяется качество тяги дымохода бани.

Готовый дамоход через стену

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2. 04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Содержание материала

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение
Температура газов на выходе дымохода+120°С
Минимальная скорость движения газовНе менее 2 м/с
Рекомендуемая высота дымохода5 метров
Количество сгораемого топлива в одной закладке топки10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода
Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Цены на кирпич

кирпич

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба – порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

[adrotate group=»5″]

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Как сделать дымоход
Выдра

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание
Шаг 1

Изолированное отверстие для прохода дымовой трубы

При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2

Разгрузочный узел на чердаке

Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям.
Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3

Дымоходная труба стартовая

Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4

Хомут для сэндвич труб

Крепеж трубы

Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5

Разделка потолка бани

Подготовка и установка потолочной проходки

В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6

Проход дымохода через кровлю

Схема вывода трубы дымохода через крышу бани

Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7

Грибок для трубы с термоизоляцией (Термогриб)

На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео – Монтаж дымохода

Керамические дымоходы

Керамические дымоходы
Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Второй элемент

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

[adrotate group=»5″]

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Видео – Монтаж керамического дымохода

Видео – Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

Особенности инженерных коммуникаций бани, дымоход через стену

  • Виды и типы бань
  • Отделка
  • Стены
  • Печи
  • Проекты
  • Фундамент
  • Крыша
  • Коммуникации
  • Пристройки




Поиск


Banyabest.ru

  • Виды и типы бань

    • Бочка фурако станет выгодной инвестицией

      Бани из профилированного бруса

      Дом баня из оцилиндрованного бревна

      Турецкая баня хамам: особенности и возможности

      Баня из бруса с мансардой: специфика проекта

  • Отделка

    • Панели из каменной ваты природного происхождения.

      Все виды полимеров и пластика по оптовым ценам от производителя

Как сделать дымоход для бани через стену своими руками: пошаговая инструкция, видео

Сегодня мы узнаем как сделать дымоход для бани через стену.

Содержание:

Этот вопрос играет огромное значение при строительстве бань, ведь он отвечает за безопасность помещения. Согласно статистике именно дымоход очень часто является причиной возгорания. Мы не будем испытывать судьбу, поэтому будем делать надежный, прочный и правильный дымоход.

Преимущества и недостатки наружного дымохода

По сравнению с внутренним дымоходом конструкция внешнего типа обладает целым рядом преимуществ.

  • Экономическая целесообразность.

  • Простота монтажа.

  • Высокая безопасность и низкая вероятность возникновения пожара.

  • Соответствие всем пожарным нормам.

  • Небольшие размеры.

Эти положительные моменты стоит разбавить некоторыми минусами:

  • Сложность в утеплении.

  • Несовместимость с некоторыми печками.

  • Несоответствие некоторым стилистическим решениям.

  • При сильных перепадах температуры внутри и снаружи здания внутри трубопровода образовывается конденсат. Для устранения этой проблемы в конструкцию дымохода включают утеплитель.

Если все описанные выше моменты вас устраивают и не вызывают нареканий, то можно продвигаться дальше. Пока делать дымоход в бане через стену своими руками рано, нужно разобраться с некоторыми важными моментами.

Выбор материалов

Чтобы ничего не отвлекало от работы, нужно заранее подготовить набор материалов и инструментов.

  • металлические элементы для трубы;

  • кронштейны для создания опоры;

  • прибор для подготовки отверстия в стене;

  • хомуты для скрепления элементов трубы;

  • уголки;

  • колена с углом 45 градусов;

  • асбестовый лист;

  • патрубок из керамики для перехода;

  • различные крепежи.

Мы немного приблизились к главному вопросу. Но прежде чем мы узнаем как сделать дымоход в бане через стену, стоит ознакомиться с требованиями, которые предъявляются к этой системе.

Обязательные особенности

Мало просто знать как сделать дымоход в стене бани, нужно еще знать требования, которые к нему предъявляются.

  • Обязательным является расчет выходной мощности для печи. Этот показатель определяет диаметр трубы для дымохода. Если выбрать чрезмерно широкую трубу, то вместе с дымом будет уходить тепло. С узкой трубой некоторая часть дыма будет попадать в помещение.

  • О монтаже дымохода нужно думать еще во время расположения печки. Оптимальный вариант — печка у стены. В этом случае не придется проводить трубы через перегородки.

  • Место прохода трубы через стену должно находиться на высоте не менее метра.

  • Высота расположения вертикального участка трубы не должна быть меньше полутораметра, если считать от внешней стены и крайней точки кровли. Если поблизости располагаются другие здания, то минимальное расстояние от них до внешней трубы должно составлять полтора метра,а лучше все три.

  • Три поворота — максимальное количество, которое можно позволить при монтаже дымохода.

  • Чтобы не снижать силу тяги, необходимо использовать горизонтальные участки длиной менее метра.

  • Для вывода труб необходимо подбирать места без окон, балконов, также не подходят закрытые площади. Важно не только знать как вывести трубу в бане через стену, но и найти подходящее по всем параметрам место.

  • В месте вывода дымохода должна быть проведена изоляция при помощи огнестойкого материала и негорючего утеплителя. С внутренней стороны должны располагаться металлические листы.

  • Для лучшего выведения конденсата внешнюю трубу делают длиннее, чем внутреннюю, которая выходит от печи к стене.

  • Для переходов стоит выбирать угол в 45 градусов. Это позволит предотвратить скапливание сажи.

Выбираем правильные трубы

Дымоход в бане через стену своими руками должен создаваться из правильного материала. Допустимая толщина для металла 2 мм. Это минимальный показатель, ниже которого нельзя опускаться. Конструкции из такого металла будут долговечными и надежными.

Что касается самого металла, то здесь имеется только два варианта: нержавейка и оцинковка. Другие варианты даже рассматривать не стоит. Все более актуальными становятся сэндвич-трубы. Конструкция состоит из двух труб, между которыми располагается утеплитель в виде базальтовой ваты. Такой материал стоит немало. Если не хочется переплачивать, то можно взять две отдельные трубы и разместить между ними утеплитель.

Создаем дымоход в бане через стену

И вот мы подошли к главному вопросу нашего разговора — как сделать дымоход в стене бани. Эта работа состоит из нескольких этапов, каждый из которых будет раскрыт ниже. Начало работы сосредоточено возле печи. Действовать необходимо следующим образом:

  • Определяемся с местом прохождения трубы внутри бани и площадью стены, в котором будет делаться отверстие.

  • На стене, вдоль которой будет располагаться труба, должен находиться металлический лист, а под ним особый материал без склонности к тлению и возгоранию.

  • От конструкции печки отводится металлический патрубок. Расстояние должно быть около метра. Для соединения трубы с вводным патрубком используется адаптер.

  • Надеваем следующую часть трубы, оборудованную шибером, который позволит контролировать тягу.

  • Продолжаем наращивать трубу до места выхода из стены при помощи необходимых элементов. Для их соединения используются хомуты и герметик.

  • В стене необходимо соорудить короб с огнестойкой конструкцией. Для этого можно использовать металл или асбестоцемент. Оставшееся пространство между стенками короба и трубой заполняется термоизоляцией, несклонной к воздействию высоких температур.

  • Выводим трубу на внешнюю сторону. Используя тройник создаем элемент дымохода, в котором будет присутствовать съемный элемент. В этом месте будет скапливаться конденсат, а также можно будет легко контролировать систему отведения дыма. Как вывести трубу в бане через стену вам известно, согласитесь, ничего ложного в этом нет.

  • Наращиваем трубу до необходимого уровня. Через каждый метр к стене крепится кронштейн, который будет удерживать трубу в нужном положении.

На этом может быть завершена пошаговая инструкция, как сделать дымоход в бане через стену теперь вам известно. Мы не спешим прощаться. Уделите еще немного времени нашему разговору, чтобы узнать о секретах и тонкостях этого процесса.

Важные советы

Когда разговор идет о безопасности, важно соблюдать все рекомендации и не пренебрегать правилами. Важно не только знать как сделать дымоход для бани через стену, нужно сделать его максимально безопасным. Чтобы нахождение в бане приносило только положительные ощущения и не ставило жизнь под угрозу, необходимо придерживаться следующих советов:

  • Использование пожароопасных материалов должно быть сведено к минимуму.

  • Установка дефлектора является преимущественным решением. Такое устройство повысит показатель эффективности и уровень КПД печи.

  • Утепление никогда не бывает лишним.

  • Труба загрязняется на выходе, от этого никуда не денешься. Чтобы иметь возможность прочищать ее периодически, можно предусмотреть небольшую дверку.

  • По завершении работы необходимо проверить конструкцию на герметичность. Для этого потребуется растопить печь и оценить насколько быстро дым выходит через систему.

Теперь точно можно приступать к работе, ведь вы не только знаете, как сделать дымоход в бане через стену, но и предупреждены о возможных сложностях и тонкостях.

Как сделать дымоход для бани через стену своими руками: видео

Дымоход в бане через стену

Дымоход для бани – разновидности и советы по монтажу

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

  • перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
  • горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
  • одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0.5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
  • на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
  • вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

А теперь поговорим непосредственно о самом монтаже, который легко можно сделать своими руками. Прежде чем начинать процедуру устройства приставного дымохода нужно тщательно выбрать местоположение топки (если Вы обустраиваете новый котёл), чтобы вывод трубы не был слишком близок к внутренним коммуникациям и проводам.

На следующем этапе необходимо подготовить в стене отверстие соответствующего размера. При этом обязательно необходимо учитывать не только диаметр трубы, но и наличие огнеупорного изоляционного материала. Также не стоит забывать и о том, каким образом будет осуществлен отвод трубы от Вашей печки.

Если Вы планируете установить его горизонтально (что, естественно, проще), то и дальнейшее сооружение конструкции будет похоже на творчество с детским конструктором «Лего». Обустройство же дымохода под углом привносит определенные трудности, хотя и имеет свои плюсы (в частности, даёт возможность обойти некоторые сложности в размещении топки).

Ну а теперь перейдём к наиболее важному моменту. Выбор основных материалов. Естественно, для прохода дымохода через стену Вам понадобятся (как минимум) прямой участок трубы, организующий вывод дыма из топки через стену, тройник (для соединения вывода с вертикальной трубой), опорная конструкция, крепёжные элементы, ну и сама труба (о выборе которой напишу пару слов ниже).

Сразу же обращу Ваше внимание на то, что нужно постараться (а по сути, исключить) нахождение стыков трубы в стене и на месте её крепления при помощи хомутов, которые должны располагаться приблизительно через каждые 60-100 см.

Традиционные банные печи работают по принципу прямого вывода продуктов горения. Угарный газ утилизируется через дымоход. В зависимости от типа бани и ее конструктивных особенностей монтаж системы отвода производится различными способами.

Виды дымоходов

Особо выбирать здесь не из чего. Дымоходы для бани – это два конструктивных решения: внешний и внутренний. Как и полагается у каждого есть свои плюсы и минусы, согласно которым и подбирается вариант установки дымовой вытяжки именно в вашей бане.

Конструкция внешнего дымохода менее пожароопасная, проще монтируется, крепится на стене. Но в силу того, что устанавливается он с наружной стороны бани, в несколько раз повышают тепловые потери. Внутренний дымоход в этом плане более выгоден. Все тепло остается в помещении, но смонтировать его сложнее и у него ниже класс пожароопасности.

К счастью, недостатки обоих конструкций купируются тепловой изоляцией. Хотя это и влечет дополнительные расходы, но другого выхода просто нет. Чем-то приходится жертвовать. Говоря о выборе, большинство мастеров сходятся во мнении, что внутренний дымоход более выгоден во всех планах.

Первые устанавливаются непосредственно над самой печью и выводятся наружу через потолок или крышу. Вторые, монтируются сбоку от отопительного оборудования. Выбор конструкции осуществляется по вашим возможностям, а в плане работоспособности, оба типа функционируют одинаково. И прежде чем приступить к установке дымохода, ознакомимся с главными правилами:

  • устанавливая трубы, делайте все максимально аккуратно, чтобы все стыки, располагались на одном уровне, и между ними не было зазоров, из-за которых внутри дымохода будет образовываться конденсат;
  • сечение выводного рукава, должно быть одинакового диаметра с выходом на печи;
  • устанавливая переходники, повышается тяга и как следствие печь будет быстрее остывать.

Стыкуя колена труб для вывода их через перегородки в бане, делать это нужно так, чтобы соединительные места не способствовали скоплению сажи. По возможности приобретайте дымоотвод, с меньшим количеством соединений и переходов.

Каждый человек, решивший построить баню своими руками, должен заранее определиться с тем, как установить трубу в бане через крышу – то есть дымоход. Об устройстве дымохода, его установке и о других нюансах будет рассказано в этой статье.

Установка конструкции вытяжной трубы в бане не требует особых навыков, поэтому в данном процессе не должно возникнуть сложностей, и с этим должен справиться даже начинающий строитель. Главное, во время выполнения строительных работ быть очень внимательным, терпеливым, и не игнорировать рекомендации опытных специалистов, учитывая все нюансы.

Ниже мы максимально подробно постараемся изложить процесс установки трубы в бане через крышу, иллюстрируя шаги соответствующим фото- и видеоматериалом.

Перед тем, как установить трубу в бане, нужно детально изучить все вопросы, касающиеся типов дымоходных труб, их конструкции и то, как правильно проводить процесс установки, а после этого – эксплуатировать.

Лишь в случае изучения всех этих вопросов можно быть точно уверенным в том, что проведенная работа будет качественной, а дымоход сможет прослужить максимально долго.

Классифицируются печные трубы для бани по таким двум параметрам:

  • по материалу изготовления;
  • по типу монтажа.

По материалу исполнения дымоходы бывают кирпичные и металлические.

Дымоходы из кирпича относятся к традиционному варианту, и выделяются тем, что их очень долго и тяжело устанавливать, но в результате получится довольно прочная и долговечная конструкция, обладающая высокими теплоизоляционными характеристиками.

Баня, оборудованная кирпичной вытяжкой, лучше всего защищена от случайных возгораний. К минусам можно отнести то, что ввиду наличия неровностей на внутренней части стенок, со временем накапливается сажа, которая ухудшает тягу, что требует периодической чистки дымохода.

В отличие от кирпичной, металлическую трубу в бане через потолок и крышу установить несложно. Кроме этого в данном случае придется потратить меньше финансовых средств, так как материал стоит значительно дешевле. Негативной стороной является то, что на стальной трубе обязательно скапливается конденсат, поэтому обязательным является теплоизоляция такого дымохода.

Самым распространенным считается внутренний тип, положительным качеством которого является возможность дополнительного обогрева внутренней части помещений бани. Это в значительной степени уменьшает время нагрева бани, а также экономятся средства на топливо. Однако внутренний тип дымохода требует тщательного и трудоемкого ухода, кроме того, его сложно устанавливать.

Проход трубы через потолок в бане данного типа подразумевает частичную разделку потолка в бане вместе с крышей, и дальнейшую теплоизоляцию трубы. К ряду недостатков можно отнести опасность возгорания и задымления внутренних помещений бани вследствие появления трещины в дымоходе.

Внешний вариант установки дымохода берет свое начало из Америки, и к настоящему моменту становится все популярнее. Данный тип дымоотвода подразумевает вывод его наружу, что в значительной степени понижает шанс неконтролируемого возгорания, а уход становится значительно проще.

К негативным моментам можно отнести тот факт, что внешняя установка потребует организации достаточного дополнительного утепления. Эти мероприятия будут способствовать сохранению передаваемого тепла, позволят не создавать дополнительное отопление для парилки и сохранить часть топлива.

Пошаговое руководство по установке

Дымоход, расположенный в стене, конечно же, более привычен нашему взгляду и не привлекает к себе внимания окружающих. Но при этом он имеет и свои недостатки, которые с лихвой перекрывает наружная вытяжка.

  1. Установка приставного наружного дымохода значительно повышает пожаробезопасность помещения. Ведь всем известно, что со временем в трубе накапливаются отложения сажи, которые при высоком нагреве могут вспыхнуть не хуже бензина. При этом во время её горения возникают температуры, выдержать которые способна только керамика. Потому внешний дымоход наиболее безопасен в этом плане.
  2. Минимизация вероятного задымления. При правильном устройстве дымохода данного образца часть его выводящего канала, находящаяся внутри помещения, ничтожно мала, а потому и вероятность попадания отработанных газов в помещение стремится к нулю.
  3. Возможность обустройства без нарушения кровельного покрытия и монтаж в уже готовом строении (знаю из практики, что «дырявить» крышу хотят не многие).
  4. Простое увеличение тяги за счёт свободного выбора высоты трубы.

К определённым недостаткам такой конструкции можно отнести лишь необходимость в правильном выборе крепежа для её надёжной фиксации, вероятность возникновения сильной парусности при подъёме на большую высоту и возможное нарушение общего стиля здания.

В большинстве своем для обустройства дымохода в бане используются трубы из того же материала, что и печь.

Обычно это керамика, сталь или кирпич.

Довольно часто возводят комбинированные конструкции, к примеру, в дымоход в бане из кирпича помещается труба из стали, или керамическая труба обделывается стальным чехлом.

Не многие материалы отличаются подобной устойчивостью. К примеру, асбестовые или алюминиевые трубы совершенно не подходят для эксплуатации в банных условиях.

На сегодняшний день кирпичные печи становятся все менее популярными, уступая место в рейтинге металлическим конструкциям.

В связи с этим и металлические дымоходы более плотно вошли в обиход.

Наиболее популярными считаются сэндвич-трубы, благодаря их удобной конструкции и безопасности использования.

Конструкция

Монтаж печной трубы в бане может производиться двумя способами:

  • Насадным. В данном случае дымоходная труба насаживается на выходной патрубок печи, следовательно, находится над ней. Эксплуатируется дымоход внутри помещения, из-за чего необходима разделка потолка в бане под трубу. В большинстве случаев он располагается строго вертикально, что является наиболее оптимальным вариантом, так как тяга увеличивается, и налет от сажи на стенках сокращается;
  • Приставным. Здесь все несколько иначе, поскольку дымоход отводится от боковой стенки печи и вводится труба в стену в бане. Далее она располагается вертикально и закрепляется вдоль стены здания до необходимого уровня.

Если говорить о безопасности, то насадные дымоходы явно уступают приставным. Однако не все так просто, ведь в приставных конструкциях много изгибов, из-за чего тяга ухудшается, а непосредственно тепло от трубы идет на обогрев улицы, а не банного помещения.

В процессе монтажа трубы дымохода в бане следует учесть определенные требования, предъявляемые к его механизму:

  1. Поверхность внутри трубы дымохода должна быть гладкой, дабы в ней не скапливались сажа и осадок. В случае обустройства кирпичного дымохода, при кладке тщательно удаляются излишки раствора;
  2. Размер сечения внутри дымохода должен полностью соответствовать мощности печи;
  3. Круглые дымоходы – оптимальный вариант для обустройства в бане, поскольку именно такая форма обеспечивает наилучшую тягу;
  4. Если производится вывод трубы в бане через стену или кровлю, необходимо позаботиться об изготовлении специальных проходных узлов;
  5. При разработке схемы дымохода в бане для дровяной или топливной печи нужно учитывать тот факт, что длина всех горизонтальных участков в сумме не должна быть более одного метра. Объясняется это тем, что на таких участках с большей протяженностью скапливаются продукты горения, в следствие чего ухудшается тяга.

Если вы не обладаете достаточным количеством навыков в данной сфере, то лучше остановиться на строго вертикальном дымоходе с разделкой трубы на потолке бани. Производится монтаж по следующему алгоритму:

  1. Первым делом необходимо приобрести материалы, которые понадобятся в процессе. К ним относятся: непосредственно трубы правильного диаметра, хомуты, резиновые прокладки для гидроизоляции, керамзит, зонт, огнеупорный асбест;
  2. Прежде, чем установить печь, поверхность за ней шлифуется при помощи огнеупорного асбеста;
  3. После установки печной конструкции, переходим к монтажу ппу дымохода в бане. Для этого на печной патрубок устанавливается шибер, который является первичной частью дымохода, оснащенной специальной задвижкой. Он служит для регулировки силы тяги в дымоходе. Если задвижка будет наполовину закрыта, то сократится поток проходящего воздуха, в связи с чем тепло в бане будет сохраняться дольше;
  4. В заранее определенном месте на потолке выполняется чертеж будущего отверстия. Его диаметр должен превышать диаметр дымохода. Далее по готовому чертежу вырезается проем для трубы. Настоятельно рекомендуем вам обустроить металлический короб, при помощи которого дымоход будет врезаться в перекрытия. После того, как труба проведена через данный узел, он плотно засыпается керамзитом или укладывается базальтовой ватой. Часть потолка, наиболее приближенная к трубе, зачищается огнеупорным асбестом;
  5. Далее по тому же принципу, что и в случае с потолком, вырезается отверстие в кровле. Для того, чтобы аккуратно провести трубу через стропильные ноги, используются отводы. Важно помнить о безопасности, поэтому если материал, которым устлана крыша, горюч, место вывода обеспечивается защитой металлическим или асбестовым листом;
  6. Когда выведение трубы через кровлю выполнено, поверх нее необходимо прикрепить резиновый плотный уплотнитель, служащий гидроизоляцией дымохода. Уплотнитель обрабатывается огнестойким герметиком, дабы попадание влаги внутрь было полностью исключено;
  7. Составные части дымохода необходимо устанавливать до тех пор, пока вы не достигнете нужной высоты конструкции. После этого на верхушку трубы крепится специальный зонт, который именуют «грибком», чтобы защитить ее от попадания различных атмосферных осадков, мусора и древесных веток.

Методика установки зависит от того, какой материал планируется применять для производства дымохода. Есть некоторые правила, которые обязательно следует учитывать, изготавливая дымоход самостоятельно:

  1. Устройство не должно стыковаться с другими патрубками.
  2. У конструкции для отведения дыма не должно быть горизонтальных секций длиной более 1 м.
  3. За сезон отопления дымоход бани надо чистить минимум 2 раза.
  4. Конструкция должна выходить минимум на 0,5 м за пределы кровли.

Прежде всего следует рассмотреть сэндвич-дымоход. Изготовители поставляют изделия вместе с набором доборных деталей, к которым можно отнести:

  • колена;
  • тройники;
  • хомуты;
  • заглушки;
  • потолочно-проходные узлы;
  • оголовки;
  • защитные экраны.

Схема позволит понять технологию установки дымохода из нержавеющей стали

Пошаговое руководство по сборке стального дымоотвода:

  1. Прежде всего с помощью отвеса нужно выполнить разметку мест выхода патрубка сквозь кровлю и потолочную конструкцию. Далее надо подготовить углубление по размерам трубы. Стоит помнить о том, что между сэндвич-трубой и деталями потолка из дерева нужно оставить расстояние примерно в 10 см по периметру углубления.

    Размеры отверстия должны примерно на 10 см превышать габариты трубы дымохода

  2. Теплоизоляцию можно выполнить с помощью минеральной ваты. Понадобится закрыть место прохождения трубы через потолочное перекрытие. Не стоит беспокоиться о том, что вата может отсыреть, так как повышенная температура быстро её высушивает.
  3. Понадобится снять все размеры и определить место монтажа узла разгрузки. Его рекомендуется делать на чердачном помещении. Он будет принимать на себя нагрузки патрубка, который выходит из потолка. Помимо того, узел разгрузки способен исключить боковые колебания.

    Разгрузочный узел воспринимает на себя нагрузки трубы, выходящей с потолка

  4. Если расстояние между напольным основанием и мансардой большое, то следует установить узел разгрузки. Если расстояние менее 1,5 м, то вспомогательные подпорки делать не требуется. Разгрузочный узел можно соорудить из стальных уголков и крепёжных деталей. Уголки надо закрепить к стропилам. Фиксация должна быть максимально надёжной.
  5. На выходной патрубок печки понадобится смонтировать начальную трубу. Она должна входить в большую трубу с натягом, в процессе покупки нужно подобрать подходящие габариты.

    На выходной патрубок печи нужно установить начальную сэндвич-трубу

  6. Узкая труба должна войти в патрубок на выходе печи, при этом она не должна его накрыть. Отрезки труб надо вставить друг в друга. Места перехода и изгиба следует дополнительно закрепить хомутами.

    Места проходов и изгибов труб нужно фиксировать хомутами

  7. В месте прохода патрубка через потолочную конструкцию надо поставить разделку для прикрытия выходного углубления. Это также сделает дымоход более устойчивым. К разделке нужно приварить патрубок большего диаметра, который будет использоваться в качестве переходника. Это позволит увеличить площадь упора и исключить деформацию в случае появления сильных нагрузок в боковой части. Переходник позволит дымоходу свободно двигаться вверх и вниз. Чтобы исключить потери тепла из-за неплотно прилегающих частей, рекомендуется использовать минеральную вату. Её нужно подложить под разделочную деталь и тщательно притянуть к потолочному перекрытию гвоздями или самонарезающими винтами.

    Чтобы закрыть в потолке выходное отверстие, нужно установить разделку

  8. В обрешётке и покрытии кровли нужно подготовить отверстия. Далее следует загерметизировать место выхода устройства для дымоотведения. Для этого требуется переходник. Места соединений надо промазать герметиком. На покрытие рекомендуется поставить ещё один лист и закрепить его самонарезающими винтами с шайбами из резины. Оставшиеся щели обрабатываются герметиком. Выход трубы должен быть на 55 см выше уровня кровли.

    Расположение по вертикали нужно контролировать строительным уровнем

  9. В верхней части дымохода следует смонтировать грибок.

Дымоход для бани – разновидности и советы по монтажу

Виды дымоходов

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

  • Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
  • Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
  • Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
  • Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
  • Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
  • Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
  • При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

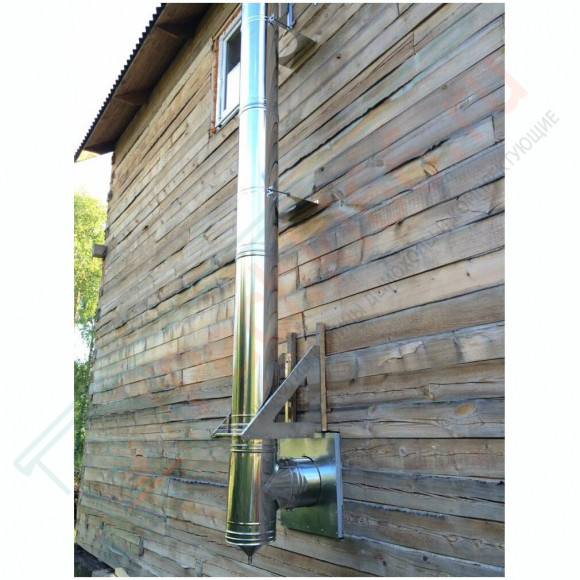

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Как выполнить изоляцию трубы дымохода в бане

В одной статье довольно сложно уделить широкое внимание такой теме, как устройство внешнего дымохода. Во-первых, оно имеет множество нюансов, а, во-вторых, такая статья будет невероятно большой и неудобной для прочтения.

Именно поэтому я сейчас сделаю лишь общий обзор, а все вопросы по отдельным моментам, которые у Вас возникнут, я разберу в отдельных публикациях. Хотя на сегодня уже есть материал на подобную тему. Итак, внешняя труба, может быть изготовлена из нескольких материалов.

  • Начнём с кирпичного вывода.

Подобное обустройство вытяжки станет максимально удобным для людей, желающих организовать в своём доме камин. Ведь именно для камина такая схема считается наиболее оптимальной. Хотя, она может подойти и для бани (тут всё зависит от Ваших возможностей и желаний). Но стоит отметить, что она требует определенных навыков для её правильной установки (о чём мы поговорим в других статьях).

  • Обычная труба из нержавейки.

Максимально простой и самый бюджетный вариант организации подобного вида дымохода. Ведь основная сложность его изготовления будет заключаться в проделывании отверстия в стене для вывода отводящей трубы. Но есть здесь и определённые сложности, а именно необходимость внешнего утепления (особенно в условиях низких температур). Ведь его отсутствие значительно отразится на тяге из-за чрезмерного скопления конденсата. Печка просто не захочет топиться и будет сильно дымить.

Фактически это идеальный вариант для устройства внешнего дымохода, как в бане, так и в деревянном доме. Состоящая из размещённых друг в друге двух гильз, между которыми уже предусмотрена заводская теплоизоляция, такая труба максимально проста в монтаже и эффективна в эксплуатации. Именно по этой причине я бы рекомендовал использовать её, обустраивая дымоход через стену в Вашем помещении.

Есть и такое

Она способная выдерживать наиболее высокие температуры, но при этом требует наиболее сложного монтажа и утепления. Кроме того, отличается довольно высокой стоимостью и относительной хрупкостью.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Толщина материала, ммДопустимая температура, °С
2–5-30 — 100
5–10-60 — 150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до 175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

  1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
  2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами. Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки.

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

  1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
  2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
  3. Далее на саморез нужно надеть шайбу и кусок асбеста.
  4. Крепёж вкручивается в углубление.

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

  1. На дно наносится слой глины 20 мм.
  2. Оставшееся пространство заполняется керамзитом.

Как поставить: заключение

Перед тем, как вывести трубу в бане, следует изучить все плюсы и минусы самостоятельного обустройства данной конструкции.

Помимо этого, следует ответственно отнестись к выбору материала для изготовления дымохода, поскольку каждый из них имеет свои особенности и требования.

Соблюдение техники безопасности – наиболее важный критерий, поскольку от нее зависит ваша жизнь и здоровье. Безусловно, лучше всего доверить работу профессионалу, но при желании можно самостоятельно справиться с обустройством дымохода.

Изготовление трубы в бане своими руками не исключает консультацию опытного мастера, а напротив – побуждает к ней, ведь никакая помощь не будет лишней на пути к созданию идеальной банной атмосферы!

Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.

Как сделать дымоход в бане через стену – варианты устройства конструкции

Без такого отопительного прибора как печь невозможно представить функционирование парной. Любому твердотопливному агрегату требуется вывод продуктов горения, что необходимо обустраивать на этапе возведения строения. Внешние каналы дымоотведения можно устроить самостоятельно, но для этого нужно знать, как построить дымоход в бане через стену своими руками.

Работа по обустройству дымовыводящей конструкции отличаются сложностью и поэтому многие владельцы банных построек предпочитают обращаться за услугами к специалистам, имеющим опыт выполнения такой работы.

Правда, с задачей как вывести трубу из бани через стену можно справиться и самому. Это стало возможным, благодаря появлению в продаже современных металлических модульных систем, производимых из нержавейки.

Исходя из места выхода трубы на улицу, существует два типа дымоходов:

  • внутренняя конструкция;
  • внешняя система.

Выбор способа устройства дымохода зависит от местоположения, отопительного агрегата в бане. Когда требуется вывести трубу сквозь стену, печь должна находиться близко от нее. При установке нагревательного прибора в центре комнаты проще выполнить проход через кровлю.

В данном случае отходы горения проходят через дымоход, проложенный внутри банной постройки и выведенный за пределы здания через кровлю. Такая конструктивная особенность позволяет использовать топливо с максимальным КПД, поскольку труба отдает тепловую энергию по всей своей протяженности и тем самым обогревает помещение.

При монтаже внутренней конструкции наибольшая проблема связана выведением дымохода через крышу и другие препятствия. Чтобы труба оказалась на улице, необходимо сделать отверстия в кровле и потолочном перекрытии. Не так просто будет устранить зазоры в местах прилегания элементов дымохода к материалу крыши, в результате чего щели становятся причиной протечек.

Отличие между внешней дымоудаляющей конструкцией и внутренней заключается в технологии ее устройства. Она предполагает выведение трубы печи для бани через стену.

При строительстве системы удаления продуктов горения имеется единственное препятствие, поэтому внешний тип дымохода проще выполнить самостоятельно. Проход трубы в этом случае реализовать легче, так как она располагается вертикально, и вероятность возникновения протечек в этом случае сводится к минимуму.

Чтобы установка дымохода в бане через стену не привела к большим потерям тепловой энергии, часть трубы, находящейся на улице, утепляют термоизоляционным материалом.

В недалеком прошлом дымоходы устанавливали внутри помещений, поскольку при данном варианте тепловая энергия, идущая от печи, использовалась по максимуму, но у этого варианта дымоудаления имеются существенные недостатки, которые заключаются в повышенной пожароопасности и громоздкости, которыми отличается кирпичная труба в бане.

Дымоход с наружным расположением имеет ряд преимуществ:

  1. Компактные размеры. Отопительный прибор не займет много места в комнате и поэтому его можно установить в постройках, имеющих маленькую площадь. Это преимущество особенно касается дымоходов, выложенных из кирпича, которые имеют большие размеры.
  2. Противопожарная безопасность. Наружное размещение дымовыводящей конструкции по сравнению с внутренним вариантом отличается меньшей вероятностью возгорания.
  3. Простота монтажа. В процессе обустройства дымохода потребуется сделать всего один проход через препятствие, которым является стена. Выполнить такую работу можно самостоятельно. Что потребуется, так это знания, как сделать трубу в бане через стену своими руками и тогда помощь профессионалов не понадобится.
  4. Поскольку основную часть внешней конструкции прокладывают со стороны улицы, то в холодную погоду КПД отопительного агрегата значительно снижается, а потребление топлива возрастает. Кроме этого большая разница температуры внутри постройки и на улице является причиной образования конденсата в трубе. Чтобы избавиться от таких недостатков внешних каналов дымоотведения, делают термоизоляцию или задействуют особую сэндвич-систему.

Банная труба через стену не может располагаться вертикально , поэтому в процессе монтажа приходится делать один-два поворота. Такой вариант конфигурации понижает величину тяги в дымоходе, препятствуя нормальному функционированию печи. Чтобы устранить подобные проблемы, для монтажа нужно использовать трубы максимально допустимого диаметра.

От того, насколько качественно произведена установка дымоходной системы, зависит безопасное пребывание людей в бане. Дело в том, что согласно информации МЧС некачественное обустройство систем дымоотведения является частой причиной отравления угарным газом и возгорания построек.

При сооружении внешних каналов необходимо учитывать следующие требования:

  1. Вывод дымоходов через стену выполняют на высоте от 100 до 150 сантиметров и более от уровня поверхности земли.
  2. Вертикальный отрезок следует делать на расстоянии минимум 150 сантиметров от внешней стены и крайней точки свеса кровли банной постройки.
  3. Нужно соблюдать промежуток между внешней частью трубы конструкции и соседним зданием, равный не меньше 1,5 –3,0 метра.
  4. Когда осуществляется монтаж дымохода в бане через стену, разрешается делать не более трех поворотов. Правда, вертикальное расположение специалисты считают более эффективным.
  5. Горизонтальные участки не повлияют на силу тяги внутри трубы при условии, что их длина не превышает 100 сантиметров.
  6. Запрещается выводить каналы через стену в месте расположения балконов, окон мансарды и верхнего этажа. Нельзя прокладывать дымоходные трубы в коридор и зашитые лоджии.
  7. Места прохождения каналов через стены оборудуют с применением огнестойких материалов, изолируя их специальными негорючими утеплителями.
  8. Внутри помещений зоны прокладки дымохода обшивают листами из металла, которые предохранят поверхности стен от перегрева и последующего возгорания.
  9. Нельзя подключать к вводному патрубку нагревательного прибора сэндвич-трубу.
  10. Для соединения применяют одноконтурные элементы, производимые из нержавейки.
  11. Высота дымохода для твердотопливного агрегата не может быть менее 5 метров.

Монтажные работы

К сборке внешнего типа дымохода приступают после завершения установки печи. Его монтировать легко – конструкции состоят из доборных компонентов. Не потребуются ни особые навыки, ни специальные инструменты.

Инструкция, поясняющая, как сделать дымоход в бане через стену:

  1. Выясняют места, где будет проложен канал внутри постройки и выведен дымоход в стене. Для защиты внутренней поверхности стен бани от нагрева устанавливают металлический листовой экран. В месте прохода делают отверстие, по размеру превышающее диаметр трубы.
  2. Дымоход в бане через стену соединяют с вводным печным патрубком при помощи адаптера. Потом надевают отрезок трубы с задвижкой (шибером).
  3. Участки конструкции соединяют металлическими хомутами, обрабатывая термостойким герметиком места стыка. Дымоход доводят до точки прохождения через стену. Для разворота трубы и прокладки горизонтального отрезка задействуют отводы на 45 и 90 градусов.
  4. В месте продвижения конструкции через препятствие помещают огнестойкий короб, изготовленный из листового металла или асбестоцемента. В свободное пространство, образовавшееся между стенками короба и трубой, помещают негорючий термоизолятор.
  5. Со стороны улицы монтируют элемент системы дымоудаления, имеющий тройник, в нижней части которого находится стакан для конденсата.
  6. Трубу комплектуют вертикальными сегментами до достижения нужной высоты. Для ее крепления используют металлические кронштейны, фиксируя их с промежутком не меньше метра (подробнее: “Как сделать дымоход для бани – поэтапное устройство своими руками”).

После завершения сборки нужно растопить печь. В случае, если дым будет быстро уходить из топки, тогда работа успешно завершена.

В процессе установки дымохода в бане через стену нужно обратить внимание на некоторые весомые нюансы, которые смогут существенно улучшить качество работы дымохода.

Одним из данных нюансов является необходимость качественного утепления, наличие которого позволит сократить затраты на разогрев помещения.

Дело в том, что при данных обстоятельствах дымоходная труба будет сохранять тепло, отдавая его банному помещению, тем самым исключая необходимость дополнительной топке.

Отличным способом является монтаж сетки вокруг металлической трубы, которая после наполняется камнями. В процессе работы печи дымоходная труба нагревает камни, а они в свою очередь отдают тепло помещению. Довольно оригинально и недорого.

Перед тем, как вывести трубу в бане в стене, ознакомьтесь с практическими советами из приведенной ниже инструкции:

  1. Первым делом определяемся с местом вывода трубы через стену. Затем прорезаем отверстия таким образом, чтобы труба спокойно туда помещалась, оставляя пару сантиметров про запас;
  2. Далее обустраивается горизонтальный участок трубы, соединяющий наружный дымоход и печь внутри бани. Важно соблюдать герметичность конструкции, иначе все старания зря;
  3. Устанавливаем вертикальный дымоход снаружи, он может состоять как из одного сегмента, так и из нескольких соединений. Во втором случае места стыков должны быть герметичны и тщательно законопачены паклей или глиняным раствором. Также можно использовать специальные герметики, однако только те, которые выдерживают критически высокие температуры;
  4. Место перехода трубы через стену также необходимо обработать глиняным раствором;
  5. Последней манипуляцией является обустройство конусообразного колпака на верхушку трубы, дабы избежать попадания в нее влаги и мусора.

Немаловажным моментом, который оказывает существенное влияние на устройство внешнего дымохода, считается и то, из какого материала изготовлено Ваше строение. Если дом или баня выложены из кирпича (и любых других огнеупорных материалов), то вывод и крепление внешней трубы осуществляется по простейшей схеме, основные принципы которой описаны выше.

Если же Вы задумались о том, как вывести дымоход через деревянную стену, то здесь стоит обратить внимание на некоторые существенные детали. Во-первых, нужно сразу рассчитать диаметр отверстия так, чтобы основная труба находилась на расстоянии не менее 450 мм до стены.

Этапы монтажа внешнего дымохода через стену

Что советуют профессионалы?

Так делать не надо

Дымоход в бане своими руками
