Как монтируется двухтрубная система отопления и где ее лучше использовать?

Одним из решающих факторов создания оптимальных условий проживания в городской многоэтажке, либо частном доме является обустройство системы обогрева. В любом жилом помещении может быть смонтирована двухтрубная, либо однотрубная система теплоснабжения. Более часто применяют двухтрубную систему. Что представляет собой система двухтрубная отопления и в чем ее отличие от однотрубной, особенности ее монтажа – все это будет рассмотрено в статье.

Двухтрубная либо однотрубная система: что лучше?

Однозначного ответа на вопрос, что лучше будет: однотрубная или двухтрубная система отопления, нет.

Во время выбора надо учитывать удобство эксплуатации, эффективность, долговечность, стоимость и сложность монтажа.

Если бюджет позволяет, то лучше не экономить и остановить свой выбор на двухтрубном варианте. Если необходимо обеспечить теплом дачный дом, то можно отдать предпочтение и однотрубной системе. Поскольку система отопления двухтрубная в частном доме обойдется дороже. Но и эффективность у него гораздо выше.

Помимо этого отопление двухтрубное отличается простотой в эксплуатации. Монтаж можно провести самостоятельно. Двухтрубная схема отопления считается более востребованной. Покупка двойного количества труб для установки всегда оправдывается. Для оборудования двухтрубной системы нет потребности использовать трубопроводы с большим диаметром. Во время монтажа меньше требуется и крепежных элементов, вентилей, фасонных деталей.

Таким образом, для обогрева частного сектора либо городской многоэтажки может применяться схема двухтрубной системы отопления схема однотрубной системы. Выбор определенного варианта зависит от потребителя, его пожеланий и финансового положения.

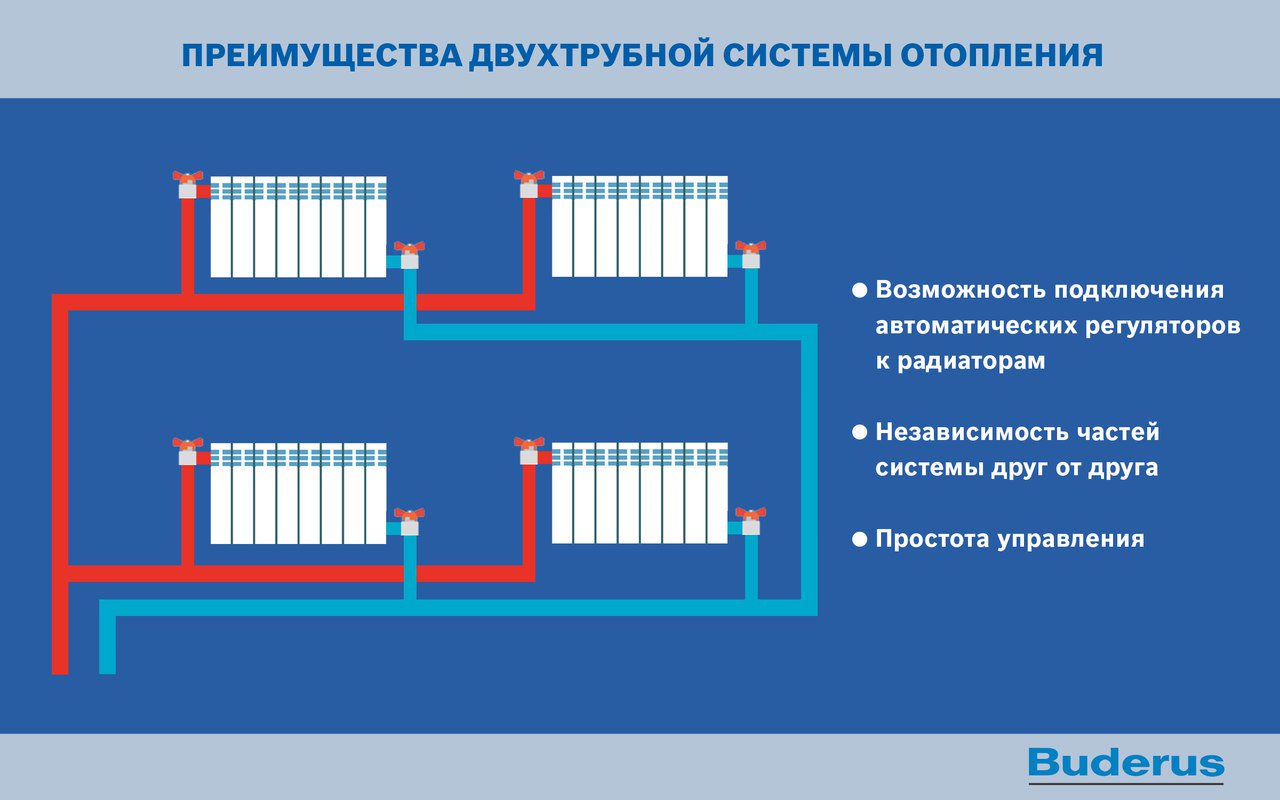

В чем особенность двухтрубного отопления?

Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. Особенность схемы: в каждую батарею устанавливают две трубы. В первой трубе циркулирует горячая вода. Подключается она ко всем обогревателям параллельно. Та вода, которая уже остыла, течет обратно в систему по следующей трубе.

Перед отопительным прибором монтируют краны, которые применяются для перекрытия теплоподачи. При двухтрубной системе температура обогревателя будет невысокой. Но и уровень издержек будет ниже, нежели при однотрубной сети.

Горизонтальная и вертикальная двухтрубная обогревательная система

Отопительная двухтрубная система бывает вертикальной и горизонтальной. Различие в типе соединения всех элементов конструкции в один механизм. Вертикальная схема предполагает подключение всех частей системы к вертикально расположенному стояку. Среди плюсов можно отметить отсутствие воздушных пробок. Среди минусов – более высокую стоимость установки. Вертикальная двухтрубная система отопления многоэтажного дома является наиболее подходящей. Поскольку каждый этаж можно отдельно подсоединить к общему стояку.

Для одноэтажных домов более оптимальным вариантом считается двухтрубная горизонтальная система отопления здания. Такая схема имеет свои особенности. Все радиаторы подсоединяются к расположенному горизонтально трубопроводу. Особенно удобен такой тип обогрева в деревянных домах либо панельно-каркасных помещениях без простенков. Стояки, как правило, располагают в коридорах. Поскольку при горизонтальной системе внешне проводка выглядит не особо привлекательно, все трубы при проведении строительных работ стараются спрятать под стяжку.

Разводка горизонтальной двухтрубной сети может быть нижней, верхней и комбинированной. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя. При этом подача воды к стоякам осуществляется через магистральные трубопроводы снизу.

Обогревательная двухтрубная сеть с верхней разводкой

Верхняя разводка предполагает прокладку трубопровода на чердаке либо под потолком. Используется подобная система отопления двухтрубная с верхней разводкой крайне редко. Поскольку, отличается большим расходом материала и плохо вписывается в интерьер помещения. А вот двухтрубная система отопления двухэтажного дома схема с комбинированной разводкой используется достаточно часто. Подходит для районов с частыми отключениями электроэнергии, для небольших по площади помещений.

Двухтрубная вертикальная обогревательная система предполагает параллельное соединение батарей. Особенностью является то, что монтируется расширительный бачок. Разводящий трубопровод находится вверху. Теплоноситель из котла поступает во все батареи. Горизонтальная схема и вертикальная имеют различия: горизонтальная система отопления двухтрубная схема предполагает установку всех труб с небольшим уклоном.

Обогревательная двухтрубная сеть с нижней разводкой

Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. При такой разводке вода по трубам перемещается в направлении снизу вверх. Теплоноситель, пройдя обратные подводки, поступает в трубу благодаря нагревательным элементам. Потом вода попадает в котел. Надо отметить, что система отопления двухтрубная с нижней разводкой предполагает установку кранов Маевского. Это необходимо для профилактики образования воздушных пробок. Такие краны монтируют на каждой батарее отдельно.

Схема двухтрубной обогревательной сети

Двухтрубная система предполагает наличие 2 труб, подведенных к каждой батарее. Такая схема отопления двухтрубная одноэтажного дома включает приведенные ниже компоненты:

  • тепловой котел;
  • бачок;
  • клапан термостатический;
  • балансировочное устройство;
  • автовоздушник;
  • батареи;
  • трубопроводный фильтр;
  • насос;
  • предохранительный клапан;
  • температурный манометр.

Расширительный бак располагают на верхней точке системы теплоснабжения. Уклон труб в обратке, подаче не должен быть больше 10 см на 20 погонных метра. Часто при монтаже систему разделяют на два колена, если труба нижней разводки находится у входной двери. Создают ее от места расположения самой верхней точки в системе. При двухтрубной обогревательной автономной системе с верхней разводкой схема установки может быть разной.

Система двухтрубная с неестественной циркуляцией

Для двухэтажных коттеджей и в частном секторе чаще всего используется схема двухтрубного отопления с принудительной циркуляцией теплоносителя. Суть: все отопительные приборы работают как индивидуальная система. Это позволяет регулировать каждую ветку. Для отдельной ветки можно подобрать свой циркуляционный насос, либо подключить один насос на всю систему. Насосы бывают разной мощности, имеют разные размеры соединительных элементов. Стоимость циркуляционных насосных устройств невысокая.

Надо сказать, что двухтрубная система отопления с принудительной циркуляцией предполагает подключение каждой из батарей к подающей трубе путем проводки. От каждого радиатора к обратной трубе идет собственный отвод. Подобная система позволяет регулировать уровень температуры в любой из комнат.

Алгоритм установки двухтрубной системы

Провести монтаж двухтрубной системы может каждый. Главное знать порядок действий и иметь при себе все необходимое оборудование.

Неважно, какая выбрана двухтрубная система отопления частного дома схема с верхней либо с нижней разводкой, для ее монтажа могут потребоваться такие инструменты:

  1. молоток;
  2. сварочный аппарат;
  3. дрель;
  4. шуруповерт;
  5. газовый и разводной ключи;
  6. отвес и уровень.

Когда вариант установки выбран, следует провести ряд расчетов, составить уточненную схему системы.

Как правило, монтаж отопления двухтрубной системы не отличается сложностью и состоит из этапов:

  • Установка котла отопления. Лучше всего его размещать в отдельном небольшом по площади помещении, где есть вентиляционная система. Пол и стены выбранной комнаты следует покрыть материалами с огнеупорными свойствами. Котел должен находиться в месте легкодоступном и не прилегать к стене.
  • Установка насоса, распределительного коллектора. Естественно, если они предусмотрены в схеме. О монтаже тепловых насосов можно прочитать здесь.
  • Подводка трубопровода. Трубы должны проходить от теплового котла к батареям. Конструкцию можно провести через стену. Для этого делаются в стене небольшие отверстия.
  • Подключение батареи. Каждый радиатор должен иметь нижнюю и верхнюю трубы. Обогревательные конструкции вешаются на специальные кронштейны. Как правило, батареи располагают под окнами. Причем надо соблюдать расстояние от пола (10 см) и других радиаторов (10 см). Между обогревателем и стеной надо выдержать 2-5 см. На входе, выходе батареи устанавливается запорная и регулирующая арматура. Монтируют также термодатчики для поддержки оптимального уровня температуры.
  • Опрессовка оборудования. После того, как монтаж завершен, проводится балансировка двухтрубной системы отопления или, проще говоря, ее настройка. В противном случае обогрев дома будет неравномерным. В одних комнатах, батареи в которых расположены ближе к котлу, будет тепло, а в других – более холодно. Настройка проводится двумя методами: приблизительная балансировка по уровню температуры, по расчетному расходу воды при помощи электронного расходомера.

Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

  • лучевой;
  • последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

  • Полная процедура монтажа системы займет достаточно много времени.
  • Регулировка системы должна быть проведена до наступления холодов.
  • При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

  1. котла;
  2. автовоздушника;
  3. термостатического клапана;
  4. батареи;
  5. устройства балансировки;
  6. бака;
  7. вентиля;
  8. фильтр трубопроводный;
  9. насос;
  10. манометр температуры;
  11. предохранительный клапан
  • Схема двухтрубного радиаторного отопления двухэтажного дома

    При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

  • Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
  • Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
  • При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
  • Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
  • Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
  • Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
  • Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
  • В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

  • определить количество нагревательных приборов;
  • рассчитать диаметр и количество трубопроводов;
  • определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

  • Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
  • При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
  • Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

  • котла;
  • автовоздушника;
  • термостатического клапана;
  • радиатора;
  • балансировочного клапана;
  • мембранного расширительного бака;
  • шарового крана – вентиля;
  • фильтра сетчатого магистрального;
  • циркуляционного насоса;
  • термоманометра;
  • предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

  • Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
  • Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
  • Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www.youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Двухтрубная система отопления дома — расчет, схемы и монтаж

Двухтрубная система

Содержание:

Даже несмотря на относительный несложный процесс установки и сравнительную маленькую протяженность трубопровода в случае с однотрубными системами отопления, на рынке специализированного оборудования все так же остаются на первых позициях двухтрубные отопительные системы.

Хоть и недлинный, но весьма убеждающий и содержательный список достоинств и плюсов двухтрубной отопительной  системы оправдывает покупку и последующее использование контуров  с прямой и обратной магистралью.

Поэтому многие потребители предпочитает её другим разновидностям, закрывая глаза на то, что установка системы не так уж и легка.

Отопление с двумя магистралями

Схема отопления

Отличительная особенность строения конструкции двухтрубной системы отопления  состоит в двух трубопроводных разветвлений.

Первое проводит и направляет нагретую в котле воду по всем необходимым устройствам и приборам.

Другое же собирает и выводит уже охлажденную в процессе работы воду и отправляет ее теплогенератор.

В однотрубном виде конструкции системы вода, в отличие от двухтрубной, где она проводится по всем трубам обогревательных приборов с одинаковым показателем температуры, претерпевает значительную потерю необходимых для стабильного процесса отопления характеристик на подходе к замыкающей части трубопровода.

Протяженность труб и затраты, напрямую связанные с нею, увеличиваются при выборе двухтрубной отопительной системы вдвойне, однако это относительно незначительный нюанс на фоне явных достоинств.

Во-первых, для создания и монтировки двухтрубной конструкции отопительной системы вовсе не понадобится трубы с большим значением диаметра и, ввиду этого не будет создаваться та или иная преграда на пути как в случае  с однотрубным контуром.

Все необходимые крепежи, вентили и другие детали конструкции тоже гораздо меньше в размере, поэтому разница в стоимости будет весьма незаметна.

Одно из самых главных достоинств подобной системы то, что существует возможность монтировки вблизи каждой из батарей термостатов и значительно сократит расходы и преумножит удобство эксплуатации.

Ко всему прочему, тонкие разветвления подающей и обратной магистрали также вовсе не мешают целостности интерьера жилого помещения, к тому же их можно и попросту спрятать за обшивкой или в самой стене.

Разобрав по полочкам все достоинства и нюансы обоих отопительных систем, хозяева, как правило, все же предпочитают выбирать двухтрубную систему. Однако необходимо выбрать один из нескольких вариантов подобных систем, который, по мнению самих хозяев, будет самым функциональным и рациональным в применении.

Горизонтальная и вертикальная схемы

На горизонтальные и вертикальные схемы подобная система отопления делится по местоположению трубопровода, соединяющего все устройства и приборы в одно целое.

Горизонтальная схема

Вертикальная обогревательная схема разнится от других тем, что в таком случае все необходимые устройства подсоединяются к стояку, расположенному вертикально.

Вертикальная схема

Хотя ее составление и выйдет в итоге немного дороже, но зато стабильной работе не будут препятствовать образовывающиеся воздушные застои и пробки. Такой решение наиболее подходящее для хозяев квартиры в доме с множеством этажей, так как все отдельно взятые этажи подключается раздельно.

Двухтрубная система отопления  с горизонтальной схемой прекрасно подойдет для одноэтажного  жилого дома с относительно большой протяженностью, в котором проще и рациональнее подключить все имеющиеся радиаторные отсеки  к горизонтальному трубопроводу.

Обе разновидности контуров отопительной системы могут похвастаться превосходной гидравлической и температурной устойчивостью, только в первой ситуации в любом случае потребуется калибровка стояков, расположенных вертикально, а во втором – горизонтальных петель.

Разводка двухтрубной отопительной сети и ее типы

В ряду разнообразных схем двухтрубной отопительной  системы есть разделение на виды по способу составления и установки разводки.

  • Верхняя разводка.

Ее отличительный признак состоит в  верхней прокладке разводящих труб и монтирование расширительной емкости в самой высшей точке обогревательного контура.

Как правило, такой тип разводки применяют на предварительно утепленном специальными материалами чердаке. Но для одноэтажного коттеджа с обыкновенной плоской крышей такой вид точно не подойдет.

  • Нижняя разводка.

Отличительная особенность данной разновидность в горячей прокладке подающей магистрали, обычно расположенной в подпольном или подвальном помещении либо же в цоколе.

Причем трубы обратной магистрали отправляет охлажденную в процессе работы воду в нагревательный котел, располагающийся еще ниже, чем сама магистраль.

При установке нижней разводки также потребуется включение воздушной линии для вывода излишнего воздуха из отопительной сети. Ко всему прочему для стимуляции стабильного движения воды котел необходимо в любом случае располагать глубже, чем трубопровод, так как батареи просто необходимо располагать выше для равномерной подачи тепла к отопительным приборам и устройствам.

Оба типа разводки одинаково оптимально применимы как при вертикальной, так и при горизонтальной отопительной схеме. Как правило, многоэтажка с вертикальным вариантом схемы обычно оснащается нижней разводкой.

Все дело в том, то разница между температурой обратной магистрали и теплоносителя создает действительно чересчур высокое давление, значение которого все сильнее увеличивается с каждым этапом.

В случае с нижней разводкой это дополнительный показатель давления помогает воде преодолевать трубопровод. Но если же по причине сложной архитектуры здания нельзя провести нижнюю разводку, то сооружают верхнюю.

Не рекомендуется также применять верхний вид разводки системы отопления для составления и монтировки обратного и подающего трубопровода, так как в нижней ее части будет весьма большое количество шлама.

Также существует классификация трубопроводов обогрева по направлению подачи воды, поэтому они могут быть:

  • Прямоточными, с одним и тем же направлением движения воды как по подающей, так и по обратной магистралью.
  • Тупиковыми, с разными направлениями подающего и обратного теплоносителя.

Контур системы отопления может быть оснащен специальным насосом, стимулирующим стабильную циркуляцию, или сооружен таким образом, что за счет наклона трубопровода отопления и законов физики циркуляция происходит самостоятельно.

Как правило, хозяева, желающие выжать все продуктивность из системы, оснащают ее специальным насосом. Сооружение конструкции  с самотеком теплоносителя обычно устраивают в не сильно больших частных домах и одноэтажных коттеджах.

При составлении и установки трубопроводов с горизонтальной разводкой отопительной системы естественной циркуляции делается уклон в направлении к генерирующему тепло котлу.

Необходимо запомнить, что горизонтальные схемы отопления с естественным видом циркуляции воды в обогревательной системе прокладывают с обязательным уклоном, который должен непременно составлять 1% от всей протяженности трубопровода.

Такое условие обеспечит стабильное движение теплоносителя в случае какой-либо поломки или отключения подачи электричества.

Гидравлический расчет: основные правила

Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.

За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.

В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.

Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:

  • Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
  • Осуществление  расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.

В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих  контура системы отопления.

Монтаж двухтрубной системы отопления дома

Монтаж двухтрубной системы

Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил  и технических стандартов:

  • Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
  • Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.

В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.

  1. Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
  2. Для необходимых ремонтных работ  и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
  3. Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
  4. У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
  5. В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
  6. Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
  7. Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1.2 метров.

Способы подключения радиаторных батарей

По своей сути, монтирование отопительной системы заключается лишь  в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.

  • От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
  • Подающий трубопровод  должен соединяться с компенсаторным бачком со сливом
  • Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
  • Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
  • Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.

В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.

Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:

Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.

Горячая вода и система теплоснабжения

Фото: iraukr
Сочи 2014 в апреле

Горячая вода и система теплоснабжения

Во избежание лишних споров и недопонимания потребителей с теплоснабжающей или управляющей компанией по температуре горячей воды, по учету горячей воды, а также для анализа показаний с узлов учета, необходимо понимать какая у вас система теплоснабжения, что и как в ней происходит, какие м.куб. и Гкал на что идут.

Именно понимать, а не просто знать, например спросив у ответственного за теплохозяйство.

Давайте немного разберемся, думаю не так это сложно.

Горячее водоснабжение может быть организовано по однотрубной системе теплоснабжения, закрытой трехтрубной, закрытой четырехтрубной или открытой двухтрубной системе теплоснабжения. И ниже пару слов о транзите.

Однотрубная система горячего водоснабжения (теплоснабжения) — в строение заходит одна труба, по которой поступает горячая вода.

Закрытая трехтрубная система теплоснабжения — в здание заходит три трубы, две на отопление (подача, обратка) и одна для нужд горячего водоснабжения.

Если рассматривать только горячее водоснабжение, то можно сказать, что это та же однотрубная система.

При закрытой системе, водоразбор теплоносителя из системы отопления (из подачи или обратки) запрещен. Так как в этой статье мы рассматриваем горячее водоснабжение, то отопление отбрасываем, и у нас остается одна труба.

Учет горячей воды при одно- и трехтрубной системе заключается в установке на границе балансовой принадлежности или на вводе в здание водосчетчика-вертушки или узла учета.

Правда с вертушками могут возникнуть проблемы, причем серьезные. Но об этом в отдельной статье. «Горячая вода и водосчетчики — вертушки. Проблемы учета и расчетов.»

А вот по температуре горячей воды могут быть нарекания.

При однотрубной и трехтрубной системе теплоснабжения горячая вода идет «в тупик», циркуляция отсутствует. В связи с этим, при малом водоразборе (в ночное время или, если в жилом доме мало квартир) вода остывает в трубах и/или стояках. Воду приходится либо пропускать, либо отказаться от ее потребления.

Эту проблему каждый решает по-своему:

кто-то устанавливает индивидульный электрический водонагреватель или газовую колонку,
— кто-то идет в управляющую компанию и ругается в надеже на чудо, или требует утепление трубопроводов ГВС,
кто-то просто не ставит счетчик и пропускает воду до нужной температуры,
— и т. п.

Четырехтрубная система теплоснабжения — в строение заходит четыре трубы, две (подача и обратка) на отопление и две на горячее водоснабжение.

Отопление не рассматриваем остается две трубы ГВС. Две трубы для горячего водоснабжения заводятся для циркуляции. Теплоноситель при такой системе циркулирует по трубам и/или стоякам. В жилых многоквартирных домах, как правило, горячая вода циркулирует еще и через полотенцесушители.

Если на вводе в жилой дом температура горячей воды в пределах нормы, внутридомовая система ГВС в порядке, то претензий по температуре горячей воды, как правило, у жильцов нет, но может возникнуть проблема учета, что отражается на оплате за потребленный ресурс.

Казалось бы, чтобы организовать общедомовой учет при такой системе ГВС, нужно из количества воды на входе вычесть количество воды на выходе, а разницу оплатить, поставь две вертушки и все.

НО, так как вода циркулирует в системе, то она отдает тепло (Гкал) через стояки и полотенцесушители. На входе одно количество Гкал, на выходе меньше.

Водосчетчики-вертушки не учитывают Гкал, поэтому такой расклад не устраивает теплоснабжающие компании и они настаивают на установке полноценного узла учета (два расходомера, два датчика температуры и теплосчетчик).

В данной ситуации, на мой взгляд, нужно узнать в организации, утверждающей тарифы, учитывает ли тариф на горячую воду потери в стояках и полотенцесушителях при четырех трубной системе теплоснабжения. У кого-то четырехтрубная система, у кого-то трех, а тариф то усредненный для населенного пункта утверждают.

Установив узел учета, он будет показывать фактическое потребление как горячей воды, так и теплопотери (Гкал) через стояки и полотенцесушители. Не факт, но как правило, стоимость м.куб. горячей воды увеличивается, и люди, не разобравшись, начинают негодовать.

Учет горячей воды будет вестись с учетом ее температуры, и стоимость 1 куба, возможно, будет меньше утвержденного тарифа, но теплопотери могут увеличить стоимость.

Попробуйте хорошо утеплить весь трубопровод горячей воды и всю запорную арматуру где только можно, и подожмите обратку так, чтобы циркуляция была не сильной, но достаточной для поддержания необходимой температуры горячей воды в последней на ветке точке водоразбора.

При снятии контрольных показаний, узел учета может доставить трудности инспекторам организации, предоставляющей услуги водоотведения. Необходимы определенные навыки при работе с узлом учета.

Открытая двухтрубная система — в здание заходит две трубы на отопление, из которых разрешено брать теплоноситель на нужды горячего водоснабжения, из подачи или из обратки.

Более сложная для понимания учета система.

В открытой системе трубопровод гвс, подключен к трубам отопления в тепловом пункте, и может быть как однотрубным, так и двухтрубным. Т.е. горячая вода идет по стоякам из подвала или в тупик, или циркулирует в зимний период через стояки и/или полотенцесушители.

В открытой системе теплоснабжения должна быть предусмотрена возможность брать теплоноситель для нужд горячего водоснабжения как из прямого, так и из обратного трубопровода отопления. Делается это для того, чтобы в холода, когда температура теплоносителя больше нормативной, можно было уменьшать температуру горячей воды путем отбора ее из обратного трубопровода. Для этих целей ставят перемычку (штаны) с соответсвтующей запорной арматурой в тепловой пункте.

Если на ГВС идет две трубы, то циркуляция горячей воды возможна при условии отбора ее из прямого трубопровода.

Учет тепловой энергии и теплоносителя в открытых системах теплоснабжения можно сделать следующим образом:

на тепловую сеть отопления монтируется узел учета (два расходомера, два датчика температуры, датчики давления и тепловычислитель). Узел в данном случае будет учитывать весь теплоноситель и все Гкал пошедшие на отопление, горячее водоснабжение, а также все теплопотери в системе потребителя, и погрешности приборов учета тоже.

Летом (в неотопительный период) при отсутствии циркуляции, теплоноситель на нужды ГВС пойдет только через один расходомер, это и будет потребление горячей воды. Учет будет вестись с учетом температуры теплоносителя.

Но есть одно НО. Водоразбор должен быть больше, чем минимальный интервал измерения расходомера по паспорту. Т.е., если расходомер считает количество теплоносителя в диапазоне скажем от 1 м.куб./час до 32м.куб. час, а весь водоразбор 3 м.куб. в сутки, то показания будут некорректными. Тогда на нужен отдельный учет на ГВС.

Если в открытой системе на горячее водоснабжение отходит одна труба, то учет горячей воды будет такой же как при одно и трехтрубной системах теплоснабжения. Если две, то учет будет как при четырехтрубной системе (смотри выше).

Если при открытой системе теплоснабжения стоят два узла учета, один на отопление и один на ГВС, или узел учета на отопление и точка учета на ГВС (водосчетчик-вертушка), то при сдаче показаний в теплоснабжающую компанию смотрите, чтобы в отопительный период за горячую воду вам не начислили дважды. Как правило, узел учета на отоплении в открытых системах учитывает тепловую энергию и теплоноситель пошедший на нужды горячего водоснабжения. Уточните это в вашем конкретном случае.

Транзит — трубопровод горячей воды проходит через подвал жилого дома насквозь (транзитом) и идет на следующий жилой дом или несколько домов.

Вариантов учета в данном случае может быть несколько, все зависит от конкретной ситуации. Поняв вышеизложенное, сможете определится с учетом в вашей конкретной ситуации.

В данном случае надо отдельно рассматривать транзитный трубопровод от трубопровода ГВС отдельного дома (или другого строения). Кто собственник транзитного трубопровода или владеет им на законных основаниях, тот и оплачивает его теплопотери. Если сеть принадлежит собственникам строений или жилых домов, то теплопотери распределяются на них пропорционально тепловой нагрузке, или пропорционально показаний общедомовых счетчиков.

Дмитрий Т.

Источник:

Письмо ФАС России от 13.12.2013 N КА/50647/13
«Разъяснения о возможности взимания платы за регистрацию индивидуальных приборов учета»

Взимание платы за повторное опломбирование индивидуальных приборов учета возможно только в случае повреждения пломбы и знаков поверки потребителем или третьим лицом

Отмечается также, что при определении хозяйствующих субъектов, обязанных в соответствии с требованиями закона об энергосбережении осуществлять деятельность по установке и эксплуатации приборов учета энергоресурсов, необходимо одновременно установить обязательное наличие следующих условий:

— организации осуществляют снабжение водой, природным газом, тепловой энергией, электрической энергией или их передачу;

— сети инженерно-технического обеспечения организаций имеют непосредственное присоединение к сетям, входящим в состав инженерно-технического оборудования объектов, подлежащих оснащению приборами учета используемых энергетических ресурсов.

Указанные организации не вправе отказать обратившимся к ним лицам в заключении договора, регулирующего условия установки, замены и (или) эксплуатации приборов учета используемых энергетических ресурсов, снабжение которыми или передачу которых они осуществляют.

Если индивидуальный прибор учета тепловой энергии установлен лицом или ресурсоснабжающей организацией, не являющейся исполнителем коммунальной услуги, ввод прибора учета в эксплуатацию осуществляется исполнителем коммунальной услуги.

——————————————————————————————————————

Твитнуть


ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ САЙТА:

iraukr

Двухтрубная система отопления частного дома своими руками

Для поддержания комфортных условий проживания в частном доме важно создать систему отопления, которая бы не только эффективно компенсировала теплопотери, но и делала это равномерно во всех комнатах. Особенно это касается многоэтажного строения, где второй этаж часто бывает намного теплее первого в силу особенности распространения теплого воздуха.

Читай также: Очистительная система отопления частного дома.

Наиболее подходящей схемой в этом случае является двухтрубная система отопления частного дома, которая показывает свою эффективность как в случае одноэтажного, так и многоэтажного типа постройки. Далее мы разберем, в чем особенность и преимущество такой разводки тепловых коммуникаций, а также рассмотрим технологию монтажа такого отопления своими руками.

 В чем принцип двухтрубной разводки

Как понятно из названия, такая схема подразумевает наличие двух коммуникативных труб для обеспечения батарей теплоносителем и его отвода от обогревателей к котлу. Задача первой трубы, это доставка горячей жидкости от котла к радиаторам, второй же, — обратная подача остывшего теплоносителя к водонагревательному прибору.

При таком типе разводки к каждой батарее в доме подходит носитель тепла с практически одинаковой температурой, особенно если отопление оборудовано циркуляционным насосом. Это имеет несколько положительных сторон:

  • возможность точно рассчитать количество секций в радиаторах;
  • равномерное распределение тепла во всех обособленных помещениях;
  • возможность регулировки температуры каждой батареи установленным регулирующим клапаном.

Разновидности двухтрубных систем отопления

При общем основном принципе подвода и отвода теплоносителя, двухтрубная разводка имеет свои модификации, каждая из которых лучше в том или ином случае.

Рекомендуем ознакомиться: Горизонтальная двухтрубная система отопления гидравлический расчет.

По способу расположения подающей (горячей) трубы схема разводки бывает:

  • нижняя;
  • верхняя.

В первом случае подающие коммуникации расположены ниже уровня батарей. Такую систему чаще можно встретить в одноэтажных домах, когда магистральные элементы разводки спрятаны под полом. В данном варианте обязательно включение в отопление нагнетающего насоса.

Во втором же случае горячая труба, идущая от котла, сразу поднимается вверх, а затем располагается горизонтально с незначительным уклоном выше радиаторов отопления. Она может быть скрыта в стене или в утепленном виде располагаться на чердаке. К каждой батарее от нее отходит отдельный рукав. Такое расположение намного лучше с точки зрения гидродинамики и позволяет эксплуатировать отопительную систему без циркуляционного насоса.

По способу расположения стояка двухтрубная система различается на:

  • вертикальную;
  • горизонтальную.

Вертикальная разводка применяется в многоэтажных домах, где от расположенного вертикально стояка отходят подводящие горячую воду коммуникации на каждом из этажей. Расширительный компенсаторный бачок, если он открытого типа, должен в этом случае быть расположен выше уровня верхней точки горячей трубы. Поэтому его утепляют и устанавливают на чердаке. Если же бачок закрытый мембранного типа, его монтаж производится на произвольной высоте, обычно рядом с котлом.

Горизонтальная разводка предполагает обычное расположение прямой трубы снизу параллельно полу, что характерно для систем отопления одноэтажных домов.

Еще одной разновидностью двухтрубной разводки является коллекторная или лучевая. Такая схема обычно применяется в многоэтажных домах с достаточно большой площадью. Суть такой разводки такова. Теплоноситель поднимается на этажи по вертикальному стояку к имеющемуся коллектору, от которого, обычно в толще пола, отходят горячие коммуникации к каждому нагревательному устройству. Остывший теплоноситель от батарей отходит также по индивидуальной трубе, впадает в коллектор и отводится от него к котлу по холодному стояку. Такая двухтрубная система отопления двухэтажного дома хороша тем, что позволяет подвести к радиаторам горячую жидкость одинаковой температуры и, при этом, с одинаковым давлением.

Монтаж двухтрубной разводки своими руками

Рассмотрим этот процесс на примере одноэтажного дома, где сделаем горизонтальную нижнюю разводку тепловых коммуникаций.

  1. Начнем с котла, который нужно установить, учитывая его вес, на прочное бетонное основание в специально отведенном помещении – котельной. Мощность водонагревательного прибора рассчитывается исходя из потребности 100 Вт на квадратный метр жилой площади.
  1. К выходному патрубку котла своими руками присоединяется горячая магистраль, которая прокладывается далее по периметру одноэтажного здания с присоединением отопительных батарей. На входе и выходе радиаторов необходимо не забыть врезать шаровые краны, которые дадут возможность при необходимости отключать обогреватель при возникшей необходимости.
  1. Недалеко от выхода из котла от горячей магистрали следует отвести своими руками вертикальный патрубок, к которому присоединяется компенсаторный бачок мембранного типа, что будет регулировать давление в системе при нагревании жидкости.
  1. От каждой батареи отводится патрубок, который присоединяется к обратке, что прокладывается параллельно горячей магистрали и в итоге присоединяется к входящему патрубку котла.

Способ соединения патрубков к батареям и магистралям зависит от материала, из которого изготовлены трубы. Если это полипропилен, понадобится специальный сварочный аппарат. С металлопластиком проще, — все соединения делаются с помощью латунных переходных соединений, поэтому этот вариант проще сделать своими руками.

Понятно, что в этой статье приведено описание процесса сборки двухтрубной отопительной системы достаточно схематично. Дело в том, что эта работа достаточно сложная и сопряжена с многочисленными расчетами, которые доступны только профессионалам. Поэтому лучше все же доверить монтаж системы отопления им, хотя понятно, что хотелось бы все сделать своими руками.

Двухтрубные системы

Обычная жалоба, которую слышит служба эксплуатации зданий, заключается в том, что жильцам либо слишком жарко, либо слишком холодно.

В некоторых случаях обе жалобы могут исходить из одной и той же комнаты. Одной из систем с наибольшим количеством жалоб на комфорт является двухтрубная система. Как следует из названия, система использует две трубы, ведущие в здание; подача и возврат. В отопительный сезон вода в трубах нагревается бойлером, а в сезон охлаждения охлаждается чиллером.В разгар каждого сезона эта стратегия отлично работает. Жалобы на комфорт с этим типом системы возникают в межсезонье, например, осенью или весной. В межсезонье зданию может потребоваться обогрев утром и охлаждение во второй половине дня. Жалобы возникают из-за мертвой зоны разницы температур между самой низкой температурой горячей воды и самой высокой температурой охлажденной воды. Котлы стандартной эффективности рассчитаны на работу при температуре выше 140º F. Эксплуатация при температуре ниже этой температуры может привести к конденсации дымовых газов, которая может разрушить котел и дымоход.И наоборот, большинство чиллеров не могут работать при температурах выше 90ºF (пожалуйста, уточните у производителя чиллера предельные температуры). Таким образом, у нас есть разница температур в 50º F между заданными значениями нагрева и охлаждения. Вы слышали поговорку о том, сколько времени требуется, чтобы закипела кастрюля под наблюдением, что это ничто по сравнению со временем, которое требуется для снижения температуры внутри двухтрубной системы от минимальной температуры нагрева до максимальной температуры охлаждения при мягкой весне. или Осенний день.Это может быть от нескольких часов до целого дня, и к тому времени нам может снова понадобиться тепло.

Когда местной школе с двухтрубной системой отопления пришлось заменить котлы, у них было несколько вариантов. Они могли бы использовать конденсационный котел, который мог бы выдерживать более низкие температуры воды. Экономика преобразования теплоцентрали в конденсационную систему оказалась больше, чем заложил владелец.

Другим вариантом было использование стандартных котлов с трехходовым клапаном, позволяющим снизить температуру в системе.Я не сторонник трехходовых клапанов, потому что они могут привести к тепловому удару котла, если они не установлены правильно. Термический удар может вызвать трещины в секциях или протечки труб. Это вызвано большим перепадом температуры от обратного к подающему трубопроводу. Большинство котлов рассчитаны на повышение температуры на 20-25º F через котел. Трехходовой клапан позволяет воде обходить котел и устанавливать более низкую температуру. Во многих стратегиях управления котлом используется соотношение один к одному. Это означает, что при каждом повышении наружной температуры на один градус температура подачи системы будет снижаться на один градус.Типичный график сброса будет варьироваться от температуры подаваемой воды 180ºF при наружной температуре 0ºF до температуры подаваемой воды 120ºF при наружной температуре 60ºF. В нижней части этого графика сброса температура подачи будет 120ºF, а температура возврата будет 100ºF. Когда эта холодная вода с температурой 100ºF возвращается обратно в горячий котел, наполненный водой с температурой 160º, происходит быстрое расширение и сжатие, и котел буквально трясется до смерти. Помните совет доктора Эгона Шпенглера из Охотников за привидениями : «Не пересекайте ручьи.» Еще одним недостатком трехходовых клапанов является то, что многие производители котлов требуют, чтобы вы установили дополнительный насос, который будет забирать воду из подачи и нагнетать ее обратно в обратку, чтобы избежать ударов по котлу. Для меня это все равно, что ездить на стояночном тормозе.

Если ваш штат придерживается Международного кодекса энергосбережения, существует пара правил, которые требуются при управлении двухтрубной системой. В соответствии с Международным энергетическим кодексом 2009 г. необходимо выполнить следующее:

Раздел 503 .4.3.2 Двухтрубная система переключения.

«… системы, которые используют общую систему распределения для подачи как нагретой, так и охлажденной воды, должны быть спроектированы таким образом, чтобы обеспечить мертвую зону между переключением с одного режима на другой не менее 15 0 F(8. 3 0 в) температуры наружного воздуха». Обычная уставка заключается в том, что обогрев включается при температуре ниже 50º, а кондиционирование воздуха включается при температуре наружного воздуха выше 65ºF. Между этими двумя заданными значениями в большинстве зданий используется комбинация работы экономайзера для охлаждения и возвратного воздуха для обогрева.

«…с элементами управления, позволяющими работать в одном режиме не менее 4 часов перед переключением в другой режим.» Это может потребовать от владельца здания некоторого планирования, чтобы избежать жалоб.

«… снабжены средствами управления, которые позволяют разносить температуры подачи на отопление и охлаждение в точке переключения не более чем на 30 0 F (16,7 0 C)». Другими словами, нагревательный контур не должен быть теплее 120ºF, если чиллер рассчитан на температуру воды на входе 90ºF в точке переключения.Это ниже типичной самой низкой рабочей температуры большинства котлов стандартной эффективности.

Приняв во внимание все эти факторы, мы с инженером объединили свои усилия и придумали еще одну систему, которая работает идеально. Одним из котлов стандартной эффективности, которые мы использовали, был комбинированный котел с внутренним змеевиком, который традиционно использовался для низкотемпературной работы, такой как горячее водоснабжение. Эта внутренняя катушка может выдерживать температуры от 60ºF до 130ºF без риска теплового удара.Это был наш первый этап системы отопления. Он справится с подогревом воды в межсезонье. Это позволило снизить температуру контура до 90ºF, с которой мог справиться чиллер. Поскольку график сброса требовал более высоких температур, сторона обогрева помещения комбинированного котла и другие котлы взяли на себя и подали воду до 180º F. Преимущество для клиента заключается в том, что эта система может перейти от нагрева к охлаждению менее чем за час. . В результате жалобы на комфорт значительно уменьшаются.

Хотите узнать больше от Рэя? Посмотрите его семинары и книги.

Энергосберегающий потенциал двухтрубной системы одновременного отопления и охлаждения офисных зданий

https://doi.org/10.1016/j.enbuild.2016.10.051Получить права и содержание

Основные моменты

Модель на языке моделирования Modelica разработана двухтрубная система с водяным контуром комнатной температуры.

Годовое потребление энергии для эталонного офисного здания было сравнено между двухтрубной системой и обычной четырехтрубной системой.

Общая экономия первичной энергии для отопления, охлаждения и вентиляции составляет около 12–18%.

Abstract

В этой статье анализируются характеристики новой двухтрубной системы, в которой используется один водяной контур для одновременного обогрева и охлаждения помещений с температурой подачи воды около 22 °C. Для анализа энергетических характеристик системы было проведено исследование на основе моделирования. Двухтрубная система была смоделирована с использованием основанного на уравнениях языка моделирования Modelica в Dymola.В качестве примера рассматривалась типовая модель офисного здания. Моделирование выполнялось для двух наборов конструкций ограждающих конструкций и двух условий, связанных с межзональными воздушными потоками. Для расчета энергосбережения была смоделирована и использована для сравнения обычная четырехтрубная система. Традиционная система представляла собой два отдельных водяных контура для нагрева и охлаждения с температурой подачи 45 °C и 14 °C соответственно. Результаты моделирования показали, что двухтрубная система может потреблять меньше энергии, чем четырехтрубная система, благодаря трем эффектам: полезному переносу тепла из теплых зон в холодные, более высокому потенциалу естественного охлаждения и более высокому КПД теплового насоса.В частности, двухтрубная система потребляла примерно на 12-18% меньше общей годовой первичной энергии, чем четырехтрубная система, в зависимости от рассматриваемого случая моделирования.

Ключевые слова

ключевые слова

Энергосберегающие

HVAC Systems

Low-exergy

Simulation

Simulation

Modelica

Активные балки

Рекомендуемые статьи Статьи (0)

Смотреть полный текст

© 2016 Elsevier B.V. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Почему вам следует рассмотреть 4-трубную систему для охлаждения и отопления

Традиционная двухтрубная система для отопления и охлаждения не может быть оптимальным решением для зданий смешанного использования, которые сочетают в себе, например, розничная торговля, офисы и гостиницы.Кроме того, южная сторона здания, обращенная к солнцу, может нуждаться в охлаждении, в то время как северная сторона, находящаяся в тени, может нуждаться в обогреве. Для этого требуется очень гибкое решение для отопления и охлаждения.

Многие, если не все, здания со временем нуждаются как в отоплении, так и в охлаждении. Традиционная двухтрубная система имеет одну линию подачи и одну линию возврата, которые используются как для обогрева, так и для охлаждения. По сути, все здание может обогреваться или охлаждаться по выбору пользователя.Система работает, но не очень гибко. Например, в современных зданиях с большими стеклянными площадями южная сторона, обращенная к солнцу, может потребовать охлаждения, в то время как северная сторона, находящаяся в тени, может потребовать обогрева.

Четырехтрубная система, с другой стороны, состоит из отдельных линий подачи и возврата для нагревательных агрегатов и отдельных линий подачи и возврата для агрегатов охлаждения. Это означает, что одна часть здания может обогреваться, а другая охлаждаться.Эта гибкость значительно повышает комфорт.

Объедините вашу 4-трубную систему с поливалентным блоком

Четырехтрубная система работает еще лучше в сочетании с поливалентным агрегатом. Поливалентная установка может одновременно обеспечивать как нагрев, так и охлаждение, в зависимости от потребности. Комбинация поливалентных агрегатов и четырехтрубных систем особенно эффективна, когда речь идет об энергоэффективности. Вместо того, чтобы просто передавать энергию наружу или наружу, как традиционные тепловые насосы, поливалентный блок может передавать энергию между различными частями здания.Система может, если мы ненадолго вернемся к примеру с современным стеклянным зданием, передавать тепло с солнечной южной стороны на затененную северную сторону, убивая двух зайцев одним выстрелом. Благодаря передовым алгоритмам, управляющим системой, она всегда будет обеспечивать правильное и точное количество энергии для всех частей здания.

Потребляет меньше энергии

Короче говоря, комбинированная система гораздо более энергоэффективна, чем традиционные системы с раздельным обогревом и охлаждением.Он потребляет меньше энергии, снижает выбросы и экономит деньги. Первоначальная стоимость четырехтрубной системы, естественно, может быть выше, чем двухтрубной, но поливалентная установка требует меньших инвестиций, чем отдельные тепловые насосы и чиллеры. А более низкое энергопотребление и более высокая эффективность значительно снижают эксплуатационные расходы.

Увеличение потребности в одновременном охлаждении и обогреве

Комбинация четырехтрубного и поливалентного агрегатов становится все более популярной в последние несколько лет, поскольку все больше зданий выигрывают от необходимого одновременного и асинхронного охлаждения и обогрева.Многие современные здания, например, спроектированы для смешанного использования, при этом некоторые части используются для розничной торговли или офисов, а другие части предназначены для жилых помещений, с сильно различающимися запросами нагрузки в течение дня или недели.

Но преимущества не ограничиваются современными зданиями – все больше и больше старых зданий модернизируют четырехтрубными системами и поливалентными агрегатами. Одна только повышенная энергоэффективность делает инвестиции экономичными, не говоря уже о постепенном ужесточении норм выбросов.

Если у вас установлена ​​четырехтрубная система, Swegon может предоставить поливалентную установку в комплекте с HVAC, контроллерами и насосами для циркуляции воды в первичном контуре. Свяжитесь с нами , если вы хотите узнать больше о четырехтрубных системах и поливалентных установках.

Общие сведения о системах отопления и охлаждения | Жилищный и жилой опыт

Университет Вандербильта в настоящее время использует два основных метода нагрева и охлаждения. Доступны два типа фанкойлов
: двухтрубные и четырехтрубные.Двух- или четырехтрубное обозначение
относится к системе распределения воды, обслуживающей оборудование климат-контроля в здании.

• Двухтрубная система включает только одну линию подачи и только одну линию возврата к агрегату. При двухтрубной системе все здание находится либо в режиме обогрева, либо в режиме охлаждения. Здания автоматически переключаются с отопления на охлаждение или с охлаждения на обогрев в зависимости от предварительно настроенного термостата, который считывает наружную температуру.
• Четырехтрубная система имеет подающий и обратный трубопровод.Четырехтрубная система включает в себя распределительную систему, которая содержит как горячее водоснабжение с обратными линиями, так и холодное водоснабжение с обратными линиями. Это означает, что четырехтрубные системы могут обеспечивать теплом одно помещение и охлаждать другое.

Существуют различные уровни управления зданиями. Есть холлы, где жители могут выключить вентилятор или установить низкую, среднюю или высокую скорость. В некоторых зданиях имеется контроль температуры. В некоторых залах постоянно работает вентилятор, поддерживающий движение воздуха в помещении.В таблице ниже описано, что предлагается в каждом общежитии. Для получения дополнительной помощи или информации обратитесь к местному руководителю технического обслуживания.

Двухтрубный Четырехтрубный Регулятор скорости вентилятора Регулятор температуры~ Вентилятор непрерывной работы
Газон выпускников: Коул, Толман, Макгилл X X
Газон выпускников: Э. Бронсон Инграм X X
Блейкмор Х Х Х
Четверка Бранскомба: Луптон, Весы, Стэплтон, Вон X
Квадрат Бранскомба: Концевые комнаты X X
Кармайкл Тауэрс X X
Палаты общин: Кроуфорд, Ингрэм, Мюррей Стамбо, Сазерленд X X X
Места общего пользования: Восток, Мемориал, Север, Запад X X X
Палата общин: Gillette X X X
Highland Quad: Морган, Льюис X X X
Highland Quad: Mayfield, Chaffin* X
Мактайер Х Х
Уоррен и Мур X X X

~Вентилятор должен быть включен для регулирования температуры.
*Mayfield и Chaffin — тепловые насосы.

Где двухтрубная система? – Firstlawcomic.com

Где двухтрубная система?

Система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в имеющемся пространстве под потолком. Распределительные трубы уложены под полом. В многоэтажных домах на радиаторах необходимы вентиляционные винты.

Как работает двухтрубная система отопления?

Двухтрубная система является наиболее часто используемой конфигурацией при установке водяных систем центрального отопления.Эти системы являются «полностью насосными», что означает, что циркуляция воды в контуре центрального отопления является насосной. Когда горячая вода проходит через первый радиатор, она отдает свое тепло помещению.

Что такое двухтрубная система центрального отопления?

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

В чем сходство и различие между однотрубной и двухтрубной системами?

Разница между однотрубной и двухтрубной системами

Однотрубная система Двухтрубная система
3.Он требует меньшего количества труб и, следовательно, дешев. Он также требует небольших помещений. 3. Требуется большое количество труб и, следовательно, дорого. Он также требует больших площадей.

Что такое однотрубная система?

Однотрубные системы являются самыми простыми и легкими для понимания и установки гидравлическими системами. Как следует из названия, однотрубные системы имеют единую трубу к радиаторам, которая одновременно служит и подачей пара, и линией возврата конденсата. Каждый радиатор оборудован вентиляционным отверстием для выпуска этого воздуха.…

Что такое однотрубная или двухтрубная система?

2. Однотрубная система: В этой системе водопровода сливные соединения от раковин, ванн, умывальников и канализационная труба, которая подключается непосредственно к дренажной системе. Полностью исключаются овражные ловушки и канализационные трубы. Но все трапы унитазов и т.п. полностью вентилируются для сохранения гидрозатвора отдельной вентиляционной трубой.

Как работает двухтрубная система отопления?

В некоторых случаях обе жалобы могут исходить из одной комнаты.Одной из систем с наибольшим количеством жалоб на комфорт является двухтрубная система. Как следует из названия, система использует две трубы, ведущие в здание; подача и возврат. В отопительный сезон вода в трубах нагревается бойлером, а в сезон охлаждения охлаждается чиллером.

Какие существуют типы сантехнических систем?

В здании имеется четыре системы сантехники дренажных работ, такие как однотрубная система, однотрубная система, двухтрубная система, однотрубная частично вентилируемая система.1. Однотрубная система: в этой системе используется только одна вертикальная канализационная труба. В ту же трубу сбрасываются отходы от всех санитарных и почвенных приборов.

Когда использовать котел в двухтрубной системе?

В отопительный сезон вода в трубах нагревается бойлером, а в сезон охлаждения охлаждается чиллером. В разгар каждого сезона эта стратегия отлично работает. Жалобы на комфорт с этим типом системы возникают в межсезонье, например, осенью или весной.

Что такое двухтрубная паровая система?

Две трубы: две трубы, идущие от радиатора, означают, что это может быть система горячей воды или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Что такое двухтрубная система отопления?

Двухтрубная система является наиболее часто используемой конфигурацией при установке водяных систем центрального отопления. Эти системы являются «полностью насосными», что означает, что циркуляция воды в контуре центрального отопления является насосной.

Что такое однотрубная система?

Однотрубная система. Однотрубная система (Рисунок 7-1) – это система, в которой одна магистральная труба используется для подачи горячей воды по всей системе. Другими словами, та же самая труба, которая подает горячую воду к тепловыделяющим устройствам (т. е. радиаторам и конвекторам) в различных помещениях и пространствах внутри здания, также возвращает более холодную воду в…

Двухтрубная система для высокоэффективной печи

В то время как газовая печь стандартной эффективности включает одну трубу для отвода опасных паров, таких как угарный газ, в высокоэффективных печах с AFUE (годовая эффективность использования топлива) 95% используется две система путевых труб.Печь со стандартным КПД подает воздух, необходимый для процесса горения, непосредственно из дома. Однако в двухтрубной системе в высокоэффективном блоке вторая труба используется для подачи свежего наружного воздуха в топку для сжигания вместо того, чтобы забирать его из дома.



Зачем выбирать двухтрубную систему для высокоэффективных печей

Хотя технически возможно эксплуатировать высокоэффективную печь только с одной трубой для отвода продуктов сгорания, в последние годы стало предпочтительнее выбирать двухтрубную систему. -система труб для высокоэффективных печей по следующим причинам.

Снижает инфильтрацию наружного воздуха

Когда печь использует внутренний воздух для процесса горения, это может создать в помещении условия отрицательного давления. Поскольку наружный воздух имеет положительное давление, этот перепад может вызвать проникновение наружного воздуха в дом через структурные неплотности. Это, в свою очередь, может увеличить затраты на отопление, поскольку печь работает в более длительном режиме, чтобы компенсировать проникновение холодного воздуха. Наружный воздух, подаваемый в печь через специальную трубу, помогает уменьшить инфильтрацию наружного воздуха и способствует повышению комфорта в помещении и снижению затрат на отопление.

Сохраняет компоненты горения

Воздух в помещении обычно содержит загрязняющие пары, выделяемые чистящими средствами, моющими средствами и аэрозольными продуктами, а также летучие органические соединения (ЛОС), выделяемые красками, коврами и другими бытовыми источниками. При сжигании в процессе горения остатки этих загрязняющих веществ могут покрывать и разрушать чувствительные детали печи, такие как датчики пламени и запальники. Наружный воздух обычно чище и не содержит этих загрязняющих веществ.

Поддерживает воздушный баланс

В большинстве домов есть компоненты, которые уже выводят воздух из помещения наружу, например, вентиляторы для ванных комнат и кухни.Водонагреватели также часто сжигают воздух в помещении. Использование наружного воздуха для сжигания в печи позволяет избежать добавления еще одного источника, удаляющего воздух из помещения, что помогает поддерживать баланс внутреннего и наружного воздуха.

Если вы думаете об установке новой печи, обратитесь к специалистам Arpi за дополнительной информацией о преимуществах двухтрубной системы для высокоэффективных печей.

Двухтрубная VRF: Энергоэффективность в разное время года

Зима определенно не за горами, а с более низкими температурами в доме можно проводить больше времени. Смена сезона является напоминанием о том, что управляющие объектами часто стремятся удовлетворить потребности своих жильцов в комфорте, не нарушая бюджет на отопление и охлаждение.

Вот почему мы в Advanced Products Group (APG), подразделении Aireco Supply, Inc., предлагаем переключить вашу систему HVAC на двухтрубную систему переменного потока хладагента (VRF), такую ​​как CITY MULTI ® VRF от Mitsubishi Electric Охлаждение и обогрев (Mitsubishi Electric).
Почему VRF?
Технология VRF признает, что здания имеют несколько зон комфорта с различными потребностями в температуре.С VRF вы можете охлаждать и обогревать разные помещения одновременно. Это означает, что офис с несколькими компьютерами может получать надлежащее охлаждение, а вестибюль в том же здании получает отопление. Эта гибкость имеет первостепенное значение как для комфорта, так и для энергоэффективности.

Почему двухтрубный?
Большинство компаний VRF предлагают трехтрубную систему, которая может быть дороже и требует дополнительного обслуживания. Серия R2 от Mitsubishi Electric предлагает двухтрубную технологию, лучший выбор для установки, энергосбережения и долговечности.

Например, в системе VRF CITY MULTI серии R2 с четырьмя внутренними блоками имеется 20 соединений хладагента по сравнению с трехтрубной системой с 50 соединениями. Меньшее количество мест соединения труб упрощает установку и снижает потенциальную утечку.

Кроме того, системы R2 не требуют регулярных циклов восстановления масла. При меньшем объеме и скорости хладагента при переключении режимов регенерация масла сводится к минимуму. Это повышает общую энергоэффективность и точность.

Что касается технического обслуживания, то двухтрубная система определенно выделяется. В двухтрубных ВРФ значительно меньше точек электрического подключения, чем в трехтрубных системах. Меньшее количество мест электрического подключения снижает сложность процесса подключения, предотвращая любые потенциальные проблемы с подключением. В конечном счете, меньшее количество компонентов в системе означает меньшую вероятность отказа системы в будущем.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
