Двухскатная крыша сколько леса надо: Как правильно рассчитать количество пиломатериала для строительства крыши своими руками

Содержание

ширина, углы наклона, размеры + проектирование

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

  • Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
  • Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
  • Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 — выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

В строительстве двухскатных крыш используются две традиционные технологии:

  • Наслонная, согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.
  • Висячая, согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится расчет элементов стропильной системы, мы уже разбирали.

Этап #2 — расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

  • При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
  • При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

Примеры рекомендованной ширины свеса:

  • Для шиферной кровли не более 10см;
  • Для битумной черепицы в интервале 30-40см;
  • Для металлочерепицы 40-50см;
  • Для профлиста 50см;
  • Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 — определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

  • Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
  • Вес кровли вместе с компонентами кровельного пирога. Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
  • Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная — в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 — определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует технология сооружения ломаных крыш. Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

  • Чертим схему коробки дома в масштабе.
  • Ищем середину верхнего перекрытия.
  • От середины вверх прокладываем ось симметрии.
  • В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
  • С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

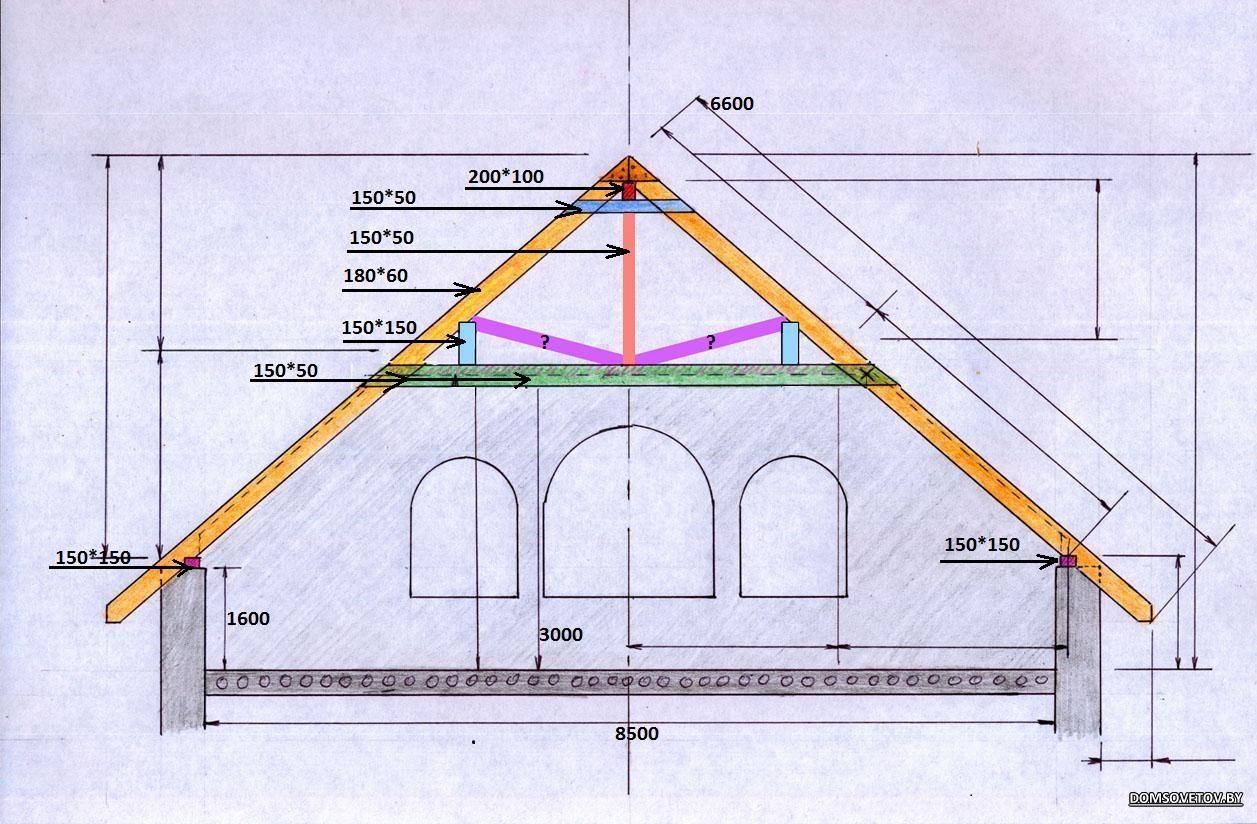

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 — расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

  • Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
  • Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
  • Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
  • Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться укладка битумной черепицы, либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
  • Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
  • Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
  • Материал для обшивки фронтонов и свесов.
  • Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Мы подобрали для вас ряд видео роликов, в которых еще более подробно разбираются технологии строительства:



Все рассчитать перед строительством крыши углом – дело нужное и очень полезное. Несмотря на незамысловатость формы и простоту монтажа, в процессе расчетов и сооружения имеются технологические нюансы. Их учесть и правильно применить поможет предварительное проектирование и определение размеров.

Какие бывают крыши, из чего они сделаны… — Реальное время

. .. и как понять, какая крыша нужна именно вашему дому

Какая крыша вам больше нравится — плоская, чтоб поставить шезлонги, или вальмовая, чтоб сделать под ней уютную мансарду? Сколько денег вы готовы вложить в обустройство кровли и какие типы домов любите? Каким будет основной материал дома и фундамент? Все эти вопросы встают перед каждым будущим домовладельцем на этапе проектирования собственного дома, чтобы понять, какая у этого дома будет крыша.

Есть ли разница между крышей и кровлей?

В обиходной речи между крышей и кровлей разницы обычно не делают: мы привыкли, что это синонимичные понятия. Но строго говоря, с точки зрения конструкции, кровля — это только верхний слой, финишное покрытие. А крыша — это вся конструкция, все то, что является верхним элементом дома, защищает его от влияния окружающей среды, бережет внутри тепло, да еще и декоративные функции выполняет.

Крышу проектируют сразу же, на этапе разработки эскиза дома. Ведь от того, как она будет сделана, будет зависеть нагрузка на фундамент и на несущие стены, теплосохранение в доме и даже наличие свободных площадей (ведь можно спроектировать эксплуатируемый чердак или, например, террасу на крыше).

А вот с выбором кровельного покрытия можно и подождать, определиться уже потом. Дело в том, что современные кровельные материалы универсальны, подходят под любые виды крыш, и разница будет только в цене. Но бывают и исключения: например, если вдруг вы размахнетесь на натуральную черепицу, ее огромный вес нужно будет закладывать в уравнение расчета нагрузки сразу же при проектировании дома. Или если кровля будет сложная (вдруг вы любитель башенок и прочих сложных конструкций). Или если площадь кровли планируется большая.

Фото krov-torg.ru

Какие бывают крыши

Есть два основных типа крыш — плоские и скатные.

Плоские крыши, как и следует из названия, почти не имеют уклона. Ключевое здесь — «почти», потому что 2—4 градуса все-таки нужны, чтобы с крыши могла сходить дождевая вода. Такие крыши могут быть эксплуатируемые и неэксплуатируемые. Кажется, что такая конструкция кровли самая простая, но это совсем не так: дело в том, что поскольку осадки с такой кровли сходят не мгновенно, то над гидроизоляцией придется подумать отдельно.

Скатные крыши идут под ярко выраженными углами к поверхности земли. Они делятся на несколько разных подвидов, в зависимости от того, сколько этих скатов и как они выглядят.

  • Самый простой тип скатной крыши — односкатная. Стены имеют разную высоту, на них опирается крыша, которая, таким образом, и получает угловой уклон. Разбег может быть разный — от 10 до 60 градусов. Оптимальным считаются скромные 30—35 градусов. Односкатную крышу можно усложнить, закруглив или изогнув ее плоскость, — этим пользуются современные архитекторы для повышения декоративности.
  • Двускатная крыша — это та самая классическая избушка, которую каждый из нас рисовал, будучи ребенком. Именно эта конфигурация в нашем понимании и выглядит «домиком». Суть такой крыши — две наклонных плоскости, разделенные коньком. В отличие от односкатной крыши, двускатная имеет и новые элементы — фронтоны (те самые треугольники, которые находятся по торцам дома над несущими стенами). Скаты могут быть одинаковыми (и тогда в разрезе получается равнобедренный треугольник) или разными — с разным углом наклона и длиной свеса. Все зависит от фантазии архитектора и ваших финансовых возможностей.
  • Четырехскатные (они же вальмовые, они же шатровые) крыши — это вариации на тему двускатных: фронтоны срезаются наклонными плоскостями на всю высоту — получившиеся треугольные скаты и называются вальмами.
  • Еще бывают полувальмовые крыши, четырехщипцовые, купольные, конические и некоторые другие, но это уже экзотика.

Есть и еще один фактор разделения крыш на типы — в зависимости от того, что под кровлей будет находиться, чердак или обитаемое помещение (и если обитаемое, то будет ли оно отапливаться зимой или использоваться только летом). Крыша мансардного типа может быть и двускатной, и вальмовой, и полувальмовой — здесь принципиально не количество скатов, а тип утепления.

Фото ukrov.com

Как устроена крыша

Даже односкатная крыша — сложный «бутерброд» из нескольких слоев, что уж говорить о других типах. Правда, иногда основанием плоской эксплуатируемой крыши делают железобетонную плиту перекрытия, и тогда обустройство не такое сложное. В большинстве же случаев крыша состоит из следующих базовых элементов.

  • Мауэрлат. Это силовая рама, которая проходит по верхнему контуру несущих стен. Она нужна, чтобы жестко прикрепить крышу к стенам и равномерно распределить нагрузки от кровельной конструкции. Если дом будет из бруса или бревна, то мауэрлатом чаще всего служит верхний венец. В каркасном доме это будет верхняя обвязка. В других случаях в этом качестве используется деревянный брус большого сечения (100х150 мм или 150х150 мм).
  • Стропила. Система из стропил — это каркас крыши, который определяет ее форму. Он состоит из наклонных лагов, вертикальных стоек и подкосов. Чаще всего стропильная система в индивидуальном доме деревянная, но бывают и металлические каркасные конструкции. При проектировании дома важно правильно рассчитать шаг между стропилами. Это расстояние зависит от того, каким будет сечение доски или бруса, какова длина лага и как рассчитана величина нагрузок для вашего грунта.
  • Обрешетка — это еще один каркас. Это доска или брус, которые укладываются перпендикулярно на стропила — получается своеобразная «сетчатая» структура крыши. Обрешетка принимает на себя нагрузку от кровельного покрытия и осадков (снеговая нагрузка ложится именно на ее плечи, то есть доски).
  • Кровельное покрытие — собственно, финишный слой, который укладывается на обрешетку.
  • Гидроизоляция, теплоизоляция, пароизоляция — все это в обязательном порядке входит в конструкцию, но в зависимости от кровельного покрытия и типа крыши располагается и монтируется по-разному.

Фото flatiron.su

На что опираться, выбирая тип крыши

Есть несколько нюансов, которые нужно будет учитывать, выбирая крышу для вашего дома. Вы в любом случае будете опираться на размер своего кошелька. Ведь чем сложнее (и красивее) конструкция, тем она будет дороже. Самая недорогая — обычная двускатная крыша. Внутри нее еще и пространства довольно много, так что под ней вполне можно обустраивать мансарду.

Очень важен климат в регионе. Например, в Татарстане не очень в ходу плоские и пологие односкатные крыши — снеговая нагрузка зимой так велика, что на укрепление и гидроизоляцию такой конструкции уйдет слишком много времени. Лучше сделать скатную крышу, с которой будет съезжать снег и стекать вода. А вот, например, в степных районах, не особо обремененных осадками, не очень подходят крутые скаты — из-за парусности.

Важно и то, нужна ли вам будет мансарда и собираетесь ли вы ее обогревать и делать дополнительное пространство для жизни. Если нужна — плоская кровля точно не для вас. Но если ваша мечта — терраса с пальмами на крыше — тогда забудьте о двускатной кровле и начинайте ломать голову, как будете отводить с крыши осадки.

Словом, прежде чем строить дом, надо уже в процессе проектирования понять, какая в нем будет крыша. И при этом определенно не стоит пренебрегать советами опытных проектировщиков и архитекторов.

Людмила Губаева

Недвижимость Татарстан

Доска для стропил: подбор сечения и толщины

Деревянные стропильные ноги делают из бруса или доски, второй вариант более экономичен, не уступая по прочности первому. Чтобы обеспечить надлежащую надежность и долговечность всей конструкции, важно правильно подобрать пиломатериал, грамотно рассчитать его сечение.

Требования к качеству стропильной доски

Выполняя расчет стропильной конструкции, в которой предусмотрено изготовление стропильных ног из доски, важно учитывать не только сечение данных элементов, но и качество пиломатериала, который предполагается использовать.

В первую очередь, необходимо определиться, какая древесина более всего подходит для изготовления стропил. Это хвойный и лиственный пиломатериал, полностью отвечающий требованиям ГОСТ 8486-86 и ГОСТ 2695-83. Исходя из данных требований, доска для изготовления стропильных ног может иметь:

  • не более трех сучков на каждый погонный метр пиломатериала, максимально допустимый диаметр сучка составляет 30 мм;
  • несквозные трещины, длина которых не превышает 1/2 длины доски;
  • влажность не более 18% (измеряется влагометром).

Согласно предписаниям СНиП, приобретая пиломатериал для изготовления стропил и других элементов каркаса крыши, необходимо делать проверку документа, информирующего о качестве продукции. Там должны быть указаны:

  • наименование производителя и основные данные о нем;
  • название изделия и его номер стандарта;
  • размер пиломатериала, порода древесины, степень влажности;
  • количество единиц в упаковке;
  • дата выпуска партии пиломатериалов.

Древесина – натуральный материал, подверженный биологическому разрушению и горению. Чтобы снизить риск повреждения и разрушения готовой конструкции из пиломатериалов, требуется выполнить предмонтажную подготовку стропильных элементов, выполненных из доски. Подготовка подразумевает выполнение конструктивных и защитных мероприятий согласно требованиям СНиП. В число защитных мероприятий входит:

  • обработка древесины антисептическими составами с целью предотвратить преждевременное загнивание;
  • пропитка древесины антипиреновыми средствами, предотвращающими возгорание;
  • обработка стропил и других деревянных элементов средствами, защищающими от насекомых-вредителей.

В число конструктивных мероприятий входит:

  • монтаж гидроизоляционных прокладок в местах примыканий деревянных конструкций к кирпичным;
  • формирование гидроизоляционного ковра под кровельным материалом и пароизоляции со стороны помещения;
  • оборудование специальных проемов для вентиляции кровельного пирога.

Стропила, выполненные из доски, при соблюдении предписанных технологий обустройства крыши, смогут прослужить длительный срок, не требуя проведения ремонта.

Обработка древесины защитными средствами

На стропила после изготовления следует нанести спецсредства для био- и огнезащиты. Если делать обработку уже собранной стропильной конструкции, не получится защитить места стыков элементов и впоследствии именно они могут стать очагами гниения каркаса крыши. Это приведет к преждевременному разрушению кровли и повлечет за собой необходимость вложения серьезных финансовых средств в ремонт или замену крыши.

Стропила рекомендуется изготавливать их древесины хвойных пород, содержащей большое количество смолы, которая служит природным барьером от гниения. Тем не менее, даже деревянные элементы из лиственницы и сосны нуждаются в обработке специальными составами. Влажность доски для стропил не должна превышать 18%, в противном случае в процессе эксплуатации элементы стропильной конструкции может «повести», что вызовет деформацию кровли и потерю прочности всей системы.

Для нанесения защитных средств может использоваться мягкая кисть, валик, распылитель садовый или краскопульт, практикуется и метод окунания. Поверхность стропила должна быть чистой, сухой и не иметь лакокрасочного покрытия, препятствующего проникновению защитного состава в древесные волокна. Особенно тщательно пропитываются места будущих стыков стропильных ног. Обработку следует делать в сухую теплую погоду. Антисептики и огнезащитные составы (либо универсальное огнебиозащитное средство) наносятся двукратно. Между первой и второй обработкой стропильные доски должны успеть высохнуть.

Монтаж дважды обработанных стропил можно начинать только после их полного высыхания.

Сечение стропил из доски

Стропила могут изготавливаться из бревна, бруса или доски. К недостаткам бревна относится его большой вес и необходимость выполнять сложные врубки в местах креплений, которые существенно ослабляют несущие способности элемента из кругляка. Брус значительно лучше в применении, но стоит дороже, чем доска. Стропильные ноги из доски – оптимальный выбор, данный материал активно используется для изготовления боковых стропильных ног. Доска также позволяет делать удлиненные боковые стропила и прочные накосные (диагональные) стропильные ноги.

Такой параметр, как толщина доски, существенно влияет на ее прочностные характеристики. Толщина доски, пригодной для изготовления стропил, составляет 40-60 мм, причем для возведения кровли на постройках хозяйственного назначения лучше использовать доску толщиной 40 мм в целях снижения затрат. При этом для строительства крыши жилого дома данный параметр не должен быть менее 50 мм.

Ширина доски для стропил выбирается с учетом длины проема, который требуется перекрыть – чем длиннее стропильная нога, тем шире должна быть доска для ее изготовления. Стропила длиной до 6 метров могут выполняться из доски шириной 150 мм – таким образом, минимальное сечение стропила для крыши жилого дома составляет 50×150 мм. Если длина стропильной ноги превышает 6 метров, ширина доски должна быть не менее 180 мм. Удлиненную ногу делают из сплоченных досок шириной 150 мм, причем участок нахлеста досок, составляющий не менее 500 мм должен располагаться максимально близко к коньковой части.

Сечение стропил зависит от величины нагрузки на крышу (снеговой и ветровой), а также веса самой стропильной конструкции, угла наклона ската, длины перекрываемого проема и ширины дома. Чтобы рассчитать сечение, используются специальные таблицы и формулы, можно воспользоваться соответствующей компьютерной программой. В сложных случаях лучше всего доверить выполнение расчетов профессионалам.

Определив оптимальное сечение стропильных ног, необходимо обратить внимание на шаг установки стропил. Это взаимозависимые параметры, которые можно немного варьировать без ущерба для надежности кровли. Применение подкосов позволяет несколько уменьшить сечение стропил.

Наращивание стропил

Если длины или толщины доски не хватает для изготовления цельной стропильной ноги, выполняют наращивание стропила. Это можно делать различными способами. Проще всего сплотить доски, сложив их друг с другом широкими сторонами, и сшив гвоздями. Если укладывать доски со сдвигом в половину длины, можно изготовить длинную, прочную стропильную ногу, способную выдержать высокие нагрузки. Так делают, когда требуется создать накосные стропила вальмовой крыши.

В другом случае наращивания стропил делают косой срез на торцах, причем перед косым срезом выполняется небольшой вертикальный противоскользящий упор. Далее выполняется вертикальное сквозное отверстие для стяжки соединения болтом.

Удлинить стропило можно соединив гвоздями или шпильками две доски, уложенные с нахлестом в метр.

Что нужно знать о крыше прежде, чем ее строить? — ТЕХНОНИКОЛЬ


Вы знаете, почему в Египте многие дома стоят без крыши? Так их владельцы экономят деньги: жилье считается незавершенным и не подлежит налогообложению. Трудно представить себе такую ситуацию в России, даже если бы позволяли законы. У нас крыша – это как минимум защита от холода и осадков, а еще очень важный элемент архитектуры.


В статье разберем основные виды крыш, типы скатных конструкций и кровельных материалов, чтобы вы точно сделали правильный выбор при проектировании дома.

Оцениваем условия эксплуатации


В разных климатических зонах нужны разные крыши:

  • В сухих и жарких районах с минимальным количеством осадков строят плоские. Это дешево, плюс можно использовать крышу как дополнительное пространство для отдыха под открытым небом.

  • В регионах с большим количеством осадков делают скатные крыши. Чем больше осадков, тем острее угол. Например, по остроте конька можно легко узнать северные деревни на старых фотографиях.
  • Там, где бывают сильные ветра, стараются не использовать листовые кровельные покрытия с высокой парусностью.
  • В местностях с высокой влажностью отдельного внимания требуют системы влагозащиты и водоотведения с кровли, а также обработка несущего каркаса крыши противогрибковыми и влагоотталкивающими препаратами.

Планируем подкровельное пространство


Чердачная крыша. Чердак – это нежилое пространство между кровлей и перекрытием. Он может быть разной высоты и пригодится для хранения вещей, нечувствительных к низким температурам. Но изначально необходим для естественной вентиляции и защиты дома от потери тепла.


Мансардная крыша. В таком варианте под крышей строят полноценное жилое помещение, которое требует теплоизоляции и вентиляции, то есть создания так называемого кровельного пирога.

Проектируем тип крыши


Крыша может быть плоской или скатной. В первом случае она представляет собой один скат с углом наклона от 0 до 5 градусов, во втором же существует огромное количество форм и конструкций.


Односкатная плоская крыша проста и экономична, но у нее повышенные требования к гидроизоляции. Под ней нельзя создать полноценный чердак. К тому же учитывайте, что небольшой угол наклона нельзя выбирать в заснеженных районах.


Двускатная щипцовая крыша больше всего подходит для небольших строений. Она имеет два ската и два фронтона, но может отличаться углом наклона и остротой щипца. Плюс позволяет полноценно использовать подкровельное пространство для чердака или мансарды и выдерживает большие снеговые нагрузки.


Четырехскатную крышу обычно используют в домах с большой площадью. Она устойчива к ветровым и снеговым нагрузкам, но требует продуманной стропильной системы, тепло- и влагоизоляции.


Такая крыша бывает двух типов:

  • Вальмовая, четыре ската – два треугольных и два трапециевидных с длинным коньком посередине. Благодаря большому количеству точек опоры она очень устойчива к ветровым нагрузкам. Подходит для респектабельных строений в американском стиле с вытянутым передним фасадом.
  • Шатровая, или пирамидальная – может иметь четыре и больше скатов, сходящихся в одной точке по принципу шатра. Такая конструкция очень хорошо отводит осадки, но проектировать и возводить стропильный каркас сложно.


Коническую, или купольную, крышу чаще используют для религиозных и сложных архитектурных объектов. Например, в стиле дворянских усадеб или средневековых замков. Она имеет сложную в монтаже круглую стропильную основу и требует тщательных расчетов.

Выбираем кровельное покрытие


После выбора конкретного варианта крыши определитесь с материалами для строительства стропильной системы и видом кровельного покрытия.


Шифер. Самый доступный вариант. В свое время покрытие из асбестоцементной смеси сильно потеснило природные сланцы с натуральной черепицей и резко снизило стоимость строительства. Листы шифера довольно тяжелые, но при недостаточно качественном монтаже могут быть сорваны ветром. А еще требуют хорошей гидроизоляции, так как в местах крепления могут быть протечки.


Профнастил. Металлические листы с оцинковой позволяют быстро и бюджетно оформить крышу. Однако материал не очень эстетичный и будет обладать большой парусностью, если совершить ошибки при монтаже. К тому же профнастил шумит во время дождя и сильно нагревается на солнце.


Битумный профилированный лист. Внешне похож на цветной шифер, но состоит из целлюлозных волокон, пропитанных битумом. Среди достоинств – невысокая цена, легкий вес, малошумность. Из минусов – горюч, выцветает на солнце, служит недолго.


Металлочерепица. Это стальные листы, покрытые полимерным защитным слоем и профилированные под традиционную керамическую черепицу. Основные преимущества: простота монтажа, хорошая гидроизоляция, красивый внешний вид. Но есть и недостатки – сильно шумит во время осадков и ветра, нагревается на солнце.


Гибкая черепица SHINGLAS. Это кровельное покрытие сочетает в себе декоративные качества натуральной черепицы, долговечность, высокие гидроизоляционные свойства и прочность. Оно создано на основе стеклохолста, пропитанного улучшенным кровельным битумом, который защищен с верхней стороны каменной (базальтовой) посыпкой. Такую черепицу выпускают в виде штучных пластин (гонтов) размером 100*30 см, поэтому материал очень удобно монтировать. К тому же крыши получаются тихие и не требуют дополнительной звукоизоляции.


Композитная черепица LUXARD. Этот бесшумный и эстетичный материал премиум-класса – гибрид между металлической и гибкой черепицей. Он создан из стального листа, покрытого и базальтовой крошкой, с профилированием под настоящую черепицу. Внешне композит выглядит так же, как натуральный материал, но при тех же эксплуатационных характеристиках он дешевле, легче и проще в монтаже.


Натуральный сланец. Самое дорогое кровельное покрытие. Этот природный материал используют наравне с черепицей уже несколько веков. Он служит более ста лет – именно им покрыты аристократические дома в поместьях Франции и Германии. Требует сверхпрофессионального монтажа и много весит.

Обязательно учитываем все в комплексе


Крыша дома – это не просто конкретная форма и кровельное покрытие, а целый комплекс технологий и материалов. Поэтому стоит ориентироваться на бюджет, собственные знания и рекомендации строителей в совокупности.


От типа крыши, конструкции подкровельного пространства и материала кровельного покрытия зависит, какими будут каркас из стропил и «кровельный пирог» для тепло- и гидроизоляции. Например, для гибкой черепицы SHINGLAS и композитной черепицы LUXARD есть специальные материалы с оптимальными изолирующими свойствами и простым монтажом.


Идеально, когда крышу проектируют одновременно с домом – это позволяет выбрать оптимальную форму, правильную стропильную систему и кровельное покрытие. Но перекрыть новыми материалами можно и крышу уже построенного здания. В обоих случаях специалисты ТЕХНОНИКОЛЬ помогут найти лучшие технологические решения для вашего дома.

Калькулятор ферм двускатной крыши

| Использование стропил или ферм

Использование готовых стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительством стропил.

Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного выше, чем у обычных стропил.

Так как они могут быть закреплены непосредственно на месте, требуется намного меньше труда по сравнению с птичьим вырезом, отвесом и концом на отдельных стропилах.

Наш калькулятор стропильных ферм поможет вам при покупке ферм, определив необходимое количество ферм и линейных опор.

Терминология ферм

Как ввести размеры

24 фута 24
24 фута 6 дюймов 24 6
24 фута 6 и 1/2 дюйма 24 6 1/2


Значение параметра 25-5-0-5

25 фунтов на квадратный фут Рабочая нагрузка на верхний пояс (снег)
5 фунтов на фут Постоянная нагрузка на верхний пояс (материалы)

Соединительные пластины обычно имеют калибр от 16 до 20 в зависимости от требований к конструкции фермы.


ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Представленная здесь информация не предназначена для замены чертежей фермы.

Необходимо получить проектные чертежи фермы для конкретных мест на площадке с учетом конкретной снеговой нагрузки, скорости ветра, высоты стены карниза, длины здания и фактора важности (использование здания).



Обрамление свесов двускатной крыши

Вкладка «Соответствие» содержит информацию как о программе, так и о кодах.Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Международный жилищный кодекс (IRC) 2018 и 2021 года

Таблица R302. 1(1) Международного жилищного кодекса требует, чтобы выступы были огнестойкими в течение 1 часа, если минимальное расстояние разделения огня составляет от 2 футов до 5 футов.Разделяющее расстояние менее 2 футов не допускается, и они не должны иметь рейтинг огнестойкости, если разделительное расстояние превышает 5 футов. Допускается снижение предела огнестойкости до 0 часов с нижней стороны скоса, где не установлены фронтонные вентиляционные отверстия. Для жилых помещений с противопожарными спринклерами оценка огнестойкости требуется только в том случае, если расстояние между огнем составляет 2 фута, и не требуется, если оно составляет 3 фута.

R602.10.4.2 Методы сплошной оболочки.Методы непрерывной обшивки требуют, чтобы обшивка конструкционными панелями использовалась на всех обшиваемых поверхностях с одной стороны линии раскосной стены, включая области выше и ниже проемов и фронтонных торцевых стен, и должна соответствовать требованиям R602.10.7

.

Таблица R602.3 (1) содержит график и требования к креплению обшивки крыши из деревянных конструкционных панелей, прикрепленной к каркасу двускатной крыши.

В таблице R602.3(3) представлены требования к обшивке стен деревянными конструкционными панелями, используемой для сопротивления ветровому давлению.

Р803.2.3. Установка. Деревянная конструкционная панель, используемая в качестве обшивки крыши, не должна выступать более чем на 9 дюймов за торцевую стену фронтона, если только она не опирается на каркас свеса фронтона.

В таблице R802.11 указаны силы подъема стропил или ферм от ветра.

R802.11.1 Сопротивление подъему. Узлы крыши должны иметь сопротивление подъему и быть спроектированы в соответствии с принятой инженерной практикой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.



Укрепленный дом Стандарты защиты от ураганов

Раздел 3.2.2.2 Торцевые свесы фронтона. Концевые выступы фронтона должны быть сконструированы и прикреплены к каркасу фронтона, чтобы противостоять соответствующим ветровым нагрузкам. Вентиляционные отверстия фронтона становятся проблемой, когда пористые панели софита или экранные вентиляционные отверстия установлены на нижней поверхности свеса крыши на конце фронтона, и нет ничего, что могло бы препятствовать попаданию на чердак дождя, проходящего через вентиляционные отверстия.

Раздел 3.2.2.2.1 Конструкция концевого свеса фронтона. Концевые выступы фронтона должны быть спроектированы и изготовлены таким образом, чтобы выдерживать подъемные ветровые нагрузки.Большинство современных руководств по конструкции деревянных каркасов для сильного ветра не требуют дополнительных элементов каркаса для поддержки свеса до тех пор, пока длина свеса не превысит 12 дюймов. Когда свесы превышают 12 дюймов, большинство стандартов и руководств требуют, чтобы геодезисты поддерживали консольную обшивку свеса. Перспективы обычно представляют собой 2 элемента каркаса, которые выходят за верхнюю часть торцевой стены фронтона, чтобы поддерживать свес настила крыши, и ориентированы своим большим размером перпендикулярно обшивке крыши. Воздействие ветра на наблюдателей на краю торцевых крыш является некоторым из самых высоких давлений, которые конструкция испытывает во время сильных ветров.Важно убедиться, что прогнозеры имеют достаточный размер, расположены на расстоянии друг от друга и прикреплены к опорам, чтобы предотвратить выход из строя прогнозеров или их соединений, что может привести к потере обшивки крыши на краю крыши.

Самый простой способ расчета стропильной фермы —

Когда приходит время заменить крышу, не только у подрядчика есть работа. Если вы находитесь на рынке замены крыши, вам придется потратить время, чтобы изучить несколько различных компонентов кровли и их размеры. Наличие этих знаний поможет вам определить, куда уходят ваши деньги, когда вы получите смету расходов от подрядчика, с которым вы решили работать. Одним из примеров кровельной детали, которую вам необходимо измерить, является ферма крыши. Ферма крыши обычно представляет собой треугольную конструкцию, предназначенную для распределения веса крыши. Две части фермы крыши и «стержни» (прямые деревянные брусья) и пересечения, которые равномерно распределяют вес по длине каждого элемента. Ферма строится путем прикрепления концов элемента к соединениям, которые соединяются с пересечениями.

Изучение того, как оценить фермы крыши и их размеры, может показаться сложной задачей, но мы составили формулу, которая поможет вам легко разобраться в расчетах ферм крыши. Самыми простыми и легкими в строительстве крышами обычно являются «открытые двускатные крыши», и это тип крыши, который есть у большинства домовладельцев. Для расчета размеров стропильной фермы этого типа лучше всего использовать теорему Пифагора. Это старое уравнение, которое вы, возможно, помните из средней школы, наконец-то пригодится, чтобы помочь вам во время замены крыши.Мы выбрали это уравнение, потому что оно позволяет свести каждую ферму к паре прямоугольных треугольников, расположенных спиной к спине.

Первое, что вам нужно сделать, это измерить «пролет крыши». Пролет крыши – это расстояние между внешними сторонами стен, которые будут поддерживать крышу. Половину этого расстояния называют «бегом». Прогон образует основание прямоугольного треугольника с высотой, равной подъему крыши. Стропила фермы будут использоваться как гипотенуза (самая высокая часть треугольника).Средняя крыша будет немного нависать над боковыми стенами дома (12-18 дюймов). Учитывайте это при расчете длины стропил.

«Уклон» (самая высокая точка) крыши является важным коэффициентом при измерении фермы. Пример расчета: крыша, которая поднимается на 1 дюйм на каждые 4 дюйма горизонтального расстояния, имеет уклон 1/4. Наилучший результат поля зависит от покрытия крыши. Например, если вы используете тяжелую битумную черепицу, минимальный шаг 2/12 необходим для надлежащего дренажа.Шаги в большинстве случаев никогда не должны превышать 12/12, иначе по крыше опасно ходить.

Длина стропил от подъема

После того, как вы рассчитаете пролет крыши, вам нужно будет определить подъем, исходя из выбранного вами кровельного материала и других вариантов конструкции. Это также повлияет на длину стропил. Теперь представьте всю ферму как пару прямоугольных треугольников, расположенных спиной к спине.

Уравнение: a2 + b2 = c2

A = пролет

B = подъем

C = длина стропила

Уже зная подъем, можно легко определить длину стропила, загрузив числа в таблицу уравнений .Например, для крыши с пролетом 20 футов и высотой 7 футов нужны стропила, длина которых равна квадратному корню из 400 + 49 = 21,2 фута. Это не включает дополнительную длину, необходимую для свесов.

Расчет длины стропил по шагу

Если у вас нет подъема крыши, вы можете узнать шаг на основе рекомендаций производителей для типа кровли, которую вы планируете использовать. Не беспокойтесь, потому что этой информации достаточно для расчета длины стропил с помощью быстрого и простого соотношения.

Представьте, что нужна высота звука 4/12. Это равно прямоугольному треугольнику с основанием в 12 дюймов (один фут) и высотой в четыре дюйма. Длина гипотенузы этого треугольника равна квадратному корню уравнения a2 + b2 = 12(2) + 4(2) = 144 дюйма + 16 дюймов = 12,65 дюйма. Поскольку длина пролета и стропила измеряется в футах, вам нужно преобразовать 12,65 дюйма в 1,06 фута. Таким образом, длина гипотенузы этого маленького треугольника равна 1,06 фута.

Предположим, что основание вашей крыши измеряется как 40 футов.Теперь произведите следующий расчет: Основание треугольника = основание крыши. Подставив числа, вы получите 1/40 = 1,06/x (x — необходимая длина стропил). Решая для x, вы получаете x = (40) (1,06) = 42,4 фута.

Теперь, когда у вас наконец есть длина стропила, у вас есть два варианта определения подъема. Потратьте время, чтобы установить аналогичное соотношение, или вы можете решить уравнение теоремы Пифагора. При выборе второго варианта вы знаете, что подъем (b) равен корню квадратному из с в квадрате – а в квадрате, где с – длина стропила, а – пролет.Это означает, что подъем равен корню (42,4(2) – 40(2)) = корню 1797,8 – 1600) = 14,06 футов.

При использовании этого бесплатного расчета важно, чтобы у вас был правильный дизайн для нужной высоты. Убедитесь, что если у вас ферма крыши другого типа, чем простая конструкция с открытым фронтоном, вы используете другое уравнение. Вы хотите убедиться, что правильно рассчитали все углы, высоты и размеры. Это значительно облегчит понимание того, какие типы стропил и стоек вам понадобятся и как их нужно комбинировать для каждой высоты.Если в стиле с открытым фронтоном, используйте этот расчет для деревянной крыши, стальной крыши или даже стропильных ферм односкатной крыши или деревянной фермы крыши. Знание этих измерений даст вам преимущество при замене крыши.

Часто задаваемые вопросы

Как рассчитать фермы крыши?

Определение необходимого количества ферм для крыши сводится к простому расчету. Количество ферм определяется по следующему уравнению:

Количество ферм = ((длина крыши * 12) / 24) + 1

Простейшая форма этого уравнения — взять длину вашей крыши и разделить ее на 2.Например, если ваша крыша имеет длину 40 футов, вам потребуется всего 20 ферм.

Как измерить размер фермы?

Обычно вам понадобится напарник, который поможет вам измерить размер фермы. Поместите две лестницы на каждом конце области, которую вы будете измерять. Пока ваш помощник держит другой конец, протяните рулетку вдоль верхней пластины дома, чтобы определить длину, и запишите измерение в футах. Чтобы определить ширину, повторите процесс для ширины верхней пластины.

Сколько стоит ферма на крыше?

Стоимость фермы крыши будет зависеть от нескольких факторов, в том числе от местоположения, размера и сложности вашей крыши.В 2021 году для дома площадью 2000 квадратных футов установка фермы крыши может стоить от 7000 до 12000 долларов. Только на материалы вы можете рассчитывать потратить от 1,50 до 4,50 долларов за квадратный фут площади здания. Свяжитесь с нашей командой, чтобы назначить бесплатную консультацию по замене кровли.

Сколько стоит качественная и недорогая крыша?

Сколько стоит крыша? – этим вопросом ежедневно (без преувеличения) задается каждый 15-й житель Латвии. Кого-то интересует новая крыша для частного дома, для кого-то это крыша для многоквартирного проекта, для третьих это хозпостройка или завод.Для получения наилучшего результата рекомендуется разделить вопрос – сколько это стоит? — и разбить по позициям и сначала рассчитать каждую по отдельности, только потом получить общую сумму, так как первоначальный первый шаг покупки дешевых материалов может ввести в заблуждение. Если вас не устраивают другие расходы, возможно, вам придется расстаться с гораздо большей суммой, чем планировалось и предполагалось. Для того, чтобы убедиться в лучших ценах, которые предлагает Freimans Timber Constructions на возведение конструкции крыши из деревянных ферм, рекомендуем ознакомиться с реальным мнением владельцев будущих частных домов.

Частный дом в Улброке

Частный семейный дом размером в плане 15х9 м строится в красивом поселке на окраине Риги. Он строится в плавном ритме, предварительно все тщательно спланировав, после тщательной оценки закупки каждого материала и выбора услуги. Стены выполнены из газобетонных блоков – это и удобно, и создает визуальную и функциональную прочность несущих стен. Масса газобетонных блоков достаточно велика, чтобы не пришлось выбирать самый толстый слой утеплителя.Строительство здания началось в июле 2020 года, а в октябре дом стоял под крышей, чтобы осенние дожди не доставляли беспокойства.

Из-за стропил необходимо внести изменения в проект – это неприемлемое решение

При планировании строительства крыши собственник вместе с архитектором изначально задумывался о покупке стропил и найме мастеров для возведения крыши. Однако эта идея, оказывается, вызвала бы и другие изменения в проекте, потому что стропила нуждались в дополнительной опоре, они не могли пройти 9 м без опоры. Поэтому необходимо было построить перегородки, а также другие поправки к проекту, ни одна из которых не устраивала владельца. Сомнения вызывали и размеры стропил, которые, по мнению владельца, казались слишком маленькими для возведения прочной конструкции крыши.

Деревянная ферма специального назначения с большими пролетами

К счастью, специалист по строительству, который уже работал с готовыми сборными деревянными фермами Freimans Timber Constructions, посоветовал рассмотреть это решение.В пользу выбора деревянных ферм говорила и возможность создания больших пролетов, когда нет необходимости возводить дополнительные несущие стены. Таким образом, помещение приобретает желаемую площадь, а также появляется возможность гибко формировать планировку помещения. Расчеты и стоимость проекта Freimans Timber Constructions были понятны и приемлемы, никаких дальнейших изменений в проекте здания не требовалось, большое окно можно было спроектировать так, как было задумано, и не нужно было менять его расположение, как если бы в случае крыша должна была быть построена с использованием стропил. Частный дом также получил длинный свес, около 100 см, как и хотел хозяин. Визуально кровля выглядит более монолитной, а свесы защитят фасад здания от атмосферных осадков, отводящих дождевую воду в сторону от дома и дольше сохраняющих визуальную эстетику здания.

Детали сборки

Сборка прошла быстро, понадобился всего один день и крышу уже можно было накрыть пленкой для защиты от осадков. Необходимо учитывать, что фермы тяжелые.Поэтому при необходимости возводить их на стройплощадке вам понадобятся не только мастера. Также потребуется специальное оборудование и машины, поэтому вы должны учитывать дополнительные затраты на технику. Однако, если все организовать быстро, оборудование нужно арендовать всего на 3 часа.

Точность и аккуратность

Хозяин был перфекционистом в лучшем смысле этого слова, поэтому ни одна деталь при строительстве дома не была для него незначительной.Излишне говорить, что то же самое относилось и к конструкции крыши. Приятно получить готовый продукт промышленного производства – деревянные фермы, для изготовления которых используется только калиброванная древесина. Стропильные фермы имеют точную геометрию, поэтому неприятных сюрпризов не бывает. Однако они также требуют, чтобы конструкция, на которой они основаны, была построена точно – в данном случае речь идет о стенах из газобетонных блоков. Все гладко и прямо. А собранные деревянные фермы также выглядят визуально привлекательно, как графический 3D-рисунок.

Двускатная крыша

Частный дом, о котором идет речь, имеет традиционную двускатную крышу, холодный чердак, функциональное использование которого не планируется – лишь бы хозяева дома решили разместить небольшой предмет быта. Однако чердачное помещение достаточно большое, чтобы с комфортом разместиться человеку (на досках, уложенных на теплоизоляционный слой) и произвести визуальный осмотр кровли или подняться на кровлю для устранения дефекта в случае необходимости. В покрытии жилого помещения уложен слой теплоизоляции толщиной 40 см. В данном случае был использован прокатный профиль, который отличается легкостью, прочностью и длительной гарантией.

Сравнение стоимости – площадь крыши частного дома 202 м2 (цены не включают НДС)
Конструкция крыши строится на месте мастерами с использованием стропил
Стропила – 202×6 евро/м2 = 1212 евро
Монтаж 202× 15 (15 евро/м2) = 3030 евро
Итого – 4242 евро

Конструкция крыши из сборных деревянных ферм
Готовое изделие (Freimans Timber Constructions) – 2316 евро
Монтаж – 202×6.5 евро/м2 = 1313 евро
Итого – 3629 евро

Предварительный расчет цены был произведен в соответствии с информацией о расходах, предоставленной сборщиком деревянных ферм и стропил Янисом Одзиньшем, управляющим ООО «Красо».

Частный дом в Закумуйзе

Эта недвижимость находится в живописном месте, где чувствуется присутствие природы и царит тишина. Семья в настоящее время строит свой дом, пытаясь сделать это экономически эффективно, с идеей, что он будет долговечным и будет использоваться будущими поколениями. Технологии строительства выбирались исходя из важных принципов – материалы должны быть прочными и обеспечивать возможность быстрого монтажа и монтажа. Они должны быть безопасными и служить долго. Дом имеет сборный фундамент, залитый бетоном, несущие стены из газобетонных блоков, деревянные фермы, поверх которых установлено металлическое кровельное покрытие с гарантией службы 50 лет, кроме того, оно легкое и не создает дополнительные нагрузки на основание.Размеры дома в плане – 9,5х14 м.

Почему владельцы выбрали сборные деревянные фермы?

Для сравнения цен перед выбором деревянных ферм обратились к двум производителям – эстонской компании и компании Freimans Timber Constructions. Компания Freimans Timber Constructions выиграла ценовой опрос. Этому было несколько причин. Оказалось, что эстонский производитель использовал меньше древесины, поэтому фермы в результате были относительно тонкими, тонкими и не такими прочными; однако цена была выше.Предложение латвийского производителя полностью соответствовало реальной ситуации – фермы были массивнее, цена ниже, а также понятная стоимость доставки.

С готовыми деревянными фермами – желаемая планировка помещений достигнута

Семья, владеющая домом, любит простор и открытую планировку, поэтому важно было не строить несущие перегородки только для основания конструкции крыши на них. Сборные деревянные фермы могут иметь достаточно большие пролеты и не влиять на планировку кровли или планировку помещений, так как опираются на наружные несущие стены здания.Чердак холодный, предназначен только для просмотра подпольного пространства или выхода на крышу через люк. Крышка утеплена.

Завершение проекта и сборка

Проект выполнен в срок, даже быстрее, всего за 2 недели. У производителя нет сборочной бригады, но есть хорошие партнеры, которые предоставляют эту услугу и которых обычно рекомендуют клиентам Freimans Timber Constructions. Деревянные фермы от грузовика были смонтированы на крыше в определенном порядке с помощью специального оборудования и установлены в нужных местах крепления.Работу выполняли два человека. Фермы не слишком тяжелые, в среднем они весят около 70 кг, их легко поднимают и перемещают два человека. Владелец доволен качеством товара и обслуживанием. Он уверен, что это был правильный выбор.

Сравнение стоимости – площадь крыши частного дома 179 м2 (цены не включают НДС)

Конструкция крыши строится на месте мастерами с использованием стропил
Стропила – 179×6 евро/м2 = 1074 евро
Монтаж – 179×15 (15 евро/м2) = 2685 евро
Итого – 3759 евро

Конструкция крыши из сборных деревянных ферм
Готовое изделие (Freimans Timber Constructions) – 1986 г. eiros
Установка – 179×6.5 евро/м2 = 1163,5 евро
Итого – 3149,5 евро

Предварительный расчет цены произведен на основании информации о расходах, предоставленной монтажником деревянных ферм и стропил Янисом Одзиньшем, управляющим ООО «Красо».

Стоимость в деталях

Теоретически рассчитанные цены являются приблизительными, так как в каждом отдельном случае есть различия, но они указывают на тенденцию, которую можно увидеть: готовый продукт, безусловно, будет стоить дешевле. А также дает гарантию более высокого качества, так как изготавливается из калиброванного бруса на технологическом оборудовании с высокой точностью, а также перед транспортировкой на объект продукция проходит тщательный контроль качества. В Латвии с хорошими мастерами дела обстоят не радужно, их как куриных зубов мало, поэтому после того, как вы купите пиломатериалы для строительства крыши, процесс поиска мастеров точно заставит вас долго ждать, пока вы не воспользуетесь услугами качественная бригада.Единственные, кого можно нанять достаточно быстро, — это неопытные мошенники, которым наплевать на результат.

Господин Армандс Лиеде, глава Латвийской ассоциации кровельщиков:

Цена строительства кровли не так однозначно рассчитывается и универсально применима во всех случаях. Я бы оценил так: возведение конструкции крыши из стропил на месте может стоить от 10 до 30 евро/м2, в зависимости от конфигурации крыши, амбиций мастеров и уровня их профессионализма. В свою очередь установка готовых ферм стоит от 5 до 20 евро/м2. Также необходимо учитывать транспортные расходы и аренду оборудования. Бригады мастеров тоже бывают разными – часто профессиональные специалисты, хорошо знающие свое дело, берут за свою работу относительно высокую плату, но работа будет выполнена очень быстро и качественно. У менее квалифицированных мастеров расценки обычно ниже, что, конечно, привлекает клиентов, но они работают дольше, и, как следствие, клиент, как правило, платит больше.Немаловажное значение имеют и инструменты, находящиеся в распоряжении команды – новые, с высокой производительностью или изношенные, делающие рабочий процесс неуспешным. Чтобы отстоять тот или иной вариант конструкции крыши, нужно сказать, что бывают ситуации, в которых реально подходит только один из них. Поэтому нужно доверять дизайнерам, опытным производителям и сборщикам!

Янис Одзиньш, руководитель ООО «КРАСО»:

Более 20 лет занимаюсь монтажом кровельных конструкций. Готовые стропильные фермы – это специфический продукт. Хотя они уже некоторое время присутствуют на рынке, они по-прежнему требуют дополнительной общедоступной информации. Выставочный зал на Кипсале (построен как спортивный центр РТУ) с большими гнутыми КОНСТРУКЦИЯМИ из клееного бруса был одним из первых, ЕСЛИ НЕ ПЕРВЫМ объектом в Латвии, который продемонстрировал потенциал дерева в виде промышленно изготовленного продукта.

Промышленно или вручную

Преимущества предварительно изготовленных ферм крыши:

  • потенциал пролета – отличное решение для длинных секций пролета, больших свесов;
  • точность, быстрота изготовления, сборки и неограниченные возможности изготовления ферм для крыш различных форм и конструкций;
  • экономит время и трудозатраты;
  • Готовые фермы, которые изготавливаются по точным расчетам, имеют меньшие размеры, чем стропила, монтируемые вручную.

После сборки предварительно изготовленных деревянных ферм крыши, карнизных коробов и покрытия также получаются, к которым они уже могут быть прикреплены. Эта позиция требует больше ресурсов при возведении конструкции крыши вручную.

Горизонтальные стропила крыши — максимальный пролет

Максимальный пролет горизонтальных стропил крыши из дугласовой пихты для пиломатериалов выбранной конструкционной марки и № 1 и № 2 указаны ниже.

Макс. статическая нагрузка (вес конструкции и фиксированные нагрузки) 15 фунтов/фут 2 .Живая нагрузка – это вес мебели, ветер, снег и прочее.

      • 1 PSF (LB F / FT 2 ) = 47,88 N / M 2
      • 1 Ft = 0.3048 M
      • 1 in = 25,4 мм

      Макс. Макс. Live Load

      20 фунтов / футов 2 (956 н / м 2 )

      2

      Максимальный промежуток

      4

      7

      No 2


      3


      4


      6 2 x 6


      6 2 x 10


      6 2 x 12

      Номинальный размер
      (дюймы)
      Расстояние между стропилами, от центра до центра, OC
      (дюймы)
      Сорт пиломатериалов
      Выбранный конструкционный №1 No 2
      12 16 ‘- 4’ ‘ 15′ — 9 » 14 ‘- 9’ ‘
      16 14 ‘- 11’ ‘ 13′ — 8 » ‘ 12′ — 9 »
      24 13 ‘ 11′ — 2 » 10 ‘- 5’ ‘
      2 x 8 12 21 ‘- 7’ ‘ 19′ — 11 » 18 ‘- 8’ ‘ 18′ — 8 »
      16 19 ‘- 7’ ‘ 17′ — 3 ‘ 16 ‘- 2’ ‘
      24 17′ 14 ‘- 1’ ‘ 13′ — 2 »
      12 27 ‘- 6 » 24 ‘- 4’ ‘ 22′ — 9 »
      16 25 ‘ 21′ — 1 » 19 ‘- 9’ ‘
      24 20′ — 9» 17′ — 3» 16′ — 1 »
      12 12 33 ‘- 6’ ‘ 28′ — 3 » 26 ‘- 5’ ‘
      16 29′ — 5 ‘ 24 ‘- 5’ ‘ 22′ — 10 » ‘
      24 24′ 20 ‘ 18′ — 8 »

      Макс.

      Live Load 60 LBS / FT 2 (2873 N / M 2 ) )

      4 Максимальный пролет (FT — IN)


      6 2 x 10

      900 19 24

      96 2 x 12

      9003

      6 2 x 14

      4

      Номинальный размер
      (дюймы)
      Joist Spacing Center в Центре, OC
      (дюймы) (дюйма)
      500349
      Выбранные структурные

      9

      No. 1 No 2
      2 x 8 12 15 ‘- 0 » 13 ‘- 7’ ‘ 12′ — 3 »
      16 13 ‘- 7’ ‘ 11′ — 9 » 11 ‘
      24 11 ‘- 7’ » 9 ‘- 8’ ‘ 9′ 9 ‘
      12 19′ — 1 » 16 ‘- 8’ » 15 ‘- 7»
      16 17′ — 4» 14′ — 05» 13′ — 6»
      14 ‘- 2’ ‘ 11′ — 9 » 11 ‘ 11′
      12 23 ‘- 3’ ‘ 19′ — 3 » 18 ‘
      16 20′ — 1 »

      20 ‘- 1’ ‘ 16′ — 8 » 15 ‘- 7’ ‘
      24 16′ — 5 » 13 ‘- 8 » 12 ‘- 9’ ‘
      12 25′ — 11 » 21 ‘- 7’ ‘ 20′ — 2 »
      16 22′ — 6» 18′ — 8» 17′ — 5»
      24 18′ — 4» 3

      15′ — 2’0 »

      Элементы каркаса крыши | СТРОЙКА

      Крыша состоит из множества различных конструктивных элементов.

      Каркас крыши — это конструкция, которая поддерживает вашу крышу.

      Главное решение, которое необходимо принять при возведении кровли, – какой материал использовать для ее возведения: дерево или металл.

      Деревянные и металлические рамы

      Древесина на сегодняшний день является наиболее распространенным материалом для каркаса домов в Австралии. Во многом это связано с ценой – деревянный каркас значительно дешевле металлического. В результате стало намного больше продавцов, которые работают с деревянными каркасами, а конкуренция еще больше снижает цены.

      Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет, а также устойчив к термитам.

      Кроме того, большая несущая способность стального каркаса может также устранить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто обрезаются до нужного размера до того, как попадут на строительную площадку, что сокращает количество отходов. В большинстве современных конструкций такие элементы, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем доставляются на строительную площадку.

      Общие элементы каркаса крыши

      Ниже приведен список общих элементов каркаса крыши:

      ЭЛЕМЕНТ РАМЫ Описание
      Борт баржи Доски баржи можно найти в домах с остроконечной крышей. Их функция аналогична функции бордюрной доски, однако она проходит параллельно стропилам под углом на скальном конце фронтона.Баржевая доска маскирует стропила, ближайшие к концу двускатной крыши.
      Потолочная балка Потолочные балки — это отрезки дерева или металла, к которым крепится потолок.
      Галстук-воротник Хомуты — это элементы, которые устанавливаются между стропилами для предотвращения их расхождения.
      Лицевая панель На концах стропил крепится бордюрная доска, чтобы скрыть их.
      Подвесная балка Подвесные балки располагаются под прямым углом прямо над потолочными балками.Они крепятся к потолочным балкам металлическими обручами или скобами. Их основная цель — поддерживать балки и позволять устанавливать более короткие балки.
      Вальмовое стропило Вальмовое стропило проходит от стеновой плиты до конька в углу вальмовой крыши.
      Прогон Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
      Стропила Стропила — это наклонные балки, идущие от конька крыши к карнизу.Они обеспечивают поддержку внешнего кровельного материала.
      Коньковая балка Коньковые балки представляют собой длинные прямоугольные жесткие куски дерева, металла или камня, уложенные горизонтально вдоль конька крыши.
      Кровельная обрешетка Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), чтобы обеспечить точку крепления для кровельных облицовочных материалов, таких как черепица или черепица.
      Несущий потолок Опоры софита располагаются между стеной и фасцией, обеспечивая основу для крепления облицовки софита.
      Стойки и опоры Подкосы и подпорки представляют собой вертикальные элементы, которые поддерживают и передают нагрузку от прогонов к подкосным балкам.
      Распорная балка Распорные балки поддерживают элементы крыши там, где нет стоек несущей стены. Они передают нагрузку с крыши на несущие стены. Подкосные балки должны выдерживать только нагрузки на крышу и не использоваться в качестве потолочных балок.
      Верхняя пластина Верхняя пластина прибита к верхней части стенных стоек.Это пластина, на которой сидят кровельные элементы, и фактически место встречи стен и конструкции крыши. Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам в фундамент.
      Ферма Ферма представляет собой элемент каркаса треугольной формы. Кровельные фермы обычно изготавливаются за пределами площадки, что снижает цену и ускоряет строительство каркаса крыши. Стропильные фермы обеспечивают поддержку настила крыши, каркаса и противодействуют ветровой нагрузке.
      Стропила ендовы Развальцовка проходит по диагонали под углом 45° от внутреннего угла двух пересекающихся стеновых пластин до конька крыши.

      Руководство по измерению кровли | Curtis Lumber

      Измерить вашу новую крышу очень просто. Чтобы определить, сколько кровли вам понадобится, выполните следующие простые шаги:

      Чтобы оценить, сколько кровли вам понадобится, вы должны сначала оценить общую площадь поверхности вашей крыши в квадратных футах.Измерьте длину и ширину каждой плоскости на крыше, включая слуховые окна. Затем умножьте длину на ширину, чтобы получить площадь каждой плоскости. Затем сложите квадратные метры каждой из плоскостей вместе, чтобы получить общую площадь вашей крыши.

      Например, эта односкатная крыша имеет одну плоскость крыши. Просто измерьте длину (A) x ширину (B): A x B = 12 футов x 10 футов = 120 кв. футов для общей площади крыши.

      В этом примере двускатная крыша имеет две плоскости.Итак, умножьте длину (A) на ширину (B), чтобы получить площадь каждой плоскости, затем сложите две плоскости вместе, чтобы получить общую площадь крыши:

      .

      Плоскость 1: 12 футов x 10 футов = 120 кв. футов
      Плоскость 2: 12 футов x 10 футов = 120 кв. футов
      Плоскость 1 + плоскость 2 = 240 кв. футов общей площади крыши .

      Обязательно запишите длину периметра крыши, чтобы оценить кромку отлива, защиту от льда и воды и многое другое. Также обратите внимание на долины, гребни, дымоходы, вентиляционные трубы и световые люки.

      Вам также необходимо знать уклон вашей крыши. Чтобы определить это, измерьте вертикальный подъем вашей деки в дюймах на 12-дюймовом горизонтальном расстоянии. Если эта высота составляет 4″, то уклон вашей крыши составляет 4 из 12. Уклоны крыши всегда выражаются с помощью вертикального подъема, указанного первым, и горизонтального прогона (12″), упомянутого вторым.

      Поверхность крыши измеряется в «квадратах». «Квадрат» — это площадь крыши площадью 100 квадратных футов. Например, чтобы определить количество квадратов на двускатной крыше выше, просто разделите ее общую площадь в 240 квадратных футов на 100.Это означает, что вам понадобится 2,4 «квадрата» кровли, чтобы покрыть его. Черепица продается в связках, и в зависимости от типа и марки гонта, который вы покупаете, для изготовления квадрата может потребоваться разное количество связок. Покупая черепицу, вы должны не забывать сравнивать стоимость на основе квадратов, а не связок.

      Металлочерепица продается листом/панелью. Чтобы определить количество листов/панелей, которые вам понадобятся для покрытия вашей крыши, вы должны разделить ширину крыши на ширину покрытия листов/панелей.

      Большинство других типов кровли продаются квадратными метрами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
