Дверь навесная на роликах: установка полотна на подвесы, направляющие

установка полотна на подвесы, направляющие

Разделы статьи:

Все привыкли к тому, что единственным практичным вариантом установки двери является распашной. Но поскольку на дворе уже 21 век, наука и техника двигаются активно вперед, распашной конструкции появилась прекрасная альтернатива – подвесные межкомнатные двери с верхней рельсой. Это лаконичное и практичное решение, имеющий способ открывания конструкции путем смещения полотен вдоль стены. Но не стоит их путать с раздвижной конструкцией, ведь у подвесной двери идет только верхняя направляющая и поэтому полностью исключается возможность столкновения при проходе с нижней рельсой.

Преимущества подвесной двери

Среди основных достоинств подобной конструкции стоит выделить:

• Сохранность полового покрытия. Если при установке раздвижной конструкции устанавливается верхняя и нижняя рельса, которая повреждает паркет, ламинат и половые доски, то в подвесной конструкции всего этого можно избежать;
• Установка одной направляющей отнимает минимум времени и процесс монтажа очень простой;
• Риск споткнуться о нижний рельс сводится к нулю;
• Если в нижнем рельсе часто скапливается мусор и пыль, то теперь об этом можно забыть.

Разновидности подвесных дверей

Все подвесные системы имеют один принцип работы. Конструкция состоит из одного или нескольких полотен, на которых закреплены колесные крепежные элементы. В процессе открывания двери полотна двигаются вдоль стены, но внешний вид изделия будет всецело зависеть от его размера.

Если стоит задача визуально разделить пространство между комнатами, тогда устанавливается подвесная конструкция с одним или двумя полотнами, которые отодвигаются в сторону вдоль стены или же прячутся в стенную нишу.

Всего можно выделить два типа подвесных дверей:

• Складные. Еще называются гармошка или книжка из-за большого количества створок;
• Параллельно-сдвижные. Сюда относятся конструкции, имеющие одну или несколько створок.

Каждая из конструкций имеет способы открывания. Таким образом среди параллельно-сдвижных моделей дверей стоит выделить:

• Скрытые;
• Кассетный тип;
• Каскадные;
• Купе;
• Радиусные.

Подвесная межкомнатная дверь на роликах представлена в большом ассортименте, среди которого каждый сможет подобрать вариант, дополняющий стилистику помещения. Среди всего разнообразия моделей можно выбрать деревянный вариант двери со вставками зеркал, стекла или конструкцию из пластика, если стиль помещения хай-тек.

В монтаже подвесная конструкция немного тяжелее, ведь перед тем, как ее устанавливать, стоит позаботиться о том, чтобы стена была идеально ровной, в противном случае никакого толка от подвесных дверей не будет. Также стоит подойти со всей ответственностью к выбору фурнитуры, это позволит в дальнейшем избежать заедания роликов.

Кассетный вариант

При установке раздвижной конструкции необходимо освободить стену, где будет происходить движение полотна и иногда данное требование вызывает некоторые неудобства, но при установке дверей кассетного типа этого можно избежать.
Их особенность заключается в том, что они углубляются в стену. Сделать это можно двумя способами. Во время строительства можно дома сделать проем значительно шире, но в этом случае установка дверей кассетного типа должна быть запланирована заранее.

Если же хозяева выявили желание установить кассетную дверь в уже готовом доме, то необходимо обустраивать проем в уже готовых стенах. Такой вариант конструкции обладает одним несомненным преимуществом – полотно располагается в проеме, благодаря чему обладает хорошей звукоизоляцией и не пропустит лишние запахи, например, из кухни.

Каскадный вариант

Данный тип двери отлично подойдет для квартир или домов с небольшой площадью. Конструкция состоит из нескольких створок, которые перемещаются под отдельным подвесным направляющим.

Преимуществом данного типа межкомнатных дверей является то, что с их помощью можно изменить внутреннее пространство помещения. Они могут выполнять роль временной перегородки с одним полотном или же можно сдвинуть всю конструкцию в одну сторону для увеличения площади в случае прихода гостей.

Кроме того, приобрести каскадный тип двери можно не из традиционных материалов, а, например, из ткани на каркасе или стекла. В этом случае они будут выполнять роль оригинального декоративного элемента.

Гармошка

Подвесные межкомнатные двери открываются по принципу гармошки. Она состоит из нескольких нешироких полотен, которые при открывании плотно прилегают друг к другу. В закрытом же состоянии составляют собой единую плоскость, но не всегда идеально ровную.

Среди преимуществ стоит выделить их небольшую стоимость среди всех дверей подвесного типа. Они просты в применении и монтаже своими руками. Но вот что касается звукоизоляции, то гармошка далека от идеала. Поэтому чаще всего такой вариант двери устанавливается в кладовых или гардеробных.

Подвесные двустворчатые конструкции

Самый традиционный вариант. Установка межкомнатных дверей происходит на верхние подвесы, а монтаж полностью зависит от размера полотен. Легкость перемещения обеспечивается благодаря установленным роликам, которые перемещаются по верхней направляющей. Чтобы убрать лишние шумы от работы подвесной системы, шарниры отделываются резиновым или пластиковым материалом.

Для того, чтобы скрыть верхнюю направляющую, применяется декоративная накладка из дерева или пластика в тон конструкции, но при желании можно все оставить как есть. Специалисты рекомендуют во избежание излишней концентрации внимания на декоративной отделке сделать такую декоративную панель по всему периметру комнаты.

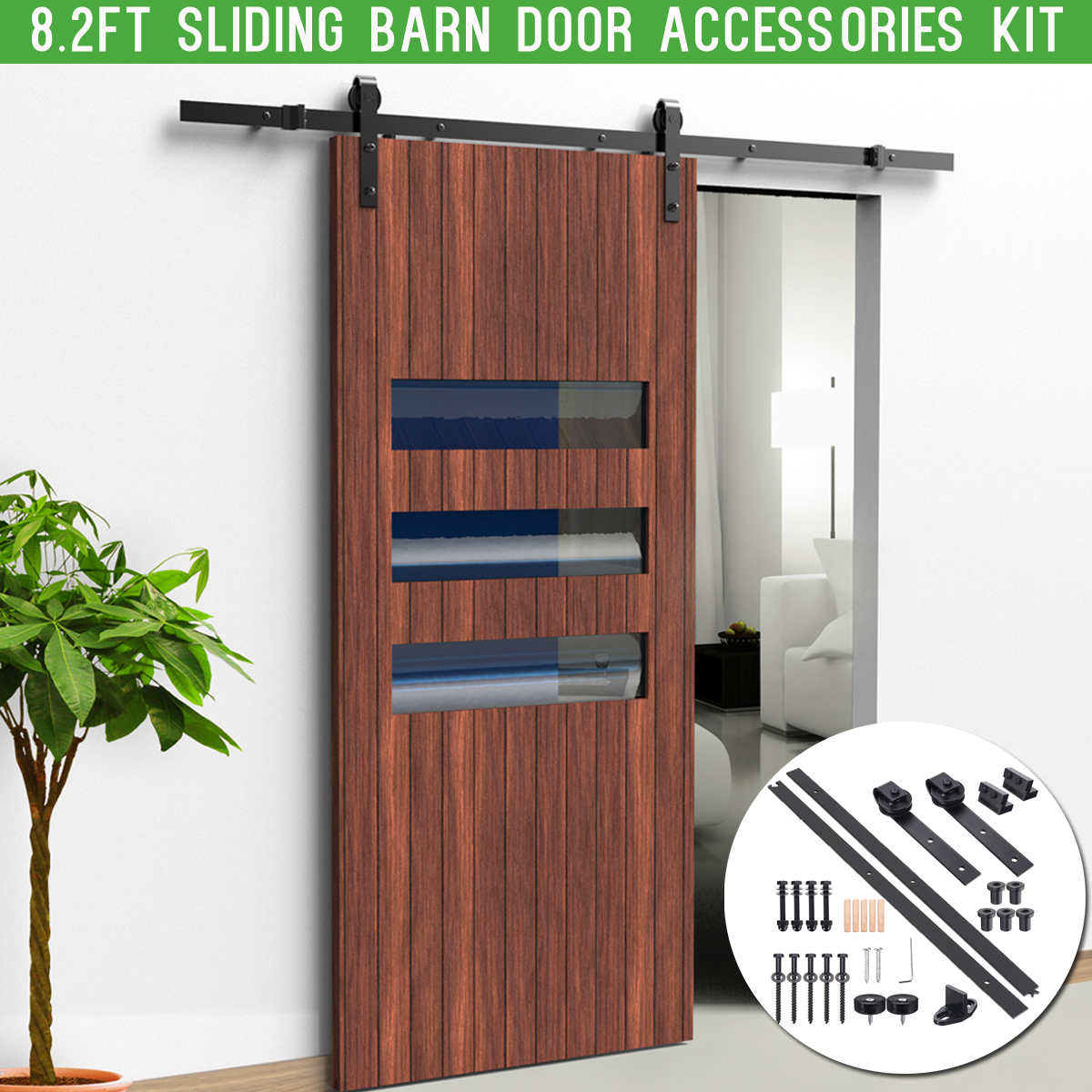

Конструкция подвесной двери

Комплектующие для разных подвесных дверей могут отличаться. В одних моделях они скрыты, а в других являются основным предметом декора и задают тон интерьеру. Но вот принцип работы их совершенно одинаков:

• Направляющие элементы для подвесных дверей;
• Роликовый механизм;
• Полотно.

Чтобы направляющего рельса не было видно, его можно прикрыть специальной деревянной планкой в тон двери. Что касается качества фурнитуры, то наибольшее предпочтение стоит отдавать металлическим роликам, которые обладают надежностью и крепится намного лучше на большие шурупы с боковой части.

А вот пластмассовые ролики часто выходят из строя, поэтому лучше немного потратиться и купить действительно хорошую и качественную фурнитуру. В противном случае постоянного ремонта конструкции не избежать.

Что необходимо для проведения монтажа подвесных дверей?

Чтобы установить подвесную дверь самостоятельно понадобятся следующие составляющие:

Полотно. Выбирается исходя из пожеланий хозяина. Может быть одинарным или состоять из нескольких частей, а вот количество остального необходимого материала берется исходя из количества полотен.

Направляющая. Металлический профиль, который должен быть в два раза шире самого проема. Если дверь будет раздвигаться в две стороны, то его длина должна быть шире в четыре раза.

Роликовый механизм. Во время его приобретения стоит обязательно проконсультироваться со специалистом, потому как фурнитура должна выдержать вес двери и соответствовать ее ширине.

Притворный брус. Используется для обшивки косяков по размеру проема.

Фальш-панель. С ее помощью маскируется металлический направляющие.

Ручки. Рекомендуется приобретать встроенные для шкафов-купе.

Доводчик. Не обязательно, но чтобы дверь сама плавно закрывалась можно установить.

После приобретения всего необходимого можно приступать к монтажу подвесной системы.

Установка подвесной конструкции

Поскольку основным двигательным или удерживающим элементом является подвесной рельс, то и непосредственный монтаж начинается также с него.

В первую очередь стоит убедиться в том, что поверхность стены, где будет крепиться рельс идеально ровная, если же нет, тогда стоит оснастить ее специальными креплениями. Этот момент один из главных и здесь необходимо приложить максимум внимания, ведь от того, правильно ли установлен рельс, будет зависеть дальнейшая эксплуатация двери. Если он будет хоть немного наклонен в сторону, то полотно будет либо произвольно открываться, либо неплотно прилегать к боковым откосам. В худшем случае возможно повреждение конструкции или срыв направляющего.

После того как направляющий рельс был установлен и проверен при помощи уровня, можно приступать к сборке конструкции. Если дверь оснащена стеклом, зеркалом, замком-фиксатором, ручкой или прочими аксессуарами, то для начала все это необходимо собрать. Некоторые составляющие конструкции обычно идут отдельно чтобы избежать их повреждения во время транспортировки.

И на последнем этапе происходит установка рельсового ролика, который является главной скользящей всей ходовой конструкции. Устанавливается дверь, а ролики должны быть совмещены с соответствующими пазами в направляющем рельсе. Теперь монтаж конструкции окончен. Проверяется плавность движения полотна и нет ли каких-либо проблем.

Подвесной тип двери пользуется огромной популярностью, потому как такие дверные конструкции не только очень удобны в использовании, но с их помощью можно создать интересный и оригинальный дизайн помещения. Материал изготовления таких дверей разнообразен, поэтому их выбор зависит целиком и полностью от предпочтений хозяев.

Межкомнатные двери на рельсах и роликах: фото рольдверей в интерьере, советы по подбору и установке роликовых дверей

Виды дверей: купе, книжка, роторные

Межкомнатные двери на рельсах или роликах , обладая схожими характеристиками, различаются по своей конструкции. Перечислим их:

• купе
• книжка
• рото-дверь

Двери-купе не надо путать со шкафами-купе, в которых полотно более легкое и тонкое. Конструкция позволяет двигаться как внутри стены, так и по ее наружной поверхности. Ручка и замыкающая фурнитура отличаются от традиционных. Межкомнатные двери типа купе могут иметь одну или две створки, общий или разные желоба. Ролик может двигаться по верхнему или нижнему рельсу.

К этой же группе относится дверь-гармошка, которую составляют от трех элементов. Особенностью «гармошки» является способность за счет «мехов» визуально расширить помещение. И «книжка», и «гармошка» прекрасно подходят для разделения пространства внутри дома и устанавливаются, в том числе, в гардеробных и кладовых. Конструкция в меру надежна, если только стоит не на « оживленных перекрестках” (многокомпонентный механизм уязвим в связующих узлах).

Роторные двери являют собой некий гибрид роликовой и обычной двери на петлях. В основе лежит поворотный механизм, поэтому она распахивается и на вход и на выход, что удобно для семей, в которых есть дети или маломобильные люди. В открытом состоянии роторная (ее другое название поворотная) дверь требует меньше пространства. Дверное полотно по всему периметру снабжено надежным уплотнителем, что дает рото-двери преимущество перед иными конструктивными решениями.

Разновидности раздвижных дверей

Существуют несколько типов раздвижных дверей. Они отличаются друг от друга конструкцией, внешним видом и установкой рабочего механизма.

Все разновидности раздвижных дверей имеют общий принцип работы, который и отличает их от распашных конструкций — они двигаются по горизонтальной линии, вдоль двери и стены. Но, эти системы подразделяются между собой на различные типы и могут быть:

— традиционными раздвижными;

— каскадными;

— складными — «гармошка»;

— радиусными раздвижными.

 Любая из существующих конструкций может быть одностворчатой или многостворчатой. Так, в многостворчатую систему может быть включено от двух до четырех дверных полотен.

Если дверь еще не выбрана, то стоит рассмотреть особенности каждого типа, и только после этого определиться с конструкцией.

1. Двери-купе

Данный вид дверей на роликах имеет стандартные размеры. В отличие от шкафных дверей такого же типа они не столь тонкие и легкие, учитывая их предназначение. Ручка и замок отличаются от таковых у распашной двери. Может быть одно полотно двери или два. Механизм предполагает движение вдоль стены либо внутрь.

2. Рото-двери

Многие называют такие двери «компромиссом» между раздвижной и распашной дверьми. Открываясь, дверное полотно слегка поворачивается, становясь перпендикулярно проему, и смещается в сторону, причем и в правую и в левую. По сравнению с обычной рото-дверь в открытом состоянии занимает пространство в два раза меньше. Ко всему прочему данный вид двери на роликах имеет хорошую герметичность и звукоизоляцию, так как по всему периметру дверного полотна имеется специальный уплотнитель.

3. Складные двери (гармошка, книжка)

Эти двери имеют два (книжка) и более (гармошка) элементов, которые соединены с помощью подвижных петель. Верхний или нижний торец снабжен роликами, движущимися по направляющей. Особенное преимущество складной двери в том, что при открывании она не нуждается в дополнительном пространстве за счет того, что створки ее складываются. Такой вариант дверей прекрасно подходит и в качестве межкомнатных, и даже для гардероба или кладовой комнаты.

На выбор двери влияет и способ крепления, а именно: верхний или нижний

– Верхний (подвесной). Здесь имеется две каретки с роликами, верхняя направляющая и стопор (ограничитель), чтобы фиксировать дверь. Крепление снизу отсутствует, что визуально облегчает конструкцию. К тому же отсутствует возможность попадания лишних предметов в рельсы, что вызывало бы заедание полотна. Однако при данном способе крепления всегда имеется люфт, то есть дверь раскачивается, так как снизу ее ничто не поддерживает. Конечно, можно установить на полу специальный направляющий флажок, это немного уменьшит раскачивание двери.

– Нижний (напольный). Полотно при помощи роликов движется по рельсам, прикрепленным к полу. Здесь обязательно наличие и верхней направляющей, которая будет поддерживать дверь. То есть напольная конструкция гарантирует устойчивость. Правда, в рельс, который будет находиться на полу, всегда будет попадать пыль, какие-либо предметы и так далее.

Преимущества и недостатки раздвижных конструкций

Роль-двери и двери на рельсах имеют плюсы и минусы.

Первое, о чем стоит говорить в разделе преимуществ – это экономия пространства: выкатная конструкция не «откусит» от площади помещения целый угол.

Кроме того, модели на направляющих:

• открываются без усилий;
• скользят бесшумно;
• подходят для разных проемов;
• разнообразят интерьер;
• не сложно монтируются;
• не захлопываются самопроизвольно;
• не царапают стену ручкой;
• позволяют зонировать помещение.

Недостатков меньше, но, объективности ради, их стоит отметить. Роликовые двери:

• беспрепятственно пропускают звуки и запахи;
• легко повреждаются при попадании в рельс мелких предметов;
• требуют дорогостоящей фурнитуры.

Категорию надежности рольдверей не получится однозначно отнести к преимуществам или недостаткам. С одной стороны, установка добротного, прочного полотна обещает много лет безупречной службы. Но определяющим является качество механизма и его профессиональная установка.

Преимущества раздвижных дверей

1. Экономия пространства

В открытом состоянии раздвижная дверь не будет занимать целый угол, ей всего лишь потребуется немного свободного места вдоль стены, чуть больше по размеру самой двери. При этом, расставляя мебель, не нужно оставлять свободное пространство для того, чтобы дверь могла открываться.

2. Ручка двери не будет портить стены

Это очень неприятный часто встречаемый факт, когда дверная ручка, упираясь в стену, портит сначала обои, затем саму стену.

3. Стильность

Внешний вид раздвижных дверей создает необычную и интересную атмосферу, интерьер становится изящным и изысканным.

4. Безопасность

Идя в темноте, вы не рискуете наткнуться на открытую дверь и ушибиться. А также при сквозняке дверь не захлопнется сама по себе и не навредит тому, кто по «чистой случайности» находился в дверном проеме, особенно это важно, если в доме находятся маленькие дети. Да и при хлопке та же ручка сильно может испортить стену или стекло самой двери разбиться. Крайне трудно прищемить пальцы, опять же безопасно для детей. Часто случается так, что один человек открывает дверь (от себя), а другой находится по ту сторону и ему можно нанести травму, открывая дверь. При раздвижной системе такая вероятность исключается.

Недостатки раздвижных дверей

1. Низкая изоляция

Это относится и к звукам, и к теплу, и к запахам. Дело в том, что между дверной коробкой и полотном двери есть свободное пространство, чтобы дверь могла «ездить» туда-сюда. Эта особенность конструкции и приводит к плохой изоляции. Исключение составляет рото-дверь и дверь-купе, чья коробка монтируется внутрь стены. (О видах дверей поговорим чуть позже).

2. Цена

Конечно, цены на раздвижные двери чуть выше, чем на распашные. Обусловлено это естественными причинами и вышеупомянутыми достоинствами. Установка и фурнитура дверей на роликах тоже выше. К тому же для них не подходят обычные ручки и замки.

Теперь отдельно поговорим о надежности раздвижных дверей. Кто-то считает их менее надежными, нежели распашные. Другие, напротив, отмечают их прочность. Если говорить начистоту, то очень многое зависит от качества дверного полотна, то есть любую дверь можно сделать либо хорошо, либо плохо. Далее, важно, как установлена дверь, если это качественный механизм и его правильно установили, то вывод очевиден.

Типы установки механизма: вдоль и внутри стены

Осуществить монтаж межкомнатных дверей на роликах можно двумя способами.

При установке «вдоль стены» на стеновую панель крепится брус с направляющей для перемещения роликов. После завершения работ с механизмом дверной проем облагораживается наличниками.

При установке «внутрь стены» крепления уходят вглубь панели (или ее гипсокартонной имитации). Крепление внутри стены требует перепланировки (если не ведется в ходе строительства). Дверному полотну придется заезжать внутрь некоего «гаража» (пенала или кассеты), а для этого необходимо наличие фальшстены. Важно продумать и расположение ручки, ясно, что оно не может быть таким, как на традиционной двери. Дверь с заездом внутрь стены обеспечивает большую герметичность, чем при вышеуказанном способе.

1. Вдоль стены

На стене крепится брус. Далее, на него устанавливают направляющую раздвижного механизма (по ней передвигаются ролики). Ролики крепятся на торце двери (сверху) при помощи специального кронштейна. Для удержания двери от колебаний в области нижнего торца прорезается паз для направляющего флажка, который, собственно, и удерживает дверь. Затем дверной проем и направляющую отделывают наличниками и доборами.

Прекрасная экономия пространства за счет открывания двери вдоль стены

При данном варианте установки получаем низкую звуковую и тепловую изоляцию, а также плохую герметичность.

2. Внутрь стены

Здесь крепление прячется внутри либо фальшь-стены, либо стены из гипсокартона. Для этой установки необходима перепланировка, то есть нужно сделать в стене П-образный паз. Гораздо проще монтировать необходимый паз, если вы возводите новую стену. Скрывающуюся дверь можно устанавливать и в готовую конструкцию из металла, это пенал или кассета. Их сначала устанавливают в стену, затем штукатурят или накладывают гипсокартон. И не забывайте, что такая дверь прячется в стену, соответственно необходимо продумать правильное расположение ручки.

Открывание внутрь стены не только экономит пространство, но и способствует большей герметичности

Этот вариант предполагает прекрасную изоляцию звука и тепла, так как дверное полотно плотно соединяется с проемом, отсюда и герметичность.

Способ крепления: верхний, нижний

В плане крепления роликовых дверей практикуются два способа: верхний и нижний (иначе – подвесной и рельсовый). Каждый из них демонстрирует свои достоинства, но и не лишен недостатков. Прежде, чем принимать решение об установке одного из вариантов, стоит изучить их плюсы и минусы.

Межкомнатные двери на ролике верхнем элементарны в установке. К несущей балке монтируется направляющая, в нее вставляются ролики, к которым крепится дверное полотно. Фактически это подвесная дверца, и она позволяет сохранить половое покрытие в неприкосновенности. Отсутствие нижнего желоба исключает его засорение и застопоривание двери. Следует учитывать, что при креплении сверху полотно может раскачиваться. Еще одной ложкой дегтя выступает нулевой уровень термо- и шумоизоляции.

Раздвижные двери на нижнем рельсе представляют собой жесткую конструкцию, без «парусности» и люфта. (Уточним, что в этом случае верхний ролик также предусмотрен). Единственная проблема, которую создает эта надежная и проверенная система – необходимость постоянно отслеживать состояние паза во избежание засора. Межкомнатные раздвижные двери на рельсах нередко отделяют гардеробные комнаты.

Материал: дерево, стекло, металл

В случае с роликовыми дверьми практически нет ограничений по использованию материалов. А вот некоторые особенности – есть.

Раздвижные двери могут быть щитовыми, филенчатыми, комбинированными… Полотно производится из древесно-стружечной (ламинированной и кашированной) и древесно-волокнистой плит, массива дерева, ламината, стекла, пластмассы, металла.

Приведем наиболее ходовые материалы для дверей и их комбинации:

• Цельномассивные;
• Комбинированные;
• Дерево с остеклением;
• Стеклянные с профилем.

Цельномассивные конструкции производятся из древесины ценных пород и отличаются большим весом и высокой ценой. Обычно устанавливаются на верхнюю и нижние рельсы одновременно.

Комбинированное дверное полотно – это каркас из недорогой (часто хвойной) породы, с включением ДСП или ДВП. Декоративность изделию придает шпон из натурального дерева – дуба, ореха, карельской березы.

Деревянные изделия с остеклением производители изготавливают путем комбинирования стеклопластин с ДСП, ДВП или МДФ.

Стеклянное полотно обычно обрамляют элементы из металлопрофиля (обычно это легкий алюминий).

Створки из зеркал в обрамлении пластика можно увидеть в межкомнатных дверях купейного типа.

Межкомнатные двери в интерьере

Раздвижные двери на роликах могут изготавливаться в разных вариантах, что имеет своё значение для интерьера помещений, в которых они используются. Если речь идёт об исполнении, когда дверь устанавливается на дверной проём, то в таких случаях конструкция закрепляется с наружной стороны помещения. При этом следует особое внимание уделить оформлению дверного проёма с противоположной стороны.

Кроме того, существуют кассетные межкомнатные двери, которые также перемещаются на роликах как на фото ниже. Такая конструкция имеет своеобразный пенал из металла, который прячется внутри стены. При открытии такой межкомнатной конструкции одна или две створки прячутся в фальш стену.

На данный момент есть два способа крепления раздвижных дверей. Первый вариант представляет собой навесную систему, которая перемещается только по нижней направляющей. При этом функцией верхней направляющей является поддержка створки в строго вертикальной позиции. Такие двери на роликах являются наиболее распространённым вариантом.

Во втором варианте подвесные полотна передвигаются лишь по верхней направляющей, а нижний рельс в конструкции отсутствует вовсе. Будет кстати отметить, что звукоизоляционные характеристики раздвижной двери на роликах подвесного типа ниже, чем у навесной системы. Это связано с наличием дополнительного зазора между напольным покрытием и дверным полотном, что отчётливо видно на фото таких установленных моделей.

Правила ухода

Чтобы отодвинуть время замены раздвижных дверей, за ними нужно правильно ухаживать и придерживаться определенных правил эксплуатации.

В первую очередь, нужно следить за тем, чтобы на дверное полотно не попадала влага, но если жидкость все же пролилась, конструкцию нужно незамедлительно досуха вытереть. В ином случае дверное полотно может пойти на перекос. Этот совет касается деревянных систем. Если двери выполнены из другого материала (пластик, стекло), об их намокшей поверхности можно не переживать.

Необходимо постоянно контролировать состояние направляющих. Если в рельсах собралась пыль или мусор, эксплуатацию двери нужно прекратить до полной очистки от грязи. Иначе процесс закрывания/открывания полотна может затрудниться, а что еще хуже – вся система придет в негодность.

Следует плавно и без резких движений прикрывать створки. Такая бережная эксплуатация позволит продлить срок службы роликовых механизмов. Самый худший исход при энергичном открывании/закрывании двери – выпадение фиксатора, как результат – «вылет» створки из рельсовых направляющих.

Кроме того, не лишней станет проверка состояния и функциональных возможностей фурнитуры. Намного дешевле и быстрее обойдется своевременная замена роликовых механизмов, нежели замена или ремонт направляющих.

Чистку таких дверных систем лучше проводить специальными чистящими средствами. Тогда двери на роликах долгие годы будут радовать хозяев своим красивым внешним видом и отличными эксплуатационными свойствами.

Изготовление и установка раздвижной двери на роликах

Материалы для сборки подвесной дверной конструкции

Подвесная конструкция является самым простым вариантом для самостоятельного монтажа, поэтому и стоит рассмотреть, как проводятся все работы, и какие материалы будут для них необходимы.

• В зависимости от размера дверного проема потребуется одно или два полотна двери. При этом следует обязательно учитывать массивность полотен, так как по этому параметру будут подбираться элементы фурнитуры, которые должны удерживать их на весу.

Для подвесной конструкции полотно должно иметь больший размер, нежели дверной проем.

• Верхняя направляющая — рельс, по которой будут передвигаться полотна дверей с помощью закрепленных на них роликовых механизмов. Длина направляющей должна быть равна двойной ширине одного или двух полотен двери.

Верхняя направляющая — металлический профиль. К нему необходим брус такой же длины

• Деревянный брус, равный по длине рельсу, и имеющий размер в сечении не менее 50×50 мм — на него будет закрепляться направляющая.
• Комплект роликов и креплений, подобранных по весу и толщине одного или двух полотен.

Ролики продаются комплектами, со всеми необходимыми для установки деталями

• Качественные доски или панели для обрамления дверного проема — изготовления коробки.
• Три наличника — два вертикальных и один горизонтальный, для дверного проема, и фальшь-панель, которая будет закрывать брус и направляющую, закрепленные над дверным проемом.
• В конструкцию, при желании, может быть встроен доводчик, он устанавливается для более легкого закрытия дверного полотна.
• Один или два комплекта ручек для двери.

Ручки для раздвижных дверей, как правило, выбираются утопленные

• Анкеры для закрепления бруса к стене.
• Саморезы.
• Крепежные элементы для установки наличников и фальшь-панели.
• Монтажная полиуретановая пена для заполнения просветов между дверной коробкой и стеной.

Расположенная ниже таблица представляет размеры полотен раздвижной конструкции с одной створкой и соответствующие им размеры дверных проемов:

Размер двери-купе (ширина × высота, мм)Размер дверного проема (ширина × высота, мм)Внешний размер дверного блока с наличниками (ширина × высота, мм)Высота крепления закладного бруса от чистого пола, ммДлина закладного бруса, мм

А эта таблица показывает аналогичные параметры, но уже для двустворчатой раздвижной двери:

• Размер двери-купе (ширина × высота, мм)
• Размер дверного проема (ширина × высота, мм)
• Внешний размер дверного блока с наличниками (ширина × высота, мм)
• Высота крепления закладного бруса от чистого пола, мм
• Длина закладного бруса, мм

Дверь на роликах своими руками

Бывают случаи, что обычную дверь, распашного типа, установить не получается по причине недостаточности пространства или конструктивным особенностям комнаты (малая площадь). Вещи и мебель тоже могут мешать и не давать позволяют ею в нормальном режиме (полностью не открывается и т.д.), тогда на помощь приходит дверь на роликах, которую можно установить своими руками.

Достоинства и недостатки роликового механизма

Роликовый механизм для раздвижных дверей

У данного механизма открывания дверей есть свои плюсы и минусы, которые можно сформулировать следующим образом:

Достоинства:

• Можно использовать для любой межкомнатной двери, за исключением варианта, когда она полностью выполнена из стекла.
• Возможность выполнить открывание в обе стороны по отношению к дверному проему.
• В помещениях малой площади – дает возможность использования в ограниченном пространстве.
• Простота в эксплуатации, дает возможность использования людям с ограниченными возможностями.
• Отсутствует провисание полотен двери в процессе их эксплуатации.
• Продолжительные сроки эксплуатации.
• Возможность создания систем, обеспечивающих автоматический режим работы.
• Отсутствие порогов (для некоторых моделей).

Недостатки:

• Высокая стоимость, в сравнении с распашными аналогами.
• Низкий уровень защиты от тепловых потерь и низкая звукоизоляция.
• Снижается возможность использования поверхности стены в сторону перемещения дверного полотна (установка мебели и бытовой техники, навешивание элементов декора и оформления комнатного пространства).
• Для дверей имеющих большой вес (массив дерева, металлические двери) срок службы значительно ниже, чем при использовании с легких материалов.
• Подходит не для всех типов интерьера, оформленного в определенном стиле (Прованс, барокко, ампир).

Как работает дверь, оснащенная роликовым механизмом

Механизм дверей на роликах

Для того, чтобы понять, как работает роликовый механизм, надо разобраться из чего он состоит.

Все виды роликовых механизмов имеют два основных элемента, это:

• Ролики, размещенные на определенном элементе конструкции, имеющем отверстия для крепления к дверному полотну.
• Направляющие, по которым перемещаются ролики.

Ролики, смонтированные на определенном конструктивном элементе (пластина прямой или сложной формы) крепятся к дверному полотну, направляющие – монтируются в дверной проем.

Дверное полотно с закрепленными роликами навешивается на направляющие. При механическом воздействии, направленном в сторону по отношению к дверному проему, ролики катятся по направляющим, тем самым дверь открывается.

Существует два способа установки роликового механизма, это:

• Подвесная система, когда ролики движутся по направляющей, которая расположена в верхней части дверного проема и дверное полотно находится в подвешенном состоянии.
• Рельсовая система, когда ролики движутся по направляющим размещенным в верхней и нижней (по полу) частях дверного проема. Дверное полотно закреплено жестко.

Кроме основных элементов, в конструкции роликового механизма могу быть использованы устройства фиксации двери, материалы обеспечивающие тепло- и звукоизоляцию, а также декоративные элементы, закрывающие роликовый механизм.

Роликовым механизмом могут быть оснащены двери различных типов, таких как: гармошка, купе, каскад и радиусного типа. Это могут быть одностворчатые и многостворчатые конструкции.

Разновидности раздвижных дверей

Дверь гармошка

Как уже было написано выше, роликовым механизмом могут быть оснащены двери различных типов, поэтому, чтобы понять, как они работают, необходимо рассмотреть их все.

Тип «гармошка»

Этот тип дверей имеет раздвижно-складную конструкцию, когда при перемещении дверного полотна в сторону, его составные части складываются.

В зависимости от количества складывающихся элементов, двери данного типа еще называются «книжкой», в этом случае складываются два фрагмента. Когда говорят о типе «гармошка» – складывающихся элементов более двух.

Складывающиеся элементы дверного полотна соединяются между собой при помощи шарнирного соединения, что обеспечивает их сопряжение.

Двери типа «гармошка» бывают одно- и двухстворчатые.

Тип купе

В конструкциях данного типа, дверное полотно перемещается вдоль стены по направляющим, установленным на этой стене.

Двери типа «купе» бывают одностворчатые и двухстворчатые. У двухстворчатых моделей створки перемещаются в разные стороны по отношению к дверному проему.

Разновидностью этой конструкции могут быть двери кассетного типа, когда направляющая расположена внутри дверного проема и при открывании, дверное полотно перемещается во внутренне пространство стены.

Тип каскад

В данной конструкции дверное полотно состоит из нескольких составных частей, из которых одна часть закреплена жестко, а остальные (одна, две или три части), перемещаются по своим, отдельным направляющим.

Открывание двери происходит, когда все части собираются на одной стороне дверного проема, а закрытие – когда составные части равномерно размещены по дверному проему.

Двери радиусного типа

Этот тип определяет их форма, которая имеет определенный радиус, соответствующий радиусу стены, вдоль которой они перемещаются.

Конструктивно, это двери типа купе, но более сложной геометрической формы.

Установка двери своими руками

Установка двери своими руками

Установка дверей на роликах своими руками может быть разделена на несколько этапов, которые требуют отдельного рассмотрения, дабы каждый желающий выполнить эту работу самостоятельно не допустил непоправимых ошибок.

Подготовка материалов для сборки и места монтажа

Для того, чтобы монтаж двери, оснащенной роликами, был выполнен успешно, а в процессе эксплуатации не возникало проблем, необходимо выполнить, до начала монтажных работ, ряд требований, каковыми являются:

1. Дверной проем должен быть ровным, чтобы полотно двери перекрывало его без нахлеста. В случае, если дверная коробка имеет криволинейную форму, придется использовать дверное полотно большего размера.
2. Конструкция дверной коробки и стены к ней прилегающей, должны быть прочными, чтобы выдержать вес монтируемой конструкции.
3. Перед началом монтажа, необходимо выполнить отделку дверного проема, т.к. в противном случае, отделка будет затруднена.

Когда подготовительные работы выполнены, остается подготовить материалы, необходимые для выполнения работ:

• Для изготовления дверного полотна: деревянный брусок сечением 50х50 мм, фанера или ДВП, а также декоративное покрытие (шпон или самоклеящаяся пленка).
• Механизм передвижения – ролики и направляющие.
• Фурнитура и декоративные элементы.
• Инструменты, необходимые для выполнения работ: шуруповерт, дрель, стамеска, отвертка, молоток, ножовка по дереву или электрический лобзик.

Изготовление дверного полотна

Изготовить дверное полотно глухого типа достаточно просто, для это необходимо:

• Снять размеры с дверного проема;
• Используя деревянный брусок, необходимо выпилить заготовки для изготовления каркаса двери. Размер заготовок должен соответствовать снятым размерам дверного проема.
• Горизонтальные связи каркаса (3 штуки), должны быть равны ширине дверного проема, вертикальные стойки (2 штуки) – высоте проема.
• На вертикальных брусках выполняются запилы, с верху и снизу, а в средней части засверливается паз, по длине соответствующей ширине используемого бруска.
• На горизонтальных связях, изготавливается гребень, по длине, соответствующей ширине бруска.
• Выполняется сборка вертикальных и горизонтальных брусков по принципу «паз – гребень», с укладкой столярного клея или клея ПВА.
• Для прочности конструкции, в середине соединения засверливается отверстие на сквозь соединенных брусков, в которое вставляется деревянный шип.
• Подготовленный каркас обшивается листовым материалом (ДВП, фанера и т.д.). Для его крепления используются саморезы по дереву или мебельные гвозди.
• Когда каркас обшит, на его поверхность накладывается декоративное покрытие: шпон наклеивается на столярный клей или клей ПВА, самоклеящаяся пленка – на свою клеящуюся основу.

Монтаж подвесной системы

Когда дверное полотно готово, можно приступать к установке и сборке подвесной системы. Работы выполняются в следующей последовательности:

• В зависимости от конструкции подвесной системы, ролики могут устанавливаться на край дверного полотна, или с некоторым отступом. Размер, на который нужно отступить, если это необходимо, производители подобных систем, указывают в сопроводительных документах.

В соответствии с этими рекомендациями и выполняется установка роликов на дверное полотно:

• Выполняется разметка мест установки пластин, на которых смонтированы ролики;
• Засверливаются места крепления, после чего выполняется монтаж роликов.
• Выполняется монтаж направляющих:
• Делается разметка на поверхности стены, таким образом, чтобы направляющая планка (рельс), были выше дверного проема. Размер этого отступа, зависит от используемых роликов и конструкции их поддерживающей.
• Для простоты монтажа, используется брус, к которому крепится направляющая, посредством саморезов.
• Брус с направляющей крепится к поверхности стены.
• Когда дверное полотно оборудовано роликами, а направляющие надежно закреплены на поверхности стены, выполняется навешивание двери. Для этого ролики вводятся во внутреннюю полость направляющей – накатываются на подвесную систему.
• Выполняется регулировка подвесной системы. Для этого в конструкции предусмотрены регулировочные болты, что позволяет минимизировать зазоры в горизонтальной плоскости между дверным полотном и направляющей, а также отрегулировать нижний зазор до поверхности пола.
• Устанавливается фурнитура, а направляющая закрывается декоративными элементами.

Как правильно подобрать фурнитуру для дверей на роликах

При использовании дверей, оснащенных подвесной системой на основе роликов, нельзя использовать фурнитуру, обычно устанавливаемую на двери распашного типа. Это обусловлено тем, что дверное полотно должна двигаться, не задевая поверхности стены или ниши, в которую оно смещается, при ее открывании.

Замок, используемый для запирания, должен иметь систему защелкивания вертикального типа.

Кроме этого фурнитура подбирается в соответствии со стилем комнаты где она установлена и личными предпочтениями пользователя.

Навесные двери на роликах своими руками может изготовить каждый пользователь, при этом главными условием успеха в этом деле будут внимательность, а наградой – низкая стоимость и дизайн, в индивидуально разработанном стиле.

Система раздвижных дверей – преимущества и недостатки дверей такого типа

Что такое дверь, знает каждый человек, разве что за исключением совсем маленьких детей. У подавляющего большинства людей при упоминании этого слова возникает ассоциация с распашной дверью – самым привычным и распространенным вариантом, когда полотно распахивается внутрь или наружу помещения.

Популярность им обеспечили их достоинства – простота конструкции, хорошая звукоизоляция, приемлемая цена. Однако у них есть один недостаток – они отбирают при открывании полезное пространство.

Сохранить это пространство призваны раздвижные модели дверей, популярность которых растет с каждым годом.

Распашная двустворчатая дверь

Система раздвижных дверей: принципы устройства

Несмотря на все разнообразие раздвижных дверных конструкций, в их основе лежат две принципиальные системы:

• раздвижно-складная система;
• параллельно-сдвижная система.

«Гармошка»

В первом случае при раздвижении двери створки не перемещаются параллельно вдоль стен, а отходит в сторону. В результате открытая дверь напоминает отчасти гармошку или раскрытую книгу.

Вторая система предполагает движение створок вдоль стены или внутрь ее. Передвижение осуществляется на роликах по направляющим рельсам. Иногда такие двери называют откатными.

Такая сдвижная конструкция имеет несколько разновидностей.

Дверь раздвижная двустворчатая

Двери-купе

Название свое они получили, поскольку работают по тому же принципу, что и двери купейного отделения железнодорожного вагона. Могут состоять из одной створки или двух. При первом варианте конструкции движение происходит в одну сторону – левую или правую. Во втором случае – в разные стороны. Передвигаются створки, если это, например, межкомнатная дверь, вдоль стены или с въездом в нее. Если дверь шкафа – вдоль пространства для ящиков и полок.

Шкаф-купе

Хороши тем, что легко открываются – пользоваться ими могут даже дети. К тому же они безопасны – нет риска случайно прищемить палец. Им не страшны сквозняки, створка не захлопнется из-за резкого движения воздуха.

Но есть и недостатки. Когда полотно двигается вдоль стены, на место его выдвижения нельзя будет поставить стеллаж, шкаф или повесить полки для книг.

Они не обеспечивают высокий уровень звукоизоляции.

Монтаж, особенно когда полотно заезжает в стену, сложен. Человеку, не обладающими профессиональными навыками, сделать его практически невозможно.

Некачественный монтаж вызывает множество проблем при эксплуатации – створки заклинивает, они не двигаются бесшумно и т.д.

Двустворчатый кассетный вариант

Двери кассетные

По принципу работы они не отличаются от предыдущего дверного устройства. Отличие в том, что полотна, которые двигаются на роликах, заключены в кассету. По сути кассета является большой плоской коробкой, где находятся все механизмы, и куда перемещаются створки. Конструкция реализуется в готовом для установки виде.

Одностворчатый вариант

Благодаря наличию кассеты механизмы защищены от пыли и грязи, попадания случайных предметов. Конструкция обладает хорошей звукоизоляцией. К недостаткам можно причислить высокую стоимость и сложную технологию установки.

Радиусная стеклянная дверь

Радиусные двери

Оригинальный и эстетически привлекательный вариант оформления проема. По названию можно понять, что форма конструкции предусматривает использование окружности. Конструкция стала возможной благодаря развитию современным технологиям обработки материалов, позволяющим создавать изогнутое полотно.

Межкомнатная конструкция

Как правило, такие двери делают на заказ. Для стандартной городской квартиры они вряд ли подойдут, а вот частные дома и большие квартиры могут приятно украсить. Цена не рассчитана на рядового потребителя со средней зарплатой.

Дверь каскадная из трех полотенЕще один каскадный вариант

Каскадные двери

Другое название – телескопические. Состоят из нескольких полотен, каждое из которых движется по своему отдельному желобку при помощи роликов. Их редко изготавливают из дерева, поскольку конструкция получается на вид громоздкой и тяжелой. Наиболее распространенный материал – закаленное стекло.

Дверь внутрипроемная

Внутрипроемные двери

Они так называются, потому что все конструкция располагается внутри дверного проема. Состоит из двух створок. Они движутся навстречу друг другу. Для прохода остается половина проема.

Раздвижные механизмы

В зависимости от конструкции механизма различаются:

• система верхнего скольжения;
• система нижнего скольжения;
• телескопическая система;
• компланарная система.

У каждой из систем свои преимущества и недостатки. Выбор конкретной системы обуславливается ее предназначением и местом установки.

Скольжение верхнее

Эта система обладает самой простой конструкцией. В основном используется для межкомнатных перегородок. Главными элементами конструкции являются направляющая планка, которая жестко крепится над проемом, и роликовый механизм, прикрепляемый к верхней кромке полотна. Полотна никак не связаны с напольным покрытием. Вертикальность полотна обеспечивает его собственный вес. Поэтому створки изготавливаются из легких материалов.

Такие механизмы могут быть навесными и подвесными.

Навесной вариант

Навесной механизм предусматривает использование трубчатой направляющей, по которой полотно передвигается при помощи роликов в форме шкива.

Подвесной вариант

Если механизм подвесной, то направляющая имеет прямоугольное сечение. Перемещение створки обеспечивают миниатюрные колесики. Чтобы они двигались бесшумно, их покрывают резиной.

Нижние направляющие

Скольжение нижнее

В данном случае присутствуют две направляющие с роликовыми каретками. На нижнюю каретку приходится основная нагрузка. Функция верхней каретки – поддерживать полотно. Если створки массивные, нижняя часть механизма должна быть максимально укрепленной. Направляющий профиль лучше выбирать металлический, а ролики не пластиковые, а обрезиненные или силиконовые на подшипниках.

Основной недостаток – направляющая снизу засоряется случайно попавшим мусором и пылью.

Телескопический механизм

Механизм телескопического типа

Принцип работы механизма основан на том, что используются специальные зацепы или синхронизаторы, при помощи которых одно полотно вытаскивает за собой другие. Движение происходит по двум направляющим, закрепленным снизу и сверху. Обеспечивают передвижение обрезиненные ролики, сделанные из металла.

Считается оптимальным применение таких механизмов для перекрытия межкомнатных проемов больших габаритов.

Компланарный механизм

Система компланарная

Наиболее инновационная система. Рабочий принцип механизма похож на принцип действия полотен шкафа-купе из нескольких секций, которые движутся по отдельным направляющим. Инновационный механизм позволяет створке сначала выдвинуться, а потом происходит движение в сторону. В закрытом состоянии все створки выстраиваются в одну линию.

Есть ограничения по весу полотен (55 килограммов).

Размеры полотен

Он могут быть стандартными и нестандартными.

Раздвижные двери для стандартных проемов

Стандартные полотна

В Российской Федерации стандартом высоты полотна считаются 1,9 и 2 метра. Если высота 1, 9 м, типовая ширина равна 0,55 м или 0,6 м. При высоте 2 м, ширина может быть следующих размеров: 0,6, 0,7, 0,8, 0,9 метра.

Чтобы выбрать нужный размер, требуется измерить параметры проема и толщину стены. Если его размеры вписываются в стандартные величины, то приобрести полотно нужного размера не составит труда.

Нестандартно, но элегантно и красиво

Нестандартные полотна

Если проем уже или шире, придется делать дверь на заказ. Проблем с этим нет, но обойдется заказной вариант дороже. Рекомендуется вызвать мастера на дом, чтобы он помог сделать правильно замеры и выбрать оптимальный вариант.

Датчик для открытия/закрытия

Способы открытия и закрытия

При классификации по этому параметру выделяют двери ручные и автоматические. Для оперирования первыми человеку нужно приложить физическое усилие. Закрытие и открытие вторых производится при помощи специальной аппаратуры с инфракрасными датчиками, реагирующими на человека. Автоматика очень удобна, но она стоит недешево, поэтому больше находится применение в публичных зданиях (магазины, вокзалы и т.д.).

Фурнитура

Фурнитура для системы раздвижных дверей нужна, чтобы обеспечивалась их надежная, бесшумная работа. Под дверной фурнитурой понимаются такие конструктивные элементы:

• ролики;
• направляющие;
• доводчик;
• ручки и т.д.

О направляющих и роликах речь уже шла, но есть смысл коротко рассказать о доводчике – устройстве, которое позволяет тихо и плавно закрывать дверь.

Доводчик

Он представляет собой металлический корпус, в котором находится масло. На верхнем профиле устанавливает адаптер, который обеспечивает срабатывание механизма в нужный момент. При закрывании створки адаптер начинает давить на рычаг прибора. Затем включается в работу встроенный демпфер, и закрытие уже производится под контролем доводчика. Створка в конце движения поршня плавно останавливается.

При наличии определенных навыков можно обойтись собственными руками

Установка своими силами

Не все двери раздвижного типа можно установить обычному человеку. Но некоторые конструкции, в частности, двери-купе, можно смонтировать без помощи специалистов.

Перед началом монтажа необходимо убедиться, что все элементы конструкции и необходимые для работы инструменты (фурнитура, деревянный брус, как правило, сечением 40×40 мм, стамеска, уровень, дрель, рулетка, ножовка, крепежи) имеются в наличии.

На следующем этапе демонтируется старая дверь и приводится в порядок проем. Измеряется угол наклона пола. Он должен быть ровным. При сильном уклоне эксплуатация будет затруднительной. Створка не будет держаться либо в открытом, либо закрытом положении. Если створки две, одна из них будет закрываться, другая открываться.

Сначала крепится нижний профиль при помощи саморезов. Монтаж этой направляющей для дверей своими руками не составляет труда.

Чтобы определить местоположение верхнего профиля, полотно с прикрепленными роликами вставляют в пазы установленного профиля, по верней стороне створки делают отметки для крепления бруса. Затем дверь снимают, к брусу крепят ролики, а сам брус крепят над проемом саморезами.

Установка стопора

На верхнюю направляющую устанавливают с обоих концов стопоры.

После этого можно завидит в пазы профилей полотно. Сначала ролики заводятся сверху, потом створку приподымают и ставят на место нижние ролики.

Затем крепятся ручки, декоративная планка сверху и прочие предусмотренные конструкцией аксессуары.

Надо помнить, что дверь, какого бы типа она не была – распашной или раздвижной – всегда является частью интерьера. Размер помещения, его предназначение, мебель, другие предметы, цветовая гамма должны быть учтены при выборе типа двери. Только в этом случае она гармонично впишется в интерьер и будет максимально функциональна.

Дополнительную информацию о дверях кассетного типа можно получить из видео.

Больше узнать о монтаже можно из следующего видеоматериала.

Вконтакте

Facebook

Twitter

Google+

Подвесная система для шкафов-купе: разновидности и характеристики

В статье приводятся характеристики и разновидности подвесной системы дверей шкафов купе. Также рассматривается процесс крепления створок и лучшие модели навесной системы.

Шкафы-купе приобрели популярность очень быстро и уже долгие годы ее удерживают.

Навесные двери на шкаф купе

Шкаф купе является самым современным видом изделий для хранения вещей. Он позволяет экономить окружающее пространство, наиболее эффективно организовать хранение вещей. Удобство и срок использования шкафа зависит от качества дверного полотна и особенно выбранного способа открывания дверей.

Подвесная система для шкафов-купе — это комплект раздвижных дверей, оборудованных верхнеопорными или нижнеопорными роликами.

Характеристики подвесной системы

Подвесная система для шкафов купе хорошо смотрится в классических шкафах купе, угловых и нестандартной формы.

На рынке мебели представлены шкафы с нижнеопорной и верхнеопорной раздвижной системой. Нижнеопорная предусматривает врезной или накладной способ установки. Он позволяет устанавливать полотно до пола.

В системе предусмотрены доводчики, позволяющие аккуратно закрывать двери.

Конструкция подвесного вида состоит из роликов и направляющей из алюминиевого профиля со специальным покрытием. В ней имеются также доводчики, обеспечивающие плавное движение створок без приложения особых усилий.

В состав механизма входит алюминиевый профиль со специальным покрытием.

Шкафы с верхними направляющими стоят несколько дороже. В системе с верхними направляющими механизм открытый. Требуется обязательное оформление верхней части полотна. Обычно при изготовлении используются элементы декора для закрытия механизма.

Такая система позволяет рационально использовать жилую площадь.

Важно! Монтаж с верхними направляющими более сложный. Крепление должно производиться профессионалами или при наличии определённых навыков при самостоятельной установке.

Имеется несколько видов подвесных систем:

• Роликовая. Ролик расположен внутри направляющей рельсового типа. Крепление ролика верхнее или нижнее;
• Рамочная. Профиль изготавливается из стали или алюминия. Алюминиевый профиль более устойчивый к истиранию и долговечнее. Использование его предпочтительнее, но он стоит дороже;
• Без рамки. Система может деформироваться из-за перепада температуры или высокого уровня  влажности в помещении. Срок службы меньше, чем у остальных видов. Более дешёвый вариант;
• Радиусные. Используются обычно в изделиях не стандартной конфигурации.

Разновидности навесных дверей

1. Навесная дверь. Полотно подвешивается на верхней фурнитуре, а  фиксируется на нижней;
2. Опорная дверь. Опорой створок являются нижние ролики, а верхняя фурнитура используется для фиксации и поддержания двери. Они монтируются проще, стоят дешевле, но створки могут иметь люфт относительно линии перемещения.
3. Комбинированные. Фиксация створок производится на обоих профилях (люфт отсутствует). Конструкция является самой надежной и дорогой.

Конструкция доказала свою универсальность, поэтому ее используют при изготовлении раздвижных дверей шкафов, которые могут устанавливаться в любом помещении квартиры.

Пошаговая инструкция крепления

Рассмотрим монтаж наиболее распространенной навесной системы с опорой на нижний профиль для шкафов купе.

Исключается выпадение ходовых кареток за счет прочной фиксации массива в дверном проеме и формы профиля.

Последовательность действий при креплении:

• установить верхнюю фурнитуру (направляющей профиль). При креплении не должно быть зазора между торцами профиля и боковыми стенками. Для фиксации можно использовать шурупы с потайными головками или саморезы;
• отрегулировать движение ролика;
• установить нижний направляющей профиль;
• установить уголок ограничителя хода двери.

Подвесная система позволяет каждой двери выдерживать нагрузку до ста килограммов.

Лучшие модели навесной системы

На рынке предлагаются изделия многих производителей. Лучшими моделями являются:

• Aristo – высокопрочный профиль с широкой палитрой цветов. Расчётный срок использования до 30 лет;
• Versal – идеальная точность размеров профилей, простой монтаж. Расчётный срок использования до 18 лет;
• Komandor – с повышенным пределом прочности и более усовершенствованной конструкцией нижнего ролика.

Пользуются популярностью также профили HfTTich, Hafle и Marbella.

Таким образом, создается атмосфера комфорта при использовании шкафов-купе за счет бесшумного движения дверей.

Важно! Покупать дешевые модели специалистами не рекомендуется. Конструкция не особенно надежная и может быстро выйти из строя. Будет больше проблем вместо удобства и эффективности использования.

Шкафы купе отличаются компактностью, многофункциональностью, большой вместимостью, удобством использования. Они заменяют многочисленные шкафчики с дверцами. Подвесная система является идеальным решением для крепления дверных полотен. Создаются удобные и эстетически привлекательные условия для доступа к содержимому шкафа и для его плавного закрытия.

Видео: сборка шкафа купе на подвесной системе

50 вариантов дизайна шкафов-купе с навесными дверями

Раздвижные двери: виды, монтаж своими руками

Делаем раздвижные двери

Изготовление раздвижных дверей в последнее время набирает обороты. Данная модель довольно популярна по многим причинам. Особенно это касается не больших помещений.

Как сделать раздвижную дверь своими руками мы сегодня и рассмотрим. Хотя это нельзя сказать, что сделать полностью самостоятельно.

Все узлы будет проще и дешевле приобрести в сетях розничной торговли и после этого просто собрать дома. Но надо сделать правильный выбор, ведь есть несколько видов данной конструкции. На видео в этой статье и фото можно будет подобрать нужный вариант.

Двери раздвижные или небольшие секреты мастера

Применение раздвижных дверей создает необычный и интересный интерьер нашего жилья. Реализация данного решения позволяет грамотно использовать жилое пространство. Рассказывая о том, как собственноручно сделать раздвижные двери, необходимо понимать, что сложного, в этом ничего нет.

Необходимо небольшое понимание самого действия изготовления и обладать незначительными навыками работы с инструментами. Изначально надо выбрать нужный вариант конструкции и после этого под него подобрать все узлы. Есть даже скрытые варианты.

В галерее вы сможете подобрать нужный вариант:

Отправляясь в магазин за всеми нужными комплектующими, целесообразно произвести несложные замеры при помощи рулетки, высоты -L и ширины –H имеющегося дверного полотна.

Типовой размер высоты -L обычно 2м, а ширина –H может колебаться в пределах от 0,6 – 0,8м. Обладая этими данными, вы уже можете приобретать следующие необходимые комплектующие.

Всего этого, достаточно уже, для переделки обыденной распашной двери в индивидуальную раздвижную красавицу. Но если делать, то делать капитально и качественно.

• Думаем о новой коробке для двери (используем обычную рейку, размером равную размеру ширины кирпичной кладки дверного проема и длинной 5м), планке, которая закрывает раздвижную систему, строительной пене, наличниках, дюбелях для крепления и опорно-упорной фиксирующей рейки, для дверей, оснащенных устройством закрытия (замком).
• Думаем о новом дверном полотне – в совокупности, всего этого получится сотворить роскошный дверной проем.

На свой вкус, все это можно подобрать и купить, как в магазинах строительных материалов, так и на специализированных рынках.

Виды раздвижных дверей

Устройство раздвижных дверей может быть принципиально разным не только по механизму движения, но и по своей конструкции. Они разделяют по виду открытия и закрытия на три типа:

Купе

Движение осуществляется вдоль стены

Данное типовое оформление дверей аналогично, дверным полотнам установленных в купе поездов, открытие осуществляется параллельно полотну, а не перпендикулярно.

Перегородка с раздвижными дверями — купе

Итак:

• Процесс открытия облегчается посредством установленного подшипникового узла, вдобавок полотно, имеет возможность фиксации в нужном положении, при помощи стопорного устройства.
• Перемещение полотна вдоль направляющей, осуществляется с помощью роликов, установленных в нижней и верхней части дверного проема (см. Установка межкомнатных дверей купе своими руками – как это сделать).
• Применение данного типа дверей будет иметь небольшой плюс в сравнении с дверьми открывающихся нараспашку, в виду того, что открывая полотно, оно не занимает полезные квадраты нашего пространства.

Отличный вариант для среднестатистических комнатушек уходящей эпохи.

Пеналы

В этом типе имеется схожесть на двери-купе, применяется пенал для раздвижной двери, но в нем имеется одна отличительная черта, придающая ему оттенок практичности в сравнении с другими.

Раздвижная дверь пенал

• Разница состоит в том, что при открытии двери полотно заходит и прячется в нише стеновой перегородки.
• Данный вариант немного, значителен в стоимости и имеет относительно сложное устройство, но его преимуществом является то, что полотно при открытой двери не видно, тем самым нет визуального искажения интерьера, еще устанавливается доводчик на ведущий профиль.

Складные

Данный тип делится на два подтипа «гармошка» и «книжка».

Механизмы отката раздвижных дверей

Ролики для раздвижных дверей являются откатными механизмами с точки зрения инженерной механики — это механизмы, благодаря которым, происходит открывание (перемещение) двери. Ввиду этого, раздвижные полотна различаются друг от друга по видовому методу систем перемещения.

Ролики для раздвижных дверей

Итак:

• Система условно-открытого вида раздвижных дверей — это направляющая панель, которую, в основном изготавливают из сплавов стали. Крепление осуществляется установкой на стену дюбелями или жидкими гвоздями, и не нуждается в установке дополнительных деталей поверх нее. В данном типе рельс фиксаторами точечно фиксируется на стену или потолок.
• Система условно-закрытого вида дверей зачастую производится из сплавов алюминия, с последующим прикрытием украшающими панелями, для вписывания в любой проект дизайнера.
• Иногда, системы условно-закрытого типа модифицируют, с целью упрощения открытия и придания дополнительной функциональности и эстетичности. Одним из примеров данной модификации выступает то, что перемещение полотна осуществляется по внутренней поверхности профиля, при этом достигается скрытие всех недостатков с внешней стороны.

Основные параметры межкомнатных раздвижных дверей

Существует разнообразие в материалах для производства полотен, как правило, классикой, является сплошной массив. Потребителям с ограниченным бюджетом предлагается вариант, не уступающий по качеству – в основном это вариации с облицовкой шпоном.

Делаем двери раздвижные самостоятельно

Раздвижная дверь в стену своими руками ставится в определенном порядке. Менять последовательности не стоит, ведь каждая последующая делается по базе установки предыдущей.

Готовим полотно

Любое действие начинается с подготовительных операций инструмента – понадобится, угловая шлиф-машинка, бытовой фрезер, шуруповерт, обычный молоток, отвертка и стамеска. Выбор рабочего инструмента останется за вами. Коротко логику подготовки полотна можно описать так.

Как сделать раздвижные межкомнатные двери

Итак:

1. Делаем направляющие для раздвижных дверей. Они должны быть в одной оси.
2. Теперь подручным инструментом режем паз с размером по ширине 0,3 см, по центру оси, нижней торцевой поверхности двери, – благодаря нему нижняя направляющая планка предотвращает раскачивание полотна при открытии и закрытии, параллельно обеспечивая фиксацию в качестве упора. Чем это сделать, будет зависеть от инструмента, имеющегося под рукой. Берем упаковку с комплектом механизма отката и вскрываем ее, в обычной комплектации находится, пару пластиковых роликов и такое же количество скоб крепления.
3.  В первую очередь собираем роликовый узел, посредством имеющихся отверстий, для крепления при помощи двух гаек с шайбами. Затем собранные роликовые узлы прикладываем к верхней торцевой плоскости дверного полотна, на нужное расстояние между собой и карандашом размечаем места установки скоб, обводя их по контуру, после этого инструментом производим выборку под потай в полотне глубиной равной размеру металла, из которого изготовлены скобы.
4. Далее саморезами крепим роликовые узлы в подготовленных гнездах (потаях) к полотну. Но, если под рукой из имеющегося инструмента всего лишь, тупая стамеска и огромный молоток, то желательно обойтись без вырезки пазов под скобы – лучше саморезами прикрутить сверху полотна, наружный вид дверей от этих действий пострадает меньше. Но, конечно, если вы ценитель ручной громоздкой работы и у вас золотые руки, то терзайте!
5. Вторым шагом производим установку замка. Здесь также имеются свои нюансы, о которых можно найти специальные статьи.
6. Третий шаг это установка специальных ручек – берем в руки инструмент и вырезаем пазы под ручки с обеих сторон двери, либо сверлим отверстие продолговатой формы и электролобзиком вырезаем для ручек посадочные места.

На этом работы связанные с нашим полотном переходят в завершенную стадию, можно приступать к установочному процессу раздвижного механизма и навесу наших дверей.

Навес дверей: установочный процесс раздвижного механизма

Раздвижная дверь в комнату перемещается про помощи механизма, он крепится без особых проблем – все, что необходимо, это закрепить, относительно дверного проема, горизонтально направляющий профиль. Горизонтальность определяется при помощи строительного уровня.

Амбарный механизм для раздвижной двери своими руками сделать можно, но не нужно. Лучше рассмотреть японские варианты. Говоря об этом, можно выделить несколько нюансов.

Раздвижной механизм для навесной двери

Итак:

• Необходимо выпустить, на 4,5-5 см с любой стороны дверного проема, крайнюю часть направляющей. С противоположной стороны нашего проема (там где, происходит открытие полотна) направляющая, должна заходить на величину ровной ширине будущей двери, Данный момент необходимо учесть и отрезать лишнюю часть дверной направляющей.
• Для определения места крепления раздвижного механизма по высоте, также необходимо произвести расчеты. Этот размер определяется двумя размерами – размером высоты дверного полотна с учетом роликов плюс размер между полом и дверью, (учитываются неровности вашего пола), равный 10-20 мм
• Устанавливая направляющую от поверхности стены, снова обращаем внимание на кривизну стен. Направляющая, без дополнительных усилий и приспособлений крепится на стену дюбелями. Главным условием является отсутствие кривизны. Если стена имеет относительную неровность, то, как вариант, можно прибегнуть к нехитрому фокусу, отдалить направляющую от поверхности стены на небольшое расстояние – в данном случае используем деревянную рейку, которую крепим на стену, убирая тем самым имеющуюся неровность, а теперь устанавливаем нашу направляющую на данную рейку.

Установка дверного полотна производится с минимальными усилиями и совершенно просто – ролики в направляющую заводим сбоку, слегка пошатывая, чтоб не происходило подклинивания полотна.

• Итак, после установки двери на место, приступаем к установке упора, для которого в нижнем торце дверного полотна делался прорез (длинный паз). Проверив плавность движения двери по направляющей путем неоднократного открытия и закрытия, фиксируем дверь в максимально открытом положении, с целью определения установки резиновой подушки, служащей, так же ограничителем хода. С помощью самореза, предназначенного для металла производим фиксацию резиновой подушки с внутренней стороны направляющей, затем в проделанный паз в нижней части полотна необходимо наполовину завести упор и прикрутить дюбелями его к полу.
• Смещая полотно в направлении закрытия, определяем положение «закрыто» и вновь крепим в первую очередь ограничитель хода в верхней части полотна, и приступаем к креплению дюбелями нижнего упора.

В завершении можно сказать о дизайне, тройка слов об оформлении самого дверного проема – без этой части работ все усилия по монтажу межкомнатных, ваших раздвижных дверей, будет попыткой к лучшему.

При помощи рейки толщиной от 10 до 20 мм и по ширине равной толщине простенка, скручиваем аналог дверной коробки, и при помощи строительной пены устанавливается в проем. Когда пена затвердеет, удаляем ее излишки с двух сторон и аккуратно устанавливаем наличники.

• Устанавливая двери, под замыкающей механизм, меняем в место одного из придающих красоту наличника, на брус с упорным пазом для полотна, где и крепится обратная сторона части замка.

Подводя итог, хочется сделать оговорку от себя, только, что описываемая рейка не может быть константой и не является догмой в оформлении (дизайна) проема. В качестве примера, неплохо будет смотреться в облицовке проема ламинат (он так же устанавливается на строительную пену), оригинально будет смотреться по вашей задумке или совету дизайнера гармонично с изысканностью подобранный вариант из камней натурального происхождения или обычной кафельной плитки.

Тема фокуса в дизайне огромна, и здесь, долго можно размышлять. Принятие решения в выборе природных или искусственных материалов для дизайна вашего проема, будет зависеть от вашего изысканного и утонченного вкуса.

Раздвижные двери своими руками сделать не так и сложно, надо к вопросу просто подойди обдуманно. Самодельные конструкции будут служить долго, только при наличии качественных комплектующих.

Как заменить петлю или ролик на гаражных воротах

Замена петли или ролика гаражных ворот — практически то же самое
работа … только замененные детали разные!

По своей конструкции ролики гаражных ворот частично входят в направляющие, чтобы предотвратить их
от выскакивания из дорожки. Дорожка ворот гаража изгибается на
дно, чтобы удерживать колесо на месте.

Это делает невозможным замену ролика ворот гаража без
отвинтить петлю, удерживающую ролик от дверных панелей.

Аналогично, если каток выскакивает из гусеницы, ремонт заключается в демонтаже
сначала установите шарнир, затем вставьте роликовое колесо в направляющую.

Гаражные ворота, особенно деревянные, тяжелые и опасные …
и отключите открывалку !!

Опасности, связанные с заменой роликов и петель гаражных ворот, связаны с:
1) вес гаражных ворот и 2) натяжение пружин. Гаражная дверь
пружины необходимы, чтобы помочь поднять дверь. Я предлагаю сделать этот ремонт с помощью
дверь в верхнем положении… , но дверь должна иметь надлежащую опору
и стабилизирован для предотвращения аварии. Имейте это в виду при чтении этих предложений …

Важно: обязательно отключите дверь гаража от сети.
открывалка, чтобы предотвратить его случайную активацию во время работы !!

Поднимите и стабилизируйте дверь перед снятием болтов или винтов …

Из соображений безопасности петли и ролики лучше всего заменять дверцей в верхнем положении.
поэтому натяжение пружины минимальное.Поскольку натяжение пружины естественным образом снимается
в этой должности я научился так работать.

Не поймите меня неправильно … вы можете работать с дверью в нижнем положении.
Но безопасно это сделать можно только если поднять дверь, отсоединить пружины,
опустите его, отремонтируйте и снова поднимите, чтобы снова соединить пружины. Этот
очень сложно сделать, если у вас нет очень легкой двери. я никогда
думал, что дополнительные усилия и время того стоили.

Я предпочитаю метод стабилизации: установить С-образные зажимы под самыми нижними роликами
на рельсы ворот гаража.Длинная доска, заклинивающая под дверью, поможет надежно удерживать дверь.
положение вверху, хотя использовать зажимы намного проще и удобнее.

Важно отключить устройство открывания гаражных ворот.
до начала. В некоторых ситуациях может потребоваться поднять
дверь немного выше верхней границы открывателя для снятия пружины
напряжение. В этом случае отсоедините открыватель от двери, поднимите его как
столько, сколько необходимо, и установите зажимы для стабилизации двери.

Когда вы снимаете петлю, дверные панели будут провисать. Используйте любой творческий метод, который есть в вашем распоряжении
чтобы поддержать их … лестница, доска (и), значительная
другое … чтобы закрепить дверные панели перед тем, как открутить петлю. Без
это усиление, дверь в лучшем случае провиснет, а в худшем — сломается.
г.
рисунок слева показывает дверные панели, поддерживаемые двумя зажатыми досками
вместе, чтобы получить необходимую длину.

Рекомендую закрепить опорные доски на лестнице,
поможет уберечь их от скольжения или падения во время работы.(
Извините, у меня не было фотографии окончательной установки.)

Пора снять / заменить петлю …

Сейчас же
что вы выполнили подготовительные работы по стабилизации двери, ослабьте гайки
шарнирные болты. Выбейте шарнирные болты молотком, чтобы освободить шарнир.

УКАЗАНИЕ: Оставьте гайку на
болт откручивается, чтобы закрыть конец резьбы болта, чтобы вы не повредили его.
Вы также можете использовать обрезки дерева для защиты ниток … на ваш выбор!

Откиньте петлю наружу от двери, чтобы отсоединить ролик от направляющей.Вы будете
измените эту процедуру, чтобы установить новый ролик.

Покупка новой петли и ее установка …

Я всегда заменяю ролик при замене петли , если я не
точно знаю, что ролик почти новый! Они не такие уж и дорогие, и это
в любом случае, вероятно, имеет много износа, так что позже вы сэкономите больше хлопот.

Возьмите старую петлю с собой, когда
покупка нового … поблагодаришь меня позже! Большинство оборудования
магазины, стоящие их соли, будут иметь обычные петли для гаражных ворот.Наличие старых петель может быть бесценным
для сравнения, особенно если в магазине есть
выбор размеров или производителей.

При установке новой петли вставьте ролик в правильное отверстие, наклоните ролик обратно в направляющую и установите
шарнир над отверстиями для болтов. Вставьте болты обратно снаружи
через отверстия для петель и затяните гайки. Обязательно поставить ролик
ось в правильном отверстии … такая же, что и в оригинальном шарнире. ИЛИ вы можете просто сопоставить положение петли с другой стороны
двери (Отлично, а?)

Примечание о болтах с квадратным подголовком…

Петли гаражных ворот часто крепятся с помощью болтов с квадратным подголовком .
В отличие от стандартных болтов или винтов, на нем нет поверхности для захвата.
головку болта держать, пока затягиваете гайку. Голова ровная к лучшему
противостоит ржавчине и придает приятный внешний вид.

Вместо этого у него есть квадратная кромка под головой, которая проталкивается и запирается в деревянной двери. Если вы попытаетесь
затяните гайку, не нажимая полностью на болт с квадратным подголовком, она может не зацепиться
в то же квадратное отверстие, что и в двери при первоначальной установке.
Это может привести к тому, что отверстие откроется, и болт начнет вращаться. Затем вам придется придерживать конец резьбового
часть болта плоскогубцами, а гайку затягивать гаечным ключом. Старые гаражные ворота часто гниют
отверстия для болтов, особенно у земли, и болты с квадратным подголовком могут поворачиваться
как бы осторожны вы ни были ..

Как насчет роликов для гаражных ворот?

Ролики обычно изнашиваются раньше, чем петли. Порядок ремонта такой же
как указано выше, за исключением того, что вы просто заменяете
роликовый, а не шарнирный и роликовый.

Если вы имеете дело с нижним роликом
(у которого нет петли), вы обнаружите, что трос двери гаража прикреплен к
нижний роликовый кронштейн (скрытый на рисунке со стороны направляющей
скобка). Перед снятием этого кабеля необходимо полностью снять напряжение с кабеля.
скобка. Помните, что вес пружины
сам по себе проявляет большую силу.

Если отсоединение кабеля слишком
сложно (некоторые кабели постоянно прикреплены к нижнему кронштейну, что делает
замена арт-формы) зажимаем трос к дорожке, оставив немного
провисание со стороны кронштейна ролика!

Кстати, ролик на графике выглядит так, будто готов к замене…
похоже, что ржавчина скрепляет их. Вызовите мастера!

Для финала …

После того, как все болты будут затянуты, снимите все зажимы, скобы и т. Д., И
проверить дверь вручную несколько раз. Если вы использовали устройство открывания гаражных ворот для
удерживайте дверь, отпустите ее. Если дверные панели не выровнены должным образом,
возможно, вам придется немного изменить положение петли. Убедитесь, что все орехи
плотно. Затем снова включите устройство открывания ворот гаража, если
у вас есть один, и убедитесь, что он работает без сбоев.

Конец.

Вернуться к
Вопрос двери гаража
Список

Peugeot 1007 Направляющие, ролики и расположение раздвижных дверей

Вместо традиционных петель двери поддерживаются РОЛИКАМИ, катящимися по НАПРАВЛЯЮЩИМ НАПРАВЛЯЮЩИМ с серебряным порошковым покрытием

Если одна из шин на РОЛИКЕ изнашивается или раскалывается, имейте в виду, что нагрузка принимает в основном центральный РОЛИК. Проверьте, полностью открыв дверь и наблюдая за вращением РОЛИКОВ, когда дверь начинает закрываться.

Всегда очищайте НАПРАВЛЯЮЩИЕ — НЕ смазывайте их маслом. Если краска сморщится или изнашивается; Используя плоский напильник и наждачную бумагу, осторожно протрите нижние рабочие поверхности, пока они не станут гладкими. На ваше усмотрение, если вы их перекрасите; Я не сам.

Большинство проблем связаны с центральным РОЛИКОМ. Я не слышал о многих проблемах с нижним РОЛИКОМ, но с открытой дверцей вы можете ползать по полу и смотреть вверх, чтобы убедиться, что нижняя НАПРАВЛЯЮЩАЯ НАПРАВЛЯЮЩАЯ чиста и не содержит ли препятствий.

Если у вас их не слишком много, всегда будьте осторожны с пальцами и убедитесь, что у вас есть оба брелока для дистанционного управления, чтобы никто другой не мог «помочь», сдвинув двери, пока ваши пальцы находятся внутри.

Это узел петли, который движется по центральной (средней) НАПРАВЛЯЮЩЕЙ РЕЙКЕ; БОЛЬШОЙ РОЛИК берет на себя больше половины нагрузки тяжелой двери.

Узел нижней петли передает движение тросов с электроприводом открытия / закрытия на дверь.

Верхняя направляющая определяет верхнюю часть двери.

Я смазал оси РОЛИКА на одной машине, и примерно два года спустя очень важный большой РОЛИК и краска на рабочих поверхностях НАПРАВЛЯЮЩЕЙ РЕЛЬСЫ вышли из строя с обеих сторон. Возможно, немного масла попало на ролики и направляющие поверхности, хотя я думал, что счистил их.

Две другие машины, которые я не смазывал маслом, ездят и едут, а у той, что показана, проехала 92 000 с лишним миль. Поэтому рекомендация должна быть такой: не смазывайте РОЛИКИ или НАПРАВЛЯЮЩИЕ.

Стоит повторить — удалите излишки масла и грязи с НАПРАВЛЯЮЩИХ, так как любое масло или жир будет притягивать пыль и, вероятно, повредить направляющие колеса и краску на НАПРАВЛЯЮЩИХ.

. . . . если только вы не хотите, чтобы ВАЛИКИ выглядели так:. . . (редкое явление)

это был РОЛИК, который работал в нижней НАПРАВЛЯЮЩЕЙ (не моей!).
Возможно, подшипник заклинило, так как РОЛИК находится очень низко и, возможно, намок с годами.

Замена узла среднего РОЛИКА

На данный момент (2015 г.) комплектные новые средние петли в сборе, номера деталей 9033S8 (слева) и 9033S7 (справа) доступны от Peugeot примерно по 78 фунтов стерлингов, включая НДС каждый.

Теперь (2018) эти детали увеличились в цене до 106 фунтов стерлингов, включая НДС

оба РОЛИКА средней двери на зеленой машине (50 000 миль) расслоили свои нейлоновые / резиновые рабочие поверхности (вероятно, из-за того, что я смазал подшипники двумя годами ранее). У оригинальных узлов РОЛИКА был третий болт под внутренней дверной крышкой, поэтому дверные крышки тоже приходилось снимать, но работа была довольно простой и занимала около 2,5 часов.

В новых узлах среднего РОЛИКА используются только две точки крепления, поэтому в следующий раз их будет намного быстрее (!)

снимите угловую накладку, отвернув болт Torx30 и отсоединив его, как показано.

Это основные крепежные винты узла РОЛИКА; они Torx30

Это третий болт T30 (только модели 2005/6), который означает, что для снятия дверной крышки необходимо снять.

Поддержите дверь, так как центральный РОЛИК, который вы снимаете, принимает на себя весь вес двери

после снятия трех болтов (два на более поздних моделях) петля вытащилась против давления пружины и ее легко соскользнуть с НАПРАВЛЯЮЩЕЙ.

Мне помог наш щенок Спрингера — пришлось связать его, иначе некоторые инструменты, кажется, передвигаются сами по себе 🙂

Этот РОЛИК перестал вращаться и просто соскользнул — только когда я его снял, понял, что это не заедание подшипника, а разделенная рабочая поверхность.

Этот РОЛИК все еще вращался, но при вращении издавал стук

Я обнаружил, что ролик от одного из Ford Transit подходит, поэтому можно было бы заменить только один ролик — чтобы сэкономить средства и сохранить уникальную деталь в будущем.

Однако имейте в виду, что сталь оси очень твердая, так что это не лучший путь вперед.

Ролик доступен на ebay:
Внешний диаметр: 25 мм; Внутренний диаметр: 6 мм; Ширина: 8 мм
Подшипник, на котором он основан, — 626ZZ

.

Лучшее решение от Paulo DG (где лучше = дешевле и проще!)

Одна уловка — отодвинуть ступеньку от нового ролика — они довольно прочные.Поможет немного нежного тепла.

Пауло сделал это так — вам понадобится торцевой ключ (22 мм), тиски и несколько крепких шайб.

Соберите сборку следующим образом: шайбы должны быть правильного диаметра — того же диаметра, что и подшипник, но меньше нейлонового протектора, — чтобы они давили на внешнее кольцо подшипника, а не на протектор.

Поместите узел в тиски и отожмите ступеньку.

Переверните гнездо и используйте его, чтобы прижать новый протектор к подшипнику.Закрепите с помощью Loctite.

— и у вас должен получиться такой!

Я сделал один сам — используя 12-миллиметровую головку, которая просто входит внутрь и нажимает на подшипник, и 19-миллиметровую головку, чтобы нажимать на сам протектор.

Проступь достаточно легко продавливается в тисках.

Чтобы установить протектор на оригинальный подшипник, мне пришлось немного открыть внутреннюю часть и снять фаску на передней кромке — материал довольно жесткий, и я обнаружил, что лучше всего это делать на токарном станке.

После этого я с небольшим усилием протолкнул ступеньку (используя 19-миллиметровую головку наоборот) в тисках — я не приклеил свой, так как он казался достаточно плотным.

Установлен в сентябре 2017 года, поскольку «новый» Peugeot уже начал делиться. Первое впечатление — белая шина производит не больше шума, чем новая Peugeot.

Однако он стал более шумным, поэтому в июне 2018 года был заменен на новый узел петли (см. Выше). При осмотре поверхность нового ролика стала немного «бугристой», а при использовании более твердого материала возникла чрезмерная шумность.

Кажется, это лучший метод замены центрального ролика, предложенный Москито Шеном.

Это размер ролика для данной модификации.
Подшипник, на котором он основан — 628ZZ

.

В настоящее время (2019 г.) каток такого размера с шиной недоступен в Великобритании, но есть китайские источники

Снимите имеющийся ролик и ось с петли — для очистки требуется шлифовка.

Затем, используя высокопрочный болт с гайками в качестве проставок, соберите, как показано ниже.

Оригинальные ролики имеют диаметр 24 мм — подойдет ли ролик большего диаметра 26 мм, чтобы можно было использовать более сильный центральный болт диаметром 8 мм ?. . . . . . ДА!

Оригинальные ролики имеют диаметр 24 мм — не будет ли ролик большего диаметра 26 мм слишком поднимать дверь ?. . . . . . вроде не будет — около 1мм.

Показан узел, скрепленный болтами.

Показан скрепленный болтами узел под другим углом.

Снятие центральной направляющей

Центральная направляющая — позиция 26 на этом чертеже

Из того, что я вижу на рисунках; гайки крепления рельса необходимо снять изнутри (что означает снятие внутренней обшивки).

Это действительно неприятная вмятина; кузовной ремонт наверное будет означать сварку в другом участке и замену направляющей.

Сначала снимите центральные ролики и поддержите частично открытую дверцу.

Направляющая удерживается на месте шпильками на задней стороне направляющей, что означает, что ее нужно снимать, потянув наружу.

Примечание: на этом рисунке показана внутренняя часть левого корпуса.

Чтобы снять направляющую, необходимо снять внутреннюю облицовку и динамик, чтобы добраться до пяти крепежных гаек M6.

Гайка, удерживающая блок ремня безопасности, также может потребоваться вынуть, поскольку она мешает. НИКОГДА не открывайте сторону с пружиной (выпуклой), чтобы ослабить ее при повторной установке (в противном случае вы можете купить новый ремень безопасности!), А откройте противоположную сторону и нажмите на фиксатор, тогда ремень легко ослабнет.

Замена направляющих нижних роликов

На данный момент (2015 г.) комплектные новые нижние шарниры в сборе, номера деталей 9033Q3 (слева) и 9033Q2 (справа) доступны от Peugeot примерно по 90 фунтов стерлингов + НДС каждый.

Запасная нижняя петля в сборе

Сам (пока) не менял

, однако, Райан Симмонс, работающий один под дождем, сделал это:

• Изолируйте аккумулятор и переместите дверцу в центр.
• Ослабьте четыре гайки, чтобы отсоединить дверцу от узла петель, сдвиньте дверцу до упора назад и выдержите вес двери с помощью домкрата или деревянного упора.
• Петли можно легко снять / заменить на НАПРАВЛЯЮЩЕЙ РЕЙКЕ, повернув весь узел петли вбок.
• Поочередно снимайте кабельные соединения с шариков и вставляйте их обратно на новые петли. Требуется небольшое усилие, чтобы преодолеть пружину и натянуть второе соединение, но, выполняя их по одному, вы не нарушите расположение кабелей.
• Снова подсоедините узел петли к двери и проверьте плавность хода.
• Снова подключите аккумулятор и выполните сброс двери (при необходимости)

Дверной патрубок

В закрытом состоянии дверь фиксируется тремя патрубками, которые входят в гнезда.

Этот ниже в позиции «B»

Верхняя и эта перед дверью снабжены мягкой губчатой ​​шайбой, которая компенсирует провисание и минимизирует дребезжание.

эта губчатая резина очень важна, так как когда дверца закрыта, она сжимает шайбу и предотвращает дребезжание втулки в фиксированной направляющей

Если пористая резина исчезла с годами, я использовал их и разрезал по размеру. Не идеально, но лучше, чем ничего!

Третий патрубок (не показан) находится в передней части двери примерно на уровне глаз и входит в соответствующий паз на стойке A.

Дребезжат ли двери на плохой дороге?

• На заводе двери устанавливаются с помощью дюбелей, фиксирующих центрирующие выступы. Вы можете отрезать эти дюбели, чтобы отрегулировать патрубки и плотнее затянуть дверь. (см. выше)
• В закрытом состоянии задняя часть двери должна быть заподлицо с задним крылом, однако это можно немного затянуть, отрегулировав положение привода стойки B.
• Прежде всего, проверьте, что большие ролики в средней и нижней направляющих все еще имеют ступеньки и свободно катятся — в этом возрасте некоторые ступени деформируются и даже отваливаются.Если ступени повреждены или отсутствуют, дверь остается незакрепленной, чтобы дребезжать.
• Если у автомобиля есть ЛЮБЫЕ повреждения двери или порога, это нарушит выравнивание двери, так как очень важно, чтобы все было точно на месте.

Лучшая цена на рулон дверных петель — Выгодные предложения на рулон дверных петель от глобальных продавцов дверных петель

Отличные новости !!! Вы попали в нужное место для дверных петель.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний дверной шарнир в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили дверную петлю на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в роликах дверных петель и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести door hinge roll по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Типы дверных петель по лучшим ценам — Выгодные предложения на типы дверных петель от глобальных продавцов типов дверных петель

Отличные новости !!! Вы выбрали нужные типы дверных петель.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот тип петель для верхней двери вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой тип дверных петель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах дверных петель и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести дверные петли по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена без распашных дверей — Отличные предложения от мировых продавцов без распашных дверей

Отличные новости !!! Вы находитесь в нужном месте, где нет распашной двери.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя часть без распашной двери в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас нет распашной двери на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в том, что дверь не распашная, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести no hinging door по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Гаражные ворота с жалюзи | Высокая безопасность, индивидуальные размеры, дистанционное управление, экономия места Рольставни и защитные рольставни от Garage Doors Online UK

Рольставни гаражные ворота

Garage Doors Online — ведущий поставщик роллетных дверей.Имея более чем 10-летний опыт работы, мы предлагаем качественные гаражные ворота, отличное обслуживание клиентов, конкурентоспособные цены и специальные предложения.

Что такое рольставни?

Гаражные ворота с рольставнями — один из наиболее практичных вариантов гаражных ворот; с плавным вертикальным открыванием и отсутствием внутренних направляющих он работает плавно и аккуратно.

Одно из самых впечатляющих свойств роллет — это минимальные требования к пространству, которые выделяются среди других дверей.Рольставни имеют вертикальное открытие, а это означает, что владельцы могут оптимизировать длину своего гаража и проезжей части, а также позволяют им припарковаться прямо у двери без каких-либо препятствий, когда она находится в эксплуатации. Механизм открывания также означает, что вы можете безопасно припарковать высокие автомобили, например полноприводные, рядом с дверью, не мешая открытию и закрытию двери.

Поскольку размер рулона штор для рольставней невелик, они часто являются отличным решением для мест, где высота над головой ограничена или затруднена.

Небольшой размер рулона полотна рольставни означает, что дверь может быть установлена ​​в местах с ограниченным или затрудненным пространством над головой — решение, которое другие типы дверей не могут предложить. Если у вас неудобно расположенный счетчик, блок предохранителей или внутренняя дверь, которые могут блокировать механизмы гаражных ворот, то ответом могут быть рольставни. Средний размер рулона штор составляет около 300–350 мм в диаметре, хотя он может быть больше в зависимости от положения установки и материала, выбранного для занавеса.

Еще одно преимущество роллетных ворот, которых нет у многих других гаражных ворот, — это возможность их установки позади, между ИЛИ перед проемом.

Большинство рольставен изготавливаются на заказ, поэтому их можно заказать в точном соответствии с вашими требованиями, независимо от размера. Также существует почти безграничный выбор готовых цветов и эффектов фактуры дерева, что позволяет вам найти самые идеальные рольставни, которые подходят вам и вашей собственности.

Преимущества ворот для рольставней

— Высокая безопасность

— На заказ

— Дистанционное управление

— Экономия места

— Резиновые уплотнения

— Нет внутреннего отслеживания

Рольставни

Рольставни

становятся все популярнее, превзойдя ожидания рынка, и если вы посмотрите на их особенности и преимущества, легко понять, почему. Самым очевидным плюсом является вертикальное открытие — подъезжайте прямо к гаражному проему, так как его нельзя избежать, что особенно полезно для коротких поездок, возможно, для размещения двух автомобилей.Кроме того, максимальная высота проезда увеличена — при наличии свободного пространства высота проезда может быть полностью свободна. При установке за проемом гаража рольставни подходят практически для любой формы здания — арочной, квадратной, без разницы. Гаражные ворота с рольставнями легко измерить; рольставни, по сути, являются двухмерными гаражными воротами — это означает, что многие из подводных камней (наклонные стены и потолки, пешеходные двери, чердаки и т. д.), которые преобладают при установке гаражных ворот любого другого типа, устранены .Однако, как и в случае с большинством продуктов, которые становятся модными, рынок быстро наводняется продуктами, поскольку производители гонятся за своей долей. Помимо некачественных материалов и изготовления, самый большой риск заключается в том, что многие из роллет, предлагаемых в настоящее время для продажи, НЕ соответствуют Директиве о строительных материалах, НЕ соответствуют Директиве по машинному оборудованию и НЕ имеют маркировки CE.

Прежде чем компания Garage Doors Online приняла решение о том, какие гаражные ворота с рольставнями продавать, они провели тщательную объективную оценку продукции, изучив различные марки и модели.После этой оценки компания GarageDoorsOnline уверенно и комфортно предложит следующие рольставни (в зависимости от качества продукции и простоты установки). Одностенные рольставни Gliderol представляют собой отличное соотношение цены и качества. GarageDoorsOnline считает, что с 10-летней гарантией на отделку это лучшие неизолированные гаражные ворота с рольставнями на рынке.

Защитные роллеты

Дверь изготовлена ​​из отдельных двустенных алюминиевых ламелей, заполненных пеной, которые скользят по экструдированным алюминиевым направляющим с абсолютным минимумом шума и практически не требуют обслуживания.Высококачественные уплотнители в направляющих обеспечивают хороший уровень герметичности, а в закрытом состоянии дверь имеет отличные акустические и термические свойства. Резиновый уплотнитель на нижней планке обеспечивает отличную защиту от атмосферных воздействий, а также вмещает новейшие датчики безопасности, обеспечивающие полное спокойствие. Ключевой особенностью является вертикальное открывание, позволяющее максимально увеличить пространство на диске и внутри. Паркуйтесь прямо у двери снаружи или внутри, и вы все равно можете ее открывать или закрывать. Требования к внутреннему пространству также минимальны, что позволяет максимально использовать пространство на крыше в гараже и внутреннее пространство для стеллажей и т. Д.

Гаражные ворота SeceuroGlide — это элегантно простая, хорошо зарекомендовавшая себя конструкция с прочными, надежными и безопасными функциями, обеспечивающими отличную защиту вашего автомобиля и дома. Изолированные рольставни SWS SeceuroGlide определенно находятся в верхнем эшелоне качественных гаражных ворот. Изолированные планки с красивым порошковым покрытием, исключительно плавная работа, доступная версия с высокой степенью защиты, 12 цветов на выбор — это лишь некоторые из особенностей, которыми отмечены все возможности Garage Doors Online.Все это по невероятно конкурентоспособной цене — это действительно Rolls Royce среди гаражных ворот с рольставнями. И для вашего спокойствия — эти рольставни полностью соответствуют требованиям!

.
