Слив дождевой воды с крыши

Стекающая с крыши дождевая вода обладает колоссальной разрушающей силой. Во-первых, намокают стены и фундамент дома, что приводит к их быстрому износу. Во-вторых, вода, падающая с высоты на отмостку, за короткое время выбивает и вымывает на ней ложбинки. Бетонная отмостка может довольно быстро разрушиться, как и тротуарная плитка. В-третьих, вся стекающая с крыши вода впитывается в грунт прямо рядом с домом, что приводит к подтоплениям подвалов и цокольных этажей. Можно еще долго перечислять последствия, но уже и так понятно, что необходим отвод воды с крыши. Для этого под свесом кровли обязательно монтируется водосточная система, которая собирает воду, стекающую с крыши, и направляет ее в предназначенное для этого место на участке. Чтобы все сделать правильно, стоит ознакомиться с тем, какие понадобятся элементы водосточной системы, из каких материалов они могут быть, а также с технологией их монтажа.

Система слива воды с крыши – элементы
Виды желобов и водосточных труб
Виды кронштейнов для крепления желобов
Монтаж системы слива дождевой воды с крыши
Куда отвести воду с крыши

Система слива воды с крыши – элементы

Существует два вида водосточных систем – внешняя и внутренняя.

Внешняя водосточная система устанавливается на кровельных свесах в том случае, если крыша является скатной (односкатной, двухскатной, вальмовой и т.д.). Этот вид системы применяется на большинстве загородных домов, поэтому именно ее мы и будем рассматривать более подробно.

Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке – приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях.

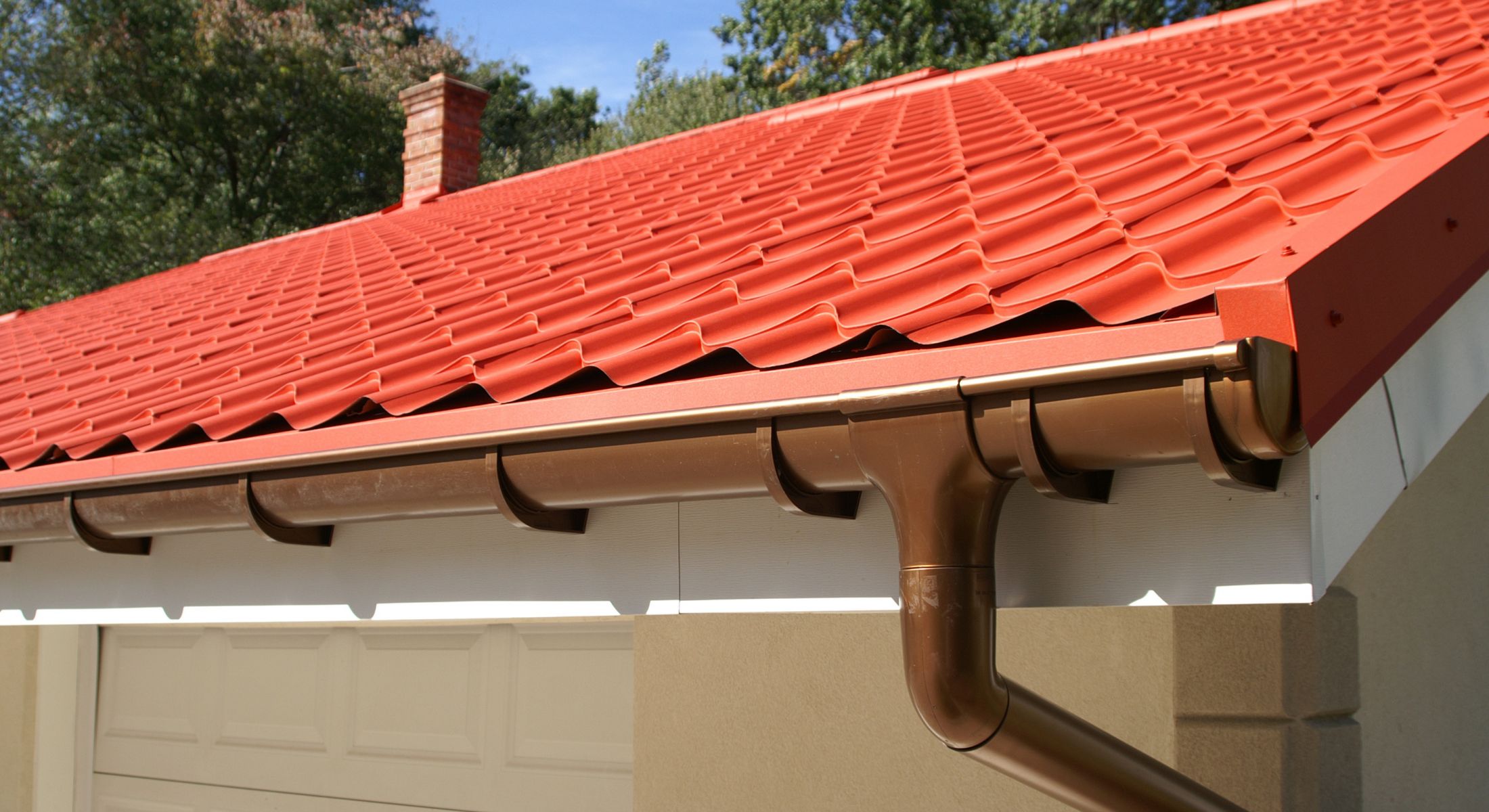

Элементы внешней водосточной системы:

Желоб водосточный. Служит для сбора воды, стекающей с кровли дома. Может иметь различную форму и размеры, изготавливается из различных материалов. Далее по желобу вода направляется в водосточную трубу, которая направляет воду в слив для воды с крыши.

Соединители для желобов. Обычно желоба водосточной системы не бывают длиннее 2,5 м, поэтому для монтажа водостока на крыше, длина которой больше, необходимо соединять желоба между собой. Соединители оснащены резиновыми уплотнителями, которые обеспечивают герметичность соединения, а также служат для компенсации температурного расширения материала желобов.
Угол желоба. Различные угловые элементы для обвода внутренних углов дома. Обеспечивает отличную гидродинамику.
Кронштейны. Различного рода элементы, которые необходимы для закрепления желобов к крыше. Это могут быть крюк длинный для подвешивания желобов, крюк короткий, крюк компактный. Все они имеют различную конструкцию и используются в разных ситуациях.
Воронка желоба. С помощью нее вода из желобов собирается в водосточную трубу. Обязательный элемент для монтажа водостока, при правильном монтаже дополнительная герметизация не требуется.
Заглушки водосточного желоба устанавливаются по краям желоба, чтобы не стекала вода.
Труба. В нее сливается вода из желобов. Далее по трубе вода сливается в предназначенное для этого место. Устанавливается под воронкой и надежно к ней закрепляется.

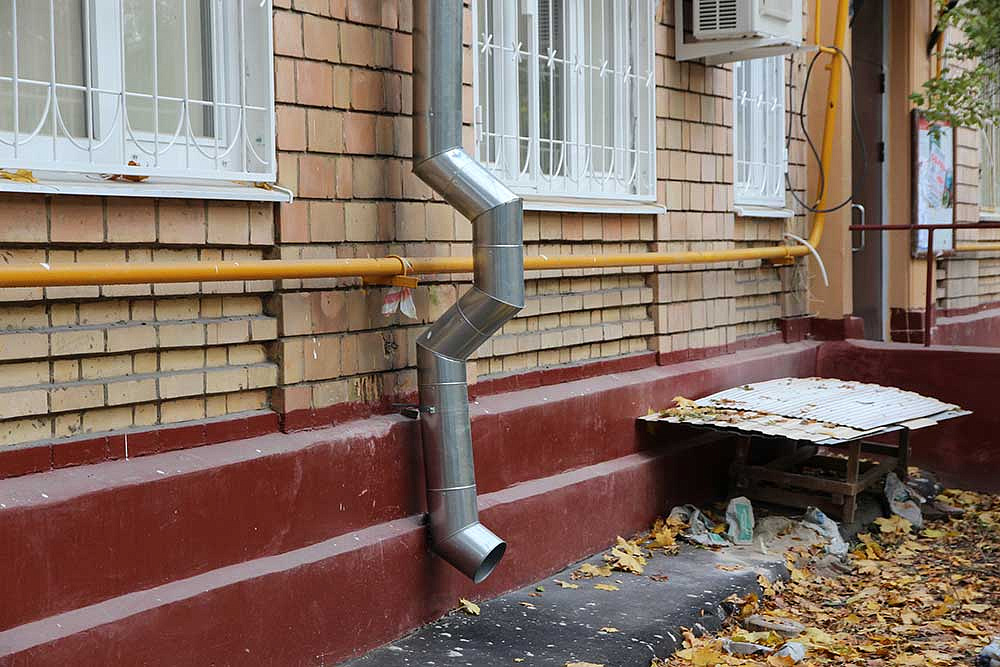

Колено трубы и колено стока используется для отвода воды подальше от цоколя и отмостки строения. Колено трубы служит для изменения направления водосточной трубы. Колено стока устанавливается внизу таким образом, чтобы вода попадала прямиком в ливневую канализацию.
Кронштейны для крепления трубы. Служат для закрепления водосточной трубы к стене дома, дабы ее положение не могли нарушить порывы ветра.

В дополнение к вышеперечисленным элементам иногда используется защитный колпак-сетка на желоб, чтобы в него не попадал мусор, например, листья. Ведь засоренный водосток начинает плохо выполнять свои функции. Также вместо водосточной трубы могут использоваться декоративные водосточные цепи, по которым вода стекает в емкость или на клумбу, расположенную сразу под воронкой. Такая цепь может быть настоящим украшением дома, если ее правильно обыграть другими предметами экстерьера и подобрать желоба, органично сочетающиеся с цепью.

Виды желобов и водосточных труб

Желоба и трубы являются главными элементами системы, обеспечивающей отвод дождевой воды с крыши. На рынке можно приобрести готовые комплекты водосточных систем, состоящие из различных элементов, после соединения и монтажа которых можно быть уверенным, что сбор и сток дождевой воды обеспечен. Главное – правильно подобрать размеры. Обычно диаметр желоба варьируется от 90 мм до 150 мм, а диаметр водосточной трубы от 75 мм до 120 мм.

Какого диаметра желоб и водосточную трубу выбрать, зависит от размеров кровли дома. Для крыш с небольшим скатом от 10 до 70 м2 подойдут желоба диаметром 90 мм, а трубы – 75 мм. Для крыш с площадью ската больше 100 м2 используются желоба диаметром 100, 120, 130 и 150 мм, а трубы – 90 мм, 100 и 120 мм.

Помимо размеров элементы водосточной системы отличаются материалом изготовления и даже формой.

Материал желобов водостоков

Водосточные системы, в том числе и желоба, могут быть либо металлическими, либо пластиковыми. К металлическим относятся желоба из оцинкованной стали, алюминия, меди, титан-цинка и пурала (оцинкованная сталь, покрытая с двух сторон полимером).

Желоба из оцинкованной стали хоть и более устойчивы к влиянию воды, чем желоба из жести, которые использовались ранее, тем не менее, быстро выходят из строя под влиянием кислотных дождей. Поэтому в последнее время их используют все реже и реже, и то только потому, что они самые дешевые. А вот изделия, покрытые полимерами, например, пуралом, устойчивы к коррозии, выцветанию материала, а также механическим воздействиям. Такие желоба выпускаются в широкой цветовой гамме, так что можно подобрать изделие, наилучшим образом сочетающееся с фасадом здания. Соединение желобов из оцинкованной стали, покрытой полимером, производится с помощью специальных соединительных элементов с уплотнительными резинками, замками и скобами. А кронштейны имеют защелкивающуюся конструкцию. Недостатком подобных изделий является хрупкость покрытия, которое можно повредить при транспортировке или монтаже, и тогда на месте скола полимерного покрытия будет образовываться ржавчина.

Желоба из алюминия покрываются лаком или окрашиваются в различные цвета, поэтому служат длительный срок. Изделия покупаются в готовом виде и соединяются заклепками и клеем для алюминия, также для уплотнения может быть использована специальная паста или силикон. Помимо готовых изделий существует возможность изготовить сток для воды с крыши из листового алюминия непосредственно на стройплощадке, разрезав полотно и выгнув определенным образом.

Медные желоба считаются самыми долговечными. Они изготавливаются из чистой меди без дополнительных покрытий. Соединяются между собой фальцем или пайкой. Чаще всего монтируются на фальцевых медных кровлях. Со временем медь окисляется, приобретая зеленоватый оттенок, а позже – почти малахитовый. Это так называемая патина – оксид меди. Она придает всей кровле некую изысканность. На общем фоне такой кровли желоба и водосток не будут выделяться вовсе, как бы являя собой одно целое с крышей.

При монтаже медных водостоков необходимо помнить о том, что они не должны соприкасаться с другими металлами – алюминием или сталью, и кровля дома тоже не должна быть изготовлена из этих материалов, иначе стекающая с них вода приведет к коррозии меди.

Желоб из титан-цинка может иметь естественный серебристый цвет, а может быть специально покрыт патиной. Кстати, титан-цинком называется материал, который на 99,5 % состоит из цинка, а остальную часть составляют добавки меди, алюминия и титана. Титан в данном случае придает определенную прочность изделию, так как сам по себе цинк очень хрупкий. Желоба из титан-цинка соединяются пайкой, в процессе которой используются специальные пасты. Данный вид желобов является самым дорогим из существующих на данный момент, поэтому используется крайне редко. Зато прослужить может до 150 лет.

Желоба из ПВХ – самые распространенные. Пластмасса, из которой они изготовлены, прокрашивается в своей массе, поэтому цвет изделия получается однородным и даже если поверхность будет повреждена, этого не будет заметно, как если бы материал был окрашен только снаружи. Чтобы сделать ПВХ более устойчивым к воздействию ультрафиолетовых лучей и химической агрессии, поверхность желобов покрывается акрилом или диоксидом титана. Между собой желоба из ПВХ соединяются с помощью соединительных муфт с резиновыми уплотнителями, защелок и клеевых соединений. Срок службы водостока из ПВХ может достигать 50 лет, а все за счет того, что ПВХ не боится коррозии, выдерживает перепады температур (-50 °С – +70 °С), а также большие снеговые и ветровые нагрузки. В процессе схода снега с крыши ПВХ желоба не повреждаются за счет того, что не имеют уязвимого покрытия. Например, если лед с крыши оцарапает пурал, прослужит такой желоб уже не долго.

Форма желобов водостоков

Помимо того, что желоба изготавливаются из различных материалов, они еще могут иметь различную форму. Сечения желобов бывают такие: полукруглые, трапециевидные, полуэллиптические, квадратные и прямоугольные, а также имитирующие форму карниза.

Полукруглые желоба – самые распространенные и подходят к любой конструкции крыши. Их отвернутые внутрь и наружу края являются ребрами жесткости, которые повышают устойчивость желобов к механическим нагрузкам. Полуэллиптические желоба способны вместить и переместить больший объем воды, поэтому используются для отвода воды с крыши дома с большой площадью ската. Квадратные и прямоугольные желоба подбираются под определенный дизайн, поэтому используются не везде. К тому же подобная конструкция может легко повредиться во время схода снега с крыши, поэтому монтируется особым образом, а на кровле устанавливаются снегозадержатели.

Какой бы формы желоба не были выбраны, трубы к ним должны соответствовать: для полукруглых и полуэллиптических желобов – круглые трубы, а для коробочных (квадратных, прямоугольных и трапециевидных) – квадратные.

Виды кронштейнов для крепления желобов

Кронштейны – крюки для крепления желобов отличаются размерами и формой, а также местом крепежа. Именно от места крепежа и зависит форма:

Кронштейны, закрепляющиеся к ветровой доске, которая прибита вдоль кровельного ската. Такие крюки называют фронтальными кронштейнами, они прикручиваются шурупами к ветровой доске и имеют механизм регулировки.
Плоские выгнутые кронштейны закрепляются к стропильной ноге, если шаг между стропилами не превышает допустимое расстояние между кронштейнами для желоба, а также могут закрепляться к крайней рейке обрешетки или к сплошному дощатому настилу.
Плоские выгнутые кронштейны можно крепить к боковой части стропил, только предварительно их необходимо выгнуть.
Универсальные кронштейны можно крепить куда угодно: к ветровой доске, к последней рейке обрешетки, к стропилам во фронтальной части или сбоку, а также к сплошному дощатому настилу.

Обычно кронштейны идут в комплекте с желобами и всей водосточной системой, поэтому они точно соответствуют форме и цвету желоба. Например, для трапециевидных желобов используют кронштейны специальной трапециевидной формы. То же самое касается и остальных видов.

Материал кронштейнов зависит от материала желобов. Для медных изделий используются медные или стальные кронштейны. Для титан-цинковых желобов только титан-цинковые крепежи. А вот для желобов из ПВХ или оцинкованной стали, покрытой полимером, используют металлические кронштейны, которые покрыты композитной оболочкой или окрашены под цвет водостока.

Размеры держателей и кронштейнов должны соответствовать размерам желобов. Хотя есть универсальные модели, которые можно регулировать, поэтому они подойдут для желобов и труб любого диаметра.

Монтаж системы слива дождевой воды с крыши

Установка водосточной системы на скатной крыше – дело достаточно легкое, чтобы его мог выполнить один человек с напарником. Хотя в самой технологии монтажа есть некоторые важные нюансы и мелочи, которые определяют надежность всей системы. Если Вы сомневаетесь в своих силах, то лучше доверьте монтаж специалистам. Дело в том, что производители водосточных систем в большинстве своем дают гарантию на изделие. Если в процессе транспортировки или монтажа элементы системы будут повреждены, то гарантия аннулируется. Если обратитесь за помощью к профессионалам, у вас будет гарантия не только на изделия, но и на выполненные работы.

Если же Вы решили устанавливать сток для воды с крыши самостоятельно, то Вам пригодится инструкция ниже.

Первым делом необходимо определиться, из какого материала водосток Вам необходим, какой формы и цвета. Затем выполняется расчет, сколько каких элементов требуется. После покупки всего необходимого можно приступать к самим работам.

Закрепление кронштейнов

Крайне важно правильно определить, к чему лучше крепить кронштейны конкретно в Вашем случае. Помните, расстояние от желоба до стены не должно быть меньше 6 – 8 см. Иначе стена будет намокать, если не от сточных вод, то от конденсата.

Следующее правило – желоб должен располагаться с уклоном 5 – 20 мм на 1 м погонный, чтобы вода не скапливать в нем, а самотеком устремлялась в воронку и трубу. Поэтому кронштейны необходимо крепить не на одной горизонтальной линии, а со смещением. Перед тем как начать устанавливать кронштейны, необходимо выверить требуемый уклон и наметить его. Только затем можно начинать монтаж.

Как собрать воду с крыши и правильно рассчитать уклон? Берем длину ската, например, 8 м. Уклон должен составлять 10 мм на 1 м. Получается, что разница по высоте между верхним и нижним кронштейном должна быть 80 мм. Если длина ската больше 12 м, то необходимо обустроить две сливные трубы, а желоб выполнить с уклоном в две стороны. Начиная от середины ската, левая часть желоба должна иметь уклон влево и вниз, а правая часть – вправо и вниз.

Первым крепится самый верхний кронштейн. Он должен располагаться с противоположной стороны от сливной водосточной трубы. Установить его необходимо таким образом, чтобы стекающая с кровли вода попадала в него, но он не находился на пути сходящего лавинообразного снега, иначе система не выдержит. Расстояние от края крыши до первого верхнего кронштейна должно быть 10 – 15 см. Закрепляется он с помощью саморезов.

Вторым крепится последний самый нижний кронштейн. Его необходимо закрепить на саморезы, не закручивая до конца. Затем между кронштейнами натягивается строительная нить и по ней отмечаются места для крепления промежуточных кронштейнов. Расстояние между кронштейнами должно быть 40 – 70 см в зависимости от системы, самый распространенный шаг – 50 см. Закрепляются все промежуточные кронштейны.

Важно! Во время монтажа кронштейнов важно помнить, что желоба будут соединяться между собой, и кронштейн не должен приходиться на место под соединительным элементом. Также он не должен быть под приемной воронкой, а на расстоянии 10 – 20 см от нее.

Кстати, приемная воронка устанавливается не в углу ската, а на 40 – 70 см ближе к середине, на уровне стен дома.

Поэтому последний нижний кронштейн необходимо переставить чуть выше того положения, на котором его крепили сначала, чтобы вода могла стекать в воронку.

Установка желобов

Далее собирается желоб и устанавливается на кронштейны. Обычно желоба выпускаются длиной 1 м, 2 м и 2,5 м. Поэтому элементы необходимо предварительно соединить. Для этого используют элементы с уплотнительной резинкой.

По краям желоба устанавливаются заглушки, а в положенное место – приемная воронка/ливнеприемник. Ось лейки воронки должна совпадать с осью отверстия, вырезанного в желобе.

Желоб должен иметь уклон не только в сторону приемной трубы, но и в сторону «от дома». Это обеспечит безопасность и снизит возможность повреждения желоба при сходе лавины снега.

Монтаж водосточных труб и держателей

Последними устанавливаются водосточные трубы. Сливная труба должна точно располагаться под воронкой/ливнеприемником. К стенам труба закрепляется специальными держателями или хомутами. Крепление хомутов зависит от материала стен, это могут быть шурупы, гвозди, саморезы или дюбеля.

Держатели труб необходимо расположить в местах соединения труб – под каждым раструбом. Максимальное расстояние между держателями 1,8 – 2 м. Последний элемент трубы – сливное колено – должен располагаться так, чтобы отводить воду в предназначенное для этого место.

Куда отвести воду с крыши

Ну что ж, водосточная система установлена на крышу, осталось решить, куда будет отводиться вся собранная вода. А вариантов несколько:

Слив дождевой воды с крыши в емкость. Бочку или бак для дождевой воды можно расположить на удалении от дома (около 0,5 – 5 м) сверху, а можно закопать в землю. Стекающая с крыши вода будет накапливаться в емкости, а затем ее можно использовать для полива огорода или сада.

Слив дождевой воды в фильтрационный колодец. Если дождевая вода не нужна, и поливать Вы ничего не собираетесь, то ее можно отвести в сборный фильтрационный колодец. В грунте выкапывается котлован, на дно которого засыпается слой щебня. Затем сверху обустраиваться бетонный колодец, который до половины также засыпается щебнем вперемежку с песком, а сверху песком. Данная подсыпка служит абсорбирующим элементом. Просачиваясь сквозь песок и щебень, вода очищается. Такой колодец должен располагаться на удалении от дома минимум на 2 м, иначе может подняться уровень грунтовых вод вокруг дома.

Слив дождевой воды в канализацию. Если частный дом подключен к центральной канализации, то дождевые воды можно отводить в нее, но только по согласованию и за отдельную плату.

Слив дождевой воды в дренажную канаву или водоем. Дождевая вода достаточно чистая, чтобы не нанести вреда экосистеме, если выливать ее в дренажную канаву или водоем (озеро, реку, искусственную копанку). Главное – просчитать, чтобы уровень воды в дренажной канаве не поднимался слишком высоко в случае обильных дождей.

Отвод воды с крыши дома обязателен, чтобы она не подмывала фундамент и не разрушала его. Поэтому если есть возможность, то необходимо обустроить полноценную систему водостока. Если же такой возможности нет, например, такое бывает, если крыша покатая и выполнена из натуральных материалов – камыша или соломы, то ее свесы должны выступать за пределы дома как минимум на 50 см. Внизу желательно, чтобы вода стекала непосредственно на землю.
