Для чего нужен клапан термостатический: назначение, принцип работы + установка

термостатический клапан для радиатора, как настроить регулятор тепла, термостат, вентиль, как правильно установить, как работает, как снять

Содержание:

Для управления теплоотдачей используется специальное устройство – терморегулятор для батарей отопления. Он устанавливается на радиаторы и позволяет настраивать их температуру. У терморегуляторов есть два нюанса – во-первых, их нельзя использовать с чугунными батареями, а во-вторых, терморегулятор способен менять только в пределах мощности отопительной системы, т.е. повысить температуру не получится. В данной статье будут рассмотрены терморегуляторы для батарей отопления.

Устройство терморегулятора

В конструкцию терморегулятора для отопительных батарей входит два элемента – термоклапан и термостатическая головка. Оба элемента имеют несколько параметров, позволяющих подбирать детали в зависимости от размеров труб и типа отопительной системы, на которую они будут устанавливаться. Регулируемый термостат на отопление выполнен в съемном формате, а на один и тот же клапан можно устанавливать разные головки, что обеспечивается стандартизацией посадочного места.

Учитывая разнообразие клапанов и регуляторов, нужно рассмотреть их особенности подробнее перед тем, как поставить регулятор тепла на батарею.

Различия и назначение термоклапана

Конструктивно термостатический клапан для радиатора отопления очень сильно напоминает стандартный вентиль. Устройство термоклапана включает в себя седло и запорный конус, позволяющий открывать или закрывать просвет, через который перемещается теплоноситель. Именно этот принцип лежит в основе работы клапана – регулируя количество теплоносителя, можно влиять на теплоотдачу радиатора.

Клапаны, устанавливаемые на однотрубную и двухтрубную разводку, имеют некоторые отличия:

• Термостатический вентиль для радиаторов однотрубной системы имеет более низкое гидравлическое сопротивление (обычно разница этой величины двукратная), которое позволяет сбалансировать систему;
• В системах с естественной циркуляцией теплоносителя обычно устанавливаются те же клапаны, что и для однотрубных систем – гидравлическое сопротивление в результате повысится, но нарушения работоспособности системы за этим не последует;
• Для двухтрубного отопления, соответственно, используются клапаны с увеличенным гидравлическим сопротивлением.

Использование неправильного типа клапана просто не позволит системе обеспечивать теплоотдачу, поэтому впоследствии придется думать о том, как снять терморегулятор с батареи. Кроме того, выбранный клапан нужно установить правильно – на каждом таком устройстве есть небольшая стрелка, указывающая направление тока теплоносителя.

Для изготовления клапанов могут использоваться следующие материалы:

• Бронза с покрытием из хрома и никеля;
• Латунь с никелевым покрытием;
• Нержавеющая сталь.

Все эти металлы защищены от воздействия коррозии, поэтому их и используют в отопительных системах. Самым выгодным вариантом является нержавейка – она отлично выдерживает заданные условия эксплуатации. Единственным недостатком нержавеющих клапанов является их высокая стоимость.

Клапаны из латуни и бронзы более распространены и доступны, а срок их службы находится почти на одинаковом уровне. При выборе таких клапанов стоит обращать внимание на производителя – компании с хорошей репутацией следят за качеством используемых сплавов, в отличие от неизвестных фирм, выпускающих изделия откровенно сомнительного качества.

Последнее отличие клапанов – тип исполнения. Существуют прямые и угловые клапаны, и выбор подходящего типа осуществляется в зависимости от того, как в системе устанавливаются радиаторы.

Виды термостатических клапанов для радиаторов отопления

В терморегуляторах может использоваться три типа термостатических головок:

• Ручные;
• Механические;
• Электронные.

Любой регулятор тепла на батарею используется для решения одних и тех же задач, но отличий в их использовании довольно много, поэтому стоит рассмотреть каждый из них подробнее, и разобраться, как убавить батарею отопления с помощью того или иного устройства.

Ручные головки

Термостатические головки с ручным управлением по принципу действия полностью повторяют обычный кран – поворот регулятора напрямую влияет на количество проходящего через устройство теплоносителя. Как правило, такие регуляторы устанавливаются с двух сторон от радиатора вместо шаровых кранов. Изменение температуры теплоносителя осуществляется вручную.

Ручные термостатические головки – это самые простые и надежные устройства, отличающиеся в первую очередь небольшой стоимостью. Недостаток всего лишь один – настраивать термостатический кран радиаторов приходится в ручном режиме, ориентируясь лишь на ощущения.

Механические регуляторы тепла на батарее

Данный вид головок отличается от предыдущих тем, что здесь уже появляется возможность регулировки температуры в автоматическом режиме. Главным элементом конструкции является сильфон – эластичный элемент цилиндрической формы, заполненный температурным агентом. Температурный агент – это жидкость или газ с большим коэффициентом температурного расширения.

Процесс регулирования температуры при использовании механического регулятора происходит следующим образом:

• Сильфон подпирает шток, который закрывает просвет клапана;
• При увеличении температуры вещества в сильфоне начинается давления на шток, и он постепенно опускается, закрывая проходное сечение;
• Проходящий через радиатор объем теплоносителя уменьшается, что провоцирует его остывание;
• Температурный агент тоже остывает и возвращается в исходное состояние, поднимая шток;
• При поднятом штоке теплоноситель снова поступает в радиатор в полном объеме, и после этого цикл повторяется.

В качестве температурного агента может использоваться газ или жидкость, в зависимости от чего и выделяют два вида сильфонов:

1. Газовые. Характеризуются более высокой скоростью реакции на температурные изменения, но на порядок сложнее в производстве.
2. Жидкостные. Жидкость изменяет свой объем несколько медленнее, но такой сильфон легче создавать.

Учитывая то, что при использовании любого регулятора температура поддерживается в пределах 1 градуса, то на выбор этот параметр практически не влияет. Гораздо важнее то, что жидкостные регуляторы более доступны, поэтому их используют гораздо чаще.

Механические термостатические головки устанавливаются по направлению к центру комнаты – такое расположение повысит точность измерения температуры. Конечно, из-за крупных размеров установить головку подобным образом не всегда получается, и для этих ситуаций отлично подходят выносные датчики.

Выносной датчик подключается к регулятору посредством небольшой трубки, которая и будет передавать устройству информацию об изменениях температуры в выбранной точке комнаты. При таком контроле достигается высокая точность поддержания температурного режима, но у выносных датчиков есть заметный недостаток – они обходятся довольно дорого.

Электронные регуляторы

Последний вид терморегуляторов – электронные. Такие регуляторы тепла на батареи отопления имеют наибольший размер, поэтому с их размещением в некоторых ситуациях придется повозиться. Помимо непосредственно электронных элементов, таким регуляторам требуется еще и питание (для стандартных изделий обычно хватает двух небольших батареек).

Все действия штока в клапане контролируются находящимся в регуляторе микропроцессором – а электронные изделия всегда имеют максимальную точность контроля и некоторые дополнительные возможности. Одной из самых популярных опций является возможность настраивать теплоотдачу радиаторов в зависимости от времени суток. Например, электронный терморегулятор для радиатора отопления можно настроить так, чтобы ночью температура опускалась на несколько градусов для более комфортного сна, а днем – возвращалась к исходному значению.

Из достоинств электронных терморегуляторов можно отметить предельно точный контроль и наличие дополнительных возможностей. Недостатки – довольно крупные размеры, высокая стоимость и необходимость периодически менять батарейки (впрочем, обычно пары батареек хватает на несколько лет бесперебойной службы регулятора).

Установка вентиля

Терморегуляторы могут устанавливаться как на входном патрубке радиатора, так и на выходе – на эффективность устройства это никак не повлияет. Тем не менее, перед установкой устройства нужно узнать, как работает терморегулятор на батарее, и изучить ряд параметров, которые влияют на функциональность и работоспособность устройства.

В частности, при установке нужно подумать о том, на какой высоте будет располагаться устройство – этот параметр является одной из основных характеристик терморегуляторов. Все устройства данного типа настраиваются еще на заводе, причем этот процесс выполняется с расчетом на то, что терморегулятор будет подключаться к верхнему коллектору радиатора – а это высота около 60-80 см над уровнем пола.

Разумеется, такой вариант невозможно использовать в том случае, если радиаторы устанавливались методом нижнего подключения. Для решения этой проблемы существует три решения – найти для радиаторов кран с терморегулятором, монтируемым снизу, установить выносной датчик или же самостоятельно выполнить настройки термостатической головки. Настройка регулятора не отличается особой сложностью, а технология этого процесса обычно описывается в приложенной к прибору документации.

Термостат на батарею устанавливается по стандартной технологии – под резьбу, имеющуюся на клапане, нужно подобрать соответствующие фитинги, или же попросту нарезать подходящую резьбу на самой трубе. Главное – продумать эти нюансы перед тем, как установить терморегулятор на отопительные батареи.

Особым пунктом стоит вопрос о том, как правильно установить терморегулятор на батарею в многоквартирном доме. При однотрубной разводке обязательным элементом системы будет являться байпас – конструктивный элемент, расположенный до батареи и соединяющий две трубы между собой. При отсутствии байпаса получится очень неприятный момент – терморегулятор будет менять температуру всего стояка. Разумеется, это не та цель, которую преследует установка терморегулятора, да и величина возможного штрафа за такое воздействие на отопление весьма значительна.

Настройка термостата — как правильно настроить

Как уже говорилось выше, каждый терморегулятор проходит этап заводской настройки. Конечно, таким устройством можно пользоваться сразу после установки, но его параметры с большой вероятностью не будут соответствовать желаемым. Разумеется, в таком случае нужно заняться настройкой регулятора. Перед тем, как настроить терморегулятор, нужно запустить отопительную систему и повесить термометр в точке помещения, где будет измеряться его температура.

Процесс настройки сводится к следующим операциям:

1. Двери и окна в помещение нужно закрыть. Головка термостата устанавливается в положение, соответствующее полному открытию просвета. Помещение начнет прогреваться. Далее нужно подождать до того момента, пока температура не станет превышать желаемую примерно на 5 градусов, после чего регулятор необходимо перевести в закрытое положение.
2. При закрытом регуляторе батарея начнет постепенно остывать. В какой-то момент температура в помещении дойдет до кажущегося максимально комфортным уровня. Именно на этом этапе нужно начать постепенно поворачивать, чтобы теплоноситель постепенно поступал в радиатор. Когда из отопительного прибора донесется шум теплоносителя, а радиатор начнет греться, нужно остановиться и запомнить, в каком положении находится регулятор в данный момент. Вот и все – чтобы создать нужную температуру в помещении, достаточно будет выставить терморегулятор именно в такое положение.

Регулировку батарей можно провести несколько раз – например, в разное время года. Запомнив все положения регулятора, процесс каждой последующей настройки можно упростить до предела.

Заключение

Термостат для радиатора отопления – это немаловажный элемент отопительной системы, позволяющий настраивать теплоотдачу батарей в индивидуальном порядке. Выбор и монтаж терморегуляторов не отличаются особой сложностью, поэтому, грамотно подойдя к этим вопросам, вполне можно сделать всю работу своими руками.

Термостатический клапан для радиатора отопления: описание, принцип работы

Современные конструкции батарей отопления принято дополнять элементами и механизмами, которые отвечают за регулировку определенных параметров. В зависимости от того, какова разновидность радиатора, а также вариант используемого теплоносителя, могут применяться разные регуляторы температуры.

Когда требуется установка термостата

Термостатический клапан для радиатора отопления сегодня стал более распространён, чем остальные. Его устанавливают, когда количество секций батареи больше, чем требуется, а также в тех случаях, когда есть необходимость экономить на отоплении, ведь температура за окном редко бывает стабильной. При наличии термостата температура теплоносителя не будет влиять на климат в помещении, этот параметр сможет регулировать человек.

Описание термостатического клапана

Термостатический клапан для радиатора отопления состоит из двух частей: термостатической головки и клапана. Изготавливается прибор обычно из латуни. Корпус перекрывает трубу, тогда как верхняя часть представляет собой продолжение нажимного штока с пружиной. Если нажать на термостатическую головку, то она будет воздействовать на шток, и чем большее давление на пружину будет оказано, тем сильнее окажется перекрыт клапан.

Работа узлов клапана

Термостатическая головка имеет чувствительный элемент, расположенный в полости, заполненной жидкостью или газом. Нагреваясь, термочувствительная среда начинает увеличиваться в объеме, выталкивая элемент вперед. Он оказывает влияние на шток, а после – на перекрывающий клапан. В качестве дополнительного узла термостатической головки выступает заглушка, которая имеет вид рукоятки. На неё нанесена шкала режимов. Для точной установки параметров имеются электронные регуляторы.

Принцип работы

Если вам необходим термостатический клапан для радиатора отопления, принцип работы этого устройства вы обязательно должны рассмотреть. Он основывается на следующей схеме. При изменении температуры воздуха или теплоносителя среда, где располагается термочувствительный элемент в головке, реагирует на процесс. На нажимной шток оказывается давление чувствительным элементом, первый из которых поднимается или опускается, что зависит от параметров температуры.

Когда клапан опускается, он перекрывает поток воды, поэтому в батарее снижается скорость циркуляции, приток тепла оказывается не столь интенсивным. Следствием является снижение объема воды в системе, что влечет уменьшение теплоотдачи радиатором инфракрасного излучения. Все это становится следствием уменьшения работы головки клапана.

Термостатический клапан для радиатора отопления может быть механическим. Он работает по принципу регулировки процесса со стороны человека, это позволяет снизить или увеличить поток воды. Когда регулятор поворачивается, удается установить нужное значение на электронной панели, изменяется работа термостатической головки ведь исходное значение давления устанавливается и влияет на чувствительный элемент. Принцип функционирования описываемого устройства довольно прост, однако, для правильной работы необходимо соблюдение правил монтажа, техники безопасности и регулировки автоматической работы.

Разновидности термостатических клапанов

Термостатический клапан для радиатора отопления в зависимости от способа регулировки может быть автоматическим или ручным. В последнем случае речь идет о механических устройствах, которые при работе предполагают необходимость вмешательства со стороны человека. Оператор должен поворачивать механизм, уменьшая диаметр протока для достижения нужной температуры. Более совершенной конструкцией обладают автоматические модели: ручной регулировки они не требуют, фиксируя снижение температуры воды или воздуха, уменьшая или увеличивая поток теплоносителя при этом.

Разновидности термостатов по типу наполнителя сильфона

Термостатический клапан для радиатора отопления, фото которого вы сможете рассмотреть в статье, классифицируется по типу наполнителя сильфона на газонаполненные и жидкостные устройства. Довольно чувствительными на отклонения от нормы являются жидкостные термостаты, которые способны в течение короткого времени передать импульс на механизмы головки.

Более современными являются газонаполненные термостаты, которые работают за счет давления газа, располагающегося в дальней точке от горячей воды и клапана, поэтому они способны максимально точно улавливать значения температуры и воздуха.

Инструкция по установке

Термостатический клапан для радиатора отопления, инструкция по монтажу которого будет представлена ниже, может быть смонтирован вами самостоятельно. В зависимости от того, какова схема отопительной системы, к радиатору по-разному подводятся трубы подачи горячего теплоносителя. Это указывает на то, что заглушки и регулировочные клапаны должны располагаться в разных местах.

Перед началом установки следует перекрыть подачу воды к радиатору и слить весь ее объем. Если предстоит работать с однотрубной системой, то теплоноситель будет идти по одной трубе, а отопительные приборы подключаются последовательно. В верхнюю часть радиатора заходит труба и подходит вода. Она протекает через установку, вытекает снизу и входит в главную магистраль.

В этом случае термостат следует расположить на байпасе. Если быть точнее, то на трубе перемычки, которая соединяет обратную и прямую трубу прибора, обеспечивая перемещение теплоносителя после перекрытия напора термостатом. Изготовление перемычки может быть осуществлено своими руками. Для этого к стальным трубам необходимо приварить 8-см трубу, однако предварительно в нужных местах следует подготовить отверстия.

Работа с двухтрубной системой

Термостат должен устанавливаться на трубу подачи, если речь идет о двухтрубной системе, где для притока используется одна труба, а для отвода – другая. В этом случае перемычка не потребуется. Термостатический клапан для радиатора отопления – это прибор, который будет максимально эффективен, если предстоит работать с индивидуальной системой отопления. Однако значительного эффекта можно добиться и в условиях централизованной системы, при этом важно наличие счетчика горячей воды, что позволит экономить.

Описание термостатических клапанов некоторых производителей

Термостатический клапан для радиатора отопления «Прадо» используется для автоматической регулировки расхода воды через отопительный прибор, на что влияет температура воздуха. Такое оборудование позволяет поддерживать температуру в помещении с точностью до 1 °С. Эксплуатация прибора должна осуществляться в закрытых помещениях с естественной вентиляцией, при этом температура окружающего воздуха должна варьироваться в пределах от -15 до +50 °С. Максимально возможный уровень влажности составляет 85 %, что верно, если температура находится в пределах +25 °С.

Не следует использовать данный прибор в условиях системы безопасности АЭС. Не должен эксплуатироваться он и в средах, которые содержат агрессивные компоненты, газы в концентрациях, а также в пыль, что может разрушить металлы.

Термостатический клапан для радиатора отопления «Данфосс» тоже достаточно распространен. Он способен регулировать мощность радиатора, работая бесшумно и не засоряясь даже в сильно загрязненных системах. Корпус таких приборов изготавливается из чистой латуни, которая в процессе производства покрывается никелем.

Изделия серии RA-NCX изготавливаются в хромированном корпусе. При необходимости автоматизации работы системы отопления обе вышеописанные серии можно использовать в тандеме. Сюда следует отнести клапаны с термостатическим приводом. Термостатические клапаны «Данфосс» имеют в конструкции стабилизатор потока, который обеспечивает низкие шумовые характеристики. Даже если перепады давления окажутся высоки, данная характеристика сохранится.

Если вы выбираете термостатический клапан для радиатора отопления, какие лучше, непременно стоит решить. Например, клапаны компании «Данфосс» в наименьшей степени подвержены «залипанию» клапана. Этот эффект представляет собой прикипание конуса к седлу, когда контакт длится продолжительное время или клапан находится в закрытом состоянии. Для клапанов жидкостного типа усилие на закрытие очень большое. Если же вами будут использоваться термостаты «Данфосс» с газовым наполнением, то при повышении температуры усилие на закрытие почти не происходит ведь газовый конденсат попросту испаряется. Это и правильный подбор материалов седла клапана и конуса сводит вероятность «залипания» к минимуму.

Почему стоит выбрать клапан «Данфосс»

Вышеописанный клапан от компании «Данфосс» оптимизирован для работы, поэтому ход штока у него увеличен в 1,5 раза. Внушительное перемещение этого элемента и большое проходное сечение способны снизить вероятность засорения клапана. Обслуживать такие приборы довольно просто. Они имеют достаточно низкую стоимость, но позволяют сокращать расходы на обслуживание системы за счёт усовершенствованной конструкции.

Клапаны обладают единым окном настройки производительности с увеличивающимся сечением. Если проводить сравнение с моделями других производителей, то у них окно настройки – это набор круглых отверстий. Если грязь забьет одно из них, то будет необходимо разобрать клапан для прочистки. А вот в случае с клапаном «Данфосс» при возникновении подобной ситуации достаточно будет лишь повернуть кольцо настройки, не разбирая прибор и не используя дополнительные инструменты.

Термостатические и запорные вентили

Термостатические и запорные вентили для радиаторов отопления. Вопросы и ответы

Кран и вентиль — это устройства, у которых совершенно разные исполнительные механизмы.

Чем термовентиль отличается от обычного крана, запорного или регулирующего вентиля?

В кране поворачивается рабочая часть с отверстием, в одном положении отверстие совпадает с осью трубы, в другом положении отверстие перекрыто. Т.е кран работает только на открыто/закрыто — пропускает теплоноситель, или перекрывает ему проход. Регулировать расход кранами категорически не рекомендуется!
В вентиле рабочая часть поднимается или опускается на седло, плавно изменяя проходное сечение. Если нужно всего лишь подрегулировать поток, то достаточно простого вентиля.
Запорные и регулирующие вентили с ручной регулировкой используются для контроля и регуляции расхода в радиаторных системах отопления.
В регулировочных вентилях рабочая часть имеет специальную форму, чтобы размер сечения изменялся по определенному закону. Это позволяет точно регулировать расход жидкости.
Регулирующие вентили отличаются от запорных конструктивными особенностями, позволяющими  с их помощью не только закрывать/открывать, но и регулировать количество проходящего через них теплоносителя.
В термостатических вентилях размер проходного сечения определенным образом зависит от измеряемой температуры воздуха в помещении.
Радиаторные вентили с термостатической опцией представляют собой особые вентили, которые могут преобразовываться из ручных в термостатические простой заменой регулирующей ручки на термостатическую головку, которая обеспечит поддержку на установленном значении температуры воздуха в помещении.
Вентили с термостатической опцией, как правило, снабжены устройством, которое позволяет осуществить предварительную настройку характеристик гидравлического сопротивления.
С помощью специального механизма, можно выбрать особые сечения прохода, чтобы создать необходимое сопротивление движению жидкости.
Каждое сечение прохода соответствует особому значению Kv для создания гидравлического сопротивления, которому соответствует определенное положение на градуированной шкале.
Клапан может быть предварительно отрегулирован таким образом, чтобы получить простую и быструю балансировку гидравлического контура.

Почему термовентиль нельзя ставить на теплый пол?

Потому что термовентиль регулирует не температуру, а свое гидравлическое сопротивление. В теплый пол все равно пойдет теплоноситель с такой же температурой, как и в радиаторы, только с меньшим расходом. А в теплый пол нельзя подавать теплоноситель с высокой температурой (ногам будет жарко, да и бетонная стяжка может потрескаться).
Нужно устанавливать смесительные узлы, предназначенные для того, чтобы из теплоносителя с температурой, например, 80 град.C, делать теплоноситель, например, 35 град.С. Причем его температура не будет зависеть от других условий — расхода и давления.
Смеситель смешивает горячую подачу с холодной обраткой, идущей из теплого пола. Фактически теплоноситель прокачивается насосом по замкнутому кольцу через теплый пол, а смеситель лишь немного добавляет в этот контур горячей воды, чтобы вода в контуре не остывала.
Смесительные узлы для ТП бывают двух видов — с регулировкой по температуре теплоносителя и с косвенным регулированием по температуре воздуха в помещении. Исходя из этого и применяем тот узел, который подходит.

Так получается, что термостатический вентиль только уменьшает поток в радиаторе, но не снижает его температуру? Но ведь на нем есть шкала температуры, то есть, регулируя его, можно изменять температуру воздуха в помещении?

Этот вентиль изменяет не температуру теплоносителя, а количество тепла, которое отдает радиатор, и только при правильной установке вентиля — перед радиатором. Если вентиль закрывается — то уменьшается расход воды через него и через радиатор, радиатор остывает, и температура теплоносителя снижается только на выходе из радиатора, а на входе она всегда одна и та же.

Но ведь, закрывая вентиль, мы уменьшаем расход воды через радиатор и снижаем его температуру.
Значит, прикрутив его, мы так же снизим расход в теплых полах, как и в радиаторе — если поток теплоносителя ниже, значит и бетонная стяжка начнет остывать …

Нет, нельзя устанавливать термовентиль в теплых полах!
Температура снизится только на выходе из теплого пола, а на входе останется горячей! Для теплого пола это опасно — стяжка может растрескаться. Да и неравномерность будет большая между подающими и обратными трубками — будут горячие и холодные области на полу. Вода в трубах теплого пола должна циркулировать, а не стоять на месте, иначе пол будет тёплый только на входе.
Когда установлен смеситель, то расход теплоносителя большой (отдельный насос), а перепад температур между входом и выходом маленький и пол прогрет равномерно. Кроме того, в смесителе напрямую определяется температура теплоносителя, а вентиле — только приблизительно, на глаз.
На радиаторы же мы устанавливаем ручные термостатические вентили, или вентили с термоголовкой. В термоголовке есть спиралька (или цилиндр) со специальной жидкостью или с газом. Эта жидкость при изменении температуры расширяется или сужается, и тем самым давит на шток клапана, который, в свою очередь, закрываясь или открываясь, ограничивает расход теплоносителя.

Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать элементы отопительной системы, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

Зачем нужен термостатический клапан для твердотопливных котлов

Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

• Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
• Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

• Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
• Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

1. На подачу или обратку в теплые полы.
2. На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

• Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
• Пропускная способность.
• Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
  Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.

Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

• ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
  Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
• Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
  Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
• Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
  Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
• Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
  На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
• Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
  Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
• Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
  Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
• Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
  Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
• Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
  Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

• Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
• Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

Свой Сантехник — Трехходовой клапан и его применение

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально подогретой воды – наилучший способ экономить энергоносители. Есть у термосмесительных кранов и другие полезные функции, о которых вы сможете узнать из данной статьи.

Но вначале надо рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности и назначение термостатических трехходовых клапанов

Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:

• смесительные;
• разделительные;
• переключающие.

О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (слева) и переключающий (справа) клапаны

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы трехходовых клапанов

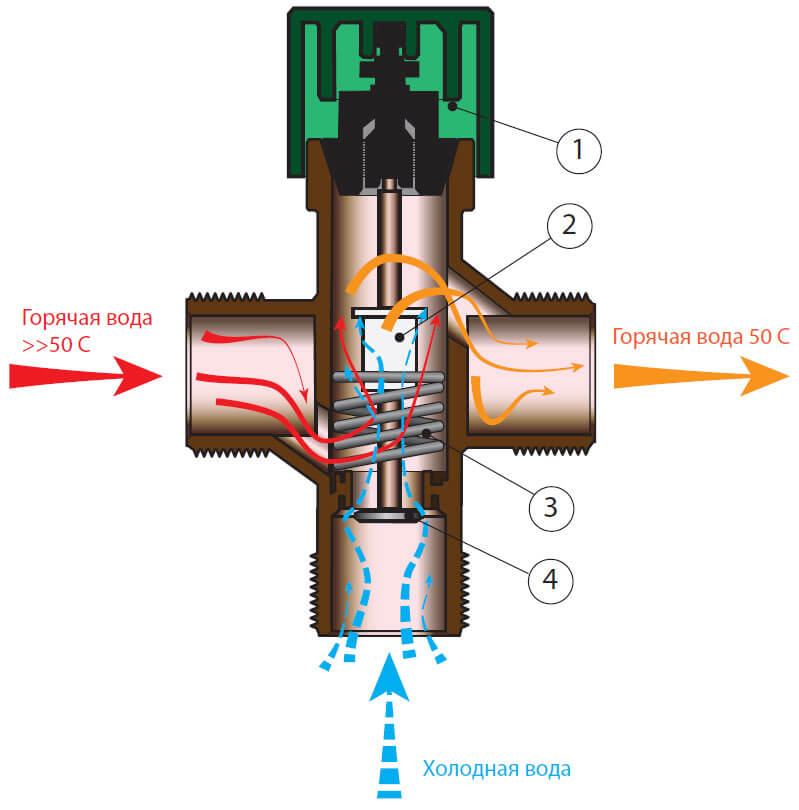

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.

При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.

Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Использование приводов для трехходовых клапанов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения трехходового клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

— Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.

Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.

— Для поддержания необходимой температуры теплоносителя в разных местах системы.

— Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.

Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению подобной арматуры вы найдете здесь.

Заключение

Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы.

термостатический вентиль — это … Что такое термостатический вентиль?

Термостатический клапан

— Перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Регулирование воды обеспечивается термостатическим клапаном .

Целью изобретения является усовершенствование термостатического клапана , содержащего корпус

Термостатический клапан расположен, по меньшей мере, частично во внутренней полости.

термостатический клапан для регулирования массового расхода

Заменяет термостатический клапан вашего радиатора

Maax IES 1/2 предлагает хромированную отделку, термостатический клапан 1/2 дюйма с 3-функциональным переключателем и 6 регулируемых форсунок (2 мягких массажных и 4 пульсирующих).

Система IES 1/2 de Maax с Fini Chrome, термостатический клапан UNE 1/2 с регулируемым клапаном 3 функции, 6 регулируемых форсунок (2 форсунки для струйной очистки и 4 форсунки с пульсацией).

система также может иметь как минимум один Т-образный термостатический клапан

После термостатического клапана (8) расположена расширительная камера (12).

термостатический клапан для контура жидкого хладагента двигателя внутреннего сгорания, содержащего корпус

Суповый термостат Залить контур рефлоидирования в жидкую фазу двигателя внутреннего сгорания типа comportant un boîtier

Этот механизм поддерживает температуру охлаждающей жидкости, циркулирующей внутри систем охлаждения двигателей внутреннего сгорания, в определенном диапазоне, управляя открытием и закрытием термостатического клапана .

Le mécanisme d’après la présente, изобретение поддерживает температуру жидкости в обращении в системах внутреннего сгорания в системах внутреннего сгорания и на определенном участке, после чего происходит изменение температуры окружающей среды и ферментации . .

Термостатический клапан также снабжен встроенным в него внутренним корпусом (17) и двумя подвижными уплотнительными элементами (11).

На мониторе с термостатом un boîtier interne (17) et deux éléments mobiles d’étanchéité (11).

жесткий многоразовый стерилизационный контейнер с термостатическим клапаном

Упомянутый термостатический клапан может использоваться в автотранспортных средствах, в частности легковых автомобилях.

La soupape thermostatique selon l’invention peut être Employée dans des véhicules, notamment des véhicules légers.

Такой привод термостатического клапана используется для управления потоком теплоносителя через радиатор.

Это действие на термостатического типа используется для управления окружающей средой, проходящей через излучатель.

Регулирование с высокой точностью термостатический клапан с регулировкой температуры от 100 ° C до 300 ° C.

Командуйте с термостатической ванной с большой точностью и регулировкой температуры от 100 ° C до 300 ° C.

Термостатический клапан (TE) доступен как аксессуар, в этом случае он также выбирается в соответствии с соответствующим конденсаторным блоком.

Термостат для супа (TE) является доступным в качестве аксессуара и может быть выбрано только после выбора средства конденсации.

Если вы ответили «да» на любой из этих вопросов, побалуйте себя ExactTemp от Moen, первым термостатическим клапаном со сбалансированным давлением для бытового использования.

Si vous répondiez aux ‘ouis à l’une ou l’autre de ces questions, choyez-vous avec ExactTemp de Moen, la première vanne thermostatique pression-équilibrée для l’usage résidentiel.

Термостатический клапан предназначен для управления потоком охлаждающей жидкости через охладитель системы рециркуляции отработавших газов (EGR).

l’invention Concerne une soupape thermostatique qui régule l’écoulement du liquide de refroidissement par le refroidisseur de recirculation des gaz d’échappement (EGR)

Он также замедляет прохождение воды, поэтому даже во время использования на треке он полезен, поскольку ведет себя как своего рода термостатический клапан .

Il ralentit également le Pass de l’eau.Il est donc utile, même lors d’une utilization sur piste, car il se comporte компактный vanne thermostatique .

Пневматический термостатический клапан (управляемый панелью управления двигателем) регулирует температуру смазочного масла.

Une soupape thermostatique pneumatique (commandée par le panneau de contrôle commande moteur) contrôle la température d’huile de graissage.

Предохранительные и термостатические регулирующие клапаны для вращающегося оборудования

Непревзойденный выбор продуктов, деталей и принадлежностей для обеспечения безопасности, управления и контроля вращающегося оборудования

AMOT не имеет себе равных по выбору, опыту и инженерным знаниям. С 1948 года мы занимаемся разработкой инновационных решений в области безопасности и контроля для некоторых из наиболее сложных отраслей. От самого первого термостатического клапана контроля температуры с парафиновым элементом до нашего входа в мир устройств безопасности для дизельных двигателей мы развивались и адаптировались к меняющимся потребностям наших клиентов.

Клапаны контроля температуры

Клапаны контроля температуры

AMOT, также известные как регуляторы температуры, включают термостатические клапаны с внутренним датчиком и клапаны регулирования температуры с электрическим или пневматическим приводом с внешним датчиком.3-ходовые регулирующие клапаны поворотного типа с приводом используются для более точного регулирования температуры, дистанционного измерения температуры и низкого перепада давления.

Учить больше

Средства безопасности для дизельных двигателей

Мы работаем с производителями двигателей, нефтегазовыми сервисными и вспомогательными компаниями, а также с операторами для разработки полных систем, защищающих от разгона дизельного двигателя и риска того, что дизельный двигатель станет источником воспламенения на рабочих площадках.Наши решения включают запорные клапаны на впуске воздуха, искрогасители, взрывобезопасные генераторы переменного тока и отсечные клапаны для дизельного топлива.

Учить больше

Клапаны управления воздухом / газом

Клапаны управления воздухом / газом

AMOT прочные, компактные и быстродействующие.Они предназначены для использования в различных средах для остановки газового двигателя, работы в качестве пускового воздушного клапана или для измерения количества газового топлива в промышленных газовых турбинах.

Учить больше

Другие продукты управления

AMOT предлагает обширную линейку электронных, пневматических и взрывоопасных приборов, включая датчики и переключатели температуры / давления / вибрации, а также устройства для контроля состояния / износа.

Учить больше

Регулирующие клапаны под заказ

Наши гибкие штатные инженерные группы обладают знаниями и опытом, накопленными на протяжении десятилетий, а наши производственные и коммерческие предприятия по всему миру предоставляют возможности для местных условий.Проще говоря, дайте нам свои характеристики, и мы разработаем решение.

Учить больше

Термостатический смесительный клапан — Infogalactic: ядро ​​планетарных знаний

Термостатический смесительный клапан (TMV) — это клапан, который смешивает горячую и холодную воду для обеспечения постоянной, безопасной температуры на выходе из душа и ванны и предотвращения ожогов.

Хранение воды при высокой температуре устраняет одну возможную среду для размножения легионелл; Использование термостата, а не статического смесительного клапана, обеспечивает повышенную безопасность от ожогов и повышенный комфорт пользователя, поскольку температура горячей воды остается постоянной.

Многие TMV используют восковой термостат для регулирования. Они также быстро отключаются в случае отключения горячего или холодного питания, чтобы предотвратить ожог или тепловой удар.

Во всем мире становится все более распространенной практикой регулировать температуру воды в накопителе до уровня выше 60 ° C (140 ° F), а также циркулировать или распределять воду с температурой ниже 50 ° C (122 ° F).Вода с температурой выше этой может стать причиной ожогов. Многие страны, штаты или муниципалитеты теперь требуют, чтобы температура всей воды в ванне во вновь построенных и капитально отремонтированных жилых домах поддерживалась на уровне не более 48 ° C (118 ° F). Установка термостатических смесительных клапанов может обеспечить подачу воды необходимой температуры, тем самым снижая риск ожогов; это также снижает потребление горячей воды из источника, температура которого поддерживается более высокой.

Существует три основных категории устройств контроля температуры воды: источники тепла, групповое управление и точки использования.

Источник тепла

Они используются в системах центрального отопления, в которых в качестве теплоносителя используется вода.

• Регулирующие клапаны для использования в системах распределения тепла горячей воды
• Высокий расход, подходящий для использования в системах обогрева полов (лучистое отопление)
• Позволяет хранить воду при более высокой температуре

Групповое управление

Они обеспечивают равномерное распределение температуры для всех выходов горячей воды в доме.

• Разработан для многоточечных приложений
• Высокий расход (от 14 галлонов в минуту до 51 галлона в минуту при 45 фунтах на кв. Дюйм)
• Температурная стабильность

Место использования

Это термостатические смесительные клапаны с одним выходом, часто называемые «термостатические смесители», «краны термостата» или «клапаны термостата».

• Разработан для одноточечных применений, таких как индивидуальный душ, смесители для умывальников, наполнители для ванн или ванн
• Высокий уровень защиты от ожогов и термического удара

Хотя существуют и другие клапаны регулирования температуры, термостатические смесительные клапаны являются предпочтительным типом в медицинских учреждениях, поскольку они ограничивают максимальную температуру на выходе независимо от давления или расхода.

См. Также

Список литературы

Внешние ссылки

Термостатический клапан Тип AVTA — Скачать PDF бесплатно

Автоматическое управление байпасом AVDO

Применение AVDO — это автоматическое регулирование постоянного потока, которое в основном используется для поддержания минимального расхода через e.грамм. газовый котел малой мощности или для регулирования перепада давления в центральном

Подробнее

Типовой лист ECC 12 и 22

Применение ECC — это электронный регулятор температуры в помещении для водных систем. ECC can control — фанкойлы — индукционные блоки — системы кондиционирования воздуха — небольшие вентиляционные системы — 2-трубные

Подробнее

РЕГУЛЯТОРЫ серии 175/153

Серия 175/153 175 НАГРЕВ 153 ОХЛАЖДЕНИЕ Watson McDaniel оставляет за собой право изменять конструкцию и / или материалы своей продукции без предварительного уведомления.2002 Watson McDaniel Company Пересмотрено 7/2002 175/153 Винтовой

Подробнее

КЛАПАНЫ ДЛЯ ХОЛОДИЛЬНЫХ СИСТЕМ

КЛАПАНЫ ДЛЯ ХОЛОДИЛЬНЫХ СИСТЕМ ОТ КАЧЕСТВА НАШЕ ЕСТЕСТВЕННОЕ РАЗВИТИЕ Достигнута цель за пятьдесят лет работы в индустрии охлаждения и кондиционирования воздуха, ассортимент продукции Castel составляет

Подробнее

Технические данные.Данфосс DHP-A

Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду. Может работать эффективно при температурах до -0 ° C. Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами

Подробнее

Электромагнитные клапаны Тип ЭВУ

Техническое описание Электромагнитные клапаны Электромагнитные клапаны EVU предназначены для использования в компактных холодильных системах.Доступны в версиях с прямым и пилотным управлением, они могут применяться в жидкостях, всасывании и горячих

Подробнее

Аккумуляторы и ресиверы

аэрокосмическая промышленность климат-контроль электромеханическая фильтрация обработка жидкостей и газов гидравлика пневматика управление процессом герметизация и защита Аккумуляторы и ресиверы Каталог C-1, октябрь 2007 г. Страница 2 / Каталог

Подробнее

08.08 Обратные клапаны Vic

Обратные клапаны являются продуктом инновационной инженерии с компьютерной поддержкой с качественными характеристиками, включая новый гидродинамически эффективный профиль. В клапане Vic-Check используется однодисковый

с подпружиненным механизмом.

Подробнее

Laddomat 21-60 Зарядное устройство

Laddomat 21-60 Зарядное устройство Инструкция по эксплуатации и установке ВНИМАНИЕ! На схемах в этой брошюре описаны только принципы подключения.Каждый монтаж должен быть измерен и выполнен в соответствии с

.

Подробнее

Клапан с угловым седлом тип 3353

Клапан с угловым седлом Тип 3353 Применение Двухпозиционный клапан с пневматическим поршневым приводом Номинальный размер от DN 15 до 50 (от 1/2 до 2 дюймов) Номинальное давление PN Диапазон температур от 10 до 180 C Проходной клапан с угловым седлом

Подробнее

Готовим со скоростью света!

Готовка в инфракрасной печи Cooking & Colouring Infrabaker — это модульная инфракрасная система непрерывного приготовления, разработанная Infrabaker International.Машина предназначена для приготовления и / или нанесения красок на широкий

Подробнее

Обзор типов. Технические данные

Технический паспорт R3..xx-S .. Регулирующие клапаны с характеристиками, 3-ходовые, с внутренней резьбой Для закрытых систем холодного и горячего водоснабжения.

Подробнее

БАЗОВЫЙ ДИАПАЗОН СЕРИИ TMB

BASIS RANGE SERIES насосы с магнитным приводом BASIS Насосы относятся к линейке BASIS от Argal и имеют одноступенчатые, центробежные крыльчатки и магнитный привод.Ассортимент насосов включает пять моделей для поставки

Подробнее

Автоматические балансировочные клапаны ASV

Автоматические балансировочные клапаны ASV ASV-P ASV-PV ASV-PV ASV-PV ASV-BD ASV-I ASV-M 15-40 15-40 50 65-100 15-50 15-50 15-50 Описание / Применение Балансировочные клапаны ASV используются для динамических гидронных весов

Подробнее

Сварные теплообменники Sondex:

Sondex A / S — датская компания, специализирующаяся на разработке, проектировании и производстве пластинчатых теплообменников и дистилляторов пресной воды.С момента своего основания в 1984 году SONDEX превратилась в

глобальных компаний.

Подробнее

Коммерческие газовые термостаты для приготовления пищи

Промышленный газовый термостат серии BJWA Коммерческий газовый термостат для готовки A223 Разработан специально для тяжелых коммерческих печей и сковородок Высокотемпературный термостат со стальной колбой и капилляром

Подробнее

Компрессорен.Адсорбционный осушитель AD

Адсорбционный осушитель Kompressoren AD Адсорбционная осушка: почему? Современная промышленность требует сжатого воздуха, который все чаще фильтруется с низкой точкой росы и конденсатом. Сегодня техника более совершенная

Подробнее

Почему и как мы используем контроль мощностей

Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,

Подробнее

РАЗДЕЛ ДИЗАЙН-СТАНДАРТОВ 23 60 00

ЧАСТЬ 1 — ОБЩИЕ ПОЛОЖЕНИЯ 1.01 Работы включали: A. Трубы, НКТ и фитинги. Б. Специальности трубопроводов. C. Специальные клапаны. D. Хладагенты. E. Чиллеры. F. Мониторы хладагента. 1.02 Общие требования: A.

Подробнее

Описание функций

Описание функций Laddomat 21 разработан, чтобы …… позволить котлу достичь высокой рабочей температуры вскоре после розжига …. для предварительного нагрева холодной воды в баке в нижней части котла, чтобы котел

Подробнее

Термостатические приводы

2111 EN 215-1 RTN51 с дистанционным датчиком RTN81 с дистанционным регулятором Термостатические приводы для радиаторных клапанов VDN, VEN, VUN, VPD и VPE RTN51 RTN81 Самодействующий, без вспомогательного питания Высококачественный заполненный жидкостью

Подробнее

3/2-ходовой мини-электромагнитный клапан

3/2-ходовой мини-электромагнитный клапан прямого действия 0… стержень DN мм … DN мм ,,, основание, соединение с анкерным болтом Расстояние между змеевиками 21 мм при установке на коллекторе Тип можно комбинировать с … Тип 20 Тип 207 Типовой штекер

Подробнее

ИНСТРУКЦИИ ПО ПЕРЕКАЧИВАНИЮ АЗОТНОГО НАСОСА

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ НАСОСА ДЛЯ ПЕРЕКАЧКИ АЗОТА Никогда не вдыхайте закись азота напрямую. При вдыхании в больших количествах закись азота может вызвать респираторные заболевания или, в крайних случаях, смерть от удушья.

Подробнее

Очень гибкие муфты

Конструкция и эксплуатация 8.03.00 Инструкции по установке 8.03.00 Виды напряжений 8.04.00 Диаграммы статической деформации соединительного кольца 8.05.00 Размер муфты 8.07.00 Примеры комбинаций

Подробнее

Контроль предела перегрева

Электрическая каменка Pahlén Maxi Heat с цифровым управлением — это компактная и эффективная каменка для бассейнов.Он состоит из усиленного стекловолокном полипропиленового бака с резистивным нагревателем

.

Подробнее

Что это такое и как работает

Сердце имеет четыре клапана — по одному на каждую камеру сердца. Клапаны удерживают кровь в правильном направлении через сердце.

Митральный клапан и трехстворчатый клапан расположены между предсердиями (верхними камерами сердца) и желудочками (нижними камерами сердца).

Аортальный клапан и легочный клапан расположены между желудочками и главными кровеносными сосудами, выходящими из сердца.

Митральный клапан

Клапаны сделаны из прочных тонких лоскутов ткани, называемых створок или створок .

Листочки открываются, позволяя крови двигаться вперед через сердце в течение половины сердечного сокращения. Они закрываются, чтобы кровь не текла назад во время второй половины сердечного сокращения.

Митральный клапан имеет только две створки; аортальный, легочный и трикуспидальный клапаны — по три.Листочки прикреплены к кольцу из жесткой волокнистой ткани, называемой кольцом, и поддерживаются ею. Кольцо помогает поддерживать правильную форму клапана.

Створки митрального и трикуспидального клапанов также поддерживаются:

• Сухожильные хорды: жестких волокнистых нитей. Они похожи на струны, поддерживающие парашют.
• Папиллярные мышцы: часть внутренней стенки желудочков.

Сухожильные хорды и сосочковые мышцы удерживают створки в стабильном состоянии, предотвращая обратный ток крови.

Митральный клапан

Аортальный клапан

Как работают клапаны

Четыре клапана открываются и закрываются, чтобы кровь могла течь через сердце. Следующие шаги показывают, как кровь течет через сердце, и описывают, как работает каждый клапан, поддерживая движение крови.

1. Открытые трикуспидальный и митральный клапаны
Кровь течет из правого предсердия в правый желудочек через открытый трехстворчатый клапан и из левого предсердия в левый желудочек через открытый митральный клапан .

2. Закрытые трикуспидальный и митральный клапаны
Когда правый желудочек заполнен, трикуспидальный клапан закрывается и не дает крови течь назад в правое предсердие, когда желудочек сокращается (сжимается).
Когда левый желудочек заполнен, митральный клапан закрывается и предотвращает обратный ток крови в левое предсердие при сокращении желудочка.

3. Открыть легочный и аортальный клапаны
Когда правый желудочек начинает сокращаться, легочный клапан открывается с силой.Кровь откачивается из правого желудочка через легочный клапан в легочную артерию в легкие.
Когда левый желудочек начинает сокращаться, аортальный клапан открывается с силой. Кровь выкачивается из левого желудочка через аортальный клапан в аорту. Аорта разветвляется на множество артерий и снабжает организм кровью.

4. Закрытые клапаны легочной артерии и аорты
Когда правый желудочек прекращает сокращаться и начинает расслабляться, легочный клапан закрывается.Это не дает крови течь обратно в правый желудочек.
Когда левый желудочек прекращает сокращаться и начинает расслабляться, аортальный клапан закрывается. Это предотвращает отток крови обратно в левый желудочек.

Этот образец повторяется, заставляя кровь непрерывно течь к сердцу, легким и телу. Четыре нормально работающих сердечных клапана гарантируют, что кровь всегда течет свободно в одном направлении и что нет обратной утечки.

Последний раз проверял медицинский работник Cleveland Clinic 12.04.2018.

Получите полезную, полезную и актуальную информацию о здоровье и благополучии

е Новости

Клиника Кливленда — некоммерческий академический медицинский центр.
