Ротационный дефлектор для вентиляции: чертежи и схема

Набор необходимых коммуникаций для обеспечения комфортных условий в здании любого предназначения предполагает, в том числе, устройство системы вентиляции. В идеале, она должна быть энергонезависимой – это очень актуально в современных условиях без остановки растущих цен на энергоресурсы. Именно поэтому еще на этапе проектирования коммуникаций в первую очередь рассматривается естественная вентиляция. При этом правильный подход к технологическому решению системы – интегрированный в вентканал ротационный дефлектор.

Проблем с тягой быть не может

Готовый к установке ротационный дефлектор

Смысл любой вентсистемы – отвод из помещений загрязненного воздуха, излишней влаги, то есть обеспечение нормального воздухообмена. Это будет иметь место, если вентиляционный канал функционирует эффективно и правильно – тяга в нем отличная. Если в этом плане имеются проблемы, то часто они провоцируются попаданием в шахту канала дождя, снега, ветровых масс. Также плохая тяга может быть вызвана некорректным расположением вентиляционной трубы, ее недостаточной высотой или неправильно подобранным диаметром воздуховода. Такие недочеты естественной вентиляции и призвана устранить установка ротационного дефлектора.

Справка. Ратационный дефлектор имеет еще другие наименования – турбодефлектор или ротационная турбина. Это сложный механизм с вращающейся частью – активной головкой, снабженной специальной системой лопастей. Также в конструкции имеется статичная часть – основа, к которой крепится головка и соединяемая с вентиляционной трубой.

Достоинства ротационного дефлектора

Активная головка движется при помощи подшипников

  • Независимо от направления ветра вращательные движения активной головки происходят в одном и том же направлении. В результате, получается эффект «частичного вакуума» в вентканале – воздух разрежается, сила движения потока увеличивается, а риск возникновения обратной тяги приближается к нулю.
  • Ротационные модели полностью исключают влияние на эффективность вентиляции внешних факторов – осадков и порывистого ветра.
  • Автономность функционирования механического устройства, увеличивающего производительность системы воздухообмена – один из важнейших его плюсов.
  • Невысокие затраты на модернизацию вентиляции.
  • Быстрая окупаемость инвестиций на установку дефлектора с турбинами.
  • Защита вентшахты от попадания мусора, птиц, пр.
  • Декоративная законченность выведенной на крышу трубы – любой фасад от наличия такого шарообразного объекта выигрывает.

Важно! Ротационный дефлектор увеличивает эффективность стандартной естественной приточно-вытяжной вентиляционной системы в 2-4 раза. При этом «усиление» не требует подключения к электропитанию, что соответствует современным тенденциям энергоэффективности зданий и строений.

В чем недостатки турбодефлектора

Если нет ветра, устройство не работает

Ротационная конструкция погодозависима – это фактически единственный, но очень важный его минус. В тихую погоду турбодефлектор по сути ничем не отличается от обычного защитного козырька на трубе воздуховода.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Сборка конструкции кустарным образом проблематична

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

Что предлагает рынок

Турбовент

Модельный ряд роторных дефлекторов этой торговой марки представлен моделями разных геометрических форм, в части недвижимого основания:

  • А – круглая труба;
  • В – квадратная труба;
  • С – квадратное плоское основание.

Маркировка изделий в сортаменте представлена, как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает на диаметр круглого или параметры прямоугольных оснований. Именно по ним можно судить о габаритах механизма, а также сфере его применения. К примеру, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. А вот ТА-500 – это устройство универсальное и может интегрироваться в вентиляцию жилого дома.

На схемах указаны параметры, которые нужно учитывать при выборе модели

Производят ротационный дефлектор «Турбовент» в России – в Нижегородской области, в городе Арзамасе.

Rotowent

Дефлекторы из нержавеющей стали польского производства. Применимы для крыш любых конфигураций. Изделия изготавливаются из высококачественной нержавеющей стали. Устройства универсальные – подходят и для вентиляционных систем, и для дымоходов. Граничный показатель рабочей температуры – 500 С.

Турбомакс

Ротационный дефлектор, выпускаемый компанией из республики Беларусь. Производитель позиционирует свою продукцию, как вращающийся дымоотводной колпак Turbomax1. Но подходит он и для вентиляций также. Без опасений можно применяться на территориях с II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что готовы изготовить изделие под заказ по параметрам для конкретного объекта.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

Дефлектор с полимерным защитным покрытием

Внимание! При монтаже важно учитывать, что дефлектор любой модификации должен возвышаться над крышей на 1,5-2,0 м. При соблюдении этого устройства тяга в вентиляционном канале еще усилится.

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

чертежи и инструкция по монтажу

Автор Ксения Зубкова На чтение 16 мин. Опубликовано

На первый взгляд, дефлектор воспринимают как специальный колпак над дымовой трубой. А при обстоятельном рассмотрении его видят как короткую трубу, монтируемую на оголовок с зонтом. Дефлектор защищает верхнюю часть дымохода от сильных дуновений ветра и выполняет задачу архитектурного элемента. Альтернативные названия этого незаменимого устройства — флюгарка и дымник.

Необходимость установки дефлектора дымохода

На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.

Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой

Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.

По правилам канал для отведения дыма должен быть вертикальным и довольно прямым. Рекомендуемая высота трубы над уровнем конька кровли — менее 50 см.

На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.

Дефлектор зачастую спасает ситуацию, если тягу не получается улучшить никакими другими средствами

Дефлектору поручены и некоторые другие задачи, способствующие улучшению работы дымоотвода в целом. Приспособление блокирует доступ дождевой воды и снега в отопительное оборудование. Благодаря дефлектору печь функционирует без перебоев даже в ненастный день.

Принцип работы флюгарки

Функционирование дефлектора или флюгарки представляет собой следующий процесс:

  • когда ветер дует в трубу сверху вниз, продукты сгорания топлива вытягивает нижнее кольцевое отверстие устройства;
  • если потоки воздуха воздействуют снизу вверх, то газы выцеживает верхняя кольцевая прорезь;
  • при дуновении ветра в горизонтальном направлении угарный газ и другие ненужные вещества высасывают сразу два отверстия.

Хуже всего флюгарка работает в ситуации устремления ветра снизу вверх. Это связано с тем, что зонтик отталкивает потоки воздуха и направляет их в сторону, обратную движению продуктов сгорания.

Устройство заставляет ветер путешествовать в определенном направлении, что улучшает тягу

Чтобы дефлектор работал без сбоев, вне зависимости от направления ветра, зонтику устройства придают форму двух конусов, соединяемых основаниями. Нижнему конусу отведена определённая роль — отталкивать потоки воздуха и продуктов сгорания топлива, раздвигая их и устремляя к выходному отверстию трубы.

Изготовление дефлекторов

Дефлектор для дымовой трубы — это устройство, состоящее из трёх главных частей: нижнего цилиндра, верхнего стакана (диффузора) и конусообразного колпака (зонтика).

Нижний цилиндр производится из трубы, материалом для создания которой может служить асбест, металл или керамика. К этому элементу присоединяют верхний стакан, фиксируемый на трёх или четырёх стойках и увеличивающийся книзу. Над ним устанавливают колпак в форме конуса, иногда называемый зонтиком.

На верхнем участке и нижнего, и верхнего стакана создают кольцевые отбои. Они не дают ветру принимать вертикальное направление.

Дефлектор состоит из: 1 — зонт-колпак, 2 — лапки, 3 — конусный щиток, 4 —диффузор, 5 — патрубок, 6 — корпус

Флюгарку устанавливают особым образом, чтобы ветер, дующий в любую сторону, не создавал преград для выведения газов. Воздушные потоки должны способствовать высвобождению продуктов сгорания, притягиваемых верхним и нижним кольцами.

Диффузор и зонтик — это изделия, чаще всего сделанные из стали, покрытой цинком. Лучшим сырьём для создания этих деталей дефлектора служит качественная котельная сталь, ведь они функционируют в условиях переменной влажности, неожиданных перепадов температуры и высокого риска образования ржавчины.

По конструкции флюгарки разделяют на виды:

  • дефлектор Григоровича;
  • дефлектор-флюгер;
  • Н-образный дефлектор;
  • дефлектор ЦАГИ;
  • искрогаситель.

Дефлектор Григоровича

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.

Дефлектор Григоровича разумнее создавать из жести и стали, покрытой цинком или созданной специально для изготовления котлов. Рекомендуемая толщина материала — 0,5 мм.

Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

  1. Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
  2. Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.
  3. На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
  4. Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.
  5. Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.Первым делом создают такую деталь, как корпус дефлектора
  6. По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
  7. В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства
  8. Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.Дефлектор Григоровича имеет простую конструкцию

Дефлектор-флюгер

Дефлектор-флюгер собирают из таких деталей, как:

  • полуцилиндр, служащий барьером для сильного ветра;
  • крышка, преграждающая путь внутрь дымовой трубы различному сору;
  • полотно, совершающее вращения, согласованные с направлением ветра;
  • центральная ось, сообщающаяся с каждым элементом приспособления;
  • подпятник, выполняющий задачу дополнительного фиксатора устройства на дымовом канале.

По сравнению с другими устройствами по выравниванию тяги, дефлектор-флюгер — это усовершенствованное приспособление. Оно функционирует по принципу паруса корабля. Дефлектор-флюгер отличается вращающимся корпусом, который приходит в движение под воздействием ветра.

Дефлектор-флюгер постоянно находится в движении, поэтому легко улучшает тягу

Изготовление дефлектора-флюгера представляет собой следующий процесс:

  1. Из металлических листов вырезают и формируют нижний и верхний цилиндры. К тому, что будет находиться внизу, на гайки и болты приделывают стойки. После этого к конструкции присоединяют верхний цилиндр, для закрепления которого берут хомут. На краях стоек, используя заклёпки, фиксируют обратный конус, тем самым получая основание под флюгер.
  2. От трубы диаметром 1,3 см отрезают фрагмент длиной 12,5 см — опору для флюгера. Один край трубы дополняют резьбой, необходимой для крепления. Внутрь изделия вставляют подшипник, а по бокам приваривают две полосы из стали, наклоняемые так же, как купол. Важно, чтобы пластины не стали препонами для движения конструкции по кругу.Чтобы установить подшипник, на трубе необходимо выполнить резьбу
  3. Используя компас, устанавливают розу ветров — прутики из стали, на которых крепятся буквы. Вращающуюся конструкцию прикрывают колпачком, дабы преградить влаге путь в корпус.
  4. На резьбу трубы надевают крышку, изготовленную из стали и по виду напоминающую стрелу. К ней прикрепляют флажок с противовесом.По сути, дефлектор-флюгер — это улучшенный вариант обычного устройства
Видео: флюгер на дымоход своими руками

Н-образный дефлектор

По форме Н-образный дефлектор повторяет очертания буквы. Устройство устанавливают особым образом: устье дымового канала стыкуют с патрубком такого же сечения, после чего к нему с правой и левой сторон присоединяют ещё две детали.

Н-образный дефлектор — устройство нестандартное, поэтому используется редко

Преимуществами Н-образного дефлектора считают:

  • функционирование устройства без защитного козырька, ведь устье дымовой трубы и так застраховано от попадания посторонних предметов включением в систему горизонтальных деталей;
  • положительное влияние на тягу вне зависимости от того, куда дует ветер.

Н-образный дефлектор монтируют только на дымоходы предприятий или котельных, для работы которых необходимы значительные энергетические ресурсы. Поэтому в домашних условиях изготавливать его нецелесообразно.

Дефлектор ЦАГИ

Дымник или дефлектор ЦАГИ состоит из входного патрубка, диффузора, корпуса, зонтиков и крепёжных элементов. Цилиндр устройства может быть как круглым, так и прямоугольным. С целью застраховать дефлектор от сбоев в функционировании, он прикрепляется на расстоянии от 1 до 1,6 метра от кровельного покрытия.

Дефлектор ЦАГИ оснащается кольцом, которого нет в конструкции дефлектора Григоровича

К достоинствам дефлектора ЦАГИ относятся:

  • страховка оголовка патрубка, выводящего дым, от порчи природными явлениями;

Грибок (колпак) на трубу дымохода своими руками — расчет размеров | Дефлектор Вольперта — Григоровича

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Функциональность изделий

Грибки для дымоходных труб представляют собой простые устройства, выполняющие важную функцию. Потоки воздуха разделяясь о колпак проникают в канал, вызывая эффект «подсасывания». Это приводит к появлению участка, где преобладает пониженное давление. В это направление и устремляется дым. Важно учитывать, что воздух может перемещаться горизонтально или же под углом.

Наличие дефлектора снижает риск возгорания. Чтобы повысить его эффективность следует установить искрогаситель. Он представляет собой особую сетку. Использование козырька с турбиной позволяет обеспечить достойными показателями тяги практически любой газоход.

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

  1. Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
  2. Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
  3. Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
  4. Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма. Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
  5. Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

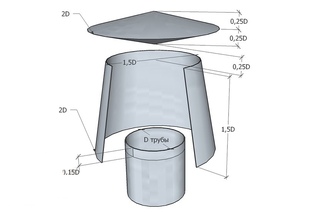

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Данные соотношения размеров были получены опытным путем. При производстве данной модели обязательно придерживайтесь этих формул.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса.

Чтобы не терять время на загибы металла, используйте заклепки и заклепочник. В данном случае вас не должен интересовать уровень герметичности. Это здесь ни к чему. Использование заклепок существенно ускоряет работу.

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:




Дефлектор на дымоход своими руками

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Дефлектор на дымоход

Содержание материала

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Цены на дефлекторы

дефлектор на дымоход

Виды дефлекторов

Вид устройства Характеристики

Дефлектор ЦАГИ

Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый

Круглый Волпер

Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях

Дефлектор Григоровича

Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду

Тарельчатый Astato

Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали

Н-образный

Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства

Дефлектор-флюгер

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали

Вращающийся дефлектор

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

  • на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
  • на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;

    Возвышение дымоходов над строениями

  • нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
  • корпус дефлектора должен обдуваться при любом направлении ветра;
  • в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
  • на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
  • при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.

    Дефлектор с переходником на трубу

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ Описание Иллюстрация
Шаг 1. На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.

Чертеж

Вырезанные из бумаги детали

Шаг 2. Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.

Подготовка к раскрою

Шаг 3. Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4. В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5. Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.

Свернутая заготовка

Шаг 6. Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.

Заготовка-конус

Шаг 7. Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.

Крепление полос

Загиб полосок

Шаг 8. При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Цены на заклепочник

заклепочник

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Установка дефлектора

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Установка и фиксация дефлектора

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком.

Установка дефлектора-флюгера

Установка дефлектора-флюгера

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Цены на флюгер

флюгер

Видео – Дефлектор на дымоход

Видео – Изготовление дефлектора своими руками

Калькулятор дефлектор вольперта григоровича. Лучший дефлектор на дымоход своими руками: чертеж и размеры

Зачем нужен дефлектор

В любом из таких случаев, если дефлектор на дымовой трубе, обитатели дома рискуют угореть. КПД печи или котла дефлектор увеличивает ненамного, зато требует регулярного осмотра и чистки. Не реже раза в 3 месяца для печей на твердом топливе и не реже раза в полгода для печей и котлов на газе, жидком топливе или пиролизных. Подробнее об опасностях, которые может повлечь за собой установка на трубу неподходящего дефлектора, см. Поэтому, если у вас старая дровяная или угольная печка, но тяга неважная и ветер в трубу задувает, вместо сложного дефлектора лучше поставить простой дымник, напр.

Важно также не перепутать дымовой дефлектор с вентиляционным — мелкие торговцы и авторы некоторых популярных публикаций разницы между ними не видят или не делают.

Не направленно определенным образом, как рефлектор, а лишь бы в сторону. Колпак на трубу дымохода из шкур, больших ракушек и т.

О роли дефлектора в создании тяги, ее стабилизации вопреки капризам погоды и способности дефлектора увеличить КПД теплогенерирующих приборов впервые серьезно задумались в ЦАГИ почти лет тому назад по заданию только что вылупившегося советского правительства. До того теплотехники пытались в этих целях усовершенствовать дымовые трубы. Видали на старых фотографиях огромные пузатые, как перевернутая груша, трубы американских паровозов или длинные тонкие, с розеткой наверху, английских?

Григорович в творческом содружестве с владевшим в совершенстве математическим аппаратом А. Последний также, и даже более, известен работами в области радиотехники диаграмма Вольперта-Смита и др. Вместе и порознь Григорович с Вольпертом разработали несколько типов дефлекторов различного назначения, поэтому в специальной литературе описываются разные дефлекторы Григоровича, Вольперта и Вольперта-Григоровича.

Григорович начал с того, что аэродинамически правильно рассчитал обычный дымник-зонтик, поз. Это уже существенно улучшило показатели устройства; конус Григоровича — запомните, очень пригодится. Вольперт предложил снабдить дефлектор-зонтик аэродинамической юбкой-диффузором поз. Его дополняли обтекаемым телом вращения вместо колпака и цилиндрическим корпусом-обечайкой.

Назначение и использование дефлекторов

В конце концов, после многократных продувок в аэродинамической трубе, правительственной комиссии был предъявлен дефлектор ЦАГИ поз. Дефлектор ЦАГИ до сих пор наиболее расп

Дефлектор вентиляционный своими руками – Ремонт своими руками на m-stone.ru

Дефлектор — устройство, оптимизирующее поток воздуха для усиления тяги в трубе воздуховода или дымохода. В буквальном переводе deflector — отражатель, направляющее устройство. Это в полной мере описывает его функцию и назначение.

Принцип работы и разновидности дефлекторов

Направление потока воздуха происходит благодаря созданию области низкого давления в нижней части устройства. Когда дефлектор обтекается воздушным потоком, в нижней части образуется «завихрение», которое, проходя пространство, ограниченное стенками, создаёт дополнительную тягу. Чем сильнее поток воздуха, тем мощнее тяга внутри устройства. Иными словами, дефлектор направляет ветер параллельно трубе воздуховода, чем усиливает тягу за счёт перепада давления.

Такой эффект возможен при расположении стенок, которое определяется базовым аэродинамическим расчётом. В настоящее время экспериментальным путём выведены несколько моделей дефлекторов, имеющих оптимальные пропорции.

ЦАГИ — разработка Центрального аэрогидродинамического института им. Жуковского. Этот дефлектор усиливает тягу за счёт теплового и воздушного напоров, а также перепада давления на высоте 2 м от кровли. Эта конструкция допускает скрытую установку в канал, поэтому её используют в основном для вентиляционных систем (чистка от продуктов горения затруднена).

Дефлектор Ханженкова. Представляет собой дополнительную стенку вокруг трубы и «тарелку-дождевик», которая служит также вытяжным зонтом. Этот зонт погружен на определённое расстояние внутрь окружной стенки.

Дефлектор Вольперта–Григоровича. Отличается более простой конструкцией — «тарелка» из двух зонтов расположена над облекающей стенкой.

Поворотный дефлектор («Капюшон» или «Сачок»). Представляет собой полукруглый жёлоб-уловитель воздуха, закреплённый на поворотном штоке, установленном внутри канала. При ветровой нагрузке возникает турбулентность и тяга усиливается. Исполняет роль флюгера.

«Дефлектор-капюшон» на видео

Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника (они вращаются во время работы), так и простые «зонтики-крышки» из куска оцинковки, которые также усиливают тягу.

Поскольку расчёты производительности и подбор конструкции дефлектора для систем вентиляции — дело профессионалов, мы обратим внимание на отражатели для печных и каминных дымоходов.

Зачем нужен дефлектор

Помимо главной своей цели — отвод продуктов горения, дефлектор выполняет ещё несколько полезных функций:

Значительное усиление тяги. Тяга привлекает больше кислорода и это положительно сказывается на экономии топлива в пиролизных котлах и печах — оно прогорает полностью.
Гашение искр. Эта проблема знакома тем, у кого установлен короткий дымоход для твердотопливного реактора*. Искры из дымохода — признак жарко горящего источника и мощной тяги — может привести к возгоранию. Дефлектор позволяет остановить искру и дать ей возможность безопасно выгореть.
Защита от атмосферных осадков. По идее, с этой задачей справляется обычный «зонтик», но он не даёт двух первых плюсов.

* Реактор — место прохождения реакции горения, очаг, источник продуктов горения (печь, камин, буржуйка, котёл и т. д.).

Все размышления о целесообразности модернизации дымохода сводятся к вопросу, что выбрать: «зонтик» или дефлектор? Простота первого не даёт эффекта второго, но сложность дефлектора по сравнению с «зонтиком» заставляет задуматься многих.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Название Модель Вид стали Диаметр канала, мм Цена, у. е.
«Вент-Класс» Д-120 Дефлектор Ханженкова оцинковка 120 18
«Вент-Класс» Д-250 Дефлектор Ханженкова оцинковка 250 42
«ПечиКамины» ЦАГИ-100 Дефлектор ЦАГИ оцинковка 100 17
«ПечиКамины» ЦАГИ-220 Дефлектор ЦАГИ оцинковка 220 40
Turbovent «Стабил 120» Вольперта-Григоровича оцинковка 120 21
Turbovent «Стабил 260» Вольперта-Григоровича нержавейка 260 46
Turbovent «Дракон» Dr-150-CH-A Поворотный нержавейка 150 100
Turbovent «Дракон» Dr-200-CH-A Поворотный нержавейка 200 115
Turbovent «Дракон» Dr-300-CH-A Поворотный нержавейка 300 140

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

Дефлектор своими руками (Вольперта-Григоровича)

Разумеется, домашние умельцы не остались в стороне и стали делать дефлекторы для собственных нужд в своих мастерских. Это оказалось выгодно — имея лист оцинковки, инструмент и подручный металл, можно сэкономить до 40 у. е. на установке дефлектора.

Для работы потребуется инструмент:

Линейка, рулетка, маркер, чертёжный набор.
Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.
Дрель со сверлами.

Материал:

Листовой металл 0,3–0,5 мм (оцинковка, нержавейка, алюминий и т. д.).
Подручный металл для жёстких креплений — шпилька, алюминий, полоса и т. д.

Расчёт размеров дефлектора

Это самый важный этап всей работы. Формулы расчёта были выведены и отработаны на практике в аэродинамической трубе и привязаны к актуальному параметру — диаметру канала D.

Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.

Показатель Коэффициент D
Нижний диаметр диффузора 2
Верхний диаметр диффузора 1,5
Высота диффузора 1,5
Заглубление трубы в диффузор 0,15
Высота конуса 0,25
Высота зонта 0,25
Высота обратного конуса 0,25
Зазор зонта и диффузора 0,25
Ход работы

После того как все расчёты выполнены, необходимо перенести чертежи на лист и сделать раскрой деталей изделия:

Вырезать ножницами по металлу детали.
Свернуть корпус диффузора и засверлить оба края. Затем скрепить это дело клёпками.
Склепать верхний и нижний конусы. Верхний будет больше нижнего и его кромку можно использовать для крепления «тарелок» между собой. Для этого нужно вырезать и загнуть лапки (6 шт.) в кромке верхнего конуса.
Перед тем как собрать зонт, не забудьте установить в нижнем конусе шпильки для монтажа к диффузору, если крепление делается на лапки, их можно установить снаружи на клёпки.
Закрепить зонт к диффузору можно при помощи шпилек или алюминиевых пластин. Если есть шпильки, для них нужно изготовить петли на корпус дефлектора — обогнуть шпильку лоскутом оцинковки и сделать в ней монтажные отверстия.
После сборки устройства устанавливаем его. Для этого лучше всего снять верхний участок трубы и смонтировать конструкцию на верстаке, а затем установить обратно. Способ крепления — шпильки или лапки.

Помните, что соединения должны быть надёжными, т. к. дефлектор подвергается значительным ветровым нагрузкам.

Самодельный отражатель не имеет декоративной ценности, но польза от его установки очевидна — усиление тяги на 20–25%!,(MISSING) защита кровли от искр. К тому же он заменяет дополнительные 1,5–2 метра высоты трубы. Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон.

рмнт.ру

Калькулятор анализа проушин

| MechaniCalc

Сводка результатов

Сводные таблицы результатов показаны ниже. В этих таблицах приведены коэффициенты безопасности для выступов и штифтов, если применимо. Любые коэффициенты безопасности не менее 1 показаны зеленым, а ниже 1 — красным. По усмотрению инженера определить подходящий коэффициент безопасности для использования при проектировании.

Проушина с наружной резьбой
Общая приложенная сила P приложение
Прочность проушин при наклонной нагрузке P ult
Фактор безопасности ФС
Проушина с внутренней резьбой

Это результаты прочности охватывающего выступа, не зависящие от остальной части сустава:

Общая приложенная сила P приложение
Прочность проушин при наклонной нагрузке P ult
Фактор безопасности ФС
Прочность соединения на двойной сдвиг

Это общая прочность соединения с учетом охватываемого выступа, двух охватывающих выступов и штифта.Зоны опоры между штифтом и проушинами показаны на рисунке справа.

Общая приложенная сила P приложение
Общая предельная нагрузка (прочность соединения) P ult
Фактор безопасности ФС
Проушина с внутренней резьбой

В этом соединении нет охватывающего выступа, поэтому эти результаты не могут быть рассчитаны.

Прочность соединения на двойной сдвиг

В этом соединении нет охватывающего выступа, поэтому эти результаты не могут быть рассчитаны.

Ваш браузер устарел.


См. Полную информацию о результатах на других вкладках.

Свойства компонента

В этом разделе подробно описаны свойства компонентов проушины.

Список всех материалов, используемых в соединении, приведен ниже:

Упругий
Модуль упругости,
E
Процент
Удлинение,
eL
Ultimate
Деформация,
ε u
Предел прочности
Предел прочности,
S ty
Предел прочности при растяжении
Прочность,
S tu
Предел текучести при сдвиге
Прочность,
S sy
Shear Ultimate
Strength,
S su
Предел текучести
Предел текучести,
S cy
На сжатие
Предел прочности,
S cu

ПРИМЕЧАНИЕ: Для пластичных материалов прочность на сжатие приблизительно равна прочности на разрыв.Для хрупких материалов прочность на сжатие выше, чем на разрыв. В этом анализе консервативно предполагается, что прочность на сжатие равна прочности на разрыв.

ПРИМЕЧАНИЕ: Предел деформации материала рассчитывается на основе процента удлинения, eL, модуля упругости, E, и предела прочности на растяжение, S tu :

ε u = eL & plus; S tu / E

Прикладные силы
P топор = осевая сила
P tr = поперечная сила
P приложение = общая приложенная сила
α = угол

ПРИМЕЧАНИЕ: Есть 2 охватывающих выступа, которые разделяют приложенную нагрузку, поэтому нагрузка на один охватывающий выступ составляет половину нагрузки на охватываемый язычок.

Совместная недвижимость

Соединение состоит из одного охватываемого выступа, двух охватывающих выступов и штифта.

Свойства контактов

Ваш браузер устарел.

Ваш браузер устарел.

Размеры проушины

Размеры выступов показаны на рисунке ниже. Размеры выступов с наружной и внутренней резьбой (если применимо) приведены в следующих разделах.

Свойства выступов с наружной резьбой
Материал:
Материал втулки:
Вт = ширина
т 2 = толщина
Д = диаметр отверстия
e = краевое расстояние (от центра отверстия до края проушины)
а = расстояние (от края отверстия до края проушины)
ч эфф = эффективное краевое расстояние

Ваш браузер устарел.

Свойства женских выступов
Материал
Материал втулки:
Вт = ширина
т 1 = толщина
Д = диаметр отверстия
e = краевое расстояние (от центра отверстия до края проушины)
а = расстояние (от края отверстия до края проушины)
ч эфф = эффективное краевое расстояние

Ваш браузер устарел.

Результаты Male Lug

Сначала рассчитывается прочность ушка в осевом и поперечном направлениях. Затем рассчитывается прочность проушины в направлении приложенной силы (т. Е. Наклонная нагрузка) вместе с коэффициентом безопасности.

В таблице ниже приводится сводка результатов. Полные подробные расчеты представлены в следующих разделах.

Прочность проушин при чисто осевой нагрузке П ед.L.B
Прочность проушин для чисто поперечной нагрузки П тру.Л.Б
Прочность проушин при наклонной нагрузке P ult
Общая приложенная сила P приложение
Фактор безопасности ФС

ПРИМЕЧАНИЕ: Есть 2 охватывающих выступа, которые разделяют приложенную нагрузку, поэтому нагрузка на один охватывающий выступ составляет половину нагрузки на охватываемый язычок.


Осевая нагрузка

В этом разделе рассчитывается прочность проушины при приложении чистой осевой нагрузки.

Прочность подшипника при осевой нагрузке

Предельная нагрузка на опору учитывает опорную нагрузку, сдвиг и кольцевое натяжение. Перед расчетом предельной нагрузки на подшипник необходимо определить коэффициент осевой нагрузки и коэффициент полезного действия подшипника.

Коэффициент осевой нагрузки определяется из рисунка ниже. Этот коэффициент действителен только для D / t ≤ 5, что

в этом случае.На графике коэффициент равен:

Невозможно отобразить сюжет — браузер устарел.

Коэффициент полезного действия подшипника определяется по рисунку ниже. Этот коэффициент действителен только при D / t> 5, что

в этом случае. На графике коэффициент равен:

Невозможно отобразить сюжет — браузер устарел.

ПРИМЕЧАНИЕ: Этот график был создан на основе Руководства ВВС США, рисунок 9-3. Пунктирные линии на этом рисунке были созданы путем нахождения окружающих кривых D / t, а сплошная синяя линия была получена путем интерполяции между окружающими кривыми.

Поскольку D / t ≤ 5, используется коэффициент осевой нагрузки:

Поскольку D / t> 5, используется коэффициент полезного действия подшипника:

Справочные значения

S ty =
S tu =
Д =
а =
e =
т =
Прочность подшипника втулки при осевой нагрузке

Предельная нагрузка проходного изолятора рассчитывается как:

Р б.B = 1,304 S cy B D p t =

ПРИМЕЧАНИЕ: Втулка для этой проушины не указана, поэтому прочность подшипника втулки рассчитывалась с использованием предела текучести при сжатии материала корпуса проушины.

Справочные значения

Втулка:

Прочность сечения нетто при осевой нагрузке

Предельная нагрузка на сетку приходится на разрушение при растяжении через сетку.Это зависит от коэффициента полезного напряжения растяжения, определенного из графика ниже:

Невозможно отобразить сюжет — браузер устарел.

Справочные значения

Д / ш =
S ty / S tu =
S tu / (E⋅ε u ) =

ПРИМЕЧАНИЕ: Этот график был создан на основе Руководства ВВС США, рис. 9-4 (b), (c) и (d).Пунктирные линии на этом чертеже были созданы путем интерполяции в пределах каждой из трех фигур Руководства ВВС на основе отношения S tu / (E⋅ε u ). Сплошная линия была получена путем интерполяции между цифрами на основании отношения S ty / S tu .

Расчетная прочность при осевой нагрузке

Расчетная предельная нагрузка для проушины с осевой нагрузкой представляет собой минимум предельной нагрузки на подшипник, предельной нагрузки втулки и предельной нагрузки на нетто-сечение:

P u.L.B = мин. (P брю. L , P u.B , P nu. L ) =

Поперечная нагрузка

В этом разделе рассчитывается прочность проушины при приложении чистой поперечной нагрузки.

Прочность проушины при поперечной нагрузке

Предельная поперечная нагрузка зависит от коэффициентов предельной поперечной нагрузки и предельной нагрузки текучести, определенных из графика ниже:

K попробовать = Коэффициент поперечной нагрузки текучести
K Tru = Коэффициент предельной поперечной нагрузки

Невозможно отобразить сюжет — браузер устарел.

Прочность подшипника втулки при поперечной нагрузке

Несущая способность втулки в проушине с поперечной нагрузкой такая же, как и в проушине с осевой нагрузкой:

Расчетная прочность при поперечной нагрузке

Расчетная предельная нагрузка для поперечно нагруженной проушины представляет собой минимум предельной нагрузки проушины и предельной нагрузки на втулку:

P Tru.L.B = мин (P Tru.L , P Tru.B ) =

Наклонная нагрузка

В этом разделе рассчитывается прочность проушины при наклонной нагрузке (комбинированная осевая и поперечная нагрузки). Обратите внимание, что чистая осевая нагрузка и чисто поперечная нагрузка являются частными случаями наклонной нагрузки, когда только один компонент нагрузки не равен нулю.

Прикладные силы

Силы, приложенные к проушине:

P топор = осевая сила
P tr = поперечная сила
P приложение = общая приложенная сила
α = угол приложения силы

ПРИМЕЧАНИЕ: Есть 2 охватывающих выступа, которые разделяют приложенную нагрузку, поэтому нагрузка на один охватывающий выступ составляет половину нагрузки на охватываемый язычок.

Прочность проушин для чистой осевой и поперечной нагрузки

Прочность проушин для чистой нагрузки в осевом и поперечном направлениях составляет:

P u.L.B = Прочность ушка для чистой осевой нагрузки
P Tru.L.B = Прочность ушка для чисто поперечной нагрузки

Ваш браузер устарел.

Прочность проушины для наклонной нагрузки

Прочность проушины для наклонной нагрузки определяется уравнением взаимодействия , которое учитывает взаимодействие между осевой и поперечной нагрузкой и прочностью. Уравнение взаимодействия для прочности ушка:

Невозможно отобразить сюжет — браузер устарел.

Геометрическое место отказа графика слева определяется уравнением взаимодействия, приведенным выше. Оси графика — это отношения нагрузок, которые соотносят приложенную нагрузку с силой проушины.

Текущая точка на графике определяется отношениями нагрузок в осевом и поперечном направлениях:

Коэффициент осевой нагрузки
Коэффициент поперечной нагрузки

Линия нагрузки на графике проходит от исходной точки через текущую точку и пересекается с местом разрушения.Критическая точка — это точка, в которой линия нагрузки пересекает место разрушения. В этой точке указаны соотношения нагрузок, при которых проушина выходит из строя.

предельная осевая нагрузка
предельное отношение поперечной нагрузки

Компоненты прочности проушины для наклонной нагрузки в прикладываемом направлении:

Расчет оптической силы интраокулярной линзы ~ Расчет оптической силы ИОЛ

Операция по удалению катаракты была перенесена из
чисто медицинская процедура к одной из рефракционных или «корректирующих зрения»
качества.

Расчет оптической силы интраокулярной линзы.

За последнее десятилетие расчет силы ИОЛ стал основным направлением хирургии катаракты. В 1977 году современные методы оценки силы ИОЛ при эмметропии заключались в простом добавлении +19,0 D к прекатарактальной рефракции. Десять лет спустя нахождение в пределах ± 1,00 D от целевой рефракции все еще считалось разумным стандартом.Стандарт точности для нормального глаза был недавно рассмотрен в Соединенном Королевстве в исследовании 2006 года: «Эталонные стандарты рефракционных результатов после операции по удалению катаракты NHS». Авторы пришли к выводу, что «эталонный» стандарт результатов рефракции для нормальных глаз после операции по удалению катаракты должен находиться в пределах ± 0,50 D в 55% случаев и в пределах ± 1,00 D в 85% случаев. 1

Сегодня, тщательно оптимизируя отдельные составляющие расчета мощности ИОЛ в сочетании с передовыми хирургическими методами, можно получить результат в пределах ± 0.50 D для более чем 70% операций и ± 1,00 D для более чем 90% операций. 2 Отслеживая свои результаты, вы можете увидеть, где вы находитесь по отношению к этому опубликованному «эталонному» стандарту.


Доктор Хилл добровольно тратит сотни часов и свои личные ресурсы, чтобы сделать информацию на этом веб-сайте доступной для вас.Если вы захотите купить ему чашку кофе, сделать пожертвование на покрытие текущих расходов или просто поблагодарить вас, ваш взнос приветствуется.

Калькулятор · Торический калькулятор

ТОРИЧЕСКИЙ КАЛЬКУЛЯТОР

ВЫБРАТЬ ОБЪЕКТИВ
ЗАМЕНИТЬ ЛИНЗУ

МОНОФОКАЛЬНЫЙ
КОРРЕКЦИЯ ПРЕСБИОПИИ
  • Калькулятор
  • Предпочтения и поддержка

Вернуться к калькулятору

Имя хирурга Информация для пациентов Дата Возраст пациента

Информация для хирурга и пациента

Примечания…

Имя хирурга

Дата

Информация о пациенте

Возраст пациента

Выбор глаза

OD (справа)

ОС (слева)

K Обозначение

D

мм

Кератометрия

Хирургически индуцированный астигматизм (SIA)

D

@ Меридиан (место разреза)

°

Квартира K1

Квартира К1 @ Меридиан

°

2.3. Кластеризация — документация scikit-learn 0.23.2

Кластеризация
немаркированные данные могут выполняться с помощью модуля sklearn.cluster .

Каждый алгоритм кластеризации бывает двух вариантов: класс, реализующий
метод fit для изучения кластеров на данных поезда и функция,
который, учитывая данные поезда, возвращает массив целочисленных меток, соответствующих
в разные кластеры. Для класса ярлыки над обучением
данные можно найти в атрибуте labels_ .

Исходные данные

Важно отметить, что алгоритмы, реализованные в
этот модуль может принимать на вход различные виды матриц. Все
методы принимают стандартные матрицы данных формы [n_samples, n_features] .
Их можно получить из классов в sklearn.feature_extraction
модуль. Для AffinityPropagation , SpectralClustering
и DBSCAN можно также вводить матрицы подобия формы
[n_samples, n_samples] .Их можно получить из функций
в модуле sklearn.metrics.pairwise .

2.3.1. Обзор методов кластеризации

Сравнение алгоритмов кластеризации в scikit-learn

Название метода

Параметры

Масштабируемость

Использование

Геометрия (в метрических единицах)

К-средние

количество кластеров

Очень большой n_samples , средний n_clusters с
Код мини-партии

Универсальный, даже размер кластера, плоская геометрия, не слишком много кластеров

Расстояния между точками

Распространение сходства

демпфирование, образец предпочтения

Не масштабируется с помощью n_samples

Много кластеров, неравный размер кластера, не-плоский ge

Калькулятор QT

Пожалуйста, проверьте, обновлен ли ваш браузер!

Старые версии Internet Explorer не поддерживаются! Пожалуйста, используйте другой веб-браузер!

Кардиологическое отделение
Кардиологический центр
Академический медицинский центр
Амстердамский университет
Нидерланды

для расчета вероятности LQTS

Как измерить интервал QT

Как пользоваться данным калькулятором

Часть этого текста адаптирована из Postema and Wilde, Измерение интервала QT, Current Cardiology Reviews 2014.

Интервал QT в разных отведениях разный (как и все параметры ЭКГ). Это вызвано разными проекциями на разные оси вектора отведений. Раньше измерение интервалов P-QRS-T предпочтительно выполнялось во II отведении. Причин для этого обычая несколько:

1. В первые годы ЭКГ не было прекардиальных отведений, поэтому выбор отведений ограничивался отведениями от конечностей.

2. Векторная ось зубца P, QRS и TU преимущественно направлена ​​нижнебоковой и, следовательно, в направлении II отведения.Это часто приводит к легко распознаваемым зубцам P, QRS, T и U в отведении II, что способствует их измерению.

3. Как следствие вышеупомянутых причин, контрольные значения также определены для отведения II.

Однако иногда конец зубца Т не может быть легко определен в отведении II, и в качестве альтернативы можно использовать отведение V5, V6 или I.

Интервал QT, который вы используете для ввода в калькулятор, предпочтительно должен определяться из среднего значения 3 последовательных сокращений.

QT-интервал подразумевает, что U-волна не должна быть включена в измерение, так как тогда нужно будет определить QU-интервал. Однако ясно, что реполяризация сердца завершается только после окончания U-волны. Но поскольку зубец U часто подавляется стандартной фильтрацией ЭКГ или подавляется зубцом P при более высокой частоте сердечных сокращений, он часто не распознается на стандартной 10-секундной ЭКГ. Поэтому в качестве меры продолжительности реполяризации сердца принято измерять QT-интервал вместо QU-интервала.Фактически, также не существует принятых эталонных значений для интервала QU, хотя часто требуются специальные электрокардиографические методы, прежде чем можно будет действительно сосредоточиться на U-зубце. Когда зубец U тщательно изучен, он имеет продолжительность от 200 мс до 350 мс, и включение в интервал QT, таким образом, приведет к экстремальным и ошибочным значениям QT. Тем не менее, если принять, что волна TU является отражением непрерывного процесса реполяризации, неудивительно, что определение истинного конца зубца T.Как справиться с зубцом U показано на рисунке.

Интервал QT измеряется от начала комплекса QRS до конца зубца T. Когда интервал QT измеряется вручную, вы можете использовать метод касательной или пороговый метод для определения конца зубца T.

Метод касательной

Чтобы определить конец зубца T методом касательной, вы сначала берете касательную на самой крутой точке конечной конечности зубца T. Там, где касательная пересекалась с изоэлектрической базовой линией, это конец зубца T.

Пороговый метод

Чтобы определить конец зубца Т пороговым методом, вы берете точку пересечения конечной конечности зубца Т с изоэлектрической базовой линией (рисунок). Когда зубец U прервал зубец T до того, как он вернулся к исходному уровню, конец зубца T находится ниже надира между зубцом T и U.

Оба ручных метода измерения интервала QT требуют определения изоэлектрической базовой линии:

Изоэлектрическая базовая линия

Изоэлектрическую базовую линию можно получить, соединив TP-сегмент (сегмент между зубцом T и зубцом P) комплекса, в котором вы измерили интервал QT, с TP-сегментом предыдущего комплекса (рисунок).

QT-интервал скорректирован на RR-интервал или частоту сердечных сокращений. Важно, чтобы для получения интервала QTc использовался RR-интервал (или частота сердечных сокращений) между измеренным и предыдущим комплексом (рисунок). Затем QT-интервал может быть скорректирован на RR-интервал / частоту сердечных сокращений с помощью нескольких формул коррекции, как показано в QTcalculator.

1. Базетт: QTcB = QT / RR1 / 2

2. Фридерисия: QTcFri = QT / RR1 / 3

3. Фрамингем: QTcFra = QT + 0,154 (1-RR)

4.Раутахарью: QTcR = QT − 0,185 (RR − 1) + k

(k = + 0,006 секунды для мужчин и +0 секунд для женщин и детей младше 12 лет)

5. Ходжес: QTc = QT + (1,75 * (HR-60))

Интервал QT предпочтительно измерять при стабильном синусовом ритме. Однако в некоторых случаях у вас возникают дополнительные систолы, явная синусовая аритмия или даже фибрилляция предсердий. Дополнительные систолы и сердцебиение непосредственно после дополнительной систолы предпочтительно не включать в измерение интервала QT, но они могут предоставить много информации; у пациентов со сниженным резервом реполяризации будут наблюдаться аберрантные интервалы QT или даже гигантские зубцы T-U после внезапного изменения частоты сердечных сокращений, вызванного дополнительной систолой.При синусовой аритмии, особенно проявляющейся у детей (младшего возраста), различные интервалы RR приводят к такому изменению интервала QTc, что вероятность ошибочного диагноза удлиненного интервала QT увеличивается. По возможности интервал QT следует измерять комплексно, без выраженной синусовой аритмии. При фибрилляции предсердий трудно определить интервал QT, и нерегулярные интервалы RR / частота сердечных сокращений также влияют на интервал QTc. Поэтому интервал QT предпочтительно определять во время стабильного синусового ритма, тогда как значения интервалов QTc, полученные на ЭКГ с аритмиями, следует интерпретировать с осторожностью.

При изучении нарушений проводимости наибольшей проблемой является влияние продолжительности QRS на интервал QT. Если продолжительность комплекса QRS увеличивается, это в основном приводит к увеличению интервала QT. Удлиненные интервалы QT у людей с широким комплексом QRS могут быть связаны с нормальной реполяризацией или увеличенным временем реполяризации и, следовательно, могут быть неспецифическими. Поскольку интервал QT удлиняется при дефектах желудочковой проводимости, становится необходимой корректировка продолжительности QRS.Лучше всего этого можно достичь, используя интервал JT (интервал QT минус продолжительность QRS), для которого затем потребуются специальные эталонные значения (в настоящее время недоступны). Существует несколько формул коррекции для оценки интервала QT при блокаде ножки пучка Гиса, например: Богосян и др., Heart Rhythm 2015.

.

Обратите внимание, что эталонные значения, использованные в этом калькуляторе, были определены у пациентов без использования препаратов, удлиняющих интервал QT, или без тяжелой гипокалиемии. В случае удлинения интервала QT с тяжелой гипокалиемией и / или применения препаратов, удлиняющих интервал QT, мы рекомендуем повторно определить интервал QT после коррекции этих элементов.

Врожденный синдром удлиненного интервала QT (LQTS) — это наследственное нарушение сердечной аритмии, встречающееся примерно у 1 на 2000 человек и связанное с внезапной сердечной смертью из-за злокачественных желудочковых аритмий. Удлинение интервала QT с поправкой на частоту сердечных сокращений (интервал QTc) является отличительной чертой клинического диагноза LQTS и отражает длительную реполяризацию, вызванную мутациями в генах, кодирующих ключевые ионные каналы сердца.

Несмотря на важность степени удлинения интервала QT, однозначно не установлен стандартный метод его измерения и коррекции частоты сердечных сокращений (интервала QTc).Хотя интервал QT можно оценить автоматически, эксперты LQTS рекомендуют ручные измерения с использованием метода касательной или порогового значения (см. Как измерить интервал QT). Однако, когда оба метода применяются к одним и тем же ЭКГ, метод тангенса последовательно измеряет более короткие интервалы QT, чем метод порогового значения.

Текущие рекомендации сосредоточены на значениях отсечки интервала QTc при диагностике LQTS, но эти значения отсечки не специфичны для метода, используемого для измерения интервала QT, формулы коррекции, используемой для коррекции интервала QT для сердца. частота, возраст и / или пол, хотя возраст и пол являются известными факторами модуляции интервала QTc.

Цель

В этом калькуляторе вы можете ввести измеренный интервал QT, интервал RR или частоту сердечных сокращений, метод, который вы использовали для измерения интервала QT (метод тангенса или порога), а также возраст и пол вашего пациента. После этого калькулятор предоставит вам интервалы QTc для пяти установленных формул коррекции (т. Е. Базетт, Фридерика, Фрамингем, Ходжес и Раутахарью). На основе формулы коррекции, которую вы хотите использовать, калькулятор предоставит вам вероятность LQTS для этого конкретного пациента с этим конкретным измеренным интервалом QT.

Используйте

Для правильного использования QTcalculator необходимо выполнить следующие действия:

1. Ознакомьтесь с инструкциями Как измерить интервал QT и измерить интервал QT вашего пациента с помощью метода (касательного или порогового значения), который вам знаком, и / или того, который вы предпочитаете.

2. Посмотрите на калькулятор и введите пол и возраст ваших пациентов.

3. Введите измеренный интервал QT и предыдущий интервал RR или частоту пульса.

4.Укажите, какой метод вы использовали для измерения интервала QT.

5. Укажите, какую формулу коррекции вы хотите использовать для коррекции интервала QT для частоты пульса.

6. Калькулятор предоставит вам вероятность LQTS.

Вероятность LQTS основана на процентилях интервала QTc контрольной группы и пациентов с LQTS. Калькулятор дает вам процентиль введенного интервала QT для контрольного человека и для LQTS-пациента. Например, если ваш пациент — мужчина 35 лет с интервалом QT, измеренным методом касательной, равным 430 мс, и частотой пульса 50 ударов в минуту, интервал QTc, рассчитанный по формуле Базетта, говорит вам, что соответствующий интервал QTc 393 мс (и ниже) наблюдается у 55% ​​пациентов из контрольной группы и 15% пациентов из группы LQTS.Следовательно, вероятность LQTS у этого пациента довольно низка, поскольку этот конкретный интервал QTc, рассчитанный по формуле Базетта, чаще встречается в контрольной группе по сравнению с пациентами с LQTS.

Данные для этих нормированных средних значений и стандартных отклонений получены в результате комплексного исследования, которое проводилось у пациентов с подтвержденным патогенным вариантом генов KCNQ1 (LQT1), KCNh3 (LQT2) и SCN5A (LQT3) и членов их семей (ссылка на статью ). LQTS-пациенты имели LQTS типа 1 (LQT1), типа 2 (LQT2) или типа 3 (LQT3), а контрольные были членами семьи с отрицательным генотипом.Учитывая отсутствие включенных лиц из общей популяции в это исследование, вероятность LQTS, указанная калькулятором, наиболее актуальна в условиях, когда у вашего пациента высокая (например, 50%) априорная вероятность LQTS, с промежуточным или незначительным удлиненный интервал QTc. Следовательно, данные, используемые для построения калькулятора, дают возможность оценить вероятность того, что у вашего конкретного пациента есть LQTS.

QTcalculator был предоставлен Академическим медицинским центром Амстердамского университета, Нидерланды, отделом кардиологии в сотрудничестве с Фондом Cardionetworks (www.cardionetworks.org).

QTcalcultor является частью следующей статьи, находящейся в обращении:

Определение и интерпретация интервала QT: комплексный анализ большой когорты пациентов с синдромом удлиненного интервала QT и контрольной группы. Тираж. 2018. DOI: 10.1161 / CIRCULATIONAHA.118.033943.

Авторы:

• A.S. Винк, MD, MSc (EBP) 1,2 *

• Б. Нойман, MD3

• K.V.V. Ливе, MD1 *

• М.Ф. Грешник, МД, МПх4,6

• Н.Хофман, доктор философии 1 *

• С. эль-Кади, бакалавр наук 1

• M.H.A. Шенмейкер, бакалавр наук, 1

• H.M.J. Slaghekke, BSc1

• J.S.S.G. де Йонг, доктор медицины, доктор философии 4

• S.A.B. Clur, MBBCh, MSc (Med), FCP (SA) Paed, PhD2

• Н.А. Блом, MD, PhD2,5 *

• С. Кэаб, MD, PhD3,7

• A.A.M. Уайльд, доктор медицинских наук 1,6 *

• P.G. Постема, д.м.н. 1

Принадлежность авторов

1. Отделение клинической и экспериментальной кардиологии, Кардиологический центр, Академический медицинский центр, Амстердам, Нидерланды

2.Отделение детской кардиологии, Детская больница Эммы, Академический медицинский центр, Амстердам, Нидерланды

3. Медицинский факультет I, Университетская клиника Мюнхена, Университет Людвига-Максимилиана, Мюнхен, Германия

4. Отделение кардиологии, OLVG, Амстердам, Нидерланды

5. Отделение детской кардиологии, Медицинский центр Лейденского университета, Лейден, Нидерланды.

6. Центр передового опыта принцессы Аль-Джавхара Аль-Брахим в исследованиях наследственных заболеваний, Джидда, Королевство Саудовская Аравия.

7. Немецкий центр сердечно-сосудистых исследований (DZHK), партнерский сайт: Munich Heart Alliance, Мюнхен, Германия

* Член Европейской справочной сети по редким, редко встречающимся и сложным заболеваниям сердца — ERN GUARD-Heart

1. Циркулярная бумага (ссылка)

2. Постема П.Г., Уайлд А.А. Измерение интервала QT. Текущие обзоры кардиологии. 2014; 10: 287-294. (PMID: 24827793)

3. Гольденберг И., Мосс А. Дж. И Зареба В. Интервал QT: как его измерить и что является «нормальным».Журнал сердечно-сосудистой электрофизиологии. 2006; 17: 333-336. (PMID 16643414)

4. Вискин С. Интервал QT: слишком длинный, слишком короткий или правильный. Сердечного ритма. 2009; 6: 711-715. (PMID: 19389656)

5. Вискин С., Розовски Ю., Сэндс А.Дж., Чен Э., Кистлер П.М., Калман Дж. М., Родригес Чавес Л., Итурральде Торрес П., Круз Ф. Ф., Центурион О. А., Фуджики А., Мори П., Чен X, Кран А. Д., Ройтингер Ф., Zhang L, Vincent GM и Zeltser D. Неточная электрокардиографическая интерпретация длинного QT: большинство врачей не могут распознать длинный QT, когда они видят его.Сердечного ритма. 2005; 2: 569-574. (PMID: 15922261)

6. Постема П.Г., Де Йонг Дж. С., Ван дер Билт И. А. и Уайлд А. А.. Точная электрокардиографическая оценка интервала QT: научите касательную. Сердечного ритма. 2008; 5: 1015-1018. (PMID: 18598957)

7. Taggart NW, Haglund CM, Tester DJ и Ackerman MJ. Ошибки диагностики при врожденном синдроме удлиненного интервала QT. Тираж. 2007; 115: 2613-2620. (PMID: 17502575)

градусов Цельсия

Цельсия или Цельсия — это единица измерения температуры.

Температура замерзания / плавления воды составляет около нуля градусов Цельсия (0 ° C) при давлении 1 атмосфера.

Температура кипения воды около ста градусов по Цельсию (100 ° C) при давлении 1 атмосфера.

Точные значения зависят от состава воды (обычно количества соли) и давления воздуха.

Морская вода содержит соль, а температура замерзания опускается ниже 0 ° C.

При кипячении воды на горе над уровнем моря точка кипения опускается ниже 100 ° C.

Обозначение градусов Цельсия — ° C.

Цельсия в Фаренгейта преобразование

0 градусов Цельсия равно 32 градусам Фаренгейта:

0 ° C = 32 ° F

Температура T в градусах Фаренгейта (° F) равна температуре T в градусах Цельсия (° C), умноженной на 9/5 плюс 32:

T (° F) = T (° C) × 9/5 + 32

Пример

Преобразование 20 градусов Цельсия в градусы Фаренгейта:

T (° F) = 20 ° C × 9/5 + 32 = 68 ° F

Цельсия в Кельвина преобразование

0 градусов Цельсия равно 273.15 градусов Кельвина:

0 ° С = 273,15 К

Температура T в Кельвинах (K) равна температуре T в градусах Цельсия (° C) плюс 273,15:

T (К) = T (° C) + 273,15

Пример

Преобразование 20 градусов Цельсия в Кельвин:

T (K) = 20 ° C + 273,15 = 293,15 K

Цельсия в Ренкина преобразование

Температура T в градусах Ренкина (° R) равна температуре T в градусах Цельсия (° C) плюс 273.15, раз 9/5:

T (° R) = ( T (° C) + 273,15) × 9/5

Пример

Перевести 20 градусов Цельсия в градусы Ренкина:

T (° R) = (20 ° C + 273,15) × 9/5 = 527,67 ° R

Таблица Цельсия

Цельсия (° C) по Фаренгейту (° F) Температура
-273,15 ° С -459,67 ° F температура абсолютного нуля
0 ° С 32.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
