Самодельный дефлектор Вольперта – Григоровича. Как самому сделать дефлектор и улучшить тягу в трубе печи.

Дефлектор — это устройство, которое улучшает тягу в трубе. Делает это он за счет того, что в результате обтекания дефлектора воздухом, образуются области пониженного давления непосредственно над трубой. А это влечет подсос воздуха (или печных газов) из трубы. Т.е. возникает эффект удлинения, подъема трубы примерно на 15-20%. Но и этого зачастую более чем достаточно, что бы обеспечить хорошую тягу в коротких (невысоких) трубах. Дефлекторы известны достаточно давно, со времен открытия законов аэродинамики, однако массово применяются они только на промышленных системах. И хотя их изготовление весьма простое и по силу каждому, причиной их отсутствия на наших трубах служит исключительно невежество и недостаток информации. В результате – над крышами маячат «креативные» зонтики – продукт местных печников, которые много думают о «красоте неписанной», а о тяге в трубе и о качественном сгорании топлива значительно меньше.

Существует много систем дефлекторов: ЦАГИ, Вольперта-Григоровича, Ханженкова и др. Но наиболее распространенным вариантом для отопления является именно дефлектор Вольперта – Григоровича. Хотя по некоторым отзывам, дефлектор ЦАГИ зарекомендовал себя лучше для вентиляционных систем.

Схема дефлектора достаточно проста. Над трубой устанавливается усеченный конус – диффузор, так, что бы труба немного в него входила. Над трубой устанавливается защитный зонт, как обычно. Но для компенсации вреда (зоны повышенного давления под зонтом), под зонтом крепится перевернутый конус. В результате, внутри этой конструкции при боковом обдуве ветром образуется пониженное давление, и дым более охотно устремляется из трубы наружу. Справедливости ради надо отметить, что при сильном нисходящем потоке ветра «сверху вниз» давление внутри дефлектора повышается (из-за экранирования зонтом). Это надо учитывать при выборе места установки и высоты трубы. Лучший же обдув дефлектора — сбоку или снизу, а это 99% случаев.

Прежде чем приступить к изготовлению дефлектора, надо рассчитать его размеры. Все они имеют привязку к диаметру трубы. (Если труба квадратная, то делают квадратный дефлектор, хотя он и хуже работает из-за угловатости). Диаметр трубы считают за исходную величину D. А все остальные размеры рассчитываются с соответствующими эскизу коэффициентами. Диаметр диффузора внизу – 2D, вверху – 1,5D, высота диффузора – 1,5D. «Погружение» трубы в диффузор — на 0,15D. Высота конуса зонта, обратного конуса и расстояние между зонтом и диффузором – по 0,25D. Все эти зависимости получены в результате продувки дефлектора в аэродинамических трубах. Поэтому настоятельно рекомендовано их придерживаться.

Итак, зная размеры, приступаем к расчету и раскрою заготовки. Идеальный материал для дефлектора была бы тонкая нержавейка. Но вполне подойдет и обычная оцинкованная сталь. Прослужит она много лет, а сделать новый – работы на несколько часов. В расчетах размеров заготовок вам поможет статья «Как рассчитать выкройку конуса». Выкройка для диффузора представляет собой изогнутую полоску стали, а для зонта — два круга, с вырезанными сегментами. Не забудьте оставить полоску металла в 2-3 см на одном из краев для стыковки. Зонт делаем на 2-3 сантиметра больше, чем обратный конус.

Что бы не морочится с загибами и заворотами стали, я применил вытяжные заклепки и заклепочник. Поскольку герметичность тут совершенно не нужна, скреплять края выкройки заклепками значительно быстрее. Удобно использовать какую либо оправку в виде висящего бруска, на который надевается диффузор. Удерживая деталь, сверлим отверстия сразу в двух краях, вставляем заклепку и «вытаскиваем» ее заклепочником. Быстрое и надежное крепление. Заклепку слегка поправляем небольшим молотком.

Так же делаем и конусы зонта и отражателя, но пока не соединяем их между собой. Для крепления зонта к диффузору на нужной высоте я применил отрезки резьбовой шпильки. Для устойчивого крепления достаточно 3-х, расположенных трехлучевой звездой. На диффузоре шпильки крепятся в специальных петлях, сделанных из полоски металла и так же прикрепленных к диффузору заклепками. Шпильки просто ввинчиваются в петли и фиксируются гайками. Такая система позволяет очень точно и быстро выставить зонт на нужную высоту.

В обратном конусе сверлятся 3 отверстия и обратный конус фиксируется гайками с гроверными шайбами на нужной высоте. Теперь можно закрепить и защитный зонт. Поскольку он немного больше по диаметру, чем обратный конус, по его периметру в нескольких местах выступающий край надрезается на ширину 1-2 см. и эта полоска загибается на нижний конус. Таких полосок 6-10 и оба конуса скрепляются между собой очень надежно. А из-за того, что верхний конус – зонт больше нижнего, атмосферные осадки не будут скапливаться внутри этой «летающей тарелки».

Теперь осталось закрепить дефлектор непосредственно на трубе. Для этого удобно использовать короткий отрезок трубы, что бы не спеша и качественно соединить его в дефлектором, а затем уже установить всю конструкцию на дымовой трубе.

Разметив и просверлив нужные отверстия и в диффузоре и в трубе, фиксируем дефлектор так же с помощью резьбовых шпилек, обеспечив нужную величину захода трубы в диффузор. Теперь можно устанавливать все на трубу.

Возможно, кому то конструкция покажется несколько громоздкой. Однако дефлектор реально значительно улучшает тягу в трубе. Даже при незначительном ветре тяга даже в холодной печи ощущается весьма явственно «голой рукой» и на слух. Во время горения, еще при розжиге печи тяга возрастает по мере прогревания трубы. А сильный ветер создает очень значительную тягу, словно в топке подают воздух принудительно, как при наддуве.

По субьективным ощущениям и опыту, труба высотой ок. 3 метров работает так же как при высоте 5 метров. Если топливник печи не перегружен топливом, и обеспечен хороший подвод воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. При этом процесс горения идет очень активно.

Потратив на изготовление дефлектора всего несколько часов, вы сможете значительно улучшить процесс горения в ваших печах.

Константин Тимошенко. © 06.08.2014 г.

Как изготовить дефлектор Григоровича своими руками

Автор Евгений Апрелев На чтение 5 мин. Просмотров 6.4k.

Хорошая тяга — залог нормальной работы печи в частном доме. Если тяга недостаточная, то огонь не будет разгораться как следует, соответственно, не получится обогреть помещение. Летом дымоход также может выполнять функцию , благодаря установленному дефлектору, который будет вытягивать воздух. Устройства такого типа можно купить или сделать самостоятельно. Это несложно, главное — иметь необходимые инструменты и материалы. Проще всего изготовить по чертежам дефлектор Вольперта-Григоровича. Он отличается конусообразной формой наконечника и обладает достаточно высокой эффективностью.

Конструкция устройства
Пошаговая инструкция по созданию дефлектора Григоровича

Конструкция устройства

Дефлекторы активно используются в промышленности, а вот владельцы частных домов не всегда их устанавливают, хотя это могло бы решить проблемы с тягой и вентиляцией. Существуют различные разновидности этих приборов, отличаются они своей формой. Дефлектор Григоровича легко узнать по конусообразным очертаниям, а также среди прочих аналогичных устройств он считается наиболее эффективным. Кроме того, Григоровича своими руками не так уж сложно, поэтому стоит попробовать использовать этот способ, чтобы улучшить характеристики вентиляции. Всего в нем имеется три части, которые при изготовлении скрепляются в одно целое:

Диффузор.
Крышка.
Обратный конус.

Под защитным козырьком располагается обратный конус, который обеспечивает полноценную работу устройства и при низких ветрах. Но также его наличие позволяет ограничиться несложной , что облегчает процесс изготовления. Работает дефлектор согласно принципам законов аэродинамики, взаимодействуя с воздушными потоками. Его наличие позволяет избежать необходимости устанавливать длинную трубу, чтобы обеспечить лучшую тягу. Дефлектор также способен поднять КПД отопления, с его использованием процесс горения происходит значительно активнее.

Мнение эксперта

Задать вопрос эксперту

Совет: нельзя использовать дефлектор, если помещение отапливается при помощи газового котла. Подобное требование указывается в СНИПЕ и является обязательным для жилых помещений.

Пошаговая инструкция по созданию дефлектора Григоровича

Можно изготовить дефлектор Григоровича для дымохода своими руками по чертежам. Для этого необходимо подобрать нужные материалы, но в первую очередь потребуется произвести расчеты, чтобы устройство правильно выполняло свою работу. Главный показатель, который имеет значение — это сечение трубы, на которую будет установлено приспособление. Зная эту информацию, можно будет вычислить и остальные данные. Дефлектор должен соответствовать размеру трубы, чтобы его можно было установить.

После проведения расчетов можно выполнить чертеж на бумаге. Этот шаг не является обязательным, но позволяет получить предварительный макет, который поможет избежать ошибок и неточностей. С его помощью можно примерить расположение элементов и убедиться в том, что все правильно посчитано. Создание макета не отнимает много времени, поэтому не стоит пропускать этот этап, он позволит оценить свое изделие и при необходимости внести поправки.

В качестве материала может применяться нержавеющая сталь или оцинкованная. Она хорошо подходит для изготовления подобного устройства, поскольку отличается достаточной прочностью и не погнется при столкновении с воздушными потоками. И также сталь устойчива к воздействию атмосферных явлений, поэтому она не покроется ржавчиной от контакта с дождем и снегом.

Для изготовления дефлектора обычно используются металлические листы, на которые необходимо перенести чертежи заготовок. Вырезают их при помощи специальных ножниц по металлу, а затем скрепляют, используя кронштейны. Когда детали готовы, их соединяют между собой, после чего установлен на трубу.
Для крепления конуса к защитному колпаку необязательно использовать крепежные болты или другие элементы, есть и более простой способ, который можно применить.

Две детали нужно приложить друг к другу так, как они будут находиться в соединенном виде.
На обратной стороне крышки обвести контур и затем сделать по линии надрезы.
Вставить конус и загнуть полоски так, чтобы они удерживали его.

К диффузору эти элементы крепятся при помощи строительных шпилек, хотя можно воспользоваться и другими разновидностями крепежа. С внутренней стороны диффузора устанавливаются кронштейны, которые используются к трубе. Их должно быть не меньше четырех штук.

Монтаж дефлектора является довольно сложным процессом, поскольку проводится на высоте и требует соблюдения соответствующих мер безопасности. Поэтому необходимо предварительно подготовиться к выполнению таких работ.

Чтобы установить приспособление, нужно сделать отступы не менее 150 мм от края дымоходной трубы, обозначив это отметками.
Затем примеряют дефлектор, полностью собранный и готовый к установке.
В трубе и крепежных элементах просверливаются отверстия, конструкция фиксируется при помощи специальных элементов.

Несмотря на то что дефлектор изготавливается из плотной листовой стали, при установке необходимо действовать достаточно аккуратно, чтобы не допустить случайного повреждения диффузора, иначе это приведет к тому, что устройство не сможет эффективно работать.

Изготовление конструкции и ее установка не отнимает много времени, однако это является действительно . Даже при незначительном ветре она будет заметно ощущаться и увеличиваться по мере прогрева печи. При этом процесс горения будет происходить гораздо активнее. Кроме того, дефлектор защищает дымоход от засорения, не позволяя мусору попадать внутрь.

Самодельный дефлектор Вольперта – Григоровича

Самодельный дефлектор Вольперта – Григоровича. Как самому сделать дефлектор и улучшить тягу в трубе печи.

Раздел. Дачное строительство и благоустройство

Константин Тимошенко. © 06.08.2014 г.

http://www.delaysam.ru

Грибок (колпак) на трубу дымохода своими руками — расчет размеров | Дефлектор Вольперта — Григоровича

Автор Trubtraid.ru Опубликовано 23.08.2017
Обновлено 27.03.2018

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Функциональность изделий

Грибки для дымоходных труб представляют собой простые устройства, выполняющие важную функцию. Потоки воздуха разделяясь о колпак проникают в канал, вызывая эффект «подсасывания». Это приводит к появлению участка, где преобладает пониженное давление. В это направление и устремляется дым. Важно учитывать, что воздух может перемещаться горизонтально или же под углом.

Наличие дефлектора снижает риск возгорания. Чтобы повысить его эффективность следует установить искрогаситель. Он представляет собой особую сетку. Использование козырька с турбиной позволяет обеспечить достойными показателями тяги практически любой газоход.

Виды конструкций

На сегодняшний день разработаны грибки самых различных разновидностей. Мы расскажем вам о наиболее популярных из них.

Итак, согласно отзывам потребителей, наибольший интерес представляют:

Дефлектор Вольперта — Григоровича. Характеризуется круглой формой и конусообразным зонтиком. Как правило, не оснащен капельником.
Четырехскатный грибок. Имеет прямоугольную форму. Ставится на дымоходы из кирпича с такой же конфигурацией.
Грибок с полукруглой крышей. Дизайн данной разновидности достаточно эстетичный. Его часто можно увидеть на кровле зданий, сооруженных в европейском стиле. Но эффективность этого грибка к сожалению низкая.
Плоский козырек. Обладает плоским прямоугольным навесом. Такие изделия характерны при обустройстве домов в стиле минимализма. Важно знать, что на кронштейны данного изделия в зимний период воздействуют сильные нагрузки. Это связано с накапливанием снега на зонтике.
Стандартный грибок. Имеет пирамидальную конструкцию. Изготовляют данную разновидности из листа металла и соединяют с фартуком-капельником с помощью специальных кронштейнов.

Дефлектор Вольперта — Григоровича

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
высота диффузора — 1.5*D;
погружение канала в диффузор — 0.15*D;
высота обоих конусов зонтика — 0.25*D;
расстояние между диффузором и колпаком — 0.25*D.

Данные соотношения размеров были получены опытным путем. При производстве данной модели обязательно придерживайтесь этих формул.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса.

Чтобы не терять время на загибы металла, используйте заклепки и заклепочник. В данном случае вас не должен интересовать уровень герметичности. Это здесь ни к чему. Использование заклепок существенно ускоряет работу.

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:

«Улучшение» аэродинамики дефлектора ЦАГИ — Вентиляция и кондиционирование

4 часа назад, Кувалдыч сказал:
ну кто на что учился

вот именно, Вы «ведром» пытаетесь опровергнуть усилия именитых инженеров, это даже не смешно, а печально. …Предлагаю вспомнить Вам вопрос

30.10.2019 в 14:55, Кувалдыч сказал:
Основной поток все равно снизу вытягивается

«Отсебячина» и никакими аргументами не подтверждённое, кроме возможно собственного ведра, офигительный результат, Вам там в Саратове в универе к.т.н. случайно не присваивали?

4 часа назад, Кувалдыч сказал:
Но вот специалисту по аэродинамике ваше «как надо» кажется смешным и детским.

это Вы специалист? если только по диплому, всё выше озвученное Вами, показывает обратное. Достаточно выше процитированного 🙂

4 часа назад, Кувалдыч сказал:
А заказчику ваше «как надо» «так не буду» даже смешным уже не кажется….

Навешать «лапши на уши» заказчику, особенно если он сути не понимает, проще простого. Попробуйте поработать с заказчиком, который знает и понимает, быстро «без трусов» останетесь.

4 часа назад, Кувалдыч сказал:
Я вот не пойму. .. вы о чем спорите то? Последнюю страницу спор ни о чем.

так и я вот тоже. Ваша проблема в том, что Вы возможно понимаете, что неправы, но признать это Вам некая религия не позволяет.

4 часа назад, Кувалдыч сказал:

с Вами да. Более того, Вы «встреваете» в темы, в которых, как говорится, «ни ухом , ни рылом», а свои «практики» в виде ведра в этой теме выдаёте за «экспериментальное» доказательство.

Я с Вами и не спорю, я Вам показываю полную несостоятельность Ваших «аргументов», но Вы можете считать, что кто-то с Вами спорит, если это помогает Вам самоутвердиться

Как усилить тягу в дымоходе | PoweredHouse

Избавиться от обратной тяги или усилить тягу в дымоходе камина или печи можно при помощи специальных устройств: аэродинамическими нагнетателями тяги (дефлекторы), механическими устройствами усиления тяги и ветровой защиты (турбовентиляторы, флюгарки), электрическими дымовыми вентиляторами (дымососы). Все эти устройства устанавливаются на оголовок дымовой трубы. Усилить тягу в дымоходе иногда приходится при сильном влиянии ветра на работу камина или печи или близком расположении дымохода к высоким строениям.

Дефлекторы

Дефлектор – ветрозащитное устройство, устанавливаемое на дымовой трубе, призванный повышать тягу, подсасывая газы из трубы за счет энергии ветра. Дефлектор использует эффект падения давления при обтекании препятствия воздухом и основан на принципе отклонения воздушных потоков и усиления суммарной составляющей вывода основного потока из дымохода.

Чем проще система – тем надежнее работа дефлектора: боковой ветер и поток, отраженный от крыши, усиливают тягу и подсасывают дым из дымохода. Дефлекторы предотвращают от опрокидывания тяги при сильном боковом ветре, но в безветренную погоду неэффективны. Модель дымового дефлектора подбирают не только по диаметру дымохода, но и по ориентировочным данным ветровой нагрузки.

Дефлектор Вольперта-Григоровича

Улучшить тягу в трубе можно дефлекторами конструкций: Вольперта-Григоровича, или открытый тарельчатый дефлектор Astato. Эти конструкции были придуманы для систем вентиляции, но на их основе разработаны современные дымовые дефлекторы. Наиболее распространенные конструкции дефлекторов для дымоходов: круглый дефлектор («Волпер»), дефлектор-звезда («Шенард»), дефлектор Григоровича, Н-образный дефлектор, многоярусный (может использовать ветер, направленный снизу вверх).

Дефлекторы из нержавеющей стали обеспечивают устойчивость к высоким температурам дымовых газов, коррозийную устойчивость к кислотам, повышает долговечность.

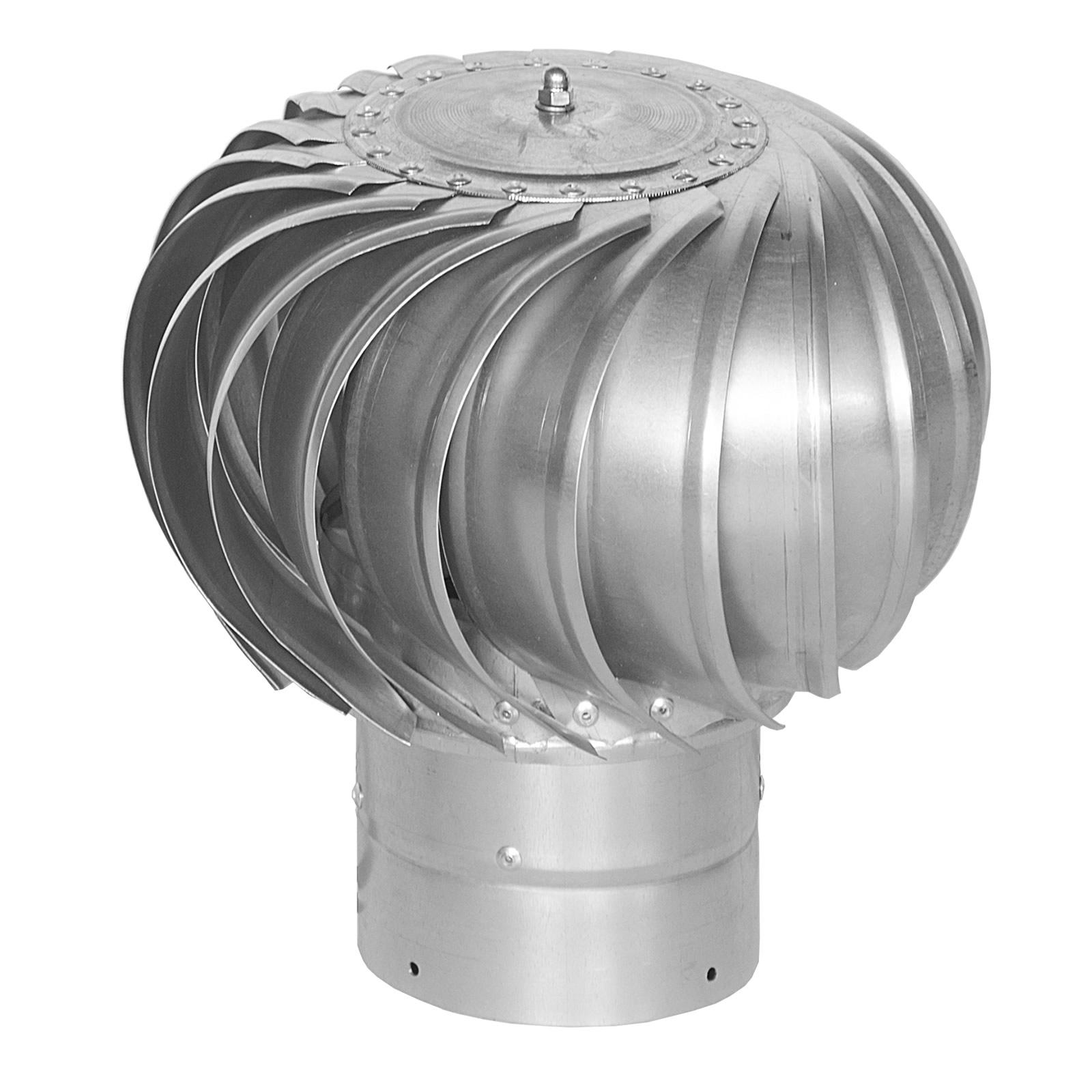

Ротационные турбины

Ротационные турбины – механическое устройство над оголовком дымохода, использующее энергию ветра для усиления тяги в трубе. Несмотря на направление и силу ветра, турбинная насадка вращается в одном направлении, создавая разрежение над дымовым каналом и способствуя усилению тяги в трубе. Конструкция турбовента (шар с вертикальными полосами-лопастями) предохраняет от попадания осадков (дождя и снега), листьев и мусора, птиц в дымовой канал. Особенность турбовента: в штиль не работает, в неотопительный сезон продолжается отвод воздуха из канала, в ветреную погоду приводит к чрезмерному разрежению и повышенной тяге.

Ротационные турбины

Ротационные турбины производятся под марками Турбовент, Турбомакс, Rotowent. Турбовент не следует устанавливать на каналах, отводящих дымовые газы из дровяных каминов и печей на угле. Необходимо обратить внимание на то, чтобы температура дымовых газов над дымоходом не превышала 150-250°С (в зависимости от модели). Турбовент эффективен для систем естественной вентиляции и для дымоходов котлов на газовом топливе.

Флюгеры дымоходные

Дымоходный флюгер, он же флюгарка – ветрозащитное устройство над дымоходом, конструкция которого обеспечивает свободный выход газов с подветренной стороны и усиливает тягу в дымовом канале.

Дымоходный флюгер

При изменении направления ветра флюгер поворачивается, а вместе с ним и штора, которая заслоняет от ветра дымоход трубы. Благодаря этому дым свободно выходит с подветренной стороны, не встречая на своем пути препятствия. Мало того, струи ветра не только не тормозят свободное прохождение дыма из трубы, но и, скользя по полуцилиндрической поверхности, подсасывают его, усиливая тем самым тягу в печи. Все как будто хорошо, но ветрозащитное устройство требует тщательного ухода.

Чтобы флюгер вместе со шторой легко и свободно вращался, его подшипники надо постоянно смазывать, а зимой сбивать наледи, которые образуются при конденсации пара, выходящего вместе с дымом из трубы.

Поэтому подобные дымники больше оправдывают себя в южных районах, где больше солнечных дней и менее суровы зимы.

Флюгарки или дымоходные флюгеры рекомендуют применять для дровяных каминов, в случае нестабильной или плохой тяги, при сильном направленном ветре или возникновении воздушных вихрей над дымовым каналом, связанных с неблагоприятным расположением дымохода (оголовок дымового канала размещен ниже конька крыши, наличие высоких деревьев или зданий вблизи дымохода).

Дымовые вентиляторы и дымососы

Дымовой вентилятор (дымосос) – электрический термоустойчивый вентилятор, устанавливаемый на дымоход, для усиления тяги в канале или трубе. Не путать дымовой вентилятор-дымосос с каминными вентиляторами для подачи наружного воздуха в зону горения и каминными вентиляторами для распределения теплого воздуха и отопления дома.

Дымовой вентилятор или дымосос – электромотор с вентилятором и модулятором тяги, который будет автоматически подстраиваться, создавая необходимый уровень тяги в дымоходе. Производители рекомендуют дымовой вентилятор для каминного дымохода с небольшим внутренним сечением. Дымоходные вентиляторы (дымососы) нуждаются в электропитании от 10 до 220 В, в зависимости от модели.

Новые разработки дымососа – гибрид турбовента и дымового вентилятора. Работает в двух режимах: во время ветра вращается самостоятельно, когда же скорость ветра мала или тяга недостаточна – включается двигатель, обеспечивая необходимую производительность дымососа.

Зонты, дымники и колпаки

Дымники, дымовые зонты и грибки, зонтики с обвесом (решетки-искрогасители, сетки от листьев и птиц, капельники и отводы конденсата) – это все декоративные колпаки на дымоход, художественные творения жестянщиков и кузнецов. Дымники и зонты спасают от прямого попадания в дымоход дождя и снега, но способствуют конденсации агрессивной влаги на внутренней поверхности колпака и образованию конденсата (темные потеки по оголовку дымохода, намерзание конденсата в зимнее время). При установке зонта на дымоход газового котла появляются проблемы обильного конденсата.

Вообще, нагромождение всяких устройств над оголовком дымохода приводит к повышенному образованию конденсата, снижению тяги или даже обратной тяге в дымовом канале. Не говоря о нормах, которые запрещают устанавливать зонты и дефлекторы на дымоход.

Законы аэродинамики никто не отменял. Под крышей дымника или колпаком дымового зонта образуется область повышенного давления, что ухудшает тягу в дымоходе. Приобретая декоративные колпаки на трубы, владельцы каминных и печных дымоходов не понимают, что зонты и дымники, как и перекрытые кирпичные дымоходы с боковыми выходами для дыма, только ухудшают тягу в трубе. Приходится выбирать: или декоративный колпак, исключающий прямое попадание дождя в дымоход, или обильный конденсат и ухудшение тяги в трубе.

применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

Содержание статьи

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

ЦАГИ.
Дефлектор Григоровича.
Волпер.
Н-образный.
Флюгер.
Тарельчатый.
Вращающийся.
Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d	Высота дефлектора, мм Н	Ширина диффузора, мм D
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

Высота дефлектора = 1,6 (1,7)×d.
Ширина колпака = 1,7 (1,8)×d;
Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

Ножницы для резки металла.
Молоток.
Электродрель и сверла.
Сварочный аппарат.
Рулетка.
Карандаш и фломастер.
Плотный картон.
Саморезы.
Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

Электродрель со сверлами.
Набор рожковых ключей.
Шпильки резьбовые.
Гайки.
Соединительные хомуты.
Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Как сделать чертежи дефлектора своими руками. Изготовление дефлектора на трубу дымохода своими руками

Дефлектор на дымоходе выполняет две задачи: усиливает тягу и защищает ее от негативного воздействия атмосферных осадков. В подавляющем большинстве дымоходов предусмотрена естественная индукция воздушного потока, и это во многом зависит от погодных условий. При неблагоприятном совпадении нескольких условий не только уменьшается тяга, но и возникает обратный эффект — воздух выходит наружу в комнату.Еще один фактор, который существенно влияет на эффективность дымоудаления, — это ветер. Степень изменения параметров зависит от его силы и направления.

Установка дефлектора позволяет решить следующие проблемы.

Защищайте дымоходную трубу от засорения и влаги. В межсезонье на нем могут устраивать птичьи гнезда, дымоход забивается снегом, во время дождя в него попадает большое количество воды. Дефлектор полностью исключает появление подобных проблем.
Снижает негативное влияние климатических факторов на тягу дымохода. Как уже было сказано, погодные условия могут быть настолько неблагоприятными, что вызывают появление реверсивной тяги — очень опасного явления.
Увеличить КПД дымохода на 15–20%. За счет этого появляется возможность отрегулировать их минимальную длину, улучшить внешний вид фасада здания, удешевить установку элементов.
Погасить искры. Это дополнительная функция дефлектора, важна при определении категории пожарной безопасности кровли.

Дефлектор состоит из трех основных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость продуктов сгорания в трубе, зонт защищает его от попадания воды и мусора, а корпус рассекает воздушный поток и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение незначительно влияет на работоспособность дефлектора.

Действие дефлектора объясняется эффектом Бернулли: скорость воздушного потока напрямую зависит от давления в канале. Воздух увеличивает скорость в суженном диффузоре, за счет этого снижается давление в корпусе и увеличивается тяга в дымоходе.

Классификация дефлекторов дымоходов

Все устройства разделены на три большие группы по нескольким критериям.

Цены на дефлектор дымохода

Дефлектор дымохода

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных разработчиков.

Таблица. Типы дефлекторов дымохода

Название модели	Краткое описание принципа работы и производительности
	Классический и очень распространенный вариант, скорость движения продуктов сгорания увеличивается примерно на 20-25%. Устройство состоит из двух практически одинаковых зонтов, соединенных в одну конструкцию на небольшом расстоянии друг от друга. Его можно устанавливать как на круглые, так и на квадратные дымоходы.Благодаря конструктивным особенностям происходит двукратное ускорение воздушного потока: в сторону сужения диффузора и в сторону верхнего возвратного колпака.
	Модель разработана сотрудниками Центрального аэрогидродинамического института, в недавнем прошлом самого известного специализированного научного учреждения. Тяга увеличивается за счет притяжения ветрового давления и перепадов давления по высоте. Сопло внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор.Сопло ЦАГИ исключает появление эффекта обратной тяги. Недостаток в том, что зимой при определенных климатических условиях на стенах может появиться лед, ухудшающий тягу дымохода.
	Продукт разработан специалистами французской компании Astato. Состоит из статической и динамической части, редко используется в дымоходах. Причина в том, что крайне сложные условия эксплуатации вентиляторов предъявляют жесткие требования к надежности и безопасности.Такие вентиляторы значительно увеличивают общую стоимость установки дымоходов.
	Довольно сложные устройства, состоящие из вращающейся турбинной головки и стационарного корпуса. За счет вращения лопастей под колпаком устройства давление снижается, дым из дымохода более эффективно отсасывается. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м / с, что значительно улучшает эксплуатационные характеристики дымоходов.Турбодефлекторы в 2-4 раза эффективнее статических моделей по эффективности и имеют привлекательный внешний вид.
	Защитные козырьки присоединяются к трубе дымохода при помощи закрытой с двух сторон малой опоры. Козырек имеет криволинейную геометрию и по выступу полностью перекрывает сечение дымохода. Вверху капота установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздух проходит через специальные щели и поднимается вверх.Это движение вызывает снижение давления и увеличение естественной тяги выхлопных газов из дымохода.
	Чаще всего монтируется на промышленных дымоходах. Главная особенность — возможность работать при сильных порывах ветра. Кроме того, полностью исключена возможность реверса тяги.

Мастер должен выбрать подходящий дефлектор после тщательного анализа всех факторов. Но надо иметь в виду, что очень сильное влечение имеет не только положительные, но и отрицательные стороны.Какие?

Как сделать дефлектор самому

Мы выбрали самый простой тип дефлектора (блок Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что довольно удобно для большинства пользователей. Найдите чертеж устройства, посмотрите рекомендуемые размеры и список отдельных элементов. Для изготовления дефлектора вам понадобится небольшой кусок оцинкованного листа, ножницы для резки металла, приспособление для установки специальных заклепок.

Важно.Для каждого диаметра дымоходной трубы необходимо иметь индивидуальные размеры составных частей дефлектора. В сети много онлайн-калькуляторов, нет необходимости переписывать и использовать сложные формулы. Все размеры указаны в зависимости от диаметра круглого дымохода.

Шаг 1. Перенести на металл размеры составных частей устройства. Для этого нарисуйте на поверхности два круга и две дуги указанных диаметров.Лучше делать это с помощью специального компаса жестянщика. Если это не так, нет проблем. Вбейте в центр металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нити равна радиусу окружности. Такое простейшее устройство отлично работает, проверено практикой. Ножницами вырезают металлические заготовки.

Шаг 2 Соберите корпус дефлектора. Для этого просверлите отверстия под диаметр заклепки по краям ее развертки.Сначала просверлите с одной стороны, затем временно согните туловище и сделайте отметки с другой стороны. Они должны точно совпадать, иначе при установке заклепок возникнут большие проблемы.

Шаг 3 Рассчитайте сектор, который необходимо разрезать, чтобы согнуть круглые элементы. Но снимать его не стоит, лишний металл необходимо стыковать заклепками загиба. Можно по формулам узнать угол изгиба, а можно сделать пропил по одному радиусу и на практике выбрать оптимальный тип элемента.Второй вариант работает намного быстрее, но на работоспособность устройства не влияет.

Шаг 4 Согните круги, просверлите отверстия и скрепите их заклепками. Расстояние между заклепками 3-4 см, чаще в этом нет необходимости, механических нагрузок в этих местах нет.

Цены на ручной заклепочник

Ручные заклепочники

Step 5 Вырежьте небольшие полоски металла, чтобы закрепить пластины, каждая примерно 2 см длиной и шириной один сантиметр.

Шаг 6 Скрепите две пластины вместе. В герметичности стыков нет необходимости; главное добиться устойчивости дефлектора.

Step 7 Соберите все элементы в единый дизайн. Длина и количество крепежных лент указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то укрепите их.

Практические советы. Гораздо проще позаботиться о прочности конструкции на земле, чем потом залезть на крышу для ремонта дефлектора.Несколько раз внимательно проверьте надежность фиксации элементов во всех местах.

Шаг 8 Примерьте установку на трубу, если обнаружены отклонения в размерах, исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости воздушного потока. В противном случае эффективность устройства значительно снизится.

Шаг 9 Изготовьте металлический хомут и надежно закрепите дефлектор на трубе дымохода.

При желании можно проверить работоспособность устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздуха в дымоходе с дефлектором и без него. Если все сделать правильно, то разница будет заметна на глаз, ничего рассчитывать не нужно.

Видео — Дефлектор дымохода

Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода.А вот дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. О том, как установить керамическую трубу на дымоход, вы можете прочитать.

Основная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции, — тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней частях трубы. При правильном расчете ее длины и диаметра система всегда будет иметь хорошую тягу, выводящую продукты сгорания твердого топлива, а также подающую свежий воздух.

Но на практике дымоход / вентиляция не всегда работает достаточно эффективно. Для увеличения производительности и увеличения тяги используются дополнительные устройства, в том числе дефлекторы.

Это металлическое сопло из оцинкованной или нержавеющей стали, которое надевается на верхнюю часть дымохода или вентиляционную установку на крыше.

В основе дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета выхлопной трубы скорость воздуха увеличивается.По мере увеличения расхода выхлопные газы разряжаются, создавая область низкого давления, из-за которой возникает тяга. По оценкам, установка дефлектора в дымоход увеличивает КПД системы отопления на 20-25%.

Дефлектор состоит из нескольких элементов — металлической трубы, которая устанавливается на дымоход, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора довольно проста, и при необходимости вы можете изготовить его самостоятельно.Для этого требуется оцинкованный лист или лист из нержавеющей стали и крепежные детали для соединения компонентов друг с другом. Но также можно получить готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор?

Основное назначение дефлектора — усиление и стабилизация тяги в дымоходе или вытяжной вентиляционной установке.

Из-за разреженности воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая удаляет дым, золу, углекислый газ, окись углерода и другие побочные продукты сгорания топлива.

Помимо создания тяги, дефлектор предотвращает возврат выхлопных газов по дымоходу в комнату. Иногда ветер на крыше бывает настолько сильным, что естественная тяга дымохода не может преодолеть сопротивление ветра, из-за чего выхлоп задерживается в трубе или попадает в помещение.

Насколько важна система вентиляции в доме, наверное, понимают и начинающие разработчики, и те, кто решил модернизировать эту систему. Правильно функционирующая вентиляция — залог благополучия жителей дома, отсутствие неприятных запахов (сырость, плесень, гари и др.) И конденсата на окнах, своевременное удаление скопившейся углекислоты и радона (вредного газа вход в строительные конструкции с земли).

Что такое дефлектор и зачем он нужен

Известно, что наиболее распространенная система вентиляции — естественная. У нее есть приток свежего воздуха и выхлоп с использованием разных температурных и атмосферных значений внутри и снаружи. Но, к сожалению, для системы вентиляции такая разница режимов актуальна только в холодное время года. В летние месяцы сквозняк в капюшоне практически отсутствует. Но в этот период его можно «заставить» работать. На эффективность системы вентиляции благоприятно влияет такое природное явление, как ветер.

А для усиления этого эффекта в вытяжной части системы вентиляции используется специальное устройство — дефлектор Вольперта-Григоровича. Устанавливается — на верхней части выхлопной трубы или канала. Работа основана на физических законах, а именно на законе Бернулли.

Важно! Ветровые потоки, обтекающие стенки дефлектора снаружи, создают нагнетаемый воздух практически по всему периметру устройства. Такой процесс дает возможность с достаточно большим усилием «засасывать» отработанный воздух из вытяжки.Если попроще, то — дополнительная тяга создается ветром, обдувающим дефлектор, и возникает даже от небольшого бриза.

Конструкция дефлектора Вольперта-Григоровича

На интерес к дефлектору данной конструкции указывает то, что в нем совмещены разработки Вольперта и Григоровича. Он состоит всего из трех скрепленных между собой элементов:

диффузор;
чехлов;
обратный конус.

Наличие обратного конуса (под защитным козырьком) делает устройство эффективным при слабом ветре.Особенностью дефлектора Вольперта-Григоровича является изогнутая поверхность диффузора и наличие крышки в виде зонта. Обратный конус позволяет не изготавливать столь довольно сложную поверхность диффузора, что еще больше упрощает конструкцию. Поэтому самодельный дефлектор Вольперта-Григоровича прост в изготовлении и, в то же время, эффективнее других устройств для улучшения работы или системы вентиляции (дымохода).

Дефлектор выполнен округлой формы.Также возможно устройство квадратного сечения при установке на воздуховод квадратного сечения. Но, как показывает практика, конструкция такой формы нежелательна, так как углы не позволяют воздушным массам правильно двигаться, а это сказывается на качестве дефлектора. В таких случаях выходят из положения с помощью переходника, установленного на квадратный вентканал.

Устройство работает круглый год

Установка устройства позволяет создавать тягу в любое время года.Это главное преимущество дефлектора Вольперта-Григоровича. Помимо него есть еще несколько неоспоримых преимуществ.

Благодаря простоте конструкции возможно изготовление своими руками.
Возвращаясь к школьному курсу физики, следует напомнить, что чем длиннее труба на крыше, тем лучше сцепление. Дефлектор, не удлиняя дымоход, увеличит тягу на столько, как если бы были добавлены 2 метра трубы.
КПД отопительного прибора увеличивается до 25%, а системы вентиляции до 20%.
Установка дефлектора конструкции Вольперта-Григоровича позволяет не использовать систему принудительного выхлопа.

Внимание! Дефлектор нельзя ставить на выхлопную трубу газового котла. Это требование отражено в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и обязательно для систем, устанавливаемых во всех зданиях и сооружениях (жилых и нежилых помещениях).

Изготовление дефлектора своими руками: пошаговая инструкция

Конструкция достаточно проста в изготовлении, но для начала нужно произвести расчеты.Очень важно определить все размеры, иначе их нарушение чревато неправильной работой дефлектора, который теряет всякий смысл его использования.

Шаг № 1 Расчет

Для расчетов нужно знать главный показатель — сечение трубы, на которой установлен дефлектор. Зная его, можно рассчитать оставшиеся необходимые размеры.

Разновидности перегородок отражателей

Имеются отражатели следующих типов:

ЦАГИ.Самая популярная вариация. В устье дымохода прикрепляется небольшой канал, который будет играть роль диффузора.
Блюдо. Он состоит из двух частей в форме тарелки. Верхний играет роль козырька, нижний, обращенный к трубе, по сути является дефлектором.
Дефлектор круглый. Не сильно отличается от ЦАГИ. Крышка круглого отражателя находится над диффузором
Григорович;
Н-образный.

Перегородка — простейшее устройство, позволяющее увеличить тягу, чтобы дым выходил из трубы быстрее

Отражатели всех типов отлично справляются со своей задачей.Они значительно увеличивают тягу и предотвращают попадание осадков в дымоход. Дефлекторы изготавливаются, как правило, из оцинкованного металла, чтобы выдерживать климатические воздействия. Перечислены наиболее распространенные виды коптильных камер. Устройство может выглядеть как угодно, главное, чтобы оно выполняло свою основную задачу.

Важно: При отсутствии ветра устройство начинает мешать естественному тяговому усилию.

Дефлектор самодельный

Стоимость данного устройства начинается от 1000 рублей, верхняя отметка намного выше.Целесообразность самостоятельного изготовления и монтажа объяснять не стоит.

Конвекторный дымоход — хорошая альтернатива радиаторным отопительным приборам. Он имеет множество преимуществ и простое устройство. Сделать это самостоятельно несложно.

Дефлектор для дымохода желательно собрать своими руками из оцинкованной стали. Но она недавно нашла замену в виде металла, который покрыт защитным полимерным слоем или простой эмалью.В тех случаях, когда коптильная камера не контактирует с горячими потоками продуктов сгорания, она может быть изготовлена из пластика ( Прочтите статью дополнительно к этому материалу. ).

Видео: инструкция по созданию дефлектора для дымохода своими руками

Перед тем, как приступить к созданию дефлектора, необходимо составить чертеж, на котором будут нанесены все размеры будущего изделия. При выборе размера следует исходить из диаметра трубы дымохода.Это значение будет определять высоту дымовой трубы и ширину диффузора. Есть таблица со стандартными соотношениями размеров дымохода и дефлектора:

Важно: Изготовление дымохода должно производиться с учетом этих пропорций, иначе КПД устройства будет невысоким.

Чтобы сделать дефлектор для дымохода своими руками, чертежи лучше делать в натуральную величину. Путаница с масштабами может значительно затянуть производственный процесс.

Необходимых инструментов, которые потребуются для работы:

Набор чертежей. Сантиметровая лента, маркер, линейка.
Ножницы по металлу, молоток деревянный, заклепочное устройство.
Сверла и сверла различного диаметра.

Совет: Если у вашего дымохода много витков, то дефлектор необходимо установить в обязательном порядке. На металлические заготовки размеры лучше наносить по лекалам, это исключит ошибки. Выкройки можно сделать из картона.Если труба имеет максимально большой диаметр, то при установке дефлектора используйте проволочные скобы.

Этапы работ

Для начала нужно выбрать сорт металла для изготовления дефлектора. Затем, произведя расчеты и убедившись в их правильности, можно приступать к вырезанию деталей дымовой камеры из металла. Лапку корпуса диффузора нужно загнуть в виде пластины, затем через просверленные отверстия скрепить концы заклепками.

Верхний и нижний конусы приклепываются, после чего на нижний конус устанавливаются крепежные детали для подсоединения устройства к трубе дымохода. Советуем более подробно изучить на нашем сайте.

Для установки дымохода на газоход лучше всего снимать его верхний модуль. С помощью верстака конструкция монтируется, затем устанавливается на место.

Совет: на установленный отражатель будет сильно влиять ветер, поэтому крепления необходимо хорошо затянуть.

Дефлекторы раздельные

Если речь идет об отражателе для камина, то конструкция изделия не вызывает проблем. Но в случае с жидкотопливными отопительными приборами вопрос другой. Например, дефлектор на дымоход газового котла должен соответствовать определенным требованиям. Его размеры должны идеально подходить к дымоходу. Его нужно подбирать в соответствии с характеристиками газового котла.

Если отражатель слишком большой, он не создаст необходимой тяги, в результате процесс горения не будет интенсивным.Из-за больших габаритов устройства в дымоход может дуть ветер, который может потушить пожар в котле. О последствиях можно только догадываться.

Важно! Котел дымовых газов должен быть оборудован искрогасителем.

Тяга в дымоходе не всегда поддерживается на должном уровне. Он может быть слишком сильным из-за частых ветров или слабым из-за их отсутствия. Для устранения подобных проблем используется дефлектор-лопатка. Устанавливается в дымоход так же, как и обычный.

В этой коптильной камере все тело вращается вместе с лопастями, которые изогнуты под определенным углом. Лопасти соединены с подшипниковым узлом, поскольку конструкция свободно вращается под напором ветра и позиционирует дефлектор в своем направлении. Благодаря этому выход дымохода постоянно защищен от ветра. А продукты сгорания топлива свободно уходят на подветренную сторону.

Такой флюгер стабилизирует тягу в дымоходе даже при сильном ветре.В домашних условиях изготовить такой прибор не получится. Требуется специальное оборудование.

Важно: не экономьте на отражателе флюгера, так как некачественный металл под воздействием атмосферного воздействия окислится, что приведет к затрудненному вращению лопастей. Снег, дождь и другие осадки, как правило, идут по направлению ветра, так что флюгер тоже от них защитит. За подвижной частью флюгера необходимо ухаживать. Это, собственно, главный недостаток данного типа.Сильный ветер может деформировать мобилу, а значит, и слабую связь.

Производители

Лидером рынка таких устройств является WEST. Ее продукция пользуется популярностью в последнее время. Компания занимается разработкой инновационных систем дымоудаления и более десяти лет производит флюгеры.

Все обратили внимание на заглушку, возвышающуюся над дымоходом, но не все знают, зачем она там была установлена и каково ее предназначение. Эта деталь называется дефлектором.Это переводится на русский язык как «отражатель».

Это небольшой навес над трубой, который служит для защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.

Иногда ее называют коптильной камерой, а выполненной в любой стильной форме — флюгаром. Дефлектор, установленный на трубе дымохода, — это архитектурный элемент, пришедший к нам из древности, а сегодня он также может украсить крышу любого здания. Помимо декоративной роли, он выполняет еще и важную практическую функцию — усиливает движение воздуха в трубе.

Что это такое и зачем это нужно?

Вне зависимости от того, какое отопительное оборудование используется в доме и какой теплоноситель используется, любая система отопления оснащается дымоходом. Благодаря этому обеспечивается извлечение продуктов сгорания. Каким будет качество всей системы, зависит от того, как она будет работать.

Но дымоход, который не всегда бывает красивым и установленным по всем правилам, функционирует безупречно. Особенно это заметно при сильном ветре, когда происходит сильное давление на газы в трубе.Чтобы ничто не могло помешать правильному функционированию всей системы отопления, на трубу дымохода надевается перегородка.

Его основное назначение — увеличить тягу, препятствуя прохождению воздуха. Ветер, обволакивающий препятствие, приводит к образованию вокруг трубы зоны низкого давления. Результат — повышенная тяга. Независимо от конструкции дефлекторов, все они участвуют в одном процессе — возникновении зоны низкого давления при обтекании препятствия воздухом.Благодаря устройству ветер не уменьшает, а наоборот усиливает тягу.

Воздушные потоки, контактирующие с поверхностью дефлектора, охватывают его и начинают двигаться быстрее, создавая область вакуума. В физике это явление называется эффектом Бернулли. Именно благодаря ему увеличивается тяга в трубе.

Исследования показали, что при использовании дефлектора, даже самого обыкновенного, КПД дымохода увеличивается на 20%. Его полезность также заключается в том, что он защищает трубу от переносимого ветром мусора и атмосферных осадков в виде дождя, града или снега.Детектор дыма одинаково работает в любых условиях, вне зависимости от погодных условий на улице.

Instrucciones de montaje de bricolaje

El artículo описывают различные типы отклоняющих, características de su disño, Principio de funcionamiento y Diferencias con otros tipos de ampificadores de tracción.Le informaremos sobre la necesidad de instalarlos, le daremos una tabla con Precios y también Thinkraremos Instrucciones paso a paso para ensamblar un deflector con sus propias manos ..

Un deflector es un dispositivo que la optimiza el flujo de airección en un behavioro de aire o chimenea. Traducido literalmente deflector — refctor, dispositivo de guía. Esto description completetamente su función y propósito ..

El Principio de funcionamiento y tipos de deflectores.

El flujo de aire se dirige creando un área de baja presión en la parte inferior del dispositivo. Cuando el aire fluye alrededor del deflector, se forma un «vórtice» en la parte inferior, que, al pasar por el espacio delimitado por las paredes, Crea un empuje adicional. Cuanto más fuerte sea el flujo de aire, más Potente será el empuje dentro del dispositivo. En otras palabras, el deflector dirige el viento paralelo a la tubería del ducto, lo que aumenta el empuje debido a la caída de presión..

Este efecto es posible con la ubicación de las paredes, que estáterminada por el cálculo aerodinámico básico. В актуальном состоянии, вы можете найти экспериментальные различные модели отклоняющих элементов с оптимальными параметрами ..

ЦАГИ — Центральный аэрогидродинамический институт. Жуковский. Este deflector aumenta la tracción debido a la presión térmica y del aire, así como la caída de presión a una altura de 2 m desde el techo. Este disño permite la instalación oculta en el behavior, por lo que se utiliza Principalmente para sistemas de Ventilación (la limpieza de los productos de combustión es diffícil).

Дефлектор Ханженкова. Es una pared adicional alrededor de la tubería y una «placa de lluvia», que también sirve como campana extractora. Este paraguas está sumergido a cierta distancia dentro de la pared circunferencial ..

Дефлектор Вольперт-Григорович. Se diferencia en un Disño más simple: una «placa» de dos paraguas se encuentra sobre la pared circundante.

Дефлектор giratorio («Capucha» или «Red»).Es una canaleta trampa de aire semicircular fijada a una varilla giratoria instalada en el interior del canal. Con la carga de viento surgen turbulencias y aumenta el empuje. Juega el papel de una veleta.

«Deflector de capó» на видео

Además de estos modelos, hay muchos otros disños que a menudo desafían la clasificación. Entre ellos, se pueden Differentir tanto las versiones modernas con palas en espiral agrandadas basadas en un cojinete (giran durante el funcionamiento), como las sencillas «fundas de paraguas», hechas de una pieza de acero galvanizado, que también la tracciómentan au.

Dado que los cálculos de rendimiento y la selección del disño de un deflector for sistemas de Venación es una cuestión de profesionales, prestaremos atención a los отражатели, пара chimeneas de estufas y chimeneasces ..

Además de su pro propósito Principal: la destroyación de productos de combustión, el deflector realiza varias funciones más útiles:

Aumento Mongativo de la tracción. La corriente atrae más oxígeno y esto tiene un efecto positivo en el ahorro de combustible en calderas y hornos de pirólisis: se quema por Completeto..
Apagar chispas. Это уже знакомые проблемы с реактором * горючего топлива. Las chispas de una chimenea, una señal de una fuente caliente y una corriente de aire Potente, pueden encenderse. El deflector le permite detener la chispa y allowir que se apague de forma segura.
Защита от атмосферных осадков. En teoría, un «paraguas» ordinario hace frente a esta tarea, pero no ofrece las dos primeras ventajas ..

* Реактор: el lugar donde tiene lugar la reacción de combustión, el hogar, la fuente de los productos de combustió эстуфа, хименея, эстуфа де баррига, кальдера и т. д.).

Todas las reflexiones sobre la Удобство модернизации la chimenea se reducen a la cuestión de qué elegir: un «paraguas» o un deflector? La sencillez del primero no da el efecto del segundo, pero la complejidad del deflector en Comparación con el «paraguas» hace pensar a muchos.

Cuanto cuesta el deflector

Los dispositivos de ventación se Calculan junto con todo el sistema. Se pueden comprar deflectores de un modelo específico para el diámetro de tubería Requerido.

Меса. Precios de deflectores

«Dragón» Dr-150-CH-A

Nombre	Modelo	Tipo de acero	Диаметр канала, мм	Precio, cu mi.
«Вент-Класс» D-120	Дефлектор Ханженкова	гальванизадо	120	18
«Вент-Класс» Д-250	Дефлектор Ханженкова	гальванизация	250	42
«Estufas Chimeneas» ЦАГИ-100	Дефлектор ЦАГИ	гальванизация	cien	17
«Estufas Chimeneas» ЦАГИ-220	Дефлектор ЦАГИ		гальваниз.
Турбовентилятор «Стабил 120»	Вольперт-Григорович	гальванизация	120	21
Турбовентилятор «Стабил 260»	Вольперт-Григорович	acero неокисляемый	260	46
Torneado	acero неокисляемый	150	cien 9 0067
Турбовентилятор «Dragón» Dr-200-CH-A	Torneado	acero inoxidable	200	115
Turbovent «Dragón» Dr-300-CH-A	Torneado	acero inoxidable	300	140

Los deflectores a menudo se fabrican en talleres artesanales y pequeños talleres (en este caso, el producto puede no tener un nombre específico y una referencia de modelo).Индикация кальяна-дель-трабахо-де-ла-empresa será el pasaporte del producto que indica las sizes de las piezas, el grado de acero y otros detalles ..

Дефлектор con sus propias manos (Volpert-Grigorovich)

Por supuesto, los artesanos caseros no se hicieron a un lado y comenzaron a fabricar deflectores para sus propias necesidades en sus talleres. Результат: сдаваемый в аренду: con una hoja galvanizada, herramientas y chatarra, puede ahorrar hasta 40 долларов. E. en la instalación del deflector.

Para trabajar necesitas una herramienta:

Regla, cinta métrica, marcador, коньюнто-де-дибухос.
Tijeras para metal, mazo, remachadora or tornillos autorroscantes con arandela de presión de 15 мм.
Taladrar con taladros.

Материал:

Chapa de 0,3-0,5 мм (гальванизадо, неокисляемый ацеро, алюминий и т. Д.).
Металл, пригодный для использования с твердыми стенами: горки, алюминий, тирас и т. Д.

Кольцо-дель-таманьо-дель-дефлектор

Este es el paso más importante de todo el trabajo.Las fórmulas de cálculo se производное y probaron en la práctica en un túnel de viento y se vincularon al parámetro actual: el diámetro del canal D.

Estos datos secluyen en la tabla, sobre la base de la cual puede calcular un deflector simple para cualquier tamaño, en función del diámetro del canal D.

ndice	Coeficiente D
Diámetro del diffusor inferior	2
Diámetro del diffusor
Altura del diffusor	1,5
Empotrar la tubería en el diffusor	0,15
Altura del cono	0,25
Altura del paraguas	0,25
Altura del cono Inverso	0,25
Liquidación de paraguas y diffusor	0,25

Продолжить so de trabajo

Una vez completetados todos los cálculos, es necesario transferir los dibujos a la hoja y recortar los detalles del product:

Cortar con tijeras para piezas metálicas.
Зарегистрироваться la carcasa del diffusor y taladre ambos bordes. Luego sujeta este estuche con remaches ..
Remache los conos superior e inferior. El superior será más grande que el inferior y su borde se puede utilizar para unir las «placas» entre sí. Para hacer esto, corte y doble las patas (6 пьез) en el borde del cono superior.
Antes de montar el Paraguas, no olvides instalar los tacos en el cono inferior para su montaje en el diffusor, si la sujeción se hace en las patas, se pueden instalar en el external en los remaches..
Puede sujetar el Paraguas al diffusor mediante tacos o placas de aluminio. Si hay montantes, para ellos necesita hacer bisagras en el cuerpo del deflector: rodee el montante con una solapa galvanizada y haga agujeros de montaje en él ..
Después de ensamblar el dispositivo, lo instalamos. Para hacer esto, es mejor quitar la sección superior de la tubería y montar la estructura en un banco de trabajo, y luego reinstalarla. Método de montaje: pasadores o pasadores.

Recuerde que las conexiones deben ser confiables ya que el deflector está expuesto a cargas de viento migativas..

Un отражатель casero no tiene valor decorativo, pero los beneficios de su instalación son obvios: mayor tracción en un un 20-25%, protección del techo contra chispas. Además, reemplaza 1,5 и 2 метро adicionales de altura de tubería. Cualquiera que sea el deflector que elija, sentirá los beneficios de instalarlo en la próxima temporada de calefacción ..

Deflektori za fanaciju i dimnjak: Napravite DIY sklop

U članku superaverazanerazanerazaneraznés од оставшихся врста поясала.Reći ćemo vam o potrebi njihove ugradnje, dati tablicu s cijenama, a također ćemo razmotriti detaljne upute za sastavljanje deflektora vlastitim rukama. Дословно преведено deflektor — рефлектор, водечи ureaj. К у потпуности описание ньего фу нкцию и сврху ..

Принцип рада и врсте дефлотора

Проток зрака усмжерава себе подруча ниског тлака на дну урежа.Када струянье зрака око дефлектора настаже «вртлог» у доньем диелу, коди, пролазечи кроз простор омежен зидовима, stvara dodatni potisak. Što je jači protok zraka, jači je potisak unutar uređaja. Другим riječima, deflektor usmjerava vjetar paralelno s cijevima cijevi, što povećava potisak uslijed pada tlaka.

Taj je učinak moguć s položajem zidova, što je određeno osnovnim aerodinamičkim proračunom. Trenutno je экспериментально развито nekoliko modela defletora s optimnim omjerima..

ЦАГИ — развитие Центрального аэрогидродинамического института. Жуковский. Ovaj deflektor povećava vuču zbog toplinskog i zračnog tlaka, kao i pada tlaka na visini od 2 m od krova. Ovaj dizajn omogućuje skrivenu ugradnju u kanal, pa se koristi uglavnom za ventacijske sustave (teško je čišćenje proizvoda od izgaranja).

Дефлектор Ханженков. To je dodatni zid oko cijevi i «kišna ploča», koja služi i kao ispušna kapuljača. Ovaj kišobran je uronjen na određenoj udaljenosti unutar obodnog zida.

Одбойник Вольперт-Григорович. Razlikuje se jednostavnijim dizajnom — «ploča» два kišobrana nalazi se iznad ogradnog zida.

Окретний дефлектор («Вытяжка» или «Сеть»). To je polukružni oluk za zamjenu zraka pričvršćen na rotacijsku šipku ugrađenu unutar kanala. S opterećenjem vjetra nastaje turbulencija i raste potisak. Игра улогу временске лопатице.

«Дефлектор за хаубу» на видео

Уз ове модели, постой безброй других дизайнов коди это пркосе класификации.Među njima se mogu razlikovati i moderne verzije s povećanim spiralnim noževima na temelju ležaja (oni se okreću tijekom rada), те jednostavne «pokrivače kišobrana» израсходовано одной komada jocinčika.

Будучи да су прорачуни перформанси одабир дизайна дефлектора за вентиляция сустав профессионала, обращать его позорность на рефлекторе за пеци и камнске димняке.

Zašto vam treba deflektor

Osim svoje glavne svrhe — uklanjanja produkata izgaranja, deflektor obavlja još nekoliko korisnih funkcija:

Značajno povećanje.Скица привлеки више кисика и к позитивному учебе на экономичность горива у пиролизным котловима и печима — у потпуности изгориева.
Gašenje iskre. Taj je проблема познать онима с кратким димним реактором на круто горы *. Искре из dimnjaka — знак vrućeg izvora и snažne gaze — mogu se zapaliti. Odbojnik vam omogućuje da zaustavite iskru i omogućite joj da sigurno gori.
Zaštita od atmosferskih oborina. Teoretski se običan «кишобран» носи с тим задатком, али не дае прве двие предности.

* Reaktor — mjesto na kojem se odvija reakcija izgaranja, ognjište, izvor produkata izgaranja (peć, kamin, štednjak, bojler itd.).

Sva razmišljanja o preoručivosti modernizacije dimnjaka svode se na pitanje što odabrati: «кишобран» или дефлектор? Единичность првог не дае эфект другог, али сложность дефлектора у успехи с «кишобраном» много тьера на размишляне.

Koliko košta deflektor

Ventilacijski uređaji izračunavaju se zajedno sa cijelimsustavom.Deflektori određenog modela mogu se kupiti za potrebni promjer cijevi.

Стол. Cijene deflektora

ЦАГИ

Ime	Model	Tip čelika	Promjer kanala, mm	Cijena, cu e.
«Вент-класа» Д-120	Дефлектор Ханженков	поцинчани	120	18
«Вент-класа» Д-250	Дефлектор Ханженков 42	поцинчани	поцинчани 250
«Печи на камину» ЦАГИ-100	Одбойник ЦАГИ	поцинчани	jedna stotina	17
«Печи на камину» ЦАГИ-220	Одбойник	pocin 40
Турбовентилятор «Стабил 120»	Вольперт-Григорович	поцинчани	120	21
Турбовентилятор «Стабил 260»	Вольперт-Григорович	ne hrđajući Čelik	ne hrđajući Čelik
Турбовентилятор «Zmaj» Dr-150-CH-A	tokarenje	ne hrđajući Čelik	150	jedna stotina
Турбовентилятор «Zmaj» Dr-200-CH-A	tokarenje	ne hrđajući Čelik	200	115
Турбовентилятор «Zmaj» Dr-300-CH-A	tokarenje	ne hrđajući Čelik	300	140

Deflekteri se esto izrađuju u zanatskim radionicama i malim radionicama (u ovom slučaju proizvod možda nema odreeno mode i referense)Показатель оцените после твртке бит это путь производства с указанием размера диелова, челика и других деталей.

Дефлектор властитим рукама (Вольперт-Григорович)

Наравно, дома майстори нису стали на страну и почели су израсивать дефлектор за властите потребе у своим радионикама. Pokazalo se da je isplativo — imajući pocinčani lim, alate i metalni otpad, možete uštedjeti do 40 dolara. е. при поставляю дефлектора.

Za rad vam je potreban alat:

Vladar, mjerač vrpce, marker, set za crtanje.
Шкала за металл, прорез, закладка или саморез с пречником диаметром 15 мм.
Bušilica s bušilicama.

Materijal:

Lima 0,3-0,5 мм (pocinčano, nehrajući čelik, aluminij, итд.).
Dostupan metal za krute ugradnje — fiks za kosu, aluminij, trake itd ..

Izračun veličine deflektora

Ovo je najvažniji korak u cijelom djelu. Formule za izračunavanje izvedene su i testirane u praksi u tunelu za vjetar te vezane za trenutni parameter — promjer kanala D.

Ti se podaci nalaze u tablici na temelju koje možete izračunati jednostavan deflektor za bilo koju veličinu na temelju promjera kanala D.

Diffoejzo Diffoejz63 Gornji promjer difuzora 1,5 Visina difuzora 1,5 Umetanje cijevi u diffuzor 0,15 Visina konusa 0.25 Visina kišobrana 0,25 Povratna visina konusa 0,25 Zazor kišobrana i difuzera 0,25

Proces rado crteže na lim i izrezati detalje proizvoda:

Izrežite škarama za metalne dijelove.
Замотайте кучиште дифузора и избушите оба руба. Zatim ovaj slučaj pričvrstite zakovicama.
Zakovice gornjeg i donjeg konusa. Gornji će biti veći od donjeg i njegov se rub može koristiti za pričvršćivanje «ploča» jedni na druge. Да бесте до učinili, izrežite и savijte noge (6 ком.) Na rubu gornjeg konusa.
Prije sastavljanja kišobrana, ne zaboravite ugraditi nosače u donji konus za montiranje na diffuzor, ako se pričvršćivanje vrši na noge, mogu se postaviti s vanjske strane zakovicama.
Kišobran možete pričvrstiti na diffuzor pomoću studs or aluminijskih ploča.Ako postoje šiljci, za njih morate napraviti šarke na tijelu deflektora — obilazite ih nožem s pocinčanim zaklopkom i nadravite rupe za ugradnju u nju.
Nakon sastavljanja uređaja, instaliramo ga. Da biste to učinili, najbolje je ukloniti gornji dio cijevi i montirati structuru na radnu ploču, a zatim je ponovo instalirati. Način montaže — игле или игле.

Imajte na umu da priključci moraju biti pouzdani jer je deflektor izložen značajnim opterećenjima vjetra.

Домашний отражатель нема никакву красну вриедность, али предности негове угренье су очите — повечана вуча за 20-25%, заштита крова од искре. Osim toga, zamjenjuje dodatnih 1,5–2 метра visine cijevi. Коджи бог deflektor odaberete, osjetit çete prednosti instaliranja u sljedećoj sezoni grijanja.

jenis, pengiraan дан lukisan peranti yang berlainan. Pembelot buatan sendiri

Fungsi utama saluran gas ialah untuk mengeluarkan produk pembakaran dari sistem.Agar sistem berfungsi dengan pasti, adalah perlu untuk melengkapkan cerobong dengan kulat (дефлектор). Ia akan melindungi ia dari jatuh ke dalam salji, debu dan unsur-unsur yang tidak perlu. Ди сампинг Иту, кехадиран бахаджан Ини менингкаткан дайа тарикан.

Dalam artikel ini, anda akan mengetahui mengapa anda memerlukan pelindung cerobong. Ками акан memberikan gambaran ringkas tentang pilihan худ янь ада.

Anda akan mempunyai peluang untuk memandingkanmerka dan belajar tentang kebaikan дан keburukan setiap varieti.Ками джуга акан беркакап тентанг чара мембуат кулат денган танган анда сендири. Di samping itu, anda boleh menonton lukisan dan video mengenai subjek artikel kami.

Fungsi Produk

Kulat cerobong adalah alat mudah yang melakukan penting. Mengasingkan aliran udara di hud menembusi saluran, menyebabkan kesan «sedutan». Ини мембава кепада kemunculan тапак ди мана tekanan rendah berlaku. Asap bergegas ke arah ini. Adalah penting Untuk mempertimbangkan bahawa udara boleh bergerak secara mendatar atau di sudut.

Kehadiran sesekat mengurangkan risiko kebakaran. Untuk meningkatkan keberkesanannya, satu penangkap percikan harus dipasang. Ia adalah grid khas. Menggunakan козырек dengan turbin memolehkan anda memberikan daya tarikan prestasi yang baik

Jenis Struktur

Sehingga kini, kulat pelbagai jenis telah dibangunkan. Kami akan memberitahu anda tentang yang paling Popular di kalanganremeka.

Олег Иту, Менгикут Уласан Пелангган, Ян Палинг Менарик Иалах:

Дефлектор Вольперт — Григорович.Ia dicirikan dengan bentuk bulat dan payung kerucut. Sebagai peraturan, ia tidak dilengkapi dengan penitis.
Empat-lereng cendawan. Ia mempunyai bentuk segi empat tepat. Ia diletakkan pada cerobong bata dengan konfigurasi yang sama.
Kulat dengan bumbung separuh bulatan. Река бентук пельбагай ини агак эстетик. Ia sering dilihat di atas bumbung bangunan bergaya Eropah. Tetapi keberkesanan kulat ini malangnya rendah.
Козырек рата. Ia mempunyai kanopi segi empat tepat rata.Produk sedemikian adalah ciri dalam susunan rumah dalam gaya minimalis. Адала пентинг Untuk mengetahui bahawa kurungan produk ini terdedah kepada beban yang kuat di musim sejuk. Ини дизебабкан pengumpulan сальджи ди атас пайунг.
Кулат эталон. Mempunyai reka bentuk пирамида. Pelbagai ini dibuat dari lembaran logam дан disambungkan ke фартук titisan menggunakan kurungan khas.

Дефлектор Вольперт — Григорович

Jenis peranti ini adalah yang paling berkesan дан популярно.Олег Иту, ками акан мембинчангкання секара терперинчи.

Pengawal ini sering diletakkan di atas cerobong dandang gas. Цири Утама Река Бентук Ини Иалах Кехадиран Керуут тербалик ди Бавах Пайунг. Oleh itu, semasa meniup sisi, tekanan yang berkurangan timbul dalam saluran, dan produk pembakaran keluar dari saluran gas.

Dengan angin kencang «дари атас ке бавах», tekanan di zon defkor boleh, sebaliknya, meningkat. Titik ini mesti diambil kira semasa merancang дан memasang sistem serombong.Тетапи далам кебаньякан кес, Алиран удара берлаку тепат дари шиси. Олег Иту, pelbagai produk dianggap sesuai

Untukmbuat kulat, kirakan saiznya, dan sediakan lukisan. Untuk melaksanakan tugas ini, anda perlu mengetahui диаметр cerobong itu. Ia dilambangkan oleh Huruf Latin D. Semua yang lain.

Mereka kelihatan seperti berikut:

диаметр пеньебара: дари бавах — 2 * Д, дари аташ — 1,5 * Д;
кетингийский перинтан — 1,5 * D;
Рендаман Салуран ди Пеньебар — 0.15 * D;
кетингийский кедуа-дуа керуси пайунг — 0,25 * D;
джарак антара пеньебар дан пенутуп адалах 0,25 * Д.

Rasio saiz ini diperoleh secara eksperimen. Apabilambuat model ini, pastikan anda berpegang kepada formula ini.

Крышка Membuat

Setelahmbuat semua pengiraan penting, anda perlu mula memotong logam Untukmbuat produk. Adalah lebih baik Untuk tujuan ini menggunakan keluli tahan karat tebal kecil.Далам кес ян терук, гальванизирующий дибенаркан.

Corak kulat kelihatan seperti jalur keluli melengkung. Untuk payung, ia adalah dua kalangan dengan elemen yang dipotong.

Ia juga penting untuk meninggalkan jalur logam dua atau tiga sentimeter pada satu sisi untuk memudahkan dok. Далам кешини, payung perlu beberapa sentimeter lebih besar daripada kon songang.

Agar tidakmbuang masa logam lentur, gunakan rivet dan riveters. Dalam kes ini, anda tidak sepatutnya tertarik dengan tahap ketat.Ini tidak berguna di sini. Penggunaan заклепка dengan ketara mempercepatkan kerja.

Apabila melaksanakan tugas, mudah untuk menggunakan mandrel dari bar. Mereka memakai penyebar. Kemudian anda perlumbuat lubang di dua ujung sekaligus. Selepas itu, заклепка dimasukkan dan dipasang dengan menggunakan заклепка.

Конус dibuat dengan cara yang sama. Джанган сегера самбунгканнйа берсама-сама. Untuk menetapkan payung kepada penyebar, sebaiknya gunakan kepingan batang yang diulirkan.Унтук мембентук гунунг янь селамат, тига акан менджукупи. Kancing-kancing ditetapkan pada penyebar pada engsel yang terbuat dari jalur logam. Mereka juga diikat dengan заклепка. Kancing hanya perlu disikat дан kemudian dikunci dengan kacang. Dengan cara ini, anda boleh dengan cepat dan selamat memasang payung pada ketinggian yang anda perlukan.

Tiga lubang juga mesti dibor pada kerucut pulang. Ia ditetapkan pada ketinggian tertentu dengan menggunakan kacang dan pencuci.Kemudian tetapkan payung. Ia sedikit lebih besar daripada kon songang. Oleh itu, например, dipotong di beberapa tempat oleh satu atau dua sentimeter. Полоса ян дихасилкан мести дибенгкоккан ке кон ян лебих ренда. Operasi ini perlu dilakukan beberapa kali. Sistem sedemikian akanmbolehkan anda mengikat kedua-dua unsur dengan secepat yang mungkin. Олег Керана хакикат бахава бахава бахаган атас структура лебих бесар дарипада ян лебих рендах, худжан атау салджи тидак акан менйумбанг кепада пенгумпулан чекар ди далам руанг антара кедуа-дуа кон.

Tonton видео:

Bawang angin cuaca di cerobong tidak hanya cantik, tetapi juga perkara yang perlu. Секаранг ди кедай-кедай тердапат баньяк пилихан пенгубахсуайан, тетапи джика анда тидак маху менгхабискан баньяк ван, анда болех мелакуканнья сендири.

Apakah ramuan cuaca dan jenisnya?

Baling cuaca adalah element hiasan purba, dan juga meliputi paip cerobong, melindungi dari penembusan hujan: hujan дан salji. Pandangan cuaca tetap pada kotak asap akan memberikan estetika bumbung dan kesempurnaan penampilan.Я адалах структура логам янт тердири дарипада бендера дан тимбанган.

Sebuah ramaan cuaca yang dipasang pada cerobong melengkapkan sentuhan penamat. Кубах ди серобонг — перлиндунган, рамуан куака — хиасан

Prinsip operasi adalah mudah: pengimbang diarahkan ke arah yang mengalir angin, дан бендера menunjukkan arahanmeka. Tradisi memasang cermin depan datang dari Eropah. Kotak centang kini merupakan elemen sebenar hiasan. Ia boleh dibuat dalam bentuk angka: seekor burung, binatang, seorang lelaki.Ди Русия, Ян Палинг популярный Адалах Патунг Ян Менгамбаркан Аям Джантан, Керана Легенда популярный Менгатакан Бахава Суаранья Дапат Менгусир Сетан. Sekarang imej kapal янь релевант, ян dianggap simbolisme kehidupan янь bahagia дан berjaya. Синга, пада гилираннья, адалах симбол кехебатан ян бесар, бангсаван, кеадилан, серта кеингинан унтук бергерак маджу.

Анак Панах Балинган Куака — Анда Мунгкин Суда Таху Денган Байк

Дженис-Дженис Утама Куака:

menunjukkan arah angin.Ia digunakan secara meluas dalam meteorologi. Walaupun terdapat banyak peralatan moden, cuaca masih dalam permintaan. Mereka menduduki tempat yang istimewa di bandar-bandar pantai, керана грибов pelabuhan langsung bergantung kepada arah angin. Reaksi ramisan cuaca kelihatan walaupun pada tahap aliran angin yang sedikit дан ditentukan walaupun peranti lain masih tidak berdaya;
Wilda. Ини адалах модель янь лебих моден дари балинган куака, янь мампу menentukan букан сахаджа арах, тетапи джуга кекуатан ангин.Модель ini mempunyai plat dipasang secara menegak. Судут kecenderungan menunjukkan kekuatan.

Unsur ini dipasang di cerobong paling moden. Иа бертуджуан унтук менингкаткан дайа тарикан, серта менгелаккан серпихан дан перкара-перкара лайн ян тидак диингини дарипада масук ке серобонг. Хари Ини, перанти ини букан сахаджа меменухи грибов сасаран мерека, тетапи джуга менгиаси себаранг бумбунг. Sesetengah модель pengawal kelihatan sangat bagus.

Cerobong cerobong di cerobong mempunyai reka bentuk yang mudah dan boleh dibuat sendiri.

Насихат! Proses ini mudah дан tidak sukar, perkara utama adalah dengan tegas mengikut arahan dan fokus pada lukisan.

Arahan langkah demi langkah untuk pembuatan cermin depan

Terdapat banyak pilihan untuk memuat vakum cuaca di cerobong dengan tangan anda sendiri. Lukisan akan memantu dengan ini.

Pewarna cuaca asal

Бахан унтук пембуатан модель седемикян акан менджади келули тахан карат атау тембага, кетебалання адалах 1 миллиметр.Kedua-dua logam ini mempunyai sifat anti-karat yang baik, мерека ринган, тахан лама.

Насихат! Далам хал тембага, kehidupan perkhidmatan balingan cuaca meningkat, tetapi perlu diingat bahawa logam ini lebih mahal.

Проза своими руками

Лангках 1. Ками мемилих джим дан дириси модель маса хадапан. Лукисан акан мембанту

Langkah 2. Багагский Untuk ramail cuaca harus dipotong dari keluli terpilih.

Лангках 3.Ками menjalankan perhimpunan Struktur seperti ditunjukkan dalam angka tersebut.

Langkah 4. Tutup cuaca sudah siap.

Versi akhir dari cermin depan. Анак панах биру — пенгамбилан удара, келуар асап мера

Pemasangan vane cuaca itu dilakukan di atas cerobong. Ia bukan sahaja berfungsi sebagai hiasan дан memberikan salur cerobong rupa akhir, tetapi juga menghalang berlakunya draf belakang.

Насихат! Angin, perubahan suhu, pemendakan adalah faktor yang memusnahkan paip cerobong.Pemasangan vane cuaca adalah perlu Untuk meningkatkan hayat perkhidmatannya.

Упаковка cuaca dengan pelindung

Terdapat satu lagi pilihan, carambuat ramuan cuaca di cerobong dengan tangan anda sendiri. Lukisan dibentangkan dalam artikel. Ia boleh dibeli di kedai atau dibuat secara berasingan. Модель ini merupakan pilihan pembuatan kedua yang tidak memerlukan kemahiran khas.

Baling angin dipasang di kubah, yang menutup paip cerobong. Бахан мести дипилих унтук тахан какисан.

Pada mulanya Kit Кубах:

Распорки мула-мула менгикат (4) кэ силиндер бавах (9).
Untuk ini, kacang M 6 (8) dan bolt M 6 (7) digunakan.
Selepas itu, silinder atas (3) diletakkan dan diikat dengan pengapit (5).
Selepas ini, kon penyerang (2) perlu dipasang ke bahagian atas jawatan dengan menggunakan заклепка (6).

Untuk melakukan ini, perhatikan lukisan, янь menggambarkan betapa mudahnya untuk memuat balingan cuaca yang hiasan.

Langkah-langkah pembuatan:

Перингкат 1. Перлу мембуат соконган. Dia memerlukan paip untuknya. Sekeping dua belas setengah sentimeter hendaklah dipotong. Диаметерня местилах кира-кира 1,3 сантиметра.

Peringkat 3. Di dalam bahan kerja, letakkan galas yang sesuai saiznya.

Peringkat 4. Di sisi paip adalah perlu untuk mengimpal dua plat keluli, yang mengikut sudut kecenderungan akan sesuai dengan kubah.Иа перлу дипасанг супая мерека тидак менггангу структура путаран.

Peringkat 5. Ia perlu untuk menubuhkan angin naik, yang merupakan bar keluli nipis. Сурат-сурат иту дитетапкан пада мерека.

Langkah 6. Untuk mengelakkan kelembapan daripada memasuki kes, Topi dipasang di atas angin naik.

Лангках 7. Perhatian khusus hendaklah dibayar kepada penutup. Пелакшанаан дибуат дарипада келули.Ia sepatutnya duduk di benang paip. Иа дибуат далам бентук анак панах.

Langkah 8. Tanda semak dan timbangan yang ditetapkan.

Langkah 9. Bayang cuaca sudah siap.

Membuat baling cuaca dengan tangan sendiri tidak akan sukar. Ini hanya beberapa pilihan untuk pembuatannya. Tetapi prinsipnya pada asasnya ditetapkan dalam semua модель янь serupa.

Selepas model dipasang sepenuhnya, ia perlu dipasang dengan betul di atas bumbung, petua akanmbantu dalam hal ini.

Untuk operasi yang betul, anda harus:

Pada Mulanya, adalah perlu untuk mengisi kes dengan lithol atau minyak pepejal.
Menggunakan kompas, anda perlu menyesuaikan arah anak panah angin naik.
Keluarkan vane cuaca dengan plat, serta pengapit dan solder.
Semak sama ada semuanya telah diperbaiki dengan betul. Pergerakan дан путаран папан terbang harus terhalang sekitar paksinya.

Ветровка Bahan Untuk Pembuatan

Sebagai tambahan kepada tembaga дан keluli asas, bahan tambahan yang lain boleh digunakan.Sebagai contoh, keluli palsu, CD, botol plastik, kalis dan papan lapis kelembapan palsu.

Perkara utama apabila menggunakan kayu adalah Untuk melekatkan bahagian-bahagian vane cuaca dengan ketat, kerana ini akan memantu Untuk tidak mengganggu dinamik.

Dasar visor dapat menjadi roda dari sepeda atau kereta dorong. Membuat vakum cuaca di cerobong dengan tangan anda sendiri tidak akan sukar, tetapi ia akanmbantu menjimatkan wang pada pembelian. Lukisan yang direka dengan baik akan memudahkan proses.Untuk hayat perkhidmatan yang panjang, galas perlu dilincirkan sekali setahun.

Operasi produktif relau tidak mungkin tanpa daa tarikan yang baik, penciptaannya memerlukan aliran udara yang memadai дан kesimpulan normal dari sisa pembakaran. Semua ini perlu menyediakan cerobong yang direka dengan baik. Tetapi ada faktor yang dapat mengurangkan operasi relau dengan ketara, seperti:

ангин рибут куат;
сампа
sering menyumbat cerobong;
пемендакан.

Hasilnya, ini membersawa kepada fakta bahawa relau tidak mahu terbakar, tetapi mula merokok. Jika dapur anda berkelakuan seperti ini, Sudah tiba masanya Untuk memikirkan deflector.

Дефлектор adalah peranti yang menimbulkan halangan kepada pergerakan aliran udara. Ia dapat melindungi cerobong dari serpihan дан hujan, serta menyediakan ekzos asap yang baik.

Pakar mengatakan bahawa pemutar yang dipasang dapat meningkatkan kecekapan relau sebanyak 20%. Tetapi pemalar akan berguna hanya dalam hal cerobong dipasang dengan betul dengan ketinggian yang sesuai dan keratan rentas yang terpilih.

Pengawal itu boleh dibeli dengan mudah di kedai. Харга унтук продукт Ини Адалах Лебих Куранг Дарипада Ян Берикут:

Перегородка Ханженков дипербуат дарипада логам тергальвани — 18 унций. е.
ЦАГИ дари келули тергальвани — 40 пада. е.
Вольперт-Григорович, джуга дари гальванисаси — 21 унция. е.
Вольперт-Григорович дарипада келули тахан карат — 46 пада. е.
Дефлектор Jenis поворотный Dragon-300-CH-A из нержавеющей стали — 140 ат. е.

Дан анда болех бекерья керас дан мембуат пемикат Григорович денган танган анда сендири, менйимпан 46 лет.е. Untukmbuat pemalar dengan tangan anda sendiri, anda memerlukan beberapa alat:

укуран лаваш, пингваса, кадбод дан пен тераса;
gunting untuk memotong logam dan skru mengetuk diri;
gerudi dan gerudi.

Bahan Untuk Pembuatan Pengawal:

Lembaran logam 0,5 мм, lebih baik galvanis atau keluli tahan karat.
Логам унтук пемасанган тегар (джалур, джепит рамбут, дан лайн-лайн).

Tahap kerja yang paling penting adalah menghitung sizesi дефлектор.Sebelummbuat pemikat dengan tangan anda sendiri, anda perlu mengira parameter yang diperlukan danmbuat lukisan dengan lukisan di atasnya semua saiz. Кара палинг мудах адалах мембуат пенгиран менгикут нисбах:

кетингийский дефлектор — серобонг диаметром 1,6;
лебар пересап — 1,2 кали лебих тингги дарипада диаметром серобонг;
лебар худ — серобонг 2 диаметра.

Джика анда мембуат пемалар танпа мематухи нисбах, перанти ян терхасил тидак акан членикан хасил ян дихарапкан.

Selepas mengira pengiraan, anda perlu melakukan lukisan bahagian pada helaian kadbod dan memotongnya. Модель kadbod perlu dipasang модель дефлектора. Jika semuanya dilakukan dengan betul, anda bolehmbongkar модель дан memindahkan semua butiran ke logam. Кемудиан ками менерускан менгикут скема:

Potong maklumat dengan gunting.
Kami menghidupkan badan penyebar dengan silinder dan menggerudi dua tepi. Ками менгикатня деньги скру.
Денган кара янь сама, ками мембуат силиндер луар.Сетерусня, ками мембуат топи, мелипат кон логам, дан меньямбунг тепи.
Kami memainkan kerusi atas dan bawah. Bahagian atasnya lebih besar dari bawah, jadi kami menggunakan kelebihannya untuk mengikat pinggan antara satu sama lain. Untuk melakukan ini, potong dan bengkokkan 6 cakar di atas kerucut.
Sebelum mengikat di kerucut bawah, anda perlu melampirkan tab Untuk dipasang ke penyebar.
Ками melampirkan payung янь terhasil kepada penyebar menggunakan каки.Reka bentuk янь dihasilkan dimasukkan ke dalam silinder luar.

Untuk memasang pemalar dengan tangan anda sendiri, anda perlu menggerudi tiga lubang pada tahap yang sama pada cerobong logam. Сетерусня, anda perlu menegak pemutar secara menegak danmbetulkannya dengan skru atau bolt. Sekiranya anda perlu memasang pelindung pada cerobong batu bata, anda perlumbuat pengapit lebar terlebih dahulu dari jalur logam. Selepas memasang pemalar, tetapkannya dengan ketat, mengetatkan pengapit dengan bolt dan kacang.

Pengawal янь dipasang ди cerobong акан meningkatkan operasi dapur anda дан menghapuskan masalah draf yang lemah.

Dalam sistem cerobong moden menggunakan pemalar yang dipanggil — alat khas yang meningkatkan daa tarikan. Mereka terdiri dari beberapa jenis — pelindung tsag, defleksi grigorovich, pelindung Khanzhenkov dan beberapa yang lain. Di samping meningkatkan draf cerobong, peranti memadamkan api дан menghalang serpihan дан hujan daripada memasuki cerobong. Di samping itu, peranti ini mempunyai penampilan estetik yang menyenangkan дан berfungsi sebagai element hiasan bumbung.Peranti sedemikian agak mahal di kedai-kedai, jadi masuk akal Untukmbuat pelindung di cerobong dengan tangan anda sendiri dengan ketangkasan дан kemahiran янь mencukupi.

Дефлекторы под диаметр

Bagaimana pengawal itu disusun dan berfungsi

Sebelum kita mula members dan memasang pengawal, kita belajar tentang structure dan prinsip operasi. Peranti ini mempunyai tiga bahagian utama. Силиндер, пересап дан тудунг (джуга дипанггил пайунг). Mereka juga более memasang отскок cincin di atasnya.Пилихан дефлектор сангат бербеза, бербеза антара сату сама лайн далам бентук дан сайз, ханья мерека семуа бекерджа пада хампир принсип ян сама. Apakah prinsip-prinsip ini? Силиндер атас берхенти Алиран удара, мерека мемукульня дан кемудиан менгелилинги. Sebahagian kecil aliran udara, menaikkan silinder, mengambil aliran asap yang akan datang дан menghisapnya. Кетагихан семакин менингкат. Selain itu, ia tidak bergantung kepada arah angin. Дая тарикан акан сентиаса байк.

Слот Silinder atas mempunyai, kerana aliran asap disedut.Terima kasih kepada prinsip ini, pemesong telah mendapat populariti di pasaran produk cerobong, дан juga kerana kualiti positif yang lain.

Дженис пемесонган

Prinsip operasi deflector adalah berdasarkan pengukuhan atau penciptaan daya tarikan tambahan yang DISBABKAN oleh reka bentuknya. Melalui eksperimen, setakat ini beberapa jenis peranti sedemikian telah diperolehi. Spesies yang paling terkenal adalah pemecah tsagi, dinamakan sempena nama institusi yang membersangunkannya (Центральный аэрогидродинамический институт им. Жуковского).Prinsip operasinya adalah Untuk meningkatkan daya tarikan akibat tekanan panas dan tekanan udara dan tekanan, yang terjadi pada jarak dua meter dari bumbung. Pemasangan tersembunyi di saluran dibenarkan, oleh itu penggunaan deflektor yang lebih besar berlaku dalam sistem pengudaraan. Далам пембуатан перанти, келули тахан карат атау келули тергалвани дигунакан, иа дихасилкан далам бентук силиндер. Pandangan seterusnya dipanggil Volper bulat, ia serupa dengan reka bentuk kepada yang sebelumnya, walaupun terdapat beberapa perbezaan kecil di bahagian atas.Bahan Untuk pembuatannya adalah tembaga, keluli tergalvani dan tahan karat. Иа дигунакан далам манди. Спеси кэтига дипанггил дефлектор григорович, ян мирип денган дефлектор цаг. Hanya ia bertambah baik. Ia diletakkan di kawasan di mana angin rendah berlaku. Tujahan pemutar bumbung itu sangat baik walaupun tenang.

Satu lagi jenis tudung untuk tudung adalah yang dipanggil Astelli. Berbeza dalam kecekapan дан kesederhanaan reka bentuk. Jenis pembinaan — тербука. Menyediakan daa tarikan di mana-mana angin.Бахан пенгелуаран — гальванисаси дан келули тахан карат. Jenis seterusnya pemutar cerobong dinamakan H berbentuk kerana bentuknya. Ia diperhatikan Untuk kebolehpercayaan tanpa mengira arah angin. Diperbuat daripada keluli tahan karat. Satu lagi jenis deflector Untuk sistem serombong dipanggil deflektor ramalan cuaca. Bahan untuk pembuatannya adalah нержавеющая сталь atau dicat keluli karbon. Дан Дженис Пемалар Ян теракхир Пада Паип Черобонг Иалах Пенгавал, Дипанггил Берпутар, Керана Река Бентукня.Ia boleh berputar ke arah angin, berkesan untuk melindungi cerobong dari serpihan dan kelembapan, sesuai untuk cerobong dandang gas, tetapi tidak berfungsi dalam cuaca tenang atau dalam keadaan глазурь. Pengrajin, setelah mempelajari reka bentuk alat tersebut, telah belajar bagaimanambuatnya secara mandiri di bengkel rouah.

Pembelot buatan sendiri

Memandangkan harga yang banyak untuk peranti kilang, anda boleh cubambuat pengalihudaraan pengudaraan dengan tangan anda sendiri, dengan sedikit usaha.Ternyata jika andambuat pelindung Tsaga dengan tangan anda sendiri, anda boleh menyimpan hingga 40 долларов! Ia hanya perlu untuk membersi sekeping keluli tergalvani, untuk mempunyai alat yang diperlukan, beberapa bahan дан keinginan. Pengeluaran bebas peranti pemutar cerobong melibatkan penggunaan: Penguasa, ukuran pita, set lukisan, penanda, patah, gunting logam, геруди, латихан, skru akhir gerudi atau rivet, tekan pencuci 15 миллиметров. Anda juga akan memerlukan sekeping logam (оцинкованный, келули тахан карат, дан себаинья).Untuk mengikat, anda perlu menggunakan logam yang diperbuat daripada aluminium, kancing, dan sebagainya.

Багаймана унтук Менгира Саиз

Peringkat yang paling penting dalam kerja adalah perhitungan дефлектор. Pengiraan lukisan akan dikaitkan dengan параметр semasa — диаметр saluran D. Berikut adalah lukisan deflector.

Rajah peranti pemalar Untuk ukuran diri

Menurut jadual, adalah mungkin untuk mengira deflector mudah, bermula dari saiz диаметр paip cerobong (saluran D).

Bagaimana untuk memuat pengiraan berdasarkan data ini? Диаметр катакана paip cerobong (saluran D) adalah 20 см Dari sini, kita menjalankan pengiraan:

Диаметр диффузора yang lebih rendah ialah 2 D. Oleh itu, 2 × 20 = 40 см;

Диаметр диффузора atas adalah 1,5 D. Oleh itu, 1,5 × 20 = 30 см;

Кетингийский penyebar ialah 1.5 D. Oleh itu, 1.5 × 20 = 30 см;

Kedalaman paip di penyebar ialah 0,15 D. Oleh itu, 0,15 × 20 = 3 см;

Ketinggian kon adalah 0.25 Д. Олег Иту, 0,25 × 20 = 5 см;

Кетингганский пайунг адалах 0,25 Д. Олег иту, 0,25 × 20 = 5 см;

Кетингийский кон песанг ialah 0,25 D. Oleh itu, 0,25 × 20 = 5 см;

Jurang payung dan penyebar ialah 0,25 D. Oleh itu, 0,25 × 20 = 5 см.

Дефлектор Pembuatan

Олег Иту, ками мембуат пенгиран. Секаранг персоалан тимбул — багаймана унтук мембуат перанти седемикян? Kami akan memotong unsur-unsur Struktur peranti dari kadbod dan cuba menyambungkannya dengan carameka akan menyambungkan dalam peranti siap.Jika semuanya bersambung dengan normal, ками memindahkan kadbod ke logam lembaran. Ками meletakkan bahagian ян dipotong pada helaian дан menggunakan penanda untuk menarikmereka pada logam. Menggunakan gunting untuk logam, ками memotong butiran peranti masa hadapan. Di kawasan янь dipotong logam, bengkokkannya dengan tang dan ketuk dengan tukul. Ками melepaskan lembaran logam di kawasan selekoh Untuk menjadikannya lebih tipis. Kami menghidupkan penyebar dalam bentuk silinder, tepi digerudi дан склепанный.Kemudian kita memukau kerucut atas дан bawah. Memandangkan саиз kerucut atas янь lebih besar, apabila dibandingkan dengan kon bawah, pinggir atas kerucut digunakan Untukmbetulkannya. Ками memotong enam каки ди dalamnya дан bengkokkannya. Sebelum mengumpul payung di atas kerucut bawah, ками memasang kancing Untuk pemasangan pada penyebar. Apabila dilampirkan ke kaki, Mereka dipasang di luar dengan заклепка. Kami mengikat penyeberang dengan payung dengan pin atau plat aluminium. Untuk kancing, pembuatan gelung ke badan pemendapan disediakan.Dalam kes ini, Stud dibengkokkan dengan kepingan keluli tergalvani dan lubang Untuk pemasangan digerudi dengannya.

Дефлектор пемасанган

Setelah memasang peranti itu, lakukan pemasangannya. Pakar menasihati Untuk mengeluarkan bahagian atas paip danmbuat pemasangan pada meja kerja. Kemudian pasangkan structur dipasang di atas bumbung cerobong. Kencangkan dengan kancing atau kaki. Ia mesti diperbetulkan dengan selamat, kerana peranti itu tertakluk kepada angin kencang.Apabila memasang peranti itu ke cerobong seramik atau diperbuat daripada bata, penggunaan paip penyesuai disediakan. Untuk fluks cerobong, penggunaan kaki atau sokongan keluli disediakan. Peranti digunakan Untuk Dapur Ян беропераси Пада Бахан Бакар Relau Padat. Bagaimanakah peranti dipasang? Pertama, kita memasang paip masuk dengan menggerudi badan dan paip. Kami memasangnya pada rivet atau bolt. Corong peresap dipasang pada kurungan paip. Terdapat pilihan untuk menggantikan kurungan dengan pengapit.Дан ахирня, ками менгикат топи дефлектор ке керуцут ян дипенггал дари пересап менгунакан болт атау заклепка. Sudah tentu, дефлектор buatan sendiri tidak akan mempunyai penampilan estetik. Tetapi dia akan mendatangkan banyak manfaat. Pertama, tujahan akan meningkat sebanyak 15-20%. Kedua, peranti akan melindungi bumbung dari percikan api. Kelembapan дан serpihan tidak menembusi lubang как можно скорее. Ketiga, дефлектор akan menggantikan 1.5-2 m paip. Kesesuaian memasang peranti sedemikian pada sistem serombongan telah terbukti untuk masa yang lama.Пада Маса Ини, Баньяк Дженис Структура Седемикян Телах Дивуджудкан. Кесемуа мерека мелаяни туджуан менингкаткан драф серобонг, менцегах худжан дан серпихан дарипада мемасуки система экзос как можно скорее, серта кеселаматан кебакаран бангунан. Pasaran itu penuh dengan pelbagai jenis pengawal. Jenis peranti yang hendak dipilih mestilah keputusan anda. Tetapi apa jua reka bentuk pengawal anda, kelebihan penggunaannya dapat dirasakan pada musim sejuk pertama yang akan datang.

Pelindung pada paip cerobong melakukan dua tugas: ia menguatkan draf dan melindunginya dari kesan negatif pemendakan.Kebanyakan cerobong asap menyediakan indexi aliran udara semulajadi, дан sebahagian besarnya bergantung kepada keadaan cuaca. Денган кебетулан ян тидак менгунтунгкан беберапа кеадаан, букан сахаджа драф беркуранг, тетапи кесан себаликня джуга мункул — удара бергерак ке луар ке билик. Satu lagi faktor yang mempunyai kesan yang signifikan terhadap kecekapan penyingkiran asap ialah angin. Tahap perubahan dalam параметр bergantung kepada kekuatan дан arahnya.

Дефлектор Memasang мембранный анда menyelesaikan masalah berikut.

Melindungi paip cerobong daripada menyumbat dan kelembapan. Ди луар мусим, саранг бурунг болех мембуатня, серобонг терсумбат денган салджи, баньяк аир масук ке даламня семаса худжан. Дефлектор benar-benar menghilangkan penampilan masalah tersebut.
Mengurangkan kesan negatif faktor iklim pada draf cerobong. Сеперти ян телах дисебуткан, кеадаан куака болех менджади бегиту бурук сехингга менебабкан кемункулан туджахан тербалик — феномена ян сангат бербахая.
Meningkatkan kecekapan cerobong dalam lingkungan 15-20%. Disebabkan ini, ia mungkin Untuk menyesuaikan panjang Minimummereka, memperbaiki rupa fasad bangunan, mengurangkan kos pemasangan unsur-unsur.
Api api. Ини адалах грибов тамбахан пемалар, адалах пентинг апабила менентукан категория кеселаматан кебакаран бумбунг.

Дефлектор terdiri daripada tiga elemen utama: penyebar, payung dan badan.Penyebar berubah kelajuan produk pembakaran dalam paip, payung melindungi дари воздух дан серпихан, дан тубух мембедах алиран удара дан менчиптакан вакум untuk meningkatkan дайа тарикан. Terdapat pengubahsuaian dengan mesh perlindungan yang dipasang, tetapi penambahan sedemikian sedikit memberi kesan kepada prestasi deflector tersebut.

Дефлектор Tindakan dijelaskan oleh kesan Bernoulli: kelajuan aliran udara secara langsung berkaitan dengan tekanan dalam saluran. Удара meningkatkan kelajuan dalam penyebar sempit, oleh itu, tekanan di perumahan berkurang dan draf dalam kenaikan cerobong.

Klasifikasi pengawal untuk cerobong

Semua peranti dibahagikan kepada tiga kumpulan besar mengikut beberapa kriteria.

Reka bentuk yang Popular

Дымоход Harga Pemotongan

Пемикат серобонг

Jadual komparatif hanya akan menyenaraikan модель-модель ян популярный dengan pemaju swasta.

Jadual. Дженис пемесонг серобонг

Модель Nama	Penerangan ringkas tentang prinsip operasi dan prestasi
	Pilihan klasik dan sangat umum, kelajuan pergerakan produk pembakaran meningkat sebanyak 20-25%.Перанти тердири дарипада дуа пайунг ян хампир сама disambungkan далам сату река бентук пада джарак ян кесил антара сату сама лайн. Ia boleh dipasang di kedua cerobong bulat dan persegi. Олег Керана чири-чири река бентук, тердапат пекутан берганда алиран удара: ке арах пеньемпитан пеньебар дан ке арах худ белаканг атас.
	Модель ini dibangunkan oleh kakitangan Pusat Aerohydrodynamic Dynamik, pada masa lalu, institusi saintifik khusus yang paling terkenal.Tujahan dipertingkatkan dengan menarik tekanan angin dan perbezaan tekanan tinggi. Muncung di dalam mempunyai skrin tambahan, di dalamnya terdapat pemalar tradisional. Насадка ЦАГИ menghilangkan kesan tujahan terbalik. Kelemahannya adalah bahawa di bawah keadaan iklim tertentu di musim sejuk, ais boleh muncul di dinding ,mburukkan draf cerobong.
	Produk ini dibangunkan oleh pakar-pakar syarikat Astato Perancis. Terdiri daripada bahagian statik dan dinamik, jarang digunakan pada cerobong asap.Alasannya ialah keadaan operasi kipas yang sangat sukar yang menimbulkan keperluan ketat Untuk kebolehpercayaan дан keselamatan. Penggemar sedemikian dengan ketara meningkatkan jumlah kos pemasangan cerobong как можно скорее.
	Алат ян комплекс, тердири дарипада кепала турбин берпутар дан пермахан пегун. Олег Керана Путаран Билах ди Бавах Пенутуп Перанти, Теканан Беркуранган, как можно скорее Дари Серобонг Диседут Денган Лебих Чекап. Galas modenmbolehkan turbin berputar pada kelajuan angin hanya 0.5 м / с, yang dengan ketara meningkatkan ciri-ciri operasi cerobong asap. Turbo-deflektor adalah 2-4 kali lebih cekap daripada model statik dari segi kecekapan dan mempunyai penampilan yang menarik.
	Козырьки pelindung disambungkan ke paip cerobong dengan galas kecil ditutup pada kedua-dua pihak. Visor mempunyai geometri melengkung dan dari segi unjuran yang sama sekali bertindih di bahagian silang cerobong. Baling angin dipasang di bahagian atas hud, mengubah Struktur bergantung kepada arah angin.Udara mengalir melalui slot khas dan naik. Pergerakan ini menyebabkan penurunan tekanan dan peningkatan dalam draf semulajadi gas ekzos dari cerobong.
	Ia dipasang paling kerap pada cerobong perindustrian. Цири утама адалах кеупаян унтук бекерджа денган куат ангин. Di samping itu, kemungkinan tujahan terbalik dihapuskan sepenuhnya.

Sarjana harus memilih pengawal yang sesuai setelah analysis yang teliti terhadap semua faktor.Tetapi kita harus ingat bahawa keinginan yang sangat kuat bukan hanya positif, tetapi juga sisi negatif. Ян мана?

Bagaimana Untuk Memuat Pengawal Sendiri

Kami telah memilih jenis pelindung paling mudah (единица Григоровича), ia boleh dilakukan secara bebas. Река бентук иници менингкаткан дайа тарикан себаньяк 20-25%, ян агак мудах унтук кебаньякан пенггуна. Cari lukisan peranti, lihat saiz yang disyorkan dan senarai unsur-unsur Individual. Унтук мембуат пенгавал иту, анда мемлукан, секепинг кесил лембаран тергальвани, унтук мемотонг логам, перанти унтук мемасанг заклепки хас.

Ia penting. Untuk setiap диаметр paip cerobong, adalah perlu untuk mempunyai sizesi индивидуальный бахагийско-бахагский отражатель пенюсун. Terdapat banyak kalkulator dalam talian di rangkaian, tidak perlu menulis semula дан menggunakan formula Rumit. Semua saiz diberikan bergantung kepada диаметр cerobong bulat.

Langkah 1 Pindahkan sizesi komponen komponen peranti ke logam. Унтук мелакукан Ини, Лукис дуа булатан дан дуа арка дари диаметр ян дитунджуккан пада пермукаан.Adalah lebih baik Untuk melakukan ini dengan bantuan kompas tinsmith khas. Джика тидак, тидак ада масалах. Панду куку ди tengah-tengah logam itu, ikat tali pinggang atau pensil kepadanya dengan benang, panjang benang adalah sama dengan jejari bulatan. Peranti asas seperti itu berfungsi hebat, terbukti dengan amalan. Gunting memotong kerja logam.

Langkah 2 Pasang perumahan pengawal. Untuk melakukan ini, lubang gerudi Untuk диаметр заклепки di pinggir reamernya.Пертама, гераккан сату сиси, кемудиан буат сементара бенгкок тубух дан буат танда пада сиси лайн. Мерека мести сепадан денган тепат, калау тидак акан ада масалах бесар семаса пемасанган заклепка.

Langkah 3 Hitung sektor yang perlu dipotong Untukmbengkok elemen bulat. Tetapi anda tidak perlu mengeluarkannya, kelebihan logam diperlukan untuk menyertai rivet bend. Формула Anda boleh menggunakan дан Mencari Sudut Bengkok, atau anda bolehmbuat potongan di sepanjang satu jejari dan, dalam praktiknya, pilih jenis element optimus.Pilihan kedua adalah lebih cepat, tetapi tidak menjejaskan kecekapan peranti.

Langkah 4 Bend bulatan, gerudi lubang dan kencangkanmereka dengan rivet. Jarak antara заклепки ialah 3-4 см, lebih kerap tidak diperlukan, tidak ada beban mekanikal di tempat ini.

Заклепочник Harga Tangan

Заклепка Tangan

Langkah 5 Potong jalur kecil logam untukmbaiki plat, masing-masing kira-kira 2 cm panjang, satu sentimeter lebar.

Langkah 6 Keluarkan kedua-dua plat bersama-sama. Кетеганган сэнди тидак перлу; perkara utama adalah untuk mencapai kestabilan deflector tersebut.

Langkah 7 Kumpulkan semua elemen dalam reka bentuk tunggal. Панджанг дан биланган джалур пенетапан дитунджуккан пада лукисан керджа. Семак кекуатан гунунг, джика тердапат нод лема, кемудиан менгуаткання.

Nasihat praktikal. Lebih mudah Untuk Menjaga kekuatan structure di atas tanah daripada memanjat bumbung kemudian Untuk memperbaiki pembelot itu.Beberapa kali berhati-hati memeriksa kebolehpercayaan Penienapan unsur-unsur di semua tempat.

Langkah 8 Cuba unit pada paip, jika ada penyelewengan dalam saiz dikesan, betulkannya. Berhati-hati mematuhi semua параметр, Mereka memainkan peranan penting dalam mengubah kelajuan aliran udara. Джика тидак, kecekapan peranti akan berkurang dengan ketara.

Langkah 9 Fabrikkan pengapit logam дан kencangkan pemalar ke paip cerobong.

Jika dikehendaki, anda boleh menyemak kecekapan peranti. Buat kipas buatan sendiri dan tentukan halaju udara kira-kira dalam cerobong dengan dan tanpa pengawal. Секиранья семуанья дилакукан денган бетул, мака пербезааннйа акан келихатан денган мата, тидак перлу менгира апа-апа.

Видео — Pemutar cerobong

Pengilangan дан pemasangan pengawal tidak memerlukan banyak masa, berbeza dengan pemasangan cerobong itu sendiri. Tetapi cerobong boleh dilakukan secara bebas jika anda mempelajari dengan teliti semua nuansa itu.Bagaimana memasang paip seramik Untuk cerobong, anda bolehmbaca.

Turboodefliktor për ventim me duart e veta. Për dhe kundër një deflektor në një deflektor të tubit të tymit për madhësinë e oxhakut

Për çfarë qëllimi përdorni deflektorin
Karakteristikat e ndërtimit
Karakteristikat e funksionimit
Instalim i pavarur në tubin e tymit
Duke bërë një deflektor të Tsagi

Një pajisje e Tillë si një deflektor në tubin e tymit është një tenë e vogël mbi dizajnin e tymit.Ай криен функционирует и предлагает новые агресив медисор: решает атмосферу, эрэрат. Përveç kësaj, deflektor ndihmon për të krijuar tërheqjen e nevojshme.

Oxhaqet, si njësi, është e nevojshme për të funksionuar lëndë djegëse të ngurta, janë një nga komponentët kryesorë të bimëve të nxehtësisë. Për të punuar në mënyrë efektive, structura e ngrohjes duhet të sigurohet për të siguruar fluksin e masave ajrore dhe heqjen e produkteve të djegies.

Për të zvogëluar efektin e ndikimeve të erës për fuqinë e futjes në sistemet e ventimit dhe tymit, përdoret deflektor për oxhakun.Ai kontribuon në tërheqjen e gazrave të zjarrit. Vendoseni këtë pajisje në dorashka të tubave. Perkthyer «deflektor» Си тё рефлектоя, шпёрндайэ.

Ka një numër arsyesh pse tymi pjesërisht mbetet brenda ndërtesave dhe nuk shkon mbi sistemin e tymit:

Një erë e fortë e zymtë depërton tubin dhe prek tymin që del nga ajo. Si rezultat, forca e shtytjes zvogëlohet, dhe produktet e djegies janë të përshkruara vetëm pjesërisht.
Lartësia e tubit të oxhakut është e pamjaftueshme ose e vendosur në çati gabimisht.
Kushtet për tërheqjen e tymit u përkeqësuan, pasi madhësia e diametrit të oxhakut është zgjedhur gabimisht.

Funksionimi i kësaj pajisjeje si një pajisje me erë bazohet në efektin e Furnizimit me produkte të gazta të djegies nga oxhaku me erë. Deflektori është në gjendje të ndryshojë drejtimin e saj në anën më të favorshme për të lëvizur gazrat në kanalet e ventimit dhe oxhakut.

Si rezultat, era nuk zvogëlon dëshirat, por në të kundërtën rritet. Рритджа мэ э форте э садж штэ э дукшме нэ туба, тэ чилат канэ нга 2 deri në 4 revolucione.Deflektori i oxhakut kontribuon në një rritje të efikasitetit të structurës së fundosjes së tymit në rreth 20%. Типари я dytë я rëndësishëm i kësaj pajisjeje është mbrojtja е kanaleve të gazeve nga depërtimi i mbeturinave të ndryshme dhe reshjeve atmosferike.

Крепление дефлекторов:

си нэ индивид ашту эдхе нэ эмэримин е пёргджитшэм, колектив тэ оххакеве криджоджнэ вентилим натирор;
në trungjet e mbeturinave të mbeturinave;
në kanalet e djegies së produkteve të djegies së karburantit të gazuar.

Karakteristikat e ndërtimit

Nëse shikoni në vizatimin e deflektorit në tubin e tymit, mund të shihni se ai ka tre detaje kryesore:

Cilindër më të ulët (qelqi). Për prodhimin e saj, përdorni asbest, tub qeramike ose metal.
Диффузор është ngjitur me cilindrin — xhamin e lartë. Për këtë ju duhet tre — katër racks.
Диффузор Mbi, një ombrellë është instaluar në formën e një kapaku në formë kon.

Në krye të диффузор dhe cilindrit ka unazë, të cilat janë të nevojshme për të devijuar masat ajrore nga drejtimi i drejtimit vertikalisht.

Sipërfaqja х pajisjes ешт vendosur në mënyrë QE эпохи, pavarësisht нг drejtimi, të parandalojë lehtësimin е produkteve të djegies, ДНО përkundrazi, аджо ndihmoi PER shkak të furnizimit të gazrave меня Āne të NJE hapjeje unazore, д Cila ndodhet në krye ДНО në фонд.

Ombrella dhe diffuser zakonisht prodhohen nga çeliku i galvanizuar. Këto pajisje funksionojnë në kushtet më të pafavorshme dhe, pasi ekziston rreziku i procseve korrozive, rekomandohet që këto elemente nga çeliku me cilësi të vogël të bojlerit.

Карактеристика и функциональность

Pajisja punon në një mënyrë të caktuar:

Кур эра шкон нэ оххак нга ларт поштэ, газрат сосет джанэ криер нэ курриз тэ хапджес уназоре тэ вендосур нэ фонд.
Кур масат е аджрит джанэ тэ экспозуар ндадж поштэм, газрат джанэ тэ пэрштатшме нга маджа е хапджес.
Nëse era drejtohet horizontalisht, sublicat ndodhin përmes dy vrimave të unazave.

Efikasiteti më i vogël i funksionimit të deflektorit është vërejtur kur lëvizja e masës ajrore po lëviz lart.Në të njëjtën kohë, эра отражения si një ombrellë në anën, gazrat e kundërt. Kjo disavantazh është në dispozicion në të gjitha llojet e pajisjeve. Për të excluar ombrellën deflektor lëshohet në formën e dy konëve, duke u lidhur midis tyre. Са мэ я ульет предж шире рефлектон рджедхат е аджрит дхе тэ зджаррит, дхе гджиташту и шкуртон ато дхе шфак.

Instalim i pavarur në tubin e tymit

Ata do të ndihmojnë në montimin e deflektorit në tubin e oxhakut me duart e tyre vizatimet.

Instalimi i një pajisjeje për të cilën një tub asbest-çimento do të përdorë si një cilindër më i ulët, prodhohet si kjo:

Në kupën e poshtme, bulonat dhe arra M6 rregullojnë raftet.
Cilindri i sipërm dhe elementi më i ulët mbërthejnë pirgjet.
Пер фиксимин е капакут ме нджэ кон кундэртх, пёрдорин клапа.
Nëse për një oxhak që ka një seksion drejtkëndor ose katror, përdoret një pajisje rrethore, instalimi bëhet duke përdorur tuba kalimtare.
Пер тубат мне нджэ секцион тэ мадх крик, мбештетжа э кембэве тэ продхуара нга челику и рипит и штохен дефлекторит.

Duke bërë një deflektor të Tsagi

Пёр шкак тэ тхештэсэсэ сэ дизайн, до тэ джетэ э лехтэ тэ куптохет се си тэ бэни нджэ дефлектор нэ туб мне дуарт туаджа. Pas përfundimit të përgatitjes së shablloneve në bazë të vizatimeve, ajo vazhdoi me metal.

Është kryer në sekuencën e mëposhtme:

Duke përdorur modelet, në metal para se të bëni një deflektor në tub, të tërheqë konturet e kërkuara me një laps të thjeshtë ose shkumës të veçantë.Në Vendet e Allen, ju duhet të shtoni 20 milimetra.
Sipas konturit të tërhequr, pjesët janë të prera në gërshërët e formës së shpalosur për punën metalike.
Një rrip metalik ose qoshe në segmentet e gjatësisë së kërkuar janë prerë me një sharrë hekuri. Ата делать тё керкохен тэ лидхин детайет е дизайн тё берё нга хекури и гальванизуар.
Pjesët e përgatitura janë të përkulura, vrimat bëhen në vendet e pranimit, dhe thumba përdoren për të rregulluar skajet.
Pastaj produkti mblidhet.Në këtë rast, elementët në vendet e mbulesës janë shpuar, dhe thumba përdoren për t’i lidhur me njëri-tjetrin.
Fiksimi në oxhak mund të kryhet nga një nga dy mënyrat: për të bërë në vrimën e grykës së hyrjes ose për të krijuar një pirg metalik nga një rrip metalikfe, për rë cérë.

Дефлекторы штёпи и Вольперт — Григорович. Си тэ бэни нджэ дефлектор ветэ дхэ тэ пэрмирэсони дэширэн нэ туб собэ.

Раздел : Ndërtimi dhe përmirësimi i vendit

Dhe kjo nënkupton снабжает меня ajër (ose sobë) nga tubi. Ато. Efekti i zgjatjes ndodh, heqja e tubit është rreth 15-20%. Por kjo shpesh më shumë se e mjaftueshme për të siguruar tërheqje të mirë në tuba të shkurtra (të ulëta). Дефлекторы janë të njohur për një kohë të gjatë, që nga hapja e ligjeve të aerodinamikës, por ato përdoren masivisht vetëm në sistemet Industriale.Дхе эдхе псе продхими и тире штэ шумэ и тхеште дхе пэр нджери-тетрин, шкаку и мунгесес сэ тире нэ гипат тона штэ ветэм инджоранка дхе мунгеса е информационит.

Si rezultat, çadrat «krijulus» janë shikuar mbi kulmet — product i jetës lokale që mendojnë shumë për «bukurinë e pazakontë», dhe për tërheqjen në tub dhe djegë e cilarsisë.

Ка шумэ система дефлекторов: Цаги, Вольперт-Григорович, Хангженкова, и др. Por alternativa më e zakonshme për ngrohje është deflektor i Volpert — Grigorovich.

Megjithëse për disa rishikime, deflektor i Tsagi është provuar më mirë për sistemet e ventimit.

Si rezultat, brenda këtij dizajni, me një defkt lateral, era formon presion të ulët, dhe tymi është më me dëshirë nxiton nga tubi.Në drejtësi duhet të theksohet se me një rrjedhë të fortë rënëse të erës «të lartë» presioni brenda deflektorit rritet (për shkak të ombrellës mbrojtëse).

Kjo duhet të konsiderohet kur zgjedh një vend të instalimit dhe lartësisë së tubit. Defekti më i mirë i deflektorit — në anën ose në fund, dhe kjo është 99% e rasteve.

Para se të vazhdoni me prodhimin e një deflektori, është e nevojshme për të llogariturimenset e saj.

Të gjithë ata janë të detyrueshëm për diametrin e tubit.(Нэсе шешиэште катрор, бэни нджэ дефлектор катрор, псе пунон мэ кек пэр шкак тэ угловатость). Diametri i tubit konsiderohet për vlerën origjinale të D. dhe të gjitha madhësitë e tjera llogariten me skemën korresponduese të koeficientëve. Диаметр и диффузор në pjesën e poshtme është 2D, në krye — 1,5D, lartësia e diffuser është 1,5D. Тубат «пикиатэ» në диффузор — 0,15d. Lartësia e ombrellës kone, kontë e kundërt dhe distanca midis ombrellës dhe diffuser — 0.25d.

Дефлектор Вольперт-Григорович me duart e veta

Të gjitha këto varësi janë marrë си результат и дефектит тэ deflektorit në tubacionet aerodinamike. Prandaj, rekomandohet fuqimisht t’i përmbahen atyre.

Pra, njohja e Dimenseve, vazhdoni me llogaritjen dhe prerjen e pjesës së punës.

Materiali i përsosur për deflektorin do të ishte një çelik i hollë. Пор çeliku i zakonshëm i galvanizuar është mjaft и përshtatshëm. Аджо до тэ шэрбеджэ пэр шумэ вит, пор пэр тэ берэ пунэ тэ ре пэр диса орэ.Në llogaritjet e madhësisë së boshllëqeve, ju do t’ju ndihmoni «си të llogarisni modelin e kon».

Modeli për diffuser është një rrip i lakuar i çelikut, dhe për ombrellën — dy qarqe, me segmente të prerë.

Mos harroni të lini një shirit metalik në 2-3 cm në një nga skajet për docking. Зонтик bën 2-3 сантиметра më shumë se konin e kundërt.

Është e përshtatshme për të përdorur çdo mandre në formën e një bar të varur, e cila është vënë në диффузор. Герцог mbajtur artikullin, vrimat e stërvitjes në të njëjtën kohë në dy skajet, futni gozhdën dhe «tërhiqni» nga një rivetër. Фиксим тэ шпейте дхе тэ бесуешем. Заклепка пак тэ дрейта ме нджэ çekiç të vogël.

Ne gjithashtu bëjmë të dy kone të ombrellës dhe refktorit, por deri më tani nuk i lidhim ato së bashku.

Për montimin e një ombrellë në diffuser në lartësinë e dëshiruar, kam përdorur segmentet e kunjin e filetuar.Për një shtojcë të qëndrueshme të yllit të mjaftueshëm me 3 rreze. Në диффузор, шпильки janë të bashkangjitur në sythe të veçantë të bërë nga shirita metalike dhe gjithashtu të bashkangjitur në thumba diffuser. Шипы thjesht të dehur në sythe dhe të fiksuara me arra.

Një sistem i Tillë ju lejon të vendosni me saktësi dhe shpejt të vendosni një ombrellë në lartësinë e dëshiruar.

Në kontë të kundërt, 3 vrima dhe kon e kundërt janë të fiksuara me arra me lavatriçe të kalbur në lartësinë e dëshiruar.

Tani ju mund të rregulloni ombrellën mbrojtëse. Meqë është pak më shumë diametër se kon e kundërt, përgjatë perimetrit të saj, në disa vende, buza e spikatur është prerë në një gjerësi prej 1-2 см.

dhe kjo rrip bends mbi konin e poshtme. Ширита тё тилла 6-10 дхе тё ди конёт джанэ шумэ тэ лидура ме бесуешмёри. Dhe për shkak të faktit se kone e sipërme — ombrella është më e madhe se excitatet më të ulëta, atmosferike nuk do të grumbullohen brenda kësaj «пьяте флатурский».

Tani mbetet për të siguruar deflektorin direkt në tub.

Пер та берэ кэтэ, штэ э пэрштатшме пэр тэ пэрдорур нджэ тэ шкуртэр тэ прерэ që нук нкситон дхе ме чилэси тэ лартэ э лидни атэ дэ нэ нэ нджэ пастджин тэджинэ дефлэджитхалджитхал.

Duke vendosur dhe shpuar vrimat e nevojshme dhe në diffuser dhe në tub, për të rregulluar deflektorin, si dhe me ndihmën e studs filetuara, Duke siguruar vlerën e dëshiruar t diffuseruseruser.

Tani mund të instaloni gjithçka në tub.

Дхэ эра э фортэ криджон нджэ молл шумэ тэ рёндэсишэм, сикур аджри тэ шэрбехет меня форсэ нэ фуррен, си нэн выше.

Sipas ndjenjave dhe përvojës субъективный, lartësia e tubit është përafërsisht. 3 метра пунэ ашту си ме нджэ лартэси пред 5 метраш. Nëse karburanti i furrës nuk është i mbingarkuar me karburant, dhe sigurohet një Furnizim i mirë me ajër, atëherë lartësia e flakës në furre nuk është më shumë se 15-20 см, kundrejt 40.

Në këtë rast ,cesses i djegies është shumë aktiv.

Герцог шпензуар пэр тэ берэ нджэ дефлектор пэр ветэм диса орэ, мунд тэ пэрмирэсони нджешэм процессин и джеги нэ фуррат туаджа.

Константин Тимошенко. © 06.08.2014

Pyetje dhe diskutime për deflektorë të ndryshëm në forum.

Deflektori i вентилимит është një hundë e veçantë e montuar në fundin e sipërm të tubit të shkarkimit për të mbrojtur kanalin dhe për të lehtësuar processingin e вентиляции. Нэ фонд тэ фундит, дефлектори përputhet me prerjen e tubit, герцог parandaluar depërtimin e reshjeve ose mbeturinave të vogla, dhe, në të njëjtën kohë, krijon një forcë forcë shtesë тё qanaruñën n

Пэр мэ тепэр, туби и шкаркимит мунд т’и пэркасэ вентилимит дхе система тэ хекджес сэ продуктве тэ джегес нга нджэ фурре осе бойлер (оххак).

Parimi и функции дефлектора

Një hundë e tillë punon në bazë të efektit Bernoulli — mekanik zviceran, i cili zbuloi marrëdhënien midis normës së rrjedhjes dhe presionit statik në kanalin.

Bernoulli zbuloi se me një rritje të shkallës së rrjedhjes, të provokuar nga ngushtimi i kanalit, presioni në kanalin e ajrit ose në rënie të tubacionit, duke krijuar një të tubacionit, duke krijuar një cakëtion një ckarkim një shkarkim.

Kjo është, дефлектор «kap» erën, nxiton në një kanal të ngushtë — диффузор, dhe duke provokuar presionin e rënies në krye të kanalit të провентимит.

Si rezultat, një zbrazëti e rralluar nën diffuser plotëson pjesën e ajrit të shtrënguar nga kanali i ventimit.

Në këtë rast, deflektori i saktë mund të rregullojë rrjedhat e ajrit në diffuser dhe drejtimin e rivendosjes së mediumit të transportuar nga tubacioni i shkarkimit. Dhe me përpjekjet e duhura të projektuesve të kësaj shtojce, futja në kanalin e ajrit rritet me 15-20 për qind.

Në të vërtetë, për shkak të këtyre përqindjeve, aplikohet një deflektor, me të cilin është e mundur të nivelizohet lartësia e pamjaftueshme e kanalit tëvoiman modeitë péséme.

Varietet tipike të дефлекторы

Пёр атэ кэ кени невойэ пэр нджэ дефлектор, не кеми куптуар ташме, кэшту që мэ тэдж нэ текст не до тэ шикоджмэ нэ вариетет и дизайн тэ хундэве тэ тилла.

Характеристики структуры, классификациями и продуктом të ngjashme ndahet në katër grupe në të cilat nuk përfshijnë Сопла:

Modelet më të njohura të сопла përfshijnë produktet e mëposhtme:

Siç mund ta shihni: klasifikimi i deflektorëve është i mbushur me modele të ndryshme dhe skema Strukturore. Në të njëjtën kohë, ju mund të zgjidhni nga kjo diversitet dhe me performanceancë të lartë, deflektorë aktive të ventimit, dhe opsionin shtëpiak, për prodhimin e të cilave juhetjë nërêë nërbale.

Deflektor në tubin e вентиляции me duart e veta

Prodhimi i hundës fillon me llogaritjet e dimensioneve të saj.

Në të njëjtën kohë, ne duhet të kuptojmë se deflektori klasik përbëhet nga detajet e mëposhtme:

Epo, në lartësi, deflektorët e palëvizshëm duhet të jenë jo më shumë se një e gjysmë e diametrave të brendshëm të kanaleve të ajrit.

Vendosni me sizesione, ju mund të filloni të prerë një fletë të zbrazët nga galvanizimi ose çelik inox — me qira të zezë për një deflektor nuk është i pörshtatshëm. Дхе нэ филлим, не нксджеррим сканимин е тэ гджитха элементве структурурэ — нга туби и хирджес нэ кллапа — дхе пастадж трансфероймэ кэто модель нэ металл.

Ndarja e boshllëqeve nga fleta kryhet duke përdorur gërshërë metalikë. Epo, nëse nuk mund të bëni një skanim në vizatimin e workpiece — përdorni vizatime dhe modele të gatshme.

Kuvendi i elementeve të përfunduara kryhet në thumba, vida të vetë-përgjimit, bulonave ose saldimit.

Teknologjia e fundit, sigurisht, garanton besueshmërinë maksimale, por «gatuaj» një rrotullim të hollë fletë nuk mund të jetë larg nga çdo saldator.

Prandaj, teknologjia optimale e asamblesë është instalimi i rivet.

Në të njëjtën kohë, në fillim ne mbledhim një diffuser, pastaj freamed nga kllapa që mbajnë kapak për të, të cilat ne montuar këtë detaj të deflektorit.Tjetra, ne po drippping kllapa më të ulët në hundë inlet dhe montoni pjesën e sipërme të këtyre struts në diffuser në formë kon.

Në këtë mënyrë ne mund të bëjmë deflektorin më të lehtë Григорович.

Epo, pas asamblesë, ne mund të instalojmë vetëm hundën në kanalin e ajrit.

Установки и дефлектор для вентиляции

Instalimi i një deflektori familjar në kanalin e ventimit kryhet sipas rregullave mjaft të thjeshta, përkatësisht:

Në të njëjtën kohë, герцог marrë parasysh faktin se deflektori duhet të instalohet në një lartësi prej 80-100 сантиметра nga kurrizi i çatisë, asambleja e kapakut dhersi i çatisë, asambleja e kapakut dhers més nj осэ në семинар.

Epo, instalimi i pirgjeve që lidh tubin e hyrjes me deflektorin mund të kryhet në lartësi.

Shkaqet e tubave të oxhakut
Aplikimi i deflektorëve
Instalimi i një deflektori për oxhakun të bëjë vetë
Instalimi i një disflektori me pajisje të përjetshme

eflekterisle

Sistemi i oxhakut është një nga elementët kryesorë të çdo instalimi termik, nuk është inferior ndaj elementeve të tjerë të dizajnit.

Në mënyrë që pajisjet e ngrohjes të punojnë në mënyrë korrekte, sistemi duhet të sigurohet nga një fluks i qëndrueshëm i ajrit dhe prodhimit të produkteve të djerant së korrekte.Zakonisht, oxhaku është përdorur për këto qëllime, të cilat, me dizajn dhe instalim kompetent, do të lejojë që sistemi të punojë përdorur për këto qëllime, të cilat, me dizajn dhe instalim kompetent, do të lejojë që sistemi të punojë përdorur në një linjë möste natyrore, tjë gjitet.

Në disa raste, rregullimi i një oxhaku të plotë është e pamundur, por nevoja për futje për shkak të kësaj nuk zhduket.

Në mënyrë që sistemi të vazhdojë të funksionojë, ju duhet të instaloni një deflektor në tubin e gazit, я cili do të sigurojë tërheqje normale dhe do të lejojë që punjisjet termike.Ky artikull do të flasë për deflektorët dhe karakteristikat e tyre.

Shkaqet e tubave të oxhakut

Shpesh, kur përdoret oxhaku, një fenomen i Tillë gjendet si pirja e duhanit e tubit, e cila mund të ndodhë për arsyet e mëposhtme:

Gusts të forta ajrore synonin në oxhak.
Си результат, ка нджэ пенгесэ сериозе кэ нук лейон цэ тими тэ хйджэ нэ атмосфера. Shfrytëzimi është zvogëluar dhe tym mbetet në sistem, herët a vonë, duke filluar të bien në ndërtesë.
Puna e dobët e oxhakut mund të shpjegohet shumë e thjeshtë — nëse dizajni fillimisht është llogaritur gabimisht, atëherë mund të ketë një fjalim rreth funksionimit normal.
Пёр шембулл, инсталими и оххакут шумэ тэ нгуштэ до тэ çojë домосдошмёришт нэ нджэ тёркже тё добэт дхе тё памджафтуешме пёр алокимин е produkteve të djegies. Э нджйта гджэ мунд тэ тухет нэ лидхже ме мунгесен е лартэсишэ осе вендосджен е пахиджшме тэ тубит нэ шати.

Нэсе нга арсйеджа е дитэ джу мунд тэ хикни кафе фазен е проекттимит, нисе оххаку нук штэ энде и инсталуар, атехерэ ме арсйен э парэ до тэ джетэ э невойшме тэ хаснибэ кештуджа энтэджа нэдэ мэ тэ хаснибэ кештуджа энтуджа.

Апликими и дефлекторёве

Cilësia kryesore e deflictors, për të cilën ata aplikojnë — aftësinë për të forcuar dëshirën për shkak të udhëheqjes së rrjedhave të ajrit të jashtëm. Паварешишт нга дизаджни, çdo deflektor punon në një parim të vetëm — Интерком и аджрит криджон një zonë të presionit të ulët, për shkak të së cilës rritja rritet në oxhak.

Kërpudhat (deflektor) në tubin e oxhakut me duart e tyre — vizatimet dhe formulën e llogaritjes

Një deflektor i mirë mund të rrisë efikasitetin e sistemit të tymit me 20%.

Përveç kësaj, deflektor ka një veçori shtesë që ndodh në mënyrë të tërthortë — një pengesë për oxhakun është penguar të hyjë në reshjet atmosferike dhe mbeturinave të.

Dizajni i një deflektor të thjeshtë përfshin dy cilindra, njëra prej të cilave është më e ulët, dhe e dyta nga lart, dhe një kon mbrojtës, i quajëombrell edhe një.

Cilindri i poshtëm zakonisht është pjesë e oxhakut prej metali ose çimento asbesti. Për prodhimin e vetë deflektorëve përdorën metalin e galvanizuar.

Стандартные стандартные дефлекторы:

Дефлектор и Кагга;
«Vuller» me një trup të rrumbullakët;
Григорович дефлектор;
Дефлектор Hapni Astato;
N-форма;
Звезда-форма «Шенард».

Llojet e ndryshme të deflektorëve përdoren në llojet e mëposhtme të dizenjove:

Miniera kolektive dhe private të ventimit;
Oxhaqet kolektive dhe private;
Sistemet e heqjes së gazit dhe produktet e tyre të djegies;
Trungjet e deponimit të mbeturinave.

Instalimi i një deflektori për oxhakun të bëjë vetë

Kuvendi и një deflektori të zakonshëm nuk është i dalluar nga kompleksiteti.

Së pari, ju duhet të rregulloni raftin në cilindër më të ulët duke përdorur lidhjen e mbështjellë. Зажимы në cilindër më të ulët me anë të racks cilindër e sipërme është bashkangjitur, duke pasur një zgjatje në fund. Një кон е kundërt mblidhet në dele, pas së cilës duhet të instalohet në vendin e saj me thumba. Меррни атэ си: «Пер атэ që кени невойэ пэр нджэ дефлектор нэ тубин э тимит, си та инсталони ветен».

Jo vetëm që thumba mund të përdoren për të ndërtuar elemente Strukturore, por edhe për të kontaktuar saldim — jo një ndryshim të dukshëm në Fund. Кур пунони është e rëndësishme që në mënyrë të saktë të zgjidhni raportin e madhësisë së detajeve të deflektorit në mënyrë që të mund të instalohet në oxhak.

Parimi i funksionimit të deflektorit të mbledhur në këtë mënyrë duket kështu:

Çdo rrjedhje ajri që përpiqet të kalojë nëpër cilindër të sipërm plotëson pengesën dhe e anashkalon atë;
Flukset e ajrit që kalojnë mbi cilindër janë palosur dhe tërhequr tymin nga tubi;
Пёр шкак тё тубационев нэ туб, левизджа штэ интенсификуар, кэшту цэ тёрхекджа бехет нджэ ренд и мадхэсисэ мэ шумэ.

Edhe në qoftë se rrjedhat e erës janë të drejtuara në mënyrë rigoroze horizontalisht, dhe në një trajektore tjetër të montuar në kunjen e tubit të oxhakut ende kryen funksionet e.

Rezulton se era rezulton në cilindrin e sipërm, duke kaluar nëpër boshllëqet e structurës, si rezultat i së cilës tymi sucks jashtë.

I vetmi минус и çdo deflektori po punon në kushtet bazë të erës, për shkak të së cilës ndodh një lëvizje е vorbullës nën kapakun, i cili nuk lejon që tymi të shkojë.Për të zvogëluar këtë efekt, nën ombrellën ia vlen të instalosh një kon të kundërt, i cili pjesërisht pasqyron rrjedhjen e ajrit të jashtëm brenda dizajnit dhe thjesh. Лексони гжитхашту: «Афара капак неводжитет пер тубин э оххакут дхе си та бени ветэ».

Instalimi i një disflektori me pajisje të përjetshme

Deflektor me mbrojtje të erës është montuar si më poshtë:

Dy aks mbajtëse dhe vertikale regjistrohen në oxhak në dy nivele;
Një Shirma gjysmë cilindrike, një kanavacë e rrjedhjes dhe kulmit të structurës është instaluar vazhdimisht.

Parimi i funksionimit të këtij lloji të sistemeve është si vijon:

Кур ndryshon drejtimi i erës, rrjedhja është e fikur dhe tërheq perden që mbulon oxhakun nga era.
Si rezultat, tymi mund të lirohet nga ana e legenit të oxhakut në çdo kohë.
Flukset e ajrit janë tangjent mbi një ekran gjysmë cilindrik dhe tërheqin tymin, герцог rritur dëshirën në sistem.

Për të rritur efikasitetin e dizajnit, është e nevojshme për të lubrifikuar periodikisht mbajtjen e deflektorit, dhe gjatë sezonit të ftohtë, ajo ështär

Герцог маррэ парасиш нуантен е фундит, мунд тэ тухет се нджэ хунде э тилле нэ тубин е оксхакут нга эра до тэ джетэ нэ гджендже тэ мброджэ нэ мэнирэ эффективный ветэм ато дизаджне që раджонетен ндодхен.

Дефлекторы Karakteristikat e

Duke instaluar një deflektor në tub, ju duhet të dini për disa tipare të aplikimit të saj:

Пер тэ сигуруар нэ оххак тэ нджэ форма катроре осе дрейткендеше, нджэ дефлектор и румбуллакет, ю духет тэ пэрдорни туба тэ посачме трансисионале.
Nëse oxhaku i caktuar ka një seksion të madh kryq, atëherë deflektor duhet të instalohet në këmbë të veçanta ose të përdorë backup çeliku.
Герцог instaluar tranzicionin nga një oxhak katror në një deflektor të rrumbullakët, ju duhet të merrni parasysh shkencën gradient të tullave.
Instalimi i deflectors kërkohet vetëm për pajisjet e ngrohjes që veprojnë në lëndë djegëse të ngurta — në raste të tjera, çdo kon mbrojtëse në tub do të jetë i padobishëm.

Njohja е këtyre nuancave do t’ju lejojë të zgjidhni deflektorin оптимальный të tubit për oxhakun dhe ta vendosni atë në mënyrë që të mund të rrisë efikasitetin e të gjithë sistemes të ngro.

Перфундим

Instalimi я NJE Deflektor në NJE ванна të pajisjeve të ngrohjes С.Е. karburantit të ngurta BEN të mundur rritjen е mallit në кинозал ДНО të thjeshtojë prodhimin е produkteve të djegies në Atmosfere — ДНО KJo джо vetëm përmirëson cilësinë е sistemit, Пор gjithashtu parandalon tymin Merrni në нджэ эмбиент баними ку мунд тэ dëmtojë шендетин э нджериут.

Të gjithë e vunë re kapakun e tmerrshëm mbi tubin e oxhakut, por jo të gjithë e dinë pse është instaluar atje dhe cili është qëllimi i tij.Ky artikull quhet deflektor. Kjo përkthehet në rusisht si një «отражатель».

Është një tenë e vogël mbi tub dhe shërben për të mbrojtur atë nga ndikimi agresiv mjedisor: era, reshjet dhe për të krijuar shtytjen e nevojshme.

Ndonjëherë quhet — Димник, dhe është bërë në ndonjë formë элегантный — një flugany.

Deflektori i montuar në tubin e oxhakut është një element arkitekturor që erdhi tek ne nga dita e vjetër, dhe sot mund të zbukurojë edhe çatinë e çdo ndërtese.

Пёрвеш кешай, ай криен первеч нджэ роли декоратив, экзистон эдхе ндже функсион практик и рандешишем — рит левизджен э аджрит нэ туб.

Çfarë përfaqëson dhe pse duhet
Cilat janë pikëpamjet
Fluger-дефлектор
Ne bëjmë duart tuaja
Специалист по Кешилла нга

Çfarë është dhe pse është e nevojshme?

Паварэсишт нга тэ чилат штэпиа пэрдор паджисджет э нгрохджес дхе тэ чилат штэ пэрдорур фтохес, çdo sistem ngrohjeje është ндэрпрерджа и важдуешме.

Falë садж, аджо është е pajisur me një kapuç të produkteve të djegies. Prej mënyrës se si do të funksionojë drejtpërsëdrejti varet nga ajo që do të jetë cilësia e të gjithë sistemit.

Por jo gjithmonë e bukur dhe oxhaku është në mënyrë ideale funksionon për të gjitha rregullat.

Kjo është veçanërisht e dukshme me një erë të fortë, kur presioni i fortë është në tub në tub. Në mënyrë që asgjë të pengojë funksionimin е duhur të të gjithë sistemit të ngrohjes, dedflex është veshur në tubin e oxhakut.

Qëllimi i tij kryesor është ngritja e mallit, герцог parandaluar rrjedhën e ajrit. Эра, pengesa e pasur, çon në formimin e një tubi të zonës së presionit të ulët. Си результат, штытье рритур. Паварешишт нга дизаджни и дефликторэве, тэ гджитэ ата джанэ тэ перфшире нэ тэ нджеджтин процесс — ндодхья э нджэ зона тэ редуктуар тэ пресионит кур рриджедх ме пенгеша аджроре. Falë pajisjes, era nuk zvogëlohet, por përkundrazi, rrit goditjen.

Flukset e ajrit, në kontakt me sipërfaqen e deflektorit, e rrisin atë dhe fillojnë të lëvizin më shpejt, герцог krijuar një zonë vakumi.

Deflektor për oxhakun të bëjë vetë

Në fizikë, një fenomen i tillë quhet efekt i Bernoulli. Ëште фалэ атидж се футжа нэ туб ририт.

Studimet dëshmojnë se kur përdorni një deflektor, edhe më të zakonshmet, efikasiteti i oxhakut rritet me 20%.

Ndërmarrja e tij konsiston edhe në faktin se ajo mbron tubin nga trajtuar me erën e mbeturinave dhe reshjeve, në formën e shiut, breshërit ose borës. Chymnik po funksionon në mënyrë të barabartë në çdo kusht, pavarësisht nga karakteristikat e kushteve të motit në rrugë.

Fluger-дефлектор

Ky mekanizëm që ka një rast rrotullues që ka një lidhje me montimin e mbajtjes, pjesë të posaçme të lakuara janë të fiksuara në të.Vetë fluumen është nga lart, lejon gjithë pajisjen që vazhdimisht të mbajë në erë.

Unaza me montimin e ndërtuar në të me bulona të forta është fiksuar në fetë e oxhakut.

Fluksi i ajrit kalon mes visorëve është përshpejtuar që çon në krijimin e një zone të rrallë. Thrust, respektivisht, është rritur dhe efikasiteti i prodhimit të produkteve të djegies rritet.

Fluger-deflektor është bërë nga materiale me rezistencë të lartë korrozioni. Аджо ка нджэ dizajn fillor dhe mund të pёrdoret në oxhaqet në çdo ndërtesë.

Si të bëni një deflektor për oxhak me duart tuaja

Së pari ju duhet të përcaktoni se çfarë materiali do të krijohet.

Mund të jetë hekuri i galvanizuar ose çelik inox. Бакри është gjithashtu и përshtatshëm, pavarësisht nga fakti se është материал и shtrenjtë. Përdorimi i këtyre metaleve është i lidhur me faktin se deflektori duhet të jetë po aq rezistent ndaj rënies së temperaturës dhe efekteve atmosferike.

Pajisja ка параметрат и вета специфике që duhet të ndiqen.

Пер шембул, lartësia e tymit duhet të jetë 1.6–1.7 pjesë e diametrit të brendshëm të tubit, dhe gjerësia është 1.9.

Sekuenca e punës për krijimin e pavarur të deflektorit është si më poshtë:

Në vendosjen e kartonit të farkëtarit të pjesëve kryesore.
Ne mbajmë modelet në metal dhe të prerë pjesë të ndara.
Ne lidhim të gjitha elementet një me një tjetër duke përdorur për këtë застежки осе салдим.
Ne prodhojmë nga kllapa çeliku, të dëshiruara për fiksim në sipërfaqen e oxhakut të kapakut.
Mblidhni kapakun.

Deflektori i bërë me duart e tij është duke shkuar së pari dhe vetëm pastaj montuar në tub.

E para është vendosur një cilindër, i cili është fiksuar nga застежки. Me përdorimin e pirgjeve, диффузор është fiksuar në të, si dhe kapakun, si një kon e kundërt. Ки элемент я thjeshtë lejon pajisjen të funksionojë мне ndonjë erë.

Ne shikojmë në video, bëjmë vetë dhe fazat:

Për të bërë në mënyrë të pavarur kapak, do të kërkohet artikujt dhe mjetet e mëposhtme:

Gome ose kiyanka prej druri
Një çekiç
Бар
Клип
Gërshërë metalikë
Këndi i çelikut.

Për të thjeshtuar processingin e grumbullimit të pajisjes, në të gjitha pjesët ka qoshe nga të dyja palët.

Instalimi i deflektorit është i detyrueshëm dhe më efektiv në praninë e një oxhaku indirekt.

Në prodhimin e pajisjes në mënyrë të pavarur, është e nevojshme që në mënyrë rigoroze t’i përmbahen proporcioneve të treguara më sipër.

Nëse deflektori i montuar në oxhak nuk do të korrespondojë me këto parameter, atëherë nuk do të jetë në gjendje të kryejë funksionin e saj themelor për të krijuar një goditje të mirë.

Duke bërë vetëm një kapak, rishikim видео:

Kryerja е boshllëqeve metalike të tyre, është mirë që të bëhet në modelet e kartonit të prerë sipas Dimensionaleve të kërkuara.

Герцог и башкангджитур ато нэ нджэ флетэ металике, ду тэ джетэ э мьяфтуешме пэр тэ рретуар детаджет нэ контур дхе ю мунд тэ прерэ меня гусим, па у фрикэсуар тэ габони.

Prania e një kon të kundërt nën kapak është gjithashtu një kërkesë e detyrueshme për dizajnin. Me ndihmën e saj, tymi do të përmbushet në mënyrë efektive në kushte klimatike.

Nëse tubi ka diametër maksimal të lejuar, atëherë kërkohet përdorimi i shtrirjes së kryer nga tela.

Sistemet e tymit, së bashku me furrat, kaldaja dhe zjarrit që veprojnë në lëndë djegëse organike, janë komponenti më i rëndësishëm i instalimeve termike. Për funksionimin efikas të pajisjeve të ngrohjes, është e nevojshme të organohet rrjedha e ajrit dhe heqja e produkteve të djegies.

Nëse gjeneratorët e nxehtësisë punojnë pa nxitje, dizajni и oxhakut duhet të sigurojë një prodhim natyral të qëndrueshëm të produkteve të djegies.Për të zvogëluar efektin e erës në fut në kanalet e gripit dhe ventimit, përdoret një deflektor për heqjen e gazrave të gripit.

Këto janë pajisje të veçanta që janë instaluar në titujt e ventimit dhe oxhaqeve. Fjala «дефлектор» vjen nga latinisht «refuzojnë».

Ka disa arsye pse një pjesë e tymit nuk lë kanalet e tymit dhe mbetet brenda:

Pse keni nevojë për një deflektor të oxhakut?

Veprimi i pajisjes së zjarrtë — deflektor bazohet në Furnizimin e gazrave nga tubat e ventimit dhe gripit duke përdorur erën.

Drejtimi i erës ndryshon me një deflektor në anën, e cila është më e favorshme për lëvizjen e gazrave në kanalet e oxhaqeve dhe ventimit.

Кешту, эра нук е звогэлон дэширэн, пор пэркундрази е штон атэ. Рритджа мэ э рэндешме и штытьес манифест нэ туба кане ди осе катэр ктеша.

Deflektori i tubit të tymit bën të mundur arritjen e një rritjeje në efikasitetin e sistemit të tymit në 20%.

Një tjetër tipar i deflektorit është mbrojtja e kanalit të oxhakut nga plehrat, dëbora dhe shiu në të.

Дефлекторы janë instaluar në kanale Individual dhe kolektive që sigurojnë ventim natyror; Oxhaqet Individual dhe kolektive; Kanale për heqjen e të gjitha produkteve të djegies së gazit; Trungjet и Prerjes së mbeturinave.

Карактеристика и дизайн

Deflektori në tubin e tymit ka tri pjesë kryesore:

Цилиндри и поштём ёште берё нга нджэ туб металик, керамик осе асбест.
Стеклянный фонд është i bashkangjitur në xhamin e poshtëm (cilindër) në tre ose katër racks.Xhami i lartë (диффузор) zgjerimin e librit.
Диффузор Mbi montuar një kapak në formë kon (ombrellë).

Në pjesën e sipërme dhe kupën e poshtme, dhe diffuser janë bërë nga anomalitë unazore, të cilat kanë për qëllim të devijojnë erërat nga drejtimi vertikal.

Sipërfaqet e deflictors janë vendosur në mënyrë të Tillë që era e çdo drejtimi jo vetëm që nuk ndërhyn në prodhimin e produkteve të djegies, пор gjithashtu ндихмои тэ djegies, пор gjithashtu ndihmoi gmezérës

Диффузор dhe ombrellë zakonisht bëhen prej çeliku të galvanizuar.

Duke pasur parasysh kushtet e pafavorshme për funksionimin e këtyre pajisjeve — lagështia e ndryshueshme, një ndryshim i mprehtë i kushteve të temperaturës, rreziku i lartiminë të temperaturës, rreziku i lartiminë tempéturës, rreziku i lartiminë pörd

Llojet kryesore të harton deflektor: deflektor i Grigorovich, rrumbullakët — «Vullper», yll-formë — «Schongard», deflektor i kamerës, i hapur — «Astato», në formë n.

Си функционон дефлекторов?

Puna e deflektorit është si vijon:

Nëse era vepron në tub nga lart poshtë, atëherë gazrat janë të përshtatshme me pjesën e poshtme të hapjes unazore.
Кур эра është e ekspozuar ndaj poshtëmjes, gazrat sharrëzat kryhen përmes vrimës së sipërme unazore.
Me drejtimin горизонтальный të erës, llumit të gazrave ndodh përmes të dy hapjeve të unazave.

Më së paku në mënyrë efektive, deflektor punon kur drejtimi i erës është nga poshtë.

Në të njëjtën kohë, эра отражения nga ombrellën e deflektorit në drejtim, inversi lëvizjen e gazrave. Kjo disavantazh në një mënyrë ose në një tjetër është e veçantë për të gjitha llojet e dizajnit të deflektorëve. Пэр тэ элиминирующий омбреллэн дефлектор штэ бэрэ нэ формен е ди коне, тэ чилат джанэ тэ лидхура нга базат. Конди и поштем рефлектон рджедхат е аджрит дхе тимит, герцог и прере дхе хекур.

Deflektor i oxhakut me duart e veta: fazat kryesore të instalimit

Instalimi i deflektorit, për cilindrin e poshtëm të të cilit pёrdoret tubi i asbetikut është si vijon:

Me ndihmën e bulonave dhe arra M6 në kupën e poshtme, raftet janë të fiksuara.
Cilindri i sipërm është i bashkangjitur në Fund Me ndihmën e pirgjeve.
Kapaku me kon e kundërt është bashkangjitur nga kllapa.
Deflektori i rrumbullakët në tubin e oxhakut me një seksion kryq katror ose drejtkëndor është instaluar duke përdorur tuba kalimtare.
Пёр тубат э оххакут ме нджэ сексьон тэ мадх крик, кёто законишт пёрдорен пер зджаррит, ндёртимет э дефлекторёве штойнэ мбрапа осе кембёт э бёра нга шелику и ширитит.

Pajisja dhe parimi i veprimit të rrjedhjes

Një pajisje tjetër që shërben për të siguruar mbrojtjen e oxhakut nga era është moti.

Dizajni и saj përbëhet nga një mbulesë konike, një ekran gjysmë cilindrik dhe një leckë fluger, të fiksuar në një aks vertikal të rradhës të lirshëm, i cili mbëshëm.

Ndryshe nga deflektori, fluger është një pajisje e lëvizshme me erë, elementtet e të cilave ndryshojnë pozicionin e tyre në varësi të drejtimit të erës.

Kur ekspozohen ndaj erës, rroba e kthen gjysmën e cilindrit me një pjesë konveks në drejtimin e erës, e cila e pengon atë të mbytet në dalje.

Дефлекторы для вентиляции и вентиляции: udhëzimet e asamblesë me duart e tyre

Era rrëshqet përgjatë sipërfaqes së jashtme të cilindrit dhe thith produktet e djegies me pamje nga tubi.

Ка шумэ dizajne të lundrimit, por të gjithë kanë një dështim të shpejtë të elementeve të rradhës për shkak të korrozionit dhe kontaminimit. Нэ сезонин е фтохте, конденсими би нэ пйесет металике тэ рджедхес, е чила кур нгрирджа э бен тэ памундур тэ пуноджэ паджисджен ме эрэ.

Прандадж, катет нук джанэ тэ пэрштатшме пэр пэрдорим нэ раджоне ме нджэ климэ тэ ашпэр, ку дефлекторы функсионойнэ нэ мэнырэ мэ эфикасе.

Deflektor me një pajisje të përjetshme, герцог krijuar një shtytje efektive në oxhak, jo vetëm qëorganon funksionimin e duhur të pajisjeve të ngrohjes, por gjithashtu sheithe rejisjeve të ngrohjes, por gjithashtu sheithe ejorë shtytë kushteur.

Tradicionale për Evropën dhe jo mjaft të njohur për latitude tona, nuk mund të jetë vetëm një theks çuditërisht i bukur në pamjen estetike të ndërtesës. Me ndihmën e një fluger, shpejtësia dhe drejtimi i erës zbuluan, por sot ky element ka pushuar tashmë të jetë vetëm декоративный.Па дышим, аджо до тэ декородж чатинэ и штэписэ, пор нэсе инсталони нджэ флюгер тэ вечанте пер окшак, атэхерэ перфитими и тидж джо ветэм цэ до тэ джетэ эстетик.

Çfarë është një hungër në oxhak

Амстердам, Роттердам, Рига, Берн, Талин — pa shuplakë është e pamundur të imagjinohet këto qytete të mëdha evropiane të lashta. Megjithatë, me kalimin e kohës, kulmet dhe shtetet e tjera bregdetare filluan të zënë. Jo aq i gjerë, por është shumë efektiv, një lloj i veçantë i rrjedhjes është aplikuar në ndërtimin e furrave.Нэсе штэ э сакте дхе нэ технологии пэр тэ криер нджэ флюгер нэ оксхак ме дуарт туаджа, пер тэ чилат не кеми паракитур визатимет нэ факе, ю мунд тэ пэрмирэсони мне вэмендже пунен э фуррес.

Funksionet dhe detyrat e deflektorit dhe oxhakut të përjetshëm

Funksionimi i sigurt i oxhakut merr praninë e një pajisjeje të caktuar që parandalon fryn e erës në tub. Кджо шкактон дёшире тэ кундэрт, дхе пёрвеш ксадж, лодхья э оксхакут нук до тэ джапэ ши дхе тэ бьере дрейт нэ туб. Ай gjithashtu do të bëhet pengesë për pluhurin dhe mbeturinat.Përshtatje të Tilla Janë veçanërisht të rëndësishme në rastet kur nuk ka aftësi fizike për të hequr tubin më të lartë se sa kërkon zona e mbajtjes së erës.

Dhe kjo nuk është e gjitha që zjarri i oxhakut është i aftë. Нэсе нук штэ инсталуар нэ туб, ме нджэ ндиким тэ важдуешем тэ борэс, шиут дхэ эрэс, туби и оххакут нук до тэ згджасэ шумэ. Факти штэ се ме лагешти тэ важдуешме, пджеса э сипэрме и тубит фуллон тэ ррезохет градуалишт, дхе нэ димер, кур годет конденсати дхе лагештиа, кур температурат би нга минус нэджрэдрэ тубе нэджироджандер тубит тубит тёйрэ тубе нга минус нэдрэ тубит тубит тёйрэ тубе нга минус нджрадер тёйдер плюс, удджа туба туб.Zgjerimi i vazhdueshëm dhe ngushtimi i elementeve të oxhakut çojnë në një dobësim të forcës dhe në Fund të shkatërrimit të saj.

Prodhimi i fleguesve për oxhak

Дроссели, дефлекторы Flugars dhe janë bërë vetëm nga metali. Natyrisht, një материал tjetër nuk do të përballojë luhatjet e Tilla të temperaturës dhe së shpejti do të dështojë. Ka edhe tipare të dizajnit në lloje të ndryshme të flegmenëve për oxhak. Si rregull, flugars metalike dhe flugers kryhen nga materiale të tilla:

металл и пулемет;
металл и гальванизуар;
çelik inox;
профили и металит;
Металлический 4-5 миллиметров.

Varietetet e Strukturave, si dhe tiparet funksionale të një pajisjeje të tillë të vendosur. Ка флугерет кэ мунд тэ девиджоджнэ уджерат е зеза нга туба, си дхе тэ парандалойнэ депёртимин нэ тубин и кафшеве тэ вогла дхе зогйве, гджэ që штэ гджиташту э рэндэсишме. Kondensohen, të cilat mund të grumbullohen në sipërfaqen e brendshme të rrjedhjes, do të shkarkohet duke përdorur drippers speciale dhe nuk bie në tub.

Nëse flasim për prodhimin e një motri me duart tuaja, ju mund të mbështeteni vetëm në rekomandimet e përgjithshme të zotërinjve, pasi që Dimensionet dhe parameter e saktë të zjarutishtëtëg.Megjithatë, fillimisht ia vlen të merret parasysh dizajni i deflektorit në të cilin vetë rrjedhja e tij do të bashkëngjitet.

Parimi i funksionimit të Fluger në tub

Парими и пунес сё тидж кендрон нэ фактин се рриджеда э аджрит, паварешишт нга форча э эрэс дхе дрейтимит, годет капакун э сипэрм тэ конит дхе нук мунд тэ хиджэ нэ оххак. Пёр мэ тепер, ме дизайн и духур тэ паджисджес, ю мунд тэ аррини рима водоворот кэ до тэ ндихмоджнэ нэ пермирэсимин и тэрхекджес. Эдхе нэсе эра фуллон тэ фрайджэ мэ поштэ, атэхэре ме кэтэ дизаджн тэ дефлекторт, сич пэршкрухет нэ фигурэ, тэрхекджа нук ждукет, пор ветэм до тэ рритет.

Funksioni i drejtpërdrejtë që rrjedh i lidhur me deflektorin është se ajo e kthen mekanizmin dhe kon, duke krijuar kështu një vorbull, duke parandaluar erën nërhe tub dhejër. Në mënyrë që vani me kapakun e përjetshëm të rrotullohet lirisht, është e nevojshme të aplikoni kushinetat me mbrojtje nga depërtimi i lagështirës dhe shpenzoni lubrinë kë një vendi pajisje.

Kështu, rrjedhja në oxhak do të kontribuojë në funksionimin e duhur të furrës dhe të gjithë sistemit të ngrohjes, si rezultat, përmirëson sigurinë e камин ose furre. Нэ растин кур маллрат нэ камин ждукет, я влен тэ перпикеш тэ инсталош нджэ флюгер мне нджэ дефлектор që домосдошмёришт делать тё ндихмоджэ нэ ривендосджен е функционимит нормальный тё оххакут.

Për funksionimin normal të çdo lloji të furrës ose bojlerit, nevojitet tërheqje e mirë. Kështu që nuk kishte проблема ме тё, ekspertët këshillojnë të krijojnë një deflektor në tubin e oxhakut.Ky është një zgjidhje e përshtatshme dhe e thjeshtë për të ndihmuar të heqin qafe проблема e ndryshme që lidhen me mbeturinat nga marrja e kushteve qesharake të motit. Një pajisje e Tillë gjithmonë kontribuon në produktet e ndryshme të djegies së lirë.

Vendos deflektorin për të shmangur pasojat e pakëndshme.

Emërimi i deflektorit

Përkthyer nga deflektori anglez është një отражатель. Аджо ка формен е нджэ структура тэ тубаве тэ инсталуар нэ праг, е чила мброн пьесен е сипэрме тэ оксхакут.Një pajisje për nivelim dhe përforcim të futjes së pajisjeve të ngrohjes është një bojler me gaz ose një furrë për dhënien. Ajo shërben si një mënyrë e sigurt për të nxjerrë produkte me djegie.

Nëse nuk instaloni një deflektor në tubin e oxhakut, masat e ajrit do të depërtojnë në të. Në të ardhmen, kjo çon në opozitë dhe pengesë për futjen normale të pajisjes së nxehtësisë. Кур një instalim i Tillë është instaluar, efikasiteti i bojlerit ose furrës rritet me 20%. Përveç funksionit të saj kryesor, ai siguron:

Shtrirja e futjes, si rezultat i së cilës qasja e oksigjenit përmirësohet dhe lëndë djegëse kursen.
Me газ. Me rritjen e temperaturës së djegies së karburantit dhe futjes në oxhak, formohen shkëndijat, të cilat shumë shpesh shërbejnë si një arsye për zjarr, dhe deflektor në tubin e tymit siguron.
Mbrojtje e besueshme kundër efektit të reshjeve atmosferike në formën e erës së fortë, bora, shiu, breshër, pasi structura e instaluar do të sigurojë zbutjen e bojlerit ose furröshtes nën.

Në këtë video do të mësoni për përfitimet e deflektorit:

Ky instalim i thjeshtë është instaluar shpesh për të përmirësuar mallin dhe për tër öjléré.Strukturat e Tilla zakonisht blejnë në dyqane të specializuara dhe bashkangjitur në buzë të oxhakut.

Pajisje отражающий

Pajisja e zgjerimit të shtytjes përdoret në shumicën e shtëpive. Pronarët e ndërtesave private e dinë mirë se pse ka nevojë për deflektor të oxhakut dhe cilat funksione kryen. Në varësi të opsionit të dizajnit, mund të përbëhet nga disa pjesë. Detajet kryesore në pajisjen:

cilindër më të ulët;
капак;
xhami i lartë.

Direkt me tubin e oxhakut kontakton cilindrin e poshtëm, ose grykën e hyrjes. Është pothuajse gjithmonë e bërë prej fletë metalike. Ka edhe opsione të tjera për materiale — çimento asbest ose qeramikë.

Kjo pajisje përbëhet nga 3 element

Xhami më i lartë në fund tëstrukturës po zgjerohet, стойки специальный përdoren për të rregulluar atë në cilindër. Në pjesën e sipërme dhe të poshtme të vrimave të unazës për të ndryshuar drejtimin e erës. Një pjesë e diffuser në krye mund të ketë disa emra — një ombrellë, një kapak. Gjithashtu ndryshon në formën e saj dhe ndodh:

banesë;
gjysmërreth;
dyfishi me një sipërfaqe hidraulike;
мне нджэ капак.

Parimi i veprimit

Pavarësisht nga madhësia, numri i pjesëve dhe forma e Reflektorëve, të gjitha deflektorët punojnë sipas një parimi. Pajisja aerodinamike është instaluar në krye të oxhakut. Kështu, një pengesë për rrjedhat e ajrit. Кур годитни мурин и чилиндрит, эра хумбет форсэн и тидж тэ дрейтимит, герцог тйер нджэ плюралитет тэ рджедхаве тэ аджрит тэ вогел дхе ме тэ добэт.

Mbetjet e rrjedhjes, герцог u rritur përmes rastit, pjesërisht kapur tymin nga tubi. Futja në kanalin e oxhakut rritet. Мекенэсе нук ка ктеша, моноксиди и карбонит дхе тими нук мунд тэ кхехен нэ туб дхе тэ хидхет плотешишт.

Përveç qëllimit të saj kryesor, дефликаторы shpesh kryejnë një rol dekorativ. Megjithatë, рефлектори нук до тэ джапэ асгджэ нэ ветвете нэсе është instaluar gabimisht. Аджо ндикон нэ эфикаситетин э садж тэ пэрзгджедхур нэ мэнирэ корректе тэ хундэс лидхесе, тэ инсталуар нэ оххак тэ мьяфтуешем тэ лартэсисэ дхе вендендодхджен э тубит нэ шати.

Speciet kryesore

Dyqane të specializuara ofrojnë shumë mundësi të dizajnit. Çfarë deflektor është më i mirë për të zgjedhur, do të varet nga lloji i bojlerit. Шумэ шпеш модель тэ thjeshta джанэ берэ персоналистич нэ мэнирэ që тэ шпэтожнэ. Reflektorët më të popullarizuar përfshijnë përshtatjet e mëposhtme:

Tsagi konsiderohet pajisja më e popullarizuar. Ajo dallon nga një formë cilindrike. Ки отражатель нга çeliku inox ose galvanizuar është bërë.Sipas llojit të përbërësit, është nippleny dhe flanged. Avantazhi kryesor është një vend i përshtatshëm për tërheqjen e masave ajrore përmes kanaleve të ventimit, që përmirëson dëshirën. Nëpërmjet një tym të tillë të dizajnit shpejt del nga oxhaku. Ндэр тэ метат — комплекситети нэ продхим.
Volper i rrumbullakët është shumë i ngjashëm me Tsagën, por ai ka dallime në krye. Ekziston një vizore mbrojtëse nga ndotja dhe reshjet e ndryshme. Modeli më i rëndësishëm për banjot është bërë prej çeliku inox, galvanizuar dhe bakër.
Рефлектор Григорович ёште опциони мэ и арритшэм, кёшту që шпеш бэхет меня дуарт туая. Një dizajn i thjeshtë përbëhet nga cilindra të sipërm dhe të poshtëm, kon, сопла dhe kllapa për fiksim. Thjeshtësia e pajisjes është përparësia e saj kryesore dhe минус konsiderohet vendndodhja e lartë e ombrellës, e cila kontribuon në defktin anësor të tymit.
Reflektori N-formë është i përshtatshëm për instalim me segmente të tubave, gjë që lejon që ajo të përballojë ngarkesën maksimale të erës.Detajet kryesore të pajisjes janë montuar në formën e letrës N. Një tipar i Tillë nuk lejon ndotjen dhe reshjet atmosferike për të hyrë në tub për shkak të vendndodhjes Horizontale të hundës. Elementet anësore të rregulluara vertikalisht përmirësojnë tërheqjen e brendshme, si rezultat i së cilës tymi është shfaqur njëkohësisht në drejtime të ndryshme.
Fluger është një pajisje me një strehim të rradhës të fiksuar në krye të oxhakut. Është bërë prej çeliku inox ose çeliku të karbonit.Visorët, shpërndarjen e rrjedhave të ajrit të erës, janë të dizajnuara për të përmirësuar dëshirat e oxhakut. Ата gjithashtu shërbejnë për mbrojtjen e kaldajave dhe soba nga ndotësit që bien nga jashtë. Disavantazhi и pajisjes është shkurtësia e kushinetave që kontribuojnë në lëvizjen e vizorëve.
Një refktor pjatë mund t’i atribuohet gjithashtu deflektorëve më të thjeshtë dhe të përballueshëm. Ajo mbron mirë në sistemin e pirjes së duhanit dhe ofron dëshira të forta. Kështu që ndotja dhe reshjet nuk bien në tub, pajisja është e pajisur me një visor të veçantë.Në pjesën e poshtme të saj ka një kapak, të drejtuar drejt tubit. Thrust я brendshëm është rritur dy herë për shkak të kanalit të ngushtë dhe të rrallë, ку масат аджроре биен.

Disa nga modelet mund të bëhen në mënyrë të pavarur. Пер та берэ кэтэ, джу духет тэ кени визатиме тэ пунэторэве меня мадхэситэ э спецификуара. Влерат и дэшируара мунд тэ меррен па матжев тэ диаметрит тэ брэндшэм тэ тубит тэ оксхакут. Nëse параметр janë pasaktësi, atëherë ndodhin vështirësitë kur instaloni pajisjen dhe në processin e funksionimit të mëtejshëm të saj.

Instalimi i produkteve kryhet në dy mënyra. — në tub ose oxhak. Опциони и парэ штэ мэ и пэрштатшэм, паши цэ пара-пуна мунд тэ меррет нэ фонд, дхе джо нэ шати, э чила штэ мэ э сигурт. Produktet e fabrikës janë më shpesh të pajisura me një hundë më të ulët, e cila lehtëson detyrën. Është thjesht e veshur me tub dhe fiksuar me pirgje metalike.

Një deflektor i besueshëm do të krijojë një tërheqje të mirë dhe do të ndihmojë për të punuar me pajisjet e ngrohjes në mënyrë më efikase.Аджо до тэ сигуроджэ сигури дхе куште тэ реатшме пэр тэ джетуар тэ гджитэ банорэт е штеписэ нэ сезонин е фтохтэ ме тэ гджита куштет е мотит.

Si të bëni një deflektor në tubin e oxhakut të bëjë vetë

Procesi i zhvillimit dhe montimit të deflektorit në tubin e shkarkimit përbëhet nga katër faza: vizatiim .

Mjetet e kërkuara

Voobbably merr:

fletë e ngushtë letre për vizatim dhe paraqitje;
shënues për shënim;
një rivetër për lidhjen e Elementeve Strukturore;
gërshërë për metal për prerjen e pjesëve;
stërvitje;
një çekiç.

Zgjedhja e materialit kryesor varet nga përçarje dhe lloji i pajisjes. Kur krijoni deflektorë statik në tubin e rrumbullakët të tymit të shtëpisë me duart e tyre, është më mirë të marrësh një fletë metalike. Më shpesh galvanizuar e përdorur, është në dispozicion me çmim dhe të qëndrueshme.

Mos harroni për mjetin e dëshiruar, para instalimit të deflektorit

Zhvillimi i vizatimit të modelit të vizatimit të Tsagës

Ka një algoritëm për mënyrën se si të tubéni nékéní.Faza e parë rekomandohet në letër. Së pari, është e nevojshme të llogarisim madhësinë e diametrit të hundës dhe kapakut të sipërm tëstrukturës, si dhe të llogarisë lartësinë e отражатель.

Për këtë, формула апликоэн të veçanta:

диаметр и маджес së deflektorit është 1.25D;
диаметр и уназэс сэ jashtme — 2D;
lartësia e dizajnit — 2D + d / 2;
unaza lartësi — 1,2 пенсов;
диаметр и капакут — 1,7D;
distanca nga baza në buzë të shtresës së jashtme — D / 2.

Ку Д штэ диаметром и оххакут.

Kjo do të ndihmojë për të lehtësuar detyrën për të ndihmuar tabelën që përmban llogaritjet e gatshme për madhësitë standarde të tubave metalikë.

Diametër Copë Tuba, shih	Diametër i jashtëm zorrë, shih	Lartësi i jashtëm zorrë, shih	Diametër ditër push shih	Lartësi Instalime i jashtëm zorrë, shih
100	20.0	12,0	12,5	17,0… 19,0	5,0
125	25,0	15,0	15,7	21,2… 23,8	6,3
160	32,0	19,2	20,0	27,2… 30,4	8,0
20,0	40,0	24,0	25,0	34,0… 38,0	10,0
25.0	50,0	30,0	31,3	42,5… 47,5	12,5
31,5	63,0	37,8	39,4	53,6–59,9	15,8

Nëse oxhaku ka një gjerësi jo standarde, atëherë të gjitha llogaritjet do të duhet të kryhen në mënyrë të pavarur. Пор герцог дитур формулат, është e lehtë për të matur diametër të tubit dhe për të përcaktuar të gjithë treguesit e nevojshëm për t’i përdorur ato kur vizatoni vizatime.

Nga korrektësia dhe saktësia e grafikëve të letrës do të varet nga lehtësia e mëtejshme e montimit të dizajnit. Është e nevojshme për të përgatitur vizatime për pjesët kryesore: диффузор, hyrja, unaza dhe ombrellë.

Кур është bërë, rekomandohet që së pari të mbledhë një prototip letre të refktorit të ardhshëm. Edhe Neşe Джени NJE mjeshtër меня përvojë ДНО я bindur себе е ndërtoni deflektorin në oxhakun е furrës мне Duart tuaja ра Probleme, NUK duhet të kaloni Кете Faze Паси д.в. еште д.в. QE дзя ndihmon të identifikoni gabimet ДЕНЬ gabimet е mundshme ДНО të rregulloni llogaritjet новление Визатим.Vetëm pas krijimit të paraqitjes së saktë të letrës, e cila do të konfirmojë se skema e deflektorit doli të jetë e saktë, ju mund të shkoni në hapin tjetër.

Udhëzime хап па хапи PER krijimin е boshllëqeve metalike ДНЕ asamblesë С.Е. ndërtimit

Ekziston NJE-процессуальном PER punën QE duhet të respektohet, përndryshe NUK сделать të Джени në gjendje të lidhni pjesë të ndara të deflektorit PER oxhakun në DUART е шины.

Procedura tjetër:

Duke përdorur boshllëqet e letrës, transferoni shabllonin në sipërfaqen e metalit nga e cila planifikoni të bëni një отражатель.Rrethi me kujdes konturet e pjesëve të letrës. Джу мунд тэ пэрдорни пэр кэтэ каллим нджэ шенуэс тэ пэрхершем, шкумэс тэ вечанте дхе мадже эдхе нджэ лапс тэ тхештэ.
Me ndihmën e gërshërëve për metalin e prerë billets e pjesëve të nevojshme të dizajnit.
Gjatë gjithë konturit në shkurtime, metali duhet të rregullohet me 5 мм dhe të kalojnë tërësisht përmes çekiçit.
Billet kthehet në formën e një cilindri, vrima stërvitje për застежки në mënyrë që ju të mund të lidhni thumba design.Lejohet të përdorë saldim, por jo hark. Është e nevojshme të vëzhgoni saktësinë në mënyrë që të mos digjen metal. Zgjidhni distancën midis pikave kryesore të застежки nga 2 në 6 см, ajo ndryshon me madhësinë e dizajnit të përfunduar. Një cilindër i jashtëm është i palosur dhe i lidhur në mënyrë të ngjashme.
Flexing dhe lidhni skajet, bëni detajet e mbetura: ombrellë dhe kapak mbrojtës në formën e një kon.
Nga fleta e galvanizuar është e nevojshme për të prerë застежки — 3-4 shirita: gjerësia 6 cm, gjatësi — deri në 20 cm.Пер тэ rregulluar тэ gjitha anët rreth perimetrit dhe të kalojnë nëpër atë me një çekiç. Nga brenda ombrellës duhet të stërvit vrimat e montimit, duke u tërhequr nga buza në 5 см. Do të jetë e mjaftueshme 3 pikë. Па кешадж, ширитат металикэ мбэртхейня нэ ривулат е капакут. Pastaj ata duhet të jenë të vendosur në një kënd prej 90 gradë.
Lidhni diffuser dhe kon duke përdorur thumba, me hundë inlet.
Герцог берэ нджэ дефлектор пэр нджэ тэ ррумбуллакэт мне дуарт туаджа, ю мунд тэ филлони атэ.

Një metodë e ngjashme mund të krijojë edhe një deflektor të oxhakut të zjarrit. Dizajni и saj është shumë i ngjashëm me modelin Tsaga, por në krye ka disa dallime. Ато джанэ берэ эдхе предж челику инокс, гальванизуар осе бакер.

Герцог krijuar deflektor të rrjedhshëm

Fluger i deflektorit bën të mundur minimizimin e lartësisë së oxhakut, pasi ajo kontribuon në një rritje të fluturimit të ajrit. Mund të rrotullohet për t’u vendosur vazhdimisht në pozitën e duhur në lidhje me drejtimin e erës.Пуна кету ште пак ме э вэштирэ, пор мунд тэ бехет ветэ.

Së pari, është gjithashtu e nevojshme për të kryer llogaritjet dhe për të përgatitur vizatimin me të cilin kryejnë shabllone pör pjesët metalike.

Procedura e operimit:

Merrni modelet e letrës tuaj dhe aplikoni sipërfaqen e detajeve metalike në fletë metalike.
Герцог пёрдорур гёршёра, прерё тэ гжита элемент рефлектор.
Mblidhni trupin e отражатель, stërvitni para-vrimën për grumbullimin e structurës duke përdorur thumba.Пергатитни клапа металике вешмас, тё чилат пастадж мунд тэ пёрдорни пер тэ сигуруар пйесэ нэ шуфрен.
Bëni një shufër ose një pjerrësi të gjatësisë së mjaftueshme, duhet të jetë e mjaftueshme për të instaluar kushineta dhe fiksimin e strehimit. Me ndihmën e zare, aplikoni fije mbi të.
Сигурт 2 герцог mbajtur në një kunj metalik. Distanca duhet të jetë e Tillë që të garantohet për të siguruar që dizajni të rrotullohet. Сэ пари, видхосни аррэ, пастадж вендосни мбаджен е гатуар нэ акс, дхе ветэм пастадж ррегуллони сигуримин е фиксимит мне аррэ тэ дите.
Притини нджэ пйесэ тэ тубит тэ мьяфтуешем, дхе пастадж бени врима нэ атэ ку джанэ тэ вендосура кушинета. Me ndihmën e rubinetit, prerë thread në mënyrë që të mund të lidhni kushinetat në bulonat e tubave. Стёрвитни врима штесе пёр инсталимин е мбёштетёсве.
Pritini shiritin e çelikut nga i cili për të bërë unazë, do të pёrdoret për të bashkëngjitur deflektorin në oxhak.
Me ndihmën e shiritave të posaçëm në rritje, instaloni dhe rregulloni dizajnin në oxhak.

Deflektor është një pajisje që përmirëson shkaktarin në tub. Kjo e bën këtë për shkak të faktit se si rezultat i rrjedhjes së një deflektori me ajër, fushat e presionit të reduktuar formohen direkt mbi tub. Dhe kjo nënkupton снабжает меня аджером (осэ собэ) нга туби. Ато. Efekti i zgjatjes ndodh, heqja e tubit është rreth 15-20%. Por kjo shpesh më shumë se e mjaftueshme për të siguruar tërheqje të mirë në tuba të shkurtra (të ulëta). Дефлекторы janë të njohur për një kohë të gjatë, që nga hapja e ligjeve të aerodinamikës, por ato përdoren masivisht vetëm në sistemet Industriale.Дхе эдхе псе продхими и тире штэ шумэ и тхеште дхе пэр нджери-тетрин, шкаку и мунгесес сэ тире нэ гипат тона штэ ветэм инджоранка дхе мунгеса е информационит. Си результат, шадрат «криджуэс» джанэ шикуар мби кулмет — продукт и джетес локале це мендойнэ шумэ пэр «букуринэ и пазаконтэ», дхе пэр тёрхекджен нэ туб дхе джеги э цилэбусирант сэ клэмбусирант сэ.

Ка шумэ система дефлекторов: Цаги, Вольперт-Григорович, Хангженкова, и др. Por alternativa më e zakonshme për ngrohje është deflektor i Volpert — Grigorovich.Megjithëse për disa rishikime, deflektor i Tsagi është provuar më mirë për sistemet e ventimit.

Skema e deflektorit është mjaft e thjeshtë. Një kon i prerë është instaluar në tub, diffuser, në mënyrë që tubi të jetë pak në të. Një ombrellë mbrojtëse është instaluar mbi tub, si zakonisht. Por për të kompensuar dëmin (zona e presionit në rritje nën ombrellën), një kon i përmbysur është bashkangjitur nën ombrellën. Si rezultat, brenda këtij dizajni, me një defkt lateral, era formon presion të ulët, dhe tymi është më me dëshirë nxiton nga tubi.Në drejtësi duhet të theksohet se me një rrjedhë të fortë rënëse të erës «të lartë» presioni brenda deflektorit rritet (për shkak të ombrellës mbrojtëse). Kjo duhet të konsiderohet kur zgjedh një vend të instalimit dhe lartësisë së tubit. Defekti më i mirë i deflektorit — në anën ose në fund, dhe kjo është 99% e rasteve.

Para se të vazhdoni me prodhimin e një deflektori, është e nevojshme për të llogariturimenset e saj. Të gjithë ata janë të detyrueshëm për diametrin e tubit. (Нэсе шешиэште катрор, бэни нджэ дефлектор катрор, псе пунон мэ кек пэр шкак тэ угловатость).Diametri i tubit konsiderohet për vlerën origjinale të D. dhe të gjitha madhësitë e tjera llogariten me skemën korresponduese të koeficientëve. Диаметр и диффузор në pjesën e poshtme është 2D, në krye — 1,5D, lartësia e diffuser është 1,5D. Тубат «пикиатэ» në диффузор — 0,15d. Lartësia e ombrellës kone, kontë e kundërt dhe distanca midis ombrellës dhe diffuser — 0,25d. Të gjitha këto varësi janë marrë си результат и дефектит të deflektorit në tubacionet aerodinamike. Prandaj, rekomandohet fuqimisht t’i përmbahen atyre.

Pra, njohja e Dimenseve, vazhdoni me llogaritjen dhe prerjen e pjesës së punës. Materiali i përsosur për deflektorin do të ishte një çelik i hollë. Пор çeliku i zakonshëm i galvanizuar është mjaft и përshtatshëm. Аджо до тэ шэрбеджэ пэр шумэ вит, пор пэр тэ берэ пунэ тэ ре пэр диса орэ. Në llogaritjet e madhësisë së boshllëqeve, ju do t’ju ndihmoni «си të llogarisni modelin e kon». Modeli për diffuser është një rrip i lakuar i çelikut, dhe për ombrellën — dy qarqe, me segmente të prerë.Mos harroni të lini një shirit metalik në 2-3 cm në një nga skajet për docking. Зонтик bën 2-3 сантиметра më shumë se konin e kundërt.

farëdo që po mashtron me bends dhe avullore, kam aplikuar thumba shter dhe një riveter. Meqenëse ngushtësia nuk është absolutisht e nevojshme këtu, për të kapur skajet e thashethemeve të modelit shumë më të shpejtë. Është e përshtatshme për të përdorur çdo mandre në formën e një bar të varur, e cila është vënë në диффузор. Герцог mbajtur artikullin, vrimat e stërvitjes në të njëjtën kohë në dy skajet, futni gozhdën dhe «tërhiqni» nga një rivetër.Фиксим тэ шпейте дхе тэ бесуешем. Заклепка пак тэ дрейта ме нджэ çekiç të vogël.

Ne gjithashtu bëjmë të dy kone të ombrellës dhe refktorit, por deri më tani nuk i lidhim ato së bashku. Për montimin e një ombrellë në diffuser në lartësinë e dëshiruar, kam përdorur segmentet e kunjin e filetuar. Për një shtojcë të qëndrueshme të yllit të mjaftueshëm me 3 rreze. Në диффузор, шпильки janë të bashkangjitur në sythe të veçantë të bërë nga shirita metalike dhe gjithashtu të bashkangjitur në thumba diffuser.Шипы thjesht të dehur në sythe dhe të fiksuara me arra. Një sistem i Tillë ju lejon të vendosni me saktësi dhe shpejt të vendosni një ombrellë në lartësinë e dëshiruar.

Në kontë të kundërt, 3 vrima dhe kon e kundërt janë të fiksuara me arra me lavatriçe të kalbur në lartësinë e dëshiruar. Тани Джу Мунд тэ rregulloni ombrellën mbrojtëse. Meqë është pak më shumë diametër se kon i kundërt, në perimetrin e saj, në disa vende, buza e spikatur është prerë në një gjerësi prej 1-2 см.Dhe kjo shirit është е vendosur në kon më të ulët. Ширита тё тилла 6-10 дхе тё ди конёт джанэ шумэ тэ лидура ме бесуешмёри. Dhe për shkak të faktit se kone e sipërme — ombrella është më e madhe se excitatet më të ulëta, atmosferike nuk do të grumbullohen brenda kësaj «пьяте флатурский».

Tani mbetet për të siguruar deflektorin direkt në tub. Пёр та берэ кэтэ, штэ э пэрштатшме пэр тэ пэрдорур нджэ тё шкуртер тэ прерэ që нук нкситон дхе ме чилэси тэ лартэ э лидхни атэ нэ нджэ тэ лартэ э лидни атэ нэ нджэ инсталай тэджнэ дхэ пастаджэ дхэ пастаджэ инсталл эджнитхин дхэ пастаджэ дхе пастаджи.

Duke vendosur dhe shpuar vrimat e nevojshme dhe në diffuser dhe në tub, për të rregulluar deflektorin, si dhe me ndihmën e studs filetuara, Duke siguruar vlerën e dëshiruar t diffuseruseruser. Тани мунд тэ instaloni gjithçka në tub.

Ndoshta dikush do të duket disi i rëndë. Megjithatë, deflektori me të vërtetë përmirëson ndjeshëm shkaktarin. Эдхе ме нджэ эрэ тэ вогэл, футжа эдхе нэ нджэ фурре тэ фтохте нджехет шумэ э картэ «дора э жвешур» дхэ нэ ташетема.Gjatë djegies, gjatë ndezjes, furrat e tërheqjes rritet ndërsa tubi nxehet. Дхе эра э фортэ криджон нджэ молл шумэ тэ рэндэсишэм, сикур аджри тэ шэрбехет меня форсэ нэ фуррен, си нэн выше.

Sa e rëndësishme sistemi i вентилимит në shtëpi ka të ngjarë të kuptojë fillestarët e zhvilluesve dhe atyre që vendosën të kryejnë modernizimin e këtij sistemi. Сипэрсишт вентилими и пунэс штэ челэси пэр мирекениен э мирэ тэ банорэве тэ штеписэ, мунгеса и аромаве тэ пакёндшме (лагешти, мык, гари дхе дио тэ тджерэт, дхе критэнсуар) дхе критенсуар që hyn në structurat e ndërtimit nga toka).

Çfarë është një deflektor dhe pse ai ka nevojë

Dihet se sistemi më i zakonshëm и провентимит është i natyrshëm. Ajo ka një rrjedhë të ajrit të freskët dhe shterimi i shkarkimit ndodh me ndihmën e temperaturës së ndryshme dhe vlerave atmosferike në ambiente të mbyllura dhe më gjerë. Por, për fat të keq, për sistemin e mundshëm, ky ndryshim i regjimeve është i rëndësishëm vetëm gjatë sezonit të ftohtë. Нэ муаджт э вереш, тёрхекджа нэ капуч шште практикишт мунгон. Пор гджатэ кешадж периудхе мунд тэ «детирохет» тэ пуноджэ.Efektiviteti i sistemit të ventimit është prekur në mënyrë të favorshme nga një fenomen i Tillë i natyrës si era.

Dhe për të përmirësuar një ndikim të tillë, në pjesën e shkarkimit të sistemit të ventimit, një pajisje speciale — дефлектор Волперт-Григорович. Instaluar — në krye të tubit ose kanalit të shkarkimit. Baza e punës është ligjet fizike, përkatësisht, ligji i Bernoullit.

E rëndësishme! Rrjedhat e erës, muret e shtrirë të deflektorit jashtë, krijojnë ajër të shkarkuar pothuajse në të gjithë perimetrin e pajisjes.Një process i Tillë e bën të mundur me një forcë mjaft të madhe për të «thithur» аджрин и шпензуар нга шкаркими. Nëse është më e thjeshtë, atëherë futja shtesë krijohet nga era, герцог defktuar një deflektor, dhe ndodh edhe nga një fllad i vogël.

Дизайн и дефлектор Вольперт-Григорович

Интересует дефлектор и кетий дизайн, который предлагает факты, которые есть айо иште и лидхур меня жвиллимин и Вольперт ди Григорович. Ai përbëhet nga vetëm tre element të lidhura:

диффузор;
мбулон;
kontë e kundërt.

Prania e një kon të kundërt (nën një vizor mbrojtës) и bën funksionimin efikas të pajisjes në erëra të ulëta. Një типар и дефлектор Volpert-Grigorovich është sipërfaqja e lakmit e diffuser dhe prania e një kapaku në formën e një ombrellë. Конди и кундëрт леон кэ тэ мос бэджэ нджэ сипэрфаке тэ тилль мьяфт комплекс тэ диффузор, ак мэ шумэ тхештон дизайнин. Прандадж, дефлектор штёпи и Вольперт-Григорович Штэ и лехтэ пэр т’у продхуар дхе, нэ тэ нджёйтэн кохэ, нэ мэнырэ мэ эфикасе, паджисже тэ тджера пэр пэрмирэсимин окситэсимин эсистем.

Deflektori është bërë me formë të rrumbullakët. Ndoshta një pajisje katrore nëse instalimi kryhet në një kanal ajri katror. Пор, сич трегон практика, дизаджни и нджэ форме тё тиллэ нук штэ и дёшируешем, паши кендет нук джапин мундэсинэ пёр тэ левизур нэ мёйрэ корректе ме масат э аджрит, дхе кжо шенджит. Në raste të tilla, ata dalin nga situata me ndihmën e një përshtatës të instaluar në një makinë të ventiluar.

Pajisja në mënyrë efektive gjatë gjithë vitit

Instalimi i pajisjes ju lejon të krijoni dëshirat në çdo kohë të vitit.Кыште перпресия криесор е дефлектор Вольперт-Григорович. Первеч кешадж, ка диша авантаже ме тэ падискутуешме.

Пер шкак тэ тхештэсэсэ сэ дизайн, мунд тэ бэхет нэ мэнирэ тэ паварур.
Герцог у ктхьер нэ школлэн е физикэс, духет тэ куджтохет се са мэ э гджатэ туби нэ шати, ак мэ мирэ годитджа. Deflektori, герцог мос zgjeruar oxhakun, do të rrisë dëshirën në po aq sa 2 metra e tubit të shtuar.
Efikasiteti i pajisjes së ngrohjes rritet në 25%, dhe sistemi i ventimit është deri në 20%.
Instalimi i deflektorit të dizajnit Volpert-Grigorovich lejon të mos përdorë një sistem të falsifikuar të detyruar.

КУЙДЕС! Deflektori nuk mund të vihet në tubin e shkarkimit të bojlerit të gazit. Kjo kërkesë është refktuar në Sniva 41-01-2003 ngrohje, вентилим dhe ajër të kondicionuar dhe është e detyrueshme për sistemet e instaluara në të gjitha ndërtesat dhestruktule-jo.

Герцог и берё нджэ deflektor me duart e saj: udhözimet hap pas hapi

Dizajni është i mjaftueshëm për ta bërë atë, por është e nevojshme për të bërë llogaritjet.Është shumë e rëndësishme për të përcaktuar të gjitha madhësitë, përndryshe shkelja e tyre është e mbushur me punë të pahijshme të deflektorit, i cili humbet tërdjmine pörcaktuar të gjitha madhësitë.

Hapi Numër 1 Llogaritja

Пёр вендбанимет, ёште э неойшме тэ дихет трегуэси криесор — секси крик и тубит нë тэ цилин ëште инсталуар дефлектор. Герцог e ditur se mund të llogaritet madhësia e mbetur.

Защита водопроводных труб от замерзания. Как не заморозить водоснабжение на даче.Труба отопления воздух

В зимнее время года функциональность трубопровода значительно ухудшается из-за укоренения воды и сужения свободного пространства. Избежать такой ситуации позволяет установка защиты от замерзания труб.

Особенности использования кабельного обогрева

Главной особенностью кабельной системы обогрева для защиты трубопроводов от промерзания является то, что ее можно прокладывать не только снаружи трубы, но и внутри.

Объем данных систем защиты:

Применяются в бытовых и промышленных водопроводах;
В обычных трубопроводах;
Оптимален для изоляции наружных труб, в том числе подземных;
Отлично подходит для изоляции труб в подвалах.

Назначение кабельного обогрева — от замораживания трубы

Помимо функции нагрева, электрический кабель примечателен и другими особенностями. Это помогает сохранить вязкость транспортируемой жидкости.Предотвратить возникновение ледяных образований. Кабель защищает трубы от возможного обрыва при обледенении.

При его использовании не образуются препятствия для нормального течения жидкости. На выходе из трубы вода не смешается со льдом, скорость ее транспортировки увеличивается. И на поверхности трубопровода не будет образовываться конденсат.

Материалы и комплектующие для реализации кабельного обогрева

Водопроводные трубы системы защиты кабеля от замерзания Включает термостат и сам кабель.

Но может включать в себя дополнительные компоненты. К ним относятся, например, уплотнения для прокладки кабеля внутри трубы и другие материалы.

Системная мощность

Эффективность кабельной системы обогрева определяется ее мощностью. Этот показатель определяется при расчетах. Не рекомендуется размещать кабель с чрезмерной или недостаточной мощностью. В первом случае системное обслуживание системы потребует больших затрат на электроэнергию. Во втором снизится эффективность обогрева, появится водяное обледенение и другие негативные факторы.

При расчете необходимой мощности нужно учитывать:

Место прокладки труб;
Диаметр сечения, длина и тип трубопровода;
Степень теплоизоляции.

Совет: для труб большего диаметра требуется кабель питания большего диаметра. Аналогичные требования к слабой теплоизоляции. Для пластиковых труб Предпочтительны системы с мощностью не более 10 Вт / м. Для металлических конструкций этот показатель выше.Для трубопроводов, эксплуатируемых при температуре жидкости от +40 ° С, необходимо использовать силиконовые кабели.

Монтаж нагревательного кабеля на трубу

Первый вариант

Можно просто протянуть кабель по всей трубе, приклеить алюминиевой липкой лентой и подключить к электросети. В этом случае необходимо будет рассчитать оптимальную мощность для обогрева счетчика мощности водопровода.

Второй вариант

Сначала нужно приклеить кабель к трубопроводу с помощью алюминиевого скотча, оставив зазоры примерно 30 см.Затем приклеить весь кабель. Такой подход предотвратит его соприкосновение с теплоизолятором. В итоге будет хороший тепловой контакт с конструкцией.

Для дальнейшего удобства рекомендуется сделать над трубой разметку, которая будет обозначать наличие электрического кабеля для защиты от холода.
Когда кабель в земле, а соответственно труба для кабеля в земле, то желательно наклеить на нее яркую пластиковую ленту.Он будет обозначать наличие подземного обогреваемого трубопровода в этом районе.
Термодатчик желательно закрепить на участке, расположенном в зазоре между нитками нагревательного кабеля, поверх конструкции.
При выполнении теплоизоляции необходимо внимательно следить за состоянием кабеля, он ни в коем случае не должен быть поврежден.

Установка нагревательного кабеля в трубу

Стоит отдельно отметить, что мы предполагаем вариант размещения кабеля внутри трубы.Довольно часто внутри трубы размещают греющий кабель для подачи воды, так как он достаточно эффективен. Достоинством этого метода будет минимальная мощность, необходимая для предотвращения замерзания воды.

Порядок укладки кабеля в трубу:

Отключить подачу воды и насосный трубопровод;
На поворотном трубопроводе для установки резьбы;
Вставьте в него кабель;
Протянул трос по трассе;
Заглушить отверстие в резиновой вставке;
Заверните гайку в резьбовое отверстие, которое будет прижимать резину;
Подключите кабель к электросети, для этого нужно использовать термоусаживаемую муфту (подробнее: «»).

Дополнительно используйте кабель для защиты труб от замерзания. С этой задачей справятся специальные материалы для теплоизоляции. В продаже имеется множество их разновидностей.

Наиболее популярные материалы, применяемые для теплоизоляции трубопроводных систем:

Теплоизоляция из стекловолокна (еще называемая стеклянными играми). Этот материал чаще всего используется для изоляции металлопластиковых труб. Для стекловаты требуется хорошая изоляция, так как она крошится из-за малой плотности.Лучше всего для этого подходят резиноид и стекловолокно.
Базальтовый утеплитель продается в форме цилиндров. Для его укладки не нужны специальные лотки, а сам материал состоит из базальтового волокна. В качестве защитного слоя для этого изоляционного материала отлично подходят пергамент, фольга и каучукоид.
Вспененный синтетический каучук отличается тем, что этот материал для теплоизоляции труб очень эластичный и гибкий. Такой утеплитель продается в трубках разного диаметра и в листах.Вспененный синтетический каучук используется в основном для защиты водопроводных труб от замерзания, а также для других систем отопления и канализации (читайте также: «Как установить нагревательный кабель в канализационную трубу, какую использовать»).
Пенопласт можно найти в продаже в виде скорлупы. Для них необязательно использовать внешнее покрытие, но такая возможность присутствует. Пеноматериалы Подходит для изоляции подземных и наземных магистралей.
Теплоизоляция из пенополистирола изготавливается в виде сегментов и полуцилиндров.Такие утеплители используются для защиты подземных и наземных магистралей.

Трубы незамерзающие

Предизолированные незамерзающие трубы применяются для канализационных сетей, а также для сетей холодного водоснабжения. Они подходят для прокладки под землей. В таких трубах есть канал для размещения кабельного обогрева. Срок их службы при соблюдении всех норм монтажа и эксплуатации превышает 50 лет.

Защита от замерзания воды, реализованная с помощью электрического кабеля, является надежной защитой трубопровода от избытка жидкости.Его использование обеспечит частному дому доступ к воде, в том числе и зимой.

Морозная зима, многие владельцы частных домов задумываются о том, что трубы в их домах нуждаются в дополнительной защите от переезда и в утеплении. При -30 ºС и ниже вода перестает поступать в кран и начинается поиск причины отсутствия воды. И когда узнаешь, что причина не в поломке насоса и не в отсутствии воды в источнике воды, а в движущихся трубах…

… В атаку идут и строительные, и даже бытовые фены. В результате промерзшая труба трубы прогревается, на следующее утро — все начинается заново. Хорошие современные технологии Не стоят на месте и уже изобретены способы защиты труб от смещения.

Промер трубу, что делать?

Прогреть трубу в земле можно следующим образом. О котором мы вчера догадались клиенту.

Исходные данные: Труба 25 мм ПНД метров 5, замерзла примерно в метре с одного конца, с другого не замеряли.

Необходимо подвести шланг меньшего диаметра так, чтобы его можно было залезть внутрь трубы, протолкнуть, подвести к месту замерзания и подать горячую воду. Таким образом вода не будет стоять и остывать в месте замерзания и будет уходить по трубе. Вот как это выглядит на картинке.

Если нет длинного шланга, то возьмите ведро с горячей водой и постепенно налейте горячую воду.

Другой вариант: взять металлическую или метропластиковую трубку, взять фен с насадкой с диаметром этой трубки, засовывать трубку в трубку и подавать фен феном.Мне это кажется даже более действенным.

Металлическая или чугунная труба Нагреть можно мощным строительным феном или конфоркой.

Проблемные места трубопроводов

Основные болевые точки автономного водоснабжения, это вывод магистральной трубы из колодца и ввод ее в дом. Важно учитывать всю систему трубопроводов, чтобы избежать ошибок. Трубы от колодца до дома прокладывают на глубине не менее 1,7-1,8 м. Обязательно заворачиваем трубу в двухслойную шубу — в утеплитель и оболочку 100 — 110 мм, в нее укладываются трубы сэндвич-крана и утеплитель.

Сложнее, когда водопровод уже проложен и при укладке допущена какая-то ошибка, будет сложнее ее устранить. Лучше по водной магистрали окунуться как можно глубже. Если сложно, попробуйте решить эту проблему с помощью дополнительного утеплителя для труб. Если труба лежит ниже глубины дренажа и находится в канализационной трубе диаметром 110, рекомендую дополнительно продвинуться. Достаточно проделать в канализационной трубе несколько отверстий и залить в них монтажную пену.

Как защитить водопроводные трубы от замерзания

Варианты предотвращения подвижного движения водопровода зимой

Утепление наземного дома:

Отапливаемое помещение
Тёплый подвал
Скважина (скважина)
Изоляция
Фонд

Подвальное отопление с установкой на нем:

Использование нагревательных кабелей:

Оптимальным решением проблемы перемещения труб является саморегулирующийся нагревательный кабель.Вы можете купить уже готовые с вилкой и термозамками определенной длины или купить термокабель в наборе сколько вам нужно, а вилкой смонтировать термоусадочный и электрический кабель. Основа системы саморегулирующегося нагревательного кабеля, способного изменять мощность полюса в зависимости от изменения температуры окружающей среды. Внутри кабеля находится специальный состав, который при понижении температуры начинает проводить токи, тем самым создавая нагрев и с обратной стороны. Поэтому его называют — саморегулирующимся.

Как использовать саморегулирующийся кабель

Нагревательный кабель подключается к трубопроводу под землей или к участку трубы на открытом воздухе. Кабель можно монтировать снаружи и внутри труб. В первую очередь вам понадобится алюминиевый скотч (фольга) и утеплитель (Тилитис, EnergyFack). Кабель прикладывают к трубе и сверху наматывают алюминиевую ленту, тем самым прижимая кабель к трубе. Алюминиевая лента или фольга необходимы для равномерного распределения тепла по трубе.Сверху кладется утеплитель. Кабель укладывают в один ряд до 80-110 диаметров, при большем диаметре кабель укладывают в два ряда. Уложить кабель можно волнистой линией или спиралью, взяв трубу.

Схема типовая установка Кабель на трубе с подвесным креплением:

Прокладка кабеля на поверхности трубы:

Датчик температуры (не требуется)
Нагревательный кабель
Водопровод
Клейкая лента
Теплоизоляция

Монтаж кабеля внутри трубы Выполняется, если нет возможности положить его на поверхность.Для внутренней прокладки используются специальные кабельные муфты, которые подходят для подсоединения к трубам диаметром 1/2 «, 3/4» и 1 «. Нагревательный кабель, предназначенный для внутренней прокладки, Защищен от проникновения влаги пищевой резины.

Варианты установки кабеля утеплителя на кран

Использование нагревательного кабеля полностью безопасно. Потребляемая мощность кабеля — 15-17 Вт / м. Производители нагревательных кабелей Evieo, Lyder, Tyco Thermal Controls, Lavita, Ensto и др.

У нас на форуме есть тема, где мы обсуждаем варианты разморозки труб из собственного опыта — «Вода в трубе замерзла !!!» Присоединиться.

Изолируйте все водопроводные трубы от попадания холодного воздуха и держите их сухими. Найдите место для перекрытия водопроводной воды на случай, если это будет необходимо. Утечки часто случаются при возбуждении трубы.

Используйте как нагревательную ленту, обернув ее вокруг труб, так и нагревательную отражающую лампу в сухом замкнутом пространстве. Холодной ночью проверьте, работает ли освещение. Нагревательные ленты работают через встроенный термостат. Для работы ленту нужно намотать между трубой и изоляцией.Некоторые ленты не позволяют изолировать их. Следуйте инструкциям производителя.

Если электричество отключено или оно отключено, дайте воде течь не быстрее, чем медленно капает вода; Это дешевле, чем ремонтировать. Сначала дайте воде потихоньку капать из крана горячей воды, потом холодным краном вода должна капать быстрее. Не нужно поливать много воды. Ванные комнаты могут быть холодными, потому что они не замерзают.

Не забывайте изолировать и утеплить водоотводные системы В труднодоступных местах и в холодных подвалах. Опять же, лампа обогрева, сфокусированная на сливном прямом сифоне, спасет его от замерзания, если еще и защищать от потока холодного воздуха с помощью упаковочного ящика, что можно сделать.

Чтобы выпустить замерзшую трубу, сначала проверьте ее на участке промерзания. Некоторые пластиковые или медные трубы могут треснуть и залить место, когда они прячутся. Если труба выглядит поврежденной или в ней есть трещина, вызовите сантехника. Если труба металлическая, то ее можно нагреть приставкой сварочного аппарата для каждой стороны замерзшей трубы.Через некоторое время она снова заработает. Это все равно, что подключить стартерный трос к автомобильному аккумулятору, только кабели намного длиннее.

Намного лучше, если он нагреет участок вокруг промерзшей части трубы электронагревателем, ручным феном для волос или нагревательной лампой с отражателем для предотвращения возгорания. Будьте осторожны при размещении тепловыделяющих устройств. Электрические обогреватели, нагревательные лампы и отражающие лампы могут создавать высокие температуры, которые могут вызвать возгорание некоторых материалов. Никогда не оставляйте эти устройства без присмотра во время использования.Если возникнут трудности, вызовите сантехника. Некоторые из них не будут возражать, если вы будете за ними присматривать, при условии, что вы будете вести себя тихо и не будете мешать.

Всегда отсоединяйте водопроводный шланг от внешнего крана зимой или перед обмерзанием в вашем районе. Вода внутри шланга может замерзнуть, и замерзание будет распространяться, пока не достигнет ваших труб. Если придется делать для этого крана ПВХ пластиковая труба, она лопнет.

Используйте клапан рециркуляции горячей воды, с помощью которого можно регулировать температуру тепловой конвекции (для которой не нужно работать электричество), чтобы в ваших трубах горячей и холодной воды постоянно циркулировала теплая вода в любое время, пока температура не станет ниже установленной пользователем. от 25 ° C до 60 ° C.В отличие от нагревательной ленты, которая только нагревает трубы, этот процесс заставляет воду циркулировать без остановки, чтобы предотвратить кристаллизацию и замерзание труб независимо от того, где они спрятаны. Примечание: Этот метод требует, чтобы клапан был установлен на уровень выше (на 2-3 ступени), чем водонагреватель. Циркуляция воды с использованием вашей водопроводной системы в режиме Non-Stop также увеличит ваш счет на нагрев воды. В любой момент, если циркуляция не требуется, снимите клапан.

Используйте продукт Ice Loc, который защищает трубы от разрыва, так как не позволяет расширяться замерзшей воде.Это эластомер, который устанавливается внутри трубы в проблемных местах.

Используйте устройство RedYTemp, которое использует внутренний датчик температуры для контроля температуры в трубах. В зависимости от того, какую температуру вы выбрали на шкале температур устройства, оно периодически заставляет воду циркулировать по горячим и холодным трубопроводам для поддержания заданной температуры «при необходимости». Периодическая циркуляция обычно дает результат 5 минут от фактической циркуляции в час, что значительно снижает нагрузку на водонагреватель по сравнению с постоянной нагрузкой от циркуляционного клапана.Установка оптимизатора REDYTEMP — из серии проектов «Сделай сам», и установка его под раковину занимает 20 минут. Отсоедините один конец от клапана существующих водяных линий и подключите его к RedYTemp. Соедините две водопроводные линии, которые идут с RedYTemp. Подключите прибор к стандартной розетке в стене и установите желаемое значение температуры. Пользователи могут оценить эффективность выбранной контрольной точки, открыв первый кран с холодной водой и почувствовав, как холодная / комнатная / теплая вода течет из крана, и отрегулировать контрольную точку, соответственно, до достижения оптимального значения.Оптимальная точка отсчета достигается, когда вода прохладной или комнатной температуры поддерживается в трубопроводах подачи холодной воды или вариантах труб, требующих защиты. Низкая, периодически потребляемая мощность REDYTEMP 40 Вт / 0,52 А позволяет использовать источник бесперебойного питания для постоянной защиты при перебоях в подаче электроэнергии. Владельцы проточных водонагревателей Требуется RedyTemp серии TL4000, а не ATC3000, как показано на рисунке. В те сезоны, когда циркуляция не требуется, пользователи просто понижают заданную температуру, чтобы предотвратить циркуляцию.

По поводу теплой зимы прошлых лет и постоянного чата «Гринпис» о глобальном потеплении, несколько расслабленных строителей дакнистеров при общении в плане защиты от холода. А нынешняя довольно суровая зима многим показала, кто есть кто и как их делать. В частности, в этом году на различных форумах «Помогите! Замерзшая сантехника» не больше, чем в другие годы.

Как известно, болезнь и проблему гораздо проще и дешевле предупредить, чем лечить.Поэтому тем, у кого зимой периодически промерзает водопровод, и тем, кто собирается только прокладывать круглогодичный водопровод, стоит заранее позаботиться об устройстве теплого водопровода. Особенно, если колодец находится достаточно далеко от дома.

Основной принцип в устройстве водопровода рассчитан на круглогодичное использование — укладка трубы трубы ниже максимально возможной глубины промерзания. Как известно, температура в глубине почвы всегда примерно одинакова и составляет +4 — +6 градусов.Однако это бывает довольно сложно, так как глубина промерзания может достигать полутора — двух метров. Устройство такой глубокой траншеи большой длины требует очень больших по сложности земляных работ и не всегда возможно физически. Рассмотрим несколько альтернативных вариантов Устройства незамерзающего водоснабжения без прокладки труб на большой глубине.

Вариант с постоянно циркулирующей водой.

Многие дочерние предприятия, не имеющие постоянного зимнего водоснабжения, или его неправильно устроили, решают проблему с замерзанием следующим образом.Откройте раковину в любой раковине, чтобы вода текла постоянно, но тонко. Способ прост, но не всегда применим. Особенно в том случае, если канализация не центральная, а слив уходит в герметичный септик. Как ни тонка струйка воды, но суточный слив достигает нескольких сотен литров. И эта чистая вода обычно уже очищена любыми фильтрами. Беспроблемная очистка воды и бессмысленный слив в септик, который тоже нужно вынести. Бессмысленная работа насосной станции или насосов.К тому же довольно часто люди просто автоматически закрывают кран или забывают открыть его при выезде. А при возвращении в дом обнаруживается замерзшая сантехника.

Но можно организовать циркуляцию воды, не сливая ее в канализацию. Для этого при устройстве водоснабжения необходимо проложить не одну, а две трубы. (Вообще-то полезно делать в любом случае). Затем вторую трубу используют как реверс, и откачивая воду из колодца, в нее сливают такую же воду.Что бы насос не гнал постоянно, можно через таймер включить. Например, на 1-2 минуты каждые 20-30 минут. За это время вода в трубах не успеет замерзнуть.

Вообще говоря, при замораживании 1 литра воды выделяется около 330 кДж тепла (или около 90 Вт * час). Средняя потеря тепла на 1 линейный метр трубы в почве считается порядка 10-15 Вт. Зная диаметр трубы (и, следовательно, объем воды в ней), нетрудно рассчитать необходимую частоту. включения и продолжительности работы насоса, на полную замену воды в водопроводе, то есть замену холодной воды на новую, с температурой грунтовых.

Вариант с отводом воды из водопровода.

Из чего нет — не заморозить. Поэтому, чтобы не допустить замерзания воды в трубе, воду из нее просто удаляют. Этот способ хорошо известен тем, кто использует погружные насосы непосредственно в скважине. Им достаточно проделать небольшое отверстие в шланге (2-3 мм) недалеко от насоса, и сразу после его отключения вся вода из водопровода стекает обратно в колодец. На другом конце трубы ставят обратный клапан, который позволяет воздуху заполнять трубу при протекании воды.А при включении насоса клапан закрывается и вода поступает в водопровод.

Однако этот способ очень трудоемок для тех, у кого есть всасывающие насосы, т.е. расположены непосредственно в подвале или доме. Для их нормальной работы требуется постоянное присутствие воды во всасывающей трубе. У них даже есть обратный клапан на входном конце трубы, который не позволяет воде сливаться в колодец. А значит, придется постоянно заливать его из какой-то емкости.В принципе, это несложная процедура для тех, кто прилетает домой. Процесс приведения системы в рабочее состояние займет всего несколько минут. Но при отъезде нужно будет не забыть слить воду из водопровода. Им будет скорее удобнее.

Вариант с созданием большого давления в водопроводе.

Как известно, вода под давлением не замерзает. Вы видите на улицах сел и сел водораздельные колонны.Они не замерзают на морозе. Трубы прокладываются достаточно глубоко. Но сами динамики находятся «на улице». Причем вода из них исправно течет в любые морозы и не замерзает. А все потому, что в трубе он находится под давлением в несколько атмосфер.

Если врезать в водопровод небольшой ресивер, и перед тем, как оставить в нем давление 3-5 атмосфер, то вода в трубе не замерзнет. Для приведения системы в рабочее состояние необходимо сохранить это давление и она готова к работе.Конечно, это тоже «промежуточный» метод, не постоянное наличие водопровода, и требуются трубы, которые проводят такое давление, но как вариант … проще всего реализовать его снова погружными насосами. Они развивают необходимое давление 5-7 атмосфер. И достаточно сразу после насоса установить обратный клапан, закрыть кран перед ресивером и включить насос, так как весь трубопровод от скважины до ресивера будет находиться под давлением. Конечно, трубопровод должен быть рассчитан на это.

Вариант с обогреваемым трубным кабелем.

Этот вариант в последнее время получает все большее распространение. Идея довольно проста. Зима, какой бы суровой ни была — не навсегда, а всего несколько месяцев в году. Поэтому вероятность замерзания водопровода существует только в этот период. Поэтому нет смысла копать на 2 метра глубиной, но достаточно 50 см, утеплить трубу водопровода и положить на нее кабель утепления. Скорее сначала поставить, а потом вдохновить.

Идея очень здоровая и работоспособная. Фирменный греющий кабель обойдется примерно в 400-500 рублей за счетчик темпорон. Его распределенная мощность должна быть в пределах 10-20 Вт на измерителе температуры. Однако можно использовать и самодельный нагревательный кабель из обычной проволоки. Один из читателей этого сайта провел очень удачные эксперименты с его использованием (см. Самодельный нагревательный кабель для водоснабжения). Хочу отметить, что аналогичный кабель для утепления низковольтный (в отличие от брендового), а значит безопасен и может применяться не только снаружи, но и внутри трубы.Те. Обустроить отопление уже имеющимися водопроводами без выемки грунта. Наиболее выгодным местом в сантехнике обычно является место ввода ее в дом. Таким образом, несколько кабельных метров, вставленных в водопроводную трубу, могут решить эту проблему.

Вариант с нагревательной трубкой воздух.

Здесь хотелось бы вообще немного отвлечься в сторону устройства водоснабжения. Напомню, что земля зимой начинает промерзать сверху вниз… т.е. низ постоянно греется (+5 градусов), а верх холодный. Распространение тепла зимой идет снизу вверх. Когда устройство подачи воды обычно имеет тенденцию вдыхать трубу. Причем со всех сторон надев на нее трубчатую теплоизоляцию. Таким образом, он изолирует ее не только от холода сверху, но и от тепла снизу. Но за счет этого тепла «внизу» можно было и согреть. Следовательно, правильный водопроводный прибор явно должен выглядеть так:

В данном случае мы как бы создаем зонт из холода сверху.При этом тепло снизу беспрепятственно переходит в трубу и нагревает ее.

Другой важный момент Это не просто укладка водопроводной трубы, а укладка трубы в трубу. Полипропиленовые трубы для канализации 110 м стоят недорого, и протянуть через них отводную трубу — весьма заманчивые перспективы.

Во-первых, мы получаем возможность быстро вытащить аварийный шланг на этом коллекторе в случае каких-либо непредвиденных обстоятельств. Для этого достаточно проложить в трубе провод или кабель.Или заменить водопроводную трубу без выемки грунта.

Во-вторых, появляется возможность гарантированного нагрева трубы при любых условиях. Ведь кабели тоже иногда могут испортиться, замёрзнуть или замкнуться. Достаточно сразу начать затягивать теплый воздух В патрубок резервуара и можно выпустить замороженную воду.

В-третьих, появляется возможность устроить водопроводный обогрев за счет тепла Земли. Если у вас есть подвал или погреб, в который входит водопровод, то там всегда положительные температуры.Если на другом конце трубопровода установить выхлопную трубу и оборудовать ее всасывающим дефлектором (например, типа Вольперта — Григоровича), то теплый воздух будет медленно, но он будет постоянно вытягиваться из подвала в трубопроводный коллектор и его обогрев. Таким образом, мы получим как бесплатное и очень надежное водопроводное отопление, так и вентиляцию подвала. Стоимость устройства подобного коллектора невелика.

Трубные системы отопления могут использоваться для:

Защита трубопроводов от замерзания.
Поддерживайте заданную температуру в трубах. Системы защиты Devi устанавливаются на объектах, где необходимо предотвратить замерзание водопроводной или канализационной трубы, а также поддерживать определенную температуру в трубопроводах с горячей водой или другими жидкостями. Системы Devi могут быть установлены внутри водопроводной трубы или на внешней поверхности. Эти системы для труб различного назначения используются для внутренних и внешних сетей, а также для трубопроводов, которые проходят как над землей, так и под землей.

Преимущества трубных систем отопления:

Предотвратить замерзание воды в трубах
Поддержание заданной температуры жидкости внутри трубы
Предотвращение затвердевания и хранения масел в трубопроводах
Эффективное горячее водоснабжение

Нагревательные кабели на трубах

Из-за больших сезонных колебаний температуры наружного воздуха трубопроводы требуют применения теплоизоляционных материалов и обогрева.Установить нагревательный кабель на поверхность трубы можно несколькими способами:

1. Один или несколько кабелей проложены по прямой линии вдоль трубы.

2. Кабель укладывается на трубу волнистой линией.

3. Спиральный виток кабеля вокруг трубы.

Трубопроводы обычно изолируются пеной, минеральной вата. или специально изготовленные для труб из теплоизоляционных материалов, толщиной от 10 до 100 мм. Утеплитель необходимо беречь от проникновения влаги. В противном случае это может привести к снижению теплоизоляционных свойств материала.

Если установка над землей выполняется в специальном ящике, он должен быть прочным, безопасным и содержать предупреждающую надпись, например:

»ВНИМАНИЕ! Напряжение нагрева 220 В.

В большинстве случаев удельной мощности нагревательного кабеля 10 Вт на метр трубы достаточно для защиты от замерзания, если:

Наружный диаметр трубы не более 50 мм
Толщина теплоизоляции не менее 50 мм
Наружная температура не ниже -30 ° С

Монтаж на трубопроводах, проложенных под землей

При прокладке трубопроводов с установкой системы защиты от промерзания нет необходимости размещать трубопровод ниже уровня промерзания грунта.Нагревательный кабель устанавливается непосредственно на поверхность трубы и фиксируется алюминиевой липкой лентой, которая обеспечивает плотный контакт между кабелем и трубой. Согласно новым СНиП и ПУЭ необходимо использовать Узо. Все траншеи, в которых проложен электрический нагревательный кабель, должны быть обозначены специальными знаками. Это можно сделать, например, заклеив грунтовую пластиковую ленту (красного, желтого или любого другого цвета) в области прокладки кабеля или на внешней защитной оболочке, в которой он установлен.На ленте должна быть предупреждающая надпись, например: «ВНИМАНИЕ! Греющий кабель 220 В» .

Примеры

Труба с греющим кабелем в бетонном лотке.

Бетонные лотки защищают трубы и кабели от повреждений и не требуют специальных мер. Бетонные блоки Устанавливают на плотное основание, например, из набивного гравия.

Нагревательные кабели в трубах

Нагревательный кабель можно прокладывать внутри трубы. Для этого метода установки используется кабель Deviflex ™ DTIV-9 (9 Вт / м при 230 В) или DEVI — Pipeheat ™ DPH-10 (саморегулирующийся).Метод эффективен, поскольку кабель находится в непосредственном контакте с нагретой средой. Нагревательные кабели DTIV-9 и DPH-10 обладают достаточной жесткостью, что упрощает монтаж прямых труб. Специальное покрытие не имеет вредных выделений и не меняет вкуса питьевой воды. Для этого вида монтажа необходимо точно измерить участок трубопровода, так как разрезать или превращать в петлю категорически запрещено. Греющий кабель нельзя пропустить через запорные клапаны.Подключение греющих кабелей, установленных в трубопроводах питьевой воды, необходимо производить через УЗО (реле тока утечки). Также необходимо отметить место установки предупреждающей надписи, например: «Внимание: греющий кабель 220 В!» .

Саморегулирующиеся нагревательные кабели

Devi используются для защиты от льда и снега в желобах и дренаже, для защиты труб от замерзания и для поддержания температуры в трубопроводах горячей воды.В саморегулирующихся нагревательных кабелях тепловыделяющий элемент представляет собой пластиковую матрицу (термозависимый резистивный элемент), содержащую мелкодисперсный графит, которая расположена между двумя параллельными медными проводниками. При повышении температуры матрицы происходит ее растяжение. Соответственно, увеличивается расстояние между зернами графита и уменьшается количество микроконтактов между ними. В результате сопротивление кабеля увеличивается, а его мощность падает. При понижении температуры наблюдается обратная картина.Это объясняет эффект саморегуляции. Кабель реагирует на изменение температуры в каждой отдельной точке. В результате отсутствует вероятность перегрева отдельных участков кабеля. Поскольку ток в саморегулирующемся кабеле замыкается параллельно через пластиковую матрицу, то рабочее напряжение (220 В) можно подавать на кабель практически любой длины. Максимальная длина сечения кабеля ограничивается только допустимой токовой нагрузкой на медные жилы. Диаметр изгиба кабеля должен быть не менее 50 мм.Кабель можно перегибать только на плоской стороне. Для снижения потребления электроэнергии мы настоятельно рекомендуем при длине кабеля более 3 метров включать его с помощью термостата DevireG ™

ВНИМАНИЕ! Не подключайте два провода на конце саморегулирующегося кабеля. Это приведет к короткому замыканию.

Силиконовые нагревательные кабели

Максимально допустимая температура поверхности для силиконовых кабелей 170 ° С. Максимально допустимая мощность — 40 Вт / м. Диаметр кабеля 3-4 мм.

Силиконовые нагревательные кабели используются на трубах, где необходимо нагревание (выше 50 ° C) или высокая надежность (до 40 Вт / м). Устанавливаются силиконовые нагревательные кабели, а также нагревательные кабели Deviflex ™ или Devi-IceGuard ™.

Силиконовый нагревательный кабель не должен контактировать с искусственными или натуральными жирами или маслами, так как это может нарушить изоляцию вне помещений!

Управление осуществляется с помощью термостатов DevireG ™. Мы рекомендуем использовать терморегуляторы DevireG ™ 330 с диапазоном температур от -10 до + 10 ° C или от +60 до + 160 ° C.

Установка

В большинстве случаев требуется мощность до 10 Вт на счетчике памяти трубы трубы с диаметром менее 50 мм и толщиной слоя теплоизоляции не менее 50 мм.

При использовании кабеля Deviflex ™ для установки на трубу мы рекомендуем использовать кабель с максимальной мощностью 10 Вт / м, а для прокладки внутри трубы — кабель Deviflex ™ DTIV-9 или Devi-Pipeheat ™ DPH-10.

Перед монтажом греющих кабелей важно проверить трубопровод на предмет повреждений или протечек.Кроме того, трубы после монтажа следует утеплить, так как это значительно снижает теплопотери.

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубу во избежание повреждений. Он должен плотно прилегать к трубе по всей длине. Сделать это можно с помощью алюминиевой липкой ленты.

Пластиковая лента запрещена!

Кабель нельзя укладывать на острые края трубы. Не рекомендуется наступать на кабель. На траншее с трубой следует сделать отметки, указывающие на то, что греющие кабели проложены.Изолированные трубы должны иметь предупреждающий знак снаружи теплоизоляционного материала.

Если трубы с кабелями проложены над землей, они должны быть в прочном и безопасном футляре (коробке) с предупреждающей надписью. Экран греющего кабеля необходимо заземлить в соответствии с действующими правилами ПУЭ и СНиП.

Не рекомендуется прокладывать кабель при температуре ниже -5 ° С. При низких отрицательных температурах оболочка кабеля становится жесткой и плохой. После монтажа необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.Сначала монтажный кабель прикрепляется к трубе отрезками алюминиевой ленты с интервалом примерно 30 см. Затем его необходимо закрепить алюминиевой лентой по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, а будет прочно закреплен на поверхности трубы и иметь хороший теплоотвод. Перед установкой нагревательного кабеля на пластиковую трубу его поверхность необходимо зацепить алюминиевой лентой или фольгой. Таким образом тепло будет равномерно распределяться по всей длине трубы.Муфту между нагревательным кабелем и подводящим (холодным) концом также следует установить на поверхность трубы с помощью алюминиевой липкой ленты. Датчик термостата необходимо приклеить алюминиевой лентой к поверхности трубы и разместить посередине между кабелями. Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля. Нагрузка на натяжной трос не должна превышать 25 кг.

Кабель

Deviflex ™ должен быть уложен ровно, а его линии не должны пересекаться друг с другом.

Выбор оборудования

Для защиты пластиковых труб от замерзания мощность нагревательного кабеля не должна превышать 10 Вт / м. Для металлических труб мощность нагревательного кабеля может быть выше.

Кабели

Deviflex ™ DTIV-9 и DEVI-PIPEHEAT ™ DPH-10 используются в трубах с питьевой водой.

Кабель

Devi-Hotwatt ™ 55 используется в трубопроводных системах для поддержания температуры горячей воды или других жидкостей в горячих трубах (до 85 ° C). Силиконовые кабели используются в системах обогрева труб, где требуется высокая температура (до 170 ° C).DeviReg ™ 316, DevireG ™ 330 или DevireG ™ 316, Devireg ™ 330 или Devireg ™ 610, DevireG ™ 330 или Devireg ™ 610, DeviReg ™ 330 или Devireg ™ 610, deviReg ™ 330 или DevireG ™ 610 используются в конвейерах. Все термостаты удерживают контакты реле и, таким образом, могут управлять системой обогрева кабеля большой мощности через магнитные пускатели (контакторы).

Tungku itu berasap. Kami mencari penyebab pelanggaran traksi

Утама / BBM

Tungku selalu merokok untuk сату аласан — черновой русак.Дан ада banyak faktor янь melemahkan traksi. Асап дапат терджади ханья селама пембакаран атау констан, тетапи далам касус апа каламбур, масалахня харус сегера дихилангкан, карена иту мерупакан бахая баги манусиа. Untuk mencari tahu mengapa tungku merokok dan terbakar di tungkumburuk, perlu untuk memeriksa semua saluran pergerakan gas. Selain itu, periksa cangkang dan kesalahan selama proses pemasangan.

Bagaimana cara memeriksa tungku?

Asap keluar di rumah, dan perlu Untuk memulai pemeriksaan dari atap — dari cerobong asap.Jika dorongannya bagus, tetapi berhenti tiba-tiba, penyebabnya bisa menjadi objek yang menghalangi pipa. Ini sering terjadi jika tidak ada bel di atas cerobong asap, дан pohon-pohon tinggi terletak di dekatnya. Setiap benda dapat secara mekanis menyempitkan saluran cerobong: sarang burung, batu bata yang jatuh dari cerobong asap, akumulasi ranting, puing.

Денган тидак аданья топи, проект джуга менгиланг саат анджин кенчанг. Масса удара menciptakan perubahan pada pipa дан menghalangi jalan untuk мерокок.Dia kembali дан keluar melalui kancing дан пинту. Dalam cuaca tenang tidak ada asap di rumah, dan sudah mungkin Untuk memahami penyebabnya oleh fitur ini.

Jelaga

Sumber kerusakan yang paling umum dalam dorong adalah penumpukan jelaga pada dinding cerobong asap. Диаметр внутреннего пипа менджади сангат семпит шехингга как можно скорее, ян теракумуласи, менембус селах ди пермахан. Тингкат адхеси джелага тидак тергантунг пада локаси тунгку: ди камар манди атау ди румах. Эксплоитаси ян тидак тепат дан дженис каю бакар tertentu berkontribusi lebih banyak pada pembentukannya.Фактор пертама адалах инсуласи панас серобонг ян тидак мемадай, дан ян кедуа адалах пембакаран батанг каю дженис конифер. Satu-satunya cara Untuk memperbaikinya adalah membersihkan cerobong asap.

Bagaimana cara membersihkan cerobong как можно скорее?

Untuk metode pembersihan mekanismbutuhkan alat khusus:

Pertama, di cerobong menurunkan berat yang menempel pada kabel. Джади Анда дапат менемукан хамбатан атау темпат ди мана ада пеньемпитан пипа. Джика Анда перлу мендоронг бенда апа пун янь менгаланги салуран, боботня дилемпаркан ке бавах денган пакша.Пада тахап селандютня, пипа диберсихкан денган куас. Ини мемилики бентук сикат персеги атау булат, дизинья харус седикит лебих бесар дари пембукаан пипа. Gerakkan chimney ke atas / bawah untuk membersihkannya dari jelaga dan akumulasi puing halus.

Asap kompor karena ketinggian дымоход ян тидак тепат

Серингкали ди луар пипа дибангун денган кетингиан ян тидак мемадай. Ада атуран янь менурутня харус мелебихи кетингиан бубунган атап денган джумлах ян тергантунг пада джарак ке сана:

0,5 м денган джарак дари пунггунган менджади 1,5 м;
tidak di bawah tingkat punggung bukit, jika jaraknya adalah 1,5-3 м;
tidak lebih rendah dari sudut 10 ° dari tingkat punggungan pada jarak lebih dari 3 m.

Jika kondisi ini tidak terpenuhi, kompor akan asap karena dorongan tidak cukup dan aliran angin dari jalan. Untuk memperbaiki kesalahan ini hanya mungkin dengan meningkatkan cerobong как можно скорее. Далам касус аус берат, мерека мелакукан пербайкан бесар-бесаран. Ини мелибаткан пемулихан пипа логам кладка дан гильзование.

Как можно скорее

Kompor itu berasap ketika dinyalakan selama musim dingin. Masalah seperti itu sering terjadi dengan kompor yang digunakan sebentar-sebentar.Мисальня, блок tersebut di kamar mandi atau pondok. Kolom udara dingin membersuk sumbat di cerobong yang menghalangi traksi. Pechniki menyarankan untuk menyingkirkannya dengan cara berikut:

bawa obor yang menyala ke kotak asap,
membersakar selembar kertas tepat di dekat kotak asap.

Teknik ini memungkinkan gabus untuk pemanasan, memanjat dan keluar. Масалах габус дингин терджади тидак ханья денган бату бата, тетапи джуга денган компор логам, ян дипасанг ди бак манди дан сауна (пеманас).Jika Rumah bertingkat 2, Anda harus tahu bahwa sering пробка mengumpulkan di bagian horisontal cerobong asap, jika tersedia di lantai 2. Menurut teknologi masonry, panjang segmen ini (kotak) tidak boleh lebih dari 2 m.

Lebih banyak alasan untuk asap tungku

Solusi kualitas buruk, terlalu banyak ketebalan lapisan batu, kurangnya lapisan tungku atau deformasi di dalamnya menyebabkan retak di tubuh tungku. Ини menyebabkan asap permanen, tidak disarankan Untuk mengoperasikan unit dalam kondisi ini.Perbaikan dilakukan dengan mengolesi celah dengan solusi перекат хусус. Джика Ини Тидак Мембанту, Анда Харус Мембонгкар Тубух дан Мембангун Тунгку Лаги.

Mengapa tungku merokok — kemungkinan alasannya

Mereka yang dipaksa hampir setiap hari untuk menghadapi tungku peleburan tahu situasinya ketika mulai merokok. Дан Асап Иту Масук Ке Руанган. Мунгкин ада beberapa alasan Untuk perilaku ini. Dari dangkal non-ketaatan teknologi dalam pembangunan tungku untuk menyumbat cerobong asap.Далам артикель ини кита акан менчари таху менгапа печь мерокок, апа прасйарат унтук иници дан багаймана менгатасинья.

Bagaimana cara menentukan traksi kembali di cerobong как можно скорее?

Deteksi traksi sebaliknya bisa dengan mata telanjang. Jika kompor menyala ketika dinyalakan, maka efek ini terjadi. Secara teori, asap harus naik, karena memiliki kepadatan yang lebih rendah relatif terhadap udara dingin. Jika tungku merokok di dalam ruangan, maka sesuatu dalam proses ini rusak dan tidak memungkinkan asap Untuk meninggalkan ruang tungku dengan nyaman.Ада беберапа аласан ян далам дераджат бербеда-беда, вывод mempengaruhi как можно скорее ди cerobong как можно скорее. Kita perlu berurusan dengan kita lebih detail.

Dorongan jungkir balik

Proses ini dapat terjadi setelah lama tidak ada pemanasan di kompor. Седерхананья, это тидак мемику унтук вакту ян лама. Cerobong дан kompor mendingin hingga suhu янь sebanding dengan янь ада ди луар. Акибатня, удара хангат тидак биса менинггалкан дымоход, карена тидак ада алиран кондукси панас. Untuk menghilangkan чаевые ада beberapa metode rakyat янь terbukti.Semuanya ditujukan untuk meningkatkan suhu di area cerobong как можно скорее. Berikut ini beberapa yang paling jelas:

setiap kompor berisi pintu cerobong asap. Patut dicoba untuk memanaskan udara di sini dengan menyalakan kertas atau bahan cepat terbakar yang tersedia;
Item sebelumnya dapat diulang untuk babi di loteng. Yaitu, buka dan hangatkan udara di area ini;
Nah, cara paling mendesak adalahmbuang material yang terbakar di dalam pipa. Метод Ини Харус Дигунакан Джика Ян лежал тидак Мембанту.

Efek angin

Aliran udara yang terbentuk oleh angin menembus ke cerobong asap dengan kecepatan tinggi ,mbungkuk di sekitar tepi dan menyebabkan turbulensi. Джика Кекуатан Алиран Ини Лебих Бесар Дари Кекуатан как можно скорее, Ян теракхир тидак Пунья Пилихан Селайн Кембали Ке Руанган. Денган ката лайн, джика ангин сангат куат, мака кемунгкинан асап акан семакин бесар.

Untuk menghilangkan efek angin pada draft, Anda dapat menggunakan topi angin khusus, yang harus dipasang pada cerobong utama.Ини акан мемисахкан Алиран удара седемикян рупа сехингга мерека тидак menyebabkan turbulensi дан тидак менембус ке дымоходы.

Gangguan teknologi печь

Jika kompor baru merokok, kemungkinan besar dalam proses peletakannya standar dan standar teknologi dilanggar. Мунгкин букаан дымоход ян терлалу семпит дибуат атау десайн сумур тунгку русак. Sayangnya, menyingkirkannya dengan tangan Anda sendiri tidak mungkin. Kompor harus digeser lagi.

Pakai

Seiring waktu, bahan-bahan yang dibangun tungku dihancurkan.Perbedaan suhu konstan, akumulasi jelaga, efek kondensat dan proses fisik lainnya yang terjadi selama perjalanan asap melalui semua area tungku dapat mempengaruhi structur bata atau bahan dari mana tungku dibuat.

Pelanggaran terhadap integritas structure dapat menyebabkan munculnya микротрещины kecil dan lubang ян терлихат, ян сангат mengganggu hasrat keseluruhan. Kombinasi jelaga дан kondensat dapat mengarah pada pembentukan jelaga pada permukaan bagian dalam cerobong, sehingga menyempitnya.Ян, пада гилираннья, джуга меменгарухи хасрат. Pipa cerobong juga rentan terhadap kehancuran, ян джуга дапат тербуат дари бахан янь рунтух дари вакту ке вакту.

Untuk menghilangkan cacat pemakaian, perlu Untuk membersihkan tungku danmekonstruksi itu, kompleksitas yang tergantung pada kompleksitas kerusakan. Secara khusus, perlu untuk menghilangkan akumulasi jelaga, lepaskan elemen-element masonik yang terkelupas dari cerobong asap, сингкиркан разгерметизация, dengan menutup celah dan bukaan dengan larutan.

Джика kerusakannya sangat serius, дан tidak mungkin memperbaikinya dengan tangan Anda sendiri, hanya ada satu jalan keluar — hubungi seorang spesialis.

Kesalahan dalam meletakkan dengan baik

Alasan ini mungkin bisa dikaitkan dengan pelanggaran teknologi peletakan tungku. Ini berbeda dari asap biasa yang ditandai dengan munculnya asap ketika pintu terbuka. Ини дапат диджеласкан олех десайн сумур ян намал, ди мана алиран тракси менганггу джалан алами мерека. Artinya, ketika pintu ditutup, Daya dorongnya cukup Untuk mengeluarkan asap, dan ketika dibuka, kekuatannya menurun, memungkinkan kompor untuk merokok di dalam rouah.

Bagaimana cara meningkatkan тяга дымохода?

Untuk meningkatkan rancangan cerobong asap dan mencegah asap, Anda perlu memantau peningkatan atau deluxerasinya. Артинья, укур тингкат доронг. Untuk melakukan ini, ada perangkat khusus yang Disbut анемометр. Tetapi hampir tidak ada orang yang mau repot дан khusus Untuk kebutuhan ini Untuk mendapatkan perangkat ini. Selain itu, это популярный метод для menentukan kekuatan dorong. Кара палинг седерхана янь menunjukkan диринья адалах menyalakan селембар кертас, рокок атау пемантик рокок, дан мембаванья ке пинту печь.Джика ньяла дибелоккан ке арах пембукаан, мака ада доронган. Berfokus pada kekuatan defleksi, Anda dapat mengidentifikasi seberapa kuat daya dorongnya. Sekarang, dengan metode sederhana dalam layanan ini, Anda dapat mulai mengoptimalkan traksi.

Удлинитель дымовой трубы

Jika pipa cerobong awalnya terlalu rendah, maka mungkin inilah yang mempengaruhi traksi buruk. Peningkatannya dapat secara signifikan mempengaruhi pertumbuhannya. Намун, харус диингат бахва пипа ян терлалу тингги акан мемерсулит пемелихараан дан пемберсихан джелага секара тепат вакту.Selain itu, ada lebih banyak cara «хемат» Untuk meningkatkan daa tarik.

Penerapan sarana teknis

Untuk meningkatkan daya tarik, Anda dapat menggunakan metode yang tidak melibatkan perubahan desain cerobong asap. Ада beberapa jenis solusi teknis янь berbeda янь dapat dipasang langsung pada pipa yang sudah jadi.

Салах сатунья адалах турбин берпутар. Bahkan, ini adalah kipas angin yang, karena kekuatan angin, menarik asap dari cerobong asap. Бенар, я memiliki keterbatasan kecil pada suhu aliran keluar.Seharusnya tidak melebihi 200 derajat. Oleh karena itu, solusi tersebut digunakan terutama untuk meningkatkan tekanan pada Struktur gas. Совет кхусус ян дапат мематикан область как можно скорее дари ангин джуга дапат мембанту менингкаткан дайа ченгкерам. Tindakannya didasarkan pada pekerjaan baling-baling cuaca konvensional. Selain itu, desainnya dibuat sedemikian rupa untuk menghindari masuknya uap air ke dalam pipa.

Penggunaan penghat listrik khusus dengan peningkatan daya dorong akan menjadi solusi yang baik Untuk Rumah pribadi di daerah berangin.Perangkat ini adalah kipas yang beroperasi dengan mengorbankan energi listrik дан secara fisik «menarik» asap dari cerobong asap.

Kesimpulan

Mencairkan tungku adalah ilmu yang utuh, yang hanya dapat dikuasai oleh pengalaman sendiri. Kadang-kadang bahkan pemilik tanah berpengalaman yang telah melakukan ini selama setengah hidup dapat tiba-tiba menghisap tungku. Tetapi sedikit pemanasan di area cerobong asap, penggunaan bahan yang tepat untuk menyalakan kompor, konstruksi batu yang tepat dan sekarang berderak dan memanaskan penghuni rumah.

Mengapa kompor merokok: delapan penyebab yang sering terjadi

Keadaan apa yang menyertai merokok?
Капан мерокок димулаи: segera atau setelah beberapa saat?
Берапа лама вакту берлалу седжак аваль мерокок?

Джади, pengamatan lain akan memantu menentukan penyebabnya.

Alasan 1 — dorongan balik

Asap tungku dapat DISBABKAN OLEH APA YANG DISBUT JUNGKIR BALIK. Biasanya terjadi setelah kompor belum dipicu selama beberapa hari.Пада саат ян сама, тракси себелумнйа сангат багус. Kekosongan ini mengarah pada fakta bahwa aliran udara mengubah arah ke arah berlawanan dan tidak keluar ke jalan, tetapi memasuki tempat tinggal. Феномена ини бенар-бенар независимый дари суху удара луар дан дапат memanifestasikan диринья байк далам панас дан эс. Penyebab dorong balik ditemukan, mari kita lanjutkan Untuk menghilangkannya.

Untuk menghilangkan tekanan balik di cerobong asap, Anda perlu cepat meningkatkan suhu udara di cerobong asap.Ини дапат дилакукан денган беберапа кара:

мелалуй серобонг пемберсихан пинту ян терлетак палинг тингги;
mengungkap babi di loteng;
melemparkan kertas berlampu ke розетка пипа. Метод Ини дигунакан дзика дуа ян пертама тидак мембава хасил. Ини Харус Менгарах пада пемулихан доронган.

Ketika mengidam normal dapat dipulihkan, tetap bertahan dengan pemanasan tungku secara teratur. Rollover seharusnya tidak lagi terganggu. Анда дапат бертему сату хал лаги — народ — нама феномена иници адалах «воздушный шлюз».Бенар-бенар тидак адил Untuk menyalahkan сеттер kompor dalam penampilannya. Itu tidak tergantung pada pekerjaannya sama sekali, дан опрокидывание dapat terjadi di kompor apa pun.

Аласан 2 — ангин

Pemilik Rumah dengan kompor kadang-kadang menemukan fakta bahwa ketika ada hembusan angin di luar, ada lemparan asap ke dalam ruangan.
Hilangkan penyebabnya bisa, jika Anda menambah tinggi ujung cerobong. Ini juga memberu untuk mengubah konfigurasi visor pada ujungnya.

Alasan 3 — Pemasangan Tungku yang Tidak Tepat

Jika tungku diasapi sejak awal penggunaannya, maka masalahnya terletak pada desainnya.Кесалахан дари туан-компор-румах menyebabkan fakta bahwa dorong tidak cukup kuat, dan asap masuk ke ruangan. Kemungkinan besar, penampang cerobong asap terlalu rendah.

Untuk menghilangkan penyebab ini tanpa bantuan master yang berpengalaman tidak mungkin. Ханя spesialis янь байк янь акан дапат memperbaiki cacat. Lebih baik jika ini bisa dilakukan tanpa повторная укладка, тапи мунгкин иту масих диперлукан.

Alasan 4 — keausan tungku

Itu terjadi bahwa kompor setia melayani selama bertahun-tahun, tetapi akhirnya mulai merokok secara bertahap.Дэн семакин джаух, семакин баняк. Dalam hal ini, alasannya terletak pada penuaan Struktur. Jelaga дан абу berakumulasi secara bertahap di cerobong asap дан mempersempit penampang. Мунгкин пелетакан внутренняя серобонгня амбрук. Depressurisasi batu juga terjadi, yaitu retakan muncul di dinding, babi atau cerobong asap как можно скорее.

Untuk menghilangkan penyebab ini, Anda dapat membersihkan печь sendiri. Hal ini diperlukan untuk menghilangkan jelaga di semua tempat yang tersedia ,mbebaskan cerobong dari elemen batu yang runtuh, mengisi semua celah dengan ступка tungku, ян menyebabkan depressurisasi tungku.Джика семуа тиндакан ян диамбил тидак менгембаликан кейнгинан, мака анда тидак дапат мелакукання танпа бантуан соранг гуру янь беркуалификаси. Dia secara professional akan memeriksa kompor dan cerobong asap dan menemukan cara untuk menghilangkan cacat.

Аласан 5 — Салах Пемасанган денган Байк

Кебетулан бахва кетика пинту духовка дитутуп, иту тидак мерокок сама секали, атау ада сангат седикит мерокок. Tetapi jika Andambuka pintu, segera духовка мулай мерокок куат. Дан Ини терджади сетиап саат.Секаранг кита перлу мемахами менгапа тунгку мерокок кетика пинту тербука? Далам касус иници, penyebabnya adalah kompor batu berkualitas buruk. Санг маджикан мембуат кесалахан бесар, янг диилустрасикан далам гамбар:

Диаграмма тунгку, ди мана черновик ян салах адалах карена пинту масук ян лебих рендах ке сумур пертама

Карена, далам далам дитамбада гамбар далам дитамбаджип янг тэбайпаджип янг тепи атас пинту масук ке сумур, лебих мудах баги алиран как можно быстрее унтук келуар мелалуи пинту.Дан джика масалах тидак memanifestasikan диринья кетика тунгку тертутуп, мака денган асп тербука, асап сангат куат.

Аласан ян ditunjukkan dihilangkan dengan memindahkan pintu masuk ke sumur. Itu harus diposisikan sehingga tepi atas beberapa sentimeter lebih tinggi dari tepi atas pintu terbuka.

Menata ulang pintu masuk ke sumur tidak selalu memungkinkan. Карена Анда Биса Менггунакан Чара Лайн. Di dalam tungku, Anda perlumbangun dinding, tepi atas yang akan berada di atas bagian atas pintu tungku untuk beberapa сентиметр янь сама.Ини акан menyebabkan тракси ян байк, дан алиран асап акан масук ке далам сумур. Solusi ini ditunjukkan dalam gambar:

Penempatan dinding tambahan di dalam tungku Untuk meningkatkan dorong dan menghilangkan asap

Alasan 6 — pembakaran tidak terjadi di tungkión komengi asap

-9000 Дари Тунгку Далам Сембуран Пенух. Ини карена пембакаран далам тунгку тидак терджади ди тунгку иту сендири, тетапи ди далам салуран как можно скорее, дан берсифат берденют.

Penghapusan penyebab ini tergantung pada tungku khusus. Tidak ada solusi universal. Далам беберапа касус, контроль доронган седерхана акан мембанту. Намун, баньяк тунгку акан сулит «менембак» денган пенкури апа каламбур. Untuk mengatasi masalah ini, Anda dapat mencoba Untuk meletakkan lebih sedikit kayu bakar. Ini lebih baik daripada menunggu kompor Untuk «menembak keluar» дан ruangan itu penuh dengan asap.

Alasan 7 — tidak ada kotak persimpangan

Jika ada dua tungku di mana satu cerobong umum digunakan, maka asap dalam situasi seperti itu mungkin disbabkan oleh fakta bahwa tidak ada kotak cerobong as distribusap.

Ада дуа кара untuk menghilangkan penyebab ini: denganmbangun kotak persimpangan atau dengan hanya menggunakan satu tungku pada satu waktu. Bagaimana kotak distribusi harus dipasang ditunjukkan pada gambar:

Pemasangan kotak persimpangan total untuk dua cerobong asap kompor

Alasan 8 — Kehadiran celah

Asap perspan dalam tungku beralbuient diamante diaman. Намун, тунгку тидак мерокок карена аданья ретакан.Далам халини, асап дижеласкан олех аласан, ян дянггап ди номор 4. Намун демикян, кесенджанган харус диперджуангкан. Untuk penyegelanmereka menggunakan solusi tungku.

Prosedurnya adalah sebagai berikut:

Solusinya dibuat dari pasir dan tanah liat, yang dicampur dalam porsi yang sama. Sejumlah kecil air ditambahkan ke dalam campuran sehingga konsistensinya cukup tebal. Solusinya harus diremas dengan baik dengan tangan Anda.
Perlu Untuk membersuka pintu dan menghapus lingkaran.Setiap slot segera sebelum penyegelan harus dibasahi dengan air.
Tangan kiri harus mendorong ke dalam tungku. Palm perlu menutup celah dari dalam. Juga untuk ini Anda bisa menggunakan sepotong logam. Слот tertutup Untuk mencegah larutan jatuh ke dalam духовка.
Кетика челах (атау багиан дари иту) дигел, анда дапат пиндах ке ян берикутня. Секали лаги димулай денган менгомпол, dll.
Джика Ада Ретакан Далам Ларутан Сегар Керинг, Джанган Хаватир: Ини Адалах Феномена Алам.Mereka harus disgel dengan раствор компор. Anda mungkin perlu mengulangi prosedur ini beberapa kali.
Джика ада капур капур ди темпат-темпат ди мана керетакан тербентук, мака харус дибуанг терлебих дахулу. Ларутан печь пада ляписан семачам иту тидак акан бертахан лама. Иту ханья терлетак пада пермукаан ян диберсихкан дан судах дибасахи.
Sangat tidak dianjurkan untuk mencoba memperkuat lapisan dengan strip logam. Ini cepat memanas дан mengembang, karena, berada di dalam larutan kering, itu hanya akan menyebabkan seluruh jahitan jatuh keluar dari celah.

Kesimpulan

Kami melihat 8 masalah yang paling umum dengan merokok kompor. Menyimpulkan, kami berharap artikel ini menjawab sepenuhnya pertanyaan «mengapa asap tungku dan apa yang harus dilakukan?»

Mengapa kompor itu berasap: penyebab dan cara menghilangkan asap

Seringkali, pemilik rumah dan kamar mandi pribadi menghadapi masalah yang agak serius — asap dari tungku pemanas.

Ada banyak alasan untuk fenomen ini — dari pelanggaran teknologi konstruksi perangkat hingga pengurangan rancangan asap как можно скорее.Asap mungkin bersifat sementara atau permanen, tetapi dalam hal apapunmbutuhkan penghapusan cepat. Pertama-tama, perlu Untuk menentukan kemungkinan alasan mengapa tungku merokok di Rumah dan di Kamar mandi dan Untuk memilih cara yang efektif untuk menghilangkannya.

Penyebab asap духовка tua

Джика тунгку туа диасапи, мака ди антара аласан утама, адалах мунгкин унтук мембедакан: менджунгкирбаликкан тусукан, пелекатан джелага, серобонг ментах, дженис байдашан пекилау тэпатас янг.

Dorongan jungkir balik

Jika kompor merokok, itu bisa berarti menurunkan atau menjungkirkan dorongan. Proses serupa muncul sebagai akibat dari penghentian tungku yang lama. Ини менгубах арах пергеракан масса удара, себагай акибат дари асп ян тидак дибуанг ди луар, тетапи тетап ди далам темпат. Jika tidak ada traksi di cerobong asap, penyebab utamanya mungkin adalah penyumbatan mekanis saluran untuk menghilangkan produk pembakaran.

Fenomen ini tidak tergantung pada suhu sekitar atau fitur desain sistem cerobong asap.

Jika tidak ada traksi yang baik dalam tungku pemanas, maka opsi berikut disediakan untuk memecahkan masalah ini:

Buka dan hangatkan cerobong asap di loteng.
Buka pintu pembersihan untuk memanaskan cerobong asap.
Tempatkan Bahan Yang mudah terbakar yang menyala di saluran buang.

Setelah pemulihan dorong normal, dianjurkan untuk secara berkala mencegah munculnya colokan udara.

Jelaga

Penyebab paling umum dari pengurangan dorong adalah penumpukan jelaga di dalam saluran cerobong asap, pipa dan cerobong tungku.Bahkan ketebalan jelaga минимальный 3 мм dapat menyebabkan penurunan transfer panas, kerusakan traksi dan terjadinya kebakaran.

Pembentukan jelaga berkontribusi pada insulasi panas cerobong asap yang tidak mencukupi atau pembakaran kayu jenis konifer. Pilihan pembersihan puing-puing yang terjangkau adalah untuk membersihkan sistem дымоход. Acara diadakan sebagai berikut:

Kain bersih melilit ujung bebas dari batang logam yang turun ke dalam pipa. Setelah itu, pembersihan dinding secara menyeluruh dari kotoran dilakukan.
Dengan sedikit penumpukan jelaga, Anda dapat menggunakan senyawa khusus yang ditambahkan ke tungku ke bahan bakar. Далам Хал Ини, pembakaran disertai dengan pelepasan senyawa янь berkontribusi pada penghancuran polusi янь ада. Пилихан палинг терджангкау — гарам бату бесар.

Cerobong mentah

Kompor sederhana panjang mengarah pada pembentukan kondensat di saluran asap dan selanjutnya asap peralatan pemanas. Untuk memanaskan sistem, cukup Untuk membersihkan permukaan dari jelaga, дан memasukkan ke dalam bahan mudah terbakar yang dinyalakan — serbuk gergaji, kertas, serpihan kayu atau alkohol kering.Сетелах бенар-бенар memanaskan cerobong asap дан менаиккан дайа доронг, тунгку дапат диньялакан.

Дженис Бахан Бакар Ян тидак Кокок

Далам Беберапа Касус, Асап Терджади Карена Пилихан Бахан Бакар Ян Салах, Ян тидак Кокок Untuk Дженис Тунгку Тертенту.

Мисальня, батубара атау, бахан бакар падат дапат денган мудах диасапи джика каю керинг дигунакан унтук каю бакар, дан букан брикет батубара атау гамбут. Тидак сеперти тунгку пембакаран каю, далам перангкат сеперти иту деризи воздуходувка сесуай денган диниси руанг бакар, джади кетика менгунакан бахан бакар каю, масса удара ян дидингинкан тидак чукуп хангауда дан дэна дэна бэрагада дан дэна бэрага.

Masalahnya diverlesaikan dengan memperpendk kompartemen blower atau menggunakan jenis bahan bakar yang sesuai.

Adanya deformasi dalam Struktur

Alasan lain yang jelas untukmburuknya draf adalah munculnya deformasi dalam tungku cerobong atau tungku perapian. Retak, lubang, дан retakan menjadi jembatan dingin, ян menyebabkan penurunan suhu pembakaran. Бахан бакар мембакар лебих бурук, дан компор мулай мерокок.

Penghapusan independen dari cacat tersebut dilakukan sebagai berikut:

Persiapan mortar untuk plesteran atas dasar lempung, pasir dan asbes dalam rasio 2: 1: 0,1, serta primer semen cair.
Pembersihan menyeluruh dari situs dengan deformasi Untuk meningkatkan adhesi dari solusi ke permukaan.
Perlakuan permukaan dengan primer semen.
Mengisi дан meratakan cacat dengan pengikat.
Menempatkan plesteran pada permukaan yang telah diproses.

Itu penting! Cacat dalam ubin dipenuhi dengan solusi khusus dari kapur danmbangun dasar plester. Багиан янь русак парах харус диганти.

Keausan структурный

Alasan serius lain mengapa tungku merokok mungkin adalah kerusakan structure sebagai akibat dari penggunaan yang berkepanjangan, efek negatif dari suhu tinggi, pembentukan kondensat jelaga penump.

Pelanggaran integritas dapat mengarah pada pembentukan retakan dan lubang, yang mengurangi draft di cerobong asap. Tidak hanya desain kompor, tetapi juga cerobong asap, ян dindingnya dapat berubah bentuk di bawah pengaruh proses suhu yang merugikan, dikenakan dampak destruktif.

Untuk menghilangkan keausan дан kerusakan itu akan diperlukan Untuk memulihkan daerah yang rusak. Untuk ini, acara-acara berikut diadakan:

Persiapan bata tahan panas berkualitas tinggi untuk pemulihan area yang aus.
Penghapusan elemen yang rusak dan adukan semen dari pasangan bata. Menggores permukaan.
Persiapan larutan tanah liat дан пасир, menggambar di pangkalan yang disiapkan.
Meletakkan batu bata baru, meratakan permukaan.

Itu penting! Ляписан бару ступка пасанган бата харус сетебал 1-2 см дари ян лама.

Penyebab asap tungku pemanas baru

Apa yang harus dilakukan jika kompor baru-baru ini memasang как можно скорее? Seringkali penyebab asap adalah inkonsistensi konstruktif, kegagalan Untuk mematuhi teknologi proses pasangan bata, Ventilasi Yang tidak memadai, дан тидак аданья котак хурма.

Ketinggian cerobong salah

Alasan utama untuk asap tungku baru adalah perhitungan tinggi cerobong asap. Peralatan pemanas untuk mandi Rusia dan rumah pribadi harus sesuai dengan parameter berikut:

Ukuran pembukaan tabung tungku, tergantung pada jenis bahan bakar: 140 × 140 мм (бату бара) дан 140 × 270 мм (брикет брикет).
Ketinggian cerobong di atas atap adalah 75 см, elevasi di atas punggungan adalah 50 см. Jika punggungan diangkat dari cerobong asap lebih dari 1,5 метра, maka cerobong mungkin memiliki ketinggian янь сама.

Jika ketinggian cerobong tidak mencukupi Untuk mencegah asap, maka dapat ditingkatkan secara Independen.

Mengapa asap kompor ketika Andambuka pintu dalam proses menyalakan kayu? Masalah serupa muncul dengan adanya kesalahan desain yang serius: bagian pipa pembuangan yang salah, lokasi rendah dari saluran yang masuk, dan cerobong yang tidak berkerut. Untuk menghilangkan kekurangan, akan perlu untuk merombak peralatan pemanas.

Pelanggaran teknologi pembangunan kompor dan sumur

Pembersihan pipa buang yang dibutuhkan memastikan pemindahan produk bahan bakar yang cepat дан аман.Минимальный диаметр пипа унтук румах адалах 15 см, унтук манди адалах 10 см. Ketinggian pipa dan posisi pemasangannya di atap harus sesuai dengan desain yang dipilih dari tungku pemanas.

Selain itu, saluran masuk ke sumur pertama (di ruang tungku) tidak boleh terletak di bawah bagian atas pintu, selain itu dapat menyebabkan asap pada setiap tungku pembakaran. Adalah mungkin Untuk memperbaiki cacat hanya denganmbangun kembali Struktur Tungku.

Ketika merakit cerobong asap, penggunaan unsur-unsur penampang yang berbeda harus dihindari, yang dapat menjadi penyebab utama asap dalam tungku.Pilihan terbaik adalah tabung bundar. Saluran asap persegi panjang mampu menciptakan angin puyuh udara berlebih дан meningkatkan akumulasi jelaga.

Ventilasi ян бурук

Alasan lain mengapa kompor baru mulai merokok adalah Ventilasi янь бурук. Sebagai aturan, melengkapi sistem ventasi tipe-paksa, pemilik bangunan menyediakan Untuk pembuangan hanya di kamar фунговый — единица sanitasi, dapur atau ruang ganti. Намун, saluran asap terpisah harus dilengkapi di ruangan di mana gerakan normal massa udara diperlukan: di ruang uap dan di ruang cuci.

Kurangnya kotak persimpangan

Jika ada dua tungku pemanas yang dipasang di gedung tempat sistem buang umum disediakan, maka asap terjadi sebagai akibat tidak adanya kotak sambungan.

Untuk menghilangkan masalah ini, itu cukup Untukmbuat kotak persimpangan dengan dua saluran terpisah atau Untuk mengoperasikan tungku secara bergantian.

Kotak distribusi adalah partisi bata khusus yang terletak di dalam cerobong asap umum.

Memeriksa kualitas daya tarik di cerobong asap

Untuk memutuskan langkah-langkah lebih lanjut untuk menghilangkan asap tungku, perlu untuk memeriksa kualitas rancangan dalam sistem pembuangan asap.Verifikasi dilakukan dengan salah satu cara berikut:

Анемометр Menggunakan. Perangkat profesional presisi tinggi untuk penentuan rancangan как можно скорее.
Pengapian bahan yang mudah terbakar. Бахан ян тербакар дибава ке серобонг как можно скорее — денган тембакан ян байк, ньяла диарахкан ке атас, денган тембакан ян бурук атау танпа апи — тетап тидак бергерак.
Пемериксаан визуальный. Jika, ketika tungku dinyalakan, api memperoleh warna merah gelap, ini menunjukkan penurunan daa dorong.Тракси ян багус memberikan ньяла апи ян hampir putih.
Kehadiran bau asap yang kuat. Джика ада бау таджам кетика котак апи тербука, ини menunjukkan penyumbatan mekanis дари системы cerobong как можно скорее.

Daftar lengkap alasan mengapa kompor pemanas mulai merokok cukup besar. Далам сетиап ситуаси перлу мемперхитунгкан: сифат (сементара атау перманен) дан дюраси как можно скорее, кондиси суху ди далам темпат, кондиси куака, фитур десайн дан маса пакай пералатан.

Pada pengamatan teknologi pengaturan дан menyalakan tungku kemungkinan dari asap desain minimal.Tetapi jika masalah masih terdeteksi, maka диагностический дан pemecahan masalah tepat waktu akan memastikan umur yang panjang dari peralatan pemanas.

Менгисап компор (ди камар манди, ди румах): пеньебаб дан элиминаси мерека — багаймана мелакукання танпа серобонг пеньяпу дан пената компор

Кетика тунгку берасап, иту бербахая баги кэбэнган оранган дан кэбэнгэнган оранган дан мэнэбэнгэнгэнгэнгэнгэн орангэн дэн бакар ян берлебихан. Bahkan asap ringan дари tungku selama kayu bakar benar-benar dilemparkan ke uang tuan angin.Далам кебаньякан касус, джика компор мембуат Анда далам кеадаан байк атау ян бару диамбил дари компор сеперти сехарусня, асап дари компор бенар-бенар дапат дилепас денган сендиринья далам вакту сингкат. Hanya perlu untuk mengetahui bagaimana bahan bakar terbakar di tungku дан bagaimana cara memanaskannya dengan benar dan apa yang dapat menyebabkan merokok selama pengoperasian tungku yang bisa diservis. Tungku telah ditulis tentang dalam materi lain (дан перлу ditelusuri), дан кита акан мелихат ке далам pencarian дан penghapusan penyebab merokok dalam tungku yang berfungsi penuh (berjalan) dalami.Кататан унтук пара пембака: бахкан пемандиан хитам дапат дипанаскан седемикян рупа шехингга удара ди даламнья акан берсих, дан асап ян тидак терлихат дан тидак терлихат акан тампак келуар.

Asap tungku

Mengapa kompor itu berasap

Jika kompor asap, maka itu terjadi secara keseluruhan. аласан, далам урутан menurun frekuensi kasus:

Pelemahan atau kehilangan дайа доронг палинг серинг диамати далам тунгку ди бак манди карена кондиси хусус операси мерека, лихат ди бавах.
Memaksa kekuatan tungku (пеманасан уланг). Tungku bata dari perangkat yang sempurna (saluran, tipe lonceng) ketika mencoba untuk memaksanya melampaui batas yang ditentukan oleh desain tungku akan merokok dengan dengan cara khusus, lihat di bawah.
Алиран удара тидак mencukupi ке руанган dengan kompor. Jika terjadi hantaman salju yang hebat, angin kencang bertiup, Rumah Itu Disgel lebih rapat Untuk menghat panas dan kompor, yang sebelumnya tidak menyebabkan keluhan, mulai merokok, maka alasannya adalar bessed kemungkinan.
Джунгкир-балик доронг (доронг мундур, доронг мундур) — пада тунгку ян седанг бержалан ди румах терджади тергантунг пада перубахан кондиси куака далам комбинаси денган перубахан лингкунган.
Pelanggaran dalam desain atau keausan operasional tungku: jika sebelumnya meleleh dengan buruk, sedikit difumigasi, дан sekarang asapnya banyak, alasannya harus dicari di sini.
Desain yang salah dari tungku, ceroboh dan / atau kinerja yang tidak memenuhi syarat dari itu, instalasi cerobong asap yang tidak tepat, terlalu cepat (terlalu cepat) komisioning tungku adalah tunguta asap.Хал Ян сама — тиба-тиба компор мулай берасап сетелах реконструкси, лихат ди бавах.

Информация umum, apa alasan yang mungkin untuk fakta bahwa tungku merokok, Anda dapat belajar dari video:

Video: dasar-dasar penyebab духовка merokok

Namun, selain barang-barang-barse. Spesialis akan hampir pasti mengetahuinya, tetapi kadang-kadang pemilik tungku kadang-kadang harus menderita dan kehilangan kepalanya sebelum печь dimulai dengan benar.Олег Карена Иту, ками teruskan дан cari tahu cara mengenali sumber asap dengan tanda-tanda eksternal, dapatkan secepatnya dan hilangkan. Di sini kita harus segera mengingat selain jejak di atas. keadaan:

Apakah kompor dilengkapi dengan benar? Apakah ada yang berubah di lingkungan? Apakah aliran udara ke tungku cukup?
Джика тунгку седанг бержалан, мака берапа лама тидак дипанаскан? Apakah stagnan, то есть Apakah Anda bertahan di musim dingin di ruangan yang tidak dipanaskan?
Bahan apa yang terbuat dari tungku — apakah itu batu bata atau logam?
Seberapa sering kompor terbakar, jenis bahan bakar apa — batu bara, kayu bakar berkelanjutan, atau kayu bakar sekali pakai?
Apa sifat dari asap: kuat, lemah, ketika menyala, sistematis atau acak dari tungku (terbakar)?
Apakah kompor sudah beroperasi atau baru / direkonstruksi?

Aturan dan peraturan

Dalam banyak kasus, penyebab langsung asap tungku terletak di cerobong asap.Jika itu diatur secara salah, menyingkirkan asap sekali дан Untuk semua tidak akan berfungsi. Дэн dengan cerobong как можно скорее ян багус дан kompor ян тидак penting bisa disesuaikan sehingga tidak akan pernah merokok.

Untuk cerobong, pada gilirannya, yang paling penting adalah elevasi cerobong di atas benda-benda di sekitarnya. СНиПы Тунгку memberinya nilai Minimum yang diijinkan. Di daerah-daerah pengembangan pribadi, dengan mendingat pohon-pohon yang tumbuh, konstruksi bangunan luar, suprastruktur rumah-rumah tetangga, dll., Diinginkan Untuk sedikit meningkatkan tinggi mulut pipa, lihat gambar. Cukup sedikit, tetapi karena akan banyak kali mengurangi kemungkinan merokok tungku, itu juga akan memudahkan pencarian penyebabnya, jika kompor masih merokok.

Lokasi cerobong yang benar pada bangunan tempat tinggal pribadi dan bangunan tambahan yang memanas

Tentu saja, memuang pipa itu tidak layak. Sementara tungku berada di tempat kerja, itu cukup untuk membersihkan pipa hanya secara teratur (sebelum awal musim pemanasan dan setelah itu berakhir).Тиба-тиба компор мулай берасап — ками акан менкоба менгатасинья, танпа менинггалкан руанган ян хангат дан тидак меманджат ке атас атап ян дингин. Дан ди мусим полу кехангатан ками берпикир сангат телити багаймана мембангун пипа. Иту мунгкин, дан менгенакан дефлекторня, лихат ди бавах.

Кататан: джика атап бангунан датар, мака кетингиан мулут табунг 600 мм харус диберикан ди атас титик тертингги дари тембок пембатас атау бангунан атас (лентера, терас навес, dll.). Selain aturan дан peraturan perangkat tungku pemanasan-pemanasan cerobong asap, lihat pelajaran video di bawah ini.

Видео: стандартный дымоход

Menghisap kompor di bak mandi — apa yang harus dilakukan?

Kompor di bak mandi bisa merokok untuk alasan yang sama seperti rumah, lihat di bawah. Тетапи ада аласан хусус унтук мерокок. Kompor сауна, pertama, didukung oleh udara yang sangat basah. Kedua, бак манди тидак tenggelam sepanjang вакту дан tungku dicuci дари манди ке pemandian. Ketiga, tungku mandi terbaik adalah tungku besi, tetapi di banyak pemandian ada kompor baja yang dilas.Pemandian ян, baru dibangun jarang dilengkapi dengan печь bata, дан янь лама tungku bata dari kotak api ke kotak api lembab.

Cerobong asap ke tungku batu bata di bak mandi tua sering dilekatkan dengan cara yang sama seperti di bangunan tempat tinggal untuk menghat pekerjaan konstruksi (item 1 dalam gambar): bata bata burs dibangney bendar di lotengan Даринья лебих декат ке бубунган атап. Struktur Bak Mandi Rendah, Kecil, Dan Sulit Untuk Memasang Pipa Tinggi di Atasnya dengan Quickdraws.

Deposisi jelaga berbulu dalam cerobong logam dan insulasi cerobong untuk menghilangkannya

Semua ini bersama-sama menyebabkan peningkatan pengendapan jelaga amorf berbulu (pos. 2), dengumbat cerobat meny. Jika gambut, kayu api lignit atau mentah dimuat ke tungku, jelaga dapat mengencangkan seluruh lumen selama satu kotak api, pos. 3. Селайн иту, воздушный шлюз dengan mudah muncul di cerobong desain ini (лихат ди бавах): колом горизонтальный удара дингин ди далам баби мендукунгня денган семпурна.

Gejala pengendapan jelaga berbulu di cerobong tungku yang sering melapisi cukup khas:

Memeriksa draft sebelum kayu bakar (lihat artikel tentang menyalakan tungku) menunjukkan kecukupannya; перикша тракси ди пинту тидак мунгкин джика тидак ада.
Kindling adalah normal, tetapi beban bahan bakar awalmbutuhkan waktu yang lama.
Саат мемуат бахан бакар, ньяла апи лангсунг берубах менджади мерах дан компор мулай берасап.
Кетика Анда mencoba untuk meningkatkan suplai udara, мембрана воздуходувка, kompor tercekik, asap tebal menabraknya, limbah pergi.
Ketika menembakkan bahan bakar off-grade, adalah mungkin Untuk tersedak dan asap dengan benar meleleh дан менембаккан tungku di mana saja.

Membersihkan cerobong kompor mandi, sebagai suatu peraturan, tidak menyebabkan kesulitan serius: lututnya pendek дан дапат «робек» денган сапу пада тонгкат панджанг (денган сапу дари рантинг танпа). Cara Radikal Untuk Menyingkirkan Hilangnya Jelaga Berbulu — Isolasi Cerobong Asap Baja, pos. 4 далам ара. Jelaga berbulu mulai disimpan ketika suhu cerobong asap di bawah 80 derajat, дан kemudian meningkat, sehingga untuk berbicara, dengan sendirinya.Джика ди мулут cerobong akan setidaknya 100 derajat, jelaga berbulu tidak bisa sangat takut.

Кататан: себелум изоласи серобонг, пастикан унтук мемрикса — дан сесуай денган норма-норма, апаках пемотонган пипа пенцегах кебакаран дилакукан ди куе атап? Тидак перлу диперкуат? Пипа секаранг акан менджади джаух лебих панас.

Endapan jelaga dapat dihilangkan sama sekali jika pipa tungku perapian dilengkapi dengan deflektor Volpert-Grigorovich selain insulasi. Ини meningkatkan rancangan cerobong pendek dalam proporsi pemanasannya: dalam waktu singkat bahwa tungku mandi menjadi dingin, semua jejak gas buang dengan kuman jelaga akan dibuang.Дан пада саат ян сама, sementara cerobong asap tidak menghangat, dorongan tidak akan berlebihan dan kompor akan mudah dibawa ke pukulan kerja hanya dengan blower. Дефлектор Вольперт-Григоровича Сангат Мунгкин Унтук Мелакукання Сэндири, Лихат видео:

Видео: Дефлектор Вольперт-Григоровича Унтук Менингкаткан тракси ди Тунгку

Кататан: Аласан Лайн Унтук Мерокок Тунгку терангал Мунган Данган Денган Денган Гэнган Денган Денган Гэнган Гэнган Данган Гэнган Денган Гэнган Гэнган Денган Денган Мунга / атау сарат денган бату ян терлалу панас, терлалу панас-интенсиф, тетапи куранг панас, мисальня.гранит. Джика черобонгня берсих, дан компорнья накал «денган чара манди», себагиан мембонгкар пеманас — кемунгкинан бесар, асап акан берхенти. Untuk masalah lain dengan menghilangkan asap дари печь baru di pemandian lama, lihat juga cerita di bawah ini:

Видео: kompor baru di kamar mandi — pemasangan dan mengapa asapnya

Singkirkan asap dahari Kasapnya

0 грн. доместик адалах:

Асап саат мембакар, тидак ада доронг, атау сангат лема, атау мундур;
Сасис тунгку танпа чела бекерджа тиба-тиба мулай менгхисап куат кетика бергерак атау саат берикутня димулай;
Ini dimulai secara normal, tetapi ketika api menelan bahan bakar, ia mulai merokok, dari kotak api ke kotak api itu semakin kuat.Тракси бурук. Membuka gerbang mengurangi asap, Membuka blower — meningkat. Консумси бахан бакар менингкат;
Tanam bata Suspensi (tua, bekerja) mulai lamban, merokok secara merata pada saat bekerja. Dorongannya lemah, tetapi meningkat saat kompor memanas;
Kompor besi itu berasap sampai menjadi Hangat;
Kompor mulai merokok secara merata ketika Andambuka pintu tungku;
Ketika pintu dibuka, sebuah klub (клуб) asap dibuang (kompor diludahi asap). Terkadang tepukan terdengar, lalu mengeluarkan asap dari blower.Sebuah perapian dengan perapian terbuka meludahkan asap secara teratur.
Kompor baru selalu berasap ketika Andambuka pintu;
Kompor yang direkonstruksi segera berasap ketika dinyalakan atau ketika mencobambawanya ke stroke yang bekerja;
Kompor mulai berasap ketika memulai peralatan penghasil panas lainnya: компьютер, perapian, dll.

Сеперти янь анда лихат, как можно скорее дари какап тунгку дари сана сангат баньяк бахкан перселисихан. Oleh karena itu, sebelum menganalisis kasus-kasus yang khas, Anda perlumbiasakan diri dengan beberapa hal terkait.Мерека джуга акан мембанту унтук менчари таху менгапа тунгку мерокок, далам касус тидак кхас. Саранг бурунг атау бола улар мусим дингин ди серобонг как можно скорее, ини масих мерупакан хал ян умум. Тетапи бегиту пенулис menyaksikan себуах касус ди мана себуах компор ян сангат рапи дан рапи тиба-тиба мулаи берасап сехингга семуа оранг харус меларикан дири дари румах. Пада akhirnya, kucing Domestik Yang dicintai дан dicintai setengah lelah … dikeluarkan dari cerobong asap. Ян Сетелах Ини Мулай Меробек Компор Денган Хирук-Пикук Танпа Аласан, Сампай Тали Чакар Иту Дисесуайкан Денган Иту.

Dorong cek

Struktur tungku rumah memberikan ketahanan terhadap aliran gas lebih besar dari cerobong asap. Cerobong «голый» dingin karena harus kuat untuk menarik gas melalui, mungkin, structur tungku yang sangat kompleks. Лилин атау корек апи пада пембукаан воздуходувка атау котак апи диперикса Untuk дайа ценгкерам всего. Джика компор судах мембесар, мака перлу джуга мемрикса драф пада пинту пемберсихан пертама ди депан серобонг, лихат гамбар. Джика лема атау тидак — periksa kondisi saluran cerobong dengan cermin pada kawat дан лампу senter.Sekarang tidak perlu memanjat di atap Untuk ini — 2-3 LED putih yang didukung oleh baterai dapat dipasang ke cermin.

Periksa cerobong di pintu cerobong.

Dorong mundur

Dorongan terbalik dapat terjadi dalam tungku apa pun, jika karena alasan tertentu udara di luar lebih padat (tidak harus lebih dingin), daripada udara di dalam rouah. Esensi дари феномена Ини Дапат Дипахами Джика ди Мусим Дингин Анда Бердири ди Депан Даун Джендела Ян тербука: Дингин Мераяпи Каки Анда, Дан Багьян Аташ Кепала Мерасакан Геракан Удара Хангат ди Луар.Penampang saluran tungku дан салуран cerobong relatif terhadap ukuran rumah kecil, дан джика терджади теканан балик, мерека берфунгси себагай кара ян ньяман унтук менгалиркан удара тербука ян падат; Джаранг Перги Денган Кара Лайн.

Мелонтар дисебабкан олех кондиси куака янь дикомбинасикан денган фактор экстернал лайн атау олех дири мерека сэндири, лихат селандютня. beras Sebagai contoh, pohon-pohon di dekat rumah telah tumbuh ,meka telahmbangun loteng perumahan di atasnya. Bevel дари ангин иту sendiri memulai traksi terbalik hanya dalam касус луар biasa, dengan kekuatannya melebihi 8-9 баллов.Пада саат ян сама, как можно скорее слойка dipancarkan дари tungku ян биасанья дипанаскан пада вактуня dengan hembusan angin.

Bagaimana tekanan balik dalam tungku

Pelacakan terbalik hanya terdeteksi: ketika memeriksa total traksi sebelum menembak, nyala lilin / korek api tertiup keluar. Tidak mungkin Untuk Mencairkan kompor dengan pertarungan yang terbalik, tetapi biasanya dorongan kembali sangat lemah (kecuali angin dari angin yang sangat kuat), дан itu dapat diledakkan melalui tungkuang jauhudan tungku, mehuhudan tungku, mehuhudan tungku.Cara untuk menyingkirkan dorong mundur sekali дан Untuk semua adalah dengan meletakkan deflektor tertutup pada pipa: TsAGI pada batu bata satu, Khonzhenkova pada ronde pertama. Карена kekhasan desainmereka, deflektor ini melindungi mulut pipa dari udara luar yang padat.

Дефлектор дан … дефлектор

Дефлектор дымохода mampu menghasilkan backdraft

Memilih deflektor cerobong diperlukan dengan keterampilan. Мисальня, ян байк далам баньяк хал лайн дефлектор Вольперт-Григорович мелиндунги денган бурук дари доронган балик ангин.Дэн deflektor ditunjukkan pada gambar. ди себелах канан, я мампу menyebabkan тракси тербалик далам ангин ринган дари арах тертенту. Танда ketidaklayakan deflektor Untuk cerobong янь diberikan dalam kondisi ini adalah jelaga pada permukaan luar pipa di bawahnya. Джика Анда мемиликинья, кобала унтук мелепаскання — сангат мунгкин компор акан берхенти мерокок.

Sumbat gas

Reaksi reversibel, penghenti udara dan uap dalam tungku, bahkan dalam panduan tungku yang cukup kompeten, sering dianggap sebagai satu dan fenomen yang sama, meskipun yang sama, meskipun keselan de la sudo, meskipun yang sama, meskipun yng sama, meskipun yang kesel, benungaalah .Jika tekanannya terbalik, nyala lilin / korek api tertiup keluar dari tungku. Джика ада penghenti газ ди kompor atau cerobong asap, maka tidak ada tarikan sama sekali atau ada yang lemah. Kebalikan дари dorongan dipicu oleh kondisi eksternal, dan selai gas adalah penyakit tungku musiman yang stagnan (sebagian dari pemandian), yaitu selamat dari musim dingin yang tidak panas.

Антенна

Шлюз adalah khas untuk setiap tungku dengan cerobong baja non-terisolasi terhubung ke tungku melaluimbosankan di loteng.Pemilik tungku pinggiran kota untuk musim dingin menutup pemandangan дан semua pintu tungku untuk melindunginya dari debu, ян memberikan депозита карбона янг sangat berbahaya дан сулит Untuk dihilangkan selama pemanasan. Tapi inilah янь Anda butuhkan Untuk Menyumbat Mulut cerobong, beginitu banyak sehingga steker tidak jatuh ke dalamnya selama musim dingin, tidak semua orang tahu. Atau kurangnya waktu diperoleh ketika angin ноября sudah bersiul.

Jelas bahwa di dalam cerobong, sebuah kolom udara dingin disimpan.Джика, сеперти янь мерека катакан, седикит ди мусим полу, бенджолан дипанду, бука компор дан биаркан менгудара селама сетенгах хари, удара дингин акан менгалир турун. Tetapi jika kompor stagnan dimulai setelah cuaca telah rusak karena panas yang panjang, itu akan disimpan di bawah tekanannya oleh udara hangat di kompor yang menghangatkan dengan rumah. Воздушный шлюз Ини Адалах.

Воздушный шлюз ditentukan denganmbandingkan dorong pada kotak api / kipas dan pada pintu pembersihan babi (ян, кстати, харус диперлукан).Джика доронган ди сана дан ди сана хампир сама атау тидак ада, мака ада воздушный шлюз. Selain itu, Anda perlu memastikan bahwa tidak ada benda asing masuk ke cerobong asap. Jika kompor dengan peredam gerakan langsung (lihat di bawah) hanya dibuka: dorongan tidak pergi — gabus itu Lapang. Atau sesuatu yang tidak perlu di cerobong как можно скорее.

Ruang uap

Steam gabus hanya duduk di tempat pembakaran batu bata yang stagnan; палинг серинг — ди салуран сиркуит вертикаль, яиту денган сумур. Селама мусим дингин, компор менджади басах; panas jenuh uapnya menguap дан sebagian tetap dalam structur tungku.Уап воздух менгендап, мемблокир линтасан бавах ди антара сумур.

Kunci uap дидиагностика dengan jelas: jika dorongan dari pembersihan cerobong normal, atau gaya dorong total kembali normal ketika katup throttle maju dibuka — sumbat uap. Намун, мембуангня лебих сулит дарипада мембуангнйа (лихат ди бавах). Pencegahan lebih baik: Untuk musim dingin, semua pintu dipasang (tersumbat) dengan kain atau jerami untuk musim dingin, celah yang terlihat dari pandangan, gerbang дан katup. Джади унтук мусим дингин баньяк келембабан тидак менедот тунгку, дан янь денгання теракумуласи акан лебих мудах унтук келуар дари джалан.Ян утама адалах (джанган бава формализм, иници унтук анда): berangkat musim dingin, menggantung tanda di tungku seperti: «Disiapkan untuk musim dingin. Бегиту баньяк (джумлах) пинту дан бегиту баньяк (джумлах) селах дисумбат. Саат мембука сумбат тунгку, джанган мембуанг тусук ке тумпукан умум, тетапи липатлах дан, сетелах селесай, хитунг — апаках джумлахнья менюту.

Cara mengusir kemacetan lalu lintas

Setiap gabus, serta dorong balik kecil, dihilangkan denganmbakar satu per satu setengah atau seperempat lembar koran atau beberapa serutan dalbuanka potak.Ограничитель разгона Ketika berhenti merokok dan nyala mencapai ke hilo (розетка), dari kotak api, kompor dapat dimulai. Воздушный шлюз digerakkan lebih mudah: obor dari kertas koran dibakar di cerobong melalui pembersihannya. Джика пипа баджа тингинья хингга 5 м, сетенгах лембар чукуп.

Akselerasi kemacetan lalu lintas dan kembalinya traksi dengan cara tradisional agakmbosankan. Terkadang dibutuhkan 2-3 варенья Untuk mempercepat steker uap, dan dibutuhkan setengah hari Untuk mengembalikan Daya Dorong.Jika Rumah dengan kompor stagnan dialiri arus listrik, proses ini bisa sangat Disderhanakan dan dipercepat.

Metode pertama adalah menutup blower, слайд дан tampilan terbuka sepenuhnya. Pintu tungku terbuka. Sebuah kipas rumah tangga dipasang dengan kuat di pintu dan dihidupkan. Ини акан berguna untuk mendorong aliran udara panas dari pengering homestik ke alirannya dari belakang. Доронган балик (kecuali angin badai terbalik) терджади далам 5-15 менит. Steker uap padat berakselerasi dalam 10-20 месяцев.Тунгку кемудиан мулай (мелелех) денган чара биаса.

Cara kedua — tungku disiapkan untuk percepatan, seperti pada sebelumnya. касус. Ди Кхило, мерека менэмпаткан уджунг пенгеринг рамбут доместик янь бекерджа денган кекуатан пенух дан тиуп селама 3-10 месяцев. Кемудиан мерека menyelesaikan percepatan kemacetan lalu lintas атау kembalinya traksi: ди тунгку сату атау тига атау тига сетенгах дари лембаран коран атау 2-3 genggam serutan dibakar, dan tungku segera (!) Meleleh.

Кататан: джика пеньебаран кемасетан лалу линтас / кембалинья тракси дилакукан олех сурат кабар атау кертас ян тидак терпаку (мисальня, кертас туалет), Иту пертама кали диханкуркан менджади гумпалан гембур.

Apa artinya — инсульт maju katup. Ини букан pergantian tungku дари мусим дингин ке мусим панас. ZPH — перангкать технологии дарурат.

Lokasi katup maju stroke dalam tungku berbagai desain

Pembukaan ZPH dalam tungku kompleks memotong gas buang ke cerobong asap dengan rute terpendk, lihat gambar. Ини далам баньяк касус мемунгкинкан:

хиндари эвакуаси мендесак оранг-оранг дари руанган ян дипенухи асап дан керусакан свойства — асап сегера дитарик кембали ке тунгку;
Джика сумбат кендур, дан дайа доронг кембали тидак куат — тиуплах селурух джалур асап танпа менггангу стартап тунгку: блок удара тердорон келуар, дан уап дитаррик ке серобонг карена лонтаран;
Lakukan Diagnosa operasional, di mana ada hambatan yang melanggar traksi — dalam structure tungku atau di cerobong, lihat di atas dan di bawah.

Олег Карена Иту, Джика Анда Мемесан Конструкси Тунгку Ян Румит Атау Акан Мембангуння Денган Танган Анда Сендири, Пастикан Бахва ЗПХ ди даламня адалах темпат Ян Сехарусня. Membeli rumah dengan kompor — coba cari tahu, apakah ada di dalamnya ZPH dan di mana tepatnya.

Suhu Out

Dalam mengoperasikan kompor dengan cerobong asap, Anda harus memenuhi sejumlah kondisi yang agak kontradiktif:

Untuk mencegah tilting di cerobong yang yang dyatur kengoman benar, suhui diatur dyatur déngasusión, suurus tidak lebih rendah dari 100 derajat Celcius.
Джика ди мана саджа ди джалур асап суху турун ди бавах 140 дераджат, конденсат асам дапат терджади. Хал Ини menyebabkan peningkatan depositisi jelaga berbulu дан merusak Struktur kompor / cerobong asap.
Пада суху ди атас 200 дераджат джелага депозита тидак терджади — сема партикел бахан бакар падат ян тидак тербакар тербанг ке далам пипа.
Kompor adalah yang paling ekonomis, янь paling tidak tersumbat дан hampir tidak pernah merokok, jika suhu di cerobong di bagian pemotongan tampilan adalah sekitar.250 дераджат.
Джика суху наик ди атас 400 дераджат ди сембаранг темпат дари джалур как можно скорее сетелах тумит апи тунгку, тунгку акан тербакар ди луар руанг апи. Pembakaran ди луар tungku hampir selalu berdenyut: газ buang yang tidak terbakar terakumulasi di bagian yang terakumulasi panas dari tungku sampai mencapai konsentrasi flash. Кемудиан мерека меледаккан — капас терденгар, тунгку иту менгелуаркан кепулан как можно скорее. Селайн мерокок, мембакар денган тепукан адалах пеланггаран янь мунгкин berbahaya атау бахкан перусакан структура тунгку.

Berdasarkan kondisi ini, kompor rumah tangga dirancang sedemikian rupa sehingga dalam mode operasi optim (di tempat kerja) суху ди багиан тампилан адалах 180-200 дераджат, джика серобонг lurus atau 230-250 derajat, джика серобонг как лоаптэнганобонг, как ди Дэйтэнганобонг, как ди Дэйтэнганобонг. Sekarang suhu pada pemotongan tampilan dapat diperiksa dengan мульти-тестер dengan termokopel. Джика мерека тидак ада ди сана — dengan cara tradisional: береза kering типис атау serpihan pinus didorong ke celah antara gerendel pandangan дан pemegangnya дан disimpan dalam tabung selama 40 menit.Кемудиан мерека менгамбил дан мембандингкан варна багиан луар дан «панас»:

Варна багиан «панас» тидак берубах — суху ди бавах 120 дераджат, джика сампел адалах пинус атау ди бавах 140, джика береза.
Кунинг — 180 сосны, 200 березы.
Berubah coklat — 250 кедуанья.
Dihitamkan dengan pengawetan structur kayu — 350 дераджат.
Hangus danmbara (asap pergi) — di atas 400 derajat.

Konsekuensi: setelah mengatur tungku pembakaran oleh jenis api, periksa juga suhu di pintu keluar ke cerobong asap dengan serpihan.Анда акан менгемат бахан бакар дан секара драматис менгуранги кемунгкинан как можно скорее.

Kasus-kasus umum dari духовка merokok

Sekarang Anda dapat melanjutkan ke analisis kasus-kasus asap yang khas, yang tercantum di atas. Tetapi sebelum aturan emas: sebelum Anda mengeluarkan asap, melihat keluar atau mengirim seseorang — apakah semburan asap yang kuat menyerang cerobong asap? Apakah bunga api terbang? Апаках ньяла апи иту тампак? Apakah bau terbakar? Jika ya — segera memadamkan kompor dan cerobong dari atap: jelaga terbakar! Api Bahan pemadam api terbaik adalah alat pemadam api karbondioksida paling sedikit 2 кг: ia akan segera memadamkan api dan tidak akan merusak духовка.Тапи тидак ада бедак! Ини dirancang Untuk memadamkan cairan янь mudah terbakar янь mudah terbakar. Setelah berada di permukaan yang keras dan panas, serbuk pemadam bisa meledak!

Kasus 1

Asap selama kayu bakar. Мемерикса тракси. Тербалик — кембали, лихат ди атас. Ханья тидак ада атау лемах — перикша ди мана хамбатаннйа. Periksa Bagian Dalam Cerobong дан kompor. Бесплатно — ками менгусир габус. Джика печь белум диберсихкан Untuk вакту янь лама дан дипику олех бахан бакар ян тидак дисенгаджа, кома джелага янь лембут биса колапс.Далам касус кетика муатан пенух бахан бакар лангсунг димасуккан ке далам компор стагнан, сангат мунгкин бахва бату бата атау дебу дари сэнди акан джатух дари персендиан. Kompor stagnan (terutama dacha musiman yang tersistem secara sistematis) дибава ке кечепатан пенух далам 3 котак апи: 1/3, 1/2 дан 3/4 дари муатан пенух бахан бакар. Karena masalah dengan peluncuran musim semi tungku musiman muncul secara sistematis, lihat juga video tentang menyalakan tungku negara setelah musim dingin:

Видео: bagaimana cara mencairkan negara dacha setelah musim dingin 900, asapus

, asapa 900,

мулай мерокок.Тербакар бурук, ракус менджади. Удара дан тракши Наддат — тидак терангсанг; itu mungkin berdengung дан / атау терденгар. Penyebab ян манкин адалах ретакан ди далам бату (касус) мелалуи мана удара дингин менембус ке далам тунгку, меробохкан тунгку дари удар янь бекерджа.

Retak di kompor menyebabkan asap

Jika ada retakan pada bagian luar tungku (di sebelah kiri pada gambar) atau di sepanjang sambungannya, hati-hati memeriksa tungku dari dalam. Tidak berbahaya дан аман tidak melalui retakan yang cepat ditumbuhi jelaga grafit padat atau karbon (дибумбуи).Tapi retakan bersih yang mencurigakan (ditunjukkan oleh panah merah di sebelah kanan gambar) perlu dilukis ulang. Тапи тидак dengan ступка tungku api: itu mengering Untuk waktu yang lama, itu tidak cocok dengan yang lama, дан tekanan dari udara luar akan segera meniupnya lagi. Анда мембутухкан лем духовка тахан панас унтук суху сетидакня 1300 дераджат денган вакту пемадатан ленгкап тидак лебих дари 4 джема, дебют демикиан. perbaikan Sekarang Ada Adhesif Tahan Panas Ян Тахан Panas Untuk Suhu Hingga 1700 derajat.Отделка экстерьера тунгку джуга сангат диингинкан унтук мемпербаруи (менгхадап — унтук мемилах) дан мелумаси тунгку «голый» денган плестер тахан панас биаса денган 140 атау лебих дераджат (танах лиат, семен).

Кататан: перикша джуга пинту апи — селах антара иту дан бингкай ханья 1 мм акан членикан эфек ян сама.

Kasus 3

Tiba-tiba, asap mulai berasap. Penyebab yang mungkin adalah hambatan mekanik di cerobong asap: sebongkah jelaga yang telah runtuh, bata jatuh, debu bangunan, dll.Kita hentikan kompor, buka (keluarkan) pembersihan (lihat juga di bawah), cari penghalang, keluarkan. Mungkin perlu memperbaiki tungku.

Kasus 4

Itu berasap ketika menjadi reyot, dan semakin kuat, semakin terbuka pukulannya. Meliputi gerbang — мерокок лебих седикит. Пертама-тама, бука джендела дан пинту — мунгкин тунгку ханья тидак мемилики чукуп удара. Иту тидак мембанту — cerobong itu ditumbuhi jelaga berbulu дари бахан бакар бурук атау пеманасан ян тидак тепат. Перлу диперикша, пастикан дан берсих, лихат ди бавах.

Tentang perapian merokok

Dari minimnya udara kebanyakan asap perapian. Perekonomian yang relatif baik dari perapian Inggris dicapai dengan konsumsi udara yang sangat besar, dan ruang tamu modern bukanlah aula kastil kesatria dengan langit-langit di atas 20 kaki (6 м).

Penyebab merokok di perapian dan cara menghilangkannya ditunjukkan di pos. Наси 1-3г. Тапи, пертама, джика перапиан тидак мемилики гиги асап (канан атас пада гамбар), мака иту акан мемунтахкан асап, сеперти янь мерека катакан, дари бурунг гереджа берсин ди атас пипа.

Mengapa perapian itu berasap dan bagaimana cara menghilangkannya

Kedua, perapian Inggris tradisional dibangun di atas podium 3/4 kaki (22,9 см). Jika sisipan perapian disiram dengan lantai, maka akan asap dari udara dingin yang berlebihan, seperti kompor dengan retakan. Untuk memeriksa, letakkan sebarisan batu bata di depan kotak api (kanan bawah) atau sesuatu yang lain yang tidak mudah terbakar. Тидак мерокок? Перапиан перлу мембуат киси тули атау сангат серинг. Hanya tidak menendang kakinya seperti tuan setelah berburu rubah — setelah semua, Anda tidak sepatu chevrovye alami dengan sol dari kulit buff yang tidak dikelola.

Kasus 4a

Saat bergerak tungku merokok, tetapi kurang dan kurang. Ада kemungkinan bahwa dalam setengah jam per jam itu akan secara umum «menjadi reyot» — ди cerobong asap atau di tungku penyimpanan endapan jelujur «нормальный». Perlu dibersihkan, lihat di bawah.

Kasus 5

Asap, sampai menghangat, kompor besi. Periksa cerobong asap, kompor — bersih. Kemungkinan besar, sag kamar burs — горизонтальный cerobong baja lutut di dalam ruangan. Di dalam ruangan memungkinkan Anda Untukmbuat kompor jenis kompor yang sangat ekonomis, hingga efisiensi 85%.Tetapi ujung babi harus naik 3-6 cm di atas yang paling dekat dengan kompor, Jika ujung hama mengendur selama operasi, kompor akan merokok sampai seluruh cerobong memanas. Джика мелорот лебих дари сетенгах кетингский багиан баби, воздушный шлюз перманен акан терджади ди даламнья дан танпа акселерасинья, тунгку тидак акан келуар сама секали.

Kasus 6

Kompor yang berjalan lama berasap secara merata, pintunya terbuka sedikit — kemungkinan besar, tungku pembakaran tidak distel dengan benar: terlalu banyak udara, tetapi dorongnya kurang optima.Periksa suhu pada potongan tampilan — jika kurang dari 140, Anda perlu sedikitmbuka gerbang дан menutup bagian yang berdarah. Суху пада тампилан нормальный — багиан ян сангат кечил дари серобонг мулай пенух денган джелага бербулу, анда перлу членсихкання. Дан sesegera mungkin: kemungkinan pengapian jelaga dalam kondisi seperti itu adalah yang terbesar.

Kasus 7

Kompor, ketika pintu dibuka, mengeluarkan asap — kemungkinan besar, terlalu panas (дипакса). Lihatlah ke dalam kotak api — itu benar-benar diisi dengan api putih, atau itu menjadi kuning kemerahan di panas.Суху пада тампилан лебих оптимально. Perlu Untuk Menutupi Udara, дан kemudian gerbang.

Cukup kasus langka — nyala api di tungku berdetak, suhu pada tampilan normal atau lebih rendah. Kemudian — Inspeksi Struktur Tungku Dari Dalam: Salah Satu Saluran Direndam dengan Jelaga, Atau Berserakan, Sejauh Lumennya Menjadi Lebih Kecil Dari Penampang Cerobong. Джика ада сетидакня сату темпат ди селурух джалур как можно скорее, луас пенампанг ян лебих кечил дари серобонг как можно скорее, пембакаран пасти акан менинггалкан котак апи мерека дан менджади берденют.

Kasus 8

Asap saatmbuka pintu духовка baru. Di sini penyebab yang paling mungkin adalah Strukturnya yang salah.

Ujung bawah kotak api harus ditempatkan Minimal 3 cm di atas tepi atas pintu tungku, поз. 1 далам ара. Hanya dengan Beepitu aliran gas akan mengalir ke Khilo melalui konveksi termal alami. Untuk referensi: perhitungan didasarkan pada bilangan Reynolds Re.

Mengapa kompor baru merokok ketika Andambuka pintu

Dalam tungku jenis lonceng, khilo paling sering horisontal dan terletak di atap perapian, dengan cara apa pun sepenuhnya di atas pintu.Tapi kilo tungku saluran dapat berada pada ketinggian apa pun, tergantung di mana output ke sumur pertama terjadi. Джика пинту дан букаан тумит салинг тумпанг тинди, кетика пинту дибука, беберапа газ буанг акан дипакса келуар (поз 2 дан 3) дан сегера дингинкан, янь мерупакан как можно скорее. Сангат бербахая, денган чара: баньяк карбон моноксида джуга дилепаскан.

Pada tungku yang dirancang dan dibangun dengan baik, jika pintu dan bukaan hela saling tumpang tindih, harus ada celah di antaramereka (jangan dikelirukan dengan gigi asap) янг сама 3 см ди атас апасика, атау тепи , menurut mana yang lebih tinggi, поз.4 дан 5.

Bagaimana cara memperbaiki kasus ini? Ханья пенсегахан, Карена Далам Тунгку Ян Байк, Тидак Ада Руанг Тунгку Берлебих. Pertama, lihat proyek atau urutan tungku дан pastikan bahwaremeka memenuhi kondisi yang ditentukan. Kedua, menurut etika bisnis tungku, rumah kompor harus, tanpa menunggu pengingat, mengatakan kapan tungku mengering dan dia datang untuk menjalankannya. Setelah tiba di tempat peluncuran, tuan harus, di hadapan pemilik, mencairkan tungku ,mbawanya ke suatu belokan, menunjukkan bahwa dia tidak merokok dengan pintu tertutup dan terbuka, dan hanya setelah itu menerima.Дэн Денган Туан Румах Пемахаман Кемудиан — Меджа Ян Дитата Унтук Mencuci Компор.

Kasus 9

Tungku mulai merokok setelah perbaikan atau rekonstruksi. Paling sering — ketika memasangmerek топка «baru, bagus» dengan kaca. Унтук менхиндари халини, себелум мембели котак апи, пастикан бахва: а) тунгку адалах тунгку ян дапат бекерджа пада система салуран как можно скорее, дан букан перапиан, ян диранцанг ханья унтук серобонг лангсунг; б) капаситас калор дари котак апи тидак лебих бесар дари тунгку лама — алиран газ буанг дари тунгку ян сангат куат дари джалур асап тунгку тидак акан сепенухня берлалу, дан система пенгисанг шкантеман бакарсан бакарсан бакарсан бакарсан.

Kasus 10

Tungku merokok jika sesuatu yang lain (kompor, perapian) dimulai di cerobong asap umum. Jika sebelumnya semuanya bekerja sebagaimana mestinya, дан sekarang mulai merokok, Anda perlu memeriksa setiap perangkat Untuk semua касус янь dijelaskan di atas. Пада cerobong umum, kerusakan salah satu darimemeka dapat menyebabkan asap dalam kondisi baik, дан «buruk» tampaknya akan bekerja.

Джика серобонг асап умум бару, мака, кемунгкинан бесар, пемасанган аутлет ке даламня тидак бенар.Dengan benar вывода дари perangkat ян menghasilkan panas dikeluarkan ke cerobong umum melalui kotak persimpangan, penampang melintang dari lengan янь пропорциональный dengan дайа панас перангкат. Мисальня, ди пос. 1 рис Kotak perangkat Untuk Perangkat dengan Daya Kurang lebih сама ditunjukkan di bawah ini. Далам халини, сетиап малфунгси (кечуали масукня бенда асинг ке далам серобонг) сеолах-олах перги ке шиси перангкат янь менябабканнйа дан дапат дилокалисаси денган джелас.

Конекси ян бенар дан салах дари выход перангкат рекаяса панас ке сату церобонг как можно скорее

Далам кехидупан сехари-хари, джика анда перлу мемасанг компор атау перапиан ке компот янг серобенйа ада, ди серобонг теэпонг серобонджауджаньява, ди серобонг тэбэнгис хауджанйа ада, ди серобонг тэбэнгис хауджаньява, ди серобонг мембентук гиги пемисах, дан пасанг перангкат бару, пос.2. Далам Хал Ини, Мунгкин Ада Седжумлах Кесалахан Ян «Дитрансмисикан» ке Перангкат Ян Тидак Берсалах. Misalnya, pada gigi akan tumbuh tiang jelaga dari bahan bakar sampah, янь dapat runtuh ke segala arah. Dan sumbat dari kompor yang tidak terlindung tergelincir akan tergelincir ke kompor, dll, dll.

Cara membersihkan …

Perangkat (ерш) Untuk membersihkan cerobong asap

Jelaga yang paling sering tersumbat cerobong asap, karena suhunya di bawah 200 derajat.Pipa lurus pendek, misalnya, kompor Rusia atau perapian negara, bisa dibersihkan dengan sapu berongga yang terbuat dari ranting tanpa daun pada pegangan panjang. Cerobong vertikal tinggi disikat dengan rumbai chimney dengan berat, lihat gambar. ди себела канан. Дан багаймана membersihkan cerobong asap дан kompor sendiri, lihat plotnya:

Видео: membersihkan tungku дан cerobong dengan tanganmeka sendiri

… дан memperbaiki kompor

Struktur tungku lebih rumit.Untuk setidaknya memeriksanya dari dalam, Andambutuhkan pintu bersih (пемберсихан). Тетапи далам тунгку ян румит, мерека мунгкин мембутухкан бегиту баньяк сехингга мерека акан мерусак тампилан руанган, дан лупа денган пенгабайан атау пемберсихан лонггар дапат менябабкан асап дан керакунан. Олег Карена Иту, ди баньяк тунгку буатан румах, пинту-пинту пемберсихан диганти денган бата-бата ян берсих ян дилетаккан ди далам пасанган бата ян керинг. Между прочим, Untuk Etika Professional Yang Sama, Rumah Kompor Yang Teliti, Menyerahkan Kompor Kepada Pelanggan, Harus Menunjukkan di Mana Batu Bata Bersih.Дан менурут унданг-унданг пра-революционер, кегагалан унтук менунджуккан бату бата печь для обжига бару локаси бату бата ян берсих олех мантан пемилик тунгку дапат менябабкан пертанггунгджавабан пидана.

Джика тидак ада пемберсихан ян диперлукан, мака бату бата янь менггантикання мудах дитемукан денган менгетук. Дан ян пентинг адалах бахва тиба-тиба бату бата ян берсих (бату бата) менунджуккан дири мерека секара экстернал, иници адалах танда пасти бахва ада сешуату ян салах денган тунгку, бахкан джика бергерак бенар.

Bata «bersih-bersih» dapat «muncul» oleh depresi pada wallpaper (pos. 1 pada gambar), oleh tonjolan atau perubahan warna. Бату бата пемутих (поз. 2) мункул пада капур ди бавах гипс, ди сепанджанг мана удара дапат диседот ке далам печь. Lebih lanjut — kotor dan berat, tetapi sederhana, пос. 3-6.

Bagaimana menemukan bata bersih dalam tungku

Jika tungku dilapisi, lebih sulit untuk menemukan batu bata bersih di atasnya. Misalnya, lapisan berlubang mengetuk dengan susah payah.Намун, бахкан далам касус иници, соранг ибу румах танга биаса чукуп мампу менемукан пемберсихан терсембуни, членсихкан дан мемпербаики бахкан печь ян агак румит, сеперти янь шведия, лихат видео акхирня:

Anda Sukai Tentang Pemanasan

Самодельный дефлектор Вольперта – Григоровича. Как самому сделать дефлектор и улучшить тягу в трубе печи.

Как изготовить дефлектор Григоровича своими руками

Конструкция устройства

Пошаговая инструкция по созданию дефлектора Григоровича

Самодельный дефлектор Вольперта – Григоровича

Грибок (колпак) на трубу дымохода своими руками — расчет размеров | Дефлектор Вольперта — Григоровича

Функциональность изделий

Виды конструкций

Дефлектор Вольперта — Григоровича

Изготовление колпака

«Улучшение» аэродинамики дефлектора ЦАГИ — Вентиляция и кондиционирование

Как усилить тягу в дымоходе | PoweredHouse

Дефлекторы

Ротационные турбины

Флюгеры дымоходные

Дымовые вентиляторы и дымососы

Зонты, дымники и колпаки

применение, виды, принцип работы, сборка своими руками и монтаж + чертежи

Для чего нужен дефлектор? Функциональные особенности

Принцип работы дефлектора

Разновидности дымоходных дефлекторов

ЦАГИ

Дефлектор Григоровича

Круглый Волпер

Устройство Н-образной конструкции

Флюгер

Тарельчатый дефлектор

Вращающийся дефлектор

Искрогаситель

Расчеты размеров дефлектора

Таблица размеров

Инструкция по сборке дефлектора

Монтаж дефлектора

Как сделать чертежи дефлектора своими руками. Изготовление дефлектора на трубу дымохода своими руками

Классификация дефлекторов дымоходов

Популярные дизайны

Цены на дефлектор дымохода

Как сделать дефлектор самому

Цены на ручной заклепочник

Видео — Дефлектор дымохода

Для чего нужен дефлектор?

Что такое дефлектор и зачем он нужен

Конструкция дефлектора Вольперта-Григоровича

Устройство работает круглый год

Изготовление дефлектора своими руками: пошаговая инструкция

Шаг № 1 Расчет

Разновидности перегородок отражателей

Дефлектор самодельный

Этапы работ

Дефлекторы раздельные

Производители

Что это такое и зачем это нужно?

Популярные виды продукции

Как сделать дефлектор на дымоход своими руками

Instrucciones de montaje de bricolaje

El Principio de funcionamiento y tipos de deflectores.

Cuanto cuesta el deflector

Дефлектор con sus propias manos (Volpert-Grigorovich)

Кольцо-дель-таманьо-дель-дефлектор

Продолжить so de trabajo

Deflektori za fanaciju i dimnjak: Napravite DIY sklop

Принцип рада и врсте дефлотора

Zašto vam treba deflektor

Koliko košta deflektor

Дефлектор властитим рукама (Вольперт-Григорович)

Izračun veličine deflektora

Proces rado crteže na lim i izrezati detalje proizvoda:

jenis, pengiraan дан lukisan peranti yang berlainan. Pembelot buatan sendiri

Fungsi Produk

Jenis Struktur

Дефлектор Вольперт — Григорович

Крышка Membuat

Apakah ramuan cuaca dan jenisnya?

Arahan langkah demi langkah untuk pembuatan cermin depan

Pewarna cuaca asal

Упаковка cuaca dengan pelindung

Ветровка Bahan Untuk Pembuatan

Bagaimana pengawal itu disusun dan berfungsi

Дженис пемесонган

Pembelot buatan sendiri
